Как подключить выключатель и розетку по всем правилам

Подключаем розетку и выключатель

Подключение розетки и выключателя — самый распространенный вид расключения, применяемый при монтаже электрической сети в квартире. Поэтому от их правильного выполнения во многом зависит работоспособность и надежность вашей электрической сети. Кроме того, от этого зависит возможность ремонта и безопасность ваших домочадцев.

Подключение отдельно выключателя и розетки

Перед тем, как подсоединить выключатель и розетку, давайте немного поговорим об однофазной электрической сети, которой мы пользуемся.

При соблюдении всех правил и норм ПУЭ она состоит из трех проводов:

  • Первый – это фазный провод, может иметь любую расцветку. Место его подключения на электрооборудовании обычно обозначают «L».
  • Второй – это нулевой провод. Согласно п.1.1.29 ПУЭ (Правил устройства электроустановок), он должен быть обозначен голубым цветом. Место его подключения на электрооборудовании обязательно обозначается «N».
  • И третий провод – это защитное заземление. Он обозначен желто-зеленым цветом. Место его подключения обозначается знаком заземления.

Подключение розетки

При отдельном подключении розетки ни одна инструкция не предъявляет особых требований к чередованию фазного и нулевого проводов. Поэтому ее подключение достаточно просто и не требует особых знаний.

Подключение розетки

Итак:

  • Для этого, прежде всего, следует снять напряжение с распределительной коробки, в которой будет осуществляться подключение.
  • Определить в распределительной коробке фазный, нулевой и защитный провод. Сделать это можно по цветовой раскраске провода. Если же расключение выполнено не в соответствии с нормами ПУЭ, то это следует сделать при помощи индикатора напряжения.
  • Подключаем каждую жилу трехжильного провода к фазному, нулевому и защитному проводу. Делаем это в соответствии с нормами ПУЭ.
  • Теперь подключение производим непосредственно на розетке. Защитный провод подключаем к заземляющим контактам розетки. А фазный и нулевой к силовым контактам розетки. Причем, последовательность не важна.
  • После закрепления розетки в посадочной коробке и укладки кабеля розетку можно ставить под напряжение.

Подключение выключателя

При подключении выключателя своими руками следует учитывать то, что согласно п.6.1.7. ПУЭ, выключатель должен отключать фазный провод светильника или другого оборудования, подключенного через выключатель. Это является главным требованием, которое мы должны соблюсти.

В остальном же расключение выключателя достаточно просто и многочисленные видео могут помочь вам в этом вопросе.

На фото приведены схемы подключения различных выключателей

Итак:

  • Прежде всего снимаем напряжение с распределительной коробки, в которой предстоит монтаж.
  • Теперь подключаем нулевой и защитный провод, которые пойдут непосредственно к светильнику. Второй конец этих проводов можно сразу подключить к клеммам светильника.
  • С фазным проводом все не намного сложнее. Сначала подключаем его к фазному проводу в распределительной коробке. Затем к вводу выключателя.
  • Теперь подключаем провод к выводу выключателя и к клемме светильника.

Обратите внимание! Если у нас используется двух – или трехклавишный выключатель, то к каждому выводу выключателя подключаем провод, идущий к требуемым светильникам.

  • После закрепления выключателя в посадочной коробке и укладки всех проводов можно подать напряжение и испробовать выключатель в работе.

Подключение выключателя от розетки

Достаточно часто возникает вопрос, как подключить розетку и выключатель, расположенные недалеко друг от друга. Тянуть для этого отдельный провод от распределительной не всегда рационально, да и зачем, если подключение можно выполнить уже имеющимися проводами.

Существует два способа такого подключения, которые не сильно разнятся по отношению друг к другу.

Подключение выключателя от розетки для светильника, расположенного рядом

Перед тем, как подсоединить розетку и выключатель, следует определиться с местом расположения светильника, который будет включать выключатель. Если он расположен недалеко от выключателя, например, это бра недалеко на стене, то целесообразно подключать нулевой провод непосредственно от розетки.

Схема подключения выключателя с розеткой, используя «ноль» розетки

  • В этом случае подключение розетки с выключателем выглядит следующим образом. Сначала, согласно последовательности, приведенной выше, подключается розетка.
  • Теперь выполняем подключение на нашем светильнике. Его нулевой и защитный провод подключаем к нулевому и защитному проводу розетки. Выполнить это целесообразно непосредственно на клеммах розетки.
  • Фазный провод от светильника подключаем к выводу выключателя.
  • Теперь подключаем фазный провод к клемме розетки и к вводу выключателя и наша схема готова к эксплуатации.

Подключение выключателя от розетки для светильника, расположенного далеко

Если же необходимо выполнить подключение выключателя с розеткой для светильника, расположенного далеко от выключателя, то целесообразно применять другой способ. Принципиально он не отличается от описанного выше, но позволяет сэкономить количество проводов.

Подключение выключателя с использованием только фазы розетки

  • В этом случае мы опять-таки без всяких изменений последовательно выполняем операции по подключению розетки.
  • На следующем этапе выполняем подключение проводов к нашему светильнику. Затем нулевой и защитный провод подключаем к соответствующим проводам в ближайшей распределительной коробке.
  • Фазный провод от светильника подключаем к выводу выключателя.
  • Теперь подключаем фазный провод к вводу выключателя и фазному проводу розетки и можем проверять работоспособность нашей схемы.

Обратите внимание! Если у нас используется двух — , трех – или более клавишный выключатель, то принципиальная схема совершенно не меняется. В этом случае фазный провод каждого светильника подключается к отдельному выводу выключателя, а нулевые и защитные провода подключаются так же.

Подключение блока « розетка и выключатель»

Если перед вами встал вопрос: блок выключатель с розеткой — как подключить? — то здесь применимы оба описанных выше способа. Ведь отличием блока от отдельных выключателя и розетки является только способ их изготовления в едином корпусе. В остальном же они ничем не отличаются.

Обратите внимание! Наш способ подключения достаточно универсален и предполагает возможность совмещения методов подключения при использовании двух – и более клавишных выключателей. Благодаря этому цена вопроса монтажа проводки и количество необходимых работ может существенно сократиться.

Вывод

Подключение выключателя и розетки совместно или раздельно не представляет особых сложностей. Но если ваших знаний в электротехнике недостаточно или вы просто не уверены в себе, не стоит искушать судьбу и лучше пригласить квалифицированного электрика.

Ведь неправильное подключение грозит не только повреждением проводки и оборудования, но и поражением электрическим током.

Как подключить переключатель своими руками: описание действий и советы

Обычно мы используем один выключатель для включения и выключения люстры или светильника. Однако вы можете установить в квартире для управления освещением проходной выключатель или, как его еще называют, переключатель. Устройство позволяет включить свет в одном месте, а выключить в другом, например, в конце комнаты. Оно совместимо с лампами накаливания, энергосберегающими и светодиодными лампочками и внешне выглядит как традиционный выключатель, но схема его подключения отличается.

В статье мы расскажем, как подключить переключатель с одной клавишей для контроля освещения из 2 мест.

Что такое проходной выключатель и зачем он нужен: подробный обзор

У изделия та же конструкция, что и у привычного выключателя, только количество выходов для контактов у него не 2, а 3: входящий и 2 выходящих. Традиционный либо смыкает, либо размыкает электрическую цепь. А проходной перекидывает цепь с одного контакта на другой. Принцип действия изображен на рисунке. Конструкция дает возможность включить свет в одной точке, а выключить — в другой.

Отличия есть и по внешнему виду. Как правило, у проходных моделей на клавише изображены 2 вертикальных треугольника, смотрящих вверх и вниз.

Если геометрические фигуры смотрят в стороны — это перекрестные (промежуточные) переключатели. Они нужны, если вы хотите управлять освещением из 3 и более точек в доме. Последовательность их подключения более сложная. Мы не рекомендуем пытаться самостоятельно произвести ремонт, если вы не имеет навыков в монтаже электропроводки.

По наблюдениям пользователей, переключатели экономят электроэнергию и повышают комфорт использования освещения. Их рекомендуют монтировать в следующих случаях:

  • Если у вас длинный коридор или есть затемненные повороты в проходе.

  • В проходных комнатах, когда неудобно возвращаться, чтобы погасить свет.

  • В больших спальнях, когда приходится перед сном вставать с постели, чтобы нажать на выключатель.

  • На лестничных пролетах в многоэтажных коттеджах.

Некоторые считают, что во всех этих случаях можно воспользоваться реле времени. Но люди передвигаются с разной скоростью, и временного промежутка может не хватить, либо свет будет гореть зря. Эффективность применения переключателя очевидна.

Как установить проходной выключатель: этапы работы

Перед началом ремонта обратите внимание на 3 важных пункта:

  • Для монтажа переключателя используют трехжильный провод.

  • Покупайте в магазине 2 конечных проходных выключателя одной фирмы, чтобы их конструкции не различались и их легко было монтировать.

  • Подключение обычных выключателей по предложенной схеме невозможно. Не годятся даже двухклавишные модели, у которых также на задней панели 3 клеммы.

Далее мы опишем последовательность действий сначала при установке выключателя в подрозетник, затем при соединении кабелей в распредкоробке. Все работы проводите при отсутствии напряжения в сети.

Как установить переключатель в подрозетник

Самое главное на этом этапе найти общую контактную клемму, которая будет передавать ток от электрощитка. Как правило, схема, где какой зажим расположен, нарисована на задней панели переключателя. Если у вас недорогая модель или вы не разбираетесь в подобных схематичных инструкциях, воспользуйтесь индикаторной отверткой. После обнаружения нужного зажима подсоедините к нему фазный провод. Оставшиеся жилы установите в другие клеммы. Их положение значения не имеет. Закрепите конструкцию в подрозетнике. Аналогичным образом монтируется второй переключатель, только фазный кабель тянется к люстре.

Как установить контакты проходного выключателя в монтажной коробке

В распределительную или распаечную коробку заводят 4 кабеля: от автомата распредщитка, от переключателей (для удобства обозначим их №1 и №2) и от светильника. Теперь надо правильно попарно соединить провода. Для соединения используйте самые маленькие двойные клеммы WAGO.

Схема скрепления проводов для управления освещением из 2 разных точек представлена на рисунке. Она носит общий характер, далее мы распишем последовательность ваших действий более подробно.

Для наглядности у изоляции всех проводов разный цвет. Наиболее частые маркировки

  • Белый или серый  — фаза — жила, по которой ток движется к светильнику.

  • Синий — ноль — провод с обратным движением тока.

  • Желто-зеленый — заземление. «Земля» не участвует в подаче электричества, но предотвращает удары, если один из элементов цепи выходит из строя.

Теперь последовательно соединяйте провода:

  • Ноль кабеля от коробки-автомата — с нулевым каналом, отходящим от светильника.

  • Соедините заземляющие жилы.

  • Фазу с распредщитка зажмите с фазой провода от общей клеммы выключателя №1.

  • Фазу кабеля от осветительного прибора — с общей жилой выключателя №2.

  • Остались отходящие провода с переключателей. Их можно соединить между собой произвольно, но старайтесь выдержать цветовую компоновку, чтобы в будущем никто не запутался в случае ремонта.

Осталось проверить правильность подключения. Подайте напряжение и проверьте работу устройств.

Мы описали схему подключения одноклавишного образца. Принцип подключения двух- и трехклавишного аналогичный. В моделях предусмотрены 2 или 3 входа и 4 или 6 выходов соответственно. Главное при монтаже не запутаться в проводах и клеммах.

Распространенные ошибки при монтаже переключателя

Перечислим типичные промахи, которые совершают люди, впервые сталкивающиеся с установкой проходных выключателей.

  • Некоторые полагают, что при установке изделия в подрозетник общая клемма та, которая расположена отдельно. Но у разных производителей конструкции устройств отличаются, поэтому нет единого правила, где должен проходить фазный кабель.

  • Бывают случаи, когда переключатель подключают по последовательной схеме обычного выключателя. Чтобы решить проблему, достаточно правильно поменять местами фазы.

Ограничения в использовании проходных выключателей

Переключатели имеют недостатки, о которых важно знать, если вы решаете, устанавливать их или нет.

  • Отсутствие фиксированного положения клавиши, по которому можно узнать включена или нет лампочка. В обычных образцах есть стандартное размещение клавиши, которое свидетельствует, что ток не подается. У переключателей такое положение отсутствует. Если лампочка перегорела, вы не узнаете, есть ли в патроне напряжение. При замене прибора мы советуем обесточивать сеть, чтобы вас не ударило током или лампочка не взорвалась в руках.

  • Большое количество клемм в распределительной коробке. Мы расписали схему для двух конечных переключателей, но в некоторых помещениях устанавливают цепь из 3 или даже 5 выключателей. Тогда коробка становится забита соединенными проводами и зажимами. Это затрудняет ремонт и замену моделей.

В отличие от монтажа традиционного выключателя, установка переключателя требует некоторых знаний и элементарных навыков работы с электричеством. Но если вы разберетесь в принципах подачи напряжения к осветительным приборам, будете соблюдать технику безопасности, работать с обесточенными проводами и использовать изолированные отвертки, самостоятельное подключение проходного выключателя окажется вполне по силам.

Как подключить выключатель, схема подключения выключателя

Для того, чтобы правильно подключить выключатель достаточно знать несколько простых вещей:

  • выключатель является устройством, предназначенным для замыкания (размыкания) электрической цепи, соответственно может управлять включением (выключением) различных электрических устройств,
  • он подключается в цепь фазового провода (L) — рис. 5,
  • может иметь один или несколько переключающих контактов (направлений). Хорошо знакомые всем одноклавишые выключатели имеют один контакт (рис.1), двухклавишные — два (рис.2) и т.д.,
  • в зависимости от количества контактов, к выключателю можно подключить соответствующее количество независимо управляемых устройств,
  • выключатели могут работать на включение — выключение (их мы будем рассматривать в этой статье), также — на переключение. Это проходные выключатели — про них на странице схема подключения проходного выключателя,
  • величина потребляемого тока и напряжение нагрузки, которую Вы собираетесь подключить, не должны превышать соответствующих значений, указанных для выключателя.

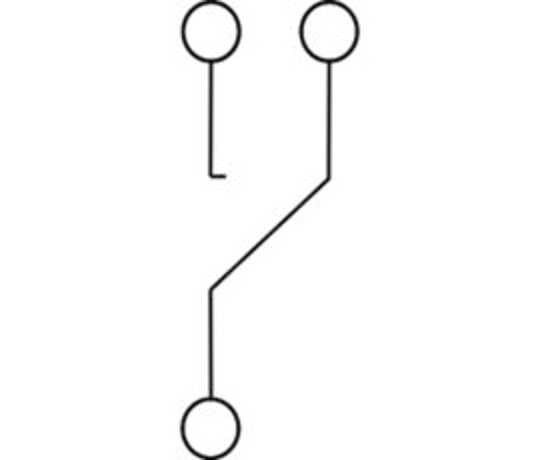

На этих рисунках показаны внешний вид и, соответствующие электрические схемы выключателей. Одноклавишный — рис.1, двухклавишный -рис.2.

Для одноклавишного выключателя все ясно, перед тем как подключить двухклавишный выключатель настоятельно советую проверить его мультиметром. Кроме того, конструктивно выключатели могут сильно различаться, если на них не указано назначение контактов, то это единственный способ узнать что куда можно подключить.

  • В положении «выключено» между всеми контактами должно быть состояние «обрыв»,
  • «включено» 1-2, 1-3 — «замыкание»,
  • при включенной одной из двух клавиш 2-3 — «обрыв»,
  • при одновременно нажатых двух клавишах 2-3 — «замыкание».

Следующий момент — как подключить провода к выключателю. Очень просто — на рисунках 3, 4 показаны два основных вида винтовых зажимов, пояснения, думаю, излишни.

Не забудьте хорошо протянуть винты, иначе выключатель может греться. Так до пожара недалеко.

СХЕМА ПОДКЛЮЧЕНИЯ ВЫКЛЮЧАТЕЛЯ

Рис.5 -принципиальная электрическая схема, рис.6 — схема соединений (монтажная).

На приведенных схемах использованы следующие обозначения:

  • L — фазовый, N — нулевой провода,
  • S1 — одноклавишный S2 — двухклавишный выключатель,

Принципиальная электрическая схема для начинающего малоинформативна, имеет характер теоретический, привел я ее более для порядка, а вот схема подключения на рис. 6 показывает как подключить выключатель в реальной ситуации. Кроме того, на странице разводка электропроводки даются практические рекомендации по порядку соединения проводов.

Как из нее следует электрический кабель (двухпроводный для одноклавишного выключателя, трехпроводный для двухклавишного) должен быть проложен от соответствующего выключателя до конечного потребителя энергии, в нашем случае — электрическая лампа. Кроме того, к ней должен подходить двухпроводный кабель от распределительной коробки.

Черными точками показаны соединения проводов между собой и другими устройствами (выключатели, лампы). Как выполнять такие соединения рассматривается на странице как соединить провода.

© 2012-2020 г. Все права защищены.

Представленные на сайте материалы имеют информационный характер и не могут быть использованы в качестве руководящих и нормативных документов


Как подключить выключатель — общие правила, основная схема

Казалось бы, банальный вопрос – как подключить выключатель для управления приборами освещения. Однако, для многих начинающих домашних мастеров, впервые обустраивающих свои жилые владения и стремящихся по максимуму делать всё самостоятельно, и эта операция может вызвать осложнения. Тем более что возможны различные вариации схем подключения, от самых простых, до весьма сложных.

Как подключить выключатель

Разнообразие выключателей, представленных в продаже – чрезвычайно велико. Но в основном эти различия касаются внешнего оформления приборов и «механики» переключения. А так во всех выпускаемых ведущими производителями сериях все равно соблюдается примерная схожесть «наборов» моделей по принципу коммутации контактов. В этой статье мы и посмотрим — где, когда и как подключаются выключатели различных типов.

Разнообразие моделей выключателей

Что такое выключатель и где он устанавливается

Выключателем называется электротехническое коммутационное устройство, предназначенное для управления замыканием и размыканием цепи питания, идущей на светильники. Могут через него подключаться и некоторые бытовые приборы, например, стационарно установленный вентилятор.

Сразу скажем про важнейшее правило!

Выключатель всегда ставится на разрыв фазного провода. Да, цепью питания можно управлять и через разрыв нулевого проводника. И довольно много «мастеров» этим грешат — мол, разницы нет никакой. Но это – вопиющее нарушение требований безопасности эксплуатации. Смысл здесь прост и понятен – если выключатель разорвал цепь, то на приборе, подключённом через него, не должно быть опасного для жизни фазного напряжения. То есть, например, замена перегоревшей лампы в светильнике не будет сопровождаться вероятностью поражения током.

И не надо надеяться, что этот вопрос не настолько серьезен. Пренебрежение простыми правилами электротехнического монтажа всегда чревато тяжелыми последствиями.

Насколько велика опасность поражения током?

Ответ однозначный – чрезвычайно велика! Бытовая сеть 220 вольт вполне способна нанести тяжелейшие электротравмы, порой — несовместимые с жизнью. Если понимания этого вопроса нет, то браться за самостоятельное выполнение электромонтажных работ не стоит. Для начала – внимательно ознакомьтесь со специальной публикацией нашего портала, в которой подробно рассказывается об опасности поражения электрическим током.

Разновидности выключателей по исполнению

Оставим в стороне внешнее оформление этих устройств – здесь каждый из производителей старается привлечь покупателя оригинальным дизайном. Так что всегда есть возможность подобрать комплект розеток и выключателей, выполненных в общем стиле, наиболее подходящем к планируемой отделке помещения. Остановимся на более принципиальных вопросах.

Встраиваемые и накладные модели

В современных квартирах и домах в подавляющем большинстве случаев применяются встраиваемые модели. Их использование возможно исключительно со скрытой проводкой. Монтаж выключателя производится в заранее обустроенное в стене «гнездо», в роли которого чаще всего используется стандартный подрозетник диаметром 68 мм.

Как правило, встраиваемый выключатель монтируется в заранее установленный подрозетник, к которому проведена скрытая проводка

Понятно, что установка таких выключателей требует довольно масштабных подготовительных работ. Причем, прокладка необходимых кабелей и проводов должна всесторонне продумываться заранее. Но зато скрытая грамотно выполненная проводка безопасней в эксплуатации и совершенно не мешает любой выбранной отделке стен.

Как спланировать электропроводку в доме или квартире и выполнить ее монтаж

Задача – из разряда первоочередной важности и повышенной сложности. При выполнении этих весьма масштабных и трудоемких мероприятий необходимо строго руководствоваться установленными правилами и технологическими рекомендациями. Со всеми подробностями это расписано в специальной публикации нашего портала «Электропроводка в доме своими руками».

Накладные выключатели крепятся на поверхность стены. Это значительно упрощает их монтаж, и использоваться они могут как с открытой, так и со скрытой проводкой.

Монтаж накладного выключателя обычно выглядит более простой задачей

Такие приборы бывают не всегда уместны в интерьере, как слишком выступающие за поверхность стены. Но там, где этот вопрос не принципиален, подобные выключатели могут здорово упростить задачу. Часто их применяют в подсобных или хозяйственных помещениях. Многие из таких моделей имеют повышенный класс защиты корпуса, и вполне могут устанавливаться в условиях улицы или помещения с повышенной влажностью.

Розетка и выключатель накладного типа – для любителей оформления интерьера в ретро-стиле

Впрочем, есть любители и подчёркнуто оригинального оформления жилых комнат, с использованием открытой проводки, выполненной в ретро-стиле. Для этого тоже есть целые линейки накладных электротехнических приборов – розеток и выключателей.

Количество клавиш

Это отличие видно сразу – клавиш может быть одна, две, три, а в редких случаях – даже и больше. Очевидно, что такие выключатели могут использоваться для управления несколькими источниками света или несколькими группами ламп на одном светильнике.

Очень распространённый пример – двухклавишная модель, установленная перед входом в ванную и туалет, или трехклавишная, если сюда добавляется еще и коридор или кухня. Другой «классический» вариант применения двухклавишного выключателя – раздельное управление группами ламп одной многорожковой люстры в гостиной.

Выключатели с двумя клавишами позволяют существенно повысить удобство системы управления освещением в помещениях, упростить монтажные работы.

Удобство понятно – нет необходимости готовить два (или более) гнезда с подрозетниками под несколько выключателей – часто можно ограничиться одним.

Следует правильно понимать, что количество клавиш еще вовсе не предопределяет однозначно функциональность выключателя. Помимо обычных приборов, работающих только на замыкание и разрыв цепи, существуют проходные и перекрёстные, которые тоже, в свою очередь, могут иметь одну или больше клавиш. Подробнее об этом будет рассказываться ниже.

Класс защиты корпуса выключателя

Все электротехнические приборы подразделяются по степени защищенности от попадания на токонесущие детали твёрдых предметов (в том числе пыли) и влаги (воды). В зависимости от предполагаемых условий эксплуатации выключателя должна подбираться подходящая по этим критериям модель.

Класс защищенности указывается буквенным обозначением IP с идущим за ним двузначным числом. Первая цифра говорит о степени защиты от твердых частиц и пыли, и может быть от 0 до 6. Вторая цифра – это показатель защищенности от попадания воды – от 0 до 9. Чем больше цифра, тем выше защита.

В обычных жилых комнатах, где слишком высокой влажности и запыленности быть не может, вполне можно применять выключатели класса IP20. Ничто не мешает установить здесь и более защищенные, но это отражается на стоимости. Но вот для кухни, например, стоит уже подобрать модель класса IP44 – здесь и испарений достаточно, и нельзя совершенно исключить вероятность попадания брызг воды.

Выключатель накладной с классом защиты корпуса IP55. Такой можно установить даже на улице или в сыром подвале.

Еще выше требования, если выключатель устанавливается в бане, в душевой, в неотапливаемом сыром помещении. Здесь лучше применить модели с классом не ниже IP45. Ну а если установка предполагается на улице, то есть возможно прямое попадание атмосферных осадков, то оптимальной видится модель не ниже IP55, 56, 66 – лишняя страховка никогда в этих вопросах не помешает.

Различия по типу клемм

В большинстве выключателей для подключения проводов установлены обычные винтовые клеммы. Зачищенный конец провода заводится в гнездо (отверстие), а затем с помощью отвертки затягивается винт, обеспечивающий надежный прижим в клемме. Моножильные провода можно затягивать в клеммах напрямую. Многожильные – сначала залуживаются, или же, что проще, на них надевается и обжимается клеммный наконечник.

Чаще всего в выключателях применяются винтовые клеммы – затяжка контакта осуществляется с помощью отвёртки.

Во многих современных моделях применены пружинные клеммы. Винта на них не предусмотрено – после того как подготовленный конец провода заводится до упора в отверстие, клемма зажимается автоматически, обеспечивая надежный контакт. Удобно и быстро, хотя некоторые электрики все же проявляют скепсис насчет долговечности таких соединений, предпочитая работать с привычными винтовыми клеммами.

Наличие световой индикации

Удобная функция, которая позволяет не шарить по стене рукой в темноте. Горящий в выключенном положении индикатор точно покажет место расположения клавиш выключателя. Стоимость таких приборов ненамного выше, чем обычных, так что подобные модели пользуются очень широкой популярностью.

К выключателям со световой индикацией все уже давно привыкли. Удобно, за исключением отдельных случаев.

Тем не менее, иногда не продумавшим заранее этот вопрос хозяевам приходится отказываться от такой функции. Дело в том, что небольшой ток, идущий через индикатор, способен вызывать мерцание или тусклое свечение газоразрядных или светодиодных ламп при погашенном освещении. Многих это весьма серьезно нервирует. И приходится выкусывать проводник, идущий на индикатор, чтобы отключить его вовсе. Так что это следует иметь в виду еще при выборе выключателя.

Кстати, индикация на некоторых типах выключателей может иметь и совершенно противоположное предназначение. То есть лампочка горит, когда цепь замкнута. Это бывает удобно при удаленном размещении осветительного прибора. Например, сразу видно, не остался ли включенным свет в подвале, смотровой яме гаража и т.п.

Различия по типу управляющего устройства

В этом вопросе также представлено довольно широкое разнообразие. И каждый из хозяев выбирает тот вариант, который ему кажется удобнее.

  • Клавишные выключатели — это самая распространенная группа коммутационных приборов. Предполагает наличие качающегося механизма с фиксацией в одном из двух положений – верхнем и нижнем. Конструкция механизма бывает разной – с шариком и коромыслом,  с плоскими или круглыми пружинами, с другими деталями, обеспечивающими заданное положение клавиши.
Наибольшее распространение получили выключатели клавишного типа

Такие выключатели очень удобны, наиболее привычны большинству пользователей. Не отличаются они и высокой ценой. И вместе с тем – в достаточной степени надежные, способные при аккуратной эксплуатации верно служить десятилетиями.

  • Выключатели с кнопкой, фиксирующейся в утопленном положении, не заслужили особой популярности, хотя есть любители и такого подхода. Долговечность подобных приборов вызывает некоторые опасения – при частом пользовании механизм кнопки довольно быстро изнашивается.

Кнопочные выключатели бывают и без фиксации. Но в этом случае в схему приходится включать еще и релейное устройство, которое будет отвечать за замыкание цепи питания. Не слишком удобно для самостоятельного монтажа.

  • Выключатели поворотного типа когда-то безгранично главенствовали, а потом им на смену пришли клавишные, как более удобные и надежные. Однако, и они до сих пор имеют своих приверженцев, особенно в среде любителей ретро-стиля.
Поворотный выключатель для любителей ретро-стиля

Как правило, это накладные выключатели, и чаще всего – из коллекций «ретро-электрики». Кстати, «устаревшая» в них – только внешность. А «начинка» может быть вполне современной. Так, при внешнем сходства разных моделей такого типа, они по функциональности могут быть разными – иметь несколько положений, являться аналогами двухклавишных, проходных, перекрестных и т.п.

  • Выключатели со шнурком. Есть любители и таких приборов. Бывают удобны подобные выключатели при размещении в традиционных местах домашнего отдыха или около кровати в спальной.
Выключатель со шнурком. Кстати, его «внешность» тоже может быть обманчива.

Сложно сказать, насколько будет уместна повсеместная установка таких выключателей место привычных клавишных. Тем не менее, они представлены в ассортименте практически всех ведущих производителей. Кстати, наличие всего одного шнурка иногда вовсе не говорит об ограниченной функциональности изделия. Так, например, некоторые выключатели такого типа способны по-разному реагировать на количество натяжений шнура. То есть при ближайшем рассмотрении оказываются аналогами моделей с несколькими клавишами.

  • Сенсорные выключатели. Это уже – веяние современности. Для переключения позиций достаточно легкого прикосновения пальца.
Сенсорные выключатели – удобно, стильно, но стоимость отпугивает многих хозяев

Тактильный контакт с панелью воспринимается встроенной электронной схемой, которая уже вырабатывает управляющий сигнал для коммутационного устройства. Очень удобно, не требует никаких усилий. А после быстрого привыкания к такой технике уже не хочется возвращаться к старым моделям.

Недостатком в первую очередь можно считать довольно высокую стоимость подобных выключателей. Этот критерий, наверное, и не дает им пока перебраться в разряд широко востребованного оборудования. Но тенденция к удешевлению прослеживается явно, и спрос на него будет расти. Надо полагать, и надежность их возрастет, так как в сети встречается немало жалоб на не выдающуюся долговечность некоторых изделий.

  • Выключатели с дистанционным управлением. Это дальнейшее совершенствование сенсорных моделей, позволяющее управлять светом, не вставая с места.
Трехкнопочный сенсорный выключатель, оснащенный пультом дистанционного управления

Наверняка, за такими приборами – большое будущее, и их популярность постоянно растет. Но на массовый спрос они пока еще не вышли – опять же по причине высокой стоимости.

Существует и другие типы выключателей – с электромеханическим или электронным диммером (регулятором яркости свечения), со встроенными датчиками освещенности или движения, с таймером или даже реагирующие на голосовые команды. Но это уже частности, которые либо применяются крайне редко, либо имеют узконаправленное предназначение.

Заметим еще раз, что независимо от упомянутых разновидностей выключателей, для их электротехнического монтажа используются принципиально схожие схемы. Это и станет предметом дальнейшего рассмотрения.

Схемы подключения выключателей различного типа

Начнем с самых простых схем, и дальше будет рассматривать по нарастанию сложности.

Обычный одноклавишный выключатель

Самая распространенная и простая схема – выключатель отвечает за управление конкретным осветительным прибором.

У такого выключателя всего два контактна на клеммах – на входе и на выходе. Стало быть, и всего две возможные позиции – цепь замкнута или разомкнута.

Простейший одноклавишный выключатель – всего два клеммных контакта, на входе и на выходе

Схема с использованием такого выключателя – тоже очень незамысловата.

Схема электротехнической коммутации осветительного прибора через обычный одноклавишный выключатель

Сразу несколько пояснений по схеме – они будут касаться не только ее, но и последующих.

1 – это линия питания, идущая с распределительного щита. Как правило, силовой кабель состоит из трех проводов. Синий (голубой) – нулевой N. Зелено-желтый — защитное заземление PE. Цвет изоляции фазного провода L может быть разным, но только таким, чтобы его невозможно было спутать с нулем или заземлением. На данной схеме фаза показана коричневым.

2 – монтажная (распределительная) коробка, в которой осуществляется коммутация походящих кабелей и проводов.

3 – точки соединения проводов.

Сразу оговоримся, что такие соединения в коробке могут выполняться по-разному. Это бывают скрутки, с последующим пайкой и изоляцией. Для скруток без пайки могут применяться специальные колпачки. Широко используются клеммы различного типа. Так, очень популярны среди электриков зажимные клеммы Wago, позволяющие при необходимости разъединить провода без риска их облома. Эти клеммы нередко критикуют. Но по опыту личного использования: за 8 лет эксплуатации в домашней системе освещения – ни одного нарекания.

Впрочем, каждый мастер здесь сам волен выбрать соединение, отвечающее требованиям безопасности и его понятиям о надежности и долговечности. Единственное, конечно, полностью исключаются скрутки «медь-алюминий». Да алюминию, кстати, и вообще давно не место в домашней проводке.

4 – одноклавишный выключатель.

5 – условно показан осветительный прибор.

6 – корпус осветительного прибора, если он выполнен из металла. В этом случае к нему должен подсоединяться провод контура заземления, чтобы избежать травм при пробое фазы на корпус. Как видно, этот проводник заземления не принимает никакого участия в цепи управления и питания осветительного прибора и, по большому счету, не влияет на его работоспособность. Не задействован он и в тех случаях, если корпус светильника полностью изготовлен из диэлектрических материалов. Поэтому, еще раз подчеркнув важность защитного заземления, на последующих схемах показывать его не будем, чтобы не «перегружать» изображение деталями.

Обращаем еще раз внимание – выключатель ставится только на разрыв фазы. Нулевой проводник прямо с монтажной коробки уходит на светильник – в районе выключателя ему вообще нечего делать.

Как работает такое подключение – показывает схема, размещенная ниже.

Демонстрация работы схемы с одноклавишным выключателем

Все чрезвычайно просто и понятно. При переключении клавиши вверх происходит замыкание цепи. Ноль на светильнике уже есть, фаза пришла через выключатель – осветительный прибор заработал. (Мы говорим об освещении, но следует правильно понимать, что таким же образом может быть подключён и другой прибор, например, стационарный вентилятор).

Опять же, просто для примера при изучении простейшей схемы, посмотрим на рекомендуемую последовательность действий по подключению выключателя к осветительному прибору с использованием скрытой проводки.

ИллюстрацияКраткое описание выполняемой операции
Были проведены подготовительные работы.
В квартире (доме) уже установлен распределительный щит с автоматическими выключателями (поз. 1).
От него прорезаны штрабы (поз. 2) для укладки силовых кабелей скрытой проводки.
От монтажной коробки (поз. 3), «ответственной» за подключение осветительного прибора, вертикально вниз прорезана штраба (поз. 4) к подрозетнику (поз. 5), куда будет устанавливаться выключатель.
В противоположном направлении, в сторону потолка уходит штраба (поз. 6) для укладки кабеля от коробки к осветительному прибору.
От распределительного щита в штрабе к коробке прокладывается кабель.
Если сеть подразумевает наличие контура заземления, то кабель должен быть трехжильный.
Для систем освещения можно порекомендовать кабель ВВГПнг 3×1,5 мм².
Кабель должен быть заведен в коробку с запасом примерно в 100÷120 мм, чтобы длины  хватило для монтажных работ.
Провод фазы L (в данном примере его изоляция имеет серый цвет) подключается к выходу автоматического выключателя, отвечающего за конкретную линию системы освещения.
При использовании проводов сечением 1,5 мм² номинал автомата должен составлять 10 ампер.
Синий провод кабеля N подключается к шине нуля.
Зелено-желтый, соответственно, к шине защитного заземления РЕ.
Заеденный в коробку конец кабеля разделывается – с него снимается внешняя защитная оболочка, концы проводов зачищаются на 8÷10 мм от изоляции.
Целесообразно сразу выполнить маркировку проводов – наклеить на них полоски пластыря и подписать. Особенно это важно, если делаются отвлечения на другие работы (а так часто бывает на этой стадии строительства или ремонта), и в тех случаях, когда цвета изоляции проводов имеют нестандартную окраску – а такое тоже случается.
Чтобы «распиновка» не забывалась, лучше сразу провода промаркировать.
В вертикальной штрабе от коробки до подрозетника будущего выключателя прокладывается двухжильный кабель ВВГ 2×1,5. Также оставляется запас по длине около 100÷120 мм.
Кабель разделывается, концы проводов зачищаются от изоляции.
На примере показано, что провода имеют серую и коричневую окраску изоляции. В данном случае это не столь важно – просто маркируется один L, а второй – L1.
Аналогичная операция проводится и на противоположном конце этого отрезка кабеля, заведенном в подрозетник.
Так как предполагается отделка стен с заполнением штраб-каналов штукатуркой (шпатлевкой), подрозетник на этом этапе лучше пока заклеить строительным скотчем, чтобы в него не попадал раствор.
Установка выключателя обычно проводится уже после отделки.
От распределительной коробки по идущей вверх штрабе, а затем по кабель-каналу в перекрытии прокладывается проводка, идущая к месту установки осветительного прибора.
Опять же, это может быть кабель ВВГ 3×1,5, если предполагается коммутация заземления.
В выбранном месте крепится осветительный прибор.
Проложенный кабель должен быть заведен в его корпус.
Правда, многие приборы (те же люстры) предполагают и открытое расположение коммутационного узла, который затем закрывается декоративным колпаком. Но с этим разобраться несложно по месту, и принцип коммутации от таких различий не меняется.
Подведённый кабель разделывается, провода зачищаются от изоляции, маркируются.
Зачищенные концы проводов кабеля подключаются к клеммам светильника.
Для заземления обычно предусматривается клемма, расположенная непосредственно на корпусе прибора.
Синий провод N подключают к клеммной колодке, ориентируясь на цвет походящего к ней провода светильника, или руководствуясь проставленному значку.
Ну и затем подключается фазный провод L1 – в оставшуюся клемму или, опять же, в соответствии с маркировкой контактов.
Противоположный, заведенный в монтажную коробку конец этого кабеля разделывается, провода зачищаются, маркируются.
Теперь нужно аккуратно разделить провода в коробке по группам. Это несложно сделать, если проводилась маркировка.
В данном случае получается четыре пары.
Первая (здесь – слева направо): провод фазы L силового кабеля и провод L, идущий от коробки на выключатель.
Вторая: два синих нулевых провода N – силового кабеля и идущего на светильник.
Третья – аналогична второй, но только с зелено-желтыми проводами РЕ.
Четвертая – провода L1 от выключателя и от осветительного прибора.
Теперь необходимо соединить эти пары.
Как уже говорилось выше, это можно сделать с помощью скруток. Но в данном примере показывается использование зажимных клемм Wago.
Потребуется четыре клеммы на два контакта.
Коммутация произведена.
Коробку можно сразу прикрыть заглушкой.
Если система домашней проводки не имеет заземляющего контура, или же осветительный прибор изготовлен из диэлектрических материалов и не требует заземления, задача упрощается.
В этом случае от коробки к светильнику прокладывается двухжильный кабель.
А в коробке получается всего три соединительных узла, то есть для коммутации достаточно трех клемм.
После полного завершения работ по прокладке домашней проводки, в помещении выполняется отделка.
Вот теперь можно уже окончательно установить выключатель на место.
К клеммам подключаются провода – один на входе, второй на выходе. Принципиальной разницы в данном случае, где окажется L, а где L1 – нет. Но при более сложных схемах, которые будут рассматриваться дальше, это может иметь значение.
Все, выключатель после крепления его в подрозетнике можно закрывать декоративной крышкой, ставить на место клавишу.
После этого остается вкрутить лампы в светильник, окончательно собрать его, установив плафон.
Ну а затем – запитать линию на автомате в распределительном шкафу и оценить работоспособность системы, проверив включение и выключение света.
Все должно работать безукоризненно.

Читатель, наверное, обратил внимание, что ничего не говорится об установке самого выключателя в подрозетник. Дело в том, что конструкции моделей различаются большим разнообразием. И как, в какой последовательности провести разборку устройства, как зажать клеммные соединения – всех случаев не перечесть. А сама фиксация выключателя в подрозетнике практически ничем не отличается от установки (не путать с электротехническим монтажом!) розетки или иного встраиваемого прибора. И про это уже подробно рассказано на страницах нашего портала. Поэтому повторяться — особого смысла не видно. Лучше сконцентрировать внимание именно на принципиальных схемах коммутации выключателя.

Как провести установку розетки в квартире?

С этой задачей, при условии соблюдения всех требований безопасности работ и при следовании схемам и технологическим рекомендациям, должен справиться любой хозяин жилья. Со всеми подробностями, с несколькими пошаговыми примерами это рассказывается в специальной статье нашего портала «Как подключить розетку».

Двухклавишный выключатель

Этот выключатель позволяет управлять освещением двух отдельных светильников (групп светильников), или же производить раздельное включение групп ламп, например, в одной многорожковой люстре.

  • Двухклавишные выключатели могут иметь различия. Чаще всего применяется модель, у которой один общий (запараллеленный) вход фазы и два отдельных выхода. Его схему можно представить так:
Двухклавишный выключатель со спаренным входом фазы и двумя раздельными выходами

Очевидно, что каждая из клавиш совершенно независимо от другой управляет своей группой осветительных приборов. Например, часто такие выключатели ставят перед ванной и туалетом – можно включать свет в любом помещении или в обоих одновременно. Или же, в приложении к одному светильнику. Первая клавиша включает одну-две лампочки, света которых достаточно для нормального отдыха. Вторая клавиша – задействует чуть больше ламп, то есть свет будет ярче. Но когда требуется освещение «на полную», включается обе клавиши, и горят все рожки.

Схема ниже поможет впервые сталкивающемуся с этим вопросом мастеру лучше понять принцип подключения.

Схема с двухклавишным выключателем с параллельным входом

В монтажной коробке на светильники расходятся провода нуля. Провод фазы подключается ко входу двухклавишного выключателя. А с каждого из выходов через монтажную коробку идет отдельный проводник, каждый — на свой светильник. Включение их может проводиться раздельно, независимо один от другого, или одновременно.

Понятно, что от монтажной коробки до выключателя уже должен прокладываться трехжильный кабель. И вот здесь уже приходится особое внимание уделять правильной маркировке проводов, о чем говорилось выше. Цвета изоляции проводов, сходящихся в коробке, зачастую могут совпадать, и тем самым вводить неопытного монтажника в заблуждение.

Сразу скажем, что по такому же принципу подключается и трехклавишный выключатель.  Просто увеличивается количество отходящих от него проводов.

  • При приобретении двухклавишного выключателя стоит проявлять определенную внимательность. Дело в том, что хоть и редко, но все же встречаются модели с раздельным входом фазы. На схеме это может выглядеть так:
Выключатель двухклавишный с раздельным входом фазы

Примечание: указанная маркировка контактов клемм – весьма условная. В этом вопросе, кстати, у производителей нет единомыслия. Встречаются совершенно произвольные цифровые и буквенно-цифровые подписи контактов, или даже символы в виде стрелок. Но в сочетании со схемой, обычно наносимой на тыльной стороне корпуса выключателя, разобраться с каждым конкретным случаем – несложно.

Понятно, что показанная выше схема для такого выключателя не вполне подходит. Правда, если уж угораздило по ошибке купить именно такую модель, все решается установкой перемычки, замыкающей оба контакта на входе.

Таким выключателям тоже находится применение. Понятно, подводить две разные фазы в один подрозетник – это полное безумие. Но иногда обстоятельства вынуждают подводить линии от двух разных защитных автоматов. Хотя и это выглядит крайне нецелесообразным и громоздким решением.

Можно использовать подобный прибор для некоторых усложненных схем управления осветительными приборами. Например, требуется организовать коммутацию таким образом, чтобы включение группы ламп лежало в зависимости от того, включена ли другая группа. В этом случае можно установить перемычку между выходом одного «канала» и входом другого. Если смотреть на иллюстрацию выше – то между L1 и L2.

Что этим достигается – показывает следующая схема

Работоспособность правой клавиши выключателя при такой схеме лежит в зависимости от положения левой

Зеленым цветом показана перемычка, соединяющая выход левой клавиши со входом правой.

Непосредственно ко входу левой клавиши подведен фазный провод. И в своей работе она совершенно независима. То есть ее включение приводит к включению соединенных с этой линией приборов. Но если она выключена, то вторая клавиша работать не будет – цепь во второй линии разомкнута. А вот когда включена первая, то и вторая уже может «руководить своей командой».

Встречаются такие случаи нечасто, но, как знать, может быть и подобный вариант пригодится.

Подключение проходного выключателя

Представьте такие ситуации:

  • Просторная прихожая. Хозяин вернулся затемно домой, включил свет на входе, разулся, разделся. И вынужден затем выключить свет и пробираться в потёмках к двери в комнату. Неудобно. Напрашивается возможность погасит свет именно у выхода из прихожей.
  • Длинный коридор, проходя которым тоже будет удобнее включать свет на входе и гасить его на выходе.
  • Проходная общая комната или холл, откуда ведет несколько дверей в соседние помещения. Было бы неплохо иметь возможность управлять освещением от каждой из них.

И подобных вариантов может быть множество. Чтобы решить такую проблему, необходимо использовать проходные выключатели, название которых уже говорит само за себя.

По большому счету, это даже не выключатели, а переключатели. Внешне они похожи на привычные одноклавишные. Часто на них наносится отличительный значок в виде разнонаправленных вертикальных стрелок. Но вот схема их внутренней коммутации отличается от обычных одноклавишных и выглядит следующим образом:

Фазный входной контакт постоянно замкнут с одним из выходных контактов

Два положения клавиши выключателя соответствуют двум вариантам коммутации – на один или второй выход. И такие выключатели в общей системе используются всегда парно.

Схема их электротехнического монтажа может выглядеть следующим образом:

Подключение пары одноклавишных проходных выключателей

Начинаем разбираться.

— С нулевым проводом – никаких изменений.

— Фазный провод из коробки идет на вход одного из выключателей. Ко входному контакту второго выключателя подсоединен провод, идущий на светильник. (Оба показаны коричневым цветом).

— Выход №2 первого выключателя соединён через монтажную коробку проводом с выходом №3 второго. (Выделено фиолетовым цветом).

— И, соответственно, выход №3 первого – с выходом №2 второго.

Таким образом, получается, что к каждому одноклавишному проходному выключателю должен поводиться трёхжильный кабель.

В том положении, что показано на схеме, совершенно очевидно, что цепь питания светильника разомкнута. Но стоит на любом из выключателей перевести клавишу в другую позицию, как цепь замкнется. И наоборот — при работающем освещении любой из выключателей способен разорвать цепь.

Кстати, показанная здесь коммутация выходных контактов вовсе не является догмой. Просто при такой схеме одинаковое положение клавиш (обе вверх или обе вниз) проходных выключателей означает разрыв цепи. Неодинаковое – включение. Но ничто не мешает соединить между собой и одноименные контакты – просто срабатывание и отключение будет происходить при других положениях клавиш. Не принципиально.

Ниже на анимированной иллюстрации наглядно показано, как работает такая схема с двумя проходными выключателями.

Работа схемы управления освещением с двумя одноклавишными проходными выключателями

Проходные выключатели могут быть и двух- и даже трехклавишными, то есть способными управлять по этому же принципу двумя или тремя осветительными приборами (группами приборов). Схему приводить не будем – она ничем принципиально не отличается. Только, понятно, возрастает количество проводов.

Применение перекрестного выключателя

А как быть, если хочется иметь три или даже больше точек управления освещением? Например, по выключателю у изголовья кроватей хозяев в спальной и у входа в помещение? Или у каждого из выходов просторного холла с множеством дверей?

Есть решение и такой проблемы. Для этого вместе с парой проходных выключателей используется еще один. Его называют перекрёстным или промежуточным.

Перекрёстный выключатель тоже может быть одно- или двухклавишным. Для внешнего отличия на его лицевой стороне часто наносится изображение в виде разнонаправленных горизонтальных стрелок или же в виде решетки.

Рассмотрим более простой вариант — одноклавишный. Схема коммутации у него такая.

Перекрестный выключатель одновременно перекидывает пару контактов

В одноклавишном перекрёстном включателе – четыре клеммы, то есть к нему должно подводиться из распределительной коробки четыре провода. А они – это не что иное, как те проводники, что соединяют выходные клеммы проходных выключателей. То есть, по сути, перекрестный выключатель ставится в разрыв этой пары проводов. Пример показан на схеме ниже:

С одной стороны в перекрестный выключатель подключается пара проводов, идущая от выходов первого проходного выключателя. С другой – идущая с выходов второго.

Как это работает – наглядно демонстрирует следующая иллюстрация:

Демонстрация работы схемы с двумя проходными выключателями и одним перекрестным между ними

Расписывать все возможные варианты здесь уже сложно – их довольно много. Но можно однозначно резюмировать главное. В каком бы положении ни находились клавиши выключателей при неработающей системе, изменение позиции любой из них сразу приведет к включению освещения. И наоборот – когда свет горит, достаточно переключить любую клавишу, чтобы он погас. То есть управление освещением может совершенно равнозначно производиться с любой из точек.

Еще одна интересная особенность – количество перекрестных выключателей между проходными  ничем не ограничивается. И сколько бы их ни было установлено по этому принципу, все они с совершенно равным успехом будут способны управлять подключенным осветительным прибором.

*  *  *  *  *  *  *

Итак, были рассмотрены основные, наиболее часто используемые схемы подключения выключателей. Остался только не совсем выясненным вопрос – а где их лучше располагать? На этот счёт тоже имеются вполне определенные рекомендации. Расписывать их здесь не станем – они очень неплохо изложены в размещенном ниже видеосюжете.

Видео: Как правильнее и с максимальным для себя удобством разместить выключатели в квартире?

Как подключить выключатель от розетки

Вашему вниманию подробная пошаговая фото инструкция – как подключить выключатель от розетки. Рассмотрим вариант подключения двухклавишного выключателя, который управляет двумя светильниками. Итак, мы имеем два подрозетника, в левом проложен трехжильный питающий кабель, где белая жила – фаза, белая с синей полосой – ноль, желтая с зеленой полосой – земля. В правом подрозетнике, проложены два двухжильных кабеля, каждый к своему светильнику.



 Ниже представлена схема работы двухклавишного выключателя подключенного от розетки. Согласно ей, приступаем к подключению и установке.

 Для подключения нам понадобится:
    – Отвертка крестовая
    – Отвертка плоская (индикаторная)
    – Монтажный нож или устройство для снятия изоляции
     – Пассатижи или бокорезы
     – Уровень

1. Отключите электричество! Для этого в электрощите, нужно рычаги автоматических выключателей перевести в состоянии «выкл.», обычно это положение, при котором рычаг направлен вниз. Какой именно автомат необходимо выключить, если они не подписаны, определяется опытным путем, выключая их по очереди, и проверяя, например индикаторной отверткой, наличие напряжения в проводке выключателя. В крайнем случае, выключайте все. Но затем еще раз обязательно убедитесь, в отсутствии электрического тока, в месте установки!



2. Подготавливаем провода в подрозетниках – укорачиваем их, оставляя концы примерно по 100мм, снимаем защитную оплетку, а затем зачищаем изоляцию с жил, примерно на 10мм. После чего прокидываем между коробками две жилы, в нашем случае – белую и белую с синей полосой.



 3. Подключаем механизм розетки, для этого помещаем в левую колодку пару белых проводов (фаза), в центральную – желтый с зеленой полосой (земля), а в правую оставшуюся пару проводов – белых с синей полосой (ноль) и затягиваем прижимные винты.

Как определить какой из проводов фаза, ноль, а какой заземление самостоятельно, вам поможет наша подробная инструкция – ЗДЕСЬ.





 4. Устанавливаем розетку в посадочном месте и закрепляем с помощью крепежный винтов подрозетника строго горизонтально – по уровню.





5. В монтажной коробке выключателя соединяем все синие с белой полоской провода (нули) между собой, в данном случае это сделано с помощью клеммы WAGO, после чего аккуратно укладываем их в подрозетнике.





6. Подключаем механизм выключателя. Для этого белый фазный провод приходящий из розетки, помещаем в вводную колодку механизма, а оставшиеся два белых провода, идущие непосредственно к светильникам, в колодки соответствующих клавиш выключателя, как показано на изображении ниже и затягиваем крепежные болты.

7. Устанавливаем механизм выключателя в подрозетник, вплотную к установленному ранее механизму розетки и закрепляем с помощью крепежных винтов.





8. Прикладываем рамку и прижимаем ее лицевой панелью розетки, после этого закручиваем крепежный винт находящийся по середине. Далее устанавливаем крепежную панель и клавиши выключателя.







9. Установка завершена. Включаем электричество в распределительном щите и тестируем работу выключателя.





Как подсоединить одноклавишный выключатель

Многим домовладельцам приходится менять или устанавливать выключатели. Чаще всего используется схема подключения одноклавишного выключателя – одна из простейших схем для включения светильников или ламп. В данной статье пошагово расписано, как собирается такая схема.

Прежде чем начинать любые работы, связанные с электричеством, первым делом нужно обесточить электропроводку – выключить вводной автомат, а также принять меры для того, чтобы его случайно никто не включил.

Это особенно важно, если электрощит расположен на лестничной площадке в многоэтажном доме или на улице.

Для установки и подключения выключателя понадобятся:

  • – непосредственно сам выключатель;
  • – распределительная коробка;
  • – соединительные провода;
  • – изоляционная ПХВ лента.

Схема подключения выключателя в распределительной коробке

Подключить провод непосредственно к светильнику или выключателю достаточно просто – это не требует объяснения.

В этой статье речь пойдет о том, как в одной распределительной коробке соединить провода от светильника, электрощита и выключателя.

Еще раз хотим напомнить, все работы по присоединению проводов в распредкоробке, подключению выключателя и светильников должны начинаться только после снятия напряжения сети.

Схема подключения выключателя является достаточно простой, но нельзя забывать об одном правиле: подключение фазного провода к светильнику осуществляется через выключатель, то есть фаза всегда должна подключаться на разрыв.

Следуя этому простому правилу, когда выключатель разрывает именно фазу, а не ноль, вы обеспечите безопасность себе, а также сделаете безопасной эксплуатацию электрооборудования в вашей квартире.

Если выключатель будет отключать от нагрузки не фазу, а нулевой провод, то проводка всегда будет оставаться под напряжением, что не только неудобно, но и опасно.

К примеру, вам необходимо заменить лампочку, перегоревшую в люстре. Если выключателем отключается нулевой провод, а не фаза, при случайном прикосновении к токоведущим деталям люстры ил цоколю лампочки вас может поразить электрическим током, так как эти детали находятся под напряжением фазы.

Определить фазный провод в распределительной проводке можно с помощью индикаторной отвертки.

Опять же, в целях безопасности фазный провод (обычно он красного цвета) необходимо подключать к патрону светильника таким образом, чтобы лампочка подключалась к фазе центральным контактом цоколя.

Таким образом уменьшается вероятность того, что человек прикоснется к фазному проводу.

Схема подключения выключателя состоит из одной или нескольких электрических лампочек, включенных параллельно, одноклавишного выключателя, распределительной коробки и источника питания 220 вольт.

Специализированные магазины предлагают широкий ассортимент проводов для электропроводки, поэтому для фазы и нуля лучше взять провода разных цветов, например, красного и синего.

Итак, с распределительного щита к распределительной коробке подходит двухпроводный кабель. Очень удобно, если он двухцветный, например, фазный провод красный, а нулевой – синий.

Кроме него к распределительной коробке подходит кабель от светильника и кабель от выключателя. Фазный провод от распределительного щита (красного цвета) подключается к красному проводу, идущему к выключателю.

Второй (синий) провод от выключателя подключается к красному проводу, который подключен к нагрузке (светильнику, люстре). В результате мы сделали фазу, которая идет на лампу, коммутируемой.

Нулевой провод (синего цвета) от электрощита подключается к нулевому проводу, который идет к нагрузке (лампочке).

В результате получается, что нулевой провод от распределительной коробки идет прямо на лампочку, а фаза подключена к лампочке через выключатель.

Схема работает следующим образом. При нажатии клавиши выключателя замыкается цепь, и фаза от электрощита подается на светильник, его лампочка начинает светить. Повторным нажатием клавиши электрическая цепь разрывается и лампочка выключается.

После всех соединений места скрутки хорошенько изолируются и аккуратно укладываются. Лучше всего в распределительной коробке провода соединять методом скрутки с пайкой.

Схема подключения розетки и выключателя в одной распределительной коробке

Очень часто в каждой комнате квартиры устанавливается распределительная коробка, куда подключены все выключатели, светильники и розетки этой комнаты.

В этом случае из-за большого количества проводов, подходящих к распределительной коробке, достаточно трудно разобраться, что и куда необходимо подключить.

Как подключить к распределительной коробке розетку и выключатель?

Рассмотрим вариант, когда к одной распределительной коробке одновременно подключается розетка и светильник.

Итак, от распределительного щита к коробке подходит два провода – красный (фаза) и ноль (синий).

Порядок подключения выключателя и светильника точно такой же, как было рассмотрено выше.

Розетку подключают параллельно питающим проводам: фаза розетки подключается к питающей фазе (оба провода красного цвета), а ноль от розетки – к нулевому питающему проводу (оба провода синего цвета).

Соединенные провода необходимо хорошо обжать и запаять, после чего они надежно изолируются и аккуратно укладываются в коробке.

Сейчас никого не удивляют блага цивилизации. Приходя в помещение, мы не задумываясь протягиваем руку для того, чтобы включить освещение.

При проведении ремонта или выхода из строя электрик обязан знать, как производится установка выключателя. При ремонте производятся две операции: сначала необходимо удалить неисправное, а затем произвести монтаж коммутационного устройства.

Как снять выключатель

При выходе из строя электровыключателя его необходимо демонтировать. Для этого электрик должен придерживаться определенного алгоритма. Прежде всего, следует обесточить помещение и принять меры от случайного включения автомата.

Для этого вывешивается предупредительный плакат с надписью «Не включать! Работают люди». Только после этого возможна замена выключателя. Прежде всего, необходимо удалить клавиши.

Для чего тонкой отверткой аккуратно поддевают и удаляют клавишу. Следующим этапом удаляют декоративную накладку. Откручивают винты крепления декоративной рамки к пластиковой коробке, и освобождают распорные фиксаторы.

Только после этого можно демонтировать устройство. Прежде чем открутить подходящие провода необходимо проверить наличие напряжения на контактах. Проверку осуществляют пробником или тестером. Как правильно проверить отсутствие напряжения читайте здесь. После чего прибор удаляют.

А также записывают расположение проводов. Только после этого можно произвести монтаж выключателя. Его выполняют в обратной последовательности.

Как подключить выключатель света

Для того чтобы правильно смонтировать коммутационное устройство необходимо знать, как собрана схема подключения выключателя. Электрику следует разбираться в цветовом обозначении проводов:

  • Желто-зеленый всегда подключается к заземлению;
  • Синий или голубой подсоединяют к нулевому проводу;
  • Красный, коричневый или любой другой цвет обозначает фазный провод.

Есть правило, при монтаже проводки на электровыключатель приходит фазный провод.

Это правило действует для всех приборов, одно, двух, трех и т. д. клавиш. Начинать надо разметки мест, где будут устанавливаться приборы. Высота установки выключателей для индивидуального жилья не регламентируется.

Высота выключателя выбирается из условий удобства эксплуатации. Ранее стандартом было предусмотрено — высота розеток 500-600 мм, и выключателей 1500-1600 мм.

Сейчас таких ограничений не существует, но раньше существовали негласные законы установки. Какие? — узнайте тут. После того как место установки определено, перфоратором со специальной коронкой готовят место под пластиковую коробку.

Штроборезом прорезают штробы для монтажа проводов. Остается произвести монтаж проводов и установить приборы, например, выключатель одноклавишный для скрытой проводки.

Как правильно подключить выключатель

Для того чтобы правильно осуществить подключение электроприборов необходимо выполнять несложные правила эксплуатации и техники безопасности:

  • Никогда не начинайте работу, если не убедились в отсутствии напряжения в сети;
  • На люстру или лампочку всегда приходит нулевой провод;
  • Фаза всегда должна подаваться на коммутирующие устройства.

Эти условия должны неукоснительно соблюдаться, так если в процессе эксплуатации потребуется заменить лампочку.

То электрик, при замене лампы, если случайно коснется токоведущих частей, то не будет поражен электрическим током. Так как фазное напряжение при отключенном электровыключателе на светильник не подается.

Как установить выключатель света

Установка выключателя не должна вызывать больших затруднений у специалиста. Самым простым является подключение одноклавишного выключателя.

Для этого необходимо произвести монтаж проводов согласно проекту. Схема подключения одноклавишного выключателя представляет собой светильник, электровыключатель, распределительную коробку, провода и источник энергии.

В нашем случае это электрическая сеть напряжением 220 вольт. В правильно собранной схеме на коммутационное устройство подается фаза. Что обусловлено условиями техники безопасности. На лампочку приходит нулевой провод.

Лампа может представлять люстру, состоящую из нескольких лампочек, соединенных параллельно. Все провода приходят в распределительную коробку, где соединяются согласно схеме подключения.

Для исключения короткого замыкания необходимо соблюдать правило цветового соединения проводов.

Как подключить двухклавишный выключатель

Схема подключения двухклавишного выключателя не сильно отличается от подключения одноклавишного. Основным отличием одного прибора от другого является то, что двухклавишное устройство управляет устройствами света, имеющими два контура света.

То есть установлена люстра с пятью рожками, первая клавиша управляет двумя лампами, а вторая тремя. Установка двухклавишного выключателя практически ничем не отличается от одноклавишных.

Для того чтобы осуществить подключение двухклавишного выключателя необходимо проложить еще один провод, с помощью которого будет управляться второй контур.

Подводя итоги сказанного можно заключить, что схема подключения выключателя к лампочке, представляет собой набор проводов, лампочку и коммутирующее устройство. А схема подключения двухклавишного переключателя включает в себя еще один провод.

Как подключить двойной выключатель

Схема подключения двойного выключателя на две лампочки представляет собой подключение к коммутатору на общий контакт фазы. От него отходят два провода, которые приходят на лампы. Каждый на свой контур.

С люстры отходит общий провод, соединенный с нулем. Аналогичным способом можно подключить двухконтурную люстру на двойной выключатель. Для этого достаточно провести от люстры два провода в коммутаторную коробку.

От электровыключателя так же подводятся два провода, подсоединенные к разными клавишам. В коробке их соединяют с проводами от светильника. Таким же образом происходит подключение двойного выключателя на две лампочки.

Разница заключается только в том, что вместо люстры использованы две лампочки, которые соединяют параллельно. Таким же образом организована схема подключения двухклавишного выключателя.

Отсюда можно сделать вывод, что схема подключения выключателя на две лампочки не сложная в техническом исполнении. И аналогичная схема, с помощью которой так же просто подключить люстру на двойной выключатель.

Как подключить трехклавишный выключатель

Кроме одноклавишных и двухклавишных электровыключателей используются трехклавишные. Основное отличие заключается в наличии дополнительного механизма включения с контактами.

Он предназначен для управления большими люстрами, имеющими три контура включения ламп. Чаше всего третья клавиша применяется для включения декоративной подсветки потолков.

Схема подключения трехклавишного выключателя отличается от подключения двухклавишного наличием дополнительного провода от люстры и электровыключателя, который приходит в распределительную коробку, где они соединяются соответствующим образом методом скрутки или при помощи специальных зажимов.

Как подключить тройной выключатель

Подключение трехклавишного выключателя ничем не отличается от монтажа тройного. Это совершенно одинаковые приборы, выполненные по одинаковой технологии.

Отличие может составлять только внешний вид. Он играет роль только при подборе устройств к интерьеру помещения. Для подключения используется схема подключения тройного электровыключателя, к нему подходит фазный провод.

Его подключают к общей клемме, а три провода, проходящие через коробку, подключают к источнику света. К которому с другой стороны на общий контакт подводится нулевой провод.

Для обеспечения отключения освещения в квартире используется отдельное подключение автоматического выключателя. Таким образом, обеспечивается отключение напряжения при ремонте освещения.

Часто для комфортного использования световых приборов в темное время суток производят подключение выключателей с подсветкой. Их применяют для того, чтобы не искать приборы в темноте.

В них вмонтированы светодиоды, которые светятся при выключенных устройствах. Некоторые из них имеют два светодиода, один – красный светится при выключенном приборе, а зеленый при включенном.

Техника безопасности

При монтажных работах следует помнить, что нельзя подключать ноль на выключатель, а при ремонтных работах необходимо проверять, что поступает на контакты нуль или фаза.

Проверку необходимо выполнять для собственной безопасности. Чтобы случайно не попасть под напряжение при замене лампочки или ремонтных работах.

Если нет навыков работы с электрическими приборами, следует обратиться к специалисту, который квалифицированно установит одноклавишный выключатель для скрытой проводки. Электрик согласует с заказчиком как правильно установить выключатель света и посоветует, на какой высоте они должны быть установлены.

Подключение одноклавишного выключателя света — задача, которая иногда встаёт перед домашним электриком. Большинство осветительных приборов управляется именно такими переключателями. В этой статье подробно рассматривается последовательность действий по подключению одноклавишного выключателя и его установке в домашних условиях без посторонней помощи.

Подготовительные работы перед установкой выключателя

Для подключения переключателя освещения должны быть проведены предварительные подготовительные действия. Инсталляция осуществляется от ближайшей распределительной коробки, к которой подведено питание — сетевые кабели подачи электрического тока.

Питание на выключатель и светильники подаётся из распределительной коробки

Прокладываются три линии — одна от распределительной коробки к светильнику, другая — от неё же к выключателю. Третья — приходит от щитка. Используются, как правило, двух- или трёхжильные провода установочного типа, т. е. с медной (или алюминиевой) жилой, выполненной из цельного металла. В обиходе такой провод называют жёстким в отличие от мягкого, в котором под изоляцией находятся косички из мелких волосяных проводников. На маркировке жёсткий кабель обозначается буквой «У». Площадь сечения проводника подбирается в соответствии с нагрузкой. Для обычной лампы или люстры, в которой совмещено до 3 ламп, достаточно провода с площадью сечения 1,5 мм 2 .

Если используются энергосберегающие или светодиодные лампочки, сечение проводника в целях экономии можно уменьшить до 0,75 мм 2 .

Тип монтажа проводки может быть двух видов — внутренний (скрытый) и наружный. Скрытая проводка устанавливается в толще стены или потолка. Наружная проходит по их поверхности, кабель упаковывается в гофре или кабель-канале, которые крепятся на стене специальными кронштейнами или другим крепёжным материалом.

После того как провода разведены, можно приступать к установке выключателя.

Схема подключения одноклавишного выключателя

Принцип действия выключателя основан на разрывании цепи питания лампочки или любого другого устройства. Переключение тумблера приводит в действие контактную пару, которая отсоединяет силовой провод от потребителя тока.

Выключатель обычно размыкает фазовый провод

Собирая схему, следует обратить внимание на надёжность контактов. Если провода будут иметь большие зазоры, то в один прекрасный момент может возникнуть так называемая электрическая дуга, температура которой достаточна для того, чтобы расплавить и воспламенить изоляцию. Это может привести к задымлению жилого помещения и даже к пожару. Для того чтобы избежать подобных явлений, используются следующие способы соединений:

  • электротехнические клеммники. Особенно рекомендуется соединение клеммниками в тех случаях, когда нужно соединить между собой провода с жилами из разных материалов, например, алюминиевые и медные;

При соединении через клеммник обеспечивается прочный надёжный контакт, так что провода никогда не будут искрить

Провода плотно скручиваются при помощи плоскогубцев, а затем пропаиваются

Скрутка медного и алюминиевого проводов также возможна. Но если соединение будет перегружено, алюминий может оплавиться, так как имеет более низкую температуру плавления, чем медь. Контакт прервётся.

Инструменты и материалы для подключения

Для подключения понадобятся следующие инструменты:

  1. Нож.
  2. Электротехническая отвёртка.
  3. Бытовой индикатор напряжения.
  4. Плоскогубцы.

Из материалов под рукой должны быть:

  1. Провода нужной длины.
  2. Распределительная коробка.
  3. Клеммники или электромонтажная изолента.
  4. Патрон для лампы (и сама лампа).
  5. Одноклавишный выключатель.
Фотогалерея: материалы для монтажа выключателя

Пошаговая инструкция подключения одноклавишного выключателя

Если все инструменты и материалы готовы, можно приступать к сборке. Условно процедуру можно разделить на два шага:

  • подключение контактов переключателя и лампочки;
  • коммутация кабелей внутри распределительной коробки.

Перед этим все провода закрепляются на отведённых им местах в кабель-каналах или гофре. Распределительная коробка и подрозетник для выключателя прочно устанавливаются в (или на) стене. Порядок действий не имеет большого значения, но опытные электрики всегда начинают подключение с периферии — выключателя и лампочки, а заканчивают соединением проводов в коробке.

Подключение выключателя и лампы

  1. Если лампа уже подключена, можно начать с выключателя. Если нет — подсоединение двух проводов к ней не составит труда. В патроне имеется два разъёма, в каждый нужно ввести одну из жил кабеля и закрепить зажимным винтом.

К патрону подводятся два провода и крепятся винтами к соответствующим контактам

При подключении проводов к выключателю и патрону порядок подсоединения проводов значения не имеет

Существуют различные модели выключателей, но в основной массе крепление их в подрозетнике осуществляется с помощью распорного механизма, установленного на цоколе. Перед тем как закрепить цоколь, нужно подсоединить к нему провода. Для этого ослабляются винты зажимов, провода вставляются в гнёзда, и винты зажимаются снова. Важно не перетянуть резьбовое крепление — затягивать нужно так, чтобы не повредить шлицы винта.

Если подрозетника нет и выключатель крепится снаружи, двумя шурупами прикручивают цоколь к поверхности стены.

Монтаж наружного выключателя производится сразу на поверхность стены

На этом этапе его нужно правильно расположить. Принято устанавливать выключатель так, чтобы выключение производилось нажатием кнопки вниз, а включение — вверх. Это делается из соображений безопасности. Если вдруг что-то случайно упадёт на выключатель сверху, механизм сработает на разрыв цепи и отключение.

После ввинчивания шурупов в стену и закрепления цоколя монтаж выключателя можно считать законченным. Останется только вставить на место клавишу, но сделать это можно в самом конце, после проверки работы всей цепи.

Коммутация кабелей в распределительной коробке

Перед началом соединения проводников необходимо обесточить линию, подающую электрический ток в распределительную коробку. Для этого нужно отключить пробки или автоматический прерыватель на щите счётчика.

Очень удобно проводить коммутацию по цвету жил. При помощи индикатора напряжения нужно определить, в какой из жил находится фаза, а в какой — ноль. Прикосновение к фазовому проводу вызовет свечение диода на пробнике.

Индикатор приводится в действие прикладыванием пальца к красному колпачку

Обычно «фазу» подсоединяют к красной жиле провода, «ноль» — к синей, «заземление» — к белой.

  1. Фазную жилу подсоединяют к одному из проводов, ведущих к выключателю. Это нужно для того, чтобы во время выключения лампы, прерывалась именно «фаза», так как именно она таит в себе угрозу электрического удара.
  2. Вторую жилу, идущую от переключателя, подсоединяют к красному проводу от лампы. А синий провод от лампы подключается к синему проводу питания, приходящего от электрощита. Таким образом, цепь замыкается. Перед испытанием подключения выключатель переводят в положение «Выключено», то есть нажимают клавишу вниз. После этого включаются пробки (или автоматы) на щитке и нажимается клавиша выключателя. Если всё работает, нужно снова обесточить цепь и замотать оголённые соединения при помощи изоленты. Провода аккуратно уложить внутрь коробки и закрыть её крышкой.
  3. Устанавливается клавиша на выключатель. Сборка и подключение завершены.

Если всё работает нормально, можно собирать выключатель и закрывать распределительную коробку

Если разводка в доме выполнена трёхжильными кабелями, все белые проводники «земли» соединяются между собой.

Видео: схема подключения одноклавишного выключателя

Как подключить 3 розетки и 1 выключатель из одной распределительной коробки

Иногда нужно к уже имеющейся проводке подключить дополнительно одну или несколько розеток. Это легко можно сделать, заведя в распределительную коробку ещё один кабель.

Следует отметить, что для розеток принято использовать соединительные провода с большей площадью сечения. Связано это с тем, что в розетку включаются разнообразные бытовые приборы. Это может быть чайник или, к примеру, пылесос. Потребляемая ими мощность выше, чем у простой лампочки, и поэтому тонкие провода могут нагреваться, что нежелательно. Поэтому розетки подключают кабелями, сечение которых начинается от 2,5 мм 2 .

Процесс подключения заключается в подсоединении провода к линии питания, пришедшей к распределительной коробке от щита. Как и при монтаже выключателя, все работы должны проводиться только при выключенных пробках.

    Как и в первом случае, сначала монтируются розетки на стене. Теоретически можно установить любое количество розеток, соединив их между собой параллельно.

Для соединения розеток друг с другом используются специальные перемычки

Линия розеток подключается напрямую к приходящим со щитка фазовому и нулевому проводам

При коммутации проводов при помощи скруток желательно тщательно зачистить все контакты ножом или мелким напильником. Иногда старая проводка окисляется в местах соединения и контакт от этого становится неустойчивым. При добавлении новых проводов скрутка делается при помощи плоскогубцев.

Во избежание короткого замыкания изоляция должна полностью исключить возможные контакты проводов с разными полюсами.

Видео: подключение одноклавишного выключателя и розетки

Как подключить одноклавишный переключатель на две лампочки

Если от одного выключателя нужно включать одновременно две лампочки, находящиеся в разных местах, применяется та же схема подключения.

Управление подачей тока на лампы осуществляется одним выключателем, но варианты подключения самих ламп могут различаться.

Новый кабель в коробке

В распределительную коробку заводится ещё один кабель. Зачищаются концы жил и подсоединяются к тем же выводам, что и первая лампа. Это займёт некоторый дополнительный объём внутри коробки, но если места достаточно, то ничего страшного не случится.

Одним из способов подключения двух лампочек к одному выключателю является подсоединение обоих пар проводов к одним и тем же контактам

Кабель от имеющегося прибора

От уже имеющейся лампы монтируется отвод, который присоединяется к ней параллельно. Для этого в патрон первой лампы заводят два дополнительных контакта («ноль» и «фазу», красный и синий) и протягивают их ко второй лампе.

Преимуществом параллельной схемы подключения ламп является возможность их использования в любом количестве

Выбор подключения выбирается в зависимости от ситуации. Второй вариант применяется чаще, так как зачастую в распределительной коробке недостаточно места для ввода дополнительных кабелей. Кроме того, таким способом можно подключать не только две лампы, но и большее их количество. Главное — соблюдать принцип параллельного соединения проводов.

Проводя монтаж домашнего электрооборудования, нужно помнить о соблюдении норм безопасности. Перед началом работы нужно обязательно отключать питание сети. Лучше использовать инструменты с диэлектрическим покрытием и кабели соответствующего сечения. Нельзя бросать оголённые концы проводников на радиаторы или водопроводные трубы. Кроме того, требуется соблюдать нормативные параметры соединений.

Схема подключения выключателя

Схема подключения выключателя

У каждого в доме находятся более четырех выключателей. Они работают исправно, но часто в самый неподходящий момент ломаются или вы просто решили сделать дома ремонт и заменить их на новые модели, и тогда вам приходится их менять. Если вы решили все сделать самостоятельно своими руками, то в этой статье вы найдете подробные схемы подключения одноклавишного и двухклавишного выключателей, разные рекомендации и советы по этому вопросу.

 Схема подключения одноклавишного выключателя

Сначала давайте рассмотрим схему подключения одноклавишного выключателя, так как она проще и часто встречается. Запомните, что для сборки схемы подключения светильника помимо выключателя и проводов нам потребуется еще и распределительная коробка, в которой будут соединяться провода. Соединять их можно разными способами, но здесь мы рассмотрим простые скрутки. На фото ниже показаны все необходимые элементы: распредкоробка, патрон светильника и выключатель (уже разобранный)…

Теперь прокладываем все необходимые провода:

  1. Провод от щитка до распределительной коробки.
  2. Провод от распределительной коробки до выключателя.
  3. Провод от распределительной коробки до патрона светильника.

Далее разделываем все концы проводов и зачищаем жилы. В распредкоробке необходимо зачистить жилы на 3-4 см для создания надежной скрутки, а в патроне и выключателе нужно зачищать на 5-8 мм для подключения к контактам.

Подключаем провода к выключателю и патрону (клеммнику) светильника. В выключателе полярность не играет особой роли. В патроне фазный проводник необходимо подключать на центральный контакт, а нулевой проводник на боковой. Если в светильнике выведен из патрона клеммник, то на нем уже указанно куда заводить фазу, нуль и землю. Соблюдайте эти значения.

Собираем выключатель и ставим на место светильник…

Теперь необходимо в распределительной коробке скрутить провода и не перепутать ничего. Тут у вас должно получиться три скрутки:

  1. Нулевой проводник приходящий от щитка скручиваем с нулевым проводником уходящим на светильник.
  2. Фазный проводник приходящий от щитка скручиваем с фазным проводником уходящим на выключатель.
  3. Другой проводник приходящий от выключателя (он будет фазным при нажатии на клавишу выключателя) скручиваем с фазным проводником уходящим на светильник.

Теперь для лучшего контакта и длительной службы соединения необходимо все скрутки пропаять. Затем их изолируем изолентой или трубками ПВХ и аккуратно укладываем в распределительную коробку, желательно чтобы они не соприкасались с друг с другом.

На фото я не паял и не изолировал скрутки. Уж извиняйте меня.

Закрываем коробку и включаем свет!

Это еще не все…

В большинстве случаях бывает так, что от данной распредкоробки необходимо подключить следующую коробку, а от нее уже организовать свет в другой комнате. Ниже подробно покажу вам как это можно сделать.

Необходимо завести в существующую распределительную коробку провод и проложить его до следующей коробки.

Для подключения следующей распредкоробки (шлейфом) необходимо фазный проводник уходящий на нее скрутить с приходящим от щитка фазным проводником, а нулевой проводник уходящего провода нужно скрутить с приходящим от щитка нулевым проводником. На фото ниже это все прекрасно видно. Провод №1 — это приходящий провод от щитка, а провод №2 — это уходящий провод на следующую распредкоробку.

Схема подключения двухклавишного выключателя

Ниже предлагаю разобрать схему подключения двухклавишного выключателя. Тут сложного ничего нет и вы во всем сможете разобраться, главное только не перепутайте провода. Здесь уже необходимо на выключатель и в люстру вести 3-х жильные провода.

Перед подключением проводов к 2-х клавишному выключателю обязательно смотрите маркировку контактов. Обозначение «L» означает, что на данный контакт необходимо подключать приходящий из распредкоробки фазный проводник. Обозначения «1» и «2» означают, что на них необходимо подключать фазные проводники уходящие на разные группы ламп в люстре или на разные светильники №1 и №2.

На моем выключателе, который представлен на фото, все три контакта выведены на верх. У вас может быть все по другому. Это зависит от производителя и модели выключателя. Они бывают разные, но обозначения на них обычно одинаковые.

Теперь скручиваем провод. Главное тут ничего не перепутайте. На фото ниже я подробно все подписал и там все хорошо видно. Читайте внимательнее и соединяйте свои провода также. У вас должно получиться четыре скрутки. Как провод подключать к люстре или к разным светильникам я показал схематично. Если что-то не понятно пишите в комментариях, будем вместе разбираться. Еще учтите, что по проводу от выключателя к коробке по всем жилам будет протекать фаза и поэтому здесь не получится соблюсти цветовую маркировку.

Все скрутки пропаиваем, изолируем и аккуратно укладываем в распредкоробку.

Собираем выключатель и пробуем включать свет, таим образом проверяя правильность собранной схемы подключения выключателя.

Улыбнемся:

Пьяный электрик уткнулся лбом в столб.
Рядом болтается оголенный провод.
Электрик: — Неее пооонняял…
Хватает рукой провод, дергается от удара током:
— Все! Понял! Понял!

Как подключить Nintendo Switch к телевизору

Знание того, как подключить Nintendo Switch к телевизору, может полностью изменить ваш игровой процесс.

Вся привлекательность коммутатора, как следует из названия, заключается в том, что он может трансформироваться из портативной консоли в телевизионную за секунды. Возможность игры 720p на встроенном 6,2-дюймовом экране и 1080p при выводе на телевизор через HDMI, если вы ограничиваетесь портативной игрой, вы определенно упускаете из виду.

Шаги по подключению Nintendo Switch к телевизору довольно просты, и мы изложили их ниже.Но сначала важный нюанс: они не работают на более дешевом Nintendo Switch Lite . Switch Lite не только не поставляется с док-станцией, но и не распознается ею — просто нет оборудования для вывода на экран телевизора.

Предположим, у вас оригинальная модель, а не Lite (если Joy-Cons несъемные, это Lite), вот как подключить Nintendo Switch к телевизору.

1. Найдите док-станцию ​​Switch

Изображение: Shaun Lucas / Tom’s Guide

Если вы потеряли свою, Nintendo продает замену за 60 долларов , или есть сторонние варианты, доступные по более низкой цене — хотя имейте в виду, что консоли иногда были заблокированы с помощью неофициальных решений , так что продолжайте на свой страх и риск.

2. Откройте заднюю крышку.

(Изображение предоставлено Tom’s Guide)

На задней панели вы найдете откидную крышку. Откройте его, и вы увидите три помеченных порта: адаптер переменного тока, USB и выход HDMI.

3. Подключите адаптер переменного тока.

Адаптер переменного тока вставляется в верхний порт, а другой конец — в розетку.

4. Подключите кабель HDMI

(Изображение предоставлено Tom’s Guide)

Подключите один конец к выходу HDMI на док-станции Switch, а другой конец подсоедините к свободному порту на телевизоре.

5. Пропустите кабель через выемку в док-станции.

После этого можно закрыть заднюю крышку.

6. Поместите Nintendo Switch в док-станцию.

Сделайте это осторожно, вставив Switch в слот так, чтобы порт зарядки совпал с разъемом внутри док-станции.

7. Снимите Joy-Cons.

(Изображение предоставлено: Tom’s Guide)

Если вы собираетесь использовать Joy-Cons для игры в приставке, снимите их с боковых сторон консоли, удерживая маленькую черную кнопку на задней панели. каждого и осторожно снимая их с коммутатора.Они будут заряжаться, если оставить коммутатор прикрепленным к док-станции, что полезно.

8. Выведите коммутатор из спящего режима

Это можно сделать с помощью выбранного контроллера.

9. Настройте телевизор на правильный канал HDMI.

После этого вы готовы играть в Mario Kart так, как это должно быть.

Если коммутатор не выводит сигнал на экран, убедитесь, что шнур питания и кабель HDMI надежно вставлены в док-станцию. Если они потеряются, коммутатор будет продолжать думать, что используется в портативном режиме, и будет вести себя соответствующим образом.

Еще советы по Nintendo Switch

Лучший на сегодняшний день набор аксессуаров для Nintendo Switch предлагает

Как подключить коммутатор к телевизору без док-станции

Nintendo Switch, несомненно, одна из самых популярных консолей Nintendo всех времен. И хотя с точки зрения продаж он еще не совсем на уровне Nintendo DS, не похоже, что скоро он обгонит его и в целом продаст больше.

Одна из основных причин такой популярности Nintendo Switch заключается в том, что вы можете использовать его как в качестве портативной консоли, так и в док-станции.Это означает, что вы можете легко подключить его к телевизору.

Но что делать, если у вас нет док-станции, с которой идет Switch? Вы все еще можете подключить его к телевизору и воспроизводить его в режиме док-станции? Что ж, мы покажем вам, как вы можете это сделать.

Как подключить коммутатор к телевизору без док-станции

Если вы хотите подключить коммутатор к телевизору без док-станции, вам понадобится преобразователь HDMI в USB-C. Затем все, что вам нужно сделать, это подключить конец USB-C к коммутатору, а конец HDMI — к задней части телевизора.

Итак, вы можете легко использовать Nintendo Switch без док-станции. Но вам понадобится адаптер, так как ваш коммутатор подключается к док-станции через порт USB-C. Вам просто нужно подключить выход коммутатора через USB-C к входу телевизора — обычно лучшим вариантом для этого является HDMI.

Найти адаптер для этого довольно легко, и они не будут слишком дорогими. Определенно стоит взять его в руки, если вам не нравится носить док-станцию ​​с собой повсюду — вы даже можете держать ее в сумке, готовой к использованию, если хотите использовать коммутатор в дороге.

Некоторые старые адаптеры USB-C могут не работать, поэтому вам может потребоваться более новый, чтобы правильно подключить коммутатор к телевизору. Вот мой коммутатор, подключенный к моему телевизору;

Имейте в виду, что для этого тоже нужен источник питания. Для использования с ним вам понадобится дополнительный штекер и кабель USB-USB или USB-Micro USB, так как адаптер должен быть запитан. Ваш Switch будет заряжаться, когда вы его тоже используете.

Как видите, я играл Селесту на большом экране.Вы можете сделать это только с полной версией, но не с Switch Lite, так как у него нет возможности вывода HDMI.

Вот ссылка на адаптер Nintendo Switch USB-C, который я купил для работы с моим телевизором. Это немного дороже, чем другие адаптеры USB-C, но некоторые из более дешевых имеют множество отрицательных отзывов о том, что они не работают.

Это самый простой способ подключить коммутатор к телевизору без док-станции. Но есть ли другие способы сделать это? Вот на что мы сейчас и посмотрим.

Можно ли подключить коммутатор Nintendo к телевизору по беспроводной сети?

Итак, теперь мы знаем, что вам нужен кабель HDMI и адаптер, чтобы вы могли соединить телевизор и коммутатор вместе. Играть на Switch на 75-дюймовом телевизоре может быть очень весело. Но можете ли вы сделать это по беспроводной сети или для этого нужен кабель?

К сожалению, вы не сможете сделать это без провода. Коммутатор не поддерживает вывод видеоконтента через беспроводное соединение, поэтому вам всегда понадобится кабель для подключения его к другому устройству, если вы не хотите использовать его в портативном режиме.

Конечно, вы можете установить Switch самостоятельно и использовать два джойстика в качестве контроллеров, если хотите. Но многие люди находят, что этот экран на два экрана невелик для игры нескольких человек.

Могу ли я заряжать свой Nintendo Switch без док-станции?

Если док-станция сломана или ее нет с собой, возможно, вас беспокоит возможность зарядки устройства.

К счастью, вы можете легко зарядить любой коммутатор с помощью кабеля USB-C. Для зарядки коммутатора не требуется док-станция — вы можете просто подключить этот кабель прямо к стене, чтобы зарядить его.Таким образом, вы можете не только подключить Nintendo, но и зарядить ее без док-станции.

Вы также можете подумать о том, чтобы использовать внешний аккумулятор для вашего Nintendo Switch, некоторые из которых дадут вам более 15 часов дополнительного игрового времени.

Почему моя док-станция Switch не работает?

Есть вероятность, что если вы ищете помощь по этой проблеме, то, вероятно, у вас проблемы с самой док-станцией. Вот несколько вещей, которые нужно проверить, если док-станция Switch не работает должным образом.

Кабели — Одна из основных причин, по которой ваша док-станция может не работать, на самом деле может лежать не в самой док-станции, а в кабелях, которые вы с ней используете. Это может быть кабель питания коммутатора или кабель HDMI, который вы тоже используете.

Внутри вашего телевизора — Другой потенциальной причиной проблемы между соединением между ними может быть сам телевизор. Это может быть так, если у вас новый широкоэкранный смарт-телевизор, но более вероятно, что проблема возникнет, если у вас более старая модель.

Сама док-станция — К сожалению, хотя это не обычная проблема для док-станций Nintendo, проблема может заключаться в самой док-станции. Если это так, то у вас нет другого выбора, кроме как отнести его в Nintendo или в ближайший игровой магазин, чтобы исправить это.

Заключение

В целом, это не конец света, если ваша док-станция Nintendo Switch сломалась или у вас нет ее с собой для использования с консолью. Если вы убедитесь, что у вас есть адаптер USB-C к порту HDMI, вы можете подключить коммутатор к телевизору и использовать его в режиме док-станции, даже без самой док-станции.

Как подключить Nintendo Switch к ноутбуку

Что нужно знать

  • Подключите свой ноутбук к карте захвата HDMI Elgato HD60 и запустите Game Capture HD на своем ноутбуке.
  • Вы также можете запустить ПК-версии своих любимых игр для Nintendo Switch на своем ноутбуке.

В этой статье объясняется, как подключить Nintendo Switch к ноутбуку и играть в такие игры, как Super Smash Bros. Ultimate и Animal Crossing New Horizons на своем компьютере.Не имея карты захвата HDMI, вы также можете играть в ПК-версии своих любимых игр для Nintendo Switch на своем ноутбуке.

Вы можете вспомнить использование соединения HDMI для зеркального отображения экрана вашего компьютера на экране монитора или телевизора. Это порт HDMI Out, который нельзя использовать для импорта других медиафайлов на экран вашего ноутбука.

Как подключить Nintendo Switch к ноутбуку

Чтобы играть на Nintendo Switch на ноутбуке, вы в основном используете монитор ноутбука в качестве экрана телевизора, поэтому вы можете оставить Nintendo Switch в док-станции на время всего процесса настройки.

  1. Отсоедините HDMI-кабель Nintendo Switch от телевизора.

  2. Подключите кабель HDMI Nintendo Switch к порту HDMI In на карте захвата HDMI Elgato HD60.

    Весь этот процесс может потребовать много энергии, поэтому рекомендуется подключить ноутбук и док-станцию ​​Nintendo Switch к источнику питания.

  3. На своем ноутбуке откройте Game Capture HD.

  4. Включите консоль Nintendo Switch, нажав кнопку Home на любом подключенном контроллере.

  5. Подключите USB-кабель, поставляемый с Elgato HD60, к карте захвата и вашему ноутбуку.

  6. Через несколько секунд вы должны увидеть главный экран Nintendo Switch в Game Capture HD.

    Если программа Elgato Game Capture HD не обнаруживает коммутатор Nintendo, убедитесь, что кабель HDMI подключен к входному порту карты захвата, а не к выходному порту. Он должен быть на той же стороне, что и USB-кабель.

  7. Выберите полноэкранный значок в правом верхнем углу Game Capture HD.Программа должна заполнить весь экран.

  8. Будьте осторожны, не касайтесь мыши или клавиатуры. Видеозапись Nintendo Switch должна автоматически расшириться, чтобы полностью заполнить экран. Теперь вы можете играть в игры Nintendo Switch на ноутбуке так же, как на телевизоре.

О картах захвата

Вы можете использовать любую карту захвата для этого процесса, если она имеет соединение USB-C и порт HDMI In. Есть несколько отличных карт захвата на выбор, но геймеры обычно считают карты Elgato лучшими из-за их доступности, качества сборки и простоты использования.

Для этих инструкций мы используем карту захвата HDMI Elgato HD60 и бесплатное программное обеспечение Elgato Game Capture HD. Карту захвата можно приобрести на Amazon, а бесплатное программное обеспечение — на официальном сайте Elgato.

Если вы используете другую карту захвата для подключения коммутатора к ноутбуку, действия должны быть почти идентичными. Аналогичным образом работает большинство программ для захвата игр, поэтому, если у вас есть другая программа, которую вы предпочитаете использовать, вы можете использовать ее вместо Game Capture HD.

Этот метод не применяется к Switch Lite.

Еще один способ играть в игры Nintendo Switch на ноутбуке

Если у вас нет карты захвата HDMI и вы не можете позволить себе ее купить, хорошей альтернативой будет играть в ПК-версии ваших любимых игр для Nintendo Switch на своем ноутбуке. Многие контроллеры Nintendo Switch также совместимы с ноутбуком или настольным компьютером, поэтому вам не нужно изучать новые элементы управления.

За исключением собственных франшиз, таких как Super Mario , Animal Crossing и Pokemon , многие видеоигры, доступные на Nintendo Switch, также доступны в магазине приложений Microsoft Store для Windows 10, Epic Games. , или Steam.Некоторые популярные онлайн-игры, такие как Minecraft и Fortnite , даже поддерживают перекрестное сохранение между устройствами. Это означает, что вы можете продолжить игру, начатую на Nintendo Switch, на ноутбуке, а затем перенести весь этот прогресс обратно на Switch, когда будете готовы.

Если вы регулярно покупаете консольные игры для ПК и у вас есть консоль Xbox One, обратите внимание на игры для Xbox Play Anywhere. Они позволяют вам покупать консольные и ПК-версии игры по цене одной игры.

Спасибо, что сообщили нам об этом!

Расскажите, почему!

Другой Недостаточно подробностей Сложно понять

простых шагов для подключения коммутатора Nintendo к телевизору

Одной из основных функций вашего коммутатора Nintendo является работа в качестве домашней консоли, чтобы вы могли подключить ее к телевизору для более насыщенного игрового процесса. Если вы хотите играть в игры на большом экране, вы будете рады узнать, что Switch разработан для работы с любым телевизором или монитором с поддержкой HDMI.Это отличный вариант, если вы остаетесь на месте, а не путешествуете или добираетесь до работы. Также, конечно, намного лучше для игр с друзьями.

Все, что вам нужно сделать, это убедиться, что вы правильно связали консоль и телевизор с помощью кабеля HDMI. После этого вы можете начать играть, но с гораздо более приятным экраном большего размера, как если бы у вас была консоль Xbox или PlayStation.

В общем, любой кабель HDMI должен работать, но если вы столкнетесь с какой-либо проблемой после подключения консоли к телевизору, попробуйте сначала заменить кабель.Хотя существует несколько типов кабелей HDMI, все, что вам нужно, это стандартный кабель HDMI. Посетите местный магазин электроники и купите его, если у вас его нет в наличии.

При покупке Nintendo Switch в комплект поставки входит серо-черная док-станция с двумя портами для кабеля сзади. Тот, что вверху, предназначен для адаптера переменного тока, который позволяет подключить шнур питания к розетке или удлинителю. Нижний порт предназначен для кабеля HDMI 2.0, который можно использовать для подключения консоли к телевизору.

Подключение Nintendo Switch к телевизору

Необходимое время: 3 минуты

Ниже приведены инструкции по настройке Nintendo Switch на телевизор.

  1. Подключите док-станцию ​​Nintendo Switch.

    Откройте заднюю крышку док-станции и вставьте штекер USB в порт адаптера переменного тока. Затем подключите другой конец кабеля к розетке.

  2. Подсоедините кабель HDMI.

    Подключите один конец кабеля HDMI к выходному порту HDMI док-станции.Как только вы это сделаете, не забудьте закрыть заднюю крышку док-станции.

  3. Снимите контроллеры Joy-Con с консоли.

    Если вы еще этого не сделали, сейчас самое время отсоединить контроллеры от консоли. Если контроллеры ранее не были подключены к консоли, вы должны соединить их со своим коммутатором, чтобы начать их использовать.

  4. Поместите консоль в док-станцию.

    После включения док-станции поместите консоль Nintendo Switch внутрь док-станции.Просто вставьте коммутатор в верхнюю часть док-станции. Расположите консоль так, чтобы передний экран был обращен к передней панели док-станции. ЖК-экран должен выключиться, пока он установлен.

  5. Подключите HDMI к телевизору.

    Другой конец кабеля HDMI должен быть подключен к порту HDMI телевизора.

Теперь вы можете начать играть. В зависимости от вашего телевизора может потребоваться циклическое переключение всех входов HDMI или «Источник», если ваш интерфейс Nintendo Switch не отображается автоматически после подключения.Обратитесь к документации вашего телевизора о том, как повернуть входы HDMI, если интерфейс коммутатора не отображается сразу.

Предлагаемые значения чтения:

Обратитесь за помощью к нам

Возникли проблемы с телефоном? Не стесняйтесь обращаться к нам, используя эту форму. Мы постараемся помочь. Мы также создаем видеоролики для тех, кто хочет следовать наглядным инструкциям. Посетите наш канал YouTube TheDroidGuy для устранения неполадок.

Как подключить Nintendo Switch к Wi-Fi

Подключиться к общедоступной сети Wi-Fi, мобильной точке доступа или даже к Wi-Fi в отеле очень просто, если вы подключаетесь через традиционный веб-браузер или компьютер, но подключение через игровую систему может быть проблемой в «вы знаете что».Многие отели виноваты в слабом сигнале Wi-Fi, но даже в хороших из них возникает сложность из-за защиты IP-адреса и других протоколов безопасности, необходимых для работы защищенной сети Wi-Fi в отеле.

Все больше и больше гостей путешествуют со своими игровыми консолями, и для менеджеров на стойке регистрации эти консоли могут вызвать массу головной боли. Подключить PS4, Nintendo Switch или Xbox к новой сети Wi-Fi, особенно защищенной паролем, никогда не бывает так просто, как может показаться.Но, учитывая популярность игровых консолей среди путешественников из поколения Z и миллениалов, вашей команде придется освоить этот процесс, чтобы оправдать ожидания гостей.

Вы, наверное, читали ветки Reddit и Gamespot по этой теме, но их может быть сложно прочитать, поэтому мы собрали всю лучшую информацию в одной четкой статье.

В этом руководстве будет рассказано о подключении Nintendo Switch к Wi-Fi отеля (или, если это не удается, к альтернативному подключению к Интернету). Сообщается, что Nintendo Switch в США в марте 2020 года продала более чем вдвое больше консолей, чем в марте 2019 года, отчасти из-за популярности игры Animal Crossings.В конце этого руководства вы найдете дополнительную информацию об Animal Crossings, а также рекомендации по играм. Чтобы узнать, как настроить другие консоли, ознакомьтесь с нашими руководствами по PS4 и Xbox.

Что нужно для подключения коммутатора?

Если вы не знакомы с Nintendo Switch, посмотрите это видео, чтобы увидеть, как консоль Switch настраивается впервые. Убедитесь, что у вашего гостя есть все необходимые компоненты, прежде чем пытаться подключиться к сети Wi-Fi вашего отеля.

Большинство геймеров знают, как брать эти предметы в дорогу, но не забудьте перепроверить, прежде чем начать.Вам понадобится:

Если у вас нет какого-либо оборудования, вы можете связаться со стойкой регистрации одним из следующих предпочтительных способов в вашем отеле, чтобы запросить его, так как во многих отелях игровое оборудование имеется в собственности:

Программа для мобильных заказов

Приложение гостиницы

Таблетки для гостевых комнат

Программа для обмена сообщениями с гостями

шагов для подключения к Wi-Fi в отеле на коммутаторе

Если у вас была бесконтактная регистрация в отеле, у вас, возможно, не было возможности спросить на стойке регистрации о подключении вашего устройства к развлекательной системе в номере и Wi-Fi.Процесс подключения Nintendo Switch к Wi-Fi немного сложен. Вот видео, которое вы можете использовать, чтобы визуализировать шаги, связанные с вашим гостем:

Попробуйте выполнить следующие действия:

1. Перейдите в «Настройки» в главном меню

2. В разделе «Настройки» в левом меню выберите «Интернет» и перейдите к «Настройки Интернета».

3. Коммутатор начнет поиск сети.

4. Должна появиться сеть вашего отеля.Щелкните сеть, чтобы коммутатор начал процесс регистрации.

5. Сеть требует пароль и запросит регистрацию. Нажмите «Далее»

6. Откроется окно браузера, в котором гость сможет ввести данные для входа.

7. Wi-Fi подключится, как только гость отправит пароль.

Устранение неполадок Nintendo Switch на Wi-Fi

Некоторые гости на Reddit и YouTube сообщают о проблемах с подключением к странице входа (шаг после нажатия кнопки «Далее для регистрации»).Один менеджер на стойке регистрации отеля заметил, что сообщение с отелем намного медленнее. Решение, которое он использовал, заключалось в том, чтобы настроить коммутатор так, чтобы он не переходил в спящий режим и не пытался подключиться: «Через некоторое время всплывает окно входа в систему. Я сам попробовал, и он работает, он пытается подключиться в течение 15-20 минут, но в конце концов появляется окно, чтобы вы могли просто использовать учетные данные вашего отеля или что-то еще ».

Если ваш гость все еще не может подключиться, попробуйте один из этих вариантов.

Подключение через другой браузер Страница

Иногда, когда коммутатор застревает при попытке загрузить страницу регистрации / входа, вы можете запросить загрузку страницы, пытаясь получить доступ к другому веб-сайту. Например, если вы попытаетесь войти в Facebook, Wi-Fi отеля перенаправит вас для входа в систему. После входа в систему вы будете подключены к Интернету и сможете играть. Вот как вызвать перенаправление на страницу входа.

Попросите гостя зайти в настройки пользователя, а затем в настройки социальных сетей.Вы попадете в браузер. Вполне вероятно, что система безопасности вашего отеля перенаправит гостя на страницу входа. Оттуда действуйте как обычно.

Подключение через ноутбук

Один пользователь Reddit успешно подключился к Wi-Fi через свой ноутбук. Вот что они сделали:

  1. Подключение к Wi-Fi на ноутбуке

  2. Создайте специальную сеть на своем ноутбуке

  3. Подключитесь к недавно созданной сети Ad Hoc на коммутаторе

  4. Наслаждайтесь своим коммутатором с полным доступом в Интернет… хотя и немного медленнее из-за множества подключений.

  5. Не выключайте и не закрывайте ноутбук

Используйте стороннюю точку доступа

Программное приложение Connectify Hotspot позволяет получить доступ к Wi-Fi через ноутбук с Windows. Это не идеальная установка, поскольку у гостя должен быть уже установлен ноутбук и Connectify. Но Connectify бесплатен и работает с Nintendo Switch. Ознакомьтесь с этим руководством для получения дополнительной информации об использовании Connectify с Switch.

Рекомендации по играм на Nintendo Switch

Хотите создать у себя библиотеку игр? Вот несколько обязательных вещей, которые гости будут очень рады поиграть, когда приедут.

  • Для ностальгии: Super Mario Odyssey. Марио любит толпу, и эта версия игры необычна, увлекательна и полна сюрпризов.

  • Для детей: Lego City Undercover. Кто не любит Лего ?! В этой версии игры игроки узнают, как Lego представляет Grand Theft Auto.Подходит как для коротких тренировок, так и для длительной игры.

  • Для серьезных геймеров: Hollow Knight. CNET называет эту игру «хладнокровной классикой». Исследуйте руины павшей цивилизации, сражайтесь с чудовищными врагами и заблудитесь в хорошо продуманных визуальных эффектах.

  • Для любителей приключений: Legend of Zelda: Breath of the Wild. По словам Wired, эта игра Zelda более сложна, чем предыдущие версии, и отказывается от линейной сюжетной линии, что делает ее более масштабным и лучшим приключением.

  • Для всех: Animal Crossing: New Horizons. Во время пандемии популярность этой игры резко возросла. Сюжетная линия переносит игроков на необитаемый остров, который можно превратить в совершенно новый мир с помощью рецептов, ремесел, совместной работы и этого печально известного енота.

Необходимо подключить Xbox или PS4 к Wi-Fi в отеле? Ознакомьтесь с другими нашими руководствами.

Как подключить коммутатор к телевизору без использования док-станции

Как не подключить Nintento Switch без док-станции

Возможное решение этой проблемы началось с видео, размещенного на YouTube.Он предлагает «альтернативный» метод оригинальной док-станции , использующий удлинительный кабель от порта USB-C, который эта игровая консоль использует для загрузки и отображения изображений на другом экране.

На самом деле, несмотря на то, что это полностью верное решение, оно имеет определенные недостатки:

  • Продолжайте использовать оригинальную док-станцию ​​ , и вам также понадобится другой кронштейн для правильной работы вентиляции консоли.
  • Крайне неприглядно .

На наш взгляд, если вы пользователь, который хочет или боится стать одним из тех пользователей, для которых оригинальная опора отмечает экран, решение — использовать закаленное стекло .

Как подключить коммутатор без использования оригинального кронштейна

Однако, если вы полны решимости найти альтернативу док-станции , которую предлагает ваш коммутатор, есть два возможных решения для подключения его к телевизору:

  • Купить альтернативная док-станция .
  • Приобретите необходимые кабели и разъемы .

Если вас беспокоит сложность процесса, можете не волноваться. Использование любой из этих альтернатив не влечет за собой никаких трудностей. Вы просто должны четко понимать, как работает оригинальный аксессуар.

Док-станция для Nintendo Switch — это не что иное, как опора, которая, используя разъем USB-C в нижней части консоли, добавляет возможность подключения: HDMI, USB и дополнительного USB-C. для зарядки.Итак, зная это, давайте посмотрим на остальные варианты, которые вы можете использовать.

Альтернатива

док-станция

Первое и, в свою очередь, самое простое решение — это покупка альтернативной поддержки. Этот класс оборудования может включать с лучшим охлаждением, , иметь на большее количество портов и, что является ключом к устранению проблемы, которая нас беспокоит, у них нет передней , которая может повредить наш экран.

Есть много моделей этого типа аксессуаров, но, чтобы облегчить поиск, мы покажем вам два варианта, которые мы нашли наиболее интересными.

Кронштейны и соединители

Другой альтернативой для подключения является покупка двух разных аксессуаров:

  • Поддержка : вам нужна основа, поддерживающая консоль, чтобы, как мы упоминали в начале, система вентиляции этого оборудования работает исправно. Кроме того, это облегчит соединение участка с другим основным элементом. И для большинства гиков есть поддержка с игровой темой на основе: Mario, Zelda и т. Д.

  • Разъемы : это фундаментальный элемент, поскольку он дает нам необходимые порты для выполнения подключений. Они известны под названием HUB, и через разъем USB-C они добавляют такие порты, как HDMI (для отображения изображения на телевизоре), разъем для зарядки или порты USB.

Имея эти аксессуары, мы помещаем концентратор в разъем USB-C коммутатора, мы добавляем зарядное устройство этой консоли к адаптеру и с помощью кабеля HDMI-HDMI подключаем его к телевизору.Поддерживаем этот набор на подставке и вуаля, можем начинать играть на большом экране.

Это альтернативы оригинальной док-станции Nintendo Switch . Если у вас есть какие-либо вопросы об этих устройствах или о процессе подключения или использования, не стесняйтесь оставлять нам комментарии, и мы решим вопрос в кратчайшие сроки.

Как подключить Nintendo Switch к телевизору и что делать, если он не подключается

Nintendo

Вы можете подключить оригинальный Nintendo Switch к телевизору или воспроизвести его в портативном режиме.

  • Чтобы подключить Nintendo Switch к телевизору, все, что вам нужно сделать, это подключить два кабеля и нажать кнопку питания.
  • Коммутатор не будет подключаться к телевизору, пока вы не подключите кабель для зарядки и кабель HDMI к док-станции, а затем не вставите коммутатор в док-станцию.
  • Если вы все подключили, но он по-прежнему не подключается, убедитесь, что переключатель включен и вы настроены на правильный вход HDMI на телевизоре.
  • Nintendo Switch Lite нельзя подключить к телевизору — это исключительно портативная консоль.
  • Посетите домашнюю страницу Business Insider, чтобы узнать больше.

Подключить Nintendo Switch к телевизору настолько просто, что вы можете подумать, что что-то упускаете. Все, что вам нужно сделать, это подключить два кабеля и подключить коммутатор к док-станции.

То есть если у вас свитч оригинальный. Если у вас есть Nintendo Switch Lite, вы застряли в портативном режиме. Он не может подключиться к телевизору, даже если у вас настроена док-станция, но если у вас возникнут проблемы при попытке подключить оригинальный Nintendo Switch к телевизору, это обычно легко исправить.Вот что вам понадобится, чтобы это исправить.

Ознакомьтесь с продуктами, упомянутыми в этой статье:
Nintendo Switch (от 299,99 долларов США в Best Buy)
Nintendo Switch Lite (от 199,99 долларов США в Best Buy)

Для подключения Switch к телевизору:

1. Откройте заднюю панель основания док-станции.

Объявление


2. Вставьте кабель питания USB-C (также называемый адаптером переменного тока) и кабель HDMI в соответствующие гнезда.

Стивен Джон / Business Insider

Подключите зарядное устройство (или адаптер переменного тока) и кабель HDMI к док-станции Switch.

3. Подключите кабель USB-C к розетке.

4. Подключите кабель HDMI к одному из портов HDMI на телевизоре. Запишите, каким номером помечен порт — обычно он должен быть от одного до пяти.

Стивен Джон / Business Insider

Подключите другой конец кабеля HDMI к телевизору.

5. Вставьте консоль Nintendo Switch в док-станцию ​​и убедитесь, что она входит в небольшой разъем USB-C, встроенный в середину док-станции.

6. Нажмите круглую кнопку питания в верхней части коммутатора.

7. Если телевизор не переключается автоматически, с помощью пульта дистанционного управления или кнопок на телевизоре переключитесь на входной канал HDMI, соответствующий порту, к которому вы подключили кабель HDMI.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
