Как пользоваться индикаторной отверткой-тестером: инструкция видео

О том, как пользоваться индикаторной отверткой, знают далеко не все, хотя этот простой инструмент обладает довольно широким функционалом и может помочь в самых разных ситуациях: от проверки работы розеток до установки электротехнического оборудования в распределительном щитке.

Сфера применения

Индикаторные отвертки, называемые в народе тестерами или пробниками, имеют очень простую конструкцию и принцип действия, но выполняют одну из самых частых функций, необходимых в электрическом монтаже – проверке работоспособности сети или приборов. К примеру, использование дорогого и многофункционального оборудования для решения такой задачи, как проверка розетки, нецелесообразно – с помощью отвертки-тестера это будет сделано за пару секунд без необходимости разбора устройства. В некоторых случаях может возникнуть необходимость определения фазной жилы, чтобы подключить технику без риска её перегорания. В таком ситуации индикаторная отвертка тоже является лучшим выбором.

Как она работает

Конструкция индикаторной отвертки включается в себя металлическое жало и резистор. Первый служит для подачи электричества на инструмент с тестируемого провода, а второй преобразует параметры тока до безопасных величин. В качестве индикационного элемента в цепи после резистора стоит неоновая лампочка или светодиод, соединенный с токопроводящим пятачком на торце рукоятки. Визуально ознакомиться с прибором и рабочими элементами можно посмотрев видео с обзором его конструкции.

Принцип действия прост. Щуп (жало отвертки) прикладывается к запитанному контакту, а к пятачку на рукоятке прикладывается палец. Создается замкнутая цепь резистор-светодиод-палец, прохождение преобразованного тока по которой приводит к свечению светодиода.

Варианты отверток

Этот принцип лежит в основе функционирования всех индикаторных отверток. Но их количество и варианты технического исполнения на сегодняшний день очень велики:

  1. Простейшие пробники – это отвертки с полым пластиковым корпусом и стандартным составом рабочих элементов, описанным ранее. Для индикации здесь чаще всего используют неоновые лампы, а нулевой фазой выступает сам человек, прикасающийся к контактной пластине. Функциональность и сфера применения отвертки несколько ограничены тем фактом, что они не срабатывают при напряжении в сети ниже 60 В. Проверить фазу, определить контактную жилу с её помощью возможно, а вот найти обрыв цепи – вряд ли.
  2. Пробники со светодиодами. Эти приборы немного отличаются от предыдущих своей конструкцией и, соответственно, функционалом. Использование светодиода в качестве индикационного элемента позволяет проверять работоспособность цепей с напряжением меньше 60 В. Значит, с помощью такого устройства возможно определять обрывы и целостность проводов, предохранителей, проверять внутренние схемы электроборудования. В пробниках данного типа нередко используется автономный источник питания и биполярный транзистор, благодаря которым возникает возможность бесконтактной проверки.
  3. Универсальные отвертки-индикаторы имеют самые широкие возможности: контактное и бесконтактное тестирование, «прозвон» сетей на короткое замыкание, определение обрывов цепи, световая и звуковая индикация. Кроме того, у них очень низкий порог реагирования, благодаря которому такие отвертки могут быть использованы в ремонте и настройке электронных устройств, цепей постоянного и переменного тока в бытовых устройствах, транспорте. Главный минус – наличие собственного источника питания. Если батарейка сядет, пробник станет абсолютно бесполезным.

Выбор того или иного устройства напрямую связан с совокупностью работ, которые планируется выполнять с его помощью. В самих же категориях разница между устройствах невелика – отвёртки просты в исполнении, поэтому бюджетные варианты мало уступают более дорогим в качестве. Чтобы понять, какая модель нужна для конкретных целей, можно посмотреть специальное видео с подробным объяснением.

Как пользоваться простым индикатором

В данном разделе речь идет о примитивных отвертках-тестерах, внутри которых устанавливается неоновая лампочка. Подходят они, соответственно, для самых элементарных задач – найти фазную жилу в кабеле или определить нагрузку на розетке. Для этого нужно взять розетку в руку так, чтобы один палец плотно прилегал к контактной площадке в торце рукоятки, а остальные пальце не контактировали с жалом розетки (по нему будет проходить ток 220V). После этого щуп поочередно просовывается в каждое отверстие розетки (прикладывается к одной из жил провода), которая предположительно находится под напряжением. При контакте с одним из них индикатор загорится. Если этого не происходит, значит на розетку не попадает ток.

Ввиду высокого порога реагирования, для более точного «прозванивания» данные устройства не подходят. Обратите внимание, что щуп тестера должен прикладываться только к одному из контактов или жильных проводов кабель, потому что замыкание нуля и фазы между собой недопустимо.

Чтобы узнать, как просто и безопасно работать с таким пробником, ознакомьтесь с видео.

Использование отвёртки со светодиодом

Как уже было сказано, светодиодные отвертки поддерживают функцию бесконтактного тестирования. Это означает, что человеку, осуществляющему проверку, не нужно замыкать электрическую цепь внутри прибора своим пальцем. Этот высокочувствительный режим позволяет очень быстро и удобно находить скрытую проводку в стенах и каркасных конструкциях, определять наличие напряжение на кабелях или компонентах

электрооборудования. Для этого нужно лишь поднести к проверяемому объекту «пятку» — элемент конструкции, к которому прикладывается палец при контактном тестировании. При этом нередко достаточно не прикладывать контакт к проводу, а просто поднести к нему – чувствительности прибора бывает достаточно, чтобы светодиод загорелся. В первый раз такой эффект может даже удивить, а убедиться в работе бесконтактной отвёртки можно в описывающем её работу видео.

В случае с поиском фазы в розетках следует действовать точно так же, как было сказано в примере с простым пробником – щуп вставляется в отверстие гнезда, а палец замыкает внутреннюю цепь.

У бесконтактного способа проверки есть маленький недостаток – она может реагировать на наводку и показывать напряжение даже при обрыве цепи. В целом же, перед более простыми моделями у светодиодных индикаторов есть солидные преимущества – возможность работать с напряжением ниже 60 В и более яркое свечение. Излучение неоновой лампы может быть попросту незаметным, если она используется в хорошо освещенном помещении или на улице – приходится обеспечивать затемнение рукоятки, что точно определить, горит она или нет. Этот эффект заметен на многих видео, демонстрирующих работу пробника.

Как работают универсальные индикаторы

Универсальные отвертки индикаторы по принципу действия и применения мало чем отличаются от описанных до этого устройств. Правда, классическую отвёртку они напоминают меньше всего, а смахивают скорее на электронный градусник. Наиболее продвинутые модели оснащаются цифровым табло, на котором также показывается величина напряжения. Данная функция, безусловно, полезна, но поднимает стоимость индикатора до такой величины, что хорошей альтернативой за эти деньги становится полноценный мультиметр.

Помимо табло все универсальные индикаторные отвертки имеют тумблер переключения рабочих режимов и контактную площадку для зануления цепи пальцем. На тумблере обозначены следующие режимы:

  • О – контактный режим. Работает так же, как и у простых приборов: щуп – на токопроводящий элемент, палец – на контактную площадку.
  • L – бесконтактный режим. В нём индикатор подает световой или звуковой сигнал при реакции на электрическое поле (к проверяемому объект подносится контактная часть).
  • H – высокочувствительный бесконтактный режим. То же самое, что и режим L, но с более широким порогом срабатывания. Необходим для поиска трасс скрытой электропроводки.

Точно сказать о том, какая модель универсальной индикаторной отвёртки лучше, практически невозможно – все зависит от требований и сферы применения. Тем не менее, существует большое количество сравнительных видео, демонстрирующих преимущества и недостатки различных устройств.

Проверка различных устройств

Контактным способом

Чтобы проверить целостность внутренней цепи электрической лампы нужно:

  1. Приложить щуп индикатора к входному контакту лампы.
  2. Приложить палец руки на контактную пластину отвертки.
  3. Другой рукой схватиться за цокольную часть лампы, чтобы замкнуть цепь между руками.
  4. Если прибор загорается – лампа в рабочем состоянии.

Индикаторная отвёртка позволяет легко проверить рабочее состояние электрической тэны на наличие пробоя к корпусу и обрыва внутренней цепи. В обоих случаях понадобится светодиодный или универсальный индикатор.

Проверка на пробой:
  1. Чтобы обнаружить контакт токоведущих элементов прибора с корпусом, нужно взять его в руку – она будет выступать источником электрического заряда.
  2. Другой рукой нужно взять индикатор так, чтобы один из пальцев находился на контактной пластине, и поочередно приложить щуп к клеммникам тэны.
  3. При наличии пробоя цепь замкнется, и прибор покажет фазу (загорится) – тэну следует менять.
Проверка на обрыв:
  1. Для проверки целостности внутренней цепи тэну нужно так же создать между руками замкнутую цепь.
  2. Возьмите обычную отвертку с плоским наконечником, подсоедините её к одному из клеммников, а к металлическому стрежню приложите палец.
  3. К другому клеммнику прижмите индикатор, положив на контактную площадку палец другой руки.
  4. Если тэна в рабочем состоянии, между руками образуется замкнутая цепь с низким напряжением – индикатор сигнализирует фазу.
Поиск положения выключателя

По умолчанию все выключатели в доме должны находиться в таком положении, чтобы для включения нужно было нажимать на верхнюю часть клавиши, а для выключения – на нижнюю. Из-за этого при установке возникает ситуация, когда клавишу приходится переворачивать после установки из-за того, что она замыкает цепь нижней частью. С помощью индикаторной отвёртки этой проблемы можно избежать, «прозвонив» схему заранее.

Бесконтактным способом

После подключения люстры с несколькими лампами возникает необходимость проверки правильности соединения. С помощью универсальной отвёртки-индикатора это делается очень просто – надо переключить прибор в нужный режим (L или H) и поднести к выключенной люстре.

Если за этим последует звуковой сигнал и загорится соответствующая лампочка, возле светильника наводится электрическое поле, то есть провода подключены неправильно с общим фазным проводом. Если подключение было сделано с соблюдением требований безопасности, индикатор будет срабатывать только при включении света.

Поиск участка обрыва влет

При питании электроприборов через удлинитель возникает ситуация, когда обрыв в сети очевиден, но точно неизвестно, где он находится. Если розетка находится в рабочем состоянии, необходимо проверить кабель удлинителя и прибора на наличие обрыва. Для этого надо включить его в сеть и индикатором в режиме L провести по всей длине цепи. В месте, где прибор не отреагирует на наличие электрического поля, находится обрыв.

Если на всем протяжении неисправность не найдена, нужно провести процедуру снова, перевернув вилку в выключателе, чтобы ток пошел по другой жиле кабеля. Если обрыв не будет найден и в этом случае, проблему нужно искать в самом инструменте.

Чтобы увидеть что называется «вживую», как себя ведет отвёртка-тестер при работе в бесконтактном режиме, вы можете ознакомиться со следующим видео.

Как проверить работоспособность индикатора?

Перед тем как пользоваться индикаторной отвёрткой нужно обязательно проверять её целостность и работоспособность. От этого зависит не только точность показания, но и безопасность человека, пользующегося прибором

Прежде всего, обратите внимание на целостность корпуса – если у него есть трещины, сколы и другие повреждения, замените отвёртку. Новая будет стоить недорого, а последствия удара током под напряжением 220В могут быть самыми серьезными.

Проверьте работу индикатора на розетке, которая находится под напряжением или же простым замыканием внутренней цепи руками (приложить один палец к жалу, а другой к «пятке»). Если она не горит, могут быть разные причины. Самая распространенная — севшие батарейки. С тем, чтобы их заменить, справится, пожалуй, любой человек. Нужно лишь раскрутить корпус инструмента, заменить элемент питания на новый и собрать в том же порядке. Обратите внимание, что батарейка должна устанавливаться с соблюдением полярности, в противном случае отвертка не будет работать. В первый раз нелишним будет провести замену согласно видео руководству.

Если причиной выхода из строя является не элемент питания, а какой-то другой компонент конструкции, ремонт целесообразен исключительно из спортивного интереса – гораздо проще купить новую отвёртку. Исключение, пожалуй, составляет ситуация, когда у вас накопился арсенал неработающих пробников, из которых можно самостоятельно собрать работающую модель.

Как пользоваться индикаторной отверткой: поиск фазы, ноля

индикаторная отвертка с батарейкой и без

Иногда в домашних условиях необходимо определить наличие или отсутствие напряжения в сети. Для этого промышленность выпускает различные приборы, одним из которых является индикаторная отвертка.

Она пользуется большой популярностью не только среди обычных обывателей широких масс, но и среди электриков. Привлекает, прежде всего, ее простота и небольшие размеры, а небольшая модернизация, приведшая к новым ее видам, значительно расширила ее функциональность.

Поэтому непосвященный человек может даже не знать, как пользоваться индикаторной отверткой, чтобы использовать все ее возможности.

Разновидности и особенности

Еще в советские времена были индикаторные отвертки в двух исполнениях:

  • отвертка, похожая на современный аналог;
  • две отвертки, соединенные изолированным проводом.

Первый вид применялся для домашних целей, второй на профессиональном уровне. В первом случае для работы нужен был один электрический контакт или провод, во втором случае их всегда требовалось два.

Позднее отвертки прошли модификацию, стали более чувствительными, и у них появились другие возможности. Сегодня можно выделить три основные группы:

  • пассивные;
  • активные;
  • цифровые.

Пассивные используются для определения наличия напряжения на токоведущих частях: провод, розетка, выключатель, патрон и подобные устройства.

Активные приборы более усовершенствованные. С их помощью можно определить наличие напряжения бесконтактным способом и целостность проводника.

Цифровые могут иметь звуковую индикацию и показывать значение напряжения в цифровом или индикаторном формате. Рассмотрим, как пользоваться индикаторной отверткой в зависимости от ее вида.

отвертка индикатор с прозвонкой

Принцип работы индикаторной отвертки

Прежде чем узнать, как определить фазу и ноль индикаторной отверткой, следует понять ее принцип действия. Легче всего объяснить действие отвертки на пассивном виде.

Индикаторная отвертка имеет два контактных вывода: основной – жало отвертки и дополнительный – контактная площадка на противоположном конце отвертки. Основным концом касаются токопроводящей цепи, а ко второму контакту прижимают палец человека.

При наличии напряжения на испытуемом контакте создается замкнутая цепь: напряжение источника – индикаторная отвертка – тело человека – изоляция – земля.

Цепь: человек – изоляция – земля, по сути, образуют конденсатор определенной емкости, так как простейший конденсатор имеет две токопроводящие пластины, между которыми помещена изоляция. А поскольку ток переменный, то заряд – разряд конденсатора происходит с частотой сети. Вот этот самый ток и улавливает индикатор.

Принцип работы индикаторной отвертки основан на протекании емкостного тока через тело человека. За счет большого сопротивления используемого внутри резистора его значение настолько мало что человек ничего не ощущает.
  1. 1. Жалом отвертки коснулись фазы – начал протекать ток.
  2. 2. Ток проходит через установленный внутри резистор сопротивлением 1 МОм.
  3. 3. Резистор снижает силу тока до безопасных значений для человека.
  4. 4. Лампочка (неонка) установленная за резистором светится от протекающего тока.
  5. 5. Ток движется по телу человека через палец и уходит в землю.

Технические характеристики отвертки индикатора

Поскольку проверке подвергается всегда только один провод, то рабочее напряжение рассчитывается для однофазной сети, плюс дополнительный запас прочности.

В домашних условиях напряжение однофазной цепи должно быть не более 242 В, поэтому максимальное значение напряжения должно быть не более 500 В. Порог чувствительности, то есть напряжение, при котором индикатор начинает работать, зависит от схемы, по которой собрана отвертка.

Эти данные записаны в паспорте к изделию. Минимальный порог срабатывания ОБЫЧНОЙ индикаторной отвертки составляет 100 Вольт, то есть при меньшем значении напряжения она не сработает.

характеристики индикаторной отвертки

Если требуется работать при слабом напряжении, то здесь подойдут индикаторы с батарейкой внутри и светодиодной индикацией. У ник как правило чувствительность лучше.

Что касается внешнего вида, размеров, способов индикации и функций, то разные изготовители придерживаются своих критериев. Однако удобство использования является важной составляющей, поэтому индикаторную отвертку стараются делать небольших размеров.

Устройство индикаторной отвертки

Для простоты понимания сначала рассмотрим устройство индикаторной отвертки пассивного действия. Любая отвертка имеет следующие компоненты:

  1. корпус;
  2. жало;
  3. высокоомный резистор;
  4. лампочку.

К корпусу предъявляются требования обеспечить безопасность человека, поэтому он должен быть изготовлен из изоляционного материала. Некоторые изготовители на ручке перед жалом устанавливают кольцо, предотвращающее случайное соскальзывание руки с рукоятки, что может привести к поражению током.

как устроена индикаторная отвертка

устройство индикаторной отвертки без батареек

Внутри корпуса располагается радиоэлементы и индикатор (неоновая лампочка). В пассивной отвертке напряжение от наконечника поступает на резистор, ограничивающий ток до безопасного значения, далее на неоновую лампу и поступает ко второму контакту, расположенному на торце ручки. Сопротивление резистора составляет не менее 1 МОм.

принцип работы индикаторной отвертки

как работает индикаторная отвертка

Такие пробники имеют малую чувствительность, а чтобы ее повысить, в схему добавляют полевой транзистор. При этом в схему вставляют собственный источник питания в виде батареек.

устройство индикаторной отвертки

индикаторная отвертка с батарейкой

схема индикаторной отвертки на светодиоде

как пользоваться индикаторной отверткой со светодиодом

Цифровые индикаторы еще более сложные. Использование дифференциального трансформатора значительно увеличивает чувствительность прибора и защищает человека от поражения электрическим током. Некоторые модели позволяют проводить тест УЗО (устройство защитного отключения), о чем должно быть сообщено в паспорте.

Как определить фазу и ноль индикаторной отверткой

Как найти фазу и ноль индикаторной отверткой в одно- или трехфазной сети? Для этого необходимо знать, как работает индикаторная отвертка. В первую очередь стоит понять, какой инструмент у нас в руках: пассивная, активная или цифровая модель.

В зависимости от модели способ определения фазного провода будет отличаться. Незнание этого может привести к ошибке определения и поражению электрическим током.

Цифровой пробник легко отличить по внешнему виду. На боковой поверхности корпуса имеются дополнительные элементы, которых нет на других индикаторах. Например: переключатель режима, звуковой индикатор, сенсорная панель и индикаторное табло.

Активный вид отличается от пассивного наличием батареек, которые обычно можно увидеть через прозрачный корпус. Другой способ определения – создать замкнутую цепь. Для этого пальцем одной руки касаются одного контакта отвертки, а пальцем другой руки – другого контакта. При этом светодиод должен загореться.

Этим способом необходимо пользоваться каждый раз, когда планируется провести определение фазного провода, он показывает рабочее состоянии отвертки. В пассивной модели индикатор не будет светиться.

Два метода проверки

Первоначально индикаторная отвертка предназначалась только для определения опасного для жизни человека напряжения на токоведущих цепях. Эта функция присутствует во всех современных индикаторах, но используется по-разному в зависимости от вида. Рассмотрим, как пользоваться индикаторной отверткой для определения фазы и целостности некоторых приборов.

1) Контактный метод

Под контактным способом подразумевается касание жалом отвертки токопроводящих элементов. Он доступен для всех видов индикаторов. Однако есть существенное различие между тем, как определить фазу и ноль индикаторной отверткой пассивного действия и другими индикаторами.

При использовании пассивной отвертки наконечник (жало) вставляется, например, в один из разъемов розетки, при этом прижимается второй пружинный контакт, расположенный в торце корпуса.

как пользоваться индикаторной отверткой

как определить фазу и ноль индикаторной отверткой

Создается замкнутая цепь: зажим розетки – наконечник отвертки – резистор – неоновая лампа – контакт на торце корпуса – человек, выступающий в роли конденсатора. Если попали на фазный зажим, лампочка загорится, если нет, она гореть не будет.

В других видах для зажигания индикатора используется встроенный источник питания, а жало отвертки связано с ключом, выполненном на транзисторе.

индикаторная отвертка как пользоваться

почему индикаторная отвертка светится на всех проводах

Если на проверяемом зажиме присутствует напряжение, транзистор открывается, и индикатор светится. В этом случае дотрагиваться до второго контакта на отвертке не нужно. В противном случае такие модели индикаторных отверток будут «светиться» и на фаза и на нуле.

2) Бесконтактный метод

Такой функции нет у пассивного индикатора. Такой способ позволяет, не дотрагиваясь до оголенной части токопровода, определить наличие в нем тока. Как пользоваться индикаторной отверткой в этом случае? Поскольку измерение производится через изоляцию, чувствительность прибора должна быть выше. Для этого касаются сенсорной площадки на рукоятке отвертки.

Как уже говорилось, тело человека является частью своеобразного конденсатора, через которое проходит какой-то ток. Сенсорная площадка связана с затвором транзистора (управляющим элементом), и схема построена таким образом, что при появлении на наконечнике отвертки большего потенциала, чем у человека, транзистор открывается и индикатор светится.

как найти фазу и ноль индикаторной отверткой

как проверить индикаторной отверткой ноль и фазу

Если в проводнике имеется напряжение, то вокруг него образуются магнитные волны, наводящие в сердечнике отвертки ЭДС. Этого заряда хватает, чтобы открыть транзистор. Если провод спрятан глубоко под штукатуркой, увеличить ЭДС можно, прикрепив к жалу отвертки кусок провода длиной 10–15 см.

Как проверить лампочку индикаторной отверткой

Наличие внутреннего источника питания дает возможность использовать индикаторную отвертку в качестве устройства, определяющего целостность электрических устройств, например, лампы накаливания.

Это можно делать непосредственно перед покупкой, поскольку такая проверка не занимает много времени. Понадобится активная или цифровая индикаторная отвертка.

проверка лампы индикаторной отверткой

лампа неисправна

Одной рукой держат лампу за юбку, второй рукой подносят жало отвертки к центральному выводу лампы и этой же рукой касаются сенсорной площадки прибора. Транзистор открывается, и индикатор светится.

На цифровой отвертке, если присутствует звуковой сигнал, послышится писк.

Проверка нагревательного тэна

Проверка ТЭНа (трубчатый электронагреватель) ничем не отличается от проверки лампочки, нужно лишь разобраться в схеме ТЭНа. Если он имеет два вывода, то проверка производится аналогично, если есть несколько выводов, то важно определить, как связаны между собой нагреватели.

Если присутствует средний вывод рукой держатся именного за него, а щупом отвертки поочередно касаются других выводов, при этом индикатор должен всегда гореть.

Отсутствие «горения» указывает на обрыв. Если из корпуса ТЭНа выходит более двух выводов, то также держат рукой один вывод, а щупом поочередно касаются других.

Как выбрать индикаторную отвёртку

Выбор будет зависеть от частоты использования. Если индикаторная отвертка нужна раз-два в год, чтобы проверить исправность проводки, например, поступает ли напряжение на розетку, то лучше выбрать самую дешевую модель с люминесцентной лампой.

Она может десятилетиями лежать, дожидаясь своего использования, ничего с ней не произойдет. При необходимости, проделав дополнительные приготовления, ею можно будет также проверить целостность ламп и ТЭНов.

Но если нужно определить скрытую проводку, здесь понадобятся другие виды. По сути, активная и цифровая отвертки мало чем отличаются друг от друга, здесь больше касается вкуса и некоторого комфорта. Тем не менее такие модели имеют ряд существенных недостатков, о которых поговорим ниже.

Меры безопасности при работе

При использовании любой индикаторной отвертки всегда важно сначала убедиться в ее исправности. Пассивная отвертка проверяется касанием к токоведущему контакту, на котором заведомо есть напряжение.

прозвонка проводов отверткой

Другие отвертки проверяются одновременным касанием жала и сенсорной панели, при этом индикатор должен «гореть». Следует помнить негласное правило электриков: «если индикатор не указывает на напряжение, это еще не значит, что его нет».

В сложных ситуациях лучше пользоваться тестером. Очень чувствительные приборы могут подавать ложные сигналы, например, от наведенного электростатического разряда. Поэтому нельзя считать индикаторную отвертку основным способом проверки наличия напряжения.

Похожие материалы на сайте:

Понравилась статья — поделись с друзьями!

✅ Тестер напряжения sparta 130805 как пользоваться – электропробник отвертка

Отзыв: Тестер напряжения Sparta — интересный приборчик

За что я люблю хозяйственный отдел в Ашане, там иногда можно найти весьма интересные штучки по совершенно смешной цене.

Так и в этот раз мне на глаза попался тестер напряжения SPARTA (арт. 130805).

Тестер стандартно выполнен в форме компактной шлицевой отвертки.

Он служит для определения наличия напряжения в проводе. Однако здесь функционал несколько шире, чем у привычных «индикаторных» отверток. Предусмотрен не только контактный метод, но и бесконтактный. Также прибор оснащен маленьким ЖК-дисплеем.

С контактным методом все понятно. Прикасаемся к проводу, и индикатор показывает наличие напряжения.

Но здесь индикатора (светодиода) нет, зато есть ЖК-дисплей, на котором отображается результат. Это минус, так как при плохом освещении малюсенький экранчик не читаем. Но, будем реалистами, в случае использования этого тестера (а не мультиметра) важен сам факт наличия «фазы», а не вольтаж: если мы лезем в розетку 220В, то, очевидно, при наличии напряжения там будет 220В с определенными допусками.

Сразу несколько слов о дисплее. На нем по возрастанию напряжения отображаются фиксированные значения 12-36-55-110-220 вольт. По началу показания несколько шокируют. Так индикация фазы в розетке 220В будет выглядеть следующим образом: «123655110220». То есть, отображается не только «220», но и все предыдущие значения. Да, сверху есть галочки, разделяющие разряды, но такое обилие ненужных цифр представляется несколько излишним.

Понятно, что индикация напряжения довольно условная. Так 170 вольт будет отображаться «123655110», то есть, где-то между 110 и 220,110В есть, но 220В нет. Но это и не вольтметр, с другой то стороны.

Бесконтактным методом не обязательно касаться непосредственно проводящей части провода. В этом случае наличие напряжения в изолированном проводе (или наличие провода под напряжением, например, в стене) отображается на дисплее «молнией». Это позволяет найти обрыв в проводе и (по задумке) наличие провода («здесь сверлить нельзя!»).

Однако чувствительность прибора довольно слабая, найти провод в бетонной стене не представляется возможным. Но, потрясающе, поиск разрыва работает! Я перекусил одну жилу провода лампы. И на приборе «молния» исчезла точно в месте обрыва!

Перейдем к итогам.

Прибор позволяет определять напряжение (фазу) в сети переменного тока, полярность в сети постоянного тока, проверку провода на наличие обрыва.

При наличии пусть и несколько ущербного в плане показаний жк-дисплея при сравнимой цене прибор выглядит функционально намного выигрышнее, чем классические индикаторные отвертки.

Как пользоваться тестером напряжения: пошаговая инструкция

Контроль за напряжением сети нужен всегда: во время монтажа электропроводки, замены или ремонта электрооборудования, прозвонки цепей. Самый верный способ это сделать – воспользоваться тестером напряжения, который по-народному называют пробником. Такой прибор гораздо дешевле, чем многофункциональный мультиметр. Как пользоваться тестером? Об этом ниже.

Тестер напряжения

Тестер электричества – это прибор, которым можно замерить напряжение и установить его наличие или отсутствие в сети. Тестер намного проще устроен, чем мультиметр, им несложно пользоваться, можно проводить работу оперативно, в неудобных условиях, например, держаться одной рукой на высоте, другой делать замер.

Как пользоваться тестером напряжения? Им можно замерять электричество розеток на оголенных проводах, контактах электроприборов, выходе генераторов. Более сложные устройства отображают информацию в цифровом виде, более простые – при помощи лампочки индикатора.

Виды тестеров напряжения

Есть много типов тестеров — от самых простых устройств до сложных приборов. Все они позволяют анализировать напряжение, но степень анализа, естественно, будет разной. Тестеры напряжения бывают выполнены как:

    Пробник-отвертка. Самый простой прибор, по форме напоминающий отвертку. Он состоит из прозрачного диэлектрического корпуса, металлического контакта с прямым шлицом, неоновой лампочки, сопротивления, пружинки и еще одного контакта–крепления.

Как работать пробником-отверткой

Устройство контроля напряжения сети – пробник — не способно определить уровень электричества. Его основная задача – обнаружить фазу. Это очень важно знать, так как при ремонте, отключая пробки, нужно быть уверенным, что фаза отсутствует. Именно она, замыкаясь через тело человека на землю, производит электрический удар.

Как пользоваться тестером-пробником:

  1. Убедиться, что он исправен визуально. Изоляционный материал на приборе не должен быть нарушен.
  2. Взять отвертку за изоляционную ручку одной рукой так, чтобы один палец был свободен.
  3. Вставить прибор в любое отверстие розетки и большим пальцем прикоснуться к контакту на торце рукояти.
  4. Если лампочка не горит, переставить отвертку в другое отверстие розетки. Горящая лампочка сигнализирует о наличии фазы на контакте.

Также легко понять, как пользоваться тестером-отверткой для прозвонки проводов, например в переноске. Для этого нужно определить контакт фазы в конкретной розетке. Далее вставить вилку тестируемой переноски и найти на выходе фазу. Меняя местоположение вилки, определить, через какой провод фаза не идет – там и есть обрыв.

Как измерять тестером-отверткой

Этот прибор-индикатор похож по форме на рассмотренный выше, но функционал его позволяет определять значительно больше параметров. Таким электрическим тестером пользуются как индикатором наличия в линии электрического напряжения, проверяют аккумуляторы на состояние разряда, определяют полярность выводов, находят точку разрыва провода в цепи, фиксируют присутствие излучений электромагнитного и микроволнового диапазона.

Тестер-отвертка имеет следующие технические параметры:

  • Возможность измерения напряжения электричества постоянного и переменного значения в диапазоне: 220, 110, 55, 36, 12 вольт с отображением информации на цифровом табло.
  • Определение полярности выводов постоянных источников питания и фазы переменной сети.
  • Нахождение места разрыва в электрическом проводе в диапазоне сопротивлений от ноля до 50 МОм.
  • Выявление наличия излучения в пределе частот от 50 до 500 Гц.
  • Ток на входе – менее 0,25 миллиампер, напряжение – не более 250 вольт.
  • Соответствие требованиям евростандарта и допускам DINVDE 0680 Teil 6/04.77.

Как пользоваться отверткой-тестером:

1. Метод контактного тестирования. Этим способом проводят замеры напряжения в допустимом диапазоне. Действия:

  • Щупом устройства прикасаются к разъему в розетке, оголенному проводу или контакту электрического прибора под напряжением.
  • Пальцем руки нажимают на сенсор-кнопку с обозначением Directtest, расположенную на приборе.
  • Снимают показания с дисплея тестера.

2. Метод бесконтактного тестирования. Таким способом можно найти проводку переменной линии, скрытую под слоем штукатурки, если в ней протекает ток, излучения электромагнитного и микроволнового характера, проверить цельность электрического провода. Действия:

  • Пальцем руки нажимают на сенсор-кнопку с обозначением InductanceBreak-pointtest.
  • Прибор подносят к ориентировочному месту залегания проводки и аккуратно перемещают вдоль и поперек.
  • Появление на экране значка в виде молнии Z говорит о том, что прибор зафиксировал слабое магнитное поле, создаваемое проводником.
  • Проверяя провод на обрыв, вдоль него двигаются, пока значок Z не исчезнет.

Как пользоваться тестером напряжения при работе с аккумуляторами и химическими элементами питания?

  • Нажимая пальцем на сенсор-кнопку Directtest, контактом со шлицом прикасаются к любому полюсу батареи.
  • Второй рукой прикасаются к другому полюсу батареи.
  • Отображение на индикаторе молнии Z подтверждает работоспособность питающего элемента.
  • Полярность показывает светодиод, который загорается на плюсе и не горит на минусе контакта.

Как пользоваться тестером-мультиметром

Мультиметром довольно легко работать, он многофункционален, с понятным для пользователя интерфейсом. Но все же нужно быть предельно осторожным, так как из-за множества режимов работы и пределов измерений вполне возможно запутаться и сжечь прибор. У дешевых китайских измерителей лучше сразу заменить провода измерительных щупов на более надежные.

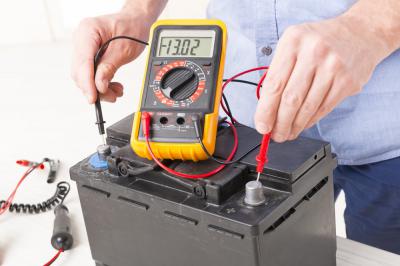

Как правильно пользоваться тестером, измеряя постоянное напряжение:

  • Красный измерительный провод вставляют в гнездо VΩmA, черный — в гнездо COM.
  • Ручку переключения режимов измерения круглой формы переставляют в положение DCV на самый высокий предел измерения.
  • Щупы подключают к источнику электричества к плюсу и минусу. Переполюсовка в этом случае не страшна. Если ее допустить, это просто отобразится знаком «-» на табло экрана.
  • Записывают показания прибора.

Если напряжение приблизительно известно, то предел измерений лучше выставлять чуть больше заведомо предполагаемого, для повышения точности измерений.

Как пользоваться тестером-мультиметром, измеряя переменное напряжение:

  • Щупы остаются подключенными на прежнем месте.
  • Переключатель режимов переводят в положение ACV на предел свыше 220 вольт для однофазной сети, свыше 380 вольт – для трехфазной.
  • Очень аккуратно, не касаясь оголенных участков щупов руками, подключают последние к контактам розетки. Значения не имеет, куда какой измерительный провод подсоединять.
  • Записывают показания прибора.

Что такое тестер Keweisi

USB-тестер KWS-V20 предназначен для измерения электрических параметров USB-зарядных устройств, подключаемых к ним приборов, а также емкости, получаемой и отдаваемой при зарядке, разрядке повербанка. Технические параметры:

  • Измеряемое постоянное напряжение от 3 до 9 вольт.
  • Измеряемый постоянный ток до 3 ампер.
  • Измеряемая емкость до 99999 миллиампер-часов.

Как пользоваться тестером Keweisi

Порядок работы с прибором:

  1. Включить в USB порт измеряемой зарядки и нажать на кнопку сброса.
  2. Снять замеры напряжения, отображаемые на экране.
  3. Для замера потребляемого тока каким-либо устройством вставить его шнур в USB-разъем Keweisi.
  4. Снять показания на приборе.
  5. Для определения отдаваемой емкости повербанка на выход полностью заряженного устройства подключают тестер, на выход тестера — нагрузку.
  6. Как только повербанк полностью разрядится, тестер переключают на какой-либо источник напряжения и снимают показания, зафиксированные в памяти устройства.

Заключение

Если под рукой не оказалось ни одного тестера и даже пробника отвертки, а нужно срочно проверить, есть ли в розетке напряжение, проще всего – воспользоваться обыкновенной лампочкой накаливания. Для этого к ней через патрон подсоединяют провод с вилкой и включают в исследуемую розетку. Как правильно пользоваться тестером этого типа? Нужно быть предельно уверенным, что в сети нет повышенного напряжения. Иначе лампочка может взорваться и причинить вред.

Как пользоваться тестером напряжения

При плановом отключении света или во время аварийного прерывания питания, иногда требуется верифицировать наличие электричества в локальной сети. Проверить это поможет электронный тестер напряжения или пробник тока, который может заменить дорогой мультиметр.

Что это такое

Электрический тестер – это устройство, которое применяют для измерения и определения напряжения в электрической цепи. Главным отличием от мультиметра является простота конструкции и использования этого агрегата, он быстро срабатывает и может использоваться в любых условиях.

Фото — тестер сопротивления

Также бывают более компактные тестеры-пробники, которыми можно померить уровень напряжения в розетке или любом другом электрическом устройстве, к примеру, у генераторов в автомобиле. Они от стандартных индикаторов отличаются небольшими размерами, также у них более простая инструкция по работе.

Ранее в основном использовался стрелочный тестер, типа АСКОМ. У него надежная схема работы, он питается от батареек и обеспечивает довольно надежную и точную работу.

Существует несколько видов таких отверток:

  1. Обычная, неоновая;
  2. Светодиодная;
  3. Универсальная.

Обычная является самой распространённой и доступной, но отнюдь не надежной, она не заменима для срочного ремонта проводки дома. Она состоит из двух рабочих частей – контактора и рукоятки. Под контактором следует понимать обычную отвертку, которая подводиться к отводу провода или к розетке. На рукоятке расположена другая часть – нулевая, как её иногда называют электрики. Для правильного определения напряжения она должна контактировать с большим пальцем. Если при касании к неоновому тестеру сигнальная лампочка начинает светиться – то в сети есть напряжение.

Фото — указатель профессиональный

Светодиодная отвертка работает по аналогичному принципу, за исключением необходимости дотрагиваться к контакту на рукоятке. Она является более безопасной, т. к. с ней можно работать в перчатках. При помощи такого индикатора также можно определить нулевой или фазовый кабель. Для этого подведите отвертку к отводу сети и дотроньтесь контактами к оголенным проводам или розетке. Если лампа загорелась при включенном электрическом токе – то Вы попали на фазу, если никаких изменений не произошло – то на ноль.

Некоторые модели светодиодных тестеров напряжения позволяют произвести бесконтактный анализ, т. е., замерить ток энергопотребителя, не прикасаясь к открытым контактам посредством отвертки разъема usb. Для такой проверки прибор подносится к изоляции, и при наличии напряжения, начинает светиться сигнальная лампа. Это очень удобно для цепей, где высокие показатели напряжения и сопротивления.

Фото — индикатор стайер

Многофункциональный электрический тестер напряжения сети типа Stayer (Стайер) – это универсальный индикатор, который позволяет измерить сопротивление, напряжение и силу постоянного или переменного тока в сети. Главным достоинством является то, что для проверки может использоваться 3 режима работы: контактный, бесконтактный и звуковой (с бесконтактной прозвонкой при высокой чувствительности измеряемых устройств). Этот цифровой электронный индикатор оснащен очень удобной широкой рукояткой, на которой расположены переключатели режимов работы. Их может быть несколько, в соответствии с количеством типов измерения, поэтому таким тестером напряжения можно пользоваться в любых условиях.

В большинстве случаев указатели можно переключать в следующем порядке:

  1. 0 – работа посредством контактного соединения;
  2. L –бесконтактный тип;
  3. Н – бесконтактная работа при высоких показателях чувствительности.

Устройство оснащено специальной защитой, выполненной в форме колпачка, который скрывает рабочую часть. Любой универсальный тестер также имеет контакт на рукоятке, при нажатии на который можно определить место разрыва цепей. Его работа наиболее надежна и точна.

Видео: тестер VTTEST5

Марки

Купить тестер напряжения можно в любом магазине электрических товаров, там же при необходимости можно осуществить и ремонт устройств. Рассмотрим технические характеристики самых популярных моделей.

Как пользоваться индикаторной отверткой-тестером

О том, как использовать отвертку тестер, знают совершенно не все люди, хоть это довольно простой инструмент, который имеет очень широкий функционал и сможет помочь в самых различных ситуациях: от установки электротехнических устройств в распределительном щитке до проверки работы обычных розеток.

Сфера использования

Отвертка-индикатор, которую в народе называют тестером, или отвертка пробник, имеет довольно простой принцип действия и конструкцию, но при этом выполняет одну из наиболее частых функций, которые требуются в электрическом монтаже — проверка работоспособности приборов или сети.

Например, нецелесообразно применение многофункционального и дорогого оборудования для решения такой задачи, как проверка работы розетки — при помощи индикаторной отвертки это можно выполнить за несколько секунд без необходимости разбора устройства. В определенных ситуациях может появиться необходимость определения фазной жилы, для того чтобы подключить электротехнику без риска ее перегорания. В этом случае отвертка-тестер также будет лучшим помощником.

Принцип работы

Конструкция отвертки-тестера включает в себя резистор и металлическое жало. Последнее необходимо для подачи на инструмент электричества с тестируемого провода, а резистор преобразует до безопасных величин параметры тока. В цепи в роли индикационного элемента после резистора находится светодиод или неоновая лампочка, которая соединена на торце рукоятки с токопроводящим пятачком.

Принцип работы прост. Жало отвертки (щуп) нужно приложить к запитанному контакту, а на рукоятке к пятачку прикладывается палец. Получается замкнутая цепь палец-светодиод-резистор, по которой прохождение преобразованного тока приводит к свечению неоновой лампочки.

Разновидности отверток

Данный принцип находится в основе работы всех отверток-тестеров. Однако их варианты и количество технического исполнения сегодня очень велики:

  1. Простые пробники — это отвертки со стандартным составом рабочих элементов, которые были описаны ранее и полым пластиковым корпусом. Для индикации, как правило, применяются неоновые лампы, а нулевой фазой является непосредственно человек, касающийся контактной пластины. Сфера использования и функциональность отвертки немного ограничены тем фактом, что изделие не работает при напряжении в сети менее 60 В. Определить контактную жилу, проверить фазу при помощи отвертки можно, но вот отыскать обрыв в цепи — вряд ли получится.
  2. Тестеры со светодиодами. Данные устройства чуть отличаются от вышеописанных своей конструкцией и, естественно, функционалом. Применение светодиода в роли элемента индикации дает возможность проверять работу цепей с напряжением менее 60 В. Соответственно, при помощи этого прибора можно проверять внутренние схемы электрооборудования, определять целостность предохранителей, проводов, обрывы. В пробниках этого типа часто применяется биполярный транзистор и автономный источник питания, благодаря им появляется возможность бесконтактной проверки.
  3. Универсальные отвертки-тестеры имеют наиболее широкие возможности: «прозвон» сетей на короткое замыкание, бесконтактное и контактное тестирование, звуковая и световая индикация, определение обрывов цепи. Помимо этого, у них довольно низкий порог реагирования, засчет чего эти отвертки могут применяться в настройке и ремонте цепей переменного и постоянного тока в транспорте, бытовых условиях, электронных устройствах и т. д. Основной недостаток — наличие своего источника питания. Если сядет батарея, то тестер будет совершенно бесполезным.

Выбор определенного устройства связан напрямую с совокупностью работ, которые необходимо выполнять с его помощью. Непосредственно в категориях отличие между устройствами небольшое — отвертки просты в исполнении, потому бюджетные изделия в качестве мало уступают более дорогостоящим.

Как использовать простой тестер

В этом разделе речь пойдет о простых отвертках-индикаторах, внутри которых находится неоновая лампочка. Естественно, они подходят для самых элементарных задач — определить нагрузку на розетке или найти фазную жилу в кабеле. Для этого необходимо розетку взять в руку таким образом, чтобы один палец прилегал плотно в торце рукоятки к контактной площадке, а другие пальцы не контактировали с жалом розетки (по нему проходит ток 220В).

Затем щуп вставляется поочередно в каждое отверстие розетки, которая находится предположительно под напряжением. Во время контакта с одним из них индикатор начинает гореть. Если этого не происходит, значит на розетку ток не попадает.

Из-за высокого порога реагирования эти устройства не подходят для более точного «прозванивания». Необходимо обратить внимание, что щуп индикатора обязательно должен прикладываться только к одному из жильных проводов кабеля или контактов, так как недопустимо замыкание между собой фазы и нуля.

Применение индикатора со светодиодом

Как уже было выше описано, светодиодные отвертки могут поддерживать режим бесконтактного тестирования. Это обозначает, что человеку, который осуществляет проверку, не надо замыкать своим пальцем внутри прибора электрическую цепь. Этот высокочувствительный режим дает возможность очень удобно и быстро находить в каркасных конструкциях и стенах скрытую проводку, определять наличие напряжения на компонентах электрооборудования или кабелях.

Для этого необходимо только поднести «пятку» к проверяемому объекту — часть конструкции, куда прикладывается палец во время контактной проверки. Причем часто достаточно не прикладывать контакт к проводу, а только поднести к нему — чувствительности устройства достаточно, чтобы загорелся светодиод. При поиске фазы в розетках необходимо действовать так же, как было описано в примере с простым тестером.

У бесконтактного варианта проверки существует небольшой недостаток — отвертка может отреагировать на наводку и указывать на напряжение даже во время обрыва в цепи. У светодиодных индикаторов перед более простыми моделями существуют значительные преимущества — более яркое свечение, а также можно работать с напряжением менее 60 В. Излучение неоновой лампы бывает просто незаметным, если она используется на улице или в хорошо освещенном помещении — необходимо затемнять рукоятку, чтобы определить, горит она или нет.

Принцип работы универсальных тестеров

Универсальные тестеры по принципу применения и действия мало чем отличаются от вышеописанных до этого приборов. Однако они меньше всего напоминают классическую отвертку, а больше похожи на электронный градусник. Самые продвинутые устройства оборудованы цифровым табло, где показывается величина напряжения. Эта функция довольно полезна, однако поднимает стоимость изделия до такой величины, что отличной альтернативой за эти деньги будет полноценный мультиметр.

Кроме табло все универсальные тестеры имеют контактную площадку для зануления пальцем цепи и тумблер переключения режимов работы. На тумблере находятся такие режимы:

  • H — бесконтактный высокочувствительный режим. Требуется для поиска трасс скрытой электрической проводки.
  • L — бесконтактный режим. В этом случае индикатор подает звуковой или световой сигнал во время реакции на электрическое поле (подносится контактная часть к проверяемому объекту).
  • О — контактный режим. Работает, как и у простых устройств: палец — на контактную площадку, щуп — на токопроводящий элемент.

Сказать точно о том, какая модель универсального тестера лучше, почти невозможно — все будет зависеть от сферы применения и требований.

Проверка разных устройств

Контактным методом

Для того чтобы узнать целостность внутренней цепи электролампы, необходимо:

  1. Щуп индикатора приложить к входному контакту лампы.
  2. На контактную пластину отвертки приложить палец руки.
  3. Второй рукой взяться за цоколь лампы для того, чтобы между руками замкнуть цепь.
  4. Если устройство загорается, то лампа рабочая.

Тестер позволяет с легкостью проверить обрыв внутренней цепи и рабочее состояние электрического ТЭНа на наличие к корпусу пробоя. В обоих случаях необходим универсальный или светодиодный прибор.

Проверка на пробой:

  1. Для того чтобы выявить контакт прибора с корпусом токоведущих элементов, необходимо взять его в руку — она является источником электрического заряда.
  2. Второй рукой надо взять тестер таким образом, чтобы один палец располагался на контактной пластине, и по очереди приложить щуп к клеммам ТЭНа.
  3. Во время наличия пробоя цепь замкнется, и устройство загорится (покажет фазу) — ТЭН необходимо менять.

Поиск положения выключателя

Все выключатели в доме по умолчанию обязаны быть в таком положении, чтобы для включения необходимо было нажимать на верх клавиши, а для выключения — на нижнюю часть. Из-за чего во время установки появляется ситуация, когда клавишу необходимо после установки переворачивать по причине того, что она нижней частью замыкает цепь. При помощи отвертки-тестера, заранее «прозвонив» схему, данной проблемы можно избежать.

Бесконтактным методом

После установки люстры с несколькими лампами появляется необходимость определения правильности соединения. При помощи универсального тестера это выполнить очень просто — необходимо переключить устройство в требуемый режим (H или L) и поднести к выключенной люстре.

Если после этого прозвучит звуковой сигнал, и загорится соответствующая лампочка, то около светильника находится электрическое поле, соответственно, провода подсоединены с общим фазным проводом неправильно. Если все выполнено с соблюдением правил требований безопасности, то индикатор будет срабатывать только во время включения света.

Определение участка обрыва

Во время питания электрических приборов с помощью удлинителя появляется ситуация, когда в сети обрыв очевиден, но точно не известно, в каком месте он расположен. Если розетка в рабочем состоянии, то нужно проверить кабель удлинителя и устройства на наличие обрыва. Для этого необходимо включить прибор в сеть и тестером провести по всей длине цепи в режиме L. На участке, где прибор не реагирует на наличие электрического поля, произошел обрыв.

Если на всем протяжении не найдена неисправность, то необходимо заново провести процедуру, перевернув в выключателе вилку, чтобы ток пошел по другой жиле кабеля. Если и в этом случае не будет найден обрыв, то проблему необходимо искать непосредственно в инструменте.

Проверка работоспособности индикатора

Прежде чем использовать отвертку-тестер, необходимо непременно проверить ее работоспособность и целостность. От этого будет зависеть как точность показаний, так и безопасность человека, который пользуется прибором.

В первую очередь, нужно обратить внимание на целостность корпуса — если на корпусе находятся сколы, трещины и иные повреждения, то замените тестер. Новый недорого будет стоить, а последствия удара током могут быть очень серьезными.

Проверьте на розетке работу индикатора, находящейся под напряжением либо же замыканием руками внутренней цепи (один палец приложить к жалу, а второй к «пятке»). Если индикатор не горит, то могут быть различные причины. Наиболее частая — севшие батарейки. С тем чтобы их поменять, справится каждый человек. Необходимо раскрутить корпус прибора, поменять элемент питания на новый и в том же порядке собрать. Не забывайте, что батарейка устанавливается с соблюдением полярности, иначе отвертка работать не будет.

Если причиной выхода из строя является не элемент питания, то ремонт целесообразен только из спортивного интереса — намного проще приобрести новый тестер. Исключение составляет ситуация, когда у вас скопился арсенал поломанных отверток, из которых можно самому собрать работающее изделие. И все время будьте осторожны во время работы с приборами и электросетями. Лучше несколько раз не спеша перепроверить результат измерений, нежели получить удар током.

Как пользоваться тестером напряжения

При плановом отключении света или во время аварийного прерывания питания, иногда требуется верифицировать наличие электричества в локальной сети. Проверить это поможет электронный тестер напряжения или пробник тока, который может заменить дорогой мультиметр.

Что это такое

Электрический тестер – это устройство, которое применяют для измерения и определения напряжения в электрической цепи. Главным отличием от мультиметра является простота конструкции и использования этого агрегата, он быстро срабатывает и может использоваться в любых условиях.

Фото — тестер сопротивления

Также бывают более компактные тестеры-пробники, которыми можно померить уровень напряжения в розетке или любом другом электрическом устройстве, к примеру, у генераторов в автомобиле. Они от стандартных индикаторов отличаются небольшими размерами, также у них более простая инструкция по работе.

Ранее в основном использовался стрелочный тестер, типа АСКОМ. У него надежная схема работы, он питается от батареек и обеспечивает довольно надежную и точную работу.

Существует несколько видов таких отверток:

  1. Обычная, неоновая;
  2. Светодиодная;
  3. Универсальная.

Обычная является самой распространённой и доступной, но отнюдь не надежной, она не заменима для срочного ремонта проводки дома. Она состоит из двух рабочих частей – контактора и рукоятки. Под контактором следует понимать обычную отвертку, которая подводиться к отводу провода или к розетке. На рукоятке расположена другая часть – нулевая, как её иногда называют электрики. Для правильного определения напряжения она должна контактировать с большим пальцем. Если при касании к неоновому тестеру сигнальная лампочка начинает светиться – то в сети есть напряжение.

Фото — указатель профессиональный

Светодиодная отвертка работает по аналогичному принципу, за исключением необходимости дотрагиваться к контакту на рукоятке. Она является более безопасной, т. к. с ней можно работать в перчатках. При помощи такого индикатора также можно определить нулевой или фазовый кабель. Для этого подведите отвертку к отводу сети и дотроньтесь контактами к оголенным проводам или розетке. Если лампа загорелась при включенном электрическом токе – то Вы попали на фазу, если никаких изменений не произошло – то на ноль.

Некоторые модели светодиодных тестеров напряжения позволяют произвести бесконтактный анализ, т. е., замерить ток энергопотребителя, не прикасаясь к открытым контактам посредством отвертки разъема usb. Для такой проверки прибор подносится к изоляции, и при наличии напряжения, начинает светиться сигнальная лампа. Это очень удобно для цепей, где высокие показатели напряжения и сопротивления.

Фото — индикатор стайер

Многофункциональный электрический тестер напряжения сети типа Stayer (Стайер) – это универсальный индикатор, который позволяет измерить сопротивление, напряжение и силу постоянного или переменного тока в сети. Главным достоинством является то, что для проверки может использоваться 3 режима работы: контактный, бесконтактный и звуковой (с бесконтактной прозвонкой при высокой чувствительности измеряемых устройств). Этот цифровой электронный индикатор оснащен очень удобной широкой рукояткой, на которой расположены переключатели режимов работы. Их может быть несколько, в соответствии с количеством типов измерения, поэтому таким тестером напряжения можно пользоваться в любых условиях.

В большинстве случаев указатели можно переключать в следующем порядке:

  1. 0 – работа посредством контактного соединения;
  2. L –бесконтактный тип;
  3. Н – бесконтактная работа при высоких показателях чувствительности.

Устройство оснащено специальной защитой, выполненной в форме колпачка, который скрывает рабочую часть. Любой универсальный тестер также имеет контакт на рукоятке, при нажатии на который можно определить место разрыва цепей. Его работа наиболее надежна и точна.

Видео: тестер VTTEST5

Марки

Купить тестер напряжения можно в любом магазине электрических товаров, там же при необходимости можно осуществить и ремонт устройств. Рассмотрим технические характеристики самых популярных моделей.

Источники:

http://otzovik.com/review_5596246.html
http://fb.ru/article/40769/uchimsya-kak-polzovatsya-testerom
http://www.asutpp.ru/tester-napryazheniya.html
http://tokar.guru/instrumenty/otvertki-i-klyuchi/kak-polzovatsya-indikatornoy-otvertkoy-testerom.html
http://www.asutpp.ru/tester-napryazheniya.html

Как пользоваться отверткой индикатором с батарейкой

Как пользоваться отверткой индикатором с батарейкойО том, как использовать отвертку тестер, знают совершенно не все люди, хоть это довольно простой инструмент, который имеет очень широкий функционал и сможет помочь в самых различных ситуациях: от установки электротехнических устройств в распределительном щитке до проверки работы обычных розеток.

Сфера использования

Как пользоваться отверткой индикатором с батарейкойОтвертка-индикатор, которую в народе называют тестером, или отвертка пробник, имеет довольно простой принцип действия и конструкцию, но при этом выполняет одну из наиболее частых функций, которые требуются в электрическом монтаже — проверка работоспособности приборов или сети.

Например, нецелесообразно применение многофункционального и дорогого оборудования для решения такой задачи, как проверка работы розетки — при помощи индикаторной отвертки это можно выполнить за несколько секунд без необходимости разбора устройства. В определенных ситуациях может появиться необходимость определения фазной жилы, для того чтобы подключить электротехнику без риска ее перегорания. В этом случае отвертка-тестер также будет лучшим помощником.

Принцип работы

Как пользоваться отверткой индикатором с батарейкойКонструкция отвертки-тестера включает в себя резистор и металлическое жало. Последнее необходимо для подачи на инструмент электричества с тестируемого провода, а резистор преобразует до безопасных величин параметры тока. В цепи в роли индикационного элемента после резистора находится светодиод или неоновая лампочка, которая соединена на торце рукоятки с токопроводящим пятачком.

Принцип работы прост. Жало отвертки (щуп) нужно приложить к запитанному контакту, а на рукоятке к пятачку прикладывается палец. Получается замкнутая цепь палец-светодиод-резистор, по которой прохождение преобразованного тока приводит к свечению неоновой лампочки.

Разновидности отверток

Данный принцип находится в основе работы всех отверток-тестеров. Однако их варианты и количество технического исполнения сегодня очень велики:

  1. Простые пробники — это отвертки со стандартным составом рабочих элементов, которые были описаны ранее и полым пластиковым корпусом. Для индикации, как правило, применяются неоновые лампы, а нулевой фазой является непосредственно человек, касающийся контактной пластины. Сфера использования и функциональность отвертки немного ограничены тем фактом, что изделие не работает при напряжении в сети менее 60 В. Определить контактную жилу, проверить фазу при помощи отвертки можно, но вот отыскать обрыв в цепи — вряд ли получится.
  2. Тестеры со светодиодами. Данные устройства чуть отличаются от вышеописанных своей конструкцией и, естественно, функционалом. Применение светодиода в роли элемента индикации дает возможность проверять работу цепей с напряжением менее 60 В. Соответственно, при помощи этого прибора можно проверять внутренние схемы электрооборудования, определять целостность предохранителей, проводов, обрывы. В пробниках этого типа часто применяется биполярный транзистор и автономный источник питания, благодаря им появляется возможность бесконтактной проверки.
  3. Универсальные отвертки-тестеры имеют наиболее широкие возможности: «прозвон» сетей на короткое замыкание, бесконтактное и контактное тестирование, звуковая и световая индикация, определение обрывов цепи. Помимо этого, у них довольно низкий порог реагирования, засчет чего эти отвертки могут применяться в настройке и ремонте цепей переменного и постоянного тока в транспорте, бытовых условиях, электронных устройствах и т. д. Основной недостаток — наличие своего источника питания. Если сядет батарея, то тестер будет совершенно бесполезным.

Как пользоваться отверткой индикатором с батарейкойВыбор определенного устройства связан напрямую с совокупностью работ, которые необходимо выполнять с его помощью. Непосредственно в категориях отличие между устройствами небольшое — отвертки просты в исполнении, потому бюджетные изделия в качестве мало уступают более дорогостоящим.

Как использовать простой тестер

Как пользоваться отверткой индикатором с батарейкойВ этом разделе речь пойдет о простых отвертках-индикаторах, внутри которых находится неоновая лампочка. Естественно, они подходят для самых элементарных задач — определить нагрузку на розетке или найти фазную жилу в кабеле. Для этого необходимо розетку взять в руку таким образом, чтобы один палец прилегал плотно в торце рукоятки к контактной площадке, а другие пальцы не контактировали с жалом розетки (по нему проходит ток 220В).

Как пользоваться отверткой индикатором с батарейкойЗатем щуп вставляется поочередно в каждое отверстие розетки, которая находится предположительно под напряжением. Во время контакта с одним из них индикатор начинает гореть. Если этого не происходит, значит на розетку ток не попадает.

Из-за высокого порога реагирования эти устройства не подходят для более точного «прозванивания». Необходимо обратить внимание, что щуп индикатора обязательно должен прикладываться только к одному из жильных проводов кабеля или контактов, так как недопустимо замыкание между собой фазы и нуля.

Применение индикатора со светодиодом

Как пользоваться отверткой индикатором с батарейкойКак уже было выше описано, светодиодные отвертки могут поддерживать режим бесконтактного тестирования. Это обозначает, что человеку, который осуществляет проверку, не надо замыкать своим пальцем внутри прибора электрическую цепь. Этот высокочувствительный режим дает возможность очень удобно и быстро находить в каркасных конструкциях и стенах скрытую проводку, определять наличие напряжения на компонентах электрооборудования или кабелях.

Для этого необходимо только поднести «пятку» к проверяемому объекту — часть конструкции, куда прикладывается палец во время контактной проверки. Причем часто достаточно не прикладывать контакт к проводу, а только поднести к нему — чувствительности устройства достаточно, чтобы загорелся светодиод. При поиске фазы в розетках необходимо действовать так же, как было описано в примере с простым тестером.

Как пользоваться отверткой индикатором с батарейкойУ бесконтактного варианта проверки существует небольшой недостаток — отвертка может отреагировать на наводку и указывать на напряжение даже во время обрыва в цепи. У светодиодных индикаторов перед более простыми моделями существуют значительные преимущества — более яркое свечение, а также можно работать с напряжением менее 60 В. Излучение неоновой лампы бывает просто незаметным, если она используется на улице или в хорошо освещенном помещении — необходимо затемнять рукоятку, чтобы определить, горит она или нет.

Принцип работы универсальных тестеров

Универсальные тестеры по принципу применения и действия мало чем отличаются от вышеописанных до этого приборов. Однако они меньше всего напоминают классическую отвертку, а больше похожи на электронный градусник. Самые продвинутые устройства оборудованы цифровым табло, где показывается величина напряжения. Эта функция довольно полезна, однако поднимает стоимость изделия до такой величины, что отличной альтернативой за эти деньги будет полноценный мультиметр.

Кроме табло все универсальные тестеры имеют контактную площадку для зануления пальцем цепи и тумблер переключения режимов работы. На тумблере находятся такие режимы:

  • H — бесконтактный высокочувствительный режим. Требуется для поиска трасс скрытой электрической проводки.
  • L — бесконтактный режим. В этом случае индикатор подает звуковой или световой сигнал во время реакции на электрическое поле (подносится контактная часть к проверяемому объекту).
  • О — контактный режим. Работает, как и у простых устройств: палец — на контактную площадку, щуп — на токопроводящий элемент.

Сказать точно о том, какая модель универсального тестера лучше, почти невозможно — все будет зависеть от сферы применения и требований.

Проверка разных устройств

Контактным методом

Для того чтобы узнать целостность внутренней цепи электролампы, необходимо:

  1. Щуп индикатора приложить к входному контакту лампы.
  2. На контактную пластину отвертки приложить палец руки.
  3. Второй рукой взяться за цоколь лампы для того, чтобы между руками замкнуть цепь.
  4. Если устройство загорается, то лампа рабочая.

Тестер позволяет с легкостью проверить обрыв внутренней цепи и рабочее состояние электрического ТЭНа на наличие к корпусу пробоя. В обоих случаях необходим универсальный или светодиодный прибор.

Проверка на пробой:

  1. Для того чтобы выявить контакт прибора с корпусом токоведущих элементов, необходимо взять его в руку — она является источником электрического заряда.
  2. Второй рукой надо взять тестер таким образом, чтобы один палец располагался на контактной пластине, и по очереди приложить щуп к клеммам ТЭНа.
  3. Во время наличия пробоя цепь замкнется, и устройство загорится (покажет фазу) — ТЭН необходимо менять.

Поиск положения выключателя

Все выключатели в доме по умолчанию обязаны быть в таком положении, чтобы для включения необходимо было нажимать на верх клавиши, а для выключения — на нижнюю часть. Из-за чего во время установки появляется ситуация, когда клавишу необходимо после установки переворачивать по причине того, что она нижней частью замыкает цепь. При помощи отвертки-тестера, заранее «прозвонив» схему, данной проблемы можно избежать.

Бесконтактным методом

Как пользоваться отверткой индикатором с батарейкойПосле установки люстры с несколькими лампами появляется необходимость определения правильности соединения. При помощи универсального тестера это выполнить очень просто — необходимо переключить устройство в требуемый режим (H или L) и поднести к выключенной люстре.

Если после этого прозвучит звуковой сигнал, и загорится соответствующая лампочка, то около светильника находится электрическое поле, соответственно, провода подсоединены с общим фазным проводом неправильно. Если все вып

Индикаторная отвертка – что это такое, устройство, как работает, для чего нужна, основные виды

Индикаторная отвертка – что это такое, устройство, как работает, для чего нужна, основные виды

Есть инструменты, которые человеку необходимы как в бытовой, так в профессиональной сфере. Индикаторная отвертка – функциональный прибор, благодаря которому можно определить, есть ли ток в розетке, проводке. Такая необходимость возникает, если нужно починить, заменить электрическое оборудование.

Что такое индикаторная отвертка?

Электричество может быть небезопасным для человека, что касается и профессионалов, поэтому нужно принимать во внимание, что показывает индикаторная отвертка – прибор с несложным устройством и принципом работы, который должен быть в каждом доме. С ее помощью определяется «фаза» и «ноль» в сети, благодаря чему можно безопасно производить работы в ней. Прибор показывает, на каком участке сети есть ток, а на каком он отсутствует, есть ли он в розетке, электрощитке.

Устройство индикаторной отвертки

В быту может применяться и такое приспособление как фазометр, которое является прибором, измеряющим угол сдвига фаз у двух периодически изменяющихся колебаний. Индикаторная отвертка предназначена несколько для других целей, и состоит из таких частей:

  • корпуса, который состоит из стержня, изолированной рукоятки, жала отвертки;
  • резистора, имеющего высокий уровень сопротивления;
  • контактного пластина;
  • пружины;
  • лампочки-индикатора.
устройство индикаторной отвертки

Как работает индикаторная отвертка?

Этот процесс несложен, как и устройство прибора. Принцип работы индикаторной отвертки заключается в следующем:

  1. Электрический ток проходит через жало инструмента, соприкасается с фазным проводом.
  2. При его прохождении через резистор и лампочку-индикатор последняя начинает светиться.
  3. После он через тело человека уходит к земле. Резистор обладает высоким уровнем сопротивления, поэтому напряжение является низким и безопасным для жизни и здоровья тех, кто использует приспособление.

Для чего нужна индикаторная отвертка?

Этот инструмент должен быть у всех, кто имеет дело с ремонтом электрических приборов, техники, электропроводки. Индикаторная отвертка или тестер-отвертка является прибором, помогающим определить, есть ли в сети ток, до того, как мастер приступает к работе с проводкой, розеткой. Зная, какие участки не обесточены, а какие – нет, можно обезопасить себя от поражения током.

Виды индикаторных отверток

Приспособления классифицируется в зависимости от устройства и принципа работы. В соответствие с тем, какой у нее индикатор напряжения, отвертка может быть таких видов:

  • неоновой;
  • светодиодной;
  • универсальной.

Неоновая индикаторная отвертка

Наконечник такого прибора имеет соединение с резистором, снижающим напряжение, благодаря чему он становится безопасным для работы. Внутри корпуса приспособления расположена неоновая лампа, которая одним контактом соединена с резистором, а вторым – с контактной пластиной. Чтобы привести измеритель фаз в работу, к последней нужно приложить палец, вставив прибор в розетку или дотронувшись его кончиком до провода.

При наличии напряжения лампа загорается. Если этого не происходит, значит напряжение отсутствует. Индикаторная неоновая отвертка используется только для поиска фазового проводника или определения наличия напряжения в сети. Ее чувствительность составляет минимум 60 В. Найти с применением этого прибора место обрыва в электрической цепи не удастся.

неоновая индикаторная отвертка

Светодиодная индикаторная отвертка

Это простой в применении и доступный по стоимости прибор, благодаря чему он является оптимальным для использования в бытовых целях. Он известен и как индикаторная отвертка с прозвонкой. Конструкция имеет сходство с устройством приспособления с неоновым индикатором, но он оснащен светодиодной лампой. Есть разница и в способе использования прибора – нет необходимости в нажатии на кончик рукоятки.

Индикаторная светодиодная отвертка имеет важное преимущество – с ее помощью можно определить напряжение, составляющее менее 60 В и проводку, находящуюся под полом или за стеной на расстоянии до 1,5-2 см. Применяя ее, можно решить ряд задач:

  • провести проверку наличия напряжения бесконтактным и контактным способами;
  • определить места разрыва электрической цепи;
  • проверить лампочки на работоспособность;
  • обнаружить проводки в стенах, под полом.
светодиодная индикаторная отвертка

Универсальная индикаторная отвертка

Это приспособление, оснащенное звуковым зуммером и светодиодной подсветкой. Особенность, которой обладает такая отвертка-пробник, заключается в том, что с ее помощью можно измерять напряжение в электрической сети с переменным и постоянным током, составляющее 12-220 В. Отображается этот показатель на жидкокристаллическом дисплее. Недостаток такого прибора – высокая стоимость, а использовать его в быту нет необходимости.

универсальная индикаторная отвертка

Как выбрать индикаторную отвертку?

Сделать это правильно поможет учет некоторых критериев:

  1. Размер, форма, эргономичность. Отвертка электрика должна удобно лежать в руке, поэтому при ее выборе следует ориентироваться на свои личные ощущения.
  2. Функциональность. Для бытовых целей подходящим будет неоновый или светодиодный вариант, а для применения в профессиональной сфере стоит обратить внимание на универсальный прибор с расширенным функционалом.
  3. Источник питания. Индикаторная отвертка может работать на батарейках или заряжаться от сети. Первый вариант удобнее, но стоимость его выше.
  4. Производитель. В этом вопросе работает простое правило – чем известнее изготовитель, тем качественнее его продукция, но и цена больше.
  5. Целостность корпуса, деталей. При покупке проверьте изделие на этот параметр. Если есть сколы, трещины, другие повреждения, работать с прибором может быть небезопасно.

Как проверить индикаторную отвертку?

Выполнять эту процедуру необходимо перед каждым использованием изделия, чтобы убедиться в его исправности. Отвертка для проверки электричества на работоспособность тестируется так:

  1. Прикоснитесь жалом прибора к проводу или розетке, которая заведомо находится под напряжением. Загоревшаяся лампочка – свидетельство того, что приспособление исправно.
  2. Если используется индикаторная отвертка с батарейкой, можно просто одновременно прикоснуться к жалу изделия и контакту, расположенному на его торце. Признак исправности аналогичный – должна загореться лампочка.

Как пользоваться индикаторной отверткой?

Делать это можно контактным и бесконтактным способом. Если используется неоновая индикаторная отвертка, то применять можно только первый вариант. Если у прибора есть встроенные батарейки, они могут использоваться для определения наличия напряжения без их соприкосновения с проводником. Как правильно пользоваться индикаторной отверткой, важно знать не только электрикам и хозяевам, желающим самостоятельно устранять дома проблемы с электричеством, но и владельцам автомобилей. Последние могут с ее помощью определять неисправности в сети с постоянным током в 6-24 В.

Учитывать при применении инструмента нужно и меры безопасности:

  1. Используйте только приборы без повреждений.
  2. Извлекать из приспособления можно только батарейку и никакие другие запчасти.
  3. Следите за тем, чтобы винт отвертки был прочно закручен.
  4. Нельзя применять устройство в условиях высокой влажности.
  5. При использовании инструмента нужно учитывать пределы его технических параметров.

Как индикаторной отверткой определить «фазу» и «ноль»?

Есть два способа выполнения этой задачи. Рассмотреть их можно на примере того, как проверить розетку индикаторной отверткой. Используется для этого контактный способ. Прикоснитесь щупом приспособления к клемме розетки. Если загорелась лампочка, значит, это «фаза», а если нет – «ноль». Аналогичен и способ того, как найти «фазу» индикаторной отверткой в проводе – к нему нужно приложить щуп прибора. Учтите, что в случае отключения проверяемого объекта от сети или обрыве цепи индикатор не загорится даже при ее наличии.

Как найти проводку в стене индикаторной отверткой?

Для этого может использоваться один из способов проверки:

  1. Контактный. Это простой способ того, как индикаторной отверткой найти провод в стене. Жалом отвертки нужно прикоснуться к исследуемой поверхности и поводить ею. Если в стене есть провод, лампа прибора загорится.
  2. Бесконтактный. Применяя его, нужно взять инструмент за жало и приложить к стене его пятачком (торцом). При наличии провода сработает индикатор прибора.

Поиск проводки в стене, в котором используется индикаторная проводка, считается не идеальным способом по нескольким причинам:

  1. Из-за трения устройства о поверхность может возникнуть статическое напряжение, что может повлечь его ложные срабатывания.
  2. Если в стене есть арматура, она может стать причиной искажения сигнала.
  3. Возникновение погрешности или неправильного срабатывания прибора может вызвать и маленькая глубина его чувствительности – 1,5-2 см. Если провод находится глубже и/или расположен в канале, реакция инструмента будет не информативной.

Почему индикаторная отвертка светится на всех проводах?

Иногда, проверяя объект, мастер обнаруживает, что прибор светится даже в случае, если не должен. Это значит, что вместо «нуля» и «фазы» в проводке две «фазы». В редких случаях это показатель того, что электронная индикаторная отвертка некорректно сработала, но, если есть уверенность в ее исправности, то проблему нужно искать в сети. Причин такому явлению есть несколько:

  1. Обрыв «ноля». Он может произойти на вводе проводки в квартиру, в щитке либо в распределительной коробке в комнате. Если это произошло в электрощитке, свет в квартире погаснет, но розетки продолжают работать. При обрыве «ноля» в коробке в комнате свет погаснет только в этом помещении.
  2. Старая проводка, использование пробок вместо автоматических выключателей. Если выбивает одну пробку, «фаза» возникает в двух гнездах, и чтобы этого избежать, рекомендуется заменить проводку на современную с использованием нулевой шины.
  3. Механическое повреждение. Сделать его можно, например, вбив гвоздь в стену, где проходит проводка. Обезопасить себя от этого можно, предварительно проверив, нет ли таковой в стене.
почему индикаторная отвертка светится на всех проводах

Не работает индикаторная отвертка – причина

Если она функционирует благодаря батарейкам, неисправность может заключаться в том, что они сели. Это не единственная причина, по которой может не работать электропробник:

  1. Выход из строя резистора или других составляющих прибора.
  2. Утерян контакт между запчастями устройства.
  3. Поломка лампы-индикатора.
  4. Нарушение целостности корпуса приспособления, из-за которого оно становится небезопасным для использования.



Как пользоваться отверткой

Мы видели больше, чем несколько начинающих энтузиастов DIY, которые посещают наши семинары DIY Divas и DIY Guys. Одна из частых проблем, которая, кажется, возникает снова и снова, — это использование отвертки в аккумуляторной отвертке или дрели / отвертке.

Важно, чтобы вы использовали отвертку, соответствующую типу используемого винта.

Во время семинаров, особенно при создании мебельных проектов, мы часто слышим, как дрель / шуруповерт вращаются на высокой скорости с сопровождающим «така-така», который указывает на то, что головка отвертки снимается, когда она вбивается в проект.

Плохая новость в том, что винт уже снят, а это значит, что вам придется сражаться, чтобы вынуть его снова. Хорошая новость в том, что если вы сделаете это правильно, проблема больше не будет.

Если вы посещали мастер-классы по электроинструментам для начинающих DIY Divas или деревообрабатывающие мастерские, вы знаете, что важно, чтобы насадка для отвертки была прочно вставлена ​​в головку винта. Если это не так, вы очень быстро откроете этот винт, а также повредите бит отвертки.

Используя правую коронку

Важно, чтобы вы использовали отвертку, соответствующую типу используемого винта.

Чаще всего используется отвертка PZ2 для средних шурупов по дереву. Посмотрите на насадку, и вы найдете ее выгравированной на металле.

Всегда проверяйте, чтобы насадка для отвертки была надежно закреплена в головке винта.

Если вы не уверены, держите биту под углом 45 градусов.Если винт остается на насадке и не отваливается, вы используете правильную насадку.

Долото с плотной посадкой

Всегда проверяйте, чтобы насадка для отвертки была надежно закреплена в головке винта.

Во время сверления надавите на верхнюю часть отвертки или дрели / шуруповерта, чтобы сверло оставалось в головке винта во время сверления.

Удерживать винт

Чтобы предотвратить проскальзывание сверла или винта при въезде в дерево, осторожно возьмитесь за боковые стороны винта, чтобы удерживать его на месте, пока он не начнет врезаться в дерево.

Вы можете сделать это для сосны, но если вы въезжаете в твердую или суповую древесину, предварительно просверлите пилотное отверстие.

Полезная информация

Чтобы предотвратить проскальзывание сверла или винта при въезде в дерево, осторожно возьмитесь за боковые стороны винта, чтобы удерживать его на месте, пока он не начнет врезаться в дерево.

Используйте магнитный держатель для бит отвертки. Это также будет удерживать винт на конце биты. В том месте, где вы устанавливаете винт, сильно надавите, чтобы получилась выемка, и тогда винт будет легче удерживать прямо.

Если вы обнаружите, что насадка для отвертки все еще выскальзывает из головки винта, значит, вы не прилагаете достаточного усилия, чтобы она надежно закрепилась в головке. Для компенсации сильнее надавите левой рукой на заднюю часть дрели или положите на нее плечо.

Не забудьте ослабить давление, когда винт почти на месте. Слишком большое давление приведет к тому, что винт окажется слишком глубоко в древесине или доске. Быстрые включения и выключения также дадут вам больше контроля над тем, насколько глубоко винт вбивается в древесину или доску.

Как говорится, практика ведет к совершенству, и чем больше вы вбиваете шурупов, тем больше знаете, что лучше всего подходит для вас. — Дженис Андерсен

Статья любезно предоставлена ​​ www.homedzine.co.za

.

Проверить и откалибровать зонд Z

  • Подайте питание на принтер.
  • Подключитесь к принтеру из браузера.
  • Если датчик необходимо развернуть перед использованием (например, BLTouch), протестируйте функции развертывания и втягивания, отправив M401 для развертывания датчика и M402 для его втягивания.
  • При развернутом зонде Z (если применимо), но не достаточно близко к слою, чтобы его запустить, убедитесь, что показание зонда Z в Duet Web Control равно нулю или близко к нулю.
  • Если ваш Z-зонд относится к типу, который выдает непрерывный выходной сигнал при срабатывании (например, инфракрасные, индуктивные, емкостные и переключаемые зонды), удерживайте поверхность под Z-зондом, чтобы он сработал (или толкните сопло в направлении кровать, пока она не окажется достаточно близко для срабатывания). Проверьте правильность показаний датчика Z в DWC (около 537 для мини-дифференциального инфракрасного датчика и около 1000 для большинства других типов).
  • Если ваш Z-зонд выдает короткий импульс при срабатывании (например, Smart Effector, Precision Piezo, FSR с платой John SL, BLTouch), то импульс, вероятно, будет слишком коротким для вас.Приступите к динамическому тесту.

То же, что и выше, но либо отслеживайте показания датчика Z в PanelDue, если он у вас есть, либо отправляйте G31 через USB каждый раз, когда вы хотите его прочитать.

  • Подайте питание на принтер.
  • Подключитесь к принтеру через браузер или через USB.
  • Если ваш принтер декартово или CoreXY, начните X и Y. Если это Delta, начните все.
  • Расположите печатающую головку как можно выше над станиной.
  • Отправьте команду G30, чтобы выполнить одиночный зонд Z.Это развернет зонд (если применимо) и начнет опускание головки или подъема кровати.
  • Удерживайте подходящую поверхность под печатающей головкой, чтобы сработал Z-зонд. Зонд должен сработать, и движение Z должно остановиться.
  • Если движение по оси Z не прекращается, отключите питание принтера до того, как головка врежется в кровать.
  1. Перед тем, как сделать это, убедитесь, что динамический тест прошел успешно (зонд Z останавливается, когда обнаруживает кровать).
  2. Отмените любую текущую активную компенсацию сетки с помощью M561
  3. Используйте кнопки перемещения X и Y, чтобы расположить сопло над центром кровати.
  4. Сдвигайте сопло вниз, пока оно не коснется кровати или не будет просто захватывать лист бумаги.Если прошивка не позволяет вам продвинуться достаточно далеко, отправьте M564 S0, чтобы отключить ограничения оси.
  5. Когда сопло коснется станины, отправьте команду G92 Z0, чтобы сообщить микропрограмме, что головка находится на Z = 0
  6. Поднимите головку на 5-10 мм
  7. Отправьте команду G30 S-1. Сопло будет опускаться или слой подниматься до тех пор, пока датчик не сработает, и будет сообщено о высоте Z, на которой датчик остановился. Если вы используете Z-зонд, контактирующий с соплом, высота срабатывания будет немного отрицательной.Для любого другого типа Z-зонда, где зонд срабатывает до контакта сопла со слоем, он будет положительным.
  8. Повторите действия с шага 5 два или три раза, чтобы убедиться, что высота спускового крючка одинакова.
  9. В Duet Web Control перейдите в «Настройки» -> «Редактор системы» и отредактируйте файл config.g. Задайте параметр Z в команде G31 равным указанной высоте триггера. Сохраните файл.
  10. Откройте config-override.g и убедитесь, что в нем нет команд G31. Если вы их найдете, удалите эти строки и сохраните файл.
  11. Чтобы применить новую высоту триггера, перезапустите Duet, отправив M999 или нажав Emergency Stop.
  • Прошивка должна знать положение щупа по отношению к инструменту. В большинстве случаев наконечник насадки.
  • Если в датчике используется наконечник сопла, смещение по оси X Y будет G31 X0 Y0.
  • Если у вас есть доступ к файлам САПР для крепления датчика, вы, возможно, уже знаете смещение датчика X Y, или оно могло быть предоставлено вам вместе с деталями.
  • В противном случае вам нужно будет измерить расстояние между зондом и соплом.
  1. Прикрепите к кровати лист бумаги.
  2. Опустите сопло к поверхности кровати и опускайте до тех пор, пока сопло не начнет вдавливаться в бумагу, оставляя небольшой отпечаток.
  3. Отметьте слепок кончиком маркера, чтобы сделать его более заметным.
  4. Теперь переместите X и Y, пока зонд не окажется прямо над местом, где было сопло.
  5. Возьмите величину, которую вы прошли, в качестве смещения X и Y для использования в G31.
  6. Когда зонд находится слева от сопла, значение X отрицательное.
  7. Когда зонд находится перед соплом, значение Y отрицательное.
  8. Справа и сзади значения положительные.

Обратите внимание на , что смещения будут следовать правой системе координат, что означает, что перемещение по оси X влево от сопла будет отрицательным, а справа от сопла будет положительным. И движение Y позади сопла будет положительным, а движение перед соплом будет отрицательным.

Вот пример того, как измерить.

Подробная информация здесь:

Подключение BL Touch.

Также на BeTrue3d.dk есть очень подробное руководство по использованию BL touch, включая то, как настроить выравнивание кровати и компенсацию здесь:

https: //betrue3d.dk/bltouch-on-duet-wifi …

.

Добавить комментарий

Ваш адрес email не будет опубликован.
