80 фото применения двухклавишных выключателей

Двойной выключатель нужен, прежде всего, для экономии места. Часто в ряд расположены три-четыре одновременно. Они могут быть стильными, красивыми, эффектными и всё же это не картина, чтобы ими стену украшать.  Главнее функция – контроль над подачей света, декоративная чуть менее важна. В темноте выключатель всё равно не рассмотреть, исключением является лишь оснащённый подсветкой.

Двойной выключатель с подсветкой и без неё стоит приобрести и тогда, когда система освещения сложная, предусмотрена возможность регулировки яркости, включения части ламп.

Купить хороший выключатель

Если надо заменить выключатель по каким-то причинам, самое время задуматься и о других мелочах. Стоимость выключателя расходами сложно назвать чаще всего. Другое дело, что может не оказаться желания его менять своими руками. Придётся потратить больше денег, оплатить услуги специалиста.


Опасно ремонтировать элементы электросети самостоятельно: можно что-то сделать неправильно, допустить ошибку.

Никто не вправе запретить своими руками совершенствовать, менять, ремонтировать электросеть в квартире, любые её элементы хозяину жилья, мастеру на все руки, любителю похлопотать по хозяйству. Такого закона нет. Но поставить на кон имущество, здоровье жизнь не каждый сможет.

Всё, что нужно – отключить рубильники в щите на лестничной площадке или в доме, счётчик, взять в руки отвёртку, нож или ножницы для зачистки кабеля, демонтировать старый выключатель и приступить к установке нового. Нет в этом ничего сложного, на первый взгляд. Однако ставки велики. Хочется, чтобы оплата услуг мастера не превышала намного расходы на выключатель.

Если поставить себе такую цель, не стесняясь выбрать оптимальную модель, хороший бренд, мечта сбудется.  Несколько выключателей одновременно приобрести и поменять их во всех комнатах – тоже хорошая идея.

На какой высоте выключатели расположены? Легко ли до них дотянуться? К их месту расположения быстро привыкает человек, даже при условии частых переездов, продолжительных командировок. Редко к своим ощущениям люди прислушиваются, выключая и включая свет автоматически.

Но если это неудобно делать, вскоре негативные эмоции накопятся, начнут доминировать. При этом не факт, что ассоциироваться они будут именно с расположением выключателя, недостатками его конфигурации или дизайна.


Просматривая фото двойных выключателей, легко удивиться разнообразию вариантов, вдохновиться. Раз уж сложились так обстоятельства, надо менять выключатель, можно в этом случае:

  • купить один, но очень хороший, известного производителя;
  • заменить все выключатели в доме на более современные, интересные, красивые;
  • переделать электросеть немного – изменить положение одного или нескольких выключателей;
  • заменить розетку, место положения – одной или нескольких.

Оценив состояние электросети, ориентируясь на тот факт, что и так за работу электрику придётся заплатить, можно добиться лучших результатов.

Даже если самостоятельно всю работу было принято решение сделать, стоит сэкономленные средства вложить в качественный двухклавишный выключатель, приложить чуть больше усилий, чем требуется – уровень комфорта повышать помогает инициативность.

Установка своими руками

Как подключить двойной выключатель самостоятельно? Любопытство может победить. Раньше люди с такой задачей легко справлялись. Интересно попробовать это сделать, несмотря на риск.


Многие люди стараются полезный навык не терять. Конструкция выключателей и розеток всё больше усложняется. Вероятно, вскоре придётся проститься с традицией их самостоятельного ремонта и замены. Но произойдёт это не завтра – через несколько лет как минимум, а то и десятилетий.

Отличается ли схема подключения двойного выключателя от схемы подключения стандартного? Две клавиши – это, конечно, другая конфигурация, более сложная, контактов в два раза больше. Отличий в то же время нет. Требуется провода от двух светильников подвести к одной точке, выбранному месту расположения выключателя.

Старый выключатель демонтируется, новый разбирается, вынимается блок с контактами. Сначала надо подключить провод с фазой к центральному контакту. Он иногда расположен не по центру блока выключателя, так что надо внимательно изучить нанесённую маркировку, все надписи. Затем подключаются два других провода.

Двухклавишный выключатель, блок с клеммами нужно вставить в стену, при помощи болтов конструкцию зафиксировать, поставить на место клавиши и проверить, работает ли новый элемент.

Разные виды двойных выключателей существуют, есть в продаже. Отличается форма, габариты, конфигурация, цвет. Подобрав нужный, оптимальный, стильный, надёжный вариант, изменив местоположение или оставив его на прежнем месте, можно значительно повысить уровень комфорта.

Интерьер станет другим. Мелочи важны, исподволь их все замечают.

Им под силу улучшить настроение, вызвать приятные эмоции или мешать, призывать к действию, переменам. В этом предстоит убедиться на собственном опыте.

Фото двойных выключателей


Также рекомендуем посетить:

Post Views: Статистика просмотров 310

устройство выключателя, чертеж и материалы

На чтение 7 мин. Просмотров 37 Опубликовано Обновлено

Двухклавишные выключатели используют, когда требуется подключить осветительный прибор, оснащенный несколькими лампочками. Они позволяют управлять ими из одной точки, также они помогают регулировать яркость освещения.

Устройство выключателя с двумя клавишами

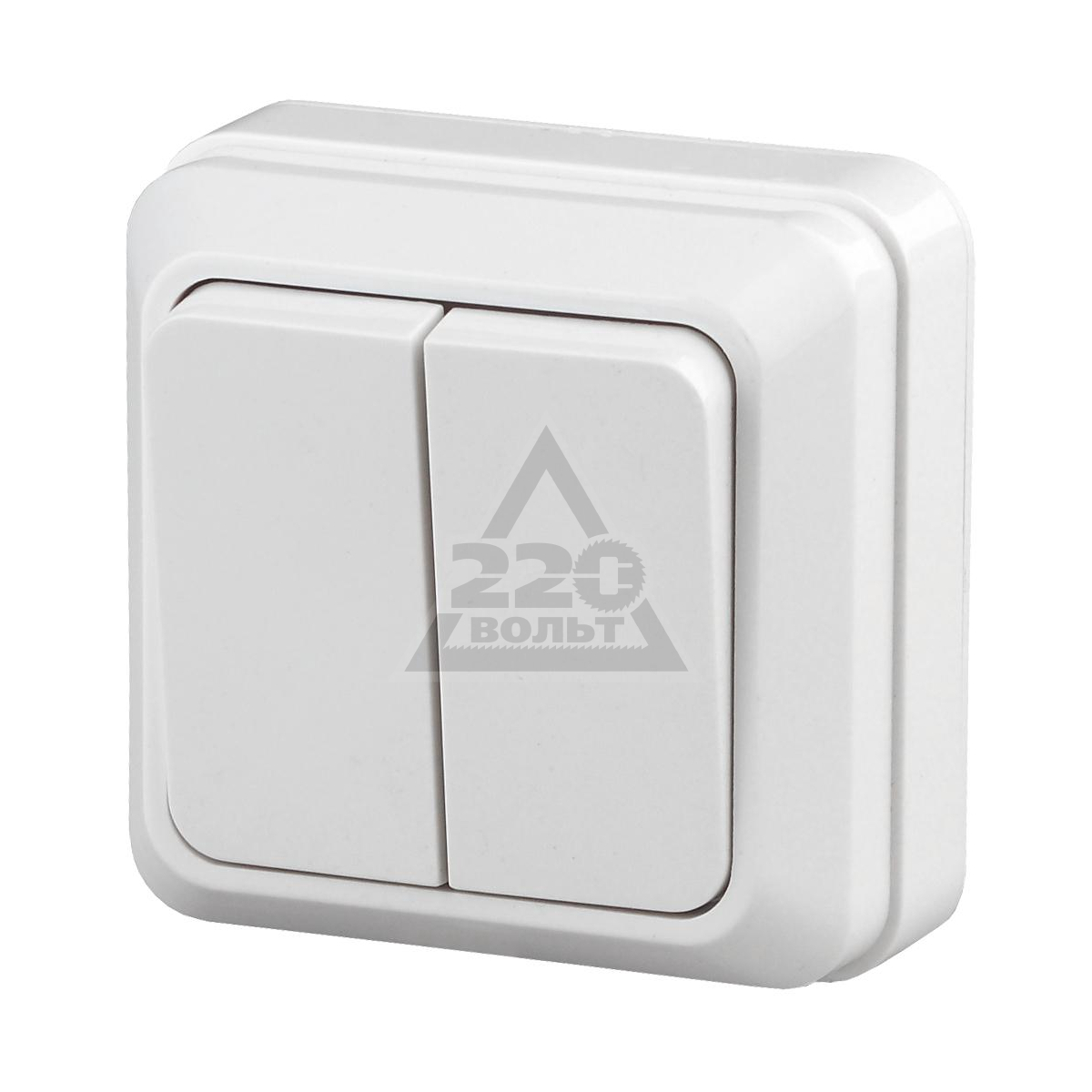

Накладной двухклавишный выключатель

Конструктивные особенности не имеют принципиальных отличий от одноклавишных электротехнических устройств. Единственное отличие – наличие двух выходных клемм вместо одной. Также в состав устройства входят следующие детали:

  • две клавиши;
  • декоративная панель и механизм;
  • две выходные клеммы;
  • одна входная клемма.

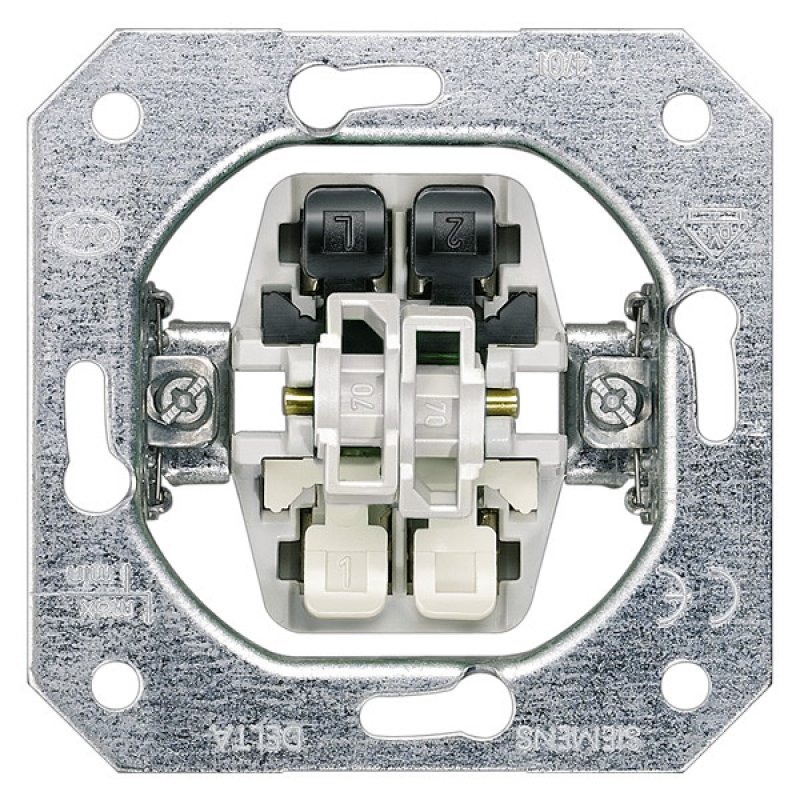

Механизм двухклавишного выключателя

Клеммы представляют собой специальные зажимные механизмы для обеспечения надежного контакта. Для коммутации провода требуется его предварительно зачистить и вставить в клеммник, зажать с помощью прищепки или винта (зависит от модификации выключателя). Общая или входная клемма находится, как правило, отдельно и имеет маркировочный знак L.

С противоположной стороны находится две выходные клеммы. Они имеют маркировки 1,2  или L1, L2. Некоторые модели могут быть оснащены не клеммниками, а винтовыми зажимами. Отдавать им предпочтение не рекомендуется, поскольку крепление регулярно ослабляется и появляется необходимость регулярно разбирать конструкции и поджимать контакты.

Монтировать электротехнический прибор нужно таким образом, чтобы при включении освещения требовалось нажимать на верхнюю половину клавиши.

Верхнюю и нижнюю часть элемента можно определить с помощью специальной индикаторной отвертки, которая работает на замыкание. Для этого берут кусочек провода или гвоздь и касаются им одного контакта, к другому присоединяют индикатор, придерживая большой палец вверху на контактной площадке. Если при этом огонек внутри не загорится, значит контакты разомкнуты. При включенном положении хотя бы одной из клавиш, он должен светиться.

Преимущества и недостатки двойного подключения

Двухклавишный выключатель оптимизирует используемое пространство

Приступать к электромонтажным мероприятиям нужно с оптимизации работы всех электрических приборов, которые объединены в одну цепочку.

Наглядный пример оптимизированного контура – традиционная организация освещения блока в туалетной и ванной комнате. В коридоре, как правило, монтируют выключатель, оснащенный двумя клавишами. Одна клавиша управляет освещением в ванной, а вторая в туалетной комнате.

Монтаж общего выключателя на несколько комнат целесообразен в том случае, если они смежные или расположены близко. Для удаленных друг от друга комнат рекомендуется устанавливать отдельные электротехнические установки.

Также двойной выключатель рекомендуется устанавливать, если в комнате есть бра или люстра, оснащенные несколькими лампочками. Раздельное управление из одной точки позволяет расширить функциональные возможности прибора и регулировать интенсивность горения.

Установка двухклавишного выключателя для осветительных приборов позволяет оптимизировать управление и регулировать яркость, а также экономить потребление электроэнергии, монтажные материалы.

Необходимые инструменты и материалы

Бокорез S&R Ergo 160×20 мм

Перед тем как подключить 2 выключателя на 2 лампочки, требуется подготовить все необходимые инструменты и рабочие материалы. Чтобы работу выполнить качественно, также нужно изучить схему подключения двойного выключателя. Если знать принцип работы устройства, схему можно составить самостоятельно.

При составлении схемы важно учесть, что через двухклавишный выключатель должен проходить только один фазный провод. Следовательно, нейтральный и заземляющий провод должны подсоединяться сразу к контактам лампочек осветительного устройства. Все подключения и соединения важно проводить в распределительных коробках, это гарантия безопасности в дальнейшем.

Для проведения работ потребуется иметь под рукой электропровода с необходимой площадью сечения, а также сам выключатель.

Из инструментов нужно подготовить плоскую и крестовую отвертку, бокорезы, монтажный нож с острым лезвием и плоскогубцы с уровнем.

Электромонтажники советуют отдавать предпочтение известным производителям, которые отвечают за качество сборки и используемого материала при производстве инструментов.

Как подключить двойной выключатель на две лампочки

Правила расположения проводки

Сначала требуется подобрать наиболее подходящее для выключателя место.

Какие-либо требования к размещению законодательством не предусмотрены. Ранее оптимальная высота была около 2 метров, теперь чаще выбирается высота опущенной руки взрослого человека. Это позволяет использовать выключатель практически всем жильцам дома.

Места, где есть определенные требования к размещению розеток и переключателей – ванная комната и баня. Учитывается месторасположение открытого душа и умывальника. На электротехническое устройство не должны попадать капли воды, либо оно должно иметь соответствующую степень защиты.

Следующий этап – выполнить все подготовительные работы. Первым делом обесточить сеть, поскольку электричество опасно и несет потенциальную угрозу здоровью и жизни человека.

Отключение общего водного автомата перед установкой выключателя

Правила безопасности при работе с электричеством:

  • отключить электричество, проверить наличие напряжения индикаторной отвертки на выходе;
  • не прикасаться к подключенным электрическим приборам мокрыми и влажными руками;
  • для закрепления электрических кабелей запрещается использовать металлические скобы;
  • не перегружать электрическую сеть;
  • поврежденные провода рекомендуется не ремонтировать, а заменять новым;
  • устанавливать выключатель требуется с помощью инструментов с заизолированными ручками.

Приступая к установке, требуется определиться с электропроводами по цветовой маркировке. Она используется для сокращения потраченного времени при проведении монтажных работ и для создания безопасных условий.

Чтобы гарантировать правильное соединение применяют следующие обозначения:

  • фаза – как правило, имеет красный или коричневый окрас;
  • защита всегда имеет один цвет окраса – желто-зеленый;
  • ноль – всегда синего цвета.

Также может быть использована буквенно-цифрровая маркировка.

Если в ходе выполнения работ выяснилось, что какие-либо маркировочные знаки отсутствуют, требуется обозначить кабель самостоятельно с помощью цветной изоляции или разноцветной термоусадочной трубки.

Электропроводка в гофре

Монтаж выключателей в новостройках ограничивается подключением электротехнического элемента к ранее подготовленной электрической сети. В старых постройках, где проводка нуждается в модернизации или полной замене, дополнительно требуется делать новые штробы и прокладывать кабель. Если использовался открытый способ монтажа, каждый провод подводится непосредственно к выключателю в специальных кабель-каналах или изолирующих гофротрубах.

От способа монтажа проводки зависит модификация выключателей и используемый способ монтажа. Устройства, предназначенные для открытой установки, включают в себя изолирующую декоративную крышку, внутренний механизм и плоский подрозетник. Конструкция располагается полностью над поверхностью стены, а не в ней.

Начинают с установки подрозетника. Процедура проводится с помощью специальных элементов крепежа. Для подсоединения проводов надежно фиксируют механизм выключателя и надевают на него декоративную изолирующую крышку. Большинство производителей уже продумали отверстие для проводника. Завершающий этап – надевается крышка, скрывая весь внутренний механизм, и надежно фиксируется с помощью защелок.

Для установки выключателя скрытой проводки используют специальные монтажные коробки. В стене проделывается небольшое отверстие. Во время установки нужно следить, чтобы электротехнический элемент был установлен ровно и без перекосов.

Распространенные ошибки

Распространенной ошибкой становится неправильный завод фазы

Наиболее распространенная ошибка, которую допускают неопытные электромонтажники – завести на выключатель ноль, а не фазу, как положено. Переключатель в ходе эксплуатации должен разрывать фазный проводник, но ни в коем случае не нулевой. Если пренебречь этим правилом, цоколь в осветительном приборе всегда будет оставаться под напряжением и элементарная замена лампочки может нанести серьезные увечья.

Еще одна распространенная ошибка – неопытные специалисты заводят фазный проводник не на общий клеммник выключателя, а на один из выходных. В этом случае схема будет неработоспособной. Лампочки будут загораться только в тот момент, когда обе клавиши будут одновременно включены.

Если люди заехали на съемную квартиру или приобрели новую жилплощадь, и осветительные приборы ведут себя непредсказуемо, скорее всего, был произведен неверный монтаж питающих кабелей. Нужно разобрать выключатель и проверить правильно ли реализована схема подключения двухклавишного выключателя на две лампочки.

Если возникают сложности при самостоятельном монтаже, можно обратиться к электромонтажнику в частном порядке или посетить ЖЭК/РЭС/управляющую компанию и оставить заявку.

Cхема подключения двойного выключателя на две лампочки

Существует две основные схемы подключения двойных выключателей, применяемые при монтаже освещения в квартире или доме, в этой статье мы их подробно рассмотрим.

Двойные выключатели используются для включения:

– Двух отдельных ламп, люстр, групп освещения

или

– Светильника (люстры, бра) у которого несколько плафонов или ламп, которые разделены на две группы

Наглядно, эти системы управления светом показаны на изображении ниже:

В первом случае, каждой клавише механизма, соответствует своя люстра.

Во втором, люстра с двумя лампами, каждая из которых по отдельности включается одной из клавиш двойного выключателя.

Двухклавишные механизмы здесь используются одинаковые, но схемы подключения, а значит и электропроводка различаются.

Схематический план устройства двойного выключателя в сравнении с одноклавишным, показаны на изображении ниже:


Как видите, в него заходит один фазный проводник, а выходит к источникам света два, каждый размыкается своей клавишей. Давайте теперь рассмотрим основные варианты его подключения.

Схема подключения двойного выключателя на две лампочки

Если планируется включать два различных источника света – то в такой системе применяются трехжильные кабели (для квартиры это ВВГнг-LS 3х1,5). Они прокладываются от распределительной коробки до каждого компонента: Источника тока – электрического щитка, двух независимых светильников и двухклавишного выключателя.

При этом, вы должно быть заметили, что в представленной схеме нарушена цветовая маркировка жил электрических проводов, ведь желто-зеленый и голубой цвет не используется для обозначения фаз. Это сделано намеренно, так как обычно, при электромонтаже, используется именно такие кабели. И вам в распределительной коробке достаточно соединить всё в таком же порядке как на схеме, чтобы она правильно работало.

Схематически же это выглядит следующим образом:



Схема подключения двойного выключателя к люстре с двумя лампами

Для случаев, когда 2-ой выключатель управляет 2-мя лампами (или их группами) одной люстры, электропроводка делается по-другому. Главное отличие – использование вместо двух трехжильных кабелей, идущих до светильников, одного четырехжильного.

Схема при этом следующая:

Фазные оба фазных проводника от каждой клавиши, через распределительную коробку, идут к люстре, вместе с нулевым и заземлением, именно поэтому применяется 4х жильный кабель. Других отличий нет.

Схематически это выглядит так:

Теперь, вы знаете все основные способы подключения и можете самостоятельно выполнить электропроводку и соединение проводов в квартире или доме.

Кроме того, хапомните если:

– в подрозетнике, где должен стоять выключатель, находятся три провода – то, скорее всего, механизм используется двухклавишный.

– из потолка, в месте установки люстры, выходит 4 жилы, то там устанавливается светильник под двухклавишный выключатель, с двумя или более плафонами.

– к источнику света подходят лишь три провода, а выключатель на стене двухклавишный, то наверняка где-то есть еще вывод под светильник.

Подключение проходного выключателя — 2 ошибки и недостатки. Схема подключения с двух и 3-х мест. —

СХЕМА ПОДКЛЮЧЕНИЯ ДВОЙНОГО ВЫКЛЮЧАТЕЛЯ

Двойной выключатель для сети 220 вольт имеет похожее внутреннее устройство с классической одноклавишной моделью. По сути, такой механизм является двумя совмещенными одноклавишными устройствами. Правильное подключение его не займет много времени, достаточно лишь разобрать все нюансы правильного соединения проводников.

Итак, для начала нужно купить все необходимое. А именно: выключатель, имеющий две клавиши, коробка монтажная (если производится внутренний монтаж в стену), кабель трехжильный, набор клеммных колодок.

Схема подключения двойного выключателя

Три варианта схем — все одинаковые по функциям

Двухклавишный выключатель в своих квартирах используют для подключения люстры на несколько лампочек или точечных светильников на потолке. Одна группа точечных светильников или ламп в люстре управляется одной клавишей, вторая группа — другой. Количество точечных светильников или лампочек люстры в каждой группе может быть от 1 до десятка.

Пример подключения пятиламповой люстры через двухклавишный выключатель

Если один светильник находится в коридоре, а второй в другом помещении — отходящих проводов будет больше, так как на каждую группу пойдет свой провод или кабель. Схема подключения примет другой вид:

С квартирного электрического щитка в распределительную коробку приходит питание в виде двух проводов: фаза (красного цвета) и ноль (синего цвета).

  • Фаза (по схеме красного цвета) в распределительной коробке соединяется с проводом (красного цвета), идущего на общий контакт двухклавишного выключателя. С двойного выключателя выходят уже два провода (по схеме желтого и оранжевого цветов).
  • Ноль (по схеме синего цвета), приходящий в распределительную коробку с квартирного щитка, соединяется сразу с нулем, идущим на группы ламп. То есть нули сразу же идут на лампы. А выключатель коммутирует Только фазы разных групп ламп.

Процесс подключения пошагово

  1. Изучить расположение и предназначение контактов, иногда дополнительная информация об этом имеется на обратной стороне устройства. Однако, если она отсутствует, то разобраться будет несложно: контактов с выводом в данной разновидности должно быть 2 и традиционно они располагаются на противоположной стороне от единственного входного.
  2. К вводному контакту производится подключение фазы, тянущейся от распределителя, а контакты с выводами предназначены для управления источниками освещения, их количество равно числу клавиш, в данном случае их будет 2.
  3. Желательно подключать выключатель таким образом, чтобы центральный контакт располагался в нижней части.
  4. Соединить 3 нулевых провода: от распределителя и от каждого из источников освещения.
  5. Фазный провод, выходящий из распределителя, подключается к единственному входному контакту в выключателе.
  6. В выключателе имеется 2 фазных провода, каждый из них соединяется с аналогичным проводником, идущим от светильника.
  7. Внутри распределителя, эти фазные провода должна быть подключены к группам ламп или раздельным источникам освещения, которыми планируется управлять. После этого, оба проводника будут являться коммутируемыми фазами двух групп ламп.
  8. В распределителе необходимо идентифицировать нулевой провод, который соединяется с аналогичным проводником, уходящим на источники освещения. Механизм может коммутировать исключительно фазы различных групп устройств.
  9. После всех соединений приступать к пайке и скрутки изоляционным слоем, но перед этим рекомендуется осуществить проверку всех совершенных подключений.

В разрыв, то есть на выключатель, делают именно фазу, а не нуль, потому что такой способ наиболее безопасен. При отключении питания, переведения выключателя в положение «выключено», правильным будет, если на патроне лампы не останется напряжение, а при подключении нуля в разрыв именно это произойдет, и простая замена перегоревшей лампы может превратиться в ежесекундную подверженность опасности поражения электрическим током.

Установка двойной разновидности выключателя должна производиться исключительно в подрозетник, диагональ которого равна 67 мм.

Подрозетники старого образца имеют диагональ 70 мм, поскольку старые устройства были больше, и плохо подходят под современные модели. К тому же, раньше их изготавливали из металла, а не из пластика. И не забываем использовать кабеля нужного диаметра, о чём было подробно рассказано по ссылке.

Как подключить двухклавишный выключатель своими руками

Вопрос как подключить двухклавишный выключатель света представляется для многих огромной проблемой. С одноклавишным выключателем нет проблем, все понятно и легко, но здесь у многих возникают сложности. На самом деле, не так страшен волк как его рисуют. Подключить двухклавишный выключатель света также просто как и забить гвоздь в стену. В данной статье мы подробно рассмотрим пример такого подключения. Для наилучшего восприятия информации и наглядности примера будем использовать подробные коментарии дополненные тематическими фотографиями.

Перед тем как перейти к подключению двойного выключателя, необходимо иметь хотя бы поверхностное представление об устройстве его механизма, о назначении имеющихся на нем клемм и контактов, при желании так же можно поинтересоваться схемой подключения двухклавишного выключателя.

Как устроен выключатель двухклавишный

Проведем краткий обзор и создадим у вас  общее представление о данном механизме, а заодно проведем подготовку к подключению. В собранном виде выключатель имеет привычный для нас вид, снаружи рамка и клавиши, а вот внутри, то что нас сейчас будет интересовать.

Нам нужно добраться до  рабочего механизма, так как  с ним будут производиться основные манипуляции. Снимаем защитные пластиковые элементы. С помощью плоской отвертки отсоединяем клавиши, для этого их необходимо с боку или сверху аккуратно  поддеть. На некоторых выключателях для этих целей предусмотрены специальные выступы.

 Далее отсоединяем рамку. Как правило, рамки на разных выключателях крепятся двумя стандартными методами, с помощью винтов или защелок. В нашем примере крепление выполнено на защелках.

Снимается рамка очень просто, защелки легко отстегивается руками.

Если на вашем выключателе рамка крепится по другому, то они как правило это диагонально расположенные винты. Откручиваем их и снимаем рамку.

Механизм подготовлен к подключению.

Подключение двухклавишного выключателя

Теперь разберем, какие клеммы и контакты для чего предназначены, и что куда будем подключать.

В настоящее время на рынке электрических товаров имеется два основных вида выключателей:

Первый, с обычными винтовыми контактами.

Второй, с самозажимными (втычными) контактами.

Рассмотрим оба примера подключения.

Как подключить двойной выключатель света с втычными контактами

В настоящее время на рынке электро товаров это уже не редкость  и для новичков я бы порекомендовал именно этот вид выключателей.

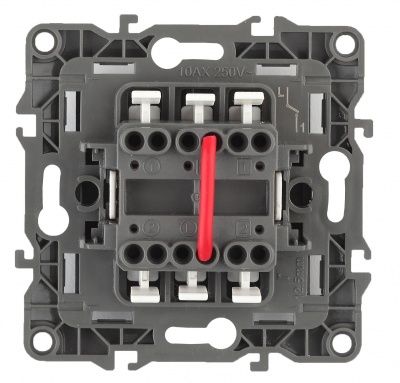

На задней стенке механизма выключателя, имеется обозначения контактов, в некоторых случаях так же может изображается схема подключения.

Основные условные обозначения контактов применяющиеся на выключателях:

  • «L», и две стрелки вниз — «L»  подходящая питающая фаза, стрелки две отходящие фазы
  • 1, 2, 3 — 1 подходящая питающая фаза, 1 и 2 две отходящие фазы
  • «L», 1, 2 — «L»  подходящая питающая фаза, 1 и 2 две отходящие фазы
  • на старых советских выключателях и сильно плохих китайских маркировка не используется, здесь нужен визуальный, логический  подход, чтоб найти нужный питающий фазный контакт. В крайнем случаем можно воспользоваться индикатором с прозвонкой.

На нашем выключателе схемы нет, но присутствуют обозначения.

«L» — контакт питающей фазы, на него к выключателю подходит фаза.

Стрелками обозначены контакты отходящих фаз. Слева два контакта одной клавиши, справа другой, с них фаза по средствам переключения клавиш подается на одно или другое направление ( в разные комнаты, на разные лампочки в люстре).

Для подключения двухклавишного выключателя всегда используется трехжильный провод, каждая жила выполняет свою функцию. Для наглядности лучше всего использовать провод с разноцветными жилами, это ускорит процесс подключения и вы гарантированно не за путайтесь.

Снимаем изоляцию с каждой жилы, для втычных контактов 1 сантиметр.

Перед подключением нужно определить фазный провод,  если на проводе уже имеется напряжение, то сделать это можно с помощью индикатора напряжения. После определения фазы отключаем подачу электричества к проводам. Проверяем их отсутствие индикатором напряжения и только после этого приступаем к работе.

В нашем случае схема новая и фазу мы выбираем на свое усмотрение — белая жила. Подключаем ее к контакту «L».

Данный вид выключателей является самый простым и безопасным в подключении.  Зачищенный провод просто вставляется в контактное отверстие и самостоятельно там фиксируется с помощью пружинного зажима.

Далее подключаем отходящие жилы. Сначала одну, с первой клавиши, она у нас будет синяя.

Затем другую, со второй клавиши, она будет желтая.

Проверяем качество фиксации провода потянув жилы из контактов назад.

В случае необходимости вытащить провод из контакта, предусмотрены специальные кнопки. Они расположены над каждым контактом с торца механизма.

Провода подключены и можно переходить к установке механизма в подрозетник. Но хочу предупредить, что здесь имеется одна особенность, про которую к сожалению при покупке выключателя почему то не сообщают продавцы. Его монтаж будет выполнен правильно только в пластиковый  подрозетник диагональю 67 миллиметров, так как он во первых идеально подходит по размеру механизма и во вторых имеет две возможности его монтажа. Стандартную, с помощью распорных лапок и дополнительную, с помощью винтов фиксации рамки. Старые советские подрозетники выполнялись в основном из металла, очень редко из пластмассы, они имеют диагональ 70 миллиметров, так как старые механизмы были более габаритными. При установке нового выключателя в старый подрозетник надежной фиксации достигнуть не получиться, так как распорные лапки просто напросто не достанут до края подрозетника.

Распорные лапки данного выключателя расположены на его задней стороне слева и справа.

Они приводятся в движение с помощью винтов расположенных на лицевой части механизма.

Устанавливаем механизм в подрозетник. Так как мы используем новый подрозетник,  его фиксацию осуществим простым и быстрым способом,  с помощью имеющихся на нем винтов крепления. Для такого варианта установки выключатель двухклавишный оснащен железной рамкой, к которая жестко закреплена на механизме устройства и в которой предусмотрены четыре специальных отверстия.

Выравниваем механизм  по горизонтали, фиксируем финтами, одеваем рамку и клавиши.

Подключение двухклавишного выключателя света с винтовыми контактами

Выключатель, который мы используем в нашем примере не имеет схемы подключения и обозначений контактов, но узнать где какой контакт все-таки можно. Разберемся как устроен выключатель двухклавишный.

Сначала включим логику, два контакта снизу, по идее отходящие и один сверху, вероятно для подключения питающей фазы. Проверим догадки, попробуем разглядеть контактную группу визуально. Посмотрите внимательно на контакт, как правило, группа подвижных контактов там выполнена открыто и видно длинную пластину, которая в совою очередь соединена с общим питающим фазным контактом. Это явно нужный нам контакт, обе клавиши находятся в отключенном положении, цепь на них разомкнута.

Сейчас клавиши включены, цепь замкнута,  фаза при ее наличии, направилась бы по отходящим проводам.

А теперь отключим одну клавишу.

Итак, мы определили фазный контакт и заодно увидели принцип работы подвижных контактов двухклавишного выключателя.

Существуют двойные выключатели, в которых контакты скрыты корпусом,  в этом случае поможет индикатор с функцией прозвонки.

Пройдемся по контактам. Данный вид выключателя имеет три винтовых контакта, к которым подключаются провода и два распорных винта, они приводят в движение распорные лапки.

Верхний контакт предназначен для подключения питающей фазы.

Два нижних отходящие.

Два распорных винта расположены слева и справа.

Они двигают распорные лапки, предназначенные для фиксации механиз

Схема подключения двухклавишного выключателя и инструкции

Подсоединение двухклавишного выключателя: подготовительные работы

Стоит отметить, что перед тем, как подключить выключатель света, который является двойным, нужно проложить электропроводку. Если дом только строится и в нем проводится скрытый монтаж проводки, то сложностей нет. Саму проводку устанавливают еще до того, как наносится штукатурка.

После этого надо подключить сам выключатель и светильники к проводке. Прокладка всех проводов осуществляется согласно схеме (см. ниже).

Двухклавишный выключатель предназначен для включения и выключения из одного места двух электроприборов или управления отдельными секциями одного прибора.

Чаще всего такие выключатели используются для переключения режимов работы люстры: каждая из двух клавиш включает одну из двух групп ламп, а при включении обеих клавиш подключается полностью вся люстра.

Используя такой выключатель, можно контролировать освещенность помещения. Также применение выключателя света с двумя клавишами пригодится для включения освещения раздельных ванной комнаты и туалета.

Схему подключения проходного выключателя на две лампы составить на самом деле не так сложно, как может показаться на первый взгляд. Если это частный дом, подключить двойной выключатель света будет удобно для освещения улицы при выходе. Если есть возможность использовать осветительный прибор с двухклавишным выключателем на балконе, там наличие устройства будет тоже уместно.

В каждой из групп может быть разное количество лампочек – это может быть как одна, так десять и более ламп. Но двухклавишный выключатель может управлять лишь двумя группами ламп.

Понятно, что если планируется осуществить открытый монтаж проводки, то каждый кабель, который надо подключить к двухклавишному выключателю и светильнику, прокладывается в отдельных кабель-каналах или гофротрубах.

Если же проводка в доме используется в течение многих лет, и действующие электропровода не подходят, то их нужно будет заменить. В том случае, если они были смонтированы открытым способом, проблем не возникнет. Если же они были скрыты под штукатуркой, придется делать новые штробы и прокладывать новые кабели. После размещения кабелей на своих местах, приступают к их подключению.

Перед началом работ по замене электропроводки в квартире или частном доме и монтажу двухклавишного выключателя в целях безопасности следует полностью отключить электроснабжение.

Для этого достаточно будет отключить автоматический переключатель, который стоит в начале цепи, предназначенной для подачи тока к осветительным приборам.

И так, когда все подготовительные работы сделаны и провода размещаены согласно схеме, можно приступать к подключению двухклавишного выключателя.

Как подключить выключатель с двумя клавишами

Как выбрать схему на две лампочки

Перед монтажом следует внимательно ознакомиться с расположением контактов выключателя. Иногда на задней стороне выключателей можно найти схему контактов выключателя, где изображены нормально разомкнутые контакты в выключенном положении и общий вывод.

В двойном выключателе имеется три контакта – общий ввод и два отдельных вывода. К вводу подключается фаза от распределительной коробки, а два вывода управляют включением групп ламп люстры или другими источниками света. Как правило, выключатель нужно монтировать так чтобы общий контакт располагался внизу.

Если схема на обратной стороне выключателя отсутствует, то контакты определяются следующим образом: вводной контакт находится с одной стороны выключателя, а два вывода, к которым подключаются осветительные приборы – с другой стороны.

Соответственно, на двухклавишном выключателе имеется три зажима для присоединения проводов – один на входном контакте, и по одному на двух выходных.

Итак, мы разобрались с работой выключателя. Теперь нужно подготовить рабочее место, инструменты и материалы. Нельзя забывать, что самое главное при выполнении любых работ, связанных с электричеством – техника безопасности.

Каждая из клавиш двухклавишного выключателя может устанавливаться в одно из двух положений, включающее или выключающее электроприбор. В каждой из групп может быть разное количество лампочек – это может быть как одна, так десять и более ламп. Но двухклавишный выключатель может управлять лишь двумя группами ламп.

Сначала необходимо проверить провода, то есть протестировать, какой из них является фазовым. С помощью индикаторной отвертки не составит труда это сделать: при контакте с фазой в отвертке загорится сигнальный светодиод.

Пометьте провод, чтобы при выполнении дальнейших операций не перепутать его с нулевым. Перед тем, как начинать установку выключателя, необходимо обезопасить ваш участок работы.

Если речь идет о люстре – следует обесточить провода, выходящие из потолка. Когда тип проводов определен и нанесена маркировка, можно отключить питание (для этого следует воспользоваться соответствующим автоматом в щитке) и приступить к выполнению работ по установке двойного выключателя.

Определитесь заранее и обеспечьте наличие соединительного материала для проводов.

    Обычно применяются:
  • самозажимные клеммы;
  • винтовые зажимы;
  • колпачки либо изолента для скрученных вручную проводов.

Самый удобный и надежный способ – фиксация самозажимными клеммами. Винтовые зажимы могут со временем ослабевать, а изолента имеет свойство терять эластичность, рассыхаться. Из-за этого надежность соединения может значительно ослабиться со временем.

Самозажимные клеммы обеспечат надежное прочное соединение. Чтобы правильно подключить выключатель к лампочке, необходимо внимательно изучить пошаговую инструкцию как это сделать. После этого можно не только сделать монтаж согласно схеме, но и выявить возможные неисправности. При обеспечении электромонтажа в помещениях часто возникает вопрос, как проложить кабель с помощью гофрированной трубы.

    Для аккуратного выполнения всех операций необходимо иметь следующие инструменты:
  1. 2 отвертки – плоскую и крестовую;
  2. монтажный или канцелярский нож либо другое устройство для снятия изоляции;
  3. пассатижи либо бокорезы;
  4. уровень строительный.

В распред. коробку завели питание фаза-ноль, на выключатель спустили трехжильный провод. Фазная жила подключается на общий вывод выключателя, другие две жилы будут, является фазой прерванной контактами, которые возвращаются в распред коробку и каждый провод идет на свою лампу. Ноль является общим и уходит сразу с распред коробки на патрон лампы.

Почему ноль на лампу, а фазу на разрыв на выключатель, это связанно с безопасностью. Чтобы при выключенном положении выключателя фаза не оставалась на патроне лампы.

Представьте вымышленную ситуацию, сгорела лампа, вы пытаетесь ее заменить, отключили выключатель, взяли алюминиевою стремянку, установили на сырой бетонный пол и поднялись на неё, взялись за патрон лампы, а на ней фаза, через ваше тело посредством токопроводящей стремянки пройдет ток, последствия могут быть от падения с высоты до смертельного поражения током.

Отсюда вывод, прежде чем, что-то делать, необходимо ясно представлять ожидаемый результат. Не стоит, делать методом научного тыка и надеяться авось получится.

Прежде чем узнать, как правильно подключить двухклавишный выключатель света, давайте узнаем больше информации об его устройстве. Механизм включает пластмассовый корпус, клеммы входного и выходного типа, две клавиши, а также у некоторых моделей есть индикатор света.

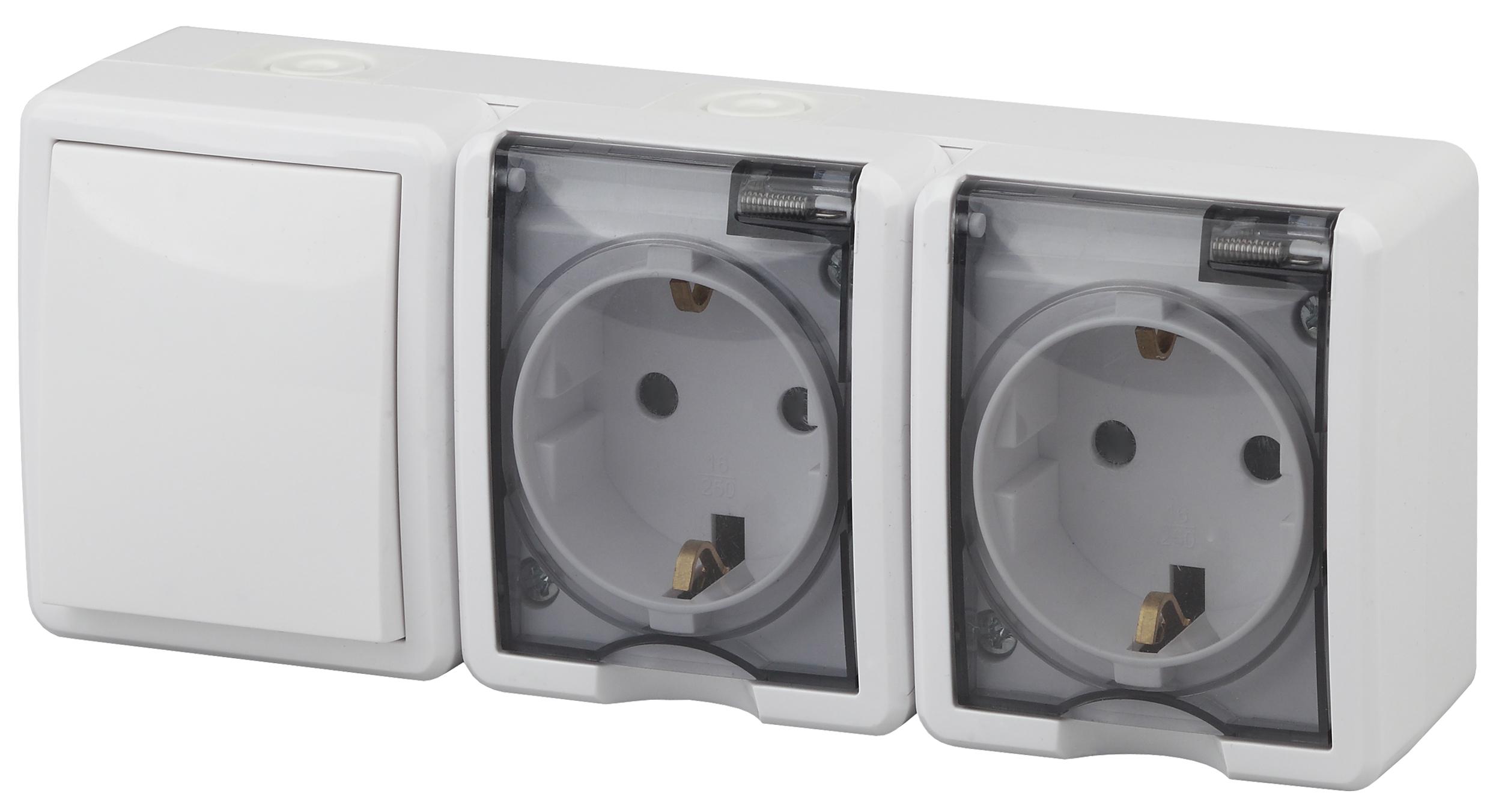

Часто используется такой вариант вместе с розеткой

Если правильно выполнить подключение, то при помощи клавиш можно обеспечивать подачу электричества или останавливать его.

  • возможность отключать и включать целые группы ламп;
  • экономия на кабеле, так как не нужно тянуть два провода, как для одинарных устройств;
  • позволяет регулировать освещение при большом количестве ламп в люстре;
  • применяется для помещений с повышенным уровнем влажности;
  • не требует особого ухода;
  • простота монтажа.
Необычный вариант двухклавишного механизма

Перед изучением инструкции, как подключить люстру к двухклавишному выключателю, нужно подготовить все необходимые инструменты. К таковым относится пластмассовая форма, отвертки индикаторного и фигурного типа, обжимные инструменты, а также строительный нож.

Опытный электрик любой проект по улучшению осветительной системы начинает с оптимизации использования всех электроустройств, объединенных в одну цепочку.

Примером оптимизированного контура является традиционная организация освещения блока «туалет ванная комната». Со стороны коридора обычно устанавливают один выключатель, но с двумя клавишами.

Таким образом, светильником в ванной управляют одной клавишей, а лампочкой в туалете – второй. Одним движением руки можно совершить сразу два действия, погасив свет в одной комнате и включив освещение в соседней, что очень удобно.

Если выключатель установить в простенке между двумя частями санузла, то выбрать клавишу не составит труда – она будет находиться со стороны нужного помещения

Установка общего выключателя на две комнаты целесообразна в том случае, если они находятся рядом. Для удаленных друг от друга помещений разумно использовать отдельные электроустановки.

Двойной выключатель может потребоваться и при монтаже люстры или бра с двумя лампочками. Раздельное управление расширяет функциональные возможности осветительного прибора и позволяет увеличивать или уменьшать интенсивность горения.

Если задействовать одну клавишу, то освещение будет неполноценным, при нажатии обеих клавиш оно становится в два раза ярче.

С целью экономии электроэнергии необязательно эксплуатировать обе лампочки одновременно. Для создания атмосферы отдыха достаточно включить только одну из них

Как видите, возможность подключения двойного выключателя на две отдельные лампочки облегчает управление осветительными приборами или регулировку интенсивностью света. При установке единого прибора на две комнаты экономится не только электричество, но сокращается количество монтажных материалов и устройств.

Существуют различия в подключении 1-клавишного и 2-клавишного выключателей. Чтобы лучше понять разницу, сначала рассмотрим монтажные нюансы одноклавишника.

К обычному выключателю с единственной клавишей можно подключить одну или несколько лампочек – принцип останется одинаковым.

На схеме показан вариант с применением двухжильного кабеля, без использования «земли». Нулевую жилу протягивают напрямую к осветительному прибору, а фазу подводят к выключателю, откуда она следует к лампочкам ( )

Это самая простая схема, ее традиционно используют, если необходимо простое управление светильником или целой группой. При включении электроустановки загораются все задействованные источники света. Если люстра или бра с двумя лампами, то включатся обе сразу, по одной их использовать возможности не представится.

А сейчас рассмотрим, что меняется, если одноклавишный прибор заменить двухклавишным. Первая схема для подключения двойного выключателя на две отдельные лампочки актуальна для системы TN-C, которая до сих пор встречается в старых домах. Для осветительного контура используют двухжильные провода.

Ноль через распредкоробку отправляется прямо к лампам, подключенным последовательно, а фаза уходит на входную клемму выключателя. Но выход уже двойной: с каждой из выходных клемм уходит фазная жила к отдельной лампе ( )

Получается, что одновременно можно задействовать либо одну, либо обе лампочки, воспользовавшись или одной, или двумя клавишами.

Положительный момент – возможность менять интенсивность освещения в одной комнате. Если светильники находятся в разных помещениях, соответственно, можно включать свет в каждой комнате по отдельности или сразу в обеих.

В новых домах применяют отличающиеся по устройству системы заземления, например, TN-S. Отличие второй схемы для домашней электросети в том, что требуется трехжильный провод: третья жила и есть «земля».

Как и нулевая жила, заземляющая отправляется в распредкоробку, а затем соединяется с проводами ламп и подключается к металлическим деталям ( )

Заземляющий провод подсоединяют по-другому, если в одном блоке с выключателем находится розетка. Тогда «земля» от электрощитка тянется к распредкоробке, а оттуда – к розетке.

Приборы этой категории рассчитаны на предельное напряжение 1000 V. Как видите, это намного больше, чем 220 V стандартной сети. Тем не менее, надо подробнее изучить разные модификации, чтобы исключить ошибки при покупке и в ходе выполнения монтажных операций.

Типичный одноклавишный выключатель для оснащения сетей со скрытой проводкой

К металлической рамке прикрепляют пластиковую рамку с клавишами. Для надежной фиксации закручивают винты, которые раздвигают в стороны опорные «лапки». Такой вариант установки применяют для создания хороших эстетических характеристик, повышения уровня безопасности. Следующим преимуществом является хорошая защита проводников и конструкции от неблагоприятных внешних воздействий.

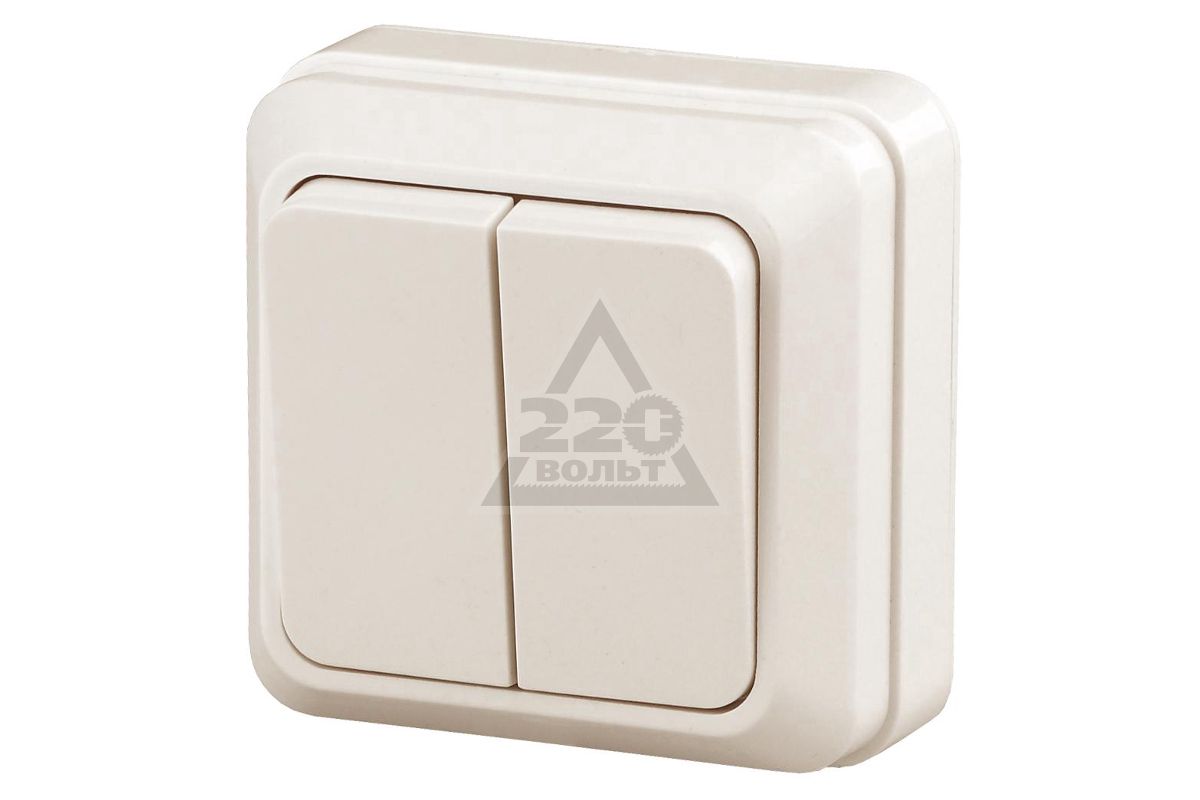

Такой выключатель предназначен для внешней проводки

Особенности установки на стены

Вот мы и подошли к инструкции для подключения выключателя. Почему просто выключателя? Все дело в том, что по сути монтаж двухклавишного выключателя мало чем отличается от обычного одноклавишного. Ничего сложного в этом процессе нету, ведь просто нужно соблюдать технику безопасности и следовать нужным шагам.

Для начала нужно разобрать выключатель. Для этого нужно прежде всего снять клавиши. Делать это просто, и не нужно прилагать особых усилий. Нужно потянуть клавишу на себя, и если это не получается, то возьмите простую отвертку, и немного подденьте ею клавишу со стороны.

Внутренности выключателя вы уже видите, а значит нужно снять декоративную подложку. Она находится вокруг клавиш, и снимается только после того, как клавиши уже сняты. Теперь у нас в руках голый каркас, который уже готов к монтажу.

Теперь, когда приходит время работы с контактами, убедитесь в том, что на все помещение, или на этот отдельный участок, перекрыто напряжение. Для этого можно воспользоваться простой синдикатной отверткой.

В этих изделиях устанавливают две размыкающиеся контактные группы. Соответствующим образом расширяются возможности по коммутации нескольких потребителей

На этой схеме подключения выключателя света с двумя клавишами приведен пример с заземлением. Такой вариант применяют, если корпус светильника сделан из проводящего материала.

Основные части конструкции такие же, как и в однокнопочном выключателе

Стандартные размеры электроприборов упрощают выполнение монтажных работ. Однако производители применяют разные виды рамок, изменяют стыковочные узлы клавиш. Это следует учитывать при поиске подходящих изделий.

Также обращают внимание на следующие параметры:

  • внешний вид;
  • стойкость материалов к внешним механическим воздействиям, ультрафиолетовому излучению, огнестойкость;
  • уровень защиты по стандартам IP;
  • допустимую нагрузку;
  • рабочий температурный диапазон.

Отдельно надо изучить особенности конструкции и рекомендации производителя по установке изделия. Иногда предлагаются отдельно клавишные механизмы и декоративные рамки. В этом случае расширяются возможности по выбору оптимальных эстетических характеристик.

Процесс сборки

Выключатели устанавливают в типовые монтажные коробки. Для ускорения рабочих операций производители оснащают отдельные элементы защелками, которые обеспечивают надежную фиксацию без винтов и других дополнительных крепежных изделий. Чтобы сохранить функциональность таких узлов, демонтаж следует выполнять очень аккуратно.

Вместо «классических» винтовых в настоящее время применяют часто пружинные зажимы. Рядом с ними на корпусе делают метки, которые помогают точно определить длину снимаемой защитной оболочки. Проводник вставляют в такой узел без применения специального инструмента и дополнительного крепежа.

В сопроводительной документации производители указывают, как именно подсоединяют к выключателю определенной модели проводники

Двухпроводную проводку устанавливали в старых домах, поэтому такое решение не является редкостью. В приведенной схеме подключения двойного выключателя на две лампочки указана цветовая маркировка.

В действительности после вскрытия распределительной коробки можно увидеть подобную «картину»

Такое управляющее устройство часто применяют в комбинации с крупными люстрами. Электрическое питание подают на одну иди две группы источников света по необходимости.

Подсоединение компонентов системы при заземлении типа TN-C

В этой схеме подключения люстры к двойному выключателю отмечены следующие детали:

  1. Общий фазный провод (3) подключают к автомату (1) в квартирном щитке.
  2. Через распределительную коробку (7) он подсоединяется к двухклавишному выключателю (4).
  3. Отсюда по разным фазным проводам (5, 6) ток поступает на соответствующие группы ламп.
  4. Определенное положение клавиш обеспечивает четыре режима работы: включение 2, 3 или 5 источников света, выключение.

Сложности возникают, когда проводка скрыта, затруднен доступ к распределительной коробке, отсутствует правильная маркировка.

Пояснительные рисунки и электромонтажные схемы

Следующая инструкция поможет выяснить, как подключить люстру к двухклавишному выключателю в подобных случаях:

  1. На первой схеме показана типовая прокладка линии электропитания.
  2. В монтажной коробке, которая предназначена для установки двухклавишного выключателя – три провода. Один из них, фазный, определяется индикаторной отверткой. Два других выходят из отверстия в потолке. Вместе сними – нулевой (3) проводник.
  3. Отключают питание. Соединяют временной скруткой, или касанием один провод (1) с фазным (Схема № 2).
  4. Включают питание – это позволит найти с применением индикаторной отвертки соответствующий выход на потолке.
  5. Аналогичным образом определяют второй провод. Наносят соответствующую маркировку, чтобы предотвратить ошибки в будущем.
  6. Подключают люстру и нулевой провод (3) по схеме 3, 4. Четвертый рисунок создан с применением стандартных электротехнических обозначений.

Такую комбинацию приборов часто применяют при оснащении санузла. Это решение позволяет вынести розеткуза пределы помещения с повышенной влажностью. Таким образом будут выполнены правила техники безопасности. Здесь рекомендуется применять заземление, которое указано на следующей схеме подключения двухклавишного выключателя и розетки.

Одна линия – освещение ванной комнаты, другая – туалета

Для наглядности алгоритм описан с применением макетной установки. Эти же действия применяют в реальных условиях с учетом архитектурных особенностей объекта, конструкции определенных приборов.

В зависимости от типа подключаемого устройства, подготовка проводов может заключаться в различных манипуляциях. Если выполняется монтаж люстры, где от каждой группы лампы отходит по 2 провода, подключить ее можно в соответствии со своими предпочтениями.

Современные светильники часто продаются уже с готовыми для коммутации, смонтированными определенным образом участками проводов. В таком случае для изменения вариантов комбинаций ламп придется разобрать основание люстры или бра. Если для вас это имеет большое значение, обратите внимание на провода еще во время покупки, чтобы избежать неприятных сюрпризов при подключении прибора.

Из установочной коробки обычно выходит три провода. Необходимо, чтобы их длина не превышала 10 см. Этого вполне достаточно для комфортного проведения работ. Если провода длиннее, просто обрежьте их.

Далее следует очистить концы этих проводов от изоляции примерно на 1-1.5см и подключить их к соответствующим клеммам выключателя. Фаза подключается к клемме с маркировкой «L», а остальные провода – в зависимости от того, какую клавишу выключателя вы хотите задействовать для определенной секции светильника либо отдельного прибора.

Если у вас выключатель модульного типа, то есть состоящий из двух отдельных одноклавишных составляющих, необходимо обеспечить питание обеих его частей. Для этого изготовьте перемычку из небольшого проводка и установите ее между двумя половинами выключателя.

Предварительная заготовка кабелей зависит от типа подключенного оборудования. В таких механизмах предусмотрены готовые магистрали. Чтобы поменять компоненты, потребуется разобрать базу светильника. Устройство коробки предполагает три кабеля. Их общая длина не должна быть более 10 см. Концы кабелей необходимо зачистить от изоляции, а затем подсоединить к определенным клеммам. К клемме с обозначением L подсоединяется фаза. Подключение других проводов зависит от того, какие клавиши будут использоваться.

Правильная подготовка позволит выполнить более качественный монтаж

Схема подключения двухкнопочного переключателя

Двухклавишный выключатель представляет собой 2 одиночных ключа, собранных в одном корпусе. Нулевой и заземляющий провода подходят к секциям напрямую, а фаза проходит через выключатель.

Таким образом, при срабатывании соответствующей клавиши происходит разрыв цепи, то есть фазы, подходящей к определенной секции прибора либо отельному устройству. Подключение выключателя к распределительной коробке описано выше. Часто бывает непонятно, как выполнить электромонтаж в месте подключения люстры к двойному выключателю.

Тут может быть несколько вариантов, в зависимости от того, совпадает ли количество проводов на потолке с количеством проводов, выходящих из люстры. Простейший вариант: равное количество проводов от потолка и люстры (в основном 2 на 2, или 3 на 3).

Тут необходимо просто скрутить соответствующие провода, которые вы предварительно прозвонили и промаркировали. Нулевой провод от потолка соединяете с нулем люстры, а фазный от потолка – с фазой люстры и обязательно с самим выключателем. Монтаж окончен.

В случае, когда из потолка выходит три провода, а у вас на люстре их больше, необходимо заранее распределить пары на секции и подключить каждую из них только к одному из проводов-фаз. Обе группы при этом должны непременно быть соединены с нулевым проводом. Если же вы обнаружили, что из потолка выходит 4 провода, значит, один из них – заземляющий. Его наличие характерно для современных построек.

Если на вашей люстре присутствует аналогичный провод, значит необходимо просто скрутить их между собой. Если же нет, то провод, идущий из потолка, необходимо изолировать. Распознать защитные заземляющие провода можно по характерному желто-зеленому окрасу и маркировке «РЕ». Возможные неисправности и общие рекомендации к их недопущению.

То есть, отсутствует распределение светильников на клавиши выключателя. Еще один вариант: при включении люстры срабатывает только часть ламп, а все не загораются даже при нажатии обеих клавиш выключателя.

Скорее всего, при подключении вы не соблюли соответствие определенных проводов и скрепили их в неправильном порядке. Возможно, вы пренебрегли прозвоном проводов на потолке и в распределительной коробке, и положились лишь на цвета и маркировку.

А так делать ни в коем случае нельзя, поскольку при закладке проводки несоблюдение стандартов по маркировке очень распространено. Для того, чтобы найти причину, вам необходимо вернуться к началу монтажа и скрупулезно выполнить все шаги. Вооружившись индикатором, непременно прозвоните все провода и промаркируйте их. В случае выявления подозрения на неисправность провода, обратитесь к мастерам.

Если же с проводкой проблем не наблюдается, заново скрепите согласно схеме промаркированные провода и будьте при этом предельно внимательны.

    Таким образом, следует выполнять простые рекомендации, чтобы не столкнуться с проблемами при выполнении работ по электрике:
  • перед началом работ обязательно нужно отключить электричество на рабочем участке и позаботиться о том, чтобы никто его случайно не включил в самый неподходящий момент;
  • необходимо всегда действовать согласно инструкции и не пренебрегать глубокой всесторонней подготовкой: проверить и промаркировать проводники, правильно их зачистить и подготовить к последующим операциям;
  • необходимо вооружиться инструментами, требуется хотя бы минимум приспособлений, иначе не удастся избежать проблем с надежностью и прочностью выполняемых соединений.

Схема подключения двухклавишного выключателя к люстре

Монтаж

После всех проделанных действий у вас в руках должен оказаться голый каркас выключателя. Теперь самое сложное правильно подключить провода к контактам. Поскольку задача выключателя заключается в том, чтоб передавать напряжение с фазы на нужные вам контуры, а ошибка может заключаться в том, что вам бы хотелось, чтоб кнопка, которая находится ближе к вам, включала одну лампочку, а вторая уже две, а не наоборот.

Для того, чтоб обнаружить центральный контакт, вам стоит обратить внимание на маркировку, или оценить ситуацию визуально – часто место под него оставляют в самом центре выключателя, в гордом одиночестве.

В случае, если он расположен не в центре, а схемы читать вы не умеете, то на помощь вам прийти может проверочная отвертка, которая обладает очень интересной и полезной функцией – прозвон на аккумуляторе. Для этого вам нужно взять винт или простой гвоздик и засунуть его в проверяемый контакт. Дальше беретесь за винт пальцами, а другие контакты проверяете тестером.

Поскольку мы разбираемся, как правильно подключить выключатель на две лампочки и больше, то нужно начинать переключать выключатели.

Теперь, когда вы определились с центральным контактом, к нему подличаете фазу, а в контакты под кнопки фиксируете провода от люстры или светильников. Все это дело теперь нужно закрепить в подрозетнике, одеть декоративную рамку, а затем и клавиши.

Как видите, установка двойного выключателя своими руками достаточно простое занятие, практика в котором поможет вам в будущем делать это быстро и легко.

Условно подключение коммутационного устройства можно разделить на несколько этапов. Начинают с кабелей: если проводка старая, то она обязательно требует замены.

Затем необходимо правильно соединить провода в распределительной коробке, а напоследок — в механизме выключателя. Для монтажа люстры или светильника обычно используют инструкцию, предложенную производителем.

Этап штробления стен рекомендуется пропускать только в том случае, если уже проложена новая проводка с медными жилами подходящего сечения. Когда возникают сомнения, лучше проконсультироваться с электриком.

Для осветительной группы подходит обычный провод ВВГнг с сечением 1,5 мм². Если вместе с освещением подключаются розетки, то лучше сразу брать тот же провод, но 2,5 мм².

В подготовку стен входит штробление, обустройство мест монтажа подрозетников и распредкоробок. На этом же этапе можно установить дополнительный автоматический выключатель в электрощиток.

Отдельное защитное устройство пригодится, когда линия освещения потребует ремонта – можно отключить только один контур, остальные будут работать в обычном режиме.

Штробы выбивают перфоратором, циркуляркой и даже вручную, однако для вырезания ровных канавок используют специальный инструмент – штроборез, оснащенный пылесосом

Система освещения деревянного дома отличается типом проводки. Скрытый способ не применяют, так как он является крайне пожароопасным и требует максимальной изоляции кабелей.

Провода монтируются с наружной стороны, на специальные изоляторы. Вместо внутренних выключателей устанавливают накладные, но принцип подключения жил к клеммам не меняется.

По окончании штробления бетонных, кирпичных, газобетонных стен канавки, в которые укладывают провода, заделывают строительной смесью или алебастром. Затем можно штукатурить и проводить декоративную отделку стен, но месторасположение проводов лучше сохранить на чертеже или схеме – до следующего ремонта.

Распределительная коробка – это камера, где происходит разводка и соединение жил. При установке выключателей или розеток различного типа схема подключения меняется.

Но сначала нужно правильно выбрать распаячную коробку. Раньше использовались металлические изделия, сейчас выпускают более безопасные и удобные в монтаже пластиковые аналоги.

Откройте паспорт на ваш осветительный прибор. Там должна быть схема подключения и указаны все элементы питания, их предназначение, способ соединения. По стандарту, изоляция проводников маркируется в следующие цвета:

  • фазный коричневый или белый,
  • нулевой синий,
  • заземляющий желто-зеленый.

Читайте также:

Схема подключения одноклавишного проходного выключателя: подключаем правильно

Как подключить люстру?

Люстра крепится в центральной части потолка. Комплектуется различным набором ламп, от трех и более. Выключатель для люстры с набором ламп больше шести должен быть двойным, чтобы запускать ее ступенчато, меняя освещение от минимального к максимальному.

Чтобы правильно подключить люстру к выключателю, надо будет разобраться с жилами. Какие из них фазные, питающая и нулевые. Определить их поможет индикатор напряжения. Следует включить клавиши двойного переключателя и поднести его к зачищенным концам. Если загорится, то этот провод фазный, а если нет нулевой. Не рекомендуется ориентироваться на цвет изоляции, определять фазу следует только индикатором. Найденные фазные жилы пометьте маркером.

Если нет индикатора напряжения, придется снять крышку с двойного выключателя, посмотреть соединение. Один провод, идущий от входного автоматического выключателя, подает напряжение на наш двойной, другие будут идти от его контактов. Нулевой тянут от распределительной коробки.

Читайте также:

Обзор дистанционного выключателя света с пультом

На потолке, где предполагается установить светильник, свисают 3 жилы. Следует выяснить, какие из них питающие, а какая нейтральная. Выключаем автоматический пуск, полностью обесточиваем квартиру. Зачищаем ножом от изоляции концы примерно до 1 см. Если провод не монолитный, а состоит их нескольких тонких проволочек, его нужно опрессовать наконечником. Жилы разводим в разные стороны и помечаем маркером.

Подключение осветительного прибора

Как подключить люстру своими руками, закончив предварительную подготовительную работу? Каждая лампочка подсоединяется двумя проводами. Они прокладываются в так называемой шахте. Цвет изоляции у них разный, поскольку один соединитель фазный, а другой нулевой. Допустим, первый красный и второй белый. В каждом осветительном приборе могут быть свои цвета. Важно, что фазный и нулевой имеют разный оттенок. Разделяем лампочки на две группы. Уточняем, что одна из них будет подключаться к одному контакту двойного выключателя, а вторая к другому.

Подключаем фазные, красные, проводники сначала в одной группе, потом и во второй. Затем то же самое делаем с нулевыми, белыми, подряд, опрессовывая концы. Получились три скрутки. Две с фазными проводами от двух групп и одна общая большая скрутка с нулевым проводом. Для надежности соединения можно воспользоваться клеммниками. Закрепляем на них провода с помощью клеммных болтов. Закрутка должна быть надежной, в противном случае соединение может нагреваться и окисляться, что способно нарушить контакт.

И, наконец, подключаем нашу люстру к проводам, расположенным на потолке. Фазные провода осветительного прибора к соответствующим на потолке и нулевые аналогично. Снимаем с нее плафоны, чтоб было легче, и подвешиваем к крюку. После окончательной установки и подключения светильника запускаем автомат на щитке, то есть подаем напряжение и проверяем нашу работу, правильно ли подключили люстру.

Читайте также:

Устройство, виды и схемы подключения диммеров для ламп накаливания

При нажатии одной клавиши выключателя должна загореться первая группа лампочек. Нажимаем вторую клавишу и должны засветиться лампочки другой группы. Таким образом подключаются люстры к двойному выключателю.

Светильник с заземляющим проводом

Люстра, имеющая металлический корпус, требует заземления, согласно стандарту. Все электросети в домах, силовые и осветительные, подлежат заземлению. В современных жилищах закладывается специальный провод, он имеет желто-зеленый цвет. Если у вас новая квартира, то достаточно будет подсоединить провод заземления осветителя с аналогичным в помещении с помощью клеммников или скрутки.

Если дом старый, то после подключения фазных проводников заземляющий провод люстры с металлическим корпусом следует изолировать.

Требования к технике безопасности

Работая с электрическими приборами, нужно быть крайне внимательным и осторожным. Производя подключения, необходимо убедиться, что выключатель отключен и напряжение на концах проводников отсутствует. Скрученные провода подлежат отделению с помощью изоляционной ленты. В случае неуверенности в своих возможностях не рискуйте. Надежнее будет поручить эту работу мастеру.

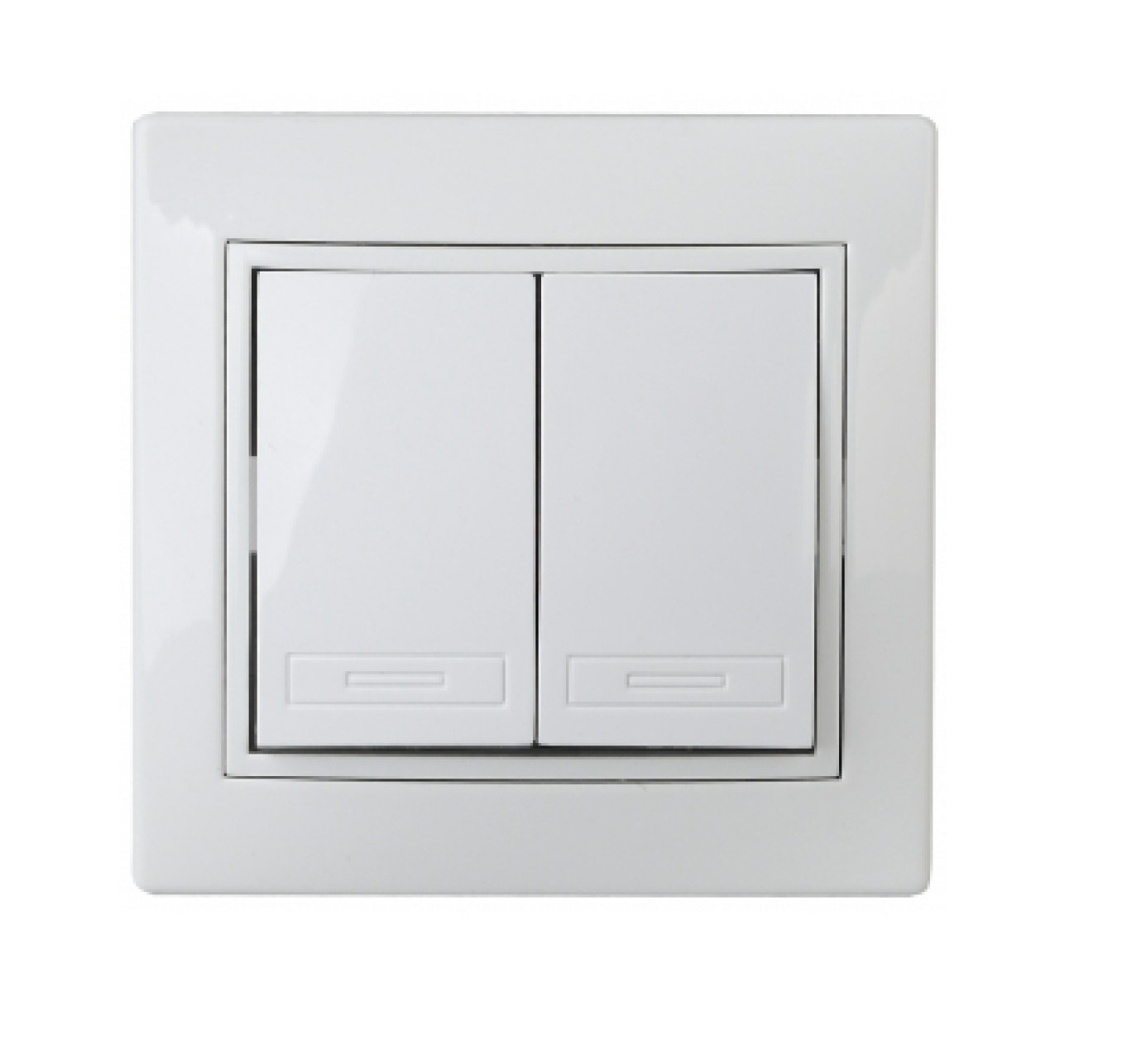

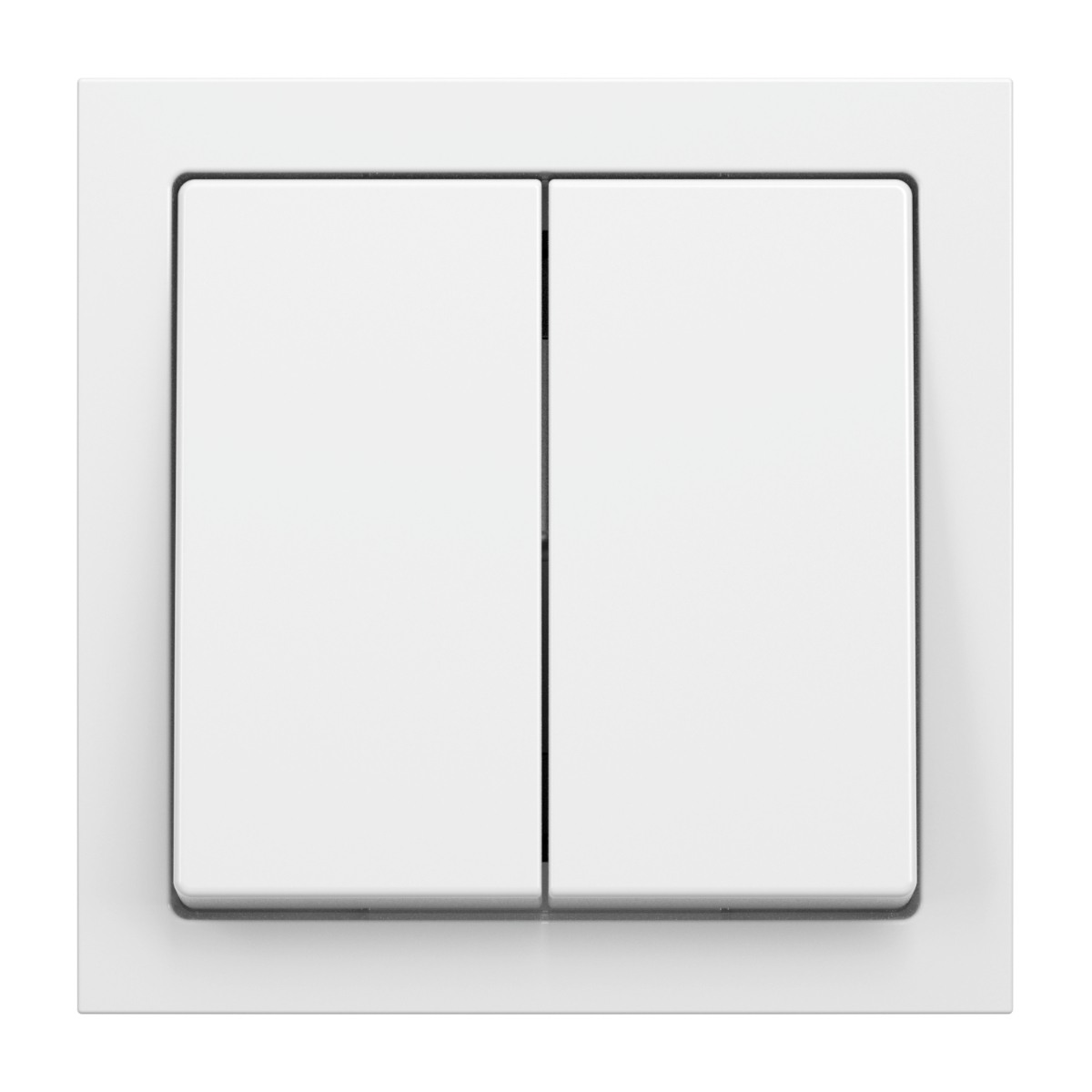

Схема установки двойного выключателя, как подключить двухклавишный выключатель

На сегодняшний день каждый человек знаком с электричеством и законами электротехники. О таком простейшем устройстве, как выключатель, знают все. В течение дня человек пользуется выключателем больше, чем вилкой или ложкой — в общественных местах, на работе или дома. Для тех, кто самостоятельно занимается ремонтом, будет занятно познакомиться с этим аппаратом поближе.

Стоит узнать, из чего он состоит и каких разновидностей бывает. А также стоит разобрать принцип работы и схему двойного выключателя, который имеет подсоединение к электрической сети. Выключатель с двумя клавишами — это приспособление, которое находится в границах между элементарным и самым сложным.

Назначение устройства

Сегодня в магазинах можно найти немалое разнообразие электровыключателей: кнопка, цепочка, ползунок, дистанционные выключатели, диммеры, шнур или таймеры. Однако классическим вариантом всё ещё остаётся клавишный выключатель. Все устройства имеют один и тот же принцип действия: рабочий механизм с двумя основными позициями — включено и выключено. Этот механизм выполняет две главные функции — замыкание электрической цепи и подача напряжения на объект освещения, размыкание цепи и снятие напряжения со светильника.

Подключение выключателя света с двумя клавишами чаще производят в бытовых электрических сетях с напряжением до 1 тыс. в. Цель его применения — включение и выключение лампочек светильников и люстр. Две контактные клеммы на выходе, к которым возможно подключение двух независимых групп осветительных приборов — преимущество двухкнопочного переключателя. Установка двухклавишного бытового выключателя применяется в некоторых случаях.

Подключение двойного выключателя света будет очень удобно, если комнаты расположены рядом через стенку, к примеру, при раздельном санузле. В этом случае его нужно установить между дверями обеих комнат на стене перегородки. Каждая клавиша будет отвечать за включение светильника в отдельной комнате.

И также целесообразно будет подключение двухфазного устройства в большом офисном помещении, где могут находиться точечные светильники или люстра на пять и более рожков. А также не всегда нужно, чтобы в люстре засияли сразу все лампочки, иногда будет достаточно небольшого количества света. Если подсоединён одноклавишный выключатель, при его нажатии зажигаются все лампы сразу. Зачем платить лишнее? Можно поменять его на двухфазный переключатель. Ведь каждая сияющая лампочка потребляет 1 киловатт, и без труда можно посчитать, какая сумма получится за месяц.

При двухклавишном выключателе можно подать напряжение, к примеру, только к двум лампочкам. Для этого потребуется включить лишь одну клавишу, при этом вторая останется отключённой. На этом можно хорошо сэкономить, так как все остальные лампочки гореть не будут. Ещё один пример, когда применяют двойной выключатель на две разные лампочки — это дачные домики. Чаще всего его устанавливают в помещениях, которые расположены близко к выходу на улицу. Одна клавиша будет включать свет на уличном светильнике, а вторая — в коридоре.

Принцип действия

Выключатель с двумя клавишами имеет довольно несложное строение. В его основную часть входит рабочий механизм, который устанавливается в подрозетник. Фиксация в монтажной коробке может происходить двумя способами, это будет зависеть от модели выключателя:

  • С помощью распорных лапок.
  • При помощи металлической рамки. В которой имеются специально предназначенные отверстия для крепежа.

В главную часть рабочего механизма входят три контакта:

  • Один входящий контакт имеет соединение проводом с источником питания.
  • Два отходящих контакта, от которых распространяются провода на две группы осветительных приборов. Либо это могут быть две разных комнаты.

Эти контакты являются неподвижными. А связь между ними поддерживается при помощи подвижных контактов, которые располагаются также в рабочей части. Ещё у выключателя может иметься защита, которая состоит из двух клавиш и рамки и выполнены они из пластика. В этом случае клавиша подсоединяется на один приводной механизм. При нажатии будут замыкаться входящий и отходящие контакты. Тем самым будет подаваться напряжение на одну группу светильников. Для того чтобы избежать возможности прикосновения рукой к рабочей части выключателя, сверху необходимо поставить рамку из диэлектрического материала. Она может закрепляться двумя винтами либо защёлками.

Обобщая всё это, можно понять принцип работы выключателя. Из распределительной коробки проходит провод на входящий неподвижный контакт переключателя. По нему будет поступать напряжение от источника питания. Нажимая на клавишу, замыкаются неподвижные контакты при помощи подвижного. Из замкнутой цепочки, которая получилась, будет поступать напряжение на одну группу осветительного прибора, и лампочки в ней загорятся. По аналогичной схеме приводится в работу вторая группа светильников, стоит только нажать другую клавишу.

В точности до наоборот случается возвратный процесс. При нажатии клавиши в обратную сторону подвижный контакт сначала разрывает цепь между неподвижными контактами. В этом случае лампы на светильниках гореть не будут, так как по разорванной цепочке напряжение поступать уже не может.

Виды выключателей

Перед тем как приступить непосредственно к подсоединению выключателя, необходимо чётко определиться, какой аппарат нужен. Они бывают двух конструкций — наружная установка и внутренняя. Разницу сразу можно и не понять, так как оба устройства имеют по две клавиши. Для того чтобы понять чем они отличаются, необходимо разобраться в этом подробнее. Различия могут быть по нескольким параметрам:

  • По виду электрической проводки.
  • По способу установки.
  • По области применения.

Необходимые инструменты и материалы

Необходимый набор инструментов и материалов, который нужно собрать, чтобы приступить к монтажу:

  • Набор отвёрток с прямой или крестовой рабочей частью.
  • Пассатижи.
  • Отвёртка с индикатором фазы или мультиметр.
  • Любые изолирующие зажимы.
  • Специальные кусачки для перекусывания провода.
  • Изоляционная лента.
  • Колодки с болтами, которые будут зажимать проводники.
  • Нож с острым лезвием, чтобы очистить концы проводников перед подключением к клеммам или колодкам.

Как подключить двойной выключатель? Ниже указывается простая схема подключения двойного выключателя:

  1. Уместить подключённый механизм в специальную коробку аккуратно и с осторожностью. Все выпирающие провода необходимо подцепить и подогнуть около корпуса.
  2. Далее по размеченному уровню нужно закрепить устройство. Чтобы фиксация была крепкой и надёжной стоит воспользоваться крепёжным механизмом, который является частью установочного короба. А также можно воспользоваться специальными зажимами. Они представляют собой два фиксирующихся болта, которые располагаются на корпусе механизма.
  3. Если совершается установка модульного устройства, то его нужно размещать только в специальном суппорте. Как только механизм будет вставлен в короб, его необходимо закрепить при помощи закручивания болтов.
  4. Следующий шаг, как правило, не вызывает сложностей. К вставленному в поверхность стены механизму нужно закрепить пластиковую рамку. Она всегда имеет специальные защёлки или иные крепежи, которые обеспечивают надёжное закрепление.
  5. Затем в рамку вставляются клавиши.
  6. После подачи электричества, можно проводить тестирование системы. Если после нажатия клавиш освещение включается и отключается, то все было сделано правильно.
Внутренняя установка

Выключатель с внутренней установкой является наиболее распространённым в современном обществе. Чаще всего его применяют в офисных зданиях и жилых помещениях. Его также могут именовать «утопленным», так как монтируется он непосредственно в стену. По схеме подключения двухклавишного выключателя с внутренней установкой предусматривается использование скрытой электрической проводки. В этом случае провода прокладываются внутри каркасных гипсокартонных стен или в специальных бороздах, которые сделаны в стене (штробы).

Аппарат такого типа требует дополнительного монтирования подрозетника в виде монтажной коробки. В отверстия стен, по которым проведены штробы с проводами, вставляется подрозетник. Рабочая часть устройства будет располагаться именно в нём. Подрозетники можно найти двух видов: для бетонных и гипсокартонных стен. Можно без труда представить, какое количество пыли и грязи окажется в квартире после установки этого выключателя. При помощи болгарки режутся отверстия в стене для проводов и для установки подрозетников. Лучше всего монтаж внутреннего выключателя и скрытой проводки совмещать с общими ремонтными работами в помещениях.

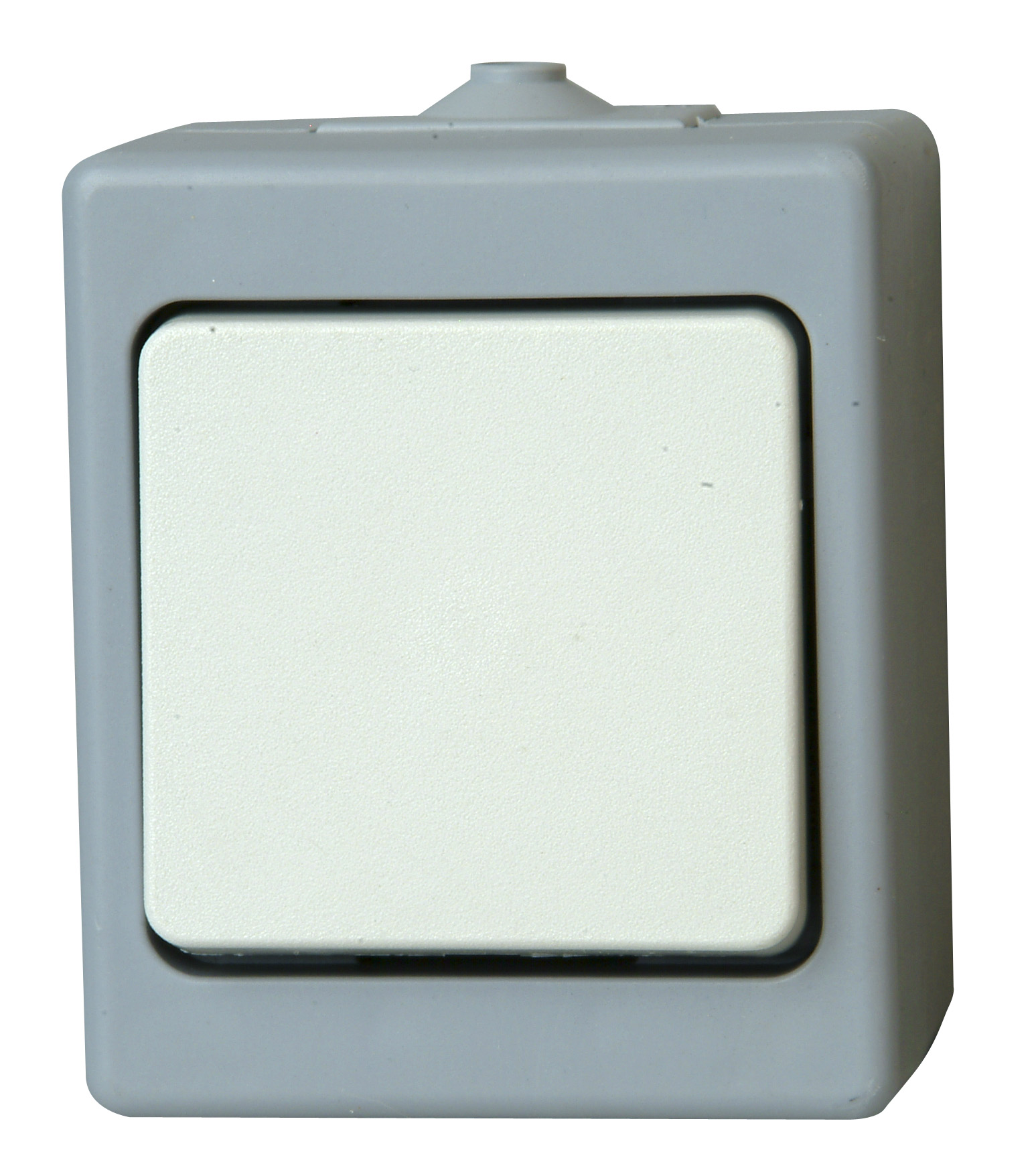

Наружная установка

Чтобы расключить внешнее устройство, понадобится открытая проводка. В этом случае электрические провода будут протягиваться непосредственно по стенам. Чаще всего их укладывают в пластиковые или гибкие гофрированные трубы. Но также могут подойти металлические трубы, коробы или кабельные пластиковые каналы. Одним из устаревших методов является прокладывание проводов прямо по стенам на фарфоровых изоляторах. Несмотря на то, что этот вариант уже давно изжил себя и не обладает особой популярностью, сейчас можно столкнуться с такими ситуациями, когда проводку спрятать внутрь стены не имеется возможности.

Чаще всего выключатель на две лампы применяют на даче, так как такие домики сделаны в основном из дерева. Таким же способом удобно пользоваться в подвалах, гаражах, погребах, сараях или хозяйственных постройках. А также такое наружное исполнение можно встретить в производственных или подсобных помещениях. По красоте наружный выключатель сильно уступает внутреннему устройству. Когда провода не болтаются по стенам, а спрятаны в них, комната приобретает уютный и красивый вид. Однако наружный тип выключателя выигрывает по схеме монтажа — его установка довольно проста и быстра.

В качестве временного варианта лучше всего воспользоваться открытой проводкой и выключателем с наружной установкой. Это подойдёт для нежилых помещений или для нового дома, квартиры. Таким методом можно воспользоваться, если нужно какое-то освещение, чтобы начать ремонтные работы.

Параметры и советы по выбору

Выбор электрических товаров на нынешнем рынке довольно немал и может заставить растеряться. Для правильного выбора лучше всего ознакомиться с главными характеристиками. Все модели создаются под величину рабочего тока, в основном это 4А, 6А и 10А. Для люстры, которая будет с большим количеством ламп, лучше всего подбирать устройства с рабочим током 10А.

Провода сечением от 1,5 до 2,5 мм² обычно используют, чтобы соединить коммутационный аппарат с питающей сетью. В большинстве случаев, чтобы присоединить провода к клеммам выключателя, лучше воспользоваться винтовыми зажимами. На сегодняшний день современные модели практически все снабжены подпружиненными клеммниками. Это способствует более лёгкому и быстрому монтажу. Для этого достаточно только вставить в зажимное устройство защищённый кончик. Лучше всего при покупке останавливать свой выбор именно на этом варианте.

В наше время рынок переполнен огромным количеством разных моделей. Можно подобрать на любой вкус и цвет. Для того чтобы проверить выключатель прямо в магазине, нужно пощёлкать клавишами. Они должны работать исправно и чётко фиксироваться, издавая характерный щелчок. А также можно поинтересоваться у консультанта в магазине, на каком механизме работают клавиши. Он может быть качающимися или кулачковыми. Но также не стоит забывать об основании выключателя. Оно может быть двух видов керамическое и металлическое. Предпочтительнее выбирать керамическое основание, оно безопаснее из-за своей низкой теплопроводности.

Сейчас многие производители стараются делать современные модели с подсветкой. Такой вариант очень хорошо подойдёт для тёмного времени суток, так как по светящимся элементам можно с лёгкостью определить месторасположение аппаратов. Лучше всего покупать материалы для установки выключателя и непосредственно сам выключатель именно в магазинах электротоваров. Там более широкий ассортимент и есть продавцы-консультанты, которые с лёгкостью подскажут характеристики и технические возможности разных моделей.

Схема подключения двух выключателей на одну лампочку



Подключить к одной лампе или светильнику два и более выключателя совсем несложно, схема подключения при этом выглядит вот так:


Но в быту сложно представить условия, где можно эффективно применять такое подключение.

Главным недостатком этой схемы является то, что удобства в управлении светильником или лампой она не добавляет. Ведь включая свет, например, выключателем «А», вы не выключите его выключателем «B», а только этим же «А», всё это вызывает только путаницу.

Если же вам требуется, чтобы оба выключателя не только управляли лампой, но и были связаны между собой, и вы могли бы включая свет одним выключателем, выключать его другим и наоборот – необходимо использовать переключатели их еще называют проходные выключатели или перекидные и изменить схему подключения.

Переключатель (проходной выключатель) внешне ничем не отличим от обычного выключателя, но в его основе лежит принципиально другая, более сложная схема управления.

Если стандартный выключатель просто разрывает или соединяет электрическую цепь, то переключатель разрывая электрическую цепь на одном проводнике, переключает её на другой, от сюда и название.

Ниже, для наглядности, представлены схематически выключатель и переключатель вместе, и вы можете увидеть их различия.


Как вы понимаете, для реализации полноценного управления лампой с двух мест с помощью проходных выключателей, схема электропроводки требуется другая и выглядит она вот так:


Подробнее о схемах подключения проходных выключателей, мы уже рассказывали ЗДЕСЬ.

Более того, для удобства самостоятельного подключения двух переключателей к одной лампе, я рекомендую пользоваться ЭТИМ материалом, в котором пошагово, наглядно показан процесс подключения и установки проходных выключателей.

Если же вы решите, что двух выключателей для управления одной лампой вам мало и удобнее если их будет три, пять или больше, тогда вам потребуется изучить схему подключения трех и более выключателей на одну лампу, где к обычным проходным переключателям, добавляются перекрестные.


Не пугайтесь, в этом нет ничего сложного, вы обязательно разберетесь, а для удобства всегда сможете посмотреть, как подключить систему из трех и более переключателей к одной лампе – ЗДЕСЬ. А кроме того, к вашим услугам моя помощь, задавайте ваши вопросы в комментариях к статье, я стараюсь оперативно помочь всем!


Итак, подведем итоги, чтобы подключить к одной лампе два выключателя, необходимо выполнить электропроводку по ЭТОЙ схеме, а также купить и установить вместо обычных выключателей — переключатели, приобрести их вы сможете любом электротехническом магазине или отделе строительного супермаркета.

Как подключить двухпозиционный переключатель (со схемой)

Одна из простых, но интересных схем подключения, которую молодые инженеры изучают в своей лаборатории, — это установка для подключения лестничного освещения . Возможно, большинство из нас уже использовали его, не обращая особого внимания на то, как он работает. Освещение лестницы дома или в любом другом месте обычно осуществляется с помощью так называемого двустороннего переключателя. В настоящее время на рынке существует множество различных типов переключателей, и некоторые из них могут использоваться напрямую для двустороннего подключения без каких-либо специальных двусторонних проводных соединений. Но в этом уроке мы покажем вам, как сделать проводку двухпозиционного переключателя с обычными бытовыми переключателями. Двухстороннее переключающее соединение означает, что вы можете управлять таким электрическим оборудованием, как лампочка, с помощью двух переключателей, расположенных в разных местах, обычно используемых на лестнице. Двусторонним переключателем можно управлять независимо от любого переключателя, это означает, что независимо от положения другого переключателя (ВКЛ / ВЫКЛ), вы можете управлять светом с помощью другого переключателя.

Существует два метода подключения с двухпроводной коммутацией , один — это , 2-проводное управление , а другое — , 3-проводное управление .Мы объяснили оба метода ниже, и оба метода продемонстрированы в Video , приведенном в конце этой статьи.

Необходимые компоненты для подключения двухпозиционного переключателя
  • Два двухпозиционных переключателя
  • Лампа
  • Электропитание переменного тока
  • Соединительные провода
Подключение двухпозиционного переключателя с использованием двухпроводного управления

Это первый метод двусторонней коммутации, это старый метод . Если вы собираетесь установить новый, воспользуйтесь тремя методами управления проводом.

Как вы видите на схеме 2-ходового переключателя ниже, вы обнаружите, что фаза / напряжение соединены с общим проводом первого 2-ходового переключателя. PIN1 и PIN2 первого переключателя связаны с PIN1 и PIN2 второго переключателя соответственно. Один конец лампы подключен к общей клемме второго переключателя, а другой конец лампы подключен к нейтральной линии источника питания переменного тока.

Примечание: При 2-проводном методе управления, когда переключатели находятся в противоположном состоянии , световой индикатор будет в состоянии ВЫКЛ. , как показано на схеме ниже:

Условие получения выхода в состоянии ВКЛ такое же, как в таблице истинности Ex-nor, приведенной ниже:

Переключатель 1

Переключатель 2

Состояние лампы

0

0

1

0

1

0

1

0

0

1

1

1

Где 0 представляет состояние ВЫКЛЮЧЕНО, а 1 представляет состояние ВКЛЮЧЕНО.

Как подключить проводку двухпозиционного переключателя с помощью трехпроводного управления

Это новый метод подключения 2-проводного переключателя , который немного отличается от метода двухпроводного управления. Этот метод широко используется в настоящее время, поскольку он более эффективен, чем двухпроводная система управления.

Как вы можете видеть на принципиальной схеме двухпозиционного переключателя под номером , общий контур обоих переключателей закорочен.PIN1 обоих переключателей подключается к фазе или проводу под напряжением, а PIN2 обоих переключателей подключается к одному концу лампы. Другой конец лампы подключен к нейтральной линии источника питания переменного тока.

Примечание: В 3-проводном методе управления, когда переключатели находятся в таком же состоянии , световой индикатор будет в состоянии ВЫКЛ. , как показано на схеме ниже:

Условие получения выхода в состоянии ВКЛ такое же, как в таблице истинности взрывозащиты или логического элемента, которая приведена ниже:

Переключатель 1

Переключатель 2

Состояние лампы

0

0

0

0

1

1

1

0

1

1

1

0

Где 0 представляет состояние ВЫКЛ, а 1 представляет состояние ВКЛ.

Применение двухстороннего переключателя:
  • В основном на лестничной клетке.
  • Ошибочное срабатывание устройств безопасности / защиты цепи.
  • Большой зал с двумя въездными / выездными воротами.
  • Для управления любыми приборами переменного тока, такими как вентилятор или свет, из двух мест, например, входа и выхода.

% PDF-1.4 % 19103 0 объект > endobj xref 19103 378 0000000016 00000 н. 0000027016 00000 п. 0000027277 00000 н. 0000027524 00000 п. 0000027575 00000 п. 0000027672 00000 н. 0000027717 00000 п. 0000027777 00000 п. 0000027865 00000 н. 0000028066 00000 п. 0000028483 00000 п. 0000028826 00000 п. 0000029024 00000 н. 0000029218 00000 п. 0000029375 00000 п. 0000029541 00000 п. 0000029738 00000 п. 0000030168 00000 п. 0000030820 00000 п. 0000030996 00000 п. 0000031335 00000 п. 0000031508 00000 п. 0000031712 00000 п. 0000031898 00000 п. 0000031986 00000 п. 0000032423 00000 п. 0000032612 00000 п. 0000033012 00000 п. 0000033224 00000 п. 0000033724 00000 п. 0000034099 00000 п. 0000034255 00000 п. 0000034463 00000 п. 0000034849 00000 п. 0000035170 00000 п. 0000035335 00000 п. 0000035715 00000 п. 0000036009 00000 п. 0000036524 00000 п. 0000036712 00000 п. 0000037147 00000 п. 0000037828 00000 п. 0000037990 00000 н. 0000038257 00000 п. 0000038489 00000 п. 0000038735 00000 п. 0000038887 00000 п. 0000039026 00000 н. 0000039182 00000 п. 0000039341 00000 п. 0000039658 00000 п. 0000039767 00000 п. 0000039915 00000 н. 0000040001 00000 п. 0000040266 00000 п. 0000040426 00000 п. 0000040689 00000 п. 0000040848 00000 п. 0000040937 00000 п. 0000041153 00000 п. 0000041360 00000 п. 0000041707 00000 п. 0000041942 00000 п. 0000042170 00000 п. 0000042358 00000 п. 0000042553 00000 п. 0000042741 00000 п. 0000042903 00000 п. 0000042994 00000 п. 0000043125 00000 п. 0000043329 00000 п. 0000043494 00000 п. 0000043751 00000 п. 0000043912 00000 п. 0000044128 00000 п. 0000044354 00000 п. 0000044554 00000 п. 0000044696 00000 п. 0000044979 00000 п. 0000045306 00000 п. 0000045500 00000 п. 0000045611 00000 п. 0000045798 00000 п. 0000045983 00000 п. 0000046124 00000 п. 0000046241 00000 п. 0000046522 00000 п. 0000046809 00000 п. 0000046969 00000 п. 0000047251 00000 п. 0000047422 00000 п. 0000047593 00000 п. 0000047703 00000 п. 0000047862 00000 п. 0000048087 00000 п. 0000048316 00000 п. 0000048475 00000 п. 0000048615 00000 н. 0000049082 00000 п. 0000049458 00000 п. 0000050071 00000 п. 0000050216 00000 п. 0000050488 00000 п. 0000050759 00000 п. 0000051026 00000 п. 0000051172 00000 п. 0000051296 00000 п. 0000051875 00000 п. 0000052008 00000 п. 0000052386 00000 п. 0000052559 00000 п. 0000052641 00000 п. 0000052762 00000 н. 0000052938 00000 п. 0000053097 00000 п. 0000053655 00000 п. 0000053812 00000 п. 0000054353 00000 п. 0000054535 00000 п. 0000055105 00000 п. 0000055238 00000 п. 0000055670 00000 п. 0000055815 00000 п. 0000056327 00000 п. 0000056495 00000 п. 0000057037 00000 п. 0000057182 00000 п. 0000057689 00000 п. 0000057833 00000 п. 0000058324 00000 п. 0000058479 00000 п. 0000058768 00000 п. 0000059332 00000 п. 0000059482 00000 п. 0000059981 00000 п. 0000060132 00000 п. 0000060635 00000 п. 0000060807 00000 п. 0000061107 00000 п. 0000061702 00000 п. 0000061850 00000 п. 0000062350 00000 п. 0000062508 00000 п. 0000063034 00000 п. 0000063197 00000 п. 0000063755 00000 п. 0000063920 00000 п. 0000064462 00000 п. 0000064616 00000 п. 0000065185 00000 п. 0000065351 00000 п. 0000065650 00000 п. 0000066240 00000 п. 0000066409 00000 п. 0000066711 00000 п. 0000067345 00000 п. 0000067505 00000 п. 0000067791 00000 п. 0000068386 00000 п. 0000068560 00000 п. 0000069119 00000 п. 0000069267 00000 п. 0000069794 00000 п. 0000069954 00000 п. 0000070249 00000 п. 0000070814 00000 п. 0000070976 00000 п. 0000071549 00000 п. 0000071712 00000 п. 0000072301 00000 п. 0000072463 00000 п. 0000073028 00000 п. 0000073201 00000 п. 0000073801 00000 п. 0000073922 00000 п. 0000074311 00000 п. 0000074455 00000 п. 0000074929 00000 п. 0000075081 00000 п. 0000075587 00000 п. 0000075732 00000 п. 0000076286 00000 п. 0000076428 00000 п. 0000076891 00000 п. 0000077063 00000 п. 0000077656 00000 п. 0000077821 00000 п. 0000078363 00000 п. 0000078529 00000 п. 0000079087 00000 н. 0000079242 00000 п. 0000079541 00000 п. 0000080051 00000 п. 0000080228 00000 п. 0000080803 00000 п. 0000080974 00000 п. 0000081534 00000 п. 0000081686 00000 п. 0000082183 00000 п. 0000082336 00000 п. 0000082627 00000 п. 0000083158 00000 п. 0000083317 00000 п. 0000083898 00000 п. 0000084052 00000 п. 0000084575 00000 п. 0000084730 00000 п. 0000085254 00000 п. 0000085411 00000 п. 0000085703 00000 п. 0000086262 00000 п. 0000086406 00000 п. 0000086691 00000 п. 0000087170 00000 п. 0000087361 00000 п. 0000087767 00000 п. 0000088079 00000 п. 0000088272 00000 п. 0000088673 00000 п. 0000088828 00000 п. 0000089034 00000 п. 0000089221 00000 п. 0000089617 00000 п. 0000089983 00000 п. 00000

00000 п. 0000090938 00000 п. 0000091114 00000 п. 0000091598 00000 п. 0000091757 00000 п. 0000092260 00000 п. 0000092421 00000 п. 0000092941 00000 п. 0000093093 00000 п. 0000093597 00000 п. 0000093740 00000 п. 0000094241 00000 п. 0000094381 00000 п. 0000094842 00000 п. 0000094989 00000 п. 0000095466 00000 п. 0000095697 00000 п. 0000096024 00000 п. 0000096769 00000 п. 0000096963 00000 п. 0000097270 00000 п. 0000097938 00000 п. 0000098099 00000 п. 0000098392 00000 п. 0000098951 00000 п. 0000099103 00000 п. 0000099594 00000 п. 0000099725 00000 н. 0000100234 00000 н. 0000100376 00000 н. 0000100839 00000 н. 0000100992 00000 н. 0000101502 00000 н. 0000101656 00000 н. 0000102173 00000 п. 0000102313 00000 н. 0000102801 00000 п. 0000102956 00000 п. 0000103244 00000 н. 0000103812 00000 н. 0000103973 00000 п. 0000104533 00000 н. 0000104682 00000 п. 0000105167 00000 п. 0000105313 00000 н. 0000105840 00000 н. 0000105985 00000 п. 0000106258 00000 н. 0000106812 00000 н. 0000106957 00000 п. 0000107447 00000 н. 0000107595 00000 п. 0000108091 00000 н. 0000108253 00000 н. 0000108810 00000 н. 0000108959 00000 п. 0000109492 00000 п. 0000109641 00000 п. 0000110161 00000 п. 0000110331 00000 п. 0000110910 00000 п. 0000111072 00000 н. 0000111632 00000 н. 0000111800 00000 н. 0000112367 00000 н. 0000112524 00000 н. 0000113023 00000 н. 0000113186 00000 н. 0000113766 00000 н. 0000113915 00000 н. 0000114397 00000 н. 0000114525 00000 н. 0000115020 00000 н. 0000115192 00000 н. 0000115794 00000 н. 0000115963 00000 н. 0000116562 00000 н. 0000116710 00000 н. 0000117223 00000 н. 0000117392 00000 н. 0000117693 00000 н. 0000118315 00000 н. 0000118467 00000 н. 0000118991 00000 н. 0000119162 00000 н. 0000119742 00000 н. 0000119880 00000 н. 0000120359 00000 н. 0000120538 00000 н. 0000121147 00000 н. 0000121311 00000 н. 0000121868 00000 н. 0000122045 00000 н. 0000122655 00000 н. 0000122827 00000 н. 0000123435 00000 н. 0000123611 00000 н. 0000124176 00000 н. 0000124347 00000 п. 0000124925 00000 н. 0000125095 00000 н. 0000125642 00000 н. 0000125822 00000 н. 0000126430 00000 н. 0000126545 00000 н. 0000126904 00000 н. 0000127047 00000 н. 0000127212 00000 н. 0000127849 00000 н. 0000127988 00000 н. 0000128539 00000 н. 0000128651 00000 н. 0000129058 00000 н. 0000129160 00000 н. 0000129493 00000 н. 0000129632 00000 н. 0000130155 00000 н. 0000130282 00000 п. 0000130550 00000 н. 0000130912 00000 н. 0000131043 00000 н. 0000131560 00000 н. 0000131827 00000 н. 0000132189 00000 н. 0000132312 00000 н. 0000132763 00000 н. 0000132866 00000 н. 0000133191 00000 п. 0000133385 00000 н. 0000134157 00000 н. 0000134303 00000 н. 0000134857 00000 н. 0000135003 00000 н. 0000135167 00000 н. 0000135872 00000 н. 0000136023 00000 н. 0000136654 00000 н. 0000136807 00000 н. 0000137454 00000 н. 0000137622 00000 н. 0000138298 00000 н. 0000138409 00000 н. 0000138736 00000 н. 0000138859 00000 н. 0000139171 00000 н. 0000139267 00000 н. 0000139497 00000 н. 0000139621 00000 н. 0000139930 00000 н. 0000140058 00000 н. 0000140382 00000 п. 0000140866 00000 н. 0000140963 00000 н. 0000008012 00000 н. трейлер ] / Назад 14561054 >> startxref 0 %% EOF 19480 0 объект > поток hyiXS # Rd0

Обозначения на электрических схемах — Условные обозначения электрических соединений

> Символы электрических схем> Обозначения символа электрической схемы

На схемах подключения используются упрощенные символы для обозначения выключателей, ламп, розеток и т. Д.Вот стандартная легенда символов проводки, показывающая подробную документацию по общим символам, которые используются в электрических схемах, домашних планах электропроводки и схемах электропроводки.

Обозначения на электрических схемах

Электрическая распределительная коробка

Однополюсный переключатель

Трехпозиционный переключатель

Переключатель 1P

2P переключатель

Переключатель 4P

Переключатель 1DP

Переключатель 2DP

Водопроводный кран

Lum.потолочное крепление

Encl потолочный светильник

настенный светильник

Автоматический выключатель

Многоцветная полоса

Световая полоса

Светильник

Наружное освещение

Розетка Singleplex

Дуплексная розетка

Двойная дуплексная розетка (Quad)

Розетка с тройной розеткой

Розетка Fourplex

Range Outlet

Выход сушилки

Водонепроницаемая розетка для розетки

Коммутатор и розетка для удобства

Разделенная проводная дуплексная розетка

Разделенная проводная тройная розетка

Двухуровневая розетка специального назначения

Выход для посудомоечной машины

Падение Шнура

Выход вентилятора

Распределительная коробка

Подставка для лампы

Патрон лампы с выключателем

Вытяните переключатель

Выключатель пароотводной лампы

Выход из светового выхода

Часы Outlet

Заглушенный выход

Телевизионный выход

Вытяжной вентилятор

Нагреватель воды

Телефонный разъем

Электрическая панель

Аккумулятор

Люминесцентные лампы

Распределительная коробка

Модульные люминесцентные лампы

Офисные флюоры

Выключатель со шнуром

Emerg. легкий

Emerg. знак

Переключатели

Диммер

Розетка

Розетка 2

Телефонная розетка

Стерео выход

Потолочный вентилятор

Потолочный вентилятор 2

Комбинированный вентилятор

Сервисные панели

Термостат

Кондиционер

Держите открытый блок

Детектор

Пожарная тревога

Монитор

Тревога

Дверной звонок

Детектор дыма

Вызов

Тел.

Главный контроль

Земля

Линия

провод

Линия разреза

Линия разреза 2

EdrawMax: швейцарский нож для всех ваших потребностей в создании диаграмм

  • С легкостью создавайте более 280 типов диаграмм.
  • Предоставьте различные шаблоны и символы в соответствии с вашими потребностями.
  • Интерфейс перетаскивания и прост в использовании.
  • Настройте каждую деталь с помощью интеллектуальных и динамичных наборов инструментов.
  • Совместимость с различными форматами файлов, такими как MS Office, Visio, PDF и т. Д.
  • Не стесняйтесь экспортировать, печатать и делиться своими схемами.
Как использовать символы схемы подключения

Загрузите Edraw Max, и вы получите все вышеперечисленные символы вместе с инструментами и шаблонами, которые помогут вам быстро разработать профессионально выглядящую электрическую схему.

Начать! Вам понравится эта простая в использовании программа для создания диаграмм

EdrawMax — это продвинутый универсальный инструмент для создания диаграмм для создания профессиональных блок-схем, организационных диаграмм, интеллект-карт, сетевых диаграмм, диаграмм UML, поэтажных планов, электрических схем, научных иллюстраций и многого другого.Просто попробуйте, вам понравится!

Добро пожаловать в TELMA USA

Номер диаграммы

Описание

Статус

TL134051 Ручное управление с ABS Текущий
TL134051a Ручное управление без АБС Текущий
TL134051e Промышленное ручное управление с релейной коробкой JD331121 Текущий
TL134054 Пневматический тормоз с TRCM1 (без CAN) Архив
TL134057 Пневматический тормоз с TRCM1 (J1939) Архив
TL134072 Пневматический тормоз с TRCM2 (J1939) Текущий
TL134057a Пневматический тормоз с TRCM1 (J1939) Freightliner Архив
TL134075 Пневматический тормоз с TRCM2 (J1939) Freightliner Текущий
TL134069 Пневматический тормоз с TRCM1 (J1939) PACCAR с зеленым диагностическим разъемом Архив
TL134076 Пневматический тормоз с TRCM2 (J1939) PACCAR с зеленым диагностическим разъемом Текущий
TL134063 Пневматический тормоз с TRCM1 (разъем J1939 OBD13) Архив
TL134077 Пневматический тормоз с TRCM2 (разъем J1939 OBD13) Текущий
TL134058 Пневматические тормоза с TRCM1 и блоком управления TID11057 (J1939) Архив
TL134074 Пневматические тормоза с TRCM2 и блоком управления TID11057 (J1939) Текущий
TL134079 Пневматические тормоза с TRCM2 и блоком управления TID11057 (J1939) с активацией дроссельной заслонки Текущий
TL134062 Пневматические тормоза с TRCM1 и блоком управления TID11057 (без CAN) Архив
TL134059 Преобразование пневматических тормозов с JC241105 на TRCM1 (без CAN) Архив
TL134061 Пневматические тормоза — преобразование с JC241105 на TRCM1 (J1939) Архив
TL134055 Гидравлические тормоза с TRCM1 и ножным переключателем JC120102 (без CAN) Архив
TL134065

Гидравлические тормоза с TRCM1 и поворотным ножным переключателем TIG31066 (без CAN)

Архив
TL134060 Гидравлические тормоза с TRCM1 и ножным переключателем JC120102 (J1939) Архив
TL114045 Гидравлические тормоза с TRCM1 и поворотным ножным переключателем TIG31066 (OBD2) Архив
TL134064 Гидравлические тормоза с TRCM1 и поворотным ножным переключателем TIG31066 (J1939) Архив
TL134073 Гидравлические тормоза с TRCM2 и поворотным ножным переключателем TIG31066 (J1939) Текущий
TL114047 TRCM1 Гидравлические тормоза с ножным управлением с OBD2 и без ножного переключателя Архив
TL134034 Dual Control без ABS с блоком управления TID11008, индекс 124 Архив
TL134035 Универсальный пневматический тормоз с интерфейсом ABS Архив
TIL134035a Двойное управление с TID11009 Блок управления с ABS Wabco / Bosch (интерфейс ABS) Архив
НЕТ Скидка 25% на активацию дроссельной заслонки с интерфейсом ABS Архив
НЕТ Скидка 50% на активацию дроссельной заслонки с интерфейсом ABS Архив
TL134066 Пневматический тормоз с TRCM1 J1939 (3 ступени) Архив
TL134067 Пневматический тормоз с TRCM1 J1939 с индексом блока реле 124 Архив
TL134078 Пневматический тормоз с TRCM2 J1939 с индексом блока реле 124 Текущий
TL134070 TRCM1 с поворотным переключателем и без ABS Архив

Технические чертежи и схемы грузовика Ford — Раздел H

1) Фара включается на всех грузовиках Ford 1970 года выпуска (кроме марки W модели) используют два встроенных автоматических выключателя, один 12-амперный для цепь фары и один 15-амперный для вспомогательных цепей. Подключение к любой точке в цепях, контролируемых выключатель фар будет на вспомогательном автоматическом выключателе, кроме подключения к цепи №12 (дальний свет фар, зеленый провод / черная полоса), цепь # 13 (фара ближнего света, красная провод / черная полоса) и цепь # 15 (подайте провод к диммер, красный провод / желтая полоса. Подключения к 12-13 или 15 цепей (цепи лампы фары) следует избегать.

Если общая нагрузка на выключатель любой из фар превышает номинал прерывателя, фары или задние фонари будут включаться и выключаться с указанием перегрузки.Если это произойдет, часть добавленного фары должны быть подключены через реле, питающее катушку реле от переключателя фар.

В питание от дополнительных фар для управления переключателем фар должен заканчиваться штыревым соединителем и быть соединенным к выводу женской пули (коричневый провод — цепь 285) на левая сторона жгута проводов панели приборов (рядом с Аварийный тормоз).Если у автомобиля есть габаритные огни на крыше, это пуля будет занята питанием от проводов крыши. В этом корпус изготовить перемычку «Y», чтобы разрешить оба подключения к одинарный разъем.

Задний фары для управления переключателем фар можно соединить в цепь # 285 (коричневый провод) в любой точке задних фонарей упряжь.

ПРИМЕЧАНИЕ. Специальная опция Camper на легких грузовиках предусматривает заглушку. разъем на левой направляющей рамы, к которой задний фонарь подключения могут производиться напрямую.

Освещение, управляемое выключателем стоп-сигнала и указателем поворота
F100 thru F350 оснащается механическим упором плунжера. выключатель лампы, который установлен на рычаге педали тормоза. Этот переключатель рассчитан на максимальные нагрузки, обычно меньшие, чем предохранители или автоматический выключатель в цепи, но достаточный для нормального стоп-сигнала нагрузки. Максимальная нагрузка составляет 12,5 ампер и ни при каких условиях допустимы ли нагрузки, превышающие это значение.

Если для дополнительных огней требуется только функция стоп-сигнала, сращивание в цепь 810 (красный провод / черная полоса) между упором выключатель лампы и выключатель указателя поворота.

Если для дополнительных огней желательна только функция указателя поворота, подключить правые фары к цепи №2 (белый провод / синяя полоса) и левые фары к цепи № 3 (зеленый провод / белая полоса). Это соединение может быть выполнено путем сращивания проводов рядом с габаритные огни или возле рулевой колонки.(См. Примечание ниже.)

Если как указатель поворота, так и функция стоп-сигнала желательны для добавлены фары, соединение с ткацким станком задних фонарей, с использованием схемы 282 (зеленый провод) для правых фар и цепи 283 (желтый провод / черная полоса) для левых фар. (См. Примечание ниже.)

ПРИМЕЧАНИЕ
1) Переключатель указателя поворота, используемый на легких грузовиках, имеет максимум номинальный ток 6.5 ампер для функций поворота вправо и влево и 8,0 ампер для функции стоп-сигнала. Не превышайте эти значения на поворотники.
2) Система указателей поворота и аварийных сигналов на легких грузовиках использует два мигалки, один для указателя поворота и один для аварийной ситуации функция мигалки. Эти мигалки предназначены для двухсветовая (4,2 ампера) нагрузка на указатель поворота и шестифонная нагрузка (12,6 ампер) для аварийного мигалки.Если один с каждой стороны добавлен дополнительный свет на 2,1 А (всего 6 ламп) указатель поворота C8AB-13350-A необходимо заменить на C6AB-13350-B мигалка. Добавление двух ламп по 2,1 А в каждую боковой (всего 8 ламп) потребует замены двух имеющихся прошивальщик с одним транзисторным прошивальщиком C8TB-13350-A и, из-за сложности не рекомендуется. Добавление фары без доработки мигалки приведет к очень быстрому, недопустимая частота мигания.

Дополнительные фары или аксессуары, управляемые добавленными переключателями
Для дополнительных электрических аксессуаров, которые работают только тогда, когда зажигание включено — отключить подводящий провод от подвеса Включите пулевое соединение и подключите трехходовой штекер на жгуте проводов панели приборов (одиночный черный провод / зеленая полоса). Эта схема ограничена предохранителем на 14 ампер. «Перегорание» предохранителя требует добавления реле с питанием катушки. подключением к дополнительному терминалу.

Если дополнительный аксессуар желательно управлять с помощью ключа выключено, переключатель питания можно подключить к прикуривателю (с помощью Y-образной перемычки), если предохранитель 15 А для этой цепи достаточно. Если нагрузка тяжелее, чем цепь прикуривателя требуется переноска, питание переключателя должно подключаться к Клемма «аккумулятор» реле стартера.

Sveriges största reservdelsshop для KTM-delar


ИНФОРМАЦИЯ

2020-11-28

Зарегистрируйтесь на Black Week до и после Cyber ​​Monday 30/11 с 18% rabatt på hela shopen.Rabatten dras i varukorgen.

2020-11-27

Седан в магазине должен быть легким и быстро начать работу в Черную пятницу, но вы можете найти его в магазине KTMShop до 20% в магазине. Rabatten dras i varukorgen. GÄLLER ENDAST IDAG 27/11

2020-11-14

KTM har tagit fram flera olika kit till sinalandsvägshojar. Dessa finns i touring, комфорт и гонка utförande till ett väldigt förmånligt pris jämfört med lösa artiklar.Dessa ligger just nu under Powerparts så kolla gärna där om Ni går i tankarna på att investera i riktiga (h) julklappar!

2020-09-21

Nu är det Lelledagarna på KTMShop.se och det firar vi med at 15% rabatt fram до 27/9.

2020-01-24

Just nu har vi 10% Mässrabatt på samtliga delar på KTMSHOP. Gäller mellan 24-26 января! Rabatten dras av i kassan

25.12.2019

Просто сделайте покупку с 15% скидкой на KTMShop!

2019-11-30

Det var inte föga förvånande att det var KTM förare som knp alla pallplatser under helgens kåsa.Förarna hade till fördel att de framfördes på maskiner från världens bästa motorcykeltillverkare.

2019-11-28

Vi drar igång rean och har riktigt prisvärda och grymma erbjudanden! På vanliga parts så har vi 25% rabatt, alltså varje skruv, mutter, oljefilter eller kåpa blir nedsatt 25% när det läggs till i varukorgen.

Как подключить двойной выключатель на две лампочки

Если нужно настроить включение и выключение двух источников света из одной точки, без выключателя с двумя кнопками не обойтись. Он потребуется и если в комнате висит люстра на 2 или три лампы, в таком случае появится возможность регулировки количества включенных осветительных приборов: каждая клавиша подключается к одной или двум лампочкам. Именно поэтому вопрос, как подключить двойной выключатель на 2 лампочки, актуален для каждого хозяина.

Конструкция электровыключателя

Двухклавишный выключатель очень похож на обычный одинарный, различие лишь в количестве контактов и кнопок. В конструкцию устройства входят:

  • рамка;
  • механизм для электроустановки;
  • клавиши.

Подключение двухклавишного выключателя на две лампочки осуществляется при помощи одного из двух типов зажимов:

  • клеммные, которые считаются самыми удобными, для использования достаточно зачистить провода и подсоединить к клемме;
  • винтовые, которые фиксируют провод по мере закручивания винта.

Меры безопасности

Любое взаимодействие с электроприборами должно осуществляться в соответствии с техникой безопасности. Подключение двойного выключателя света может стать опасным, если не соблюдать следующие правила:

  • Сначала необходимо отключить электроэнергию и обязательно удостовериться в отсутствии напряжения.
  • Подсоединение двухклавишного выключателя должно осуществляться только по схеме.
  • Изоляция на используемых инструментах должна быть целой, без повреждений и трещин;
  • Перед началом работы желательно пометить маркером фазу и ноль, чтобы не перепутать, если провода одного цвета.

Если все условия правильно соблюдены, то подключение двойного выключателя на две лампочки станет максимально безопасным.

Необходимые инструменты

Перед началом работы нужно подготовить следующие инструменты:

  • отвертка крестового типа
  • отвертка с индикатором, чтобы проверять отсутствие напряжения в сети;
  • нож или специальный инструмент, который очищает провода от изоляции;
  • пассатижи или обжимные наконечники.

Если планируется подключение двойного выключателя скрытого типа, то потребуется еще и перфоратор с насадкой для сверления больших отверстий, а также строительная смесь для закрепления корпуса устройства в проделанном отверстии (штукатурка, гипс и т.д.).

Схема подключения

Перед началом монтирования обязательно надо ознакомиться с правилами установки. Схема подключения двойного выключателя легкая, главное – разобраться с основными принципами монтажа.

Через двухклавишный выключатель должна проходить только фаза, а земля и рабочий ноль идут к источникам света напрямую из распределительной коробки. Фазу можно определить при помощи отвертки-индикатора, для этого его кончиком нужно прикоснуться к контакту и нажать на кнопку на корпусе отвертки. Если это фаза, то светодиод на отвертке загорится, если ноль — нет.

При правильном подключении выключатель будет разрывать фазу, если перепутать ее с нулем, то при смене лампы в светильнике может ударить током.

Фазный контакт присоединяется ко входной клемме и закрепляется, а отходящие контакты предназначены для двух отдельных источников света. Если один провод идет сразу на несколько ламп, то они подсоединяются параллельно. Пример схемы, как подключить двойной выключатель на две лампочки, на фото:

Процесс монтажа

Перед разбором информации о том, как подключить двойной выключатель на две лампочки, необходимо определиться, какой вид выключателя у вас имеется в наличии: для открытой или скрытой установки. Процесс монтажа этих двух разновидностей отличается друг от друга, рассмотрим их подробнее.

Открытая установка

Прелесть таких двухклавишных выключателей в том, что для их подключения не обязательно нужно штробить стену, чтобы спрятать начинку устройства (она помещена в сам корпус), а провода можно спрятать в кабель-канал. Работа осуществляется согласно следующим этапам:

  1. Определяется фазный провод и подводится к месту установки выключателя.
  2. На стену прикрепляется специальная негорючая накладка из соображений пожаробезопасности. Если стена бетонная и без обоев, можно крепить корпус прямо на нее.
  3. Пластмассовые клавиши снимаются.
  4. Фазный провод прикрепляется внутри коробки ко входящему контакту. Он единственный на одной стороне выключателя, напротив находятся два исходящих контакта, к которым крепятся провода от источников света. Их заводят в коробку и разводят на освет. приборы. Ориентируйтесь на схему, указанную на обратной стороне выключателя.

Сначала следует прикрутить корпус к стене или прокладке при помощи шурупов или дюбелей, затем привинчивается механизм. После этого монтируется крышка и клавиши.

Скрытая установка

Для второго типа монтажа потребуется перфоратор, последовательность действий следующая:

  1. Измерьте диаметр монтажной коробки и подберите коронку (насадку на инструмент) соответствующего размера.
  2. Используя коронку, проделываем круглую прорезь в стене и стамеской убираем вырезанные куски.
  3. Штробим стену для электропроводки. Штроба идет либо в сторону распред коробки, при этом строго вертикально.
  4. В готовом пластиковом корпусе установочной коробки выключателя света проделываются отверстия для проводов.
  5. Дыра в стене смачивается водой и заполняется строительным раствором, в него монтируется коробка. Лишний раствор удаляется, поверхность выравнивается при помощи шпателя.
  6. Провода подключать надо так же, как и при установке открытого выключателя: фаза к входящему контакту, остальные два провода – к исходящим.
  7. Устройство устанавливается в отверстие и фиксируется при помощи зажимов, сверху устанавливается рамка.
  8. Монтируются обе клавиши.

Подключение двойного выключателя света перестанет казаться сложным делом, если изучить схему и не пропускать важные этапы работы. Главное – внимательность и соблюдение правил техники безопасности.

Как подключить двухклавишный выключатель . Электропара

Электрические выключатели предназначены для управления светом – регулируя положение клавиш, можно отключить или включить группу лампочек в люстре или светильнике. Наиболее востребованными являются двухклавишные выключатели, они подходят для люстр с количеством ламп от 3 до 6. В данной статье вы можете узнать, как подключить двухклавишный выключатель света.

Прежде всего, нужно разобраться в особенностях механизма. Все выключатели крепятся к проводам с помощью самозажимных клемм или винтовых зажимов. Безусловно, первый вариант предпочтительнее, поскольку самозажимные клеммы обеспечивают прочный контакт и не требуют регулярного обслуживания. Если же производитель использовал винтовые зажимы, концы проводов нужно будет поместить в клеммную колодку и стянуть винтами. Данный способ менее надежен, поскольку придется периодически осматривать соединения и в случае необходимости подтягивать их. Кстати, ослабление винтов часто приводит к выходу выключателя из строя – контакты отходят и напряжение перестает поступать на прибор.

Схема подключения двухклавишного (двойного) выключателя позволит выполнить установку без ошибок. На схеме четко определен принцип работы выключателя, который представляет собой два одноклавишных выключателя, заключенных в один общий корпус. Заземляющий провод (наиболее часто имеет желто-зеленую окраску) и нулевой провод (ноль) подключаются непосредственно к лампочкам люстры или светильника, а фазный провод (фаза) сначала проходит через двухклавишный выключатель. Во время выключения одной из клавиш происходит разрыв цепи (фазы), таким образом и регулируется яркость освещения.

Перед установкой следует подготовить необходимый набор инструментов. Это:

  • Отвертки (крестовая, индикаторная)
  • Острый нож для снятия изоляции с провода
  • Пассатижи
  • Уровень и карандаш

Самое время приступить к подключению двухклавишного выключателя. На первом этапе следует обесточить рабочее помещение, для этого нужно использовать автоматический выключатель. В жилых домах и квартирах почти всегда в щитке присутствует несколько автоматов. Если в данный момент свет не очень нужен, лучше отключить все рычаги. Ну а если на кухне готовится еда, или есть другие существенные причины не выключать свет, нужно попробовать отжимать рычаги и попутно проверять наличие электричества в рабочей комнате. Вообще очень важно не перепутать автоматы – они не всегда устанавливаются на конкретную комнату. Может быть так, что один автомат отвечает за розетки, а второй за выключатели. Вот почему проверять наличие напряжения в сети следует только в месте установки выключателя.

Далее нужно привести в порядок монтажную коробку (если выключатель устанавливается на стену при скрытой проводке). Концы проводов обрезаются так, чтобы оставалось около 10-15 см (вдруг при контрольной зачистке провода он обломится, придется наращивать). Зачищаем провода (снимаем изоляцию на пару сантиметров). Профессиональные электрики быстро справятся с этой задачей, но человек неопытный может несколько раз случайно обрезать провод, вот почему нужно оставлять достаточный запас длины. Провода вставляются в клеммы выключателя согласно схеме, которая обычно указывается на тыльной части прибора. Если схемы нет, фазный провод идет на клемму «L», а ноль и заземление идут в клемму со стрелочками.

Если используется блок с двумя выключателями (модуль), нужно учитывать, что каждый из одноклавишных выключателей в составе данного блока нужно подключать отдельно, ведь они не зависят друг от друга.

После того, как провода подключены к выключателю, нужно аккуратно «утопить» их в установочной коробке, избегая резких движений, чтобы не сломать жесткие жилы. После этого можно закрепить выключатель на стене, выровняв его по уровню. Если есть рамка, устанавливаем ее, и только на последнем этапе вставляем клавиши и проверяем работоспособность сборки.

Схема подключения двухклавишного выключателя. Подключение двойного выключателя

Двухклавишный выключатель предназначен для включения и выключения из одного места двух электроприборов или управления отдельными секциями одного прибора.

Чаще всего такие выключатели используются для включения светильников люстры: каждая из двух клавиш включает одну из двух групп ламп, а при включении обеих клавиш включается полностью вся люстра.

В каждой из групп может быть разное количество лампочек – это может быть как одна, так десять и более ламп. Но двухклавишный выключатель может управлять лишь двумя группами ламп.

Очень часть двухклавишные выключатели устанавливаются в коридорах у входных дверей частных домов. В этом случае одна из клавиш включает свет в коридоре, а другая – на улице.

В квартирах двухклавишные выключатели часто устанавливаются также для включения света в раздельном санузле – ванной и туалете. В общем, существует большое количество вариантов применения двухклавишных выключателей, но при этом схема их включения в любом случае одинакова.

Схема подключения двухклавишного выключателя мало отличается от схемы подключения одноклавишного. По своей сути двухклавишный выключатель представляет собой два одноклавишных, установленных в один корпус.

Итак, перед началом монтажа необходимо выбрать и приобрести двухклавишный выключатель в соответствии с цветом, дизайном и другими требованиями.

Перед монтажом следует внимательно ознакомиться с расположением контактов выключателя. Иногда на задней стороне выключателей можно найти схему контактов выключателя, где изображены нормально разомкнутые контакты в выключенном положении и общий вывод.

В двойном выключателе имеется три контакта – общий ввод и два отдельных вывода. К вводу подключается фаза от распределительной коробки, а два вывода управляют включением групп ламп люстры или другими источниками света.

Как правило, выключатель нужно монтировать так чтобы общий контакт располагался внизу.

Если схема на обратной стороне выключателя отсутствует, то контакты определяются следующим образом: вводной контакт находится с одной стороны выключателя, а два вывода, к которым подключаются осветительные приборы – с другой стороны.

Соответственно, на двухклавишном выключателе имеется три зажима для присоединения проводов – один на входном контакте, и по одному на двух выходных.

Итак, мы разобрались с работой выключателя. Теперь нужно подготовить рабочее место, инструменты и материалы. Нельзя забывать, что самое главное при выполнении любых работ, связанных с электричеством – техника безопасности.

Независимо от конструкции осветительного прибора, выключатель в цепи переменного тока должен разрывать фазный провод. Таким образом, при выключении выключателя обеспечивается обесточивание электроприборов, которые после этого можно безопасно обслуживать, например, заменить перегоревшую лампочку в люстре.

Нулевой провод от распредкоробки подключается непосредственно к управляемому электроприбору.

Каждая из клавиш двухклавишного выключателя может устанавливаться в одно из двух положений, включающее или выключающее электроприбор.

Схема подключения двухклавишного выключателя

Перед началом монтажа следует обязательно отключить напряжение на распределительном щите и убедиться в отсутствии напряжения на всех проводах.

В распределительную коробку от электрического щита приходит два провода – фазный (красного цвета) и нулевой (синего цвета).

Схема подключения двухклавишного выключателя собирается в такой последовательности: нулевые провода от электрощита, светильника №1 и светильника №2 сразу же соединяются между собой. К фазному проводу который пришел от электрощита подключается провод, идущий к общему контакту двухклавишного выключателя.

С выключателя уже пришло два провода синий и желтый. Синий провод с двухклавишного выключателя является фазным проводом для светильника №1, желтый провод является фазным для светильника №2. Один из них подключается к фазному проводу одного светильника, другой к другому.

В нашем случае провод идущий на общий контакт — коричневого цвета, а провода с двух выходов синего и желтого.

В распределительной коробке эти провода подключаются к двум соответствующим группам лампочек или светильников. Таким образом, эти два провода представляют собой коммутируемые фазы двух групп электроприборов.

К нулевому проводу (синего цвета) распределительного щита в распредкоробке подключается нулевой провод, идущий сразу на светильники. Выключателем коммутируются только фазы двух разных групп электроприборов.

После всех соединений, перед пайкой и изоляцией скрутки в распределительной коробке обязательно проверяем правильность выполненных соединений.

Почему на разрыв выключателя подключают «фазу»

Еще раз напомним, что выключатель должен разрывать фазу, а не ноль. Это делается для того, чтобы в случае необходимости проведения ремонтных работ, например, замены лампочки, можно было безопасно работать при выключенном выключателе, но без отключения автомата в распределительном щите.

Допустим, нам необходимо заменить перегоревшую лампочку в помещении. Мы отключаем выключатель, берем алюминиевую стремянку, ставим ее на сырой пол. Поднявшись по этой стремянке к потолку, беремся за металлическую часть патрона светильника, на которой фаза. Тело пронзит электрический ток, так как металлическая стремянка и мокрый пол – отличные проводники.

Последствия от поражения током и падения с высоты могут быть непредсказуемыми. Поэтому, занимаясь монтажом электропроводки, следует четко понимать, что может случиться, если сделать что-нибудь неправильно.

Похожие материалы на сайте:

Понравилась статья — поделись с друзьями!



НЕСКОЛЬКИХ ЗАМЕН И ДВОЙНЫХ ПЕРЕКЛЮЧАТЕЛЕЙ — Академия правил бейсбола

Правило 5. 10 (b) Комментарий:

Когда менеджер делает две или более замены одновременно, менеджер должен одновременно, сообщить судья на табличке с именами запасных, их оборонительными позициями и местом, в которое каждый нанесет удар в порядке отбивания. Менеджер не может уведомить об одной из замен, покинуть судью, вернуться к судье на тарелке и затем найти другого игрока в составе.В случае, если менеджер не принимает или отказывается принять решение, судья на тарелке имеет право принять решение о необходимых изменениях порядка проведения бейтинга, и решение судьи является окончательным. Как только замены станут законными, объявления должны быть сделаны через систему громкой связи. (Диктор АП не должен объявлять о замене до тех пор, пока об этом не сообщит судья.)
Игра: Менеджер идет к насыпи и разговаривает с питчером. Судья с тарелки выходит, чтобы прервать конференцию, и, пока он находится на холме, менеджер сообщает судье, что он желает сделать двойной переход.
Постановление: Законно, при условии, что менеджер не подал сигнал в КПЗ до того, как проинформировал судью о множественной замене.

Менеджер может дать судье двойной переключатель, когда защитники выходят на игровое поле. Тем не менее, в том маловероятном случае, когда питчер без предупреждения занимает позицию на площадке для подачи до того, как менеджер посоветуется с судьей, Официальное Правило бейсбола 5.10 (j) (1) предусматривает, что такой питчер вступит в игру. В таком случае последующая попытка менеджера выполнить двойное переключение не допускается.

Опять же, тренер соперника должен быть проинформирован о множественных заменах и ему должно быть предоставлено правильное положение отбивающего при каждой замене.
ПРИМЕЧАНИЕ: Когда менеджер идет к судье на тарелке, чтобы проинформировать судью о двойном переключении с участием нового питчера, судья должен немедленно подать сигнал базовому судье, чтобы тот отправился в стойло для нового питчера. Это значительно ускоряет игру, в отличие от того, что базовому судье приходится ждать, пока конференция с судьей-тарелкой будет завершена, а затем наблюдать за тем, как менеджер наконец подаст сигнал в КПЗ.В таких случаях судья на тарелке должен дать четкий сигнал в случае, если разогревается более одного питчера. Также см. Интерпретацию № 41 («Сигнал для КПЗ»).

Была ли эта статья полезной?

Электрический выключатель | 3-ходовой | Однополюсные, двухполюсные

Переключатели используются для управления освещением, вентиляторами и даже большими электродвигателями, но они не все одинаковы. Важно выбрать правильный тип переключателя для приложения.

Однополюсный и трехполюсный

Однополюсный выключатель используется для управления светом в маленькой кладовой или ванной.Он называется однополюсным переключателем, потому что два провода соединены или разделены механизмом переключения. Также есть заземляющий провод для защиты от электрических неисправностей.

Однако в некоторых приложениях, таких как коридоры и большие комнаты, наличие одного выключателя может быть неудобным, поэтому может быть полезно управлять светом из двух мест, и это роль трехпозиционного переключателя.

Используются парами, по одному в каждом месте переключения. Они имеют проводку, поэтому любой переключатель может включать свет, независимо от настройки другого.

Трехпозиционный переключатель больше однополюсного переключателя и имеет три винтовых зажима для подключения проводов, а также заземление. Два из них используют бегущие провода, идущие от одного переключателя к другому. Для третьей клеммы один переключатель подключен к проводу горячего питания, а другой переключатель подключен к свету.

Двухполюсные выключатели

Однополюсные и трехпозиционные переключатели используются для приложений с низким током 120 В переменного тока (Вольт переменного тока). Иногда цепь может быть подключена к двухполюсному выключателю, что делает цепь 240 В переменного тока. Эта схема обычно используется с большей нагрузкой, такой как двигатель или прибор, требующий 240 В переменного тока.

Двухполюсный переключатель используется с источником питания 240 В переменного тока. В бытовых применениях эти цепи питают сушилки для одежды, электрические плиты, электрические водонагреватели или оконные блоки кондиционирования воздуха, которые подключены к специальному двухполюсному выключателю в центре нагрузки. Двухполюсные переключатели 240 В переменного тока требуют наличия горячего провода 120 В переменного тока, который обычно представляет собой черный и красный провод, подключенный к переключателю.Третий зеленый провод подключается к винту заземления. Двухполюсный переключатель одновременно разрывает оба провода 240 В переменного тока, чтобы размыкать цепь, и одновременно замыкается, чтобы установить контакт и замкнуть цепь.

Производители двухполюсных переключателей

Поставщики Двухполюсный переключатель

— United Electric Controls Co.

DP-переключатели могут быть одноходовыми (ST) или двухпозиционными (DT) в зависимости от того, в скольких положениях электропроводки может находиться привод. Двухполюсный, одноходовой переключатели состоят из четырех латунных клемм, соединительных проводов и двух исполнительных механизмов внутри одного корпуса.Двухполюсный двухпозиционный переключатель имеет шесть латунных выводов, потому что это практически два однополюсных двухпозиционных переключателя, соединенных вместе. Переключатели DPST могут иметь маркировку «Вкл.» И «Выкл.», Чтобы определить, какое положение переключателя замыкает цепь.

DPDT переключатели не так просто маркировать, потому что независимо от того, в каком положении находится переключатель, он все равно замыкает цепь. Вместо того, чтобы быть включенным или выключенным, эти переключатели часто обозначаются напряжением или током соответствующей цепи.Выключатели DPST часто используются для переключения электросети, поскольку они могут изолировать как активные, так и нейтральные соединения, чтобы избежать проблем с безопасностью. Двухполюсные переключатели также используются для переключения приборов, использующих цепи 240 В, на цепь другой валюты. Они обычно используются в устройствах, оборудовании и приборах с несколькими механическими частями, которые функционируют одновременно.

Двухполюсные выключатели — это простые устройства. Когда переключатель щелкают или нажимают, привод входит в контакт с клеммой.Поскольку он сделан из проводящего материала, привод действует как мост между клеммой и остальной частью схемы. Электрический выключатель надежно закрыт, защищая как цепь, так и пользователя. Привод может быть тумблером, который перекидывается, или, в случае переключателей нормального выключения или мгновенного включения, нажимаемой кнопкой.

Кнопки-качалки также широко используются; это изогнутые кнопки, которые щелкают, как тумблер. Хотя переключатели DPDT исключают настройку «Выкл.», Существуют варианты, которые включают ее в качестве третьего положения привода.Это полезно для управления двигателем, потому что цепь двигателя может быть сконфигурирована для работы вперед, назад и выключения.

Переключатели DPST и DPDT могут использоваться в сочетании с переключателями SPST и SPDT для многих схемных конфигураций. Объединяя несколько переключателей в одну панель или узел, активация одного механизма может активировать многие. Двухполюсные выключатели распространены, относительно недороги и просты в установке. Лицевые панели, таймеры, лампочки и водонепроницаемые кожухи доступны в качестве дополнительных функций для улучшения внешнего вида и удобства использования этих переключателей.

Однополюсные и двухполюсные переключатели | Что такое двухполюсные переключатели

Планирование розеток и выключателей что вам нужно для вашего дома или проекта, может привести к множеству разных вопросов вокруг отделка, стиль и функциональность. Один общий вопрос о функциональности это «Нужны ли мне однополюсные или двухполюсные переключатели?»

Просмотреть все двухполюсные переключатели

Что такое полюс?

Полюс переключателя относится к количеству отдельных цепей, которыми может управлять переключатель.Однополюсные переключатели могут управлять только одна цепь и двухполюсный переключатель могут управлять двумя цепями. Так что двойной полюсный переключатель почти как два однополюсных переключателя, управляемых тот же переключатель.

Что такое однополюсные переключатели?

Однополюсные переключатели обычные, простые выключатели света. Они управляют одной цепью и предлагают постоянное включение и выключение. функция. Большинство выключателей в обычном доме имеют тенденцию быть однополюсными. Двойной полюс переключатели более распространены в промышленных условиях или на заводах, однако они могут использоваться в качестве защитного отключения для бытового прибора.

Что такое двухполюсные переключатели?

Провода, питающие электричество вдвое полюсные переключатели обычно больше, чем провода, идущие к однополюсному переключатели, поскольку двухполюсные переключатели часто используются для управления цепями 240 В.

Двухполюсные выключатели позволяют надежно изолируйте приборы. Они, как правило, используются для приборов с большими нагрузками. как плиты и душевые. Важно, чтобы вы проверяли рейтинг своего продукт, однако, существуют различные типы двухполюсных переключателей.Двойной 20А полюсный переключатель, вероятно, подходит только для небольших духовок, тогда как обычные духовкам, вероятно, понадобится переключатель DP на 45 А.

Еще одна причина использовать двойной полюс переключение связано с правилами, которые означают, что вам нужно иметь местные средства изоляция для определенных продуктов. Таким образом, двухполюсный изолятор изолирует один конкретная розетка, например, за холодильником.

Если вы хотите купить розетки и выключатели, ознакомьтесь с нашими руководствами по выбору подходящих: соответствие отделки выключателей и розеток стилям дизайна интерьера; Переключатель и функция розетки и выбор — что мне нужно?

Что такое двухполюсная розетка?


Двухполюсная розетка переключает как фазу, так и нейтраль, чтобы обеспечить безопасную изоляцию подключенного прибора.

Как работает двухполюсный переключатель?

Двухполюсный переключатель переключает как фазу, так и нейтраль, чтобы обеспечить безопасную изоляцию цепи нагрузки.

Сколько проводов может быть на однополюсном переключателе?

Теоретически у вас будет только 1-2 постоянных живых кормления и 1+ жизни нагрузки. Существует несколько различных способов подключения цепей освещения или изоляции, поэтому может быть несколько различных комбинаций.

Нужно ли заземлять однополюсный выключатель?

Коммутационный модуль не требует заземления, но ярмо и лицевая панель всегда должны быть заземлены, если лицевая панель сделана из металла.Большинство пластиковых коммутационных панелей не нуждаются в заземлении, поскольку они относятся к классу 2.

Нужна ли мне двухполюсная или однополюсная розетка?

Хотя однополюсные розетки обычно дешевле, клиенты / электрики всегда предпочитают устанавливать двухполюсные розетки для более безопасной изоляции подключенных приборов.

В чем разница между двухполюсным и трехполюсным переключателем?

Разница просто в количестве переключаемых полюсов.

Связанные категории

Zooz Z-Wave Plus S2 Двойной переключатель ZEN30 (белый) для комбинированного светильника и вентилятора

Сделай все

ОСОБЕННОСТИ ПРОДУКТА

  • Диммер Z-Wave Plus (до 75 Вт светодиодов и 250 Вт лампы накаливания) и реле включения / выключения в одном устройстве
  • Первый двухстенный выключатель Z-Wave!
  • Прямая замена комбинированных переключателей вентилятора / освещения или других двойных переключателей в вашем доме
  • DIMMER: двойное касание для полной яркости, пользовательский уровень яркости, регулируемая скорость линейного изменения и скорость затемнения, mosfet для максимальной совместимости со светодиодным светом и другие замечательные функции, которыми вы знали Zooz!
  • РЕЛЕ: только управление включением / выключением , используйте его с потолочными вентиляторами или вытяжными вентиляторами, встроенной защитой от перегрузки, реле с сухими контактами для более творческих приложений, без нагрузки, поэтому вы можете использовать его в качестве виртуального переключателя или контроллера сцены.
  • Управление сценами (только для некоторых концентраторов): запуск до 18 сцен или управление до 18 устройствами с помощью управления несколькими касаниями. *
  • Готовность к умной лампе : Используйте управление сценой или простую автоматизацию, чтобы легко программировать управление умной лампой с помощью этого переключателя без отключения питания
  • NO DIRECT 3-WAY: используется только в однополюсных установках. Может использоваться в виртуальных трехпозиционных коммутаторах без каких-либо прямых подключений к другим коммутаторам в трех- и четырехпозиционных установках.Свяжитесь с нами для уточнения деталей.
  • Регулируемый светодиодный индикатор: на выбор 4 цвета и 3 уровня яркости
  • Быстрая установка: гибких провода (проволочные гайки в комплекте), глубиной всего 1,1 дюйма и без выступов радиатора для легкой установки
  • Белый (других цветов нет)
  • S2 security для более интеллектуальной и безопасной беспроводной связи
  • Обновления прошивки OTA для будущего устройства
  • Встроенный повторитель сигнала для усиления вашей сети Z-Wave
  • Восстанавливает статус после сбоя питания
  • Переключатель воздушного зазора для дополнительной безопасности
  • Используйте настенную пластину стандартного размера для одиночной установки (настенная пластина в комплект не входит)
  • 1 год гарантии и пожизненная техническая поддержка

ПРИМЕЧАНИЕ: Требуется контроллер шлюза Z-Wave — продается отдельно. * Ваш хаб должен поддерживать расширенный ввод параметров для отображения этих функций.

КАК ЭТО РАБОТАЕТ


Вы спросили, Зооз ответил! Одна часть диммера, одна часть реле включения / выключения 15А, этот двойной переключатель имеет бесконечное количество вариантов использования. Сделайте это своим решением Z-Wave для существующих коммутаторов в стеке , управляющих потолочным вентилятором и подсветкой на вентиляторе. Если у вас есть два переключателя, которые управляют вентилятором и светом по отдельности (2 соединения входят в коробку, 1 для двигателя и 1 для света), используйте двойной переключатель, чтобы объединить их!

Вы также можете использовать это устройство для управления двумя наборами светильников с помощью одного переключателя (один диммируемый, один вкл / выкл), экономя место в вашем ящике для другого приложения.Или пропустите нагрузку на диммер или реле и используйте двойной переключатель в качестве пульта дистанционного управления для других сцен и устройств в вашей сети Z-Wave.

Помимо управления вентилятором, реле на 15 А в двойном переключателе представляет собой сухой контакт , который можно использовать в различных творческих приложениях. Используйте его, чтобы добавить Z-Wave к розетке или нагрузке из другой цепи.

Double Switch поддерживает обновления прошивки OTA, поэтому вы сможете воспользоваться преимуществами частых обновлений и дополнений функций Zooz.А после добавления в концентратор Z-Wave двойной переключатель немедленно начнет усиление сигналов Z-Wave, чтобы укрепить ваши связи и расширить диапазон других устройств. Он поддерживает новейший протокол безопасности S2 для безопасной связи, а его чип Z-Wave Plus обеспечивает стабильное соединение с вашим концентратором.

УСТАНОВКА

При установке переключателей Zooz S2 внимательно следуйте руководству и руководствуйтесь прилагаемыми схемами. Рекомендуется, чтобы монтаж выполнял квалифицированный электрик.

Проверьте нейтральное соединение ПЕРЕД покупкой. Белый провод от 14-3 romex обычно НЕ нейтральный. Спросите нас, если вы не знаете, что искать, мы будем рады помочь!

Как включить двойной коммутатор Z-Wave Plus S2 в концентратор умного дома?

1. Убедитесь, что коммутатор установлен в пределах досягаемости вашей сети Z-Wave
2. Переведите концентратор Z-Wave в режим включения / сопряжения
3. Быстро коснитесь верхней лопатки диммера 3 раза, чтобы завершить процесс включения
4.Новый диммер и переключатель включения / выключения появятся в списке устройств вашего контроллера

.

ПРИМЕЧАНИЕ: Если вы не можете сопоставить свою проводку с какой-либо из схем, включенных в руководство, сообщите нам, и мы проведем вас через процесс подключения.

РАБОТАЕТ С

ПРИМЕЧАНИЕ: Если вы не видите свой Z-Wave контроллер в приведенном выше списке, пожалуйста, свяжитесь с нами перед покупкой этого продукта.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ

  • Частота Z-волны: 908,42 МГц (США)
  • Питание: 120 В переменного тока, 60 Гц
  • Максимальная нагрузка для диммера: 75 Вт светодиод, 250 Вт лампа накаливания (не использовать с ламповыми лампами, люстрами, переключаемыми розетками или вентиляторами)
  • Максимальная нагрузка для реле: 15 A
  • Диапазон Z-волны: до 100 футов прямой видимости
  • Рабочая температура: 0-40 ° C (32-104 ° F)
  • Размеры: 1. 7 дюймов x 4,1 дюйма x 1,1 дюйма
  • Установка: только для использования внутри помещений

РЕСУРСЫ

Загрузить руководство для Zooz Z-Wave Plus S2 Double Switch ZEN30 (PDF)

гриппоподобных симптомов: двойное переключение и конвергенция Златовласки

10 июля «Ангелы» были в пути и 10-0 направлялись в конец седьмого иннинга. Тренер Майк Скиоша перетасовал состав до того, как хозяева поля победили. Клифф Пеннингтон заменил Андрелтона Симмонса на короткой остановке.Ник Франклин, играющий левым полем, заменил Камерона Мэйбина, который был в центре поля, на первой позиции. Бен Ревир, игравший в центре поля, заменил Коула Калхауна, который находился на правом поле и отбивал второе место. Левый полевой игрок Эрик Янг переместился с левого поля на правое.

Это было двойное переключение, определяемое как замена, в которой:

  1. Два или более игрока заменяются одновременно, и
  2. Замещенные игроки занимают места в порядке отбрасывания, отличном от порядка игроков, которых они заменили в защите. (Не нравится это определение? Я взял его из Baseball-Reference.)

Ревир взял на себя центральное поле у ​​Мэйбина, но Ревир бил вторым, а не первым, как Мэйбин. Франклин, новый нападающий первой позиции, сменил Янга на левом поле. 9 нападающий, который, в свою очередь, ударил Кэлхауна, который был в нет. 2 место. Так что это был двойной переключатель.

Этот двойной переход необычен тем, что он произошел в Техасе, во время игры Американской лиги, организованной Рейнджерс. Двойные переключатели обычно ассоциируются с командами Национальной лиги и местом питчера в составе.

Что делало его менее необычным, так это то, что менеджером был Scioscia. Несмотря на то, что он играет в Американской лиге, Scioscia любит двойной переключатель. В прошлом году он призвал к 57 двойным переключениям, впервые в Американской лиге. (Все данные о двойных переключателях в этой статье взяты из Справочника Билла Джеймса . ) У Angels было 73 двойных переключателя в 2015 году, что также стало первым в лиге. Годом ранее у них было 59, снова впервые. Ни одна команда ни в одной из лиг за последние три года не совершила больше двойных переключений, чем Ангелы Scioscia с 189.

Это вызвало у меня два вопроса. Во-первых, насколько странно, что менеджер Американской лиги вызывает так много двойных переключателей? Во-вторых, как современная структура состава повлияла на двойные переключатели? Первый вопрос довольно прост. Второй не так, но следуйте за мной здесь.

Как мы знаем, за последние годы количество стойл выросло, в результате чего питчеры постепенно доминируют в списках из 25 человек. Взять, к примеру, Близнецов. Пока я пишу это, в их списке 13 питчеров.Это команда Американской лиги, так что им нужно заполнить девять мест. Остается только три игрока на скамейке запасных: ловец Крис Хименес; Эхире Адрианца, который играл на каждой позиции в приусадебном участке и на левом поле и Эдуардо Эскобар, который играл вторым, коротким, третьим, левым и даже поймал тайм. Это не дает тренеру Полу Молитору большого количества вариантов для замен. Двойное переключение с участием, скажем, Хименеса и Адрианцы, оставит на скамейке только одного позиционного игрока, Эскобара.

Изменение в использовании помощи и, следовательно, в размере КПЗ было настолько резким, что я не стал беспокоиться о получении большого количества данных. Я составил список двойных переключений по командам с 2007 по 2016 год — всего 10 лет. Вы скажете, что этого недостаточно для определения основных тенденций, и я не собираюсь с вами спорить. Как вы увидите, я в любом случае не собираюсь утверждать, что есть какие-то серьезные тенденции.

Я начал с рассмотрения распространенности двойных переключателей по лигам. Мой показатель здесь был средним двойным переключением на команду.Я не мог использовать общие лиги, поскольку Astros изменили размер лиги, когда они переехали в 2013 году. Вот результаты:

Как видите, обычно (но не всегда) в Национальной лиге (желтая линия) было больше двойных переключений, чем в Американской лиге (красная линия) за последнее десятилетие. У старших команд было больше всего, кроме двух сезонов. Общая тенденция выглядит так, как будто может быть — может — меньше двойных переключателей в Национальной лиге и больше в Американской лиге, но это не выражено, а общее количество двойных переключений, представленных черной линией, довольно ровное.

В этот момент вы можете подумать: «Мальчик, это было легко. Никаких реальных изменений в использовании двойного переключателя. Я вычеркнул из этого чуть более 700 слов! »

Не повезло, извините.

Я разбил это еще дальше, глядя на тенденции отдельных менеджеров. Как уже отмечалось, «Ангелы» из Scioscia любят двойную смену — 189 за последние три сезона. Это много, но не самое большое за 10-летний период, который я изучал. С 2010 по 2012 год Джим Лейланд (еще один менеджер Американской лиги!) Звонил в «Тигры» 196.Самая низкая отметка была отмечена клубом Национальной лиги «Пираты», у которого с 2008 по 2010 год при Джоне Расселе было всего 28 матчей. Не то, чтобы я утверждал, что существует корреляция, но те Пираты в среднем набирали 62-100 рекордов в течение своих сезонов двойного переключения-фобии, в то время как Тигры Лейланда в среднем составляли 88-74.

Эти команды были экстремальными. Я решил классифицировать использование каждой команды двойного переключения, поместив все 300 командных сезонов в одну из трех групп:

  • Низкая частота, определяется как менее 23 двойных переключений за сезон
  • Высокая частота, определяемая как более 47 двойных переключений за сезон
  • Средняя частота, определяется как все остальное

Согласно этим определениям, было 63 команды, которые назвали несколько двойных переключений, 60, которые назвали много, и 177 посередине, что примерно соответствует 20-60-20 процентному распределению.

Интересно, как мне кажется, то, как эти пропорции менялись с течением времени:

Видите, что здесь происходит? Первый график в этой статье показывает, что общее количество двойных переключателей, вызываемых командами, не сильно изменилось за последние годы. Однако этот график показывает, что частота команды изменилась. С 2007 по 2012 год , по крайней мере, 40 процентов всех команд назвали много двойных переключений или очень мало из них, каждый сезон . С 2012 по 2016 год на меньше, чем на , на , чем на . 40 процентов команд назвали много или очень мало двойных переключений, каждый сезон .

Послушайте, я понял. Мы говорим о двойных переключателях, которые представляют собой скорее устройство для линейки, чем что-то тактическое, например, украденные базы или головни. Но глядя на график, подобный приведенному выше, разве это не похоже на постепенное групповое мышление? Scioscias и Russells стали редкостью. Когда дело доходит до двойных переключателей, в последние годы не так уж много различий.

Я не собираюсь утверждать, что у фанатов отнимают удовольствие наблюдать за тем, как новые игроки входят в игру, но не бьют в том же положении, что и игроки, которых они заменили (особенно с учетом 18-минутного беспорядка, который произошел в недавнем двойном переключении Молитора. созданный).Но я говорю, что, возможно, это та область, где консенсусное мнение о том, когда следует дважды переключаться — не слишком жарко, не холодно, в самый раз — колеблется среди основных компаний.

На прошлой неделе Рассел А. Карлтон назвал появление вспомогательного средства на одном иннинге нормой в современном бейсболе. Подобно смене одного тайма и ограничению на 100 шагов для стартеров, менеджеры, похоже, сходятся на консенсусном использовании двойных переключателей, вытягивая выбросы.

Спасибо Эрику Розберри за помощь в исследовании.

Спасибо за чтение

Это бесплатная статья. Если вам понравилось, рассмотрите возможность подписки на Baseball Prospectus. Подписки поддерживают текущие публичные исследования и анализ бейсбола во все более закрытой среде.

Подпишись сейчас

Кулисные переключатели, кнопочные переключатели, тумблеры, ползунковые переключатели, поворотные переключатели, ножные переключатели, переключатели мгновенного действия, переключатели ECO

С момента своего основания имя Marquardt олицетворяет бренд, сочетающий в себе надежность и новаторский дух.Бренд, который всегда открывает новые горизонты в мире коммутаторов и предлагает своим клиентам большой потенциал, когда речь идет о решениях для коммутаторов, ориентированных на рынок. Широкий выбор клавишных переключателей , кнопочных переключателей, тумблеров, ножных переключателей, ползунковых переключателей, переключателей мгновенного действия, тактовых и клавишных переключателей и переключателей Eco для любого применения.

Независимо от того, ищут ли они датчики и системы переключения для всех видов бытовой техники, для чистки и приводной техники, для техники отопления и кондиционирования воздуха или для стандартных выключателей, которые выпускаются миллионами на больших автоматических производственных линиях, Промышленность по производству электроприборов находит здесь партнера, который может многое предложить многим.

Основное внимание уделяется индивидуальной настройке в соответствии с требованиями клиентов, а также новой разработке инновационных переключателей, датчиков и систем. Наш спектр варьируется от кабельной сборки и производства специальных узлов до полной мехатронной системы.

Подразделение «Переключатели, датчики и средства управления» предлагает инновационные решения для продуктов, отвечающих потребностям широкого спектра приложений и отраслей.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
