Аварийное освещение. Схемы аварийного освещения

Здравствуйте, дорогие читатели! В данной статье вы узнаете, что такое аварийное освещение. Разберём схемы с использованием, как отдельных, так и одного осветительных приборов для штатного и нештатного режимов. Любая система аварийного освещения включает в себя генератор электроэнергии или аккумуляторную батарею, само осветительное оборудование, а также дополнительные элементы. Автоматические переключатели соединяют две электросети – основная и аварийная. При этом для пользователей крайне важна автоматичность данных переключений, а также их своевременность.

Использование отдельных осветительных приборов для штатного и нештатного режимов

В большинстве случаев, системы применяются для обустройства нештатного освещения довольно низкой мощности. Эксплуатация отдельного осветительного оборудования во время нормальных условий и в случае непредвиденного сбоя в работе энергосети поможет улучшить уже имеющуюся конструкцию без серьезных ее нарушений.

Схема подключения аварийного освещения, в которой были использованы главный и дополнительный источник питания, а также раздельные оптические устройства для работы в штатном и аварийном режиме содержит следующие компоненты:

• две лампочки, одна из них работает в нормальном режиме, вторая включается во время возникновения нештатной ситуации
• аккумуляторная батарея для питания осветительного элемента при отключении электроэнергии
• предохранительный блок
• контакты реле
• выпрямитель

В нормальном режиме работы основная лампочка соединяется с электросетью посредством определенного контакта реле. Аккумулятор подсоединяется к выпрямителю и находится в состоянии перманентной подзарядки.

    Аварийное освещение,  раздельные источники для основного и аварийного света

Во время отключения электроэнергии происходит автоматическое замыкание второго контакта реле, после чего энергия от аккумулятора подается на аварийный осветительный элемент. Данная схема светильника аварийного освещения предполагает прокладку двух сетей энергоподачи. Одна из них обеспечивает электричеством основной осветительный элемент, а вторая работает исключительно в нештатной ситуации. В качестве главного элемента можно использовать лампочки какого-либо вида. Для нештатного режима применяются лампочки накаливания гораздо меньшей выходной мощности, нежели основной элемент.

Использование одного осветительного элемента(лампочка накаливания) для штатного и нештатного режимов

Если для обустройства нештатного освещения были использованы исключительно лампочки накаливания, а при возникновении аварийной ситуации переход на нештатный режим работы осветительного оборудования должен пройти моментально без миганий ламп, принято использовать один осветительный элемент, который работает в разных режимах. Подобная система способна обеспечить переключение режимов работы светильников без мигания лампочек.

Электрическая схема аварийного освещения, которая использует только один осветительный элемент для обоих режимов работы, состоит из следующих элементов:

• одна лампочка накаливания
• два контакта реле
• аккумулятор
• выпрямитель
• предохранитель

В данной системе лампочка накаливания подсоединена через два контакта реле к электросети.

    Аварийное освещение, одна лампа накаливания для основного и аварийного освещения

Выпрямитель подсоединяется к источнику переменного тока, позволяя аккумулятору находиться в состоянии перманентной подзарядки. Во время непредвиденного отключения электроэнергии происходит размыкание контактов реле для нормального режима, в то время как замыкаются два других контакта. После этого электричество подается на осветительный элемент от аккумулятора. В данной схеме важно соблюсти равенство напряжения от батареи и электросети.

Главным преимуществом данной системы является отсутствие лишних осветительных элементов, а это значит, что переход от штатного режима до аварийного происходит без прерывания освещения. Именно поэтому данные системы используются в медицинских учреждениях.

Использование одного осветительного прибора (любой вид лампочек) для штатного и нештатного режимов

Данный тип системы нештатного освещения построен на принципе непрерывного питания осветительных элементов. В независимости от того, возникла ли аварийная ситуация, осветительное оборудование работает от переменного тока. Принципиальная схема аварийного освещения способна стабилизировать переменный ток в случае непредвиденных сбоев в работе энергосети.

Схема управление аварийным освещением, которая использует один осветительный прибор для всех режимов работы и осветительные элементы любого типа состоит из следующих компонентов:

• лампочка накаливания для обоих режимов работы
• два контакта реле
• выпрямитель
• инвертор
• аккумулятор

    Аварийное освещение, один источник света для нормального и аварийного режима

Данная система очень похожа на предыдущую, но все-таки отличается от нее наличием инвертора. Этот элемент превращает заряд аккумулятора в переменный ток. В случае возникновения нештатной ситуации осветительный элемент запитывается от сети через инвертор и выпрямитель. При помощи данной системы можно добиться незаметного перехода из нормального режима работы в аварийный.

Схема аварийного освещения с АВР

Независимый тип в этой большой группе образуют системы, которые дополнительно оснащаются прибором самостоятельного запуска резерва.

Модули аварийного освещения схемы, которая использует прибор самостоятельного запуска резерва, представлены здесь следующими компонентами:

• первый ввод энергии
• второй ввод
• третий ввод
• группа автоматических выключателей
• четыре контакта реле
• реле, контролирующее напряжение в электросети
• две шины питания для разных режимов работы

Если электричество подается на первый ввод, то оно проходит через один контакт, один автоматический выключатель и через шину для нормального режима работы. Если произошел сбой в подаче электроэнергии на первый ввод, ранее используемый контакт размыкается, одновременно с этим замыкается контакт для аварийно работы, после чего электроэнергия поступает на потребители со второго ввода.

Если электроэнергия не поступает на оба первых ввода, система сигнализирует об этом и в автоматическом режиме запускается топливный генератор, после чего происходит замыкание третьего аварийного контакта. После чего электроэнергия поступает на третий ввод. В случае необходимости два реле стабилизируют напряжения на вводе и продолжают контролировать его.

Данные устройства не только оценивают значение напряжения, но и его динамику. То есть система контролирует скачки и провалы в поступлении электроэнергии. Благодаря этому можно не бояться пропаданий света или мигания ламп.

    Аварийное освещение, схема аварийного освещения с АВР

Осветительный элемент подключается к шине для нормальной работы посредством автоматических защитных устройств, а к шине для нештатной ситуации через защитные устройства, в то время как сама шина подключает к первой посредством четвертого контакта реле.

Второй ввод электроэнергии может быть представлен отдельной фазой сети или просто независимой системой питания. Очень часто для таких целей используют инверторы, которые трансформируют заряд аккумулятора в переменный ток. Данные системы очень часто устанавливаются на стадионах и других местах скопления людей.

Основным плюсом данных систем является длительный срок эксплуатации осветительных элементов, поскольку они не подвержены разрушительному воздействию скачков напряжения, а также важна надежная резервация энергии.

Вывод

Вышеописанные системы нештатного освещения способны обеспечить на практике любой случай резервирования энергии. Также следует упомянуть о том, что необходимо позаботиться не только о нештатном освещении, но и подаче электроэнергии на технику, резкое прекращение работы которой может повлечь неприятные последствия.

Для корректного выбора, а также создания какой-либо схемы необходимо провести первичный анализ, в ходе которого выяснить необходимую мощность сети, условия использования светильников, а также время для резервирования. Очень важно учитывать еще методы установки линий электросети – воздушный или кабельный.

Кабельное подключение хорошо тем, что в этом случае практически исключены риски обрыва, в то время как воздушные подключения подвержены возникновению таких неприятностей. Очень часто воздушные провода обрываются во время спила деревьев, или же их цепляют слишком габаритные автомобили. Недостатком кабельного коммутирования является сложность ремонта.

В случае проведения каких-либо земляных работ существует риск повредить кабель. В таком случае крайне тяжело отыскать поломку и устранить ее.

Любая система нештатного освещения оснащается аккумуляторными батареями, а также преобразователями электрического тока. Как показывает практика, наиболее надежными на протяжении всего срока эксплуатации являются батареи, которые надежно герметизированы.

Любая система нештатного освещения обладает модульной структурой. Существует возможность монтировать ее на стены и на потолок, в некоторых случаях используются подвесные конструкции. В модулях находятся полупроводниковые инверторные компоненты, которые способны превратить до 90% заряда аккумуляторной батареи в переменный ток. Также благодаря модульной конструкции очень просто производить ремонт одного из элементов системы, а также быстро менять конфигурацию системы. Таким образом, система получается более надежной и долговечной.

Более дорогостоящие системы нештатного освещения могут дополнительно оснащаться сигнализирующим оборудованием, а также техникой для контроля основных функций. Данная техника в автоматическом режиме диагностирует состояние аккумуляторных батарей, а также работоспособность всей конструкции. Некоторые системы оснащаются даже устройствами для удаленного контроля.

Видео



Смотрите также по этой теме:

Требования к освещению производственных помещений и рабочих мест.

Освещенность помещений. Характеристики освещения и способы их улучшения.

Будем рады, если подпишетесь на наш Блог!

[wysija_form id=»1″]

Светодиодный светильник аварийного освещения (схема, характеристики)

Согласно пожарным нормам, некоторые объекты нуждаются в аварийном освещении. Как альтернатива используется светодиодный светильник аварийного освещения с аккумулятором. Он пригоден для установки в любых помещениях, экономичен, экологически безвреден и просто красиво смотрится. Стоит сразу отметить, что аварийное освещение имеет две функции: эвакуационную – для эвакуации людей в случае ЧП, и освещение безопасности – чтобы исключить аварийную ситуацию, которая может возникнуть из-за отключения света. Аварийный светильник можно либо купить, либо сделать своими руками.

Покупные модели

Магазины электротоваров предлагают большой выбор светильников, в том числе и для нештатных ситуаций. Такие лампы должны обеспечивать достаточный световой поток, чтобы было видно, куда эвакуироваться при аварии, а также быть устойчивыми к агрессивной среде, которая может быть следствием нештатной ситуации. Лучшим вариантом являются светодиодные модели, так как при минимальном энергопотреблении они дают достаточно мощный поток света и при этом очень долговечны.

Вот некоторые модели:

Мощность – всего 2 ватта, однако его хорошо видно на расстоянии, что достигается благодаря исполнению на светодиодах. Переключается в течение одной секунды, заряда хватает на 1,5 часа работы. Конструкция предусматривает подвеску к потолку при помощи тросов. Возможны исполнения не со стрелкой, а с надписями: «выход», «запасной выход», «не входить».

EHP2-01 и его размеры

Кроме подвески к потолку при помощи тросов, имеет возможность крепления на стену. Те же характеристики, что и у предыдущего: время автономной работы при полной зарядке – 1,5 часа, переключение в течение одной секунды, но мощность уже 3 ватта. Вроде бы мелочь, но с учетом того, что это не лампы накаливания, разница будет ощутимая. При необходимости, можно купить такой фонарь с другой надписью: они есть с разными вариантами текста, так что подойдут для любого предприятия.

Эта модель полностью отличается от предыдущих. Здесь нет надписей, потому что его роль не в указании выхода или объяснении что делать, а в том, чтобы включиться при пропадании электричества и дать возможность произвести необходимые действия обученному персоналу. К примеру, предыдущие модели ламп, как правило, предназначены для установки в кинотеатрах, кафе и других местах, где люди, при возникновении непредвиденной ситуации, нуждаются в руководстве – куда идти, что делать. Эта же модель ничего не указывает, а просто светит.

Свет – белый, световой поток, который он дает – 300 Лм. Также снабжен аккумулятором с временем работы в автономном режиме 1,5 часа. Мощность – 5 ватт. Можно крепить на потолок, стену, а также можно носить в руке – очень удобная функция.

Читайте также:

Сборка светодиодной лампы своими руками

Какой выбрать?

Магазины предлагают большой выбор подобных ламп с различными характеристиками, поэтому вопрос «что выбрать именно мне?» вполне закономерен. Хотя универсального совета нет, однако некоторые рекомендации будут весьма полезны.

1. Время работы. Понятно, что чем дольше, тем лучше, но желательно иметь какой-то минимум. В среднем, это должно быть не меньше 1,5–2 часов. Эта функция прямо пропорциональна емкости аккумуляторной батареи (чем выше, тем дольше), и обратно пропорциональна мощности лампы. Это важно знать, особенно если хотите доработать купленный прибор своими руками.
2. Степень защиты. Обозначается как IP ХХ и означает степень защищенности прибора от пыли и влаги, где первая цифра – уровень защищенности от пыли, а вторая – уровень водонепроницаемости. Минимальное значение для нашего прибора – IP 20, среднее значение, пользующееся популярностью на рынке, – IP Значение IP 65 означает полную защиту от пыли и воды, с возможностью эксплуатировать лампу в местах сильного запыления и присутствия водных струй средней мощности.
3. Тип крепления. Выбор крепления зависит от предполагаемого места установки: навесной, настенный, потолочный.

Также есть много других параметров, которые необходимо учесть: размер, цена, цель – будет это просто указатель эвакуационного выхода, или же нужно полноценное освещение места при отключении электроэнергии.

Как собрать самому

Есть много различных схем таких светильников, но если нет очень высоких требований, можно попробовать несложную схему, которую легко собрать своими руками. Она разработана компанией YMYA electronics и пользуется популярностью из-за своей простоты и надежности.

Принцип работы очень прост: как только пропадает 220 В, автоматически зажигаются 12 ярких светодиодов, которые так же автоматически гаснут при появлении напряжения сети.

Эта схема состоит из двух частей: схемы зарядки батареи и управления лампами типа LED. Зарядное устройство состоит из понижающего трансформатора 220/9 В, диодного моста, сглаживающего конденсатора, регулирующего элемента на микросхеме LM317.

Ограничение зарядного тока осуществляется при помощи резистора 16 Ом, 5 ватт, потенциометром 2,2 Ком регулируется ток зарядки, а стабилитрон в цепи базы транзистора ВС547 служит для автоматического отключения заряда батареи.

Вторая часть схемы состоит из транзистора BD140, в коллекторной цепи которого установлена матрица из 12 светодиодов. Резисторы 100 Ом – токоограничивающие. Так как потребляемый ток матрицы может доходить до 1,5 А, транзистор обязательно должен стоять на радиаторе во избежание перегрева и выхода из строя.

Если это слишком сложно, можно взять другую схему, которую собрать своими руками еще проще:

Напряжение 220 вольт подключается к гнезду J1, выпрямляется диодным мостом, собранном на диодах 1N 4004, и поступает на контакты электромагнитного реле. При пропадании напряжения сети реле обесточивается. Нормально закрытые контакты подключают батарею, аварийное освещение включается в работу.

При желании можно подключить не 220 В, а 5 В через контакты J2, J3: теперь схема будет отслеживать наличие этого напряжения. Гнездо J4 используется для подключения зуммера, звонка или любого другого устройства, которое будет оповещать о том, что произошла авария.

Как видим, такие фонари – это не настолько дефицитно или сложно, чтобы отказываться от исполнения требований техники безопасности. Если купить их в нужном количестве дорого, всегда есть альтернативный вариант – собрать своими руками, что будет значительно дешевле.

Схема работы светильника с аккумулятором во время проблем с электричеством

На даче частенько пропадает свет, товарищ попросил помочь найти бюджетное устройство, выполняющее функции аварийного освещения, купили такое

Идея, в принципе, подсмотрена из автономного освещения на работе, но там оно более громоздкое и относительно дорогое.

А мы нашли совсем бюджетный вариант (купили сразу несколько)

Основное назначение — если пропадает электричество, загораются аварийные светильники. Освещение конечно посредственное, но нам вполне хватит и такого, главное что не по темноте «шарахаться». При подаче электроэнергии устройство переходит в режим заряда и отключает освещение. Короче именно типовой светильник для аварийного освещения!

Характеристики из магазина:

-13 белых СВЕТОДИОДОВ
-поставляется на 110 ~ 240 В
-время работы до 5 часов, когда он полностью заряжен
-Тип разъема: ЕС Plug
-Источник питания: AC
-мощность (Вт): 2
-Цвет: Белый
-материал: ABS

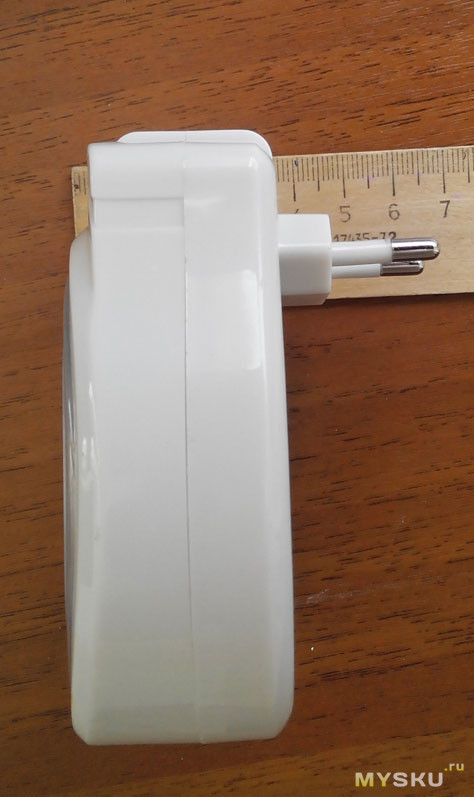

-размер (см): 10 см х 6.9 см х 3.5 см

Приехало в блистере

На задней стороне упаковки имеется небольшое описание предназначения устройства

Ну и собственно само устройство. Сделано довольно аккуратно, из приятного на вид пластика. В реальности не выглядит дешевкой, хотя и относительно «простой» внешний вид

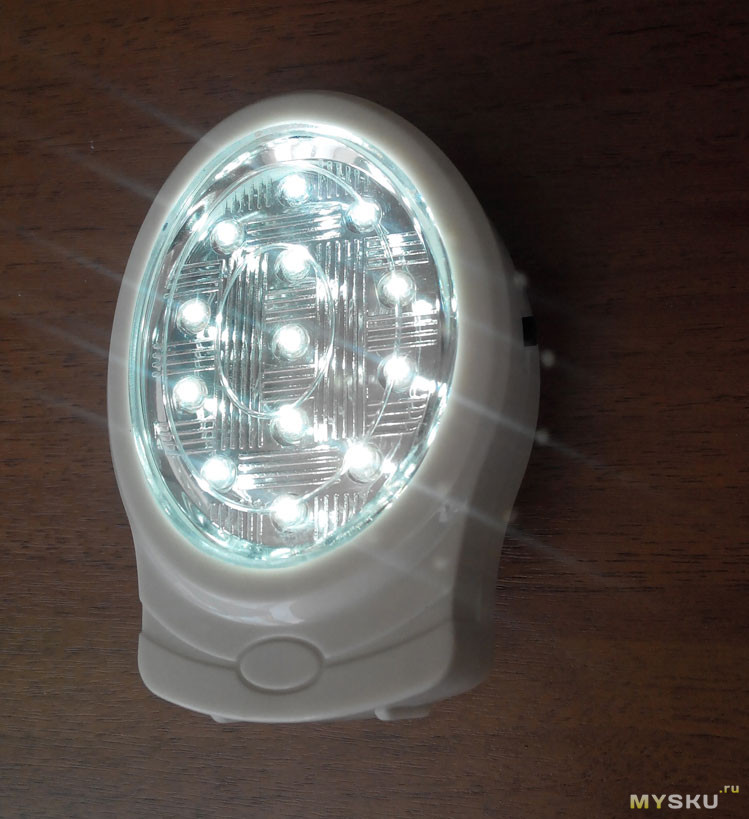

Как и следует из описания, присутствуют 13 светодиодов и что-то типа отражателя.

На одной из боковых сторон находится переключатель режимов (их в принципе всего два) и индикация заряда (наличие сети)

Первый режим — режим фонарика по сути (или ночника). Независимо от наличия напряжения на контактах включен свет.

Свет кстати не слишком яркий, но вполне достаточный для освещения небольшого помещения. Как по мне, так для ночника даже слишком яркий. Фото делались на свету, поэтому на них не так это заметно

В этом режиме

при подаче напряжения (наличии напряжения в сети) свет остается включенным, но индикатор показывает заряд устройства, вернее сказать НАЛИЧИЕ электричества, т.к. светится независимо от уровня заряда.

Второй режим это именно «аварийное освещение», т.е. при наличии сети идет заряд (и контроль наличия сети), при ее пропадании включается светильник. Светится до окончания заряда (несколько часов, зависит от заряженности и состояния аккумулятора), либо до появления электричества, после чего тухнет и начинает заряжаться. На заряженном аккумуляторе 2 часа светит ярко и еще более часа яркость свечения плаво снижается

Электричество присутствует в сети…

Электричество пропало

Обратная сторона, с предупреждениями о сетевом опасном напряжении.

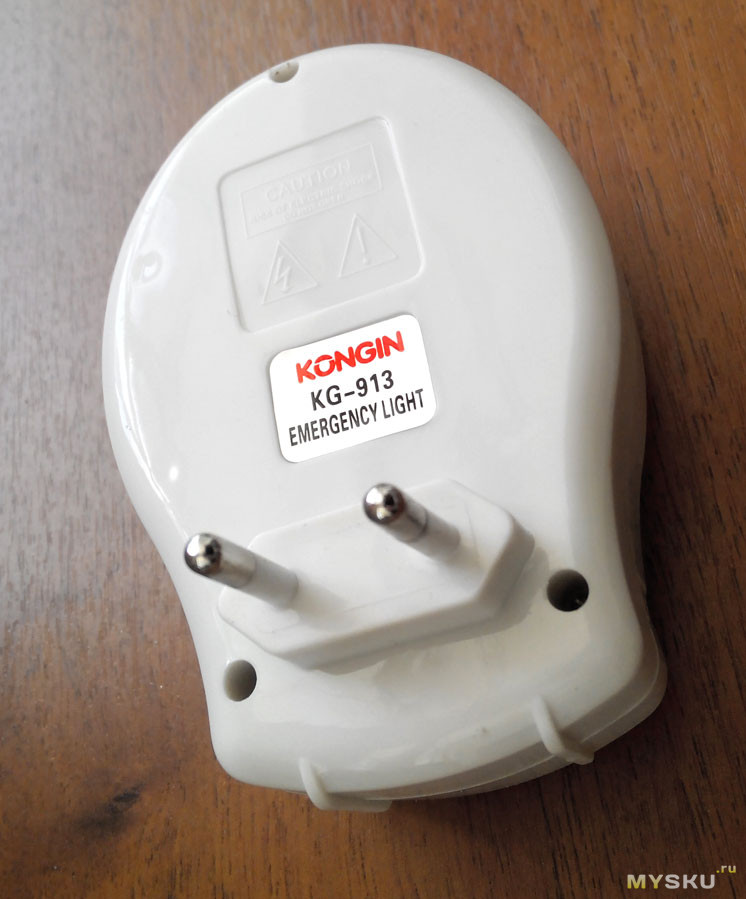

Вилка под «наш» стандарт, но под

Тип F, Schuko, европейская розетка с заземлением

будет коротковатая и вываливаться (на грани вываливания), необходим дополнительный адаптер.

В розетках старого образца (с тонкой вилкой) или

Тип C, Europlug, евро розетка, европейская розетка без заземления

будет держаться нормально.

Внутренности светильника

Рубрика «для гурманов 😉

На самом деле смотреть не особо много чего 🙂

Типовая балластная схема

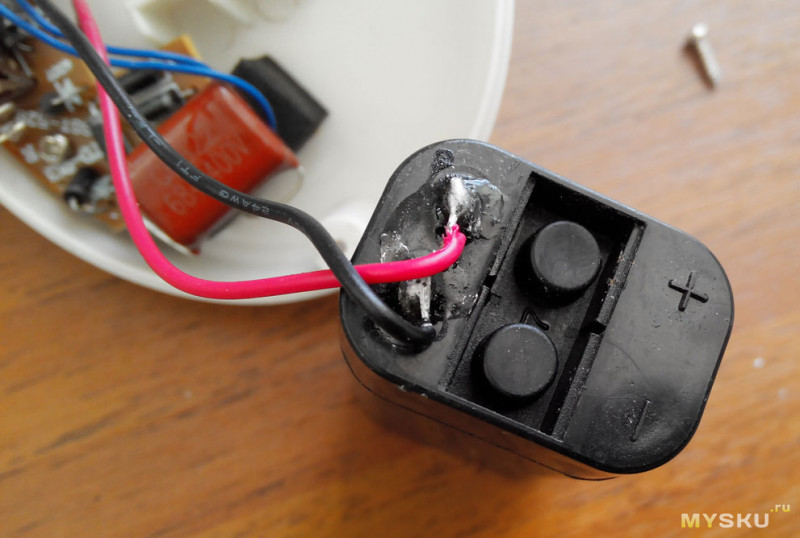

аккумулятор без „опознавательных знаков“, только на боку дата выпуска имеется

Под крышечкой имеются резиновые заглушки для вентиляции, я думаю что аккумулятор гелевый, хотя на Али встречал сведения, что этот светильник использует литиевый, что явно не соответствует действительности 🙂

На приехавшем светильнике сразу было 4в.

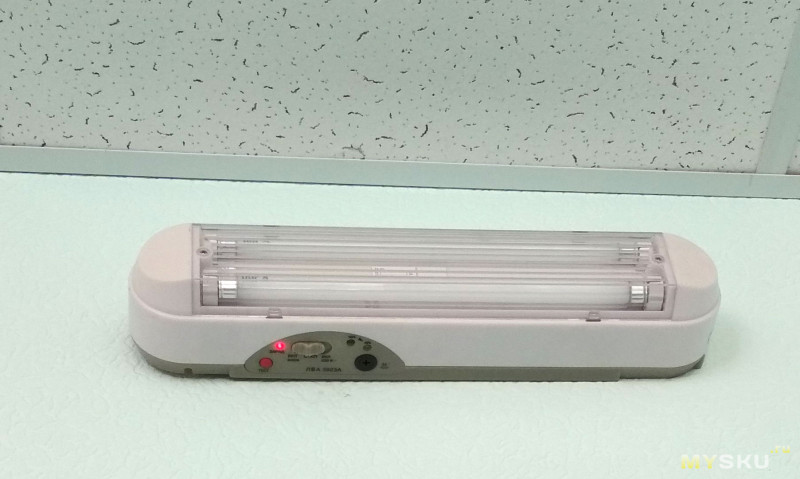

Использовать подобные аварийные светильники можно например так:

ЗЫЖ как раз вчера у товарища отключали свет, так что покупка не бесполезная 🙂

Схема аварийного освещения: рассмотрим подробно

Аварийное освещение

Схемы аварийного освещения для различных помещений в значительной степени отличаются. Это зависит от их размеров, мощности системы аварийного освещения и, собственно, требований к самому освещению. Поэтому на данный момент существует богатое разнообразие схем, которое позволяет решить задачи любой сложности и с различным уровнем капиталовложений.

Где необходимо монтировать аварийное освещение, и какие требования к нему предъявляются

Прежде чем говорить о схемах и сферах применения, давайте разберемся с вопросами, где это аварийное освещение вообще должно быть. Кроме того, обязательно следует разобраться с вопросом норм, предъявляемых к аварийному освещению. Все это детально прописано в СНиП 23-05-95, а в нашей статье мы лишь постараемся, простым языком объяснить все эти требования.

Помещения, в которых обязательно должно быть аварийное освещение

Аварийное освещение подразделяется на два основных типа – это эвакуационное и освещение безопасности. Первое должно обеспечить безопасное передвижение людей в экстренных ситуациях, а второе — минимальный уровень освещенности в местах управления критической инфраструктурой.

Аварийное освещение щитов управления	Исходя из этого, аварийное освещение в обязательном порядке должно быть реализовано в тепловых пунктах, электрических станциях и подстанциях, насосных станциях водоснабжения и отведения, вентиляционных помещениях и в пунктах управления системами кондиционирования, если нарушение работы этих объектов может привести к останову промышленных или жилых зон.
Аварийное освещение рабочих мест	В обязательном порядке, освещение безопасности должно быть в помещениях, прекращение работы в которых может привести к взрывам или пожарам. И даже если остановка работ в определенном помещении приводит к длительному простаиванию всей технологической цепочки, то в них необходимо оборудовать освещение безопасности.
Освещение эвакуационных проходов	Эвакуационное освещение должно быть во всех промышленных зданиях без естественного освещения. Кроме того, его необходимо монтировать во всех основных проходах если при эвакуации по ним будут перемещаться более 50 человек. Для вспомогательных помещений эта норма ниже и составляет 100 человек.
Аварийное освещение высотных жилых зданий	Обязательно, эвакуационное освещение должно быть в доме с количеством этажей 6 и более, в лечебных и детских учреждениях. Для общежитий его следует оборудовать при длине коридоров более 25 метров, либо при проживании в нем более 50 человек.
Аварийное освещение торговых залов	В торговых помещениях нормой для установки такого освещения является площадь в 90м2. Кроме того, эвакуационное освещение должно быть установлено над кассами
Эвакуационное освещение в спортзалах	Такой тип аварийного освещения следует создавать в спортивных, банных, лечебно-профилактических помещениях, ремонтных мастерских, в раздевалках, на кухнях и других объектах общественных зданий. В актовых и конференц-залах его следует монтировать при количестве мест более 100.

Требования к аварийному освещению

Теперь поговорим о требованиях, которые нормативные акты предъявляют к аварийному освещению. Причем, в зависимости от типа аварийного освещения, эти требования достаточно разительно отличаются.

Виды аварийного освещения

• Начнем наш разговор с освещения безопасности. Как говорит инструкция, оно должно обеспечивать наименьшую освещенность в размере 5% от нормальной минимальной освещенности. Например, у нас имеется помещение, в котором минимальная норма освещенности составляет 200лк. Соответственно минимальная норма освещения безопасности должна быть не меньше 10лк.

Минимальные нормы освещенности различных помещений

Обратите внимание! Во всех случаях минимальная норма освещения безопасности должна быть не ниже 2лк внутри зданий. На территории предприятия эта норма составляет 1 лк.

• А вот с эвакуационным освещением все немного сложнее. И это связано не с нормой минимальной освещенности, которая для помещений составляет 0,5лк, а для площадок вне помещений 0,2лк, а с правилами размещения самих фонарей.
• Фонари эвакуационного освещения должны быть расположены через каждые 25 метров на пути эвакуации. Кроме того, они в обязательном порядке должны быть на каждом повороте и перед каждой дверью.
• Но дело в том, что нормы запрещают перепад между наиболее и наименее освещенными участками больше чем 1к 40. Это требование зачастую обуславливает применение светильников с максимально рассеянным светом, а также уменьшение расстояний между светильниками.

Нормы расположения светильников эвакуационного освещения

• Отдельно стоит отметить и лампы, которые следует применять для систем аварийного освещения. Дело в том, что нормативные документы запрещают применение натриевых, ксеноновых, ДРЛ и металлогалогенных ламп, которые достаточно долго разгораются и могут гаснуть в процессе работы.

Схемы для систем аварийного освещения

Имея представление о типах и требованиях, предъявляемых к данным системам освещения, можно говорить и об самих схемах. На данный момент их предложено достаточно большое количество, причем имеются схемы как для достаточно большой сети освещения, так и для небольших по количеству светильников систем.

Схема питания аварийного освещения от второго источника питания

Самая простая схема сети аварийного освещения с технической точки зрения — это его питание от независимого источника электроснабжения. Но будем откровенны, применяется такая схема достаточно редко в связи с тем, что в чисто технические условия вмешивается экономическая целесообразность.

Стоимость еще одного подключения к электрической сети во многих случаях заставляет отказаться от такого варианта. А между тем он один из самых удобных.

Схемы подключения от посторонних источников питания: а) – от разных подстанций, б) – от разных систем шин одной подстанции

• Суть данного варианта сводится к следующему. Помещение или группа помещений имеет одно основное питание от электрической сети общего пользования. Для подключения аварийного освещения к помещению подводится еще одна питающая линия. Главным условием этой линии является ее питание от другого источника – это может быть другая система шин на питающей подстанции или вообще другая подстанция.
• Резервная линия питания может иметь меньшую номинальную мощность. Главное, чтоб ее хватило на питание всей сети аварийного освещения и другого электрооборудования, подключенного к ней.

В дальнейшем возможно два варианта:

• Вариант номер один — это когда от основной линии в нормальном режиме питается все электрооборудование помещения. При исчезновении напряжения на основной линии, сеть аварийного освещения начинает получать питание от резервной линии.

Схема освещения с несколькими независимыми источниками питания

• Второй вариант — это когда линии аварийного освещения постоянно запитаны от резервной линии, и сеть аварийного освещения работает постоянно, не зависимо от наличия основного питания. В этом случае необходимо иметь возможность подключения сети аварийного освещения к основной линии для проведения ремонтов и устранения неполадок на резервной линии.

Питание от дизельного генератора

Но как мы уже упомянули, цена варианта с подключением двух независимых линий далеко не всегда находится в разумных пределах. Поэтому, иногда проще обойтись своими силами и создать автономный источник питания самостоятельно. Это может быть бензиновый, газовый или дизельный генератор.

Дизельный генератор

• Такой генератор можно установить в специальном помещении. Дополнительно к нему потребуются емкость для хранения топлива. Обычно ее объем принимают достаточным для часа работы генератора, если другое не предусмотрено требованиями к вашему помещению. Обвязка генератора позволит подавать топливо от емкости непосредственно к двигателю. Система автозапуска позволит включать генератор без вашего участия.
• Итак, для данной схемы в нормальных условиях все питание берется от основной линии. При исчезновении на ней напряжения в работу включается дизель генератор. Он обеспечивает питание сети аварийного освещения.
• Но здесь есть несколько, но. Для того чтоб запустить генератор, нужна специальная автоматика, а она питается от электрической сети. Но если питание уже исчезло, то как сработает автоматика?

Схема подключения дизель генератора в качестве второго источника питания

• Для этого существует несколько вариантов. Наиболее простым и дешевым является вариант использования специального конденсатора, который вполне может запасти достаточный объем электроэнергии для однократной команды на включение.
• Но если генератор не включился с первого раза, то потом его можно включить только вручную. Это не очень удобно, особенно в аварийных ситуациях. Поэтому, зачастую, дополнительно приобретают небольшой аккумулятор, который обеспечит работу системы аварийной автоматики.

Схемы питания с использованием аккумуляторов

Вообще, вариант с использованием аккумуляторов является одним из самых распространенных. Ведь реализовать его своими руками достаточно просто и, в некоторых случаях, он немного дешевле.

Аккумуляторные батареи большой емкости

• Аккумуляторы электрической энергии позволяют накапливать и хранить энергию. Но если в нашей сети протекает переменный электрический ток, то аккумулятор способен работать только с постоянным током. В связи с этим они требуют установки специальных устройств – инверторов, которые преобразуют переменный ток в постоянный и обратно.

На фото инвертор для аккумуляторной батареи

Существует несколько вариантов схем с использованием аккумуляторов для питания аварийной сети:

• Вариант номер один – это когда питание сети аварийного освещения происходит от инвертора, к этой же сети подключен аккумулятор. В нормальном режиме инвертор подключен к сети переменного тока. Его выходные цепи с постоянным током подключены к щиту постоянного тока (ЩПТ). При обычном режиме работы он питает все светильники, подключенные к сети аварийного освещения, и подпитывает аккумулятор, компенсируя саморазряд батареи.

При исчезновении переменного напряжения инвертор перестает работать. Все питание сети аварийного освещения ложится на аккумуляторную батарею, которая должна обеспечить ее работу не менее получаса, либо другого периода времени.

Схема постоянного питания аварийного освещения от батареи

Обратите внимание! Для всех схем при использовании батареи, ее емкость должна выбираться в соответствии с суммарной мощностью потребления. При этом сама батарея должна периодически подвергаться контрольным зарядам-разрядам для проверки ее.

• Второй вариант — это когда инвертор подключен непосредственно к батарее. От батареи подключено все аварийное освещение. Инвертор постоянно подзаряжает аккумулятор, что обеспечивает ее постоянную емкость. При отключении питания переменной сети инвертор отключается, и аварийная сеть питается только от батареи, как на видео.
• Третий вариант – это когда инвертор подключен к батарее, а от батареи питается аварийное освещение, но оно постоянно отключено. Только при исчезновении напряжения основного источника сеть аварийного освещения отключается от основного источника и подключается к питанию от батареи.

Схема и аварийное освещение с батарей работающей только в аварийном режиме

Но дело в том, что от приведенных выше схем могут питаться только отдельные виды ламп способные работать на постоянном токе. А вот двигатели и некоторые виды светильников не могут работать от постоянного тока. Для их питания в схему второго и третьего варианта возможна установка дополнительного инвертора. Только теперь он будет преобразовывать постоянный ток в переменный. В итоге, на выходе с аккумуляторной батареи мы получим переменный ток.

Светильники со встроенным аккумулятором

Но далеко не всегда необходима такая сложная схема, и аварийное освещение должно быть запитано именно от отдельных групп освещения. Для небольших по площади зданий, для которых достаточно до 50 ламп, значительно целесообразнее использовать светильники со встроенным аккумулятором.

Светильник аварийного освещения со встроенным аккумулятором

• Суть данной схемы заключается в следующем. Вы приобретаете специальные светильники со встроенным аккумулятором. Этот светильник уже имеет встроенный инвертор, который подзаряжает батарею. В нормальных условиях он питается от сети переменного тока. При исчезновении питания он отключается от сети переменного тока и начинает работать от аккумулятора. Время его работы обычно не превышает 3 часов.
• Светильники могут быть разных типов. Одни постоянно работают от аккумулятора и инвертор подзаряжает его. Другие постоянно работают от сети переменного тока, а от аккумулятора он включается только в аварийных режимах.
• Имеются светильники с одной или несколькими лампами, работающими от переменной сети и одной или несколькими лампами, работающими от аккумулятора. Это позволяет подобрать светильник в точном соответствии с вашими пожеланиями и требованиями.

Эвакуационный светильник со встроенной батарей

• Так же такие светильники можно разделить на группы по месту установки батареи. Одни имеют выносную батарею, которую прячут под навесными потолками, другие имеют батарею, которая встроена в сам светильник.
• Гарантийный срок службы таких светильников обычно составляет 10-15 лет. Но на самом деле, это время ограниченно сроком службы аккумулятора. Поэтому после его замены на новый, светильник может проработать и больший срок.

Вывод

Аварийное освещение и схема его подключения имеют множество вариантов. При этом совершенно не обязательно использовать только один из них. Вполне возможны варианты с комбинацией на одном объекте нескольких различных типов. Это позволяет добиться оптимального питания всей аварийной сети и минимальных капиталовложений.

СВЕТИЛЬНИК АВАРИЙНОГО ОСВЕЩЕНИЯ

СВЕТИЛЬНИК АВАРИЙНОГО ОСВЕЩЕНИЯ

Светильники аварийного освещения данной серии ЛБА применяются для временного местного освещения рабочей зоны, освещения путей эвакуации, коридоров, запасных дверей или просто как переносные светильники.

Данные светильники используются в качестве аварийных, при отсутствии стационарного аварийного освещения в квартире или любом другом помещении. Питание такого аварийного освещения берётся от встроенного свинцового герметичного аккумулятора на 6 В.

Корпус светильника выполнен из пластика, материал рассеивателя света – полистирол. Светильники комплектуются линейными люминесцентными лампами диаметром 26 мм и мощностью 20 ватт. Минимальная продолжительность аварийного освещения – 240 мин. Оснащены ЭПРА. Номинальное напряжение 230 В. Цветовая температура света 6400К. Имеется возможность автоматического или ручного включение света. Ручное управление будет только если выдернуть вилку из розетки, или нажать на кнопку (без фиксации) «тест», и если светильник включен в сеть, — он не включается.

Схема представляет собой обычный двухтактный блокинг генератор на транзисторах D882. На транзисторе С9012 собран ключ, в его коллекторной цепи стоит стабилитрон, его задача не допустить полного разряда, пока не заряжен конденсатор С2, запускается ключ на Q1, шунтирует резистор R4 на массу и через диод VD9 открывается транзистор Q2, питание поступает на преобразователь. А на стабилитроне сделана обратная связь, чтоб удерживать первый транзистор отрытым. Теперь при снижении напряжения, до 5,9..6,0 напряжения не хватает пробить стабилитрон — схема обесточивается. Подробнее о преобразователях для люминесцентных ламп читайте здесь. S1 — это выключатель имеющий две функции: включить сам процесс зарядки, или включить лампу, когда нет напряжения. А на диодах VD7, VD8 и транзисторе Q1 сделан детектор пропадания напряжения сети, схема заработает если катод диода VD9 будет относительно массы, а его подпирает напряжение через открытый диод VD7. Заряд,как в большинстве дешёвых китайских устройств, идёт напрямую с выпрямителя через резистор 2 Ома.

На плате установлен предохранитель на 2 А. Имеется так-же возможность кроме сетевого, питания и от автоаккумулятора на 12 В. Адаптер сети 220/7.5 В выполнен по бестрансформаторной схеме, как в зарядках мобильных телефонов.

Материал предоставил: -igRoman-. Вопросы и комментарии на ФОРУМ

   Схемы автоматики

Схема управления аварийным светильником | Проектирование электроснабжения

Предположим у вас есть аварийный светильник, чаще всего это эвакуационный, который должен включаться от блока пожарной сигнализации при пожаре и от клавишного выключателя. Как все это можно реализовать в одной схеме?

В основном такие светильники выбираются с автономным источником питания, т.е. аккумулятором. Для первой категории электроснабжения аккумуляторы не требуются. У начинающего проектировщика обязательно возникает вопрос: а как все эти требования можно выполнить? У меня тоже возникал этот вопрос, поэтому хочу  предложить один из вариантов, решения данной проблемы. Схема придумана не мной, я лишь приведу ее описание.

Схема управления аварийным светильником

Не схеме показано подключение одного светильника. Остальные светильники подключаются параллельно.

Для реализации данного решения нам понадобятся два автоматических выключателя, реле типа РЭК77/3, устанавливаемое на DIN-рейку щита освещения, клеммная коробка, светильник (или светильники), одноклавишный выключатель.

Для лучшего понимания все электрические цепи выделил разными цветами.

В нормальном режиме контакты реле находятся в разомкнутом состоянии и при выключенном выключателе светильник не горит. При пожаре срабатывает реле и на светильник подается напряжение, светильник загорается.

В нормальном режиме зажечь светильник можно, подав напряжение через одноклавишный выключатель, как и на обычный светильник.

Как видим, в нашем случае добавляется еще одна жила в кабель, которая идет от реле. В обычном случае до клеммной коробки мы бы использовали 3 жилы (P+N+PE). От клеммной коробки до светильника также идет 4 жилы. Это связано с тем, что для аккумуляторной батареи необходимо постоянно подавать напряжение. В нашем случае на клемме L2 всегда присутствует фаза, а управление светильником происходит через клемму L1.

Вот такая получилась простая статья. Надеюсь кому-то окажется полезной.



Советую почитать:

применение светодиодных светильников с аккумулятором, требования к конструкции

Техника безопасности играет ключевую роль не только на производстве, но и в офисах, складских помещениях. Требования охраны труда определяют необходимость в аварийном освещении. При организации такого освещения следует использовать автономные источники света. Большую популярность приобрели аварийные светильники со встроенным аккумулятором.

Аварийное освещение выполняет следующие функции:

• Восстановление подачи света в случае выхода из строя основной системы освещения.
• Безопасное завершение работ и эвакуация в случае возникновения чрезвычайных ситуаций.

Особенно в эвакуации помогает светящаяся надпись «выход», позволяющая даже в задымленном помещении выбрать правильное направление.

Виды систем аварийного освещения

Аварийное освещение не просто является альтернативой штатному, а выполняет важную функцию обеспечения безопасности в чрезвычайных ситуациях.

В зависимости от компоновки и типов светильников сама аварийная система выполняется по следующим схемам:

• Схема постоянного действия. В этом случае свет включен постоянно. В безаварийном режиме лампы работают от электросети. В случае нештатной ситуации питание ламп переключается на аккумулятор.
• Схема непостоянного действия. Аварийный свет включается при необходимости. В безаварийном режиме лампы не эксплуатируются.
• Схема с комбинированными светильниками. В таких источниках света используются две лампы или группы ламп. Одна лампа или группа является основной, а другая – аварийной.
• Автономные аварийные приборы, работающие от встроенных аккумуляторов. К этой группе относятся всем известные светильники «выход».
• Централизованная система аварийного освещения. В ней осветительные приборы питаются от центральной аккумуляторной установки.

Светодиодный аварийный светильник с аккумулятором

Наиболее практичными аварийными источниками света часто называют модели со встроенными аккумуляторами. Подача света при этом не зависит от централизованного электроснабжения. Каждый светильник имеет собственный аккумулятор, поэтому отсутствуют риски, связанные с выходом из строя центральной аккумуляторной установки.

Однако такая практичность приводит к некоторому усложнению обслуживания. Для поддержания работоспособности системы аварийного освещения нужно следить за зарядом аккумуляторов во всех светильниках. Кроме того, специально назначенный работник должен отвечать за контроль степени износа аккумуляторов, имеющих определенный ресурс.

Использование в качестве источника света светодиодов позволяет сохранить яркость светового потока при минимальном расходе электроэнергии от аккумулятора. Это существенный плюс, продлевающий время работы аварийного светильника с момента отключения подачи электричества.

Светодиоды имеют продолжительный срок службы, что определяет возможность длительной эксплуатации осветительных приборов.

Чаще всего светильник такого типа с надписью «выход» можно наблюдать в общественных местах.

Цены на светодиодные модели несколько выше, чем на приборы с другими лампами, но важную роль играют преимущества именно таких конструкций. За счет широкого распространения купить такие светильники можно повсеместно.

Преимущества и недостатки

К преимуществам светильников на светодиодах относятся следующие характеристики:

• Высокая экономичность. Потребление электроэнергии светодиодами почти в 10 раз ниже, чем лампами накаливания. Это позволяет добиться значительной экономии, особенно при частом использовании аварийного освещения. С уверенностью можно сказать, что экономия электроэнергии оправдывает более высокую цену светодиодных приборов.
• Большой ресурс эксплуатации. Срок службы светодиода может достигать 100 тысяч часов. После продолжительной эксплуатации светодиод не перегорает, а начинает деградировать, его свет становится более тусклым. Светильник же продолжит выполнять свои функции. Заявленный срок службы ламп накаливания составляет одну тысячу часов, люминесцентные лампы могут работать до трех тысяч часов. Огромное преимущество светодиодов неоспоримо.
• Высокая стойкость к механическим воздействиям. Диоды не имеют легко повреждаемых составных частей. В лампах накаливания размещена спираль, которая может быть повреждена вибрацией. И лампы накаливания, и люминесцентные лампы изготовлены из хрупкого стекла. Корпуса светодиодов выполнены из полимеров, которые проявляют большую стойкость даже к значительным механическим нагрузкам.
• Высокая безопасность. Использование в качестве источника питания аккумулятора делает подобные осветительные приборы лидерами по электробезопасности. Кроме того, светодиоды не нагреваются более 60 градусов, что исключает пожароопасность системы освещения. Светодиоды сводят к минимуму опасность получения травм при механическом разрушении светильника. Повреждение ламп накаливания и люминесцентных ламп влечет опасность травмирования людей, особенно в условиях чрезвычайной ситуации.
• Высокая экологичность. Такие светильники абсолютно безопасны для здоровья человека. Светодиоды не требуют специальной утилизации. Выбросить нерабочий светильник так же просто, как и купить. Все люминесцентные лампы содержат ртуть, их повреждение грозит серьезными токсическими поражениями.
• Оптимальный свет. Светодиоды исключают мерцание благодаря использованию постоянного тока. Они позволяют достичь благоприятной цветовой температуры, которая максимально приближена к дневному свету. Такое световое излучение не наносит вреда глазам, его можно использовать продолжительное время в местах большого скопления людей.

Недостатки светодиодных светильников назвать трудно. Многие полагают, что их вообще нет, если не учитывать цены. Из всех преимуществ можно поставить под сомнение только заявленный производителями эксплуатационный ресурс. Однако многократное превышение ресурса работы светодиодов, по сравнению с лампами других типов, остается фактом.

Требования к аварийному освещению

Нормативные документы определяют условия выбора и монтажа осветительных приборов для аварийного освещения. Возможность использования конкретного светильника в качестве аварийного определяется его маркировкой.

Маркировка аварийных светильников

Наличие специальной маркировки является обязательным!

По маркировке можно определить тип светильника и его характеристики. Она состоит из четырех частей:

1. Первая часть представляет собой буквы «Z» или «X». Буква «Z» свидетельствует о централизованном питании. Светильник с аккумулятором маркируется буквой «X».
2. Вторая часть содержит цифры от 1 до 6, обозначающие особенности прибора и режимы работы: 0 – непостоянного действия, 1 – постоянного действия, 2 – комбинированный непостоянного действия, 3 – комбинированный постоянного действия, 4 – составной непостоянный, 5 – составной постоянный, 6 – вспомогательный. Стоит отметить, что составной светильник характеризуется размещением аккумулятора вне корпуса, а во вспомогательном аккумуляторную батарею встраивают в корпус.
3. Третья часть показывает особые характеристики светильника: « A » – присутствие в конструкции испытательного устройства, « B » – наличие устройства задержки, « C » – режим ожидания, « D » – возможность использования в помещениях с повышенной влажностью. ГОСТ Р МЭК 60598-2-22-9 требует, чтобы каждый автономный светильник имел испытательное устройство, которое позволяет осуществить проверку срабатывания автоматики при отключении штатного электропитания. Такое устройство призвано исключить ложное срабатывание светильника, влекущее разряд аккумулятора в отсутствие чрезвычайной ситуации. Устройство задержки позволяет аварийному осветительному прибору не включаться без необходимости, то есть в случае кратковременного отключения электроэнергии. Режим ожидания позволяет отключать рабочее напряжение без включения аварийного освещения, это актуально ночью и в выходные дни.
4. Четвертая часть маркировки показывает время работы автономного светильника в минутах. Этот параметр имеет особую важность для пользователей, но увеличение емкости аккумулятора влечет значительное возрастание цены светильника.

Соблюдение всех требований к аварийному освещению увеличивает цену светильника, однако использование более дешевых немаркированных приборов является нарушением.

Выбор оптимальной модели

Перед тем как купить светильник, стоит внимательно ознакомиться с основными техническими характеристиками моделей:

• Время автономной работы. Практика эксплуатации аварийного освещения показывает, что в большинстве чрезвычайных ситуаций достаточно трех часов.
• Степень защищенности. Класс защиты от пыли и влаги выбирается исходя из условий в помещениях. Производственные территории обычно требуют высоких индексов защиты, а в офисных помещениях часто достаточно более дешевых устройств.
• Способ крепления. Различают настенные и потолочные светильники. Некоторые модели можно встраивать в потолок или стену, за счет отсутствия отдельного корпуса цены на такие приборы могут быть ниже. Выбор варианта монтажа зависит только от особенностей помещения.

Аварийные светильники являются обязательным атрибутом рабочих и других общественных помещений. Они освещают эвакуационные пути и выходы. Оптимальными по праву считаются светодиодные модели с аккумулятором. Однако устройство системы аварийного освещения лучше доверить специализированным организациям, которые учитывают все тонкости окончательного выбора моделей и монтажа, а также несут ответственность за соответствие установленной системы всем требованиям нормативных документов. Цены на монтаж вполне приемлемы и оправданы отсутствием проблем при эксплуатации и проверках.

Цепь аварийной лампы с защитой от перезарядки

Следующая светодиодная лампа аварийного освещения со схемой защиты от перезарядки была разработана мной в ответ на запрос, отправленный PP.

Основные характеристики

В статье описывается схема аварийного светодиодного освещения с расширенными функциями, такими как отключение батареи при перезарядке

1. , автоматическое отключение дневного времени
2. ,
3. , и не нужно говорить о том, что схема включает Светодиоды автоматически загораются при выходе из строя сети переменного тока и переходят в режим зарядки при восстановлении питания.
4. Эта схема хороша тем, что она включает в себя обычные дешевые компоненты, которые можно легко купить на местном рынке.

Работа схемы

Давайте попробуем разобраться в работе схемы с помощью следующих пунктов:

IC1, который является нашим собственным IC555, был установлен в качестве компаратора. В дневное время свет над LDR поддерживает низкое сопротивление LDR, так что потенциал на выводе № 2 микросхемы поддерживается на уровне более 1/3 В постоянного тока. Эта ситуация гарантирует, что выход IC на выводе # 3 останется на высоком логическом уровне.

Высокий логический уровень на выводе № 3 ИС поддерживает T1 включенным, что, следовательно, сохраняет T2 выключенным.

Когда T2 выключен, светодиодная матрица остается заблокированной от заземления, и поэтому вся белая светодиодная матрица также остается выключенной.

Еще одним фактором, который удерживает T1 включенным, а T2 выключенным, является напряжение каскада питания трансформатора.

Эта функция реализуется через резистор R9. Это также означает, что пока имеется сеть переменного тока, Т2 не может проводить ток, и поэтому светодиоды не могут загореться.

Теперь предположим, что сетевое питание на трансформаторе отсутствует, и предположим, что это происходит ночью или в полной темноте, контакт № 3 IC555 возвращается в ноль, а также отсутствует напряжение от источника питания, что означает, что T1 абсолютно не имеет смещения базы и, следовательно, должен выключиться.

Это немедленно побуждает Т2 включиться, и, следовательно, вся светодиодная матрица также включается, обеспечивая необходимое аварийное освещение для окружающих.

УБЕДИТЕСЬ, ЧТО СВЕТ СВЕТОДИОДА НЕ ПАДАЕТ НА LDR, ЧТО МОЖЕТ ВЫЗВАТЬ БЫСТРОЕ НЕЖЕЛАТЕЛЬНОЕ ПЕРЕКЛЮЧЕНИЕ СВЕТОДИОДОВ.

Секция зарядки аккумулятора состоит из Т3, Т4 и связанных частей. P1 настроен таким образом, что он включает T3, когда напряжение батареи достигает чуть выше 14 вольт.

В тот момент, когда это происходит, T4 отключается, отключая отрицательное питание аккумулятора и ограничивая дальнейшую зарядку аккумулятора.

Диод D2 гарантирует, что батарея получает отрицательное питание во время процесса зарядки только через T4, а также обеспечивает нормальный отрицательный путь к T2 и матрице светодиодов, когда они проводят.

Левый светодиодный индикатор указывает, включено ли питание от сети или присутствует дневной свет.

Светодиод справа показывает, что аккумулятор заряжается.

Список деталей

• R1 = 2M2
• R2 = 1M
• R3, R4, R5, R9, R6, R7, R8 = 4K7
• ВСЕ РЕЗИСТОРЫ СВЕТОДИОДОВ = 330 ОМ
• D1, D2, D3 = 1N4007
• D4 —- D7 = 1N5402
• C1 = 1000 мкФ / 25 В
• C2 = 1 мкФ / 25 В
• T1, T3 = BC547
• T4, T2 = BD139
• Z1, Z2 = 3 В / 400 мВт
• P1 = 10K PRESET
• IC1 = IC 555
• ТРАНСФОРМАТОР = 12 В, ТОК = 1/10 БАТАРЕИ AH
• СВЕТОДИОДОВ = БЕЛЫЙ 5 мм ИЛИ ПО ВЫБОРУ.
• АККУМУЛЯТОР = 12 В, АЧ = В СООТВЕТСТВИИ С ПИТАНИЕМ СВЕТОДИОДА И ТРЕБОВАНИЯМ РЕЗЕРВНОГО КОПИРА

Использование одного транзистора PNP BJT

Вышеупомянутую схему можно значительно упростить, исключив IC555 и используя только один транзистор PNP вместо двух NPN в автоматическом разрезе аккумуляторной батареи.

P1 используется для настройки порога внешней освещенности, при котором светодиоды перестают светиться.

P2 настроен таким образом, что при 14,6 В (на клеммах аккумулятора) базовый светодиод становится очень тусклым, едва видимым и на 12.5V горит ярко.

Добавление солнечной панели

Вышеупомянутая схема также может быть соединена с солнечной панелью для получения автоматической зарядки как от источников, то есть от панели в дневное время, так и от сети после захода солнца.

Список деталей

R1, R2, R3, R4, R5 = 1K
P1 = 470K
P2 = 1K
C1 = 1000 мкФ / 25V
D1 — D5 = 1N4007
T1 = BC547
T2 = 8050
T3 = TIP127
ВСЕ СВЕТОДИОДНЫЕ РЕЗИСТОРЫ = 330 ОМ
СВЕТОДИОДЫ = БЕЛЫЙ, 5 мм
LDR = ЛЮБОЙ СТАНДАРТНЫЙ ТИП
ТРАНСФОРМАТОР = 0-12 / 1 Ампер

О Swagatam

Я инженер-электронщик (dipIETE), любитель, изобретатель, схемотехник / печатная плата дизайнер, производитель.Я также являюсь основателем веб-сайта: https://www.homemade-circuits.com/, где я люблю делиться своими инновационными идеями и руководствами по схемам.
Если у вас есть какие-либо вопросы, связанные со схемой, вы можете взаимодействовать с ними через комментарии, я буду очень рад помочь!

.

10 автоматических цепей аварийного освещения

В статье описаны 10 простых автоматических цепей аварийного освещения с использованием ярких светодиодов. Эта схема может использоваться во время сбоев питания и на открытом воздухе, где любой другой источник питания может быть недоступен.

Что такое аварийная лампа

Аварийная лампа — это схема, которая автоматически включает лампу, работающую от батареи, как только пропадает входная сеть переменного тока или при сбое и отключении сетевого питания.

Предотвращает попадание пользователя в неудобную ситуацию из-за внезапной темноты и помогает пользователю получить доступ к мгновенному переключению аварийного освещения.

В описанных схемах вместо лампы накаливания используются светодиоды, что делает устройство очень энергоэффективным и более ярким благодаря своей светоотдаче.

Кроме того, в схеме используется очень новаторская концепция, специально разработанная мной, которая дополнительно увеличивает экономичность устройства.

Давайте познакомимся с концепцией и схемой более подробно:

ПРЕДУПРЕЖДЕНИЕ — МНОГИЕ ЦЕПИ, ПРЕДСТАВЛЕННЫЕ НИЖЕ, НЕ ИЗОЛИРОВАНЫ ОТ СЕТИ ПЕРЕМЕННОГО ТОКА, И ПОЭТОМУ ОЧЕНЬ ОПАСНЫ В ПИТАНИИ, НЕКРЫТОМ ПОЛОЖЕНИИ.

Теория автоматического аварийного освещения

Как следует из названия, это система, которая автоматически включает лампу при сбое в обычном источнике переменного тока и выключает ее при восстановлении сетевого питания.

Аварийный свет может иметь решающее значение в областях, где часто случаются перебои в подаче электроэнергии, поскольку он может предотвратить возникновение неудобной ситуации при внезапном отключении сетевого питания. Это позволяет пользователю продолжить выполнение текущей задачи или получить доступ к лучшей альтернативе, такой как включение генератора или инвертора, до восстановления электроснабжения.,

1) Использование одного транзистора PNP

Концепция: мы знаем, что светодиоды требуют определенного фиксированного прямого падения напряжения, чтобы загореться, и именно на этом уровне, когда светодиод находится в лучшем состоянии, то есть напряжения, которые находятся примерно в прямом направлении падение напряжения позволяет устройству работать наиболее эффективно.

По мере увеличения этого напряжения светодиод начинает потреблять больший ток, а рассеивает дополнительный ток, нагреваясь сам, а также через резистор, который также нагревается в процессе ограничения дополнительного тока.

Если бы мы могли поддерживать напряжение вокруг светодиода, близкое к его номинальному прямому напряжению, мы могли бы использовать его более эффективно.

Это именно то, что я пытался исправить в схеме. Поскольку здесь используется батарея на 6 В, это означает, что этот источник немного выше прямого напряжения используемых здесь светодиодов, которое составляет 3,5 В.

Повышение напряжения на 2,5 В может вызвать значительное рассеяние и потерю мощности из-за тепловыделения.

Поэтому я подключил несколько диодов последовательно к источнику питания и убедился, что сначала, когда аккумулятор полностью заряжен; три диода эффективно переключаются, чтобы уменьшить избыток 2.5 вольт на белых светодиодах (потому что каждый диод теряет 0,6 вольт на себе).

Теперь, когда напряжение батареи падает, серия диодов сокращается до двух, а затем до одного, гарантируя, что только желаемое значение напряжения достигает банка светодиодов.

Таким образом, предлагаемая схема простой аварийной лампы становится высокоэффективной с точки зрения потребления тока и обеспечивает резервное копирование на гораздо более длительный период времени, чем при обычных подключениях.

Однако вы можете удалить эти диоды, если вы не хотите их включать.

Принципиальная схема

Как работает эта белая светодиодная цепь аварийного освещения

Обращаясь к принципиальной схеме, мы видим, что схема на самом деле очень проста для понимания, давайте оценим ее по следующим пунктам:

Трансформатор, мост и конденсатор образуют стандартный источник питания для схемы. Схема в основном состоит из одного транзистора PNP, который здесь используется как переключатель.

Мы знаем, что устройства PNP относятся к положительным потенциалам и действуют для них как земля.Таким образом, подключение положительного источника питания к базе устройства PNP будет означать заземление его базы.

Здесь, пока питание от сети включено, положительный сигнал от источника питания достигает базы транзистора, удерживая его выключенным.

Следовательно, напряжение от батареи не может достигать группы светодиодов, поэтому она остается выключенной. Тем временем аккумулятор заряжается от напряжения источника питания, и он заряжается через систему непрерывной зарядки.

Однако, как только питание от сети пропадает, положительный полюс на базе транзистора исчезает, и он смещается вперед через резистор 10 кОм.

Транзистор включается, мгновенно загорая светодиоды. Первоначально все диоды включены в цепь напряжения и постепенно отключаются один за другим по мере уменьшения яркости светодиода.

ЕСТЬ СОМНЕНИЯ? НЕ стесняйтесь комментировать и взаимодействовать.

Список деталей

• R1 = 10K,
• R2 = 470 Ом
• C1 = 100 мкФ / 25 В,
• мостиковые диоды и D1, D2 = 1N4007,
• D3 — D5 = 1N5408,
• T1 = BD140
• Tr1 = 0-6 В, 500 мА,
• Светодиоды = белые, высокоэффективные, 5 мм,
• S1 = переключатель с тремя переключающими контактами.Использование бестрансформаторного источника питания

Представленная выше конструкция может быть также реализована с использованием бестрансформаторного источника питания, как показано ниже:

Здесь мы обсудим, как можно построить аварийную лампу без трансформатора, используя несколько светодиодов и несколько обычных компонентов.

Основные особенности предлагаемой автоматической бестрансформаторной схемы аварийного освещения, хотя и очень идентичны предыдущим конструкциям, отсутствие трансформатора делает конструкцию довольно удобной.
Потому что теперь схема становится очень компактной, недорогой и простой в сборке.

Тем не менее, цепь, которая полностью и напрямую связана с сетью переменного тока, чрезвычайно опасна для прикосновения в открытом положении, поэтому очевидно, что конструктор применяет все необходимые меры безопасности при ее изготовлении.

Описание схемы

Возвращаясь к идее схемы, транзистор T1, являющийся транзистором PNP, имеет тенденцию оставаться в выключенном состоянии, пока сеть переменного тока присутствует на его базовом эмиттере.

Фактически здесь трансформатор заменяется конфигурацией, состоящей из C1, R1, Z1, D1 и C2.
Вышеупомянутые части представляют собой красивый небольшой компактный бестрансформаторный источник питания, способный держать транзистор выключенным во время присутствия сети, а также подзаряжать соответствующую батарею.

Транзистор возвращается в состояние смещения с помощью R2 в момент отключения питания переменного тока.

Теперь аккумуляторная батарея проходит через T1 и загораются подключенные светодиоды.

На схеме показана батарея на 9 вольт, однако также может быть встроена батарея на 6 вольт, но тогда D3 и D4 необходимо будет полностью снять с их позиций и заменить проводной связью, чтобы энергия батареи могла течь напрямую через транзистор и светодиоды.

Схема цепи автоматического аварийного освещения

Видеоклип:

Список деталей

• R1 = 1M,
• R2 = 10K,
• R3 = 50 Ом 1/2 Вт,
• C1 = 1 мкФ / 400 В PPC,
• C2 = 470 мкФ / 25 В,
• D1, D2 = 1N4007,
• D3, D4 = 1N5402,
• Z1 = 12 В / 1 Вт,
• T1 = BD140,
• светодиоды, Белый, высокоэффективный, 5 мм

Макет печатной платы для указанной выше схемы (вид сбоку дорожки, фактический размер)

Список контактов

• R1 = 1M
• R2 = 10 Ом 1 Вт
• R3 = 1K
• R4 = 33 Ом 1 Вт
• D1 — D5 = 1N4007
• T1 = 8550
• C1 = 474/400 В PPC
• C2 = 10 мкФ / 25 В
• Z1 = 4.7 В
• Светодиоды = 20 мА / 5 мм
• MOV = любой стандарт для 220 В

2) Автоматическая аварийная лампа с защитой от перенапряжения

В следующей схеме аварийной лампы с защитой от перенапряжения используется 7 последовательных диодов, соединенных в прямом смещении через линию питания после входной конденсатор. Эти 7 диодов падают около 4,9 В и, таким образом, создают идеально стабилизированный и защищенный от перенапряжения выход для зарядки подключенного аккумулятора.

Аварийная лампа с автоматической активацией LDR «день — ночь»

В ответ на предложение одного из наших заядлых читателей, вышеупомянутая схема автоматического светодиодного аварийного освещения была модифицирована и улучшена с добавлением второго транзисторного каскада, включающего систему триггера LDR.

Этап делает работу аварийного освещения неэффективной в дневное время, когда доступно достаточное окружающее освещение, тем самым экономя драгоценную энергию батареи, избегая ненужного переключения устройства.

Модификации схемы для работы со 150 светодиодами, по запросу SATY:

Перечень деталей для цепи аварийного освещения на 150 светодиодов

R1 = 220 Ом, 1/2 Вт
R2 = 100 Ом, 2 Вт,
RL = Все 22 Ом, 1/4 Вт,
C1 = 100 мкФ / 25 В,
D1,2,3,4,6,7,8 = 1N5408,
D5 = 1N4007
T1 = AD149, TIP127, TIP2955, TIP32 или аналогичный,
Трансформатор = 0 -6 В, 500 мА

3) Цепь автоматической аварийной лампы с отключением при низком заряде батареи

Следующая схема показывает, как в приведенную выше схему можно включить цепь отключения по низкому напряжению для предотвращения чрезмерного разряда батареи.

4) Цепь питания с приложением аварийного освещения

Четвертая цепь, показанная ниже, была запрошена одним из считывающих устройств, это

.

Схема аварийного освещения

Аварийный светильник в настоящее время является неотъемлемой частью бытовой электроники. Все мы знаем, что аварийное освещение используется во время отключения электроэнергии для освещения дома. Поскольку он используется во время сбоя питания, он должен длиться долго, поэтому в аварийном освещении обычно используются яркие белые светодиоды, поскольку они производят больше света и потребляют меньше энергии. Аварийный свет — очень полезный и популярный проект в разделе DIY. Итак, сегодня мы собираемся построить простой и экономичный аварийный свет.

В этой цепи аварийного освещения , когда питание отключается, аварийное освещение включается автоматически. Мы использовали четыре ярких белых светодиода, можно добавить больше светодиодов, чтобы получить больше света, учитывая, что общее потребление тока не должно превышать ток питания. Сверхяркий белый светодиод потребляет ток 3 В и 20 мА.

Описание цепей

Эту схему светодиодного аварийного освещения можно разделить на две части; Первая часть используется для понижения напряжения 220 В переменного тока до регулируемого постоянного тока 8 В с помощью трансформатора и мостового выпрямителя.Вторая часть состоит из реле и аккумуляторной батареи, которая используется для зажигания светодиодов при сбое питания.

Компоненты:

• Трансформатор- 9-0-9 500мА
• Мостовой выпрямитель
• Диод- 1N4007
• Регулятор напряжения IC 7808
• Конденсатор 1000 мкФ, 0,01 мкФ
• Реле- 6в
• Резисторы- 100 Ом
Светодиоды
• — сверхяркие белые светодиоды
• Перезаряжаемый аккумулятор 6 В, 4,5 Ач

В первой части схемы мы использовали трансформатор 9-0-9 на 500 мА, чтобы понизить напряжение 220 до 9 В.Мостовой выпрямитель — это комбинация из 4 диодов, которая используется для удаления отрицательной половины составляющей переменного тока. Этот процесс называется Rectification . Кроме того, для фильтрации использовался конденсатор емкостью 1000 мкФ, означает устранение ряби в результирующей волне. Стабилизатор напряжения 7808 был использован для Регулировка волны постоянного тока, чтобы обеспечить бесперебойное и плавное питание 8 В постоянного тока. Весь процесс преобразования 220 В переменного тока в низкое напряжение постоянного тока был объяснен в этой статье: Схема зарядного устройства сотового телефона

Вторая часть цепи аварийного освещения включает в себя основные функции, а именно автоматическое включение аварийного света (массив белых светодиодов) при сбое питания.Мы использовали здесь Relay, чтобы автоматизировать это. Перезаряжаемая батарея на 6 В, 4,5 Ач подключена к матрице светодиодов через реле. Обычно, когда нет сбоя питания, катушка реле остается под напряжением, рычаг притягивается к нормально разомкнутой клемме, а нормально разомкнутую клемму остается разомкнутой. В этой ситуации светодиоды отключаются от аккумуляторной батареи и остаются выключенными, также аккумулятор получает заряд через источник питания от трансформатора. Диод D5 используется для предотвращения вытекания аккумулятора обратно.

Теперь при сбое питания катушка реле обесточивается и рычаг подключается к клемме NC, которая соединяет светодиоды с аккумулятором, и матрица светодиодов загорается. Вот как работает этот аварийный свет. Теперь, когда питание восстанавливается, реле активируется, и рычаг снова подключается к клемме NO, которая, в свою очередь, отключает светодиоды от аккумулятора и подключает аккумулятор к трансформатору для зарядки.

Обычно 6в, 4.Перезаряжаемый аккумулятор 5 Ач поставляется с механизмом восстановления после глубокого разряда и защиты от перезарядки, но мы можем использовать стабилитрон на 6,8 В для защиты аккумулятора от перезарядки. Мы также можем использовать другие аккумуляторные батареи , такие как никель-кадмиевые батареи (NiCad), никель-металлогидридные батареи, батареи сотовых телефонов и т. Д. Кроме того, мы также можем использовать PNP-транзистор BD140 вместо реле. Транзистор PNP можно использовать здесь в качестве переключателя, например, он будет выключен, когда на его базу постоянно подается напряжение, в случае наличия питания, и он будет включен, в случае сбоя питания, который подключает светодиоды к аккумуляторной батарее. , и включает аварийный светодиодный светильник .

Этот аварийный свет может быть также выполнен с использованием LDR (светозависимого резистора), в котором свет автоматически включается в соответствии с темнотой, то есть он остается выключенным при наличии света и включается при отсутствии света.

,Цепь умной аварийной лампы

с максимальным набором функций

В этом посте мы узнаем о простой, но сложной схеме автоматического аварийного освещения, которую можно считать «умной» из-за задействованных передовых функций и недорогой конструкции. Идея была предложена г-ном Локешем.

Технические характеристики

Здравствуйте, сэр, я так рад видеть ваш интерес к электронным схемам. Так что с нетерпением жду схемы, в которой будут следующие (некоторые или все) функции.

— Отключение при низком заряде батареи
— Защита от перегрузки
— Защита от короткого замыкания
— Защита от обратного тока
— Защита от обратной полярности
— Защита от грома
— Защита от перегрузки
— Автоматическое отключение аккумулятора при обнаружении низкого напряжения
— Перезаряд защита
— Автоматическая остановка заряда / Обнаружение высокого напряжения
— Индикация уровня емкости аккумулятора (SOC)

Создание этой схемы для неблагополучных семей в качестве пожертвования для бедных через благотворительность. Надеюсь, у меня будет одна диаграмма ckt с некоторыми или всеми функциями, упомянутыми выше, или lts. ссылка на сайт.,

Жду вашего ответа ..
С полным энтузиазмом

Спасибо
С уважением
Локеш

В случае успеха я планирую указать имя ур и веб-сайт на моем устройстве 🙂
Как часть вашей дань уважения, сэр

Дизайн

Среди множества запрошенных выше интересных функций только две не включены в предлагаемую схему интеллектуального светодиодного аварийного освещения, а именно: 1) индикатор уровня заряда аккумулятора и 2) защита от грома.

Индикатор уровня заряда батареи исключен, чтобы упростить конструкцию, а функция защиты от молнии не учитывается в схеме, поскольку она может быть включена в виде внешнего приспособления и не может быть частью электронной схемы.

Помимо вышеперечисленного, в дизайн включены все остальные функции, что делает его действительно впечатляющим и умным.

Давайте подробно разберемся в простой, но продвинутой конструкции с помощью следующего описания:

Ссылаясь на показанную выше схему интеллектуального автоматического аварийного освещения, IC 741 образует детектор уровня заряда батареи и ступень отключения.

Как это работает

Предварительная установка 10k регулируется таким образом, что выход IC становится просто положительным всякий раз, когда «полная батарея» достигается на выбранном уровне

Это обозначается свечением зеленого светодиода и выключением красного светодиода.Когда это обнаруживается, ИС переходит в режим фиксации из-за наличия резистора обратной связи 100 кОм.

Поскольку этот резистор 100 кОм также формирует управление гистерезисом и становится ответственным за восстановление процесса зарядки при желаемом низком уровне заряда батареи, он должен быть выбран таким образом, чтобы он выполнял этот процесс восстановления низкого заряда при правильном предпочтительном низком уровне заряда батареи.

При отсутствии сетевого питания, когда операционный усилитель обнаруживает низкий уровень, TIP122 мгновенно выключается, чтобы предотвратить чрезмерную разрядку аккумулятора.

Транзистор TIP122 становится устройством драйвера светодиода, который переключается в режим ожидания, как только батарея полностью заряжается, и включает светодиод в случае пропадания сетевого питания.

Расчет ограничителя тока

Связанный с ним транзистор BC547 обеспечивает безопасный, ограниченный ток для светодиода в соответствии с величиной резистора Rx.

Rx рассчитывается по следующей формуле:

Rx = 1,2 / Максимальный безопасный ток светодиода (в амперах)

Транзистор PNP наверху расположен для подачи зарядного напряжения для аккумулятора.Он активируется в положении переключателя ON всякий раз, когда обнаруживается, что напряжение батареи ниже нижнего порога, и пока выход операционного усилителя становится отрицательным или низким, с другой стороны, этот транзистор PNP мгновенно выключается, когда обнаруживается, что батарея полностью разряжена. заряжен, и выход операционного усилителя переключается на высокий или положительный потенциал.

Напряжение питания на коллекторе этого транзистора может быть получено от любого стандартного блока адаптера переменного / постоянного тока SMPS.

Линия обратной связи от коллектора PNP-транзистора к базе BC547 обеспечивает аварийное переключение светодиода, что обеспечивает немедленное автоматическое включение светодиода при сбое напряжения сети и наоборот.

Если у вас есть какие-либо дополнительные вопросы относительно дизайна, вы можете использовать поле для комментариев ниже, чтобы записать свои ценные отзывы.

О компании Swagatam

Я инженер-электронщик (dipIETE), любитель, изобретатель, разработчик схем / печатных плат, производитель. Я также являюсь основателем веб-сайта: https://www.homemade-circuits.com/, где я люблю делиться своими инновационными идеями и руководствами по схемам.
Если у вас есть какие-либо вопросы, связанные со схемами, вы можете взаимодействовать с ними через комментарии, я буду очень рад помочь!

.
