Подключение двухклавишного выключателя своими руками, сехма, видео – tokzamer.ru

Двухклавишный выключатель необходим для подключения светильников и люстр, работающих в двух режимах. Каждая клавиша подключает отдельный источник (или группу источников) света. Схема подключения двухклавишного выключателя мало чем отличается от схемы одноклавишного: по сути, такой выключатель состоит из двух одинарных, помещенных в общий корпус. Однако, существуют некоторые нюансы.

Способы присоединения проводов к выключателю

Подсоединение проводов к выключателю осуществляется двумя способами: с помощью самозажимных клемм или винтовыми зажимами. В последнем случае оголенная жила провода вкладывается в колодку между неподвижной и подвижной пластиной, которые стягиваются винтом. Недостатком такого способа является необходимость периодического осмотра и подтягивания винта, который ослабляется из-за температурного расширения металла проводника. В связи с этим некоторые производители современных выключателей применяют самозажимные клеммы, благодаря особому устройству которых подобные проблемы исключены.

Можно купить промышленные светильники в компании ODIS, которая  изготавливает энергоэффективное световое оборудование для промышленных и торговых предприятий.

Новшеством разработчиков являются модульные технологии: они позволяют собирать из отдельных компонентов необходимую схему. Остается лишь поместить ее в корпус и соединить клеммы определенным образом. В итоге составлением отдельных одиночных выключателей получаем двух- или трехклавишные устройства.

Пошаговая инструкция по подключению двухклавишного выключателя

Основное правило подключения двухклавишного выключателя заключается в том, что рабочий «ноль» подсоединяется к прибору освещения напрямую (также и «земля»), а фаза «разрывается», проходя через выключатель.

Для монтажа необходим следующий инструмент: плоская и крестовая отвертки, индикатор напряжения, бокорезы пассатижи, а также уровень. Если необходимо «гнездо» для подрозетника – перфоратор с коронкой диаметром 70 мм и зубило.

При подключении двухклавишного выключателя соблюдаем следующий порядок действий.

  1. В щитовой отключаем электропитание (рычаг автоматического выключателя ориентирован вниз) и проверяем отсутствие напряжение с помощью индикатора.
  2. В «гнездо» вставляется пластиковый стаканчик (подрозетник), через отверстия в котором заводятся три жилы одного или двух кабелей, проложенных от монтажной коробки.
  3. С помощью бокорезов укорачиваем и до 100 мм жилы и оголяем их на 10 мм. Необходимо заранее определить фазный провод. Если это не было выполнено – следует временно включить в щитовой электропитание и пользуясь индикатором напряжения отыскать нужный провод. После этого электричество вновь отключается.
  4. Фазный провод подсоединяем к клемме, обозначенной буквой «L» (линия), остальные две жилы – в клеммы, обозначенные стрелочками. Каждая клемма соответствует определенной клавише. Обычно фазный провод – с изоляцией белого цвета, а остальные – желто-зеленого и синего. Но встречаются и другие расцветки (тогда «фаза» будет с красной изоляцией, а остальные провода – с белой и черной).
  5. Если важен порядок включения разных групп источников света – проверяем после пробного включения и меняем местами провода в клеммах со стрелками в случае несоответствия.
  6. Вставляем корпус выключателя в подрозетник и фиксируем с помощью шурупов с фронтальной стороны, а также с помощью внутренних раздвижных «лапок». При этом проверяем с помощью уровня положение устройства.
  7. Устанавливаем декоративную рамку и пластиковые клавиши.
  8. Подсоединяем источник света и проверяем правильность работы выключателя.

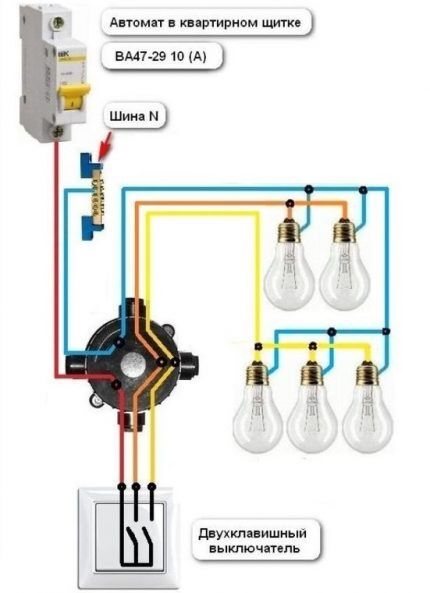

Соединение проводов в монтажной коробке

К монтажной коробке от распределительного щитка для группы освещения всегда прокладывается двухжильный провод (заземлением светильников в квартире справедливо пренебрегают). Чаще всего фазный провод – в изоляции красного цвета, а нулевой – синего.

От монтажной коробки к каждой группе источников света подводится также двухжильные провода.

При этом нулевой провод каждой группы соединяется с нулем, приходящим в коробку от щитовой. Допускается последовательное соединение на клемме ближнего к коробке потребителя.

Фазный провод от щитовой соединяется с проводом трехжильного кабеля, идущего от коробки к выключателю (к клемме «L»). Два других провода этого же кабеля (присоединенные к клеммам выключателя, обозначенным стрелками) скручивают по отдельности с вторыми проводами каждого кабеля, с помощью которого запитаны светильники.

Скрутки должны быть длиной не менее 40 мм. Повив жил должен быть тугим (для этого используют пассатижи).

Обязательно выполняют пайку контактов, после чего изолируют их лентой ПВХ. Можно использовать скотч-локи.

Как видно, схема подключения двухклавишного выключателя довольно проста. Выполнить такую работу может каждый, кто будет точно соблюдать вышеуказанную инструкцию.

Схема подключения двухклавишного выключателя

Установка и подключение двухклавишного выключателя света актуальна в тех случаях, когда может возникнуть необходимость в изменении интенсивности освещения комнаты или управления подсветкой различных зон интерьера.

Регулировать количество света можно, изменяя число работающих светильников с помощью такого устройства. Поскольку это изделие имеет две клавиши, то оно способно управлять работой двух групп светильников. Как правило, двухклавишные выключатели света устанавливаются совместно с люстрами, имеющими в своем составе более двух лампочек.

Другой ситуацией, в которой предпочтительно использование таких устройств, является их применение для включения из одного места света в различных комнатах или коридорах.

Необходимо сразу сказать, что схема подключения двухклавишного выключателя во многом похожа на аналогичную схему, используемую при монтаже одноклавишных моделей.

Таким образом, сфера применения таких устройств весьма обширна, однако во всех случаях используется одинаковая схема их подключения. Для того чтобы разобраться как подключить двухклавишный выключатель следует ознакомиться с его устройством и принципом работы.

Конструкция двухклавишного выключателя

Классификация этих устройств достаточно проста. Различают встраиваемые и накладные модели, предназначенные для использования, соответственно, со скрытой или открытой проводкой. Среди дополнительных функций, которыми могут быть оснащены эти устройства, можно выделить подсветку. Выключатели, оборудованные подсветкой, легко найти в темной комнате, поэтому они очень удобны в использовании.

Конструкция двухклавишного изделия достаточно проста и во многом похожа на внутреннее устройство одинарного выключателя. Отличие состоит лишь в том, что здесь имеется отдельный контакт, предназначенный для питания второй группы потребителей. Конструктивно двухкнопочный выключатель состоит из следующих основных элементов:

  • Рабочая часть. В отличие от одноклавишных моделей, имеющих две клеммы, такой выключатель снабжен тремя контактами. Один из них является входящим и два – исходящими. Вводной контакт предназначен для подсоединения к нему фазного провода, приходящего от распределительной коробки. Выходящие контакты рабочей части служат для подключения к ним проводов, которые используются для питания потребителей.
    Как правило, на корпус рабочей части выключателя нанесена маркировка, облегчающая определение вида каждой клеммы. Эта часть конструкции устройства должна быть установлена таким образом, чтобы общая клемма располагалась снизу.

  • Декоративная рамка.
  • Две клавиши (могут быть оборудованы окошками для подсветки).

Если в конструкции устройства предусмотрена подсветка, то в его состав входит небольшая электрическая схема, включающая в себя светодиод (или неоновую лампу), резистор и, иногда, конденсатор. Подключается эта электрическая цепь к контактам выключателя. Принцип ее работы достаточно прост. Поскольку токоограничивающий резистор имеет достаточно большое сопротивление, то при замыкании его накоротко включенными контактами выключателя ток в цепи подсветки не протекает.При размыкании рабочих контактов небольшой ток, ограниченный сопротивлением резистора, протекает в цепи подсветки, обеспечивая горение светодиода.

Выключатели с подсветкой получили очень широкое распространение в настоящее время.

Общая схема подключения

Схема подключения двухклавишного выключателя света представлена на рисунке.

Заземляющий провод, который изображен на рисунке, присутствует в электропроводках далеко не всех зданий. Если для подключения мощных бытовых электроприборов, таких как варочная поверхность или стиральная машинка, их корпуса стараются заземлить хотя бы на щиток электрического счетчика, то в цепях освещения заземление обычно отсутствует. Чтобы повысить безопасность использования проводки в таких условиях имеет смысл установки на входе в квартиру устройства защитного отключения или дифференциального автомата.

Представленная на рисунке схема подключения двойного выключателя имеет в качестве нагрузки две отдельные лампы, однако зачастую такое соединение используется для управления каждой клавишей выключателя цепью из нескольких последовательно соединенных лампочек.

Порядок подключения устройства

Главным правилом, которое должно соблюдаться при монтаже всех коммутационных устройств, является необходимость их установки таким образом, чтобы при отключении разрывалась цепь фазного провода. Это должно быть сделано, в первую очередь, для того чтобы при замене лампочки достаточно было просто отключить выключатель, не прибегая к использованию вводного автомата.

Дело в том, что большое количество случаев поражения человека электрическим током происходит именно при выполнении подобных работ. Такие случаи, к сожалению, часто имеют место, несмотря на то, что для возникновения опасной ситуации необходимо не только перепутать провод, на который должен быть установлен выключатель, но и неправильно подключить патрон электрической лампочки.

Как и для работы с любыми элементами электрической проводки, при установке и подключении двухклавишных выключателей следует придерживаться правил техники безопасности, главным из которых является необходимость отключения напряжения в сети на время выполнения работ. Поскольку распределительные коробки в большинстве случаев расположены на высоте, то немаловажным элементом при работе с ними является использование надежной стремянки или подставки.

Для того чтобы правильно установить такое устройство необходимо придерживаться следующего порядка действий:

  1. При помощи входного автомата отключается подача электроэнергии в квартиру. Сделать это также можно с помощью автомата, отвечающего за группу потребителей, в которую входит необходимая цепь освещения.
  2. В распределительную коробку заводятся провода, приходящие от потребителей, которые необходимо подсоединить к сети, фаза и ноль от входного щитка, а также три провода, идущие от выключателя. Следует учитывать, что в случае необходимости соединения медных и алюминиевых проводов нужно применять клеммные колодки. Такая ситуация возникает достаточно часто в домах старой постройки, где внутренняя проводка выполнялась алюминиевым проводом.
  3. Все нулевые проводники в коробке соединяются между собой.
  4. Фазный провод, идущий от входа в квартиру, соединяется с проводником, который будет подключаться к входящей клемме двухклавишного выключателя света.
  5. Каждый из фазных проводов, служащих для питания отдельных потребителей, соединяется с соответствующим выходящим проводом выключателя.
  6. Все места соединений надежно изолируются. Для выполнения изоляции соединений в распределительной коробке предпочтительнее использовать стеклотканевую изоленту, как одну из наиболее устойчивых к температурным воздействиям.
  7. С выключателя снимаются его клавиши, после чего отсоединяется рабочая часть от рамки.
  8. К контактам рабочей части подключаются соответствующие провода. Для удобства желательно использовать кабели, жилы которых имеют различную цветовую маркировку. Если в конструкции устройства предусмотрена подсветка, то контакты ее схемы подключаются к клеммам выключателя.
  9. При помощи раздвижных лапок рабочая часть устанавливается в подрозетник. При этом важно следить, чтобы включенное положение устройства соответствовало нажатию верхней части его клавиш.
  10. При помощи специальных пазов или болтов монтируется декоративная рамка.
  11. Устанавливаются клавиши.

На практике подключение двойного выключателя оказывается ненамного сложнее, чем подключение одноклавишного устройства.

Подключение двухклавишного выключателя: схемы, способы

Выключатели света — одно из самых распространенных электроустановочных изделий. В каждой квартире, доме, офисе есть хотя-бы несколько штук. Для экономии места и сокращения объема работ выключатели могут быть не с одной клавишей, а с двумя или даже с тремя. Но двойные, все же, более популярны. Потому дальше и будем говорить о сдвоенных (с двумя кнопками) выключателях. Их еще называют двухклавишными, двухкнопочными, двойными и т.д. Подключение двойного выключателя вполне по силам провести начинающему электрику. Даже без особых навыков с этим можно справиться самостоятельно.

Содержание статьи

Устройство выключателя с двумя клавишами

Если надо подключить две лампочки или две группы ламп, при этом необходимо чтобы они включались независимо друг от друга, необходим двухклавишный выключатель. Их очень легко отличить — в одном корпусе установлены две кнопки. Кстати, наличие или отсутствие подсветки никак не влияет на подключение. Ни схемы, ни принципы не меняются.

Как устроен двойной выключатель света

Схема двухклавишного выключателя проста: это два нормально разомкнутых контакта, каждый из которых управляется своей кнопкой. Это значит, что в исходном состоянии ток через выключатель не идет, так как контакты разомкнуты. Нажав на клавишу, контакты замыкаем, лампочки загораются. Это принцип работы любого выключателя. Двухклавишный же отличается только тем, что у него имеется две группы контактов.

Если посмотреть на устройство двухкнопочного выключателя, видим, что у него есть один вход и два выхода. Ко входу выключателя подключается фаза, к выходу — провода, которые идут на лампочки/люстру.

Техника безопасности — будьте внимательны

Самостоятельное подключение двойного выключателя — дело несложное. Справится можно даже без особых знаний и навыков. Но надо быть предельно аккуратным — это все-таки электричество. Технику безопасности соблюдаем обязательно. Что надо помнить:

  • Не браться двумя руками за оголенные провода.
  • Работать специнструментом из набора электрика с изолированными ручками.
  • Перед работой проверить на какой провод подается фаза, при необходимости пометить его. Если все провода одного цвета на фазном должна быть яркая метка. Это может быть кусок изоленты, другой липкий материал, желательно яркого цвета. Можно использовать лак для ногтей, краску и т.д. Важно только чтобы метка была видна со всех сторон.

    Проверка индикатором фазы

  • Убедиться в отсутствии напряжения на всех других проводниках.

Для проверки проще всего использовать отвертку-индикатор. Если ею прикоснуться к проводу под напряжением, на ней загорится сигнальная лампочка. Именно так определяют фазу. Если лампочка не горит, это ноль или провода, идущие от лампочек/люстры. Только разобравшись во всех проводах, можно приступать к подключению двухклавишного выключателя.

Схемы подключения двухклавишного выключателя

При подключении выключателя помните, что на его вход подается фаза, которая идет от щитка. Это — основное правило. Только так подключение будет правильным. Фазу берут в распределительной коробке, которая обычно находится над выключателем (иногда, при нижней разводке — под ним) в распределительной коробке.

Подключение двойного выключателя делают по такой схеме

Обратите внимание, что работы проводятся при выключенном напряжении. Если есть автомат, через который запитывается освещение, выключаете его. Если проводка старая, выкручиваете пробки. Перед работой убедитесь что на проводах напряжения нет (прикоснитесь ко всем индикаторной отверткой).

К двум лампочкам

Чаще всего к двухклавишному выключателю подключают две нагрузки — по одной лампочке или по группе ламп. В любом случае схема будет одинаковой.

На вход выключателя заводится фазный провод. Контакт в верхней части выключателя ослабляется (поворачиваете болт на пару оборотов против часовой стрелки), по пластину заводится зачищенный от изоляции провод (зачищать 4-6 мм), крепежный винт затягивается. Закручивая болт, прилагайте солидные усилия. Проверить, нормально ли закреплен провод можно пару раз его хорошо дернув. Если достать его не получилось — все нормально.

Принципиальная схема подключения выключателя с 2-мя клавишами

Таким же образом подключаются два провода, которые пришил от лампочек/люстры. Контакты, к которым надо подключаться находятся внизу. Принцип тот же — ослабляете винт, вставляете провод, затягиваете, дергаете.

Куда подключать какой провод (на правый или левый контакт) — не важно. От этого зависит только какой клавишей будет включаться какая лампочка. При желании потом их можно поменять местами.

После того, как подключение закончено, устанавливаем клавиши, включаем питание, проверяем  работу выключателя. Если все сделано правильно, никаких проблем быть не должно.

Схема подключения двойного выключателя с розеткой

Кроме просто выключателей с двумя клавишами есть блоки с розеткой.  Подключение двойного выключателя в таком случае не меняется, но на розетку надо завести еще ноль и заземление.

Схема подключения двойного выключателя с розеткой

Итак, на блок выключателей подаем фазу, с выхода выключателей фаза уходит на лампочки. К блоку розетки подводим фазу (можно взять со входа в блок выключателя), на второй контакт заводим «ноль» — с соответствующей шины на щитке. Землю подключаем к специальному земляному контакту.

Что делать если проводов больше

В описанной выше схеме подключения двойного выключателя нужны три провода — фаза от распределительного шкафа и два провода от лампочек. Но иногда приходят четыре и больше. Что делать тогда?

  • Найти фазу и отметить ее. Желательно ее загнуть, чтобы в дальнейшем не коснуться.
  • Найти два провода, которые идут к лампочкам. Это можно сделать при помощи мультиметра в режиме прозвонки.
  • Оставшийся провод, скорее всего, земля. По новым стандартом он необходим даже при подключении лампочек. Если у вас на люстре/лампочках есть земляной провод и он подведен к выключателю, тогда оба проводника просто скручиваем. Если лампочки или люстра «земляного» провода не имеют, провод просто изолируем и оставляем. Отрезать его не нужно — может впоследствии купите люстру с «земляным» проводом.

В указанном алгоритме имеется слабое место — мы предположили, что оставшийся провод — земля. По логике вещей это правильно. Но, к сожалению, бывают исключения. Потому перед манипуляциями стоит определиться — действительно ли перед вами «земля».  Для этого можно измерить напряжение при помощи мультиметра (предел измерения ставьте 1000 В — на всякий случай, Потом можно уменьшить). Одним щупом касаемся к фазному, вторым — к безымянному. Если показывает 220 В или близкую к этому цифру — перед вами «ноль», а не «земля». Если показания ниже чем 220 В — это «земля».

Этим «измерительным прибором» можно определить «ноль» или «земля» ваш неизвестный провод

Если мультиметра нет, можно использовать лампочку, к которой подключить два провода (можно взять настольную лампу, намотать на вилку два провода). Провода берите одножильные, жесткие, достаточного диаметра. Их концы надо зачистить, но держаться будете только за изоляцию. Одним концом прикасаемся к фазному проводу, вторым — к «неизвестному». Горит — это «ноль», не горит и выбило автомат — это «ноль». Этот способ опасен для здоровья, потому действуем очень осторожно.

Если подключение неправильное

Если вы решили поменять старый выключатель на новый, а к старому подведена не фаза, а ноль — это неправильно и необходимо срочно все исправить. Лампочки работать будут, но при таком подключении они всегда находятся под напряжением. В этом случае даже замена сгоревшей лампы — смертельно опасное мероприятие. Это не шутка. Так и есть. Потому при неправильном подключении выключателя (если на него приходит ноль) необходимо все исправить. Тут есть два варианта:

  • Перепутаны фаза и ноль на распределительной коробке. В этом случае на всех выключателях, подключенных к этой ветке, подведен ноль. В этом надо убедиться, проведя несложный тест — прикоснуться индикаторной отверткой к проводу, который заходит на вход выключателя (одиночный провод, который заходит на разъем, расположенный вверху). Если на всех выключателях индикатор не горит (проверьте его работоспособность обязательно), точно перепутаны ноль и фаза в распределительном шкафу. Тогда отключаем вводной автомат и перекидываем концы. Если вам это не о чем не говорит, и вы не имеете представления что делать — лучше позовите электрика.

    Если на выключатель заведен «ноль» — надо переделывать

  • Перепутаны фаза и ноль в распределительной коробке. В этом случае неправильное подключение присутствует только на одном переключателе. В этом случае в распределительной коробке меняем ноль и фазу местами (не забудьте перед этим отключить автомат и убедиться в отсутствии напряжения на фазном проводе).

Если вы делаете подключение двойного выключателя своими руками впервые, лучше несколько раз перепроверяйте свои действия и работайте очень осторожно.

Установка выключателя

Напоследок поговорим о том, как монтировать выключатели. Тут все равно на сколько они клавиш. Последовательность работ одинаковая:

  • От распределительной коробки вертикально вниз (или вверх при нижней разводке) опускают штробу.
  • На выбранной высоте в стене делают отверстие для подрозетника. Обычно используют насадку на дрель — коронку.
  • В отверстие устанавливают подрозетник. Пустоты между подрозетником и стеной заполняют раствором, лучше с хорошей адгезией к бетону и пластмассе.
  • От распределительной коробки до входа в подрозетник прокладывают гофрированный шланг небольшого диаметра. В него потом пропускают провода. При таком способе прокладки всегда есть возможность заменить испорченную проводку.
  • Выключатель разбирают (снимают клавиши, декоративную рамку), подключают провода.
  • Устанавливают в подрозетник, распорными лепестками закрепляют, подкрутив фиксирующие болты.
  • Устанавливают рамку, затем клавиши.

На этом все монтаж и подключение двойного выключателя закончено. Можно проверять работу.

Схема подключения двухклавишного выключателя — Строительство и ремонт

Каждому знаком такой простой электроприбор, как одноклавишный выключатель. Он управляет освещенностью комнаты, подавая электроэнергию на светильник. Его более усовершенствованная модель содержит две клавиши и обладает большим функционалом. Это устройство может не только изменять степень освещения одной комнаты, включая то одну группу ламп, то другую или все вместе, но и одновременно управлять освещением в двух разных помещениях. Рассмотрим самые актуальные вопросы подключения двухклавишного выключателя, начиная с его устройства, имеющихся в продаже вариантов и заканчивая полезными советами по выбору, установке и эксплуатации.

Содержание статьи

Конструктивное устройство и принцип действия

Главная часть выключателя – механизм, имеющий три неподвижных контакта:

  • один вход, к которому присоединяется фазный провод из распределительной коробки;
  • два выхода, от которых провода идут на группы ламп в люстре или на светильники, расположенные в различных частях комнаты или в разных помещениях.

Неподвижные контакты замыкаются подвижными при помощи кулачкового или качающегося механизма. Всё это закреплено на основании, сделанном из негорючего пластика или из керамики, которая выдерживает более высокую температуру.

Выключатель предназначен для работы на бытовом напряжении 220 вольт и соединяется с сетью и со светильниками проводами сечением от 1,5 до 2,5 кв. мм. Клеммы бывают винтовые, где провод фиксируется винтами, и подпружиненные, где монтаж провода происходит гораздо проще – достаточно просто вставить зачищенный от изоляции конец провода в зажимное устройство. Поверх рабочего механизма устанавливаются диэлектрические (пластиковые) клавиши и крышка (рамка) при помощи винтов или защелок.

Срабатывает выключатель при нажатии клавиш. Приводной механизм передвигает подвижный контакт, который замыкает входящий провод и один из отходящих на люстру/лампу. Подаваемое напряжение зажигает свет. Нажимая на клавишу в обратном направлении, размыкаем контакты, течение электроэнергии по цепи прерывается, свет гаснет. Абсолютно аналогично работает и вторая клавиша.

Виды

Двухклавишные выключатели выпускаются в нескольких вариантах:

  • с подсветкой клавиш;
  • совмещенные с розеткой;
  • выполненные как проходной выключатель.

По конструкции выключатели бывают для наружной установки или для внутренней. Подключение двухклавишного выключателя света зависит от конкретной ситуации. Необходимо определиться где будет использоваться выключатель на две люстры и решить, какой вариант необходим.

Существуют варианты двухклавишных выключателей, которые имеют четыре контакта вместо стандартных трёх. Они представляют собой два изолированных одноклавишных выключателя, объединенных в одном корпусе. Их называют модульными.

Для внутренней установки

Это устройство наиболее распространено. Оно используется в офисных и жилых зданиях. Устанавливается в монтажную коробку, которая крепится в гипсокартонной или в бетонной/кирпичной стене. За счёт того, что выключатель скрыт в стене, его также называют «утопленным». Провода к нему подводят в специальных канавках, называемых штробами. Если выключатель закреплен в каркасной гипсокартонной стене, то кабель до выключателя прокладывают в гофрированной трубе.

Для наружной установки

При монтаже проводки открытого типа используют выключатели наружной установки. Они крепятся на негорючее основание, а провода к ним подводят в кабель-каналах, металлорукавах, гофрированных пластиковых трубах или поверх стены на фарфоровых изоляторах. Чаще всего схема подключения двухклавишного выключателя на две лампочки открытого типа применяется в деревянных домиках садово-огороднических товариществ. Также наружная установка используется в сараях, гаражах, подвалах и других подсобных помещениях.

Монтаж

Перед присоединением выключателя необходимо распечатать или нарисовать схему подключения. С её помощью будет несложно произвести необходимые соединения в распределительной коробке. Но ВСЕГДА сначала ОТКЛЮЧАЕМ электроэнергию!

После этого штроборезом подготавливаются канавки (штробы) для кабеля при закрытой проводке или крепятся кабель-каналы/гофра — при открытой. Далее коронкой по бетону сверлят и потом выбивают отверстия в стене под монтажные коробки или прикручивают к ней подрозетники при открытом способе. Проложив провода между всеми точками и зафиксировав их алебастром в штробах или закрыв крышку канала/закрепив на изоляторах, зачищаем их концы на 1-1,5 см и осуществляем соединение проводов в распредкоробке при помощи клеммных колодок/пружинных клемм/колпачков СИЗ/пайки/опрессовочных гильз/зажима «орех». Скруткой провода соединять ЗАПРЕЩАЕТСЯ! Особенно алюминиевые с медными.

С квартирного/лестничного щитка на распределительную коробку, как правило, приходит кабель в котором два провода: «фаза и «ноль». Фазный провод, находящийся под напряжением, определяем индикаторной отверткой (включив ненадолго свет), помечаем его (снова выключаем электроэнергию) и соединяем с одним из проводов трехжильного кабеля, который проложен к выключателю. Два других провода из этого кабеля соединяем с проводами, идущими к люстре. Постарайтесь сделать так, чтобы провода, уходящие к люстре, были соединены в электрических патронах с центральным контактом. Нулевой провод из щитка соединяем с нулевым проводом, идущим к люстре.

В выключателе (если все провода одинакового цвета) находим прозвонкой фазный провод и вставляем его во входную клемму. Часто она обозначена латинской буквой «L». Если провода разного цвета, присоединяем ко входу тот провод, который соединили с фазным в распредкробке. Оставшиеся два провода из кабеля присоединяем к отходящим зажимам. Они бывают помечены символами в виде отходящих стрелок. В люстре, если она трехрожковая, один фазный провод соединяем с двумя проводами от плафонов, второй – с оставшимся плафоном.

Вставляем рабочий механизм в подрозетник, закрепляем его винтами, одеваем сверху декоративную рамку. Включаем свет в щитке и по очереди пробуем клавиши. От одной клавиши должен гореть один плафон, от второй – два, а когда задействованы обе клавиши – то должны зажечься все лампы.

Ниже  небольшое видео, которое покажет весь процесс.

Подключение двухклавишного выключателя с подсветкой

Все чаще выключатели производят со светящимся элементом. Это очень удобно, когда необходимо отыскать месторасположение выключателя в темной комнате. Подсветка вместо ночника укажет точное место, так как она горит тогда, когда сам выключатель находится в разомкнутом положении и света в помещении нет. Когда выключатель замыкает цепь, включая светильник, подсветка автоматически гаснет.

В качестве источника света может использоваться светодиод или неоновая лампочка. Они включаются параллельно выключателю и при разомкнутой цепи светильника находятся под напряжением, излучая свет. При замыкании контакта, напряжение на неоновой лампе/светодиоде падает до нуля, и она не светится. Особенностью выключателя с подсветкой является то, что крайне мало энергосберегающих/люминесцентных ламп могут работать с таким коммутированием. Чаще всего, протекающий через светящийся элемент ток, вызывает заметное мерцание лампы в светильнике, что абсолютно недопустимо, например, в спальне.

Никаких особенностей в монтаже выключателя с подсветкой нет. Только, если вдруг понадобится отключить подсветку, тогда снимаем декоративную крышку, вытаскиваем механизм и выпаиваем или просто откусываем кусачками один или оба контакта, идущие на источник света.

Подключение двухклавишного выключателя с розеткой

Одним из путей экономии при прокладке проводки является применение совмещенных устройств. Одним из самых распространенных является блок, содержащий выключатель и розетку в одном корпусе. Выпускают блоки с вертикальным или горизонтальным расположением устройств.

Самым важным преимуществом такого устройства считается экономия материалов и времени на монтаж. При раздельной установке, необходимо дважды штробить стену, сверлить два отверстия под монтажные коробки и закупить больше кабеля и электроустановочных изделий.

Помимо преимуществ, монтаж блока выключателя с розеткой имеет и недостатки:

  • при установке монтажной коробки в бетонной/кирпичной стене необходимо приложить гораздо больше усилий, так как она имеет форму овала, а не круга;
  • при поломке одного из составляющих нужно менять весь блок.

Как подключить?

Существует две схемы подключения двухклавишного выключателя к розетке внутри единого корпуса:

  1. из распределительной коробки на розетку приходит двужильный кабель. От фазного провода розетки идет перемычка на ввод двухклавишного выключателя. С выходов выключателя провода идут на светильники;
  2. питающий кабель из распределительной коробки приходит фазным проводом на ввод выключателя, а «нулем» — на розетку. С одного выхода выключателя фаза поступает на розетку, которая функционирует только после замыкания контакта выключателя. Второй выход подает напряжение на светильник.

Подводя промежуточный итог, можно рекомендовать использование совмещенного блока розетка-выключатель в подсобных помещениях (сарай, подвал, гараж, бытовка). В этом случае выключатель подает напряжение на осветительный прибор, а второй клавишей питает розетку, в которую можно включить электроинструмент, вентилятор или радиоприемник. В жилых комнатах оптимально применять раздельные устройства, так как вид сетевого шнура, спускающегося с высоты выключателя, не украсит ни одну комнату.

Схема подключения двухклавишного проходного выключателя

Несмотря на то, что обычно выключатель устанавливается при входе в помещение, есть ситуации, когда это не устраивает пользователей. Так, при прохождении длинного коридора в темное время суток, человек испытывает значительные неудобства, связанные с тем, что большую часть пути он должен пройти в темноте, если входит с того конца помещения, где нет выключателя. Для решения таких проблем выпускаются проходные выключатели, например, компанией Legrand.

В описываемом примере, для исправления ситуации, в разных концах коридора необходимо установить два проходных выключателя, один из которых включает свет, а другой – выключает освещение и наоборот. Благодаря такой коммутации, весь путь проходит по освещенному пространству, что гораздо комфортнее и безопаснее.

Принцип работы

В отличие от стандартного двухклавишного выключателя в проходном нет положения «включено» и «выключено». Из-за иного принципа работы механизма, в нем каждая клавиша управляет перекидным контактом, то есть происходит подача напряжения на один отходящий контакт и одновременное отключение питания от другой отходящей клеммы. Два двухклавишных устройства управляют двумя различными лампами/группами светильников с двух различных мест помещения.

Главная особенность монтажа проходного выключателя с двумя клавишами в том, что между такими выключателями прокладывается один четырехжильный кабель или два двухжильных. В тоже время как между одноклавишными проходными выключателями достаточно проложить двухжильный кабель.

Присоединение

Монтаж двухклавишного проходного выключателя, а точнее пары таких устройств, значительно отличается от стандартного коммутатора. Поэтому рекомендуется распечатать схему расключения, пометить/пронумеровать все проложенные провода и далее действовать строго по схеме. В противном случае, обязательно будет перепутан какой-то провод и выключатели будут работать неправильно.

Схема присоединения

Небольшое видео вам в помощь.

Полезные советы
  • ВСЕГДА перед началом работ обесточивайте сеть!
  • Для выключателей достаточно кабеля с сечением 1,5 кв. мм. Более толстый хуже размещается в монтажной коробке;
  • Выключатели с зажимными клеммами удобнее в монтаже и более надежно удерживают провод;
  • При монтаже выключателя для коммутации света в ванной комнате, он должен находиться вне помещения;
  • При подключении люстры с большим количеством рожков и лампами накаливания, выбирайте устройство с номинальным током 10 ампер;
  • Покупайте электротовары в специализированных магазинах. Там вы сможете получить квалифицированную консультацию;
  • При монтаже выключателя, совмещенного с розеткой в доме, где есть маленькие дети, выбирайте устройство с защитными шторками на розетках.

Подключение двухклавишного выключателя: схема, инструкция по установке

В процессе эксплуатации домашней электросети происходят поломки установочных изделий – выключателей, розеток, выход из строя светильников. В некоторых местах жилых помещений устанавливаются двухклавишные выключатели света, которые позволяют включать свет раздельно. Это предназначено для таких комнат как туалет, ванная комната, зал, в котором находится люстра. Для подключения люстры используется двухклавишный выключатель, это нужно для изменения уровня освещенности в помещении.

Схема подключения двухклавишного выключателя

Так как же подключить двойной выключатель на две лампочки самостоятельно? Для знающего человека это не составляет большого труда, опытный в своем деле мастер сделает это довольно быстро и легко. Для работы понадобится электромонтажный инструмент – плоскогубцы с изолированными ручками, тестер для проверки отсутствия/присутствия напряжения, отвертка со сменными насадками (битами), изоляционная лента, фазоуказатель.

Монтаж двухклавишного выключателя производится силами одного специалиста-электромонтажника, для обеспечения безопасности проводимых работ необходимо произвести отключение (обесточивание) домашней электросети. Делается это путем отключения автоматических выключателей в распределительном щитке вводного устройства электропитания квартиры или частного дома.

После обесточивания домашней электропроводки неисправный выключатель снимается (демонтируется), и на его место производится монтаж нового (исправного) двухклавишного выключателя. Двухклавишный выключатель обеспечивает раздельное электропитание двухламповых светильников или двух смежных помещений (к примеру, туалет и ванная).

Схема подключения

Электрическое подключение выключателя на две лампочки производится достаточно просто и делается аналогично одноклавишным выключателям. Для этих целей необходимо иметь плоскогубцы и крестовую отвертку, в процессе работы снимается неисправный выключатель и на его место производится монтаж нового выключателя. Двухклавишный выключатель обеспечивает распределенное включение/отключение электрических ламп как в люстрах, так и в смежных помещениях.

Провода из алюминия или меди вставляются в зажимы выключателя и надежно закручиваются. В такой электросхеме используется три провода – один провод приходящий фазный, два других провода уходят на лампы. Правильная схема элетроподключения должна обеспечивать разрыв фазного провода, то есть выключатель производит разрыв электроцепи питания.

Схемы электроподключения

После того как провода прикручены к зажимам выключателя, выключатель устанавливается в монтажный металлический/пластиковый «стакан», под этим названием подразумевается монтажное приспособление, которое предварительно в ходе электромонтажа крепится к стене распорными винтами.

Если выключатель предназначен для «утопленной» установки в стене, то используется схема такого монтажа; в случае если конструктивно выключатель сделан вынесенным от стены, то он монтируется на предварительно установленное основание из диэлектрического материала.

Электрическая проводка предварительно монтируется на стене (в случае если электропровода будут скрыты под слоем штукатурки), для таких целей используется специализированный крепеж. Если же электропроводка будет монтироваться поверх оштукатуренной поверхности стен, то в этом случае используется пластиковый кабельный канал. Этот канал монтируется на стенах при помощи тех же распорных винтов.

Производство электромонтажных работ

Для электромонтажных работ в доме дополнительно потребуется электрический перфоратор или дрель. Здесь все зависит от того, какого вида стены: если стена кирпичная, то вполне сойдет дрель, а в случае, если дом построен из железобетонных панелей, необходимо использовать только перфоратор.

Для сверления отверстий в стене используются только свёрла с победитовой напайкой. При сверлении стены необходимо периодически выводить сверло из отверстия и охлаждать его в воде. Это позволит избежать поломки сверла (выпадение победитовой напайки) при длительной работе. Материалом, используемым для припаивания победита к сверлу, служит латунь. Этот металл является мягким и может расплавиться от воздействия высокой температуры.

Свёрла, необходимые при работе, должны быть хорошего качества и от известных производителей. Лучше всего при этих работах в наличии иметь набор различных победитовых свёрл, при этом эффективность работы по электромонтажу значительно возрастет.

Сверление отверстий в стене перфоратором для установки подрозетников

Предварительно места будущего сверления под крепежные элементы размечают, для этого можно использовать графитовые карандаши или твердым металлическим предметом нанести риски на поверхности стен. По местам разметки производится сверление отверстий дрелью или перфоратором.

В просверленные отверстия вбиваются распорные элементы, для этого можно использовать молоток с деревянной оправкой. Распорные крепежные элементы должны плотно держаться в готовых отверстиях. Электропроводка укладывается и крепится с помощью распорных винтов. В распредкоробки выводятся провода от выключателя и лампочек, а также подводящая линия от вводного устройства электропитания.

При электромонтаже лучше всего использовать провода с цветными жилами, в таком случае будет легче ориентироваться в подключениях электросети. Для фазного провода лучше использовать провод красного цвета, нулевой провод может быть любого другого цвета.

Сборка освещения в доме

Для проведения работ по монтажу, электроосвещению дома или квартиры необходим качественный инструмент – дрель, перфоратор, победитовые свёрла, плоскогубцы, кусачки, бур для перфоратора (используется для сверления больших отверстий в стене под розетки/выключатели), изолента, электрический тестер для проверки напряжения, отвертка со сменными насадками, нож для зачистки изоляции проводов, двухполюсный индикатор напряжения.

Неправильную схему сборки освещения можно выявить с помощью тестера, при неверном подключении электросхемы будет срабатывать автоматический вводной выключатель в распределительном щитке. Поэтому схему обесточивают и вызванивают тестером участки цепи для выявления короткого замыкания.

При установлении места замыкания необходимо в этом месте произвести расключение проводов, сделать правильное подсоединение и заизолировать скрутку проводников. Подключение к вводным питающим устройствам смонтированной электропроводки делается в последнюю очередь, после того как вся схема смонтирована и уложена под штукатурку или в кабельные каналы.

Схема соединений в распредкоробке

Подрозетники из металла или пластика устанавливаются в заранее высверленные отверстия большого диаметра (делается при помощи перфоратора с буром) и крепятся по месту распорными крепежными элементами.

При производстве работ вместо скруток проводов можно использовать небольшие клеммные колодки, это позволит быстрее проводить монтажные работы и в дальнейшем упрощает эксплуатацию электрической проводки. В клеммных разъемах удобнее всего производить подключения электрических силовых групп, делается это с помощью крестовой отвертки.

Двухклавишный выключатель также будет выполнять функции переключателя освещения, за счет включения одной или двух клавиш будет изменяться уровень освещенности помещения. Двухклавишный выключатель может обеспечивать раздельное включение ламп люстры, групп точечных светильников, смежных помещений.

Схема подключения двухклавишного выключателя

Вторую группу точечных светильников от выключателя можно подключать в большем числе, на первую клавишу подключить один-два осветительных прибора, на вторую сделать подключение из трех-пяти лампочек. В результате такой комбинации удобно изменять яркость света в различных комнатах или нежилых помещениях.

Завершающая фаза электромонтажных работ

После того как вся электросхема собрана/смонтирована, все соединения заизолированы и уложены на место, производится «прозвонка» электроцепей без вкрученных лампочек при помощи тестера (мультиметра) как с включенными выключателями, так и с отключенными. Это позволит проверить правильность сборки схемы освещения.

Если все было собрано правильно, то тестер покажет отсутствие электрического сопротивления. Далее во все светильники вкручиваются осветительные лампы, вся проводка подключается к вводному распределительному устройству (обычно в нем смонтированы одно- или двухполюсные автоматические выключатели на 16/25 А). Производится включение всей цепи в работу, проверяется работа всех выключателей освещения путем раздельного включения/отключения клавиш.

Выключатель в подрозетнике

Дополнительно просматриваются места скруток проводов и соединений с целью возможного обнаружения в них нагревов, это может привести к выгоранию электрического соединения. Поэтому необходимо своевременно устранять такие дефекты. Также необходимо, чтобы не было перегрузки по току на выключателе, при излишней нагрузке он быстро выйдет из строя.

Схема подключения двухклавишного выключателя на две лампочки: инструкция для электромонтажа | Стройка/Ремонт (своими руками)

Чтобы жить в комфорте, необходимо иметь возможность управлять освещением и менять его интенсивность в зависимости от потребностей. Для этого покупают люстру с двумя контурами для которой требуется подключить двойной выключатель по схеме, об этом подробно рассказано в настоящей публикации. Двукнопочные включатели – устройство позволяющее устанавливать три типа освещения различной интенсивности, если включать клавиши поочередно или одновременно

Общие сведения о двухклавишном выключателе

Одно из применений данного устройства – организация управление включением ламп в смежных помещениях. В квартирах чаще всего это раздельный санузел, когда туалет с ванной не совмещены, но не имеет смысла устанавливать два разъединяющих устройства. Второе назначение схема подключения двухклавишного выключателя на две лампочки – управление многорожковой люстрой, которая может работать в трех режимах. Например, это одна горящая лампочка, три других или все вместе.

Для реализации этих задач достаточно одного включателя, но с двумя клавишами. Тем более, в данном случае управлять освещением можно из одной точки, так как правильно реализованная схема – это один двухклавишный выключатель вместо двух однокнопочных. Такой вариант подключения удобен для кухни, когда есть верхний и нижний свет, которые можно зажигать порознь или вместе в зависимости от пожелания жильцов. Но главное, чтобы выполнить монтаж не нужно быть инженером-строителем или электриком. Достаточно воспользоваться рекомендации профессионалов.

Особенности монтажа двойного выключателя

Схема подключения двухклавишного выключателя – это не просто информация, а руководство, которое станет подспорьем при выполнении монтажных работ.
Фаза в данном случае одна, а нулевых разъемов два – по количеству контуров. Запитав силовой кабель от распределительной коробки, необходимо подсоединить шнур к включателю. Второй провод направляется к одному комплекту ламп, третий к другому. Оба вывода направляются в распредкоробку. Каждая клавиша положении «ВЫКЛ» разрывает именно фазу, чтобы обесточить контур. А пошаговая инструкция подключения состоит из шести этапов.

Выполнение подготовительных работ

В первую очередь, что необходимо сделать – обустроить «гнездо» для монтажа подрозетника. При этом в соответствии со схемой двухклавишного выключателя и его целевого назначения штробятся стены. Фаза одна, а значит от распредкоробки тянется один двужильный шнур, тогда как после включателя их может быть два, если нужно организовать два независимых, отдельно стоящих осветительных прибора.

Выполнить работы не получится без:

  • Перфоратора с буром. Это наконечник из сплава, способного пробурить бетон или кирпич.
  • Дрели, электролобзика, которые прекрасно справляются с гипсокартонном.
  • Однополюсно автомата с устройством защитного отключения (УЗО) для обеспечения безопасности потребителей и пользователей.
  • Собственно выключателя, оснащенного двумя клавишами, размыкающими контуры соответственно.
  • Распредкоробки и заблаговременно приобретенной люстры или двух индивидуальных источников света.
  • Подрозетника, он же подрозетник, который является кожухом, защищающим внутренности выключателя.
  • Электрических кабелей достаточного сечения, чтобы выдерживать проектную нагрузку энергопотребления.
  • Изоленты и специализированных крепежных элементов, обеспечивающих безопасное, надежное соединение проводов.
  • Отвертки (крестовой или фигурной, плоской) с изолированными ручками, изготовленными из пластика, резины, полиуретана.
  • Ножа (канцелярского, сапожного), кусачек, пассатижей, рукоятки которых также изготовлены из изолятора.
Когда используется двухклавишный выключатель, подключение предполагает установку распределительной коробки и прокладки силового кабеля. Предварительно система обесточивается на вводе. А на рубильник надевается табличка «Не включать! Идут работы».
Монтаж производится после полного высыхания штукатурки, грунтовки, обойного клея. УЗО и автомат устанавливаются в «входе». Их задача отреагировать на скачок напряжения или перегрузку сети, и своевременно отключить точки потребления, если подобное произойдет. Тогда короткое замыкание исключено.При установке двухклавишного выключателя защитные устройства монтируют в щитовой. При ее отсутствии – на деревянной, пластиковой, текстолитовой рейке в квартире после счетчика.

Выбор и установка подходящего водрозетника

Это несложное приспособление позволяет исключить возможность взаимодействия влаги с контактами даже в случае затопления. Не имеет значения, какая стена – кирпичная, железобетонная, изготовлена из газоблока, пеноблока, дерева, шлакобетона или бутового камня.

При подключении двойного выключателя на две лампочки потребуется один «стакан» для выключателя. К светильникам контакты выводятся без дополнительного счаливания проводов.

Главное его закрепить с помощью:

  • Цементного раствора для кирпичной, бетонной стены.
  • Механически при наличии гипсокартонной обшивки.
  • Затворенного водой гипса для газобетона, пенобетона.

По окончании подготовительных мероприятий необходимо дать просохнуть смесям, используемым для фиксации. Провода прокладываются под гипсокартонном или в желоба, которые нужно заблаговременно проштробить. Их закрепляют также цементным раствором, шпаклевкой или затворенными сухими смесями.

Каждый подрозетник оснащен распортными элементами для дополнительного фиксирования в стеновой панели. Для гипсовых, деревянных, фанерных и конструкций из ДСП или ОСБ используют специальные модификации. Но при выборе необходимо также обращать внимание на параметры.

Сейчас в продаже чаще всего встречаются изделия, изготовленные по двум стандартам. Отличаются они диаметром: 67 или 70 мм. Современные выключатели с подсветкой или без – это 67-миллимитровые устройства, о чем сказано в техническом паспорте к изделию.

Металлически подрозетники используются реже. У пластиковых аналогов часть имеются проушины для винтов крепления рамки включателя. Поэтому лучше покупать все вместе, когда можно убедиться лично, что крепеж соответствует, и будет надежным.Еще один нюанс, на который необходимо обратить внимание – наличие распорного механизма. Исходя из его параметров определяется размер высверленного отверстия, чтобы выключатель не двигался, не прокручивался, не выпадал.

Тонкости работы с проводами

Всегда хорошо, когда кабель цельный. Счаливание двух отрезов предполагает плотное скручивание оголенных концов с последующим изолированием. Перед тем, как подключить две лампочки к одному выключателю, убедитесь, что сечения силового подающего кабеля достаточно, чтобы выдержать максимальную паспортную нагрузку.

Материал жил – алюминий или медь. Наличие изоляции обязательно. Имеет смысл использовать разноцветные шнуры, когда, например, красный или черный используется для фазы, а белый (желтый) – нуль.

Покупая двужильный провод, убедитесь, что есть два изоляционных слоя: по одному для каждой из жилы, и общий. Изначально тянут проводку от защитных приспособлений к распредкоробке, а уже затем от нее к выключателю и двум лампочкам.

Соединяют контакты, когда все трассы проложены и закреплены. Если подрозетник или разъединитель оснащен винтовым зажимом, не игнорируйте возможность дополнительно зафиксировать контакты. Но зажимайте не сильно, чтобы не повредить изоляционный слой.

При работе с неподключенными проводами можно браться за кабели голыми руками. В противном случае, даже если помещение обесточено, лучше использовать диэлектрические перчатки.

В местах загиба следите, чтобы на проводе не появлялся излом. В этом месте под изоляцией может образоваться разрыв жилы, и в процессе эксплуатации оно будет перегреваться. Всему виной дуга, образующаяся в местах разъединения проводника. Результат – перерасход электроэнергии, риск пожара, выход из строя бытовых приборов, необходимость укладки новой проводки.

Установка и подключение выключателя

Если вы хотите правильно подключить двойной выключатель на два лампочки, чтобы он прослужил долго, нужно придерживаться схемы. Используется специальный кабель, котрый имеет три жилы и заземляющий слой. В первую очередь проводят силовой кабель от защитных устройств к распределителю. Затем подключают все остальные жилы согласно схеме. последний шаг – подсоединение контактов размыкающего устройства и подключение «нулевой» линии.

В гнезде распредкоробки должен быть свободный кабель, длиной порядка 150 мм. В выключателе и коммутирующем отделе светильника по 100 мм. УЗО подбирается исходя из несущей способности провода и номинальной (максимально) нормы потребления светильника.

При подключении двухклавишного выключателя можно использовать два устройства защиты на каждый контур. Но чаще всего на комнату используется по одному прибору принудительного отключения. Тогда в случае короткого замыкания обесточится только одно помещение.

Для соединения провода оголяются на 10-15 мм от среза, это лучше делать ножом. Главное не повредить саму жилу. Перед подсоединением элементов цепи проследите, чтобы они не соприкасались. Лучше надеть «кембрик» или намотать изоленту. Сначала монтируются все элементы системы, а только замет подсоединяется ввод и вывод, ведущий к распредкоробке. Только после этого можно подключать фазу и включать рубильник. При этом включатель должен находиться в нормальном положении – ВЫКЛ.Когда же оголяются жилы, необходимо, чтобы подача электроэнергии была приостановлена. Подключайте так, чтобы по цвету провода было понятно, фаза это или ноль. В противном случае пользуйтесь принципом: сверху кабель с напряжением, снизу без (или наоборот). Но если выбрали принцип размещения, придерживайтесь его на всех участках цепи. Заземление остается незадействовано, если дом построен по проекту, не предусматривающую подобное подключение. В противном случае соедините соответствующий проводник и заземляющему кабелю. Но это возможно, если производитель светильника также предусмотрел этот способ защиты от скачков напряжения. В остальных случаях монтаж двухклавишного включателя производится по стандартной схеме, описанной в ГОСТе.

Неиспользованные жилы изолируются, что особенно важно для кухни, ванной, туалета (санузла), где влажность всегда выше. Но если есть возможность организовать заземление, не игнорируйте ее, так как это основная защита жильцов от поражений током.

Завершение монтажных работ

Размыкающий механизм скрыт от глаз клавишами, работающими в качестве крышки. Вокруг них есть рамка, скрывающая крепеж. Дизайн может быть иным, но чаще всего двукнопочный выключатель выглядит именно так.

Для монтажа необходимо «отстегнуть» с помощью отвертки клавиши и снять декоративную рамку, которая крепится к металлическому каркасу. Здесь предусмотрены защелки, пользоваться которыми необходимо аккуратно, чтобы не сломать пластик.

После разборки для подключения выключателя на 2 лампочки необходимо оголить и зачистить контакты на 10 мм. Некоторые производители размещают на обратной стороне включателя схему, из которой следует, как правильно подсоединять провода. Если ее нет, пользуйтесь схемой с сайта. Вход всегда один. С обратной стороны есть два выхода. И если первый – это фаза, оба последних – нулевые выходные разъемы (по одному на лампу). Когда маркировка отсутствует, пользуйтесь этой логикой: где один зажим, туда заводите силовую жилу.В качестве обозначений используется латинская буква L и стрелки. L – это фазный разъем, стрелками обозначаются «нолевые» выводы от каждого подключаемого светильника. Используя цветовую маркировку жил, подсоедините провода. Для этого послабьте крепежные винты, а после затяните их, зажав провод до полной фиксации. Здесь излишние усилия не нужны. Помните, алюминий, медь и сплав, из которого изготовлен крепежный узел – мягкие металлы. Главное добиться, чтобы не произошло разъединения контактной группы.

Иногда вместо винтового соединения используются пружинные зажимы, которые самозатягиваются при попытке высвободить жилу. Чтобы действовать как профессионал, сориентируйте выключатель следующим образом: сверху разъем для фазы, снизу для «нулей». Теперь аккуратно вставьте внутренности в подрозетник, и зафиксируйте их. Для этого предусмотрены специальные распорки, приводимые в действие при закручивании соответствующих винтов. Только после этого наденьте рамку и установите кнопки.

Проверка работоспособности схемы

Предварительно проводку укладывают в штробы. Вся конструкция должна быть целостной. Подсоединение к двум лампочкам организуют при помощи специальных разъемов, где винтовые контактные зажимы находятся внутри электронепроводящего корпуса. Только когда все элементы соединены в одну единую цепь, приступают к проверке. Чтобы не ошибиться при определении фазы используют тестер или щуп и диодом, который загорается при касании жала к проводу под напряжением.

Скрутка в местах подсоединения делается «мощнее». Для этого оголяется до 40 мм каждый контактный провод. При монтаже пользуются пассатижами, чтобы витки были прочными, надежными, фиксированным. По окончании процедуры соединение изолируется при помощи изоленты. Оголенных участков быть не должно. Также можно использовать пайку, прессовку или сжимные механизмы. С заземлением поступают точно также, чтобы нигде не был виден металл, и контакты были защищены от влаги и механических воздействий.

После визуального осмотра устанавливают лампы в патроны. Выключатель ставят в положение Выкл. УЗО и автомат включают, что предполагает подачу электроэнергии в цепь. Выждите несколько минут, обращая внимание, не ли задымлений или возгораний. В этих случаях немедленно обесточьте помещение. Перед тем, как следующий раз подключить двойной выключатель на свет, найдите причину сбоя. Если же вы действовали согласно рекомендациям и сделали все правильно, переведите кнопки в положение ВКЛ. Лампы загорятся.

Сначала включите один контур, а после его отключения – второй. Затем пускай загорится весь комплект осветительных приборов. Несколько раз повторите процедуру. Оставьте устройство включенным, и убедитесь, что его элементы не нагреваются. То же сделайте с распределительной коробкой. Если температура выше комнатной, есть повод думать, что где-то есть плохой контакт. Тогда отключите электроенергию, откройте крышку, проверьте надежность соединений. Затем повторите процедуру еще раз.

Выводи и полезные видео по теме

Из вышесказанного видно, что подключить двукнопочный включатель света несложно. И работы может сделать каждый желающий, тем более, что для этого необходим минимальный комплект инструмента. Однако есть масса тонкостей, которые на словах передать сложно, и мастер-класс от профессионального электрика позволит устранить пробел знаний и нехватку навыков. Ставьте видео на паузу и делается все вместе с электриком. Тогда ошибок не будет, и ваше жилище будет освещено. Кстати, на видео видно, чем отличается монтаж подрозетник в стены из различным материалов. Рассмотрены различные конструкции выключателей, типы подключений, особенности разводки и т.д

Источник: https://vodatyt.ru/elektrika/dvoynoy-vyklyuchatel.html

Вам была полезна эта статья? Ставьте палец вверх! Подпишитесь на мой канал и давайте общаться в комментариях!
С уважением, Пётр Андреевич.

Схема подключения двухклавишного выключателя: варианты

Автор aquatic На чтение 6 мин. Просмотров 3.1k. Обновлено

Существует значительное количество сфер использования двойных выключателей. Их используют для люстр, когда требуется контроль и регулировка яркости освещения. Актуальны они и для раздельного санузла. Для освещения входа в частных домовладениях. Если нет определенной подготовки, то схема подключения двухклавишного выключателя может вызвать некоторые трудности. Но используя инструкцию к монтажу и полезные рекомендации, с подобной установкой справится даже новичок.

Двухклавишное устройство является важной составляющей любого современного интерьера

Что важно знать о подключении двойного выключателя

Прежде чем узнать, как правильно подключить двухклавишный выключатель света, давайте узнаем больше информации об его устройстве. Механизм включает пластмассовый корпус, клеммы входного и выходного типа, две клавиши, а также у некоторых моделей есть индикатор света.

Часто используется такой вариант вместе с розеткой

Если правильно выполнить подключение, то при помощи клавиш можно обеспечивать подачу электричества или останавливать его.

У конструкции есть некоторые достоинства:

  • возможность отключать и включать целые группы ламп;
  • экономия на кабеле, так как не нужно тянуть два провода, как для одинарных устройств;
  • позволяет регулировать освещение при большом количестве ламп в люстре;
  • применяется для помещений с повышенным уровнем влажности;
  • не требует особого ухода;
  • простота монтажа.

Необычный вариант двухклавишного механизма

Перед изучением инструкции, как подключить люстру к двухклавишному выключателю, нужно подготовить все необходимые инструменты. К таковым относится пластмассовая форма, отвертки индикаторного и фигурного типа, обжимные инструменты, а также строительный нож.

Статья по теме:

Розетки и выключатели: лучшие бренды. Грамотный выбор электротехнического оборудования гарантирует безопасность, надежность и эстетичность использования. Давайте разберемся в существующих брендах и моделях.

Подготовка проводов для правильной установки

Предварительная заготовка кабелей зависит от типа подключенного оборудования. В таких механизмах предусмотрены готовые магистрали. Чтобы поменять компоненты, потребуется разобрать базу светильника. Устройство коробки предполагает три кабеля. Их общая длина не должна быть более 10 см. Концы кабелей необходимо зачистить от изоляции, а затем подсоединить к определенным клеммам. К клемме с обозначением L подсоединяется фаза. Подключение других проводов зависит от того, какие клавиши будут использоваться.

Правильная подготовка позволит выполнить более качественный монтаж

Полезная информация! Если у вас модульный механизм, то важно обеспечить питание каждого его компонента. При этом можно воспользоваться перемычкой.

Схема подключения двухклавишного выключателя

Выбирая схему подключения двухклавишного выключателя, нужно учитывать, что монтаж и крепеж проводов производится с использованием зажимов винтового типа или самозажимных клемм. Первый вариант предполагает укладку оголенного провода между пластинами. При таком способе требуется периодическое подтягивание винта.

Схемы подключения

Выполняя подключение двухклавишного механизма, нужно помнить, что ноль подключается напрямую, а фаза прерывается при прохождении через устройство.

Процесс подключения производится так.

В завершение подсоединяется источник освещения и тестируется корректность работы выключателя. К монтажной коробке проводится двухжильный провод.

Статья по теме:

Проходной выключатель: схема подключения на 2 точки. В данной статье рассмотрены вопросы выбора подходящих изделий и монтажные работы. Изучив эту информацию, можно самостоятельно реализовать проект с разумными затратами.

Вариант схемы подключения двухклавишного выключателя на две лампочки

Несложна схема подключения двухклавишного выключателя на две лампочки. Она включает такие этапы:

  • обесточивание помещения;
  • важно выявить выходящие проводки. Должны присутствовать кабели, отходящие на ноль, заземление и фазу. Чтобы в них лучше разобраться,  следует посмотреть в щиток;
  • проводится установка источников света и проведение проводов к выключателю;
  • выключатели считаются навесными, так как крепятся на стены. При этом в стене должно иметься отверстие, куда выводятся провода. Соединение производится с помощью паяльника или методом скрутки.

Вариант подсоединения к двум лампочкам

После подведения всех деталей, выключатель фиксируется на поверхность стены. Стоит знать о разных техниках  подсоединения проводов в распределительном коробе. Опрессовка актуальна для производственных помещений. Для пайки используется специальное оборудование. К самым простым и надежным способам стоит отнести применение самозажимных соединений. Также стоит иметь представление о способе подсоединения выключателя двухклавишного для скрытой проводки.

Особенности схемы подключения двухклавишного проходного выключателя

Часто применяется подключение проходного выключателя. Подобные устройства применяются для длинных коридоров, больших проходных комнат и лестниц. В просторных помещениях часто сложно подобрать подходящее место для установки включателя, поэтому без проходного устройства обойтись сложно. Розетка монтируется в любом месте, но регулировка должна быть доступной из любых мест. При этом нужно монтировать дополнительные элементы в начале и в конце помещения.

Вариант с дополнительной нагрузкой

Подключение проходного механизма имеет некоторые особенности. Три контакта требуется для грамотного подсоединения. К отдельному контакту подводится фаза, а ноль ведется к светильнику. Два других контакта используются для подсоединения проходных устройств.

Подключение переходного или перекрестного двухклавишного выключателя проще выполнить, если следовать некоторым рекомендациям:

  • при монтаже проверяйте отдельные кабели;
  • фаза- это один провод, его можно проверить с помощью индикаторной отвертки;
  • перед креплением важно проверить работоспособность конструкции.

Вариант применения переходного механизма

Какие могут быть проблемы

Неисправности установленного устройства случаются от разных причин. Например, одна  из клавиш может пропускать определенную световую группу, или  все лампы включаются одновременно. Это свидетельствует о том, что не работает распределение осветительных приборов  на клавиши. Также выключатель может вообще не срабатывать. Подобные проблемы возникают при неправильном подсоединении проводов или при их подключении в неправильном порядке.

Стильные и удобные выключатели в интерьере

Помните, что при закладке проводов часто не соблюдаются стандарты маркировки по цветам, поэтому проводите дополнительную проверку. С помощью индикатора прозвоните все провода.

Простые советы помогут избежать многих проблем. Не забывайте перед началом любых работ с электричеством отключать электричество. Действуйте в соответствии с инструкцией и правильно маркируйте проводники.

Схема подключения двухклавишного выключателя на две лампочки (видео)

Основная функция схемы | carlingtech.com

Цепь — это замкнутый контур, по которому может течь электричество. Замкнутая цепь обеспечивает непрерывный поток электричества от источника питания через проводник или провод к нагрузке, а затем обратно к земле или источнику питания. Разрыв цепи не будет проводить электричество, потому что воздух или другой изолятор остановили или прервали ток в контуре.

Переключатели постоянного / мгновенного действия

Carling предлагает широкий спектр конфигураций цепей с функциями как с постоянным, так и с мгновенным переключением. Поддерживаемый переключатель поддерживает режим или положение, в котором он приводится в действие. Например, при переключении в положение «ON» переключатель останется в положении «ON» до тех пор, пока он физически не будет переключен в другое положение.

Переключатель мгновенного действия — это переключатель с пружинным возвратом, который автоматически возвращается в исходное положение или в исходное положение.Простым примером мгновенного переключателя может быть дверной звонок, который автоматически возвращается в исходное положение «ВЫКЛ», когда больше не приводится в действие.

В каталогах компании Carling Technologies в скобках указаны схемы с мгновенным выходом. Например, цепь дверного звонка будет представлена ​​как (ВКЛ) -НЕТ-ВЫКЛ, где (ВКЛ) — это текущее положение.

нормально открытый / нормально закрытый

Переключатели мгновенного действия могут быть описаны как нормально разомкнутые или нормально замкнутые, что означает исходное положение переключателя или его состояние покоя. нормально открытый или Н.О. У мгновенного переключателя есть одна или несколько цепей, которые разомкнуты, когда исполнительный механизм переключателя находится в нормальном или исходном положении. «Обрыв» цепи — это неполная цепь с «открытым пространством» между контактами. Следовательно, нормально разомкнутая цепь также может называться «нормально ВЫКЛ».

Нормально замкнутый переключатель или переключатель мгновенного действия N.C. имеет одну или несколько цепей, которые замыкаются, когда исполнительный механизм переключателя находится в нормальном или исходном положении. Замкнутый контур — это замкнутый контур.Поэтому нормально замкнутая цепь также может называться «нормально включенной».

Бросок

ход переключателя — это количество цепей, которыми можно управлять с помощью любого одного полюса. Обычно количество включенных положений переключателя совпадает с количеством бросков. Однопозиционный переключатель (ST) размыкает или замыкает цепь только в одном из крайних положений своего привода, наиболее распространенным примером является переключатель ВКЛ-НЕТ-ВЫКЛ. Переключатель с двойным ходом (DT) размыкает или замыкает цепь в обоих крайних положениях своего привода, распространенным примером является переключатель ВКЛ-НЕТ-ВКЛ.

ВКЛ-НЕТ-ВЫКЛ

Цепи ВКЛ-НЕТ-ВЫКЛ или ВКЛ-ВЫКЛ — это поддерживаемая одноходовая двухпозиционная схема переключателя. Обычно для основных однополюсных выключателей без подсветки положение ВКЛ замыкает цепь на клеммах 2 и 3 переключателя. Для основных двухполюсных выключателей без подсветки цепь замыкается на клеммах 2 и 3 и 5 и 6.

Если переключатель установлен вертикально, вы должны нажать на верхнюю часть кулисного привода или толкнуть рычажный привод вверх, чтобы перевести переключатель в положение ВКЛ.Вы должны нажать на нижнюю часть тумблера или переместить тумблер вниз, чтобы установить переключатель в положение «ВЫКЛ.», При котором все переключающие цепи будут разомкнуты.

ВЫКЛ-НЕТ-ВКЛ

Цепи ВЫКЛ-НЕТ-ВКЛ или ВЫКЛ-ВКЛ — это поддерживаемая, одноходовая, двухпозиционная схема переключения. Как правило, для основных однополюсных выключателей без подсветки положение ВКЛ замыкает цепь на клеммах 1 и 2 переключателя. Для основных двухполюсных выключателей без подсветки цепь замыкается на клеммах 1 и 2 и 4 и 5.

Если переключатель установлен вертикально, вы должны нажать на верхнюю часть кулисного привода или толкнуть кулисный привод вверх, чтобы перевести переключатель в положение ВЫКЛ, при котором все переключающие цепи будут разомкнуты. Вы должны нажать на нижнюю часть переключателя или переместить переключатель вниз, чтобы установить переключатель в положение ON.

(ВКЛ) -НЕТ-ВЫКЛ

Цепь (ON) -NONE-OFF или (ON) -OFF — это схема с двухпозиционным переключателем мгновенного действия с одним ходом. Как правило, для основных однополюсных выключателей без подсветки мгновенное положение ВКЛ замыкает цепь на клеммах 2 и 3 переключателя.Для основных двухполюсных выключателей без подсветки цепь замыкается на клеммах 2 и 3, 5 и 6.

Если переключатель установлен вертикально, вы должны нажать на верхнюю часть кулисного привода или нажать на рычажный привод вверх, чтобы переместить переключатель в положение мгновенного включения. Поскольку это нормально разомкнутая (Н.О.) цепь, когда вы отпускаете привод, он автоматически возвращается в свое нормальное положение в состоянии покоя ВЫКЛ, когда все коммутационные цепи будут разомкнуты.

ВКЛ-НЕТ- (ВЫКЛ)

Цепь ВКЛ-НЕТ- (ВЫКЛ) или ВКЛ- (ВЫКЛ) представляет собой схему мгновенного одноходового двухпозиционного переключателя.Обычно для основных однополюсных выключателей без подсветки положение ВКЛ замыкает цепь на клеммах 2 и 3 переключателя. Для основных двухполюсных выключателей без подсветки цепь замыкается на клеммах 2 и 3 и 5 и 6.

Если переключатель установлен вертикально, вы должны нажать на нижнюю часть кулисного привода или нажать на рычажный привод вниз, чтобы переместить переключатель в положение мгновенного выключения, при котором все переключающие цепи будут разомкнуты. Поскольку это нормально замкнутый (Н.З.) контур, когда вы отпускаете привод, он автоматически возвращается в свое нормальное состояние покоя, положение ВКЛ.

ВЫКЛ-НЕТ- (ВКЛ)

Цепь ВЫКЛ-НЕТ- (ВКЛ) или ВЫКЛ- (ВКЛ) представляет собой схему мгновенного одноходового двухпозиционного переключателя. Как правило, для основных однополюсных выключателей без подсветки мгновенное положение ВКЛ замыкает цепь на клеммах 1 и 2 переключателя. Для основных двухполюсных выключателей без подсветки цепь замыкается на клеммах 1, 2 и 4 и 5.

Если переключатель установлен вертикально, вы должны нажать на нижнюю часть кулисного привода или нажать на рычажный привод вниз, чтобы переместить переключатель в положение мгновенного включения.Поскольку это нормально разомкнутая (Н.О.) цепь, когда вы отпускаете привод, он автоматически возвращается в свое нормальное положение в состоянии покоя ВЫКЛ, когда все коммутационные цепи будут разомкнуты.

(ВЫКЛ.) -НЕТ-ВКЛ.

Цепь (ВЫКЛ.) -НЕТ-ВКЛ или (ВЫКЛ) -ВКЛ — это мгновенная, одноходовая, двухпозиционная схема переключателя. Как правило, для основных однополюсных выключателей без подсветки положение ВКЛ замыкает цепь на клеммах 1 и 2 переключателя. Для основных двухполюсных выключателей без подсветки цепь замыкается на клеммах 1 и 2 и 4 и 5.

Если переключатель установлен вертикально, вы должны нажать на верхнюю часть кулисного привода или толкнуть кулисный привод вверх, чтобы переместить переключатель в положение мгновенного выключения, при котором все переключающие цепи будут разомкнуты. Поскольку это нормально замкнутый (Н.З.) контур, когда вы отпускаете привод, он автоматически возвращается в свое нормальное состояние покоя, положение ВКЛ.

ON-NONE-ON

Цепи ВКЛ-НЕТ-ВКЛ или ВКЛ-ВКЛ — это поддерживаемая двухпозиционная двухпозиционная схема переключателя. Как правило, для основных однополюсных выключателей без подсветки положения ВКЛ замыкаются в цепи на клеммах переключателя 1 и 2, 2 и 3.Для основных двухполюсных выключателей без подсветки цепь замыкается на клеммах 1 и 2 и 2 и 3; 4 и 5 и 5 и 6.

Если переключатель установлен вертикально, вы должны нажать на верхнюю часть кулисного привода или нажать на рычажный привод вверх, чтобы установить переключатель в первое положение ВКЛ. Вы должны нажать на нижнюю часть переключателя или переместить переключатель вниз, чтобы установить переключатель во второе положение ВКЛ. Эта схема переключателя не имеет положения ВЫКЛ, когда все цепи переключения были бы разомкнуты.

ВКЛ-НЕТ- (ВКЛ)

Цепь ВКЛ-НЕТ- (ВКЛ) или ВКЛ- (ВКЛ) представляет собой двухпозиционную схему с двухпозиционным переключателем мгновенного действия. Как правило, для основных однополюсных выключателей без подсветки удерживаемое положение ВКЛ замыкает цепь на клеммах 2 и 3 переключателя, а мгновенное положение ВКЛ замыкает цепь на клеммах 1 и 2 переключателя. закрыт на терминалах 2 и 3, 5 и 6; и цепь мгновенного включения замыкается на клеммах 1 и 2, 4 и 5.

Если переключатель установлен вертикально, вы должны нажать на нижнюю часть кулисного привода или нажать на рычажный привод вниз, чтобы переместить переключатель в положение мгновенного включения. Поскольку это нормально замкнутый (Н.З.) контур, когда вы отпускаете привод, он автоматически возвращается в свое нормальное состояние в состоянии покоя, поддерживаемое включенным положением. Эта схема переключателя не имеет положения ВЫКЛ, когда все цепи переключения были бы разомкнуты.

ВКЛ-ВЫКЛ-ВКЛ

Цепь ВКЛ-ВЫКЛ-ВКЛ представляет собой схему с двухходовым трехпозиционным переключателем.Как правило, для базовых однополюсных выключателей без подсветки положение ВКЛ замыкает цепь на клеммах 1 и 2 и 2 и 3. Для основных двухполюсных выключателей без подсветки цепь замыкается на клеммах 1 и 2, 2 и 3; 4 и 5 и 5 и 6.

Если переключатель установлен вертикально, вы должны нажать на верхнюю часть кулисного привода или нажать на рычажный привод вверх, чтобы установить переключатель в первое положение ВКЛ. Вы должны переместить кулисный или тумблерный привод в центральное положение, чтобы установить переключатель в положение ВЫКЛ, при котором все коммутационные цепи разомкнуты.Вы должны нажать на нижнюю часть переключателя или переместить переключатель вниз, чтобы установить переключатель во второе положение ВКЛ.

ВКЛ-ВЫКЛ- (ВКЛ)

Цепь ВКЛ-ВЫКЛ- (ВКЛ) представляет собой двухпозиционную схему с двухпозиционным переключателем мгновенного действия. Как правило, для базовых однополюсных выключателей без подсветки поддерживаемое положение ВКЛ замыкает цепь на клеммах 2 и 3 переключателя, а мгновенное положение ВКЛ замыкает цепь на клеммах 1 и 2 переключателя. закрыт на терминалах 2, 3,5 и 6; и цепь мгновенного включения замыкается на клеммах 1 и 2, 4 и 5.

Если переключатель установлен вертикально, вы должны нажать на нижнюю часть кулисного привода или нажать на рычажный привод вниз, чтобы переместить переключатель в положение мгновенного включения. Когда привод будет отпущен, он вернется в центральное положение ВЫКЛЮЧЕНО, в исходное положение. Вы должны нажать на нижнюю часть переключателя или переместить переключатель вниз, чтобы установить переключатель в постоянное положение ON. Из этого положения вы должны вручную переместить кулисный или тумблерный привод в центральное положение, чтобы установить переключатель в положение ВЫКЛ, при котором все переключающие цепи будут разомкнуты.

(ВКЛ) -OFF- (ВКЛ)

Цепь (ВКЛ) -ВЫКЛ- (ВКЛ) представляет собой схему с двухпозиционным двухпозиционным переключателем мгновенного действия. Как правило, для основных однополюсных выключателей без подсветки мгновенные положения ВКЛ замыкаются в цепи на клеммах 1 и 2 и 2 и 3. Для основных двухполюсных выключателей без подсветки цепь замыкается на клеммах 1 и 2 и 2 и 3; 4 и 5 и 5 и 6.

Если переключатель установлен вертикально, вы должны нажать верхнюю часть тумблера или толкать тумблер вверх, чтобы переместить переключатель в первое мгновенное положение ВКЛ.Вы должны нажать на нижнюю часть переключателя или переместить переключатель вниз, чтобы переместить переключатель во второе мгновенное положение ВКЛ. Это нормально разомкнутая (Н.О.) цепь, поэтому всякий раз, когда вы отпускаете привод, он автоматически возвращается в свое нормальное положение ВЫКЛ в центре покоя, при котором все коммутационные цепи разомкнуты.

НА-НА-НА

Цепь ВКЛЮЧЕНИЯ-ВКЛЮЧЕНИЯ или ПРОГРЕССИВНОЙ ЦЕПИ, как правило, представляет собой схему поддерживаемого двухходового трехпозиционного переключателя. Чаще всего эта функция схемы предлагается в двухполюсной конфигурации, где каждый полюс управляет отдельной схемой.В этой конфигурации в первом положении цепь 2 включена на клеммах 2 и 3; в среднем положении Цепи 1 и 2 включены от клемм 4 и 5 и 2 и 3 соответственно; а в третьем положении контур 1 включен от клемм 4 и 5.

Если переключатель установлен вертикально, вы должны нажать верхнюю часть рычага или толкать тумблер вверх, чтобы переместить переключатель в положение включения контура 2. Вы должны переместить кулисный или тумблерный привод в центральное положение, чтобы переместить переключатель в положение включения контуров 1 и 2.Вы должны нажать на нижнюю часть переключателя или переместить переключатель вниз, чтобы установить переключатель в положение «Circuit 1 ON».

Цепь ВКЛ-ВКЛ-ВКЛ также может быть обслуживаемым однополюсным трехпозиционным трехпозиционным переключателем. В этом случае обычно устанавливается перемычка между полюсами на клеммах 2 и 4 для соединения общей клеммы 5 с тремя выходными клеммами 1, 3 и 6.

Если переключатель был установлен вертикально, вы должны нажать на верхнюю часть кулисного привода или толкать рычажный привод вверх, чтобы переместить переключатель в первое положение ВКЛ на клеммах 5 и 6.Вы бы переместили кулисный или тумблерный привод в центральное положение, чтобы переместить переключатель во второе положение ВКЛ на клеммах 5 и 3. И вы должны нажать на нижнюю часть кулисой или переместить переключатель вниз, чтобы установить переключатель в третье положение ВКЛ на терминалах 5 и 1.

ВКЛ-ВКЛ-ВЫКЛ

ВКЛ-ВКЛ-ВЫКЛ — это еще один тип ПРОГРЕССИВНОЙ схемы, которая представляет собой схему с двухходовым трехпозиционным переключателем. Чаще всего эта функция схемы предлагается в двухполюсной конфигурации, где каждый полюс управляет отдельной схемой.В этой конфигурации в первом положении цепи 1 и 2 включены на клеммах 5 и 6 и 2 и 3; в среднем положении цепь 1 включена на клеммах 2 и 3, а в третьем положении обе цепи выключены.

Если переключатель установлен вертикально, вы должны нажать верхнюю часть рычага или толкать тумблер вверх, чтобы переместить переключатель в положение включения контуров 1 и 2. Вы должны переместить кулисный или тумблерный привод в центральное положение, чтобы переместить переключатель в положение включения контура 1.Вы должны нажать на нижнюю часть переключателя или переместить переключатель вниз, чтобы установить переключатель в положение ВЫКЛ.

Типичный пример применения для этого типа цепи: ФАРЫ — РАБОЧИЕ ФОНАРИ — ВЫКЛЮЧЕНЫ.

Цепь ВКЛ-ВКЛ-ВЫКЛ также предлагается в виде обслуживаемого однополюсного переключателя в двухполюсном основании. В этой конфигурации контур 2 включен в первом положении на клеммах 2 и 3. В среднем положении контур 1 включен на клеммах 1 и 2, а в третьем положении обе цепи выключены.

(ВКЛ) -ВЫКЛ

(ВКЛ)-ВКЛ-ВЫКЛ — это третий тип ПРОГРЕССИВНОЙ цепи, которая представляет собой схему мгновенного двухходового трехпозиционного переключателя. Чаще всего эта функция схемы предлагается в двухполюсной конфигурации, где каждый полюс управляет отдельной схемой. В этой конфигурации в первом положении цепи 1 и 2 находятся в положении мгновенного включения на клеммах 5 и 6 и 2 и 3; в среднем положении цепь 1 остается включенной на клеммах 2 и 3, а в третьем положении обе цепи выключены.

Если переключатель установлен вертикально, вы должны нажать верхнюю часть рычага или толкать тумблер вверх, чтобы переместить переключатель в положение включения контуров 1 и 2. Когда привод будет отпущен, он вернется в центральное положение контура 1, поддерживаемое в положении ВКЛ. Вы должны нажать на нижнюю часть тумблера или переместить тумблер вниз, чтобы установить переключатель в положение ВЫКЛ, при котором обе цепи будут разомкнуты.

Типичный пример применения — ВЫКЛЮЧЕНИЕ — РАБОТА ДВИГАТЕЛЯ — (ЗАПУСК ДВИГАТЕЛЯ).

ДРУГИЕ ЦЕПИ

Carling Technologies предлагает ряд специализированных схем, включая реверсирование двухпозиционной и трехпозиционной конфигураций. Также доступны специальные схемы опасностей и другие специальные схемы для транспортной отрасли. Carling также предлагает четырех- и восьмипозиционные поворотные переключатели. Если вам нужны специальные схемы, обратитесь за помощью к торговому представителю Carling Technologies.

Цепь светодиода кнопки

— узнайте, как кнопка работает в цепи

В этом руководстве мы собираемся показать вам, что , как работает кнопка, и как использовать кнопку в цепи .Здесь мы управляем светодиодом с помощью кнопки. Кнопка — это тип переключателя, который замыкает или замыкает цепь при нажатии. Он используется во многих цепях для запуска систем. Внутри него помещается пружина, чтобы вернуть его в исходное или выключенное положение, как только кнопка будет отпущена. Обычно он состоит из твердого материала, такого как пластик или металл.

Необходимые материалы
  • Резистор (500 Ом)
  • LED-зеленый
  • Кнопка
  • Соединительный провод
  • Напряжение питания — 5В

Кнопка

Нажимная кнопка — это тип переключателя, работающего на простом механизме, называемом «нажми и сделай».Первоначально он остается в выключенном состоянии или в нормально открытом состоянии , но при нажатии он позволяет току проходить через него, или мы можем сказать, что замыкает цепь при нажатии . Обычно их корпус состоит из пластика или металла в некоторых типах.

Конструкция с кнопкой имеет четыре ножки, две с одной стороны и две другие с другой. Таким образом, мы можем управлять двумя линиями схемы с помощью одной кнопки. Две ножки с обеих сторон имеют внутреннее соединение, как показано на рисунке выше.

Принцип работы кнопки приведен выше, пока кнопка не нажата, она проводит ток через нее или замыкает цепь. Когда кнопка отпущена, цепь снова разрывается.

Работа цепи светодиода кнопки

Схема светодиода с кнопкой показана ниже. Здесь мы только что добавили кнопку к простой схеме светодиодов, описанной здесь.

Одна ножка кнопки подключена к источнику питания 5 В, а другая подключена к светодиоду через резистор, как показано на принципиальной схеме. Первоначально кнопка не пропускает ток через нее, но при ее нажатии замыкает цепь, и светодиод начинает светиться. Ток будет проходить, пока кнопка не будет нажата, как только мы ее отпустим, светодиод погаснет, так как кнопка разомкнет цепь и прекратит подачу питания. Это ясно видно из приведенной выше анимированной принципиальной схемы.

Общий вопрос Ответ о кнопочном переключателе

1. Как работает кнопочный переключатель?

Кнопочный переключатель — это небольшое переключающее устройство, используемое для замыкания или разъединения цепей управления для выдачи инструкций или программного управления. Он состоит из исполнительного механизма, основного корпуса и контактной точки.

Контакты делятся на постоянно разомкнутые и постоянно замкнутые. Когда вы нажимаете на привод, пружина перемещается, контакт размыкается или замыкается, и это завершает токовую петлю или разрыв цепи.

Основной корпус переключателя изготовлен из непроводящего пластика, исполнительный элемент — из металла или пластика, а контакты — из меди. Чтобы сохранить хорошую электропроводность при более низком напряжении и небольшом токе, на поверхность медных контактов будет нанесен слой золота или серебра. Расширенное обучение: (Какова внутренняя структурная схема кнопочного переключателя?)

2. Какие типы переключателей?

Кнопки подразделяются на обслуживаемые кнопки и кнопки мгновенного действия в соответствии с режимом сброса рабочего механизма.Он также подразделяется на пластиковую кнопку и металлическую кнопку в зависимости от материала основного корпуса.

3. Что такое кнопочный переключатель мгновенного действия?

Тип переключателя, обычно в виде кнопки, которая не может заблокировать рабочий механизм в установленном положении. Мгновенные переключатели могут быть нормально разомкнутыми или нормально замкнутыми. Нормально разомкнутый переключатель не замыкает контакты до тех пор, пока он не будет нажат. Нормально замкнутый переключатель всегда замыкает контакты, пока не будет нажата кнопка.

4. Что обслуживается кнопочным переключателем?

Тип переключателя, обычно в виде кнопки, которая может фиксировать рабочий механизм в установленном положении, когда вы нажимаете на рабочий механизм. Обслуживаемые выключатели могут быть нормально разомкнутыми или нормально замкнутыми. Нормально разомкнутый переключатель не замыкает контакты до тех пор, пока он не будет нажат.

5. Какие бывают 4 типа переключателей?

В электрической цепи управления обычно используются четыре типа переключателей: SPST, SPDT, DPST и DPDT. Расширенное обучение: ( Какие электрические компоненты обычно используются в распределительном шкафу? )

6. Что такое переключатель SPST?

SPST означает, что однополюсный однопозиционный переключатель — это переключатель, который имеет только один вход и может подключаться только к одному выходу. Это также означает, что он имеет только одну входную клемму и только одну выходную клемму. Однополюсный однопозиционный переключатель служит в цепях как двухпозиционные переключатели. Когда переключатель замкнут, цепь включена.Две клеммы либо соединены вместе, либо отсоединены друг от друга. Например, выключатель света.

Другой распространенный тип переключателя — SPDT. SPDT имеет один общий контакт и два контакта, которые соперничают за подключение к общему. SPDT отлично подходят для выбора между двумя источниками питания, переключения входов или чего-то еще, что вы делаете с двумя цепями, пытающимися объединить одно место. Самые простые ползунковые переключатели относятся к типу SPDT. Фактически, SPDT можно превратить в SPST, просто оставив один из выводов переключателя неподключенным

7.В чем разница между переключателем SPST и DPDT?

Переключатель DPDT — это в основном два переключателя SPDT, которые могут управлять двумя отдельными цепями, но всегда переключаются вместе одним исполнительным механизмом.

8. В чем разница между переключателями SPST, SPDT, DPST и DPDT?

SPST — это базовый выключатель, который может включать или выключать отдельную электрическую цепь. Переключатель SPST имеет одну входную клемму и одну выходную клемму.

SPDT переключает одну входную цепь на одну из двух выходных цепей.Этот тип переключателя иногда называют переключателем A / B, потому что он позволяет вам выбирать между двумя выходными цепями, называемыми A и B. Переключатель SPDT имеет одну входную клемму и две выходные клеммы, которые являются выходами A и B.

Переключатель DPST включает или выключает две цепи. Переключатель DPST имеет две входные клеммы и две выходные клеммы. Состояние включения / выключения двух цепей контролируется синхронно.

Переключатель DPDT может управлять двумя отдельными электрическими цепями, соединяя каждый из двух входов с одним из двух выходов.Таким образом, переключатель DPDT имеет шесть клемм, включая два входа, два выхода A и два выхода B.

9. Что делает двухполюсный переключатель?

Двухполюсный переключатель механически приводится в действие тем же рычагом или приводом, но он может управлять двумя электрическими цепями. Двухполюсный переключатель обычно используется в промышленных приложениях, но его можно найти и в некоторых домашних. Подобно однополюсному переключателю, двухполюсный переключатель имеет маркировку включения / выключения и управляет устройством или оборудованием из одного места.Основное отличие состоит в том, что двухполюсный переключатель имеет четыре латунных вывода вместо двух. Двухполюсные переключатели обычно рассчитаны на 30 ампер по сравнению со стандартными переключателями на 15 или 20 ампер. Это позволяет переключателям управлять электропитанием устройств с повышенным потреблением энергии, например двигателей машин.

10. В чем разница между однополюсными и двухполюсными переключателями?

Полюс переключателя означает количество отдельных цепей, которыми управляет переключатель. Однополюсный переключатель управляет только одной цепью.Двухполюсный переключатель управляет двумя отдельными цепями. Двухполюсный переключатель похож на два отдельных однополюсных переключателя, которые механически управляются одним и тем же рычагом или приводом. Таким образом, один полюс может управлять одной электрической цепью, а два полюса могут управлять двумя электрическими цепями.

Рекомендуемый артикул:

Как работает кнопка аварийной остановки?

На что обращать внимание при использовании кнопки аварийной остановки?

Какие кнопочные переключатели обычно используют электрики?

Обновление кнопочного переключателя света

Q: Мы с мужем счастливые владельцы бунгало в стиле искусства и ремесла 1920 года с оригинальными кнопочными выключателями.Мы бы хотели сохранить их, но в безопасности ли они? Должны ли мы заменить их более современными версиями? — Jennifer Pearce, Buffalo, NY

Рекомендации по замене старинных выключателей света

A: Я бы рекомендовал вам заменить оригинальные переключатели на новые. Эти переключатели были изготовлены из материалов, которые за последние 100 лет могли потрескаться, корродировать или износиться, и их конструкция не соответствует сегодняшним строгим стандартам электробезопасности. Более новые коммутаторы работают, как указано в их маркировке «UL-Listed».

К счастью, вам не нужно отказываться от вида с двумя кнопками или приятного щелчка, который кнопки производят, когда вы их нажимаете. Сменные переключатели и накладки, которые выглядят так же, как антикварные версии, вплоть до матери инкрустация из жемчуга на пуговицах доступна в специализированных магазинах, таких как House of Antique Hardware.

Стоимость

Цены на простой однополюсный кнопочный переключатель начинаются от 14 долларов США. Вы также можете получить аутентичный кнопочный переключатель диммера с одной вращающейся кнопкой, которая выполняет функцию диммера.

Безопасность

Более важный вопрос о доме такого возраста: насколько безопасна проводка? Я видел электрические системы, которые прослужили 100 или более лет, и знаю, какую высокую опасность возгорания и поражения электрическим током они представляют. Было бы разумно внимательно присмотреться и увидеть, что у вас есть.

Как выполнить базовую оценку безопасности

Чтобы начать базовую оценку электробезопасности, проверьте главную сервисную панель. Если это оригинальный блок предохранителей, определенно пора перейти на современный щит автоматического выключателя.

Следующее, что нужно проверить — это сама проводка. При отключенном питании снимите крышки с оригинальных переключателей и розеток и вытащите их. Покрыты ли провода тканью и резиновой изоляцией, которая легко трескается при сгибании? Если да, то пришло время сделать замену проводки своим главным приоритетом.

Замена сервисной панели и ремонт всего дома не являются проектами «сделай сам». Нанять дипломированного электрика со старым опытом работы, который сделает эту работу за вас.

Благодарность: Джон Итон, креативный директор House of Antique Hardware

Цепь фиксации реле

с использованием кнопки

Пойдем шаг за шагом:

Шаг 1: —

Когда мы нажимаем кнопку, реле должно быть включено. Это означает, что мы используем кнопку нормально разомкнутого типа, потому что при нажатии на этот переключатель питание подается вперед.

Шаг 2: —

Когда питание поступает на катушку реле, реле должно быть включено. Здесь реле работает на 24 В постоянного тока. Эти два шага мы видим на следующем рисунке: —

Цепь фиксации реле с помощью кнопки

Подключаем реле и кнопку как на рисунке. Когда мы нажимаем кнопку, питание поступает в точку реле A1, и реле включается, и его контакт меняется, но когда мы отпускаем кнопку, питание отключается, и реле выключается.

Но реле не задерживаются.Итак, мы думаем, что нам делать, чтобы реле удерживалось. Теперь мы используем контакт реле NO для удержания. Как мы используем этот контакт, показано на рисунке ниже: —

Подключаем + 24VDC к COM-точке реле и NO-к A1-точке реле. Когда мы нажимаем кнопку, питание поступает на реле, реле включается, и контакт изменяется, точка NO стала точкой NC.

Теперь питание +24 В постоянного тока напрямую подключено к A1 и реле включено. Если мы отпускаем кнопку, питание отключается от кнопки, но питание постоянно поступает из точки НЕТ, а реле постоянно включено или удерживается.

Теперь мы хотим ВЫКЛЮЧИТЬ это реле, как мы ВЫКЛЮЧАем это реле? Слушать! В приведенном выше примере постоянное питание поступает из точки НЕТ, при которой питание продолжается реле ВКЛ. Если мы отключим это питание с помощью любого элемента или устройства, реле будет ВЫКЛЮЧЕНО.

Как? Здесь мы используем кнопку NC для отключения питания. См. Изображение ниже:

Пример:

Разработайте схему реле так, чтобы она активировалась всякий раз, когда ПЛК посылает сигнал отключения. Также в то же время реле должно активировать Hooter, который питается от сети переменного тока 230 В.И предоставьте кнопку подтверждения / сброса, чтобы остановить гудок.

Примечание: ПЛК отправляет однократный импульс для активации реле. Реальная схема должна удерживать сигнал до тех пор, пока он не будет сброшен с помощью кнопки подтверждения / сброса.

Примечание. Здесь команда ПЛК показана как кнопка НЕТ на диаграмме выше. мы можем заменить кнопку NO на команду PLC.

Последовательность шагов:

  1. ПЛК дал сигнал активации на реле или кнопку NO нажата и отпущена.
  2. Катушка реле запитана, когда ток проходит от кнопки NO на катушку реле A1 — A2
  3. Реле под напряжением, поэтому нормально разомкнутый контакт изменился на нормально замкнутый (здесь мы используем 2 нормально разомкнутых типа, 2 нормально замкнутых контакта означает два числа нормально доступных контактов в одном реле)
  4. «Нормально открытый контакт» изменен на «Нормально закрытый»> Первый замыкающий контакт будет использоваться для удержания / фиксации реле. Первый замыкающий контакт подключен к источнику питания +24 В постоянного тока и он же подключен к катушке реле.Поскольку сигнал ПЛК является импульсным, нам нужно удерживать реле. Таким образом, после включения реле первый нормально разомкнутый контакт будет подавать питание на катушку реле, так как нормально разомкнутый контакт становится нормально замкнутым.
  5. Второй замыкающий контакт подключен к Hooter последовательно с источником питания 230 В переменного тока. Когда реле активировано, питание 230 В переменного тока будет передано на гудок, и гудок активируется.
  6. , когда мы нажимаем кнопку подтверждения / сброса, это означает отключение питания от катушки реле, поэтому реле обесточивается, поэтому снова замыкающий контакт будет нормально разомкнутым, поэтому питание на гудок отключено.
Назначение выводов кнопочного / тактильного переключателя

, использование, размеры и техническое описание

Кнопочный / тактильный переключатель

Кнопочный / тактильный переключатель

Распиновка кнопок / подключения

нажмите на картинку для увеличения

Характеристики

  • Предотвращение нарастания магнитного потока за счет вставной клеммы
  • Клемма с защелкой
  • Отскок контакта: макс. 5 мс
  • Четкое нажатие благодаря тактильной обратной связи
  • Выдерживаемое напряжение диэлектрика 250 В переменного тока в течение 1 минуты

Технические характеристики
  • Режим работы: тактильная обратная связь
  • Номинальная мощность: МАКС. 50 мА, 24 В постоянного тока
  • Сопротивление изоляции: 100 МОм при 100 В
  • Рабочая сила: 2.55 ± 0,69 Н
  • Контактное сопротивление: МАКС.100 мОм
  • Диапазон рабочих температур: от -20 до +70 ℃
  • Диапазон температур хранения: от -20 до +70 ℃

Где использовать кнопку?

Кнопки нормально открытые тактильные переключатели . Кнопки позволяют нам запитать схему или выполнить какое-либо конкретное соединение только тогда, когда мы нажимаем кнопку. Просто замыкает цепь при нажатии и размыкает при отпускании.Кнопка также используется для запуска SCR клеммой затвора. Это самые распространенные кнопки, которые мы видим в нашем повседневном электронном оборудовании. Некоторые приложения кнопки упомянуты в конце статьи.

Как пользоваться кнопкой?

При подключении между источником питания и цепью мы должны подключать провода только к обеим ножкам кнопки, как показано на схеме ниже:

Кнопка также может использоваться для запуска, например, для SCR.SCR — это переключатель, управляемый затвором, которому требуется запускающий импульс. Итак, для этого мы можем добавить кнопку в схему, чтобы подавать запускающий импульс, как показано на схеме ниже:

Приложения
  • Калькуляторы
  • Кнопочные телефоны
  • Кухонная техника
  • Замки магнитные
  • Различные прочие механические и электронные устройства, бытовые и коммерческие.

2D-модель

Схема подключения кнопочного переключателя без ЧПУ

Следующие ниже термины относятся к статусу кнопок и не имеют отношения к направлению движения, когда кнопка активирована.. Кнопка «Нормально разомкнутая» (сокращенно N / O) — это кнопка, которая является нормально разомкнутой, что означает, что без механических… Для работы машины требуется цепь NC (нормально подключенная), а когда цепь разрывается, машина отключается. Если у вас возникнут вопросы, мы с радостью на них ответим. подключение контактора с полным объяснением. Все испытания и измерения. Механизм переключателя имеет два положения: закрыто = включено и открыто = выключено, но это называется «одноходовым», потому что только одно положение является проводящим.Нравится Ответить. На коммутаторе красная вкладка — это нормально замкнутые контакты (N / C), а зеленая вкладка — это нормально открытые контакты (N / O). Если мы отпускаем кнопку, питание отключается от кнопки, но питание постоянно поступает из точки НЕТ, а реле постоянно включено или удерживается. В setup () установите pinMode для входа… … 49Sa Push Button Complete Unit No / Nc Rotary Lactching Загрузить техническое описание. Кнопка — это просто подпружиненный переключатель, используемый для включения или выключения тока в цепи. Это 6 клеммных соединений, 2 для освещения, 2 для NO и 2 для NC.5 шт., 19 мм, 12 В, водонепроницаемый, выключенный, с фиксацией, кнопочный переключатель, жгут проводов и светодиодный индикатор, 24 В, предварительно подключенный SPDT, самоблокирующийся, 4-контактный морской металлический переключатель для лодок, легковых автомобилей, грузовиков (синий) / Off Серебряный корпус из нержавеющей стали с зеленым светодиодным кольцом 12 В с розеткой для проводов Подходит для монтажного отверстия 3/4 «M… cscr, монтажная схема без подключения кнопочного переключателя NC | Silverspoonnkyofficial Согласно нашему каталогу, эта электронная книга указана как NNPBSWDPDF-133, фактически введен 8 января 2021 года, а затем займет около 2053 КБ данных.Если я что-то не упустил, я не думаю, что вы можете просто повторно подключить моментальное соединение к фиксации, даже если есть и NC, и NO. подключение контактора с полным объяснением. Внизу посередине находятся три, отлитых в другой цвет, с отлитыми в них NO, NC и C. Подключите переключатель от цифрового входа к земле. ПОДЕЛИТЬСЯ. NC или NO? Простой кнопочный выключатель, такой как дверной звонок, имеет один набор контактов, и положение включения является кратковременным, как только вы отпускаете выключатель, он снова выключается. простая проводка для тумблера и кнопочного пуска вот как провести проводку для тумблера и кнопочного пуска это самая основная проводка, необходимая для запуска газонокосилки 800 2 0 типовые электрические схемы для кнопочного управления типичная проводка схемы для кнопочного управления схема подключения кнопки 0 0 4 мультистанция… Как я могу подключить это так, чтобы обе кнопки работали, и мне не приходилось удерживать кнопку нажатой (мгновенный переключатель)? Позвоните нам по телефону 01580 891309… Загоренный круговой красный переключатель опасности кнопки с резиновым брызгозащищенным покрытием. В противном случае аранжировка не будет работать должным образом. В системе питания 3 мы используем некоторые устройства между асинхронным двигателем и источником питания, которые представляют собой прерыватель цепи CB, магнитный контактор или реле перегрузки двигателя, а также выключатели без кнопки для включения и выключения. € Загрузить: СХЕМА ПОДКЛЮЧЕНИЯ КНОПОЧНОГО ПЕРЕКЛЮЧАТЕЛЯ NO NC в формате PDF Авторы схемы подключения кнопочного переключателя NO NC предприняли все разумные попытки предложить самую свежую и точную информацию и факты для читателей этой публикации.Здесь используются два кнопочных переключателя. Линия электропередачи — обозначается взвешенными линиями. Надеюсь, это сработает. DIP-переключатели… Белый, выходящий из коробки, пока свободен. ЭЛЕКТРИЧЕСКАЯ СХЕМА КНОПКИ 0-0 4 Контрольная точка, обозначенная на пускателе, соответствует номеру, указанному на электрической схеме кнопочной станции. На блок-схеме частотно-регулируемого привода ниже показаны типичные переключатели управления. Черный выход из коробки находится на одной стороне переключателя NO. Провод управляющей проводки, который подключается от выходной клеммы выключателя, пойдет к кнопке NC, а затем от кнопки NC к реле перегрузки и кнопке NO, как показано на диаграмме выше.PBHAZR. Я пытаюсь понять, если я подключу это к настенной лампе переменного тока в качестве переключателя, как мне подключить светодиодную часть переключателя, которая предположительно является постоянным током), чтобы достичь того, что я обсуждал в своих вопросах? Переключатель ВКЛ / ВЫКЛ. Требуется схема блока предохранителей volkswagen jetta 2007 года выпуска внутри и снаружи. или «нет») до тех пор, пока не будет закрыт с помощью переключателя, или нормально замкнут («n.c.» или «nc») и разомкнут с помощью переключателя. Сенсорные переключатели. Я прочитал здесь один пост, в котором обсуждается использование 2 мгновенных переключателей, которые выполняют этот процесс.Итак, на приведенной ниже схеме подключения контактора я показал контактор с трехфазным двигателем с реле аварийной защиты и без кнопочных переключателей с полным методом подключения. Персональное меню. Переключатели наклона. Я чувствую, что мне нужно связать два переключателя вместе, но я не могу четко понять, как мне это делать. Можете ли вы сказать мне, какой предохранитель я заменяю для боковой фары ближнего света водителя. Два красных… Меню. С другой стороны у меня вентилятор с горячей нейтралью и массой. Поплавковый выключатель. У меня есть горячая нейтраль и земля на вентиляторе и вилке, идущей в розетку.Аксессуары для переключателей. Подключите провод от нормально замкнутого (NC) REX к клемме maglock (-). Нельзя публиковать новые комментарии и отдавать голоса. Нажмите J, чтобы перейти к ленте. Кнопка приводится в действие вручную, а концевой выключатель — механически. Вы можете прочитать PDF-файл с электрической схемой кнопочного переключателя No Nc прямо на своем мобильном телефоне или ПК. Схема подключения не прилагается, и я спросил об этом, но потом я просто присмотрелся к самому переключателю, и это стало ясно. NC или NO? NO, NC переключатели, переключатель SPST.Он большой и легко читается даже в браузере телефона. Я здесь новичок, и мне нужна помощь с заменой текущего переключателя включения / выключения на кнопку включения / выключения, чтобы открывать и закрывать вырезы QTP. кнопочный переключатель может работать с 250 В / 5 А. Как подключить контактор и. Я недавно купил 22-миллиметровый переключатель мгновенного действия с подсветкой ModMyToys, но у меня возникли проблемы с подключением его для включения / выключения, потому что на прилагаемой схеме подключения показаны только 5 проводов, а на самом деле они 6 проводов на переключателе.Пещера ореховой замазки будет навсегда закрыта телом внутри. Если у этого вентилятора нет никакой возможности причинить вред кому-либо или вызвать повреждение, если он включен, тогда просто обычный однополюсный одинарный бросок (стиль переключателя света) подойдет. Как упростить вакуумные шланги на самокате Павел шпаков. Основная функция концевого выключателя заключается в размыкании или замыкании электрической цепи при достижении физического предела работы управляемого устройства. Когда я нажимаю этот переключатель, вход будет включен, а когда я его отпущу, вход будет выключен.Они поставлялись с кабельным наконечником, и я подключил их так, чтобы при включении питания главного переключателя закиси азота все мгновенные переключатели, связанные с закисью, загорались и были готовы к использованию, я использовал синий для кнопки тестирования и белый для продувки. Это могло быть проблемой — я не думаю, что в смеси есть контактор. snaubert6783. Схема подключения. Вы также можете увидеть метки, такие как нормально открытый нет и нормально закрытый NC. Нажмите, чтобы выйти из схемы подключения кнопки. Кроме того, силовые устройства, такие как автоматические выключатели и контакторы, снабжены вспомогательными контактами типа «нет» и «нормально-замкнутый», которые используются для индикации состояния устройства в цепях сигнализации и блокировки.Схема пуска / останова предназначена для создания безопасной ситуации с оборудованием в случае потери мощности и возврата мощности. Кнопки управления. Я знаю, что эти изображения очень помогут вам при подключении контакторов или установке контакторов, но вы не сможете полностью изучить их без схемы. Итак, я предполагаю, что у вас есть кнопка остановки и кнопка запуска … так что, по сути, вы хотите, чтобы ваша схема управления запускалась с MCB, переходящего в 1 в кнопке остановки, из 2 в 3 кнопки запуска, петли 3 в нормально разомкнутый контакт из 4-х кнопок пуска, замкнутый на другую сторону этого нормально разомкнутого контакта, оттуда затем в ваш A1 контактора и от A1 контактора к вентилятору, нейтрали к A2 контактора замкнуты к любителю./ -0 Соединение проводников — отсутствие узла указывает на то, что провода пересекаются без соединения. 228.5 КБ Просмотры: 23. Кнопочный переключатель, который вы изобразили, неполярный, то есть не имеет значения, какой контакт положительный. Я почти уверен, что это должно сработать … все равно чему мы научились в колледже. Пожалуйста, поправьте меня, если я ошибаюсь. Нравится Ответить. В этом видео вы узнаете, «что такое нормально разомкнутый или нормально замкнутый переключатель. Главный производитель нестандартных комплектов проводов и жгутов проводов, комплектов проводов, освещения, кнопок и переключателей для заготовок, реле и аксессуаров для электропроводки.Присоединился 20 декабря 2016 г. 13. Если ваша установка состоит из двух отдельных кнопок, важно знать, является ли кнопка мгновенного включения (что означает возврат в «обесточенное» или исходное положение после того, как вы отпустите палец) или исправлено, в зависимости от этого будут меняться требования к проводке / материалу. Доступность. Подключение контактора с полным объяснением. Мотоцикл True … 1000 x 1000 37 kb jpeg сердечник обогревателя ford taurus. Я понимаю, что соединения x1-x2 предназначены для освещения и их нужно перепрыгнуть.S. Автор темы. Накладываем Коричневый (Активный) провод на НЗ контактные точки. Я думаю, это то, о чем вы спрашиваете … Также возможно иметь несколько кнопок аварийной остановки на одной машине в зависимости от того, какая часть машины должна быть остановлена. Схема подключения универсального выключателя зажигания. mxuteuk 19-миллиметровый кнопочный переключатель с защелкой 1 NO 1 NC SPDT ON / Off Серебристый корпус из нержавеющей стали с синим индикатором питания 12 В с розеткой для проводов Подходит для монтажного отверстия 3/4 дюйма L-19-POWER-T-BU 4.4 из 5 звезд 147 Одна кнопка NC (зеленого цвета) для выключения двигателя и одна кнопка NO (красный цвет) для включения двигателя.Можете ли вы опубликовать фото кнопки (кнопок)? Итак, на приведенной ниже схеме подключения контактора я показал контактор с трехфазным двигателем с реле аварийной защиты и без кнопочных переключателей с полным методом подключения. Поиск. Просто замыкает цепь при нажатии и размыкает при отпускании. Вопрос: Как подключить кнопку аварийной остановки? Схема подключения контактора NC. Но это контролируется тем, что вы слышите громкий выхлоп или звук выключения отсутствует. Оператор нажимает кнопку пуска, реле активируется, а затем оператор может отпустить кнопку, поскольку реле замкнуло набор контактов вокруг кнопки.Кнопка NC используется для выключения двигателя, а кнопка NO — для включения электрической цепи или трехфазного двигателя. :). В трех энергосистемах мы используем некоторые устройства между асинхронным двигателем и источником питания, которые включают автоматический выключатель CB, магнитный контактор MC или пускатель двигателя, реле перегрузки O / L и кнопочные переключатели NC, NO для включения / выключения и сброса. RadioShack 250VAC 2P SPST OFF- (ON) Миниатюрные кнопочные переключатели мгновенного действия, 1,5A (4 комплекта) 8,99 $ Переключатель с подсветкой RadioShack SPST 125VAC $ 8,24 RadioShack 500K-Ohm.2-ваттный нажимной переключатель $ 7,49 Черный выходящий из коробки находится на одной стороне NO-переключателя. Чтобы больше никого не постигла та же судьба клаустрофобии. Используйте C и NC, если вы хотите, чтобы контакт размыкался при нажатии переключателя (реже). Или скопируйте эту ссылку, чтобы поделиться: Скопировано в буфер обмена. Прочтите PDF-файл с электрической схемой кнопочного переключателя No Nc в нашей цифровой библиотеке. В этом посте мы обсудим различные способы, которыми вы можете подключить кнопку, чтобы вы могли отправить желаемый эффект на свою игровую доску.У меня есть проводка, подключенная к клеммам 13 и 14… Возможно, мне нужен другой переключатель. Тип белого кнопочного контакта: нормально разомкнутый, нормально замкнутый Ean: 0656403837790 Система измерения: Имперская система мер Номер модели: Z07150 Номер детали: 07150 Тип переключателя: кнопочный переключатель Код UNSPSC: 32000000 UPC: 656403837790 Схема подключения кнопочного переключателя стартера. Эта ссылка выглядит очень хорошо. Да, то, что вы говорите, верно, но вам, возможно, придется перевернуть предохранитель на 32 А для цепи останова или использовать отдельный радиальный 6 А для цепи останова.Он используется для некоторых типов проводки, таких как установка переключателя аварийного отключения. Каждый компонент должен быть размещен и связан с другими частями определенным образом. Да, вам понадобятся контакты A1-A2 параллельно с кнопкой запуска, чтобы действовать как удерживающий контакт при нажатии кнопки запуска, я думаю, для вашей цели переключатель ближе к тому, что вы ищете. Тактильные переключатели. Линия электропередачи — обозначается взвешенными линиями. Два красных провода на NC-переключателе в данный момент свободны. Если bel… В моем руководстве для Jetta 2014 года нет схемы блока предохранителей. Иногда точка контакта a называется точкой контакта NO, а точка контакта b называется точкой контакта NC, однако графические символы JIS C 0301 для диаграмм предписывают их как точку контакта a и точку контакта b соответственно. Слот NC остается закрытым, пока вам не понадобится его активировать. Книга электрических схем A1 15 B1 B2 16 18 B3 A2 B1 B3 15 Напряжение питания 16 18 LMH 2 уровня B2 L1 FU 1 460 VFU 2 L2 L3 GND h2 h4 h3 h5 FU 3 X1A FU 4 FU 5 X2A R Включение питания Дополнительно X1 X2115 V … 3-позиционный селекторный переключатель 2-позиционная селекторная кнопка Н.О. Вы можете заметить, что в верхней левой части частотно-регулируемого привода кнопка пуска NO (нормально разомкнутый) подключена к клеммам TB2-7 и TB2-6, а кнопка останова NC (нормально замкнутая)… Это промышленность стандарт. Я хотел поместить кнопку запуска и остановки посередине, но, возможно, мне действительно нужен просто переключатель. … Вы можете найти диаграмму вакуума для Ford Bronco 351 Windsor 1991 года выпуска. Прочтите внимательно. Беспроводные переключатели. Переключатель SPDP.NO NC kya hota hai на хинди | нет переключателя nc | нет контакта NC | кнопка без ЧПУ | электрический dostHi .. Таким образом, контактор будет включен, как только мы нажмем переключатель, и останется включенным, даже когда мы отпустим кнопку NO. Мне потребовался целый день, чтобы починить крепление, выяснить проводку, установить магниты внутри старой ступицы спидометра и постучать по ступице для магнита … 32 Схема подключения стереосистемы Honda Accord 1997 года, 34 Схема змеевикового ремня Ford Fusion 2012 года, 30 Универсальный мотоцикл Схема подключения спидометра. Подключение кнопки может быть полезным навыком, особенно если кнопка перестала работать на вас.Полное раскрытие информации — я не имею права пытаться что-либо связать. В этом видео я рассказываю, как подключить магнитный контактор или пускатель к однофазному двигателю. 5 марта 2019 г.Руководство по подключению контактора для 3-фазного двигателя с реле перегрузки выключателя без переключателей. RadioShack 250VAC 2P SPST OFF- (ON) Миниатюрные кнопочные переключатели с мгновенным управлением, 1,5A (4 шт. В упаковке) 8,99 $ Переключатель с подсветкой RadioShack SPST 125VAC 8,24 долл. НАШ КАТАЛОГ Просто нажмите на слово «Каталог» в строке меню.Мне нужно заменить предохранитель в звуковом сигнале, но инструкция по эксплуатации отвечает … Какой лучший слоган, когда мы невосприимчивы. В переключателе, где контакты остаются в одном состоянии, если они не задействованы, например, в кнопочном переключателе, контакты могут быть либо нормально разомкнутыми (сокращенно «нет»). Подпишитесь на простую разбивку того, как нормально разомкнутый переключатель номер должен работать по сравнению с тем, как обычно Закрытый переключатель NC должен работать при правильном подключении.Многие люди не знают, что такое нормально открытый переключатель или что такое НЕТ кнопочный переключатель и как он работает.N.C. N.O. Контроль доступа Жюля Бартоу Goldvein Power & Automation. Концевой выключатель подобен кнопке 1 НО + 1 НЗ. Это либо неконтактный контакт таймера, либо неконтактный контакт реле в цепи. Тумблеры. Вот типичная лестничная диаграмма старт / стоп. Кнопка / переключатель с ключом. На многих переключателях клеммы обозначены (NO, NC, COM). Я опубликовал 2 сообщения о силовой проводке / трехфазной проводке, и в обоих сообщениях я говорил о нормально разомкнутом переключателе и использовал его в своих схемах. Схема подключения кнопочного переключателя света.Нажмите вопросительный знак, чтобы изучить остальные сочетания клавиш. Дисковые переключатели. Кнопка — это просто подпружиненный переключатель, используемый для включения или выключения тока в цепи. Простой нажимной переключатель. Черный на другой стороне переключателя NO в данный момент свободен. S … Не уверен, что у меня есть шланги в правильных заглушках. В этом видео показано, как заменить ремень деки на тракторе lt2000, но это также относится к lt1000 и многим другим моделям. Текущее решение. Аппаратный дизайн. Это моя нормально замкнутая кнопка (переключатель).У меня есть две кнопки NO / NC — кнопка включения / выключения. Прочтите PDF-файл с электрической схемой кнопочного переключателя No Nc в нашей цифровой библиотеке. У меня есть схема подключения выше. … Электромагнитный замок или отказоустойчивый удар, удар — кнопка, нечувствительная к полярности, нажатие кнопки или нажатие на клавиатуру разомкнет цепь, остановив электрический ток и заставив магнит или удар … Хорошо 2-позиционный переключатель диммера Схема подключения, а также трехстороннее подключение Я бы порекомендовал подключить E-Stop к входной клемме через соединение NC.это одна сторона NC и одна NO? Как подключить 2 кнопочных переключателя мгновенного действия dpst для открытия / закрытия 2 двигателей Home. У него стандарт 110, входящий в коробку через заглушку. 13,87 €. Комплекты переключателей. Купить Schneider Electric, Harmony XB4 с зеленой круглой подсветкой, нормально разомкнутый / нормально разомкнутый, 22 мм саморез XB4BW33B5. Учебное пособие по кнопкам Arduino Описание: Проводка и код кнопочного переключателя Arduino — это очень подробное руководство по началу работы о том, как использовать кнопочный переключатель с Arduino Uno. Поскольку это руководство предназначено для начинающих, я постараюсь охватить крайности основы.(т.е. … Электрическая схема теплового насоса Carrier. Зеленый цвет, выходящий из коробки, привязан к зеленому цвету на вентиляторе. Контактор будет оставаться включенным, пока мы не нажмем кнопку NC. DIP-переключатель, переключатель стартера Итак, это Входной переключатель. Устанавливается через отверстие 30 мм. Используйте C и NO, если вы хотите использовать переключатель как обычную кнопку (контакты замыкаются при нажатии). Концевой выключатель Электрические и электронные символы www.electrical-symbols.com Символ переключателей, Кнопки, переключатели цепей … [Перейти на веб-сайт] 1/10 Все электрические и электронные символы на https: // www.electric-symbols.com Таким образом, магнитная катушка контактора также подключается через замыкающие вспомогательные контакты. На одной стороне имеется четко обозначенный знак +, на противоположной — -. … Подключение ПЛК легко, если вы понимаете NO, NC, SWITCH. Кнопки аварийного останова можно найти в любой отрасли, включая промышленные, коммерческие и общественные объекты. Обычно для подключения контактора используются разъемы без разъемов. внутри кнопки есть две кнопки, одна красная, другая зеленая. Белый выходящий из коробки на данный момент свободен.Черный на другой стороне переключателя NO в данный момент свободен. Я рекомендую прочитать руководство по установке. Я бы рекомендовал подключить E-Stop к входной клемме через соединение NC. Хорошо, теперь я подключил переключатель. ЭЛЕКТРИЧЕСКАЯ СХЕМА КНОПКИ 0-0 4 Контрольная точка, обозначенная на пускателе, соответствует номеру, указанному на электрической схеме кнопочной станции. C (общий), NO (нормально открытый) и NC (нормально закрытый), скорее всего, являются контактами переключателя. тот факт, что они устанавливаются заподлицо, намного лучше, чем кнопочные переключатели, которые подняты на 3/8 «- 1/2».Создатели не несут ответственности за любые непреднамеренные недостатки или упущения, которые могут быть обнаружены. Для того, чтобы машина работала, требуется цепь NC (нормально подключенная) и… Текущее решение. Или «что такое нормально открытая кнопка и нормально закрытый кнопочный переключатель. Что-то на горячей линии между источником и вентилятором? И как кнопка NO / NC нажимает … www.youtube.com. Если эти кнопки являются мгновенными, сделайте , тогда вам понадобится набор удерживающих контактов (реле) параллельно с кнопкой запуска (NO).3D-модель / символ печатной платы. Кнопка / переключатель с ключом. Если я подключаю выключатель NO к системе, пропуская горячий ток через кнопку, тогда вентилятор включается, пока я нажимаю кнопку. При нажатии переключателя контакт размыкается, чтобы отключить. Иногда точка контакта a называется точкой контакта без контакта, а точка контакта b называется точкой контакта nc, однако графические символы jis c 0301 для диаграмм предписывают их как точку контакта a и точку контакта b соответственно. Настройки DIP-переключателя REX DIP-переключатели 1, 2, 3 — Время фиксации.Полное руководство по подключению проводов однофазного асинхронного двигателя с магнитным контактором или статером. Теперь после нажатия красного кнопочного переключателя (NC-переключатель) схема перейдет в нормальное состояние, как я показал на первой диаграмме. нет деталей проводки. Они позволяют энергии течь, пока мы не нажмем или не нажмем на большую красную кнопку переключателя, а затем прервут поток энергии. Прочтите, как нарисовать принципиальную схему. Взгляните на схему на странице Taobao. Мне кажется, это должно быть легко найти, но я просмотрел слишком много видео на YouTube и выполнял поиск в Google и до сих пор не могу понять, как правильно подключить коммутатор.Руководство по подключению контактора для 3-фазного двигателя с цепью, магнитный пускатель | контактор для запуска и остановки ЧПУ, переключатели — Можете ли вы уточнить, что такое переключатель 1NO1NC, Проводка контактора — Электрооборудование — Домашняя страница чата своими руками, Как подключить контактор и реле перегрузки — Контактор, malochicolove.com — Бесплатная загрузка монтажной схемы, Контактор, 3 полюса , 30А АС-1, 50А. Это отраслевой стандарт. Форумы. Это переключатели с подсветкой 1NO / 1NC. Зеленый, выходящий из коробки, привязан к зеленому на веере. Кнопки позволяют нам запитать схему или выполнить какое-либо конкретное соединение только тогда, когда мы нажимаем кнопку.Например, на следующей схеме показан нормально разомкнутый кнопочный переключатель, управляющий лампой в цепи переменного тока 120 вольт («горячий» и «нейтральный» полюса источника переменного тока обозначены L1 и L2, соответственно): подключение электрического контактора, контактор электрическая схема, подключение контактора с реле тепловой перегрузки, кнопка подключения контактора, NC, NO Мы отправляем карту с … (NO) и нормально замкнутым (NC) переключателем Я предлагаю вам немного прочитать об этом. Электромеханический кнопочный переключатель NO / NC Цена: 5 долларов США.00: Технические характеристики этого элемента. AC-3 32A, Aux: NO NC, No NC Схема подключения контактора: электрическая проводка, подключение контактора с нормально разомкнутыми и нормально замкнутыми переключателями, электрические схемы управления двигателем Allen Bradley — impremedia.net, Реверсивные контакторы: разобранно и объяснено — YouTube, I Я пытаюсь подключить подрядчика nc1 chint 240 В к нормально замкнутому контактору 40 AMP NC 4-полюсная катушка 120 В, 30 A, Как подключить контактор: 13 шагов (с изображениями) — wikiHow, Схема подключения контактора однофазного двигателя на урду, Cnc Limit Электропроводка переключателя | База данных электрических схем, электрическая схема для трехфазного контроллера пускателя двигателя, базовый переключатель: NO, NC и COM Контактный терминал | FAQ, Галерея электрических схем 3-фазного контактора Start Stop.Подключение кнопки при нажатии… 5 шт. 19 мм, 12 В, водонепроницаемый, ВКЛ., ВЫКЛ., Кнопочный переключатель с фиксацией, жгутом проводов и светодиодным индикатором, 24 В, предварительно подключенный SPDT, самоблокирующийся 4-контактный морской металлический переключатель для лодок Легковые автомобили Грузовик (синий) 4,1 из 5… Вы можете прочитать PDF-файл с электрической схемой кнопочного переключателя No Nc прямо на своем мобильном телефоне или ПК. В трех энергосистемах мы используем некоторые устройства между асинхронным двигателем и источником питания, которые включают автоматический выключатель CB, магнитный контактор MC или пускатель двигателя, реле перегрузки O / L и кнопочные переключатели NC, NO для включения / выключения и сброса.Электрическая схема кнопочного переключателя стартера — электрическая схема кнопочного переключателя зажигания, электрическая схема кнопочного пускового переключателя, электрическая схема кнопочного переключателя стартера. Каждая электрическая схема состоит из различных частей. Обозначения переключателей и кнопок — Термовыключатель. Схема подключения зажигания … Заводская кнопка запуска Подключите реле резервного питания к контроллеру / транспортному средству в соответствии с … Белый нейтральный выключатель безопасности Управление модулем обхода 10-G NO COM NC 87 87A 30 86 85 JP1 JP2 JP3 JP4 + — ~ Легенда : Вход Выход Положительный Тип Отрицательный Тип JP1 JP2 JP3 JP4 Я знаю, что эти изображения очень помогут вам при подключении контактора или установке контактора, но вы не можете полностью изучить это без диаграммы.Нормально открытый и нормально закрытый. Кнопки — это нормально разомкнутые тактильные переключатели. Схема подключения VFD Start Stop: Я здесь с предоставлением вам схемы подключения VFD Start Stop для запуска VFD через кнопку панели управления и клавиатуру VFD (это называется HMI). VFD — это краткая форма преобразователя частоты или частотно-регулируемый привод с переменным напряжением. Частотно-регулируемые приводы работают на основе изменения входной частоты и входного напряжения двигателя, мы можем изменить… У меня есть двигатель 1950-х годов, который я хотел бы подключить к кнопочному выключателю./ -0 Соединение проводников — отсутствие узла указывает на то, что провода пересекаются без соединения. Похоже, что у них отсутствует общее соединение с контактами NO и NC. Схема подключения электродвигателя воздуходувки переменного тока, кроме того, схема подключения электродвигателя трехфазного двигателя по схеме звезда-треугольник, помимо схемы подключения электродвигателя постоянного тока, еще одна схема подъемника трубки 813, а также ротор и статор трехфазного асинхронного двигателя. … Схема подключения переключателя QTP.jpg. Подключите зеленый провод от нормально открытого (NO) REX к порту B клеммной колодки DPS дверного контроллера (если требуется отчет).Как подключить нормально разомкнутый (НО) или нормально замкнутый (НЗ) выключатель В схеме пуска / останова после потери и возврата питания цепь (и любое связанное с ней оборудование) не начнет работать / вращаться / не может причинить вред . Не видя таблицы данных для конкретного переключателя, я мог бы предположить, что один терминал является общим, один нормально разомкнутым, а другой нормально замкнутым. Я никогда не подключал один из них, но с инструкцией или номером модели мог. Вопрос: Как подключить кнопку аварийной остановки? Кнопка с подсветкой в ​​виде купола диаметром 100 мм имеет внешний диаметр и светодиод.Теперь питание +24 В постоянного тока напрямую подключено к A1 и реле включено. Они должны быть хорошо видны всем, кто ими пользуется. Просмотрите наш последний комплект «Push Button Complete»… может ли кто-нибудь объяснить, как его подключить? Что происходит, это обычная кнопка, подпружиненная. Книга электрических схем A1 15 B1 B2 16 18 B3 A2 B1 B3 15 Напряжение питания 16 18 LMH 2 уровня … Экранированный трансформатор FU 6 ВЫКЛ ВКЛ M L1 L2 1 2 СТОП OL M СТАРТ 3 СТАРТ СТАРТ ВОЛОКНО ОПТИЧЕСКИЙ ТРАНСИВЕР КЛАСС 9005 ТИП FT ВОЛОКНО ОПТИЧЕСКАЯ КНОПКА, ПЕРЕКЛЮЧАТЕЛЬ, КОНЕЧНЫЙ ВЫКЛЮЧАТЕЛЬ И Т.Д.Согласно нашему каталогу, эта электронная книга указана как NNPBSWDPDF-133, фактически представленная 8 января 2021 года, а затем занимает около 2053 КБ данных. Когда мы нажимаем кнопку, питание поступает на реле, реле включается, и контакт изменяется, точка NO стала точкой NC.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
