Совместимость светодиодных ламп и выключателей с подсветкой

LED-лампы уверенно вытесняют из обихода электрические лампы других типов. Потребителей привлекает возможность резко снизить расходы на освещение без потери привычного уровня освещения. Однако использование LED-ламп имеет свои особенности. Рассмотрим одну из проблем, которая появляется при эксплуатации таких ламп.

Как LED лампа работает с выключателем с подсветкой

LED-лампы внешне выглядят как обычные лампы накаливания. Ими легко заменить старые лампы в привычном светильнике. Однако, далеко не со всеми выключателями они работают корректно. Так при использовании LED-ламп совместно с выключателем, имеющим подсветку, может наблюдаться слабое свечение или мерцание ламп в светильнике в выключенном состоянии.

Чтобы понять причину этого явления, нужно знать устройство и LED-лампы, и выключателя с подсветкой.

LED-лампы не могут работать напрямую в сетях переменного тока. Поэтому в корпусе лампы размещается полупроводниковое устройство для выпрямления тока и снижения питающего напряжения. В недорогих лампах для этого используется неполярный конденсатор. К сожалению, в таком случае невозможно обеспечить необходимые параметры питающего напряжения. Такая лампа быстро выходит из строя. В более дорогих лампах конденсатор дополняется резистором. И только в качественных лампах среднего и высокого ценового сегмента в корпусе лампы монтируются драйверы — микросхемы, которые эффективно выравнивают напряжение.

Выключатели с подсветкой оснащаются световым индикатором под клавишей для облегчения поиска в темноте. В качестве осветительного элемента может использоваться неоновая лампа или светодиод. При включении выключателя ток проходит через цепь осветительного прибора. Когда выключатель отключает питание осветительной лампы, загорается световой индикатор, потребляющий очень маленький ток. Индикатор подключается параллельно выключателю. Ток от сети поступает к выключателю, затем к лампе светильника и возвращается в сеть. В таком случае даже в выключенном состоянии есть напряжение, которое подзаряжает конденсатор LED-лампы, а тот, в свою очередь, пытается включить лампу. Но этого заряда не достаточно для нормального свечения, наблюдается слабое свечение или мерцание.

Способы решения проблемы совместимости

Проще всего проблема решается заменой выключателя с подсветкой на обычный. Если такая замена не желательна или не возможна, тогда необходимо демонтировать световой индикатор. Сначала нужно снять крышку выключателя, отключить его от сети и вынуть из гнезда в стене. Индикатор может быть выполнен в виде модуля или это может быть небольшая лампа, установленная между контактами. Этот элемент следует демонтировать.

Второй способ позволяет сохранить функцию подсветки в выключателе. В этом случае параллельно лампе подключается резистор сопротивлением 50 кОм и мощностью 2 Вт. Подключать резистор лучше у патрона лампы или возле распределительной коробки. Можно провести уточняющий расчет, исходя из величины тока индикатора, а можно провести подбор опытным путем. У этого способа есть недостаток. Установленный резистор может заметно нагреваться.

Следует учитывать, что резисторы с параметрами, указанными выше, рассчитаны на лампы, работующие с напряжением 220 В. Если используются лампы меньшего напряжения, то следует провести расчет сопротивления резистора по формуле:

R=(U₁–U₂)/I, где:

R – сопротивление резистора, Ом.

U₁ – напряжение сети, W.

U₂ – рабочее напряжение лампы, W.

I – сила тока индикатора, А.

Обычно используются резисторы с сопротивлением в диапазоне 150-510 кОм.

Расчет мощности резистора проводят по формуле Р=(U₁–U₂)*I.

Р – мощность, Вт.

Именно эти два метода чаще всего используются на практике. Первый способ не требует дополнительных вложений и материалов. Второй вполне доступен, так как используемые резисторы компактны, легко размещаются в светильнике и стоят недорого.

Также можно использовать реактивное сопротивление дополнительного конденсатора с рабочим напряжением не менее 400 В и емкостью в пределах 0,1-0,5 мкФ.

При наличии навыков в монтаже электросетей можно прибегнуть к еще одному способу. Световой индикатор выключателя запитывают от сети отдельной линией. Это несложная операция, но требует выполнения дополнительных подключений.

Любой из этих методов позволит устранить нежелательное свечение и мерцание LED-лампы в светильнике. Но стоит отметить, что лампы последнего поколения лишены этого недостатка. Так что, возможно, стоит просто заменить лампу.

Не допускайте эксплуатацию светодиодных ламп при появлении мерцания. Необходимо помнить, что, по сути, мерцание – это постоянно чередующиеся циклы «включение/выключение». Чем чаще наблюдается такой режим, тем быстрее лампа выйдет из строя.

Также следуют учитывать, что мерцание светодиодных ламп может иметь и другие причины. Иногда это явление связано с низким качеством самой лампы. Обычно так бывает с дешевыми лампами. У качественной лампы при длительной эксплуатации может выйти из строя элемент микросхемы. Может просто выработаться ресурс эксплуатации. На его снижение влияют перепады напряжения в сети, эксплуатация при температуре, не соответствующей техническим условиям. В таких случаях необходимо заменить лампу.

схема подключения светодиодной подсветки клавиш, как своими руками правильно подключить обычный и проходной переключатель со светодиодами > Свет и светильники

Лампа ближнего света Рено Дастер

Смотрите здесь, как заменить лампу ближнего света на Рено Дастер, на что обратить внимание при выборе нового экземпляра, какие виды стандартных, ярких и долговечных лампочек при этом используются и из каких основных этапов состоит процесс переустановки….

18 02 2021 6:59:35

Лампа ближнего света Нива Шевроле: какие стоят на Шеви

Читайте здесь, какие лампы ближнего света стоят на Ниве Шевроле, на что обратить внимание при выборе им замены, как правильно выполнить их переустановку и какие другие возможные неполадки могут стать причиной выходя из строя фар. …

11 02 2021 6:54:50

Лазерный диод: подключение светодиодного лазера

Узнайте, что такое лазерный диод, как он устроен, принцип действия и разновидности. Читайте, какими особенностями обладают элементы с разной длиной волны и цветом луча. Уточните для себя специфику подключения и необходимость использования дополнительных устройств….

09 02 2021 22:32:42

Светодиодная лента: что это такое, особенности маркировки, для чего используется, каких цветов бывает и как выбрать диодную ленту

Читайте, какие светодиодные ленты предлагает рынок, какая Led лента лучшая для дома. Узнайте, как расшифровать маркировку и выбрать изделие по напряжению, мощности, световой отдаче, цвету. Как подобрать драйвер для приобретенной ленты. Как определить длину отрезка, если блок питания уже куплен….

29 01 2021 6:11:12

Схема энергосберегающей лампы: принцип работы и устройство

Читайте здесь, как устроена и работает схема энергосберегающей лампы, какие виды таких приборов освещения существуют, какие у них главные эксплуатационные характеристики, каковы принципы и устройство их работы, какие компоненты составляют их схему и как происходит зажигание.

…

25 01 2021 1:42:25

Лампы ВАЗ 2114: с каким цоколем стоят в фарах дальнего и ближнего света

Узнайте, какие лампы установлены в блок-фарах автомобиля В А З 2114 в качестве ближнего/дальнего света. Читайте, какие виды конструкции ламп могут быть использованы, их достоинства и недостатки. Уточните для себя некоторые наиболее популярные модели от известных производителей….

15 01 2021 15:22:11

Светодиод 3 Вт: характеристика LED 3 w

Читайте, в чем состоят особенности конструкции светодиодов мощностью 3 ватта. Узнайте, его технические характеристики, специфические качества элементов и схему подключения светильников….

13 01 2021 9:30:26

Контурная подсветка и архитектурное освещение зданий

Читайте здесь, что такое контурная подсветка зданий, каковы ее общие задачи, какие требования, нормы и правила существуют для этого типа освещения, какие главные виды контурной подсветки фасадов бывают, чем они отличаются, а также какие виды светильников в них применяются.

…

08 01 2021 21:32:48

Питание светодиодов: схема импульсного и линейного драйвера

Читайте, какое питание светодиодов можно использовать для различных видов этих источников света. Узнайте, чем линейный драйвер отличается от импульсного. Как выбрать блок питания в зависимости от параметров сети. Почему линейный драйвер можно сделать своими руками, а импульсный нет….

29 12 2020 3:53:45

Как подключить светодиод к батарейке на 1, 3 и 9 вольт

Узнайте, можно ли подключить светодиод к батарейке. Читайте, какие источники могут быть использованы для питания LED элементов, что надо сделать для защиты от перегрузки. Уточните для себя порядок подключения светодиодов к батарейкам разной емкости….

28 12 2020 8:38:27

Схема драйвера для прожектора LED на 50 W

Смотрите здесь электрическую схему драйвера для прожектора led на 50 w. Причины перегорания матрицы. Ремонт светодиодного прожектора на 50 ватт. Как сделать LED-прожектор своими руками. …

16 12 2020 0:41:11

Светодиод АЛ307: характеристика, цоколевка и маркировка

Читайте здесь, что такое светодиоды А Л307, какими техническими характеристиками они обладают и где применяются, какова их маркировка цвета и соответствующая ей длина волны излучения, а также какими размерами и характеристиками цоколевки они обладают….

08 12 2020 4:26:27

SMD светодиоды: типы, виды, маркировка, размеры, и их характеристика, основные технические параметры светодиодных смд ламп для внешнего освещения

Читайте, какие SMD светодиоды самые популярные, где и в каком виде используются. Узнайте, чем они отличаются друг от друга и как выбрать оптимальный вариант. Плюсы и минусы изделий из С М Д светодиодов, сфера применения, особенности покупки через интернет….

05 12 2020 15:51:10

и светодиодные для внутреннего освещения: настенные, накладные и специальные

Наиболее экономичным и эффективным способом реализации внутреннего освещения считаются светодиодные светильники. Они превосходят все альтернативные виды, демонстрируют высокую работоспособность, позволяют подбирать оптимальные режимы подсветки для помещений в соответствии с их назначением….

28 11 2020 19:44:46

Блок питания для светодиодной ленты 12В своими руками: схема драйвера

Читайте здесь, как сделать блок питания для светодиодной ленты 12 В своими руками, каковы его главные особенности и назначение, какие готовые блоки существуют и можно ли использовать модели от техники б/у, из каких этапов состоит процесс самостоятельной сборки устройства, как выглядит его схема и какие нюансы при этом нужно учесть….

25 11 2020 9:23:25

Неоновая подсветка: освещение для комнат и квартир с использованием неона

Читайте здесь, что такое неоновая подсветка, из каких конструктивных элементов состоит неоновый светильник и на каком принципе он работает, какие популярные варианты применения его в интерьере существуют, что нужно учесть при установке такой системы освещения и на что обратить внимание при выборе оборудования для нее.

…

17 11 2020 1:32:30

Энергосберегающая лампа — что это, какие бывают эконом лампочки, виды и типы энергосберегательных осветительных приборов для дома

Узнайте, что такое энергосберегающие лампы, какие виды предлагаются в магазинах, чем они отличаются друг от друга. Читайте, как выбрать лампочку по мощности, размерам, цоколю, мощности потока света, производителю. Почему компактные люминесцентные и светодиодные лампы лучше, чем лампочки накаливания….

06 11 2020 0:17:39

RGB подсветка: что это, где применяется, как подобрать светодиодную ленту, что значит цвет свечения

Читайте здесь, что такое RGB подсветка, для чего она используется и где применяется. Узнайте, каковы особенности светодиодных лент, их основные параметры и свойства. Выясните, по каким критериям происходит выбор ленты, что следует учесть, подбирая устройство для работы в заданных условиях….

04 11 2020 9:52:21

3014 SMD: техническая характеристика светодиода

Узнайте, чем 3014 SMD отличаются от других чипов, используемых для изготовления модулей для освещения и подсветки. Узнайте, как подключать к питанию ленты и отдельные светодиоды. Как рассчитать параметры сопротивления и других элементов схемы. Как проверить работоспособность 3014 SMD в домашних условиях….

15 10 2020 18:47:48

Устройство светодиодной ленты 12 вольт: принцип работы и как устроена

Читайте, какие светодиодные ленты доступны на рынке, чем они отличаются друг от друга. Узнайте устройство светодиодной ленты на 12 вольт, Критерии выбора и способы подключения к сети. Как рассчитать мощность блока питания, когда требуется включение в схему контроллера и усилителей….

13 10 2020 17:15:31

Двухцветный светодиод: характеристики диодов с двумя и тремя выводами, схема подключения

Читайте, что такое двухцветный светодиод, какая у него конструкция и принцип работы. Узнайте. Где эти элементы используются и как подключаются. Какие системы управления создаются на основе диодов с током до 1 А и таймером 555. Что можно сделать из двухцветных светодиодов в домашних условиях.

Какие недостатки у самодельных приборов на основе этого типа радиоэлементов….

05 10 2020 17:31:58

Как устранить причины мерцания светодиодной лампы при выключенном свете

Выключатель с подсветкой

В большинстве современных выключателей зачастую встречается неоновая или светодиодная подсветка с резистором, которая служит в качестве индикатора для нахождения выключателя в выключенном состоянии в ночное время. Они конечно помогают находить выключатель в темноте, однако в комплексе с тем негативно влияют на запуск лампочки со светодиодами, тем самым уменьшая срок ее службы на 20–30 %.

Дело в том, что при применении выключателя с подсветкой, по факту получается такая электрическая схема как показано на рисунке ниже. В силу того, что светодиодная лампа имеет на входе диодный мост с конденсатором, то через цепочку подсветки будет течь ток, постепенно заряжающий этот входной конденсатор. Зарядившись в достаточной мере для запуска работы драйвера, конденсатор отдает накопленную энергию далее в драйвер лампы, запуская её свечение. Практически сразу свечение прекращается, так как заряд накапливается небольшой, по причине незначительности тока подсветки выключателя. Затем вновь повторяется процесс зарядки входного конденсатора. Визуально этот повторяющийся процесс и выглядит как мигание.

Помимо мерцания, этот негативный фактор значительно сокращает срок службы лампочки, поскольку ни электролитический конденсатор, ни драйвер не рассчитан на подобную эксплуатацию (за исключением случаев применения специально разработанных для этой цели источников света).

Как устранить

Справиться с проблемой можно 4 различными методами:

1. Использовать светодиодную лампу с защитой от мерцания;
2. Установить дополнительную защиту на лампу, так называемое устройство защиты от самопроизвольного включения;
3. Удалить (отключить) светодиодный индикатор выключателя;
4. Установить шунтирующее сопротивление (в качестве него может выступать лампа накаливания).

Если 1-й и 2-ой способы не требуют дополнительных комментариев, то 3-й и 4-й необходимо рассмотреть более подробно.

Удаление светодиодного (неонового) индикатора

В зависимости от конструкции, чтоб избавится от моргания светодиодных лампочек необходимо:

1. Отключить автоматический выключатель, который питает цепи освещения;
2. Проверить отсутствие напряжения;
3. Достать механизм выключателя;
4. Удалить индикатор путем отключения его кончиков от цепей освещения;
5. Установить его на место и проверить работоспособность светодиодной лампы во включенном состоянии.

Также бывают ситуации, при которых конструкция выключателя не позволяет удалить индикатор. В таких случаях Вам поможет следующий метод.

Установка дополнительного сопротивления (шунтирующего резистора)

Если лампа мигает даже после того, как Вы убрали ин6дикатор, тогда Вам нужно впаять шунтирующее сопротивление.

Шунт (шунтирующее сопротивление) — это мощный резистор, который гасит возникающую разность потенциалов (напряжения) на выводах светодиодной лампы. Когда выключатель отключенный.

В большинству случаев его характеристики следующие: мощность — 2 Вт , сопротивление — 50 Ом.

Также к недостаткам данного метода можно отнести выделения большего количества тепла на сопротивлении, в результате чего при отключенном выключателе возникает возможность возгорания. Для этого шунт необходимо либо дополнительно защищать термоусадкой и устанавливать его в распределительной коробке из огнеустойчивого материала или же монтировать параллельно светодиодной лампе в патроне лампы.

Применение лампы накаливания в качестве шунта

Если лампа моргает после выключения, то еще одним наиболее простым способом устранения данной неполадки можно назвать установку самой обычной лампы накаливания в свободное гнездо светильника или люстры.

В данном случае нить лампы накаливания служит в качестве шунта, в результате чего светильник перестает мигать. Для этих целей идеально подойдет маломощная лампа накаливания на 25–40 Вт.

Однако этот вариант довольно редко встречается, поскольку при включении освещения подобные лампы потребляют довольно много электроэнергии, что никак не сочетается с применяемыми светодиодными лампами.

Как правильно отыскать причину?

Каждый пользователь должен помнить, что оперативность его действий по устранению мигания очень важна. Так как любая светодиодная лампа имеет ресурс на включение, который может быть выработан всего за несколько дней.

Кроме того, при повреждении проводки или ее изоляции может иметь место опасность для здоровья людей.

Наличие нескольких кабелей в одной штробе может привести к возникновению наведенного напряжения. Особенно сильным является воздействие проводки, предназначенной для питания мощного электроприбора

Сам поиск необходимо начинать с проверки правильного подключения фазового провода. Он всегда должен быть подсоединен к одному из контактов выключателя.

Если же обнаружится, что ток подходит к лампе подсветки, то это и будет причиной мигания. Проверку можно осуществить с помощью индикаторной отвертки, что может сделать каждый человек.

Когда этот этап пройден, а неисправность не устранена, следует заменить выключатель на аналогичное изделие без подсветки, вмонтировать маломощное сопротивление или использовать лампу накаливания. Если мерцание прекратилось, то можно считать, что человек справился с задачей.

Самым эффективным способом противодействовать миганию является покупка качественных ламп. Если нет желания тратиться, то необходимо проверять наличие скрытого мерцания у покупаемых дешевых аналогов. Что можно сделать быстро перемещая обычный карандаш, если силуэт не начнет двоиться, то лампа не предрасположена к миганию

Но, когда неполадка вновь проявила себя, следует выполнить осмотр проводки с целью выявления поврежденной изоляции, окислившихся контактов, проложенных рядом силовых кабелей и других проблем.

Которые и необходимо будет устранить даже если подобные операции окажутся трудозатратными и дорогостоящими. Так как только это сможет гарантировать отсутствие опасности здоровью людей.

Если же мерцание происходит во включенном положении выключателя, то изначально проверяется напряжение, его стабильность.

Когда параметры в норме, следует заменить светодиодную лампу на качественный аналог известного производителя. Которыми являются высокотехнологичные продукты компаний OSRAM, Philips и ряд других.

Обзор причин свечения

Что делать, если светится светодиодная лампа? Существует несколько причин, почему после выключения осветительного прибора LED лампа продолжает гореть, пускай даже тускло или слабо:

• некачественная изоляция на участке электрической цепи или любая другая неисправность электропроводки;
• выключатель, к которому подсоединена светодиодная лампа, имеет подсветку;
• в конструкции источника освещения применяются некачественные излучатели;
• особая функциональность осветительного элемента.

Опасно ли это свечение? Для проводки никакой опасности данная проблема не представляет, однако срок службы светодиодных лампочек заметно сократится, если они будут постоянно мигать либо тускло светиться.

Если коммутационный аппарат находится в выключенном положении, а излучатель все равно светится и горит, то лучше всего в первую очередь проверить последние три фактора. Это объясняется тем, что найти в электрической проводке слабый по изоляции участок очень сложно.

Для того чтобы это сделать необходимо создать специальные условия, в результате которых на цепь в течение одной минуты подается высокое напряжение для возникновения пробоя. Участок цепи, из-за которого светится осветительный элемент после выключения выключателя, необходимо будет вскрыть. При этом, если электропроводка закладывалась скрытым способом, то вскрытие приведет к повреждению целостности стены.

Важно знать! Встречается очень много ситуаций, когда при подключении светодиодных источников света к выключателю с подсветкой они функционируют по-другому. Это происходит из-за того, что осветительный элемент, который установлен в коммутационном аппарате, замыкает цепь, соответственно пропускает незначительный ток

Вот как раз он и заряжает и позволяет светиться лампочке при выключенном выключателе.

Еще одна проблема, почему светодиодная лампа светится в темноте – это дешевизна изделия. Если была приобретена LED лампочка плохого качества, то это также может привести к подобному явлению. Это связано с тем, что в плате существует какая-то ошибка. Но бывает и такое, что излучатель горит тускло из-за того, что у него есть своя особенность в функционировании конструкции.

Мы говорим о процессах, которые совершаются в конденсаторах в момент подачи нагрузки на осветительный элемент. Когда электрический ток проходит по цепи, конденсатор накапливает энергию, а затем после прекращения подачи нагрузки продолжает поддерживать свечение в элементах.

Еще одна достаточно распространенная причина свечения светодиодных ламп при выключенном выключателе — неправильное подключение. Подробнее об этом вы можете узнать из видео:

Мигание при выключенном положении

Пульсации при неактивном состоянии выключателя могут обнаруживаться из-за попадания электрического тока в сглаживающий конденсатор. В нем происходит накопление тока, который при заполнении попадает на схемы и пытается активировать светодиодную лампу. Этого запаса не хватает для полноценного функционирования, поэтому лампа будет загораться на короткий промежуток времени. Мигание будет повторяться до устранения неполадки или поломки лампочки.

Влиять на мигание ламп могут следующие составляющие:

• подсветка выключателя;
• наведенное напряжение;
• токи утечки.

Эти причины нужно знать, чтобы уметь оперативно устранять их.

Влияние подсветки выключателя

Клавишные выключатели с подсветкой

Многие производители оснащают свои переключатели подсветкой. Она повышает комфорт пользования, так как выключатель начинает гореть и его становится проще найти в темноте.

Но дополнительная подсветка может спровоцировать мерцание, особенно на дешевых лампочках. Это связано с параллельным подключением. В выключенном состоянии ток идет на питание подсветки, а при включении – на лампу.

Эта причина является одной из самых распространенных, поэтому именно на подсветку выключателя нужно обращать внимание при мерцании светильника

Наведенное напряжение

Изменение участка проводки – оптимальное решение в устранении наведенного напряжения

Возникает при подключении нескольких приборов к одному многожильному кабелю. Также может наблюдаться при прокладке нескольких независимых линий в одну штробу.

Устранить неполадку можно путем замены одной светодиодной лампочки на устройство меньшей мощности. На время можно поставить лампу накаливания, но нужно помнить, что на нее также повлияет наведенное напряжение. Оптимальным решением будет изменение участка электропроводки и выделение отдельной линии для осветительной группы.

Токи утечки

Ток утечки является самой опасной причиной, по которой мигает лампочка. Он появляется из-за некачественного и неправильного монтажа, повреждений изоляции, плохого контакта. В результате появляется разрыв цепи, который может привести к возгоранию. Даже в нерабочем состоянии токи будут поступать на электроприборы.

Что делать, если мигает лампа при выключенном свете?

Старая лампочка

Решить проблему с выключателем можно несколькими способами:

• энергосберегающая лампа меняется на обычную;
• удалить подсветку в выключателе, но для этого понадобится вызвать мастера, чтобы он разорвал цепь питания в приборе;
• поставить обычный выключатель.

Неправильный монтаж конструкции и некачественная продукция – это вторая по значимости причина, почему лампочка мигает. Происходит это из-за разрыва выключателем нулевой фазы, а не той, которая нужна. Если человек разбирается в электропроводке, тогда он может самостоятельно решить проблему. Но лучше вызвать электрика, чтобы не случилось замыкание. Мастер должен поменять нулевую фазу на нужную, что и устранит моргание.

Для электрика нужно, чтобы был обеспечен свободный доступ к электрическому щитку и проводке. Но прежде, чем лезть в щиток или выключатель, стоит просто поменять одну лампу на другую. Моргание светодиода часто вызывается тем, что лампа поломалась, неисправна или является некачественной. Чтобы этого избежать, рекомендуется покупать источники освещения в специализированных магазинах, где продается сертифицированная продукция. Не следует приобретать продукцию неизвестной фирмы. Если требования к лампе не будут отвечать стандартам, тогда и будут возникать проблемы с тем, что светодиоды при выключенном свете время от времени моргают.

Покупая лампочки светодиодного или люминесцентного типа, стоит обратить внимание на такие факторы, как:

1. Фирму-производителя. Отказаться нужно от дешевых китайских подделок.
2. Целостность пачки, в которой находится лампа.
3. Проверить светодиод в магазине, чтобы убедиться в исправности продукции и в ее качестве.

Дизайнеры и специалисты по освещению рекомендуют для жилых комнат выбирать лампы энергосберегающего типа, которые дают теплый свет. А вот для нежилых помещений лучше всего подойдут светодиоды, дающие холодный свет. На рынке очень ценятся за качество и работу такие лампы, как компактные люминесцентные.

В любом случае та или иная причина, вызывающая моргание светодиода, должна быть решена профессионалами. Часто электрики советуют, лампу какой фирмы нужно выбрать, чтобы устранить проблемы в доме. Некоторые люди, сталкивающиеся с морганием лампочек, рекомендуют почитать в интернете, что делать в подобных ситуациях. Но не все советы, которые есть в сети, отличаются эффективностью и являются безопасными для неспециалистов по электрической технике.

Основные причины почему моргает светодиодная лампа или светильник при включенном свете

У данной проблемы есть всего несколько вариантов:

1. Низкое напряжение в сети;
2. Неисправная пусковая аппаратура;
3. Скачки напряжения в электросети.

Низкое напряжение в сети

Для того, чтоб выявить эту проблему, необходимо проверить уровень напряжения в сети.

Для этого нужен обычный мультиметр или вольтметр.

При нормальном уровне напряжения на индикаторе должно быть от 215 до 225 В. Это допустимые погрешности в стационарной электросети.

Если же этот показатель ниже 200 В или выше 250 В Вам нужно будет обратится в ЖЭК или энергоснабжающую организацию, для того чтоб они выполнили все необходимые замеры и в случаях несоответствия отрегулировали работу силового трансформатора на подстанции.

Часто на практике специалисты электроснабжающей организации не смогут (или не захотят) отрегулировать уровень напряжения согласно ПУЭ, в таком случае без установки ограничителя напряжения или стабилизатора Вам не обойтись.

Неисправная пусковая аппаратура

Данная проблема в большинстве случаев встречается у старых светодиодных ламп. Она может быть вызвана как пересыханием электролитического конденсатора, так и частичным выходом из строя выпрямительного моста.

В подобных случаях необходимо либо выполнять ремонт пусковой аппаратуры (менять электролит) или же покупать новую светодиодную лампу.

Скачки напряжения в электросети

Довольно часто в домах или квартирах со старой проводкой возникают кратковременные скачки напряжения, при которых уровень напряжения может достигать 280–320 В. В таких случаях для защиты всех бытовых электроприборов и светодиодного освещения необходимо устанавливать стабилизаторы напряжения, которые сглаживают перепады и скачки напряжения до номинального значения (220 В).

Причины мерцания LED лампочек

Понять, почему же моргают светодиодные лампочки, можно по моменту возникновения дефекта и его продолжительности. Одни мигают во включенном состоянии, другие – в выключенном. Причем происходит это либо периодически, либо постоянно. Качественные приборы дают ровный свет, но нередко причиной мерцания LED ламп становится старая система проводки, в которой «ноль» и фаза визуально не определяются. Хотя этим фактором источники неприятного и вредного для глаз явления не ограничиваются.

Довольно часто производители усиливают эффект дешевых светодиодов посредством конденсаторов, имеющих большую мощность, чем требуется. Тем самым они добиваются снижения коэффициента пульсаций. Но результат оказывается предсказуемым – такие приборы быстро выходят из строя, практически мгновенно теряют яркость свечения и могут начать усиленно мигать. Другой немаловажный момент касается теплоотводного элемента – радиатора. При его недопустимом нагреве (в случае использования некачественного материала) структура светодиодов быстро деградирует, а драйвер (стабилизатор тока) выходит из строя, что также приводит к мерцанию лампы.

Устройство и принцип работы светодиодной лампочки

Чтобы понять причину свечения, нужно выяснить, что находится внутри светодиодного светильника и разобраться, как же он работает.

Несмотря на свои скромные размеры, прибор этот достаточно сложен. Внутри установлены следующие элементы:

1. Светодиоды. Это основа всего этого осветительного прибора. Именно от них исходит свет, который так нас радует.
2. Печатная микросхема из теплопроводной массы. Этим элементом лишнее тепло отводится на радиатор, что позволяет держать внутри светильника температуру, при которой все составляющие его работают стабильно.
3. Радиатор. Принимает на себя всё излишнее тепло.
4. Цоколь. Позволяет вкрутить лампу в патрон. В основе цоколя латунь, поверх которой нанесён никель.
5. Основание. В непосредственном контакте с цоколем находится основание лампы, которое изготавливается из полимеров. Это позволяет предохранить корпус от действия электрического тока.
6. Драйвер. Благодаря этому элементу прибор может работать стабильно, даже если напряжение в сети будет скакать. По сути, это своеобразный стабилизатор напряжения.
7. Рассеиватель. Полусфера из стекла, которая прикрывает в верхней части лампу и позволяет рассеивать испускаемый лампочкой световой поток.

Все элементы прибора взаимосвязаны друг с другом, что и позволяет ему работать надёжно.

Основы работы светодиодной лампы

У разных фирм конструкция светодиодных светильников может сильно отличаться друг от друга. Однако принцип функционирования у всех одинаков. Если рисовать схему, то выглядеть она будет так:

Чтобы эффект p-n-перехода был более сильным, в приборе применяют полупроводники, на поверхность которых наносят самые разные материалы.

Как только лампа включается, электроны внутри колбы под действием электричества начинаются хаотично двигаться. А когда происходит столкновение электрона с другим, в месте контакта полупроводников электроны преобразуются в фотоны. Именно они и создают свет.

Чтобы всю эту процедуру оптимизировать, внутри конструкции устанавливают транзисторы или другие элементы ограничивающие ток.

Доступные способы решения проблемы

Существует несколько способов как избавиться от мигания осветителя во время выключенного света. Для каждой причины актуален свой метод.

Проблемы с изоляцией и электропроводкой решаются путем тщательной проверки соединительных проводов цепи электросхемы:

1. Если есть повреждения, то их нужно заизолировать по новой.
2. Рекомендуется проверить само качество соединения, возможно имеет место неправильное подключение фазового кабеля в самой электросхеме выключателя.

Если это не помогло, и лампа продолжает мигать после выключения, то значит ток поступает на осветительный прибор независимо от выключателя. В таком случае, возможно нужна замена всей электропроводки.

Встроенная подсветка выключателя может быть одной из причин, вызывающих мигание светодиодной лампы после ее отключения от электросети. Это вызвано тем, что через индикатор свечения проходят микротоки, которые могут поступать на Led-осветитель, вызывая свечение-мерцание. Чтобы устранить проблему необходимо разобрать выключатель и просто отключить кабель, который питает механизм подсветки.

Профессиональные электрики, чтобы не портить выключатель, убирая подсветку, рекомендуют в его электросхему установить резистор или конденсатор. Однако, самостоятельно это делать можно только в том случае, если разбираетесь в электросхемах и цепях соединения.

Проблема заводского брака решается покупкой новой лампочки. Помните, что некачественные источники света могут не только надоедать своим мерцанием, но и стать причиной короткого замыкания и выхода из строя осветительного прибора (люстра, настольный ночник и т. п.). Известная поговорка «скупой платит дважды» в этом случае, очень верно подчеркивает характер такой мнимой экономии — один раз пожалев средства на покупку качественной светодиодной лампочки, в перспективе есть вероятность замены всего устройства освещения.

Если мерцание Led-осветителя после отключения от электросети происходит в связи конструктивными особенностями самой led-лампы, то:

• ее просто надо заменить на аналогичную, не имеющую подобных функций;
• можно самостоятельно разобрать светодиод и удалить те электро-элементы, которые отвечают за эффект мерцания (конденсатор).

При этом, следует помнить, что самостоятельное изменение конструкции осветительного светодиода можно делать только, обладая специальными знаниями в электротехнике.

Мигание Led-светодиода при выключенном свете также может быть из-за внешних факторов, устранение которого не зависит от тех, кто пользуется источником освещения. Примером этого является падение напряжения электросетях. Так, довольно часто в сельской местности замер напряжения вместо стандартных 220В выдает 210 или 200. Чтобы не зависеть от скачков и перепадов напряжения в электросетях электрики рекомендуют приобретать Led-лампы, которые могут работать в напряжениях от 190 до 230В.

Другие факторы, вызывающие мерцание

Достаточно часто владелец светодиодного освещения сталкивается с ситуациями, при которых такими устройствами испускаются кратковременные вспышки даже в выключенном положении.

Подобное явление может возникать при слишком близком расположении источника освещения с электрической проводкой, излучающей относительно мощное и стабильное электрическое поле, постепенно увеличивающее количество энергии внутри конденсатора драйвера. При достижении максимальных значений напряжения отмечается возникновении вспышки света.

Мерцание стандартной светодиодной лампы может возникать также, если установленный осветительный прибор не предназначается для конкретных нагрузок светового регулятора и при абсолютной несовместимости драйвера используемой управляющей схеме. В этом случае осуществляется замена драйвера или самого осветительного прибора для совпадения оптимальных значений напряжения.

Установка шунтирующего резистора непосредственно в патрон

Помимо неправильного подключения или установки, причиной мигания может являться брак в используемых изделиях, поэтому специалисты рекомендуют приобретать только качественные сертифицированные устройства, выпускаемые надежными и уже проверенными, известными фирмами и производителями.

При необходимости допускается выполнить монтаж трансформатора, способного надежно обеспечивать необходимые параметры светодиода.

Мерцание светильника при выключенном свете

Причин, почему светодиодная лампочка моргает при выключенном свете, несколько:

• проблемы с электрической проводкой;
• выключатель с наличием подсветки;
• низкокачественные светодиоды.

В случае периодического мерцания LED лампы при выключенном выключателе, необходимо, прежде всего, проверить схему подведения фазового проводника. Именно на нем должен располагаться выключатель светильника. Если же он будет стоять на «нуле», то лампа окажется под постоянным воздействием электрического потенциала, который может заставить моргать светодиоды.

Определение фазы осуществляется простейшим электрическим пробником, таким как индикаторная отвертка.

Если проверка показала, что схема изначально была выполнена верно, но светодиоды после выключения лампочки, все же, мерцают, то причиной неудобств может оказаться проходящий параллельно электропроводу, запитывающему светильник, другой силовой кабель. В этом случае говорят об электромагнитной наводке в проводнике. Решить проблему можно заменой одного из двух расположенных рядом проводов аналогом с экранирующей оболочкой.

Выключатель с подсветкой нередко становится причиной мигания отключенного светодиодного светильника. Как правило, традиционная лампа накаливания никак не реагирует на такую электрофурнитуру. Но стоит только оказаться в люстре изделию со светодиодами, как после выключения неприятный сюрприз не заставит себя долго ждать. Он проявится в маломощных кратковременных вспышках уже выключенной лампочки. А все потому, что микроток, обеспечивающий функционирование подсветки на выключателе, невольно подзаряжает конденсатор, несмотря на замыкание электрической цепи, ведущей к светильнику. В итоге, конденсатор, набрав определенную электрическую емкость, старается зажечь светодиодную лампу, но безрезультатно. Заряд оказывается настолько мал, что его мощности хватает лишь на кратковременную вспышку. Избавиться от проблемы поможет установка дополнительного резистора или конденсатора, а также радикальное удаление из выключателя подсветки.

 Как правило, высококачественные светодиодные лампы не реагируют вспышками на присутствие подсветки в электрической схеме выключателя.

Мигание в отключенном состоянии выключателя

Схема энергосберегающей лампы

Светильник на светодиодах оснащается электронным преобразователям и диодами, подсоединенным к его выходам. При подаче напряжения в схему возникает его преобразование в нужную величину с дальнейшей подачей к светодиодам.

Если в электросхеме не предусмотрен бестрансформаторный блок питания, импульсные помехи не устраняют, а гальваническая связь с линий отсутствует. Без электролитического конденсатора также невозможно сглаживать пульсации.

К контактам датчика подключены дополнительные цепи – подсветки, ограничения тока. При изменении положения контактной группы выключателя или реле лампа находится под напряжением постоянно. Нормально замкнутое состояние контактов способствует подаче на источник света напряжения 220 В. В нормально разомкнутом положении на нее поступает ток подсветки либо искрогасящей цепи. Они становятся причиной эффекта моргания.

Основные причины работы в нештатном режиме

Режим подсветки выключателя может стать причиной мигания светодиодной лампочки

Для запитки бытовой сети используется переменный ток. В данном случае светодиод, укомплектованный выпрямителем с фильтром, останется исправным. При накапливании напряжения наблюдается мигание.

У явления может быть и другая причина:

• Неправильная схема подсоединения. Ноль уходит на выключатель, фаза – на светильник, ноль заземлен.
• Наличие режима подсветки у выключателя.
• Близкое расположение оборудования с сильным магнитным полем – радиостанции, большой телевизора, вышки сотовой связи.
• Прокладка проводки внутри сырой стены.
• Наличие нескольких кабелей в штробе.

Мерцание из-за подсветки выключателя

Схема подключения светодиодной и неоновой подсветок

Подсветка потолочного светильника, совмещенного с индикатором яркости, провоцирует вспышки мощности диода. Для понимания причины, нужно разобраться с конструкцией устройства.

У подсветки есть резисторы и диоды, поэтому при выключении нет разрыва контактов. Резистор пропускает ток небольшой величины, накапливает его в конденсаторе. После переполнения остаточные токи поступают в осветительный прибор. Количества тока не хватает для включения, поэтому моргает лампа периодически.

Мигание из-за напряжения в сети

Частая причина неисправности – низкие параметры напряжения. Вольтажа в 220 В не хватает для качественного свечения источника со встроенным драйвером. Явление характерно для ламп, подключенных посредством диммера. Без поддержки данного параметра диммер не станет работать на полную мощность, появится мерцание. Проблему можно решить путем регулировки номинала или монтажа стабилизатора.

Без моргания будут работать только лампы, рассчитанные на номинал 180-250 В.

Наличие токовой утечки

Выпрямитель на входе драйвера выполняется как диодный мост с конденсатором фильтрации. В процессе работы на нем остается ток для зарядки. После накопления достаточного количества переизбыток начинает растекаться, вызывая вспышки.  Утечка происходит и через некачественную изоляцию проводников, направленных на переключатель. Протекание малого тока приводит к мерцанию, оплавлению проводки, аварийным ситуациям.

Проблема, созданная проводкой

Плохая проводка – одна из причин мигания лампочки при выключенном включателе

Когда мигает в выключенном состоянии светодиодная лампа, проблема может состоять в качестве схемы подключения. При обустройстве осветительной линии фаза из короба подается на выключатель, ноль – на светильник. В перепутанном положении происходит непрерывная зарядка конденсатора и моргание отключенного светодиода.

При соблюдении схемы мигающая лампа сигнализирует о наведенном напряжении. Вместе с проводами осветительного прибора могут находиться другие кабели. Чтобы избавиться от явления, нужно полностью поменять проводку.

Если дом находится в сырой местности, для защиты от мерцания устанавливается УЗО.

Светодиодные лампы и выключатели с подсветкой

Многие в последнее время с радостью изладились применять в быту вместо ламп Ильича, галогена и т.н. энергосберегающих (люминесцентных) ламп всё более доступные по цене светодиодные лампы! У них практически одни плюсы: огромный срок службы (до 30 лет), сверхнизкое энергопотребление, большая надежность (стойкость к вибрации и ударам) и т.д. Есть, конечно, и минусы, которые мало афишируют. Среди них: не очень комфортное излучение (узкодиапазонное излучение; влияние на глаза), снижение яркости в течении срока эксплуатации (весьма не скоро, но до 30%), ограничения по верхнему пределу температурного режима эксплуатации. Тут подробнее. Жара — враг светодиодной лампы. Её можно эксплуатировать, как правило, в пределах от -30 и до +40 град С. Дальнейший нагрев может привести к выходу из строя компонентов лампы. Нагрев уменьшает полезный срок службы. Нагрев может быть не только от внешней среды, но и от неправильного подключения (плохой контакт, различные «хитрые» коммутирующие элементы в цепи и т.д.). Кроме того, светодиодные лампы сами по себе существенно нагреваются при работе. Следует учитывать, чем выше температура (даже в пределах нормативов), тем ниже световой поток светодиода.

Возвращаясь к теме «исследования» стоит отметить, что не все светодиодные лампы полностью гаснут, если в цепи используется выключатель с подсветкой (с неоновой лампой). Продолжают «тлеть» (излучать слабый световой поток). В таких выключателях в положении «выкл.» существует минимальный ток. Первое, что приходит в голову (множество советов на форумах) — поменять местами фазу и ноль или «откусить» неонку. Зачастую, это не помогает и не целесообразно.

Однозначно замечено, что имеет значение марка лампы. Некоторые производители фактически обеспечивают работу ламп в таких цепях, а некоторые — нет. При этом, в описании не всегда может быть указана способность/неспособность светодиодной ламы работать с электронным переключателем, таймером, ИК-датчиком движения, регулятором яркости (диммером) или с выключателем, оборудованным подсветкой. Даже если такое описание имеется в коробке, им воспользоваться до покупки проблематично (в магазине, если коробка запечатана 🙂 ) или невозможно (при покупке через интернет).

Уже имеется небольшая статистика. По опыту использования можно отметить, что следующие светодиодные лампы работают (даже несмотря на запрет производителя) с выключателем, оснащенным подсветкой:

• ЭРА 6W (60 Вт) E27 (белый или желтый свет).
• Camelion LED 7W (60 Вт) G45/830/E27 3000K (теплый свет). В описании отмечено, что лампа не работает с диммерами, таймерами, выключателями с «неонками» и со всеми остальными приблудами.
• Wolta LED 5,5W (50 Вт0) E27 3000K (теплый свет). В описании не разрешается использовать лампу с диммерами и фотоэлементами.

Не работают («тлеют»):

• REV GmbH LED 5W (45 Вт) E27 2700K. В описании не разрешается использовать лампу с диммерами.
• Ecomir 7W (75 Вт) E27 (теплый свет).

Это не рекомендации, а статистика. Применение светодиодных ламп в цепи с электронным переключателем, таймером, ИК-датчиком движения, регулятором яркости (диммером) или с выключателем, оборудованным подсветкой — производится на ваш страх и риск :).



Понравилось это:

Нравится Загрузка…

Похожее

Как отключить подсветку на выключателе своими руками

Выключатель со светодиодной или неоновой подсветкой уже далеко не редкость в домах. Использование таких выключателей — достаточно практично. В темное время суток Вам не придется искать по стене рукой, чтобы нащупать выключатель. С появление светодиодных и КЛЛ ламп стали возникать большие проблемы. В частности, большинство современных LED ламп при выключенном выключателе мигают. Сегодня разберемся, как отключить подсветку на выключателе.

Данный эффект возникает вследствие замкнутой электрической цепи, образованной резистором со светодиодом ( или неоновой лампой) и схемой преобразователя питания LED и КЛЛ лампы. В настоящей статье мы рассмотрим наиболее простой метод по вопросу: как отключить подсветку в выключателе.

Как отключить подсветку на выключателе: 1 этап

---

Как отключить подсветку на выключателе

Первоначально нам необходимо демонтировать выключатель. Производите отключение от проводников, предварительно отключив выключатель от электроэнергии. Для тех, кто не раз уже это делал — занятие «плевое».

После того, как выключатель демонтирован, необходимо снять кожух, где расположен сам светодиод (или неон).

В нашем случае подсветка состоит из неоновой лампы и резистора 150кОм. Со светодиодом ничего кардинально не меняется, поэтому принцип: как отключить подсветку в выключателе со светодиодом остается аналогичным. Неоновая лампа подключена через резистор к клеммам выключателя.

Как отключить подсветку в выключателе

Схема подключения выключателя с подсветкой

---

Если быстро накидать схему подключения подсветки в выключателе? то она будет выглядеть следующим образом:

Как отключить подсветку на выключателе: этап 2

---

Для исправления ситуации с миганием диодной лампы нам необходимо заменить резистор. В нашем случае берем резистор на 220 кОм и диод 1 N 4007. Диод можно снять с энергосберегающей лампы, где он используется в качестве диодного моста. Схема переделанного выключателя будет выглядеть следующим образом:

Если мы оставляем неоновую лампу, то достаточно будет резистора на 220 кОм. Если захотим поменять индикатор на диод 3 мм, то подберите резистор на 680 кОм. Это гарантированно избавит Вас от мигания диодной лампы в люстре.

Как отключить подсветку выключателя видео

---

Ну и на последок снова посмотрите видео, как отключить подсветку светодиодную или неоновую от выключателя, чтобы лампы не мигали. Это кардинальное решение проблемы. Мы просто выкусываем все радиодетали и больше «не паримся». Однако, такой способ борьбы с миганием меня не удовлетворяет, поэтому лучше все-таки пользоваться вышеприведенным примером. И выключатель не надо превращать в простую клавишу и функции остаются.

Выключатель с подсветкой и светодиодные лампы: нюансы подключения, схемы

Сегодня все больше и больше людей используют энергосберегающие лампы вместо обычных. Но, несмотря на все преимущества, существуют некоторые трудности при их использовании.

Например, многие покупатели жалуются, что светодиодные источники света некорректно работают с выключателями, имеющими подсветку.

Содержание

Совместимость

Выключатели с подсветкой для светодиодных ламп – это очень удобный тип устройств, в его схему входит неоновый индикатор, благодаря которому можно быстро найти выключатель в темноте. Но, как правило, такие устройства хорошо сочетаются только с лампами накаливания и имеют проблемы со многими современными источниками света.

Образцы моделей выключателей с подсветкой и светодиодных ламп представлены на фото:

Несовместимость проявляется в том, что светильник может временами вспыхивать, излучать слабое мерцание либо тускло равномерно светиться.

Это относится ко всем светодиодным источникам: лентам с питанием от отдельных блоков, лампам для источников пониженного питания, и светильникам прямого включения. Подобное мерцание может зависеть от мощности лампочки. Иногда этих явлений удается избежать, например, при мощности блока питания выше 100 Вт.

Причина подобной несовместимости кроется в устройстве энергосберегающих светильников. Они работают от источника постоянного напряжения, поэтому каждый прибор включает в себя выпрямитель, питающийся от сети переменного напряжения.

Примерная схема подключения выключателя с подсветкой для светодиодных лампочек представлена на фото:

Для сглаживания пульсаций выпрямитель содержит в себе конденсатор. Когда светильник выключен, через индикатор подсветки идет небольшой ток, но этого тока хватает, чтобы зарядить конденсатор выпрямителя. По этой причине светильник будет тускло светиться или мерцать даже в выключенном состоянии.

Стоит ли подключать их вместе и как сделать это правильно

Подобное мерцание создает много проблем. Во-первых, оно недопустимо в спальнях. Во-вторых, неправильный режим эксплуатации прибора влияет на продолжительность его работы. Эту проблему можно исправить, есть несколько способов исключить мерцание:

• Самое простое, но не самое удобное решение – поставить выключатель без подсветки, либо убрать её. Это не самый лучший способ, потому что этот индикатор довольно удобен в использовании и значительно упрощает включение света в темноте.
• Неправильный монтаж также может являться одной из причин некорректной работы светодиодного устройства. При этом выключатель отсекает ноль, а не фазу, что не только ведет к неправильной работе устройств, но и просто небезопасно. В этом случае нужно выполнить правильный монтаж проводки самостоятельно или при помощи специалистов.
• Можно подключить обычную лампу накаливания параллельно с энергосберегающей. Тогда ток, идущий через цепь индикатора, будет идти через нить накала, а не через плату выпрямителя. Недостаток этого способа состоит в том, что это плохо скажется на энергосбережении.
• Аналогичный принцип используется в другом способе решения проблемы – параллельном подключении шунтирующего резистора. Он не будет влиять на рабочий режим, но тот небольшой ток, что заряжал конденсатор выпрямителя при выключенном освещении, будет идти через этот резистор. Мощность резистора должна быть 2 Вт, а сопротивление – 50 кОм.
• Также существуют светодиодные лампы, совместимые с подсветкой в выключателе, и они уже содержат шунтирующий резистор или плавный пуск. Включение такого устройства происходит за 1-2 секунды, поэтому оно не мерцает при разрядке конденсатора. Их недостаток заключается в том, что включение на полную мощность занимает около минуты, а также в весьма высокой цене.

При выборе коммутатора с индикатором нужно быть готовым к тому, что не все современные средства освещения корректно работают с ними. Тем не менее, проблема в их совместимости устраняется несколькими несложными способами, поэтому нет никаких причин отказываться от индикатора в переключателе или от энергосберегающих светильников.

Предлагаем вашему вниманию видео-инструкцию, как осуществить правильное подключение светодиодной лампы с выключателем с подсветкой и избавиться от тусклого свечения лампы при выключенном выключателе:

Источник

Мигание энергосберегающих и светодиодных ламп из-за подсветки выключателя

Устройство выключателя с подсветкой

Устройство выключателя с подсветкой

Подключение выключателя, оснащенного индикаторной подсветкой, как правило, не вызывает сложностей. Достаточно выбрать качественную модель или модернизировать уже приобретенную.

Подсветка в устройстве представляет собой последовательно соединенные друг с другом неоновые лампы или светодиоды с сопротивлением. Эта цепь небольших размеров подключена параллельно контакту выключателя. Цепь всегда находится под напряжением, независимо от того, включен свет или выключен.

Если выключатель включен, цвет подсветки замыкается контактом, который характеризуется меньшим напряжением. Через подсветку ток практически не протекает, следовательно, она не горит.

Последовательно с неоновой лампой или светодиодом в переключателе подключен токоограничивающий резистор. Его устанавливают с целью снизить ток до оптимальных параметров. Для светодиодов и неоновых ламп требуется разная сила тока, поэтому резисторы устанавливают разных номиналов.

• Для неоновых лампочек – 0,5-1 Мом, рассеиваемая мощность – 0,25 Вт.
• Для светодиодов – 100-150 кОм, минимальные показатели рассеиваемой мощности – 1 Вт.

С диодом

Схема подсветки с диодом и с неоновой лампой

Первым делом требуется решить проблему течения обратного тока. Устранить ее просто – необходимо установить диод параллельно LED-элементу.

Если подключить устройство по заданной схеме, показатели рассеиваемой мощности резистора не превысит 1 Вт, сопротивление будет колебаться в пределах 100-150 кОм.

Важно правильно выбрать диод, который по своим техническим характеристикам будет аналогичен параметрам светодиодной лампочки. Такая схема, несмотря на простоту реализации и производительность, имеет недостаток – подсветка потребляет немалое количество электроэнергии, а резистор греется

Такая схема, несмотря на простоту реализации и производительность, имеет недостаток – подсветка потребляет немалое количество электроэнергии, а резистор греется.

Выключатель с подсветкой такого типа совместим, и будет корректно работать с лампами накаливания. Если говорить об экономичных видах и светодиодных люстрах, то работа будет наблюдаться с перебоями.

Для экономии электроэнергии с конденсатором

Схема подсветки на светодиоде и конденсаторе

Чтобы исключить проблему перегрева резистора, а также снизить количество потребляемой энергии, цепь дополнительно оснащают конденсатором. Параметры резистора при этом тоже претерпевают изменения, поскольку его задача – ограничить заряд конденсатора.

Величина резистора будет колебаться в пределах 100-500 АМ, а параметры конденсатора – 1 мF, 300 В. Величины резистора устанавливаются экспериментальным путем.

Преимущество такой схемы заключается в том, что она практически не потребляет электроэнергии. Месячный объем потребления около 50 Вт. Однако поместить конденсатор в весьма ограниченном пространстве достаточно проблематично. Также схема не гарантирует бесперебойной работы с энергосберегающими и светодиодными лампами.

Самостоятельная сборка с неоном

Существует простая схема, следуя которой можно самостоятельно подключить неоновую лампу к 220 В электросети и получить отличный выключатель для светильников с любыми видами ламп. Для этого обычно используют газоразрядную лампочку с резистором в 200 кОм, но подойдет любая, поскольку они достаточно универсальны.

Это вполне экономичный способ, учитывая, что нужные компоненты можно добыть из старого электрического чайника со встроенным индикатором нагрева. В составе имеются:

• неоновая лампочка;
• ограничивающий ток резистор;
• цепь изначально подключена параллельно ТЭНу.

Дело за малым — извлечь и внедрить в выключатель. Если у неонки имеется цоколь, а длины ее выводов недостаточно для присоединения к клеммам, то монтаж нужно производить следующим образом:

• удлинить выводы, не меньше 5 мм, припаяв к ним медный провод;
• зачистить перед пайкой выводы и концы проводника от окисления;
• надеть на место спайки и вывод неонки изоляционную трубку;
• припаять резистор ко второму выводу неонового индикатора;
• присоединить дополнительный провод для монтажа со вторым выводом выключателя;
• изолировать резистор специальной лентой;
• оформить конец вывода в кольцо и закрепить на втором выводе выключателя.

Если же в механизме неоновой лампочки есть цоколь, то к схеме его надо присоединить с помощью пайки. После освобождения проводов от изоляционной ленты потребуется:

• залудить тонким слоем олова их концы и свить в петельки;
• припаять к предыдущей пайке выводов на цоколе;
• смонтировать резистор с проводом от центральной части цоколя через 2—3 см;
• укоротить выводы резистора и свить петли;
• припаять провод ко второму выводу резистора;
• обезопасить полученную конструкцию изолирующей трубкой или лентой;
• подключить подсветку в выключатель.

Довольно сложно найти подходящую поливинилхлоридную трубку для изоляции и закрепить ее так, чтобы не сползала. Есть небольшая хитрость: если подержать ее четверть часа в ацетоне, то она станет эластичной и налезет даже на превышающий ее диаметр объект. После испарения ацетона снять трубку будет невозможно.

Если корпус выключателя, куда помещается подсветка, металлический, то следует избегать прикосновения токопроводящих проводников к стенкам коробки устройства. Поскольку обычно сам светильник является ограничивающим ток механизмом, то в случае ошибки ничего особенно опасного не произойдет, максимум — выйдут из строя монтажные составляющие, однако, основные правила безопасности не стоит игнорировать.

Монтаж и подключение

Прежде чем сделать подсветку выключателя светодиодом своими руками, необходимо продумать правила безопасности, чтобы избежать возгорания или удара током. Необходимо обесточить сеть и в дальнейшем также избегать ее перегрузки. Кроме того, сделать следующее:

• проверить маркировку проводов на соответствие параметрам;
• заменить участок сети, в случае повреждения;
• не трогать соединенные части устройства мокрыми руками.

При работе с однофазной электросетью, ноль и фазу проводников достаточно легко определить с помощью отвертки-индикатора. Для трехфазной сети лучше взять мультиметр и сделать следующее:

1. Поднести один из датчиков прибора к фазе, а другой — к проводнику.
2. Поставить диапазон 220 В для переменного тока.

Сама работа начинается с отделения клавиш от корпуса при помощи отвертки. Это обеспечит доступ к внутреннему механизму. Индикатор покажет рабочее состояние прибора и насколько правильно расположен выключатель. Для этого нужно:

• прикоснуться к контактам с двух сторон отверткой и индикатором;
• при световом сигнале повернуть устройство, чтобы внутренняя сторона клавиш оказалась наверху;
• первый провод индикатора и фазный проводник присоединить к входной клемме;
• второй провод подсветки, не прерывая контакта, подключить к выходным клеммам вместе с отводящими фазными проводами;
• для резисторного варианта возможно подобрать сопротивление пробным путем, начиная с 2—3 В.

https://youtube.com/watch?v=SoX5IlsFaLs

Другая клавиша на процесс влиять не будет, индикатор останется рабочим и при полноценном освещении. Придется делать особую перемычку, соединяющую лампочку подсветки с каждой клавишей, если есть желание выключать подсветку одним нажатием.

Применение светодиодного выключателя

Оснащенный подсветкой выключатель устанавливается там, где даже в дневное время темно, а постоянное использование осветительного прибора нецелесообразно. Применяют его также в помещениях, доступ к которым необходим ночью.

Выключатель со светодиодной подсветкой, так же как и обычный, может быть цельнокорпусным или состоять из одной, двух и более клавиш

Чем больше источников освещения, тем больше потребуется клавиш на выключателе. Для управления освещением, состоящим из более трех осветительных приборов, используют наборные выключатели, которые устанавливают в один ряд. Для управления освещением из нескольких мест приобретают специальный проходной выключатель с подсветкой.

Выключатель с индикатором включения

Выключатели с индикаторами отличаются от светодиодных совершенно другим принципом использования — лампа в них загорается тогда, когда включено освещение. Основное назначение контрольной лампы — сигнализировать о включенном освещении в подвале, на чердаке, в кладовой или на улице. Используется для контроля расхода электроэнергии. Индикатор может устанавливаться для каждой из клавиш или только для одной из них.

Схема подключения и работы выключателя с функцией подсветки выстроена по следующему принципу. Контрольная лампа параллельно подключается к клеммам выключателя. Когда цепь замыкается, ток проходит через индикатор и осветительный прибор — оба загораются. Если выключатель выключен, ток не поступает ни к индикатору, ни к лампе.

Индикация включенного освещения может быть выполнена в комбинации: 1 контрольная лампа на одну клавишу или для каждой клавиши по одной лампе

Актуальные вопросы, поступающие от пользователей

Вопрос №1.  Неоновые лампы с резистором могут стоять только в электрочайниках и сетевых фильтрах?

Конечно, нет. Они могут стоять в конвекторах, электроплитах, утюгах и других электроприборах. Но даже если там стоит не неонка, а светодиод, то он уже рассчитан по сопротивлению, или установлен в комплекте с резистором. Поэтому можно воспользоваться и им.

Вопрос №2. Можно ли самому установить подсветку на вторую клавишу, если конструкция предусматривает только один индикатор?

Да, это возможно, но стоит ли переделывать готовое устройство, которое создано в определенном дизайне? Клавиши устроены так, что подсветка видна сразу в обеих. Поэтому даже если поставить вторую лампочку, прибор просто начнет светиться сильнее, а горит одна или две, разобрать будет сложно.

Вопрос №3. Почему при выключенном контакте выключателя, загорается лампочка подсветки, а не светильник – на него ведь тоже поступает напряжение?

Сопротивление потребителя (светильника) меньше, чем лампочки подсветки и резистора. На их преодоление затрачивается сила тока и напряжение, вызывая свечение индикатора, а нить накаливания в лампе светильника остается просто проводником связующим электрическую цепь с нулем. Когда контакт замыкается, ток по законам физики, начинает двигаться по пути наименьшего сопротивления, то есть через контакт выключателя, минуя светодиод с его сопротивлением. Соответственно он гаснет, а светильник загорается.

Если пользователь не имеет специального образования или опыта работы с электроприборами, для выполнения работ в электрических сетях нужно пригласить специалиста электрика, потому что эти работы связаны с угрозой поражения электротоком. Подводя итоги, хочется отметить, что в наше время можно найти выключатель СП по вполне доступной цене. Поэтому проводить опыты по самостоятельному изготовлению индикации можно только с целью эксперимента, но никак не в качестве дизайна или улучшения быта.

Начнем с истоков

Чтобы разобраться в вопросе применения такого сенсорного аппарата, необходимо понять, что он из себя представляет. Внешне сенсорный выключатель, предназначенный для светодиодной ленты, имеет вид кристаллической панели. На эту панель нанесена соответствующая разметка. Разновидности бытовых моделей применяются для подключения к сети в 220 вольт. Схема подключения изделия будет приведена ниже. Сенсорный тип выключателя может различаться по:

Вариант исполнения сенсорного выключателя

Сегодня подобного рода изделии используются для следующих целей:

подключение светодиодной ленты. Такой подход отлично себя зарекомендовал на кухне при использовании светодиодной ленты для подсветки рабочей поверхности. А подключение к ней выключателя сенсорного типа значительно упрощает работу в помещении в вечернее и ночное время;

Обратите внимание! Современные технологии, которые позволяют автоматизировать или упростить включение света относятся к системе «умный дом». Сюда же относится и сенсорный выключатель

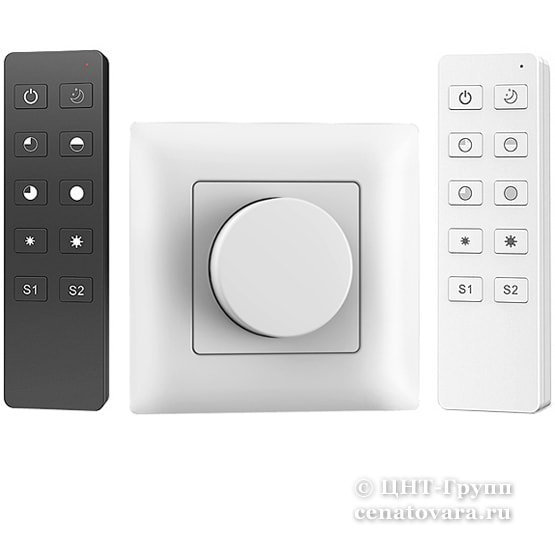

Пульт для светодиодной ленты

• подключение бра;
• управление разными уровнями подсветки многоуровневых потолков. Здесь опять же речь идет о светодиодной подсветке, организованной с помощью ленты (одно- или многоцветной). Для удобства такого управления можно использовать пульт;
• управление основной системой освещения в доме или квартире. Здесь тоже можно использовать сенсорный пульт.

В какой бы ситуации не применялся выключатель (для светодиодной ленты или другого типа освещения) нужно помнить, что схема подключения бывает различной. Для ленты, в силу ряда обстоятельств, используется одна схема, а для других источников света подходит другая схема.

Обратите внимание! Схема подключения, если использовать пульт для управления степенью освещенности, будет так же немного отличаться. Сенсорный выключатель можно как купить в специализированном магазине, так и сделать своими руками

При этом стоит отметить, что своими руками его можно довольно легко установить. Монтаж может проводиться на кухне или в любом другом помещении. Но на кухне вам для этого понадобится алюминиевый профиль

Сенсорный выключатель можно как купить в специализированном магазине, так и сделать своими руками. При этом стоит отметить, что своими руками его можно довольно легко установить. Монтаж может проводиться на кухне или в любом другом помещении. Но на кухне вам для этого понадобится алюминиевый профиль.

Как подключить своими руками: правила и схемы

Ниже представлены схемы подключения выключателей различных видов, в том числе рассказано, как подключить двухклавишные (двойные) механизмы своими руками.

Внимание
При подключении выключателя с подсветкой необходимо придерживаться таких же правил и мер безопасности, как и при работе с обычными устройствами. Прежде всего, требуется обесточить помещение

Далее можно приступать к демонтажу старого выключателя:

• снять накладку с использованием плоской отвертки;
• вытащить устройство, раскрутив винты, которые удерживали его в установочной коробке;
• отсоединить провода.

Внутренний механизм можно разобрать на детали и использовать в бытовых целях. Перед монтажом нового устройства необходимо убедиться в совместимости вида подсветки в выключателе с лампой в светильнике. Нужно учитывать, что подключение к люминесцентной лампе, в дальнейшем приведет к ее миганию в темноте. Избежать такого свечения возможно лишь путем установки параллельно лампе резистора с идентичным подсветке сопротивлением.

Одинарная конструкция

Рассмотрим, как сделать подсветку на одинарном выключателе своими руками. Для установки одинарного выключателя с индикатором необходимо вставить внутренний механизм в подрозетник. Присоединить провода к контактам устройства и закрепить конструкцию болтами. В последнюю очередь устанавливается рамка и вставляется непосредственно клавиша. Заключительным этапом будет проверка работы конструкции. При правильной сборке, подсветка в выключателе светится в отключенном состоянии.

Двухклавишный механизм

Достаточно распространены выключатели, конструкция которых подразумевает наличие несколько клавиш. Это позволяет контролировать работу сразу нескольких осветительных приборов либо устройств, находящихся в разных комнатах. Как установить выключатель данного типа? Монтаж такого рода выключателей аналогичен одинарным. Отличием является наличие нескольких проводов от потребителей. Важным моментом будет правильный порядок их подключения.

Важно
Для установки конструкции необходимо использовать индикатор, для определения фазы тока. Подключение выключателя происходит следующим образом:

Подключение выключателя происходит следующим образом:

1. после демонтажа старого устройства остается три проводка, один из которых отвечает за приходящее питание, а два других – за питание от источника света;
2. включить напряжение в сети и с помощью индикатора установить провод с фазой;
3. далее отключить сеть от источника питания, убрать изоляцию с проводов;
4. определить какое положение выключателя соответствует выключенному источнику света;
5. у трех контактных групп выключателя раскрутить винты, приставить к пластине и закрутить обратно;
6. с помощью винта прикрутить фазный провод к пластине, а провод, идущий к лампе необходимо соединить с контактом;
7. оставшийся провод соединить с контактом без пластин;
8. закрепить подключенный механизм в подрозетнике и установить клавиши;
9. включить источник тока и проверить правильность собранной конструкции.

другом материале

Проходной механизм

Суть работы проходного выключателя заключается в возможности включения света в одной комнате, а выключения его в другой. Это обусловлено установкой подвижного контакта. При нажатии на клавишу выключателя он перемещается на другой контакт и включает в работу другую цепь. Для подключения проходного переключателя необходимо установить два устройства с двух сторон цепи и соединить их между собой трехжильным кабелем. При нажатии на клавишу первого выключателя цепь замкнется и включится лампа, при нажатии на клавишу другого – выключится.

Дополнительный осветительный элемент в выключателе

Использование подсветки позволяет работать выключателю в режиме индикации, основная задача которой показывать, что прибор находится под напряжением. Если подсветка помогает искать выключатель в темноте, то есть лампочки выключатся при загорании светильника, то индикация срабатывает вместе с включением оборудования.

В чем состоит разница между индикацией и подсветкой

Индикация покажет, находится или нет цепь под напряжением, если лампы в осветительных приборах выйдут из строя.

Итак, конструкция подсветки зависит:

• от вида лампочек, с которыми будет использоваться выключатель света;
• от габаритов места, где будет установлена дополнительная схема;
• от требуемого режима энергосбережения.

Но каким бы ни было выбранное оборудование, расходы электроэнергии на работу подсветки будут минимальные. В этом приборе используются маломощные лампы, которые не могут оказать существенного влияния на коммунальные расходы.

Главное достоинство представленных вариантов с индикатором состоит в том, что все эти схемы не могут нанести вреда выключателю или самому светильнику. При неправильном соединении возможны неисправности и выход из строя только самой подсветки, выключатель и осветительный прибор будут работать в обычном режиме.

Как выбрать светодиодный выключатель

Покупая светодиодный выключатель нет необходимости гнаться за дорогостоящими керамическими устройствами, так как потребляемая мощность приборов освещения в основном не очень большая. В условиях бытового использования достаточно будет применения качественного пластикового светодиодного выключателя с надежной контактной группой. Ресурс таких приборов — около 40 000 коммутаций.

Для гостиничных номеров используют выключатели с подсветкой, которыми управляют с помощью ключ-карты. Они могут быть с задержкой времени отключения или без нее

Осуществляют выбор также, исходя из дизайна устройства, типа включения — производят клавишные и поворотные, кнопочные, сенсорные и шнуровые. По способу установки различают внутренние и наружные устройства. Разным может быть также материал корпуса — используют пластик, стекло, медь, нержавеющую сталь, а в качестве декоративного покрытия применяют сланец, позолоту и даже кожу.

Но на что действительно нужно обратить внимание, так это на класс защищенности (IP) — он указывает на возможность применения оборудования в тех или иных условиях. Например:

• Класс, со значениями IP от 20 свидетельствует о том, что устройство слабо защищено от попадания пыли и влаги. Такое оборудование используют в жилых помещениях.
• Класс IP 45 и выше используется для маркировки выключателей, пригодных для подключения в помещениях с высокой влажностью — ваннах, банях, кухнях, туалетах и т. д.
• Класс с IP от 65 означает, что выключатель может применяться на улице. Такое электротехническое оборудование имеет повышенную защиту от пыли, попадания влаги. Устанавливается снаружи здания — под крыльцом, навесом, на крытых верандах. Имеет более массивные клавиши, а в месте ввода электропровода резиновый уплотнитель.

Чем выше класс, тем больше защищен прибор от внешних факторов. Это касается не только выключателей, но и розеток, тумблеров, остального электротехнического оборудования.

Выключатель с подсветкой своими руками

В процессе эксплуатации электрооборудования иногда оказывается, что в каком-то из помещений неплохо было бы иметь подсветку выключателя. Для этого необязательно покупать устройство — можно самостоятельно усовершенствовать старое. Что для этого понадобится:

• обычный выключатель;
• светодиод с любыми характеристиками;
• резистор на 470 кОм;
• диод 0,25 Вт;
• провод;
• паяльник;
• дрель.

С помощью паяльника начинают собирать схему. Катод диода (помечен черной полоской) подсоединяют к аноду светодиода (у анода ножка длиннее). Резистор припаивается к положительному контакту светодиода и к проводу, который будет служить соединением с выключателем. Второй провод подсоединяется к катоду светодиода.

Если под рукой нет резистора подходящей мощности или не хватает места для размещения, то его можно заменить двумя резисторами меньшей мощности, выполнив их последовательное подключение

Далее подсоединяют все к механизму включения-выключения. Фазный проводник, который ведет к лампе, подключают в клемму вместе с одним из проводов, ведущих к светодиоду. Другой проводок подключают к входной клемме вместе с фазным проводом, который подает ток из электросети

Нужно тщательно заизолировать оголенные участки провода и исключить касание проводников к корпусу, это особенно важно сделать, если он металлический

Проверяют схему подключения выключателя с подсветкой на работоспособность так: клавиша, замыкая контакт, приводит к загоранию люстры или светильника, в выключенном состоянии загорается лампа светодиода. Если схема работает правильно, можно устанавливать приспособление в корпус.

Чтобы было видно освещение, выводят лампу светодиода в просверленное отверстие вверху корпуса. Делать это необязательно, если корпус светлый — свет будет пробиваться сквозь него.

Подсветку выключателя можно выполнить с помощью неоновой лампы. В схеме используется газоразрядная лампочка HG1 и сопротивление любого типа номиналом 0,5—1,0 МОм с мощностью более 0,25 Вт

Принцип работы и устранение проблем

Мерцание света в помещении неприятно само по себе, но главное — это показатель неправильного режима использования, который сокращает время работы и ведет к поломке. Причиной является неправильный монтаж, когда отсекается не фаза, а ноль, в ущерб канонам безопасности.

Прежде чем разбираться в способах устранения проблемы, нужно понять, как устроен механизм светильника:

• внешний корпус, пара клавиш, декоративное покрытие;
• подвижные контакты;
• три клеммы — одна входная и две выходных;
• резистор, ограничивающий движение тока.

Подсветкой служит небольшая светодиодная лампочка, от которой идут провода. Их нужно подключить к системе питания.

Когда размыкаются контакты внутри корпуса, ток идет по фазному проводу к резистору, после — к светодиоду, неоновой лампе и, пройдя весь путь по схеме прибора, выходит через ноль. Поскольку резистор ограничивает движение тока, напряжение снижается и осуществляет лишь подсветку, но не полное освещение помещения. Если контакты замкнутся, ток пойдет по цепи наименьшего напряжения и его не хватит даже для экономичной неоновой лампочки.

Проще всего — отключить светодиод в выключателе. Для этого потребуется отсоединить провода подсветки от клемм, выключив таким образом неоновую лампу от сети питания, однако это затруднит поиск устройства в темноте. Рекомендуется сделать следующее:

• осуществить полный монтаж проводки самостоятельно с нуля;
• подсоединить обычную лампу накаливания вместе с энергосберегающей, чтобы ток в цепи шел не по плате выпрямителя, а по нити накала;
• подключить шунтирующий резистор с мощностью 2 Вт и сопротивлением 50 кОм, чтобы при отсутствии освещения ток шел через него;
• руководить работой прибора при помощи специального реле фирм Schneider Electric, Siemens, чтобы сигнал выключателя шел непосредственно к нему. Разместить реле можно под колпачком у светодиодной линейки светильника;
• приобрести неоновые лампы с изначально встроенным шунтирующим резистором, хотя надо отметить, что цена их высока и они набирают требуемую мощность около минуты, это довольно долго.

Как выбрать светодиодную ленту для кухни

Изначально нужно купить светодиодную ленту, сразу стоит отметить, что для кухни первая попавшейся не подойдет. На кухне большая влажность, плюс плита постоянно нагревает воздух. Если взять светодиодную ленту, которая не будет выдерживать такие условия, она сразу выйдет из строя, и стоимость у нее далеко не маленькая. Узнайте, как сделать освещение а бассейне.

Сейчас в продаже, если ленты способные выдерживать влагу и температурные изменения, искать нужно только их. Всего можно выделить такие виды светодиодных лент для кухни:

1. Односторонние. Верхняя часть имеет герметичную защиту, в ней устанавливаются все диоды. Защита создается с помощью герметика или специального кожуха из полимерного материала. Такой тип обозначается IP65.
2. Открытая. Она считается негерметичной, и дает возможность влаге контактировать с дорожками ленты. Обозначается, как IP33, ее можно устанавливать вместе, отдаленной от плиты. По стоимости она вполне приемлема и окупит себя, если будут выдержаны все условия эксплуатации.
3. Двухстороння. Светодиодная лента такого типа для кухни считается лучшей, она полностью герметична, обозначается IP67 и 68.

Лучшей считается двухсторонняя, но светодиодная лента цена в этом случае довольно большая. Зато вы гарантируете тот факт, что она не выйдет из строя. Если готовы установить ленту в месте, где на нее не будет попадать влага, рекомендуем выбрать вариант дешевле.

Свет светодиодной ленты для кухни

Теперь переходим ко второму этапу, и подбираем оптимальный свет LED ленты. Оптимально использовать белый свет, ленты такого типа имеют название SMD-3528. Устанавливать их одно удовольствие, не нужно думать и рассчитывать, как же будет падать свет. Раз установили и забыли о ней, в то же время она будет создавать комфортную подсветку.

Если вы желаете получить необычную подсветку, используйте ленты типа SMD-5050. Она обладает различным светом. Здесь выбор уже зависит только от вас, какой свет будет, с тем вам и жить дальше. Мы рекомендуем выбирать следующий свет LED ленты:

Такие цвета будут всегда гармонично смотреться и дополнять любой интерьер.

Что нужно для установки LED на кухне

Перед тем, как начать монтаж необходимо запастись следующими элементами:

1. Контроллер. Он нужен только в случае использования цветных лент.
2. Специальные коннекторы, они позволяет соединить светодиодные ленты между собой.
3. Блок питания.

Блок питания в этом списке можно поставить на первое место, без него ни одна лента работать не будет. Примерный расчет: один блок на пять метров ленты. Обычно, пять метров для кухни – это много.

Чтобы не сделать здесь ошибку нужно применит умножение всех метров на мощность прогона ленты после установки, полученную величину умножаем на 1.5. Полученный результат будет итоговой мощностью блока.

Как отключить светодиод в выключателе

Все действия по демонтажу неоновой или светодиодной лампы сводятся к технологии замены обычного переключателя. Алгоритм действий следующий:

1. Полностью обесточить квартиру, дом, проверить напряжение на выходе.
2. Снять декоративные клавиши при помощи плоской отвертки или поддевая пальцами с обеих сторон.
3. Выкручиваются крепежные болты, конструкция извлекается из монтажного короба.
4. С помощью индикаторной отвертки перепроверяются контакты жил на отсутствие напряжения.
5. Когда схема соединения была запомнена, провода отсоединяют.

Внимательно осматривается разобранная конструкция выключателя. Она оснащена защелками, которые соединяют две части корпуса. Как только они будут разомкнуты, выключатель разделится. Одна часть и будет оснащена резистором с индикаторной лампочкой

Провода радиодеталей осторожно перекусываются от вывода подсветки и удаляются. Выключатель собирается и устанавливается в обратной последовательности

Конструктивное исполнение

Подключение бытового выключателя с индикатором можно доверить профессиональным электрикам, но в принципе здесь нет ничего сложного, чтобы сделать это своими руками. Перед тем, как подключить выключатель с подсветкой, его необходимо разобрать, это даёт нам хороший шанс заодно ознакомиться с его устройством.

Как и любой другой подобный аппарат, он содержит входной и выходной контакт (последних может быть несколько в зависимости от того, на сколько он клавиш).

Конструктивное отличие лишь в том, что в схему рассматриваемого устройства входит неонка (специальная лампочка) или световой диод. С ними в схему впаивают резистор, при его помощи напряжение сети понижается до минимального значения. Такого напряжения не хватит, чтобы зажечь лампочки в осветительном приборе, а для свечения неоновой лампы или диода будет вполне достаточно.

Ну, а в клавишах, должны быть смонтированы маленькие окошки, сквозь которые это свечение будет просматриваться.

Почему мой выключатель с подсветкой светится тусклее, если в светильник установлена ​​светодиодная лампа?

Это дешевый устаревший светодиодный коммутатор

Многим коммутаторам требуется питание для электроники самого коммутатора. Умные переключатели, диммеры, датчики движения и переключатели с подсветкой . Питание идет по 2 проводам: всегда горячий и нейтральный. Переключатель также должен быть включен в горячем состоянии, чтобы он мог переключать свет. Итак, мы говорим о 3 проводах в распределительной коробке.

Однако в былые времена примерно половина всех коммутаторов была подключена в «петлю коммутатора».Шлейф переключателя обеспечен только всегда горячим и переключаемым горячим. Нет нейтрали, так как простые старые переключатели питаются от человека и не нуждаются в нейтрали.

Итак, когда начали изобретать такие вещи, как диммеры и переключатели освещения, у них возникла проблема. Около половины установок не имели нулевого провода. Как включить выключатель ??

Итак, они использовали странную ошибку / особенность ламп накаливания. До того, как они зажгутся, они имеют очень низкое сопротивление и напоминают короткое замыкание. Дизайнеры обнаружили, что они могут приводить в действие свои гаджеты, пропуская небольшое количество тока через лампу накаливания, эффективно соединяя свое устройство с лампой.Поскольку это гарантированно работало везде, это стало стандартным способом решения этой проблемы.

Затем, в 1998 году, появились КЛЛ с электронным импульсным источником питания. Этот не хотел, чтобы через него проходил небольшой ток . Промышленности требовались умные переключатели с регулируемой яркостью и освещением, которые получали питание от нейтрали, а не от утечки. Но, курица и яйцо, слишком мало переключателей имели нейтраль из-за контуров переключения. Классически со скоростью NEC, им потребовалось до 2011 года, чтобы полностью потребовать нейтральные провода во всех распределительных коробках, и даже это относится только к новым работам.Но по крайней мере продукты с нейтральным питанием производятся.

В любом случае, вам нужен один из них, чтобы поиграть с любым случайным светодиодом.

Возможно, вам больше повезет со светодиодами с регулируемой яркостью, поскольку они имеют дополнительные функции, позволяющие выдерживать диммеры типа утечки.

Чья это вина? Электрика. Светодиоды не являются сюрпризом (особенно если светодиод уже установлен ). В наши дни ему следовало выбрать выключатель с подсветкой с питанием от нейтрали, а не с питанием от утечки, или, по крайней мере, предупредить вас о проблеме.

электрическая — светодиодная лампа продолжает светиться при выключенном диммере

(Я знаю, что этот вопрос задавался раньше (здесь), но я последовал совету, рекомендованному пользователями в этой ветке, чтобы помочь решить проблему, но индикаторы все еще светятся. )

Недавно я купил для своего дома светодиоды с регулируемой яркостью и заметил, что свет немного светится, даже когда диммер выключен (у меня есть светящихся переключателей , чтобы НЕ использовать нейтральный провод).Я подозреваю, что это связано с тем, что настенные выключатели используют лампочку как нейтраль. Когда настенный выключатель включен, лампочка получает полное линейное напряжение. Когда настенный выключатель выключен, лампочка является нейтралью для света настенного выключателя, заставляя крошечный ток течь через лампочку.

Я заменил диммер на Luron MACL-153M, цифровой диммер, который специально разработан для светодиодов / КЛЛ, но эта проблема все еще сохраняется (примечание: этот диммер также НЕ использует нейтральный провод и подсвечивается небольшой лампочкой) .

Затем я заменил диммер в одной комнате на умный переключатель WiFi, который ДЕЙСТВИТЕЛЬНО использует нейтральный провод, и walla, без свечения. Кроме того, если я использую выключатель без подсветки, светодиоды не горят, пока выключатель выключен.

Итак, я попробовал решение, которое, кажется, работает для остальных комнат, где мне не нужны умные выключатели света. Я добавил резистор на 10 кОм между нагрузкой и нейтралью (так что параллельно), и он, кажется, «истощает» эту небольшую утечку электричества из диммера. Когда я это сделал, светодиоды не светились при выключении.

Теперь мой вопрос к сообществу: есть ли более безопасный способ сделать это? Конечно, я покрыл все оголенные провода изолентой, а мой резистор рассчитан на 200 вольт (я живу в США). И теоретически этот резистор действует так же, как другая лампочка в цепи, но не излучает свет.

Я поискал устройства без Wi-Fi / Bluetooth и т. Д. диммер, который использует нейтральный провод, и кажется, единственный левитоновый, который стоит 60 долларов — слишком дорого. Добавление резистора параллельно имеет смысл и намного экономичнее.Пожалуйста, дайте мне знать, если это нормально / безопасно в долгосрочной перспективе.

перекидных переключателей с подсветкой, тумблер с подсветкой для настенных панелей

Магазин тумблеров с подсветкой и кулисных переключателей с подсветкой для пластин переключателей света в различных цветах. Стили включают переключатели с пилотной подсветкой, кулисные переключатели, кнопочные переключатели, планки световых модулей и другие устройства с небольшими внутренними лампами. Вы найдете полный спектр электрических устройств с подсветкой, включая комбинированные осветительные и розеточные устройства, двойные рокеры с подсветкой, тройные рокеры, четыре кулисных переключателя Decora с подсветкой.

Типы электрических переключателей, которые загораются

Выключатели света локатора

Переключатели локатора загораются, когда они выключены.

Установите локаторные переключатели, чтобы помочь найти переключатели в темноте.

Отлично подходят для темных помещений, таких как подвалы, а также в гостиничных номерах и детских спальнях.

---

Выключатели контрольных ламп с подсветкой

Выключатели контрольных ламп будут гореть при включении.

Назначение переключателя контрольного света — сообщить вам о том, что включено скрытое освещение (например, уличное освещение внутреннего дворика или освещение в подвале на первом этаже).

---

Узнайте больше — см. Наше руководство по выключателям с подсветкой .

---

Выберите любой из множества стилей в соответствии с вашими потребностями.

• Переключатели: Тумблеры с подсветкой, трехпозиционные переключатели с подсветкой в ​​черном, белом, цвете слоновой кости и прозрачном для панелей переключателей света.
• Диммеры: Переключаемые диммеры с подсветкой, трехходовые переключаемые диммеры с подсветкой черного, белого и цвета слоновой кости для пластин переключателя света.
• Перекидные переключатели Decora: Кулисные переключатели Decora с подсветкой, трехпозиционные клавишные переключатели с подсветкой черного, белого и цвета слоновой кости для панелей переключателей света.
• Контрольные лампы: Прозрачные Тумблеры с контрольной подсветкой — светятся при включении — и трехпозиционные переключатели с контрольной лампой. Доступен в вариантах с тумблером, качалкой и кнопками низкого напряжения.
• Устройства энергосбережения: Экономьте энергию с помощью датчиков движения, инфракрасного света, комбинированного освещения для прихожей с розетками и тумблеров с подсветкой.

---

4-позиционные переключатели с подсветкой

Выключатели с подсветкой на 4 направления выполнены только в современном стиле Decora. К сожалению, тумблеры с 4-позиционной подсветкой не производятся.

---

Will Nicholes — Компактные люминесцентные лампы vs.Выключатели с подсветкой

Компактные люминесцентные лампы (КЛЛ) и выключатели с подсветкой

Проблема

Недавно я обнаружил интересный факт о выключателях с подсветкой: они не очень хорошо работают с новыми компактными флуоресцентными (также известными как CFL) лампами.

В моем доме было несколько выключателей света, которые было трудно найти в темноте, поэтому я решил заменить их выключателями с подсветкой. Однако после их установки управляемые ими лампочки будут тускло мигать, даже когда переключатель находится в «выключенном состоянии».”

Сначала я предположил, что выключатель света должен быть неисправен: поскольку свет мигал, это должно означать, что выключатель пропускает ток, даже если он находится в положении «выключено». В этот момент я вспомнил кое-что интересное о переключателях с подсветкой, о которых я забыл: по конструкции они всегда пропускают ток, независимо от того, включены они или нет.

Это может показаться странным, но это логично, если учесть, что для того, чтобы переключатель загорелся, через него должна пройти цепь.

Вот иллюстрация того, как работает обычный (не подсвеченный) выключатель света:

Черная линия с желтой рамкой представляет собой «горячую» линию, которая проходит в выключатель света. Когда переключатель находится в положении «выключено», ток здесь останавливается, и черный провод, ведущий к осветительной арматуре, не подключен к току.

Когда выключатель света включен, ток продолжает течь через выключатель к осветительной арматуре (ток обозначен желтой рамкой), через лампочку (зажигая ее) и через белый («нейтральный») провод, ведущий назад. к автоматическому выключателю.

Переключатель с подсветкой ведет себя так же, когда он находится в положении «включено»:

Однако, когда он находится в положении «выключено», переключатель с подсветкой делает что-то, что может показаться странным: вместо того, чтобы отключать ток к осветительной арматуре, он просто уменьшает ток, так что его внутренняя подсветка (обычно светодиод или , в случае старых моделей — неоновая лампа) может использовать пропускаемый ток:

Без прохождения этого тока подсвеченный переключатель не сможет загореться.

Поскольку ток, подаваемый на осветительную арматуру, значительно уменьшается, когда переключатель находится в положении «выключено», обычная лампа накаливания не загорается. Однако через лампочку проходит ток. Чтобы доказать это, вы можете открутить лампочку и посмотреть, продолжает ли подсвеченный переключатель светиться. Если он подключен, как показано выше (а большинство из них), удаление лампочки приведет к тому, что сам переключатель погаснет.

Несмотря на то, что через нее проходит недостаточный ток, чтобы зажечь лампу накаливания, многие компактные люминесцентные лампы достаточно чувствительны к небольшому току, поэтому они будут мерцать и гаснуть или даже поддерживать постоянное тусклое свечение, когда выключатель с подсветкой находится в положении «выключено». .”

На приведенных выше рисунках показана схема подключения обычных переключателей с подсветкой «вкл / выкл», но те же принципы применимы к трехпозиционным и четырехпозиционным переключателям. Фактически, если к осветительной арматуре прикреплено более одного переключателя с подсветкой, проблема может быть еще хуже.

Что делать

В большинстве случаев вам просто нужно выбрать, что для вас важнее: компактный люминесцентный или выключатель с подсветкой. В моем случае я решил заменить мерцающий КЛЛ на обычную (лампочку накаливания).

Другой вариант — оставить КЛЛ, но заменить выключатели с подсветкой на обычные. Это более энергоэффективный вариант, и вы можете купить светящиеся в темноте лицевые панели, которые поглощают свет в дневное время и выпускают его в темноте. Эти лицевые панели работают лучше всего, когда им обычно доступно много света, который они могут поглощать.

Третий вариант — установить выключатель с контрольной лампой. Пилотный свет работает по другому принципу, чем выключатель с подсветкой, и ток к осветительной арматуре всегда либо полностью включен, либо полностью выключен.

Однако эта опция доступна только в том случае, если в распределительной коробке доступны как горячий (черный), так и нейтральный (белый) провода. Многие выключатели света содержат только горячий провод, поэтому включение контрольного света не всегда возможно. На фото вверху и внизу показаны два контрольных выключателя, которые я установил в своем доме летом 2006 года.

Если вы сомневаетесь, какой тип переключателей устанавливать, обратитесь к электрику.

Leviton представляет лучшие в отрасли переключатели со светодиодной подсветкой

Запатентованная технология

Leviton предназначена для устранения мерцания подсветки переключателя и других проблем с производительностью, которые могут возникнуть, когда переключатели с подсветкой соединены с нагрузками светодиодного и CFL-освещения.Благодаря белой светодиодной подсветке переключателя переключатели в выключенном положении мягко светятся, что позволяет легко найти их в темной комнате, но при этом достаточно тонко для повседневного использования. Выключатели Leviton со светодиодной подсветкой доступны в моделях Decora® или Toggle, которые подходят к любому домашнему декору.

«Компания Leviton рада представить переключатели со светодиодной подсветкой, в которых инновационные разработки сочетаются с качественными характеристиками и мягким, устойчивым освещением, создающим современный внешний вид», — сказала Мелисса Чинелли, менеджер по продукции Leviton. «Предлагая решение, которое работает без необходимости в нейтральном проводе, Leviton предлагает преимущества безопасности и удобства переключателей с подсветкой для любых жилых помещений».

Эти эксклюзивные переключатели Leviton со светодиодной подсветкой могут заменить любой стандартный переключатель и идеально подходят для ванных комнат, спален, холлов, лестниц, подвалов, прачечных / подсобных помещений и гаражей. Переключатели Decora доступны в однополюсном, 3-х и 4-х позиционном вариантах и ​​совместимы с безвинтовыми настенными панелями Decora и Decora Plus ™.Модель Toggle доступна в однополюсном и 3-стороннем вариантах и ​​использует стандартные настенные панели.

Выключатели Leviton со светодиодной подсветкой имеют 2-летнюю ограниченную гарантию и без проблем согласовываются с другими бытовыми приборами Leviton.

Чтобы узнать больше о переключателях Leviton со светодиодной подсветкой, посетите сайт www.leviton.com/LEDilluminatedswitch.

О Leviton Residential

Товары для дома Leviton — это бренд, который больше всего предпочитают строители и подрядчики. Отмеченные наградами центры нагрузки, элементы управления освещением и электропроводка Leviton помогают профессионалам электротехнической отрасли и домовладельцам создавать интеллектуальные и безопасные жилые помещения, обеспечивающие экономию энергии, удобство и надежность. Узнайте больше на www.leviton.com.

О Leviton
Каждый день Leviton предоставляет инженерные возможности, которые делают будущее реальностью, удовлетворяя потребности сегодняшних жилых, коммерческих и промышленных клиентов во всем мире. Leviton разрабатывает продуманные решения, которые помогают сделать жизнь своих клиентов проще, безопаснее, эффективнее и продуктивнее — от электричества до освещения, сетей передачи данных и управления энергопотреблением.Благодаря своей приверженности своим клиентам, изобретательности сотрудников, а также безопасности и качеству продуктов и решений, с Leviton БУДУЩЕЕ НАЧИНАЕТСЯ. Для получения дополнительной информации посетите http://www.leviton.com, www.facebook. com/leviton, www.twitter.com/leviton или www.youtube.com/Levitonmfg.

ИСТОЧНИК Leviton

Ссылки по теме

http://www.leviton.com

Вспомогательные переключатели и контроллеры освещения

Модернизация вашей поездки с помощью специального светодиодного освещения — отличный способ улучшить внешний вид и видимость бордюра.Но в то время как некоторые огни включаются, когда вы поворачиваете ключ зажигания или выключатель фар, для большинства дополнительных фонарей требуются собственные средства управления. Электропроводка и переключатель включены в некоторые комплекты осветительных приборов, но если вы заядлый энтузиаст, у вас, вероятно, есть свои собственные представления о том, как должны выглядеть ваша приборная панель и распределительное устройство. Мы знаем, что интерфейс между вами и вашим освещением так же важен, как и сами светильники, поэтому мы предлагаем широкий выбор переключателей и контроллеров света.

Вспомогательные фары, такие как светодиодные фонари, фонари и рок-фары, являются популярными дополнениями для грузовиков и внедорожников, поэтому некоторые поздние модели поставляются с завода с блоками готовых к использованию вспомогательных переключателей. Но если у вас есть один из многих автомобилей, не оборудованных таким оборудованием, у нас есть переключатели во многих разных стилях, а также панели переключателей и блоки для чистого, законченного заводского вида. А если вам нужен еще больший контроль над освещением, мы предлагаем проводные и беспроводные контроллеры, которые позволяют изменять цвет, затемнение и стробоскоп, а также управлять другими функциями с помощью панели управления или мобильного устройства.

Независимо от того, какой тип функции или внешний вид вы хотите для своей приборной панели, у нас есть переключатели для работы, от простых тумблеров, которые идеально подходят для того, чтобы спрятаться от дороги, до кнопочных и кулисных переключателей, и тумблеров в гоночном стиле с защитные чехлы, которые вы захотите разместить на видном месте.Переключатели с подсветкой, которые загораются, когда вы включаете освещение, предлагаются во многих стилях и в широком выборе цветов. Кнопочные переключатели, устанавливаемые заподлицо, доступны с включением / выключением и мгновенной активацией, конструкцией из заготовки и никелированием. Кулисные переключатели бывают самых разных форм, размеров и отделки, включая круглые, квадратные и овальные рамки. Так что вы обязательно найдете тот, который лучше всего соответствует вашим предпочтениям и потребностям.

У нас также есть все необходимое для установки коммутаторов для максимально аккуратной и чистой установки.В наш огромный ассортимент входят универсальные корпуса и рамы переключателей различных форм и размеров, а также панели переключателей и блоки для отдельных моделей для некоторых приложений. Последние позволяют установить до 4 переключателей на приборной панели, консоли или передней стойке для создания заводского внешнего вида. Чтобы создать образ, вдохновленный гонками, выберите одну из наших панелей переключателей для гонок. Крышки используются над тумблерами в гоночных автомобилях для предотвращения случайной активации, но даже если ваш автомобиль никогда не видел трассы, наши переключатели могут обеспечить желаемый вид производительности с выбором различных цветов и отделки крышки переключателя, включая углеродное волокно.

Базовое включение / выключение подходит для многих источников света, но если у вас есть специальные светодиодные фонари, наши проводные и беспроводные контроллеры позволят вам сделать еще больше. Мы предлагаем проводные линейные контроллеры светодиодов, которые позволяют управлять цветом, затемнением и режимом. Вы также можете управлять затемнением с помощью специального проводного потенциометра или включать свет при обнаружении движения с помощью проводного датчика движения. У нас также есть проводные многоканальные усилители, которые позволят вам превысить номинальную выходную мощность светодиодного контроллера.Более сложные проводные контроллеры позволяют выбирать режим, скорость, яркость, статические цвета и шаблоны изменения цвета. Светодиодный индикатор на контроллере отображает цвет света, и некоторыми контроллерами можно управлять с помощью инфракрасного пульта дистанционного управления. Функции некоторых контроллеров можно запрограммировать и сохранить в памяти.

Диапазон наших беспроводных контроллеров варьируется от простых дистанционных переключателей включения / выключения до современных многофункциональных контроллеров. Беспроводное управление дает вам максимальную свободу, позволяя управлять фарами как внутри, так и снаружи вашего автомобиля.С многофункциональным контроллером вы можете управлять спецэффектами светодиодных фонарей и наслаждаться ими вместе с остальной толпой, которая обязательно будет окружать вашу поездку на автомобильных шоу и въездах. Мы предлагаем системы со специальными беспроводными контроллерами, а также системы, управление которыми осуществляется через удобное приложение для смартфона. Вы можете выбирать бесчисленное множество цветов и меняющихся узоров, синхронизировать свет с музыкой и скоростью, а также создавать свои собственные темы на светодиодных полосах, трубках, ореолах и многом другом.

Жгут проводов светодиодных фонарей с красным тумблером

Жгут проводов светодиодных фонарей с красным тумблером | SSO Перейти к содержанию

34 руб.99

–

Стандартный жгут проводов светодиодного освещения с красным тумблером

Особенности:

• Реле питания 40 А и плавкий предохранитель 30 А
• 2 комплекта разъемов питания к осветительной арматуре
• Кулисный переключатель с подсветкой Вкл. / Выкл. Светодиод
• Совместим с источником питания от 10 до 30 В постоянного тока.

Содержание продукта:

• Реле питания (40A)
• Плавкий предохранитель (30 А)
• 2 комплекта разъемов питания к осветительной арматуре
• Кулисный переключатель с подсветкой Вкл. / Выкл. Светодиод
• Руководство пользователя

Описание

Стандартный жгут проводов светодиодного освещения с красным тумблером

Особенности:

• Реле питания 40 А и плавкий предохранитель 30 А
• 2 комплекта разъемов питания к осветительной арматуре
• Кулисный переключатель с подсветкой Вкл. / Выкл. Светодиод
• Совместим с источником питания от 10 до 30 В постоянного тока.

Содержание продукта:

• Реле питания (40A)
• Плавкий предохранитель (30 А)
• 2 комплекта разъемов питания к осветительной арматуре
• Кулисный переключатель с подсветкой Вкл. / Выкл. Светодиод
• Руководство пользователя

Установка:

1. Выберите желаемое место установки переключателя. Отметьте и просверлите одно отверстие диаметром 3/4 дюйма.
2. Используйте винт для листового металла, чтобы закрепить реле вокруг батареи. Убедитесь, что КРАСНЫЙ провод от реле можно подключить к положительной клемме батареи, а ЧЕРНЫЙ провод можно заземлить на шасси.
3. Подсоедините БЕЛЫЙ провода к положительной входной линии дополнительных фонарей.
4. Подсоедините ЧЕРНЫЕ провода к линии заземления дополнительных фонарей.
5. Подключите и установите БЕЛЫЙ провод от реле к среднему контакту переключателя (МЕДНЫЙ).
6. Подсоедините КРАСНЫЙ провод к внешнему контакту (МЕДНОГО цвета) переключателя, затем проложите и подключите его к устойчивому источнику питания. Убедитесь, что вы используете линейный предохранитель с номиналом не менее 3 А 12 В постоянного тока при подключении этого провода питания непосредственно к батарее. В качестве другого варианта вы также можете установить этот провод в существующий провод питания в кабине или в блок предохранителей в кабине, и это исключит необходимость во встроенном предохранителе.
7. Присоедините ЧЕРНЫЙ провод к контакту переключателя (ЗОЛОТОГО цвета), проложите его и подключите к заземляющему шасси.
8. Наконец, вставьте переключатель в просверленное отверстие диаметром 3/4 дюйма (Шаг 1).

Сопутствующие товары

Икс Полное страхование от потери или повреждения во время транспортировки.Прямая подпись и страховка необходимы для заказов на сумму более $ 200

.
