Ввод электрокабеля в деревянный дом: Ввод электричества в дом, как сделать правильно, способы ввода

      Комментариев к записи Ввод электрокабеля в деревянный дом: Ввод электричества в дом, как сделать правильно, способы ввода нет

Содержание

описание основных способов подключения к ЛЭП

Как только будет построено новое жилое строение, владелец домовладения задаётся вопросом: «Как выполнить ввод электроэнергии в дом». Ведь сложно представить жизнь современного человека без пользования им электрическими приборами. Электроэнергия, не только позволяет обрести необходимый уровень комфорта, но без этого явления невозможны многие виды досуга и развлечения.

Оформление документации

Подключение электроснабжения должны осуществлять только профессиональные электрики имеющие допуск к выполнению подобного класса работ. Необходимый объём документации, который следует собрать для подключения электричества зависит от региона, где осуществляется подключение жилого объекта, а также от вида строения.
Обязательно при подключении электричества потребуется проектная документация домовладения, в которой должна быть приложена принципиальная схема электропроводки.
Кроме того необходимо получить Технические Условия на подключение к сетям от энергосетевой организации.


Так же необходимо подготовить и предъявить схему учета, согласованную с Энергосбытовой организацией

Виды подключения дома к ЛЭП

Существуют три основных способа ввода в дом электричества:

  1. Подключение дома к воздушной линии с помощью алюминиевого, не изолированного провода.
  2. Подключение с помощью СИП-кабеля.
  3. Подземное подключение.

Первый способ, в настоящее время используется крайне редко. Если по каким либо причинам произойдёт разрыв фазного провода, то он будет представлять серьёзную опасность для жизни и здоровья людей, проживающих в данном доме. Кроме поражения электрическим током, возможно короткое замыкание двух проводников при провисании проводов или падения на них каких-нибудь тяжёлых предметов. Иногда виновниками неполадок на открытых линиях электропередач могут являться крупные птицы, которые попадаю между двумя провисшими не изолированными проводниками.

Подключение с помощью самонесущего изолированного провода наиболее безопасный вариант воздушного подключения к домовладению электрического тока. Изоляция такого кабеля очень надёжна и хорошо защищает от возникновения короткого замыкания проводки. Если в результате непогоды произойдёт обрыв провода, то он не будет представлять опасности для людей.
Подземное подключение электричества, является самым дорогим вариантом электрификации домовладения. Использование этого метода полностью исключает вероятность обрыва кабеля. Для осуществления такого метода подключения, потребуется приобрести специальный бронированный кабель.

Ввод электричества в деревянный дом

Эксплуатировать деревянное строение, возможно только в том случае, если будет полностью исключена вероятность короткого замыкания и перегрева вводной электропроводки. Многие владельцы деревянных домов не знают как увеличить безопасность такого строения. Прежде чем осуществить ввод электроэнергии необходимо привести внутреннюю проводку в надлежащее состояние. При эксплуатации электрических приборов в деревянном строении должны соблюдаться следующие правила:

  1. Не допускается свободное перемещение вводной электропроводки. В этом случае возможно перетирание изоляции провода с образованием короткого замыкания. Высока вероятность обрыва вводного провода, если он будет случайно зацепленным каким-либо объектом при перемещении.Поэтому прежде чем осуществлять подключение к ЛЭП, необходимо обеспечить безопасную высоту вводного провода. Часть проводки на доме должна быть помещена в специальные кожухи, каналы, рукава, которые исключают свободное перемещение провода.
  2. Соблюдать правила подключения мощных приборов. Использование таких потребителей электричества, требует выделенной линии электропроводки. При подключении приборов большой мощности следует оборудовать данный контур отдельным автоматическим предохранителем (электрическим автоматом).Схема подключения мощных приборов должна быть проработана ещё на стадии проектирования дома.
  3. Стараться избежать подключение электроэнергии не изолированным проводом. Если к деревянному дому подключается не изолированный алюминиевый провод, то возможно возгорание конструкций при возникновении короткого замыкания в непосредственной близости от деревянного строения.

    Чтобы избежать негативных последствий неправильного подключения электричества к деревянному дому, необходимо после приведения внутренней проводки в надлежащее состояние, осуществить подключение с помощью самонесущего изолированного провода (СИП) или осуществить подземный ввод электричества. Такой способ подключения электричества, является самым безопасным для этой категории домовладений.

Подземный ввод электричества используется для подключение не только частных домов, но и многоквартирный объект в условиях городской застройки, также подключается таким способом.

Работы осуществляются в такой последовательности:

  1. Получить разрешение на подземное подключение дома. Прежде чем осуществлять ввод электричества в дом под землёй, необходимо произвести необходимые расчёты и получить разрешение на проведение земляных работ. Рассчитать сечение проводника и марку используемого провода должны специалисты, также необходимо согласовать прокладку траншеи от опоры ЛЭП до фундамента дома. Глубина, на которую укладывается кабель, обычно, составляет 0,7 — 0,8 метра, и если на пути прокладки кабеля имеются другие подземные коммуникации, то необходимо согласовывать проведение земляных работ с представителями коммунальных служб. Когда все разрешительные документы будут готовы и электрическая схема будет рассчитана, можно перейти к осуществлению подключения электрического тока к деревянному дому.
  2. От опоры ЛЭП до фундамента деревянного дома делается траншея глубиной около 0,8 метра. Место входа электрического кабеля в грунт усиливается с помощью металлической трубы, которая должна быть поднята по опоре ЛЭП  на высоту до 2 метров.
    Обычно, ввод электричества в деревянный дом, не требует производить отверстия в фундаменте, поэтому кабель в этом месте свободно проводится под ним и выводится непосредственно за стеной дома. Необходимо в месте ввода кабеля в здание, (учитывая, что грунтовые воды могут проходить слишком близко, или в случае, когда грунт подвержен значительной деформации), применять асбестовые или железобетонные трубы, в которых происходит размещение кабеля.
    Необходимо тщательно герметизировать такое размещение токопроводящего материала, от возможного попадания внутрь трубы грунтовых вод. Если этого не сделать, то при замерзании воды, может быть повреждена токоведущая жила кабеля. Если для подключения электрического тока в деревянное домовладение понадобится пробить отверстие в фундаменте, то, диаметр такого отверстия должен в несколько раз превышает ширину кабеля.В отверстие необходимо установить толстостенную металлическую трубу в которой и будет проложен электрический кабель. Когда кабель будет уложен по всем правилам траншею зарывают, предварительно разместив под землёй над кабелем ленты с надписью: «Осторожно кабель».

Как проложить кабель в земле видео смотрите ниже:

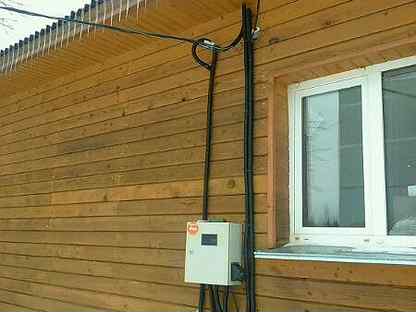

Ввод электричества с помощью СИП

Самонесущий изолированный провод, является современным и безопасным элементом, позволяющим осуществить ввод электричества в дом непосредственно со столба.

Монтаж осуществляется в таком порядке:

  1. Получить разрешение на подключения электричества.
  2. Приобрести необходимое количество провода и арматуры для его крепления.
  3. Пригласить специалистов, которые имеют необходимый доступ к осуществлению этого вида работ, и подключить электрический ток от ЛЭП к электрическому щитку.

Самостоятельно заниматься выполнением этого вида работы не рекомендуется. Даже если имеются навыки работы с электрическим оборудованием. В противном случае можно получить штраф за самоуправство, а если в результате неправильного подключения возникнут неполадки на линии электропередач, то потребуется компенсировать расходы на устранение аварийной ситуации. Ввод электричества таким способом в дом позволяет минимизировать вероятность обрыва провода во время непогоды. Применение СИП позволяет не опасаться поражения электрическим током, даже если произойдёт обрыв кабеля. Изоляционная оболочка надёжно защитит от распространения электричества по металлическим предметам, при соприкосновении с ними СИП-кабеля.

Как сделать ввод электроэнергии в дом видео смотрите ниже:

Нюансы при вводе электричества в частный дом

При подключении электричества следует учитывать следующие особенности:

  1. Если расстояние от точки подключения до опоры ЛЭП составляет более 25 метров, необходимо установить ещё один столб, на расстоянии до 10 метров от домовладения.
  2. Воздушное подключение проводов должно осуществляться на высоте не менее 6 метров.
  3. Если требуется увеличить мощность передаваемой в частный дом по воздушной линии, необходимо выполнить такое подключение проводом СИП-4.
  4. Крепление арматуры для ввода электричества в дом, должна осуществляться на стене домовладения на высоте не менее 2,75 см.
  5. Если ввод в дом электрического тока осуществляется под землёй, то при выводе провода с внешней стороны стены, его необходимо поместить в металлическую трубу. Такая труба ведётся от места выходы проводки до наружного электрического щитка.
  6. При разделе дома на два хозяина возможна одноконтурная схема подключения здания, но в этом случае, необходимо установить 2 электросчётчика.

Заключение

Как сделать ввод электричества в частный дом, решать должен владелец построенного жилья. При осуществлении такого вида работ, должны выполняться правила противопожарной безопасности. Правильно выполненное подключение, позволяет безопасно эксплуатировать даже деревянные строения. Для того чтобы электрическое оборудование работало
в течение многих лет, монтаж его должен осуществлять квалифицированный электрик. Только правильно выполненный порядок и устройство электроснабжения позволит безопасно эксплуатировать этот вид энергии.

Электропроводка в деревянном доме: правила установки.

Электричество в доме из бревна или бруса – не только необходимое удобство, но и вероятный источник возгорания.

Поэтому при проектировании проводки следует соблюдать нормативные стандарты. Качество проводки в деревянных домах проверяют на соответствие правилам ПУЭ и базовым требованиям:

  • Все элементы, сопряженные с деревом, должны быть изолированы.
  • Использовать только разрешенную защитную оболочку для кабелей.
  • Группы сети должны быть обеспечены автоматами на случай короткого замыкания.

Рекомендуют делать проводку в деревянном строении открытой – это упрощает диагностику неполадок и простой доступ к проблемному участку. В электрификации домов из бревна и бруса есть нюансы, о которых вы узнаете из нашей статьи.

Проект электрификации дома

При составлении схемы руководствуйтесь поэтажным планом и расположением электроприборов внутри каждой комнаты. Проект состоит из ввода кабеля в дом, распределительного щита и разводки изолированных проводов внутри здания.

На плане определяют точки базирования всех элементов (розеток, выключателей, распределительных коробок) и рассчитывают расстояние до пола, потолка и входных проемов. Правила проектирования проводки:

  • Провода располагаются перпендикулярно друг к другу, строго горизонтально или вертикально.
  • Выключатели должны располагаться на комфортной высоте.
  • При расположении розеток следует учесть примерную расстановку мебели, чтобы не пришлось пользоваться удлинителями.
  • Для соединения проводов всегда используют распределительные короба.
  • Сечение кабеля выбирают с запасом в 25-30%.
  • Сеть должна выдерживать пиковую нагрузку и иметь запас прочности.

Выбирайте сечение провода и кабеля с учетом плановой нагрузки. Если в комнате планируется разместить 3 розетки, то не следует «вешать» их на один провод – безопаснее провести отдельный провод для каждой розетки. Для дома площадью до 60 кв. м расчетная нагрузка часто составляет 5,5 кВт при отсутствии электроплиты и 9 кВт при ее наличии. Если площадь больше, расчетную нагрузку увеличивайте на 1% за каждый дополнительный квадратный метр сверх 60 кв. м.

Кабели NYM и ВВГ

Еще до начала монтажа купите расходные материалы – розетки и выключатели, крепежные элементы, УЗО, автоматы, распределительный щит, распределительные коробки, гофру или кабель-каналы.  Провода и кабели – это основной расход при монтаже электричества. Опытные электрики рекомендуют использовать кабель марок ВВГнГ и NYM. Какой из них лучше для строений из бруса или бревна? Чтобы это понять, следует разобраться в их особенностях и отличиях.

В многожильном негорючем кабеле ВВГнГ содержится 2-5 медных жил в изоляции из ПВХ. Изоляция каждой жилы отличается по цвету – это упрощает монтаж кабеля. Внешняя оболочка ВВГнГ выполнена из ПВХ, как и изоляция жил. В зависимости от количества и формы жил, кабель ВВГнГ может быть круглым, плоским, треугольным или пятиугольным. Кабель NYM делается в России по аналогии с ВВГнГ. Главное отличие – наличие между изолированными жилами и внешним слоем ПВХ дополнительной оболочки изоляции из негорючего материала.

Отличия в характеристиках:

  • ВВГнГ работает в диапазоне температур минус 50 – плюс 50 градусов.
  • NYM для работы в диапазоне минус 30 – плюс 40 градусов.
  • Согласно утверждениям изготовителей, ВВГнГ служит 30 лет, NYM – 40 лет.
  • ВВГнГ не горюч при прокладке групп кабелей, NYM термически устойчив при прокладке в одну жилу.
  • ВВГнГ рекомендуют для сетей без требований к герметичности уплотнения на входах в электрооборудование – то есть для деревянных домов он не подойдет. ВВГнГ используют для сетей, которые не требуют герметичности уплотнений на входах в коробки и другое электрооборудование; следовательно, он не подойдёт для домов из бруса и бревна.
  • NYM рекомендуют для сетей, где герметизация на входах обязательна – соответствует требованиям для деревянных построек.
  • ВВГнГ стоит дешевле.
  • NYM легче поддается нарезке и укладке за счет гибкости.

Для размещения в подготовленных металлических трубах лучше подойдет более гибкий NYM. Для соблюдения требования к герметичности уплотнений на входах, заказчику однозначно следует выбирать NYM.

Наружная проводка

К наружной проводке относится вводный кабель, электросчетчик, распределительный щиток и выключатель с автоматикой при входе. Как определить сечение вводного кабеля? Воспользуемся таблицами ПУЭ, где отражены длительные допустимые токи для проводов с разными видами изоляции. Поскольку недостаточное сечение может привести к пожару, поэтому приобретайте расходники с запасом прочности в 10-20%.

Тип вводного автомата зависит от фазы сети. Чаще встречается однофазная сеть, для нее подходит однополюсный или двухполюсный автомат-выключатель. Трехполюсный автомат требуется для трехфазной сети.

Распределительный щит по правилам безопасности монтируют на кирпичную, бетонную или газосиликатную поверхность. В деревянном помещении необходимо дополнительно оборудовать такую поверхность. Для установки в доме из бруса или бревна хватит щита на 10-15 модулей. После монтажа щита все модули следует промаркировать с учетом группы, которую контролирует каждый из них. Так вы сразу сможете увидеть, где произошел сбой – в жилой комнате, на кухне или в коридоре.

Ввод кабеля внутрь помещения защищён негорючей гильзой. Его ввод для удобства принято размещать недалеко от распределительного щита.

Воздушное и подземное размещение вводного кабеля

Ввод электричества в здание возможно выполнить воздушным или подземным путём. Второй вариант безопаснее – кабель с бронированной изоляцией в гофрированном канале располагается ниже глубины промерзания. Под землей проводник лучше защищен от повреждений, чем при воздушном монтаже. При подземной прокладке вводного кабеля роют траншею. Дно траншеи на 15 см заполняют песком, сверху прокладывают гофрорукав с бронированным кабелем. Сверху гофру засыпают песком на 15 см и утрамбовывают траншею слоем грунта.

Воздушная прокладка вводного кабеля актуальна для домов, значительно удаленных от подстанции. Расстояние от столба ЛЭП до здания должно быть менее 20 м. В противном случае устанавливают дополнительную опору. Далее от ЛЭП к дому тянут несущий трос вместе с вводным кабелем. Следующий этап – разводка проводов внутри здания.

Внутренняя проводка

Базовые требования к электропроводке в доме из бруса и бревна:

  • Запрещена укладка кабеля без несгораемой защиты – гофры, кабель-канала или дополнительной обмотки (для ретро-кабеля).
  • Каждый подрозетник и выключатель должен быть присоединен к шине заземления. Стык трубы и подрозетника подлежит герметизации.
  • Горизонтальные отрезки труб располагают под углом, для стока конденсата.

Открытая разводка – когда кабель монтируется по поверхности стены, а не зашивается внутрь. Есть несколько типов изготовления такой проводки:

  • Металлорукава и прямые металлические трубы диаметром до 2 см. Сечение металлорукова должно быть свободным не менее, чем на 60%, остальное пространство занимает кабель. Металлические трубы подходят для прокладки электричества под полом.
  • Керамические ролики используются для монтажа ретро проводки. Это ценят любители винтажного интерьера. Этот метод проверен временем и идеально подходит для деревянных строений. Минус – дороговизна расходников. К тому же электрики не рекомендуют прокладывать такую проводку в доме, где пик нагрузки превышает 4 кВт.
  • Крепить пластиковыми скобами дешево, но сердито: в связи с непрезентабельным видом этот способ используют только в хозпостройках.
  • Кабель-каналы удобно крепить к перегородкам, они могут быть любого цвета.
  • Гофру крепят на специальные клипсы. Используются соединительные муфты.
  • Электроплинтус – плинтус с желобом для укладки кабеля. Минус – хрупкость, в остальном подходит для монтажа в деревянном доме.

Скрытая проводка в доме из бревна или бруса непопулярна: слишком много дополнительных работ приходится сделать для прокладки кабельной трассы. Скрытый монтаж подразумевает наличие обшивки на стенах. Многие хозяева предпочитают не скрывать дерево стен за вагонкой или другим видом отделки, поэтому избегают скрытой разводки.

Монтаж накладных выключателей и розеток

Независимо от того, какой тип проводки в доме, установка накладных выключателей производится одинаково. Разберем монтаж выключателя Schneider Electric с классом защиты IP44:

  • Отключаем ток.
  • Разбираем выключатель, вытягиваем клавишу.
  • Демонтируем лицевую панель, отжав фиксаторы.
  • Вынимаем механизм выключателя из корпуса.
  • Горизонтально прикладываем механизм к точке монтажа в проводке.
  • Отмечаем точки крепежа на поверхности маркером или карандашом.
  • Рассверливаем крепежные отверстия.
  • Готовим площадку-основание для монтажа выключателя.
  • Крепим корпус к стене.
  • Заводим концы кабеля в корпус выключателя.
  • Зачищаем концы заведенного в корпус кабеля от изоляции на 10 см.
  • Подключаем провода к механизму и вставляем механизм в корпус.
  • Выводим провод из выключателя.
  • Собираем выключатель и проверяем его работоспособность.

Накладная розетка монтируется аналогично. Разница только в наличии третьей жилы заземления, которую необходимо присоединить к центральной клемме.

Соединение проводов

Чтобы кабеля всегда было достаточно, перед нарезкой нанесите разметку на стены. Замерьте суммарную длину отрезков кабеля, и после этого режьте с припуском в 20 см.

Куски провода, перемотанные изолентой – моветон при монтаже проводки в деревянном строении. В случае, когда соединение кабеля неизбежно, применяют клеммные колодки или прижимные клеммы. Последние более просты в монтаже и годятся для соединения медного и алюминиевого кабелей.

Заземление

При электрификации деревянного дома необходим полноценный контур заземления. Для чего он нужен? Если напряжение попадет на металлический корпус бытовой техники, это может привести к аварии и телесным увечьям. «Земля» – это защитный проводник, по которому ток уходит в почву. Сам контур заземления представляет собой равнобедренный треугольник со стороной 1-1,5 м на расстоянии 1-3 м от фундамента дома. В углах треугольника расположены заземлители, вбитые в грунт примерно на 3 м. На поверхности остается часть заземлителей длиной в 20 см.

По сторонам треугольника приваривается стальная полоса, соединяющая вертикальные заземлители. Контур заземления с корпусом распределительного щита на вводе кабеля соединяет стальная жила или полоса с сечением не менее 16 кв. мм. Жилу надежно крепят к распределительному щиту саморезами.

Не рекомендуется использовать в качестве заземлителей арматуру, поскольку она подвержена коррозии. Для этих целей лучше использовать металлоизделие из нержавейки или штырь с медным покрытием.

Заключение

Монтаж проводки – сложный поэтапный процесс, который следует продумать до мелочей. Не следует экономить на стоимости расходников – подбирайте материалы с запасом прочности. Вот рекомендации, которые помогут вам избежать типичных ошибок при проектировании и монтаже электричества в доме:

  • Для проводки в деревянном здании используйте ПВХ трубы, имеющие противопожарный сертификат.
  • При прокладке кабеля в межэтажных перекрытиях изолируйте его и проверьте соответствие сечения рабочей нагрузке.
  • При монтаже кабеля в электроплинтус используйте специальную конструкцию, которая обеспечивает зазор в 10-12 мм. Этот зазор предотвращает перегрев кабеля.

Вдумчиво подойдите к проектированию и установке электропроводки, и электричество в доме никогда не станет причиной пожара или травмы.

Ввод электричества в деревянный дом, Подземный ввод кабеля

Ввод электричества в деревянный дом не менее важный участок, чем внутренняя проводка. Тем более, что вводы силовых кабелей в старые деревянные дома не обязательно соответствует сегодняшним требованиям электробезопасности, и выполнен по неактуальной сегодня технологии. Современное жилище оснащено электрическими приборами в несколько раз больше, и, следовательно, потребление электроэнергии возросло, а старые кабельные вводы не обязательно соответствуют новым режимам потребления. Кроме того, старое оборудование, кабели и особенно изоляции устарели не только морально – годы атмосферного влияния, солнечных лучей и колебаний температур и влажности даром не проходят, и состояние изоляции проводки и вводов электричества это показывает.

Статистика говорит, что именно вводы электропитания в деревянные дома являются основными источниками пожаров, и причины не только в отличной горючести дерева. При ошибках подключения деревянного дома к электроэнергии пожары закономерны и неизбежны. Электротехника и оборудование – сфера профессионалов, но даже при минимальной базе знаний каждый владелец дома понимает, какие ошибки опасны для жизни и здоровья жильцов:

  • Питающий кабель не должен иметь перегибов и свободного хода – это обеспечит перетирание изоляции, а затем «микро-короткие замыкания» и сильный ток, как следствие нагревание электропроводки и очаг пожара;
  • Неграмотное воздушное подключение – провод в деревянную стену вводится без опоры-изолятора и поддержки струной для снятия растягивающих напряжений с питающего кабеля;
  • Установка ВРУ (вводно-распределительный щиток) поближе к вводу электропитания в здание обуславливает избыточное количество проводки внутри здания;
  • Экономия на устройстве дорогого подземного ввода при возможности его осуществить и выбор подвесной линии из финансовых соображений – как минимум неразумно.

Сказанное относится и к подключению дачных домов: если хозяева отсутствуют, то и КЗ проводки устранять некому. Кроме того, внутренние участки электросети от ввода питания до потребителей оказываются перегружены, и еще один негативный фактор: при избыточном количестве внутренней проводки, вызванной ошибкой монтажа главного ввода, будут постоянные наводки на сеть и оборудование, и в лучшем случае это вызовет периодическое необоснованное отключение автоматических выключателей.

Особенно требует внимания ввод кабеля через деревянные стены чердачных помещений. Вводы электричества в футлярах из резиновых шлангов считались безопасными два десятка лет назад, и такие узлы и сейчас еще можно увидеть в старых домах. специалисты так не считают – резина не изолятор, поскольку содержит токопроводящие материалы (сажа, она же углерод – электроток проводит), тем более, что после десятка лет службы на солнце, в мороз и жару резиновый футляр стареет, а в материале образуются локальные участки значительно удельного электросопротивления. Местный нагрев и искрение – для просушенных фронтонных и карнизных досок много искр не нужно. Подобный кабельный ввод электрики называют «бомбой замедленного действия». Чтобы полностью обновить проводку и вводы электричества в дом, и тем самым создать безопасную систему обеспечения жилища энергией, начать придется именно с ввода силовой линии в здание – воздушным или подземным методом.

Подземный ввод кабеля

Ввод питания под землей: данный способ несравнимо безопаснее и надежнее по сравнению с воздушным методом, и одновременно затратнее по финансам, материалам и времени работ. Силовой кабель при подземном вводе от негатива атмосферы закрыт, а в фундаменте защищен толстостенной металлической трубой – гильзой. Заглубляют кабель на вводе не меньше чем на 0,8 м, с ограничением охранной зоны и обозначением (таблички). Когда современный деревянный дом строится, ввод организуют, как правило, подземным методом, и все коммуникации проектируются на первом этапе, совместно с разработкой решения по фундаменту дома.

Для подземного подключения работы выполняют на нулевом цикле, одновременно с фундаментом. Кабель может заводиться и от домашнего щитка существующего строения, например, если строится гараж или баня. в этом случает берется длина кабеля с запасом, а в фундаменте предусмотрен канальный ввод-колодец. Повороты и сгибы кабелей выполняются по радиусам, перегибы недопустимы. Кабель заводится в футляре-трубе, и далее к щитку заключен в металлический рукав. Все углы, стены, примыкания должны быть закрыты негорючими материалами. Минимальное сечение кабеля 16 кв. мм, траншею устраивают с уклоном в сторону «от здания», и все концы трубы-футляра заделывают таким образом, чтобы исключить попадание внутрь воды и влаги. Труба-футляр проходит от точки подключения (воздушная линия или существующий щиток) до вводного устройства. В фундаменте кабель вводят в канале, сквозь фундаментную конструкцию, но ни в коем случает не под фундаментом. Кабеля, проходящие внутри стен и фундаментов, требуют особых мер защиты, один из которых – уже оговоренный футляр из толстой металлической трубы с заделкой концов; вторая мера защиты кабеля – устанавливают дополнительные защитные устройства снаружи стены дома.

Но прокладывая электролинию в уже отстроенный дом, обычно делают воздушную проводку – причиной немалые затраты и часто невозможность земляных работ; стесненность; условия работы, состояние и конструкция фундамента. Но, говоря о воздушных вводах: сразу исключается любая работа своими руками – абсолютно вся электротехническая часть выполняется электриком высокой квалификации, имеющим соответствующий допуск. Приведенная схема воздушного ввода в дом, все расстояния – только пример, и для каждого здания индивидуальны.

1 — ввод линии в дом; 2 — участок ответвления; 3 — опора ЛЭП; 4 — подставная опора; 5 — проезжая часть; 6 — пешеходная часть.

Кабеля СИП, или самонесущие изолированные провода, применяют для участка линии от ближайшей опоры до ввода в дом, сечение провода не меньше 16 кв. мм.

Далее – воздушный ввод электричества в дом.

Ввод электричества в деревянный дом.

Вводы воздушных линий электропередачи в деревянный дом делят на два участка: ответвление от воздушной линии до ввода — участок проводов от опоры ВЛ до ввода в здание; ввод в здание — участок от изоляторов на наружной стене дома до вводного устройства внутри деревянного дома. Если расстояние от опоры ВЛ до деревянного дома больше 10 м, то для ослабления натяжения проводов необходимо устанавливать подставную опору.

Ответвление от воздушной линии до ввода в строения длиной до 25 м, а также внутридворовые сети следует выполнять изолированными проводами или кабелем, проложенным на тросу или в земле. Сечение проводов в ответвлении должно быть не менее 6 мм2 (при длине до 10 м не менее 4 мм2) для меди и не менее 16 мм2 для алюминия. Сечение жил кабеля — не менее 4 мм2 для алюминия и 2,5 мм2 для меди. Расстояние от проводов ответвления до земли должно быть не менее 6 м, в проезжей части и внутри дворов не менее 3,5 м, а расстояние от земли до изолятора ввода в здание — не менее 2,75 м.

Ответвления от ВЛ выполняют также кабельными линиями. В этом случае кабель прокладывают по опоре до перехода его в траншею. От случайных механических повреждений кабель защищают трубой или другой конструкцией на высоту до 2 м. Провода наружной электропроводки располагаются или ограждаются таким образом, чтобы они были недоступны для прикосновения. Провода, проложенные открыто горизонтально по стенам, должны находиться на расстоянии не менее: над балконом, крыльцом — 2,5 м; над окном — 0,5 м; под балконом — 1,0 м; под окном (от подоконника) — 1,0 м; при вертикальной прокладке — до окна — 0,75 м, а до балкона — 1,0 м. При подвеске проводов на опорах около зданий расстояние от проводов до балконов и окон должно быть не менее 1,5 м.

Вводы через стены деревянного дома получили широкое применение, они просты в исполнении, всегда находятся в поле видимости, удобны при обслуживании. При вводе в деревянный дом изоляторы устанавливают на крюках. Расстояние между проводами у вводов, а также расстояние от проводов до выступающих частей дома должно быть не меньше 200 мм. Концевые крепления алюминиевых многопро­волочных проводов марок А-25..А-50 выполняют плашечными зажимами типа ПАБ с оставлением конца провода длиной не менее 200 мм для подключения ввода. Допускается концевое крепление проводов выполнять бандажной вязкой с соблюдением размеров и числа витков. Недопустимо присоединение провода ввода непосредственно к натянутому проводу ответвления, так как это способствует обрыву проводов ответвления.

Вводы в деревянный дом выполняют только изолированными проводами. Каждый провод заключают в отдельную резиновую изоляционную трубку. На концы трубок с наружной стороны дома устанавливают фарфоровые воронки таким образом, чтобы они находились на одной оси и были разнесены одна от другой в кирпичных стенах на 50 мм, в деревянных стенах на 100 мм. Внутри дома на трубки надевают втулки. Отверстия в стене заделывают алебастровым или цементным раствором. Проходы через стены в трубках должны выполняться с уклоном наружу, таким образом, чтобы вода не могла скапливаться в проходе или попадать внутрь здания. После прокладки проводов входные отверстия воронок и втулок заливают изоляционной массой, битумом. Ввод в строение следует выполнять кабелем в негорючей оболочке сечением не менее 4 мм2 для алюминия и 2,5 мм2 для меди или изолированными проводами тех же сечений.

Вводы через трубостойки выполняют в тех случаях, когда высота деревянного дома не позволяет обеспечить установленные ПУЭ вертикальные габаритные размеры. По способу закрепления и прохода внутрь дома трубостойки различают: ввод трубостойкой через стену; ввод трубостойкой через крышу.

Ввод трубостойкой через стену  более удобен. При монтаже трубостоек следят за тем, чтобы нижний горизонтальный конец трубы был установлен с уклоном 5 градусов наружу, в нижней точке изгиба просверливают отверстие диаметром 5 мм для выхода влаги.

Ввод трубостойкой через крышу применяют в том случае, если расстояние от поверхности земли до низа трубостойки, устанавливаемой на стене, оказывается меньше 2 м. Особое внимание уделяют качеству монтажа прохода через кровлю и его гидроизоляции.

Перед установкой в трубостойку затягивают стальную проволоку для последующего протягивания проводов. Верхний конец трубостойки двумя оттяжками из круглой стали диаметром 5 мм крепят к стене или к стропилам крыши. Все болтовые крепления вводов должны выполняться с применением пружинящих шайб, предохраняющих гайки от самооткручивания при раскачивании трубостоек и проводов ветром. Болтовые соединения смазывают защитной смазкой или техническим вазелином. Расстояние от самого нижнего проводника ввода через трубостойку до крыши должно быть не меньше 2,5 м. Запрещается прокладывать голые или изолированные провода по крышам жилых домов.

Вводы в здания кабелем. От опоры до стены здания кабель прокладывают в траншее глубиной 0,7 м. В фундаменте деревянного дома пробивают отверстие для ввода кабеля. Ввод выполняют в трубе. Диаметр труб выбирают из расчета 1,5-2 диаметра кабеля, но не меньше 50 мм. Укладывают трубы с уклоном наружу в траншею и гидроизолируют так, чтобы исключить попадание воды в дом . Глубина заложения труб не менее 0,5 м. С внутренней стороны деревянного дома труба должна выступать на 50 мм, а с наружной на 600 мм от фундамента.

В одной трубе прокладывают только один кабель. Если в деревянном доме вводится или выводится несколько кабелей, то число труб должно соответствовать их количеству. Кабели, прокладываемые вдоль дома, должны размещаться в траншее не ближе 0,6 м от фундамента. У ввода в дом в траншее всегда оставляют запас кабеля (примерно 1 м ) на случай повторной разделки концов, который укладывают полукругом с радиусом 1 м (запрещается запас укладывать кольцами). Глубина заложения не менее 500 мм с обязательным покрытием кирпичом или бетонными плитами. Места выхода кабеля из трубы уплотняют раствором цемента с песком, глиной или кабельной пряжей, смоченной маслом.



Замена ввода в дом — Электрик.РУ

Есть всего 2 способа — подземный и воздушный. Наиболее часто встречающийся вид — это прокладка воздушной линии (ВЛ) от опоры линии электропередачи (ЛЭП) до самого дома.

Все работы по подключению частного дома к ЛЭП может выполнять только специалист, работающий в организации, которая является собственником линии электропередачи.

Для начала следует определить расстояние между опорой и стеной дома, на которую будет производиться ввод. Если оно больше, чем 20 м, то придется ставить дополнительную опору где-нибудь посередине — между домом и столбом опоры. Причина вполне понятна: мало того что кабель может оборваться под собственной тяжестью, на него еще воздействуют ветер и осадки. Так что в этом случае стоит подстраховаться. Далее от опоры до стены дома протягивается трос, который будет поддерживать кабель и защищать его от провисания. Провод крепится к тросу хомутами. Если кабель пролегает над проезжей частью, то его высота от земли должна быть не меньше 6 м, над пешеходными дорогами — не менее 3,5 м. Точка крепления линии к стене должна находиться на высоте не менее 2,75 м. Разумеется, кабель не должен проходить сквозь заросли кустов и кроны деревьев.

Типовые размеры по прокладке воздушной линии от ЛЭП к частному дому

Как именно подключаются кабели к линиям на столбе, знать необязательно, поскольку этим займется электрик от организации, которая их обслуживает. Однако ввод энергии в дом надо организовать как можно тщательнее — это вопрос надежности электропитания дома и безопасности. В дом кабель можно вводить разными путями.

Выполнить подключение к воздушной линии электропередачи имеет право только профессиональный электрик с необходимым уровнем доступа



Ввод кабеля в частный дом через стену

Кабель, подходя к стене, не ныряет сразу в дом. Сначала он крепится к специальным изоляторам, которые присоединяются к стене при помощи крюка, который завинчивается в стену (если она деревянная), или специального крепежа для каменных стен. От изоляторов кабель подходит к стене, сквозь которую пропущена насквозь металлическая трубка диаметром, достаточным для свободного прохождения кабеля. Если труба будет изгибаться в стене, то желательно выбирать диаметр побольше, чтобы не возникло проблем с пропусканием кабеля через нее.

Когда используется кабель, то можно ограничиться одной металлической трубой. При применении специального провода СИП (самонесущий изолированный провод) внутрь металлической трубы вставляется пластиковая, поскольку данный провод не имеет внешней оболочки, а только изоляцию жилы. Для того чтобы закрыть отверстие трубы снаружи и внутри, на нее надеваются специальные манжеты-втулки. Промежуток между кабелем и внутренней поверхностью трубы можно заполнить минеральной ватой — она послужит дополнительным утеплителем и изолятором. Когда кабель внутри дома, он заводится в домовой щиток и подключается к автоматам управления и защиты.

Чтобы дождь не попадал в трубу, через которую кабель входит в дом, ее конец можно немного выдвинуть из стены и загнуть вниз.



Ввод кабеля в частный дом через крышу

Для этого используется специальная металлическая труба-стояк, которая служит одновременно и каналом для кабеля, и опорой для крепления изоляторов. Присоединить последние к такой стойке намного проще, чем к стене дома. Можно воспользоваться крепежом для металла — саморезами или болтовыми зажимами. При этом кабель должен располагаться не ниже 2 м от поверхности крыши. Труба стояка присоединяется к проводу заземления. Для прокладки воздушной линии используется практически любой вид кабеля или провода, лишь бы его характеристики удовлетворяли условиям наружной проводки.

Раньше, до 1991 г., для прокладки воздушной линии использовали провода без изоляции марки «АС». Сейчас появился новый провод марки «СИП», который предназначен специально для воздушных линий. Его изоляция рассчитана на большие перепады температур и хорошо противостоит солнечной радиации. Кроме того, он нерастяжим, такой кабель можно прокладывать без поддерживающего троса.

СИП бывает 2 видов — двухжильный и четырехжильный. Наиболее распространенные разновидности — СИП 4.16/25 и СИП 2.16/25, где цифры обозначают количество жил и их сечение. К проводу СИП есть множество дополнительных аксессуаров, которые используются при соединении кабеля и его крепления, они очень удобны и не требуют больших усилий при монтаже. Кроме того, у СИП есть приятный плюс — его невозможно сдать в приемку цветных металлов, поскольку при попытке обжига металл провода сгорает вместе с изоляцией, оставляя лишь кучку пепла. Эта функция была разработана производителем провода после участившихся случаев хищения проводов с ЛЭП.



Подземный ввод кабеля в частный дом

Такой способ считается самым надежным, поскольку кабель лежит в земле на безопасной глубине и не подвержен влиянию погодных и климатических условий. Однако подземный ввод более трудоемок, поскольку надо копать траншею глубиной не меньше 0,7 м от ЛЭП до дома. Если вы решили воспользоваться ВВГ либо АВВГ или их модификациями, лучше защитить кабель на всем пути под землей. Для этого используются стальные или пластиковые трубы. Не надо сваривать их между собой, чтобы соединить, — это долго и дорого. Лучше всего подобрать диаметры труб так, чтобы они входили друг в друга, а границу стыков замотать тканью и пропитать смолой или битумом.

Подземный ввод кабеля в частный дом

Глубина траншеи должна быть не меньше 0,7–0,8 м; труба, защищающая кабель, поднимается на столб на высоту 1,8–2 м. Монтаж подземного подвода начинается с крепления трубы на опору и на стену дома. Г-образно изогнутые трубы поднимаются на опору и стену дома на высоту не менее 1,8 м и уходят в землю на глубину пролегания кабеля, где изгибаются и идут под землей (обычно это расстояние не превышает 50 см). В идеале лучше всего, когда труба защищает кабель на всем пути его прокладки, но это необязательно. Если нет трубы достаточного размера, то можно ограничиться защитой входа кабеля в землю и на открытом воздухе. Это самый простой и дешевый способ проводки под землей. Надо сразу сказать, что не всякий кабель годится для прокладки в грунте без защиты. На эту роль лучше всего подойдет бронированный ВББШв.

Ввод кабеля в частный дом через фундамент

Кабель можно вводить в здание, не поднимая его на высоту 1,8 м на стену, а скрыто проложить его в стене прямо над фундаментом. В этом случае в стене бурится отверстие немного ниже уровня земли. В такое отверстие вмуровываются асбесто-цементные трубы, через которые кабель заходит в дом. Если проводов несколько, то таких труб тоже должно быть несколько. Глубина траншеи зависит от мощности подаваемой энергии. Когда эта величина меньше 20 кВт, то можно ограничиться глубиной в 70 см, 35–45 кВт — не менее 1 м. Глубина в 1 м также обязательна, если кабель проходит через дорогу любого типа. Если кабель проложен в пластиковых трубах, то можно ограничиться 50 см.

Нельзя заводить кабель под фундамент! Только через него или над фундаментом.



Вы можете уточнить расценки  и стоимость на электромонтажные работы в каждом конкретном случае по нашему телефону в Барнауле с 8 до 20 часов ежедневно. тел. 25-22-45, 8-903-947-72-45

Подключение электричества от столба, ввод кабеля в дом

Чтобы начать любое строительство в первую очередь на строительную площадку нужно провести электричество. По прошествии определенного времени потребуется замена кабельного электрического ввода в дом, на дачу, коттедж, на участок; в большинстве случаев увеличение мощности также требует замены вводного кабеля.

Электрики нашей фирмы производят такие виды работ как: подключение электричества к дому от столба, монтаж электрического кабельного ввода в дом, коттедж, на даче (воздушный ввод в здание, подземный ввод в здание).

В данной статье приведены основные требования, предъявляемые к монтажу электрического кабельного ввода в здание.

Воздушный электрический кабельный ввод в здание, дом.

Воздушный электрический ввод самый простой в монтаже и обслуживании. Стоимость цена подключения воздушного кабельного ввода также ниже подземного, это исходит как от стоимости электромонтажных работ, так и от цены на материалы. Воздушный ввод кабеля в здание состоит из двух частей: 1 — ответвление от опоры (столба) до ввода и самого ввода. Ответвление от опоры — это участок проводов от столба до изоляторов на наружной стене здания. Участок от изоляторов до вводного устройства внутри здания называется вводом.

Если опора воздушной линии удалена от участка ввода на расстояние до 10 м, ответвление выполняется алюминиевыми проводами с сечением жил не менее 16 мм2, медными проводами — не менее 4 мм2. Если опора воздушной линии удалена от участка ввода на расстояние от 10 м до 25м, ответвление выполняется алюминиевыми проводами с сечением жил не менее 16 мм2, медными проводами — не менее 6 мм2.

Провода наружной электропроводки должны быть расположены или ограждены таким образом, чтобы они были недоступны для прикосновения с мест, где возможно пребывание людей (балкон, крыльцо и т.д.).

От указанных мест эти провода, проложенные открыто по стенам, должны находиться на расстоянии не менее, м:

При горизонтальной прокладке: под балконом, крыльцом, а также над крышей промышленного здания 2,5, под окном 0,5, под балконом 1,0, под окном (от подоконника) 1,0. При вертикальной прокладке до окна 0,75. То же, но до балкона 1,0. От земли 2,75.

При подвеске проводов на опорах около зданий, расстояния от проводов до балконов и окон должны быть не менее 1,5 м при максимальном отклонении проводов.

Расстояния от проводов, пересекающих пожарные проезды и пути для перевозки грузов, до поверхности земли (дороги) в проезжей части должны быть не менее 6 м, в непроезжей части — не менее 3,5 м.

Расстояния между проводами должны быть: при пролете до 6 м — не менее 0,1 м, при пролете более 6 м — не менее 0,15 м. Расстояния от проводов до стен и опорных конструкций должны быть не менее 50 мм.

Кабельный электрический ввод в здания рекомендуется выполнять через стены в изоляционных трубах таким образом, чтобы вода не могла скапливаться в проходе и проникать внутрь здания. Расстояние от проводов перед вводом и проводов ввода до поверхности земли должно быть не менее 2,75 м.

В основном ввод в дом делают через стену. При вводе в здание изоляторы устанавливают на крюках. Расстояние между проводами у вводов, а также расстояние от проводов до выступающих частей зданий должно быть не меньше 200 мм.

Подземный электрический кабельный ввод в здание, дом.

Подземный ввод в дом обходится намного дороже и по монтажу, и по материалам. Хотя у него тоже есть свои плюсы. Это в первую очередь дизайн самого участка, нет никаких висячих проводов. У такого подвода электроэнергии, как и всех работ связанных с электроснабжением здания (дом, коттедж, дача, участок), есть определенные правила монтажа.

При подземном вводе кабель прокладывают по опоре до перехода его в траншею. От случайных механических повреждений кабель защищают трубой или другой конструкцией на высоту до 2 м.

Глубина заложения кабельных линий от планировочной отметки должна быть не менее: линий до 20 кВ 0,7 м; 35 кВ 1 м; при пересечении улиц и площадей независимо от напряжения 1 м. Допускается уменьшение глубины до 0,5 м на участках длиной до 5 м при вводе линий в здания, а также в местах пересечения их с подземными сооружениями при условии защиты кабелей от механических повреждений (например, прокладка в трубах).

Расстояние в свету от кабеля, проложенного непосредственно в земле, до фундаментов зданий и сооружений должно быть не менее 0,6 м. Прокладка кабелей непосредственно в земле под фундаментами зданий и сооружений не допускается.

При прокладке кабельных линий в зоне насаждений расстояние от кабелей до стволов деревьев должно быть, как правило, не менее 2 м. Допускается по согласованию с организацией, в ведении которой находятся зеленые насаждения, уменьшение этого расстояния при условии прокладки кабелей в трубах, проложенных путем подкопки. При прокладке кабелей в пределах зеленой зоны с кустарниковыми посадками указанные расстояния допускается уменьшить до 0,75 м.



Подключение электричества, провести электричество, подключение электричества к дому, провести электричество на участок, подключение электричества на даче, подключение электричества к участку, ввод электричества в дом, ввод в дом, ввод кабельный, ввод в здание, вводы электрические, воздушный ввод, ввод в дом кабеля, кабельный ввод в здание, воздушный ввод в здание.



Как сделать проводку в деревянном доме? — ИзбаДеЛюкс

К монтажу электрической проводки в деревянном доме предъявляются особые требования из-за горючести древесины, из которой возведен коттедж. Многие владельцы деревянных домов не решаются заниматься ее прокладкой или заменой самостоятельно. Так ли сложно провести электрику в срубе своими руками или без привлечения специалиста не обойтись? Ответы на этот и другие вопросы об электричестве в частном деревянном доме ждут вас в статье. Поехали!

Содержание

  1. Особенности монтажа электропроводки в доме из дерева своими руками
  2. Варианты электропроводки: плюсы и минусы
  3. Чем опасна скрытая электропроводка?
  4. Схема и план
  5. Пошаговая подготовка схемы проводки своими руками
  6. Варианты прокладки электропроводки в деревянном доме
  7. Подбор аппаратуры и кабелей
  8. Способы монтажа
    1. Открытая (наружная) проводка в доме из бруса
    2. Подземный монтаж проводки
    3. Воздушный монтаж проводки
  9. Вход линии электричества в дом
  10. Установка распределительного щитка
  11. Контур заземления и другие меры безопасности
  12. Порядок монтажа
  13. Завершение электромонтажных работ
  14. Распространенные ошибки
  15. Заключение

Особенности монтажа электропроводки в доме из дерева своими руками

Несмотря на то, что современная прокладка электропроводки в жилых и промышленных зданиях сопровождается установкой автоматического оборудования, предназначенного для предотвращения замыканий и возгораний, правила безопасности монтажа линий электричества в деревянных домах остаются неизменными.

Одно из «старых», но действенных правил – использование изолирующего материала между кабелями и стеной. Раньше в роли изоляции выступала асбестовая прокладка. Сегодня ее функции выполняет эстетичный короб из негорючего материала, а также гофрированные металлические или пластиковые шланги.

Варианты электропроводки: плюсы и минусы

Проводка  деревянного дома  из клееного бруса может монтироваться двумя способами:

  1. Открытая (наружная) электропроводка, установка кабелей проводится поверх стен и потолка.

  1. Скрытая (внутренняя) электропроводка, прокладка кабелей осуществляется в металлических трубах внутри стен и потолков.

Скрытый тип монтажа электропроводки обладает такими преимуществами:

  • Все элементы разводки скрыты и не нарушают эстетику стен;
  • Выключатели и розетки утапливаются в стены и не выпирают;
  • При правильно выполненной разводке увеличивается степень пожарной безопасности всего строения;
  • Замена кабеля в металлической трубе достаточно простая;
  • Уменьшается риск механического повреждения проводки;
  • Нет выступающих проводов, которые на себе собирают пыль и паутину;

Чем опасна скрытая электропроводка?

При скрытой проводке нет возможности увидеть возможные механические повреждения изоляции кабеля и общего состояния проводки, например ее старения и появления микротрещин. Во время усадки деревянного дома, возможно, не хватит запаса длины кабеля и может произойти разрыв линии.

Скрытый монтаж прокладки электрической проводки имеет следующие недостатки:

  • Нет возможности для регулярной проверки и мониторинга состояния изоляции;
  • Достаточно сложно будет, происходит процесс масштабирования электросхемы;
  • Технически сложный монтаж, который эффективен только во время возведения стен;
  • Необходимость по всему дому создавать фальш-конструкции, которые будут закрывать магистрали изолирующих труб;
  • Достаточно большая стоимость работ и материалов;
  • Дополнительные затраты на специализированный инструмент.

Открытый способ прокладки электромагистралей по дому предоставляет такие преимущества:

  • Лёгкая и простая прокладка кабеля;
  • Вся проводка в доступе для мониторинга состояния проводки, также несложно произвести замену испорченного участка;
  • Достаточно простая масштабируемость всей электросистемы, можно легко добавить и убрать розетки или выключатели;
  • Дешевая стоимость работ по монтажу.

Минусы внешней проводки:

  • Страдает эстетический вид стен;
  • Возможны риски механического повреждения силового кабеля;
  • Необходимы сквозные отверстия в стенах при переходе между помещениями.

Схема и план

Монтажная схема необходима для обоих способов прокладки кабелей. В первом случае она помогает в работе, а во втором (при скрытой прокладке) пригодится для ремонтных работ, разделения линии электроснабжения при необходимости.

Для составления схемы возьмите план всех помещений. Отметьте на нем предполагаемые места установки крупной мебели, бытовых приборов, работающих от сети. Это исключит ситуации, когда розетка оказалась на стене за шкафом-купе или для установки посудомоечной машины, ее приходится переносить в другое место.
Разделите группы линий электроснабжения для освещения и для розеток. Розеточные линии лучше разделить, особенно, если они ведут на кухню, в ванную, где используются бытовые приборы высокой мощности.

Внимание! Разделение силовых линий оставляет возможность использовать бытовые приборы, даже если одна из линий перегорела. Обслуживание сгоревшей линии можно провести без отключения электричества во всем коттедже.

Схема электрической проводки для деревянного дома может выглядеть следующим образом.

Пошаговая подготовка схемы проводки своими руками

  1. Для подготовки схемы разводки электропроводки в частном доме возьмите обычный лист бумаги и начертите план всех помещений.
  2. Обозначьте места расположения мебели, бытовых приборов, сантехники.
  3. Отметьте места для монтажа розеток.
  4. Отдельно отметьте розетки с защитой от водных брызг (в ванной, на кухне).
  5. Укажите место расположения распределительного щита.
  6. Отметьте, где расположены распределительные коробки.

Эта схема нужна вам исключительно для проведения монтажа. В проверяющие надзорные органы она не предоставляется.

Варианты прокладки электропроводки в деревянном доме

Выше уже упоминалось, что прокладывается электричество в доме из бруса закрытым и открытым способом. Остановимся подробнее на их плюсах, недостатках, специфике монтажа.

Подбор аппаратуры и кабелей

Для монтажа электрической проводки и точного составления схемы необходимо подобрать материалы и инструменты.

Для работы понадобится:

  • Электрический щит. Для дома из дерева желательно приобрести металлический щит.
  • Трехжильные кабели ВВГ разного сечения.
  • Гофрированные полурукава и трубки, металлические трубы;
  • Кабель-каналы, предназначенные для монтажа проводки внешнего типа;
  • Распаечные коробки;
  • Колодки для соединений и зажимные клеммы;
  • Термоусадочные трубки разного диаметра, изолирующая лента;
  • Монтажные коробки для выключателей, розеток;
  • Плафоны осветительных приборов, выключатели, розетки;
  • Автоматические переключатели для электрической проводки;
  • Вводное оборудование для заведения электрической проводки внутрь дома;
  • Электрический счетчик.

Кроме этого понадобятся монтажные инструменты с прорезиненными ручками, резиновые перчатки. Подбирать материал желательно средней цены. Низкая стоимость материалов часто говорит об их невысоком качестве и недолговечности.

Способы монтажа

Провести кабель проводки в дом можно двумя способами: подземным и воздушным.

Открытая (наружная) проводка в доме из бруса

Наружная проводка в срубе монтируется проще, поэтому выполнения работы достаточно иметь минимальный опыт прокладки электросети.

Начните монтаж электрики в деревянном доме с прикрепления распределительных коробок. Зафиксируйте кабель-каналы, в которые будут вкладываться провода. Прикрепите розетки и включатели согласно предварительно составленной схеме.

Чтобы провода, включатели и розетки гармонировали с отделкой стен и общей стилистикой деревянного дома, подберите их под цвет дерева или в стиле ретро. Такие решения можно увидеть на многочисленных фото электропроводки в деревянном доме в

Плюсы:

  1. Простой и быстрый монтаж в сравнении с внутренней прокладкой проводов.
  2. Придает особый колорит брусовому дому.
  3. Легкое обслуживание и замена деталей при необходимости.

Минусы:

  1. Нужно подбирать розетки и включатели, подходящие по стилю интерьеру дома.
  2. Необходимость предусмотреть расположение линий электросети, чтобы мебель, техника не мешала пользоваться ими.
  3. Желательно подбирать короб для кабелей, который оптимально впишется в интерьер комнат.

Подземный монтаж проводки

От столба линии электропроводки роется траншея для кабеля. Глубина траншеи должна быть не менее восьмидесяти сантиметров.

Там, где кабель входит в почву, а также в фундамент устанавливаются толстостенные металлические трубки, в которые протягивается кабель.

Место входа кабеля герметизируется с помощью мастики. Такой способ ввода подходит для проведения электрической проводки скрытым способом.

Воздушный монтаж проводки

От столба линии электропередач используется кабель сечением больше шестнадцати миллиметров. Используется самонесущий изолированный провод (СИП). Этот кабель ведется только до ввода в дом. Использовать его внутри помещения запрещено. От этого кабеля к распределительной коробке применяется ВВГнг типа. Он дополнительно помещается в гофрированную трубу.

В месте ввода электрических кабелей в дом обязательно используется металлическая гильза. Она защитит стены от возгорания в случае выхода проводки из строя, а также сами кабели проводки от грызунов.

Дальнейшая разводка электрической проводки осуществляется двумя способами: скрытым или открытым.

Наиболее рациональным  и удобным способом считается монтаж  проводки открытым способом.

Он в свою очередь выполняется несколькими методами:

  • В стиле «ретро»;

  • Путем крепления проводов напрямую к стене;
  • Монтаж проводов в гофре в малозаметных местах в комнатах;
  • Проводка по стенам в кабель-канале;
  • Проводка с помощью электротехнического плинтуса;
  • Прокладка кабелей в пластиковом декоративном плинтусе.

Вход линии электричества в дом

Ввод электричества в деревянный коттедж выполняется двумя способами: под землей и по воздуху. Проще в монтаже воздушный способ, но безопаснее подземный. Под землей кабель защищен от повреждений, а линии электричества входят в помещение через фундамент. Для этого в нем прокладываются толстостенные трубы. Этот способ удобен для строящегося дома. Если жилье уже возведено, остается только воздушный способ. Для деревянных строений используется вводный кабель в негорючей оплетке.

Профессионалы рекомендуют установку защитного автомата на фасаде жилого дома перед входом линии в помещение, чтобы обезопасить его от возгорания из-за короткого замыкания и перегрузок.

Установка распределительного щитка

Распределительный щиток — металлический ящик, в котором установлены нулевая шина и шина контура заземления DIN-рейка. Также в нем устанавливается счетчик расхода электрической энергии с пломбой и вводный защитный автомат. Щиток закрывается металлической или пластиковой дверцей.

Из распределительного щитка линии электричества идут к точкам потребления – розеткам и включателям.

Автоматы в щитке должны иметь такую входную мощность, чтобы сработать при перегрузке даже на самом слабом участке домашней электросети.

Контур заземления и другие меры безопасности

Монтаж контура заземления — обязательная часть установки электропроводки в деревянном доме. Самым эффективным способом монтажа считается модульно-штырьевой. Для его использования нужно приобрести готовые заземляющие системы, обработанные антикоррозийным покрытием. Если их покупка кажется дорогостоящей можно использовать металлический уголок или арматуру.

По периметру дома вырывается траншея, в которую устанавливаются вертикальные заземлители и помещается треугольный контур заземления. Следующий этап – установка выводного устройства заземляющей системы.

Далее заземление подключается к тоководу, а тот к общей системе. К готовой системе заземления подключается электрическое оборудование.

К мерам противопожарной безопасности кроме монтажа заземления относятся:

  1. использование коробов и шлангов из негорючих материалов;
  2. соблюдение правил монтажа, аккуратная работа с кабелями, исключающая их повреждение;
  3. неразрывность заземления по всему контуру;
  4. наличие системы уравнивания электрических потенциалов.

Порядок монтажа

  • Начальным этапом монтажа проводки является подготовка места для включателей и розеток. На место монтажа светильников, розеток и выключателей необходимо прикрепить металлические пластинки. На эти пластинки устанавливаются электротехнические приборы.
  • Следующий этап – проведение проводов наружным или скрытым способом. Не зависимо от выбранного способа все места соприкосновения проводов и дерева (места прохождения через стены) следует обезопасить металлическими цилиндрами.
  • Третий этап – подключение проводов согласно схеме электропроводки дома.
  • Подключение к электрическому щитку. Прежде чем подключить провода к щитку, нужно проверить правильность их монтажа, а  также отсутствие короткого замыкания, оценить сопротивление заземления и изоляции.

Завершение электромонтажных работ

Завершающим этапом монтажа электропроводки является проверка правильности работы электросети. Тестировать проводку на предмет того, отвечает ли она нормам или нет должны профессиональные электрики. Если хозяева дома не обладают достаточным опытом электромонтажа, ответ на вопрос, как лучше: самому сделать проводку в деревянном доме или доверить эту работу мастеру, очевиден.

Распространенные ошибки

Монтируя электропроводку своими руками важно избежать следующих типичных ошибок:

  • Монтаж без схемы электропроводки, составленной заранее.
  • Коммутация всех линий проводки в помещении в одном узле.
  • Применение некачественных материалов.
  • Расчет электропроводки с уже заложенным в него «запасом». Рассчитываться электропроводка должна без запаса. Запас мощности закладывается на стадии покупки материалов. Он не должен превышать двадцати процентов от расчетных данных. Например, кабель может иметь сечение на 20% большее, чем сечение, указанное в расчете.
  • Для подключения электроприборов высокой мощности (до 3.5 кВт) используются обычные розетки. Для оборудования с большей мощностью требуется отдельный кабель, идущий от щитка. Использование более мощной розетки без отдельного кабеля от щитка является ошибкой.
  • Заниженное сечение кабеля на ввод в дом. Оно нередко становится причиной возгорания проводки из-за токовой перегрузки.
  • Прокладка кабельной линии в непосредственной близости от поверхности стен (при скрытой проводке). В результате, вбивая гвоздь в стену, человек может получить поражение электрическим током.
  • Соединение высоко- и низковольтных проводов в одной коробке.
  • Использование небезопасной скрутки, ведущей к оплавлению проводов.
  • Соединение алюминиевых жил с медными. Если соединение неизбежно, лучше использовать для этой цели специальные клеммы.
  • Работа под напряжением.
  • Расположение распределительных коробок на средней или нижней части стен.

  • Нарезка проводов на куски. При монтаже может оказаться, что до места расположения розетки не хватает нескольких сантиметров, и других кусков нужной длины в наличии нет.
  • Использование одних и тех же марок кабелей и проводов для уличного и внутреннего монтажа.
  • Несоблюдение цветовой маркировки проводов.
  • На разрыв выключателя к цепи ведет нулевой, а не фазный провод, как это должно быть.
  • Установка распределительных коробок там, где их легко повредить, где к ним будут иметь доступ дети.
  • Отсутствие обжимной гильзы у многопроволочного провода, монтируемого в винтовой зажим.
  • Неправильное заземление провода.
  • Неправильное подключение устройства защитного отключения.

Заключение

Планируя монтаж электропроводки, нужно озаботиться не только тем, как красиво сделать скрытую электрическую проводку в доме, но и тем, чтобы ее монтаж в деревянном доме был максимально безопасным и удобным для проверки и обслуживания.

Все монтажные работы должны производиться с учетом пожароопасности деревянных строений

Как провести подземное электричество в сарае

От определения того, сколько вольт и ампер необходимо для сарая, до определения того, может ли существующее электроснабжение обеспечить это, и до рытья траншеи, соответствующей нормам, для кабелепровода, питание хозяйственной постройки — это, вероятно, работа для профессионала.

В этом видео, Электрик этого старого дома Скотт Карон показывает нам, как он выполняет свою работу.

шагов для подачи электроэнергии в сарай:

  1. Определите, какие потребности в электроэнергии будут иметь пристройку.Потребуется ли ему питание 240 В или достаточно 120 В? Какие будут электрические нагрузки? Это определяет размер питающей проволоки, а также размер нового автоматического выключателя, необходимого на главной панели дома. Этот сарай требует 240 В и 60 ампер.
  2. Найдите главную панель дома и определите, достаточно ли поступающей мощности для удовлетворения потребностей пристройки, а также достаточно ли места для установки нового автоматического выключателя.
  3. Добавление дополнительной панели рядом с главным выключателем в доме упрощает подключение проводки.
  4. Выйдя на улицу, пора рыть траншею. Прежде чем начать земляные работы, Скотт набирает 811 — универсальный номер Call Before You Dig. Эта служба отправляет техника, который обнаружит и пометит все существующие подземные коммуникации, чтобы они не были повреждены копанием. Эта услуга не только бесплатна, но и требуется по закону.
  5. Рытье траншеи достаточно глубокой (для мощности 240 В код требует, чтобы кабелепровод был как минимум на 18 дюймов ниже поверхности) при использовании траншейной машины происходит намного быстрее.Однако даже эта машина не может пройти через выступ или скалу, поэтому позже потребуется еще один шаг.
  6. Чтобы защитить канал от острых камней, в траншею закладывают несколько дюймов песка. Важно вырыть траншею достаточно глубоко, чтобы даже с дополнительным материалом канал имел глубину 18 дюймов и более.
  7. Использование кабелепровода из ПВХ диаметром 1 ½ дюйма оставит достаточно места для протягивания проводов. Для фиксации стыков используется специальный клей.
  8. Там, где требуются плавные изгибы, тепло от специальной пропановой горелки используется для размягчения пластиковой трубы, достаточной для ее изгиба.Как только канал остынет, новая форма станет постоянной.
  9. Вся труба проложена в траншее, она покрыта защитным слоем песка. На песке Скотт наклеивает красную ленту с предупреждением, чтобы в будущем всех, кто здесь копает, предупредить о наличии подземной энергии.
  10. В одном месте, где траншеекопатель натолкнулся на уступ и не смог выкопать достаточно глубоко, поверх канала кладется слой бетона толщиной 2 дюйма, песок и предупреждающая лента.
  11. После установки всех каналов траншея засыпается грязью, которая вышла из нее.С небольшим количеством семян травы, мульчирующей соломой, водой и временем земляная земля снова превратится в лужайку.
  12. Первый шаг к вводу проводов в трубу — это протянуть ленту электрика от одного конца до другого. Здесь полезно иметь помощника, в данном случае домовладельца, чтобы знать, когда рыболовная лента достигает дальнего конца.
  13. Пропуская рыболовную ленту через канал, Скотт привязывает веревку диаметром ¼ дюйма к концу рыболовной ленты и тянет ее обратно к дальнему концу.
  14. В кабелепроводах код требует использования отдельных проводов, а не кабеля в оболочке (типичная домашняя проводка, где два или три проводника плюс заземляющий провод обернуты вместе во внешней оболочке).Здесь, поскольку это цепь 240 В, два проводника на 120 В, одна нейтраль и земля привязаны к веревке и протянуты через кабелепровод. Все провода тяжелые, калибра 6, для подачи требуемых 60 ампер.
  15. Внутри сарая распределительная коробка прикреплена к кабелепроводу в том месте, где он проходит через стену. Отдельные провода от кабелепровода присоединяются к кабелю с неметаллической оболочкой того же диаметра, поскольку его легче проложить внутри сарая к новой субпанели. Для этого толстого провода используются специальные соединители с винтовыми зажимами.
  16. В дополнительной панели клеммы заземления и нейтрали разделены, в отличие от главной панели в доме, где они соединяются вместе. Отдельный стержень заземления вбивается в землю за пределами навеса, и к нему подключаются клеммы заземления.
  17. Заземляющий и нейтральный провода подключаются к соответствующим клеммам, а один горячий провод подключается к каждой шине.
  18. В подпанели устанавливаются выключатели и ограничитель перенапряжения, а кабельная разводка проводится с использованием типовых методов внутренней проводки.
  19. Вернувшись в дом, провода от кабелепровода соединяются с проводами от кабеля в неметаллической оболочке в распределительной коробке, как это было сделано в сарае. Оттуда кабель идет к новой панели, которая была установлена ​​под существующей главной панелью. Установлен двухполюсный выключатель на 60 ампер, и навес может быть включен.

Когда работа будет завершена, сарай будет иметь внутреннее и внешнее освещение, розетки и настроен для установки будущей станции зарядки электромобилей.

инструментов:

Установка системы скрытой проводки кабелепровода

Системы скрытой кабельной проводки широко используются в жилых помещениях, так как они эстетичны.Это наиболее часто используемая домашняя система электропроводки, поскольку она защищает провода от внешних повреждений и увеличивает срок их службы.

Провода устанавливаются в 4 этапа.

Шаг 1: Прокладка электропроводки в плите

Шаг 2: Прокладка электрических проводов в стене

Шаг 3: Установка задних коробок коммутационных плат

Шаг 4: Установка распределительных щитов

Давайте посмотрим на пошаговую процедуру установки скрытой системы электропроводки из кабелепровода.

Шаг-1: Укладка электрических соединений C в плиту
  • Плиты кабелепровода для домашней электропроводки должны быть толщиной 2 мм и размером 25 мм для труб из ПВХ. Проложите трубы для перекрытий между верхней и нижней арматурой.
  • Используйте только глубокие распределительные коробки в перекрытиях. Правильно закрепите кабелепроводы из ПВХ с помощью вязальной проволоки.
  • Было бы идеально следовать цветовой кодировке кабелепроводов для электрических проводов и данных, таких как LAN и телефонный провод.Используйте серые трубы из ПВХ для передачи данных, черные трубы из ПВХ для электрических проводов и растворитель ПВХ для соединения аксессуаров
  • Тщательно проверьте падение стены и определите толщину бетона.
  • Проверьте электропроводку согласно сервисным чертежам и посмотрите, где расположены распределительные щиты и сколько точек необходимо установить в каждом месте
  • Соблюдайте особые меры предосторожности при бетонировании плиты
  • Заменить все сломанные трубы
  • Убедитесь, что все соединения водонепроницаемы.
  • После того, как плита и балка сняты с опалубки, немедленно проложите проводку GI.Задокументируйте любые пробки или альтернативный маршрут для использования в будущем.
  • Обеспечьте все необходимые втулки в балках, колоннах перед заливкой плиты в соответствии с требованиями по электрике и кондиционированию воздуха
  • Обеспечьте вытяжные ящики в подходящих местах
  • Не размещайте тяговые и соединительные коробки в одном месте. Расположите их так, чтобы их нельзя было легко увидеть из мест с интенсивным движением, в соответствии с электрическими чертежами
    • .

Шаг 2: Прокладка электрических кабелей C в стене
  • Выполнение скрытых работ по прокладке кабелепровода после возведения каменных стен, но до начала штукатурных работ.
  • По окончании отверждения кирпичной кладки приступить к чеканке.В идеале выдерживайте 7-дневный интервал между двумя действиями
  • Выполняйте чеканку стен только стенорезом, чтобы не повредить стены
  • Закрепите электрические кабелепроводы одобренными зажимами, чтобы обеспечить правильную прокладку и проводку
  • После того, как трубопроводы, коробки и аксессуары закреплены, заполните точеную поверхность цементным раствором и оберните сетку для цыплят вокруг трубопроводов.
  • Начните проводку на стене с отметки уровня на стене, учитывая высоту над FFL (уровень готового пола)
  • Ограничить ширину чеканки по количеству каналов
  • Глубина выемки должна быть не менее 10 мм от стены кладки, чтобы имелась выемка для кабелепровода.
  • Убедитесь, что все горизонтальные кабелепроводы проложены прямо на уровне коробки.Кабелепровод световой точки должен проходить прямо вертикально к распределительной коробке. Убедитесь, что в стене не случайно взят кабелепровод
  • Не используйте локти или изгибы. Используйте пружину для сгибания, если вы хотите изменить направление трубы.
  • Не прокладывать электропроводки вблизи линий связи
  • Проложите кабелепроводы над подвесным потолком с соответствующей опорой. Ни в коем случае не ставьте их на подвесной потолок. Закройте вертикальные участки открытыми концами вверху, если у вас есть подвесной потолок

Шаг 3: Установка задних коробок коммутационных плат
  • Правильно закрепите скрытый распределительный щит по уровню в соответствии с проектом архитектора, например, расстояние и высота от уровня готового пола (FFL)
  • Убедитесь, что зазор между скрытыми распределительными щитами одинаков. Обеспечьте одинаковое единообразие для всех установок.
  • Щиты должны представлять собой готовые металлические ящики модульного типа утвержденного производителя. Закрепите скрытый ящик на 3 мм ниже оштукатуренной поверхности.
  • Закрепить коробку перед штукатурными работами при прокладке стен. Пока ведутся штукатурные работы, ящики заполняем термоколем.

Шаг 4: Установка распределительных щитов
  • Замаскировать распределительный щит перед штукатуркой
  • Закрепите коробку DB на правильной линии и выровняйте углубление в кирпичной кладке
  • Подготовьте коробку в соответствии с проектом, например, установите количество трубопроводов, входящих в распределительную коробку.
  • Поместите трубы ПВХ только в указанные входные отверстия.

Убедитесь, что вы выполнили все эти шаги упорядоченным образом для успешного монтажа скрытой системы электропроводки.Наши специалисты D&F Liquidators, Inc. могут помочь вам с успешным монтажом скрытой электропроводки в вашем доме. Свяжитесь с нами, чтобы узнать больше об этом.

D&F Liquidators обслуживает потребности в строительных материалах для электротехники более 30 лет. Это международная информационная служба площадью 180 000 квадратных метров, расположенная в Хейворде, Калифорния. В нем хранится обширный перечень электрических разъемов, кабелепроводов, автоматических выключателей, распределительных коробок, проводов, предохранительных выключателей и т. Д.Он закупает электрические материалы у ведущих компаний по всему миру. Компания также ведет обширный инвентарь взрывозащищенной продукции и современных решений в области электрического освещения. Поскольку компания D&F закупает материалы оптом, она имеет уникальную возможность предложить конкурентоспособную структуру ценообразования. Кроме того, он может удовлетворить самые взыскательные запросы и отгрузить материал в тот же день.

Поделитесь этой историей, выберите платформу!

Электромонтаж садового сарая — Экстремальные инструкции

Когда сарай становится сараем, а не магазин или сарай? Иногда ответ на этот вопрос носит технический характер и определяет, нужно ли вам разрешение на строительство. Однако в большинстве случаев это зависит от вас. Расположение, назначение и размер вашего флигеля определяют подгонку и отделку, но я стараюсь сделать одну вещь, если возможно, — это поставить там немного света.

Некоторым сараям нужен свет. Многие из нас уходят на работу, когда темно, и возвращаются домой в темноте в эти короткие дни и долгие зимние ночи. Так что если вы собираетесь использовать навес для хранения инструментов, игрушек или принадлежностей, то большую часть года вы будете использовать его в темноте.

У меня была своя доля походов в сараи с фонариком, поэтому, когда мы планировали новый садовый сарай, я начал искать лучший способ доставить немного сока в это место.Розетка снаружи дома служила источником энергии, поэтому мы вырыли канаву от этого места до того места, где мы будем строить сарай.

Ознакомьтесь с местными нормативами, но основными требованиями являются (1) провод и прерыватель соответствующего сечения, (2) защита цепи от GFCI и (3) специальный подземный провод или кабелепровод.

Вы можете проложить свой провод под землей в герметичном кабелепроводе из ПВХ или использовать подземный кабель типа UF, при условии, что провод защищен кабелепроводом, где бы он ни был открыт.

Мы выбрали нам трубы типа УФ и ПВХ. Я подумал, что провод может иметь дополнительную защиту на тот случай, если мне придет в голову построить яму для аллигатора и забыть, что там есть проводка сарая. Тем не менее, использованный нами тип UF-кабеля был неудобной задачей для снятия изоляции для создания соединительных коробок.

Вот как мы это сделали:

Когда мы узнали, где будет располагаться сарай, мы вырыли траншею от существующей внешней распределительной коробки (соединительной коробки) к новому флигелю.

Мы проложили ПВХ-канал для защиты и прокладки провода под землей, оставив достаточно дополнительной длины, чтобы мы могли решить, где разместить первую розетку, которая будет установлена ​​в сарае.

Мы добавили дополнительные части кабелепровода для защиты провода от щенячьих зубов между землей и полом сарая. Затем мы просверлили отверстие в нижней пластине каркаса сарая и в полу и продевали проволоку снаружи в сарай.

Мы устанавливаем выходную соединительную коробку примерно на расстоянии молотка от пола.С помощью набора для возвышения j-box мы прикрепили коробку к шпильке с помощью прилагаемых гвоздей.

Мы протянули провод через одно из отверстий в соединительной коробке. Затем мы прикрепили проволоку к каркасу с помощью проволочной скобы. Обязательно вбивайте скобу, не повредив изоляцию вокруг провода.

Мы попробовали несколько способов снять внешнюю защиту этого подземного провода. Дополнительная проблема заключается в том, что внешняя изоляция представляет собой не просто рукав, как обычный ромекс, но также заполняет все пространство вокруг отдельных проводов 12-го калибра.Будьте осторожны, чтобы не порезать внутреннюю изоляцию вокруг отдельных проводов.

Устройства для зачистки проводов имеют выемки для конкретных размеров, поэтому вы можете найти то, что подходит для используемого провода. Удалите 1/2 дюйма изоляции с проводов, чтобы подготовиться к установке розетки.

Обычно есть два способа подключения проводов к обычным бытовым розеткам: винты по бокам или отверстия сзади. Однако заземляющий провод обычно крепится только винтом, а это значит, что для его подключения потребуется согнуть небольшую петлю.Для этой задачи хорошо подойдут плоскогубцы.

Сгибание крючка по часовой стрелке помогает удерживать его на месте при затягивании винта.

Вставьте оставшиеся провода в соответствующие отверстия для клемм (от белого к серебристому и от черного к золотому) и затяните винты, чтобы удерживать их на месте.

Мы решили сделать наш выключатель света доступным снаружи сарая, чтобы мы могли включать свет независимо от двери, которую мы использовали, и чтобы мы могли включать внешнее напольное освещение, не заходя в сарай.Мы использовали соединительную коробку переключателя в качестве шаблона, чтобы отметить проем, чтобы мы могли разрезать его напротив шпильки изнутри сарая.

Если у вас есть опыт работы с сабельной пилой, вы можете сделать врезной пропил, но обычно для начала безопаснее просверлить отверстие.

Пиление сзади работает хорошо, потому что зубья пилы режут при обратном ходе, что помогает предотвратить разрыв.

Поскольку эта соединительная коробка не была предназначена для этого применения, мы предварительно просверлили шпильку со стороны коробки и прикрепили коробку к шпильке винтами.

Мы использовали 3/4-дюймовую лопаточную коронку, чтобы просверлить отверстия в шпильках, чтобы проложить наш провод от выхода GFCI к выключателю.

Проволоку снова прикрепили к каркасу скобами.

Мы прикрепили соединительные коробки светильников к балкам потолка и проложили провод от левого светильника к выключателю.

Мы соединили черные провода и землю с переключателем света, а белые провода соединили вместе внутри соединительной коробки переключателя с помощью гаек.

Мы вырезали примерно 8-дюймовый кусок ромекса и сняли внешнюю изоляцию, чтобы отдельные пряди можно было использовать для соединения с осветительной арматурой.

Три черных провода соединены вместе в соединительной коробке первого светового индикатора (питание, косичка и линия к следующему последовательно включенному свету). То же самое и с белыми проводами.

Помните, что провод питания (черный) идет к латунно-золотому контакту на осветительной арматуре, а нейтральный провод (белый) идет к серебряному контакту.

Закончив электромонтаж, заправьте излишки в соединительную коробку и установите приспособление. Для этого пригодится дрель, особенно при работе с потолочными агрегатами.

Нашим последним осветительным прибором в серии был наружный прожектор. Обозначив расположение соединительной коробки на внутренней стороне, мы частично просверлили отверстие лопаткой. Просверлите так, чтобы конец сверла был виден снаружи.

Во избежание прорыва (раскола сайдинга) просверлите отверстие снаружи.

Мы использовали лобзик, чтобы вырезать как можно большую часть круга изнутри. Это дало нам достаточно круга, чтобы закончить разметку и вырезать отверстие j-box снаружи.

Провода на прожекторном светильнике были многожильными, поэтому мы обернули их вокруг провода калибра 12 и согнули большой провод обратно через многожильные, прежде чем закрыть соединение гайкой для провода.

Не забудьте установить прилагаемую уплотнительную прокладку между наружным креплением и соединительной коробкой.

Перед тем, как подключить проводку нашего нового сарая к дому, мы проверили цепь, чтобы убедиться, что сработал правильный выключатель.

Наконец, некоторые творческие работы с кабелепроводами позволяют нам использовать уже существующее отверстие во внешней соединительной коробке источника питания, сохраняя все должным образом герметичным.

Рекомендуемые статьи

Прокладка кабеля с неметаллической оболочкой, открытого или в кабельном канале

Допустимо ли прокладывать кабель с неметаллической оболочкой (NM) на стене или на чердаке, в подвале или в жилом гараже? Где может потребоваться физическая защита кабеля ЯМ, а где физическая защита кабеля ЯМ часто используется, но не обязательно? Допустимо ли прокладывать кабель NM в кабелепроводе, и если да, то как определяется допустимая токовая нагрузка? Какая длина дорожки качения считается рукавами для физической защиты, а какая длина рукава действительно считается настоящей дорожкой качения? Кабель NM разрешен в качестве способа прокладки в одно- и двухквартирных домах, во многих многоквартирных домах и коммерческих зданиях с некоторыми ограничениями.Это не допускается (1) в многоквартирных домах или коммерческих зданиях, превышающих три этажа над уровнем земли, (2) где он будет использоваться в качестве служебного входного кабеля, в коммерческих гаражах, имеющих опасные (классифицированные) зоны, и (3) в некоторых других местоположения, как указано в Разделе 336-5 NEC. Из-за различных мест и типов конструкции, в которых используется кабель NM, может потребоваться установить кабель либо на открытом воздухе, либо в здании, либо в муфте или кабельном канале для физической защиты.Раздел 336-6 разрешает прокладку кабеля NM в открытых местах и ​​разрешает этот метод установки с момента введения кабеля NM в Кодекс в 1930-х годах. При установке на открытом воздухе кабель должен точно следовать за поверхностью здания или устанавливаться на подножках. Кабель NM также нельзя прокладывать в зоне, где он может быть поврежден или подвергнуться физическому насилию, которое может повлиять на безопасную работу системы. Например, кабель NM может быть проложен на поверхности существующей стены, покрытой гипсом или стеновыми плитами в здании, где допускается использование кабеля NM.Его можно установить выставленным в жилом гараже, на чердаке или в подвале. В большинстве случаев кабель NM должен точно следовать за поверхностью здания или должны быть предусмотрены другие средства поддержки кабеля. Многие подвалы, чердаки и складские помещения не имеют гипсокартона, поэтому фермы, балки или элементы каркаса остаются открытыми. В некоторых жилых гаражах и чердаках конструкция может состоять из недостроенных стен и потолочных конструкций с высокими козырьками или фронтонами. В этих случаях может оказаться невозможным проложить кабели вдоль строительной конструкции, потому что это потребует гораздо большей длины кабеля и дополнительных трудозатрат на установку.Подножка может быть установлена ​​и поддержана строительной конструкцией на более низкой высоте с помощью кабелей, прикрепленных к подножке. Прокладка кабеля NM на открытом воздухе в подвале здания настолько распространена, что Раздел 336-6 (c) содержит руководство по установке кабелей в подвале. В недостроенном подвале кабель NM, содержащий проводники меньше двух проводов № 6 AWG или трех проводов № 8, должен быть проложен через просверленные отверстия в элементах каркаса. Кабели, состоящие из двух No.6 или три проводника № 8 или более могут быть прикреплены скобами непосредственно к нижней части элементов каркаса в подвале. Ограничение на прокладку проводов меньшего размера через просверленные отверстия, а не к нижним краям балок, заключается в обеспечении лучшей физической защиты этих кабелей. Раздел 300-4 содержит различные специальные требования для обеспечения физической защиты кабелей, установленных в деревянных элементах каркаса. Если кабель NM может подвергнуться физическому повреждению, Раздел 336-6 (b) требует, чтобы кабель был защищен.Эта защита может быть установлена ​​в кабелепроводе, металлической электрической трубке (EMT), PVC Schedule 80, трубе, защитных полосах, указанных поверхностных металлических или неметаллических дорожках качения или любым другим способом, обеспечивающим подходящую защиту кабеля. Если кабель NM проложен там, где он проходит через пол, он должен быть защищен на высоте не менее 6 дюймов над полом, заключив его в жесткий металлический кабелепровод, промежуточный металлический канал или один из других методов, упомянутых ранее. Эта защита позволит перемещать кабель с этажа на этаж, не беспокоясь о том, что гвоздь, прикрепляющий деревянную лепнину к стене (близко к полу), может проникнуть в кабель. Защита кабеля NM также часто используется там, где кабель должен выходить изнутри конструкции здания, чтобы обеспечить питание устройств на внешней стороне здания. Прожекторы на внешних карнизах часто получают питание с использованием кабеля NM с оплеткой для защиты кабеля от физических повреждений и от внешних факторов, таких как сырость или солнечный свет. Раздел 336-6 не ограничивает длину рукава, который может использоваться для защиты кабеля, но этот рукав обычно используется только для очень ограниченной длины кабельных трасс.Например, гильза, охватывающая кабель NM, выходящий с чердака и питающий прожекторы, установленные на карнизе здания, может иметь длину всего от 12 до 24 дюймов, хотя могут быть применения в строительстве, где гильза намного длиннее. В области «Что считать муфтой и что считать установкой дорожки качения?» Часто возникает вопрос. Рукав не обязательно должен быть непрерывным и может иметь любую длину, необходимую для обеспечения физической защиты. Монтаж кабельного канала должен быть полностью установлен между точками вывода, соединения или сращивания перед установкой проводников в соответствии с Разделом 300-18 (a). Если используется металлическая дорожка качения, Раздел 300-10 требует, чтобы металлическая дорожка, кабельная броня или другие металлические корпуса были соединены вместе для обеспечения эффективной электропроводности. Существует исключение из Раздела 300-10, согласно которому короткие участки кабельных каналов, используемые для поддержки или защиты кабельных сборок от физического повреждения, не должны быть электрически непрерывными. Если кабель NM выходит изнутри здания и на короткое расстояние заключен в рукав или кабельный канал на внешней стороне здания, необходимо ли уменьшить номинальные параметры проводов в кабеле для более высокой температуры окружающей среды, часто обнаруживаемой вне здания.Раздел 310-15 (а) (2) дает некоторые указания по этому вопросу. В нем говорится, что «если для данной длины цепи может применяться более одного расчетного или табличного значения допустимой нагрузки, следует использовать наименьшее значение допустимой допустимой нагрузки». Это применимо к проводникам внутри кабеля, выходящим из более прохладной зоны внутри здания и входящим в среду с более высокой температурой снаружи здания. Более высокая температура окружающей среды вокруг кабеля, расположенного снаружи здания, потребовала бы, чтобы более низкая допустимая нагрузка использовалась для проводников в кабеле, чтобы меньшая допустимая нагрузка использовалась для всего кабеля.Очевидно, что температура снаружи здания и температура кабеля будут зависеть от местоположения здания и кабеля, а также времени года. Таблица 310-16, включая часть таблицы поправочного коэффициента температуры окружающей среды, может использоваться для определения допустимой допустимой токовой нагрузки для жил кабеля. В Разделе 310-15 (a) (2) есть исключение, которое действительно помогает с короткими пробегами, такими как короткие рукава, подающие на прожекторы и подобное оборудование. Исключение позволяет несколько смягчить общее правило снижения номинальных характеристик проводников.В нем говорится: «Если к соседним частям цепи применяются две разные силы тока, разрешается использовать более высокую допустимую силу тока за пределами точки перехода на расстояние до 10 футов или до 10 процентов от длины цепи, рассчитанной на более высоком емкость, в зависимости от того, что меньше «. Это исключение может быть применено к кабельной муфте, проложенной снаружи здания, что позволяет обеспечить более высокую допустимую нагрузку для проводов с учетом внутренней температуры. Причина этого исключения заключается в том, что кабель, установленный в более прохладной зоне, будет действовать как теплоотвод, отбирая избыточное тепло от коротких проводников, подверженных воздействию более высокого окружающего тепла.Большинство установщиков, вероятно, используют некоторые или все из этих методов, описанных здесь, но обзор разделов кода, которые разрешают эти методы, может быть полезным для лучшего понимания общей практики. ODE — технический специалист в Underwriters Laboratories, Inc., в Research Triangle Park, Северная Каролина. С ним можно связаться по телефону (919) 549-1726 или по электронной почте [email protected]. Проводка

— Как правильно провести коаксиальный кабель через внешнюю стену?

После ответа Tester101 вот подробное пошаговое руководство с изображениями того, как я подавал кабель.

Список покупок

Итого 27,99 $

Также может понадобиться:

  • Кабель RG6 (если у вас его нет, то в Home Depot стоит 0,29 доллара за фут)
  • Разветвитель на 3 кабеля $ 6.97

Необходимые инструменты

  • Сверло
  • Универсальный инструмент для зачистки оболочки кабеля $ 4.88
  • Пила по гипсокартону (или что-то для проделывания дыр в гипсокартоне)

Подготовительные работы

Я использовал коричневую упаковочную бумагу, вырезал кусок для угла и заклеил малярным скотчем область, над которой будет работать

.

Снаружи кабель войдет в кабельную коробку, которая удобно расположена на расстоянии около 2 футов.

Шаг 1

Я выбрал место между дверной коробкой и противоположной стеной, чтобы начать бурение, примерно в футе над землей.

Чистый снаружи. Вы захотите оставить бит торчащим, чтобы вы могли вставить коаксиальный кабель обратно внутрь.

Шаг 2

Я взял существующий кабель и отрезал один из концов, обнажив внутреннюю часть провода, чтобы было удобнее протянуть его через стену.

Шаг 3

Я пропустил через оголенный конец коаксиального кабеля изнутри кабельной коробки, так что конец с разъемом можно добавить к разветвителю.

На этом этапе вам может потребоваться добавить 3-полосный разветвитель, если вы не хотите заменять существующее соединение.

Шаг 4

Перед тем как протянуть коаксиальный кабель обратно внутрь, наденьте пластиковую втулку на коаксиальный кабель.

Пришло время прикрепить кабель к биту, чтобы вернуть его внутрь.

Шаг 5

Изолентой прикрепите коаксиальный кабель к биту.

Потяните сверло назад, протянув кабель через стену.

Шаг 6

Вдавите пластиковую втулку в наружную стену. Возможно, вам придется немного увеличить отверстие, чтобы протолкнуть втулку.

Шаг 7

Разрежьте гипсокартон и закрепите низковольтный кронштейн.

Шаг 8

Зачистите коаксиальный кабель и загните экран провода против внешней изоляции.

Наденьте разъем на коаксиальный кабель и скручивайте разъем до тех пор, пока разъем не будет надежно запечатан так, чтобы из разъема выступал примерно 1/8 дюйма центрального проводника.

Шаг 9

Подключите коаксиальный кабель к задней части настенной панели.

Шаг 10

Прикрепите настенную пластину к кронштейну.

Шаг 11

С помощью отвертки я согнул коаксиальный кабель, чтобы убедиться, что он изгибается вниз при входе в пластиковую втулку. Используйте минимальный радиус изгиба производителя кабеля, чтобы согнуть кабель, чтобы не повредить его. Затем я использовал силикон вокруг втулки, а также вокруг коаксиального кабеля.

Замена электрооборудования | JLC Онлайн

Если вы являетесь генеральным директором и спрашиваете клиентов, что они хотели бы иметь в своем недавно отремонтированном доме, они, вероятно, упомянут такие вещи, как дополнительные окна, гранитные столешницы и новые паркетные полы.Одна вещь, которую они вряд ли попросят, — это новая электрическая услуга. Но это не значит, что они не заметят, если вы не посоветуете им заменить устаревшее или перегруженное оборудование.

Они могут не сразу заметить, но в конечном итоге они заметят — если выключатели всегда срабатывают, если не хватает мощности для добавления СПА или основного устройства, или если их компьютер перегревается из-за того, что сетевой фильтр был подключен к неправильно заземленной цепи.

И они обязательно заметят, если кого-то ударит током или дом сгорит.

Требуется замена

Как подрядчик по электрике, моя компания работает в основном с существующими зданиями, и мы никогда ничего не делаем, не проверив предварительно сервисную панель.

Существующая служба может быть настолько старой, что совершенно небезопасна, или может быть настолько близка к мощности, что добавление любых новых нагрузок — даже небольших — может подтолкнуть ее к грани. Любое условие потребует изменения службы (см. Врезку), что почти всегда означает увеличение мощности службы в амперах, а если дом действительно старый, то ее изменение с 120 до 240 вольт.

Когда менять службу

В начале каждого задания GC должен учитывать, нужно ли обновлять службу.

Добавление грузов. Крупный проект реконструкции, вероятно, увеличит нагрузку на электрическую систему. Если вы добавляете какие-либо отопительные или моторные нагрузки, вы должны попросить электрика произвести расчет нагрузки, чтобы убедиться, что существующая служба имеет достаточную мощность.

Устаревшее оборудование. Старые трехпроводные (240 В) 30-амперные службы все еще существуют, и мы также столкнулись с несколькими двухпроводными (120 В). Мы также сталкиваемся с главными разъединителями с выдвижными блоками предохранителей в конфигурации основной / диапазон. Многие люди не понимают, что необходимо удалить оба блока предохранителей, чтобы отключить всю электроэнергию в доме.

По коду, вы должны иметь возможность отключить питание не более чем шестью движениями руки — щелкнув шесть выключателей или переключателей, или вытащив шесть блоков. Услугу без основного разъединителя и шести или более выключателей потребуется обновить, если вы добавите какие-либо новые цепи в рамках реконструкции — и все реконструкции должны добавить цепи.

Иногда существующая служба имеет большую пропускную способность, но ответвления соединены предохранителями. В ввинчиваемых предохранителях нет ничего опасного по своей сути; проблема в том, что домовладельцы или арендаторы могут создать опасность, установив предохранители увеличенного размера.

Неисправное оборудование. Другой причиной смены услуги могут быть три буквы на существующей услуге: FPE или Federal Pacific Electric. Эта компания раньше производила панели Stab-Lok, которые часто можно найти в домах, построенных в 1950-х и 60-х годах.Прерыватели, которые подходят к этим панелям (как оригинальные, так и неоригинальные), часто выходят из строя, что может привести к пожару в доме или поражению электрическим током.

«Сервис» относится ко всему оборудованию между соединительной сеткой и основным средством отключения питания в доме, включая нейтральную шину и систему заземляющих электродов.

Изменение услуги включает удаление старой розетки счетчика, главного выключателя и часто некоторого распределительного оборудования, такого как панель предохранителей или прерывателя.За этим следует установка новой магистрали счетчика, которая представляет собой единый металлический корпус, содержащий секцию подачи электроэнергии, розетку счетчика, главный выключатель и — в большинстве случаев — секцию распределения.

Отказ от обслуживания

В районах с наземными линиями электропередач точка обслуживания представляет собой витой тройной кабель, проложенный между линиями электропередач и домом. Он заканчивается соединением электросети на флюгере, крышкой в ​​виде шлема поверх кабелепровода. Провода со стороны места стыка, называемые служебными проводниками, проходят через служебный канал к розетке счетчика.

В старых домах розетка счетчика находится в отдельном корпусе, но в более новых домах она обычно находится на главной панели.

В местах заглубления линий электропередачи имеется отвод для обслуживания — подземный подвод, ведущий к вытяжной секции магистрального водомера.

Местное коммунальное предприятие

NEC (Национальный электротехнический кодекс) имеет очень специфический набор требований к услуге. Но какими бы строгими ни были эти требования, правила утилиты часто бывают еще более строгими.

Например, в то время как NEC разрешает использовать открытый служебный входной кабель и EMT для служебных проводов, для нашей электросети требуется жесткий металлический кабелепровод диаметром 1 1/4 дюйма или больше.

Коммунальные предприятия также имеют правила, регулирующие допустимые расстояния от дверей, работающих окон, металлических желобов, линий связи, газоснабжения и металлических перил. Кроме того, они предписывают высоту опускания служебного помещения над проходами, лестничными площадками и другими зонами доступа пешеходов; над проездами и улицами требуются большие зазоры.

Важно понимать, чего ожидает утилита. Если в установке есть что-то необычное, мы приглашаем представителя сервисной службы, чтобы заранее утвердить план.

Последнее, что нам нужно, — это завершить установку и заставить коммунальных служб отказаться подключать ее, потому что они интерпретируют правила иначе, чем мы.

Дело в пункте

Большинство фотографий в этой истории взяты из проекта, в котором мы заменили первоначальную службу в доме, построенном в 1920-х годах.Капля содержала три провода, но были подключены только два (нейтральный и горячий), поэтому напряжение было 120 вольт, а не обычных 240 вольт (нейтраль и два контакта).

Этот вид услуг архаичен, но не редкость в старых домах в нашем районе. Мы заменили его, потому что он был недостаточно мощным и был явно небезопасным: находящиеся под напряжением металлические части находились в открытом деревянном корпусе на уровне земли. Любопытный ребенок мог открыть дверь и прикоснуться к чему-нибудь живому, и даже взрослый рискует получить удар электрическим током, сменив предохранитель под дождем.

Компания автора была нанята, чтобы заменить эту первоначальную электрическую службу 1920-х годов; он представлял опасность, поскольку был старым, малоразмерным, незаземленным и находился в деревянном корпусе на уровне земли рядом с подъездной дорожкой. Отвод обслуживания был подключен к трубчатой ​​проводке, которая входила в здание через отверстия в стене. Одна из точек была отогнута и не подключена, поэтому в доме было только двухпроводное питание на 120 вольт.

Большая часть проводки была трубчатой.Весь дом был подключен к двум 20-амперным цепям, которые, учитывая возраст проводки, должны были быть предохранены 15-амперными. На самом деле они были спаяны на 30 ампер; чудо, что дом не сгорел.

Расположение новой службы

Старая служба находилась сбоку от дома рядом с узкой подъездной дорогой, но мы не могли разместить там новую службу, потому что не было места для установки защитных столбов (3-дюймовых стальных труб, установленных в бетоне) перед домом. оборудование, требуемое коммунальным предприятием.

Вместо этого мы решили установить новую услугу на противоположной стороне дома; поблизости располагалась опора электроснабжения, а внешняя стена располагалась достаточно далеко от границы участка, чтобы обеспечить нам зазор в 36 дюймов (минимальный код) перед оборудованием.

Электрик проверяет наличие необходимого зазора в 36 дюймов перед новой панелью в пределах границы участка.

Кроме того, под существующим окном было достаточно места, чтобы установить панель и при этом соответствовать требованиям коммунального предприятия о том, что центральная линия измерителя должна быть не ниже 36 дюймов и не выше 75 дюймов над уровнем земли.

Мы использовали стандартный счетчик с распределением — металлический корпус, содержащий розетку счетчика, главный выключатель и шины для выключателей ответвления. План заключался в том, чтобы ввести служебный трубопровод сверху и вывести трубопровод для ответвленных цепей снизу в подползти.

Монтаж панели. Поскольку оборудование тяжелое и поддерживает стальной трубопровод, очень важно, чтобы панель была прочно прикреплена к элементам каркаса, а не только к сайдингу.Обычно мы скрепляем панели с помощью шпонок размером 3/8 на 3 дюйма или конструкционных винтов Simpson SDS. Если отверстия в панели не совпадают с обрамлением, сверлим новые.

Чтобы предотвратить проникновение воды, мы протираем полоску качественного герметика по верхней части корпуса и по обеим сторонам.

Зазор для служебных трубопроводов

Служебный блок для этого конкретного проекта не мог нависать над соседским двором, поэтому перископ (часть мачты над крышей) должен был находиться в переднем углу здания.

После того, как новая магистраль плотно прикручена к каркасу, электрик устанавливает вертикальную секцию служебного трубопровода. Чтобы не допустить протекания водопровода через территорию соседей, необходимо было проложить водовод до переднего угла здания, прежде чем поднимать его и пропустить через свес крыши.

Чтобы попасть туда, мы подняли его от панели, повернули на 90 градусов в сторону улицы, затем повернули на 90 градусов вверх, прежде чем пропустить через карниз.Мы продлили трубу на 24 дюйма над крышей; если бы нам нужно было больше свободного пространства для падения, мы бы сделали его выше.

В зонах доступа только для пешеходов NEC требует 10 футов зазора между капельным контуром и уровнем; нашему местному коммунальному предприятию требуется 12 футов. Если возможно выполнить это требование по высоте без прохождения карниза, мы продлим горизонтальный участок служебного трубопровода примерно на 18 дюймов за угол здания и установим там флюгер.

В этом случае нам нужна была высота, поэтому мы проникли в карниз и установили кровельный домкрат над водоводом, чтобы отверстие не протекало.Коммунальное предприятие потребовало, чтобы мы прикрепили трубопровод к стене в пределах 3 футов от концентратора в верхней части корпуса, один раз через каждые 10 футов после этого и дважды в местах выхода из стены здания. Чтобы очистить часть обшивки, мы отодвинули служебную мачту — кабелепровод — от стены, установив ее поверх частей Unistrut.

Сервисные кондукторы

После того, как панель и сервисный трубопровод были вставлены, мы втянули сервисные провода в трубопровод. Поскольку это была сеть на 125 ампер, мы использовали кабелепровод диаметром 1 1/4 дюйма и медные проводники № 2 THHN (с термопластичным высокотемпературным нейлоновым покрытием).

Медь против алюминия. Электрический кодекс позволяет нам использовать алюминиевые служебные провода, но мы всегда используем медь, потому что она более надежна.

Алюминий имеет большее сопротивление, чем медь, а также имеет тенденцию к окислению, что создает еще большее сопротивление в соединениях. Когда ток встречает сопротивление, провод нагревается и расширяется. Когда поток падает, проволока охлаждается и сжимается. Со временем это действие приводит к нарушению соединений между сервисными проводниками и наконечниками на панели — иногда достаточно, чтобы их ослабить.

Нанесение антиоксидантного соединения на соединения может смягчить проблему, но, на мой взгляд, добавленная стоимость использования медных служебных проводников — небольшая цена, которую нужно заплатить, чтобы избежать головной боли в будущем.

Цветовая кодировка. Перед тем, как тянуть за провода, мы обычно маркируем их на каждом конце цветной лентой.

В однофазной сети ветви фазы черные и красные; нейтральный всегда белый. И когда мы устанавливаем провод, мы оставляем достаточно дополнительных частей на опоре для электросети, чтобы они образовали петлю отвода конденсата и сделали монтажное соединение.

Внутри панели горячие точки заканчиваются на верхних или линейных выступах гнезда счетчика, а нейтраль — на собственном выступе.

Сила тяжести позволяет легче «тянуть» сервисные провода, проталкивая их в кабелепровод сверху. Электрик использует цветную ленту для цветовой маркировки проводов, чтобы коммунальное предприятие знало, какие два подключать к горячим линиям, а какой — к нейтрали. После того, как проводники подключены к магистрали счетчика, электрик подключает точки подключения (красный / черный) к клеммам со стороны линии, а нейтраль (белый) — к клемме, которая подключается к нейтральной шине в распределительной секции.

Система заземления

Нашим следующим шагом было создание системы заземляющих электродов, которая состояла из медного заземляющего стержня, подключенного к технической магистрали и водопроводу. Хотя нам разрешено использовать стержень 1/2 дюйма, мы используем стержень 5/8 дюйма, потому что он с меньшей вероятностью согнется, когда мы его водим.

Электрик использует перфоратор с приспособлением для забивки заземляющего стержня, чтобы вбить заземляющий стержень в почву. Затем он прокладывает единственный провод заземления, который подключается к зажиму на водопроводе.Зажим для желудей на стержне заземления. Нейтральный автобус в основном сервисе.

Стержень вбивается в землю возле панели и должен входить в глубину 8 футов. В некоторых юрисдикциях от нас требуется установить две удочки на расстоянии 6 футов друг от друга. Мы всегда добавляем вторую удочку, если попадаем во что-то, и нам приходится загонять первую под углом.

Провод заземляющего электрода — неизолированный медный провод №6. Он должен работать как единое целое (без стыков) и подключаться к следующим элементам:

• нейтральная шина в панели;

• монтажный наконечник на вводе заземления кабелепровода, идущего к нагрузкам;

• зажим желудя на заземляющем стержне;

• заземляющий зажим на водопроводе, расположенный в пределах 5 футов от того места, где труба входит в дом.

По кодексу мы должны подсоединить водопроводные трубы в доме к газовой трубе. Это создает более крупную систему заземления и гарантирует, что любые существующие цепи, ошибочно «заземленные» на газовую трубу, будут подключены к чему-то, что действительно заземлено.

Если в доме есть газовая магистраль, к ней необходимо приклеить водопроводные трубы. Обычно это делается у водонагревателя, потому что там доступны обе трубы. Отдельный отрезок заземляющего провода подсоединяется к зажимам на линиях подачи воды в обогреватель и из него, а затем к зажиму на газовой линии.После соскабливания краски электрик устанавливает зажим заземления на газопровод, чтобы обеспечить контакт металла с металлом.

Обычно мы соединяем газовые и водяные трубы у водонагревателя (если это газ), потому что там доступны все трубы.

Провод проходит между газовой линией и водопроводом у водонагревателя; необходимо подключаться как к входу холодной воды, так и к выходу горячей воды, потому что при использовании диэлектрических муфт, трубы после водонагревателя могут не быть заземлены.

Идентификационные цепи

Перед отключением питания, переключением нагрузок и демонстрацией старой службы очень важно проверить существующие схемы. Если что-то не работает, мы хотим знать об этом, прежде чем вносить какие-либо изменения; Таким образом, ясно, что проблема не в нас.

Также хотим узнать, какие провода нейтральные. Провода часто не имеют цветовой кодировки в старых системах с ручкой и трубкой, поэтому, когда мы находим нейтрали, мы отмечаем их белым. Если мы забудем идентифицировать их и случайно подключим горячий и белый (120 вольт) как две горячие (240 вольт), мы можем поджарить все, что подключено к этой цепи.

При замене старого 240-вольтного питания мы отмечаем фазы черным и красным на основе тестирования, прежде чем отключать питание. Никогда не полагайтесь на чужие цвета. Этот человек мог переключить черную фазу на красную в многопроволочной цепи. Если на новой панели вы подключите их обоих к черной фазе, вы можете нагружать общую нейтраль вдвое большим током, чем она может выдержать, — что может поджечь дом.

Перенос существующих нагрузок

В этом доме было всего несколько цепей, поэтому, когда мы удалили исходную услугу, мы смогли перенаправить провода от существующих нагрузок к распределительной коробке внутри пространства для обхода.Там мы соединили их с Romex, затем переместили Romex на другую сторону дома и пропустили его через канал в сервисную панель.

Электрик переключает существующие нагрузки, отсоединив проводку с ручкой и трубкой от «панели» предохранителей и направив ее в распределительную коробку в подвальном помещении, где она подключена к Romex. Оттуда Romex переходит на другую сторону дома, выходит из стены через кусок трубопровода и входит в нижнюю часть служебной панели.

Поскольку обе цепи обслуживали более одной комнаты и включали спальни, мы подключили их к выключателям AFCI (прерыватель цепи дугового замыкания), которые затем мы установили в распределительной части панели. В конце концов, будет добавлено больше цепей, и только цепи спальни будут на выключателях AFCI.

Если бы мы заменили более новую услугу — на металлический корпус — мы бы лишили внутренней части и относились бы к ней как к гигантской распределительной коробке. Мы бы проложили Romex между выключателями в новой панели и существующими нагрузками в старом корпусе.

Заключительные шаги

После того, как старые нагрузки были перенесены на новую панель, и мы пометили панель, чтобы указать, какие комнаты обслуживают цепи, мы переустановили крышку и потребовали осмотра.

Иногда, если нам повезет, мы можем пригласить коммунальных служб, установить счетчик и повторно подключить дом в тот день, когда мы позвоним.

После переключения нагрузок на новую панель электрик маркирует цепи и устанавливает крышку.Поскольку дом был занят и должно было пройти какое-то время, прежде чем коммунальное предприятие сможет появиться и установить окончательное соединение, бригада автора обеспечила временное электроснабжение, запустив Romex между существующей точкой подключения и новыми проводниками. Позже вышла утилита, удалила перемычки и существующий сброс сервиса и подключила новый сервисный разрыв.

Но часто это сложно сделать, поэтому, если дом занят и домовладельцам нужно, чтобы отключение электричества было кратковременным — например, они работают из дома или имеют медицинское оборудование — мы можем оставить старую службу подключенной и временно нагреть новый с джемпером.Таким образом, мы можем перемещать ответвленные цепи по одной, а это значит, что отключена только та, над которой мы работаем.

Мы также можем использовать перемычку для подачи питания в дом до тех пор, пока сеть не сможет появиться и установить постоянное соединение. Однако имейте в виду, что не каждая утилита позволяет устанавливать перемычки, потому что для этого требуется подключение к действующему удалению службы.

Peitsa Hirvonen — лицензированный подрядчик по электротехнике и владелец компании SESCO Electrical в Беркли, Калифорния.

Установка водонепроницаемого UF соединителя — Домашняя проводка

Учитывайте длину цепи при выборе сечения кабеля для внешней цепи. В очень длинных цепях нормальное сопротивление провода приводит к значительному падению напряжения. Если внешняя цепь протягивается более чем на 50 футов, используйте провод большего сечения, чтобы уменьшить падение напряжения. Например, 15-амперная цепь, протяженность которой превышает 50 футов, должна проводиться проводом 12-го калибра вместо 14-го.Цепь на 20 А длиной более 50 футов должна быть подключена кабелем калибра 10.

Установка наружной проводки

1. Планирование схемы

Когда вы начнете планировать внешнюю электрическую цепь, посетите своего электрического инспектора, чтобы узнать о местных нормативных требованиях для наружной проводки. Методы установки наружных цепей во многом такие же, как и при установке внутренней проводки. Однако, поскольку наружная проводка подвергается воздействию элементов, для этого требуется использование специальных атмосферостойких материалов, в том числе ультрафиолетовых кабелей, жестких металлических или пластиковых труб из ПВХ сортамента 40, а также стойких к атмосферным воздействиям электрических коробок и фитингов.

Национальный электротехнический кодекс (NEC) устанавливает минимальные стандарты для материалов наружной проводки, но поскольку климат и почвенные условия меняются от региона к региону, местные строительные и электрические нормы могут иметь более строгие требования. Например, в некоторых регионах требуется, чтобы все подземные кабели были защищен кабелепроводом, хотя Национальный электротехнический кодекс разрешает прокладывать UF-кабель без защиты на надлежащей глубине.

Для большинства домов наружная цепь потребляет скромные мощности.Добавляем новый 15-ампер. Схема на 120 В обеспечивает достаточную мощность для большинства наружных электрических нужд. Однако, если ваша схема будет включать более трех больших осветительных приборов (каждая рассчитана на 300 Вт или более) или более четырех розеток, запланируйте установку 20-амперного. Схема на 120 вольт. Или, если ваша наружная цепь будет обеспечивать питание нагревательных приборов или инструментов большой мастерской в ​​отдельном гараже, вам может потребоваться несколько цепей на 120 и 240 вольт.

Перед составлением планов электропроводки и подачей заявки на разрешение на работу, оцените электрические нагрузки, чтобы убедиться, что основная служба обеспечивает достаточный ток для поддержки дополнительных требований к новой электропроводке.

Для установки типичного внешнего контура требуется один или два выходных, но если для вашей схемы требуются очень длинные подземные кабели, дайте себе больше времени на рытье траншей или попросите дополнительную помощь.Также обязательно выделите время для необходимых инспекционных посещений при планировании Ваш электромонтажный проект.

Закрепите отдельно стоящие резервуары, которые не прикреплены к конструкции, заделав металлический кабелепровод или пластиковый трубопровод из ПВХ марки 40 в бетонный мародер. Один из способов сделать это — пропустить трубопровод через пластиковое ведро с последующим заполнением ведра бетоном.Отдельно стоящих емкостей должно быть не менее 12, но не более 18 над уровнем земли — требования могут варьироваться, поэтому уточняйте их у местного инспектора.

Установка наружной проводки

2. Рытье траншей

При прокладке подземных кабелей экономьте время и минимизируйте повреждение газона, копая траншеи как можно более узкими. Спланируйте схему, чтобы уменьшить длину кабельных трасс.

Если ваша почва песчаная или очень твердая и сухая. Тщательно полейте землю перед тем, как приступить к копке. Газонный дерн можно удалить, уложив на полоски из пластика.и заменять после того, как кабели проложены. Держите удаленный дерн влажным, но не мокрым. и замените его в течение двух-трех дней. В противном случае трава под пластиком может погибнуть.

Если траншеи необходимо оставить без присмотра, не забудьте накрыть их обрезками фанеры, чтобы предотвратить несчастные случаи и не допустить попадания воды.

Необходимые материалы

  • Ставки
  • строка
  • лом трубы
  • фитинги компрессионные
  • втулки пластиковые

Как рыть траншеи для подземных кабелей

  • Обозначить контур траншеи деревянными кольями и веревкой
  • Отрежьте две полоски пластика шириной 18 дюймов. и поместите по одной полосе с каждой стороны контура траншеи
  • Удалите куски дерна с контура траншеи, используя лопату глубиной от 2 до 3 дюймов, чтобы не повредить корни. Поместите дерн на одну из пластиковых полосок и держите ее влажной.

Прикрепите компрессионный фитинг и пластиковую втулку к каждому концу кабелепровода. Пластиковые фитинги предотвратят повреждение острыми краями кабелепровода оболочки кабеля

Если траншеи необходимо оставить без присмотра, временно накройте их фанерным ломом, чтобы предотвратить несчастные случаи.

Электрические коробки для наружной цепи должны быть водонепроницаемыми.

Эта наружная розеточная коробка из литого алюминия имеет герметичные швы и крепится к кабелепроводу с помощью водонепроницаемых компрессионных фитингов с резьбой

3. Установите коробки и кабелепровод

Используйте литые алюминиевые или пластиковые ящики для наружного оборудования и установите утвержденный кабелепровод для защиты оголенных кабелей Стандартные металлические и пластиковые электрические коробки не являются водонепроницаемыми и никогда не должны использоваться на открытом воздухе. Некоторые местные нормы требуют установки кабелепровода для защиты всего подземного кабели, но в большинстве регионов в этом нет необходимости.Многие местные нормы и правила позволяют использовать коробки и кабелепровод из ПВХ (стр. 171), в то время как другие разрешают использовать только литые алюминиевые коробки и металлические трубы.

Начните работу с установки коробок для модернизации и кабелей, которые проходят между ними внутри готовых стен. Затем установите наружные коробки и кабелепровод.

Необходимые материалы

  • НМ двухжильный кабель
  • скоба для кабеля
  • Пластиковая коробка для модернизации светильников с зажимом заземления
  • Пластиковые одинарные коробки для модернизации с внутренними зажимами
  • Удлинительное кольцо, силиконовый герметик
  • IMC или жесткий металлический кабелепровод
  • хомуты, трубочист
  • фитинги компрессионные
  • втулки пластиковые
  • анкеры для кирпичной кладки
  • боксы наружные одинарные
  • винты оцинкованные
  • кабели заземления
  • соединители провода

Как установить электрические коробки и кабелепровод

Обведите контуром розетки GFCI на внешней стене.

Сначала просверлите пилотные отверстия в углах контура коробки и используйте кусок жесткой проволоки, чтобы проверить стену на наличие электрических проводов или водопроводных труб. Завершите вырез ножовкой или сабельной пилой.

Вариант кирпичной кладки : Чтобы сделать вырезы в кирпичной кладке, просверлите ряд отверстий внутри контура коробки, используя сверло для каменной кладки, затем удалите отходы с помощью зубила по камню и ударно-ударного молотка

Изнутри дома сделайте вырез для внутреннего выключателя в той же полости стойки, которая содержит вырез GFCI Обведите рамку на стене, затем просверлите пилотное отверстие и завершите вырез с помощью пилы для стеновых панелей или лобзика

Снаружи дома сделайте вырез для светильника датчика движения в той же полости стойки, что и вырез GFCI.Обведите контуром короб для осветительных приборов на стене, затем просверлите пилотное отверстие и завершите вырез с помощью пилы для стеновых панелей или лобзика

.

Крепление

Вставьте коробку в вырез и затяните монтажные винты до тех пор, пока кронштейны не будут плотно прижимать внешний фланец к сайдингу

Оцените расстояние между внутренней распределительной коробкой и коробкой наружного датчика движения. и отрежьте кабель NM примерно на 2 фута длиннее, чем это расстояние. Используйте рыболовную ленту, чтобы протянуть кабель от распределительной коробки к коробке датчика движения.

Оцените расстояние между вырезом GFCI на открытом воздухе и вырезом выключателя внутри помещения и отрежьте кабель NM примерно на 2 фута длиннее этого расстояния. С помощью рыболовной ленты протяните кабель от выреза GFCI до выреза переключателя. Снимите 10 дюймов внешней изоляции с обоих концов каждого кабеля

Снимите примерно 10 дюймов внешней изоляции с конца кабеля с помощью устройства для разрыва кабеля. Откройте отверстие в коробке для модифицированного осветительного прибора с помощью отвертки. Вставьте кабель в коробку так, чтобы по крайней мере внешняя оболочка входила в коробку.

Откройте по одной заглушке для каждого кабеля, который войдет в коробку. Вставьте кабели так, чтобы по крайней мере внешняя оболочка попала внутрь коробки.Вставьте коробку в вырез и затяните крепежный винт в задней части коробки, пока кронштейн не прижмет пластиковые ушки к стене. Затяните внутренние кабельные зажимы.

Как установить электрические коробки и кабелепровод

Установите кабель NM от панели автоматического выключателя к вырезу GFCl Оставьте дополнительные 2 фута кабеля на конце панели и дополнительную ногу на конце GFCl Кабель Anacn для элементов каркаса с помощью скоб для кабеля Зачистите 10 футов внешней оболочки от конца GFCl кабеля и кабеля изоляция от каждого провода

Откройте по одной заглушке для каждого кабеля, который войдет в коробку GFCl. Вставьте кабели так, чтобы по крайней мере оболочка доходила до коробки. Вставьте коробку в вырез и затяните крепежный винт до тех пор, пока скоба не прижмет гипсовые ушки к стене.

Поместите прокладку из пенопласта на коробку из GFCl, затем прикрепите к коробке удлинительное кольцо. с помощью крепежных винтов, прилагаемых к удлинительному кольцу. Закройте все зазоры вокруг удлинительного кольца силиконовым герметиком.

Отмерьте и отрежьте длину кабелепровода IMC от дна удлинительного кольца до точки примерно на 4 от дна траншеи. Присоедините кабелепровод к удлинительному кольцу с помощью компрессионного фитинга.

Прикрепите кабелепровод к стене с помощью трубной ленты и шурупов для кирпичной кладки или воспользуйтесь анкерами и шурупами с плоской головкой.Просверлите пилотные отверстия для анкеров, используя сверло по камню.

Присоедините компрессионные фитинги I к концам металлического патрубка, затем прикрепите патрубок к концу кабелепровода. Навинтите пластиковую втулку на открытый конец патрубка, чтобы металлические края не повредили кабель.

Отмерьте и отрежьте кусок кабелепровода IMC.

Прикрепите монтажные проушины к задней части блока ввода-вывода распределительной коробки. затем свободно прикрепите коробку к кабелепроводу с помощью обжимного фитинга. Закрепите коробку на раме палубы, забив оцинкованные винты через проушины в дерево. Затем затяните обжимной фитинг гаечным ключом

Отмерьте и обрежьте кабелепровод IMC от верхней части распределительной коробки до места расположения палубного освещения. Присоедините кабелепровод с помощью компрессионного фитинга.

Как установить наружный кабель

Установить кабель УФ

Используйте UF-кабель для наружной проводки, если кабель будет непосредственно контактировать с почвой. UF-кабель имеет сплошную виниловую оболочку и не может быть зачищен кабельным рыхлителем. Вместо этого используйте универсальный нож и описанный метод (шаги 5 и 6. страница напротив) Никогда не используйте кабель NM для наружной проводки. Если в соответствии с местными правилами требуется, чтобы подземные провода были защищены кабелепроводом, используйте провод THHN / THWN вместо кабеля UF.

После установки всех кабелей вы готовы к первичной проверке. В ожидании инспектора временно прикрепите к ящикам водонепроницаемые накладки или накройте их пластиком, чтобы предотвратить попадание влаги. После того, как инспектор утвердил черновые работы, заполните все кабельные траншеи и замените дерн перед окончательными соединениями

Необходимые материалы

  • Кабель УФ
  • изолента
  • кабели заземления
  • соединители провода
  • атмосферостойкие накладки

Отмерьте и отрежьте все УФ кабели, оставив дополнительные 12 дюймов на каждую коробку. С каждого конца кабеля используйте канцелярский нож, чтобы отрезать внешнюю оболочку, оставляя внутренние провода открытыми.

Протяните рыбную ленту через кабелепровод из коробки GFCl. Зацепите провода на одном конце кабеля через петлю в рыболовной ленте, затем оберните изолентой провода до оболочки. Осторожно протяните кабель через кабелепровод.

Проложите кабель вдоль дна траншеи, убедившись, что он не перекручен. Если кабель проходит под тротуаром, протяните его через кабелепровод с помощью рыболовной ленты.

отрежьте и проложите кабель от палубы, то есть вместе с распределительной коробкой наружной установки, используя 10 или 10 оболочек с каждого конца или изоляцию с конца или jSmg комбинированный инструмент

8 Прикрепите заземляющий провод к задней части каждой металлической коробки и удлинительного кольца. Соедините все заземляющие провода с помощью зажима для проводов. Заправьте провода внутри коробок и временно прикрепите водонепроницаемые крышки, пока инспектор не прибудет для грубой проверки.

Организовать предварительную проверку перед окончательными соединениями

Установка наружной проводки

5: Выполнить окончательные соединения

Как подключить светильник с датчиком движения

Выключатели для наружного использования имеют защищающие от атмосферных воздействий накладки со встроенными тумблерными рычагами. Рычаг управляет однополюсным переключателем, установленным внутри крышки. Подключите черный провод цепи к одной из винтовых клемм на переключателе и подсоедините черный провод ведет от осветительной арматуры к другой винтовой клемме. Используйте соединители для соединения белых проводов цепи и заземляющих проводов.Чтобы подключить ручной переключатель для осветительной арматуры с датчиком движения, см. Схему соединений 4 на странице 156

Выполните последние подключения переключателей, розеток. и осветительные приборы после того, как грубый монтаж кабеля был рассмотрен и одобрен вашим инспектором, и после того, как все траншеи были залиты. Установите все осветительные приборы, выключатели и розетки, затем подключите цепь к панели автоматического выключателя (страницы 192 по 193)

Поскольку наружная проводка представляет большую опасность поражения электрическим током, чем внутренняя, розетка GFCI (стр. 266) в этом проекте имеет проводку, обеспечивающую защиту от ударов для всех устройств, управляемых цепью.

Когда все работы завершены и наружный контур подключен к сервисной панели, ваша работа готова для окончательного рассмотрения инспектором

Материалы, которые вам понадобятся

Светильник с датчиком движения, розетка GFCI, розетка с заземлением 15 А, наружный выключатель, декоративный светильник, соединители проводов.

Контргайка

1 Соберите приспособление, пропустив провода от блока датчика движения и патронов ламп через отверстия на лицевой панели.Вкрутите блок датчика движения и патроны для ламп в лицевую панель

.

2 Закрепите блок датчика движения и патроны ламп, затянув контргайки.

3 Вставьте фибровые шайбы в гнезда и наденьте резиновую прокладку на конец каждого гнезда. Шайбы и прокладки обеспечивают водонепроницаемость приспособления.

Прокладка

Волокнистые шайбы

4 Подключите красный проволочный вывод «» блок датчика движения к черным выводам пламени от патронов ламп с помощью проводного соединения. Некоторые осветительные приборы имеют предварительно помеченные провода для упрощения монтажа.

5 Подсоедините неизолированный провод заземления к заземляющему зажиму на коробке

6 Сдвиньте провода цепи прокладки из пеноматериала в электрическую коробку. Соедините белый провод с фиксатором проводов белого цвета с помощью провода COr.п

7 Подключите черный провод цепи к черному проводу на осветительной арматуре, используя соединительный элемент

8 Осторожно заправьте провода в коробку. затем установите светильник и прикрепите лицевую панель к коробке. используя монтажные винты, прилагаемые к светильнику (см. также схему соединений 4. стр. 156)

Зажим заземления

Прокладка

1 Подсоедините черный подводящий провод от источника питания к латунной клемме с маркировкой LINE Подключите белый подводящий провод от источника питания к серебряной винтовой клемме с маркировкой LINE

.

2 Подсоедините короткий белый гибкий провод к серебряной винтовой клемме с надписью LOAD и прикрепите короткий черный гибкий провод к латунной винтовой клемме с надписью LOAD

.

3 Подсоедините черный гибкий провод ко всем оставшимся черным проводам цепи с помощью соединителя. Подключите белый гибкий провод к оставшимся белым проводам схемы

4 Присоедините заземляющий провод к винту заземления на GFCI Присоедините заземляющий провод к оголенным медным заземляющим проводам с помощью соединителя для проводов

5 Осторожно заправьте провода в коробку Mount GFCI.затем установите прокладку из пенопласта на коробку и прикрепите водонепроницаемую крышку. (См. Также схему соединений 3. стр. 156)

Как подключить внешнюю розетку

Как подключить внешнюю розетку

2 Пропустите провода через коробку кабелепровода. Наденьте фиксатор iignr на продолжение. компрессионный фитинг Подключите винтовой зажим Diac * на переключателе и соедините провод к белому проводу цепи (см. также страницу схемы 156

Как подключить декоративный светильник

через tne union

Выполните подсоединение к панели автоматического выключателя (стр. 192) и проведите торцевую проверку_

Типичная низковольтная система наружного освещения состоит из крышки объектива (A), стойки крышки объектива (B).верхний отражатель (C). линза (D). узел основания / стойки / кабеля (содержит нижний отражатель) (E). низковольтный кабель (F). бленда объектива (G) 7-ваттные 12-вольтовые лампы (H). крышки разъемов кабеля (I), блок управления с трансформатором и таймером (J), датчик освещенности (K)

Продолжите чтение здесь: Низковольтное наружное освещение

Была ли эта статья полезной?

.

No related posts.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
