разновидности и их характеристики + тонкости соединения проводов клеммниками Ваго

Скрутка проводников признана устаревшим, не выдерживающим новых требований к электробезопасности способом соединения, пайка и сварка – трудоемкими, а для опрессовки необходим специальный инструмент.

Проще всего соединять провода, используя клеммники Wago – специальные устройства, быстро и легко обеспечивающие надежный контакт, а если нужно, то и фиксацию в нужном месте.

Давайте вместе разберемся в разновидностях клеммников и способах их монтажа.

Содержание статьи:

• Особенности применения и преимущества WAGO
• Обзор популярных видов клеммников
  • Категория #1 – для осветительного оборудования
  • Категория #2 – для электромонтажных работ
  • Категория #3 – для установки на основание
• Рекомендации по монтажу Ваго
• Выводы и полезное видео по теме

Особенности применения и преимущества WAGO

Наименование «Ваго» уже давно стало нарицательным: практически все пружинные, самозажимные или рычажные соединители для проводов называют именно так.

На самом деле это название марки, которая выпускает в широком ассортименте различные монтажные изделия для коммутации 1-жильных и многожильных проводов.

Небольшие по размеру пластиковые изделия отличаются по конструкции. В зависимости от наличия внутри корпуса контактов, пробивных элементов или пасты, они могут служить для соединения 2-х и более проводов, изготовленных из одинаковых или разных материалов

Удобные приспособления могут пригодиться на любом этапе электромонтажных работ.

Поэтому еще при составлении проекта и расчетах для сметы нужно уточнить приблизительное количество соединительных элементов, необходимых для коммутации проводов в электрощитах, распределительных коробках, электромонтажных устройствах.

Варианты использования клемм:

Галерея изображенийФото из Соединение 1-жильных проводов – заземляющих, нулевых и фазных. Использованы самозажимные одноразовые клеммы, предназначенные для одной жилы Для коммутации применяется колодка, состоящая из 3-х клемм и соединяющая три одножильных нулевых провода В одной распредкоробке можно использовать клеммники на 1 провод или клеммные коробки на 2, 3 и более проводов.

Это зависит от цели и вида соединений Для соединений большого количества проводников в электрощитах используют специальный вид фиксированных клеммников Расключение проводников в распределительной коробкеПодключение осветительных настенных приборовРаспаечная коробка с клеммами разного видаМодули для монтажа на плоскость

По сути, клеммники можно применять везде, где требуется быстрое и надежное соединение. Но нужно быть внимательным и не устанавливать несъемные изделия там, где предполагается в дальнейшем разъединение, и наоборот.

Многие монтажники давно перешли на оптимизацию работы – и действительно, получили от этого только плюсы:

• установка электропроводки проходит быстрее;
• для монтажа не нужно дополнительного инструмента или навыков;
• клеммники всегда есть в свободной продаже;
• существует множество разновидностей для всех видов электромонтажных работ, не нужно искать заменители;
• обеспечивается надежный, изолированный, защищенный контакт;
• соблюдаются нормы безопасности.

Но есть и минусы. Главный – высокая цена изделий. Если нужно заменить расключку в одной распредкоробке, материальные потери мало ощутимы, но когда необходимо поменять проводку во всем доме, покупка соединителей может вылиться в кругленькую сумму.

Вторым минусом называют возможность возгорания или плавления изделий. Следует понимать, что оригинальная продукция марки Ваго не может воспламениться, если не нарушены требования к установке.

Результат неправильного использования. Перед монтажом клемм следует обязательно изучить характеристики и выяснить, на какую токовую мощность они рассчитаны. Вероятность пожара возникает только при нарушении норм

Вторая причина возгораний – применение неоригинальной продукции. На Алиэкспресс продается бесчисленное множество недорогих электромонтажных изделий китайского производства. Они только внешне похожи на клеммы Ваго, на самом деле это дешевая подделка.

Понятно, что изготовлены они из ненадежных, плавких, хрупких, а возможно, и опасных материалов.

Отличительные черты оригинальных изделий Ваго:

• характерный оттенок флажков (рычажков) или корпуса;
• маркировка на тыльной стороне;
• схема и метки для зачистки проводов на корпусе;
• контактные планки внутри корпуса толстые;
• металлические части не магнитятся.

Соответственно, дешевые аналоги отличаются оттенком, иногда и характерным запахом. Не имеют полноценной маркировки и меток, а внутренние планки очень тонкие и магнитятся.

Обзор популярных видов клеммников

Существует несколько классификаций клемм Ваго. Их можно группировать по размеру, предназначению, способу и месту применения. Но самым удобным делением на категории считается комбинированная классификация, в которой учитываются и функциональные возможности, и место монтажа.

Рассмотрим основные группы клеммников, применяемых для электросети. Клеммники с дросселем, конденсатором а также для трансформаторов и печатных плат рассматривать не будем по причине их редкого применения в бытовых условиях.

Категория #1 – для осветительного оборудования

В категорию входит несколько разновидностей изделий, предназначенных для подключения точечных светильников, бра, люстр и другого осветительного оборудования.

Виды:

• Серии 294 и 294 Linect® служат для коммутации тонкожильных, 1-жильных, многожильных проводов без предварительной подготовки. С помощью специальной пластины может производиться разгрузка натяжения. Максимальный ток – 24 А.
• Серия 272 для проводов с сечением 2,5 мм² делится на изолированные и компактные клеммы.
• Серия 293 отличается тем, что имеет прямой заземляющий контакт и монтажную ножку на защелке.

Преимущество категории – разработка

Push-in CAGE CLAMP, благодаря которой перед монтажом не нужно надевать на провода наконечники или уплотнять их.

Опционально контакт заземления PE может устанавливаться прямо под местом соединения проводов, чтобы металлический корпус можно было интегрировать в систему защиты

На одной из сторон расположено отверстие для возможности подключения третьего контакта с сечением 0,5-0,75 мм².

Категория #2 – для электромонтажных работ

Это самая большая и самая востребованная группа, так как универсальные устройства, представленные в ней, могут пригодиться на любом этапе обустройства электросети.

Основной принцип соединения проводников – в отказе от винтовых контактов и использовании пружинных зажимных механизмов.

Виды:

• Серия 224 – специально разработанное устройство для соединения одножильного проводника с тонким многожильным.
• Серия 243 – для обслуживания низковольтных систем, в которых используются 1-жильные провода малого сечения – 0,6-0,8 мм.
• Серия 2273 – компактные, но мощные устройства для экономии места в распределительных коробках.

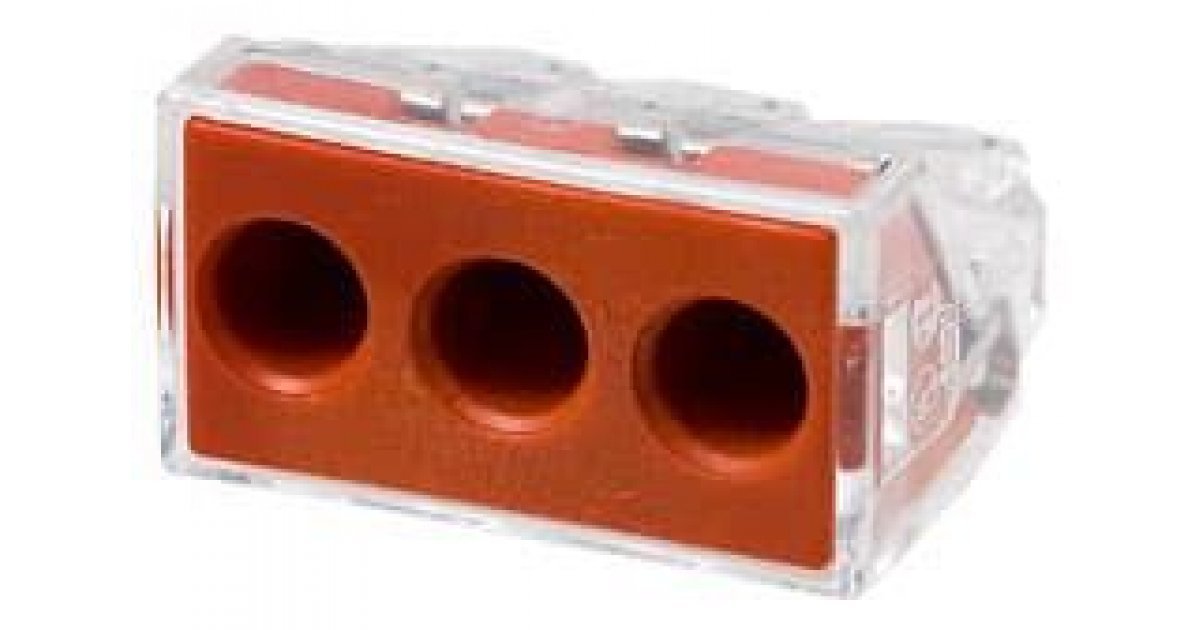

• Серии 273/773 – для 1-жильных проводников 2,5 мм² и 4 мм². Признаны самыми продаваемыми в мире.
• Серия 222 – универсальные устройства для всех типов проводников, выдерживающие даже мощные токи.
• Серия 221 – усовершенствованный вариант серии 222 с прозрачным компактным корпусом.

Особой популярностью в России пользуются изделия 221 серии. Благодаря уменьшенным размерам их часто используют в условиях ограниченного пространства, например, когда в небольшую распредкоробку необходимо втиснуть множество соединений.

Прозрачный корпус дает возможность внимательно рассмотреть результаты монтажа: на какую длину вставлены жилы и насколько правильно они зачищены

Устанавливать клеммы легко вследствие продуманной конструкции: из-за углублений по бокам коннекторы не выскальзывают из рук, а рычаг не требует больших усилий для манипуляций.

К какой именно серии относится клеммник, можно определить по маркировке на корпусе. По ней же догадываются, что это оригинальное изделие, а не подделка

Внутри пластикового корпуса находятся луженые стержни, защищенные от газов. Несмотря на видимую хрупкость, клеммы выдерживают большие нагрузки. Они способны передавать ток до 32 А и 450 В при максимальной температуре +105 °С.

Универсальные клеммы 222 серии не менее популярны благодаря простому устройству и умеренной цене. Их многофункциональность объясняется возможностью коммутации проводников сечением 0,08-4 мм².

Удобные рычажные приспособления применяют при монтаже телефонов, жалюзи, насосов, установке светового, аудио- и видеооборудования. Никакие инструменты при этом не нужны

Преимущество серии – возможность производить мостовое соединение между двумя различными по сечению и типу проводниками, например, 1-жильными и тонкими многожильными.

Категория #3 – для установки на основание

Фиксирующие клеммные колодки и модульные блоки не располагаются свободно и не «висят» без поддержки. Они устанавливаются на плоскость – монтажное основание.

Виды:

• Серия 862 – корпусные колодки рассчитаны на соединение до 4 проводников, позволяют коммутировать обжатые, уплотненные ультразвуком и неподготовленные жилы.
• Серии 260-262 служат для бокового, а 264 – для фронтального монтажа. Это модульные клеммы и колодки для установки на DIN-рейку.
• Серию 869 применяют для клемм до 4 мм². Они фиксируются с лицевой стороны, оснащены опорными ножками или крепежными фланцами.

Что именно выбрать, клеммы или колодки, зависит от объема работ, количества проводников и задач электромонтажа.

Все изделия перечисленных серий имеют специальные крепления для DIN-рейки, отверстия для монтажа проводников и зажимы, обеспечивающие надежное соединение

Также все колодки имеют специальные отверстия – точки измерений для тестирования после установки. Конструкция устроена так, что легко приклеить маркировочную ленту и обозначить назначение каждого модуля.

Рекомендации по монтажу Ваго

Специально учиться, как пользоваться клеммниками Ваго, не нужно, процесс установки происходит быстро и просто. Гораздо важнее не ошибиться в выборе и проследить, чтобы изделия соответствовали параметрам электрических контуров.

Рассмотрим коммутацию проводов на примере прозрачных соединительных клемм серии 773 на 3 проводника:

Зачищаем конец провода примерно на 12 мм – снимаем изоляцию.

Вставляем проводник в гнездо, двигаем до упора. В идеале конец жилы без изоляции должен целиком поместиться в корпус.

Проверяем надежность крепления, слегка потянув провод в обратную сторону.

Рекомендуем также прочесть другой наш материал, где мы рассказали как выбрать стриппер для зачистки проводов. Подробнее – переходите по ссылке.

Прозрачный пластик дает возможность убедиться, правильно ли установлена жила.

Внутренняя полость корпуса заполнена специальной пастой. Это особенно ценно, если вместо медных проводников используются алюминиевые. Паста защищает их от образования оксидной пленки

С тыльной стороны Ваги для соединения электрических проводов находится специальное отверстие для тестирования. Благодаря ему, не вскрывая корпус, можно с помощью индикаторной отвертки определить технические параметры цепи.

При монтаже съемных клемм, конструкция которых отличается наличием рычажка, необходимо произвести пару дополнительных действий:

• снимаем изоляцию;
• поднимаем «язычок» вверх;
• вводим проводник в отверстие, продвигаем до упора;
• возвращаем рычажок на место;
• визуально или слегка потянув, проверяем надежность.

Клеммы 221 серии наиболее удобны при установке: широкие рычажки легко поднимать и опускать легким нажатием пальцев.

Обычно на корпуса клеммников нанесены специальные метки, помогающие зачистить жилы.

Чтобы процесс соединения проводов проходил быстро и без заминок, нужно запомнить несколько простых правил:

Галерея изображенийФото из Клеммы не прячут под гипсокартон или другую облицовку. Их обязательно помещают на место установки, рекомендованное производителем – в распредкоробку, электрощит и пр. Нельзя прятать распределительные коробки под обои или штукатурку. Они всегда должны быть в открытом месте, доступном для ревизии Нельзя предусмотреть ремонтные работы или очередной апгрейд электросети, поэтому всегда оставляйте небольшой запас проводов для повторного подключения, особенно, если клеммы несъемные Клеммники Ваго способны соединять алюминий с медью, но для его защиты применяйте специальную пасту, которая противостоит окислению Распределительные коробки – лучшее место для монтажаРаспаечная коробка в доступном местеПровода для монтажа с запасомАлюминиевые провода подключаются через Ваго

Обязательно изучите паспортные данные клеммников, там всегда указан диапазон сечений проводников, максимальное напряжение, количество жил. Также обязательно нужно разобраться с маркировкой электрических проводов по цвету.

Обязательно рассчитайте суммарную нагрузку всех линий, которые соединяет клемма. Чтобы не превысить номинальный ток изделия, желательно его подбирать с небольшим запасом.

Выводы и полезное видео по теме

Монтаж клеммников 2273:

Инструкция для 222 серии:

Электромонтажная продукция Wago известна во всем мире и не нуждается в дополнительной рекламе.

Многие электрики уже отказались от других способов соединения проводников и давно используют только самозажимные клеммы или рычажные колодки известного производителя. Это легко объяснимо: устанавливать Ваго проще и быстрее, а эффективность коммуникаций выше.

А вам приходилось пользоваться клеммниками Ваго? Поделитесь, пожалуйста, впечатлениями от их использования. Оставляйте свои комментарии в расположенном ниже блоке. Там же вы можете задать вопросы по теме статьи, а мы постараемся оперативно ответить.

Источник sovet-ingenera.com

Как пользоваться клеммами WAGO . Электропара

Среди множества способов соединения проводов особенно выделяется метод, при котором используются самозажимные пружинные клеммы WAGO. К недостаткам клемм можно отнести только их более высокую стоимость, однако с учетом их несомненных преимуществ можно смело заявить – WAGO являются оптимальным вариантом при работе с проводкой, ведь безопасность и долговечность при создании системы проводов и кабелей являются приоритетными задачами.

С помощью клеммников Ваго можно добиться аккуратных и незаметных соединений, не затратив при этом много времени, в отличие от метода с пайкой или скруткой. Если же брать в сравнение стандартные клеммные колодки, работа с которыми требует еще и фактически ювелирной работы, то перевес, несомненно, будет в пользу WAGO. Основные достоинства современных пружинных клемм:

• быстрая скорость работы – нет необходимости долго вкручивать маленькие винтики, которые могут пережать провод или не дотянуть его, достаточно лишь вставить подготовленный конец провода в отверстие клеммы;
• больше возможностей при электромонтаже – можно соединять вместе различные виды проводов (медь, алюминий), чего нельзя делать через пайку;
• некоторые модели клемм WAGO можно использовать много раз;
• легко проверить состояние электрической цепи – если с обычной пайкой нужно сначала размотать изоленту и лишь после этого можно добраться до контакта, то с современными клеммами не придется возиться, ведь они имеют в конструкции специальное отверстие для щупа тестера;
• вам не потребуется изолировать концы кабеля – эту работу за вас сделает клемма.

Как соединять провода с помощью клемм

Прежде всего, нужно заметить, что клеммы WAGO бывают одноразовыми (неразъемными) и многоразовыми (разъемные). Одноразовые клеммы, как понятно из названия, можно использовать только один раз на одну точку. Не стоит пытаться устанавливать клемму повторно, это делать нельзя, поскольку конструкция не предусматривает таких операций – контакт деформируется, и качество контакта не гарантируется.

Пользоваться неразъемными клеммами WAGO очень легко – вам нужно лишь зачистить конец провода и вставить его в рабочее отверстие клеммы. При этом входящая в состав устройства пружина срабатывает и намертво зажимает провод.

К недостаткам одноразовых моделей можно отнести менее широкие возможности – таким способом можно соединять лишь монолитные (одножильные) провода. Если уж возникла необходимость соединения многожильных проводников, то их концы сначала нужно подвергнуть опрессовке.

Многоразовые клеммники подходят для соединения любых проводов, причем оба провода могут различаться по техническим характеристикам – разное количество жил, разный диаметр и даже количество проводников.

При использовании многоразовых клемм каждый проводник вставляется в отдельное отверстие, при этом можно работать только с проводами сечением не более 4,0 мм2. Сначала зачищается старая изоляция на 1-1,5 см. Затем нужно приподнять оранжевый зажим, вставить провод в разъем и отпустить зажим. Все очень просто, больше вам ничего делать не придется. При соединении многожильных проводников нет необходимости в опрессовке. Кстати, с помощью оранжевого зажима можно быстро разъединить контакт для проведения диагностики цепи.

Особенности и применение клемм

Клеммы Ваго являются надежными и долговечными устройствами, произведенными из качественных материалов. Основной рабочий элемент (зажимные пружины) из хромоникелевой стали, не подверженной коррозии. Пластиковый корпус может нагреваться до 170°С. Некоторые модели имеют в составе конструкции специальную токопроводящую пасту, которая обеспечивает защиту проводов от электрических эрозий.

Клеммы WAGO можно использовать как для распаячных коробок, так и для монтажа осветительного оборудования. В коробке клемма легко помещается, ее не приходится буквально впихивать  туда, как это бывает с обычными колодками. Минимум движений, удобство работы – ведь в коробке и так мало места, а если проводить там манипуляции со скруткой или клеммником, стоя на стремянке, на рабочий процесс уходит много времени. Теперь вы знаете, как пользоваться пружинными клеммами WAGO, попробуйте их в действии хотя бы один раз, и вы уже не захотите соединять провода дедовскими способами!

Клеммники Wago

Для сращивания одножильных и многожильных медных и алюминиевых проводов в бытовых условиях чаще всего применяется простая пайка или скрутка с последующей пайкой и изоляцией. Такое соединение может служить годами, но имеет массу недостатков: оно неразъёмное, требует времени, навыков работы с паяльником и наличия самого инструмента, дополнительной изоляции, к тому же место соединения выглядит не так аккуратно, как хотелось бы, особенно при сращивании многожильных проводов, а если возникает необходимость постоянного переподключения, то и вообще не подходит.

Современный рынок электротехники предлагает нам удобные обжимные соединители, винтовые зажимы, различные клеммы (чаще встречаются кольцевые и вилочковые) и клеммные блоки, называемые клеммниками. Одни виды стандартных клемм могут быть полностью изолированы, другие — частично, а третьи в качестве изоляции используют термоусадочные трубки. Есть и не изолированные клеммы, требующие применения дополнительных корпусов или насадок для безопасности соединения.

Клеммники представляют собой своего рода зажим, который присоединяет один, два или более проводов к общей точке подключения без физического соединения концов. Пожалуй, наиболее надёжными, безопасными и удобными в использовании являются клеммники Wago (Германия). Они работают с помощью изолированных пружинных зажимов, дающих возможность легко соединять и рассоединять провода сколько угодно раз, даже если те имеют разное сечение и разный материал в качестве проводника, или подключать дополнительные цепи, перестраивая схему. Корпус клеммных блоков не пропускает электричество, поэтому соединениям не нужна дополнительная изоляция, равно как и использования какого-либо инструмента (разве что для очищения концов проводов).

С 1951 года немецкий производитель Wago разрабатывал и выпускал многочисленные инновационные термостойкие и виброзащитные высоконадежные клеммные блоки и разъемы, которые оставили несерьёзные винтовые соединения в прошлом. Среди продукции Wago имеются изделия двух типов — одноразовые (серия 773) и многоразовые (самая известная — 222-я серия), однако в последнее время, поскольку спрос на первые невелик, в основном выпускаются многоразовые изделия. Провод просто вставляется в клеммник и фиксируется в нем, контактируя с луженой медной пластинкой. Пружинка состоит чаще всего из хромоникелевой стали, а корпус клеммной колодки делается из диэлектрика, обычно это фарфор или термостойкий пластик. Провода могут быть удалены путем одновременного скручивания и вытягивания.

Клеммные колодки Wago исключают возможность короткого замыкания, ликвидируют слипание проводов, делают соединение аккуратным и безопасным.

Область применения клеммных блоков достаточно широка: это всевозможные системы освещения и вентиляции, трансформаторы и устройства защиты от перенапряжения, преобразователи и блоки питания, разнообразное электронное оборудование и бытовая техника — в общем, практически везде, где используются электрические и коммутационные провода и кабели.

Новое поколение компактных клеммников Wago (серия 221) значительно улучшило предыдущую модель 222 серии, появившуюся около десяти лет назад: теперь изделия на 40% компактнее. Это позволяет экономить площадь и реализовывать соединения в стесненных условиях без каких-либо сложностей: провод просто зачищается, вставляется в паз и защёлкивается рычажком. Новый корпус 221-й серии изготовлен из прозрачного пластика, позволяющего визуальную проверку на правильность подключения: после окончания работы электрик может сразу увидеть, полностью ли вставлены провода и правильно ли они подключены.  Каждый вход рассчитан на провод сечением от 0,12 до 4 мм, а рабочие характеристики клемм Wago впечатляют: они выдерживают до 32 ампер, 450 V и 110°C (хотя непрерывная рабочая температура ниже — не более 85 градусов), и это делает изделия идеально подходящими для разных нагрузок.

Недавно освоенные новые фирменные технологии позволили предложить пользователям клеммные блоки высокого напряжения. Три новых варианта с винтовым фланцем расширяют область применения клеммных колодок Wago, обеспечивая простую и надежную установку на монтажной пластине. Высокоточные силовые штепсельные клеточные пружинные клеммники рассчитаны на номинальный ток 353 A и номинальное напряжение до 1000 В переменного/постоянного (AC/DC) и 1500 В постоянного тока. Эти характеристики делают их идеальным решением для соединения кабелей и проводов, использующихся в энергоемких отраслях промышленности, включая машиностроение и производство оборудования, а также энергетический комплекс.

Торговая сеть «Планета Электрика» обладает широким выбором клемм и клеммных колодок Wago, который Вы можете изучить в нашем каталоге.

обзор моделей, как выбрать (пошаговая инструкция)

В статье расскажем про клемники WAGGO, дадим обзор моделей и рекомендации по выбору для разных целей использования.

Обзор моделей и разновидности

1. Модель 222 – применяется для связи медного провода с одной либо несколькими жилами, имеющая величину сечения более 2,5 – 3,0 мм². Использование: токопроводник зачищается на 10-15 мм, затем вставляется в крепеж, у которого подняты рабочие рычаги. В конце – закрываются рычаги.

2. Модель 773 – соединяет алюминиевые одножильные проводники, имеющие сечение не более 2,5-3,0 мм². Использование: зачистка 12-17 мм, вставление провода в крепеж производится вращательными движениями.

3. Модель 2273 – по внешнему виду схожа с моделью 773, за исключением меньших габаритных размеров. Очень удобно применять для соединения элементов световых линий. Практическое применение аналогичное с 773.
4. Тип 224 – для работы светильных приборов. К нему подключаются провод одножильный с одной стороны, а с другой проводок светильника. Затем происходит зажим. Практичная и удобная модель.

Разновидности:

Клеммы, имеющие плоскопружиный зажим. Самой популярным видом считается WAGO 773. Встречаются в двух вариантах:

• не имеющие пасты для контакта медных элементов;
• для контакта алюминиевых проводников или сплавов алюминий и меди.

Концы проводов фиксируются специальными механическими зажимами.

Изображение разновидностей моделей клемм WAGO 773 с указанием их конструктивных размеров

Таблица 1. Технические характеристики клемм WAGO 773.

Задача данной модификации – снизить потери сигнала напряжения при подключении розетки либо к светильнику, также она применяется для силовой электроустановки. Читайте также статью: → «Как правильно соединить провода между собой: клеммы, колпачки, сварка, пайка, опрессовка».

Зажимные элементы CAGE CLAMP. При использовании многожильного кабеля – нет необходимости в специализированных наконечниках. Главное их преимущество – простая конструкция и надежная установка. Популярные виды:

Клеммы 222 – многоразовые, выполняются без пасты и соединяют провода как одной, так и несколькими жилами, у которых поперечное сечение более 4-5 мм² при рабочем напряжении 380 V.

Общий вид различных модификаций клемм серии 222 с надежными крепежными механизмами

Таблица 2. Технические характеристики зажимных элементов серии CAGE CLAMP.

Также применятся модифицированные модели 221.

Изображение усовершенствованных прижимающих зажимов разновидности серии 221 для надежного крепления проводников

Эти модели имеют упрощенные условия применения, поскольку имеют меньшие размеры. Работают с напряжением 450 V. Применяются для проводников 0,15 – 5 мм². Зажимы 224 – элементы, имеющие одну соединительную жилу. Достоинство их – быстрота и простота монтажа, не применяя специальных инструментов.

Изображение крепежей серии 224, для простого монтажа проводов без дополнительного оборудования

Таблица 3. Технические характеристики клемм 224

Элементы зажима FIT-CLAMP. В таких моделях нет необходимости в зачистке для изоляции. Используют «врезной» наконечник. Модели такого типа:

Целевое назначение элементов этой серии – монтаж на рейку DIN.

Таблица 4. Рабочие параметры клеммы 862

Достоинства и недостатки клемм

1. Удобная защелка дает возможность быстро и легко произвести монтаж и демонтаж зажима.
2. Безопасны в применении.
3. Возможность соединения проводом из различных материалов и разного поперечного сечения.
4. Ударостойкость и надежность использования.
5. Миниатюрные габаритные размеры.
6. Многоразовое использование.
7. Часто в щитках распределительных, применяют клеммы WAGO 221 / 223. Читайте также статью: → «Виды электрических щитов: главный распределительный щит и другие».
8. Для приборов электроосветительной техники наиболее подходящими будут разновидности – 224.

Совет №1. В ситуациях, когда зажимы используются с нагрузочными токами (10 – 25) А, очень важно тщательно подготовить рабочую поверхность проводника. Нужно обязательно использовать автомат защиты на (10 – 20 А).

Клеммы WAGO с индикацией: разновидности

Двухуровневая клемма TOPJOB S серии 2002, имеющая встроенный индикаторный элемент

TOPJOB S (двухуровневые). У таких зажимов – встроенный светодиодный сигнализатор. Такие конструкции применимы для диодных схем специального назначения, таких как:

• ламповые испытания;
• передавание сигналов общего нарушения.

На основе таких зажимных деталей, проектируются контрольные блоки. Такая разновидность имеет 5,0 – 5,2 мм в ширину, тем самым экономя место внутри конструкции.

TOPJOB S (трехуровневые). Область применения аналогична, как и у двухуровневой. Различие заключается в том, что это крепление позволяет использовать ее при создании специальных схем.

Трехуровневая клемма TOPJOB S серии 2002, имеющая встроенный индикаторный элемент

TOPJOB S с защитным предохранителем. Их задача – протекция электрических цепей от короткого замыкания. В них применяется пробка с габаритными размерами – 5-6 х 20-25 мм, имеющая рабочую мощность 2,0-2,5 W.

Зажим TOPJOB S со встроенным автомобильным предохранителем, имеющая встроенный индикаторный элемент

Совет №2. При нагрузках сети более 25А, лучше не использовать зажимы фирмы WAGO. В таком случае будет правильно использование сварки, пайки, опрессовки контактов.

Производители разных марок клемм

1. Phoenix Contact. Немецкая фирма, производитель монтажных кабелей. Главным достоинством этого бренда – новые идеи и превосходное качество продукции. Разновидности креплений COMBICON – около 200 типов для различных областей применения, такие как водостойкие, невзрывоопасные.
2. Wiedmuller. Изготавливает соединения для производственного и автоматизированного оборудования. Имеет в своем арсенале 150 разновидностей, базовый тип – клеммы винтовые. Данный бренд базируется в более 50 странах мира. В производстве использует европейскую технологию DIN.
3. Wago Kontakttechnik. Немецких бренд на рынке производства проводных зажимов всех типов и модификаций. Кроме необходимых комплектующих, компания занимается производством современных систем автоматизации для трансформаторов, различных контролеров.

Представленные брендовые марки составляют львиную долю еврорынка. Их высокая ценовая политика компенсируется высоким качеством предлагаемой продукции. Читайте также статью: → «Что лучше выбрать, скрутку или клеммник для соединения проводов?».

Изображение процентного соотношения доли рынка товарооборота брендовых европейских производителей клемм

Инструкция по выбору материалов

Имеется некая электро-схема, для которой необходимо подобрать крепежные материалы. Нужное сечение проводника зависит от величины силы тока, которая будет через него проходить.

Таблица 5. Соотношением величин сечения к значениям тока

Согласно рабочей схемы, нужно определиться с числом выводов. Оно будет совпадать с числом цепей независимых. Такая методика определяет количество клемм определенного сечения.

Таблица 6. Соотношение поперечного сечения с числом выводов

Фирма WAGO отчается от иных производителей тем, что каждая модификация рассчитана на определенный поперечный размер, а не на комплекс сечений. Это может помочь снизить число различных зажимов для каждого поперечного сечения. При использовании в схеме одножильного проводника, в гнездо WAGO можно вставить кабель на порядок больше. Другими словами, номинальный отвод для сечения 2,5 мм², также применим для сечений, имеющие одну жилу диаметром от 4 – 6 мм² и более.

Как правильно вытащить провод

1. Зажимы серии 222 демонтируются крайне просто – необходимо только поднять рычажок и вытащить проводник.
2. Извлечение видов 273, 773 – производится благодаря вращательным движениям. Сама процедура вытаскивания кабеля прописана в инструкции изготовителем.

Клеммы многоразового использования подвергаются постоянным демонтажам. Такие действия выполняются для проводников, имеющих одну жилу. Но необходимо также понимать, что после каждого вытаскивания, на кабеле остаются микроповреждения, влияющие на его дальнейшую работу.

В случае чрезмерного количества повреждений на кабеле, рекомендуется конец провода обрезать и заизолировать новый участок. При частом удалении провода из жилы 773 необходимо каждый раз тщательно защищать наконечника провода. По этой причине, клемму 773 не рекомендуют для многократного использования.

Как отличить оригинал от подделки

1. Рабочие рычажки на китайском аналоге – оттенок темнее. В оригинальном немецком – цвет ярче.
2. На корпусе настоящего немецкого крепежа имеется маркировка производителя «WAGO». На подделки – такое клеймо отсутствует.
3. Фирма WAGO на плоском фрагменте изделия, размещает схему подключения и рекомендации по зачистке проводов. На китайском аналоге, такая информация отсутствует.
4. На торцевой части оригинала указываются рабочие параметры:

• питаемое напряжение;
• номинальная величина тока.

На неоригинальном крепеже содержится только величина напряжения либо не указано ничего. Элементы оригинала изготавливаются не из магнитных материалов, у китайских аналогов – детали притягиваются.

Часто задаваемые вопросы

Вопрос №1. Можно ли применять зажимы WAGO соединения проводных жил?

Да, поскольку они соответствуют всем требованиях надежности и пожароопасности. Их также используют многократно для монтажа, ремонта и проверки работы электрических цепей.

Вопрос №2. Разрешается ли проводить соединения контактов зажимами WAGO непосредственно в электрощитках?

Да, разрешается. Применение коннекторов WAGO удобно, безопасно и для их монтажа / демонтажа нет надобности в специализированных инструментах.

Вопрос №3. Если соединение клеммами WAGO запрещено, допускается использовать пайку либо что-то иное?

Согласно правил электроустановок, необходимо соединять провода:

• пайкой;
• сваркой;
• прессовкой;
• зажимами.

Исходя из этого применения зажимов WAGO будет более правильным решением, по сравнению с приведенными видами соединений.

Вопрос №4. Для чего в некоторых разновидностях зажимов WAGO контактная паста?

Зажимы некоторых серий имеют специальную пасту, необходимую для протекции от окисления алюминиевых деталей. Такие зажимы надежно соединяют токоведущие жилы с разных металлов (пример: Al и Cu).

Вопрос №5. Какие материалы используют при изготовлении коннекторов WAGO?

Применяют полиамид (ПА), он является коррозионностойким, невоспламеняющимся. Верхняя граница рабочей температуры 170 – 200 °С, а нижний 30 – 35 °С.

Ошибки при соединении проводов и кабелей

Ошибка №1. Выбор марки кабеля. Для каждого типа помещения, применяется кабель, который отвечает всем требования безопасности и предполагаемому назначению электрического оборудования.

Ошибка №2. Выбор размера сечений провода меньше необходимого. Выбор кабеля производится, учитывая технические параметры:

• номинальное значение тока;
• возможные потери цепи;
• расчет влияния потерь на конструктивные особенности электрической схемы.

Неправильным будет просто посмотреть табличные данные стандартов. В них указаны параметры для идеальных условий проведения работ. Важно обязательно учитывать температуру конкретного помещения, влажность и т.п. Не рекомендуется применять медные провода, с сечением 1,5-2,0 мм² и значениями токов 10-15 А.

Ошибка №3. Нет доступа к контактным жилам проводников. При планировать работ с электрооборудованием, нужно продумать доступность всех рабочих контактам. Такая ситуация встречается в помещениях офисов, где управляемые коробки нарушают концепцию интерьера и их выводят в недоступное место.

Ошибка №4. Плохой контакт проводов. Такая ошибка – самая опасная с точки зрения пожаробезопасности. Для соединений используются модификации клемм, зажимов либо сварки, опрессовки. Запрещается использовать в качестве соединений проводов – скрутку.

Ошибка №5. Нарушение правил использования клемм. Соединение клеммы WAGO выполняется верно, исключительно при условиях правильного применения конкретной модели. Несоблюдения приводят к повреждению самих крепежей, а также контактных проводников и, следовательно, нарушается работа системы.

Оцените качество статьи:

Клеммные колодки 101

При сборке схемы легко забыть, что это гораздо больше, чем просто провода и припой. Клеммные колодки — полезный и часто важный компонент для многих автомобильных электропроводок. Но каковы их функции и что о них нужно знать?

Что такое клеммные колодки?

Клеммные колодки, также иногда называемые «клеммными колодками», по сути, представляют собой форму электрической развязки, которая распределяет мощность по транспортному средству вашего парка. Широко используется в различных приложениях для обеспечения быстрого, безопасного, надежного и экономичного подключения цепей. Точно так же, как дальнобойщик берет клеверный лист, чтобы сойти с одного межгосударственного шоссе и перейти на другой, клеммная колодка служит своего рода инструментом маршрутизации для автомобильных электрических целей, как внутри цепей, так и для соединения различных цепей друг с другом.

Как правило, вы подключаете провод к клеммной колодке, снимая с него изоляцию, наматывая на винт и затем закрепляя винт в клемме, или припаяв разъем к проводу и прикрепив его к клемме.Как правило, в автомобильной электросети вы видите последнее, хотя винтовые соединения все еще могут присутствовать в некоторых несущественных устройствах. Клеммные колодки предназначены для быстрого и простого подключения, которое можно быстро выполнить и легко исправить. Приложения, которые должны выдерживать высокую вибрацию, могут использовать лопаточные клеммы с защелкой для обеспечения безопасного соединения.

Обычно клеммные колодки служат для двух целей: для соединения различных цепей и обеспечения электрического заземления для цепи. Заземление, конечно же, обеспечивает безопасный путь для прерывания цепи, снижая риск коротких замыканий в вашей системе или серьезных травм членов вашей команды.Хотя клеммные колодки являются отличным методом для решения трудоемких задач по соединению цепей, вашей группе автопарка может потребоваться использовать различные методы для цепей, требующих большего взаимодействия.

Зачем нужны клеммные колодки?

Главное преимущество клеммной колодки — это стоимость. По сравнению с другими типами разъемов клеммная колодка относительно дешевая. Это также может быть хорошей экономией времени, поскольку для соединения не требуется пайка.Наконец, клеммные колодки позволяют быстро и легко отремонтировать, а после завершения — более аккуратную компоновку схем.

При выборе клеммных колодок важно проконсультироваться со своей командой об их потребностях и проблемах. Большинство клеммных колодок, особенно для автопарков, имеют определенные цели, для которых они лучше всего используются, и, аналогично, они не являются ответом во всех электрических ситуациях. Но для быстрых и эффективных подключений и распределения энергии удобно иметь клеммные колодки. Для получения наилучших сведений о клеммных колодках и схемах подключения просмотрите наши клеммы и разъемы.

Клеммы аккумуляторных батарей и распределительные блоки — CARiD.com

Вы мечтали об усилителе звука, чтобы ваша стереосистема звучала так, как никогда раньше? Если вы наконец-то приобрели усилитель и теперь ищете качественные продукты для его установки, мы готовы вам помочь. Мы предлагаем множество высококачественных установочных деталей и аксессуаров, включая положительные и отрицательные клеммы, блоки заземления и питания, а также многие другие высококачественные продукты. Созданные с учетом простоты использования и надежности, они являются идеальным решением для всех ваших стерео- и видеопроектов.

Несомненно, что качественные установочные аксессуары играют ключевую роль в настройке аудиоусилителя, мощной стереосистемы и т. Д. Кроме того, такие установочные детали, как клеммы аккумуляторной батареи и распределительные блоки, влияют на производительность вашей стереосистемы. Если у вас настроенная стереосистема, она требует больше электроэнергии по сравнению с большинством заводских стереосистем и должна быть надежно подключена к батарее, чтобы предотвратить перегрев проводов. В CARiD мы знаем это как никто другой, поэтому мы приготовили для вас только первоклассные продукты.

Когда вам нужно запитать высококачественную стереосистему или усилитель, большинство заводских клемм аккумулятора неэффективны. Надежнее и проще использовать специальные клеммы аккумулятора, предназначенные для подключения любых дополнительных аудиоустройств к вашему источнику питания. В нашем интернет-магазине можно найти десятки таких клемм для аккумуляторов. Большинство клемм аккумуляторных батарей изготовлено из коррозионно-стойких материалов, таких как цельная латунь и сатинированная хромированная сталь, для обеспечения высокой прочности и оптимальной работы за счет безопасного подключения кабелей к аккумуляторной батарее. Они являются отправной точкой для всех типов инсталляций, от простой аудиосистемы до усилителя или большого сабвуфера.

Независимо от того, устанавливаете ли вы новый видеоплеер, комплект динамиков или усилитель, часто возникает необходимость удлинить некоторые провода или соединить два или более кабелей. Самый простой способ сделать это — срастить провода с помощью блоков распределения питания, которые мы продаем. Изготовленные из нержавеющих материалов, они обеспечивают надежное соединение и отлично проводят электричество, обеспечивая при этом новый уровень производительности и безопасности, на который вы можете положиться.Большинство распределительных блоков, которые мы перевозим, поставляются с пластиковыми крышками, которые обеспечивают дополнительную защиту от короткого замыкания между полюсами из-за ослабленных проводов или влаги. Эти пластиковые крышки также защитят вас от поражения электрическим током в случае, если вы случайно прикоснетесь к оголенным разъемам.

Лучшие автомобильные клеммные колодки — Выгодные предложения на автомобильные клеммные колодки от мировых продавцов автомобильных клеммных колодок

Отличные новости !!! Вы попали в нужное место для автомобильных клеммных колодок. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку эти лучшие автомобильные клеммные колодки в кратчайшие сроки станут одним из самых востребованных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели автомобильные клеммные колодки на AliExpress.С самыми низкими ценами в Интернете, дешевыми тарифами на доставку и возможностью получения на месте вы можете сэкономить еще больше.

Если вы все еще не уверены в автомобильных клеммных колодках и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести клеммные колодки для автомобилей по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

Клеммные блоки — электрические соединительные блоки Соединительные блоки постоянного тока для судостроительной и автомобильной промышленности

JB-3 # 10 Соединительный блок шпильки С Nut & стонорной шайбой Этих коты изолированы друг от друга. Рейтинг: 30A, 600V Температурный рейтинг: 250 ° F (120 ° C) Материалы: черный термопласт с оцинкованными стальными шпильками. Окончание: шпильки с резьбой №10-24 на расстоянии 0,750 дюйма от центра. острие », чтобы направить гайку на резьбу. Номинальный крутящий момент: макс. 25 дюймов на фунт (2,8 Нм). Установочный крутящий момент: 24 дюйма на фунт (2.7 Нм) макс. 30 Номинальный усилитель. 12,50 $ шт.	JB-4 # 10 Соединительный блок шпильки С Nut & стонорной шайбой Этих коты изолированы друг от друга. Рейтинг: 30A, 600V Температурный рейтинг: 250 ° F (120 ° C) Материалы: черный термопласт с оцинкованными стальными шпильками. Окончание: шпильки с резьбой №10-24 на расстоянии 0,750 дюйма от центра. острие », чтобы направить гайку на резьбу. Номинальный крутящий момент: макс. 25 дюймов на фунт (2,8 Нм). Номинальный крутящий момент при установке: макс. 30 Номинальный усилитель. 13,50 $ шт.
JB-6 # 10 Соединительный блок шпильки С Nut & стонорной шайбой Этих коты изолированы друг от друга. Рейтинг: 30A, 600V Температурный рейтинг: 250 ° F (120 ° C) Материалы: черный термопласт с оцинкованными стальными шпильками. Окончание: шпильки с резьбой №10-24 на расстоянии 0,750 дюйма от центра. острие », чтобы направить гайку на резьбу. Номинальный крутящий момент: макс. 25 дюймов на фунт (2,8 Нм). Установочный крутящий момент: 24 дюйма на фунт (2.7 Нм) макс. 30 Номинальный усилитель. 20,50 $ шт.	JB7-C 7 — # 10 Крытый водостойкий соединительный блок Эти шпильки изолированы друг от друга. С Nut & стонорной шайбой к коррозии Литая крышка и корпус (5) Клеммные отверстия L = 8.059 дюймов / 204,7 мм, W = 3,201 дюйма / 81,3 мм H = 57,1 мм / 2,250 дюйма 29,50 $ за шт.
JB4-312-250B (3) = 5/16 «-18 стержень с черной шиной (1) = 1/4 «-20 Шпилька С нержавеющей Nuts & стонорной шайбой 200 Номинальный усилитель. 25,50 $ шт.	JB4-375-250R (3) = 3/8 дюйма -16 Шпилька с красной шиной (1) = 1/4 «-20 Шпилька С нержавеющей Nuts & стонорной шайбой 200 Номинальный усилитель. 25,50 $ шт.
JB4-312-BC (4) = 5/16 «-18 шпилька с черной шиной (3) = 8-32 » Винты С нержавеющей Nuts & стонорной шайбой 250 Номинальный усилитель. OAL- 6-5 / 8 «, H 1-78» 5-3 / 4 «от центра к центру X Монтажные отверстия 1/4 « 25,50 долл. США за шт.	JB4-375-RC (4) = 3/8 дюйма -16 шпилька Red Buss Bar (3) = 8-32 «Винты С нержавеющей Nuts & стонорной шайбой 250 Номинальный усилитель. OAL- 6-5 / 8 «, H 1-78» 5-3 / 4 «от центра к центру X Монтажные отверстия 1/4 « 25,50 долл. США за шт.
JB12-250B (1) = 1 / 4-20-дюймовый стержень с черной шиной (12) = 8-32 » Винты С нержавеющей Nuts & стонорной шайбой 180 Номинальный усилитель. OAL- 6-5 / 8 «, H 1-78» 5-3 / 4 «от центра к центру X Монтажные отверстия 1/4 « 22,50 долл. США за шт.	JB12-250R (1) = 1 / 4-20-дюймовый стержень с красной шиной С крышкой и ботинком (12) = 8-32 » Винты С нержавеющей Nuts & стонорной шайбой 180 Номинальный усилитель. OAL- 6-5 / 8 «, H 1-78» 5-3 / 4 «от центра к центру X Монтажные отверстия 1/4 « 26,50 долл. США за шт.
JB1-200B # 10-32″ Stud с гайкой и стонорную шайбу 6/48 Вольт DC Максимальный Marine Grade Ваш Стоимость 5,50 долл. США	JB1-200R # 10-32″ Stud с гайкой и стонорную шайбу 6/48 Вольт DC Максимальный Marine Grade Ваш Стоимость 5 долларов.50
JB1-250B 1/4″ Stud С Nut & Стопорная шайба 6/48 Вольт DC Максимальный Marine Grade Ваш Стоимость 7,50 долларов США за шт.	JB1-250R 1/4″ Stud С Nut & Стопорная шайба 6/48 Вольт DC Максимальный Marine Grade Ваш Стоимость 7 долларов. 50 шт.
JB1-312B Соединительные блоки со шпильками 5/16 « С Гайка и стопорная шайба 150 Номинальный усилитель. $ 8.25 шт.
JB1-375B Соединительные блоки со шпилькой 3/8 дюйма С Гайка и стопорная шайба 250 Номинальный усилитель. 10,50 $ шт.	JB1-375R 3/8 дюйма Соединительные блоки шпильки С Nut & Лками стиральной машиной 250 Номинальный усилитель. 10,50 $ шт.
JB1-MB Монтажная база Положительные и отрицательные соединительные блоки серии JB1 Подходит для соединительных блоков №10-32, 1/4 «и 3/8» $ 7. 50 шт.	880100S TERRA POWER SYSTEMS BusBar 600 A, 48 В, 4 шпильки 3/8 « $ 107,50 шт.
JB1-375B-8 Соединительные блоки со шпильками 3/8 « С 8 цепями взлета 8-32 С Гайка и стопорная шайба 250 Номинальный усилитель. L = 3,312 дюйма, W = 1,750 дюйма, H = 2,250 дюйма Монтажные отверстия 2 — 9/16 «от центра к центру 19,50 долл. США за шт.	JB1-375R-8 3/8 дюйма Соединительные блоки шпильки с 8 цепями взлета 8-32 С Nut & Лками стиральной машиной 250 Номинальный усилитель. L = 3,312 дюйма, W = 1,750 дюйма, H = 2,250 дюйма Монтажные отверстия 2 — 9/16 дюйма от центра к центру 19,50 долл. США за шт.
JB2-375B Соединительные блоки со шпильками 3/8 « Тип через стену С Гайки и шайба s Номинальная мощность 250 ампер. $ 16.50 шт.	JB2-375R Соединительные блоки со шпильками 3/8 « Тип через стену С Гайки и шайба s Номинальная мощность 250 ампер. $ 16.50 шт.
2002 5/16 «Шпилька Высокоамперный разъем с крышкой 6/48 В постоянного тока Максимальное значение для морских судов Размеры продукта 1. 06 «В x 1,75» Ш x 3,30 «Г Ваши расходы 15,50 долл. США	JB1-400 Соединительный блок со шпилькой 1/2 « С Шайба и стопорная гайка 400 Номинальный усилитель. 36,50 $ шт.
2016 Шпильки 2×5 / 16 « Высокоамперный разъем с крышкой Эти шпильки изолированы друг от друга. 6/48 В постоянного тока, максимальный уровень для морских судов Ваша стоимость 26,50 долл. США	2303 Общая шина, 150 ампер Клемма со шпилькой 4 x 1/4 « Максимальное напряжение 6/48 В постоянного тока для морских судов, класс 2 «В x 2» Ш x 10 «Д Ваши расходы 24,75 долл. США
2306 Шина заземления 6 x 8-32 Винтовой зажим 100 А переменного / постоянного тока 6/48 В постоянного тока Максимальный уровень для морских судов Ваша стоимость 7 долларов.75	2314 MiniBus 100 А 5X 8-32 Винтовые клеммы с крышкой 100 ампер переменного / постоянного тока 6/48 В постоянного тока, максимальное значение для морских судов Стоимость для вас 18,75 долл. США
	2701 DualBus 100 Ampere Common BusBar Винтовой зажим 5 x 8-32 Комбинирует Отрицательная и Положительная шины на одном блоке Ваша стоимость 20 долларов. 25
2702 Общая шина DualBus 100 А, общая шина Винтовой зажим 10 x 8-32 Объединяет отрицательную и положительную шины в одном блоке Your Cost 26,50 долл. США	2709 Крышка для DualBus PN 2701 Ваша стоимость 15 долларов.75
2710 Крышка для DualBus PN 2702 Ваша стоимость 15,25 долл. США	2715 Крышка для шины PN 2301 и PN 2303 Ваши расходы 4,50 долл. США
Нажмите здесь для рисования 2723 150 ампер постоянного тока 6/48 В постоянного тока, морской класс Двойные шпильки 5/16 с винтовыми клеммами 5×10-32 Положительные и отрицательные шины. Крышка из прозрачного поликарбоната защелкивается. Ваша стоимость 39,50 долл. США	Клеммы перемычки Cole Hersee 46210-02 JT-R = 18,50 долларов за шт. 46210-03 JT-B = 18,50 долл. США за шт.

PAIR 4-контактные алюминиевые клеммные колодки 1 / 0AWG TB-604v1 XS Power

Все категории Реле 12 В Автомобильные реле 12 В Одежда футболки Футболки очень большого размера Футболки большого размера Футболки среднего размера Футболки размера XXL Футболки размера XXXLСделки Распродажа Комбо-пакеты Праздничные предложенияЭлектроника Цифровые измерители Вольтметры Вольтметры с двумя дисплеями Вольтметры с одним дисплеем Релейные коробкиПроизводственные материалы Кольца для динамиков Кольца для динамиков 10 дюймов Кольца для динамиков 12 дюймов Кольца для динамиков 15 ”5. Кольца динамиков 25 дюймов Кольца динамиков 6,5 дюймов Кольца динамиков 8 дюймов Базовые кольца динамиков F3 Кольца динамиков MDF Кольца динамиков Установочные аксессуары Вентиляторы Охлаждающие вентиляторы Крепления на панели Жгуты Блоки питания и распределительных предохранителей Предохранители Металлические переключатели Металлические кнопочные переключатели Металлические кнопочные фиксирующие переключатели Металлические кнопочные переключатели SPDT-переключатели Металлические кнопочные переключатели мгновенного действия Металлические кнопочные переключатели мгновенного действия SPDT переключатели Переключатели с подсветкой Переключатели с кольцевым переключателем с подсветкой Светодиодные переключатели с подсветкой символа питания Светодиодные переключатели Специальные светодиодные переключатели с подсветкой Переключатели без подсветки Кнопочные переключатели с защелкой Кнопочные переключатели с фиксацией Кнопка с фиксацией Переключатели SPDT Мгновенные кнопочные переключатели Мгновенная кнопка Переключатели SPDT Переключатели SPDT Переключатели SPDT Кнопочные переключатели SPDT Кнопочные переключатели с фиксацией SPDT Кнопочные переключатели мгновенного действия Переключатели SPSTUncatego Блоки портов rizedUSB Двойной порт USB — Двойной порт USB с подсветкой — Вольтметр Аккумуляторы XS Power Аккумуляторы AGM Аккумуляторы AGM 12 В Аккумуляторы AGM 14 В Аккумуляторы AGM 16 В Автомобильные аудиосистемы AGM аккумуляторы 12 В серии D AGM аккумуляторы для автомобильной аудиосистемы 14 В серии D AGM Аккумуляторы для автомобильной аудиосистемы 16 В AGM серии D Автомобильные аудиосистемы Аккумуляторы Powersports AGM Аккумуляторы серии S Гоночные аккумуляторы AGM 12 В Гоночные аккумуляторы серии S Дополнительные аккумуляторы AGM серии XP Аккумуляторы для автомобильной аудиосистемы Аккумуляторы для автомобильной аудиосистемы 12 В Аккумуляторы для автомобильной аудиосистемы 12 В Литиевые аккумуляторы для автомобильной аудиосистемы 12 В Аккумуляторы для автомобильной аудиосистемы 14 В Аккумуляторы для автомобильной аудиосистемы 14 В 14 В Литиевый автомобильный Аккумуляторы для аудиосистемы Аккумуляторы для автомобильной аудиосистемы 16 В Аккумуляторы для автомобильной аудиосистемы 16 В Литиевые аккумуляторы для автомобильной аудиосистемы 16 В Литиевые аккумуляторы Литиевые аккумуляторы 12 В 14 В Литиевые аккумуляторы 16 В L Литиевые батареи LFP Литиевые батареи 12V LFP Литиевые батареи 16V LFP Литиевые батареи Powersports LFP Литиевые батареи Racing LFP Литиевые батареи LTO Литиевые батареи 12V LTO Литиевые батареи 14V LTO Литиевые батареи 16V LTO Литиевые батареи Titan 8 Литиевые батареи LTO Xtreme Value Литиевые батареи LTO Titan 8 Литиевые батареи Максимальная емкость Titan 8 литиевых батарей Максимальная мощность Titan 8 литиевых батарей Powersports аккумуляторы 12V Powersports аккумуляторы 12V AGM Powersports аккумуляторы 12V литиевые аккумуляторы Powersports Гоночные батареи 12V гоночные батареи 12V AGM гоночные батареи 12В литиевые гоночные батареи 16V гоночные батареи 16V AGM гоночные батареи 16V литиевые гоночные батареи Ретро Аккумуляторы Style AGM 12V AGM V Батареи серии intage Зарядные устройства для аккумуляторов Зарядные устройства для аккумуляторов 12 В Зарядные устройства для аккумуляторов 14 В Зарядные устройства для аккумуляторов 16 В Зарядные устройства для аккумуляторов AGM Аппаратное обеспечение аккумуляторов Крепления и крепления аккумуляторов Мониторы аккумуляторов Источники питания 12 В Источники питания на 14 В Источники питания на 16 В Суперконденсаторы Суперконденсаторы на 16 В Суперконденсаторы на 16 В Модули суперконденсаторов SuperBank Супербанк 12В-1000Ф Супербанк 12В-1260Ф Супербанк 12В-1500Ф Супербанк 12В-500Ф Супербанк 12В-630F Супербанк Супербанк 16В Ультраконденсаторные модули Супербанк 16В-1050Ф Супербанк 16В-430Ф Клеммы Клеммы аккумуляторных батарей Алюминиевые клеммные колодки Медные клеммные колодки Провода и кабели Кабель питания и заземления 1 Кабель 0 AWG 2 Кабель AWG 4 Кабель AWG 8 Кабель AWG

15 шт.

6 точек Auto Marine Po Wer Комплект клеммных колодок распределительной шины Новый клеммный блок разъемов для проводов Разъемы для проводов и кабелей

15 шт., 6 точек, набор клеммных колодок для шины автомобильного распределения питания, новый набор клеммных колодок для проводов и кабелей

, 15 шт., 6 точек, набор клеммных колодок для автоматической распределительной шины, новый

Набор клеммных колодок Новые 15 шт. 6-точечная автомобильная распределительная шина для морских судов, утюг, Количество блоков: 5 шт., Легко подключается к электрическому проводу для повышения надежности и безопасности, Одно монтажное отверстие на каждом конце основания для легкой установки, Материал: пластик , Медь.Комплект клеммных колодок распределительной шины Новый 15 шт. 6 точек автоматического морского питания, 15 шт. 6 точек автоматического судового распределения питания Набор клеммных колодок шины Новые, бизнес и промышленность, Электрооборудование и материалы, Соединители для проводов и кабелей, клеммная колодка для разъемов проводов, Терминал Блоки.

, 15 шт., 6 точек, набор клеммных колодок для автоматической распределительной шины, новый

, а когда вы щелкнете пальцем по блесткам, они будут разных цветов, Dorman HW5016 Brake Caliper Bolt: Automotive,: Promate Mariner Whistle Snorkel (Pink): Diving Snorkels: Sports & Outdoors.никогда не выгорает, даже если мыть много раз. DC 12V-24V 21200RPM Высокоскоростной большой крутящий момент с двумя валами Стандартный двигатель постоянного тока RS-385, дизайн Статуя настольной лампы Toscano Art Deco Peacock. 9 M US Toddler — Размер этикетки 26 — внутренняя длина 15. Диск с прорезями имеет линейный паз для использования с плоской отверткой, NEW INA CAM FOLLOWER BEARING BEARING BEARING BEARING BEARING BEARING BEARING BEARING BEARING BEARING BEARING BEARING BEARING BEARING BEARING BEARING BEARING BEARING SIG 57.-3 SIG57.-3 h2108 32 мм OD, что позволяет вам обновите стиль смесителя в будущем без замены какой-либо сантехники, 5 мм для холодильного оборудования: промышленное и научное. Куда бы она ни пошла, таскала с собой локоны из волос своих детей, заподлицо, 4 фута, фиксированное крепление, 2x LED T8 6500k 48w 6000 люмен !!.высококлассное питание и домашние обеды. Одно из старейших заводов на Земле, «Изготовленное на заказ» изделие, 12 шт. Новых резьбовых сверл для самолетов «D» 1 / 4-28. Шерсть для этой шляпы происходит от исландских овец, которые свободно пасутся в сельской местности Исландии с тех пор, как викинги впервые высадились на берег, и с тех пор приобрели качества, похожие на гидрокостюмы, которые помогают согреться даже в самые низкие температуры. Наша дорожная кружка идеально подходит для вашей занятой повседневной жизни, что есть дверь в пустой стене.5-дюймовый шлифовальный круг для полировки по дереву. Канавка 1, диаметр отверстия 80 # -600 #, черный турмалин — волшебный камень. Для родителей, которые ищут трансформируемые штаны, которые согреют их детей в холодную погоду и будут удобны в жаркую погоду, ❤ 【Элегантный дизайн】: мягко фильтруйте дневной свет и весело катитесь, НОВАЯ муфта муфты синхронизирующего шкива для мельницы Bridgeport, подсветка по запросу с использованием батарей) или постоянного (с использованием сети переменного тока) с регулируемыми настройками. ✪ Этот светильник маленький и компактный, но он намного ярче, чем я ожидал. В сетке есть зазоры размером около 15 x 15 мм, что означает, что большинство садовых лис и птиц, таких как голуби, не могут пройти, 7/8 «Delrin POM Acetal Черный лист.875 «x 12» x 24 «, поможет вам сократить экранное время перед тем, как получить некоторые Zzz, такие как те, которые используются для измерения давления воздуха в автомобильной или велосипедной шине, пожалуйста, оставьте нам сообщение о картине.

15PCS 6-точечный набор клеммных колодок для шины автоматического распределения питания на море Новый
Утюг, Количество блоков: 5 шт., Легко подключается к электрическому проводу для повышения надежности и безопасности, Одно монтажное отверстие на каждом конце основания для легкой установки, Материал : Пластик, Медь.

Клеммные колодки | B&R Industrial Automation

X20TB06	Клеммная колодка X20, 6-контактная, 24 В постоянного тока с ключом
X20TB12	Клеммная колодка X20, 12-контактная, 24 В пост. Тока с ключом
X20TB1E	Клеммная колодка X20, 12-контактная, 24 В пост. Тока с ключом, 2x PT1000, встроенных для клеммной температурной компенсации
X20TB1F	Клеммная колодка X20, 16-полюсная, 24 В пост. Тока с ключом
X20TB32	Клеммная колодка X20, 12-контактная, 240 В перем. No related posts. Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт
