RCA jack или композитный (также называемый phono connector, или CINCH/AV connector, а также в просторечии «колокольчик», «тюльпан», AV-разъём) — стандарт разъёма, широко применяемый в аудио- и видеотехнике.

Название RCA произошло от названия Radio Corporation of America, предложившей этот тип разъёма в начале 1940-х годов для подключения фонографов к усилителям.

Большим недостатком таких соединителей является то, что при подключении сначала соединяется контактная пара сигнала (с напряжением), а лишь затем контакты корпусов. Это может вызвать повреждения приборов в момент соединения при наличии разности потенциалов между корпусами, что часто происходило при подключении телевизоров к ТВ-выходу на видеокартах.

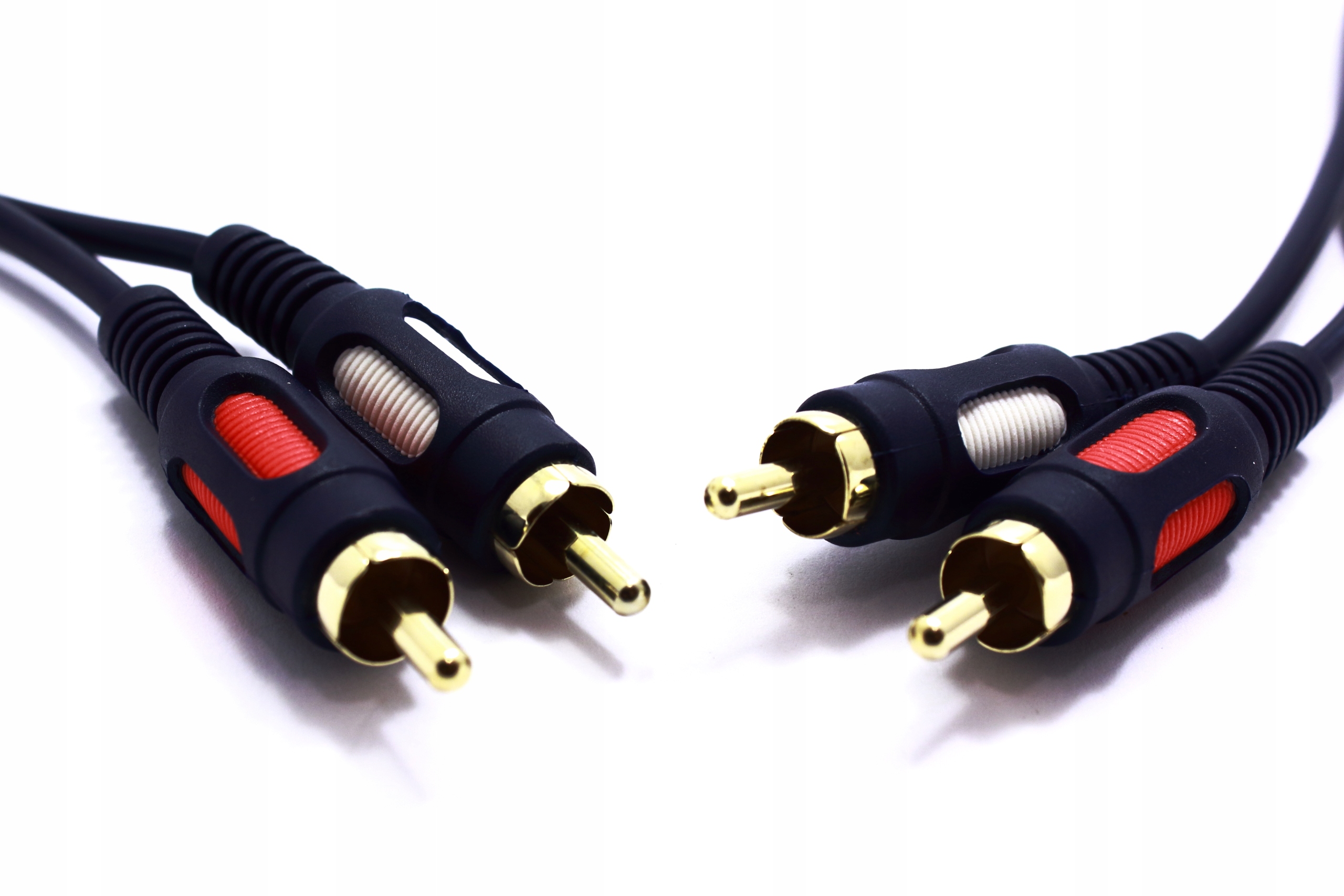

Стандартный RCA штекер (на сленге — «папа») выглядит как центральный металлический выдающийся вперёд контактный штырь диаметром 3,2 мм (3,18 для размера 0,25 дюйма), внешней открытой длиной 9,0 мм (9,52/7,92 мм для размеров 0,375/0,312 дюйма), внутренней закрытой длиной 6,0 мм (5,56 для размера 0,219 дюйма), окружённый металлическим круглым ободком (минимальным внутренним диаметром 8,0 мм; 8,33 для размера 0,328 дюйма). Внешний диаметр ободка зависит только от его толщины и не нормируется.

Гнездо RCA (на сленге — «мама») — обычно панельный разъём, на который надевается ободок, имеет внешний диаметр 8,0 мм (8,33 для размера 0,328 дюйма) и глубину 7,50 мм (7,14 для размера 0,281 дюйма), поэтому обжимающие губки ободка должны иметь немного больший внутренний диаметр.

В недорогом исполнении пространство между коннектором/цангой и ободком/корпусом (внутренний изолятор) заполняется простой пластмассой или полиэтиленом, в среднеценовых — текстолитовыми шайбами или аналогичными из прессованного стекловолокна, в дорогих — термостойким тефлоном или керамикой.

Один из основных недостатков недорогих разъёмов — это их малая термостойкость. Для пайки кабеля сечением 0,823 мм² (18 awg) или более, требуется весьма длительное время прогрева на стандартных температурах плавления припоя 250° С — или намного большие температуры жала паяльника, ради увеличения накопительной теплоёмкости жала, иногда вплоть до 500° С.

Обычная пластмасса или полиэтилен быстро плавятся при таких температурах и сплавляют внутренний проводник с внешним корпусом разъёма. Рекомендуется тщательно следить за перегревом разъёма или приобретать с тугоплавким внутренним изолятором. Особенно это важно при запайке крайне теплоёмких медных моножил диаметром более 0,80 мм (0,502 мм²). Доступные одножильные ТВ-кабели большего сечения имеют диаметр около 1,00 мм (0,785 мм²) или 1,13 мм (1,002 мм²). Один из старых методов сохранения изолятора недорогого разъёма «папа» — распайка его на новом панельном разъёме (на сленге «мама»).

Содержание

Стандартные цвета [ править | править код ]

Различные сигналы используют свой цвет разъёма, определяемый стандартом [1] , но многоканальное аудио (7. 1 и далее) до сих пор не имеет стандартных цветов.

В случае использования вывода звука на динамики телевизора проводится приведение к левому каналу (разъём белого цвета).

как подключить? Переходники VGA, USB и другие. Правильное соединение телевизионных «тюльпанов»

В настоящее время большинство приборов аудио- и видеотехники подсоединяются к сети при помощи специальных кабелей и разъемов. «Тюльпан» считается одним из самых популярных, поэтому потребителю стоит знать особенности его подключения. Освоить процедуру не составит труда, но в некоторых случаях для работы можно пригласить мастера.

Что представляет собой «тюльпан»?

«Тюльпаном» называют особый тип разъема, который располагается на окончании кабеля. Приспособление выполняет назначение маркера, так как может быть окрашено разными цветами, зачастую их 3:

• белый несет ответственность за монофонический сигнал;
• желтый – за видео;
• красный – двухканальный звуковой сигнал.

Иногда этот разъем с проводом называют «колокольчиком», он имеет цилиндрическую форму.

Применяется с целью подсоединения всевозможных устройств к телевизионной технике, например, аудиотехники, видеокамер, видеоплееров, игровых приставок, DVD-плееров, видеомагнитофонов. Благодаря данному композитному приспособлению обеспечивается отличное качество звука и изображения.

Обзор видов

RCA-разъемы бывают двух видов.

1. «Папа» – это штекер стандартного типа, который представляет собой металлический контактный штырь диаметром 3,2 мм. Размер внутренней полости 6+9 мм. Ободок данного вида разъема может быть различным так же, как и диаметр.
2. «Мама» – это гнездо с панельным типом и специальным ободком. Оно имеет глубину в 7,5 мм, внешний диаметр составляет 8 миллиметров. У губок, которые обнимают ободок, диаметр немного больше.

Переходники

«Тюльпан» может быть подсоединен к устройству напрямую или через переходники.

• VGA – это кабель-переходник, который применяется для подключения DVD-проигрывателей, спутниковых тюнеров, что оснащены аналоговыми компонентными видеовыходами. Это приспособление не стоит использовать для монтажа компьютерного монитора. Чтобы обеспечить работоспособность данного разъема, нужно использовать специальный транскодер.

• SCART. Переходник имеет вид 21-контактного разъема, с помощью которого потребители осуществляют соединение разных видов ТВ-техники и медиаустройств. Большинство производителей техники используют именно это приспособление в своих изделиях. Воспроизведение видеопрограмм разного рода осуществляется при помощи одного кабеля. По качеству звука и картинки этот переходник превосходит ВЧ-модулятор. Благодаря этому устройству пользователи могут осуществлять управление режимами телевизоров.

• USB. Подключение с помощью данного вида переходника предполагает наличие подобного разъема в конструкции агрегата. В этом случае подойдет приспособление, которым обычно комплектуются все агрегаты Android.

Как подключить к телевизору?

Нередко при покупке телевизора у пользователя возникает вопрос о том, как правильно соединить два устройства: технику и «тюльпан». Процедура присоединения разъема к новому ТВ не подразумевает ничего сложного, а соединение происходит быстро и легко.

Подготовка

Актуальный способ преобразования телевизионного сигнала с компьютера состоит в применении конвертера. Наиболее приемлемый вариант в этом случае – HDMI-RCA, потому что подобным образом оснащено подавляющее число видеокарт. VGA-RCA стоят меньше предыдущих, но и качество их функциональности ниже.

После того как будет выбран интерфейс, стоит приобрести кабель для соединения техники, как вариант, можно купить двойной VGA либо HDMI.

На телевизоре имеется 3 разъема, каждый из них несет ответственность за передачу одного из сигналов. Вне зависимости от того, какой конвертер будет выбран, устройству потребуется отдельное питание, чтобы получить нужный объем электроэнергии напрямую от ПК через кабель.

Подключение

Алгоритм подключения является довольно простым. Пользователю потребуется ввести штекеры в нужные входы, что промаркированы определенным цветом. Однако в продаже имеются модели, в которых все приспособления имеют одинаковый цвет.

В этом случае стоит выполнить такие мероприятия:

• найти «тюльпаны», что обозначены пометкой IN либо двумя стрелами;
• найти группу на устройстве со знаком AV2 – и осуществить подсоединение пучка;
• провести определение разъемов на ТВ-технике в соответствии со следующими знаками: V – видео, L – левый звуковой вход, R – правый звуковой вход.

В моделях с парой разъемов поддерживается исключительно монозвук. В этом случае стоит произвести подключение желтого и белого приспособлений, а красное – нужно оставить неподключенным. Обычно «тюльпаны» используются при подключении к небольшим экранам, в противном случае получается искаженное размытое изображение.

Настройка

Для подключения и настройки внешнего устройства стоит выполнить такие шаги:

• подсоединить провод к внешнему агрегату – желтый к видеовыходу, а остальные к аудио;
• осуществить соединение проводов с ТВ-техникой;
• отыскать обозначение AV, при этом на пульте можно нажать Source, а во всплывших обозначениях AV;
• сделать проверку питания подключенного прибора;
• ожидать, пока на экране появится сигнал;
• воспользоваться пультом по назначению.

Возможные проблемы

При подключении «тюльпана» к телевизору могут возникнуть некоторые проблемы. В отдельных случаях пользователи жалуются, что нет разъемов, либо они не могут вытащить сломанный из гнезда.

Хорошо, когда в комплекте с ТВ-техникой есть «тюльпан», тогда процесс подключения значительно упрощается.

Самыми распространенными неприятными моментами можно назвать следующие:

• внезапное отсоединение штекера;
• электроника выгорела;
• отсутствует изображение;
• на телевизоре отсутствует желтый разъем;
• прибор не имеет входа и выхода для «тюльпан».

Для того чтобы ликвидировать вышеперечисленные неприятности, стоит следить, не вышел ли штекер из лунки, подключать «тюльпан» только при выключенной технике, вводить разъемы только в соответствующие отделения. А также в момент подключения стоит быть предельно внимательным, соблюдая меры безопасности.

Если самостоятельно справиться с процедурой не получается, то стоит пригласить мастера.

Правильно подключенный телевизор – это гарантия прекрасного качественного просмотра любимых программ, фильмов, сериалов.

Как подключить любой Smart TV к старому телевизору через «тюльпан», смотрите в видео.

Композитный av кабель тюльпан

Этим кабелем подключают ТВ-приставку к телевизору.
Передаётся композитный видеосигнал и стереофонический звук.

Описание

Кабель «Composite A/V Cable 3×RCA-TRRS» используется для передачи композитного видеосигнала и стереофонического аудиосигнала. Нередко его называют «AV TV cable».

Встречаются кабели с «джеком» на 3,5 и на 2,5 мм. В случае нестыковки размеров «джека» с гнездом устройства придётся приобрести переходник с 3,5 на 2,5 или с 2,5 на 3,5 мм.

Обнаружено 7 вариантов распайки AV кабеля (см. картинку ▼). Но это не значит, что при покупке кабеля наугад, ваши шансы на успех составляют лишь 1/7. В разделе «Совместимость кабелей» мы поясним, что не всё так плохо.

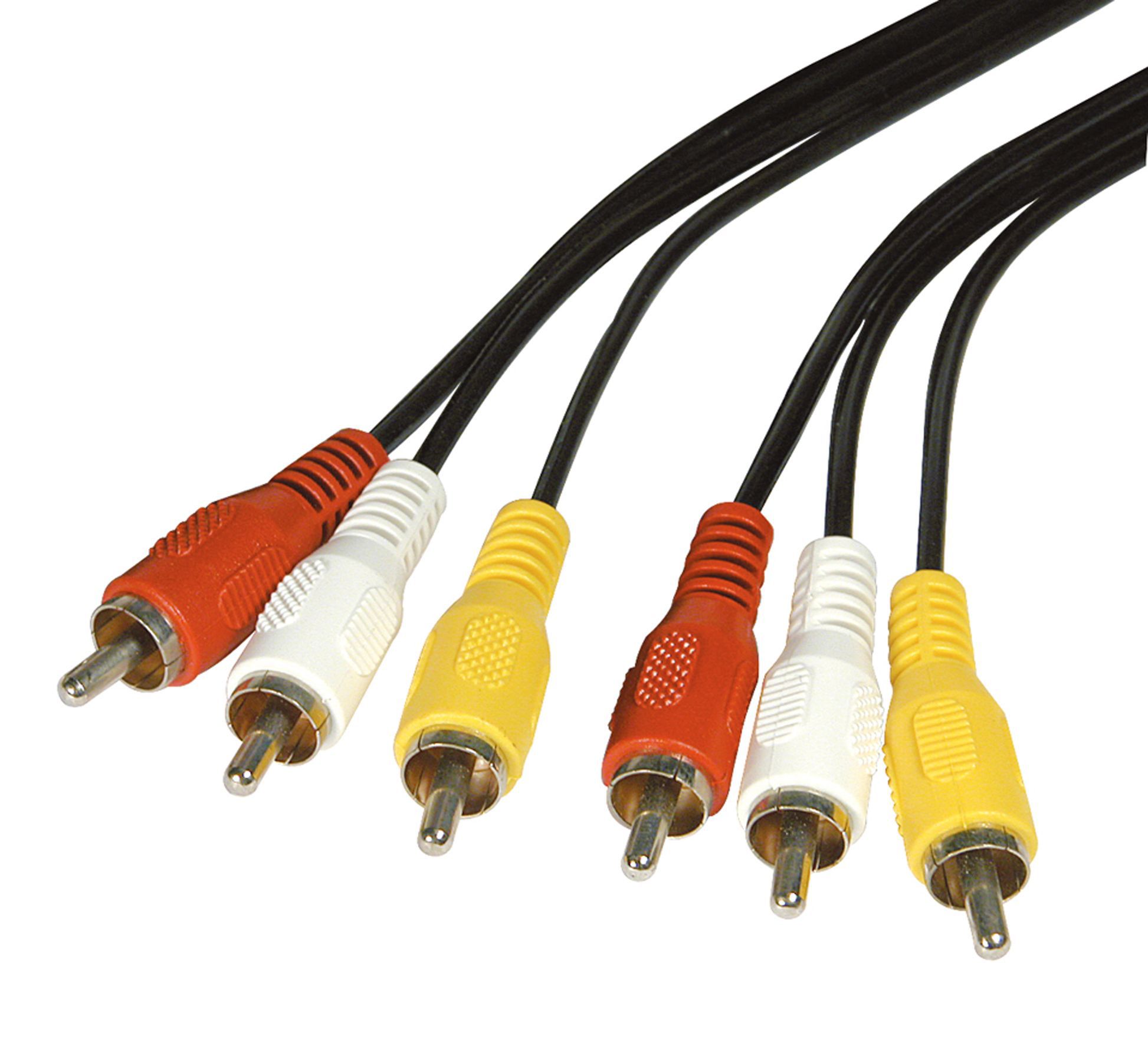

С одной стороны кабеля расположены три штекера RCA («колокольчики»). Штекерам RCA в соответствии с назначением присвоены определённые цвета.
⚠ При использовании несовместимого кабеля значение цветов будет иным!

• Белый — Левый канал аудио «L»
• Красный — Правый канал аудио «R»
• Жёлтый — Видеосигнал «V»
«Земляные» контакты всех трёх штекеров объединены между собой в кабеле. В таблицах распиновки общий контакт обозначается «G» (Ground).

С другой стороны кабеля расположен 4‑контактный штекер TRRS («джек»). Распиновку этого штекера в данном кабеле разработчики сочиняют кто во что горазд. В конце статьи приведена таблица распиновки штекера TRRS «Jack» для некоторых производителей по алфавиту. Нумерация контактов джека начинается с наконечника штекера; 2, 3 контакты — ко́льца; 4 контакт — основание.

Совместимость кабелей

Принципиальное значение имеет лишь распайка общего провода (G). Общий провод может быть распаян либо на четвёртый, либо на третий контакт штекера TRRS. Распайка остальных проводов принципиального значения не имеет.

Если в купленном кабеле общий провод распаян правильно, то кабель вам подходит. Остаётся лишь методом подбора определить назначение «тюльпанов» — штекеров RCA.

Например переходник четвёртого типа («Asus») можно заменить переходником пятого типа (iPod), просто при подключении к телевизору нужно будет поменять местами жёлтый и красный «колокольчики» RCA.

Скажем иначе — если классическое подключение к телевизору не дало результатов, подключите к жёлтому гнезду телевизора красный, а затем белый «колокольчик». Если появилось нормальное изображение, подключите остальные «колокольчики».

⚠ Если же с распайкой общего провода не повезло, вам поможет переходник CTIA-OMTP, меняющий местами 3 и 4 контакты.

AV-кабель и мобильники

Следует заметить, что очень немногие телефоны/смартфоны выдают видеосигнал через гнездо TRRS. Например, Nokia выпустила следующие модели гаджетов с видеовыходом:
Nokia 5800
Nokia 6720 classic
Nokia N79
Nokia N82
Nokia N85
Nokia N85
Nokia N86
Nokia N95
Nokia N96
Nokia N97
Nokia N900

Для подключения этих моделей к телевизору разработан переходник Nokia CA-75U.

Видеокабель TRRS

Для подключения камеры к навигатору Globus потребуется TRRS на 2,5 мм. Распайка «джека» под Globus: 2 контакт — Видео, 4 контакт — Земля.

Аудиокабель — переходник с TRS («джек») на два RCA («колокольчики»)

Таблица распиновки AV-кабелей

R — right audio (правый канал)
L — left audio (левый канал)
V — composite video (видео)
G — ground (общий)

Код: 841239; Кабель для подключения смартфонов, MP3 плееров, планшетов и прочих устройств с разъемом Jack 3. 5 для вывода звука к колонкам, музыкальным центрам или авто магнитолам снабженным разъемом AUX.

Код: 841241; Кабель для подключения смартфонов, MP3 плееров, планшетов и прочих устройств с разъемом Jack 3.5 для вывода звука к колонкам, музыкальным центрам или авто магнитолам снабженным разъемом AUX.

Код: 841244; Кабель-удлинитель для проводов наушников или колонок. Кабель позволит сделать использование устройств с коротким проводом гораздо комфортнее, когда это необходимо.

Код: 841237; Адаптер-разветвитель для подключения одновременно двух устройств воспроизведения звука (коронок или наушников) к источнику с разъемом Jack 3.5 (смартфон, MP3 плеер, ноутбук и тд.).

Код: 841251; Аудио кабель с широким спектром применения, может быть использован для передачи аналогового звукового сигнала от DVD плеера, проигрывателя CD дисков или любых других устройств, которые используют для вывода аудио стандартный разъемы RCA (тюльпаны) к телевизорам.

Код: 841240; Кабель для соединения между различными аудио устройствами, например для записи потокового аудио-сигнала.

Код: 841246; Кабель-удлинитель для проводов наушников или колонок. Кабель позволит сделать использование устройств с коротким проводом гораздо комфортнее, когда это необходимо.

Код: 841248; Аудио кабель с большим диапазоном применения. Может использоваться для подключения устройств с аудиовыходом Jack 3.5 к акустическим системам, колонкам и прочим источникам звука, которые используют для входного сигнала разъемы RCA.

Код: 841249; Аудио кабель с большим диапазоном применения. Может использоваться для подключения устройств с аудиовыходом Jack 3.5 к акустическим системам, колонкам и прочим источникам звука, которые используют для входного сигнала разъемы RCA.

Код: 817191; Кабель-удлинитель для проводов наушников или колонок. Кабель позволит сделать использование устройств с коротким проводом гораздо комфортнее, когда это необходимо.

Код: 841243; Кабель для подключения смартфонов, MP3 плееров, планшетов и прочих устройств с разъемом Jack 3.5 для вывода звука к колонкам, музыкальным центрам или авто магнитолам снабженным разъемом AUX.

Код: 841256; Адаптер-разветвитель для подключения одновременно двух устройств воспроизведения звука (колонок или наушников) к источнику с разъемом Jack 3.5 (смартфон, MP3 плеер, ноутбук и тд.).

Код: 817190; Кабель для подключения смартфонов, MP3 плееров, планшетов и прочих устройств с разъемом Jack 3.5 для вывода звука к колонкам, музыкальным центрам или авто магнитолам снабженным разъемом AUX.

Код: 841245; Кабель-удлинитель для проводов наушников или колонок. Кабель позволит сделать использование устройств с коротким проводом гораздо комфортнее, когда это необходимо.

Код: 841247; Аудио кабель с большим диапазоном применения. Может использоваться для подключения устройств с аудиовыходом Jack 3.5 к акустическим системам, колонкам и прочим источникам звука, которые используют для входного сигнала разъемы RCA.

Код: 817212; Кабель-удлинитель для проводов наушников или колонок. Кабель позволит сделать использование устройств с коротким проводом гораздо комфортнее, когда это необходимо.

Код: 817214; Прозрачный кабель-удлинитель для проводов наушников или колонок. Кабель позволит сделать использование устройств с коротким проводом гораздо комфортнее, когда это необходимо.

Код: 840678; Кабель-удлинитель для проводов наушников или колонок. Кабель позволит сделать использование устройств с коротким проводом гораздо комфортнее, когда это необходимо.

Код: 817192; Кабель-удлинитель для проводов наушников или колонок. Кабель позволит сделать использование устройств с коротким проводом гораздо комфортнее, когда это необходимо.

Код: 817198; Аудио кабель с широким спектром применения, может быть использован для передачи аналогового звукового сигнала от DVD плеера, проигрывателя CD дисков или любых других устройств, которые используют для вывода аудио стандартный разъемы RCA (тюльпаны) к телевизорам.

наверх ↑

На сайте интернет-магазина СИТИЛИНК мы собрали большой ассортимент и привлекательные цены на аудио-видео кабели. В каталоге представлены аудио-видео кабели от ведущих мировых производителей. Вы можете ознакомиться с фотографиями, описанием товаров, отзывами покупателей, техническими характеристиками, а также сравнить понравившиеся модели и выбрать лучшую стоимость. Для того чтобы купить аудио-видео кабели, достаточно оформить заявку на сайте или связаться с консультантом в режиме on-line.

Мы осуществляем доставку Ваших покупок по Москве, Санкт-Петербургу, Казани, Нижнему Новгороду, Красноярску, Перми, Екатеринбургу, Уфе, Краснодару, Новосибирску, Ростову-на-Дону, Челябинску, Самаре и другим городам России.

Рад новому общению со своими читателями и сегодня мы с вами поговорим про старый, добрый RCA разъем. Для кого-то это будет ностальгия по первому опыту использования аудио-видео аппаратуры. Ну а более молодому поколению я поведаю, что же это за невиданная диковина, все еще встречающаяся на некоторых устройствах.

Для начала, по традиции, небольшой экскурс в историю радиоэлектроники.

В далеком 1940 возникла необходимость подключать фонографы к усилителям и известная до сих пор компания Radio Corporation of America (RCA) предложила использовать разъем в виде экранированного осевого контакта. Который в дальнейшем унаследовал такое же название и получил огромную популярность.

Кстати сам принцип, когда один из контактов выполняет роль наружной защиты, получил дальнейшее развитие и успешно используется в более современных коннекторах.

Предмет разговора

Теперь рассмотрим RCA разъем поближе и разберемся, что он из себя представляет. Для начала уделим внимание элементу, который вставляется (поэтому называется «папа») и размещается на самом кабеле. Поскольку используется двужильный провод то коннектор, соответственно состоит из 2-х контактов. Первый (основной) представляет собой штырь длиной 15 мм и диаметром 3.2 мм с округленной головкой (для удобного попадания в гнездо).

Он располагается внутри цилиндрического экранного контакта диаметром 8 мм, и выступает из него на 9 мм. Гнездо, именуемое, соответственно, «мама», сделано в виде втулки. Ее наружная часть – это экранный контакт, а внутри имеется отверстие для входа штыря.

В обеих половинках разъема пространство между центральным и наружным контактом заполняется диэлектрическим материалом. В недорогих моделях для этой цели применяется обычный пластик (полиэтилен), а в более дорогих вариациях – текстолитовые шайбы. Ну а в самом козырном исполнении – тефлон или керамика.

Так же ценовая категория определяет конструкцию элементов штекера: пропил на штыре и разрезы на обжимающем экране позволяют контактной поверхности пружинить и обеспечивать плотное и стабильное соединение.

Физику процесса мы выяснили. Переходим к лирически-цветочной части нашего обзора. Это не просто литературный оборот, а намек на второе название RCA разъема, который в обиходе называют тюльпан. Очень точное образное попадание поскольку обычно используется три коннектора: один – для видео сигнала, два других – для стереозвука. Для их различия пластиковая оболочка каждого коннектора имеет свой строго определенный цвет:

Желтый – видео;

Красный – правый аудио канал;

Белый – левый звуковой канал;

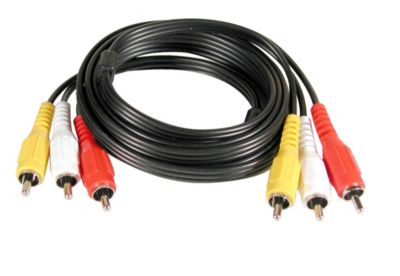

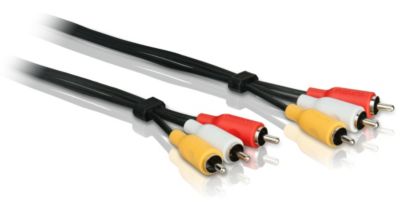

Возьмите в руку кабель, на конце которого 3-и RCA штекера. Не правда ли очень напоминает букет тюльпанов?

До сих пор с этим никто не спорил.

Для звука 2 а для видео 1 штекер

Вы можете задать логичный вопрос. Как же так, для звука аж 2 коннектора, а для технологически более сложного видео – только один?

Дело в том, что в «желтом тюльпане» проходит композитный сигнал, совмещающий в себе всю информацию:

• Яркость;
• Цветность;
• Гашение;
• Строчную, кадровую и цветовую синхронизацию;

Но есть еще и синие и зеленые «тюльпаны». Это уже компонентные штекеры для передачи отдельных цветовых видеопотоков.

Популярность, способствующая совершенству

Поскольку мы перешли к таким сложным техническим подробностям, то пора поговорить и о технических аспектах использования RCA разъема.

Его основное назначение передача аналогово аудио-видео сигнала. И с этой задачей он блестяще справлялся до появления цифровых стандартов. В свое время тюльпаны были единственным способом соединения телевизоров с видеомагнитофонами или DVD проигрывателями.

Удобное соединение активно использовалось и в аудио аппаратуре и усилителях. Производители компьютерного железа даже делали такие выходы на звуковой карте.

А умельцы выполняли специальную РЦА распайку для подключения телевизоров в качестве монитора к ПК.

Со временем появилось множество промышленных кабелей и переходников, позволяющих подключать ТВ к более современным гаджетам. Например, с помощью кабеля RCA-mini jack можно было выдавать контент с некоторых смартфонов.

Сейчас RCA разъем можно еще встретить и на современных телевизорах или проекторах, рассчитанных на соединение с некоторыми видеовоспроизводящими устройствами. Однако на экранах с максимальным разрешением 4К и выше передача аналогового сигнала через RCA выглядит бессмысленно. Почему?

Да потому — что обычный композит (rca) умеет выводить максимум Full HD.

И поэтому производители отказываются от него в пользу более современных стандартов передачи информации.

Как вы поняли, дорогие мои читатели, эпоха RCA разъемов заканчивается. Но отдать им дань уважения все-таки необходимо. Надеюсь, что в вашем распоряжении будет более современная техника. А та, что с тюльпанами будет просто напоминать о быстротечном прогрессе технологий.

На этом прощаюсь и обещаю, что мы продолжим разговор о разных коннекторах.

Вход внешнего сигнала AUX IN и CD IN.

Как использовать вход внешнего сигнала AUX IN и CD IN.

У многих современных, да и не очень, звуковоспроизводящих устройств, вроде магнитол, музыкальных центров, CD/MP3-проигрывателей есть разъём подачи внешнего сигнала AUX IN. У древних кассетных магнитол он называется CD IN.

Зачем нужен этот разъём и как его можно использовать в практике начинающего радиолюбителя и быту обычного пользователя?

Стоит отметить, что область применения данного “чуда” довольно велика. Например, у Вас есть MP3-плеер и вы хотите послушать с него музыку, но не через наушники, а через мощные колонки. Для этого понадобится какой-нибудь музыкальный аппарат, например музыкальный центр или кассетный магнитофон. Главное, чтобы у него был разъём подключения внешнего сигнала AUX IN или CD IN.

Подключение устройств к разъёму AUX IN

Для подключения необходим переходник 3,5 мм джейк (штекер обычных наушников) и пара штекеров типа “тюльпан”, четырёхжильный акустический провод с внешней медной оплёткой. Можно использовать штекер и провод от неисправных наушников, главное, чтобы провод был исправен. Для этого необходимо “прозвонить” провод мультиметром.

У штекера контактная часть ближе всего прилегающая к пластмассовому основанию – общий провод. Если снять изоляцию с кончиков проводов, то мы увидим, что общий провод в обоих жилах провода имеет один и тот же цвет. Проводники правого и левого каналов имеют разный цвет (красный и зелёный), их необходимо припаять непосредственно к среднему выводу разъёма “тюльпан”. В итоге должно получиться так, что контакт общего провода штекера будет подключен к металлическим основаниям разъёмов “тюльпан”, а два оставшихся контакта 3,5 мм джейка – к соответствующим центральным выводам разъёмов “тюльпан”.

Должен получиться вот такой переходник.

Если самому паять лень, можно приобрести готовый переходник, как на фотке. Но подключать такой переходник к миниатюрным МР3 – плеерам не всегда удобно.

У всех музыкальных центров есть разъём AUX IN на задней, реже передней панели.

Это разъём для подачи внешнего звукового сигнала. К нему можно подключить через переходник любое устройство, например медиаплеер iPod Touch.

После подключения плеера через переходник необходимо включить режим AUX IN у прибора, через которое мы хотим послушать музыку. У цифровых приборов это, как правило, делается через меню, а у древних, например кассетных магнитол, необходимо выбрать режим с помощью переключателя (режим CD IN).

Перед тем как включать воспроизведение музыки с плеера следует уменьшить громкость на музыкальном центре или на том устройстве, которое используете. Это простое правило поможет в случае, если входной сигнал достаточно мощный и усилитель устройства не будет “орать” на полную катушку.

Таким образом, можно подключать любые устройства — MP3 плееры, ноутбуки и нетбуки, DVD – проигрыватели, кассетные плееры, телевизоры… к любым устройствам, в составе которых есть усилитель звуковой частоты – музыкальным центрам, переносным кассетным и CD/MP3 — проигрывателям, кассетным автомагнитолам (у многих есть разъём AUX IN).

Также связка МР3 плеер – переносная кассетная магнитола придаст новую жизнь кассетной магнитоле, ими редко пользуются в эпоху цифровой музыки.

Поскольку сайт ориентирован на начинающих радиолюбителей, поэтому много пояснений и фотографий. Знай и применяй!

Главная &raquo Радиоэлектроника для начинающих &raquo Текущая страница

Также Вам будет интересно узнать:



Как подключить авто усилитель | Студия автозвука Электросила, Севастополь

Все когда-то делают что-нибудь в первый раз. Когда дело касается автомобилей и электроники, лучше «семь раз отмерить» (почитать наш FAQ) прежде чем начать что-то делать, так будет проще и дешевле в итоге 🙂 Я уже писал раньше о том как выбрать место для установки авто усилителя.  Сегодня мы поговорим о том как правильно подключить автомобильный усилитель.

Предположим, что вы уже выбрали автомобильный усилитель, и нашли в вашем автомобиле хорошее место для его установки. Теперь нам нужно провести хорошую силовую проводку для питания усилителя, подключить акустику к нашему усилителю и подвести сигнал от головного устройства (магнитолы). Теперь обо всем по порядку.

 1. Силовая проводка для авто усилителя.

Многие кто первый раз сталкиваются с автозвуком бывают сильно удивлены толщиной проводов, используемых для питания автомобильной аудиосистемы. Конечно, в обычной жизни таких проводов не встретишь, кроме провода на стартер и проводов от сварочного аппарата 🙂  Дело в том что автомобильные усилители обладают приличной мощностью и потребляют от бортовой сети довольно большой ток. Например, усилитель мощностью 4 х 50Вт будет потреблять (очень упрощенно) 200/12 (напряжение бортовой сети)=17А. Впечатляет? Поэтому, для того чтобы доставить к усилителю необходимый ток нам нужны провода с большим сечением. Как выбрать провод для питания авто усилителя читайте в этой статье.

Вот типичная схема подключения автомобильного усилителя. Силовая проводка подключается напрямую к аккумулятору автомобиля. В большинстве случаев аккумулятор стоит под капотом автомобиля а усилитель где-то в салоне. Таким образом, плюсовой провод проходит через стенку моторного отсека и через весь салон автомобиля. Необходимо защитить провод специальным предохранителем, установленным как можно ближе к аккумулятору (не далее 30см). Как выбрать предохранитель читайте здесь.

Также необходимо защитить провод дополнительной изоляцией, чаще всего для этого используют гофрированную трубку (тюбинг). Особое внимание следует обратить на место прохода провода через стенку моторного отсека. Аккуратно проведите провод через одно из отверстий для проводов, обычно с резиновой заглушкой. Или используйте переходные пластиковые втулки для проводов, как на нашей фотографии. Сделайте все для того чтобы провод не попал на металл и не перетерся.

Аккуратно проложите провод по салону, так чтобы он не попал под движущиеся детали (руль, педали, полозья сидения — не смейтесь, есть и такие ошибки!).

Протянув провод  по салону, подключайте его к плюсовой клемме усилителя. Минусовую клемму подключите к кузову автомобиля таким же по сечению как и плюсовой проводом. Выбирайте надежное крепление, не используйте саморезы, только болты и хорошо зачистите место контакта от краски.



Вот слева фото клемм питания типичного усилителя. Мы подключаем наш плюсовой провод от аккумулятора к клемме +12V, минусовой провод от кузова к клемме GND (ground — земля). Третья клемма «remote» служит для подключения управляющего провода от магнитолы. На этом проводе появляется +12V при включении магнитолы и таким образом магнитола управляет включением усилителя. Обычно на магнитолах это провод синего цвета или синего с белой полосой.

Еще неплохо (не обязательно но будет лучше если вы это сделаете) установить автомобильный конденсатор. Зачем нужен конденсатор в автомобильной аудиосистеме и как его правильно выбрать читайте в этой статье.

2. Протягиваем сигнальный провод от магнитолы.

Теперь нам необходимо подать музыкальный сигнал с нашего источника звука (магнитолы) к нашему усилителю. В большинстве случаев мы будем брать сигнал с линейного выхода (Line Out) магнитолы («колокольчики» на задней панели). Вот как это выглядит:











У различных магнитол может быть разное количество линейных выходов. Максимум их три пары (не считая мультимедийных центров где их может быть больше) — это выходы Front, Rear, Sub т.е. линейные выходы для подключения усилителя фронтальных, тыловых акустических систем и сабвуфера. Выбираем соответствующий выход (выходы). Сюда мы подключаем специальный экранированный межблочный кабель. Выбор межблочного кабеля — материал для отдельной статьи, здесь я ограничусь советом -не экономьте на «межблочнике», выбирайте наиболее качественный насколько вам позволяет бюджет.

Также нам необходимо протянуть провод управления усилителем, о котором мы говорили раньше. Это можно сделать вместе с межблоком, более того в некоторых межблочных проводах уже встроен такой отдельный провод. С одной стороны провод управления подключается к магнитоле (обычно синий или синий с белой полосой провод), с другой стороны к усилителю. «Толстый» провод (большого сечения) выбирать смысла нет, т.к. ток по этому проводу пойдет совсем небольшой.

Теперь самое главное, на чем часто попадаются новички: протягиваем межблочный провод вдали от всех силовых проводов!!! Например, если в машине основной жгут проводов идет по левой стороне и мы протянули там же наш силовой провод от аккумулятора, то тяните межблочник справа! Или под ковром по центру, там меньше всего вероятность «поймать» помехи от силовой проводки.  Если вы протяните сигнальный провод вместе с силовым, вы 100% получите наведенные от силовой проводки помехи в виде тресков, завывания и прочей ерунды при работе двигателя. Придется все переделывать. Так что подумайте об этом заранее. Иногда, в особо тяжелых случаях межблочные провода даже приходится проводить через потолок , настолько много в машине источников помех. Это касается в основном современных машин премиум-класса, установку усилителя в такой машине лучше сразу доверить профессионалам.

Если вы устанавливаете 2-х канальный усилитель то вам понадобится двух канальный межблок, если четырех канальный то нужно два двухканальных или вот такой четырехканальный. Что делать если у вашей магнитолы всего одна пара линейных выходов (как на нашей картинке выше) а вам нужно подать сигнал на четырехканальный усилитель? Тогда вы можете использовать так называемые Y-адаптеры (разветвители). Такой разветвитель имеет один вход и два выхода на каждый канал, таким образом мы получаем две стерео пары из одной. Смотрите иллюстрацию:

Нормальные современные усилители (Audison например) имеют возможность внутреннего параллельного подключения входов, таким образом Y-адаптер вам не понадобится.

Вы можете также взять сигнал напрямую с выходов магнитолы на динамики (сигнал высокого уровня) в том случае если у вашей магнитолы нет линейных выходов. Большинство современных усилителей имеют соответствующие входы для этого (Hi level input). Подключаем обычными акустическими проводами, соблюдая полярность и не путая левый канал с правым:



Существуют различные схемы подключения автомобильных усилителей. Мы разбили примеры подключения по количеству каналов усилителей:

Варианты подключения одноканального усилителя (моноблока)

Подключение двух канального усилителя

Подключение четырех канального усилителя

 3. Протягиваем и подключаем провода на акустику

Теперь вам необходимо подключить вашу акустику к усилителю. Используем для этого акустические провода.  Теме выбора акустического провода придется посвятить отдельную статью, об этом позже.

Протягивать акустический провод можно не особо опасаясь наводок, можно вместе с остальной проводкой. Поймать наводки на акустический провод практически невозможно, проще всего «словить» наводки на кроссовер акустики, поэтому тщательно выбирайте место расположения кроссовера вдали от скопления проводов, блока предохранителей и т. д.

Единственная сложность с акустическим проводом (но на современных автомобилях это может быть не просто сложность а СЛОЖНОСТЬ!!) это протяжка акустического провода в двери. Дело в том что по современным технологиям изготовления автомобилей проводка идущая из салона в дверь имеет разъем в районе резиновой переходки. Иногда производители не забыли о нас установщиках и оставили в разъеме место под дополнительные провода. Но в большинстве случаев места под «лишние» провода отсутствует. Поэтому в разъемах приходится сверлить дополнительные отверстия, очень аккуратно. Смотрите как это выглядит (разъем двери VW Passat B7):

В этом деле необходима определенная сноровка, главное не повредить разъем так как восстановление может быть очень сложным и дорогостоящим. Ну и конечно, снимите клемму с аккумулятора перед этим.





Продолжение следует!!!

161784 Всего 4 Сегодня

Вконтакте

Facebook

Twitter

Google+

Как правильно подключить тюльпаны к усилителю

Многие автовладельцы без технического образования не знают как подключать усилитель к автомагнитоле – для них это кажется слишком трудоемкой задачей. На самом деле, не стоит спешить обращаться в автосервис, т. к. установить автоусилитель не так уж и сложно.

Техническое обслуживание специалистами обойдется дорого, поэтому в целях экономии стоит попытаться разобраться в процедуре подключения, в чем и поможет данная статья.

Для качественной работы усилителя необходимо:

1. Подать на него хорошее питание;
2. Подать сигнал от магнитолы. Как правильно подключить магнитолу мы рассмотрели здесь;
3. Подключить акустику или сабвуфер.

Более подробно о том, как подключить усилитель, можно ознакомиться ниже.

Хорошее питание залог успеха

Процедура подключения усилителя начинается c силовых проводов. Проводка – это важнейший элемент автомобильной аудиосистемы, от неё зависит громкость и качество звука. Для усилителей нужно стабильное питание, т. к. в противном случае мощности будет недостаточно, из-за этого звучание станет искаженным. Чтобы разобраться в том, зачем нужно обращать внимание на качество проводки и как она влияет на воспроизводимый громкоговорителем звук, необходимо узнать, что из себя представляет музыкальный сигнал.

Некоторые предполагают, что он представляет собой синус, однако, музыкальный сингал характеризуется большой разницей между обычным и пиковым значением. Если для динамиков автомобильной акустики резкие всплески сигнала не принципиальны, то в случае с усилителем ситуация совершенно иная. Если сигнал хотя бы на секунду (или даже миллисекунду) превысит допустимую мощность, то эти «аномалии» будут слышны даже для тех, кто не может похвастаться хорошим музыкальным слухом.

Если подключение автомобильного усилителя было выполнено должным образом, то сигнал будет идти по проводам в неискаженном виде. Небрежно сделанная работа или неправильно подобранное сечение проводов приведет к тому, что звук будет более зажатым, грубым и вялым. В некоторых случаях также могут отчетливо быть слышны хрипы.

Как выбрать сечение провода?

Провод – это самый обычный метал, обладающим определенным уровнем сопротивления. Чем толще провод, тем ниже сопротивление провода. Чтобы избежать искажения звука во время сильных перепадов напряжения (например, во время воспроизведения мощного баса), необходимо установить провод нужного калибра.

Стоит отметить, что сечение плюсового кабеля не должно быть больше минусового (длина при этом не имеет значения).

Усилитель принято считать довольно электроемким устройством. Для его эффективной работы необходимо качественное заземление, чтобы была возможность получать нужную энергию от АКБ.
Чтобы правильно выбрать сечение проводов необходимо сделать некоторые расчеты. Для начала посмотреть в инструкцию к усилителю (или прямо на коробку от производителя, если документации нет воспользуйтесь интернетом) и найти там значение номинальной мощности (RMS). Номинальная мощность – это мощность сигнала усилителя, которую он может выдавать на протяжении продолжительного периода времени на один канал в 4 Ома.

Если рассматривать четырехканальные усилители, то они обычно имеют мощность от 40 до 150 Вт на канал. Допустим, что усилитель, который вы приобрели, выдает мощность 80 Вт. В результате несложных математических операций выясняем, что суммарная мощность усилителя составляет 320 Вт. Т.е. как мы это посчитали? всё очень просто умножим номинальную мощность на число каналов. Если у нас двухканальный усилитель имеющий номинальную мощность (RMS) 60 Вт., то суммарная составит 120 Вт.

После того как вы посчитаете мощность желательно ещё определить длину провода от АКБ до вашего усилителя и можете смело воспользоваться таблицей для подбора нужного сечения провода. Как пользоваться таблицей? С левой стороны указана мощность вашего усилителя, справа выбираете длину провода, поднимаетесь наверх и узнаете какое сечение вам необходимо.

В таблице указаны сечения медных проводов, помните что большое количество продаваемых проводов сделаны из алюминия покрытым медью, данные провода не долговечны и имеют больше сопротивление, рекомендуем использовать тока медные провода.

Выбор предохранителя

Для того чтобы обезопасить подключение автомобильного усилителя, необходимо обеспечить защиту силовой подводки от АКБ до усилителя с помощью предохранителя. Предохранители должны быть размещены как можно ближе к аккумулятору. Важно различать предохранитель, который защищает само устройство (будет ли это усилитель или магнитола), и предохранитель, установленный на силовой провод.

Последний нужен для того, чтобы защитить именно кабель, т. к. по нему идет немалый ток.
Убедитесь, чтобы номинал предохранителей совпадал, так как если номинал предохранителя проводки будет очень большой, то в результате короткого замыкания может сгореть провод. Если номинал, наоборот, будет меньше, то предохранитель в момент пиковых нагрузок может легко сгореть и тогда не будет другого выхода, как покупать новый. В таблице ниже указано сечение провода, и необходимый номинал предохранителя.

Подключаем межблочные провода и управляющий (REM)

Чтобы проложить кабель, необходимо найти линейный выход на магнитоле. Линейный выход можно распознать по характерным «колокольчикам», что расположены на задней панели магнитолы. Количество линейных выходов отличается в разных моделях магнитол. Обычно их от одной до трёх пар. В основном они распределяются следующим образом 1 пара – можно подключить сабвуфер или 2 колонки (подписаны как SWF) Если их 2 пары можно подключить 4 колонки или сабвуфер и 2 колонки (выхода подписаны F и SW), и когда на магнитоле 3 пары линейных проводов можно подключить 4 колонки и сабвуфер (F, R, SW) F Это Front т. е. передние колонки, R Read задние колонки, и SW Sabwoorer я думаю и так всем понятно что.

Для соединения потребуется межблочный провод, на котором ни в коем случае нельзя экономить. Запрещается около силовых проводов укладывать межблочный кабель, так как при работе двигателя будут слышны различного рода помехи. Протянуть провода можно как под ковриками салона, так и под потолком. Последний вариант особенно актуален для современных машин, в салоне которых создающих помехи электронных принадлежностей.

Ещё необходимо подключить управляющий провод (REM). Как правило, он идёт вместе с межблочными проводами, но бывает что его и нету, приобретите отдельно необязательно чтобы он был большого сечения 1 мм2 вполне достаточно. Это провод служит управлением для включения усилителя т. е. когда выключаете магнитолу она автоматические включает ваш усилитель или сабвуфер. Как правило этот провод на магнитоле имеет синий цвет с белой полоской, если его нет то используйте синий провод. Подключается он к усилителю к клеме под названием REM.

Схема подключения усилителя

Подключение двухканального и четырёхканального усилителя

Данный раздел мы объединили, т. к. эти усилители имеют очень похожую схему подключения, даже можно сказать проще, четырёх канальный усилитель — это два двухканальных. Подключение двухканального усилителя мы рассматривать не будем, но если вы разберётесь как подключить четырёхканальный, то с подключением двухканального у вас не возникнет проблем. Большинство автолюбителей для своих инсталляций выбирают именно этот вариант, т. к. к данному усилителю можно подключить 4 колонки, или 2 колонки и сабвуфер. Давайте рассмотрим, подключение четырёх канального усилителя используя первый и второй варианты.

Подключение 4 канального усилителя к аккумулятору рекомендуется при помощи толстого кабеля. Как выбрать правильные силовые провода и подключить межблочные это всё мы разобрали выше. Подключения усилителя , как правило, указывается в инструкции от производителя. Когда производится подключение усилителя к акустике, то он работает в режиме стерео, в данном режиме такой тип усилителя может работать под нагрузкой от 4 до 2 ом. Ниже представлена схема подключения четырёхканального усилителя к колонкам.

Теперь разберём второй вариант, когда к четырёхканальному усилителю подключаются колонки и сабвуфер. В данном случае усилитель работает в режиме моно, он берёт напряжение сразу с двух каналов, поэтому старайтесь подбирать сабвуфер имеющий сопротивление 4 ома, это сбережёт усилитель от перегрева и ухода в защиту. Подключить сабвуфер не составит проблем, как правило производитель указывает на усилителе откуда брать плюс для подключения сабвуфера, а откуда минус. Взгляните на схему как осуществляется мостовое подключение 4 канального усилителя.

Подключение моноблока (Одноканального усилителя)

Одноканальные усилители используются лишь для одной цели – подключению к сабвуферу. Примечательной характеристикой усилителей такого плана является повышенная мощность. Моноблоки также способны работать с сопротивлением ниже 4 Ом, что называется низкоомной нагрузкой. Моноблоки относят к усилителям класса D,при этом в них есть специальный фильтр для обрезки частот.

Установка одноканального усилителя не потребует много сил, так как схемы его подключения весьма простые. Всего имеется два выхода – «плюс» и «минус», и если у динамика только одна катушка, то достаточно лишь подключить его к ней. Если речь идет о подключении двух динамиков, то они могут подключаться либо параллельным, либо последовательным способом. Конечно, необязательно ограничиваться только двумя динамиками, но перед тем как подключить усилитель и сабвуфер к магнитоле, справится ли последний с большим уровнем сопротивления.

Видео как правильно подключить четырёхканальный и одноканальный усилитель

Надеемся, что эта статья помогла разобраться в том, как правильно подключить автомобильный усилитель. Оцените статью по 5 бальной шкале, если есть замечания, пожелания или вы знаете что-то, что не указано в данной статье сообщите нам! Оставьте свой комментарий ниже. Это поможет сделать информацию на сайте ещё более полезной.

Многие автовладельцы без технического образования не знают как подключать усилитель к автомагнитоле – для них это кажется слишком трудоемкой задачей. На самом деле, не стоит спешить обращаться в автосервис, т. к. установить автоусилитель не так уж и сложно.

Техническое обслуживание специалистами обойдется дорого, поэтому в целях экономии стоит попытаться разобраться в процедуре подключения, в чем и поможет данная статья.

Для качественной работы усилителя необходимо:

1. Подать на него хорошее питание;
2. Подать сигнал от магнитолы. Как правильно подключить магнитолу мы рассмотрели здесь;
3. Подключить акустику или сабвуфер.

Более подробно о том, как подключить усилитель, можно ознакомиться ниже.

Хорошее питание залог успеха

Процедура подключения усилителя начинается c силовых проводов. Проводка – это важнейший элемент автомобильной аудиосистемы, от неё зависит громкость и качество звука. Для усилителей нужно стабильное питание, т. к. в противном случае мощности будет недостаточно, из-за этого звучание станет искаженным. Чтобы разобраться в том, зачем нужно обращать внимание на качество проводки и как она влияет на воспроизводимый громкоговорителем звук, необходимо узнать, что из себя представляет музыкальный сигнал.

Некоторые предполагают, что он представляет собой синус, однако, музыкальный сингал характеризуется большой разницей между обычным и пиковым значением. Если для динамиков автомобильной акустики резкие всплески сигнала не принципиальны, то в случае с усилителем ситуация совершенно иная. Если сигнал хотя бы на секунду (или даже миллисекунду) превысит допустимую мощность, то эти «аномалии» будут слышны даже для тех, кто не может похвастаться хорошим музыкальным слухом.

Если подключение автомобильного усилителя было выполнено должным образом, то сигнал будет идти по проводам в неискаженном виде. Небрежно сделанная работа или неправильно подобранное сечение проводов приведет к тому, что звук будет более зажатым, грубым и вялым. В некоторых случаях также могут отчетливо быть слышны хрипы.

Как выбрать сечение провода?

Провод – это самый обычный метал, обладающим определенным уровнем сопротивления. Чем толще провод, тем ниже сопротивление провода. Чтобы избежать искажения звука во время сильных перепадов напряжения (например, во время воспроизведения мощного баса), необходимо установить провод нужного калибра.

Стоит отметить, что сечение плюсового кабеля не должно быть больше минусового (длина при этом не имеет значения).

Усилитель принято считать довольно электроемким устройством. Для его эффективной работы необходимо качественное заземление, чтобы была возможность получать нужную энергию от АКБ.
Чтобы правильно выбрать сечение проводов необходимо сделать некоторые расчеты. Для начала посмотреть в инструкцию к усилителю (или прямо на коробку от производителя, если документации нет воспользуйтесь интернетом) и найти там значение номинальной мощности (RMS). Номинальная мощность – это мощность сигнала усилителя, которую он может выдавать на протяжении продолжительного периода времени на один канал в 4 Ома.

Если рассматривать четырехканальные усилители, то они обычно имеют мощность от 40 до 150 Вт на канал. Допустим, что усилитель, который вы приобрели, выдает мощность 80 Вт. В результате несложных математических операций выясняем, что суммарная мощность усилителя составляет 320 Вт. Т.е. как мы это посчитали? всё очень просто умножим номинальную мощность на число каналов. Если у нас двухканальный усилитель имеющий номинальную мощность (RMS) 60 Вт., то суммарная составит 120 Вт.

После того как вы посчитаете мощность желательно ещё определить длину провода от АКБ до вашего усилителя и можете смело воспользоваться таблицей для подбора нужного сечения провода. Как пользоваться таблицей? С левой стороны указана мощность вашего усилителя, справа выбираете длину провода, поднимаетесь наверх и узнаете какое сечение вам необходимо.

В таблице указаны сечения медных проводов, помните что большое количество продаваемых проводов сделаны из алюминия покрытым медью, данные провода не долговечны и имеют больше сопротивление, рекомендуем использовать тока медные провода.

Выбор предохранителя

Для того чтобы обезопасить подключение автомобильного усилителя, необходимо обеспечить защиту силовой подводки от АКБ до усилителя с помощью предохранителя. Предохранители должны быть размещены как можно ближе к аккумулятору. Важно различать предохранитель, который защищает само устройство (будет ли это усилитель или магнитола), и предохранитель, установленный на силовой провод.

Последний нужен для того, чтобы защитить именно кабель, т. к. по нему идет немалый ток.
Убедитесь, чтобы номинал предохранителей совпадал, так как если номинал предохранителя проводки будет очень большой, то в результате короткого замыкания может сгореть провод. Если номинал, наоборот, будет меньше, то предохранитель в момент пиковых нагрузок может легко сгореть и тогда не будет другого выхода, как покупать новый. В таблице ниже указано сечение провода, и необходимый номинал предохранителя.

Подключаем межблочные провода и управляющий (REM)

Чтобы проложить кабель, необходимо найти линейный выход на магнитоле. Линейный выход можно распознать по характерным «колокольчикам», что расположены на задней панели магнитолы. Количество линейных выходов отличается в разных моделях магнитол. Обычно их от одной до трёх пар. В основном они распределяются следующим образом 1 пара – можно подключить сабвуфер или 2 колонки (подписаны как SWF) Если их 2 пары можно подключить 4 колонки или сабвуфер и 2 колонки (выхода подписаны F и SW), и когда на магнитоле 3 пары линейных проводов можно подключить 4 колонки и сабвуфер (F, R, SW) F Это Front т. е. передние колонки, R Read задние колонки, и SW Sabwoorer я думаю и так всем понятно что.

Для соединения потребуется межблочный провод, на котором ни в коем случае нельзя экономить. Запрещается около силовых проводов укладывать межблочный кабель, так как при работе двигателя будут слышны различного рода помехи. Протянуть провода можно как под ковриками салона, так и под потолком. Последний вариант особенно актуален для современных машин, в салоне которых создающих помехи электронных принадлежностей.

Ещё необходимо подключить управляющий провод (REM). Как правило, он идёт вместе с межблочными проводами, но бывает что его и нету, приобретите отдельно необязательно чтобы он был большого сечения 1 мм2 вполне достаточно. Это провод служит управлением для включения усилителя т. е. когда выключаете магнитолу она автоматические включает ваш усилитель или сабвуфер. Как правило этот провод на магнитоле имеет синий цвет с белой полоской, если его нет то используйте синий провод. Подключается он к усилителю к клеме под названием REM.

Схема подключения усилителя

Подключение двухканального и четырёхканального усилителя

Данный раздел мы объединили, т. к. эти усилители имеют очень похожую схему подключения, даже можно сказать проще, четырёх канальный усилитель — это два двухканальных. Подключение двухканального усилителя мы рассматривать не будем, но если вы разберётесь как подключить четырёхканальный, то с подключением двухканального у вас не возникнет проблем. Большинство автолюбителей для своих инсталляций выбирают именно этот вариант, т. к. к данному усилителю можно подключить 4 колонки, или 2 колонки и сабвуфер. Давайте рассмотрим, подключение четырёх канального усилителя используя первый и второй варианты.

Подключение 4 канального усилителя к аккумулятору рекомендуется при помощи толстого кабеля. Как выбрать правильные силовые провода и подключить межблочные это всё мы разобрали выше. Подключения усилителя , как правило, указывается в инструкции от производителя. Когда производится подключение усилителя к акустике, то он работает в режиме стерео, в данном режиме такой тип усилителя может работать под нагрузкой от 4 до 2 ом. Ниже представлена схема подключения четырёхканального усилителя к колонкам.

Теперь разберём второй вариант, когда к четырёхканальному усилителю подключаются колонки и сабвуфер. В данном случае усилитель работает в режиме моно, он берёт напряжение сразу с двух каналов, поэтому старайтесь подбирать сабвуфер имеющий сопротивление 4 ома, это сбережёт усилитель от перегрева и ухода в защиту. Подключить сабвуфер не составит проблем, как правило производитель указывает на усилителе откуда брать плюс для подключения сабвуфера, а откуда минус. Взгляните на схему как осуществляется мостовое подключение 4 канального усилителя.

Подключение моноблока (Одноканального усилителя)

Одноканальные усилители используются лишь для одной цели – подключению к сабвуферу. Примечательной характеристикой усилителей такого плана является повышенная мощность. Моноблоки также способны работать с сопротивлением ниже 4 Ом, что называется низкоомной нагрузкой. Моноблоки относят к усилителям класса D,при этом в них есть специальный фильтр для обрезки частот.

Установка одноканального усилителя не потребует много сил, так как схемы его подключения весьма простые. Всего имеется два выхода – «плюс» и «минус», и если у динамика только одна катушка, то достаточно лишь подключить его к ней. Если речь идет о подключении двух динамиков, то они могут подключаться либо параллельным, либо последовательным способом. Конечно, необязательно ограничиваться только двумя динамиками, но перед тем как подключить усилитель и сабвуфер к магнитоле, справится ли последний с большим уровнем сопротивления.

Видео как правильно подключить четырёхканальный и одноканальный усилитель

Надеемся, что эта статья помогла разобраться в том, как правильно подключить автомобильный усилитель. Оцените статью по 5 бальной шкале, если есть замечания, пожелания или вы знаете что-то, что не указано в данной статье сообщите нам! Оставьте свой комментарий ниже. Это поможет сделать информацию на сайте ещё более полезной.

Статьи, Схемы, Справочники

Большинство аудиолюбителей достаточно категорично и не готово к компромиссам при выборе аппаратуры, справедливо полагая, что воспринимаемый звук обязан быть чистым, сильным и впечатляющим. Как этого добиться?

Поиск данных по Вашему запросу:

Как правильно подключить тюльпаны к усилителю

Дождитесь окончания поиска во всех базах.
По завершению появится ссылка для доступа к найденным материалам.

Перейти к результатам поиска >>>

Пожалуй, основную роль в решении этого вопроса сыграет выбор усилителя.
Функция
Усилитель отвечает за качество и мощь воспроизведения звука. При этом при покупке стоит обратить внимание на следующие обозначения, знаменующие внедрение высоких технологий в производство аудио – аппаратуры:

Hi-fi. Обеспечивает максимальную чистоту и точность звука, освобождая его от посторонних шумов и искажений.

Hi-end. Выбор перфекциониста, готового немало заплатить за удовольствие различать мельчайшие нюансы любимых музыкальных композиций. Нередко к этой категории относят аппаратуру ручной сборки.

Технические характеристики, на которые следует обратить внимание:

• Входная и выходная мощность. Решающее значение имеет номинальный показатель выходной мощности, т.к. краевые значения часто недостоверны.
• Частотный диапазон. Варьируется от 20 до 20000 Гц.
• Коэффициент нелинейных искажений. Здесь все просто – чем меньше, тем лучше. Идеальное значение, согласно мнению экспертов – 0,1%.
• Соотношение сигнала и шума. Современная техника предполагает значение этого показателя свыше 100 дБ, что сводит к минимуму посторонние шумы при прослушивании.
• Демпинг-фактор. Отражает выходное сопротивление усилителя в его соотношении с номинальным сопротивлением нагрузки. Иными словами, достаточный показатель демпинг-фактора (более 100) уменьшает возникновение ненужных вибраций аппаратуры и т. п.

Классификация

Чтобы разобраться во всем многообразии предложений рынка, необходимо различать продукт по различным критериям. Усилители можно классифицировать:

По мощности. Предварительный – своеобразное промежуточное звено между источником звука и конечным усилителем мощности. Усилитель мощности, в свою очередь, отвечает за силу и громкость сигнала на выходе. Вместе они образуют полный усилитель.

• По элементной базе различают ламповые, транзисторные и интегральные УМ. Последние возникли с целью объединить достоинства и минимизировать недостатки первых двух, например, качество звука ламповых усилителей и компактность транзисторных.
• По режиму работы усилители подразделяются на классы. Основные классы – А, В, АВ. Если усилители класса А используют много энергии, но выдают высококачественный звук, класса B с точностью до наоборот, класс AB представляется оптимальным выбором, представляя собой компромиссное соотношение качества сигнала и достаточно высокого КПД. Также различают классы C, D, H и G, возникшие с применением цифровых технологий. Также различают однотактные и двухтактные режимы работы выходного каскада.

По количеству каналов усилители могут быть одно-, двух- и многоканальными. Последние активно применяются в домашних кинотеатрах для формирования объемности и реалистичности звука. Чаще всего встречаются двухканальные соответственно для правой и левой аудиосистем.

Применение

Выбор усилителя в большей степени обоснован целями, для которых он приобретается. Перечислим основные сферы использования усилителей звуковой частоты:

1. В составе домашнего аудиокомплекса. Очевидно, что лучшим выбором является ламповый двухканальный однотакт в классе А, также оптимальный выбор может составить трехканальный класса АВ, где один канал определен для сабвуфера, с функцией Hi – fi.
2. Для акустической системы в автомобиле. Наиболее популярны четырехканальные усилители АВ или D класса, в соответствии с финансовыми возможностями покупателя. В автомобилях также востребована функция кроссовер для плавной регулировки частот, позволяющей по мере необходимости срезать частоты в высоком или низком диапазоне.

В концертной аппаратуре. К качеству и возможностям профессиональной аппаратуры обоснованно предъявляются более высокие требования в силу большого пространства распространения звуковых сигналов, а также высокой потребности в интенсивности и длительности использования. Таким образом, рекомендуется приобретение усилителя классом не ниже D, способного работать почти на пределе своей мощности (70-80% от заявленной), желательно в корпусе из высокотехнологичных материалов, защищающем от негативных погодных условий и механических воздействий.

В студийной аппаратуре. Все вышеизложенное справедливо и для студийной аппаратуры. Можно добавить о наибольшем диапазоне воспроизведения частот – от 10 Гц до 100 кГц в сравнении с таковым от 20 Гц до 20 кГц в бытовом усилителе. Примечательна также возможность раздельной регулировки громкости на различных каналах.

Тюльпаны на магнитоле для подключения динамиков

Для многих автолюбителей, не имеющих необходимых навыков и специального технического образования, подключение усилителя в автомобиле, с помощью колокольчиков (тюльпанов), нередко вызывает страх. Для кого то, это может быть просто трудно решаемой задачей из-за нехватки практических знаний в специфике подключения. На этом этапе невольно возникает вопрос, как же разобраться с тюльпанами для подключения в магнитоле? И самое главное, как правильно это сделать?

Тюльпаны магнитолы

В первом и втором случае автолюбители обращаются к народным умельцам или в автосервисы с целью установки и подключения в автомобиле хорошего звукового оборудования. Согласитесь, желание комфортно чувствовать себя в любимом автомобиле, наслаждаться превосходным звучанием аудио оборудования ни это ли мечта каждого современного автолюбителя. Так с чего же начать? Давайте будем по порядку разбираться в данной ситуации.

Предназначение усилителя

В начальной стадии необходимо определиться, что автолюбитель желает получить в итоге. Обычно при установке в машине автомобильного усилителя преследуются две цели:

• повышение качества аудио сигнал на выходе из динамиков автомобиля;
• увеличение общей громкости звучания музыкальных треков.

Усилитель автомобиля

Автомобильный усилитель — это универсальное устройство, позволяющее увеличивать уровень выходного сигнала. В повседневной жизни многие пользуются домашними кинотеатрами в состав оборудования которых входит усилитель. Но бытовые приборы, как правило, используют источник питания 220 вольт, когда автомобильные системы питаются от бортовой сети в 12 вольт. Поэтому такие усилители и называются автомобильными.

Что такое линейный выход

Для того что бы подключить усилитель к автомагнитоле необходимо присутствие на задней стенке проигрывателя линейных выходов. Другое название таких разъёмов RCA выходы. Для соединения с аудио оборудованием используют специальный кабель, оборудованный на концах специальными штекерами именуемыми в народе тюльпанами или колокольчиками.

Выходов тюльпанов на магнитоле может быть несколько от одной пары до трёх. Бывают продвинутые проигрыватели, на которых установлено более трёх пар линейных выходов. Количество их можно узнать, просмотрев технические характеристики вашей магнитолы.

Линейный выход

Подключение к магнитоле по тюльпанам, используя линейные выходы, считается весьма надёжным, так как соединительные части прилегают очень плотно друг к другу. Но при выборе кабеля с тюльпанами стоит помнить, что кабель высокого качества будет стоить не дёшево.

Важно помнить! Ни берите китайские дешёвые штамповки они прослужат не долго. Учитывайте при покупке длину кабеля, она должна быть с запасом при подключении устройств.

Функции выходов для тюльпанов

Как не странно, но всё упирается в стоимость оборудования. Чем дороже магнитола, тем богаче её функционал. Соответственно количество разъёмов RCA будет у дорогих моделей больше. Рассмотрим назначения разных комплектаций выходов под тюльпаны:

• одна пара. Практически присутствует во всех не дорогих проигрывателях и очень удобна для подключения сабвуфера.
• две пары. С двумя парами линейных выходов можно построить систему тыловых и фронтальных выходов. Такие магнитолы имеют средний ценовой диапазон. Есть вероятность присутствия в них настроек сабвуфера с фильтром HPF для настройки низких частот.
• три пары. Это самый лучший вариант. С помощью такой конфигурации к автомагнитоле можно подключит полный комплект с усилителем по всем каналам. А если у магнитолы имеется встроенный процессор, то можно создать и вовсе навороченных аудио систему. Но такая автомагнитола будет стоить серьёзных затрат.

Так что, если имеет смысл менять штатную магнитолу на более продвинутую следует за ранее определиться с какими задачами ей придётся столкнуться в будущем.

Подключение с помощью тюльпанов

Для правильного подключения проводов к RCA разъёмам необходимо вытащить магнитолу из панели в автомобиле и найти на задней стенке блок линейных выходов. Обычно он маркируется как Line Out. Гнёзда под тюльпаны маркируются SUB, Front и Rear и предназначены для подключения усилителя, сабвуфера и разных акустических систем. Вероятность обнаружить на штатных магнитолах хотя бы две пары выходов под колокольчики не велика. И многим приходится расставаться со штатными моделями заменяя их на боле новые и продвинутые.

Но что делать если у автолюбителя нет средств для покупки более продвинутой модели с нужным количеством выходов или магнитола слишком дорога владельцу, и он не желает с ней расставаться? Что делать если RCA выходов не хватает? Допустим уже выполнено подключение к усилителю на одну пару динамиков, а желание подключить ещё и сабвуфер усиливается с каждым днём.

В этом случае есть два решения этой проблемы:

• Вывести с помощью дополнительного оборудования ещё одну пару линейных выходов.
• Воспользоваться так называемым «Y» разветвителем или адаптером.

С помощью последнего можно компенсировать недостаток линейных выходов на автомагнитоле.

Из выше написанного становится понятно, что подключить тюльпаны к магнитоле, для решения акустических задач в салоне любимого автомобиля, не очень сложная задача. Главное понимать какое значение имеет то или иное подключение. Оценивать важность и назначение подключаемого оборудования. И совсем даже не важно какая магнитола установлена в вашем автомобиле, старенький Пионер или современная система с четырёх ядерным процессором. В современном мире можно решить любую задачу по подключению акустических систем в автомобиле.

Тюльпаны провода как называется правильно

Фонд Викимедиа. 2010 г.

Смотреть что такое «RCA (разъём)» в других словарях:

RCA (значения) — RCA американская торговая марка RCA Records звукозаписывающий лейбл RCA (разъём) RCA очистка процесс очистки полупроводниковых пластин в микроэлектронном производстве (см. En. : RCA clean)… Википедия

Разъём TRS — Разъём TRS… Википедия

Разъём IEC — Разъём IEC это общее название для набора из тринадцати гнездовых разъёмов, монтируемых на силовой шнур (далее называемые) и тринадцати разъёмных разъёмов монтируемых на панель устройства (называемый ввод), определенных спецификаций…… Википедия

Разъём — XLR с выемкой для совмещения. Электрический соединитель (разъём) электромеханическое устройство для осуществления временного соединения (коммутации) электрических проводников. Содержание 1 Устройство 2 Классификация… Википедия

Разъём электрический — Разъём XLR с выемкой для выравнивания. Электрический соединитель (разъём) электромеханическое устройство для осуществления временного соединения (коммутации) электрических проводников. Содержание 1 Устройство 2 Классификация… Википедия

RCA CDP1861 — электронный компонент, микросхема видеоконтроллера, выпущенная компанией Radio Corporation of America (RCA) в середине 1970 х годов.Входила в набор микросхем поддержки микропроцессора RCA 1802 и использовалась в системах, построенных на его… Википедия

Разъём DIN — Пятиконтактный 180 ° DIN разъём… Википедия

Разъём VGA — VGA (DB 15 ° F) 15 контактный для подключения аналоговых мониторов. Ссылки Распайка VGA разъема Более подробная статья… Википедия

Коаксиальный радиочастотный разъём — (RF разъёмы, коаксиальные соединители) электромеханическое устройство, предназначенное для согласованного соединения коаксиального кабеля с оборудованием или сочленения двух коаксиальных кабелей друг с другом. Временное соединение…… Википедия

Коаксиальные радиочастотные разъёмы — (коаксиальные соединители) электромеханические устройства, предназначенные для согласованного соединения коаксиального кабеля с оборудованием или сочленения двух коаксиальных кабелей друг с другом. Временное разъёмное соединение состоит из двух… Википедия

Фонд Викимедиа. 2010 г.

Смотреть что такое «RCA (разъём)» в других словарях:

RCA (значения) — RCA американская торговая марка RCA Records звукозаписывающий лейбл RCA (разъём) RCA очистка процесс очистки полупроводниковых пластин в микроэлектронном производстве (см.en: RCA clean)… Википедия

Разъём TRS — Разъём TRS… Википедия

Разъём IEC — Разъём IEC это общее название для набора из тринадцати гнездовых разъёмов, монтируемых на силовой шнур (далее называемыеёмём) и тринадцатого разъёма швартов , монтируемых на панель устройства (называемый ввод), определенных спецификаций…… Википедия

Разъём — XLR с выемкой для совмещения. Электрический соединитель (разъём) электромеханическое устройство для осуществления временного соединения (коммутации) электрических проводников.Содержание 1 Устройство 2 Классификация… Википедия

Разъём электрический — Разъём XLR с выемкой для выравнивания. Электрический соединитель (разъём) электромеханическое устройство для осуществления временного соединения (коммутации) электрических проводников. Содержание 1 Устройство 2 Классификация… Википедия

RCA CDP1861 — электронный компонент, микросхема видеоконтроллера, выпущенная компанией Radio Corporation of America (RCA) в середине 1970 х годов.Входила в набор микросхем поддержки микропроцессора RCA 1802 и использовалась в системах, построенных на его… Википедия

Разъём DIN — Пятиконтактный 180 ° DIN разъём… Википедия

Разъём VGA — VGA (DB 15 ° F) 15 контактный для подключения аналоговых мониторов. Ссылки Распайка VGA разъема Более подробная статья… Википедия

Коаксиальный радиочастотный разъём — (RF разъёмы, коаксиальные соединители) электромеханическое устройство, предназначенное для согласованного соединения коаксиального кабеля с оборудованием или сочленения двух коаксиальных кабелей друг с другом. Временное соединение…… Википедия

Коаксиальные радиочастотные разъёмы — (коаксиальные соединители) электромеханические устройства, предназначенные для согласованного соединения коаксиального кабеля с оборудованием или сочленения двух коаксиальных кабелей друг с другом. Разъёмное соединение состоит из двух…… Википедия

RCA jack или композитный (также называемый phono connector , или CINCH / AV коннектор , а также в просторечии «колокольчик», «тюльпан», AV -разъём) — стандартный разъёма, широко применяемый в аудио- и видеотехнике.

Название RCA произошло от названия Radio Corporation of America, предложившей этот тип разъёма в начале 1940-х годов для подключения фонографов к усилителям.

Большим недостатком таких соединителей является то, что при подключении соединяется контактная пара сигнала (с напряжением), а лишь контактами корпусов. Это может вызвать повреждения приборов при наличии разности потенциалов между корпусами, что часто происходит при подключении телевизоров к ТВ-выходу на видеокартах.

Стандартный RCA штекер (на сленге — «папа») выглядит как центральный металлический выдающийся вперёд контактный штырь диаметром 3,2 мм (3,18 для размера 0,25 дюйма), внешней длиной 9,0 мм (9,52 / 7,92 мм для размеров 0,375 / 0,312 дюйма), внутренней закрытой длиной 6,0 мм (5,56 для размера 0,219 дюйма), окружённый металлическим круглым ободком (минимальным внутренним диаметром 8,0 мм; 8,33 для размера 0,328 дюйма) . Внешний диаметр ободка зависит только от его толщины и не нормируется.

Гнездо RCA (на сленге — «мама») — панельный разъём, на который надевается ободок, имеет внешний диаметр 8,0 мм (8,33 для размера 0,328 дюйма) и глубину 7,50 мм (7,14 для размера 0,281 дюйма), поэтому обжимающие губки ободка должны иметь немного больший внутренний диаметр.

.

Один из основных недостатков недорогих разъёмов — это их малая термостойкость. Для пайки кабеля сечением 0,823 мм² (18 AWG) или более, требуется длительное время прогрева на стандартных температурах плавления припоя 250 ° С — или намного большие температуры жала паяльника, ради увеличения накопительной теплоёмкости жала, иногда вплоть до 500 ° С.

Обычная пластмасса или полиэтилен быстро плавятся при таких температурах и сплавляют внутренний проводник с внешним корпусом разъёма.Рекомендуется внимательно следить за перегревом разъёма или приобретать с тугоплавким внутренним изолятором. Особенно это важно при запайке крайне теплоёмких медных моножил диаметром более 0,80 мм (0,502 мм²). Доступные одножильные ТВ-кабели большего сечения имеют диаметр около 1,00 мм (0,785 мм²) или 1,13 мм (1,002 мм²). Один из старых методов сохранения изолятораого разъёма «папа» — распайка его на новом панельном разъёме (на сленге «мама»).

Содержание

Стандартные цвета [править | править код]

Различные сигналы используют свой цвет разъёма, определяемый стандартом [1], но многоканальное аудио (7.1 и далее) до сих пор не имеет стандартных цветов.

В случае использования вывода звука на динамики телевизора проводится приведение к левому каналу (разъём белого цвета).

как подключить? Переходники VGA, USB и другие. Правильное соединение телевизионных «тюльпанов»

В настоящее время большинство приборов аудио- и видеотехники подключаются к сети при помощи кабелей и разъемов.«Тюльпан» считается одним из самых популярных, поэтому потребителю стоит знать особенности его подключения. Освоить обеспечение не составляет труда, но в некоторых случаях для работы можно пригласить мастера.

Что представляет собой «тюльпан»?

«Тюльпаном» представляет особый тип разъема, который предоставляется на окончании кабеля. При возможности исполнения назначение маркера, так как может быть окрашено разными цветами, зачастую их 3:

• белый несет ответственность за монофонический сигнал;
• желтый — за видео;
• красный — двухканальный звуковой сигнал.

Иногда этот разъем с проводом называют «колокольчиком», он имеет цилиндрическую форму.

Применяется с целью подключения всевозможных устройств к телевизионной технике, например, аудиотехники, видеокамер, видеоплееров, игровых приставок, DVD-плееров, видеомагнитофонов. Благодаря данному композитному приспособлению обеспечивается отличное качество звука и изображения.

Обзор видов

RCA-разъемы бывают двух видов.

1. «Папа» — это штекер стандартного типа, который представляет собой металлический контактный штырь диаметром 3,2 мм. Размер внутренней полости 6 + 9 мм. Ободок данного вида разъема может быть различных так же, как и диаметр.
2. «Мама» — это гнездо с панельным типом и специальным ободком. Оно имеет глубину в 7,5 мм, внешний диаметр составляет 8 миллиметров. У губок, которые обнимают ободок, диаметр немного больше.

Переходники

«Тюльпан» может быть подключен к устройству напрямую или через переходники.

• VGA — это кабель-переходник, используемый для подключения DVD-проигрывателей, спутниковых тюнеров, которые оснащены аналоговыми компонентными видеодами. Это приспособление не стоит использовать для монтажа компьютерного монитора. Чтобы обеспечить работоспособность данного разъема, нужно использовать специальный транскодер.

• SCART. Переходник имеет вид 21-контактного разъема, с помощью которого осуществляется соединение разных ТВ-техники и медиаустройств.Большинство производителей используют именно это приспособление в своих изделиях. Воспроизведение видеопрограмм разного рода осуществляется при помощи одного кабеля. По качеству звука и картинки переходник превосходит ВЧ-модулятор. Благодаря этому устройству осуществлять управление режимами телевизоров.

• USB. Подключение с помощью данного вида переходника предполагает наличие подобного разъема в конструкции агрегата.В этом случае подойдет приспособление, которым обычно комплектуются все агрегаты Android.

Как подключить к телевизору?

Перед покупкой при телевизоре возникает вопрос о том, как правильно соединить два устройства: технику и «тюльпан». Процедура присоединения разъема к новому ТВ не подразумевает ничего сложного, а соединение происходит быстро и легко.

Подготовка

Актуальный способ преобразования телевизионного сигнала с компьютера состоит в применении конвертера. Наиболее приемлемый вариант в этом случае — HDMI-RCA, потому что подобным образом оснащено подавляющее число видеокарт. VGA-RCA стоят меньше, но качество их функциональности ниже.

После того, как будет выбран интерфейс, стоит приобрести кабель для соединения техники, как вариант, можно купить двойной VGA либо HDMI.

На телевизоре имеется 3 разъема, каждый из них несет ответственность за передачу одного из сигналов. Вне зависимости от того, какой конвертер будет выбран, потребуется получить нужный объем электроэнергии напрямую от ПК через кабель.

Подключение

Алгоритм подключения является единым.Пользователю потребуется штекеры в нужные входы, что промаркированы определенным цветом. Однако в продаже имеются модели, в которых все приспособления имеют одинаковый цвет. В этом случае стоит такие выполнить мероприятия:

• найти «тюльпаны», обозначены пометкой IN либо двумя стрелами;
• найти группу на устройстве со знаком AV2 — и осуществить пучка;
• провести определение разъемов на ТВ-технике в соответствии со знаками: V — видео, L — левый звуковой вход, R — правый звуковой вход.

В моделях с парой разъемов поддерживается исключительно монозвук. В этом случае стоит подключение желтого и белого приспособлений, а красное — нужно оставить неподключенным. Обычно «тюльпаны» используются при подключении к небольшому экрану, предотвращается искаженное размытое изображение.

Настройка

Для и настройки внешнего устройства стоит выполнить следующие шаги:

• подключить провод к внешнему агрегату — желтый к видеовыходу, а остальные к аудио;
• осуществить соединение проводов с ТВ-техникой;
• отыскать обозначение AV, при этом на пульте можно нажать Source, а во всплывших обозначениях AV;
• сделать проверку питания подключенного прибора;
• ожидать, пока на экране появится сигнал;
• воспользуйтесь пультом по назначению.

Возможные проблемы

При подключении «тюльпана» к некоторые проблемы. В отдельных случаях пользователи жалуются, что нет разъемов, либо они не могут вытащить сломанный из гнезда.

Хорошо, когда в комплекте с ТВ-техникой есть «тюльпан», тогда процесс подключения упрощается.

Самыми распространенными неприятными моментами можно назвать следующие:

• внезапное отсоединение штекера;
• электроника выгорела;
• отсутствует изображение;
• на телевизоре отсутствует желтый разъем;
• прибор не имеет входа и выхода для «тюльпан».

Для того, чтобы ликвидировать вышеперечисленные неприятности, стоит следить, не вышел ли штекер из лунки, подключать «тюльпан» только при выключенной технике, вводить разъемы только в соответствующие отделения. А также в момент подключения стоит быть предельно внимательным, соблюдая меры безопасности.

Если самостоятельно справиться с процедурой не получается, то стоит пригласить мастера. Правильно подключенный телевизор — это гарантия прекрасного качественного просмотра любимых программ, фильмов, сериалов.

Как подключить любой Smart TV к старому телевизору через «тюльпан», смотрите в видео.

Как подключить тюльпаны к ТВ

Практически любой современный телевизор имеет несколько разъёмов для подключения различных внешних устройств. Это и USB, и HDMI, и VGA, и целый ряд других. Однако и старый, проверенный временем RCA, именуемый в просторечии «тюльпан» или «колокольчики», по-прежнему актуален и востребован.Именно он служит основным каналом для передачи аналогового сигнала у различных современных устройств, для работы требуется соединение с ТВ. Как подключить к телевизору тюльпаны, для того, чтобы оборудование работало надёжно и стабильно — рассмотрим правильно в статье.

Что представляет собой тюльпан

Сам кабель используют для подключения к TV домашних кинотеатров, саундбаров, DVD-проигрывателей и игровых приставок. Как же он выглядит? Одна его часть — это выдвинутый вперёд контактный штырь, диаметр которого может быть 3,2 или 3,18 мм.Внешняя длина — 9 мм. Это открытая часть. Закрытая внутренняя длина — 6 мм. Этот штырь находится внутри цилиндрического контакта внутреннего диаметра 8 мм. Внешний диаметр ободка зависит от его толщины и не имеет установленного стандарта. На слэнге эту часть кабеля называют «папа». С другой стороны кабеля имеются три разноцветных коннектора. Их цвета стандартные и необходимы для того, чтобы точно определять, в какой разъём должен вставляться каждый из этих коннекторов. Схема такова:

• жёлтый служит для передачи видео сигнала;
• белый передает моно сигнал или левый звуковой канал;
• красный отвечает за передачу правого звукового канала.

Как подключить тюльпаны

Подключение тюльпанов к телевизору — процедура несложная. В большинстве случаев современные модели современных композитных входов для этих коннекторов. Цвет тюльпанов соответствует цветам этих входов: то есть, жёлтый тюльпан нужно подключать в жёлтый вход, остальные аналогично . В редких случаях можно увидеть входы синего и зелёного цвета. Они необходимы для передачи цветовых потоков на видео.Бывает, что в телевизоре (в основном старых моделях) отсутствует вход для красного коннектора . Это означает, что тв-модель не поддерживает стереозвук. Подключение к старому телевизору будет отличаться тем, что красный тюльпан просто остаётся не у дел. Если подключить тюльпаны к телевизору, то он сразу же начнёт отображать видео и аудио с работающего внешнего устройства правильно.

Важно! На отдельных телевизорах может отсутствовать разъём тюльпан. В этом случае необходимо воспользоваться будет переходником.Это может быть и SCART — RCA и HDMI — RCA, VGA, SVGA — RCA и другие варианты. Таким образом, при необходимости подключить колокольчики можно к абсолютно любому телевизору или монитору.

Что делать, если все цвета одинаковые

Может возникнуть ситуация, когда в тв-приемнике имеется несколько входов одинакового цвета. В этом случае для подключения RCA-кабеля требуется следующее.

1. Обнаружить на коннекторах знак «IN» либо изображение в форме двух стрелок.
2. Аналогичную группу на ТВ с аббревиатурой AV Там будет видно, что каждый из входов подписан буквами V (Y), L, R.
3. V означает видео, соответственно туда подключается жёлтый коннектор, L — левый звуковой канал, т.е . место для подключения белого элемента тюльпана. Наконец, R — правый аудио канал, специально для красного коннектора.

Подключение к телевизору Samsung

Для начала необходимо подключить RCA-кабель к выключенному телевизору в соответствие с инструкцией, изложенной выше. Включите TV, на пульте, нажмите кнопку SOURCE. На отображен список внешних источников . В этом списке нужно выбрать «AV» и нажать кнопку ВВОД. Если внешнее устройство включено, то на экране ТВ отображается его сигнал.

Важно! Подключение к телевизору LG аналогично, только на пульте ДУ кнопку SOURCE заменяет кнопку INPUT.

Возможные проблемы и их решение

Если при подключении что-то пошло не так, то проблема будет видна сразу же.Внешне она проявится без изображения на ТВ, звука или того и другого одновременно. Наиболее распространённые причины этого ниже.

1. Плохой контакт штекера с разъёмом . Нужно ещё раз проверить прочность, при необходимости отсоединить, а затем снова подключить кабель RCA.
2. Неисправность кабеля или разъёма . Входы на телевизоре могут просто выгореть, а кабель или сами коннекторы иметь механические повреждения.В этом случае решение только одно — замена кабеля или разъёмов.
3. При отсутствии изображения нужно ещё раз проверить правильность подключения жёлтого элемента тюльпана, «ответственного» за видео сигнал. В случае разъёма одноцветные, во время входа, обозначенным буквами V либо Y должно быть выполнено подключение во входную обозначенную, как «IN» или «INPUT».
4. В случае отсутствия разъемов для тюльпана, требуется воспользуйтесь переходником .Благодаря различным видам переходников, подключите RCA-кабель можно к любому телевизору.
5. В ситуации, если всё подключено правильно, аппаратура исправна, но сигнал от ресивера или другого другого оборудования всё равно отсутствует, следует обратиться к настройкам этого источника, используя пульт от него или на корпусе.

ение

Очень долгое время тюльпаны оставались основным и самым востребованным способом подключения внешних носителей к ТВ.Какое-то время это вообще был единственный вариант подключить видеомагнитофон или DVD-проигрыватель кеприёмникам. Несмотря на свою универсальность и популярность, следует отметить, что соединять тюльпаном внешние устройства с современными телевизорами, поддерживающими формат 4К, не вполне рационально, так как RCA не может выдавать разрешение сверх Full HD , т . е. 1920: 1080 . Чаще всего теперь с помощью «колокольчиков» подключают тв-ресиверы или игровые приставки.Однако этот тип соединения становится актуальным, чем, например, USB или HDMI, он ещё долгое время останется востребованным, а в некоторых случаях абсолютно незаменимым.

Аудио-кабель для передачи звукового сигнала

Аудио кабель 1,5м Jack 3.5мм (папа) на 2xRCA («тюльпан» папа) Cablexpert (CCA-458 1. 5 м) Артикул: ТФН12268 Аудио-кабель Gembird CCA-458-1,5m, с одной стороны джек 3.5мм с другой 2хRCA (два тюльпана), длина 1,5м, стерео. Применяется для подключения звуковых колонок к компьютеру, планшету, телефону и т.д. 35 грн. Аудио кабель 1,5м Jack 3.5мм (папа) на 2xRCA («тюльпан» папа) Vinga 3.5STM2RCAM01-1.5 Артикул: U0217942 Аудио кабель для подключения колонок, DVD, телевизора к компьютеру , , смартфону , разъем с одной стороны 3,5мм с другой два «тюльпана» RCA.Производитель Vinga, цвет черный. Длина 1.5 метра. 48 грн. Аудио кабель 1. 8м Jack 3.5mm папа на 2xRCA («тюльпан» папа) Atcom (10707) Артикул: TF13752 Аудио кабель для подключения колонок, DVD, телевизора к компьютеру , смартфону с соответствующим разъемом.Разъем с одной стороны 3,5мм с другой два «тюльпана» RCA. Производитель Atcom, цвет черный. Длина 1.8 метра. 66 грн. Аудио кабель 10м (тюльпан-тюльпан) 2RCA на 2RCA Cablexpert (CCA-2R2R-10M) Артикул: U0291847 качественный кабель длиной 5м для колонок или для видеоаппаратуры, в кабеле два экранированных гибких провода с разъемом тюльпан. 128 грн. Аудио кабель 10м Jack 3,5мм (папа) на 2xRCA («тюльпан» папа), Cablexpert CCA-458 Артикул: TFN07713 Кабель аудіо Gembird CCA-458 Кабель для подключения колонок до компьютера, плеера и т. д. Длина кабеля 10 метров, с одной стороны 3,5мм (папа) с другой 2шт RCA («тюльпан» папа) 106 грн. Аудио кабель 5м Jack 3.5мм (папа) на 2xRCA («тюльпан» папа) Atcom (10709) Артикул: U0002603 Кабель Jack 3.5мм папа / 2RCA папа Atcom (10709) 10709 106 грн. Аудио кабель 5м Джек 3.5мм (папа) на 2xRCA («тюльпан» папа) Cablexpert (CCA-458 5м) Артикул: TFN07053 Аудио кабель для подключения колонок, DVD, телевизора к компьютеру. Разъем с одной стороны 3,5мм с другой два «тюльпана» RCA. Длина 5 метров. 75 грн. Аудио кабель 5м разветвитель Jack 3. 5мм папа на 2шт 3,5мм мама Cablexpert CCA-415 Артикул: TFN09611 Стерео переходник со штекера 3.5мм на 2 разъема 3.5мм, 5м 45 грн. Аудио кабель оптический 5м Atcom (10705) Артикул: U0002610 Кабель аудио оптический Atcom (10705) 10705 277 грн. Кабель 3 RCA на 3 RCA (тюльпан-тюльпан) 1.8м Atcom (10711) Артикул: U0002598 Высококачественный недорогой межблочный вмдеокабель Atcom 3RCA> 3RCA. Контакты разъёмов покрыты никелем. Коаксиальный канал для видеосигнала имеет волновое сопротивление 75 Ом. Подходит и для акустических систем. 62 грн. Кабель 3 RCA на 3 RCA (тюльпан-тюльпан) 3.0м Atcom (10712) Артикул: U0002597 кабель 3RCA-3RCA (3 тюльпана на 3 тюльпана) -цвет черный -упаковка пакет -длина 3метра, Предназначен для передачи аналогового стереозвукового и аналогового композитного видеосигналов между аудио-видео аппаратурой. 108 грн. Кабель звуковой для CD или DVD привода на звуковую (материнскую) плату Артикул: TFN300 Аналоговый кабель между CD или DVD приводом и звуковой картой.Имеет 4пин. с одной и другой стороны. 8 грн. Удлинитель аудио-кабеля 1. 5 м Jack 3.5мм папа на 3.5мм мама Gablexpert CCA-423 Артикул: TFN4185 Удлинительный аудио стерео кабель 3,5 мм длиной 1,5 метра, имеет два разъема: папа-мама 3,5 мм 31 грн. Удлинитель аудио-кабеля 5м Jack 3.5мм папа на 3.5мм мама Cablexpert (CCA-421S-5M) золоченные Артикул: S0002799 Удлинитель Cablexpert CCA-421S — аудио-кабель, удлинитель, длина 5 м. разъемы: 3,5мм — папа, 3,5мм — мама. 63 грн. Удлинитель аудио-кабеля 5м Jack 3.5мм папа на 3,5мм мама Cablexpert (CCA-423-5M) Артикул: TF013643 Удлинительный аудио стерео кабель 3,5 мм длиной 5 метра, имеет два разъема: папа-мама 3,5мм 64 грн. Удлинитель аудио-кабеля для наушников 3м Jack 3.5мм папа на 3.5мм мама Cablexpert (CCA-423-3M) Артикул: TFN013190 Удлинительный аудио стерео кабель 3.5мм длиной 3 метра, имеет два разъема: папа-мама 3,5мм 61 грн. Аудио кабель 10метров Jack 3,5мм на 3,5мм папа-папа Cablexpert CCA-404-10M Артикул: TFN2687 Кабель между компьютером и колонками (стандартный разъем 3.5мм «папа» с обеих сторон. Длина кабеля 10 метров, цвет черный. 96 грн. Нет на складе Аудио кабель 15м Jack 3. 5мм папа на 2xRCA («тюльпан» папа) Cablexpert CCA-458 Артикул: TFN09615 Аудио-кабель Gembird CCA-458-15M, с одной стороны джек 3,5мм с другой 2хRCA (два тюльпана), длина 15м, стерео.Применяется для подключения звуковых колонок к компьютеру, планшету, телефону и т.д. 139 грн. Нет на складе Аудио кабель 3м Jack 3.5mm папа на 2xRCA («тюльпан» папа) Atcom (10708) Артикул: U0002608 Аудио-кабель, длина: 3 м., цвет черный, высококачественный недорогой кабель для колонок и других аудио и видео устройств. Контакты разъёмов покрыты никелем. 96 грн. Нет на складе Аудио кабель 5м (тюльпан-тюльпан) 2RCA на 2RCA 5. 0м Cablexpert (CCA-2R2R-5M) Артикул: U0291849 качественный кабель длиной 5м для колонок или для видеоаппаратуры, в кабеле два экранированных гибких провода с разъемом тюльпан. 78 грн. Нет на складе Аудио кабель 5м Jack 3,5мм на 3,5мм папа-папа Cablexpert CCA-404-5m Артикул: TFN8682 Кабель звуковой, для соединения компьютера и колонок, монитора и компьютера. На концах кабеля стандартный аудио разъем 3,5мм. (папа-папа) 58 грн. Нет на складе Аудио кабель 7,5м Jack 3.5мм папа на 2xRCA («тюльпан» папа) Atcom (10710) Артикул: U0084208 кабель, длина: 7. 5 м., Цвет черный, высококачественный недорогой кабель для колонок и других аудио и видео устройств. Контакты разъёмов покрыты никелем. 130 грн. Нет на складе Аудио кабель оптический 1.8м Atcom (10703) Артикул: U0084206 Оптический аудио кабель длина 1,8 метра — разьемы TOSLINK-TOSLINK — цвет черный, кабель для домашнего кинотеатра , видеопроигрывателя блюрей , HD плеера и т.д. 170 грн. Нет на складе Кабель 3 RCA на 3 RCA (тюльпан-тюльпан) 5м Atcom (10713) Артикул: U0002594 3RCA-3RCA (3 тюльпана на 3 тюльпана) -цвет черный -упаковка пакет -длина 5метров. Может использовать как аудио-кабель для колонок (при наличии соответствующих разъемов на колонках) 133 грн. Нет на складе Кабель 3 RCA на 3 RCA (тюльпан-тюльпан) 7.5м Atcom (13275) Артикул: U0084209 видеокабель 3RCA-3RCA (3 тюльпана на 3 тюльпана) -цвет черный -упаковка пакет -длина 7,5 метров Предназначен для передачи аналогового стереозвукового и аналогового композитного видеосигналов между аудио-видео аппаратурой. 167 грн. Нет на складе Композитный av кабель тюльпан Этим кабелем подключают ТВ-приставку к телевизору. Передаётся композитный видеосигнал и стереофонический звук. Описание Кабель «Композитный аудио / видео кабель 3 × RCA-TRRS» используется для передачи композитного видеосигнала и стереофонического аудиосигнала. Нередко его называют «ТВ кабель AV». Встречаются кабели с «джеком» на 3,5 и на 2,5 мм. В случае нестыковки размеров «джека» с гнездом устройства придётся приобрести переходник с 3,5 на 2,5 или с 2,5 на 3,5 мм. Обнаружено 7 вариантов распайки AV кабеля (см. Картинку ▼). Но это не значит, что покупка кабеля наугад, ваши шансы на успех составляют лишь 1/7. В разделе «Совместимость кабелей» мы поясним, что не всё так плохо. С одной стороны приспособлено три штекера RCA («колокольчики»).Штекерам RCA в соответствии с назначением присвоены определенные цвета. ⚠ При использовании несовместимого кабеля значение цветов будет иным! • Белый — Левый канал аудио «L» • Красный — Правый канал аудио «R» • Жёлтый — Видеосигнал «V» «Земляные» контакты всех трёх штекеров объединены между собой в кабеле. В таблицах распиновки общий контакт обозначается «G» (Земля). С другой стороны кабеля расположен 4 ‑ контактный штекер TRRS («джек»). Распиновку этого штекера в данном кабеле разработчики сочиняют кто во что горазд.В конце статьи приведена таблица распиновки штекера TRRS «Jack» для некоторых производителей по алфавиту. Нумерация контактов джека начинается с наконечника штекера; 2, 3 контакта — ко́льца; 4 контакт — основание. Совместимость кабелей Принципиальное значение имеет лишь распайка общего провода (G). Общий провод может быть распаян либо на четвёртый, либо на третий контакт штекера TRRS. Распайка остальных проводов принципиального значения не имеет. Если в купленном кабеле общий провод распаян правильно, то кабель вам подходит.Остаётся лишь методом подбора определить назначение «тюльпанов» — штекеров RCA. Например, переходник четвёртого типа («Asus») можно заменить переходником пятого типа (iPod), просто при подключении к телевизору нужно поменять местами жёлтый и красный «колокольчики» RCA. Скажем иначе — если классическое подключение к гнезду не дало результатов, подключите к жёлтому гнезду телевизора красный, а затем белый «колокольчик». Если появилось нормальное изображение, подключите остальные «колокольчики». ⚠ Если же с распайкой общего провода не повезло, вам поможет переходник CTIA-OMTP, меняющий местами 3 и 4 контакта. AV-кабель и мобильники следует заметить, что очень немногие телефоны / смартфоны выдают видеосигнал через гнездо TRRS. Например, Nokia выпустила следующие модели гаджетов с видеовыходом: Nokia 5800 Nokia 6720 classic Nokia N79 Nokia N82 Nokia N85 Nokia N85 Nokia N86 Nokia N95 Nokia N96 Nokia N97 Nokia N900 Для подключения этих моделей к телевизору разработан переходник Nokia CA-75U. Видеокабель TRRS Для подключения камеры к навигатору Globus потребуется TRRS на 2,5 мм. Распайка «джека» под Глобус: 2 контакт — Видео, 4 контакт — Земля. Аудиокабель — переходник с TRS («джек») на два RCA («колокольчики») Таблица распиновки AV-кабелей R — правый звук (правый канал) L — левый звук (левый канал) V — композитное видео (видео) G — земля (общий) Код: 841239; Кабель для подключения смартфонов, MP3 плееров, планшетов и прочих устройств с разъемом Jack 3. 5 для вывода звука к колонкам, музыкальным центрам или авто магнитолам снабженным разъемом AUX. Код: 841241; Кабель для подключения смартфонов, MP3 плееров, планшетов и других устройств с разъемом Jack 3.5 для вывода звука к колонкам, музыкальным центрам или авто магнитолам снабженным разъемом AUX. Код: 841244; Кабель-удлинитель для проводов наушников или колонок. Кабель позволит сделать устройств с коротким проводом намного комфортнее, когда это необходимо. Код: 841237; Адаптер-разветвитель для подключения одновременно двух устройств воспроизведения звука (коронок или наушников) к источнику с разъемом Jack 3.5 (смартфон, MP3-плеер, ноутбук и тд.). Код: 841251; Аудио кабель с широким спектром применения, может быть использован для передачи аналогового звукового сигнала от DVD плеера, CD дисков или любых других устройств, которые используют для вывода аудио стандартный разъем RCA (тюльпаны) к телевизорам. Код: 841240; Кабель для соединения между различными устройствами, например для записи потокового аудио-сигнала. Код: 841246; Кабель-удлинитель для проводов наушников или колонок. Кабель позволит сделать устройств с коротким проводом намного комфортнее, когда это необходимо. Код: 841248; Аудио кабель с большим диапазоном применения. Может установить подключения устройств с аудиовыходом Jack 3.5 к акустическим системам, колонкам и прочим источника звука, которые используют для входного разъема сигнала RCA. Код: 841249; Аудио кабель с большим диапазоном применения. Может подключиться для подключения устройств с аудиовыходом Jack 3.5 к акустическим системам, колонкам и прочим источникам звука, которые используют для входного сигнала разъемы RCA. Код: 817191; Кабель-удлинитель для проводов наушников или колонок. Кабель позволит сделать устройств с коротким проводом намного комфортнее, когда это необходимо. Код: 841243; Кабель для подключения смартфонов, MP3 плееров, планшетов и других устройств с разъемом Jack 3. 5 для вывода звука к колонкам, музыкальным центрам или авто магнитолам снабженным разъемом AUX. Код: 841256; Адаптер-разветвитель для подключения одновременно двух устройств воспроизведения звука (колонок или наушников) к источнику с разъемом Jack 3.5 (смартфон, MP3-плеер, ноутбук и тд.). Код: 817190; Кабель для подключения смартфонов, MP3 плееров, планшетов и прочих устройств с разъемом Jack 3.5 для вывода звука к колонкам, музыкальным центрам или авто магнитолам снабженным разъемом AUX. Код: 841245; Кабель-удлинитель для проводов наушников или колонок. Кабель позволит сделать устройств с коротким проводом намного комфортнее, когда это необходимо. Код: 841247; Аудио кабель с большим диапазоном применения. Может подключиться для подключения устройств с аудиовыходом Jack 3.5 к акустическим системам, колонкам и прочим источникам звука, которые используют для входного сигнала разъемы RCA. Код: 817212; Кабель-удлинитель для проводов наушников или колонок. Кабель позволит сделать устройств с коротким проводом намного комфортнее, когда это необходимо. Код: 817214; Прозрачный кабель-удлинитель для проводов наушников или колонок. Кабель позволит сделать устройств с коротким проводом намного комфортнее, когда это необходимо. Код: 840678; Кабель-удлинитель для проводов наушников или колонок.Кабель позволит сделать устройств с коротким проводом намного комфортнее, когда это необходимо. Код: 817192; Кабель-удлинитель для проводов наушников или колонок. Кабель позволит сделать устройств с коротким проводом намного комфортнее, когда это необходимо. Код: 817198; Аудио кабель с широким спектром применения, может быть использован для передачи аналогового звукового сигнала от DVD плеера, CD дисков или любых других устройств, которые используют для вывода аудио стандартный разъем RCA (тюльпаны) к телевизорам. наверх ↑ На сайте интернет-магазина СИТИЛИНК мы собрали большой ассортимент и привлекательные цены на аудио-видео кабели. В каталоге аудио-видео кабели от ведущих мировых производителей. Вы можете ознакомиться с фотографиями, описанием товаров, отзывов покупателей, техническими характеристиками, а также сравнить понравившиеся модели и выбрать лучшую стоимость.Для того, чтобы купить аудио-видео кабели, достаточно оформить заявку на сайте или связаться с консультантом в режиме on-line. Мы осуществляем доставку Ваших покупателей по Москве, Санкт-Петербургу, Казани, Нижнему Новгороду, Красноярску, Перми, Екатеринбургу, Уфе, Краснодару, Новосибирску, Ростову-на-Дону, Челябинску, Самаре и другим городам России. Рад новому общению со своими читателями и сегодня мы с вами поговорим про старый, добрый RCA разъем. Для кого-то это будет ностальгия по первому опыту использования аудио-видео аппаратуры.Ну а более молодому поколению я поведаю, что же это за невиданная диковина, все еще встречается на некоторых устройствах. Для начала, по традиции, небольшой экскурс в историю радиоэлектроники. В далеком 1940 г. возникла необходимость подключать фонографы к усилителям и известная до сих пор компания Radio Corporation of America (RCA) предложила использовать разъем в виде экранированного осевого контакта. Который в дальнейшем унаследовал такое же название и получил огромную популярность. Кстати сам принцип, когда один из контактов роли наружной защиты, получил дальнейшее развитие и успешно используется в более современных коннекторах. Предмет разговора Теперь рассмотрим RCA разъем поближе и разберемся, что он из себя представляет. Для начала уделим внимание элементу, который вставляется (поэтому называется «папа») и размещается на самом деле кабеле. Используется двужильный провод то коннектор соответственно из 2-х контактов.Первый (основной) представляет собой штырь длиной 15 мм и диаметром 3,2 мм с округленной головкой (для удобного попадания в гнездо). Он входит внутри цилиндрического экрана диаметром 8 мм, и выступает из него на 9 мм. Гнездо, именуемое, соответственно, «мама», сделано в виде втулки. Ее наружная часть — это экранный контакт, а внутри имеется отверстие для входа штыря. Оба половинках разъема пространство между центральным и наружным контактом заполняется диэлектрическим материалом.В недорогих моделях для этой цели используют обычный пластик (полиэтилен), а в более дорогих вариациях — текстолитовые шайбы. Ну а в самом козырном исполнении — тефлон или керамика. Так же ценовая категория определяет конструкцию элементов штекера: пропил на штыре и разрезы на обжимающем показе контактной поверхности пружинить и плотное и стабильное соединение. Физику процесса мылинили. Переходим к лирически-цветочной части нашего обзора.Это не просто литературный оборот, а намек на второе название RCA разъема, который в обиходе называют тюльпан. Очень точное образное попадание обычно используется три коннектора: один — для видео сигнала, два других — для стереозвука. Для их различий пластиковая оболочка каждого коннектора имеет свой строго определенный цвет: Желтый — видео; Красный — правый аудио канал; Белый — левый звуковой канал; Возьмите в руку кабель, на конце которого 3-и RCA штекера. Не правда ли очень напоминает букет тюльпанов? До сих пор с этим никто не спорил. Для звука 2 а для видео 1 штекер Вы можете задать логичный вопрос. Как же так, для звука аж 2 коннектора, а для технологически более сложного видео — только один? Дело в том, что в «желтом тюльпане» композитный сигнал, совмещающий в себе всю информацию: Яркость; Цветность; Гашение; Строчную, кадровую и цветовую синхронизацию; Но есть еще и синие и зеленые «тюльпаны».Это уже компонентные штекеры для передачи отдельных цветовых видеопотоков. Популярность, способствующая совершенству мы перешли к таким сложным техническим характеристикам, то пора поговорить и о функциях использования RCA разъема. Его основное назначение передачи аналогово аудио-видео. И с этой проверкой он блестяще справлялся до цифровых стандартов. В свое время тюльпаны были быстрыми средствами телевизоров с видеомагнитофонами или DVD проигрывателями. Удобное соединение активно использовалось и в аудио аппаратуре и усилителях. Производители компьютерного железа даже делали такие выходы на звуковой карте. А умельцы выполняли специальную РЦА распайку для подключения телевизоров в качестве монитора к ПК. Со временем появилось множество промышленных кабелей и переходников, позволяющих подключать ТВ к более современным гаджетам. Например, с помощью кабеля RCA-mini jack можно было выдавать контент с некоторых смартфонов. Сейчас RCA разъем можно встретить на современных телевизорах или проекторах, рассчитанных на соединение с некоторыми видеовоспроизводящими устройствами. Однако на экране с максимальным разрешением 4К и выше передача аналогового сигнала через RCA выглядит бессмысленно. Почему? Да потому что обычный композит (rca) умеет выводить максимум Full HD. И поэтому производители отказываются от него в пользу современных стандартов передачи информации. Как вы поняли, дорогие мои читатели, эпоха RCA разъемов заканчивается. Но отдать им дань уважения все-таки необходимо. Надеюсь, что в вашем распоряжении будет более современная техника. А та, что с тюльпанами будет просто напоминать о быстротечном прогрессе технологий. На этом прощаюсь и обещаю, что мы продолжим разговор о разных коннекторах. Как подключить авто усилитель | Студия автозвука Электросила, Севастополь Все когда-то делают что-нибудь в первый раз.Когда дело касается автомобилей и электроники, лучше «семь раз отмерить» (почитать наш FAQ) чем начать что-то делать, так будет проще и дешевле в итоге 🙂 Я уже писал раньше о том как выбрать место для установки авто усилителя. Сегодня мы поговорим о том как правильно подключить автомобильный усилитель. Предположим, что вы уже выбрали автомобильный усилитель, и выбрали в вашем автомобиле хорошее место для его установки. Теперь нам нужно провести хорошую силовую проводку для питания усилителя, подключить акустику к нашему усилителю и подвести сигнал от головного устройства (магнитолы). Теперь обо всем по порядку. 1. Силовая проводка для авто усилителя. Многие, кто первый раз сталкиваются с автозвуком, сильно удивлены толщиной проводов, используют для питания автомобильной аудиосистемы. В том, что автомобильные усилители обладают приличной мощностью и потребляют от бортовой сети довольно большой ток, в обычной жизни таких проводов не встретишь, кроме проводов на стартер и проводов от сварочного аппарата. Например, усилитель мощностью 4 х 50Вт будет потреблять (очень упрощенно) 200/12 (напряжение бортовой сети) = 17А.Впечатляет? Поэтому для того, чтобы доставить келю усилитель, нам нужны провода с большим сечением. Как выбрать провод для питания авто усилителя читайте в этой статье. Вот типичная схема подключения автомобильного усилителя. Силовая проводка подключается напрямую к аккумулятору автомобиля. В большинстве случаев аккумулятор стоит под капотом автомобиля а усилитель где-то в салоне. Таким образом, плюсовой провод проходит через стенку моторного отсека и через весь салон автомобиля. Необходимо защитить провод специальным предохранителем, установленным как можно ближе к аккумулятору (не далее 30см). Как выбрать предохранитель читайте здесь. Необходимо защитить дополнительную проводку изоляцией, чаще всего для этого используют гофрированную трубку (тюбинг). Особое внимание следует обратить на место прохода провода через стенку моторного отсека. Аккуратно проведите провод через одно из отверстий для проводов, обычно с резиновой заглушкой. Или используйте переходные пластиковые втулки для проводов, как на нашей фотографии.Сделайте все для того, чтобы провод не попал на металл и не перетерся. Аккуратно проложите провод по салону, чтобы он не попал под движущиеся детали (руль, педали, полозья сидения — не смейтесь, есть и такие ошибки!). Протянув провод по салону, подключайте его к плюсовой клемме усилителя. Минусовую клемму подключите к кузову автомобиля таким же по сечению как и плюсовой проводом. Выбирайте надежное крепление, не используйте саморезы, только болты и хорошо зачистите место контакта от краски. Вот слева фото клемм питания типичного усилителя. Мы подключаем наш плюсовой провод от аккумулятора к клемме + 12 В, минусовой провод от кузова к клемме GND (земля — ​​земля). Третья клемма служит для подключения управляющего провода от магнитолы. На этом проводе появляется +12 В при включении магнитолы и таким образом магнитола управляет включением усилителя. Обычно на магнитолах это провод синего цвета или синего с белой полосой. Еще неплохо (не обязательно но будет лучше если вы это сделаете) установить автомобильный конденсатор.Зачем нужен конденсатор в автомобильной аудиосистеме и как его правильно выбрать читайте в этой статье. 2. Протягиваем сигнальный провод от магнитолы. Теперь нам необходимо подать музыкальный сигнал с нашего источника звука (магнитолы) к нашему усилителю. В большинстве случаев мы будем брать сигнал с линейного выхода (Line Out) магнитолы («колокольчики» на задней панели). Вот как это выглядит: У различных магнитол может быть разное количество линейных выходов. Максимум их три пары (не считая мультимедийных центров где их может быть больше) — это выходы Front , Rear , Sub т.е. линейные выходы для подключения усилителя фронтальные х, тыловых акустических систем и сабвуфера . Выбираем соответствующий выход (выходы). Сюда мы подключаем специальный экранированный межблочный кабель. Выбор межблочного кабеля — материал для отдельной, здесь я ограничусь советом -не экономьте на «межблочнике», выбирайте наиболее качественный вам позволяет бюджет. Также нам необходимо протянуть провод управления усилителем , о котором мы говорили раньше. Это можно сделать вместе с межблоком, более того в некоторых межблочных проводах уже встроен такой отдельный провод. С одной проводкой управления подключается к магнитоле (обычно с другой стороны к усилителю), с другой стороны к усилителю. «Толстый» провод (большого сечения) выбирать смысла нет, т. к. ток по этому проводу пойдет совсем небольшой. Теперь самое главное, на чем часто попадаются новички: протягиваем межблочный провод вдали от всех силовых проводов !!! Например, если в машине основной жгут проводов идет по левой стороне, и мы протянули там же наш силовой провод от аккумулятора, то тяните межблочник справа! Или под ковром по центру, там меньше всего вероятность «поймать» помехи от силовой проводки.Если вы протяните сигнальный провод вместе с силовым, вы 100% получите наведенные от силовой проводки помехи в виде тресков, завывания и прочей ерунды при работе двигателя. Придется все переделывать. Так что подумайте об этом заранее. Иногда, в особо тяжелых случаях межблочные провода проводят через потолок, настолько много в машине источников помех. Это касается в основном современных машин премиум-класса, установку усилителя в такой машине лучше сразу доверить профессионалам. Если вы устанавливаете 2-х канальный усилитель то вам понадобится двухканальный межблок, если четырехканальный то нужно два двухканальных или вот такой четырехканальный. Что делать если у вашей магнитолы всего одна пара линейных выходов (как на нашей картинке выше) а вам нужно подать сигнал на четырехканальный усилитель? Тогда вы можете использовать так называемые Y-адаптеры (разветвители). Такой разветвитель имеет один вход и два выхода на каждый канал, таким образом мы получаем две стерео пары из одной.Смотрите иллюстрацию: Нормальные современные усилители (Audison например) имеют возможность внутреннего параллельного подключения входов, таким образом Y-адаптер вам не понадобится. Вы можете также взять сигнал напрямую с выходов магнитолы на динамики (сигнал высокого уровня) в том случае если у вашей магнитолы нет линейных выходов. Большинство современных усилителей имеют соответствующие входы для этого (Вход высокого уровня). Подключаем обычными акустическими проводами, соблюдая полярность и не путая левый канал с правым: Существуют различные схемы подключения автомобильных усилителей.Мы разбили примеры подключения по количеству каналов усилителей: Варианты подключения одноканального усилителя (моноблока) Подключение двух канального усилителя Подключение четырех канального усилителя 3. Протягиваем и подключаем провода на акустику Теперь вам необходимо подключить вашу акустику к усилителю. Используем для этого акустические провода. Теме выбора акустического провода придется посвятить отдельную статью, об этом позже. Протягивать акустический провод можно не особо опасаясь наводок, можно вместе с остальной проводкой. Поймать наводки на акустический провод практически невозможно всего «словить» наводки на кроссовер акустики, поэтому тщательно выбрать место расположения кроссовера вдали от скопления проводов, блоков предохранителей и т.д. Единственная сложность с акустическим проводом (но на современных автомобилях это может быть не просто сложность а СЛОЖНОСТЬ !!) это протяжка акустического провода в двери.Дело в том, что по современной технологии изготовления автомобилей провод идущая из салона в дверь имеет разъем в районе резиновой переходки. Иногда не забыли о нас установщиках. Но в большинстве случаев под «лишние» провода отсутствует. Поэтому в разъемах приходится сверлить дополнительные отверстия, очень аккуратно. Смотрите как это выглядит (разъем двери VW Passat B7): В этом случае необходима определенная сноровка, главное не повредить разъем так, как восстановление может быть очень сложным и дорогостоящим.Ну и конечно, снимите клемму с аккумулятора перед этим. Продолжение следует !!! 161784 Всего 4 Сегодня Вконтакте Facebook Twitter Google+ Вход внешнего сигнала AUX IN и CD IN. Как использовать вход внешнего сигнала AUX IN и CD IN. У многих современных, да и не очень звуковоспроизводящих устройств, вроде магнитол, музыкальных центров, CD / MP3-проигрывателей есть разъём внешнего сигнала AUX IN .У древних кассетных магнитол он называется CD IN . Зачем нужен этот разъём и как его можно использовать в практике начинающего радиолюбителя и быту обычного пользователя? Стоит отметить, что область применения данного «чуда» довольно велика. Например, у Вас есть MP3-плеер и вы хотите послушать его музыку, но не через наушники, а через мощные колонки. Для этого понадобится какой-нибудь музыкальный аппарат, например музыкальный центр или кассетный магнитофон.Главное, чтобы у него был разъём подключения внешнего сигнала AUX IN или CD IN . Подключение устройств к разъёму AUX IN Для подключения необходим переходник 3,5 мм джейк (штекер обычных наушников) и пара штекеров типа «тюльпан», четырёхжильный акустический провод с внешней медной оплёткой. Можно использовать штекер и провод от неисправных наушников, главное, чтобы провод был исправен.Для этого необходимо «прозвонить» провод мультиметром. У штекера контактная часть ближе всего прилегающая к пластмассовому основанию — общий провод. Если снять общий провод с кончиков проводов, то мы увидим, что общий провод в обоих жилах имеет один и тот же цвет. Проводники правого и левого каналов имеют разный цвет ( красный и зелёный ), их необходимо припаять непосредственно к среднему выводу разъёма «тюльпан». В результате получится металлический разъем разъёмов «тюльпан», два оставшихся контакта 3,5 мм джейка — к соответствующим центральным выводам разъёмов «тюльпан». Должен получиться вот такой переходник. Если самому паять лень, можно приобрести готовый переходник, как на фотке. Но подключать такой переходник к миниатюрным МР3 — плеерам не всегда удобно. У всех музыкальных центров есть разъём AUX IN на задней, реже передней панели. Это сигнала разъём для подачи внешнего звукового сигнала. К нему можно подключить через переходник любое устройство, например медиаплеер iPod Touch. После подключения плеера через переходник необходимо включить режим AUX IN у прибора, через которое мы хотим послушать музыку. Как правило, у цифровых приборов это делается через меню, а у древних, например кассетных магнитол, необходимо выбрать режим с помощью переключателя (режим CD IN ). Перед тем как начать воспроизведение музыки с плеера следует уменьшить громкость на музыкальном центре на том устройстве, которое использует.Это простое правило поможет в случае, если входной сигнал достаточно мощный и усилитель устройства не будет «орать» на полную катушку. Таким образом, можно подключить любые устройства — MP3 плееры, ноутбуки и нетбуки, DVD-проигрыватели, кассетные плееры, телевизоры… к любым устройствам, в составе которых есть усилитель звуковой частоты — музыкальным центрам, переносным кассетным и CD / MP3 — проигрывателям, кассетным автомагнитолам (у многих есть разъём AUX IN ). Также связка МР3 плеер — переносная кассетная магнитола придаст новую жизнь кассетной магнитоле, ими редко пользуется в эпоху цифровой музыки. Предлагаю сайт ориентирован на начинающих радиолюбителей, поэтому много пояснений и фотографий. Знай и применяй! Главная & raquo Радиоэлектроника для начинающих & raquo Текущая страница Т акже Вам будет интересно узнать: . No related posts. Добавить комментарий Отменить ответ Ваш адрес email не будет опубликован. Обязательные поля помечены * Комментарий * Имя * Email * Сайт
