Подключение выключателя: как сделать это правильно?

Поставить дома выключатель можно самостоятельно, не прибегая к услугам электриков. Для этого достаточно знать схему подключения и правильную последовательность монтажа. Мы подготовили для вас пошаговую инструкцию подключения одно и двухклавишных выключателей.

Какой инструмент необходим для монтажа выключателя?

Для подключения выключателя потребуется следующий инструмент:

  • Шуруповерт или отвертка.
  • Нож.
  • Перфоратор.
  • Изолента.
  • Зажимы.
  • Пассатижи.

Это стандартный набор инструментов, но его можно заменять, если нужно.

Например, просверлить отверстия можно ударной дрелью вместо перфоратора, а соединять провода можно не зажимами, а скруткой с последующей опрессовкой или пайкой. Также и вместо изоленты можно использовать термоусадочную трубку — тут кому как удобнее.

Монтаж одноклавишного выключателя

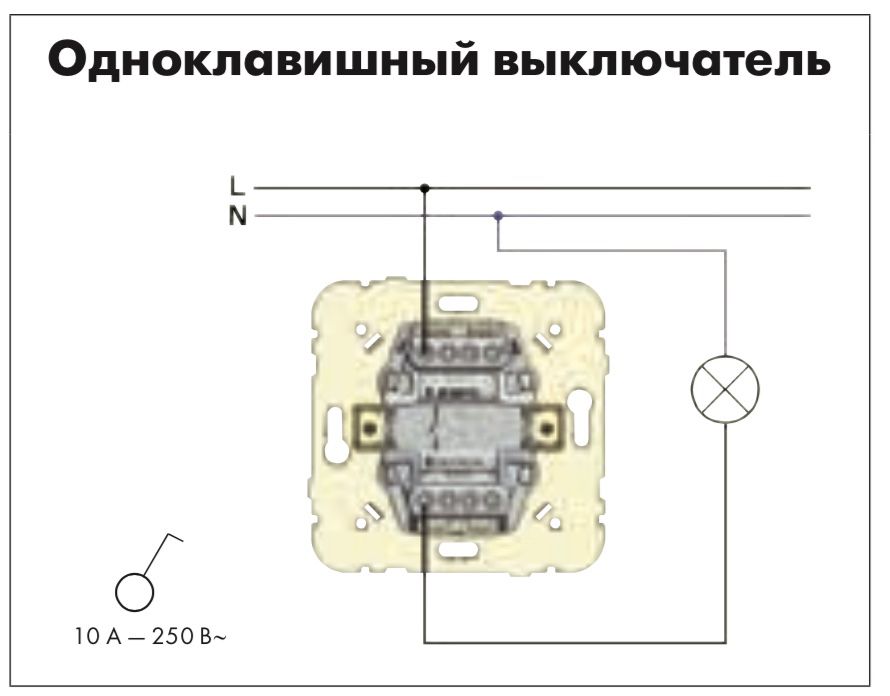

Схема подключения одноклавишного выключателя (см. картинку) довольно проста: от щитка ноль (N) напрямую подается на светильник, а фаза (L) идет на выключатель. Фаза в обязательном порядке должна разрываться, чтобы при разорванной цепи светильник не находился под напряжением.

Мы рассмотрим вариант подключения выключателя без распределительной коробки. Весь монтаж будем производить в коробке самого выключателя. Сначала выбираем место для монтажа коробки под выключатель, а затем с помощью перфоратора и коронки высверливаем отверстие. Коробку ставим так, чтобы отверстия для крепежей были четко по вертикальной или горизонтальной оси (можно выставить по отвесу или строительному уровню, если сложно поставить на глаз), чтобы в последствии наш выключатель стоял ровно.

Убедитесь в отсутствии напряжения на кабеле, идущем от щитка. В коробку у нас заходит кабель от щитка и кабель, который идет на светильник.

Разделываем кабель, освобождая провода от внешней изоляции. Оставляем примерно по 15 см, а лишнее откусываем. Желто-зеленый провод — это заземление — он пойдет прямо на светильник. Бело-синий (это ноль) также идет на светильник. А белый (это фаза) подключим через выключатель.

Зачищаем желто-зеленый и бело-синий провода по 5 см и скручиваем между собой, так как ноль и заземление идут напрямую на лампочку. Соединяем их пайкой (узнайте, как это делать) и заматываем изолентой. Отведем их в сторону, чтобы не мешали. Белые провода зачищаем примерно по 1 см. Провод, который пришел от щитка подключаем к верхней точке с обозначением L (1), а тот, что идет на светильник подключаем к нижней точке с обозначением стрелочки (2).

Соединенные провода аккуратно укладываем внутри коробки.

Надеваем клавишу (достаточно надавить и она защелкивается) и вставляем выключатель в коробку. Крепим его саморезами с помощью шуруповерта или отвертки.

Подаем напряжение и проверяем работу выключателя.

Монтаж выключателя с 2 — 3 клавишами

Схема подключения выключателя с 2 — 3 клавишами практически такая же, как и с одной, с единственной разницей в количестве отходящих от выключателя жил на лампочки.

В этом случае подключать будем через распредкоробку. Сверху у нас идет двужильный провод от щитка. К каждой лампочке также подсоединяется двужильный (фаза — ноль) провод. А к двухклавишному выключателю трехжильный провод: одна жила подключается к верхней точке N (1), а две другие к двум нижним точкам (2).

Разделываем внешнюю изоляцию и зачищаем каждую жилу примерно на 4 см. Скручиваем провода по цифрам, показанным на рисунке. Под цифрой 1 располагаются нули лампочек и кабеля со счетчика — их скручиваем все три в кучу. Под цифрой 2 располагается фаза со щитовой и фаза, приходящая на выключатель. 3 и 4 — это фазы лампочек и выключателей, которые разрываются при отключении.

Изолируем и укладываем провода в коробку, как показано на примере одноклавишного выключателя. Подаем напряжение и проверяем работу каждой клавиши выключателя — если соединили правильно, то все будет работать как часы.

Чтобы меньше было мороки с соединением проводов, рекомендуем использовать зажимы WAGO. Для осветительной группы они подходят идеально, а монтаж занимает считанные секунды.

Еще пара советов домашнему электрику:

Теги выключатели электропроводка

Схема подключения выключателя

Схема подключения выключателя

У каждого в доме находятся более четырех выключателей. Они работают исправно, но часто в самый неподходящий момент ломаются или вы просто решили сделать дома ремонт и заменить их на новые модели, и тогда вам приходится их менять. Если вы решили все сделать самостоятельно своими руками, то в этой статье вы найдете подробные схемы подключения одноклавишного и двухклавишного выключателей, разные рекомендации и советы по этому вопросу.

 Схема подключения одноклавишного выключателя

Сначала давайте рассмотрим схему подключения одноклавишного выключателя, так как она проще и часто встречается. Запомните, что для сборки схемы подключения светильника помимо выключателя и проводов нам потребуется еще и распределительная коробка, в которой будут соединяться провода. Соединять их можно разными способами, но здесь мы рассмотрим простые скрутки. На фото ниже показаны все необходимые элементы: распредкоробка, патрон светильника и выключатель (уже разобранный)…

Теперь прокладываем все необходимые провода:

  1. Провод от щитка до распределительной коробки.
  2. Провод от распределительной коробки до выключателя.
  3. Провод от распределительной коробки до патрона светильника.

Далее разделываем все концы проводов и зачищаем жилы. В распредкоробке необходимо зачистить жилы на 3-4 см для создания надежной скрутки, а в патроне и выключателе нужно зачищать на 5-8 мм для подключения к контактам.

Подключаем провода к выключателю и патрону (клеммнику) светильника. В выключателе полярность не играет особой роли. В патроне фазный проводник необходимо подключать на центральный контакт, а нулевой проводник на боковой. Если в светильнике выведен из патрона клеммник, то на нем уже указанно куда заводить фазу, нуль и землю. Соблюдайте эти значения.

Собираем выключатель и ставим на место светильник…

Теперь необходимо в распределительной коробке скрутить провода и не перепутать ничего. Тут у вас должно получиться три скрутки:

  1. Нулевой проводник приходящий от щитка скручиваем с нулевым проводником уходящим на светильник.
  2. Фазный проводник приходящий от щитка скручиваем с фазным проводником уходящим на выключатель.
  3. Другой проводник приходящий от выключателя (он будет фазным при нажатии на клавишу выключателя) скручиваем с фазным проводником уходящим на светильник.

Теперь для лучшего контакта и длительной службы соединения необходимо все скрутки пропаять. Затем их изолируем изолентой или трубками ПВХ и аккуратно укладываем в распределительную коробку, желательно чтобы они не соприкасались с друг с другом.

На фото я не паял и не изолировал скрутки. Уж извиняйте меня.

Закрываем коробку и включаем свет!

Это еще не все…

В большинстве случаях бывает так, что от данной распредкоробки необходимо подключить следующую коробку, а от нее уже организовать свет в другой комнате. Ниже подробно покажу вам как это можно сделать.

Необходимо завести в существующую распределительную коробку провод и проложить его до следующей коробки.

Для подключения следующей распредкоробки (шлейфом) необходимо фазный проводник уходящий на нее скрутить с приходящим от щитка фазным проводником, а нулевой проводник уходящего провода нужно скрутить с приходящим от щитка нулевым проводником. На фото ниже это все прекрасно видно. Провод №1 — это приходящий провод от щитка, а провод №2 — это уходящий провод на следующую распредкоробку.

Схема подключения двухклавишного выключателя

Ниже предлагаю разобрать схему подключения двухклавишного выключателя. Тут сложного ничего нет и вы во всем сможете разобраться, главное только не перепутайте провода. Здесь уже необходимо на выключатель и в люстру вести 3-х жильные провода.

Перед подключением проводов к 2-х клавишному выключателю обязательно смотрите маркировку контактов. Обозначение «L» означает, что на данный контакт необходимо подключать приходящий из распредкоробки фазный проводник. Обозначения «1» и «2» означают, что на них необходимо подключать фазные проводники уходящие на разные группы ламп в люстре или на разные светильники №1 и №2.

На моем выключателе, который представлен на фото, все три контакта выведены на верх. У вас может быть все по другому. Это зависит от производителя и модели выключателя. Они бывают разные, но обозначения на них обычно одинаковые.

Теперь скручиваем провод. Главное тут ничего не перепутайте. На фото ниже я подробно все подписал и там все хорошо видно. Читайте внимательнее и соединяйте свои провода также. У вас должно получиться четыре скрутки. Как провод подключать к люстре или к разным светильникам я показал схематично. Если что-то не понятно пишите в комментариях, будем вместе разбираться. Еще учтите, что по проводу от выключателя к коробке по всем жилам будет протекать фаза и поэтому здесь не получится соблюсти цветовую маркировку.

Все скрутки пропаиваем, изолируем и аккуратно укладываем в распредкоробку.

Собираем выключатель и пробуем включать свет, таим образом проверяя правильность собранной схемы подключения выключателя.

Улыбнемся:

Пьяный электрик уткнулся лбом в столб.
Рядом болтается оголенный провод.
Электрик: — Неее пооонняял…
Хватает рукой провод, дергается от удара током:
— Все! Понял! Понял!

Как подключить выключатель и розетку по всем правилам

Подключаем розетку и выключатель

Подключение розетки и выключателя — самый распространенный вид расключения, применяемый при монтаже электрической сети в квартире. Поэтому от их правильного выполнения во многом зависит работоспособность и надежность вашей электрической сети. Кроме того, от этого зависит возможность ремонта и безопасность ваших домочадцев.

Подключение отдельно выключателя и розетки

Перед тем, как подсоединить выключатель и розетку, давайте немного поговорим об однофазной электрической сети, которой мы пользуемся.

При соблюдении всех правил и норм ПУЭ она состоит из трех проводов:

  • Первый – это фазный провод, может иметь любую расцветку. Место его подключения на электрооборудовании обычно обозначают «L».
  • Второй – это нулевой провод. Согласно п.1.1.29 ПУЭ (Правил устройства электроустановок), он должен быть обозначен голубым цветом. Место его подключения на электрооборудовании обязательно обозначается «N».
  • И третий провод – это защитное заземление. Он обозначен желто-зеленым цветом. Место его подключения обозначается знаком заземления.

Подключение розетки

При отдельном подключении розетки ни одна инструкция не предъявляет особых требований к чередованию фазного и нулевого проводов. Поэтому ее подключение достаточно просто и не требует особых знаний.

Подключение розетки

Итак:

  • Для этого, прежде всего, следует снять напряжение с распределительной коробки, в которой будет осуществляться подключение.
  • Определить в распределительной коробке фазный, нулевой и защитный провод. Сделать это можно по цветовой раскраске провода. Если же расключение выполнено не в соответствии с нормами ПУЭ, то это следует сделать при помощи индикатора напряжения.
  • Подключаем каждую жилу трехжильного провода к фазному, нулевому и защитному проводу. Делаем это в соответствии с нормами ПУЭ.
  • Теперь подключение производим непосредственно на розетке. Защитный провод подключаем к заземляющим контактам розетки. А фазный и нулевой к силовым контактам розетки. Причем, последовательность не важна.
  • После закрепления розетки в посадочной коробке и укладки кабеля розетку можно ставить под напряжение.

Подключение выключателя

При подключении выключателя своими руками следует учитывать то, что согласно п.6.1.7. ПУЭ, выключатель должен отключать фазный провод светильника или другого оборудования, подключенного через выключатель. Это является главным требованием, которое мы должны соблюсти.

В остальном же расключение выключателя достаточно просто и многочисленные видео могут помочь вам в этом вопросе.

На фото приведены схемы подключения различных выключателей

Итак:

  • Прежде всего снимаем напряжение с распределительной коробки, в которой предстоит монтаж.
  • Теперь подключаем нулевой и защитный провод, которые пойдут непосредственно к светильнику. Второй конец этих проводов можно сразу подключить к клеммам светильника.
  • С фазным проводом все не намного сложнее. Сначала подключаем его к фазному проводу в распределительной коробке. Затем к вводу выключателя.
  • Теперь подключаем провод к выводу выключателя и к клемме светильника.

Обратите внимание! Если у нас используется двух – или трехклавишный выключатель, то к каждому выводу выключателя подключаем провод, идущий к требуемым светильникам.

  • После закрепления выключателя в посадочной коробке и укладки всех проводов можно подать напряжение и испробовать выключатель в работе.

Подключение выключателя от розетки

Достаточно часто возникает вопрос, как подключить розетку и выключатель, расположенные недалеко друг от друга. Тянуть для этого отдельный провод от распределительной не всегда рационально, да и зачем, если подключение можно выполнить уже имеющимися проводами.

Существует два способа такого подключения, которые не сильно разнятся по отношению друг к другу.

Подключение выключателя от розетки для светильника, расположенного рядом

Перед тем, как подсоединить розетку и выключатель, следует определиться с местом расположения светильника, который будет включать выключатель. Если он расположен недалеко от выключателя, например, это бра недалеко на стене, то целесообразно подключать нулевой провод непосредственно от розетки.

Схема подключения выключателя с розеткой, используя «ноль» розетки

  • В этом случае подключение розетки с выключателем выглядит следующим образом. Сначала, согласно последовательности, приведенной выше, подключается розетка.
  • Теперь выполняем подключение на нашем светильнике. Его нулевой и защитный провод подключаем к нулевому и защитному проводу розетки. Выполнить это целесообразно непосредственно на клеммах розетки.
  • Фазный провод от светильника подключаем к выводу выключателя.
  • Теперь подключаем фазный провод к клемме розетки и к вводу выключателя и наша схема готова к эксплуатации.

Подключение выключателя от розетки для светильника, расположенного далеко

Если же необходимо выполнить подключение выключателя с розеткой для светильника, расположенного далеко от выключателя, то целесообразно применять другой способ. Принципиально он не отличается от описанного выше, но позволяет сэкономить количество проводов.

Подключение выключателя с использованием только фазы розетки

  • В этом случае мы опять-таки без всяких изменений последовательно выполняем операции по подключению розетки.
  • На следующем этапе выполняем подключение проводов к нашему светильнику. Затем нулевой и защитный провод подключаем к соответствующим проводам в ближайшей распределительной коробке.
  • Фазный провод от светильника подключаем к выводу выключателя.
  • Теперь подключаем фазный провод к вводу выключателя и фазному проводу розетки и можем проверять работоспособность нашей схемы.

Обратите внимание! Если у нас используется двух — , трех – или более клавишный выключатель, то принципиальная схема совершенно не меняется. В этом случае фазный провод каждого светильника подключается к отдельному выводу выключателя, а нулевые и защитные провода подключаются так же.

Подключение блока « розетка и выключатель»

Если перед вами встал вопрос: блок выключатель с розеткой — как подключить? — то здесь применимы оба описанных выше способа. Ведь отличием блока от отдельных выключателя и розетки является только способ их изготовления в едином корпусе. В остальном же они ничем не отличаются.

Обратите внимание! Наш способ подключения достаточно универсален и предполагает возможность совмещения методов подключения при использовании двух – и более клавишных выключателей. Благодаря этому цена вопроса монтажа проводки и количество необходимых работ может существенно сократиться.

Вывод

Подключение выключателя и розетки совместно или раздельно не представляет особых сложностей. Но если ваших знаний в электротехнике недостаточно или вы просто не уверены в себе, не стоит искушать судьбу и лучше пригласить квалифицированного электрика.

Ведь неправильное подключение грозит не только повреждением проводки и оборудования, но и поражением электрическим током.

65 фото и основных схем подсоединения

На данном этапе времени трудно представить хотя бы один дом без выключателей света. Указанные агрегаты бывают различных видов, но все они довольно легко устанавливаются, их вполне сможет подсоединить к сети даже человек, обладающий базовыми знаниями электрики.

Инструменты

Прежде чем переходить к подсоединению выключателя к сети нужно подготовить ряд инструментов:

  • фигурную, прямую и индикаторную отвертки;
  • соединитель;
  • наточенный нож;
  • плоскогубцы.

Особенности разводки проводов

Схема подключения выключателя в зависимости от его типа (учитывается количество клавиш) немного разнится.

Наиболее простым вариантом является подключение одноклавишного выключателя, в таком случае всё можно сделать самостоятельно. В такой ситуации, в коробке распределения, присутствует всего 2 провода – ноль и фаза.

Провод синего цвета (ноль), соединяется с таким же проводом на светильнике. Вводная фаза изначально движется к устройству для выключения света, после чего снова возвращается в коробку распределения, а уже затем соединяется с фазой от лампочки.

Основным условием подключения одноклавишного выключателя света является внимательность, поскольку даже при наличии всего двух проводов, довольно часто встречаются ситуации, когда человек путает жилы.

Подключение двухклавишного выключателя потребует больших знаний электрики, это обосновывается тем, что все группы светильников имеют отдельный разрыв цепи. Как и с одноклавишным агрегатом, в коробке распределения присутствует две жилы. Провод синего цвета ещё на входе соединяется с другими проводами аналогичного цвета.

Существуют способы подключения выключателей без распределительной коробки, но они требуют больших навыков в электрике и выполняются, в основном профессионалами.

Фаза изначально проводиться на разрыв, на обе кнопки, затем осуществляется её фиксация в заранее предусмотренной выемке. Исходящие провода идут к каждой присутствующей группе осветительных приборов или на две отдельные лампочки.

Обязательно нужно учитывать тот факт, что задняя часть корпуса содержит три отверстия: два размещены по левую сторону, и ещё один по правую. Туда где только одно отверстие подсоединяется фаза входа, а туда, где два отверстия – фаза выхода, направляющаяся к светильнику.


При установке агрегата выключения света с тремя клавишами, нужно действовать по аналогии с установкой прибора, содержащего две клавишы. Ноль, как и в представленных вариантах, соединяют с нулями каждой отдельной группы лампочек.

Фазу ввода направляют на разрыв, а после этого делят на три разных фазных проводника, каждый из которых направляется к собственной группе лампочек.

Подключение через розетку

Если поблизости с планируемым местом установки агрегата для выключения света, располагается розетка, то можно запитать от неё фазу и ноль.

Для того чтобы подключение выключателя от розетки, оказалось успешным, нужно соблюдать такую последовательность действий:

Изначально нужно убрать из розетки подачу тока. Подобные действия можно выполнить, сняв напряжение со всего дома.

Нужно вскрыть розетку и проверить напряжение.

К фазе розетки подключается провод, вторая сторона которого прикрепляется на вводе выключателя. На вывод агрегата для выключения света, прикрепляется непосредственно подключенный к светильнику провод.

К нулевому контакту розетки прикрепляется провод, второй конец которого соединяется с выводом светильника. Таким же образом подключается защитный провод, только к соответствующему контакту светильника.

Закончив указанные манипуляции, следует выполнить укладку проводов, заизолировать проводящие ток участки и подать напряжение, чтобы проверить эффективность работы.

Особой популярностью на данном этапе времени начали пользоваться выключатели с подсветкой, при их установке желательно обратиться к профессионалу, поскольку неправильное соединение таких выключателей может отказать повышенную нагрузку на проводку, вследствие чего она подвергнется сгоранию.

При отсутствии базовых навыков в электрике, стоит отказаться даже от самостоятельной установки выключателей, содержащих одну клавишу.


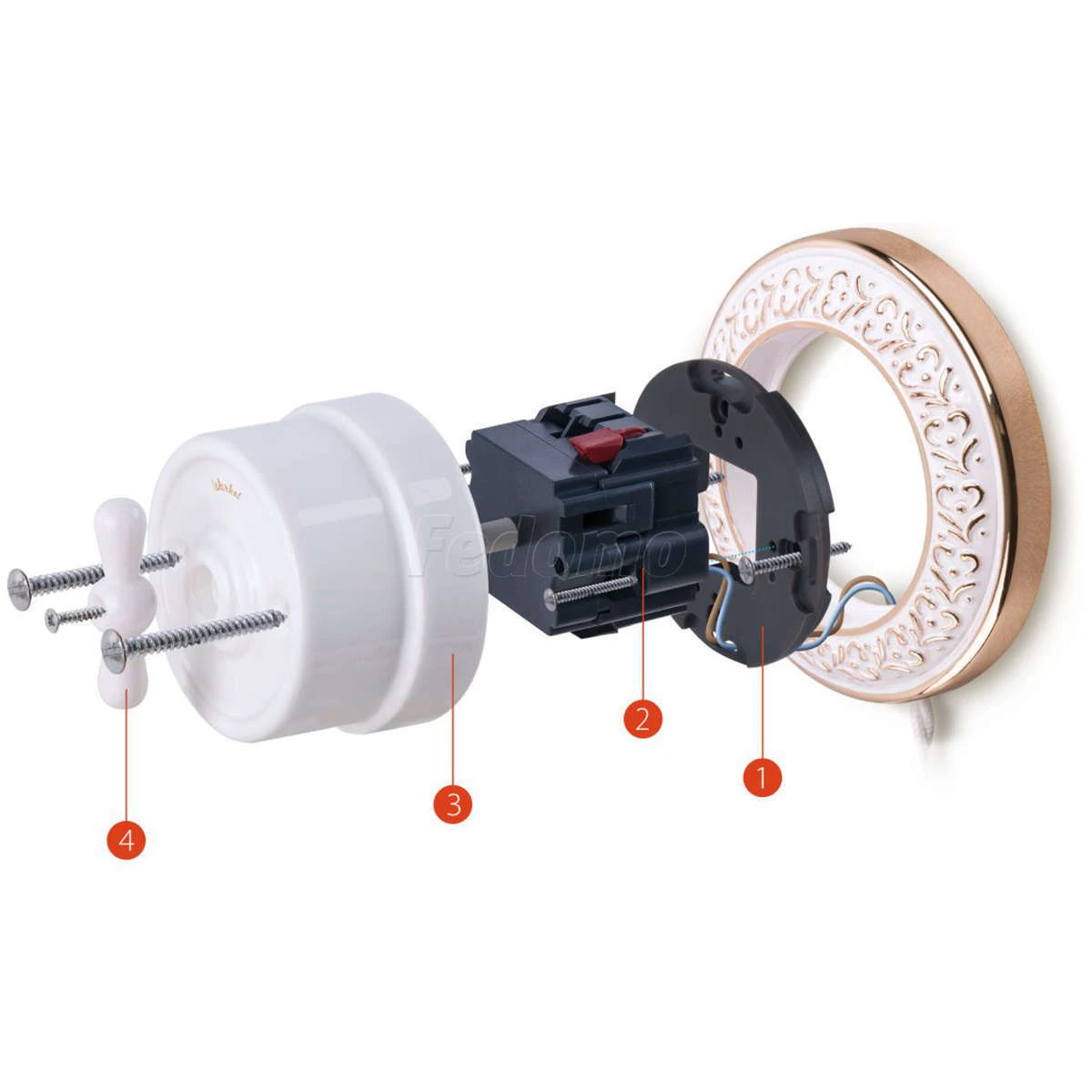

С некоторыми фото выключателя можно ознакомиться ниже.

Фото процесса подключения выключателя


Также рекомендуем посетить:

Post Views: Статистика просмотров 3 412

Как подключить выключатель | Заметки электрика

Доброго времени суток, дорогие гости сайта «Заметки электрика».

Небольшое предисловие.

Помните, несколько дней назад я устанавливал квартирный электрический щиток? Так вот вчера мне позвонил хозяин этой квартиры с просьбой о помощи.

По его словам в коридоре пропал «свет». Я ему еще по телефону предложил проверить исправность лампы освещения, но он мне сказал, что лампу проверил и она исправна. Тогда я решил наведаться к нему в гости и посмотреть, почему нет освещения в коридоре. А ведь я ему говорил, что его электропроводка требует замены, на что он меня убедительно уверял в обратном.



Начало работ

И вот я на месте. Взяв свой инструмент, я еще раз проверил исправность лампы в коридоре. Лампа действительно была исправна. После этого я приступил к поиску неисправности. Скажу сразу, что искать долго то и не пришлось.

Но обо всем по порядку, чтобы Вы представили о чем идет речь.

Несколько слов о самом выключателе и месте его установки. Одноклавишный выключатель внутренней установки расположен в коридоре. Вот так он выглядит.

С помощью этого выключателя включается освещение в коридоре. Освещение выполнено в виде одной энергосберегающей лампы. Поэтому в данной статье мы рассмотрим схему подключения одноклавишного выключателя для одной лампочки.

В статье о том, как повесить люстру Вы узнаете все способы установки и крепления люстры.



Схема подключения одноклавишного выключателя

Это самая простая схема подключения выключателя. Думаю, она не вызовет у Вас затруднений, т.к. на выключатель приходит всего 2 провода.

С квартирного щитка питание (фаза — провод красного цвета, ноль — провод синего цвета) приходит в распределительную коробку, которая находится в коридоре.

Важно знать!!! Читайте статью как правильно соединять провода в распределительной коробке.

Фаза (красного цвета) соединяется в распределительной коробке с проводом (красного цвета), который идет на выключатель. С выключателя провод (оранжевого цвета) уходит обратно в распределительную коробку, где соединяется с проводом (оранжевого цвета), идущим на нагрузку (лампу). Это и есть коммутируемая фаза на лампу.

Ноль (синего цвета) соединяется в распределительной коробке с проводом (синего цвета), который сразу уходит на нагрузку (лампочку). Для соединений проводов в распределительной коробке удобно использовать клеммы Ваго.

Вот аналогичная схема, только вместо одной лампочки, подключено пять.

Внимание!!! Выключатель всегда должен разрывать именно фазу, а не ноль.

Все это необходимо ради нашей же электробезопасности. При замене лампы, достаточно будет отключить выключатель, и в патроне не будет напряжения. Меняй себе спокойно. Если же перепутать, и выключателем коммутировать ноль, то при замене лампы, она в любом случае останется под напряжением. А это очень опасно. Читайте мои статьи про действие электрического тока на человека и несчастный случай на производстве (пример).

Если Вас интересует как подключить двухклавишный выключатель, то тогда читайте мою статью про схему подключения двухклавишного выключателя.



Ищем неисправность

Вернемся к неисправности.

Итак, выкрутив лампочку из патрона (Е27) и включив выключатель, проверяем с помощью указателя напряжения приходит фаза (оранжевого цвета по рисунку) с выключателя на лампу или нет. В нашем случае фаза на лампу не приходит. Это говорит о следующих неисправностях. Либо это неисправен сам выключатель, либо электропроводка от выключателя до лампы находится в обрыве (смотрите схему подключения выключателя).

Далее необходимо проверить приходит ли фаза на сам выключатель. Для этого нам необходимо снять клавишу выключателя. Только делать это нужно предельно осторожно, т.к. современные конструкции очень хрупки.

Сняв клавишу, мы увидим винты крепления выключателя к подрозетнику и винты крепления проводов к выключателю. Вот здесь нам и нужно убедиться в наличии фазы на выводах.

Для этого опять же применяем указатель низкого напряжения »Контакт-55ЭМ», и производим замер приходящей фазы и уходящей.

И вот тут нас ждал «сюрприз».

Фаза на выключатель приходила, а с него уже не уходила. Это говорит о том, что неисправен сам выключатель. Поэтому его нужно снимать.

Отключаем напряжение в квартире с помощью автоматического выключателя. Кстати, это особенность именно этой квартиры. Если у Вас в квартирном или этажном щите находятся несколько линий (групп), то соответственно отключаем автомат той линии (группы), где будут производиться работы.

Затем откручиваем винты крепления выключателя и аккуратно отгибаем его. Прошу заметить, что винты крепления проводов я пока не откручивал.

И что мы видим?

А видим мы следующее. Один из проводов выпал из клеммы выключателя.

И еще видим, что полностью отсутствует цветовая маркировка проводов. Это и стоило ожидать, т.к. электропроводка в квартире достаточно старая.

Причина отпавшего провода заключается в слабой протяжке винтов крепления проводов.



Завершение работ

Неисправность была устранена, провод вставлен обратно в клемму и винты затянуты.

Выключатель подключен. Осталось только вставить его в металлический подрозетник и затянуть винты крепления выключателя.

А теперь можно проверить выполненную работу. Включаем напряжение на отключенном участке схемы и проверяем работу одноклавишного выключателя. Все работает исправно.

Кстати, а Вы знаете почему мигает энергосберегающая лампа?

P.S. Ну вот на этом и завершим статью, где я рассказал Вам о схеме подключения одноклавишного выключателя и как проводить поиск неисправности электропроводки.

Если статья была Вам полезна, то поделитесь ей со своими друзьями:


Схема подключения выключателя. Подключение одноклавишного выключателя

Многим домовладельцам приходится менять или устанавливать выключатели. Чаще всего используется схема подключения одноклавишного выключателя – одна из простейших схем для включения светильников или ламп. В данной статье пошагово расписано, как собирается такая схема.

Прежде чем начинать любые работы, связанные с электричеством, первым делом нужно обесточить электропроводку – выключить вводной автомат, а также принять меры для того, чтобы его случайно никто не включил.

Это особенно важно, если электрощит расположен на лестничной площадке в многоэтажном доме или на улице.

Для установки и подключения выключателя понадобятся:

  • — непосредственно сам выключатель;
  • — распределительная коробка;
  • — соединительные провода;
  • — изоляционная ПХВ лента.

Схема подключения выключателя в распределительной коробке

Подключить провод непосредственно к светильнику или выключателю достаточно просто – это не требует объяснения.

В этой статье речь пойдет о том, как в одной распределительной коробке соединить провода от светильника, электрощита и выключателя.

Еще раз хотим напомнить, все работы по присоединению проводов в распредкоробке, подключению выключателя и светильников должны начинаться только после снятия напряжения сети.

Схема подключения выключателя является достаточно простой, но нельзя забывать об одном правиле: подключение фазного провода к светильнику осуществляется через выключатель, то есть фаза всегда должна подключаться на разрыв.

Следуя этому простому правилу, когда выключатель разрывает именно фазу, а не ноль, вы обеспечите безопасность себе, а также сделаете безопасной эксплуатацию электрооборудования в вашей квартире.

Если выключатель будет отключать от нагрузки не фазу, а нулевой провод, то проводка всегда будет оставаться под напряжением, что не только неудобно, но и опасно.

К примеру, вам необходимо заменить лампочку, перегоревшую в люстре. Если выключателем отключается нулевой провод, а не фаза, при случайном прикосновении к токоведущим деталям люстры ил цоколю лампочки вас может поразить электрическим током, так как эти детали находятся под напряжением фазы.

Определить фазный провод в распределительной проводке можно с помощью индикаторной отвертки.

Опять же, в целях безопасности фазный провод (обычно он красного цвета) необходимо подключать к патрону светильника таким образом, чтобы лампочка подключалась к фазе центральным контактом цоколя.

Таким образом уменьшается вероятность того, что человек прикоснется к фазному проводу.

Схема подключения выключателя состоит из одной или нескольких электрических лампочек, включенных параллельно, одноклавишного выключателя, распределительной коробки и источника питания 220 вольт.

Специализированные магазины предлагают широкий ассортимент проводов для электропроводки, поэтому для фазы и нуля лучше взять провода разных цветов, например, красного и синего.

Итак, с распределительного щита к распределительной коробке подходит двухпроводный кабель. Очень удобно, если он двухцветный, например, фазный провод красный, а нулевой – синий.

Кроме него к распределительной коробке подходит кабель от светильника и кабель от выключателя. Фазный провод от распределительного щита (красного цвета) подключается к красному проводу, идущему к выключателю.

Второй (синий) провод от выключателя подключается к красному проводу, который подключен к нагрузке (светильнику, люстре). В результате мы сделали фазу, которая идет на лампу, коммутируемой.

Нулевой провод (синего цвета) от электрощита подключается к нулевому проводу, который идет к нагрузке (лампочке).

В результате получается, что нулевой провод от распределительной коробки идет прямо на лампочку, а фаза подключена к лампочке через выключатель.

Схема работает следующим образом. При нажатии клавиши выключателя замыкается цепь, и фаза от электрощита подается на светильник, его лампочка начинает светить. Повторным нажатием клавиши электрическая цепь разрывается и лампочка выключается.

После всех соединений места скрутки хорошенько изолируются и аккуратно укладываются. Лучше всего в распределительной коробке провода соединять методом скрутки с пайкой.

Схема подключения розетки и выключателя в одной распределительной коробке

Очень часто в каждой комнате квартиры устанавливается распределительная коробка, куда подключены все выключатели, светильники и розетки этой комнаты.

В этом случае из-за большого количества проводов, подходящих к распределительной коробке, достаточно трудно разобраться, что и куда необходимо подключить.

Как подключить к распределительной коробке розетку и выключатель?

Рассмотрим вариант, когда к одной распределительной коробке одновременно подключается розетка и светильник.

Итак, от распределительного щита к коробке подходит два провода – красный (фаза) и ноль (синий).

Порядок подключения выключателя и светильника точно такой же, как было рассмотрено выше.

Розетку подключают параллельно питающим проводам: фаза розетки подключается к питающей фазе (оба провода красного цвета), а ноль от розетки – к нулевому питающему проводу (оба провода синего цвета).

Соединенные провода необходимо хорошо обжать и запаять, после чего они надежно изолируются и аккуратно укладываются в коробке.

Похожие материалы на сайте:

Понравилась статья — поделись с друзьями!



Подключение выключателя

Правильный выбор выключателя является гарантией долгой и исправной службы выбранного вами изделия. Перед покупкой нужно определиться с некоторыми техническими вопросами. Одним из параметров, на которые следует обратить внимание, является сила тока и напряжение, на которое рассчитан выключатель, так как большая нагрузка вызовет перегрев контактов, и как следствие, выход из строя изделия.

Данные значения обычно указываются на корпусе выключателя, там же вы найдете схему подключения. Перед покупкой выключателя внимательно осмотрите его, попробуйте работу клавиш, которые должны преключаться без заеданий и четко фиксироваться в крайних положениях.

Высота установки выключателя на стене принципиального значения не имеет. Каждый хозяин располагает его в удобном для себя месте, хотя в последнее время многие располагают выключатель на уровне 90 см от поверхности пола, на такой высоте выключателем удобно пользоваться и взрослым и детям.

Следующий этап работы заключается в установке монтажной коробки. При монтаже скрытой проводки, выключатели устанавливают, как правило, в металлические или более современные, пластмассовые монтажные коробки (подрозетники), их диаметр 68 мм, а глубина 40 мм. При монтаже используются установочные коробки для кирпичных или гипсокартонныхх стен. В кирпичных стенах монтаж производится в углубления стен на алибастр или ротбанд. Подрозетники для гипсокртонных стен, притягиваются при помощи специальных лапок находящихся на корпусе подрозетника.

К немаловажным факторам безопасности можно отнести места соединения провода к  выключателю. Их называют терминалами. Имеется 4  вида соединения:

1. Провод зажимается непосредственно винтом. Такой способ требуется со временем выполнение протяжки соединения.

2. Еще один способ, это быстрозажимной. Провод вставляется в  отверстие при нажатой клавише. Когда клавишу отпускают, провод зажимается. Очень удобное не требующее обслуживания соединение.

3. Проводник прижимается шляпкой винта к контактной пластине. Этот способ приемлем для зажатия одного провода, зажать сразу два будет проблематично. Однако при наличии сноровки можно зажать и два провода одного сечения.

4. Крепление провода при помощи прижимной пластины.   С помощью винта пластина передвигается и зажимает один или два провода. Такой способ удобен тем, что сила зажима при этом, прямо пропорциональна усилию приложенного Вами при затяжке винта.

Ознакомившись со способами подключения, приступаем непосредственно к установке выключателя. Отключите электроэнергию, обязательно убедитесь в ее отсутствии отверткой пробником.

Перед подключением проводов к выключателю снимите клавиши и рамку с выключателя. Затем подключите провода согласно схеме на выключателе, оставив запас провода длиной 5-7 см.

Необходимо знать, что выключатель устанавливается в разрыв фазного провода, питающего осветительный прибор. Это обеспечивает безопасность при замене патронов и ламп.

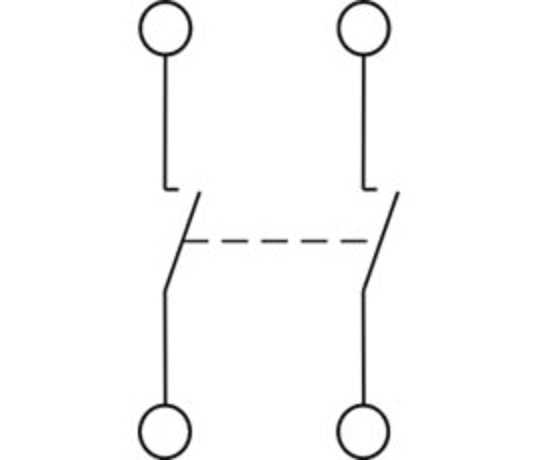

Схема подключения одноклавишного и двухклавишного выключателя


Затем, корпус выключателя  вставьте в подрозетник, заверните винты, распорки раздвинутся и закрепят корпус выключателя в коробке. Винты вворачивайте равномерно, не допуская перекоса. Потом установите на место рамку выключателя и клавиши.

После окончания работ проведите проверку правильного подключения выключателя. Выключатель считается установленным правильно, если включение освещения происходит при нажатии клавиши вверх. В противном случае необходимо снова демонтировать выключатель и развернуть его на 1800 . Правильно установленный и подключенный выключатель прослужит Вам долгие годы.

Материалы, близкие по теме:

Электропроводка трехпозиционного переключателя 101

Схема электрических соединений 3-

-позиционного переключателя от линии до осветительной арматуры

Напряжение сети поступает в розетку светильника.

Больше не допускается после NEC 2011 (если в распределительных коробках нет нейтрального провода)


Схема электрических соединений 3-

-позиционного переключателя Светильник между переключателями

Напряжение сети поступает в первую 3-позиционную розетку выключателя , светильник расположен между распределительными коробками. Запрещено после NEC 2011 года (если в распределительных коробках отсутствует нейтральный провод)

Цвета проводов 3-

-позиционного переключателя

Не существует стандарта для цветов проводов для 3- -ходовых переключателей. Цвета будут различаться в зависимости от того, использовался ли кабель NM или кабелепровод.

При использовании кабеля NM цвета проводов для путешественников будут черным и красным при использовании кабеля 3-.

При использовании кабелепровода цвета проводов для путешественников могут быть любого цвета.На 2-й схеме ниже синие провода используются для путешественников.

Типовая проводка 3-

-позиционного переключателя, кабель NM

На 1-й схеме ниже 2- -проводной кабель NM подает питание от панели к первой распределительной коробке. Черный (линейный) провод подключается к общей клемме первого 3- -позиционного переключателя. Провод NM 3- соединяет вместе контактные клеммы первого и второго переключателя 3-. Дорожные провода взаимозаменяемы на каждом переключателе.

Общий вывод второго 3- -позиционного переключателя подключается к осветительной арматуре (ам).

Белые нейтральные провода соединены вместе в каждой распределительной коробке.

Диаграммы, представленные на этой странице, упрощены для ясности. В электрические розеточные коробки может входить и выходить множество кабелей NM. См. Фактическую проводку распределительной коробки. Схема заземления показана отдельно.

При обычном подключении сетевое напряжение поступает в первую 3- 9000-позиционную распределительную коробку

Схема электрических соединений 3-

-позиционного переключателя, кабелепровод

Типовая схема подключения 3-

-позиционного переключателя, кабель NM

Черный общий провод обычно наматывается вокруг двух бегущих проводов на 3- -позиционном переключателе.

Как работает проводка двухпозиционного переключателя?

В этом руководстве мы узнаем о простой, но интересной концепции, называемой двухсторонним переключателем. Его также называют переключателем лестницы, поскольку вы можете управлять одной нагрузкой, например, лампочкой, из двух разных мест, например, с любого конца лестницы.

ПРЕДУПРЕЖДЕНИЕ: Это всего лишь теория, объясняющая, как работает типичная проводка двухпозиционного переключателя. Это не руководство пользователя по установке или подключению двухпозиционного переключателя.Если вы планируете внедрить аналогичную установку в своем доме, обязательно проконсультируйтесь со специалистом, поскольку процесс включает в себя работу с источником переменного тока 230 В (или 110 В переменного тока, в зависимости от того, где вы живете).

Введение

Мы постоянно используем выключатели в наших домах, офисах, автомобилях, на производстве и во многих других местах. Гаджеты, которые мы используем ежедневно (мобильный телефон и ноутбук), состоят из нескольких переключателей. Выключатель — это электрическое устройство, которое используется для размыкания или замыкания электрической цепи.

Существуют разные типы переключателей: тумблер, переключатель мгновенного действия, кулисный переключатель, цифровой переключатель и т. Д.Все переключатели выполняют простую задачу: либо прерывать прохождение электрического тока, либо отклонять прохождение тока. По сути, они «замыкают» или «разрывают» цепь.

Все переключатели, которые мы регулярно используем для включения или выключения света, вентиляторов и т. Д., Являются двумя оконечными устройствами. Но есть специальный переключатель, называемый «двухсторонний переключатель», который является важным компонентом при реализации лестничного освещения.

Итак, прежде чем приступить к изучению проводки двухпозиционного переключателя, мы узнаем о двухстороннем переключателе света, который является основным элементом двухстороннего переключения, независимо от типа используемой проводки. Это стандартный однополюсный двухпозиционный переключатель с тремя выводами.

Три терминала обычно называются COM, L1 и L2, но иногда также используются термины COM, 1 Way и 2 Way. В одном положении подключены клеммы COM и L1, а во втором — клеммы COM и L2.

Этот тип соединения обычно называется схемой «Разрыв перед включением», поскольку первое соединение должно быть разорвано перед установкой второго соединения. Это отличается от обычного двухконтактного переключателя, который представляет собой просто замыкающее или размыкающее устройство.

На следующем изображении показан вид спереди и сзади типичного бытового двухпозиционного переключателя.

Как подключить двухпозиционный переключатель?

Как я уже упоминал во вступительном параграфе, двухпозиционный переключатель очень полезен при освещении лестницы, поскольку вы можете включить свет непосредственно перед тем, как начать подниматься по лестнице, а когда вы подниметесь наверх, вы можете просто выключить свет переключением переключателя, расположенного в верхней части лестницы.

Существует несколько способов установить двустороннее соединение коммутатора.Один из них — это более старый метод, который сейчас нечасто используется, а другой — более современный и безопасный вариант, который внедряется как в промышленных, так и в жилых помещениях. Давайте посмотрим на обе эти проводки.

Стандартная схема подключения двухпозиционного переключателя

При первом способе подключения используется пара двухпозиционных переключателей освещения с трехпроводным управлением (трехпроводное управление). Ниже представлена ​​простая схема подключения трехпроводного двухпозиционного переключателя.

На схеме видно, что оба терминала COM соединены вместе.Клеммы L1 обоих переключателей подключены к линии (или фазе, или под напряжением) источника переменного тока.

Клеммы L2 обоих переключателей подключены к одной клемме лампочки, а другая клемма лампочки подключена к нейтрали источника питания переменного тока.

Из схемы вы можете легко визуализировать, как работает проводка. В состоянии по умолчанию, показанном на изображении выше, свет выключен. Если какой-либо из переключателей включен, загорится свет. Чтобы выключить свет, вы можете переключить любой переключатель.

Например, в указанном выше состоянии клеммы COM обоих переключателей подключены к соответствующим клеммам L1. Теперь, если мы переключим переключатель 1, то есть COM переключателя 1 теперь подключен к его клемме L2, тогда есть путь для завершения цепи, и загорится свет.

Чтобы выключить свет, мы можем переключить либо переключатель 1, либо переключатель 2, так как любое действие переключения прервет поток тока к свету. Итак, учитывая все возможности, свет горит в двух случаях:

  • COM коммутатора 1 подключен к L1, а COM коммутатора подключен к L2.
  • COM коммутатора 1 подключен к L2, а COM коммутатора подключен к L1.

Если мы сравним эту настройку с цифровой электроникой, то это похоже на Ex-OR Gate, где состояние света (ВКЛ или ВЫКЛ) зависит от состояния клемм COM обоих переключателей, подключенных к соответствующему L1. и клеммы L2.

В следующей таблице показана таблица истинности для стандартной проводки, т. Е. 3-проводного управления двухсторонним переключателем, где выход (состояние индикатора) зависит от того, какая клемма (L1 или L2) подключена к клемме COM.

Коммутатор 1 COM (подключен к) Коммутатор 2 COM (подключен к) Световой индикатор
L1 L1 ВЫКЛ
L1 L2 L2 L2 L2
L2 L1 ВКЛ
L2 L2 ВЫКЛ

Этот метод рекомендуется, поскольку и линейный, и нейтральный провод идут от одной цепи освещения (или выключателя), даже если он больше провода.

Альтернативный метод подключения двухпозиционного переключателя

Следующая схема подключения представляет собой старую систему, которую вы можете найти в некоторых старых домах и промышленных помещениях. Его также называют двухпроводной схемой управления (2-проводное управление).

Эта система проводки не рекомендуется для современных реализаций, и если вы планируете установить новую установку или заменить старую, тогда необходимо использовать предыдущую схему проводки.

Я включил альтернативный метод подключения только для справки, а также объясню его недостатки.

Что касается самой разводки, следующая схема показывает реализацию двухпроводного управляющего двухпозиционного переключателя.

Клеммы L1 обоих переключателей соединены вместе, а клеммы L2 обоих переключателей также соединены вместе. Подойдя к клеммам COM, клемма COM первого переключателя подключена к фазе (или линии, или под напряжением).

Клемма COM второго переключателя подключена к одному концу лампочки, а другой конец лампочки подключен к нейтрали источника переменного тока.

В состоянии по умолчанию (как показано на схеме) свет выключен. Но когда какой-либо из переключателей включен, загорается свет. С точки зрения цифровой электроники эта конфигурация аналогична воротам Ex-NOR.

В следующей таблице показана таблица истинности для альтернативного метода подключения, т. Е. 2-проводного управления двухсторонним переключателем

L2 этот метод экономит кабель, он больше не является предпочтительным, поскольку фаза и нейтраль могут поступать от разных цепей освещения (или прерывателей).

Другой серьезный недостаток связан с электромагнитными помехами. Мы знаем, что любой проводник с током излучает электромагнитное излучение. Если провода под напряжением и нейтраль расположены в непосредственной близости, они нейтрализуют электромагнитное излучение друг друга.

Но в этой проводке существует вероятность того, что нейтральный и токоведущий провода прокладываются отдельно в разных частях дома, что превращает провода в гигантскую индукционную петлю. Это определенно вызовет проблемы с помехами для других электромагнитных и радиочастотных сигналов.

Пример

У меня нет двухсторонних переключателей света для демонстрации работы, но я подумал, что сделаю аналогичную настройку, используя пару однополюсных двухпозиционных переключателей (SPDT) и светодиод (по сути, двусторонний переключатель является переключателем SPDT).

Тумблер SPDT можно рассматривать как двухсторонний переключатель света, поскольку он имеет три контакта и работает очень аналогично двустороннему переключателю света.

На следующем изображении показан типичный тумблер SPDT с его выводами.

Для подключения я выбрал стандартный способ подключения (первый метод, т. Е. Трехпроводное управление) с литий-ионной батареей 3,7 В в качестве источника питания. Работало безупречно.

Заключение

Полное руководство для начинающих по двухпозиционному переключателю, работе с проводкой двухстороннего переключателя, различным типам проводки для двухстороннего переключателя или лестничной проводке, а также схема подключения.

Как улучшить подключение вашего коммутатора к Интернету

В течение некоторого времени не было секретом, что коммутатор, хотя во многих отношениях прекрасен, не имеет наилучших отношений с всемирной паутиной.Пятнистый Wi-Fi, задержка — это далеко не идеальный вариант для многих, но есть ряд вещей, которые вы можете сделать, чтобы его улучшить. Давайте начнем сверху, не так ли?

Пятерка лучше двух

Первое, что вам нужно сделать, это убедиться, что у вас хороший сигнал 5 ГГц. Если вы не знаете, есть два типа Wi-Fi-подключения, которые вы обычно найдете у себя дома: 2,4 ГГц и 5 ГГц. 2,4 ГГц лучше проникает через стены и другие твердые поверхности, и в течение многих лет он был лучшим стандартом, что почти пугает. Так почему мы говорим вам изменить это, если 2,4 ГГц — это так хорошо? Что ж, по правде говоря, почти все беспроводные устройства используют одну и ту же частоту, такие как Joy-Con, контроллеры Pro, беспроводные контроллеры для «других» систем, ваш телефон, все, что имеет Bluetooth, это все 2,4 ГГц, и это очень беспорядочно очень быстро .

Лэмб только для иллюстративных целей. (Изображение: Nintendo Life)

Это множество сигналов на одной и той же частоте могут начать гасить друг друга небольшими частями или «мешать».По большей части, это не проблема, но если вы используете соединение 5 ГГц, в вашем распоряжении будут не только более высокие скорости, но и ваше соединение, которое будет работать во всех пробках на 2,4 ГГц и вокруг них, как некоторые причудливый, тонкий, легкий, двухколесный моторный автомобиль.

Это означает не только потенциально большую скорость, но, что более важно, большую надежность, а это самое главное, когда речь идет об онлайн-играх. На самом деле очень мало данных, перемещающихся туда и обратно, но вы действительно хотите, чтобы они попадали туда как можно быстрее и полнее; 5 ГГц поможет в этом.

© Nintendo Life

Для этого вам просто нужно подключиться к сигналу 5G вашего маршрутизатора, который обычно имеет то же имя или SSID, что и ваше обычное соединение, но с «5G» в конце по умолчанию. Некоторые маршрутизаторы будут использовать то же имя для сигнала 5 ГГц, что и сигнал 2,4 ГГц, и они могут погибнуть в результате пожара. Если у вас это есть, вы, вероятно, можете изменить это в настройках, но мы не можем этого гарантировать, так как не знаем, какой у вас роутер. Если он поступил от вашего интернет-провайдера, это может быть немного грубо.

У вас могут возникнуть проблемы с получением такого сильного сигнала, если в вашем доме много толстых стен или не толстых, но с проволочной сеткой внутри, что встречается чаще, чем вы думаете, но если вы можете получить хороший сигнал, 5 ГГц всегда лучший вариант.

Позиция является ключевой

Это звучит глупо, но, честно говоря, размещение вашего маршрутизатора является одним из главных факторов, влияющих на качество вашего сигнала. Это может повлиять на дальность, стабильность, в основном это может сделать ваше соединение лучше или хуже, чем должно быть.Теперь, как должно быть очевидно, будут некоторые ограничивающие факторы в том, где вы можете разместить свой маршрутизатор, но они, вероятно, будут неизбежны без повторного подключения. Мой маршрутизатор находится рядом с телевизором и под коммутатором, что ужасно, так что мы можем с этим поделать?

Какое ужасное место для размещения маршрутизатора (Изображение: Nintendo Life)

Размещение его высоко — относительно разумная практика, антенна или антенны, если вам нравится, как я, выплевывают сигнал во всех направлениях, то есть если это низко, весь сигнал, который выстреливает на нижнем 180-градусном слое, по существу тратится впустую.Некоторые из них могут немного отскакивать от пола, но почти всегда лучше разместить маршрутизатор где-нибудь высоко.

Более того, ваш маршрутизатор должен занимать центральное место в вашем доме, насколько это возможно. В идеале это был бы удар по центру, не обращая внимания на удобство других, но это редко практично, так как у вас должны быть кабели питания, ADSL или коаксиальный вход и, возможно, немного Ethernet, если вы все подключаются к заднице этого роутера. Используйте свою головку, найдите место, которое является относительно центральным для вашего дома в целом, но все же находится на разумном, чистом расстоянии от ваших необходимых портов до национальной сети и больших подводных кабелей, по которым доставляются самые горячие мемы.

Теоретически это хорошо, но проблема, если вы планируете когда-либо закрыть дверь. (Изображение: Nintendo Life)

Также старайтесь не ставить дверь рядом с другим электрическим оборудованием, если это вообще возможно. Телевизоры, консоли и особенно любые из них или что-то еще, что также излучает беспроводные сигналы. Большие металлические листы в этих вещах могут ухудшить производительность и превратить вас в унылого кролика. Это не убьет ваш Интернет полностью, но с тем же успехом вы можете извлечь из него максимум пользы. Возможно, даже подумайте о том, чтобы повесить его на стену, если вы достаточно сумасшедшие для этого.

Что касается антенны или антенн, ну, если они внутренние, вам просто нужно иметь их как есть, но если у вас есть внешние, шаткие плохие парни, вы можете изменить их положение, чтобы лучше подключать Интернет ко всему, включая ваш коммутатор. У всех свое представление о том, что лучше, но если у вас есть два или более этажа, о которых нужно подумать, вероятно, будет хорошей идеей иметь хотя бы один перпендикулярно другому или по крайней мере 45 градусов. Просто поиграйте и посмотрите, что вкусно.

Коснитесь этого набора

Все маршрутизаторы работают на разных каналах.Они варьируются от 1 до 14 для 2,4 ГГц и от 34 до 161 для 5 ГГц. Сами по себе цифры не имеют значения, важно то, что на каком канале. По умолчанию для большинства маршрутизаторов установлено значение «Авто», и это немного ужасно. Это означает, что в один прекрасный день ваш сигнал может быть отличным, а на следующий день он упадет, так как было решено поменять местами, основываясь на некоторых факторах, которые никто не удосужился понять. Мы добивались наибольшего успеха, просто выбирая канал и проверяя каждые пару месяцев или около того, чтобы увидеть, изменился ли ландшафт, а обычно этого не происходит.

© Nintendo Life

Для этого вам нужно будет зайти в настройки вашего роутера. Каждый маршрутизатор отличается, но обычно вы найдете настройки, которые хотите изменить, в «Беспроводная связь», «WiFi» или что-то в этом роде, и, вероятно, они будут в разделе «Дополнительно». Найдите «канал» и подождите, на какой канал вы хотите его изменить? Что ж, вы можете просто выбрать одно наугад, но это совершенно ужасная идея, не делайте этого.

Вместо этого загрузите приложение WiFi Scanner на свой телефон; Если вы используете Android, мы рекомендуем этот, поскольку он бесплатный и имеет множество полезных функций. Если вы работаете на iOS, я уверен, что вы найдете что-нибудь подходящее. Если вы используете Windows Phone, вам нужен новый телефон. Такие приложения есть для Windows, а в macOS эта функция даже встроена, но пользоваться мобильным устройством намного проще. Когда вы загрузите его, он просканирует эфир на предмет всех сигналов WiFi, даже тех, у которых нет SSID, и покажет вам, на каком канале они находятся. Как и в реальной жизни, вы хотите избегать всех остальных. Найдите пробел, который никто не использует, и выберите это число, это так просто.Если пропусков нет, просто выберите канал с наименьшим общим количеством других сетей на нем. Вернитесь к настройкам вашего роутера, введите номер канала, который является самым пустым, в идеале для подключения 5 ГГц, но вы также можете изменить оба, и вы получите более сильный и менее загруженный канал. Прекрасный.

Промыть и повторить (er)

© Nintendo Life

Даже если ваш маршрутизатор ведет себя сам по себе и у вас самое надежное беспроводное соединение, вы можете обнаружить, что живете в здании, в котором есть «слепые зоны», недоступные для этих прекрасных беспроводных сигналов. Пора сдаваться? Не совсем! Вы можете приобрести дешевые маленькие устройства, называемые повторителями WiFi, и разместить их в своем скромном жилище.

Помещение достаточно простое; «повторитель» размещается на максимальном расстоянии от вашего существующего Wi-Fi роутера, но в месте, где он все еще получает довольно хороший сигнал. Затем он берет этот приятный и надежный сигнал и «повторяет» его, создавая собственную зону покрытия беспроводного сигнала. Это позволяет расширить радиус действия вашего существующего маршрутизатора Wi-Fi, не вкладывая средства в более дорогие варианты, такие как система маршрутизатора «Mesh».Однако их эффективность в предотвращении отбрасывания пакетов во многом зависит от их качества.

Мы используем Rock Space AC 1200, который очень просто настроить и дает нам невероятно сильный сигнал по всему дому.

Обратите внимание, что некоторые внешние ссылки на этой странице являются партнерскими ссылками, что означает, что если вы нажмете на них и сделаете покупку, мы можем получить небольшой процент от продажи. Пожалуйста, прочтите наше раскрытие FTC для получения дополнительной информации.

Но что, если у вас по-прежнему не может установить хорошее соединение? Потом…

Если сомневаетесь, подключите

Проводные соединения. Если вы играете в Super Smash Bros. Ultimate онлайн или просто играете во что-то с большой точностью через Интернет, лучше всего использовать проводное соединение. Поскольку Nintendo не думала, что это того стоит, на коммутаторе нет порта Ethernet (достаточно честно) или док-станции (недостаточно честно). Однако вы можете купить себе адаптер Ethernet-USB, чтобы решить все эти проблемы и многое другое. Просто убедитесь, что он указан как совместимый с Nintendo Switch, поскольку некоторые из них не совместимы по какой-то странной причине.Подключите его к док-станции, протяните кабель Ethernet между ним и маршрутизатором и привет! Проводное соединение! Ну вроде как. Возможно, вам придется зайти в настройки коммутатора, чтобы сообщить ему, что вы хотите использовать проводное соединение, а не просто подключили кабель Ethernet в эстетических целях.

© Nintendo Life

К счастью, это проще, чем прогулка по парку с лимонным пирогом. Просто зайдите в «Системные настройки», «Интернет», «Настройки Интернета» и затем прокрутите список зарегистрированных сетей вниз, пока не увидите «Проводное соединение».Выберите этот вариант, и он запустит тест, если все пойдет наперекосяк (а должно быть), все готово!

Теперь, если вы вспомнили, какие скорости у вас были, если вы запустили тест соединения через WiFi, вы можете быть удивлены, обнаружив, что это, возможно, больше не так привлекательно на вашем новом проводном соединении. Это связано с тем, что соединение USB-C, через которое проходит сигнал, также проходит через множество других gubbins, и хотя, вероятно, можно было бы получить больше скорости через него, Nintendo по какой-то причине ограничила его.

© Nintendo Life

Но пока не прекращайте всю свою тяжелую работу, поскольку, хотя вы не сможете загружать вещи так быстро, как раньше, у вас будет значительно более стабильное соединение, которое, как мы уже говорили ранее, что такое онлайн-игры. Если вы хотите быстро загрузить что-то большое, просто снимите консоль с док-станции и оставьте это делать через Wi-Fi, если ваш Интернет особенно быстрый. Но когда вы на самом деле играете, ничто не может сравниться с надежностью проводного соединения, по крайней мере, на данный момент, так что это стоит того.Это также на один сигнал меньше, летающий вокруг и высасывающий весь Интернет из воздуха для других ваших устройств, что просто модно.

Но что, если вы действительно, действительно хотите немного дополнительной скорости? Что ж, у нас есть для вас кое-что напоследок.

Максимизировать максимум

Коммутатор, как и любое устройство с выходом в Интернет, загружает данные пакетами. Эти пакеты бывают разных размеров, но если вам нужна скорость, вы не удивитесь, узнав, что чем больше, тем лучше.Я имею в виду, мы все хотим совершить одну поездку из машины со всеми сумками для покупок, не так ли?

© Nintendo Life

Вы можете увеличить MTU коммутатора, или максимальную единицу передачи, чтобы обеспечить отправку большего количества данных туда и обратно каждый раз, когда он пингует, что действительно очень полезно. Для этого вам нужно вернуться в Системные настройки, затем в Интернет, затем в Настройки Интернета, выбрать проводное соединение или соединение Wi-Fi, если вас не беспокоит Ethernet, перейдите в Изменить настройки, прокрутите вниз, и вы должны увидеть, что сладкий, сладкий «MTU».Измените это число с 1400 на 1500 (нет, оно больше не будет) и намазать мое печенье маслом, вы только что увеличили размер пакета на 6,666%.

Если ваш коммутатор уже был настроен на 1500, тогда этот последний пункт бессмысленен. Простите.


Мы надеемся, что это руководство было для вас полезным. Сообщите нам, есть ли у вас какие-либо собственные советы, как максимально эффективно использовать Wi-Fi или проводное соединение вашего коммутатора, в комментариях ниже.

Общие сведения о подключении виртуального коммутатора к контроллеру OpenFlow на устройствах под управлением ОС Junos | Руководство пользователя OpenFlow

На устройствах под управлением операционной системы Juniper Networks Junos (Junos ОС), каждый виртуальный коммутатор OpenFlow устанавливает независимое соединение с контроллером и представлен уникальным путем времени выполнения ID, состоящий из MAC-адреса порта управления и внутреннего назначенный идентификатор виртуального коммутатора. Контроллер и виртуальный коммутатор подключаются друг к другу, используя соединение TCP / IP на плоскости управления. Таким образом, Устройства с поддержкой OpenFlow, которыми управляет контроллер, должны быть подключен к сети управления (например, подключен с помощью порт управления me0, fxp0, em0 или em1) и должен быть доступен с IP-адреса контроллера.

После установления соединения с контроллером переключатель и контроллер обменивается приветственными сообщениями, в которых указывается последний Версия протокола OpenFlow, поддерживаемая отправителем.Если первый пакет полученное коммутатором не является сообщением OFPT_HELLO, коммутатор завершает работу соединение и пытается установить новое соединение с контроллер. Кроме того, если контроллер и коммутатор согласовывают версия протокола OpenFlow, не поддерживаемая одной из сторон, соединение разрывается с сообщением об ошибке, указывающим OFPET_HELLO_FAILED тип ошибки и код OFPHFC_INCOMPATIBLE.

Сеанс устанавливается, когда коммутатор и контроллер успешно обмениваться сообщениями Hello и согласовывать версию протокола OpenFlow. После установления сеанса контроллер отправляет коммутатору сообщение сообщение с запросом функции, запрашивающее возможности, поддерживаемые выключатель. Коммутатор отвечает сообщением об ответе функции, которое включает локальный MAC-адрес в поле идентификатора канала данных виртуального коммутатора. Если локальный MAC-адрес недоступен, коммутатор завершает соединение.

После установления сеанса контроллер и виртуальный коммутатор обмениваться эхо-запросами и ответными сообщениями в качестве механизма поддержки активности. Таймер поддержки активности сбрасывается, если виртуальный коммутатор или контроллер получает либо эхо-ответ, либо пакет.Эхо-запросы отправляются каждые 10 секунд во время простоя окон при отсутствии других сообщений. Если коммутатор не получает эхо-ответа или другого сообщения от контроллера на 120 секунд соединение считается потерянным, а переключатель пытается восстановить соединение в течение 10 секунд. Если подключение не может быть установлен, коммутатор переходит в аварийный режим, как определено в спецификации OpenFlow v1. 3. В аварийном режиме переключатель удаляет нормальные записи потока и через 30 секунд очищает записи потока которые установлены в аппаратном обеспечении.

Если в любой момент после установления сеанса получатель получает сообщение OpenFlow, в котором указана неправильная версия OpenFlow, получатель отвечает сообщением об ошибке с указанием OFPET_BAD_REQUEST тип и код OFPBRC_BAD_VERSION. Если коммутатор не может обработать версия и тип пакета OpenFlow в буфере TCP, или если коммутатор не отправляет сообщения OpenFlow контроллеру, коммутатор завершает соединение.

Изменение, удаление или деактивация конфигурации виртуального коммутатора также влияет на подключение к контроллеру.Если вы измените существующий конфигурации виртуального коммутатора, виртуальный коммутатор завершает существующий подключение к контроллеру и устанавливает новый сеанс с обновленная информация о конфигурации. Если вы удалите или отключите существующая конфигурация виртуального коммутатора, виртуальный коммутатор автоматически отключается от контроллера.

Подводя итог, выключатель отключается от контроллера. при следующих обстоятельствах:

  • Первый пакет, который коммутатор получает от контроллера. это не приветственное сообщение.

  • Коммутатор получает приветственное сообщение с неподдерживаемым Версия OpenFlow.

  • Локальный MAC-адрес недоступен для включения в сообщение ответа функции.

  • Коммутатор не получает эхо-ответа или другого сообщения от контроллер на 120 секунд.

  • Существующая конфигурация виртуального коммутатора удалена или деактивировано.

  • Существующая конфигурация виртуального коммутатора изменена.В этом случае после отключения от контроллера переключатель пытается установить новое соединение и сеанс.

  • Коммутатор не может обрабатывать версию и тип OpenFlow пакет в буфере TCP.

  • Коммутатор не может отправлять сообщения OpenFlow контроллеру, что рассматривается как мертвое соединение сокета TCP.

Как подключить две консоли Nintendo Switch для локального беспроводного воспроизведения

Источник: Ребекка Спир / iMore

Локальная беспроводная игра может показаться странной для тех из нас, кто полагается на онлайн для многопользовательской игры.Но вам не нужно подключение к Интернету для локальной беспроводной игры. Все, что вам нужно, это две консоли Nintendo Switch (вы и ваш друг), один и тот же игровой картридж и простая задача быть рядом друг с другом. В этом руководстве мы использовали Mario Kart 8 Deluxe в качестве примера того, как настроить локальную беспроводную игру. Однако вы должны знать, что каждая игра, поддерживающая локальную беспроводную игру, имеет свой метод настройки.

Продукты, использованные в этом руководстве

Как подключить две консоли Switch для локальной игры

Убедитесь, что игра, в которую вы играете, поддерживает локальную игру

  1. Если у вас есть физическая копия. Посмотрите на заднюю часть коробки рядом с нижней частью . Как видите, Mario Kart 8 Deluxe предлагает локальную игру для 8 игроков.
  2. Если у вас нет физической копии игры, перейдите на Nintendo .

    Источник: iMore
  3. Введите название игры в поле поиска.
  4. Если отображается несколько вариантов, щелкните нужную игру .

    Источник: iMore
  5. Прочтите информацию об игре , чтобы узнать, поддерживает ли она локальную беспроводную игру.

    Источник: iMore

Как подключить две консоли Switch для локальной игры

Подключение консолей Switch
  1. Сядьте рядом с человеком или людьми, с которыми вы собираетесь играть локально. Близость необходима для локальной беспроводной игры.
  2. Каждому игроку понадобится собственный Nintendo Switch и копия игры, цифровая или физическая. Если у вас есть физическая копия, вставьте картридж Mario Kart 8 в консоли Nintendo Switch.

    Источник: iMore
  3. Щелкните значок Mario Kart 8 Deluxe в меню Nintendo Switch, чтобы запустить игру.
  4. Нажмите любую кнопку , чтобы выйти из этого экрана.

    Источник: iMore
  5. Прокрутите вниз до Wireless Play .
  6. Выберите вариант local wireless play , который соответствует вашим потребностям. Если вы хотите играть с двумя людьми на этом Switch, нажмите 2p.В противном случае придерживайтесь 1p, когда один человек будет на этом коммутаторе.

    Источник: iMore
  7. Только один игрок должен создать комнату. Этот человек должен нажать , чтобы создать комнату .
  8. Игрок (и) с первого Switch должен будет выбрать драйвер .

    Источник: iMore
  9. Затем этим игрокам из первого Switch нужно будет выбрать карт, набор колес и планер .
  10. Когда это будет сделано щелкните A , чтобы двигаться дальше.Ваши Mii появятся в гараже. Пришло время для всех других консолей Switch присоединиться к созданной комнате. Вместе могут играть до восьми игроков. Это может быть сделано с восемью людьми на каждом отдельном Switch или с четырьмя консолями Switch, на каждой из которых размещается по два игрока.

    Источник: iMore
  11. Любые дополнительные консоли Switch, которые хотят присоединиться к комнате, должны будут прокрутить вниз до главного меню Mario Kart 8 Deluxe, пока они не дойдут до local wireless play .
  12. Выберите, хотите ли вы разместить одного или двух игроков с консоли Switch, которые хотят присоединиться к комнате, нажав 1p или 2p .

    Источник: iMore
  13. Вы увидите гостевую комнату вашего друга на экране. Выберите комнату друга .
  14. Каждый игрок, присоединяющийся к комнате, должен будет выбрать своего персонажа .

    Источник: iMore
  15. На следующем экране игрокам нужно будет выбрать водителя, колеса и планер .Как только это будет сделано, Mii каждого игрока войдет в гараж.

    Источник: iMore
  16. Затем игрок 1 устанавливает правила гонки. После того, как все настроено, игрок 1 нажимает OK , чтобы начать гонку.

  17. Теперь все консоли Switch подключены. Наслаждайтесь гонкой!

    Источник: iMore

Одна из лучших особенностей Nintendo Switch заключается в том, что она предлагает множество игр, в которые вы можете играть с друзьями, а не полагаться на случайных онлайн-игроков.Некоторые игры поддерживают локальный беспроводной игровой процесс, но шаги по настройке различаются от одной игры к другой.

Наш лучший выбор оборудования

Если вам нравится играть в локальном беспроводном режиме, вам понадобится необходимое оборудование. Конечно, это означает наличие Nintendo Switch наготове и веселую игру, в которую можно играть с друзьями.

Многопользовательский гонщик

Марио Карт 8 Делюкс

Отличная игра для любого игрока

Эта веселая гоночная игра позволяет игрокам выбирать из огромного списка персонажей.Это семейная игра, в которую могут играть как маленькие дети, так и взрослые. Кроме того, это одна из лучших игр, в которую можно играть с друзьями.

Дополнительное оборудование

Если вы ищете другие игры, поддерживающие локальную беспроводную игру, мы вам поможем. Вот еще три другие многопользовательские игры Switch, которые мы настоятельно рекомендуем:

Мы можем получать комиссию за покупки, используя наши ссылки. Учить больше.

Автоматический переключатель для подключения генератора | Чино-Хиллз, Калифорния

Подключение переносного генератора к вашему дому

При рассмотрении вопроса о покупке генератора для домашнего резервного копирования вам также следует подумать об установке устройства автоматического переключения. Если вы планируете подключить генератор непосредственно к дому, это единственный безопасный способ сделать это! Эта опция требует установки лицензированным электриком и требует разрешения. Профессионально установленный безобрывный переключатель делает использование генератора простым и безопасным.

Что такое безобрывный переключатель?

Автоматический переключатель — это электрическое устройство, которое устанавливается рядом с вашей электрической панелью в вашем доме. Он подключается к цепям на вашей электрической панели, которые вы хотите запитать во время отключения электричества. Это позволяет вам питать эти цепи, подключив генератор к безобрывному переключателю, вместо того, чтобы подключать удлинители к различным элементам.

Зачем мне нужен безобрывный переключатель?

Электрический переключатель требуется в соответствии с требованиями Калифорнийского электротехнического кодекса для любого подключения электроэнергии к дому. Безобрывный переключатель — единственный безопасный способ напрямую подключить генератор к вашему дому. Передаточный переключатель изолирует выбранные цепи в вашем доме от линий электропередач.Это предотвращает обратное питание, которое происходит, когда ваш поставщик коммунальных услуг повторно подает питание на входные проводники, которые подают электроэнергию в главную панель обслуживания вашего дома. Обратная подача может не только повредить генератор, но и вызвать пожар. Хуже того, обратная подача может привести к поражению электрическим током любого технического персонала, работающего на линиях, что приведет к травмам или даже смерти.

Безобрывный переключатель устраняет риск обратного тока. Это единственный безопасный способ подключить генератор напрямую к дому.Передаточный переключатель — это самый простой способ запитать ваш дом во время отключения электричества.

Подключение удлинителей к приборам и обратно может быть неудобным и отнимать много времени. Передаточный переключатель позволяет вам использовать домашнюю проводку для быстрого и легкого питания любого бытового прибора в вашем доме от генератора. Другие предметы, такие как насос для печи или бассейна, нельзя подключить к генератору с помощью удлинителя. Безобрывный переключатель — это самый простой и безопасный способ подключить эти элементы к генератору. Передаточный переключатель может увеличить полезность вашего генератора.Передаточный переключатель упрощает управление питанием. Вы можете легко включать и выключать различные схемы в соответствии с меняющимися потребностями в питании. Это поможет вам использовать меньший и менее дорогой генератор для удовлетворения ваших потребностей в электроэнергии. Это позволяет вам использовать ваш генератор более эффективно — с меньшими усилиями с вашей стороны.

Как работает безобрывный переключатель?

Лицензированный электрик установит передаточный переключатель в вашем доме и соединит его с главной сервисной панелью, на которой расположены ваши автоматические выключатели.Главный выключатель в безобрывном переключателе переключает источник питания с сети на генератор. Дом не может быть подключен одновременно к генератору и электросети — главный выключатель передает питание от одного источника к другому.

Это предотвращает обратную подачу энергии генератора через линии электроснабжения, а также предотвращает обратную подачу электроэнергии из сети в генератор. Передаточный переключатель также содержит ряд цепей. Вы можете поручить электрику назначить каждую цепь разной нагрузке.Например, вы можете включить печь, холодильник и некоторые светильники. Вы можете назначить разные цепи для питания каждого прибора или комнаты.

У вас может быть больше элементов в разных цепях, чем генератор может одновременно запитать. Однако использование безобрывного переключателя упростит переключение между различными нагрузками. Просто выключите одну цепь, а другую включите.

Какие варианты доступны?

Ручные модели

Это очень простые переключатели.Вы вручную включаете и выключаете цепи, чтобы управлять нагрузкой на генератор и предотвращать перегрузки. Ручные переключатели обычно дешевле из-за более низких затрат на установку.

Автоматический (универсальный) переключатель

Универсальный переключатель без резерва (UTS) автоматически обрабатывает многие из ваших потребностей в электроэнергии во время отключения электроэнергии. UTS легко программируется. Вы можете определить, какие элементы имеют наивысший приоритет. Он автоматически регулирует поток мощности генератора по мере необходимости, чтобы предотвратить перегрузку генератора.Нет необходимости вручную переключать цепи или переключатели. UTS упрощает управление питанием, увеличивая количество элементов, которые вы можете запитать от своего генератора. UTS также контролирует состояние вашей электросети. Когда электричество восстанавливается, он автоматически подключает ваш дом к электросети и отключает его от генератора.

UTS также сконфигурирован для использования с ИБП (источником бесперебойного питания), резервной батареей. ИБП может обеспечить временное резервное питание для немедленных нужд перед запуском генератора. Например, вы можете использовать ИБП для питания гаражных ворот, нескольких фонарей или компьютера, чтобы узнать прогноз погоды.

Как пользоваться безобрывным переключателем?

Ручной переключатель

При отключении электроэнергии:

  • Подсоедините шнур генератора к безобрывному переключателю или входной коробке.
  • Переведите все автоматические выключатели в безобрывном переключателе в положение «Выкл.».
  • Запустите генератор и дайте ему прогреться.
  • Переведите главные выключатели в безобрывном переключателе в положение «генератор».
  • Включите цепи, которые вы хотите запитать, по очереди. Это поможет предотвратить перегрузку генератора.

При восстановлении электроснабжения:

  • Переведите главные выключатели в безобрывном переключателе обратно в положение «питание от сети».
  • Включите все остальные цепи, которые были выключены.
  • Выключите генератор.
  • Отсоедините все шнуры.

Автоматический (универсальный) переключатель передачи

Просто запустите генератор и подключите его к переключателю.UTS автоматически определит мощность и при необходимости отрегулирует цепи. Когда питание восстановится, отключите генератор и выключите его.

Как подключить двухпозиционный переключатель (со схемой)

Одна из простых, но интересных схем подключения, которую молодые инженеры изучают в своей лаборатории, — это установка для подключения освещения лестницы . Возможно, большинство из нас уже использовали его, не обращая особого внимания на то, как он работает. Освещение лестницы дома или в любом другом месте обычно осуществляется с помощью так называемого двухпозиционного переключателя.Сейчас на рынке существует множество различных типов переключателей, и некоторые из них могут использоваться напрямую для двустороннего подключения без каких-либо специальных двусторонних проводных соединений. Но в этом уроке мы покажем вам, как сделать проводку двухпозиционного переключателя с обычными бытовыми переключателями. Двухстороннее переключающее соединение означает, что вы можете управлять электрическим оборудованием, таким как лампочка, с помощью двух переключателей, расположенных в разных местах, обычно используемых на лестнице. Двусторонним переключателем можно управлять независимо от любого переключателя, это означает, что независимо от положения другого переключателя (ВКЛ / ВЫКЛ), вы можете управлять светом с помощью другого переключателя.

Существует два метода создания двухпроводного коммутационного соединения : один — это , 2-проводное управление, , а другое — , 3-проводное управление, . Мы объяснили оба метода ниже, и оба метода продемонстрированы в Video , приведенном в конце этой статьи.

Необходимые компоненты для подключения двухпозиционного переключателя
  • Два двухпозиционных переключателя
  • Лампа
  • Электропитание переменного тока
  • Соединительные провода

Подключение двухпозиционного переключателя с использованием двухпроводного управления

Это первый метод двусторонней коммутации, это старый метод . Если вы собираетесь установить новый, используйте три метода управления проводом.

Как вы видите на схеме двухпозиционного переключателя ниже, вы обнаружите, что фаза / напряжение соединены с общим проводом первого двухпозиционного переключателя. PIN1 и PIN2 первого переключателя связаны с PIN1 и PIN2 второго переключателя соответственно. Один конец лампы подключен к общей клемме второго переключателя, а другой конец лампы подключен к нейтральной линии источника питания переменного тока.

Примечание: При 2-проводном методе управления, когда переключатели находятся в противоположном состоянии светильник будет в состоянии ВЫКЛ. , как показано на схеме ниже:

Условие получения выхода в состоянии ВКЛ такое же, как и в таблице истинности выходных вентилей, которая приведена ниже:

COM переключателя 1 (подключен к) COM переключателя 2 (подключен к) Состояние индикатора
L1 L1 ВКЛ
L1 L2 ВЫКЛ
L2 L1 ВЫКЛ

Переключатель 1

Переключатель 2

Состояние лампы

0

0

1

0

1

0

1

0

0

1

1

1

Где 0 представляет состояние ВЫКЛЮЧЕНО, а 1 представляет состояние ВКЛЮЧЕНО.

Как подключить проводку двухпозиционного переключателя с помощью трехпроводного управления

Это новый метод подключения двухпроводного переключателя , который немного отличается от метода двухпроводного управления. Этот метод широко используется в настоящее время, поскольку он более эффективен, чем двухпроводная система управления.

Как вы можете видеть на принципиальной схеме двухпозиционного переключателя ниже , общий контур обоих переключателей закорочен.PIN1 обоих переключателей подключается к фазе или проводу под напряжением, а PIN2 обоих переключателей подключается к одному концу лампы. Другой конец лампы подключен к нейтральной линии источника питания переменного тока.

Примечание: При 3-проводном методе управления, когда переключатели находятся в том же состоянии , индикатор будет в состоянии ВЫКЛ. , как показано на схеме ниже:

Условие получения выхода в состоянии ВКЛ такое же, как в таблице истинности взрывозащиты или логического элемента, которая приведена ниже:

Переключатель 1

Переключатель 2

Состояние лампы

0

0

0

0

1

1

1

0

1

1

1

0

Где 0 представляет состояние ВЫКЛЮЧЕНО, а 1 представляет состояние ВКЛЮЧЕНО.

Применение двухстороннего переключателя:
  • В основном на лестничной клетке.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
