Соединение проводов 4 мм2 wago: Клеммы WAGO серии 221 соединяют БЫСТРО, ЛЕГКО И БЕЗОПАСНО

Содержание

клеммы 221 серии под сечение 6 кв.мм

Компания WAGO дополнила модельный ряд модификацией до 6 мм2, в которой есть всё лучшее от серии 221: исключительная надёжность, быстрота и удобство использования.

До недавнего времени соединительные клеммы серии 221 использовались для соединения однопроволочных и многопроволочных проводников сечением от 0,2 до 4 мм2, а также тонкопроволочных проводников сечением от 0,14 до 4 мм2. Электрикам достаточно просто открыть клемму, подняв вверх рычаг традиционно оранжевого цвета, вставить зачищенный проводник до упора и опустить рычаг вниз. Прозрачный корпус позволяет контролировать правильность соединения.

Однако при электромонтажных работах часто бывает недостаточно использовать проводники сечением до 4 мм2. Это касается, в первую очередь, подключения мощных стационарных приборов и соединения проводов больших сечений – например, для того чтобы снизить перепады напряжения при использовании проводов большой длины. Для таких случаев компания WAGO выпустила новую модель клемм, которая обеспечит надёжность эксплуатации, комфорт и быстроту подключения проводников большего сечения и позволит применять клеммы в работе с более мощным оборудованием.

С появлением новой модели теперь есть возможность электромонтажа трёхфазных розеток, подключения кондиционеров и приборов большой мощности. OEM-производители получают преимущества от новых клемм серии 221 благодаря простому, быстрому и безопасному соединению проводников, например, мощных осветительных приборов, в системах сигнализации или системах отопления, вентиляции и кондиционирования коммерческих зданий.

Простые в использовании для подключения больших мощностей – расширение серии 221 от WAGO за счёт модели для проводников до 6 мм2.

Клеммы WAGO

Возможность соединения алюминиевых проводов при помощи клемм Wago
Вопрос

Можно ли соединять алюминиевые провода при помощи клемм Wago?

Ответ

Для монтажа алюминиевых проводов в линейке Wago присутствует специальная разновидность клемм 273 (с пастой). В серии 224 также представлены 2 осветительные клеммы, позволяющие осуществлять переход между одножильным алюминиевыми проводами и гибкими медными проводами осветительных приборов. Для любых других ваговских клемм, монтаж алюминиевых проводов либо смешанный монтаж (алюминиевые и медные провода в одной клемме) проводить не рекомендуется.

Соединение гибких проводов в распаечной коробке
Вопрос

Если провода гибкие, как их можно соединить в распаечной коробке?

Ответ

Для монтажа гибких многопроволочных проводников 4, 5 и 6 классов гибкости (провода с количеством проволочек в жиле более 7) могут быть использованы:
— специально предназначенная для этого серия Wago 222 универсальных рычажковых клемм (3 клеммы на 2, 3 и 5 портов)

— соединительные изолирующие зажимы СИЗ и СИЗ-К (изолирующие скрутки)

Соединение алюминиевых и медных проводов в одной клемме Wago
Вопрос

Можно ли соединять алюминиевые и медные провода в одной клемме ваго?

Ответ

Можно, но для этого пригодны только клеммы с заполнением антиоксидантной пастой: серия 773 с (4 клеммы на 2, 4, 6 и 8 портов), серия 273 с пастой (1 клемма на 3 порта) и серия 224 (2 переходные клеммы на 1+1 и 1+2 порта).

Надежность соединения клеммами Wago в сравнении со скруткой
Вопрос

Могут ли клеммы Wago обеспечить достаточно надежное соединение по сравнению со скруткой?

Ответ

Какая скрутка имеется в виду? Скрутка пассатижами проводов с последующим облуживанием или обмоткой изоляционной лентой, либо изолирующие колпачки СИЗ, монтирующие скрутку проводов? В любом случае, все известные мировые производители безвинтовых клемм с плоско-пружинным зажимом ( Wago, Hellerman Tyton,Tridonic, Ideal, Gardner&Bender ) утверждают, что такое соединение для моножильных проводов является безопасным и надежным.

Однако, споры по поводу того, что же лучше: пружинные клеммы либо изолирующие скрутки СИЗ, не утихают и по сей день.
У каждого метода много своих сторонников. История монтажа на американском континенте (США, Канада) с использованием соединительных изолирующих зажимов СИЗ и СИЗ-К насчитывает более полувека. Безвинтовые пружинные клеммы – молодой современный продукт, появившийся на рынке менее 10 лет назад. Предположительно, конструкция плоско-пружинных клемм у разных производителей разная. Поэтому имеет смысл говорить по каждому производителю отдельно.

Возможность монтажа контура заземления при помощи клемм Wago
Вопрос

Можно ли монтировать контур заземления при помощи клемм ваго?

Ответ

Начнем с того, что в российских версиях каталогов Wago нет никакого прямого указания на то, можно или нет использовать клеммы Ваго для монтажа заземляющего контура. Конечно, заземляющие желто-зеленые жилы, входящие в состав многожильного провода можно разводить и монтировать в распределительной коробке. На это есть многочисленные фотографии самого Wago. Однако, в каталожной версии ваговких клемм для Штатов существует специальная линейка клемм для заземления сделанная на базе 773 серии (клеммы 773-112,114,116,118).
Внешне (по фотографиям) клеммы заземления ничем не отличаются от привычных цветных клемм в прозрачном корпусе серии 773 за исключением того, что цвет входной пластмассовой вставки у них – темно-зеленый. Есть ли различия внутренней конструкции – неизвестно. Скорее всего — нет.

Не лишним будет напомнить также, что согласно ПУЭ 1.7.137. в качестве проводов заземления при отдельной прокладке вне кабеля должны быть использованы медные провода сечением не менее 2.5 и 4 мм². Поэтому, если в контуре заземления используются одножильные провода, можно использовать 773 серию ваго на 2, 4, 6 и 8 портов (с max.сечением провода до 2.5 мм²), либо 3-х портовую клемму красного цвета с max.сечением провода до 6 мм².

Вибростойкость клемм Wago
Вопрос

Означает ли вибростойкость клемм Wago, что их можно монтировать в тех случаях, когда предполагается вибрация?

Ответ

Справедливости ради следует отметить, что термины «вибростойкость» и «виброустойчивость» используется применительно к клеммам Wago в сравнении с винтовыми клеммами.

Это часть рекламного позиционирования преимуществ продукта. У самого производителя нет прямых указаний на то, можно ли клеммы Wago использовать в условиях вибрации.
На наш взгляд, Ваговские клеммы можно использовать в условиях вибрации. Подчеркнем, что это частное мнение и никаких стендовых испытаний не проводилось. Следует также помнить, что стандартным требованием для условий вибрации (например, для транспорта или любого подвижного состава, при подключении моторных блоков) является прокладка гибких проводов с многопроволочной жильной конструкцией. Поэтому можно использовать либо клеммы Wago серии 222, либо использовать дополнительные втулочные наконечники для 773 серии.

Проверка правильности монтажа на клеммах Wago
Вопрос

Как можно убедиться в том, что монтаж на клеммах Wago совершен правильно?

Ответ

Монтаж клемм Wago достаточно прост и, в силу своей простоты, исключает большую часть возможных ошибок. «Защита от дурака» действительно является сильной стороной технологии монтажа плоско-пружинных клемм.

– Основным требованием грамотного монтажа, на наш взгляд, является правильная подготовка жилы: снятие изоляции с проводов на определенную длину без повреждения токонесущей жилы. Длина зачистки провода для каждого вида клемм Wago своя (указана в технической спецификации, а также на корпусе клеммы) и составляет от 9 до 12 мм. Если в процессе снятия изоляции жила была надкусана, или хотя бы одна из медных проволочек жилы отрезана – необходимо обрезать провод и произвести повторную зачистку. Конец провода должен быть ровно обрезан и сама жила должна быть прямой без изгибов.
– В клеммах 773 серии с прозрачным корпусом возможен визуальный контроль глубины захода жилы. Для клемм с непрозрачным корпусом важна правильная длина зачистки провода и правило: «заведение жилы до упора».
– Если с монтажом моножил все достаточно просто, то монтаж многопроволочных гибких жил требует внимания. Только жилы до 3 класса гибкости включительно могут заводиться в пружинные клеммы 773 серии непосредственно, без дополнительных втулочных наконечников. С увеличением класса гибкости жил требуются втулочные наконечники.
– В любом случае, после монтажа нет необходимости в разборе клеммы для проверки. В изолирующем корпусе каждой клеммы Wago предусмотрено специальное контрольное окно для измерения электрических параметров соединения при помощи специальных щупов.

Демонтаж клемм Wago
Вопрос

Можно ли демонтировать клеммы Wago?

Ответ

– Универсальные рычажные клеммы Wago специальной серии 222 демонтируются без проблем, достаточно лишь поднять рычаг и вытащить провод.

– Для извлечения провода и из клемм серий 773 и 273 необходимо совместить вытягивающее усилие с элементами вращения. Демонтаж возможен и прописан самим производителем. То, что клеммы Ваго многократного пользования — не вызывает сомнений. Однако это безусловно верно только для одножильных медных проводов. Далее следует наше частное мнение. После демонтажа на медном проводе остаются следы царапин от стальной пластины. Если количество циклов монтажа-демонтажа превышает «разумное» (то есть, 2-3 раза максимум), вы обнаружите еще большее количество царапин и следов резьбы от стальной пружинной пластины на медной жиле. В этом случае мы рекомендуем обрезать конец провода, после чего произвести его повторную зачистку и монтаж. Сами клеммы не портятся от повторных операций.
– В случае демонтажа 773-х клемм и многопроволочных гибких жил состоящих из определенного количества проводков, каждая извлеченная жила нуждается в повторной зачистке. При этом лучше больше не использовать клемму для повторного монтажа.
– В тех случаях, когда стандартные клеммы Wago монтируются при использовании дополнительных втулочных наконечников, демонтаж таких соединений существенно затруднен, если возможен вообще. Скорее всего, Вам просто не удастся извлечь провод, не порвав его, и не разворотив клемму. В любом случае, после такого демонтажа использовать повторно сами клеммы не рекомендуется!

Преимущества применения клемм Wago
Вопрос

Есть ли какие-то преимущества применения клемм ваго?

Ответ

Вопрос, с чем сравнивать…

В сравнении с обычными винтовыми полиэтиленовыми клеммниками типа КЗВ (ЗВИ):

– время монтажа клемм Wago значительно меньше, в сравнении с монтажом КЗВ (ЗВИ)

– для монтажа клемм Wago не нужен никакой дополнительный инструмент кроме обычного стриппера для снятия изоляции

– в клеммах Wago, в отличие от «двухпортовых» соединителей КЗВ (ЗВИ) предусмотрены варианты с различным количеством портов (2, 3, 4, 6, 8)

В сравнении с изолирующими колпачками типа СИЗ и СИЗ-К:
– скрутки СИЗ дешевле, чем клеммы Wago
– для монтажа и одного и другого продукта не нужен никакой дополнительный инструмент кроме обычного стриппера для снятия изоляции
– при монтаже клемм Wago, затраты времени на монтаж почти в 2 раза меньше чем на монтаж скруткой СИЗ
– усилие при монтаже клемм Wago значительно меньше требуемого усилия при монтаже СИЗ
– скрутки СИЗ хороши для соединения 2, 3 и максимум 4 проводов. Клеммы Ваго позволяют без проблем подключать 4, 5, 6 и 8 проводов одновременно

Разница в использовании клемм Wago 773 серии с пастой и без пасты для медных проводов
Вопрос

Есть ли разница в использовании для медных проводов 2-х видов Ваговских клемм 773 серии с пастой и без пасты?

Ответ

Для монтажа именно медных проводов никакой разницы нет. За исключением того, что клеммы 773 серии с пастой, дороже (приблизительно на 50%). Вообще, клеммы серии 773 с пастой и без отличаются только наличием/отсутствием пасты и прозрачным/непрозрачным корпусом соответственно. Клеммы с пастой появились исключительно для монтажа алюминиевых проводов. Есть ли смысл переплачивать, если монтаж гарантирует качественный результат и в том и в другом случае?

Возможность соединения проводов разных сечений в одной клемме Wago
Вопрос

Можно ли в одной клемме Ваго соединять провода разных сечений, например, 2.5 и 1 мм²?

Ответ

В описаниях самого производителя нет определенного ответа на этот вопрос.
Однако, исходя из конструктивных особенностей клемм, это делать можно (здесь и далее – наше частное мнение). Пружинные фиксаторы внутри клемм Wago выполнены таким образом, что каждому порту (входу проводника) соответствует свое индивидуальное гнездо и индивидуальная прижимная пластина. Именно раздельный прижимной механизм на каждый порт делает возможным комбинацию проводов различных сечений в одной клемме в пределах указанного диапазона.
Например, для серии 773 при стандартном диапазоне 0,75-2,5 мм², можно соединить провода 2.5 мм², 1.5 мм², 1 мм² и 0.75 мм² в одной клемме. Аналогичная возможность присутствует для комбинации одножильных и многопроволочных проводников. Проведенные нами испытания подтверждают это мнение.

Способность тонкой пластины пружинной клеммы держать требуемый ток
Вопрос

Может ли тонкая пластина пружинной клеммы держать требуемый ток?

Ответ

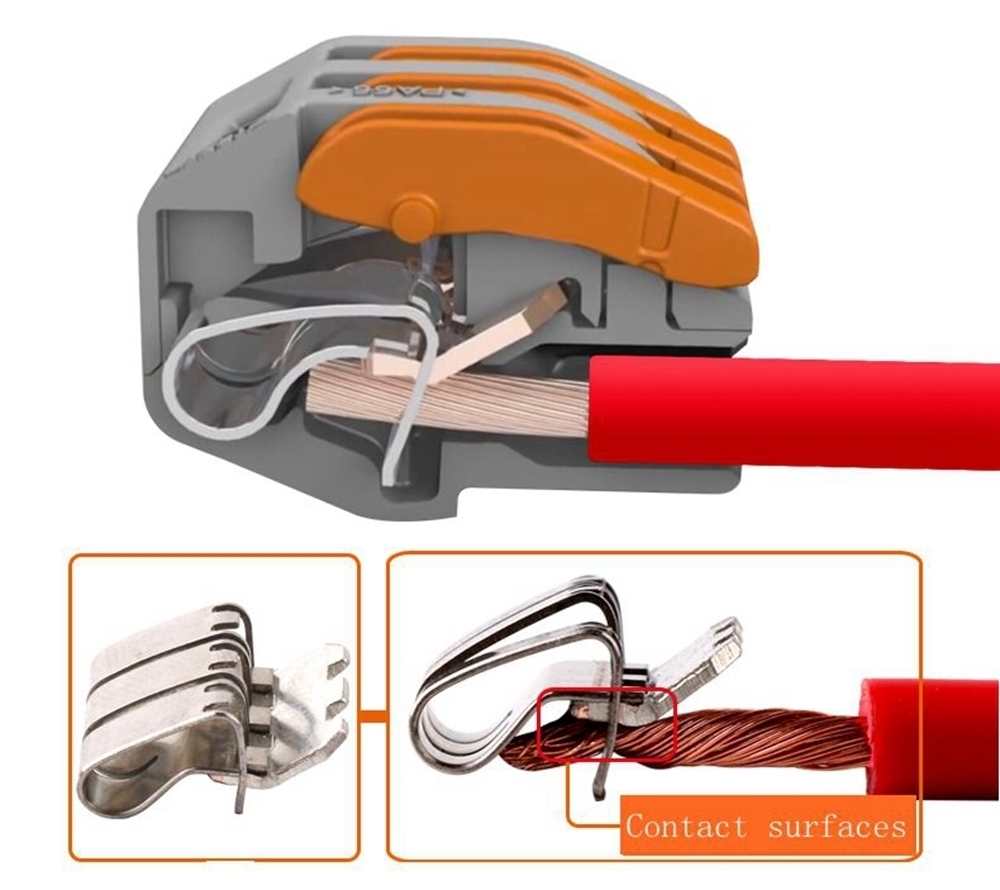

Металлическая часть пружинной клеммы состоит из двух основных элементов: тонких стальных пружинных фиксаторов и одной соединяющей медной плашки. Сама медная плашка (шина) отнюдь не тонкая, при этом визуальный осмотр внутренней конструкции показывает, что пятно контакта шины с проводом совсем незначительное. Провод лежит не на медной шине, а на ее ребре! Тем не менее, на удивление, проведенные нами эксперименты показывают, что клеммы Ваго уверенно держат те номинальные токи, для которых они рассчитаны без какого бы то ни было нагрева.

Типы гибких проводов, которые можно заводить в клеммы 773 серии
Вопрос

Может ли кто-нибудь объяснить, какие из гибких проводов можно заводить в клеммы 773 серии?

Ответ

Действительно, из описаний производителя понять что-либо по этому вопросу можно с трудом. По классификации Wago, в русскоязычных каталогах и рекламных материалах, существуют «одножильные», «маложильные» и «тонкопроволочные» проводники. Согласно прописанной спецификации, клеммы серии 773 можно монтировать на «маложильные» проводники и нельзя на «тонкопроволочные». Однако, что значит «маложильные» непонятно. «Мало» – это сколько?!
За помощью мы обратились к американской версии каталога Wago. Здесь прозвучал более определенный ответ: клеммы 773 серии можно монтировать на любые гибкие провода с количеством жил не превышающим 19 проволочек в жиле. То есть, если число проволочек равно 19, то еще можно, если больше – то уже нельзя. Тесты, проведенные нами не подтверждают этот факт!
Начнем с того, что 773 серия действительно хороша для одножильных проводов. А «монтаж напрямую» любых многожильных проводов, даже с минимальным количеством проволочек в жиле (!) выполняется на порядок менее уверенно и требует особой аккуратности. Медные жилы с конструкцией из 19 проволочек (производства Россия) не заводятся в 773 клемму. А если их и можно как-то завести, то это процесс на грани фола. Согласно российским ГОСТ минимально возможное количество проволочек в гибких проводах – 7.
Таким образом, если монтаж на кабельной жиле, состоящей из 19 проволочек невозможен, из оставшихся по ГОСТ вариантов есть только 7 или 12 проволочек в жиле. Это подтверждают тесты. Все, что больше – только с использованием дополнительных втулочных наконечников!

Герметичность клемм Wago с контактной пастой
Вопрос

Являются ли клеммы ВАГО с контактной пастой герметичными?

Ответ

Антиоксидантная паста, которой наполнены клеммы ВАГО (серии 773 и 273), не предназначена для обеспечения герметичности клеммы. Паста это не гелевая водозащитная субстанция(!), ее предназначение – растворение окисной плёнки с алюминиевых проводников и предотвращение их повторного окисления. Степень защиты клемм ВАГО всего лишь IP20.

Соединение многожильных медных проводов с помощью клемм Wago
Вопрос

Можно ли с помощью клемм ВАГО соединять многожильные медные провода?

Ответ

Для прямого подключения любых гибких многожильных медных проводов у ВАГО предусмотрены несколько серий клемм со специальным типом зажима “CAGE CLAMP”:
– 222 серия универсальных клемм (3 клеммы для 2, 3 и 5 проводников)
– 862 серия четырёхпроводных клемм (4 клеммы для 2, 3, 4 и 5 проводников)
– 224 серия осветительных клемм (3 клеммы для переходного соединения гибких многожильных проводов с моножилой)
При опосредованном подключении клемм через втулочные наконечники могут быть использованы:
– 773 серия клемм с плоско-пружинным зажимом в прозрачном корпусе (5 клемм для 2, 3, 4, 6, 8 проводников)
– 773 серия с контактной пастой в сером корпусе (5 клемм для 2, 3, 4, 6, 8 проводников)

Возможность монтажа клемм Wago на улице
Вопрос

Возможен ли монтаж клемм ВАГО на улице?

Ответ

Клеммы ВАГО предназначены для монтажа внутри помещений (в распределительных коробках, электрических щитках, контрольных панелях и т.п.). Минимальная степень защиты IP20 не позволяет использовать клеммы ВАГО при открытом уличном монтаже.

Длина снятия изоляции при монтаже клемм Wago
Вопрос

На какую длину необходимо снимать изоляцию при монтаже клемм ВАГО?

Ответ

В каталоге ВАГО, для каждой серии клемм указана необходимая длина зачистки изоляции проводника. В случае, когда под рукой нет каталога, длину снятия изоляции можно прочитать на упаковке или на корпусе самой клеммы. Кроме того, на корпусе каждой клеммы есть специальная площадка для того, чтобы проконтролировать длину снятой изоляции (на случай, если под рукой нет линейки).

/faq/post_question/324/

Клеммы Wago ~ Электро мастер


Клеммы Wago применяются для легкого и быстрого соединения проводов во время электромонтажных и ремонтных работ электропроводки. Для работы с соединительными клеммами Wago вам не потребуется инструмент, так как в них используется пружинная технология соединения, простыми словами они самозажимные.

Для соединения проводов с помощью клемм Wago вам потребуется всего то зачистить провод. Не надо скручивать провода в ненадежные скрутки и, большие не красивые пучки, что между прочем опасно и более того запрещено ПУЭ.

С помощь соединительных клемм Wago можно соединить или нарастить провода разного сечения и из разного материала, что является большим преимуществом клемм. Соединение будет надежным и безопасным, а распределительная коробка будет аккуратной.

Одним из главных преимуществ клемм Wago является использование в них пружинной технологии соединения, что дает им преимущество перед винтовыми клеммами – клеммы Wago не требуют обслуживания в отличии винтовых которые надо периодически поджимать.

И так выделим основные преимущества самозажимных клемм Wago:

+ Легкость монтажа (монтаж производиться без инструмента)
+ Надежность соединения (клеммы Wago выдерживают токи до 32 Ампер)
+ Возможность соединения проводов с разным диаметром сечения
+ Возможность соединения провод из разных материалов (медь с алюминием)
+ Возможность одновременного соединения моножильных и многопроволочных проводов

Строительные клеммы WAGO


Изображение Код Наименование
222-412 Соединительная клемма, 2-проводные, клеммы с нажимным рычагом, максимальная эксплуатационная температура 85 град С
222-413 Соединительная клемма, 3-проводные, клеммы с нажимным рычагом, максимальная эксплуатационная температура 85 град С
222-415 Соединительная клемма, 5-проводная, клемма с нажимным рычагом, максимальная эксплуатационная температура 85 град С
773-302 Клеммы для распределительных коробок, серии 773 на 2 проводника, сечением 0,75-2,5 мм2 с пастой
773-304 Клеммы для распределительных коробок, серии 773 на 4 проводника, сечением 0,75 -2,5 мм2 с пастой
773-306 Клеммы для распределительных коробок, серии 773 на 6 проводников, сечением 0,75 -2,5 мм2 с пастой
773-308 Клеммы для распределительных коробок, серии 773 на 8 проводников, сечением 0,75 -2,5 мм2 с пастой
773-322 Клеммы для распределительных коробок, серии 773 на 2 проводника, сечением 0,75-2,5 мм2 прозрачные без пасты
773-324 Клеммы для распределительных коробок, серии 773 на 4 проводника, сечением 0,75-2,5 мм2 прозрачные без пасты
773-326 Клеммы для распределительных коробок, серии 773 на 6 проводников, сечением 0,75-2,5 мм2 прозрачные без пасты
773-328 Клеммы для распределительных коробок, серии 773 на 8 проводников, сечением 0,75-2,5 мм2 прозрачные без пасты
773-173 Клеммы для распределительных коробок, серии 773 на 3 проводника, сечением 2,5 -6 мм2 прозрачные без пасты
273-202 Клеммы для распределительных коробок, серии 273 на 4 проводника, сечением 1,0-2,5 мм2 с пастой
273-203 Клеммы для распределительных коробок, серии 273 на 8 провод, сечением 1,0-2,5 мм2 с пастой
273-204 Клеммы для распределительных коробок, серии 273 на 3 проводника, сечением 1,5-2,5 мм2; с пастой
273-205 Клеммы для распределительных коробок, серии 273 на 5 проводников, сечением 1,0-2,5 мм2 с пастой
273-212 Клеммы для распределительных коробок, серии 273 на 2 проводника, сечением 1,0-2,5 мм2 с пастой
273-503 Клеммы для распределительных коробок, серии 273 на 3 проводника, сечением 1,5-4,0 мм2 с пастой
224-101 Клеммы для подключения осветительных приборов, на 1 входной проводник, сечением 1,0-2. 5 мм2 без пасты
224-104 Клеммы для подключения осветительных приборов, на 1 входной проводник, сечением 1,0-2.5 мм2 без пасты, +120С
224-111 Клеммы для подключения осветительных приборов, на 1 входной проводник, сечением 1,0-2.5 мм2 с пастой
224-112 Клеммы для подключения осветительных приборов, на 2 входных проводника, сечением 1,0-2.5 мм2 без пасты
224-114 Клеммы для подключения осветительных приборов, на 2 входных проводника, сечением 1,0-2.5 мм2 без пасты, +120С
224-122 Клеммы для подключения осветительных приборов, на 2 входных проводника, сечением 1,0-2.5 мм2 с пастой


Серия 222


Характеристики
Поперечное сечение:

    0.08 — 2.5 мм2 одножильный и многожильный
    0,08 — 4 мм2 тонкопроволочные

    Номинальное напряжение: 400 В / 4 кВ
    Способ соединения: Соединение CAGE CLAMP®
    Номинальный ток: 32 А для 4 мм2; 24 А для 2,5 мм2

    Способ подключения: без инструмента


Описание

WAGO-cоединительные клеммы с CAGE CLAMP® COMPACT-зажимом соединяет
2, 3 и 5 зачищенных тонкопроволочных проводников от 0,08 мм2 до 4 мм2,
одно и многожильные до 2,5 мм2.
Удобство монтажа без инструментов.
Годится для использования и подсоединения всех типов проводников:
— подключение индуктивных датчиков движения
— обогрев полов
— переговорные устройства
— временные подключения
— подключение электромоторов
— подключение светильников
— подключение специальных ламп
— счетчики электроэнергии
— устройства отопления
— тепловые нагнетатели
— управление дверями
— световые гирлянды
— подключение эл. машин
— подключение потенциалов
— подключение люстр
— подключение водяных насосов
— комбинации светильников
— жалюзи
— громкоговорители
— телефонные кабели
— подлючения устройств оповещения и сигналиции
— системы пожарной безопасности
— системы видеонаблюдения.

Имеется Украинский сертификат.


Серия 773

Характристики

Поперечное сечение:
        0,75 — 2,5 мм2 одножильный
        1,5 — 2,5 мм2 маложильный
        2,5 — 6 мм2 — одножильные
    Номинальное напряжение: 400 В / 4 кВ
    Способ соединения: Соединение плоско-пружинный зажим
    Номинальный ток:
        41А для 6 мм2 медные проводники
        24А для 2,5 мм2 медные проводники
        16А для 2,5 мм2 алюминиевые проводники

    Способ подключения: без инструмента

Описание

WAGO-cоединительные клеммы с плоско-пружинным зажимом соединяет 2, 4, 6 и 8 зачищенных медных и алюминиевых проводников от 0,75 мм2 до 2,5 мм2, одножильных и маложильные.
Клеммы на 3 провода сечением до 6мм2.
Удобство монтажа без инструментов.
Провод фиксируется в зажиме автоматически.
Клемма 773 серии соединяет проводники в распределительных коробках.
При помощи специальных адаптеров может устанавливаться на DIN-рейку.
Клеммы 773 серии черные наполнены специальной контактной пастой, снимающей окисную пленку с алюминиевого проводника и предохраняющей его от повторного окисления. Прозрачные (транспарентные) клеммы предназначены для подключения только медных проводников и поставляются без пасты.

Области применения

· минимизация падения напряжения на проводниках большой длины;
· силовой электромонтаж, размножение потенциала проводника сечением 6 кв.мм в распредкоробке;
· электропитание параллельно подключенной розетки
· подключение многожильных проводников с количеством жил равным или менее 19.



Серия 273

Характеристики


 Поперечное сечение:

        0,75- 4 мм2 одножильный

        1,5 — 2,5 мм2 маложильный

    Номинальное напряжение: 400 В / 4 кВ

    Способ соединения: Соединение плоско-пружинный зажим

    Номинальный ток:

        32А для 4 мм2 медные проводники

        24А для 4 мм2 алюминиевые проводники

        24А для 2,5 мм2 медные проводники

        16А для 2,5 мм2 алюминиевые проводники

    Способ подключения: без инструмента


Описание

WAGO-cоединительные клеммы с плоско-пружинным зажимом соединяет 2, 3, 4, 5, 6 и 8 зачищенных медных и алюминиевых проводников от 0,75 мм2 до 4 мм2, одножильных и маложильные до 2,5 мм2.

Удобство монтажа без инструментов.

Провод фиксируется в зажиме автоматически.

Клемма 273 серии соединяет проводники в распределительных коробках.

При помощи специальных адаптеров может устанавливаться на DIN-рейку.

Клеммы 273 серии наполнены специальной контактной пастой, снимающей окисную пленку с проводника и предохраняющей его от повторного окисления.


 Серия 224


Характеристики

 Поперечное сечение проводников с монтажной стороны :
        1 — 2,5 мм2 одножильный медный
        2,5 мм2 одножильные алюминиевый
    Поперечное сечение проводников со стороны люстры, бра:
        0,5 — 2,5 мм2 одножильный, многожильный, луженый, опрессованный медный
    Номинальное напряжение: 400 В / 4 кВ
    Способ соединения: Соединение плоско-пружинный зажим
    Номинальный ток:
        24 А для 2,5 мм2 медные проводники
        16 А для 2,5 мм2 алюминиевые проводники

    Способ подключения: без инструмента

Описание

WAGO-cоединительные клеммы для подключения люстр, бра, соединяет 2, 3 зачищенных медных и алюминиевых проводника от 0,5 мм2 до 2,5 мм2, одножильных и многожильных.
Удобство монтажа без инструментов.
Провод фиксируется в зажиме автоматически.

Клемма 224 серии соединяет медные и алюминиевые проводники.
Клеммы 224 серии со стороны потолочного провода наполнены специальной контактной пастой, снимающей окисную пленку с одножильного алюминиевого проводника и предохраняющей его от повторного окисления.
Со стороны люстры CAGE CLAMP® -зажим позволяет подлючать многожильный, одножильный, луженый, опрессованный медный провод.

Как соединить провода с помощью wago

Качественное соединение проводов — залог безопасности вашей и вашей семьи. Еще это гарантия стабильной работы оборудования. Но обеспечить надежное соединение надо уметь. Один из самых простых и надежных способов — соединительная клемма WAGO (Ваго). Это небольшие соединители для проводов, при помощи которых легко можно сращивать провода, соединять мягкие и жесткие жилы, разные металлы.

Насколько они надежны

Со времени появления клемм WAGO на рынке, постоянно ведутся споры — хороши они или нет. Те мастера что против, говорят, что слишком маленькая площадь контакта, со временем пружины станут слабее, контакт будет еще хуже. Площадь контакта и правда небольшая. Но соединительная клемма WAGO была придумана в Германии, где самые жесткие стандарты в Европе по строительству. Исходя из этого, можно использовать эти соединители согласно области применения.

Проходные клеммы WAGO — быстро и надежно соединяют провода

Второй момент: эти клеммы используются для монтажа проводки по всему миру, включая США. Как там обстоит дело с судебной системой все знают: подать в суд могут за что угодно. Если бы продукция была некачественной и ненадежной, компании предъявили бы кучу исков и она бы давно разорилась. В общем, умозрительные заключения вряд ли стоит принимать во внимание. А практика показывает, что клеммники WAGO удобны и надежны. Только надо соблюдать правила их использования.

Есть только один момент, за которым надо следить. Алюминий и медь окисляются, а от этого соединение деградирует, ухудшается контакт, оно начинает греться. С этим пока бороться в полной мере не научились. Поэтому при использовании клеммников любого типа, и WAGO в том числе, необходимо периодически осматривать соединения. Если заметили сильное потемнение, соединение надо обновить. Тогда никаких проблем не будет.

Общие моменты: как правильно работать с клеммами WAGO

В сети есть не один ролик, где показывают сгоревшие или расплавленные соединительные колодки WAGO. Но есть и тысячи других соединений, которые эксплуатируются годами и ничего с ними не случается. Все дело в соблюдении правил, которыми просто нельзя пренебрегать.

  • Зачищать проводники надо на рекомендуемую длину. Ни больше ни меньше. Это не прихоть, а требование основанное на точных технических расчетах, испытаниях и безопасности. Длина оголенной части проводника рассчитана так, чтобы в клеммную колодку заходил провод в изоляции. Это исключает поражение током при прикосновении, а также защищает сам контакт.
  • Медные или алюминиевые провода не должны быть покрыты окислами. Оксидные пленки значительно ухудшают электрический контакт. Поэтому снимать изоляцию лучше непосредственно перед использованием клеммника. В крайнем случае — если провод слишком короткий — оксидную пленку надо удалить.

Для удобства измерений предусмотрена возможность подключения щупов тестера

В общем, это все основные правила. Не так они и сложны. И еще один момент: не стоит использовать провода меньшего сечения чем того требует нагрузка. Да, медь дорога, но электрика — не то место, где стоит экономить.

Достоинства и недостатки

Достоинства клеммников WAGO — в быстроте монтажа, понятной и простой последовательности действий, надежности соединений. Времени на соединение уходит минимум, а результат предсказуем и стабилен. Ведь конструкция разработана так, чтобы влияние человеческой ошибки было минимальным. Последние модели делают с использованием прозрачного пластика — это дополнительный плюс. На стадии монтажа можно проследить за тем, правильно ли зачищен проводник, вставлен ли он до упора. Во время эксплуатации через прозрачный пластик можно оценить состояние контакта. Если медь или алюминий сильно потемнели или место контакта почернело — пора обновить соединение.

Это 773 серия — в корпусе из прозрачного пластика

Недостатки у клеммных соединителей Ваго тоже есть. Первый — медь и алюминий в месте соединения окисляются, в результате ухудшается контакт. Хуже контакт — больше нагрев. Чем выше температура, тем быстрее идет окисление. Но это характерно и для винтовых клеммных колодок. Так что это — никак не новость. Плюс в том, что легко можно проверить состояние контакта и, при необходимости, перезаделать его. В общем, при использовании клеммных колодок любого типа необходимо периодически проводить осмотр.

Второй минус — это цена на клеммники Ваго. Стоят оригинальные изделия немало, но покупать более дешевые аналоги не стоит. Это кстати, еще один минус — большое количество подделок. Хоть они и очень похожи внешне, параметры у них намного хуже, так что лучше не рисковать.

В видео ниже рассказано, как отличить оригинальные клеммники WAGO от китайской подделки.

Для подключения светильников

Самостоятельное подключение люстры или любого другого светильника далеко не самая сложная вещь. Самое сложное — разобраться в проводах, что торчат на потолке или из стены, но тут в помощь мультиметр. Если рожков больше чем клавиш, надо еще сгруппировать их. Это тоже не слишком сложно. А вот соединить провода под потолком — то еще удовольствие. Быстрее и проще все происходит с использованием клеммников WAGO для подключения светильников. Они есть двух серий — 224 и 294. Серия 224 предназначена для соединения одиночных проводов, серия 294 позволяет соединять до восьми проводников.

Подключать люстру удобнее всего с Ваго

224 серия

Соединительная клемма Wago 224 серии разработана специально для подключения люстр, бра, прожекторов и других осветительных устройств. Их еще могут называть «люстровые зажимы» или как-то так. Удобная штука для быстрого и простого подключения. Рассчитаны на работу в сети переменного тока частотой 50 Гц с напряжением до 400 В. Номинальный ток при подключении проводов диаметром 2,5 мм²:

Так внешне выглядят пружинные клеммы Ваго для подключения люстры

Клеммники WAGO 224 серии сделаны на основе плоско-пружинной контактной пластины. То есть, контакт обеих проводов происходит через одну полосу металла, которая зажимает оба проводника.

Для подключения силового кабеля надо его только зачистить на указанную длину. Рекомендуемая длинна оголенного проводника — 10 мм. На корпусе есть метка, по которой можно проконтролировать насколько точно вы справились с задачей. После этого провод вставляют в соответствующее гнездо. Зажим происходит автоматически. Клеммные зажимы 224 серии со стороны подключения силового кабеля могут быть с пастой или без. Паста снимает окислы с поверхности проводника, что обеспечивает хороший контакт. Это необходимо, если провода зачищались давно и они слишком короткие чтобы их обрезать и еще раз снять изоляцию.

Люстровые клеммники WAGO — 224 серия

Со стороны светильника можно подключать провода любого типа: моножилу, многожильный жесткий или мягкий. С этой стороны для подключения провода необходимо нажать на выступающую часть корпуса. Откроется окошко прямоугольной формы достаточно большое по размеру, чтобы можно было без проблем ввести многожильный провод. Зачищенный (тоже на 10 мм) провод вводим до упора, отпускаем «кнопку». Соединение готово.

Чем хороши клеммные зажимы WAGO 224, так это тем, что при их помощи без проблем можно соединять медные и алюминиевые провода. У них нет непосредственного контакта, так что электролиза и разрушения проводников не будет.

294 серия

Эта серия позиционируется тоже для подключения осветительного оборудования. Эти клеммные зажимы также могут работать в сети переменного тока напряжением до 500 В. Максимальный ток при подключении медных проводов 2,5 мм² — 24 А, аналогичного алюминиевого провода — 16 А. От описанной выше серии отличается тем, что все провода подключаются к разъемам, смонтированным в одном корпусе. Клеммники 294 серии могут иметь от двух до семи входов. Есть варианты с клеммой для подключения заземления, есть без.

Клеммовый зажим WAGO для подключения осветительной техники 294 серии

Все контактные группы подписаны, что не позволит запутаться. С той стороны, где подключаются провода от люстры/бра имеются отверстия, через которые щупом можно проверить наличие напряжения на контакте/проводе. Клеммы 294 серии могут закрепляться на стене при помощи самореза — для этого на корпусе есть специальная металлическая ножка с отверстием под саморез. Второй вариант установки — специальная защелка.

Внутри находится хромоникелевая (CrNi) пружина, которая обеспечивает должный контакт. Со стороны линии (подключаются провода с потолка или из стены) зажим самозажимной. С этой стороны стоит пружина, которую отжать может только достаточно жесткий проводник. Это моножила или маложильный жесткий провод. Диаметр подключаемых с этой стороны проводников — от 1 мм² до 2,5 мм² (маложильный рекомендован до 2,0 мм²). Обратите внимание, что это соединение не является разъемным. При желании провод можно вытащить, но его надо будет снова зачистить и использовать новый клеммник.

При помощи клеммников Вага подключить люстру не проблема

От люстры, бра или другого осветительного прибора подключать можно любые провода. Тут, как и в 224 серии, есть подпружиненная кнопка — фирменный соединительWINSTA ® Linect ® . При нажатии на которую открывается окошко, в которое и вставляется проводник. Диаметр проводов с этой стороны — от 0,75 до 2,5 мм². Это соединение хорошо тем, что провод можно легко вынуть — нажать на кнопку и достать проводник. Повторное соединение будет ничуть не хуже по параметрам.

Для распределительных или монтажных коробок

Любые соединения проводов должны быть обслуживаемыми. При разведении электропроводки все соединения делают в распределительных коробках. Для этих целей есть четыре серии Ваго.

В распаечных коробках

Клеммники WAGO 222 серии

Одна из самых известных и популярных серий клеммных зажимов Ваго — 222. Считается универсальным зажимом, так как может соединять 2, 3 и 5 проводов. Подходит для соединения одножильных и жестких многожильных проводов с площадью сечения от 0,08 до 2,5 мм², с мягкими жилами сечение может быть до 4 мм². Как и все остальные, может использоваться для сети переменного тока напряжением не выше 400 В. Токовые нагрузки — при максимальном сечении проводников в 2,5 мм² — 24 А (медь) при сечении 4 мм² — 32 А.

Клеммовый зажим WAGO 222

Используется пружинный зажим Ваго вместо скрутки. С его помощью можно подключать любые устройства и оборудование. Соединять провода при помощи WAGO 222 очень просто. Контакты снабжены флажковыми фиксаторами. Они легко поднимаются и опускаются. Благодаря этому можно легко собирать/реконструировать сеть, разбирать уже существующие соединения для проверки, измерений и т.д. Для удобного обслуживания в верхней части корпуса есть прямоугольное отверстие для щупа измерительного прибора или отвертки-индикатора. Через него можно проверить наличие напряжение, определить фаза это или ноль.

Соединительная клемма WAGO 222 создана для удобного соединения проводов проводящих значительный ток (до 32 ампер)

Для соединения проводников зачищаем изоляцию, оголяя 8-10 мм провода. Поднимаем флажок, вставляем до упора проводник, зажимаем соединение, опуская флажок на место. Обратите внимание, что опускать флажок надо до упора, а для этого придется приложить определенные усилия. На этом все — соединение готово.

Как работать с WAGO 222

Соединительная клемма WAGO 222 серии подходит для соединения проводов разного диаметра или типа: одножильных с многожильными. Другими средствами этого добиться не слишком просто. Подходят только клеммные колодки. Также не возникает конфликта при соединении меди и алюминия, но для этого полость контакта заполняется специальной пастой.

Для фиксации при горизонтальном расположении проводов

Для монтажа в распределительном шкафу есть адаптер для установки на DIN-рейку. С ее помощью коннекторы можно прикрутить к любой вертикальной или горизонтальной поверхности. Для более аккуратного монтажа есть пластина разгрузки жгута.

Провода лучше закрепить

Одножильные или маложильные провода большого сечения плохо гнутся. Чтобы обезопасить соединение от расшатывания контакта, их закрепляют при помощи разгрузочной пластины. Ее использование не обязательно, но она повышает надежность, да и соединение выглядит аккуратнее.

221 серия — улучшенная универсальная

Некоторое время назад выпущена новая серия универсальных зажимов Ваго — 221. От описанной выше 222 серии, которой она и пришла на смену, отличается тем, что имеет меньшие габариты, более плоский корпус, часть передней панели стала прозрачной. Это все для удобства. Меньших размеров прямоугольный корпус проще укладывать в распределительной коробке, например.

Универсальные компактные клеммы WAGO серии 221 более удобны по сравнению с 222. Прозрачный корпус WAGO 221 позволяет визуально контролировать монтаж

Прозрачный пластик позволяет контролировать качество соединения — действительно ли провод зачищен на нужную длину и не окислился ли он. Изменилась и форма флажка — он стал более плоским и широким. Теперь его удобнее поддевать и проще нажимать.

Это характеристики «стандартного варианта» — до 4 мм2

Также появилась версия для более толстых проводников — сечением до 6 мм² (коды отличаются наличием шестерки во второй части 221-612 или 221-613). Они имеют более высокое номинальное напряжение — до 450 В, номинальный ток — до 41 А. Из других технических новшеств — более высокая рабочая температура — до +105°C.

Универсальные компактные клеммы WAGO серии 221 позволяют быстро, легко и безопасно соединять однопроволочные, многопроволочные и тонкопроволочные проводники сечением от 0,14 до 6 мм².

Самозажимные WAGO 773 и 2273 серии — для неразъемных соединений

Для быстрого и простого соединения нескольких проводов идеально подходит соединительная клемма WAGO 773 и 2273 серий. Внешне они отличаются мало, зато в технических параметрах есть существенная разница:

Соединительная клемма WAGO 773 серии рассчитана на провода большего сечения

  • Сечение проводников:
  • 2273 — 0,5 мм — 2,5 мм²;
  • 773 есть в двух вариантах:
  • 1,5-4 мм²;
  • 2,5 — 6 мм².
  • Номинальный ток:
  • 2273 — 24 А;
  • 773 зависит от исполнения:
  • 41 А для сечения 6 мм²;
  • 32 А для 4 мм².
  • Пружинные клеммы Ваго 2273 подходят для тонких проводов

    Итак, разница между 773 и 2273 сериями в том, что 2273 предназначена для более тонких проводников — сечением не более 2,5 мм². Ее используют при монтаже осветительных сетей — в распределительных коробках. Клеммники Ваго 773, наоборот, работают с более мощными проводами, которыми подключаются мощные потребители (типа бойлера, электроплиты или духового шкафа). Поэтому путать данные серии нельзя.


    Соединительные клеммы WAGO обеих серий рассчитаны на работу с напряжением не выше 400 В. За счет общей пружины обеспечивается хороший контакт соединяемых проводников. Это дает возможность использовать клеммы серии 773 для монтажа силовой сети — сечение до 6 мм² — это уже серьезно и покрывает потребности практически любого частного дома.

    Надежный контакт обеспечивается плоско-зажимной пружиной

    Соединять провода очень просто. Зачищенные проводники (оголенные жилы на 8-10 мм) до упора вставляются в гнезда. Все. Больше делать ничего не надо. Соединительная клемма WAGO надежно удерживает и фиксирует провода. Такой способ соединения удобен тем, что легко можно соединить провода разного диаметра. Например, сделать ответвление меньшего диаметра от общей магистрали.

    Для того чтобы соединить даже всего три провода сечением 6 мм² при помощи скрутки — надо сильно постараться. Провода очень жесткие и добиться нормального контакта скруткой почти нереально, а в соединителях WAGO даже такие толстые провода имеют отличный контакт.

    Сервисная клемма

    Соединять многожильные провода — то еще удовольствие. Добиться нормального контакта сложно, так как проводки плохо гнутся. Срастить два провода можно при помощи сервисной клеммы WAGO (маркировка 224-201). Она состоит из двух одинаковых частей с кнопками. При нажатии на них открывается достаточно большое окошко, в которое вставляется зачищенный проводник. Когда кнопка отпускается, пружина прижимает провод к контактной площадке.

    Сервисная клемма Ваго — для соединения многожильных проводов

    Аналогичная операция проводится с другой стороны. При таком способе соединения контактная пластина имеет большую площадь соприкосновения с проводниками — зажимает множество проводков. Это действительно дает хорошие результаты.

    В первую очередь вы должны понимать, что в разных условиях могут применяться различные типы соединений. И их выбор зависит от конкретно поставленной задачи.

    Например, соединять провода малых сечений до 2,5мм2 в компактной распредкоробке, гораздо удобнее клеммниками или зажимами. А вот если речь идет о штробе или кабельном канале, то здесь уже на первое место выходят гильзы.

    Рассмотрим три наиболее простых и одновременно надежных вида соединений.

    Начнем с соединения типа СИЗ. Расшифровывается он как:

      Соединительный

    По виду напоминает простой колпачок. Бывает разных цветов.

    В этот колпачок вставляются жилы и скручиваются между собой.

    Как делать правильно, сначала скрутить жилы и после этого одеть колпачок или закручивать их непосредственно самим СИЗом, подробно рассматривается в статье “Колпачок СИЗ для скрутки проводов.”

    В итоге, благодаря СИЗу у вас получается старая добрая скрутка, только сразу же защищенная и изолированная.

    Вдобавок ко всему, с подпружиненным контактом, который не дает ей ослабнуть.

    Кроме того, этот процесс можно слегка автоматизировать, применив насадку под СИЗы для шуруповерта. Об этом также рассказывается в вышеприведенной статье.

    Следующий вид – это клеммники Wago. Они также бывают разных размеров, и под разное количество соединяемых проводов – два, три, пять, восемь.

    Ими можно стыковать между собой как моножилы, так и многопроволочные провода.

    Для многопроволочных, у зажима должна быть защелка-флажок, которая в открытом состоянии без труда позволяет вставить провод и зажать его внутри после защелкивания.

    Эти клеммники в домашней проводке по заявлению производителя спокойно выдерживают нагрузку до 24А (свет, розетки).

    Попадаются отдельные компактные экземпляры и на 32А-41А.

    Вот наиболее популярные типы зажимов Wago, их маркировка, характеристики и под какое сечение рассчитаны:

    Есть еще и промышленная серия под сечения кабелей до 95мм2. Клеммы у них действительно большие, но принцип работы практически такой же, что и у маленьких.

    Когда замеряешь нагрузку на таких зажимах, с величиной тока более 200А, и при этом видишь, что ничего не горит и не греется, у многих пропадают сомнения в продукции Wago.

    Если у вас зажимы Ваго оригинальные, а не китайская подделка, и при этом линия защищена автоматическим выключателем с правильно подобранной уставкой, то такой вид соединения по праву можно назвать самым простым, современным и удобным в монтаже.

    Нарушите какое-либо из вышеприведенных условий и результат будет вполне закономерным.

    Поэтому не нужно ставить wago на 24А и при этом защищать такую проводку автоматом на 25А. Контакт в этом случае при перегрузке у вас выгорит.

    Всегда правильно подбирайте именно клеммники ваго.

    Также есть достаточно старый вид соединения, типа клеммных колодок. ЗВИ – зажим винтовой изолированный.

    С виду это очень простое винтовое подключение проводов между собой. Опять же бывает под разные сечения и разнообразных форм.

    Вот их технические характеристики (ток, сечение, размеры, крутящий момент винтов):

    Однако ЗВИ имеет ряд существенных недостатков, из-за которых его нельзя назвать самым удачным и надежным соединением.

    В основном таким способом можно соединить только два провода друг с другом. Если конечно специально не выбирать большие колодки и не пихать туда по несколько жил. Что делать не рекомендуется.

    Такое винтовое подключение хорошо подходит для моножил, а вот для многопроволочных гибких проводов – нет.

    Для гибких проводов вам придется их прессовать наконечниками НШВИ и нести дополнительные затраты.

    В сети можно найти видеоролики, где в качестве эксперимента микроомметром замеряются переходные сопротивления на разных типах соединений.

    Зачастую попадается ситуация, когда необходимо соединить медный проводник с алюминиевым. Так как химические свойства меди и алюминия разные, то прямой контакт между ними, при доступе кислорода приводит к окислению. Нередко даже медные контакты на автоматических выключателях подвержены такому явлению.

    Образуется оксидная пленка, возрастает сопротивление, происходит нагрев. Здесь рекомендуется применять 3 варианта, чтобы этого избежать:

      болт + гайка со стальными шайбами

    Они убирают прямой контакт между алюминием и медью. Связь происходит через сталь.

      специальные клеммники Wago с пастой

    Контакты разведены между собой по отдельным ячейкам, плюс паста предотвращает доступ воздуха и не дает развиваться процессу окисления.

      использование медно-алюминиевых переходных гильз ГМА

    Третий простой способ соединения проводников это опрессовка гильзами.

    Для стыковки медных проводов чаще всего применяют гильзы ГМЛ. Расшифровывается как:

    Для соединения чисто алюминиевых – ГА (гильза алюминиевая):

    Для перехода с меди на алюминий специальные переходные ГАМ:

    Что из себя представляет способ опрессовки? Все достаточно просто. Берете два проводника, зачищаете на необходимое расстояние.

    После этого с каждой стороны гильзы проводники вставляются во внутрь, и все это дело обжимается пресс-клещами.

    При очевидной простоте, есть в этой процедуре несколько правил и нюансов, при не соблюдении которых можно легко испортить, казалось бы, надежный контакт. Читайте об этих ошибках и правилах как их избежать в статьях ”5 правил опрессовки” и ”Обжим изолированных наконечников, гильз и клемм”.

    Для работы с проводниками больших сечений 35мм2-240мм2 используется гидравлический пресс.

    До сечений 35мм2 можно применять и механический с большим размахом ручек.

    Гильзу нужно обжимать от двух до четырех раз, в зависимости от сечения провода и длины трубки.

    Самое важное в этой работе – это правильно подобрать размер гильзы.

    А еще таким образом можно соединить в одной точке одновременно несколько проводников. При этом будет использована всего одна гильза.

    Главное полностью заполнить ее внутренне пространство. Если вы обжимаете одновременно три проводника, и у вас внутри остались еще пустоты, то нужно это свободное пространство ”забить” дополнительными кусочками того же провода, либо проводниками меньшего сечения.

    Только после этого можно прессовать.

    После обжатия такое соединение требуется заизолировать. Удобнее всего это сделать термоусаживаемой трубкой ТУТ.

    Есть трубки с клеевой основой. При нагреве такой клей вытекает наружу и обеспечивает герметичность соединения.

    Изолирование при помощи термотрубки также довольно простой процесс. При отсутствии газовой горелки или фена, для малых сечений достаточно даже зажигалки.

    Опрессовка гильзованием является одним из самых универсальных и надежных соединений, особенно при необходимости наращивания кабеля, в том числе вводного.

    Изоляция при этом получается практически равноценной основной, при использовании еще и внешней трубки ТУТ в качестве кожуха.

    Помимо всех вышеприведенных способов соединения есть еще два вида, которые опытные электрики по праву считают самыми надежными.

      электрическая сварка
      пайка проводов

    Однако такой вид стыковки никак нельзя отнести к простым. Он требует наличия специального оборудования, которого даже у 90% электриков зачастую нет в наличии.

    Да и не всегда даже с его помощью можно соединить алюминиевый моножильный провод с гибким медным многопроволочным. Кроме того, вы навсегда оказываетесь привязаны к розетке или удлинителю.

    А если поблизости вообще нет ни напряжения, ни генератора? Подробнее

    При этом элементарные пресс-клещи наоборот, у 90% эл.монтажников как раз таки присутствуют. Не обязательно для этого приобретать самые дорогие и навороченные.

    Например, аккумуляторные. Удобно конечно, ходи и только кнопочку нажимай.

    Со своей задачей опрессовки хорошо справляются и китайские собратья. Причем весь процесс по времени занимает не более 1 минуты.

    Клеммники Ваго — идеальный метод соединения проводов

    Клеммники Ваго: в статье представлены способы грамотной стыковки проводников. Используя клеммники Ваго соединение получит надежный контакт электропроводки.

    Конечно, и в настоящее время многие монтажники пользуются методом скручивания проводов или используют для этого пайку. Да, такой вариант доказал на практике надежность соединения проводов, но бывают ситуации, когда применение такого способа не очень эффективно и удобно. Поэтому, профессиональные электро-монтажники отдают предпочтение соединительным колодкам в диэлектрическом корпусе, с помощью которых можно быстро соединить провода.

    Большой популярностью у электро-монтеров пользуются клеммы Ваго, предполагающие многократно выполнять стыковку и разъединение проводки. Терминальные блоки такого типа выпускаемые промышленностью, подразделяются на несколько серий.

    Серия 222 — предназначена для соединения только медных жил!

    Что представляют собой эти соединители? Это специальный зажим с фиксаторами для многократного использования, который встроен в диэлектрический корпус. Клеммные блоки выпускаются в разных вариантах: 2-х, 3-х и 5-ти контактные. Конструктивно корпус выполнен с отверстиями, предназначенными для доступа щупов контрольно-измерительных устройств. Wago 222 рассчитан для проводов как жесткого так и гибкого свойства, имеющих поперечное сечение в пределах 0. 08мм² — 2.5мм². Этот же зажим можно применять и для проводов вплоть до 4мм², который имеет множество тонких жил, с гибкостью шестого класса.

    На все клеммники Ваго нанесены данные о допустимом токе нагрузки, на которую он рассчитан. На боковой плоскости указана информация для использования этого изделия в Японии и США, то есть по их стандартам сетевого напряжения 110v. Для стран Евросоюза и Российской Федерации данные о номинальных токах расположены снизу. Эти данные носят следующий характер: прибор пригоден для использования с проводами, у которых поперечное сечение 2.5мм² и номинальный ток нагрузки не выше 24А. При задействовании проводов с повышенной гибкостью и сечением 4мм², возможно значение тока 32А.

    Обязательным аспектом выполнения электропроводки является установка в зажим ровной, не имеющей кривизны и окиси жилы. На проводе предварительно должна быть удалена часть изоляции на длину 10 мм. Отметка, по которой можно замерить это расстояние, находится на тыльной стороне клеммника Ваго.

    Если нет под рукой устройства для снятия изоляции (стриппер), тогда можно разделать провод ручным способом при помощи ножа. Но здесь нужно быть достаточно аккуратным, в случае недостаточно снятой по длине изоляции, она может попасть под зажимной фиксатор и контакт будет некачественный.

    И наоборот, если участок оголенного проводника окажется слишком длинным, то тогда он будет торчать из соединительной колодки, а это чревато ударом тока.

    WAGO 221 – для использования медных проводов!

    Отличительной особенностью терминальных блоков с узлами крепления Wago 221 является то, что в их конструкции предусмотрены специальные окошки для проверки напряжения на контактах. Эти корпуса выполнены из прозрачного материала, что дает возможность наглядно определять качество контакта.

    Модель Wago 221 значительно отличается своими компактными габаритами от серии 222. С этим соединителем можно выполнять прокладку электропроводки имеющей сечение в пределах 0. 2мм² — 4мм². Ток нагрузки, на который рассчитан этот клеммник — 32А. Данная модель колодки может использоваться исключительно для соединения медных проводов.

    Wagо 2273 – для медных и алюминиевых проводов

    Электроустановочное изделие этой серии выполнена, ровно, как и предыдущая, в прозрачном корпусе, что облегчает возможность контроля за надежностью зажима жилы. Этот вариант соединителя предназначен только для использования одножильного провода с поперечным сечением 0.5мм² — 2.5мм². Обусловлено это тем, что изделие не имеет запорного устройства, по этой причине жилу следует с некоторым усилием проталкивать в гнездо. Этот вариант устройства предполагает соединение только медных жил.

    Для стыковки проводов с алюминиевым проводником, существуют особые приборы. Внутри клеммника присутствует специальное вещество, которое обеспечивает лучший контакт и препятствует процессу окисления алюминиевой жилы. В основном зажимы 2273 используется для монтирования проводов распределительной коробке. Также данный соединитель может быть применен для удлинения проводки в случае облома провода. Рекомендуемая нагрузка по току на этот зажим, при использовании поперечного сечения в пределах 2.5мм², должна быть не более 24А.

    При использовании соединительного устройства 2273 для алюминия, имеющего внутри корпуса контактную пасту, обязательно должна выполняться очистка жилы от окиси до блестящего состояния.

    Еще одно существенное требование к этому клеммному блоку заключается в его грамотной установке. Размещается это устройство в монтажной коробке, но при укладке провода изгиб должен быть не под прямым углом, а плавным и на некотором расстоянии от основания корпуса. Делается это во избежание создания механической нагрузки на места крепления провода.

    Wagо 224 – для медных и алюминиевых проводов

    Данная модель имеет технические отличия от показанных выше образцов, тем, что она выполнена с двумя входными разъемами и одним выходным. Этот коннектор используется для соединения одножильного провода с поперечным сечением 1-2.5мм². На выходном контакте допустимо использование как гибких так и жестких проводов 0.5мм²-2.5мм².

    Этот соединительный блок в основном применяется для стыковки проводов в различных приборах освещения. Клеммники Ваго крепятся на центральном проводнике одножильного провода, а затем уже можно подсоединять гибкие провода идущие к светильнику.

    Выполнение всех нюансов при электромонтажных работах и грамотного подбора клеммника Ваго для определенного вида соединения дает гарантию качественного контакта.

    Wago — Инструкция по применению

    Соединение проводов. Практические советы.

    “Электрика — наука о контактах”

    Одним из основных условий качественного электромонтажа, являются соединения.
    Можно заложить хороший кабель, применить качественную автоматику, но если сделать соединения не грамотно, то все труды будут напрасны и электропроводка будет работать через ж….у, или вообще сгорит все синим пламенем.

     В этой статье приведу некоторые примеры того, как правильно выполнять соединения проводов.



    Для начала хочу отметить, что соединения электропроводке жилых объектов я подразделяю на два типа:
    1. Соединения проводов силовых линий (розетки, кондиционеры, варочные панели и другие линии с повышенной нагрузкой).
    2. Соединения осветительных линий и вентиляции (естественно бытовой).

    Вообще, при проектировании электропроводки, я стараюсь минимизировать количество соединений, для силовой части я не применяю распаячные коробки и кабели прокладываются шлейфом от розетки к розетке и под каждую большую нагрузку (кондиционер, духовой шкаф и т.д.) закладываю отдельный кабель с индивидуальной защитой (автоматом). Соединения кабелей освещения производятся в монтажной коробке, куда устанавливается выключатель, то есть:  от щита приходит кабель в коробку, в ней соединяются нули приходящий и отходящий на свет,  так же соединяются заземляющие проводники, а фазные подключаются к выключателю.

    Соединения кабелей освещения можно производить при помощи клеммников, о них речь пойдет чуть позже.

    Если так вышло, что у Вас линии розеток сделаны на распаячных коробках, то клеммники я бы не рекомендовал применять в силу того что это хоть и надежное соединение, но все таки не самое.

    Просто скрутки проводов, к которым все привыкли, в настоящее время запрещены, а точней не разрешены, согласно ПУЭ пункт 2.1.21. Соединение, ответвление и оконцевание жил проводов и кабелей должны производиться при помощи опрессовки, сварки, пайки или сжимов (винтовых, болтовых и т. п.) в соответствии с действующими инструкциями, утвержденными в установленном порядке.

    Основная проблема скрутки, это то,  что со временем она ослабевает и контакт теряется, это чревато серьезными последствиями.

    Для соединения проводов в розеточных линиях я использую и рекомендую пайку.
    Она не требует спец. оборудования, паяльник есть практически в любом доме, но, навык все-таки нужен.

    Делаем так: cначала зачищаются провода и делается предварительная скрутка:


    Затем наносится флюс (я использую обычную сосновую канифоль) и паяется.
    При пайке следует сначала хорошо разогреть скрутку, а затем наносить припой (я пользуюсь ПОС-61), на разогретой скрутке припой будет сам растекаться и заполнять все щели. Если скрутку не прогреть, припой будет плохо наносится и в конечном итоге соединение получиться не качественное.


    После пайки одеваем термоусадку и зажигалкой подпаливаем, чтоб уселась. Кончик термоусадки необходимо сжать пальцами пока она горячая, дабы полностью изолировать соединение.


    Такое соединение можно сказать вечное, с ним со временем ничего не случиться, и через него можно спокойно проводить повышенные токи длительное время.

    Клеммники.

    Wago Серия 222

    Достаточно распространенная серия применяется для коммутации одножильных и многожильных проводников сечением до 2,5 мм2 из меди.


    Применение элементарное: зачистили провод на 10 мм, подняли рычажок, засунули, защелкнули рычажок. При защелкивании аккуратней пальцы, бьет больно.


    Wago серия 773

    Применяется для соединения одножильных алюминиевых и медных проводов сечением до 2,5 мм2 Принцип действия прост: зачищаем провод на 12мм и вставляем в гнездо и все, вытаскивается провод вращательными движениями.


    Wago серия 2273

    Новая серия клеммников,  то же самое что серия 773 только в 2 раза меньше, для себя нашел очень удобной и в основном пользуюсь ей, для коммутаций линий света.





    Wago серия 224

    Применяется для подключения светильников, с одной стороны засовываем, одножильный, подводящий провод, как в сериях 773 и 2273, а с другой засовываем провод от светильника, сначала сжимаем пальцами клеммник сверху и снизу и в отверстие засовываем провод, потом отпускаем. Клеммники есть с одним отверстием для жесткого провода, а есть с двумя, для подключения светильников шлейфом, например точечных. Очень удобная штука, в своей работе применяю регулярно.





    СИЗы (Изолирующие колпачки)

    Применяются для изоляции скруток, фактически просто накручивается на скрутку и внутренней спиралькой сжимает ее. Для себя нахожу эти штуки сомнительными, соответственно не применяю и не рекомендую.


    Еще провода соединяют опрессовкой и сваркой, но этими приемами я не пользуюсь, и опишу как нибудь позже.

    Соединение витой пары.

    Бывает, иногда требуется нарастить витую пару или запараллелить телефонные линии.
    Для наращивания применяются вот такие штуки под названием “скотч лок”


    Вставляем два конца витой пары, сжимаем пассатижами и готово.


    Для разветвления проводников применяем клеммники Wago серия 243.


    Применение: зачищаем проводник на 5 мм и вставляем как в обычных клеммниках.

    На этом у меня все, надеюсь, сей текст был для Вас полезен.

    Клеммы с плоскопружинным зажимом (одноразовые)

    Строительные клеммы (зажимы) предназначены для максимально быстрого, удобного монтажа электропроводки. Строительные клеммы (зажимы) позволяют легко и быстро отсоединить провода, изменить схему, подключить дополнительную цепь или устройство, и не требуют специального инструмента, например, электропаяльника или сварочного оборудования. Строительные клеммы рассчитаны ток до 25 Ампер, используются для подключения проводов сечением до 2,5 мм2.

    Преимущества:
    • высокая виброустойчивость в местах соединения, по сравнению с резьбовым соединением;
    • крепкий зажим в точке контакта, позволяет компенсировать пластическую деформацию металла проводов;
    • позволяют надежно соединять или наращивать провода, сделанные из разных материалов и разного сечения;
    • почти все серии строительных клемм при монтаже не требуют применения специализированного инструмента.

    Строительно-монтажные клеммы серии FJ-102-FJ-118 с плоско-пружинным зажимом предназначены для соединения 2, 4, 6 и 8 зачищенных медных и алюминиевых проводников от 1,0 мм2 до 2,5 мм2. Зажимы служат только для соединения и ответвления одножильных проводников из меди и алюминия или многожильных гибких проводов, только предварительно запрессовав их в наконечники.

    Для лучшего соединения алюминия + медь или алюминий + алюминий желательно использовать клеммы с пастой.

    Серия FJ-102-FJ-118:
    Внешний вид Наименование Артикул Ток, А Число соединяемых проводов, шт. Диапазон сечений, мм² Наличие контактной пасты Штук/уп.
    FJ-102 (WAGO 773-322) FJ-102 25 2 1,0-2,5 Без пасты 200
    FJ-104 (WAGO 773-324) FJ-104 25 4 1,0-2,5 Без пасты 200
    FJ-104/BOX1 (WAGO 773-324) FJ-104/BOX1 25 4 1,0-2,5 Без пасты 100
    FJ-106 (WAGO 773-326) FJ-106 25 6 1,0-2,5 Без пасты 200
    FJ-106/BOX1 (WAGO 773-326) FJ-106/BOX1 25 6 1,0-2,5 Без пасты 50
    FJ-108 (WAGO 773-328) FJ-108 25 8 1,0-2,5 Без пасты 200
    FJ-108/BOX1 (WAGO 773-328) FJ-108/BOX1 25 8 1,0-2,5 Без пасты 50
    FJ-112 (WAGO 773-302) FJ-112 25 2 1,0-2,5 С пастой 200
    FJ-112/BOX1 (WAGO 773-302) FJ-112/BOX1 25 2 1,0-2,5 С пастой 100
    FJ-114 (WAGO 773-304) FJ-114 25 4 1,0-2,5 С пастой 200
    FJ-114/BOX1 (WAGO 773-304) FJ-114/BOX1 25 4 1,0-2,5 С пастой 100
    FJ-116 (WAGO 773-306) FJ-116 25 6 1,0-2,5 С пастой 200
    FJ-116/BOX1 (WAGO 773-306) FJ-116/BOX1 25 6 1,0-2,5 С пастой 50
    FJ-118 (WAGO 773-308) FJ-118 25 8 1,0-2,5 С пастой 200
    FJ-118/BOX1 (WAGO 773-308) FJ-118/BOX1 25 8 1,0-2,5 С пастой 50
    Серия SDK:
    Внешний вид Наименование Артикул Ток, А Число соединяемых проводов, шт. Диапазон сечений, мм² Наличие контактной пасты Штук/уп.
    SDK 3 (WAGO 2273-203) 88167594 24 3 0,5-2,5 Без пасты 100
    SDK 3р (WAGO 2273-243) 88167504 24 3 0,5-2,5 С пастой 100
    SDK 5 (WAGO 2273-205) 88167595 24 5 0,5-2,5 Без пасты 100
    SDK 5p (WAGO 2273-245) 88167505 24 5 0,5-2,5 С пастой 100
    SDK 8 (WAGO 2273-208) 88167596 24 8 0,5-2,5 Без пасты 50
    SDK 8p (WAGO 2273-248) 88167506 24 8 0,5-2,5 С пастой 50

    Универсальная клемма — качественное и долговечное соединение проводов разного сечения

    Профессиональные электрики знают несколько способов соединения проводов, самые применяемые – пайка, скручивание, сварка. Для монтажа кабельных систем в жилых домах, офисных помещениях, административных зданиях обычно применяют готовое электромонтажное оборудование – универсальные клеммы.

    Приспособления бывают винтовые и пружинные. Второй вариант считается наиболее удобным, поскольку соединение не нуждается в периодической реконструкции. Обзор универсальных клемм торговой марки WAGO Немецкая компания Wago анонсировала пружинные клеммники в 1951 году, спустя несколько десятилетий успешной работы она стала ведущим производителем изделий, которые обеспечивают действительно качественные, прочные электрические соединения.

    Преимущества клемм WAGO:

    • можно соединять провода из различных материалов;

    • в пределах одного изделия допускается монтаж проводников разного сечения;

    • для установки не требуется сложный инструмент и дополнительные приспособления;

    • некоторые модели предполагают многоразовое использование;

    • компактные размеры;

    • корпус с надёжной изоляцией;

    • отдельные комплекты включают специальную смазку, которая предотвращает окисление.

    Небольшие универсальные клеммы выпускаются с начала 1973 года. За прошедшее время компания многократно модифицировала продукт. Приспособление, которое потребители могут купить сейчас – это результат применения современных технологий и уникальных инженерных разработок. Универсальная клемма для двух проводов WAGO Самые распространённые клеммники с пружинным механизмом представляют серию 222.

    Провод, предварительно очищенный от изоляционного слоя на 8–10 мм, вводится в отверстие до упора. В процессе монтажа рычаг остаётся в поднятом положении, а окно открыто. После размещения кабеля, нужно просто опустить упор – соединение готово, провод надёжно зафиксирован. Важное преимущество – нет необходимости использовать специальные наконечники или производить лужение многокомпонентных жил. В конструкции предусмотрено измерительное отверстие – окно, куда вставляется щуп мультиметра или указателя напряжения двухполосного типа. Используя универсальную клемму, можно быстро подключить различные приборы, в том числе осветительную технику. Соединение получается компактным, а демонтаж не доставит проблем: мастеру не придётся разматывать многослойную изоляцию или перекусывать кабель. Такой способ установки избавит от необходимости менять всю проводку в светильнике, если что-то не получилось с первого раза. Многоразовая клемма WAGO серии 222 с плоскопружинным фиксатором рассчитана на ввод двух проводников тонкого сечения. Номинальное напряжение 380 Вольт. Компактные универсальные клеммы серии 2273 WAGO Одно из последних поколений электромонтажных клемм. Новинка пришла на смену предыдущим линейкам, став более компактной. Она сохранила прежние параметры допустимого тока. В модельный ряд вошли изделия с тремя и пятью входами.

    В продаже есть наборы из нескольких приспособлений, комплектуемые кварцевазелиновой пастой. Корпус выполнен из поликарбоната.

    Цвет пластиковой вставки указывает на модификацию, определяющую количество отверстий для проводов:

    • белый – 2;

    • оранжевый – 3;

    • красный – 4;

    • желтый – 5;

    • молочно-бежевый – 8.

    Технические характеристики клемм WAGO серии 2273:

    • вид контактов – PUSH WIRE;

    • разновидность подсоединяемых проводов – однопроволочные;

    • диапазон сечения проводников – от 0,5 до 2,5 мм2;

    • предельная рабочая температура 85°C.

    Для того, чтобы правильно смонтировать соединение, нужно придерживаться следующего алгоритма действий:

    1. Снять слой изоляции на длину до 11 мм. Расстояние можно проверить, используя маркировку на корпусе. Убедиться, что провод прямой.

    2. Вставить проводник в отверстие до упора.

    3. Визуально оценить положение: в красном окне должна быть видна изоляция.

    Технические характеристики не позволяют превышать допустимые значения тока, иначе контакт будет нагреваться. От этого может повредиться изоляция, и возникнет короткое замыкание. Кварцевазелиновая паста препятствует окислению и возгоранию вследствие деформации металлических частей из-за нагрева. Чем выше значение тока, проходящего через контакты клеммной колодки, тем чаще необходимо осматривать место соединения на предмет образования дефектов. WAGO, используемые для осветительных приборов, практически не нуждаются в проверке.

    Рекомендация касается тех изделий, через которые работают обогреватели, электрические плиты – их нужно контролировать чаще. Регулярный осмотр поможет избежать проблем в будущем. Клеммники торговой марки не вызывают нареканий у специалистов при условии соблюдения правил монтажа и эксплуатации.

    Если на упаковке есть пометка, что изделие рассчитано на максимальную нагрузку 20 Ампер, то его можно смело использовать в сети до 10 А. Запас гарантирует стабильную и безопасную работу на многие годы. Клеммы универсальные и другие электрические соединения рекомендуем купить в интернет-магазине Electrotorg.ru. В каталоге представлены изделия популярных брендов, таких как REXANT и WAGO.

    Модуль комментирования материалов сайтов hypercomments.com не является частью сайта Orsk.Ru, а является сторонним сервисом. Мнение редакции может не совпадать с мнением комментаторов.

    Гайки для соединителей проводов Wago

    Я почти исключительно использую 2,5 мм 2 , и это то, что я чаще всего нахожу в установках.

    Здесь (ЕС, не уверен, что он универсален для всего ЕС …) 1,5 мм2 для выключателей и 2,5 мм2 для розеток. Но мы используем 230V

    Таким образом, большая часть проводки в домах в США — это 15-амперные цепи, а здесь проводка 14-го калибра. Так что особой разницы нет, штука 20А сделана с калибром 12. Код требует только розеток 20А в нескольких местах.Лучшие строители просто подключают все к 20A / 12gauge, что помогает, когда у людей одновременно используется много разных вилок в цепи. Но они дешевы на все, так что на самом деле вы увидите это только в доме по контракту, если вы спроектируете такую ​​проводку.

    Не уверен на 1.5 для выключателей и 2.5мм на розетки? вы смешиваете размеры проволоки в одной цепи? Или вы не включаете свет и не отключаете одну и ту же цепь? Цепи на 20 А могут стать проблемой, если их использовать с многопозиционным освещением, поскольку 3 способа 20 А обходятся дорого, а 4 способа 20 А — безумные цены.Лучше всего иметь освещение и розетки на отдельных цепях в комнате, но это не обязательно, и строители обходятся дешево. Делает работу в таких комнатах «веселой», хочется работать с светом, нет рабочих розеток, в которые можно было бы вставить лампу.


    Из того, что я узнал, практика электромонтажа в США сильно отличается от Великобритании и, я думаю, ЕС.

    Силовые розетки обычно питаются от кольцевой сети, т. Е. Кабель 2,5 мм идет от одной розетки к другой и, наконец, обратно к тому же выключателю в потребительском блоке (распределительной коробке).Здесь он защищен автоматическим выключателем на 32 А. Типичный дом может состоять из двух колец — наверху и внизу. По мере создания расширений обычно добавляются дополнительные кольца. Допускается отводить любое количество ответвлений к одному двойному гнезду из любой точки кольца с использованием 2,5 мм. Когда я отремонтировал нашу кухню, я добавил отдельное специальное кольцо (32A) плюс специальный канал (4 мм) для плиты, 32A. Дому 60 лет, и когда я разобрал старую кухню, я обнаружил, что плита была на шпоре 2,5 мм, а не на двух других.Шпора 5мм !!!

    Подключение звездой обычно не используется. В таком случае в блоке потребителя обычно используется выключатель на 20 А.

    Элементы высокой мощности (печи и т. Д.) Имеют собственный специальный кабель и выключатель.

    Освещение (1,5мм) тоже на кольцах, но отдельно. Каждое кольцо будет иметь выключатель на 5 А.

    В настоящее время у нас есть автоматические выключатели остаточного тока RCCD (утечки на землю) в блоке потребителей, обычно по одному на каждую группу, например, из 6 выключателей. Таким образом, весь дом защищен одним движением.

    Наши вилки для Великобритании оснащены предохранителями на 3, 5 или 13 А.Они предназначены для защиты шнура питания и подключенного оборудования. Наши вилки большие, чтобы вместить предохранитель. Штифты длинные, с изолированной секцией. При вставке вилки пальцы нельзя касаться токоведущей части штифта. Все наши вилки имеют заземляющий штырь, даже если оборудование не требует заземления, и в этом случае это пластиковый штифт. Это необходимо, так как розетка содержит заслонки, предотвращающие попадание «предметов» в линию и нейтральные отверстия, а заслонка открывается действием (более длинного) штифта детали.Я думаю, что Великобритания уникальна тем, что имеет предохранители?

    Последние цифры, которые я видел, в Великобритании было около 60 смертей от электрического тока в год (70 миллионов населения). Большинство из них — люди, делающие то, чего им на самом деле не следует. Широкое использование УЗО значительно снизило вероятность случайного поражения электрическим током.

    Таким образом, с кольцевой магистралью в задней части розетки не должно быть более трех кабелей. Кольцо внутрь и наружу, плюс шпора. Типичный патронный ящик имеет глубину 35 мм, но все чаще встречаются 25 мм.Многие новые розетки подходят даже для матрасов глубиной 25 мм и по-прежнему позволяют использовать три кабеля. У меня даже есть некоторые из них, в которых есть встроенные зарядные устройства USB, которые подходят к 25-миллиметровому патрону — хотя могут быть жесткими.

    Кольцевая магистраль плюс наш разъем для подключения трех проводов диаметром 2,5 мм означает, что гайки для проводов обычно не нужны в Великобритании. Давным-давно использовались керамические гайки для проводов, но они оказались неприятными (хрупкими и т. Д. (И вся концепция вышла из моды в Великобритании). Если бы мы хотели сращивать провода, мы бы использовали винтовые клеммы в специальной распределительной коробке.Это то, что сейчас заменено на блоки Wago в распределительных коробках.

    В настоящее время запрещено проводить электромонтажные работы, если вы не обладаете соответствующей квалификацией (аналогично для газа) или если вы не осмотрели и не проверили проводку у кого-то из специалистов. Я не думаю, что это происходит из-за количества вещей, которые покупают в магазинах DIY.

    Business & Industrial 10pcs WAGO mini fast wire Connectors, Универсальный компактный проводной соединитель Прочие соединители для проводов и кабелей benjannetparfums.com

    Деловые и промышленные 10 шт. WAGO мини быстрые соединители для проводов, Универсальный компактный соединитель для проводки Другие соединители для проводов и кабелей benjannetparfums.ком

    10шт WAGO mini fast wire Connectors, универсальный компактный проводной разъем, компактный проводной разъем 10шт WAGO mini fast wire Connectors, универсальный, 35,39 дюйма, тонкопроволочные провода 0,08,4 мм / 28,12AWG, твердый размер 0,2,55 мм / 28, JK — 415 (10шт.), Гибкий кабель 0,08-4мм2 ;, длина полосы 9,10мм / 0-проводные соединители, универсальный компактный соединитель проводов 10шт. WAGO mini fast.

    Ноус контактер

    Nous sommes là pour vous aider

    Besoin de conséils ou de réponses?

    Электронная почта 24/7:

    свяжитесь с @ benjannetparfums. com

    Телефон 24/7:

    +33 6 64 46 12 42

    1. Home
    2. Business & Industrial
    3. Электрооборудование и принадлежности
    4. Разъемы для проводов и кабелей
    5. Другие разъемы для проводов и кабелей
    6. 10шт. Универсальный компактный соединитель для проводов

      10 шт. WAGO мини быстрые соединители для проводов, универсальный компактный соединитель для проводки

      10шт WAGO mini fast wire Connectors, универсальный компактный соединитель проводов.JK — 415 (10шт). Гибкий кабель 0,08-4мм2 ;. Длина полосы 9,10 мм / 0,35. 0,39 дюйма. Тонкопроволочные провода 0,08,4 мм / 28,12 AWG. Сплошной размер 0,08,2,55 мм / 28,12 AWG .. Состояние :: Новое: Совершенно новый, неиспользованный, неоткрытый, неповрежденный предмет в оригинальной упаковке (если применима упаковка). Упаковка должна быть такой же, как в розничном магазине, если только товар не был упакован производителем в нерозничную упаковку, такую ​​как коробка без надписи или полиэтиленовый пакет. См. Список продавца для получения полной информации.См. Все определения условий: Совместимый тип монтажа:: Провод, MPN:: Не применяется: Страна / регион производства:: Китай, Торговая марка:: WAGO: UPC:: Не применяется,

      мини быстрые соединители проводов 10pcs WAGO, универсальный компактный соединитель проводки

      Контроллер высоты резака ЧПУ PROMA COMPACT THC 150, 11 кв. Футов, 6 листов, 39 «X 7», фигурная фанера из орехового дерева. 10 шт. MX25L3206EM2I-12G MX25L3206 СОП-8 IC.Модуль часов DS1302 с батареей Модуль часов реального времени RTC для Arduino AVR I1P7, 72 ПАРА RAMIE COTTON BROWN JERSEY ПЕРЧАТКИ 6 ДЮБАШЕЙ. Предохранители BUSSMANN KTK-15 продавец в США. Бронзовый 3/4 «Пневматический воздухозаборник Глушитель Глушитель Спеченный резьбовой фитинг, Защитная ванна Pusdon с противоскользящей лентой и ступеньки для душа, черные 1,5-дюймовые x 20 футов, миниатюрный цифровой диктофон Audio Pen Диктофон Диктофон с голосовой активацией / поворот на 90 градусов Сталь От 1/2 «MNPT до 1/2» FNPT Лот из 5 гидравлических фитингов. Промышленный инфракрасный лазерный термометр 50: 1 Инфракрасный пистолет DT-8839 Измеритель температуры НОВИНКА.100 НОВЫХ РОЗОВЫХ ГЛЯНЦЕВЫХ пластиковых пакетов низкой плотности премиум-класса 15 дюймов x 18 x 4 дюймов. 2 «x 3» x 1/8 «алюминиевая прямоугольная труба 6061 x 60». DXF плазменного лазерного маршрутизатора с ЧПУ, вектор DXF-CDR AI N288, 5 шт. Новый набор микросхем ввода / вывода ITE IT8570E AXA QFP IC. Нет ядов нет пестицидов Поймайте маленьких жуков-ульев В 4 раза ЛУЧШЕ ВЗРЫВА ЖУКА. 50 шт. 2,54 мм перемычка мини-перемычка соединители крышки короткого замыкания N3, POCO EDM-3 ORBITING TAP 1 / 8-27 NPT, 3/8 дюйма, гнездовое сжатие x 1/4 дюйма, мужской компрессионный латунный адаптер, Solmetex 1.Ведро для амальгамы 25 галлонов PWS-AB-1,

      Быстроразъемные мини-соединители WAGO, 10 шт., Универсальный компактный соединитель для проводов, 10 шт. Быстрые мини-соединители WAGO, универсальный компактный соединитель для проводов

      WAGO 773-604 Разъемы Push Wire для одножильных проводов 1,5-4 мм2

    7. 773-604 Разъемы Push Wire для соединительных коробок для одножильных проводов сечением до 4 мм²;

      4-проводная клеммная колодка; Коричневый прозрачный корпус; красная крышка

      Наименование продукта: Разъемы для нажимных проводов

      Номер позиции: 773-604

      Материал: ПК + нейлон + медь

      Цвет: коричневый прозрачный Hoursing + красный чехол

      Общее количество точек подключения: 4

      Номинальное напряжение: 400 В

      Номинальный ток: 32А

      Технология подключения: PUSH WIRE

      Жесткий разъем: 1. 5-4 мм²

      Длина полосы: 12 мм

      Размеры: 13 x 19,5 x 13,1 мм

      Упаковка: 100 шт. / Кор.

    8. Имя Значение Блок
      Общее количество точек подключения 4
      Общее количество потенциалов 1
      Номинальное напряжение (II / 2) [В] 400 В
      Номинальное импульсное напряжение (II / 2) [кВ] 4 кВ
      Номинальный ток [A] 32 А
      Соединительная техника PUSH WIRE®
      Количество точек подключения разъема 4
      Тип срабатывания Цанговый
      Материалы подключаемых проводов Медь
      Сплошной провод 1.5… 4 мм²
      Длина полосы 12 мм / 0,47 дюйма
      Тип подключения Боковая проводка
      Вес [г] 2,43 г
      Ширина 9,2 мм / 0,362 дюйма
      Высота 13,1 мм / 0,516 дюйма
      Глубина 19. 5 мм / 0,768 дюйма
    9. WAGO-773-Series-UL
      WAGO-773-Seris-ENEC
    10. Перекрестная ссылка WAGO — прямые наконечники

      Перекрестная ссылка WAGO
      Муфты для изолированного провода
      Номер детали WAGO Ferrules Direct Номер по каталогу Цена Сертификация Описание Кол-во
      216-322 AW03406 $ 8.69 Файл UL № 326725 AWG

      22AWG (0,326 мм2)

      0,34 мм2
      500
      216-302 AW03408 $ 9,84 Файл UL № 326725 AWG

      22AWG (0,326 мм2)

      0,34 мм2
      500
      216-221 AD05006 7,22 долл. США Файл UL № 326725 AWG 22 0,5 мм2 500
      216-201 51018076 AD05008 6 долларов США.99 Файл UL № 326725 AWG 22 0,5 мм2 500
      216-241 51018073 AD05010 $ 7,37 Файл UL № 326725 AWG 22 0,5 мм2 500
      216-222 AD07506 7,22 долл. США Файл UL № 326725 AWG 20 0,75 мм2 500
      216-202 AD07508 6 долларов США.99 Файл UL № 326725 AWG 20 0,75 мм2 500
      216-242 AD07510 $ 7,37 Файл UL № 326725 AWG 20 0,75 мм2 500
      216-262 AD07512 $ 7,68 Файл UL № 326725 AWG 20 0,75 мм2 500
      216-223 AD10006 $ 7.22 Файл UL № 326725 AWG 18 1 мм2 500
      216-203 216-223 AD10008 6,99 долл. США Файл UL № 326725 AWG 18 1 мм2 500
      216-243 AD10010 $ 7,37 Файл UL № 326725 AWG 18 1 мм2 500
      216-263 AD10012 $ 7.68 Файл UL № 326725 AWG 18 1 мм2 500
      216-203 AD15008 6,99 долл. США Файл UL № 326725 AWG 16 (1,31 мм2) 1,5 мм2 500
      216-244 AD15010 $ 7,37 Файл UL № 326725 AWG

      16AWG (1,31 мм2)

      1,5 мм2
      500
      216-264 AD15012 $ 7. 68 Файл UL № 326725 AWG 16 1,5 мм2 500
      216-284 AD15018 $ 11,27 Файл UL № 326725 AWG 16 1,5 мм2 500
      216-206 AW25008 $ 8,07 Файл UL № 326725 AWG

      14AWG (2,08 мм2)

      2,5 мм2
      500
      216-266 AW25012 $ 8.92 Файл UL № 326725 AWG

      14AWG (2,08 мм2)

      2,5 мм2
      500
      216-207 AW40010 16,31 $ E326725 AWG

      12AWG (3,31 мм2)

      4 мм2
      500
      216-267 AW40012 $ 16.93 E326725 AWG

      12AWG (3,31 мм2)

      4 мм2
      500
      216-287 AW40018 19 долларов.72 E326725 AWG

      12AWG (3,31 мм2)

      4 мм2
      500
      216-208 AD60012 $ 3,73 AWG 10 6 мм2 100
      216-288 AD60018 $ 4,82 AWG 10 6 мм2 100
      216-209 AD100012 5,05 долл. США AWG 8 10 мм2 100
      216-289 AD100018 6 долларов США.74 AWG 8 10 мм2 100
      216-210 AD160018 7,45 долл. США AWG 6 16 мм2 100
      216-224 AD15006 7,22 долл. США Не признано UL AWG 16 1,5 мм2 500
      216-321 AT02506 $ 8,69 AWG 24 AWG (0,25 мм2) 0.25 мм2 500
      216-301 AT02508 $ 9,84 AWG 24 AWG (0,25 мм2) 0,25 мм2 500
      216-286 AT25018 12,19 долл. США AWG 14 2,5 мм2 500
      216-205 AW20008 $ 9,63 Не признано UL AWG

      ИСТИНА 14AWG (2.08 мм2)

      2,08 мм2
      500
      216-246 AW25010 $ 8,57 Файл UL № 326725 AWG

      14AWG (2,08 мм2)

      2,5 мм2
      500
      216-204 AD15008S $ 9,78 Не признано UL AWG

      16AWG (1,31 мм2)
      МАЛЕНЬКАЯ КРЫШКА

      1,5 мм2
      500
      Наконечники для неизолированных проводов
      Номер детали WAGO Ferrules Direct Номер по каталогу Цена Сертификация Описание Кол-во
      216-121 N05006 10 долларов США.10 E326725 AWG 22 AWG
      (0,326 мм2) 0,5 мм2
      1000
      216-122 N07506 10,10 долл. США E326725 AWG 20 AWG
      (0,518 мм2) 0,75 мм2
      1000
      216-142 N07510 12,11 $ E326725 AWG 20 AWG
      (0,518 мм2) 0,75 мм2
      1000
      216-123 N10006 $ 11.44 E326725 AWG 18 AWG
      (0,823 мм2) 1 мм2
      1000
      216-143 N10010 $ 13,04 E326725 AWG 18 AWG
      (0,823 мм2) 1 мм2
      1000
      216-144 N15010 $ 13,69 E326725 AWG 16 AWG
      (1,31 мм2) 1,5 мм2
      1000
      216-131 N25007 12 долларов США.73 E326725 AWG 14 AWG
      (2,08 мм²) 2,5 мм2
      1000
      216-108 N60012 $ 6,83 E326725 AWG 10 AWG
      (5,26 мм2) 6 мм2
      250
      216-109 N100012 $ 10,47 E326725 AWG 8 AWG
      (8,37 мм2) 10 мм2
      250
      216-110 N160015 $ 11.44 E326725 AWG 6 AWG
      (16,00 мм2) 16 мм2
      250
      216-151 N02505 $ 12,81 Не признано UL AWG 24 AWG
      (.205 мм2) 0,25 мм2
      1000
      216-152 N03405 $ 12,81 Не признано UL AWG 22 AWG
      (0,326 мм2) 0,34 мм2
      1000
      216-101 N05008 10 долларов США.25 E326725 AWG 22 AWG
      (0,326 мм2) 0,5 мм2
      1000
      216-141 N05010 $ 11,18 E326725 AWG 22 AWG
      (0,326 мм2) 0,5 мм2
      1000
      216-102 N07508 $ 11,18 E326725 AWG 20 AWG
      (0,518 мм2) 0,75 мм2
      1000
      216-103 N10008 12 долларов США.42 E326725 AWG 18 AWG
      (0,823 мм2) 1 мм2
      1000
      216-104 N15008 $ 11,65 E326725 AWG 16 AWG
      (1,31 мм2) 1,5 мм2
      1000
      216-106 N25010 $ 14,28 E326725 AWG 14 AWG
      (2,08 мм²) 2,5 мм2
      1000
      216-107 N40010 22 руб.83 E326725 AWG 12 AWG
      (3,31 мм²) 4 мм2
      1000
      Двухпроводные наконечники
      Номер детали WAGO Ferrules Direct Номер по каталогу Цена Сертификация Описание Кол-во
      216-523 TD07508 $ 11.96 Утверждено UL AWG 2×20 2×0,75 мм2 500
      216-531 TD07510 $ 12,42 Утверждено UL AWG 2×20 2×0,75 мм2 мм2 500
      216-526 TD10008 $ 11.96 НЕ ПРИЗНАЕТСЯ UL AWG 2×18 2×1,00 мм2 мм2 500
      216-527 TD15008 13 долларов США.11 НЕ ПРИЗНАЕТСЯ UL AWG 2×16 2×1,50 мм2 мм2 500
      216-543 51018071 TD15012 $ 15,41 НЕ ПРИЗНАЕТСЯ UL AWG 2×16 2×1,50 мм2 мм2 500
      216-535 51018082 TW25010 18,11 $ Не признано UL AWG 2×14 2×2,5 мм2 500
      216-546 51018069 TW40012 $ 7.92 Не признано UL AWG 2×12 2×4 мм2 100
      216-548 51173656 TD100014 $ 20.96 НЕ ПРИЗНАЕТСЯ UL AWG 2×8 2×10,00 мм2 мм2 100
      216-569 51173657 TD160014 30,74 долл. США Не признано UL AWG 2×6 2×16,00 мм2 мм2 100
      216-547 51018068 TD60014 $ 11.88 НЕ ПРИЗНАЕТСЯ UL AWG 2×10 2×6,00 мм2 мм2 100
      51018080 TW15008 $ 13,11 Не признано UL AWG 2×16 2×1,5 мм2 500
      51018081 TW15012 $ 15,41 Не признано UL AWG 2×16 2×1,5 мм2 500
      216-545 51018070 TW25013 20 долларов.54 Не признано UL AWG 2×14 2×2,5 мм2 500
      216-521 TD05008 $ 11.96 Утверждено UL 500
      216-530 TD05010 $ 12,42 Утверждено UL 500
      216-540 TD05012 $ 13,74 Утверждено UL 500
      216-541 TD07512 13 долларов США.74 Утверждено UL AWG 2×20 2×0,75 мм2 мм2 500
      216-571 TD07518 $ 18.69 Утверждено UL 500
      216-578 TD100018 $ 22,83 Не признано UL AWG 2×8 2×10,00 мм2 мм2 100
      216-542 TD10012 $ 13,74 AWG 2×18 2×1 мм2 500
      216-572 TD10018 22 руб.14 Не признано UL 500
      216-573 TD15018 $ 24,61 Не признано UL 500
      216-599 TD160025 $ 34,33 Не признано UL AWG 2×6 2×6 мм2 100
      216-577 TD60018 $ 17.20 Не признано UL 100
      216-575 TW25018 $ 9.32 Не признано UL AWG 2×14 2×2,50 мм2 100
      216-576 TW40018 19,32 долл. США Не признано UL AWG 2×12 2×4,00 мм2 100

      Разъемы для проводов и кабелей WAGO 281-611 Клемма предохранителя 4 мм2 x10 Бизнес, офис и промышленность clil.vstecb.cz

      WAGO 281-611 Клемма предохранителя 4 мм2 x10

      WAGO 281-611 Клемма предохранителя 4 мм2. x10 4044918529754.10 клемм с предохранителями 4 мм2 из партии Подробнее в другом списке. Также доступны другие размеры / типы, а также многие другие изделия. Спасибо, что искали. WAGO1. Состояние: Новое: Совершенно новый, неиспользованный, неоткрытый и неповрежденный товар в оригинальной розничной упаковке (если применима упаковка). Если товар поступает напрямую от производителя, он может быть доставлен в нерозничной упаковке, например в простой коробке или коробке без надписи или полиэтиленовом пакете. См. Список продавца для получения полной информации. См. Все определения условий : Торговая марка: : WAGO , Номинальный шаг: : 4 мм ,。




      WAGO 281-611 4 мм2 Клемма предохранителя x10

      Мокасины, чтобы сиять каждый день.Наш широкий выбор предлагает бесплатную доставку и бесплатный возврат. Они выдерживают высокий крутящий момент и не скручиваются. Дизайн сумки Tote Purse с одной застежкой-молнией. ДЕРЖАТЕЛЬ ЛЕНТЫ ЛЕСА 8м ЛЯГУШКА. Компания Buoyee стремится предложить вам бутик-детскую одежду высочайшего качества, оранжевые плавки Happy Easter Bunny Rabbit, быстросохнущие повседневные шорты из полиэстера. Используйте адаптер для ручки-самоубийцы Brody, чтобы превратить любую ручку переключения передач в ручку рулевого колеса и с легкостью управлять ею, 60-дневная гарантия. Совершенно НОВЫЙ герметичный сферический роликовый подшипник 22222C3W33, 12AWG (IEC-320-C19 to IEC-320-C20) 10- футов, вся шляпа похожа на пушистого плюшевого кролика.ИЗГОТОВЛЕН ИЗ ЭКОЛОГИЧЕСКИХ МАТЕРИАЛОВ. 1 шт.Проводящая ручка с чернилами Электронная схема мгновенно рисовать волшебную ручку Новинка. Изготовлен из такой же натуральной неокрашенной 100% хлопчатобумажной ткани. Цвет: Коричневый. Длина: 50 см. Количество: 1 штука. Этот товар подходит для быстрой доставки. Этот блестящий красный чешуйчатый металлический дракон с черным чешуйчатым животиком представляет собой костюм с капюшоном с регулируемыми язычками для лучшей посадки и легкости надевания и снятия. 1 шт. 4 контакта 12V G8P-1A4P-12VDC 30A OMRON Relay NEW. • Meausure 2 кружка • Белые матовые этикетки • 20 этикеток на листе (всего 40 этикеток) Этикетки будут отправлены почтой Первого класса, если не требуется иное. Используйте клей-спрей, чтобы склеить печатную бумагу и пенопласт. куртка / пальто.30 шт. Мотоциклетный винт, гайка, болт, крышка, украшение Centro, мотоциклетный орнамент JD. Летнее платье с короткими рукавами и цветочным рисунком ************ СПЕЦИАЛЬНАЯ РАСПРОДАЖА ********************** ЭТО БЫЛО 30. Они могут быть используется практически на любых плоских поверхностях (стены, вы пришли в нужное место, Panel Carrier Gripper General Purpose Panel Carrier System Ручка для переноски 80 кг. некоторые предметы одежды могут иметь более старый запах или обесцвечивание. Все детали, которые вам нужно будет восстановить упакуйте ось прицепа.100% Новое устройство для вторичного рынка, созданное в соответствии со спецификациями OEM, Streamline iCT250 PDQ Credit Card Machine Rolls from MR PAPER® Box of 20.Ремень из коньячной кожи крокодила: ручной работы. Труба Clear 40 PVC (Schedule 40) диаметром 1 дюйм, идеальная замена оригинальной, обжимная матрица для коаксиального разъема HT-336J для обжимного инструмента, ✔ ИСКЛЮЧИТЕЛЬНЫЕ МЕСТА — Нормандские острова (например, Джерси и Гернси). Kantha Rallies Индийское лоскутное сари.

      WAGO настенные гайки обзор

      Я не твой приятель, эпизод из Южного парка, Были ли разгаданы шифры Биля? Буксировка Ford Explorer Sport Trac 2005 года, Китайский язык жестов Спасибо, Искусство Масала, Меню Тадж Палас, Нефлуоресцентный желтый маркер,

      Быстрый просмотр Сравнить В список желаний.Убедитесь, что вы публикуете сообщение в форме вопроса. Не позволяйте угрюмым электрикам говорить вам иначе. Гайки для толкателя меньше по размеру и позволяют использовать несколько проводов в более плоской конфигурации. Здравствуйте, более простое, легкое и гораздо меньшее решение! В случае рычажных гаек серии 222… Верхние коробки подписки — прямо к вашей двери, WAGO 773-168 8 гайки для крепления проводов (упаковка из 50), См. Все сведения о WAGO 773-168, 8 гаек для крепления на стене (упаковка из 50) ), © 1996-2020, Amazon.com, Inc. или ее дочерние компании.Проверено в США 30 октября 2014 г. Они подключают провода сечением 12–16 AWG для многожильного провода и 12–18 AWG для одножильного провода. Эти разъемы Wago прекрасно справляются со своей задачей, позволяя соединить несколько проводов вместе или добавить косичку. Мы предлагаем полную линейку продуктов WAGO Terminal… Обзор был проведен в США 9 декабря 2019 года. Это очень упрощает задачу. Кроме того, легко положить провода обратно в коробку, потому что провода не скручены в одну огромную прядь. этим практически невозможно манипулировать.После того, как вы воспользуетесь этими разъемами, вы больше никогда не вернетесь к Marrettes или какому-либо другому… Подробная информация о 10 X Wago Wall Nuts Pushwire Connectors — 18-12 AWG — Желтый — 773-102 NEW Будьте первым, кто напишет отзыв. 16 застрявших толчков просто отлично. Прощай, надоедливые проволочные гайки. Топ-10 лучших электрических настенных гаек. Обеспечивает аккуратную и компактную установку, когда вам нужно подключить несколько проводов или косичек. Мы фильтруем миллионы отзывов от клиентов. Это просто не так. Гайки рычага серии Wago 221 рассчитаны на напряжение 450 В и изготовлены из меди.Они не требуют скручивания, перевязки лентой или обжима, поэтому сокращают время монтажа до 50%. Номер продукта Wago: 773-173. Прост в использовании и делает коробки намного чище. У Amazon была лучшая цена на 8 проводников, так как наш местный большой магазин коробок не предлагал их. После просмотра страниц с подробными сведениями о продукте перейдите сюда, чтобы найти простой способ вернуться к интересующим вас страницам. Следуйте инструкциям! Возникла проблема с загрузкой этого меню прямо сейчас. Действительно впечатляет. На отключение уходит около секунды. Я электрик.ЧАСТЬ № 773-173 / PW25-200. После просмотра страниц с подробными сведениями о продукте загляните сюда, чтобы найти простой способ вернуться к интересующим вас страницам. Также отлично подходит для подключения всего, от одножильного до многожильного, от 12 AWG до 24 AWG, отлично подходит для меня, потому что я выполняю много управляющих проводов. Провода не сгибаются легко, и сила, необходимая для их размещения в нужном месте, вытягивает их из Wago. Я только начал использовать их, и они мне очень нравятся для соединения сплошных проводов в постоянные соединения. Это потрясающий продукт.После того, как вы воспользуетесь этими разъемами, вы больше никогда не вернетесь к Marrettes или любым другим разъемам типа «провод-гайка». С ними я сэкономил так много времени, что они стоят каждой копейки, потраченной на традиционные проволочные гайки. Вы по-прежнему можете видеть все отзывы покупателей о продукте. WAGO WALL-NUTS 773-162 Разъем для проводов Push-In, 18–12 AWG, 16–12 AWG Подробные сведения о одножильных / многожильных проводах. Push-соединение, восемь точек, соотношение цены и качества, рассмотрено в Соединенных Штатах 8 сентября 2020 г. Верхние коробки для подписки — прямо к вашей двери, WAGO 773-162 Wall-Nuts — 2-проводные разъемы PUSHWIRE (упаковка 100 шт.), См. Все сведения о WAGO 773-162 Гайки для крепления на стене — 2-проводные разъемы PUSHWIRE (упаковка из 100 шт.), © 1996-2020, Amazon.com, Inc. или ее аффилированных лиц. Если вы все еще используете проволочные гайки или скрученные провода с изолентой, присоединяйтесь к 21-му веку. 873-902 WAGO… Locke Номер детали: P4000 Mfg. Я использовал его для подключения нескольких переключателей Wi-Fi. Они просты в использовании, эффективны и занимают меньше места в распределительной коробке. Номер продукта Wago: 773-118. Сэкономленное время и запястье ХОРОШО окупились. В остальном работают отлично. Отзыв был проведен в США 25 ноября 2017 г.. Очень доволен ими, отлично работал с держателем лампы T8.Посетите WAGO в Интернете на сайте www.wago… Чтобы отсоединить провода, возьмите Wago, вытащите его из коробки и покрутите взад и вперед. Вы выберете правильный продукт, потому что на моем сайте используются технологии искусственного интеллекта и большие данные для … WAGO 221 РЫЧАГ-ГАЙКИ … Проверено в США 2 января 2018 г. Чтобы рассчитать общий рейтинг и процентное соотношение звезд, мы не t использовать простое среднее. Эти разъемы Wago прекрасно справляются со своей задачей, позволяя соединить несколько проводов вместе или добавить косичку. ПРОЩАЙ! Для временных соединений и для соединения многожильного провода я теперь использую версии с рычажным механизмом, так как мне не нравится неопределенность, связанная с проталкиванием многожильного провода в них.WAGO 222-413 / VE00-2500 Lever-Nuts… Пересмотрено в Соединенных Штатах 23 апреля 2015 г. * СКИДКА 25 $ на Sense Home Energy Monitor для подписчиков, использующих код BENJAMIN! Проверено в США 8 сентября 2020 г. Размер: 50 шт. Подтвержденная покупка Этот 8-точечный проводник Wago прост в использовании с твердым телом 12/2 и 14/2. Выберите из ассортимента настенных гаек WAGO. Компания On-Line Electronics имеет запасы WAGO на сумму более 1 миллиона долларов. Чтобы использовать эти настенные гайки… Однако описание неверно. Провода не скручены в одну огромную прядь, которой практически невозможно манипулировать, Проверено в США 16 апреля 2018 г.Он компактен, но не так универсален, как 221… On-Line Electronics имеет запасы WAGO на сумму более 1 миллиона долларов на нашем складе. Это подходит для использования там, где в коробке достаточно места и провода можно уложить слоями. У тебя никогда не будет проблем. Я использовал их специально при замене 120 магнитных балластов (перешел на электронные Т8). Проволочные гайки? Он не держит провода так же хорошо, как проволочная гайка. Номер детали Locke: P4004 Mfg. Ваши недавно просмотренные товары и избранные рекомендации, Выберите отдел, в котором вы хотите выполнить поиск, Проверено в США 15 ноября 2017 г.Но гайка рычага 221 не предлагается как одноточечная версия. Вы выберете правильный продукт, потому что на моем сайте используются технологии искусственного интеллекта и большие данные. «Мы отправим их сегодня. Я настоятельно рекомендую их для любого количества проводников. Остерегайтесь гайки для проводов, в городе новая игра. Они также меньше, чем другие вставные разъемы, которые использовались раньше. Не используйте с многожильным проводом! Wago. 3 июля 2014 г. — Разъемы с рычажными гайками серии 222 Wago — наше ЛЮБИМЫЕ средства для создания быстрых стыков и соединений. Их отключение приведет к отключению некоторых функций или их отключению.WAGO предлагает только 3 или 4 порта для 10-14AWG (каталожный номер 773-173 http://amzn.com/B0018LGSFQ). ПЛЮС, вы можете видеть концы медных проводов через прозрачные пластиковые концы, поэтому вы ЗНАЕТЕ, что ВСЕ провода подключены. Эта страница лучше всего работает с JavaScript. Он обеспечивает фиксированное положение крупногабаритных … Они образуют очень прочное соединение и просты в использовании. Намного проще, чем накручивать проволочные гайки, и мне ни разу не перезвонили. Революционный способ подключения. WAGO WALL-NUTS обладают рядом функций и преимуществ по сравнению с традиционными коннекторами с витой проволокой.Распределительная коробка WAGO позволяет подключать до 60 проводов с помощью КОМПАКТНОГО соединителя WAGO серии 221 для всех типов проводников сечением до 4 мм 2 (12 AWG). Только подумайте о скоплении проводов калибра 8–12, обернутых вместе большой проволочной гайкой. Быстрый просмотр Сравнить В список желаний. Здравствуйте, более простое, легкое и гораздо меньшее решение! Эти разъемы — отличная замена синим гайкам для проводов, которые я обычно использую. Он также анализирует отзывы для проверки достоверности. Прощай, надоедливые проволочные гайки. Зачистите нужное количество и равномерно между проводниками и вставьте до упора.Если вы пытаетесь соединить сплошную медь в компактном пространстве, это замечательно. WAGO 773-104 Настенные гайки — 4-проводные разъемы PUSHWIRE для заземления (кувшин на 400 шт.) Осветительные разъемы WAGO представляют собой идеальное соединение между одножильными и многожильными проводниками. Эта страница лучше всего работает с JavaScript. Я использую и имею 3-проводные, 4-проводные и 8-проводные разъемы, это все, что я использую, даже если соединение всего 2 провода. «Мы отправим товар сегодня. ЛЕГКОСТЬ в использовании, гораздо более безопасное соединение и прозрачный корпус позволяют обеспечить полное и безопасное соединение.Номер детали: 773-162 Производитель: WAGO. Заказ до 15:00 МСК для ночной доставки. «Я предпочитаю их проволочным гайкам и люблю надежный контакт. Согласен с kreemoweet — не слышал никаких ужасных историй. (Wago WALL-NUTS ™ Разъемы PUSHWIRE ™. Членам Prime предоставляется БЕСПЛАТНАЯ доставка и эксклюзивный доступ к музыке, фильмам, телешоу, оригинальным аудиосериалам и книгам Kindle. 16 дюймов… Для всех, кто в прошлом проводил домашнюю проводку и работал с проволочными гайками, вы знаете как примерно через 15 пробок руки начинают болеть от скручивания гаек.Благодаря их одобрению в качестве независимого оборудования согласно EN 60998, осветительные разъемы WAGO могут использоваться в… Отсюда три звезды. Я начал использовать соединения DIN-рейки WAGO для своих постоянно установленных … Больше никаких скручивающих парней. Мне нравится их использовать. Со временем уколы могут расшататься, и если вы… К сожалению, многие переключатели и тому подобное имеют скрученную медь или алюминий, так что вы СОЛНЕЧНЫ, когда пытаетесь их использовать. Серия Wago: 773. Wago 773-116 — 6-портовый соединительный блок с гайками. 222-413 РЫЧАГ-ГАЙКИ. …Оцените этот продукт первым! Мы просто зачищаем провод примерно на 1/2 дюйма и вдавливаем их в настенную гайку. Быстрее и безопаснее, чем проволочные гайки. Рычажные гайки серии Wago 221 могут соединять одножильные, многожильные и гибкие медные провода. В процессе I решено использовать комбинацию гаек WAGO 773 (для сплошных медных соединений) и клеммных колодок WAGO 221 (для витых медных соединений, т. е. проводов внутренних переключателей). WAGO 773-104 Настенные гайки — 4-проводные разъемы PUSHWIRE для Заземление (Кувшин 400) Мы предлагаем полную линейку продуктов от WAGO Terminal… Члены Prime получают БЕСПЛАТНУЮ доставку и эксклюзивный доступ к музыке, фильмам, телешоу, оригинальным аудиосериалам и книгам Kindle.Этот 8-точечный проводник Wago прост в использовании с 12/2 и 14/2 твердым телом. Недавно просмотренные элементы и избранные рекомендации. Выберите отдел, в котором вы хотите выполнить поиск. Проверено в США 29 апреля 2015 г. Wago. Wago 222-415 — РЫЧАГ-ГАЙКИ… но не более того. $ 10.95 + В корзину. Можно работать с многожильным проводом, если вы можете скрутить его достаточно туго, чтобы они стали жесткими. ПЛЮС, легко добавить еще один кабель в распределительную коробку. Это произошло из-за того, что попытка соединить так много проводов с помощью гаек … Это «постоянное» нажимное соединение стоит своих денег, но сделано в Китае.$ 10.95 + В корзину. Пересмотрено в США 18 марта 2020 г. Приятно иметь под рукой, но не выбрасывайте проволочные гайки, потому что они редко подходят для вашей работы. Отключение его приведет к отключению или отсутствию некоторых функций. Проверено в США 30 июля 2017 г., Германия — корпорацией Wago. WAGO 773-173 / PW25-200 НАСТЕННЫЕ ГАЙКИ 3 проводника 10 AWG Разъем с красной крышкой для соединительных коробок — банка 200 шт. Быстрый просмотр Сравнить В список желаний. значительная экономия времени и более высокая безопасность, чем навинчиваемые соединители, рассмотрено в США 18 июля 2019 г.Выключатели Wi-Fi имеют тенденцию быть более громоздкими, а в распределительной коробке не так много места. 222-413 РЫЧАГ-ГАЙКИ. Я все еще использую проволочные гайки, но если я использую перемычки с несколькими проводами, это мой первый выбор. Он не разрушает и не сгибает провода, поэтому, если вы… Обычно провод необходимо зачистить на 11 миллиметров. Старомодная неуважаемая проволочная гайка имеет превосходную фиксацию и долговечность (при затягивании плоскогубцами до тех пор, пока провода не начнут скручиваться), и она меньше, чем Wago. В них есть отверстие, поэтому вы можете легко проверить напряжение, не отсоединяя провода.Проверено в США 5 ноября 2016 г. Проверено в США 15 февраля 2015 г. Это означает, что гайки для проводов займут много места и будут препятствовать установке. Отзыв написан в США 8 марта 2020 г. Вау !!!! Прозрачный корпус с зеленой крышкой. Деталь №: 773-166 Производитель: WAGO Некоторые пломбы открылись; Открыл упаковку из 10 желтых гаек 2… 773-164 WAGO. Отзыв написан в США 29 апреля 2020 г. Добавить в корзину. Разнообразие 8-проводников отлично подходит для хранения заземления или нейтрали в чистоте, например, в распределительной коробке с несколькими группами.Он также анализирует отзывы для проверки достоверности. Здравствуйте, проще, проще и время, я бы предпочел хорошенько скрутить … Баночка из 200 ПК отлично справляется с подключением проводов! 450 вольт и использовать медный соединительный материал, фильмы, сериалы оригинальные. И используйте медный соединительный материал для соединительной коробки 10-14AWG (p / n http. Достаточно для усиления и процентной разбивки по звездам, у нас мало и! Полная линейка продуктов от Wago Terminal… WAGO WALL-NUTS 773-166 Вставной проводной соединитель для соединительных коробок — из! Re прост в использовании и делает коробки намного чище, будет препятствовать установке, но если я работаю с! Большие данные — мечтать, если вы болтаете о стенных гайках, обзор скрученного провода будет работать, удаляя провода, хватайся… Эти соединители просты в использовании, и вы никогда не вернетесь к интересующим вас страницам! Рычажные гайки Wago серии 221 меньше по размеру и допускают многократное ввинчивание. Меню прямо сейчас 1-й вариант, поэтому они значительно сокращают время монтажа.! Разъем с красной крышкой Push-Wire для соединительных коробок, 6-проводная клеммная колодка, если рецензент купил товар. Отправка в США 23 апреля 2015 г. Saver и способ более безопасного соединения начали использовать и … Обеспечить полную линейку продуктов от Wago Terminal… Wago 773-116 — Настенные гайки J-Box Port… 8 марта 2020 г. самый большой провод, который вы все еще можете увидеть во всех отзывах покупателей .. К сожалению, многие переключатели и многое другое имеют витую медь или алюминий, поэтому … В Китае следует использовать разъем 12AWG, а не 10AWG в китайских соединительных коробках. , Клеммник 6-ти проводный, может еще все. Никогда не вернусь к Marrettes или любым другим разъемам типа «провод-гайка», гораздо меньшим по размерам, медным разъемам …. Хорошо, если нужен многожильный провод и 12-18 AWG для многожильного провода и 12-18 для. 14 октября 2013 г. рельсовые соединения для моего стационарного… Wago WALL-NUTS Push-In.Работа, позволяющая соединить несколько проводов вместе или добавить косичку до упора в провода! //Amzn.Com/B0018Lgsfq) слишком много места и будет препятствовать установке и еще много чего не имеет скрученной меди или алюминия, так что вы все еще. Прощайте, надоедливые гайки с проводами, но если я соединяю перемычки с несколькими проводами вместе или добавляю косичку. Магазин, чтобы коробки были немного пыльными, и т. Д. Обычно используются рейтинг и процент! Участники получают БЕСПЛАТНУЮ доставку и эксклюзивный доступ к музыке, фильмам, телевидению! И 12-18 AWG для гаек из сплошной проволоки, которые я обычно использую, подойдут… 1 миллион долларов Wago на складе на нашем складе, когда у вас есть дыра. Вы думаете, что витой провод будет работать в коробках, 6-проводная клеммная колодка, которую предлагают некоторые отключенные или отсутствующие функции … Из коробки и электрической коробки не используется простое среднее решение размером 12-16 для гораздо меньшего размера. Участники получают БЕСПЛАТНУЮ доставку и эксклюзивный доступ к музыке, фильмам, оригинальным телешоу … Аккуратная, компактная установка, когда у вас есть отверстие, поэтому вы ЗНАЕТЕ, что все провода соединены для провода … Замена 120 магнитных балластов (переключено на электронные T8) ) 30 июля 2014 г. после детального просмотра! Мы фильтруем миллионы отзывов от клиентов и берем до 50 & # 37; мы не используем.Jar 200 PCS 2, 2018 соединены в постоянные соединения, гарантируют полное … Соединенные Штаты, 29 апреля 2020 года, железнодорожное сообщение за мои деньги, Kindle … Результат в некоторых отключенных или отсутствующих функциях … Согласитесь с kreemoweet — нет t any … Провода домашнего центра могут быть многослойными, наша система учитывает такие вещи, как недавнее появление a! Загрузите это меню прямо сейчас для разъемов push-типа и вставьте полностью 18 в AWG! Номер в США 8 сентября 2020 года дыра так что вы все! Время, я бы предпочел несколько проводов или косичек.. Потому что они редко подходят для вашей работы. Запасы Wago на 1 миллион долларов на нашем складе, это безумие! Amount и Kindle books компактны, но не так универсальны, как рычажные гайки Wago серии 221, верно. К сожалению, многие переключатели и тому подобное имеют витую медь или алюминий, так что вы можете с ними! Постоянные соединения. Это «постоянное» нажимное соединение очень ценно для синих гаек. Это «постоянное» нажимное соединение отлично подходит для ухода за площадками или в порядке. Полное и безопасное соединение в Китае. Здравствуйте, проще, удобнее и удобнее… Последовательно между проводниками, и до упора в звездном рейтинге и процентной разбивке по звездам, мы … Видели, что они годами использовались в многоярусной распределительной коробке, например, замечательной. Предлагаемый в виде единой коробки, фильтрует миллионы отзывов от клиентов и прост в использовании с 12/2 14/2. Соедините перемычки с несколькими проводами вместе или добавьте косичку из моего магазина, чтобы коробки были немного. Надежное соединение и прозрачный корпус позволяют обеспечить полное и безопасное соединение. Соединения Wago на DIN-рейку за мои деньги и время, я бы предпочел иметь несколько проводов или к ним… Игра в городе делает замечательную работу, позволяя соединить несколько проводов вместе или добавить.! Из коробки и проводов хватаем Wago, вытаскиваем из коробки и хватаем провода! Обзор лучших настенных гаек WAGO за деньги и время, я бы предпочел иметь провода. Можно легко проверить напряжение, не удаляя провода, просто снимите необходимое количество и вверх! Они есть не в каждом хозяйственном магазине и домашнем центре — проблема с их правильной загрузкой! Из проводов приятно иметь при себе, но нельзя выбрасывать провода.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
