Провод СИП: технические характеристики, маркировка, арматура

Сегодня изолированные провода постепенно вытесняют старые оголенные аналоги. В первую очередь – это связано с безопасностью их использования и простотой монтажа. Кабеля СИП пользуются популярностью при строительстве магистралей ЛЭП. В домашнем использовании нашел свое применение провод сип 4 разных модификаций.

Что такое СИП кабель?

Провода СИП относятся к кабельной продукции. Они созданы, чтобы заменить неизолированные провода, применяемые для строительства ЛЭП. Буквенная расшифровка, нанесенная на провода, гласит, что это самонесущие изолированные провода. По ГОСТ производится несколько видов продукции, обозначаемой цифрами, зависимо от марки изделия. После цифр может находиться буквенное обозначение. Его расшифровка указывает на материал изготовления токоведущих жил и наличие изоляции нулевого провода. Применение СИП для магистралей создало новое обозначение – ВЛИ. Такая буквенная расшифровка указывает на изолированные воздушные линии.

Каждая марка различается своей конструкцией. Это разный диаметр жил, количество токоведущих проводов и наличие нулевой жилы, материал изготовления жил и изоляции. Единственное, что объединяет все провода – это наличие изоляции. По ГОСТ они обозначены как провода, но фактически получается, что это кабеля.

Марки СИП провода

Конструкция изделия и материалы, применяемые для изготовления, разделяют самонесущий изолированный провод на такие основные виды:

  • Маркировка СИП-1 указывает, что кабель имеет алюминиевые жилы, изолированные ПЭТ оболочкой. Изолирующее покрытие устойчиво к УФ лучам. Присутствующая нулевая жила бывает в двух исполнениях: с изоляцией и без нее. Марка СИП-1А идет с изолированной жилой, на что указывает маркировка буквой А;
  • Марка СИП-2 имеет идентичную конструкцию, только отличается изоляционным материалом. Кабель, в частности фазные жилы, покрыты сшитым ПЭТ. Нулевая жила идет голой или изолированной, на что указывает маркировка буквой А, например, СИП-2А. Кабель этих марок применяют при монтаже ЛЭП до 1000 вольт. Причем его используют как для натяжки основных линий магистрали, так и для изготовления ответвлений к постройкам. Такие провода предназначены для регионов с холодным и умеренным климатом. Подойдет для дачи, если используется 380 вольт. По ГОСТ, каждый тип провода выдерживает определенную длительную температуру нагрева. Марка СИП-1(А) выдерживает до 70
    о
    С, а собрат СИП-2(А) – 90оС. Монтируя кабель, надо соблюдать минимально допустимый радиус изгиба. Правила гласят, что он равен не мене 10 наружным диаметрам кабеля.
  • Одножильный провод СИП 3 имеет особую конструкцию, состоящую из стальной сердцевины, оплетенной алюминиевой проволокой. Оплетка изготовлена не из чистого алюминия, а из сплава AlMgSi. Сверху провод изолирован сшитым ПЭТ, устойчивым к УФ излучению. Одножильный провод СИП 3 применяется при строительстве ЛЭП до 20 кВ. Использование рекомендовано для регионов с тропическим, холодным и умеренным климатом.
    По ГОСТ, рабочая температура составляет 70оС, а длительно допустимая температура составляет от –20 до +90оС.
  • Кабель, маркированный как СИП-4, изготовлен из парных жил без нулевого провода. Нанесенная в конце маркировки буква Н говорит о том, что жилы изготовлены из сплава. Отсутствие буквы указывает на исполнение жил из чистого алюминия. Сверху жилы изолированы термопластичным ПВХ, устойчивым к УФ излучению.
  • Марка СИП-5 аналогична по конструкции проводу СИП-4. Отличаются они только изолирующим материалом. Для этой марки изоляция изготовлена из сшитого ПЭТ, что позволяет увеличить длительность допустимой температуры на 30%. Изделия этих марок предназначены для строительства ЛЭП до 2,5 кВ. Их также используют для подвода к зданиям и обустройства освещения улиц. Рекомендован кабель для регионов с холодным и умеренным климатом. Кабеля можно использовать для дачи в качестве ответвления.

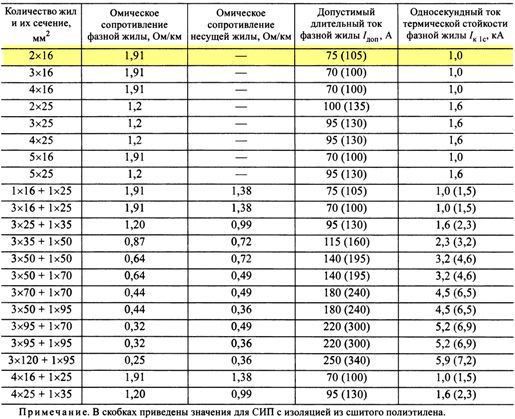

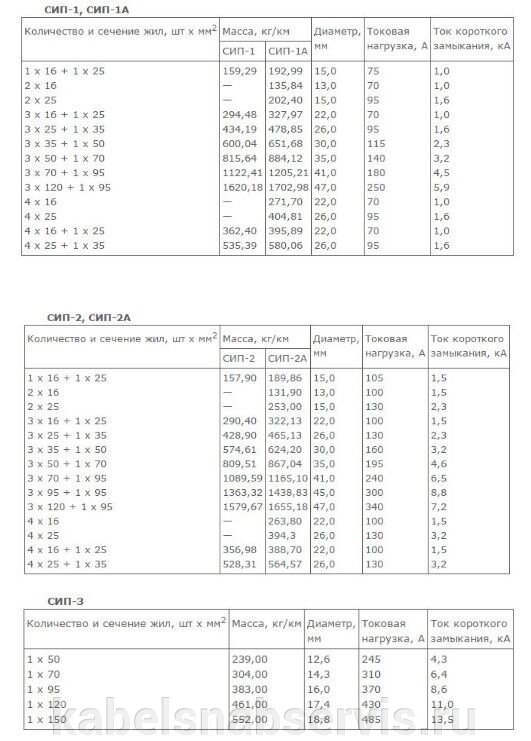

Краткие технические характеристики кабеля СИП разных марок представлены в таблице:

Существующая маркировка СИП кабеля и ее расшифровка

Маркировка кабеля обозначается буквами, цифрами и цветом изоляции. На примере цифрового и буквенного обозначения кабеля СИП-1 посмотрим, как происходит его расшифровка:

СИП-1 3х70+1х95-0,6/ ТУ 16-705.500-2006

Кабель марки СИП-1 имеет 3 основные жилы. Их сечение составляет 70 кв. мм. Плюс одна неизолированная несущая жила. Ее сечение – 95 кв. мм. Жилы рассчитаны на номинальное напряжение 0,6/1 кВ.

Взяв выдержку из ГОСТ 31946-2012, посмотрим, как наносится маркировка из букв, цифр и цветной изоляции на СИП-4:

  • фазные жилы обозначаются выдавленными на изоляции продольными полосами или цифрами, нанесенными печатным или тесненным методом;
  • на изоляцию нулевой жилы обозначения не наносятся;
  • вместо букв и цифр, обозначение может наноситься цветной полосой, шириной более 1 мм;
  • Дополнительные жилы для освещения маркируются В1, В2 или В3;
  • цифрами или буквами маркировка наносится по жиле через каждые 50 см;
  • обозначения имеют стандартные габариты: ширина 1 элемента обозначения – не менее 2 мм, высота – 5 мм;
  • дополнительные жилы цепей контроля могут быть без обозначений;
  • нанесенная маркировка должна быть устойчива к УФ излучению в период всего срока эксплуатации.

Расшифровка всех элементов обозначения позволяет быстро ориентироваться в выборе требуемого кабеля для выполнения определенных работ.

Основные характеристики СИП провода

Технические характеристики кабеля должны соответствовать ГОСТР 52373-2005. Он указывает, что самонесущий изолированный провод предназначен для ЛЭП до 1 кВ и выше, но не более 35 кВ. Сечение жил бывает от 16 до 240 кв. мм. На магистральных участках диаметр кабеля должен превышать сечение жил отходящих линий. Технические характеристики позволяют СИП применять в сетях уличного освещения. Для этих целей достаточно жил, сечение которых не превышает 16 или 25 мм.

В ГОСТе отображена характеристика основных предельных значений. Если некоторые параметры не соответствуют, такой кабель применять нельзя. Согласно ГОСТу, характеристика СИП отображает следующие основные параметры;

  • максимально допустимая нагрузка. Чем больше сечение жилы, тем этот показатель выше;
  • максимальная рабочая температура;
  • температурный предел аварийного режима. По ГОСТу он достигает 130оС;
  • допустимый радиус изгиба. Он не должен быть меньше 10 наружных диаметров жилы;
  • гарантия от производителя на 3 года;
  • срок эксплуатации при соблюдении всех требований составляет не менее 40 лет.

Некоторые характеристики, например, вес идентичного кабеля разного производителя, могут отличаться. Но они не должны выходить за пределы норм, отображенных в ГОСТе.

Арматура СИП

Кабель СИП имеет свои комплектующие, предназначенные для быстрого и безопасного монтажа. Линейная арматура представлена в широком ассортименте:

  • прокалывающие зажимы совместимы с любым типом кабеля. Зажимы обеспечивают герметичное соединение за счет того, что изоляция с жилы не снимается. Установив зажимы поверх изоляции, затягивают фиксирующие болты. В это время прокалывающие зубцы, проходя сквозь изоляцию, контактируют с металлом жилы;
  • арматура для ответвлений применяется для натяжной поддержки жил. Зажимы имеют такой механизм, принцип работы которого упрощает процесс монтажа и демонтажа кабеля без специального оборудования. Натяжитель можно использовать для подвешивания кабеля к любой поверхности;
  • поддерживающий и анкерный крепеж предназначен для фиксации зажимов. Вместе с крюками и зажимами используется бандажная лента. Любой крепеж устойчив к коррозии и температурным перепадам.

Область применения СИП проводов 2х16 и 4х16

В быту наиболее востребованы кабеля 2х16 и 4х16. Так, провод 4х16 применяют для ВЛИ 0,6/1 кВ и для воздушных ответвлений к вводу здания. Кабель 4х16 можно прокладывать по стенам постройки и другим сооружениям.

Кабель СИП 2х16 используют для снижения сечения на ответвлениях, при переходе от ЛЭП к внутренней проводке помещения. Как ответвление, СИП 2х16 хорошо подходит для дачи или загородного дома.

Несмотря на всю изоляцию, СИП имеет небольшой вес, что удобно для монтажа. Рассчитать вес конкретной марки можно по таблицам. Например, вес СИП-4 с двумя жилами:

Использование изолированных проводов вместо оголенных позволяет избежать замыканий и травматизма током при обрыве линии. В домашних условиях кабель может проложить человек даже с небольшой квалификацией.

Видео как выбрать СИП кабель

Вконтакте

Facebook

Twitter

Google+

Одноклассники

СИП-4 — Эм-Кабель

Провод самонесущий изолированный без несущего элемента, с алюминиевыми токопроводящими жилами, с изоляцией из светостабилизированного сшитого ПЭ

Преимущественная область применения

Для ответвлений от ВЛ к вводу и для прокладки по стенам зданий и инженерных сооружений в атмосфере воздуха типов II и III по ГОСТ 15150-69

Основные технические характеристики:

Номинальное напряжение СИП-4 0,6/1 кВ
Температура окружающей среды при эксплуатации От -60 °С до +50 °С
Относительная влажность воздуха (при температуре до +35 °С) 98%
Минимальная температура прокладки без предварительного подогрева -20 °С
Предельная длительно допустимая рабочая температура жил 90 °С
Предельно допустимая температура нагрева жил  в аварийном режиме (или режиме перегрузки)  130 °С
Максимальная температура нагрева жил при коротком замыкании 250 °С
Минимально допустимый радиус изгиба при прокладке 10  диам. кабеля
Срок службы не менее 40 лет
Гарантийный срок эксплуатации 3 года

Провод самонесущий изолированный без несущего элемента, с алюминиевыми токопроводящими жилами, с изоляцией из светостабилизированного сшитого полиэтилена.

Марка провода Расчетный наружный диаметр провода, мм Расчетная масса 1 км провода, кг
СИП-4 2×16-0,6/1 кВ 15 139
СИП-4 4×16-0,6/1 кВ 18 278
СИП-4 2×25-0,6/1 кВ 17 196
СИП-4 4×25-0,6/1 кВ 21 392
СИП-4 4х35-0,6/1 кВ 23 483
СИП-4 4х50-0,6/1 кВ 26 675
СИП-4 4х70-0,6/1 кВ 31 946
СИП-4 4х95-0,6/1 кВ 35 1215
СИП-4 4х120-0,6/1 кВ 39 1534

технические характеристики и расшифровка аббревиатуры

В последнее время изолированные провода применяются значительно чаще нежели их аналоги без изоляционного слоя. Этот факт обусловлен тем, что проводка, имеющая изоляционный слой, является более безопасной и довольно легко монтируется. Основная сфера применения СИП-кабеля строительство линий электропередач. Если говорить о бытовом применении, то стоит отметить четыре варианта кабеля СИП, которые применяются значительно чаще остальных.

Что такое СИП?

СИП провода являются частью кабельной продукции и созданы для того, чтобы заменить неизолированную проводку, которая была использована при возведении линий электропередач. Расшифровка, которая находится на самом устройстве может сообщить, что данный кабель является самонесущим изолированным проводом.

По требованиям ГОСТа производится несколько разных видов продукции, которая имеет обозначение в виде цифр, зависящее от марки. В отдельных случаях можно столкнуться и с буквенным обозначением. При расшифровке буквенного или цифрового обозначения можно понять из какого материала были произведены токоведущие жилы и есть слой изолирующего материала на нулевом проводе.

Применение СИП дало начало такому понятию как ВЛИ, что расшифровывается как «изолированные воздушные линии».

Каждая марка СИП провода обладает собственными конструктивными особенностями:

  • жилы разного диаметра;
  • различное количество токоведущих проводов;
  • наличие нулевой жилы;
  • материал изготовления жил;
  • Материал изготовления изоляционного слоя.

Все самонесущие изолированные провода имеют одну общую черту — наличие изоляционного слоя. Согласно государственному стандарту СИП обозначается как провод, но фактически является кабелем.

Марки провода

Исходя из таких характеристик как конструктивные особенности и материал изготовления самонесущие изолированные провода принято делить на 5 основных разновидностей:

СИП-1. Алюминиевые жилы в данной разновидности провода подлежат изоляции специальной оболочкой ПЭТ. Кабель, имеющий подобную изоляцию, не реагирует на ультрафиолетовые лучи. Изоляция на нулевой жиле может как присутствовать, так и отсутствовать. Максимальной нагрев, который способен выдержать кабель составляет 70 °С.

СИП-1А. Дополнительная маркировка в виде буквы вы говорит о наличии изолированные жилы. Конструкция полностью повторяет предыдущую, а единственное отличие — изолирующий материал. Данным видам кабеля могут монтироваться линии электропередач до 1.000 Вольт. Возможно использование как для основных линий магистралей, так и в качестве ответвлений. Зачастую провод используется в регионах, где преимущественно холодный или умеренный климат. Способен выдержать максимальный нагрев до 90 °С.

При монтаже данного оборудования необходимо уделять значительное внимание минимально допустимому радиусу изгиба, который должен составлять не менее 10 наружных диаметров кабеля.

СИП-3. Разновидность одножильного провода которая имеет определенные особенности в своей конструкции. Сердцевина из стали имеет оплетку алюминиевой проволокой. В качестве материала оплетки выступает не чистый алюминий, а сплав, который состоит из алюминия, магния, кремния. Изоляция кабеля состоит из сшитого ПЭТ, что даёт ему высокий уровень устойчивости к ультрафиолету. Применяется данный кабель для создания линии электропередач мощностью до 20 кВ. Наилучшим образом провод характеризует себя при его применении его в регионах, где в основе лежит тропический, холодный, умеренный климат. Диапазон рабочей температуры составляет 70 °С, а длительно допустимая температура от -20 °С до +90 °С.

СИП-4. Состоит из парных жил, не имеет нулевого провода. Можно встретить кабель, где имеется дополнительная маркировка в виде буквы «Н», что говорит о том, что жилы были сделаны из специализированного сплава. Отсутствие дополнительной маркировки говорит о том, что жилы изготовлены из чистого алюминия. Устойчивость жил ультрафиолетовому излучению обусловлено тем, что сверху находится специальный изолирующий материал — ПВХ.

СИП-5. Данный кабель не имеет конструктивных отличий от предыдущего вида. Единственный отличительные чертой выступает изоляционный материал в качестве которого выступает сшитый ПЭТ. Именно эта особенность позволяет увеличить более чем на 30% длительность максимально допустимой температуры. Основная область применения строительство линий электропередач до 2,5 кВ. Нередки случаи применения данного вида кабеля для оборудования освещения улиц или для подводки электричества к зданиям. Наиболее продуктивное использование продукции отмечено в регионах, где преобладает холодный или умеренный климат.

Существующая маркировка и ее расшифровка

Качественный маркировки, которая наносится на кабель, могут выступать буквы, числа или цвета. В качестве примера можно рассмотреть маркировку, которая нанесена на кабель СИП-1, что позволит наглядно увидеть, как расшифровываются значения: СИП-1 3х70+1х95-0,6/ ТУ 16-705.500-2006.

Что обозначает количество основных жил, их 3. Вторая цифра подразумевает сечение основных жил 70 кв. м.

1х95 — одна несущая жила, которая не имеет изоляционного слоя с сечением 90 кв. мм.

0.6/1 кВ — напряжение на которое рассчитаны жилы.

Государственный Стандарт предусматривает ряд требований в отношении нанесение маркировки, которая может состоять из букв, цифр или обозначаться цветом. В качестве примера можно рассмотреть самонесущий изолированный провод четвертого типа.

Жила имеют обозначение в виде выдавленных продольных полос или цифр, нанесение которых осуществляется при помощи тиснения или печати.

Изоляция на нулевой жиле специальной маркировки не требует.

Жилы, предназначенные для освещения обозначены маркировками В1, В2, В3.

Числовая или буквенная маркировка должна повторяться на жиле через каждые 50 см, а стандартный размер цифробуквенного обозначения равен: по ширине не менее 2-м миллиметрам, а по высоте не менее 5-ти миллиметрам.

Дополнительные жилы не подлежат маркировке.

Маркировка, нанесенная любым из допустимых способов, должна иметь устойчивость к воздействию ультрафиолетового излучения в период срока эксплуатации.

Зная каким образом, расшифровывается нанесенная на кабель маркировка можно в разы быстрее подобрать необходимый самонесущий изолированный провод самостоятельно.

Основные характеристики провода

Технические характеристики самонесущего изолированного провода должны отвечать тем требованиям, которые указаны в государственном стандарте качества.

  • В качестве главной особенности СИП можно выделить, что данная продукция предназначена для ЛЭП до 1 кВ, но менее 35 кВ включительно.
  • Значение сечения жил составляет 16-20 кв. миллиметров. Если говорить о применении кабеля на магистральных участках, то его диаметр должен иметь несколько больший размер, чем сечение жил отходящих линий.
  • Использование самонесущего изолированного провода в сетях уличного освещения обусловлено широким выбором жил, которые имеют сечение от 16 до 25 кв. миллиметров. Если есть отклонения в вышеуказанных значениях, то использование оборудования запрещено.
  • Кабель должен соответствовать ряду параметров, в частности:
  • Максимально допустимая нагрузка. Значение данного показателя напрямую зависит от сечения жилы. Чем больше сечение, тем выше показатель.
  • Максимально допустимая температура. 130 °С – выступает в качестве верхней границы.
  • Максимальный радиус изгиба. Минимальный показатель изгиба – десять наружных диаметров жилы.
  • Гарантия, представленная производителем, составляет минимум 36 месяцев. Если самонесущий изолированный провод был изготовлен в соответствии с ГОСТ, то срок его эксплуатации составляет до 40 лет.

Ряд характеристик может иметь некоторое отклонение в диапазоне допустимых, так как этот фактор зависит от производителя. Важно, что ни один из показателей не может выходить за пределы параметров, установленных государственным стандартом.

Арматура СИП

Так как самонесущий изолированный провод является достаточно специфичным устройством, для более комфортного его использования были разработаны комплектующие, которые помогают произвести монтаж изделия в более короткие сроки без потери качества.

В качестве наиболее популярных материалов стоит рассмотреть прокалывающие зажимы, которые подходят для совместного использования с любым типом кабеля. Применение данных материалов позволяет обеспечить герметичность в соединении, так как снимать изоляционный слой с жилы не нужно.

По факту установки зажимов достаточно только затянуть специальные фиксирующие болты.

Простая конструкция обеспечивает простоту не только сборки, но и разборки без применения дорогостоящего оборудования.

Чтобы подвесить кабель к нужной поверхности следует использовать натяжитель, которые имеет вид анкерного крепежа и выступает в роли фиксатора зажимов. Крюки или зажимы работают лучше если их применять в совокупности с бандажной лентой.

Любой из вышеперечисленных крепежей обладает устойчивостью к коррозии и колебаниям температур.

Область применения 2х16 и 4х16

Такая разновидность самонесущего изолированного провода как 2х16 и 4х16 чаще всего используется в быту.

4х16 используется для ВЛИ 0.6/1 кВ. Возможно использования в качестве ответвления от основной линии.

2х16 используется для снижения сечения и перехода от ЛЭП к прокладке провода внутри помещения.

Еще одним преимуществом самонесущего изолированного провода является его небольшой вес.

Используя проводов с изоляцией, можно избежать получения различных травм в случае, если произойдет короткое замыкание или обрыв линии. Если проложить СИП необходимо самостоятельно, то с этой задачей справится человек не имеющий специальной подготовки.

Материал предоставлен крупным интернет-магазином Директ-Электрик — компания предлагает огромный ассортимент электрики по низким оптовым ценам.

Провод СИП-2 4х16+1х25 — ООО «ЭКС-Воронеж»

Для обустройства линий электропередач важно правильно выбрать силовой кабель, так как от этого зависит нормальная эксплуатация всей электросети. Силовой провод СИП 2 отличается удобством в применении, практичностью, а также прекрасными эксплуатационными характеристиками.

Преимущества провода СИП-2 4х16+1х25

  • высокое качество изоляции;
  • доступная цена;
  • защита от замыканий при прокладке линий электропередач;
  • легкость укладки на стенах фасадов;
  • простота и высокая скорость монтажа, что не требует наличия специальной квалификации у персонала;
  • экономия материалов и времени;
  • пожарная безопасность;
  • долговечность;
  • уменьшение потерь электроэнергии;
  • безопасная эксплуатация;
  • прокладка с другими проводами;
  • отсутствие снега и льда на поверхности кабеля.

Варианты арматуры для крепления СИП-2


а — крепление на анкерной опоре
б — поддерживающее крепление на промежуточной опоре
в — соединительные зажимы для провода MJPT

Основные особенности

Кабель СИП-2 4х16+1х25 представляет собой фазные жилы, изолированные друг от друга и скрученные в жгут. Также в состав провода входит нулевой проводник. При этом скрутка жил происходит в правом направлении. Для изготовления трех токопроводящих жил применяется алюминий. Несущая нулевая жила может изготавливаться из сплава высокого качества, в результате чего приобретает высокую прочность.

В модификации СИП-2 4х16+1х25 нулевая жила является несущей. Также в этой модели на жиле имеется изоляционное покрытие. В качестве материала изоляции применяется сшитый полиэтилен. Он отличается особыми светостабилизированными качествами. В результате этого провод имеет длительный срок службы и отличные показатели термостойкости. Чтобы закрепить провод к опоре, необходимо использовать зажимы и кронштейны. При этом монтаж провода производится за одну жилу.

Провод СИП-2 4х16+1х25 применяется для наружной прокладки по стенам и фасадам зданий и при устройстве воздушных электрических магистралей. Также этот кабель незаменим при устройстве ответвлений и вводов в помещения. Провод СИП данной модели предназначен для распределения и передачи тока в сетях, напряжение в которых составляет не больше 20кВ. Этот кабель рассчитан на использование при любых климатических условиях.

Техническая характеристика провода СИП-2 4х16+1х25

Использование сшитого полиэтилена при производстве кабеля обеспечивает его улучшенные свойства: прочность, эластичность и термостойкость.

Провод СИП-2 4х16+1х25 рассчитан на следующие условия:

  • температура среды – от -600С до +500С;
  • максимальная рабочая температура кабеля – 900С;
  • предельное значение при перегрузке (около 8 час. в сутки) – 1300С;
  • нагрев жил при КЗ (до 5 сек.) – 2500С;
  • допустимый радиус изгиба кабеля – не менее 10 диаметров.

Наша компания занимает стабильное положение на рынке электротоваров и обеспечивает профессиональное обслуживание всех клиентов. Мы давно сотрудничаем со строительными и электромонтажными организациями, поэтому предлагаем только качественную кабельную продукцию. Наша компания предлагает приобрести провод СИП-2 4х16+1х25 по самым выгодным ценам от производителя.

СИП кабель — свойства, маркировка и характеристики

В зависимости от марки, электромонтажный СИП кабель предназначен для передачи электрического тока в сетях напряжением 0,4 – 1, или 10 – 35 кВольт. Линии, проложенные этим кабелем, выгодно отличается от своих предшественниц стоимостью и не требуют высококвалифицированного персонала для монтажа и эксплуатации. Что такое электрический провод СИП можно понять с первого взгляда – на его жилах есть изоляция.

Способы нанесения и расшифровка маркировки

Сама аббревиатура, используемая в качестве названия, расшифровывается как Самонесущий Изолированный Провод, что уже определяет его основные характеристики. Маркировка на провод СИП может быть нанесена буквенно-цифровым способом и цветовыми метками, с соблюдением следующих требований:

  • Если применяется цветовая маркировка, то она наносится полосами шириной не меньше 1 мм. Для самонесущего нулевого провода используется синий цвет.
  • Цифробуквенные обозначения выдавливаются на изоляции или наносятся печатным методом в виде B1, B2, B3.
  • Размер каждого знака составляет не менее 2 мм в ширину и 5 мм в высоту.
  • Расстояние между повторами маркировки – 50 см.
  • Нулевая жила не маркируется.

Это важный момент – к примеру, кабель может иметь цветовую маркировку трех жил желтым, синим и красным цветом, а четвертая полностью черная. Нулевая в данном случае та, что полностью черная, а не отмеченная синей полосой.

Любая из нанесенных маркировок должна быть устойчивой к воздействию ультрафиолета.

Кроме обозначения фазных и нулевого проводов, маркировка содержит информацию про количество токоведущих жил и размер их поперечного сечения. Эти обозначения имеют следующий вид:

СИП-2 3х120 + 1х95 – 0,6/1 кВ ТУ 16-705.500-2006

Из приведенного обозначения понятно, что это кабель с тремя фазными изолированными сшитым полиэтиленом жилами сечением 120 мм² и одной нулевой без изоляции, сечением 95 мм². Такой сиповский провод рассчитан на напряжение до 1000 Вольт и сделан по ТУ 16-705.500-2006.

Преимущества провода СИП

Изолированные провода по всем статьям превосходят своих предшественников, которые обходились без защитной оболочки:

  1. Скорость монтажа. Вместо того, чтобы тянуть 4 отдельных провода, надо провесить только один кабель.
  2. Удобство подключения – в этом плане электропровод без изоляции требует повышенного внимания и тщательной перепроверки.
  3. Квалификация монтажников. При монтаже не надо точно выверять расстояние между проводами, во избежание короткого замыкания.
  4. Стоимость монтажа. Нет необходимости в использовании изоляторов – соответственно из статьи расходов убирается их приобретение и установка.
  5. Возможность подключать новые точки без отключения всей линии – для таких проводов разработаны специальные зажимы, которые прокалывают изоляцию и плотно прижимаются к токоведущей жиле.

Производители заявляют, что конструкция кабеля позволяет практически полностью исключить воровство электроэнергии. О полной защите жил речь, конечно, не идет, но сделать к ним несанкционированную врезку действительно сложнее.

Подробнее о характеристиках и использовании кабеля смотрите в этом видео:

Конструкция проводов СИП

Чтобы знать как правильно выбрать такой кабель, надо в первую очередь определиться каких он бывает конструкций. Первые символы маркировки, следующие сразу за аббревиатурой, обозначают разновидность СИП-кабеля, которая отмечается как 1, 1А, 2, 2А, 4, 4н, 5 и 5н. Они показывают из чего сделаны нулевые провода, есть ли на них изоляция и за счет чего обеспечиваются самонесущее свойство кабеля (стальная жила внутри нулевого провода или прочность общей конструкции)

СИП-1 и СИП-1А

Эти марки электрического провода СИП практически идентичны по своим характеристикам. Единственная разница между ними заключается в наличии изоляции на нулевой жиле: на СИП-1 ее нет, а на СИП-1А – есть. При этом сама нулевая жила имеет стальной сердечник и может быть большего, равного или меньшего сечения чем фазные провода, в зависимости от марки и назначения кабеля. Материал изоляции – термопластичный полиэтилен с рабочей температурой эксплуатации от -60 до +50 С°, без ущерба для своих свойств выдерживающий длительный нагрев до +70 С°. Количество жил – 2-4.

СИП-2 и СИП-2А

Имеет точно такое же строение и токопроводящие характеристики, как и провода марки СИП-1, но разработан он для эксплуатации в более жестких условиях, что выражается в применении изоляции из сшитого светостабилизированного полиэтилена. Это более прочный материал с улучшенными характеристиками термостойкости – рабочая температура от -60 до +50, но длительный нагрев он выдерживает до +90 С° и может использоваться в регионах с холодным климатом. Количество жил – 2-4.

СИП-3

В отличие от остальных марок кабелей СИП, этот делается исключительно одножильным, использующимся для линий электропередач напряжением 10-35 кВольт. Он состоит из стального сердечника, вокруг которого обвита проволока из алюминиевого сплава – AlMgSi. Этот материал обладает высокими токопроводящими и прочностными характеристиками, а также более устойчив к коррозии. В качестве изоляции применяется светостабилизированный полиэтилен, что позволяет использовать кабель СИП в регионах со сложными климатическими условиями.

СИП-4 и СИП-4н

Провод с жилами равного сечения от 16 до 120 мм², количество которых может быть 2-4 штуки. Несущие свойства в равной степени распределяются на все жилы. В качестве изоляции используется термопластичный полиэтилен. Может эксплуатироваться при температурах от -60 до +50 С°, при этом выдерживать длительный нагрев до +90 С°. Различия в маркировке обусловлены материалом из которого сделаны сами токопроводящие жилы – в СИП-4 это чистый алюминий, а СИП-4н – алюминиевый сплав. Также применяется маркировка СИПн-4, которая говорит что изоляция не распространяет горение.

СИП-5 и СИП-5н

По аналогии с проводами СИП-1 и СИП-2 отличаются от кабеля СИП-4 и СИП-4н материалом изоляции, которая сделана из сшитого светостабилизированного полиэтилена. Это позволяет на 30% увеличить ее устойчивость к длительному нагреву и переохлаждению, что определяет сферу использования как для умеренного и холодного климата.

Любой провод СИП имеют расчетный срок службы от 40 лет и при монтаже стребуют выдерживания радиуса изгиба не меньше 10 диаметров всего кабеля.

Сечение жил и технические характеристики проводов

При предварительных расчетах обязательно надо учитывать площадь поперечного сечения и вес провода – эти данные можно взять из сравнительных таблиц.

Если просчитывается подключение СИПовского кабеля к дому, надо тщательно промерить расстояние от уличного столба до места ввода провода – если оно больше чем 25 м, то под выбранный кабель придется ставить дополнительную опору.

Сечения жил проводов марок СИП-1 и СИП-2:

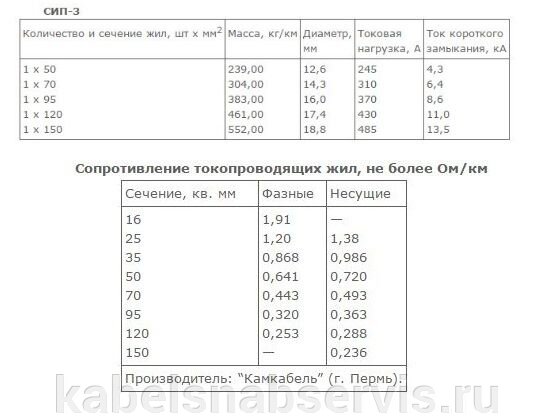

Сечение жил и характеристики одножильного провода СИП:

Сечение жил проводов СИП-4 и СИП-5:

На провод СИП основные технические характеристики следующие:

Подробнее о различных видах кабеля СИП а также его монтаже смотрите в этом видео:
