Таблица цветовой маркировки резисторов. Расшифровка цветных колец резистора.
Тема: как узнать какой номинал у резистора с цветовыми кольцами, таблица.
Вашему вниманию представляю таблицу цветовой маркировки резисторов, имеющие цветные кольца на своём корпусе. Она поможет вам узнать, какой именно номинал у того или иного резистора, имеющего определенные цветовые кольца на своей поверхности. Думаю не лишним будет сохранить данную картинку с расшифровкой маркировки резисторов у себя на компьютере. Ведь тем, кто частенько сталкивается с этими электронными элементами не всегда удобно брать в руки мультиметр и вручную измерять это сопротивление, чтобы узнать его действительный номинал.
Что касается самой таблицы расшифровки цветовой маркировки резисторов, думаю тут и так всё ясно. Первые три кольца обозначают цифры, четвёртое, это множитель, который определяет величину единицы измерения сопротивления (Ом, кОм, мОм). Пятое кольцо на резисторе с цветной маркировкой обозначает допуск погрешности в процентах. Думаю, что ясно — чем он меньше, тем точнее резистор. Ну и на металлопленочных прецизионных сопротивлениях имеется шестое цветовое кольцо, что характеризует температурный коэффициент (показывающий на сколько будет изменяться величина сопротивления под влиянием температуры).
Внимание! Учтите, что та краска, которой наносятся цветные кольца на электрическое сопротивление не имеет особой устойчивости к повышенным температурам. То есть, есть такая проблема — вы начинаете выпаивать из платы резистор с цветными кольцами на корпусе, и нехотя перегрели это сопротивление паяльником. В результате цвета колец в какой-то степени изменятся (влияние температуры на краску).
Следовательно такой перегретый однажды резистор уже на своем корпусе имеет искаженные цвета. Его маркировка оказывается ошибочной.
Так что если вы сами выпаиваете резисторы такого типа, то будьте предельно осторожны, чтобы не сделать подобную ошибку. Старайтесь выпаивать быстро и использовать щипцы для охлаждения нагреваемых мест электронных компонентов. Учтите, что перегрев деталей может повлиять и на внутренние характеристики элементов. Такие температурные влияния имеют необратимый характер.
Резисторы с цветовой маркировкой, которые были испорчены естественным процессом нагрева током на самой работающей плате также меняют цвета. Их уже становиться трудно определить, какой они имеют номинал. Если нагрев повлиял только на цветовую маркировку, такой резистор легко можно проверить электронным мультиметром (после чего для себя на самой плате возле сопротивления написать его номинал). Гораздо хуже дело, когда такой резистор из-за чрезмерного перегрева электрическим током значительно изменил свой номинал.
Тут уж придётся потрудится в его определении.
P.S. А слабо взять и запомнить эту таблицу? Хотя при желании это вполне можно сделать! Думаю, те кто часто сталкиваются с этими резисторами (в своей работе) уже это сделали, специально не желая того 🙂
| Чип-индуктивности | КИК, КИК1 | Coilcraft: CS; Murata: LQW; Bourns: CW; KOA: KQ; Wurth Elektronik: WE-KI; Epcos: b82498; Vishay: IMC; AVX: LCW |
| КИФ | Coilcraft: AF Wurth Elektronik: RFI | |
| Резисторы общего применения | Р1-8В (в том числе резисторы с нулевым» сопротивлением – перемычки Р1-8В) | Bourns: CR; Vishay: CRCW; Yageo: RС; AVX: CR; Walsin: WR; Liket: RP; Faithful Link: RC; KOA: RK73; Uni-Ohm: RP; Panasonic: ERJ |
| С2-33, С2-33Н | Vishay: RCMS02, RCMS05, RCMM05 Multicomp: MF | |
| P1-155 (MELF резисторы) | Vishay: MMA, MMB, MMU; KOA: RN41; Viking: CSRV; Token: RJM | |
| Р1-161 (высоконадежные для работы в условиях глубокого вакуума) | Vishay: CRCW | |
| Низкоомные резисторы | Р2-105 | Bourns: CRF2512; Vishay: WSL; Tyco Electronics: TL |
| Р2-108А | Powerton: FPR2 | |
| Р2-108Б | Powerton: FPR2 | |
| Прецизионные резисторы | Р1-8МП | Susumu: RR; Vishay: MCT, MCU, MCA |
| Р1-8П | Viking: AR; KOA: RN73 | |
| Высокоомные высоковольтные резисторы | Р1-135П | Bourns: CHV2512; Nicrom: HVC2512 |
| Р1-153 | Ohmcraft: HVC; SRT: CHS; Vishay: CRHV; Ohmite: HVC | |
| Р1-154 | Vishay: VR-37 Murata: MHR | |
| Р1-135Н | Nicrom: Series 200 | |
| Наборы резисторов, делители | НР1-77-2 | Nicrom: Series 300; TT electronics: PHVD; Ohmite: Slim-Mox; Caddock: THV |
| ВЧ и СВЧ резисторы и поглотители | Р1-17, Р1-87 | ATC: FT, F1, CR1; Anaren: 800-50T; Aeroflex: PPT; Component General: CBR EMC: 31-7108, 31A1004XXF, 31A1123; BED: RL400, RM800 |
| Р1-170 | Anaren: A150N50X4B, J100N50X4B, RFP100N50TW, RFP050100-2X050, RFP-15050RLS, RFP-10N50TV, RFP-20-50RP, RFP-40050T, 60N50TP, 60N50TPC, 60N50TPR, 100N50TW; ATC: LT11020T0050J, СT11020T0050J, LT2525T0050J, FR10515N; Johanson: RF020AA01, RF040BA03 Diconex: 17-0315, 17-0432, 17-0464, 17-0390, 17-0385, 17-0496, 17-0465, 17-0532, 17-0408, 17-0438, 39-0178, 39-0179; BED: RP10, RE100, RL150, RM250, RL400, RM800, TP10, TF10, TE10, TP60, TF60, TE60, TC100, TE100, TL150, TY800; Aeroflex: ANR, ANT Barry: D05Z | |
| Р1-158 | Anaren: 060120A15Z50-2, 060120A15Z50-2; Barry: RY; EMC: SMT1206XXALN, SMT2010XXA | |
| Р1-160 | Vishay: FC | |
| Мощные резисторы | Р1-150А, Р1-150Б | Vishay: RTO50, LTO50, LTO30, RTO20; Bourns: PWR220T; Ohmite: AP836; Caddock: MP820, MPM20 |
| Р2-108А | Powerton: FPR2 | |
| Р2-108Б | Powerton: FPR2 | |
| Специальные резисторы | Р1-151 (электропиротехнический инициирующий резистор) | Vishay: EPIC, MEPIC |
| ВЧ и СВЧ поглотители резистивные | ПР1-1 | EMC: TS05xx; Aeroflex: PCAA |
| ПР1-25 (аттенюатор фиксированного ослабления двунаправленный) | Narda: 769A Weinschel Associates: WA49 JFW: 50FH-XXX-100-3 |
расшифровка цветной маркировки по таблице и онлайн-калькулятором
С появлением радиоэлектронной и микропроцессорной техники ни одна сложная схема не обходится без участия резисторов.
Резистор позволяет не только преобразовывать напряжение в силу тока и обратно, но также ограничивать последнее или поглощать. В большинстве случаев они имеют крайне миниатюрный вид. Именно поэтому принято в качестве маркера наносить на них цветные полоски, расшифровать которые поможет калькулятор резисторов по цветовой маркировке.
Функции маркировки резисторов
Так как большинство резисторов имеет довольно маленькие размеры, наносить на них цифровое обозначение нецелесообразно, ведь пользователь банально не сможет его разглядеть. Куда проще помечать подобные мини-детали цветовыми полосками, которые и были приняты в качестве стандарта.
Однако крайне сложно запомнить все условные обозначения и вариации подобного маркирования. Именно поэтому существуют таблицы и калькуляторы сопротивлений резисторов, которые избавляют электронщика от нужды запоминать множество лишней информации. Да и человеческий фактор никто не отменял, что в результате может привести к неверной расшифровке, а как последствие — можно получить нерабочую или неправильно работающую схему.
Таким образом, было решено внести цветные полосы для обозначения маркировки резисторов в стандарты, подразумевающие нанесение от трёх до шести полосок определённого цвета, каждая из которых несёт в себе заранее заложенную информацию, благодаря чему несложно подобрать необходимую деталь с требуемыми параметрами.
Стандартные цветные обозначения
Полоски или цветовые кольца, наносимые на сопротивление, могут иметь не только различный цвет, но и отличаться толщиной и количеством. Принятая маркировка резисторов выглядит так:
- 3-полосная: первая и вторая полоски имеют цифровое значение, а третья — множитель, на который умножают либо делят заданное в двух первых полосках число, что позволяет узнать номинал детали. Отсутствие четвёртой полосы говорит о том, что погрешность такой детали будет в пределах 20%.
- 4-полосная: имеет те же значения, что и в случае с тремя полосами.
А вот четвёртая указывает на погрешность в процентах, которую определяют по таблице. - 5-полосная: такая маркировка резисторов по цветам говорит, что погрешность этого полупроводника будет в пределах 0,005%. Первые три полосы имеют цифровые значения, а четвёртая обозначает множитель, который также можно узнать из таблицы.
- 6-полосная: ничем не отличается от расшифровки 5-полосных вариантов, за исключением шестой полосы, которая показывает температурный коэффициент, то есть, как изменится сопротивление полупроводника с изменением температуры в процессе работы.
А вот четвёртая указывает на погрешность в процентах, которую определяют по таблице.Из этого можно сделать вывод, что чем на резисторе колец больше, тем больше можно узнать о его характеристиках. Но на сложность расшифровки количество цветовых обозначений никоим образом не отражается.

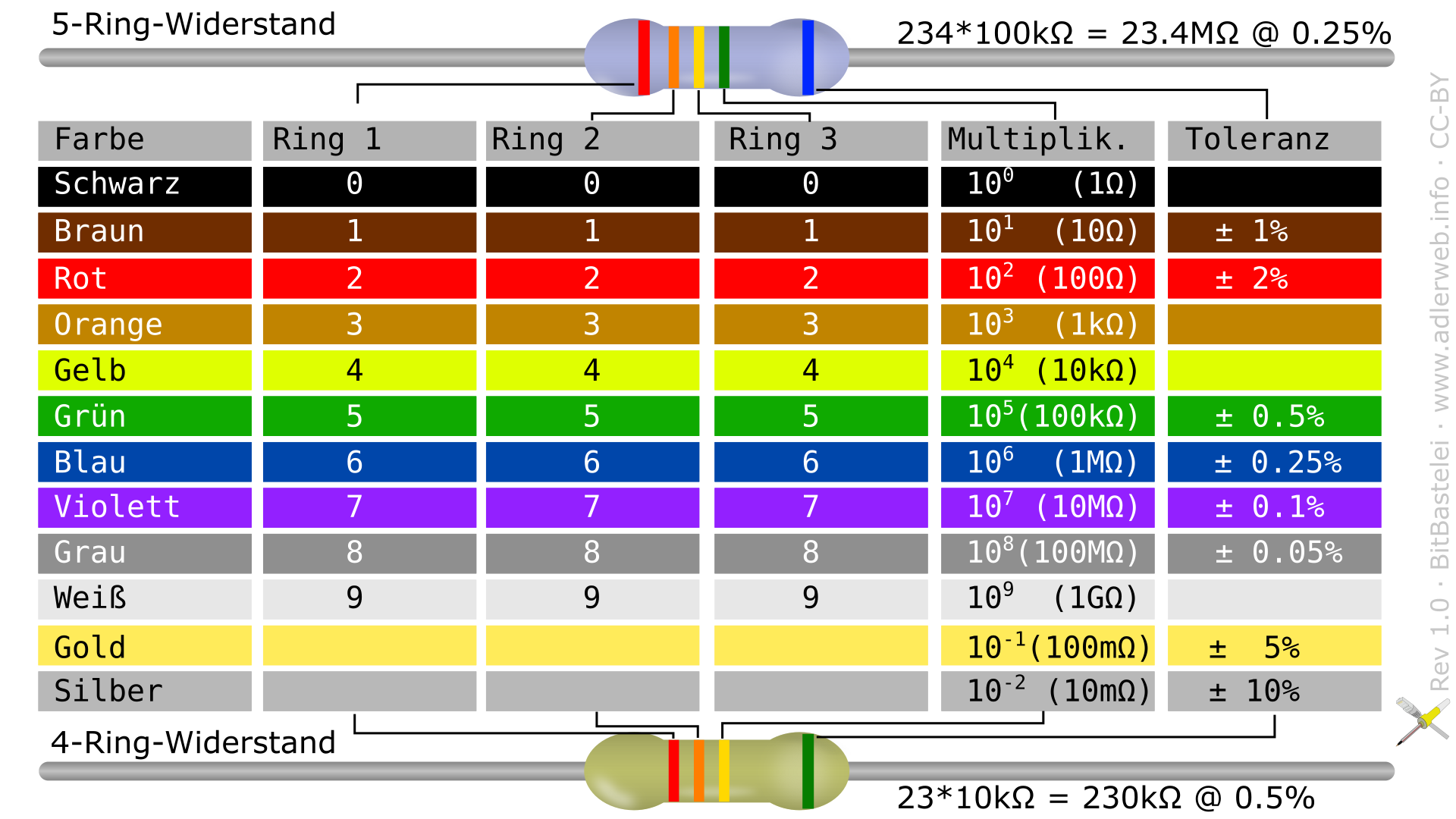

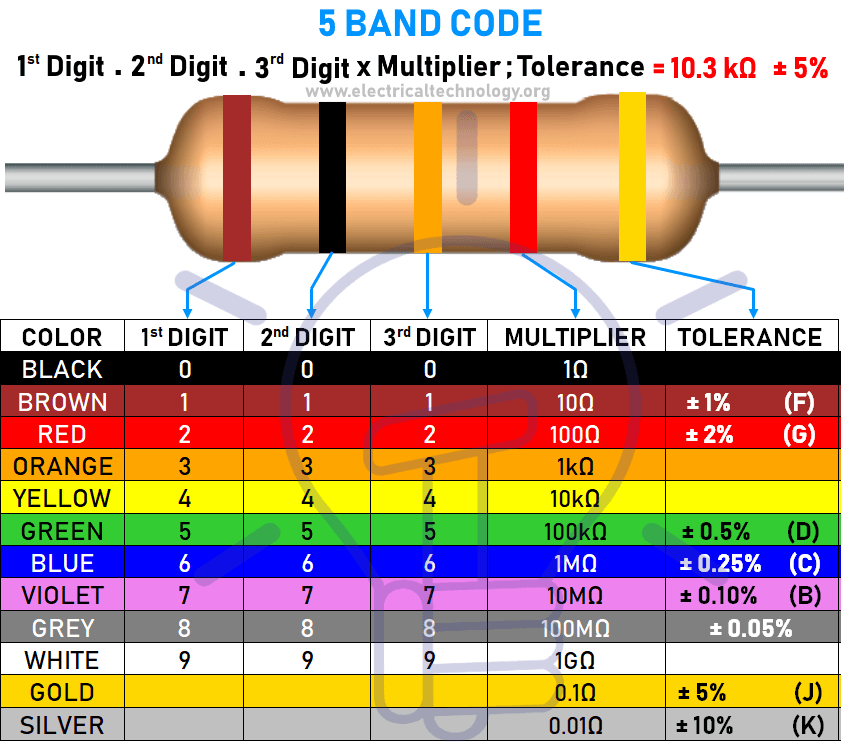

Общая универсальная таблица значений
Конечно, все обозначения и соотношения цветов держать в голове крайне сложно. Да и особой нужды в этом нет.
Зато существует универсальная таблица цветовых значений, благодаря которой цветная маркировка резисторов расшифровывается без особого труда.
Подобные обозначения приняты большинством производителей в мире, что делает её универсальной для любой страны.

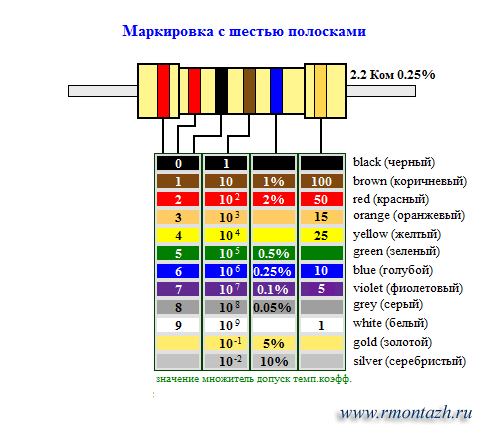

Для примера можно рассмотреть 6-полосный вариант с цветовыми кольцами: красный, оранжевый, жёлтый, зелёный, синий, коричневый.

- Красный — числовое значение «2».
- Оранжевый — числовое значение «3».
- Жёлтый — числовое значение «4».
- Зелёный — четвёртая полоска обозначает множитель, для зелёного (по данным таблицы) это значение 1*10⁵. Ориентируясь на таблицу, первые три цвета дают значение «234» Проведя расчёт 234*10⁵ получается 2,34 МОм.
- Синий — определяет точность, которая для этого цвета 0,25%, т. е. именно таково возможное отклонение от начального значения в любую из сторон при работе резистора.
- Коричневый — обозначает температурный коэффициент, в этом случае значение равно 100 ppm/°C.
.jpg)
Таким образом, из приведённого примера видно, что никаких особых сложностей при расшифровке не возникает, даже если имеется сопротивление с шестью цветными обозначениями.
Онлайн калькуляторы
Для определения и расшифровки резистора по цветовым полосам можно пойти и другим путём. Порой далеко не всегда удобно пользоваться таблицей. Тем более что придётся ещё и проводить (пусть и минимальные) расчёты, а это современный человек не очень любит. Вот здесь на помощь может прийти интернет. Ведь расшифровку цветовой маркировки резисторов цветной онлайн-калькулятор выполнит куда более точно и быстро. А учитывая, что почти у всех сейчас в наличии смартфоны, то реализовать подобное действие можно даже «в поле».
Онлайн-калькуляторы сегодня можно найти без труда через любую поисковую систему.
Несмотря на то что все они могут отличаться внешне, принцип действия всегда будет одинаков. Ну и в функционале также возможны некоторые различия. Однако получить интересующую информацию по резисторам есть возможность на любом из таких сервисов.
Как правило, в основе программы заложены все те же данные, что можно найти в таблице. Но выполняются все расчёты автоматически. Для этого в зависимости от предлагаемого сервисами калькулятора необходимо ввести, обозначить, отметить или сообщить программе иным способом количество и цвет полосок. В результате чего калькулятор в считанные доли секунд выдаст всю имеющуюся по данному полупроводнику информацию — удобно, быстро и точно. Таким образом, цветовая маркировка резисторов онлайн вычисляется куда более эффективно.
Нестандартные маркеры
Несмотря на то что цветовая маркировка резисторов признана во всём мире, некоторые особо известные производители могут наносить иные обозначения согласно своим личным стандартам. Так, цветовое обозначение резисторов у Philips, помимо основных характеристик, может нести информацию о технологии производства и применяемых компонентах.
Хорошо известная компания Panasonic также предпочитает следовать личным стандартам. В своих обозначениях они вводят информацию и о каких-либо особенных свойствах резистора.
Тем же путём пошла и фирма CGW, которая также отображает на корпусе полупроводника информацию о его дополнительных особенностях.
Но несмотря на это, любую из таких деталей можно не только расшифровать и получить исчерпывающую информацию о ней, но и прибегнуть к замене на аналог, а это говорит о том, что сами свойства прибора остаются практически неизменными.
