СП4-1а 4к7 Ом переменный резистор (0.5 Вт, ВС2-25, отечественный)

Общая информация
Полное наименованиеПеременный резистор СП4-1а ВС2-25 4к7 Ом 0.5 Вт ±20%-А
ПроизводительПО Омега, СССР
Part NumberСП4-1 4,7 кОм
Product Specifications NoСП4-1а ВС2-25 4к7Ω 0.5 Вт
Оригинальное наименованиеРегулировочный потенциометр СП4-1а ВС2-25 4к7Ом 0.5 Вт
Страна производитель СССР
ОригиналДа
Год выпуска8812
СостояниеНовый
Тип упаковкиКоробка
Основные параметры
Функциональный типРегулировочный
Функциональная категорияпеременный, непроволочный
Конструктивные особенностицилиндрический, одинарный
Функциональная характеристикаА-линейная
Маркировка на корпусеСП4-1 4К7 0,5 Вт
Тип монтажаНавесной или на плату
Тип валаВС2-25
Длина вала (выступающей части)25 мм
Диаметр вала3 мм
Режим работынепрерывный, импульсный
Технические характеристики
Номинал сопротивления4. 7 кОм
Номинальная мощность0.5
Номинальное отклонение20%
Максимальное напряжение (Umax)250 Вольт
Сопротивление изоляции5000 МОм
Условия эксплуатации
Гарантийная наработка10000 часов
Рекомендации для пайкиВремя пайки — не более 3 сек. Пайку производить на расстоянии не менее 2 мм от корпуса. При пайке паяльником обязательное применение теплоотвода. Мощность паяльника не выше 40 Вт.
Температура эксплуатации-60…+100 °С
Температура хранения-60…+100 °С
Максимальная влажность98% при температуре +35°С
Вес и габариты
Длина44 мм
Ширина12.8 мм
Высота12.8 мм
Вес изделия5 г
Расположение на складе101, mestopolozhenie_na_skladakh_, divider, 0, 48
В России91, mestopolozhenie_na_sklade_v_rossii, divider, 0, 49
В Китае90, sluzhebnaya_informatsiya, divider, 0, 56

Маркировка резисторов — radiohlam.

ru

1. Маркировка буквенно-цифровая.

При такой маркировке буква указывает на десятичную запятую и обозначение (К — килоомы, М — мегаомы, R — омы), а цифры — на значение сопротивления. Для сопротивлений меньше 1 КОм буква может отсутствовать. Примеры:

3К6 = 3,6 КОм , М68 = 0,68 МОм = 680 КОм , 820 = 820 Ом , 200 = 200 Ом , 4R7 = 4,7 Ом

2. Планарные резисторы.

Планарные резисторы маркируются в зависимости от типоразмера и допуска:

Резисторы типоразмера 0402 не маркируются.

Резисторы с допуском 2%, 5%, 10% всех типоразмеров маркируются тремя цифрами, первые две из которых определяют мантиссу, а последняя — показатель степени по основанию 10, для определения номинала резистора в Омах. Для обозначения десятичной точки может использоваться буква R.

Пример:

маркировка «203» = 20*103 = 20 кОм

Резисторы с допуском 1%, типоразмеров от 0805 и выше маркируются четырьмя цифрами, первые 3 из которых определяют мантиссу, а последняя — показатель степени по основанию 10, для определения номинала резистора в Омах.

Для обозначения десятичной точки также может использоваться буква R.

Резисторы с допуском 1%, типоразмера 0603 маркируются двумя цифрами и буквой. Цифры определяют мантиссу, в соответствии с приведенной ниже таблицей, а буква определяет показатель степени по основанию 10, для определения номинала резистора в Омах, в соответствии с этой же таблицей. Например:

18B = / коду 18 соответствует мантисса 150, букве B — степень 101, получаем/ = 150*101=1500 Ом = 1,5 кОм

код значение код значение код значение код значение код значение код значение буква степень
01 100 17 147 33 215 49 316 65 464 81 681 S 10-2
02 102 18 150 34 221 50 324 66 475 82 698 R 10-1
03 105 19 154 35 226 51 332 67
487
83 715 A 100
04 107 20 158 36 232 52 340 68 499 84 732 B 101
05 110 21 162 37 237 53 348 69 511 85 750 C 102
06 113 22 165 38 243 54 357 70 523 86 768 D 103
07 115 23 169
39 249 55 365 71 536 87 787 E 104
08 118 24 174 40 255 56 374 72 549 88 806 F 105
09
121 25 178 41 261 57 383 73 562 89 825
10 124 26 182 42 267 58 392 74 576 90 845
11
127 27 187 43 274 59 402 75 590 91 866
12 130 28 191 44 280 60 412 76 604 92 887
13 133 29 196 45 287 61 422 77 619 93 909
14 137 30 200 46 294 62 432 78 634 94 931

15 140 31 205 47 301 63 442 79 649 95 953
16 143 32 210 48 309 64 453 80 665 96 976

Существует также цветовая маркировка резисторов, но чем с ней мучиться — проще мультиметром померить.

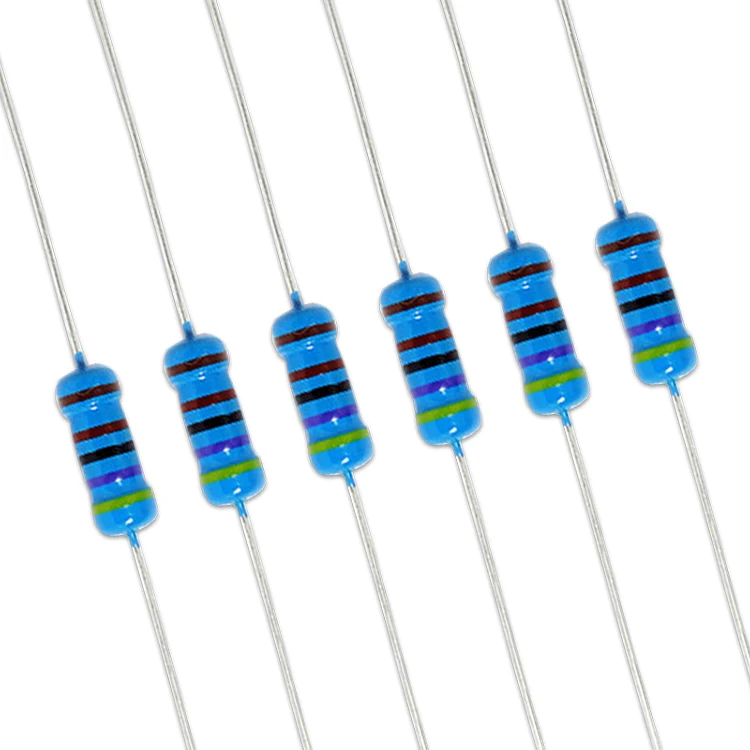

Резистор 1вт 4.7 Ом (1W, 4R7) | Резисторы

Резистор метало-оксидный (Metal Oxide Film Resistior), 1W, 4.7 Ohm, аксиальные выводы





Характеристики

  • Серия: MOF-1W
  • Сопротивление: 4.7 Ом
  • Допустимое отклонение: 2 %
  • Номинальная мощность: 1 Вт
  • Температурный коэффициент: ±200 ppm/°C
  • Диапазон температур окружающей среды: от -55°C до +155°C
  • Тип выводов: аксиальные
  • Тип монтажа: Through Hole



Извините, на данный момент, этого товара нет в наличии на складе.

Выберите аналогичный товар как «Резистор 1вт 4.7 Ом (1W, 4R7)». Рекомендуем начать просмор сайта с главной страницы сайта магазина Dalincom, или с начала каталога Микросхемы. Кроме того, мы стараемся как можно быстрее восполнять складской запас, ожидайте поступление.

Что еще купить вместе с Резистор 1вт 4.

7 Ом (1W, 4R7) ?



Огромное количество электронных компонентов и технической информации на сайте Dalincom, может затруднить Вам поиск и выбор требуемых дополнительных радиотоваров, радиодеталей, инструментов и тд. Следующую информационную таблицу мы подготовили для Вас, на основании выбора других наших покупателей.



Сопутствующие товары
Код Наименование Краткое описание Розн. цена

** более подробную информацию (фото, описание, маркировку, параметры, технические характеристики, и тд.) вы сможете найти перейдя по ссылке описания товара
874 Резистор 1вт 4.7 Ом (1W, 4R7) Резистор метало-оксидный (Metal Oxide Film Resistior), 1W, 4. 7 Ohm, аксиальные вывод 2 pyб.
3561 Резистор 0,25вт 10ом Резистор CF-0,25 металлопленочный 0,25вт 10ом 0.8 pyб.
409 Резистор 5вт 4.7ом(SQP, 5W, 4R7) SQP резистор 5 Вт 4,7 Ом (4R7), тип CR-L 7 pyб.
1605 Резистор 2вт 2.2 Ом (MOF, 2W, 2R2) Резистор метало-оксидный серии MOF, 2Вт, 2.2 Ом (аксиальные выводы) 2.4 pyб.
868 Резистор 2вт 470 кОм Резистор MOF-2 металло-оксидный 2вт 470Ком 2 pyб.
2104 Бокорезы 125mm PLATO-170 Отличные бокорезы (кусачки) PLATO-170, длина 125mm 121 pyб.
1971 Миниатюрный ручной микроскоп 60X Миниатюрный ручной микроскоп с увеличением 60X — очень удобный и востребованный инструмент при работе с мелкими деталями 253 pyб.
928 Панель SCS-8 (DIP-8, шаг 2,54mm) Панелька для микросхем SCS-8 DIP панель 8-контактная шаг 2. 54мм 1.4 pyб.
3047 Предохранитель 1A, 250V (3.6x10mm, серия 876) Миниатюрный стеклянный предохранитель 1A, с выводами, размер 3,6 x 10 мм., серия 876 3.6 pyб.
1510 Флюс AMTECH RMA-223 (10g) Паяльный флюс AMTECH RMA-223, на канифольной основе, вес 10 грамм, упаковка — пластиковый шприц 43 pyб.



Многооборотный резистор F093 WXD3-12 1W 4K7

Я уже делал обзор самодельного блока питания. Но на тот момент воспользовался сопротивлением из старых запасов. На этот раз купил в Китае. Про него и расскажу. Решил собрать в корпус блок питания для самоделок из далёкого пионерского прошлого.
Этот блок питания выручал меня не один раз. За время эксплуатации претерпел немало доработок. Вот только был он без корпуса, что доставляло массу неудобств и сулило неприятности.
Наконец настало время построить ему домик и немного облагородить. Есть у него плюсы по сравнению с той самоделкой, что обозревал какое-то время назад:
mysku.ru/blog/aliexpress/39024.html
Плюс в том, что может работать на малых напряжениях, и токах. Но самый большой плюс – он меня не раз выручал. Одним словом настоящий друг.
Посылка шла чуть больше месяца. Трек MS04416957XSG (26.05-01.07) отслеживается только по Китаю.
Это был стандартный полиэтиленовый пакет, «пропупыренный» изнутри.
Резистор был в пакете с замком.

Сразу замерил сопротивление.

Всё соответствует. Встречал отечественные резисторы с надписью 4к7, на самом деле при измерениях показывали 5,1кОм. На военке такого не было, а в ширпотребе встречались.
В моем блоке питания такая точность не нужна. Можно и 10кОм поставить с тем же результатом.
Разобрал, открутил три винтика.

Чтобы понять принцип работы, надо заглянут внутрь.

Внутри семь витков толстого эмалированного провода уложенного кольцами, на который и намотан провод высокого сопротивления. На самом деле задействовано только 5 витков. Поэтому резистор пятиоборотный.
Чтобы собрать обратно, нужно немного потрудиться. Вот этой канавкой нужно попасть на провод. Получается, что при вращении ручки, контакт ездит по проводу, как по трубе.

Синие пластмасски предотвращают соприкосновение с соседним витком, и служат своего рода направляющими, которые не дают соскочить с «трубы».
А это второй скользящий контакт, который и обеспечивает соединение с выводом резистора (для подпайки).

Это тот контакт, что со стрелкой.

Собираю на место, перехожу к блоку питания. Вот его схема.

Схема наипростейшая, поэтому и не подводила. Многократно устраивал КЗ (не специально). Но она работает.
Основные элементы разместил прямо на радиаторе.
Два транзистора получились с общим коллектором. Поэтому никакой изоляционной прокладки не нужно.

Красиво тут не получится. Блок питания собран из старья (можно сказать из «дерьма»).
Из дополнительных (покупных) элементов (кроме многооборотного резистора) мне понадобится всем хорошо знакомый приборчик.

Напомню его габариты.

Посадочные размеры чуть поменьше.
Напомню, какие провода для чего предназначены. На всякий случай калибровочные резисторы тоже указал.

Мелкий разъём предназначен для запитки схемы. Кстати, при напряжении ниже 4В синий индикатор становится практически невидим. Поэтому следуем техническим характеристикам устройства, менее 4,5В не подаём. Если хотите с помощью этого девайса измерять напряжения ниже 4В, необходимо запитывать схему от отдельного источника через «разъём с тонкими проводами».
Ток потребления устройства 15мА (при питании от 9В «кроны»).
Разъём с тремя толстыми проводами – измерительный.
Есть два регулятора точности показаний (IR и VR). На фото всё понятно. Резисторы стрёмные. Поэтому часто крутить не рекомендую (сломаете). Красные провода – это выводы для напряжения, синий для тока, чёрные – «общие» (соединены между собой). Цвета проводов соответствуют цвету свечения индикатора, не запутаетесь.
Схему подключения тоже напомню.
На своих страницах продавцы частенько публикуют неправильные схемы подключения. В данном случае претензий нет. Вот только немного её (схему) изменил на более понятную глазу.

Я совершенно ничего не мотал. Транс был готовый. Откуда он появился, уже не помню. Знаю, что на выходе 14В переменки. После выпрямления и сглаживания получается около 18В.
Моя задача впихнуть свою старую самоделку в корпус от неисправной аппаратуры.

Вот, что получилось.

Немного неказистый, но основная задача выполнена. Все электрические части я от себя защитил, себя тоже защитил от электрических частей:)
Осталось немного «подретушировать» и прикрутить ручку. Покрашу корпус из баллончика и сделаю лицевую панель более привлекательной.
А это он в паре со своим собратом.

По поводу резистора. Он своих денег стОит.
На этом всё. Удачи!

Резистор Б19-1-19 | Радиодетали в приборах

Справочник содержания драгоценных металлов в радиодеталях, создан на основе справочных данных организаций занимающихся переработкой лома радиодеталей, паспортах устройств, формулярах, этикетках и других открытых источников. Стоит отметить, что реальное содержание может отличатся на 20-30% в меньшую сторону.

Содержание драгоценных металлов в резисторе: Б19-1-19

Золото: 0
Серебро: 0.012
Платина: 0
МПГ: 0
По данным: из переченя Роскосмоса

Какие драгоценные металлы содержатся в резисторах

В постоянных резисторах содержится только серебро, которое нанесено на выводы. С переменными резисторами все лучше, в них может содержатся золото, серебро, платина и сплавы палладия. Особо богаты на драгметаллы претензионные переменные резисторы.

Сопротивление резистора – его основная характеристика. Основной единицей электрического сопротивления является ом (Ом). На практике используются также производные единицы – килоом (кОм), мегаом (МОм), гигаом (ГОм). Драгоценные металлы в основном содержатся в переменных и построечных резисторах, в них часто используется палладий в виде бегунков или проволоки реохорды.

Типы резисторов

Существует три основных типа резисторов:
Переменный резистор – это резистор, у которого электрическое сопротивление между подвижным контактом и выводами резистивного элемента можно изменять механическим способом.
Постоянные резисторы, сопротивление у данного резистора не изменить. Как правило имеют только два вывода. В данных резисторах может содержаться только серебро, в виде посеребренных выводов.
Нелинейные. Сопротивление компонентов этого типа изменяется под воздействием температуры (терморезисторы), светового излучения (фоторезисторы), напряжения (варисторы) и других величин.

Основные характеристики резисторов

Номинальное сопротивление (Ом, кОм, мОм).
Максимальная рассеиваемая мощность (0,25 Вт, 0,5 Вт, 1 Вт, и т. д.)
Допуск или класс точности (от этого значения зависит допустимый разброс параметров резистора).

Примеры буквенно-цифрового обозначения резистора

Примеры буквенно-цифрового обозначения для сопротивления, выраженного целым числом:
47 Ом – 47 R;
47 кОм – 47 K;
47 МОм – 47 M.
Если для выражения величины сопротивления используется десятичная дробь, то порядок расположения цифр и букв будет иным, например:
0,47 Ом – R 47;
0,47 кОм – K 47;
0,47 МОм – M 47.
Если сопротивление выражается числом, отличным от нуля и с десятичной дробью, то буква в обозначении играет роль запятой, например:
4,7 Ом – 4R7;
4,7 кОм – 4K7;
4,7 МОм – 4M7.
Допустимая погрешность обозначается в % и проставляется после номинального значения, например ±7%, ±10%, ±40%. Класс точности может определяться буквой, в зависимости от производителя, – русской или латинской.

Поделиться ссылкой:

Понравилось это:

Нравится Загрузка…

Похожее

Резистор 4,7 кОм 5% 1/4 Вт (25 шт.

В упаковке)

Описание

Это сквозные резисторы 4,7 кОм 1/4 Вт 5% с сильными выводами, которые поставляются в упаковке по 25 штук.

В ПАКЕТ:

  • Кол-во 25 — Резистор 4,7 кОм 1/4 Вт, 5%

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ РЕЗИСТОРОВ 4,7 КОм, 1/4 Вт, 5% :

Это углеродная пленка с осевыми выводами со сквозными отверстиями и может выдерживать до 1/4 Вт мощности при напряжении до 350 В. Резисторы 1/4 Вт являются наиболее часто используемыми для макетирования.

Мы предлагаем эту конкретную линейку резисторов специально для макетов, потому что они имеют легко читаемую цветовую кодировку на коричневом (5%) фоне, поэтому вам не нужно постоянно тянуть мультиметр, чтобы вычислить значения.

Кроме того, выводы очень прочные, их диаметр составляет 0,55 мм, они сделаны из олова и меди, покрытых стальной проволокой, поэтому они хорошо выдерживают многократные вставки в беспаечные макеты. Больше не нужно пытаться использовать плоскогубцы, чтобы вставить выводы резистора в макетную плату. Более крупные провода также лучше захватывают контакты.

Поскольку выводы прочные, эти резисторы также могут быть полезны при монтаже проекта по небу.

Резисторы 4,7 кОм обычно используются для подтягивающих и понижающих резисторов.

Примечания:

  1. Нет

Технические характеристики

Сопротивление 4,7 кОм
Допуск 5%
Цветовой код Желтый / Фиолетовый / Красный / Золотой
Тип Углеродная пленка
Напряжение Максимальная рабочая 350 В
Поляризация Нет
Рабочая температура -55C — + 155C
Пакет Конформное покрытие, осевое
Размеры Диаметр корпуса 2. 3 мм
Длина корпуса 6 мм
Длина вывода 28 мм
Диаметр свинца 0,55 мм
Производитель Стеклополюсная электроника
Лист данных CF14JT4K70

Резистор SMD R0402 4k7 1% YAGEO

Резистор SMD R0402 4k7 1% YAGEO | GM электронный COM

Для правильной работы и отображения веб-страницы, пожалуйста, включите JavaScript в вашем браузере

Резистор SMD 0402 4К7 Ом Pd = 0,0625 Вт Тол.= 1% TK = 100 частей на миллион / K

Торговое название YAGEO Код товара 984-005 Код Выробце RC0402FR-074K7L Вес 0.00001 кг Мин. количество 9 шт.

Цена с НДС от 10000 шт. 0 € / 0,0034 € Цена нетто Цена с НДС от 1000 шт. € 0,01 / 0.0075 € Цена нетто Цена с НДС от 100 шт. 0,02 € / 0,0139 € Цена нетто О доставке Твоя цена € 0,08

Склад В наличии (85565 кс)

Пражский филиал Нет на складе

Брненский филиал Нет на складе

Остравский филиал Есть в наличии (170 тыс. Шт.)

Пльзенский филиал Нет на складе

Филиал в Градец Кралове Нет на складе

Братиславский филиал Есть в наличии (28 шт.)

Код товара 984-005
Масса 0.00001 кг
Толерантность: 1%
Odpor: 4K7 Ом
Provedení: SMD —
ТЗ: 100 частей на миллион / ° C
Пршикон: 0,0625 Вт
Поуздро: 0402 —

Резистор SMD 0402 4K7 Ом
Pd = 0,0625 Вт
Тол.= 1%
TK = 100 частей на миллион / K

Код товара 984-005
Масса 0,00001 кг
Толерантность: 1%
Odpor: 4K7 Ом
Provedení: SMD —
ТЗ: 100 частей на миллион / ° C
Пршикон: 0,0625 Вт
Поуздро: 0402 —

Похожие товары

  • ГОСУДАРСТВЕННАЯ_РЕКОМЕНДАЦИЯ
  • Минимальный заказ 100кс

В наличии

Резистор SMD 0402 1R1 Ом Pd = 0,0625 Вт Тол.= 1 …

0,07 € Цена нетто € 0,08

Код 984-045

  • ГОСУДАРСТВЕННАЯ_РЕКОМЕНДАЦИЯ
  • Минимальный заказ 100кс

В наличии

Резистор SMD 0402 16R Ом Pd = 0,0625 Вт Тол. = 1 …

0,07 € Цена нетто € 0,08

Код 984-065

  • ГОСУДАРСТВЕННАЯ_РЕКОМЕНДАЦИЯ
  • Минимальный заказ 100кс

В наличии

Резистор SMD 0402 1К3 Ом Pd = 0,0625 Вт Тол.= 1 …

0,07 € Цена нетто € 0,08

Код 984-095

  • ГОСУДАРСТВЕННАЯ_РЕКОМЕНДАЦИЯ
  • Минимальный заказ 100кс

В наличии

Резистор SMD 0402 910К Ом Pd = 0,0625 Вт Тол. знак равно

0,07 € Цена нетто € 0,08

Код 984-112

  • ГОСУДАРСТВЕННАЯ_РЕКОМЕНДАЦИЯ
  • Минимальный заказ 100кс

В наличии

Резистор SMD 0402 7к5 Ом Pd = 0,0625 Вт Тол.= 1 …

0,07 € Цена нетто € 0,08

Код 984-118

В наличии

Резистор SMD 0402 750R Ом Pd = 0,0625 Вт Тол. знак равно

0,07 € Цена нетто € 0,08

Код 984-121

  • ГОСУДАРСТВЕННАЯ_РЕКОМЕНДАЦИЯ
  • Минимальный заказ 10000кс

В наличии

Резистор SMD 0402 182К Ом Pd = 0,0625 Вт Тол.знак равно

0,06 € Цена нетто € 0,07

Код 984-166

В наличии

Резистор SMD 0805 105К Ом Pd = 0,125 Вт Тол. = 1 …

0,06 € Цена нетто € 0,07

Код 901-779

Nejprodávanější výrobci

Введите имя пользователя и пароль или зарегистрируйтесь для новой учетной записи.

Резистор

Yageo MF0207FTE52-4K7

Международная доставка и доставка за границу

Мы отправляем товар практически в любую точку мира, используя услуги FedEx International Priority . Ставки рассчитываются при оформлении заказа, чтобы обеспечить справедливую цену. Обратите внимание, что время доставки сильно различается.

Если у вас есть особый запрос на доставку (или у вас есть собственный курьер), пожалуйста, свяжитесь с нами, прежде чем размещать заказ, и мы сделаем все возможное, чтобы поддержать вас.
Пожалуйста, имейте в виду, что мы находимся в Европе, и иногда мы не можем использовать вашего собственного курьера или вариант доставки.

Если вы не получили заказ вовремя, немедленно свяжитесь с нами по адресу [email protected] или [email protected] для получения дополнительной помощи.

Доставка на P.O. КОРОБКА

Пожалуйста, имейте в виду, мы не отправляем посылку на P.O. BOX (из-за ограничений FedEx)
Если вы предоставите нам P.O. КОРОБКА в качестве адреса доставки, мы свяжемся с вами по возвращении и попросим указать другой адрес.Если вы не дадите нам новый адрес, мы вернем вам деньги, и ваш заказ будет отменен.

Расчетное время доставки

США и Канада

Международный приоритет FedEx — 1 ~ 3 рабочих дня

Европа

Международный приоритет FedEx — 1-2 рабочих дня

Остальной мир

4 ~ 5 рабочих дней, в зависимости от выбранной страны (для получения дополнительной информации свяжитесь с нами)

Таможенные сборы и налоги при международных перевозках

Покупатель несет ответственность за любые сборы и налоги.Пожалуйста, свяжитесь с нами, если у вас возникнут какие-либо вопросы.

Доставка на чужой адрес

Вы можете отправить товар на любой адрес, если ваш платежный адрес правильный. Когда вы зарегистрируете свою учетную запись, у вас будет адресная книга, в которой вы можете хранить несколько адресов и отправлять по любому из них по вашему выбору.

Electron.com имеет право удерживать любые заказы, подозреваемые в мошеннической деятельности.

RSF100JB-4K7 datasheet — Технические характеристики: Сопротивление (Ом): 4.7К; Мощность (Вт):

1-1879417-9 : 1 МОм 0,063 Вт, Чип резистор 1/16 Вт — поверхностный монтаж; RES 1,00 МОм 1/16 Вт 0,1% 0603. s: Сопротивление (Ом): 1 МОм; Мощность (Вт): 0,063 Вт, 1/16 Вт; Допуск: 0,1%; Упаковка: лента и катушка (TR); Состав: Тонкая пленка; Температурный коэффициент: 25 частей на миллион / C; Статус без содержания свинца: без содержания свинца; Статус RoHS: Соответствует RoHS.

6-1676914-2 : 56,2 кОм 0,25 Вт, резисторы со сквозным отверстием 1/4 Вт; RES 56.2K OHM 1 / 4W 0.1% AXIAL. s: Сопротивление (Ом): 56.2К; Мощность (Вт): 0,25 Вт, 1/4 Вт; Допуск: 0,1%; Упаковка: лента и коробка (ТБ); Состав: металлическая пленка; Температурный коэффициент: 15 ppm / C; Статус без содержания свинца: без содержания свинца; Статус RoHS: Соответствует RoHS.

6-1879686-2 : 576 кОм 0,25 Вт, резисторы со сквозным отверстием 1/4 Вт; RES 576K OHM 1 / 4W 0,1% AXIAL. s: Сопротивление (Ом): 576K; Мощность (Вт): 0,25 Вт, 1/4 Вт; Допуск: 0,1%; Упаковка: навалом; Состав: металлическая пленка; Температурный коэффициент: 50 ppm / C; Статус без содержания свинца: без содержания свинца; Статус RoHS: Соответствует RoHS.

TNPW2512121KBEEG : Чип резистор 121 кОм 0,5 Вт, 1/2 Вт — поверхностный монтаж; RES 121K OHM 1 / 2W 0,1% 2512. s: Сопротивление (Ом): 121K; Мощность (Вт): 0,5 Вт, 1/2 Вт; Допуск: 0,1%; Упаковка: лента и катушка (TR); Состав: Тонкая пленка; Температурный коэффициент: 25 частей на миллион / C; Статус без содержания свинца: без содержания свинца; Статус RoHS: Соответствует RoHS.

RNF12FTC14K0 : резисторы со сквозным отверстием 14 кОм 0,5 Вт, 1/2 Вт; RES 14K OHM 1 / 2W 1% AXIAL. s: Сопротивление (Ом): 14K; Мощность (Вт): 0.5 Вт, 1/2 Вт; Допуск: 1%; Упаковка: лента и катушка (TR); Состав: металлическая пленка; Температурный коэффициент: 50 ppm / C; Статус без содержания свинца: без содержания свинца; Статус RoHS: Соответствует RoHS.

TNPW201068K0BETF : чип-резистор 68 кОм 0,4 Вт — поверхностный монтаж; RES 68.0K OHM .40W 0.1% 2010. s: Сопротивление (Ом): 68K; Мощность (Вт): 0,4 Вт; Допуск: 0,1%; Упаковка: лента и катушка (TR); Состав: Тонкая пленка; Температурный коэффициент: 25 частей на миллион / C; Статус без свинца: содержит свинец; Статус RoHS: не соответствует требованиям RoHS.

TNPW121073K2BETA : Чип резистор 73,2 кОм, 0,333 Вт, 1/3 Вт — поверхностный монтаж; RES 73,2 кОм 1/3 Вт 0,1% 1210. с: Сопротивление (Ом): 73,2 кОм; Мощность (Вт): 0,333 Вт, 1/3 Вт; Допуск: 0,1%; Упаковка: лента и катушка (TR); Состав: Тонкая пленка; Температурный коэффициент: 25 частей на миллион / C; Статус без свинца: содержит свинец; Статус RoHS: не соответствует требованиям RoHS.

2-1879621-2 : резисторы со сквозным отверстием 75 Ом, 1 Вт; RES 75.0 OHM 1W 1% AXIAL. s: Сопротивление (Ом): 75; Мощность (Вт): 1 Вт; Допуск: 1%; Упаковка: навалом; Состав: металлическая пленка; Температурный коэффициент: 50 ppm / C; Статус без содержания свинца: без содержания свинца; Статус RoHS: Соответствует RoHS.

RS0102R000FE73 : резисторы со сквозным отверстием, 2 Ом, 10 Вт; RES 2.0 OHM 10W 1% WW AXIAL. s: Сопротивление (Ом): 2; Мощность (Вт): 10 Вт; Допуск: 1%; Упаковка: лента и катушка (TR); Состав: проволочная обмотка; Температурный коэффициент: 50 ppm / C; Статус без содержания свинца: без содержания свинца; Статус RoHS: Соответствует RoHS.

RG2012N-8660-P-T1 : 866 Ом 0,125 Вт, Чип резистор 1/8 Вт — поверхностный монтаж; RES 866 OHM 1 / 8W .02% 0805. s: Сопротивление (Ом): 866; Мощность (Вт): 0,125 Вт, 1/8 Вт; Допуск: 0.02%; Упаковка: лента и катушка (TR); Состав: Тонкая пленка; Температурный коэффициент: 10 ppm / C; Статус без содержания свинца: без содержания свинца; Статус RoHS: Соответствует RoHS.

RCL122520K0FKEG : Чип резистор 20 кОм 2 Вт — поверхностный монтаж; RES 20K OHM 2W 1% 1225 WIDE. s: Сопротивление (Ом): 20 кОм; Мощность (Вт): 2 Вт; Допуск: 1%; Упаковка: Лента для резки (CT); Состав: толстая пленка; Температурный коэффициент: 100 ppm / C; Статус без содержания свинца: без содержания свинца; Статус RoHS: Соответствует RoHS.

RNF14BAE25K2 : 25.Резисторы со сквозным отверстием 2 кОм, 0,25 Вт, 1/4 Вт; RES 25,2K OHM 1 / 4W .1% AXIAL. s: Сопротивление (Ом): 25,2 кОм; Мощность (Вт): 0,25 Вт, 1/4 Вт; Допуск: 0,1%; Упаковка: лента и коробка (ТБ); Состав: металлическая пленка; Температурный коэффициент: 25 частей на миллион / C; Статус без содержания свинца: без содержания свинца; Статус RoHS: Соответствует RoHS.

767143105G : Резистор 1 МОм 200 мВт 7 Резисторы [количество контактов] Схемы выводов, массивы; RES ARRAY 1M ОМ 7 RES 14-SOIC. s: Сопротивление (Ом): 1 МОм; Допуск: 2%; Мощность на элемент: 200 мВт; Тип цепи: Изолированный; Количество выводов: 14; Упаковка: туба; Количество резисторов: 7; Упаковка / ящик: 14-SOIC (0.220 дюймов, ширина 5,59 мм); Тип монтажа: поверхностный монтаж; температура.

766163511G : Резистор 510 Ом 160 мВт 8 Резисторы [количество контактов] Схемы контактов, массивы; RES ARRAY 510 OHM 8 RES 16-SOIC. s: Сопротивление (Ом): 510; Допуск: 2%; Мощность на элемент: 160 мВт; Тип цепи: Изолированный; Количество выводов: 16; Упаковка: туба; Количество резисторов: 8; Упаковка / ящик: 16-SOIC (0,154 дюйма, ширина 3,90 мм); тип установки: поверхностный монтаж; температура.

CRCW2010340KFKEF : 340 кОм 0.Чип-резистор 75 Вт, 3/4 Вт — поверхностный монтаж; RES 340K OHM 3 / 4W 1% 2010 SMD. s: Сопротивление (Ом): 340 кОм; Мощность (Вт): 0,75 Вт, 3/4 Вт; Допуск: 1%; Упаковка: лента и катушка (TR); Состав: толстая пленка; Температурный коэффициент: 100 ppm / C; Статус без содержания свинца: без содержания свинца; Статус RoHS: Соответствует RoHS.

ERJ-B2BJR68V : Чип-резистор 0,68 Ом, 1 Вт — поверхностный монтаж; ШИРОКИЙ СРОК ДЕЙСТВИЯ RES 0,68 ОМ 5% 1206. s: Сопротивление (Ом): 0,68; Мощность (Вт): 1 Вт; Допуск: 5%; Упаковка: лента и катушка (TR); Состав: толстая пленка; Температурный коэффициент: 200 ppm / C; Статус без содержания свинца: без содержания свинца; Статус RoHS: Соответствует RoHS.

3-1623933-3 : резисторы со сквозным отверстием 4,3 кОм 0,5 Вт, 1/2 Вт; RES 4.30K OHM 1 / 2W 5% AXIAL. s: Сопротивление (Ом): 4,3 кОм; Мощность (Вт): 0,5 Вт, 1/2 Вт; Допуск: 5%; Упаковка: лента и коробка (ТБ); Состав: углеродная пленка; Температурный коэффициент: -1200 / 0ppm / C; Статус без содержания свинца: без содержания свинца; Статус RoHS: Соответствует RoHS.

MCT06030C4871FP500 : Чип резистор 4,87 кОм 0,1 Вт, 1/10 Вт — поверхностный монтаж; RES 4.87K OHM 1 / 10W 1% SMD 0603. s: Сопротивление (Ом): 4.87К; Мощность (Вт): 0,1 Вт, 1/10 Вт; Допуск: 1%; Упаковка: лента и катушка (TR); Состав: Тонкая пленка; Температурный коэффициент: 50 ppm / C; Статус без содержания свинца: без содержания свинца; Статус RoHS: Соответствует RoHS.

Базовые резисторы для начинающих и новичков

Базовые резисторы для начинающих и новичков Цветовые коды резисторов

HTML с: http://www.btinternet.com/~dtemicrosystems/beginner.htm


ЦВЕТОВЫЕ КОДЫ И ИХ ОБЩЕЕ ИСПОЛЬЗОВАНИЕ

ПРИЗНАННЫЕ СТАНДАРТЫ

Есть десять международно признанных стандартов цвета, используемые для обозначения значений ряда электронных компонентов.Каждый присвоено числовое значение от 0 (ноль) до 9 (девять) в следующем порядке; чернить, коричневый, красный, оранжевый, желтый, зеленый, синий, фиолетовый, серый, белый.

Поскольку они чаще всего используются для определения номиналов резисторов, этот диапазон цвета часто (неправильно) называют «цветовой кодировкой резистора». В На практике они могут применяться к различным другим электронным компонентам, хотя в настоящее время это было в значительной степени заменено печатными сокращениями, которые будут объяснены позже.

Также широко используются два других цвета; золото и серебро, обычно в качестве знаков допуска на резисторах (наряду с некоторыми другими цветами), но они также удваиваются как деление маркировка коэффициентов для сопротивлений ниже 10 Ом. Их присвоенные значения допуска составляют 5%. для золота и 10% для серебра. В качестве коэффициентов деления их значения равны 10 и 100. соответственно.

Это покажется немного запутанным в данный момент (мягко говоря!), Если вы не знакомы с любым из этих цветовых кодов, но, надеюсь, вскоре он станет более понятным.

ЦВЕТОВЫЕ КОДЫ РЕЗИСТОРА

ПОЖАЛУЙСТА, ОБРАТИТЕ ВНИМАНИЕ:


Прежде всего, мы должны отметить, что следующая информация не относится к современным устройство поверхностного монтажа (SMD) или чип-резисторы, которые не используют цветовую кодировку, а вместо этого проштампованы с кодом сопротивления. Мы объясним это позже, но пока концентрируясь только на стандартных типах с цветовой кодировкой, помните, что этот раздел предназначен для новички. Несмотря на то, что вы достаточно прямолинейны для понимания, прежде чем читать это переход на резисторы, вы, наверное, никогда не догадались бы самого принципиального компонент в электронике может быть так задействован.

Наиболее распространенные типы резисторов с цветовой кодировкой поставляются с четырьмя или пятью цветные полосы. Вы также найдете шесть типов цветных полос, которые включают температуру диапазон коэффициентов, но чтобы вас не запутать, мы пока будем игнорировать их быть и сконцентрироваться в основном на типе четырех полос, после чего следует краткое объяснение пять полос типа, так как это просто расширение четырех полос.

КРАТКИЙ УРОК ИСТОРИИ

Раньше резисторы выглядели как субминиатюрные. реостаты, что-то вроде керамической трубки, с ножками, похожими на заостренные бирки для припоя, приваренные близко к концы трубки.При пайке они стояли примерно на одну восьмую дюйма. (3,175 мм) над монтажной платой. Весь корпус резистора окунул в бирюзу. цветной краской, а ценность определялась чудесным сочетанием точек, пятен и числа, которые в половине случаев разошлись по печатной машине на мили! Как углеродная пленка и резисторы из углеродного состава стали более популярными, цветные кольца или полосы вокруг всего тело стало «нормой» для идентификации.

Вот очень специфический аспект изготовления резисторов этого типа; в свое время они у всех было только четыре цветных полосы, обычно напечатанных на корпусе бордового цвета, и физически достаточно большой, чтобы можно было легко видеть и читать все цвета.В наши дни то же самое резисторы меньше четверти размера, имеют разный цвет корпуса и содержат больше цветные кольца, чем Сатурн! Это делает практически невозможным определение некоторых значений. человеческими глазами, даже со зрением 20:20. Даже опытные дизайнеры признаются в подключив некоторые из них к мультиметру, чтобы подтвердить значение.

Люди, которые привыкли к считыванию цветовых кодов резисторов, как правило, смогут взгляните на тело и скажите вам в течение двух секунд, каково значение этого резистора, без использования каких-либо таблиц преобразования.Хотите верьте, хотите нет, но вы тоже примете это как вторая натура после некоторого опыта.

КОНВЕНЦИИ

«R» = Ом. «K» = килом. «M» = мегом.

Чтобы избежать необходимости писать или работать с большим количеством цифр, приняты определенные соглашения. применяются к тому, как записываются значения резисторов, когда они достигают различных величин. Каждый 1000 Ом называется килом (килограмм = одна тысяча) и сокращается до заглавной буквы. буква «К». Каждые 1000000 Ом называют Мегаомом (Мега = один миллион), сокращенно до заглавной буквы «М».В качестве пары примеров; 4700 Ом резистор будет записан как 4.7K или 4K7, а 5600000 Ом будет записано как 5,6М или 5М6. Для полноты таким же образом можно записать значения ниже 10 Ом; Например, 3,9 Ом можно записать как 3R9.

Не существует жесткого правила, определяющего сокращенный метод их записи. использовал. Первоначально они писались с десятичной точкой посередине, но когда схема диаграммы начали массово появляться, особенно в журналах для любителей, стало очевидно что из-за используемой техники печати и использования низкокачественной бумаги десятичная точка была очень часто воспроизводится не очень точно.Это привело к неправильной интерпретации напечатанного ценности и конструкторы строят схемы, которые не работают. И проблема не в ограничен журналами для любителей, множеством коммерческих схем и технических руководств. также были допущены те же упущения. Из-за этого многие схемы стали отключаться. изготовленные, номиналы резисторов которых были записаны буквой в середине.

ЧТО ПРОИЗОШЛО С OMEGA?

Еще одним символом, который также использовался для обозначения сопротивления, был сам знак Омега, но теперь он в значительной степени заменен заглавной буквой. «Р».Почему? Поскольку принципиальные схемы изначально были нарисованы на бумаге рисовальщики используют трафареты, содержащие различные электронные символы и символы. С участием появление широко доступных CAD-машин для создания принципиальных схем, и текстовых процессоров, чтобы набрать письменную документацию, они внезапно поняли, что Омега символ не был стандартным типографским знаком. В «старые времена» при покупке пишущей машинки * вы указывали, какие специальные символы (если есть) должны быть включены для обслуживания вашего конкретного направления бизнеса.Но с новым цифровым системы, вы должны были обойтись тем, что было доступно, и буква «R», казалось, наиболее логично использовать для сопротивления, поэтому R = Ом.

4-ПОЛОСНЫЕ ЦВЕТОВЫЕ КОДЫ РЕЗИСТОРА

ОБЫЧНО ИСПОЛЬЗУЕТСЯ НА РЕЗИСТОРАХ УГЛЕРОДНОЙ ПЛЕНКИ
Рисунок на Слева показан резистор с четырехцветной полосой вместе с таблицей преобразования, чтобы вы могли чтобы вычислить значение любого из этого типа. Все цвета должны быть преобразованы в их присвоенные значения для расчета сопротивления, и результат всегда получается в Ом.

НЕДОПУСТИМЫЕ ЦВЕТА:
Обратите внимание, как некоторые цвета были опущены в первом и третьем столбцах. Это потому что в первом столбце никогда не будет черного цвета, а в третьем столбце никогда не будет цвета с присвоенным значением выше 6, так как номиналы базового резистора колеблются от 1 Ом — коричневый, черный, золотой, до 10 МОм — коричневый, черный, синий. В нашем примере 27K сопротивление равно рассчитывается следующим образом;

ЗНАЧИМЫЕ ЦИФРЫ и МНОЖЕСТВЕННЫЕ ПОЛОСЫ:
Первые два цвета представляют два числовых значения, известных как значащие цифры, которые просто записываются по мере появления, т.е. «2» и «7».Далее полоса множителя указывает, сколько нулей нужно записать после первых двух цифр, и здесь нам нужно их три — «000». Это оно! Теперь у вас есть сопротивление значение этого резистора в Ом — 27000 Ом. Поскольку каждые 1000 Ом представляют собой килом или «1K», значение в примере составляет 27K.
ЗОЛОТАЯ или СЕРЕБРЯНАЯ ПОЛОСА МНОЖИТЕЛЯ:
Независимо от номинала, эти резисторы ДОЛЖНЫ иметь четыре цветных полосы. Однако только значения от 10 Ом и выше могут быть представлены с помощью «обычный» цветовой диапазон от черного до белого, так как минимально допустимый цвет Последовательность Коричневый, Черный, Черный — 10 Ом.На рисунке справа показано, как значения ниже Представлено 10 Ом. Здесь для ленты множителя используется золото или серебро, только сейчас это означает, что рассчитанное значение сопротивления должно быть РАЗДЕЛЕННО на 10 или 100 соответственно. В В нашем примере показан резистор 5,6 Ом, но то же самое относится ко всем значениям ниже 10 Ом. Если бы полоса умножителя была серебряной, это значение было бы 0,56 Ом. Однако это очень маловероятно, что в настоящее время вы встретите такие типы резисторов с серебряным умножителем. группа.

ПОЛОСА ДОПУСКА:
Возвращаясь к нашему примеру 27K, четвертая полоса указывает допуск этого сопротивление в процентах.Если полоса допуска — золото, сопротивление будет в пределах 5% выше или ниже 27K, что соответствует допуску в 1350 Ом (5% от 27000 = 1350). Это означает, что фактическое сопротивление может составлять от 25650 Ом до 28350 Ом. Ом. Золотая полоса допуска, вероятно, является наиболее распространенной на стандартном угле. пленочные резисторы. Если полоса допуска красная, сопротивление будет в пределах 2% от 27 кОм, или в пределах 1%, если используется коричневый цвет. Если вам не удастся достать очень старые резисторы, серебро, которое представляет собой допуск 10%, редко (если вообще когда-либо) будет рассматриваться как допуск группа.Но он по-прежнему является частью стандарта цветовой кодировки, поэтому был включен в остальные из них.

ЦВЕТОВЫЕ КОДЫ Пятиполосного резистора

ОБЫЧНО ИСПОЛЬЗУЕТСЯ НА РЕЗИСТОРАХ ИЗ МЕТАЛЛИЧЕСКОЙ ПЛЕНКИ
Рисунок на Слева показан резистор с пятицветной полосой вместе с таблицей преобразования цветов в позволяют рассчитать значение любого из этого типа. Как и в случае с 4 типами полос, все цвета должны быть преобразованы в назначенные им значения для расчета сопротивления, и опять же результат всегда выражается в Омах.

НЕПРАВИЛЬНЫЕ ЦВЕТА:
Как и в приведенной выше 4-полосной диаграмме, в этой тоже есть определенные цвета, отсутствующие в различных столбцы, опять же там, где их вряд ли можно будет найти. Первый столбец никогда не будет черным, а в четвертом столбце никогда не будет цвета с присвоенным значением выше 4 — желтый. Металл Номиналы пленочного резистора варьируются от 10 Ом — коричневый, черный, черный, золотой, до 1 МОм — коричневый, черный, черный, желтый. Расчет значения очень похож на метод, описанный для 4 типа полос.Используя наш пример 15K слева, это достигается следующим образом;

ЗНАЧИМЫЕ ЦИФРЫ и МНОЖЕСТВЕННЫЕ ПОЛОСЫ:
Первые три цвета представляют три числовых значения, известные как значащие цифры, которые просто записываются по мере появления, т.е. «1», «5» и » «0». Затем полоса множителя указывает, сколько нулей нужно записать после первые три цифры, а здесь нам понадобятся две из них — «00». Это оно! Теперь у вас есть значение сопротивления этого резистора в Ом — 15000 Ом, а так как каждые 1000 Ом представляет килом или «1 кОм», значение в примере составляет 15 кОм.

ЗОЛОТАЯ или СЕРЕБРЯНАЯ МНОЖИТЕЛЬНАЯ ПОЛОСА:
ДОЛЖНЫ быть представлены значения этих резисторов. пятью цветными полосами. Однако только значения от 100 Ом и выше могут быть представлены с помощью «обычный» цветовой диапазон от черного до белого, так как минимально допустимый цвет Последовательность Коричневый, Черный, Черный, Черный — 100 Ом. На рисунке справа показано, как представлены значения ниже 100 Ом. Используя золото в качестве полосы множителя, рассчитанное сопротивление должно быть РАЗДЕЛЕННО на 10. В этом примере показан резистор 47 Ом.Если полоса умножителя была серебряной, значение должно было стать 4,7 Ом, но это всего лишь гипотеза, так как эти типы резисторов обычно не имеют значений ниже 10 Ом, поэтому очень маловероятно, что вы когда-нибудь найдете такой с серебряной лентой множителя.

ПОЛОСА ДОПУСКА:
Возвращаясь к нашему примеру 15K, пятая полоса указывает допуск этого сопротивления. в процентах. Если полоса допуска красная, сопротивление будет в пределах 2% выше или ниже 15K, что соответствует допуску в 300 Ом (2% от 15000 = 300).Это означает фактическое сопротивление может составлять от 14 700 Ом до 15 300 Ом. Если полоса допуска коричневая, сопротивление будет в пределах 1%. Золотые или серебряные полосы допуска вряд ли когда-либо увидишь на этих резисторах. Но они по-прежнему являются частью цветового кода. стандартные, поэтому были включены с остальными.

ЦВЕТОВЫЕ КОДЫ Шестиполосного резистора

ИСПОЛЬЗУЕТСЯ НА РЕЗИСТОРАХ ИЗ МЕТАЛЛИЧЕСКОЙ ПЛЕНКИ
Рисунок на Слева показан резистор с шестигранной полосой — в нашем примере 620 кОм.Прежде чем вы сделаете запрос сопротивление, да, это стандартное значение, доступное для данного диапазона резисторов. Эти рассчитывается точно так же, как и пять указанных выше типов с полосами. Единственная разница добавление шестой полосы, указывающей температурный коэффициент резистора, который указывается в миллионных долях на градус Цельсия — PPM /.

В большинстве случаев вы столкнетесь с коричневой шестой полосой, так как это является наиболее распространенной производимой версией, поскольку она обеспечивает достаточно стабильную работу. резистор в широких условиях эксплуатации.Однако можно получить «специальные» с температурным коэффициентом ближе, чем 100 ppm / C, они используются в более точных или более критичных к температуре приложениях, поэтому не удивляйтесь, если вы встречаются с ними время от времени.

ЧТО ОЗНАЧАЕТ ТЕРМИН «PPM / C»?

СТАБИЛЬНОСТЬ РЕЗИСТОРА В зависимости от ТЕМПЕРАТУРЫ

Определяет температурный коэффициент диапазона резистора. Не путайте это со значением резистора, это относится к составу резистора, будь то углеродная пленка, металлическая пленка, намотанная или что-то еще.Термин «ppm / C» не является специфическим для резисторы, он применяется практически ко всем электронным компонентам, когда-либо производившимся, и мера того, насколько стабильность этого компонента будет дрейфовать в ответ на изменение температура. Обычно это измеряется в миллионных долях на градус. по Цельсию — ppm / C. Значение «частей» — это единицы, из которых Компонент измеряется, вот оно Ом. Если бы мы говорили о конденсаторах, то единицы были бы быть фарадами, микрофарадами или пикофарадами и т. д. Стабильность частоты осциллятора будет выражаться в терминах компании Hertz

Интересно, что большинство типов резисторов имеют указанные характеристики вплоть до рабочая температура около 70С.При этом необходимо учитывать не только окружающий температуры, но также и любые факторы нагрева, влияющие на компонент в результате работы сам контур. Это может принимать форму рассеивания мощности, что приводит к довольно нормальный самоиндуцированный нагрев или вторичный нагрев, вызванный непосредственной близостью других более горячие компоненты, такие как трансформаторы, силовые транзисторы и т. д.

Для упрощения расчетов мы будем использовать Пример углеродного пленочного резистора 1 МОм — 1000000 Ом (показан слева).Мы будем также предположим, что его температурный коэффициент указан как 400 ppm / C, что довольно общий для углеродных пленочных резисторов.

При каждом изменении температуры на 1 ° С наш резистор на 1 МОм может сместиться на величину до 400 Ом выше или ниже указанного значения. Этот дрейф не зависит от других спецификации, установленные для любого типа резистора, к которому он относится. Другими словами, нет независимо от того, какой допуск или диапазон рабочих температур, пока он эксплуатируется в указанном температурном диапазоне сопротивление все еще может дрейфовать из-за любых ppm / C указано.

В нашем примере выше, за исключением допуска в 5%, что позволяет нашему 1 МОм резистор в диапазоне от 950 000 Ом до 1050 000 Ом при температуре до 70 ° C (5% от 1000000 = 50000 или 50K), его температурный коэффициент 400 ppm / C также позволяет ему дрейфовать вверх до 400 Ом на каждый 1С изменения температуры. В большинстве случаев сопротивление будет падать при повышении температуры, поэтому повышение температуры на 1 ° C может означают падение сопротивления до 400 Ом. И это касается каждого увеличения 1С в температура.

Не забывайте, что все эти допуски и температурные коэффициенты допустимые пределы для любого конкретного диапазона резисторов. Это не значит, что они будут изменить на указанные суммы, только то, что им разрешено, оставаясь в пределах их спецификации. Вы можете довольно легко подключить два, казалось бы, одинаковых резистора. через мультиметр и дают разные результаты для каждого из них. Но пока они оба находятся в этих пределах, то с ними все в порядке.

С точки зрения разработчиков, в критических приложениях, таких как аналогово-цифровой (A / D) схемы преобразования и измерения температуры, спецификация ppm является одной из наиболее важные факторы, определяющие тип используемых резисторов, в сочетании с Разработчики предусмотрели диапазон рабочих температур готовой схемы.

Я ПРАВИЛЬНО ЧИТАЮ РЕЗИСТОР?

ИЛИ КАК Я УЗНАЮ, ЧТО Я ЧИТАЮ ПРАВИЛЬНО?

Ответ на этот вопрос прост — опыт! Учитывая все эти типы резисторов, с их различными методами идентификации легко неверно истолковать ценность некоторых резисторы, и это довольно часто случается.Однако по мере того, как вы становитесь более знакомыми используя цветовые коды, вы начнете понимать, что только определенные последовательности и значения резисторов доступны, и скоро вы привыкнете к тому, что они находятся.

В качестве экономии вы всегда можете попытаться вычислить значение, а затем проверить свое сравните с таблицей номиналов резистора, чтобы увидеть, указан ли он там. Если это не так, попробуйте прочтите его снова, начиная с другого конца, затем проверьте еще раз. Обычно это только проблема с пяти- и шестиполосными металлопленочными резисторами, потому что стандартные четыре Типы углеродных пленок с полосами почти всегда будут иметь золотую полосу допуска на одном конце, так что вы знаете, что это нужно читать с другого конца.

ДЛЯ ЧЕГО ИСПОЛЬЗУЮТСЯ КОДЫ РЕЗИСТОРОВ?

С развитием технологий размеры резисторов значительно уменьшились по сравнению с их оригинального размера, и устройства для поверхностного монтажа (SMD) или чип-резисторы в настоящее время используются в огромных количествах. количества по производителям оборудования. Они действительно крошечные по сравнению с сегодняшними резисторы средней (скажем) ватт, что делает использование цветовой кодировки непрактичным, не только с производственной точки зрения, но также и для бедных конечных пользователей, которым нужно попробовать читай их!

БУКВЕННО-ЦИФРОВАЯ КОДИРОВКА:
Для преодоления этого вместо этого используется кодирование цифрами и буквами.Этот способ фактически уже несколько лет используется на различных компонентах. Фигура слева показывает однопроводную (SIL) резисторную сеть, подобные которой существуют уже давно. лет, и современный резистор для поверхностного монтажа. Обратите внимание, они не показаны в масштабе, некоторые из резисторов SMD настолько малы, что могут поместиться только между двумя контактами Сеть SIL!
КАК РАБОТАЕТ ЭТО КОДИРОВКА?
В основном эта кодировка состоит из трех цифр, иногда за которыми следует одна буква.Три числа на самом деле являются прямым представлением их эквивалентной цветовой полосы. значения, т.е. 1 — коричневый, 2 — красный, 3 — оранжевый и так далее. Где буква следует за цифрами, это означает, что обычно является диапазоном допуска, которым присваиваются следующие значения; M = 20%, K = 10%, J = 5%, G = 2%, F = 1%

Изучив их, вы сможете увидеть взаимосвязь между буквенно-цифровые коды и цветные полосы. Многим людям их легче читать и понять, чем их эквиваленты с цветовой кодировкой.Это всего лишь два примера того, где вы найдете этот тип кодирования. Регулярно используются и многие другие, в частности на резисторах высокой точности и других компонентах, где объем доступного пространства (или его отсутствие) делает цветовое кодирование непрактичным.

Нажмите здесь, чтобы вернуться

ЧТО ТАКОЕ (ИЛИ БЫЛО) ПИСАТЕЛЬ?

* ПИСАТЕЛЬ: Для младших читатели, это был своего рода механический текстовый процессор / принтер, сделанный в основном из чугуна, это было изобретено до электричества, и всегда казалось, что он весит около полтонны, даже легкие модели! Чтобы использовать старую пишущую машинку в течение любого времени, требуются мышцы. как Рэмбо, пара наушников (наушников) и обычная способность тянуть машина возвращается на расстояние до клавиатуры, после вибрации в «рации» подальше от вас во время набора текста!

Один лист бумаги был вставлен за пластину и вручную повернут в нужное положение. готов к вводу прямо на.Печать на этих машинах достигалась несколько иначе. к сегодняшним принтерам, так как печатающая головка оставалась неподвижной, а каретка тянулась справа налево тканевой лентой, прикрепленной к подпружиненному барабану. Когда бумага поля выставлены правильно, предупреждающее устройство в виде одиночного «звонка» колокольчика сообщил вам, что вы достигли правого края бумаги и что вы только осталось около 10 символов, прежде чем все внезапно остановилось! Возврат каретки и перевод строки был вызван оператором вручную за одну простую, но быструю операцию, которая пришлось резко щелкнуть самым большим рычагом, за который они могли дотянуться, и скользить по каретку в крайнее правое положение, пока она не остановится резко, рычаг сломался, или вся машинка перевернулась на бок! Однако последняя особенность был доступен только в стандартной комплектации на моделях с широкой тележкой! В качестве дополнительной опции на узких кареток, это было достигнуто за счет скольжения каретки назад на гораздо более высокой скорости !.

У этих машин не было экрана дисплея, памяти, масштабируемых шрифтов или графики. Однако жирный шрифт можно было получить, просто повернув каретку до слов, которые вы нужно выделить жирным шрифтом, а затем снова набрать всю партию поверх того, что уже было напечатаны, просто молясь, чтобы вы не нажали не ту клавишу по пути! Это тоже не позировало большая проблема, поскольку исправление ошибок обычно происходило всего в нескольких дюймах в виде крошечной бутылки, содержащей что-то вроде кисти для лака для ногтей с завинчивающейся крышкой, которая был погружен в раствор, который напоминал белую шелковую виниловую эмульсионную краску, но пах как химический завод! Известная как корректирующая жидкость, ее просто закрашивали поверх неправильного символа (ов) до тех пор, пока он не станет напоминать ссылку на 3D-карту мини-кольцевой развязки или островок безопасности.Этому дали высохнуть в течение нескольких секунд, и правильные символы затем набирались поверх нарисованного «горба», что не только удаляло излишки «краски» и заменил его на требуемый символ, но также изменил появление этого символа примерно в следующие десять или около того раз, когда он был напечатан!

Чтобы решить эту проблему, версия этого средства исправления ошибок на пленке с сухим переносом была изобретена техника, известная как корректирующая бумага, которая значительно облегчила жизнь бедным машинистка.Все, что здесь требовалось, — это держать пленку над крышкой. неправильные символы, а затем введите эти символы снова. Идея заключалась в том, чтобы применить только количество корректирующего средства, необходимого для «скрытия» неправильных символов. К сожалению, любую заданную область пленки можно было использовать только один раз, и из-за отсутствия механическая точность пишущей машинки, неправильные символы, возможно, должны были быть перепечатали несколько раз, прежде чем исходный отпечаток был стерт. После такого лечения смотреть с лицевой стороны напечатанного документа было неплохо, но, к сожалению, обратное напоминало то, что мог прочитать слепой!

Вернемся к самой машинке.Как правило, эти машины были монохромными, хотя также был доступен полный диапазон серых шкал, основанный на износе ленты и количество силы, приложенной во время набора текста. Полноцветные черные, красные и синие версии могут быть имелся за дополнительную плату, но одновременно был доступен только один цвет. Широкие модели вагонов пишущей машинки также были доступны примерно до 24 дюймов, что, откровенно говоря, было улучшение ограничений сегодняшних современных принтеров! К сожалению, размер тела машинка с широкой кареткой не соответствовала ширине каретки, а удлиненные ножки на болтах должен был быть установлен, чтобы уравновесить вес каретки, когда она была о его путешествии.

Печатать документы в этих системах требовалось отталкивать «клавиатуру» со всеми ваша сила, чтобы получить приемлемое изображение персонажа на бумаге. Это часто было проклят как причину повреждения нежных женских ногтей, которые сегодня в среднем ногти были исключительно длинными. Ущерб нанесен ногтями. ловя клавишу над клавишей, которую они пытались напечатать. Возможно, это был всего лишь один из причины, по которым машинистки, привыкшие пользоваться пишущими машинками, сказали, что близкие близость клавиш на современных компьютерных клавиатурах никогда не завоюет популярность и будет совершенно непригоден для набора текста, только на этот раз проблема будет не в повреждении ногтями, но типографских ошибок, вызванных тем, что ноготь набирает символ над тем, который должен печатать палец.Странно, как много ничего изменилось!

Нажмите здесь, чтобы вернуться

Основная информация о резисторах для начинающих любителей электроники

Создано: 30 июля 2012 г.

Есть два условных обозначения резистора, которые используются в принципиальных схемах, как показано ниже:

Когда мы начинаем заниматься электроникой, мы обычно используем резисторы с допуском на пять процентов в четверть Вт (1/4 Вт, 5%). Эти резисторы выглядят так:

Сопротивление

Сопротивление резисторов

указано в Ом (символ Ω), т.е.грамм. 470 Ом (или 470 Ом). Резистор выше имеет значение 1 кОм, которое записывается как 1 кОм или просто 1 кОм.

Мощность

Резисторы

имеют номинальную мощность — вышеуказанный резистор рассчитан на 1/4 Вт (или 250 мВт). Чем выше номинальная мощность резистора, тем больше будет его физический размер.

Допуск

Резисторы

имеют допуски, выраженные в процентах. Вышеуказанный резистор имеет допуск 5%. Это означает, что его значение в сопротивлении может быть на 5% больше или на 5% меньше указанного значения.Вышеупомянутый резистор имеет значение 1 кОм (1000 Ом) и допуск 5% — это означает, что его значение может находиться в диапазоне от 950 Ом до 1050 Ом (от 1000-5% до 1000 + 5%).

Цветные полосы, которые вы видите на резисторе, говорят нам, каково его значение в омах и каковы его допуски. Золотая полоса говорит нам, что его допуск составляет 5%.

Определение номинала резистора

Значение резистора в омах вычисляется по первым трем цветным полосам, используя приведенную ниже таблицу. Используя резистор выше, его полосы коричневые, черные и красные.Первый цвет, коричневый, имеет значение 1. Второй цвет, черный, имеет значение 0 (ноль). Третий цвет сообщает нам, сколько нулей имеет значение — красный = 2 нуля. Собирая все вместе, получаем: 1, 0 и два нуля (00) = 1000 Ом или 1 кОм.

Другие примеры:

Цвета резистора — желтый, фиолетовый, коричневый = 4, 7, 1 (количество нулей 1) = 47 и один ноль = 470 Ом

цветов резистора — красный, красный, красный = 2, 2, 2 = 22 и 2 нуля = 2200 Ом = 2,2 кОм, обычно записывается как 2 к2

Цвета резистора — желтый, фиолетовый, красный = 4, 7, 2 = 4, 7, 00 = 4700 Ом или 4.7k = 4k7

Цвета резистора — коричневый, черный, оранжевый = 1, 0, 3 = 1, 0, 000 = 10000 = 10k

Цвета резистора — оранжевый, оранжевый, черный = 3, 3, 0 (без нулей) = 33 Ом

Таблица цветов резистора

Цвет Значение
Черный 0
коричневый 1
Красный 2
Оранжевый 3
желтый 4
Зеленый 5
Синий 6
фиолетовый 7
Серый 8
Белый 9

4.Резистор 7 кОм 2 Вт
