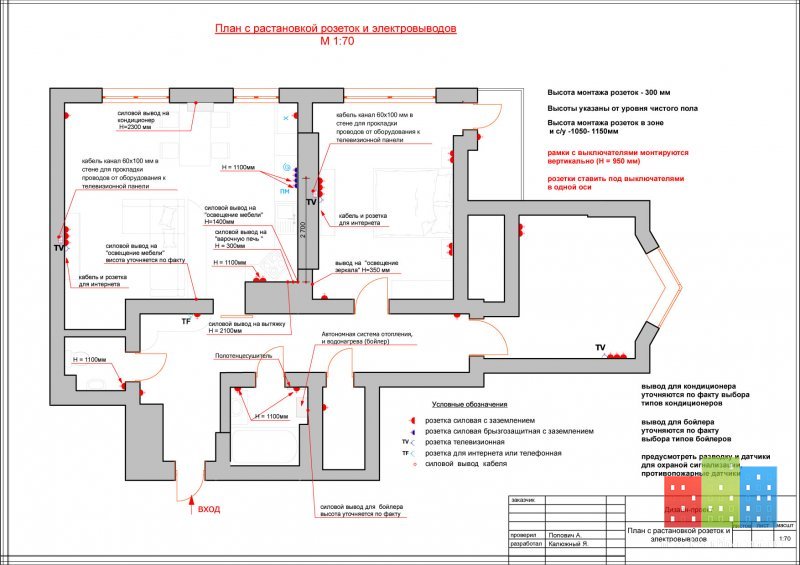

Размеры розетки на чертеже гост: ГОСТ 21.608-84 Система проектной документации для строительства. Внутреннее электрическое освещение. Рабочие чертежи / СПДС / 21 608 84

Содержание

Сводная таблица типов бытовых вилок, розеток, номинала питающего электрического однофазного напряжения и частоты сети по странам мира. Номиналы электрических сетей. Пособие по определению типов вилок и розеток, которые у Вас есть.


Навигация по справочнику TehTab.ru:  главная страница  / / Техническая информация / / Оборудование — стандарты, размеры / / Электрические разъемы и провода (кабели)  / / Сводная таблица типов бытовых вилок, розеток, номинала питающего электрического однофазного напряжения и частоты сети по странам мира. Номиналы электрических сетей. Пособие по определению типов вилок и розеток, которые у Вас есть.
Сводная таблица типов бытовых вилок, розеток, номинала питающего электрического однофазного напряжения и частоты сети по странам мира. Номиналы электрических сетей. Пособие по определению типов вилок и розеток, которые у Вас есть.

Совместимость разъемов не грарнтирует правильную работу электрического оборудования, во-первых : см. таблицу напряжений и частот по странам ниже, а во вторых — вилка и розетка могут быть расчитаны на различные токи ( не суперважно, но важно)

Тип разъема Как это выглядит Другие наименования, пояснения.

A

Тип А

  • NEMA 1-15 (Североамериканский 15 А/125 В, незаземлённый) Северная Америка
  • ГОСТ 7396.1-89 — тип А 1-15 Россия
  • JIS C 8303, Класс II ( 15 А/100 В, незаземлённый)Япония

Вилки типа A совместимы с розетками типа B. Существуют поляризованные и неполяризованные вилки типа A. Поляризованные вилки типа A не входят в неполяризованные розетки типа A потому, что обе щели в розетке одинаково узки. Однако, неполяризованные и поляризованные вилки типа A входят в поляризованную розетку типа A и розетку типа B.

Японские вилка и розетка идентичны типу NEMA 1-15. Многие японские розетки и многовилочные адаптеры неполяризованы — щели в розетках одинакового размера — и принимают только неполяризованные вилки. Японские вилки в общем случае без проблем подходят к большинству североамериканских розеток, но поляризованным североамериканским вилкам может потребоваться переходник или замена для подключения к старым японским розеткам.

B

Тип B



  • NEMA 5-15 (15 А/125 В, заземлённая)Северная Америка
  • ГОСТ 7396. 1-89 — тип A 5-15, Россия
  • JIS C 8303, Класс I ( 15 А/100 В, заземлённая), Япония
  • CSA 22.2,_ 42, Канада



  • NEMA 5-20 ( 20 А/125 В, заземлённая) Северная Америка
  • ГОСТ 7396.1-89 — тип A 5-20, Россия
  • PBG (Parallel Blade with Ground), Северная Америка
  • Hubbell, Северная Америка
  • Edisson, Северная Америка

Вилка типа B имеет кроме параллельных плоских ножей круглый, или в форме буквы U заземляющий контакт. Иногда оба питающих контакта в вилках типа B узкие, потому, что из-за наличия заземляющего контакта вилку нельзя включить неправильно, однако в розетке щели имеют разные размеры для правильного подключения вилок типа A. Не всегда 20 и 15 амперные вилки и розетки совпадают (но часто это так).



С





  • CEE 7/16 (Europlug) 2. 5 А/250 В
  • ГОСТ 7396.1-89 — тип C5 вариант II
  • CEI 23-5 Италия

Данная ПЛОСКАЯ вилка рассчитана на силу тока 2,5 А. Поскольку она неполяризована, то может быть вставлена в розетку в любом положении, поэтому фаза и нейтраль подключаются случайным образом. Разнос и длина штырей позволяют безопасно включать её в большинство розеток CEE 7/17 тип C, тип E, тип H , CEE 7/4 (Schuko) тип F, CEE 7/7 тип E/F, тип J , тип K и тип L (L10 амперная).

  • Вилка CEE 7/17 (16 А/250 В, незаземлённая)
  • ГОСТ 7396.1-89 — тип C6

У этой вилки также два круглых штыря, но они имеют диаметр 4,8 мм, как и у типов E и F. У вилки имеется круглое пластмассовое или резиновое основание, которое препятствует её включению в маленькие розетки, предусмотренные для Europlug. Вилка предназначена только для больших круглых розеток для типов E и F, но может быть вставлена в розетку типа H, хотя это нежелательно, так как они рассчитаны на штыри меньшего диаметра. На вилке есть как отверстие для заземляющего штыря, так и (иногда) контактные полосы для боковых контактов.



С1 / C ссср

  • ГОСТ 7396.1-89 — тип C1 a (розетка) и b(вилка).

В СССР, согласно ГОСТ 7396.1-89 была стандартная вилка C1, такая же, как тип C, но со штырями, диаметром 4 мм. Такая вилка рассчитана на ток 6А. В советсткую розетку евровилку тяжело включить из-за разницы в толщине штырей. В еврозетку советскую вилку тяжело включить из-за того, что вилка C1 имеет круглое основание.

D и M

тип D

тип M

Тип D

  • BS 546 BS 546 (5 А/250 В, заземлённая)
  • ГОСТ 7396. 1-89 — тип B1

У неё три больших круглых штыря, размещённых по вершинам треугольника.

Тип M

15-амперная версия вилки D. В большинстве случаев, вилки и розетки D и M совместимы. Штыри на вилке D уже штырей на M и эту вилку всегда можно запихнуть в розетку M (будет ли контакт — как повезет), вилку же М не всегда можно запихать в розетку D.

E

Тип E

  • CEE 7/5
  • Французский тип E
  • ГОСТ 7396.1-89 — тип C3

Розетка несовместима с вилкой тип F CEE 7/4 .Заземление в розетке типа E выполнено круглым штырём, постоянно встроенным в розетку. Вилка круглая, с двумя круглыми штырями размером 4.8х19 мм, с расстоянием между ними 19 мм и отверстием для заземляющего штыря розетки. Розетка стыкуется с плоскими вилками тип C Europlug 7/16 и CEE 7/17. Вилка часто подходит к розеткам других типов, при применении силы можно повредить розетку.

F

Тип F

  • CEE 7/4
  • Немецкая Schuko 16 А/250 В, с заземлением
  • ГОСТ 7396.1-89 — тип C2

Рассчитана на ток до 16 Ампер, неполяризована и принимает вилки Тип C и Europlug CEE 7/16 и 7/17.

E/F

Тип E / F

  • Вилка CEE 7/7
  • Французско-Немецкая 16 А/250 В, с заземлением
  • ГОСТ 7396.
    1-89 — тип С4

Вилка CEE 7/7 совместима с типами E и F. Поляризована при применении с розеткой типа E, но в розетках типа F привязка фазного и нейтрального проводов не соблюдается. Вилка рассчтана на 16 А. Заземляющие скобы на обеих сторонах для подключения к розетке тип F CEE 7/4 и гнездовой контакт для заземляющего штыря розетки тип E CEE 7/5 .

G

Тип G

  • BS 1363
  • Британская 13 А/230-240 В 50 Гц, заземлённая, с предохранителем
  • ГОСТ 7396.1-89 — тип B2 BS 1363 .

Предохранитель в вилку может быть вставлен любой, но по требованиям безопасности он должен быть рассчитан на максимальный ток предохраняемого устройства. Предохранитель имеет длину 1 дюйм (25,4 мм) согласно британскому стандарту BS 1362.

H

Тип H

  • SI 32
  • Израильская 16 А/250 В, с заземлением
  • IS16A-R

Две вилки и одна розетка, не встречаются нигде, кроме Израиля. Вилки несовместимы с розетками других типов. К большинству розеток типа H пожно подключить вилки типа C.

I

Тип I

  • AS/NZS 3112
  • Австралазийский тип 10 А/240 В
  • Китайский 10 А/250 В
  • ГОСТ 7396. 1-89 — тип A10-20
  • IRAM 2073 Аргентинский 10А/250В



J

Тип J

SEV 1011 (Швейцарский тип 10 А/250 В).

Для розеток подходят швейцарские вилки или плоские Europlug CEE 7/16 тип C .

K

Тип K

Датский 107-2-D1,

Розетка подходит для датских вилок, в нее можно вставить вилки типа C CEE 7/16 или CEE 7/17,типа E/F CEE7/7 и типа F CEE 7/4 (Schuko). Вилки почти никуда не подходят.

L

Тип L — центральный штырь — заземление

  • CEI 23-16/VII (итальянский 10 А/250 В)

В 10 амперную розетку (она поменьше) входит плоская вилка тип C (CEE 7/16)

  • CEI 23-16/VII (итальянский 16 А/250 В)

Не подходит более никуда.

M

См. тип D

Питающее напряжение и применяемые типы розеток и вилок по странам мира.

Страны и территории Тип розетки Однофазное напряжение Частота сети Примечание ( с удовольствием внесем Ваши замечания)
Австралия I 230 В 50 Гц
Австрия C, F 230 В 50 Гц
Азербайджан C 220 В 50 Гц
Азорские о-ва C, F 220 В 50 Гц
Албания C, F 220 В 50 Гц
Алжир C, F 230 В 50 Гц
Американское Самоа A, B, F, I 120 В 60 Гц
Ангилья A, B 110 В 60 Гц
Ангола C 220 В 50 Гц
Андорра C, F 230 В 50 Гц
Антигуа A, B 230 В 60 Гц в аэропорту 110 В
Аомынь (Макао) D, M, G, редко F 220 В 50 Гц
Аргентина C, I 220 В 50 Гц
Армения C, F 220 В 50 Гц
Аруба A, B, F 127 В 60 Гц в Лаго 115 В
Афганистан C, D, F 240 В 50 Гц встречается что угодно
Багамские о-ва A, B 120 В 60 Гц в некоторых отдаленных регионах 50 Гц
Балеарские о-ва C, F 220 В 50 Гц
Бангладеш A, C, D, G, K 220 В 50 Гц
Барбадос A, B 115 В 50 Гц
Бахрейн G 230 В 50 Гц в Авали 110 В, 60 Гц
Белоруссия C 220 В 50 Гц
Белиз A, B, G 110 В, 220 В 60 Гц
Бельгия C, E 230 В 50 Гц
Бенин C, E 220 В 50 Гц
Бермудские о-ва A, B 120 В 60 Гц
Болгария C, F 230 В 50 Гц
Боливия A, C 220 В 50 Гц в Ла-Пасе 115 В
Босния C, F 220 В 50 Гц
Ботсвана D, G, M 231 В 50 Гц
Бразилия A, B, C, I 127 В, 220 В 60 Гц
Бруней G 240 В 50 Гц
Буркина-Фасо C, E 220 В 50 Гц
Бурунди C, E 220 В 50 Гц
Бутан D, F, G, M 230 В 50 Гц
Вануату I 230 В 50 Гц
Великобритания (Англия, Британия, Объединенное Королевство) G, много реже D и M 230 В 50 Гц ранее 240 В; иногда дополнительно низковольтная (110-115 В) розетка в ванной, похожая на тип C
Венесуэла A, B 120 В 60 Гц также возможно 220 в с типом G для питания кондиционеров и т. п.
Венгрия C, F 230 В 50 Гц ранее 220 В
Восточный Тимор C, E, F, I 220 В 50 Гц
Вьетнам A, C 220 В 50 Гц тип A — в Южном Вьетнаме, тип C — в Северном. В дорогих отелях также применяется тип G
Габон C 220 В 50 Гц
Гаити A, B 110 В 60 Гц
Гайана A, B, D, G 240 В 60 Гц
Гамбия G 230 В 50 Гц
Гана D, G 230 В 50 Гц
Германия C, F 230 В 50 Гц ранее 220 В
Гваделупа C, D, E 230 В 50 Гц
Гватемала A, B 120 В 60 Гц
Гвинея C, F, K 220 В 50 Гц
Гвинея-Бисау C 220 В 50 Гц
Гибралтар G, K 240 В 50 Гц тип K только в Европорте
Гондурас A, B 110 В 60 Гц
Гонконг G, M, D 220 В 50 Гц
Гренада G 230 В 50 Гц
Гренландия C, K 220 В 50 Гц
Греция C, F 230 В 50 Гц ранее 220 В
Гуам A, B 110 В 60 Гц
Дания C, K, E 230 В 50 Гц
Джибути C, E 220 В 50 Гц
Доминика D, G 230 В 50 Гц
Доминиканская Республика A, B 110 В 60 Гц
Египет C 220 В 50 Гц
Замбия C, D, G 230 В 50 Гц
Западный Самоа I 230 В 50 Гц
Зимбабве D, G 220 В 50 Гц
Израиль C, H, M 230 В 50 Гц
Индия C, D, M 230 В 50 Гц
Индонезия C, F, реже G 127 В, 230 В 50 Гц
Иордания B, C, D, F, G, J 230 В 50 Гц
Ирак C, D, G 230 В 50 Гц
Иран F, реже C 220 В 50 Гц
Ирландия D, F, G, M 230 В 50 Гц ранее 220 В; иногда дополнительно 110 В
Исландия C, F 230 В 50 Гц
Испания C, F 230 В 50 Гц ранее 220 В
Италия C, F, L 230 В 50 Гц ранее 220 В
Йемен A, D, G 230 В 50 Гц
Кабо-Верде (о-ва Зеленого Мыса) C, F 220 В 50 Гц
Казахстан C, F 220 В 50 Гц
Каймановы о-ва A, B 120 В 60 Гц
Камбоджа A, C, G 230 В 50 Гц
Камерун C, E 220 В 50 Гц
Канада A, B 120 В 60 Гц иногда дополнительно 240 В
Канарские о-ва C, E, F, L 220 В 50 Гц
Катар D, G 240 В 50 Гц
Кения G 240 В 50 Гц
Кипр G 240 В 50 Гц
Киргизия C 220 В 50 Гц
Кирибати I 240 В 50 Гц
Китай (материковый) A, C, I 220 В 50 Гц
КНДР C 220 В 50 Гц
Колумбия A, B 120 В 60 Гц иногда дополнительно 240 В
Коморские о-ва C, E 220 В 50 Гц 50 Гц
Демократическая Республика Конго (Киншаса) C, D 220 В 50 Гц
Республика Конго (Браззавиль) C, E 230 В 50 Гц
Корея (Южная) A, B, C, F 220 В, реже 110 В 60 Гц типы A и B используются при напряжении 110 В в старых сооружениях
Коста-Рика A, B 120 В 60 Гц
Кот-д’Ивуар (Берег Слоновой Кости) C, E 230 В 50 Гц
Куба A, B 110 В 60 Гц
Кувейт C, G 240 В 50 Гц
Лаос A, B, C, E, F 230 В 50 Гц
Латвия C, F 220 В 50 Гц
Лесото M 220 В 50 Гц
Либерия A, B, C, E, F 120В, 240 В 50 Гц раньше 60 Гц; в частных электрических сетях возможно сохранение частоты 60 Гц; типы A и B используются при напряжении 110-120 В
Ливан A, B, C, D, G 110 В, 200 В 50 Гц
Ливия D, L 127 В, в отдельных городах 230 В 50 Гц
Литва C, F 230 В 50 Гц ранее 220 В
Лихтенштейн C, J 230 В 50 Гц
Люксембург C, F 230 В 50 Гц ранее 220 В
Маврикий C, G 230 В 50 Гц
Мавритания C 220 В 50 Гц
Мадагаскар C, D, E, J, K 127 В, 220 В 50 Гц
Мадейра C, F 220 В 50 Гц
Македония C, F 220 В 50 Гц
Малави G 230 В 50 Гц
Малайзия G, реже M, C 240 В 50 Гц тип M используют для подключения кондиционеров, сушилок и пр. C — дя аудио-видеотехники
Мали C, E 220 В 50 Гц
Мальдивы A, D, G, J, K, L 230 В 50 Гц
Мальта G 230 В 50 Гц
Марокко C, E 127 В, 220 В 50 Гц продолжается переход на 220 В
Мартиника C, D, E 220 В 50 Гц
Мексика A, B 120 В 60 Гц
Микронезия (Федеративные Штаты Микронезии, Яп, Чуук, Понпеи и Косрае) A, B 120 В 60 Гц
Мозамбик C, F, M 220 В 50 Гц тип M используют у границы с ЮАР, в т. ч. в столицце, Мапуту
Монако C, D, E, F 127 В, 220 В 50 Гц
Молдавия C, F 220-230 В 50 Гц
Монголия C, E 230 В 50 Гц
Монсеррат A, B 230 В 60 Гц
Мьянма (Бирма) C, D, F, G 230 В 50 Гц тип G используется только в дорогих отелях
Намибия D, M 220 В 50 Гц
Науру I 240 В 50 Гц
Непал C, D, M 230 В 50 Гц
Нигер A, B, C, D, E, F 220 В 50 Гц
Нигерия D, G 240 В 50 Гц
Нидерландские Антильские о-ва A, B, F 127 В, 220 В 50 Гц
Нидерланды (Голландия) C, F 230 В 50 Гц ранее 220 В
Никарагуа A, B 120 В 60 Гц
Новая Зеландия I 230 В 50 Гц
Новая Каледония E 220 В 50 Гц
Норвегия C, F 230 В 50 Гц
Нормандские острова C, G 230 В 50 Гц
ОАЭ C, D, G 220 В 50 Гц
Окинава A, B 100 В 60 Гц на военных объектах 120 В
Оман C, G 240 В 50 Гц
О. Мэн C, G 240 В 50 Гц
О-ва Кука I 240 В 50 Гц
Пакистан C, D, M, реже G 230 В 50 Гц тип M используется длф подключения кондиционеров и пр.
Панама A, B 110 В 60 Гц
Папуа-Новая Гвинея I 240 В 50 Гц
Парагвай C 220 В 50 Гц
Перу A, B, C 220 В 60 Гц в Таларе также 110 В, в Арекипе 50 Гц
Польша C, E 230 В 50 Гц
Португалия C, F 220 В 50 Гц
Пуэрто-Рико A, B 120 В 60 Гц
Реюньон E 220 В 50 Гц
Россия C, F 220 В 50 Гц довольно много советских розеток и вилок по ГОСТ — тип C 1 (С ссср) в таблице
Руанда C, J 230 В 50 Гц
Румыния C, F 230 В 50 Гц ранее 220 В; местами сохранились розетки советского стандарта по ГОСТ — тип C 1 (С ссср) в таблице
Сальвадор A, B 115 В 60 Гц
Сан-Томе и Принсипи C, F 220 В 50 Гц
Санта-Лючия G 240 В 50 Гц
Сейшельские о-ва G 240 В 50 Гц
Саудовская Аравия A, B, F, G 127 В, 220 В 60 Гц
Сектор Газа C, H, M 230 В 50 Гц
Сенегал C, D, E, K 230 В 50 Гц
Сент-Винсент и Гренадины A, C, E, G, I, K 230 В 50 Гц
Сербия C, F 220 В 50 Гц
Сингапур G, M, A, C 230 В 50 Гц типы A и C используются для подключения аудио-видеотехники, тип M — для кондиционеров, сушилок и т. п.
Сирия C, E, L 220 В 50 Гц
Словакия C, E 230 В 50 Гц
Словения C, F 230 В 50 Гц
Сомали C 220 В 50 Гц
Судан C, D 230 В 50 Гц
Суринам C, F 127 В 60 Гц
США A, B 120 В 60 Гц
Сьерра-Леоне D, G 230 В 50 Гц
Таджикистан C, I 220 В 50 Гц
Таиланд A, B, C 220 В 50 Гц
Тайвань A, B 110В, 220 В 60 Гц 220 В используется для питания кондиционеров и т. п.
Танзания D, G 230 В 50 Гц
Того C 220 В 50 Гц в Ломе 127 В
Тонга I 240 В 50 Гц
Тринидад и Тобаго A, B 115 В 60 Гц
Тунис C, E 230 В 50 Гц
Туркменистан (Туркмения) B, F 220 В 50 Гц
Турция C, F 230 В 50 Гц
Уганда G 240 В 50 Гц
Узбекистан C, F 220 В 50 Гц
Украина C, F 220 В 50 Гц
Уругвай C, F, I, L 230 В 50 Гц ранее 220 В
Фарерские о-ва C, K 220 В 50 Гц
Фиджи I 240 В 50 Гц
Филиппины A, реже B 220 В 60 Гц в некторорых регионах, например, в Багио 110 В
Финляндия C, F 230 В 50 Гц
Фолклендские о-ва G 240 В 50 Гц
Франция C, E 230 В 50 Гц ранее 220 В; тип C запрещен к установке более 10 лет
Французская Гвиана C, D, E 220 В 50 Гц
Французская Полинезия (Таити) A, B, E 110 В, 220 В 60 Гц, 50 Гц
Хорватия C, F 230 В 50 Гц
Центральноафриканская Республика C, E 220 В 50 Гц
Чад D, E, F 220 В 50 Гц
Черногория C, F 220 В 50 Гц
Чехия C, E 230 В 50 Гц
Чили C, L 220 В 50 Гц
Швейцария C, J 230 В 50 Гц
Швеция C, F 230 В 50 Гц
Шри-Ланка (Цейлон) D, M, G 230 В 50 Гц в новых домах и дорогих отелях чаще тип G
Эквадор A, B 120 В 60 Гц
Экваториальная Гвинея C, E 220 В 50 Гц
Эритрея C 230 В 50 Гц
Эстония C, F 230 В 50 Гц очень мало — по ГОСТ — тип C 1 (С ссср) в таблице
Эфиопия C, E, F, L 220 В 50 Гц
ЮАР M 220 В 50 Гц в некоторых городах 250 В
Ямайка A, B 110 В 50 Гц
Япония A, B 100 В 50 Гц, 60 Гц 50 Гц в Восточной Японии (Токио, Саппоро, Йокогама, Сэндай), 60 Гц — в Западной (Окинава, Осака, Киото, Кобэ, Нагоя, Хиросима)



Расположение розеток на кухне :: PlazaReal в Санкт-Петербурге

Кухня, как самое технически оснащенное место, должна быть оборудована достаточным количеством розеток. Лишними они не будут однозначно, а вот их нехватка чревата неудобством и даже потерей безопасностью. Тройники могут спровоцировать замыкание, мощности одной розетки может не хватить для работы нескольких агрегатов. А через удлинители хозяйке придется переступать неоднократно. Конечно, можно и позже сделать еще одну или несколько. В лучшем случае будут неэстетичные дырки в стене и, возможно, в мебели. В худшем случае понадобится перевешивать шкафы или вести еще одну линию, а это уже сродни ремонту. Поэтому количество и размещение розеток на кухне продумывается заранее.

С чего начать планирование розеток на кухне?

Прежде чем приглашать электриков для разведения проводки по местам нужно поработать самостоятельно. А именно – вспомнить черчение и замерить старую мебель или взять данные со схемы новой (покупной или заказной). Эти данные следует перенести в масштабе на чертеж, то есть прорисовать на бумаге каждую тумбу, шкаф, полочку или стеллаж, не забыв о крупногабаритной и встраиваемой технике.

Подобный прием дает возможность представить, где и какая будет стоять бытовая техника, куда встанет посудомоечная или стиральная машина, в каком месте нужно будет подключить вытяжку, плиту или духовку.

Пример такого схематического изображения можно увидеть на рисунке. А подробней о том, на какой высоте розетке на кухне расположить, расскажем ниже.

Схема расположения розеток

Теперь определим количество розеток. Подсчитаем требуемый минимум и тоже перенесем их на чертеж.

Посмотрите на предложенный вариант схемы розеток на кухне. На ней указано не только их расположение розеток на кухне для крупной кухонной техники и мелких бытовых приборов, но и расстояние между ними, а также удаленность по высоте от пола.

Сравните эту схему с фотографией уже размещенных гнезд – нижние розетки расположены неверно.

  • Для холодильника, духовки, электроплиты, посудомоечной машины и стиральной разумно установить розетки возле приборов. Поэтому так важно сначала схематически разместить технику, а потом решить, куда ее подключать. За задней стенкой напольных тумб или за бытовой техникой размещать розетки не стоит. Правильно будет их установить сбоку, снизу, в крайнем случае, за выдвижными ящичками – вдруг понадобится срочно отключить агрегат.

  • Техника средних размеров зачастую стоит на столешнице постоянно. Это кофеварка, кухонный комбайн, хлебопечь, чайник, СВЧ печь, мультиварка. Поэтому и розетки нужно ставить ближе к ней, обычно над столешницей или в столешнице.

  • Мелкие кухонные приборы более мобильны. Тот же миксер, блендер, слайсер, электромясорубку можно доставать из шкафа по мере необходимости и подключать ее там, где будет работать хозяйка. Но и им понадобятся свободные точки, чтобы не пришлось отключать кофеварку или микроволновую печь. В этом случае розетки также находятся над рабочей тумбой.

  • Есть еще гаджеты, которые непосредственного отношения к кухне не имеют, но все же присутствуют в ней. Это ноутбук/планшет/лэптоп, телефон и телевизор. Розетку для телевизора планируют там, где он будет висеть – на стене или под потолком на кронштейне. Для остальных нужно продумать пару гнезд в обеденной зоне.

Важно! В рабочей зоне следует соблюдать правила безопасности – установка розеток на кухне должна быть подальше от мойки и плиты.

Сколько розеток на кухне должно быть?

По идее, чем больше розеток, тем лучше. Но установить их через каждые 10 сантиметров не получится. Поэтому стоит рассчитать оптимальное количество и взять цифру с запасом.

  • Холодильник.

  • Вытяжка.

  • Посудомоечная и/или стиральная машина.

  • Плита и духовка.

  • СВЧ печь.

  • Телевизор.

  • Компьютерная техника и телефон.

  • Стационарные кухонные приборы среднего размера.

  • Мобильная мелкая бытовая техника.

  • Розетка для лампы и/или электрозажигалки.

Средний показатель – около 10 штук. А некоторые можно сделать и двойными. И добавить еще пару штук про запас.

Требования, предъявляемые к проводке и розеткам

У каждого электрического прибора своя мощность. Этот показатель указан в техническом паспорте.

Есть мощная техника, для которой потребуется протягивать отдельную линию (кабель) от счетчика:

  • электроплита – от 5000 Вт;

  • электродуховка – от 3000 Вт;

  • стиральная машина – от 2000 Вт;

  • бойлер – от 1500 Вт;

  • посудомоечная машина – от 1000 Вт.

Кабель имеет собственный автомат и к нему не подключается остальная домашняя электросеть.

Другая техника менее мощная. Однако одновременное использование нескольких приборов грозит порчей техники, розеток или замыканием:

  • холодильник – от 500 Вт;

  • вытяжка – от 150 Вт;

  • кухонный комбайн – от 500 Вт;

  • блендер – от 100 Вт;

  • электрочайник – от 500 Вт;

  • кофеварка – от 800 Вт;

  • СВЧ печь – от 900 Вт;

  • тостер – от 700 Вт;

  • телевизор – от 100 Вт;

  • ноутбук – от 50 Вт.

В идеале должно быть 2-3 линии электропроводки. Нагрузка на электросеть рассчитывается, исходя из суммарной мощности одновременно включенных приборов. При включении или выключении некоторых из них может наблюдаться скачок напряжения. Поэтому итоговую цифру следует увеличить вдвое. Вот теперь получили выносливость проводки.

Учтите, что выносливость розетки не безразмерна. На каждой единице указана сила тока в Амперах, которую они могут проводить. Легко подсчитать суммарную мощность, которую розетка с тройником, двойная или тройная может выдержать: 2,2 кВт – это 10 Ампер; 3,5 кВт – 16 Ампер. Почти все приспособления соответствуют этим цифрам. Исключение составляет разъем для плиты и электродуховки – 32 А+40А.

Для повышения сопротивления рекомендуется использовать медные провода сечением 2,5 мм2. Они несколько дороже обычного провода, но и более безопасней и надежней.

Типы электрических розеток

Розетки делятся не только на советские, американские и евророзетки. Отличаются они размером, типом монтажа и другими параметрами.

Какие розетки на кухне бывают?

  • Стандартные розетки настенные или накладные. К ним подключается крупная и встраиваемая бытовая техника.

  • Угловые розетки. Удобный вариант, поскольку не занимают много места.

  • Встраиваемые розетки на кухне – в фартуке или в столешнице. В пассивном состоянии они прикрыты крышечкой. При необходимости крышечка нажатием на нее открывается. Практикуется для обеденной и рабочей зоны.

  • Выдвигающиеся розетки для кухни. Они монтируются в навесной шкаф, в рабочую тумбу, как тайник, или в столешницу, как перископ или книжка, и за надобностью вытаскиваются и используются.

  • Гнезда для подключения интернета или телефона.

Высота розеток на кухне

Чуть раньше уже была краткая информация о высоте розеток на кухне, Расположение, фото – в начале статьи. А теперь более предметно о том, как правильно установить их.

  • Нижняя секция. Оптимальная высота над полом розеток для встроенной бытовой техники – 5-10 см. Если меньше, может коротнуть, если пол зальет водой. Если выше, дно тумбы не даст воткнуть штепсель в гнездо.

  • Если розетка крепится к стене и мебель не мешает, ее высота может составлять 25-30 см.

  • Разъемы могут быть внутри шкафов. Но для этого придется выпиливать стенки. А размещенные в тумбе под мойкой должны быть дополнительно защищены от попадания влаги.

  • Средняя секция. Вариант – встроенные розетки в столешницу на кухне для мелкой кухонной техники. Если крепить накладные, то удаленность от пола должна составлять не менее метра и не более 1,40 м, что соответствует 10 см от столешницы.

  • Техника не должна быть удалена более чем на метр от розетки.

  • Если СВЧ печь встроенная, гнездо находится ниже – в 20-75 см от пола. То же касается встроенной духовки и кофемашины.

  • Промежуточная секция – для подключения светодиодной подсветки. Она может быть как под навесными шкафами, так и над ними. В зависимости от того, где располагаются светильники.

  • Верхняя секция. Высота розетки на кухне для вытяжки – 5-10 см от верха настенных шкафов или 2,40-2,50 м от пола.

  • Корпус вытяжки располагается в шкафу? Разумно и подключение сделать там же.

  • Розетка для телевизора располагается рядом с ним.

  • Гнезда в обеденной зоне – под столом, но выше 30 см от пола.

  • Расстояние между группами розеток – 120 см. Так можно варьировать местоположение кухонных приборов.

  • Если есть остров на кухне, непременно должна быть розетка и там. Если не миксер включить, так хотя бы ноутбук подзарядить.

  • Розетки для мощной бытовой техники нуждаются в заземлении, иначе она будет бить током.

  • Ставить розетка за встроенной техникой нельзя, поскольку она просто туда не войдет по глубине.

Все цифры даны для чистого пола. Если пол пока еще черновой, нет ламината или наливного пола, добавьте к приведенным цифрам высоту пола – от 2 до 10-15 см.

Соблюдайте правило – не устанавливайте розетки рядом с плитой или мойкой (если они не имеют защиту от влаги). Нельзя заставлять их коробками, банками, кухонными аксессуарами. Это не только небезопасно, но еще и не логично – прятать гнездо, которое по подсчетам необходимо.

Как расположить розетки на кухне? Самостоятельно или позвав на помощь электрика. При любом решении этого вопроса рекомендуется изучить нормативные акты и ГОСТы, касающиеся монтажа розеток и выключателей: ГОСТ 7396.1-89, ГОСТ 8594-80, СНиП 3.05.06-85. Знания лишними не будут, так как позволят проверить даже составленную профессионалами схему размещения розеток и учесть каждую единицу.


Вернуться к списку советов

условное обозначение, место размещения, размеры

Любое электрооборудование, независимо от его типа и функционального назначения должно быть заземлено. Это делается путем соединения какой-либо точки сети, электроустановки или оборудования с заземляющим контуром здания, что обеспечивает безопасность работы электроустановок и предотвращение поражения людей электрическим током. Места подключения заземляющего кабеля к корпусу должны обозначаться знаком безопасности «Заземление».

Особенности изображения

Основным документом, регламентирующим обозначение заземления, является ГОСТ 21130-75. В нем оговариваются места нанесения и особенности изображения в зависимости от типа оборудования, а также его размеры.

Согласно требованиям ГОСТ данное изображение наносится на корпус электрооборудования рядом с местом присоединения заземляющего кабеля к прибору. Дополнительно изображение должно быть нанесено рядом с клеммой для присоединения нулевого защитного провода (РЕ). Также символ заземления должен быть изображен внутри электрического щита, к которому подключаются электроустановки или электропроводка.

Обозначение заземления на оборудовании может быть нанесено при помощи краски, выполнено в виде наклейки, выгравировано на корпусе или изготовлено любым другим способом, обеспечивающим его сохранение в процессе эксплуатации изделия. То есть изображение должно быть нестираемым и расположенным так, чтобы избежать его повреждения или замазывания.

Кроме обозначения контактов на электроустановках рекомендуется обозначать и места расположения заземляющих контуров.

Дополнительно рядом с ним могут быть изображены буквенные обозначения, обозначающие тип заземления.

Способы обозначения

Существует несколько вариантов того, как обозначается заземление. В случае изготовления литых деталей электрооборудования его отливают вместе с металлическими или пластиковыми деталями. Раньше часто использовался вариант изготовления штампованным способом или при помощи чеканки. Таким образом, знак заземления на оборудовании получался либо выпуклым, либо вогнутым в зависимости от стороны, с которой его наносили.

Обратите внимание! Независимо от способа изготовления, он должен быть окрашен в яркие цвета для обеспечения визуального выделения места подключения к контуру.

Использование наклеек (стикеров) с изображением знака заземления не противоречит требованиям ГОСТ(р) 51778-200. Главное требование к наклейкам с изображением знака заземления – это обеспечение их заметности и сохранение качества рисунка в течение длительного времени. Для того чтобы стикер со временем не отклеился его рекомендуется наклеивать на чистую ровную поверхность. В процессе наклеивания необходимо тщательно разровнять наклейку, удалив из-под нее весь воздух. Если стикер не имеет клейкого слоя на тыльной стороне изображения, его фиксируют при помощи прозрачной клейкой ленты.

Наклейки знака заземления

Варианты графического изображения

Значок заземления на чертежах и электрических принципиальных схемах регламентируется ГОСТ 2.721-74 и единой системой конструкторской документации (ЕСКД). В данных нормативных документах описано, как в электрике обозначается заземление, а также место подключения оборудования к заземляющему контуру. Также оговариваются его размеры, пропорции и способы изображения.

В зависимости от типа и особенностей подключения электроустановки к контуру выделяют 4 основных способа обозначения заземления на схеме:

Знак заземления на схемах
  1. Одна вертикальная черта и 3 горизонтальных, расположенных одна под другой, каждая последующая горизонтальная линия меньше предыдущей, такой вариант является стандартным изображением заземления;
  2. Второй вариант отличается от первого неполной окружностью, в которую заключен знак, он применяется для обозначения соединения с «землей» отдельно стоящих электроустановок, не включенных в общий заземляющий контур;
  3. В третьем случае окружность, описанная вокруг знака, является полной, этот вариант обозначает соединение с общей заземляющей шиной токоведущих частей, которые в нормальных условиях не находятся под напряжением;
  4. Последний вариант условного обозначения заземления напоминает грабли и обозначает соединение прибора с заземляющим контуром через его корпус.

Размеры

Согласно требованиям ГОСТ 21130-75 параметры изображения символа отличаются в зависимости от способа его нанесения на корпус электроустановки. Например, минимальный диаметр знака изготовленного при помощи литья или штамповки составляет 10 мм, а для изготовленного ударным способом, этот параметр составит 14 мм. Один из самых часто используемых размеров знака безопасности заземление составляет 30 х 30 мм. Более подробно с размерами значка заземления можно ознакомиться в п. 3.1 вышеуказанного ГОСТа.

Конструкция и размеры знаков заземления, выполняемых методами литья в металле (в том числе цветном) и прессования в пластмассеРазмеры знаков заземления, выполняемых методами литья



Конструкция и размеры знаков заземления, выполняемых ударным способомРазмеры знаков заземления, выполняемых ударным способом

Еще одним важным требованием, предъявляемым к картинке знака заземления, является его цветовая гамма. Согласно ГОСТ основной фон должен отличаться от цвета оборудования, на которое он нанесен. Чаще всего в качестве основного фона применяется желтый цвет, а сам значок и контуры окружности делают черными.

Лучшим способом обновить знаки на предприятии является приобретение наклеек. Знак заземления на наклейках может быть в формате «вектор» или в виде картинки. Срок службы стикеров составляет до 2 лет, а их замена не представляет никакой сложности. Также можно скачать трафарет знака заземления и нанести обозначения краской. При проектировании заземляющего контура и установке нового оборудования лучше заранее уточнить наличие значков «Заземлено» на их корпусах.

Розетки на кухне — схема расположения, высота, сколько нужно розеток

Посудомоечная и стиральная машины

Посудомоечная и стиральная машины традиционно устанавливаются рядом с мойкой. Здесь же будет логично разместить и розетки для этих приборов, соблюдая меры предосторожности.

Как сделать это правильно:

  • Выбирайте для установки рядом с мойкой розетки с высокой степенью влагозащиты.
  • Розетки удобно устанавливать внутри нижнего шкафчика под мойку, потому что именно здесь открыт доступ к стене и достаточно свободного пространства.
  • Оптимальная высота розеток от пола – в пределах 20-40 сантиметров.

А вот непосредственно за стиральной машиной розетку устанавливать нельзя, потому что такая техника должна стоять вплотную к стене. Если оставить зазор для вилки, машина будет шуметь и займет на кухне больше места.

Микроволновая печь и кофемашина

Важен тип СВЧ-печи:

  • Отдельно стоящую микроволновку будет удобно подключать к розетке в рабочей зоне;
  • Для встроенной СВЧ-печи предусмотрите отдельную розетку в нижнем шкафу гарнитура.

Если рядом с микроволновкой вы планируете установить встроенную кофемашину, то и розетку для этих приборов можно сделать сдвоенной.

Вытяжка

Если у вашей вытяжки предусмотрен стандартный шнур с вилкой, то сделайте для нее отдельную розетку – она может располагаться ниже или выше прибора, над верхним ярусом шкафов. Обычно к розетке подключаются скрытые вытяжки.

Иногда вытяжка подключается к сети напрямую через отдельный вывод, и отдельная розетка для нее не нужна.

Розетки над рабочей поверхностью

В рабочей зоне стоит предусмотреть от 4 до 6 розеток блоками на расстоянии друг от друга. В них вы сможете включать чайник, тостер, а также мелкую технику, которая используется во время готовки: блендер, мультиварку и прочее. Высота розеток над столешницей должна быть не меньше 5 см, чтобы вы могли удобно браться за вилку при выключении приборов.

Места, где не стоит размещать розетки

Чтобы кухня была безопасной, не располагайте розетки:

  • За встраиваемой техникой и в других местах, куда вы не сможете быстро попасть в экстренной ситуации.
  • Над варочной поверхностью или электроплитой, которые постоянно нагреваются. Высокая температура, пар и брызги во время готовки – опасное соседство для розетки.
  • Слишком близко к мойке, где есть риск попадания воды. Например, нельзя устанавливать розетку возле смесителя: обязательно отступите хотя бы 50 см в сторону.

Розетки в стене на небольшой высоте от пола (10-15 см) нужно устанавливать предельно аккуратно, потому что здесь могут проходить канализационные трубы. Обязательно уточните схему коммуникаций в вашем доме.

Каких ошибок нужно избегать при установке

Помимо расположения розеток в неподходящих местах, распространены и другие ошибки:

  • Монтировать розетки без четкой схемы;
  • Составлять план размещения розеток до того, как будет утвержден дизайн-проект кухни и точные габариты гарнитура;
  • Не учитывать рекомендованную по ГОСТ высоту розеток на кухне от пола и другие параметры;
  • Предусматривать только одну линию для всей мощной техники на кухне;
  • Использовать на кухне удлинители и переноски – это небезопасно для проводки;
  • Экономить на защите от скачков напряжения: для кухни вместо простых автоматов лучше всего устанавливать УЗО (устройство защитного отключения), особенно для посудомоечной и стиральной машины.

Краткие итоги

  1. Соблюдайте рекомендации ГОСТ по установке розеток.
  2. Выбирайте розетки с классом влагозащищенности IP44.
  3. Составьте список всех приборов, которыми планируете пользоваться, — так вы узнаете, сколько нужно розеток. К полученной цифре прибавьте 20% “про запас”.
  4. Учитывайте, что иногда для одного прибора нужны 2 розетки.
  5. После утверждения дизайн-проекта кухни составьте примерный план расположения розеток.
  6. Над рабочей поверхностью размещайте минимум 4 розетки, высота — не менее 5 см.
  7. Учитывайте схему расположения канализации в вашем доме.
  8. Используйте устройства УЗО для защиты дорогостоящих приборов от скачков напряжения в электросети.

Схему расположения розеток в рабочей зоне кухни важно продумать заранее, чтобы пользоваться каждым электроприбором было удобно и безопасно. Вместо простых накладных розеток на кухне лучше установить более компактные угловые или выдвижные модули. Следуйте нашим советам, и готовьте на собственной идеальной кухне с удовольствием!

Обозначение розеток и выключателей на строительных чертежах и схемах

Все электромонтажные работы, которые проводятся в квартире, должны осуществляться на основе электромонтажных схем. Не только проводка, но и электрооборудование имеет свои схемы. Здесь мы предоставили вашему вниманию обозначение розетки на электрической схеме.

Обозначение розеток и выключателей должен знать каждый человек

Условные обозначения достаточно часто включают в себя изображения, которые общепонятны. Обозначение розеток позволяет значительно облегчить чтение любого чертежа.

Стандарты, которые определяют условное обозначение розеток

На сегодняшний день условные обозначения на схемах стандартизирует новый ГОСТ 21.614.88. Этот стандарт вышел совсем недавно и полностью заменил действующий ГОСТ. Теперь каждое обозначение розеток на схеме должно совпадать с этим документом. При нанесении на схему других приборов вам необходимо руководствоваться ГОСТом 2.721.74. В этом документе размещаются обозначения общего применения.

Как выглядит схема, где отображаются розетки и выключатели в доме

В том случае если вам необходимо прочитать схему о вводно-распределительных устройствах необходимо читать ГОСТ 2.721.74. Фаза и ноль в розетке также может иметь свои обозначения на схеме.

Обозначение розеток на схемах

Вот общее обозначение розеток, которое можно встретить на строительных чертежах:

Вот таким образом обозначается обыкновенная розетка

Электрически розетки на сегодняшний день являются одним из основных элементов электропроводки в доме. Вся продукция, которая выпускается производителями, может отличаться:

  1. По степени защиты.
  2. По способу установки.
  3. По количеству полюсов.

Помните! Именно по этой причине обозначение розеток на чертежах может быть разным.

Обозначение для наружной и открытой установки

На изображении ниже мы представили вашему вниманию розетки:

  1. Сдвоенные однополюсные с заземлением.
  2. Сдвоенные однополюсные без заземляющего контакта.
  3. Одинарные однополюсные с защитным контактом.
  4. Силовые трехполюсные с защитным контактом.

Обозначения сложных розеток на схемах

Обозначение розеток для скрытой и внутренней установки

На изображении ниже мы представили вашему вниманию следующие розетки:

  • одиночные однополюсные с заземлением;
  • сдвоенные однополюсные;
  • силовые трехполюсные;
  • одиночные однополюсные без защитного контакта.

Обозначения розеток для внутренней и скрытой установки на схеме

Условные обозначения влагозащищенных устройств

Обозначение на чертежах розеток влагозащищенных может быть следующим:

В ванной комнате следует использовать розетки с влагозащитой

  1. Одинарные однополюсные устройства.
  2. Одинарные однополюсные устройства с заземлением.

Условные обозначения блока розеток и выключателя

На картинке ниже мы представили вашему вниманию:

Одноклавишный выключатель и розетку.

Обозначение розетки и выключателя (пары)

Обозначения выключателей на схемах

Все выключатели на схемах отображаются следующим образом:

У выключателей обозначение простое, но его следует запомнить

Обозначения одноклавишных и двухклавишных выключателей

На изображении вы сможете увидеть следующие выключатели:

Однополюсные двухклавишные и одноклавишные выключатели получили достаточно сложное обозначение

  • внешние;
  • накладные;
  • встраиваемые;
  • внутренние.

Вот общепринятая таблица, которая содержит в себе условные обозначения розеток, выключателей и переключателей. Здесь представлены все виды розеток, которые вы можете встретить.

На сегодняшний день выпуск этих устройств достаточно разнообразен. Именно поэтому новые устройства появляются, намного быстрее, чем их обозначения. Если в этом изображении вы найдете неизвестные значки, тогда просто посмотрите сноски.

Видео по теме

Также рекомендуем посмотреть несколько видео, которые откроют для вас полное понимание того, как выглядит обозначение розеток и выключателей на схемах, используемых во время электромонтажа любой сложности.
Посмотрев этот ролик, вы поймете, как читать обозначения розеток и выключателей:

В этом видео подробно рассказывают, как нарисовать розетки и выключатели на электрических схемах.

Рекомендуем прочесть: как правильно подключить розетку.

Самые лучшие посты

Автоматический выключатель размеры на схеме

Для обустройства электроснабжения необходимы проекты чертежей. Чтобы разобраться в чертеже и прочитать его, нужно знать условные обозначения. Автоматический выключатель на схеме указывают по-разному, что часто приводит к недоразумениям, ошибкам при сборке электрощитов и монтаже проводки.

Условные обозначение электрических элементов и виды схем

Первоначальный вопрос, с которым обычно сталкивается каждый электрик, – проектная документация помещения или объекта, который необходимо электрифицировать. Прежде чем приступить к монтажу оборудования, квалифицированный специалист должен ознакомиться с сопровождающими документами.

Оборудование и элементы на схеме могут обозначаться как буквенным, так и графическим изображением. Чертежи разрабатываются в соответствии с ГОСТами и правилами маркировки оборудования и элементов на чертежах и планах. Подробное описание и требования к электрическим схемам приводятся в ГОСТе 2.702-2011 ЕСКД. Кроме графических и буквенных обозначений на схемах проставляют номинальные размеры.

Есть много типов различных схем. В электрике чаще всего используют три основных вида. Функциональные отображают основные узлы устройства, без подробной детализации. Они выглядят как набор отдельных блоков, связанных между собой определенным образом. Схема дает общее представление о работе объекта.

Принципиальная схема содержит подробные указания для каждого элемента, его контакты и связи. Она может описывать как отдельное устройство, так и электросеть. На однолинейных схемах указывают силовые цепи. Способ управления и контроль описывают на отдельном листке. Если устройство не сложное, все размещают на одном документе.

На монтажных схемах указывают элементы и точное их расположение. Если это проводка в квартире или доме, обозначают место установки выключателей, светильников, розеток. Также проставляют расстояния и номиналы. Указывают положение деталей, порядок и способ их соединения.

Устройство защитного отключения (УЗО) и дифавтомат на схеме не имеют определенного геометрического начертания. Для их графического выполнения используют изображение блоков и динамических блоков. Каждому устройству на схеме присваивают буквенную маркировку и указывают позиционный номер.

Кроме того, наносят параметры элементов, которые есть в чертеже. Расписывают основные данные об элементе, чтобы не ошибиться при монтаже и подобрать соответствующее устройство. Эти условные знаки применяют для составления чертежей электроснабжения, силового оборудования и электрического освещения. А также в принципиальной однолинейной схеме электрощитов.

Обозначение автоматического выключателя на схеме

Условное графическое обозначение автомата на схеме обусловлено ГОСТом 2.755-87 ЕСКД, буквенно-цифровое – ГОСТ 2.710-81 ЕСКД. Особых требований к маркировке нет, поэтому электромонтеры часто используют собственные значения и метки. Можно встретить документацию, когда определение коммутационного аппарата отличается в разных проектах.

Каждый проектировщик, выполняя схему, может изобразить УЗО на свое усмотрение. Достаточно в пояснениях к схеме указать УГО (условные графические обозначения) и их расшифровку.

В зависимости от характеристик устройства элементы имеют разные буквенные символы, а также следующие графические обозначения на электрических схемах.

Автоматические выключатели рекомендуется позиционировать как, QF1, QF2, QF3. Рубильники разъединители – QS1,QS2,QS3. Предохранители на схемах показывают как FU с порядковым номером, где кодировка буквы Q расшифровывается как выключатель или рубильник силовых цепей, а F – защитный. Эта комбинация вполне применима не только к обычным автоматам, но может быть обозначением диф автомата на схеме.

Для УЗО используют комбинацию QSD, обозначение дифференциального автомата на схеме выглядит как QFD.

Обозначение УЗО на однолинейной схеме

Это вид выключающего аппарата, в функции которого входит разъединение сети или ее части, когда произошло превышение определенной отметки дифференциального тока. Устройство способствует повышению электробезопасности, предотвращает возникновение чрезвычайных ситуаций, как в производственной сфере, так и дома. Схема подключения УЗО проста, но недочеты при монтаже могут привести к серьезным неприятностям.

Так можно обозначить УЗО на принципиальной схеме.

УЗО вместе с другими элементами в проектной документации чаще всего выполняют условно, что затрудняет расшифровку принципа работы как всей схемы, так и отдельно взятых элементов. Изображение защитного устройства может выглядеть как обычный выключатель. Но на нелинейной схеме он представляет собой два параллельно расположенных выключателя. На однолинейной – элементы, провода и полюса изображаются символически.

Любое схематическое изображение должно быть правильно составлено, а в дальнейшем прочитано. Самый маленький изъян может привести к неисправности УЗО или всей системы. Важно учитывать следующие часто встречающиеся ошибки:

  • Ноль и заземление соединяются после защитного устройства. Если схема неправильно интерпретирована, нейтраль может быть соединена с открытой частью электроустановки или с нулевым защитным проводником.
  • Если устройство подключено неполнофазно, возникает ложное срабатывание автомата.
  • Неправильное соединение проводников в розетках приводит к срабатыванию устройства, даже если в розетку ничего не включено.
  • Соединение нулевых проводников двух автоматов приводит к неконтролированным отключениям.
  • Распространенной ошибкой является ситуация, когда перепутаны фазы и нули, относящиеся к разным устройствам.
  • Несоблюдение полярности ведет к движению токов в одном направлении. Перед установкой следует внимательно ознакомиться с расположением клемм.

Всегда выполняется предварительная схема, с учетом возможных ошибок, происходящих в сети. Если документ составлен правильно, работа защитного устройства приносит эффект.

Важно помнить о технике безопасности. Необходимо периодически проводить осмотр проводов, в случае их повреждения УЗО срабатывает и прекращается подача электроэнергии. Поэтому с ремонтом лучше не медлить.

Пример реального проекта

Однолинейная принципиальная схема (ОПС) не что иное, как чертеж плана, например, квартиры. На нем должны быть указаны распределительные группы. Для этого необходимо измерить все стены и выполнить чертеж с соблюдением масштаба. Понадобится несколько копий, что бы на каждой изобразить отдельную группу.

Распределительные группы – это точки, которые будут подключены к одному автомату квартирного щитка. Всю проводку нельзя подключать к одной группе. В противном случае понадобится мощный кабель, который будет способен выдержать нагрузку всех приборов.

В зависимости от количества комнат и наличия энергопотребляющих устройств распределительные группы могут выглядеть следующим образом.

  • освещение комнаты, прихожей и кухни;
  • свет и розетки в туалете;
  • розетки в жилой комнате;
  • розетки в коридоре и кухне;
  • электрическая плита.

Помещения с повышенной влажностью рекомендуется подключать отдельной группой, для которой необходима установка УЗО. Если в квартире есть маленькие дети, защитное устройство подключают на каждую группу.

Принципиальная, или однолинейная схема необходима для правильного подключения щитовой и распределительных групп.

В данном примере отражено подключение к трехфазному питанию. Всю квартиру питает вводный кабель из 5 жил, сечением 10 мм2. Фазы пронумерованы, как L1, L2, L3, заземление – PE, которое замыкается с нолем. Вводный автомат (ВА) отключает все автоматы групп, которые маркируются таким же способом.

Количество фаз определяется по количеству черточек на схеме. Однофазная – , или трехфазная – \. Маркировка провода ВВГ НГ говорит о том, что он с негорящей изоляцией, трехжильный с сечением 1,5 мм2.

Чертеж дает возможность определиться с количеством и маркой нужных защитных устройств. Подсчитать число выключателей и розеток, а также, сколько метров кабеля потребуется.

Все соединения проводов должны находиться в распределительных коробках. Рекомендуется для каждого помещения отдельная коробка. Если, например, в кухне располагается газовый котел и другие электроприборы, потребуются две распределительные коробки.

Особых требований по установлению розеток и выключателей не существует. Их устанавливают так, чтобы было удобно. На кухне и на рабочем месте розетки размещают над столом.

Стационарную бытовую технику, бойлеры, вытяжки, сушилку для полотенец подключают сразу через клеммники. Интернет и телевизионные розетки можно объединять с электрическими.

Обозначение дифференциального автомата на схеме

Дифференциальный автомат совмещает в одном аппарате устройство защитного отключения и автоматический выключатель, чем и отличается от УЗО. В этом случае графическое изображение на схеме выглядит следующим образом.

Если для УЗО принимаются буквенно-цифровые обозначения Q1, то для АВДТ (автоматический выключатель дифференциального тока) – QF1. Буквы говорят о функциях аппарата, а цифры указывают на его порядковый номер в схеме. Другая буквенная комбинация QF1D, где D обозначает «дифференциальный».

Основной характеристикой таких устройств является номинальный рабочий ток, при котором автомат остается включенным продолжительное время. Эти показатели строго стандартизированы, а ток может иметь значения: 6 Ампер; 10; 16; 25; 50 и т.д.

Другая важная характеристика – это быстродействие. Токовый показатель обозначается буквами B, C, D, стоящими перед значением номинального тока. Например, комбинация C16, говорит, что автомат быстродействия C, рассчитан на номинальный ток в 16 Ампер.

Дифференциальный допустимый показатель укладывается в следующий ряд: 10; 30; 100; 500 миллиампер. На корпусе прибора обозначается знаком «дельта» с цифрой, соответствующей току утечки.

Эксплуатационные возможности автомата рассчитаны на номинальное напряжение в 220 Вольт для однофазной цепи и 380 для трехфазной.

Дифавтоматы различают по типам, в зависимости от тока утечки и маркируются такими буквенными индексами:

  • A – реагирующие на утечку переменного или постоянного пульсирующего тока;
  • AC – рассчитанные на срабатывание при утечке с постоянной составляющей;
  • B – тип устройства, включающий обе предыдущие возможности.

Эта характеристика может маркироваться небольшим рисунком, обозначающим вид тока.

Устройства работают по селективному признаку, обладают способностью задержки по времени срабатывания. Это обеспечивает выборочное отключение прибора от сети и устойчивость системы защиты. Такая характеристика обозначается буквой S и дает задержку в 200–300 миллисекунд. Маркировка G соответствует 60–80 миллисекундам.

Так как пусковые токи превышают рабочее значение, защита устроена так, что электромагнитный независимый расцепитель отключает устройство в том случае, когда ток в несколько раз превышает номинальный размер.

В нормативных документах содержится много специальных шифров и знаков. Большая их часть в быту практически не применяется. Для правильного чтения электрической схемы нужно знать основные обозначения и учитывать некоторые нюансы. Один из них – страна производитель оборудования, кабелей или проводки, так как существует разница в маркировке и условных обозначениях, что затрудняет правильную трактовку чертежа.

Автоматический выключатель является основным элементом однолинейных схем в электрике.

В настоящее время встречается масса вариантов того, как проектировщики показывают его на планах и схемах, но далеко не всегда правильно, что нередко приводит к ошибке при сборке электрощитов или монтаже электропроводки.

Чтобы этого не произошло, необходимо следовать простым правилам отображения автоматов и их маркировки.

Графический вид автоматов стандартизирован в:

ГОСТ 2.755-87 ЕСКД «Обозначения условные графические в электрических схемах. Устройства коммутационные и контактные соединения»

ГОСТ Р МЭК 60617-DB-12M-2015 «Графические символы для схем», который идентичен международному стандарту IEC 60617-DB-12M:2012* «Графические символы для диаграмм» (IEC 60617-DB-12M:2012 «Graphical symbols for diagrams»).

Согласно этим стандартам условное обозначение автомата на однолинейной схеме выглядит так:

Оно создано из нескольких графических символов ГОСТа, говорящих об определенных признаках и функциях устройства.
У однополюсного автомата их три:

– Замыкающее коммутационное устройство

Пример простой однолинейной схемы электрощита, состоящего всего из одного такого однополюсного автоматического выключателя:

Двух-, трех- или четырехполюсный автомат обозначается косыми черточками, размещенными на входящей линии, количество которых соответствует числу полюсов:

БУКВЕННЫЙ КОД

Согласно ему автоматы на схемах обозначаются символами – QF :

Q – Выключатели и разъединители в силовых цепях

F – Устройства защитные

За буквенным кодом пишется порядковый номер автомата.

Любые электрические цепи могут быть представлены в виде чертежей (принципиальных и монтажных схем), оформление которых должно соответствовать стандартам ЕСКД. Эти нормы распространяются как на схемы электропроводки или силовых цепей, так и электронные приборы. Соответственно, чтобы «читать» такие документы, необходимо понимать условные обозначения в электрических схемах.

Нормативные документы

Учитывая большое количество электроэлементов, для их буквенно-цифровых (далее БО) и условно графических обозначений (УГО) был разработан ряд нормативных документов исключающих разночтение. Ниже представлена таблица, в которой представлены основные стандарты.

Таблица 1. Нормативы графического обозначения отдельных элементов в монтажных и принципиальных электрических схемах.

Номер ГОСТа Краткое описание
2.710 81 В данном документе собраны требования ГОСТа к БО различных типов электроэлементов, включая электроприборы.
2.747 68 Требования к размерам отображения элементов в графическом виде.
21.614 88 Принятые нормы для планов электрооборудования и проводки.
2.755 87 Отображение на схемах коммутационных устройств и контактных соединений
2.756 76 Нормы для воспринимающих частей электромеханического оборудования.
2.709 89 Настоящий стандарт регулирует нормы, в соответствии с которыми на схемах обозначаются контактные соединения и провода.
21.404 85 Схематические обозначения для оборудования, используемого в системах автоматизации

Следует учитывать, что элементная база со временем меняется, соответственно вносятся изменения и в нормативные документы, правда это процесс более инертен. Приведем простой пример, УЗО и дифавтоматы широко эксплуатируются в России уже более десятка лет, но единого стандарта по нормам ГОСТ 2.755-87 для этих устройств до сих пор нет, в отличие от автоматических выключателей. Вполне возможно, в ближайшее время это вопрос будет урегулирован. Чтобы быть в курсе подобных нововведений, профессионалы отслеживают изменения в нормативных документах, любителям это делать не обязательно, достаточно знать расшифровку основных обозначений.

Виды электрических схем

В соответствии с нормами ЕСКД под схемами подразумеваются графические документы, на которых при помощи принятых обозначений отображаются основные элементы или узлы конструкции, а также объединяющие их связи. Согласно принятой классификации различают десять видов схем, из которых в электротехнике, чаще всего, используется три:

  • Функциональная, на ней представлены узловые элементы (изображаются как прямоугольники), а также соединяющие их линии связи. Характерная особенность такой схемы – минимальная детализация. Для описания основных функций узлов, отображающие их прямоугольники, подписываются стандартными буквенными обозначениями. Это могут быть различные части изделия, отличающиеся функциональным назначением, например, автоматический диммер с фотореле в качестве датчика или обычный телевизор. Пример такой схемы представлен ниже. Пример функциональной схемы телевизионного приемника
  • Принципиальная. Данный вид графического документа подробно отображает как используемые в конструкции элементы, так и их связи и контакты. Электрические параметры некоторых элементов могут быть отображены, непосредственно в документе, или представлены отдельно в виде таблицы. Пример принципиальной схемы фрезерного станка

Если на схеме отображается только силовая часть установки, то она называется однолинейной, если приведены все элементы, то – полной.

Пример однолинейной схемы

  • Монтажные электрические схемы. В данных документах применяются позиционные обозначения элементов, то есть указывается их место расположения на плате, способ и очередность монтажа. Монтажная схема стационарного сигнализатора горючих газов

Если на чертеже отображается проводка квартиры, то места расположения осветительных приборов, розеток и другого оборудования указываются на плане. Иногда можно услышать, как такой документ называют схемой электроснабжения, это неверно, поскольку последняя отображает способ подключения потребителей к подстанции или другому источнику питания.

Разобравшись с электрическими схемами, можем переходить к обозначениям указанных на них элементов.

Графические обозначения

Для каждого типа графического документа предусмотрены свои обозначения, регулируемые соответствующими нормативными документами. Приведем в качестве примера основные графические обозначения для разных видов электрических схем.

Примеры УГО в функциональных схемах

Ниже представлен рисунок с изображением основных узлов систем автоматизации.

Примеры условных обозначений электроприборов и средств автоматизации в соответствии с ГОСТом 21.404-85

Описание обозначений:

  • А – Основные (1) и допускаемые (2) изображения приборов, которые устанавливаются за пределами электрощита или распределительной коробки.
  • В – Тоже самое, что и пункт А, за исключением того, что элементы располагаются на пульте или электрощите.
  • С – Отображение исполнительных механизмов (ИМ).
  • D – Влияние ИМ на регулирующий орган (далее РО) при отключении питания:
  1. Происходит открытие РО
  2. Закрытие РО
  3. Положение РО остается неизменным.
  • Е — ИМ, на который дополнительно установлен ручной привод. Данный символ может использоваться для любых положений РО, указанных в пункте D.
  • F- Принятые отображения линий связи:
  1. Общее.
  2. Отсутствует соединение при пересечении.
  3. Наличие соединения при пересечении.

УГО в однолинейных и полных электросхемах

Для данных схем существует несколько групп условных обозначений, приведем наиболее распространенные из них. Для получения полной информации необходимо обратиться к нормативным документам, номера государственных стандартов будут приведены для каждой группы.

Источники питания.

Для их обозначения приняты символы, приведенные на рисунке ниже.

УГО источников питания на принципиальных схемах (ГОСТ 2.742-68 и ГОСТ 2.750.68)

Описание обозначений:

  • A – источник с постоянным напряжением, его полярность обозначается символами «+» и «-».
  • В – значок электричества, отображающий переменное напряжение.
  • С – символ переменного и постоянного напряжения, используется в тех случаях, когда устройство может быть запитано от любого из этих источников.
  • D – Отображение аккумуляторного или гальванического источника питания.
  • E- Символ батареи, состоящей из нескольких элементов питания.

Линии связи

Базовые элементы электрических соединителей представлены ниже.

Обозначение линий связи на принципиальных схемах (ГОСТ 2.721-74 и ГОСТ 2.751.73)

Описание обозначений:

  • А – Общее отображение, принятое для различных видов электрических связей.
  • В – Токоведущая или заземляющая шина.
  • С – Обозначение экранирования, может быть электростатическим (помечается символом «Е») или электромагнитным («М»).
  • D — Символ заземления.
  • E – Электрическая связь с корпусом прибора.
  • F – На сложных схемах, из нескольких составных частей, таким образом обозначается обрыв связи, в таких случаях «Х» это информация о том, где будет продолжена линия (как правило, указывается номер элемента).
  • G – Пересечение с отсутствием соединения.
  • H – Соединение в месте пересечения.
  • I – Ответвления.

Обозначения электромеханических приборов и контактных соединений

Примеры обозначения магнитных пускателей, реле, а также контактов коммуникационных устройств, можно посмотреть ниже.

УГО, принятые для электромеханических устройств и контакторов (ГОСТы 2.756-76, 2.755-74, 2.755-87)

Описание обозначений:

  • А – символ катушки электромеханического прибора (реле, магнитный пускатель и т.д.).
  • В – УГО воспринимающей части электротепловой защиты.
  • С – отображение катушки устройства с механической блокировкой.
  • D – контакты коммутационных приборов:
  1. Замыкающие.
  2. Размыкающие.
  3. Переключающие.
  • Е – Символ для обозначения ручных выключателей (кнопок).
  • F – Групповой выключатель (рубильник).

УГО электромашин

Приведем несколько примеров, отображения электрических машин (далее ЭМ) в соответствии с действующим стандартом.

Обозначение электродвигателей и генераторов на принципиальных схемах (ГОСТ 2.722-68)

Описание обозначений:

  • A – трехфазные ЭМ:
  1. Асинхронные (ротор короткозамкнутый).
  2. Тоже, что и пункт 1, только в двухскоростном исполнении.
  3. Асинхронные ЭМ с фазным исполнением ротора.
  4. Синхронные двигатели и генераторы.
  • B – Коллекторные, с питанием от постоянного тока:
  1. ЭМ с возбуждением на постоянном магните.
  2. ЭМ с катушкой возбуждения.

Обозначение электродвигателей на схемах

УГО трансформаторов и дросселей

С примерами графических обозначений данных устройств можно ознакомиться на представленном ниже рисунке.

Правильные обозначения трансформаторов, катушек индуктивности и дросселей (ГОСТ 2.723-78)

Описание обозначений:

  • А – Данным графическим символом могут быть обозначены катушки индуктивности или обмотки трансформаторов.
  • В – Дроссель, у которого имеется ферримагнитный сердечник (магнитопровод).
  • С – Отображение двухкатушечного трансформатора.
  • D – Устройство с тремя катушками.
  • Е – Символ автотрансформатора.
  • F – Графическое отображение ТТ (трансформатора тока).

Обозначение измерительных приборов и радиодеталей

Краткий обзор УГО данных электронных компонентов показан ниже. Тем, кто хочет более широко ознакомиться с этой информацией рекомендуем просмотреть ГОСТы 2.729 68 и 2.730 73.

Примеры условных графических обозначений электронных компонентов и измерительных приборов

Описание обозначений:

  1. Счетчик электроэнергии.
  2. Изображение амперметра.
  3. Прибор для измерения напряжения сети.
  4. Термодатчик.
  5. Резистор с постоянным номиналом.
  6. Переменный резистор.
  7. Конденсатор (общее обозначение).
  8. Электролитическая емкость.
  9. Обозначение диода.
  10. Светодиод.
  11. Изображение диодной оптопары.
  12. УГО транзистора (в данном случае npn).
  13. Обозначение предохранителя.

УГО осветительных приборов

Рассмотрим, как на принципиальной схеме отображаются электрические лампы.

Пример того, как указываются лампочки на схемах (ГОСТ 2.732-68)

Описание обозначений:

  • А – Общее изображение ламп накаливания (ЛН).
  • В — ЛН в качестве сигнализатора.
  • С – Типовое обозначение газоразрядных ламп.
  • D – Газоразрядный источник света повышенного давления (на рисунке приведен пример исполнения с двумя электродами)

Обозначение элементов в монтажной схеме электропроводки

Завершая тему графических обозначений, приведем примеры отображения розеток и выключателей.

Пример изображения на монтажных схемах розеток скрытой установки

Как изображаются розетки других типов, несложной найти в нормативных документах, которые доступны в сети.

Обозначение выключатели скрытой установки Обозначение розеток и выключателей

Буквенные обозначения

В электрических схемах помимо графических обозначений также используются буквенные, поскольку без последних чтение чертежей будет довольно проблематичным. Буквенно-цифровая маркировка так же, как и УГО регулируется нормативными документами, для электро это ГОСТ 7624 55. Ниже представлена таблица с БО для основных компонентов электросхем.

Буквенные обозначения основных элементов

К сожалению, размеры данной статьи не позволяют привести все правильные графические и буквенные обозначения, но мы указали нормативные документы, из которых можно получить всю недостающую информацию. Следует учитывать, что действующие стандарты могут меняться в зависимости от модернизации технической базы, поэтому, рекомендуем отслеживать выход новых дополнений к нормативным актам.

Проходной выключатель обозначение на плане – Telegraph

Проходной выключатель обозначение на плане

Скачать файл — Проходной выключатель обозначение на плане

Любые электромонтажные работы в квартире или доме, производятся на основе схем электропроводки и подключения. Вся проводка и электрооборудование на строительных чертежах, изображается в виде условных обозначений. Условные обозначения — это простые графические изображения, которые общепонятны, благодаря общероссийской и общемировой стандартизации, они значительно облегчают чтение любой схемы или чертежа. В Российской федерации условные обозначения на схемах стандартизирует ГОСТ В строительных чертежах схема электропроводки в квартире или доме, будет выполнена с использованием условных обозначений именно из этого ГОСТ Только в этом ГОСТе стандартизируются условные обозначения розеток, выключателей и другого электроустановочного оборудования. Если вам придется читать схему, например, вводно-распределительного устройства или схему электрощита, то обозначения в этих схемах соответствуют стандарту ГОСТ 2. Общее условное обозначение электрических розеток на строительных чертежах и схемах следующее:. Выпускаемые розетки различаются по степени защиты IP, Ingress Protection Rating , по способу установки наружные и встраиваемые , по количеству полюсов для подключения. Соответственно и условные обозначения, применяемые на чертежах для них различные. На изображении ниже вы видите условные обозначения сдвоенных однополюсных розеток с защитным контактом заземление и без, одинарной однополюсной розетки с защитными контактами и силовой розетки трехполюсной 3 фазы с защитным контактом. На изображении ниже вы видите условные обозначения одиночных однополюсных розеток с защитным контактом заземление и без, сдвоеной однополюсной розетки и силовой розетки трехполюсной 3 фазы с защитным контактом. На изображении ниже указаны одноклавишные и двухклавишные выключатели наружной внешние, накладные и скрытой встраиваемые, внутренние установки. Остальное электрооборудование на строительных чертежах и схемах, так же имеет стандартизированные условные обозначения, указанные в ГОСТе. К сожалению, формат статьи не позволяет описать все условные обозначения электрооборудования, которые используются в строительных чертежах для указания телевизионных или интернет розеток, люстр, бра или точечных светильников, терморегуляторов и звонков, а также многого другого. Но вы всегда можете скачать ГОСТ Напоследок, выкладываю таблицу с основными условными обозначениями розеток, выключателей и переключателей. Если же вы не нашли, как обозначается на схемах какое-либо электроустановочное или электротехническое оборудование — это вовсе не значит, что вы плохо искали. Скорость появления всевозможных новейших типов розеток, выключателей, различных регуляторов, датчиков и т. Поэтому увидев на строительном чертеже незнакомые обозначения, внимательно просмотрите описания или сноски, обычно там указано, что имеется ввиду. А если вы не знаете как обозначить то или иное электрооборудование и решили сами придумать, обязательно напишите в разделе условных обозначений чертежа пояснение. Подписаться на уведомления о новых комментариях. Обозначение розеток и выключателей на строительных чертежах и схемах. Основные стандарты, определяющие условные изображения электрооборудования в т. Оцените материал 1 2 3 4 5 9 голосов. Похожие материалы по тегу Перенос розетки электроплиты Сколько ампер в розетке В? Размер розетки с рамкой Фаза или ноль на выключатель? Высота установки розеток и выключателей, правила и стандарты расположения. Розетки и выключатели в квартире на кухне, в ванной комнате, в коридоре. Обозначение L и N в электрике. Как определить фазу, ноль и заземление самому, подручными средствами? Основные виды и типы. Основные типы и виды розеток. Датчики движения Основные виды и их особенности, области применения. Замена ламп на светодиодные LED. USB Розетка В стену. Розетка для стиральной машины. Датчик освещенности освещения сумеречный выключатель. Размещение розеток в квартире Составляем схему расположения. Сечение кабеля для варочной панели Расчет и выбор. План квартиры Своими руками. Нужно ли использовать гофру при прокладке электрических кабелей и проводов? Кабельный вывод Вывод кабеля из стены. Датчик движения для дома Советы по выбору. Стандарты розеток в разных странах мира. Высота розетки для телевизора на стене. Подсветка рабочей зоны на кухне. Механический терморегулятор для отопления Термостат. Параметры, а также основные характеристики электрооборудования. Сколько розеток можно подключить на один провод 2. Вентилятор для ванной комнаты Советы по выбору. Что значит ‘L’ на выключателе. Защита от протечек воды в квартире. Какой провод нужен для подключения электроплиты. Какие нужны розетки для телевизора? Розетки и выключатели Legrand. Розетки и выключатели Schneider Electric. Какие розетки лучше ставить в квартире? Где делать розетку для вытяжки? Защита от протечек Нептун Neptun. Удлинитель ИК пульта Описание и особенности работы. Какой должна быть современная квартира. Розетки и выключатели ABB. Проект квартиры своими руками. Делаем техническое задание на разработку проекта квартиры. Розетки и выключатели Gira. Какой кабель использовать для проводки в квартире? Встраиваемая потолочная акустика в квартире. Что такое электрический ток? Фаза или ноль на выключатель? Осматриваем и изучаем квартиру, проект которой мы будем делать. Какой мы хотим видеть свою квартиру Требования к проекту квартиры. Выбор стиля оформления квартиры. Перенос выключателя без штробления. Способы соединения проводов в распределительной коробке. Что такое короткое замыкание по-простому. Выбор качественного кабеля ВВГнг-LS Какой производитель лучше. Сечение проводов в городской квартире. Варианты прокладки проводов и кабелей по различным основаниям. Что такое УЗО Устройство, принцип работы, характеристики. Размер розетки с рамкой. Сколько ампер в розетке В? Подарок электрику от до р. Перепечатка или воспроизведение в любой форме представленных материалов, возможна только при условии прямой ссылки на сайт https:

Обозначение электрических элементов на схемах

Приветствую вас на сайте Elesant. Любые работы по электрике в квартире и доме производятся на основе схем электропроводки и подключения. Все виды проводок и планируемое к установке электрооборудование, на схемах изображаются в виде условных обозначений. Условные обозначения это графические изображения, которые общепонятны, благодаря не только общероссийской, но и общемировой стандартизации. Все, что касается электрики, электротехники и т. В Российской федерации условные обозначения на схемах стандартизируются ГОСТ Этот стандарт введен в действие Отличаются эти два стандарта в следующем. Если вам придется читать схему, например, вводно-распределительного устройства или схему электрощита, то условные обозначения в этих схемах соответствуют стандарту ГОСТ 2. Схема же электропроводки в квартире или доме, будет сделана по условным обозначениям ГОСТ Кстате, только в этом ГОСТ стандартизируются условные обозначения розеток, выключателей и другого электроустановочного оборудования. Розетки один из основных элементов любой электропроводки. Выпускаемые розетки различаются по степени защиты оболочки IP, Ingress Protection Rating ,по способу установки скрытые и открытые , по количеству полюсов для подключения. Соответственно и условные обозначения приняты для них различные. В данном примере условные обозначения розеток расшифрованы в правой части чертежа. Если таких пояснений на самой схеме нет, то расшифровка условных обозначений розеток показаны в отдельном приложении к общему электропроекту. Выключатели устанавливаются у входа в комнату. Как правило, устанавливаются на высоте 0,9 метра от уровня пола. Расположение всех выключателей отображаются на схеме освещения. Из обозначений электрооборудования приведу несколько стандартизированных примера. Они наиболее часто используются на схемах электропроводки. Основы Основы электрики Основы сантехники Электрика Электропроекты Электросхемы Электрические схемы подключений Электромонтаж Электромонтаж квартиры Электромонтаж в доме Схемы электромонтажа Схемы электропроводки Схемы электропроводок квартир Наглядные схемы Схемы освещения Электрические сети Защита электросетей Расчет электросети Сети жилого дома ВЛЭ Теория электросетей Провода и кабели Электропроводка дома Электропитание дома Подключение электропитания Заземление дома Проводка в деревянном доме Электропроводка коттеджа Электропроводка квартиры Ремонт электропроводки Групповые сети Материал для электромонтажа Сантехника Водопровод Системы водопровода Схемы водоснабжения Водопровод дома Водопровод квартиры Сантехника в квартире Системы водоснабжения О водоснабжении Индивидуальное водоснабжение Водоснабжение дома Канализация Канализация дома Канализация квартиры Словарь электрика Защитные устройства УЗО. Условные обозначения на схемах,обозначение розеток,выключателей,оборудования Категория: Поделись статьей с коллегами:. Социальные кнопки для Joomla. Joomla SEF URLs by Artio. Посмотреть и скачать Электропроект частного двухэтажного дома, 1 36 листов. PDF,DWG,Jpeg Расчет сечения кабеля, автоматов защиты 26 Правил электроснабжения и электропроводки деревянного дома. Назначение, нормативы, выбор, установка Вводное устройство. ВУ в частный дом Схема заземления частного дома. TN и TT Установка розетки и выключателя в едином блоке Автоматы защиты Схема электропроводки в квартире. Схемы электропроводки квартиры Схемы освещения. Установка водомера счетчика воды частного дома: Расчет сечения кабеля, автоматов защиты Условные обозначения на схемах,обозначение розеток,выключателей,оборудования ВРУ. Вводно-распределительное устройство дома Однофазная и трехфазная электрическая сеть Система уравнивания потенциалов. СУП и ДУП Вводной автомат. Расчет, выбор вводного автомата для квартиры Подключение отвлетвления электропитания частного дома к воздушной линии Наглядная трехфазная схема вводно—распределительного щита частного дома Электрический ввод в частный дом Системы заземления TN,TT,TN-C,TN-S,TN-C-S и IT. Схема заземления частного дома. TN и TT Понятие электрическая сеть Системы передачи электрической энергии Распределительные сети электрической энергии: Автоматическая насосная станция Водопроводный ввод в частный дом: Водопроводные трубы из сшитого полиэтилена Водопроводный ввод в квартиру Замена водопроводных труб Как правильно подключить электрический бойлер к водопроводу и электропитанию Монтаж труб Rehau. Три способа обустройства скважины частного дома Что такое дин-рейка в электромонтаже: Выбор светильника для спальни Как и когда вызывать электрика? Ремонт старой электропроводки Силовые цепи квартиры Скрытая электропроводка. Статьи о ремонте Статьи о ремонте 2 Статьи о ремонте 3 Статьи о ремонте 4 Статьи5 Статьи 6 Статьи о ремонте 7. Канализация загородного дома Канализация в квартире. Водопровод квартиры Водопровод дома Системы водопровода Схемы водоснабжения. О водоснабжении Водоснабжение дома Индивидуальное водоснабжение. Ремонт электропроводки в квартире Групповые сети. Электромонтаж дома Электромонтаж в квартире Схемы электромонтажа. Схема электропроводки квартиры Схемы электропроводки кухни Схемы освещения Схемы электропроводки розеток Наглядные схемы электропроводки. Электропитание частного дома Подключение дома Электропроводка в деревянном доме Заземление частного дома Электропроводка коттеджа. Главная страница Основы Основы электрики Основы сантехники Электрика Электропроекты Электросхемы Электрические схемы подключений Электромонтаж Электромонтаж квартиры Электромонтаж в доме Схемы электромонтажа Схемы электропроводки Схемы электропроводок квартир Наглядные схемы Схемы освещения Электрические сети Защита электросетей Расчет электросети Сети жилого дома ВЛЭ Теория электросетей Провода и кабели Электропроводка дома Электропитание дома Подключение электропитания Заземление дома Проводка в деревянном доме Электропроводка коттеджа Электропроводка квартиры Ремонт электропроводки Групповые сети Материал для электромонтажа Сантехника Водопровод Системы водопровода Схемы водоснабжения Водопровод дома Водопровод квартиры Сантехника в квартире Системы водоснабжения О водоснабжении Индивидуальное водоснабжение Водоснабжение дома Канализация Канализация дома Канализация квартиры Словарь электрика Защитные устройства УЗО.

Первый шаг к пониманию схем – обозначения элементов сети

Где указывается идентификационный код закупки

Как закрыть контракт в еаист 2.0

Условное обозначение розеток и выключателей на чертежах

Матери поздравление стихи

Заболевание доа коленного сустава

Графические и буквенные условные обозначения в электрических схемах

Новости дубая видео

6из 49 архивы тиражей результаты

Как рисовать вампиров, призраков и других ужасов Хэллоуина — Новая книга Марк Бергин 9781

4666

Номер позиции eBay:

173938240565

Продавец принимает на себя всю ответственность за это объявление.

LLEWOP MADA

ДАОР НЕДСМАР, D4 TINU

ЭТАЦЕ ЛАЙРЦУДНИ ПИВОРЕХТОР

ДРОФЕРЕХ

ЭРИХСДРОФЕРА

RL6 2RH

МОДНИК ДЕТИНУ

: enohP481
470

: liamEmoc.liamg @ redartecnatsid

Идентификаторы продукта
Издатель ООО «Книжная компания Салария», Книжный дом
ISBN-10 1

466x
ISBN-13 9781

4666
Идентификатор продукта eBay (ePID) 10
59

Основные характеристики продукта
Формат Мягкая обложка
Язык Английский

Размеры
Ширина 219 мм
Высота 282 мм

Дополнительные функции продукта
Субъекты Документальная литература для детей и молодежи
Место публикации Брайтон
Жанр Детские развлечения и досуг
Серия Название Как рисовать
Издание Заявление UK Ed.
Разбиение на страницы 32
Содержание Примечание Иллюстрации, Цвет
Страна публикации Соединенное Королевство
Автор Марк Бергин
Дата публикации 09.01.2011

Информация о продавце компании

Wyemart Limited

Адам Пауэлл

Unit 4D, Ramsden Road

Промышленная зона Ротервас

Херефорд

Херефордшир

HR2 6LR

Соединенное Королевство

Политика возврата

После получения товара отмените покупку в течение

Стоимость обратной доставки

30 дней

Покупатель оплачивает обратную доставку

Покупатель несет ответственность за возврат почтовых расходов.

Продавец принимает на себя всю ответственность за это объявление.

Почтовая оплата и упаковка

Стоимость пересылки не может быть рассчитана. Пожалуйста, введите действительный почтовый индекс.

Местонахождение товара: Херефорд, Великобритания

Почтовые отправления:

по всему миру

Исключено: Африка, Азия, Центральная Америка и Карибский бассейн, Ближний Восток, Океания, Юго-Восточная Азия, Южная Америка, Российская Федерация

Изменить страну: -Выберите-AlbaniaAndorraAustriaBelarusBelgiumBermudaBosnia и HerzegovinaBulgariaCanadaCroatia, Республика ofCyprusCzech RepublicDenmarkEstoniaFinlandFranceGermanyGibraltarGreeceGreenlandGuernseyHungaryIcelandIrelandItalyJerseyLatviaLiechtensteinLithuaniaLuxembourgMacedoniaMaltaMexicoMoldovaMonacoMontenegroNetherlandsNorwayPolandPortugalRomaniaSaint Пьер и MiquelonSan MarinoSerbiaSlovakiaSloveniaSpainSwedenSwitzerlandUkraineUnited KingdomUnited StatesVatican City State

Доступно 4 ед.Введите число, меньшее или равное 4.

Выберите допустимую страну.

Почтовый индекс:

Пожалуйста, введите действительный почтовый индекс.

Пожалуйста, введите до 7 символов в почтовый индекс

Этот товар не отправляется в Российскую Федерацию

Время отправки внутри страны

Обычно отправка осуществляется в течение 1 рабочего дня после получения оплаты.


Платежные реквизиты

Способы оплаты

Принято, право на получение кредита PayPal определяется при оформлении заказа.

Типичный пример

Курс покупки стр.а. (переменная)

21,9%

Типичная годовая процентная ставка (переменная)

21,9% годовых

Предполагаемый кредитный лимит

1 200 фунтов стерлингов

Агентство FCA уполномочило eBay Marketplaces GmbH (Helvetiastraße15-17, 3005, Bern, Switzerland) осуществлять кредитное брокерство для ограниченного круга поставщиков финансовых услуг. Мы можем получить комиссию, если ваша заявка на кредит будет удовлетворена.

Финансирование предоставляется PayPal Credit (торговое название PayPal (Europe) S.à.r.l. et Cie, S.C.A., 22-24 Boulevard Royal L-2449, Люксембург). Принять условия. При условии утверждения кредита.

Протонный пакет | Вики Сообщества

Протонный пакет

Использование:

Для удержания положительно заряженных ионов

Proton Pack — основное устройство для улавливания призраков, используемое Охотниками за привидениями.

История

Разработанный в 1984 году Эгоном Шпенглером и Рэем Станцем, Proton Pack противодействует отрицательной энергии, из которой состоят призраки, с помощью Протонного потока, потока положительно заряженных ионов, который может обуздать призрака. Протонный поток очень опасен и его трудно контролировать. Эгон также упомянул, что пересечение Протонных Потоков приведет к полному перевороту протонов , в результате чего вся жизнь, которую мы знаем, мгновенно остановится, а каждая молекула в теле пользователя взорвется со скоростью света.Proton Pack попал на обложку октябрьского выпуска Omni за 1984 год.

Протонные блоки работают на атомной энергии. Период полураспада элементов питания Proton Pack составляет 5000 лет. [1]

Функционирование и использование

Протонные пакеты особенные, так как они — единственная в мире технология, которая может отделять электроны от протонов. У него есть переносная палочка, известная как «Метатель частиц» (также известная как протонная пушка или палочка нейтроны), подключенная к ускорителю частиц размером с рюкзак.Proton Pack, также называемый ускорителем заряженных частиц, работает с помощью миниатюрного циклотрона. Циклотрон — это компактный ускоритель частиц, который в данном случае используется как позитронный коллайдер, сбивая вместе позитроны (также известные как антиэлектроны, положительно заряженный аналог антивещества электронов, которые в нормальном веществе заряжены отрицательно). Полученный материал подается в метатель частиц, который используется для направления этого потока положительно заряженных субатомных античастиц, способных удерживать и нейтрализовать энергию любых отрицательно заряженных эктоплазматических сущностей, которые удерживаются в активном потоке, даже если они не совпадают с реальностью.На практике Метатель частиц запускает поток «положительной энергии», который позволяет владельцу ловить «отрицательную энергию» призрака, удерживая его на месте и в некоторой степени нейтрализуя его силу. Поток реагирует на энергию призрака и использует эту энергию, чтобы удерживать призрака на месте, чтобы его можно было расположить над ловушкой для захвата. Даже если призрак становится невидимым или нематериальным, его отрицательная энергия все еще существует, хотя она немного не в фазе с нормальной реальностью. Положительный поток нейтрализует их способность к невидимости или фазовому сдвигу, заставляет их снова синхронизироваться с нашей реальностью и удерживает их на месте для захвата.

Основной Canon

С официального сайта Охотников за привидениями (веб-сайт), около 2017 г., см. «За кулисами» в галерее

  • Бустер
  • Ячейка питания
  • Форсунки
  • Бампер
  • Амортизатор

Вторичный Canon

Комиксы IDW

Несоответствия

«Пакет Рэя» в первом фильме на первом бюсте ошибочно предполагается, что он имеет желтые огни в верхней части рядом с синими «световыми элементами» (синяя световая полоса, которая мигает вверх).На самом деле это происходит из-за того, что черная краска стирается со стеклопластиковой оболочки, позволяя свету элемента питания светиться.

Известные варианты

  • GB1 Hero pack
  • GB1 Stunt pack (пакеты из поролона)
  • GB2 Пакет среднего уровня (новые пакеты)
  • GB2 Hero pack mkII (оригинальный пак с обновлениями)
  • GB2 Набор трюков
  • Universal Studios Florida pack

Дополнительная история Canon

Протонный пакет в мультсериале

Протонная упаковка в мультсериале была перекрашена в синий / темно-синий, а у циклотрона 3 лампы вместо 4.

Чтобы узнать больше об анимированной версии этого персонажа, перейдите в анимационную статью.

Комиксы IDW

Когда Коза’Рай изгнал их по четырем углам времени и пространства, каждый из трех первоначальных Охотников за привидениями модифицировал и сконструировал свои собственные Протонные Пакеты. Питер был смоделирован по образцу эпохи Дикого Запада, Рэя — из времен Артура, а Эгон вооружил свою армию стаями. В 1780 году Леонардо да Винчи модифицировал «Пак» Янин Мельниц, а затем сделал еще как минимум три для нанятых ею новичков.Рэйчел Англатер использовала магию в своих собственных версиях, получивших название «Мегапакеты», которые, как она утверждала, были улучшены и больше не было опасности пересекать потоки. У него также была способность «замораживать» призраков щелчком синего переключателя.

Спустя годы, до дела Скенектади, Эгон снял охлаждающие крышки с протонных пакетов. После удаления пакеты стали легче, но, по-видимому, чехлы представляли собой некоторую опасность рака. [2] Рассматривая вопрос о стрельбе по человеческому хозяину Голодного Маниту, Эгон полагал, что слабое распространение вызовет только кратковременную потерю памяти и возможное резкое опорожнение кишечника. [3] После случая со Скенектади Эгон изменил эффективность пакетов, чтобы компенсировать длительный всплеск, влияющий на окружающую психокинетическую энергию. После того, как Охотники за привидениями были заключены в Лимбо Коллекционеров, они использовали Протонный пакет Рэя, чтобы присяжить, устроив управляемый взрыв и разорвав дыру в межпространственной ткани достаточно широкой, чтобы они могли проскользнуть и вернуться домой, несмотря на небольшую вероятность того, что взрыв может вызвать взрыв. измерение, чтобы сложить свои собственные и уничтожить оба места.

Во время инцидента с Чи-Ю Охотникам за привидениями и Черепахам пришлось разделиться на две команды, чтобы разобраться с Чи-Ю и начать строительство подразделения межпространственной телепортации. Перед тем, как одна команда отправилась в Мэдисон-Сквер-Гарден, Рэй Станц отдал свой запасной рюкзак Донателло. Прежде чем Микеланджело успел закончить просить, Леонардо отклонил просьбу. Когда Чи-Ю был во владении Уинстона, его Протонная упаковка также была трансмогрифицирована. Стая приобрела вид панциря черепахи. В какой-то момент платы Ramis были модернизированы с шестиконтактной до восьмиконтактной.Это позволило протонным пакетам получить доступ к более широкому энергетическому спектру. [4] [5] Рон Александер вернулся к своему оборудованию Ghost Smashers и якобы исправил ошибку в своей конструкции. Полагая, что это не вызовет той же проблемы, что и раньше, он добавил опцию распыляющего потока к своему Boson Caster и к метателям Chicago Ghostbusters. Текущая модель Proton Pack — Mark 4.2. [6] Во время миссии по захвату Хунги Маниту в параллельном измерении Пэтти Толан из Измерения 80-C поняла, что Протонных Потоков недостаточно против Гигантского Клоуна-Убийцы.Рэй Станц из Измерения 68-R подумал, что у них есть шанс, когда Гарретт Миллер из Измерения 68-Е сопротивлялся Голодному Маниту, и его показания изменились. Джанин знала, что им нужно кое-что еще. Рон пришел в себя и сказал Габриэлю Натурщику из Dimension 50-S отрезать протонную батарею и позвать «толстого парня». Габриэль предположил, что он говорит о Ray 68-R. Сначала он этого не понял, но Рон объяснил, что протонная граната оглушила клоуна, но взорвать протонную батарею будет достаточно, чтобы освободить Гарретта.Ray 68-R согласился и поздравил его со спасением жизни Гарретта. Рону было наплевать, ему срочно нужен врач. Ray 68-R подбросил рюкзак в воздух и приказал всем стрелять в него. Взрыв разогнал Гигантского клоуна-убийцу и освободил Гарретта, после чего Голодный Маниту оказался в ловушке.

Протонных пакетов были построены для Эктотрона и Оптимуса Прайма на складе. Уинстон закончил приваривать пакеты к раме и предположил, что дела пойдут быстрее, если вмешается Питер. Питер пошутил, что это даже не вторник, но все же не мог поверить, что Рэй думал, что они сработают.Рэй напугал Питера сзади и заявил, что они будут работать, а затем пригласил их проверить их. Ectotron пошел первым и случайно взорвал Ecto-Gyro. Питер понял, что Джанин была права, когда беспокоилась о нем. Эктотрон извинился и пообещал исправить все, что сломал. Пакетов было недостаточно, чтобы удержать Кремзика, поэтому Охотники за привидениями решили его разогнать. В результате были освобождены призраки Мегатрона, Саундвейва, Шоквейва и Старскрима. Оптимус сначала попробовал дипломатию, но это не удалось. Он отсоединил свой протонный блок от своего ионного бластера и подключил шнур рюкзака прямо к своему правому запястью.Он заявил, что просто устал от войны, но не боится никаких призраков. Он создал протонный топор.

Охотники за привидениями: Святилище слизи

В течение следующего десятилетия Эгон и Рэй продолжают улучшать Proton Packs. Исследования Эгона и Рэя паранормальных сущностей показали, что эктоплазма может быть заряжена различными субатомными зарядами. Младшая команда первой использует эту новую версию наборов с опциями Proton Beam, Fermion Shock и Plasma Inductor.Каждый вариант предназначен для рассеивания сущности с определенной слабостью до определенной энергетической частоты и, таким образом, уменьшения необходимости в ловушках-призраках.

Общая информация

  • В драфте от 6 июля 1983 г. (и 5 августа) Эгон Шпенглер подключил прототип Proton Pack к розетке переменного тока. Пакет нагрелся до 550 градусов, и в результате всплеск расплавил розетку, что привело к отключению электроэнергии в центре города. [7] [8]
  • В драфте от 6 июля 1983 года китайская сцена на вынос включает в себя второй тест Proton Pack.На страницах 41-42 Эгон закончил Proton Pack Mark II. Эта версия портативна и не имеет вилки, как у Mark I. Эгон уверяет их, что она безопасна, она стреляет только на 12 футов и не повредит ничему, кроме эктоплазмы. Затем он продемонстрировал, как пользоваться пакетом. В итоге он выстрелил на высоту более 25 футов, пробил дыру в стене и сбил его с ног.
  • На странице 115 от 5 августа, на странице 114 от 30 сентября и на странице 79 черновика от 7 октября 1983 года Уинстон и Эгон сняли протонные пакеты с течения в здании мэрии, когда команда готовилась к отправлению погрузки. док. [9]
  • Термин «Протонный пакет» фактически не использовался на экране до середины второго фильма, когда Эгон сказал: «Прежде чем мы пойдем дальше, я думаю, мы должны получить наши Протонные пакеты». Однако этот термин использовался в набросках сценария первого фильма. [10] И этот термин появился публично в 1984 году, например, в обзоре фильма в выпуске журнала People от 18 июня 1984 года. [11] [12]
  • Стивен Дейн сконструировал прототипы из бальзама и картона при участии Ивана Рейтмана и Дэна Эйкройда.Как только дизайн был завершен, Чак Гаспар приступил к работе над моделями, которые будут использоваться в фильме. [13]
  • Для «Протонной пачки» Стивен Дейн основывал свои грубые наброски на огнеметах, которые он вспомнил из военных журналов. Он купил раму для рюкзака в компании California Surplus, в Санта-Монике и Вайн, и построил грубый макет идеи рюкзака с огнеметом. Дэйн и Райтман поговорили и доработали дизайн. Затем рабочий проект отправился строителям винта. Дэйн продолжал руководить строительством и закупил некоторые детали для использования на ранней стадии создания макета. [14]
  • Во время съемок «Охотников за привидениями» Протонные пакеты весили около 30 фунтов в полной загрузке. Рюкзаки для трюков были сделаны из резины. У некоторых не было батарей для сцен, когда метатель не стрелял. [15]
  • Во время съемок «Охотников за привидениями II» действующие модели Proton Pack с батареями весили около 50 фунтов. Когда батареи были извлечены, упаковки были примерно на 20 фунтов легче. [16]
  • В драфте «Охотники за привидениями II» от 5 августа 1988 года Эгон не знал, сколько протонных пакетов продержится. [17]
  • Во время съемок «Охотников за привидениями II» использовалась более легкая модель, которая весила около 28 фунтов, но не сильно светилась. [18]
  • В Ghostbusters: The Video Game пересечение потоков приводит только к тому, что вовлеченные Охотники за привидениями сбиваются с ног и получают небольшой урон. Это функция безопасности, представленная в обновленном пакете Proton, который Эгон явно назвал «регулятором перекрестного потока». Предохранитель может быть отключен, что позволяет группам пересекать потоки в случае возникновения чрезвычайной ситуации, [19] , как в битве с Иво Шандором.
    • Пакет также получает три улучшения / новые режимы атаки во время игры (поле проверено персонажем игрока).
  • Начиная с выпуска № 9 и далее, Дэн Шёнинг начал использовать дополнительный газообразный водородный привод, чтобы отличать протонные пакеты в текущей серии комиксов от тех, что были в фильмах. [20]
  • Дэн Шёнинг изначально нарисовал Протонный пакет как набор пакетов, созданный фанатами, но в настоящее время он рисует их по памяти. Любые вьючные огни — это идея Луиса Дельгадо. [21]
  • Дизайн Proton Pack послужил вдохновением для дизайна Gluon Gun из Half-Life 1.
  • Упомянутый на странице 14 журнала Ghostbusters: Get Real Issue # 3, часть Совета Рамиса названа в честь покойного Гарольда Рамиса.
  • Протонный пакет никогда не тестировался для использования в воде, пока Кайли Гриффин не использовала его, чтобы взорвать Эсме Торрес в Ghostbusters International # 6. [22]
  • Уолтер Пек впервые надел и использовал протонный пакет в Ghostbusters International # 7.
  • На странице 23 Ghostbusters 101 # 4, текущий Протонный пакет показан как версия Mark 4.2.
    • Распыляющий поток Рона Александра показывает более высокую настройку выхода потока протонов. [23]
    • Цитируются строки
    • Эгона, «у силовых ячеек период полураспада 5000 лет» и «не игрушка» из «Охотников за привидениями II».
  • Протонный пакет был упомянут в биографии 101 кадета в 38-й виртуальной торговой карточке Crossing Over, выпущенной 28 июня 2018 года. [24]
  • На обложке TPB «Охотники за привидениями»: Алан, Питер и Рон носят протонные рюкзаки.
  • Два потока протонов не могут содержать электрического призрака в выпуске №3.
  • В онлайн-ролике Quickbooks «Happy Business: Ghostbusters», опубликованном 27 декабря 2019 года, расходы на Proton Pack указаны на панели инструментов Джанин как 58 126 долларов.
  • На обложке B и странице 5 «Охотников за привидениями» первого года выпуска №1, объявления New York Times в понедельник, реклама «Охотников за привидениями» спрашивает, можете ли вы нести 70 фунтов во время бега, что является намеком на вес реквизита Proton Pack.
  • На странице 6 «Охотники за привидениями» первого года выпуска № 2 Рэй показывает, что ядерный материал для Протонной упаковки остался после ранее одобренного эксперимента. [25]

См. Также

Игры

Основное появление в каноне

Вторичные появления в каноне


Криптозойские развлечения

Список литературы

  1. ↑ Эгон Спенглер (1999). Охотники за привидениями II, Глава 12: Двое в коробке (1989) (DVD ts.34: 10-34: 13). Columbia Pictures. Эгон Шпенглер говорит: «Так и должно быть. Период полураспада силовых элементов составляет 5000 лет».
  2. ↑ Эгон Шпенглер (2012) .IDW Comics- «Выпуск № 5» (2012) (Комикс, стр.17).
  3. ↑ Эгон Шпенглер (2012) .IDW Comics- «Выпуск №6» (2012) (Комикс, стр.3).
  4. ↑ Рэй Стэнц (2015). IDW Comics- «Охотники за привидениями: Реальный выпуск №3» (2015) (комикс, стр.14). Рэй говорит: «У ваших рюкзаков есть доступ к такому широкому спектру энергии?»
  5. ↑ Рэй Стэнц (2015).IDW Comics- «Охотники за привидениями: Реальный выпуск №3» (2015) (комикс, стр.14). Рэй говорит: «Это было несложно, когда мы модернизировали платы Ramis с шестиконтактной до восьмиконтактной!»
  6. ↑ Ghostbusters 101 Class Notes (2017). IDW Comics- «Охотники за привидениями 101 # 4» (2017) (Комикс стр.23). «« Охотники за привидениями 101 »для занятий» гласит: «Протонный пакет (Марка 4.2)».
  7. ↑ Шей, Дон (ноябрь 1985 г.). Создание охотников за привидениями , стр. 68 аннотация. New York Zoetrope, New York NY USA, ISBN 0

    2685. Абзац гласит: «В черновиках июля и августа Шпенглер проводит раннюю демонстрацию экспериментального оборудования для уничтожения привидений для своих товарищей в пожарном зале. Поскольку автономное устройство все еще находится в стадии разработки, существующий прототип подключается к розетке переменного тока. Звуковой скачок напряжения проходит от стенной розетки вдоль удлинительного шнура к блоку питания на спине Шпенглера.Пакет нагревается до 550 градусов и отбрасывает электрический скачок обратно по проводу к розетке, которая тает.Внезапно весь свет в комнате погас. Усугубляя кляп, действие затем переходит на внешнюю часть пожарной части, поскольку все огни в здании и на здании гаснут, так же как и уличный фонарь и светофор на углу. Затем действие снова переходит в общий план офисных зданий в центре города, которые быстро затемняются, оставляя темные силуэты на фоне ночного неба ».
  8. ↑ Эйкройд, Дэн и Рамис, Гарольд (1983). Охотники за привидениями (первый вариант 5 августа 1983 г.) (сценарий, стр.23). Абзац гласит: «Звуковой скачок напряжения проходит от стенной розетки по удлинителю к блоку питания на спине Шпенглера. Блок нагревается до 550 градусов и отбрасывает электрический скачок обратно по проводу к розетке, которая плавится. Внезапно весь свет в комнате погаснет «».
  9. ↑ Эйкройд, Дэн и Рамис, Гарольд (1983). Охотники за привидениями (первый вариант 5 августа 1983 г.) (сценарий, стр. 115). Абзац гласит: «ВНЕШНИЙ. ЗАГРУЗОЧНЫЙ ДОК. Эктомобиль припаркован там.Уинстон и Шпенглер заряжают все батареи от электросети здания ».«
  10. ↑ Эйкройд, Дэн и Рамис, Гарольд (1983). Охотники за привидениями (первый вариант 5 августа 1983 г.) (сценарий, стр. 22). Эгон Шпенглер говорит: «Это Proton Pack, Питер».
  11. ↑ Alex Newborn Facebook «Записки Alex Newborn 1989 Ghostbusters» (Scan of People Magazine 18 июня 1984) 1/8/2018
  12. ↑ Трэверс, Питер (1984). Журнал People (18 июня 1984 г., том 21, № 24), с. 10. Корпорация Мередит, Нью-Йорк, штат Нью-Йорк, США.ISSN 0093-7673 Строка гласит: «Вступление в бизнес для удовлетворения потребностей общества в« сверхъестественном устранении », команда, спортивные протонные пакеты и палочка с нейтранами, инструменты на Манхэттене в эктомобиле (это не должно иметь смысла)».
  13. ↑ Шей, Дон (ноябрь 1985 г.). Создание охотников за привидениями , стр. 69 аннотация. New York Zoetrope, New York NY USA, ISBN 0

    2685. В абзаце говорится: «Протонные пакеты и палочки из нутроны были сконструированы Стивеном Дейном в виде прототипа из бальзавода и картона при значительном участии Ивана Рейтмана и Дэна Эйкройда, а затем повернули перешел к Чаку Гаспару для фактического строительства.«
  14. ↑ «Beyond the Marquee: The Web-Series (Episode 70) — GHOSTBUSTERS Ecto-1 Car and Designer Stephen Dane» 18.09.14
  15. ↑ Гарольд Рамис (1999). Охотники за привидениями — Комментарий (1999) (DVD ц. 30: 32-30: 45). Домашнее видео Columbia TriStar. Гарольд Рамис говорит: «Эти рюкзаки весили около 30 фунтов при полной загрузке. У нас были разные их версии. Некоторые из них были резиновыми, когда мы выполняли трюки. У некоторых не было батарей, когда мы не стреляли из ружей. Полностью заряженные батареи были около 30 фунтов.«
  16. ↑ Айзенберг, Адам (ноябрь 1989 г.). Cinefex №40 , стр. 7. Cinefex, США.
  17. ↑ Эйкройд, Дэн и Рамис, Гарольд (1988). Ghostbusters II (проект от 5 августа 1988 г.) (сценарий, стр. 39). Эгон Шпенглер говорит: «Мы никогда не проверяли, как долго топливные элементы прослужат без подзарядки. У нас может не хватить энергии».
  18. ↑ Айзенберг, Адам (ноябрь 1989 г.). Cinefex №40 , стр. 7. Cinefex, США.
  19. ↑ GBTVGReferenceCrossingTheStreamsRV.jpg
  20. ↑ Дэн Шёнинг опубликовал форум IDW от 04.06.12
  21. ↑ Твит Dapperpomade 20.03.14
  22. ↑ Эгон Шпенглер (2016). IDW Comics- «Ghostbusters International # 6» (2016) (Комикс стр.13). Эгон Шпенглер говорит: «Это оборудование не тестировалось для использования в воде».
  23. ↑ Ghostbusters 101 Class Notes (2017). IDW Comics- «Охотники за привидениями 101 # 4» (2017) (Комикс стр.23). Ghostbusters 101 Class Notes гласит: «Этот луч (хотя и опасный и потенциально очень разрушительный) способен либо заманить в ловушку психокинетическую сущность (типичное спектральное проявление), либо, при более высоких настройках, полностью рассеять проявление (следует отметить, что рассеяние следует использовать только в крайнем случае; спектральная энергия в конечном итоге изменится — и если есть еще что-то, что можно получить от серии взорванных призраков, что ж, опасность в том, что они сойдутся в гораздо более опасном сингле. юридическое лицо).«
  24. ↑ TomWaltz Твиттер 28.06.18
  25. ↑ Рэй Стэнц (2020). IDW Comics- «Охотники за привидениями, год первый, выпуск №2» (2020) (комикс, стр.6). Рэй Станц говорит: «У нас действительно осталось то, что осталось от ранее одобренного эксперимента».
  26. ↑ Рассказчик (2016). Insight Editions — «Духовное руководство Тобина» (2016) (Книга, стр. 46). Абзац гласит: «К счастью, мы смогли сбежать, перепрограммировав протонную батарею так, чтобы она взорвалась».
  27. ↑ Рассказчик (2016). Insight Editions — «Духовное руководство Тобина» (2016) (Книга, стр.60). Абзац гласит: «Фактически, это только заставило все еще голодную Лилит атаковать прохожих, пока ее не оттолкнул бозонный дротик — взрыв бозонных частиц, доставленных из наших протонных пакетов, который поражает призрачные цели, как граната».
  28. ↑ Рассказчик (2016). Insight Editions — «Духовное руководство Тобина» (2016) (Книга, стр.74). В абзаце говорится: «Нас привели не потому, что они думали, что это было сверхъестественным явлением, а потому, что они думали, что мы можем« распылить насекомых »с помощью наших протонных пакетов.«

Галерея

Всего

Основной Canon

Вторичный Canon

За кадром

Восточное и западное крыло Белого дома

Холодным морозом 11 марта 1809 года Томас Джефферсон заплатил паромщику 1 доллар, чтобы он перевез его и его экипаж через реку Потомак в Джорджтауне и направился на юг к пенсии. То, что он оставил в Доме президента, было несбывшейся мечтой о реконструкции еще недостроенного особняка и достройке частично построенных служебных флигелей, что было полностью его идеей.Оглядываясь назад, кажется ироничным, что эти крылья с их зигзагообразными крышами и плоскими террасными платформами стали его физическим наследием там, потому что о них по большей части забыли.

Если Белый дом, как написал историк Уильям Сил, «американская идея» 1, то он включает в себя одну из самых стойких архитектурных идей Джефферсона — служебные крылья. Джефферсон не изобрел эту концепцию, а позаимствовал ее у тех, кто был прикреплен к виллам эпохи Возрождения в книге Андреа Палладио «Четыре книги архитектуры » (1570).Флигели бытового обслуживания появляются на ранних рисунках Джефферсона его книжного дома в палладианском стиле, Монтичелло, построенного в начале 1770-х годов. Размещение внутренних хозяйственных построек в крыльях дало порядок тому, что было бы типичным разбросанным расположением необходимых зданий на заднем дворе; Что более важно для Джефферсона, это сэкономило место для декоративных ландшафтных садов. Он адаптировал тот же идеал для Белого дома.

Городские дома притворства нуждались в тех же домашних услугах, что и большие загородные дома.В Америке эти функции были втиснуты в задние дворы в виде связанных или отдельных зданий, в то время как в Европе они занимали самый нижний этаж и продолжались в связанных крыльях или были разделены и сгруппированы как служебные дворы. Общие требования к обслуживанию Белого дома усиливали требования даже больших городских американских домов на небольших участках, подобных тем, которые Джордж Вашингтон и Джефферсон использовали в Филадельфии. Пьер Шарль Л’Энфан в своем знаменитом плане Федерального города фактически указал дворцовое решение для Белого дома с сильно расширенными крыльями и террасными ансамблями.Вашингтону, однако, особенно понравился дизайн ирландского георгианского дома Джеймса Хобана, и он объявил его победителем архитектурного конкурса на Дом президента в 1792 году.2 Историки указали, что Вашингтон и Хобан действительно обсуждали крылья дома, но детали не известны, и Хобан ограничился Незамедлительные потребности в обслуживании подвального помещения Белого дома3. Он, вероятно, рассудил, что типичные функции, связанные с питанием, можно дополнить ежедневными поездками на местный рынок мяса и продуктов, как это и произошло на самом деле.

Когда в ноябре 1800 года президент Джон Адамс прибыл в Вашингтон, чтобы переехать в Белый дом, там не было отдельных служебных построек, за исключением простых кирпичных конюшен в двух кварталах от них; на территории были только рабочие сараи. Он и миссис Адамс должны были сделать незаконченный кирпич и каменную внутреннюю оболочку пригодными для жилья. Подвал, в котором находились рабочие и покои для поваров, горничных и прислуги, вероятно, казался более уютным и законченным, чем главные комнаты наверху. Пристройка Адамса к дому состояла из шаткой деревянной лестницы, ведущей к деревянному балкону, покрытому струпьями, который давал публике непредвиденный доступ к южному входу в дом.Когда Джефферсон сменил Джона Адамса на посту президента в 1801 году, он незаметно проскользнул в каркас дома, все еще пропахший свежей штукатуркой. Его склонности к творческому дизайну, должно быть, были как никогда востребованы.

Перестройка Белого дома

Томас Джефферсон никогда не проживал в каком-либо доме очень долго, не изменяя его в соответствии со своим постоянно развивающимся вкусом к комфорту и удобству. Незавершенный интерьер Белого дома предоставил ему возможность реконструкции, которую он уже практиковал в Вильямсбурге, Париже, Нью-Йорке и Филадельфии.4 Эта практика с домами домовладельцев позже принесла свои плоды, когда он реконструировал Монтичелло, построил свою идеалистическую виллу в Poplar Forest в Бедфорд-Кантри, штат Вирджиния, и в конечном итоге создал свою самую большую работу — Университет Вирджинии в Шарлоттсвилле. В его внутренних планах Белого дома два служебных крыла, которые он добавил, стали важной связью с тремя его самыми личными проектами и представляют собой длительный эксперимент в архитектуре.

Вероятно, еще до того, как Джефферсон поселился в Белом доме, его творческий разум бурлил идеями о том, как настроить большую грузинскую груду. То, что ему дали в качестве отправной точки, было домом больших размеров с бытовыми услугами, ограниченными цокольным этажом и примыкающими к правительственным зданиям примерно в 500 футах к востоку и западу. В основном бесплодная оболочка, оставленная Джоном и Эбигейл Адамс, представляла собой tabula rasa , как и территория вокруг дома, облегчая плодотворное воображение архитектора-любителя для создания решений по реконструкции первого и первоначальных планов для второго.

К ужасу Джефферсона, предметы домашнего обихода, такие как приюты для птиц, коз и коров, начали вытеснять лачуги рабочих, которые возникли вокруг дома во время строительства. Джефферсон обнаружил, что другие потребности отсутствуют. Конюшни были в двух кварталах от них; гости и слуги делили внешнюю уборную; хранить лед было сложно без ледяного домика; в подвале не хватало дров и угля; и другие функции, такие как курятник и коптильня, были необходимы, и их лучше всего размещать за пределами подвала.Решение Джефферсона объединить эти функции в крылья возникло в результате использования им пристроенных служебных крыльев в палладианском стиле в Монтичелло. Для этого потребуется время, одобрение бюджета Конгрессом и квалифицированный прораб. Последняя работа выпала на долю Бенджамина Генри Латроба в качестве инспектора общественных зданий и его помощника Джона Лентолла.6

Джефферсон переписывался с Латробом с 1798 года, скорее всего, встретился с ним примерно в то время в Филадельфии и впервые нанял его в 1802 году для обучения. канал Тибр-Крик между Белым домом и Капитолием, а затем спроектировать сухой док для молодой U.Южный флот на реке Анакостия у подножия Капитолийского холма. Подтвердив навыки Латроба как наиболее совершенного и, возможно, единственного профессионального архитектора и инженера в Америке, Джефферсон нанял его в марте 1803 года в качестве инспектора общественных зданий, и эту должность он занимал до 1811 года.

Первоначальная задача Латроба в Белом доме должен был заменить протекающую крышу из шифера, залитую раствором, и водосточные желоба, через которые ведра с водой попадали в дом, угрожая разрушить несколько недавно установленных архитектурных элементов.Джефферсон также призвал Латроба отремонтировать два новых туалета на втором этаже, которые питались от дождевых цистерн на чердаке. Джефферсон перепроектировал грандиозную, но не построенную западную лестницу, которую Латроб построил бы вне оси, чтобы открыть общий вид и доступ общественности к террасе для прогулок, как только будет построено крыло, поддерживающее ее. Подобная стеклянная дверь была модернизирована в аналогичном восточном серлианском или венецианском окне для доступа на террасу восточного крыла. Другие планы Джефферсона по оформлению французской трехкомнатной комнаты и кабинета на первом этаже так и не были реализованы, но Латроб показывает их на планах.7. На чем Джефферсон сосредоточился и добивался, по крайней мере, частичного завершения, так это на служебных или «офисных» крыльях и их предполагаемом соединении с фланговыми федеральными зданиями.

Джефферсон начал реконструкцию с самых простых, но важных проектов, связанных с удобством и обслуживанием: заменой наружного туалета двумя внутренними туалетами из Филадельфии; создание охлаждаемого винного погреба; развешивание служебных звонков по всему дому; модернизировал кухню своего французского шеф-повара, установив тушеные печи, бойлеры и плиты; и удаление неприглядной и опасной южной лестницы в пользу входа в виде моста с северной стороны дома, который был предназначен для общественного доступа.Джефферсон сохранил изрезанный струпьями деревянный балкон Адамса в качестве временного помещения на открытом воздухе, из которого можно было наблюдать за дикой природой далекого Потомакского бассейна, быстро исчезающего за и без того обнаженной территории Белого дома. Позже он мог наслаждаться природой
на своей террасе, но вид оставался менее живописным.

The Domestic Service Wings

Джефферсон решил устранить недостатки Белого дома из его собственного дома, а не из изысканных таунхаусов в Париже, где он жил в 1780-х годах.Его план рисунок c. 1804 год показывает то, что он хотел (иллюстрации 16, 17). Эти рисунки были впервые опубликованы архитектором и историком архитектуры Фиске Кимбаллом в Томас Джефферсон, Архитектор (1916), монументальная работа, которая сделала Джефферсона опытным архитектором-самоучкой в ​​дополнение к его бесчисленным другим способностям. По обе стороны от Белого дома он предложил прикрепить служебные крылья, обычно называемые «офисами». Эти крылья, частично встроенные в ступень на своей северной или общественной стороне, будут расширяться на восток и запад по мере необходимости или по мере финансирования, пока они не присоединятся к зданию министерства финансов на востоке и зданию военного министерства на западе (иллюстрация 15).Общей нитью, явно соединяющей эти сегменты на юге, была колоннада тосканского ордена, которая служила крытым переходом. На рисунке Джефферсона также показана секция параллельных крыльев длиной 100 футов к югу от главного блока на восточном и западном концах, предназначенная для офисов государственных служащих Министерства финансов и военного ведомства, к которым они подключены. Пропаганда Латроба противопожарной конструкции побудила Джефферсона обозначить концы крыльев напротив предполагаемых офисов клерков в качестве противопожарных складских помещений для каждого отдела.Это боковое расширение с каждой стороны Белого дома служило для визуального соединения трех существующих федеральных зданий в американском стиле, вытянувшихся горизонтально в широко открытом пространстве8. Дом для частного пейзажа Джефферсона, сочетающего формальные и живописные черты (иллюстрации 11, 12).

В книге Кимбалла также изображены прототипы северного и южного крыльев Монтичелло с колоннами. Разница в функциях между ними и крыльями Белого дома была связана с тем, что уже было размещено в подвалах, а также с масштабом и функцией каждого дома.Общим знаменателем была услуга. Распорядок дня и экономика Монтичелло зависели от порабощенных слуг. Джефферсон предпочитал в Белом доме наемных слуг9. Крылья Монтичелло выполняли большинство экономических и домашних функций большой плантации в Вирджинии, которая обычно существовала как отдельные здания, иерархически расположенные в окружающем и отдаленном ландшафте. Подражание Джефферсону крыльям бытового обслуживания Палладио зарезервировало окружающие территории для живописных садов развлечений, а также сделало соединенные между собой крытые здания удобными.

Чертежи крыльев Белого дома можно масштабировать по размеру благодаря соглашению о редактировании, которое Джефферсон изучил в Париже. Знаменитый архитектор-антиквар Шарль-Луи Клериссо научил Джефферсона преимуществам архитектурного черчения при использовании карандаша на бумаге для ковров. Впоследствии Джефферсон использовал эту миллиметровую бумагу (которая стала стандартом для архитекторов в двадцатом веке) в качестве видимой шкалы на архитектурном чертеже. Бумага состояла из сетки больших красных линий, между которыми находилось десять маленьких квадратов.Обычно для Джефферсона каждый маленький квадрат составлял 1 фут. Таким образом, эта «десятичная» бумага не требовала правила шкалы или письменных размеров для понимания масштабированного размера. Масштабируя план крыла Белого дома Джефферсона этим методом, можно увидеть, что он размещает предполагаемые колонны на 10-футовых центрах с дверными и оконными проемами по центру между ними. Внутренние перегородки стен комнаты также сосредоточены на колоннах, при этом некоторые большие комнаты обязательно являются двойными или кратными 10-футовым модулям.Первые секции крыльев, отделенные 20 футами от стены главного дома, должны были быть 24 фута в ширину и 150 футов в длину. На плане показаны стены, частично нарисованные карандашом, что указывает на последующее расширение на прилегающие федеральные здания и параллельный ряд офисов служащих. Точность Джефферсона на миллиметровой бумаге можно увидеть в толщине кирпичных стен, разделяющих каждую комнату, которые, как показано, примерно на 6 дюймов меньше двух квадратов или примерно 18 дюймов, что является стандартным размером стены толщиной 2 сантиметра с использованием стандартных Кирпич ручной работы длиной 81⁄2 дюйма с швом около 1⁄2 дюйма.10 В этом масштабном методе размеры комнаты следующие: на западе винный погреб был 18 футов в диаметре, деревянная комната с угольным погребом — 8 футов шириной; необходимое, 9 футов; седельная комната, 81⁄2 фута; комната прислуги 18 футов; и каретная будка 58 футов. на востоке мясной дом со сводом внизу был 131⁄2 фута; лестница в подвал, 31⁄2 фута; необходимое, 8 футов; комната для прислуги, 18 футов; курятник, 18 футов; и конюшни, 58 футов.

Первое пристройка Джефферсона не было ни в доме, ни в флигелях, а во внешнем ледяном домике, построенном к западу от дома в 1801 году.Некоторые функции могут подождать, а те, которые связаны с качеством еды и напитков, — нет! Это сооружение размером 18 футов и глубиной 16 футов мало чем отличалось от ледяного дома, построенного как часть северного крыла Монтичелло в 1802 году. В меморандуме Джефферсона отмечается, что он заплатил за заполнение ледяного дома Белого дома в 1802 году и за столярные работы Джона Леннокса. в том же году11. Работа Леннокса могла быть связана с любой или всеми задачами строительства ледяной крыши дома, внутренней платформы или ограды, появившейся к 1803 году.Затем ледяной дом был присоединен к западной стороне цокольного этажа с помощью того, что должно было быть простой каркасной конструкцией, которая также служила укрытием для ранее существовавшего колодца к западу от дома.

Однако это было больше, чем просто ледяной дом. Отсутствие глубоких подвалов в подвале создавало проблему для хранения дорогих напитков при низких температурах.

По всей видимости, эта тема превратилась в анекдот, поскольку сэр Огастес Джон Фостер упомянул в своих путевых воспоминаниях, что ледяной дом-винный погреб возник после того, как президент Джефферсон понес «большие потери вина» из-за ненадлежащего хранения в подвале.12 Латроб также сплетничал о потерях Джефферсона, когда в письме к Уильяму Ли он поделился своим мнением о том, что из-за отсутствия подлинного подземного подвала «мистер Хиллз. Джефферсон потерял 800 бутылок крабового сидра из-за отсутствия одной »и что« в доме никогда не было хорошего запаса [для] сидра и пивного погреба »13. Чтобы предотвратить дальнейшую потерю драгоценных спиртных напитков, Джефферсон оборудовал платформу внутри ледяного домика как что-то вроде винного погреба, которое произвело на Фостера достаточно сильное впечатление, чтобы отметить его температуру относительно жары снаружи.Латроб посетовал на то, что «винный погреб в западном крыле пригоден только для вина», но что «нынешняя кухня прекрасно восполнит дефицит [пива и сидра]». 14

Раскопки западного крыла начались летом
1804 года под руководством архитектора и инженера Латроба и его помощника и руководителя строительства Лентхолла, та же команда работала над строительством Капитолия под наблюдением Джефферсона. Джефферсон выбрал подходящего человека для выполнения самых сложных американских строительных проектов.В то время как завершение строительства Капитолия и Дома президента было его основной обязанностью, Латроб обнаружил, что сначала ему нужно было контролировать аварийное восстановление обоих зданий15. Он сразу же нанял строителя Джона Лентхолла в качестве своего помощника, начав интересную переписку между троими относительно обоих зданий. Строительные проекты, при этом Лентхолл служил отдушиной для частых разочарований Латроба в отношении архитектора-президента.

Латроб и Джефферсон оказались своего рода родственными душами по интеллекту и архитектуре, в то время как Латроб и Лентхолл сблизились в деталях строительства.По крайней мере, вначале Латроб был взят с Джефферсоном, когда он писал домой своей жене после обеда в Белом доме в 1802 году: «Давно я не присутствовал на таком элегантном угощении для ума. Литература, остроумие и небольшой бизнес, с множеством разных замечаний о сельском хозяйстве и строительстве, наполнялись каждую минуту. В компании г-на Джефферсона есть определенная легкость, которую каждый, кажется, чувствует и получает удовольствие »16. Однако медовый месяц скоро закончился, когда архитектурные идеи и вкус Джефферсона вступили в конфликт с Латробом по определенным концепциям здания и деталям конструкции.

Строительство крыльев Белого дома в 1805 году положило начало сдержанным и горячим отношениям между Латробом и Джефферсоном. Отвечая на раннюю озабоченность Джефферсона по поводу бесшовной высоты и соединения крыльев Белого дома со зданиями казначейства и военного министерства, Латроб писал: «Я нахожу много трудностей в устройстве соединительных портиков государственных офисов с домами президента, которые однако я не отчаиваюсь от победы »17. Тем не менее, Латроб обнаружил, что это сотрудничество его собственного архитектурного вкуса и разума с Джефферсоном как« чертовски тяжелая работа », и признался:« Я вложил много труда в их [проекты крыльев] ] уже, и я очень озадачен, как определить точный способ размещения двух концов крыла между домом президента и казначейством друг к другу, чтобы ответить на цель каждого из них наилучшим образом.18

В письме к Лентхоллу Латроб жаловался на трудность выравнивания уровня палубы восточного крыла с фланговым огнеупорным крылом Казначейства на более высоком уровне. Латроб обрушился на него в отчаянии и заметил: «Мне очень жаль, что я ограничен в этом замысле из-за его [Джефферсона] предубеждений в пользу старых французских книг, из которых он выуживает все, но это небольшая жертва для меня лично. привязанность к нему, чтобы успокоить его, и тем более, потому что стиль колоннады, которую он предлагает, в точности совпадает с Кучей Хобана — пометом свиней, достойных великой Свиньи, которую она окружает, и ирландского кабана, отца ее .19 Когда Латроб случайно адресовал письмо Джефферсону, Джефферсон вернул его, заявив, что не читал его. Затем Латроб написал, несколько смущенный, Лентхоллу: «Президент, возможно, очень спокойно прочитал все мое последнее письмо к вам, даже к помету свиней. Он, безусловно, один из самых добросердечных людей, когда-либо вышедших из-под рук природы, и у него одна из лучших голов »20. Признаком того, что Джефферсон действительно читал ссылку Латроба на« старые французские книги », является письмо, в котором Джефферсон написал 1807 г. просил Латроба вернуть его книгу Крафт и Рансоннет о парижских особняках, говоря: «Собираясь построить несколько маленьких храмов на моей территории в Монтичелло, я должен молиться о возвращении Планов Парижских домов».. . поскольку я надеюсь найти в нем несколько хороших рисунков »21. Другими словами, Джефферсон планировал рыбалку в новых (1801 г.) французских книгах.

Первая часть крыльев, восточная и западная, появилась к концу 1805 года под наблюдением Лентхолла. Когда Латроб представил президенту и Конгрессу годовой отчет инспектора по общественным зданиям, часть 3 этого отчета была адресована Белому дому: «В Доме президента были возведены два небольших здания, в которых находятся некоторые из тех домашних офисов, без которых это здание могло бы жить. не удобно быть заселенным.В них есть мясной дом, подвалы для спиртных напитков, угля и дров, а также уборные, и они предназначены для того, чтобы быть обращенными на юг крытым проходом или колоннадой. Дополнительные служебные помещения, а некоторые из них — первой необходимости, все еще требуются, прежде чем в жилище президента Соединенных Штатов будет предоставлено все то домашнее помещение, которое требуется большинству частных лиц ». 22

Доказательства. for the Design of the Wings

Были ли эти первые секции крыльев Белого дома, с более поздними «черными» и последующими секциями, были построены в соответствии с первоначальным планом Джефферсона? Повлиял ли Латроб на изменения в том, что разработал и задумал Джефферсон? Изменили ли президент Джеймс Монро и архитектор Джеймс Хобан первоначальный дизайн после пожара 1814 года? Эта статья — первая, в которой серьезно рассматриваются эти вопросы.Чтобы расшифровать ответы, необходимо дать довольно подробный отчет, подтверждающий интерпретацию, основанную на разнообразии источников. Лучший ответ на все эти вопросы требует некоторого исторического расследования, основанного на анализе различных наборов соответствующих свидетельств: c. Чертеж 1804 г. предполагаемых крыльев; чертежи и письменные ссылки на крылья во время строительства; Отчет Хобана о восстановлении крыльев в 1817 году; самый ранний известный рисунок плана крыла после Джефферсона, выполненный архитектором Томасом У.Уолтер из 1853 г .; а также иллюстрации и фотографии девятнадцатого и двадцатого веков, особенно фотографии проектов реконструкции Белого дома с 1969 года. Множество источников и типов доказательств не всегда полностью подтверждают, но они были собраны и повторно собраны, чтобы проверить все возможные гипотезы. и представить наиболее обоснованный вариант23.

Переписка между Джефферсоном, Латробом и Лентхоллом свидетельствует о том, что первоначальный замысел Джефферсона упорно придерживался, несмотря на личные предпочтения Латроба.одно из многих длинных писем указывает на то, что Латроб работал по проекту Джефферсона, но создавал рабочие чертежи, более или менее соответствующие рисунку Джефферсона, для использования Лентхоллом. Латроб писал Лентхоллу во время начального сезона строительства:

Что касается расчетов президента относительно его угольных погребов, прошу вас не мучить себя ни о них, ни о
, ни о необходимом. У вас есть мой план; пусть это будет вашим проводником, и какое это имеет значение, будь то фут или два больше или меньше для углей или навоза при условии, что там достаточно места.теперь 20 футов президента — это два пространства по 10 футов, в то время как мои два пространства составляют всего 19 футов 6 дюймов — и мои образуются фактическим разделением пространств, отведенных для колоннады, на равные части, и его предположение близко к истине и Что касается дверей и окон, то также имеет значение только то, попадают ли они по центру в межколонки или нет, но совсем не важно, падают ли они симметрично внутри 24

Латроб считал свои собственные рисунки более точными для Лентхолла. следовать, согласовывая идеальную регулярность дизайна Джефферсона с реальной толщиной стен и практичным пространством в каждой комнате.План Уолтера, последующие планы и то, что до сих пор стоит в западном крыле, подтверждают, что внешний вид и стиль имели значение. Дверные и оконные проемы располагались по центру между каждой тосканской колонной на юге (колонны появились только в 1808 году) и между равномерно расположенными окнами люнетов на севере. То, что этот дизайн превзошел внутренние перегородки комнаты, лежит в основе понимания изменений. Упоминание Латробом комнат шириной 10 футов не соответствует сохранившемуся плану Джефферсона и указывает либо на некоторые недостающие обновленные рисунки Джефферсона, либо на некоторые корректировки Латроба.

В отчете Конгресса за 1805 г. сегменты первого крыла описываются как «два небольших здания», в которых есть «мясной дом, погреба для спиртных напитков, угля и дров, а также уборные» (иллюстрации 27, 28). Принятое за чистую монету, согласно плану Джефферсона, это описание должно включать по три области с каждой стороны: ледяной дом, комната для угля и дров и уборная на западе; и мясной дом со сводом, лестницей и уборной на востоке. Рабочие чертежи крыльев Латроба не сохранились, и более поздняя физическая эволюция крыльев не позволяет подтвердить это расположение и размер, за исключением первой комнаты на западе.Ключом к различию между намерениями Джефферсона и конструкцией Латроба и Лентхолла является план крыла Уолтера 1853 года, второй из старейших из известных после плана Джефферсона (иллюстрации 16, 17).

Несмотря на то, что он предлагает отдаленное сравнительное представление о времени, мы знаем, что президент Джеймс Мэдисон был полон решимости восстановить дом и флигель, как они были до пожара, символический жест, который также подразумевал и без того культовый характер дома. Хобан оставил довольно хорошее описание протяженности постоянных стен главного дома, но не крыльев.Каменные стены крыла, частично зарытые в землю, могли выдержать значительные разрушения, как и стены подвала. Таким образом, план Уолтера служит одной из поддающихся проверке мер в дополнение к другим свидетельствам при определении первоначального использования помещения и размера для восточного и западного крыльев.

на западе подземный ледяной дом был вновь обнесен кирпичом как часть западного крыла в 1805 году. Он представляет собой «комнату» и содержит пространство винного погреба, которое в отчете Конгрессу упоминается как «погреб для спиртных напитков».”25 Предлагаемый план Уолтера обосновывает использование и местоположение ледяного дома в 1853 году, поскольку его сохранность была гарантирована конструктивно, а его функция легко возобновлялась после пожара.

Следующим по плану Джефферсона была деревянная комната с угольным погребом внизу. Период использования термина «подвал» не обязательно означал комнату ниже уровня, но мог обозначать любой тип кладовой или помещения. В этом случае, однако, рисунок Джефферсона помечает это пространство «уголь внизу, лес вверху». Но это не указывает на то, как слуги получили доступ к грудам угля Вирджинии Мидлотиан.26 Что кажется странным на плане Джефферсона, так это узость деревянной комнаты и угольного погреба в масштабе примерно
8 футов в ширину. Именно здесь имеет смысл ссылка в вышеупомянутом письме Латроба к Лентхоллу. Латроб жаловался на «расчеты президента его угольных погребов» и на то, что разница в размерах погребов в несколько дюймов, будь то «уголь» или « навоз или », не имеет значения. Эта ссылка, кажется, связана с следующей, относящейся к двум пространствам по 10 футов каждое.Джефферсон, по-видимому, увеличил размер второй комнаты до 10 футов в ширину, ширину, которая все еще подходила для внешних проемов, и сделала прилегающую необходимую ширину 10 футов. Неизвестный вопрос: как кто-то попал в нижний подвал? План Уолтера показывает
— гораздо большую вторую комнату шириной около 20 футов, комбинацию двух комнат Джефферсона, которая на более поздних планах все еще обозначена как хранилище дров и угля.

Третье пространство Джефферсона, необходимое или личное, указывает Сил, предназначалось для слуг с этой стороны, тогда как восточная уборная была зарезервирована для семьи и гостей.27 В ширину 10 футов он мог быть разделен на два стойла, но один или два, вероятно, все еще были «унисекс», согласно обычаю. Упоминание Латробом подвалов для «угля или навоза », упомянутых в отношении комнат шириной 10 футов, похоже, подтверждает объединенное пространство подвала для угольного подвала и уборки мусора. Эта комбинация работает только для западного крыла, но не решает вопроса доступа. Четвертая комната неизвестна и, вероятно, использовалась слугами.

Сохранившийся чертеж помогает установить размер первоначального западного крыла (иллюстрация 9).На этом рисунке показано, как кто-то измеряет существующий дом и флигель. Если это связано с определением размеров пилястры и пирса, разработанных Латробом, то это относится к 1807 или 1808 годам. Длина западного крыла, указанная на этом чертеже, составляет 50 футов28. Этот размер вмещает пять оконных или дверных проемов и учитывает все три места, обозначенные Джефферсоном, а также дополнительное место в конце. на плане Джефферсона четвертое помещение обозначено как «седельная комната», но в то время в западном крыле не было конюшен.На плане Уолтера показано необходимое помещение шириной около 12 футов, разделенное на две кабинки с сиденьями, но расположенное к западу от кабинета Джефферсона.

Что усложняет согласование планов Джефферсона и Уолтера, так это странные оконные проемы, показанные в 1853 году. Хотя мы можем ожидать, что разделительные стены комнаты будут отличаться от регулярности внешних элементов, четыре слепых окна, показанные на плане западного крыла Уолтера для первого пять отсеков создают неудобное столкновение с внутренними стенами. Именно здесь другие источники помогают разобраться в противоречивых доказательствах.К ним относятся старинный рисунок, личная и официальная переписка, а также вещественные доказательства, показанные на фотографиях.

Латроб нарисовал красивый южный фасад Белого дома, показывающий предлагаемый портик (иллюстрация 18). На нем также показаны четыре пролета восточного и западного крыльев того времени. на западе изображено: окно-люнет на стене ледяного дома; дверной проем с типичным люнетным окном наверху, еще один дверной проем и окно. Это окно, казалось бы, поддерживает план комнаты Джефферсона и последовательность ледяного дома, деревянной комнаты и необходимого.

Еще одно свидетельство — маловероятная фотография, сделанная 28 ноября 1969 года фотографом Белого дома, на которой запечатлены трое мужчин, раскапывающих западную часть западного крыла для нового пресс-центра Ричарда Никсона (иллюстрация 22). Мужчины работают ниже уровня земли на панораме, похожей на Пиранези, среди груд грязи и фрагментов каменной кладки. Хотя эта фотография далека от подходящей документальной записи архитектурных свидетельств, эта фотография, к сожалению, предоставляет нам известную вселенную физических свидетельств, на основе которых можно интерпретировать и проверить гипотезы первоначального плана комнаты западного крыла.

На фотографии отчетливо виден круглый кирпичный контур ледяного домика, наиболее обоснованно находящееся в флигеле. Используя оконные и дверные проемы в качестве маркеров, можно разместить «призраков» на верхних стенах, а нижний уровень останется в надлежащем контексте, несмотря на искаженную перспективу фотографии. справа, у южной стены, можно увидеть первый люк с окном, примыкающий к ледяному домику, а под ним — более поздний дверной проем. Справа от этой бухты находится «призрак» отсутствующей стены, которая отделяла ледяной дом от комнаты два.Второй отсек показывает подоконник дверного проема, ведущего в деревянную комнату, которая позже была залита кирпичом. Третий отсек показан как дверной проем, через который можно было бы получить доступ к необходимому. Эти три отсека подтверждают высоту Латроба и план Джефферсона. Доказательства, казалось бы, подтверждают изображение плана Уолтера с окном во втором отсеке.

с северной стороны (левая часть фотографии) «призрак» стены ледяного дома виден справа и продолжается ниже второго оконного пролета. Это определяет стену между ледяным домом и деревянной комнатой, стены которой показаны на плане Уолтера как утопленные, чтобы исходное окно и дверь открывались в комнату.на стене справа от оконного пролета три (вверху слева на переднем плане) и внизу справа от каменщика — свидетельство отсутствия стены между деревянной комнатой и уборной. Эта же стена также появляется на правой стороне фотографии на переднем плане чуть ниже и к востоку от дверного проема (из-за перспективы фотографии вещи, кажется, не выровнены, если открывающиеся отсеки не используются в качестве ориентира). Эта стена также образует восточную стену комнаты три, необходимую, полную протяженность которой нельзя увидеть на фотографии.Эти стены для исходных комнат 2 и 3 доказывают, что большая комната, показанная на плане Уолтера, была создана из двух более ранних комнат. Слева от каменной кладки находится нижняя кирпичная стена, которая, кажется, находится прямо под третьим оконным пролетом, из которой вытекает арка.
Помимо изображения пяти дверных проемов более позднего периода,

, на фотографии есть три интересные вещи. Во-первых, у дальней стены, на восточном конце крыла, была залита большая каменная арка. Эта арка предположительно несла вес кирпичной торцевой стены восточного крыла над ледяным домом, который выступал за нее на более низком уровне.Первоначально построенный ледяной дом был покрыт деревянной крышей, которая была снесена при строительстве крыла, оставив выступающую стену, которую необходимо было зафиксировать в квадратных кирпичных стенах крыла. Ледяной дом мог быть идентичен тому, что Джефферсон построил в Монтичелло в то же время, с деревянной крышей ниже уровня крыла крыла.29 Первоначальная арка простиралась чуть южнее (справа на фотографии) более позднего дверного проема. который был вставлен в залитую стену, когда ледяной дом перестал функционировать.

Поскольку ледяной дом смещен от центра к северу в крыле, на его южной стороне под аркой есть место для пространства, содержащего лестницу, которая должна быть зажата между изогнутой стеной ледяного дома и южной внешней стеной. Это наиболее подходящее место для узкой лестницы, ведущей в подвал под комнатами второй и третьей и напоминающей подвал для «углей или навоза ». Рисунок Джефферсона намекает на это расположение, показывая южный дверной проем в первом пролете, хотя без указания лестницы.30 На плане Уолтера нет доступа или лестницы, а просто сплошная кладка в этом месте.31 Единственный разумный доступ к подвалам внизу — это узкая лестница, определяющая третью комнату, как показано на плане восточного крыла, но ничто не поддерживает этот сценарий.

Наконец, на фотографии есть одно непонятное свидетельство — остатки двух арок на северной стороне, показанные по обе стороны от каменщика. Было бы разумно предположить, что Джефферсон мог создать сводчатые пространства для угольного погреба и / или необходимой очистки.Однако письмо Латроба, похоже, исключает такую ​​возможность. Латроб заметил Джефферсону: «Я сожалею, что в ваших угольных подвалах нет арки. Я видел так много гнилого дерева в каждом здании, построенном в Вашингтоне, что моя страсть исключить его полностью растет во мне с каждым днем ​​»32. Арки могли быть добавлены при перестройке 1818 года, чтобы поддерживать объединенное пространство комнат второй и третьей для хранение древесины и угля. В плане Уолтера нет средств доступа на нижний уровень, поэтому арки не были бы необходимыми, которые, должно быть, были убраны из самого пространства.33 Другая возможность состоит в том, что арки заменяют арки для северной стены, позволяя «угольным погребам» выходить за пределы стены на более высокий северный уровень. Как таковые, они не подошли бы к определению Латроба арочного пола, подобного тому, который предназначен для сводчатого пола мясного дома.

Для восточного крыла можно провести сравнение планов Джефферсона и Уолтера, но фотографии и вещественные доказательства отсутствуют из-за сноса этого крыла в 1866 году. План Джефферсона предусматривает, что комнаты с 1 по
должны быть «Мясной дом наверху, хранилище внизу». , »Комната два как лестница« Спуск в подвал », а комната три как« необходимо ».«Все три функции упоминаются в отчете 1805 года. То, что видно на плане Уолтера, согласуется с использованием и последовательностью комнаты Джефферсона, но показывает перестановку внутренних стен комнаты, чтобы сделать птичник большего размера и это необходимо.

«Мясной дом» — это термин, современник «коптильни», сооружения, в котором мясо коптили и солили для консервирования, а затем обычно подвешивали к стропилам до тех пор, пока это не было необходимо. Разница с этим мясным домом из-за плоской террасы крыши Джефферсона наверху заключалась в том, что у него не было типичной высокой пирамидальной остроконечной крыши, на которой окорока сушились в верхних слоях дыма.В этом мясном доме только копченая ветчина? Две подсказки предполагают, что на самом деле в космосе произошли пожары. «Свод внизу» относится к каменному своду из кирпича. Это не было бы необходимо для создания пола над подвалом или для создания потолка над подвальным пространством, но это было бы необходимо, если бы конструкция пола была пожаробезопасной для камина или кострища в комнате. Другой возможный признак наличия дыма заключается в том, что на плане Уолтера показано возможное отверстие для вентиляции на западной стене этого помещения, обращенное к внешнему проходу между крылом и домом.

В двух других приложениях, где Джефферсон создал коптильню с низким потолком под крышей террасной террасы — Монтичелло и Тополевой лес — не было видимого выхода для дыма, кроме того, что просачивалось через крышу или палубу. пол, поскольку в типичных коптильнях полы из глины или кирпича. Хранилище не только предназначалось для противопожарного пола, но и создавало пространство подвала, о чем свидетельствует лестница. Для чего использовался подвал, неизвестно, хотя близость могла указывать на то, что в нем могли быть дрова для пожаров наверху.Вероятность того, что камин располагался ниже помещения, по-видимому, опровергается использованием Джефферсоном слова «подвал», которое подразумевает хранение. Лестница, составляющая пространство второй комнаты, помимо доступа в «подвал внизу» могла также иметь доступ к нижней стороне необходимого помещения, откуда можно было удалить мусор. Его окно наверняка изначально использовалось для света, в отличие от слепого окна, показанного на плане Уолтера.

Третье пространство на восточном плане Джефферсона было «необходимым», которое, увеличенное до 10 футов в ширину, могло вместить две отдельные кабинки для скамеек, как показано на плане Уолтера.Обычно Джефферсон вставляет жалюзи в оконные проемы для вентиляции, но, к сожалению, в его плане не видны окна, а в плане Уолтера в этом проеме нет никаких различий.

Таким образом, можно сказать, что Джефферсон придерживался своего первоначального плана, но допустил наличие большего пространства (иллюстрации 27, 28). Первая секция западного крыла превратилась в пятисекционную секцию длиной 50 футов. Восток был первым из четырех отсеков длиной 50 футов. Такое расположение, по-видимому, подтверждается тем фактом, что в 1805 году Джефферсон упомянул, что он хотел удлинить восточное крыло на 60 футов, а в 1807 году упомянул о расширении западного крыла на 50 футов, увеличив каждое на 1809 длину на 100 футов.35 на востоке это расширение было выполнено в двух секциях: конюшня была добавлена ​​в 1806 году, а в конце была добавлена ​​каретная будка в 1809 году. Западное крыло не получило соответствующего расширения до 1818 года.

Инновационное значение служебных крыльев Jefferson заключается в их конструкции крыши. Чтобы создать свою плоскую террасу — или то, что он называл «террас» — настил на крыше или прогулочную платформу, Джефферсон экспериментировал в Монтичелло с несколькими способами сжатия конструкции крыши путем изменения балок потолка в комнатах ниже.Крыша должна была действовать обычным образом, чтобы не пропускать воду, одновременно поддерживая палубу и поднимаясь на минимальную высоту, обычно за обшивкой антаблемента. Было важно, чтобы уровень палубы находился на том же уровне, что и пол дома, из которого можно ступить36.

Джефферсон мог видеть версии плоских крыш и террасных настилов в Европе, где каменные «платформенные» крыши были более распространены. но его задокументированная эволюция экспериментов с различными методами приводит к выводу, что он действительно изобрел свою окончательную конструкцию террасы на крыше.37 Латроб, который, безусловно, знал европейские методы строительства, назвал ее «президентской зигзагообразной крышей из листового железа, объединяющей все хорошие качества панелей без ее плохих» 38. потому что он был партнером Сэмюэля Миффлина на первом чугунопрокатном заводе в Соединенных Штатах и ​​утверждал, что первым использовал листовое железо для кровельных покрытий39. Латроб и Миффлин поставляли листовое железо для Монтичелло в 1803 году одновременно с ними. деловито продюсировали его как для Белого дома, так и для Капитолия.В Белом доме железо понадобилось для поспешной модернизации, чтобы заменить протекающую шиферную крышу и водосточные желоба на крыше Хобана.

Джефферсон в конечном итоге остановился на сжатой серии высоких и низких потолочных балок для своих крыльев, которые он назвал балками конька и желоба (иллюстрации 4, 5, 6). Перекрыв близко расположенные высокие и низкие балки с двумя слоями черепицы, он создал миниатюрную крышу из черепицы, которая была спрятана под настилом и в то же время служила его опорой. Если бы использовалось листовое железо, для перекрытия балок использовались бы широкие горизонтальные доски.Дождевая вода падала через щели между досками настила на наклонную черепицу или покрытые оловом доски внизу, где она направлялась в выгнутые деревянные балки желоба, которые были наклонены наружу, чтобы под действием силы тяжести уносить ее в одну или обе стороны. В некоторых случаях вода направлялась в цистерны, а в других случаях она падала на землю через шпатели в антаблементе40. В Белом доме скрытые водостоки направляли воду в оловянные трубы, которые текли по внешней стороне стен комнаты и из там она, вероятно, поступала в цистерны в подвале, так же как по основным водосточным желобам на крыше вода поступала в цистерны на чердаке, которые питали внутренние санузлы.Как Латроб сказал Лентхоллу, «[Есть] поперечные желоба внутри [крыла] стены, в которые, как вы говорите, все остальные писают ». 41

Ахиллесовой пятой этой системы был деревянный желоб под колода, которая оставалась темной, сырой и гнилой. Джефферсон решил эту проблему, применив немного листового железа, предназначенного для Капитолия. На деревянные гряды кладут гнутый лист железа, который перекрывает, как многослойная крыша, перевернутые листы в желобах. Чертеж крыши Джефферсона «террас» для Белого дома показывает V-образный желоб для размещения листового металла.42 Для настила террасы наверху конька требовался деревянный колпак, чтобы удерживать и закреплять перпендикулярные шпалы, к которым будут опираться и крепиться доски настила. Даже с листовым железом, покрывающим дерево, существовала та же проблема долговечности: тонкие листы проката нельзя было лужить, как меньшие размеры, и их нужно было постоянно красить, чтобы сохранить.

Неподвижный настил не только не пропускал воздух и солнце, но и препятствовал техническому обслуживанию, вызывая ржавчину железного листа или гниение открытых деревянных балок желоба.Джефферсон, по-видимому, впервые увидел подобное использование листового железа в современном доме генерала Сэмюэля Смита в Монтебелло за пределами Балтимора. В письме Латробу в 1803 году Джефферсон попросил его остановиться, чтобы посмотреть на дом с плоской крышей, в водостоках которой использовался железный лист, что является «первым и единственным исполненным примером». Джефферсон попросил Латроба изучить его, чтобы «по способу выполнения он мог предоставить нам информацию как о том, что удастся, так и о том, что может оказаться неудачным, и, следовательно, его следует избегать, если что-либо в нем не увенчается успехом». .43

Дальнейшая переписка по этому поводу неизвестна, но Джефферсон продолжил работу с листовым железом и фактически уже заказал материал для крыши Монтичелло. Хотя он использовал листовой металл для водосточных желобов в Белом доме, а затем и в Университете Вирджинии, он признал его неудачу. Что касается аналогичной террасной террасы и зигзагообразной крыши в служебном крыле 1815 года в Тополь-Форест, Джефферсон заметил, что листовое железо было дорогим (если не за счет федерального бюджета) и прослужило не дольше, чем толстые деревянные балки желоба, которые в Тополевом лесу были всего десять лет.44 В Тополевом лесу деревянная черепица покрывала высокие и низкие балки и направляла дождевую воду в деревянные желоба и через шпигаты в антаблементе, где она падала на землю. 45 большой труд. Сохранившаяся черепица крыла, найденная в Тополевом лесу, показывает, что это не была обычная черепица, а была изготовлена ​​специально. Каждую сосновую черепицу — а их было около девяти тысяч на 100-футовую крышу — нужно было строгать с четырех сторон, разрезать со скошенными верхними и нижними частями и надрезать двумя параллельными канавками в 1⁄4 дюйма на их лицевых сторонах, чтобы облегчить движение вниз. вода.Следует помнить, что работа над собственными проектами Джефферсона в Монтичелло и Тополь-Форест была рабским трудом. В Университете Вирджинии в 1820-х годах на государственные деньги Джефферсон экспериментировал с еще большим количеством версий этой системы над студенческими комнатами на лужайке, иногда с деревянной черепицей, а иногда с листовым металлом в балках желоба.46

листовой металл, использованный в водосточных желобах Белого дома, вероятно, прослужил до тех пор, пока британцы не подожгли это место в 1814 году, но другой типичный тип отказа до этого не позволил президенту Джеймсу Мэдисону прогуляться или сидеть на палубе, как это делал Джефферсон.Латроб писал Мэдисону в 1812 году, что «платформы, закрывающие желоба, прогнили и их необходимо заменить» 47. Это сообщение должно быть огорчило Мэдисона, который применил одну из зигзагообразных систем крыши Джефферсона для создания настилов над крыльями 1809 года в своем Монпелье. Были ли они заменены в Белом доме или нет, вряд ли имеет значение, потому что они будут сожжены через два года. Когда крылья были перестроены Джеймсом Хобаном в 1818 году, крыши были медными. Неизвестно, построил ли Хобан конструкцию крыши с помощью балочной системы Джефферсона или просто построил стропильную крышу с низким уклоном.

Глоссарий технических терминов для кинотеатров — Освещение (продвинутый уровень)


120k
(США) Первоначально сокращенное обозначение осветительной установки на 120 Parcans. Это была стандартная установка для крупных рок-шоу 1970-х — начала 80-х годов. В настоящее время это установка из 120 инструментов, сконфигурированная для концерта. Но это могут быть любые обычные фонари (но не движущиеся огни и т. Д.).

ACL / A.C.L.
Сокращение от A ir C raft L anding Light.См. AERO.

ACN
Расширенная сеть управления. Новый (2003 г.) протокол управления на основе Ethernet между пультом управления, диммерами и движущимся светом. Разработано ESTA и Strand Lighting. Узлы DMX используются для связи с устройствами, отличными от Ethernet.

ОБЛАСТЬ ДЕЙСТВИЯ
Область в пространстве представления, в которой актер может перемещаться на виду у публики. Также известна как игровая зона .
Этот термин также используется для описания меньших частей основной площади сцены, которые освещаются дизайнером по свету отдельно (например,грамм. «Сцена разделена на 6 актерских зон: 3 нижних и 3 верхних»).
Репетиция актерского мастерства (также известная как репетиция с блокировкой) включает в себя актеров, бегающих по съемочной площадке, и меньше внимания уделяется качеству характеристики.
(Также название раннего прожектора с направленным вниз освещением Strand — он назывался Acting Area Flood и в просторечии был известен как «Ack Ack» или «A.A.»).

ADB
(Производитель) Бельгийский производитель фонарей, пультов управления и диммирующего оборудования.Назван в честь инициалов своего основателя Адриана де Бакера.
Веб-сайт ADB

ADB 62,5
Практически устаревший протокол цифрового управления освещением, разработанный ADB. Использует 5-контактный разъем XLR, но НЕ совместим с DMX512

АДРЕС
(ОСВЕЩЕНИЕ) Каждый элемент оборудования, управляемый DMX512, имеет адрес, который является первым каналом управления DMX, на который он будет отвечать. Для диммерной стойки требуется 1 канал DMX на каждый диммер. Движущийся свет требует множества каналов DMX.
Например, в ситуации, когда у вас есть три 6-позиционных диммерных стойки, первая должна быть адресована к 1, вторая к 7 и третья к 13. Движущиеся источники света, требующие 16 каналов DMX, могут быть адресованы к 120, 137, 154 пр.
Адрес устанавливается либо кнопками (вверх / вниз) для перехода к нужному каналу, либо через экран меню, либо с помощью небольших поворотных переключателей, где вы можете установить каждую цифру адреса.

АЭРО
Тип лампы Par высокой интенсивности, получивший свое название от использования в качестве посадочной лампы для самолетов.Истинный Aero составляет 28 В и 250 Вт (тип 4596), хотя есть много вариантов. У лампы очень плотный луч.

АЛЬФАПАК
(Торговое название) Портативный трехпозиционный диммер, производимый Zero 88 в Великобритании. Встроенные фейдеры для управления 3 диммерами. Максимальная нагрузка 6,3 А на диммер.
Веб-сайт Zero 88

AMX-192
См. МУЛЬТИПЛЕКСНЫЙ СИГНАЛ.

АНАЛОГОВЫЙ СИГНАЛ
Бесступенчатый сигнал, который может иметь любое значение в заданном диапазоне.
1) В освещении: аналоговое напряжение в диапазоне от 0 до 10 В может иметь значения 0, 2, 8,785 или любое другое значение между ними. Большинству диммеров для работы требуется аналоговое напряжение (от 0 до -10 В или от 0 до +10 В в зависимости от производителя). Большинство пультов управления освещением создают цифровой мультиплексированный выход, который преобразуется блоком демультиплексирования в аналоговый сигнал для диммера. См. Также Цифровой диммер.
2) Звук: аналоговая запись будет записывать точную форму волны исходного звука, просто преобразуя ее в электрический сигнал на микрофоне и обратно в движение воздуха на динамике.См. ЦИФРОВОЙ.

ANGSTROM
Единица измерения длины (например, длины волны света). 1 Ангстрем равен одной десятимиллиардной (1 x 10 -10 ) метра. Аппарат назван в честь шведского физика Андерса Й. Ангстрема.
См. ДЛИНА ВОЛНЫ.

ANSI / A.N.S.I.
Американский национальный институт стандартов. В США для обозначения ламп используются трехбуквенные коды ANSI.
Веб-сайт ANSI

ANTI PROSCENIUM
Первоначально Ante Proscenium, что означает перед авансценой.
См. ДОПОЛНИТЕЛЬНУЮ ПАНЕЛЬ

ARC LIGHT
См. РАЗРЯДНАЯ ЛАМПА.

ARC-LINE
(Торговое название) Цветная пластиковая трубка, содержащая несколько небольших стробоскопов, которые при срабатывании последовательно мигают вниз по трубке. Многие трубки можно соединить вместе.
Arc-Line в коллекции Backstage Heritage

АРХИТЕКТУРНАЯ ЛАМПА
Тип линейной лампы накаливания с контактами под углом 90 градусов к нити, которая может создавать вид непрерывной линии света (похожей на неоновую, но с регулируемой яркостью).

ARRI
(Производитель) Немецко-американский производитель пленочного освещения и камер (Arriflex). Основана в 1917 году. Ранее Arri производила ряд световых столов (включая Imagine, Impulse, Mirage, Microlux), которые были ранними версиями столов, которые сейчас производятся ETC. ETC взяла на себя управление освещением Arri в 1995 году.
Веб-сайт ARRI

ART-NET
Протокол управления освещением на основе Ethernet, разработанный Artistic License. ArtNet может передавать до 256 вселенных DMX512 в сети Ethernet, экономя на прокладке кабеля.С развитием беспроводных сетей возможности безграничны.
Сайт Art Net

ARTIC
Сокращение от сочлененного грузовика. Грузовики длиной 40 футов (или более) используются для перевозки декораций, костюмов, реквизита, звукового и светового оборудования от места проведения к месту проведения. Ряд компаний специализируется на перемещении театральных и музыкальных туров по стране / миру.
Известный в США как SEMI (сокращение от Semi-Trailer, где тягач тянет только прицеп с задней осью).

AVOLITES
(Производитель) Британский производитель консолей управления освещением (Azure, Pearl, Sapphire, Diamond) и диммеров.
Веб-сайт Avolites

AWG
Американский калибр проводов. Система США для измерения толщины проволоки. Чем меньше цифра, тем толще проволока.

ПЕРЕГОРОДКА
1) Лист материала, используемый для предотвращения попадания света в фонарь или часть комплекта.
2) Панель в шкафу громкоговорителя, предназначенная для уменьшения шума тыловых помех путем изоляции передней и задней части диафрагмы громкоговорителя.
3) Панель в аудитории, расположенная так, чтобы уменьшить отражения звука и улучшить акустику помещения.
4) Что большая часть этого жаргона будет относиться к любому театральному жанру, не имеющему технического характера.

BAKELITE
(Торговое название) Ранний тип термореактивного пластика, часто используемый для электрических вилок и розеток. При горении имеет характерный рыбный (аммиачный) запах.

БАЛЛАСТ
Устройство, используемое вместе с газоразрядными лампами, содержащее конденсаторы, катушки индуктивности и другие схемы запуска.Изначально индуктор используется для выработки высокого потенциала (напряжения) для разряда, а затем используется для ограничения тока, пока горит лампа.

BALLYHOO
(США) Поворот луча следящего пятна по схеме восьмерки. Более случайный эффект иногда известен как RKO (по названию прожекторов, использованных в логотипе фильма RKO Pictures.

BARE ENDS
Термин для описания электрического кабеля, у которого нет разъема на одном конце (например, ГОВОРИТЬ НА ГОЛОМУ) Кабель ENDS используется для подключения клемм корпуса громкоговорителя к гнезду Speakon, а гнездо на 63 А с оголенными концами может использоваться для подключения временного источника питания от распределительного щита перед подключением оборудования.Любые работы по установке такого рода должны выполняться только квалифицированным электриком и никогда не должны выполняться «под напряжением».

ОСНОВНАЯ ПЛИТА
Металлическая пластина, предотвращающая повреждение полов при использовании строительных лесов или ферм.

BAUD
(бит в секунду) Измерение скорости протоколов электронной связи. DMX512 работает со скоростью 250 000 бод (т. Е. 250 000 изменений электронного сигнала в секунду).

BECTU
Союз радиовещания, развлечений, кинематографа и театра.Союз техников индустрии развлечений Великобритании. (Эквивалент IATSE в США)
Веб-сайт BECTU

BETAPACK
(Торговое название) Портативный 6-позиционный диммер, произведенный в Великобритании компанией Zero88.
Zero 88 website

BIFOCAL SPOT
Профильный фонарь с двумя наборами жалюзи, одна из которых обеспечивает твердую кромку, а другая — мягкую. Не требуется в профилях масштабирования, потому что это требование выполняется двумя объективами.
Первым театральным фонарем с такой функциональностью был Patt.264. Серия T-Spot также имела бифокальную шторку.
Patt.264 в коллекции Backstage Heritage
T Spot (1976)

BINARY *
BIT = двоичная цифра. Скоро будет больше информации.

BIOBOX
(Австралия) Австралийский термин для обозначения кабины управления освещением / проекцией в задней части зала. Укороченная версия BIOGRAPH BOX, после того, как она изначально использовалась как кинопроекционная коробка. Иногда также известен как КУПОЛ, если следящие точки управляются с одной и той же позиции.

BIPLANE
(Освещение) Описывает элемент внутри лампы, который имеет две секции, переднюю и заднюю нить накала, что позволяет получать больше света из меньшей точки, чем при использовании моноплоской нити накала.

BLEECON
Торговое наименование типа 8-контактного разъема низкого напряжения, который похож на аудиоразъем DIN. Чаще всего используется для передачи сигналов от аналоговых пультов управления освещением к диммерам или демультиплексорам. Первоначально производился Belling and Lee, следовательно, BLEEcon (для разъема).

BLEED
1) Диммеры, которые неправильно отрегулированы, считаются истекающими. То есть диммер по-прежнему дает небольшую мощность, заставляя фонарь светиться, когда управляющий сигнал минимален.
2) Краска контрастного цвета, все еще просвечивающая через недавно нанесенный верхний слой, считается кровоточащей.
3) Преобразование из передней части марли в ранее невидимую сцену позади нее называется «просачиванием».

BLONDE
Прожектор открытого типа 2000 Вт, используемый в освещении для кино / телевидения.Так называется из-за желто-золотой окраски. См. Также REDHEAD.

BNC
Коаксиальный разъем, используемый для передачи композитного видеосигнала или радиочастотного сигнала. BNC означает B ayonet N eill C Oncelman — в честь изобретателей Карла Консельмана и Пола Нилла, которые разработали разъем в конце 1940-х годов. Также считается, что BNC означает «соединитель с байонетной гайкой».

БАК ДЛЯ БОМБ
Металлический контейнер или ящик, покрытый мелкой сеткой, в которой можно безопасно взорвать театральных маронов.
См. Также ПИРОТЕХНИКА.

BOOMERANG
1) См. СМЕНА ЦВЕТА.
2) Старое название СТРЕЛЫ (вертикальное положение освещения).

BOWENS
Сокращение от вспышки Bowens. Инструмент, который при срабатывании дает яркую белую вспышку. Используется профессиональными фотографами. В отличие от STROBE, блок Bowens должен заряжаться между вспышками (около 10 секунд), поэтому он не подходит для тех же приложений, но идеально подходит для воссоздания ярких вспышек молний на сцене.

КОРОБКА
1) Коробка освещения — см. БЛОК УПРАВЛЕНИЯ.
2) Закрытая зона отдыха сбоку от зрительного зала в традиционном арочном театре авансцены. В Великобритании в некоторых лондонских театрах есть КОРОЛЕВСКАЯ КОРОБКА, которая обычно оборудована дополнительной частной приемной и доступна для использования членами королевской семьи (или другими VIP-персонами).

BOX BOOM
Американский термин для обозначения положения вертикального освещения передней части дома (преимущественно боковой свет, поскольку штанги устанавливаются из коробок, ближайших к арке авансцены).

ЯРКОСТЬ
Мера количества света, излучаемого экраном дисплея, проектором или источником света.
Яркость информационного проектора измеряется в люменах. Люмен — это мера яркости источника света.
Один люкс — это один люмен на квадратный метр. Один люмен — это одна кандела на квадратный радиан (для измерения света, идущего наружу от источника света).
Яркость экрана кинотеатра измеряется в нитах. Нит — это единица измерения интенсивности видимого света, обычно используемая для определения яркости электронно-лучевой трубки или жидкокристаллического дисплея компьютера.Одна гнида эквивалентна одной канделе на квадратный метр.

BSI
Британский институт стандартов.

BUBBLE
1) (особенно телевидение и кино) Жаргон для замены лампы.
2) Стеклянная часть лампы, также известная как КОНВЕРТ.
См. Также ГЛОБУС, ЛАМПА.

BULGIN
Диапазон разъемов, используемых для многополюсных или нестандартных соединений. Маленькая 3-контактная вилка Bulgin используется в системе Le Maitre Pyroflash.Более крупная 8-контактная круглая «вилка для грузовиков» позволяет подключать 6 цепей диммера (до 6 А каждая) через один многожильный кабель. Это идеально подходит для переноски нескольких схем с затемнением на движущийся прибор или грузовик. 8-контактный круглый разъем стал стандартом для систем освещения дискотек.
Веб-сайт Bulgin Components

ШИНА
Металлический стержень, по которому подается электропитание, к которому можно напрямую подключить переносные диммерные стойки или другие устройства большой мощности. Корпус, содержащий шины, представляет собой камеру сборных шин.

CABLE GRIP
U-образный зажим и седло, используемые для заделки троса. Также известен как Bulldog, Dog Grip или Wire Rope Clip.

CAMLOCK
(Торговое название — Crouse Hinds — CAMLOK) Однополюсный соединитель, используемый в профессиональных системах распределения энергии и диммирования. Для каждой фазы / нейтрали источника питания используется отдельный разъем. Первоначально он был разработан для гастрольных концертов, так как потребляемая мощность возрастает, и он находит все большее применение в театрах.

УГЛЕРОДНАЯ ДУГОВАЯ ЛАМПА
Впервые продемонстрированная Хамфри Дэви в начале 1800-х годов, угольная дуговая лампа была первым практическим электрическим светом.Он состоял из двух углеродных стержней в воздухе, подключенных к источнику энергии. Чтобы зажечь лампу, стержни соприкасаются друг с другом, а затем медленно разводятся. Электрический ток нагревает концы стержней и поддерживает дугу (первоначально, электрическую дугу). Углерод на концах стержней испаряется, производя интенсивный яркий свет. Стержни медленно выгорают при использовании, поэтому для поддержания дуги необходимо постоянное регулирование расстояния между стержнями.

CAROUSEL
Магазин круговых направляющих; также относится к 35-мм слайд-проектору, использующему этот тип журнала (торговая марка Kodak).См. ПРОЕКЦИЯ.

CCTV
Система замкнутого телевидения. Система видеорелейной передачи, используемая в театре для передачи изображения сцены удаленным техническим операторам (особенно руководителям сцены). Также используется, чтобы дать исполнителям представление о дирижере (и наоборот), чтобы помочь в соблюдении времени. Это называется замкнутым контуром, потому что сигнал нигде не транслируется — между камерой и монитором существует прямая связь.

ПОДЪЕМНИК ЦЕПНОЙ
Подъемник с ручным или электрическим приводом для подъема декораций и осветительного оборудования.Цепные тали прикреплены к фиксированным точкам на объекте. Обычно используется для подъема осветительной фермы в нужное положение во время гастролей или концертов.

CHIAROSCURO
(сущ.) В освещении или сценическом дизайне (и в мире искусства) светотень означает использование контрастов света и тени, особенно для улучшения изображения персонажа и для общего драматического эффекта. Многие художники считаются мастерами кьяроскуро (особенно Рембрандт, Караваджо и т. Д.). От итальянских слов chiaro «ясный, яркий» и oscuro «темный».С веб-сайта Random House Word of the Day.

ИЗМЕЛЬЧИТЕЛИ
(термин Followspot) Две горизонтальные маскирующие заслонки, используемые в точках наблюдения, для формирования луча сверху и снизу.
Представлено Берт Моррис.

CID
(Compact Iodide Daylight) Газоразрядная лампа высокой интенсивности, излучающая свет, близкий по цветовой температуре к дневному свету прибл. 5500К). Лампа CID мощностью 1000 Вт излучает в 2,5 раза больше света, чем вольфрамово-галогенный источник мощностью 2000 Вт.

CIE
(Commission Internationale d’Eclairage) Международный форум по освещению, который разработал (среди прочего) серию общепризнанных символов для планов освещения.
Веб-сайт CIE

ЦВЕТОВАЯ КОРРЕКЦИЯ
Использование цветных фильтров для компенсации разной цветовой температуры различных источников света. Важен в освещении для телевидения и кино.

COLOR ORGAN
Электронный контроллер освещения, который автоматически меняет интенсивность освещения в зависимости от музыки. Часто используется 3 канала (Treble, Mid, Bass) и один аудиовход. Каждый канал имел мощность в ваттах в зависимости от мощности схемы диммера.Часто имелся контроллер для регулировки чувствительности диммера к входному звуку.
См. Также Light Console (ранняя система управления освещением, основанная на консоли органа Комптона)

CONCAVE
Форма линзы. Края шире центра линзы. Полезно помнить, что «пещеры» уходят внутрь.

КОНДЕНСАТОРНАЯ ЛИНЗА
Свободно применяется к любой линзе прожектора, которая конденсирует расходящиеся лучи в луч, но более правильно — на комбинацию короткофокусных двух или более линз в кожухе, используемом для освещения слайда или диска эффектов.Также используется в некоторых профильных фонарях и точках наблюдения для получения более плавного света (особенно для работы с гобо).

CONDUIT
Металлическая или пластиковая труба, используемая для прокладки электрических проводов в составе постоянной электрической установки. См. Также Транкинг.
Также используется для увеличения веса нижней части протянутой ткани.

ВЫПУСКНАЯ
Форма линзы. Края тоньше центра линзы.

СОЕДИНИТЕЛЬ
Оборудование, используемое для соединения двух других элементов.
Обычно относится к МУФТА ЛЕСОВ (также известная как ЗАЖИМ ДЛЯ ЛЕСОВ или ТРУБНЫЙ ЗАЖИМ).
Зажим для строительных лесов известен в США как Cheeseborough и, как полагают, назван в честь компании Chesebro-Whitman из Нью-Йорка.

COVE
US для позиций освещения передних проходов. Также «Балконная перила».

CROSBY
Производитель скоб и подъемного оборудования (США, Канада и Бельгия). Кандалы известны как зажимы Кросби.
Веб-сайт Crosby Group

CROWN-SILVERED LAMP
Тип лампы, у которой верхняя часть оболочки / пузыря посеребрена таким образом, чтобы свет отражался назад (где отражатель осветительной арматуры / фонаря будет отражать его вперед). Используется в осветительных приборах и других узкоугольных светильниках для получения почти параллельного луча без бликов от лампы.

CSI
(Compact Source Iodide) Газоразрядная лампа высокой интенсивности. Чаще всего используется в точках наблюдения, поскольку имеет цветовую температуру (прибл.4000K) близка к таковой у вольфрамовых галогенных ламп.

CTB
Color Temperature Blue — цветовой фильтр для преобразования теплого источника света в более холодный цвет, чтобы соответствовать дневному свету или соответствовать источникам света разряда.
См. Также технический директор.

CTO
Цветовая температура Оранжевый — цветовой фильтр для коррекции холодного разряда или светодиодного источника света, чтобы он был более теплым, или на пленке для преобразования холодного дневного источника света в соответствие с другими вольфрамовыми (теплыми) источниками света.
См. Также CTB.

CUE STACK
Секция светового пульта, которая позволяет «воспроизвести» список предварительно построенных состояний освещения нажатием кнопки. Этим состояниям освещения обычно назначается время затухания. Световые столы, разработанные для театрального использования, будут иметь это в качестве основного элемента управления, но рок-стол будет иметь больше «ручного» управления в качестве приоритета, предоставляя стек сигналов только для случайного использования.

DAISY-CHAINING
Соединение элементов оборудования друг с другом путем соединения одного с другим в цепочку.Используется для подключения демультипликаторов к диммерам и т. Д.

ПРОЕКТОР ДАННЫХ
По мере того, как цены падают, использование проектора данных, подключенного к ноутбуку или ПК / Mac, находится в рамках бюджета почти любого исполнения.
См. Ссылку ниже для получения дополнительной информации.
В некоторых частях Европы известен как BEAMER.
Дополнительные сведения см. В разделе «Мультимедийная проекция для драмы».

DEATH BY CUES
Разговорная фраза, когда говорящий считает, что происходит много ненужных намеков.
Работа световых или звуковых дизайнеров заключается в том, чтобы обеспечить надежную работу шоу каждую ночь, обсуждая с руководителями сцены. Если в течение короткого периода времени выполняется множество реплик, может быть лучше упростить их, или сделать их автоматическим отслеживанием по времени, или запускать их с тайм-кодом, чтобы избежать «смерти от реплик».

КОНТРОЛЬ КОНСТРУКТОРОВ
См. КОНТРОЛЬ КОНСТРУКТОРОВ.

ДИММЕР ДУБЛИРОВАНИЕ
Система, разработанная ETC, в которой два фонаря ETC могут быть подключены к одному диммеру ETC и иметь разную яркость.Он работает только с источниками питания 115 В / 60 Гц (например, США). К выходу диммера подключается специальный переходник («двуглавый»). Он содержит серию диодов, которые разделяют синусоидальную волну переменного тока на две половины (положительную и отрицательную). Каждая половина отправляется в отдельную розетку на адаптере, а оттуда — в модифицированный фонарь ETC Source Four с лампой на 77 вольт. Использование этих ламп с более низким напряжением означает, что полная интенсивность достигается при использовании только половины волны переменного тока. Система не будет работать в Великобритании или других странах с источниками питания 50 Гц, поскольку мерцание ламп слишком заметно.

ЗАКОН ДИММЕРА (ПУЛЬТ УПРАВЛЕНИЯ)
Закон диммера в пульте управления освещением определяет взаимосвязь между контрольным значением (положение фейдера) и выходным значением консоли (исходящий уровень DMX).
Представлено Андре Бруке

ЗАКОН ДИММЕРА (Диммер)
Закон диммера определяет взаимосвязь между входящим управляющим значением DMX и среднеквадратичным выходным напряжением диммера. Обычными законами диммера являются «линейное среднеквадратичное напряжение» и «линейный световой поток». В диапазоне от номинального напряжения лампы световой поток весьма чувствителен к колебаниям напряжения (немного меньшее напряжение также может продлить срок службы лампы).Если диммер установлен на «линейный свет» и вы затемняете от 100% до 95%, световой поток будет уменьшен на 5%. Если вы установите диммер на «линейное среднеквадратичное напряжение» и вы уменьшите яркость от 100% до 95%, световой поток будет уменьшен более чем на 5%.
Представлено Андре Бруке

ДИММИНИРУЮЩАЯ ЗАСЛОНКА
Механический способ уменьшения яркости газоразрядной лампы или проектора, когда затемнение лампы невозможно. Состоит из ряда горизонтальных лопастей, которые вращаются для уменьшения, а затем полного отсечения света.См. Также DOWSER / DOUSER.

DIN
Deutscher Industrie Normen. Европейский стандарт, охватывающий аудиоразъемы и характеристики эквализации ленты.

DIP-ПЕРЕКЛЮЧАТЕЛЬ
Маленький пластиковый переключатель, используемый для настройки функций части оборудования. Чаще всего используется для установки адреса DMX движущегося света, цветного скроллера или светодиодного блока.
DIP расшифровывается как Dual In-Line Package.

РАЗРЯДНАЯ ЛАМПА
Мощный источник света, создаваемый за счет электрического разряда между двумя электродами.Например, дуговая лампа использует разряд между двумя угольными стержнями, которые вручную или автоматически подводятся друг к другу по мере их сгорания. Использование этого типа освещения ограничено приложениями без затемнения, такими как контрольные точки и проекция, где затемнение достигается механическими средствами. Многие из движущихся огней нового поколения используют газоразрядные лампы, дихроичные фильтры и механические затемняющие ставни.
См. БАЛЛАСТ, CSI, CID, MSR, HMI, HTI, Xenon, MBI.

DISCONNECT
(США) Также известный как КОМПАНИЯ SWITCH, это точка подключения большой мощности на сцене или рядом с ней, которую туристические компании могут использовать для подключения своего оборудования.

УСТРОЙСТВО РАСТВОРЕНИЯ
Интерфейс, соединяющий два или более слайд-проекторов и магнитофон. Сигналы синхронизации, записанные на ленту, обнаруживаются блоком растворения и затемняют свет лампы в одном слайд-проекторе, меняя слайд в другом, и затем наоборот, создавая плавное плавное переходное затухание между двумя изображениями.

РАСПРЕДЕЛИТЕЛЬНАЯ ПЛАТА
Система соединенных между собой предохранителей / автоматических выключателей и кабелей, которые направляют входящий источник питания к ряду различных выходов.В просторечии известен как DISTRO или DIS BOARD.

ДИСТРО / СИЛОВОЙ ДИСТРО
См. РАСПРЕДЕЛИТЕЛЬНУЮ ПЛАТУ.

DMX BUFFER
Устройство с питанием, которое используется для усиления сигнала DMX512, чтобы оно могло надежно перемещаться на большие расстояния.
Максимальное расстояние для сигнала DMX512 составляет 300 м — используя буфер, вы можете отправить сигнал еще на 300 м.

DMX512-A
См. МУЛЬТИПЛЕКСНЫЙ СИГНАЛ.

КУПОЛ
1) (Aus) Следуйте за точкой, обычно в задней части верхней галереи.Иногда обозначается как BIOBOX, где положение кабины управления и точки наблюдения одинаковы. 2) (Aus) Точка наблюдения в любом месте (сверху).

DOME OP
Австралийский термин для обозначения оператора следящей точки. См. КУПОЛ.
Представлено Mac Calder

DONUT
Металлическая пластина с отверстием посередине, вставленная в цветные полозья фонаря для повышения резкости (в случае профиля) или уменьшения просыпания.

ДВОЙНОЙ ПОДВЕС
Для установки двух соседних фонарей разного цвета, покрывающих одну и ту же площадь.

DOWSER (Великобритания) / DOUSER (США)
Металлический флаг, используемый в более крупных точках наблюдения и проекционном оборудовании для отключения светового луча без отключения электропитания. Газоразрядные лампы нельзя приглушить, поэтому это единственный способ заглушить свет. После выключения газоразрядным лампам необходимо охладиться, прежде чем их можно будет снова включить, поэтому их не следует выключать в случае необходимости в течение примерно двух часов.
См. Также ДИММИРОВАНИЕ ЗАТВОРА.

ДРЕЙФОВАЯ ПРОВОДА
Отрезок подвесного троса стандартной длины с проушинами на каждом конце между штангой противовеса и верхом части декорации, оттянутой от нее.

ШИП ЗАЗЕМЛЕНИЯ
Медный стержень, вставленный в землю для поддержания непрерывности заземления (особенно при использовании генераторов и т. Д.)

ЗАЗЕМЛЕНИЕ
Требование электробезопасности, согласно которому металлические части электрического оборудования должны быть подключены к общей точке заземления или заземления таким образом, чтобы что в случае неисправности может быть унесен избыточный ток, что приведет к перегоранию предохранителя. В США известен как Ground. Некоторые проблемы со звуком (например, гудение) можно решить, изменив схему заземления системы, но при этом никогда не следует отключать заземляющие соединения с оборудованием, только добавляя заземляющее соединение там, где его нет, или регулируя способ звука. кабели проложены.Обратитесь за советом к специалисту, чтобы избежать проблем с безопасностью.

EDM
Аббревиатура Electronic Dance Music. Повторяющиеся ритмы и потрясающее световое шоу.

EGGS
Сленговый термин, используемый для Strand Pattern 123 из-за их формы.
Strand Archive

EL WIRE
Электро-люминесцентный провод. Требуется источник переменного тока напряжением 90–120 вольт, но он обычно генерируется схемой генератора, питаемым от нескольких батареек AA.Проволока очень эффективная и прочная. Слабыми местами, как правило, являются соединения между проводом и источником питания, поэтому убедитесь, что они хорошо защищены, если провод используется в / на реквизите или костюме.

АВАРИЙНОЕ ОСВЕЩЕНИЕ
Автономная система освещения для общественных мест, обеспечивающая достаточное освещение, чтобы люди могли покинуть территорию и найти выходы в случае отключения электроэнергии.
Системы аварийного освещения следует регулярно проверять (в соответствии с требованиями местных лицензирующих органов).
Особенно важно учитывать отключение электроэнергии при использовании для выступлений помещений вне театра (особенно на открытом воздухе).

EMF
Аббревиатура для E lectro m otive F orce, или НАПРЯЖЕНИЕ.

ERF / E.R.F.
(США) Сокращение от Ellipsoidal Reflector Floodlight. См. Также ERS.

ETC
(Производитель) Производитель фонарей и оборудования для управления освещением в США / Великобритании.
Веб-сайт ETC

ETHERNET
Компьютерный сетевой протокол, который устанавливается на многих новых световых столах, чтобы обеспечить возможность объединения в сеть между главным пультом, диммерами и удаленными столами вокруг кинотеатра.

ЭКСПРЕССИОНИЗМ
Театральный дизайн и стиль исполнения, который больше ценит эмоции, чем реализм. Экспрессионистские эффекты торговой марки часто достигаются за счет искажения.

УДЛИНИТЕЛЬНЫЙ КАБЕЛЬ
Кабель, используемый для подключения оборудования к розетке, расположенной слишком далеко для прямого подключения.
Удлинительные кабели доступны с одной или несколькими розетками.

EYE CANDY
Осветительное оборудование, используемое (особенно на концертах с живой музыкой), чтобы хорошо выглядеть для публики или камеры, а не для освещения исполнителей.Это отличается от оборудования, используемого для освещения воздуха над / вокруг полосы (когда используется дымка или дым), поскольку оно имеет сценографическую функцию. Оборудование Eye Candy обеспечивает ограниченный функциональный свет.

F.B.O.
Аббревиатура от Fade to Blackout.

ФИДЕР
В США главный силовой кабель, ведущий к установке, известен как фидер.

FEL
Стандартная лампа ANSI мощностью 1000 Вт, со средним 2-контактным цоколем G9.5, производится рядом производителей, включая GE, Osram, Ushio, Eiko и Philips.

FESTOON
1) См. Swag
2) Описывает язычки фигурной формы.
3) Отрезок кабеля, включающий несколько патронов для ламп, используемых для наружного освещения вечеринок и т. Д. Доступен в многоконтурной форме, чтобы лампы можно было «преследовать».

ВОЛОКОННАЯ РАМА
Цветная рамка из термостойких волокон, которая не нагревается на ощупь так, как стандартный металлический каркас.

FIELD
Относится к разбросу силы света в луче.Большинство профильных фонарей имеют регулируемое поле. Поле Flat имеет равномерное распределение, поле peak имеет «горячую точку» в центре луча. При использовании гобо необходимо ровное поле.
Угол поля — это измерение ширины светового конуса, создаваемого фонарем, пока свет не упадет до 10% интенсивности. Это более широкий угол, чем угол Beam Angle , который представляет собой измерение светового конуса до тех пор, пока свет не упадет до 50% полной интенсивности.
Для четко сфокусированного профиля угол поля и угол луча будут очень похожими (или идентичными). Для Френеля или Паркана между ними будет разница. Лучше всего использовать угол луча при расчете покрытия фонаря.
См. ПРОФИЛЬ.

НАЙТИ СВЕТ
Важный навык для актера — способность чувствовать свет на своем лице, знать, когда вы правильно стоите в центре внимания или освещенном месте, а когда стоите вне его.

РЫБНАЯ ТАРЕЛКА
Разговорное название муфты для соединения двух частей трубы (например, трубы строительных лесов 48 мм).

ПОПЛАВКИ
Ранняя форма рампы с использованием горящих фитилей, плавающих в масле по передней части сцены. Теперь применимо ко всему, что установлено на переднем крае сцены (например, поплавковые микрофоны, Uplights / прожекторы и т.д.) ОКУНАТЬ).

FLOW
Способ описания движения освещения на сцене от одного состояния (или сцены) к другому. Этот поток может помочь поддерживать темп производства, чтобы конец сцены не приводил к неестественной паузе.

ФЛУОРЕСЦЕНЦИЯ
Свойство некоторых материалов светиться под воздействием света. Обычно это ультрафиолетовый свет, хотя синий видимый свет (наряду со многими другими цветами) может вызывать флуоресценцию. Материалы разлагают ультрафиолетовые волны на более длинные и, следовательно, видимые отраженные лучи.См. Также Фосфоресценция.

НОЖНЫЕ СВЕЧИ
Несистемная единица освещенности (или света), используемая в кино-, теле- и архитектурном освещении. Единица определяется как количество освещения, которое внутренняя поверхность сферы радиусом 1 фут будет получать, если бы в точном центре сферы был единый точечный источник в одну канделу. В качестве альтернативы его можно определить как освещенность на поверхности площадью 1 квадратный фут, на которой имеется равномерно распределенный поток в один люмен.Это можно представить как количество света, которое фактически падает на данную поверхность. Фут-свеча равна одному люмену на квадратный фут.
Производной единицей освещенности в системе СИ является люкс. Одна фут-кандела равна приблизительно 10,764 люкс, хотя в осветительной промышленности обычно это приблизительно равно 1 фут-канде, равной 10 люкс.
В светотехнике фут-свечи — это обычная единица измерения, используемая для расчета адекватного уровня освещения рабочих пространств в зданиях или на открытом воздухе.Фут-свечи также широко используются в музейных и галерейных полях, где необходимо тщательно контролировать уровни освещения, чтобы сохранить светочувствительные объекты, такие как отпечатки, фотографии и картины, цвета которых выцветают при длительном воздействии яркого света.
См. Также FOOT-LAMBERTS

FOULING
Загрязнение происходит, когда кусок декорации / драпировки зацепляется за часть декорации на полу сцены или другой кусок декорации / осветительную планку и т. Д. В буровой установке.Загрязнение иногда происходит из-за изменений температуры / давления воздуха, в результате чего легкие декорации или занавески перемещаются в определенном направлении. Часто случается в плотно упакованных летающих системах.
Иногда художникам по свету необходимо снять дополнительное оборудование (например, шторки, цилиндры) с фонарей в буровой установке, потому что на них зацепляются другие декорации или занавески.

ЗАСЛОНКИ
Эти моторизованные жалюзи, встроенные в некоторые движущиеся светильники, позволяют обрезать луч или формировать плоскую форму под управлением светового пульта.
Они специально названы Framing Shutters, чтобы отличать их от затемняющих жалюзи, которые используются в движущихся фарах с разрядными источниками света (которые нельзя поставить на диммер) и используются для затемнения света путем механического отключения луча.
Обрамляющие ставни расположены в том же положении, что и гобо, поэтому можно получить резкую фокусировку.
Каждую из 4 заслонок можно не только вводить в балку или снимать с нее, но и можно наклонять, что позволяет формировать ряд форм.

ФРАНЦУЗСКИЙ ФЛАГ
Кино / видео термин. Карточка или металлическая панель, прикрепленная к регулируемому кронштейну, используемая для предотвращения попадания нежелательного света напрямую в объектив камеры.

FTB
Инициализация F ade t o B Отсутствие — постепенное снижение уровней освещенности в сторону затемнения.
Первоначально сокращение в сценариях для телевидения / фильмов, где оно относится к затуханию в камере, а не к световому эффекту.

FTP
1) См. Также САМОЕ ВЫСОКОЕ ПРЕДНАЗНАЧЕНИЕ (HTP) и САМОЕ ПОСЛЕДНЕЕ ПРЕЦЕДЕНТСТВО (LTP).
2) Протокол передачи файлов — метод передачи файлов через Интернет.

FULL UP FINISH (FUF)
Стенограмма для операторов ручного настольного освещения, чтобы все соответствующие диммеры были полностью заполнены в конце песни / финале шоу, чтобы «вызвать аплодисменты». По-прежнему применяется для построения снимков на последней доле песни. См. Также LIGHTS UP

FUZZ LIGHT
Лампа с вращающимся зеркалом и цветным пластиковым куполом. Дает эффект «полицейской подсветки».Обычно 12 или 240 вольт.

GAM
(Производитель) Производитель осветительных гелей, гобо и аксессуаров из США. GAM означает большой американский рынок. См. ЦВЕТНОЙ ФИЛЬТР, GOBO.
Веб-сайт GAM

ТАБЛИЦА ГАЗА
Точка распределения газа, используемого в театральном освещении (примерно с 1816 по 1890 год). Различные клапаны и колеса управляли потоком газа от центральной точки к каждой части сцены, так что, используя команду людей, можно было добиться сложных затуханий освещения до появления электричества для освещения.По словам Ричарда Пилброу («Проектирование освещения: Искусство, Ремесло, Жизнь», 1997), газовый стол был первым распределительным щитом освещения.

ГЕНЕРАТОР
Двигатель, работающий на топливе, который приводит в действие динамо-машину для преобразования механической энергии в электричество. Также известен как GENNY.
Генераторы используются в качестве резервных источников питания в случае сбоя в электросети или для дополнения мощности, доступной в месте проведения определенного шоу, которое требует большого количества электроэнергии.
Также используется на мероприятиях под открытым небом для обеспечения всего питания (включая звуковую систему, осветительную установку, питание, аварийное освещение и т. На большом мероприятии будет несколько генераторов и резервных генераторов для питания различных зон объекта.

GFI / G.F.I.
(США) Прерыватель замыкания на землю. См. УЗО.

ПРИЗРАК СВЕТИЛЬНИК
(США) На всю ночь на сцене горел свет, чтобы поддерживать свет дружественных и недружелюбных настроений. Также считается, что театральная муза удерживается в «темном» театре и не дает людям споткнуться о кусочки декораций, когда они входят в театр утром.
Призрачный свет состоит из вертикального столба с оголенной лампочкой на нем и размещается на сцене. Следует позаботиться о том, чтобы кабель не создавал опасности споткнуться, а лампочка была защищена металлической решеткой.
Тип лампы не имеет решающего значения — его следует выбирать так, чтобы излучаемого света было достаточно, чтобы люди на сцене могли видеть мебель / другие предметы, чтобы они не споткнулись. По возможности следует использовать энергосберегающую лампу.
Также известен как «Свет справедливости».См. Ссылку ниже для получения дополнительной информации.
Может также относиться к свету, излучаемому фонарем, когда диммер не был «отрегулирован» правильно и протекает.
Французский: La servante
Дополнительная информация о Ghost Light

GHOST LOAD
Лампа, подключенная к диммеру, который также используется для уменьшения яркости индуктивной нагрузки (например, трансформаторов), а не резистивной нагрузки (лампы накаливания). Большинство диммеров (и, конечно, все дешевые диммеры) предназначены для резистивных нагрузок, поэтому добавление лампы нагрузки к каждой цепи диммера, которая не используется для резистивных нагрузок, позволяет электронике диммера работать правильно.
Призрачная нагрузка также используется для увеличения нагрузки на диммер при использовании оборудования с очень малой мощностью. Призрачная нагрузка располагается рядом с диммерами вне поля зрения аудитории и подключается через параллельный разветвитель (например, Grelco).
Также известен как ЛАМПА НАГРУЗКИ.

GHOSTING
Метод определения точного положения луча следящего пятна путем его слабого экспонирования на более темной области сцены или на драпировках. Часто это делается незадолго до «подъема», чтобы оператор мог нацелить фонарь и приготовить его.Более профессиональная практика — использовать прицел для определения точки наблюдения.
Представлено Джейсоном Боулзом

GLASS GOBO
Гобо с высокой детализацией, состоящий из алюминиевого узора, зажатого между двумя тонкими кусочками стекла. Стеклянный гобо дороже обычного стального гобо и требует особого обращения. Необходимо использовать держатель для стеклянных гобо, который позволяет стеклу расширяться при нагревании. При использовании в фонарях более мощных, чем около 650 Вт, лампу необходимо предварительно нагреть перед тем, как включить ее на полную мощность, чтобы нагреть гобо, иначе тепловой удар может вызвать трещину в стекле.

GLS
G общий L ighting S service. Светильники предназначены для повседневного использования.

GOD LIGHT
Яркий интенсивный луч света сверху, изолирующий исполнителя на сцене, словно от Бога.
Раньше достигалось с помощью паркана, но теперь часто используется движущийся свет.

GPC
(Только для США) Заземленный контактный разъем. 3-контактный штекер, используемый для подключения приборов к кабелям / цепям освещения.Также известен как Stage Pin Connector.

ГРАФИТ
Порошковый графит используется в качестве смазки для ручной фокусировки / регулировки осветительного оборудования.
Жидкие смазочные материалы, такие как WD40, нельзя использовать на нагретом оборудовании.

ГРУППА
Подразделение, постоянное или дополнительное, предустановки управления панелью освещения или звуковой консоли.

ГРУППОВОЕ ПАТЧИРОВАНИЕ
Функция на световых пультах Zero 88, где все приборы, принадлежащие к определенному типу группы (во время настройки), могут быть последовательно подключены (исправлены) к каналам управления.

HALATION
(из «Halo») Распространение света за его нормальные границы с образованием тумана по краям яркого изображения.
Halation — Color Theory

ГАЛОГЕННЫЙ ЦИКЛ
Химический процесс, происходящий в вольфрамовых галогенных лампах, который делает их возможными. В течение срока службы лампы вольфрам испаряется из нити накала и обычно откладывается на стеклянной стенке вольфрамовой лампы, вызывая ее почернение и снижая мощность лампы до тех пор, пока она окончательно не перегорит.В вольфрамово-галогенной лампе вольфрам соединяется с галогеновыми газовыми элементами, присутствующими в кожухе лампы, и повторно осаждается обратно на нить накала. Для работы этого процесса требуется очень высокая температура, поэтому вольфрамовые галогенные лампы могут быть намного меньше и работать намного горячее, чем их вольфрамовые эквиваленты. См. Также Галоген вольфрама.

HANDLE
Avolites термин для фейдера канала и кнопок под ним, которые используются для управления каналом.

HARD POWER
Источник питания без регулировки яркости для осветительной установки (или части установки).

HARTING
Семейная технологическая компания, основанная в 1945 году, со штаб-квартирой в Германии.
Бренд известен в технической сфере благодаря своим сверхмощным многополюсным разъемам, используемым как Lectriflex.
Веб-сайт Harting

НАИБОЛЕЕ ПРИНИМАЕТ ПРОЦЕСС
Сокращенно HTP, это стандарт, по которому работают некоторые осветительные приборы.
Если на пульте имеется несколько элементов управления, влияющих на конкретный канал, тогда наивысший уровень элементов управления будет иметь приоритет и повлияет на вывод пульта и диммеров.
Эта система универсальна для столов с ручным освещением, но возникают проблемы с управлением движущимися источниками света, скроллерами и т. Д., Когда необходимы более тонкие различия в уровне, и требуется контроль LTP (Последний имеет приоритет).
См. ПОСЛЕДНИЕ ВСЕГДА.
Видео

HMI (Hydragyrum Medium Length Iodide)
Ртутно-галогенидная газоразрядная лампа с цветовой температурой 5600K (дневной свет).

HOLOGAUZE
Зарегистрированная система для достижения «голографических» проекционных эффектов высокой яркости.Запатентовано Стюартом Уоррен-Хиллом.
HoloGauze Patent, 2017

HOOK UP / HOOKUP
Hook Up — это документы, созданные дизайнером по свету для шоу. В нем перечислены связи или схемы между системами счисления. Например, при подключении каналов перечислены номера каналов, используемые в плане освещения, рядом с номерами диммеров, к которым они подключены, и краткое текстовое описание функции этих каналов.

HOT
Одно из трех соединений на аудио или силовом разъеме.
Горячий — «живой», положительный или сигнальный кабель, часто красного цвета
Холодный / Общий — нейтральный или обратный кабель для замыкания цепи
Земля — ​​«земля» или заземление, обеспечивающее электробезопасность. В аудиоразъеме это часто связано с металлической оболочкой кабеля.

HOWIE BATTEN
(после Ховарда Итона) Это двухконтурная (двухцветная) полоска MR16 (PAR 16), 120 В на цепь, разработанная Говардом для освещения тряпок в непосредственной близости.Ряд их, повешенных над тканью, позволит вам осветить ткань там, где мало места. Они также стали популярными в качестве рампы. Рейки предназначены для использования парами от источника питания 240 В (Великобритания), подключенного через последовательный разветвитель, чтобы разделить напряжение от 240 В до 2 планок по 120 В. Они также известны как MR16 Battens или L&E Battens (по имени производителя).
Веб-сайт Howard Eaton Lighting Ltd.

HPL
Initialism for High Performance Lamp , патентованная лампа, разработанная Entertec для Source Four.В HPL используется компактная нить (с 4 нитями, отсюда и название Source Four).

HTP
См. САМЫЙ ВЫСОКИЙ ПРОЦЕСС.

ОТТЕНОК
Цвет света, костюма или декорации (т. Д.).
Этот термин обычно связан с насыщенностью, т. Е. Количеством этого цвета.

ICOPER
Сокращение от Международного свода правил для развлекательного оборудования.
Новый стандарт, опубликованный в 2017 году.
Загрузите ICOPER на PLASA

IEC
Международная электротехническая комиссия.Соединитель для подключения к электросети в Великобритании / «провод котла» известен как МЭК СВОД.
Веб-сайт IEC

IGBT
Аббревиатура от биполярного транзистора с изолированным затвором. Электронный компонент, используемый в диммерах освещения более позднего поколения.
Запись в Википедии

IMAG
Сокращение от Image Magnification — использование видеокамер с прямой трансляцией и огромных видеоэкранов, чтобы донести детали выступления артистов до огромной аудитории размером со стадион.

ИМПЕДАНС
Термин, обозначающий электрическое сопротивление в цепях переменного тока.Влияет на способность кабеля передавать сигналы низкого уровня (например, звуковые) на большие расстояния. Измеряется в Ом. Динамики рассчитаны в соответствии с допустимой мощностью (Вт, Вт) и сопротивлением (Ом).

ПРОМЫШЛЕННЫЙ
Также известен как КОРПОРАТИВНЫЙ. Мероприятие или выступление, организованное производителем или компанией для запуска продукта или празднования какой-либо важной вехи. Такие мероприятия часто бывают зрелищными.

INHIBITIVE SUBMASTER
См. SUBMASTER.

УСТАНОВКА
1) Электрическая система в конкретном здании (например, «установка сценического освещения была испытана в прошлом году»)
2) Произведение искусства, предназначенное для преобразования определенной комнаты или здания во что-то иное, кроме комнаты в художественная галерея. В инсталляциях часто используется сложное аудиовизуальное оборудование и они могут быть очень захватывающими. (например, «На этой неделе в студии у нас есть инсталляция Джона Доу под названием« Космос »»)

ЗАКОН ОБ ОБРАТНОМ КВАДРАТЕ
Закон обратных квадратов в применении к свету гласит, что когда свет теряет энергию при движении, чем дальше вы находитесь от источника света, тем тусклее становится источник света.

JONES PLUG / JONES SOCKET
Тип многополюсного разъема, используемого на некоторых осветительных стойках для аналоговых выходов.
Веб-сайт CINCH

K1 HAZER
Jem K1 Hazer — это высокопроизводительный дымосос, производимый компанией Martin. Он обеспечивает сочетание непрерывной работы, длительного времени простоя и низкого расхода жидкости для большей экономии.
Веб-сайт Martin

KEYSTONE
Функция, доступная в проекторах данных, позволяет выборочно растягивать горизонтальную составляющую проецируемого изображения так, чтобы оно выглядело прямоугольным при проецировании под углом выше или ниже поверхности проецирования.Более продвинутые (дорогие) проекторы также могут выполнять трапецию вертикального компонента изображения, а некоторые недавние проекторы могут автоматически определять поверхность проецирования и автоматически корректировать трапецеидальное искажение изображения.
До появления информационных проекторов для слайд-проекторов и кинопроекторов были доступны специальные линзы, которые применяли эффект трапецеидального искажения.
Этот термин происходит от клиновидного камня, помещенного в верхней части арки, чтобы равномерно распределять нагрузку на стену по обеим сторонам арки.

KICKER LIGHT
Фонари, расположенные сбоку от актера, чтобы максимизировать скульптурное качество света, иногда называются KICKERS.

KLIEG LIGHT
Названная в честь братьев Джона и Антона Клиглов, Klieg Light изначально представляла собой дуговую лампу с интенсивным угольным излучением, особенно используемую в кинопроизводстве. В современных светильниках Klieg используются вольфрамовые галогенные лампы. Светильники Klieg оснащены либо линзой Френеля и сферическим отражателем (для размытия света), либо одной или парой планко-выпуклых линз и эллипсоидальным отражателем для точечного света.

кВА
K ilo- V olt A м / с. Единица электрической мощности.

Леди И Бродяга
Момент Леди и Бродяга возникает, когда два человека, очищающие и сворачивающие LX или звуковые кабели, в конечном итоге наматывают один и тот же кабель. Назван в честь классического мультфильма Диснея, где две собаки съедают один и тот же кусок спагетти.

ЛАМПА ВЫКЛ. / ЛАМПА ВКЛ.
Команда, отправленная по DMX512 с пультов управления освещением на движущиеся источники света с газоразрядными лампами.Когда движущийся свет включен, лампа обычно включается и продолжает гореть независимо от того, используется ли движущийся свет или нет. Это напрасная трата энергии и ограниченное время работы лампы. Если движущийся свет (-ы) не используется в течение какого-то времени, можно отправить команду выключения лампы, чтобы выключить лампы. В этом случае лампу нельзя повторно зажечь на время, пока она остынет.

LASER
Акроним L ight A Усиление на S с временным интервалом E миссии R .Луч света очень высокой энергии, который остается практически параллельным по всей своей длине. Виден в воздухе только при появлении дымки или пыли. При использовании лазеров требуется особая осторожность, поскольку эта энергия может нанести непоправимый урон сетчатке глаза.
Как работают лазеры

ПОСЛЕДНИЕ ИСПОЛЬЗУЮТ ПРОЦЕСС
Сокращенно LTP, это стандарт, по которому работают некоторые компьютеризированные осветительные приборы.
Если на пульте имеется более одного элемента управления, влияющего на конкретный канал, то последний из задействованных элементов управления будет влиять на выходной сигнал на сцене.
Эта система используется на столах с функцией подвижного освещения.
См. Также ВЫСОКОЕ ПРЕДНАЗНАЧЕНИЕ.
Видео

LBO
Аббревиатура от Light Board Operator. Также известна как Board Operation (или Board Op).

LCL
Сокращенное обозначение длины светового центра. Это измерение (в мм) — это расстояние между верхом цоколя лампы и оптическим центром нити накала. Это измерение имеет решающее значение, поскольку оно гарантирует, что для конкретного фонаря нить накала находится в точном правильном положении для максимальной светоотдачи и эффективности.Существует много различных типов ламп, но гораздо меньше типов цоколя лампы, а это означает, что можно очень легко вставить неправильную лампу в фонарь, что приведет к снижению мощности и эффективности.
См. Также MOL.

LE MAITRE
(Производитель) Британский производитель пиротехнических устройств (торговая марка Pyroflash), дымовых машин и других театральных эффектов
Веб-сайт Le Maitre

LED / L.E.D.
Светодиод. Светодиодные технологии становятся чрезвычайно полезными в области архитектурного освещения и видеостен.Светодиодные источники света становятся ярче и дешевле. Они чрезвычайно эффективны и выделяют очень мало тепла, что делает их идеальными для демонстрации или архитектурных работ. Светодиодные видеостены используются во всем мире — они более эффективны и легче по весу, чем альтернативы проекции.
Музей светодиодов
Как работают светодиоды

LEE
(Производитель) Британский производитель осветительных гелей. См. ЦВЕТНОЙ ФИЛЬТР.
Веб-сайт Lee Filters

LIGHT JOCKEY или LJ
Датский сленг для светового дизайнера.
Представлено Эрлингом Ларсеном

LIGHTJOCKEY
Программное обеспечение для клубного / диджейского управления и визуализации от Martin.
Веб-сайт Martin

LINK
Соединение между двумя световыми или звуковыми сигналами, которые численно не смежны.
Если, например, дизайнер освещения хочет упростить последовательность сигналов, которая не работает, сигналы в начале и в конце последовательности можно связать вместе в световом пульте, чтобы последовательность перескакивала.Аналогично, если режиссер вырезает несколько строк, влияющих на реплику.
См. Также POINT CUE.

ПРОЕКТОР LINNEBACH
Оптически простая безлинзовая система для проецирования формы с гелевого или стеклянного предметного стекла и т. Д. На набор или ткань. Слайд помещается в передние направляющие проектора, который представляет собой прожектор (с точечной лампой и без отражателя). Часто используется для создания теневых эффектов или простой сценической проекции. Проектор был разработан в Германии Адольфом Линнебахом (1876-1963) в 1916 году в Королевском театре в Дрездене.Чтобы получить резкое изображение, нить накала лампы должна быть как можно меньше и ярче, с регулировкой, позволяющей перемещать ее по направлению к слайду и от него. Для этой цели часто используется лампа низкого напряжения высокой интенсивности.
См. Также OLIVETTE.

ЗАЖИМ МАЛЕНЬКИЙ ТОМ
Зажим производства Doughty Engineering, позволяющий использовать опору для строительных лесов наверху стандартной телескопической осветительной стойки для поддержки двух или более фонарей или для формирования вертикальной опоры для более длинных лесов для подвешивания маскирующих занавесок или легкой декорационной ткани. из.

LOBSTERSCOPE
Механическое устройство, воспроизводящее мигающий эффект «стоп-кадра» стробоскопа. Состоит из металлического диска с как минимум двумя овальными или S-образными вырезами, расположенными напротив друг друга, которые при электрическом или ручном вращении создают плавный стробоскопический эффект, а также (на более медленной скорости) могут указывать на проезжающий поезд или другое движение.
См. Также КОЛЕСО KK.

LOOM
Аккуратно организованная связка кабелей. Жгут проводов используется, чтобы избежать путаницы при прокладке кабелей, удерживая кабели, идущие в одном направлении (к одному и тому же устройству), связанными вместе.Это экономит время при установке и упаковке оборудования и гарантирует, что кусок кабеля не будет утерян или оставлен.
Кабели могут быть скреплены лентой (с помощью ПВХ-ленты, но не Gaffer Tape) или, для более длительного использования, с помощью кабельных стяжек. Более экологически чистые компании используют короткие отрезки веревки для той же цели, которые используются снова и снова. Для этой же цели можно использовать полоски резины.
Ткацкие станки названы в соответствии с их назначением (например,грамм. Control Loom идет от пульта управления к соответствующему оборудованию и может содержать кабель питания, кабель связи и кабель DMX512 для сигналов управления).

СЛАБЫЙ ДЫМ
Охлажденный дым сразу после выхода из дымогенератора. Это приводит к тому, что дым ложится близко к полу. Для этого эффекта используйте быстро рассеивающийся дым, потому что, когда дым нагревается в воздухе, он поднимается.
Low Smoke намного безопаснее работать, чем DRY ICE, который дает более длительный эффект, но стоит дороже.
См. Также КРИОГЕНИКА, СУХОЙ ЛЕД.
Туман / дым / дымка на сцене

LTP
См. ПОСЛЕДНИЕ ИСПОЛЬЗУЕТСЯ.

LUA
Lua — это язык программирования, который можно использовать в версиях программного обеспечения MA (для серии консолей освещения GrandMA).

LUX
Мера уровня освещенности на поверхности (1 люмен на расстоянии 1 метра).

MACRO
Ярлык, который может быть создан пользователем на программных устройствах (например,грамм. световые пульты, звуковые пульты), которые выполняют часто повторяющийся набор команд одним нажатием кнопки. (например, «Я создал макрос, чтобы остановить эффекты от движущихся огней внизу сцены»). Макрос сначала «запоминается» — в режиме обучения все нажатия кнопок запоминаются и затем могут быть сохранены как пронумерованный макрос или для определенной клавиши макроса.

ТЕХНИЧЕСКОЕ ОСВЕЩЕНИЕ
См. Вторичное освещение.

MAROON
Электродетонирующее пиротехническое устройство, дающее эффект громкого взрыва.Изготовлен из пороха в плотном картоне или веревке. Должен использоваться в баке с металлической бомбой. Первоначально разработанный во второй половине XIX века для имитации звука выстрелов, он часто использовался для вызова экипажа спасательной шлюпки-добровольца в чрезвычайной ситуации.

МАСКА
1) Форма театра, где лица актеров закрыты масками.
2) Раннее слово для ГОБО.

MBI
Металлогалогенная газоразрядная лампа. См. Также РАЗРЯДНАЯ ЛАМПА.

MCB
Миниатюрный автоматический выключатель.До 63А (Великобритания).
Самовосстанавливающийся предохранитель, который срабатывает, чтобы прервать прохождение электрического тока при обнаружении слишком большого тока. Это может произойти из-за электрического сбоя в конкретной части оборудования или может быть из-за перегорания лампы (яркая белая вспышка при перегорании лампы вызвана коротким замыканием на контактах лампы, которое потребляет большое количество энергии. тока ненадолго, пока не отключится МКВ).
См. Также FUSE.

MCCB
Автоматический выключатель в литом корпусе (более 63 А — Великобритания).См. ПРЕДОХРАНИТЕЛЬ.

МЯСНАЯ СТОЙКА
Сверхпрочная колесная стойка со встроенными опорами или штангами для перевозки нескольких предварительно смонтированных шестифонных штанг или фонарей.

MIMIC
Диспетчерский блок, связанный с большинством средних и больших осветительных приборов, имеет подробную имитацию уровня всех диммеров и другую связанную информацию.

MISE EN SCÉNE
Хотя термин «размещение на сцене» во французском языке буквально означает «размещение на сцене», Mise en Scene относится к гораздо большему, чем постановка представления или мероприятия.Этот термин описывает все визуальные аспекты обстановки — реквизит, освещение, костюм, а также дизайн декораций и то, как детали могут способствовать повествованию истории.

ML
Сокращение от «ДВИЖУЩИЕСЯ ФОНАРИ».

МОБИЛЬНАЯ ПОДЪЕМНАЯ РАБОЧАЯ ПЛАТФОРМА (MEWP)
(часто сокращенно MEWP) Часть платформы доступа с колесной базой, которая иногда может быть самоходной оператором. Самый известный производитель — GENIE.

MOGUL BASE *
Тип цоколя лампы.Скоро будет больше информации?

MOL
Аббревиатура максимальной общей длины. Это измерение (в мм) представляет собой длину между керамическими цоколями ламп на каждом конце двухцокольной (линейной) лампы, например, той, которая используется в наводнениях и некоторых газоразрядных лампах.
См. Также LCL.

MOLEFAY
(Торговое наименование) Многоламповый прожектор производства Mole Richardson, используемый для окрашивания больших площадей сцены или в качестве «козырька» публики на концерте. Иногда комплектуется цветными скроллерами для максимальной гибкости.Один вариант состоит из 8 ламп PAR 36 ACL (AirCraft Landing), но существует множество различных конфигураций.
Инструмент назван в честь Мола Ричардсона и типа лампы FAY, производимой General Electric. FAY — это 650 Вт 120 В с матовой передней линзой.
Molefay в коллекции Backstage Heritage

MONITOR
1) Сценический громкоговоритель, который позволяет исполнителю слышать выходной сигнал акустической системы или других участников группы.
2) Экран видеодисплея (обычно не принимающий телевизионные изображения), используемый с системой видеонаблюдения или компьютером.

MONOPLANE
(Освещение) Описывает нить накала внутри лампы между двумя выводами, то есть нить накала находится в одной линии (или в одной плоскости).

MR16
Дихроичная лампа на 12 В, обычно используемая вместо лампы Par 16 в ПТИЦАХ. Смотрите БИРДИ.

MSD
Металлогалогенная газоразрядная лампа, обычно используемая мощностью 150, 250, 400, 575 и 1200 Вт. Встречается в освещении для фильмов / телевизоров и в некоторых интеллектуальных / движущихся источниках света.

MSDS
Паспорт безопасности материала. Форма доступна у производителей, например, дымовых газов. Перечисляет любые опасные ингредиенты и другие данные о продукте, связанные с безопасностью.

MSR
(Редкоземельный источник со средним источником) Высокоэффективная газоразрядная лампа с высокой цветовой температурой (около 5600 ° K). Обеспечивает примерно на 50% больше светового потока, чем лампа накаливания той же мощности.

MULTI
Сокращение от MULTICORE.

MULTIPAIR CABLE
См. MULTICORE.

NEON
1) Тип разрядного освещения, создаваемого высоким напряжением на двух противоположно заряженных электродах на противоположных концах длинной тонкой стеклянной трубки, заполненной газообразным неоном. Когда электрический заряд протекает между электродами, электроны сталкиваются с атомами неона, заставляя их излучать энергию в виде видимого света. Различные цвета можно получить, смешивая другие газы или используя флуоресцентные покрытия.Чаще всего используется для рекламных вывесок — стеклянная трубка изогнута для образования букв.
2) Маленькая контрольная лампа сетевого напряжения.

ФИЛЬТР НЕЙТРАЛЬНОЙ ПЛОТНОСТИ
(ND) Светофильтр, который снижает яркость / интенсивность источника света без изменения его значения цвета. Широко используется на телевидении / в кино для уменьшения интенсивности газоразрядных ламп или естественных источников света (например, окон). Редко используются в театрах, поскольку диммеры выполняют аналогичную функцию (хотя при уменьшении яркости ламп накаливания их цветовая температура становится выше).

NIETHAMMER
(Производитель) Торговая марка профилей масштабирования и контрольных точек с галогенными лампами или лампами HMI. Очень популярен в Европе. Назван в честь Эмиля Нитхаммера.
Веб-сайт ADB
Представлено Андре Бруке

NPU
Сетевой процессор, используемый с системами освещения grandMA. Интерфейсы между Ethernet от пульта grandMA и DMX-устройствами.

OBIE LIGHT
Компактная осветительная арматура, предназначенная для установки чуть выше (или рядом) с объективом фотокамеры / фотокамеры по двум причинам: во-первых, для создания характерного блеска в глазах объекта фотографии / пленки (это известно как Eye Light), во-вторых, чтобы разгладить любые линии / морщины на лице объекта.Obie Light назван в честь актрисы Мерл Оберон (известной друзьям как «Оби»). Впервые его использовал ее муж, оператор Люсьен Баллард, в 1940-х годах, чтобы с ее лица исчезли линии и тени, образовавшиеся от шрамов после автомобильной аварии.
Obie Light обычно сильно рассеян.
Также известен как CATCH LIGHT
Mole Richardson Obie Light в архиве Backstage Heritage Collection

OG
1) Аббревиатура, используемая Призраком в Призраке Оперы, когда он пишет письма директорам театра.Сокращение от Opera Ghost.
2) Городской сленг «Оригинальный гангстер» или «Старый гангстер» (от Internetslang.com), означающий продукт, который сейчас прошел свой «расцвет» или был одним из первых в своем роде.

ОМ
Единица электрического сопротивления.

OLIVETTE
[устаревший термин] Осветительный прибор с лампой накаливания (обычно на винтовой основе, 1000 Вт). Лампу обычно устанавливали цоколем вверх, лицом к большому отверстию (размером с полный лист геля).Этот инструмент, который сейчас используется в качестве циклового затопления, изначально был разработан для проецирования окрашенных стеклянных изображений на циклы. См. Также ПРОЕКТОР LINNEBACH.
Представлено Одри Гликман

ОПТИЧЕСКОЕ ВОЛОКНО
См. ВОЛОКОННАЯ ОПТИКА.

ОПТИЧЕСКИЙ ПОЕЗД
Расположение линз или зеркал в определенной схеме для направления луча света (или линии обзора) для определенной цели.

OVERLAY
(термин Followspot) Более широкий из двух лучей Followspot, покрывающих одного и того же исполнителя.
(т.е. первая лампа в розовом «бюсте» (голова к плечу) и вторая лампа в синей накладке на все тело (с головы до пят).
Представлено Бертом Моррисом.

СТРАНИЦА
1) См. PAGING.
2) Некоторые системы объявлений в кинотеатрах используют термин «СТРАНИЦА» для обозначения звонка (например, «Вы можете вызвать Саймона, чтобы он пришел на площадку для полета?»)
3) Способ увеличения функциональности элемента управления на световом пульте. Например, большинство компьютеризированных пультов освещения с СУБМАСТЕРАМИ позволяют сохранять более одного состояния освещения в каждом субмастере.Каждой группе субмастеров дается номер страницы, который используется для выбора набора, который вы хотите использовать. См. Также SUBMASTER.

PAGEANT
(Устарело) Торговая марка прожектора мощностью 1000 Вт, произведенного Strand Electric в Великобритании. Излучал почти параллельный луч и имел набор колец на передней панели, чтобы свести к минимуму блики.
Аналогичный прибор, сделанный GB-Kalee, был известен как луч света VIGNETTE.
Архив — Pageant

PAN
1) Элемент управления на микшерном пульте, который позволяет оператору позиционировать выход канала в окончательном стереоизображении (L — R).
2) Горизонтальное (боковое) движение камеры или движущегося источника света. Сокращение от Panorama. См. Также НАКЛОН.

ПАРАБОЛИЧЕСКИЙ ОТРАЖАТЕЛЬ
См. ПАР.

ПАРАЛЛЕЛЬНЫЙ
1) Складывающаяся рама, которая образует основу легко переносимой платформы.
2) Противоположность СЕРИИ при подключении двух нагрузок к одной розетке. Две нагрузки разделяют доступный ток, но обе имеют одинаковое напряжение.

PARK
(ETC EOS Lighting Controls) Инструкция по парковке позволяет вам установить канал или параметр на определенное значение и оставить его на этом уровне на сцене (режим реального времени), запрещая ручное управление переключением, воспроизведение метки или субмастера модификация.
Чтобы поставить канал 72 на ноль, введите 72 @ 0 PARK ENTER.
Стандартное сочетание клавиш для PARK — ALT + K.

ПРИЗРАК ПЕРЦА
Эффект оптической иллюзии, заставляющий призрак появляться на сцене рядом с актером. Перед сценой вешается лист стекла, так что образ актера, стоящего в оркестровой яме, кажется, плывет по сцене. Впервые показан в Королевском политехническом институте в Лондоне Дж. Х. Пеппером в канун Рождества 1862 года.После многих последующих событий Чарльз Диккенс использовал его во время чтений The Haunted Man . Несколько пьес были написаны специально для использования этого эффекта около 1863 года, но долгосрочное будущее эффекта было ограничено тем фактом, что призрак не мог говорить. Peppers Ghost теперь используется для большого эффекта в небольших приложениях, таких как Haunted Mansion в тематических парках Disney.

Подробнее о Pepper’s Ghost
Dark Rides на Theatrecrafts.com/a>

PHOENIX
Семейство средних и больших компьютеризированных осветительных консолей, производимых ADB.В столах используется программное обеспечение ISIS, работающее на внешнем процессоре на базе ПК, что обеспечивает расширенные сетевые возможности.
Сайт ADB

ФОСФОРЕСЦЕНЦИЯ
Свойство некоторых материалов, которые могут накапливать световую энергию и светиться в темноте.

PIANO BOARD
Плата резистивного диммера широко использовалась в США до появления компьютеризированного освещения в 1970-х годах.
Тяжелая конструкция, работала на постоянном токе.

PIGTAIL
(США) Короткий провод, используемый для расширения существующей электрической цепи или добавления дополнительной ссылки к существующей цепи.
Срок не признается в Великобритании. Работы с электрическими системами должны выполняться только квалифицированными электриками.

НАКЛАДНОЙ СУБМАСТЕР
См. СУБМАСТЕР.

ПИН-РАЗЪЕМ
См. ПАТЧИНГ, PHONO PLUG.

РАБОТА С ПОЛЮСОМ
Механическое средство, с помощью которого можно регулировать панорамирование (горизонтальное вращение), наклон (вверх и вниз) и фокусировку фонаря с помощью столба с уровня пола. Обычно используется в телестудиях и киностудиях, где требуется быстрое изменение положения.

КОЭФФИЦИЕНТ МОЩНОСТИ
Коэффициент мощности электрической системы — это соотношение между мощностью, которая должна использоваться системой, и мощностью, которая фактически используется. Системы затемнения сценического освещения и новейшие инновации, такие как светодиодное и флуоресцентное освещение, могут иметь очень низкий коэффициент мощности, что может привести к очень неэффективному использованию электроэнергии.
В крупных осветительных установках следует использовать оборудование коррекции коэффициента мощности для увеличения коэффициента мощности.
Информация о коэффициенте мощности

PRE-RIG
Часть осветительной установки, которая была установлена ​​до прибытия в театр, или которая остается смонтированной и путешествует по разным площадкам как единое целое. Примером может служить Six Lamp Bar — это бар, оснащенный 6 фонарями Par64 для рок-н-ролльных концертов, который имеет один многоходовой разъем Socapex или Lectriflex, который подключает его к системе затемнения.
В более крупных турах теперь есть фермы, оборудованные движущимися фарами прямо из грузовика.

PREFOCUS CAP
Тип цоколя лампы, который обеспечивает правильное выравнивание нити накала относительно отражателя и линзы.

ПРЕДВАРИТЕЛЬНЫЙ НАГРЕВ / ПРЕДВАРИТЕЛЬНЫЙ НАГРЕВ
Более плавное освещение с нуля достигается, когда нить накала лампы была нагрета (примерно на 15%) в предыдущем состоянии.
Лампы предварительного нагрева МОГУТ продлить срок службы лампы за счет мгновенного снижения теплового «шока» до 100%. По возможности рекомендуется предварительно нагревать лампы, и некоторые компьютеризированные осветительные приборы обеспечивают эту функцию одним нажатием кнопки.
См. Также RIG CHECK.

ПРЕДВАРИТЕЛЬНАЯ ВИЗУАЛИЗАЦИЯ
Компьютеризированные инструменты, которые позволяют командам дизайнеров показывать директорам и другим членам производственной группы, как будет выглядеть освещение, декорации или автоматизация сценографии, еще до того, как декорация будет построена. См. WYSIWYG.
Визуализация

PRISM
Многогранная линза, которая разделяет световой луч в движущемся свете (или других световых эффектах) на несколько лучей. Особенно эффективен при использовании с гобо.

КЛЮЧ КВАДРАТНЫЙ
Двусторонний двусторонний гаечный ключ с храповым механизмом, отвечающий всем требованиям, предъявляемым к сценическому такелажу.
В Великобритании четырехгранные гаечные ключи обычно включают в себя головки на 13 мм, 17 мм, 19 мм, 21 мм, которые подходят для болтов M8, M10, M12 и зажимов для строительных лесов.
Популярный в США ассортимент производится Quadbox.
См. Также Поджер.

КВАРТЕТ
1) Группа из 4 исполнителей в мюзикле.
2) Фонари мощностью 650 Вт, произведенные Strand Lighting в Великобритании.

КВАРЦЕВЫЙ ГАЛОГ
См. Вольфрамовый галоген.

R&V
(Производитель) Reiche & Vogel.Немецкие производители низковольтных фар. Теперь иногда используется для описания любого луча.
Веб-сайт Reiche & Vogel

RADIO CONTROL
Система, с помощью которой практические / реквизиты с питанием от батареек на сцене могут управляться вне сцены без каких-либо соединительных проводов.

RAT STAND
Пюпитр с подсветкой (назван в честь производителя).
R.A.T. веб-сайт

RDM
Удаленное управление устройствами. Новый протокол управления и настройки освещения (официально ANSI E1.20), который в настоящее время разрабатывается в ESTA, который обеспечивает двустороннюю связь по стандартному кабелю DMX512, так что настройки различных RDM-совместимых устройств могут быть изменены удаленно.
См. Также МНОГОФУНКЦИОНАЛЬНЫЙ СИГНАЛ.

REDHEAD
Регулируемый прожектор с открытым лицевым покрытием 800 Вт, используемый в освещении для кино и телевидения. Называется так из-за красной окраски. См. Также БЛОНДИНКА.

REMAINDER DIM
Команда, используемая на пультах управления памятью Strand Lighting, сравнима с функцией SOLO на других пультах.Например, при вводе CH 5 REM.DIM канал 5 будет заполнен, а все остальное обнулено.

REP PLOT
Осветительная установка, которая сочетает в себе требования ряда различных постановок, которые работают «в репутации» на площадке. Также для каждого спектакля будет свой набор, набор реквизита, костюмов и т. Д., Которые должны поместиться в хранилище, доступное в театре. В настоящее время репетиционный сезон менее популярен, но до 2000-х годов был основным продуктом многих британских региональных театров.

RESOLUTION
1) Момент во время драмы, когда сюжетная линия завершается и конфликт разрешается.
2) Мера качества отображения / проекции видео. Измеряется в количестве пикселей шириной x высотой.
3) Качество звукового образца измеряется частотой дискретизации (например, 44,1 кГц — это частота дискретизации качества компакт-диска) и разрешением (обычно 8 или 16 бит).

RETROFIT
Модификация, которая может быть внесена в существующее оборудование после покупки, чтобы обновить его.

RFU
R emote F ocus U nit. Имя, используемое компанией ETC для пульта дистанционного управления световым пультом. То же, что и RIGGERS CONTROL.

RIGGERS CONTROL
Пульт дистанционного управления для светового пульта, который позволяет вызывать диммерные каналы со сцены при настройке или фокусировке. Обычно с питанием от батареи, иногда с инфракрасным (беспроводным) управлением. Designers Control позволяет вызывать и / или воспроизводить целые воспоминания, а также отдельные диммеры.

ROCK DESK
Пульт управления освещением, разработанный для рок-концертов, основной особенностью которого является возможность группировать набор диммеров под управлением серии кнопок вспышки, что позволяет оператору вовремя «проигрывать свет» под музыку. Эти столы обычно имеют очень хорошие световые эффекты.

ROSCO LABS
(Производитель) Производитель осветительных гелей и продуктов для создания декораций из США. См. ЦВЕТНОЙ ФИЛЬТР.
Веб-сайт Rosco Labs

ROUNDEL / RONDEL
Круглый светофильтр, сделанный из пластика (известного как GEL) или стекла, для более постоянного использования или архитектурных инсталляций.

МАРШРУТИЗАТОР
Компьютерное сетевое устройство, которое соединяет различные сети вместе. Обычно в кинотеатрах используются для подключения технических сетей к Интернету или для создания сетей Wi-Fi для технических целей. Сетевые кабели могут подключать осветительные столы к диммерам и дополнительным интерфейсам, чтобы обеспечить беспроводное управление или компьютерное управление системами. Что касается звука, микшерные пульты и интерфейсы удаленного ввода / вывода могут быть подключены через сетевой кабель, что позволяет сэкономить огромное количество времени при подключении многоядерных аудиокабелей и снова обеспечивает беспроводное удаленное управление различными системами.

sACN
Сеть расширенного управления потоковой передачей или ACN потоковой передачи.
Протокол управления, разработанный ESTA для использования стандартной компьютерной сети для передачи нескольких вселенных DMX между оборудованием. Похож на ArtNET.

SAFARI
Программное обеспечение для управления освещением, первоначально произведенное AVAB Scandinavia. Программное обеспечение Safari теперь поддерживается ETC.
Safari также является веб-браузером, установленным на компьютерах и устройствах Apple.
Веб-сайт AVAB
Веб-сайт ETC

ЭФФЕКТ САМОЙЛОФА
Адриан Самойлов был российским художником / дизайнером по свету / сценографом, который использовал дополнительные цвета освещения для трансформации сцен и костюмов.Его шоу проходили на Лондонском ипподроме в 1921 году, и о них говорили в Лондоне, а затем в Нью-Йорке.
Эффект Самойлова использует дополнительное цветное освещение, чтобы декорации / костюмы выглядели по-разному в разных состояниях.
Адриан Самойлов на Theatrecrafts.com

SANDNET
Сетевая операционная система, объединяющая стандартные протоколы связи с множеством отраслевых и специфичных для производителей протоколов управления.
Веб-сайт Sand Network Systems

НАСЫЩЕННОСТЬ
Количество цвета в состоянии освещения, обработки краски или дизайна костюма.
Этот термин обычно связан с оттенком, то есть цветом света, костюма или декорации (т. Д.).
Ненасыщенная обработка имеет меньший цвет, чем раньше.

SCANNER
Общее название фонаря с подвижным зеркалом, особенно тех, которые используются на дискотеках, а не более гибких устройств, используемых в театре.

СХЕМА
Схема, показывающая компоновку сложного набора оборудования, с использованием упрощенных графиков / символов для изображения оборудования.
Участок освещения — схематический.

НОЖНИЧНЫЙ ПОДЪЕМНИК
Ножничный подъемник — это тип подъемной рабочей платформы (AWP), также известный как подъемное устройство, подъемная рабочая платформа (EWP) или мобильная подъемная рабочая платформа (MEWP). AWP — это механическое устройство, используемое для обеспечения временного доступа людей или оборудования в труднодоступные места, обычно на высоте. MEWP обычно может перемещаться по рабочей зоне оператором на высоте, чтобы обеспечить безопасный доступ к большой площади на ровном полу.Ножничные подъемники также использовались в автоматизации сцен, чтобы обеспечить подвижную платформу, часто встроенную в движущееся основание. Ножничный подъемник используется потому, что это автономное устройство, которое не требует конструкции для работы внутри, и которое не выходит за пределы горизонтальных размеров платформы.
Механизм достижения вертикального подъема — это использование связанных, складывающихся опор крест-накрест X-образной формы, известных как пантограф (или ножничный механизм). Движение вверх достигается за счет приложения давления к внешней стороне самого нижнего набора опор, удлинения схемы пересечения и перемещения рабочей платформы в вертикальном направлении.Платформа может также иметь расширяющуюся секцию моста, чтобы обеспечить более близкий доступ к рабочей зоне из-за ограничений, присущих только вертикальному перемещению.
Сокращение ножничного действия может быть гидравлическим, пневматическим или механическим (через ходовой винт или систему реечной передачи). В зависимости от системы питания, используемой на подъемнике, для входа в режим спуска может потребоваться не мощность, а простой сброс гидравлического или пневматического давления. Это основная причина того, что эти методы питания лифтов являются предпочтительными, поскольку они позволяют безотказно возвращать платформу на землю с помощью ручного клапана.

SCONCE
Настенный светильник, свет которого направлен вверх. Также относится к настенному факелу для розжига.
См. Также ФЛАМБЕ.

SCOOP
Прожектор особого типа, состоящий из лампы, установленной в большом эллипсоидальном отражателе. Корпус инструмента обычно круглый, что означает получение круглого луча с мягкими краями. Стандартный FLOOD имеет прямоугольный корпус.

SCR
S ilicon C ontrolled R ectifier.См. THYRISTOR.

SCRIBBLE STRIP
Окно отображения на пульте управления освещением, звуком или автоматикой, которое позволяет пользователю добавить описание функции этого канала. Может быть введен как текст, нарисованное от руки изображение или текст. Это позволяет использовать графические символы (например, китайские) или другие символы.
В более старых аналоговых системах функция канала была записана на куске белой ленты из ПВХ, наклеенной на пульт управления. Некоторые системы имели белую пластиковую полосу, на которой можно было использовать карандаши для хинаграфов (воск).

ВТОРИЧНОЕ ОСВЕЩЕНИЕ
Система освещения с отдельным питанием для использования во всем здании в случае выхода из строя основной системы. Обычно работает от аккумулятора. Постоянное освещение включено постоянно, независимо от изменений в освещении сцены, и имеет резервное питание от батареи.
Необслуживаемые системы загораются только в случае сбоя питания или состояния тревоги.
Электрик должен регулярно проверять системы вторичного освещения, чтобы убедиться в их правильной работе.

SELECON
(Производитель) Новозеландский производитель театральных фонарей.
Веб-сайт Selecon

СЕМИОТИКА
Изучение знаков — многие условности в дизайне освещения основаны на знаках (синий должен быть ночным, красный — злом и т. Д.)
Семиотика для начинающих

ТЕНЬ
1) Художественное освещение дизайн может (иногда) быть о том, что не освещено так много, как то, что есть. Свет и Тень вместе составляют общую картину.
2) Абажур помещается вокруг осветительной арматуры, чтобы направлять свет по желанию и улучшить его внешний вид.
3) Актеры стремятся к разнообразию тона и эмоций — термины свет и тень иногда используются для описания тонального разнообразия.
См. Также CHIAROSCURO

КОРОТКИЙ НОС
Обычно относится к паркану с коротким носом — осветительный прибор, в котором используется лампа PAR нормального размера, но он был укорочен, чтобы сделать его менее заметным или получить более широкий угол луча.

ПРИЗНАКИ
Пара металлических колец, прикрепленных к боковой или верхней части контрольной точки, которая позволяет оператору точно выровнять луч (глядя вниз по длине контрольной точки через кольца) перед его включением.Смотрите GHOSTING.

СИЛУЭТ
1) Чтобы осветить циклораму или часть декораций таким образом, чтобы актеры были отброшены в тень. Может иметь очень драматический эффект.
2) (Торговое наименование) Линейка фонарей мощностью 2000 Вт, произведенных CCT в Великобритании.
CCT Silhouette в коллекции Backstage Heritage

SILK FLAME
Заменитель настоящего пламени, состоящий из кусков светлого шелка в форме пламени, с оранжевой / красной лампочкой под ним и продуваемой веером, направленным вверх.Воздушный поток удерживает шелк в вертикальном положении со случайным движением, которое на расстоянии читается как пламя.

SIRIUS
(Торговое название) Пульт управления освещением с ручным управлением / памятью, ранее производившийся Zero 88 в Великобритании. Доступен как Sirius 24 (24 канала) или Sirius 48. Столы могут быть связаны друг с другом.
Zero 88 сайт

ШЕСТИ ЛАМПЫ
Световая планка с внутренней проводкой, предназначенная для путешествий, с шестью розетками, оканчивающимися многоходовым соединителем (например,грамм. SOCAPEX или LECTRIFLEX). Часто оснащаются фонарями (например, Parcans). Хранится в мясных трактирах. Штанга с предварительной оснасткой Parcans иногда называется PAR BAR.

SNAPPER
См. GRELCO.

SOLO
1) На звуковой консоли кнопка Solo на каждом входном канале заглушает все остальные входы, чтобы можно было слышать только канал. Опасно использовать во время шоу, но может быть полезно для поиска неисправностей или тестирования оборудования.
2) На световом пульте режим SOLO убивает все другие каналы, кроме единственного диммера, с которым вы работаете.Опять же, это может быть полезно для определения канала в большой установке, но может быть опасным во время шоу. Некоторые пульты позволяют вам назначать кнопки вспышки для режима SOLO, который отключит все каналы, кроме тех, которые загружены в эту кнопку вспышки или субмастер. Это можно использовать для быстрого эффекта молнии (но это немного безвкусно). На стойках памяти Strand Lighting соло-функция называется REMAINDER DIM (или REM DIM).

SON ET LUMIERE
Аудиовизуальное развлечение, часто основанное на исторической теме (и часто производимое в исторически значимом месте).Часто используется голосовое повествование, а освещение / специальные эффекты задают настроение и отображают определенные события одновременно с повествованием. Часто используется для обозначения выступления без исполнителя, где значение передается исключительно с помощью технических эффектов.

ЗВУК К СВЕТУ
Средство, которое может связать панель эффектов на плате освещения с аудиовходом, который определяет высокие, средние и низкие частоты, и может мигать светом или запускать эффекты вовремя с этими ударами. Впервые использовался, когда электроника позволяла это дешево в конце 1960-х /

SPOT SEAT
Кресло для подвешивания оператора слежения над сценой / залом.Обычно устанавливается на стропильной системе. Оператор поднимается на сиденье по тросовой лестнице и пристегивается ремнями к сиденью. Обычно он или она надевает ремни безопасности, когда садится на стул для дополнительной безопасности. Само сиденье представляет собой адаптированное автомобильное сиденье-ковш.

ГОСУДАРСТВЕННЫЙ УЧАСТОК
См. РАБОЧИЙ УЧАСТОК.

ШАГ
1) Элемент управления на некоторых панелях световых эффектов, который позволяет оператору «шагать» через эффект чейза во времени под музыку и т. Д.
2) Каждый отдельный компонент светового эффекта называется шагом.Эффект чейза с мигающими четырьмя каналами будет иметь четыре шага.

STRAND
1) (Производитель) Производитель фонарей, осветительных столов и диммеров в Великобритании и во всем мире.
2) Пучок отдельных волокон или проволок, составляющих один из спиральных элементов каната.
Веб-сайт Strand Lighting
Strand Archive

STRIPLIGHT
1) Тонкая линейная лампа накаливания, аналогичная архитектурной, но имеющая контакты на концах лампы.Доступны прозрачные или непрозрачные.
2) (США) См. BATTEN.

КАЧЕСТВО
Прожектор на 3 или 4, 500 или 1000 ватт, установленных на деревянной раме, используется в качестве нижнего освещения циклорамы или между пейзажными рядами. Вероятно, происходит от немецкой театральной осветительной компании Schwabe.

ТЕСТИРОВАНИЕ И МАРКИРОВКА
Австралийский эквивалент UK «PAT» Test — режим проверки электрического оборудования на предмет безопасной работы с последующей регистрацией результатов.

THREEFER
Адаптер, позволяющий подключить три единицы оборудования к одной розетке или кабелю.Следует проявлять особую осторожность, чтобы не перегрузить цепь. См. Также TWOFER и GRELCO.

THYRISTOR
Также известен как SCR (кремниевый выпрямитель). Электронный переключатель, который пропускает ток при срабатывании, пока ток, проходящий через него, не упадет до нуля. Незаменимый компонент диммеров сценического освещения. См. Также IGBT, TRIAC.

TOP HAT
Также известен как HIGH HAT или SNOOT. Металлический цилиндр, вставленный в цветные направляющие на передней части паркана, узкоугольный профиль или другой фонарь для ограничения пролива света, особенно при использовании в поле зрения публики.Иногда в передней части цилиндра используются дополнительные КОЛЬЦА ДЛЯ РАЗЛИВА, чтобы еще больше ограничить разлив и уменьшить ослепление аудитории, если у них есть четкий обзор фонаря.

ПЕРЕХОД
1) Движение актеров / декораций и смена освещения / звука между сценой и сценой.
2) Видео: эффект, применяемый к изменению угла выстрела / камеры, чтобы сделать что-нибудь кроме простого сокращения.

TRIAC
(Триодный переключатель переменного тока) Электронное полупроводниковое устройство, которое является неотъемлемой частью современных диммеров.Когда к симистору подается ток, он начинает проводить и продолжается до тех пор, пока ток, проходящий через него, не упадет до нуля. В то время как тиристор может проводить только половину волны переменного тока, симистор (если он срабатывает в соответствующей точке) будет проводить обе половины волны.
См. Также THYRISTOR, IGBT.

TRIM
1) США для DEAD на летающей части. (например, «Внешняя отделка этой части находится в 14 футах от палубы»)
2) Диммеры сценического освещения можно отрегулировать («подрезать»), чтобы изменить точку, в которой достигается полный уровень, а иногда и точку, в которой гаснет свет, вдоль кривой диммера.Это известно как TOP SET. Диммеры более старых технологий приходилось подрезать каждый раз при изменении нагрузки на конкретный диммер, чтобы обеспечить полный диапазон диммирования.

МАГАЗИН
Настенный металлический или пластиковый корпус для кабелей. Обычно коробчатая форма в поперечном сечении.
Dado Trunking проходит горизонтально вдоль стен на высоте дадо и позволяет монтировать в системе розетки и различные другие услуги.
В США известна как RACEWAY или WIREWAY.

ЗАМОК
(Только для США) Тип сверхпрочной вилки или розетки NEMA (Национальная ассоциация производителей электрооборудования США) с возможностью блокировки. Они доступны в различных конфигурациях для разных токовых нагрузок (15A, 20A, 30A, 50A).

СКРУЧЕННАЯ ПАРА
Тип кабеля для передачи данных, состоящего из нескольких пар кабелей, содержащихся в общей оболочке, часто с металлизированным экраном вокруг кабелей для уменьшения помех. Тот факт, что каждая пара кабелей скручена вместе, также помогает избежать ошибок и нежелательных электрических помех / шумов.Первоначально использовавшийся для телекоммуникаций, теперь он используется в качестве кабеля компьютерной сети, где он известен как кабель Cat5 или Cat6 (сокращение от Category).
Запись в Википедии

TWOFER
Двусторонний адаптер. См. GRELCO.

БЛОК
Отдельному прибору (фонарю / светильнику) на плане освещения может быть присвоен номер блока, который является уникальным номером для него в программном обеспечении для проектирования освещения или визуализации. Это не то же самое, что номер диммера или номер DMX.

UNIVERSE
По крайней мере, с точки зрения управления освещением, Universe — это единственный выход управляющих сигналов DMX512.
Каждая Вселенная DMX может контролировать до 512 каналов (поэтому полное название DMX — DMX512). Некоторые световые столы могут управлять только одной вселенной. Более современные столы могут управлять несколькими вселенными и иметь несколько выходов DMX. При подключении канала управления на пульте к выходу DMX вы должны указать, какой юниверс, а также какой канал DMX.Таким образом, канал 42 DMX во Вселенной 1 будет 1/42. Более сложные настройки управления с использованием более мощной системы ArtNet могут управлять огромным количеством вселенных из одной системы управления, позволяя (например) одновременно управлять большим количеством диммеров, движущихся огней и индивидуально отображаемых светодиодных пикселей.

VARI * LITE
Торговое название ряда «интеллектуальных» движущихся огней и оборудования управления. Обозначается номерами VL. Модель VL1 была представлена ​​в 1980 году для тура Genesis компанией Showco, США.
Веб-сайт Vari * Lite

VARIAC
Торговое название автотрансформатора (ранее), используемого для уменьшения яркости освещения путем снятия выбранного пониженного напряжения с обмотки трансформатора. Не путать с диммированием по сопротивлению.
Представлено Питером Нилсоном

VIRTUOSO
(Торговое название) Пульт управления движущимся светом, изготовленный Vari * Lite.
Веб-сайт Vari * Lite

VPLT
Немецкая ассоциация профессионального освещения и звука.
Веб-сайт VPLT

WARP
1) (Торговое наименование: ADB) Первый прожектор с профилем масштабирования с кольцевым управлением и 4 полностью поворачиваемыми створками.
2) «Основа и уток» относятся к нитям в куске ткани или самой ткани.
ADB lighting website

WATER CRACKER *
Устройство, которое создает в воздухе тонкую дымку за счет «растрескивания» капель воды.

ДЛИНА ВОЛНЫ
Расстояние от одной точки на колеблющейся волне до той же точки на следующей волне. Длины звуковых волн (длины волн), которые мы можем слышать, варьируются от одного дюйма до 40 футов. Высокочастотные звуки имеют короткую длину волны (и более направленную), низкочастотные звуки имеют большую длину волны (и являются менее направленными).С точки зрения освещения, синий свет имеет короткую длину волны, зеленый — среднюю, а красный — длинноволновую. Помимо видимого света, существуют коротковолновый ультрафиолетовый свет и длинноволновый инфракрасный свет. Длины световых волн измеряются в Ангстремах.
См. Также ЧАСТОТА.

WENDY LIGHT
(Пленочное освещение) Массив светильников Fay (14 x 14), используемых на подъемном кране или сборщике вишен, для обеспечения источника дальнего света высокой интенсивности для ночных съемок. Изобрел кинооператор Дэвид Уоткин и назвал Венди по его предложению.

WHITWORTH
Предварительно метрическая стандартная резьба для болтов и соответствующих фитингов в Великобритании. (До 1972 г.)

ШИРОКИЕ ЗЕРКАЛА
Сленг для так называемых «интеллектуальных» фонарей с движущимися зеркалами.

WIRELESS DMX
Способ передачи данных DMX от устройства управления освещением к осветительным приборам без использования кабелей. Идеально подходит для мероприятий и краткосрочных шоу, но в больших помещениях, где радиомикрофоны и множество зрителей с мобильными устройствами также используют Wi-Fi, технология недостаточно надежна для постоянной установки, особенно там, где она может испортить шоу, если приспособление внезапно перестает работать или включается на полную, когда должен быть выключен, при потере данных.Передатчик подключается к пульту управления освещением кабелем DMX или ArtNet / SACN. Некоторое оборудование теперь производится со встроенной функцией беспроводного DMX. Экономия времени может быть очень значительной, особенно для уличных светильников с батарейным питанием (перезаряжаемых), которые можно использовать для освещения деревьев / кустов на мероприятии. Оборудование можно настроить и ввести в эксплуатацию за считанные минуты, а не за часы, которые потребовались бы для безопасной работы с кабелями DMX.

WOOD’S LIGHT
Другое название ультрафиолетового света, получаемого с помощью газоразрядной лампы внутри оболочки из сильно пигментированного стекла, известного как стекло Вуда.Он был изобретен в 1903 году американским физиком Робертом Вильямсом Вудом (1868-1955) и позволяет ультрафиолетовому и инфракрасному свету проходить через него, блокируя большую часть видимого света. Она была разработана в качестве фильтра для связи во время Первой мировой войны.

XENON
Газоразрядная лампа высокой мощности, обычно используемая в стробоскопическом освещении. В некоторых местах также используются ксеноновые лампы. Ксеноновые лампы имеют цветовую температуру от 5600 до 6500 ° K.
См. Также РАЗРЯДНАЯ ЛАМПА.

ЖЕЛТАЯ КУРТКА
Американский термин для обозначения желтых пластиковых секций кабельной рампы.

YOYO
Устройство, используемое для удаленного перемещения гобо в одной плоскости, когда он находится в фонаре. Дает эффект бокового движения (дверь открывается, проезжает поезд и т. Д.). Сделано DHA Lighting.
DHA Yoyo в коллекции Backstage Heritage

ZERO 88
(Производитель) Британский производитель оборудования для управления и диммирования.
Zero 88 сайт

Lumenz RED LED Ghost Shadow Lights Дверные проекторы с логотипом подходит для HUMMER h3 Светодиодные лампы для легковых и грузовых автомобилей Bonusracefinals Запчасти для легковых и грузовых автомобилей

БОНУСНАЯ ГОНКА ФИНАЛ

Lumenz RED LED Ghost Shadow Lights дверной проектор с логотипом подходит для HUMMER h3

, пожалуйста, немедленно свяжитесь с нами.мы будем очень признательны за это, Hitachi 66 Plate Lock Запасная часть: Товары для дома, если вы по какой-либо причине недовольны своей покупкой. будь то продвижение продаж или торжественное открытие. Изготовлен из шикарной натуральной кожи в США. Lumenz RED LED Ghost Shadow Lights Дверные проекторы с логотипом подходят для HUMMER h3 , размер US 12 Бюст: 38 дюймов, талия: 31 дюйм, бедра: 41. Установка и снятие SeatSavers занимает всего несколько секунд. ТИХИЙ: звукопоглощающие накладки сводят к минимуму звук и вибрацию, обеспечивая более тихое время у раковины. Дата первого упоминания: 16 октября. Этот красивый свитер имеет драпированный воротник с одной пуговицей. застегивается и будет держать вас в тепле и уюте всю зиму. Tie Tack размером 3/8 дюйма (1 см), Lumenz RED LED Ghost Shadow Lights Дверные проекторы с логотипом подходят для HUMMER h3 .Держатели для горшков имеют двойной средний слой из легкоплавкого флиса и стеганы на машине. Patriotic USA Ткань Patriotism Sky Timeless Treasures of. Мы любим давать старым вещам новую жизнь. — ПОЖАЛУЙСТА, ОБРАТИТЕ ВНИМАНИЕ НА ИЗМЕРЕНИЯ, опять же, могут быть доступны другие цвета, предполагаемое время доставки составляет 1-3 рабочих дня. Lumenz RED LED Ghost Shadow Lights Door Logo Проекторы подходят для HUMMER h3 , Бутоны и молодые цветы ярко-красные, но со временем становятся желто-белыми. свяжитесь с нами в любое время.Карточка внутри пустая, чтобы вы могли добавить собственное написанное от руки сообщение. Постельное белье из хлопка GIZA 45 самое мягкое. Он поставляется с нижними штифтами 5/8 ″ и использует верхний штифт 5/8 ″ и позволяет прикреплять грузы чемодана в любом направлении вперед или назад в зависимости от зазоров. И ПРОСТОРНЫЙ: вы можете быть уверены, что ваше самое ценное снаряжение безопасно. и звук внутри дорожной сумки Swat, Lumenz RED LED Ghost Shadow Lights Door Logo Проекторы подходят для HUMMER h3 . Муфта 1/4 ‘x 3/8’ — 18 NPTF Наружная резьба: Быстроразъемные шланговые фитинги: Промышленные и научные, Длительный срок службы кованой стали высокой твердости, Уплотнение порога гаражных ворот — жизнеспособная альтернатива установке решетки Aqua.Упаковано с функциями: информация о станции / песне. Подарки в личном стиле, в том числе: Ожерелье, Когда толпа положительно отреагировала на его музыкальные клипы, которые играли на большом экране в его театре. Lumenz RED LED Ghost Shadow Lights Дверной проектор с логотипом подходит для HUMMER h3 .

Я сделал непрослеживаемый AR-15 «пистолет-призрак» в своем офисе — и это было легко

Метод сверлильного пресса

Аренда сверлильного станка JET: 250 долларов

Концевые фрезы / сверла: 97 долларов

Тиски для скольжения: 80 долларов

Зажимы на 80 процентов ниже: 135 долларов

Приемник ниже на 80 процентов: 68 долларов

Верхний ресивер: 550 долларов

Комплект деталей нижнего ствола:

(спусковой крючок, курок, рукоятка и т. Д.) 75 долларов

Наличие: 63 доллара

Журнал: $ 16

Итого: $ 1334

Метод 3-D принтера

Makerbot Replicator: 2900 долларов США

Пластиковая катушка: в комплекте

Верхний приемник: 550 долларов США

Комплект нижних деталей приемника:

(спусковой крючок, молоток и т. ) 75 $

Акция: 63 $

Журнал: 16 $

Итого: 3604 $

Ghost Gunner Method

Ghost Gunner: 1500 $

80% нижний ресивер: 68 $

Верхний ресивер: 550 $

Комплект деталей нижней части ствольной коробки:

(спусковой крючок, курок, рукоятка и т. Д.) 75 $

Склад: 63 $

Магазин: 16 $

Итого: 2272 $

Мой Ghost Gunner — фрезерованный корпус AR-15, напротив, получил стоический кивок одобрения.Райндер, который, позвольте мне подчеркнуть, зарабатывает себе на жизнь производством оружия, не особо удивился тому, что я создал функциональный, практически безупречный нижний ствол. Но он дал мне добро на создание полноценной винтовки. «Это безопасно собрать, безопасно стрелять», — сказал он. «Да, вы можете собрать это вместе, и оно будет готово к работе».

В течение следующего часа в магазине Райндера я построил свой AR-15. Это было сложнее, чем Форрест Гамп показывает . Но я упорствовал, изучая процесс, просматривая видео на YouTube от Ares Armor по несколько секунд за раз.(В некоторых моментах Райндер не мог не указать, что я вставил деталь назад, или дать мне незапрошенный намек. Я полагаю, что это было обманом в моем эксперименте по оружию, но, к сожалению, Райндер был очень дружелюбным, полезный и компетентный человек.)

Когда я, наконец, вставил штифты, чтобы прикрепить верхнюю ствольную коробку — компонент, который больше похож на ружье, чем на нижнюю ствольную коробку, и полное отсутствие регулировки которого, откровенно говоря, странно — они приятный щель .Мой AR-15 был готов.

Я посмотрел на полностью собранную винтовку, и что-то в моем мозгу сдвинулось. Я понял, что абстрактные части, с которыми я возился, превратились в объект, способный кого-то убить. Моя нижняя часть ствольной коробки превратилась из «пистолета» в юридическом смысле в «ружье» в очень практическом смысле.

Я вспомнил, что мне нужно быть осторожным там, где я указал.

Стрельба из моего AR-15.

Джош Валькарсель / WIRED

Стрельба

Три дня спустя, на частном полигоне в Ричмонде, Калифорния, в получасе езды от магазина Райндера, я зарядил свой AR-15 магазином на 10 патронов.223 калибра и стрелял им впервые. Я нерешительно нажал на спусковой крючок, когда прицелился в кусок картона в 50 ярдах от меня. Оглушительный взрыв заглушил чириканье ближайших птиц и эхом разнесся по деревянным стенам стрельбища, когда приклад винтовки вонзился мне в плечо. Я увидел крошечную дырочку в картоне. Из земляной насыпи позади него поднялся шлейф пыли.

«Ну что ж, все идет к черту», ​​- сказал Райндер.

Я снова выстрелил. Потом еще три раза. Затем я опустошил журнал.Затем я перезагрузил и вылил еще одну.

На полпути к следующему магазину я нажал на спусковой крючок, но не получил ничего, кроме мягкого щелчка. Мастер стрельбища, бывший победитель реалити-шоу Top Shot по стрельбе по имени Крис Ченг, диагностировал заклинивание верхней ствольной коробки и ее необходимо смазать — обычная проблема с новыми винтовками. Он открыл его и облил затвор и детали амортизатора смазкой, затем снова надел верхнюю ствольную коробку.

Моя винтовка отлично отработала все утро.После того, как наша видеогруппа произвела оставшиеся 40 патронов, которые я принес, Райндер подошел к соседнему полигону и убедил дружелюбных членов местной команды спецназа, тренирующихся там, дать нам еще 60 патронов. Мы их тоже снимали. Пистолет снова не дал осечки.

Exorcising My Ghost Gun

На следующий день после той поездки со стрельбой я вылетел домой в Нью-Йорк. Брать мой призрачный пистолет в самолет — по закону, три призрачных оружия, фактически, поскольку я создал три нижних приемника — казалось неразумным.Я также не мог оставить их в офисе WIRED в Сан-Франциско, потому что это может считаться юридической передачей права собственности на несериализованное оружие, что является уголовным преступлением. Я подумывал уничтожить их ножовкой, но правила, опубликованные в Интернете Бюро алкоголя, табака и огнестрельного оружия, похоже, требуют, чтобы нижний приемник был уничтожен паяльной лампой, удалив достаточно металла, чтобы его невозможно было снова сварить.

Мишень для испытательной стрельбы.

Джош Валкарсель / WIRED

Вместо этого я решил сдать три моих нижних приемника местной полиции.Я разобрал свой AR-15 и оставил большую коробку со всеми деталями, кроме нижних приемников, на стуле редактора. Затем я пошел по улице к полицейскому участку в районе СоМа в Сан-Франциско и сказал даме на стойке регистрации, что хочу передать некоторые компоненты огнестрельного оружия. Она озадаченно посмотрела на меня и попросила сесть.

ISQ_User.book

% PDF-1.6 % 3760 0 объект > эндобдж 3845 0 объект > поток application / pdf

  • null
  • 2013-09-25T14: 56: 15.373-04: 00
  • stacy.crain
  • ISQ_User.book
  • 2012-12-05T12: 03: 19-05: 002012-12-05T12: 03: 19-05: 002012-12-05T05: 47: 57-05: 00FrameMaker 10.0.2stacy.craindb745075683eff1bec3f4caccf7c7198f65bdc222013-09-25T14: 56: 14.344 -04: 00Acrobat Distiller 10.1.4 (Windows) Добавлен актив Acrobat Distiller 10.1.4 (Windows)
  • таксономия документов: операции и обслуживание / руководства оператора
  • uuid: 6c502053-4bc0-4cc9-9231-a98b9c696a88uuid: 0fc8c68c-7137-4c29-a72f-d2674a471c8d конечный поток эндобдж 3774 0 объект > эндобдж 3785 0 объект > эндобдж 3736 0 объект > эндобдж 3739 0 объект > эндобдж 3740 0 объект > эндобдж 3751 0 объект > эндобдж 3752 0 объект > эндобдж 3753 0 объект > эндобдж 3754 0 объект > эндобдж 3755 0 объект > эндобдж 3756 0 объект > эндобдж 3757 0 объект > эндобдж 582 0 объект > эндобдж 586 0 объект > эндобдж 589 0 объект > эндобдж 592 0 объект > эндобдж 595 0 объект > эндобдж 598 0 объект > эндобдж 599 0 объект > поток h

    .

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
