Персональный сайт — Тюльпан Cinch/RCA: композитный видео, аудио, HDTV

«Тюльпан» (Cinch/RCA): композитный видео, аудио, HDTV

Цветовую кодировку можно только приветствовать: жёлтый для видео (FBAS), белый и красный «тюльпаны» для аналогового звука, а также три «тюльпана» (красный, синий, зелёный) для компонентного выхода HDTV

Разъёмы «тюльпан» используются в паре с коаксиальными кабелями для многих электронных сигналов. Обычно вилки «тюльпан» используют цветовое кодирование, которое приведено в следующей таблице.

Цвет

Использование

Тип сигнала

Белый или чёрный

Звук, левый канал

Аналоговый

Красный

Звук, правый канал (также см. HDTV)

Аналоговый

Жёлтый

Видео, композитный

Аналоговый

Зелёный

Компонентный HDTV (яркость Y)

Аналоговый

Синий

Компонентный HDTV Cb/Pb Chroma

Аналоговый

Красный

Компонентный HDTV Cr/Pr Chroma

Аналоговый

Оранжевый/жёлтый

Звук SPDIF

Цифровой

Предупреждение. Можно перепутать цифровую вилку SPDIF с аналоговым композитным разъёмом видео, так что всегда читайте инструкцию, прежде чем подключать оборудование. Кроме того, и цветовая кодировка у SPDIF бывает совершенно разная. Наконец, можно перепутать красный «тюльпан» HDTV с правым звуковым каналом. Помните, что вилки HDTV всегда бывают в группах по три, то же самое можно сказать и про гнёзда.


Вилки «тюльпан» имеют разное цветовое кодирование в зависимости от типа сигнала.

Два типа SPDIF (цифровой звук): «тюльпан» слева и TOSLINK (оптоволокно) справа.

Оптический интерфейс TOSKLINK тоже используется для цифровых сигналов SPDIF.

Переходник с разъёма SCART на «тюльпаны» (композитный видео, 2x аудио и S-Video)

Пояснение

  • RCA = Radio Corporation of America
  • SPDIF = Sony/Philips Digital Interfaces

Два порта PS/2: один окрашенный, другой — нет.

Названные в честь «старушки» IBM PS/2 эти разъёмы сегодня широко используются в качестве стандартных интерфейсов для клавиатуры и мыши, но они постепенно уступают место USB. Сегодня распространена следующая схема цветового кодирования.

  • Фиолетовый: клавиатура.
  • Зелёный: мышь.

Кроме того, сегодня весьма часто можно встретить гнёзда PS/2 нейтрального цвета, как для мыши, так и для клавиатуры. Перепутать разъёмы для клавиатуры и мыши на материнской плате вполне возможно, но никакого вреда это не принесёт. Если вы так сделаете, то быстро обнаружите ошибку: не будет работать ни клавиатура, ни мышь. Многие ПК даже не загрузятся, если мышь и клавиатура подключены неправильно. Исправить ошибку очень просто: поменяйте местами вилки, и всё заработает!

Переходник USB/PS/2.

Разъёмы ТЮЛЬПАН (RCA) — Подключение аппаратуры

Я конечно извиняюсь перед теми, кто искал цветы, а наши тюльпаны немножко не похожи. Они выглядят вот так:

Так как здесь, пойдёт о подключении AUDIO и VIDEO через тюльпаны, то для образца покажем:
1 рисунок — телевизор
2 рисунок — что-то, которое нам очень хочеться подключить, для примера DVD

Ой, сколько много тюльпанчиков и многие одного цвета, куда же тыкать? По этому будем читать надписи и разбираться куда подключать

рисунок 1

Внимательно посмотрели и увидели, что все тюльпанчики разделены по группам. Нам нужно найти ту группу в которой есть надписи IN или кружочек со стрелкой во внутрь. У нас это оказалась группа под названием AV2. На телевизоре не забываем переключить входа под этим названием. Ещё там есть какие-то буковки, сейчас расшифрую:
V — это подключение видеосигнала, то есть изображения

L — это подключение левого звукового канала
R — это подключение правого звукового канала

Рисунок 2

Здесь дела обстоят немного по другому, по этому, для начала расшифрую нужные надписи:
VIDEO — отсюда будет браться изображение
MIX L — общий левый звуковой канал
MIX R — общий правый звуковой канал

В принципе для простого подключения, это уже достаточно. Вам теперь нужно взять шнурок и подключить видео с видео, звук со звуком.

Ну, на всякий случай, ещё опишу некоторые обозначения для подключения акустики, если у вас таковая имеется:

COAXIAL — цифровой аудиовыход, в нём додержаться все перечисленные ниже, используется в более дорогой аппаратуре

FL — фронт левый, колонка расположена слева от телевизора
FR — фронт правый, колонка расположенная справа от телевизора
SL — сурраунд левый, тыловая, сзади слева от вас
SR — сурраунд правый, тыловая, сзади справа от вас
CEN — центральная, под — над — возле телевизора
SW — сабвуфер, бухалка, которая приглашает в гости ваших соседей

Ну, вот и всё, если вы здесь не нашли, что хотели, посмотрите тут

Hifizzi — выбор RCA разъемов для кабелей различного диаметра — большой.

Как выбрать рца разъем

В интернет-магазине Hifizzi представлен широкий ассортимент аудио RCA разъемов, предназначенных как для пайки, так и для механической фиксации на межблочных аудио кабелях различного диаметра. Разъем RCA (или в простонародье «тюльпан») для AV-входа/выхода CD или DVD плеера, ресивера или усилителя используется для обеспечения максимально качественного соединения. Основная цель использования качественного разъема RCA тюльпан — не допустить потерь в звуковом сигнале. Кроме того, за счет удобства подключения разъема RCA и наглядной цветовой маркировки, RCA-разъем удобен для самостоятельного подключения рядовыми пользователями без каких-либо специальных навыков.

Преимущества качественных RCA-разъемов

RCA-разъемы эволюционно пришли на смену ранее распространенным штырьковым DIN-разъемам, которые имели меньшую механическую прочность, а главное – допускали наводки между каналами, т.е. повышенное значение сигнал/шум.

Единственным преимуществом DIN-разъемов была их относительная компактность, но недостатки сводили на нет данное преимущество. В ходе борьбы за максимальное качество передаваемого музыкального сигнала произошла постепенная замена входных и выходных аудио разъем RCA/XLR на звуковоспроизводящей аппаратуре: сначала на High-End аппаратуре, а позднее – и на Hi-Fi технике с последующим упразднением DIN-разъемов. Цветовая индикация на современной технике позволяет легко и правильно подключать коммутационные RCA кабели.

При выборе разъема RCA/XLR, купить который Вы можете, выбрав среди широкого ассортимента продукции в нашем магазине, определяющим фактором является его качество. Простой на первый взгляд коннектор может доставить немало хлопот своему хозяину. В первую очередь, нужно понимать, что коннектор – это такой же важный элемент системы, как и кабель, который, в свою очередь, призван обеспечивать максимально точную передачу музыкального сигнала от источника к усилителю/ресиверу без потерь.

Дешевые RCA-коннекторы, а также разъемы jack XLR, зачастую выполнены из никелированных сплавов, которые имеют низкую механическую и коррозионную стойкость, плохой материал изолятора, высокое удельное сопротивление и малое пятно контакта. Таким коннектором можно испортить даже самый лучший кабель. Помимо конструктивных недостатков, данные разъемы неудобны и в плане пайки – они плохо лудятся, имеют легкоплавкую изоляцию и легко деформируются даже до начала эксплуатации.

Качественные коннекторы выполнены из латуни или меди, имеют золотое или родиевое покрытие контактной группы, призванные защищать место контакта от окисления и обеспечивают минимальное сопротивление в пятне контакта. Помимо этого, качественный RCA-разъем зачастую имеет цангу, которая позволяет создать требуемое усилие прижима и максимально возможное пятно контакта. Материалы корпуса коннектора «тюльпан», в том числе тюльпанов для сабвуфера – от латуни и пластика до высокотехнологичного и легкого алюминия и карбона, а способ фиксации кабеля – от классической пайки, до механической винтовой фиксации в лучших High-End традициях.

Поэтому, приобретая разъем тюльпан особое внимание нужно уделять не просто внешнему виду, но и материалам контактной группы и изолятора, способу фиксации, как кабеля, так и коннектора в гнезде и, конечно же, репутации компании-производителя – хорошо зарекомендовавший себя бренд, такой, как шведская Supra или тайваньский Neotech, к примеру, никогда не позволит себе выпускать дешевые и некачественные коннекторы.

Востребованность на современном рынке

Вне зависимости от того, что на рынок пришло достаточно большое количество новых соединительных стандартов для домашней, студийной и профессиональной техники, разъем RCA, купить который сегодня можно во многих магазинах нашей страны, пользуется широким спросом. Он может использоваться для подключения виниловых и CD/DVD проигрывателей оптических дисков, SACD, плееров DVD-Audio, Super Audio CD и даже аналоговой части чисто цифровых ЦАПов. Для обеспечения обратной совместимости коннекторы под «тюльпаны» предусмотрены в любой современной технике, наряду с популярными цифровыми коннекторами типа HDMI и USB.

У нас Вы можете приобрести качественные аудио-разъемы RCA и XLR от таких производителей, как Supra (Швеция), Neotech (Тайвань) и TTAF (Турция). Каждый из производителей имеет свои ноу-хау и концепции «разъемостроения», но все они преследуют одну единственную цель – максимально качественную передачу исходного сигнала. Мы готовы как проконсультировать и подобрать наилучшие разъемы RCA, купить которые вы можете в соответственном ценовом бюджете для самостоятельного монтажа, так и разделать Ваш кабель нашими RCA-разъемами при помощи профессионального оборудования и различных припоев для аудиофилов.

Аналоговые и цифровые разъемы телевизоров

Все разъемы телевизора предназначены для приема, а иногда и передачи  аудио и видео сигнала. Сигнал может быть аналоговый или цифровой, высокого или низкого разрешения. А источниками могут быть: телевизионный сигнал, видеомагнитофон, видеоплеер, игровая приставка, компьютер, фотоаппарат, видеокамера, наушники, флешнакопители, различные ресиверы или декодеры и даже Интернет.

Рассмотрим какие разъемы  телевизоров можно встретить,  и в каких случаях они используются.



Выход на телевизоре для обычной антенны знакомо каждому. Через него можно подключать  видеомагнитофоны. Качество сигнала при таком подключении оставляет желать лучшего.





  Простой композитный вход (RCA) или по простому «тюльпан». Композитный означает, что все три составляющие видеосигнала передаются по одному кабелю. Обычно желтый сигнал передает видео, а белый и красный – звук. Сигналы яркости и цветности передаются по одному кабелю, что влияет не лучшим образом на качество картинки. Видео высокого разрешения через этот вход не посмотришь. Через этот вход можно подключить видеомагнитофон, DVD проигрыватель, видеокамеру, фотоаппарат, игровую приставку.



Разъем S-Video. Качество видеосигнала несколько лучше за счет разделения сигналов яркости и цветности. Возможно использование для подключения видеомагнитофонов, видеокамер и др. Может не быть на  современных телевизорах.





   Компонентный вход. Все составляющие  (компоненты) видеосигнала – один сигнал яркости и два цветовых – передаются по разным проводам. Эти сигналы обозначаются так: Y Pb Pr.

  Y — передаёт уровень яркости, а также синхроимпульсы.
  Pb — передаёт разность между уровнем синего и яркостью.
  Pr — передаёт разность между уровнем красного и яркостью.

 Этот вход  позволяет получить сигнал лучшего качества, чем композитный или S-Video. Также как и предыдущие разъемы, предназначен для подключения источника аналогового  сигнала

Компонентный вход служит для подключения DVD- плеера, DTV декодера и другой аппаратуры.



SCART —  это европейский стандарт для подключения различных устройств. Его преимущество – универсальность. 21 контакт позволяет  объединить все необходимые сигналы в одном штекере. Через SCART возможна передача видео и аудио, аналоговых и цифровых сигналов.

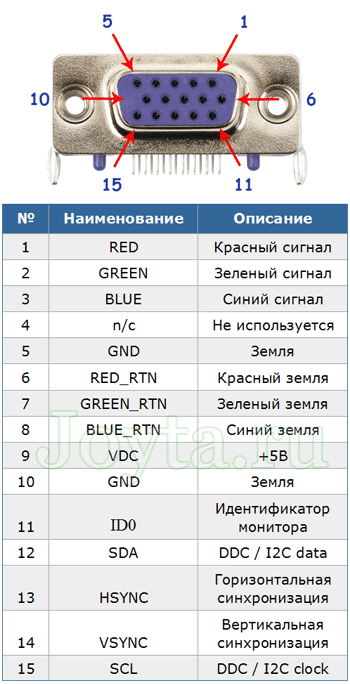

 VGA – 15 контактный разъем для подключения аналоговых мониторов к телевизору.  Этот разъем считается устаревшим и в новых моделях телевизоров его может не быть. На смену ему пришли цифровые интерфейсы HDMI и  DVI.


 HDMI и  DVI самые современные интерфейсы. Они позволяют считывать даже  цифровой сигнал высокой четкости в формате HD. В отличие от DVI,  HDMI может передавать еще и многоканальный цифровой звук. Несмотря на то, что эти разъемы разные, они передают один формат сигнала и возможно использование переходников с одного вида на другой.  Эти интерфейсы используют для подключения Blu-Ray проигрывателей, игровых приставок нового поколения, компьютеров и множества других современных цифровых устройств. HDMI  и DVI поддерживают протокол HDCP который защищает от копирования
лицензионный контент.

  USB разъем. Это тоже цифровой разъем, с помощью которого можно подключить к телевизору различные устройства, такие как флеш-накопители, фотоаппарат, видеокамеру, Wi-Fi адаптор, клавиатуру и т. д. Некоторые телевизоры снабжены встроенными плеерами, которые позволяют читать аудио и видео с цифровых накопителей.






Слот для карт памяти. Можно смотреть фото и видео с соответствующей карты памяти на телевизоре.



 LAN. Этот разъем позволяет подключать телевизор к домашней  сети или Интернету.  У разных телевизоров возможности подключения к Интернету отличаются. Одни позволяют только закачивать программные обновления, другие имеют полноценный браузер, и позволяют, например, смотреть ролики с YouTube, общаться в социальных сетях и по  Skype.

 Встречаются еще  разъемы для выхода звука. Позволяют подключать аудиосистемы или домашние кинотеатры к телевизору.




Выход на телевизоре (OUT)  в виде «тюльпан».









Цифровой  оптический выход звука.







 На некоторых телевизорах есть возможность подключить наушники:



Разъем для подключения наушников.





Такие разъемы чаще всего встречаются в современных и не очень молодых телевизорах.  Используйте возможности ваших телевизоров по максимуму и наслаждайтесь!

 15.12.2011

Статьи:

HDMI разъем – что это?

3D в современных телевизорах

Что лучше ЖК или LED телевизор



Выводим звук с телевизора на домашний кинотеатр | Televizor-info.ru

Домашний кинотеатр создает неповторимую звуковую атмосферу при просмотре фильмов. Глубина и мощность звука просто завораживает. Однако не многие знают, что колонки домашнего кинотеатра можно использовать для воспроизведения звука с телевизора. Телевизор не предназначен для создания высококлассного аудио сопровождения. Его динамики просто не способны воспроизводить звуки широкого диапазона частот.




data-ad-client=»ca-pub-2575503634248922″
data-ad-slot=»3433597103″
data-ad-format=»link»>

Даже если Вы приобретете дорогую современную модель, то прекрасного качества звучания не получите. Согласитесь, что гораздо приятнее смотреть передачи в окружении объемного звучания, а не через стандартные динамики. Существует несколько способов, чтобы подать звук с телевизора на домашний кинотеатр. Далее мы подробно рассмотрим каждый из них.

Способы вывести звук с телевизора

В зависимости от конкретной модели домашнего кинотеатра и телевизора, существует несколько способов подключения. При этом Вам могут понадобиться кабели или переходники, которые не идут в комплекте с техникой. Придется докупить их отдельно.

1. Самым лучшим способом передать многоканальный звук с телевизора на кинотеатр является использование цифрового оптического выхода. Он часто устанавливается на последних моделях телевизоров и обеспечивает наилучшее качество передачи аудио сигнала. Убедитесь в наличии подобного разъема на ресивере кинотеатра и телевизоре. Для подключения используется специальный оптоволоконный кабель, который невосприимчив к любому электромагнитному излучению. В связи с этим Вы получаете отличное качество передачи звука без помех и искажений. Соедините кабелем разъем OPTICAL OUT на телевизоре с разъемом OPTICAL IN на ресивере кинотеатра. Обязательно нужно подавать аудио сигнал с разъема выхода телевизора на разъем входа ресивера. В противном случае звук может не передаваться.

2. Вполне вероятно, что оптического выхода на Вашей технике может не оказаться. Не расстраивайтесь. Вывести звук можно с помощью коаксиального разъема. Он также поддерживает многоканальный звук. Для подключения понадобиться коаксиальный кабель и наличие подобных разъемов на Вашей технике. Соедините с помощью кабеля разъем COAXIAL OUT (S/PDIF — OUT COAXIAL) на телевизоре и разъем COAXIAL IN на ресивере кинотеатра. Опять же очень важно соблюдать направление передачи сигнала о телевизора к ресиверу.

3. Простой и популярный способ передачи звука с помощью кабеля, который имеет на концах по два коннектора RCA («тюльпана») разных цветов — красного и белого. Аналоговый композитный разъем очень распространен и его используют практически на всех домашних кинотеатрах. Правда качество передачи аудио сигнала заметно проигрывает описанным выше способом. Для подключения Вам понадобиться кабель, которым нужно соединить порт AUDIO IN на ресивере и AUDIO OUT (LINE OUT) на телевизоре. Цветовая маркировка поможет не ошибиться.

Может случиться так, что разъемы аудио выхода на телевизоре заняты или отсутствуют по каким-либо причинам. Выход из такой ситуации есть. Можно использовать телевизионным выходом на наушники. Вам понадобится специальный кабель на одном конце которого 3.5 мм miniJack (подключить к выходу наушников на телевизоре), а на другом — пара коннекторов RCA (подключить ко входу AUDIO IN на ресивере).

4. На ресивере домашнего кинотеатра почти не встретишь разъема SCART, а вот на некоторых телевизорах он еще встречается. Его вполне можно использовать для того, чтобы слушать телевизор через колонки кинотеатра. Для этого Вам понадобиться кабель SCART — 2RCA. С помощью этого кабеля соедините разъем SCART OUT на телевизоре и AUDIO IN на ресивере.

Важная информация

При любом способе подключения вся техника должна быть выключена и обесточена. Это нужно для безопасности и избегания возможных повреждений, которые могут возникнуть в результате действия статического электричества. Только после того, как Вы полностью завершили соединение можно включать устройства. Кстати многие почему-то считают, что звук телевизора через домашний кинотеатр будет плохого качества в связи с тем, что в большинстве случаев источник аудио сигнала монофонический. Так вот такое мнение ошибочно. Естественно сверх качества звучания добиться не получится. Но в любом случае звуковой процессор ресивера кинотеатра доработает сигнал до оптимального уровня. Не стоит забывать о кабельном и спутниковом телевидении, которое несет в себе звук хорошего качества.

Выводы

Как Вы смогли убедиться вывести звук с телевизора на колонки домашнего кинотеатра возможно. При этом большим количеством способов. Перед покупкой кабелей убедитесь, что нужные разъемы присутствуют на Вашей технике. Удачи в подключениях.

на Ваш сайт.

Разъёмы аналоговые и цифровые межблочные

Главная/Разъёмы и переходники/Разъёмы аналоговые и цифровые межблочные

Разъем RCA (на российском рынке прижилось также их название «тюльпан»), являются, пожалуй, наиболее распространенным типом низкоуровневого соединителя в Hi-Fi-аппаратуре. Преимуществами RCA-разъемов являются простота и надежность конструкции, удобство подключения (исключающего случайную переполюсовку) и сравнительно небольшие размеры. Разъемы RCA применяются для передачи аналоговых сигналов линейного уровня, видеосигналов (компонентных и композитных), а также реализации цифрового коаксиального соединения.

Коннекторы RCA, представленные в данном разделе, предназначены для монтажа на кабель и подразделяются на штекеры и гнезда. С помощью этих разъемов можно изготовить межблочные соединители различной конфигурации и длины под требования конкретной AV-системы. Качественный разъем типа «тюльпан» имеет надежный (как правило, металлический) корпус со специальной накаткой или формой, облегчающими удобный захват. Контактные поверхности разъема RCA имеют специальное покрытие, исключающее его окисление в процессе эксплуатации, способное ухудшить качество передачи аудиосигнала. Сами разъемы обычно выполняются из бескислородной меди. Даже по внешнему виду коннекторы RCA, изготовленные специализированными компаниями, выгодно отличаются от no-name изделий.

Для монтажа разъемов RCA на кабели обычно используется опрессовка специальным оборудованием или пайка, выполнение которой требует наличия определенных навыков для получения надежного соединения. В целом от качества RCA-разъема звучание зависит не в меньшей степени, чем от используемого в соединителе кабеля, поэтому к их выбору следует отнестись очень внимательно.

Разъемы XLR, представленные в данном разделе, предназначены для крепления на кабель (в отличие от гнезд в специальных корпусах, которые крепятся на панелях аппаратуры). Купить подобный разъем XLR возникает необходимость при изготовлении соответствующих соединителей заказной длины, для домашнего или профессионального использования. Коннектор XLR является стандартным интерфейсом для передачи низкоуровневых аналоговых балансных аудиосигналов, цифрового сигнала с балансной форме AES/EBU. Высокая надежность штекера XLR, кроме того, позволяет использовать его и для реализации других соединений, в частности, подачи низковольтного питания от внешних источников на компоненты в DIY-конструкциях. Значительное преимущество XLR-соединения состоит в наличии в нем сразу трех контактов, порядок соединения которых практически нельзя перепутать, так как на корпусе разъема имеется соответствующий «ключ», определяющий направление его стыковки с гнездом.

Кабельный разъем XLR обычно монтируется с помощью пайки, правильное выполнение которой требует определенных навыков, и при отсутствии соответствующего опыта эту работу лучше доверить профессионалам. Разъемы XLR для монтажа на кабель выпускаются в двух модификациях – в виде штекера (разговорное название «папа» или male) с контактами-штырьками и гнезда XLR (имеет название «мама» или female) с контактными отверстиями. Контактные поверхности качественных XLR-разъемов обычно имеют позолоту или другое покрытие, предотвращающее их окисление. Выбор конкретного разъема зависит от того, к XLR-интерфейсу какого типа (male или female) в дальнейшем планируется подключать кабель.

Как подключить домашний кинотеатр к телевизору LG — журнал LG MAGAZINE Россия

Домашний кинотеатр позволит существенно расширить функции вашего телевизора и смотреть фильмы, сериалы и другой контент в высоком качестве и с отличным звуком. В LG позаботились о том, чтобы самостоятельное подключение домашнего кинотеатра не составило владельцам телевизоров этой марки никаких сложностей. Тем не менее в этом процессе необходимо учесть множество важных нюансов. Способы могут различаться в моделях разного года выпуска.

Как правильно подключить домашний кинотеатр к телевизору LG

В первую очередь не забывайте, что любое подключение техники нужно осуществлять, когда она выключена из сети. Убедитесь перед началом работы, что вилки не вставлены в розетки!

Домашний кинотеатр чаще всего состоит из ресивера, аудио-системы и медиа-проигрывателя. Внимательно прочитайте инструкцию к технике и скрупулезно следуйте правилам. Если же по каким-то причинам Руководство пользователя не доступно, подключить домашний кинотеатр к телевизору возможно одним из следующим способов:

Определите тип разъемов на вашем телевизоре LG и на ресивере. Современные модели оснащены портами HDMI, на более старых установлены RGB-выходы. Значительно реже встречаются разъемы SCART, S-Video.

Если в комплекте есть провода, стоит использовать их. Если провода нужно покупать отдельно, то лучше предпочесть HDMI, так как он обеспечит картинку и звук высокого качества без задержек и искажений.

Подключение домашнего кинотеатра при помощи HDMI

  • Подключение аудио- и видеосигналов: подключите кабель HDMI на ресивере к разъему, обозначенному OUT, а на телевизоре к выходу IN. Подключите ресивер к медиа-проигрывателю: при помощи выхода HDMI или «тюльпанов», маркированных IN (на ресивере) соедините с его с плеером (разъемы OUT).
  • Подключение аудиосистемы. При подключении аудиосистемы очень важно правильно подключить сабвуфер, задние и передние колонки, не перепутать их расположение, поэтому следует быть особенно внимательным. На задней панели ресивера отыщите метки Front / Center / Surround / Subwoofer и соблюдайте маркировку по цветам.

Соединение колонок может быть двух типов: «резьбовое», когда провода нужно прикручивать к контактам, и «зажимное», когда провода прикрепляются зажимами.

Подключение домашнего кинотеатра при помощи оптического кабеля

Как и HDMI-кабель, оптоволоконный кабель позволяет передавать изображение и звук хорошего качества. Его единственный недостаток – более сложное подключение, так как видео и аудио дорожки подключаются отдельно.

  • Подключение звука: подключите кабель на ресивере к выходу, помеченному OUT, а на телевизоре – к выходу, помеченному IN. Таким образом вы подключили звук. (Важно: опция приема аудиосигнала через оптоволокно различается в зависимости от моделей телевизора, убедитесь в ее наличии заранее!)
  • Подключение видео: подключите кабель HDMI на ресивере к выходу, обозначенному OUT, а на телевизоре к выходу IN. Затем подключите ресивер к медиа-проигрывателю, используя разъем HDMI или «тюльпаны», маркированные IN (на ресивере) подключите его к плееру (разъемы OUT).
  • Подключение аудиосистемы: Отыщите на задней панели ресивера метки Front / Center / Surround / Subwoofer и соблюдайте цветовую маркировку.

Подключение домашнего кинотеатра при помощи коаксиального кабеля

Единственный минус этого способа – возможные неудобства при сборке, так как сам провод довольно жесткий.  В целом коаксиальный кабель передает информацию не менее качественно, чем аналоговый провод.

  • Подключение звука: подключите кабель к выходу, помеченному Coaxial Out на ресивере и к разъему Сoaxial In на вашем телевизоре LG.
  • Подключение видео: подключите кабель HDMI на ресивере к выходу, обозначенному OUT, а на телевизоре к выходу IN. Затем подключите ресивер к медиа-проигрывателю при помощи разъема HDMI или «тюльпанов», маркированных IN (на ресивере) соедините с его с плеером (разъемы OUT).
  • Подключение аудиосистемы: Найдите на задней панели ресивера метки Front / Center / Surround / Subwoofer и соблюдайте цветовую маркировку.

Подключение домашнего кинотеатра при помощи аналоговых разъемов

Данный метод подойдет в том случае, если у вас старая модель телевизора.

  • Подключите провода-«тюльпаны» к аудио- и видеоразъемам ресивера, помеченным OUT и к разъемам телевизора, помеченным IN, соблюдая цветовые метки: желтый разъем – изображение, красный и белый – звук.

Также можно подключить домашний кинотеатр к телевизору при помощи разъемов SCART и S-Video, но они используются очень редко и подходят для очень старых моделей телевизоров. В этом случае качество звука и картинки будет довольно низкими.

SCART: подсоедините провод к соответствующему выходу на телевизоре, помеченному IN и на ресивере к выходу, помеченному OUT. Если на ресивере нет разъема SCART, нужно будет дополнительно приобрести переходник SCART-RCA. Подключение аудиосистемы и медиаплеера происходит по схеме, описанной выше.

S-Video: соедините провод S-Video с гнездом на ресивере с пометкой OUT и с гнездом на телевизоре с пометкой IN, после чего можно подключить звук при помощи оптического, аналогового или коаксиального кабеля, а также подключить медиаплеер способом, описанным выше.
