Как работает поплавок на дренажном насосе. Все о поплавках

Поплавковый выключатель обеспечивает автоматическую работу насоса без постоянного контроля со стороны пользователя: отслеживает уровень воды и, при необходимости, приостанавливает работу агрегата (при критически низком уровне жидкости) или запускает его (при подъеме воды). Этот прибор, как правило, устанавливается на насосах погружного типа.

Дренажные насосы со встроенными поплавковыми выключателями бывают облегченного и тяжелого типа. Первые имеют помпу с поплавком и используются для перекачки чистой и слабозагрязненной воды. Тяжелые насосы предназначены для жидкостей с большим количеством примесей и используются в сложных условиях: в канализации, при осушении затопленных помещений, выкачивании сточных и дождевых вод.

Поплавковый выключатель состоит из нескольких элементов:

• пластиковый корпус, наполненный воздухом,

• переключатель с рычагом (размыкатель),

• шарик из стали,
• провода (подключаются к открытому и закрытому контакту).

При опускании или поднятии поплавка стальной шарик меняет свое положение и переключает рычаг, который воздействует на контакты переключателя. От последнего тянутся провода непосредственно к насосу. Переключатели бывают 2- и 3-хпроводные. С их помощью происходит разрыв электроцепи (выключение насоса) и соединение (включение), в зависимости от уровня воды. 2-хпроводные отслеживают только критическое снижение массы жидкости, 3-хпроводные более функциональны, так как защищают не только от сухого хода, но и от избытка воды и перелива. В этой системе 3-й провод является общим.

Кабель, идущий от поплавка к насосу, должен быть влагостойким, а сам корпус поплавка быть полностью герметичным. Полость ввода кабеля заполнена полимерной смолой, которая препятствует попаданию воды к проводам. Сам кабель и корпус поплавка устойчивы к воздействию агрессивных веществ: фекальных масс, технических жидкостей, спирта, кислот и др. Поверхность корпуса непористая, поэтому не цепляет грязь, песок и другие твердые частицы.

Как работает поплавок на дренажном насосе

Процесс работы поплавкового выключателя: при погружении насоса в резервуар с достаточным количеством воды поплавок всплывает на поверхность и включает насос. При снижении уровня жидкости поплавок начнет опускаться, и когда опустится ниже минимального уровня, устройство активизируется и остановит работу насоса.

При желании можно подключить один поплавок к двум насосам, но такая конструкция имеет низкую эффективность.

Обслуживание поплавкового выключателя

Правильная эксплуатация поплавкового выключателя обеспечит долговечность устройства. При использовании насоса для перекачивания чистой и слабозагрязненной воды можно не беспокоиться об обслуживании поплавка. Если же прибор используется в канализации вместе с фекальным насосом, его следует очищать не реже 1 раза в месяц под сильной струей воды. Данные манипуляции позволят избежать опускания поплавка под тяжестью грязи, а также его прилипания к насосу или к трубе.

Поплавковый выключатель, не справляющийся со своими функциями, подлежит обязательной замене, желательно специалистом.

При обнаружении мелких неисправностей можно выполнить ремонт насоса самостоятельно:

1. застревание прибора – освободить его своими руками;

2. слабое крепление амортизатора – открыть поплавок дренажного насоса и плотнее закрутить гайки;

3. не работает амортизатор – заменить его;

4. заклинивание крыльчатки – очистить ее от налипшего мусора;

5. обрыв или неисправность кабеля – отключить от сети насос и путем прощупывания найти поврежденный участок под изоляционным слоем. Замотать его изолентой.


Не следует самостоятельно пытаться исправить следующие неисправности:

Это серьезные поломки, которые требуют вмешательства специалиста. Кроме того, ремонт и запчасти могут обойтись в ту же сумму, сколько стоит новый агрегат, поэтому в данном случае рациональнее будет приобрести новый насос.

Смотрите также:

Поплавок для горячей воды своими руками

Установка поплавкового клапана в бак

Выбрать и купить поплавковый клапан для емкости или бака

Используя современные решения и необходимое оборудование можно автоматизировать различные процессы дачной жизнедеятельности. Включение и выключение скважинного насоса для водоснабжения, энергосбережение, отопление – все это важные элементы загородной жизни.

Немаловажным фактором является и полив сада, а прогретая вода в резервуаре, это залог здоровья ваших растений. Для поддержания автоматического контроля уровня воды в баке понадобится поплавковый клапан для емкости а также несколько фитингов для его установки.

Рассмотрим различные виды этих устройств.

Прежде чем купить поплавковый клапан механического или электрического типа для бака подумайте о реализации ваших задач. Необходимо учесть с какой производительностью будет осуществляться забор воды из бака, а так же объём самой емкости для полива.

При этом ваш бак будет быстро наполнятся и прогреваться, а значит, время между циклами полива значительно сократится.

Такой клапан поплавковый для бака имеет влагозащищенный корпус и провод 3 или 6 метров. Его можно так же использовать для включения и выключения автоматики насоса по сухому ходу, установив поплавок в нижнюю точку уровня воды.

При этом вам не придется постоянно включать насос руками при срабатывании автоматики по сухому ходу. Такое решение весьма удобно, если вы редко бываете на участке, а вода в поселковом водопроводе бежит довольно медленно. Энергозависимость системы от постоянного источника питания, пожалуй, единственный минус.

Если таковое отсутствует необходимо рассмотреть поплавковый клапан 1” механического типа.

В баке по факту подвода трубы долива делается отверстие на 1” или 25 мм. В него вставляется сам клапан с обжимной гайкой и резиновой прокладкой. На выходе мы получим резьбовой патрубок для подключения трубы долива с помощью фитинга.

Делаем регулировку пластикового поплавка клапана на максимальную отметку уровня воды, ослабевая или зажимая гайку на подвижном рычаге поплавка.

Все, готово! Открываем магистральный вентиль для подачи воды в емкость, по мере ее наполнения поплавок займет верхнюю отрегулированную отметку уровня, а механизм клапана перекроет доступ воды в резервуар.

Таким образом, основной контроль уровня воды в резервуаре обеспечивает электрический поплавковый клапан для емкости, а вспомогательным является механический клапан поплавковый для бака. В случае сбоя работы электромагнитного клапана долива (засор мембраны, старость, нарушение герметичности и пр.

) механический клапан перекроет долив воды в бак по достижению ее максимальной отметки. Такой способ защитит емкость от перелива и возникновения непредвиденных последствий для ее владельца.

• Комментариев: 11Поплавковый клапан Aquatech механический 1″ для регулирования уровня наполнения для ёмкости.
• Комментариев: 34Поплавковый клапан Quickstop уровня наполнения для ёмкости.
• Комментариев: 30Поплавковый выключaтель уровня электрический (до 220 В) с 3-х жильным проводом для технической воды
• Оставить комментарийКлапан поплавковый для бака Farg металлический с латунным седлом 3/4″ – 1,1/4″ (без шара!)
• Оставить комментарийКлапан поплавковый для бака Farg металлический с седлом из нержавеющей стали AISI 430 3/4″ – 2″ (без шара)
• Комментариев: 1Клапан поплавковый для бака Farg металлический с седлом из нержавеющей стали 1/2″-1″ для горячей воды
• Оставить комментарийПоплавковый выключатель двухпозиционный с проводом 1- 5 метров для питьевой воды
• Оставить комментарийПоплавковый выключатель TAURUS с проводом 10-20 м для сточных бытовых и промышленных вод
• Оставить комментарийПредназначен для определения уровня заполнения ёмкости жидкостью.
• Комментариев: 7Электромагнитный соленойдный клапан для воды 24 V. Предназначен длядля перекрытия/открытия водяного потока.

Выключатель поплавковый уровня воды в резервуарах

Как в промышленности, так и в быту существуют различные виды резервуаров, заполняемых различными видами жидкостей или сыпучих материалов. Контролировать процесс наполнения или расхода разнообразных веществ без применения автоматики порой бывает очень сложно и требует затраты большого промежутка времени. Поэтому для контроля и регулирования уровня любого наполнителя, стали использовать специальный прибор, называемый датчиком уровня жидкости. Принцип действия таких устройств очень разнообразен.

Общие характеристики датчиков

Цели использования датчиков уровня весьма разнообразны:

• Для установления количества жидкости в ёмкости и передачи определённого сигнала, в случае превышения максимально допустимой нормы в резервуаре, на контакты управляющего реле.
• Для включения звуковой или световой сигнализации на пульте управления в главном корпусе.
• Для отображения показателей уровня жидкости на монитор центрального управления, с указанием конкретных резервуаров, если есть несколько ёмкостей.
• Если существует дополнительное насосное оборудование, датчики осуществляют автоматический контроль, за установленным уровнем жидкости.

Существует два основных метода определения уровня воды в резервуаре:

1. Контактный. При использовании этого метода устройство контроля располагается непосредственно в ёмкости на определённой высоте. Срабатывание датчика происходит в момент, когда уровень жидкости достигает установленного значения. По такому методу работают гидростатические и поплавковые модели оборудования.
2. Бесконтактный. Применение этого метода, чаще всего, осуществляется при работе в устройствах с более вязкими фракциями, а также с токсичными веществами. Используется бесконтактный метод в ультразвуковых, ёмкостных, оптических, магнитных моделях оборудования.

По принципу работы датчики разделяют на виды:

• Поплавковый датчик уровня жидкости. Благодаря простому конструктивному решению, датчики такого вида получили наиболее широкое распространение в устройствах контроля уровня жидкости.
• Радарные датчики уровня материала. В своей работе используют принцип приёма и отражения частотных волн. Сигнал от передатчика отражается от материала, находящегося в резервуаре, и фиксируется приёмным устройством. Затем, специальный аппаратный блок сравнивает такие сигналы в определённый промежуток времени. Именно изменение показателей этого сигнала и позволяет оценить уровень вещества в используемой ёмкости.
• Ёмкостные датчики используют принцип работы переменного конденсатора, который заключается в изменении ёмкости в зависимости от количества вещества, находящегося в резервуаре. Этот вид датчиков наиболее эффективен при работе с сыпучими веществами.
• Ультразвуковые датчики работают по тому же принципу, как и радарные, только происходит передача и приём ультразвуковых волн.
• Гидростатические датчики используют в работе принцип измерения давления столба вещества. В зависимости от показателя величины давления и определяется количество воды в резервуаре.

При выборе устройства необходимо обратить внимание на многие факторы:

• Какая жидкость планируется содержаться в баке. При этом желательно знать её характеристики, плотность. Важно знать влияние на здоровье человека содержащегося в резервуаре вещества .
• Обязательно нужно выяснить характеристику материала, из которого планируется изготовить ёмкость. От этого показателя будет зависеть выбор измерителя количества вещества.
• Вид сигнала для получения информации о количестве жидкости в баке.
• Предел величины измерения. Этот показатель учитывается при определении необходимого размера ёмкости.
• Обязательно должны рассматриваться необходимость соблюдения санитарных норм.
• Максимальная и минимальная температура применения датчика. Необходимость учёта этого фактора обусловлена зависимостью работы устройства при различных температурных параметрах.
• И конечно же, одним из главных параметров служит точность измерения уровня жидкости.

Устройство и применение поплавкового датчика уровня воды

Поплавковые датчики уровня жидкости считаются самыми надёжными и дешёвыми устройствами для определения количества вещества в ёмкости. Благодаря простоте конструктивного решения, датчики поплавкового типа нашли широкое применение почти во всех областях промышленности. Незаменимыми помощниками они остаются и в бытовых условиях применения.

По расположению в резервуаре поплавковые выключатели можно разделить на вертикальные и горизонтальные.

Применение поплавковых датчиков с вертикальным расположением штока встречается намного чаще, нежели горизонтальных указателей. Внутри вертикального штока расположены герконы. Поплавок всегда располагается на поверхности жидкости, внутри его находится магнитный шарик. Приближаясь к геркону, поле магнита приводит к срабатыванию контактов, что и служит сигналом о наполнении ёмкости. Этот сигнал и приводит к срабатыванию контактов реле на насосе.

Если установка вертикального штока в резервуаре затруднена, то датчик крепят на стенке в горизонтальном положении.

Поплавковый выключатель для электрических насосов

Такое устройство призвано автоматизировать работу электрических насосов в различных системах водоснабжения и водоотведения. Принцип работы выключателя очень прост — включать или выключать электрический насос при достижении необходимого уровня жидкости.

Выключатели бывают с двумя контактами или с тремя контактами. Двух контактный выключатель просто соединяет электрическую цепь, когда он находится в положении «выключен» или разъединяет её при положении – «включён».

Выключатели с тремя проводами являются универсальным устройством, где имеется один общий контакт, а переключение осуществляется между двумя другими. В одном положении электрическая цепь управления насосом соединяется одним проводом, а в другом – вторым. Поэтому такие выключатели могут срабатывать как при наполнении ёмкости, так и при её полном опустошении.

Пластиковый корпус выключателя может иметь различную форму (прямоугольную, круглую, овальную) и является водонепроницаемым и герметичным. Наличие воздуха внутри корпуса позволяет выключателю постоянно находиться в плавучем состоянии. Металлический шарик, который находится внутри корпуса, перекатываясь, коммутирует электрическую цепь реле насоса. Для качественного создания контакта при замыкании, в корпусе выключателя есть магниты. Благодаря им, шарик надёжно фиксируется в крайних положениях. Сила магнита рассчитана на прочное удержание шарика при уклоне до 70°.

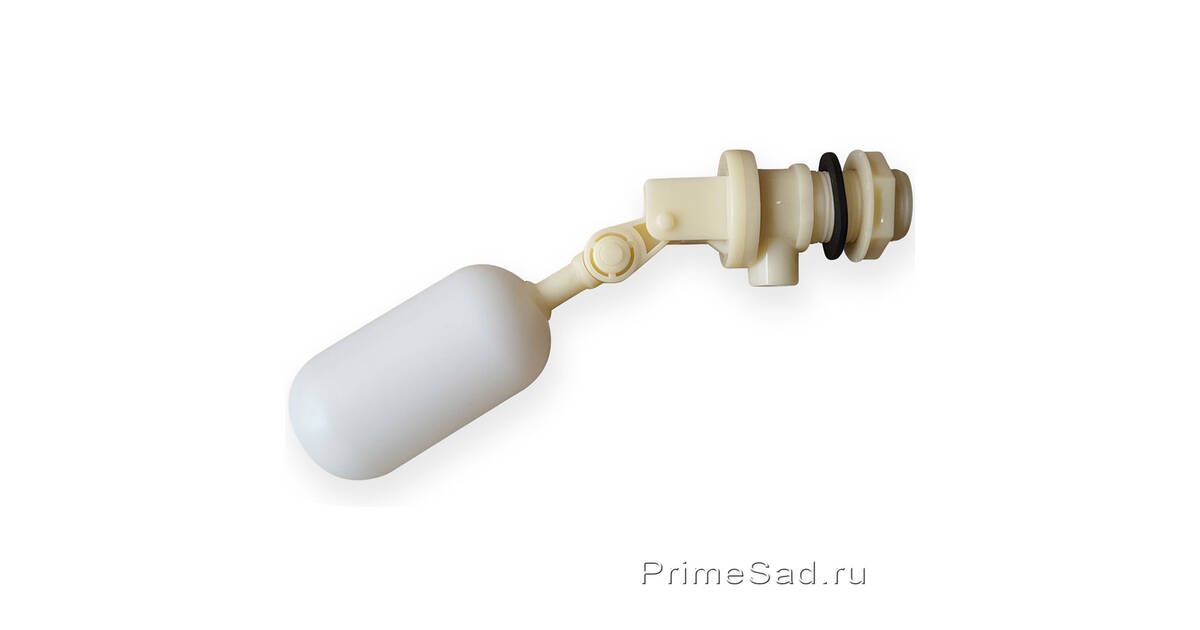

Поплавковый клапан для водяных резервуаров

Поплавковый клапан обеспечивает контроль уровня воды в любом открытом баке.

Работа его осуществляется без участия человека. Поэтому система, в которой используется такой клапан, является полностью автоматической.

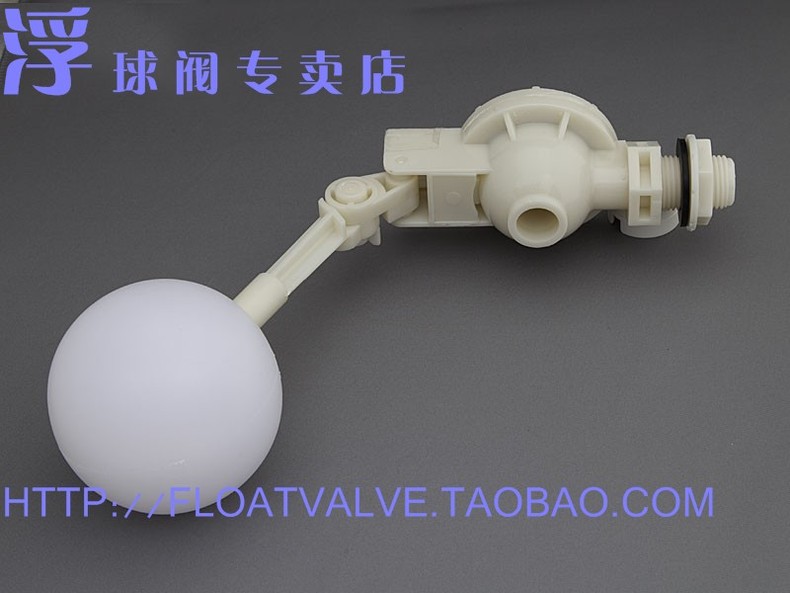

Состоит поплавковый клапан из:

• Поплавка.
• Подвижной рычажной системы.
• Пропускного узла, в который входят входные и выходные патрубки.

Устанавливается клапан внутри определённой ёмкости, предназначенной для хранения и, при необходимости, для автономного снабжения водой, если отсутствует центральное водоснабжение.

Принцип работы клапана очень прост. Если уровень воды снизился, то поплавок опускается, открывая клапан и доступ к подаче воды. При полном заполнении — поплавок поднимается, закрывая клапан.

Как видно из статьи, во многих случаях устройство и обслуживание систем контроля, за уровнем жидкости в резервуаре, не представляет никаких сложностей. Поэтому настроить её несложно своими руками. А также имея хоть небольшие знания электрики, несложно подключить насос самостоятельно.

Выключатель поплавковый уровня воды в резервуарах

Как в промышленности, так и в быту существуют различные виды резервуаров, заполняемых различными видами жидкостей или сыпучих материалов. Контролировать процесс наполнения или расхода разнообразных веществ без применения автоматики порой бывает очень сложно и требует затраты большого промежутка времени. Поэтому для контроля и регулирования уровня любого наполнителя, стали использовать специальный прибор, называемый датчиком уровня жидкости. Принцип действия таких устройств очень разнообразен.

Общие характеристики датчиков

Цели использования датчиков уровня весьма разнообразны:

• Для установления количества жидкости в ёмкости и передачи определённого сигнала, в случае превышения максимально допустимой нормы в резервуаре, на контакты управляющего реле.
• Для включения звуковой или световой сигнализации на пульте управления в главном корпусе.
• Для отображения показателей уровня жидкости на монитор центрального управления, с указанием конкретных резервуаров, если есть несколько ёмкостей.
• Если существует дополнительное насосное оборудование, датчики осуществляют автоматический контроль, за установленным уровнем жидкости.

Существует два основных метода определения уровня воды в резервуаре:

1. Контактный. При использовании этого метода устройство контроля располагается непосредственно в ёмкости на определённой высоте. Срабатывание датчика происходит в момент, когда уровень жидкости достигает установленного значения. По такому методу работают гидростатические и поплавковые модели оборудования.
2. Бесконтактный. Применение этого метода, чаще всего, осуществляется при работе в устройствах с более вязкими фракциями, а также с токсичными веществами. Используется бесконтактный метод в ультразвуковых, ёмкостных, оптических, магнитных моделях оборудования.

По принципу работы датчики разделяют на виды:

• Поплавковый датчик уровня жидкости. Благодаря простому конструктивному решению, датчики такого вида получили наиболее широкое распространение в устройствах контроля уровня жидкости.
• Радарные датчики уровня материала. В своей работе используют принцип приёма и отражения частотных волн. Сигнал от передатчика отражается от материала, находящегося в резервуаре, и фиксируется приёмным устройством. Затем, специальный аппаратный блок сравнивает такие сигналы в определённый промежуток времени. Именно изменение показателей этого сигнала и позволяет оценить уровень вещества в используемой ёмкости.
• Ёмкостные датчики используют принцип работы переменного конденсатора, который заключается в изменении ёмкости в зависимости от количества вещества, находящегося в резервуаре. Этот вид датчиков наиболее эффективен при работе с сыпучими веществами.
• Ультразвуковые датчики работают по тому же принципу, как и радарные, только происходит передача и приём ультразвуковых волн.
• Гидростатические датчики используют в работе принцип измерения давления столба вещества. В зависимости от показателя величины давления и определяется количество воды в резервуаре.

При выборе устройства необходимо обратить внимание на многие факторы:

• Какая жидкость планируется содержаться в баке. При этом желательно знать её характеристики, плотность. Важно знать влияние на здоровье человека содержащегося в резервуаре вещества .
• Обязательно нужно выяснить характеристику материала, из которого планируется изготовить ёмкость. От этого показателя будет зависеть выбор измерителя количества вещества.
• Вид сигнала для получения информации о количестве жидкости в баке.
• Предел величины измерения. Этот показатель учитывается при определении необходимого размера ёмкости.
• Обязательно должны рассматриваться необходимость соблюдения санитарных норм.
• Максимальная и минимальная температура применения датчика. Необходимость учёта этого фактора обусловлена зависимостью работы устройства при различных температурных параметрах.
• И конечно же, одним из главных параметров служит точность измерения уровня жидкости.

Устройство и применение поплавкового датчика уровня воды

Поплавковые датчики уровня жидкости считаются самыми надёжными и дешёвыми устройствами для определения количества вещества в ёмкости. Благодаря простоте конструктивного решения, датчики поплавкового типа нашли широкое применение почти во всех областях промышленности. Незаменимыми помощниками они остаются и в бытовых условиях применения.

По расположению в резервуаре поплавковые выключатели можно разделить на вертикальные и горизонтальные.

Применение поплавковых датчиков с вертикальным расположением штока встречается намного чаще, нежели горизонтальных указателей. Внутри вертикального штока расположены герконы. Поплавок всегда располагается на поверхности жидкости, внутри его находится магнитный шарик. Приближаясь к геркону, поле магнита приводит к срабатыванию контактов, что и служит сигналом о наполнении ёмкости. Этот сигнал и приводит к срабатыванию контактов реле на насосе.

Если установка вертикального штока в резервуаре затруднена, то датчик крепят на стенке в горизонтальном положении.

Поплавковый выключатель для электрических насосов

Такое устройство призвано автоматизировать работу электрических насосов в различных системах водоснабжения и водоотведения. Принцип работы выключателя очень прост — включать или выключать электрический насос при достижении необходимого уровня жидкости.

Выключатели бывают с двумя контактами или с тремя контактами. Двух контактный выключатель просто соединяет электрическую цепь, когда он находится в положении «выключен» или разъединяет её при положении – «включён».

Выключатели с тремя проводами являются универсальным устройством, где имеется один общий контакт, а переключение осуществляется между двумя другими. В одном положении электрическая цепь управления насосом соединяется одним проводом, а в другом – вторым. Поэтому такие выключатели могут срабатывать как при наполнении ёмкости, так и при её полном опустошении.

Пластиковый корпус выключателя может иметь различную форму (прямоугольную, круглую, овальную) и является водонепроницаемым и герметичным. Наличие воздуха внутри корпуса позволяет выключателю постоянно находиться в плавучем состоянии. Металлический шарик, который находится внутри корпуса, перекатываясь, коммутирует электрическую цепь реле насоса. Для качественного создания контакта при замыкании, в корпусе выключателя есть магниты. Благодаря им, шарик надёжно фиксируется в крайних положениях. Сила магнита рассчитана на прочное удержание шарика при уклоне до 70°.

Поплавковый клапан для водяных резервуаров

Поплавковый клапан обеспечивает контроль уровня воды в любом открытом баке.

Работа его осуществляется без участия человека. Поэтому система, в которой используется такой клапан, является полностью автоматической.

Состоит поплавковый клапан из:

• Поплавка.
• Подвижной рычажной системы.
• Пропускного узла, в который входят входные и выходные патрубки.

Устанавливается клапан внутри определённой ёмкости, предназначенной для хранения и, при необходимости, для автономного снабжения водой, если отсутствует центральное водоснабжение.

Принцип работы клапана очень прост. Если уровень воды снизился, то поплавок опускается, открывая клапан и доступ к подаче воды. При полном заполнении — поплавок поднимается, закрывая клапан.

Как видно из статьи, во многих случаях устройство и обслуживание систем контроля, за уровнем жидкости в резервуаре, не представляет никаких сложностей. Поэтому настроить её несложно своими руками. А также имея хоть небольшие знания электрики, несложно подключить насос самостоятельно.

Набор для сборки датчика уровня

• Перейти в магазин

Всем привет. Сегодня речь пойдет об очень простом наборе для самостоятельной сборки прибора, для контроля уровень воды. Данный набор может с успехом распаять школьник 5-7 класса за один вечер. Можно конечно сделать и полностью самостоятельно, включая плату, но я решил сэкономить время, поэтому был заказан набор.

Набор был приобретен с целью хоть как то автоматизировать набор воды в бочку на даче. При чем это не совсем бочка, а скорее труба, уходящая вниз на 2.5-3 метра, поэтому запасы воды там приличные (для простоты пусть будет бочка). Задумка была простая, пока нет регулярного водоснабжения электроклапан открывается и набирает в бочку воды по заданный уровень. Расход воды ведрами по необходимости и автоматический долив в бочку. Для того что бы клапан часто не срабатывал от колебаний воды, задумано несколько уровней. Нижний при котором включается клапан и верхний при котором выключается. Т.е. есть определенная мертвая зона при которой расход воды есть, а подача воды в бочку пока отсутствует. Кстати, эта мертвая зона и есть фактически такое понятие, как гистерезис.
В прошлом году эту функцию выполняло такое пардон устройство, как поплавковый механизм из бачка унитаза. Работало исправно, изредка засорялось, поскольку вода поступает по трубам прямиком из реки. Но в итоге зиму не пережило, поскольку было выполнено из пластмассы и развалилось от мороза.
Данный набор был призван заменить вышедший из строя механизм.

По мере хранения собранной платы и ожидании дачного сезона, была произведена попытка применить собранную плату на производстве, вот на такой установке.

Это просто большая кастрюля с нагревателем типа ТЭНов мощностью 27 КВт. Продукцию достают из холодильника целыми поддонами и закладывают в кострюлю. Надо все это нагреть до 90 С. Представляете сколько электроэнергии тратится ежесуточно?!

Продукция между прочим представляет из себя свиные желудки и кудрявку (часть кишков).
Насколько я знаю желудки чем то набивают и употребляют в пищу, с кишками примерно то же самое — в том числе и колбасы с сосисками.

Это дело варится и повторно замораживается. Далее отправляется в Китай. Вот так вот, круговорот товара в природе. Мы им натуральные субпродукты, а в ответ электронику.

Назрел вопрос перевести нагрев кастрюли на пар. Так экономнее и мощность выше. Производительность вырастает в разы. Вот тут и потребовался датчик уровня, что бы никого паром не обварило и пар подавался только тогда, когда в емкости присутствует хотя бы минимальное количество воды.

Однако я вовремя спохватился и отказался от окончательной установки, хотя испытания показали работоспособность платы. Применять на производстве самоделки противопоказано. Поэтому нашли менее оперативно нужный прибор, который выполняет те же функции, но имеет еще и сертификат. Принцип работы заводского прибора практически соответствует набору с интернет магазина и в конкретном случае выполняет те же функции.
Этот прибор отечественного производства Овен САУ-М7.

В небольшом пакетике «кучка» деталей, плата и провода.

По номиналам я не сортировал, просто разложил для наглядности.

Схема не простая, а очень простая. Используется 4 элемента 2И-НЕ, при чем два из них выполняют функцию триггера. Он нужен для формирования петли гистерезиса.
Контакты 1 и 2 разъема J3 дают сигнал о нижнем уровне и включают реле. Контакты J4 1 и 2 — верхний уровень и аварийный, при срабатывании любого из них реле выключается. Срабатывание реле дублируется зажиганием светодиода. Схема уверенно срабатывает на водопроводную воду и так же уверенно на воду после водоподготовки, в которой солей меньше.
Я собирал плату практически не глядя в схему, разве что номинал резисторов посмотрел.
Перепутать выводы маловероятно и даже установить такие детали, как разъемы или транзисторы неправильно помешает нанесенная шелкография.
Единственный минус при монтаже — я перепутал местами светодиоды. Но это так, мелочи, на работоспособность не влияют.

В качестве датчиков были применены самодельные датчики уровня кондуктометрического типа. Примерно вот так они выглядят в сборе:

На плате со стороны установки деталей нанесена шелкография, вполне качественная.

Процесс распайки деталей вам не будет интересен, поскольку я не являюсь сборщиком и не владею особенностями тех процесса по сборке плат. Что в руку попалось с краю, то и запаивал.
Печатная плата со стороны пайки покрыта защитной маской. Металлизации нет. Плата односторонняя.

Использовал припой типа ПОС 61 с канифолью. Насвинячил немного.

Провода питания зафиксировал герметиком, что бы не обломались на выходе из отверстий. Провода, что шли в комплекте, мне показались слишком короткими.

Плату помыл растворителем со спиртом и покрыл слоем Plastik 70. Сразу заметил разницу между моими прежними платами и этой. Поверхность блестит и контакты покрыты слоем пленки.
Выявился некоторое неудобство, которое на самом деле является плюсом. Хотел снять видео о работе платы с использованием мультиметра, а получил проблему в виде того, что цупы, банально не продавливают покрытие защитное. Поэтому в видео отсутствует мультиметр.

Видео демонстрации работы платы:

Upd: пока писал обзор, на страницу с товаром даже не обращал внимание, как обычно. И только после написания обзора обратил внимание на товар. Плата не совпадает с той, что мне прислали и судя по комментариям многим высылают два разных варианта платы. На функционале это не сказывается. Обе платы работоспособны.

Итоги: Простейший набор, доступен для школьников, так же имеет практическое применение. К покупке рекомендую. Осадок небольшой остался из за того, что плата пришла не та, которая в описании.

В моем случае оказались лишними провода. Вероятно они планировались для вывода из платы светодиодов на переднюю панель и подключения источника питания.

РУКОВОДСТВО ДЛЯ КЛАПАНА КОНТРОЛЯ УРОВНЯ С ЭЛЕКТРИЧЕСКИМ ПОПЛАВКОВЫМ ПИЛОТОМ : ТЕХНИЧЕСКАЯ : Valfon Valve

ВЕРНУТЬСЯ НА СТРАНИЦУ ТЕХНИЧЕСКАЯ ИНФОРМАЦИЯ

РУКОВОДСТВО ДЛЯ КЛАПАНА КОНТРОЛЯ УРОВНЯ С ЭЛЕКТРИЧЕСКИМ ПОПЛАВКОВЫМ ПИЛОТОМ

a. Трехходовой селекторный клапан
b. Шаровые Краны
c. Встроенный Фильтр
d. Пробка заглушка
e. Соленоидный пилотный клапан
f. Электрический поплавок
g. Панель управления

Описание продукта:

Клапан регулировки уровня электрического поплавка представляет собой клапан, который непрерывно контролирует уровень воды с помощью электрического поплавка, установленного в резервуаре или резервуаре. Когда уровень воды в резервуаре или резервуаре падает ниже желаемого значения, электрический выключатель посылает сигнал на катушку соленоида на главном клапане. Это позволяет полностью открыть главный клапан и постоянно поддерживать резервуар или резервуар. Когда уровень воды достигает максимального уровня, электрический поплавок снова посылает сигнал на катушку соленоида, и главный клапан полностью закрывается. Клапан может управляться путем установки в горизонтальном или вертикальном положении в системе.

Монтаж:

• Установите электрические и электромагнитные кабели пилотного клапана в соответствии с используемым контроллером.
• Установите клапан по направлении стрелки, показанное на нем.
• При установке клапана установите уплотнительное кольцо между фланцем клапана и фланцем трубы и затяните болты по диагонали.
• Смонтируйте корпус основного клапана, емкость резервуара или резервуара в сборе в резервуар или резервуар на желаемом уровне стабильным образом.
• При установке клапана рекомендуется использовать запорные клапаны (бабочка или золотниковый клапан и т. д.), воздушный выпускной клапан, предохранительный клапан быстрого действия и фильтры.

Настройка:

• Установите электрический поплавок, обозначенный буквой «f», устойчивым образом относительно уровня воды в резервуаре или резервуаре, и подключите кабели к панели управления.
• Подсоедините кабели пилотного клапана электромагнитного клапана с меткой «e» к панели управления.
• Установите положение 3-ходового селекторного клапана с пометкой «a» на главном клапане на «авто».
• Откройте шаровой клапан, обозначенный буквой «b1».

Техобслуживание:

• Проверьте и очистите фильтр, обозначенный буквой «c» в соответствии с качеством воды.
• Выгрузите воду в приводе и контрольные клапаны клапанов, которые не используются в зимний период.

Поиск и устранение неисправностей:

НЕИСПРАВНОСТЬ	ПРИЧИНА	УСТРАНЕНИЕНЕИСПРАВНОСТИ/ РЕМОНТ
Клапан не открывается	1. 3-ходовой селекторный клапан может быть закрыт. 2. Порты соленоида или 3-ходовой клапан могут быть засорены. 3. Давление в линии может быть низким. 4. Напряжение пилотного клапана соленоида может не соответствовать требуемому значению. 5. Соленоидная шпулька может быть сожжена. 6. Электрический поплавок может быть сломан.	1. Проверьте 3-ходовой селекторный клапан и установите его в положение «Авто». 2. Проверьте порты, очистите их, если они засорены. 3. Проверить давление на входе в клапан и обеспечить требуемое входное давление. 4. Измерьте значение напряжения и выберите кабель соответствующего диаметра для катушки. 5. Замените катушку. 6. Замените новый.
Клапан не закрывается	1. Мембрана может быть разорвана. 2. В корпусе мембраны могут быть посторонние вещества. 3. Ручной винт соленоидного клапана может находиться в неправильном положении. 4. Электрический поплавок может быть сломан. 5. Фильтр фильтра может быть забит. 6. Панель управления может быть повреждена.	1. Проверьте мембрану, замените ее новой, если она порвана. 2. Проверьте корпус мембраны, очистите посторонние предметы, если они есть. 3. Проверьте винты ручного управления. Если это неверно, установите его в соответствующее положение. 4. Замените новый. 5. Очистите, если засорились. 6. Замените новый.

Поплавковый клапан для водяных резервуаров и баков

Тип товара: Все товарыАксессуары для ваннойАксессуары для коллекторовАрматура бачка (комплект)АэраторВодаВода гигантВода сильфонВоздухоотводчикВыпускГазГаз сильфонГигиенические комплектыГофра для сифонаГруппы безопасностиГусак (излив)Дачные краныДержатель для туалетной бумагиДиверторДля PPR трубДля бидеДля ванныДля кухниДля МП трубДля обратного клапанаДля полотенцесушителейДля радиатораДля радиаторовДля радиаторовДля трубДля умывальникаДозатор жидкого мылаДонный клапанДругиеДушевая головкаДушевая лейкаДушевая лейка с подсветкойДушевая стойкаДушевой гарнитурДушевые принадлежностиЗапорная арматураЗапчасти для крановИнструментык смесителюк смесителю сильфонКарниз для полотенецКартриджиКлапан бачка унитазаКлапан предохранительныйКоленоКоллекторные группыКоллекторыКоллекторы и аксессуарыКольцоКомплектующиеКомплектующие для радиаторовКомплектующие для смесителейКомплектующие для унитазовКосойКран для писсуараКран для писсуараКран МаевскогоКран монокомандныйКран с американкойКран с таймеромКран шаровый для водыКран шаровый для газаКран-буксыКраны для бытовой техникиКраны МаевскогоКраны прочиеКрепёжКрепежКреплениеКронштейнКронштейныКрючокЛёнМанжеты для канализационных трубМанометрМаховикиМедьМеталлопластиковаяМыльницаНаборНаборыНаборыНакопительНитьОбвязка для ваннОбратный клапанОтводОтвод для душаОтражателиПаста, Герметик, КлейПодводкаПолипропиленоваяПолкаПоплавковый клапанПорученьПредохранительная арматураПрокладкиПрокладки и манжетыПрочийПрямойРегулятор давленияРезьбовыеРекламная продукцияРучкиСальникиСамопромывнойСистема инсталяцииСифонСифоныСкладские остаткиСливная колонкаСмесителиСмеситель сенсорныйСмесительный узел BUILT-IN-BOXСтаканСтойка для стационарного душаТермостатическиеТрапыТрос сантехническийТруба М. П. и PPRТрубкаТуалетный ёршУценённый товарУценка и остаткиФановые трубы и манжетыФильтрыФитинги (резьба, МП, ПС, PPR)Форсунка для душевой кабиныФУМФум, лён, герметикиШланг для душаШланги для стиральных и посудомоечных машинЭксцентрик

Производитель: Все производителиSPLREMERSanteraAlcaPlastEmmetiSYR-Hans SasserathMcAlpineProFactorViegaWattsBonominiBugattiCapricornBWTFiratFlexitubG.F.Lab Professional中华人民共和国RU-NNOmecOzelisRBMStandard HidraulicaTDMUnipakFlexitalyESBETK-WATERMalgorani

Артикул:



Страна производитель:



Цена:

Подобрать

Поплавковые выключатели для насосов: назначение, устройство, принципы работы

Там, где работающий насос может неожиданно оказаться без воды, в местах, где в него могут попасть песчинки и глина, необходим поплавковый выключатель. Он отключает дорогостоящую технику до того, как холостой ход или частички грязи приведут к серьезной, порой не поддающейся ремонту, поломке. Зачастую в один резервуар помещают не один поплавок для погружного насоса, а несколько разных, выполняющих различные функции.

Задачи поплавковых выключателей

Прибор, контролирующий уровень воды при всплытии отключает заполняющий насос. При погружении поплавка, опускании уровня воды, он снова подключает накачивающую помпу. Откачивающий воду насос подобным устройством включается при достижении поплавком верхней отметки и отключается при опускании его ниже заданного уровня.

Как устроены поплавки для насосов?

• У каждого есть герметичный плавучий пластиковый корпус.
• В него заключена электрическая часть, состоящая из переключателя с рычагом, на который воздействует стальной шарик.
• Есть груз, регулирующий движения и переключения поплавка, который представляет собой некрупный стальной шар. Небольшое количество воздуха в корпусе и просчитанная, соразмерная амплитуде движений тяжесть шарика помогают поплавку всплывать и тонуть при изменении уровня воды. Некрупные магниты управляют фиксацией стального шара в определенных позициях при переключении режимов работы насоса.
• Для некоторых моделей предусмотрен трехпроводной кабель в водостойкой оплетке. Один из его проводов подключен к открытому контакту, другой к закрытому, третий – общий. Такое устройство помогает поплавку следить не только за отсутствием сухого хода, но и за переливанием воды. Чаще всего общий провод обозначают черным цветом. Синий или голубой отвечает за отключение насоса «севшего на мель». Коричневым регулируется переполнение резервуара.
• Есть версии, оснащенные лишь двумя проводами, отвечающими за замыкание и размыкание контура, включение и отключение насоса.
• Приборы могут быть укомплектованы кабелем длиной от 3 до 10 метров. Место входа кабеля в корпус надежно загерметизировано водостойкой полимерной смолой.

Принцип работы поплавка насоса

Если этот прибор управляет заполняющим резервуар насосом, при всплытии поплавка тяжелый стальной шарик падает на рычажок, который под его тяжестью отодвигается, размыкает цепь и отключает накачивающий воду насос. При опускании уровня воды, поплавок тонет, изменяет положение в воде, шарик откатывается от рычажка, освобождает его, позволяя рычагу вновь соединить цепь подачи электрического тока. При этом снова включается режим накачивания воды.

Разновидности.
Существуют поплавки внутренние, встроенные в насосы и внешние, подключаемые к ним варианты поплавковых переключателей. Последние предназначены для подключения к разным моделям помп. Присоединить их к прибору относительно несложно. Важно лишь убедиться в том, что технические характеристики насоса и выключателя совместимы. Проверить, совпадает ли количество фаз, узнать, каково потребление тока каждым из приборов. У поплавка оно может быть чуть меньшим, чем у насоса. Кроме того, есть легкие варианты, разработанные для питьевой воды и тяжелые версии, предназначенные для крупных дренажных и фекальных насосов.

Важно! Поплавки, управляющие насосами, перекачивающими чистую воду, не требуют особого ухода, частого осмотра. Тяжелые поплавки, работающие в грязной воде, необходимо не реже раза в месяц тщательно промывать мощными струями чистой воды. Если этого не делать, густой ил или другие загрязнения могут «приклеить» плавучий переключатель к корпусу насоса или напорной трубе. При этом может выйти из строя не только поплавок, но и дорогостоящий тяжелый насос.

У нас можно купить любой поплавок для насоса. Мы предлагаем насосы разных видов, предназначенные для разнообразных работ и всевозможные им сопутствующие товары. Заказать все это можно позвонив по указанному телефону.

Емкости пластиковые / Для воды

Накопительные баки для воды

Накопительные баки, по сути, являются резервуарами для хранения или транспортировки воды и прочих жидкостей или сыпучих веществ. Производство баков осуществляется из пищевого полиэтилена, который проявляет стойкость к воздействию неблагоприятных условий внешней среды. Пластиковые баки для воды используют в отопительных и водопроводных системах, а также в пищевом и химическом производстве.

Накопительные баки изготавливают в двух цветах:

Цвет ёмкости определяет область её применения. В баках с чёрным цветом вода имеет свойство достаточно быстро нагреваться под действием лучей солнца. Материал резервуара остаётся устойчивым к ультрафиолетовому воздействию, и вода в ёмкости сохраняет свои природные свойства и не «зацветёт». Баки с синим цветом оптимально подходят для хранения питьевой и технической воды.

Баки серии ATV обладают формой цилиндра, которая позволяет использовать их как для наружного применения, так и закапывая в землю. Баки серии ATV выпускают с объёмом от 200 л до 5000 л. Они рассчитаны на срок службы от 30 до 50 лет. Накопительные ёмкости выдерживают эксплуатацию при температуре от – 40 до + 50 С°.

Чёрный бак ATV-500 B с поплавком имеет высоту 1160 мм и ширину 810 мм, вмещает 500 л воды или другой жидкости. Ёмкость оборудована поплавком и инъекционной крышкой с вентиляционным клапаном. В верхней части бака есть отверстие для набора жидкости, а в нижней два отверстия для слива воды, которые оборудованы удобными резьбовыми штуцерами. Благодаря свойству нагревать воду под действием солнечных лучей, бак серии ATV-500 B чёрного цвета пользуется популярностью при обустройстве дачных участков, в качестве накопительной ёмкости для обустройства душевых кабин.

Синий бак серии ATV-5000 B имеет высоту 1500 мм и рассчитан на хранения до 5000 л воды или другой жидкости. Накопительный бак представляет собой ёмкость из химически стойкого пищевого полиэтилена со средним коэффициентом плотности, оборудованную крышкой с вентиляционным клапаном и отверстиями для слива и набора жидкости со штуцерами с резьбой. Баки этой серии используются в домашних условиях с целью хранения питьевой и технической воды, а также на пищевых и химических заводах.

Удобные и практичные накопительные баки – это качественные и безопасные для здоровья человека ёмкости, позволяющие хранить и транспортировать воду.

Датчик уровня (поплавок)

ДУ представляет из себя коммутационное устройство, состоящее из микровыключателя, рычажка и металлического шарика, выполненное в герметичном пластиковом корпусе.

Устройство помещается в резервуар с водой и подключает (отключает) насос, или другое устройство в зависимости от уровня воды. Необходимый уровень достигается за счет перемещения груза по кабелю.

Поплавковый датчик уровня предназначен для применения в бытовых системах водоснабжения для управления водяными насосами, как датчик сигнализации уровня, как защита насоса от сухого хода.

Датчик Уровня выпускается  с кабелем 0,5; 3; 6 метров и грузом для регулировки уровня срабатывания.

В ДУ имеются две группы контактов — нормально замкнутая и нормально разомкнутая (в зависимости от модели).

Технические характеристики датчика уровня жидкости:

1. Напряжение сети, в – 110 -220.

2. Номинальный коммутируемый ток ,  6А.

3. Диапазон рабочих температур воды, С – 1-40.

4. Длина кабеля , м 0,5; 3; 6.

5. Габаритные размеры, мм – 129х91х40.

6. вес, кг – 0,8.

Меры безопасности

1. Применение ДУ не рекомендуется без заземления в схемах с силовой нагрузкой.

2. Категорически запрещается применение ДУ с воспламеняющимися, взрывоопасными и агрессивными жидкостями.

3. ДУ при эксплуатации всегда должен находиться на поверхности воды, нельзя допускать замерзания прибора в воде.

4. Монтаж ДУ должен быть осуществлен с соблюдением правил электробезопасности.

Монтаж датчика уровня воды

1. Перед монтажом необходимо убедиться в соответствии технических характеристик подключаемого оборудования и ДУ.

2. Пропустить кабель через отверстие в грузе и подключить ДУ последовательно с нагрузкой.

3.Изолировать неиспользуемый выход ДУ.

4.Установить ДУ в резервуаре с водой, необходимый уровень воды достигается за счет перемещения груза по кабелю.

ГИДРАВЛИЧЕСКИЕ КЛАПАНЫ: ПРОДУКЦИЯ: Valfon Valve

СЕРИЯ D-FLV КЛАПАНЫ КОНТРОЛЯ УРОВНЯ С ПОПЛАВКОМ

ОПИСАНИЕ ПРОДУКЦИИ

Клапаны контроля уровня с поплавком представляет собой гидравлические клапаны управления, которые используются для контроля уровня воды в водных резервуарах хранения, такие как вода хранилища, резервуары, редукторы давления и т. д. Для того, главный клапан, чтобы выполнить открытие и закрытие, 7 минимум метры напорного Shoul существует в строке.

ФУНКЦИИ

1. Благодаря своей простой конструкции клапан регулировки уровня с поплавком имеет большое преимущество с точки его зрения эксплуатации.
2. Плавающий узел клапана модульным, что обеспечивает легкую установку в конструкциях, где должен быть контроль уровня.
3. Гидравлический шланг между главным клапаном и поплавком может легко подключаться к клапану и поплавком.
4. Может также установка открывающий и закрывающий клапан из-за шарового клапана на клапане регулирования уровня с поплавком.
5. Гидравлически управляется только с линейным давлением, не требуя дополнительного питания.

ПРИНЦИП ДЕЙСТВИЯ

КЛАПАН ОТКРЫТ
Плавающий узел, соединенный с клапаном регулирования уровня с поплавком модульным способом, функционирует как 3/2-ходовой клапан. После непрерывного монтажа на резервуаре поплавок открывается выпускное отверстие 3/2-ходового клапана на сборке поплавка. Напорная вода в приводе главного клапана заполняет воду через отверстие мембраны главного клапана через давление в системе в системе.

КЛАПАН ЗАКРЫТ
Когда уровень воды увеличивается в резервуаре, как основной клапан начинает наполнять его водой, поплавок, который перемещается вверх, медленно закрывает выпускное отверстие 3/2 ходового клапана. После того, как выпускной порт пилотного клапана закрыт, линейное давление в системе передается на исполнительный механизм главного клапана.С помощью силы пружины напорная вода, поступающая на привод, переключает диафрагму в закрытое положение, а главный клапан закрывается с полной герметизацией без какого-либо воздействия.

ПРИМЕР & nbsp; СХЕМА УСТАНОВКИ И ПРИМЕНЕНИЯ

1. Воздухоотводный Клапан (вакуумный)
2. Изолирующие клапаны (задвижка, клапан-бабочка и т. Д.)
3. Клапаны контроля уровня с поплавком.
4. Поплавковый узел клапана

ИНСТРУКЦИИ ПО УСТАНОВКЕ И ЭКСПЛУАТАЦИИ

• Установить клапан в соответствии со стрелкой, расположенной на клапане, которая показывает направление потока.
• Для облегчения обслуживания клапана рекомендуется установить запорные клапаны (задвижки, бабочки шаровые и т. Д.) В направлении входа для выключения воды на линии.
• Для эффективной работы клапана рекомендуется использовать перед клапаном.
• Плавающий узел клапана регулировки уровня с поплавком должен постоянно устанавливаться на резервуар. Если он не зафиксирован, то главный клапан не будет работать.
• После монтажа сборки поплавка переключите мини-шаровой клапан (показанный как 2) на главный клапан, чтобы открыть положение.Если мини-шаровой клапан находится в закрытом положении, главный клапан закроется.
• Гидравлические регулирующие клапаны — это регулирующие клапаны, которые работают с давлением в системе. На практике в системе, где давление на входе в резервуар равно нулю, поплавок в клапане регулирования должен быть уровня механическим, а не гидравлическим. За подробной информацией обращайтесь к нам.
• Сливайте воду в приводе клапана в атмосферу, чтобы предотвратить замерзание зимой.

1. Регулирующий клапан скорости (Дополнительно)
2. Мини-шаровой кран
3. поплавок

Поплавковые выключатели для насосов: назначение, устройство, принципы работы

Там, где работающий насос может неожиданно оказаться без воды, в месте, где могут попасть песчинки и глина, необходим поплавковый выключатель. Он отключает дорогостоящую технику до того, как холостой ход или частички приведут к серьезной, порой не поддающейся ремонту, поломке.За один из резервуаров помещают один поплавок для погружного насоса, несколько разных выполняющих функций.

Задачи поплавковых выключателей

Прибор, контролирующий уровень воды при всплытии отключает заполняющий насос. При погружении поплавка, опускании уровня воды, он снова подключает накачивающую помпу. Откачивающий насос насосом включается при достижении поплавком верхней отметки и отключается при опускании его ниже заданного уровня.

Как устроены поплавки для насосов?

• У каждого есть герметичный плавучий пластиковый корпус.
• В него заключена электрическая часть, состоящая из переключателя с рычагом, на который воздействует стальной шарик.
• Есть груз, регулирующий движение и переключения поплавка, который представляет собой некрупный стальной шар. Небольшое количество воздуха в корпусе и просчитанная, соразмерная амплитуда движений тяжесть шарика помогает поплавку всплывать и тонуть при изменении уровня воды.Некрупные магниты управляют фиксацией стального шара в определенных позициях при переключении режима работы насоса.
• Для некоторых моделей предусмотрен трехпроводной кабель в водостойкой оплетке. Один из его проводов подключен к открытому контакту, другой к закрытому, третий — общий. Такое устройство помогает не только за отсутствием сухого хода, но и за переливанием воды. Чаще всего общий провод обозначают черным цветом. Синий или голубой отвечает за отключение насоса «севшего на мель».Коричневым регулируется переполнение резервуара.
• Есть версии, оснащенные двумя проводами, отвечающими за замыкание и размыкание контура, включение и отключение насоса.
• Приборы могут быть укомплектованы кабелем длиной от 3 до 10 метров. Место входа кабеля в корпус надежно загерметизировано водостойкой полимерной смолой.

Принцип работы поплавка насоса

Если этот прибор управляет резервуаром насосом, при всплытии поплавка тяжелый стальной шарик падает на рычаг, который под его тяжестью отодвигается, размыкает цепь и отключает накачивающий водяной насос.При опускании уровня воды, поплавок тонет, изменяет положение в воде, шарик откатывает положение от рычажка, освобождает его, позволяя рычагу вновь соединять цепь электрического тока. При этом снова включается режим накачивания воды.

Разновидности.
Существуют поплавки внутренние, встроенные в насосы и внешние, подключаемые к ним варианты поплавковых переключателей. Последние предназначены для подключения к разным моделям помп. Присоединить их к прибору относительно несложно.Важно лишь убедиться в том, что технические характеристики насоса и выключателя диагносты. Проверить, совпадает ли количество фаз, узнать, каково потребление тока из приборов. У поплавка оно может быть чуть меньшим, чем у насоса. Кроме того, есть легкие варианты, данные для питьевой воды и тяжелые версии, предназначенные для крупных дренажных и фекальных насосов.

Важно! Поплавки, управляющие насосами, перекачивающими чистыми водами, не требуют особого ухода, частого осмотра.Тяжелые поплавки, работающие в грязной воде, не реже раза в месяц тщательно промывать мощными струями чистой воды. Если этого не делать, густой ил или другие загрязнения могут «приклеить» плавучий переключатель к корпусу насоса или напорной трубе. При этом может выйти из строя не только поплавок, но и дорогостоящий тяжелый насос.

У нас можно купить любой поплавок для насоса. Мы предлагаем насосы разных видов, предназначенные для разнообразных работ и всевозможные им сопутствующие товары.Заказать все это можно позвонив по указанному телефону.

Кран запорный поплавковый для резервуаров и емкостей, клапан понижения давления воды

Сортировать: По умолчаниюПо имени (A — Я) По имени (Я — A) По цене (возрастанию) По цене (убыванию) По рейтингу (убыванию) По рейтингу (возрастанию) По модели (A — Я) По модели (Я — A)

Показывать: 16255075100

Итальянский поплавковый клапан запорный автоматический — 1 дюйм (DN25) для заполнения водой накопите. .

В наличии

1724.00 р.

Клапан поплавковый автоматический запорный — 1/2 «(DN15) для заполнения накопительной емкос..

В наличии

806. 00 р.

Итальянский поплавковый клапан запорный автоматический — 1 «1/2 дюйма (DN40) для заполнения водой нак..

В наличии

4 383.00 р.

Итальянский поплавковый клапан запорный автоматический — 1 дюйм 1/4 дюйма (DN32) для заполнения водой нак. .

В наличии

3219.00 р.

Итальянский поплавковый клапан запорный автоматический — 2 дюйма (DN50) для заполнения водой накопит..

В наличии

6 499. 00 р.

Итальянский поплавковый клапан запорный автоматический — 3/4 дюйма (DN20) для заполнения водой накоп..

В наличии

1 020.00 р.

Итальянский усиленный бесшумный запорный поплавковый клапан — 1 дюйм (DN25) в комплекте с поплавком. .

В наличии

2 402.00 р.

Итальянский усиленный бесшумный запорный поплавковый клапан — 1/2 дюйма (DN15) в комплекте с поплавк..

В наличии

1 057. 00 р.

Автоматический механический бесшумный поплавковый запорный клапан 11/2 дюйма (DN40) для заполнения в..

В наличии

5 041.00 р.

Итальянский усиленный бесшумный запорный поплавковый клапан — 11/4 дюйма (DN32) в комплекте с поплав. .

В наличии

4 158.00 р.

Итальянский усиленный бесшумный запорный поплавковый клапан — 3/4 дюйма (DN20) в комплекте с поплавк..

В наличии

2 424. 00 р.

Итальянский редуктор понижения давления воды Normale 1 дюйм (DN25) с резьбой под манометр для автома..

В наличии

3 190.00 р.

Итальянский редуктор понижения давления воды Pesante Sede Inox 1 дюйм (DN25) с накидными гайками и р. .

В наличии

4 420.00 р.

Итальянский редуктор понижения давления воды Pesante Sede Inox 11/2 дюйма (DN40) с накидными гайками..

В наличии

8 360. 00 р.

Итальянский редуктор понижения давления воды Pesante Sede Inox 11/4 дюйма (DN32) с накидными гайками..

В наличии

8 210.00 р.

Итальянский редуктор понижения давления воды Pesante Sede Inox 2 дюйма (DN50) с накидными гайками и. .

В наличии

13 160.00 р.

Показано с 1 по 16 из 19 (всего 2 страниц)

Кран запорный поплавковый понижения давления воды в емкости

Клапана для водопровода и отопления предназначена для защиты систем водоснабжения и обогрева в частном доме, на даче, в квартире и офисе, в коммунальных и производственных зданиях, в тепличных и сельскохозяйственных хозяйствах.

Особенности применения:

• Редукторы давления — для понижения и удержания постоянного давления воды в городском и домашнем водопроводе
• Клапана поплавковые запорные — для автоматического открытия и закрытия подачи воды в накопительную емкость, бак (поплав краны механически запирает подачу) воды)
• Электромагнитный клапан — для автоматического открытия и закрытия подачи воды с электрическим управлением


Поплавок для горячей воды своими руками

Установка поплавкового клапана в бак

Выбрать и купить поплавковый клапан для емкости или бака

Используя современные решения и необходимое оборудование, можно автоматизировать процессы дачной жизнедеятельности. Включение и выключение скважинного насоса для водоснабжения, энергосбережение, отопление — все важные элементы загородной жизни.

Немаловажным фактором является и полив сада, а прогретая вода в резервуаре, это залог здоровья ваших растений. Для поддержания автоматического контроля уровня воды в баке понадобится поплавковый клапан для емкости а также несколько фитингов для его установки.

Рассмотрим различные виды этих устройств.

Прежде чем купить поплавковый клапан механического или электрического типа для бака подумайте о реализации ваших задач.Необходимо учесть с какой производительностью будет осуществляться забор воды из бака, а так же объём самой емкости для полива.

При этом ваш бак будет быстро наполниться и прогреваться, а значит, время между циклами полива значительно сократится.

Такой клапан поплавковый для бака имеет влагозащищенный корпус и провод 3 или 6 метров. Его можно так же использовать насос для включения и выключения автоматики по сухому ходу, установив поплавок в нижнюю точку уровня воды.

При этом вам не придется постоянно делать это при срабатывании автоматики по сухому ходу.Такое решение удобно, если вы редко бываете на участке, вода в поселковом водопроводе бежит довольно медленно. Энергозависимость системы от постоянного источника питания, пожалуй, единственный минус.

Если таковое отсутствует необходимо рассмотреть поплавковый клапан 1 ”механического типа.

В баке по факту подвода трубы долива делается отверстие на 1 дюйм или 25 мм. В него вставляется сам клапан с обжимной гайкой и резиновой прокладкой. На выходе мы получим резьбовой патрубок для подключения трубы долива с помощью фитинга.

Делаем регулировку пластикового поплавка клапана на максимальную отметку уровня воды, ослабевая или зажимая гайку на подвижном рычаге поплавка.

Все, готово! Открываем вентиль для подачи воды в емкость, по мере ее наполнения поплавок займет верхнюю отрегулированную отметку уровня, а механизм перекроет доступ воды в резервуар.

Таким образом, основной контроль уровня воды в резервуаре обеспечивает электрический поплавковый клапан для емкости, вспомогательный механический клапан поплавковый для бака. В случае сбоя работы электромагнитного клапана долива (засор мембраны, старость, нарушение герметичности и пр.

) механический клапан перекроет долив воды в бак по достижению ее максимальной отметки. Такой способ защитит емкость от перелива и возникновения непредвиденных последствий для ее владельца.

• Комментариев: 11Поплавковый клапан Aquatech механический 1 ″ для регулирования уровня наполнения для ёмкости.
• Комментариев: 34Поплавковый клапан Quickstop уровня наполнения для ёмкости.
• Комментариев: 30Поплавковый выключатель уровня электрический (до 220 В) с 3-х жильным проводом для технической воды
• Оставить комментарийКлапан поплавковый для бака Farg металлический с латунным седлом 3/4 ″ — 1,1 / 4 ″ (без шара!)
• Оставить комментарийКлапан поплавковый для бака Farg металлический с седлом из нержавеющей стали AISI 430 3/4 ″ — 2 ″ (без шара)
• Комментариев: 1Клапан поплавковый для бака Farg металлический с седлом из нержавеющей стали 1/2 ″ -1 ″ для горячей воды
• Оставить комментарийПоплавковый выключатель двухпозиционный с проводом 1-5 метров для питьевой воды
• Оставить комментарийПоплавковый выключатель TAURUS с проводом 10-20 м для сточных бытовых и промышленных вод
• Оставить комментарийПредназначен для определения уровня заполнения ёмкости жидкостью.
• Комментариев: 7Электромагнитный соленойдный клапан для воды 24 V. Предназначен длядля перекрытия / открытия водяного потока.

Выключатель поплавковый уровня воды в резервуарах

Как в промышленности, так и в быту существуют различные виды резервуаров, заполняемых различными видами жидкостей или сыпучих материалов. Контролировать процесс наполнения или расхода разнообразных веществ без применения автоматики порой бывает очень сложно и требует большого промежутка времени.Поэтому для контроля и регулирования уровня любого наполнителя, стали использовать специальный прибор, называемый датчиком уровня жидкости. Принцип действия таких устройств очень разнообразен.

Общие характеристики датчиков

Цели использования датчиков уровня весьма разнообразны :

• Для установления количества жидкости в ёмкости и определения установленного сигнала, в случае превышения максимально допустимой нормы в резервуаре, на контакты управляющего реле.
• Для включения звуковой или световой сигнализации на пульте управления в главном корпусе.
• Для отображения показателей жидкости на мониторе центрального управления, с указанием конкретных резервуаров, если есть несколько емкостей.
• Если существует дополнительное насосное оборудование, датчики осуществляют автоматический контроль, за установленным уровнем жидкости.

Существует два основного метода уровня воды в резервуаре:

1. Контактный .При использовании этого метода устройство контроля непосредственно в ёмкости на определенной высоте. Срабатывание датчика происходит в момент, когда уровень жидкости достигает установленного значения. По такому методу работают гидростатические и поплавковые модели оборудования.
2. Бесконтактный . Применение этого метода, чаще всего, осуществляется при работе в устройствах с более вязкими фракциями, а также с токсичными веществами. Используется бесконтактный метод в ультразвуковом, емкостном, оптических, магнитных моделях оборудования .

По принципу работы датчики разделяют на виды:

• Поплавковый датчик уровня жидкости. Благодаря простому конструктивному решению, датчики такого вида получили наиболее широкое распространение в устройствах контроля уровня жидкости.
• Радарные датчики уровня материала. В своей работе используют принцип приёма и отражения частотных волн. Сигнал от передатчика отражается от материала, находящегося в резервуаре, и фиксируется приёмным датчиком.Специальный, специальный аппаратный блок сравнивает такие сигналы в установленный промежуток времени. Именно изменение показателей этого сигнала и позволяет оценить уровень вещества в используемой ёмкости.
• Ёмкостные датчики используют принцип работы данного конденсатора, который заключается в изменении емкости в зависимости от количества вещества, находящегося в резервуаре. Этот вид датчиков наиболее эффективен при работе с сыпучими веществами.
• Ультразвуковые датчики работают по тому же принципу, как и радарные, происходит передача и приём ультразвуковых волн.
• Гидростатические датчики используют в процессе измерения давления столба вещества. В зависимости от показателя величины давления и определяется количество воды в резервуаре.

При выборе устройства необходимо обратить внимание на многие факторы :

• Какая жидкость планируется содержаться в баке. При этом желательно знать её характеристики, плотность. Важно знать влияние на здоровье человека существующего в запасаре вещества.
• Обязательно нужно указать материал, из которого планируется изготовить ёмкость. От этого показателя будет зависеть выбор измерителя количества вещества.
• Вид сигнала для получения информации о количестве жидкости в баке.
• Предел измерения. Этот показатель учитывается при определении необходимого размера ёмкости.
• Обязательно обязательство соблюдения требований санитарных норм.
• Максимальная и минимальная температура применения.Необходимость учёта этого фактора обусловлена ​​зависимостью работы устройства при различных температурных параметрах.
• И конечно же, одним из главных параметров качества жидкости.

Устройство и применение поплавкового датчика уровня воды

Поплавковые датчики уровня жидкости самыми надёжными и дешёвыми устройствами для определения количества вещества в ёмкости . Благодаря простоте конструктивного решения, датчики поплавкового широкое применение почти во всех областях промышленности.Незаменимыми помощниками они остаются и в бытовых условиях применения.

По расположению в резервуаре поплавковые выключатели можно разделить на вертикальные и горизонтальные .

Применение поплавковых датчиков с вертикальным расположением штока намного чаще, нежели горизонтальных указателей. Внутри вертикального штока расположены герконы. Поплавок всегда на поверхности жидкости, внутри его находится магнитный шарик. Приближаясь к геркону, поле магнита приводит к срабатыванию контактов, что служит сигналом о наполнении ёмкости.Этот сигнал и приводит к срабатыванию контактов реле на насосе.

Если установка вертикального штока в резервуаре затруднена, то датчик крепят на стенке в горизонтальном положении.

Поплавковый выключатель для электрических насосов

Такое устройство предназначено автоматизировать работу электрических насосов в различных системах водоснабжения и водоотведения. выключатель электрического насоса при достижении необходимого уровня жидкости .

Выключатели бывают с двумя контактами или с тремя контактами . Двух контактный выключатель просто соединяет электрическую цепь, когда он находится в положении «выключен» или разъединяет ее при положении — «включён».

Выключатели с тремя проводами являются универсальными, если имеется один общий контакт, а переключение осуществляется между двумя другими. В одном положении электрическая цепь управления насосом соединяется одним проводом, а в другом — вторым.Такие выключатели могут срабатывать как при наполнении ёмкости.

Пластиковый корпус выключателя может иметь различную форму (прямоугольную, круглую, овальную) и является водонепроницаемым и герметичным. Наличие воздуха внутри корпуса позволяет постоянно находиться в плавучем состоянии. Металлический шарик, который находится внутри корпуса, перекатываясь, коммутирует электрическую цепь реле насоса. Для качественного создания контакта при замыкании, в корпусе выключателя есть магниты.Благодаря им, шарик надёжно фиксируется в крайних положениях. Сила магнита рассчитана на прочное удержание шарика при уклоне до 70 °.

Поплавковый клапан для водяных резервуаров

Поплавковый клапан обеспечивает контроль уровня воды в любом открытом баке .

Работа его осуществляется без участия человека. Поэтому система, в которой используется такой клапан, является полностью автоматической.

Состоит поплавковый клапан из:

• Поплавка.
• Подвижной рычажной системы.
• Пропускного узла, в который входят входные и выходные патрубки.

Устанавливается клапан внутри установленной ёмкости, предназначенной для хранения и при необходимости, для автономного снабжения водой, если отсутствует центральное водоснабжение.

Принцип работы клапана очень прост. Если уровень воды снизился, то поплавок опускается, открывая клапан и доступ к подаче воды. При полном заполнении — поплавок поднимается, закрывающийся клапан.

Как видно из материалов, во многих случаях устройство и обслуживание систем контроля, за уровнем жидкости в резервуаре. Поэтому её настроить несложно своими руками. А также имея хоть небольшие знания электрики, несложно подключить насос самостоятельно.

Выключатель поплавковый уровня воды в резервуарах

Как в промышленности, так и в быту существуют различные виды резервуаров, заполняемых различными видами жидкостей или сыпучих материалов. Контролировать процесс наполнения или расхода разнообразных веществ без применения автоматики порой бывает очень сложно и требует большого промежутка времени. Поэтому для контроля и регулирования уровня любого наполнителя, стали использовать специальный прибор, называемый датчиком уровня жидкости. Принцип действия таких устройств очень разнообразен.

Общие характеристики датчиков

Цели использования датчиков уровня весьма разнообразны :

• Для установления количества жидкости в ёмкости и определения установленного сигнала, в случае превышения максимально допустимой нормы в резервуаре, на контакты управляющего реле.
• Для включения звуковой или световой сигнализации на пульте управления в главном корпусе.
• Для отображения показателей жидкости на мониторе центрального управления, с указанием конкретных резервуаров, если есть несколько емкостей.
• Если существует дополнительное насосное оборудование, датчики осуществляют автоматический контроль, за установленным уровнем жидкости.

Существует два основного метода уровня воды в резервуаре:

1. Контактный .При использовании этого метода устройство контроля непосредственно в ёмкости на определенной высоте. Срабатывание датчика происходит в момент, когда уровень жидкости достигает установленного значения. По такому методу работают гидростатические и поплавковые модели оборудования.
2. Бесконтактный . Применение этого метода, чаще всего, осуществляется при работе в устройствах с более вязкими фракциями, а также с токсичными веществами. Используется бесконтактный метод в ультразвуковом, емкостном, оптических, магнитных моделях оборудования .

По принципу работы датчики разделяют на виды:

• Поплавковый датчик уровня жидкости. Благодаря простому конструктивному решению, датчики такого вида получили наиболее широкое распространение в устройствах контроля уровня жидкости.
• Радарные датчики уровня материала. В своей работе используют принцип приёма и отражения частотных волн. Сигнал от передатчика отражается от материала, находящегося в резервуаре, и фиксируется приёмным датчиком.Специальный, специальный аппаратный блок сравнивает такие сигналы в установленный промежуток времени. Именно изменение показателей этого сигнала и позволяет оценить уровень вещества в используемой ёмкости.
• Ёмкостные датчики используют принцип работы данного конденсатора, который заключается в изменении емкости в зависимости от количества вещества, находящегося в резервуаре. Этот вид датчиков наиболее эффективен при работе с сыпучими веществами.
• Ультразвуковые датчики работают по тому же принципу, как и радарные, происходит передача и приём ультразвуковых волн.
• Гидростатические датчики используют в процессе измерения давления столба вещества. В зависимости от показателя величины давления и определяется количество воды в резервуаре.

При выборе устройства необходимо обратить внимание на многие факторы :

• Какая жидкость планируется содержаться в баке. При этом желательно знать её характеристики, плотность. Важно знать влияние на здоровье человека существующего в запасаре вещества.
• Обязательно нужно указать материал, из которого планируется изготовить ёмкость. От этого показателя будет зависеть выбор измерителя количества вещества.
• Вид сигнала для получения информации о количестве жидкости в баке.
• Предел измерения. Этот показатель учитывается при определении необходимого размера ёмкости.
• Обязательно обязательство соблюдения требований санитарных норм.
• Максимальная и минимальная температура применения.Необходимость учёта этого фактора обусловлена ​​зависимостью работы устройства при различных температурных параметрах.
• И конечно же, одним из главных параметров качества жидкости.

Устройство и применение поплавкового датчика уровня воды

Поплавковые датчики уровня жидкости самыми надёжными и дешёвыми устройствами для определения количества вещества в ёмкости . Благодаря простоте конструктивного решения, датчики поплавкового широкое применение почти во всех областях промышленности.Незаменимыми помощниками они остаются и в бытовых условиях применения.

По расположению в резервуаре поплавковые выключатели можно разделить на вертикальные и горизонтальные .

Применение поплавковых датчиков с вертикальным расположением штока намного чаще, нежели горизонтальных указателей. Внутри вертикального штока расположены герконы. Поплавок всегда на поверхности жидкости, внутри его находится магнитный шарик. Приближаясь к геркону, поле магнита приводит к срабатыванию контактов, что служит сигналом о наполнении ёмкости.Этот сигнал и приводит к срабатыванию контактов реле на насосе.

Если установка вертикального штока в резервуаре затруднена, то датчик крепят на стенке в горизонтальном положении.

Поплавковый выключатель для электрических насосов

Такое устройство предназначено автоматизировать работу электрических насосов в различных системах водоснабжения и водоотведения. выключатель электрического насоса при достижении необходимого уровня жидкости .

Выключатели бывают с двумя контактами или с тремя контактами . Двух контактный выключатель просто соединяет электрическую цепь, когда он находится в положении «выключен» или разъединяет ее при положении — «включён».

Выключатели с тремя проводами являются универсальными, если имеется один общий контакт, а переключение осуществляется между двумя другими. В одном положении электрическая цепь управления насосом соединяется одним проводом, а в другом — вторым.Такие выключатели могут срабатывать как при наполнении ёмкости.

Пластиковый корпус выключателя может иметь различную форму (прямоугольную, круглую, овальную) и является водонепроницаемым и герметичным. Наличие воздуха внутри корпуса позволяет постоянно находиться в плавучем состоянии. Металлический шарик, который находится внутри корпуса, перекатываясь, коммутирует электрическую цепь реле насоса. Для качественного создания контакта при замыкании, в корпусе выключателя есть магниты. Благодаря им, шарик надёжно фиксируется в крайних положениях. Сила магнита рассчитана на прочное удержание шарика при уклоне до 70 °.

Поплавковый клапан для водяных резервуаров

Поплавковый клапан обеспечивает контроль уровня воды в любом открытом баке .

Работа его осуществляется без участия человека. Поэтому система, в которой используется такой клапан, является полностью автоматической.

Состоит поплавковый клапан из:

• Поплавка.
• Подвижной рычажной системы.
• Пропускного узла, в который входят входные и выходные патрубки.

Устанавливается клапан внутри установленной ёмкости, предназначенной для хранения и при необходимости, для автономного снабжения водой, если отсутствует центральное водоснабжение.

Принцип работы клапана очень прост. Если уровень воды снизился, то поплавок опускается, открывая клапан и доступ к подаче воды. При полном заполнении — поплавок поднимается, закрывающийся клапан.

Как видно из материалов, во многих случаях устройство и обслуживание систем контроля, за уровнем жидкости в резервуаре. Поэтому её настроить несложно своими руками. А также имея хоть небольшие знания электрики, несложно подключить насос самостоятельно.

Набор для сборки датчика уровня

• Перейти в магазин

Всем привет. Сегодня речь пойдет об очень простом наборе для самостоятельной сборки прибора, для контроля уровень воды.Данный набор может с успехом распаять школьник 5-7 класса за один вечер. Можно конечно сделать и полностью самостоятельно, включая плату, но я решил сэкономить время, поэтому был заказан набор.

Набор был приобретен с целью хоть как то автоматизировать набор воды в бочку на даче. При чем это не совсем бочка, а скорее труба, уходящая вниз на 2.5-3 метра, поэтому запасы воды там приличные (для простоты пусть будет бочка). Задумка была простая, пока нет регулярного водоснабжения электроклапан открывается и набирает в бочку воды по заданному уровню. Расход воды ведрами по необходимости и автоматический долив в бочку. Для того что бы клапан часто не срабатывал от колебаний воды, задумано несколько уровней. Нижний при котором включается клапан и верхний при котором выключается. Т.е. есть определенная мертвая зона при которой расход воды есть, а подача воды в бочку пока отсутствует. Кстати, эта мертвая зона и есть фактически такое понятие, как гистерезис .
В прошлом году эту функцию выполняет такое пардон устройство, как поплавковый механизм из бачка унитаза.Работало исправно, изредка засорялось, поскольку вода поступает по трубам прямиком из реки. В итоге зиму не пережило, поскольку было выполнено из пластмассы и развалилось от мороза.
Данный набор был призван заменить вышедший из строя механизм.

По мере хранения собранной платы и ожидании дачного сезона, была произведена попытка применить собранную плату на производстве, вот на такой установке.

Это просто большая кастрюля с нагревателем типа ТЭНов мощностью 27 КВт. Продукцию достают из холодильника целыми поддонами и закладывают в кострюлю. Надо все это нагреть до 90 С. Представляете сколько электроэнергии тратится ежесуточно ?!

Продукция между прочим представляет из себя свиные желудки и кудрявку (часть кишков).
Насколько я знаю желудки чем то набивают и употребляют в пищу, с кишками примерно то же самое — в том числе и колбасы с сосисками.

Это дело варится и повторно замораживается. Далее отправляется в Китай.Вот так вот, круговорот товара в природе. Мы им натуральные субпродукты, а в ответ электронику.

Назрел вопрос перевести нагрев кастрюли на пар. Так экономнее и мощность выше. Производительность вырастает в разы. Вот тут и потребовался датчик уровня, что бы никого паром не обварило и пар подавался только тогда, когда в емкости присутствует хотя бы минимальное количество воды.

Однако я вовремя спохватился и отказался от окончательной установки, хотя испытания показали работоспособность платы. Применять на производстве самоделки противопоказано. Поэтому нашли менее оперативно нужный прибор, который имеет те же функции, но имеет еще и сертификат. Принцип работы заводского прибора практически соответствует набору с интернет-магазином и в конкретной ситуации те же функции.
Этот прибор отечественного производства Овен САУ-М7.

В небольшом пакетике «кучка» деталей, плата и провода.

По номинальному я не сортировал, просто разложил для наглядности.

Схема не простая, а очень простая. Используется 4 элемента 2И-НЕ, при чем два из них выполняет функцию триггера. Он нужен для формирования петли гистерезиса.
Контакты 1 и 2 разъема J3 дают сигнал на нижнем уровне и включают реле. Контакты J4 1 и 2 — верхний уровень и аварийный, при срабатывании любого из них реле выключается. Срабатывание реле дублируется зажиганием светодиода. Схема уверенно срабатывает на водопроводную воду и так же уверенно на воду после водоподготовки, в которой солей меньше.
Я собирал плату практически не глядя в схему, разве что номинал резисторов посмотрел.
Перепутать выводы маловерно и даже установить такие детали, как разъемы или транзисторы неправильно помешает нанесенная шелкография.
Единственный минус при инструкции — я перепутал местами светодиоды. Но это так, мелочи, на работоспособность не влияет.

В датчиков были применены самодельные датчики уровня кондуктометрического типа. Примерно вот так они выглядят в сборе:

На плате со стороны установки деталей нанесена шелкография, вполне качественная.

Процесс распайки деталей вам не будет интересен, поскольку я не являюсь сборщиком и не владею особенностями техпроцесса по сборке плат. Что в руку попалось с краю, то и запаивал.
Печатная плата со стороны пайки покрыта защитной маской. Металлизации нет. Плата односторонняя.

Использовал припой типа ПОС 61 с канифолью. Насвинячил немного.

Провода фиксации зафиксировал герметиком, что бы не обломались на выходе из отверстий. Провода, что шли в комплекте, мне показались слишком короткими.

Плату помыл растворителем со спиртом и покрыл слоем Plastik 70. Сразу заметьте разницу между моими прежними платами и. Поверхность блестит и контакты покрыты слоем пленки.
Выявился неудобство, которое на самом деле является плюсом. Хотел снять видео о работе платы с использованием мультиметра, а получил проблему в виде того, что цупы, банально не продавливают покрытие защитное. Поэтому в видео отсутствует мультиметр.

Видео демонстрации работы платы:

Upd: пока писал обзор, на страницу с товаром даже не обращал внимание, как обычно.И только после написания обзора обратил внимание на товар. Плата не совпадает с той, что мне прислали и судя по комментариям многим высылают два разных варианта платы. На функционале это не сказывается. Обе платы работоспособны.

Итоги: Простейший набор, доступ для школьников, так же имеет практическое применение. К покупке рекомендую. Осадок небольшой остался из за того, что плата пришла не та, которая в описании.

В моем случае оказались лишними проводами.Вероятно они планировались для вывода платы из светодиодов на переднюю панель и подключения источника питания.

Поплавковый клапан КТS-50 — заказать в компании Айваз Украина

Чтобы обеспечить системную эффективную работу разных водных систем, заполненные резервуары: поливные баки, цистерны, технологическое оснащение в пищевом производстве и сферах.

Поплавковый клапан дает возможность автоматически координировать нижний и верхний пороги заполнения и предупреждает выливание жидкой среды.Есть модели, где возможно регулировать степень наибольшей и наименьшей заполненности.

Современные модели имеют очень простое строение и при этом очень надежны, они обеспечивают работу без сбоев узла и всего комплекса целиком. При этом нет обеспечения постоянное техническое сопровождение. Еще одним важным плюс — поплавковые клапаны последних поколений работают тихо, не создавая неприятного шумового фона.

Как работают поплавковые клапаны для бака?

Эти приспособления просты, имеют регулировку.В их конструкцию входит поплавок, рычаг совмещенный с запорной составляющей.

Если уровень жидкости довольно высок, поплавок направляет рычаг вверх, после чего шпиндель крепко прижимает запорную составляющую к проходному отверстию наполняющей трубы.

Если уровень жидкости снижается, опускается и поплавок. Влияние на запорное устройство становится менее выраженным, и под напором воды изделие продавливается. С заполнением емкости оно возвращается к исходному закрытому положению.

Герметичность стыков полимерных прокладок, к примеру, из EPDM.

Классификация поплавковых клапанов

В промышленном производстве изготавливают приспособления, имеющие механические и электронные регуляторы вентиляторов, перекрывающего поток жидкой среды.

Механические приспособления просты и довольно дешевы. Они непосредственно воздействуют на запирающий элемент трубопровода.

Корпус клинов позволяет применять его при работе с нейтральными веществами.

Подсоединение к трубам, по которому перегоняется рабочая субстанция, происходит с помощью фланцев.

Строение изделий:

• прямоточные, устанавливаемые на прямой линии трубопровода;
• угловые, монтируемые при поворотах трубы.

Поплавковые клапаны, исходя из принципа производства, используют для работы с горячей или холодной водой.

Главные технические свойства

Требуемая разновидность арматуры выбирается из числа критериев, приведенные в паспорте изделия:

• присоединительный диаметр, в диапазоне 25-200 мм, совпадающий с диаметром трубы в точке установки;
• номинальное давление: при использовании чугунных изделий это, как правило, 1,0 МПа;
• граница допустимой температуры: при работе с горячей водой в отопительных системах это 120 ° С;
• герметичность: при использовании изделий бренда АЙВАЗ — отвечает классу «А», в соответствии с нормативом EN — 12266-1.

Когда поплавковый клапан применяется в баках с водопроводной и технической жидкостью, то он не требует постоянного технического обслуживания. Если его применяют с жидкостями, имеющимися определенными процентными загрязнениями, узел следует регулярно промывать. Это позволит предупредить залипание и заклинивание некоторых деталей.

Датчик уровня (поплавок)

ДУ представляет из себя коммутационное устройство, состоящее из микровыключателя, рычажка и металлического шарика, выполненное в герметичном пластиковом корпусе.

Устройство помещается в резервуар с водой и подключает (отключает) насос, или другое устройство в зависимости от уровня воды. Необходимый уровень достигается за счет перемещения груза по кабелю.

Поплавковый датчик уровня для применения в бытовых системах водоснабжения для управления водяными насосами, как датчик сигнализации уровня, как защита насоса от сухого хода.

Датчик Уровня выпускается с кабелем 0,5; 3; 6 метров и грузом для регулировки уровня срабатывания.

В ДУ имеются две группы контактов — нормально замкнутая и нормально разомкнутая (в зависимости от модели).

Технические характеристики датчика уровня жидкости:

1. Напряжение сети, в — 110-220.

2. Номинальный коммутируемый ток, 6А.

3. Диапазон рабочих температур воды, С — 1-40.

4. Длина кабеля, м 0,5; 3; 6.

5. Габаритные размеры, мм — 129х91х40.

6. вес, кг — 0,8.

Меры безопасности

1. Применение ДУ не рекомендуется без заземления в схемах с силовой нагрузкой.

2. Категорически запрещается применение ДУ с воспламеняющими, взрывоопасными и агрессивными жидкостями.

3. ДУ при эксплуатации всегда должен находиться на поверхности воды, нельзя допускать замерзания прибора в воде.

4. Монтаж ДУ должен быть осуществлен с соблюдением правил электробезопасности.

Монтаж датчика уровня воды

1. Перед монтажом необходимо убедиться в соответствии характеристик подключаемого оборудования и ДУ.

2. Пропустить кабель через отверстие в грузе и подключить ДУ последовательно с нагрузкой.

3.Изолировать неиспользуемый выход ДУ.

4.Установить ДУ в резервуаре с водой, необходимый уровень воды достигается за счет перемещения груза по кабелю.

Бак для воды Акватек ATH 1500 (синий) с поплавком

В комплекте с данным баком для воды поставляется поплавковый клапан 1 «.Дополнительно его покупать не нужно! Бак для воды Aquatech ATH 1500 (синий) в линейку продукции, имеющей цилиндрическую форму, предназначенную для хранения жидкостей и сыпучих продуктов (возможно хранение питьевой жидкости, воды на протяжении длительного периода времени). Конструкция бака ориентирована на горизонтальную установку, непосредственно сама «цилиндрическая» часть резервуара располагается вдоль опорной поверхности, имеющей отличную жесткость за счет прямоугольных выступов, которые собственно и формируют опорную площадку. Характеристики: Для изготовления бака используется полиэтилен, обладающий средней плотностью. В основе процесса производства изделий типа используемой технологии ротационной формовки, достигнута эта монолитность конструкции для хранения воды. Бак для воды Aquatech ATH 1500 может быть в двух цветах — черном или синем. Благодаря такой конструкции в емкости не проникают ультрафиолетовые лучи, помогает предотвратить появление бактерий, провоцирующих цветение воды.Особенности и преимущества изделия: Представленная модель может использовать различных сферах для эффективного хранения жидкостей и сыпучих материалов, а также в качестве накопительных емкостей для обустройства отопительных и водообеспечивающих систем. Отличные прочностные характеристики и свойства материала и его надежность в совокупности с технологией ротационной формовки обеспечивает максимально долгий срок службы данных изделий. Кроме этой продукции за особенностями метода изготовления не имеет швов.В верхней части бака создается заливное отверстие (350мм), закрывающееся завинчивающейся инспекционной крышкой. Конструкция крышки имеет дополнительный элемент, эффективность для эффективной эксплуатации пластикового бака — дыхательный клапан. Специально предназначенные рабочие отверстия (по 2 шт.) В нижней и верхней части бака, для установки необходимых элементов (штуцеров, переходников) для осуществления автоматического наполнения и слива воды из бака.

Артикул производителя	1-16-2560
Родина бренда	Россия
Глубина, мм	1630
Ширина, мм	1155
Высота, мм	1295
Диаметр горловины, мм	baeb845c-589c-11ea-b326-005056893bf7
Тип бака	для воды
Поплавок	да
Гарантия, мес	12
Страна производитель	Россия
Цвет	синий
Наименование	Бак
Температура хранения max, С	70
Температура хранения мин, С	-20
Материал бака	пластик
Объем, л	1500
Форма	цилиндрическая
Модель	ATH
Бренд	Акватек
Назначение	хранение воды и различных веществ
Вес, кг	45

Гибкая система получения товара: Приобрели у нас товар и хотите скорее его получить? У нас имеется множество способов получения товара, начиная с самовывоза, и заканчивая курьерской доставкой. Большинство из вариантов совершенно бесплатны. Выберите для себя наиболее удобный способ получения товара, подробнее с ними вы сможете ознакомиться чуть ниже.

Самовывоз : получите приобретенный товар прямо с нашего склада или офиса, адрес вы сможете найти на нашем сайте, там же указан и номер телефона, по которому всегда можно с нами связаться.

Доставка курьером: курьерская доставка крайне удобна для тех, кто не желает тратить свое время на долгую поездку до нашего местоположения.Работу курьера необходимо оплачивать, именно поэтому данный способ доставки не является бесплатным. Цена вполне приемлема, более того, вам никуда не придется идти — мы все сделаем сами!

Также вы можете получить свой товар по почте .

Доставка транспортной компанией : удобный и оперативный способ получения товара. Доставка товара до терминала ТК города отправителя бесплатна.
