Определение места повреждения кабеля — 3 проверенных метода

Производство и обслуживание кабелей и кабельных сетей – это хорошо знакомый и отлаженный процесс. Но повреждения кабеля всё равно случаются даже у профессионалов. Поэтому для ликвидации и предупредительной локализации повреждений очень важно иметь не только квалифицированный персонал, но и профессиональное оборудование.

Содержание статьи

Виды повреждений кабельных линий

Кабельные линии регулярно подвергаются неблагоприятному воздействию капризов природы. Но чаще всего неприятности происходят по вине человека. Например, при земляных работах или сдвигах грунта, среди самых частых причин повреждений можно назвать следующие: старение или окончание расчётного срока эксплуатации, перенапряжение, тепловая перегрузка, коррозия, неквалифицированная прокладка кабеля, дефекты производства, а также дефекты, возникающие при транспортировке и хранении.

  1. Короткое замыкание

    Поврежденная изоляция приводит к низкоомному замыканию двух или более проводников в месте повреждения.
  2. Замыкание на землю/ короткое замыкание на землю
    Повреждения могут возникать из-за замыкания на землю (низкоомное соединение с потенциалом земли) индуктивно заземленной сети или изолированной сети, и/или из-за короткого замыкания на землю заземленной сети. Еще один вид повреждения — двойное замыкание на землю, характеризующееся двумя замыканиями на землю на разных проводниках с отдельно расположенными начальными точками.
  3. Обрывы кабеля
    Механические повреждения и движение земной поверхности могут вызвать обрывы одного или нескольких проводников.
  4. Заплывающие повреждения
    Зачастую повреждение не стабильно, носит эпизодический характер и зависит от нагрузки на кабель. Причиной может быть высыхание кабелей с масляной изоляцией при низкой нагрузке.
    Еще одна причина — частичный разряд вследствие старения или электрического триинга в кабелях с полимерной изоляцией.
  5. Повреждения кабельной оболочки
    Повреждения внешней кабельной оболочки не всегда ведут к немедленному выходу кабельной линии из строя, но с течением времени могут вызывать повреждения кабеля, в частности, из-за проникновения влаги и повреждений изоляции.

Один участок может состоять из отрезков различных типов кабелей, особенно в густонаселённых местах с большим скоплением инженерных коммуникаций. Используются кабели с полимерной изоляцией или пропитанной бумажной изоляцией. На практике повреждения кабеля приходится определять на всех уровнях напряжения — как в низковольтных, так и в средне- и высоковольтных системах. Поэтому для каждодневного использования целесообразно применять оборудование для поиска повреждений кабеля, разработанное для средне- и высоковольтного диапазона, однако с таким же успехом могло бы использоваться и в низковольтных системах.

Поиск повреждений кабеля в нестандартных ситуациях к содержанию

Методика поиска повреждений кабеля предполагает следующий логический порядок выполнения действий в четыре этапа: При анализе повреждения устанавливаются характеристики дефекта и определяется дальнейшие действия. При предварительной локализации дефекта определяется место дефекта с точностью до одного метра. Далее выполняется точная локализация места повреждения, чтобы по возможности ограничить объем экскавации грунта и минимизировать время ремонта.

  1. анализ повреждения;
  2. предварительная локализация
  3. идентификация кабелей
  4. точная локализация

Повреждения кабеля необходимо локализовать быстро и точно, чтобы обеспечить условия для последующих ремонтных работ и ввода линии в эксплуатацию. Как можно быстрее и как можно точнее: главное — правильно выбрать метод измерения!

При работе с протяжёнными кабельными линиями может случиться так, что распространённый метод импульсной рефлектометрии окажется непригодным по причине слишком сильного угасания измерительного импульса или его отражения. Здесь на помощь может прийти метод импульсного тока (ICM). Для поиска заплывающих, т.е. нерегулярных и зависящих от напряжения повреждений – отлично подходит метод затухающего сигнала (Decay).

В случае, если наиболее распространённые методы определения мест повреждений кабеля, такие как метод импульсной рефлектометрии (TDR) или метод вторичного импульса/мультиимпульсный метод (SIM/MIM) оказались неэффективными, причиной может быть слишком сильное угасание измерительного сигнала на больших расстояниях, существенно усложняющее оценку импульса. Другой причиной может стать высокая ёмкость кабеля, препятствующая импульсному разряду, используемому в методе SIM/MIM, поскольку при выполнении SIM-измерения емкость импульсного конденсатора должна значительно превышать ёмкость кабеля. Поэтому в случае очень длинных кабелей рекомендуется использовать другой метод, а именно — метод импульсного тока ICM (Impulse Current Method).

Первая возможность — с помощью импульсного генератора с замкнутым импульсным переключателем зарядить кабель постоянным током до напряжения пробоя, что позволит использовать собственную ёмкость кабеля.

Это повысит потенциальную ёмкость импульса. Тогда расстояние от импульсного генератора до повреждения импульсная энергия будет преодолевать не самостоятельно, а «переноситься» ёмкостью кабеля. Кроме того не требуется учитывать время ионизации, как в случае с импульсами.

Обнаружение повреждения с помощью импульсов тока к содержанию

При использовании метода импульсного тока в кабель подается импульс напряжения, чтобы в месте повреждения спровоцировать пробой. Этот пробой приводит к возникновению переходной волны, которая несколько раз проходит между местом повреждения и концом кабеля. При этом в каждой точке отражения она меняет свою полярность, поскольку в обоих случаях речь идет о низкоомных соединениях.

На основании интервала времени, с которым повторяется это отражение, можно определить расстояние до места повреждения (l=t*v/2 — измерительный кабель). Такой метод лучше всего предназначен для работы с длинными кабелями, поскольку распространяющийся по кабелю импульс очень широк (высокая энергия импульса).

У коротких кабелей множественные отражения накладываются друг на друга, что не позволяет определить временной интервал. Однако при использовании с длинными кабелями метод импульсного тока даёт хорошие результаты предварительной локализации дефектов.

Для анализа переходного импульса служит индуктивный датчик, регистрирующий ток в кабельной оболочке. Сигналы датчика отображаются с помощью импульсного рефлектометра (приборы BAUR серии IRG). На основании интервала времени между вторым и третьим, или между третьим и четвертым импульсом можно рассчитать расстояние. Для этого пользователю необходимо лишь отметить два следующих друг за другом пика или фронта отображаемой прибором IRG переходной волны. Расстояние от генератора импульсного напряжения до места повреждения равняется разнице рассчитанных прибором расстояний в метрах до обоих пиков (см. рис. ниже).

Расстояние до повреждения наглядно определяется по графику программного обеспечения импульсного рефлектометра. Чтобы на экране были отображены по возможности все пики этой переходной волны, диапазон расстояния импульсного рефлектометра IRG следует настроить таким образом, чтобы он в несколько раз превышал длину кабеля.

Метод затухающего сигнала к содержанию

Для трудно обнаруживаемых повреждений и, прежде всего, для повреждений, возникающих при высоких напряжениях подходит метод затухающего сигнала.

Большинство повреждений средне- и даже высоковольтных кабелей можно определить с помощью стандартного импульсного напряжения до 32 кВ. Однако в случае периодически возникающих повреждений (заплывающих повреждений) может произойти так, что это напряжение является недостаточным для возникновения пробоя и не даёт возможности достоверно определить место повреждения. Тогда добиться цели позволит метод затухающего сигнала (метод Decay).

При использовании данного метода кабель подключается к источнику испытательного напряжения и его ёмкость «заряжается» до тех пор, пока воздействующее напряжение не приведет к пробою.

В случае использования метода затухающего сигнала, импульсный рефлектометр выполняет оценку волны напряжения, осциллирующей после пробоя между источником напряжения и местом повреждения. В качестве датчика используется емкостный делитель напряжения.

Оценка полученных данных также проста, как и при использовании метода ICM, выполняется с помощью импульсного рефлектометра IRG. На диаграмме оценки пользователь отмечает два следующих друг за другом положительных пика напряжения, фронта кривой напряжения или, например, две точки прохождения кривой через нуль и считывает расстояние. Разница этих двух значений, деленная на 2, за вычетом длины измерительного кабеля образует расстояние до повреждения.

Поскольку у источника генератора высокий выходной импеданс, напряжение отражается только в месте повреждения, прибор самостоятельно рассчитывает отображаемое расстояние по заданной формуле.

Как и при использовании метода импульсного тока, настройки для отображения результата должны быть сделаны таким образом, чтобы зона отображения в несколько крат превышала длину кабеля. Это позволит показать несколько осцилляций.

Дифференциальный метод сравнения к содержанию

Ещё один проверенный метод определения повреждений кабельных линий – это дифференциальный метод сравнения.

Дифференциальный метод сравнения или дифференциальный метод относится к методам предварительной локализации повреждений кабеля. Используется в разветвленных электросетях, где стандартные рефлектометрические методы не могут дать необходимых результатов. Этот метод позволяет выполнять предварительную локализацию высокоомных и заплывающих повреждений. Название «дифференциальный метод сравнения» происходит от того, что выполняется сравнение двух параллельно полученных ICM-графиков, возникающих после подачи импульсной волны. Для этого генератор импульсной волны одновременно подсоединяется к поврежденной и к исправной фазе. Измерение методом импульсного тока выполняется один раз без перемычки и второй раз — с установленной в конце кабеля перемычкой между исправной и поврежденной фазой.

Если повреждение расположено на главной жиле между генератором и перемычкой, измерительный прибор выдаёт расстояние от перемычки до места повреждения. Однако если повреждение расположено на ответвлении, то измерение показывает расстояние от перемычки до начала этого ответвления.

По причине сложности и трудоемкости процесса реализации данного метода, он используется относительно редко – только в случае нечасто встречающихся разветвленных средневольтных сетей.

В оборудовании BAUR используются все современные методы измерения с максимальным уровнем поддержки в процессе поиска повреждений.

Определение места повреждения силового кабеля и кабельных линий

Определение мест повреждения кабельных линий (ОМП), наравне с подтверждением и испытаниями кабеля, является основной задачей электролаборатории при проведении работ по ремонту и восстановлению кабельных линий.

В Москве и крупных городах Московской области Протокол определения места повреждения является необходимым основанием для открытия Ордера на проведение земляных и строительных работ.

Базовое предложение на поиск места повреждения силовых кабелей, проложенных в земле

Базовое предложение на поиск места повреждения подходит для всех типов силовых кабелей, проложенных в земле и кабельных каналах. Под определением места повреждения кабеля, проложенного в земле, понимают поиск точки на поверхности, под которым искомое повреждение находится.

Поиск места повреждения кабеля

Описание: Поиск места повреждения силового кабеля напряжением до 10 кВ, проложенного в земле с оформлением Протокола определения места повреждения и принятием Решения по составу земляных работ, необходимых для его ремонта

Примечание: Оформляемый Протокол определения места повреждения кабельной линии заверяется круглой печатью электролаборатории и выдается Заказчику непосредственно на месте проведения работ. При необходимости, возможна последующая обработка — перенос данных Протокола ОМП на геоподоснову, спутниковый снимок и пр.

Исходные данные: Доступ к одному из концов поврежденного кабеля, доступ к трассе прокладки кабельной линии (желательно наличие плана прокладки). На противоположном конце жилы должны быть разомкнуты

Стоимость: 15000 RUB

Операции, выполняемые электролабораторией после вскрытия траншеи, носят название подтверждение места повреждения кабеля и в Базовое предложение не входят.

В оказании услуги поиска места повреждения КЛ-0,4/10 кВ существует важный нюанс:

Убедиться в том, что повреждение находится именно там, где указала электролаборатория можно только после вскрытия кабельной трассы, что само по себе требует времени и денег.

Первостепенное значение здесь имеет вопрос — Требуется ли открытие Ордера на проведение земляных работ.

Задачи у электролаборатории при заказе определения места повреждения может быть две:

1. Определение места повреждения с подготовкой документов, необходимых для открытия (оформления) Ордера на проведение земляных работ.

2. Определение места повреждения в составе работ по ремонту кабеля, т.е. когда Ордер на проведение земляных работ уже открыт или не требуется.

Понятно, что стоимость и порядок действий для этих двух случаев различны.

Мы гарантируем точность и безошибочность нахождения места повреждения силового кабеля, но при условии, что сразу после вскрытия кабельной трассы наши специалисты будут вызваны для мероприятий по подтверждению повреждения подробнее сдесь , контрольной резки и проверки кабельной линии «в обе стороны» от вырезанного неисправного участка. Практика показала, что только такой подход позволяет быстро, без лишних проволочек и недоразумений, устранить повреждение силовой кабельной линии.

Более подробно о порядке ремонта силового кабеля 0,4/10 кВ можно прочитать здесь.

Стоимость определения места повреждения силового кабеля

Устанавливаемая нами цена за определение места повреждения кабельной линии, проложенной в земле зависит от:

  • Вида повреждения
  • Протяженности кабельной линии
  • Удаленности от г. Москва

Базовые расценки на определение места повреждения (обрыва) силового кабеля:
  • КЛ-0,4/10 кВ, протяженность до 350м, чистый обрыв — 15т.р.
  • КЛ-0,4/10 кВ, протяженность до 3000м, заплывающий пробой — 25т.р.
  • КЛ-0,4/10 кВ, сшитый полиэтилен, повреждение оболочки, протяженность до 350м — 20т.р.

Мы рекомендуем проводить вскрытие трассы прокладки КЛ сразу, в присутствии специалистов определившей место повреждения лаборатории. Это позволит провести все работы за один выезд, а, значит, подтверждение места повреждения обойдется Вам практически бесплатно.

Представление результатов отыскания места повреждения кабеля

«Протокол (Акт) об определении места повреждения» по результатам поиска повреждения КЛ оформляется непосредственно на месте проведения работ и передается Заказчику.

Пример Протокола определения места повреждения кабельной линии: КЛ-10 кВ, протяженность 3500м, кабель АСБлУ (3*240)

Испытание и поиск мест повреждений кабельных линий

(Журнал «Энергетик» №4/2006)

Испытания и поиск мест повреждений кабельных линий (КЛ) традиционно принято осуществлять с помощью мобильных лабораторий, оснащенных стационарно установленным оборудованием, кабельными барабанами и системой коммутации, позволяющей выбирать требуемый режим работы.

Такие мобильные лаборатории отличаются высокой функциональностью и позволяют быстро и точно производить испытания кабельных линий и отыскание мест повреждений изоляции кабеля.

Однако стоимость этих лабораторий достаточно высока и далеко не для всех предприятий, эксплуатирующих кабельные линии, приобретение такой лаборатории является экономически оправданным. В таких случаях является разумным использование компактных систем, имеющих относительно небольшой вес, которые могут разместиться практически в любом автомобиле, легко транспортируются персоналом к месту работы и просты в управлении. При этом системы типа Syscompact обеспечивают высокую функциональность, как на этапе определения местоположения дефекта (расстояния до места повреждения), так и на этапе топографического определения места повреждения (точное определение на трассе).

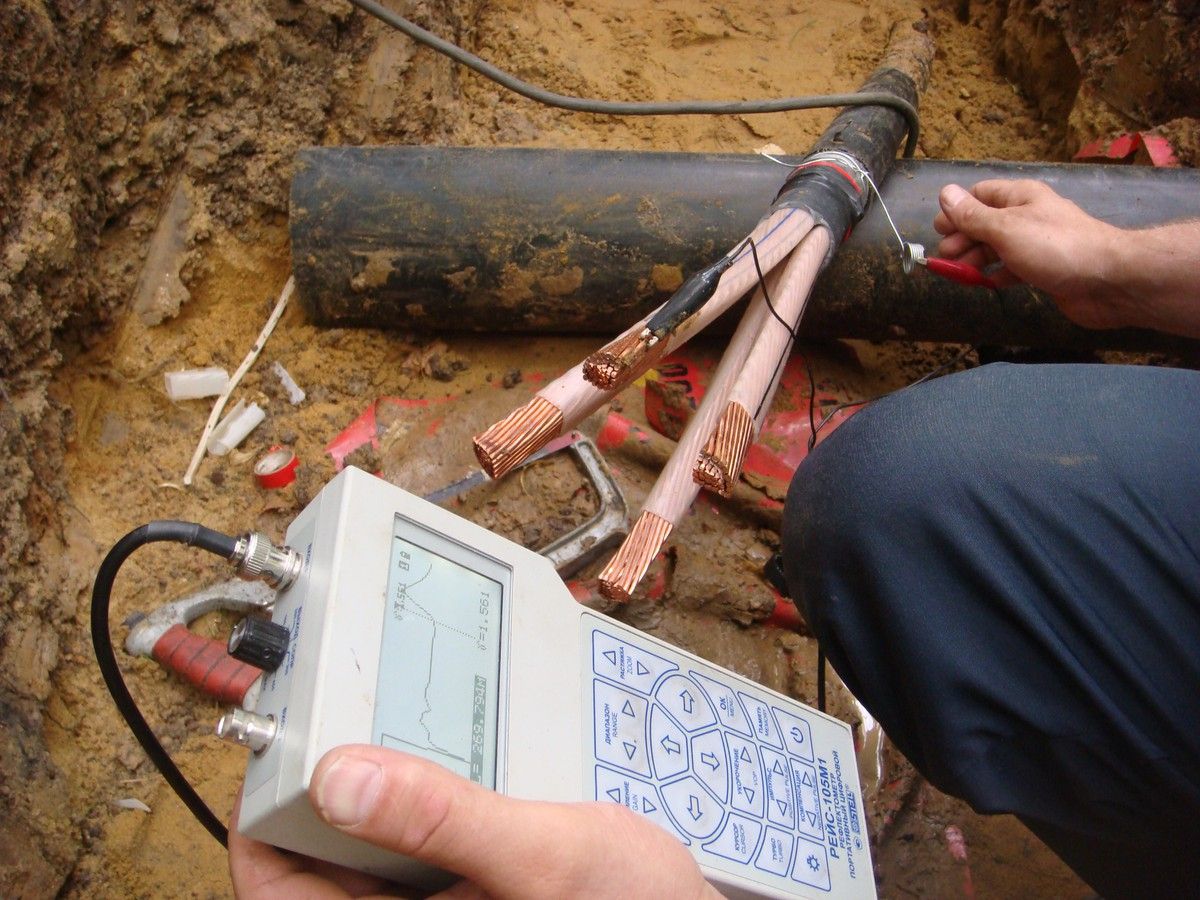

Рефлектометр определяет расстояние до места повреждения кабеля

Определение расстояния до места повреждения производится с помощью встроенного рефлектометра последнего поколения. Рефлектометр посылает пакет импульсов амплитудой до 160 В в КЛ и регистрирует отраженный сигнал от неоднородностей в КЛ. При этом очень четко регистрируются такие повреждения, как обрыв КЛ или повреждение с низким переходным сопротивлением (короткое замыкание – КЗ). Если же дефект в КЛ имеет высокое переходное сопротивление, что, как показывает практика, встречается очень часто в сетях с напряжением 6–35 кВ, работающих с изолированной или компенсированной нейтралью, то обычная рефлектометрия не дает требуемых результатов, так как уровень отраженного сигнала от места повреждения сопоставим с уровнем помех и его невозможно идентифицировать. В этом случае установка Syscompact позволяет преобразовать высокоомный дефект в низкоомный путем прожига места повреждения. Однако в большинстве случаев можно эффективно определить расстояние до места повреждения без прожига, с помощью предусмотренной в установке Syscompact дуговой рефлектометрии на основе метода вторичного импульса.

Основные принципы ее следующие: высоковольтный импульсный генератор с присоединенным согласующим устройством используется для создания и стабилизации дуги в месте повреждения кабеля. При этом синхронно включается рефлектометр, который регистрирует новую форму сигнала, отличную от простой рефлектограммы КЛ. Новая форма сигнала указывает на сильное отражение в области отрицательных значений в месте повреждения, сопротивление которого стало низким из-за низкого сопротивления дуги, горящей в месте повреждения. Иными словами, дуга идентифицируется как короткое замыкание в КЛ. Одновременное отображение сохраненной ранее формы сигнала без дуги в месте повреждения и текущего сигнала упрощает анализ полученных результатов. При реализации этого метода помимо получения точных результатов кабель не подвергается негативным воздействиям от использования прожигающей установки и переходное сопротивление в месте повреждения остается достаточно высоким. Это позволяет использовать при топографическом определении места повреждения акустический метод, наиболее простой и точный. Определение расстояния до места повреждения КЛ методом вторичного импульса очень хорошо зарекомендовало себя в случае высокоомных дефектов с напряжением пробоя до 32 кВ.

На этапе топографического определения места повреждения КЛ непосредственно на трассе установка Syscompact выступает в качестве генератора высоковольтных импульсов, вызывающих многократный пробой места повреждения с характерным акустическим эффектом. Непосредственно на трассе поиск места повреждения ведется с помощью наземного высокочувствительного микрофона специальной конструкции, в котором предусмотрена фильтрация акустического сигнала с изменяемой полосой пропускания, что позволяет ограничить влияние звуковых помех на работу оператора.

Помимо этого в современных поисковых системах компании BAUR реализована функция измерения времени запаздывания акустического сигнала от пробоя в месте повреждения КЛ относительно электромагнитного сигнала с последующим расчетом расстояния до места повреждения. Это позволяет достоверно определять место повреждения даже в случае прокладки КЛ в кабельных блоках или когда КЛ проходит под строительными конструкциями, из-за которых эхо от акустического сигнала настолько велико, что не позволяет определить место повреждения с помощью традиционных стетоскопов и наземных микрофонов.

Вторым типом компактных систем компании BAUR являются испытательные системы типа VLF, которые предназначены для испытания изоляции кабельных линий повышенным напряжением на сверхнизких частотах. Эта система позволяет проводить испытания кабелей с изоляцией из сшитого полиэтилена синусоидальным напряжением на частоте 0,1 Гц, а также кабелей с бумажно-масляной изоляцией повышенным напряжением постоянного тока. Для увеличения нагрузочной способности системы VLF оснащены функцией регулирования частоты при испытании на сверхнизкой частоте. В процессе испытаний оператор может задавать продолжительность испытаний, величину испытательного напряжения, форму испытательного напряжения (синусоида, меандр или напряжение постоянного тока), контролировать ток утечки и, кроме этого, система VLF позволяет оператору осуществить первичный прожиг дефектной изоляции кабеля в случае наступления пробоя в ходе испытаний.

Дополнительно установка VLF может использоваться в качестве генератора тестового сигнала при отыскании мест повреждения оболочки кабелей с изоляцией из сшитого полиэтилена. Установка VLF формирует ступенчатый сигнал напряжения амплитудой до 5 кВ, который создает градиент электрического поля в месте повреждения оболочки кабеля и легко обнаруживается на трассе с помощью специальных измерительных устройств, реагирующих на «шаговое» напряжение.

В заключении стоит отметить, что мобильные лаборатории, выполненные с использованием систем типа Syscompact и VLF успешной эксплуатацией доказали целесообразность развития направления компактных систем для нужд сетевых предприятий, эксплуа-тирующих кабельные линии номинальным напряжением до 10 кВ.
