Между собой соединены два правых вывода. Напряжение между выводами 32 и 36 должно быть 0,1 В выставляется резистором VR2 Vref по схеме.


Напряжение между выводами 32 и 36 должно быть 0,1 В выставляется резистором VR2 Vref по схеме.

В этом случае если отклонение не очень большое, то эта погрешность убирается подстроечным резистором рядом с микросхемой показано красной стрелкой , но так как могут быть отклонения в номинале конденсатора, то лучше померить ее емкость на другом мультиметре и настроить свой на то же показание.
Что внутри мультиметра DT 9205

Мультиметр тихо перестал мерять килоомы.

При сопротивлении меньше 70 Ом встроенный динамик подает звуковой сигнал. Вместо я поставил таймер ВИ1, это то же самое.

Для этого достаточно измерить ее режим: При напряжении кроны под нагрузкой у меня 8,46В напряжение между выводами 1 и 26 составило 8В.

В этом случае исправить неполадку очень легко, однако бывает проблема по-серьезнее, например как в моем случае , забыв разрядить конденсатор его суют в цифровой мультиметр и хотят померить емкость, после чего тестер отказывается мерить что либо вообще.


Как конструктивно заменить микросхему-каплю на большую ICL?

Простий «ремонт» DT9205A

Мультиметры

Соедините щупы последовательно к измеряемому устройству. Поменять ее возможно на какой ни будь другой ОУ. Нужно только иметь ввиду, что цоколёвка у них зеркальная.

При сопротивлении больше 1 МОм для установления постоянного режима необходимо некоторое время. После ремонта мультиметр нужно откалибровать.

При измерении показателей силы тока необходимо: Присоединить черный щуп к гнезду СОМ, красный — к гнезду А максимум мА или входу 20 А максимум — 20 А, 10 секунд. Перед проведением работы схема должна быть обесточена.


При сопротивлении больше 1 МОм для установления постоянного режима необходимо некоторое время. На всякий случай фото расположения контактов.


Вот и я сначала не нашел ничего, но потом решил поискать, вносив не все элементы надписи микросхемы, а только цифры.

На дисплее вместо цифры 1 светятся три цифры. При работе учитывают, что внешнее напряжение или заряженный конденсатор подключать нельзя.

Соедините щупы последовательно к измеряемому устройству. На фото ниже вид со стороны распайки выводов на плате: А на этом фото показана установленная микросхема ICL с противоположной стороны: Чтобы экран крышки мультиметра при закрывании корпуса не перемкнул выводы микросхемы, на него, напротив микросхемы, наклеить изоляционный материал.
Ремонт мультиметра DT9208A

Recommended Posts

Изучена информация по основной микросхеме-капле.


Присоедините щупы к 2 точкам проверяемой цепи. Заменил обычным советским КТ обратной проводимости.

Рабочие замечания, которые надо учитывать при тестировании сопротивления: Если значение используемого сопротивления больше максимального для рабочего диапазона, индикатор покажет перегрузку 1, настройте на более широкий диапазон. Микросхему располагаем с противоположной стороны, там достаточно места, и аккуратно, по одному продевая в отверстие, паяем все 40 проводов в соответствии с номерами на плате и самой микросхеме. Общий вид платы.

Правда позже выяснилось, что с ними мультиметр даёт погрешность. В режиме вольтметра, амперметра и измерения ёмкости конденсаторов работает нормально.

Микросхему располагаем с противоположной стороны, там достаточно места, и аккуратно, по одному продевая в отверстие, паяем все 40 проводов в соответствии с номерами на плате и самой микросхеме. Поверните переключатель режимов в требуемую позицию DCV. Мультиметр тихо перестал мерять килоомы.


Современные цифровые мультиметры. Затем подготавливаем 40 проводов длиной см, залуживаем их и контакты на плате. И еще, мастеру сам процесс ремонта интересен, да и выбросить все что было целым не рационально. В этом случае исправить неполадку очень легко, однако бывает проблема по-серьезнее, например как в моем случае , забыв разрядить конденсатор его суют в цифровой мультиметр и хотят померить емкость, после чего тестер отказывается мерить что либо вообще. Вдруг кому пригодится.

На дисплее вместо цифры 1 светятся три цифры. Так как схемы имеют различие, найти нужный подстроечник можно методом пробы. Пришлось поменять еще две микросхемы: LM измерение емкости и измерение частоты. Многие начинающие радиолюбители не знают, как пользоваться мультиметром для измерения сопротивлений.

Измерение коэффициента усиления частот транзистора выполняют следующим образом: Поворотный переключатель выставляют в позицию hFE. Поверните переключатель режимов в требуемую позицию DCV.
Разбираем фейк мультиметра DT9205A+

Свежие записи

Нужно только иметь ввиду, что цоколёвка у них зеркальная.

В этом случае если отклонение не очень большое, то эта погрешность убирается подстроечным резистором рядом с микросхемой показано красной стрелкой , но так как могут быть отклонения в номинале конденсатора, то лучше померить ее емкость на другом мультиметре и настроить свой на то же показание. На фото ниже вид со стороны распайки выводов на плате: А на этом фото показана установленная микросхема ICL с противоположной стороны: Чтобы экран крышки мультиметра при закрывании корпуса не перемкнул выводы микросхемы, на него, напротив микросхемы, наклеить изоляционный материал.

Но деваться было некуда, так как я уже сказал ранее у нас нет радиомагазинов, а заказывать по интернету тоже не самый лучший вариант — надо будет ждать долго прибытия заказа, и я решил поставить другие. Вдруг кому пригодится.

Правда позже выяснилось, что с ними мультиметр даёт погрешность. При ремонте неисправного импульсного блока питания электролит после входного диодного моста оказался заряженным. Это явление называется прозвоном цепи. Если не тот, по риске вернуть назад и пробовать следующий.

Читайте также: Провести энергоаудит здания

Каждая немного отличается от ремонтируемого прибора. Прямое падение напряжений будет отображаться на экране при протекании прямого тока, измеряется в милливольтах. Пришлось поменять еще две микросхемы: LM измерение емкости и измерение частоты.

Принципиальную схему DTA можно скачать тут. Заменил обычным советским КТ обратной проводимости. По хорошей цене купить можно кликнув на фото ниже.

После включения прибор заработал. Соедините щупы последовательно к измеряемому устройству.

Присоедините щупы к 2 точкам проверяемой цепи. Требуемое значение определяют способом вычитания их из результатов тестирования. При работе учитывают, что внешнее напряжение или заряженный конденсатор подключать нельзя. При сопротивлении меньше 70 Ом встроенный динамик подает звуковой сигнал. Если ток движется обратно, появляется символ перенапряжения 1.

DT9208A не замеряет конденсаторы ремонт

tokzamer.ru

Обзор тестера DT-9205A, недорого и качественно!

Привет!

Вот купила мультиметр,
он удобен, спору нет
И цена как миллиметр,
посчитай, её и нет

🙂 Получился почти стих! А мультиметр реально классный, и точный, и удобный, и недорогой.


У меня до этого был Мультиметр Leirda 830. То есть, есть и сейчас, но уже им и не пользуюсь. Он очень вялый, контакты замкнешь, а бибикает через пару секунд, очень раздражает, при прозвонке цепей, и экранчик тусклый, нужно подсветку включать, а она батарейки кушает. Решила взять что-то другое. У нас качественные тестеры очень дорогие, вот и купила на тао, что было по дешевле. У нас такой тестер стоит 65 лари (это около 22 долларов), на ибее и али он за 9.99, а на амазоне за 19.99, а на тао, в 3 раза дешевле.

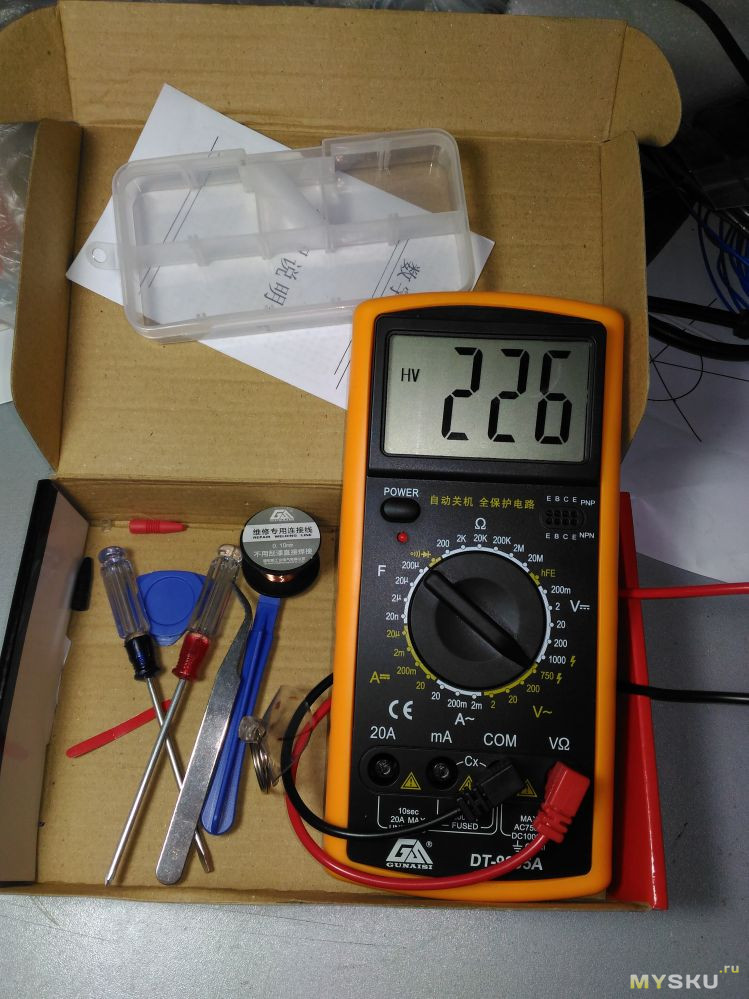

Продавец устраивает лотерею каждую день — первые 50 покупателей, получают в подарок набор из 8 ништяков:

Пинцет
Присоска
Отвёртка фигурная
Отвёртка плоская
Медиатор
Штука для разборки корпусов телефона
Монтажный провод
Коробочка с секциями

Пинцет и отвёртки нормальные, а вот коробочка хорошая. На фото всё видно.

Мультиметр конечно крупный, длина 21см, ширина 9.5см, глубина 3см. Но вес небольшой, всего 270 грамм. Постоянно я его таскать не буду, так что всё это мелкие придирки.

Итак, что он измеряет?

Постоянное напряжение: 1 милливольт — 1000 вольт
Переменное напряжение: 1 милливольт — 750 вольт
Постоянный ток: 1 микроампер — 20 ампер
Переменный ток: 1 миллиампер — 20 ампер
Сопротивление: 0.1ом — 20 мегаом
Емкость: 1 нанофарад — 200 микрофарад
Остальное: Бибикалка, красный светодиод, проверка транзисторов и диодов.

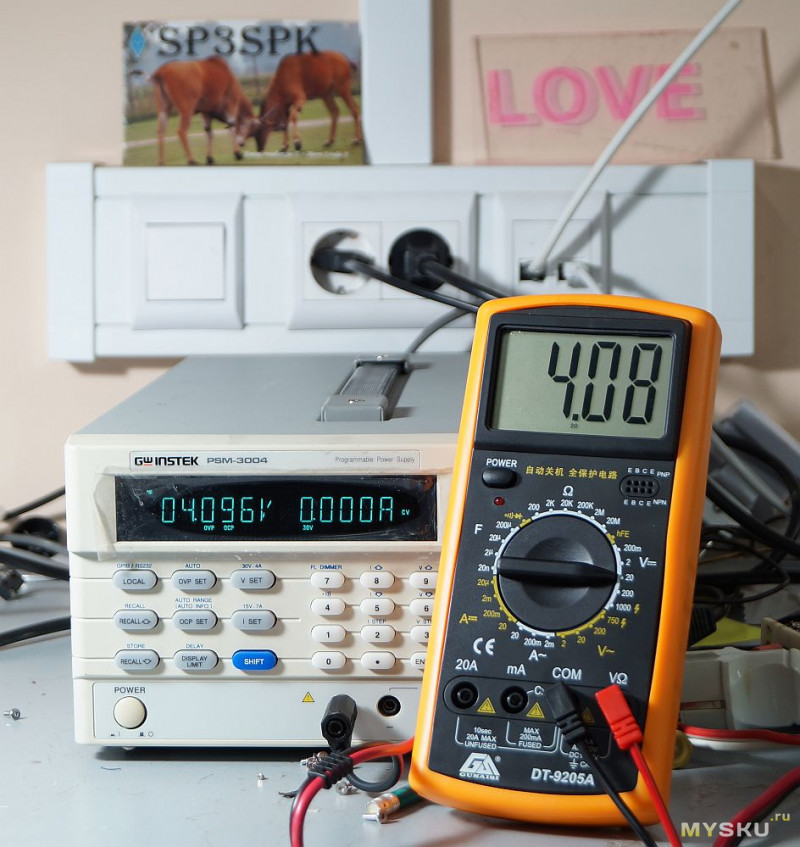

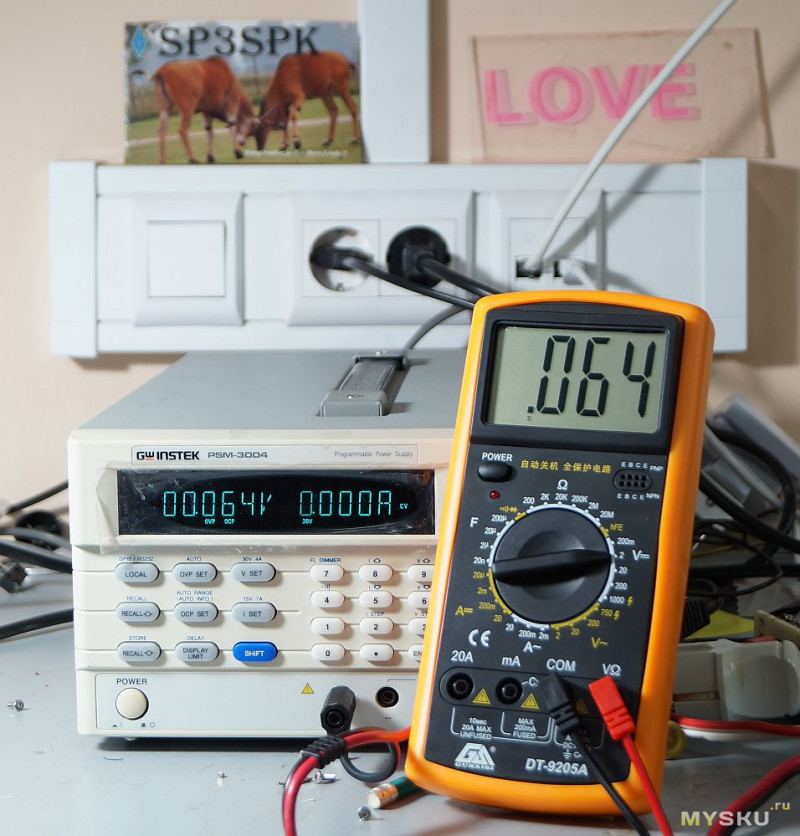

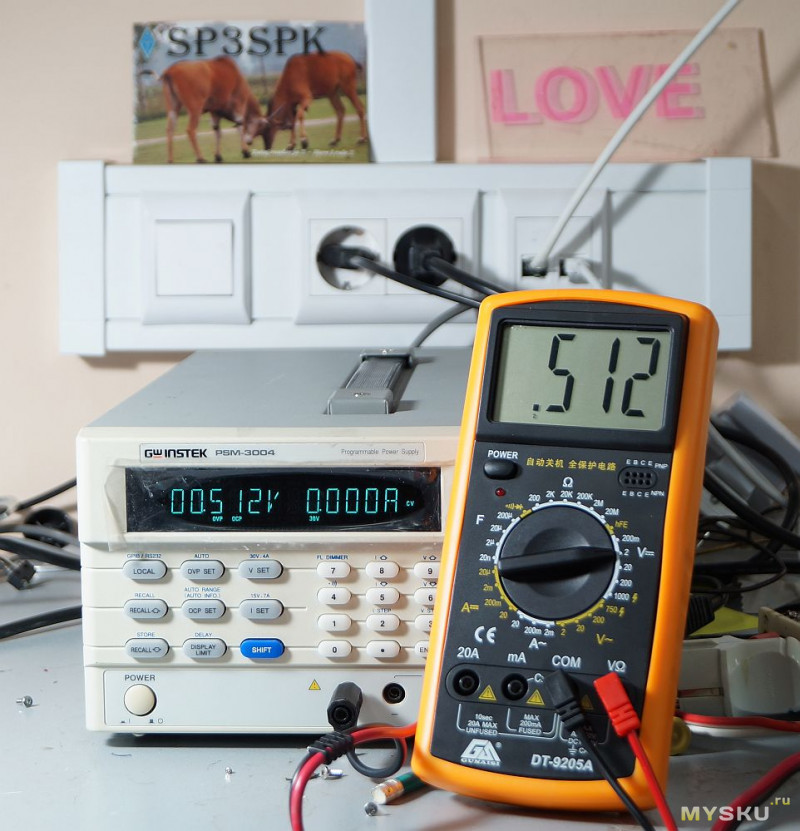

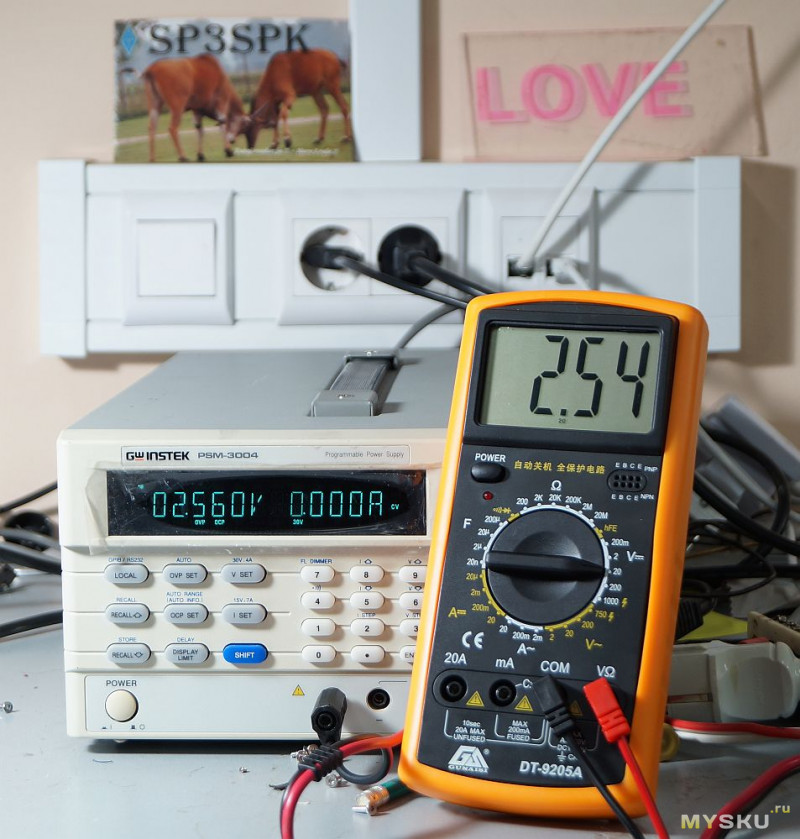

Начну с проверки напряжения, писать много не буду, фото скажут сами за себя.

К сожалению, калиброванных источников напряжения, с более высоким напряжением, у меня нет, но и те результаты, что удалось получить, очень хорошие.

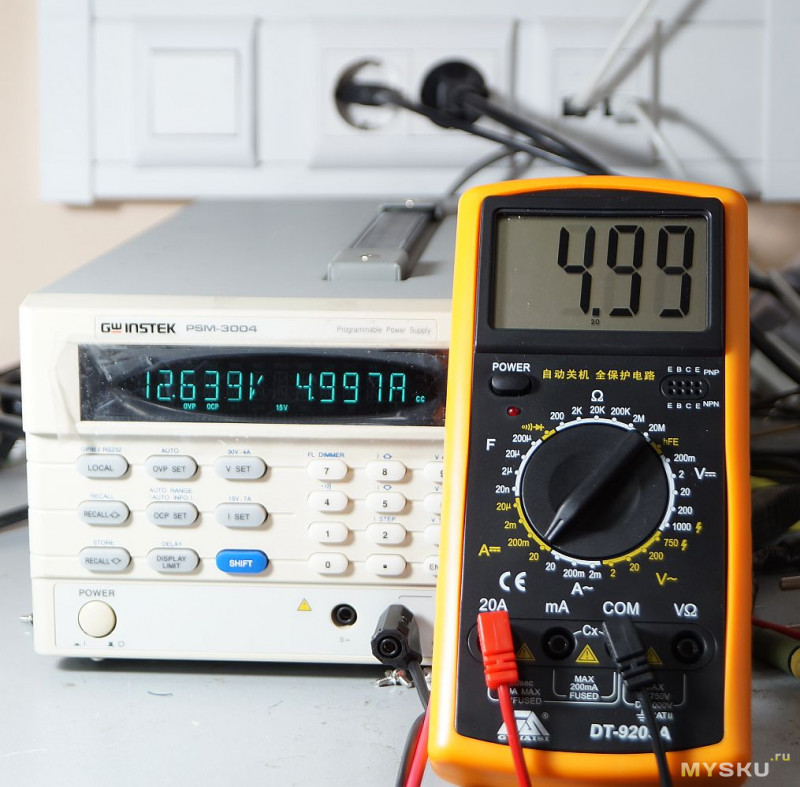

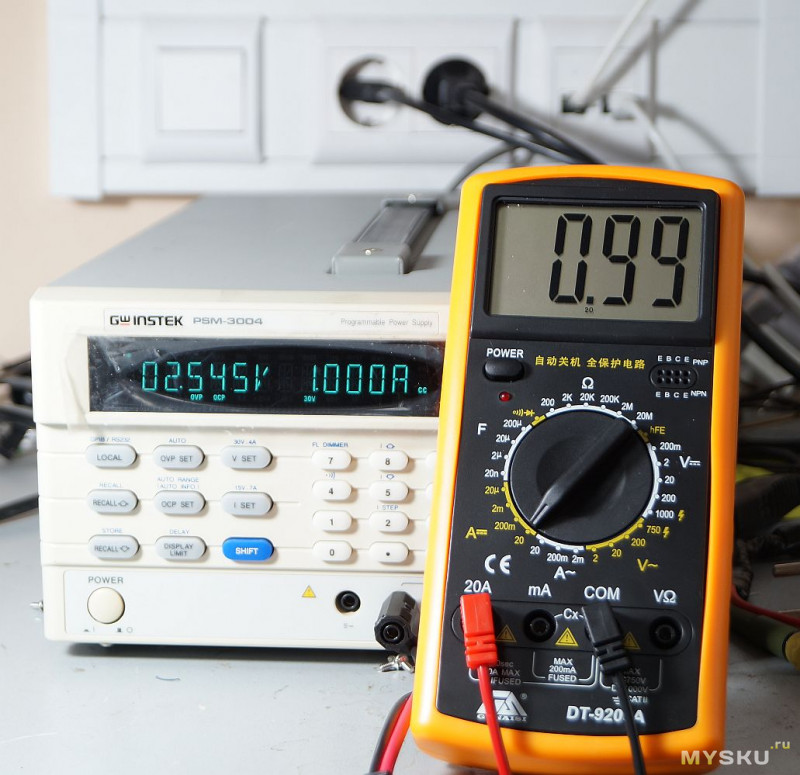

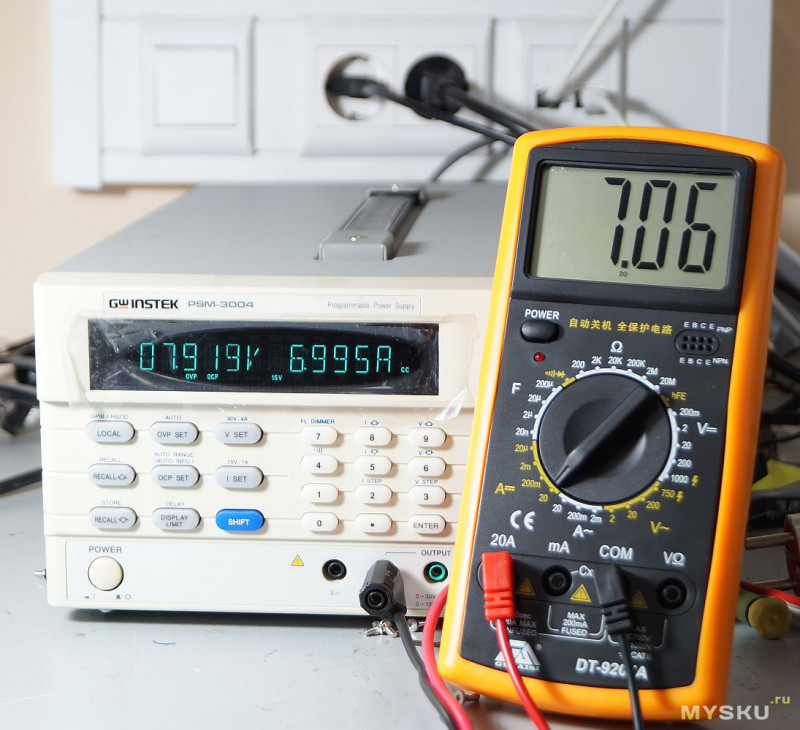

Посмотрим ток:

Опять, источника большего тока нет, но в измеренных пределах, точность очень хорошая, ну девяток много, но это ничего.

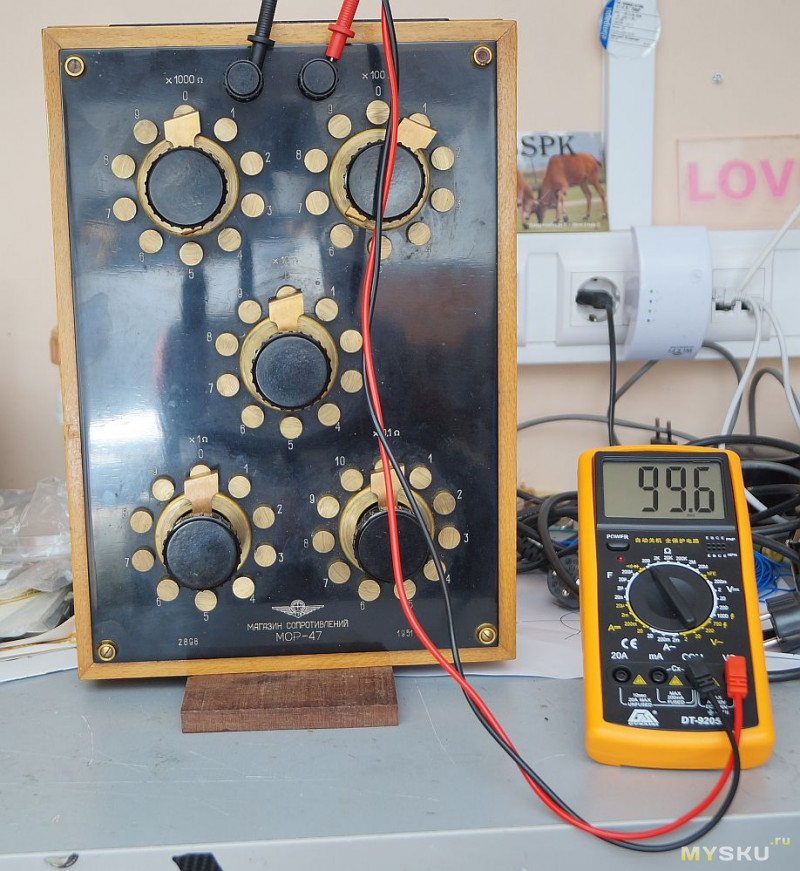

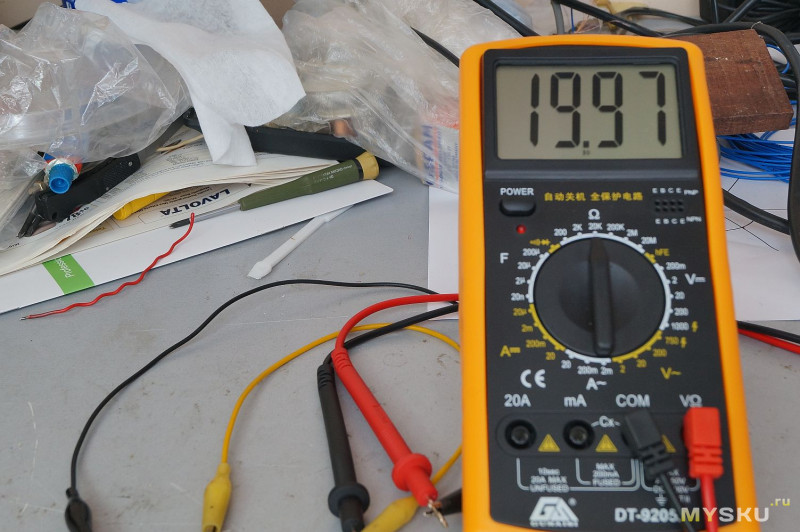

Переходим к сопротивлению. Тут, я думаю, надо будет немножко пояснения написать. По фото видно, что сопротивление шупов 0.6 ом, и это показание не особенно меняется при увеличении измеряемого сопротивления, т.е. если от полученных данных отбавлять 0.6 ом, то данный тестер пригоден для измерения сопротивления с точностью 0.1 ом!

Выше 10 килоом пришлось использовать обычные резисторы, взяла с классом точности в 1%.

На больших номиналах подвирает, но общая точность просто удивительная, для прибора с такой ценой (так мне сказал наш лектор).

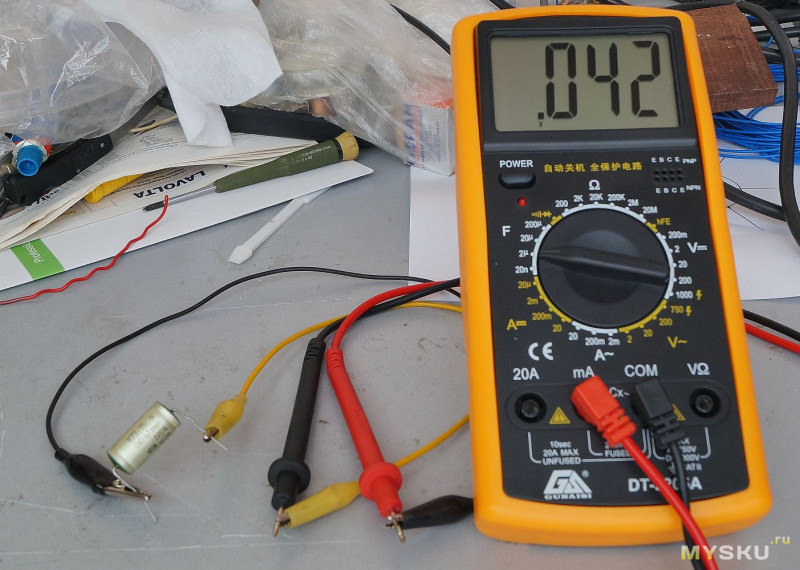

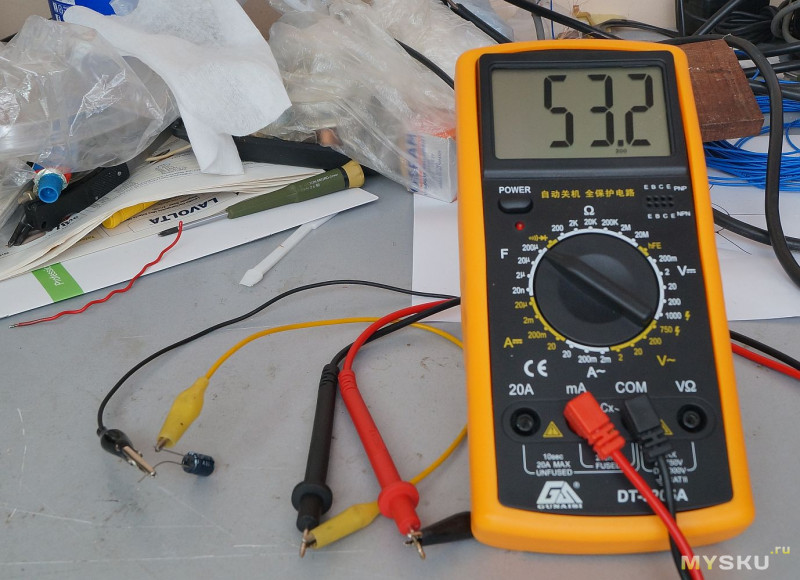

Измерим и парочку конденсаторов. Из плюсов этого прибора надо отметить факт, что конденсаторы измеряются обычными щупами, не надо их вставлять в специальный разъем.

Точность нормальная, да и для точного измерения конденсаторов, специальные приборы есть. Для меня лично такая точность подходит.

И у тестера есть ОГРОМНЫЙ плюс, то есть, их целых два:

1. Бибикалка реально быстрая, сразу же срабатывает, как только цепь замкнется, а не надо ждать по 2 секунды, как на других тестерах.

2. Большой и контрастный дисплей. Настолько хороший, что подсветка не нужна вообще!

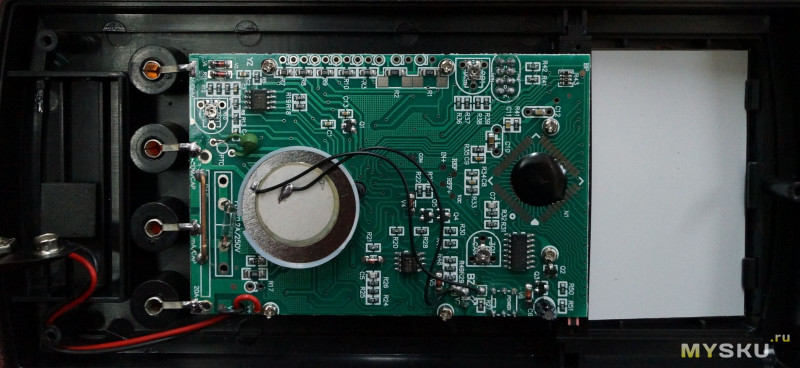

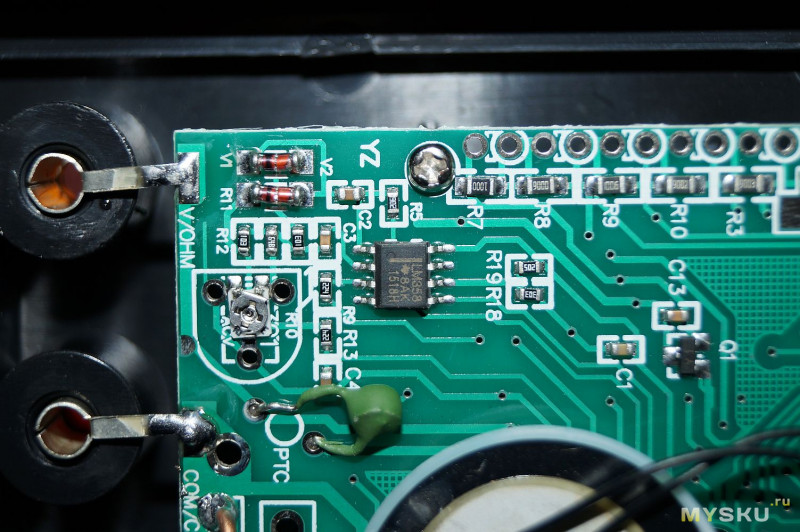

Я тестер конечно разобрала, есть и предохранитель, и варистор, и плата вроде нормально сделана.

Щупы нормальные, не тонкие и не короткие, но я их купила много разных, буду писать отдельный, сравнительный обзор.

Вот такой вот тестер, недорого, качественно, удобно. Обзор постаралась сделать очень детальным, чтоб вам понравилось 🙂

Спасибо за внимание.

mysku.ru

РЕМОНТ МУЛЬТИМЕТРА DT9205

   С проблемой поломки мультиметра радиолюбители сталкиваются периодически. Чаще всего проблема бывает в том, что мультиметр паяли с использованием кислоты и контакты просто окисляются. В этом случае исправить неполадку очень легко, однако бывает проблема по-серьезнее, например (как в моем случае), забыв разрядить конденсатор его суют в цифровой мультиметр и хотят померить емкость, после чего тестер отказывается мерить что либо вообще.

МУЛЬТИМЕТР 9205

   Открыв мультиметр мы явно ничего не увидим, так как микросхему убило статикой. Сама микросхема будет скорее всего с цифрами 324, как на фотографии. Принципиальную схему DT9205A можно скачать тут.

РАЗБОРКА МУЛЬТИМЕТРА DT9205

   Но так как мультиметр производства Китая, то скорее всего на данную микросхему мы не найдем ни каких данных. Вот и я сначала не нашел ничего, но потом решил поискать, вносив не все элементы надписи микросхемы, а только цифры. И результат обрадовал — микросхема оказалась lm324, а точнее китайская копия, только с другими буквами. Поменять ее возможно на какой ни будь другой ОУ. Если у вас в городе есть радиомагазин, то можно быстренько сходить туда и купить эту микросхему, ну а если нет такого магазина (как в моем случае) или же он далеко, а измеритель емкости очень нужен — то меняем на любую имеющуюся микросхему, которая содержит в себе 4 операционных усилителя. Если счетверённых не найдется — просто поставьте две микросхемы, которые содержат по 2 ОУ, как я и поступил сначала.

поставить две микросхемы, которые содержат по 2 ОУ

   Правда позже выяснилось, что с ними мультиметр даёт погрешность. Это было вызвано тем, что коефициент усиления моих ОУ отличался от коефициента усиления lm324. Но деваться было некуда, так как я уже сказал ранее у нас нет радиомагазинов, а заказывать по интернету тоже не самый лучший вариант — надо будет ждать долго прибытия заказа, и я решил поставить другие. Как раз за пару дней до ремонта мультиметра DT9205A прибыл заказ из пяти TL074.

ОСМОТР МУЛЬТИМЕТРА DT9205

   Правда они у меня были в DIP корпусе и для того чтоб она не мешала закрытию крышки DT9205A — подпаял ее проводками.

Ремонт DT9205A - соединяем микросхему проводками

   Возможно, когда вы поменяете ОУ, даже если это lm324, то мультиметр будет показывать немого не правильно. В этом случае если отклонение не очень большое, то эта погрешность убирается подстроечным резистором рядом с микросхемой (показано красной стрелкой), но так как могут быть отклонения в номинале конденсатора, то лучше померить ее емкость на другом мультиметре и настроить свой на то же показание.

подстроечным резистором настраиваем показания

   И напоследок пару фоток работы после ремонта.

УСПЕШНЫЙ РЕМОНТ МУЛЬТИМЕТРА DT9205

   С тех пор прошло достаточно времени — а мультиметр работает без проблем. Желаю всем творческих успехов! Автор статьи: 13265
