Какой вилкой подключить варочную панель и какая розетка нужна

Современные встраиваемые варочные панели вытесняют традиционные электрические и газовые плиты. Техника проста в управлении. У нее более удобные конфорки и стильный внешний вид. Этот такой нужный прибор потребляет большое количество электричества, потому к его подключению надо подойти со всей ответственностью. Нужно знать, как правильно выполнять такую работу, какая вилка у варочной панели должна быть и много других нюансов.

Варианты подключения: напрямую, розетка с вилкой или клеммная колодка в распределительной коробке

Человеку, разбирающемуся в электричестве и соблюдающему технику безопасности, не составит труда самому подключить варочную плиту. Перед тем как встроить прибор, надо поставить столешницу, подвести отдельную электролинию с заземлением. Лишь после можно начинать монтаж и подсоединение техники к сети. Подключают каждую модель варочной панели Bosch (Бош), Electrolux (Электролюкс), Hansa, Weissgauff и другие так, как указано в инструкции по эксплуатации.

Для подсоединения духового шкафа и варочной панели к электросети выбирают один из способов:

  • к розетке необходимой мощности;
  • напрямую к линии, идущей от электрощитка;
  • на клеммную колодку, которая закреплена недалеко от прибора в распаечной коробке;
  • к автомату, установленному вблизи в специальном щитке;
  • с помощью сетевого шнура.

Подключиться напрямую можно только, если длины кабеля хватает от стены до прибора.

Кабель должен соответствовать мощности варочной панели

Можно ли подводить два кухонных устройства к одному разъёму питания

Подключить духовой шкаф и варочную панель в одну розетку можно. Но последняя, кроме мощности и запаса на случай скачков напряжения, должна обладать определенными характеристиками.

Разъем должен находиться над плинтусом. Чтобы розетка была защищена от воды и грязи, расстояние от пола должно быть выше 10 см.

Опасно размещать разъем над:

  • электрической и газовой плитой;
  • раковиной.

С целью безопасности стоит устанавливать розетки на такой высоте, чтобы до нее не дотянулись дети. Розетку нужно ставить не более чем на 1 м дальше от используемой техники. При установке отдельной розетки под духовой шкаф и варочную панель стоит учитывать их дальнейшее размещение. Необходимо делать так, чтобы разъемом электропитания было удобно пользоваться.

Не надо загораживать розетку.

Первый способ

Если электричество проведено правильно, то эти два прибора присоединяют к выводу для электроплиты. Некоторые мастера отсекают от духовки штекер и выполняют подсоединение при помощи клемм. Минус этого метода – потеря гарантии на духовой шкаф, потому что повреждена вилка.

Второй способ

Он состоит в подключении двух приборов в установленные дополнительные розетки

отдельно на варочную поверхность и духовой шкаф. Такой способ должен быть предусмотрен на стадии ремонта.

Третий способ

Есть еще один вариант – для подключения устройств применяют составное гнездо. В нем совмещают силовой электроразъем для электроплиты и классическую евророзетку для духовки. Эту модель розетки накладывают поверх стандартной. Для подключения необходим обычный электрический кабель, предназначенный для приготовления пищи. Но мощность шкафа для запекания не должна превышать

3 кВт.

Рейтинг лучших электрических варочных панелей

Hansa BHCI65123030

4 конфорки – керамическая, Hi Light;

цвет: панели конфорок – черный, рамки – серебристый;

размеры – 57.60х50 см.

Цены в интернет-магазинах

Electrolux EHF 96547 FK

4 конфорки – трехконтурная, керамическая, Hi Light, с овальной зоной нагрева;

цвет – черный;

размеры – 59х52 см.

Цены в интернет-магазинах

Bosch PKE611D17E

4 конфорки – керамическая, Hi Light;

цвет – черный;

размеры – 59.20х52.20 см.

Цены в интернет-магазинах

Bosch PKN645B17

4 конфорки – двухконтурная, керамическая, Hi Light, с овальной зоной нагрева;

цвет: панели конфорок – черный, рамки – серебристый;

размеры – 58.30х51.30 см.

Цены в интернет-магазинах

Zanussi ZEV 56646 FB

4 конфорки – двухконтурная, керамическая, Hi Light, с овальной зоной нагрева;

цвет – черный;

размеры – 59х52 см.

Цены в интернет-магазинах

Схемы подключения кабеля к духовому шкафу и варочной панели

Есть 3 схемы подключения варочной панели и духового шкафа: одно-, двух- и трехфазная.

Подключают к клеммам плиты. Доступ к ним осуществляется через заднюю крышку прибора, которую откручивают и снимают. Чтобы не ошибиться, необходимо быть внимательным к цветам на клеммах. Перед тем как начать работать, следует прочитать инструкцию, соблюдать требования безопасности.

Клеммник для варочной панели

Требования к проводке

Безопасность и нормальная работа бытовой кухонной техники зависит от качества электропроводки. Варочная панель и духовой шкаф подключают только через заземление. В розетке или вилке для приборов для сети 220 Вт должно быть 3 контакта

, для 380 Вт – 5. Соединение электрической проводки с распределительной коробкой осуществляется только через устройство защитного отключения (УЗО). В современных домах приборы мощностью до 2.5 кВт подключают к существующей электросети. Для мощной техники потребуется отдельная выделенная линия.

Желательно использовать кабель сечением 6 мм2. Он способен выдержать нагрузку в 10 кВт длительное время. Специалисты советуют приобрести автомат класса защиты – C32. Для варочной панели мощностью не выше

8 кВт можно взять провод сечением 4 мм2, автомат С25. Следует приобрести кабель марки NYM либо ВВГнг, учитывая диаметр проводника. Для провода в 4 мм2 диаметр – 2.26 мм, для 6 мм2 – 2.76 мм.

Для УЗО показатели на 1 пункт выше номинала автомат защиты. Для механизма на 32А потребуется устройство защитного отключения на 40А.

Однофазное подключение

В квартирах в основном используется однофазная 220В схема подключения приборов. Фазу L одновременно подсоединяют на клеммы L1-3 варочной плиты. Чтобы выполнить эту работу, изготовители техники на заводе устанавливают 2 съемные перемычки из меди. Если их нет, то можно сделать самому. Для этого берут электрический провод с сечением меньшим, чем у питающего кабеля.

N – ноль подключают на клеммы N1-2, PE защитный проводник – клемму PE.

Схема однофазного подключения духового шкафа:

  • Фаза L подсоединяется на клемму L прибора.
  • Ноль N подключается на клемму N.
  • Защитный проводник PE – на клемму PE.

220 В с двумя фазами

Если в квартиру и от варочной панели приходит 4 провода, то просто соединяют провода соответствующих цветов. Черный и коричневый – фазы, голубой – ноль, желто-зеленый – заземление

. Объединяются две фазы, остальное подключают к соответствующим контактам вилки варочной плиты. Вверху находится нейтраль, в середине – фазы, внизу – земля.

Трёхфазное подключение

Во многих частных домах распространено 3-х фазное подключение. Фазы A, B, C подсоединяют к клеммам L1-3 варочной панели. Прежде между клеммами L1-3 нужно убрать заводские перемычки. N ноль подключают на клеммы N1-2, на клемму PE – защитный проводник PE.

При наличии в сетевом и входном кабеле цветных проводов при подключении просто соблюдают их

сочетание. Если дом старой постройки и проводка одного цвета, то необходимо быть внимательным и воспользоваться тестером либо индикатором, чтобы определить фазные провода.

В комплект духового шкафа входит электрический шнур с вилкой для подключения, которую надо вставить в евророзетку. Для подсоединения к клеммам или автоматам желательно использовать отдельный кабель. Не нужно отрезать вилку у провода, входящего в комплект.

Варочные индукционные и другие панели идут без сетевого шнура, который придется покупать отдельно.

Евророзетка и евровилка для варочной панели

Розетка и вилка

Если для варочной панели кабель не будет подводиться напрямую, необходимо установить отдельную розетку. Пользоваться техникой и обслуживать ее удобнее при наличии вилки, особенно когда приходится делать влажную уборку. На это время прибор обязательно обесточивают. При отсутствии розетки приходиться отключать, а потом опять включать автомат.

Устанавливают розетку на удобной высоте. Специалисты советуют сделать так, чтобы она находилась от пола на расстоянии до 90 см. Подрозетник не должен быть на одинаковом уровне с техникой. Его размещают слева или справа от панели. Если предстоит поставить духовой шкаф, то розетку для него надо ставить ниже его уровня. Очень близко к поверхности пола делать запрещается, всегда существует вероятность прорыва водопровода.

Какая розетка у варочной панели должна быть? Приборы небольшой мощности (до 3.5кВт), такие в основном оснащены двумя конфорками, разрешено подключать через евророзетку и соответствующую ей вилку. Но скорее всего она будет сильно греться, все время работая на свою обычную мощность 16 А. Также если был взят провод 3-6 мм2, будет сложно его завести на контакты вилки. Потому лучше всего воспользоваться специальной розеткой до 40А и вилкой для электрических плит.

Запрещается подключать индукционную панель мощностью более 3.5 кВт в обычную розетку и пользоваться простой вилкой.

Перед тем как остановить свой выбор на конкретном виде варочной панели, нужно грамотно рассчитать электрическую проводку, купить нужные кабель, вилку и розетку, которые смогут выдерживать существенные нагрузки. Не забыть приобрести устройство защитного отключения. В отличии от новостроек в старых домах провода не рассчитаны на большое количество бытовой техники и их мощность. В результате неправильной эксплуатации варочной панели постоянно срабатывает автомат. Если же будет поставлено УЗО с завышенным номиналом, это приведет к сильному нагреванию проводов, может случиться пожар. Обязательно наличие в распределительном щите контура заземления.

При грамотном выборе вилки и розетки для варочной панели и их подсоединении техника будет работать без перебоев, безопасность использования гарантирована. Все работы, связанные с электричеством небезопасны. Если у того, кто хочет самостоятельно подсоединить прибор к электросети, отсутствует уверенность в своих знаниях и умении правильно выполнить данную работу, стоит поручить ее опытному специалисту.

Как правильно подключить варочную индукционную панель по схеме

Варочные поверхности, которые интегрируются в столешницу, превосходят классические газовые и электрические плиты по разным характеристикам. Они славятся обширным набором функций, простотой управления и экономичностью. Поэтому многие люди желают реализовать подключение варочной панели к электросети своими руками.

Блок: 1/3 | Кол-во символов: 313
Источник: https://vodatyt.ru/elektrika/podklyuchaem-varochnuyu-panel.html

Электромонтажный комплект

Чтобы подключить оборудование к электросети потребуется подготовить:

  • кабель для прокладки линии;
  • автоматический выключатель;
  • розетку;
  • вилку;
  • гибкий провод.

Все монтажное оборудование подбирается в зависимости от мощности ВП. Имея его в распоряжении можно приступать к непосредственному электромонтажу. Дополнительно могут потребовать обжимные гильзы, припой, изолента, термоусадочная трубка и прочие мелочи, используемые при работе с электропроводкой. Также в зависимости от выбранного способа подключения нужен подрозетник или распаечная коробка.

Требования к электропроводке и ее прокладке

Для включения встраиваемой электроплиты требуется использование кабеля идущего непосредственно от электрощита. То есть, важно, чтобы он был проложен напрямую без использования распаечных коробок с разветвлениями. Нужно, чтобы кабель питал только варочную плиту. Дело в том, что такое оборудование является очень мощным, поэтому если от провода будет работать и другая техника, то тот может перегреться, вызвав короткое замыкание.

Провод 5 жил для 3-х фазной сети

Если в доме или квартире имеется старая проводка, при этом мощная розетки с прямым кабелем от щита или счетчика не предусмотрена, то потребуется проложить новую отдельную линию. От желаемого места расположения розетки делается вертикальная штроба до потолка. Далее осуществляется горизонтальное штробление непосредственно до точки присоединение кабеля. Если в дальнейшем планируется использование натяжных потолков, то провод можно закреплять прямо на плите перекрытия, поскольку в дальнейшем он будет скрыт.

Обратите внимание! Варочная панель является надежным, но не вечным кухонным оборудованием. Возможно, со временем она сломается, и возникнет необходимость ее замены. По этой причине желательно изначально прокладывать электрокабель с запасом сечения, который сможет безопасно питать более мощную встраиваемую электроплиту.

Кабель в штробе

Прокладка линии для электроплиты осуществляют кабелями 2 видов: ВВГнг-Ls или NYM. Их пропускная способность подбирается отталкиваясь от мощности встраиваемой техники.

Таблица 1. Соотношение сечения жил и мощности варочной поверхности.

Мощность, кВтСечение жил, мм2
1-фазная сеть3-фазная сеть
3-52,51,5
5-7,542,5
7,5-1062,5

Данные типы кабеля применяются для прокладки линий непосредственно до розетки. Они состоят из моножилы, поэтому имеют слабую гибкость. По этой причине непосредственно от вилки до варочной панели применяются гибкие провода: КГ или ПВС. Зачастую они входят в стандартную комплектацию к электроплите, поэтому их отдельная покупка не требуется.

Гибкий удлинительный провод

Выбор розетки и требования к ее установке

Розетка для включения панели может располагаться в зависимости от особенностей столешницы, а также личных предпочтений. Важно сохранить удобство включения и отключения варочной поверхности. Стандартно ее располагают на высоте 90 см от пола.

При желании скрыть коммуникации разрешается фиксировать розетку непосредственно внизу под дном нижних кухонных шкафов. При таком размещение доступ к ней осуществляется через пространство создаваемое высотой ножек тумбочек. Ее следует приподнять над полом на высоту хотя бы несколько сантиметров, чтобы в случае протечки вводы электрические контакты не намокли.

Розетка под тумбой

Включение варочной панели через розетку, а не напрямую к щитку, имеет свои преимущества. Хотя и придется делать более сложный монтаж, но в дальнейшем при влажной уборке плиты ее будет проще отключать. Если же подключаться без розетки и вилки, то потребуется ходить к электрощиту, что не так удобно.

Плиту на 2 конфорки можно запитать через обыкновенную розетку. Для более мощной техники требуются специальные включатели. Они могут быть изготовлены из керамики или пластика. Применяются розетки от 10А.

Внимание! Для подключения к 1-фазной сети на 220В используются вилки с тремя контактами, а к 380В с пятью.

Выбор автоматического выключателя

Линия для подключения встраиваемой электроплиты должна быть проложена через автоматический выключатель. Это является обязательным требованием, поскольку плита способна создавать перегрузку сети. При критических нагрузках выключатель предотвратит короткое замыкание. Очень важно выбрать его правильно, в соответствии с мощностью плиты. Если сам кабель для панели может использоваться более мощный, то автоматический выключатель должен полностью ей соответствовать.

Не стоит экономить на его покупке, поскольку дешевые устройства часто не срабатывают или отключаются даже при работе плиты в нормальном режиме с малой нагрузкой.

Цены на дифавтоматы

Дифавтомат

Стандартный автомат для щита

Таблица 2. Соответствие тока автомата мощности плиты.

Ток автомата, АМощность цепи
220В360В
51.12.6
61.33.2
81.75.1
102.25.3
163.58.4
204.410.5
255.513.2
32716.8
408.821.1

Видео — Как выбрать варочную панель для дома

Блок: 2/4 | Кол-во символов: 4839
Источник: https://remont-book.com/podklyuchenie-varochnoj-paneli-k-elektroseti/

Подготовка к подключению

Прежде чем приступить к подключению, следует проверить комплектацию варочной панели.

В некоторых случаях в комплекте уже находиться кабель для подключения, но без вилки. Если кабель идет в комплекте, то обязательно обратите внимание на сечение кабеля, вероятно, оно будет не более 2,5мм2. Такое сечение предназначено для трехфазной сети, и для сети 220 не подойдет. Если кабеля в комплекте нет, то его следует приобрести самостоятельно.

Обычно при подключении используется провод ПВС (рекомендую «нашенских» производителей — «Кобринагромаш», «Автопровод»):

  • При подключении к сети 220-240 Вольт (одна фаза + ноль) – ПВС 3×4 (3 жилы с сечением 4мм2)
  • При подключении к сети 380-400 Вольт (две фазы + ноль) – ПВС 4×2,5 (4 жилы с сечением 2,5мм2)
  • При подключении к сети 380-400 Вольт (три фазы + ноль) – ПВС 5×2,5 (4 жилы с сечением 2,5мм2)

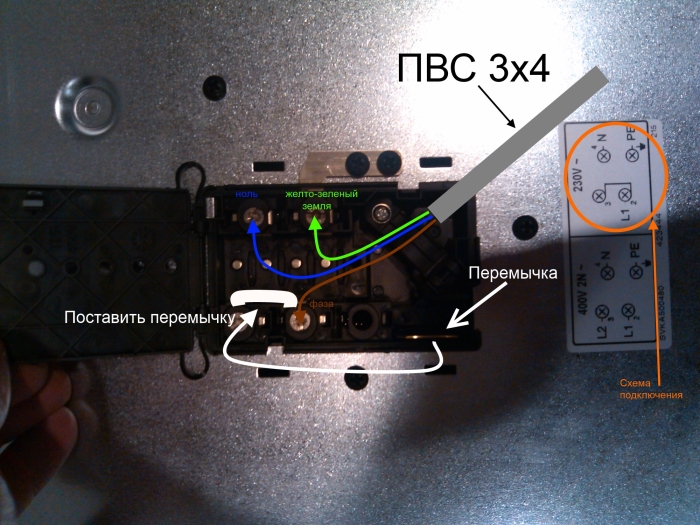

В нашем случае, для квартиры используем ПВС 3×4мм2

Длина соединительного кабеля, должна быть выбрана так, чтобы его было достаточно для свободного подключения (без какой-либо натяжки) от клемм варочной панели до силовой розетки. В большинстве случаев достаточно 1,5 — 2 метра провода.

Для подключения к силовому разъему и клеммам панели, ПВС следует разделать с одной и другой стороны примерно на 12-15 см. Жилы проводов зачищаются на 10 мм.

Так как ПВС представляет собой многожильные провода, то для лучшего контакта зачищенные провода следует обжимать гильзовыми наконечниками (например НШВИ 4,0-10). Для обжима следует применять специальный инструмент — обжимные клещи. Обжимать с помощью плоскогубцев — НЕ ДОПУСКАЕТСЯ (будет плохой обжим).

Проверить насколько качественно вы обжали провод, довольно легко. Просто попробуйте снять гильзу. При хорошем обжиме, у вас вряд ли это получиться.

Для подключения «варочной» к однофазной сети (220-240 Вольт) используем трехконтактную розетку внутреннего исполнения (Bylectrica, арт.РС32-006) и вилку на 32 А (Bylectrica, арт. В32-001).

Осторожно разделываем кабель, чтобы не повредить жилы. Внутри разъема оставляем длину проводов примерно столько же, сколько показано на фото. Провода зачищаем и обжимаем гильзовыми наконечниками.

Перед подключением вилки следует узнать, на каком контакте розетки находиться фаза (слева или справа). Это необходимо, для соблюдения правил цветовой маркировки. В моем случае фазный контакт находиться справа, значит, и правый контакт вилки будет фазным. К нему подключаем провод коричневого цвета или с коричневой полоской. Верхний контакт предназначен для заземления (в старых домах —  зануление), к нему подключается желто-зеленый провод. Оставшийся провод голубого цвета или с голубой полоской, подключается к левому контакту – этот ноль.

Для лучшего контакта конец жилы подсоединяется с левой стороны винтового зажима, это препятствует выдавливанию жилы из-под крепления.

 Собираем вилку:

  1. Зажимаем винты (будьте осторожны, не применяйте чрезмерное усилие, в таких розетках легко сорвать резьбу).
  2. Подтягиваем кабель до упора, чтобы внешняя оболочка кабеля оказалось под зажимным механизмом.
  3. Надежно фиксируем кабель.

Блок: 2/4 | Кол-во символов: 3107
Источник: https://electroshaman.by/blog/63-podklyuchenie-varochnoj-paneli

Присоединение плиты напрямую

Если необходимо осуществить присоединение ВП без использования вилки и розетки, применяется монтажная коробка. Такой вариант будет уместным в том случае, когда требуется вплотную пододвигать шкафчик к стене. При этом выступающая вилка просто не поместится, а вот распаечная коробка не помешает.

В коробку просто заводится гибкий удлиняющий провод от панели и запрессовывается с помощью гильз к моножильному кабелю, проложенному в штробе. Для этой цели нужно использовать гильзу соответствующую требуемому сечению. Она должна быть предназначенной для большой нагрузки электроплиты. Каждую гильзу необходимо заизолировать. Для этого лучше всего использовать термоусадочную трубку.

Подобный способ монтажа обойдется даже дешевле, поскольку вилка и силовая розетка стоят дороже, чем пара гильз. Что касается монтажной коробки, то она стоит почти как подрозетник.

Подключение через распаечную коробку

Работы по монтажу мощной встраиваемой электроплиты могут занять несколько дней, учитывая необходимость штробления стен для прокладки кабеля и дальнейшей отделки. Не имея в доме собранного электрощита, эту работу лучше сразу доверить электрику, поскольку скрутка к проводу от счетчика неприемлема. Если же присоединение панели заключается только в подключении к ней удлинительного шнура и вилки, то на это понадобиться меньше часа.

Блок: 4/4 | Кол-во символов: 1355
Источник: https://remont-book.com/podklyuchenie-varochnoj-paneli-k-elektroseti/

Подключение варочной панели к электросети

Вот мы подошли к финальному и самому ответственному этапу – проверки своей работы. Во избежание разных неприятностей, перед тем как воткнуть вилку в розетку, обесточьте линию в распределительном щите. После подсоединения вилки, включите автоматический выключатель обратно.

Вся проверка заключается во включении всех конфорок на полную мощность, примерно на 3 минуты. Этого времени достаточно для выявления ошибок в подключении или каких-либо неисправностей.

После успешной проверки, можно смело считать подключение варочной панели законченной. Я старался как можно доступно и подробно объяснить процесс подключения, но если у вас возникли вопросы, то я буду рад ответить на них в комментариях.

Блок: 4/4 | Кол-во символов: 746
Источник: https://electroshaman.by/blog/63-podklyuchenie-varochnoj-paneli

Кол-во блоков: 5 | Общее кол-во символов: 10360
Количество использованных доноров: 3
Информация по каждому донору:
  1. https://remont-book.com/podklyuchenie-varochnoj-paneli-k-elektroseti/: использовано 2 блоков из 4, кол-во символов 6194 (60%)
  2. https://electroshaman.by/blog/63-podklyuchenie-varochnoj-paneli: использовано 2 блоков из 4, кол-во символов 3853 (37%)
  3. https://vodatyt.ru/elektrika/podklyuchaem-varochnuyu-panel.html: использовано 1 блоков из 3, кол-во символов 313 (3%)

Hansa подключение плиты. Самостоятельное подключение электрической плиты

Hansa подключение плиты. Самостоятельное подключение электрической плиты

Перед тем как начать любые работы по подключению к сети электрического оборудования, нужно тщательно изучить технический паспорт изделия, который должен обязательно прилагаться, а также ознакомиться с такими нормативными документами как ПУЭ 7 издания и ПТЭЭП.

Пошаговая инструкция подключения электроплит electrolux ekc (электролюкс), zanussi (занусси), hansa (ханса), gorenje (горение), bosch (бош), ariston (аристон), beko (веко), hotpoint, indesit (индезит), greta, kaiser (кайзер), aeg, норд эп, самсунг к электросети:

Шаг 1 — Кабели питания, автоматический выключатель и УЗО

Подвод питания электроплиты должен осуществляться независимым кабелем, идущим напрямую в распределительный щит квартиры. Для прокладки кабеля от щита к розетке, можно использовать кабеля марок: ВВГ; ВВГ-нг; ПВС; ШВВП. А от розетки к плите, лучше подключить многожильными проводами, например ПВС или КГ, которые более устойчивые к излому при многократном изгибе во время эксплуатации.

Сечение кабеля зависит он напряжение сети, количества фаз и потребляемой мощности. Зная эти параметры, можно подобрать подходящий кабель из таблицы. Сечение проводников лучше брать с запасом на один порядок больше.

Таблица: подбор сечения кабеля

Подключение должно осуществляться от отдельного автоматического выключателя. Номинальный ток автомата должен быть выше на один номинал, чем ток потребления электроплиты.

Все характеристики электроплиты можно найти в технической документации которая прилагается при покупке, так же их указывают на корпусе. Время-токовая характеристика автоматического выключателя должна быть группы С.

Так же желательно установить и устройство защитного отключения (УЗО), которое обезопасит человека от поражения электрическим током, при случайном прикосновении к неисправному оборудованию. УЗО устанавливается рядом с автоматическим выключателем, и подключается после него. Его номинал должен быть на порядок меньше, чем автомат. Ток утечки на землю не более 30 мА. Все винтовые зажимы должны быть тщательно зажаты, так как через них будет проходить большой ток.

Шаг 2 — Установка розетки

Далеко не в каждой квартире, на кухне есть силовая розетка, предназначенная для подключения мощной техники, потребляющей более 3 кВт. Обычно это однофазная силовая розетка, которая рассчитана на номинальный ток 32 А или 40 А.

Предлагаем рассмотреть, как правильно выбрать и установить розетку для электрической плиты :

  1. Розетка должна быть выполнена из качественных материалов, и обеспечивать надежный электрический контакт.
  2. Количество контактов должно соответствовать количеству жил проводов. Запрещается соединять провода вместе, подключая их к одному контакту.
  3. Для подключения розетки используйте только медный кабель.
  4. Сечение кабеля должно соответствовать таблице приведенной выше.
  5. Розетка устанавливается на ровную, не горючую поверхность.
  6. Если у вас кирпичная стена, накладную розетку желательно установить на специальную подкладку, это не даст основанию розетки треснуть при монтаже.
  7. Не устанавливайте розетку слишком близко к горячим поверхностям, рукомойникам, железным трубам, оконным и дверным проемам.
  8. При замене старой розетке, убедитесь что изоляция проводов не повреждена и нет следов перегрева кабеля.
  9. Цвета проводов должны совпадать назначению проводов, как в розетке, так и в вилке.
  10. Все винтовые зажимы должны быть закреплены должным образом. Многожильные провода следует предварительно пропаять паяльником, в месте их крепления к контактам розетки.
  11. После установки розетки, убедитесь в правильности подключения проводов. С помощью мультиметра проверьте отсутствия короткого замыкания.

Как подключить варочную панель hansa. Подключение варочной панели в теории

На сегодняшний день существует много изготовителей варочных панелей. Практически каждое устройство имеет одинаковое подключение.

Варочная панель встраиваемого типа подключается к отдельной линии с розеткой. Эта линия способна выдержать ток от 30 до 40 А. Варочная панель также должна иметь заземление.

Провод, который будет подведен к варочной панели, обязательно должен иметь три медных провода и сечение в 4 мм.

Розетка для подключения варочной панели может быть двух видов:

С тремя контактами:

С четырьмя контактами:

Подключение варочной панели к электросети самостоятельно не составит для вас никакого труда. Но если вы решите проводить подключение напрямую, тогда вам могут потребоваться определенные знания.

Например, если от вашей варочной панели отходит провод, который имеет 4 жилы, а со стены выходит кабель с тремя жилами.

Это может означать, что вашей варочной панели необходимо подключение из двух фаз, а в квартире имеется только одна фаза.

Подключение варочной панели bosch к электросети в этом случае будет происходить следующим образом. Коричневый и черный провод из кабеля нужно скрутить вместе.

Затем их следует подключить их к фазному проводу вашей электросети. Синий провод вам следует подключить к нулевому проводу питания. Желтый провод подключается к защитному проводу в линии питания.

Иногда вы можете встретить ситуацию, когда все провода будут иметь один цвет.

В этом случае с помощью мультимера, вам потребуется определить какой из проводов будет нулем, а какой фазой.

Если ваша варочная панель уже имеет вилку, тогда ее все равно необходимо разобрать. Дело в том, что иногда соединения проводом могут не совпадать с проводами в розетке.

Вот основные советы электриков. Они помогут произвести качественное подключение варочной панели:

  1. Подключение электрической варочной панели подразумевает в себе подключение дополнительных защитных устройств. Помните, что нельзя подключать несколько устройств к одной линии питания.
  2. Корпус вашей варочной панели обязательно должен иметь заземление.
  3. На данный момент многие производители продают панели, которые уже имеют шину заземления.

Эти советы вы можете использовать и при .

Как подключить электроплиту в германии. Как подключить электроплиту самостоятельно и пошагово: схемы, видео

Добавил(а): Сергей Колосов 15 ноября

О том, что подключение газовой плиты стоит доверить профессиональным мастерам, знает, наверное, каждый. Но вот с плитой электрической вопрос обстоит несколько иначе.

Многие считают, что её достаточно просто включить в розетку и можно «умывать руки». На самом деле это не так.

Электроплита является очень мощным электроприбором, поэтому при её самостоятельном подключении просто необходимо чётко соблюдать ряд требований. О них мы и поговорим в этой статье.

Общие требования для подключения электроплит

Несмотря на обилие разнообразных моделей и марок электрических плит (hansa, горение и пр.), общие требования к их подключению практически одинаковые. Небольшая разница существует только в подключении плит на 220 и 380 вольт.

Независимо от марки схема подключения у всех плит одинаковая

Итак, вот основные требования для подключения электроплиты:

  • для неё должна быть проложена отдельная линия электропроводки, снабжённая предохранительным автоматом;
  • плиту следует подключить к электроснабжению либо напрямую, либо через клеммник или специальную розетку;
  • подключение должно происходить с учётом таких параметров, как «фаза», «ноль» и «земля».

Рассмотрим каждый из вышеперечисленных пунктов подробнее.

Отдельная линия проводки

Большинство квартир, особенно новостроек, оснащены отдельной линией питания электрической плиты. Но если в вашем доме такая линия не предусмотрена, то перед подключением необходимо её проложить.

Для линии питания электроплиты подойдёт медный трехжильный провод, сечением не менее 6 миллиметров.

Для подключения плиты лучше использовать многожильный кабель.

На линии обязательно должен быть установлен предохранительный автомат, мощностью от 25 до 40 А.

Мощность автомата выбирается в соответсвии с мощностью плиты

Более точно требуемую мощность автомата можно узнать в прилагающейся к плите инструкции.

Линию следует снабдить и дифференциальным автоматом или узлом аварийного отключения.

Подключение кабеля к плите

Некоторые модели не комплектуются кабелем питания, поэтому придётся подключить его самостоятельно.

Для этого необходимо снять защитную крышку на задней стороне плиты. Как правило, она крепится на болтах.

Перед началом работ крышку необходимо снять

Подключение электроплиты может быть однофазным (220 вольт), двухфазным или трехфазным (380 вольт).  При этом очень важно знать, какой из проводов подключён к фазе. Для этого предварительно необходимо воспользоваться электрическим тестером.

Перед подключением плиты сеть обязательно нужно ‘прозвонить’

Зажимы клеммной коробки электроплиты имеют следующую маркировку:

  • L1, L2, L3 – фазные клеммы. Как правило, это клеммы 1,2 и 3;
  • N – нулевые клеммы. Это клеммы 4 и 5;
  • И клемма заземления, помеченная специальным значком.

Большинство плит имеют установленные перемычки между клеммами. Если же таких перемычек нет, то при однофазном и двухфазном подключении придётся изготовить их самостоятельно. Для этого можно применить небольшие кусочки кабеля. В этих целях используют трехжильный кабель (при однофазном подключении) или пятижильный (при двух– и трехфазном).

Однофазное

Устанавливаются перемычки между клеммами 1, 2 и 3. К клемме 3 подсоединяется провод фазы. Ставятся перемычки между клеммами 4 и 5. К клемме 5 подключается нулевой провод. И оставшийся провод — к клемме заземления.

Однофазное подключение с перемычками производителя

Подробнее схема однофазного подключения представлена на следующем рисунке.

Перемычки устанавливаются между всеми клеммами

Двухфазное

Перемычки устанавливаются между клеммами 1 и 2. А к 2 и 3 подсоединяют провода соответствующих фаз. К клеммам 4 и 5 подключают нулевые провода. К клемме заземления – провод «земли».

Для двухфазного подключения используют две перемычки

В этом случае перемычки между клеммами не ставятся. Провод заземления выводится отдельно.

Подключение электроплиты напрямую. Особенности и условия процесса подключения

Первое и одно из самых важных условий – возможность проводки выдерживать значительные нагрузки.

В доме или квартире должна быть проложена медная многожильная проводка сечением не менее 4 мм. кв. Если мощность плиты значительна – то необходим провод уже 6 мм. кв. сечением.

Лучшим вариантом будет прокладка отдельной линии для запитывания, что позволит не нагружать общую проводку дома, особенно если он старой постройки, и проводка не рассчитана на значительные нагрузки.

Второе условие – способность автомата распределительного щитка работать со значительными нагрузками.

Поэтому проводку, которая будет запитывать плиту, следует подключать к автомату с самым большим значением по силе тока, или же под нее установить в распределительный щиток дополнительный мощный автомат.

При этом значение по силе тока у автомата должно быть выше на один номинал, чем данный параметр плиты, чтобы избежать критических нагрузок. То есть, при подключении прибора с потребляемой силой тока в 20 А, используется автомат на 25 А.

Третье условие – наличие дополнительных средств защиты. Ими могут выступать дифференциальные автоматы или же устройство защитного отключения.

Последнее условие – правильность подключения. Плиту можно подключать к розетке, что обеспечивает некое удобство, позволяя в любой момент ее отключить.

Но розетка и вилка должны быть силовыми, способными работать при нагрузках.

Обязательно к распределительному щитку должно быть подведено заземление.

Также посредством вилки и розетки можно подключать не особо мощные электроплиты.

Если же устройство обладает большой мощностью, то лучше для его запитки использовать клеммник. Он способен выдерживать большие нагрузки.

Но такое соединение является неразъемным, для обесточивания плиты необходимо будет отключать автомат.

Но все же такое соединение более надежное и безопасное, поэтому его лучше использовать даже при подключении приборов средней и малой мощности.

Еще один способ подключения – «напрямую». Подойдет в тех случаях, когда производитель плиты не укомплектовал ее силовым кабелем. В таких случаях провод, идущий от автомата можно подключать непосредственно к плите, избегая дополнительных соединений.

Видео плита Hansa подключение

Подключение варочной панели в Москве: цены, фото, отзывы клиентов

Вызвать мастера на дом для подключения варочной панели в Москве можно прямо сейчас! Для этого требуется совершить лишь малейшее действие – набрать номер, или заполнить небольшую заявку, оставив свои контактные данные, чтобы оператор смог связаться с вами.

Мы очень любим своих клиентов. К нам обращаются, потому что:

  • Большой опыт, которым может похвастаться не каждая компания. Все сотрудники обладают стажем работы начиная от трех лет и выше.
  • Москва и Московская область обслуживается нами каждый день включая выходные и праздничные дни.
  • Доверие – это все. Выдаем длительные гарантии и не требуем предоплаты.
  • С каждым годом, мы работаем над улучшением обслуживания наших клиентов, за счет обратной связи и строгого контроля исполнения заявок.

Нам очень приятно, что вы доверяете нам. В свою очередь, мы гарантируем вам качество, надежность и низкие цены! Если вы пришли с вопросом о подключении электрической, газовой или индукционной варочной панели в Москве, то надеемся, что ушли с четким осознанием того, к кому стоит обратиться!



Установка и подключение варочной панели в Москве

Варочная панель – это самый обязательный аксессуар кухни, без него никуда. Каждая домохозяйка или хозяин дома желает, чтобы на кухне царил уют и комфорт. Добиться желанного поможет грамотный специалист-электрик, который поможет произвести качественный и аккуратный монтаж и подключение варочной панели на вашей кухне.

Компания “Услуги электрика” предлагает вам обратиться за услугами по установке и подключению варочных панелей любых сложностей, моделей и производителей в городе Москве. С нами, вы забудете, что такое риск порчи столешницы или некорректная работа устройства.

На счету наших мастеров сотни и тысячи установок и подключений варочных панелей в Москве. Они каждый день ездят по заявкам и выполняют монтаж: газовых панелей, электрических, комбинированных, галогенных, индукционных. Если у вас есть вопрос каких производителей варочных панелей мы устанавливаем, смело отвечаем – нам не важна фирма, беремся за любую работу!

Также, очень важно в такой работе бережно относится к материалу столешницы, иначе, можно просто-напросто “убить” всю эстетику одним неправильным движением. Именно поэтому, очень важно доверять установку и подключение варочных панелей толковым мастерам, которые имеют большой опыт и стаж работы, естественно по своей прямой специальности!



Цена за установку варочной панели в Москве

Все услуги имеют фиксированный прайс, он немного разнится в зависимости от модели и типа устанавливаемой варочной панели. В целом, цена будет зависеть лишь от того, насколько тяжелая предстоит работа. Все расценки на услуги мастеров в Москве и Московской области можно уточнить в нашем прайс-листе, либо напрямую уточнить у оператора. Итоговая смета всегда составляется только на месте, после выезда мастера и проведения анализа.

Рады обрадовать вас тем, что выезд мастера по Москве ничего не стоит, а также, мы выдаем гарантию на все виды услуг и не включаем её в счет оплаты. Обратившись к нам, вы получите не только самые низкие цены, но и самое лучшее качество обслуживания!

Наши клиенты отмечают одним из удобств то, что им не приходится тратиться и покупать инструменты, которых у них нет дома, так как при обращении к мастеру, весь требуемый арсенал оборудования он привезет с собой.



Подключение электрической варочной панели в Москве

Обустройство и облагораживание кухни подходит к концу и осталось внести ключевые штрихи в плане установки и подключения бытовой техники? Очень кстати, что вы заглянули к нам, потому что наша компания занимается подключением электрических варочных панелей. Варочная панель электрического типа является наиболее популярным видом среди всевозможных моделей данных устройств, устанавливаемых на кухнях жителей Москвы. Это не голословный факт. Каждая вторая заявка на подключения варочной панели – это будет электрическая панель.

Причиной такой популярности является приемлемая цена и большой выбор среди модельного и ряда от самых популярных фирм, по типу: Beko, Electrolux, Ariston, Indesit, Hansa, Gorenje и так далее. К слову, наши мастера занимаются подключение всех перечисленных моделей и не только!

Почему мы настоятельно не рекомендуем заниматься подключением электрических варочных панелей самому?

  • Требуется подведение однофазного или трехфазного провода к плите. Это работа с электричеством, а значит опасно для здоровья.
  • Нужно знать, как правильно подключить перемычки.
  • Если вы подключите клемму перепутав плюс и минус, вызовите замыкание, тем самым, техника может выйти из строя, а в худшем случае, вы навредите своему здоровью.
  • Силовая розетка может не подходить под вашу панель. Если вы никогда не устанавливали силовые розетки, то лучше эту задачу переложить на плечи специалиста-электрика.

Бывают самые разные случаи и наших мастеров вызывают уже постфактум, для решения проблем, которые уже сложнее исправить, если это вообще возможно. Проще всего, для вас будет сразу обратиться к хорошему электрику из компании Uslugi-elektriki.ru, который сможет приехать уже сегодня и выполнить правильное, грамотное подключение электрической варочной панели в вашем помещении.



Подключение газовой варочной панели

Не стоит бояться газовой варочной панели, если знаете, что её подключал хороший и грамотный специалист. Ведь именно такой человек, будьте уверены, позаботится о том, чтобы шланг, который подключается от трубы к плитке, будет четко и ровно посажен, не имея загибов и протечек. Это одна из основополагающих проблем, которая встречается на кухнях, где происходило подключение газовых плит.

Наши инженеры сделают все максимально правильно, аккуратно и бережно, с заботой о вашем доме и здоровье.



Подключение индукционной варочной панели

Индукционная варочная панель подключается по следующей схеме:

  • Выбор кабеля в зависимости от ситуации, где-то потребуется 4-6 мм, где-то более 6 мм.
  • По необходимости, установка или замена розетки
  • По необходимости, установка дополнительного автомата в электрощит
  • Подключение

Для мастера, нет никаких проблем сделать это быстро и качественно. Вам не стоит браться за работу самому.



Подключение варочной поверхности Weissgauff к электричеству в СПБ

В САНКТ-ПЕТЕРБУРГЕ, МЫ РАБОТАЕМ В ЭТИХ РАЙОНАХ ГОРОДА:

Адмиралтейский район, Василеостровский район, Выборгский район, Калининский район, Кировский район, Колпинский район, Красногвардейский район, Красносельский район, Кронштадтcкий район, Курортный район, Московский район, Невский район, Петроградский район, Петродворцовый район, Приморский район, Пушкинский район, Фрунзенский район, Центральный район, п.Осиновая роща и п.Юкки

МЫ ПРЕДЛАГАЕМ УСЛУГИ ЭЛЕКТРИКА, САНТЕХНИКА, МАСТЕРА НА ЧАС, ПЛИТОЧНИКА, ПЛОТНИКА, МАЛЯРА:

в пос. Юкки, на Парнасе, в Мурино, Буграх, Сертолово, Токсово, Кузьмолово, в пос. Песочный, Девяткино и Новом Девяткино.
Также наши мастера обслуживают Кудрово, Янино, Всеволожск, Кировск, район Уткиной Заводи, Новосаратовку, пос. Колтуши, Петро-Славянку.
Кроме того, электрики нашей службы работают в Авиагородке, в пос. Шушары, Александровской, Красном Селе, пос. Металлострой, Колпино, Павловске, Пушкине, Стрельне, Петергофе и Ломоносове, Новоселье

НАШИ МАСТЕРА ПРОЖИВАЮТ У ЭТИХ СТАНЦИЙ МЕТРО:

Автово, Адмиралтейская, Академическая, Балтийская, Беговая, Бухарестская, Василеостровская, Владимирская, Волковская, Выборгская, Горьковская, Гостиный двор, Гражданский проспект, Приморская, Девяткино, Достоевская, Елизаровская, Звёздная, Звенигородская, Кировский завод, Комендантский проспект, Крестовский остров, Купчино, Ладожская, Ленинский проспект, Лесная, Лиговский проспект, Ломоносовская, Маяковская, Международная, Московская, Московские ворота, Нарвская, Невский проспект, Новочеркасская, Обводный канал, Обухово, Озерки, Парк Победы, Парнас, Петроградская, Пионерская, Площадь Александра Невского, Площадь Александра Невского 2, Площадь Восстания, Площадь Ленина, Площадь Мужества, Политехническая, Пролетарская, Проспект Большевиков, Проспект Ветеранов, Проспект Просвещения, Пушкинская, Рыбацкое, Садовая, Сенная площадь, Спасская, Спортивная, Старая Деревня, Технологический институт, Удельная, Улица Дыбенко, Фрунзенская, Чёрная речка, Чернышевская, Чкаловская, Электросила.
Вызов в Киссолово, Агалатово, Вартемяги, Лесколово, Касимово, Елизаветинку, Керро, Осельки.
Вызов в Запорожское, Сосново, Лемболово, Гарболово.

Как подключить индукционную варочную панель своими руками

При покупке кухонной отдельно стоящей электроплиты в большинстве случаев для её подключения достаточно просто включить вилку в розетку. Но многие приобретают не полный комплект, а только верхнюю ее часть – варочную панель.

Предлагаем рассмотреть, как своими руками произвести подключение варочной панели Electrolux (Электролюкс), Zanussi, Bosch (Бош), Gorenje, Hansa, Samsung (Самсунг), Siemens, Аристон и прочих, а также стоимость такого подключения в специализированных компаниях.

Блок: 1/4 | Кол-во символов: 484
Источник: https://www.asutpp.ru/podklyuchenie-varochnoj-paneli.html

Индукционная панель: подключение по шагам

Подключение варочной индукционной панели к сети принципиально не отличается от установки обычной варочной панели, чтобы в этом убедиться, ниже представлена пошаговая инструкция. Рассмотрим, как производится подключение индукционной панели к питающей сети.

Фото: монтаж индукционной панели

Шаг 1. Шнуры питания бывают 2-х видов: трехжильные, ранний вариант, и четырех- жильные, более новый вариант. Для подключения встраиваемой панели, необходимо приобрести шнур питания, который будет соответствовать вашей силовой розетке на кухне.

Шаг 2. Откройте крышку для подключения. Ищите на обратной стороне панели прямоугольник, закрытый металлической пластиной. Отвинтите его при помощи отвертки.

Схема подключения варочной панели

Шаг 3. Соединяем шнур и клеммы.

После удаления задней крышки, нужно найти клеммы прибора. Сначала вставьте кабельный зажим в отверстие. Шнур удерживаем при помощи пластины. Это нужно, чтобы избежать выпадения провода. Затем запустите шнур через кабельный зажим. Пока что винты не затягиваем.

Соединение с клеммами

Шаг 4. Удалить медную пластинку.

Прямо над отверстием нужно найти провода. Если производится подключение индукционной плиты старого образца, то там должно быть три провода, если новую модель, то будет четыре провода: два фазных, один нейтральный и один заземления.

Нейтральная клемма расположена в центре, фазные провода по обе стороны от него, и клемма заземления находится снизу. Перед началом подключения проводов, нужно проверить, есть ли медная перемычка, соединяющая нейтральные и заземляющие провода. Если обнаружили её – просто отсоедините.

Шаг 5.  Подключите провода.

Совместите провода с клеммами. Подключение кабеля к панели осуществляют коричневый провод фазы, нейтральным провод синего цвета и желто-зеленый заземляющий провод.

Чтобы подключить провода, нужно будет открутить винты клеммного соединения и установить провод на их место.

Первым производим подключение заземления, это желто-зеленый провод. Затем нейтрали (синий провод). После этого подключаем фазный провод коричневого цвета к одной из двух фазных клемм. Между двумя фазными клеммами устанавливаем медную перемычку, которую мы сняли с нейтрального провода. Данное подключение подходит для квартир, где используется питающее напряжение 220 В. Затяните винты крепление подводящего кабеля.

Проверьте прочность всех соединений, в противном случае не выдержит автомат и понадобится ремонт не только клеммника индукционной панели, но и всей проводки.

Провода для варочной панели

Шаг 6. Затянуть кабель питания.

После подключения проверьте, натянут ли кабель питания, он не должен висеть, но и нельзя его перетягивать.

Шаг 7. Включение индукционной панели.

После подключения кабеля питания и подведения к нему напряжения, включают панель и проверяют ее работоспособность, в соответствии с паспортными данными.

Для правильной работы и удобного управления индукционной панелью используется электронная система управления, в отличие от газовой варочной панели, где регулировка осуществляется механическим поворотом запорного крана. Такое решение довольно удобно и функционально. Можно в реальном времени отслеживать режим каждого варочного сектора панели.

Видео: установка и подключение варочной панели

Блок: 4/4 | Кол-во символов: 3249
Источник: https://www.asutpp.ru/podklyuchenie-varochnoj-paneli.html

Выбор УЗО

Защитную автоматическую установку стоит выбирать в соответствии с уровнем потребления панелью электроэнергии. Мощность считается главной характеристикой индукционной варочной панели. Чем больше этот её параметр, тем с большей пропускной способностью автомат нужно покупать. Узнать все данные лучше заранее. Можно сделать это, открыв руководство по эксплуатации или спросив у продавца – консультанта. При покупке автоматического выключателя нужно учитывать, что он должен будет защищать все элементы проводки от возможных аварийных ситуаций в нём. Обычно такие выключатели решают несколько проблем:

  • удобство ручной коммутации подключенных цепей и источников питания;
  • полностью безопасный процесс пропускания тока в рабочем режиме;
  • автоматическое отключение в условиях аварий.

Блок: 3/7 | Кол-во символов: 780
Источник: https://TechnoSova.ru/dlja-kuhni/kuhonnaja-plita/kak-podkliuchit-induktionneju-panel/

Электромонтаж варочной панели

Инструкция по непосредственному электромонтажу предусматривает следующую очередность:

  1. Прокладка электрокабеля от щита.
  2. Подключение розетки.
  3. Установка автоматического выключателя и присоединения провода.
  4. Подключение гибкого кабеля к электроплите.
  5. Присоединение к концу удлинительного кабеля вилки.
  6. Непосредственное включение и проверка работоспособности.

Советы специалистов

Видео — Как подключить варочную панель к электросети

Как поставить розетку — пошаговая инструкция

Шаг 1. Сначала необходимо отрезать выведенный из подрозетника кабель на удобную для монтажа длину. Поскольку провода ВВГ жесткие, то лучше оставлять концы длиной от 10 см.

Выводим силовой кабель

Шаг 2. После этого они зачищаются. Снимается изоляция примерно по 10 мм. Зачастую на розетке имеются надписи с рекомендуемой длиной зачистки. После этого осуществляется установка подготовленных жил.

Зачищаем провода

Шаг 3. Провода коричневого и синего цвета устанавливаются по бокам розетки, а многоцветная жила в центре. Центральный провод является заземлением. Обычно он имеет желто-зеленую изоляцию. Прочие провода могут иметь различные расцветки, но всегда однотонные. Важно соблюдать полярность в присоединении. Коричневая жила фиксируется на контакте L, а синяя на N.

Разводим провода строго по своим местам

Шаг 4. Далее подсоединенная розетка вставляется в подрозетник. Ее фиксация осуществляется специальными винтами, идущими в комплекте.

Монтаж розетки

Установка автомата в электрощит

Цены на электрощитки

Электрощиток

Автомат для варочной поверхности устанавливается в электрическом щитке на din-рейку. Заложенные с запасом провода подрезаются на необходимой длине. Их концы зачищаются от изоляции примерно по 10 мм. При осуществлении монтажа в сети 220В, которая подается в жилые квартиры и дома, используют трехжильный кабель ВВГ. В нем используется коричневый, синий и желто-зеленый цвет изоляции.

Темный провод подключается внизу автомата к контакту с маркировкой L. Жила с синей изоляцией вставляется внизу к гнезду с обозначением N. Зелено-желтый провод зажимается к свободной клемме шины заземления. После этого включатель автомата можно перевести в рабочее положение. Применяя токоискатель следует проверить наличие напряжения на розетке.

Установка автомата в щите

Подсоединение вилки

Для присоединения силовой вилки необходимо ее разобрать. Она может предусматривать различную внутреннюю конструкцию, но принцип монтажа у всех вилок одинаковый. В ее корпус запускается гибкий провод, идущий в комплекте с электроплитой или приобретенный отдельно. Его конец частично очищается от верхней изоляции, после чего зачищаются жилы. Поскольку у гибких проводов используются многопроволочные жилы, их необходимо обжать, применяя гильзы подходящего размера.

Для этого используется специальный инструмент. Если его нет в наличии, то лучше изначально покупать подготовленные гибкие провода с обжимом. Отсутствие гильз на многопроволочном кабеле приводит к нарушению контакта, что сопровождается перегревом вилки и может вызвать короткое замыкание. Обжатие без специального инструмента нежелательно, поскольку от обычных плоскогубцев проволока деформируется.

В 1-фазной сети жилы коричневого и синего цвета присоединяются к крайним болтовым зажимам. Проводок заземления фиксируется в центре вилки. Дополнительно сам кабель закрепляется специальной зажимной накладкой, что предотвратит его вырывание из вилки. Далее все собирается в обратном порядке.

Монтаж вилки для 1-фазной линии

Коммутация провода

Данный этап электромонтажа является самым сложным и требует особой внимательности. На обратной стороне плиты имеется закрытый блок, к которому и осуществляется присоединение гибкого провода. Его крышка удерживается одним винтом. После его отсоединения можно увидеть набор клемм, к которым будет осуществляться подключение линии питания.

Монтажная коробка на обороте панели

Также на дне ВП имеется табличка с несколькими схемами подключения. Одна описывает монтаж к однофазной сети 220В. Остальные две к 380В соответственно по двухфазному и трехфазному принципу. Большинство пользователей используют первую схему для 1-фазной сети. Это обусловлено тем, что в жилых квартирах и домах подается именно такой ток. Мощные варочные поверхности, встречаемые в ресторанах, столовых и прочих заведениях общественного питания, монтируются в сеть 380В.

Обратите внимание! Каждая модель ВП имеет собственную особенную схема подключения. Нельзя пользоваться только имеющимся предыдущим опытом, а действует только согласно конкретной инструкции производителя. Ошибка подключения может привести к замыканию нагревательных элементов панели, после чего потребуется ее дорогостоящий ремонт или замена.

Однофазное подключение обычной и индукционной панели

Применяемая для однофазного подключения схема обозначается надписью 1N. Двухфазная и трехфазная соответственно 2N и 3N. Непосредственно под монтажной крышкой варочной панели обычно имеется 3-6 клемм, каждая из которых отвечает за подачу питания на отдельную конфорку. Поскольку применяемые для 1-фазного монтажа провода имеют всего 3 жилы, то отдельные клеммы необходимо объединить.

Распространенная схема подключения

Для объединения применяются соединительные перемычки, идущие в комплекте. Они представляют собой П-образные пластинки из цветных металлов. Их нужно закладывать в клеммы, объединяя цепи вместе. Все контакты пронумерованы. Те из них, которые необходимо объединить, на схеме соединены линией. При монтаже нужно только повторить указания, указанные в инструкции. После закладки перемычек осуществляется присоединение непосредственно проводов. Важно соблюсти полярность.

Принцип расположение перемычек

Синяя жила, отвечающая за ноль, присоединяется к одной из объединенных клемм с маркировкой N. Коричневый провод, отвечающий за фазу, фиксируется на объединенных контактах с обозначением L. Зажим заземления обычно располагается в стороне и маркируется PE. У всех типов плит для этого имеется только одна клемма, поэтому с монтажом желто-зеленого провода не возникает затруднений.

Монтаж ВП Bosch

Цены на модельный ряд кухонных варочных панелей Bosch

Кухонные варочные панели Bosch

Обычные и индукционные электроплиты Bosch имеют 6 контактов для присоединения к электросети. Это вызывает определенные затруднения при выполнении самостоятельного монтажа. Если взглянуть на схему, то можно заметить, что у них имеется 3 фазных контакта L1, L2, L3, и 2 нулевых N1, N2. Отдельно имеется клемма заземления PE. Таким образом, чтобы запитать все контакты, имея в распоряжении трехжильный провод, потребуется использовать перемычки. Контакты с маркировкой L сращиваются вместе, после к ним присоединяется коричневая жила. После этого нужно срастить клеммы N еще одной перемычкой, с последующим зажимом жилы с синей изоляции. Заземление фиксируется на контакте PE.

Однофазное подключение плит Bosch

Подключение ВП Hansa, Electrolux и Zanussi

Многие панели производителей Ханса, Электролюкс и Санусси изначально идут с установленным шнуром на 4 жилы. Чтобы его использовать потребуется перевернуть плиту на обратную сторону и снять крышку бокса с контактами. Используя перемычку необходимо соединить вместе клеммы L1 и L2. К ним подсоединены жилы черного и коричневого цвета. После этого осуществляется установка вилки. К ней присоединяется только коричневый проводок, а черный нужно заизолировать изолентой или термоусадочной трубкой.

Шнур Electrolux

Цены на модельный ряд кухонных варочных панелей Electrolux

Кухонные варочные панели Electrolux

Также возможно просто присоединяя к вилке провода установить в одно гнездо для фазы сразу две силовые жилы. Однако ее конструкция не всегда позволяет осуществлять такое подключение, поэтому подобным образом выйти из ситуации зачастую не удастся.

Установка встраиваемой электроплиты к 380В

Если возникла необходимость подключения ВП к 3-фазной сети 380В, то используется 5 кабель на 5 жил. В этом случае подбирается соответствующая розетка и вилка. В 3-фазной сети они имеют 5 контактов. Нижний плоский отвечает за землю, верхний за ноль, а выстроенные в ряд за фазу.

Трехфазное электромонтажное оборудование

Непосредственное присоединение к встраиваемой электроплите проводится по схеме на обороте плиты с надписью N3. Принцип соединения отличается от 1-фазного способом подключения проводов, отвечающих за фазу. То есть, заземление подключается также, ноль фиксируется через перемычку, а сами контакты L отдельными проводами. При таком методе на каждую жилу будет оказываться меньшая нагрузка. Это многократно уменьшит вероятность короткого замыкания в случае работы плиты на полную мощность.

Рекомендуем ознакомиться со статьей на тему — Как выбрать духовой шкаф, где подробно рассмотрены самые популярные и надежные модели.

Блок: 3/4 | Кол-во символов: 8722
Источник: https://remont-book.com/podklyuchenie-varochnoj-paneli-k-elektroseti/

Однофазная сеть 220 В

Этот случай относится в основном к квартирам, в которых хозяин решил, что во время ремонта или просто так стоит установить индукционную варочную панель вместо классической газовой плиты. Причём тут ремонт? Конечно это не является необходимым условием, но в большинстве случаев сеть 220 В не готова принять такой энергоемкий потребитель, и потребуется проложить дополнительный кабель от распределительного устройства до индукционной варочной панели и немного модернизировать распределительный щит.

Подключение индукционной варочной панели в однофазной установке без предварительной подготовки и проверки существующей сети — рискованно! Индукционная варочная панель — это вам не холодильник! Индукция потребляет много электроэнергии, больше всех устройств в квартире. Нужно быть уверенным, что электросеть будет способна выдержать такую нагрузку.

  1. Во-первых, для индукционки должен использоваться отдельный кабель идущий от распределительного устройства, предназначенный только для этого дела.
  2. Во-вторых, кабель должен иметь поперечное сечение, адаптированное к мощности платы.

В инструкциях для некоторых плит написано, что защита должна быть не менее 30 A и кабель с поперечным сечением 4 мм2. Однако для повышения безопасности проводки лучше использовать защиту 25 A (например, переключатель B25).

Перейдем к вариантам подключения плиты. Следующие схемы подготовлены на основе методов подключения для отдельных моделей, выбранных изготовителем. Перед подключением своей модели всегда проверяйте инструкцию.

Соединение плиты с выходящим кабелем

В этом случае плита представляет собой закрытую коробку из которой выведен кабель, чаще всего 5-проводной. Наиболее распространенными являются:

  • Проводники черного и коричневого цвета — фаза
  • Синие и серые провода — нейтральные
  • Желто-зеленый провод — защитный

Примеры чертежей из инструкции от индукционной панели смотрите выше.

Когда шнур питания имеет неподходящее поперечное сечение

Если шнур питания имеет поперечное сечение 2,5 мм2, его необходимо защитить с помощью переключателя с меньшим номинальным током, например B16. В этом случае стоит покупать индукционную варочную плиту с ограниченным потреблением энергии, чтобы выключатель максимального тока не срабатывал при использовании 3-х или 4-х полей нагрева.

Есть мнения о том, что каждая индукционная варочная панель имеет контроллер, который учитывает что сеть является однофазной и не пропускает половинное нагревание при полной мощности или интеллектуально переключает их, если они работают все сразу, то есть потребление 7,2 кВт в однофазной установке находится только на бумаге.

Однако не каждая индукционная плита, когда вы подключаете ее к однофазной слабой проводке, автоматически уменьшает потребление энергии. Если производитель не включил такую информацию в руководство по эксплуатации, следует предположить что если 4 конфорки будут включены в максимальный уровень нагрева, индукционная панель будет потреблять около 7200 Вт энергии суммарно.

Подключение плиты с зажимами вместо проводов

Если модель плиты имеет терминал с клеммами, расположенный в нижней части вместо проводов, его можно напрямую подключить к соединительной коробке.

Блок: 4/8 | Кол-во символов: 3178
Источник: https://2shemi.ru/shema-podklyucheniya-induktsionnoj-plity-k-setyam-220v-ili-380v/

Присоединение плиты напрямую

Если необходимо осуществить присоединение ВП без использования вилки и розетки, применяется монтажная коробка. Такой вариант будет уместным в том случае, когда требуется вплотную пододвигать шкафчик к стене. При этом выступающая вилка просто не поместится, а вот распаечная коробка не помешает.

В коробку просто заводится гибкий удлиняющий провод от панели и запрессовывается с помощью гильз к моножильному кабелю, проложенному в штробе. Для этой цели нужно использовать гильзу соответствующую требуемому сечению. Она должна быть предназначенной для большой нагрузки электроплиты. Каждую гильзу необходимо заизолировать. Для этого лучше всего использовать термоусадочную трубку.

Подобный способ монтажа обойдется даже дешевле, поскольку вилка и силовая розетка стоят дороже, чем пара гильз. Что касается монтажной коробки, то она стоит почти как подрозетник.

Подключение через распаечную коробку

Работы по монтажу мощной встраиваемой электроплиты могут занять несколько дней, учитывая необходимость штробления стен для прокладки кабеля и дальнейшей отделки. Не имея в доме собранного электрощита, эту работу лучше сразу доверить электрику, поскольку скрутка к проводу от счетчика неприемлема. Если же присоединение панели заключается только в подключении к ней удлинительного шнура и вилки, то на это понадобиться меньше часа.

Блок: 4/4 | Кол-во символов: 1355
Источник: https://remont-book.com/podklyuchenie-varochnoj-paneli-k-elektroseti/

Сечение провода для индукционки

На рисунках при подключении 2 или 3 фаз, везде используется кабель 2,5 мм2. Конечно если на плите есть возможность подключения 3-х фаз, возможно в инструкциях производителя будет требование к проводам на уровне всего 1,5 мм2, в частности 5 х 1,5 мм2.

Тем не менее покупка индукционной варочной панели бывает не один раз в жизни. Возможно лет через 10 вы измените её на более мощную модель и вам понадобится поперечное сечение уже 2,5 мм2.

Блок: 6/8 | Кол-во символов: 471
Источник: https://2shemi.ru/shema-podklyucheniya-induktsionnoj-plity-k-setyam-220v-ili-380v/

Выбор места и подготовка отверстия для установки

Логично и правильно поместить индукционную панель над духовкой. Ещё одно рекомендованное место, которое подходит для того, чтобы вмонтировать прибор – пространство над посудомоечной машинкой.

Дальнейшую работу варочной панели обеспечит то, насколько ровно будет установлена её поверхность и как плотно закреплена. Имеет место хорошая вентиляция над ней, благодаря которой она не станет перегреваться. Вытяжка от панели должна находиться на расстоянии не менее, чем 75 см. При этом задняя стенка панели не должна соприкасаться с находящимися рядом вертикальными гранями предметов и между ними должно остаться пространство в несколько сантиметров, как и внизу.

Блок: 6/7 | Кол-во символов: 705
Источник: https://TechnoSova.ru/dlja-kuhni/kuhonnaja-plita/kak-podkliuchit-induktionneju-panel/

Какие разъемы использовать для печи

Чтобы сохранить как можно больше места и не заполнять коробку проводами, она должна быть не менее 10x10x5 см. Нет необходимости экономить место, потому что блок будет прикрыт кухонной мебелью.

Чтоб провода не натягивались, лучше сделать петли на концах проводов (рисунок справа) при подключении. Как видите на приведенных выше рисунках, использована специальная клеммная колодка с винтовыми клеммами для трехфазных проводников, нейтрального и защитного проводника. Её преимуществом является то, что после открытия крышки можно увидеть все что в ней связано.

Номинальный ток, то есть максимальный ток который может протекать через каждый терминал в течение длительного времени, для однофазной сети должен быть на уровне от 32 А.

Использование пружинных клемников для трехфазных систем не является проблемой и вполне может использоваться. Они имеют номинальный ток 24 А. Но в однофазной сети этого как правило недостаточно для надежного соединения индукционной варочной панели — применяйте лучше клеммы винтовые.

Блок: 7/8 | Кол-во символов: 1049
Источник: https://2shemi.ru/shema-podklyucheniya-induktsionnoj-plity-k-setyam-220v-ili-380v/

Установка поверхности в столешницу, её закрепление и герметизация

  • Внутри короба, в который будет вставляться панель, следует сделать разметку карандашом, обведя внутренние грани устройства на оборотной части столешницы.
  • После заготовку кладут на пол лицевой стороной вниз и аккуратно вырезают середину.
  • Края отверстия покрывают силиконовым лаком или фольгой, – материалами, которые снижают возможность проникновения воды под панель.
  • Далее столешница устанавливается на обычное место.
  • На внутреннюю часть индукционной панели клеят липкую ленту – это ещё один барьер влаге. В некоторых случаях вместо неё в комплекте идёт пластилин. Его нужно приклеить на столешницу вдоль выреза и установить прибор поверх.

За всеми работами с кабелями и электрической стороной монтирования в целом, следует установка поверхности на место её постоянного нахождения в дальнейшем. Панель, к которой присоединён кабель с вилкой, вставляется в отверстие штатное крепление и придавливается со всех сторон для более чёткой посадки. После обязательно подключить прибор к сети и проверить работу, удалив возможные клеевые следы. В первые несколько часов возможен некоторый запах жжёной резины, что не является дефектом электроприбора.

Кнопки включения и регулирования мощности

При нажатии на кнопку «Сеть» в течение 1-й секунды, происходит включение панели. Далее через несколько секунд после подключения к электросети пользователь услышит короткий звуковой сигнал, – ещё один показатель нормальной работы.

Каждая из 4-х имеющихся варочных зон будет включаться с кнопки, после чего нужно отрегулировать уровень мощности от ноля до девяти. Чтобы активировать только одну зону, нужно нажать соответствующую ей кнопку и снова выбрать мощность.

Управлять индукционной панелью можно посредством электронной системы, в то время как электрические варочные поверхности регулируется вручную. Другими словами, хозяйка в реальном времени может следить за режимностью каждого из 4-х варочных секторов.

Блок: 7/7 | Кол-во символов: 1953
Источник: https://TechnoSova.ru/dlja-kuhni/kuhonnaja-plita/kak-podkliuchit-induktionneju-panel/

Выводы и рекомендации

Подключение индукционных варочных панелей в жилых зданиях не является быстрым и беспроблемным вопросом. Прежде чем браться за самостоятельный монтаж такой плиты надо учитывать каждый из этих аспектов: мощность сети и количество фаз, сечение и количество проводов силового кабеля между плитой и домашним распределительным устройством.

Если после прочтения у вас появились вопросы ли дополнения к всему вышесказанному — напишите в комментариях ниже.

Блок: 8/8 | Кол-во символов: 469
Источник: https://2shemi.ru/shema-podklyucheniya-induktsionnoj-plity-k-setyam-220v-ili-380v/

Кол-во блоков: 14 | Общее кол-во символов: 25415
Количество использованных доноров: 4
Информация по каждому донору:
  1. https://www.asutpp.ru/podklyuchenie-varochnoj-paneli.html: использовано 2 блоков из 4, кол-во символов 3733 (15%)
  2. https://2shemi.ru/shema-podklyucheniya-induktsionnoj-plity-k-setyam-220v-ili-380v/: использовано 5 блоков из 8, кол-во символов 6419 (25%)
  3. https://remont-book.com/podklyuchenie-varochnoj-paneli-k-elektroseti/: использовано 2 блоков из 4, кол-во символов 10077 (40%)
  4. https://TechnoSova.ru/dlja-kuhni/kuhonnaja-plita/kak-podkliuchit-induktionneju-panel/: использовано 4 блоков из 7, кол-во символов 5186 (20%)

Установка варочной панели

Подключение и установка  варочной панели.

Установка варочной панели в столешницу подразумевает: вырез отверстия в столешнице соответственно размерам «ниши встраивания» (указанным в паспорте варочной панели) и подключение панели к электросети. Вырез выполняется лобзиком, предварительно сделать отверстие для пилки сверлом. Зазор между спилами столешницы и варочной панелью обычно 1-2 мм., но для некоторых моделей это расстояние может меняться (уточнить в инструкции по установке). Далее необходимо защитить срезы от попадания влаги (если столешница из ДСП) при помощи силикона или ленты из фольги. Затем закрепить варочную панель при помощи комплекта креплений (для разных производителей – разные крепления).



Подключение варочной панели– заранее подключается кабель к варочной панели и к разъему (вилке). Иногда варочная панель подключается  напрямую – без разъемов (розетка + вилка). Подключение может быть одно, двух или трехфазным. При трехфазном подключении фазы А, В, С – подключаются к линиям L1, L2, L3 соответственно, ноль – к N и земля к линии со значком «заземление».   Двухфазное подключение, земля и ноль так же, а соответственно линии (фазы) L1, L2к двум имеющимся фазам. При однофазном подключении линии L1, L2, L3объединяются имеющимися перемычками в варочной панели и подключаются к одной фазе, ноль и заземление – без изменений.

В большинстве варочных панелей кабель для подключения отсутствует, поэтому нужно правильно выбрать сечение кабеля – соответственно мощности панели. Если используются разъёмы (розетка + вилка), то они должны соответствовать мощности варочной панели. Обязательное условие для всех подключений – наличие надежного заземления!

Если у Вас уже подключена панель, но вы сомневаетесь в ее правильном подключении, вы можете вызвать нашего специалиста для проверки и консультации. Мы уже очень много раз сталкивались с неправильным подключением, когда подключение выполняли горе — строители и видели «печальные» последствия такого подключения.

Установка и подключение варочной панели – должна выполняться профессионалами!

Как подключить варочную панель Bosch

Теоретическая часть.

Итак, электрическая плита подключается к специально разветвленной розетке с высоким уровнем заземления емкостью от 25 до 32 А. Что касается проводов, то они должны быть медными, с тремя жилами, иметь сечение не менее четырех миллиметры. Однако сегодня электропроводка рассчитана на соединение четырехжильных кабелей. Если говорить о розетках, предназначенных для подключения варочных панелей, то они классифицируются следующим образом:

Конечно, если у вас есть готовая вилка, то подключение электрощита значительно упрощается.Но чтобы подключить провод к розетке, нужно знать специфику этого процесса. Допустим, у печки 4 провода (фаза, фаза, ноль, земля), а в стене 3 провода. Это указывает на то, что печке требуется перемычка между фазами на клеммной колодке для подключения трехжильного кабеля.

Итак, действуем следующим образом: между черным и коричневым проводами устанавливаем медную перемычку, которая обычно идет в комплекте, после чего одну из фаз подключаем к фазному проводу квартирной проводки (она должна быть черной, коричневой, белой. ).Что касается заземляющих проводов и земли, то они остаются целыми.

Полученный шнур требует изоляции. Если провода от стены одного цвета, то с помощью мультиметра определите, где находятся ноль и фаза.

Важно! Разберите розетку, в которую собираетесь подключить электрическую плиту, и внимательно проверьте, ведь в некоторых случаях наблюдается несовпадение контактов и проводов плитки, в результате чего после подключения может случиться так, что розетка загорится или начнется таять.

Сильные рекомендации

Обратите внимание на следующие советы для самостоятельного подключения оборудования:

  1. Перед тем, как подключить электрическую плиту, необходимо установить УЗО и автомат.
  2. Корпус необходимо заземлить, но не на провод от другого оборудования, а на те жилы, которые подключаются к клеммам от розетки. Большинство производителей предлагают модели, в которых уже есть защитная шина для заземления, которую нужно только подключить к заземляющим проводам квартирной проводки.

Видео: Как подключить варочную панель Bosch


Индукционные плиты

Индукционная панель или духовой шкаф, об установке которого мы уже писали, можно подключить практически по аналогии с электропанелью варочной панели. Убедитесь, что принципиальной разницы нет, прочитав приведенные ниже советы, где мы поговорим о подключении плиты.

  1. Для подключения варочной панели можно использовать провод ПВА подходящего сечения.
  2. Затем откройте панель доступа.Для этого на задней части электроплиты нужно найти прямоугольник, скрытый металлической пластиной. Отверткой откручиваем.
  3. После снятия металлической пластины найдите клеммы. Сначала вставьте кабельный зажим в отверстие. Шнур необходимо удерживать с помощью зажимов. Это нужно сделать, чтобы не выпал электропровод. Затем пропустите шнур через кабельный зажим. Подождите, пока затягиваете винты.
  4. Если мы хотим подключить устаревшую духовку, то найдем там 3 провода.Последние модели должны иметь 4: 2. фазу, 1. нейтраль, 1. землю. Расположение их такое: по центру — нейтральная точка, с двух сторон — фазные провода, под ней — точка заземления. Перед тем, как соединить провода вместе, убедитесь, что есть медная полоса, которая обычно соединяет заземляющие провода с нейтральными. Видя, просто устраните это. Фазы необходимо соединять перемычкой, как мы уже говорили выше в инструкции по подключению электроплит.
  5. Необходимым процессом при подключении к электрической панели для готовки является соединение шнуров.Из них черный и красный — это фазные провода, зеленый — заземление, а синий — нейтраль. Перед подключением проводов открутите точки подключения и подключите вместо них провод. Сначала подключаем кабель зеленым, потом синим, потом уже оставшимся (красным или коричневым от перемычки).
  6. Затем убедитесь, что шнур натянут. Нежелательно его перетягивать или подвешивать.
  7. Отличие панели электроплиты от газовой в том, что для управления первой требуется компьютерная схема, которая имеется в технике последних поколений.

Обратите внимание, надежно ли выполнено соединение, иначе может не выдержать автомат, и придется ремонтировать не только прибор, но и всю проводку. Также следует отметить, что установку электрической варочной панели можно производить без розетки, прямо в сеть. Для этого снимите с распределительной коробки отдельную линию.

В этой статье мы подробно объяснили вам, как самостоятельно подключить электрическую плиту. Надеемся, что вы правильно выполните поставленные задачи и добьетесь положительного результата.

Подключение керамической варочной панели — Информация и советы

Если вы переезжаете в новый дом, вам необходимо перейти в раздел «Обычно предоставляют кухонную мебель и технику». Хотя изготовление Spülunterschränken, шкафов для духовки и навесных шкафов может быть выполнено неспециалистом без проблем, для этого требуется подключение кухонной техники, такой как плита и духовка. Это похоже на ремонт кухни.Часто печь нужно умело снимать с электросети и при необходимости заменять. Тем, кто не был специально обучен этим действиям, не следует подносить руки к плите и духовке.

Технические характеристики керамических варочных панелей

Покупателям керамической варочной панели обычно присваивается суффикс «самодостаточный». читать. Это означает, что керамическую плиту можно установить независимо от духовки. Если к устройству прилагается инструкция по подключению, там описаны несколько типов подключения.Поскольку устройства теперь распределены по всему ЕС, но электросеть по-прежнему неоднородна, необходимо соблюдать условия конкретной страны. В Германии в большинстве квартир стандартно предусмотрено так называемое высоковольтное соединение, к которому можно подключить максимум одну плиту и одну плиту. Эта специальная настенная розетка имеет силу тока не менее 16 ампер и поэтому может выдерживать большую нагрузку от плиты или печи. Как правило, варочной панелью можно управлять и через стандартную розетку безопасности. Однако для защиты большинство производителей рекомендуют подключение к розетке.То же касается и установки печки.

Почему для подключения керамической плиты требуется квалифицированный рабочий

Помимо холодильника, морозильной камеры и кофеварки, которые просто подключаются к розетке для ввода в эксплуатацию, кухонным приборам, таким как

  • , нужна духовка
  • плита (плита -комбинация духовки)
  • керамическая плита
  • индукционная плита

обычно специальная схема. В то время как большинство бытовых приборов работают от напряжения 230 вольт, плита и духовка обычно зависят от напряжения 380 вольт.Они не работают с обычным двухфазным переменным напряжением, а получают энергию от трехфазной розетки переменного тока. В просторечии эту разницу напряжений также называют сильным, мощным или строительным электричеством. Кабели не входят непосредственно в вилку Schuko, но кабели должны быть подключены непосредственно к розетке.

Кстати, Schuko — это аббревиатура, обозначающая защитный контакт.

В целом, кабели на керамической плите не требуют пояснений. Отдельные кабели различаются по цвету, а также имеются клеммы.Соответствующая коробка в стене снабжена крышкой, под которой, в свою очередь, находятся клеммы для подключения, каждая из которых имеет маркировку. Соответственно, кабели подключаются к соответствующим клеммам:

  • Коричневый — Коричневый
  • Черный — Черный
  • Синий — Синий
  • Желто-зеленый — Желто-зеленый

Однако становится проблематичным, если маркировка отличается от друг друга и кабели имеют разные цвета. Обычно клеммы на коробке имеют маркировку L1, L2, L3, N и заземление или PE, но также возможна маркировка 1, 2, 3, 4 и заземлением или PE.Кроме того, кабели не всегда должны быть выполнены в указанных цветах. Только заземление всегда полосатое желто-зеленым. Линии L и N не всегда должны быть коричневыми, черными или синими. Соответственно, велик риск неправильного размещения отдельных кабелей. Кроме того, номер клеммы коробки может не совпадать с номером клеммы устройства. Затем необходимо переключить так называемые мосты. Эта деятельность предназначена для обученных профессионалов.

Как всегда, при обращении с электричеством следует проявлять особую осторожность.Перед подключением кабелей, будь то керамическая плита или новое комнатное освещение, необходимо отключить соответствующий предохранитель. В противном случае это может привести к опасному для жизни поражению электрическим током. Однако не всегда можно точно назначить отдельные автоматические выключатели. Если установлен неправильный предохранитель, электричество будет продолжать течь, и возникнет опасность для жизни и здоровья.

Даже если непрофессионал попытается подключить керамическую плиту самостоятельно, потому что он думает, что сможет правильно распределить кабели и клеммы. Если предохранитель включен правильно, самостоятельная сборка керамической плиты может стать проблемой.

Отказ от подключения может привести к фатальным последствиям для устройства. Короткое замыкание может привести к необратимому повреждению керамического поля и сделать его непригодным для использования. Если линия выходит за корпус, в худшем случае на устройство подается питание. Контакт может снова вызвать поражение электрическим током. Кроме того, большинство гарантийных соглашений производителя включают пункт о том, что любые претензии по гарантии теряются, если плита не установлена ​​должным образом.

Таким образом, чтобы потребовать гарантийный ущерб от производителя, счетчик всегда должен снимать специалист по монтажу до

Чтобы специалист даже не имел возможности угадать цвета или маркировку, он использует измерительное устройство.С помощью профессионального тестера электрик может точно определить, какой провод является нейтральным и как пронумерованы отдельные фазы. В зависимости от возраста окраска может отличаться, как я уже сказал, значительно. Много лет назад и десятилетий применялись другие правовые стандарты. Без соответствующего счетчика соединение становится угадайкой. Если розетка для высоковольтного подключения отсутствует в первую очередь, в любом случае необходимо проконсультироваться со специалистами для установки подходящей коробки.

Затраты на установку

Подключение керамической плиты специалистом значительно безопаснее и обеспечивает полную гарантию. Если керамическая плита была приобретена в специализированных магазинах, квалифицированный персонал сможет выполнить установку с минимальными затратами. Вложение того стоит. В конце концов, неправильное подключение может не только повредить саму керамическую плиту — и это без претензий по гарантии — существует также дополнительный юридический риск для самостоятельного подключения: если пожар в квартире вспыхнет позже, страховка может потребовать доказательства профессионального монтаж.По этой же причине счет установщика должен быть аннулирован.

Сводка

Для подключения керамической плиты требуется опыт. Полная гарантия предоставляется только в том случае, если плита подключена квалифицированным персоналом. В случае страхового случая также может потребоваться доказать квалифицированную установку. Поэтому счет установщика всегда должен храниться в надежном месте.

Artikelbild: © pashapixel / Bigstock.com

Индукционная варочная панель Bosch PUE611BB1E с сенсорным управлением, 4 зоны, бескаркасная, требуется жесткая проводка, с бесплатным набором посуды стоимостью более 120 фунтов стерлингов РУКОВОДСТВО

Easy Clean
Поскольку эта варочная панель оснащена сенсорным управлением, просто протрите стеклянную поверхность чистой влажной тканью.Поскольку он никогда не нагревается выше 98 градусов, и тот факт, что в нем есть система @ Anti-overflow, пригоревшая на еде, осталось в прошлом.

Безопасность
Приготовление пищи на индукционной плите — самый безопасный способ готовки, так как тепло не исходит непосредственно от варочной панели, она фактически нагревается только от жидкости, находящейся на сковороде. Это означает, что варочная панель никогда не нагревается выше 98 градусов. Он имеет пан-распознавание и отключает зону коксования, когда поддон снимается. Варочная панель имеет индикаторы остаточного тепла, предупреждающие о нагреве.

Индукционная техника
Индукционные плиты работают иначе, чем керамические и газовые.Хотя под стеклом они выглядят так же, как керамические, они очень разные. Индукционные варочные панели используют электромагнитные датчики вместо элементов, которые обнаруживают посуду на плите, трение, вызванное магнитом и сковородой, вызывает нагрев жидкости внутри сковороды. Жидкость внутри сковороды нагревает сковороду, которая затем нагревает варочную поверхность. Электроэнергия направляется прямо на сковороду, поэтому не теряется лишняя энергия, как в случае с керамикой или газом, когда тепло теряется вокруг сковороды.

Простота использования
Эта варочная панель проста в использовании. Поместите сковороду в зону, соответствующую размеру посуды, включите желаемый уровень от 1 до 9, требуется усиление.Простой в использовании, легкий в уходе, самый безопасный дизайн.

Ключевая информация

  • Электронное управление
  • TouchControl
  • Цифровой дисплей
  • Автоматическое защитное отключение
  • Блокировка панели управления
  • Функция PowerBoost для всех зон
  • Датчик автоматического распознавания панорамирования
  • Опции управления питанием для 16A, 13A или соединение 10A (машина рассчитана на 4,6 кВт, что является максимальной мощностью машины, которая должна быть подключена жестко, однако машину можно отрегулировать в настройках, чтобы ограничить мощность, подаваемую на устройство.Так что, если вы собираетесь использовать мощность 3 кВт и ниже, можно подключить вилку к концу блока питания вместо жесткой проводки).
  • Автоматическое защитное отключение
  • Замок панели управления

Конструкция

  • 592 мм
  • Бескаркасная конструкция
  • 4 индукционные варочные зоны

Функции безопасности

  • Регулируемая 17-ступенчатая мощность для каждой зоны
  • Главный выключатель
  • Таймер для всех зон
    Таймер — показывает, сколько времени используется варочная панель
  • Функция быстрого запуска
  • Функция PowerBoost для всех зон
  • Функция перезапуска

Рабочие характеристики / техническая информация

  • Подключение кабель (1.1 M)
  • Подключенная нагрузка: 4,6 кВт
  • Мин. толщина столешницы: 30 мм
  • Двухступенчатый индикатор остаточного тепла для каждой зоны
  • Варочные зоны: 1 x 180 мм, 1,8 кВт (макс. уровни мощности 3,1 кВт) Индукция; 1 x 180 мм, 1,8 кВт (макс. Уровни мощности 3,1 кВт) Индукция; 1 x 145 мм, 1,4 кВт (макс. Уровни мощности 2,2 кВт) индукционный; 1 x 210 мм, 2,2 кВт (макс. Уровни мощности 3,7 кВт) индукционный

Размеры

  • Требуемый размер отверстия 560 (+2) x 490 -500 (+2)
  • Размер варочной поверхности 522 x 592 x 51 мм

Эта индукционная плита Bosch черного цвета проста в использовании и требует жесткого подключения.Машина рассчитана на 4,6 кВт, что является максимальной мощностью машины, которая должна быть подключена жестко, однако машину можно отрегулировать в настройках (см. Руководство), чтобы ограничить мощность, подаваемую на устройство. Так что, если вы собираетесь использовать мощность 3 кВт и ниже, можно подключить вилку к концу блока питания вместо жесткой проводки. В этой модели при необходимости вы можете использовать все 4 конфорки на полной мощности. Эта конструкция безрамная, со скошенными краями. Благодаря 17-ступенчатой ​​настройке мощности для каждой зоны с помощью сенсорного управления и усилению при необходимости эта варочная панель станет отличным выбором.Вы заметите, что эта индукционная плита также имеет блокировку от детей и светодиодный таймер для каждой зоны нагрева.

2 года гарантии

% PDF-1.4 % 4142 0 объект > эндобдж xref 4142 503 0000000016 00000 н. 0000011787 00000 п. 0000011892 00000 п. 0000019254 00000 п. 0000019901 00000 п. 0000020402 00000 п. 0000020441 00000 п. 0000020709 00000 п. 0000021358 00000 п. 0000021446 00000 п. 0000021714 00000 п. 0000022337 00000 п. 0000022450 00000 п. 0000022565 00000 п. 0000022679 00000 п. 0000027348 00000 н. 0000032011 00000 п. 0000035443 00000 п. 0000039097 00000 н. 0000042811 00000 п. 0000046885 00000 п. 0000050457 00000 п. 0000050630 00000 п. 0000054530 00000 п. 0000445956 00000 п. 0000450591 00000 п. 0000454863 00000 н. 0000454964 00000 н. 0000455066 00000 н. 0000455167 00000 н. 0000455268 00000 н. 0000455369 00000 н. 0000455469 00000 н. 0000455571 00000 п. 0000455672 00000 н. 0000455773 00000 н. 0000455874 00000 н. 0000456113 00000 п. 0000456348 00000 п. 0000456587 00000 н. 0000456822 00000 н. 0000457644 00000 н. 0000457879 00000 н. 0000458110 00000 н. 0000458345 00000 н. 0000459172 00000 н. 0000459403 00000 п. 0000459630 00000 н. 0000459861 00000 п. 0000460088 00000 н. 0000460916 00000 н. 0000461744 00000 н. 0000461971 00000 н. 0000462194 00000 п. 0000462421 00000 н. 0000462644 00000 н. 0000462871 00000 н. 0000463094 00000 н. 0000463922 00000 н. 0000464145 00000 н. 0000464364 00000 н. 0000464587 00000 н. 0000464806 00000 н. 0000465029 00000 н. 0000465248 00000 н. 0000466077 00000 н. 0000466296 00000 н. 0000466486 00000 н. 0000466701 00000 н. 0000466903 00000 н. 0000467122 00000 н. 0000467960 00000 н. 0000468175 00000 н. 0000468390 00000 н. 0000468609 00000 н. 0000468824 00000 н. 0000469039 00000 н. 0000469254 00000 н. 0000470096 00000 н. 0000470315 00000 н. 0000470530 00000 н. 0000470749 00000 н. 0000470960 00000 п. 0000471175 00000 н. 0000471390 00000 н. 0000471605 00000 н. 0000471816 00000 н. 0000472031 00000 н. 0000472246 00000 н. 0000472461 00000 н. 0000472672 00000 н. 0000472887 00000 н. 0000473093 00000 н. 0000473308 00000 н. 0000473519 00000 н. 0000473730 00000 н. 0000473936 00000 н. 0000474147 00000 н. 0000474389 00000 н. 0000474600 00000 н. 0000474798 00000 н. 0000475009 00000 н. 0000475203 00000 н. 0000475454 00000 н. 0000475636 00000 н. 0000475847 00000 н. 0000476024 00000 н. 0000476210 00000 н. 0000476408 00000 н. 0000476619 00000 н. 0000477435 00000 н. 0000477666 00000 н. 0000478483 00000 н. 0000478722 00000 н. 0000479571 00000 н. 0000479818 00000 н. 0000480029 00000 н. 0000480240 00000 н. 0000480451 00000 п. 0000480662 00000 н. 0000480868 00000 н. 0000481074 00000 н. 0000481280 00000 н. 0000481486 00000 н. 0000481688 00000 н. 0000481882 00000 н. 0000482064 00000 н. 0000482246 00000 н. 0000482436 00000 н. 0000482642 00000 н. 0000482861 00000 н. 0000483092 00000 н. 0000483331 00000 н. 0000483582 00000 н. 0000484419 00000 н. 0000485266 00000 н. 0000486116 00000 н. 0000486966 00000 н. 0000487801 00000 н. 0000488637 00000 н. 0000489488 00000 н. 0000489739 00000 н. 0000490590 00000 н. 0000491438 00000 п. 0000492288 00000 н. 0000493114 00000 п. 0000493949 00000 н. 0000494798 00000 н. 0000495631 00000 н. 0000496465 00000 н. 0000497303 00000 н. 0000498135 00000 н. 0000498975 00000 н. 0000499815 00000 н. 0000500657 00000 н. 0000501496 00000 н. 0000502347 00000 н. 0000503195 00000 н. 0000504033 00000 н. 0000504866 00000 н. 0000505697 00000 н. 0000506536 00000 н. 0000507372 00000 н. 0000508212 00000 н. 0000509046 00000 н. 0000509884 00000 н. 0000510716 00000 н. 0000511565 00000 н. 0000512404 00000 н. 0000513248 00000 н. 0000513499 00000 н. 0000514348 00000 н. 0000515195 00000 н. 0000516043 00000 н. 0000516893 00000 н. 0000517742 00000 н. 0000517981 00000 н. 0000518208 00000 н. 0000518419 00000 н. 0000518613 00000 н. 0000518795 00000 н. 0000519644 00000 н. 0000519817 00000 н. 0000520668 00000 н. 0000520858 00000 н. 0000521706 00000 н. 0000521904 00000 н. 0000522742 00000 н. 0000522953 00000 н. 0000523790 00000 н. 0000524604 00000 н. 0000525442 00000 н. 0000526279 00000 н. 0000527116 00000 н. 0000527953 00000 н. 0000528790 00000 н. 0000529021 00000 н. 0000529855 00000 н. 0000530094 00000 н. 0000530944 00000 н. 0000531191 00000 н. 0000532036 00000 н. 0000532874 00000 н. 0000533715 00000 н. 0000534553 00000 п. 0000535386 00000 п. 0000536226 00000 п. 0000537059 00000 н. 0000537888 00000 н. 0000538721 00000 н. 0000539561 00000 н. 0000540399 00000 н. 0000541240 00000 н. 0000542078 00000 н. 0000542915 00000 н. 0000543757 00000 н. 0000544586 00000 н. 0000545421 00000 н. 0000546250 00000 н. 0000547082 00000 н. 0000547903 00000 н. 0000548744 00000 н. 0000549566 00000 н. 0000550398 00000 н. 0000551227 00000 н. 0000552065 00000 н. 0000552886 00000 н. 0000553719 00000 н. 0000554540 00000 н. 0000555369 00000 н. 0000556201 00000 н. 0000557022 00000 н. 0000557860 00000 п. 0000558692 00000 п. 0000559513 00000 н. 0000560351 00000 п. 0000561191 00000 н. 0000562013 00000 н. 0000562852 00000 п. 0000563692 00000 н. 0000564531 00000 н. 0000565368 00000 н. 0000566206 00000 н. 0000567039 00000 п. 0000567871 00000 н. 0000568704 00000 н. 0000569537 00000 п. 0000570377 00000 н. 0000571199 00000 н. 0000572047 00000 н. 0000572868 00000 н. 0000573709 00000 н. 0000574530 00000 н. 0000575359 00000 н. 0000576180 00000 н. 0000577017 00000 п. 0000577839 00000 н. 0000578668 00000 н. 0000579489 00000 н. 0000580318 00000 н. 0000581147 00000 н. 0000581968 00000 н. 0000582798 00000 н. 0000583631 00000 н. 0000584452 00000 н. 0000585282 00000 н. 0000586111 00000 п. 0000586932 00000 н. 0000587762 00000 н. 0000588591 00000 н. 0000589421 00000 н. 0000590251 00000 н. 0000591072 00000 н. 0000591903 00000 н. 0000592736 00000 н. 0000593568 00000 н. 0000594389 00000 н. 0000595222 00000 н. 0000596050 00000 н. 0000596883 00000 н. 0000597720 00000 н. 0000598542 00000 н. 0000599372 00000 н. 0000600206 00000 н. 0000601038 00000 н. 0000601873 00000 н. 0000602704 00000 н. 0000603548 00000 н. 0000604385 00000 п. 0000605217 00000 п. 0000606061 00000 н. 0000606903 00000 н. 0000607736 00000 н. 0000608579 00000 п. 0000609422 00000 н. 0000610267 00000 н. 0000611097 00000 н. 0000611918 00000 н. 0000612739 00000 н. 0000613561 00000 п. 0000614382 00000 п. 0000615203 00000 н. 0000616024 00000 н. 0000616856 00000 н. 0000617677 00000 н. 0000618520 00000 н. 0000619341 00000 п. 0000620171 00000 н. 0000620992 00000 н. 0000621813 00000 н. 0000622634 00000 п. 0000623455 00000 н. 0000623702 00000 н. 0000623937 00000 н. 0000624164 00000 н. 0000624383 00000 н. 0000625204 00000 н. 0000626026 00000 н. 0000626847 00000 н. 0000627668 00000 н. 0000628490 00000 н. 0000629322 00000 н. 0000629569 00000 н. 0000629775 00000 н. 0000630010 00000 н. 0000630208 00000 н. 0000630431 00000 н. 0000630617 00000 п. 0000630828 00000 н. 0000631010 00000 н. 0000631187 00000 н. 0000631373 00000 н. 0000631563 00000 н. 0000631765 00000 н. 0000631971 00000 н. 0000632186 00000 н. 0000632388 00000 н. 0000632578 00000 н. 0000632760 00000 н. 0000632937 00000 н. 0000633127 00000 н. 0000633321 00000 п. 0000633527 00000 н. 0000633742 00000 н. 0000633965 00000 н. 0000634196 00000 п. 0000634439 00000 н. 0000634686 00000 п. 0000634937 00000 п. 0000635759 00000 п. 0000636010 00000 н. 0000636832 00000 н. 0000637083 00000 н. 0000637905 00000 н. 0000638156 00000 п. 0000638977 00000 н. 0000639228 00000 п. 0000640060 00000 н. 0000640307 00000 н. 0000640558 00000 п. 0000640805 00000 н. 0000641056 00000 н. 0000641303 00000 н. 0000642142 00000 н. 0000642980 00000 н. 0000643828 00000 н. 0000644063 00000 н. 0000644294 00000 н. 0000644537 00000 н. 0000645362 00000 п. 0000646182 00000 н. 0000647021 00000 н. 0000647841 00000 н. 0000648667 00000 н. 0000648890 00000 н. 0000649710 00000 н. 0000649937 00000 н. 0000650168 00000 н. 0000650411 00000 н. 0000651224 00000 н. 0000651459 00000 н. 0000651698 00000 н. 0000652511 00000 н. 0000652758 00000 н. 0000653001 00000 п. 0000653827 00000 н. 0000654078 00000 н. 0000654898 00000 н. 0000655125 00000 н. 0000655953 00000 н. 0000656192 00000 н. 0000656427 00000 н. 0000657250 00000 н. 0000658078 00000 н. 0000658901 00000 н. 0000659729 00000 н. 0000659952 00000 н. 0000660179 00000 н. 0000660418 00000 п. 0000661231 00000 н. 0000661466 00000 н. 0000662293 00000 н. 0000662532 00000 н. 0000662755 00000 н. 0000662990 00000 н. 0000663811 00000 н. 0000664030 00000 н. 0000664269 00000 н. 0000665101 00000 п. 0000665324 00000 н. 0000665559 00000 н. 0000666390 00000 н. 0000666609 00000 н. 0000667434 00000 н. 0000668266 00000 н. 0000668489 00000 н. 0000668720 00000 н. 0000669549 00000 н. 0000669768 00000 н. 0000670003 00000 н. 0000670836 00000 п. 0000671067 00000 н. 0000671901 00000 н. 0000672748 00000 н. 0000673612 00000 н. 0000674450 00000 н. 0000674673 00000 н. 0000674892 00000 н. 0000675107 00000 н. 0000675326 00000 н. 0000675541 00000 н. 0000676381 00000 п. 0000676600 00000 н. 0000677440 00000 н. 0000677655 00000 н. 0000678483 00000 н. 0000678702 00000 н. 0000679530 00000 н. 0000679745 00000 н. 0000680573 00000 н. 0000681400 00000 н. 0000681651 00000 н. 0000682482 00000 н. 0000682733 00000 н. 0000682980 00000 н. 0000683231 00000 н. 0000684057 00000 н. 0000684268 00000 н. 0000684483 00000 н. 0000684694 00000 н. 0000684945 00000 н. 0000685192 00000 н. 0000685443 00000 н. 0000685694 00000 н. 0000685945 00000 н. 0000686192 00000 н. 0000686403 00000 н. 0000687236 00000 н. 0000687478 00000 н. 0000687725 00000 н. 0000687967 00000 н. 0000688210 00000 н. 0000688457 00000 н. 0000688700 00000 н. 0000688947 00000 н. 0000689190 00000 н. 0000689432 00000 н. 0000689638 00000 н. 0000689840 00000 н. 00006

  • 00000 н. 0000690248 00000 н. 0000691080 00000 п. 0000691286 00000 н. 0000691529 00000 н. 0000691763 00000 н. 0000692002 00000 н. 0000692196 00000 п. 0000692439 00000 н. 0000692678 00000 н. 0000692921 00000 н. 0000693160 00000 н. 0000693984 00000 н. 0000694223 00000 п. 0000694458 00000 п. 0000694628 00000 н. 0000694797 00000 н. 0000694967 00000 н. 0000695137 00000 п. 0000695305 00000 п. 0000695475 00000 н. 0000695644 00000 п. 0000695815 00000 н. 0000695985 00000 п. 0000696155 00000 п. 0000696325 00000 н. 0000696493 00000 н. 0000696664 00000 н. 0000696832 00000 н. 0000697002 00000 н. 0000697170 00000 н. 0000697338 00000 н. 0000697507 00000 н.
  • Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
