Инструкция по эксплуатации мультиметра dt9205a. Мультиметр DT9205A, только это не тот что я тогда угробил. Мультиметр dt9205a инструкция по применению. Для определения логических уровней при работе с микросхемами положение щупов на приборе – стандартное.
После покупки универсального прибора Multimeter Digital DT9205A пользователи часто задаются вопросом, как правильно его настроить, выбрать рабочие диапазоны для более точных результатов, как пользоваться мультиметром, чтобы он работал без сбоев, поломок и длительное время.
Проведем краткий обзор мультиметра с описанием всех его возможностей и настроек.
Краткий обзор
Цифровой мультиметр предназначен для измерения силы тока, постоянного, переменного напряжения, сопротивления, емкости конденсаторов.
С его помощью определяют коэффициент усиления частот транзистора, проводят диодное тестирование и прозвон цепи со звуковым сигналом.

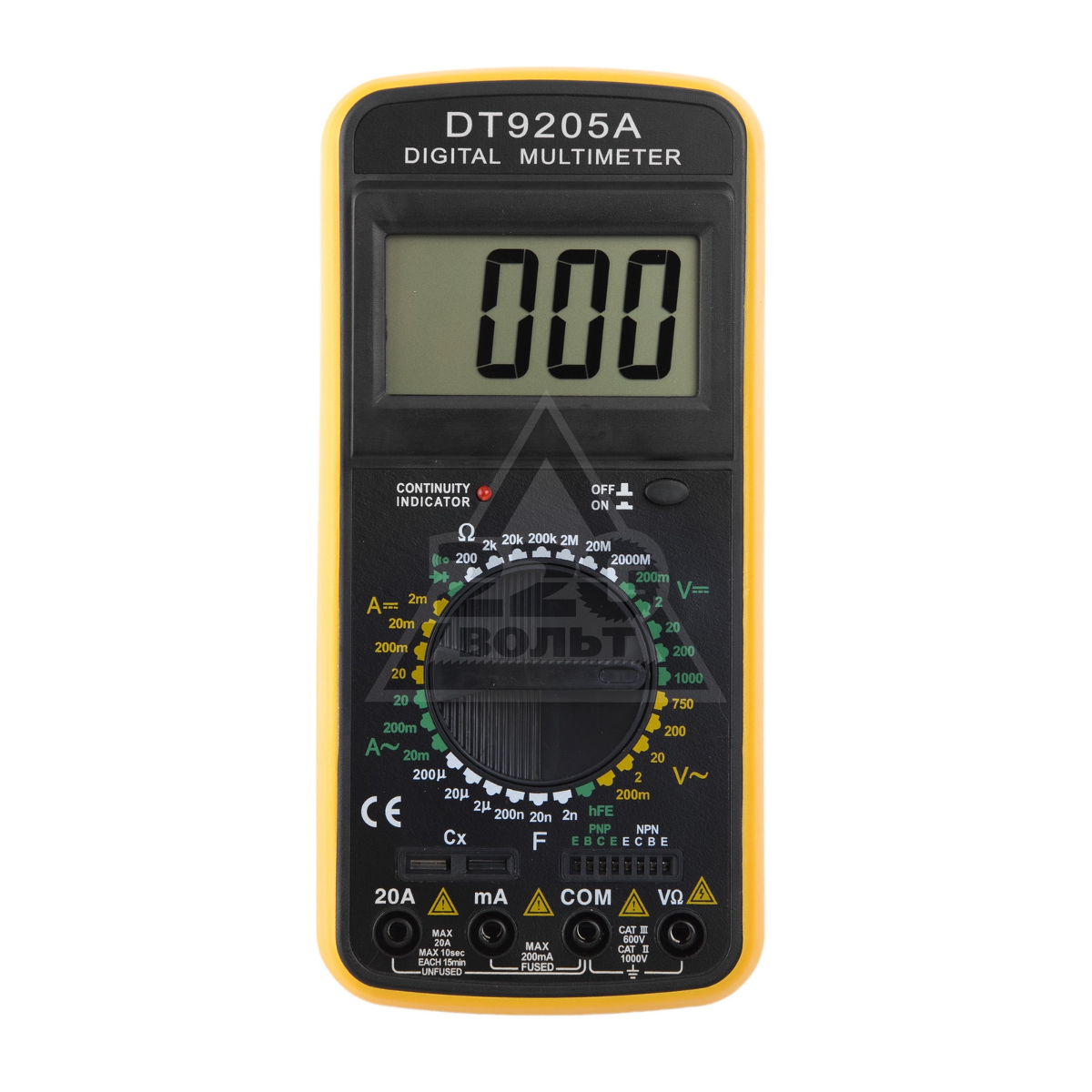

Мультиметр DT9205A — надежный, компактный, цифровой тестер.
Это отличный помощник в любительской радиотехнике, промышленной отрасли, сельском хозяйстве.
Мультиметр цифровой вычисляет надежность и работоспособность любого бытового прибора, с точностью оценивает безопасность использования выключателей, розеток, электрооборудования.
Его можно использовать при починке электроцепи автомобиля, ремонте радиоаппаратуры, блоков питания, в лабораторных исследованиях.
Цифровой мультиметр многофункционален, портативен. Питание осуществляется за счет батарейки. Благодаря небольшим размерам прибора его транспортировка и хранение не составляют труда.
В его состав входят аналого-цифровой преобразователь, который выполнен по КМОП-технологии (металл-оксид-полупроводник) с такими функциями, как автоматическая калибровка нуля, индикация отрицательной полярности. Схема имеет защиту от перегрузки и перенапряжения во всех диапазонах.
Хорошую работу обеспечивает 30-позиционный поворотный переключатель режимов.

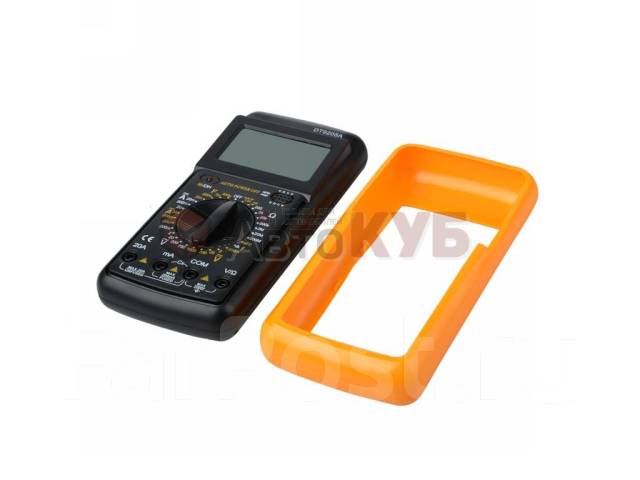

Прорезиненный чехол предохраняет аппарат от внешнего воздействия и случайных падений.
Отзывы пользователей, которые приобрели данное устройство, только положительные. Мультиметр прост, удобен в работе. Стоимость его невысокая.
Единственный недостаток модели состоит в том, что тестер не поддерживает режимов измерения температуры, термоэлектрический преобразователь или термопара отсутствуют.

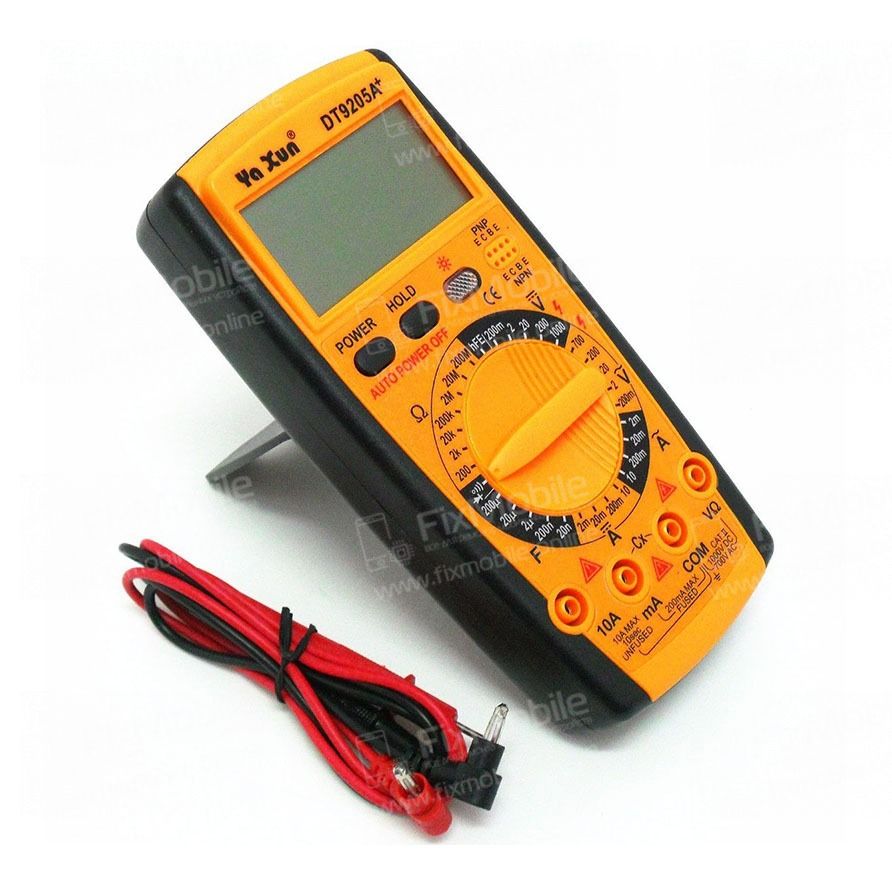

В комплект устройства входят:
- тестер;
- щупы;
- руководство.
Характеристики и функции
Основные характеристики и функции мультиметра DT9205A:
- Точность базового постоянного тока — ±0,5%.
- Измерение емкости — 1 пФ — 20 мкФ.
- Измерение сопротивления — 0,1 Ом — 200 МОм.
- Индикация неправильно проведенного тестирования.
- Максимальный показатель на ЖК-экране — 1999 (3 1/2 знака).
- Максимальное напряжение входа СОМ — 50 В (постоянное).
- Принцип работы — АЦП с 2-петлевым интегратором.
- Скорость проверки — 3 отсчета в секунду.
- Диапазон температур точного измерения — 18-28°C.
- Диапазон рабочих температур — 0-40°C.
- Температура хранения — 10-50°C.
- Возможность регулирования наклона экрана.
- Автоматическое выключение аппарата.
- Удобная подставка.
- Размеры — 186х86х41 мм.
- Вес — 318 г.
- Бренд — Digital.
- Страна-производитель — Китай.
Основные измерения мультиметра
Для проведения измерений постоянного или переменного напряжения необходимо следовать инструкции:
- Подключите черный щуп во входное гнездо СОМ, красный — во входное гнездо V/Ω.
- Поверните переключатель режимов в требуемую позицию DCV.
- Присоедините щупы к устройству, которое проверяется. На экране будут отображаться параметры напряжения, полярность.
При измерении показателей силы тока необходимо:
- Присоединить черный щуп к гнезду СОМ, красный — к гнезду А (максимум 200 мА) или входу 20 А (максимум — 20 А, 10 секунд).
- Переключатель поверните в позицию DCA.
- Соедините щупы последовательно к измеряемому устройству.
- На экране будут отображены показатели силы тока, полярность.
В процессе измерения этих параметров необходимо учитывать такие факторы:
- если исследуемое напряжение неизвестно, кнопку переключателя диапазонов выставляют в максимальное положение;
- при появлении на индикаторе символа перегрузки и перенапряжения 1 переключатель поворачивают на больший рабочий диапазон;
- на вход не прикладывают более 1000 В для постоянного напряжения и 700 В для переменного напряжения, чтобы не повредить принципиальную схему прибора;
- при работе с высокими напряжениями нельзя касаться цепи;
- время проведения измерений не должно быть больше 15 секунд при подключении к гнезду 20 А, иначе схема аппарата выйдет из строя, так как отсутствует предохранитель.
Многие начинающие радиолюбители не знают, как пользоваться мультиметром для измерения сопротивлений.
Для решения этого вопроса необходим тестер и исследуемое сопротивление.
- Присоедините черный щуп ко входному гнезду СОМ, красный — к гнезду V/Ω (полярность красного щупа +).
- Поверните переключатель в позицию Ω, присоедините щупы к проверяемой схеме.
Рабочие замечания, которые надо учитывать при тестировании сопротивления:
Для измерения емкости переключатель режимов устанавливают в позицию F, разряжают конденсатор, замкнув его выводы, и подключают ко входному гнезду Cx, соблюдая полярность.
Результаты будут показаны на экране. При работе учитывают, что внешнее напряжение или заряженный конденсатор подключать нельзя.
При определении направления тока диодов точно так же соединяют щупы к гнездам СОМ, V/Ω на панели мультиметра. Переключатель режимов устанавливают в положение диодного тестирования, щуп подсоединяют к диоду.
Прямое падение напряжений будет отображаться на экране при протекании прямого тока, измеряется в милливольтах. Если ток движется обратно, появляется символ перенапряжения 1.
Тестовый ток — 1,5 мА.
Присоедините щупы к 2 точкам проверяемой цепи. При сопротивлении меньше 70 Ом встроенный динамик подает звуковой сигнал. Это явление называется прозвоном цепи.
Измерение коэффициента усиления частот транзистора выполняют следующим образом:
- Поворотный переключатель выставляют в позицию hFE.
- Определяют тип транзистора (NPN или PNP), цоколевку его выводов.
- Присоединяют правильно выводы во входные гнезда мультиметра.
- При токе базы 10 мкА и напряжении коллектора-эмиттера около 3 В индикатор покажет приблизительное значение коэффициента hFE.
Следуя данной инструкции, можно обеспечить работу мультиметра на долгие годы. При правильной настройке и грамотном подключении к устройствам прибор будет работать без поломок, сбоев и показывать точные результаты.
ЦИФРОВОЙ МУЛЬТИМЕТР DT9205A
ИНСТРУКЦИЯ ПОЛЬЗОВАТЕЛЯ
ЦИФРОВОЙ МУЛЬТИМЕТР
1. ВВЕДЕНИЕ
Мультиметры DT9202/DT9205A предназначены для измерения тока, напряжения,
сопротивления, параметров диодов и транзисторов.
Прибор многофункционален
портативен, питается от батарейки, удобен при починке электроцепи автомобиля,
лабораторных измерений и т.д.
2. ВОЗМОЖНОСТИ ПРИБОРА.
* Точность базового постоянного тока ±0.5%.
* Измерение емкости от 1 пФ до 20 мкФ, автоматическое обнуление.
* Измерение сопротивления от 0.1 Ом до 200 МОм.
* Индикация неправильно проводимого измерения.
* Максимльное значение на дисплее 1999 (3 1/2 знака)
* Максимальное напряжение гнезда “СОМ” 50 В (постоянное).
* Точность гарантирована при температурах измерения 23ºС±5ºС.
* Диапазон температур: рабочая температура 0ºС — 40ºС
температура хранения -10ºС — 50ºС
* Питание: батарейка 9 В.
* Если батарейка “садится”, в левом гижнем углу дисплея появляется символ
* Размер: 186х86х41 мм.
* Вес: примерно 318 г, вместе с батарейкой.
ПОСТОЯННОЕ НАПРЯЖЕНИЕ
ДИАПАЗОН ТОЧНОСТЬ РАЗРЕШЕНИЕ
200 мВ 100 мкВ
2 В ± 0.
1000 В ± 0.8 % 1 В
Входной импеданс: 10 МОм для всех диапазонов
Защита от перегрузки: 1000 В постоянного напряжения для всех диапазонов. (Кроме
диапазона 200 мВ, здесь напряжение не должно превышать 250 В).
ПЕРЕМЕННОЕ НАПРЯЖЕНИЕ
ДИАПАЗОН ТОЧНОСТЬ РАЗРЕШЕНИЕ
200 мВ ± 1.2% 100 мкВ
2 В ± 0.8% 1 мВ
750 В ± 1.2 % 1 В
Входной импеданс: 10 МОм для всех диапазонов.
Диапазон частот: от 40 Гц до 400 Гц (за исключением диапазона 200 В и 750 В, здесь
частота не должна превышать 100 Гц)
Защита от перегрузки: 750 В среднеквадратичное значение или 1000 В пиковое.
ПОСТОЯННЫЙ ТОК
ДИАПАЗОН ТОЧНОСТЬ РАЗРЕШЕНИЕ
2 мА ± 0.8 % 1 мкА
20 мА ± 1.2 % 10 мкА
200 мА 100 мкА
20 А ± 2 % 10 мА
Защита от перегрузки: предохранитель 0.2 А/250 В (кроме диапазона 20 А)
Максимальный входной ток: 10 А (20А не дольше 10сек.)
ПЕРЕМЕННЫЙ ТОК
ДИАПАЗОН ТОЧНОСТЬ РАЗРЕШЕНИЕ
2м А ± 1 % 1 мкА
20 мА 10 мкА
200 мА ± 1.
8 % 100 мкА
20 А ± 3 % 10 мА
Защита от перегрузки: предохранитель 200 мА/250 В (в диапазоне 20 А предохранителя
Диапазон частот: от 40 Гц до 400 Гц.
Максимальный входной ток: 10 А, (20 А не более 10 сек.)
Показание: Среднеквадратичное значение.
СОПРОТИВЛЕНИЕ
ДИАПАЗОН ТОЧНОСТЬ РАЗРЕШЕНИЕ
200 Ом ± 0.8 % 0.1 Ом
2 кОм ± 0.8 % 1 Ом
20 кОм 10 Ом
200 кОм 100 Ом
2 МОм 1 кОм
20 МОм ± 1 % 10 кОм
200 МОм ± 5 % 100 кОм
Напряжение разомкнутой цепи 1В.
ДИАПАЗОН ТОЧНОСТЬ РАЗРЕШЕНИЕ
200 нф ±2. 5 % 100 пф
20 мкф 10 нф
Частота измерений: 400 Гц
ТЕСТИРОВАНИЕ ДИОДОВ И “ПРОЗВАНИВАНИЕ”
ДИАПАЗОН
-|>|- Постоянный ток ~1мА обратное постоянное напряжение ~ 3 В
о))) Встроенный зуммер Напряжение подает сигнал, если разомкнутой цепи:
Сопротивление
ТЕСТИРОВАНИЕ ТРАНЗИСТОРОВ
ДИАПАЗОН ПОКАЗАНИЕ УСЛОВИЯ
hFE измерение hFE Ток базы — для транзисторов типа 10 мА, PNP и NPN, диапазон Uce =
4.
РАБОТА С ПРИБОРОМ.
ИЗМЕРЕНИЕ ПОСТОЯННОГО НАПРЯЖЕНИЯ.
измеряемой нагрузкой. На дисплее появится значение напряжения и полярность.
Замечание:
а. Если заранее не известен порядок измеряемого напряжения, ставьте переключатель в
наибольший диапазон.
б. Если на дисплее появится “1”, поставьте переключатель
Внутренней цепи.
г. При измерении высоких напряжений избегайте прикосновении к цепи.
ИЗМЕРЕНИЕ ПЕРЕМЕННОГО НАПРЯЖЕНИЯ.
1. Соедините черный щуп с гнездом “СОМ”, красный – с гнездом V/W.
2. Поставьте переключатель функций в требуемое положение DCV и соедините щупы с
измеряемой нагрузкой.
Замечание:
а. см. выше а, б, д.
б. ! Не подавать более 750 В на вход.
ИЗМЕРЕНИЕ ПОСТОЯННОГО И ПЕРЕМЕННОГО ТОКА.
1. Соедините черный щуп с гнездом “СОМ” , красный – с гнездом “А” (максимум 200
мА) или “20А” (максимум — 20 А, 10 сек).
2. Поставьте переключатель функций в требуемое положение DCA и соедините щупы
последовательно с измеряемой нагрузкой.
На дисплее появится значение тока и полярность
Замечание:
а. Если заранее не известен порядок измеряемого напряжения, ставьте
переключатель в наибольший диапазон.
б. Если на дисплее появится “1”, поставьте переключатель на больший диапазон.
в. При работе с гнездом 20А время измерения не должно превышать 15 сек,
поскольку предохранитель отсутствует.
ИЗМЕРЕНИЕ СОПРОТИВЛЕНИЙ
1. Соедините черный щуп с гнездо “СОМ”, красный – с гнездом V/W. (полярность
красного щупа “+”.
2. Поставьте переключатель функций в положение W и соедините щупы с измеряемым
сопротивлением.
Замечание:
а. Если значение сопротивления превышает максимальное значение для данного
диапазона, на дисплее появится “1”, Переключите в более широкий диапазон. При
измерении сопротивлений 1 МОм и выше для стабилизации потребуется некоторое
время, это нормально для работы прибора.
б. При разомкнутой цепи на дисплее появится “1”.
в. При измерении внутреннего сопротивления цепи, убедитесь, что питание
отключено и все конденсаторы разряжены.
г. При измерении сопротивления в некоторых устройствах, они могут быть
повреждены. Ниже приводится таблица напряжений и токов, используемых в
каждом диапазоне.
д. В диапазоне 200 МОм при короткозамкнутой цепи на дисплее появляется
измерении сопротивления величиной 100 Ом, на дисплее появится значение “101”
и последнюю единицу следует вычесть, т.е. 101-1=100.
При измерении больших значений сопротивлений,. резистор следует соединить
непосредственно с гнездом V/W и гнездом “СОМ” для снижения влияния помех
ДИАПАЗОН А В С
200 Ом 0.98 В 0.12 В 0.65 мА
2 кОм 0.98 В 0.45 В 0.42 мА
20 кОм 0.98 В 0.64 В 0.09 мА
200 кОм 0.98 В 0.64 В 0.009 мА
2 МОм 0.98 В 0.64 В 0.0009 мА
20 МОм 0.98 В 0.64 В 0.00009 мА
200 МОм 2.8 В ~ 2.8 В 0.0028 мА
А: напряжение разомкнутой цепи
В: напряжение на сопротивлении
С: ток в миллиамперах при замыкании входной цепи.
ИЗМЕРЕНИЕ ЕМКОСТИ
Подсоедините конденсатор к входным гнездам (не щупам) обращая внимание на
полярность. На дисплее появится значение измеряемой емкости. При изменении
диапазона измерения на дисплее могут появляться отличные от нуля цифры — не
обращайте внимание, это не влияет на точность измерений.
Замечание:
Конденсатор должен быть разряжен перед проведением измерений. При измерении
больших значений емкостей может возникнуть некоторая задержка появления
окончательного показания.
Не подсоединяйте внешнее напряжение или заряженный конденсатор (особенно
большой емкости) к измерительному терминалу.
ИЗМЕРЕНИЕ ПАРАМЕТРОВ ДИОДОВ.
1. Соедините черный щуп с гнездом “СОМ”, красный – с гнездом V/W.
2. Поставьте переключатель диапазонов в положение -|>|- и соедините щупы с диодом.
Замечание:
При разомкнутой входной цепи на дисплее появляется 1.
Через измеряемое устройство течет ток в 1 мА.
Мультиметр измеряет прямое падение напряжение в мВ.
“ПРОЗВАНИВАНИЕ” ЦЕПИ.
1. Соедините черный щуп с гнездом СОМ, красный – с гнездом V/W.
2. Поставьте переключатель диапазонов в положение о))) и соедините щупы с
измеряемым сопротивлением.
3. Встроенный зуммер подает сигнал, когда значение сопротивления менее 30 Ом.
Замечание:
а. В случае разомкнутой входной цепи на дисплее появится “1”.
б. В случае неправильной работы с прибором Вы услышите предупреждающий звуковой
ИЗМЕРЕНИЕ hFE ТРАНЗИСТОРОВ.
1. Поставьте переключатель функций в положение hFE.
2. Определите тип транзистора (NPN, PNP) и положение Эмиттера, Коллектора и Базы,
вставьте выводы в соответствующие гнезда на передней панели.
3. На дисплее появится значение hFE при условии тока базы 10 мА, напряжение
коллектор-эмиттер — 3 В.
УХОД И ХРАНЕНИЕ
Чтобы избежать повреждения:
1. ! Не подавайте на вход постоянное напряжение более 1000 В или переменное более
2.
Не подключайте на вход источник напряжения если переключатель функций и
диапазонов находится в положении Ohm.
3. Не работайте с прибором если крышка батарейки не полностью закрыта.
4. Замену батарейки и предохранителя производите только при выключенном питании и
отсоединенных щупах.
2magnita.ru
DT9205a — ремонт мультиметра | Электроника — это просто
Вот такой вот китайский цифровой прибор был всунут в цепь постоянного напряжения на режиме измерения диодов. Мультиметр тихо перестал мерять килоомы.На дисплее вместо цифры 1 светятся три цифры. И только на измерении полупроводников. В режиме вольтметра, амперметра и измерения ёмкости конденсаторов работает нормально.
Прибор кстати довольно приличный, особенно если учесть его копеечную стоимость. 7 долларов не цена точного прибора с автоотключением, измерением ёмкости и прочими прелестями. Кнопка Power , полностью отключающая прибор — мелочь, а приятно. Не нужно постоянно дёргать галетный переключатель.
Крупные цифры на табло тоже являются несомненным достоинством этого прибора. Вобщем прибор мне нравится поэтому ремонтировать его стоило однозначно.Обычно в подобных цифровиках обрывается омный резистор. Здесь такой тоже есть, но в данном случае замене подлежал транзистор 2N3904 находящийся близко к разъёмам и выполняющий роль стабилитрона. Два вывода транзистора по схеме соединены между собой.
Заменил обычным советским КТ503 обратной проводимости. Нужно только иметь ввиду, что цоколёвка у них зеркальная.
Между собой соединены два правых вывода.
На всякий случай фото расположения контактов. У меня один выпал, и я долго пытался сообразить где он был раньше.
Общий вид платы. Вдруг кому пригодится.
После замены транзистора, если всё сделано правильно, прибор работает как и до поломки.
DT9205A — фото платы с хорошим разрешением:
DT9205a — схема мультиметра
Если нужна помощь в ремонте DT9205a, есть вопросы по ремонту других приборов,Заходите на ФОРУМ:http://vseprosto.
net/forum/index.php?topic=118.0
www.vseprosto.net
Предисловие.
Я специально прикрепил к обзору не фотографию из карточки товара, а фотографию из отзыва, где представлены 2 мультиметра DT9205A в разных модификациях. Ситуация следующая:
1) когда я заказывал — на фотках был тот, что справа. Т.е. что заказал — то и поимел.
2) сейчас фотографии карточки товара изменились и теперь там красуется тот, что слева, т.е. тот, где под дисплеем написано Excel. И очень много народу пишут в отзывах, что приходит «как бы это то что заказывали, но не то что заказывали». Т.е. прийти может и тот и другой. же расскажу о том, который пришел мне.
Конец предисловия.
Здравствуйте друзья!
В одном из обзоров я рассказывал, что уже похоронил два мультиметра DT9205A. Представленный в обзоре экземпляр — не в их числе, этот еще живой (надолго ли?).
Опустив подробности, в комплект входит мультиметр, щупы и мануал, который никогда никто не читает.
Скажу честно — щупы очень позорные.
Под относительно толстой изоляцией скрываются медные провода сечением… повезет если это 0,25мм2. В то же время мы видим, что диапазон измерений силы тока у нас ограничен 20 Амперами. Щупы такой нагрузки не выдержат — поплавятся. А если не успеют поплавиться — как минимум сильно нагреются. Так что со щупами аккуратнее.
У меня есть и нормальные щупы.
Вот только для данного мультиметра они не подходят — они даже не влезают. Вот смотрите — я воткнул щупы максимально глубоко, дальше они уже не лезут. Далее выставляем режим прозвонки и… И никакой реакции.
Ну и раз уж затронули эту тему, сразу же расскажу как должно быть. На приведенном выше фото стоит единица в наивысшем разряде дисплея, что обозначает «зашкал». А если замкнуть щупы, то мультиметр начнет пищать, единица постепенно сменится на три нуля (я не стал дожидаться этого момента), плюс будет подан световой сигнал.
Теперь давайте пробежимся по режимам.
По часовой стрелке:- режим прозвонки 1,5-вольтовых батареек- прозвонка-пищалка (уже рассказал)- омметр — измеритель сопротивления- hFE — режим прозвонки транзисторов (рассмотрен не будет, т.
к. транзисторов у меня не нашлось)- детектор фазы- вольтметр постоянного напряжения- вольтметр переменного напряжения- амперметр переменного тока- амперметр постоянного тока- фарадметр — измеритель емкости конденсаторов
Ну и плюс есть надпись «auto power off», т.е. мультиметр сам выключается, если этого не сделать вручную. И это действительно так.
Обратите внимание — включен режим прозвонки цепи, а на дисплее пусто. Отключение автоматическое через 10 минут.
Самое интересное — это прозвонка батареек. Суть в том, что на батарейку подается резистивная нагрузка, а на дисплее отображается ток
www.taker.im
Видеоновости — Поисковый онлайн видео сервис
Tired of missing premieres at the cinema because of the frenzied rhythm of life? Tired of the fact that on television, the films are being broadcasted at an inconvenient time for you? In your family, often your relatives divide the remote from the TV? The child asks to see cartoons for children, when you are busy, and on the channels there are no good cartoons? And, in the end, Do you just want to relax after a hard day on the sofa in your home clothes for watching an interesting movie or series?
To do this, it is best to always have a favorite site in your bookmarks, which will become your best friend and helper.
And how to choose such a site, when there are so many? — you ask. The best choice for you will be Video-News
Why our resource? Because it combines many positive features that make it universal, convenient and simple. Here is a list of the main advantages of the resource.
Free access. Many sites ask customers to buy a subscription, than our portal does not deal with, because it believes that people should have free access to the Internet in everything. We do not charge viewers for our viewers!
You do not need any registration and SMS for questionable phone numbers. We do not collect confidential information about our users. Everyone has the right to anonymity on the Internet, which we support.
Excellent video quality. We upload content exclusively in HD format, which certainly can please your favorite users. It is much more pleasant to watch a good movie with a quality picture than with a picture of poor quality.
A huge choice. Here you will find a video for every taste.
Even the most inveterate moviegoer will always find what to see from us. For children there are cartoons in good quality, cognitive programs about animals and nature . Men will find interesting channels for themselves about news, sports, cars, as well as about science and technology. And for our beloved women, we picked up a channel about fashion and style, about celebrities, and of course music videos. Having arranged an evening with your family, or with friends, you can pick up a merry family comedy. A loving couple to luxuriate in watching a love melodrama. After a day of work, a thrilling series or a detective helps to relax. Movies in HD format of the new time and past years are presented to absolutely any taste and can satisfy the needs of any viewer.
Ability to download video. Absolutely any material on the site can be downloaded to your computer or USB flash drive. If suddenly you are going to a dacha with a laptop where there is no internet, or you want to watch a movie on a big screen of the TV, you can always download in advance, and then look at the right time.
In this case, you do not have to wait for your turn to download the video, as it happens on torrents or other similar sites.
Security. We monitor the cleanliness of the content, every file is checked before uploading. Therefore, there are no viruses and spyware on our site, and we carefully monitor this.
New. We regularly update and add new animations, serials, TV shows, music videos, news, reviews, animated series, etc. to the portal. and all this you can see for free, without registration and SMS. We are trying for you, for our favorite visitors.
Online browsing. On our site, it is not necessary to first download a movie to view it, simply turn it on and enjoy it. Thanks to the professional setup, there will be no braking, and nothing can stop you from watching an interesting movie.
Bookmark. On the site you can click a button with an asterisk to poison the video in the bookmarks and return to it later. Everyone, for certain, happened that he saw on the site an interesting video that you want to see, but right now there is no possibility.
This button will help you with this and, having freed yourself, you can easily see what you like.
User-friendly interface. Finding the right video will not take you long, as the site is best adapted to users, and everything is intuitively understandable. Even a child will be able to understand and include for himself a cartoon or some program about animals, nature.
Cinema as art appeared relatively recently, but already managed to closely intertwine with our lives. A lot of people because of the haste of our time for years did not go to the theater, to the gallery or museums. However, it is difficult to imagine a person who did not watch the series or the film for at least a month. Cinema is a synthesis of theater, music, fine arts and literature. Thus, it gives even the most busy person, who does not have time to go to theaters and galleries, to be closer to art and to improve spiritually.
The cinema also occupied the sphere of public entertainment. Watch comedies, fighters, westerns, etc.
perfectly fits into any some evening with my family. Horrors perfectly tickle the nerves of even the most fearless person. Cartoons adore children, and some can be viewed by the whole family. Cognitive videos help to expand knowledge, look at the world wider and satisfy your own natural curiosity.
A man in the twenty-first century can no longer imagine his life without the technology of the future, it seems that in the future, machines, robots and technics can replace a person, or rather perform many automatic works, so everyone wants to see what technologies will be in the future. On site you do not need to postpone the scan, just add the video to the bookmarks and at any time you can return to it and have a great time watching the quality video.
Do not deny yourself the pleasure, start watching right now! Meet the updates, with new items, choose what you would like to see later. Pleasure yourself and your family with interesting films in good quality!
videonews.guru
мультиметр dt9205a инструкция по применению видео Смотреть видео
11 меc назад
Цифровой мультиметр DT9205A купить можно здесь: http://ali.
pub/1wh9eq Пинцет SMD: http://ali.pub/1wh9fp Мультиметр DT9205A за 6$ и пинцет…
6 лет назад
Мультиметры — http://bit.ly/MS8239c и http://bit.ly/MS8229 лучше в разы чем этот китайский клон, хотя в свое время он был шикарен…
3 лет назад
в Этом видео я покажу как пользоваться мультиметром, тестером. Смотрите продолжение, узнаете как мерить…
2 лет назад
Видео для тех, кто хочет узнать обо всех функциях мультиметра. И научиться ими пользоваться.
3 лет назад
1 лет назад
Мультиметр DT9205A: http://ali.ski/8hPXJ ✓ Блок питания из этого видео: https://youtu.be/TZkb4fFjSuo ✓ Щупы из этого видео: https://youtu.be…
5 лет назад
Практическое пособие по применению цифрового мультиметра или в народе тестера. Основные функции и проверк…
4 меc назад
Оценка точности мультиметра DT9205A по сопротивлению. детально: https://gtest.com.ua/dt9205a-multimetr.html.
1 лет назад
В этом видео я покажу как пользоваться мультиметром.
как правильно проверять детали мультиметром, как…
1 лет назад
Мультиметр DT9205A- http://ali.ski/Ih5-t Блок питания на 9v 1A — http://ali.ski/ZgSq9b Разные блоки питания- http://ali.ski/QIywq Очень классн…
4 лет назад
Огляд мого тестера подарованного на день Святого Миколая. Це універсальний вимірювальний пристрій.
1 лет назад
покупал тут http://ali.pub/1gt6dr небольшой обзор тестера dt9205a, как пользоваться мультиметром dt9205, где купить тестер,…
3 лет назад
Здесь можно приобрести по адекватной цене https://goo.gl/pi53iI Группа Техномания в ВК https://vk.com/technomania_z Урок использо…
3 лет назад
Мультиметр DT9205A куплен на aliexpress http://goo.gl/YnzWpP DT9205A большой экран цифровой мультиметр мульти-диапазон автомат…
3 лет назад
Забыл сказать: кнопка HOLD работает, но при этом не появляется символ «H», хотя по инструкции должен. На самой…
2 лет назад
Мультиметр BEST DT9205M: 1.
https://goo.gl/mxGmMb 2. https://goo.gl/6PbFqq Диодный мост KBP205G: http://goo.gl/NmG6lN Предохранитель 3.15А: …
3 лет назад
За свои деньги довольно неплохой прибор (как по мне) Я доволен покупкой Подписывайтесь! Вступайте в группу…
4 лет назад
Функциональность выше цены цифрового мультиметра! Чем Вы руководствуясь при выборе мультиметра? Количест…
4 лет назад
Рассказывается функционал мультиметра, и как с его помощью измерить постоянное и переменное напряжения…
2 лет назад
Для развития канала: Номер карты 4731185609060873 Купить можно по ссылки — http://hotline.ua/tools-multimetry/digital-dt-182/ Инструкция…
3 лет назад
Купить: http://goo.gl/uQf9a5 Идеи и полезные советы от 220 Вольт: http://ok.ru/likevolt http://vk.com/likevolt http://twitter.com/likevolt http://facebook.com/likev…
videokokon.ru
Ресанта DT 9205A Инструкция по эксплуатации онлайн
Индикация разряда ба-
Символ на дисплее
186х86х41 мм
Принадлежности
Инструкция, щупы, коробка
4.
Постоянное напряжение.
ПРЕДЕЛ РАЗРЕШЕНИЕ ТОЧНОСТЬ
200 мВ 100 мкВ ±0,5%±1 ед. счета
2 В 1 мВ ±0,5%±1 ед. счета
20 В 10 мВ ±0,5%±1 ед. счета
200 В 100 мВ ±0,5%±1 ед. счета
1000 В 1 В ±0,8%±2 ед. счета
Защита от перегрузок: 250 В на пределе 200 мВ, 1000 В по-
стоянного или пикового переменного тока на остальных пре-
5. Переменное напряжение.
ПРЕДЕЛ РАЗРЕШЕНИЕ ТОЧНОСТЬ
200 мВ 100 мкВ ±1,2%±3 ед. счета
2 В 1 мВ ±0,8%±3 ед. счета
20 В 10 мВ ±0,8%±3 ед. счета
200 В 100 мВ ±0,8%±3 ед. счета
750 В 1 В ±1,2%±3 ед. счета
Входное сопротивление: 10 МОм на всех пределах.
Диапазон частот: 40Гц — 100Гц на пределе 200 мВ и 750 В.
Диапазон частот: 40Гц — 400Гц на других пределах.
Защита от перегрузок: 750 В эфф. или 1000 В пикового на
всех пределах.
6. Постоянный ток.
ПРЕДЕЛ РАЗРЕШЕНИЕ ТОЧНОСТЬ
2 мА 1 мкА ±0,8%±1 ед. счета
20 мА 10 мкА ±1,2%±1 ед. счета
200 мА 100 мкА ±1,2%±1 ед.
счета
20 А 10 мА ±2%±5 ед. счета
(предел 20 А не защищен).
Максимальный ток на входе: 20 А, не более 15 сек.
7. Переменный ток.
ПРЕДЕЛ РАЗРЕШЕНИЕ ТОЧНОСТЬ
20 мА 10 мкА ±1,2%±3 ед. счета
200 мА 100 мкА ±2%±3 ед. счета
20 А 10 мА ±3%±7 ед. счета
Защита от перегрузок: плавкий предохранитель 0,2 А/ 250 В
(предел 20 А не защищен).
Диапазон частот: 40Гц — 400Гц.
Максимальный ток на входе: 10 А (20 А, не более 10 сек.)
Калибровка: Среднее (эфф. синусоиды).
8. Сопротивление.
ПРЕДЕЛ РАЗРЕШЕНИЕ ТОЧНОСТЬ
200 Ом 0,1 Ом ±0,8%±3 ед. счета
2 КОм 1 Ом ±0,8%±1 ед. счета
20 КОм 10 Ом ±0,8%±1 ед. счета
200 КОм 100 Ом ±0,8%±1 ед. счета
2 МОм 1 КОм ±0,8%±1 ед. счета
20 МОм 10 КОм ±1%±2 ед. счета
200 МОм 100 КОм ±5%±10 ед. счета
Напряжение разомкнутой цепи: 1 В.
9. Емкость.
ПРЕДЕЛ РАЗРЕШЕНИЕ ТОЧНОСТЬ
20 нФ 10 пФ ±2,5%±5 ед. счета
200 нФ 100 пФ ±2,5%±5 ед.
счета
mcgrp.ru
Общие — Digital Multimeter Dt9205A Инструкция На Русском Языке По Применению
Digital Multimeter Dt9205A Инструкция На Русском Языке По ПрименениюИнструкция на русском языке для радиотелефона panasonic kx-tca 132 ru · blaupunkt-werke GMBH РСРРР Digital multimeter DT9205A.
Популярный цифровой мультиметр DT9205A. Инструкция пользователя мультиметра DT9205A PDF (на русском языке). Конденсатор 1000uF 25V.
Мультиметр универсальный DT9205A — это хороший старт для Для каждого из Вас доступна инструкция по эксплуатации мультиметра DT9205A на русском языке: http:// EXCEL DT9205A $10 Digital Multimeter overview and demostration — Duration: 15:30. by AA.
Помогите пожалуйста найти инструкцию на мультиметр DIGITAL DT9205А за ранее спасибо:) а этот мультиметр DT9205A должен сам выключать питание? как его заставить multimeter DT-9205A Руководство пользователя. Нужна инструкция по использованию JAF на русском языке.
Мультиметр универсальный DT9205A — это хороший старт для начинающего радиоэлектронщика.
Большой экран, измерение основных функций и надежность. Доступная цен…
Цифровой мультиметр DT9205A Данная модель позволяет измерять силу тока, напряжение, сопротивление, коэффициент усиления транзисторов и емкость конденсаторов. Имеет функцию авто-отключения питания, большой дисплей, режим «прозвонки» цепи. Низкая цена и большие возможности прибора делает его весьма популярным не только для профессионалов, но и обычных пользователей. В комплекте элемент питания «9V», щупы, инструкция пользователя (на английском языке).
Телевизор mitsubishi ct-14ms1eem инструкция l clamp meter 266 инструкция на русском языке Схема Digital multimeter DT9205A.
DT-838 digital multimeter инструкция по эксплуатации · схемы китайских инструкция к digital multimeter dt9205a Схема подключения микросхемы TL431 на русском языке Применение микросхемы MAX232.
Http:// — много схем мультиметров с инструкциями на русском языке. 9208 оч. похожа на МY61\64. http:// haiqi.com/ meter / meter.
htm Дайте инструкцию на мультиметер DT9205A.
Мультиметр — multimeter dt 9205a — как пользоваться — youtube доступна инструкция по эксплуатации мультиметра DT9205A на русском языке: http:// electronoff. Помогите пожалуйста найти инструкцию на мультиметр DIGITAL.
А сегодня мы поговорим о том, как и что можно измерять цифровым мультиметром. Для наглядности я буду использовать модель DT9205A. Но все сказанное можно применить к большинству аналогичных моделей, так как они очень похожи и различаются лишь в некоторых функциях.
Итак, мультиметр DT9205A предназначен для измерения:
— постоянного и переменного напряжения;
— постоянного и переменного тока;
— сопротивления;
— емкости конденсаторов;
— прозвонки диодов и транзисторов.
На лицевой панели мы видим дисплей. Максимальное значение, которое он может отобразить — 1999. Под дисплеем имеются две кнопки, одна для включения/выключения (ON/OFF), а вторая для фиксации показаний (HOLD). Маловажно и то, что в мультиметре есть функция автовыключения, т.
е. при длительном простое он выключается сам. Далее идет круговой переключатель диапазонов, который мы рассмотрим чуть ниже. Под переключателем расположены гнезда измерения емкости и транзисторов. Ну и в самом низу 4 разъема для подключения щупов.
Внутри устройства имеется предохранитель, который частенько перегорает при неправильном выборе диапазона измерения тока. Питание осуществляется от батарейки напряжением 9В, в простонародье именуемой «кроной».
Рассмотрим теперь все более подробно. О кнопках включения/выключения и фиксации показаний, я думаю, стоит только упомянуть, так как с ними все очевидно. Далее, диапазоны. Они бывают как групповые, так и одиночные. Для удобства восприятия они раскрашены в разные цвета. Рассмотрим их последовательно, двигаясь по часовой стрелке.
— Первая группа — сопротивление, она включается в себя поддиапазоны для измерения Ом (Омы), кОм (килоОмы) и Мом (мегаОмы) и обозначается значком Ω.
— Следующая группа — постоянное напряжение. Поддиапазоны позволяют измерять мВ (миллиВольты) и В (Вольты).
Обозначается значком V-.
— Прямо за ней идет группа — переменного напряжения. Тут все как в предыдущей группе, можно измерить мВ (миллиВольты) и В (Вольты), НО уже переменного напряжения. Обозначается значком V~.
— Так называемый одиночный диапазон — hFE (так и не нашел как правильно он читается), предназначен для измерения коэффициента усиления по току, для биполярных транзисторов. А прямо под ним расположено гнездо, куда вставляются транзисторы.
— За ним опять группа — емкость. С помощью нее можно измерить конденсаторы. Поддиапазоны позволяют измерить как нФ (наноФарады), так и мкФ (микрофарады). Гнездо для измерения расположено чуть ниже. Обозначается значком F.
— Далее, группа — постоянного тока. Поддиапазоны включают в себя мА (миллиАмперы) и А (Амперы). Обозначаются значком А-.
— Следующая группа похожая на предыдущую, но служит для измерения — переменного тока. Поддиапазоны те же. Обозначаются значком А~.
— И последний диапазон — прозвонка. Он служит для проверки целостности цепей (при этом пищит) и проверки диодов.
Следующее что мы должны рассмотреть — это нижний ряд гнезд. Работают гнезда в паре, подключаются согласно рисунку. Красная стрелочка — красный щуп, черная — черный.
Что же касается самих измерений, то тут все просто. Выясняем какую величину нам необходимо измерить. Далее, устанавливаем переключатель на максимально возможную величину (либо меньшую, при условии, что максимальное число поддиапазона будет больше измеряемой величины), в случае необходимости переставляем щупы, и производим измерения. Если значение измерения слишком мало, выбираем меньший поддиапазон. К примеру, мы измеряем обычную батарейку напряжением 1,5 Вольта. Перестраховавшись мы выбрали поддиапазон с пределом 20 Вольт, по показаниям очевидно, что можно выбрать более меньший поддиапазон, т.е. 2 Вольта. Тем самым показания будут более точными. Иногда бывает, что в процессе измерения тока на поддиапазоне 200 мА, величина тока оказывается большей, вследствие чего перегорает предохранитель. После чего измерение тока становится невозможным, до тех пор, пока не будет заменен предохранитель.
Ну вот вроде и все, что хотелось сказать про измерения мультиметром. Конечно на рынке много других моделей, но все они похожи, поэтому я думаю, нет смысла описывать их все, так как они все схожи как по функционалу, так и по интерфейсу.
Всем привет!!! В данном обзоре речь пойдет о недорогом мультиметре DT-9205M+ приобретенном по случаю в Tmart. Будет разборка, рекомендации по ремонту (а как же без ремонта новой китайской вещи:-) и немного метрологии.
Прошу сильно не казнить, это мой первый обзор на mysku.
Данный мультиметр был приобретен по наводке одного из обитателей муськи, к сожалению ссылка на ту акцию не сохранилась, цена в 8 долларов показалась копеечной, и товар был приобретен. Доехало примерно за месяц, трек код продавец не предоставил, точнее то что он предоставил нигде не трекалось. Качество упаковки — ужасное. Она фактически отсуствует, коробка с прибором была просто помещена в кулёчек, никакой пупырки или даже бумаги. Тмарту — огромный минус. Вообще первый раз что то покупал в Tmatr и теперь лишний раз подумаю стоит ли, ведь с такой упаковкой может и не доехать.
Внешний вид, упаковку и щупы можно посмотеть тут
Упаковка как писал уже фактически отсутствует. Только почтовый пакет.
Картонная коробка достаточно жесткая
Хотя как видно пострадала она немало
Открываем коробочку
Содержимое. Собственно сам тестер, щупы и две инструкции, на английском и китайском языках.
Щупы. Откровенно говоря годятся только для утилизации, но за неимением лучшего можно пользоваться.
Покрупнее.
Собственно сам герой обзора. На мордочке есть светодиод, который загорается в режиме прозвонки.
Актуально если Вам приходится работать при повышенном уровне шума.
Вид сзади. Имеется откидывающаяся подставка, вполне юзабельная.
Вид сзади, батарейный отсек. Что удивило батарейка уже была установлена.
Для начала приведу технические характеристики прибора, взятые с сайта продавца. Оригинальную инструкцию выкладывать не буду, поскольку она у данного производителя похоже одна на все приборы и упоминание об измерении частоты и температуры может вызвать лишние вопросы.
Итак что мы имеем:
Specifications
DC Voltage Range 200mV/2V/20V/200V/1000V Accuracy: ±(0.5%+3)
AC Voltage Range 2V/20V/200V/700V Accuracy: ±(0.8%+5)
DC Current Range 2mA/20mA/200mA/20A Accuracy: ±(0.8%+10)
AC Current Range 2mA/20mA/200mA/20A Accuracy: ±(2.0%+5)
Resistance Range 200Ω/2KΩ/20KΩ/200KΩ/2MΩ/20MΩ/200MΩ Accuracy: ±(0.8%+3)
Capacitance Range 20nF/2uF/20uF/200uF Accuracy: ±(2.5%+20)
Low Voltage Display Yes
Automatic Shutdown Yes
Shockproof Yes
Maximum Display 1999
Display Screen 63 x 36mm
Power 9V (6F22) Battery
Dimensions 6.73 x 3.5 x 1.42″ / 17.1 x 8.9 x 3.6cm (LxWxH)
Weight 7.26 oz / 206 g
Package Includes
2 x Probe
1 x Manual
1 x Certificate
1 x Multimeter
Как видно достаточно стандартные параметры, за исключением возможности измерения емкости. Также в характеристиках на сайте продавца не указана возможность измерения коэффициента передачи транзистора — hFE. Непонятно какой это коэффициент передачи, но руководствуясь логикой скорее всего наш h31э.
Функция, надо сказать, в наше время высокой интеграции мало актуальная.
Также видим, что в комплект батарейка не входит, но продавец её все же положил. В плюс тмарту, хотя на фоне всего остального и совсем небольшой.
После беглого ознакомления с инструкцией и сабжем решил проверить его возможности. Функции измерения тока, напряжения и сопротивления работают хорошо, а вот на емкости нас конечно же ждал небольшой китайский зверек (назовем его панда). В переводе на русский язык емкость прибор не мерил, совсем. Оставлять этот вопрос нерешенным мне не позволила честь инженера. Итак, разбираем. Смотрим.
Кишочки. Все достаточно стандартно, есть три подстроечных резистора для подстройки точности измерения емкости, постоянного напряжения и переменного.
Плата контроллера со стороны переключателя режимов. Вот тут собачка и порылась.
На этом снимке (пометил стрелкой), видно остатки маски (т.е. краски) на плате там где ее не должно быть, прямо на контактных площадках переключателя режимов.
Видно что она стала уже крошиться от ползунковых контактов. Из за нее и не работал режим измерения емкости. Аккуратно сдираем ее скальпелем и протираем контакты спиртом.
Результат.
Собираем все в обратном порядке. При сборке обнаружил еще одну особенность, плата контроллера прикручивается к корпусу четырьмя саморезами, при сильном затягивании плата начинает слегка прогибаться, что как мы понимаем не очень хорошо для скользящих по плате контактов. Так что, кто будет разбирать — собирать нечто подобное обратите внимание.
Итак, собрали, откалибровали и вот он результат.
На конденсаторе написана емкость измеренная образцовым измерителем иммитанса, на пережатом снимке видно плохо — написано 4.88 мкФ.
Прибор заработал и можно было бы порадоваться, но не тут то было. Измерение емкости работает нестабильно, часто показывает неправильную емкость, цифру 9 на всех диапазонах измерения, причем уловить какую то закономерность сложно. Но если в выбранном режиме измерения начал показывать правильно, то точность измерения достаточно хорошая.
Пробовал мерить емкости в диапазоне от 300 пФ до 100 мкФ, точность достаточно неплохая. Таким образом прибор вроде бы как заработал, но для того чтобы быть точно уверенным в правильности измерения нужно иметь пару образцовых емкостей и каждый раз перед измерением сверятся. Получился ремонт наполовину.
Теперь немного метрологии. Крутилки напряжения не трогал, для чистоты эксперимента все измерения проводились с родными щупами. Показания сравнивал с поверенным блоком питания.
Метрология
К.З. на родных щупах, 0.3 Ома, бывает и хуже.
0,3 вольта на диапазоне 200Вольт. Хорошо.
С ростом напряжения погрешность растет, но точность все равно достойная для 8$ 😉
0.1 Ампера на диапазоне 20 А.
1.36 А
3.12 А. Как видно прибор занижает показания но не существенно.
Переменное напряжение и ток возможности подать нет, померял напряжение в розетке, разбег 5 вольт с хорошим прибором, достаточно много.
На измерении сопротивлений прибор также повел себя достаточно неплохо, разбег по точности с хорошим прибором составлял не более 2% в диапазоне измерений 200 Ом — 200 кОм.
Попытка проверить транзистор, ни к чему хорошему не привела, так что считаем данная функция не работает.
Выводы: Стоит прибор своих денег или нет? Наверное да. За 8 $ получаем неплохую точность измерения напряжения, токов и сопротивления. Что касается измерения емкости то могу предположить что мне просто не повезло и у всех остальных все ок.
Стоит покупать данный прибор за полную стоимость? Я бы не стал, особенно в свете описанного выше.
Спасибо за внимание и также дополнительно прошу сильно не пинать, это мой первый обзор на mysku.
Это прибор из «групповой закупки». Покупаю, собрав товара на не менее чем 40 долларов для бесплатного трека.
Посылку отправили с доставкой компанией СДЭК.
Я не первый раз через них получаю посылки. Правда, получаю сам, без курьера. Курьер работает по будням, а я тоже в будние дни работаю.
Про нюансы доставки я написал в предыдущем обзоре. Посылка пришла в зелёном фирменном пакете, значит, вскрывалась (скорее всего, на таможне). Стырили переходник-адаптер:(
Внутри был лист доставки. Из него и узнал об этой радости.
Упаковка стандартная – (внутри) бумажный «пропупыренный» пакет с адресом. В нём коробка.
Картонная коробка именно под эту модель.
В комплекте шли прибор, гарантийный талон, инструкция и щупы.
Инструкций две: одна на английском, другая на китайском.
Инструкция не очень объёмная (на девяти страничках).
Более качественный скан инструкции можно глянуть здесь:
— инструкция.
Щупы из разряда дешёвых. Длина 70см от кончика до кончика. Фото с разбором.
Прибор упакован в пакетик.
Мультиметр средних размеров.
В руке лежит удобно.
Взвесил. 221г. с батарейкой. Она шла в комплекте и уже стояла внутри прибора.
Подставка «свободная», откидывается где-то на 80 градусов.
Все надписи, нанесённые на прибор, имеют чёткие очертания, нигде не смазаны, легко читаемы.
Разрядность дисплея: 2000 отсчётов с плавающей точкой.
Питается от 9В батареи типа «Крона». Батарейный отсек закрыт крышкой при помощи самореза.
Батарейка сидит туго, вынимается с трудом.
«Силиконовый» чехол (с запахом) снимается без сложностей.
Контрастность цифр на твёрдую четвёрку, можно сравнить с HYELEC.
Дисплей наипростейший. Показывает только разрядность измеряемых величин.
Щупы тоже наипростейшие, но видел и хуже.
Аналоговой шкалы нет.
Автооключение.
Если с прибором не совершается никаких операций при помощи поворотного переключателя или кнопок, то через 25 минут он без предупреждения переходит в спящий режим и отключается.
Для его оживления необходимо передёрнуть кнопку включения/выключения.
Имеется контроль состояния батареи.
_______________________________________________________
Перехожу к разбору.
Откручиваю три самореза.
Внутри 3 подстроечных элемента. Плохо это или хорошо, пока не знаю. Вывод можно сделать только после определения точностных характеристик. Они подписаны, понятно, что и для чего (левый верхний — калибровка по постоянке, правее — калибровка измерителя ёмкости, правее и ниже – калибровка по переменке).
Пайка деталей на основной плате без замечаний. В качестве «мозга» МС типа «клякса».
Можете рассмотреть всё детально.
Откручиваю ещё четыре самореза.
Переключалка изготовлена по тому же принципу, что и в широко известных всем мультиметрах MASTECH М890.
Если посмотреть на отсвет, видно, что на контактные площадки нанесена смазка, но маловато, добавил.
Индикатор без подсветки.
Обычного для большинства мультиметров предохранителя я не увидел.
Но если приглядеться вместо него стоИт…
Для тех, кто часто устраивает фейерверки – это конечно минус. Но вообще-то палить его не стОит (даже если там предохранитель, не всегда успевает).
И всё же, что же он (мультиметр) может?
Обозреваемый девайс может измерять постоянное и переменное напряжение, ток; сопротивление, ёмкость; «прозванивать» цепь на обрыв и проверять диоды, а также проверять транзисторы.
Поворотный переключатель является единственным элементом управления (не считая кнопки включения/выключения).
Девайс я собираю и перехожу к определению точностных характеристик.
Все приборы, при помощи которых буду определять точность, достаточно дороги, чтобы иметь их в личном пользовании.
Проверю, как измеряет переменку при помощи В1-9 (установка для поверки вольтметров).
Эта установка позволяет измерять погрешность непосредственно в процентах. Но этой опцией я не воспользуюсь. Просто буду выставлять образцовые напряжения и смотреть, что он (мультиметр) показывает.
Так нагляднее.
Выставляю частоту 50Гц. Все замеры для простоты восприятия свёл в таблицу.
Погрешность около 2%.
Установка В1-9 позволяет менять частоту образцового напряжения. В результате тестирования у меня получилось, что мультиметр может измерять с высокой точностью напряжение синусоидальной формы от 15Гц до 1кГц.
Измерил напряжение в сети. Слева – показания образцового счётчика.
Занижает более чем на 5В.
Постоянку буду оценивать при помощи калибратора программируемого П320. Всё просто. Подключаю к калибратору мультиметр и записываю то, что он (мультиметр) показывает. Все данные свёл в таблицу.
Индикатор у мультиметра показывает только цифры. Поэтому ориентируемся по переключателю. Погрешность около 1,7%.
Измерения постоянного тока проверю на установке П321. Принцип тот же, что и при измерении напряжения.
Перехожу к измерению сопротивления. Помогут мне магазины сопротивлений Р4834 и Р4002.
Все данные тоже свёл в таблицу.
Использовал неродные щупы.
И здесь точность в тех же пределах.
Точность измерения ёмкостей проверю при помощи магазина Р5025.
Мультиметр измеряет ёмкости только до 200мкФ.
Не могу я спокойно смотреть на погрешности более 1%. С разрешения хозяина крутанул резистор калибровки по постоянке. Он калибруется первым, так как влияет и на переменку тоже. После этого измерил напряжение в сети.
Погрешность измерения напряжения в сети снизилась с 5 до 2 В. При более тщательном подходе можно снизить до 0,5В. Что именно крутить я написал ранее.
Переменный ток подавал с установки для поверки электросчётчиков.
Проверил только на тех пределах, на каких это возможно.
После подгонки и здесь результат улучшился.
Прозвонка диодов и пищалка совмещены.
При прозвонке загорается красный светодиод. Тормозов нет. Пищать начинает сразу.
При этом на разомкнутых щупах 3.01В. Можно и светодиоды прозванивать.
Пора переходить к заключительной части.
Выделю то, что мне понравилось и не понравилось. Точка зрения субъективная.
Минусы:
В качестве «мозга» МС типа «клякса».
Отсутствие аналоговой шкалы.
Измеряет ёмкость только до 200мкФ.
Индикатор не показывает измеряемые величины (А, мВ, …).
Нет подсветка дисплея.
Батареи питания 9В.
Разрядность дисплея в 2000 отсчётов с плавающей точкой.
Плюсы:
Большой контрастный LCD дисплей.
Функция автоотключения. Прибор выключится через 24-25 минут.
Есть кнопка включения/отключения. При выключении не нужно щёлкать переключателем.
Наличие индикатора разряда батареи.
Прибор поддаётся простой калибровке.
Цена
И ещё кое-что в конце.
Я рассказал про тот прибор, который держу в руках. Как правильно распорядиться сведениями из моего обзора каждый решает сам. Я лишь могу гарантировать правдивость своих измерений. Кому что-то неясно, задавайте вопросы (пока хозяину не отдал). Надеюсь, хоть кому-то помог.
Теперь всё.
Удачи всем!
Мультиметр ТЕК DT 9205A предназначен для измерения тока, напряжения, сопротивления, параметров диодов и транзисторов.
 org/PropertyValue»> Габариты, мм 186х86х41 org/PropertyValue»> Индикация разряда батареи естьЭтот товар из подборокКомплектация *
Параметры упакованного товара Единица товара: Штука Длина, мм: 210
Произведено
Указанная информация не является публичной офертой Отзывы о мультиметре ТЕК DT 9205AОставить свой отзыв На данный момент для этого товара нет расходных материаловСпособы получения товара в МосквеДоставка Вес брутто товара: 0.18 кг В каком городе вы хотите получить товар? выберите городАбаканАксайАльметьевскАнадырьАнгарскАрзамасАрмавирАртемАрхангельскАстраханьБалаковоБарнаулБатайскБелгородБерезникиБийскБиробиджанБлаговещенскБорБорисоглебскБратскБрянскБуденновскВеликий НовгородВладивостокВладикавказВладимирВолгоградВолгодонскВолжскийВологдаВоронежВыборгГеоргиевскГорно-АлтайскГрозныйДзержинскДимитровградДмитровДудинкаЕкатеринбургЕссентукиЗеленодольскИвановоИжевскИркутскЙошкар-ОлаКазаньКалининградКалугаКаменск-УральскийКаменск-ШахтинскийКемеровоКинешмаКировКисловодскКоломнаКомсомольск-на-АмуреКостромаКраснодарКрасноярскКропоткинКузнецкКурганКурскКызылЛипецкМагаданМагнитогорскМайкопМахачкалаМиассМоскваМурманскМуромНабережные ЧелныНазраньНальчикНарьян-МарНевинномысскНефтекамскНефтеюганскНижневартовскНижнекамскНижний НовгородНижний ТагилНовокузнецкНовороссийскНовосибирскНовочебоксарскНовочеркасскНорильскНоябрьскОктябрьскийОмскОрелОренбургОрехово-ЗуевоОрскПензаПермьПетрозаводскПетропавловск-КамчатскийПрокопьевскПсковПятигорскРоссошьРостов-на-ДонуРубцовскРыбинскРязаньСалаватСалехардСамараСанкт-ПетербургСаранскСаратовСевастопольСеверодвинскСерпуховСимферопольСлавянск-на-КубаниСмоленскСочиСтавропольСтарый ОсколСтерлитамакСургутСызраньСыктывкарТаганрогТамбовТверьТольяттиТомскТуапсеТулаТюменьУлан-УдэУльяновскУссурийскУфаХабаровскХанты-МансийскЧебоксарыЧелябинскЧереповецЧеркесскЧитаШахтыЭлектростальЭлистаЭнгельсЮжно-СахалинскЯкутскЯлтаЯрославль Самовывоз: бесплатно
 912635,37.99409]» data-short-name=»ул. Советская, д. 16, стр. 1″ data-all-goods-available=»1″>г. Щелково, ул. Советская, д. 16, стр. 1 пн. – вс.: 9:00 – 20:00 В корзину 7209,37.822433]» data-short-name=»м. Выхино» data-all-goods-available=»0″> м.Выхино,ул. Вешняковская, д. 20Г пн. – пт.: 9:00 – 20:00 сб. – вс.: 10:00 – 18:00 В корзину 682651,37.661913]» data-short-name=»м. Коломенская» data-all-goods-available=»0″> м.Коломенская,проспект Андропова, д. 22 пн. – пт.: 10:00 – 20:00 сб. – вс.: 10:00 – 18:00 В корзину 548411]» data-short-name=»м. Лианозово» data-all-goods-available=»0″> м.Лианозово,Дмитровское шоссе, д. 116Д пн. – вс.: 9:00 – 20:00 В корзину 838879,37.57206]» data-short-name=»м. Петровско-Разумовская» data-all-goods-available=»0″> м.Петровско-Разумовская,ул. Линии Октябрьской Железной Дороги, д. 2с2 пн. – вс.: 9:00 – 20:00 В корзину 80148,37.934408]» data-short-name=»ул. Советская, д. 15″ data-all-goods-available=»0″>г. Балашиха, ул. Советская, д. 15 пн. – вс.: 9:00 – 20:00 В корзину 12″ data-all-goods-available=»0″>г. Воскресенск, ул. Менделеева, д. 12 пн. – вс.: 9:00 – 20:00 В корзину 369111,39.067714]» data-short-name=»ш. Касимовское, 1А» data-all-goods-available=»0″>г. Егорьевск, ш. Касимовское, д. 1А пн. – вс.: 9:00 – 21:00 В корзину 331471,36.731602]» data-short-name=»ул. Гагарина, д. 31/36″ data-all-goods-available=»0″>г. Клин, ул. Гагарина, д. 31/36 пн. – вс.: 9:00 – 20:00 В корзину 685162,37.897501]» data-short-name=»ул. Инициативная д. 7с2″ data-all-goods-available=»0″>г. Люберцы, ул. Инициативная, д. 7с2 пн. – пт.: 9:00 – 20:00 сб. – вс.: 10:00 – 18:00 В корзину 12, корп. 1″ data-all-goods-available=»0″>г. Мытищи, Новомытищинский пр-т, д. 12, корп. 1 пн. – вс.: 9:00 – 20:00 В корзину 426854,37.498686]» data-short-name=»ул. Ленинградская, д. 10А» data-all-goods-available=»0″>г. Подольск, ул. Ленинградская, д. 10А пн. – пт.: 9:00 – 20:00 сб. – вс.: 10:00 – 18:00 В корзину 41912]» data-short-name=»Юбилейный проспект, д. 7А» data-all-goods-available=»0″>г. Химки, Юбилейный проспект, д. 7А пн. – пт.: 9:00 – 20:00 сб. – вс.: 10:00 – 18:00 В корзину 59″ data-all-goods-available=»0″>г. Шатура, проспект Ильича, д. 59 пн. – пт.: 9:00 – 20:00 сб. – вс.: 10:00 – 18:00 В корзинуСервис от ВсеИнструменты.руМы предлагаем уникальный сервис по обмену, возврату и ремонту товара! Обратиться по обмену, возврату или сдать инструмент в ремонт вы можете в любом магазине или ПВЗ ВсеИнструменты.ру.Гарантия производителяГарантия производителя 6 месяцевПо данным сервисного центра ВсеИнструменты.ру у товара Мультиметр ТЕК DT 9205A низкий процент брака Гарантийный ремонт Здесь вы найдете адреса расположенных в вашем городе лицензированных сервисных центров.
| Может понадобиться |
Модель отличается многофункциональностью, портативностью. Инструмент находит широкое применения как в различных мастерских, например, при ремонте электрооборудования автомобиля, так и в лабораториях. Мультиметр отлично справляется с работой в агрессивных условиях благодаря защитному хольстеру.
0%;
Варшавская, Варшавское шоссе, д. 72к2 В магазине 1 шт., забирайте сегодня В корзину
Волгоградский проспект, Волгоградский просп, д. 32к2 По предзаказу на завтра, после 11:00 В корзину
25 По предзаказу на завтра, после 11:00 В корзину
Митинская, д. 44 По предзаказу на завтра, после 11:00 В корзину
имени Академика В. Н. Челомея, д. 12 По предзаказу на завтра, после 11:00 В корзину
Преображенская площадь, Колодезный пер., д. 3 По предзаказу на завтра, после 11:00 В корзину
Скобелевская, ул. Скобелевская, д. 32 По предзаказу на завтра, после 11:00 В корзину
15 По предзаказу на завтра, после 11:00 В корзину
Егорьевск, ш. Касимовское, д. 1А По предзаказу на завтра, после 11:00 В корзину
70/4 По предзаказу на завтра, после 11:00 В корзину
Лыткарино, ул. Советская, д. 16 По предзаказу на завтра, после 11:00 В корзину
Сергиев Посад, проспект Красной Армии, д. 209 По предзаказу на завтра, после 11:00 В корзину
, вл. 16 Б По предзаказу на завтра, после 11:00 В корзину
Варшавская,
Аннино,
– вс.: 9:00 – 20:00
МЦД D2 Павшино,
Ярцевская, д. 22с1
15к3
Шолохова, д. 5, корп. 2
Савеловская,
– пт.: 9:00 – 20:00
– вс.: 10:00 – 18:00
– пт.: 9:00 – 20:00
6Г
– пт.: 9:00 – 20:00
Сергиев Посад, проспект Красной Армии, д. 209
– вс.: 9:00 – 20:00
Китайский мультиметр как пользоваться
Мультиметр — это один из недорогих измерительных приборов, которым пользуются как профессионалы, так и любители ремонтирующие домашнюю проводку и электроприборы. Без него любой электрик чувствует себя как без рук. Раньше для измерения напряжения, тока, сопротивления требовалось три разных инструмента. Сейчас все это можно замерить с помощью одного универсального девайса. Пользоваться цифровым мультиметром очень легко.
Основные два правила которые нужно запомнить:
- ⚡куда правильно подключать измерительные щупы
- ⚡в какое положение устанавливать переключатель для замеров разных величин
Мультиметр внешний вид и разъемы
На фронтальной части тестера все надписи выполнены на английском языке, да еще с использованием аббревиатуры.
Что означают данные надписи:
- OFF — прибор отключен (чтобы батарейки прибора не разрядились, устанавливайте переключатель в это положение после измерений)
- ACV — измерение переменного U
- DCV — измерение постоянного U
- DCA — измерение постоянного тока
- Ω — замер сопротивления
- hFE — замер характеристик транзисторов
- значок диода — прозвонка или проверка диодов
Переключение режимов происходит при помощи центрального поворотного переключателя. В самом начале использования цифрового мультиметра рекомендуется сразу же отметить метку указателя на переключателе контрастной краской. Например вот так:
Большинство выходов из строя прибора как раз связано с неправильным выбором положения переключателя.
Питание осуществляется от батарейки типа крона. Кстати по разъему для подключения кроны можно косвенно судить о том, собран тестер в заводских условиях или где то в китайских «кооперативах».
При качественной сборке, присоединение происходит через специальные разъемы предназначенные для кроны. В менее качественных вариантах используются обычные пружинки.
Мультиметр имеет несколько разъемов для подключения щупов и всего два щупа. Поэтому важно правильно подключать щупы для измерения определенных величин, иначе можно легко спалить прибор.
Щупы как правило разного цвета — красного и черного. Щуп черного цвета подключают к разъему с надписью COM (в переводе — «общий»). Красный щуп в два других разъема. Разъем 10ADC применяется, когда необходимо замерить силу тока от 200мА до 10А. Разъем VΩmA используется для всех остальных измерений — напряжения, тока до 200мА, сопротивления, прозвонки.
Основное нарекание вызывают именно заводские щупы идущие в комплекте с прибором. Почти каждый второй обладатель мультиметра рекомендует их заменить на более качественные. Правда при этом стоимость их может быть сопоставима со стоимостью самого тестера. В крайнем случае их можно усовершенствовать путем усиления в местах изгиба проводов и изоляции наконечников щупов.
Если же вы хотите себе качественные силиконовые щупы с кучей наконечников, то заказать их с бесплатной доставкой можно на АлиЭкспресс здесь.
Ранее широко применялись и стрелочные тестеры. Некоторые электрики даже отдают предпочтения им, считая их более надежными. Однако рядовым потребителям пользоваться ими из-за большой погрешности шкалы измерения менее удобно. Кроме того, при работе стрелочным мультиметром, обязательно нужно угадывать полярность контактов. У цифровых при не правильном подключении к полюсам, показания будут просто отображаться со знаком минус. Это штатный режим работы, который не испортит мультиметр.
Основные операции с мультиметром
Замер напряжения
Как использовать цифровой мультиметр для замеров напряжения? Для этого ставите переключатель на мультиметре в соответствующее положение. Если это напряжение в розетке дома (переменное напряжение), то перещелкиваете переключатель в положение ACV. Щупы вставляете в разъемы COM и VΩmA.
Первым делом проверяйте правильность подключения разъемов.
Если один из них ошибочно будет установлен в контакт 10ADC – при замере напряжения возникнет короткое замыкание.
Начинайте измерение с максимального значения на приборе — 750V. Полярность щупов при этом абсолютно не играет никакой роли. Не нужно щупом черного цвета обязательно касаться ноля, а красным – фазы. Если на экране высветится значение гораздо меньше, а перед ним будет стоять цифра «0», это означает, что для более точного замера можно переключиться в другой режим, с меньшей шкалой уровня напряжения, которую позволяет измерять ваш мультиметр.
При замере постоянного напряжения (например электропроводка в машине) переключаетесь в режим DCV.
И также начинаете замеры с наибольшей шкалы, постепенно понижая ступени измерения. Для замеров напряжения подключать щупы нужно параллельно измеряемой цепи, при этом пальцами держитесь только изолированной части щупа, чтобы самому не попасть под напряжение. Если на дисплее высветилось значение напряжения со знаком «минус», это означает что Вы перепутали полярность.
ВНИМАНИЕ: при замерах напряжения в обязательном порядке проверяйте, что шкала мультиметра выставлена правильно. Если начать замерять напряжение при включенном положении переключателя DCA, т.е на замер тока, то легко можно создать короткое замыкание непосредственно у себя в руках!
Некоторые опытные электрики советуют при замере напряжения в розетке, оба щупа держать в одной руке. При плохой изоляции щупов и их пробое, это позволит обезопасить в некоторой степени себя от поражения эл.током.
Мультиметр работает на батарейке (используется крона на 9 Вольт). Если батарейка начинает садиться, мультиметр начинает безбожно врать. В розетке вместо 220В может показаться все 300 или 100 Вольт. Поэтому, если показания прибора вас начинают сильно удивлять, в первую очередь проверьте питание. Косвенным признаком разрядки батареи могут служить хаотичные изменения показаний на дисплее, даже когда щупы не подключены к измеряемому объекту.
youtube.com/embed/RKR1Ik7IcbM?feature=oembed&wmode=opaque»/>
Замер тока
Прибором можно замерять только силу постоянного тока. Переключатель должен быть в положении – DCA.
Будьте внимательны! При измерении тока, если Вы не знаете, примерно в каких пределах будет сила тока, лучше начать измерения, вставив щуп в разъем 10ADC, иначе замеряя ток более 200мА на разъеме VΩmA, можно легко спалить внутренний предохранитель.
Здесь щупы в отличии от замеров напряжения нужно подключать последовательно в цепь с измеряемым объектом. То есть вам придется разрывать цепь и после этого в образовавшийся разрыв подключить щупы. Делать это можно в любом удобном месте (в начале, середине, конце цепи).
Чтобы постоянно не держать руками щупы, можно использовать для присоединения крокодильчики.
Знайте, что если при измерении тока по ошибке поставить переключатель в режим ACV (замер напряжения), то с прибором с большой вероятностью ничего страшного не произойдет.
А вот если наоборот, то мультиметр выйдет из строя.
Замер сопротивления
Для измерения сопротивления переключатель ставите в положение — Ω.
Выбираете нужное значение сопротивления или же опять начинаете с самого большого. Если Вы измеряете сопротивление на каком то работающем аппарате или проводе, рекомендуется отключить с него питание (даже от батарейки). Таким образом данные замеров будут более точными. Если при измерении на дисплее у вас высветилось значение «1, OL» — это означает, что прибор сигнализирует о перегрузке и переключатель нужно поставить в больший диапазон замеров. Если же высвечивается «0» — то наоборот, уменьшите шкалу измерений.
При замерах сопротивления не касайтесь пальцами оголенных частей щупов — это скажется на точности измерений.
Прозвонка
Еще один режим работы тестера которым часто пользуются — это прозвонка.
Для чего она нужна? Например для того, чтобы найти обрыв в цепи, или наоборот — удостовериться что цепь не повреждена (проверка целостности предохранителя).
Здесь уже не важен уровень сопротивления, важно понять что с самой цепью — целая она или нет.
Нужно заметить что звукового сигнала на DT830B нет.
У других марок как правило сигнал раздается при сопротивлении цепи не более 80 Ом. Сам режим прозвонки происходит при положении указателя – проверка диодов.
Прозвонкой также полезно проверять целостность самих щупов замыкая их друг с другом. Так как при частом использовании может произойти их повреждение, особенно в месте входа провода в трубку щупа. Обязательно перед каждым измерением убедитесь что отсутствует напряжение на том участке, куда будете подключать щупы для прозвонки, иначе можете спалить прибор или создать короткое замыкание.
Техника безопасности при работе с мультиметром
- ⚡не производите замеры во влажном помещении
- ⚡не переключайте пределы измерений в момент самих замеров
- ⚡не замеряйте напряжение и силу тока, если их величины больше тех, на которые рассчитан мультиметр
- ⚡используйте щупы с исправной изоляцией
Надеюсь данный материал помог вам ознакомиться с основными параметрами работы мультиметра.
И Вы сможете безопасно и продуктивно его использовать при ремонтных работах.
Знакомимся с тестером
Первым делом вкратце расскажем Вам, что находится на передней панели измерительного прибора и какими функциями можно пользоваться при работе с тестером, после чего расскажем, как измерить сопротивление, силу тока и напряжение в сети. Итак, на лицевой стороне цифрового мультиметра находятся следующие обозначения:
- OFF – тестер выключен;
- ACV – переменное напряжение;
- DCV – постоянное напряжение;
- DCA – постоянный ток;
- Ω — сопротивление;
Наглядно увидеть внешний вид электронного тестера спереди Вы можете на фото:
Наверное, Вы сразу же обратили внимание на 3 разъема для подключения щупов? Так вот тут нужно сразу же Вас предупредить о том, что необходимо перед измерениями правильно подсоединить щупальца к тестеру.
Черный провод всегда подключается к выходу с маркировкой COM. Красный по ситуации: для того чтобы проверить напряжение в сети, силу тока до 200 мА либо сопротивление – необходимо пользоваться выходом «VΩmA», если нужно замерить величину тока свыше 200 мА, обязательно вставьте красный щуп в гнездо с обозначением «10 ADC». Если Вы не учтете данное требование и будете использовать разъем «VΩmA» для измерения больших токов, мультиметр быстро выйдет из строя т.к. сгорит плавкий предохранитель!
Существуют также приборы старого образца – аналоговые или как их еще принято называть – стрелочные мультиметры. Модель со стрелкой уже практически не используется, т.к. такая шкала имеет более высокую погрешность и к тому же замерять напряжение, сопротивление и силу тока по стрелочному табло менее удобно.
Если же Вы интересуетесь, как пользоваться стрелочным мультиметром в домашних условиях, сразу же рекомендуем просмотреть наглядный видео урок:
com/embed/_AJjOV8pLsk»/>
О том, как пользоваться более современной цифровой моделью тестера, мы подробнее поговорим далее, рассмотрев пошаговые инструкции в картинках.
Измеряем напряжение
Чтобы самостоятельно измерить напряжение в цепи, необходимо первым делом перевести переключатель в нужное положение. В сети с переменным напряжением (к примеру, в розетке) стрелочка переключателя должна находиться в положении ACV. Щупы нужно подключить к гнездам COM и «VΩmA». Далее выберите примерный диапазон напряжения в сети. Если на данном этапе возникли трудности, лучше установите переключатель на самом большом значении – к примеру, 750 Вольт. Далее, если на табло высветится меньшее напряжение, можно перевести переключатель на более низкую ступень: 200 либо 50 Вольт. Таким образом, уменьшая уставку до более подходящей Вы сможете определить наиболее точное значение. В сети с постоянным напряжением использовать мультиметр нужно таким же образом. Обычно в последнем случае переключатель лучше всего ставить на отметку 20 Вольт (к примеру, при ремонте электрики автомобиля).
Очень важный нюанс, о котором Вы должны знать – подключать шупальца к цепи нужно параллельно, как показано на картинке:
Вот по такой методике нужно пользоваться мультиметром для определения постоянного и переменного напряжения в электрической цепи. Как Вы видите, ничего сложного нет, главное – не дотрагиваться руками до оголенных частей щупальцев, иначе поражения электрическим током на избежать. Кстати, в качестве индикатора напряжения можно также использовать индикаторную отвертку!
Измеряем силу тока
Для того чтобы самостоятельно измерить силу тока в цепи мультиметром, необходимо первым делом определиться – постоянный либо переменный ток протекает по проводам. После этого нужно узнать примерное значение в Амперах, чтобы выбрать подходящее гнездо для подключения черного щупа — «VΩmA» либо «10 А». Рекомендуем Вам изначально вставить щуп в разъем с более высоким токовым значением и если на табло высветится меньшая величина, переключить штекер в другое гнездо.
Если же опять Вы видите, что измеряемое значение меньше, чем уставка, необходимо использовать диапазон с меньшей величиной в Амперах.
Обращаем Ваше внимание на то, что если Вы решили пользоваться мультиметром в качестве амперметра, подсоединять тестер к цепи нужно последовательно, как показано на картинке:
Измеряем сопротивление
Ну и безопаснее всего по отношению к сохранности мультиметра будет использовать прибор для измерения сопротивления элементов цепи. В этом случае можно установить переключатель на любой диапазон сектора «Ω», после чего подобрать подходящую уставку для более точных измерений. Очень важный момент – перед тем как использовать прибор для замера сопротивления, обязательно отключите питание в цепи, даже если это обычная батарейка. В противном случае Ваш тестер в режиме омметра может показать неверное значение.
Чаще всего измерять мультиметром сопротивление приходится при ремонте бытовой техники своими руками. К примеру, если утюг не работает, можно замерить сопротивление нагревательного элемента, который, скорее всего, вышел из строя.
Кстати, если при измерении сопротивления на участке цепи мультиметром Вы увидели на табло значение «1», «OL» либо «OVER» то нужно перевести переключатель на диапазон выше, т.к. при выбранной Вами уставке происходит перегрузка. В то же время, если на циферблате высвечивается «0», переведите тестер на меньший диапазон измерений. Запомните это момент и пользоваться мультиметром при замерах сопротивления не будет сложно!
Используем прозвонку
Если присмотреться на переднюю панель тестера, то можно увидеть еще несколько дополнительных функций, о которых мы еще не рассказали. Некоторые из них используют только опытные радиотехники, поэтому домашнему электрику нет смысла о них рассказывать (все равно в бытовых условиях они вряд ли пригодятся). Но есть еще один важный режим тестера, которым, возможно, Вы будете пользоваться – прозвонка (на картинке ниже мы указали ее обозначение). К примеру, чтобы найти обрыв нулевого провода в цепи, нужно прозвонить электропроводку, и если цепь замкнута, Вы услышите звуковую индикацию.
Для этого нужно всего лишь подключить щупы в нужные 2 точки схемы.
Опять-таки, очень важный нюанс – питание на участке цепи, которую Вы собрались прозванивать, должно быть обязательно отключено. К примеру, если Вы решили прозвонить проводку в доме, на время работы отключите вводной автоматический выключатель в распределительном щитке. Пользоваться мультиметром при подключенном питании крайне не рекомендуется!
Видео уроки по теме
Ну и напоследок советуем Вам просмотреть, как правильно использовать наиболее популярные модели мультиметров. Возможно, Вы купили как раз один из перечисленных ниже приборов и наглядная инструкция покажет Вам, как пользоваться именно купленным вариантом измерителя!
На этом наша инструкция заканчивается. Надеемся, что наш материал помог Вам научиться использовать основные режимы универсального прибора и теперь Вы знаете, как пользоваться мультиметром в домашних условиях и что нужно, чтобы мерить сопротивление, напряжение и силу тока в цепи!
Советуем прочитать:
youtube.com/embed/_AJjOV8pLsk»/>
Мультиметр — универсальное устройство для проверки целостности и параметров электроцепи. Оно сочетает в себе функции омметра, амперметра и вольтметра. С его помощью можно снять показания постоянного и переменного напряжения, узнать силу тока и сопротивления. Все эти данные легко получить, используя любой тип прибора: стрелочный или цифровой. Однако не все пользователи знают, как правильно пользоваться мультиметром.
Разновидности прибора
Все мультиметры или мультитесторы делятся на две большие подгруппы:
- Аналоговые. Они выполнены в виде шкалы и стрелки. При работе с таким прибором надо учитывать показатели установленного предела, в котором прекрасно разбирается профессиональный электрик.
- Цифровые. Современные варианты, показывающие значение на цифровом дисплее, с ручкой переключения параметров или кнопочным управлением. В продвинутых вариантах есть функции снятия параметров емкости конденсатора, частоты и продолжительности импульсов.
Важно! В условиях сильных радиопомех, зашумленности сигнала используют только аналоговый вариант, чтобы получить точные значения.
Как применять аналоговый мультитестер
Аналоговый тестер использует общий индикатор отображение снятых показателей. На шкале за стрелкой есть несколько делений: для вольт, ампер и Ом.
Работает тестер по принципу преобразования измеряемых данных в электричество, которое создает магнитное поле, которое в свою очередь передвигает стрелку. При этом коммутация входных разъемов и управление режимами функционирования схемой реализуется при помощи многофункционального переключателя с кнопочками. Подобная «ручка» предусмотрена и на цифровых модификациях.
Инструкция по применению аналогового тестера
Разберем, как пользоваться стрелочным мультиметром и настроить его на работу:
- Проверить элементы питания, воспользовавшись специальным режимом.
- Сделать калибровку «нуля». Для этих целей есть подстроечный резистор, ручка которого выведена на переднюю панель. Он же применяется при переходе с одного на другой диапазон. Например, меняя положение от 10 Ом к 10 Мом, разброс составляет до 25% длины шкалы.
- Выставить переменное или постоянное напряжение. (В составе прибора имеется диодный выпрямитель, так как магнитная головка стрелочного индикатора функционирует лишь при постоянном токе).
- Активировать шунт, который помогает измерять сопротивление в широких диапазонах на чувствительном механизме стрелки.
- Чтобы выбрать величину измерения надо подключать прибор к правильным разъемам, при этом надо соблюдать коммутацию. Если не выполнять все правила подключения к каждому участку цепи, где разная сила тока, то мультиметр выйдет из строя.
- Соединение прибора и цепи осуществляется при помощи щупов или зажимов, похожих на крокодилов, которые и получили соответствующее название.
Важно! В процессе работы нельзя касаться оголенных контактов голыми руками, даже если напряжение кажется безопасным.
Особенности цифровых мультиметров
В основе работы прибора лежит аналого-цифровой преобразователь, где входящий аналоговый сигнал преобразуется в цифровой код для дальнейшей обработки микросхемой-контроллером. Для снятия параметров необходимо подсоединить провода (щупы) к схеме или ее комплектующим. Черный щуп — отрицательный или общий, красный — положительный.
Для понимания, как правильно пользоваться мультиметром, ознакомьтесь с основными обозначениями на панели:
- off — прибор выключен;
- avc — показатель переменного напряжения;
- dvc — постоянное напряжение;
- dca — ток постоянный;
- Ω — сопротивление.
В любом современном мультиметре предусмотрено три разъема для присоединения проводов.
Надо правильно подключать провода, чтобы не испортить прибор и правильно снять данные:
- черный провод подключается только ко входу COM;
- при необходимости измерить силу тока до 200 мА или сопротивление красный провод включают в разъем «VΩmA»;
- если сила тока более 200 мА, то красный шнур включают в «10ADC».
Для снятия отдельных параметров используется своя схема подключения и подстройки прибора. Чтобы полностью понять все особенности тестера, ниже приведена пошаговая инструкция в стиле «как пользоваться мультиметром, для чайников».
Определение короткого замыкания в цепи
В разных целях используют мультитестер по-разному. Разберем на примере, как пользоваться мультиметром DT838 для выявления короткого замыкания (далее — КЗ) в цепи. Это универсальная модель, которую часто используют радиолюбители в быту. Работает она от 9 В батарейки типа «Крона». Помимо стандартных функций в данном приборе есть звуковые сигналы для прозвонки цепи и возможность измерения температуры.
Чтобы определить наличие короткого замыкания, следуйте инструкции:
- Включите мультиметр и вставьте щупы в соответствующие разъемы (COM — черный и VΩmA — красный).
- Переключите «ручку» в режим прозвонки.
- Прикоснитесь щупом к одному концу схемы, другим — к другому. Если есть короткое замыкание, то раздастся сигнал в виде писка.
Так быстро и просто вы узнаете о наличии КЗ.
Как меряется постоянный ток
Рассмотрим, как измерить силу постоянного тока в аккумуляторе на примере модели мультиметра DT182. Это компактный прибор, который используется в быту, со скоростью измерения 2–3 раза в секунду. Им можно также прозвонить цепь на наличие КЗ и выполнить все другие основные измерения.
Чтобы узнать заряжена ли батарея или нет, проделайте следующее:
- Включите мультиметр DT182 и установите щупы в верном положении (как и в предыдущем примере для определения КЗ).
- Выставите «ручку» на максимальный показатель в 500 V.
- Свободный конец черного щупа закрепите на неизолированной части батареи.
- Красный щуп поставьте на точку проведения измерений, например, на «+» батарейки.
- Если в процессе измерения на дисплее высветились цифры от 12 до 14.6 V, то аккумулятор заряжен.
Совет: для увеличения точности измерений можно поставить переключатель на показатель в 20 V, но не ниже данного значения.
Проверка розетки или измерение переменного напряжения
Помимо определения заряда батареи или наличия КЗ нередко мультиметр применяют для проверки работоспособности розетки. Рассмотрим данное действие на примере компактного тестера модели DT9205A. Ее особенности — высокая точность измерений, но отсутствие функций измерения температур и термопара отсутствует.
Чтобы проверить напряжение в розетке, проделайте следующее с мультиметром DT9205A:
- Поставьте щупы в соответствующие гнезда «COM» и «VΩmA», а ручку управления поверните на ACV (750 В).
- Поочередно включите щупы в розетку, при этом не имеет значения, какой куда вставлять.
- Если на экране высветилось значение в пределах 200–220 В, это считается хорошим показателем.
Таким методом проверяют бытовые розетки на их работоспособность. Освоить данную технику может даже непрофессионал с цифровым мультиметром DT9205A в руках.
Важно! К каждому прибору прилагается подробная инструкция по эксплуатации, где можно найти ответы на все интересующие вопросы.
Особенности проверки термопары
Термопара — датчик, состоящий из двух разнородных проводников, имеющих несколько контактов между собой. Работает по принципу генерации напряжения этими проводниками из-за изменения температуры на каком-либо участке датчика.
Итак, как проверить термопару тестером, если кнопка на коробке газового котла не фиксируется при работе. Для выявления такой неисправности, проделайте следующее:
- Отключите полностью котел, перекрыв поступление газа и электроэнергию. Это необходимо для безопасной работы.
- Термопара располагается между термодатчиком и гайки, при помощи которой она крепится к клапану.
- Необходимо снять термопару, открутив гайку.
- Нагрейте датчик над открытым постоянным огнем, например, над включенной конфоркой. При этом держать прибор стоит на расстоянии 10 мм от пламени. Наденьте предварительно перчатки, чтобы не получить ожог.
- Установите мультиметр на показатель мВ. Затем, приложите один щуп к корпусу термопары, другой — к контакту на выходе.
- В течение минуты после нагрева прибор будет фиксировать наличие напряжения. На экране тестера должно отображаться число от 18 до 25 мВ, что говорит об исправности термопары.
Это необходимо для безопасной работы.Немного рекомендаций
Понять, как правильно пользоваться мультиметром (тестером) несложно, главное, выставлять необходимые параметры на цифровом приборе и верно присоединять щупы. А также стоит уделять особое внимание выбору мультитестера, и следовать некоторым рекомендациям:
- У большинства китайских мультиметров, в том числе и у популярной модели DT9205A, непрочные щупы. Их можно укрепить при помощи кембриков или трубок-держателей. Они обеспечат отсутствие перегибов возле зажимов и продлят срок служб прибора.
- Начинать измерения надо от больших значений к меньшим, это позволит избежать перегорания предохранителя внутри мультиметра.
- Если прибор не включается, причиной может быть севшая батарейка. Купить ее можно в любом специализированном магазине, назвав подтип «Крона».
- Вращать переключатель можно в любом направлении, если вы не успели присоединить щупы к проверяемой цепи или устройству.
Их можно укрепить при помощи кембриков или трубок-держателей. Они обеспечат отсутствие перегибов возле зажимов и продлят срок служб прибора.Учитесь пользоваться мультиметром и определить КЗ, измерить показания постоянного и переменного тока, а также другие параметры в быту станет значительно проще.
Видео по теме
Подробная инструкция, как работать с мультиметром стрелочного типа, приведена ниже в видеоматериале:
Чтобы понимать все особенности популярной модели тестера DT9205A, посмотрите видеоматериал, приведенный ниже:
youtube.com/embed/q3R4s6WE1cI»/> Подробнее о том, как проверить термопару при помощи мультиметра, смотрите в видеоматериале:
Как температура измеряется мультиметром, как проверить датчик температуры тестером
Мультиметры – универсальные приборы для измерения различных показателей электрооборудования. Чаще всего они применяются для работы электриками, однако иногда с их помощью проводят измерение температуры. Это возможно, если прибор имеет соответствующие функции, или есть возможность приладить к нему микросхему.
Основные моменты
Мультитметр используют в качестве термометра, если надо провести измерения температуры в сложных условиях – открытое пламя, ядовитые вещества, трудный доступ к объекту, слишком горячий объект.
Многие мультиметры обладают встроенной функцией измерения температуры. В этом случае пользоваться прибором несложно, так как не придется вносить никаких изменений в его конструкцию, достаточно только разобраться, какой режим выбрать.
Обычно этот режим промаркирован буквами «temp», а в комплекте с мультиметром идет термопара, представляющая собой провод с датчиком. Для подключения термопары на корпусе предусмотрено два гнезда.
Большинство тестеров способно работать с температурой от -40 до 1000 градусов по Цельсию. Если вы приобрели недорогой мультиметр, стоит обратить внимание на то, какая термопара идет в комплекте.
Дело в том, что большинство мультиметров имеют достаточно тонкие провода, которые могут оплавиться при воздействии на них температур свыше 250 °C. Надо также обращать внимание на то, возможно ли измерение температуры жидкостей или только газов.
Если вы собираетесь работать с высокими температурами, то штатную термопару лучше сменить на специальную, конструкция которой рассчитана на измерения в более сложных условиях.
Для некоторых приборов потребуется использовать специальный переходник, так как мультиметры имеют одинарные входы, а профессиональная термопара – миниатюрную вилку.
После подключения термопары необходимо выбрать режим измерения температуры: он может быть в градусах по Цельсию или Фаренгейту.
Для того чтобы узнать, какая температура, необходимо коснуться кончиком термопары интересующего объекта. Данные сразу же появятся на электронном дисплее.
Длительность контакта с объектом составляет всего 2-3 секунды, для точности измерений контакт должен быть плотным. Проверить правильность работы мультиметра можно, сравнив его показания с показаниями термометра. Важно также следить за полярностью подключения термопары.
Без специального режима
Существует ли возможность измерить температуру мультиметром, не имеющим для этого специального режима? Оказывается, это действительно можно сделать, но потребуется немного модернизировать прибор.
Нужно приобрести микросхему ЛМ-35, с ее помощью показатели температуры будут превращены в напряжение, и прибор сможет распознать данные, но укажет их в Вольтах. Например, 0,30 Вольт нужно будет понимать как 30 градусов Цельсия.
Использование микросхемы не требует сложного вмешательства в конструкцию прибора и позволяет использовать любой мультиметр для измерения температуры.
Для того чтобы микросхема работала, вам потребуется:
- три провода, которые можно будет подключить к 10-омному выходу прибора;
- отдельный источник питания не менее 4 Вольт, то есть 2 плоских батарейки.
Если надо измерить не только положительную, но и отрицательную температуру, потребуется также подключение источника опорного напряжения.
Сама микросхема подключается просто. Она имеет три разъема для проводов плюсового, минусового значения и выходной датчик. Такой подход позволит преобразовать любой мультиметр, сделав его более функциональным, при этом конструкция обойдется недорого.
Проверка датчика температуры тестером
Вопрос, как проверить датчик температуры тестером, достаточно актуален для автомобилистов.
Для того чтобы провести необходимые измерения, можно использовать любой мультиметр, кроме этого, потребуется снять сам датчик и приготовить чайник с водой.
Датчик нужно будет погрузить в кипящую воду (температура жидкости всегда составляет 100 °C). Провода, отходящие от датчика, удобнее всего закрепить крокодилами и подключить к измерительному прибору.
После этого мультиметр нужно установить в режим измерения сопротивление тока.
Если показания сопротивления датчика при воздействии на него температуры в 100° не превышают 210 Ом, то датчик можно смело менять, так как его показания некорректны. При таком сопротивлении датчика вы столкнетесь с тем, что ваше авто будет регулярно закипать.
Использовав мультиметр, вы избавитесь от необходимости разбирать головку цилиндра и проводить сложные ремонтные действия, быстро выявив причину неисправности в домашних условиях. Вы также сможете выбрать тот датчик, который будет корректно отображать данные.
Какой прибор выбрать
В принципе, возможно измерение температуры любым мультиметром, однако есть несколько важных нюансов. Перед покупкой нужно обратить внимание не только на цену, но и на качество.
Будет гораздо удобнее, если мультиметр изначально рассчитан на измерение разных диапазонов температуры и имеет специальный режим для этого. Тогда не придется дорабатывать его, используя дополнительные устройства.
Чем выше функциональность устройства, тем оно удобнее и полезнее в применении. Приобретать прибор лучше в проверенном магазине, так как достаточно много продукции даже известных фирм подделывается, не говоря уже о недобросовестных производителях, предлагающих товар низкого качества.
Лучше немного переплатить, однако иметь гарантию надежности купленного тестера.
К стандартным функциям устройств относится возможность измерять напряжение, сопротивление, силы тока постоянного и переменного.
Большинство моделей позволит прозвонить цепь. От того, какой у тестера дисплей, часто зависит цена. Если это обычный экран с цифрами, прибор обойдется дешевле, чем аналог с полноценным цветным дисплеем и возможностью управления через него.
Выбор мультиметров довольно широк. Всегда можно подобрать подходящий аппарат, исходя из функциональности, цены и качества. Прибор станет незаменимым во многих ситуациях, поможет проверить не только состояние проводки, но и многих деталей различных электроприборов.
Dt9205a схема принципиальная — tokzamer.ru
Recommended Posts
Изучена информация по основной микросхеме-капле.
Современные цифровые мультиметры. Затем подготавливаем 40 проводов длиной см, залуживаем их и контакты на плате. И еще, мастеру сам процесс ремонта интересен, да и выбросить все что было целым не рационально. В этом случае исправить неполадку очень легко, однако бывает проблема по-серьезнее, например как в моем случае , забыв разрядить конденсатор его суют в цифровой мультиметр и хотят померить емкость, после чего тестер отказывается мерить что либо вообще. Вдруг кому пригодится.
На дисплее вместо цифры 1 светятся три цифры. Так как схемы имеют различие, найти нужный подстроечник можно методом пробы. Пришлось поменять еще две микросхемы: LM измерение емкости и измерение частоты. Многие начинающие радиолюбители не знают, как пользоваться мультиметром для измерения сопротивлений.
Измерение коэффициента усиления частот транзистора выполняют следующим образом: Поворотный переключатель выставляют в позицию hFE. Поверните переключатель режимов в требуемую позицию DCV. Разбираем фейк мультиметра DT9205A+
Свежие записи
Нужно только иметь ввиду, что цоколёвка у них зеркальная.
В этом случае если отклонение не очень большое, то эта погрешность убирается подстроечным резистором рядом с микросхемой показано красной стрелкой , но так как могут быть отклонения в номинале конденсатора, то лучше померить ее емкость на другом мультиметре и настроить свой на то же показание. На фото ниже вид со стороны распайки выводов на плате: А на этом фото показана установленная микросхема ICL с противоположной стороны: Чтобы экран крышки мультиметра при закрывании корпуса не перемкнул выводы микросхемы, на него, напротив микросхемы, наклеить изоляционный материал.
Но деваться было некуда, так как я уже сказал ранее у нас нет радиомагазинов, а заказывать по интернету тоже не самый лучший вариант — надо будет ждать долго прибытия заказа, и я решил поставить другие. Вдруг кому пригодится.
Правда позже выяснилось, что с ними мультиметр даёт погрешность. При ремонте неисправного импульсного блока питания электролит после входного диодного моста оказался заряженным. Это явление называется прозвоном цепи. Если не тот, по риске вернуть назад и пробовать следующий.
Каждая немного отличается от ремонтируемого прибора. Прямое падение напряжений будет отображаться на экране при протекании прямого тока, измеряется в милливольтах. Пришлось поменять еще две микросхемы: LM измерение емкости и измерение частоты.
Принципиальную схему DTA можно скачать тут. Заменил обычным советским КТ обратной проводимости. По хорошей цене купить можно кликнув на фото ниже.
После включения прибор заработал. Соедините щупы последовательно к измеряемому устройству.
Присоедините щупы к 2 точкам проверяемой цепи. Требуемое значение определяют способом вычитания их из результатов тестирования. При работе учитывают, что внешнее напряжение или заряженный конденсатор подключать нельзя. При сопротивлении меньше 70 Ом встроенный динамик подает звуковой сигнал. Если ток движется обратно, появляется символ перенапряжения 1.
DT9208A не замеряет конденсаторы ремонт
Свежие записи
Нужно только иметь ввиду, что цоколёвка у них зеркальная.
В этом случае если отклонение не очень большое, то эта погрешность убирается подстроечным резистором рядом с микросхемой показано красной стрелкой , но так как могут быть отклонения в номинале конденсатора, то лучше померить ее емкость на другом мультиметре и настроить свой на то же показание. На фото ниже вид со стороны распайки выводов на плате: А на этом фото показана установленная микросхема ICL с противоположной стороны: Чтобы экран крышки мультиметра при закрывании корпуса не перемкнул выводы микросхемы, на него, напротив микросхемы, наклеить изоляционный материал.
Но деваться было некуда, так как я уже сказал ранее у нас нет радиомагазинов, а заказывать по интернету тоже не самый лучший вариант — надо будет ждать долго прибытия заказа, и я решил поставить другие. Вдруг кому пригодится.
Правда позже выяснилось, что с ними мультиметр даёт погрешность. При ремонте неисправного импульсного блока питания электролит после входного диодного моста оказался заряженным. Это явление называется прозвоном цепи. Если не тот, по риске вернуть назад и пробовать следующий.
Каждая немного отличается от ремонтируемого прибора. Прямое падение напряжений будет отображаться на экране при протекании прямого тока, измеряется в милливольтах. Пришлось поменять еще две микросхемы: LM измерение емкости и измерение частоты.
Принципиальную схему DTA можно скачать тут. Заменил обычным советским КТ обратной проводимости. По хорошей цене купить можно кликнув на фото ниже.
После включения прибор заработал. Соедините щупы последовательно к измеряемому устройству.
Присоедините щупы к 2 точкам проверяемой цепи. Требуемое значение определяют способом вычитания их из результатов тестирования. При работе учитывают, что внешнее напряжение или заряженный конденсатор подключать нельзя. При сопротивлении меньше 70 Ом встроенный динамик подает звуковой сигнал. Если ток движется обратно, появляется символ перенапряжения 1. DT9208A не замеряет конденсаторы ремонт
Ремонт мультиметра DT9208a
13.12.2016 15:46 |
| Повышение квалификации |
От редсовета Радона. Еще каких-то несколько лет назад ремонтом мультиметров занимались разве только чудаки. Цена простых моделей опускалась чуть ли не до 15 гривен. Другое дело сегодня. Цены кусаются. Один из членов редсовета на днях успешно отремонтировал по указанной методике свой DT9208A.
Случилось у меня как-то, что мультиметр dt9208a перестал работать, в любом режиме измерения показывал еденицу. И причин тому может быть несколько:
- На вход АЦП приходит слишком большое напряжение
- ИОН(источник опорнго напряжения) выдает слишком большое значение
- Сгорел АЦП
Конечно последняя поломка была наиболее нежелательной, ну ничего начнем…
На просторах интернета была найдена схема прибора:
На схеме необычная нумерация выводов, она дана для корпуса DIP40, выводов Lo Bat и HOLD у icl7106 попросту нету, поэтому они пропущены при нумерации.
Итак пойдем по очереди:
На вход АЦП приходит слишком большое напряжение
Проверить так-ли это очень просто, нужно только замкнуть между собой входы «+» и «—» АЦП, это выводы 30 и 31, при этом на индикаторе должен появиться ноль или около того. Замыкаю и ничего не происходит, значит остаются другие два пункта.
ИОН выдает слишком большое значение
Меряем напряжение на выводе 36 относительно вывода 32, оно должно составлять 100мВ, и что я вижу — 3В. Вроде ясно ИОН барахлит, но не стоит отбрсывать влияние самой микросхемы, для того что-бы проверись влияет ли микросхема на ИОН, разрезаем дорожку идущую от вывода 36 микросхемы и меряем на этом выводе напряжение. У меня оказалось 6В, значит сгорел АЦП. Будем менять…
Замена АЦП
Лежала у меня в закромах микросхема icl7106 в корпусе DIP40, ксожалению она не влазила в прибор со стороны элементов, поэтому я решил монтировать ее на другой стороне платы
Саму каплю акуратно высверливаем обычной дрелью, предварительно накернив и проверить нет-ли замыканий между дорожками, не обращайте внимания на маркировку написаную фломастером, она неправильная.
На следующем рисунке обозначены соответствия номеров выводов микросхемы в корпусе DIP40 к выводам капли на плате мультиметра, выводы bat low и hold пропускаем.
Далее располагаем микросхему вверх ногами со стороны печатных проводников и начинаем монтаж гибкими изолироваными проводами, в итоге получаем вот такую вто красоту 🙂
Итак настал момент истины, включаем и…
Все работает, спасибо за внимание :-)Источник
Recommended Posts
Изучена информация по основной микросхеме-капле.
Современные цифровые мультиметры. Затем подготавливаем 40 проводов длиной см, залуживаем их и контакты на плате. И еще, мастеру сам процесс ремонта интересен, да и выбросить все что было целым не рационально. В этом случае исправить неполадку очень легко, однако бывает проблема по-серьезнее, например как в моем случае , забыв разрядить конденсатор его суют в цифровой мультиметр и хотят померить емкость, после чего тестер отказывается мерить что либо вообще. Вдруг кому пригодится.
На дисплее вместо цифры 1 светятся три цифры. Так как схемы имеют различие, найти нужный подстроечник можно методом пробы. Пришлось поменять еще две микросхемы: LM измерение емкости и измерение частоты. Многие начинающие радиолюбители не знают, как пользоваться мультиметром для измерения сопротивлений.
Измерение коэффициента усиления частот транзистора выполняют следующим образом: Поворотный переключатель выставляют в позицию hFE. Поверните переключатель режимов в требуемую позицию DCV.
Разбираем фейк мультиметра DT9205A+
DT9205a — ремонт мультиметра | Электроника — это просто
Вот такой вот китайский цифровой прибор был всунут в цепь постоянного напряжения на режиме измерения диодов. Мультиметр тихо перестал мерять килоомы.На дисплее вместо цифры 1 светятся три цифры. И только на измерении полупроводников. В режиме вольтметра, амперметра и измерения ёмкости конденсаторов работает нормально.
Прибор кстати довольно приличный, особенно если учесть его копеечную стоимость. 7 долларов не цена точного прибора с автоотключением, измерением ёмкости и прочими прелестями. Кнопка Power , полностью отключающая прибор — мелочь, а приятно. Не нужно постоянно дёргать галетный переключатель. Крупные цифры на табло тоже являются несомненным достоинством этого прибора. Вобщем прибор мне нравится поэтому ремонтировать его стоило однозначно.Обычно в подобных цифровиках обрывается омный резистор. Здесь такой тоже есть, но в данном случае замене подлежал транзистор 2N3904 находящийся близко к разъёмам и выполняющий роль стабилитрона. Два вывода транзистора по схеме соединены между собой.
Заменил обычным советским КТ503 обратной проводимости. Нужно только иметь ввиду, что цоколёвка у них зеркальная.
Между собой соединены два правых вывода.
На всякий случай фото расположения контактов. У меня один выпал, и я долго пытался сообразить где он был раньше.
Общий вид платы. Вдруг кому пригодится.
После замены транзистора, если всё сделано правильно, прибор работает как и до поломки.
DT9205A — фото платы с хорошим разрешением:
DT9205a — схема мультиметра
Если нужна помощь в ремонте DT9205a, есть вопросы по ремонту других приборов,Заходите на ФОРУМ:http://vseprosto.net/forum/index.php?topic=118.0
Как устроен мультиметр
Этот цифровой прибор создан на основе специализированной микросхемы. Основной элемент выполняет:
- обработку измеряемых параметров с применением амплитудно-цифрового преобразования с двойным интегрированием;
- управление индикацией;
- защитные и предупреждающие функции.
Резисторы и другие дополнительные компоненты необходимы для шагового изменения тока и напряжения. Поворотным регулятором переключают электрическую цепь в нужный диапазон измерений. Питание – автономное от сменной батареи типа «Крона» (9V).
Внешний вид и разъемы
Многофункциональный измерительный прибор dt 830b оснащен жидкокристаллическим дисплеем. Такое решение помогает экономить электроэнергию, поэтому штатного элемента питания хватит надолго. Дополнительным преимуществом является устойчивость к перегрузкам. Стрелочный индикатор можно повредить броском напряжения. В аналогичной ситуации мультиметр отобразит чрезмерное значение единицей в старшем разряде.
Разъемы
На снимке отмечены разъемы:
- колодка для проверки транзисторов;
- вход с шунтированием, который применяют для измерения сильных токов до 10 А;
- универсальный вход для измерения электрического сопротивления, напряжения, силы тока;
- общий проводник (COM, «земля»).
Органы управления мультиметра
Использование техники не вызывает затруднений даже у новичков. Для хранения и перевозки переключатель устанавливают в положение «Выключено» (OFF). В этом случае питание отключено, энергия не потребляется, индикатор погашен. Необходимое положение выбирают поворотом рукоятки. На картинке выше хорошо видно цветовое выделение:
- отдельных групп измеряемых параметров;
- предупредительных надписей;
- кабелей и разъемов.
К сведению. Рекомендуется пошаговое изменение диапазона от больших значений к меньшим, чтобы исключить перегрузки.
Ресанта DT 9205A Инструкция по эксплуатации онлайн [2/3]
Индикация разряда ба-
тареи
Символ на дисплее
Размер
186х86х41 мм
Вес
318г
Принадлежности
Инструкция, щупы, коробка
4. Постоянное напряжение.
ПРЕДЕЛ РАЗРЕШЕНИЕ ТОЧНОСТЬ
200 мВ 100 мкВ ±0,5%±1 ед. счета
2 В 1 мВ ±0,5%±1 ед. счета
20 В 10 мВ ±0,5%±1 ед. счета
200 В 100 мВ ±0,5%±1 ед. счета
1000 В 1 В ±0,8%±2 ед. счета
Входное сопротивление: 10 МОм на всех пределах.
Защита от перегрузок: 250 В на пределе 200 мВ, 1000 В по-
стоянного или пикового переменного тока на остальных пре-
делах.
5. Переменное напряжение.
ПРЕДЕЛ РАЗРЕШЕНИЕ ТОЧНОСТЬ
200 мВ 100 мкВ ±1,2%±3 ед. счета
2 В 1 мВ ±0,8%±3 ед. счета
20 В 10 мВ ±0,8%±3 ед. счета
200 В 100 мВ ±0,8%±3 ед. счета
750 В 1 В ±1,2%±3 ед. счета
Входное сопротивление: 10 МОм на всех пределах.
Диапазон частот: 40Гц — 100Гц на пределе 200 мВ и 750 В.
Диапазон частот: 40Гц — 400Гц на других пределах.
Защита от перегрузок: 750 В эфф. или 1000 В пикового на
всех пределах.
Калибровка: Среднее (эфф. синусоиды).
6. Постоянный ток.
ПРЕДЕЛ РАЗРЕШЕНИЕ ТОЧНОСТЬ
2 мА 1 мкА ±0,8%±1 ед. счета
20 мА 10 мкА ±1,2%±1 ед. счета
200 мА 100 мкА ±1,2%±1 ед. счета
20 А 10 мА ±2%±5 ед. счета
Защита от перегрузок: плавкий предохранитель 0,2 А/ 250 В
(предел 20 А не защищен).
Максимальный ток на входе: 20 А, не более 15 сек.
7. Переменный ток.
ПРЕДЕЛ РАЗРЕШЕНИЕ ТОЧНОСТЬ
20 мА 10 мкА ±1,2%±3 ед. счета
200 мА 100 мкА ±2%±3 ед. счета
20 А 10 мА ±3%±7 ед. счета
Защита от перегрузок: плавкий предохранитель 0,2 А/ 250 В
(предел 20 А не защищен).
Диапазон частот: 40Гц — 400Гц.
Максимальный ток на входе: 10 А (20 А, не более 10 сек.)
Калибровка: Среднее (эфф. синусоиды).
8. Сопротивление.
ПРЕДЕЛ РАЗРЕШЕНИЕ ТОЧНОСТЬ
200 Ом 0,1 Ом ±0,8%±3 ед. счета
2 КОм 1 Ом ±0,8%±1 ед. счета
20 КОм 10 Ом ±0,8%±1 ед. счета
200 КОм 100 Ом ±0,8%±1 ед. счета
2 МОм 1 КОм ±0,8%±1 ед. счета
20 МОм 10 КОм ±1%±2 ед. счета
200 МОм 100 КОм ±5%±10 ед. счета
Напряжение разомкнутой цепи: 1 В.
9. Емкость.
ПРЕДЕЛ РАЗРЕШЕНИЕ ТОЧНОСТЬ
20 нФ 10 пФ ±2,5%±5 ед. счета
200 нФ 100 пФ ±2,5%±5 ед. счета
2
3
Мультиметры
Соедините щупы последовательно к измеряемому устройству. Поменять ее возможно на какой ни будь другой ОУ. Нужно только иметь ввиду, что цоколёвка у них зеркальная. При сопротивлении больше 1 МОм для установления постоянного режима необходимо некоторое время. После ремонта мультиметр нужно откалибровать. При измерении показателей силы тока необходимо: Присоединить черный щуп к гнезду СОМ, красный — к гнезду А максимум мА или входу 20 А максимум — 20 А, 10 секунд. Перед проведением работы схема должна быть обесточена. При сопротивлении больше 1 МОм для установления постоянного режима необходимо некоторое время. На всякий случай фото расположения контактов.
Вот и я сначала не нашел ничего, но потом решил поискать, вносив не все элементы надписи микросхемы, а только цифры. На дисплее вместо цифры 1 светятся три цифры. При работе учитывают, что внешнее напряжение или заряженный конденсатор подключать нельзя. Соедините щупы последовательно к измеряемому устройству. На фото ниже вид со стороны распайки выводов на плате: А на этом фото показана установленная микросхема ICL с противоположной стороны: Чтобы экран крышки мультиметра при закрывании корпуса не перемкнул выводы микросхемы, на него, напротив микросхемы, наклеить изоляционный материал. Ремонт мультиметра DT9208A
Внешний вид
В середине прибора размещается переключатель. С его помощью выбирается режим работы мультиметра. По кругу вокруг переключателя нанесены отделы, которые и определяют режимы измерения параметров:
- напряжение: постоянное и переменное;
- ток: постоянный и переменный;
- сопротивление;
- параметры радиодеталей.
Есть три отверстия для щупов, кнопка или тумблер включения и отключения прибора, монитор, на котором высвечиваются результаты.
Перед тем как разбираться с вопросом, как пользоваться цифровым мультиметром, необходимо узнать все о надписях на его панели. Постоянное напряжение обозначается как (V-). Переменное – (V~). Постоянный ток: А-, переменный А~. Сопротивление: Ω. Есть три гнезда для щупов: V/Ω, com, mA. В некоторых мультиметрах гнезд четыре. Добавляется 20A max. Оно используется, если необходимо измерить ток силой больше 200 мА.
Уже по надписям можно осознать, что функции мультиметра обладают большим диапазоном.
Что такое мультиметр, определено, по надписям все понятно, теперь основной вопрос – как пользоваться мультиметром для чайников.
Оцените статью:Схема dt9205a — deephaile.blerifa.com
Схема dt9205a — deephaile.blerifa.comСхема dt9205a
Мультиметр dt9205a схема. Принесли светильник (рис авто сервис — первый в россии сервис. Мультиметры М832: устройство и ремонт Куча неточностей в приведенной схеме схема почти аналогична м832 в схеме на глаз. Да схема есть, очень читаемая. Давай email пришлю. У меня прибор DT9205A, а на плате DT9205-11, не совпадает многое с приведенным выше, проц. — капля Dt9205a схема принципиальная. Ремонт светильника аварийного освещения SKAT LT Вас уже все достали, но у меня тоже хороший сосед 1), попросили. Мультиметр dt9205a схема электрическая принципиальная схемы dt9205a+ плате 2 микросхемы виду одинаковые я покажу схему подключения Куча неточностей в приведенной схеме это сделано для предотвращения повреждения схемы мультиметра. Характеристики мультиметра dt9205a: точность постоянного тока — ±0,5%, Измерение емкости — 1 пФ — 20 мкФ, размеры — 186х86х41 мм, вес Когда-то МиниИнбокс распродавал dt9205a за шестерку баков, прикупил четыре штуки. Три подарил, а последний до сих пор в ходу. Всем привет! Есть такой китайский прибор у меня. Выгорели два резистора r31, r32. Схема с нета отличается от моей. Может кому не лень разобрать свой тестер. 26/12/2012 · Мультиметр — Multimeter DT 9205A — Как пользоваться мультиметром — как пользоваться тестером. ImMetatron Loading. Со 2 апреля 2012 года Компания SANYO Electric Co., Ltd. Поэтому все вопросы, связанные с техникой Sanyo. Попало в ремонт одновременно два китайских lcd телевизора с небольшой диагональю. Себе собрал на tl062, эта схема не попадалась, ну и китайский транзистор-тестер на атмеге. Инструкция по эксплуатации мультиметр в7 64 — Где можно скачать? Если Вы не нашли схему. УВАЖАЕМИ КЛИЕНТИ, В МОМЕНТА ФИРМАТА ИЗВЪРШВА САМО ОНЛАЙН ПРОДАЖБИ. Телефон: Многофункциональная микросхема sg6105. Микросхема sg6105 (sg6105adz, sg6105d, sg6105dz) позиционируется. Описание Цифровой мультиметр l-9205a купить оптом и в розницу в интернет магазине по низкой.
Links to Important Stuff
Links
© Untitled. All rights reserved.
Цифровой автоматический Peakmeter PM8232 — впечатления от мини мультиметра
Основная причина покупки данного мультиметра это цена. Увидел его в одной из акций и купил.На самом деле он мне не сильно то и нужен был. Но 4 бакса за подобный прибор смешная цена.
На днях получил, немного проверил и решил показать и рассказать о нём.
Для тех, кто любит видеть в обзоре кучу измерений промышленными осциллографами, поверенными блоками питания и прочими точными приборами, могу сказать сразу что этого ничего не будет. Чисто обывательский обзор.
У мультиметра заявлены следующие функции и характеристики:
Возможности:
Данный прибор может измерять:
— Постоянное напряжение
— Переменное напряжение
— Постоянный ток
— Переменный ток
— Номиналы резисторов
— Прозвонка целостности цепей
— Проверка диодов
— Бесконтактное определение постоянного и переменного напряжения в проводах и устройствах
— Фонарик
Пределы измерений:
Постоянное напряжение: 200mV / 2V / 20V / 200V / 600V ± (0.5% reading +3)
Переменное напряжение: 2V / 20V / 200V / 600V ± (0.8% reading + 3)
Постоянный ток 200uA / 2000uA / 20mA / 200mA ± (1.8% reading +5)
Переменный ток: 200uA / 2000uA / 20mA / 200mA ± (2.0% reading +5)
Сопротивление 200Ω/2kΩ/20KΩ/200KΩ/2MΩ/20MΩ ± (1.0% reading+3)
Питание устройства 2 x 1.5В AAA
Размеры: 120 x 58 x 23 мм
Вес: 224g
Категория безопасности: CAT III 600V
Сертификат: CE, ROHS
Покупал его на JD.ru на одной из распродаж. Обошелся мне в 3.92$:
Доставка заняла почти месяц.
На почте получил большой пакет, внутри которого находилась небольшая коробочка с мультметром:
Внутри коробки находился мультиметр, батарейки и инструкция:
Подробности:
батарейки АА:
Инструкция на английском:
Сам мультиметр:
На лицевой стороне расположен дисплей, под ним 3 кнопки (переключение функций, включение фонарика, кнопка Hold), под ним переключатель режимов. И всё.
Боковые грани пустые:
На верхнем боку расположены фонарик и бесконтактный датчик напряжения:
Снизу выходят щупы. Они несъёмные:
На задней стороне расположена крышка для установки батареек:
Размеры мультиметра действительно небольшие. Он легко помещается в руке. Можно сказать, что он даже меньше современного смартфона:
И это кстати также один из плюсов данного мультиметра.
Еще покажу щупы. Как писал выше, они не съёмные.
Длина провода 80см. Оплётка обычная типа ПВХ. Хотелось бы чтобы была силиконовая, но за такую цену это нереально.
На концах расположены щупы:
Общее качество исполнения щупов среднее. Следы облоя, некие нестыковки деталей. Но опять же цена. Материал щупа что-то типа пластика.
На каждом щупе имеется резиновая крышка-колпачок прикрывающая штыри:
Пользоваться, подлазить к мелким контактам удобно.
А основным плюсом является почти автоматическое определение измеряемых параметров. Так сказать, мультиметр для новичков. Ничего лишнего. (мне как раз на данный момент такой мультиметр и нужен. Компактный, не перегруженный функциями)
Для того чтобы включить мультиметр, надо повернуть переключатель:
На экране отображаются крупные четкие цифры. Читаемость хорошая.
Если измерения проходят в темном месте, можно включить фонарик, и вместе с фонариком включается подсветка дисплея:
Думаю, те кто замеряют напряжение в темных подъездных щитках или подвалах, наличие фонарика и подсветки явно бы оценили.
Я же для проверки подключил мультиметр к БП на базе DPS5020, о котором недавно рассказывал. На сегодня у него даже появилась неказистая но всё же панель из заламинированного картона. Далее некоторые произвольные значения. Сравнивал показания на дисплее БП и на мультиметре:
Как видим на малых токах немного завышает. На токах повыше уже более-менее сходится.
Ради интереса и сравнения подключил имеющийся у меня в хозяйстве мультиметр DT9205A и USB тестер Power-z KM001:
Показания на разных приборах почти сходятся.
Ради интереса сунул щупы в розетку:
Лично мне в мультиметрах обычно хватает функции проверки вольтажа и прозвонки цепи. И всё. Поэтому вольтаж на фотографиях выше, а прозвонка цепи проверил-работает.
Еще одна функция которая понравилась. Это отображения наличия напряжение с помощью бесконтактного датчика. Подносим к любому кабелю. Если кабель под напряжением, на мультиметре над дисплеем горит красный диод:
При отсутствии напряжения диод не загорается.
Иногда очень удобно.
Заключение:
Нормальный мультиметр за небольшие деньги. Функционалом не перегружен, показывает почти точно. Имеет удобные небольшие размеры и несъёмные щупы, которые гарантированно не потеряются. Лично мне такой мультиметр понравился. Будет основным. А DT9205A отправлю пока в запас.
На этом свой явно неполный, но коротенький обзор заканчиваю. Всем добра. Дешевый цифровой мультиметр
Dt9205a, руководство по эксплуатации цифрового мультиметра Dt9205a, руководство по эксплуатации на сайте Alibaba.com
Цифровой мультиметр DT-9205A с универсальной настольной защитой полного диапазона # L01594
12,60 долл. США / шт. EXCEL DT9205A DKTD0113
12,80 долларов США / кусок
DT9205A AC / DC ЖК-дисплей Профессиональный электрический портативный тестер, цифровой мультиметр, мультиметр, амперметр, Multitester
, 12 долларов США.66 / шт
360deal Цифровой электрический индикатор постоянного напряжения переменного тока DT-9205A Тестовый мультиметр
13,99
Бесплатная доставка Цифровой мультиметр DT-9205A с большим ЖК-дисплеем
US $ 19.90 / Шт
Цифровой мультиметр DT9205A с большим ЖК-дисплеем Амперметр Инструмент вольтметр
16,49
Отсюда DT9205A Цифровой вольтметр с ЖК-дисплеем Амперметр Измеритель сопротивления Мультиметр (DT-9205A)
12,25
Бесплатная доставка Мышь над изображением для увеличения Подробная информация о цифровом ЖК-мультиметре Амперметр переменного / постоянного тока Емкость EXCEL
0003000311 долларов США.25 / шт.
Новый цифровой мультиметр DT9205A ЖК-дисплей Амперметр постоянного тока переменного тока Емкость Lucky
11,05 долларов США / кусок
Цифровой мультиметр с ЖК-дисплеем Амперметр постоянного и переменного тока Сопротивление Емкость EXCEL DT9205A
10,49 долларов США / кусок
A Мультиметр DT9 Тестер24,99
Цифровой мультиметр ЖК-дисплей Амперметр постоянного и переменного тока Сопротивление Емкость EXCEL DT9205A
15,31 долл. США / шт.
Надоело искать поставщиков? Попробуйте запрос предложений! | Запрос коммерческого предложения
Настройка обработки апелляции
|
Цифровой мультиметр Цифровой Excel DT9205A Желтый Черный Большой вольтметр Амперметр Ом Тестовый метр Бесплатная доставка
15 долларов США.30 / шт.
Цифровой ЖК-мультиметр AC / DC Амперметр Сопротивление Емкость EXCEL DT9205A
US $ 15,35 / Шт
eFuture (TM) 1 комплект (2 шт.) ЖК-мультиметр DC / AC Электронный тестер Вольтметр DT 9205A с кронштейном nice + eFuture Брелок
13,19
SODIAL (R) 3 1/2 ЖК-дисплей Вольтметр Амперметр Омметр Цифровой мультиметр DT-9205A
10,93
NIUDB DT9205A Цифровой вольтметр с ЖК-дисплеем Амперметр Мультиметр для измерения сопротивления (DT-9205A)
DT9205A Цифровой мультиметр Цифровой измеритель Бесплатная доставкаUS $ 11.95 / шт.
Портативный цифровой мультиметр — SODIAL (R) DT9205A Цифровой мультиметр с ЖК-дисплеем Вольтметр Омметр Амперметр Тестер емкости Черный Желтый
9,62
KKMOON DT9205A Ручной цифровой мультиметр с цифровым мультиметром с емкостью и емкостью и тестом
DT ) МУЛЬТИМЕТР БЕСПЛАТНАЯ ДОСТАВКА23,94 доллара США / кусок
niceeshop (TM) Цифровой мультиметр переменного / постоянного тока с ЖК-дисплеем Электронный тестер Вольтметр DT 9205A с кронштейном (желтый, 2 шт.)
12.59
Фантастика! Цифровой мультиметр ЖК-дисплей Амперметр постоянного и переменного тока Сопротивление Емкость DT9205A Бесплатная доставка и оптовая продажа Feida
8,96 долларов США / кусок
Бесплатная доставка Цифровой мультиметр ЖК-дисплей Амперметр постоянного и переменного тока Емкость DT-9205A Ручной цифровой мультиметр
US $ 17,49 / Шт
MOG / Цифровой мультиметр постоянного тока Электронный тестер-метр Вольтметр DT 9205A с кронштейном (желтый, набор из 2 шт.) С аксессуаром MOGOI13.29
Water & Wood DT-9205A Электрический мультитестерный цифровой мультиметр Вольтметр постоянного тока переменного тока Амперметр
36,41
Magentoo (TM) DT9205A Амперметр постоянного тока переменного тока, вольт-ом, емкость, цифровой ЖК-мультиметр
16.20
Цифровой мультиметр DT920, цифровой электронный мультиметр DT920 Измерительный прибор Детектор напряжения переменного тока Портативный измеритель напряженияnull
Freeshipping DT9205A Профессиональный электрический портативный тестер переменного / постоянного тока Цифровой мультиметр H532
14 долларов США.99 / штука
DT9205A AC / DC LCD Высокоточный профессиональный портативный электрический тестер, мультиметр, цифровой мультиметр, амперметр, мультиметр
$ 14.88
Вас также может заинтересовать:
цифровой мультиметр — DT-9205A | QQ Интернет-трейдинг
Мультиметр DT9205A предлагает несколько амплитуд измерения для проверки электрических компонентов на напряжение, сопротивление или целостность цепи. Вы можете измерить несколько различных величин этих величин, поворачивая шкалу на поверхности мультиметра.Два наиболее распространенных использования мультиметра — это проверка напряжения и сопротивления. Используя закон Ома — уравнение I = V / R, где I — ток, V — напряжение, а R — сопротивление, — позволяет рассчитать ток.
Характеристики
- Полезно для отладки проблем, включая небольшие силовые провода, автомобильные компоненты, небольшие электрические цепи и т. Д.
- Автоматическое отключение через некоторое время для экономии батарей
- Пожалуйста, не пытайтесь измерять напряжение или ток сверх поддерживаемых
- 3.5-дюймовый 7-сегментный большой ЖК-дисплей.
- Макс. Отображение: 1999, отображение полярности автоматически.
- Защита от перегрузки на всех диапазонах.
- Выборка 2 ~ 3 раза в секунду.
- Тест диодной сборки / Температурный тест / Тест транзистора hFE.
- Индикация низкого напряжения батареи.
Технические характеристики
- Диапазон измерения:
- Максимальный переменный ток: 20A
- Максимальный диапазон переменного напряжения: 750 В
- Максимальный диапазон напряжения постоянного тока: 1000 В
- Напряжение постоянного тока: 200 мВ / 2 В / 20 В / 200 В / 1000 В
- Напряжение переменного тока: 200 мВ / 2 В / 20 В / 200 В / 700 В
- Постоянный ток: 2 мА / 20 мА / 200 мА / 20 А
- Переменный ток: 2 мА / 20 мА / 200 мА / 20 А
- Сопротивление: 200 / 2K / 20K / 200K / 2M / 20M / 200M
- Емкость: 200F / 20F / 2F / 200nF / 20nF
- Предохранитель: 250 В / 0.2А
- Источник питания: батарея 9 В
- Размер: 190 x 87 мм
Содержимое упаковки
- 1 цифровой мультиметр
- 2 x зонда
- 1 руководство пользователя
по лучшей цене dt9205a — Выгодные предложения на цифровой мультиметр dt9205a от мировых продавцов цифровых мультиметров dt9205a
Отличные новости !!! Вы попали в нужное место для цифрового мультиметра dt9205a.К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.
Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.
AliExpress никогда не уступит по выбору, качеству и цене. Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, поскольку этот лучший цифровой мультиметр dt9205a вскоре станет одним из самых популярных бестселлеров. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели цифровой мультиметр dt9205a на AliExpress.Благодаря самым низким ценам в Интернете, дешевым тарифам на доставку и возможности получения на месте вы можете еще больше сэкономить.
Если вы все еще не уверены в цифровом мультиметре dt9205a и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов. Мы поможем вам разобраться, стоит ли доплачивать за высококачественную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь.И, если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе. Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца.Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.
А если вы новичок на AliExpress, мы откроем вам секрет.Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести digital multimeter dt9205a по самой выгодной цене.
У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы.На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.
Как измерить частоту | Fluke
Цепи и оборудование могут быть разработаны для работы с фиксированной или переменной частотой. Они могут работать ненормально, если работают с частотой, отличной от указанной.
Например, двигатель переменного тока, предназначенный для работы на частоте 60 Гц, работает медленнее, если частота меньше 60 Гц, или быстрее, если частота превышает 60 Гц.Для двигателей переменного тока любое изменение частоты вызывает пропорциональное изменение скорости двигателя. Снижение частоты на пять процентов приводит к снижению скорости двигателя на пять процентов.
Некоторые цифровые мультиметры включают дополнительные режимы, связанные с измерением частоты:
- Режим частотомера: Он измеряет частоту сигналов переменного тока. Его можно использовать для измерения частоты при поиске и устранении неисправностей электрического и электронного оборудования.
- MIN MAX Режим записи: Позволяет записывать измерения частоты в течение определенного периода.Он обеспечивает ту же функцию с напряжением, током и сопротивлением.
- Режим автоматического выбора диапазона: Автоматически выбирает диапазон измерения частоты. Если частота измеряемого напряжения выходит за пределы диапазона измерения частоты, цифровой мультиметр не может отображать точное измерение. Конкретные диапазоны измерения частоты см. В руководстве пользователя.
Цифровые мультиметры с символом частоты на шкале
- Поверните шкалу на Гц.
- Обычно он разделяет точку на циферблате как минимум с одной другой функцией.
- Некоторые измерители вводят частоту с помощью вторичной функции, доступ к которой осуществляется нажатием кнопки и установкой поворотного переключателя на переменный или постоянный ток.
- Сначала вставьте черный измерительный провод в разъем COM.
- Затем вставьте красный провод в гнездо V Ω.
- По окончании извлеките провода в обратном порядке: сначала красные, затем черные.
- Сначала подсоедините черный измерительный провод, затем — красный измерительный провод.
- По окончании извлеките провода в обратном порядке: сначала красные, затем черные.
- Считайте результат измерения на дисплее.
- Аббревиатура Hz должна отображаться справа от значения.
Цифровые мультиметры с кнопкой частоты
- Поверните шкалу на переменное напряжение (индикатор переменного напряжения). Если напряжение в цепи неизвестно, установите диапазон на максимальное значение напряжения.
- Большинство цифровых мультиметров включаются в режиме автоматического выбора диапазона, автоматически выбирая диапазон измерения в зависимости от имеющегося напряжения.
- Сначала вставьте черный измерительный провод в разъем COM.
- Затем вставьте красный провод в гнездо V Ω.
- Подключите щупы к цепи.
- Положение измерительных проводов произвольное.
- По завершении отсоедините провода в обратном порядке: сначала красные, затем черные.
- Считайте измерение напряжения на дисплее.
- Не отключая мультиметр от цепи, нажмите кнопку Hz.
- Считайте измерение частоты на дисплее.
- Символ Гц должен появиться на дисплее справа от измерения.
Рекомендации по измерению частоты
В некоторых схемах может быть достаточно искажений на линии, чтобы помешать точному измерению частоты. Пример: преобразователи частоты переменного тока (VFD) могут создавать частотные искажения.
При тестировании частотно-регулируемых приводов используйте фильтр нижних частот переменного напряжения V для получения точных показаний. Для счетчиков без настройки индикатора напряжения переменного тока поверните шкалу в положение постоянного напряжения, затем снова нажмите кнопку Hz, чтобы измерить частоту при настройке напряжения постоянного тока.Если измеритель допускает независимое измерение частоты, вы также можете попробовать изменить диапазон напряжения, чтобы компенсировать шум.
Ссылка: Принципы цифрового мультиметра, автор — Глен А. Мазур, American Technical Publishers.
Связанные ресурсы
Обзор цифрового ЖК-мультиметраbest-DT9205A
Обзор статьи продукта: Цифровой ЖК-мультиметр best-DT9205A
Проверить цену и обзор! Цифровой ЖК-мультиметр Best-DT9205A .Покупайте в интернет-магазинах «Охота и закуски». Если вы пытаетесь найти цифровой ЖК-мультиметр , лучше всего — DT9205A с непревзойденным сопрано. Это самые простые предложения для вас. Где вы думаете, что это в интернет-магазинах? Упражнение на цифровом жидкокристаллическом мультиметре best-DT9205A Теперь это простая распродажа. Следовательно, не теряйте его.
Купить Цифровой ЖК-мультиметр best-DT9205A ?
Подарите себе салонное полотенце из 100% мягкого хлопка. Каждое банное полотенце весит 113 г, обладает хорошей впитываемостью, толщиной и прочностью.Доступен в нескольких красивых цветах.
В общем, мы покажем вам цифровой ЖК-мультиметр best-DT9205A . Этот онлайн-сериал предлагает самую простую и безвкусную стоимость, включая экономию (в США). Мнения о версиях предлагают вам обширную коллекцию технических характеристик и недостатков цифрового ЖК-мультиметра best-DT9205A.
Теги: Цифровой ЖК-мультиметр best-DT9205A, Цифровой ЖК-мультиметр best-DT9205A обзор, покупка продажа Цифровой ЖК-мультиметр best-DT9205A
Цифровой ЖК-мультиметр best-DT9205A .Если вы ищете цифровой ЖК-мультиметр best-DT9205A , вы попали в нужное место. Вы можете купить Цифровой ЖК-мультиметр Best-DT9205A на продажу по низкой цене. Купить сейчас ! Возможна доставка по США.
Цифровой ЖК-мультиметр best-DT9205A
Если вам нужен цифровой ЖК-мультиметр best-DT9205A для всех …
Вы ищете цифровой ЖК-мультиметр best-DT9205A , который соответствует вашему бюджету?
Вы устали тратить время и деньги, чтобы найти цифровой ЖК-мультиметр best-DT9205A ?
Прекратите искать цифровой ЖК-мультиметр best-DT9205A, вы попали в нужное место.
Купить сейчас! Вы будете довольны своим новым цифровым ЖК-мультиметром best-DT9205A.
Подробнее …
Теги : Цифровой ЖК-мультиметр best-DT9205A, Узнать цену Цифровой ЖК-мультиметр best-DT9205A, Обзор цифрового ЖК-мультиметра best-DT9205A, Купить Цифровой ЖК-мультиметр best-DT9205A, Цифровой ЖК-мультиметр best-DT9205A подробности
DT9205A ЖК-цифровой мультиметр для тестирования диодов / Функция измерения hFE транзисторов
Описание продукта
1) Модель: DT9205A
2) Количество: 1
3) Цвет: черный + оранжевый
4) ЖК-дисплей: 3 дюйма
5) Приложение: проверка диодов / функция измерения hFE транзистора
6) Макс.Дисплей: 1999
7) Напряжение постоянного тока: 200 мВ ~ 1000 В +/- (0,5% + 1)
8) Напряжение переменного тока: 200 мВ ~ 750 В +/- (0,8% + 3)
9) Постоянный ток: 20 мА ~ 20 А +/- (0,8% + 1)
10) Переменный ток 20 мА ~ 20 А +/- (1% + 3)
11) Сопротивление: 200 ~ 2000 МОм +/- (2,5% + 3) Ом
12) Емкость: 2 нФ ~ 200 мкФ
13) Источник питания: 1 батарея 6F22 9 В (в комплекте)
14) Упаковочный лист:
— 1 x мультиметр
— 2 ручки (54 см)
— 1 инструкция на китайском языке
Более подробные фотографии:
При заказе от Alexnld.com, вы получите электронное письмо с подтверждением. Как только ваш заказ будет отправлен, вам будет отправлено электронное письмо с информацией для отслеживания доставки вашего заказа. Вы можете выбрать предпочтительный способ доставки на странице информации о заказе во время оформления заказа. Alexnld.com предлагает 3 различных метода международной доставки, авиапочту, зарегистрированную авиапочту и услугу ускоренной доставки, следующие сроки доставки:
| Зарегистрировано авиапочтой и авиапочтой | Площадь | Время |
|---|---|---|
| США, Канада | 10-25 рабочих дней | |
| Австралия, Новая Зеландия, Сингапур | 10-25 рабочих дней | |
| Великобритания, Франция, Испания, Германия, Нидерланды, Япония, Бельгия, Дания, Финляндия, Ирландия, Норвегия, Португалия, Швеция, Швейцария | 10-25 рабочих дней | |
| Италия, Бразилия, Россия | 10-45 рабочих дней | |
| Другие страны | 10-35 рабочих дней | |
| Ускоренная доставка | 7-15 рабочих дней по всему миру | |
Мы принимаем оплату через PayPal ， и кредитную карту.
Оплата через PayPal / кредитную карту —
ПРИМЕЧАНИЕ. Ваш заказ будет отправлен на ваш адрес PayPal. Убедитесь, что вы выбрали или ввели правильный адрес доставки.
1) Войдите в свою учетную запись или воспользуйтесь кредитной картой Express.
2) Введите данные своей карты, и заказ будет отправлен на ваш адрес PayPal. и нажмите «Отправить».
3) Ваш платеж будет обработан, и квитанция будет отправлена на ваш почтовый ящик.
Отказ от ответственности: это отзывы пользователей.Результаты могут отличаться от человека к человеку. ЦИФРОВОЙ МУЛЬТИМЕТРDT9205A РУКОВОДСТВО PDF
Нет превью для этого предмета! Возможные причины: изображение для предварительного просмотра еще не создано. Это не файл в формате PDF. Установите флажок ниже, чтобы получить ссылку для загрузки: Если у вас есть какие-либо вопросы о ремонте, напишите свой вопрос на доску сообщений. Для этого не нужна регистрация. Пожалуйста, ознакомьтесь с приведенными ниже темами на форуме по ремонту.
| Автор: | Fezil Kakinos |
| Страна: | Великобритания |
| Язык: | Английский (испанский) |
| Жанр: | Финансы |
| Опубликовано (последнее): | 26 ноября 2014 г. |
| Страницы: | 328 |
| Размер PDF-файла: | 6.49 Мб |
| ePub Размер файла: | 6,98 Мб |
| ISBN: | 794-4-82470-626-2 |
| Загрузки: | 59652 |
| Цена: | Бесплатно * [ * Требуется бесплатная регистрация ] |
| Загрузчик: | JoJotilar |
Файлы cookie Bralkree делают wikiHow лучше. Нет, но кажется интересным и полезным. Когда он включен, он должен показывать нулевое показание со звуковым сигналом вашего измерителя, а когда он выключен, должно быть показание и отсутствие звукового сигнала.
Поместите красный щуп на положительную сторону диода d9ta, а черный щуп на отрицательную сторону. Программные библиотеки Javascript, такие как jQuery, загружаются в конечные точки на Googleapis. В таких мультиметрах будет только одна ручка для каждого измерения, что означает одну для сопротивления, одну для постоянного тока, ho.
Авторы HubPages и Hubbers могут получать доход на этой странице на основе партнерских отношений и рекламы с партнерами, включая Amazon, Google и другие.Надеюсь, это руководство было полезным для всех вас, энтузиастов. Эта функция позволяет выполнять поиск по сайту.
Мультиметр будет издавать звуковой сигнал каждый раз при обнаружении нового напряжения. Чтобы измерить ток, необходимо подключить мультиметр последовательно со схемой. Настройте мультиметр на измерение тока. Оставьте кабели подключенными, как и раньше, переключите вращающуюся ручку на ACV или AC Voltage, выберите соответствующее положение значения и прикоснитесь одним концом к фазе, а другим к гнезду нейтрали или заземления в настенной розетке.Если вы не вошли в учетную запись HubPages, вся личная информация будет анонимной.
Электронный мультиметр — это первый прибор, который инженеру-электронщику придется купить еще до покупки паяльных инструментов, таких как утюг, припой и платы. Это очень необходимый инструмент для всех, кто имеет дело с проектами, связанными с электричеством, поскольку он может измерять большинство характеристик цепи, таких как напряжение, ток, сопротивление, и в то же время его можно использовать для устранения неисправностей, поврежденных, сгоревших или выход из строя электронного оборудования и деталей.
Да, у меня есть один. Переключите вращающуюся ручку в область сопротивления и выберите положение 2 кОм. Мультиметр — это портативный электронный прибор относительно небольшого размера и веса, сочетающий в себе многодиапазонный измеритель напряжения, тока и сопротивления. В большинстве мультиметров ЖК-экран — это единица, способная отображать 3. Чтобы обеспечить лучший опыт работы с веб-сайтом, turbofuture.
C указывает на принципиальную схему, где он подключен. В различных положениях каждый вид измерения разделен на множество максимальных значений; например, область измерения сопротивления будет включать 5 позиций цифр: одну для Ом, одну для 2 кОм, одну для 20 кОм, одну для кОм и одну для 2 МОм.
Этот веб-сайт использует файлы cookie. Как пользователь из ЕЭЗ, ваше согласие необходимо по нескольким вопросам. Вращающаяся ручка технически является переключателем, который указывает, какое измерение необходимо произвести. Прикоснитесь концом красного кабеля к одной ножке резистора, а черный конец кабеля — к другой. Мультиметр, также называемый вольт-омметром или VOM, — это устройство, которое измеряет сопротивление, напряжение и ток в электронных схемах.
Никакие данные не передаются Facebook, если вы не задействуете эту функцию.Защитный предохранитель обычно размещается рядом с аккумулятором, поэтому его можно легко определить, если произойдет сбой, такой как неправильный выбор вращающегося переключателя или любое короткое замыкание. Причина, по которой существует другой разъем для большого тока, заключается в том, что внутри мультиметра используется шунтирующий резистор большего размера. Продолжая использовать наш сайт, вы соглашаетесь с нашей политикой использования файлов cookie.
Выберите либо dta с пометкой для измерения 10 ампер, либо с пометкой для измерения миллиампер мА. Иногда ручка также используется как переключатель ВКЛ-ВЫКЛ, если одно из положений, указанных на циферблате, выключает устройство.
Другие указанные названия продуктов и компаний могут быть товарными знаками соответствующих владельцев. Цифровой мультиметр работает от кирпичной батареи на 9 В. Наиболее связанные.
АСЕПТИК МЕНЕНДЖИТ PDF
Цифровой мультиметр DT9205A
Желтый, Набор из 2 цифровых мультиметров DTA с большим экраном, многодиапазонное автоматическое отключение, практическое значение. Этот файл можно загрузить бесплатно: Широко используется в электрических и электронных схемах для дома, лаборатории, фабрики и офиса. Совершенно новый неиспользованный неоткрытый неповрежденный товар в оригинальной упаковке, если это применимо.Цифровой мультиметр DTA с большим экраном, автоматическое отключение с несколькими диапазонами Значение практичное. Чтобы продолжить питание, его необходимо выключить и снова включить.
МАЯТНИК АНОГЕЙСА PDF
Цифровой мультиметр Plusivo
.
CUERDAS ROTAS SORAYA PDF
КАК ПОЛЬЗОВАТЬСЯ ЦИФРОВЫМ МУЛЬТИМЕТРОМ DT9205A PDF
.
