Распиновка штекера 3.5мм (Jack) под наушники. Почему не работ…

Распиновка штекера 3.5 мм (Jack) под наушники


Введение

Наверное такое бывает у всех, когда мы слушаем музыку мы ложем сотку в карман джинсов и идем по своим делам. Со временем от постоянных сгибов провода и штекера у нас начнётся разбалтываться разъем, что самое страшное, так как его замена стоит не дёшева или ломаются места спайки (отходить пайка) или надламываются проводки штекера.

Симптомы неисправности проводов наушников.

В результате постоянных сгибов провода, будут появляться шумы в наушниках и при шевелении соединения штекера с проводом будет пропадать звук, будут работать не все динамики в наушниках. Если у вас такие симптомы, то можно перепаять разъем самостоятельно практически без опыта работы с паяльником.

Как проверить что у вас неисправен разъем.

Вставите в разъём рабочие наушники и включите музыку. Если в работающих наушниках музыка не играет, то у вас сломался разъём. Также если слышно шипение при шевелении штекер, то это значит что скоро может выйдет из строя разъём.

Самостоятельно перепаять разъем можно даже без большого опыта работы с паяльником.

Распиновка провода разъема 3.5 (Jack) с микрофоном и без него.

Сейчас в основном везде используется распиновка проводов наушников с микрофоном приведённая на первой картинке ниже, но также и существует другая в основном она используется на старых телефонах и в телефонах некоторых производителей. Различаются они тем, что контакты микрофона и земли поменяны местами.

Если вы перепаяли штекер наушников и у вас тихий звук в наушниках, а при нажатии на кнопку приема звонков наушников громкость в наушниках повышается, то вам следует перепаять провод земли и микрофона(поменять их местами).

Распиновка 3 5 мм jack 4 контакта

Распиновка 3 5 мм jack с 3 контактами

Что делать если не работают наушники. Ремонт наушников своими руками.

Нам понадобится ножик, паяльник, припой, канифоль отрезаем 5-10 см провода от штекера, убираем всю изоляцию со штекера на всякий случай запомните последовательность проводов по цветам (иногда они отличаются). Зачистите провода и запаяете к 3.5 мм разъёму. Советую место пайки залить горячим клеем(термоклей) и сжать термоусадкой, так соединение прослужит значительно дольше. Провода будет паяться плохо, но советую дольше прогревать, и у вас все получится. Также смотрите Распиновка USB провода.

Разъем 3,5 мм Jack Можно купить по ссылкам ниже.

Ссылка №1

Ссылка №2

Ссылка №3

Видео.

Неисправноти

Как припаивать микрофон к джеку

Принципиальные электросхемы, подключение устройств и распиновка разъёмов

В результате постоянных сгибов провода возле штекера 3,5″ типа Джек, могут появляться шумы в наушниках при шевелении соединения штекера с проводом, а то и вовсе будет пропадать звук на одном из наушнике. Иногда происходит обрыв общего провода, тогда звук искажается: почти полностью пропадают высокие и средние частоты. Это происходит из-за того, что правый и левый усилители телефона включаются в противофазе и их выходные сигналы почти полностью компенсируют друг друга.

Также бывает, что просто пропадает стерео-эффект. Или звука в ушах нет, но микрофон работает, или наоборот. А бывает из-за обрыва микрофонного провода вместе с микрофоном перестают работать кнопки управления на шнуре гарнитуры.

Если у вас такие симптомы — советуем найти схему своего штекера и перепаять разъем, тем более по этой инструкции можно такое сделать самостоятельно даже без особого опыта паяния.

Итак, разъемное соединение типа TRS предназначено для коммутации между собой приборов, например, наушников и плеера. Устройство состоит из штекера (plug) и гнезда (jack). Зачастую данный разъем просто ломается в том месте где провода заходят в сам разъем. Из-за этого у нас с вами может не работать либо правый или левый наушник или оба сразу.

Причем иногда появляются посторонние шумы из-за обрывы провода в самом разъеме jack 3.5.

Вообще стоит отметить, что сама абревиатура TRS произошла от английских слов: tip (кончик), ring (кольцо) и sleeve (гильза). Среди русскоязычного населения установилось понятие, что «джеки» — это сам штекер, поэтому если употреблять в повседневной жизни первоначальное название разъема TRS, многие не поймут, о чем идет речь.

Типы штекеров и область применения

В зависимости от диаметра рабочей поверхности коннекторы подразделяются на:

  1. Микро jack 2.5 мм. Ими оборудуются небольшие портативные устройства, такие как телефоны, плееры и т. д.
  2. Мини jack 3.5. Устанавливаются в приборы бытового назначения: компьютеры, телевизоры и т. д. К тому же распиновка jack 3.5 предельна проста.
  3. Большой jack 6.35
    . В основном применяется в профессиональной технике: электромузыкальных инструментах, мощных акустических усилителях, но могут встраиваться в бюджетную аппаратуру, такую как микрофоны для караоке, металлоискатели.

По количеству выходов (pin) «джеки» подразделяются на:

  1. Двухконктактные (TS). По ним осуществляется передача несимметричного сигнала, например, на наушники подается моно сигнал или при помощи микрофона осуществляется аудио запись.
  2. Трехконтактные (TRS). При помощи них можно передавать и несимметричный сигнал, при этом контакты 2 и 3 соединяются перемычкой, и симметричный.
  3. Четырехпиновые (TRRS). Они могут сразу передавать видео и аудио информацию. Четырехконтактными разъемами оборудуются, в основном, современные телефоны, планшеты, видеопроигрыватели и т. д.
  4. Пятипозиционные (TRRRS). Не распространенный коннектор, применяется производителем Sony в смартфоне Xperia Z для одновременного функционирования двух микрофонов, один из которых работает на шумоподавление. Совместим с TRRS.

Так же существуют гнезда двух типов: обычные, созданные под конкретную разновидность штекера и с переключателем — при вставлении штыря, устройство переключается из одного положения в другое.

Очень часто бывают ситуации, когда китайские разборные штекера, которые были установлены вместо монолитного поломанного «джека», не полностью заходят в гильзу или плохо фиксируются. Такие ситуации возможны при несоответствии диаметров гильзы и штекера. Поэтому, при выборе такого штекера вам желательно его внешний диаметр проверять штангенциркулем по всей рабочей длине.

Как узнать что неисправен разъем

Вставите в разъём рабочие наушники включите музыку. Если в работающих наушниках музыка не играет — у вас сломался разъём. Также если слышно шипение при шевелениях штекера — это значит что скоро полностью выйдет из строя разъём.

Сейчас в основном везде используется распиновка проводов наушников с микрофоном приведённая на первой картинке ниже но также и существует другая о основном она используется на старых телефонах и в телефонах некоторых производителей. Различаются они тем, что контакты микрофона и земли поменяны местами.

Штекер на четыре жилы

Здесь есть два различных варианта.

  1. Обыкновенные наушники без микрофона и кнопок управления. К штекеру подводятся 4 проводка: минус от каждого динамика медного цвета и плюс (синий с красным или зеленый с красным). Для удобства минусы скручиваются в один жгут и в результате получается три жилки, которые необходимо припаять на свои конкретные места.
  2. Гарнитура с микрофоном. Здесь штекер имеет 4 вида контактов: по одному от каждого динамика, один для микрофона и остается место для припаивания общего провода или массы. Схематично такая пайка выглядит следующим образом:

Следует отметить, что цветовая маркировка может варьироваться в зависимости от фантазии производителя и является весьма условной. Провод левого канала может быть зелёным, белым или синим цветом. Провод правого канала всегда маркируется красным цветом. Общий провод – медный (лакированный или без изоляции), но может быть и белым, если белый цвет не задействован под левый канал.

Схемы распиновки по производителям

Распиновка аудио Apple

  • 1 — левый
  • 2 — правый
  • 3 — земля
  • 4 — микрофон

iPod Nano (4th, 5th Gen), iPhone (1st, 2nd, 3rd, 4th Gen), iPod Shuffle (3rd Gen), Cell Phone Connection iPhone headphone (handsfree)

Распиновки аудио Lenovo

1 — левый
2 — правый
3 — земля
4 — микрофон

Lenovo Thinkpad Edge & X Series Notebook audio

Распиновки аудио Samsung

1 — левый
2 — правый
3 — земля
4 — микрофон

Samsung Galaxy S I9000, S8500 Wave headset EHS60AVNBE / EHS60ANNWEGSTA / EHS60ANNBECSTD/ GH59-09752A headsetSamsung Galaxy S2 i9100 headset should be compatible with Samsung Galaxy Note N7000, Samsung Galaxy Tab GT-P1000, P7100 Galaxy Tab 10.

1, 4G LTE, C3530, [email protected] 350, Galaxy 551 i5510, Galaxy 550 I5500, E2330, I100 Gem, i220 Code, i350 Intrepid, I9003 Galaxy SL, I9100 Galaxy S II, i997 Infuse 4G, Google/Samsung Nexus S I9023/I9020, [email protected] 335 S3350, Galaxy mini S5570, Wave 525 S5250, Star II S5260, Wave II S8530, S5780 Wave 578, Wave 533 S5330, Galaxy Gio S5660, Wave 723 S7230, Galaxy Ace S5830, Galaxy Fit S5670, Galaxy S 4G, Galaxy S WiFi 5.0, R910 Galaxy Indulge, S3850 Corby II, M190 Galaxy S Hoppin, M210S Wave2, M220L Galaxy Neo, M580 Replenish, C6712 Star II DUOS

Samsung i300, i330, i500, i700 handsfree / headset connector

Samsung OEM EHS64 Headset for Samsung Galaxy SIII GT-i9305 and some others

Samsung Series 9 Notebook headset (NP900X3D-A02DE)

Samsung SPH-a420, a580, a640, m220, m240, m300, m320, m330, Rant m540, Exclaim m550 SCH-R451C headset Samsung headset P/N: AEP010SLEB/STD

Samsung SPH-A880, SCH-U620, SCH-U540, SPH-M500, SCH-A950, SCH-A870, SCH-A930, SPH-A920, SPH-A940, SCH-A970, SPH-A900 BLADE, A900M, SCH-A990, SCH-U740 AEP204VBEB/STD Headset / Music

В некоторых моделях Самсунга контакт массы и микрофон могут меняться местами!

Самостоятельная замена штекера 3,5

Нам понадобится ножик, паяльник, припой, канифоль. Отрезаем 5-10 см провода от штекера, убираем всю изоляцию со штекера, запомните последовательность проводов по цветам (иногда они отличаются). Зачистите провода и припаяйте их к 3.5 мм разъёму. Место пайки лучше залить термоклеем и сжать термоусадкой, так соединение прослужит значительно дольше. Подробнее о ремонте читайте тут

Принципиальные электросхемы, подключение устройств и распиновка разъёмов

В результате постоянных сгибов провода возле штекера 3,5″ типа Джек, могут появляться шумы в наушниках при шевелении соединения штекера с проводом, а то и вовсе будет пропадать звук на одном из наушнике. Иногда происходит обрыв общего провода, тогда звук искажается: почти полностью пропадают высокие и средние частоты. Это происходит из-за того, что правый и левый усилители телефона включаются в противофазе и их выходные сигналы почти полностью компенсируют друг друга.
Также бывает, что просто пропадает стерео-эффект. Или звука в ушах нет, но микрофон работает, или наоборот. А бывает из-за обрыва микрофонного провода вместе с микрофоном перестают работать кнопки управления на шнуре гарнитуры.

Если у вас такие симптомы — советуем найти схему своего штекера и перепаять разъем, тем более по этой инструкции можно такое сделать самостоятельно даже без особого опыта паяния.

Итак, разъемное соединение типа TRS предназначено для коммутации между собой приборов, например, наушников и плеера. Устройство состоит из штекера (plug) и гнезда (jack). Зачастую данный разъем просто ломается в том месте где провода заходят в сам разъем. Из-за этого у нас с вами может не работать либо правый или левый наушник или оба сразу. Причем иногда появляются посторонние шумы из-за обрывы провода в самом разъеме jack 3.5.

Вообще стоит отметить, что сама абревиатура TRS произошла от английских слов: tip (кончик), ring (кольцо) и sleeve (гильза). Среди русскоязычного населения установилось понятие, что «джеки» — это сам штекер, поэтому если употреблять в повседневной жизни первоначальное название разъема TRS, многие не поймут, о чем идет речь.

Типы штекеров и область применения

В зависимости от диаметра рабочей поверхности коннекторы подразделяются на:

  1. Микро jack 2.5 мм. Ими оборудуются небольшие портативные устройства, такие как телефоны, плееры и т. д.
  2. Мини jack 3.5. Устанавливаются в приборы бытового назначения: компьютеры, телевизоры и т. д. К тому же распиновка jack 3.5 предельна проста.
  3. Большой jack 6.35. В основном применяется в профессиональной технике: электромузыкальных инструментах, мощных акустических усилителях, но могут встраиваться в бюджетную аппаратуру, такую как микрофоны для караоке, металлоискатели.

По количеству выходов (pin) «джеки» подразделяются на:

  1. Двухконктактные (TS). По ним осуществляется передача несимметричного сигнала, например, на наушники подается моно сигнал или при помощи микрофона осуществляется аудио запись.
  2. Трехконтактные (TRS). При помощи них можно передавать и несимметричный сигнал, при этом контакты 2 и 3 соединяются перемычкой, и симметричный.
  3. Четырехпиновые (TRRS). Они могут сразу передавать видео и аудио информацию. Четырехконтактными разъемами оборудуются, в основном, современные телефоны, планшеты, видеопроигрыватели и т. д.
  4. Пятипозиционные (TRRRS). Не распространенный коннектор, применяется производителем Sony в смартфоне Xperia Z для одновременного функционирования двух микрофонов, один из которых работает на шумоподавление. Совместим с TRRS.

Так же существуют гнезда двух типов: обычные, созданные под конкретную разновидность штекера и с переключателем — при вставлении штыря, устройство переключается из одного положения в другое.

Очень часто бывают ситуации, когда китайские разборные штекера, которые были установлены вместо монолитного поломанного «джека», не полностью заходят в гильзу или плохо фиксируются. Такие ситуации возможны при несоответствии диаметров гильзы и штекера. Поэтому, при выборе такого штекера вам желательно его внешний диаметр проверять штангенциркулем по всей рабочей длине.

Как узнать что неисправен разъем

Вставите в разъём рабочие наушники включите музыку. Если в работающих наушниках музыка не играет — у вас сломался разъём. Также если слышно шипение при шевелениях штекера — это значит что скоро полностью выйдет из строя разъём.

Сейчас в основном везде используется распиновка проводов наушников с микрофоном приведённая на первой картинке ниже но также и существует другая о основном она используется на старых телефонах и в телефонах некоторых производителей. Различаются они тем, что контакты микрофона и земли поменяны местами.

Штекер на четыре жилы

Здесь есть два различных варианта.

  1. Обыкновенные наушники без микрофона и кнопок управления. К штекеру подводятся 4 проводка: минус от каждого динамика медного цвета и плюс (синий с красным или зеленый с красным). Для удобства минусы скручиваются в один жгут и в результате получается три жилки, которые необходимо припаять на свои конкретные места.
  2. Гарнитура с микрофоном. Здесь штекер имеет 4 вида контактов: по одному от каждого динамика, один для микрофона и остается место для припаивания общего провода или массы. Схематично такая пайка выглядит следующим образом:

Следует отметить, что цветовая маркировка может варьироваться в зависимости от фантазии производителя и является весьма условной. Провод левого канала может быть зелёным, белым или синим цветом. Провод правого канала всегда маркируется красным цветом. Общий провод – медный (лакированный или без изоляции), но может быть и белым, если белый цвет не задействован под левый канал.

Схемы распиновки по производителям

Распиновка аудио Apple

  • 1 — левый
  • 2 — правый
  • 3 — земля
  • 4 — микрофон

iPod Nano (4th, 5th Gen), iPhone (1st, 2nd, 3rd, 4th Gen), iPod Shuffle (3rd Gen), Cell Phone Connection iPhone headphone (handsfree)

Распиновки аудио Lenovo

1 — левый
2 — правый
3 — земля
4 — микрофон

Lenovo Thinkpad Edge & X Series Notebook audio

Распиновки аудио Samsung

1 — левый
2 — правый
3 — земля
4 — микрофон

Samsung Galaxy S I9000, S8500 Wave headset EHS60AVNBE / EHS60ANNWEGSTA / EHS60ANNBECSTD/ GH59-09752A headsetSamsung Galaxy S2 i9100 headset should be compatible with Samsung Galaxy Note N7000, Samsung Galaxy Tab GT-P1000, P7100 Galaxy Tab 10. 1, 4G LTE, C3530, [email protected] 350, Galaxy 551 i5510, Galaxy 550 I5500, E2330, I100 Gem, i220 Code, i350 Intrepid, I9003 Galaxy SL, I9100 Galaxy S II, i997 Infuse 4G, Google/Samsung Nexus S I9023/I9020, [email protected] 335 S3350, Galaxy mini S5570, Wave 525 S5250, Star II S5260, Wave II S8530, S5780 Wave 578, Wave 533 S5330, Galaxy Gio S5660, Wave 723 S7230, Galaxy Ace S5830, Galaxy Fit S5670, Galaxy S 4G, Galaxy S WiFi 5.0, R910 Galaxy Indulge, S3850 Corby II, M190 Galaxy S Hoppin, M210S Wave2, M220L Galaxy Neo, M580 Replenish, C6712 Star II DUOS

Samsung i300, i330, i500, i700 handsfree / headset connector

Samsung OEM EHS64 Headset for Samsung Galaxy SIII GT-i9305 and some others

Samsung Series 9 Notebook headset (NP900X3D-A02DE)

Samsung SPH-a420, a580, a640, m220, m240, m300, m320, m330, Rant m540, Exclaim m550 SCH-R451C headset Samsung headset P/N: AEP010SLEB/STD

Samsung SPH-A880, SCH-U620, SCH-U540, SPH-M500, SCH-A950, SCH-A870, SCH-A930, SPH-A920, SPH-A940, SCH-A970, SPH-A900 BLADE, A900M, SCH-A990, SCH-U740 AEP204VBEB/STD Headset / Music

В некоторых моделях Самсунга контакт массы и микрофон могут меняться местами!

Самостоятельная замена штекера 3,5

Нам понадобится ножик, паяльник, припой, канифоль. Отрезаем 5-10 см провода от штекера, убираем всю изоляцию со штекера, запомните последовательность проводов по цветам (иногда они отличаются). Зачистите провода и припаяйте их к 3.5 мм разъёму. Место пайки лучше залить термоклеем и сжать термоусадкой, так соединение прослужит значительно дольше. Подробнее о ремонте читайте тут

Всем здоровья и хорошего настроения! Тут я собрал схемы распиновки и инструкции как припаять штекер к наушникам всех известных мне типов. Привожу инструкции, как отремонтировать наушники своими руками и как соединить провода без электрического паяльника. Будет интересно.

Начну, пожалуй, с перечисления известных типов аудио штекеров.

Стандартные штекеры

Согласно Википедии существуют следующие типы джеков:

  • TS/TRS диаметром 6,3 мм (для микрофонов, электрогитар, микшерных пультов, старых профессиональных наушников и т.д.)
  • TS/ TRS / TRRS диаметром 3,5 мм (самый распространенный, применяется для современных наушников , микрофонов, акустики, фотовспышек и т. д.)
  • TS/TRS/TRRS диаметром 2,5 мм (для гарнитур мобильных телефонов, веб-камер, вспышек и т.д.)

Существует также тип разъема TRRRS, который применяется для передачи не только аудио, но и видеосигнала.

Кстати, обозначение такое принято по принципу: T — Trip (защелка), R- Ring (кольцо), S — Sleeve (втулка).

Как правильно припаять новый штекер к наушникам соблюдая распиновку проводов

Чтобы правильно припаять штекер наушников или гарнитуры необходимо знать распиновку. Она приведена в таблице ниже и взята с сайта про разъемы .

Такие распиновки штекеров на 2 и на 3 контакта имеют и миниджеки для колонок и микрофонов.

Штекеры и их распиновка для более специализированных устройств (видеокамер, гарнитур) по фирмам производителей (Nokia, Samsung, Sony, Panasonic) показаны в следующей таблице.

Как устроен трехконтактный джек

Обычный трехконтактный стерео джек имеет конструкцию по коаксиальному принципу. Каждый контакт находится в диэлектрической гильзе (втулке) и находится внутри другой гильзы.

Контакты штекера разделяются меду собой пластиковыми втулками. Так вот этот пластик боится перегрева, начинает плавиться и контакты будут болтаться. Так что если хотите припаять штекер для наушников , то стоит помнить о перегреве контактов паяльником .

Как самостоятельно отремонтировать штекер наушников

Чтобы отремонтировать штекер наушников или гарнитуры своими руками, необходимо аккуратно извлечь его из корпуса, если он сам еще не вывалился. Обычно штекер заливается резиной. При разборке разрезаем этот корпус вдоль шва острым ножом. Чем аккуратнее получится разрез, тем легче восстановить корпус после ремонта.

Выяснение причины неисправности наушников

Неисправность нашуников чаще всего заключается в обрыве одного из проводов в штекере. Реже происходит обрыв около контактов динамика или переламывание провода из-за нарушения целостности изоляции.

Чтобы определить неисправность, нужно воспользоваться мультиметром и прозвонить контакты штекера . Из схем выше мы уже знаем где общий провод и левый и правый аудиоканалы. Если между контактом одного канала и общим проводом сопротивление больше 20 — 120 Ом, то скорее всего есть обрыв или переламывание провода. Помни, что типовое сопротивление обмотки современных наушников вкладышей составляет 32 Ома.

Переламывание провода определяется по скачущим показаниям мультиметра при изгибании провода.

Обрыв легче всего найти около динамиков наушника. Часто корпус динамика легче открыть, чем разрезать залитый резиной штекер. Если провода к динамикам припаяли хорошо, то следует помнить о неисправностях в штекере.

Устранение поломок своими руками

Как только получилось определить место неисправности, необходимо добраться до него и увидеть глазками. Тогда станет понятно, как конкретно припаять штекер или наушники.

Допустим, что обрыв провода случился внутри штекера наушников . Чтобы разобрать корпусированный миниджек показано выше. В идеале нужно записать или сфотографировать распайку проводов и обновить пайку разъема. Помни, что гибкие многожильные провода покрытвают хорошим лаком и просто так их залудить трудно. Сначала нужно обжечь лак, например паяльником, зажигалкой или мини-горелкой. После этого можно лудить проводки с канифолью или другим флюсом .

Лучше оставлять 2 — 3 мм неприкрытого провода без оплетки, чтобы повысить прочность конструкции. Когда будем возвращать корпус штекера на место или заливать герметиком новый корпус, необходимо создать как можно большую площадь контакта между оплеткой и наружной гильзой штекера. Таким образом при рывках нагрузка будет передаваться на самую массивную часть штекера, а не на слабые контакты левого и правого каналов.

После того, как припаяли штекер наушников , его внутренние контакты можно заливать термоклеем, эпоксидным клеем или герметиком. После высыхания доработать напильником до нужной формы.

Как припаять провод к динамику наушника

Когда проводок обрывается около динамика наушника, лучше всего обратно его припаять к наушнику и обновить пайку с завода. Вот как припаяны проводки внутри моих древних вкладышей Aiwa.

Обратите внимание на завязанный узелок — он не позволяет при рывках отрываться тонким проводкам. Перед пайкой наушника обязательно завяжите такой-же узелок на некотором расстоянии, чуть большем, чем расстояние до узкого отверстия.

Возникает вопрос — от чего зависит полярность подключения проводков к динамику. Ответ прост — наушники соединяются одинаково, чтобы работали синфазно. Когда полярность наушников перепутана, звук размазывается и становится тише, чем синфазный. Если у вас оборвался проводок в одном динамике, для правильного подключения нужно смотреть как провода и пайку в другом наушнике.

Что делать, если провод оборвался внутри наушника

Самое неприятное — это когда провод обрывается внутри наушника. Это означает, что произошел обрыв провода обмотки динамика, который показан на рисунке.

Обмотка динамика обычно приклеена к диафрагме и обрывается в месте крепления проводков к ней. Со временем они просто переламываются от микроперемещений.

Восстановить такой обрыв крайне сложно, но возможно под микроскопом. При ремонте наушников нужно быть предельно аккуратным, чтобы не порвать диафрагму и не повредить геометрию обмотки. Особое внимание нужно уделить микропыли, попавшей между магнитом и обмоткой. Магнитный мусор хорошо убирается жевательной резинкой или пластилином.

Как паять наушники с микрофоном

Чтобы правильно отремонтировать наушники с микрофоном, необходимо знать схему включения и назначение выводов четырехконтактного джека. Типовая схема пайки штекера микрофона и кнопки в стереогарнитуре показана на картинке ниже.

У большинства производителей простых гарнитур припаять микрофон следует как на картинке.

Как устроен четырехконтактный джек

Четырехконтактный джек имеет такое же устройство, как и трехконтактный . Коаксиальная конструкция и разделение пластиковыми втулками со стандартными размерами на 4 провода присутствует у всех штекеров TRRS. Распиновка штекеров на 4 провода отличается по производителям. Тут кто во что горазд. Чтобы правильно заменить штекер гарнитуры смотрите на распиновку миниджеков на картинке.

На картинке следующие обозначения: М — микрофон, G — общий контакт, R — правый канал, L — левый канал. Теперь понятно, что спаять наушники на 4 провода дело не из легких. Схема распайки штекера сильно зависит от марки гарнитуры.

Про цвета проводов в наушниках

Цвета проводов в наушниках обычно стандартизованы. Цвета проводов для стандартных наушников на 3 типа провода показаны на фото ниже.

Однако до сих пор встречаются производители, которые применяют нестандартные провода для пайки наушников и маркировки каналов. Например, Apple в своих наушниках AirPods использует провода в двухцветной маркировке.

В таких случаях на помощь приходит Интернет или метод проверки батарейкой на 3 вольта или мультиметром .

При подаче напряжения (батарейкой или мультиметром в режиме омметра) между контактами динамика, в нем будет слышен шелест. Это просто. Сложнее с гарнитурами, особенно если они с кнопками. Тут уже идет в ход схемотехника. Потому что производители часто задействуют минимум пар проводов для передачи большого количества сигналов.

Как обойтись без паяльника при ремонте наушников

Часто происходит так, что у человека нет под рукой паяльника или розетки, а штекер наушников не работает. В этом случае можем проводить перепайку штекера несколькими нестандартными, но приемлемыми способами.

Первый способ — это использовать токопроводящий клей для приклеивания проводов к контактам мини джека. Все делается просто и аккуратно. Надежность такого крепления конечно хромает, да и электрическое сопротивление клея может составлять десятые доли Ома. При сопротивлении наушников 4 -16 Ом, клей может повлиять на громкость звучания. Хорошо, что время высыхания токопроводящего клея обычно 10-15 минут.

Второй способ — разогревать гвоздь или кусок медного провода в пламени свечи. Это такой способ для романтиков: полумрак, свечи , штекер, наушники и ты. Свечи в этом случае лучше использовать ароматизированные. А если серьезно, так можно и с помощью костра и углей припаять штекер наушников . Главное — хороший припой и флюс не забыть.

Третий способ — сделать газовый паяльник из зажигалки своими руками. Нужно взять кусок медного одножильного провода и прикрепить к зажигалке так, чтобы часть провода была в пламени. По медному проводу передается тепло на некоторое расстояние, как видно из фото.

Если будешь пользоваться этим способом, то особое внимание обрати на место прилегания проволоки к корпусу зажигалки. Там от нагрева может образоваться дырка. Будь осторожен! Более подробно как сделать такой мини паяльник из зажигалки смотрите в видеоролике.

Джек с микрофоном схема | Gadget-apple.

ru

Принципиальные электросхемы, подключение устройств и распиновка разъёмов

В результате постоянных сгибов провода возле штекера 3,5″ типа Джек, могут появляться шумы в наушниках при шевелении соединения штекера с проводом, а то и вовсе будет пропадать звук на одном из наушнике. Иногда происходит обрыв общего провода, тогда звук искажается: почти полностью пропадают высокие и средние частоты. Это происходит из-за того, что правый и левый усилители телефона включаются в противофазе и их выходные сигналы почти полностью компенсируют друг друга.
Также бывает, что просто пропадает стерео-эффект. Или звука в ушах нет, но микрофон работает, или наоборот. А бывает из-за обрыва микрофонного провода вместе с микрофоном перестают работать кнопки управления на шнуре гарнитуры.

Если у вас такие симптомы — советуем найти схему своего штекера и перепаять разъем, тем более по этой инструкции можно такое сделать самостоятельно даже без особого опыта паяния.

Итак, разъемное соединение типа TRS предназначено для коммутации между собой приборов, например, наушников и плеера. Устройство состоит из штекера (plug) и гнезда (jack). Зачастую данный разъем просто ломается в том месте где провода заходят в сам разъем. Из-за этого у нас с вами может не работать либо правый или левый наушник или оба сразу. Причем иногда появляются посторонние шумы из-за обрывы провода в самом разъеме jack 3.5.

Вообще стоит отметить, что сама абревиатура TRS произошла от английских слов: tip (кончик), ring (кольцо) и sleeve (гильза). Среди русскоязычного населения установилось понятие, что «джеки» — это сам штекер, поэтому если употреблять в повседневной жизни первоначальное название разъема TRS, многие не поймут, о чем идет речь.

Типы штекеров и область применения

В зависимости от диаметра рабочей поверхности коннекторы подразделяются на:

  1. Микро jack 2.5 мм. Ими оборудуются небольшие портативные устройства, такие как телефоны, плееры и т. д.
  2. Мини jack 3.5. Устанавливаются в приборы бытового назначения: компьютеры, телевизоры и т. д. К тому же распиновка jack 3.5 предельна проста.
  3. Большой jack 6.35. В основном применяется в профессиональной технике: электромузыкальных инструментах, мощных акустических усилителях, но могут встраиваться в бюджетную аппаратуру, такую как микрофоны для караоке, металлоискатели.

По количеству выходов (pin) «джеки» подразделяются на:

  1. Двухконктактные (TS). По ним осуществляется передача несимметричного сигнала, например, на наушники подается моно сигнал или при помощи микрофона осуществляется аудио запись.
  2. Трехконтактные (TRS). При помощи них можно передавать и несимметричный сигнал, при этом контакты 2 и 3 соединяются перемычкой, и симметричный.
  3. Четырехпиновые (TRRS). Они могут сразу передавать видео и аудио информацию. Четырехконтактными разъемами оборудуются, в основном, современные телефоны, планшеты, видеопроигрыватели и т. д.
  4. Пятипозиционные (TRRRS). Не распространенный коннектор, применяется производителем Sony в смартфоне Xperia Z для одновременного функционирования двух микрофонов, один из которых работает на шумоподавление. Совместим с TRRS.

Так же существуют гнезда двух типов: обычные, созданные под конкретную разновидность штекера и с переключателем — при вставлении штыря, устройство переключается из одного положения в другое.

Очень часто бывают ситуации, когда китайские разборные штекера, которые были установлены вместо монолитного поломанного «джека», не полностью заходят в гильзу или плохо фиксируются. Такие ситуации возможны при несоответствии диаметров гильзы и штекера. Поэтому, при выборе такого штекера вам желательно его внешний диаметр проверять штангенциркулем по всей рабочей длине.

Как узнать что неисправен разъем

Вставите в разъём рабочие наушники включите музыку. Если в работающих наушниках музыка не играет — у вас сломался разъём. Также если слышно шипение при шевелениях штекера — это значит что скоро полностью выйдет из строя разъём.

Сейчас в основном везде используется распиновка проводов наушников с микрофоном приведённая на первой картинке ниже но также и существует другая о основном она используется на старых телефонах и в телефонах некоторых производителей. Различаются они тем, что контакты микрофона и земли поменяны местами.

Штекер на четыре жилы

Здесь есть два различных варианта.

  1. Обыкновенные наушники без микрофона и кнопок управления. К штекеру подводятся 4 проводка: минус от каждого динамика медного цвета и плюс (синий с красным или зеленый с красным). Для удобства минусы скручиваются в один жгут и в результате получается три жилки, которые необходимо припаять на свои конкретные места.
  2. Гарнитура с микрофоном. Здесь штекер имеет 4 вида контактов: по одному от каждого динамика, один для микрофона и остается место для припаивания общего провода или массы. Схематично такая пайка выглядит следующим образом:

Следует отметить, что цветовая маркировка может варьироваться в зависимости от фантазии производителя и является весьма условной. Провод левого канала может быть зелёным, белым или синим цветом. Провод правого канала всегда маркируется красным цветом. Общий провод — медный (лакированный или без изоляции), но может быть и белым, если белый цвет не задействован под левый канал.

Схемы распиновки по производителям

Распиновка аудио Apple

  • 1 — левый
  • 2 — правый
  • 3 — земля
  • 4 — микрофон

iPod Nano (4th, 5th Gen), iPhone (1st, 2nd, 3rd, 4th Gen), iPod Shuffle (3rd Gen), Cell Phone Connection iPhone headphone (handsfree)

Распиновки аудио Lenovo

1 — левый
2 — правый
3 — земля
4 — микрофон

Lenovo Thinkpad Edge & X Series Notebook audio

Распиновки аудио Samsung

1 — левый
2 — правый
3 — земля
4 — микрофон

Samsung Galaxy S I9000, S8500 Wave headset EHS60AVNBE / EHS60ANNWEGSTA / EHS60ANNBECSTD/ GH59−09752A headsetSamsung Galaxy S2 i9100 headset should be compatible with Samsung Galaxy Note N7000, Samsung Galaxy Tab GT-P1000, P7100 Galaxy Tab 10. 1, 4G LTE, C3530, [email protected] 350, Galaxy 551 i5510, Galaxy 550 I5500, E2330, I100 Gem, i220 Code, i350 Intrepid, I9003 Galaxy SL, I9100 Galaxy S II, i997 Infuse 4G, Google/Samsung Nexus S I9023/I9020, [email protected] 335 S3350, Galaxy mini S5570, Wave 525 S5250, Star II S5260, Wave II S8530, S5780 Wave 578, Wave 533 S5330, Galaxy Gio S5660, Wave 723 S7230, Galaxy Ace S5830, Galaxy Fit S5670, Galaxy S 4G, Galaxy S WiFi 5.0, R910 Galaxy Indulge, S3850 Corby II, M190 Galaxy S Hoppin, M210S Wave2, M220L Galaxy Neo, M580 Replenish, C6712 Star II DUOS

Samsung i300, i330, i500, i700 handsfree / headset connector

Samsung OEM EHS64 Headset for Samsung Galaxy SIII GT-i9305 and some others

Samsung Series 9 Notebook headset (NP900X3D-A02DE)

Samsung SPH-a420, a580, a640, m220, m240, m300, m320, m330, Rant m540, Exclaim m550 SCH-R451C headset Samsung headset P/N: AEP010SLEB/STD

Samsung SPH-A880, SCH-U620, SCH-U540, SPH-M500, SCH-A950, SCH-A870, SCH-A930, SPH-A920, SPH-A940, SCH-A970, SPH-A900 BLADE, A900M, SCH-A990, SCH-U740 AEP204VBEB/STD Headset / Music

В некоторых моделях Самсунга контакт массы и микрофон могут меняться местами!

Самостоятельная замена штекера 3,5

Нам понадобится ножик, паяльник, припой, канифоль. Отрезаем 5−10 см провода от штекера, убираем всю изоляцию со штекера, запомните последовательность проводов по цветам (иногда они отличаются). Зачистите провода и припаяйте их к 3.5 мм разъёму. Место пайки лучше залить термоклеем и сжать термоусадкой, так соединение прослужит значительно дольше. Подробнее о ремонте читайте тут

Разъём TRS (phone connector) по кличке «джек» разработан для передачи аналогового звука и чаще всего применяется в наушниках,…

Разъём TRS (phone connector) по кличке «джек» разработан для передачи аналогового звука и чаще всего применяется в наушниках, гарнитурах и колонках.

TRS значит:
Tip — наконечник,
Ring — кольцо,
Sleeve — гильза.

Слово «jack» в аудиотехнике значит «гнездо», поэтому некорректно называть «джеком» штекер, а то и целый класс коннекторов. Кроме жаргонизма «джек» встречаются названия: «аудио» и «стерео».

Модификации разъёма TRS «джек»

Количество контактов ▼


5 контактов — TRRRS «jack 5-pole». Применяется в гарнитурах с шумоподавлением.
4 контакта — TRRS «jack 4-pole». Применяется в обычных гарнитурах, в балансных наушниках, в соединительных шнурах ТВ-приставок и в некоторых экзотических переходниках.
3 контакта — TRS «stereo» или «jack 3-pole». Применяется в шнурах наушников, колонок и микрофонов.
2 контакта — TS «mono» или «jack 2-pole». Двухполюсный штекер применяется в профессиональной аппаратуре, например, для подключения электрогитар.
Типоразмеры ▼

2.5 mm — микро-джек (малогабаритные гаджеты, гарнитуры старых мобильников)
3.5 mm — мини-джек (смартфоны, плееры, аудиокарта ПК)
6.35 mm — четверть дюйма — ¼″ (эстрадный микрофон, профессиональные наушники)

Если размер штекера не подходит под размер гнезда, нужен переходник ▼

Распиновки штекера TRS

Нумерация контактов штекера TRS начинается с наконечника.
Назначение контактов TRS в наушниках и колонках задано чётко ▼

1 — Левый канал — L
2 — Правый канал — R
3 — Общий провод — G

По цветовой маркировке проводов в шнуре стандарта нет, но сложилась определённая традиция:

1 — Левый канал — Белый (или зелёный)
2 — Правый канал — Красный
3 — Общий провод — Медный (оплётка)

Кроме штекеров под пайку встречаются и штекеры под винт ▼


Распиновка штекера компьютерного монофонического микрофона ▼
Левый и правый контакты спаяны вместе — это собственно выход микрофона. Ну, а общий провод на своём законном месте.

Распайка петличного микрофона (для подключения к смартфону) отличается от распайки компьютерного микрофона ▼

Подробнее о подключении микрофонов и гарнитур к компьютеру или смартфону — в статье «Микрофоны, наушники и гарнитура»

Распиновки штекера TRRS

Распиновка штекера TRRS зависит от области применения. На каждый случай написана отдельная статья ▼

• Дата-кабели для миниатюрных плееров и умных часов ▼
⚠ Эти переходники не используются для передачи звука! Штекер TRRS используется в них не по назначению.

Распиновка гнёзд TRS и TRRS


Обратите внимание — некоторые гнёзда снабжены контактами на размыкание. Это придумано для того, чтоб при подключении наушников к ПК или магнитофону отключались динамики. При подключении штекера к такому гнезду, контакты левого и правого канала размыкаются, тем самым отключая динамики.

Если это отключение вас не устраивает, необходимо впаять перемычки ▼

Переходник с «джека» на «колокольчики»

Забыл отметить, что материнскую платку я отпаял совсем, то есть остались только провода.

От Nokia кисть проводов наушников: зелёный — L (левый) + медный; красный — R (правый) + медный.

Спайку делал по одной из схем (здесь) белый (микрофон (согласно схеме)) и чёрный (не подключается) отбросил, Зелёный — Зелёный; Красный — Красный; совместил два медные (от наушников) — Медный оголённый. Не работают, потрескивания идут. Хотел ещё узнать: требуется ли транзистор какой-нибудь/соответствующий электропроводник для определения смартфоном наличия подключения наушников через микро-USB?

Гарнитура Nokia HS-23 — аналоговая, её нельзя использовать как цифровую гарнитуру, то есть подключать по USB.
USB гарнитуры кроме наушников и микрофона содержат в себе схему типа звуковой карты. В Nokia HS-23 никакой звуковой карты нет.
К слову, не всякие смартфоны работают с USB-гарнитурами.

Хочу сделать подключение наушников по USB-каналу к порту смартфона на основе Micro-BM(Micro-B)

Гарнитура Nokia HS-23 — аналоговая, её нельзя использовать как цифровую гарнитуру, то есть подключать по USB.
USB гарнитуры кроме наушников и микрофона содержат в себе схему типа звуковой карты. В Nokia HS-23 никакой звуковой карты нет.
К слову, не всякие смартфоны работают с USB-гарнитурами.

Rones, Доброго времени суток!

Есть гарнитура (NOKIA Types HS-23) её прежде перепаял на простые наушники (припаял традиционный TRS) — работает. Сейчас решил сделать так, чтобы всё работало от смартфона Alcatel One Touch 4014D.

Вспорол Micro-BM (могу быть не точен, возможно Micro-B, т.к. наглядно похожи) там: стальная защитная оплетка, за ней обёртка алюмин. с подошвой из плёнки (синяя) и пять проводов. Чёрный, Белый, Зелёный, Красный, Медный оголённый.

Пытался припаять схематично из источников в Сети (Инет): Зелёный на левый/правый, Красный на правый/левый — менял местами. И по подаче питания использовал Чёрный и Белый и вместе — бестолку.

После распайки — рассоединения (на случай вдруг спалил) проверил и провод и гарнитура рабочие на 100%.

Есть ли точная схема распределения-припоя какой к какому из проводов/между ними?

Спасибо за Ваш Сайт — во многом очень помог и полезен!

Здравствуйте. Имеется цифровой тонометр. Для скидывания с него данных и очистки памяти нужен кабель jack 2.5 4-pin с переходом на USB. Найти по магазинам или заказать в нэте нету возможности, только отдельные зап.части. Может кто поможет с распиновкой?

Укажите марку тонометра. Так больше шансов, что вам помогут.

Тонометр называется:
PIC solution , Classic check.

Здравствуйте! Безопасно ли подключать гарнитуру с TRRS (CTIA) к выходу наушников на компьютере? Заранее спасибо за ответ.

Абсолютно безопасно.
И скорее всего именно гарнитура CTIA будет звучать нормально. Это связано с конструкцией компьютерного гнезда «Наушники».

Подскажите пожалуйста, можно ли перепаять гарнитуру Nokia WH-102 под микрофон для компютера?

Можно, правда, я не уверен, что микрофон гарнитуры будет хорошо звучать на компе.
Уточните, у вас в ПК одно гнездо под гарнитуру (наушники с микрофоном) или раздельные гнёзда под микрофон и наушники?

рездельные, главное чтобы микрофон работал. Наушники это не проблема.

Тогда вот как перепаять пульт, чтоб работал только микрофон↓. Единой распайки компьютерного гнезда нет, так что может потребуется красный провод тоже задействовать — припаять его либо к точке M, либо к точке G. Но, скорее всего экспериментировать не придётся.

А вот вариант переделки перепайкой штекера:

Наушники Sven с регулировкой громкости. Провода синий, зеленый и желтый, подскажите пожалуйста новичку, что куда к джеку лепить?! 🙁

Точных данных нет, могу предложить такую распайку↓

спасибо большое, попробую

Всем привет подскажите пожалуйста может ли влиять на качество звука если гнездо на телефоне TRRS а наушники TRS , или сам телефон похой звук передаёт ,на плеере наушники играют чётко , громко ,так как и должны а на телефоне кочество звука теряется ,телефон fly

Наушники (TRS) должны играть примерно одинаково и в гнезде TRS, и в гнезде TRRS. Качество звука конечно же, зависит от источника.

Убедитесь, что смартфон увидел подключенные наушники — в области уведомлений должен появиться значок «наушники» (🎧).

Вполне возможно, что штекер наушников чуть толще нормы, и вы не до самого упора вставили штекер в гнездо смартфона.

Добрый день подскажите есть ли аналоги у переходника 3.5mm TRS to TRRS Adaptor
http://www.ebay.com/p/Rode-SC4−3-inches-Microphone-Cable/1428178701
Основное назначение — посылать звук с внешнего источника в телефон (чтобы к примеру при записи видео телефон записывал видео с камеры, а звук с внешнего источника)
Можно ли его сделать самому, вопрос скорее как его сделать. Огромное спасибо за ответ!

1. Ищите сплиттер для подключения компьютерной гарнитуры к смартфону. Под компьютерной гарнитурой понимается та, у которой отдельный штекер наушников (зелёный) и отдельный штекер микрофона (розовый).
Или спаяйте сами. Вот схемы↓. Паять ответвления для наушников в вашем случае нет нужды. Выбор схемы — CTIA или OMTP — зависит от модели смартфона. Смотрите перечень смартфонов OMTP и перечень смартфонов CTIA.


2. Велик риск, что смартфон не распознает подключенный переходник с источником звука как гарнитуру и будет игнорировать поступающий звуковой сигнал. Кстати, с уровнем сигнала надо быть предельно осторожным.
Опять таки, в зависимости от модели смартфона может потребоваться зашунтировать контакты «микрофон» и «земля» конденсатором, чтоб смартфон увидел якобы гарнитуру. Ёмкость особого значения не имеет.
3. Я бы записал на сам смартфон нужный аудиотрек и при записи видео включил бы воспроизведение этого аудиотрека. Некоторые смартфоны при этом накладывают воспроизводящуюся дорожку на видео.

Кстати, может понадобится подключить наушники к соответствующему ответвлению сплиттера, чтоб смартфон распознал подключение «гарнитуры».

Спасибо, насчет понижения сигнала понадобится Audio Attenuator на 25dB, но я правильно понимаю если все правильно спаять,то мне достаточно в данной схеме подключить стерео jack с аудио сигналом в гнездо микрофона и телефон будет записывать внешний источник звука ?

Вы вообще читали мой ответ? Я же русским языком сказал, что смартфон может вообще проигнорировать подключение. Так что, никаких гарантий.

Добрый! Нужна помощь: необходимо сделать блок питания (хоть от USB) 5 вольт 200 мА на штекер 3,5 TS или TRS для walkie-talkie JET one. Минус-общий понятно, а + R или L _ или оба? Спасибо

Вовсе не обязательно минус будет на общем контакте. К примеру, зарядка часов iWatch через TRRS распаяна в обратной полярности.
Укажите производителя рации, дайте полное название модели. Возможно, тогда мне удастся найти распиновку зарядного штекера или можно будет обратиться в техподдержку производителя.
В крайнем случае придётся разбирать рацию и разбираться по схеме — где плюс, где минус.

Спасибо за ответ. Радиостанция JET one (я написал же — вот такого вида http://avtogsm.ru/jet-one-p3142.html) — разбирать не разбирал, но на джеке звонится общий и минус на контакте для батарей, вроде бы)

Я надеялся найти сайт производителя — у него бы узнали распиновку.
Остаётся лишь экспериментировать с плюсом.

Разъём TRS (phone connector) по кличке «джек» разработан для передачи аналогового звука и чаще всего применяется в наушниках,…

Разъём TRS (phone connector) по кличке «джек» разработан для передачи аналогового звука и чаще всего применяется в наушниках, гарнитурах и колонках.

TRS значит:
Tip — наконечник,
Ring — кольцо,
Sleeve — гильза.

Слово «jack» в аудиотехнике значит «гнездо», поэтому некорректно называть «джеком» штекер, а то и целый класс коннекторов. Кроме жаргонизма «джек» встречаются названия: «аудио» и «стерео».

Модификации разъёма TRS «джек»

Количество контактов ▼


5 контактов — TRRRS «jack 5-pole». Применяется в гарнитурах с шумоподавлением.
4 контакта — TRRS «jack 4-pole». Применяется в обычных гарнитурах, в балансных наушниках, в соединительных шнурах ТВ-приставок и в некоторых экзотических переходниках.
3 контакта — TRS «stereo» или «jack 3-pole». Применяется в шнурах наушников, колонок и микрофонов.
2 контакта — TS «mono» или «jack 2-pole». Двухполюсный штекер применяется в профессиональной аппаратуре, например, для подключения электрогитар.
Типоразмеры ▼

2.5 mm — микро-джек (малогабаритные гаджеты, гарнитуры старых мобильников)
3.5 mm — мини-джек (смартфоны, плееры, аудиокарта ПК)
6.35 mm — четверть дюйма — ¼″ (эстрадный микрофон, профессиональные наушники)

Если размер штекера не подходит под размер гнезда, нужен переходник ▼

Распиновки штекера TRS

Нумерация контактов штекера TRS начинается с наконечника.
Назначение контактов TRS в наушниках и колонках задано чётко ▼

1 — Левый канал — L
2 — Правый канал — R
3 — Общий провод — G

По цветовой маркировке проводов в шнуре стандарта нет, но сложилась определённая традиция:

1 — Левый канал — Белый (или зелёный)
2 — Правый канал — Красный
3 — Общий провод — Медный (оплётка)

Кроме штекеров под пайку встречаются и штекеры под винт ▼


Распиновка штекера компьютерного монофонического микрофона ▼
Левый и правый контакты спаяны вместе — это собственно выход микрофона. Ну, а общий провод на своём законном месте.

Распайка петличного микрофона (для подключения к смартфону) отличается от распайки компьютерного микрофона ▼

Подробнее о подключении микрофонов и гарнитур к компьютеру или смартфону — в статье «Микрофоны, наушники и гарнитура»

Распиновки штекера TRRS

Распиновка штекера TRRS зависит от области применения. На каждый случай написана отдельная статья ▼

• Дата-кабели для миниатюрных плееров и умных часов ▼
⚠ Эти переходники не используются для передачи звука! Штекер TRRS используется в них не по назначению.

Распиновка гнёзд TRS и TRRS


Обратите внимание — некоторые гнёзда снабжены контактами на размыкание. Это придумано для того, чтоб при подключении наушников к ПК или магнитофону отключались динамики. При подключении штекера к такому гнезду, контакты левого и правого канала размыкаются, тем самым отключая динамики.

Если это отключение вас не устраивает, необходимо впаять перемычки ▼

НАШ САЙТ РЕКОМЕНДУЕТ:

Метки:

Распиновка, распайка, pinout разъёмов. USB, аудио, питания.

   Рассмотрим цоколёвку (pinout) разъёмов, которые используются при ремонте электронных устройств или при моделировании, как распаять те или иные штекеры и разъёмы. Здесь я опишу распиновку: USB, аудио разъёма mini jack 3.5 mm, штекера электропитания. Рассмотрю стандарты аудио разъёмов, почему некоторые гарнитуры не корректно работают на телефоне. Как определить полярность на блоке питания по маркировке. Ремонт, восстановление аудио кабеля и USB, замена разъёмов и штекеров в Гродно.

Распиновка (pinout) USB разъёма и штекера


   Данные по USB передаются по двум проводам Data+ и Data-. Еще по двум организовано электропитание.

Номер контакта Обозначение и описание
Vcc  Питание +5В
D-  Передача данных
D+  Передача данных
   В micro USB используется 5 контактов. Дополнительный пин необходим для того, чтобы была возможность реализовать и использовать функции OTG. Для штекера типа А (хост) 4-й контакт ID замыкают на Gnd для использования OTG. Для типа B (устройство) этот контакт не задействован.
Номер контакта Обозначение и описание
Vcc  Питание +5В
D-  Передача данных
D+  Передача данных
ID  Передача данных OTG

Pinout и распайка штекера mini jack 3.

5mm
TRS (Tip, Ring1, Sleeve) — остриё, кольцо, кольцо, втулка — он же mini jack используется для передачи звука в наушниках. Для гарнитур используется TRRS (Tip, Ring1, Ring2, Sleeve) штекер.
До 2012 года использовался стандарт OMTP.
   После 2012 года производители электронной техники стали использовать стандарт CTIA.

Почему звук в наушниках (гарнитуре) искажённый


   Если гарнитуру стандарта OMTP включить в телефон или другое устройство стандарта CTIA, то звук в наушниках будет искаженный, глухой, звуки будут передаваться неправильно. Всё от того, что в этой ситуации общий провод гарнитуры будет подключен к контакту микрофона, т.е. остается незадействованным. Если у вас звук искажен в наушниках гарнитуры, нажмите на кнопку – звук станет таким, как должен быть. Ведь кнопка, с помощью которой на гарнитуре осуществляется ответ, замыкает 3 и 4 контакт, соответственно, гарнитура стандарта OMTP при нажатой кнопке переходит в режим работы обычных стереонаушников.

Распайка штекера питания 2.1×5.5

   Кстати, на блоках питания существует маркировка с информацией о том, где на разъёме плюс электропитания, где минус.

Что такое мини джек 3.5. Разъемы MiniJack

Распиновка различных разъёмов Jack (TRS)

Разъём Jack — он же TRS, распространённый разъём для передачи аудиосигнала с кольцевыми контактами.

Существует три стандартных типоразмера данного разъёма.

  • Jack 6,35 мм, (иногда называют большой джек).
  • Mini-jack 3,5 мм
  • Micro-jack 2,5 мм.

Также разъёмы различаются числом контактов (колец):

  • Чаще всего имеет три контакта и правильно называется TRS (стерео сигнал)
  • Вариант с двумя называется TS (моно)
  • Вариант с четырьмя TRRS (стерео + микрофон\кнопка\etc)
  • С пятью контактами TRRRS (стерео + видео и т.п.)

Стандартный стерео-Jack (TRS) имеет следующую распиновку:
В профессиональной звукотехнике часто используется балансное подключение (balanced), тогда назначение контактов другое:


Для гарнитур мобильных телефонов сегодня чаще всего используется разъём TRRS (четыре контакта) типоразмера 3. 5мм. Для данного разъёма до 2012 года производителями обычно использовалась комбинация контактов cоответствующая стандарту OMTP (Open Mobile Terminal Platform). После 2012 года стандартной практикой среди производителей электроники стала последовательность cоответствующая стандарту CTIA (Cellular Telephone Industries Association). Распиновка обоих стандартов на рисунке ниже.


При подключении гарнитуры стандарта OMTP к устройству стандарта CTIA в стандартном режиме земля оказывается незадействованной. Звучание наушников при этом слышится как характерное «глухое» моно с большим избытком средних частот. При нажатии кнопки гарнитуры, микрофон замыкается на контакт «земля» и наушники гарнитуры стандарта OMTP работают по стандартной схеме в режиме стерео.

Также существует множество возможных нестандартных распиновок для данного разъёма. Ниже распиновка некоторых штекеров от Apple.


В некоторых телефонах Motorola для гарнитуры использовался четырёхпиновый штекер 2. 5мм jack (TRRS) с нестандартной распиновкой:

Здравствуйте! В сегодняшнем небольшом мини выпуске сделаем обзор штекера под названием jack 3.5. В частности мы с вами узнаем его назначения, разновидности и области применения.

К тому же я расскажу, как правильно выбрать такой штекер, ну и конечно же, вы узнаете, какая должна быть правильная распиновка jack 3.5.

Итак, разъемное соединение типа TRS предназначено для коммутации между собой приборов, например, наушников и плеера. Устройство состоит из штекера (plug) и гнезда (jack). Да-да это тот самый разъем, который вы подключаете к своему компьютеру, мобильному телефону. Зачастую данный разъем просто ломается в том месте где провода заходят в сам разъем. Из-за этого у нас с вами может не работать либо правый или левый наушник или оба сразу. Причем иногда появляются посторонние шумы из-за обрывы провода в самом разъеме jack 3.5.

Вообще стоит отметить, что сама абревиатура TRS произошла от английских слов: tip (кончик), ring (кольцо) и sleeve (гильза). Среди русскоязычного населения установилось понятие, что «джеки» — это сам штекер, поэтому если употреблять в повседневной жизни первоначальное название разъема TRS, многие не поймут, о чем идет речь.

Разновидности и области применения.

В зависимости от диаметра рабочей поверхности коннекторы подразделяются на:

1. Микро jack 2.5 мм. Ими оборудуются небольшие портативные устройства, такие как телефоны, плееры и т. д.

2. Мини jack 3.5. Устанавливаются в приборы бытового назначения: компьютеры, телевизоры и т. д. К тому же распиновка jack 3.5 предельна проста.

3. Большой jack 6.35. В основном применяется в профессиональной технике: электромузыкальных инструментах, мощных акустических усилителях, но могут встраиваться в бюджетную аппаратуру, такую как микрофоны для караоке, металлоискатели.

По количеству выходов (pin) «джеки» подразделяются на:

1. Двухконктактные (TS). По ним осуществляется передача несимметричного сигнала, например, на наушники подается моно сигнал или при помощи микрофона осуществляется аудио запись.

2. Трехконтактные (TRS). При помощи них можно передавать и несимметричный сигнал, при этом контакты 2 и 3 соединяются перемычкой, и симметричный.

3. Четырехпиновые (TRRS). Они могут сразу передавать видео и аудио информацию. Четырехконтактными разъемами оборудуются, в основном, современные телефоны, планшеты, видеопроигрыватели и т. д.

4. Пятипозиционные (TRRRS). Не распространенный коннектор, применяется производителем Sony в смартфоне Xperia Z для одновременного функционирования двух микрофонов, один из которых работает на шумоподавление. Совместим с TRRS.

Так же существуют гнезда двух типов: обычные, созданные под конкретную разновидность штекера и с переключателем — при вставлении штыря, устройство переключается из одного положения в другое.

Как правильно выбрать jack 3.5

Очень часто бывают ситуации, когда китайские разборные штекера, которые были установлены вместо монолитного поломанного «джека», не полностью заходят в гильзу или плохо фиксируются. Такие ситуации возможны при несоответствии диаметров гильзы и штекера. Поэтому, при выборе такого штекера вам желательно его внешний диаметр проверять штангенциркулем по всей рабочей длине.

При отклонении замеров от номинального сечения хотя бы одного из кольца на 0,1 мм разъем лучше не использовать. На рисунке ниже я специально для вас представил способ проверки jack 3.5.

Распиновка jack 3.5

В представленном типе разъема, используемый для подключения наушников к устройству, очень часто, самым уязвимым местом является участок соединения провода с неразъемным корпусом штекера. В этом месте кабель работает на излом, что приводит к обрыву жилы и соответственно к отсутствию сигнала. В общем не буду вас томить, а предлагаю посмотреть следующее видео:

Для устранения поломки необходимо отрезать штекер, зачистить, залудить проводник и припаять их к контактной группе в соответствии с мировыми стандартами, если только ремонтируемый девайс относится к не самодельным устройствам. Для правильного соединения можно аккуратно разрезать корпус штекера, и при наличии цветовой индикации на изоляции провода составить схему их подключения к контактам. При отсутствии подсказок, соединение осуществляем по соответствующим схемам.

На рисунках 1 и 2 представлена распайка штекера наушников с разным количеством колец, а так же информация для подключения дополнительного оборудования.

Рисунок 1

Рисунок 2

Завершая сегодняшний материал, я надеюсь, что информация, представленная в этом выпуске была для вас интересная и вы извлекли из нее полезную для себя информацию.

В результате постоянных сгибов провода возле штекера 3,5″ типа Джек, могут появляться шумы в наушниках при шевелении соединения штекера с проводом, а то и вовсе будет пропадать звук на одном из наушнике. Иногда происходит обрыв общего провода, тогда звук искажается: почти полностью пропадают высокие и средние частоты. Это происходит из-за того, что правый и левый усилители телефона включаются в противофазе и их выходные сигналы почти полностью компенсируют друг друга.
Также бывает, что просто пропадает стерео-эффект. Или звука в ушах нет, но микрофон работает, или наоборот. А бывает из-за обрыва микрофонного провода вместе с микрофоном перестают работать кнопки управления на шнуре гарнитуры.

Итак, разъемное соединение типа TRS предназначено для коммутации между собой приборов, например, наушников и плеера. Устройство состоит из штекера (plug) и гнезда (jack). Зачастую данный разъем просто ломается в том месте где провода заходят в сам разъем. Из-за этого у нас с вами может не работать либо правый или левый наушник или оба сразу. Причем иногда появляются посторонние шумы из-за обрывы провода в самом разъеме jack 3.5.

Вообще стоит отметить, что сама абревиатура TRS произошла от английских слов: tip (кончик), ring (кольцо) и sleeve (гильза). Среди русскоязычного населения установилось понятие, что «джеки» — это сам штекер, поэтому если употреблять в повседневной жизни первоначальное название разъема TRS, многие не поймут, о чем идет речь.

Типы штекеров и область применения

В зависимости от диаметра рабочей поверхности коннекторы подразделяются на:

  1. Микро jack 2.5 мм . Ими оборудуются небольшие портативные устройства, такие как телефоны, плееры и т. д.
  2. Мини jack 3.5 . Устанавливаются в приборы бытового назначения: компьютеры, телевизоры и т. д. К тому же распиновка jack 3.5 предельна проста.
  3. Большой jack 6.35 . В основном применяется в профессиональной технике: электромузыкальных инструментах, мощных акустических усилителях, но могут встраиваться в бюджетную аппаратуру, такую как микрофоны для караоке, металлоискатели.

По количеству выходов (pin) «джеки» подразделяются на:

  1. Двухконктактные (TS ). По ним осуществляется передача несимметричного сигнала, например, на наушники подается моно сигнал или при помощи микрофона осуществляется аудио запись.
  2. Трехконтактные (TRS ). При помощи них можно передавать и несимметричный сигнал, при этом контакты 2 и 3 соединяются перемычкой, и симметричный.
  3. Четырехпиновые (TRRS ). Они могут сразу передавать видео и аудио информацию. Четырехконтактными разъемами оборудуются, в основном, современные телефоны, планшеты, видеопроигрыватели и т. д.
  4. Пятипозиционные (TRRRS ). Не распространенный коннектор, применяется производителем Sony в смартфоне Xperia Z для одновременного функционирования двух микрофонов, один из которых работает на шумоподавление. Совместим с TRRS.

Так же существуют гнезда двух типов: обычные, созданные под конкретную разновидность штекера и с переключателем — при вставлении штыря, устройство переключается из одного положения в другое.

Очень часто бывают ситуации, когда китайские разборные штекера, которые были установлены вместо монолитного поломанного «джека», не полностью заходят в гильзу или плохо фиксируются. Такие ситуации возможны при несоответствии диаметров гильзы и штекера. Поэтому, при выборе такого штекера вам желательно его внешний диаметр проверять штангенциркулем по всей рабочей длине.

Как узнать что неисправен разъем

Вставите в разъём рабочие наушники включите музыку. Если в работающих наушниках музыка не играет — у вас сломался разъём. Также если слышно шипение при шевелениях штекера — это значит что скоро полностью выйдет из строя разъём.

Сейчас в основном везде используется распиновка проводов наушников с микрофоном приведённая на первой картинке ниже но также и существует другая о основном она используется на старых телефонах и в телефонах некоторых производителей. Различаются они тем, что контакты микрофона и земли поменяны местами.

Штекер на четыре жилы

Здесь есть два различных варианта.

  1. Обыкновенные наушники без микрофона и кнопок управления. К штекеру подводятся 4 проводка: минус от каждого динамика медного цвета и плюс (синий с красным или зеленый с красным). Для удобства минусы скручиваются в один жгут и в результате получается три жилки, которые необходимо припаять на свои конкретные места.
  2. Гарнитура с микрофоном. Здесь штекер имеет 4 вида контактов: по одному от каждого динамика, один для микрофона и остается место для припаивания общего провода или массы. Схематично такая пайка выглядит следующим образом:

Следует отметить, что цветовая маркировка может варьироваться в зависимости от фантазии производителя и является весьма условной. Провод левого канала может быть зелёным, белым или синим цветом. Провод правого канала всегда маркируется красным цветом. Общий провод – медный (лакированный или без изоляции), но может быть и белым, если белый цвет не задействован под левый канал.

Схемы распиновки по производителям

Распиновка аудио Apple

  • 1 — левый
  • 2 — правый
  • 3 — земля
  • 4 — микрофон

iPod Nano (4th, 5th Gen), iPhone (1st, 2nd, 3rd, 4th Gen), iPod Shuffle (3rd Gen), Cell Phone Connection iPhone headphone (handsfree)

Распиновки аудио Lenovo

1 — левый
2 — правый
3 — земля
4 — микрофон

Lenovo Thinkpad Edge & X Series Notebook audio

Распиновки аудио Samsung

1 — левый
2 — правый
3 — земля
4 — микрофон

Samsung Galaxy S I9000, S8500 Wave headset EHS60AVNBE / EHS60ANNWEGSTA / EHS60ANNBECSTD/ GH59-09752A headsetSamsung Galaxy S2 i9100 headset should be compatible with Samsung Galaxy Note N7000, Samsung Galaxy Tab GT-P1000, P7100 Galaxy Tab 10. 1, 4G LTE, C3530, [email protected] 350, Galaxy 551 i5510, Galaxy 550 I5500, E2330, I100 Gem, i220 Code, i350 Intrepid, I9003 Galaxy SL, I9100 Galaxy S II, i997 Infuse 4G, Google/Samsung Nexus S I9023/I9020, [email protected] 335 S3350, Galaxy mini S5570, Wave 525 S5250, Star II S5260, Wave II S8530, S5780 Wave 578, Wave 533 S5330, Galaxy Gio S5660, Wave 723 S7230, Galaxy Ace S5830, Galaxy Fit S5670, Galaxy S 4G, Galaxy S WiFi 5.0, R910 Galaxy Indulge, S3850 Corby II, M190 Galaxy S Hoppin, M210S Wave2, M220L Galaxy Neo, M580 Replenish, C6712 Star II DUOS

Samsung i300, i330, i500, i700 handsfree / headset connector

Samsung OEM EHS64 Headset for Samsung Galaxy SIII GT-i9305 and some others

Samsung Series 9 Notebook headset (NP900X3D-A02DE)

Samsung SPH-a420, a580, a640, m220, m240, m300, m320, m330, Rant m540, Exclaim m550 SCH-R451C headset Samsung headset P/N: AEP010SLEB/STD

Samsung SPH-A880, SCH-U620, SCH-U540, SPH-M500, SCH-A950, SCH-A870, SCH-A930, SPH-A920, SPH-A940, SCH-A970, SPH-A900 BLADE, A900M, SCH-A990, SCH-U740 AEP204VBEB/STD Headset / Music

В некоторых моделях Самсунга контакт массы и микрофон могут меняться местами!

Самостоятельная замена штекера 3,5

Нам понадобится ножик, паяльник, припой, канифоль. Отрезаем 5-10 см провода от штекера, убираем всю изоляцию со штекера, запомните последовательность проводов по цветам (иногда они отличаются). Зачистите провода и припаяйте их к 3.5 мм разъёму. Место пайки лучше залить термоклеем и сжать термоусадкой, так соединение прослужит значительно дольше.

Соединительный кабель, оснащенный разъемами 3,5 мм (кабель miniJack-miniJack ), является необходимым аксессуаром для владельцев портативных аудиоплееров и гаджетов. Подобная техника часто комплектуется соединителями данного типа, но они не способны передавать звуковой сигнал с максимальной точностью и без искажений.

Поэтому для владельцев портативной техники, которые планируют использовать ее для прослушивания музыки на стационарных системах, провод miniJack-miniJack является необходимым приобретением. Его применение позволяет существенно улучшить качество звука и получить более надежное соединение источника сигнала с усилителем.

Кроме того, кабели миниджек-миниджек часто используются для замены штатных соединителей наушников, если конструкция последних предполагает такую замену. Разумеется, при выборе модели кабеля для такой замены необходимо убедиться в ее совместимости с имеющимися наушниками. Подобный апгрейд позволяет существенно улучшить качество звучание наушников даже средней ценовой категории.

Купить кабель miniJack-miniJack может потребоваться и в том случае, если штатный соединитель наушников будет случайно поврежден. Эти кабели производятся с использованием проводников из бескислородной меди, иногда с серебряным покрытием, а также высококачественных изоляционных материалов. Разъемы выполняются в надежных корпусах, предотвращающих их механическое повреждение при частом использовании, и имеют позолоченные контактные поверхности.

Некоторые модели имеют на одном конце штекер miniJack, а на другом — гнездо. Такие соединители используются для удлинения имеющихся кабелей.

Разъемы MiniJack диаметром 3,5 мм являются очень популярными в портативной технике, на которой ввиду небольших размеров трудно разместить полноразмерные гнезда. Соответственно, в первую очередь кабели и наушники с разъемами MiniJack применяются для подключения к технике данного класса, хотя в настоящее время подобными аудиогнездами часто оснащается и другая техника – телевизоры, ПК, активная акустика и т.д. Устанавливаются они и на передних панелях интегральных усилителей и AV-ресиверов, где предназначены для подключения все той же портативной техники.

В данном разделе представлены коннекторы MiniJack, для монтажа на кабель – штекеры, а также гнезда, выполненные в закрытых корпусах. С помощью них можно изготовить соединители и переходники, а также удлинители требуемой длины и различной конфигурации. По свой геометрии разъемы MiniJack могут быть прямыми или угловыми – последние сложнее случайно выдернуть из гнезда, потянув за кабель, что бывает полезным при подключении к портативным плеерам или смартфонам. С точки зрения конфигурации разъем MiniJack 3,5 mm является уменьшенной копией своего старшего брата – коннектора . Они также бывают монофоническими и стереофоническими, при этом стыковка моно и стерео разъемов даст в итоге монофоническое соединение. Корпус разъема MiniJack должен надежно защищать его от повреждений и механических нагрузок, а для предотвращения окисления контактных поверхностей на них наносятся дополнительные покрытия (золото, сплав родия с серебром, никель).

Распиновка 3.5 jack | HelpAdmins.ru

Разъемный соединитель TRS (название образовано от английской аббревиатуры наконечник, кольцо, гильза) штыревого типа часто применяется в различных аудиоустройствах. Имеет несколько вариантов исполнения, 3,5-миллиметровый разъем (известный также как мини-джек) ориентирован преимущественно на наушники начального или среднего качества воспроизведения, а также может эксплуатироваться в микрофонных цепях, радиоприемниках, плеерах и различных мультимедийных гаджетах. Разъем данной разновидности довольно популярен также в мобильных телефонах.

Общий вид разъема 3.5 jack

Конструктивные особенности 3.5 jack

TRS имеет три контакта стандартизованных размеров, что позволяет воспроизводить стереофонические сигналы. На штыревой части вилки соединителя, диаметр которой составляет 3,5 мм, выполнено три контактные области, которые расположены последовательно друг за другом и отделяются изолирующими шайбами.

На головную часть наконечника и следующее за ним кольцо подаются сигналы левого и правого каналов стереофонического вещания, ближайшее к корпусу кольцо предназначено для подключения земли, общей для этих каналов. На торцевой части наконечника выполнена дополнительная проточка, которая придает ему хорошо узнаваемую характерную форму. Такое исполнение позволяет фиксировать вилку в рабочем состоянии за счет соответствующего исполнения подпружиненного контакта розеточной части соединителя.

Назначение контактов разъема 3.5 jack

Кабель для соединителя TRS

Самодельный соединительный шнур применяется в тех случаях, когда не хватает длины покупного изделия. Функции кабеля может выполнять практически любой двухпроводный кабель с экраном оплеточного типа. Для передачи сигналов хорошо подходят как витая пара, так и нескрученные провода.

Раскладка проводов кабеля по контактам и их подключение

Из-за небольшого количества рабочих контактов 3.5 jack распиновка не отличается большой сложностью Стандартная распайка изображена на нижеследующем рисунке.

Стандартная распайка 3.5 jack

3,5-миллиметровый джек TRS в ограниченном объеме находит применение в профессиональных устройствах, для которых характерно балансное подключение, используемое с целью улучшения качества. В этой ситуации распайка 3.5 jack немного меняется и принимает следующую форму:

Балансная распайка 3.5 jack

В обоих случаях для подключения используется пайка. Ее выполнение облегчается наличием на канальных контактах кабельной стороны отверстий для ввода жил. Контакт заземления подключается под зажим. Жилы предварительно обслуживаются.

Распиновка наушников с микрофоном: схемы распайки

Бывают случаи, когда приходится делать распиновку наушников. Например, устройство работает некачественно, и провод нужно распаять, чтобы найти причину.

Содержание статьи

Типы разъемов

В зависимости от размера коннектора, соединяющего электрические цепи, они делятся на:

  1. Микро jack 2.5 мм. Подойдет для оборудования переносных, карманных устройств (плееров, телефонов).
  2. Мини jack 3.5. Монтируют для бытовых предметов (телевизора, компьютера).
  3. Большой jack 6.35. Этот тип разъема используется для специальной техники. Например: мощные усилители акустики или музыкальные инструменты. Но могут использоваться и для менее габаритных устройств (микрофоны, металлоискатели).

Джек тоже имеет несколько категорий, в зависимости от количества выходов. Он бывает:

  1. Двухконтактный. Передает несимметричные сигналы. К примеру, моно сигналы для наушников или аудиозапись на микрофоны.
  2. Трехконтактный. Может передавать как симметричный, так и несимметричный сигналы. В последнем контакты под номером 2 и 3 соединяют при помощи перемычки.
  3. Четырехпиновый. Передают как видео, так и аудиосигналы. Могут передавать и те и те одновременно. Такие порты делают в современных моделях смартфонов, проигрывателей или планшетов.
  4. Пятипозиционный. Встречается очень редко. Создан компанией Sony для смартфона версии Xperia Z. Позволяет функционировать двум микрофонам одновременно. Один из них отвечает за шумоподавление.

Гнезда также делятся на две разновидности:

  1. Обычные. Сделаны для определенного вида штекера.
  2. Переключаемые. Способны подстраиваться под все типы штекеров, переключая свое положение.

Как прозвонить провода

Провода, идущие к различным частям устройства позванивают, используя тестер. В первую очередь ищем те, которые идут к динамикам:

  1. Зачищаем концы. В некоторых разновидностях моделей, провод, который идет к микрофону является экранизированными, и экран способен выполнять функции соответствующего кабеля.
  2. Одеваем наушники. После подключения тестера, мы услышим треск из динамиков. Если звук исходит только из одного, тестер неправильно подключен. Вероятно, он контактирует только с динамиком, из которого исходит звук. Необходимо подключить тестер к общему проводу. Если звук издается из обоих наушников, тестер контактирует с обоими каналами.

Наши действия будут отличаться, в зависимости от количества проводов:

  1. Если в кабеле 4 провода, тот, который остался должен быть подключен к микрофону и регулятору громкости через панель управления.
  2. Если пять, остаются два, которые необходимо проверить. В случае, если они могут прозваниваться друг с другом, но не прозваниваются с динамиками, их нужно подключить к микрофону. А если другие прозваниваются, их припаиваем к клемме вместе.
  3. Если проводов семь, остальные подключаются попарно к микрофону с кнопкой гарнитуры. Их припаиваются в зависимости от цветов, как к микрофонной, так и к общей клемме.

Схемы распиновки наушников с микрофоном

Схема распинвоки будет отличаться, в зависимости от модели наушников. Чаще всего, штекеры состоят из двух, трех или четырех частей, каждая из которых отвечает за передачу определенных сигналов. Например:

  1. Штекер с двумя частями оснащен одним общим проводом. Чаще всего, используется для микрофона.
  2. С тремя частями состоит из трех проводов (правого, левого и общего). Используется для наушников. Правый канал отвечает за правый наушник, левый за левый, а общий за соединение контактов (к штекеру идет один кабель, но приблизительно на середине длины он разъединяется на два, по одному для каждого наушника).
  3. С четырьмя частями. Здесь штекер делится на две разновидности. Первая – состоящая из четырех проводов конструкция для современных версий телефонов, плееров и планшетов. Каналы правый, левый, общий и для микрофона. Вторая разновидность – для устаревших версий телефона Nokia. Каналы – правый, левый, общий и добавочный сигнал.

В современных телефонах, штекер состоит из четырех частей (отвечает за наушники и микрофон). Распиновка идентична у следующих моделей:

  1. Apple.
  2. Samsung.
  3. Lenovo.

Если смотреть на штекер визуально, он состоит из некоторых сегментов. Каждый отвечает за определенный канал. Например:

  1. Самый первый сегмент, край штекера отвечает за левый.
  2. Второй сегмент за правый.
  3. Последний, самый длинный, отвечает за общий. Он находится ближе всех к проводу.

Распайка проводов наушников

Самый распространенный вариант штекера называется джек (на английском Mini Jack) версия 3,5. Но помимо него могут быть джек 2,5, mikroUSB и miniUSB. Мы рассмотрим, как распаять провода джек.

Если наушники стандартные, в кабеле должно быть три провода. Нумерация проводов идет от острия к кабелю:

  1. Левый.
  2. Правый.
  3. Общий канал.

Но в некоторых видах, устанавливают 4 провода вместо 3 (они парные). Если вам попались такие наушники, провода одинаковые по цвету считаются парными, и припаиваются вместе.

Справка! Распаять провода со штекером джек очень просто. Кольцо, которое находится ближе всего к кабелю, считается общим каналом. А остальные правым и левым. При обычной распайке, правый канал подключается к среднему, а левый к штекеру.

Припаивать провода необходимо к соответствующим местам. Найти эти места можно при помощи тестера или визуально.

Джек 2,5 аналогичный этой версии. У него отличие только в разъеме. Процесс распайки будет таким же.

Mini и MicroUSB используются для подключения к некоторым типам мобильных телефонов, плееров и других небольших устройств. Распайка у Мини и Микро одинаковая. Внутри находятся 5 выводов. К ним припаиваются кабеля. Нумеруют их с левой стороны на правую. К первому выводу припаивают общий, к третьему правый, а к четвертому левый каналы.

Поломанный разъем

Наушники очень часто ломаются. Чаще всего, проблема не в динамиках и не в проводах, а в штекере, или выводах, необходимых для контактов с проводами. Если контакты залипли, их необходимо припаять. А вот сломанные штекеры придется полностью заменить.

Определить, что причина поломки именно в наушниках просто. Нужно подключить другое, работающее устройство. Если новые тоже не заработали, причина в порте. Для ремонта придется обращаться в сервисный центр.

При проблемах с контактами, определить поломку можно следующими образами:

  1. Не работает один из динамиков. Например, левый или правый.
  2. Звук очень тихий или нечеткий.
  3. Слышен шум.

Попробуйте потрогать то место, где провод входит в штекер. Если при прикосновении, вы видите малейшие изменения качества звука (он стал четче или громче, или наоборот, качество упало), можно быть уверенным на 99%, причина в контактах. Необходимо распаять кабель. Используя паяльник, прикрепляем их.

Если штекер не работает, звук полностью не будет поступать к динамикам. Здесь поможет только полная замена штекера. Покупаем новый, и припаиваем провода к нему. Можно также обратиться в сервисный центр, для ремонта. Но при постоянных поломках, самое выгодное решение – покупка нового устройства.

Подпишитесь на наши Социальные сети

3,5-мм аудиоразъем (аудиоразъем типа TS, TRS, TRRS), электрические схемы и лист данных

Аудиоразъемы были изобретены в 19 веке для использования в телефонных коммутаторах и до сих пор широко используются для передачи аналоговых аудиосигналов.

Конфигурация контактов

Контактный №

Имя контакта

Описание

1.

Подсказка

слева

2.

Кольцо

Правый

3.

Кольцо

Земля

4.

Рукав

Микрофон

Краткое описание

В наши дни 3,5 мм — это универсальный размер аудиоразъема, который можно найти в смартфонах, ПК и ноутбуках. Кроме того, для любителей 3,5-мм аудиоразъем — полезный компонент для проектов, которые подключаются к разъемам для наушников. Существуют разные типы аудиоразъемов 3,5 мм для разных приложений, таких как TS, TRS и TRRS, но наиболее распространенными, которые мы видим в повседневной жизни, являются TRS и TRRS.

Типы разъемов 3,5 мм

1. Штекерный аудиоразъем TS Тип

Эти типы аудиоразъемов не поддерживают стереозвук и микрофон, а это значит, что нет левого и правого. Вы получите одинаковый звук с обеих сторон. Ниже представлена ​​распиновка штекерного аудиоразъема TS типа.

Применение: До сих пор используется в музыкальном оборудовании (особенно в электрогитарах) и в авиационных радиоприемниках.

2. Штекерный аудиоразъем TRS

Здесь, в названии TRS, «T» означает наконечник, «R» означает кольцо, а «S» означает рукав. Эти типы аудиоразъемов поддерживают стереозвук, но не поддерживают микрофон. Таким образом, с его помощью вы можете только слушать музыку, но не можете разговаривать по телефону. Ниже представлена ​​распиновка штекерного аудиоразъема типа TRS.

Применение: Динамики, микрофон, клавиатуры и т. Д.

3.Штекерный аудиоразъем TRRS

Аудиоразъем типа TRRS имеет четыре проводника и наиболее популярен среди смартфонов и планшетов. Последовательность аудиоразъемов типа TRRS — наконечник-кольцо-кольцо-рукав, и он включает в себя функции как стерео, так и микрофона. При изготовлении этих аудиоразъемов следует использовать ряд стандартов, таких как OMTB и CTIA. По этой причине ваш смартфон не поддерживает наушники других производителей. Ниже представлена ​​распиновка штекерного аудиоразъема типа TRS.

Применение: Используется в наушниках многих брендов, таких как Apple, Nokia, Samsung, Panasonic и т. Д.

Как использовать аудиоразъем?

Чтобы использовать штекерный аудиоразъем 3,5 мм для ваших проектов или прототипов, вам необходимо припаять провода к контактам разъема. Снимите вышеуказанный пластиковый кожух, и вы увидите штифты домкрата, как показано на изображениях выше. Теперь используйте многожильные провода, чтобы припаять контакты, а затем снова накройте их пластиковым кожухом.

2D-модель

Как взломать разъем для наушников

В какой-то момент в ваших аудиопроектах, сделанных своими руками, вам понадобится способ ввода звука в ваши схемы.Один из наиболее универсальных способов сделать это — использовать стереофонический аудиоразъем 3,5 мм. Их можно извлечь из старого набора портативных аудионаушников. Если вы отрезаете вкладыши, вы можете подключить разъем к источнику звука и подключить провода напрямую к вашим цепям.

В этом руководстве я покажу вам, как подключить два наиболее распространенных типа аудиоразъемов — TRS и TRRS.

T означает «наконечник»; R означает «кольцо», а S означает «рукав»:

Аудиоразъем TRS

Аудиоразъемы

TRS находятся на стандартных стереонаушниках без микрофона.После того, как вы разрежете кабель, вы, вероятно, найдете один из трех распространенных способов подключения:

  1. Оболочка заземления из медного провода, обернутая вокруг двух изолированных проводов аудиосигнала.
  2. Два отдельных изолированных провода, каждый со своим сигнальным проводом и заземляющим проводом внутри.
  3. Разделите изолированные провода для заземления, правого аудио и левого аудио в одном кабеле.

Обычно красные провода — это правый аудиоканал, а синие провода — это левый аудиоканал.Проверьте изображение ниже, чтобы увидеть, какие провода являются проводами аудиосигнала, а какие — проводами заземления в наиболее распространенных схемах подключения TRS (изображение любезно предоставлено DIY Perks на YouTube).

Провода подключаются к штекеру TRS следующим образом:

В зависимости от типа вилки у вас может быть доступ к контактам внутри корпуса разъема. Провода подключаются к контактам вилки следующим образом (изображение любезно предоставлено Робом Робинеттом):

Если вам нужен только моно вход, провода левого и правого аудиоканала можно соединить вместе.

После того, как вы определили провода, просто припаяйте их к правильным входным каналам в вашей схеме или прикрепите штыревые разъемы, чтобы их можно было использовать в макете.

Аудиоразъем TRRS

Аудиоразъем TRRS находится на наушниках iPhone и других наушниках с микрофоном. После того, как вы разрежете пластиковую изоляционную оболочку, вы найдете 5 отдельных проводов:

  • Сплошной красный провод: сигнал правого аудиоканала
  • Красный и медный витой провод: масса для правого аудиоканала
  • Сплошной зеленый провод: сигнал левого аудиоканала
  • Скрученный зеленый и медный провод: масса левого аудиоканала
  • Красно-зеленая оболочка с медным проводом внутри: внутренний медный провод — сигнал микрофона, внешняя оболочка — заземление микрофона.

Вы также найдете пластиковый шнур, который используется для усиления кабеля наушников:

Штекер TRRS подключается к проводам следующим образом:

Если вы можете добраться до контактов внутри корпуса штекера, контакты штекера TRRS соединяются следующим образом:

Если вам нужен только монофонический аудиовход с разъемом TRRS, вы можете объединить красный и зеленый провода, чтобы получился один монофонический аудиопровод, а затем объедините провода заземления в один провод заземления.

Каждый провод покрыт очень тонким слоем изоляционного материала, поэтому их можно связывать вместе без какой-либо пластиковой изоляции. Прежде чем паять или подключать их к чему-либо проводящему, быстро проведите пламенем по проводам, чтобы сжечь изоляцию, затем вытрите начисто.

Как только вы это сделаете, провода можно припаять прямо ко входам на вашей печатной плате или подключить к контактам перемычки, чтобы их можно было вставить в макетную плату.


Основы подключения

— узнайте.sparkfun.com

Добавлено в избранное Любимый 44 год

Аудиоразъемы

Еще одна знакомая группа разъемов — это те, которые используются для аудиовизуальных приложений — RCA и phono. Хотя на самом деле они не могут считаться принадлежащими к одному семейству, в отличие от различных USB-разъемов, мы будем считать, что они оба принадлежат к одному и тому же коду.

Разъемы типа «телефон»

Вы, вероятно, сразу узнаете 1/8-дюймовую версию этого разъема как штекер на конце пары наушников.Эти разъемы на самом деле бывают трех распространенных размеров: 1/4 дюйма (6,35 мм), 1/8 дюйма (3,5 мм) и 2,5 мм. Разъемы размером ¼ дюйма находят широкое применение в профессиональном аудио- и музыкальном сообществе — большинство электрогитар и усилителей имеют разъемы с наконечником 1/4 дюйма (TS). 1/8 «наконечник-кольцо-рукав (TRS) очень распространен в качестве разъема для наушников или выходных аудиосигналов на MP3-плеерах или компьютерах. Некоторые сотовые телефоны имеют разъем 2,5 мм для наконечника-кольца-кольца-рукава (TRRS) для подключение к наушникам с микрофоном для громкой связи.

Широкая доступность этих разъемов и кабелей делает их хорошим кандидатом для приложений общего назначения — например, задолго до USB в графических калькуляторах Texas Instruments использовался разъем TRS 2,5 мм для разъема последовательного программирования. Следует помнить, что типы соединителей типа «наконечник-втулка» не рассчитаны на несущую мощность; во время вставки наконечник и гильза могут на мгновение закоротиться вместе, что может привести к повреждению источника питания. Отсутствие экранирования делает их плохими кандидатами для высокоскоростных данных, но через эти разъемы можно передавать низкоскоростные последовательные данные.

Штекер TRS для наушников, 1/8 дюйма. Обычно через наконечник и кольцо передаются стереофонические аудиосигналы, в то время как муфта подключается к заземлению.

Телефонный штекер 1/8 «. Обратите внимание на отсутствие кольцевого контакта на этом разъеме.

Гнездо для наушников 1/8 «на плате с помеченными контактами, соответствующими соединениям контактов. Когда разъем не вставлен, внутренний переключатель соединяет наконечник и кольцевые контакты с соседними немаркированными контактами, обеспечивая обнаружение вставки.

Разъемы RCA

Известный в течение многих десятилетий как разъем для домашних стереосистем, разъем RCA был представлен в 1940-х годах компанией RCA для домашних фонографов. В аудиовизуальной сфере его постепенно вытесняют соединения, подобные HDMI, но повсеместное распространение разъемов и кабелей делает его хорошим кандидатом для домашних систем. Пройдет много времени, прежде чем он устареет.

Гнездовые разъемы RCA обычно встречаются на устройствах, хотя можно найти удлинительные или переходные кабели с гнездовыми гнездами на них.Большинство разъемов RCA подключаются к одному из четырех типов сигналов: компонентное видео (PAL или NTSC, в зависимости от того, где было продано оборудование), композитное видео, стереозвук или аудио S / PDIF.

Гнездовой разъем RCA, для видеосигналов. Обычно разъемы видеосигнала NTSC или PAL желтого цвета.

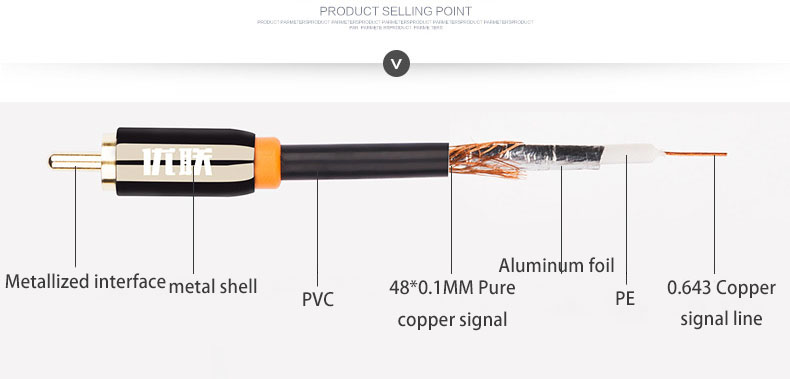

Штекерные разъемы RCA обычно находятся на кабелях.

Штекеры RCA. Красный и белый обычно используются для аудиоприложений, а красный означает «правильный» аудиоканал.
← Предыдущая страница
USB-коннекторы

Разъем для наушников и вилки: все, что вам нужно знать

(Последнее обновление: 9 февраля 2020 г.)

Вы больше никогда не будете смотреть на разъем для наушников и подключать его таким же образом.

Разъем для наушников сдох!

Apple убила разъем для наушников.

Знакомо? С тех пор, как Apple удалила разъем для наушников с iPhone 7 в пользу порта Lightning, другие производители смартфонов быстро последовали его примеру, убрав когда-то вездесущий порт.

«Я совершенно не удивляю Джека».

— Бойцовский клуб

Есть еще несколько крупных компаний, таких как LG и Samsung , которые предпочитают выпускать свои флагманы с разъемом для наушников, но я подозреваю, что это может измениться с появлением новых беспроводных наушников.

На самом деле большинство обычных потребителей не обращают внимания на разъем для наушников. Говорят, скатертью дорога.

Итак, почему тогда вам должно быть до этого дело?

Для кого это руководство?

  • Вы хотите наслаждаться наушниками для аудиофилов, которые имеют только проводное соединение?
  • Хотите купить усилитель для наушников?
  • Вы хотите купить и обновить свой аудиокабель?
  • Хотите попробовать сбалансированный звук?

Если вы ответили утвердительно на любой из приведенных выше вопросов, это руководство для вас.

К концу руководства вы будете знакомы с такими терминами, как:

  • 3-полюсный мини
  • стерео мини
  • несимметричный (или несимметричный) кабель 3,5 мм
  • Симметричный кабель 2,5 мм

Разница между разъемом для наушников и разъемом для наушников

Sony TA-Zh2ES с множеством странно выглядящих отверстий на передней панели.

Видите ли вы эти розетки, что у вышеупомянутого Sony TA-Ж2ЭС? Это наушники , гнезда .Сюда вставляются наушники , штекеры для приема аудиосигналов.

Разнообразные штекеры для наушников

Гнездо для наушников — это семейство электрических разъемов, которые обычно используются для аналоговых аудиосигналов . Он также известен под другими названиями, например, phone jack , audio jack , aux input, etc.

Есть случаи, когда разъем для наушников используется для цифровых аудиосигналов. Например, Google Chromecast может выводить аналоговые или цифровые сигналы на свой единственный 3.Выходной разъем 5 мм

Штекерные и розеточные разъемы

от Amazon. Штекерный соединитель (L) Гнездовой соединитель (R)

В сфере электромеханики и производства каждой половине пары ответных соединителей или креплений условно присваивается обозначение папа или розетка . — Википедия

К сожалению, аудиоиндустрия не объединилась в том, как электрические и механические отрасли должны описывать различный пол разъемов. Вы часто можете встретить слово « plug », используемое для описания штекерных разъемов, в то время как « jack » используется для описания гнездовых разъемов.

Эволюция разъема для наушников

Кто такое разъем?

Происхождение термина « jack » можно проследить до 1874 года, когда К. Э. Скрибнер запатентовал то, что он называет, соединитель «складной нож».

Патент C.E. Scribner

Самый ранний известный домкрат был версией ¼ дюйма (6,35 мм) и до сих пор широко используется, о чем мы расскажем ниже.

Профиль кончика закругленный до заостренного

На заре разработки существовало множество домкратов различных конструкций. Дизайн с закругленным наконечником был особенно популярен, потому что он был совместим с различными производителями.Закругленный наконечник быстро приобрел популярность как фактический профиль наконечника для аудиооборудования.

Но с появлением стереозвука потребовался другой профиль наконечника, чтобы старый закругленный наконечник не поджаривал схему при установке в несовместимое оборудование. Гнездо с заостренным наконечником не позволит полностью вставить штекер с закругленным наконечником, что решит проблему.

Анатомия штекера для наушников

Проводники

Независимо от размера штекера, все штекеры наушников имеют проводов .Проводники — это точки контакта вилок, замыкающих цепь.

Штекер наушников имеет минимум 2 проводника, а обычно до 5.

Если он имеет 3 провода, его можно назвать 3-проводным штекером . Некоторые производители используют полюс для замены проводника . Следовательно, ее также можно назвать 3-полюсной вилкой .

Идентификация проводников.

Каждый проводник имеет свое название:

  • Наконечник (T)
  • Кольцо (R)
  • Гильза (S)

Все заглушки имеют как минимум Наконечник и Гильза .Их отличает количество колец . Если вилка имеет только одно кольцо, это 3-проводная вилка или разъем TRS . Если у него два кольца, это 4-проводная вилка или разъем TRRS .

Не путайте черную полосу с кольцом. Это изолирующая лента. Ремешок отделяет части вилки от короткого замыкания.

Номенклатура разъема для наушников:
  • 2-проводной, 2-полюсный, TS
  • 3-проводной, 3-полюсный, TRS
  • 4-проводный, 4-полюсный, TRRS
  • 5-проводной, 5-полюсный, TRRRS

Разъем Конфигурация разъемов

В зависимости от доступных проводников производители могут выбрать конфигурацию разъема и вилки различными способами.Оба должны дополнять друг друга.

Двухжильный штекер (TS)

Доступные соединители: Доступны только соединители наконечника и гильзы.

Разъемы Подключение:

Контакт Функция
1 Заземление
2 Сигнал
Здесь подключение довольно простое. Один разъем используется для передачи аудиосигнала, а другой действует как обратный путь и заземление.

Земля действует как точка отсчета для сигнала, но она также улавливает помехи, как антенна. Чем длиннее кабель, тем выше вероятность появления шума.

Общее использование : Вы можете найти разъемы TS в основном для гитар, инструментов и приложений, для которых не требуется длинное кабельное соединение.

Трехжильный штекер (TRS)

Доступные соединители: Помимо наконечника и гильзы, имеется дополнительный кольцевой соединитель с двумя изолирующими лентами вокруг него.

Разъемы Подключение:

Штырь Несимметричный Моно Сбалансированный Моно Несбалансированный Стерео
1 Заземление Заземление Заземление Опционально Заземление (Микрофон и т. Д.) Сигнал — (Холодный) Правый аудиоканал
3 Сигнал Сигнал + (Горячий) Левый аудиоканал
С добавлением еще одного проводника « R ”, Мы открываем различные возможности, такие как поддержка симметричных моно сигналов и несимметричных стереосигналов.

Как видно из столбца «Несбалансированный моно» выше, инженер может вместо этого использовать дополнительный проводник для передачи сигнала микрофона. В этом случае, когда звук несбалансирован, мы также можем иногда называть это несимметричным штекером .

TRS по-прежнему не может передавать сбалансированный стереосигнал. Для этого см. Разъем TRRRS ниже.

Общее использование : Наиболее распространенная форма разъемов jack. Вы видите их на конце большинства стандартных кабелей наушников.

4-х проводная вилка (TRRS)

Доступные разъемы: С 4-проводным штекером у нас есть два дополнительных кольца с тремя изолирующими лентами.

Разъемы Подключение:

900
Контакт Функция
1 Микрофон
2 Заземление
3 Правый аудиоканал Левый аудиоканал
Приведенная выше конфигурация подключения соответствует стандартам Ассоциации сотовой связи и Интернета (CTIA) .Такой формат подключения также называется форматом разъема
CTIA TRRS jack .

Обычное использование : это наиболее распространенный стандарт для современных смартфонов и игровых консолей, где кабель одновременно поддерживает подключение микрофона и стереозвука.

5-проводная вилка (TRRRS)

Доступные разъемы: Для 5-контактного разъема для наушников у нас есть 3 кольцевых разъема.

Разъемы TRRRS используются для поддержки сбалансированного стереосигнала. Вы обнаружите, что разъемы XLR (3 пары контактов, 4 контакта и 5 контактов) также являются обычным выбором для стереофонических балансных наушников. Разъемы XLR были стандартным балансным разъемом на рынке профессионального аудио на протяжении десятилетий.

Неудивительно, что когда популярность балансных наушников выросла, стандартный XLR стал идеальным решением.

Гнездо XLR5 (L) Штекер XLR5 (R)

В отличие от соединителей TRS, соединители XLR имеют контакты вместо наконечников, колец и гильз. Однако они работают одинаково.Разъем XLR5 имеет 5 проводов, как и разъем TRRRS.

Sony сделала разъем для наушников TRRRS — разъем Pentaconn 4,4 мм.

Penta означает «5», а conn — это сокращение от connector.

Имейте в виду, что разъемы Pentaconn являются новыми и не получили широкого распространения в отрасли. Вам нужно либо приобрести адаптер для подключения 5-полюсного разъема, либо купить совместимый усилитель Sony.

Если вы хотите сделать свой собственный кабель с разъемом Pentaconn 4,4 мм, загляните в магазин Moon Audio.

Схема разъема для наушников и разъема

Из CUI DEVICES

Если вас интересует схема разъема для наушников, вы можете перейти к более подробной статье.

Разные размеры разъемов для наушников

Когда мы описываем размер разъема для наушников, мы имеем в виду диаметр разъема .

Это самый большой разъем среди гнезд. Он также известен как разъем ¼ дюйма.

Известный как миниатюрный размер или mini для краткости.Вы также можете назвать это ⅛ дюйма.

Известен как sub-miniature или sub-mini для краткости.

Почему штекер для наушников имеет значение?

Штекер наушников:

  • напрямую влияет на передаваемый аудиосигнал.
  • косвенно влияет на общее качество звука.
  • сообщает нам, на что кабель способен или не способен (микрофон, поддержка стерео и т. Д.).

Давайте сначала разберемся с двумя основными концепциями относительно передаваемого сигнала от источника звука на наши наушники.

Моно VS Стерео сигнал

Два типа сигнала могут передаваться от источника звука на наушники

  • Монофонический (моно)
  • Стереофонический (стерео)

Моно-сигнал использует только 1 аудиоканал, а стереофонический сигнал использует два аудиоканала (левый и правый).

Стереосигнал имитирует «естественный» слух, создавая впечатление звука, исходящего с разных сторон. Это достигается с помощью отдельных аудиоканалов, воспроизводящих звук в двух разных динамиках (или стереонаушниках).Вы можете назвать это эффектом « объемного звука ».

Что касается моносигнала, воспроизводимый звук должен быть слышен с одной позиции.

Сбалансированный VS несбалансированный звук

Сбалансированный звук — это соединение аудиооборудования и передача сигналов по принципу « сбалансированный, ».

Для этого нам нужна комбинация аудиоисточника (усилителя), который может воспроизводить симметричный выход, и кабеля, способного передавать этот симметричный выход.

From boxcast

Симметричный выход имеет две фазы сигнала (или горячий и холодный сигнал) на канал. Каждая фаза имеет равный импеданс относительно земли, отсюда и название «сбалансированный».

Симметричный моно-кабель обычно имеет не менее трех проводов (TRS) для передачи сигнала на наушники. Сбалансированный стереокабель имеет как минимум пять проводников (TRRRS).

Преимущество сбалансированного звука

Преимущество симметричных соединений над несимметричными соединениями заключается в подавлении шумовых помех с помощью метода под названием Подавление синфазного сигнала (CMR) .

Любые шумовые помехи, которые попадают на две сбалансированные фазы кабеля, одинаково отражаются на них. Приемное оборудование (в нашем случае наушники) заботится только о разнице фаз.

Таким образом, помеха, которая одинаково складывается с обеими фазами, не создает разницы между ними и нейтрализуется, когда они объединяются усилителем. Этот процесс подавления шума при сохранении исходного звука известен как CMR.

Это означает, что симметричный кабель может работать дольше, чем несимметричный, и работать в более шумной среде, поскольку он устраняет любые шумовые помехи.

Итак, когда звук несбалансированный?

Когда требования к сбалансированному звуку не выполняются, звук считается несбалансированным.

Например:

  • Источник звука не может обеспечить сбалансированный выход.
  • Кабель не может передавать симметричный сигнал (TS, несимметричные разъемы TRS).

Штепсельная вилка — это ключ

Используя две вышеупомянутые концепции, вы должны знать, что вы можете отправлять 4 типа сигнала с выхода (например, усилителя) через кабель на пару наушников.

  • Несбалансированное моно
  • Сбалансированное моно
  • Несбалансированное стерео
  • Сбалансированное стерео

Может ли сигнал поддерживаться полностью или вообще поддерживаться, зависит от количества проводников на вилке.

Несбалансированное
Выходной сигнал Джек-разъем Балансное аудио соединение
Сбалансированное моно TS N
Сбалансированное моно TRS Y
Y
TRS Y
Сбалансированное стерео TRS N
Сбалансированное стерео TRRRS Y

Это сбивает с толку?

Это может быть трудно переварить, если вы читаете все это впервые.Часть, где стерео использует два канала и сбалансированный звук, требующий двух копий одного и того же сигнала с обратной полярностью, тоже меня очень сильно расстроила.

Легкий способ понять — сначала признать, что нам нужны проводники для передачи и передачи сигналов .

Чем больше сигналов нам нужно отправить, тем больше нам потребуется проводников.

Например, если мы хотим отправить сбалансированный стереосигнал, он должен отправить

  • один правый канал (R +),
  • один перевернутый правый канал (R-),
  • один левый канал аудио (L +) ,
  • один перевернутый левый канал аудио (L-).

Всего требуется 4 сигнальных провода и один провод заземления, которые может обеспечить только разъем TRRRS.

Таким образом, если используется разъем с неподходящим разъемом (например, разъем TRS), наушники не получат полный набор сигналов для работы с CMR . Следовательно, вся аудиосвязь становится несбалансированной.

Давайте попрактикуемся в нашем новом навыке

Давайте посмотрим, сможем ли мы найти хорошее применение нашему новому навыку.

Помните термин «3-полюсный мини», который мы упомянули в начале статьи? Как вы думаете, что это значит?

3-полюсный мини

Ответ: 3.Разъем TRS 5 мм

Stereo Mini

Ответ: разъем TRS 3,5 мм (дополнительные вопросы: почему мы думаем, что это TRS, а не TS?)

Несимметричный кабель 3,5 мм

Ответ: разъем TRS 3,5 мм (Дополнительные вопросы: это симметричный кабель?)

Симметричный кабель 2,5 мм

Ответ: разъем TRS 2,5 мм, который может передавать симметричные сигналы

Из https://www. fiio.com/q5

Вы видите, что у FiiO Q5 было два выхода? Один с логотипом наушников, другой со знаком «BAL».Вы понимаете, что это значит?

Наконец, еще один практический вопрос.

Посмотрите, можете ли вы прочитать спецификации «Выход на наушники» Sony TA-Zh2ES и понять, что они означают.

Если да, поздравляем! Вы только что повысили уровень своих аудиофильских знаний.

Вам нравится эта статья? Мы что-нибудь пропустили? Дайте нам знать в разделе комментариев ниже.

Как работают разъемы и вилки для наушников? (+ Схемы подключения) — Мой новый микрофон

Легко просто подключить наушники (и другие устройства) к соответствующим гнездам или портам и заставить их работать… пока это не произойдет.Изучение того, как разъемы и вилки наушников работают электрически, очень поможет нам в понимании потока сигналов и совместимости устройств, а также улучшит наши навыки поиска и устранения неисправностей.

Как работают разъемы и штекеры для наушников? Штекеры наушников (вилка) вставляются в разъемы наушников (розетка), чтобы установить электрическое соединение, которое позволяет передавать аудиосигналы. Хотя цель та же, размер; специфическая проводка; включение микрофона; качество подключения и совместимость различаются от разъема к разъему; Подключите к вилке и подключите к разъему.

В этой статье мы рассмотрим внутреннюю работу этих разъемов для наушников различных размеров, проводки и качества, чтобы лучше понять, как они работают в целом, а также как они работают в тандеме с разъемами для наушников.

Статья по теме: Как работают разъемы и вилки для наушников? (+ Электрические схемы)


Разница между разъемом для наушников и штекером для наушников

Когда большинство людей обсуждают разъемы для наушников, они имеют в виду как разъемы порта «мама», так и разъемы «папа» на концах кабелей наушников.

Однако, технически говоря, разъем для наушников — это гнездовой порт, а штекер наушников — это штекерный разъем. Это относится к любому разъему телефонного типа (с разъемами типа наконечник, кольцо и рукав).

Это штекеры для наушников:

Аудиоразъемы TRS 6,35 мм, 3,5 мм и 2,5 мм

Это разъем для наушников:

Разъем для наушников TRRS 3,5 мм (Macbook Air 2015)

То же самое можно сказать и о разъемах для микрофона.Чтобы узнать больше, ознакомьтесь с моей статьей В чем разница между вилкой и разъемом микрофона?

С этим термином, давайте перейдем к основной части этой статьи.


Как подключаются разъемы для наушников и вилки?

Начнем с того, что не все разъемы и штекеры для наушников совместимы.

Чтобы разъем для наушников и вилка могли правильно подключаться и обеспечивать оптимальный поток сигнала, они должны совпадать следующим образом:

  • Имейте тот же размер
  • Имейте такую ​​же схему подключения

Обратите внимание, что существует некоторая свобода в совместимости проводов.Также обратите внимание, что то, что штекер входит в гнездо, не обязательно означает, что он совместим. Мы коснемся этих проблем позже в этой статье, в разделе, посвященном разъемам для наушников и совместимости вилок.

По сути, гнезда и штекеры для наушников представляют собой отдельные соединители, в конструкции которых имеется несколько (2-5) проводов. Чтобы штекер для наушников работал с гнездом для наушников, проводники должны быть правильно выровнены в правильном формате для передачи правильного аудиосигнала (ов).

Важно отметить, что наушники являются преобразователями и по своей сути являются аналоговыми устройствами. Аналоговые аудиосигналы — это просто напряжения переменного тока (переменного тока). Эти сигналы передаются по электропроводящим проводам.

Провода в кабеле наушников внутренне согласованы с отдельными проводниками вилки кабеля. Гнездо аудиоисточника также имеет отдельные проводники, которые предназначены для передачи определенных сигналов.

Идея состоит в том, чтобы установить контакт между проводниками гнезда и штекера, чтобы аналоговые аудиосигналы проходили от источника через кабель к соответствующим драйверам наушников в соответствии со схемами проводки.

В подавляющем большинстве случаев мы не можем фактически увидеть физическое соединение между штекером наушников и разъемом, не разбирая разъем. Ниже приведено упрощенное поперечное сечение соединения штекер-штекер:

Итак, это основная идея того, как работают разъемы для наушников. Они просто действуют как проводящие соединения, которые позволяют электрическому току течь из одного места в другое (от источника звука к драйверам наушников).

В этой статье мы подробнее поговорим о размерах и стандартах проводки разъемов / вилок для наушников, а также рассмотрим совместимость.


Размеры разъема для наушников

Давайте начнем с обсуждения различных размеров разъемов для наушников и штекеров. Это:

2,5 мм (3/32 дюйма)

Разъем / штекер для наушников 2,5 мм не очень распространен, но его стоит упомянуть здесь для тщательности.

Этот штекер / гнездо для наушников до сих пор регулярно используется в двусторонних радиостанциях (рациях) и некоторых видеокамерах.

2,5-миллиметровые разъемы для наушников представляют собой типичные несбалансированные моно TS (наконечник-рукав) или несбалансированный стерео TRS (наконечник-кольцо-рукав).

3,5 мм (1/8 дюйма)

Гнездо / штекер для наушников 3,5 мм является наиболее распространенным для проводных наушников.

Это разъем, который есть на старых смартфонах; в ноутбуках и планшетах; а также в некоторых консолях для микширования звука и полевых рекордерах.

3,5-мм разъемы для наушников часто представляют собой либо несбалансированные стерео TRS (наконечник-кольцо-рукав), либо несимметричный стереофонический разъем TRRS (наконечник-кольцо-кольцо-рукав).

4,4 мм

4,4 мм — относительно новый разъем для наушников.

Стандартный 4,4 мм называется Pentaconn и используется в некоторых продуктах Hi-Fi, в частности от Sony.

Sony вошла в список 13 лучших брендов наушников в мире по версии My New Microphone.

Стандарт Pentaconn имеет симметричную стереосистему с разъемом TRRRS (наконечник-кольцо-кольцо-кольцо-втулка).

6,35 мм (1/4 дюйма)

Гнездо и вилка «четверть дюйма» 6,35 мм — это то, что вы обычно найдете при подключении электрических музыкальных инструментов.Штекеры / гнезда, используемые для инструментов, часто несбалансированы и имеют разводку TS (наконечник-втулка).

Однако разъем 6,35 мм также используется для наушников, хотя обычно он используется как несбалансированный стерео TRS (наконечник-кольцо-рукав).

Гнездо / штекер для наушников 6,35 мм используется во многих аудиоинтерфейсах, усилителях для наушников, микшерных консолях и записывающих устройствах.

Адаптеры размера

Из 4 размеров, упомянутых выше, наиболее распространенными являются телефонные разъемы 3,5 мм (1/8 дюйма) и 6,35 мм (1/4 дюйма).

К счастью, есть адаптеры для эффективного преобразования между размерами гнезда / штекера. Эти адаптеры даже поставляются в виде разъемов типа jack-to-jack или plug-to-plug в дополнение к прямым переходникам jack-to-plug и plug-to-jack.

Подробную статью о размерах разъемов и разъемов для наушников можно найти в публикации My New Microphone «Различия между разъемами для наушников 2,5 мм, 3,5 мм и 6,35 мм».


Разъем для наушников / проводка штекера

В разделе, посвященном размеру гнезда / штекера для наушников, я кратко упомянул соединения наконечника, кольца и рукава.Эти термины относятся к различным проводам на самих разъемах, которые имеют свои собственные провода с кабелем наушников и несут свою собственную аудиолинию.

В этом разделе мы рассмотрим стандарты проводки, используемые в разъемах и штекерах для наушников, и выясним, как они соединяются друг с другом и эффективно передают аудиосигналы от источника звука к драйверам наушников.

Stereo Vs. Моно аудио

Большинство наушников предназначены для приема стереозвука, поскольку стереозвук является стандартом для музыки.

Однако для некоторых наушников и, в частности, гарнитуры требуется только монофонический звук, и они сконструированы таким образом.

Для подключения моно разъем для наушников должен иметь как минимум 2 проводника: 1 сигнальный провод и один обратный провод (который также обычно действует как заземление). Проще всего это сделать через соединение TS (наконечник-втулка).

Для стереозвука требуется как минимум 3 проводника: провод аудиосигнала левого канала; провод звукового сигнала правого канала и общий провод заземления / возврата.

Обратите внимание, что у моно- и стереонаушников может быть больше проводов, чем необходимо для интеграции микрофона или передачи симметричного сигнала.

Сбалансированный Vs. Несбалансированный звук

В большинстве наушников используется несбалансированный звук, но есть исключения.

Несимметричный аудиосигнал состоит из одного сигнального провода и одного обратного провода. Обратный провод часто используется как заземляющий провод. Эти два проводящих провода замыкают цепь и позволяют звуковому сигналу «перемещаться» от источника звука к драйверу наушников.

Несбалансированный звук подходит для передачи звука через короткие кабели (например, в кабелях для наушников), но будет ухудшать сигналы, особенно в high-end, на любой значительной длине.

Симметричный аудиосигнал имеет два сигнальных провода: один для передачи сигнала положительной полярности, а другой — для передачи сигнала отрицательной полярности.

Наличие равных, но противоположных сигналов на двух проводах эффективно удваивает размах напряжения в подключенном драйвере наушников, что приводит к более сильной передаче сигнала.Поскольку один провод «проталкивает» ток на одной стороне драйвера, другой провод «вытягивает» ток с другой стороны драйвера в цепи.

Симметричные аудиовходы эффективно суммируют разницу между двумя сигнальными проводами через дифференциальный усилитель, обеспечивая более сильный сигнал с превосходной защитой от любых помех или шумов, общих для обоих проводов. Следовательно, это обычное дело для длинных кабелей и ситуаций, когда требуется чистый звук с низким уровнем шума.

Например, микрофоны

выводят аудиосигналы относительно низкого уровня, которые более восприимчивы к электромагнитным помехам (наведенный шум будет более заметным по сравнению с сигналом микрофонного уровня, чем с сигналом линейного уровня).Поэтому все профессиональные микрофоны используют симметричные линии для передачи сигналов.

Важно отметить, что для стереонаушников требуются два разных несимметричных или сбалансированных аудиосигнала: по одному для каждого драйвера.

Теперь давайте рассмотрим различные схемы подключения разъемов и вилок для наушников.

TS (Наконечник-втулка)

TS — это самый простой телефонный разъем. Он позволяет передавать монофонический аудиосигнал через сигнальный провод (наконечник) и провод заземления (рукав).

Чтобы просто вывести проводники разъема TS:

  • Наконечник: сигнальный провод
  • Гильза: обратный провод и заземление

TS можно подключить к одному драйверу наушников (в одностороннем исполнении) или разделить для доступа к отдельным драйверам.

Несбалансированный поток сигнала монофонических наушников Штекеры и гнезда для наушников

TS обычно встречаются только в разъемах 2,5 мм. Обратите внимание, что 6,35-миллиметровые соединительные кабели TS являются обычными для электрических инструментов, особенно для электрогитары и бас-гитары.

TRS (наконечник-кольцо-втулка)

TRS часто используется в разъемах для наушников в качестве носителя несбалансированного стереозвука.

Несимметричный разъем TRS имеет следующую разводку:

  • Наконечник: провод аудиосигнала левого канала
  • Кольцо: провод аудиосигнала правого канала
  • Гильза: общий обратный провод и заземление

В этой конфигурации проводка гильзы разделена на Y в кабель и подключается к обоим драйверам.

Несбалансированный поток сигнала стереонаушников

Схема несимметричной стерео проводки TRS используется в разъемах / штекерах наушников 2,5 мм, 3,5 мм и 6,35 мм и распространена в профессиональных наушниках.

Обратите внимание, что другим распространенным стандартом подключения разъемов / штекеров TRS является сбалансированный моно, хотя он никогда не используется в конструкции наушников. Сбалансированный моно TRS обычно используется в профессиональных отсеках для звуковых патчей, а также в студийных мониторах и акустических системах.

TRRS (наконечник-кольцо-кольцо-втулка)

TRRS — еще один очень распространенный разъем для наушников.Он приобрел популярность с появлением наушников, в состав которых входит микрофон.

Многие из наших цифровых устройств (смартфоны, ноутбуки, планшеты) имеют разъемы TRRS 3,5 мм для подключения наушников + микрофонов и гарнитур.

Проводка TRRS в основном используется в разъемах для наушников 3,5 мм и обычно соответствует стандарту AHJ (американский разъем для гарнитуры), установленному CTIA (Ассоциация сотовой связи и Интернета). Давайте посмотрим на этот стандарт.

Стандарт CTIA
  • Наконечник: провод аудиосигнала левого канала
  • Кольцо: Провод аудиосигнала правого канала
  • Кольцо: общий обратный провод и заземление
  • Рукав: аудиопровод микрофона

В этих наушниках общий возврат (второе кольцо) разделяется на три стороны и подключается к микрофонному элементу и обоим драйверам наушников.

Стоит упомянуть более старый стандарт — OMTP.Он очень похож, за исключением одного главного переключателя.

Стандарт OMTP
  • Наконечник: провод аудиосигнала левого канала
  • Кольцо: Провод аудиосигнала правого канала
  • Кольцо: провод аудиосигнала микрофона
  • Гильза: общий обратный провод и заземление

В этом стандарте Рукав также разделяется на три части и подключается к микрофонному элементу и обоим драйверам наушников.

Несбалансированные стереонаушники с потоком сигнала микрофона

TRRRS (наконечник-кольцо-кольцо-кольцо-рукав)

Разъем TRRRS используется в редких 4.Разъем Pentaconn 4 мм.

Это специальное гнездо / штекер для наушников передает сбалансированное стереозвучание на совместимые наушники и имеет следующую схему подключения:

  • Наконечник: аудио левого канала (положительная полярность)
  • Кольцо: аудио левого канала (отрицательная полярность)
  • Кольцо: аудио правого канала (положительная полярность)
  • Кольцо: аудио правого канала (отрицательная полярность)
  • Гильза: земля

Если мы вспомним описание сбалансированного звука, мы знаем, что нет необходимости в обратном проводе, поскольку у нас есть провода положительной и отрицательной полярности для подключения к драйверу наушников.

Сбалансированный поток сигнала стереонаушников

В стандарте 4,4 мм TRRRS Pentaconn нет общего обратного провода, что улучшает четкость за счет минимизации перекрестных помех из-за отсутствия общего обратного провода. Сбалансированный звук также сильнее из-за природы сбалансированного и несбалансированного звука.

Подробное описание различных схем подключения наушников можно найти в моей статье «Углубленный взгляд на то, как кабели для наушников переносят звук».


Совместимость разъема и штекера для наушников

В начале этой статьи я упоминал, что разъемы для наушников и вилка могут быть совместимы, даже если их проводники не совпадают.Я также заявил, что разъемы и штекеры для наушников могут быть несовместимы, даже если они одного размера.

Давайте проясним эту путаницу, рассмотрев конкретные примеры:

Совместимость между гнездами / вилками TRS и TRRS

Представьте себе сценарий, в котором у нас есть следующая пара:

  • Наушники с разъемом TRS 3,5 мм
  • Наушники с микрофоном и разъемом TRRS 3,5 мм
  • Смартфон с разъемом TRRS 3,5 мм

Смартфон обязательно будет иметь разъем TRRS, поскольку он разработан как устройство ввода и вывода , способный принимать микрофон и выводить сигнал наушников.Предположим для этого примера, что он использует стандарт CTIA, упомянутый ранее.

Еще раз, стандарт CTIA:

  • Наконечник: провод аудиосигнала левого канала
  • Кольцо: провод аудиосигнала правого канала
  • Кольцо: общий обратный провод и земля
  • Рукав: провод аудиосигнала микрофона

Итак, мы знаем что наушники TRRS + микрофон 3,5 мм (при условии стандарта CTIA) совместимы с разъемом для наушников, потому что схемы подключения и размеры совпадают.

Однако, когда мы подключаем к смартфону базовые несбалансированные стереонаушники 3,5 мм TRS, они работают нормально. Это почему?

Ну, кончик и кольцо штекера TRS и гнезда TRRS идеально подходят. Провод заземления / возврата также подключается. Гильза разъема TRRS, предназначенная для приема микрофонного сигнала, просто закорачивается на заземляющий провод разъема TRS наушников.

Конечно, это не идеальное соединение, но, тем не менее, они остаются совместимыми.

Несовместимость между гнездами / вилками TRRS (CTIA) и TRRS (OMTP)

Важно знать разницу между старым стандартом OMTP и новым стандартом CTIA для несимметричных стереонаушников + несимметричных сигналов микрофона.

Хотя наконечник и первое кольцо полностью совместимы (звук левого и правого наушников), общий обратный провод и сигнальный провод микрофона (на втором кольце и гильзе) несовместимы, что делает стандарты OMTP и CTIA несовместимыми друг с другом.

Адаптеры размера

На рынке имеется множество переходников размера, позволяющих адаптировать штекер наушников к предполагаемому разъему.

Самыми распространенными адаптерами являются 3,5 мм TRS на 6,35 мм TRS и 6,35 мм TRS на 3,5 мм TRS, но на рынке есть множество других.

Монтажные адаптеры

Существуют некоторые переходники проводки, которые помогают улучшить связь между штекерами наушников и гнездами, которые не имеют точно таких же соединений (например, вышеупомянутый несовершенный штекер TRS к гнезду TRRS).


Использование разъемов для наушников для подключения других устройств, кроме наушников

Иногда к гнездам для наушников можно подключить другие устройства. Продолжим наше обсуждение.

Динамики

Большинство громкоговорителей имеют относительно низкое сопротивление и принимают сигналы уровня громкоговорителей и, следовательно, не будут работать должным образом при подключении к выходу для наушников.

Однако существует множество портативных / мобильных динамиков, предназначенных для подключения к выходу для наушников смартфонов, ноутбуков и т. Д.

JBL Charge 3 (ссылка, чтобы узнать цену на Amazon) — это Bluetooth-динамик с проводным входом, который может легко принимать сигнал с выхода для наушников.

JBL Charge 3

JBL представлена ​​в следующих статьях «Мой новый микрофон»:
• Лучшие бренды лучших наушников в мире
• Лучшие бренды домашних динамиков, которые вы должны знать и использовать
• Лучшие бренды лучших сабвуферов (автомобильные, звуковые, домашние и студийные) )
• Лучшие бренды громкоговорителей, которые вы должны знать и использовать
• Лучшие бренды громкоговорителей (в целом) на рынке сегодня

Aux входов

Скорее всего, вы делали это раньше, когда подключали смартфон к дополнительному входу автомобиля.Многие усилители домашних звуковых систем также имеют вспомогательные входы, которые можно использовать для приема сигналов уровня наушников.

Чтобы узнать больше о различиях между гнездами для наушников и вспомогательными выходами, ознакомьтесь с моей статьей «Разъемы AUX (вспомогательные) и гнезда для наушников — одно и то же?»

Микрофоны

Микрофоны можно подключать через специальные гнезда для наушников, предназначенные для приема микрофонных сигналов. Разъемы для наушников TRRS, которые мы обсуждали ранее, могут принимать микрофоны, которые подключаются через 3 разъема.5-миллиметровые телефонные разъемы.

Чтобы узнать о некоторых из рекомендованных мной микрофонов TRRS, ознакомьтесь с моей статьей «4 лучших внешних микрофона для смартфонов Android».

Статья по теме: Как работают микрофоны? (Полезное иллюстрированное руководство)


Aux — это то же самое, что и разъем для наушников? Кабели / разъемы Aux предназначены для универсального 3,5-мм TRS-соединения, в то время как штекеры / разъемы для наушников бывают разных размеров и предназначены для передачи сигналов от источника звука на пару наушников.Обратите внимание, что выходы aux часто могут нормально управлять наушниками (хотя и не всегда), в то время как выходы наушников обычно отлично управляют входами aux.

Статья по теме: Разъемы AUX (вспомогательные) и разъемы для наушников — одно и то же?

Как работают кабели для наушников? Кабели для наушников предназначены для подключения драйверов наушников к предполагаемому источнику звука путем замыкания цепи между источником и драйвером. Другими словами, они позволяют аудиосигналам (напряжениям переменного тока) проходить через элементы преобразователя наушников, которые преобразуют сигналы в звуковые волны.

Статья по теме: Углубленное изучение того, как кабели для наушников переносят звук.

Учебное пособие по разъемам, кабелям и выводам контактов — Graves On SOHO Technology

До появления смартфонов жизнь была намного проще… по крайней мере, в отношении проводки для гарнитур, используемых с портативными музыкальными плеерами, по сравнению с сотовыми телефонами. В одном из недавних проектов я имел дело с некоторыми проводными гарнитурами. Я подумал, что стоит поделиться некоторыми вещами, которые я отметил на этом пути, а также немного истории.

То, что я описываю, относится к различным способам использования обычного разъема гарнитуры с течением времени и в различных контекстах приложений, в том числе:

  • Плееры музыкальные
  • Телефоны стационарные
  • Смартфоны
  • Компьютеры

Вначале было карманное транзисторное радио. Когда Sony дошла до этого, некоторые транзисторные радиоприемники были оснащены двухпроводным разъемом 3,5 мм (1/8 дюйма). Это было предназначено для получения наушников для частного прослушивания.Его также называли «мини-джек», поскольку в стереонаушниках для прослушивания музыки использовался полноразмерный телефонный штекер 1/4 дюйма.

Неясно, было ли создание наушников мотивировано желанием послушать радио после отхода ко сну или не раздражать миссис бейсбольной игрой.

… время идет, пока…

Walkman Cometh

В портативном музыкальном плеере старой школы, таком как iPod или мой MP3-плеер Sansa

, был только один 3.Трехжильный разъем 5 мм. Фактически, этот тип аудиоразъема был в основном универсальным. Он получил известность с первым Sony Walkman, который был представлен в 1979 году.

Вы все еще можете увидеть такие разъемы, описанные как 3,5 мм TRS , в котором три проводника описываются как «наконечник», «кольцо» и «гильза».

Поскольку эти устройства использовались исключительно для прослушивания музыки, вывод из разъема 3,5 мм был довольно простым:

  • Наконечник = сигнал левого канала
  • Кольцо = сигнал правого канала
  • Гильза = земля

Поскольку все устройства используют этот стандарт подключения, практически любую гарнитуру можно использовать с любым плеером.Жить было хорошо.

Операторы ждут

Ну, в основном это было хорошо … если только вы не занимались телефонией или двусторонней радиосвязью. Тогда это было еще не очень хорошо. По крайней мере, в отношении этой трехжильной проводки 3,5 мм.

Гарнитура для использования с телефоном или даже с какой-либо радиостанцией с двусторонней связью не требует отдельных левых и правых соединений. Он должен быть подключен таким образом, чтобы учитывать монофоническое воспроизведение и микрофон.

Многие потребительские беспроводные телефоны DECT используют 2.5-миллиметровый трехжильный разъем для проводной гарнитуры. В то время как во многих телефонах бизнес-класса используется разъем типа RJ-9 для гарнитуры, некоторые производители используют трехпроводные разъемы 2,5 или 3,5 мм. Осмотрев свою скамейку, я могу найти несколько примеров; Настольный SIP-телефон Cisco SPA-508G имеет 2,5-мм трехпроводной разъем для гарнитуры, а Grandstream GXV-3275 — 3,5-мм трехпроводной разъем для гарнитуры.

К счастью, они подключены довольно стандартным образом:

  • Наконечник = сигнал микрофона
  • Кольцо = сигнал динамика
  • Гильза = земля

Итак, теперь у нас есть два стандартных способа использования этого соединителя, которые зависят только от приложения.Довольны все, даже сотрудники колл-центра.

Затем наступает революция в области смартфонов, которая все разрушит.

Смартфоны добавляют сложности

Поскольку смартфон можно использовать как для прослушивания музыки , так и для телефонных звонков , трехжильный разъем больше не подходит. Для передачи стереофонической музыки и сигнала микрофона необходим 4-проводный разъем. Введите разъем TRRS 3,5 мм!

Интересно то, как используются проводники.Сначала возникли разногласия по поводу проводки. Nokia и Lenovo Mobile использовали один подход (OMTP), в то время как Apple и остальная часть известной вселенной приняли другой (AHJ).

По правде говоря, стандарт OMTP появился первым, именно Apple все перепутала, настаивая на том, чтобы пойти другим путем. К счастью, кажется, что CTIA в конечном итоге определила подход AHJ как фактический стандарт.

Вот схема подключения разъема для гарнитуры Apple AHJ:

  • Наконечник = сигнал левого наушника
  • Кольцо = сигнал правого наушника
  • Кольцо = Земля
  • Рукав = сигнал микрофона

Nokia несколько изменила свой стандарт OMTP, разработав способ для своего второго поколения телефонов Lumia определять, какая гарнитура подключена, и действовать соответствующим образом.Так что может быть некоторое чувство покоя, по крайней мере, в сфере мобильных телефонов.

сбитые с толку и недовольные операторы

Один из моих недавних проектов касался использования проводной гарнитуры оператора связи с iPod Touch. Вы видите проблему, которая подразумевает? Несмотря на то, что iPod Touch является медиаплеером, а не мобильным телефоном, он оснащен 3,5-миллиметровым 4-проводным разъемом TRRS, как и его более дорогие собратья из iPhone.

Конечно, мой проект включал использование iPod для размещения SIP-клиента, поэтому я искал совместимость мобильного телефона с проводной гарнитурой в стиле call-центра.

Большинство профессиональных телефонных гарнитур заканчиваются разъемом RJ-9 для использования с усилителем телефонной гарнитуры

или «прямого подключения» к соответствующему настольному телефону. Ни один из них не оканчивается разъемом TRRS 3,5 мм, который обычно используется на смартфонах и искусственных смартфонах, таких как iPod Touch.

Headset Buddy

продает адаптеры, позволяющие использовать 3-проводную гарнитуру 2,5 мм или 3,5 мм с телефоном, оснащенным разъемом RJ-9. Они могут работать, но иногда возникают проблемы с уровнем звука.Вот почему Plantronics и им подобные имеют такой давний бизнес по производству усилителей для гарнитуры.

Решением использования хорошей гарнитуры в стиле телефонии с iPod Touch была покупка подходящей гарнитуры в стиле call-центра, в которой использовалась система быстрого отключения (QD). Гарнитура, в моем случае VXi Passport 20, оканчивается разъемом «QD». Затем VXi предлагает различные кабели QD-to-Any, что позволяет использовать гарнитуру с любым устройством, которое у вас есть перед вами.

Таким образом, VXi Passport 20V

может быть соединен с VXi 1095 QD-to-2.Кабель прямого подключения 5 мм для использования с SPA508 или GXV-3275, о которых я упоминал ранее.

Схема QD дает гибкость в выборе устройства, но не совсем решила мою конкретную проблему. Видите ли, VXi не делает нижний кабель TRRS от QD до 3,5 мм, пригодный для использования со смартфоном.

Бывает, что GN / Jabra, Plantronics и VXi имеют свой собственный стиль быстроразъемных соединений. Цель состоит в том, чтобы заставить вас использовать их снаряжение. Глядя на гарнитуры Addasound в прошлом месяце, я с удивлением обнаружил, что они в настоящее время используют разъем QD типа Plantronics, но также планируют и собственный.

Тем не менее, VXi предлагает свои гарнитуры, оснащенные разъемами QD других компаний! Кроме того, Plantronics производит нижний кабель TRRS от QD до 3,5 мм. Поэтому я мог объединить VXi Passport 20P

(P обозначает разъем QD в стиле Plantronics) и аудиокабель для наушников Plantronics MO300, позволяющий подключать гарнитуру к iPod.

Эта комбинация доказала свою совместимость. Они способны надежно передавать HDVoice по Wi-Fi. Мы еще не испытали механической нестабильности гарнитуры или кабельной сборки.

Компьютеры тоже!

Также бывает, что людям иногда необходимо использовать телефонную гарнитуру с компьютером. На сегодняшний день я предпочитаю использовать гарнитуру с USB-подключением, такую ​​как Logitech .Audio 615, которую я просмотрел так давно. Очевидно, что USB-гарнитуру легко подключить, и она часто выступает в качестве отдельного идентифицируемого аудиоустройства для ОС, что делает ее особенно простой в установке в программном телефоне.

В рамках рассматриваемого проекта та же гарнитура может быть развернута с неопознанным ноутбуком.Чтобы приспособить этот потенциал, я нашел две возможности;

Старые и большие ноутбуки, даже настольные компьютеры, если на то пошло, имеют пару 3,5-мм трехжильных разъемов, которые служат отдельным соединением для микрофона и динамиков. Чтобы использовать гарнитуру VXi Passport 20P с таким компьютером, мне потребовался либо кабель Plantronics QD-to-dual 3,5 мм снизу

, либо переходник TRRS 3,5 мм — двойной 3,5 мм TRS.

Альтернативный нижний трос был очень длинным и свернутым в спираль. Это отражает тот факт, что он часто используется с настольными компьютерами в приложениях центра обработки вызовов.Таким образом, дополнительная длина кабеля может быть удобной. Другой адаптер, еще один виджет в проводке, имеет длину всего несколько дюймов. Это делает его более подходящим при использовании с ноутбуком, который находится прямо перед пользователем.

Ультрабуки

и ноутбуки меньшего размера, такие как MacBook Air и мой Lenovo X1 Carbon, имеют гораздо меньшие поверхности для размещения множества разъемов. Таким образом, они могут предложить одиночные 4-проводные разъемы 3,5 мм, как в смартфоне. Я обнаружил, что та же самая комбинация гарнитуры и кабеля, которую я использовал с iPod Touch, отлично работала при подключении к моему ноутбуку X1C.

Сделай сам, только когда принудительно

Как вы можете догадаться, все, что я только что описал в отношении моего проекта, не было изучено в правильном, рациональном порядке. Я составил план, купил кое-какое оборудование, обнаружил, что есть проблемы, а затем мне пришлось изменить свой план, чтобы решить эти проблемы. Несколько раз.

В какой-то момент я подумал, что смогу выбраться из угла, изменив несколько приобретенных мною кабелей QD, заменив литой 2,5-миллиметровый разъем на 3,5-миллиметровый. Сделав один такой кабель, я решил просто укусить и купить правильные кабели !

Намного лучше использовать литой кабель.Гораздо больше шансов, что он будет механически стабильным в течение многих тысяч циклов подключения / отключения. Кабель, который я спаял и обжал вручную, с большей вероятностью вышел из строя, что делало его проблемой, возможно, не слишком далеко в будущем.

Нравится:

Нравится Загрузка …

Связанные

3-х контактный стерео штекер @ Pinouts.ru

    Это 3-контактный стереоразъем

    Разъем TRS (наконечник, кольцо, гильза), также называемый аудиоразъемом, телефонным разъемом, телефонным разъемом, разъемом для наушников, стереоразъемом, мини-разъемом, мини-стереосистемой или наушниками. jack — это обычный аналоговый аудиоразъем.Он имеет цилиндрическую форму, обычно с тремя контактами, хотя иногда с двумя (разъем TS) или четырьмя (разъем TRRS).

    Он был изобретен для использования в телефонных коммутаторах в 20 веке и до сих пор широко используется, как в своем первоначальном размере ¼ (ровно 6,35 мм), так и в миниатюрных версиях: 3,5 мм (прибл. 1/8 дюйма) и 2,5 мм (прибл. 3/32 ″). Название разъема образовано от названий трех токопроводящих частей вилки: наконечника, кольца и гильзы.

    Распиновка 3-контактного стереоразъема:

  • Amstrad CPC6128 Распиновка стерео
  • Распиновка платы управления APC 9630,9631 (940-0299a)
  • Распиновка разъема питания Apple TiBook
  • Распиновка кабеля данных Bayer Contour Ts
  • Распиновка радиомодуля BellSouth 2232 FRS / GRMS
  • BenQ S660C Ripcurl, распиновка P30
  • Распиновка гарнитуры Binatone Terrain 550
  • Canon DSLR 300D, 350D, 400D, 450D, 500D Распиновка последовательного кабеля для компьютерного ручного управления стрелкой
  • , Canon 450D, Canon 350D , 500D, 550D, 60D, Распиновка для ручного управления затвором / фокусировкой Pentax
  • Распиновка кабеля калькулятора Casio
  • Распиновка COMM-порта Casio
  • Распиновка 3-полюсного (моно) разъема гарнитуры универсального сотового телефона
  • Распиновка Mighty Dwarf, аудио и USB-разъема
  • Распиновка аналогового AV-разъема Fujifilm X-S1
  • Fujitsu Lifebook S7110 Распиновка мини-разъема S-Video на композитный выход RCA
  • Fujitsu LifeBook S 7110 Миниджек S-Video — распиновка адаптера S-Video
  • Схема расположения выводов Garmin Foretrex 101,201, Forerunner 201 — Serial DB9
  • Распиновка раций Kenwood серии Protalk (и других)
  • Распиновка разъема A / V для Kodak Easyshare CX7330
  • Распиновка зажима микрофона / наушников
  • Распиновка мини-разъема Fujitsu lifebook s-video на композитный выход RCA
  • IP-телефон Linksys SPA942 2.Распиновка разъема для гарнитуры 5 мм
  • Распиновка гарнитуры Maxon SL100 / SP200
  • Распиновка Mighty Dwarf Power и аудиоинтерфейса
  • Распиновка разъема кабеля для мобильных телефонов Motorola C115, T190, T191, Panasonic A500 / X200 / X400
  • Распиновка разъема для радиогарнитуры Motorola FRS
  • Распиновка гарнитуры Motorola Talkabout
  • Olympus C-2000 Zoom, C-2020 Zoom, C-2100, C-2500L, C-3000 Zoom, C-3030 Zoom, D-220L, D-320L, D-340L / R, Распиновка схемы последовательного кабеля цифровых фотоаппаратов D-360, D-400, D-450 Zoom, D-460 Zoom, D-490, D-500L, D-600L, D-620L, D-830L
  • Panasonic X60, X66 , X200, X400 Распиновка разъема кабеля сотового телефона
  • Panasonic KX-TG8070G, 8072G, 8070AR и другие Распиновка гарнитуры
  • Philips 350, 355, 650, 755, 855, 759 Распиновка разъема кабеля сотового телефона
  • PX355 Аудиокабель для PXAMG
  • Сендо 2.Распиновка 5 мм зарядного устройства
  • Распиновка кабеля Sigma SMDV для SD9, SD10, SD14, SD15 разъема удаленной шторки
  • Распиновка интерфейса Sony LANC
  • Распиновка кабеля Sony LANC
  • Распиновка наушников Steelseries elite
  • Распиновка аудиоразъема TRS
  • Инструменты Распиновка соединительного кабеля
  • Схема расположения выводов гарнитуры PalmOne Treo
  • Распиновка последовательного кабеля для портативного считывателя штрих-кода Wurth Easyscan
  • Распиновка гарнитуры Xbox Live

3-контактный стереоразъем, совместимый с:

Устройства Audiovox: 9000 Audi7

  • , 1110XL
  • Audiovox 7900, 7900
  • Audiovox Audiovox CDM-130, Audiovox CDM4000
  • Audiovox CDM-135, CDM-135, CDM-7000, CDM-7000, CDM-8100, CDM-8100, CDM-8150 / CDM -8150X, CDM-8150 / CDM-8150X, CDM-8200, CDM-8200, CDM-8300, CDM-8300, CDM-8400, CDM-8400, CDM-8410, CDM-8410, CDM-8425, CDM-8425 , CDM-8450, CDM-8450, CDM-8455, CDM-8455, CDM- 8500, CDM-8500, CDM-8600, CDM-8600, CDM-8610 / Vox 8610, CDM-8610 / Vox 8610, CDM-8615, CDM-8615, CDM-8900, CDM-8900, CDM-8920, CDM- 8920, CDM-8930, CDM-8930, CDM-8940, CDM-8940, CDM-9100, CDM-9100, CDM-9150, CDM-9150, CDM-9155, CDM-9155, CDM-9200, CDM-9200, CDM-9500, CDM-9500, CDM-9600, CDM-9600, CDM-9900, CDM-9900, CDM-9950 / CDM-9950SP, CDM-9950 / CDM-9950SP, CDM4500, CDM4500, CDM9000, CDM9000
  • Audiovox PCX1100, PCX1100, PPC 4100, PPC 4100
  • Audiovox Sharp Z-800, SMT 5600, SMT 5600, SPV C500, SPV C500
  • Audiovox Thera / Toshiba 2032
  • Audiovox VI600, VI600
Устройства Calcomp: устройства:
  • Canon 550D
  • Canon 60D
  • Canon Elura, Elura, Elura 2 MC, Elura 40 MC
  • Canon GL1, GL1, GL1
  • Canon HF-G10, HF-S20, HF-S200, HF- S21, HF-S30
  • Canon Optura, Optura, Optura 100 MC, Optura 200 MC, Optura PI, Optura PI
  • Canon ZR10, ZR10, ZR20, ZR25 MC, ZR25 MC, ZR30 MC, ZR40 MC, ZR45 MC, ZR45 MC, ZR50 MC, ZR50 MC

Устройства Casio:

Устройства Fujitsu:

  • Fujitsu LifeBook S2110, LifeBook S2110, LifeBook S2110, LifeBook S2010, LifeBook LifeBook S6420, LifeBook S6420, LifeBook S6520, LifeBook S6520, LifeBook S6520, LifeBook S7020 Basic, LifeBook S7020 Basic, LifeBook S7020 Basic, LifeBook S7020 Supreme, LifeBook S7020 Supreme, LifeBook S7020 Supreme, LifeBook S7020 Value, LifeBook S7020 Value, LifeBook S7020 Value , LifeBook S7110, LifeBook S7110, LifeBook S7110, LifeBook S7110 Fingerprint, LifeBook S7110 Fingerprint, LifeBook S7110 Fingerprint, LifeBook S7110 Supreme, LifeBook S7110 Supreme, LifeBook S7110 Supreme, LifeBook S7110 Value, LifeBook S7110 Value, LifeBook S7110 Value
Устройства Garmin

:

Устройства HP:

Устройства HTC:

Устройства Huawei:

Устройства Kenwood:

Устройства Kyocera:

  • Kyocera 1135, 1135, 11 55, 1155
  • Kyocera 2119, 2119, 2135, 2135, 2325, 2325, 2345, 2345
  • Kyocera 3225, 3225, 3245, 3245, 3250, 3250
  • Kyocera 5135, 5135
  • Kyocera 7137
  • , 7 Adreno S2400 / TNT !, Adreno S2400 / TNT!
  • Kyocera Candid KX16, Candid KX16
  • Kyocera Deco E1000, Deco E1000, Domino S1310, Domino S1310, Domino S1310, Dorado KX13, Dorado KX13
  • Kyocera E1100 Neo, Energi KK490 / K49 / K49 K493 / K494
  • Kyocera K132 Marbl / Velvet, K132 Marbl / Velvet, K310, K310, K312, K312, K320, K320, K322 / K325 Cyclops, K322 / K325 Cyclops, K323, K323, K342, KX342 KX2, KX1 / SoHo, KX1 / SoHo, KX12, KX12, KX160 Xcursion, KX160 Xcursion, KX424 Blade / KE424c, KX424 Blade / KE424c, KX433 / KX434 / K10 / Rave / Royale / K434 / K434 / K434 / K734 / K434 / K734 KX433 / KX434 / K10 / Rave / Royale / K7 / K9 / K434N / KE433 / KE434C, KX440 / KX444, KX440 / KX444, KX9A, KX9A, KX9b, KX9b, KX9c Milan / KX9, KX9c, KX9c, Милан / KX9, KX9c Kyocera SE44 / SE47 / V5 Slider, Kyosera KX18 / Jet / Angel
  • Kyocera Laylo M1400, Laylo M1400, Lingo CKM1000 / Wild Card / M1000, Lingo CKM1000 / Wild Card / M1000, Loft / Torino S2300, Лофт / Торино S2300, Лофт / Торино S2300
  • Kyocera Melo S1300, Мело S1300
  • Kyocera Oystr KX9D, Oystr KX9D, Oystr KX9E, Oystr KX9E
  • K40174 / K4017E / K4014E / K4134 / K40174 / K40174 / K40174 / K4134 / K40174 / K40174 / K4134 / K40174 / K40174 / K4134 / K40174 / K40174 / K40174 / K40174 / K4134 / K40177
  • Kyocera QCP-2035, QCP-2035, QCP-3035 / QCP-3035e, QCP-3035 / QCP-3035e, QCP-6035, QCP-6035
  • Kyocera S1000 / K126c, S1000 / K126c, S14 Opal, S14 Opal, S2100, S2100, S2100, S4000 Mako, S4000 Mako, Slider Remix KX5 / Sonic Slider, Slider Remix KX5 / Sonic Slider, Strobe K612 / Switchback / K612B, Strobe K612 / Switchback / K612B
  • Kyocera Tomo S2410
  • 24 Kyocera Tomo S2410 24 X-tc M2000, X-tc M2000

Устройства LG:

  • LG 100, 1010, 1010
  • LG 200C
  • LG 357, 357
  • LG 4NE1, 4NE1
  • LG 5400A, 540050A, 540050A
  • LG 6190, 6190
  • LG A7110, A7110, Accolade VX5600, Accolade VX5600, AX-140, AX-145, AX-245, AX-265 Banter, AX-275, AX-275, AX-300, AX-310, AX-3200, AX-355, AX-390, AX-4270, AX-4750, AX-490, AX-490, AX-5000, AX-565, AX- 830 Glimmer, AX155, AX155
  • LG Bliss
  • LG C2000, C2000, CE500, CE500, CG225, CG225, CG300, CG300, Clout VX8370, Clout VX8370, Cosmos VN250, Cosmos VN250, Cosmos VN250, Cosmos 9017 VN250 DM-L200, DM-L210
  • LG enV3 VX-9200, enV3 VX-9200
  • LG F7200, F7200, F9200, F9200, Fusic
  • LG G4010, G4011, G4015, G4015, G4020, G4020, G4050, G4050 Glance VX-7100
  • LG Helix UX-310
  • LG Imprint MN240, Imprint MN240, Imprint MN240
  • LG L1150, LG CU320, LG LX-370, LG VX-10000 Voyager, LG VX-6000, LG700, LGVX- 3300, LW-310, LX-140 Aloha, LX-150, LX-150, LX-160, LX-165 с отбортовкой, LX-260, LX-290, LX-290, LX-325, LX-350, LX- 400 Hero, LX-400 Hero, LX-5350, LX-5400, LX-550, LX-5550, LX1200, LX1200, LX265, LX610 Lotus Elite
  • LG MM-535, MM-535, MN180, MN180, MN180, MT-375 Lyric, Mystique UN610
  • LG PM-225, PM-225, PM-325
  • LG Remarq LN240, Remarq LN240, Remarq LN240, Слухи, Слухи2
  • LG Sabre UN200, Sabre UN200, Sabre UN200, Scoop, SP-510, SP110, SP110, Spyder , Swift AX-500, Swift AX-500
  • LG TM-510, TM-510, TM-520, TM250, TP 1100, TP 520, TP 5200, TP 5250
  • LG UX-145, UX-210, UX -220, UX-220, UX-220, UX-245, UX-260, UX-265, UX-300, UX-310, UX-310, UX-3280, UX-3300, UX-355, UX-370 , UX-380, UX-390, UX-4500, UX-4750, UX-5000, UX-565, UX-7100, UX-830, UX700
  • LG V111, V111, Vantage, VI-125, VI-125 , VI-5225, VI-5225, VX-1, VX-10, VX-10, VX-1000 Migo, VX-1000 Migo, VX-2000, VX-2000, VX-3100, VX-3100A, VX-3200 , VX-3280, VX-3400, VX-3450, VX-3450, VX-4270, VX-4400, VX-4400, VX-4500, VX-4600, VX-4600, VX-4650, VX-4700, VX -4750, VX-5200, VX-5200, VX-5300, VX-5350, VX-5400, VX-5500, VX-5500, VX-5550, VX-6100, VX-6100, VX-6200, VX-6200 , VX-7000, VX-7000, VX-8000, VX-8000, VX-8100, VX-8100, VX-8300, VX-8300, VX-8550 шоколадный, VX-8550 C шоколад, VX-9000, VX-9000, VX-9100 enV2, VX-9100 enV2, VX-9100 enV2, VX-9400, VX-9400, VX-9800 V, VX-9800 V, VX8610 Decoy, VX8610 Decoy
  • LG Wine II UN430, Wine II UN430, Wine II UN430

Устройства Microsoft:

Устройства Motorola:

Устройства NEC:

Устройства Nextel:

  • Nextel i55sr, i55sr, i58sr, i58sr, i60c, i60c , i85s, i88s, i88s, i90c, i90c, i95cl, i95cl

Устройства Nokia:

  • Nokia 1006, 1006, 1606, 1606
  • Nokia 2320 Classic, 2320 Classic, 2705 Shade, 2705 Shade, 2705 Shade
  • Nokia 3606, 3606
  • Nokia 6350, 6350, 6350, 6350, 6750 Mural, 6750 Mural, 6750 Mural, 6790 Surge, 6790 Surge, 6790 Surge, 6790 Surge, 6790 Surge, 6790 Surge
  • Nokia 7705 Twist, 7705 Twist, 7705 Twist
  • Nokia E71x, E71x

Устройства Olympus:

  • Olympus C-2000 Zoom, C-2020 Zoom, C-2100, C-2500L, C-3000 Zoom, C-3030 Zoom
  • Olympus D-220L, D-320L, D-340L / R, D-360, D-400 Zoom, D-450 Zoom, D-460 Zoom, D-490, D-500L, D-600L, D- 620L, D-830L

Устройства Palm:

  • Palm 680, 680
  • Palm 750v, 750v
  • Palm Centro 685, Centro 685, Centro 690, Centro 690
  • Palm E2, E2
  • Palm Treo
  • Palm Treo 180, Treo 180, Treo 270, Treo 270, Treo 300, Treo 300, Treo 600, Treo 600, Treo 600, Treo 650, Treo 650, Treo 650, Treo 650, Treo 650, Treo 700w, Treo 700w , Treo 700w, Treo 700w, Treo 700w / 700wx, Tungsten T5, Tungsten T5, TX, TX

Устройства Panasonic:

Устройства Philips:

Устройства Sony:

  • Sony DVD100, DVD101, DVD103, DVD105, DVD200 , DVD201, DVD203, DVD205, DVD300, DVD301, DVD305, DVD308, DVD403, DVD405, DVD408, DVD505, DVD508, DVD92
  • Sony HC1, HC1000, HC16, HC20, HC21, HC26, HC3, HC30, HC32, HC40, HC42 , HC5, HC65, HC7, HC85, HC9, HC90, HC96
  • Sony IP210, IP220, IP45, IP55
  • Sony PC1, PC10, PC100, PC101, PC105, PC109, PC110, PC115, PC120BT, PC2, PC3, PC300, PC330, PC350, PC4, PC5, PC6, PC7, PC8, PC9
  • Sony SR1, SR100, SR200, SR300, SR5, SR60, SR8, SR80, SR82
  • Sony TRV10, TRV103, TRV11, TRV110, TRV115, TRV120, TRV15, TRV16, TRV17, TRV18, TRV19, TRV20, TRV2210 , TRV230, TRV240, TRV25, TRV27, TRV30, TRV310, TRV315, TRV320, TRV33, TRV330, TRV340, TRV350, TRV350 D8, TRV38, TRV39, TRV40, TRV5, TRV50, TRV510, TRV25, TRV520, TRV520, TRV520, TRV520, TRV520, TRV520, TRV520 TRV70, TRV720, TRV730, TRV740, TRV8, TRV80, TRV820, TRV830, TRV840, TRV85, TRV9, TRV900, TRV940, TRV950
  • Sony UX1, UX5, UX7
  • Sony VX71700, VX700 .

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
