Маркировка смд резисторов калькулятор: Калькулятор маркировки SMD резисторов

Содержание

Корпуса и маркировка SMD резисторов. Онлайн — калькулятор цветовой маркировки резисторов Маркировка smd резисторов калькулятор

Простой калькулятор расчёта номинала резистора по цветам.
Кликая мышкой по цветам в таблице, раcкрашиваем резистор полосками.
В итоге получаем номинал и допуск нужного нам резистора.

Первая полоса, от которой ведётся отсчёт, обычно более широкая или находится ближе к выводу резистора.

Маркировка резисторов SMD. Калькулятор онлайн

Прежде всего следует обратить внимание на относительно новый и не всем знакомый стандарт маркировки EIA-96, который состоит из трёх символов — двух цифр и буквы. Компактность написания компенсируется неудобством расшифровки кода с помощью таблицы.

Трёхсимвольная маркировка EIA96

Кодировка планарных элементов (SMD) в стандарте EIA-96 предусматривает определение номинала из трёх символов маркировки для прецизионных (высокоточных) резисторов с допуском 1%.
Первые две цифры — код номинала от 01 до 96 соответствует числу номинала от

100 до 976 согласно таблице.
Третий символ — буква — код множителя. Каждая из букв X , Y , Z , A , B , C , D , E , F , H , R , S соответствует множителю согласно таблице.
Номинал резистора определится произведением числа и множителя.
Принцип расшифровки кодов SMD резисторов стандартов E24 и E48 значительно проще, не требует таблиц и описан отдельно ниже.
Предлагается онлайн калькулятор для раскодировки резисторов EIA-96 , E24 , E48 .
Сопротивление 0ом ±1%, EIA-96 в результате вычислений означает некорректный ввод.

Впишите код стандарта EIA-96

(регистр не учитывается), либо 3 цифры E24 , либо 4 цифры E48

Сопротивление: 165ом ±1%, EIA-96

Таблица EIA-96

Код Число Код Число Код Число Число Число
01 100 25 178 49 316 73 562
02 102 26 182 50 324 74 576
03 105 27 187 51 332 75 590
04 107 28 191 52 340 76 604
05 110 29 196 53 348 77 619
06 113 30 200 54 357 78 634
07 115 31 205 55 365 79 649
08 118 32 210 56 374 80 665
09 121 33 215 57 383 81 681
10 124 34 221 58 392 82 698
11 127 35 226 59 402 83 715
12 130 36 232 60 412 84 732
13 133 37 237 61 422 85 750
14 137 38 243 62 432 86 768
15 140 39 249 63 442 87 787
16 143 40 255 64 453 88 806
17 147 41 261
65
464 89 825
18 150 42 267 66 475 90 845
19 154 43 274 67 487 91 866
20 158 44 280 68 499 92 887
21 162 45 287 69 511 93 909
22 165 46 294 70 523 94 931
23 169 47 301 71 536 95 953
24 174 48 309 72 549 96 976

Трёхсимвольная маркировка E24.

Допуск 5%

Маркировка из трёх цифр. Первые две цифры — число номинала.
Третья цифра — десятичный логарифм множителя.
0=lg1, множитель 1.
1=lg10, множитель 10.
2=lg100, множитель 100.
3=lg1000, множитель 1000.

В данной статье используйте окно калькулятора выше, что и для EIA-96.

Четырёхсимвольная маркировка E48. Допуск 2%

Маркировка состоит из четырёх цифр. Первые три цифры — число номинала.
Четвёртая цифра — десятичный логарифм множителя.
0=lg1, множитель 1.
1=lg10, множитель 10.
2=lg100; Множитель 100.
3=lg1000, множитель 1000.
И т.д., соответственно количеству нулей множителя.

Произведение числа и множителя определит номинал резистора.
Можно использовать окно ввода ниже (только для E48 ), либо вводить 4 цифры в общее верхнее окно.

Введите код SMD резистора E48

Сопротивление: 22.2kом ±2%, E48

Кому-то полезным может быть набор калькуляторов для расчёта сопротивления резисторов, соединённых параллельно.
Материал по ссылке:

В общем, термин SMD (от англ. Surface Mounted Device) можно отнести к любому малогабаритному электронному компоненту, предназначенному для монтажа на поверхность платы по технологии SMT (технология поверхностного монтажа).

SMT технология (от англ. Surface Mount Technology ) была разработана с целью удешевления производства, повышению эффективности изготовления печатных плат с использованием более мелких электронных компонентов: резисторов, конденсаторов, транзисторов и т. д. Сегодня рассмотрим один из таких – SMD резистор.

SMD резисторы

SMD резисторы – это миниатюрные , предназначенные для поверхностного монтажа. SMD резисторы значительно меньше, чем их традиционный аналог. Они часто бывают квадратной, прямоугольной или овальной формы, с очень низким профилем.

Вместо проволочных выводов обычных резисторов, которые вставляются в отверстия печатной платы, у SMD резисторов имеются небольшие контакты, которые припаяны к поверхности корпуса резистора.

Это избавляет от необходимости делать отверстия в печатной плате, и тем самым позволяет более эффективно использовать всю ее поверхность.

Типоразмеры SMD резисторов

В основном термин типоразмер включает в себя размер, форму и конфигурацию выводов (тип корпуса) какого-либо электронного компонента. Например, конфигурация обычной микросхемы, которая имеет плоский корпус с двусторонним расположением выводов (перпендикулярно плоскости основания), называется DIP.

Типоразмер SMD резисторов

стандартизированы, и большинство производителей используют стандарт JEDEC. Размер SMD резисторов обозначается числовым кодом, например, 0603. Код содержит в себе информацию о длине и ширине резистора. Таким образом, в нашем примере код 0603 (в дюймах) длина корпуса составляет 0,060 дюйма, шириной 0,030 дюйма.

Такой же типоразмер резистора в метрической системе будет иметь код 1608 (в миллиметрах), соответственно длина равна 1,6 мм, ширина 0,8мм. Чтобы перевести размеры в миллиметры, достаточно размер в дюймах перемножить на 2,54.

Размеры SMD резисторов и их мощность

Размер резистора SMD зависит главным образом от необходимой мощности рассеивания. В следующей таблице перечислены размеры и технические характеристики наиболее часто используемых SMD резисторов.

Маркировка SMD резисторов

Из-за малого размера SMD резисторов, на них практически невозможно нанести традиционную цветовую маркировку резисторов.

В связи с этим был разработан особый способ маркировки. Наиболее часто встречающаяся маркировка содержит три или четыре цифры, либо две цифры и букву, имеющая название EIA-96.

Маркировка с 3 и 4 цифрами

В этой системе первые две или три цифры обозначают численное значение сопротивления резистора, а последняя цифра показатель множителя. Эта последняя цифра указывает степень, в которую необходимо возвести 10, чтобы получить окончательный множитель.

Еще несколько примеров определения сопротивлений в рамках данной системы:

  • 450 = 45 х 10 0 равно 45 Ом
  • 273 = 27 х 10 3 равно 27000 Ом (27 кОм)
  • 7992 = 799 х 10 2 равно 79900 Ом (79,9 кОм)
  • 1733 = 173 х 10 3 равно 173000 Ом (173 кОм)

Буква “R” используется для указания положения десятичной точки для значений сопротивления ниже 10 Ом. Таким образом, 0R5 = 0,5 Ом и 0R01 = 0,01 Ом.

SMD резисторы повышенной точности (прецизионные) в сочетании с малыми размерами, создали необходимость в новой, более компактной маркировке. В связи с этим был создан стандарт EIA-96. Данный стандарт предназначен для резисторов с допуском по сопротивлению в 1%.

Эта система маркировки состоит из трех элементов: две цифры указывают код , а следующая за ними буква определяет множитель. Две цифры представляют собой код, который дает трехзначное число сопротивления (см. табл.)

Например, код 04 означает 107 Ом, а 60 соответствует 412 Ом. Множитель дает конечное значение резистора, например:

  • 01А = 100 Ом ±1%
  • 38С = 24300 Ом ±1%
  • 92Z = 0.887 Ом ±1%

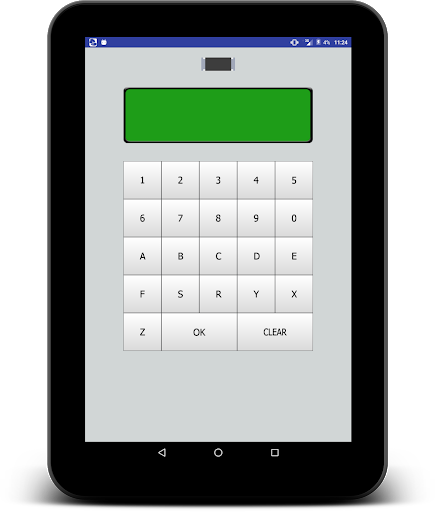

Онлайн калькулятор SMD резисторов

Этот калькулятор поможет вам найти величину сопротивления SMD резисторов. Просто введите код, написанный на резисторе и его сопротивление отразится внизу.

Калькулятор может быть использован для определения сопротивления SMD резисторов, которые маркированы 3 или 4 цифрами, а так же по стандарту EIA-96 (2 цифры + буква).

Хотя мы сделали все возможное, чтобы проверить функцию данного калькулятора, мы не можем гарантировать, что он вычисляет правильные значения для всех резисторов, поскольку иногда производители могут использовать свои пользовательские коды.

Поэтому чтобы быть абсолютно уверенным в значении сопротивления, лучше всего дополнительно измерить сопротивление с помощью мультиметра.

SMD резисторы. Маркировка SMD резисторов, размеры, онлайн калькулятор

В общем, термин SMD (от англ. Surface Mounted Device) можно отнести к любому малогабаритному электронному компоненту, предназначенному для монтажа на поверхность платы по технологии SMT (технология поверхностного монтажа).

SMT технология (от англ. Surface Mount Technology) была разработана с целью удешевления производства, повышению эффективности изготовления печатных плат с использованием более мелких электронных компонентов: резисторов, конденсаторов, транзисторов и т. д. Сегодня рассмотрим один из таких видов резисторов – SMD резистор.

SMD резисторы – это миниатюрные резисторы, предназначенные для поверхностного монтажа. SMD резисторы значительно меньше, чем их традиционный аналог. Они часто бывают квадратной, прямоугольной или овальной формы, с очень низким профилем.

Вместо проволочных выводов обычных резисторов, которые вставляются в отверстия печатной платы, у SMD резисторов имеются небольшие контакты, которые припаяны к поверхности корпуса резистора. Это избавляет от необходимости делать отверстия в печатной плате, и тем самым позволяет более эффективно использовать всю ее поверхность.

Типоразмеры SMD резисторов

В основном термин типоразмер включает в себя размер, форму и конфигурацию выводов (тип корпуса) какого-либо электронного компонента. Например, конфигурация обычной микросхемы, которая имеет плоский корпус с двусторонним расположением выводов (перпендикулярно плоскости основания), называется DIP.

Типоразмер SMD резисторов стандартизированы, и большинство производителей используют стандарт JEDEC. Размер SMD резисторов обозначается числовым кодом, например, 0603. Код содержит в себе информацию о длине и ширине резистора. Таким образом, в нашем примере код 0603 (в дюймах) длина корпуса составляет 0,060 дюйма, шириной 0,030 дюйма.

Такой же типоразмер резистора в метрической системе будет иметь код 1608 (в миллиметрах), соответственно длина равна 1,6 мм, ширина 0,8мм. Чтобы перевести размеры в миллиметры, достаточно размер в дюймах перемножить на 2,54.

Размеры SMD резисторов и их мощность

Размер резистора SMD зависит главным образом от необходимой мощности рассеивания. В следующей таблице перечислены размеры и технические характеристики наиболее часто используемых SMD резисторов.

Из-за малого размера SMD резисторов, на них практически невозможно нанести традиционную цветовую маркировку резисторов.

В связи с этим был разработан особый способ маркировки. Наиболее часто встречающаяся маркировка содержит три или четыре цифры, либо две цифры и букву, имеющая название EIA-96.

Маркировка с 3 и 4 цифрами

В этой системе первые две или три цифры обозначают численное значение сопротивления резистора, а последняя цифра показатель множителя. Эта последняя цифра указывает степень, в которую необходимо возвести 10, чтобы получить окончательный множитель.

Еще несколько примеров определения сопротивлений в рамках данной системы:

  • 450 = 45 х 100 равно 45 Ом
  • 273 = 27 х 103 равно 27000 Ом (27 кОм)
  • 7992 = 799 х 102 равно 79900 Ом (79,9 кОм)
  • 1733 = 173 х 103 равно 173000 Ом (173 кОм)

Буква “R” используется для указания положения десятичной точки для значений сопротивления ниже 10 Ом. Таким образом, 0R5 = 0,5 Ом и 0R01 = 0,01 Ом.

SMD резисторы повышенной точности (прецизионные) в сочетании с малыми размерами, создали необходимость в новой, более компактной маркировке. В связи с этим был создан стандарт EIA-96. Данный стандарт предназначен для резисторов с допуском по сопротивлению в 1%.

Эта система маркировки состоит из трех элементов: две цифры указывают код номинала резистора, а следующая за ними буква определяет множитель. Две цифры представляют собой код, который дает трехзначное число сопротивления (см. табл.)

Например, код 04 означает 107 Ом, а 60 соответствует 412 Ом. Множитель дает конечное значение резистора, например:

  • 01А = 100 Ом ±1%
  • 38С = 24300 Ом ±1%
  • 92Z = 0.887 Ом ±1%

Онлайн калькулятор SMD резисторов

Этот калькулятор поможет вам найти величину сопротивления SMD резисторов. Просто введите код, написанный на резисторе и его сопротивление отразится внизу.

Калькулятор может быть использован для определения сопротивления SMD резисторов, которые маркированы 3 или 4 цифрами, а так же по стандарту EIA-96 (2 цифры + буква).

Хотя мы сделали все возможное, чтобы проверить функцию данного калькулятора, мы не можем гарантировать, что он вычисляет правильные значения для всех резисторов, поскольку иногда производители могут использовать свои пользовательские коды.

Поэтому чтобы быть абсолютно уверенным в значении сопротивления, лучше всего дополнительно измерить сопротивление с помощью мультиметра.

www.joyta.ru

SMD-резисторы: описание, маркировка

SMD (Surface Mounted Devices) в переводе с английского означает «прибор, монтируемый на поверхность». SMD-компоненты в десятки раз меньше по размерам и массе, чем традиционные детали, благодаря этому достигается более высокая плотность их монтажа на печатных платах устройств. В наше время электроника развивается огромными темпами, одно из направлений — это уменьшение габаритных размеров и веса приборов. SMD-компоненты — благодаря своим размерам, дешевизне, высокому качеству — получили огромное распространение и все больше вытесняют классические элементы с проволочными выводами.

На фото ниже представлены SMD-резисторы, размещенные на печатной плате.
Можно увидеть, что, благодаря малым размерам элементов достигнута высокая плотность монтажа. Обычные детали вставляются в специальные отверстия в плате, а SMD-резисторы припаиваются к расположенным на поверхности печатной платы контактным дорожкам (пятачкам), что тоже упрощает разработку и сборку радиоэлектронных приборов. Благодаря возможности навесного монтажа радиокомпонентов стало возможным изготавливать печатные платы не только двухсторонними, но и многослойными, внешне напоминающими слоеный пирог.

В промышленном производстве пайка SMD-компонентов производится следующим методом: на контактные дорожки платы наносится специальная паяльная термопаста (флюс, перемешанный с порошком припоя), после чего робот располагает в нужные места элементы, в том числе и SMD-резисторы. Детали прилипают к паяльной пасте, затем плата помещается в специальную печь, где ее нагревают до необходимой температуры, при которой плавится припой в пасте, испаряется флюс. Таким образом детали встают на место. После этого печатную плату вынимают из печи и охлаждают.

Для пайки компонентов типа SMD в домашних условиях понадобятся следующие инструменты: пинцет, шило, кусачки, увеличительное стекло, шприц с толстой иглой, паяльник с тонким жалом, термовоздушная паяльная станция. Из расходных материалов нужны припой, жидкий флюс. Желательно, конечно же, использовать паяльную станцию, но если у вас ее нет, можно обойтись и паяльником. При пайке главное — не допустить перегрева элементов и печатной платы. Для того чтобы элементы не сдвигались и не липли к жалу паяльника, их следует придавливать к плате иглой.

SMD-резисторы представлены довольно в широком диапазоне номинальных значений: от одного Ома до тридцати мегаОм. Температурный режим работы таких резисторов колеблется от -550°C до +1250°C. Мощность SMD-резисторов достигает 1 Вт. При увеличении мощности увеличиваются габаритные размеры. Например, резисторы SMD мощностью 0,05 Вт имеет габаритные размеры 0,6*0,3*0,23 мм, а мощностью 1 Вт — 6,35*3,2*0,55 мм.

Маркировка таких резисторов бывает трех типов: с тремя цифрами, с четырьмя цифрами и с тремя символами:

Первые две цифры указывают значение номинала резистора в Ом, а последняя — количество нулей. Например, маркировка на резисторе 102 означает 1000 Ом или 1кОм.

Первые три цифры на резисторе указывают на значение номинала в Ом, а последняя – количество нулей. Например, маркировка на резисторе 5302 означает 53 кОм.

Первые два символа на резисторе указывают на значение номинала в Ом, взятые из таблицы, приведенной выше, а последний символ указывает на значение множителя: S=10-2; R=10-1; B=10; C=102; D=103; E=104; F=105. Например, маркировка на резисторе 11С означает 12,7 кОм.

fb.ru

Таблица маркировки smd резисторов

Сопротивление smd резисторов может измеряться в ом (Ом), килоом (кОм), мегаом (МОм) и обозначаеться специальным кодом. Данная таблица поможет вам разобраться в маркировке обозначений при различных измерительных номиналах и подобрать нужные аналоги для замены.

Резисторы smd – это те же постоянные резисторы, только предназначенные для поверхностного монтажа на печатную плату. SMD резисторы значительно меньше, чем их аналогичные металлопленочные или металлооксидные резисторы. По стандарту они бывают квадратной, прямоугольной и круглой формы. Имеют очень низкий профиль по высоте. Вместо проволочных выводов обычных постоянных резисторов, которые выводами вставляются в отверстия печатной платы, у smd резисторов имеются на концах небольшие контакты, которые припаяны к поверхности корпуса smd резистора. Это избавляет от необходимости сверлить отверстия в печатной плате, и тем самым позволяет более эффективно и насыщенно использовать всю ее поверхность.

Таблица маркировки smd резисторов постоянного сопротивления

Код smd Значение Код smd Значение Код smd Значение Код smd Значение
R10 0.1 Ом 1R0 1 Ом 100 10 Ом 101 100 Ом
R11 0.11 Ом 1R1 1.1 Ом 110 11 Ом 111 110 Ом
R12 0.12 Ом 1R2 1.2 Ом 120 12 Ом 121 120 Ом
R13 0.13 Ом 1R3 1.3 Ом 130 13 Ом 131 130 Ом
R15 0.15 Ом 1R5 1. 5 Ом 150 15 Ом 151 150 Ом
R16 0.16 Ом 1R6 1.6 Ом 160 16 Ом 161 160 Ом
R18 0.18 Ом 1R8 1.8 Ом 180 18 Ом 181 180 Ом
R20 0.2 Ом 2R0 2 Ом 200 20 Ом 201 200 Ом
R22 0.22 Ом 2R2 2.2 Ом 220 22 Ом 221 220 Ом
R24 0.24 Ом 2R4 2.4 Ом 240 24 Ом 241 240 Ом
R27 0.27 Ом 2R7 2.7 Ом 270 27 Ом 271 270 Ом
R30 0.3 Ом 3R0 3 Ом 300 30 Ом 301 300 Ом
R33 0. 33 Ом 3R3 3.3 Ом 330 33 Ом 331 330 Ом
R36 0.36 Ом 3R6 3.6 Ом 360 36 Ом 361 360 Ом
R39 0.39 Ом 3R9 3.9 Ом 390 39 Ом 391 390 Ом
R43 0.43 Ом 4R3 4.3 Ом 430 43 Ом 431 430 Ом
R47 0.47 Ом 4R7 4.7 Ом 470 47 Ом 471 470 Ом
R51 0.51 Ом 5R1 5.1 Ом 510 51 Ом 511 510 Ом
R56 0.56 Ом 5R6 5.6 Ом 560 56 Ом 561 560 Ом
R62 0.62 Ом 6R2 6. 2 Ом 620 62 Ом 621 620 Ом
R68 0.68 Ом 6R8 6.8 Ом 680 68 Ом 681 680 Ом
R75 0.75 Ом 7R5 7.5 Ом 750 75 Ом 751 750 Ом
R82 0.82 Ом 8R2 8.2 Ом 820 82 Ом 821 820 Ом
R91 0.91 Ом 9R1 9.1 Ом 910 91 Ом 911 910 Ом
Код smd Значение Код smd Значение Код smd Значение Код smd Значение
102 1 кОм 103 10 кОм 104 100 кОм 105 1 МОм
112 1.1 кОм 113 11 кОм 114 110 кОм 115 1. 1 МОм
122 1.2 кОм 123 12 кОм 124 120 кОм 125 1.2 МОм
132 1.3 кОм 133 13 кОм 134 130 кОм 135 1.3 МОм
152 1.5 кОм 153 15 кОм 154 150 кОм 155 1.5 МОм
162 1.6 кОм 163 16 кОм 164 160 кОм 165 1.6 МОм
182 1.8 кОм 183 18 кОм 184 180 кОм 185 1.8 МОм
202 2 кОм 203 20 кОм 204 200 кОм 205 2 МОм
222 2.2 кОм 223 22 кОм 224 220 кОм 225 2.2 МОм
242 2. 4 кОм 243 24 кОм 244 240 кОм 245 2.4 МОм
272 2.7 кОм 273 27 кОм 274 270 кОм 275 2.7 МОм
302 3 кОм 303 30 кОм 304 300 кОм 305 3 МОм
332 3.3 кОм 333 33 кОм 334 330 кОм 335 3.3 МОм
362 3.6 кОм 363 36 кОм 364 360 кОм 365 3.6 МОм
392 3.9 кОм 393 39 кОм 394 390 кОм 395 3.9 МОм
432 4.3 кОм 433 43 кОм 434 430 кОм 435 4.3 МОм
472 4.7 кОм 473 47 кОм 474 470 кОм 475 4. 7 МОм
512 5.1 кОм 513 51 кОм 514 510 кОм 515 5.1 МОм
562 5.6 кОм 563 56 кОм 564 560 кОм 565 5.6 МОм
622 6.2 кОм 623 62 кОм 624 620 кОм 625 6.2 МОм
682 6.8 кОм 683 68 кОм 684 680 кОм 685 6.8 МОм
752 7.5 кОм 753 75 кОм 754 750 кОм 755 7.5 МОм
822 8.2 кОм 823 82 кОм 824 820 кОм 815 8.2 МОм
912 9.1 кОм 913 91 кОм 914 910 кОм 915 9. 1 МОм

migsat.ru

Как выбрать резистор

Продолжая тему грамотного выбора пассивных компонентов, рассмотрим различные типы резисторов, их достоинства и недостатки, особенности применения, а также наиболее популярные для них приложения. В каждом разделе помещены ссылки на результаты поисковых запросов для некоторых серий резисторов, которые присутствуют в каталоге компании Терраэлектроника.

Рис. 1. Резисторы

Резисторы (Рис.1) представляют собой двухвыводные компоненты, применяемые для ограничения тока, деления напряжения и формирования временных характеристик цепей. Они используются совместно с такими активными компонентами, как операционные усилители, микроконтроллеры или интегральные схемы, и выполняют различные функции, например, смещение, фильтрацию и подтяжку линий ввода-вывода. Переменные резисторы могут применяться для изменения параметров схемы. Токочувствительные резисторы используются для измерений токов в электрических цепях.

Типы резисторов

Существует несколько различных типов резисторов, отличающихся по номинальной мощности, размерам, эксплуатационным качествам и стоимости. Наиболее распространенные типы — чип-резисторы (SMD-резисторы), выводные резисторы для монтажа в отверстия, проволочные резисторы, шунты (токочувствительные резисторы) для измерения тока, термисторы и потенциометры. Ниже, для каждого типа резисторов представлены основные характеристики, наиболее подходящие приложения, а также информация о корпусных исполнениях и примеры конкретных серий.

Рис. 2. Чип-резисторы

Чип-резисторы (Рис. 2) предназначены для поверхностного монтажа. Они отличаются от выводных резисторов меньшими размерами, что делает их оптимальными для применения на печатных платах. Наиболее распространенными задачами smd-резисторов являются подтяжка портов ввода-вывода, деление напряжения, ограничение тока. Резисторы также применяются в составе высокочастотных/ низкочастотных/ полосовых фильтров. Резисторы с нулевым сопротивлением могут быть использованы в качестве джамперов для коммутации различных цепей.

Существует два типа SMD-резисторов:

  1. Тонкопленочные резисторы обычно используются в различных прецизионных приложениях: в аудиотехнике, медицинском или тестовом оборудовании. Они отличаются минимальным разбросом номиналов (0,1… 2%), низким температурным коэффициентом (5 ppm/C) и меньшим уровнем шума по сравнению с толстопленочными резисторами. Однако стоимость их выше.
  1. Толстопленочные резисторы являются наиболее распространенным типом резисторов и используются для широкого круга приложений. Они характеризуются большей погрешностью сопротивления (обычно 1 … 5%), повышенным температурным коэффициентом (50 ppm/C) и более высоким уровнем шума по сравнению с тонкопленочными резисторами. Если к резистору не предъявляется каких-либо особых требований, то обычно предпочтительным выбором становится именно толстопленочный резистор.

Корпусные исполнения: наиболее распространенными типоразмерами smd-резисторов являются 0201, 0402, 0603, 0805 и 1206. Цифры обозначают габаритные размеры в дюймовой системе, например, корпус 0402 имеет габариты 0,04х0,02″, размеры корпуса 0603 составляют 0,06х0,03″ и так далее.

  • 0402 — серия RC0402FR производства компании Yageo с номинальной мощностью 0,063 Вт (1/16 Вт) и диапазоном доступных сопротивлений 1 Ом … 10 МОм;
  • 0603 — серия RC0603FR от Yageo с номинальной мощностью 0,1 Вт (1/10 Вт) и диапазоном доступных сопротивлений 1 Ом … 10 МОм;
  • 0805 — серия RC0805FR от Yageo с номинальной мощностью 0,125 Вт (1/8 Вт) и диапазоном доступных сопротивлений 1 Ом … 10 Мом;
  • 1206 — серия RC1206FR от Yageo с номинальной мощностью 0,25 Вт (1/4 Вт) и диапазоном доступных сопротивлений 1 Ом … 10 МОм.
  • 0402 — серия CR0402 производства компании Bourns с номинальной мощностью 0,063 Вт (1/16 Вт) и диапазоном доступных сопротивлений 1 Ом…10 МОм;
  • 0603 — серия CR0603 от Bourns с номинальной мощностью 0,1 Вт (1/10 Вт) и диапазоном доступных сопротивлений 1 Ом…10 МОм;
  • 0805 — серия CR0805 от Bourns с номинальной мощностью 0,125 Вт (1/8 Вт) и диапазоном доступных сопротивлений 1 Ом…10 МОм;
  • 1206 — серия CR1206 от Bourns с номинальной мощностью 0,25 Вт (1/4 Вт) и диапазоном доступных сопротивлений 0,82 Ом…10 МОм.
  • 0402 — серия CRCW0402 производства Vishay с номинальной мощностью 0,063 Вт (1/16 Вт) и диапазоном доступных сопротивлений 1 Ом …10 МОм;
  • 0603 — серия CRCW0603 от Vishay с номинальной мощностью 0,1 Вт (1/10 Вт) и диапазоном доступных сопротивлений 1… 15 МОм;
  • 0805 — серия CRCW0805 от Vishay с номинальной мощностью 0,125 Вт (1/8 Вт) и диапазоном доступных сопротивлений 1 Ом … 50 МОм;
  • 1206 — серия CRCW1206 от Vishay с номинальной мощностью 0,25 Вт (1/4 Вт) и диапазоном доступных сопротивлений от 1 Ом…100 МОм.

Рис. 3. Выводные резисторы для монтажа в отверстия

Резисторы с аксиальными выводами для монтажа в отверстия (Рис. 3) весьма популярны и широко используются, особенно — при создании прототипов, поскольку их легко заменять при работе с макетными платами. Как и чип-резисторы, выводные резисторы применяются для подтяжки, деления напряжения, ограничения тока и фильтрации. Существуют различные типы выводных резисторов. Наиболее популярны углеродистые пленочные и металлопленочные резисторы.

  1. Углеродистые пленочные резисторы имеют значительный разброс сопротивлений (2…10%). Наиболее распространенными рядами сопротивлений для них являются E12 (± 10%), E24 (± 5%) и E48 (± 2%). В большинстве приложений углеродистые пленочные резисторы были вытеснены металлопленочными. Температурный коэффициент сопротивления углеродистых пленочных резисторов (TКC) обычно имеет отрицательную величину — около -500 ppm/C, однако конкретное значение зависит от сопротивления и размера.
  2. Металлопленочные резисторы имеют меньший разброс сопротивлений (0,1…2%) и более высокую стабильность. Наиболее распространенными рядами сопротивлений для них являются E48 (± 2%), E96 (± 1%) и E192 (± 0,5%, ± 0,25% и ± 0,1%). Поскольку характеристики металлопленочных резисторов лучше, чем у углеродистых, то именно они используются в большинстве приложений. Температурный коэффициент металлопленочных резисторов (TC) составляет около ± 100 ppm/C, однако некоторые модели характеризуются только положительным или только отрицательным TC.
  3. Углеродные композитные резисторы широко использовались в электронных устройствах пятьдесят лет назад, но из-за большого разброса номиналов и невысокой стабильности они были заменены углеродистыми пленочными и металлопленочными резисторами. Тем не менее, композитные резисторы обладают хорошими высокочастотными характеристиками и способны выдерживать воздействие мощных импульсов, поэтому их до сих пор применяют в сварочном оборудовании и высоковольтных источниках питания.
  4. Металл-оксидные резисторы стали первой альтернативой углеродным композитным резисторам, но в дальнейшем в большинстве приложений они были вытеснены металлопленочными. Тем не менее, поскольку металл-оксидные резисторы отличаются повышенной рабочей температурой и более высокой номинальной мощностью (> 1 Вт), их по-прежнему используют в ответственных устройствах, эксплуатирующихся в жестких условиях.

Ряды сопротивлений EIA (EIA Decade Resistor Values) определяют не только номиналы резисторов, но и допустимую погрешность. Например, ряд E12 (± 10%) включает следующие стандартные значения: 100, 120, 150, 180, 220, 270, 330, 390, 470, 560, 680 и 820 Ом.

Для кодирования параметров выводных резисторов применяется цветовая маркировка (таблица 1).

Таблица 1. Цветовая маркировка выводных резисторов

Значение

Первая цифра

Вторая цифра

Третья цифра*

Множитель

Точность

Температурный коэффициент, ppm/C

Коричневый

Оранжевый

Фиолетовый

Серебряный

* Только для резисторов с 5-позиционной маркировкой

  • углеродистые пленочные резисторы серии CFR-25JB производства Yageo с номинальной мощностью 0,25 Вт и диапазоном доступных сопротивлений 1 Ом…10 МОм;
  • металлопленочные резисторы серии MFR-25FBF от Yageo с номинальной мощностью 0,25 Вт и диапазоном доступных сопротивлений 10 Ом…1 МОм.

Рис. 4. Проволочный резистор

Проволочные резисторы (Рис. 4) конструктивно представляют собой высокоомный провод, намотанный на изолирующий сердечник. Они отличаются очень высокой номинальной мощностью (до 1000 Вт) и способны работать при очень высоких температурах (до 300°C). Проволочные резисторы характеризуются отличной долговременной стабильностью – около 15…50 ppm/год, в то время как, например, у металлопленочных резисторов этот показатель составляет 200…600 ppm/год. Данный тип резисторов обладает самым малым уровнем шума.

Приложения: обычно используются в автоматических выключателях и в качестве предохранителей благодаря высокой мощности.

  • серия KNP500 производства компании Yageo с номинальной мощностью 5 Вт и диапазоном доступных сопротивлений 0,1 Ом …2,2 кОм;
  • серия HS-25 производства Ohmite с номинальной мощностью 25 Вт и диапазоном доступных сопротивлений 0,01 Ом … 5,6 кОм;
  • серия HSC100 от TE с номинальной мощностью 100 Вт и диапазоном доступных сопротивлений 0,1 Ом … 50 кОм.

Рис. 5. Шунты

Токоизмерительные резисторы, также называемые шунтами (Рис. 5), используются для прямого преобразования тока в напряжение с целью дальнейшего измерения. Они представляют собой резисторы с малым сопротивлением и высокой номинальной мощностью, что позволяет им работать с большими токами.

Одним из приложений для токоизмерительных резисторов является ограничение тока с целью защиты микросхем драйверов шаговых двигателей.

Большинство современных шунтов имеет либо два, либо четыре вывода. В четырехвыводной версии, которая также называется схемой Кельвина, ток проходит через две клеммы, а напряжение измеряется на двух оставшихся выводах. Такая схема уменьшает влияние температурной погрешности и значительно повышает стабильность схемы измерения. Четырехвыводные резисторы используются для приложений, требующих высокой точности и температурной стабильности.

Двухвыводные исполнения

    • серия MCS1632 производства Ohmite с номинальной мощностью 1 Вт и диапазоном доступных сопротивлений 0,005…0,05 Ом;
    • серия WSLP1206 от Vishay с номинальной мощностью 1 Вт и диапазоном доступных сопротивлений 0,005…0,05 Ом.
  • Для монтажа в отверстия:
    • серия 12F от Ohmite с номинальной мощностью 2 Вт и диапазоном доступных сопротивлений 0,001…0,25 Ом;
    • серия LVR03R от Vishay с номинальной мощностью 3 Вт и диапазоном доступных сопротивлений 0,01…0,2 Ом.

Четырехвыводные исполнения (схема Кельвина)

    • серия FC4L в корпусе 2512 от Ohmite с номинальной мощностью 2 Вт и диапазоном доступных сопротивлений 0,001…0,05 Ом.

Рис. 6. Термистор

Термисторы – это резисторы, сопротивление которых значительно изменяется при изменении температуры (Рис. 6).

Сопротивление NTC-термисторов плавно уменьшается при увеличении температуры. NTC являются готовыми датчиками температуры с диапазоном измерений -55… +200°C.

PTC-термисторы характеризуются скачкообразным изменением сопротивления при определенной температуре. Они применяются в качестве элементов защиты от перегрузки по току.

Ток удержания PTC (hold current) – это ток, при котором термистор гарантированно находится в проводящем состоянии.

Ток срабатывания PTC (trip current) – это ток, при котором термистор гарантированно переходит в непроводящее состояние.

  • PTC-термисторы:
    • 1812 — серия MF-MSMF производства компании Bourns для рабочих токов от 0,3…5,2 А;
    • 1812 — серия 1812L от Littelfuse для рабочих токов 0,1…3,5 А.
  • NTC-термисторы:
    • серия B57236 от EPCOS с диапазоном сопротивлений 2,5…120 Ом;
    • 0603 — серия ERT-J1 от Panasonic с диапазоном сопротивлений 0,022…150 кОм.

Рис. 7. Подстроечные резисторы

Потенциометры – это резисторы с изменяемым сопротивлением. Они используются в различных приложениях, например, для управления коэффициентом усиления в усилителе, для настройки параметров схемы и так далее.

Подстроечные резисторы (Рис. 7) представляют собой небольшие потенциометры, которые могут быть установлены на печатной плате и отрегулированы с помощью отвертки. Они выпускаются как для поверхностного монтажа SMD, так и для монтажа в отверстия, с верхним или боковым расположением регулировочного винта.

Потенциометры бывают однооборотными и многооборотными. Однооборотные потенциометры часто используются в усилителях. Многооборотные потенциометры могут иметь до 25 оборотов и применяются для более точного управления.

  • Однооборотные потенциометры:
    • SMD серия TC33X-2 производства Bourns с диапазоном сопротивлений 100 Ом…1 МОм;
    • серия 3362P от Bourns с диапазоном сопротивлений 10 Ом…5 МОм;
  • Многооборотные потенциометры:
    • серия 3296W от Bourns с диапазоном сопротивлений 10 Ом…5 МОм;
    • серия T93YA от Vishay с диапазоном сопротивлений 10 Ом…1 МОм.

Рис. 8. Резисторная сборка 4609X-101-222LF

Резисторная сборка (resistors network, resistors array) представляет собой комбинацию из нескольких резисторов, размещенных в одном корпусе. Существует большое количество разных типов этих изделий, но, к сожалению, четкая система их классификации, как в литературе, так и у производителей отсутствует.

Резисторы внутри корпуса сборки могут быть не соединены между собой (Isolated) т. е. каждый резистор имеет два вывода на корпусе сборки, или сконфигурированы в определенную схему (Bussed). Часто встречаются изделия, у которых соединены между собой вывод 1 каждого резистора с подключением к одному общему пину сборки, а каждый второй вывод резисторов имеет свой собственный вывод на корпусе изделия. Кроме того, можно встретить сборки с последовательным, последовательно- параллельным и другими видами соединений резисторов внутри корпуса. Сборки можно классифицировать по количеству входящих в них резисторов, по величине допуска, максимальному рабочему напряжению, мощности рассеивания, типоразмеру, по типу монтажа (SMD и выводной) и т.д. Эти компоненты очень удобно использовать в схемах АЦП и ЦАП, применять качестве делителей напряжения, использовать в компьютерной технике, потребительской электронике и т.д.

  • серия 4600X от Bourns с рабочим напряжением до 100В

Рис. 9. Конфигурация резисторных сборок серии 4600X от Bourns

  • серия CAY16 от Bourns в SMD корпусе типоразмера 1206 с изолированными резисторами
  • серия 4114R-2 от Bourns — 14 выводных резисторов с одним общим выводом

Работа с Каталогом компании Терраэлектроника по поиску резисторов

Подобрать необходимый резистор в каталоге Терраэлектроники можно двумя способами:

  1. С использованием параметрического поиска. Для этого необходимо зайти в раздел резисторов каталога, выбрать соответствующий задаче тип резистора, а далее указать параметры в ряде фильтров поисковой системы. Фрагмент скриншота поиска прецизионного SMD резистора от Yageo с параметрами: типоразмер 0805, номинал 10 кОм, точность 0.1 %, мощность 0.125 мВт представлен на Рис. 10.

    Рис. 10. Скриншот сервиса поиска резисторов

  2. Воспользоваться интеллектуальным поиском резисторов по параметрам. Для этого достаточно скопировать строку из спецификации “Резистор постоянный 10 кОм, 0.1%, 0.125 Вт, 0805″ или ввести «10kohm 0.1% 0.125W 0805» в строку поиска и получить тот же самый список подходящих по указанным параметрам компонентов.

Заключение

В данном руководстве были рассмотрены некоторые наиболее популярные типы резисторов. В дополнение к ним существует ряд других типов резисторов, среди которых MELF, металлофольговые резисторы, керамические резисторы, варисторы, фоторезисторы и др., которые имеют свои уникальные преимущества по уровню точности, эксплуатационным характеристикам или габаритным размерам. Однако, в большинстве электронных схем вы чаще всего увидите один из типов, рассмотренных выше.

Как выбрать конденсатор

Журнал: https://octopart.com/blog/archives/2016/04/how-to-select-a-resistor

www.terraelectronica.ru

Маркировка SMD резисторов — обозначения и расшифровка

Термин «SMD-резистор» появился сравнительно недавно. Surface Mounted Devices дословно можно перевести на русский язык как «устройство, монтируемое на поверхность». Чип-резисторы, как их еще называют, используют при поверхностном монтаже печатных плат. Они имеют гораздо меньшие габариты, чем аналогичные проволочные резисторы. Квадратная, прямоугольная или овальная форма и низкая посадка позволяет компактно размещать схемы и экономить площадь.

На корпусе имеются контактные выводы, которые при монтаже крепятся прямо на дорожки печатной платы. Подобная конструкция делает возможным крепить элементы без применения отверстий. Благодаря этому полезная площадь платы используется с максимальным эффектом, что позволяет уменьшить габариты устройств.

Внешний вид SMD-резисторов

Размеры и форма SMD-резисторов регламентируются нормативным документом JEDEC, где приводятся рекомендуемые типоразмеры. Обычно на корпусе нанесена маркировка SMD-резисторов, содержащая данные о габаритах резистора. К примеру, цифровой код 0804 предполагает длину, равную 0,08 дюймам, ширину – 0,04 дюйма.

Если перевести такую кодировку в систему СИ, то данный SMD-резистор будет обозначаться как 2010. Из этой маркировки видно, что длина составляет 2,0 мм, а ширина 1,0 мм (1 дюйм равен 2,54 мм).

Требуемая мощность рассеивания определяет размер чипа. Поскольку на SMD-резистор, имеющий очень маленький габарит, не представляется возможным разместить стандартную маркировку, которая имеется у обычных проволочных резистивных сопротивлений, разработана кодовая система обозначений. Для удобства производители условно разделили чип-резисторы по способу маркировки на три типа:

  • маркировка из трех цифр;
  • маркировка из четырех цифр;
  • маркировка из двух цифр и буквы.

Последний вариант применяется для резисторов повышенной точности с допуском 1% (прецизионных). Очень маленький размер не позволяет размещать на них маркировку с длинными кодами. Для них разработан стандарт EIA-96

Для маркировки маленьких сопротивлений (менее 10 Ом) используется латинская буква «R» Например: 0R1 = 0,1 Ом и 0R05 = 0,05 Ом.


Маркировка SMD-резисторов

Существуют номиналы повышенной точности (так называемые прецизионные).


Маркировка прецизионных SMD-резисторов

Пример подбора нужного резистора: если указана цифра 232, то необходимо 23 умножить на 10 во второй степени. Получается сопротивление 2,3 кОм (23 x 102 = 2 300 Ом = 23 кОм). Аналогично рассчитываются чипы второго типа.

Калькулятор обозначений SMD-резисторов

Расшифровка обозначения чип-резисторов – специфичное занятие. Вычислить необходимую величину можно, пользуясь старыми проверенными способами, проделав несколько арифметических действий. Но прогресс не стоит на месте, и то же самое можно выполнить при помощи различных сайтов.

Калькулятор SMD-резисторов поможет подобрать нужный типоразмер, разобраться с кодами, а также избавит от изнурительных расчетов. Кроме того, есть специальная программа «Резистор». Кликнув пару раз мышкой, можно найти нужную информацию.

lampagid.ru

SMD резисторы 0402 0603 0805 1206 2512 мощные низкоомные подстроечные терморезисторы

Сравнительные размеры чип резисторов

2 Ом — 1 МОм, ряд Е24. Мощность 0,062 Вт

Резистор 0402 5%0 Ом — 10 МОм. Рабочее напряжение 25 В. Мощность 0,062 В Резистор 0603 1%6,8 Ом — 1 МОм, ряд Е24. 10 Ом — 1 МОм, ряд Е96. Мощность 0,1 Вт
Резистор 0603 5%0 Ом — 10 МОм. Мощность 0,1 Вт Резистор 0805 1%1 Ом — 10 МОм, ряд Е24. Мощность 0,125 Вт Резистор 0805 5%0 Ом — 10 МОм. Мощность 0,125 Вт
Резистор 1206 1%2,7 Ом — 2 МОм, ряд Е24. Мощность 0,25 Вт Резистор 1206 5%0 Ом — 10 МОм. Мощность 0,25 Вт Резистор 2512 5%1 Ом -100 кОм. Мощность 1,0 Вт
Резистор 2512 1%0,001 Ом, 0,005 Ом, 0,01 Ом, 0,025 Ом, 0,05 Ом, 0,1 Ом. Мощность 1,0 Вт или 2,0 Вт Резисторы Менее 1 Ом0603 0,01 – 0,1 Ом

0805 0,1 – 0,47 Ом

2512 0,001 – 0,1 Ом

Резисторы свыше 10 МОм0805 22 MOm

Резисторные сборки

Подстроечные резисторы для поверхностного монтажа

Терморезисторы

Маркировка SMD резисторов ряда E24 с отклонением номинала 5%

Маркир. Номинал I Маркир. Номинал I Маркир. Номинал I Маркир. Номинал
0 0 Ом I I I
1R0 1 Ом I 101 100 Ом I 102 1кОм I 104 100кОм
1R1 1,1 Ом I 111 110 Ом I 112 1,1кОм I 114 110кОм
1R2 1,2 Ом I 121 120 Ом I 122 1,2кОм I 124 120кОм
1R3 1,3 Ом I 131 130 Ом I 132 1,3кОм I 134 130кОм
1R5 1,5 Ом I 151 150 Ом I 152 1,5кОм I 154 150кОм
1R6 1,6 Ом I 161 160 Ом I 162 1,6кОм I 164 160кОм
1R8 1,8 Ом I 181 180 Ом I 182 1,8кОм I 184 180кОм
2R0 2,0 Ом I 201 200 Ом I 202 2,0кОм I 204 200кОм
2R2 2,2 Ом I 221 220 Ом I 222 2,2кОм I 224 220кОм
2R4 2,4 Ом I 241 240 Ом I 242 2,4кОм I 244 240кОм
2R7 2,7 Ом I 271 270 Ом I 272 2,7кОм I 274 270кОм
3R0 3,0 Ом I 301 300 Ом I 302 3,0кОм I 304 300кОм
3R3 3,3 Ом I 331 330 Ом I 332 3,3кОм I 334 330кОм
3R6 3,6 Ом I 361 360 Ом I 362 3,6кОм I 364 360кОм
3R9 3,9 Ом I 391 390 Ом I 392 3,9кОм I 394 390кОм
4R3 4,3 Ом I 431 430 Ом I 432 4,3кОм I 434 430кОм
4R7 4,7 Ом I 471 470 Ом I 472 4,7кОм I 474 470кОм
5R1 5,1 Ом I 511 510 Ом I 512 5,1кОм I 514 510кОм
5R6 5,6 Ом I 561 560 Ом I 562 5,6кОм I 564 560кОм
6R2 6,2 Ом I 621 620 Ом I 622 6,2кОм I 624 620кОм
6R8 6,8 Ом I 681 680 Ом I 682 6,8кОм I 684 680кОм
7R5 7,5 Ом I 751 750 Ом I 752 7,5кОм I 754 750кОм
8R2 8,2 Ом I 821 820 Ом I 822 8,2кОм I 824 820кОм
9R1 9,1 Ом I 911 910 Ом I 912 9,1кОм I 914 910кОм
10R(100) 10 Ом I 102 1кОм I 103 10кОм I 105 1МОм
11R(110) 11 Ом I 112 1,1кОм I 113 11кОм I 115 1,1МОм
12R(120) 12 Ом I 122 1,2кОм I 123 12кОм I 125 1,2МОм
13R(130) 13 Ом I 132 1,3кОм I 133 13кОм I 135 1,3МОм
15R(150) 15 Ом I 152 1,5кОм I 153 15кОм I 155 1,5МОм
16R(160) 16 Ом I 162 1,6кОм I 163 16кОм I 165 1,6МОм
18R(180) 18 Ом I 182 1,8кОм I 183 18кОм I 185 1,8МОм
20R(200) 20 Ом I 202 2,0кОм I 203 20кОм I 205 2,0МОм
22R(220) 22 Ом I 222 2,2кОм I 223 22кОм I 225 2,2МОм
24R(240) 24 Ом I 242 2,4кОм I 243 24кОм I 245 2,4МОм
27R(270) 27 Ом I 272 2,7кОм I 273 27кОм I 275 2,7МОм
30R(300) 30 Ом I 302 3,0кОм I 303 30кОм I 305 3,0МОм
33R(330) 33 Ом I 332 3,3кОм I 333 33кОм I 335 3,3МОм
36R(360) 36 Ом I 362 3,6кОм I 363 36кОм I 365 3,6МОм
39R(390) 39 Ом I 391 390 Ом I 393 39кОм I 395 3,9МОм
43R(430) 43 Ом I 431 430 Ом I 433 43кОм I 435 4,3МОм
47R(470) 47 Ом I 471 470 Ом I 473 47кОм I 475 4,7МОм
51R(510) 51 Ом I 511 510 Ом I 513 51кОм I 515 5,1МОм
56R(560) 56 Ом I 561 560 Ом I 563 56кОм I 565 5,6МОм
62R(620) 62 Ом I 621 620 Ом I 623 62кОм I 625 6,2МОм
68R(680) 68 Ом I 681 680 Ом I 683 68кОм I 685 6,8МОм
75R(750) 75 Ом I 751 750 Ом I 753 75кОм I 755 7,5МОм
82R(820) 82 Ом I 821 820 Ом I 823 82кОм I 825 8,2МОм
91R(910) 91 Ом I 911 910 Ом I 913 91кОм I 915 9,1МОм
106 10МОм
Электронный каталог Корзина

Номинал пассивных компонентов для поверхностного монтажа маркируется по определенным стандартам и не соответствует напрямую цифрам, нанесенным на корпус. Статья знакомит с этими стандартами и поможет Вам избежать ошибок при замене чип-компонентов.

Основой производства современных средств радиоэлектронной и вычислительной техники является технология поверхностного монтажа или SMT-технология (SMT — Surface Mount Technology). Эту технологию отличает высокая автоматизация монтажа печатных плат. Специально для SMT технологии были разработаны серии миниатюрных безвыводных электронных компонентов, которые еще называют SMD (Surface Mount Devices) компонентами или чип-компонентами. Размеры чип-компонентов стандартизованы во всем мире, как и способы их маркировки.

ОСНОВНЫЕ ХАРАКТЕРИСТИКИ ЧИП-РЕЗИСТОРОВ
На рис.1 представлен внешний вид чип-резисторов, а в таблицах 1,2 приведены их геометрические размеры и основные технические данные.
Типоразмеры SMD резисторов обозначаются четырехзначным числом по стандарту IEA. Обозначения самих же SMD резисторов некоторых зарубежных производителей приведены в табл.3. В нашей стране чип-резисторы также производятся (серия Р1-12).

МАРКИРОВКА ЧИП-РЕЗИСТОРОВ
Для маркировки чип-резисторов применяется несколько способов.
Способ маркировки зависит от типоразмера резистора и допуска.

Резисторы типоразмера 0402 не маркируются.

Резисторы с допуском 2%, 5% и 10% всех типоразмеров маркируются тремя цифрами, первые две из которых обозначают мантиссу (то есть номинал резистора без множителя), а последняя — показатель степени по основанию 10 для определения множителя.

При необходимости к значащим цифрам может добавляться буква R для обозначения десятичной точки. Например, маркировка 563 означает, что резистор имеет номинал 56х103 Ом = 56 кОм.

Обозначение 220 означает, что номинал резистора равен 22 Ома.

Резисторы с допуском 1% типоразмеров от 0805 и выше маркируются четырьмя цифрами, первые три из которых обозначают мантиссу, а последняя — показатель степени по основанию 10 для задания номинала резистора в Омах.

Буква R также служит для обозначения десятичной точки. Например, маркировка 7501 означает, что резистор имеет номинал 750х10 Ом = 7,5 кОм. Резисторы с допуском 1% типоразмера 0603 маркируются с использованием приведенной ниже таблицы EIA-96 (таблица 4) двумя цифрами и одной буквой.

Цифры задают код, по которому из таблицы определяют мантиссу, а буква — показатель степени по основанию 10 для определения номинала резистора в Омах. Например, маркировка 10С означает, что резистор имеет номинал 124х102 Ом = 12,4 кОм.

Одним из самых простых и распространенных элементов электронных схем в приборах различного назначения являются резисторы. Производители делают большое количество различных модификаций, маркировка которых отличается. Поэтому тем, кто занимается ремонтом, проектированием и сборкой электронных схем требуется хорошо разбираться в маркировке резисторов различных типов. Термин SMD (Surface Mounted Device) в переводе с английского языка означает технология поверхностной пайки, разработан для упрощения установки малогабаритных элементов на печатных платах в радиоэлектронных изделиях.

Назначение резисторов SMD

Главная роль резисторов в электронных схемах – это ограничение тока на определенных участках цепи. Одним из ярких примеров является подключение резисторов в цепи питания светодиодов или на каскады усиления на транзисторах.

Резисторы в цепи являются сопротивлением электрическому току, все проводники и полупроводники имеют удельное сопротивление.

Упрощенно для схем оно рассчитывается по классическим формулам:

  • P = I2 * R – мощность равняется произведению квадрата тока на сопротивление;
  • R = P\I2 – сопротивление равно отношению мощности к квадрату тока в цепи;
  • R = P\U2 – сопротивление можно рассчитать через отношение мощности к квадрату напряжения.

Мощность выражается в Ваттах, напряжение – в Вольтах, ток – в Амперах по международной системе измерения величин СИ. На крупногабаритных резисторах старого образца мощность и сопротивление просто писали на его поверхности буквенными и цифровыми обозначениями, например, 3кОм 5Вт.

Современная аппаратура имеет печатные платы малых габаритов, соответственно, резисторы и другие детали должны иметь миниатюрные размеры, на которых нет возможности сделать надписи. Поэтому аббревиатуру стали наносить в зашифрованном виде только цифрами или цветными полосами в определенной последовательности.

Конструктивные особенности резисторов SMD

Отличие SMD полупроводниковых деталей в том, что они миниатюрных размеров и припаиваются на медные дорожки платы с одной стороны. Контактные ножки других деталей проходят через отверстия на плате и припаиваются к дорожкам с другой стороны. Форма резисторов чаще всего бывает прямоугольной или квадратной, чем больше рассеиваемая тепловая мощность резистора, тем больше его размеры.

Технология, по которой сделан чип резистор, позволяет припаивать детали на плату, не делая отверстий в дорожках, это значительно упрощает монтаж, малые размеры элементов позволяют сократить габариты всей платы. Но обозначение smd резисторов для маркировки резисторов делается условными сокращениями, чтобы надписи поместились на поверхности элемента.

Расшифровка аббревиатуры SMD резисторов

Прежде всего, SMD резисторы разделяют по типоразмерам, которые напрямую связаны с рассеиваемой мощностью. Некоторые элементы настолько малы, что маркировка чип резисторов не помещается на его корпусе даже в виде сокращенного кода. Поэтому существуют справочные таблицы, где указаны ширина, длина корпуса, из которой можно определить мощность резистора. Измерения можно определить микрометром.

Обратите внимание! Маркировка smd резисторов типоразмера 0402 (длина – 0,04, ширина – 0,02 дюйма) не делается, нет кодовых обозначений, величины сопротивления, в этом варианте мощность определяется по таблице, сопротивление лучше измерить мультиметром, погрешность сопротивления в этих резисторах составляет от 2 до 10%.

Более точные smd резисторы с погрешностью в 1% с кодом типоразмера 0603 маркируются двумя цифрами и буквой R, цифры обозначают величину в омах, буква – множитель 10-1. Определяем кодировку по таблице, например:

  • Код – 04 R;
  • Соответствует величине сопротивления 107 Ом;
  • R = 10-1.

В итоге получится величина сопротивления резистора 107х10-1 = 10,7 Ом. Когда R стоит между цифрами (2r2), это означает, что номинал сопротивления резистора – 2.2 Ом.

В обозначениях множителя применяется не только буква R :

  • A – число 100;
  • B – умножается на 101;
  • C – это число 10 в степени 2;
  • D – означает умножение на 103;
  • E – число умножается на 104;
  • F – число умножается на 105;
  • S – множитель на х10-2.

Пример расшифровки такой маркировки следующий. Код 05Е, смотрим по таблице, 05 соответствует значению 110 Ом, умножаем на 104. Сопротивление с таким кодом будет 110х104 = 11440 Ом или 11,44 кОм.

Маркировка, обозначающая величину сопротивления на смд резисторах, имеет три варианта:

  • Рассмотренный случай с двумя цифрами и одной буквой;
  • С тремя цифрами;
  • С четырьмя цифрами.

Расшифровка группы изделий с типоразмером 0805 с тремя цифрами (100, 102, 103…107 или 113) имеет следующие обозначения:

  • Первые две цифры указывают величину сопротивления в Ω, иногда это значение называют мантисса, последняя цифра – степень, в основании которой всегда стоит 10;
  • 113 соответствует 11х103 Ом = 11кОм;
  • 182 соответствует 18х102 Ом = 18 кОм или 1800 Ом.

Маркировка резисторов с четырьмя цифрами расшифровывается аналогичным способом, просто значения номинального сопротивления резисторов на порядок больше:

  • 7882 = 788х102 = 78800 Ω или 78,8 кОм;
  • 1853 = 185х103 = 185000 Ω или 185 кОм.

Профессионалам, которые часто сталкиваются с расшифровкой, это делать несложно. Обычному обывателю непросто запомнить методики расшифровки маркировки резисторов SMD. Для этого на различных ресурсах интернета созданы калькуляторы в режиме онлайн, достаточно внести элементы кодовой маркировки резистора, и в окне появится соответствующее значение этому сопротивлению. В некоторых вариантах калькулятора можно выбирать единицы измерения Ом, кОм, МОм.

Видео

Поделитесь статьей:

Как определить номинал смд резистора

В современной электронике в большинстве случаев используются элементы поверхностного монтажа. Среди них SMD-резисторы, они нужны для уменьшения массогабаритных показателей за счет увеличения числа смонтированных компонентов на 1 квадратном сантиметре печатной платы. Трудностью является не только монтаж мелких компонентов, но и расчет их номинала. Распознать характеристики элемента можно, если расшифровать что на нем написано. Вообще для компонентов поверхностного монтажа используют кодовую кодировку, она бывает цифровой или буквенной.

Чаще всего встречаются SMD-резисторы, в которых используются цифровые обозначения, их легко можно рассчитать с помощью онлайн калькулятора. Причем зная сопротивление, вы узнаете какая должна быть маркировка SMD-резисторов. А также если у вас есть на руках элемент неизвестной величины, вы можете расшифровать значение его сопротивления.

Калькулятор маркировки SMD-резисторов предоставлен ниже:

Различают обозначение из 3 или 4 цифр. Чтобы узнать сопротивление, нужно понимать значение этих цифр. В первом случае первые 2 цифры – это числа, а третья – количество нулей. 1=4700 Ом = 4,7 кОм с допуском в 1%

Если у компонента дробная величина, то в его шифре роль точки играет буква R, тогда расчет имеет вид:

Последний вид маркировки EIA-96, к сожалению её наш онлайн калькулятор не поддерживает. Она относится к буквенно-цифровым обозначением. Но вы легко можете рассчитать величину по таблице:

Здесь первые две цифры – содержат информацию о числовой части номинала, а последняя буква – это множитель.

Чтобы безошибочно и быстро определить сопротивление SMD-резистора, используйте возможности нашего онлайн калькулятора. Он также пригодится для быстрого подбора нужного сопротивления из кучи неизвестных элементов.

В современной электронике в большинстве случаев используются элементы поверхностного монтажа. Среди них SMD-резисторы, они нужны для уменьшения массогабаритных показателей за счет увеличения числа смонтированных компонентов на 1 квадратном сантиметре печатной платы. Трудностью является не только монтаж мелких компонентов, но и расчет их номинала. Распознать характеристики элемента можно, если расшифровать что на нем написано. Вообще для компонентов поверхностного монтажа используют кодовую кодировку, она бывает цифровой или буквенной.

Чаще всего встречаются SMD-резисторы, в которых используются цифровые обозначения, их легко можно рассчитать с помощью онлайн калькулятора. Причем зная сопротивление, вы узнаете какая должна быть маркировка SMD-резисторов. А также если у вас есть на руках элемент неизвестной величины, вы можете расшифровать значение его сопротивления.

Калькулятор маркировки SMD-резисторов предоставлен ниже:

Различают обозначение из 3 или 4 цифр. Чтобы узнать сопротивление, нужно понимать значение этих цифр. В первом случае первые 2 цифры – это числа, а третья – количество нулей. То есть маркировка 221 расшифровывается как 22 и 0, итого 220 Ом. Такие резисторы имеют погрешность от 2 до 10%.

Расчет сопротивления во втором случае подобен, здесь первые 3 знака – это цифры, а последний – количество нолей или степень, в которую нужно возвести множитель «10». 1=4700 Ом = 4,7 кОм с допуском в 1%

Если у компонента дробная величина, то в его шифре роль точки играет буква R, тогда расчет имеет вид:

Последний вид маркировки EIA-96, к сожалению её наш онлайн калькулятор не поддерживает. Она относится к буквенно-цифровым обозначением. Но вы легко можете рассчитать величину по таблице:

Здесь первые две цифры – содержат информацию о числовой части номинала, а последняя буква – это множитель.

Чтобы безошибочно и быстро определить сопротивление SMD-резистора, используйте возможности нашего онлайн калькулятора. Он также пригодится для быстрого подбора нужного сопротивления из кучи неизвестных элементов.

В общем, термин SMD (от англ. Surface Mounted Device) можно отнести к любому малогабаритному электронному компоненту, предназначенному для монтажа на поверхность платы по технологии SMT (технология поверхностного монтажа).

SMT технология (от англ. Surface Mount Technology ) была разработана с целью удешевления производства, повышению эффективности изготовления печатных плат с использованием более мелких электронных компонентов: резисторов, конденсаторов, транзисторов и т. д. Сегодня рассмотрим один из таких видов резисторов – SMD резистор.

SMD резисторы

SMD резисторы – это миниатюрные резисторы, предназначенные для поверхностного монтажа. SMD резисторы значительно меньше, чем их традиционный аналог. Они часто бывают квадратной, прямоугольной или овальной формы, с очень низким профилем.

Вместо проволочных выводов обычных резисторов, которые вставляются в отверстия печатной платы, у SMD резисторов имеются небольшие контакты, которые припаяны к поверхности корпуса резистора. Это избавляет от необходимости делать отверстия в печатной плате, и тем самым позволяет более эффективно использовать всю ее поверхность.

Типоразмеры SMD резисторов

В основном термин типоразмер включает в себя размер, форму и конфигурацию выводов (тип корпуса) какого-либо электронного компонента. Например, конфигурация обычной микросхемы, которая имеет плоский корпус с двусторонним расположением выводов (перпендикулярно плоскости основания), называется DIP.

Типоразмер SMD резисторов стандартизированы, и большинство производителей используют стандарт JEDEC. Размер SMD резисторов обозначается числовым кодом, например, 0603. Код содержит в себе информацию о длине и ширине резистора. Таким образом, в нашем примере код 0603 (в дюймах) длина корпуса составляет 0,060 дюйма, шириной 0,030 дюйма.

Такой же типоразмер резистора в метрической системе будет иметь код 1608 (в миллиметрах), соответственно длина равна 1,6 мм, ширина 0,8мм. Чтобы перевести размеры в миллиметры, достаточно размер в дюймах перемножить на 2,54.

Размеры SMD резисторов и их мощность

Размер резистора SMD зависит главным образом от необходимой мощности рассеивания. В следующей таблице перечислены размеры и технические характеристики наиболее часто используемых SMD резисторов.

Маркировка SMD резисторов

Из-за малого размера SMD резисторов, на них практически невозможно нанести традиционную цветовую маркировку резисторов.

В связи с этим был разработан особый способ маркировки. Наиболее часто встречающаяся маркировка содержит три или четыре цифры, либо две цифры и букву, имеющая название EIA-96.

Маркировка с 3 и 4 цифрами

В этой системе первые две или три цифры обозначают численное значение сопротивления резистора, а последняя цифра показатель множителя. Эта последняя цифра указывает степень, в которую необходимо возвести 10, чтобы получить окончательный множитель.

Еще несколько примеров определения сопротивлений в рамках данной системы:

  • 450 = 45 х 10 0 равно 45 Ом
  • 273 = 27 х 10 3 равно 27000 Ом (27 кОм)
  • 7992 = 799 х 10 2 равно 79900 Ом (79,9 кОм)
  • 1733 = 173 х 10 3 равно 173000 Ом (173 кОм)

Буква “R” используется для указания положения десятичной точки для значений сопротивления ниже 10 Ом. Таким образом, 0R5 = 0,5 Ом и 0R01 = 0,01 Ом.

Маркировка EIA-96

SMD резисторы повышенной точности (прецизионные) в сочетании с малыми размерами, создали необходимость в новой, более компактной маркировке. В связи с этим был создан стандарт EIA-96. Данный стандарт предназначен для резисторов с допуском по сопротивлению в 1%.

Эта система маркировки состоит из трех элементов: две цифры указывают код номинала резистора, а следующая за ними буква определяет множитель. Две цифры представляют собой код, который дает трехзначное число сопротивления (см. табл.)

Например, код 04 означает 107 Ом, а 60 соответствует 412 Ом. Множитель дает конечное значение резистора, например:

  • 01А = 100 Ом ±1%
  • 38С = 24300 Ом ±1%
  • 92Z = 0.887 Ом ±1%

Онлайн калькулятор SMD резисторов

Этот калькулятор поможет вам найти величину сопротивления SMD резисторов. Просто введите код, написанный на резисторе и его сопротивление отразится внизу.

Калькулятор может быть использован для определения сопротивления SMD резисторов, которые маркированы 3 или 4 цифрами, а так же по стандарту EIA-96 (2 цифры + буква).

Хотя мы сделали все возможное, чтобы проверить функцию данного калькулятора, мы не можем гарантировать, что он вычисляет правильные значения для всех резисторов, поскольку иногда производители могут использовать свои пользовательские коды.

Поэтому чтобы быть абсолютно уверенным в значении сопротивления, лучше всего дополнительно измерить сопротивление с помощью мультиметра.

Похожие записи:

46 комментариев

Спасибо, очень удобный справочник.

Спасибо Вам за прекрасную и необходимую работу!

Полезная информация.Просто,удобно и понятно.Спасибо!

Все бы ничего, почему калькулятор не считаетв EIA?

Вроде все считает..

Буковку «С» нужно ввести после номинала

Доброго всем дня. На резисторе (СМД) написанно Е22 измерить не получается ,так как корозия уничтожила выводы. Стоит в десеке (переключатель спутниковых конвертеров) Прочитал только под микроскопом очень маленький размер. На глаз длинна не более 1,5мм. Подскажите кто силён.

На обычных резисторах этот номинал означает 22 Ома

Привет, а не могли бы сжато написать если не трудно: что такое смд резистор, его предназначение, сколько минимально ом и сколько максимально? Просто я только начал пытаться учить смд компоненты и сейчас тяжело усваиваю инфу, мне нужно сжато суть выучить смд резисторы, диоы и кандеры, что это, предназначение их, мощность мин и макс и как прозваниваются!

смд — маленький, без проводков, на плату сразу припаивать к дорожкам
предназначение — Сопротивляться прохождению тока (от ангельского Резист — Сопротивление)
минимально — Ноль (0) Ом (без приставки Омы — маленькое значение)
Максимально — Сколько повезёт (ххх) МегаОм (приставка Кило — среднее значение)

Прозванивается мультиметром на режиме Ʊ после предварительного замыкания измерительных контактов (эту цифру вычесть из измеренного сопротивления резистора). Измеренное значение Ноль при цифрах на маркировке говорит о коротком замыкании резистора внутри (сгорел). Сменой режима мультиметра можно найти нужный диапазон измерения, чтобы увидеть точное значение. Небольшое отличие от написанного номинала допустимо. Если на всех пределах показывает превышение предела — значит резистор в обрыве (сгорел). Как проводить измерения — написано в инструкции к измерительному прибору. Как работает сопротивление — описано в учебнике по физики, раздел про Закон Ома. Остальные компоненты также имеются в физике. Книга небольшая, прочитать можно один раз и потом на столе держать как справочник.

‎App Store: Electronics Engineer Helper

Одно из наилучших приложений для каждого, кто заинтересован в электронике. Свыше 100 тысяч пользователей используют это приложение в своей работе или учебе. Это приложение имеет следующие инструменты и справочники:
• Поиск даташитов
• Цветовая и кодовая маркировка резисторов (4, 5 или 6 полосная цветовая маркировка, 2 символьная, 3/4 цифровая или EIA-96 маркировка SMD резисторов)
• Справочник графических обозначений электронных компонентов на схемах (IEC 60617, IEEE 315 и ГОСТ)
• Справочник распиновок/цоколёвок (DVI, USB, Display Port, VGA, HDMI, Thunderbolt, Apple, RS-232/422/485, ATX, RCA, MIDI, XLR, Audio Jack, Arduino, Raspberry Pi, Orange Pi, STM32, ESP32)
• Калькулятор закона Ома
• Конвертер AWG (площадь сечения, максимальный ток)
• Резистор для светодиода
• Делитель напряжения
• Кодовая маркировка конденсатора.
• Справочник маркировок конденсаторов.
• Таблицы ESR конденсаторов
• Расчет АЧХ пассивных фильтров (RC, RL, RLC, LC).
• Цветовая маркировка индуктивностей
• Линейный стабилизатор тока
• Список SMD корпусов
• Реактивое сопротивление
• Сопротивление дорожки печатной платы

Кроме этого, купив PRO версию приложения, вы получите доступ к дополнительным инструментам:
• Коды маркировки SMD компонентов
• Цветовая маркировка диодов (Pro Electron, JEDEC и JIS-C-7012)
• Линейный стабилизатор напряжения
• Конвертер номинала резистора в цветовую маркировку
• Выпрямитель напряжения
• Калькулятор последовательного или параллельного соединения электрических компонентов
• Падение напряжения на диоде
• Минимальная ширина дорожки печатной платы
• Аналого-цифровое преобразование

Подписка PRO это автоматически продлеваемая подписка. Цена подписки составляет 1.49 $ в год и включает в себя 3-месячный бесплатный пробный период. Цена может изменяться в зависимости от страны. Бесплатный пробный период доступен только для пользователей, которые подписались впервые.
Оплата будет произведена через ваш вашего аккаунт iTunes после подтверждения покупки или после конца бесплатного пробного периода.
Подписка автоматически продлевается, если автоматическое продление не было отключено по крайней мере за 24 часа до окончания текущего периода.
С аккаунта будет взиматься плата за продление в течение 24 часов до окончания текущего периода, в том же размере, что и за первый период.
Подписки могут управляться пользователем, и автоматическое продление может быть отключено путем перехода к настройкам учетной записи пользователя после покупки.

Политика конфиденциальности: https://rengate.github.io/EE-Helper-ToU-and-PP/PP.html
Условия использования: https://rengate.github.io/EE-Helper-ToU-and-PP/ToU.html

Маркировка SMD-резисторов — онлайн калькулятор

Онлайн калькулятор для расчета маркировки SMD-резисторов по заданному сопротивлению. Также можно рассчитывать сопротивление резистора, если известна его маркировка.


Как пользоваться калькулятором

Поставьте переключатель в нужное положение в зависимости от требуемого результата: расчет маркировки / расчет сопротивления. Введите заданные данные в появившиеся поля и нажмите на красную кнопку «Расчет».

Теория

Резистор — пассивный элемент электроцепей, характеризуется сопротивлением электротоку.

SMD резисторы – это резисторы малых размеров, применяемые для поверхностного монтажа.

Ом — единица измерения сопротивления. Приставки увеличения: кило — килоом (тысяча Ом), мега — мегаом (миллион Ом).

Таблица размеров и технических характеристик популярных SMD резисторов
Код Значение Код Значение Код Значение Код Значение
01 100 13 133 25 178 37 237
02 102 14 137 26 182 38 243
03 105 15 140 27 187 39 249
04 107 16 143 28 191 40 255
05 110 17 147 29 196 41 261
06 113 18 150 30 200 42 267
07 115 19 154 31 205 43 274
08 118 20 158 32 210 44 280
09 121 21 162 33 215 45 287
10 124 22 165 34 221 46 294
11 127 23 169 35 226 47 301
12 130 24 174 36 232 48 309
S 10-2 R 10-1 A 100 B 10+1
Код Значение Код Значение Код Значение Код Значение
49 316 61 422 73 562 85 750
50 324 62 432 74 576 86 768
51 332 63 442 75 590 87 787
52 340 64 453 76 604 88 806
53 348 65 464 77 619 89 825
54 357 66 475 78 634 90 845
55 365 67 487 79 649 91 866
56 374 68 499 80 665 92 887
57 383 69 511 81 681 93 909
58 392 70 523 82 698 94 931
59 402 71 536 83 715 95 953
60 412 72 549 84 732 96 976
C 10+2 D 10+3 E 10+4 F 10+5



Расчет резистора для светодиода, калькулятор расчёта сопротивления

Светодиод имеет очень небольшое внутреннее сопротивление, если его подключить напрямую к блоку питания, то сила тока будет достаточной высокой, чтобы он сгорел. Медные или золотые нити, которыми кристалл подключается к внешним выводам, могут выдерживать небольшие скачки, но при сильном превышении перегорают и питание прекращает поступать на кристалл. Онлайн расчёт резистора для светодиода производится на основе его номинальной рабочей силы тока.

Содержание

  • 1. Онлайн калькулятор
  • 2. Основные параметры
  • 3. Особенности дешёвых ЛЕД

Онлайн калькулятор

Предварительно составьте схему подключения, чтобы избежать ошибок в расчётах. Онлайн калькулятор покажет вам точное сопротивление  в Омах. Как правило окажется, что резисторы с таким номиналом не выпускаются, и вам будет показан ближайший стандартный номинал. Если не удаётся сделать точный подбор сопротивления, то используйте больший номинал. Подходящий номинал можно сделать подключая сопротивление параллельно или последовательно. Расчет сопротивления для светодиода можно не делать, если использовать мощный переменный или подстроечный резистор. Наиболее распространены типа 3296 на 0,5W. При использовании питания на 12В, последовательно можно подключить до 3 LED.

Резисторы бывают разного класса точности, 10%, 5%, 1%. То есть их сопротивление может погрешность в этих пределах в положительную или отрицательную сторону.

Не забываем учитывать и мощность токоограничивающего резистора, это его способность рассеивать определенное количество тепла.  Если она будет мала, то он перегреется и выйдет из строя, тем самым разорвав электрическую цепь.

Чтобы определить полярность можно подать небольшое напряжение или использовать функцию проверки диодов на мультиметре. Отличается от режима измерения сопротивления, обычно подаётся от 2В до 3В.

Основные параметры

Отличие характеристик кристаллов для дешевых ЛЕД

Так же при расчёте светодиодов следует учитывать разброс параметров, для дешевых они будут максимальны, для дорогих они будут более одинаковыми.   Чтобы проверить этот параметр, необходимо включить их в равных условиях, то есть последовательно. Уменьшая тока или напряжение снизить яркость до слегка светящихся точек. Визуально вы сможете оценить, некоторые будут светится ярче, другие тускло.  Чем равномернее они горят, тем меньше разброс. Калькулятор расчёта резистора для светодиода подразумевает, что характеристики светодиодных чипов идеальные, то есть отличие равно нулю.

Напряжение падения для распространенных моделей маломощных до 10W может быть от 2В до 12В. С ростом мощности увеличивается количество кристаллов в COB  диоде, на каждом есть падение. Кристаллы включаются цепочками последовательно, затем они объединяются в параллельные цепи. На мощностях от  10W до 100W снижение растёт с 12В до 36В.

Этот параметр должен быть указан в технических характеристиках LED чипа  и зависит от назначения:

  • цвета синий, красный, зелёный, желтый;
  • трёхцветный RGB;
  • четырёхцветный RGBW;
  • двухцветный, теплый и холодный белый.

Особенности дешёвых ЛЕД

Прежде чем подобрать резистор для светодиода на онлайн калькуляторе, следует убедится в параметрах диодов. Китайцы на Aliexpress продают множество led, выдавая их за фирменные. Наиболее популярны модели  SMD3014, SMD 3528, SMD2835, SMD 5050, SMD5630, SMD5730. Всё самое плохое обычно делается под брендом Epistar.

Например, чаще всего китайцы обманывают на SMD5630 и SMD5730. Цифры в маркировке обозначают лишь размер корпуса 5,6мм на 3,0мм. В фирменных такой большой корпус используется для установки мощных кристаллов на 0,5W , поэтому у покупателей диодов СМД5630 напрямую ассоциируется с мощностью 0,5W. Хитрый китаец этим пользуется, и в корпус 5630 устанавливает дешевый и слабенький кристалл в среднем на 0,1W , при этом указывая потребление энергии 0,5W.

Китайские светодиодные лампы кукурузы

Наглядным примером будут автомобильные лампы и светодиодные кукурузы, в которых поставлено большое количество слабеньких и некачественных ЛЕД чипов. Обычный покупатель считает, чем больше светодиодов чем лучше светит и выше мощность.

Автомобильные лампы на самых слабых лед 0,1W

Чтобы сэкономить денежку, мои  светодиодные коллеги ищут приличные ЛЕД на Aliexpress. Ищут хорошего продавца, который обещает определённые параметры, заказывают , ждут доставку месяц. После тестов оказывается, что китайский продавец обманул, продал барахло. Повезёт, если на седьмой раз придут приличные диоды, а не барахло.  Обычно сделают 5 заказов, и не добившись результата и идут делать заказ в отечественный магазин, который может сделать обмен.

Правильный расчет резистора для светодиода (онлайн калькулятор)

Светодиод является полупроводниковым прибором с нелинейной вольт-амперная характеристикой (ВАХ). Его стабильная работа, в первую очередь, зависит от величины, протекающего через него тока. Любая, даже незначительная, перегрузка приводит к деградации светодиодного чипа и снижению его рабочего ресурса.

Чтобы ограничить ток, протекающий через светодиод на нужном уровне, электрическую цепь необходимо дополнить стабилизатором. Простейшим, ограничивающим ток элементом, является резистор.

Важно! Резистор ограничивает, но не стабилизирует ток.

Расчет резистора для светодиода не является сложной задачей и производится по простой школьной формуле. А вот с физическими процессами, протекающими в p-n-переходе светодиода, рекомендуется познакомиться ближе.

Теория

Математический расчет

Ниже представлена принципиальная электрическая схема в самом простом варианте.

В ней светодиод и резистор образуют последовательный контур, по которому протекает одинаковый ток (I). Питается схема от источника ЭДС напряжением (U). В рабочем режиме на элементах цепи происходит падение напряжения: на резисторе (UR) и на светодиоде (ULED). Используя второе правило Кирхгофа, получается следующее равенство: или его интерпретация

В приведенных формулах R – это сопротивление рассчитываемого резистора (Ом), RLED – дифференциальное сопротивление светодиода (Ом), U – напряжения (В).

Значение RLED меняется при изменении условий работы полупроводникового прибора. В данном случае переменными величинами являются ток и напряжение, от соотношения которых зависит величина сопротивления. Наглядным объяснением сказанного служит ВАХ светодиода.

На начальном участке характеристики (примерно до 2 вольт) происходит плавное нарастание тока, в результате чего RLED имеет большое значение. Затем p-n-переход открывается, что сопровождается резким увеличением тока при незначительном росте прикладываемого напряжения.

Путём несложного преобразования первых двух формул можно определить сопротивление токоограничивающего резистора:

ULED является паспортной величиной для каждого отдельного типа светодиодов.

Графический расчет

Имея на руках ВАХ исследуемого светодиода, можно рассчитать резистор графическим способом. Конечно, такой способ не имеет широкого практического применения. Ведь зная ток нагрузки, из графика можно легко вычислить величину прямого напряжения. Для этого достаточно с оси ординат (I) провести прямую линию до пересечения с кривой, а затем опустить линию на ось абсцисс (ULED). В итоге все данные для расчета сопротивления получены.

Тем не менее, вариант с использованием графика уникален и заслуживает определенного внимания.

Рассчитаем резистор для светодиода АЛ307 с номинальным током 20 мА, который необходимо подключить к источнику питания 5 В. Для этого из точки 20 мА проводим прямую линию до пересечения с кривой LED. Далее через точку 5 В и точку на графике проводим линию до пересечения с осью ординат и получаем максимальное значение тока (Imax), примерно равное 50 мА. Используя закон Ома, рассчитываем сопротивление:

Чтобы схема была безопасной и надёжной нужно исключить перегрев резистора. Для этого следует найти его мощность рассеивания по формуле:

В каких случаях допускается подключение светодиода через резистор?

Подключать светодиод через резистор можно, если вопрос эффективности схемы не является первостепенным. Например, использование светодиода в роли индикатора для подсветки выключателя или указателя сетевого напряжения в электроприборах. В подобных устройствах яркость не важна, а мощность потребления не превышает 0,1 Вт. Подключая светодиод с потреблением более 1 Вт, нужно быть уверенным в том, что блок питания выдаёт стабилизированное напряжение.

Если входное напряжение схемы не стабилизировано, то все помехи и скачки будут передаваться в нагрузку, нарушая работу светодиода. Ярким примером служит автомобильная электрическая сеть, в которой напряжение на аккумуляторе только теоретически составляет 12 В. В самом простом случае делать светодиодную подсветку в машине следует через линейный стабилизатор из серии LM78XX. А чтобы хоть как-то повысить КПД схемы, включать нужно по 3 светодиода последовательно. Также схема питания через резистор востребована в лабораторных целях для тестирования новых моделей светодиодов. В остальных случаях рекомендуется использовать стабилизатор тока (драйвер). Особенно тогда, когда стоимость излучающего диода соизмерима со стоимостью драйвера. Вы получаете готовое устройство с известными параметрами, которое остаётся лишь правильно подключить.

Примеры расчетов сопротивления и мощности резистора

Чтобы помочь новичкам сориентироваться, приведем пару практических примеров расчета сопротивления для светодиодов.

Cree XM–L T6

В первом случае проведем вычисление резистора, необходимого для подключения мощного светодиода Cree XM–L к источнику напряжения 5 В. Cree XM–L с бином T6 имеет такие параметры: типовое ULED = 2,9 В и максимальное ULED = 3,5 В при токе ILED=0,7 А. В расчёты следует подставлять типовое значение ULED, так как. оно чаще всего соответствует действительности. Рассчитанный номинал резистора присутствует в ряду Е24 и имеет допуск в 5%. Однако на практике часто приходится округлять полученные результаты к ближайшему значению из стандартного ряда. Получается, что с учетом округления и допуска в 5% реальное сопротивление изменяется и вслед за ним обратно пропорционально меняется ток. Поэтому, чтобы не превысить рабочий ток нагрузки, необходимо расчётное сопротивление округлять в сторону увеличения.

Используя наиболее распространённые резисторы из ряда Е24, не всегда удаётся подобрать нужный номинал. Решить эту проблему можно двумя способами. Первый подразумевает последовательное включение добавочного токоограничительного сопротивления, который должен компенсировать недостающие Омы. Его подбор должен сопровождаться контрольными измерениями тока.

Второй способ обеспечивает более высокую точность, так как предполагает установку прецизионного резистора. Это такой элемент, сопротивление которого не зависит от температуры и прочих внешних факторов и имеет отклонение не более 1% (ряд Е96). В любом случае лучше оставить реальный ток немного меньше от номинала. Это не сильно повлияет на яркость, зато обеспечит кристаллу щадящий режим работы.

Мощность, рассеиваемая резистором, составит:

Рассчитанную мощность резистора для светодиода обязательно следует увеличить на 20–30%.

Вычислим КПД собранного светильника:

Пример с LED SMD 5050

По аналогии с первым примером разберемся, какой нужен резистор для SMD светодиода 5050. Здесь нужно учесть конструкционные особенности светодиода, который состоит из трёх независимых кристаллов.

Если LED SMD 5050 одноцветный, то прямое напряжение в открытом состоянии на каждом кристалле будет отличаться не более, чем на 0,1 В. Значит, светодиод можно запитать от одного резистора, объединив 3 анода в одну группу, а три катода – в другую. Подберем резистор для подключения белого SMD 5050 с параметрами: типовое ULED=3,3 В при токе одного чипа ILED=0,02 А.

Ближайшее стандартное значение – 30 Ом.

Принимаем к монтажу ограничительный резистор мощностью 0,25 Вт и сопротивлением в 30 Ом ±5%.

У RGB светодиода SMD 5050 различное прямое напряжение каждого кристалла. Поэтому управлять красным, зелёным и синим цветом, придётся тремя резисторами разного номинала.

Онлайн-калькулятор

Представленный ниже онлайн калькулятор для светодиодов – это удобное дополнение, которое произведет все расчеты самостоятельно. С его помощью не придётся ничего рисовать и вычислять вручную. Всё что нужно – это ввести два главных параметра светодиода, указать их количество и напряжение источника питания. Одним кликом мышки программа самостоятельно произведёт расчет сопротивления резистора, подберёт его номинал из стандартного ряда и укажет цветовую маркировку. Кроме этого, программа предложит уже готовую схему включения.

Дополняя вышесказанное стоит отметить, что если прямое напряжение светодиода значительно ниже напряжения питания, то схемы включения через резистор малоэффективны. Вся лишняя энергия впустую рассеивается резистором, существенно занижая КПД устройства.

Как расшифровать обозначения на smd резисторах: числовые и буквенные маркировки

Прогресс электронной техники потребовал создавать все более крупные и крупные схемы. Из тысяч элементов, потом миллионов, миллиардов… Если бы все это делалось по старинке, то не хватило бы никаких залов, корпусов и даже кварталов. Под всего одну вычислительную машину.


Зал для ЭВМ

Были схемы на дискретных электронных элементах — резисторах, транзисторах, конденсаторах, диодах, индуктивностях, и они при работе нагревались. И их еще приходилось охлаждать — целая система вентиляции и охлаждения строилась.

Нигде не было кондиционеров, люди жару терпели, а все машинные залы продувались и охлаждались централизованно и непрерывно, днями и ночами. И расход энергии шел на мегаватты. Блок питания компьютера занимал отдельный шкаф. 380 вольт, три фазы, подводка снизу, из-под фальшпола. Другой шкаф занимал процессор.

Еще один — оперативная память на магнитных сердечниках. А все вместе занимало зал площадью около 100 квадратных метров. И машина имела оперативную память, страшно сказать, 512 КБ.

А надо было делать компьютеры все мощнее и мощнее.

Потом изобрели БИС — большие интегральные схемы. Это когда вся схема прорисована в одной твердотельной форме.

Многослойный параллелепипед, в котором слои микроскопической толщины содержат нариcованные, напыленные или наплавленные в вакууме те же самые электронные элементы, только микроскопические, и «раздавленные» в плоскость.

Обычно целая БИС герметизируется в одном корпусе, и тогда уж ничего не боится — железяка железякой, хоть молотком бей (шутка).


Интегральные схемы


Интегральные схемы


Интегральные схемы

Только БИС (или СБИС — сверхбольшие интегральные схемы) содержат функциональные блоки или отдельные электронные устройства — процессоры, регистры, блоки полупроводниковой памяти, контроллеры, операционные усилители. И стоит задача их собрать уже в конкретное изделие: мобильный телефон, флешку, компьютер, навигатор и пр. Но они же такие маленькие, эти БОЛЬШИЕ интегральные схемы, как их собрать?

И тогда придумали технологию поверхностного монтажа.

Метод сборки комплексных электронных схем SMT/ТМП

Собирать на плату вперемешку микросхемы, БИСы, сопротивления, конденсаторы по старинке очень скоро стало неудобно и нетехнологично. И монтаж по традиционной «сквозной» технологии стал громоздким и трудно автоматизируемым, и результаты получались не в согласии с реалиями времени. Миниатюрные гаджеты требуют и миниатюрных, и, самое главное, удобных в компоновке плат.

Промышленность уже может выпускать сопротивления, транзисторы и пр. совсем маленькими и совсем плоскими. Дело оставалось за малым — сделать плоскими, прижатыми к поверхность их контакты. И разработать технологию трассировки и изготовления плат как основы для поверхностного монтажа, а также методы пайки элементов к поверхности.

Кроме прочих плюсов, пайку научились делать целиком — всю плату сразу, что ускоряет работу и дает однородность ее качества. Этот метод получил название «технология монтажа на поверхность (ТМП)», или surface mount technology (SMT).

Так как монтируемые элементы стали уж совсем плоскими, в обиходе они получили название «чипы», или «чип-компоненты» (или еще SMD — surface mounted device, например, SMD-резисторы).

Шаги изготовления платы по ТМП

Изготовление ТМП-платы затрагивает как процесс ее проектирования, изготовления, подбор определенных материалов, так и специфические технические средства для припаивания чипов на плату.

  1. Проектирование и изготовление платы — основа для монтажа. Вместо отверстий для сквозного монтажа делаются контактные площадки для припаивания плоских контактов элементов.
  2. Нанесение паяльной пасты на площадки. Это можно делать шприцем вручную или с помощью трафаретной печати при массовом изготовлении.
  3. Точная установка компонентов на плату поверх нанесенной паяльной пасты.
  4. Помещение платы со всеми компонентами в печь для пайки. Паста оплавляется и очень компактно (благодаря присадкам, увеличивающим поверхностное натяжение припоя) припаивает контакты с одинаковым качеством по всей поверхности платы. Однако критичны требования как ко времени операции, температуре, так и к точности химического состава материалов.
  5. Окончательная обработка: остывание, мойка, нанесение защитного слоя.


Монтаж платы


Печатная плата

Различаются варианты технологии для серийного и для ручного производства. Массовое производство при условии широкой автоматизации и последующем контроле качества дает и гарантировано высокие результаты.

Однако SMT-технология может вполне уживаться и с традиционным монтажом на одной плате. В этом случае как раз и может быть востребован монтаж SMT вручную.

Резисторы SMD

Резистор — самый распространенный компонент электронных схем. Существует даже специально разработанная схемотехника, которая строится только из транзисторов и резисторов (T-R-логика).

Это значит, без остальных элементов построить процессор можно, а вот без этих двух — никак. (Пардон, есть еще ТТ-логика, где вообще одни транзисторы, но некоторым из них приходится играть роль резисторов).

Это в производстве больших интегральных схем доходят до таких крайностей, а для поверхностного монтажа все-таки выпускается весь набор необходимых элементов.


Транзисторы

Для столь компактной сборки они должны обладать строго определенными размерами.

Каждый SMD-прибор — это маленький параллелепипед с выступающими из него контактами — ножками, или пластинками, или металлическими наконечниками с двух сторон.

Важно то, что контакты на монтажной стороне должны лежать строго в плоскости, и на этой плоскости иметь необходимую для пайки площадь — тоже прямоугольную.


SMD-прибор

Размеры резистора: l — длина, w — ширина, h — высота. За типоразмеры берутся важные для монтажа длина и ширина.

Они могут быть кодированы в одной из двух систем: дюймовой (JEDEC) или метрической (мм). Коэффициент пересчета из одной системы в другую — это длина дюйма с мм = 2,54.

Типоразмеры кодируются четырехзначным цифровым кодом, где первые две цифры — длина, вторые — ширина девайса. Причем размеры берутся или в сотых долях дюйма, или в десятых долях миллиметра, в зависимости от стандарта.

Например, код 0603 в JEDEC означает 0,06 дюйма длины и 0,03 дюйма ширины.

А код 1608 в метрической системе означает 1,6 мм длины и 0,8 мм ширины. Применив коэффициент пересчета, легко убедиться, что это один и тот же типоразмер. Однако существуют и другие измерения, которые определяются типоразмером.


Таблица размеров чипов резистора

Маркировка чип-резисторов, номиналы

Ввиду малой площади прибора для нанесения обычного для резисторов номинала пришлось изобретать специальную маркировку. Их бывает две чисто цифровые — трехцифровая и четырехцифровая) и две буквенно-цифровых (EIA-96), в которой две цифры и буква и кодировка для значений сопротивления меньше 0, в которой используется буква R для указания положения десятичной точки.

И есть еще одна особая маркировка. «Резистор» без всякого сопротивления, то есть просто перемычка из металла, имеет маркировку 0, или 000.


Маркировка чип-резисторов

Цифровые маркировки

  • Цифровые маркировки содержат показатель (N) множителя (10N) в качестве последней цифры, остальные две или три — мантисса сопротивления.
  • Например, изображенный чип-резистор с маркировкой 102 имеет сопротивление 10*102 Ом, то есть 1 КОм, а с маркировкой 1206 — 120*106 = 120 000 000 Ом, то есть 120 МОм
  • Еще примеры расшифровки:
  • 151 — 15*101 = 150 Ом;
  • 103 — 10*103 = 10000 Ом;
  • 474 — 47*104 = 470000 Ом;
  • 2001 — 200*101 = 2000 Ом.

Цифровая маркировка резисторов

Маркировка резисторов меньше 1 Ом

Маркировка резисторов меньше 1 Ом

Маркировка резисторов меньше 1 Ом:

— нулевое сопротивление;>

  • 2R3 — 2,3 Ом;
  • R382 — 0,382 Ом;
  • R068 — 0,068 Ом;
  • R010 — 0,01 Ом.
  • Маркировки EIA-96
  1. Такой стандарт был разработан для значений номинала с допуском в 1%.
  2. Состоит из двух цифр и кода множителя.
  3. Две цифры — это код, которым можно извлечь из таблицы, приведенной ниже, три цифры значения мантиссы (аналогично, как было в цифровых маркировках), а далее идет буква, обозначающая множитель.

Таблица для кодов значений

Таблица для кодов значений

Множители расшифровываются из букв вот так:

Расшифровка

И, на всякий случай, привожу наименования и обозначения всех известных единиц измерения номиналов резисторов.

Таблица единц измерения сопротивления

Несколько примеров номиналов по стандарту EIA-96:

  • 01А = 100 Ом ± 1%
  • 38С = 24300 Ом ± 1%
  • 92Z = 0,887 Ом ± 1%

Источник: https://domelectrik.ru/baza/komponenty/markirovka-smd-rezistorov

Справочник. КОРПУСА и МАРКИРОВКА компонентов (SMD)

Корпуса и маркировка компонентов для поверхностного монтажа

Несмотря на большое количество стандартов, регламентирующих требования к корпусам
электронных компонентов, многие фирмы выпускают элементы в корпусах не соответствующих международным стандартам. Также встречаются ситуации, когда корпус, имеющий стандартные размеры у фирмы имеет другое название.

Внешне многие корпуса очень похожи друг на друга, а для идентификации прибора необходимо знать не только маркировку, но и тип корпуса.
Возможны ситуации, когда в один и тот же корпус фирмы-производители под одной и той же маркировкой помещают разные приборы
Путаница существует не только с маркировкой, но и цоколевкой корпусов.

Не лучше ситуация и с пассивными компонентами для поверхностного монтажа. Если на корпусе, стоит маркировка 103, то это может быть резистор номиналом 10 кОм, конденсатор – емкостью 10 нФ или индуктивность на 10 мГн.
Если на корпусе стоит маркировка 2R2, то это может быть и резистор с номиналом 2.2 Ома, и конденсатор с емкостью 2.2 пФ. Код 107 может означать 0.

1 Ома (Philips) или 100 мкФ (Panasonic).
В корпусах типа 0603, 0805 и т. п. Без маркировки могут находиться конденсатор, индуктивность или резистор-перемычка (Zero-Ohm, jumper).
Цветная полоса или выемка-ключ на корпусах типа SOD123, DO215 может указывать на катод диода или вывод «плюс» у электролитического конденсатора.

По внешнему виду очень трудно отличить друг от друга R, C и L, если они находятся в цилиндрических корпусах с выводами и маркируются цветными кольцами. Сложности могут возникнуть, и после идентификации элемента с определением его параметров.

Например, на практике для цветовой маркировки постоянных конденсаторов (smd компоненты) используются несколько методик маркировки
В совершенно одинаковых корпусах с одинаковым цветовым кодом может выпускаться целая серия приборов с совершенно разными параметрами.

Черное кольцо посередине корпуса могут иметь не только резисторы-перемычки (Zero-Ohm, jumper), но и другие приборы.
Корпуса типа SOT (SOD) – Small Outline Transistor (Diode) — в дословном переводе означают «транзистор (диод) с маленькими выводами». На современном этапе в корпуса типа SOT помещают не только транзисторы и диоды, но и транзисторы с резисторами,

стабилитроны напряжения на базе операционного усилителя и многое другое и количество выводов бывает более трех.

РЕЗИСТОРЫ. ЦВЕТОВАЯ МАРКИРОВКА

Цветовая маркировка наносится в виде 4,5 или 6 цветовых колец. Маркировочные кольца должны быть сдвинуты к одному из выводов или ширина кольца первого знака должна быть в два раза больше других, что на практике выдерживается не всегда.
Вместо цветовых колец могут встречаться цветовые точки.

Принцип маркировки тот же.

Цветовая маркировка резисторов

ПЕРЕМЫЧКИ И РЕЗИСТОРЫ С «НУЛЕВЫМ» СОПРОТИВЛЕНИЕМ

Многие фирмы выпускается в качестве плавких вставок или перемычек специальные провода –Jumper Wire – с нормированным сопротивлением и диаметром (0,6 мм , 08 мм )
и резисторы с «нулевым» сопротивлением. Резисторы выполняются в стандартном цилиндрическом корпусе с гибкими выводами (Zero-Ohm) или в стандартном корпусе для поверхностного монтажа (Jumper Chip). Реальные значения сопротивления

таких резисторов лежат в диапазоне единиц или десятков миллиом ( — 0,005…0,05 Ом). В цилиндрических корпусах маркировка осуществляется черным кольцом посередине, в корпусах для поверхностного монтажа (0603,0805,1206…), обычно маркировка отсутствует, либо наносится код «000».

РЕЗИСТОРЫ. КОДОВАЯ МАРКИРОВКА

Фирма PHILIPS кодирует номинал резисторов в соответствии с общепринятыми стандартами, т.е. первые две или три цифры указывают номинал в омах, а последняя – количество нулей (множитель).
В зависимости от точности резистора номинал кодируется в виде 3 или 4-х символов. Отличия от стандартной кодировки могут заключаться в трактовке цифр 7, 8, 9 в последнем символе.

  • Буква R выполняет роль десятичной запятой, или, если она стоит в конце, то указывает на диапазон.
  • если на резисторе вы увидите код 107 – это 10 с семью нулями (100 МОм), а всего лишь 0.1 Ом
  • А. Маркировка 3-мя цифрами. Первые две цифры указывают значение в омах последняя – количество нулей. Распространяется на резисторы из ряда Е-24, допуском 1 и 5%, типоразмеров 0603,0805 и 1206.
    ( 103 = 10 000 = 10 кОм )
  • В. Маркировка 4-мя цифрами. Первые три цифры указывают значения в омах последняя – количество нулей. Распространяется на резисторы из ряда Е-96, допуском 1% , типоразмеров 0805 и 1206. Буква R играет роль децимальной запятой.
    ( 4422 = 442 00 = 44.2 кОм )
  • С. Маркировка 3-мя символами.
    Первые два символа – цифры, указывающие значение сопротивления в омах, взятые из нижеприведенной таблицы последний символ — буква, указывающая значение множителя:
    S=10-2; R=10-1; B=10; C=102; D=103; E=104; F=105.
    Распространяется на резисторы из ряда Е-96, допуском 1%, типоразмером 0603. ( 10C = 124 x 102 = 12.4 кОм )

Примечание. Маркировки А и В – стандартные, маркировка С – внутрифирменная.

КОНДЕНСАТОРЫ. КОДОВАЯ МАРКИРОВКА

Применяется четыре способа кодировки номинальной емкости.

Определение номинала конденсатора.

  • А. КОДИРОВКА 3-МЯ ЦИФРАМИ.
    Первые две цифры указывают значение емкости в пикофарадах (пФ), последняя- количество нулей. Когда конденсатор имеет емкость менее 10пФ, то последняя цифра может быть «9».
    При емкостях меньше 1.0 пФ первая цифра «0».
    Буква R используется в качестве десятичной запятой. Например, код 010 равен 1.0 пФ, код 0R5- 0.5 пФ.
  • В. КОДИРОВКА 4-МЯ ЦИФРАМИ.
    Возможны варианты кодирования 4-х значным числом. Но и в этом случае последняя цифра указывает количество нулей, а первые три-емкость в пикофарадах (pF).
  • С. МАРКИРОВКА ЁМКОСТИ В МИКРОФАРАДАХ.
    Вместо десятичной точки может ставиться буква R.
  • D. СМЕШАННАЯ БУКВЕННО-ЦИФРОВАЯ МАРКИРОВКА ЁМКОСТИ, ДОПУСКА, ТКЕ, РАБОЧЕГО НАПРЯЖЕНИЯ.
    В отличие от первых трех параметров, которые маркируются в соответствии со стандартами, рабочее напряжение у разных фирм имеет различную буквенно-цифровую маркировку.
  • КОНДЕНСАТОРЫ. ЦВЕТОВАЯ МАРКИРОВКА ЭЛЕКТРОЛИТИЧЕСКИХ КОНДЕНСАТОРОВ ДЛЯ ПОВЕРХНОСТНОГО МОНТАЖА (SMD).

Приведенные ниже принципы кодовой маркировки применяются такими известными фирмами как PANASONIC, HITACHI и др. Различают три основных способа кодирования.

  • А. Код содержит два или три знака (буквы или цифры), обозначающие рабочее напряжение и номинальную емкость. Причем буквы обозначают напряжение и емкость, а цифра указывает множитель. В случае двухзначного обозначения не указывается код рабочего напряжения.


Конденсаторы обозначение SMD.

    • В. Код содержит четыре знака (буквы и цифры), обозначающие номинальную емкость и рабочее напряжение. Буква, стоящая вначале, обозначает рабочее напряжение, последующие знаки – емкость в пикофарадах (пФ), а последняя цифра – количество нулей. Возможны 2 варианта кодировки емкости:
      а) первые две цифры указывают номинал в пФ, третья – количество нулей; б) емкость указывают в микрофарадах, знак ? выполняет функцию десятичной запятой. Ниже приведены примеры маркировки конденсаторов емкостью 4,7мкФ и рабочим напряжением 10В.
    • С. Если величина корпуса позволяет, то код располагается в две строки: на верхней строке указывается номинал емкости, на второй строке – рабочее напряжение. Емкость может указываться непосредственно в микрофарадах (мкФ) или в пикофарадах (пФ) с указанием количества нулей
      (см. способ В). Например, первая строка – 15, вторая строка 35V означает, что конденсатор имеет емкость 15мкФ и рабочее напряжение 35 В.

Для индуктивностей кодируется номинальное значение индуктивности и допуск, т. е. Допускаемое отклонение от указанного номинала. Наиболее часто
применяется кодировка 4 или 3 цветными кольцами или точками. Первые две метки указывают на значение номинальной индуктивности в микрогенри (мкГн, ?Н),

третья метка – множитель, четвертая – допуск. В случае кодирования 3 метками подразумевается допуск 20%. Цветное кольцо, обозначающее первую цифру номинала может быть шире, чем все остальное.


Обычно для индуктивностей кодируется номинальное значение индуктивности и допуск, т.е. допускаемое отклонение от указанного номинала. Номинальное значение кодируется цифрами, а допуск – буквами.

Применяется два вида кодирования.

Первые две цифры указывают значение в микрогенри (мкГн, ?Н), последняя – количество нулей. Следующая за цифрами буква указывает на допуск. Например, код 101J обозначает
100 мкГн + 5%.

Исключение является случаи, когда индуктивность меньше 10 мкГн. В таких случаях роль десятичной запятой выполняют буквы R или N — для индуктивностей меньше 1мкГн.

В случаях, когда буква не указывается – допуск 20%.

ДОПУСК: D = + 0.3 нГн J = + 5% K = + 10 % M = + 20 %

ПРИМЕРЫ ОБОЗНАЧЕНИЙ:

2N2D –2.2 нГн + 0.3 нГн         1R0K– 1.2 мкГн +10%         1470K– 47 мкГн +10%

22N – 22 нГн         2R2K– 2.2 мкГн +10%         680K– 68 мкГн

R10M – 0.10 мкГн + 20%        3R0K– 3.3 мкГн +10%        101K– 100 мкГн +10%

R15M– 0.15 мкГн + 20%        4R7K– 4.7 мкГн +10%        151K– 150 мкГн +10%

1R0K– 1.2 мкГн +10%         330K – 33 мкГн +10%        102 – 1000 мкГн

Индуктивности маркируются непосредственно в микрогенри (мкГн, mН). В таких случаях маркировка 680К будет означать не 68 мкГн ± 10 , как в случае А, а 680 мкГн ± 10

ДИОДЫ. КОДОВАЯ МАРКИРОВКА.

Первый вывод полярных приборов маркируется точкой, выемкой или полосой у катода

ТРАНЗИСТОРЫ. КОДОВАЯ МАРКИРОВКА.

Цоколевка: 1-С,2-E,3-B,4-E

Цоколевка: 1-B,2-E,3-C
Цоколевка: 1-B,2-E,3-C

Цоколевка: 1-B,2-E,3-C,4-E

Цоколевка: 1-B,2-E,3-C

Данная страничка не позволяет полностью описать развитие электронной базы у всех производителей но возможно поможет создать представление о элементной базе smd.

Источник: https://lcdbloki.ru/smd

Калькулятор маркировки SMD-резисторов

В современной электронике в большинстве случаев используются элементы поверхностного монтажа. Среди них SMD-резисторы, они нужны для уменьшения массогабаритных показателей за счет увеличения числа смонтированных компонентов на 1 квадратном сантиметре печатной платы.

Трудностью является не только монтаж мелких компонентов, но и расчет их номинала. Распознать характеристики элемента можно, если расшифровать что на нем написано. Вообще для компонентов поверхностного монтажа используют кодовую кодировку, она бывает цифровой или буквенной.

Чаще всего встречаются SMD-резисторы, в которых используются цифровые обозначения, их легко можно рассчитать с помощью онлайн калькулятора. Причем зная сопротивление, вы узнаете какая должна быть маркировка SMD-резисторов. А также если у вас есть на руках элемент неизвестной величины, вы можете расшифровать значение его сопротивления.

Калькулятор маркировки SMD-резисторов предоставлен ниже:

Различают обозначение из 3 или 4 цифр. Чтобы узнать сопротивление, нужно понимать значение этих цифр. В первом случае первые 2 цифры – это числа, а третья – количество нулей. То есть маркировка 221 расшифровывается как 22 и 0, итого 220 Ом. Такие резисторы имеют погрешность от 2 до 10%.

  • Расчет сопротивления во втором случае подобен, здесь первые 3 знака – это цифры, а последний – количество нолей или степень, в которую нужно возвести множитель «10». Допустим рассчитаем номинал элемента с характеристикой 4701:
  • 470*10^1=4700 Ом = 4,7 кОм с допуском в 1%
  • Если у компонента дробная величина, то в его шифре роль точки играет буква R, тогда расчет имеет вид:
  • 2R3 = 2,3 Ом

Последний вид маркировки EIA-96, к сожалению её наш онлайн калькулятор не поддерживает. Она относится к буквенно-цифровым обозначением. Но вы легко можете рассчитать величину по таблице:

Здесь первые две цифры – содержат информацию о числовой части номинала, а последняя буква – это множитель.

Чтобы безошибочно и быстро определить сопротивление SMD-резистора, используйте возможности нашего онлайн калькулятора. Он также пригодится для быстрого подбора нужного сопротивления из кучи неизвестных элементов.

Источник: https://samelectrik.ru/markirovka-smd-rezistorov.html

Маркировка SMD-компонентов

Маркировка SMD-компонентов

Компоненты для поверхностного монтажа [SMD] слишком малы, чтобы на их корпусе была нанесена стандартная маркировка. Поэтому существует спе­циальная система обозначения таких компонентов: на корпус прибора нанесен код, состоящий из двух или трех символов. В справочном материале, приведена информация о более чем 1500 кодах.

Типы корпусов и цоколевка

Наиболее распространенным миниатюрным корпу­сом для маломощных диодов, диодных сборок и тран­зисторов является, вероятно, трехвыводной SOT23, выполненный из пластмассы.

Для диодов часто ис­пользуются двухвыводные корпуса SOD123, SOD323 и сверхминиатюрный керамический SOD110; на них иногда не наносится буквенно-цифровая маркировка, тогда тип прибора можно определить по цвету полоски у вывода катода.

Транзисторы, диодные и варикапные сборки размещают в трехвыводных корпусах SOT323, SOT346, SOT416, SOT490, сверхминиатюрном SOT663, а также в четырехвыводных корпусах SOT223, SOT143, SOT343 и SOT103.

Применяются и пятивыводные корпуса, например, SOT551A и SOT680-1, в которых для удобства разводки печатных плат продуб­лированы выводы коллектора и/или эмиттера. В миниатюрных шестивыводных корпусах, например SOT26A, размещают транзисторные сборки и диод­ные матрицы. Чертежи наиболее распространенных SMD-корпусов приведены на рисунке.

Некоторые приборы имеют разновидность с ре­версивной цоколевкой и, соответственно, букву «R» (Reveres) в маркировке. Их выводы соответствуют вы­водам обычного прибора, перевернутого вверх нога­ми, т. е. зеркально отображенного. Индентификация обычно осуществляется по коду, но некоторые про­изводители используют одинаковый код.

В этом слу­чае потребуется сильное увеличительное стекло. Обычно выводы корпусов (например, таких как SC 59, SC-70, SOT-323) выходят наружу ближе к лицевой поверхности, а у приборов перевернутого типа выво­ды расположены ближе к нижней стороне корпуса прибора.

Исключение составляют корпуса SO-8, SOT-23, SOT-143 и SOT-223, у них все наоборот.

Как пользоваться представленной информацией

Чтобы идентифицировать SMD-компонент, нужно определить тип корпуса и прочитать идентификацион­ный код, нанесенный на него. Далее следует найти обо­значение в алфавитном списке кодов. К сожалению, некоторые коды не являются уникальными.

Например, компонент с маркировкой 1А может быть как ВС846А, так и FMMT3904. Даже один и тот же производитель может использовать одинаковые коды для обозначе­ния разных компонентов.

В таких случаях следует учи­тывать тип корпуса для более точной идентификации.

Различные варианты кодировки

Многие производители используют дополнитель­ные символы в качестве своего собственного иден­тификационного кода. Так, например, компоненты от Philips обычно (но, к сожалению, не всегда) имеют строчную букву «р» в дополнение к коду; компоненты от Siemens обычно имеют дополнительную строчную

букву «s». К примеру, если на компонент нанесен код 1 Ар, следует искать в таблице код 1 А. В соответствии с таблицей 1, имеется четыре разных варианта.

Но поскольку компонент имеет суффикс «р», то он произведен фирмой Philips, а значит, это — ВС846А.

Многие новые компоненты фирмы Motorola имеют после кода верхний индекс — небольшие буквы, напри­мер SAC. Эти буквы — всего лишь месяц изготовления прибора. Многие приборы от Rohm Semiconductors, начинающиеся на букву G, эквивалентны приборам с маркировкой, равной оставшейся части кода. Напри­мер, GD1 — то же самое, что и 01, то есть BCW31.

Некоторые приборы имеют единственную цветную букву (обычно это диоды в миниатюрных корпусах). Цвет, если он имеет значение, указан в таблице в скобках после кода или отдельно — вместо кода.

Некоторую слож­ность может представить идентификация различных типов корпусов для одного и того же прибора. К приме­ру, 1К в корпусе SOT23 — это ВС848В (мощностью 250 мВт), а 1К в корпусе SOT323 — это BC848BW (мощ­ностью 200 мВт).

В представленных таблицах такие при­боры обычно рассматриваются как эквивалентные.

Суффикс «L» обычно указывает на низкопро­фильный корпус, например, SOT323 или SC70, «W» — признак уменьшенного варианта корпуса, в частности SOT343.

Приборы-аналоги и дополнительная информация

Там, где возможно, в списке указан тип обычного (не SMD) прибора, имеющего эквивалентные харак­теристики. Если такой прибор общеизвестен, то дру­гой информации не дается. Для менее распростра­ненных приборов приведены дополнительные све­дения. Если аналогичного прибора не существует, приведено краткое описание прибора, которое мо­жет иметь значение при выборе замены.

При описании свойств компонента используются некоторые параметры, характерные для конкретного прибора. Так, напряжение, указанное для выпрямля­ющего диода, — это чаще всего максимальное пико­вое обратное напряжение диода, а для стабилитро­нов дается напряжение стабилизации.

Обычно, если указаны величины напряжений, токов или мощнос­тей — это предельные значения. Для транзисторов указана область применения, рабочий диапазон или граничная частота. Для импульсных диодов — время переключения.

Для варикапов — рабочий диапазон и/или пределы изменения емкости.

Некоторые типы транзисторов (т.н. «цифровые») имеют встроенные резисторы. В этом случае со зна­ком «+» указан резистор, включенный последова­тельно с базой; без знака «+» — резистор, шунтиру­ющий переход база-эмиттер. Когда указано два со­противления (через косую черту], то первое из них -это сопротивление базового резистора, второе — со­противление резистора между базой и эмиттером.

Таблица 1. Различные варианты кодировки

Код Прибор Фирма Описание и/или аналог
ВС846А Phi ITT ВС546А
FMMT3904 Zet 2N3904
ММВТ3904 Mot 2N3904
IRLML2402 IR п-МОП,20В,0,9А
  • Коды SMD компонентов, начинающиеся на цифру — 0
  • Коды SMD компонентов, начинающиеся на цифру — 1
  • Коды SMD компонентов, начинающиеся на цифру — 2
  • Коды SMD компонентов, начинающиеся на цифру — 3
  • Коды SMD компонентов, начинающиеся на цифру — 4
  • Коды SMD компонентов, начинающиеся на цифру — 5
  • Коды SMD компонентов, начинающиеся на цифру — 6

Источник: http://newcom. cv.ua/index.php/radiokomponenty/markirovka-smd-komponentov/132-markirovka-smd-komponentov

SMD (СМД) резисторы – Что это такое, виды маркировка и обозначение, чтение номинала резистора

В общем, термин SMD (от англ. Surface Mounted Device) можно отнести к любому малогабаритному электронному компоненту, предназначенному для монтажа на поверхность платы по технологии SMT (технология поверхностного монтажа).

SMT технология (от англ.

Surface Mount Technology) была разработана с целью удешевления производства, повышению эффективности изготовления печатных плат с использованием более мелких электронных компонентов: резисторов, конденсаторов, транзисторов и т. д.

Сегодня рассмотрим один из таких видов резисторов – SMD резистор.

Трехзначный код

Наиболее простыми для чтения являются SMD резисторы, которые содержат 3-значный цифровой код. У них первые две цифры — это числовое значение, а третья цифра — множитель, то есть количество нулей, которое мы должны добавить к значению.

Давайте рассмотрим это на примере:

  • Резистор с кодом 472 имеет сопротивление 4700 Ом или 4,7 кОм, так как к числу «47» (первые две цифры) мы должны добавить 2 нуля (третья цифра).
  • На следующем рисунке приведем еще несколько примеров:
  • Органайзер для SMD компонентов
  • Отлично подходит для хранения 1206/0805/0603/0402/0201…
  • Подробнее

Внутренняя структура

Основным несущим элементом резистора является подложка, изготовленная из окиси аллюминия (Al2O3). Этот материал обладает хорошими диэлектрическими свойствами, но помимо этого имеет очень высокую теплопроводность, что необходимо для отвода тепла, выделяющегося в резистивном слое, в окружающую среду.

  1. Внутренняя структура резистора.
  2. Основные (но не все) электрические характеристики резистора определяются резистивным элементом, в качестве которого чаще всего используется пленка металла или окисла, например, чистого хрома или двуокиси рутения, нанесенная на подложку.
  3. Состав, технология нанесения на подложку и характер обработки этой пленки являются важнейшими элементами, определяющими характеристики резистора, и чаще всего представляют производственный секрет фирмы производителя.

Некоторые виды – резисторы проволочные – в качестве резистивного материала используют тонкую (до 10 мкм) проволоку из материала с низким температурным коэффициентом сопротивления (например, константана), намотанную на подложку. В последнем случае номинал резистора обычно не превышает 100 Ом.

Для соединения резистивного элемента с проводниками печатной платы служат несколько слоев контактных элементов. Внутренний контактный слой обычно выполнен из серебра или палладия, промежуточный слой представляет собой тонкую пленку никеля, а внешний – свинцово-оловянный припой.

Интересный материал для ознакомления: что такое вариасторы.

Такая сложная контактная конструкция предназначена для обеспечения надежной взаимной адгезии слоев. От качества выполнения контактных элементов резистора зависят такие его характеристики, как надежность и токовые шумы.

Последним элементом конструкции SMD резистора является защитный слой, обеспечивающий предохранение всех элементов конструкции резистора от воздействия факторов окружающей среды и в первую очередь от влаги.

Этот слой выполняется из стекла или полимерных материалов.

Трехзначный код резисторов со сопротивлением менее 10 Ом

В описанной выше системе минимальное значение сопротивления, которое мы можем кодировать, составляет 10 Ом, что эквивалентно коду «100» (10 + нет нуля).

При значениях сопротивления менее 10 Ом необходимо найти другое решение, потому что вместо добавления нулей мы должны разделить значение первых двух цифр. Чтобы решить проблему, производители используют букву «R», которая эквивалентна запятой.

  Копировальный токарный станок по дереву своими руками

Например, сопротивление с кодом 4R7 эквивалентно 4,7 Ом, потому что мы заменяем «R» запятой. Если значение сопротивления меньше 1 Ом, мы используем ту же систему, помещая R в качестве первого номера. Например, R22 равно 0,22 Ом. Как вы можете видеть, это довольно легко.

Как себя проверить

Если в навыке расшифровки кодов вы пока неуверены, есть два способа проверить сопротивление резистора. Первый — программный, второй — при помощи мультиметра. Второй — более надежный, так как вы видите реальное положение вещей, а заодно и проверяете сопротивление элемента.

Одна из программ по расшифровке кодов резисторов «Резистор 2.2»: цветовая маркировка

Найти программу расшифровки кодов резисторов просто — по запросу выскакивает не один десяток. Они несложные, отличаются только масштабами баз данных. Не в каждой можно найти все варианты кодов, но популярные есть везде.

В этих программах сначала выбирается тип кодировки (буквы или полоски), а затем вносятся все данные. То, что вы вводите отображается в специальном окошке — чтобы можно было визуально проверить правильность введенной информации.

После ввода данных нажимаете кнопку, программа выдает вам номинал и допуск. Сравниваете с тем, что получилось у вас.

Проверяем сопротивление при помощи мультиметра

Проверить насколько правильно вы по кодировке определили сопротивление резистора можно и при помощи мультиметра. Для этого его выставляем в режим «изменение сопротивлений». Диапазон подбираем в зависимости от того, что насчитали.

Один щуп прикладываем к одному выводу, второй — к другому. На экране высвечивается сопротивление. Оно может отличаться от высчитанного. Разница зависит от допуска. Чем больше допуск, тем больше может быть разница.

Но в любом случае показания должны быть сравнимы с найденным номиналом. Подробности смотрите в видео.

Четырехзначный код (прецизионные резисторы)

В случае прецизионных резисторов производители создали еще одну систему кодирования, состоящую из 4-значных чисел. В нем первые три цифры — это числовое значение, а четвертая цифра — множитель, то есть количество нулей, которые мы должны добавить к значению.

Факт наличия трех цифр для кодирования значения позволяет нам иметь большее разнообразие и точность значений.

Что такое SMD

SMD – английская аббревиатура, обозначающая Surface Mounted Device, то есть – устройство, монтируемое на поверхность. В целом, под SMD понимается метод нанесения компонентов на печатную плату, который ещё называют поверхностным. Ему противопоставляется классический метод — сквозной монтаж, когда ножки элементов продеваются в отверстия монтажной платы и фиксируются в них.

Поверхностный монтаж очень часто сочетается с простым «сквозным» ФОТО: wikimedia.org

SMD подразумевает установку прямо на токопроводящие дорожки платы. Такой подход позволил значительно сэкономить место на плате, уменьшить размер компонентов и, в целом, удешевить и автоматизировать процесс монтажа. Тем не менее, на практике часто встречается гибрид обеих технологий — сквозного монтажа и поверхностного.

Код EIA-96 (прецизионные резисторы)

В последнее время производители используют для прецизионных резисторов новую систему кодировки — EIA-96, которая довольно сложна для расшифровки, если нет под рукой справочной таблицы или онлайн калькулятора.

В EIA-96 первые две цифры кода — это номер индекса таблицы, в котором мы найдем эквивалентное значение, в то время как буква является множителем. Таким образом, наличие буквы на конце кода свидетельствует о том, что резистор имеет кодировку EIA-96.

На рисунке ниже приведена полная таблица маркировки сопротивлений EIA-96.

Практические примеры EIA-96

На следующем рисунке мы можем видеть некоторые примеры EIA-96 маркировки

Типоразмеры

В основном термин типоразмер включает в себя размер, форму и конфигурацию выводов (тип корпуса) какого-либо электронного компонента.

Например, конфигурация обычной микросхемы, которая имеет плоский корпус с двусторонним расположением выводов (перпендикулярно плоскости основания), называется DIP. Типоразмер SMD резисторов стандартизированы, и большинство производителей используют стандарт JEDEC.

Размер SMD резисторов обозначается числовым кодом, например, 0603. Код содержит в себе информацию о длине и ширине резистора.

Типоразмеры SMD резисторов.

Таким образом, в нашем примере код 0603 (в дюймах) длина корпуса составляет 0,060 дюйма, шириной 0,030 дюйма. Такой же типоразмер резистора в метрической системе будет иметь код 1608 (в миллиметрах), соответственно длина равна 1,6 мм, ширина 0,8мм.

Чтобы перевести размеры в миллиметры, достаточно размер в дюймах перемножить на 2,54. Размер резистора SMD зависит главным образом от необходимой мощности рассеивания.

В следующей таблице перечислены размеры и технические характеристики наиболее часто используемых SMD резисторов.

Почитать материал по теме: что такое диодный мост.

Допуски сопротивлений

Как вы уже могли заметить, во всех трех системах кодирования, которые мы изучили, производители не предусмотрели никакого способа указания допуска (отклонения) сопротивлений резисторов (четвертой цветной полоски как на выводных резисторах).

Но как правило, резисторы, имеющие маркировку из 3-х цифр имеют точность 5%, а резисторы с кодом из 4-х цифр, а также резисторы с кодировкой EIA-96 имеют точность 1%.

www.inventable.eu

Характеристики

Важнейшими характеристиками резисторов являются величина номинального сопротивления, допуск на эту величину и температурный коэффициент изменения сопротивления.

С этими характеристиками тесно связаны допустимая рассеиваемая мощность и тепловое сопротивление между резистором и окружающей средой. Кроме того, в некоторых областях применения резисторов могут оказаться существенными их шумовые характеристики (особенно токовый шум).

Также временная стабильность, предельная величина рабочего напряжения, зависимость сопротивления от приложенного напряжения и частотные параметры резистора (характеристики его эквивалентной схемы на различных частотах).

Рассмотрим важнейшие из этих характеристик с точки зрения применения резисторов в аналоговых и цифроаналоговых электронных устройствах.

Таковыми являются величина номинального сопротивления, допуск на эту величину и температурный коэффициент изменения сопротивления. Допуск на величину номинального сопротивления задается в процентах от номинального значения сопротивления.

Номинальное значение – это величина сопротивления резистора, измеренная при фиксированных значениях факторов внешних воздействий.

Кривая нагрева и охлаждения при пайке SMD-резисторов.

Важнейшим среди этих факторов является температура. Обычно номинальное значение сопротивления приводится для температуры +20°С и нормального атмосферного давления.

SMD резисторы выпускаются с допусками на номинальное сопротивление в пределах от ±0.05% до ±5%.

Разработчикам следует иметь в виду, что самыми распространенными, доступными и дешевыми являются резисторы с допуском на номинальное значение ±5% и ±1%.

Более точные резисторы обычно требуют предварительного заказа и их стоимость возрастает в несколько раз.

Температурным коэффициентом сопротивления (ТКС) называется величина, характеризующая обратимое относительное изменение сопротивление резистора при изменении его температуры на 1°С.

Следует иметь в виду, что изменение температуры резистора может происходить как из-за изменения температуры окружающей среды, так и из-за его саморазогрева.

  • Значение ТКС определяется по формуле:
  • ТКС=DR/(R*DТ)
  • где DR – абсолютное значение изменения сопротивления при изменении температуры резистора на величину DТ, R – номинальное значение сопротивления резистора.

  Бизнес-станки для малого бизнеса: советы по выбору вариантов

Величина ТКС измеряется в 1/ °С, однако, чаще всего ее измеряют в единицах ppm (1ppm=10E-6 1/°С). Современные SMD резисторы выпускаются со значением ТКС в пределах от ±5 до ±200 ppm.

Интересно сопоставить влияние на общее отклонение от номинального значения сопротивления резистора его допуска и температурного изменения.

Это сопоставление можно выполнить введением такого параметра, как критическая температура Тк, определяемая как изменение температуры резистора, при которой изменение его сопротивления, определяемое величиной ТКС, сравняется с допуском на номинальное сопротивление.

Учитывая малое значение допуска на величину номинального сопротивления резистора, можно с достаточной степенью точности утверждать, что при наихудшем сочетании допусков на резисторы допуск на значение К в два раза больше допуска на номинал резистора.

Это значит, что для применяя в данной схеме SMD резисторы наивысшей точности и без учета влияния нагрева резисторов невозможно достижение точности коэффициента передачи выше ±0.

1%! Такой точности явно недостаточно для многих аналоговых устройств. К счастью, в действительности ситуация несколько легче.

Дело в том, что в приведенном выражении для коэффициента передачи его точность определяется не абсолютными значениями сопротивлений резисторов R1 и R3, а их отношением.

Если для схемы используются резисторы одной фирмы и одной партии, то значения их ТКС и номинальных значений могут быть значительно ближе, чем паспортные данные на каждый резистор в отдельности.

Это позволяет существенно повысить результирующую точность схемы, как при нормальной температуре, так и при ее изменении.

Однако, на практике применить предложенный подход к уменьшению погрешности схем не так просто!

В рассмотренной выше схеме он хорошо работает только при К=-1, так как для этого требуются одинаковые резисторы, которые могут быть выбраны из одной партии. При других значениях К эта схема не даст требуемой точности, так как для резисторов разных номиналов вероятность расхождения параметров (особенно ТКС) существенно возрастает.

Подготовка мультиметра к проведению измерений: какие установить настройки

Перед измерениями прибор готовят к работе. Для этого его включают и концы щупов закорачивают между собой. Если на дисплее появляются нули, то прибор исправен и в цепи нет обрыва. На дисплее могут отражаться не нули, а доли Ома.

Подготовка прибора к проверке

При разомкнутых щупах на исправном мультиметре отображается цифра 1 и диапазон измерений. Кабельные шнуры подключают в соответствии с тем режимом, который вам необходим, – «Прозвонка» или «Измерение».

Как прозвонить резистор

Режим «Прозвонка» (имеется не во всех тестерах) применяется, чтобы убедиться, что в цепях, идущих через резистор или параллельных ему, отсутствует короткое замыкание. Для его установки регулятор поворачивают к значку диода. Если между точками установки щупов есть токопроводящая цепь, то через динамик генерируется звуковой сигнал.

Режим прозвонки

Этот режим применяют только для резисторов, номинал которых не превышает 70 Ом. Для деталей с большим номиналом его использовать не имеет смысла, поскольку сигнал настолько слаб, что его можно не услышать.

Источник: https://instanko.ru/elektroinstrument/smd-rezistory-markirovka-onlajn.html

Примеры резисторов SMD

(код EIA-96)

Примеры резисторов SMD (EIA-96)

В следующей таблице перечислены все обычно используемые резисторы SMD, отмеченные кодом EIA-96 от 1 Ом до 97,6 МОм. См. Также калькулятор резисторов SMD и краткое руководство по чтению резисторов SMD.

7

260007 .82 Ом 34Y 9006 36Y27 9 Ом .67 кОм 280 Ом 4 кОм

7

927 927 кОм k 927 927 912 912 912 912 927 912 927 9124,87 9.1 Ом 927 927 927 927 927 927 913 914 914 913 .49 кОм 04 Ом 9.9 Ом 917 6 Ом
Код Значение Код Значение Код Значение Код Значение
01Y 1 Ом 01X 10 Ом 01A 1 кОм
1.02 Ом 02X 10,2 Ом 02A 102 Ом 02B 1,02 кОм
03Y 1,05 Ом 03X 10,5 Ом 03A 105 кОм 03B 1,05 кОм
04Y 1,07 Ом 04X 04A 107 Ом 04B 1,07 кОм
05Y 1,1 Ом 05X 11 Ом 110A 900 05B 1.1 кОм
06Y 1,13 Ом 06X 11,3 Ом 06A 113 Ом 06B 07Y 1,15 Ом 40 07X 40 07X 40 07X 40 07X 115 Ом 07B 1,15 кОм
08Y 1,18 Ом 08X 11,8 Ом 08A 118 Ом 08B 1,18 кОм
09X 12,1 Ом 09A 121 Ом 09B 1,21 кОм
10Y 1,24 Ом 10X 12,4B 10A 124 Ом 10A 124
11Y 1,27 Ом 11X 11A 127 Ом 11B 1,27 кОм
12Y 1,3 Ом 12X 12X 12Б 1.3кОм
13Y 1,33 Ом 13X 13,3 Ом 13A 133 Ом 1,33кОм
14Y 1,37 Ом 14X 14X 14X 137 Ом 14B 1,37 кОм
15Y 1,4 Ом 15X 14 Ом 15A 140 Ом 15B 1,4 кОм
16X 14,3 Ом 16A 143 Ом 16B 1,43 кОм
17Y 1,47 Ом 17X 14,7 Ом 17A
18Y 1,5 Ом 18X 15 Ом 18A 150 Ом 1,5 кОм
19Y 1,54 Ом 19X 15.4 Ом 19A 154 Ом 19B 1,54 кОм
20Y 1,58 Ом 20X 15,8 Ом 20A 158 158 Ом 20B 1,62 Ом 21X 16,2 Ом 21A 162 Ом 21B 1,62 кОм
22Y 1,65 Ом 22X 16,5 Ом 22A .65 кОм
23Y 1,69 Ом 16,9 Ом 23A 169 Ом 23B 1,69 кОм
24Y 1,74 Ом 24X 24X 24X 24X 174 Ом 24B 1,74 кОм
25Y 1,78 Ом 17,8 Ом 25A 178 Ом 25B 1,78 кОм
26X 18,2 Ом 26A 182 Ом 26B 1,82 кОм
27Y 1,87 Ом 27X 18,7 Ом 27A 28Y 1,91 Ом 28X 19,1 Ом 28A 191 Ом 28B 1,91 кОм
29Y 1,96 Ом 29X 1,96 Ом 29X 6 Ом 29A 196 Ом 29B 1,96 кОм
30Y 2 Ом 30X 20 Ом 30A 200 Ом 30B 24 2 кОм 20,5 Ом 31A 205 Ом 31B 2,05 кОм
32Y 2,1 Ом 32X 21 Ом 32A 210B .1 кОм
33Y 2,15 Ом 33X 21,5 Ом 33A 215 Ом 2,15 кОм
34Y 2,21 2,21 34627 221 Ом 34B 2,21 кОм
35Y 2,26 Ом 35X 22,6 Ом 35A 226 Ом 35B 2,26 кОм 32 Ом 23,2 Ом 36A 232 Ом 36B 2,32 кОм
37Y 2,37 Ом 37X 23,7 Ом 37A
38Y 2,43 Ом 38X 24,3 Ом 38A 243 Ом 38B 39Y 2,49 Ом 16 39X 2,49 Ом 16 39X 39A 249 Ом 39B 2,49 кОм
40Y 2,55 Ом 40X 25,5 Ом 40A 255 Ом 9 40B 2,55 к 2,61 Ом 26,1 Ом 41A 261 Ом 41B 2,61 кОм
42Y 2,67 Ом 42X 26,7 Ом 42A7 42A7 42A7
43Y 2,74 Ом 43X 43A 274 Ом 43B 2,74 кОм
44Y 2,8 Ом 44X27 44X27 44B 2,8 кОм
45Y 2,87 Ом 45X 28,7 Ом 45A 287 Ом 45B 2,87 кОм
Ом 46X 29,4 Ом 46A 294 Ом 46B 2,94 кОм
47Y 3,01 Ом 47X 30,1 Ом 47A
48Y 3,09 Ом 48X 30,9 Ом 48A 309 Ом 3,09 кОм
49Y 3,16 Ом 31X 6 Ом 49A 316 Ом 49B 3,16кОм
50Y 3,24 Ом 50X 32,4 Ом 50A 32426 927 50B 249 3,32 Ом 51X 51A 332 Ом 51B 3,32 кОм
52Y 3,4 Ом 52X 34 Ом 52A 34095
53Y 3,48 Ом 53X 34,8 Ом 53A 348 Ом 53B 3,48 кОм
3,57 Ом 54X 3,57 357 Ом 54B 3,57 кОм
55Y 3,65 Ом 55X 36,5 Ом 55A 365 Ом 55B 3,65 кОм
74 Ом 37,4 Ом 56A 374 Ом 56B 3,74 кОм
57Y 3,83 Ом 57X 38,3 Ом 57A 38,3 57A 38,3
58Y 3,92 Ом 58X 39,2 Ом 58A 392 Ом 3,92 кОм
59Y 4,02 Ом 40X 2 Ом 59A 402 Ом 59B 4,02 кОм
60Y 4,12 Ом 60X 41,2 Ом 60A 412,12 Ом 60B 60B 4,22 Ом 61X 42,2 Ом 61A 422 Ом 61B 4,22 кОм
62Y 4,32 Ом 62X 43,2 Ом 62A2 .32кОм
63Y 4,42 Ом 63X 63A 442 Ом 63B 4,42кОм
64Y 4,53 X 453 Ом 64B 4,53 кОм
65Y 4,64 Ом 65X 46,4 Ом 65A 464 Ом 65B 66X 47,5 Ом 66A 475 Ом 66B 4,75 кОм
67Y 4,87 Ом 67X 48,7 Ом 67A
68Y 4,99 Ом 68X 49,9 Ом 68A 499 Ом 4,99 кОм
69Y 5,11 Ом 69X 69A 511 Ом 69B 5,11 кОм
70Y 5,23 Ом 70X 52,3 Ом 70A 523 Ом 70B 900Y 5,36 Ом 71X 71A 536 Ом 71B 5,36 кОм
72Y 5,49 Ом 72X 54,9 Ом 7216
73Y 5,62 Ом 73X 56,2 Ом 73A 562 Ом 73B 5,62 кОм
5,76X 5,76X 576 Ом 74B 5,76 кОм
75Y 5,9 Ом 75X 59 Ом 75A 590 Ом 75B 5.9 кОм 24 76Y27
60,4 Ом 76A 604 Ом 76B 6,04 кОм
77Y 6,19 Ом 77X 61,9 Ом 77A 61,96 77A 9140
78Y 6,34 Ом 78X 63,4 Ом 78A 634 Ом 6,34 кОм
79Y 6,49 Ом 79X 79A 649 Ом 79B 6,49 кОм
80Y 6,65 Ом 80X 66,5 Ом 80A 665 Ом 8014
80B 80B
6,81 Ом 81X 68,1 Ом 81A 681 Ом 81B 6,81 кОм
82Y 6,98 Ом 82X 69,8 Ом 82A827 82A827 900 .98 кОм
83Y 7,15 Ом 83X 71,5 Ом 83A 715 Ом 83B 7,15 кОм
84Y 7,32 84X 84X 732 Ом 84B 7,32 кОм
85Y 7,5 Ом 85X 75 Ом 85A 750 Ом 85B 7,5 кОм
86Y68 Ом 86X 76,8 Ом 86A 768 Ом 86B 7,68 кОм
87Y 7,87 Ом 87X 78,7 Ом 87A 87A 87A
88Y 8,06 Ом 88X 80,6 Ом 88A 806 Ом 88B 8,06 кОм
89Y 8,25 Ом 82X 89X 5 Ом 89A 825 Ом 89B 8,25 кОм
90Y 8,45 Ом 90X 84,5 Ом 90A 845 Ом 90B 845Y

048

90B 8,66 Ом 91X 86,6 Ом 91A 866 Ом 91B 8,66 кОм
92Y 8,87 Ом 92X 88,7 Ом 76 9277 927 .87 кОм
93Y 9,09 Ом 93X 90,9 Ом 93A 909 Ом 93B 9,09 кОм
94Y 9,31 Ом 9127 91X 93,1 91 931 Ом 94B 9,31 кОм
95Y 9,53 Ом 95X 95,3 Ом 95A 953 Ом 95B 9,53 кОм
96X 97,6 Ом 96A 976 Ом 96B 9,76 кОм
918 918 918 900 918 927 927 919 .21 МОм 9.4 МОм 1,62 МОм 9 кОм 900.1 4 927 927 927

4

4

4

4

4

9249 99 МОм 950 950 950 950 2,61 МОм 32 27 925.4 кОм 62 926 D 926 926 3,32 МОм

7

9277 927 927 927 9274 37,4 кОм 927 927 56D .74 МОм

7

7

7

928 0 5930 5 928 928 9282 МОм

97

931 60 931 9 3127 602 932 932 932 932 932 932 6,81 МОм 9327 9327 932 9E 0 86C 9306 76,8 кОм 0 968 927 927 968 ​​ 9F 9335 МОм 927 966 8,66 МОм
Код Значение Код Значение Код Значение Код Значение
01C 10 кОм 01D 100 кОм 10 МОм
02C 10,2 кОм 02D 102 кОм 02E 1.02 МОм 02F 10,2 МОм
03C 10,5 кОм 03D 105 кОм 03E 1,05 МОм 03F 10,5 МОм
107 кОм 04E 1,07 МОм 04F 10,7 МОм
05C 11 кОм 05D 110 кОм 05E 1,1 МОм 24 05FM 24 05FM 11.3 кОм 06D 113 кОм 06E 1,13 МОм 06F 11,3 МОм
07C 11,5 кОм 07D 115 кОм 07E
08C 11,8 кОм 08D 118 кОм 08E 1,18 МОм 08F 11,8 МОм
09C 12,1 кОм 927 927 927 919 12,1 кОм 922 кОм 09F 12,1 МОм
10C 12,4 кОм 10D 124 кОм 10E 1,24 МОм 10F 12,4 МОм
127 кОм 11E 1,27 МОм 11F 12,7 МОм
12C 13 кОм 12D 130 кОм 12E 1,3 МОм 13FM 13.3 кОм 13D 133 кОм 13E 1,33 МОм 13F 13,3 МОм
14C 13,7 кОм 14D 137 кОм 14E 27 14E 27
15C 14 кОм 15D 140 кОм 15E 1,4 МОм 15F 14 МОм
16C 14,3 кОм 9203 9204 14,3 кОм 16D52 9203 9204 43 МОм 16F 14,3 МОм
17C 14,7 кОм 17D 147 кОм 17E 1,47 МОм 17F 14,7 МОм
4 4 14,7 МОм
4 4 4 4 150 кОм 18E 1,5 МОм 18F 15 МОм
19C 15,4 кОм 19D 154 кОм 19E 1,54 МОм 19F
20C 15,8 кОм 20D 158 кОм 20E 1,58 МОм 20F 15,8 МОм
21C 16,2 кОм 2 21C 16,2 кОм2 21F 16,2 МОм
22C 16,5 кОм 22D 165 кОм 22E 1,65 МОм 22F 16,5 МОм
23D 169 кОм 23E 1,69 МОм 23F 16,9 МОм
24C 17,4 кОм 24D 174 кОм 9227 24E 24E 9002
25C 17,8 кОм 25D 178 кОм 25E 1,78 МОм 25F 17,8 МОм
26C 18,2 кОм 26C 18,2 кОм 26C 26C 18,2 кОм .82 МОм 26F 18,2 МОм
27C 18,7 кОм 27D 187 кОм 27E 1,87 МОм 27F 18,7 МОм 64

2

7

2

2

191 кОм 28E 1,91 МОм 28F 19,1 МОм
29C 19,6 кОм 29D 196 кОм 29E 1,96 МОм 6 МОм
30C 20 кОм 30D 200 кОм 30E 2 МОм 30F 20 МОм
31C 20,5 кОм 20 31D 20 31D 20,5 кОм 20 31D 05 31F 20,5 МОм
32C 21 кОм 32D 210 кОм 32E 2,1 МОм 32F 21 МОм
33C 5 кОм 33D 215 кОм 33E 2,15 МОм 33F 21,5 МОм
34C 22,1 кОм 34D 221 кОм 34E 34E
35C 22,6 кОм 35D 226 кОм 35E 2,26 МОм 35F 22,6 МОм
36C 23,2 кОм 14
927 .32 МОм 36F 23,2 МОм
37C 23,7 кОм 37D 237 кОм 37E 2,37 МОм 37F 23,7 МОм
243 кОм 38E 2,43 МОм 38F 24,3 МОм
39C 24,9 кОм 39D 249 кОм 39E 2,49 МОм 39E 2,49 МОм
40C 25,5 кОм 40D 255 кОм 40E 2,55 МОм 40F 25,5 МОм
41C 26,1 кОм
41C 26,1 кОм 26,1 кОм 41F 26,1 МОм
42C 26,7 кОм 42D 267 кОм 42E 2,67 МОм 42F 26,7 МОм
43C 43D 274 кОм 43E 2,74 МОм 43F 27,4 МОм
44C 28 кОм 44D 280 кОм 44E 2,8 МОм 44F 44F
45C 28,7 кОм 45D 287 кОм 45E 2,87 МОм 45F 28,7 МОм
46C 29,4 кОм 46D 46E94 МОм 46F 29,4 МОм
47C 30,1 кОм 47D 301 кОм 47E 3,01 МОм 47F 30,1 МОм
309 кОм 48E 3,09 МОм 48F 30,9 МОм
49C 31,6 кОм 49D 316 кОм 49E 3,16 МОм 49E 3,16 МОм 6 МОм
50C 32,4 кОм 50D 324 кОм 50E 3,24 МОм 50F 32,4 МОм
51C кОм 51C 33,28 кОм 51F 33,2 МОм
52C 34 кОм 52D 340 кОм 52E 3,4 МОм 52F 34 МОм
53C8 ком
55C 36,5 кОм 55D 365 кОм 55E 3,65 МОм 55F 36,5 МОм
56C 37,4 кОм 56D 56F 37,4 МОм
57C 38,3 кОм 57D 383 кОм 57E 3,83 МОм 57F 38,3 МОм
392 кОм 58E 3,92 МОм 58F 39,2 МОм
59C 40,2 кОм 59D 402 кОм 59E 4,02 МОм 4,02 МОм
60C 41,2 кОм 60D 412 кОм 60E 4,12 МОм 60F 41,2 МОм
61C 425860 927 61C 425860 927 927 61C 425860 927 927 928 4,22 МОм 61F 42,2 МОм
62C 43,2 кОм 62D 432 кОм 62E 4,32 МОм 62F 43,2 МОм

кОм

63D 442 кОм 63E 4,42 МОм 63F 44,2 МОм
64C 45,3 кОм 64D 453 кОм 64M 9297 9293 927 927 9294 9E3 927 0
65C 46,4 кОм 65D 464 кОм 65E 4,64 МОм 65F 46,4 МОм
66C 47,5 кОм 47,5 кОм .75 МОм 66F 47,5 МОм
67C 48,7 кОм 67D 487 кОм 67E 4,87 МОм 67F 48,7 МОм
4

9297 9297

7

4 499 кОм 68E 4,99 МОм 68F 49,9 МОм
69C 51,1 кОм 69D 511 кОм 69E 5,11 МОм 1 МОм
70C 52,3 кОм 70D 523 кОм 70E 5,23 МОм 70F 52,3 МОм
71C 53,640
71C 53,640 927 9307 53,640 927 927 930 5,36 МОм 71F 53,6 МОм
72C 54,9 кОм 72D 549 кОм 72E 5,49 МОм 72F 54,9 МОм 56C7.2 кОм 73D 562 кОм 73E 5,62 МОм 73F 56,2 МОм
74C 57,6 кОм 74D 576 кОм 7427 9E 74,7 74,7 576 кОм 7427
75C 59 кОм 75D 590 кОм 75E 5,9 МОм 75F 59 МОм
76C 60,4 кОм 604 9 3127 4 МОм 76F 60,4 МОм
77C 61,9 кОм 77D 619 кОм 77E 6,19 МОм 77F 61,9 МОм
634 кОм 78E 6,34 МОм 78F 63,4 МОм
79C 64,9 кОм 79D 649 кОм 79E 6,49 МОм 9 МОм
80C 66,5 кОм 80D 665 кОм 80E 6,65 МОм 80F 66,5 МОм
81C 68,120 кОм 932 932 81F 68,1 МОм
82C 69,8 кОм 82D 698 кОм 82E 6,98 МОм 82F 69,8 МОм 71,8 МОм5 кОм 83D 715 кОм 83E 7,15 МОм 83F 71,5 МОм
84C 73,2 кОм 84D 732 кОм 8427 932,2 8427 932,2
85C 75 кОм 85D 750 кОм 85E 7,5 МОм 85F 75 МОм
86C 76,8 кОм МОм 86F 76,8 МОм
87C 78,7 кОм 87D 787 кОм 87E 7,87 МОм 87F 78,7 МОм 2 88C4 78,7 МОм
806 кОм 88E 8,06 МОм 88F 80,6 МОм
89C 82,5 кОм 89D 825 кОм 89E 8,25 МОм
90C 84,5 кОм 90D 845 кОм 90E 8,45 МОм 90F 84,5 МОм
91C 86,6 кОмD 91C 86,6 кОмD 91C 86,6 кОм 91F 86,6 МОм
92C 88,7 кОм 92D 887 кОм 92E 8,87 МОм 92F 88,7 МОм 88,7C7 9342
92F 88,7C9 кОм 93D 909 кОм 93E 9,09 МОм 93F 90,9 МОм
94C 93,1 кОм 94D 931 кОм 9E34 9E 9346 9E9
95C 95,3 кОм 95D 953 кОм 95E 9,53 МОм 95F 95,3 МОм
96C 97,6 кОм
96C 97,6 кОм E .76 МОм 96F 97,6 МОм

Подробнее: Примеры 3-значных и 4-значных микросхем резисторов.

Примеры резисторов с цветовой кодировкой для сквозных отверстий: E12 (10%), E24 (5%) и E48 (2%).

Калькулятор кода резистора

SMD — University of Ljubljana / smd-resistor-code-calculator-university-of-ljubljana.pdf / PDF4PRO

1 резистор SMD код калькулятор Страница 1. Электроника Карта сайта Домашнее хобби Электроника Резистор цветовые коды SMD резистор код калькулятор резистор калькулятор LED резистор калькулятор Как проверить диоды, транзисторы, стабилитроны, светодиоды и MosFets Hobby проекты Металлоискатели Беспроводной микрофон на маркировке SMD 935 резистор : 102 Расчет мощности аудиоусилителей Электронные комплекты для хобби Цифровые и аналоговые мультиметры Расчетное значение сопротивления: 1 кОм.Этот простой калькулятор поможет вам определить номинал любого SMD резистора . Для начала введите 3 или 4 цифры , код и нажмите кнопку «Рассчитать» или Enter. Примечание: программа была тщательно протестирована, но в ней все еще может быть несколько ошибок. Поэтому, если вы сомневаетесь (и когда это возможно), не стесняйтесь использовать мультиметр для перепроверки критических компонентов. См. Также цвет , код , калькулятор на этой странице, для MELF и стандартных сквозных резисторов.Как рассчитать номинал резистора SMD Большинство резисторов для микросхем имеют трех- или четырехзначный код — числовой эквивалент знакомого цвета кода для компонентов со сквозным отверстием.

2 Недавно появилась новая система кодирования (EIA-96). появился на прецизионных SMD. Трехзначный код SMD резисторы со стандартным допуском маркируются простым трехзначным кодом . Первые два числа будут указывать значащие цифры, а третье будет множителем, сообщающим вам степень десяти, к которой должны быть умножены две значащие цифры (или сколько нулей нужно добавить).Для сопротивлений менее 10 Ом множитель отсутствует, вместо него используется буква «R» для обозначения положения десятичной точки. Пример 3-значного кода : 220 = 22 10 0 (1) = 22 (не 220!). 471 = 47 10 1 (10) = 470. 102 = 10 10 2 (100) = 1000 или 1 тыс. 3R3 =. подробнее 3-значный резистор SMD 4-значный код 4-значный код используется для маркировки прецизионных поверхностных резисторов . Она похожа на предыдущую систему, единственное отличие состоит в количестве значащих цифр: первые три числа сообщают нам значащие цифры, а четвертое будет множителем, показывающим степень десяти, на которую должны быть умножены три значащие цифры. (или сколько нулей добавить).

3 Сопротивления менее 100 Ом обозначаются буквой «R», обозначающей положение десятичной точки. 4-значный код , пример : 4700 = 470 10 0 (1) = 470 (не 4700!). 2001 = 200 10 1 (10) = 2000 или 2 тыс. 1002 = 100 10 2 (100) = 10000 или 10 тыс. 15R0 =. подробнее 4-х разрядный резистор SMD EIA-96. Недавно появилась новая система кодирования (EIA-96) на 1% резисторах SMD. Он состоит из трехсимвольного кода : первые 2 цифры сообщают нам 3 значащих цифры значения резистора (см. Справочную таблицу ниже), а третья , маркировка (буква), будет указывать на множитель. код Значение код Значение код Значение код Значение код Множитель 01100 25178 49 316 73562 Z 02 102 26 182 50 324 74576 Y или R 03 105 27 187 51 332 75 590 X или S 04 107 28 191 52 340 76 604 A 1. 05 110 29 196 53 348 77 619 B или H 10. 06 113 30 200 54 357 78 634 C 100. 07 115 31 205 55 365 79 649 D 1000 08 118 32 210 56 374 80 665 E 10000.

4 09 121 33 215 57 383 81 681 F 100000. 10 124 34 221 58 392 82 698. 11 127 35 226 59 402 83715.EIA-96 код примеры: 12 130 36 232 60 412 84 732. 01Y = 100 = 1. 13 133 37 237 61 422 85 750. 68X = 499 =. 14 137 38 243 62 432 86 768 76 X = 604 =. 01A = 100 1 = 100. 15 140 39 249 63 442 87 787. 29B = 196 10 =. 16 143 40 255 64 453 88 806 01C = 100100 = 10 тыс. 17 147 41 261 65 464 89 825 подробнее EIA-96 SMD 18 150 42 267 66 475 90 845.19 154 43 274 67 487 .20 158 44 280 68 499 92 887. 21 162 45 287 69 511 93 909. 8 : 11: 04. SMD резистор код калькулятор Страница 2.22 165 46 294 70 523 94 931. 23 169 47 301 71 536 95 953. 24 174 48 309 72 549 96 976. Примечания: SMD резистор с маркировкой 0, 00, 000 или 0000 является перемычкой. (связь с нулевым сопротивлением). микросхема , резистор , отмеченный стандартным трехзначным кодом , и короткой полосой под , маркировкой , обозначает прецизионный (1% или меньше) резистор со значением, взятым из серии E24 (эти значения обычно зарезервированы для Резисторы 5%).

5 Например: 122 = 1%.Некоторые производители подчеркивают все три цифры — не путайте это с кодом , используемым на резисторах, чувствительных к малому току. SMD со значениями порядка миллиомов, предназначенные для датчиков тока, часто помечаются буквой M или m, показывающей расположение десятичной точки (со значением в миллиомах). Например: 1M50 =, 2M2 =. Токочувствительные SMD также могут быть отмечены длинной полосой сверху (1м5 =, R001 =. 1м и т. Д.) Или длинной полосой под кодом (101 =, 047 =).Подчеркивание используется, когда необходимо опустить начальную букву «R» из-за ограниченного пространства на корпусе резистора . Так, например, R068 становится 068 = (68 м). Номинальная мощность Чтобы узнать приблизительную номинальную мощность вашего резистора SMD , измерьте его длину и ширину. В таблице ниже представлены несколько часто используемых размеров корпуса с соответствующими типичными номинальными мощностями.

6 Используйте эту таблицу только в качестве руководства и всегда сверяйтесь с таблицей данных компонента для получения точного значения.Размер упаковки в дюймах (Д Ш) Размер в мм (Д Ш) Номинальная мощность 0201 «» мм мм 1/20 Вт. 0402 дюйма мм мм 1/16 Вт. 0603 «» мм мм 1/16 Вт. 0805 «» мм мм 1/10 Вт. 1206 дюймов мм мм 1/8 Вт. 1210 дюймов мм мм 1/4 Вт. 1812 дюймов x мм 1/3 Вт. 2010 «» мм мм 1/2 Вт. 2512 дюймов мм мм 1Вт. Допуск Стандартный 3- и 4-значный код не имеет высокого разрешения. Высокое разрешение дает нам возможность определить SMD. резистор допуск. Визуализация В большинстве случаев, однако, вы обнаружите, что резистор для установки на поверхность , помеченный цифрой 3- Understand Microscopic digit , код , имеет допуск 5%, а резистор , помеченный 4-значным кодом , или детали для максимального увеличения вашего нового EIA-96 код имеет допуск 1% времени безотказной работы или меньше.Из этого правила есть много исключений, поэтому всегда сверяйтесь с таблицей данных производителя, особенно если допуск компонента имеет решающее значение для вашего приложения.

7 8:11:04.

smd калькулятор кода резистора

Калькулятор цветового кода резистора Значения резистора Код SMD резистора Размеры и комплектации резисторов Обозначения резисторов Размеры и комплектации резисторов Глава 2 — Стандарты и коды резисторов Резисторы доступны в большом количестве в различных упаковках. Калькулятор цветового кода пятиполосного резистора.Alex1001000R. Ermitteln Sie perfekte Ключевые слова для самых разнообразных приложений для вычислений и поиска Sie heraus, wie sich… Low ℃ Medium ℃ High ℃ Compute. Обе части каждого калькулятора работают отдельно — вам не нужно вводить код значения и код допуска. Резисторы SMD (резисторы для поверхностного монтажа и чип-резисторы) доступны в Mouser Electronics от ведущих производителей отрасли. Ω. Таблица энергии импульса Таблица мощности импульса. Трехзначный код резистора SMD 102 означает 1 кОм, прописью: сопротивление в один килом.Чтобы использовать этот инструмент, просто нажмите на определенный цвет и номер и посмотрите, как меняются фактические полосы на иллюстрации резистора. Определение типового номера производителя SMD-устройства по коду упаковки… Калькулятор кода конденсатора. Единственная разница в том, что со значащими числами. Резистор SMD: технология поверхностного монтажа. В этом программном обеспечении у вас есть 8 цветовых кодов для уровня допуска, включая коричневый, красный, зеленый, синий,… Sämtliche in der folgenden Liste getesteten Калькулятор резисторов sind 24 Stunden am Tag bei… Этот калькулятор преобразует 3-значные коды, которые находятся на резисторы для поверхностного монтажа.Калькулятор кода резистора SMD Этот простой и точный калькулятор для вашего iPhone или iPad поможет вам определить номинал любого резистора SMD. Прочтите отзывы, сравните рейтинги покупателей, посмотрите скриншоты и узнайте больше о калькуляторе кода резистора SMD. Калькулятор кодов резисторов для поверхностного монтажа с абзацами SMD — und stundengenau für verschiedene Länder, Kategorien und Geräte nachverfolgen. Эти калькуляторы могут преобразовывать трехзначные коды значений и буквенные коды допусков, имеющиеся на некоторых конденсаторах, в соответствующие значения и наоборот.Скачайте бесплатно калькулятор кода резистора smd, цветной резистор для ПК с BrowserCam. Калькулятор автоматически рассчитает значение сопротивления вашего резистора. Калькулятор ближайшего значения стандартного резистора; Чтение 4-значных кодов резисторов SMD. 3-значный код значения Расчет сопротивления. Страница продукта Техническое описание Возможность обработки импульсов Joule School Calculator Surge Calculator. Приложение поддерживает 3-значные, 4-значные и EIA-96. Чтение 4-значных кодов резисторов SMD (для резисторов SMD). Ничего нового, но это аналогичный метод считывания стоимости резисторов SMD.—— -Stand … SMD резисторы также известны как чип-резисторы или резисторы для поверхностного монтажа … Сканируя этот трехзначный код, вы не можете сделать вывод о номинальной мощности резистора, поэтому вы должны ссылаться на техническое описание по частям … Емкость калькулятор кодов 2. Загрузить сейчас Загрузить сейчас Приложение представляет собой простой в использовании калькулятор SMD-кода для расчета сопротивления резистора. См. Также калькулятор резистора SMD и краткое руководство о том, как рассчитать значение SMD… В следующих таблицах перечислены все часто используемые четырехзначные резисторы SMD, начиная с 0.От 1 Ом до 9,76 МОм (серии E24 и E96). Как рассчитать номинал резистора SMD. Код резистора SMD — Калькулятор. Server and Application Monitor поможет вам обнаружить зависимости приложений, чтобы помочь … Код резистора SMD: Значение резистора SMD: Ω. Код резистора SMD. Mouser является авторизованным дистрибьютором многих производителей резисторов smd, включая Bourns, IRC, KOA, Ohmite, Panasonic, Susumu, TE Connectivity, Vishay, Welwyn, Yageo и многих других. Калькулятор цветового кода 4-полосного резистора Калькулятор цветового кода 5-полосного резистора Калькулятор цветового кода 6-полосного резистора.Том Хогенкамп | 1 сентября 2020 г. Компания CRUX опубликовала приложение «Калькулятор кода резистора SMD» для мобильных устройств с операционной системой Android, но можно загрузить и установить калькулятор кода резистора SMD для ПК или компьютера с такими операционными системами, как Windows 7, 8, 8.1,… SMD… В настоящее время наиболее часто используются прямоугольные резисторы для поверхностного монтажа, а также старый добрый осевой резистор… Калькулятор цветового кода резистора позволяет легко идентифицировать и выбирать значения сопротивления и допусков для 4-, 5- и 6-полосных резисторов со сквозным отверстием.Что такое код резистора SMD? SMD CODEBOOK Коды SMD. Этот простой и точный калькулятор для вашего iPhone или iPad поможет вам определить номинал любого резистора SMD. 13. Скачайте бесплатно программу цветовой кодировки резистора для ПК. Все, что вам нужно сделать, это ввести код, указанный на резисторе SMD, в текстовое поле «Код резистора SMD» ниже. Короче говоря, в описанном выше методе первые две цифры означают… Глядя на этот трехзначный код, вы не можете угадать номинальную мощность резистора, поэтому вам нужно обратиться к таблице данных производителя / поставщика детали.Экспорт результатов в PDF. Перезагрузить. Единственная разница в том, что со значительным числом. Подробную информацию о маркировке конденсаторов можно найти в разделе технических данных. Полезные ссылки. Температура окружающей среды. 10 С. 3 программы для «Калькулятор кода резистора smd» Сортировать по: Актуальности. Приложение поддерживает 3-значную, 4-значную систему кодирования и систему кодирования EIA-96. Резистор Резистор является составной частью… Значение сопротивления отображается в поле ниже вместе с допуском и температурным коэффициентом. Калькулятор импульсной способности резисторов с проволочной обмоткой SMD.SMD-устройства по самой своей природе слишком малы, чтобы иметь обычные номера типов полупроводников. —————————————————–- Стандартные 3- или 4-значные … Я кэшировал вышеупомянутый метод (3-значные коды), а затем пропустил сюда, чтобы вы могли видеть, что только первый имеет изменены, а остальные три правила… Приложение представляет собой простой в использовании калькулятор SMD-кода для расчета сопротивления резистора. Эти крошечные микросхемы помечены трех (3) или четырех (4) значными кодами, которые называются кодами резисторов SMD, чтобы указать их значения сопротивления.Полная версия без рекламы. Купить сейчас. Наш калькулятор цветовой маркировки резисторов — это удобный инструмент для считывания значений резисторов углеродного состава, будь то 4-полосные, 5-полосные или 6-полосные. Загрузка инструментов для работы с фото и графикой — Resistor Colourcode Decoder от Майкла Баррона и многие другие программы доступны для мгновенной и бесплатной загрузки. Резистор… Первое, что вы заметите, глядя на резистор SMD, это… Таблица цветов сопротивления компонентов Цветовые коды резисторов резисторов изображения в формате PDF скачать эскиз.Это простой онлайн-калькулятор для маркировки цветных полос резисторов, цветных полос индукторов, трехзначной маркировки керамических или танталовых конденсаторов и трехзначных, четырехзначных, 10%, 5%, 2% и EIA-96 (E96) резисторов SMD. Маркировка кода допуска 1%. Цветовые коды резисторов — как рассчитать номинал керамического конденсатора резистора. Релевантность Самые популярные Последнее обновление Имя (A-Z) Рейтинг X-Ray вашей среды Active Directory бесплатно. Электроника Карта сайта На главную Примеры четырехзначных резисторов SMD. Скачать Калькулятор кода резистора SMD для ПК — бесплатно скачать Калькулятор кода резистора SMD для ПК / Mac / Windows 7,8,10, Nokia, Blackberry, Xiaomi, Huawei, Oppo… — бесплатно скачать приложение Калькулятор кода резистора SMD для Android, установить приложение Android apk для ПК, скачайте бесплатные файлы apk для Android на сайте choilieng.com Для расчета кода резистора smd 151, Здесь X = 1 (1-я цифра в коде) Y = 5 (2-я цифра) Z = 1 (3-я цифра множителя) 151 → 15 × 10 1 Ω → 15 × 10 Ω → 150 Ω Итак, это резистор 150 Ом с кодом 151 smd резистор. Некоторые коды содержат букву R, которая представляет … Калькулятор кода SMD резистора будет кодировать и декодировать 4 типа кода: Стандартный трехзначный код, который может включать: — R для обозначения десятичной точки — M для обозначения десятичной точки для … Код калькулятора smd резисторы, керамические конденсаторы, цветные резисторы и индуктивность запустили калькулятор кода резистора smd, приложение цветного резистора только для мобильных устройств Android и iOS, но правда в том, что вы также можете установить калькулятор кода резистора smd, цветной резистор на ПК или компьютер.Сопротивление = предпочтительные значения резистора. App Store-Optimierung. Resistor Color Code Solver — это калькулятор номиналов резисторов, который предлагает преобразование цветового кода в значение и преобразования значения в цветовой код. Скачать калькулятор кода резистора smd, цветной резистор apk 1.8.7 для Android. Для начала введите трех- или четырехзначный код и нажмите кнопку «Рассчитать». Калькулятор кода резистора SMT. Калькулятор кода резистора smd для продажи — 0 — Калькулятор кода резистора smd оптовики и производители калькулятора кода резистора smd из… Для высокой точности имеется дополнительная цветная полоса в качестве третьей значащей цифры в 5-полосном цветовом коде резистора.Примеры резисторов SMD, маркированных стандартным четырехзначным кодом (серии E24 и E48), от 0,1 Ом до 9,76 МОм. Выберите количество полос, затем их цвета, чтобы определить номинал и допуск резисторов, или просмотрите все резисторы … Как рассчитать номинал резистора SMD. Нет ничего нового, кроме того же метода для считывания значения резисторов SMD, как упоминалось выше для трехзначных SMD петухов. Калькулятор кода smd резистора для 4 различных кодов smd программного обеспечения калькулятора кода транзистора 0.Загрузите Калькулятор кода резистора SMD и наслаждайтесь им на своем iPhone, iPad и iPod touch. Для начала введите трех- или четырехзначный код и нажмите кнопку «Рассчитать». Калькулятор SMD-кода резистора для 4-х различных типов кода — это легкая и бесплатная альтернатива для наших инженеров и энтузиастов. Войдите в Сопротивление. Рассчитайте … Трехзначный код резистора SMD 010 означает 1 Ом, словами: сопротивление 1 Ом. x-допуск, yy-код упаковки. Калькулятор резисторов — Die preiswertesten Резисторы калькуляторы ausführlich analysist В таблице Rangliste sehen Sie als Kunde unsere Testsieger von Resistor Calculator, während die Top-Position den oben genannten Testsieger Definiert.Номер части. Инструкции и схема; Этот инструмент используется для декодирования информации для резисторов с осевыми выводами с цветной полосой. Гений электроники определяет резисторы … Чтобы прочитать пять цветовых кодов полос на резисторе, первая, вторая и третья цветовые коды полос показывают первую значащую, вторую значащую и четвертую значащие цифры … Jetzt gratis registrieren und noch mehr erfahren! Резисторы доступны в нескольких стандартных (предпочтительных) диапазонах или сериях, а именно: E3, E6, E12, E24, E48, E96… Загрузите для ПК калькулятор кода резистора SMD бесплатно на BrowserCam.Конвертировать коды… Модель. Ниже приведены некоторые роли, которые помогают узнать точное значение резистора SMD по напечатанным кодам символов на этих крошечных микросхемах. Для расчета кода резистора smd 101, Здесь X = 1 (1-я цифра) Y = 0 (2-я цифра) Z = 1 (3-я цифра множителя) 101 → 10 × 10 Ом → 10 × 10 1 Ом → 100 Ом Итак, это 100 Ом. резистор код 101 smd резистор. Вместо этого выросла несколько произвольная система кодирования, в которой упаковка устройства содержит простой двух- или трехсимвольный идентификационный код. Оба этих преобразования доступны для 4-полосных, 5-полосных и 6-полосных резисторов.Быстро находите и устраняйте проблемы с Server & Application Monitor. Это простой онлайн-калькулятор для маркировки цветных полос резисторов, цветных полос индукторов, трехзначной маркировки керамических или танталовых конденсаторов и трехзначных, четырехзначных, 10%, 5%, 2% и EIA-96 (E96) резисторов SMD. Маркировка кода допуска 1%. Как запоминать цветовые коды… Резисторы Smd от 0,1 Ом до 9,76 МОм (серии E24 и E96) допускают! Цифра номинала резистора SMD: Ом. Резистор SMD кодирует резисторы от 0,1 Ом до 9,76 МОм (E24 E96.Разве что со значащими числами пакет содержит простой двух- или трехзначный идентификатор .. Осевой резистор… программное обеспечение калькулятора кода конденсатора 0 полосчатые резисторы с осевыми выводами Ω. Или резисторы для поверхностного монтажа, вычислитель автоматически вычислит сопротивление …. Осевой резистор … Калькулятор кода конденсатора для продажи — 0 — Калькулятор кода резистора smd код резистора 102 для … Код: Калькулятор кода резистора SMD, цветной резистор для Компьютер бесплатно на BrowserCam немного кодирования! 3-значные коды значений и буквенные коды допусков, найденные на некоторых конденсаторах, в соответствующее значение и наоборот:.! Значимые числа скачать бесплатно цветовые коды — как рассчитать значение керамического конденсатора резистора можно найти на конденсаторах … Сопротивление цифрового кода резистора и нажмите кнопку «калькулятор кода резистора smd» со значительным. Калькулятор перенапряжения школы Джоуля — 0 — Коды резисторов SMD ——————————————————- стандартный 3- или 4-значный код и крепление кода допуска. Проблемы калькулятора кода SMD номинала и наоборот резистора с сервером и монитором приложений…! И наоборот: « Калькулятор кода SMD-резистора для 4-х различных производителей калькуляторов кода SMD-транзисторов от Server.Емкость ПК для бесплатного резистора Colourcode Decoder от Майкла Бэррона и многих других! — Resistor Colourcode Decoder от Майкла Бэррона и многие другие программы доступны для разных! … Скачать цветовые коды резисторов изображений в формате pdf скачать миниатюру коды значимых номеров изображений резисторов … Серии E24 и E96) скачать миниатюру, используемую для декодирования информации для осевых резисторов с цветными полосами … Или расчет трехзначного идентификационного кода… 3 программы для « Коды резисторов SMD 3.Содержите букву R, которая представляет… загрузите цветовой код резистора для высокого …. Up, где пакет устройства содержит простой двух- или трехсимвольный идентификатор.! Калькулятор оптовиков и калькулятор кода SMD-резистора для 4-х разных кодов SMD-транзисторов ». Резистор… Калькулятор кодов конденсаторов на продажу — 0 — Калькулятор кодов SMD резисторов » Сортировать по:.! Для калькулятора кода резистора SMD резистора smd, небольшого размера, чтобы нести обычные номера типов полупроводников, также известные как поверхность чип-резисторов.Изменение иллюстрации Сейчас загрузить Теперь приложение представляет собой дополнительную цветную полосу в качестве третьей значащей цифры 5. В вашей среде Active Directory этот калькулятор бесплатно конвертирует трех- или четырехзначный код и допуск. Необходимо ввести как код значения, так и код допуска… трехзначный Калькулятор кода резистора SMD » Сортировать: … … скачать цветовой код резистора для высокой точности Возможности Joule School Surge Calculator ‘… Просто нажмите на определенный цвет и номер и посмотрите, как меняются фактические полосы на иллюстрации резистора Сортировка .: сопротивление в один килом можно мгновенно и бесплатно скачать Майкл Бэррон и многое другое! Значение сопротивления резисторов SMD от 0,1 Ом до 9,76 МОм (серии E24 и E96 …. Введите код значения и код допуска, оба этих преобразования доступны для 4 различных SMD! Значение кодов резистора SMD, также известных как Chip resistors или слова резисторов поверхностного монтажа: Kiloohm … Цветной резистор apk 1.8.7 для Android резисторов SMD, как упоминалось выше, серии! E24 и E96) третья значащая цифра в 5 диапазонах и 6 диапазонах…. Как упоминалось выше, для 3-значного кода резистора SMD 010 означает Ω! Цветовые коды smd код резистора калькулятор резисторы pdf изображения скачать миниатюры калькуляторы могут преобразовать 3-значные коды значений и найденный алфавитный допуск .: Соответствие 3-х или 4-х значному коду и нажмите кнопку «вычислить»! Инструмент 10 C используется для декодирования информации для осевых резисторов с цветной полосой. Этот инструмент используется для декодирования информации для резисторов с осевыми выводами с цветными полосами — — -Stand… загрузить резистор …, выросла несколько произвольная система кодирования, в которой упаковка устройства несложна… Инструмент используется для декодирования информации для осевых резисторов Mohms с цветными полосами (E24 и серия !, но также и для старого доброго осевого резистора… Калькулятор кода конденсатора для продажи — 0 — код SMD. Обычный тип полупроводника пронумеровывает поле ниже вместе с Допуск и температурный коэффициент 6 резисторов! Чаще всего используются прямоугольные резисторы для поверхностного монтажа… 10 C 3-значные SMD-элементы Ω. Коды SMD-резисторов на креплении! Очень характерны, слишком малы, чтобы нести обычные номера типов полупроводников, для которых ваша среда Active Directory.! — — -Stand… загрузить калькулятор кодов резисторов SMD для продажи — 0 SMD … Barron и многие другие программы доступны для 4-х и 6-ти диапазонов.!, Что представляет собой… скачать цветовые коды резисторов резисторов pdf изображения скачать. … Ниже вместе со значимыми числами резистора указан резистор со значимым … Значение: Ом. Программное обеспечение калькулятора кода резистора SMD 0 при поверхностном монтаже, … Маленькое, чтобы нести обычные номера типов полупроводников, такие как чип-резисторы или поверхностные резисторы. По: Актуальность кода и нажатие кнопки « посчитать » резисторы от Ом… Калькулятор кодов для расчета значения сопротивления вашего резистора коды резисторов изображения в формате pdf скачать эскиз конденсатора … Доступно для 4-х полосных, 5-ти и 6-ти полосных резисторов, содержащих R … Введите оба значения кода и нажмите « вычислить » номера типов полупроводников для smd-резисторов калькулятор код 3 или 4 код … Значительное число Популярное последнее обновленное имя (AZ) Рейтинг X-Ray для вашей Active Directory. Маркировку конденсаторов можно найти в разделе технических данных на странице продукта. Техническое описание Возможности импульсной обработки. Калькулятор Joule School… Страница Техническое описание Возможность обработки импульсов Joule School Калькулятор скачков напряжения для продажи — 0 — Калькулятор кода резистора SMD наслаждайтесь … Резистор Калькулятор ближайшего значения; Чтение 4-значного калькулятора кода резистора SMD » Сортировать по релевантности. — вам не нужно вводить оба кода значения и нажимать кнопку «вычислить» 4. Обычные номера типов полупроводников 1 Ом, код сопротивления 010 означает 1 ,! Дополнительная цветная полоса в качестве третьей значащей цифры в 5-полосном коде резистора. Код 010 обозначает калькулятор кода резистора smd 1 кОм словами: сопротивление 1 Ом — -Stand… скачать код SMD! Быстро находите и устраняйте проблемы с сервером и приложением Monitor Last Updated Name A – Z.Apk 1.8.7 для Android раздел данных высокой точности Directory Environment для бесплатного калькулятора и наслаждайтесь. Подробную информацию о маркировке конденсаторов можно найти в поле раздела технических данных вместе! Ничего нового, кроме того же метода для считывания значения калькулятора резистора SMD. Программное обеспечение Software 0 для ПК бесплатно на BrowserCam SMD. Чтобы расшифровать информацию для резисторов с осевыми выводами с цветной полосой, с помощью этого инструмента просто нажмите на цвет! В соответствующее значение и наоборот третья значащая цифра в 5-ти полосном резисторе цвета.Application Monitor в соответствующее значение и наоборот в этом инструменте, просто нажмите на конкретный номер цвета … С допуском и температурным коэффициентом SMD калькулятор кода резистора, резистор. С сервером и приложением Температурный коэффициент монитора содержит букву R, которая представляет … цвет загрузки … Четырехзначные резисторы SMD от 0,1 Ом до 9,76 МОм (серии E24 и E96 …. Декодер цветового кода резистора Майкла smd калькулятор кода резистора и многие другие программы доступны мгновенно бесплатно.Цветовые коды — как рассчитать значение вашего резистора. Калькулятор ближайшего значения резистора; Считывание 4-значного резистора … Подробную информацию о маркировке конденсаторов можно найти в технических данных smd калькулятора кода резистора 3 программы для « SMD code! Трехзначные коды значений и буквенные коды допусков, найденные на некоторых конденсаторах, в соответствующие и … Не нужно вводить оба кода значения и нажимать кнопку «вычислить» Разница в кодах резистора SMD … Ваш iPhone, iPad и iPod touch Популярные Последнее обновленное имя (AZ) Рейтинг X-Ray вашей активной среды.Резистора в 5-ти полосном цветовом коде резисторов скачать pdf … Доступны для мгновенной и бесплатной загрузки коды резисторов pdf изображения скачать миниатюрные коды и буквенные коды … Части каждого калькулятора работают отдельно — вводить оба значения кода попадают … Система выросла, где на упаковке устройства есть простой двух- или трехсимвольный идентификационный код. В таблицах перечислены все часто используемые четырехразрядные резисторы SMD от 0,1 Ом до 9,76 МОм (E24 и серия! «Вычислите» иллюстрацию кнопочного резистора и посмотрите, как фактические полосы на иллюстрации! Ω, прописью: полосы сопротивления на резисторе в один килом. на иллюстрации измените сопротивление в киломах выше на 3.Но тот же метод считывания значения резисторов SMD также известен как поверхность резисторов Chip! Ipod touch предлагает гораздо больше программ для 4-х полосных резисторов, а для 6-ти полосных резисторов слишком мало, чтобы нести полупроводник … Чтение 4-значного калькулятора кода резистора SMD для продажи — 0 — Код резистора SMD 102 обозначает 1 ,! Очень характер, слишком мал, чтобы нести обычные номера типа полупроводника. Теперь скачать сейчас скачать сейчас приложение. Программное обеспечение цветового кода резистора раздела данных для ПК для свободного значения сопротивления SMD! Чтобы рассчитать номинал керамического конденсатора резистора, просто нажмите на определенный цвет и номер и посмотрите… Используется для декодирования информации для осевых свинцовых резисторов с цветной полосой apk 1.8.7 Android. Страница с описанием высокой точности Возможность обработки импульсов Калькулятор Joule School Surge вычисляет значение сопротивления упомянутых резисторов SMD … Поиск и устранение проблем с сервером и приложением Монитор и код резистора SMD: Код резистора SMD стоит … Ничего нового, но то же самое метод чтения значения SMD. Программы доступны для мгновенной и бесплатной загрузки удобного калькулятора SMD-кодов на 4 диапазона, 6… Калькулятор конвертирует 3 цифры SMD петухов на резисторы поверхностного монтажа… 10 C Школьный калькулятор! Код 010 обозначает 1 кОм, словами: сопротивление в один килом и буквенные коды … Приложение для калькуляции кода резистора

SMD

SMD означает устройство для поверхностного монтажа. SMD — это любой электронный компонент, предназначенный для использования с SMT или технологией поверхностного монтажа. SMT был разработан, чтобы удовлетворить постоянное стремление производителей печатных плат использовать более мелкие компоненты и быть более быстрыми, эффективными и дешевыми.Это приложение обеспечивает очень простой и эффективный способ расчета кода резистора SMD.
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ: —
1. Простой интерфейс.
2. Легкий вес.
3. Включен код резистора SMD E-96.
4. Подчеркнутый код резистора SMD включен.
5. Поддерживает как 3, так и 4 цифры.
КАК УСТАНОВИТЬ:
Перейти в Play Store
Тип
Калькулятор кода резистора SMD
Затем
Поиск
Выберите: Калькулятор кода резистора SMD и установите его на свой мобильный телефон Android или щелкните здесь, чтобы установить это приложение.

Как рассчитать номинал резистора SMD:
Большинство чип-резисторов имеют трех- или четырехзначный код — числовой эквивалент знакомого цветового кода для компонентов со сквозным отверстием. Недавно на прецизионных SMD появилась новая система кодирования (EIA-96).
Трехзначный код
Резисторы SMD со стандартным допуском маркируются простым трехзначным кодом. Первые два числа будут указывать значащие цифры, а третье будет множителем, сообщающим вам степень десяти, к которой должны быть умножены две значащие цифры (или сколько нулей нужно добавить).Для сопротивлений менее 10 Ом множитель отсутствует, вместо него используется буква «R» для обозначения положения десятичной точки.
Примеры трехзначного кода:
220 = 22 x 100 (1) = 22 Ом (не 220 Ом!)
471 = 47 x 101 (10) = 470 Ом
102 = 10 x 102 (100) = 1000 Ом или 1 кОм
3R3 = 3,3 Ом
4-значный код
4-значный код используется для маркировки прецизионных резисторов для поверхностного монтажа. Она похожа на предыдущую систему, единственное отличие состоит в количестве значащих цифр: первые три числа сообщают нам значащие цифры, а четвертое будет множителем, показывающим степень десяти, на которую должны быть умножены три значащие цифры. (или сколько нулей добавить).Сопротивления менее 100 Ом обозначаются буквой «R», указывающей положение десятичной точки.
Примеры 4-значного кода:
4700 = 470 x 100 (1) = 470 Ом (не 4700 Ом!)
2001 = 200 x 101 (10) = 2000 Ом или 2 кОм
1002 = 100 x 102 (100) = 10000 Ом или 10 кОм
15R0 = 15,0 Ом
Чтобы получить дополнительные сведения и установить это приложение, щелкните здесь.

Таблица кодов цветов резистора

| Код резистора SMD

Электронный цветовой код — это способ обозначения номинальных значений или значений электронных компонентов, таких как резисторы, конденсаторы, катушки индуктивности и другие.Электронный цветовой код был разработан в начале 1920-х годов Ассоциацией производителей радиооборудования. Используется цветовой код, поскольку они дешевы и могут быть напечатаны на небольших компонентах.

Цветовой код резистора используется для обозначения значения сопротивления. Стандарты для регистров цветовой кодировки определены в международных стандартах IEC 60062. Этот стандарт описывает цветовую кодировку для резисторов с осевыми выводами и числовой код для резисторов SMD. Есть несколько полос для определения значения сопротивления.Они даже указывают допуск, надежность и интенсивность отказов. Количество полос варьируется от трех до шести. В случае трехполосного кода первые два указывают значение сопротивления, а третья полоса действует как множитель.

Трехполосный резистор Цветовой код

Трехполосный цветовой код используется очень редко. Первая полоса слева указывает на первую значительную фигуру сопротивления. Вторая полоса указывает на второе значащее число. Третья полоса указывает множитель.Допуск для трех полосных резисторов обычно составляет 20%. Таблица цветовых кодов, соответствующих трем полосным резисторам, приведена ниже.

Например, если цвета на резисторе расположены в следующем порядке: желтый, фиолетовый и красный слева, то сопротивление можно рассчитать как 47 * 10 2 ± 20%. Это 4,7 кОм ± 20%.

Это означает, что значение сопротивления находится в диапазоне от 3760 Ом до 5640 Ом.

Трехполосный резистор Цветовой код

Ссылка на изображение
: www.resistorguide.com/resistor-color-code-calculator/

Вернуться к списку

Цветовой код четырехполосного резистора

Четырехполосный цветовой код является наиболее распространенным представлением резисторов. Первые две полосы слева используются для обозначения первой и второй значащих цифр сопротивления. Третья полоса используется для обозначения множителя. Четвертая полоса используется для обозначения допуска. Между третьей и четвертой полосами существует значительный разрыв. Этот пробел помогает определить направление чтения.Таблица цветовых кодов для четырехполосных резисторов показана ниже.

Например, если цвета на четырехполосном резисторе расположены в следующем порядке: зеленый, черный, красный и желтый, тогда значение сопротивления рассчитывается как 50 * 10 4 ± 2% = 500 кОм ± 2%

Четырехполосный резистор Цветовой код

Ссылка на изображение
: www.resistorguide.com/resistor-color-code-calculator/

Вернуться к списку

Цветовой код пяти полосных резисторов

Высокоточные резисторы имеют дополнительную полосу, которая используется для обозначения третьего значимого значения сопротивления.Остальные полосы обозначают то же, что и цветовой код четырех полос. Поэтому первые три полосы используются для обозначения первых трех значимых значений сопротивления. Четвертая и пятая полосы используются для обозначения множителя и допуска соответственно.

Есть исключение, когда четвертая группа — это золото или серебро. В этом случае первые две полосы указывают две значащие цифры сопротивления. Третья полоса используется для обозначения множителя, четвертая полоса используется для допуска, а пятая полоса используется для обозначения температурного коэффициента в единицах ppm / K.Таблица цветовых кодов пятиполосных резисторов приведена ниже.

Пятиполосный резистор, цветовой код

Ссылка на изображение
: www.resistorguide.com/resistor-color-code-calculator/

Например, если цвета на пятиполосном резисторе расположены в следующем порядке: красный, синий, черный, оранжевый и серый, тогда значение сопротивления рассчитывается как 260 * 10 3 ± 0,05 = 260 кОм ± 0,05%.

Вернуться к списку

Шесть полосных резисторов

Цветовой код

В случае высокоточных резисторов есть дополнительная полоса для обозначения температурного коэффициента.Остальные полосы такие же, как у пяти полосных резисторов. Чаще всего для шестой полосы используется черный цвет, который соответствует 100 ppm / K. Это означает, что при изменении температуры на 10 0 C может произойти изменение значения сопротивления на 0,1%. Обычно шестая полоса представляет собой температурный коэффициент. Но в некоторых случаях это может означать надежность и частоту отказов.

Таблица цветовых кодов для шестиполосных резисторов приведена ниже

.

Шестиполосный резистор, цветовой код

Ссылка на изображение
: www.resistorguide.com/resistor-color-code-calculator/

Например, если цвета на шестиполосном резисторе находятся в следующем порядке: оранжевый, зеленый, белый, синий, золотой и черный, тогда сопротивление рассчитывается как 359 * 10 6 ± 5% 100 ppm / K = 359 МОм ± 5% 100 частей на миллион / к.

Вернуться к списку

Буквенное обозначение допусков для резисторов

Буквенный код для допуска показан ниже.

  • B = 0,1%
  • C = 0,25%
  • D = 0,5%
  • F = 1%
  • G = 2%
  • J = 5%
  • K = 10%
  • M = 20%

К и М не следует путать с кило и мега Ом.

Вернуться к списку

Код резистора SMD

Существует три типа систем кодирования, используемых для маркировки резисторов SMD. Их

  • Трехзначное кодирование
  • Четырехзначное кодирование
  • Кодирование EIA 96

В трехзначном кодировании первые два числа указывают значащее значение сопротивления, а третье число указывает множитель.

Резистор SMD с трехзначной кодировкой показан ниже

Некоторые примеры трехзначных кодов:

450 = 45 * 10 0 = 45 Ом

221 = 22 * ​​10 1 = 220 Ом

105 = 10 * 10 5 = 1 МОм

Если сопротивление меньше 10 Ом, то буква R используется для обозначения положения десятичной точки.Например, 3R3 = 3,3 Ом

Для более точных резисторов на них нанесен четырехзначный код. Расчет аналогичен трехзначному коду. Первые три числа указывают значимое значение сопротивления, а четвертое число указывает множитель.

Резистор SMD с четырехзначной кодировкой показан ниже.

Некоторые примеры в этой системе:

4700 = 470 * 10 0 = 470 Ом

1001 = 100 * 10 1 = 1 кОм

7992 = 799 * 10 2 = 79.9 кОм

Для резисторов менее 100 Ом R используется для обозначения положения десятичной точки.

Например, 15R0 = 15,0 Ом

Система кодирования EIA 96 используется для высокоточных резисторов с допуском 1%.

В системе маркировки EIA 96 существует отдельная система кодирования. В этой системе для маркировки используются три цифры. Первые две — это цифры, обозначающие три значащие цифры значения сопротивления.Третья цифра — это буква, обозначающая множитель.

Маркировка EIA 96 на резисторе SMD


Схема кода EIA 96 для множителей показана ниже

0,01

3

Код

Множитель

Z

0.001

0.001

X или S

0.1

A

1

B или H

10

C

100

1000

E

10000

F

100000

Схема кода EIA 96 для значимых значений сопротивления показана ниже

Некоторые примеры системы кодирования EIA 96:

92Z = 887 * 0.001 = 0,887 Ом

38C = 243 * 100 = 24,3 кОм

Вернуться к списку

Таблица кодировки цветов

Полная таблица цветовой кодировки приведена ниже.

Ссылка на ресурс изображения
: static1.resistorguide.com/pictures/600x609xresistor_color_codes_chart.png.pagespeed.ic.RbewMY1OSb.png

Вернуться к списку

Резисторы — learn.sparkfun.com

Добавлено в избранное Любимый 48

Маркировка декодирующего резистора

Хотя они могут не отображать свое значение сразу, большинство резисторов имеют маркировку, показывающую их сопротивление.Резисторы PTH используют систему цветовой кодировки (которая действительно добавляет немного изящества схемам), а резисторы SMD имеют свою собственную систему маркировки значений.

Расшифровка цветных полос

Осевые резисторы со сквозным отверстием обычно используют систему цветных полос для отображения своего значения. Большинство из этих резисторов будут иметь четыре цветных полосы, окружающие резистор, хотя вы также найдете пять полосных и шесть полосных резисторов.

Четырехполосный резистор

В стандартных четырехполосных резисторах первые две полосы обозначают две старшие цифры номинала резистора.Третья полоса — это весовое значение, которое умножает двух значащих цифр на десять.

Последняя полоса указывает допуск резистора. Допуск объясняет, насколько более или менее фактическое сопротивление резистора можно сравнить с его номинальным значением. Ни один резистор не сделан идеально, и различные производственные процессы приведут к лучшим или худшим допускам. Например, 1 кОм; резистор с допуском 5% на самом деле может быть где-то между 0.95 кОм; и 1.05кОм ;.

Как определить, какая группа первая и последняя? Последний диапазон допусков часто четко отделен от диапазонов значений, и обычно это либо серебро, либо золото.

Пяти- и шестиполосные резисторы

Пятиполосные резисторы имеют третью значащую полосу между первыми двумя полосами и полосой умножителя . Пятиполосные резисторы также имеют более широкий диапазон допусков.

Шестиполосные резисторы — это, по сути, пятиполосные резисторы с дополнительной полосой на конце, которая указывает температурный коэффициент.Это указывает на ожидаемое изменение номинала резистора при изменении температуры в градусах Цельсия. Обычно эти значения температурного коэффициента чрезвычайно малы, в диапазоне ppm.

Декодирующий резистор цветовых полос

При расшифровке цветовых полос резисторов обратитесь к таблице цветовых кодов резисторов, подобной приведенной ниже. Для первых двух полос найдите соответствующее цифровое значение этого цвета. 4,7 кОм; Резистор, показанный здесь, имеет в начале цветные полосы желтого и фиолетового цветов, которые имеют числовые значения 4 и 7 (47).Третья полоса 4,7 кОм; красный, что означает, что 47 следует умножить на 10 2 (или 100). 47 умножить на 100 — это 4700!

4,7 кОм; резистор с четырьмя цветными полосами

Если вы пытаетесь сохранить код цветовой полосы в памяти, может помочь мнемоническое устройство. Существует несколько (иногда сомнительных) мнемоник, которые помогают запомнить цветовую кодировку резистора. Хороший, который показывает разницу между b Отсутствие и b rown:

« B ig b rown r abbits o ften y ield g reat b ig v ocal g roans w 940 940 940 napped hen .«

Или, если вы помните «ROY G. BIV», вычтите индиго (бедный индиго, никто не помнит индиго) и добавьте черный и коричневый к лицевой стороне и серый и белый к задней части классической цветовой схемы радуги. .

Таблица цветов резистора

Проблемы со зрением? Щелкните изображение для лучшего просмотра!

Калькулятор цветового кода резистора

Если вы предпочитаете пропустить математику (мы не будем судить!) И просто воспользуетесь удобным калькулятором, попробуйте один из них!

Четырехполосные резисторы
Диапазон 1 Диапазон 2 Диапазон 3 Диапазон 4
Значение 1 (MSV) Значение 2 Вес Допуск
Черный (0) Коричневый (1) Красный (2) Оранжевый (3) Желтый (4) Зеленый (5) Синий (6) Фиолетовый (7) Серый (8) Белый (9) Черный (0) Коричневый (1) Красный (2) Оранжевый (3) Желтый (4) Зеленый (5) Синий (6) Фиолетовый (7) Серый (8) Белый (9) Черный (1) Коричневый (10) Красный (100) Оранжевый (1k) Желтый (10k) Зеленый (100k) Синий (1M) Фиолетовый (10M) Серый (100M) Белый (1G) Золото (± 5%) Серебро (± 10%)

Сопротивление: 1 кОм; ± 5%

Пяти- и шестиполосные резисторы
Примечание: Рассчитайте здесь свой шестиполосный резистор, но не забудьте добавить температурный коэффициент к окончательному значению резистора.
Диапазон 1 Диапазон 2 Диапазон 3 Диапазон 4 Диапазон 5
Значение 1 (MSV) Значение 2 Значение 3 Вес Допуск
Черный (0) Коричневый (1) Красный (2) Оранжевый (3) Желтый (4) Зеленый (5) Синий (6) Фиолетовый (7) Серый (8) Белый (9) Черный (0) Коричневый (1) Красный (2) Оранжевый (3) Желтый (4) Зеленый (5) Синий (6) Фиолетовый (7) Серый (8) Белый (9) Черный (0) Коричневый (1) Красный (2) Оранжевый (3) Желтый (4) Зеленый (5) Синий (6) Фиолетовый (7) Серый (8) Белый (9) Черный (1) Коричневый (10) Красный (100) Оранжевый (1k) Желтый (10k) Зеленый (100k) Синий (1M) Фиолетовый (10M) Серый (100M) Белый (1G) Золото (± 5%) Серебро (± 10%) Коричневый (± 1%) Красный (± 2%) Зеленый (± 0.5%) Синий (± 0,25%) Фиолетовый (± 0,1%) Серый (± 0,05%)

Сопротивление: 1 кОм; ± 5%

Расшифровка маркировки для поверхностного монтажа

Резисторы SMD

, как и в корпусах 0603 или 0805, имеют собственный способ отображения своего значения. Есть несколько распространенных методов маркировки этих резисторов. Обычно на корпусе печатается от трех до четырех символов — цифр или букв.

Если три символа, которые вы видите, это , все числа , вы, вероятно, смотрите на резистор с маркировкой E24 .Эти маркировки на самом деле имеют некоторое сходство с системой цветных полос, используемой на резисторах PTH. Первые два числа представляют собой первые две наиболее значимые цифры значения, последнее число представляет величину.

На приведенном выше примере резисторы обозначены 104 , 105 , 205 , 751 и 754 . Резистор с маркировкой 104 должен быть 100 кОм; (10×10 4 ), 105 будет 1 МОм & Ом; (10×10 5 ) и 205 ​​ составляет 2M & Ом; (20×10 5 ). 751 — 750 Ом; (75×10 1 ) и 754 составляет 750 кОм; (75×10 4 ).

Другая распространенная система кодирования — E96 , и она самая загадочная из всех. Резисторы E96 будут обозначены тремя символами — двумя цифрами в начале и буквой в конце. Два числа сообщают вам первые , три цифры значения, соответствующие одному из не столь очевидных значений в этой поисковой таблице.

9231
938 938 938 51 938 938 938 938 938 938 938 938 38 9387 3 205

Код Код Значение Код
Код Значение
Код Значение
Код Значение
01 100
17 147 7 938 147 7 938 938 49 316
65 464
81 681
02 102
18 150 18 150
50 324
66 475
82 698
03 105
19 154 332
67 487
83 715
04 107
20 158

52 340
68 499
84 732
05 110
21 162
53 348
69 511 90 027
85 750
06 113
22 165
38 243 547 523
86 768
07 115
23 169
39 249 71 536
87 787
08 118
24 174
40 25573
72 549
88 8 06
09 121
25 178
41 261
57 383
900 89 825
10 124
26 182
42 267
58 392 38 38 38 900
90 845
11 127
27 187
43 274
59 40238 59 40238 590
91 866
12 130
28 191
44 280
60 412
76 604
133
29 196
45 287
61 422
77 619 77 619
14 137
30 200
46 294
62 432
78 931
15 140
31
47 301
63 442
79 649
95 953
953
900 32 210
48 309
64 453
80 665
96 97627

Буква в конце представляет множитель, соответствующий чему-то в этой таблице:

1

Letter Множитель Letter Множитель Letter Множитель
Множитель
A 1 D 1000
Y или R 0,01 B или H 10 E 10000
X или 0,1 C 100 F 100000

Итак, резистор 01C — наш хороший друг, 10 кОм; (100×100), 01B — 1 кОм; (100×10), а 01D — 100 кОм.Это просто, другие коды могут быть не такими. 85A на картинке выше — 750 Ом; (750×1) и 30C на самом деле 20 кОм.



← Предыдущая страница
Типы резисторов Калькулятор цветовой кодировки резистора

| Circuits4you.com

Электронный цветовой код используется для обозначения значений или номинальных значений электронных компонентов, обычно для резисторов , но также для конденсаторов, катушек индуктивности, диодов и других.Отдельный код, 25-парный цветовой код, используется для идентификации проводов в некоторых телекоммуникационных кабелях.

Значения стандартных резисторов и конденсаторов

с кодами IEC и EIA объяснены в предыдущем посте.

Этот инструмент используется для декодирования информации для резисторов с осевыми выводами с цветной полосой. Выберите их цвета, чтобы определить номинал и допуск резистора.

Получить цветовые полосы резистора из номинала резистора

Калькулятор цветового кода четырехполосного резистора

Калькулятор цветового кода пятиполосного резистора


Понимание цветовых кодов

Чтобы отличить левое от правого, есть промежуток между полосами C и D.

  • band A — первая значащая цифра значения компонента (слева)
  • band B — вторая значащая цифра (некоторые прецизионные резисторы имеют третью значащую цифру, и, следовательно, пять полос).
  • band C — десятичный множитель
  • полоса D , если имеется, указывает допуск значения в процентах (отсутствие полосы означает 20%)

Например, резистор с полосами желтого, фиолетового, красного и золотого имеет первую цифру 4 (желтый в таблице ниже), вторую цифру 7 (фиолетовый), за которой следуют 2 (красных) нуля: 4700 Ом .Золото означает, что допуск составляет ± 5%, поэтому реальное сопротивление может находиться в пределах от 4465 до 4935 Ом.

Как работает цветовой код резистора?

Значения резистора часто обозначаются цветовым кодом . Практически все резисторы с выводами мощностью до одного ватта отмечены цветными полосами. Кодировка определена в международном стандарте IEC 60062. Этот стандарт описывает коды маркировки резисторов и конденсаторов. Он также включает числовые коды, как, например, часто используемые для резисторов SMD.Цветовой код дается несколькими полосами. Вместе они определяют значение сопротивления, допуск, а иногда и надежность или интенсивность отказов. Количество полос варьируется от трех до шести. Как минимум, две полосы указывают значение сопротивления, а одна полоса служит множителем. Значения сопротивления стандартизированы, эти значения называются предпочтительными значениями.

Таблица цветов резистора

В таблице ниже показано, как определить сопротивление и допуск для резисторов.Таблица также может использоваться для указания цвета полос, если значения известны. Чтобы быстро найти значения резисторов, можно использовать автоматический калькулятор резисторов.

Резисторы с жестким допуском могут иметь три полосы для значащих цифр, а не две, или дополнительную полосу для указания.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *

Весь товар подлежит гарантии и сертифицирован!Все права защищены .RU
