LG 32LD420. Service Manual

Владельцы и обладатели модели могут поделиться впечатлениями о его работе! Оставить отзыв…

Ремонт телевизора LG 32LD420 ZA. Информация по ремонту для пользователей ниже на странице.

Торговая марка: LG, модель: 32LD420-ZA, 32LD420C-ZA.
Коротко от телевизоре: LCD, 1080p Full HD, диагональ 32″ (81 см), разъёмов HDMI: 2, есть USB.

На сайте LG есть прошивки (обновление ПО) для 32LD420-ZA, 32LD420C-ZA, версия 03.03.43 от 21.08.2014. Подробнее…

В составе используется MainBoard EAX61354204 и LCD-panel LC320WUG (SC)(A1).
Блок питания (PSU) EAX61124202/2 Power Supply.

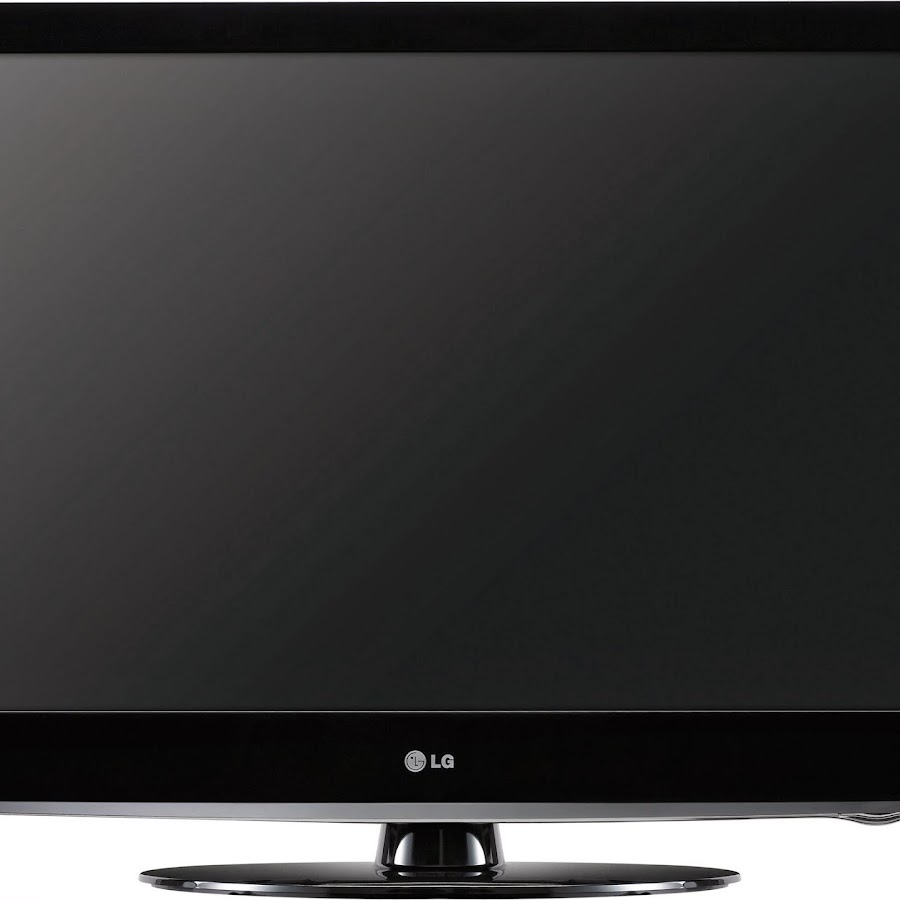

TV LG

Model: 32LD420

Дополнительные функции изображения:
True Cinema (24 кадра).

Дополнительные функции звука:
Объемный звук.

Цвет корпуса — черный корпус с серебристым оформлением передней панели.

Есть возможность крепления телевизора к стене.

Основные технические характеристики:

TV LCD Год выпуска модели: 2010
Размер экрана по диагонали:32″ (81 см)
Формат экрана:16:9
Максимальное разрешение:1920×1080
Частота обновления:50 Гц
Матрица:LC320WUG (SC)(A1)
Поддержка HD:1080p Full HD
Прогрессивная развёртка:есть
Стандарты TV:PAL, SECAM, NTSC
Цифровой тюнер:DVB-T, DVB-C
Телетекст:есть
Форматы DTV:480i, 480p, 576i, 576p, 720p, 1080i, 1080p
Мультимедиа:MP3, JPEG
Звук стерео:есть. NICAM STEREO
Мощность звука:20 Вт (2х10 Вт)
Разъём наушников:есть
Интерфейс:AV, аудио x3, компонентный, SCART, RGB, VGA, HDMI x2, USB, RS-232
Размеры с подставкой:805x583x224 мм
Размеры без подставки:805x531x80 мм

LCD-телевизоры LG с флуоресцентной подсветкой дисплея ещё находятся в эксплуатации, ремонтопригодны и обслуживаются практически в любых телевизионных мастерских и сервисных центрах РФ.

Техническое описание

Телевизор LG 32LD420 с ЖК-дисплеем LC320WUG (SC)(A1), размером по диагонали 32″ (81 см) формата 16:9.
Матрица LC320WUG и программное обеспечение основной платы MainBoard EAX61354204 предусматривают просмотр передач и фильмов в высоком качестве HD при разрешении 1920×1080 пикселей в графическом разложении по стандарту 1080p (Full HD). Входной аналоговый видеосигнал декодируется в системах PAL, SECAM, NTSC. Графическая обработка цифрового сигнала производится в стандартах 480i, 480p, 576i, 576p, 720p, 1080i, 1080p. Поддерживаемые форматы файлов мультимедиа: MP3, JPEG.
Мощность акустической системы звука 20 Вт (2х10 Вт). Используется система обработки звукового стереосигнала NICAM и функция объёмного звучания Sound Surround.
Связь с другими устройствами через внешний интерфейс поддерживается стандартными входными и выходными разъёмами: антенный вход (RF), AV, аудио x3, компонентный, SCART, RGB, VGA, HDMI x2, USB, RS-232. Предусмотрен разъём для подключения наушников. Для подключения компьютера или ноутбука к данной модели телевизора предусмотрен разъём VGA (D-Sub 15). Данный интерфейс поддерживает стандартные разрешения: 640×480, 800×600, 1024×768, 1280×1024, 1360×768, 1920×1080. Цифровой тюнер способен принимать телевизионные каналы в стандартах DVB-T, DVB-C.

В телевизоре используется блок питания EAX61124202/2.

Габаритные размеры: C подставкой 805x583x224 мм, Без подставки 805x531x80 мм.

Внимание! Панель LC320WUG LCD-телевизора LG 32LD420 является самым дорогим его компонентом.
Избегайте ударов по стеклу и давления на поверхность экрана во избежание необратимых повреждений LCD-панели!

Рекомендации пользователям LG 32LD420

В некоторых случаях, прежде чем звонить в ремонтную службу, следует убедиться, что ваш телевизор действительно неисправен.

Если LG 32LD420 не включается или периодически отключается, полезно проверить розетки и удлинители в местах подключения телевизора к сети, например, с помощью обычной настольной лампы.

В случае если LG 32LD420 не реагирует на пульт, но работают кнопки управления на панели, есть определённая вероятность неисправности пульта (не работает пульт). Целесообразно проверить или заменить в нём батарейки.

Если, при просмотре эфирных программ, появляется оповещение отсутствия сигнала (нет сигнала), следует убедиться, что телевизор находится в режиме приёма телевидения (цифровое/аналоговое), либо проверить антенное или кабельное оборудование.
Можно проверить работоспособность телевизора от других внешних устройств.

Если нет звука только при просмотре аналоговых программ телевидения, следует проверить в настройках систему звука. Для России D/K (6.5 MHz), для стран Европы B/G (5.5 MHz). В современных телевизорах для установки стандартов цвета и звука обычно выбирается регион — для России «East Europe» (Восточная Европа).

Если LG 32LD420 завис при работе, не реагирует ни на пульт, ни на кнопки панели управления, иногда помогает перезагрузка. Для этого необходимо полностью отключить телевизор от сети, вытащив вилку шнура из розетки, и через 10-15 секунд включить вновь.

Если разбит или треснул экран

Экран LCD телевизора LG 32LD420 требует бережного отношения со стороны пользователей. Стекло иногда может треснуть даже при ударе по нему детской пластмассовой игрушкой.
Не менее опасно так же чрезмерное давление на поверхность экрана по любой части площади.

При повреждениях экрана требуется замена LCD панели LC320WUG (SC)(A1). В таких случаях цену необходимо уточнить в Авторизованном Сервисном центре LG по телефонам, указанным на официальном сайте, либо в сопроводительных документах.
В большинстве случаев такой ремонт экономически нецелесообразен.

Для мастеров и продвинутых пользователей

Отсутствие изображения при наличии сигнала у LG 32LD420 часто бывает вызвано неисправностью подсветки дисплея. Причём, проблема может быть как внутри LCD-панели (матрицы) LC320WUG (SC)(A1), например, неисправность ламп CCFL (EEFL), так и снаружи в источнике их питания — инвертора.
Без подсветки иногда можно увидеть еле заметное изображение при определённом удачном попадании внешнего освещения на экран.

Часто для ремонта подсветки требуется разборка LCD-панели LC320WUG — процесс кропотливый, требующий от мастера повышенного внимания и аккуратности. В таких случаях есть вероятность при малейшей неосторожности повредить стекло или шлейфы и телевизор может стать неремонтопригодным.
Категорически не рекомендуем производить такие работы владельцам телевизоров и мастерам, не имеющим опыта ремонта LCD-панелей! Тем более, в домашних условиях (на дому у владельца).

Если нет изображения при наличии подсветки — экран при включении становится чуть светлее, а если телевизор открыт, свет от ламп видно через отверстия в корпусе панели.

В этом случае неисправность может быть и внутри панели, повреждения планок, шлейфов, может быть неисправна плата T-CON (Тайминг-Контроллер). Но нередко оказывается неисправной и основная плата MainBoard EAX61354204, возможен так же и программный сбой.
В таких случаях мастеру в первую очередь необходимо проверить основное напряжение питания панели на разъёме LVDS, предохранители на плате T-CON или планках панели, а так же питающие и опорные напряжения для строчных и столбцовых драйверов — VGH, VGL, Vcom.
Если все вышеописанные замеры находятся в пределах нормы, тогда осциллографом необходимо отследить прохождение сигналов LVDS от MainBoard
EAX61354204, а так же синхронизирующих сигналов от T-CON до шлейфов с драйверами.

Инструкции и обновления

Для модели 32LD420 от производителя есть файлы для скачивания:

Файлы с обновлениями и инструкциями:

Описание файлаИмя файлаТипДатаРазмер
Software File (Version 03.03.43). Прошивка (USB)Software_File(Version_03.03.43.zipТип: ZIPДата: 21.08.2014Размер: 51,470K
Software File (Version 03.03.43). Инструкция по обновлениюSoftware_Upgrade_Guide(English).pdfТип: PDFДата: 21.08.2014Размер: 671K
Совместимо с 19LD350-ZA, 19LD355-ZA, 19LE3300-ZA, 19LE3308-ZA, 22LD350-ZA, 22LD355-ZA, 22LD358-ZA, 22LE3300-ZA, 22LE3308-ZA, 22LE3320-ZA, 26LD350-ZA, 26LD355-ZA, 26LE3300-ZA, 26LE3308-ZA, 32LD350-ZA, 32LD351-ZB, 32LD355-ZA, 32LD358-ZA, 32LD420-ZA, 32LD420C-ZA, 32LD428-ZA, 32LD450-ZA, 32LD450N-ZA, 32LD455-ZA, 32LD458-ZA, 32LD465-ZA, 32LD468-ZA, 32LD550-ZC, 32LD551-ZA, 32LD565-ZC, 32LE3300-ZA, 32LE3308-ZA, 32LE4500-ZA, 32LE4508-ZA, 32LE5300-ZA, 32LE5308-ZA, 32LE5310-ZB, 32LE5318-ZB, 37LD420-ZA, 37LD428-ZA, 37LD450-ZA, 37LD455-ZA, 37LD458-ZA, 37LD468-ZA, 37LE4500-ZA, 37LE4508-ZA, 37LE5300-ZA, 37LE5308-ZA, 37LE5310-ZB, 37LE5318-ZB, 42LD420-ZA, 42LD428-ZA, 42LD450-ZA, 42LD455-ZA, 42LD458-ZA, 42LD465-ZA, 42LD468-ZA, 42LD551-ZA, 42LD565-ZC, 42LE4500-ZA, 42LE4508-ZA, 42LE5300-ZA, 42LE5308-ZA, 42LE5310-ZB, 42LE5318-ZB, 46LD551-ZA, 47LD420-ZA, 47LD450-ZA, 47LD455-ZA, 47LD458-ZA, 47LD465-ZA, 47LD468-ZA, 47LE5300-ZA, 47LE5308-ZA, 47LE5310-ZB, 47LE5318-ZB, 52LD551-ZA, 55LE5300-ZA, 55LE5308-ZA, 55LE5310-ZB, 60LD551-ZA, 60LD558-ZC.
Software Upgrade Guide. Инструкция по обновлениюSoftware_Upgrade_Guide(CIS).pdfТип: PDFДата: 26.11.2012Размер: 801K

Инструкции и руководства для пользователей (User Manuals):

Тип файлаИмя файлаЯзыкДатаРазмер
Руководство пользователяeng.pdfЯзык: EnglishДата: 31.08.2010Размер: 12,865K

Файлы скачать можно на сайте производителя для модели 32LD420.


Ещё раз напоминаем пользователям и владельцам телевизоров.
Попытки самостоятельного ремонта могут иметь серьёзные негативные последствия, вплоть до полной неремонтопригодности.


Медиа Электроника LCD телевизор 32″ LG 32LD420

Цветчерный корпус с серебристым оформлением передней панели
Возможность крепления на стенуесть
Размеры с подставкой (ШxВxГ)805x583x224 мм
Вес с подставкой11. 7 кг
Размеры без подставки (ШxВxГ)805x531x80 мм
Вес без подставки10.6 кг
Мощность звука20 Вт (2х10 Вт)
Объемное звучаниеесть
Декодер Dolby Digitalесть
Прогрессивная разверткаесть
ВходыAV, аудио x3, компонентный, SCART, RGB, VGA, HDMI x2, USB, RS-232
Выходыоптический
Разъемы на передней/боковой панелиAV
Разъем для наушниковесть
Слот для CI/PCMCIAесть
Поддерживаемые форматыMP3, JPEG
ТипЖК-телевизор
Диагональот 32 до 39 дюймов
Формат экрана16:9
Разрешение1920×1080
Поддержка HDTVесть, 1080p (Full HD)
Стереозвукесть
Частота обновления50 Гц
Поддержка стереозвука NICAMесть
Поддержка телевизионных стандартовPAL, SECAM, NTSC
Поддержка DVB-TDVB-T MPEG4
Поддержка DVB-CDVB-C MPEG4
Телетекстесть
Поддерживаемые форматы входного сигнала480i, 480p, 576i, 576p, 720p, 1080i, 1080p
Доступные разрешения при подключении к ПК640×480 800×600 1024×768 1280×1024 1360×768 1920×1080
Количество независимых TV-тюнеров1
Поддержка 24p True Cinemaесть
Таймер снаесть
Защита от детейесть
Экранное меню на русскоместь

Телевизор LG 32LD420 — технические характеристики для покупателей в Волгограде

Общая информация

Производитель

LG

Основные характеристики

Тип

ЖК-телевизор

Диагональ ?

32″ (81 см)

Формат экрана

16:9

Разрешение

1920×1080

Поддержка HDTV

есть

HD-формат

1080p (Full HD)

Стереозвук

есть

Прием сигнала

Поддержка телевизионных стандартов

PAL, SECAM, NTSC

Поддержка DVB-T

DVB-T MPEG4

Поддержка DVB-C

DVB-C MPEG4

Поддержка стереозвука NICAM

есть

Телетекст

есть

Поддерживаемые форматы входного сигнала

480i, 480p, 576i, 576p, 720p, 1080i, 1080p

Доступные разрешения при подключении к ПК

640×480, 800×600, 1024×768, 1280×1024, 1360×768, 1920×1080

Поддерживаемые форматы

MP3, JPEG

Поддержка 24p True Cinema

есть

Увеличение (Zoom)

есть

Таймер сна

есть

Защита от детей

есть

Экранное меню на русском

есть

Прогрессивная развертка

есть

Мощность звука

20 Вт (2×10 Вт)

Акустическая система

2 динамика

Объемное звучание

есть

Декодер Dolby Digital

есть

Входы

AV, аудио x3, компонентный, SCART, RGB, VGA, HDMI x2, USB, RS-232

Выходы

оптический

Разъем для наушников

есть

Разъемы на передней/боковой панели

AV

Слот для CI/PCMCIA

есть

Дополнительно

Возможность крепления на стену

есть

Физические параметры (нетто)

Размеры с подставкой (ШxВxГ)

805x583x224 мм

Вес с подставкой (нетто)

11. 7 кг

Размеры без подставки (ШxВxГ)

805x531x80 мм

Вес без подставки (нетто)

10.6 кг

Физические параметры (брутто)

Размеры (брутто, см)

18. 9x63x97.9

Вес (брутто, кг)

13.1

LG 32LD420 Руководство Пользователя — Страница 1 из 70

담 당

관 리 자

Model Description

MODEL

BRAND

Printing Specification

1. Trim Size (Format) :

185mm x 260 mm

2. Printing Colors
• Cover :

1 COLOR (BLACK)

• Inside :

1 COLOR (BLACK)

3. Stock (Paper)
• Cover :

Uncoated paper , 백상지 60 g/㎡

• Inside :

Uncoated paper , 백상지 60 g/㎡

4.  Printing Method :

Off-set

5. Bindery  :

Saddle stitch

6. Language :

EN/ RU / KA / UK (4)

7. Number of pages :

68

Part No.

1.

2.

User’s Guide Specification

User’s Guide Specification

Changes

4.

REV.

NO.

MM/DD/YY

SIGNATURE

CHANGE NO.

CHANGE    CONTENTS

1

2

3

4

5

7

6

SUFFIX

BAK GH

10.02.03

32/37/42/47LD450-ZA

LG

MFL41425859

(1003-REV02)

KIM JONG OK

10.02.03

8

9

Special Instructions

3.

Product Name

DK

10

“This part contain Eco-hazardous substances (Pb, Cd, Hg, Cr6+, PBB, PBDE, etc.) within LG standard level,

Details should be followed Eco-SCM management standard[LG(56)-A-2524].
Especially, Part should be followed and controlled the following specification.
(1)Eco-hazardous substances test report should be submitted

when  Part certification test and First Mass Production.

(2) Especially, Don’t use or contain lead(Pb) and cadmium(Cd) in ink.

N
O
T
E
S

32/37/42/47LD450

(1) Origin Notification

* LGEIN : Printed in Indonesia       * LGEWA : Printed in U.K.
* LGESP : Printed in Brazil             * LGEMX : Printed in Mexico
* LGEND : Printed in China             * LGEIL : Printed in India
* LGEMA : Printed in Poland

02/26/10

BAK GH

Modified the 37LE5300-ZA specification.

S0-78868

03/08/10

BAK GH

Modified the 55LE5300-ZA specification.

S0-79948

Ремонт телевизора LG 32LD420 в Хабаровске ★ Rem-Service.pro

Список популярных работ и неисправностей LG 32LD420Заказать
org/Offer»>Ремонт телевизора LG 32LD420Заказать
Телевизор LG 32LD420 не включается, после скачка напряжения, поломка модуля питанияЗаказать
Проблемы с включением и выключением телевизора LG 32LD420Заказать
Не реагирует на пульт управления LG 32LD420Заказать
Не работают кнопки на телевизоре LG 32LD420Заказать
Проблемы со звуком на телевизоре LG 32LD420Заказать
org/Offer»>Поломка контроллера на телевизоре LG 32LD420Заказать
Экран загорается на короткое время и гаснет (неисправность инвертора) на телевизоре LG 32LD420Заказать
Чистка от пыли телевизора LG 32LD420Заказать
Изображение на экране стало тусклым, блеклым с разным уровнем яркости в отдельных местах (проблема задней подсветки матрицы) на телевизоре LG 32LD420Заказать
Перегрев транзисторов на телевизоре LG 32LD420Заказать
Высыхание конденсаторов на телевизоре LG 32LD420Заказать
org/Offer»>Старение комплектующих LG 32LD420Заказать
Утеря изоляционных характеристик на телевизоре LG 32LD420Заказать
Геометрические искажения на экране телевизора LG 32LD420, неустойчивость картинки или её сдвиг в стороны (выход из строя главной платы с центральным процессором)Заказать
Нарушение работы дешифратора сигнала на телевизоре LG 32LD420Заказать
Трещины или разрушение матрицы, попадание внутрь воды или посторонних предметовЗаказать

Хотим Вас проинформировать, что сроки ремонта и стоимость, определенные по телефону +7 (4212) 64-27-28, являются предварительными, и требуют уточнения, в результате непосредственной диагностики LG 32LD420.

Мы свяжемся с вами, если во время диагностики окажется, что существует несколько вариантов проведения ремонта или будет желательно проведение дополнительных рекомендуемых работ.

Окончательная стоимость ремонта LG 32LD420 определяется инженером после проведения диагностики устройства.

LG 32LD420 ЖК-телевизор 32 дюйма Технические характеристики

) 9000 True Cinema Поддержка стереозвука
Технические характеристики
Производитель
Модель 32LD420
Тип
Ширина 31,6 дюйма (805 мм)
Высота 22,9 дюйма (583 мм)
Глубина 8.8 дюймов (224 мм)
Вес 23,4 фунта (10,6 кг)
Поддержка 3D Нет
Экран
Разрешение 1920×1080
Изображение 1920×1080
16: 9
Всего пикселей 2073600
Светодиодная подсветка Нет
Последовательное сканирование Да
Режимы HD
1080p (Full HD)
Поддерживаемые разрешения цифрового ТВ 480i, 480p, 576i, 576p, 720p, 1080i, 1080p
Поддержка аудио / видео форматов MP3, 24 JPEG
Да
Zoom Да
Поддержка стандартов ТВ 90 005 PAL, SECAM, NTSC
Режим Картинка в картинке Нет
Поддержка DVB-T Да
Поддержка DVB-C Да
Да
Режим объемного звучания Да
Декодер Dolby Digital Да
Мощность звука 20 Вт (2×10 Вт)
Характеристики
Слот CI / PCMCIA Да
Настенное крепление Да
Поддержка телетекста Да
Разъемы аудио 1 x 1 x 3, 9000 x5 Компонентное видео, 1 x SCART, 1 x RGB, 1 x VGA, 2 x HDMI, 1 x USB, 1 x RS-232
Выходы Optica l
Таймер сна Да
Родительский контроль Да

LG 32LD420 (CHASSIS: LP91H) Руководство по обслуживанию

-3-

МЕРЫ ПРЕДОСТОРОЖНОСТИ

Многие электрические и механические детали в этом шасси обладают особыми характеристиками безопасности. Эти детали обозначены значком на принципиальной схеме
и в разобранном виде.
Важно, чтобы эти специальные защитные детали были заменены теми же компонентами, которые рекомендованы в данном руководстве, чтобы предотвратить
сотрясение, пожар или другие опасности.
Не изменяйте исходный дизайн без разрешения производителя.

Общее руководство

Изолирующий трансформатор должен всегда использоваться во время обслуживания
приемника, шасси которого не изолировано от линии питания AC
.Используйте трансформатор соответствующей мощности, поскольку этот
защищает техника от несчастных случаев, которые могут привести к травмам персонала
в результате поражения электрическим током.

Он также защитит приемник и его компоненты от повреждения
случайным коротким замыканием в цепи, которое может быть случайно введено
во время обслуживания.

Если какой-либо предохранитель (или плавкий резистор) в этом ТВ-приемнике перегорел,
замените его указанным.

При замене резистора высокой мощности (оксидно-металлический пленочный резистор,
более 1 Вт) держите резистор на расстоянии 10 мм от печатной платы.

Не приближайте провода к деталям, находящимся под высоким напряжением или высоким температурам.

Перед возвратом приемника покупателю,

всегда выполняйте проверку на утечку переменного тока на открытых металлических частях
шкафа, таких как антенны, клеммы и т. Д., Чтобы
убедиться, что установка безопасна для работы без повреждения электрическим током
.

Проверка тока утечки в холодном состоянии (Проверка антенны в холодном состоянии)

Отсоединив вилку переменного тока прибора от источника переменного тока, подсоедините электрическую перемычку
к двум контактам вилки переменного тока.Установите переключатель AC
в положение «включено», подключите один провод омметра к соединенным вместе контактам вилки AC
и коснитесь другого провода омметра по очереди к каждой оголенной металлической части
, такой как клеммы антенны, телефонные разъемы
и т.
Если открытая металлическая часть имеет обратный путь к шасси, измеренное сопротивление
должно быть в пределах от 1 МОм до 5,2 МОм.
Когда открытый металл не имеет обратного пути к шасси, показание
должно быть бесконечным.
Существует другая неисправность, которую необходимо исправить, прежде чем приемник
будет возвращен покупателю.

Проверка тока утечки в горячем состоянии

(см. Рисунок ниже)

Подключите шнур переменного тока непосредственно к розетке переменного тока.

Не используйте линейный изолирующий трансформатор во время этой проверки.
Подключите резистор 1,5 кОм / 10 Вт параллельно с конденсатором 0,15 мкФ
между заведомо исправным заземлением (водопровод, кабелепровод и т. Д.)
и открытыми металлическими частями.
Измерьте напряжение переменного тока на резисторе с помощью вольтметра переменного тока
с чувствительностью 1000 Ом / В или более.
Вставьте шнур переменного тока в розетку в обратном порядке и повторите измерения напряжения переменного тока
для каждой открытой металлической части. Любое измеренное напряжение
не должно превышать 0,75 В RMS, что соответствует
0,5 мА.
В случае, если какое-либо измерение выходит за указанные пределы, существует
вероятность поражения электрическим током, и перед возвратом покупателю необходимо проверить и отремонтировать
.

Ток утечки в цепи горячей проверки

1,5 кОм / 10 Вт

К открытому инструменту

МЕТАЛЛИЧЕСКИЕ ЧАСТИ

Хорошее заземление
, например, ВОДЯНАЯ ТРУБКА,
ТРУБОПРОВОД и т. Д.

Вольтметр переменного тока

Когда между землей и 2-й землей находится 25А

в течение 1 секунды, сопротивление должно быть меньше 0,1

* На основании стандарта регулировки

ВАЖНОЕ ЗАМЕЧАНИЕ ПО БЕЗОПАСНОСТИ

0,15 мкФ

Ом
