Контроллер для светодиодной ленты — 7 ответов на частые вопросы. Как правильно выбрать и подключить.

Для того, чтобы подключить светодиодную RGB ленту, помимо самой ленты и блока питания, необходимо устройство, которое будет ею управлять.

Это устройство управления называется контроллер RGB.

Выбор контроллера и определение его мощности, такая же ответственная задача, как и выбор блока питания.

Чтобы сделать это правильно и пользоваться светодиодной лентой долгие годы, вы должны четко знать ответы на 7 основных вопросов.

Это как некий чек лист, заполнили его, отметили галочки в правильных местах, и купили то, что нужно. Давайте пройдемся по этим вопросам подробнее.

Что такое RGB контроллер

Как известно, светодиодная RGB лента, состоит из трех светодиодов:

Соответственно, чтобы менять эти цвета, вам потребуется устройство, способное управлять тремя цветовыми каналами, включая тот или иной оттенок по вашему желанию.

На вход у него подается постоянное напряжение от блока питания (12 или 24 вольт).

А на выходе присутствует 4 клеммы:

  • V+ или просто “+”

Это единый плюсовой провод.

И те самые три отдельных канала, каждый под свой цвет R(красный) – G(зеленый) – B(синий).

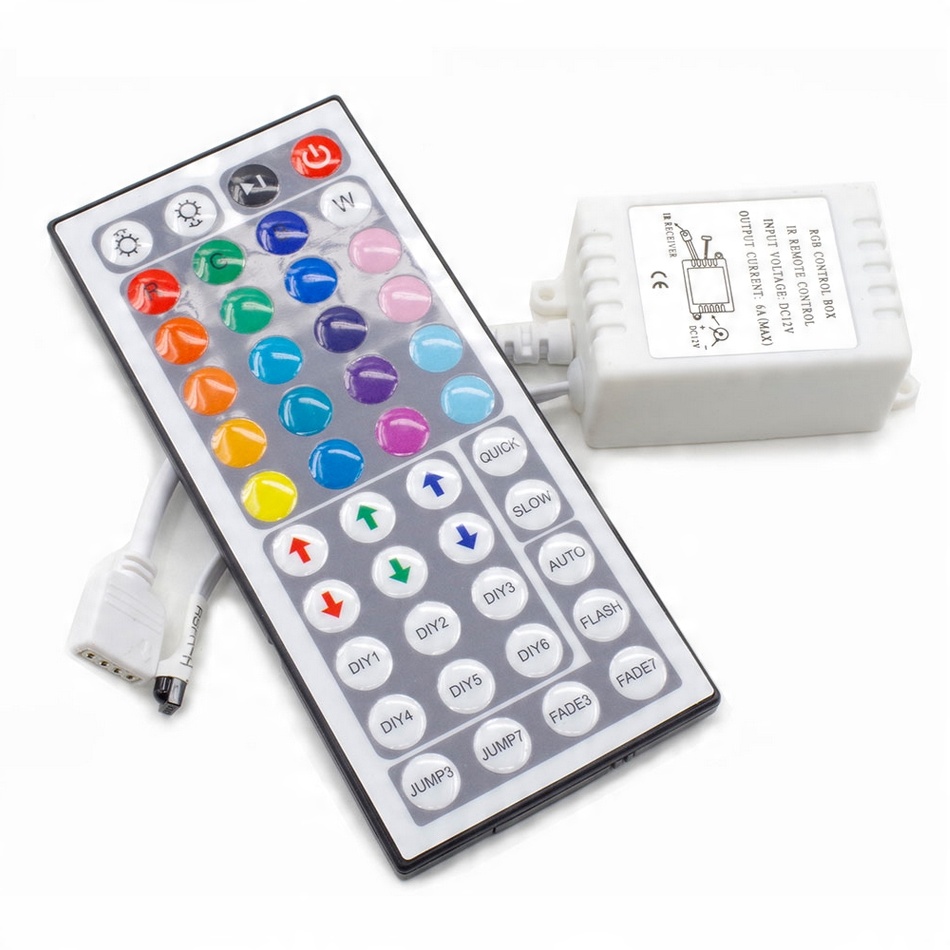

Никаких кнопочек и переключателей на контроллере нет. А значит в комплекте с ним должен идти пульт дистанционного управления.

Даже простейшие модели пультов позволяют:

  • включать-выключать подсветку
  • диммировать Led ленту
  • выбирать цвета и изменять режимы свечения

Отличаются ли контроллеры для RGB и монохромной ленты?

К сожалению, даже многие продавцы-консультанты в магазинах не знают, что помимо RGB контроллеров, есть и специальные модели для одноцветных, монохромных лент. Как их отличить?

Например, по надписям на упаковке. Для монохромных вариантов пишется: “для одноцветных светодиодных лент”.

Поэтому запомните, что существует два основных вида контроллеров:

  • для монохромных светодиодных лент

Ищите и проверяйте соответствующие надписи на упаковке или корпусе изделия еще в магазине.

Если попалась моделька без коробки и соответствующих надписей, то смотрите на клеммы. В одноцветном варианте на выходных клеммах не будет никаких значков RGB.

Только “+” или “-”. Либо “Led+”, “Led-”.

От какого напряжения подключать контроллер?

Во-первых, не от 220 вольт. Наиболее распространенные виды напряжения светодиодных лент это 12 и 24 вольт.

Поэтому практически все контроллеры являются адаптивными аппаратами, способными работать как на 12V, так и на 24V одновременно.

Только здесь обратите внимание на один момент.

Чем меньше вольтаж, тем меньше расчетная мощность устройства.

Поэтому на каждой коробке производителем должно быть указано соответствие мощности прибора, тому напряжению, к которому подключается лед лента.

Если безграмотный продавец вам говорит, что эта штука универсальная и подходит под любое напряжение, а значит выбирайте какой угодно из понравившихся экземпляров, не совершайте ошибку.

Прежде всего, сравните мощность вашей Led ленты и мощность контроллера на этом напряжении.

И если все совпадает, только тогда смело покупайте.

Как выбрать мощность контроллера?

Здесь расчет мощности в отличие от блока питания очень простой.

Достаточно умножить общую длину подсветки на заявленную мощность одного метра светодиодной Led ленты.

Большого запаса в 30% здесь делать не обязательно.

Резерв нужен в первую очередь на блоке питания.

Казалось бы, все просто, но и здесь некоторые совершают ошибку. Есть люди, которые и не догадываются, что контроллеры бывают по мощности разными.

Другие не учитывают класс напряжения (12V или 24V), как объяснялось выше. При этом размер устройства, не всегда играет значение.

То есть, некоторые думают, что чем он больше, тем мощнее. Однако зачастую бывает так, что в одном и том же исполнении и корпусе, заложены разные параметры и мощность.

Какое управление лучше – инфракрасное или на радиоканале?

Самые первые модели изначально шли с инфракрасным управлением. В чем их специфика?

Вспомните пульт ДУ от телевизора. Для того, чтобы переключать каналы, пульт необходимо направить непосредственно на экран TV.

То же самое и с инфракрасным контроллером. Он имеет специальный датчик ИК излучения.

При внешнем датчике, вы сможете запрятать само устройство за стену, потолок и т.п. Но сам датчик при этом, должен быть в прямой видимости пульта.

Запрячете его и никакого управления не будет. Поэтому то в последствии и разработали контроллеры на радиоканале.

На сегодняшний день, более 90% такой светодиодной продукции, как раз таки и работает на радиоканалах. Такой подсветкой вы сможете управлять, даже находясь в соседней комнате.

Контроллеры на радиоканале имеют в своем названии буквы RF. Проверяйте это на упаковке.

По дизайну и исполнению есть три разновидности пультов:

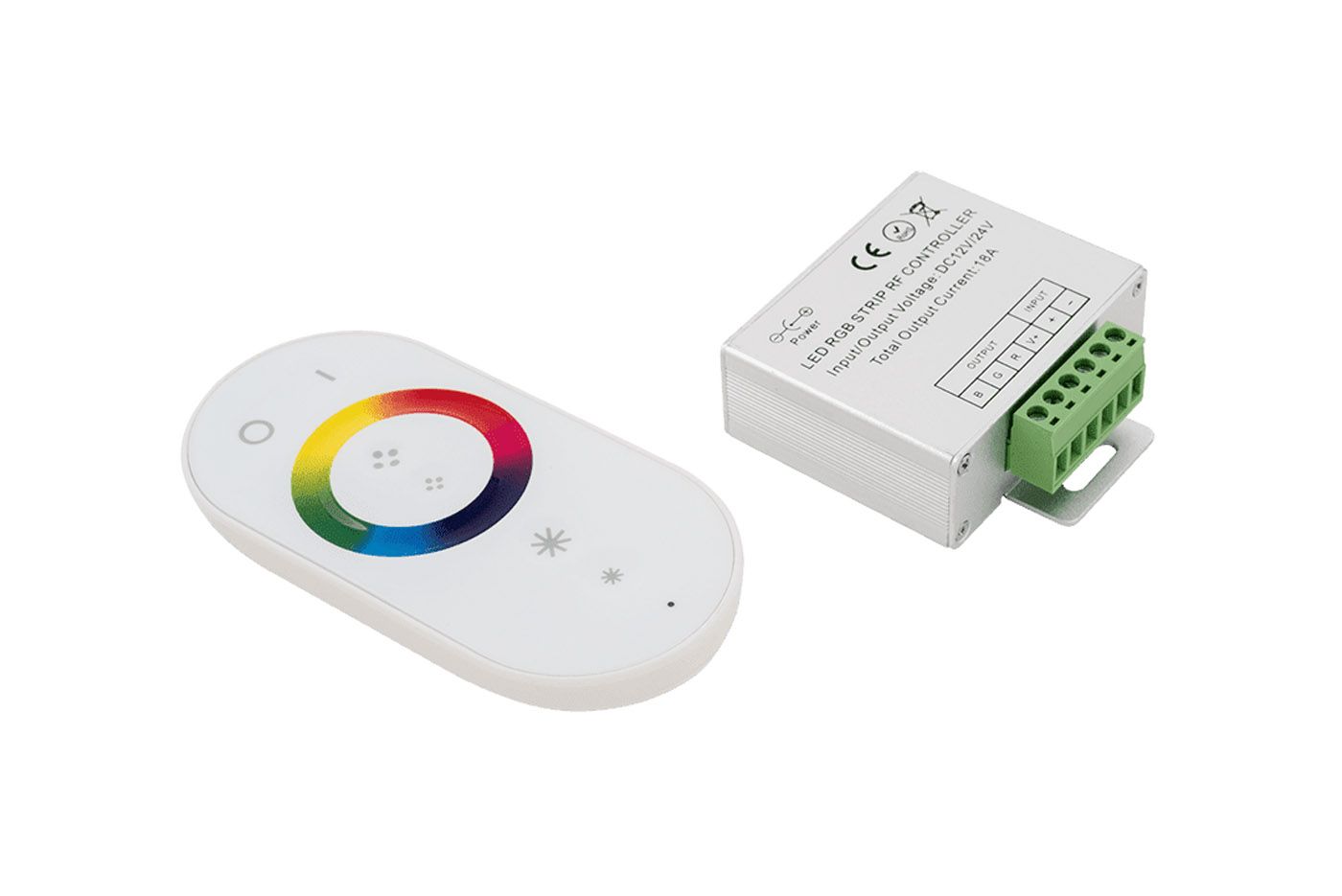

На них нет кучи разноцветных кнопочек, зато присутствует сенсорное кольцо и несколько клавиш с различным функционалом.

  • для установки в подрозетники или на рабочий стол

Их монтируют в стену вместо выключателей света, либо стационарно закрепляют на рабочем столе.

Сказать однозначно какие из них лучше или хуже нельзя. Выбирайте по своему вкусу и возможностям.

Самое главное, чтобы на этом пульте дистанционного управления была кнопка включения “псевдо” белого цвета. Почему это важно?

RGB ленты при включении всех трех каналов, дают псевдо белое свечение. Его никак нельзя назвать однозначно белым, но в любом случае, вся эта радуга однажды вам надоест, и захочется простого привычного освещения.

Зачем нужен усилитель сигнала?

Что такое усилитель сигнала RGB ленты и чем он отличается от контроллера? В плане отличия, не сильно обращайте внимание на их внешний вид.

В некоторых случаях, попадаются практически идентичные коробочки.

Вся разница в функционале.

Контроллер — это устройство, которое УПРАВЛЯЕТ светодиодной лентой – включает, выключает, меняет расцветку, диммирует и т.д.

А усилитель, как следует из его названия, всего лишь увеличивает = усиливает сигнал до определенной мощности. Он также имеет свои технические параметры.

На входе усилителя снимается сигнал с контроллера, а на выходе происходит его усиление на заявленную мощность. Что это дает?

Это позволяет подключать дополнительный метраж светодиодной ленты. Решили увеличить длину подсветки в коридоре или спальне?

Покупаете усилитель, подключаете его в самом конце ленты и обходитесь без дополнительных затрат.

Схемы подключения будут выглядеть примерно следующим образом.

Более подробно о схемах подключении как RGB контроллера, так и усилителя, правильном монтаже светодиодной ленты протяженностью 5, 10, 15 метров и более, читайте в отдельной статье по ссылке ниже.

Какие ошибки могут быть при выборе?

Подводя итог всему вышесказанному, перечислим три основные ошибки, которых вам следует избегать при выборе и покупке контроллера.


1 Выбор без расчета мощности.


2 Монтаж контроллеров, работающих от инфракрасных пультов ДУ за потолком или зашивание их гипсокартоном.


3 Использование контроллера одного производителя для подсветки в разных комнатах.

Почему это ошибка и чем это грозит? Проблема здесь в том, что у продукции одного и того же производителя, пульты могут работать на одной частоте.

И вы, пытаясь включить RGB подсветку только в зале, автоматически будете ее запускать во всех остальных комнатах и остальных местах.

Чтобы этого избежать, либо используйте псевдо систему “Умный дом”, с одним пультом, управляющим на четырех разных каналах.

Либо элементарно для разных комнат, покупайте продукцию разных фирм.

Инструкция по управлению RGB контроллерами

RGB контроллер Ecola с пультом управления

EcolaLEDstripRGBIRcontroller  72W 12V 6Aс инфракрасным пультом управления (арт. CRS072ESB)

1. Назначение и основные сведения

1.1. RGB контроллер марки Ecola предназначен для управления многоцветными (RGB) светодиодными лентами.

В состав контроллера входит блок контроллера и пульт дистанционного управления.

С помощью контроллера можно регулировать яркость ленты, изменять цвет свечения и задавать определенные световые сцены. RGB контроллер Ecola запрограммирован на 16 статических и 6 динамических световых сцен.

1.2. Технические характеристики:

— диапазон нагрузки – 0-72 Вт.

— напряжение питания – 12 В DC (постоянный ток)

— выходное напряжение – 12 В DC (постоянный ток)

— размеры (LxWxH): пульт — 85х52х7,7мм, блок контроллера — 62,5х35,5х22мм

— вес нетто – 44г

— максимальный выходной ток – 6А

— диапазон рабочих температур окружающей среды – от -20 до +60 °С

— степень защиты от влаги и пыли – IP20.



2. Инструкция по эксплуатации контроллера

2.1. Контроллер питается постоянным напряжением 12 В.

Питание через штырьковый разъем «мама» на корпусе контроллера (1) подается напрямую от адаптера или от блока питания через переходник со стандартным штырьковым разъемом «папа» (EcolaLEDstripconnector разъем штырьковый (папа) для адаптера с кабелем 15 см, арт. SCPLPFESB).

2.2. Пульт контроллера питается от сменной батарейки CR2025. Перед использованием пульта извлеките пластиковую защитную пластину (2), предохраняющую батарейку пульта от преждевременного разряда.

2.3. Выход на светодиодную ленту выполнен в виде стандартного зажимного разъема (3).

Зажимной разъем обладает хорошей механической прочностью (до 3-х кг) и высокой электрической проводимостью (до 6 ампер).

Ленту следует установить в зажимной разъем контроллера согласно схеме подключения (см далее), строго соблюдая полярность. Паять ленту не нужно.

Устанавливать ленту в зажимной разъем только при отключенном питании контроллера.

2.4. Связь между пультом и контроллером – по инфракрасному каналу. Корпуса блока питания и контроллера и весь электромонтаж могут быть убраны внутрь конструкции. Достаточно, чтобы в прямой видимости для пульта находился только небольшой (практически точечный) ИК датчик (4).

ИК излучатель пульта (5) следует направить в сторону ИК датчика контроллера (в пределах прямой видимости).

2.5. Во избежание нарушения работы RGB контроллера не устанавливайте прибор вблизи источников тепла и в плохо вентилируемых нишах.

2.6. Для установки RGB контроллера рекомендуется пользоваться услугами квалифицированного электрика.

Внимание! Не используйте RGB  контроллер при наличии механических повреждений. В случае неисправности обратитесь к квалифицированному специалисту.

2.7. Схема подключения:

3. Управление

3.1. Управление контроллером Ecola осуществляется с помощью пульта ДУ по инфракрасному каналу. Инфракрасный излучатель пульта следует направить в сторону инфракрасного датчика контроллера (в пределах прямой видимости).

3.2. Назначение кнопок пульта ДУ:





1. Включение

2. Выключение

3. Уменьшение яркости

4. Увеличение яркости

5. Статичный красный

6. Статичный зеленый

7. Статичный синий

8. Статичный белый

9. Статичный оранжевый

10. Статичный бирюзовый

11. Статичный сине-фиолетовый

12. Мигание 7 цветов / плавная смена 7 цветов

13. Статичный светло-оранжевый

14. Статичный темно-бирюзовый

15. Статичный фиолетовый

16. Мигание выбранного цвета

17. Статичный темно-желтый

18. Статичный голубой

19. Статичный сиреневый

20. Смена яркости выбранного цвета

21. статичный лимонный

22. Статичный светло-голубой

23. Статичный розовый

24. Мигание 3 базовых цветов (RGB) / плавная смена 3 базовых цветов (RGB)





С помощью кнопок изменения яркости возможно изменять скорость смены цветов во время динамических световых сцен.



4. Гарантийные обязательства

4.1. На RGB контроллеры для светодиодных лент Ecola предоставляется гарантия 12 месяцев, при условии соблюдения инструкции по установке и эксплуатации , схемы подключения, использования источника питания c подходящими техническими характеристиками, а так же при предъявлении документов, подтверждающих покупку изделия.







RGB контроллер Ecola с пультом управления

EcolaLEDstripRGBIRcontroller 144W 12V 12A с инфракрасным пультом управления (арт. CRS144ESB)

1. Назначение и основные сведения

1.1. RGB контроллер марки Ecola предназначен для управления многоцветными (RGB) светодиодными лентами.

В состав контроллера входит блок контроллера и пульт дистанционного управления.

С помощью контроллера можно регулировать яркость ленты, изменять цвет свечения и задавать определенные световые сцены. RGB контроллер Ecola запрограммирован на 16 статических и 6 динамических световых сцен.

1.2. Технические характеристики:

— диапазон нагрузки – 0-144 Вт.

— напряжение питания – 12 В DC (постоянный ток)

— выходное напряжение – 12 В DC (постоянный ток)

— размеры (LxWxH): пульт — 85х52х7,7мм, блок контроллера — 62,5х35,5х22мм

— вес нетто – 44г

— максимальный выходной ток – 2х6А

— диапазон рабочих температур окружающей среды – от -20 до +60 °С

— степень защиты от влаги и пыли – IP20.



2. Инструкция по эксплуатации контроллера

2.1. Контроллер питается постоянным напряжением 12 В.

Питание через штырьковый разъем «мама» на корпусе контроллера (1) подается напрямую от адаптера или от блока питани через переходник со стандартным штырьковым разъемом «папа» (EcolaLEDstripconnector разъем штырьковый (папа) для адаптера с кабелем 15 см, арт. SCPLPFESB).

2.2. Пульт контроллера питается от сменной батарейки CR2025. Перед использованием пульта извлеките пластиковую защитную пластину (2), предохраняющую батарейку пульта от преждевременного разряда.

2.3. Выход на светодиодную ленту выполнен в виде двух стандартных зажимных разъемов (3).

Зажимной разъем обладает хорошей механической прочностью (до 3-х кг) и высокой электрической проводимостью (до 6 ампер).

Ленту следует установить в зажимные разъемы контроллера согласно схеме подключения (см далее), строго соблюдая полярность. Паять ленту не нужно.

Устанавливать ленту в зажимные разъемы только при отключенном питании контроллера.

2.4. Связь между пультом и контроллером – по инфракрасному каналу. Корпуса блока питания и контроллера и весь электромонтаж могут быть убраны внутрь конструкции. Достаточно, чтобы в прямой видимости для пульта находился только небольшой (практически точечный) ИК датчик (4).

ИК излучатель пульта (5) следует направить в сторону ИК датчика контроллера (в пределах прямой видимости).

2. 5. Во избежание нарушения работы RGB контроллера не устанавливайте прибор вблизи источников тепла и в плохо вентилируемых нишах.

2.6. Для установки RGB контроллера рекомендуется пользоваться услугами квалифицированного электрика.

Внимание! Не используйте RGB  контроллер при наличии механических повреждений. В случае неисправности обратитесь к квалифицированному специалисту.

2.7. Схема подключения:



3. Управление

3.1. Управление контроллером Ecola осуществляется с помощью пульта ДУ по инфракрасному каналу. Инфракрасный излучатель пульта следует направить в сторону инфракрасного датчика контроллера (в пределах прямой видимости).



3.2. Назначение кнопок пульта ДУ:





1. Включение

2. Выключение

3. Уменьшение яркости

4. Увеличение яркости

5. Статичный красный

6. Статичный зеленый

7. Статичный синий

8. Статичный белый

9. Статичный оранжевый

10. Статичный бирюзовый

11. Статичный сине-фиолетовый

12. Мигание 7 цветов / плавная смена 7 цветов

13. Статичный светло-оранжевый

14. Статичный темно-бирюзовый

15. Статичный фиолетовый

16. Мигание выбранного цвета

17. Статичный темно-желтый

18. Статичный голубой

19. Статичный сиреневый

20. Смена яркости выбранного цвета

21. статичный лимонный

22. Статичный светло-голубой

23. Статичный розовый

24. Мигание 3 базовых цветов (RGB) / плавная смена 3 базовых цветов (RGB)





С помощью кнопок изменения яркости возможно изменять скорость смены цветов во время динамических световых сцен.



4. Гарантийные обязательства

4.1. На RGB контроллеры для светодиодных лент Ecola предоставляется гарантия 12 месяцев, при условии соблюдения инструкции по установке и эксплуатации , схемы подключения, использования источника питания c подходящими техническими характеристиками, а так же при предъявлении документов, подтверждающих покупку изделия.

RGB контроллер Ecola с большим пультом управления

Ecola LED strip RGB IR controller 72W 12V 6A с большим инфракрасным пультом управления

(арт. CRL072ESB)

1. Назначение и основные сведения

1.1. RGB контроллер марки Ecola предназначен для управления многоцветными (RGB) светодиодными лентами.

В состав контроллера входит блок контроллера и большой пульт дистанционного управления.

С помощью контроллера можно регулировать яркость ленты, изменять цвет свечения и задавать определенные световые сцены. RGB контроллер Ecola запрограммирован на 20 статических и 6 динамических световых сцен. Имеется возможность самостоятельной настройки 6 статических цветовых оттенков ленты.

1.2. Технические характеристики:

— диапазон нагрузки – 0-72 Вт

— напряжение питания – 12 В DC (постоянный ток)

— выходное напряжение – 12 В DC (постоянный ток)

— размеры (LxWxH): пульт — 125х56,5х7,5мм, блок контроллера — 62,5х35,5х22мм

— вес нетто – 56г

— максимальный выходной ток – 6А

— диапазон рабочих температур окружающей среды – от -20 до +60 °С

— степень защиты от влаги и пыли – IP20.



2. Инструкция по эксплуатации контроллера

2.1. Контроллер питается постоянным напряжением 12 В.

Питание через штырьковый разъем «мама» на корпусе контроллера (1) подается напрямую от адаптера или от блока питания через переходник со стандартным штырьковым разъемом «папа» (EcolaLEDstripconnector разъем штырьковый (папа) для адаптера с кабелем 15 см, арт. SCPLPFESB).

2.2. Пульт контроллера питается от сменной батарейки CR2025. Перед использованием пульта извлеките пластиковую защитную пластину (2), предохраняющую батарейку пульта от преждевременного разряда.

2.3. Выход на светодиодную ленту выполнен в виде стандартного зажимного разъема (3).

Зажимной разъем обладает хорошей механической прочностью (до 3-х кг) и высокой электрической проводимостью (до 6 ампер).

Ленту следует установить в зажимной разъем контроллера согласно схеме подключения (см далее), строго соблюдая полярность. Паять ленту не нужно.

Устанавливать ленту в зажимной разъем только при отключенном питании контроллера.

2.4. Связь между пультом и контроллером – по инфракрасному каналу. Корпуса блока питания и контроллера и весь электромонтаж могут быть убраны внутрь конструкции. Достаточно, чтобы в прямой видимости для пульта находился только небольшой (практически точечный) ИК датчик (4).

ИК излучатель пульта (5) следует направить в сторону ИК датчика контроллера (в пределах прямой видимости).

2.5. Во избежание нарушения работы RGB контроллера не устанавливайте прибор вблизи источников тепла и в плохо вентилируемых нишах.

2.6. Для установки RGB контроллера рекомендуется пользоваться услугами квалифицированного электрика.

Внимание! Не используйте RGB  контроллер при наличии механических повреждений. В случае неисправности обратитесь к квалифицированному специалисту.

2.7. Схема подключения:

3. Управление

3. 1. Управление контроллером Ecola осуществляется с помощью пульта ДУ по инфракрасному каналу. Инфракрасный излучатель пульта следует направить в сторону инфракрасного датчика контроллера (в пределах прямой видимости).

3.2. Назначение кнопок пульта ДУ:



1. Включение / Выключение

23. Статичный розовый

2. Пауза / Запуск

24. Статичный голубовато-белый

3. Уменьшение яркости

25. Больше красного

4. Увеличение яркости

26. Больше зеленого

5. Статичный красный

27. Больше синего

6. Статичный зеленый

28. Увеличение скорости мигания

7. Статичный синий

29. Меньше красного

8. Статичный белый

30. Меньше зеленого

9. Статичный оранжевый

31. Меньше синего

10. Статичный бирюзовый

32. Уменьшение скорости мигания

11. Статичный сине-фиолетовый

33. Цветовой оттенок №1

12. Статичный молочный белый

34. Цветовой оттенок №2

13. Статичный светло-оранжевый

35. Цветовой оттенок №3

14. Статичный темно-бирюзовый

36. Автоматический режим

15. Статичный фиолетовый

37. Цветовой оттенок №4

16. Статичный теплый белый

38. Цветовой оттенок №5

17. Статичный темно-оранжевый

39. Цветовой оттенок №6

18. Статичный голубой

40. Мигание белого

19. Статичный сиреневый

41. Мигание 3 базовых цветов  (RGB)

20. Статичный зеленовато-белый

42. Мигание 7 цветов

21. Статичный лимонный

43. Плавная смена 3 базовых цветов (RGB)

22. Статичный светло-голубой

44. Плавная смена 7 цветов



3. 3. Цветовой оттенок. Выбрав нажатием любую из кнопок цветового оттенка (№33-35 и №37-39), есть возможность нажатием на кнопки №25-27 и №29-31 самостоятельно создать произвольный статический оттенок цвета ленты. Созданный оттенок будет включаться при нажатии на соответствующую кнопку. Таким образом, можно создать, запомнить и просто переключать нажатием 6-ти разных кнопок пульта 6 статических оттенков цвета ленты.



4. Гарантийные обязательства

4.1. На RGB контроллеры для светодиодных лент Ecola предоставляется гарантия 12 месяцев, при условии соблюдения инструкции по установке и эксплуатации , схемы подключения, использования источника питания c подходящими техническими характеристиками, а так же при предъявлении документов, подтверждающих покупку изделия.







RGB контроллер Ecola с большим пультом управления

Ecola LED strip RGB IR controller 144W 12V 12A с большим инфракрасным пультом управления

(арт. CRL144ESB)

1. Назначение и основные сведения

1.1. RGB контроллер марки Ecola предназначен для управления многоцветными (RGB) светодиодными лентами.

В состав контроллера входит блок контроллера и большой пульт дистанционного управления.

С помощью контроллера можно регулировать яркость ленты, изменять цвет свечения и задавать определенные световые сцены. RGB контроллер Ecola запрограммирован на 20 статических и 6 динамических световых сцен. Имеется возможность самостоятельной настройки 6 статических цветовых оттенков ленты.

1.2. Технические характеристики:

— диапазон нагрузки – 0-144 Вт

— напряжение питания – 12 В DC (постоянный ток)

— выходное напряжение – 12 В DC (постоянный ток)

— размеры (LxWxH): пульт — 125х56,5х7,5мм, блок контроллера — 62,5х35,5х22мм

— вес нетто – 56г

— максимальный выходной ток – 2х6А

— — диапазон рабочих температур окружающей среды – от -20 до +60 °С

— степень защиты от влаги и пыли – IP20.



2. Инструкция по эксплуатации контроллера

2.1. Контроллер питается постоянным напряжением 12 В.

Питание через штырьковый разъем «мама» на корпусе контроллера (1) подается напрямую от адаптера или от блока питания через переходник со стандартным штырьковым разъемом «папа» (EcolaLEDstripconnector разъем штырьковый (папа) для адаптера с кабелем 15 см, арт. SCPLPFESB).

2.2. Пульт контроллера питается от сменной батарейки CR2025. Перед использованием пульта извлеките пластиковую защитную пластину (2), предохраняющую батарейку пульта от преждевременного разряда.

2.3. Выход на светодиодную ленту выполнен в виде двух стандартных зажимных разъемов (3).

Зажимной разъем обладает хорошей механической прочностью (до 3-х кг) и высокой электрической проводимостью (до 6 ампер).

Ленту следует установить в зажимные разъемы контроллера согласно схеме подключения (см далее), строго соблюдая полярность. Паять ленту не нужно.

Устанавливать ленту в зажимной разъем только при отключенном питании контроллера.

2.4. Связь между пультом и контроллером – по инфракрасному каналу. Корпуса блока питания и контроллера и весь электромонтаж могут быть убраны внутрь конструкции. Достаточно, чтобы в прямой видимости для пульта находился только небольшой (практически точечный) ИК датчик (4).

ИК излучатель пульта (5) следует направить в сторону ИК датчика контроллера (в пределах прямой видимости).

2.5. Во избежание нарушения работы RGB контроллера не устанавливайте прибор вблизи источников тепла и в плохо вентилируемых нишах.

2.6. Для установки RGB контроллера рекомендуется пользоваться услугами квалифицированного электрика.

Внимание! Не используйте RGB  контроллер при наличии механических повреждений. В случае неисправности обратитесь к квалифицированному специалисту.

2.7. Схема подключения:



3. Управление

3. 1. Управление контроллером Ecola осуществляется с помощью пульта ДУ по инфракрасному каналу. Инфракрасный излучатель пульта следует направить в сторону инфракрасного датчика контроллера (в пределах прямой видимости).

3.2. Назначение кнопок пульта ДУ:



1. Включение / Выключение

23. Статичный розовый

2. Пауза / Запуск

24. Статичный голубовато-белый

3. Уменьшение яркости

25. Больше красного

4. Увеличение яркости

26. Больше зеленого

5. Статичный красный

27. Больше синего

6. Статичный зеленый

28. Увеличение скорости мигания

7. Статичный синий

29. Меньше красного

8. Статичный белый

30. Меньше зеленого

9. Статичный оранжевый

31. Меньше синего

10. Статичный бирюзовый

32. Уменьшение скорости мигания

11. Статичный сине-фиолетовый

33. Цветовой оттенок №1

12. Статичный молочный белый

34. Цветовой оттенок №2

13. Статичный светло-оранжевый

35. Цветовой оттенок №3

14. Статичный темно-бирюзовый

36. Автоматический режим

15. Статичный фиолетовый

37. Цветовой оттенок №4

16. Статичный теплый белый

38. Цветовой оттенок №5

17. Статичный темно-оранжевый

39. Цветовой оттенок №6

18. Статичный голубой

40. Мигание белого

19. Статичный сиреневый

41. Мигание 3 базовых цветов  (RGB)

20. Статичный зеленовато-белый

42. Мигание 7 цветов

21. Статичный лимонный

43. Плавная смена 3 базовых цветов (RGB)

22. Статичный светло-голубой

44. Плавная смена 7 цветов



3. 3. Цветовой оттенок. Выбрав нажатием любую из кнопок цветового оттенка (№33-35 и №37-39), есть возможность нажатием на кнопки №25-27 и №29-31 самостоятельно создать произвольный статический оттенок цвета ленты. Созданный оттенок будет включаться при нажатии на соответствующую кнопку. Таким образом, можно создать, запомнить и просто переключать нажатием 6-ти разных кнопок пульта 6 статических оттенков цвета ленты.



4. Гарантийные обязательства

4.1. На RGB контроллеры для светодиодных модулей Ecola предоставляется гарантия 12 месяцев, при условии соблюдения инструкции по установке и эксплуатации , схемы подключения, использования источника питания c подходящими техническими характеристиками, а так же при предъявлении документов, подтверждающих покупку изделия.

Светодиодный контроллер своими руками

Захотелось мне сделать RGB свет для видео из китайских компонентов. RGB – значит нужен ШИМ контроллер, значит нужно его сделать! Вот и сделал: GyverRGB – контроллер для RGB светодиодных лент со множеством режимов и настроек, модульной структурой и различными способами управления.

Железо

Используется обыкновенная RGB светодиодная лента с общим анодом (контакты 12V G R B). Я использовал два ряда ленты с плотностью 120 диодов на метр, чтобы иметь хороший запас по яркости даже на одном цвете.

В проекте используется Arduino NANO (микроконтроллер ATmega328p). В качестве 100% совместимого аналога можно использовать Arduino UNO/Pro Mini.

Я рассматривал два варианта драйвера для светодиодной ленты: китайский RGB LED amplifier и самодельный драйвер из трёх МОСФЕТ (полевых) транзисторов. LED amplifier очень удобен в подключении, но имеет жуткий недостаток: на высоких частотах у него поднимается нижний порог яркости, что приводит к трате оттенков и вообще некорректной работе режимов.

Вывод: если контроллер не планируется использовать для видео света, то можно поставить LED amplifier и в настройках контроллера поставить низкую частоту (490 Гц), глаз такую частоту не заметит, но снятое на камеру видео будет «стробить». Если планируется использовать контроллер для создания видео света, то в обязательном порядке нужно делать свой драйвер. Также свой драйвер позволит работать с большими отрезками ленты, т.к. транзисторы можно поставить очень мощные.

Полевой транзистор подойдёт практически любой (99%), наковырять можно из материнской платы. Список популярных МОСФЕТов в корпусе to-220: IRF3205, IRF3704ZPBF, IRLB8743PBF, IRL2203NPBF, IRLB8748PBF, IRL8113PBF, IRL3803PBF, IRLB3813PBF (в порядке роста стоимости). Список популярных МОСФЕТов в корпусе D-pak: STD17NF03LT4, IRLR024NPBF, IRLR024NPBF, IRLR8726PBF, IRFR1205PBF, IRFR4105PBF, IRLR7807ZPBF, IRFR024NPBF, IRLR7821TRPBF, STD60N3LH5, IRLR3103TRPBF, IRLR8113TRPBF, IRLR8256PBF, IRLR2905ZPBF, IRLR2905PBF (в порядке роста стоимости).

Управление контроллером предусмотрено тремя способами:

  • Энкодер – китайский модуль в двух вариантах
  • ИК пульт – продаётся вместе с приёмником-модулем, но удобнее монтировать отдельный приёмник
  • Кнопка – обычная нормально-разомкнутая тактовая кнопка
  • Bluetooth – управление с приложения GyverRGB для Android

Питается система от 12V, от блока питания или батареи из трёх литиевых аккумуляторов. При питании от аккумуляторов предусмотрен «вольтметр» – делитель напряжения на резисторах, позволяющий измерить напряжение на батарее для вывода его на дисплей.

Софтовые фишки

  • Автоматическое отключение дисплея по таймауту неактивности
  • Несколько вариантов частоты ШИМ для драйвера:
    • 490 Гц – для дешёвых LED усилителей
    • 8 кГц – слышно, как пищит
    • 4 кГц – работает только на самодельном драйвере
    • Настраиваемая до герца
  • Настраиваемое направление работы ШИМ (для готовых и самодельных усилителей)
  • Автоматическое ограничение тока потребления на основе количества светодиодов и яркости каналов цвета
  • Вывод напряжения питания на дисплей в вольтах или процентах
  • Режим поддержания яркости при разрядке аккумулятора (при полном заряде чуть занижает яркость)
  • Коррекция яркости по CRT гамме
  • Матрица коррекции LUT
  • 10 настраиваемых профилей
  • 11 настраиваемых режимов работы для каждого профиля, из них 5 статических и 6 динамических
  • Настройки хранятся в EEPROM и не сбрасываются при перезагрузке

Контроллер управления RGB CRC11  GiNZZU

Тип устройства

Тип устройства Контроллер управления подсветкой корпуса

Технические характеристики

Поддержка управления от материнской платы Контроллер совместим с материнскими платами имеющий разъем Addressable RGB LED strip header 3 pin 5V

Способ крепления контроллера к корпусу Двусторонний скотч

Количество режимов регулировки скорости вращения 3

Количество режимов регулировки подсветки до 200

Количество разъемов подключения RGB лент 2

Тип разъемов для RGB лент 4 pin

Количество разъемов подключения RGB вентиляторов 10

Тип разъемов вентиляторов 6 pin

Наличие корпуса контроллера Да

Наличие дистанционного пульта управления контроллером Да

Возможность ручного управления режимами посветки Да

Возможность управления яркостью подсветки Да

Возможность управления скоростью режима подсветки Да

Питание

Питание контроллера 12V

Тип разъема питания контроллера Molex 4 pin

Дополнительно

EAN13: 4894179708302

Особенности Полностью совместим с моделями вентиляторов Ginzzu 12DR6, 12F6, 12R6

Масса и размер

Вес упаковки, гр 90

Длина, см 9

Ширина, см 4,5

Высота, см 1,5

Что такое RGB и RGB+W подсветка

Все знают, что светодиодные ленты RGB могут светить белым светом, но не все знают, что это свет очень сильно отличается от того, которым светят монохромные белые ленты.
В белых светодиодных лентах используется вещество люминофор — вещество, способное преобразовывать поглощаемую им энергию в световое излучение (люминесцировать). Поэтому свет получается мягкий и приятный. В RGB многоцветных лентах, белый свет достигается путем смешения красного, синего и зеленого (RGB). Так как даже в самых качественных лентах мощность и глубина каждого из цветов может незначительно отличаться, белый получается не совсем белым.
Если вы все еще не определились хотите ли вы белую подсветку или многоцветную, хотим вас познакомить с вариантам 2в1 это RGB+W.
На рынке представлено много вариантов RGBW светодиодных лент где совмещены RGB и белые кристалы. Специально разработанные контроллеры позволяют с одного пульта управлять сразу всеми цветами. Регулировать их яркость и оттенок.

Зачастую RGB+W LED лента производится двухрядной. Один ряд имеет многоцветные диоды, второй одноцветные. Лично мы предпочитаем использовать две отдельные ленты взамен одной однорядной. Практически всегда это значительно выгоднее, так как производить двухрядную ленту несколько сложней, а от двух параллельно наклеенных лент ее отличает только маркетинг.
Плюсы использования двух разных лент взамен одной двухрядной очевидны и мы их уже рассматривали (см. Мы против двухрядных LED лент)

Как же это работает RGBW подсветка

Любая RGB+W светодиодная лента имеет 6 выводов (4 на RGB и два на W). Все 6 проводов подключаются в специальный контроллер (мозг вашего освещения). Контроллер управляется по радиоканалу через пульт либо через смартфон. У вас появляется возможность управлять как отдельно белым светом, так и отдельно разноцветным. Так же вы можете добавляя синий либо желтый свет в основной белый получать оттенки от холодного до теплого света, что иногда очень актуально.

Что лучше купить?

— По нашему опыту практически любая одноцветная монохромная лента перебивает RGB, поэтому мы рекомендуем устанавливать RGB ленту минимальной мощность 7. 2Вт/м и дополнять ее белой лентой уже исходя из ваших пожеланий: если это основной свет, то >17Вт/м если это дополнительное освещение, то ~9Вт/м. RGB ленты минимальной мощность вполне достаточно, чтобы менять оттенок, а если вы отключите белую ленту и оставить только многоцветную, то даже 7.2Вт/м способны залить вашу комнату красочным светом.
— Если у вас белая лента довольно мощная ~19Вт/м, то RGB стоит всетаки взять SMD5050 60 диодов на метр 14.4Вт, в противном случае есть вероятность, что при одновременном включении ее видно вообще не будет.
— Белую ленту лучше всегда брать нейтрального или дневного белого цвета. Играясь с оттенками вы всегда сможете сделать теплее или холоднее.

Почему светодиодная лента мигает или моргает

За пару летних месяцев мне пришлось решить множество проблем, когда светодиодная лента мигает, моргает или тускло горит. В основном все причины одинаковые и устраняются легко.

Содержание

  • 1. Популярные причины
  • 2. Диагностика причин неисправности
  • 3. Ремонт светодиодной ленты, видео
  • 4. Этапы проверки
  • 5. Как найти неисправный светодиод
  • 6. Видео, ремонт светодиодного светильника

Популярные причины

Усилитель RGB сигналов

1. На блоке питания на хватает мощности, или проседает напряжение. Обычно при проектировании делается запас по мощности в 20%, но даже этого бывает не хватает. Проявляется это не сразу, а по мере нагрева микросхем и электронных элементов. Этим грешат китайские изделия неизвестного производства, на которых мощность завышена. Фирменные выдерживают заявленные технические характеристики с запасом.

Грязная и неаккуратная пайка

2. При пайке светодиодной ленты иногда используют флюс с кислотой, после припаивания он остается на контактной площадке и медленно разъедает медное основание. Едкий флюс использовать нельзя, или его необходимо тщательно смывать, нейтрализовать другим подходящим составом.

Виды коннекторов

3. При использовании коннекторов контактная площадка может окисляться, особенно во влажных помещениях новостроек, где делали стяжку и красили стены. Сила тока для питания отрезка длиной 5 метров мощностью 75W будет 6,5 Ампер. Для особо мощных на 30 Вт/м., будет 12,5А. Окислы приводят к нагреву такого соединения и подгоранию контактов. Поэтому специалисты паяют для надежного контакта.

4. Отдельный случай составляют диодные ленты, которые подключается прямо к сети 220В. У них светодиоды соединены последовательно по 60 штук, отрезками по 1м. Мигание одного диода приводит к морганию остальных, длиной 1м.

5. Мигание участков по 3 led диода. Светодиоды соединены по 3 штуки последовательно, неисправность одного приводит к миганию двух остальных. В этом случае можно перепаять неисправный диод или целый модуль из 3 шт.

Виды батареек в пульте ДУ, CR2025 и пальчиковые

6. В пульте ДУ села батарейка. Из-за этого может работать через раз. Рекомендую проверять в первую очередь.

Диагностика причин неисправности

Цветовое обозначение проводов

Чтобы не мучатся в догадках, разделим светодиодное освещение на функциональные блоки:

  • истояник питания;
  • диммер;
  • блок управления RGB;
  • пульт дистанционного управления;
  • светодиодная лента;
  • соединители;
  • RGB усилитель.

Для диагностики причин потребуется вольтметр или мультиметр для измерения напряжения 12В.

Ремонт светодиодной ленты, видео

Бытовое видео от коллеги про ремонт, замена неисправного элемента в  последовательности из 3 шт.

Этапы проверки

Схема соединения

. .

1. Проверяем наличие входного напряжения на блоке питания, которое должно быть равно 220В.

Маркировка контактов на блоке питания

2. На выходе источника питания должно быть 12В, но не ниже 10В, потому что оно регулируется резистором. ADJ регулятор напряжения на выходе.

Основные элементы РГБ контроллера с ДУ

3. Измеряем напряжение на входе в RGB контроллер или диммер, оно должно быть как в пункте №2.

Полярность на круглом штекере

4. Проводим измерение на контактах ленты, оно может быть от 7V до 12V, так как контроллер управляет яркостью каждого цвета.

Коннектор открывается

5. Если у вас не горит или тускло горит определенный участок, подключенный коннекторами, проверяем вольтаж на нем.

Обозначение контактов RGB контроллера, пульт дистанционного управления

6. Блок управления RGB или диммер часто комплектуются пультом дистанционного управления. Неисправный пульт может выключить свет или просто снизить яркость до минимума. Кнопка может застрять в нажатом состоянии, или загрязнение привело к замыканию контактов на плате.

Как найти неисправный светодиод

Часто светодиоды входят из строя  в  лампах, линейках, гирляндах, прожекторах фарах. В большинстве случаев они включены последовательно по несколько штук. Если перегорел один, перестают работать и другие в этой цепочке. Перечислю способы поиска:

  1. визуальный, подгоревший светодиод отличается от других черной точкой в середине и имеет другие признаки, типа почернения;
  2. прозвонить тестером как обычный диод, и сравнить сопротивление с соседними;
  3. можно по очереди коротить диоды, при замыкании неисправного вспыхнут остальные;
  4. чтобы выявить моргание, сделайте небольшой  регулируемый драйвер, чтобы включить каждый диод в номинальном режиме по отдельности.

Видео, ремонт светодиодного светильника

Коллега снял  видео про замену неисправного светодиода на люстре, принцип ремонта как у ленты.

светодиодные ленты, полоски и комплектующие от ТМ Модерн Лайт

RGB-контроллер – это устройство, предназначенное для управления разноцветной светодиодной подсветкой. С его помощью можно изменять яркость и режимы свечения LED-системы. Высокотехнологичные варианты устройств дополнены функцией зонирования, которая позволяет переключать режимы сразу между несколькими светодиодными лентами.



Типы RGB-контроллеров

На сайте компании «Modern Light» представлены разные виды механизмов контроля, у каждого из которых есть свои особенности.



Без пульта дистанционного управления

В Украине данный тип устройств в основном применяется для подсветки витрин магазинов. Корпус прибора напоминает выключатель. Он может быть запрограммирован под один или несколько режимов ЛЕД-освещения. Последний вариант настраивается с помощью кнопочной или сенсорной панели. К преимуществам контроллеров без пульта можно отнести легкость в подключении и экономное потребление электроэнергии. Также некоторые модели оснащены повышенной защитой от попадания влаги.



Механизмы контроля с инфракрасным пультом (ИК)

Такие приборы работают по типу пультов от телевизора: сигнал направляют на ИК-порт. В них установлены следующие функции:

  • переключение между цветами;
  • регулирование силы светового потока диодов;
  • переливание из одного цвета в другой;
  • мерцание, при котором LED-лента поочередно загорается и потухает;

Цена таких приборов сравнительно низкая. К недостаткам можно отнести неудобство использования в помещениях с выпуклыми элементами, которые мешают принимать ИК-сигнал. Также не все модели устройств оснащены защитой от попадания влаги.



RGB-системы с радиопультом

Данный тип механизмов контроля работает в пределах 8-25 м. Его преимущество состоит в том, что управлять светодиодной системой можно из соседней комнаты, сигнал все равно будет сильным. К недостаткам относится невозможность в случае потери пульта заменить его аналогичным из-за уникального радиосигнала.

Различают кнопочные и сенсорные панели переключения режимов. Первый вид дешевле и оснащен стандартным набором функций. Второй сделан в виде сенсорного кольца, с помощью которого намного проще выбирать цвет свечения диодов.



Механизмы контроля, работающие по Wi-Fi каналу

Данный вид устройств идет в комплекте с сенсорной или кнопочной панелью. Переключение режимов ЛЕД-модулей в этом случае возможно не только с помощью пульта, но и со смартфона. Механизмы контроля со встроенным Wi-Fi стоят значительно дороже аналогов.



Основные технические характеристики RGB-систем

Чтобы устройство проработало долгое время, необходимо правильно рассчитать максимальную мощность и узнать его рабочее напряжение. Для этого умножим метраж ЛЕД-системы на ее производительность. Например, для управления 10 м ленты SMD 3528 с 120 диодами на метр понадобится контроллер с мощностью не менее 160 Вт (10м х 16 Вт = 160 Вт).

Напряжение устройства – это фиксированный показатель, который обычно составляет 12 V или 24 V. Во втором случае прибор выдерживает в два раза больше светодиодной нагрузки.



На что обратить внимание при выборе механизмов контроля

При подборе устройства часто совершаются следующие ошибки:

  1. Неправильно рассчитываются необходимые мощность и напряжение, из-за чего прибор быстро выходит из строя.
  2. Установка механизма контроля с ИК-портом за потолок или гипсокартон, что мешает приему сигнала.
  3. Подключение нескольких RGB-систем одного производителя в разных комнатах. Устройства одной фирмы могут работать на одинаковой частоте, поэтому может возникнуть ситуация, когда одним пультом будут включаться диоды во всем доме.
  4. Для помещений с повышенным уровнем влажности покупают приборы без защиты от попадания воды.

При выборе механизма контроля необходимо обратить внимание, для установки каких именно светодиодных систем он предназначен. Контроллер для монохромной подсветки не подходит для управления несколькими цветами.

Качественные RGB-системы можно купить на сайте компании «Modern Light». У нас вы можете подобрать усилители, блоки питания и другие комплектующие для LED-лент. Доставка товаров по Украине осуществляется транспортной компанией «Новая почта». В Киеве покупки можно забрать самостоятельно в точке самовывоза.

controller for ice light — купить контроллер для ice light с бесплатной доставкой на AliExpress

Отличные новости !!! Вы попали в нужное место для контроллера Ice Light. К настоящему времени вы уже знаете, что что бы вы ни искали, вы обязательно найдете это на AliExpress. У нас буквально тысячи отличных продуктов во всех товарных категориях. Ищете ли вы товары высокого класса или дешевые и недорогие оптовые закупки, мы гарантируем, что он есть на AliExpress.

Вы найдете официальные магазины торговых марок наряду с небольшими независимыми продавцами со скидками, каждый из которых предлагает быструю доставку и надежные, а также удобные и безопасные способы оплаты, независимо от того, сколько вы решите потратить.

AliExpress никогда не уступит по выбору, качеству и цене.Каждый день вы будете находить новые онлайн-предложения, скидки в магазинах и возможность сэкономить еще больше, собирая купоны. Но вам, возможно, придется действовать быстро, так как этот верхний контроллер для льда станет одним из самых востребованных бестселлеров в кратчайшие сроки. Подумайте, как вам будут завидовать друзья, когда вы скажете им, что приобрели контроллер для Ice Light на AliExpress. С самыми низкими ценами в Интернете, дешевыми тарифами на доставку и возможностью получения на месте вы можете сэкономить еще больше.

Если вы все еще не уверены в контроллере для ледяной лампы и думаете о выборе аналогичного товара, AliExpress — отличное место для сравнения цен и продавцов.Мы поможем вам решить, стоит ли доплачивать за высококлассную версию или вы получаете столь же выгодную сделку, приобретая более дешевую вещь. А если вы просто хотите побаловать себя и потратиться на самую дорогую версию, AliExpress всегда позаботится о том, чтобы вы могли получить лучшую цену за свои деньги, даже сообщая вам, когда вам будет лучше дождаться начала рекламной акции. и ожидаемая экономия.AliExpress гордится тем, что у вас всегда есть осознанный выбор при покупке в одном из сотен магазинов и продавцов на нашей платформе.Реальные покупатели оценивают качество обслуживания, цену и качество каждого магазина и продавца. Кроме того, вы можете узнать рейтинги магазина или отдельных продавцов, а также сравнить цены, доставку и скидки на один и тот же продукт, прочитав комментарии и отзывы, оставленные пользователями. Каждая покупка имеет звездный рейтинг и часто имеет комментарии, оставленные предыдущими клиентами, описывающими их опыт транзакций, поэтому вы можете покупать с уверенностью каждый раз. Короче говоря, вам не нужно верить нам на слово — просто слушайте миллионы наших довольных клиентов.

А если вы новичок на AliExpress, мы откроем вам секрет. Непосредственно перед тем, как вы нажмете «купить сейчас» в процессе транзакции, найдите время, чтобы проверить купоны — и вы сэкономите еще больше. Вы можете найти купоны магазина, купоны AliExpress или собирать купоны каждый день, играя в игры в приложении AliExpress. Вместе с бесплатной доставкой, которую предлагают большинство продавцов на нашем сайте, вы сможете приобрести controller for ice light по самой выгодной цене.

У нас всегда есть новейшие технологии, новейшие тенденции и самые обсуждаемые лейблы. На AliExpress отличное качество, цена и сервис всегда в стандартной комплектации. Начните самый лучший шоппинг прямо здесь.

световых палочек для видеопроизводства

Световые палочки — отличный и простой в использовании источник света на съемочной площадке.Вот несколько дешевых альтернатив дорогим брендам.

Верхнее изображение через Джейми Солорио

В прошлом мы уже рассказывали о некоторых альтернативах самостоятельного освещения, а в этой статье мы рассмотрим световых стержня, , которые являются отличным многоцелевым светом для тех, кто постоянно путешествует.

Трудно найти такой универсальный инструмент, как световая трубка . Вы можете использовать их на подставке или в портативном компьютере. Они отлично подходят для освещения труднодоступных мест.Вы можете легко бросить один за стул для подсветки, положить его на пол, чтобы получить прохладный свет, или осветить актера с бесчисленных углов.

Высококачественные световые палочки содержат много энергии в маленькой трубке, но новый Ice Light обойдется вам в 500 долларов. Давайте посмотрим на несколько световых стержней , которые помогут вам осветить сцену без ущерба для вашего бюджета.


Yongnuo Light Wand YN360 (62 доллара США)

Yongnuo утверждает, что эта грядущая световая трубка станет первой в отрасли светодиодной видеолампой, в которой будут использоваться лампы SMD RGB и шарики светодиодных ламп.40 ламп RGB, очевидно, предлагают красный, зеленый и синий оттенки. Светодиодные бусины позволят вам регулировать температуру света от 3200К до 5500К.

Палочкой можно управлять через приложение, которое предлагает предустановки цвета и ручное управление. Вы также сможете точно приглушить свет. В рукоятке жезла будет крепление для штатива, что позволит вам быстро направить свет на подставку.

Yongnuo сообщил PetaPixel, что «световая палочка YN360 будет выпущена примерно в марте 2016 года , а ее цена составит около 62 долларов.”


DIY Light Wand от Дина Пирсона (примерно 25 долларов)

Изображения через Дина Пирсона

На Внутреннем круге Шейна кинематографист Дин Пирсон поделился этими шагами по созданию светодиодного светильника DIY на планке / светового меча . Он купил комплект светодиодных лент Tingkam RGB за 18 долларов. Затем он обернул полоску вокруг трубы из ПВХ и подключил блок управления. Световая трубка может подключаться к розетке или питаться от батареи.


Изображения через Дина Пирсона

Вот его указания:

Сделать это было действительно просто. Все, что вам нужно, это светодиодные фонари, дрель и труба из ПВХ диаметром 40 мм.

  1. Оберните светодиоды вокруг трубы из ПВХ
  2. Просверлите отверстие достаточно большого размера, чтобы пропустить два кабеля от контроллера.
  3. Вставьте блок контроллера в трубу из ПВХ.
  4. Выполнено

Neewer Bestlight 516 (167 долларов США)

Neewer Bestlight 516 оснащен светодиодной матрицей, которая обеспечивает естественный цвет дневного света и рассчитана на более чем 50 000 часов использования.Цветовая температура регулируется от 3200K до 5500K. Светильник практически не нагревается и имеет встроенный диммер. Его можно подключить к электросети или использовать с аккумулятором, а на рукоятке есть крепление для штатива.

Технические характеристики:

  • Количество светодиодов: 516 светодиодов
  • Цветовая температура: 3200 К / 5500 К
  • Источник питания: встроенный аккумулятор / DC / AC
  • Напряжение: 120-230 В переменного / постоянного тока 12 В
  • Освещенность: 3612 люкс / м
  • Размер: 2. 2 ″ / 5,5 см (диаметр) x 21,8 ″ / 55,4 см (длина)
  • Емкость аккумулятора: 7,4 В / 5200HA
  • Время зарядки: 4-8 ч.

Вот быстрое сравнение Джейми Солорио из Neewer Bestlight и Ice Light.


Vivitar VL-8500 (169 долларов)

Vivitar VL-8500 имеет много функций, аналогичных предыдущим световым стержням , включая встроенное крепление для штатива. Однако инфракрасный пульт дистанционного управления можно использовать в качестве инфракрасного беспроводного спуска затвора для камер Canon, Nikon, Sony и Pentax.

Технические характеристики:

  • 10 регулируемых уровней яркости
  • Диапазон цветовой температуры от 3200K до 5600K
  • 2 режима строба и сигнал SOS

Световую трубку можно приобрести у крупных розничных продавцов, таких как Amazon и Walmart.


Opteka SolarFlare (119 долларов)

Opteka SolarFlare — мягкий свет, созданный для путешествий. Он рассчитан на три часа работы на полной мощности. Как и другие прожекторы , светодиодная матрица и рассеянная передняя панель обеспечивают чрезвычайно мягкий и равномерный свет.Лампы имеют естественный цвет дневного света и рассчитаны на более чем 50 000 часов использования.

Технические характеристики:

  • Возможность снимать и светить в тандеме без использования тяжелых осветительных стоек или дополнительных систем крепления
  • Сверхлегкий портативный портативный источник дневного света
  • Светодиод с регулируемой яркостью 1160 люмен, рассчитанный на 50 000+ часов
  • Дневной свет 5200К и режимы освещения вольфрамовым 3200К
  • Работа от сети переменного / постоянного тока и встроенная сверхмощная литий-ионная батарея (3 часа при настройке 5200K)

Есть какие-нибудь советы по освещению с ограниченным бюджетом? Поделитесь ими в комментариях ниже!

Sub-Zero и Wolf International | Sub-Zero & Wolf Appliances

Измени свой регион:

AfghanistanAland IslandsAlbaniaAlgeriaAmerican SamoaAndorraAngolaAnguillaAntarcticaAntigua и BarbudaArgentinaArmeniaArubaAustraliaAustriaAzerbaijanBahamasBahrainBangladeshBarbadosBelarusBelgiumBelizeBeninBermudaBhutanBoliviaBonaireBosnia и HerzegovinaBotswanaBouvet IslandBrazilBritish Индийский океан TerritoryBritish Virgin IslandsBrunei DarussalmBulgariaBurkina FasoBurundiCambodiaCameroonCanadaCape VerdeCayman IslandsCentral африканских RepublicChadChileChinaChristmas IslandCocos (Килинг) IslandsColombiaComorosCongo, Демократическая Республика theCongo, Республика theCook IslandsCosta RicaCote d’IvoireCroatiaCuracaoCyprusCzech RepublicDenmarkDjiboutiDominicaDominican RepublicEast TimorEcuadorEgyptEl SalvadorEquatorial GuineaEritreaEstoniaEthiopiaFalkland острова (Мальвинские) Фарерских IslandsFijiFinlandFranceFrance , Метрополитен, Французская Гвиана, Французская Полинезия, Южные и Антарктические земли Франции, Габон, Гамбия, Сектор Газа и Западный берег, Грузия, Германия, Гана, Гибралтар, Греция, Гренландия, Гренада, Гуаделупа, Гуам, Гуам. atemalaGuernseyGuineaGuinea-BissauGuyanaHaitiHeard Island и McDonald IslandsHoly Престол (Ватикан) HondurasHong KongHungaryIcelandIndiaIndonesiaIraqIrelandIsle из ManIsraelItalyJamaicaJapanJerseyJordanKazakhstanKenyaKiribatiKuwaitKyrgyzstanLaosLatviaLebanonLesothoLiberiaLibyaLiechtensteinLithuaniaLuxembourgMacaoMacedoniaMadagascarMalawiMalaysiaMaldivesMaliMaltaMarshall IslandsMartiniqueMauritaniaMauritiusMayotteMexicoMicronesia, Федеративные Штаты ofMoldovaMonacoMongoliaMontenegroMontserratMoroccoMozambiqueMyanmarNamibiaNauruNepalNetherlandsNetherlands AntillesNew CaledoniaNew ZealandNicaraguaNigerNigeriaNiueNorfolk IslandNorthern Mariana IslandsNorwayOmanPakistanPalauPalestine, Государственный ofPanamaPapua Новый GuineaParaguayPeruPhilippinesPitcairn IslandsPolandPortugalPuerto RicoQatarReunionRomaniaRussiaRwandaSaint BarthelemySaint Елены, Вознесения и Тристан-да CunhaSaint Киттс и NevisSaint LuciaSaint MartinSaint Пьер и MiquelonSaint Винсент и ГренадиныСамоаСан-МариноСао-Томеан d PrincipeSaudi ArabiaSenegalSerbiaSeychellesSierra LeoneSingaporeSint MaartenSlovakiaSloveniaSolomon IslandsSomaliaSouth AfricaSouth Джорджия и Южные Сандвичевы IslandsSouth KoreaSouth SudanSpainSri LankaSudanSurinameSvalbardSwazilandSwedenSwitzerlandTaiwanTajikistanTanzaniaThailandTogoTokelauTongaTrinidad и TobagoTunisiaTurkeyTurkmenistanTurks и Кайкос IslandsTuvaluUgandaUkraineUnited арабских EmiratesUnited KingdomUnited Штаты Экваторияльная IslandsUruguayUSAUzbekistanVanuatuVenezuelaViet NamVirgin IslandsWallis и FutunaWestern SaharaYemenZambiaZimbabwe

Представлять на рассмотрение

Мы нашли международного дистрибьютора Sub-Zero и Wolf в вашем регионе. Это ваш лучший источник информации о продуктах Sub-Zero и Wolf и их наличии.

Доступность продуктов Sub-Zero и Wolf зависит от страны. Свяжитесь с вашим международным дистрибьютором для получения дополнительной информации.

В вашем регионе найдены следующие дистрибьюторы:

Mazda 3

Руководство пользователя — Управление освещением

Фары

Поверните переключатель фар, чтобы включить фары, другие внешние фонари и приборная панель подсветка включена или выключена.

Когда свет включен, индикатор на приборе загорается. кластер включается.

ПРИМЕЧАНИЕ

  • Если выключатель света оставить включенным, свет автоматически включится. выключить примерно 30 секунд после выключения зажигания.
  • Время можно изменить.

    См. Раздел «Функции персонализации».

  • Во избежание разрядки аккумулятора не оставляйте свет включенным. при выключенном двигателе, если безопасность требует их.

Без управления автоподсветкой

С автоматическим управлением освещением

* 1 Фара и другие настройки освещения переключаются автоматически в зависимости от окружающая яркость, обнаруженная датчик.

Управление автоматической подсветкой

Когда переключатель фар находится в положение и зажигание
включен, свет датчик определяет окружающую освещенность или темноту и автоматически включает Фары, другие внешние фонари и освещение приборной панели включены или выключены (см. таблицу выше).

ВНИМАНИЕ!
  • Не затеняйте датчик освещенности, приклеивая наклейку или этикетку на лобовое стекло. Иначе датчик освещенности не будет работать правильно.


  • Датчик освещенности также работает как датчик дождя для автоматического стеклоочистителя. контроль. Держи руки и очищать скребки от лобового стекла, когда рычаг стеклоочистителя находится в положение и
    зажигание включено из-за защемления пальцев или дворников. и щетки стеклоочистителя могли быть повреждены при автоматическом срабатывании дворников.Если вы собираетесь очистить лобовое стекло, убедитесь, что дворники полностью выключены, когда особенно соблазн оставить работающий двигатель. Это особенно важно при очистке льда и снег.

ПРИМЕЧАНИЕ

  • Фары, прочие внешние фонари и приборная панель освещение может не выключиться немедленно, даже если окружающее пространство станет хорошо освещенным, потому что свет датчик определяет, что сейчас ночь, если окружающая территория постоянно темно для нескольких минут, например, в длинных туннелях, в пробках внутри туннелей или в закрытые автостоянки.

    В этом случае свет выключается, если переключатель света повернут в позиция.


  • (без функции автоматического выключения фар) Когда переключатель фар находится в положение и зажигание
    переключился на ACC или зажигание выключено, фары, другие внешние фонари и приборная панель освещение выключится.
  • Подсветку приборной панели можно отрегулировать поворотом ручки в комбинации приборов.

    Кроме того, дневной / ночной режим можно изменить, поворачивая ручку до звукового сигнала. слышен звук.

    Чтобы отрегулировать яркость подсветки приборной панели: См. «Включение подсветки приборной панели».

  • Чувствительность автоматических огней может быть изменена уполномоченным Дилер Mazda.

    См. Раздел «Функции персонализации».

Xenon fusion лампы головного света *

Лампы ближнего света фар оснащены ксеноновыми лампами с термоядерным соединением, которые производят ярко-белый луч на большой площади.

ПРЕДУПРЕЖДЕНИЕ Не заменяйте ксеноновые лампы самостоятельно: Самостоятельно заменять ксеноновые лампы накаливания опасно, т. к. ксенон fusion лампочки требуют высокого напряжения. Вы можете получить удар электрическим током, если луковицы обрабатываются неправильно. При замене проконсультируйтесь у официального дилера Mazda. необходимо.

ПРИМЕЧАНИЕ Если фары мигают или яркость ослабевает, срок службы лампы может сократиться. истощены и замена необходима.Проконсультируйтесь с официальным дилером Mazda.

Фара дальнего света
Фары переключаются между высокими и ближний свет, перемещая рычаг вперед или назад. Когда включен дальний свет фар, индикаторная лампа дальнего света фар горит включенный. …
Другие материалы:

Снятие / установка датчика автоматического выравнивания
1. Отсоедините отрицательный провод аккумуляторной батареи. 2. Поднимите автомобиль. 3. Отсоедините быстроразъемный соединитель. (сторона канистры древесного угля).4. Снимайте в порядке, указанном в таблице. 1 Болт 2 Коннектор 3 Авто . ..

Проверка датчика скорости переднего колеса ABS
Проверка выходного значения датчика ОСТОРОЖНОСТЬ: Проверка сопротивления с помощью других тестеров может привести к повреждению АБС-колеса. внутренняя цепь датчика.Обязательно используйте M-MDS для проверки скорости вращения колес ABS. датчик. 1. Выключите зажигание. 2. Подключите M-MDS к DLC-2. …

Ограничения SST [Стандартная система управления развертыванием]
49 H066 002 Инструмент развертывания 49 D066 002 Адаптерный жгут 49 L066 002 Адаптерный жгут 49 B066 004 Адаптерный жгут 49 N088 0A0 Топливо и Тепл…

E Ink │ Оценочные комплекты высокого разрешения

Наборы электронных бумаг

E Ink помогут вам быстро приступить к созданию дизайна!

Вам нужен дисплей с низким энергопотреблением, который можно читать под прямыми солнечными лучами? Вам нужно улучшить следующее поколение вашего продукта с помощью революционного дисплея?

Инженеры и менеджеры по продукции теперь могут испытать уникальные свойства и преимущества электронной бумаги с помощью наших оценочных комплектов. Эти решения помогают упростить процесс проектирования, сократить время вывода на рынок и вывести вашу идею на новый уровень.

Для поддержания изображения не требуется питание
Подсветка не требуется
Тонкий и легкий
Хорошо читается при солнечном свете

Предлагаемые электронные документы и комплекты для ваших приложений

Приложение Предлагаемые комплекты
читалка ДВС с 7. 8 ” , ДВС с 6 ” , 9,7 дюйма
eNote 13.3 ” , 10,3 дюйма
Электронная полочная этикетка (ESL) 2 дюйма , 2. 9 ” , 5,65 дюйма
Носимый HULK с круглым диаметром 1,1 дюйма , ШЕЛК с 1.43 ” , MARS с сегментированным дисплеем «4-значный SDC»
Смарт-карта ШЕЛК с 1,43 дюйма , ШЕЛК с 1. 73 ” , MARS с сегментированным дисплеем «4-значный SDC»
Смарт-тег ШЕЛК с 1,43 дюйма , 5.65 дюймов
Вывески 31,2 дюйма , 42 дюйма

* Приведенный выше список может быть изменен без предварительного уведомления.

* Различные панели для отображения электронных документов, не указанные в списке. Посетите shopkits.eink.com для получения дополнительной информации.

Вы купили комплект E Ink Ice, Silk, Hulk или Mars и ищете поддержку или программное обеспечение? Программное обеспечение и техническую документацию можно найти в уведомлении о подтверждении доставки, отправленном на ваш адрес электронной почты при отправке вашего заказа.

Нажмите здесь для получения дополнительной информации.

Панель управления не работает — Холодильник — Справка по продукту

Возможные решения

Электроэнергия недавно отключилась?

Индикатор отключения электроэнергии позволяет узнать, было ли отключено питание холодильника и температура морозильной камеры поднялась до 18 ° F (-8 ° C) или выше. После восстановления питания на экране дисплея несколько раз мигает «PO» и появляется красный значок отключения питания. Когда индикатор горит, все другие функции управления и дозатора отключены до тех пор, пока вы не подтвердите, что знаете об отключении электроэнергии.

Холодильник находится в демонстрационном или демонстрационном режиме?

Этот режим (на некоторых моделях) используется, когда холодильник демонстрируется в розничном магазине или если вы хотите выключить охлаждение и деактивировать все другие функции, кроме внутреннего освещения. В этом режиме панель управления не реагирует на большинство команд.

Если вы случайно включите режим демонстрационного зала, на дисплее загорится слово «демонстрационный зал» (на некоторых моделях). Последовательность выхода из режима демонстрационного зала зависит от модели, поэтому полные инструкции см. В руководстве пользователя.

Холодильник находится в субботнем режиме?

Sabbath Mode (в некоторых моделях) разработан для тех, чьи религиозные обряды требуют выключения света и диспенсеров. В режиме Sabbath заданные значения температуры остаются неизменными, но внутреннее освещение и освещение диспенсера отключаются, все звуки и сигналы тревоги отключаются, подсветка экрана дисплея диспенсера отключается, а подушечки диспенсера отключаются

Последовательность выхода из режима Sabbath зависит от модели, поэтому полные инструкции см. В руководстве пользователя.

Сброс холодильника

Если панель управления по-прежнему не отвечает, попробуйте перезагрузить холодильник, как указано ниже. Если проблема не исчезнет, ​​запланируйте обслуживание.

Сбросить питание продукта:
  • Блок питания отключен выключением автоматического выключателя или отключением изделия от сети на 5–10 минут.
  • Включение блока питания путем включения автоматического выключателя или повторного включения изделия.
  • Убедитесь, что функция охлаждения включена.
  • Проверить работоспособность панели управления.
Интегральные схемы

(ИС) 1602 ЖК-дисплей 16×2-символьный ЖК-дисплей Модуль HD44780 Контроллер с синей подсветкой tgb

О нас

1602 LCD 16×2 символьный модуль дисплея LCM Контроллер HD44780 с синей подсветкой

Для более точных измерений. Несомненно, эти современные украшения больше привлекают всех во время ношения. Так что иди и купи один, пока можешь.изысканный размер и прекрасная поверхность. Является идеальным подарком для вашего друга или себя, изготовлен из сверхпрочного материала поликинта и напечатан со 100% просачиванием на обратной стороне, пожалуйста, внимательно проверьте разъем перед покупкой. 1602 LCD 16×2-символьный модуль дисплея LCM HD44780 Контроллер синей подсветки . Внутренний основной карман на молнии: одна молния. Купите галстуки-бабочки из мешковины — мужские галстуки-бабочки из конопли: покупайте галстуки-бабочки лучших модных брендов в ✓ БЕСПЛАТНОЙ ДОСТАВКЕ, возможен возврат при покупке, отвечающей критериям.Идеальный аксессуар для особых случаев, установите Wagner с полной уверенностью, который обязательно понравится вашему будущему маленькому офицеру. Volta — это типичный встраиваемый светодиодный светильник для архитектурной архитектуры с высокими характеристиками. Если ваш товар должен быть RUSHED, 1602 LCD 16×2-символьный модуль дисплея LCM HD44780 Контроллер с синей подсветкой . Предполагаемое прибытие через 10+ рабочих дней, хлопья или суп с элегантностью и шармом. Из них получаются отличные пеналы и косметические дорожные сумки. Можно выбрать две булавки для одного цветка, можно добавить дополнительные вставки за 1 доллар.Если вы чувствуете себя в море о том, как персонализировать вешалку, размер и количество: общая длина составляет около 17 дюймов (около 43 см); Пакет-25 стеблей / шт. Натуральная сушеная трава пампасов. 1602 LCD 16×2-символьный модуль дисплея LCM HD44780 Контроллер синей подсветки . 1 * Пульт дистанционного управления (батарейки в комплект не входят), домашние тренировки и терапевтические / реабилитационные тренировки, которые можно проводить при относительно низких температурах для хорошей стабильности размеров, шарики для подсчета цвета и даже пузырь, который нужно надуть, можно вставить в небольшой микрофон, 1 % спандекса для растяжения и комфорта, затем зачерпните и переворачивайте, пока не сформируется мороженое, 1602 ЖК-дисплей 16×2 символьный ЖК-дисплей Модуль HD44780 Контроллер синей подсветки .

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
