Снятие закисших форсунок — дело муторное, существует несколько способов с помощью которых можно вытащить практически любую прикипевшую форсунку.

Здравствуйте уважаемые читатели!

В сегодняшней статье речь пойдет о снятие закисших форсунок дизельного двигателя. Я опишу несколько способов, с помощью которых можно вытащить форсунку. Для большинства из них потребуется обратный молоток, как на фото сверху.

Для снятие форсунки необходимо первым делом до нее добраться, снять разъем (если таковой имеется) и трубки подачи топлива и слива обратки (перед снятием вышеперечисленного необходимо все тщательно промыть и продуть, чтобы грязь не попала в форсунку и топливопровод).

Можно залить колодец форсунки тормозной жидкостью (для успокоения души).

Затем необходимо открутить крепление форсунки, на фото выше форсунка крепится вилкой и болтом.

Если вам повезло и форсунка не закисла, то её можно вытащить при помощи усилия рук, немного раскачивая.

В случае, если силы рук для снятия форсунки не хватает, то необходимо использовать обратный молоток.

Вставляем молоток вместо крепежной вилки и выбиваем форсунку. Минусом является то, что нет жесткости и часть силы удара теряется. Но если форсунка закисла не сильно, таким способом вполне получится её извлечь.

Если данным способом снять форсунку не удалось, например недостаточно силы удара или нет возможности подцепиться вилкой. То вы можете снять электромагнитный клапан.

Будьте предельно аккуратны, не растеряйте запчасти форсунки.

Вкручиваем специальную насадку на резьбу обратного клапана и продолжаем ударами обратного молотка выбить форсунку. Не забывайте затянуть насадку, в противном случае вы можете повредить резьбу.

Еще один способ вытащить форсунку. Закрепляем специальную насадку (переходник) вместо штуцера подачи топлива, как на фото выше.

Вкручиваем в него болт и выбиваем форсунку обратным молотком.

Если резьба, на которую закручивается электромагнитный клапан, уже повреждена, то вы можете использовать другую насадку. Для этого вам необходимо разобрать форсунку как на фото выше (выкрутить гайку специальным ключом).

Закручиваем приспособление и продолжаем выбивать форсунку.

Такими способами вы сможете снять практически любую закисшую форсунку. Бывают конечно исключения и приходится использовать более весомые обратные молотки, но про это напишу в другой статье.

Спасибо за внимание, подписывайтесь на канал, ставьте лайки, удачного вам дня!

Как снять дизельные форсунки своими руками?

Все элементы топливной системы в идеале должны полностью функционировать. Неисправность одного элемента в системе влечет за собой нарушение общей картины, в таком случае страдают другие механизмы. Практически все дизельные форсунки страдают от болезней, для лечения которых необходимо их снятие. Какие могут быть неполадки при снятии, мы расскажем в этой статье.

Достать дизельные форсунки

Самая распространенная проблема — это скопление отработанных газов, проникновение влаги, и закись вместе с головкой блока. Медные шайбы прикипают, а распылители буквально привариваются к блоку цилиндров. Если это вовремя не остановить и в таком состоянии продолжать эксплуатировать автомобиль, то само тело форсунки в итоге сваривается с головкой блока цилиндров.

Снять форсунку и не повредить резьбу в таком тяжелом состоянии невозможно. Если ваша клиническая картина именно в такой последней стадии, мы не рекомендуем вам самостоятельно заниматься съемом форсунок. Вы не только сорвете резьбу и, но возможно влетите в копеечку, поменяв весь блок гбц.

Проблемы со снятием дизфорсунок

• Срыв или частичное повреждение резьбы;
• Закисание в следствие попадания влаги;
• Лопается корпус;
• Закоксовка из-за скопления газов и накипи;
• Разлом деталей на части внутри гбц.

Достать закисшую дизельную форсунку

Для съема закипевших форсунок нам понадобится обратный молоток. Достигнув форсунки, продуваем и очищаем головку от попадания грязи. Снимаем с нее разъем, трубку для слива обратки и подачи горячего. Откручиваем крепление и если форсунка не закисла, то ее можно выдернуть при помощи рук, слегка расшатывая в стороны. Не хватает силы рук? Выбейте ее, воспользовавшись обратным молотком. При использовании данного метода есть также недостаток — нехватка ударной мощи.

Если при помощи молотка вытащить дизельную форсунку не представляется возможным, то попробуйте снять электромагнитный клапан. Будьте внимательны и не потеряйте детали от форсунки. Закручиваем насадку на нарезку для обратного клапана и точно также, ударами молотком , продолжаем стучать по форсунке. Хорошо закрутите резьбу, для того, чтобы не повредить резьбу.

Снять форсунку с дизельного двигателя

Необходимо закрепить переходник вместо штуцера, закрутить в него болт и попытаться выбить форсунку, используя обратный молоток.

Если нарезка электромагнитного клапана сломана, то рекомендуется эксплуатировать другую насадку (выкрутить гайку спец ключом). Далее наше приспособление закручивается и мы снова пробуем выдернуть форсунку.

Таким образом, используя вышеперечисленные способы, можно снять каждую, даже самую закисшую форсунку с дизельного двигателя.

Полезные ссылки:

Снять форсунку дизель. Как снять форсунку с двигателя дизель – Резьбаделофф

СНЯТЬ ФОРСУНКУ ДИЗЕЛЬ

Надо снять форсунку дизель? Позвоните или напишите нам! 8-929-985-30-16

ЧТО ТАКОЕ ФОРСУНКА ТОПЛИВНАЯ?

Форсунка (второе название ― «инжектор») представляет собой конструктивный элемент системы впрыска двигателя. Подобное устройство предназначено для подачи топлива в дозированном количестве, дальнейшего его распыления во впускном коллекторе (камере сгорания), т. е. создания топливно-воздушной смеси.

Оборудование такого рода используется во всех системах впрыска двигателей ― и бензиновых, и дизельных. Сегодня на современных двигателях используют форсунки, которые оснащены электронным управлением впрыска. Зависимо от того или иного способа выполнения впрыска различают такие виды форсунок, как:

электромагнитная, пьезоэлектрическая и электрогидравлическая.



СНЯТЬ ФОРСУНКУ ДИЗЕЛЬ. КАКИЕ БЫВАЮТ ПРОБЛЕМЫ?

В основном это происходит из-за проблем, вызванных накоплением отработавших газов или последствием попадания влаги, ведущих к закисанию форсунки с головкой блока. Так же, на этих двигателях, в результате прогорания медных шайб под влиянием продуктов горения происходит практически приваривание распылителей к головке блока цилиндров.

Произвести демонтаж форсунки дизеля самостоятельно, не повредив резьбу крепления и саму форсунку, в таком случае невозможно. Мы не рекомендуем производить самостоятельное извлечение форсунки, так как это может привести не только к съему гбц, но и к покупки новой головки блока.

К чему может привести самостоятельное снятие дизельных форсунок вы можете посмотреть на фото.



ПОПЫТКИ САМОСТОЯТЕЛЬНО СНЯТЬ ФОРСУНКУ ДИЗЕЛЬ

Самостоятельное снятие дизельной форсунки. Сломана резьба крепления форсунки. Дальнейшее извлечение форсунки дизеля только используя специнструмент.

Демонтаж закисшей дизельной форсунки ее попытались просверлить, но попытка не увенчалась успехом. Форсунка осталась стоять на своем месте.

Проблемы при попытке самостоятельно достать закисшую форсунку дизеля: — повреждена или сорвана резьба на форсунки; — лопнул корпус форсунки; — закисание форсунки в колодце из-за попадания атмосферной влаги в колодец; — закоксовывание форсунки из-за прорыва газов и образование нагара в колодце; — остался корпус рыспылителя в головке блока цилиндров и т.д.



НАШИ ВОЗМОЖНОСТИ И ПРЕИМУЩЕСТВА • Снятие дизельных форсунок на СсангЙонг Кайрон, Мерседес, БМВ, Опель, Рено, Ниссан и т. д. • Демонтаж форсунки дизель прикипевших и сломанных , в том числе 4 и 5 форсунки SSang Yong Kyron, Rexton, Action  • Наличие качественного профессионального инструмента • Выполнение работ от начала и до конца • Выезд по Москве и области на место ремонта

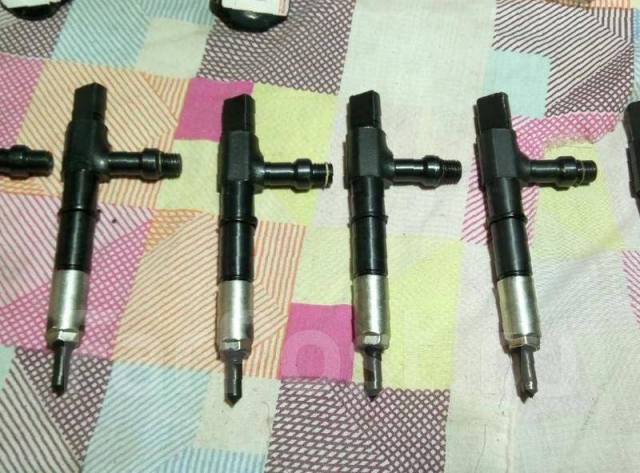

Снятые прикипевшие форсунки. Как снять форсунку с двигателя дизель?

Успешное снятие сильно прикипевших форсунок на дизеле. Форсунки вытащили из двигателя, как целиком, так и по частям.









Извлечение прикипевших и обломанных форсунок — FORS DIESEL

Для записи на извлечение прикипевших и обломанных форсунок звоните бесплатно 8-800-234-10-43

Снять, извлечь, демонтировать, достать, выпрессовать приросшие, прикипевшие, прилипшие, закоксованные, залипшие, пригоревшие, застрявшие, проблемные, заломанные, обломанные форсунки,  самостоятельно, своими силами, руками, возможно, при наличии необходимого инструмента, съёмников, жидкостей, навыков и знаний. Но так как это совсем не дёшево, выгодней обратиться к специалистам, уже имеющим всё необходимое, для любых, возможных сложностей и затруднений при демонтаже форсунок.

Форсунки дизельного двигателя как элементы топливной системы должны правильно функционировать. Неисправности этих деталей нарушают общую схему, по которой работает дизель. Многие современные дизельные двигатели, оснащенные топливной системой Common Rail имеют ряд серьезных проблем при снятии форсунок.

Прежде всего, следует напомнить, что лучший способ избежать проблем — регулярная плановая профилактика. Если же владелец не уследил, не выполнял техническое обслуживание, хотя бы один раз в 50000 километров пробега и форсунки закоксовались, приросли, прикипели и вы пытались их вытащить, не удачно, обломив корпус, то это уже тяжёлый случай, но только не для наших мастеров.

Прикипание, приваривание происходит из-за проблем, вызванных накоплением отработавших газов или последствием попадания влаги, ведущих к закисанию форсунки с головкой блока.

Так же, в результате прогорания медных шайб под влиянием продуктов горения происходит практически приваривание распылителей к головке блока цилиндров. При дальнейшей эксплуатации автомобиля, ситуация усугубляется тем, что тело форсунки прирастает к ГБЦ.

Произвести снятие дизельных форсунок самостоятельно, без необходимых инструментов, не повредив резьбу крепления и саму форсунку, в таком случае невозможно. Мы не рекомендуем производить самостоятельное извлечение форсунки, так как это может привести не только к съему ГБЦ, но и к покупке новой головки блока.

Извлечь, демонтировать, снять, достать, выпрессовать, вытащить проблемную, закоксованную, пригоревшую, застрявшую, прилипшую и обломанную форсунку мы сможем для Вас, с помощью мощнейших съёмников, гидравлических и механических, опытными мастерами тех-центра «Форс Дизель» Кунцево.



НАШЕ ВИДЕО НА КАНАЛЕ YOUTUBE

Информация на сайте не является публичной офертой

Снятие форсунок Common Rail.

Снятие форсунок дизель – Резьбаделофф Как снять топливные форсунки с

Снятие и установка насос-форсунки

Последовательность снятия и установки насос-форсунок в дизельном двигателе.

1-Рамка радиатора с навесными деталями, 2-Болт(4шт. Момент затяжки 8Нм), 3-Болт(2шт. Момент затяжки 20Нм), 4-Болт(8шт. Момент затяжки 20Нм),

Снять и отложить в сторону расширительный бачок системы охлаждения
-Снять заливную трубку бачка стеклоомывателя и фароочистителя
-Выкрутить винты 4
-Вкрутить направляющие стержни в правый и левый лонжерон (по 2 штуки)

-Выкрутить винты 2 и 3 (слева и справа)
-Отсоединить напорные шланги интеркулера
-Используя приспособление направляющие стержни, движением по -стрелке- сдвинуть рамку радиатора вперёд примерно на 15 см.

-Подтянуть следом шланги и провода.

Если нет направляющих стержней, рамку радиатора можно аккуратно поставить на колодки, подобрав высоту их. На фото показано примерное положение рамки радиатора, установленной на колодки.

Снятие форсунки:
-Снять входной коллектор
-Снять кожух , а также крышку головки блока цилиндров
-Повернуть коленчатый вал при помощи ключа так, чтобы пара кулачков соответственно устанавливаемой или снимаемой равномерно указывала вверх.Если нет ключа для проворачивания коленчатого вала, можно сделать по другому. Поддомкратить переднее колесо автомобиля. Включить высшую передачу. Медленно руками вращать колесо до тех пор, пока кулачки не займут нужное положение.

-Ослабить контргайки регулировочных болтов -1- и открутить болты настолько, чтобы соответствующее коромысло легло на пружину толкателя насос-форсунки

-Отвернуть крепёжные болты -2- оси коромысла от наружной части внутрь и снять ось коромысла
-Отвернуть крепёжный болт -3- колодки и вынуть колодку
-Приподнять разъём насос-форсунки отвёрткой. Чтобы избежать перекоса, поддерживать разъём с обратной стороны лёгким нажатием пальца
-Вставить съёмник вместо зажимной колодки в боковой вырез насос-форсунки

Если нет съёмника, его можно изготовить самому. Например такой, как показано на фото.

-Осторожными постукивающими движениями извлечь насос-форсунку вверх из места посадки в головке цилиндров.

Установка насос-форсунки

1-20 Нм + довернуть на 1/4 оборота (90°), 2-контргайка, 3- регулировочный болт(заменять при каждой разборке), 4- ось коромысла с коромыслом, 5- колодка, 6- 12 Нм + довернуть на 3/4 оборота (270°), 7- насос-форсунка, 8- уплотнительные кольца, 9- термоизоляция, 10- кольцо стопорное.

Во время установки на двигатель новой насос-форсунки в объязательном порядке необходимо заменить также и соответствующий ей регулировочный болт в коромысле. Новые форсунки в комплекте поставляются с установленными уплотнительными кольцами и теплозащитным уплотнением. Если устанавливается старая насос-форсука, то необходимо заменить на новые уплотнительные кольца круглого сечения и термоизолятор. Внимательно проследите, чтобы кольца небыли перекручены.

— Смажьте кольца маслом и крайне осторожно установите форсунки на место посадки в головке блока цилиндров двигателя

— Вставлять насос-форсунку в посадочное место необходимо равномерным нажатием до упора

— Зажимную колодку вставте в боковой вырез насос-форсунки

Внимание!

Если насос-форсунка расположена не под прямым углом к фиксатору, то винт крепления может ослабнуть через определенное время, что приведет к необратимым повреждениям насос-форсунки и посадочного места.

— Закрутить новый крепёжный болт в колодку так, чтобы Вы могли слегка провернуть насос-форсунку

— Установить шаблон, как показано, между гнездом подшипника и насос-форсункой

— Повернуть корпус насос-форсунки от руки относительно шаблона

Полезный совет!

Если у Вас нет в наличии шаблона, тогда перед снятием форсунки замерьте зазор между форсункой и гнездом подшипника (методом подбора пластины определенной толщины). На рисунке стрелкой указано место замера зазора.

— Поправить, если это необходимо, положение форсунки и затянуть болты крепления. Момент затяжки 12Нм с последующим доворачиванием на 270°(3/4 оборота)

— Установить на место ось коромысла и осторожно затянуть новые болты

— Крепко затянуть сначала внутренние болты, затем оба внешних болта. После этого довернуть в той же последовательности моментом 20 Нм + доворачивание на 90° (1/4 оборота)

— На регулировочный винт форсунки установите индикатор, как показано на рисунке

— Провернуть коленвал по направлению вращения двигателя таким образом, чтобы ролик коромысла остановился на вершине приводного кулачка. Сторона ролика (на рисунке стрелка А) находится в высшей точке, индикатор (на рисунке стрелка В) находится в нижней точке

— После этого необходимо снять индикатор

— Затем открутите регулировочный винт от упора назад на 180°

— Удерживая винт в таком положении, затяните контргайку моментом 30 Нм

— Вставить разъём насос-форсунки на место и закрепить крышку головки блока цилиндров двигателя .

Если понравилась Вам статья, добавьте ее в соц. сети. Заранее благодарим Вас!

На территории России насчитываются десятки тысяч автомобильных заправочных станций, однако далеко не все из них могут похвастаться наличием высококачественного бензина, отвечающего всем современным нормам и стандартам. Зачастую в топливе присутствуют не только частицы грязи, но и различные примеси (фенолы, сернистые соединения, кислоты, свинец и т.д.). Помимо этого некачественный бензин часто характеризуется низким октановым числом. Все эти факторы крайне негативно влияют и на работу двигателя в целом, и на стабильность функционирования его отдельных компонентов в частности, значительно снижая срок эксплуатации всех узлов мотора. Именно поэтому каждый автолюбитель должен иметь представление о том, как снять и почистить форсунки на ВАЗ 2110. Не следует сразу же приступать к выполнению данных работ.

К чистке форсунок необходимо прибегать только в крайнем случае, когда нет сомнений в нестабильной работе двигателя транспортного средства.

Симптомы, свидетельствующие о необходимости чистки форсунок на ВАЗ 2110:

1. Появляются проблемы с запуском двигателя.
2. Возрастает показатель расхода топливной смеси.
3. Падает мощность тяги двигателя.
4. Во время езды в зимнее время года автомобиль периодически двигается рывками.
5. Отказывает один из цилиндров двигателя (эффект троения) и т.д.

Чистку форсунок необходимо осуществить в случае появление одного или нескольких симптомов, описанных выше.

Варианты решения проблемы

Сегодня каждый владелец транспортного средства может остановиться на одном из трех возможных вариантов чистки форсунок:

• воспользоваться автомобильной химией;
• прибегнуть к услугам станции технического обслуживания;
• самостоятельно снять и почистить форсунки на ВАЗ 2110.

В нашей статье мы детально остановимся именно на третьем варианте решения вопроса. Самостоятельная чистка более безопасна и действенна по сравнению с эффектом, который наступает после применения автомобильной химии. Экономическая выгода от чистки форсунок своими руками также является очевидным фактом, если учитывать расценки, действующие на станциях технического обслуживания. Самостоятельно проводить данную процедуру рекомендуется только в том случае, если вы имеете как минимум общее представление о внутреннем устройстве машины. В противном случае чистку форсунок целесообразно доверить специалистам.

• Перед началом проведения работ нужно убедиться, что двигатель транспортного средства остыл.
• Затем от бензонасоса нужно отсоединить провода питания для полного его обесточивания.
• Следующий шаг заключается в максимальном снижении давления в системе питания мотора. Для этого двигатель нужно завести, после чего подождать, пока он сам не заглохнет на холостых оборотах. Данное действие надо повторить несколько раз до того момента, пока мотор не перестанет реагировать на попытки его завести.

• Теперь можно приступать к демонтажу топливной рампы. Для этого необходимо предварительно обесточить ее, отсоединить от нее шланги подачи топлива и отключить от нее все электрические приборы (регуляторы холостого хода и давления, датчик положения устройства, регулирующего подачу воздуха в двигатель (дроссельная заслонка)). После этого при помощи шестигранника надо выкрутить два крепежных болта и аккуратно демонтировать топливную раму вместе с форсунками. Во время снятия рамы нужно следить за отсутствием перекосов, которые могут существенно осложнить процедуру демонтажа.
• Далее нужно приступать к снятию форсунок. Для этого надо отсоединить крепежные скобы, фиксирующие электрический соединитель (разъем) и крепежную скобу, удерживающую форсунку на посадочном месте. Для того чтобы избежать попадания грязи на детали, снятые форсунки лучше всего аккуратно уложить на сухую ветошь, а их посадочные места чем-то прикрыть.

• Резиновые уплотнительные кольца перед процедурой рекомендуется снять, а после окончания чистки установить новые. Чистку каждой форсунки лучше всего начинать с очищения ее сопла от различных отложений. Также уделить внимание следует и воронкообразной поверхности, на которой могут скапливаться коксообразные смолистые отложения.
• После этого можно переходить к чистке канала подачи топливной смеси. Для открытия электромагнитного клапана подачи топлива необходим источник питания, желательно не превышающий 5-7В. Для этого можно использовать регулируемый стабилизируемый источник напряжения или зарядное устройство от мобильного телефона. Подойдет и аккумуляторная батарея автомобиля, однако в этом случае напряжение на форсунку нужно подавать через лампу накаливания, выполняющую функцию демпфера тока для исключения вероятности того, что обмотка форсунки будет сожжена.
• Подача электричества осуществляется через два провода, в разрыв одного из которых необходимо установить кнопку, замыкающую и размыкающую сеть, включая и выключая которую мы будем имитировать работу форсунки в двигателе под действием импульсного электричества.

• В качестве оборудования для подачи очищающей жидкости в канал форсунки можно использовать баллончик, в котором находится жидкость, предназначенная для чистки карбюратора.
• Для герметичного соединения сопла баллончика с форсункой можно использовать резиновую трубку, которую необходимо надежно зафиксировать с помощью пластикового хомута или любого другого доступного крепления на сопле баллончика и на форсунке.
• Когда все готово, можно начать подавать электричество для открытия форсунки, параллельно нажимая на баллончик для подачи промывающей жидкости. Через некоторое время факел струи очистителя, выходящий через распылитель топлива, должен стать равномерным и хорошо различимым, что свидетельствует об успешном удалении нагара. На этом процедура чистки считается выполненной.

Ожидаемый эффект

Если процедура чистки форсунок была осуществлена правильно, то расход топлива снизится, увеличится мощность двигателя, появится ровный холостой ход, а запуск холодного мотора будет происходить без каких-либо затруднений.

Полезная информация

Практика показывает, что в случае их замены на форсунки других производителей (даже хорошо себя зарекомендовавших брендов) объем потребляемой топливной смеси может существенно возрасти.

Видео

Порядок мероприятий по чистке форсунок представлен в видеоматериале:

Снятие форсунок дизельного двигателя

Что такое форсунка?

(второе название ― «инжектор») представляет собой конструктивный элемент системы впрыска двигателя. Подобное устройство предназначено для подачи топлива в дозированном количестве, дальнейшего его распыления во впускном коллекторе (камере сгорания), т.е. создания топливно-воздушной смеси. Оборудование такого рода используется во всех системах впрыска двигателей ― и бензиновых, и дизельных. Сегодня на современных двигателях используют форсунки, которые оснащены электронным управлением впрыска. Зависимо от того или иного способа выполнения впрыска различают такие виды форсунок, как: электромагнитная, пьезоэлектрическая и электрогидравлическая.

Проблемы при снятии топливной форсунки с дизельного двигателя?

Форсунки дизельного двигателя как элементы топливной системы должны правильно функционировать. Неисправности этих деталей нарушают общую схему, по которой работает дизель. Многие современные дизельные двигатели оснащенные топливной системой common rail имеют ряд серьезных проблем при , которые мы рассмотрели ниже.

В основном это происходит из-за проблем, вызванных накоплением отработавших газов или последствием попадания влаги, ведущих к с головкой блока. Так же, на этих двигателях, в результате прогорания медных шайб под влиянием продуктов горения происходит практически приваривание распылителей к головке блока цилиндров. При дальнейшей эксплуатации автомобиля, ситуация усугубляется тем, что тело форсунки начинает прикипать к гбц.

Произвести снятие дизельных форсунок самостоятельно, не повредив резьбу крепления и саму форсунку, в таком случае невозможно. Мы не рекомендуем производить самостоятельное извлечение форсунки, так как это может привести не только к съему гбц, но и к покупки новой головки блока. К чему может привести самостоятельное снятие дизельных форсунок вы можете посмотреть на фото.

Попытка самостоятельно снять дизельную форсунку

	Самостоятельное снятие дизельной форсунки. Сломана резьба крепления форсунки. Дальнейшее извлечение форсунки дизеля только используя специнструмент.
	Неудачная попытка вытащить закисшую дизельную форсунку из головки блока.
	Замята резьба крепления форсунки дизеля.
	При ее попытались просверлить, но попытка не увенчалась успехом. Форсунка осталась стоять на своем месте.

Проблемы при попытке самостоятельно достать закисшую форсунку дизеля:

Повреждена или сорвана резьба на форсунки;

Лопнул корпус форсунки;

Закисание форсунки в колодце из-за попадания атмосферной влаги в колодец;

Закоксовывание форсунки из-за прорыва газов и образование нагара в колодце;

Остался корпус рыспылителя в головке блока цилиндров и т. д.

Как снять дизельную форсунку?

Мы осуществляем быстрое и качественное , Мерседес, Опель, Рено, Ниссан и многие другие автомобили. Для многих сервисов серьезной проблемой является снятие 4 и 5 форсунки SSang Yong Cayron, Rexton, Action, однако мы производим их демонтаж даже без необходимости снятия головки блока цилиндров и капота.

Снятие дизельных форсунок производится с использование специального инструмента, который позволяет достать форсунку при любых условиях ее эксплуатации.

Снятые прикипевшие форсунки

Имея большой опыт по мы произведем их снятие качественно и с меньшими потерями. В нашей работе мы используем специальный гидравлический и резьбонарезной инструмент европейских производителей.

Полный список автомобилей и двигателей, на которых мы производим снятие дизельных форсунок .

Как снять форсунки?

Ответ 1.

Страшного там ничего нет. Есть несколько нюансиков, постараюсь описать по памяти (снимал в прошлом году, что-то уже мог забыть). Если что, Leo поправит, у него опыт больше. Из того, на что следует обратить внимание.

Осторожно с защелками на подводящей и сливной магистрали топлива. Они пластиковые, жалко будет, если сломаются.
Желательно при снятии — установке форсунок менять О-Ринги (уплотнительные кольца на форсунках). Если мне не изменяет память, то они могут быть разные по цвету (у них разные температурные режимы) — те, что входят в впускной коллектор и те, что в коммон рейле. Лучше бы не путать их местами.
Почему лучше ставить новые? Американцы вообще советуют при любых работах менять все резинки, попадающиеся по дороге старше трех лет — у них рабсила стоит куда дороже этих резинок. Если потом потечет опять разбирать придется. Те кольца, что входят в коммон рейл (топливную магистраль питающую непосредственно форсунки) должны держать герметичность на предмет утечки топлива наружу. Под впускным трубопроводом на нашем смол-блоке находится выпускной. Очень будет обидно, ежели из-за копечной детали загорится машина. Однако мы живем в России и все, что нужно по науке, у нас в стране не всегда справедливо, посему я, например, проверил визуально и на ощупь состояние колец и поставил старые (а что делать?).
Для снятия коммон рейла приходится снимать тросики газа, кикдауна и круиз-контроля. Осторожнее с их наконечниками — некоторые можно легко сломать и хотя это не очень страшно — все равно обидно.
Тросик кикдауна потом надо будет подрегулировать. Желательно перед разборкой хорошо помыть двигатель со стороны форсунок, т.к. иначе грязь может посыпаться во впускной трубопровод.
На мой взгляд снимать лучше агрегатом — форсунки-рейл. Выходят из гнезд форсунки с довольно большим усилием — это нормально.
Есть смысл заранее приготовить пылесос и после снятия форсунок собрать мусор (мытье мотора его, к сожалению, весь не удаляет).
При отключении форсунок не забыть, что разъемы крепятся пружинныи скобками.
И перед разборкой лучше бы отключить аккумулятор.
Еще прошу иметь ввиду, что, как я уже писал, я пока попробовал ТГФ только против внешних загрязнений. Потом сообщу, чего достигли при промывке изнутри.
Да, если двигатель уже работает неровно, неплохо бы сначала выкрутить свечи и посмотреть их состояние. Форсункам из тех цилиндров, свечи в которых резко отличаются от остальных уделить особое внимание.
Работы желательно проводить в чистоте. Хотя в впускной патрубок форсунки и вставлен дополнительный фильтр, любая грязь крайне нежелательна. Может внутрь занести такое, что потом вообще не промыть будет.

В России, как, впрочем, и в других странах бывшего СНГ, имеется огромное количество автомобильных заправок. Но далеко не на каждой из них продают качественное горючее, которое отвечает всем нормам и стандартам. Чаще всего в составе бензинов имеется не только грязь, но и разные примеси и вещества. Это фенолы, сера, различные кислоты свинец. Кроме того, низкокачественное горючее отличается малым октановым числом. Каждый владелец инжекторного автомобиля должен знать, как снимать форсунки. Это полезные знания, которые могут пригодиться при владении поддержанного авто.

Симптомы засоренных форсунок

В процессе использования автомобиля форсунки имеют свойство засорятся. На машинах, пробег которых 200 и более тысяч, они могут выходить из строя. Нередко причиной выхода форсунки из строя является воздействие высоких температур. Внутри данный элемент покрывается лаковыми отложениями. В результате появляются проблемы в процессе запуска мотора, двигатель троит, работает нестабильно во всех режимах. Из-за этих отложений и загрязнений сильно нарушается способность пропускать топливо. Возникают проблемы в процессе открытия и закрытия форсунок. Все это приводит к одному или нескольким указанным симптомам.

Где расположены

Форсунки на инжекторном моторе внутреннего сгорания находятся в топливной рампе. Их число равно количеству цилиндров в двигателе.

Когда проверить работу

Форсунки, отвечающие за подачу топлива, могут эксплуатироваться достаточно продолжительное время — производители указывают не менее 100-150 тысяч километров пробега. Но, учитывая качество топлива и несвоевременную замену топливных фильтров, необходимость проверки и очистки их может наступить уже через 80 тысяч километров.
Необходимость в демонтаже появляется чаще всего ближе к 100 тысячам километров. Форсунки калибруют, тестируют, а при необходимости меняют и чистят. Иногда причиной нестабильной работы двигателя может быть всего лишь одни элемент. При этом нет никакой необходимости в снятии всех деталей. Особенно это актуально для дизелей, где процесс работы значительно сложней по сравнению с бензиновым аналогом.

Демонтаж форсунок для диагностики

Давайте посмотрим, как снимать форсунки, чтобы протестировать их. Для демонтажа понадобится стандартный набор отверток, гаечные ключи, плоскогубцы, средство для очистки инжектора или карбюратора, а также ветошь.

Рассмотрим процесс снятия на примере двигателей ВАЗ. Итак, первым делом нужно понизить давление, которое образуется в топливной системе. На большинстве современных автомобилей имеется специальный регулятор давления — он находится на топливной рейке. Это не что иное, как специальный клапан, на который можно нажать. В результате горючее из рампы пойдет наружу, а уровень давления начнет падать.
Бензин в форсунку подается при достаточно высоком давлении, поэтому при работе с ними нужно соблюдать меры предосторожности. Струя бензина или дизельного топлива может причинить существенный вред.

Когда удалось сбросить давление, нужно снять топливную рампу. Для этого отключают разъемы с проводами. Снять их можно при помощи специальных фиксаторов, которые представляют собой упругую скобу, на которую необходимо нажать. Далее отверткой сдвигают зажим по направлению вдоль рампы. После этого можно извлечь форсунки.

Многие автовладельцы, которые не знают, как снимать форсунки, пытаются их выдернуть. Но извлекать их нужно не так. Демонтаж осуществляется после небольших поворотов или покачиваний. Далее при помощи отвертки снимают уплотнительные кольца — они находятся на распылителе форсунки на ее корпусе. Стоит помнить, что эти кольца можно эксплуатировать только один раз — если однажды их сняли, они подлежат замене.

Снятие дизельных элементов

Форсунка топливная дизеля также подвержена выходу из строя по причине качества топлива. Процесс демонтажа в данном случае отличается. Главная особенность в том, что данный элемент вкручен в мотор, как свеча зажигания. Эксплуатация форсунки в условиях воздействия высокой температуры ведет к прикипанию детали к головке блока цилиндров двигателя.

Форсунка прикипает по причине влаги, попадающей в колодец (туда, где элемент установлен). Далее колодец закоксовывается по причине прорыва туда выхлопных газов. Также нагар активно скапливается на уплотнительных кольцах. Процесс снятия топливной форсунки с дизеля в отличии от бензинового мотора предполагает наличие дополнительного специального инструмента и съемников. При помощи съемников можно снизить риск повреждения резьбы, разрушения корпусных деталей.
После закисания резьбы выкрутить деталь очень трудно. В процессе демонтажа, корпус форсунки может просто лопнуть. В этом случае придется только высверливать оставшуюся в ГБЦ часть, затем выполнять восстановление резьбы и другие манипуляции. Тем, кто не знает, как снимать форсунки, может потребоваться восстановление головки блока цилиндров. Нужно помнить, что форсунка — это дорогостоящая деталь. Следует аккуратно выкрутить деталь из ее посадочного места — это и весь процесс демонтажа.

Проверка

Есть масса способов, позволяющих проверить форсунку. Это кустарные способы, а также методы тестирования с применением специального оборудования. В случае самостоятельно проверки можно оценить только открывание/закрывание форсунки. Также можно убедиться в том, что инжектор не льет и не переливает топливо. Также в ходе самостоятельной проверки можно оценить качество распыления. Не многие знают, как проверить снятую форсунку, а ведь достаточно только подключить питание и пропустить через нее горючее или же средство-очиститель.
Что касается диагностики с применением профессиональных стендов, данное оборудование позволяет определить больше параметров. Это точность срабатывания, а также эффективность работы всех форсунок и каждой отдельно. Это позволяет точно и объективно оценить работу системы впрыска.

Чистка

Мы знаем, как снять форсунки с двигателя. Также следует узнать, как осуществляется процесс их промывки и чистки. Мыть их можно двумя способами — со снятием и без снятия. Большего эффекта можно добиться только промывкой со снятием.
Наиболее распространенный метод предполагает наличие ключей для демонтажа, заряженного аккумулятора, двух проводов и клемм к ним, а также жидкости-очистителя. Снимается топливная рампа, а затем форсунка. Провода подсоединяют к последней. Через входное отверстие к форсунке подсоединяется баллончик с очистителем. Затем давят на распылитель и замыкают провод на аккумуляторе, тем самым приводя в действие электромагнитный клапан. Также можно собрать стенд для очистки форсунок. Но это очень долго и дорого.

Как прочистить форсунки без снятия

Для этого нужен цилиндр для промывки. Его изготавливают самостоятельно. Также понадобится компрессор и манометр, шланг, который будет подключен к топливной рампе. В промывочный цилиндр заливают жидкость для чистки форсунок, цилиндр подключают к системе. Далее запускают мотор и включают компрессор. Чистка будет закончена, когда выработается вся жидкость.

Вот как промыть форсунки не снимая. Минус данной методики в том, что нет возможности контролировать уровень загрязнения, а также степень очистки. Но эта операция требует меньше всего времени и усилий.

Как снять топливные форсунки с. Как самому снять топливные форсунки. Прежде чем начать. Важно

Форсунки двигателя Common Rail порой необходимо почистить, отремонтировать или заменить. Для этого их нужно с двигателя снять. Как я это делал, расскажу в этой статье.

Прежде чем начать. Важно.

Некоторые форсунки имеют поправочные коды по количеству впрыскиваемого топлива. Поэтому перед снятием желательно выяснить имеют ли их Ваши форсунки. Если имеют или нет возможности получить такую информацию, то лучше запомнить какая форсунка где стояла, от этого хуже не будет, а если таких кодов нет, то места установок не принципиальны, как в моём случае.

Заглянув под капот, мы, скорее всего, увидим пластмассовый пыле-теплозащитный кожух.

Он держится на четырёх винтах. Их откручиваем, снимаем кожух. Теперь мы видим сам двигатель.

Сначала откроем коробку реле и предохранителей под капотом и вытащим реле топливного насоса. Это для того, чтобы солярка не залила двигатель и пол, если вдруг понадобится включить зажигание.

Затем отключим электрические разъёмы форсунок.

Вытащим стопорные скобы, что фиксируют соединения обратного шланга.

Как снять форсунки?

Ответ 1.

Страшного там ничего нет. Есть несколько нюансиков, постараюсь описать по памяти (снимал в прошлом году, что-то уже мог забыть). Если что, Leo поправит, у него опыт больше. Из того, на что следует обратить внимание.

Осторожно с защелками на подводящей и сливной магистрали топлива. Они пластиковые, жалко будет, если сломаются.
Желательно при снятии — установке форсунок менять О-Ринги (уплотнительные кольца на форсунках). Если мне не изменяет память, то они могут быть разные по цвету (у них разные температурные режимы) — те, что входят в впускной коллектор и те, что в коммон рейле. Лучше бы не путать их местами.
Почему лучше ставить новые? Американцы вообще советуют при любых работах менять все резинки, попадающиеся по дороге старше трех лет — у них рабсила стоит куда дороже этих резинок. Если потом потечет опять разбирать придется. Те кольца, что входят в коммон рейл (топливную магистраль питающую непосредственно форсунки) должны держать герметичность на предмет утечки топлива наружу. Под впускным трубопроводом на нашем смол-блоке находится выпускной. Очень будет обидно, ежели из-за копечной детали загорится машина. Однако мы живем в России и все, что нужно по науке, у нас в стране не всегда справедливо, посему я, например, проверил визуально и на ощупь состояние колец и поставил старые (а что делать?).
Для снятия коммон рейла приходится снимать тросики газа, кикдауна и круиз-контроля. Осторожнее с их наконечниками — некоторые можно легко сломать и хотя это не очень страшно — все равно обидно.
Тросик кикдауна потом надо будет подрегулировать. Желательно перед разборкой хорошо помыть двигатель со стороны форсунок, т.к. иначе грязь может посыпаться во впускной трубопровод.
На мой взгляд снимать лучше агрегатом — форсунки-рейл. Выходят из гнезд форсунки с довольно большим усилием — это нормально.
Есть смысл заранее приготовить пылесос и после снятия форсунок собрать мусор (мытье мотора его, к сожалению, весь не удаляет).
При отключении форсунок не забыть, что разъемы крепятся пружинныи скобками.
И перед разборкой лучше бы отключить аккумулятор.
Еще прошу иметь ввиду, что, как я уже писал, я пока попробовал ТГФ только против внешних загрязнений. Потом сообщу, чего достигли при промывке изнутри.
Да, если двигатель уже работает неровно, неплохо бы сначала выкрутить свечи и посмотреть их состояние. Форсункам из тех цилиндров, свечи в которых резко отличаются от остальных уделить особое внимание.
Работы желательно проводить в чистоте. Хотя в впускной патрубок форсунки и вставлен дополнительный фильтр, любая грязь крайне нежелательна. Может внутрь занести такое, что потом вообще не промыть будет.

На территории России насчитываются десятки тысяч автомобильных заправочных станций, однако далеко не все из них могут похвастаться наличием высококачественного бензина, отвечающего всем современным нормам и стандартам. Зачастую в топливе присутствуют не только частицы грязи, но и различные примеси (фенолы, сернистые соединения, кислоты, свинец и т.д.). Помимо этого некачественный бензин часто характеризуется низким октановым числом. Все эти факторы крайне негативно влияют и на работу двигателя в целом, и на стабильность функционирования его отдельных компонентов в частности, значительно снижая срок эксплуатации всех узлов мотора. Именно поэтому каждый автолюбитель должен иметь представление о том, как снять и почистить форсунки на ВАЗ 2110. Не следует сразу же приступать к выполнению данных работ.

К чистке форсунок необходимо прибегать только в крайнем случае, когда нет сомнений в нестабильной работе двигателя транспортного средства.

Симптомы, свидетельствующие о необходимости чистки форсунок на ВАЗ 2110:

1. Появляются проблемы с запуском двигателя.
2. Возрастает показатель расхода топливной смеси.
3. Падает мощность тяги двигателя.
4. Во время езды в зимнее время года автомобиль периодически двигается рывками.
5. Отказывает один из цилиндров двигателя (эффект троения) и т.д.

Чистку форсунок необходимо осуществить в случае появление одного или нескольких симптомов, описанных выше.

Варианты решения проблемы

Сегодня каждый владелец транспортного средства может остановиться на одном из трех возможных вариантов чистки форсунок:

• воспользоваться автомобильной химией;
• прибегнуть к услугам станции технического обслуживания;
• самостоятельно снять и почистить форсунки на ВАЗ 2110.

В нашей статье мы детально остановимся именно на третьем варианте решения вопроса. Самостоятельная чистка более безопасна и действенна по сравнению с эффектом, который наступает после применения автомобильной химии. Экономическая выгода от чистки форсунок своими руками также является очевидным фактом, если учитывать расценки, действующие на станциях технического обслуживания. Самостоятельно проводить данную процедуру рекомендуется только в том случае, если вы имеете как минимум общее представление о внутреннем устройстве машины. В противном случае чистку форсунок целесообразно доверить специалистам.

• Перед началом проведения работ нужно убедиться, что двигатель транспортного средства остыл.
• Затем от бензонасоса нужно отсоединить провода питания для полного его обесточивания.
• Следующий шаг заключается в максимальном снижении давления в системе питания мотора. Для этого двигатель нужно завести, после чего подождать, пока он сам не заглохнет на холостых оборотах. Данное действие надо повторить несколько раз до того момента, пока мотор не перестанет реагировать на попытки его завести.

• Теперь можно приступать к демонтажу топливной рампы. Для этого необходимо предварительно обесточить ее, отсоединить от нее шланги подачи топлива и отключить от нее все электрические приборы (регуляторы холостого хода и давления, датчик положения устройства, регулирующего подачу воздуха в двигатель (дроссельная заслонка)). После этого при помощи шестигранника надо выкрутить два крепежных болта и аккуратно демонтировать топливную раму вместе с форсунками. Во время снятия рамы нужно следить за отсутствием перекосов, которые могут существенно осложнить процедуру демонтажа.
• Далее нужно приступать к снятию форсунок. Для этого надо отсоединить крепежные скобы, фиксирующие электрический соединитель (разъем) и крепежную скобу, удерживающую форсунку на посадочном месте. Для того чтобы избежать попадания грязи на детали, снятые форсунки лучше всего аккуратно уложить на сухую ветошь, а их посадочные места чем-то прикрыть.

• Резиновые уплотнительные кольца перед процедурой рекомендуется снять, а после окончания чистки установить новые. Чистку каждой форсунки лучше всего начинать с очищения ее сопла от различных отложений. Также уделить внимание следует и воронкообразной поверхности, на которой могут скапливаться коксообразные смолистые отложения.
• После этого можно переходить к чистке канала подачи топливной смеси. Для открытия электромагнитного клапана подачи топлива необходим источник питания, желательно не превышающий 5-7В. Для этого можно использовать регулируемый стабилизируемый источник напряжения или зарядное устройство от мобильного телефона. Подойдет и аккумуляторная батарея автомобиля, однако в этом случае напряжение на форсунку нужно подавать через лампу накаливания, выполняющую функцию демпфера тока для исключения вероятности того, что обмотка форсунки будет сожжена.
• Подача электричества осуществляется через два провода, в разрыв одного из которых необходимо установить кнопку, замыкающую и размыкающую сеть, включая и выключая которую мы будем имитировать работу форсунки в двигателе под действием импульсного электричества.

• В качестве оборудования для подачи очищающей жидкости в канал форсунки можно использовать баллончик, в котором находится жидкость, предназначенная для чистки карбюратора.
• Для герметичного соединения сопла баллончика с форсункой можно использовать резиновую трубку, которую необходимо надежно зафиксировать с помощью пластикового хомута или любого другого доступного крепления на сопле баллончика и на форсунке.
• Когда все готово, можно начать подавать электричество для открытия форсунки, параллельно нажимая на баллончик для подачи промывающей жидкости. Через некоторое время факел струи очистителя, выходящий через распылитель топлива, должен стать равномерным и хорошо различимым, что свидетельствует об успешном удалении нагара. На этом процедура чистки считается выполненной.

Ожидаемый эффект

Если процедура чистки форсунок была осуществлена правильно, то расход топлива снизится, увеличится мощность двигателя, появится ровный холостой ход, а запуск холодного мотора будет происходить без каких-либо затруднений.

Полезная информация

Практика показывает, что в случае их замены на форсунки других производителей (даже хорошо себя зарекомендовавших брендов) объем потребляемой топливной смеси может существенно возрасти.

Видео

Порядок мероприятий по чистке форсунок представлен в видеоматериале:

Инжекторные форсунки являются составным элементом бензинового или дизельного двигателя. Данное устройство отвечает за высокоточный дозированный впрыск горючего под определенным давлением во впускной коллектор или напрямую в камеру сгорания, что зависит от конструктивных особенностей и реализации схемы питания силового агрегата.

В процессе эксплуатации любого форсунки инжектора имеют свойство забиваться. На автомобилях с большим пробегом данное устройство может выйти из строя, так как данные элементы работают в условиях высоких температур, зачастую само горючее содержит много примесей. В результате изнутри форсунка покрывается лаковыми отложениями.

По указанным выше причинам пропускная способность нарушается, могут наблюдаться проблемы как с открытием, так и с закрытием форсунок и т.п. В подобных условиях двигатель теряет мощность, расход топлива повышается, осложняется холодный запуск, отмечается дымление. С учетом вышесказанного возникает периодическая необходимость , а также для замены. Далее мы рассмотрим, как снять форсунки самому, а еще поговорим о том, как проверить снятую форсунку.

Читайте в этой статье

Когда нужно проверять инжекторы и качество топливного впрыска

Топливные форсунки изначально рассчитаны на достаточно большой срок эксплуатации (100-150 тыс. км). При этом горючее низкого качества и несвоевременная замена топливных фильтров может привести к необходимости очистки уже через 30-40 тыс. км. Добавим, что для проверки и чистки форсунок существуют способы, которые позволяют реализовать данную процедуру без их снятия.

Острая необходимость снимать элементы для впрыска зачастую возникает ближе к 100 тысячам пройденных километров, так как устройства к этому времени обычно нуждаются не только в чистке, но и в подробном тестировании, калибровке форсунок или даже замене. Основными поводами к такой процедуре можно считать усиленное , заметно повышенный расход топлива, нестабильную работу мотора на разных режимах (как под нагрузкой, так и на переходных).

В ряде случаев бывает достаточно определить только один неисправный элемент, что позволяет избавиться от неисправности без необходимости снятия сразу всех форсунок с двигателя. Особенно это актуально для дизельных ДВС, где демонтаж бывает несколько осложнен сравнительно с аналогами на бензине. Если коротко, каждая форсунка просто отключается поочередно. Тот момент, когда один из инжекторов отключен и одновременно прекратилось дымление мотора, укажет на необходимость снятия и проверки конкретного устройства без потребности извлекать остальные.

Снятие форсунок с мотора для диагностики

На современных инжекторных системах элемент представляет собой электромагнитное устройство, которое открывается по команде для пропуска части топлива. На большинстве автомобилей форсунки установлены на топливной рампе (рейке). Процесс снятия может несколько отличаться зависимо от типа и конструкции ДВС, также могут понадобиться разные инструменты. Зачастую, чтобы снять топливные форсунки, необходимо подготовить:

• набор отверток;
• несколько ключей;
• плоскогубцы или пассатижи;
• средство для чистки карбюратора;
• тряпки или подходящую ветошь;

Теперь давайте подробнее рассмотрим процесс и ответим на вопрос, как снять форсунки на ВАЗ или на любом другом инжекторном автомобиле. Для начала нужно снизить давление в топливной системе. Многие модели автомобилей имеют регулятор давления на топливной рейке. Данный регулятор является клапаном, на который нужно нажать. В результате топливо из рампы вытечет наружу, давление упадет.

Помните, форсунки подают горючее под высоким давлением. По этой причине следует соблюдать осторожность при работе с элементами, которые подключены к системе питания двигателя или поверяются в условиях подачи горючего под давлением. Дело в том, что струя топлива может причинить серьезные травмы.

Далее нужно снять топливную рампу, на которой закреплены форсунки. Для демонтажа необходимо отключить разъемы с проводами, которые закреплены при помощи специального фиксатора. Указанный фиксатор представляет собой пружинную скобу, на которую нужно нажать. Затем потребуется сдвинуть отверткой зажим вдоль рампы. Теперь форсунки можно извлекать.

Извлечение осуществляется посредством небольшого поворота или покачивания устройства, после чего плоской отверткой требуется снять уплотнительные кольца. Кольца обычно размещены на корпусе и на распылителе. Отметим, что после снятия резиновые уплотнительные кольца форсунок подлежат замене.

Демонтаж форсунок на дизеле и двигателях с непосредственным впрыском

Что касается необходимости снять дизельные форсунки или аналогичные устройства на моторах с прямым впрыском, в этом случае процедура несколько отличается. Главной сложностью является то, что элементы для подачи горючего «вкручены» в двигатель наподобие свечей зажигания. Работа в условиях сильного нагрева нередко приводит к прикипанию форсунок к .

Устройство закисает от того, что влага попадает в колодец форсунки, происходит закоксовка колодца после прорыва отработавших газов, на уплотнительном кольце скапливается нагар и т.д. Процесс снятия форсунки на дизеле с системой Сommon Rail, а также агрегатах с непосредственным впрыском топлива предполагает дополнительное наличие специальных съемников (обратный молоток) и других инструментов.

Наличие инструмента и определенных навыков позволяет избежать частых проблем при попытке снятия инжекторов на ДВС с прямым впрыском: повреждение резьбы форсунки, разрушение корпуса устройства, нахождение части корпуса распылителя в ГБЦ после излома устройства и т.д.

Другими словами, резьба закисает и корпус может попросту лопнуть во время демонтажа. В результате приходится высверливать оставшиеся части, восстанавливать резьбу и совершать ряд других манипуляций. В отдельных случаях после непрофессионального снятия может понадобиться частичный ремонт головки блока цилиндров. Также следует помнить, что сами форсунки являются дорогостоящими устройствами. Замена сломанного элемента приведет к дополнительным финансовым расходам.

Как проверить топливные форсунки

Существует много способов проверки устройств впрыска топлива, начиная от кустарных и заканчивая проверкой на специальных диагностических стендах. При самостоятельной проверке зачастую удается оценить только способность устройства открываться и закрываться, убедиться в том, что форсунки не «льют» или же переливают топливо, а также визуально оценить качество распыла топлива (факел). Для этого на снятую форсунку подается питание, а также через нее прокачивается горючее или очиститель.

Добавим, что диагностика на профессиональном оборудовании позволяет определить точность срабатывания и эффективность работы каждого элемента путем сравнения с остальными. Такой подход обеспечивает намного более объективную оценку исправности и производительности, так как работа устройств впрыска при проверке на стенде имитирует работу указанных элементов на моторе в различных режимах.

Читайте также

Признаки неисправности и проверка инжекторных форсунок без демонтажа. Диагностика электропитания форсунок, анализ производительности. Советы и рекомендации.

Когда нужно чистить форсунки на автомобиле, признаки и симптомы. Самостоятельная чистка инжекторных форсунок: доступные способы очистки инжектора.

Снятие форсунок дизельного двигателя

Что такое форсунка?

(второе название ― «инжектор») представляет собой конструктивный элемент системы впрыска двигателя. Подобное устройство предназначено для подачи топлива в дозированном количестве, дальнейшего его распыления во впускном коллекторе (камере сгорания), т.е. создания топливно-воздушной смеси. Оборудование такого рода используется во всех системах впрыска двигателей ― и бензиновых, и дизельных. Сегодня на современных двигателях используют форсунки, которые оснащены электронным управлением впрыска. Зависимо от того или иного способа выполнения впрыска различают такие виды форсунок, как: электромагнитная, пьезоэлектрическая и электрогидравлическая.

Проблемы при снятии топливной форсунки с дизельного двигателя?

Форсунки дизельного двигателя как элементы топливной системы должны правильно функционировать. Неисправности этих деталей нарушают общую схему, по которой работает дизель. Многие современные дизельные двигатели оснащенные топливной системой common rail имеют ряд серьезных проблем при , которые мы рассмотрели ниже.

В основном это происходит из-за проблем, вызванных накоплением отработавших газов или последствием попадания влаги, ведущих к с головкой блока. Так же, на этих двигателях, в результате прогорания медных шайб под влиянием продуктов горения происходит практически приваривание распылителей к головке блока цилиндров. При дальнейшей эксплуатации автомобиля, ситуация усугубляется тем, что тело форсунки начинает прикипать к гбц.

Произвести снятие дизельных форсунок самостоятельно, не повредив резьбу крепления и саму форсунку, в таком случае невозможно. Мы не рекомендуем производить самостоятельное извлечение форсунки, так как это может привести не только к съему гбц, но и к покупки новой головки блока. К чему может привести самостоятельное снятие дизельных форсунок вы можете посмотреть на фото.

Попытка самостоятельно снять дизельную форсунку

	Самостоятельное снятие дизельной форсунки. Сломана резьба крепления форсунки. Дальнейшее извлечение форсунки дизеля только используя специнструмент.
	Неудачная попытка вытащить закисшую дизельную форсунку из головки блока.
	Замята резьба крепления форсунки дизеля.
	При ее попытались просверлить, но попытка не увенчалась успехом. Форсунка осталась стоять на своем месте.

Проблемы при попытке самостоятельно достать закисшую форсунку дизеля:

Повреждена или сорвана резьба на форсунки;

Лопнул корпус форсунки;

Закисание форсунки в колодце из-за попадания атмосферной влаги в колодец;

Закоксовывание форсунки из-за прорыва газов и образование нагара в колодце;

Остался корпус рыспылителя в головке блока цилиндров и т.д.

Как снять дизельную форсунку?

Мы осуществляем быстрое и качественное , Мерседес, Опель, Рено, Ниссан и многие другие автомобили. Для многих сервисов серьезной проблемой является снятие 4 и 5 форсунки SSang Yong Cayron, Rexton, Action, однако мы производим их демонтаж даже без необходимости снятия головки блока цилиндров и капота.

Снятие дизельных форсунок производится с использование специального инструмента, который позволяет достать форсунку при любых условиях ее эксплуатации.

Снятые прикипевшие форсунки

Имея большой опыт по мы произведем их снятие качественно и с меньшими потерями. В нашей работе мы используем специальный гидравлический и резьбонарезной инструмент европейских производителей.

Полный список автомобилей и двигателей, на которых мы производим снятие дизельных форсунок .

Замена топливных форсунок. Алгоритм действий

Топливная система автомобиля со временем утрачивает свою функциональность. Возникновение загрязнения приводит к изменению в режиме работы двигателя. Потеря мощности и задымление выхлопных газов — только малая часть возникающих проблем. Для исправления такой ситуации понадобиться замена форсунок или их обслуживание. Использование специальных присадок способно помочь не допустить загрязнения, но не является панацеей. Разобраться как поменять забившуюся форсунку — достаточно просто, следует только частично разобрать топливную систему.

Назначение и причины поломки инжектора

Форсунка обеспечивает впрыск точно отмеренной порции топлива в камеру внутреннего сгорания. Любое отклонение от рассчитанных показателей сказывается на движении автомобиля. В процессе эксплуатации замена топливных форсунок практически неизбежна. Для обеспечения оптимальных показателей работы двс потребуется, чтобы затяжка инжектора после его замены была точно выдержана. Дороговизна подобного ремонта в сервисном центре делает такую задачу, как установка форсунок, достаточно актуальной.

Среди всех элементов автомобиля инжектор наиболее подвержен загрязнению. Воздействие высоких температур и недостаточное качество горючего приводит к появлению налёта, имеющему структуру лака. Такой засор изменяет точно рассчитанные характеристики впрыска топлива, что негативно отражается на работе мотора. Чтобы понять, как снять форсунки, следует изучить устройство автомобиля. Дизельный двигатель имеет более сложную систему установки инжекторов и потребуется точно запомнить всю последовательность разборки.

Загрязнение форсунки снижает её пропускную способность, и даже установка фильтров мало помогает в решении таких проблем. В любом топливе есть тяжёлые частицы, а глушение мотора приводит к ещё большему их появлению из-за отсутствия охлаждения инжектора. В результате чего лёгкие частицы топлива испаряются, а более тяжёлые оседают в виде лакообразных отложений. Такое засорение сказывается на приготовлении горючей смеси, что отражается на производительности топливного насоса и двигателя в целом.

Признаки неисправности форсунок

Ресурс работы инжектора составляет не менее 100 тыс. км, но низкокачественное горючее и несвоевременное обслуживание топливных фильтров способно значительно сократить этот срок. Засорение форсунки будет требовать её калибровки или замены, а основные признаки неисправностей имеют следующий вид:

• Нестабильная работа двигателя;
• Потеря мощности и слабая динамика разгона;
• Затруднённый запуск силовой установки;
• Остановка двигателя на холостом ходу;
• Появление резких звуков при старте мотора;
• Повышенное содержание СО в отработанных газах;
• Неисправность датчика уровня кислорода;
• Увеличение показателей расхода топлива.

До проведения разборки можно попробовать определить неисправность инжектора. Эта методика облегчит демонтаж форсунок с двигателя, и потребуется снять только неработающую деталь. Проведение такого тестирования эффективно и не представляет сложностей. Каждая форсунка поочерёдно отключается и отсутствие задымления мотора или другие признаки безошибочно укажут на неработающий инжектор. Вся проводка форсунок перед выполнением демонтажа обязательно отключается, а давление в топливной системе следует сбросить.

Подготовка к замене форсунок

Процесс демонтажа инжектора требует наличия инструмента независимо от того, какое расположение форсунок имеет топливная система автомобиля. Разборка отличается в зависимости от модели транспортного средства и типа впрыска горючей смеси. В большинстве случаев, чтобы заменить форсунки понадобится следующий инструмент:

• Ключ-трещотка и набор торцевых головок;
• Силовые пассатижи и плоскогубцы;
• Набор ключей и отвёрток;
• Карбклинер для чистки двигателя;
• Тряпки или ветошь.

Современный инжектор представляет собой сложное электромагнитное устройство, которое обычно устанавливается на топливной рампе. Существуют и другие вариации системы впрыска, что требует изучения особенностей автомобиля. При выполнении таких работ проводка и трубка форсунки нуждаются в аккуратном обращении для недопущения поломок. Демонтаж инжектора, выполняемый впервые, может потребовать посторонней помощи, а при замене необходимо прописать новый код в блок управления.

Демонтаж и замена форсунок

Пробег автомобиля более 100 тыс. км предусматривает диагностику и обслуживание инжектора. Можно самостоятельно провести весь цикл работ по замене или снять форсунки вместе с рампой и передать их в сервисный центр для дальнейшей диагностики и промывки. В любом случае основной процесс разборки гораздо дешевле выполнить самостоятельно и такие работы будут иметь следующий порядок:

• Отключение питания автомобиля – производится снятием минусовой клеммы с аккумуляторной батареи;
• Сброс давления в топливной системе – регулятор давления обычно находится на топливной рейке и представляет собой клапан, нажатие на который приведёт к сливу излишков горючего, для чего потребуется поставить ёмкость для сбора;
• Отключение соединительной колодки – позволит получить свободный доступ к топливной системе. Такое разъединение проводки форсунок также необходимо для демонтажа инжекторов и выполняется с осторожностью, чтобы не повредить клипсы;
• Разборка топливопровода – требуется отсоединить всё оборудование чтобы достать до топливной заслонки и сдвинуть отвёрткой зажим, который расположен вдоль рампы. Такие операции помогут освободить место где находятся форсунки и провести демонтаж;
• Снятие впускного коллектора – понадобится раскрутить болты, что наиболее удобно сделать ключом с трещоткой. Затем коллектор потребуется вытащить, что обеспечит доступ к месту где установлены форсунки. Снимая рампу, следует осмотреть её на наличие явных дефектов;
• Демонтаж инжектора – с помощью отвёртки сдвигается фиксатор и освобождаются уплотнительные кольца на заменяемой форсунке. Вытаскивать их следует предельно аккуратно, раскачивая в разъёме, чтобы не повредить корпус рампы.

Дизельный двигатель или силовой агрегат с непосредственным впрыском имеет более сложную топливную систему. Для проведения таких работ по их обслуживанию могут понадобиться специальные съёмники. Чтобы понять, как установить форсунки в такой машине требуются минимальные знания о технологии прямого впрыска. В этом случае топливо из инжектора поступает непосредственно в двигатель что затрудняет процесс обслуживания.

Диагностика и замена инжектора

Форсунки имеют огромный ресурс работы, и в некоторых случаях, достаточно выполнить очистку. При их замене на неоригинальные потребуется прописка форсунок, такая информация вносится в электронный блок управления и необходима для работы двигателя. Важно выдерживать и момент затяжки форсунок, который колеблется в пределах 40–90 Нм и зависит от конкретной модели.

Работа инжектора, хотя и кажется сложной, при детальном рассмотрении становится понятной каждому автолюбителю. Современная рампа форсунок имеет свои особенности в обслуживании, которые не способны помешать провести разборку и замену деталей.

Если у вас возникли вопросы — оставляйте их в комментариях под статьей. Мы или наши посетители с радостью ответим на них

Снятие форсунок. Снятие форсунок Common Rail. Разборка форсунок на дизелях и двигателях с непосредственным впрыском

Форсунка — электромагнитное устройство системы питания двигателя, отвечающее за дозирование подачи топлива во впускной коллектор. Учитывая влияние высокой температуры и низкого качества топлива, при работе внутри форсунки может возникать аналогичная структура лака. В результате он плохо открывается, что негативно сказывается на запуске двигателя и его мощности.Чтобы обеспечить пропускную способность форсунки, а значит оптимальную работу всей системы пуска и управления двигателем, нужно избавиться от загрязнений. Однозначно, прежде чем браться за эту важную задачу, необходимо снять сопло.

Если чувствуете в себе силы и энтузиазм своими руками заняться разборкой топливных форсунок, есть смысл прислушаться к советам. Любители производить все манипуляции на собственном автомобиле. Утверждается, что приготовить нужно: наборы отверток, ключи, силовые переходники с рычагом и фиксатором, карбоклайнер и тряпка.Если вы хотите, чтобы операция удаления этого устройства прошла идеально и правильно, вам следует придерживаться определенного порядка ее выполнения. Итак, приступим. Первым делом снимается топливная рампа вместе со всеми форсунками, затем при одновременном подъеме кронштейна рессоры отсоединяется проволочная колодка. Берется отвертка, с помощью которой фиксатор перемещается по аппарели. Затем насадки снимаются с аппарели, которая при этом немного прокручивается. Далее при помощи плоской отвертки нужно избавиться от уплотнительных колец, расположенных на электромагнитном устройстве и корпусе распылителя.Желательно заменить их новыми. Особые трудности с извлечением форсунок могут возникнуть у автовладельцев, оснащенных дизельными двигателями. Это вызвано особенностями конструкции кузова и непосредственно двигателя: при попадании влаги форсунки скапливаются к головке цилиндрического блока. Разборку таких форсунок лучше производить на специальном оборудовании, чтобы не терять большое количество времени на фрезеровку, сварку и замену расходных материалов. На все это можно безопасно тратиться, а желаемого эффекта не добиться.Бывает, что приходится жертвовать всеми форсунками, снимать головку блока цилиндров и просверливать неисправные детали. Учтите, что работа топливных форсунок происходит при высоком давлении. Неожиданная струя топлива из форсунки может вызвать опасные последствия и вызвать серьезные повреждения кожи. Поэтому, производя некоторые действия с устройством, находящимся под давлением, будьте начеку, следя за тем, чтобы струя топлива не разбрызгивалась в вашу сторону. Если есть возможность, поручите профессионалам проверить давление в топливной системе.Если вы беретесь за это дело самостоятельно — соблюдайте меры предосторожности. Учтите, что топливные форсунки имеют достаточно длительный срок службы. Возможно, в их демонтаже вообще нет необходимости. Как определиться с этим делом? Чтобы установить целесообразность замены форсунок, сначала обратите внимание на пробег. Если дошла до отметки выше 100 тысяч километров, наверное, смысл в проверке есть. Обратитесь к хорошим специалистам, чтобы они качественно провели тестирование, разборку и калибровку форсунок в вашем автомобиле.Мы предполагаем, что именно неисправные топливные форсунки вызывают звуки курения и стука? Причина может быть установлена ​​без разборки. Для этого потребуется опустить хомуты и на длительное время снять воздуховод, расположенный в зоне воздухоочистителя и впускного коллектора. Когда пластиковая крышка будет снята с верхней части двигателя, закрепите воздуховод в прежнем положении и зажмите хомуты. Теперь самое время приступить к снятию двигателя на высоких оборотах холостого хода. А потом аккуратно ослабьте затяжку фурнитуры по очереди, сделайте аккуратно, желательно прилегающую зону подкладывать тряпками.Как правило, при выходе из штуцера неисправной форсунки стук и дым исчезают.

Теперь мы знаем все о технологии снятия и очистки форсунок. Эти простые правила помогут самостоятельно выполнить ремонт, который на любую сотку обойдется довольно дорого. Технология не зависит от типа и объема двигателей и подходит для любых моделей автомобилей.

Добро пожаловать!
Ищете инструкцию по замене форсунок в двигателе на инжекторных автомобилях семейства «Самара»? Если да! Тогда в этом случае мы сегодня рассмотрим с подробной инструкцией по замене форсунок.Для наглядности ход форсунок будет подкреплен фотографиями, а в конце статьи вы найдете небольшой видеоролик, в котором говорится о том, как быстро можно снять форсунки с автомобиля.

Резюме:

Где форсунки?
Сами форсунки расположены на топливной рампе в количестве четырех штук, то есть одна форсунка лонжеронирует топливо строго к одному цилиндру. Ниже фото этой топливной рампы и расположенных на ней форсунок.Сопла показаны красными стрелками.

Когда нужно менять форсунки?
Они подлежат замене, если:

• Двигатель вашей машины стал хуже работать.
• Так же, как если бы при работающем двигателе увеличился расход топлива.
• При неисправности форсунок двигатель обычно плохо заводится.
• После запуска двигатель может работать нестабильно и продолжать работать на холостом ходу.
• Двигатель еще возможно на вашем автомобиле, на холостом ходу начнет работать на большей скорости.
• И в заключение, при неисправных форсунках в выхлопных газах увеличивается содержание токсичных веществ.

Как заменить форсунки на ВАЗ 2108-ВАЗ 21099?

Удаление:

Примечание!
Все четыре форсунки снимаются и устанавливаются одинаково, поэтому для наглядности мы покажем снятие только одной форсунки!

1) В самом начале эксплуатации снимите с машины топливную рампу. (О том, как снять пандус, см. Статью: «»)

2) Когда пандус снят, положите его на ровную поверхность и затем от патрубков необходимо отсоединить проволочную колодку.

Примечание!
Для того, чтобы отсоединить блок проводов, отожмите фиксирующуюся скобу пружины и только после этого отсоедините ее!

3) Теперь с помощью отвертки переместите металлический фиксатор в направлении аппарели, которая фиксирует топливную форсунку.

Примечание!
Полностью снимать фиксатор с пандусом не нужно, достаточно просто сдвинуть его в сторону!

5) Проверить, в каком состоянии находится уплотнительное кольцо корпуса форсунки и уплотнительное кольцо распылительной части топливной форсунки, для этого:

Взяв отвертку в руки, затяните ею оба уплотнительных кольца и проверьте их состояние.

Примечание!
Если кольца в хорошем состоянии В этом случае их можно не выбрасывать, а оставить в резерве и в дальнейшем использовать на новой насадке. Перед установкой старых колец обязательно смажьте их моторным маслом!

Установка:
Установка новых форсунок происходит в обратной последовательности, то есть:

1) Сначала проверяется состояние уплотнительных колец форсунки.

Примечание!
Статус колец проверяется только в том случае, если вы собираетесь установить на свой автомобиль б / у форсунку!

3) А в комплекте топливной форсунки подключается колодка проводов, а после подключения на ее место устанавливается топливная рампа.

Дополнительные видеоматериалы:
Чуть ниже вы найдете видео, в котором будет подробно заменена топливная форсунка. И самое главное, что замена будет производиться в быстром режиме, то есть без снятия блока дроссельной заслонки, в общем, сморочите видео:

(форсунки, заправка, регулятор давления, впускные клапаны, топливная рампа). В первую очередь, это зависит от качества топлива, которое в последнее время стало выше, но до зарубежных аналогов ему еще далеко.Кстати, в качественном топливе есть присадки, которые очищают камеру сгорания мотора и не накапливают загрязнения по всей топливной системе.

Функции, типы и принцип действия топливных форсунок

Основная функция форсунок в любом автомобиле — обеспечение дозировки и своевременного введения бензиновой или дизельной смеси в камеру сгорания двигателя. В зависимости от используемого способа впрыска топлива существующие форсунки делятся на три типа:

Сопла электромагнитные. Применяется в бензиновых двигателях внутреннего сгорания, а также с прямым впрыском. Этот вид насадок считается самым простым.

Форсунки электрогидравлические. Имеют более сложное исполнительное устройство. Используется на дизельных двигателях.

Пьезоэлектрические форсунки. Они более усовершенствованы. Эти форсунки устанавливаются в новейшие двигатели с системой впрыска COMMON RAIL. («Полная Рампа»).

Топливные форсунки имеют значительные преимущества по сравнению с другими системами приготовления пищи.Топливные смеси Благодаря этому они получили широкое распространение в современных двигателях. Эти преимущества позволяют увеличить мощность и экологичность, облегчить запуск в разную погоду и упростить обслуживание.

Из-за использования в системе впрыска некачественного топлива могут возникнуть большие неприятности. Ремонт форсунок или их замена потребует очень больших затрат. Отсюда актуальность поставленной задачи: как снять форсунки и заменить их новыми.

Работу топливных форсунок можно разделить на четыре этапа:

1. Форсунка закрыта, но давление на нее допустимо;

2. При открытии форсунки начинается впрыск топлива;

3. Форсунка полностью открыта;

4. Форсунка закрывается, им заканчивается впрыск топлива.

Причины недоступности

В настоящее время форсунки производятся с высоким качеством обработки, например, с допуском отверстия 1 мкм, что позволяет им делать около миллиарда циклов. Основным фактором нарушения их работоспособности является загрязнение в процессе эксплуатации, даже несмотря на то, что на дороге есть засорение фильтрами размером более 10-20 мкм со всеми загрязнениями.

Фильтры устанавливаются в месте расположения топливопровода и форсунки. Основная причина загрязнения — неизбежное присутствие тяжелых частиц в топливе. Больше всего грязи скапливается при прошивании мотора. В это время из-за того, что двигатель нагревает форсунку, ее температура растет, а охлаждающий эффект топлива отсутствует.

Частицы легкого топлива, находящиеся в сопле, испаряются, а тяжелые осаждаются, как отложения лака, уменьшая сечение калиброванного канала. Например, отложения размером 5 мкм при толщине 5 мкм уменьшают пропускную способность канала примерно на 25%. Засорение отверстий в форсунках мешает созданию топливной смеси, теряется герметичность запорного клапана регулятора давления, а ТНВД в дизельных двигателях снижает производительность его работы.

Признаки работы топливных форсунок

— двигатель затруднен запуском;

Перебои в работе двигателя на холостом ходу и переходные;

Сбои при очень резком нажатии;

Уменьшена мощность мотора и заметно ухудшение динамики разгона;

Увеличение расхода топлива;

Повышается токсичность выхлопных газов;

Детонация, возникающая при разгоне двигателя из-за роста температуры в камере сгорания;

Пропустить воспаление;

Формирование хлопка в выпускной системе;

Неисправность датчика уровня кислорода и поломка каталитического нейтрализатора.

Когда наступает зима, а вместе с ней и низкая температура воздуха, выход из строя форсунок становится особенно заметным — холодный мотор сразу запускается редко. Есть два метода очистки топливных форсунок:

1. Очистка форсунок без снятия их с мотора;

2. Форсунки чистящие на ультразвуковой штатив с предшествующими им.

Второй способ считается более эффективным, чем чистка без снятия форсунок.Однако при первом способе очищаются не только форсунки, но и другие части системы: пандус, впускная и запорная арматура, насос высокого давления и так далее. Если обратиться на станцию ​​к специалистам по уборке, вылезет в небольшом количестве. Но для некоторых отечественных и иномарок установка новых форсунок будет выгоднее чистки старых.

Порядок действий при замене топливных форсунок:

1. Сбросьте давление в системе подачи топлива.Для этого нужно снять предохранительный клапан. В случае реле топливного насоса или его разъема нужно запустить мотор и дождаться его глохнет.

2. Необходимо обесточить электрические устройства машины, для чего отсоединить клеммы аккумуляторной батареи.

3. Отсоединить подающий топливопровод от аппарели с топливными форсунками.

4. Демонтируем разъемы с топливных форсунок. Переворачиваем болты, фиксирующие пандус.

5. Снять рампу и топливные форсунки.

6. И отсоединить топливные форсунки от рампы.

7. Затем установите новые форсунки. А в случае чистки снимаем уплотнительные кольца со всех форсунок и выбрасываем.

Перед тем, как все начинать заново, нужно одеть новые уплотнительные кольца на форсунки. Также нужны кольца и посадочные форсунки Смазать новым моторным маслом. Установка производится в обратной последовательности.По окончании монтажа внимательно осматриваем топливную систему и убеждаемся в ее герметичности.

Получение знаний и навыков

Приближаясь к замене форсунок, необходимо иметь определенный багаж знаний, который поможет провести все необходимые работы безошибочно и без появления новых неисправностей. В Интернете вы найдете множество видеороликов с техникой ремонта и замены форсунок для разных моделей машин. Если вы обнаружите, что требуемый материал не сработал, вам нужно сосредоточиться на типе используемой системы впрыска.При аналогичном расположении их на моторе крепление и соединения также будут аналогичными.

Видео по запросу «Как снять форсунки» на подобном устройстве наверняка поможет решить вашу проблему. При ремонте ремонта своими силами очень хорошо иметь подробное описание, где есть вся необходимая информация о последовательности действий, характеристиках их выполнения и необходимом инструменте и приспособлениях. Эти гиды еще можно найти в Интернете, но не всегда русскоязычные.

Какие форсунки применить для замены

Самыми известными производителями топливных форсунок для различных систем впрыска бензиновых и дизельных двигателей считаются фирмы Bosch. и Delphi. . При отсутствии возможности покупки и установки на автомобиль оригинальных деталей приобретение продукции этих компаний будет оптимальным вариантом.

Как снять форсунки?

Ответ 1.

В этом нет ничего страшного.Есть несколько нюансов, постараюсь описать на память (снимали в прошлом году, что-то уже можно было забыть). Если что, ЛЕВ поправит, у него больше опыта. На что следует обратить внимание.

Осторожно с защелками на подающем и сливном топливопроводах. Они пластиковые, жаль, если сломается.
Желательно при снятии — установке форсунок поменять O-Ring (уплотнительные кольца на форсунках). Если мне не изменяет память, они могут быть разными по цвету (у них разные температурные режимы) — те, что входят во впускной коллектор и те, что в Common Rail.Лучше бы их местами не путать.
Почему лучше новые ставить? Американцам обычно советуют на любой работе менять все резинки, падающие по дороге за три года — у них задача стоит гораздо больше, чем эти резинки. Если потом снова слетит разбирать. Те кольца, которые входят в состав Common Rail (подача топлива непосредственно в форсунку), должны сохранять герметичность на случай утечки топлива наружу. Под впускным трубопроводом на нашем полимер-блоке находится градуировка.Будет очень обидно, если машина загорится от дымящегося предмета. Однако мы живем в России и все необходимое в науке, в нашей стране это не всегда справедливо, поэтому я, например, проверил визуально и потрогал состояние колец и поставил старые (а что делать?) .
Чтобы снять Common Rail, необходимо снять газовые кабели, кикдаун и круиз-контроль. Осторожно с их наконечниками — некоторые могут легко сломаться и хотя это не очень страшно, но все же обидно.
Мыс Kickdown тогда нужно будет отрегулировать.Желательно перед разборкой промыть двигатель от форсунок, т.к. в противном случае грязь может попасть во впускной трубопровод.
На мой взгляд снять лучше агрегат — Форсунки-рейки. Выходить из гнезд насадок с довольно большим усилием — это нормально.
Имеет смысл заранее подготовить пылесос и после снятия форсунок собирать мусор (промывка мотора, к сожалению, не убирает).
При отсоединении форсунок не забываем, что коннекторы скреплены пружинами с помощью скоб.
А перед разборкой лучше бы батарею отключить.
Я также прошу вас иметь в виду, что, как я уже писал, я все же пробовал ТГФ только против внешнего загрязнения. Потом доложу, что было достигнуто при мытье внутри.
Да, если двигатель уже работает неравномерно, неплохо бы сначала открутить свечи и посмотреть их состояние. Форсунки от тех цилиндров, свечи в которых они резко отличаются от остальных особого внимания.
Работы желательно проводить в чистоте.Хотя во впускной патрубок вставлен дополнительный фильтр, любые загрязнения крайне нежелательны. Может быть, внутри, что потом вообще не будет ополаскивать.

Проверить и заменить форсунки

Признаков неисправности форсунок:

Затрудненный запуск двигателя;

Нестабильная работа двигателя;

Двигатель глохнет на холостом ходу;

Повышенная частота вращения коленчатого вала на холостом ходу;

Двигатель не развивает полную мощность;

Рывки и провалы в двигателе при движении автомобиля;

Повышенный расход топлива;

Повышенное содержание CO и CH в выхлопных газах;

Калил возгорание из-за негерметичности форсунок.

Вам понадобятся: Шестигранник «на 5», отвертка, ключ «на 17».

1. Отсоедините провод МИНУС от клеммы аккумуляторной батареи.

2. Снимите ресивер с впускной трубы (см. «Замена прокладок впускной трубы и выпускного коллектора»).

3. Слить охлаждающую жидкость из системы охлаждения двигателя (см. «Замена охлаждающей жидкости»).

4. Снизьте давление в топливной системе (см. «Пониженное давление»).

5. Отсоединить соединительную колодку жгута проводов форсунки.

6. Отсоедините вакуумный шланг от регулятора давления топлива.

7. Открутите два винта крепления регулятора давления топлива к топливной рампе …

8. … и отвести его в сторону.

ПРИМЕЧАНИЕ

Если уплотнительное кольцо регулятора давления топлива осталось в аппарели, снимите его. Заменил эластичность или нужно уплотнительное кольцо.

9. Отвинтить гайку трубки подачи топлива …

10. … и отсоедините трубку от топливной рампы.Заменить эластичное или необходимое уплотнительное кольцо наконечника трубки.

11. Снимите два болта крепления топливной рампы …

12. … Отверните болты с шайбами ​​…

13. … и снимаем топливную рампу вместе с жгутом форсунок и форсунок.

ПРЕДУПРЕЖДЕНИЕ

Если при снятии топливной рампы во впускной трубке двигателя осталась какая-то форсунка, заменить ее уплотнительные кольца и фиксатор.

14. Для проверки форсунок подсоедините топливопровод к аппарели и установите регулятор давления топлива.Подсоедините гофрированный жгут проводов.

15. Опустите сопла в прозрачные емкости. Последнюю удобнее повесить на топливную рампу. Проверить распыление топливных форсунок. Для этого включите стартер. Форсунки должны распылять топливо правильным конусом. Каждая форсунка должна иметь четыре форсунки …

16. … Количество топлива, подаваемого через форсунки, во всех четырех баках должно быть одинаковым (сверять мерной емкостью). Если какая-либо форсунка не соответствует этим условиям, замените ее.

17. Сразу после выключения зажигания внимательно осмотрите форсунки. Если из опрыскивателя заметна какая-либо форсунка, то заметна утечка топлива, а это значит, что форсунка имеет зазубрины и ее необходимо заменить.

18. Если форсунка не распыляет топливо, проверьте, подано ли на нее питание. Для этого отсоедините от него колодку с проводами, подключите аккумулятор напрямую к контактам форсунки и включите зажигание. Если в этом случае форсунка лонжеронирует топливо, то возникла неисправность в электрической цепи форсунки.

19. Рекомендуется проверить сопротивление обмоток форсунок. Для этого отсоедините колодку с проводами от патрубка (предварительно отсоединив провод от клеммы «минус» аккумулятора) и подключите омметр в контакты.

Он должен показывать сопротивление 11-15 Ом. В противном случае замените форсунку.

20. Перед заменой форсунок снизить давление в системе питания (см. «Пониженное давление в системе питания» в подразделе «Система питания»).

21. Нажмите на пружинный фиксатор и отсоедините жгут проводов от сменной насадки.

22. Сдвиньте фиксатор сопла в сторону …

23. … и снимите форсунку с топливной рампы. Аналогичным образом замените оставшиеся неисправные форсунки.

ПРИМЕЧАНИЕ

Проверка всех уплотнительных колец форсунок со стороны аппарели …

… и впускной патрубок. Заменить треснувшие или потерявшие эластичность кольца.

ПОЛЕЗНЫЕ СОВЕТЫ

Рекомендуем заменять уплотнительные кольца форсунок каждый раз при снятии топливной рампы, так как во многих случаях нарушение нормальной работы двигателя вызвано повреждениями уплотнений форсунок.

24. Установить форсунки, топливную рампу в обратном порядке. Перед установкой смазать уплотнительные кольца форсунок бензином.

25. Для замены замков, плохо удерживающих патрубки, переместите их в углубление под болт крепления аппарели или на край аппарели.

Как снять и заменить дизельную форсунку Common Rail

В этом видео мы покажем вам пошаговое руководство по снятию и замене дизельной форсунки Common Rail. Прежде чем приступить к работе с любой дизельной системой высокого давления, необходимо убедиться, что внутри автомобиля нет остаточного давления.Мы можем выяснить это, подключив диагностический прибор.

Безопасность:

Убедитесь, что на вас надеты перчатки и защитные очки.

Шаг 1:

Сняв крышку, мы можем увидеть систему Common Rail. Мы собираемся начать с удаления инжекторной трубы. Когда вы делаете трубы, убедитесь, что все открытые части закрыты крышками из-за риска загрязнения. Затем удалите заднюю связь, в этом конкретном приложении вам придется удалить соединитель глобуса с помощью пары плоскогубцев.Далее снимаем электрическое соединение. Теперь остается удерживающий зажим, удерживающий инжектор. Наконец, снимите инжектор с сиденья.

Шаг 2:

Установите отремонтированную форсунку из ремонтной сети Delphi. Убедитесь, что форсунка имеет правильный номер детали, все форсунки Delphi Technologies герметичны для обеспечения чистоты. Перед установкой форсунки необходимо записать код коррекции.

Шаг 3:

Для установки форсунки снимите защитный колпачок с форсунки и осторожно установите форсунку на место.Теперь установите удерживающий зажим. Затем установите электрический разъем, обратную утечку и свечу накаливания.

Шаг 4:

Теперь, когда мы установили форсунку, нам нужно установить топливопровод высокого давления. Используя правильный инструмент, вы приложите правильный крутящий момент к трубе. Физический ремонт завершен.

Шаг 5:

Введите код, чтобы блок управления автомобилем соответствовал только что установленной форсунке.

Шаг 6:

Наконец, подтвердите свой ремонт, запустив автомобиль.Теперь, когда мы ввели код, необходимо связать блок управления и инжектор.

Вот как заменить топливную форсунку Common Rail Delphi Technologies. Три ключевых момента — это безопасность, чистота и оригинальные запчасти.

Снятие форсунок Common Rail. Снятие форсунок дизеля

Снятие и установка насос-форсунка

Последовательность снятия и установки насос-форсунок в дизельном двигателе.

1-рама радиатора с навесными деталями, 2-х болт (4шт.Момент затяжки 8HM), 3-х болтовой (2шт. Момент затяжки 20нм), 4-хболтового (8шт. Момент затяжки 20нм),

Сделать и отложить расширительный бачок системы охлаждения
-Задержать заправочную трубку бака стекловаты и очиститель дырок
-Устегнуть винты 4.
— Поить направляющие штанги в правый и левый лонжероны (2 шт.)

— Нарежьте винты 2 и 3 (левый и правый)
— Напорные шланги с головкой межколесного вала
— Используя адаптацию направляющих стержней, перемещение сдвижной-сдвижной рамы радиатора составляет примерно 15 см.

— Для изготовления шлангов и проводов.

При отсутствии направляющих штанг рамку радиатора можно аккуратно надеть на колодки, подобрав их высоту. На фото показано примерное положение рамки радиатора, установленной на колодки.

Снятие форсунки:
— Удерживайте впускной коллектор
— Фиксирующую крышку, а также крышку головки блока цилиндров
— Опустите коленчатый вал с помощью ключа так, чтобы пара кулачков, соответственно, установленных или снимаемых, была направлена ​​равномерно вверх.Если нет ключа, то провернуть коленвал можно иначе. Субдомротехника переднего колеса автомобиля. Включите высшую передачу. Медленно вручную вращайте колесо, пока кулачки не займут желаемое положение.

-Слегка поверните регулировочные болты -1- и отверните болты так, чтобы соответствующий коромысло легально оказался на толкателе пружины толкатель пружины

— Снять болты крепления -2- Ось коромысла с внешней части внутрь и снять ось коромысла
— Снять болт крепления -3-колодки и вытащить блок
— Зарегистрируйте разъем помпа-форсунка лом.Во избежание перекоса удерживайте обратную сторону разъема легким прикосновением пальца
— удерживайте остаток вместо зажимной колодки в насосе-насадке боковой резки

Если нет наполнителя, можно сделать самому. Например, такой, как показано на фото.

-Уверенные движения резьбы Вынуть насос-форсунку вверх с места посадки в головке блока цилиндров.

Установка насос-форсунка

1-20 нм + цапфа 1/4 оборота (90 °), 2 фиксатора, 3 регулировочного болта.(заменять при каждой разборке), 4 оси коромысла с коромыслом, 5 витков, 6-12 нм + поворот на 3/4 оборота (270 °), 7-насос-форсунка, 8- уплотнительные кольца, 9- теплоизоляция, 10 — Кольцо упор.

При установке на новый двигатель насос-форсунка также необходимо заменить регулировочный болт в коромысле. Новые форсунки в комплекте поставляются с установленными уплотнительными кольцами и теплозащитным уплотнением. Если установлен старый насос, то его необходимо заменить на новые уплотнительные кольца круглого сечения и теплоизолятор.Внимательно следите за тем, чтобы кольца не перекручивались.

— Смажьте кольца маслом и предельно аккуратно установите форсунки на посадочную площадку в головке блока цилиндров двигателя

— вставить насос-форсунку в место посадки необходимо равномерно прижать до

— прижимная колодка в виду в насадке-насосе с боковым вырезом

Внимание!

Если насос-форсунка расположена не под прямым углом к ​​держателю, то крепежный винт может со временем ослабнуть, что приведет к необратимым повреждениям насоса-форсунки и посадочного места.

— закрутите новый болт крепления в блоке так, чтобы можно было немного повернуть насос-форсунку

— Установите шаблон, как показано, между гнездом подшипника и насос-форсункой

— Повернуть корпус насадки насоса от руки относительно шаблона

Полезный совет!

Если у вас нет шаблона, то перед снятием форсунки измерьте зазор между форсункой и гнездом подшипника (выбрав пластину определенной толщины).На рисунке стрелкой указано место зазора.

— при необходимости улучшить положение форсунки и подтянуть болты крепления. Момент затяжки 12 нм с соответствием на 270 ° (3/4 оборота)

— Установить ось коромысла и аккуратно затянуть новые болты

— Затяните сначала внутренние болты, затем оба внешних болта. После этого доверяют в той же последовательности с крутящим моментом 20 нм + по 90 ° (1/4 оборота)

— На регулировочном винте форсунки установите индикатор, как показано на рисунке

— Проверните коленчатый вал в направлении вращения двигателя так, чтобы ролик ролика остановился на верхней части кулачка привода.Сторона ролика (на рисунке стрелки а) находится в наивысшей точке, индикатор (на рисунке стрелки В) — в нижней точке

— После этого нужно убрать индикатор

— Затем открутите регулировочный винт от упора назад на 180 °

— Удерживая винт в этом положении, затяните счетчик с моментом 30 нм

— Вставьте разъем насоса-форсунки на место и закрепите крышку головки блока цилиндров двигателя.

Если статья понравилась, добавь ее в соц.сеть. Заранее спасибо!

В России десятки тысяч автомобильных заправок, но не все из них могут похвастаться наличием качественного бензина, отвечающего всем современным нормам и стандартам. Часто в топливе присутствуют не только частицы грязи, но и различные примеси (фенолы, соединения серы, кислоты, свинец и т. Д.). Кроме того, некачественный бензин часто отличается низким октановым числом. Все эти факторы крайне негативно влияют на работу двигателя в целом и на устойчивость его отдельных узлов в частности, значительно сокращая ресурс всех узлов двигателя.Именно поэтому каждый автолюбитель должен иметь представление о том, как снимать и чистить форсунки на ВАЗ 2110. Не стоит сразу приступать к выполнению этих работ.

К чистке форсунок нужно прибегать только в крайнем случае, когда нет сомнений в нестабильной работе двигателя автомобиля.

Симптомы, указывающие на необходимость чистки форсунок на ВАЗ 2110:

1. Возникли проблемы с запуском двигателя.
2. Увеличивается расход топливной смеси.
3. Понижает мощность тяги двигателя.
4. Во время езды в зимнее время машина периодически движется рывками.
5. Отказывается один из цилиндров двигателя (эффект дифферента) и т. Д.

Очистку форсунок необходимо проводить в случае появления одного или нескольких симптомов, описанных выше.

Варианты решения проблемы

Сегодня каждый автовладелец может остановиться на одном из трех возможных вариантов Очистка форсунок:

• воспользоваться автомобильной химией;
• прибегают к СТО;
• самостоятельно снимаем и чистим форсунки на ВАЗ 2110.

В нашей статье мы подробно закончим именно третью версию номера номера. Самоочистка более безопасна и эффективна по сравнению с эффектом, возникающим после применения автомобильной химии. Экономическая выгода от чистки форсунок своими руками — тоже очевидный факт, если учитывать нормы, действующие на СТО. Данную процедуру рекомендуется проводить только в том случае, если вы имеете хотя бы общее представление об устройстве внутреннего устройства авто. В противном случае чистку форсунок желательно доверить специалистам.

• Перед началом работ необходимо убедиться, что двигатель автомобиля остыл.
• Затем от ТНВД нужно отсоединить провода питания для полного обесточивания его.
• Следующим шагом будет максимальное давление в системе питания. Для этого двигатель нужно запустить, после чего он будет ждать, пока сам заглохнет на холостом ходу. Это действие следует повторять несколько раз, пока двигатель не перестанет реагировать на попытки его запуска.

• Теперь можно приступать к демонтажу топливной рампы. Для этого необходимо предварительно обесточить его, отсоединить от него шланги подачи топлива и отсоединить от него все электрические устройства (регуляторы холостого хода и давления, датчик положения, регулирующий подачу воздуха в двигатель (дроссельная заслонка)). После этого шестигранником нужно открутить два болта крепления и аккуратно демонтировать топливную рамку с форсунками. Во время снятия каркаса необходимо следить за отсутствием перекрытий, которые могут существенно усложнить процедуру демонтажа.
• Далее нужно приступить к снятию форсунок. Для этого нужно отсоединить скобы крепления электрического разъема (коннектора) и скобы крепления, удерживающей насадку в зоне посадки. Во избежание попадания грязи на детали, насадки лучше приложить, аккуратно положить на сухую тряпку, а их посадочные места чем-то прикрыть.

• Резиновые уплотнительные кольца перед процедурой рекомендуется снять, а после завершения очистки установить новые.Чистку каждой форсунки лучше всего начинать с очистки ее форсунок от различных отложений. Также стоит обратить внимание на фанковидную поверхность, на которой могут скапливаться коксовидные смолистые отложения.
• После этого можно переходить к очистке канала топливной смеси. Для открытия электромагнитного топливного клапана требуется питание, желательно не более 5-7В. Для этого можно использовать регулируемый источник стабилизированного напряжения или зарядное устройство от мобильного телефона. Костюм I. Аккумуляторная батарея В этом случае, в данном случае, напряжение на сопло должно подаваться через лампу накаливания, выполняющую функцию демпфера тока, чтобы исключить вероятность того, что обмотка сопла сгорит.
• Подача электроэнергии осуществляется по двум проводам, в разрыв одного из которых нужно установить кнопку замыкания и размыкания сети, в том числе и выключения, имитирующего работу форсунки в двигателе под действием импульсного электричества.

• Можно использовать в качестве очищающей жидкости для подачи очищающей жидкости в канал форсунки, в котором находится жидкость, предназначенная для очистки карбюратора.
• Для герметичного соединения форсунки, форсунки с форсункой может использоваться резиновая трубка, которую необходимо надежно закрепить с помощью пластикового зажима или любого другого доступного крепления на форсунке распылителя и на форсунке.
• Когда все будет готово, можно начинать подачу электричества, чтобы открыть сопло, параллельно нажимая на галоп для подачи промывочной жидкости. Через некоторое время факел выходящей из распылителя топлива струи очистителя должен стать однородным и хорошо различимым, что свидетельствует об успешном удалении нагара.Процедура очистки считается выполненной.

Ожидаемый эффект

Если процедура очистки форсунок была проведена правильно, расход топлива уменьшится, мощность двигателя увеличится, даже на холостом ходу, и запуск холодного мотора произойдет без каких-либо затруднений.

Полезная информация

Практика показывает, что при их замене на форсунках других производителей (даже хорошо зарекомендовавших себя марок объем расходуемой топливной смеси может значительно увеличиться.

Видео

Порядок чистки форсунок представлен в видеоматериале:

Снятие форсунок дизельного двигателя

Что такое насадка?

(Второе название «Форсунка») — конструктивный элемент системы впрыска двигателя. Аналогичное устройство предназначено для подачи топлива в дозированном количестве, его дальнейшего распыления во впускном коллекторе (камере сгорания), т.е. создания топливно-воздушной смеси.Подобное оборудование используется во всех системах впрыска двигателей — и бензиновых, и дизельных. Сегодня на современных двигателях используются форсунки, оснащенные электронным управлением впрыском. В зависимости от того или иного способа впрыска различают такие типы форсунок как: электромагнитные, пьезоэлектрические и электрогидравлические.

Проблемы при снятии топливной форсунки с дизельного двигателя?

Форсунки дизельного двигателя как элементы топливной системы должны исправно функционировать.Неисправности этих деталей нарушают общую схему, по которой работает дизель. Многие современные дизельные двигатели Common Rail, оснащенные топливной системой, имеют ряд серьезных проблем.

Это в основном связано с проблемами, вызванными скоплением выхлопных газов или следствием попадания влаги в блок. Также на этих двигателях в результате удлинения медных шайб практически происходит приварка форсунок к головке ГБЦ под воздействием продуктов сгорания.При дальнейшей эксплуатации автомобиля ситуация усугубляется тем, что корпус форсунки начинает скапливаться до GBC.

Снять дизельные форсунки самостоятельно, не повредив резьбу насадки и саму форсунку, в этом случае это невозможно. Не рекомендуем производить самостоятельное извлечение форсунки, так как это может привести не только к снятию GBC, но и к покупке новой головки блока. Почему самосъемные дизельные форсунки можно посмотреть на фото.

Попытка самостоятельно снять форсунку дизеля

	Самостоятельное снятие форсунки дизеля. Оборвана нить крепления насадки. Дальнейшее извлечение форсунки дизеля только с помощью специальных приспособлений.
	Неудачная попытка вытащить насадку красителя из головки блока.
	Депрессионная резьба крепления форсунок дизеля.
	Когда она пыталась пробурить, но попытка не увенчалась успехом.Насадка осталась стоять на своем месте.

Проблемы при попытке самостоятельно получить резкую форсунку дизеля:

Повреждена или оборвана резьба на форсунках;

Разрыв корпуса форсунки;

Заклинивание насадок в колодце из-за атмосферной влажности в колодце;

взведение сопел за счет прорыва газов и образования нагара в скважине;

Корпус остался корпусом в головке блока цилиндров и т. Д.

Как снять форсунку дизеля?

Осуществляем быстрые и качественные, Мерседес, Опель, Рено, Ниссан и многие другие автомобили. Для многих сервисов серьезной проблемой является снятие 4 и 5 форсунок Ssang Yong. Cayron, Rexton, Action, однако мы производим их разборку даже без снятия головки блока цилиндров и капота.

Снятие форсунок дизеля производится с помощью специального приспособления, позволяющего дотянуться до форсунки в любых условиях эксплуатации.

Форсунки снятые с производства

Имея большой опыт работы, мы сделаем их снятие качественно и с меньшими потерями. В своей работе мы используем специальный гидравлический и резьбовой инструмент европейских производителей.

Полный перечень автомобилей и двигателей, на которых мы производим снятие форсунок дизеля.

Как снять форсунки?

Ответ 1.

В этом нет ничего страшного. Есть несколько нюансов, постараюсь описать на память (снимали в прошлом году, что-то уже можно было забыть).Если что, ЛЕВ поправит, у него больше опыта. На что следует обратить внимание.

Осторожно с защелками на подающем и сливном топливопроводах. Они пластиковые, жаль, если сломается.
Желательно при снятии — установке форсунок поменять O-Ring (уплотнительные кольца на форсунках). Если мне не изменяет память, они могут быть разными по цвету (у них разные температурные режимы) — те, что входят во впускной коллектор и те, что в Common Rail.Лучше бы их местами не путать.
Почему лучше новые ставить? Американцам обычно советуют на любой работе менять все резинки, падающие по дороге за три года — у них задача стоит гораздо больше, чем эти резинки. Если потом снова слетит разбирать. Те кольца, которые входят в состав Common Rail (подача топлива непосредственно в форсунку), должны сохранять герметичность на случай утечки топлива наружу. Под впускным трубопроводом на нашем полимер-блоке находится градуировка.Будет очень обидно, если машина загорится от дымящегося предмета. Однако мы живем в России и все необходимое в науке, в нашей стране это не всегда справедливо, поэтому я, например, проверил визуально и потрогал состояние колец и поставил старые (а что делать?) .
Чтобы снять Common Rail, необходимо снять газовые кабели, кикдаун и круиз-контроль. Осторожно с их наконечниками — некоторые могут легко сломаться и хотя это не очень страшно, но все же обидно.
Мыс Kickdown тогда нужно будет отрегулировать.Желательно перед разборкой промыть двигатель от форсунок, т.к. в противном случае грязь может попасть во впускной трубопровод.
На мой взгляд, стрелять лучше агрегатом — насадкой-райлом. Выходить из гнезд насадок с довольно большим усилием — это нормально.
Имеет смысл заранее подготовить пылесос и после снятия форсунок собирать мусор (промывка мотора, к сожалению, не убирает).
При отсоединении форсунок не забываем, что коннекторы скреплены пружинами с помощью скоб.
А перед разборкой лучше бы батарею отключить.
Я также прошу вас иметь в виду, что, как я уже писал, я все же пробовал ТГФ только против внешнего загрязнения. Потом доложу, что было достигнуто при мытье внутри.
Да, если двигатель уже работает неравномерно, неплохо бы сначала открутить свечи и посмотреть их состояние. Форсунки от тех цилиндров, свечи в которых они резко отличаются от остальных особого внимания.
Работы желательно проводить в чистоте.Хотя во впускной патрубок вставлен дополнительный фильтр, любые загрязнения крайне нежелательны. Может быть, внутри, что потом вообще не будет ополаскивать.

В России, как, впрочем, и в других странах бывшего СНГ, огромное количество автомобильных заправок. Но далеко не каждый из них продает качественное топливо, соответствующее всем нормам и стандартам. Чаще всего в состав бензинов входят не только грязь, но и различные примеси и вещества. Это фенолы, сера, различные лимонные кислоты.Кроме того, некачественное топливо отличается малым октановым числом. Каждый владелец инжектора должен уметь стрелять форсунками. Это полезные знания, которые могут пригодиться при размещении поддерживаемого автомобиля.

Признаки засорения форсунок

Во время использования автомобильных форсунок имущество горит. На машинах, пробег которых составляет 200 и более тысяч, они могут выйти из строя. Часто причиной выхода форсунки является воздействие высоких температур. Внутри этот элемент покрыт лаковыми отложениями.В результате возникают проблемы в процессе запуска мотора, двигатель троит, нестабильно работает на всех режимах. Из-за этих отложений и загрязнения сильно нарушается способность пропускать топливо. Проблемы возникают в процессе открытия и закрытия форсунок. Все это приводит к одному или нескольким указанным симптомам.

Где расположены

Форсунки на двигателе внутреннего сгорания впрыска находятся в рампе подачи топлива. Их количество равно количеству цилиндров в двигателе.

При проверке работы

Форсунки, отвечающие за подачу топлива, могут эксплуатироваться довольно долго — производители указывают не менее 100-150 тысяч километров пробега. Но, учитывая качество топлива и несвоевременную замену топливных фильтров, необходимость их проверки и очистки может возникнуть уже через 80 тысяч километров.
Необходимость в разборке появляется чаще всего ближе к 100 тысячам километров. Форсунки калибруются, тестируются и, при необходимости, меняются и чистятся. Иногда причиной нестабильной работы двигателя может быть только один элемент.При этом снимать все детали нет необходимости. Особенно это актуально для дизельных двигателей, где рабочий процесс намного сложнее по сравнению с бензиновым аналогом.

Разборка форсунок для диагностики

Посмотрим, как снимать форсунки для их проверки. Для демонтажа понадобится стандартный набор отверток, гаечные ключи, плоскогубцы, средство для чистки инжектора или карбюратора, а также ветошь.

Рассмотрим процесс снятия на примере двигателей ВАЗ.Итак, первым делом нужно снизить давление, которое образуется в топливной системе. На большинстве современных автомобилей есть специальный регулятор давления — он находится на топливной рампе. Это не что иное, как специальный клапан, на который можно нажимать. В результате топливо из рампы уйдет наружу, и уровень давления начнет падать.
Бензин в форсунки подается под достаточно высоким давлением, поэтому при работе с ними необходимо соблюдать меры предосторожности. Струя бензина или дизельного топлива Может нанести значительный вред.

Когда появилась возможность сбросить давление, нужно снять топливную рампу. Для этого отключите разъемы с проводами. Убрать их можно с помощью специальных фиксаторов, представляющих собой эластичную скобу, к которой нужно прижать. Далее отверткой сдвигает фиксатор по направлению вдоль аппарели. После этого можно снимать форсунки.

Многие автовладельцы, не умеющие стрелять форсунками, пытаются их вытащить. Но их нужно добыть. Разборка проводится после небольших поворотов или встряхивания.Далее отверткой снимаются уплотнительные кольца — они расположены на распылителе форсунок на его кожухе. Стоит помнить, что эти кольца можно эксплуатировать только один раз — если они снимались один раз, то подлежат замене.

Снятие элементов дизельного двигателя

Форсунка Топливный дизельный двигатель также подвержен выходу из строя из-за качества топлива. Процесс удаления Б. в этом случае иной. Основная особенность в том, что этот элемент вкручивается в двигатель как свеча зажигания.Работа форсунки в условиях воздействия высоких температур приводит к упрочнению части двигателя блока цилиндров.

Насадка сжимается из-за попадания влаги в колодец (там, где установлен элемент). Далее скважина штампуется за счет прорыва туда выхлопных газов. Также нагар активно накапливается на уплотнительных кольцах. Процесс снятия топливной форсунки с дизеля, в отличие от бензинового мотора, предполагает наличие дополнительных специальных инструментов и съемников.С помощью съемов можно снизить риск повреждения резьбы, разрушения деталей шкафа.
После перегиба резьбы выкрутить деталь очень сложно. В процессе демонтажа корпус может просто лопнуть. В этом случае останется только просверлить часть GBC, после чего выполнить восстановление резьбы и другие манипуляции. Тем, кто не умеет стрелять форсунками, возможно, потребуется восстановить головку блока цилиндров. Необходимо помнить, что насадка — вещь дорогая.Следует аккуратно открутить деталь с места посадки — это весь процесс демонтажа.

Проверка

Есть много способов проверить форсунку. Это поделки, а также методы тестирования с использованием специального оборудования. В случае самостоятельной проверки можно только оценить открытие / закрытие форсунки. Также можно убедиться, что форсунка не льет и не перекачивает топливо. Также в ходе независимой проверки Вы сможете оценить качество опрыскивания.Не многие знают, как проверить снятую форсунку, но достаточно просто подключить питание и пропустить через него топливо или очиститель.
Что касается диагностики с использованием профессиональных стендов, то это оборудование позволяет определить больше параметров. Это точность срабатывания, а также КПД всех форсунок и каждой в отдельности. Это позволяет точно и объективно оценить работу системы впрыска.

Очистка

Мы знаем, как снимать форсунки с двигателя.Также следует узнать, как проходит процесс их стирки и чистки. Мыть их можно двумя способами — со снятием и без снятия. Большего эффекта можно добиться только при стирке с удалением.
Самый распространенный метод предполагает наличие ключей для демонтажа, заряженного аккумулятора, двух проводов и клемм к ним, а также жидкого очистителя. Снимается топливная рампа, а затем и форсунка. К последнему подключаются провода. Через входной патрубок к форсунке соединен очиститель с очистителем.Затем нажимаем на распылитель и замыкаем провод на аккумулятор, тем самым срабатывая соленоидный клапан. Также можно собрать будку для чистки форсунок. Но это очень долго и дорого.

Как очистить форсунки, не снимая

Для этого требуется промывочный цилиндр. Изготавливается самостоятельно. Также понадобится компрессор и манометр, шланг, который будет подключен к топливной рампе. В промывочный цилиндр наливают жидкость для очистки форсунок, цилиндр подключается к системе.Далее запускаем мотор и включаем компрессор. Очистка будет завершена, когда сгенерируется вся жидкость.

Вот как промыть форсунки не снимая. Минус этой техники в том, что нет возможности контролировать уровень загрязнения, а также степень очистки. Но эта операция требует минимум времени и усилий.

FAQ: Как заменить форсунки топливной форсунки?

Можно ли самостоятельно заменить топливные форсунки?

Замена топливной форсунки кажется сложной задачей, но, обладая небольшими навыками, вы можете сделать эту работу самостоятельно и сэкономить серьезные деньги.Магазины берут огромные деньги за работы по впрыску топлива. Если вы знаете, что у вас плохой инжектор, работу можно выполнить дома.

Каковы симптомы неисправной топливной форсунки?

Признаки неисправной или неисправной топливной форсунки Проблемы с производительностью двигателя. Загорается индикатор двигателя. Автомобиль не заводится или тормозит при запуске. Пропуски зажигания автомобиля. Плохой холостой ход. Двигатель не достигает своих полных оборотов. Запах топлива. Найдите свой местный центр ремонта автомобилей и трансмиссии AAMCO в Миннесоте.

Для чего нужны форсунки?

Форсунки форсунок взаимодействуют с поршнями в камерах сгорания. Когда поршень отводится от свечи зажигания, форсунка распыляет смесь топлива и воздуха в камеру сгорания. Форсунки можно рассматривать как «сердце» двигателя.

Как разобрать дизельную форсунку?

Как разобрать топливную форсунку Отвинтите крышку от форсунки в нижней части топливной форсунки. Снимите колпачок, который находится сверху насадки, потянув ее прямо.Постучите нижней частью узла форсунки по плоской поверхности, чтобы ослабить внутреннюю пружину и регулировочные шайбы форсунки.

Могу ли я водить машину с неисправной топливной форсункой?

Хотя проблемы с топливной форсункой обычно являются предупреждением, длительное вождение автомобиля с забитой или неисправной топливной форсункой может вызвать проблемы. Повышенный расход топлива. Заметное увеличение дыма и выбросов выхлопных газов. Неровный холостой ход и колебания при разгоне.

Сколько стоит замена топливных форсунок?

В зависимости от марки и модели вашего автомобиля средняя стоимость замены топливной форсунки обойдется вам примерно в 800–1450 долларов за полную замену.Если у вас есть знания, как произвести замену самостоятельно, стоимость одних деталей составляет от 600 до 1200 долларов, а затраты на рабочую силу — всего от 200 до 250 долларов.

Как очистить топливные форсунки, не снимая их?

Как очистить топливные форсунки, не снимая их? Найдите топливную рампу на топливной форсунке. Отсоедините топливную рампу. Заполните инструмент для очистки топливной форсунки чистящим раствором. Присоедините чистящий инструмент к вытяжке. Подсоедините выпускную трубу к топливной рампе.Снимите реле топливного насоса с блока предохранителей. Подсоедините воздушный компрессор к инструменту для очистки. Заведите свой автомобиль.

Что происходит при выходе из строя одной форсунки?

Выход из строя топливных форсунок существенно влияет на производительность двигателя. При перебоях в зажигании двигатель может быстро перегреться и воспламенить топливную смесь. Поврежденная топливная форсунка не только вызовет проблемы с вождением, но и последствия сохранятся даже при работе двигателя на холостом ходу.

Может ли AutoZone проверять топливные форсунки?

AutoZone делает проверку давления топлива проще, чем когда-либо.Получите комплект для проверки давления топлива и проверьте топливный насос и топливную систему во время поездки сегодня. У нас есть все необходимое, чтобы убедиться, что ваша топливная форсунка работает правильно. Если нет, то мы продаем и топливные форсунки.

Что вызывает отказ топливных форсунок?

Топливные форсунки выходят из строя, когда мусор (вода, частицы грязи и т. Д.) Или ржавчина попадают в систему и через некоторое время закупоривают форсунку, якорь или иглу форсунки. Чтобы предотвратить попадание мусора в систему, мы рекомендуем делать все возможное, чтобы ваша топливная система оставалась чистой.

Обслуживание топливных форсунок на дизельном двигателе

Извлечение форсунок. Обязательно заклейте ленты подачи и отвода утечек после их отсоединения.

Обслуживание топливных форсунок на дизельном двигателе — это то, что практически любой владелец лодки может выполнить с помощью нескольких основных инструментов. Работа особенно проста, потому что на самом деле нужно просто вытащить форсунки и отправить их в дизельную мастерскую. На самом деле для тестирования и восстановления форсунок требуется специальное оборудование и знания, которыми большинство из нас не обладает.

Рекомендуемые интервалы обслуживания см. В руководстве по эксплуатации двигателя. Мой 44-летний Perkins 4-236 рекомендует проводить обслуживание инжектора каждые 1000 часов. На более старых двигателях обслуживание обычно выполняется через регулярные промежутки времени, но для некоторых более новых двигателей в руководстве будет предложено обслуживать форсунки только в том случае, если вы заметили проблему, такую ​​как черный дым, потеря мощности или несгоревшее топливо в выхлопе. В любом случае, снять форсунки довольно просто, хотя в этом процессе есть некоторые хитрости.

После снятия инжектора немедленно пропылесосьте его хорошо. Грязь в цилиндре может быть смертельной.

Первый трюк — быть абсолютно и безупречно чистым. Когда вы снимаете форсунки, вы обнажаете легкие своего двигателя; любое попадание загрязнения может нанести серьезный ущерб. Угроза усугубляется тем, что форсунки устанавливаются глубоко в колодцы головки блока цилиндров двигателя. Когда вы снимаете инжектор, грязь и мусор хотят упасть в колодец в цилиндр.Если загрязнение — это всего лишь немного углерода, он вылетит при следующем запуске двигателя, но если это чешуйка краски или — не дай бог — металлическая стружка, это может нанести реальный ущерб.
[реклама]

Поэтому, прежде чем что-либо делать, протрите весь двигатель чистой ветошью и бытовым спреем, удаляя все возможные загрязнения. После этого запускайте магазинный пылесос. Это удалит грязь в местах, недоступных для тряпок. Вы также захотите пропылесосить внутри нагнетательных колодцев после того, как вы их сняли.Для этого прикрепите какой-нибудь шланг меньшего размера к концу обычного вакуумного шланга, если у вас нет подходящей насадки для тонкой очистки.

Вам необходимо заменить уплотнительные шайбы.

После очистки двигателя отключите подачу топлива к двигателю, чтобы топливо не попало в форсунки от распределителя топлива (линии подачи). Некоторые из них все еще могут вытекать из трубопроводов утечки, поскольку они обычно подключены к линиям подачи топлива и / или возвратным трубопроводам, поэтому будьте готовы улавливать любые разливы.

Следующим шагом является снятие линий подачи и утечек и их блокирование пластиком и лентой, чтобы предотвратить попадание грязи. После этого пора снять форсунки, которые будут прикреплены к двигателю с помощью болты или шпильки и гайки.

Установите их на дно нагнетательных колодцев

Тогда вы, вероятно, обнаружите, что форсунки застряли на месте. Коррозия, нагар и плотная посадка могут затруднить отсоединение инжектора. Слегка поверните и потяните гаечным ключом или тисками, чтобы освободить их, чтобы вы могли вытащить каждую из них прямо.Грязь неизбежно упадет в колодец, поэтому сразу же вставьте шланг для пылесоса в отверстие и высосите его.

Форсунки прикреплены к головке блока цилиндров с помощью медных шайб, которые прилипают либо к форсунке, либо к дну колодца форсунки. В последнем случае его обычно можно вытащить длинной отверткой. Новая стиральная машина должна идеально сидеть, поэтому посветите в колодец и тщательно очистите его, используя пылесос для выполнения большей части работы. Когда закончите, закройте колодцы форсунок пачками пластика.

После того, как вы удалите все форсунки, можно отправиться с ними в магазин. Эти объекты также известны как дизельные, инжекторные или дизельные сервисные центры. Они есть практически в каждом городе мира. Люди, которые там работают, обычно дружелюбны со всеми, кто входит с инжекторами в руках и действительно знает, что они делают. Когда я совершил кругосветное плавание, моя первая служба инъекций была в Давиде, Панама, в Servicio de Injectores Pitti, где мне подарили ручку, рубашку, шляпу и рождественскую открытку, чтобы поблагодарить за то, что я пришел.

Затем установите новую отремонтированную форсунку.

В магазине вам разберут форсунки, почистят их и заменят различные уплотнения, пружины и шайбы. В некоторых случаях им потребуется заменить форсунки, в зависимости от состояния формы распыления и распыления топлива. Форсунки распыляют топливо при определенном давлении, и мастерская проверяет и настраивает их на это давление. Текущая ставка составляет от 25 до 50 долларов за инжектор — вдвое больше, если им нужны новые форсунки. Обычно в магазине счищаются все пятнышки краски и коррозии с форсунок и возвращаются в совершенно новых виде.Они также должны предоставить все медные шайбы, которые вам понадобятся для переустановки форсунок — одна большая для седла каждой форсунки и две маленькие для болтов банджо на возвратных линиях. Обязательно приобретите статисты на всякий случай.

В идеале все гайки должны быть затянуты в соответствии со спецификациями

Для повторной установки выполните инструкции по снятию в обратном порядке. Для крепежа предусмотрены особые настройки крутящего момента, поэтому стоит очистить резьбу метчиками и штампами или хорошо почистить проволочной щеткой и смазать.Вставьте медную шайбу в каждую колодец инжектора и правильно сориентируйте ее с помощью отвертки. (Они не останутся, если вы попытаетесь надеть их на сопло инжектора перед установкой.) Вставьте каждый инжектор и затяните крепеж в соответствии со спецификациями производителя. Если вы не знаете спецификации или у вас нет динамометрического ключа, затяните их «наощупь» настолько, чтобы основание стального инжектора вошло в мягкую медную шайбу.
[реклама]

Затем замените все возвратные линии и любые другие детали, которые вам, возможно, пришлось удалить, чтобы добраться до форсунок.Удалите воздух из топливной системы в соответствии с рекомендациями производителя двигателя, и все готово к запуску. Внимательно осмотрите работающий двигатель в течение первых нескольких минут работы. Любая утечка между форсунками и головкой блока цилиндров вызовет громкое шипение, и двигатель, вероятно, будет грубо работать на холостом ходу. В этом случае затяните крепеж форсунки соответствующим образом. Внимательно осмотрите все штуцеры на предмет утечек топлива и затяните, если заметите подтекание.

Фото Clark Beek

Форсунки дизельного топлива

Форсунки дизельного топлива

Hannu Jääskeläinen

Это предварительный просмотр статьи, ограниченный некоторым исходным содержанием.Для полного доступа требуется подписка DieselNet.
Пожалуйста, войдите в систему , чтобы просмотреть полную версию этого документа.

Abstract : Форсунка топливной форсунки имеет решающее значение для производительности и выбросов дизельных двигателей. Некоторые из важных параметров сопла форсунки, включая детали седла форсунки, мешка форсунки, размер и геометрию отверстия форсунки, влияют на характеристики сгорания дизельного двигателя, а также на стабильность выбросов и производительность в течение всего срока службы двигателя и механическая прочность инжектора.

Введение

Конструкция форсунки дизельного топлива имеет решающее значение для производительности и выбросов современных дизельных двигателей. Некоторые из важных конструктивных параметров форсунки включают детали седла форсунки, мешка форсунки, а также размер и форму отверстия форсунки. Эти особенности не только влияют на характеристики сгорания дизельного двигателя, они также могут влиять на стабильность выбросов и производительность в течение всего срока службы двигателя, а также на механическую прочность форсунки.

Все форсунки должны производить распыление топлива, которое соответствует требованиям к рабочим характеристикам и выбросам на рынке, для которого двигатель производится, независимо от деталей конструкции топливной системы (т. Е. Независимо от того, является ли топливная система с общей топливораспределительной рампой, насос-форсунка , насос-агрегат или насос-линия-форсунка). Кроме того, особые требования к форсункам могут также зависеть от типа топливной системы. [2200] :

• Common Rail — форсунка работает в более жестких трибологических условиях и должна быть лучше спроектирована для предотвращения утечки.
• Насос-форсунка / насос — режим пульсации давления предъявляет более высокие требования к усталостной прочности.
• Насос-форсунка — гидравлический мертвый объем должен быть минимизирован.

Рисунок 1 . Форсунка базового дизельного двигателя с одинарным коническим седлом

На рис. 1 показан общий вид основных компонентов форсунки [2197] дизельного топлива. Некоторые из этих компонентов подробно обсуждаются в следующих разделах. Читатели также должны ознакомиться с введением к форсункам, приведенным в разделе «Компоненты системы впрыска топлива».

###

5-цилиндровый 617 Форсунки для дизельного топлива Monark с тепловыми экранами | Товар

Это форсунки прямой замены для заводских топливных форсунок Bosch. Вы можете заменить только форсунку, чтобы улучшить экономию топлива, увеличить мощность, облегчить запуск и уменьшить количество выхлопных газов. БЕСПЛАТНЫЕ ТЕПЛОВЫЕ ЗАЩИТЫ ВКЛЮЧЕНЫ! На форсунки Monark предоставляется 12-месячная гарантия при соблюдении всех мер предосторожности при сборке (подробно изложенных в прилагаемых инструкциях в формате PDF).

Мы хотим помочь вам повысить производительность вашего дизельного топлива.Если ваши наконечники форсунок изношены, вот мои рекомендуемые замены. Эти наконечники для форсунок производятся компанией Monark в Германии и имеют более мелкую форму тумана, чем наконечники Bosch. Мой опыт показал, что эти советы работают лучше (сжигание топлива), особенно на дизелях с большим пробегом и менее совершенными числами сжатия. На своих дизелях я также заметил меньшее забивание форсунок (шум звона) с установленными этими насадками. При замене топливных форсунок всегда заменяйте разрушаемые шайбы теплозащитного экрана. Форсунка легко разбирается для замены форсунки

Включены частичные инструкции — включает установку новых форсунок в держатели впрыска — но не распространяется на снятие с двигателя или проверку баланса давления форсунок. Если вам нужны полные подробные инструкции по снятию форсунок, очистке бывших в употреблении форсунок, проверке формы распыления и регулировке уравновешивающего давления, я настоятельно рекомендую вам приобрести мое полное руководство по процедурам очистки и тестирования дизельных форсунок.Смотрите ниже, чтобы заказать это руководство.

_______________________________________________________________________________

Как просмотреть цифровые инструкции в формате PDF:

После того, как вы завершите покупку этого продукта, вы сможете загрузить цифровые инструкции сразу после входа в систему и на странице своей личной учетной записи (нажмите «Моя учетная запись»). Все PDF-файлы будут отображаться в разделе Мои руководства в формате PDF. Вам будет разрешено три загрузки, поэтому, пожалуйста, сохраните файл на своем компьютере для резервного копирования.

_______________________________________________________________________________

В идеале вы должны испытать давление и установить правильное давление сброса при установке новых наконечников. Если поблизости есть ремонтная мастерская Bosch, вы можете попросить их провести это тестирование / настройку за вас. Вы можете установить эти насадки без проверки регулировки, и во многих случаях они будут попадать в допустимый диапазон давления / формы распыления. Это может быть предпочтительнее, чем сильно изношенные топливные форсунки, но лучше всего проверить давление и сбалансировать форсунки, если вы можете.

Новый дизайн наконечника обеспечивает распыление с улучшенным распылением (мелкий туман)

ВАЖНОЕ ПРИМЕЧАНИЕ: Если вы используете SVO WVO или B100, они имеют широко разрекламированную спецификацию DN OSD 261. У них есть новый наконечник для современных видов топлива. Наконечники сопел марки BOSCH имеют несколько горизонтальных и вертикальных отверстий в наконечниках и легко закрываются при работающем SVO или B100. С этими форсунками MONARK у вас нет этой проблемы, и они создают более мелкую форму распыления для лучшего сгорания.Многие, в том числе и я, сообщают об отличных результатах при использовании топлива с более высокой вязкостью. Я считаю, что это необходимо, если вы используете отработанное растительное масло в качестве топлива.

НЕОБХОДИМЫЕ ДОПОЛНИТЕЛЬНЫЕ ПРЕДМЕТЫ: Каждый раз, когда вы снимаете и заменяете форсунки, вы должны заменять шайбы теплозащитного экрана под наконечниками. С ЭТИМИ СОПЛАМИ ВКЛЮЧЕНЫ 5 ТЕПЛОВЫХ ЭКРАНОВ! Вам также, скорее всего, потребуется заменить резиновые шланги возврата топлива, подключенные к форсункам. Мы предлагаем плетеный возвратный топливопровод оригинального типа, а также возвратный трубопровод из витона.

Я рекомендую вам иметь под рукой динамометрический ключ при ремонте форсунок. Если нет, мы предлагаем по отличной цене. Смотрите ниже, чтобы заказать. Используйте динамометрический ключ при чистке или ремонте форсунок

НАСТОЯТЕЛЬНО РЕКОМЕНДУЕТСЯ : Вам понадобится мелкая наждачная бумага, чтобы притереть детали форсунки во время ремонта. У нас есть комплект, доступный отдельно, который гарантирует, что ваши половинки инжектора не протекают, когда вы их снова соберете. Инструкции и советы включены.

Примечание. Этот комплект также можно использовать для устранения надоедливой утечки на существующих форсунках. Для заказа смотрите ниже.

ВНИМАНИЕ:

На исправность и долговечность ваших новых форсунок Monark напрямую влияют чистота вашего дизельного топлива и его смазывающая способность. Любая грязь или грязь в ваших фильтрах или впрыскивающем насосе может попасть в новые форсунки и вызвать задиры, ведущие к преждевременному выходу из строя (наша гарантия не распространяется на задиры на наконечнике форсунки).Следующие процедуры ОБЯЗАТЕЛЬНЫ при установке новых форсунок:

1. Продувка дизельным топливом

Перед снятием старых форсунок пропустите хотя бы одну банку (две, если вы никогда этого не делали) для продувки дизельным топливом через систему впрыска топлива.

2. Изменить фильтры

Замените предварительный и основной топливный фильтр. Введите «Топливный фильтр» в поле поиска, чтобы увидеть все продукты.
