Статьи Как самостоятельно поменять разъем USB и micro USB

На сегодняшний день практически каждое электронное устройство имеет разъем USB (Universal Serial Bus) – универсальную последовательную шину, необходимую для ввода-вывода информации.

Благодаря частому использованию универсального разъема, подходящего под многие внешние устройства, контакты изнашиваются, а агрессивное пользование приводит к обрыву USB и micro USB. Не стоит пугаться:  разъем можно перепаять своими руками, и мы расскажем вам как.

Если паяльник – частый инструмент в ваших руках, то в перепайке разъема USB не будет ничего сложного. Кроме паяльника (на 25 Вт) вам понадобятся:

Для того, чтобы перепаять разъем, ноутбук или телефон с неисправностью необходимо осторожно и аккуратно разобрать.

• Выкрутить крепежные болты, после чего снять заднюю часть корпуса устройства. Удобно сделать это с помощью ножа или скальпеля, слегка поддев крышку, бережно освободив фиксирующие пазы корпуса.
• Теперь нужно заземлить паяльник – припаять один конец провода к минусу (общему корпусу), второй – к корпусу паяльника. Желательно сделать антистатический браслет и тоже заземлить.
• Чтобы случайно не замкнуть всю схему, нужно отпаять контакты от батареи либо вынуть ее из устройства.
• Снимаем крепежные винты электронной платы, переворачиваем ее – получаем полный доступ к дефекту.

В зависимости от неисправностей USB разъема, методы их устранения также могут быть различны. Приводим несколько наиболее часто встречающихся примеров:

1. Поломка USB-разъема.

В случае, когда ремонт разъема невозможен, его необходимо заменить. Для этого предварительно нужно приобрести новый или найти старый рабочий разъем в ненужном устройстве.  Для снятия старого разъема нужно просунуть скальпель между ним и платой, одновременно прогревая крепежи и приподнимая края разъема. После отпаивания крепежных лепестков нужно действовать оперативно: разъем USB содержит пластиковые детали, которые портятся от нагрева.

← Все статьи

Товары в статье

Замена гнезда зарядки телефона | Практическая электроника

Замена гнезда зарядки на телефонах – это процесс, который требует умения работать с мелкими разъемами. Разъемы смартфонов – на данный момент самое слабое место. После пару годиков он изнашивается и в конце концов приходит в негодность, вследствие чего смарт перестает заряжаться.  Не зря наконец-то внедрили беспроводные зарядные устройства, которые исключают механическо-электрический контакт между телефоном и зарядкой. Популярный пример – это смартфоны Nokia Lumia 920

Его зарядки выглядят как-то вот так:

Как вы видите, здесь нету электромеханического контакта между зарядкой и самим смартфоном. Просто имейте ввиду, если будете выбирать смарт, то лучше все-таки брать с беспроводной зарядкой, чтобы не втыкать каждый раз в зарядку и не насиловать разъем, а просто положить и забыть 😉

Так… о чем это я… Ах да! Дали  в ремонт неплохой смарт Samsung 5830

с проблемой что он не заряжается. При осмотре разъема зарядки был поставлен диагноз: раздолбан вхлам системный разъем под зарядку. Выход один – менять на новый.

Сбегав в ближайший радиомагазин, купил  такой разъем. Теперь наша задача – его перепаять.

Достаем потроха из телефона и видим виновника наших бедствий:

Смазываем обильно флюсом RMA-223 или FluxPlus-ом наш разъем. Далее с помощью сплава Вуда “разбавляем” наш припой, который держит разъем.  Это нам требуется для того, чтобы температура плавления была меньше. Сплав Вуда – легкоплавкий припой. Когда сольются припой, который держит разъем, со сплавом Вуда, общая температура плавления будет меньше. О сплаве Вуда и об этой технологии я говорил еще в прошлых статьях.

Должно получиться вот так:

Теперь нам надо убрать весь этот припой, который уже содержит и сплав Вуда и простой заводской припой, который держал разъем. Для этой операции к нам на помощь приходит медная оплетка.

Потом же снова все это дело паяем с помощью сплава Вуда, чтобы было снова вот так:

Ставим температуру градусов примерно 300 на фене и жарим разъем, проверяя  изредка его пинцетом:

Вуаля!

Теперь готовим посадочное место под новый разъем. Для этого полностью чистим пятачки от лишнего припоя

Зачищаем с помощью Flux-Off ( подробнее при  флюс и очиститель флюса здесь).

Подготавливаем новый разъем на перепайку. Лудим его контакты с помощью ЛТИ-120 и небольшим количеством припоя.

Чуток смазываем флюсом контактные дорожки платы

Потом  паяльником и припоем делаем  примерно вот такие припойные холмики (фото от другой платы Самсунга).

Ставим разъем и приглаживаем тонким жалом паяльника все контакты разъема. Не забываем убрать весь липкий флюс после пайки с помощью зубной щетки и Flux-Off.

Собираем, проверяем.

Как припаять USB разъем? Рекомендации в отношении осуществления пайки самостоятельно.

Разъём USB является универсальной последовательной шиной.

Сегодня этот разъём в различных форм-фактора присутствует практически на любом электронном гаджете или устройстве. Однако в виду длительной эксплуатации может возникнуть негативная ситуация – разъём либо отламывается, либо отпаивается (при учёте присутствия высоких температур).

Подробнее о том, как осуществить замену разъёма читайте в нижеприведённой статье. Следует помнить, что вся приводимая методика если будет применяться Вами, то только на свой страх и риск! Как правило, когда непрофессионал старается самостоятельно починить сложную электронику, всё заканчивается крайне плачевно.

Что потребуется для выполнения ремонта разъёма?



Многие профессионалы в случае возникновения вышеописанной ситуации советуют приобрести новый разъём. По цене он стоит сущие копейки. Продаётся в любом компьютерном салоне.

Чтобы не перепутать разъём ни с чем, лучше отправиться за покупкой со старым разъёмом (который отвалился). Приобрести нужно точно такой же. Далее представлен комплект инструментов, который обязательно потребуется для выполнения замены разъема:

• флюс для пайки;
• паяльник с тонким жалом;
• канифоль;
• припой.

У стандартно UBS-разъёма имеется несколько выводов. Крайне важно, чтобы эти выводы попали в переходные отверстия, которые предназначены именно для них. Но перед тем, как помещать разъём на плату, рекомендуется зачистить контакты.

Выполняется это при помощи обыкновенного резинового ластика, который используется для удаления простого карандаша с бумаги. Это исключит возможность плохого контакта после пайки.

Запаиваем все выводы



Следует сразу отметить, что запаивать выводы рекомендуется таким образом, чтобы не торчало лишнего припоя. Ведь он проводит электричество, а значит, может замкнуть на массу в случае некорректной установки платы в ноутбук (или любое другое устройство).

Чтобы непрофессионалу выполнить пайку корректным образом, рекомендуется использовать флюс или канифоль. Это даст возможность припою не прилипать к жалу паяльника.

В результате пайка будет выполнена аккуратной и прочной.

Крайне важно не перегревать саму плату во время пайки. Ведь в ней находятся дорожки. При перегреве они могут подняться, что нарушит всю работу устройства.

Смотрите также:

В видео будет продемонстрировано, как можно самостоятельно заменить разъём USB на ноутбуке:

Замена разъема (гнезда) Mini USB на Micro USB без паяльной станции

Разъемы типа Micro USB встроены во множество современных устройств, однако встречаются и гнезда другого типа — Mini USB, которые требуют отдельного специального кабеля. У многих возникает логичный вопрос: почему бы не заменить  гнездо Mini USB на Micro USB.

Легко ли перепаять USB гнездо самостоятельно без паяльной станции, и какие трудности могут возникнуть у человека без опыта ремонта электроники при замене USB разъема.
Рассмотрим процесс замены Mini USB коннектора на Micro USB детально!
Прежде всего стоит знать, что у этих разъемов чаще всего не совпадают ни контактные площадки для припаивания к плате, ни шаг между выводами контактов!
Если эти трудности вас не пугают, и вы все равно решили заменить Mini USB разъем на Micro USB, обязательно позаботьтесь об изоляции всех контактов разъема!

Что касается инструментов, то для самостоятельной замены USB разъема понадобится:
1. Качественный легкоплавкий припой и бескислотный флюс.
2. Оловоотсос хотя бы простейший не обязателен, но желателен! Выпаивать детали с его помощью получится гораздо быстрее!
3. Оплетка для снятия припоя.
4. Средство для промывки плат или обычный спирт. Даже, если вы используете профессиональный безотмывочный флюс, протереть плату после пайки не помешает!
5. Термостойкий каптоновый скотч.
6. Держатель печатных плат хотя бы простейшего типа иметь очень желательно!
7. Паяльная станция или паяльник с термо-стабилизацией! Без них велика вероятность:
— перегрева детали! Перегретые дорожки печатной платы обычно просто отслаиваются!
— её недогрева! Если припой недостаточно пластичен и быстро твердеет, вы рискуете оторвать деталь вместе с контактными площадками печатной платы! Это особенно актуально при замене Micro USB, Mini USB и других аналогичных разъемов!

Процесс замены USB разъема состоит из нескольких этапов:
1. Прежде всего устройство полностью обесточивают, отключив от сети и автономного питания (аккумуляторы обязательно отсоединяют)!
2. Все легкоплавкие детали вблизи разъема обычно защищают от оплавления, заклеивая каптоновым скотчем.
3. На место демонтажа USB разъема наносится бескислотный флюс.
4. Тугоплавкий припой удаляют и наносят легкоплавкий.

Чем больше припоя удастся нанести, тем легче будет выпаять USB разъем паяльником.

5. Равномерно перемещая паяльник, стараются одновременно прогреть все контактные площадки разъема и его выводы.
6. Аккуратно снимают разъем с платы, предварительно убедившись, что припой достаточно нагрет. Лучше снимать разъем керамическим пинцетом, а не обычным металлическим!

7. Все контактные площадки очищают от припоя настолько, чтобы их поверхность стала ровной!
8. Если производится замена разъема Mini USB на Micro USB, и контактные площадки не совпадают, на плату наклеивается каптоновый скотч. Он нужен для предотвращения замыкания!

9. Очень важно точно выставить Micro USB гнездо на плате! Учитывайте, что выступающая металлическая часть Micro USB штекеров бывает разной длины!

Слишком «глубоко» размещенное в корпусе Micro USB гнездо не обеспечит надежного контакта с контактами штекера из-за того, что его пластик просто упрется в корпус! И наоборот слишком близко припаянный разъем может легко сломаться от бокового перекоса при вытаскивании кабеля!

Все выводы разъема нужно обязательно тщательно залудить и убедиться, что припой действительно проник в металл! Если этого не сделать, разъем может просто отвалиться или сместиться при вставке/вытаскивании коннектора!

Точно отпозиционировав USB разъем, припаивают его крепежные выводы.
10. Затем припаивают выводы питания и (если нужно) сигнальные выводы.
Если шаг между ними не совпадает, для соединения обычно используют проводки («волоски» из тонкого провода). Однако следует учесть, что проводники питания («+» и «-«) должны иметь достаточное сечение!
11. Крепление Micro USB разъема к плате может быть усилено, припаиванием дополнительной скобы из залуженной проволоки (обязательно твердой).

Конечно припаивать её нужно аккуратно, чтобы не расплавить разъем и не залепить припоем его отверстия для фиксации Micro USB штекера!
12. После замены USB разъема тщательно промойте плату от флюса и убедитесь в отсутствии на ней «соплей» (частичек припоя), которые могут стать причиной короткого замыкания! Разумеется все паяные контакты перед сборкой устройства лучше «прозвонить» мультиметром!

Как видите, заменить USB разъем можно и без паяльной станции. В показанном на фото примере при замена гнезда Mini USB на Micro USB не использовалось никакого дорогостоящего оборудования! Основные инструменты, кроме паяльника — это держатель печатных плат и керамический пинцет!

Важно: используйте для изоляции именно термостойкий скотч, так как обычный просто расплавится!

Как припаять самому штекер к наушникам 3 провода или все о разъемах 3,5

Смотрите также обзоры и статьи:

Подготовка наушников и штекера

Практически все пользователи телефонов знают, что в комплекте к ним приобретаются наушники. Этими наушниками можно не пользоваться, они не всегда удобны, а купить отдельно такие, которые будут иметь нужные параметры. Но у абсолютно всех наушников, вне зависимости от их внешнего вида, есть один достаточно значимый недостаток. Этот недостаток заключается в том, что они все время повреждаются в одном и том же месте – в месте присоединения разъема. Разъемы эти, как правило, на 3,5 или на 6,3 миллиметра. Чтобы решить эту проблему есть несколько вариантов, основная из которых заключается в замене штекера и восстановлением контакта. Для этого понадобится паяльный инструмент и знание основных азов его работы, в принципе с этим сможет справиться любой новичок.

Основными частями обычного штекера на 3,5 миллиметров являются: контакт и пластиковый корпус, защищающий контакт и не позволяющий проводам сломаться или получить еще какие-то повреждения.

Процесс пайки очень упрощает весь процесс ремонта, основные шаги, которые нужно будет произвести следующие:

1. Разбор сломанного штекера
2. Отделение сломанных проводков и замена их на новые
3. Сборочные работы

Итак, разберем весь алгоритм более подробно. Для начала нужно при помощи кусачек отделить штекер у самого основания, а затем разобрать и его. Для этого нужно разрезать его аккуратно по шву, можно использовать для этого канцелярский нож или простой нож, но он должен быть очень острым.

Затем нужно вытащить все, что находится внутри. А там находятся контакты с приваренными проводами, вернее их остатками.

Распиновку этих проводов нужно запомнить, а можно зафиксировать в блокноте – так вы не запутаетесь и будете знать куда какой провод был приварен. Обычно распайка выглядит таким образом:

• Красный провод – правый канал
• Зеленый провод – красный канал
• Желтый провод – общий

Сложности возникают тогда, когда штекер оказывается неразборным, а в таких случаях приходится потратить больше времени на ремонт. Все потому, что неразборные штекеры внутри имеют специальный состав, который заливается туда и образует гибкую конструкцию.

Вернемся к нашему разборному штекеру, который мы разрезали и уже разобрали. Нужно придумать какую-то подручную деталь, которая сможет заменить нам поврежденный корпус и защитит штекер и провод от последующей поломки. Это может быть часть корпуса шариковой ручки, кусочек защитного колпачка, защищающий иглу шприца от загрязнения и прочее.

Подготовка и выполнение паяльных работ

Вне зависимости от уровня повреждения штекера и проводов, прежде чем приступить непосредственно к паяльным работам нужно для начала выполнить подготовительные работы. Концы проводов необходимо освободить от изоляции, обработать, и освободить от остатков припоя. После обработки контактов на них нужно капнуть немного флюса и воздействовать разогретым паяльником.

Возьмем вместо разобранного корпуса кусочек старой ручки, а точнее ее кончик. Еще понадобится часть термоусадочной трубки, она нужна для того, чтобы провода в дальнейшем не перегибались и не ломались на месте входа в штекер.

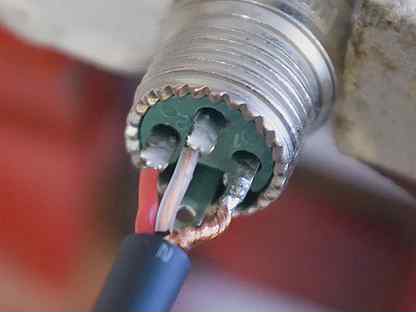

После всех проведенных манипуляций можно приступать к паяльным работам. Первым делом на провод нудно установить подготовленный элемент ручки (новый корпус) и термоусадку, потому что после пайки сделать это уже будет невозможно. При выполнении непосредственно паяльных работ нужно помнить о цветовой распиновке. Работа тонкая и кропотливая, но выполнить ее по силам. После пайки нужно подтянуть кусочек ранее надетой на провод термоусадочной трубки и слегка прогреть зажигалкой для ее соединения с изоляцией провода.

После этого подтягиваем элемент корпуса и закрепляем его в проектное положение, а именно так, чтобы он надежно защищал спаянные провода от каких-либо посторонних движений во избежание их переломов. Можно использовать любой доступный материал, например, эпоксидный клей, клей «Момент», расплавленную той же зажигалкой пластмассу, можно поэкспериментировать и придумать что-то свое. В любом случае, после склеивания нужно на несколько часов все оставить для того, чтобы наше связующее вещество полностью затвердело.

Теперь нужно провести проверку. Лучше ее сделать на этапе когда только прошла приварка проводов, так есть шанс что-то исправить. Проверку можно провести мультиметром, поставив его на режим прозвонки. После этого наушники нужно установить в уши и щупами прикасаться к контактам по очереди. Если все сделано правильно, то в наушниках должны раздаваться различные шумы, шорохи или треск.

Можно сделать проще и штекер с только что припаянными проводками вставить в разъем телефона и включить музыку. Здесь важно чтобы оба канала работали вне зависимости друг от друга.

Что делать если провода не три

Наушники бывают разные, и от этого зависит количество проводов, которые могут подводиться к штекеру, их может быть не три, как в разобранном случае, а два, четыре, пять или шесть.

Два провода имеют моно-наушники и сделать их ремонт проще простого, здесь путать особо нечего.

Если в наушниках четыре провода, то может быть два варианта:

• Это простые наушники, не имеющие микрофона и кнопки. В этом случае четыре провода составлены из двух пар проводов от каждого наушника. Минусовые из них имеют медный цвет, а плюсовые – два разных цвета (это может быть красный с зеленым или красный с синим). Здесь все тоже очень просто, нужно соединить два провода с одинаковым окрасом воедино и припаять к общему контакту штекера.
• Это гарнитура, то есть имеется и микрофон, и наушники. Штекер, соответственно, тоже имеет четыре контакта. Получается, что два из четырех проводов относятся к динамикам, один провод от микрофона и один — общий. Всего четыре.

Последний случай – это когда в кабеле наушников находится от пяти и более проводов. Если снять изоляцию кабеля, то можно увидеть и десять проводов. С ходу сказать что куда приваривать никак нельзя, единственный вариант – это при помощи тестера прозванивать каждый провод и определять левый и правый каналы. По цветовой распиновке можно выяснить какие провода общие, и соединить их. Обязательно нужно проверять микрофон и наушники, ничего не заделывать и не заканчивать работу, пока не будет понятно, что все провода распределены правильно.

ПОДХОДЯЩИЕ ТОВАРЫ

Поделиться в соцсетях

Разъёмы MicroUSB с установкой

Обычные, самые распространённые разъёмы microUSB под пайку на ремонт.
В магазине в розницу их продают по 30-50р, а в ремонтных мастерских по 200-300р
Прислали в пакетике ровно 50 штук


Их размер всем известен, на руке выглядят мизерными

Со всех сторон в ч/б виде

Писать о них собственно нечего, обычно причина выхода из строя — неаккуратная вставка штекера.
Для наглядного примера, покажу их реальное применение.
Пациент — планшет Lenovo IdeaTab A7600 с оторванным разъёмом microUSB. В мастерской за ремонт заломили 2500р, после чего он попал ко мне 🙂
Процесс разборки планшета не фотографировал, но если это кого-то интересует — напишите и разборку следующей железки буду описывать подробнее.
Посадочное место после удаления остатков разъёма.

Примечательно, что выдрали его «с мясом» вместе с печатной фольгой и дорожками подключения. Печальный итог — передачи данных через USB больше не будет — слишком трудоёмко нормальное полное восстановление. Если есть хороший микроскоп и твёрдая рука, можно попытаться восстановить соединения, иначе разъём можно будет использовать только для зарядки планшета.

Если разъём припаять только за ушки — его выдерут максимум через месяц эксплуатации, поэтому в данном случае необходимо усиливать крепление.
Приклеивание разъёма не обеспечит необходимую прочность соединения и к тому-же, клей может затечь внутрь.
Другой вариант — изготовить хомут и им прижать разъём к плате.
Я выбрал третий вариант — сплошная боковая пропайка разъёма, усиленная самим припоем.
Технология следующая:
— убираем излишки припоя с платы

— убираем скальпелем маску в нужных местах

— прикидываем, достаточно-ли этого будет

— залуживаем фольгу, лишний припой убираем

— прихватываем разъём в районе ушек

— вставляем в разъём ненужный microUSB штекер

— наклоняем плату, припаиваем разъём и полностью заливаем припоем боковины.
— припаиваем крайние контакты питания

Вставлять штекер необходимо для того. чтобы снизить вероятность затекание припоя внутрь гнезда (после чего его останется только выкинуть).
При пайке нельзя пользоваться жидким флюсом, т.к. он попадает внутрь разъёма и кроме того способствует затеканию туда припоя.
Результат выглядит неказисто, зато надёжно

Удивительно, но разъём, припаянный даже таким образом, умудряются выдирать 🙂

Если всё оставить как есть, планшет будет заряжаться током не более 0,5А, т.к. он не определяет перемычку между DATA+ и DATA- в сетевом адаптере, поэтому желательно перемычку поставить на самой плате. Для выполнения этой операции, нужен микроскоп и твёрдая рука. С руками проблем пока нет, но хороший микроскоп отсутствует, поэтому проводить эту работу было довольно сложно.
Необходимо скальпелем снять защитную маску с пятаков DATA+ и DATA- и спаять их вместе каплей припоя, стрелкой показал это место.

После переделки, планшет можно будет подключать на зарядку к USB порту, который способен отдать полный ток заряда (в данном случае 1,5А)

Теперь надо подпилить дремелем или скальпелем корпус, чтобы наплывы припоя не мешали поставить плату на место.

Установленная плата

Планшет собран, заряд идёт током 1,45А

Вывод: берегите себя, время и гаджеты 🙂

Как зарядить планшет если сломался разъем зарядки. Как припаять вход для зарядки на телефоне. Как зарядить планшет, если сломался разъем

Всем привет. На ремонт принесли 7-ми дюймовый планшет фирмы X — digital . Со слов хозяина, планшет всегда заряжался с большим трудом, так как зарядка постоянно отходила.

Для зарядки, в данном планшете используется DC штекер 2,5 мм , а разъем micro usb используется только для подключения к компьютеру, и заряжать планшет им не получится.

Штекер для зарядки планшета DC 2.5

Первым делом, я решил проверить саму зарядку. Для этого, вставил иголку в разъем, и замерял напряжение. Оно составило 5,4 вольта, что свидетельствовало о полной работоспособности зарядного утсройства.

Далее, приступил уже к разборке планшета, и замера напряжения на батарее. Для этого, в щель между верхней и нижней крышкой необходимо вставить какой то тонкий предмет, типа пластиковой карты. Я использовал лопатку для разборки корпусов телефонов. Пройдя по периметру планшета, корпус легко разбирается.

ВАЖНО!!! Перед разборкой любого планшета необходимо удостовериться в том, что с него изъяты все дополнительные устройства, типа сим карт и флешек, так как при разборке их легко можно повредить.

Разъединив крышки, необходимо было отпаять динамик, так как тот приклеен на задней крышке, и мешает процессу ремонта.

Отпайка проводов динамика от платы.

Планшет после разборки

После разборки, сразу измерил напряжение на батарее. Оно составило 2,6, что свидетельствовало о ее глубоком разряде.

Напряжение на батарее планшета 2,6 вольт. Планшет в глубоком разряде.

Дабы проверить работоспособность планшета, решил немного подзарядить его от . Для реализации этой цели,я выставил на нем напряжение 4,2 вольта с ограничением по току в 1А, и подключил напрямую к батарее.

Подзарядка планшета с лабораторного блока питания.

Через 5 минут, на батарее напряжение поднялось до 3,9 вольт, после чего планшет включился. Теперь можно было приступать к устранению основной неисправности.

Для снятия платы необходимо отпаять аккумулятор. Для этого, с помощью пинцета я сначала отпаял плюсовой контакт батареи, потом минусовой. Провода зафиксировал капроновым скотчем таким образом, чтобы они не могли спровоцировать короткое замыкание.

Провода батареи

Фиксация проводов батареи каптоновым скотчем

После этого, я отсоединил шлейфы на дисплей, сенсор, выкрутил 3 болтика и снял плату.

Визуальный смотр ничего не дал, так как с виду, все коннектора находились в хорошем состоянии. Подсоединив зарядное устройство, решил измерить выходит ли напряжение с гнезда зарядки. На выходе, напряжение отсутствовало, что свидетельствовало о неисправности именно гнезда зарядки.

Отсутствие напряжение на выходе с разъема зарядки.

Я попробовал восстановить разъем, почистил окислы, но все, чего я смог добиться, это только зарядки планшета в определенном положении.

Такого коннектора у меня не оказалось, и поговорив с хозяином, решил вывести зарядку на разъем micro USB.

Неисправное гнездо, я решил выпаять.

Плата, после выпайки гнезда на зарядку

Далее, необходимо было кинуть перемычку от плюсового вывода гнезда micro USB, до плюсового вывода гнезда на зарядку. Перед проведением данной процедуры, я предварительно просмотрел все ключи, и пришел к выводу что такая перекидка никак не повлияет в худшую сторону на работоспособность планшета.

Красным обведены места, между которыми необходимо было кинуть перемычку.

Уже запаянная перемычка.

Далее, провел первый тест, правда без батареи. Для этого, шнур micro USB от планшета подключил к лабораторному блоку питания, после чего, лабораторный блок питания сразу показал нагрузку, которая прыгала 0,1 А до 0,5 А. Это свидетельствовало о исправной работе системы зарядки планшета.

Потребление на лабораторном блоке питания без подключенной батареи.

Напряжение на контактах батареи.

После сборки планшета, проверил зарядку, а так же подключение планшета к компьютеру. Все работало исправно. При заряде батареи в 92%, планшет потреблял 0,32А. Это нормально, так как в моем лабораторном блоке питания стоит ограничение тока на разъем USB.

Потребление при зарядке

Индикатор заряда на планшете

После всех проверок, планшет был отдан хозяину. Вот такой ремонт. Спасибо за внимание.

Притащили китайский планшет со словами «не заряжается».

Воткнув зарядку в разъем, сразу понял, что разъем просто-напросто вырван от платы. Самая частая поломка. Ну что же, приступаем к препарированию нашего клиента. Для этого цепким взглядом всматриваемся по периметру планшета и ищем винты, которые его скрепляют. Долго не думая, эти винты вывинчиваем

Вуаля!

Разбирать где находится микросхема памяти, проц и другие различные микрухи не вижу смысла, так как в основном ремонт планшета подразумевает собой замену тачскрина, дисплея и разъемов.

А вот и разъем для зарядки micro-USB. Его то нам и надо заменить.

Теперь нам надо достать плату. Отвинчиваем все болты, которые ее держат. Также убираем все шлейфы, которые идут на плату. Для этого поднимаем застежку пальчиком вверх

Если мешают провода, их тоже отпаиваем. Я отпаял только батарею. Так как у нас разъем вырван с мясом и раздолбан, его сразу выкидываем. Начинаем чистить посадочное место под новый разъем. Чтобы убрать припой в сквозных отверстиях, нам понадобится легкоплавкий сплав Вуда или Розе. Для начала обильно лудим этим сплавом отверстия, не забываем также мазать гелевым флюсом . Нагреваем сквозное отверстие вместе со сплавом с помощью паяльника и потом резко с помощью оловоотсоса вытягиваем весь припой из отверстия

Резиновый кончик на оловоотсос я взял со старой CD-шной автомагнитолы. Не знаю, что они там делают, но их там даже две штуки.

Теперь убираем весь лишний припой с контактных площадок (пятачков) с помощью медной оплетки и разогретого паяльника

После этой процедуры на сигнальных контактах с помощью паяльника, припоя и гелевого флюса нам надо оставить бугорки припоя на каждой контактной площадке. Хотя эта фота с другого ремонта, но на примере должно получиться как-то так:

Теперь берем новый разъем и мажем его контакты с помощью флюса ЛТИ-120

Немного о разъемах… Этих микро USB разъемов туева куча! Почти каждый производитель планшетов, телефонов и другой фигни использует свои микро USB разъемы. Но я все таки нашел выход;-). Зашел на Алиэкспресс и прикупил себе сразу целый набор. Вот ссылка . Зато теперь у меня есть любые виды разъемов на китайские телефоны и планшеты;-)

Как только помазали разъем, лудим его контакты припоем. Тут главное не переборщить, иначе разъем не залезет в сквозные отверстия на плате.

Далее все просто. Вставляем разъем, запаиваем сквозные контакты с другой стороны,а потом уже обильно смазываем гелевым флюсом сигнальные контакты разъема и кончиком жала придавливаем каждый контакт. (Извините, фото делать неудобно, так как у меня только две руки, а рядом никого не было)

и потом зачищаем разъем от какашек и нагара

Делаем все как было и проверяем планшет:

Зарядка идет. На этом ремонт планшета окончен.

И ноутбуки вошли в нашу жизнь сравнительно недавно, но наряду с мобильными телефонами прочно заняли там свое место. И теперь все человечество не мыслит своей жизни без компьютерной техники и интернета. Люди общаются в социальных сетях, делятся информацией, узнают последние новости, учатся и работают посредством интернета.

Новая разработка

Сравнительно недавно, а именно в 2010 году, на компьютерном рынке появилось новое устройство — планшетный компьютер, или просто планшет. Он очень быстро получил широкое распространение у пользователей благодаря своей компактности, а также более низкой стоимости по сравнению с ноутбуками и стационарными компьютерами. На планшете очень удобно смотреть видео, слушать музыку, читать книги в электронном виде, общаться в социальных сетях. Но вот работать на нем, писать тексты затруднительно и неудобно из-за отсутствия клавиатуры и мыши. Преимущество планшета — это еще и меньшее потребление энергии по сравнению с ноутбуком. Но все же и его приходится заряжать. Проблем нет, когда рядом есть зарядное устройство, а если оно отсутствует, то встает вопрос о том, как зарядить планшет без зарядки?

Как зарядить?

Можно воспользоваться шнуром USB. Ну а как зарядить планшет через USB, наверняка знает каждый пользователь различных гаджетов. Достаточно под рукой иметь данный кабель с соответствующим разъемом и стационарный компьютер. Необходимо отметить, что зарядка планшета через USB проходит намного медленнее, чем через розетку, т. к. вольтаж и максимальный зарядный ток в компьютере гораздо меньше. Планшет можно заряжать таким способом и от ноутбука. Зарядка от ноутбука проходит по тому же принципу.

Правила зарядки

Раньше считалось, что для качественной работы устройства необходимо перед первой зарядкой полностью разрядить аккумулятор. В настоящее время планшеты оснащены нового типа. И перед первым использованием планшета необходимо полностью его зарядить. Для того чтобы аккумулятор планшета дольше служил, его нужно чаще подзаряжать и не допускать полной разрядки. Для подзарядки батареи подойдет и описанный выше способ того, как зарядить планшет от компьютера. Но бывают такие случаи, что шнура USB тоже нет. И снова возникает проблема, как зарядить планшет без зарядки. В этом случае можно использовать прикуриватель. Тут и понадобится автомобильная С одной стороны, у такого устройства разъем адаптирован к прикуривателю автомобиля, с другой — USB. Его можно купить в любом магазине электронной техники. Перед зарядкой таким способом в первую очередь следует убедиться в достаточности Затем подсоединить кабель к планшетному компьютеру и к автомобилю. Этот способ подходит только для подзарядки

Мистер Самоделкин

Советов, как зарядить планшет без зарядки, очень много. Некоторые пользователи предлагают следующий вариант: на тот случай, если нет ни штатной, ни автомобильной зарядки и отсутствует шнур USB, необходимо взять любую старую зарядку, которая давно лежит без дела, и никто уже не помнит, для какого устройства она предназначена. Обычно у каждого владельца современных мобильных телефонов таких дома найдется несколько штук. Нужно отрезать разъем для подключения к телефону — он не понадобится, затем зачистить провода, сняв с них изоляцию. Появятся два провода — синего и красного цвета. После чего необходимо вытащить из планшета аккумулятор, найти на нем плюс и минус. После чего подключить провода: синий провод пойдет на плюс, красный на минус, закрепить эту конструкцию при помощи изоляционной ленты или скотча. Подключить к розетке, и все — зарядка пошла. При этом действовать нужно осторожно, чтобы не получить Этот способ хоть и не очень надежен по своей конструкции, но по сравнению с тем, как зарядить планшет через USB, более быстрый, ведь ток в розетке более мощный и, следовательно, гаджет зарядится гораздо быстрее. Но таким способом лучше пользоваться только в экстренных случаях. А для того чтобы в будущем таких проблем не возникало в самый неподходящий момент, лучше приобрести запасной аккумулятор и носить его с собой.

Большое количество вариантов

Существуют зарядные устройства, позволяющие заряжать планшетный компьютер от батареек типа АА (пальчиковых) посредством USB-шнура. Радиолюбители могут сделать такое устройство самостоятельно, тем более что все необходимое можно приобрести в магазине радиотоваров.

В случае если «родное» зарядное устройство сломалось или просто потерялось, а купить такое же невозможно, необходимо приобрести похожее. Существует несколько правил, которые следует соблюдать при его покупке. Во-первых, следует знать такие характеристики потребления тока, как вольтаж и сила тока. Их можно посмотреть в инструкции или на самом аккумуляторе. Во-вторых, необходимо четко соблюдать главное правило — вольтаж не должен превышать 10 процентов от рекомендуемого показателя, а сила тока должна быть выше, но не более чем в 3-4 раза. Иначе при зарядке устройством, не соответствующим этим требованиям, произойдет поломка аккумулятора или самого планшета.

Как продлить жизнь планшету?

Некоторые пользователи считают, что время зарядки зависит от операционной системы, на которой работает тот или иной планшет, но это вовсе не так. Все зависит от производителя гаджета. Так, например, производства наименее капризны к условиям зарядки, а потому проблем с ними при использовании различных способов зарядки возникает меньше.

Для продления жизни аккумулятора планшета необходимо постоянно следить за уровнем его заряда и не допускать его полной разрядки. Не рекомендуется оставлять планшет включенным во время процесса.

Таким образом, при ответе на вопрос, как зарядить планшет без зарядки, возникает много ответов. Все представленные способы просты, доступны и безопасны при соблюдении несложных правил. Но все же рекомендуется пользоваться зарядным устройством, которое идет в комплекте с планшетом и отвечает всем его требованиям. Это позволит продлить жизнь аккумуляторной батарее самого планшетного компьютера.

Если сломано гнездо для зарядки. Подключить кабель к другому слоту не получится. Но это не значит, что устройству осталось «жить» несколько часов — пока не сядет батарея. Есть хитрости, которые помогут сохранить аккумулятор в рабочем состоянии. Но не все они безопасны.

После изучения нашего обзора, вы точно будете знать, как зарядить планшет, если сломано гнездо

• Проверьте кабель — посмотрите, нет ли на нём повреждений, перегибов. Возможно, проблема в нём, а не в слоте.
• Не чините разъём самостоятельно, если не разбираетесь в технике. Из-за этого пропадёт гарантия на гаджет. Или он может окончательно сломаться.
• Когда появится возможность, отнесите устройство в сервисный центр. Даже если вы знаете, как зарядить планшет без гнезда, его всё равно надо чинить. «Экстремальные» методы зарядки могут повредить батарею. Это временное решение.
• Попробуйте подвигать штекер. Вдруг в каком-то положении гнездо заработает, и девайс начнёт заражаться. Но делайте это осторожно. Если в нём отошли контакты, его, наоборот, не стоит трогать — лишние движения могут его замкнуть.
• в работающий планшет той же модели (если у вас или у ваших знакомых он есть) и подключите в электросети. Так вы проверите, работает ли батарея. И заодно пополните её.

Беспроводная зарядка

Ваш гаджет ? Для этого нужно приобрести специальное оборудование. Тогда легко будет разобраться, как зарядить планшет, если сломался разъём. К сожалению, не во всех девайсах это возможно. В старых моделях нет такой функции. Чтобы воспользоваться технологией, вам понадобится:

• Беспроводное зарядное устройство. Его подключают к розетке. Он посылает электромагнитный сигнал на «приёмник» аккумулятора.
• Собственно, сам «приёмник». Если он не встроен в батарею, его надо приобретать отдельно. Только не выбирайте деталь, которая подключается через порт зарядки — он ведь сломан.

Энергия передаётся «по воздуху». Поместите гаджет рядом с зарядным устройством (источником сигнала), и аккумулятор будет заполняться.

У метода есть свои недостатки. Например, очень медленное «заряжение». Хотя, если сломано гнездо, это не так важно. Тут любая скорость будет хороша.

Существенный минус — стоимость гаджетов. Если у вас уже есть беспроводная зарядка и в планшет встроен подходящий «приёмник», этот способ вам подойдёт. Но покупать оборудование только из-за сломанного разъёма — невыгодно. Легче починить гнездо зарядки. Но эту работу можно доверить только профессионалам.

Не все мобильные девайсы поддерживают бесконтактную передачу электричества. Чтобы узнать, есть ли в устройстве такая функция, посмотрите его характеристики: в инструкции, на сайте производителя или в онлайн-магазине, в котором оно продаётся.

«Зарядник-Лягушка»

Вот ещё вариант, если не работает гнездо. Но для этого батарею нужно вытащить. Если она встроенная, ничего не получится.

Вам понадобится универсальное зарядное устройство для аккумуляторов. Его часто называют «Лягушка» (или «Жаба»), потому что он напоминает это животное. Приобрести деталь можно в магазинах электроники. Этот гаджет подходит только для литий-ионной батареи. На ней должно быть написано что-то вроде «Lithium Ion» или «Li-ion».

Вот инструкция, как зарядить планшет, если сломано гнездо зарядки:

1. Вытащите батарею из корпуса.
2. Подготовьте «Лягушку». На ней закреплена «крышка».
3. Откройте её и поставьте аккумулятор так, чтобы его контакты соединялись с клеммами на крышке. Минус должен совпадать с минусом, плюс — соответственно, с плюсом. Если контактов больше, необязательно подключать все. Два крайних контакта батареи «прислоните» к двум клеммам «Лягушки».
4. Закройте крышку и зафиксируйте в ней аккумулятор.
5. Включите устройство в розетку.
6. На «заряднике» загорелся красный индикатор — значит, всё работает. Если нет, попробуйте поставить батарею по-другому.

Теперь не важно, что на гаджете сломался разъём. Он, вообще, не используется при зарядке через «Лягушку». Чтобы пользоваться такой техникой, не нужны какие-либо профессиональные навыки. Вы легко разберётесь, как зарядить любой планшет, если не работает гнездо. Вариант подходит для всех моделей со съёмным литиевым аккумулятором.

Напрямую

Присоединив к ней провода. Но это небезопасный метод. Конечно, ничего не взорвётся. Но деталь может выйти из строя. Тогда ремонт обойдётся в разы дороже. Если что-то пойдёт не по плану, вам придётся покупать новый аккумулятор.

Если ваш телефон, планшет, ноутбук не принимает зарядку , то возможно необходимо заменить разъем питания, но сначала нужно убедится, что проблема именно в нем.

Как можно понять, что проблема именно в разъеме зарядки?

Во-первых , нужно вспомнить, что было до того как аппарат перестал заряжаться? Возможно, что ваша аппаратура падала (особенно, если был вставлен кабель зарядки)? Может быть вы резко дернули шнур питания? Возможно в системное гнездо попала пыль, грязь или штекер питающего кабеля был залит? Еще после падения может отойти аккумуляторная батарея, и телефон, естественно, не будет заряжаться. Возможно вы использовали какую-то другую не знакомую вам зарядку (в гостях, на работе, кафе), или пользовались зарядным устройством в машине (крайне часто приводит к поломке телефонов). Все эти факторы и многие другие могут привести к неисправности разъема питания.

Во-вторых , нужно посмотреть, что происходит сейчас. Как ведет себя гаджет при подключении штекера зарядного устройства?

Какая реакция с другим зарядником? Есть ли индикация зарядки на экране планшета, телефона, ноутбука? Или он полностью «мертвый»?

Если Вы знаете, что перед тем, как ваш аппарат перестал заряжаться, было какое-то неприятно событие из приведенных выше (или какое-то другое), и вы осуществили проверочные мероприятия (перевставили батарейку, попробовали другой сетевой адаптер), то с большой вероятностью можно сказать, что у Вас проблема с гнездом зарядки. Хотя и существует вероятность, что проблема может быть серьезнее.

Важно! Существенной особенностью такого вида неисправности является невозможность выполнить ремонт разъема питания по гарантии, поскольку гарантийный сервисный центр зафиксирует со 100% вероятностью механическое повреждение (изогнутые или поломанные контакты, деформацию) или ненадлежащие условия эксплуатации (загрязнение или сработавший маркер попадания влаги). Даже если причина выхода из строя гнезда заключается в заводском браке, то доказать это практически не возможно, поскольку это выглядит идентично механическому повреждению (отслоившиеся ножки разъема на плате или отломанные контакты внутри гнезда). Печально, но факт.

Причины выхода из строя гнезда питания

В целом, самыми распространенными причинами неисправности гнезда зарядки являются:

1. Механическое повреждение : а) некорректно вставлен штекер и повредились контакты или деформировался разъем; 2) дернули кабель питания, когда он был вставлен в аппарат; в) вставили в разъем инородный предмет (лучшая детская забава) г) падение или удар (в этом случае могут отойти контакты разъема от системной платы).
2. Загрязнение : попадание пыли, грязи, инородных частиц зачастую становится причиной неработающей зарядки.
3. Попадание влаги, жидкости: залитие разъема очень часто приводит к его неисправности и более серьезным повреждением по цепи питания.
4. Производственный брак : непропай дорожек разъема питания на системной плате со временем может привести к его неисправности.

Не редки случае, когда дело именно в неисправном зарядном устройстве (адаптере). Важно! Использовать и экспериментировать с таким блоком питания крайне опасно — можно вывести вашу аппаратуру из строя (сжечь микросхему «контроллер питания» и другие «чувствительные» элементы в цепи питания).

Самым верным способом будет обратиться за квалифицированной помощью в проверенный надежный Сервисный центр!

Наши инженеры быстро произведут диагностику, найдут неисправность и починят вашу аппаратуру. У нас можно заменить гнездо зарядки на любую модель любого устройства — телефона, планшета, ноутбука. Ждем Вас в наших сервисных центрах!

Наши телефоны в Мурманске: 70-69-77, 20-19-19

Замена разъема питания на цифровой техник иметь ряд нюансов и свою специфику в зависимости от вида аппаратуры. Например, в современных смартфонах и планшетах все очень миниатюрное и весьма плотная компоновка деталей. Питание ноутбука имеет уже другую специфику – гнездо зарядки бывает либо паяное на плате, либо съемное на шнуре, и порой, чтобы до него добраться нужно разобрать аппарат до единого винтика. Теперь рассмотрим, как заменить питающий разъем на конкретных видах цифровой техники.

Замена разъема на телефоне

Итак, если ваш телефон перестал заряжаться, то проблема кроется, как правило, в разъеме питания. Как уже говорилось ранее, компоновка комплектующих в телефоне очень плотная и все детали миниатюрны, что обуславливает нетривиальность ремонта сотового.

Для начала нужно полностью разобрать смартфон, чтобы снять системную (материнскую) плату, на которой припаян разъем USB. Кстати, usb-разъемом его называют в обиходе, правильно данное гнездо зарядки называется micro-USB. Это самый распространённый разъем питания на сегодняшний день, но бывают и исключения, например, для китайских телефонов или старых моделей Nokia, LG, Samsung, Sony Ericsson и других. Сейчас все ведущие производители признали необходимость стандартизации и выпускают сотовые телефоны с разъемом Micro Usb. Между тем, в плане ремонта / замены таких разъемов все равно есть сложности: хоть гнездо и стандартизировано для пользователя, но его крепление к системной плате может быть абсолютно разным (снизу, сверху, разное количество контактов, различный способ крепления).

Когда телефон полностью разобран, сервисный инженер переходит к осмотру порождения и определяет, как оптимальным образом осуществить ремонт гнезда. И тук, как говорится, могут быть нюансы:

Из опыта нашей мастерской наиболее часто ломаются порты зарядки на дешевых китайских телефонах ark, ZTE, Fly, Meizu, Alcatel, Explay, Digma, Keneksi, хотя зачастую это происходит и у сотовых известных брендов: Lenovo, Sony, Samsung.

Наш рейтинг самых ненадежных телефонов и планшетов с точки зрения «хлипкости» гнезда зарядки: URSUS 7M2, FLY FS401, Recxon R5, ark benefit m8, Lenovo A7600-H, Lenovo A369i, Samsung Galaxy S3 i9300, philips w6500, Digma VOX S507 4G, Oysters tablet pc i t102er 3g

Качественная замена разъема питания

Итак, когда мы определились, что проблема заключается именно в гнезде зарядки, крайне важно поменять его качественно! От этого зависит сколько прослужит заменённый порт и сам телефон вообще (да, аппарат можно повредить при замене и сократить срок его службы).

Частники или начинающие сервисы используют для в процессе замены только фен и паяльник (или только один инструмент из этих двух). Это может привести к повреждению платы телефона, на которую крепится разъем. Чтобы этого не произошло крайне важно использовать профессиональный инструмент. В частности, плата должна быть равномерно нагрета при помощи нижнего подогрева. Все чувствительные к температуре узлы и элементы телефона должны быть заизолированы термостойкой лентой. Это залог качественного ремонта любой цифровой техники от сотового до ноутбука. Правильный ремонт выглядит следующим образом:

Предварительно плата телефона равномерно нагрета при помощи нижнего подогрева. Все чувствительные к теплу элементы заизолированы термостойкой фольгой. Гнездо телефона посоле такого ремонта прослужит очень долго. Сама плата телефона также в сохранности. На такой сотовый можно положится в дальнейшем!

Практическое руководство по пайке

Практическое руководство по пайке

Руководство по пайке BEST

Вам не нужно брать НАСА курс пайки для создания выигрышного ЛУЧШЕГО бота, но хорошая пайка будет держать вашего робота в рабочем состоянии на протяжении матчей. Несколько советов:

Безопасность прежде всего!

Паяльник и жидкий припой — ГОРЯЧИЕ! А типичный паяльник — 700F. Это замечательно легко взять паяльник не за то конец, если вы не Уделение внимания.Следуйте следующим советам по безопасности:

1. Припой в хорошо вентилируемом месте. Дым от флюса в целом нетоксичен, но может беспокоить некоторых людей и переносить следовые количества свинца. Постарайтесь расположить свое рабочее место так что дым от припоя уносится от вас и вашего помощник. Используйте вентилятор, расположенный далеко позади вас, чтобы создать легкий ветерок. Не позволяйте ему дуть на утюг или вашу работу так как это может привести к плохим паяным соединениям.
2. Обратите внимание на работу. Не припаяйте, если не можете уделять работе все внимание. Попросите помощника подержать предметы, которые вы паяете, и передать вам вещи по мере необходимости. У тебя будет утюг в одной руке и припой в другом.
3. Не прижимайте утюг к щелчку припоя выключенный. Небольшая летящая капля припоя разлетится и прилипать к коже. Это мгновенно вызовет волдырь, который болит.

Основы пайки:

1. Используйте хороший паяльник. Выберите 25-30 Вт утюг. Паяльник подойдет, но даст гораздо больше тепло, которое может легко расплавить изоляцию провода и вызвать шорты. Radio Shack имеет набор из 11 предметов (P / N 64-2803) с утюг на 30 ватт, припой и другие инструменты.
2. Используйте 63/37 (лучше всего, плавится при 361 F) или 60/40 (лучше, плавится при 374F), низкотемпературный, канифольный припой сердечника. ЗАПРЕЩАЕТСЯ ИСПОЛЬЗОВАТЬ КИСЛОТЫЙ ПРИПЕЙ! Канифольный флюс помогает очистить паяное соединение.Radio Shack P / N 64-005 — хороший выбор. Этот рулет на 2 1/2 унции должен строить несколько лет ЛУЧШИХ ботов. Припой диаметром 0,032 дюйма является предпочтительным, но подойдет и диаметр 0,062 дюйма.
3. Паяемые элементы (клеммы, провода и т. Д.) Должны быть чистый. Канифольный флюс помогает, но необходимо убедиться, что сустав чистый для начала. Если они грязные или ржавые, сначала очистите их. Используйте небольшой нож или сталь шерсть, чтобы аккуратно очистить любые загрязнения или коррозию, чтобы выявить блестящий металл.Клеммы на двигателях возвратного комплекта могут есть старый припой и проволока на них. Его нужно удалить первый. Разогрейте стык и добавьте немного лишнего. припой. Теперь сотрите припой влажной (не влажное) бумажное полотенце или губка.
4. Приготовьте влажную губку. Вы будете протирать утюг это для очистки железа от излишков и окисленного припоя.
5. Паяльник должен быть ГОРЯЧИМ. Когда вы касаетесь припаяйте к кончику утюга, он должен немедленно расплавиться.
6. Зачистите с провода только изоляцию, необходимую для «сидения» на терминале. На последнем паяном соединении изоляция должна находиться на расстоянии около 1/16 дюйма от клеммы. обнажается больше оголенного провода, он может изгибаться и закрываться. В изоляция не должна находиться в паяном соединении.
7. В общем, неплохо было бы залудить , провод и клемму перед окончательной пайкой. (Не делайте этого для стыковые соединители.)
   1. Нанесите небольшое количество припоя на кончик утюга. (менее 1/4 дюйма припоя, достаточно для того, чтобы влажная пленка форма).
   2. Поднесите железный наконечник к проводу или клемме. В припой на железном наконечнике намочит провод или Терминал. Это признак того, что объект горячий достаточно, чтобы нанести больше припоя.
   3. Теперь нанесите больше припоя. Терминалу нужно ровно столько заполнить дыру. Провода нужно ровно столько, чтобы заполнить промежутки между прядями и слегка прикрывают. В в любом случае у вас не должно быть ни мяча, ни капельницы формирование.В этом случае протрите утюг губкой, чтобы очистите его, затем снова положите утюг на объект для переноса лишний припой к утюгу. Повторяйте это до тех пор, пока нет остается лишний припой.
   4. Когда провод и клемма луженые, поместите железный наконечник на терминале. Когда припой на клемме протекает, поместите луженый провод на клемму. Когда припой на терминале, и провод свободно течет вместе, удалить утюг.Крепко удерживайте провод на клемме. пока он не остынет достаточно, чтобы затвердеть. Припой на терминал должен оставаться блестящим. Зернистая текстура указывает на холодное (плохое) паяное соединение. Если это произойдет, снова разогрейте сустав.
8. При пайке или лужении проводов удерживайте их на 3-4 дюйма изоляция. Жало паяльника около 700F. Провода нагреваются даже через изоляция.Хороший сустав займет всего 2-3 секунды, чтобы полный. За это время провода нагреются, но не достаточно, чтобы вызвать ожоги. Вы можете использовать плоскогубцы, чтобы удерживать провода во время пайки, но убедитесь, что вы держите их хотя бы 1 дюйм обратно на изоляцию. Возьмитесь за провод только крепко достаточно, чтобы удерживать провод. Удерживая провод слишком туго или слишком близко к стыку может повредить изоляцию.
9. Припаять один провод к клемме относительно просто.В Уловка заключается в том, чтобы подключить два провода к одной клемме (как на микровыключатели). Лучший способ сделать это:
   1. Зачистите оба провода немного длиннее, чем нужно для одиночный провод.
   2. Плотно скрутите два оголенных конца. Используйте игольчатый носик плоскогубцы при необходимости. Скрутите провода вместе все путь до конца. Не оставляйте торчащие пряди.
   3. Теперь припаяйте оловом провод к клемме, как указано выше.
10. Канифольный флюс можно оставить на стыке. Обычно поток должен быть прозрачным, от желтого до светло-коричневого. Если ваш поток темно-коричневый или черный (обугленный), вы перегреваете соединение. Изоляция провода может немного изменить цвет. но не должно быть обугленным.

Разъемы под пайку обжимные:

1. Зачистите достаточно провода, чтобы пройти через металлическую часть обжима. ствол и быть видимым между обжимом и разъемом области.Изоляция должна упираться в металл. обжимной цилиндр внутри пластиковой обжимной области.
2. Приложите кончик горячего утюга к проволоке, открытой между области обжима и разъема.
3. Нанесите припой между наконечником и проводом. Использовать только достаточно припоя, чтобы заполнить область вокруг провода и обжать бочка. Вы должны увидеть пряди провода, даже если они покрыты припоем.

Опрессовка разъемов для опрессовки:

1. Зачистите достаточно провода, чтобы пройти через металлическую часть обжима. ствол и быть видимым между обжимом и разъемом области.Изоляция должна упираться в металл. обжимной цилиндр внутри пластиковой обжимной области.
2. Используйте обжимной инструмент, чтобы сжать обжимной цилиндр. Не используйте плоскогубцы или кусачки в качестве обжимного инструмента.
3. Проверьте обжим, пытаясь вытащить провод из разъем. У вас не должно быть возможности отделить провод с терминала.
4. Если у вас нет обжимного инструмента или вы не можете приложить достаточное усилие для хорошего обжима используйте метод пайки.

---

Примеры плохой техники пайки
	Если у вас пайка выглядит как это, вы пришли в нужное место. Это только что обо всем плохом. Оба сустава слишком холодные оголен провод, а изоляция на красном проводе серьезно поврежден.Это может очень легко перегореть предохранитель когда мотор активирован, даже во время матча.
	Оба эти шарнира холодный. Обратите внимание на то, что припой не течет равномерно по провода. Еще стоит отметить, насколько близко черный провод к другому терминалу. Хотя это нормально, так как есть, будьте осторожны при пайке другой клеммы, чтобы не повредите изоляцию черного провода.
	Этот выглядит немного лучше, но снова припой не течет на провод или Терминал.

---

Примеры хорошей техники пайки
	Черный провод — хорошее соединение. Это очень блестящий.Для красного провода можно использовать еще немного припоя.
	Это хорошее соединение на большом мотор. Обратите внимание, что конец изоляции провода очень близко к терминалу. Нет больших шаров. Будьте здесь очень осторожны. Избыток припоя может закоротить клеммы к корпусу и перегоревший предохранитель 20А.
	Здесь паяные соединения изолированы проволочная изолента. Эти соединители пули гофрированный. Обратите внимание на светлую область на разъемах пули. пластик. Делайте провода к большим двигателям как можно короче, чтобы ограничить потери мощности.
	Здесь находятся сервоприводы и микровыключатели. собран в переключатель управления для малых двигателей.

---

Вот несколько дополнительных ссылок о том, как паять:

Базовый Направляющая для пайки

Обратите внимание: Эта страница не спонсируется Radio Shack. Они являются хорошим источником основных электронных деталей и инструментов.

Как припаять провода к разъемам

Чтобы знать, как припаять провода к разъемам, вам необходимо знать основы пайки, которые описаны в том, как припаять печатную плату. Вы можете найти руку помощи в этой задаче. Под рукой помощи я подразумеваю устройство, а не друга, который может помочь, но если он у вас есть, он тоже может оказаться полезным.

Преимущество руки помощи перед рукой друга состоит в том, что они держат вещи совершенно неподвижно и не кричат, когда становится жарко, как это делал мой друг.Это самая большая проблема, как припаять провода к разъемам. Если все держать неподвижно и на своих местах, все остальное относительно легко.

Если вы посмотрите, как припаять вывод к штекеру, вы узнаете несколько приемов того, как припаять провода к разъемам. Вы также найдете наконечник большего размера, который облегчит пайку.

Если у вас есть паяльная станция, а не паяльник, вам, вероятно, будет легче работать, если вы увеличите температуру примерно на 20 ° C.

Зачистка кабеля также может вызвать некоторые проблемы, если вы никогда раньше этого не делали.В зависимости от толщины кабеля для снятия пластиковой изоляции может быть проще использовать острый нож, чем устройство для снятия изоляции с кабеля. Я слегка забиваю кабель по окружности в том месте, где должен быть зачищен. Будьте осторожны, чтобы не пройти сквозь медный экран под пластиком. Затем слегка надрежьте от этой линии по длине кабеля до конца. По мере того, как вы дойдете до конца, вы должны усилить давление, пока не прорежете пластик. Затем разделите два конца пластика.По мере того, как вы дойдете до оценки окружности, она должна отделиться и оторваться.

Под этим будет щит. Обычно это плетение, поэтому вы должны распутать его кончиком маленькой отвертки, чтобы обнажить изолированный сердечник посередине. Не нужно зацикливаться на этом слишком далеко, на самом деле, чем меньше вы возьмете, тем лучше будут фильтрующие свойства завершенного лида. Просто откройте достаточно, чтобы можно было снять изоляцию со средней жилы.

Скрутите пряди вместе и залудите конец.Покрутите развернутый экран и залудите его конец.

Теперь идет рука помощи. Одной его частью придерживайте открученный штекер разъема. Не забудьте надеть другой конец вилки на зачищенный кабель. Плохое чувство — завершать идеально хорошую пайку только для того, чтобы отпаять ее, потому что вы забыли вставить вторую половину вилки!

Удерживая кабель другой половиной, поместите экран и жилы кабеля в соответствующие разъемы. Сначала припаиваю соединение экрана.Я наношу жало паяльника и припой на металлическую метку рядом с тем местом, где с ним соприкасается луженый рукав, и постепенно добавляю припой, пока расплавленная капля не коснется кабеля и не расплавится. Затем уберите утюг и ничего не трогайте. На то, чтобы все застыть и остыть, может уйти добрых десять секунд, а если вы переместите что-либо слишком рано, то испортите идеально хороший сустав.

Вам необходимо нагреть металлическую часть вилки, потому что на нагрев и расплавление припоя уходит больше всего времени.Если бы вы сделали кабель и бирку одновременно, к тому времени, когда припой должным образом расплавился, изоляция провода начала бы плавиться. Таким же образом можно припаять сердечник. У него меньшая металлическая площадь, поэтому не нужно столько времени, чтобы расплавить припой. На этот раз я обычно продеваю провод через отверстие в бирке и слегка сгибаю его внутрь. Таким образом, шарнир не будет касаться винта на корпусе заглушки. Иногда на него надевают пластиковый прозрачный ПВХ-рукав, чтобы предотвратить замыкание на корпусе, если он металлический.После многих лет проб и ошибок это лучший способ, который я нашел, как припаять провода к разъемам типа jack. Эти методы можно использовать для пайки разъемов большинства типов.

Как паять соединители Mil-Spec

Пайка — это традиционный и наиболее экономичный метод заделки проводов. Процесс пайки включает плавление и охлаждение свинцового или оловянного сплава в припойные чашки для соединения проводника (сплошного или многожильного) с контактом. Разъемы под пайку рекомендуются для всех обычных и промышленных применений, требующих надежных сигнальных и силовых соединений.Основное преимущество пайки — ее доступность. В отличие от обжимных заделок, для которых требуются специальные инструменты, провода и паяные контакты практически любого размера можно заделать с помощью базового набора для пайки.

---

Основные инструкции по пайке разъема

Советы и хитрости по пайке

Не паяй себя в угол

Для вставок высокой плотности рекомендуется начинать пайку снизу, продвигаясь вверх, работая слева направо . Это обеспечивает хорошую видимость при пайке.

Избегайте соединений холодной пайки

Соединение холодной пайки хрупкое и склонно к физическим повреждениям. Он также может иметь очень высокое электрическое сопротивление, что может повлиять на работу схемы или привести к ее полному выходу из строя.

Холодные паяные соединения возникают, когда температура чашки припоя отличается от температуры расплавленного припоя. Другая распространенная причина — перемещение провода до того, как припой полностью остынет.

По этой причине всегда нужно нагреть чашку припоя и позволить теплопередаче расплавить припой.Это обеспечивает равномерное нагревание и охлаждение чашки и припоя, образуя идеальное паяное соединение. Помните, что никогда не плавите припой непосредственно жало паяльника.

---

Используйте подходящее оборудование Комплект паяльной станции

Milnec представляет собой законченное решение для профессионального подключения каждого разъема Milnec серии PS или HS к многожильному или одножильному проводу.

Особенности и преимущества

• Диапазон температур 392–896 ° F (200–480 ° C)
• Регулируемая шкала контроля температуры с фиксатором / установочным винтом
• Стабильность температуры холостого хода ± 1.8 ° F (1,0 ° C)
• Керамический нагревательный элемент и датчик обеспечивают быстрый нагрев (30 секунд) и быстрое восстановление тепла
• Настройка температуры по Цельсию или Фаренгейту
• Тонкие железные ручки изолированы и эргономичны для простоты и комфорта
• ESD-безопасная конструкция, подходящая для контролируемых сред
• 5 сменных наконечников, подходящих для паяных контактов разъема от №0 до №20

Советы и приемы для создания надежного соединения

Что касается работы с электрической системой вашего автомобиля , разочаровываются даже опытные профессионалы.Периодические проблемы, ремни безопасности под панелью управления, похожие на спагетти, и годы исправлений и исправлений, как правило, только усугубляют ситуацию. По нашему опыту, около 90% всех проблем с электричеством связаны с плохим соединением.

Обжимные клеммы эффективны и работают хорошо, а в некоторых случаях требуются, но со временем может возникнуть коррозия и вызвать проблемы с подключением. Пайка — лучший вариант для длительного ремонта, поэтому знание того, как правильно паять провода, может стать достойным навыком.Уловка при пайке заключается в том, чтобы убедиться, что соединение полностью нагрето, а не соединение холодной пайки. Холодное паяное соединение возникает, когда горячий припой попадает на холодную проволоку, затвердевая. Может показаться, что соединение хорошее, но на самом деле припой находится только на внешней стороне провода, а не протягивается через жилы провода.

При пайке есть несколько советов и приемов, которые помогут добиться наилучшего соединения. Эти советы подходят для любого паяного проводного соединения. При пайке всегда рекомендуется по возможности отсоединять провода от электроники, так как тепло может легко передаваться на электрические компоненты.

Пересекая потоки

Существует один способ скручивания проводов для пайки — горизонтальное скручивание, которое дает непрерывную длину провода. Пиг-хвост, в котором провода согнуты под углом 90 градусов к остальной части провода, НЕ является подходящим соединением и вызовет проблемы, не делайте этого.

Начните с перекрещивания проводов крест-накрест, примерно посередине зачищенного участка.

Затем скрутите провода друг вокруг друга.

Убедитесь, что обертка плотная. Это также отличный способ подключить несколько проводов к одному выводу.

Heat Don’t Lie

Лучший способ узнать, достаточно ли горячее паяное соединение, — это увидеть жилы провода в самом припое. Всегда помещайте паяльник или пистолет ПОД проводами и добавляйте припой ВЕРХ провода. Припой притягивается к теплу, поэтому, когда припой плавится, он тянется к теплу через провода, соединяя каждую жилу вместе с припоем.

Поместите паяльник под провода и нанесите припой сверху. Это помогает начать теплопередачу, нанося припой в точке соединения утюга и проводов, а затем перемещая припой наверх.

Я кричу, ты кричишь, мы все кричим о… трубке…

Нельзя просто оставлять паяное соединение открытым, это цепь под напряжением. Изолента — это нормально, но большинство людей не используют качественную ленту. Лучшее решение для прикрытия припаянных проводов — это термоусадочная трубка, и ее необходимо установить ДО того, как будет выполнена пайка. Как только припой остынет, просто наденьте трубку на соединение и воспользуйтесь зажигалкой или термофеном, чтобы усадить ее.Просто убедитесь, что вы используете провод подходящего размера.

Термоусадочная трубка — лучший способ герметизировать паяные соединения. ПЕРЕД пайкой убедитесь, что вы продвинули трубку на несколько дюймов дальше места соединения. Если термоусадочная трубка недоступна, используйте изоленту хорошего качества, например 3M Super 33.

Если вам нужно использовать изоленту, а иногда вы не можете этого избежать, вам нужна одна конкретная марка и модель — 3M Super 33 или Супер 88. Это тоже не шутка. Лента стоимостью 1 доллар за рулон — это мусор, и ее ни в коем случае нельзя использовать для электрических соединений, кроме случаев экстренного ремонта.Super 33 и Super 88 стоят около 4-5 долларов за рулон, и они держатся, прилипают и герметизируют соединения, не падая через четыре месяца. Super 33 — это стандарт в профессиональной индустрии, и вы всегда должны держать рулон в ящике для инструментов. Дешевый материал для связывания проводов и для того, чтобы держать полотенце в руке, когда вы отрезаете палец, вот и все.

Хорошее соединение имеет решающее значение для любой электромонтажной работы, полностью нагретое паяное соединение должно выглядеть так, где вы можете видеть отдельные жилы, покрытые припоем.

Если вы последуете этим советам, ваш ремонт электрооборудования будет длиться вечно и обеспечит годы беспроблемного обслуживания. Если вы этого не сделаете, что ж, тогда вы, вероятно, снова окажетесь под приборной панелью на обочине дороги, выполняя свою лучшую позу человека, сложенного оригами, и жалеем, что сначала не спаяли ее.

Ознакомьтесь со всеми инструментами и оборудованием , доступными в NAPA Online, или доверьтесь одному из наших 17 000 пунктов обслуживания AutoCare NAPA для текущего обслуживания и ремонта. Для получения дополнительной информации о том, как паять провода, поговорите со знающим экспертом в местном магазине NAPA AUTO PARTS.

Как паять: Полное руководство для начинающих

Изучение того, как паять с правильной техникой пайки, — это фундаментальный навык, которым должен овладеть каждый производитель. В этом руководстве мы кратко изложим основы работы с паяльниками, паяльными станциями, типами припоя, демонтажем и наконечниками по безопасности. Собираете ли вы робота или работаете с Arduino, умение паять вам пригодится.

БЕСПЛАТНАЯ электронная книга (PDF) — Руководство по пайке (17 страниц)

Если вам нужно разобрать любое электронное устройство, содержащее печатную плату, вы увидите, что компоненты прикреплены с помощью техники пайки. Пайка — это процесс соединения двух или более электронных частей вместе путем плавления припоя вокруг соединения. Припой — это металлический сплав, и когда он остывает, он создает прочную электрическую связь между деталями. Несмотря на то, что пайка может создать постоянное соединение, его также можно отменить с помощью приспособления для удаления припоя, как описано ниже.

В обучении пайке хорошо то, что для начала вам не нужно много. Ниже мы расскажем об основных инструментах и ​​материалах, которые вам понадобятся для большинства ваших паяльных работ.

Паяльник

Паяльник — это ручной инструмент, который подключается к стандартной розетке переменного тока на 120 В и нагревается, чтобы расплавить припой вокруг электрических соединений. Это один из самых важных инструментов, используемых при пайке, и он может быть в нескольких вариантах, например, в форме ручки или пистолета. Новичкам рекомендуется использовать паяльник в форме ручки мощностью от 15 до 30 Вт. Большинство паяльников имеют сменные наконечники, которые можно использовать для различных паяльных работ.Будьте очень осторожны при использовании паяльника любого типа, потому что он может нагреваться до 896 ° F, что очень сильно.

Паяльная станция

Паяльная станция — это усовершенствованная версия базовой автономной паяльной ручки. Если вы собираетесь много заниматься пайкой, это будет здорово, поскольку они обеспечивают большую гибкость и контроль. Основное преимущество паяльной станции — это возможность точно регулировать температуру паяльника, что отлично подходит для множества проектов.Эти станции также могут создать более безопасное рабочее пространство, поскольку некоторые из них включают усовершенствованные датчики температуры, настройки предупреждений и даже защиту паролем для безопасности.

Паяльное жало

В конце большинства паяльников находится сменная деталь, известная как паяльное жало. Есть много разновидностей этого наконечника, и они бывают самых разных форм и размеров. Каждый наконечник используется для определенной цели и имеет явное преимущество перед другим. Наиболее распространенные наконечники, которые вы будете использовать в проектах по электронике, — это конический наконечник и наконечник стамески.

Конический наконечник — Используется при пайке точной электроники из-за тонкого наконечника. Благодаря заостренному концу он может доставлять тепло в меньшие области, не влияя на окружающую среду.

Зубило-наконечник — Этот наконечник хорошо подходит для пайки проводов или других более крупных компонентов из-за его широкого плоского наконечника.

Кредит изображения — Sparkfun.com

Латунь или обычная губка

Использование губки поможет сохранить чистоту жала паяльника, удалив образующееся окисление.Наконечники с окислением будут иметь тенденцию становиться черными и не принимать припой, как когда они были новыми. Вы можете использовать обычную влажную губку, но это сокращает срок службы насадки из-за расширения и сжатия. Кроме того, влажная губка временно снизит температуру наконечника при протирании. Лучшая альтернатива — использовать латунную губку, как показано слева.

Подставка под паяльник

Подставка для паяльника очень проста, но очень полезна и удобна в использовании.Эта подставка помогает предотвратить контакт горячего утюга с легковоспламеняющимися материалами или случайное повреждение руки. Большинство паяльных станций поставляются со встроенным фильтром, а также включают губку или латунную губку для очистки жала.

Припой

Припой — это металлический сплав, который плавится для создания прочной связи между электрическими частями. Он выпускается как в свинцовом, так и в бессвинцовом вариантах с диаметрами 0,032 ″ и 0,062 ″, которые являются наиболее распространенными.Внутри сердечника припоя находится материал, известный как флюс, который помогает улучшить электрический контакт и его механическую прочность.

Для пайки электроники чаще всего используется припой на основе канифоли, не содержащей свинца. Этот тип припоя обычно состоит из сплава олова и меди. Вы также можете использовать этилированный припой на основе канифоли 60/40 (60% олова, 40% свинца), но он становится менее популярным из-за проблем со здоровьем. Если вы все-таки используете свинцовый припой, убедитесь, что у вас есть надлежащая вентиляция и что вы мойте руки после использования.

При покупке припоя НЕ используйте припой с кислотным сердечником, так как это может повредить ваши схемы и компоненты. Припой с кислотным сердечником продается в магазинах товаров для дома и в основном используется для сантехники и металлообработки.

Как упоминалось ранее, припой бывает нескольких диаметров. Припой более толстого диаметра (0,062 дюйма) хорош для более быстрой пайки более крупных соединений, но может затруднить пайку более мелких соединений. По этой причине всегда полезно иметь под рукой оба размера для разных проектов.

Рука помощи (Третья рука)

Рука помощи — это устройство, к которому прикреплены 2 или более зажима из крокодиловой кожи, а иногда и увеличительное стекло / светильник. Эти зажимы помогут вам удерживать предметы, которые вы пытаетесь припаять, пока вы используете паяльник и припой. Очень полезный инструмент для вашего творчества.

Теперь, когда вы знаете, какие инструменты и материалы требуются, пора кратко обсудить способы обеспечения безопасности при пайке.

Паяльники могут нагреваться до 800 градусов по Фаренгейту, поэтому очень важно всегда знать, где находится ваш паяльник.Мы всегда рекомендуем использовать подставку для паяльника, чтобы предотвратить случайные ожоги или повреждения.

Убедитесь, что вы выполняете пайку в хорошо вентилируемом месте. При нагревании припоя выделяются пары, вредные для ваших глаз и легких. Рекомендуется использовать вытяжной вентилятор, который представляет собой вентилятор с угольным фильтром, который поглощает вредный дым от припоя. Вы можете посетить такие сайты, как Integrated Air Systems для систем фильтрации воздуха.

Всегда рекомендуется надевать защитные очки на случай случайных брызг горячего припоя. Наконец, не забудьте мыть руки после пайки, особенно при использовании свинцового припоя.

Перед тем, как приступить к пайке, необходимо подготовить паяльник, залудив жало припоем. Этот процесс поможет улучшить передачу тепла от утюга к паяльному элементу. Лужение также поможет защитить наконечник и уменьшить износ.

Шаг 1: Начните с того, что убедитесь, что наконечник прикреплен к утюгу и плотно прикручен на место.

Шаг 2: Включите паяльник и дайте ему нагреться.Если у вас есть паяльная станция с регулируемым контролем температуры, установите ее на 400 ° C / 752 ° F.

Шаг 3: Протрите кончик паяльника влажной губкой, чтобы очистить его. Подождите несколько секунд, чтобы наконечник снова нагрелся, прежде чем переходить к шагу 4.

Шаг 4: Возьмите паяльник в одну руку и припаяйте в другой. Прикоснитесь припоем к наконечнику утюга и убедитесь, что припой равномерно обтекает наконечник.

Для продления срока службы наконечник утюга следует лужить до и после каждого сеанса пайки.В конце концов, каждый наконечник изнашивается, и его нужно будет заменить, если он станет шероховатым или изъеденным.

Чтобы лучше объяснить, как паять, мы собираемся продемонстрировать это на практике. В этом примере мы собираемся припаять светодиод к печатной плате.

Шаг 1. Установите компонент — Начните с того, что вставьте выводы светодиода в отверстия на печатной плате. Переверните доску и загните выводы наружу под углом 45 футов. Это поможет компоненту лучше соединиться с медной площадкой и предотвратит ее выпадение во время пайки.

Шаг 2. Нагрейте стык — Включите паяльник и, если он имеет регулируемый контроль нагрева, установите его на 400 ° C. На этом этапе одновременно коснитесь кончиком утюга медной площадки и вывода резистора. Паяльник нужно подержать на месте 3-4 секунды, чтобы нагреть площадку и вывод.

Шаг 3. Нанесите припой на стык — Продолжайте удерживать паяльник на медной площадке и выводе и коснитесь припоем стыка. ВАЖНО — Не касайтесь припоем непосредственно кончика утюга. Вы хотите, чтобы соединение было достаточно горячим, чтобы расплавить припой при прикосновении. Если стык будет слишком холодным, соединение будет плохим.

Шаг 4: Обрежьте выводы — Снимите паяльник и дайте припою остыть естественным образом. Не дуйте на припой, так как это приведет к плохому соединению. Когда он остынет, вы можете отрезать лишний провод от выводов.

Правильный припой должен быть гладким, блестящим и иметь форму вулкана или конуса.Вам нужно ровно столько припоя, чтобы покрыть все соединение, но не слишком много, чтобы он превратился в шарик или пролился на соседний вывод или соединение.

А теперь пора показать вам, как спаять провода. Для этого рекомендуется использовать руки помощи или другие зажимные приспособления.

Начните с удаления изоляции с концов обоих проводов, которые вы паяете вместе. Если проволока многожильная, скрутите жилы пальцами.

Убедитесь, что ваш паяльник полностью нагрет, и коснитесь наконечником одного из проводов.Подержать на проводе 3-4 секунды.

Удерживая утюг на месте, прикоснитесь припоем к проводу, пока он полностью не покроется. Повторите этот процесс с другим проводом.

Удерживая два луженых провода друг над другом, коснитесь паяльником обоих проводов. Этот процесс должен расплавить припой и равномерно покрыть оба провода.

Снимите паяльник и подождите несколько секунд, чтобы паяное соединение остыло и затвердело. Используйте термоусадку, чтобы закрыть соединение.

Преимущество использования припоя заключается в том, что его можно легко удалить с помощью техники, известной как распайка. Это пригодится, если вам нужно удалить какой-либо компонент или внести исправления в электронную схему.

Для демонтажа стыка вам понадобится припой, также известный как оплетка для удаления припоя.

Шаг 1 — Поместите кусок распаянной оплетки поверх стыка / припоя, который вы хотите удалить.

Шаг 2 — Нагрейте паяльник и коснитесь концом оплетки.Это нагреет припой ниже, который затем впитается в распаянную оплетку. Теперь вы можете удалить оплетку, чтобы увидеть, что припой был извлечен и удален. Будьте осторожны, прикасаясь к оплетке во время ее нагрева, потому что она сильно нагревается.

Дополнительно — Если у вас есть много припоя, которое вы хотите удалить, вы можете использовать устройство, называемое присоской для припоя. Это ручной механический пылесос, который всасывает горячий припой одним нажатием кнопки.

Для использования нажмите на поршень на конце присоски для припоя. Нагрейте соединение паяльником и поместите кончик присоски для припоя на горячий припой. Нажмите кнопку фиксатора, чтобы всосать жидкий припой. Чтобы опорожнить присоску для припоя, нажмите на плунжер.

БЕСПЛАТНО — Руководство по пайке (17 страниц)

Пайка отменена, теперь мы используем «соединители с пайкой».

Если вы следите за мной в Твиттере, вы знаете, что в настоящее время я занимаюсь созданием силовой стены на 18 кВтч из использованных аккумуляторов для электросамокатов.Я знаю, странный прогиб. Прямо сейчас я живу в квартире, но когда-нибудь эта электрическая стена будет хранить солнечную энергию для использования в автономном доме, в котором я мечтаю жить. Миллениал может мечтать, не так ли?

Десять лучших утилизированных аккумуляторов для скутеров, которые можно купить за деньги. Эван Роджерс

Но особенность этих переработанных аккумуляторов для скутеров заключается в том, что они дешевы не зря; они совсем не готовы к работе. Это полная противоположность Goal Zero 1500X, которую я сейчас проверяю.У каждой батареи есть фирменный разъем, который необходимо зачистить, а на его место нужно прикрепить стандартный разъем. Я должен проделать это с 40 батареями, так что это означает, что пайку нужно выполнить крайне нетривиально.

ИЛИ ЭТО !?

Возможно, вы никогда раньше не паяли. Это нормально, потому что 1) я не занимаюсь пайкой с помощью шлюза (смеется) и 2) это действительно отстой, и я бы предпочел не делать этого. Видите ли, чтобы спаять два провода вместе, необходимо поддерживать обе стороны провода, пока вы протыкаете их паяльником.Для этого потребовалось бы три руки, и именно поэтому были изобретены такие вещи, как старинный гаджет «руки помощи».

Классика. Если знаешь, то знаешь.

Я мог бы напечатать альтернативу на 3D-принтере, но даже это действительно работает только для более длинных проводов, и в этом контексте мы говорим о 1,5 дюйма провода, за которым следует кирпич батареи. Так что мне нужно было что-то получше.

Введите соединитель «припаяйте и запломбируйте»

Вход может получить часть продаж, если вы покупаете продукт по ссылке в этой статье.Мы включаем только те продукты, которые были независимо отобраны редакцией Input.

Я обнаружил эти термоусадочные паяные соединения, путешествуя по Battery YouTube, и я вас не обосрал, эти вещи меняют правила игры. Всю свою жизнь я боролся и обжигался, пытаясь спаять два провода (особенно большие). Как все это работает? Что ж, в theory вы просто вставляете оба конца и направляете тепловую пушку на соединение. Трубка снаружи сжимается, в то время как низкотемпературный припой в середине плавится, и все просто соединяется без образования дыма припоя (технически флюса).Кроме того, по обе стороны от низкотемпературного припоя есть клей, поэтому соединение механически усилено. Блестяще.

Здесь вы можете увидеть, как соединители под пайку сначала сжимаются, затем оплавляются, а затем спаиваются.

На практике эти паяльные соединения не совсем такие волшебные, но они чертовски близки. У меня возникли проблемы с большими размерами (10-12 AWG) и самыми маленькими размерами (24-26 AWG). Для больших проводов требуется много тепла, чтобы довести толстые провода до температуры, необходимой для расплавления припоя на концах выводов, и это может привести к сгоранию части пластика разъема.То же самое и с небольшими проводами, но в данном случае это потому, что в дешевых проводах большого сечения почти всегда используется некачественная изоляция. Но осторожным движением вы можете смягчить и то, и другое, и если вы планируете заранее и добавите к суставу термоусадочную трубку, вы станете золотым.

К сожалению, эти пайки подходят не для всего. Если бы я использовал эти батареи для чего-то, что требует намного большей силы тока и, соответственно, более толстых проводов, я бы распаял удивительно слабые провода самоката, которые заранее припаяны к батареям, и использовал бы что-то более мощное. Пайка проводов 10 AWG требует определенных навыков, а пайка их, не обжаривая плату, к которой вы пытаетесь их прикрепить, делает еще больше.

В конце концов, ничто не заменит хороший паяльник, и он просто лучше справляется с пайкой, но обнадеживает то, что его простая сторона (просто соединение двух проводов) была смягчена старым добрым паяльником. человеческая изобретательность. Что ж, на самом деле ученые-материалисты, которые решили пощадить нас, самодельных плебеев, но, эй, давайте распространим похвалу, пока мы наслаждаемся своими необожженными пальцами.

Искусство пайки — Новый стек

Некоторое время назад я изучал основы пайки для обычных хакеров. Макетные платы отлично подходят для создания прототипов и проверки концепции, позволяя легко соединить все вместе с помощью коротких перемычек. Часто вам не нужно ничего паять, если вы используете макетную плату.

Если вы разрабатываете более «постоянные» прототипы, переход от макетов ко всем паяным соединениям дает прочную, надежную и гораздо более портативную конструкцию. Хотя паять все видимые соединения — это замечательно, вам все равно придется иметь дело с соединениями заголовков на многих печатных платах DIY / Maker.

На этот раз я поделюсь своей техникой пайки небольших многожильных и одножильных проводов на штырьковые контакты. Этот процесс позволяет легко подключить провод к заголовку Arduino. Это также работает для проводов, которые, возможно, еще нужно будет пройти в макетную плату, без использования перемычки. Если вы новичок в пайке, это отличный способ быстро получить ценный опыт работы с небольшими точными паяными соединениями.

Припаивание небольшого провода к контакту заголовка кажется очевидным опытным хакерам. Имейте в виду, что среди наших читателей много новичков, которые старательно работают над горбом «зажечь светодиод». Полезно снова и снова давать несколько советов по экономии труда, чтобы поддерживать высокий энтузиазм и помогать в изучении практического ремесла.

От макетов до контактов

Множество готовых хакерских проектов подключают провода к печатным платам через разъемы.

Например, полноразмерная традиционная плата Arduino имеет два ряда.Гнездовые разъемы 1 дюйм (2,54 мм) для подключения к универсальным интерфейсам ввода / вывода, питания и другим интерфейсам. Подключить так же просто, как вставить конец перемычки в разъем и вставить другой конец в отверстие на макетной плате.

Вы также можете вставить конец оголенного провода в гнездовой разъем Arduino. Иногда я использую оголенные провода таким образом, если не хочу, чтобы проект превратился в груду птичьего гнезда из перемычек. Они имеют тенденцию вырываться, хотя если вы переместите любую из плат или проводов.Это особенно проблематично для гаджетов, которые нужно транспортировать и демонстрировать публике. Для надежности и простоты модификации лучше всего припаять провода к отдельному штыревому контакту или многополюсному разъему, который затем можно подключить к гнезду Arduino. Одиночные штыри отлично подходят для одиночных проводов. Ряды штекерных разъемов с несколькими подключениями проводов тоже отлично работают и помогают обеспечить правильное расположение проводов. Вот как я припаиваю провод калибра 24 к стандартной вилке 0,1 дюйма (2.54 мм) штифт жатки.

Обычно я паяю утюгом в правой руке и держу рулон припоя в левой.

Монтажные работы, пайка, паяльник и позиционирование

Техника

Снимите примерно 1/8 дюйма изоляции с провода, который вы хотите припаять к штырю вилки. Закрепите провод на одной стороне установки «из третьих рук». Для меня это будет левая сторона. Если вы действительно хотите выглядеть элегантно, обратите внимание на это устройство для работы с четырьмя руками. Используя небольшой паяльник (25 Вт или около того), прикоснитесь горячим наконечником к проволоке, одновременно подавая конец припоя.Чтобы аккуратно покрыть кончик провода припоем, нужны твердые руки и немного практики. Не держите утюг на проводе слишком долго, иначе изоляция приведет к усадке провода, оставив на конце длинное оголенное пространство. Возможно, вам придется использовать боковые кусачки, чтобы обрезать провод обратно до рекомендованной мной длины голого провода 1/8 дюйма, смоченного припоем. Смачивание поверхности припоем называется лужением.

Затем закрепите штырь 0,1-дюймовой вилки заголовка с другой стороны третьей руки так, чтобы короткая сторона была направлена ​​к проводу.Используйте ту же технику «прикоснись к концу паяльника и припаяй», чтобы залудить короткую сторону штифта жатки. Это должна быть сторона к проводу. Одиночный 0,1-дюймовый штырь жатки с наружной резьбой можно при необходимости отломить от большей части штифтов жатки. Я держу готовый запас в мусорном ведре для старых запчастей.

Многоконтактная вилка

Теперь вы можете отрегулировать третью руку, чтобы совместить конец провода и штырь жатки так, чтобы они плотно соприкасались. Осторожно поднесите кончик паяльника к стыку и слегка коснитесь им штифта и провода.Припой должен течь между ними и давать приятный гладкий результат. Обычно достаточно прикосновения. Ну и довольно твердая рука. Со временем вам даже не придется добавлять припой другой рукой.

Очевидно, мне следовало выпить на одну чашку кофе меньше, прежде чем я снимал видео.

Несколько проводов можно также подключить к ряду штыревых контактов разъема с помощью третьей руки, паяльника и припоя. Я люблю зачистить и залудить все провода и соответствующие штыри вилки перед окончательной установкой.Соединение провода на каждом конце жатки помогает получить длину прямо посередине, особенно при изготовлении кабеля. Немного сложнее паять ранее соединенные соединения. На следующем рисунке показано соединение контактов многопроволочного / штыревого ряда заголовков.

Штыревой разъем и провода Multiwire

Идем дальше

Припаивание небольших проводов к контактам заголовка может показаться тривиальным и несущественным. Ваши проекты не будут надежными и прочными без твердых паяных соединений.
