Кривая срабатывания автоматических выключателей
Кривые срабатывания автоматических выключателей, они же время-токовые характеристики, показывают зависимость времени отключения автоматического выключателя от величины тока.
Конструкция автоматических выключателей
Автоматический выключатель состоит из двух расцепителей — теплового расцепителя и электромагнитного.
Тепловой расцепитель — это биметаллическая пластина. При протекании тока пластина нагревается и меняет свою форму (изгибается). Таким образом, при протекании тока, который превышает номинальный ток автомата, биметаллическая пластина изгибается настолько сильно, что происходит отключение автомата. Когда вы включаете автомат — взводится пружина и она фиксируется рычажком, который фиксирует автомат во включенном положении. Этот самый рычажок биметаллическая пластина и снимает.
Электромагнитный расцепитель предназначен для защиты от короткого замыкания. При коротком замыкании в кабеле протекает ток, который в несколько раз превышает номинальный ток автомата. Этот ток необходимо мгновенно отключить. Для это в механизме автомата используется электромагнит — катушка и сердечник. При протекании тока катушка втягивает сердечник, который нажимает на фиксирующий рычажок и, таким образом, приводит в действие механизм отключения.
Типы кривых срабатывания
Параметры автоматических выключателей и их кривых срабатывания (время-токовых характеристик) жестко определены межгосударственным стандартом ГОСТ IEC 60898.
Рассмотрим эти кривые подробнее. Их построение выполняют по логорифмической шкале. По горизонтали (оси абсцисс) откладывают кратность значения номинального тока (отношения тока к номинальному току автоматического выключателя). По вертикали (оси ординат) откладывают время в секундах и минутах. Время-токовые характеристики можно разделить на две части: верхняя ниспадающая часть и нижняя вертикальная.
Верхняя часть кривой показывает процесс работы теплового расцепителя. Чем меньше превышение тока тока над номинальным током автомата, тем медленнее изгибается биметаллическая пластина и тем дольше она отключает автомат.
Нижняя часть показывает процесс работы электромагнитного расцепителя. Эта часть кривой срабатывания имеет закругление вблизи нуля — это время движения механических контактов при размыкании. Мгновенно это произойти не может, но время очень мало.
Стандартом предусмотрены три типа автоматов с различными характиристиками срабатывания, которые определяются по диапазону срабатывания электромагнитного расцепителя:
- Характеристика B — 3-5•Iном;
- Характеристика C — 5-10•Iном;
- Характеристика D — 10-20•Iном.
Таким образом, для различных типов нагрузок выбирают автомат с соответствующей характеристикой. Для нагрузок с низкими пусковыми токами — с характеристикой «B». Для нагрузок с большими пусковыми токами (например, двигателей) — с характеристикой «D».
Причем, в новой редакции стандарта — ГОСТ IEC 60898-2-2011 характеристика «D» отсутствует.
Испытания автоматических выключателей
Стандартом предусмотрены следующие испытания:
- Начальное состояние автомата — «холодное», т.е. через него перед этим не пропускался ток. Через автомат пропускают ток 1.13•Iном.
- Начальное состояние автомата — сразу после испытания «a». Через автомат пропускают ток 1.45•Iном.
- Начальное состояние автомата — «холодное». Через автомат пропускают ток 2.55•Iном.
- Начальное состояние автомата — «холодное». Через автомат пропускают ток
- Начальное состояние автомата — «холодное». Через автомат пропускают ток верхней границы диапазона характеристики (5•Iном для «B», 10•Iном для «C»).
Результатом испытания «a» является отсутствие срабатывания автомата за время t>1час для автоматов с номинальным током Iном≤63A и t>2час для автоматов с Iном>63A.
Результатом испытания «b» является срабатывание автомата за время t<1час для автоматов с номинальным током I
Результатом испытания «c» является срабатывание автомата в пределах 1с<t<60c для автомата с Iном≤32A и 1с<t<120c для автомата с Iном>32A.
Результатом испытания «d» является срабатывание автомата с характеристикой «B» в пределах 0,1с<t<45c для автомата с Iном≤32A и 0,1с<t<90c для автомата с Iном>32A; с характеристикой «C» в пределах 0,1с < t < 15c для автомата с Iном≤32A и 0,1с<t< 30c для автомата с Iном>32A.
Результатом испытания «e» является срабатывание автомата за время t<0,1c.
По этим точкам строят время-токовые характеристики, а сами точки выделены на кривых.
Важные выводы
- Получается, что если ток нагрузки, который протекает через автомат, превышает номинальный ток автомата меньше, чем в 1. 13 раз, то автомат не отключится. Это обстоятельство следует учитывать при выборе кабеля.
- При проектировании следует учитывать, что требования п.1.7.79 ПУЭ гарантированно выполняются только в том случае, если ток короткого замыкания превышает верхнюю границу диапазона срабатывания, т.е. 5•Iном для характеристики «B», 10•Iном для характеристики «C», 20•Iном для характеристики «D». Эти величины кратности срабатывания следует использовать при проверке времени срабатывания автоматического выключателя при однофазном коротком замыкании.
Подпишитесь и получайте уведомления о новых статьях на e-mail
Читайте также:
Времятоковые характеристики автоматических выключателей | Полезные статьи
Понравилось видео? Подписывайтесь на наш канал!Чтобы защитить электрические сети, а также подключенное к ним оборудование от токов, которые превышают допустимые номинальные значения, используются автоматические выключатели (АВ), которые, благодаря встроенным в них тепловым и электромагнитным расцепителям, размыкают цепь и обесточивают линию.
Время, которое необходимо чтобы обесточить электрическую цепь может занимать от нескольких долей секунды до нескольких минут и зависит от номинального тока автоматического выключателя, его время токовых характеристик (ВТХ), а также типа сработавшего расцепителя.
Токовременная характеристика автоматического выключателя характеризует зависимость промежутка времени, которое требуется для срабатывания устройства, от кратности фактического тока, протекающего через АВ к номинальному току выключателя.
Автоматические выключатели выпускаются нескольких классов. Наиболее часто используются устройства таких классов:
- B – обесточивают сеть, когда фактическая величина тока превышает номинальный ток АВ в 3-5 раз;
- C – срабатывает при превышении номинального тока в 5-10 раз;
- D — отключает подачу электроэнергии, если кратность фактического и номинального тока колеблется от 10 до 20.
Токовременные характеристики указываются на корпусе устройства вместе с номинальным током.
Автоматический выключатель класса С
Автоматический выключатель класса B
Защита электрических цепей и подключенной к ни нагрузки от токов большой величины, вызванных коротким замыканием осуществляется при помощи электромагнитного расцепителя. Вне зависимости от класса, к которому относится устройство, время, нужное чтобы обесточить цепь исчисляется долями секунды.
Срабатывание АВ из-за возникновения перегрузок в сети происходит благодаря тепловому расцепителю (биметаллической пластине) и занимает более длительный промежуток времени.
«Условный ток нерасцепления» превышает номинальное значение тока АВ в 1,13 раз. При таком значении фактического тока устройство не обесточит цепь в течении одного часа для автоматических выключателей с номинальным током до 63A и в течении двух часов для АВ с номинальным током превышающим 63A.
«Условный ток расцепления» превышает номинальное значение тока АВ в 1,45 раза. При таком значении фактического тока устройство обесточит цепь в течении одного часа для автоматических выключателей с номинальным током до 63A и в течении двух часов для АВ с номинальным током превышающим 63A.
Существуют специальные графики, по которым можно определить время отключения автоматических выключателей в зависимости от кратности превышения фактического тока над номинальным для устройств каждого класса.
Также на скорость отключения в большой степени влияет состояние автоматического выключателя. Для каждого устройства существует понятие «холодное» состояние, присущее выключателям через которые нагрузка была только что включена и «горячее» состояние, для АВ находившихся в работе некоторый промежуток времени.
На графике ВТХ нижняя кривая соответствует горячему» состоянию автоматического выключателя, а верхняя – «холодному» состоянию. Соответственно для АВ находящемуся в эксплуатации потребуется меньше времени для обесточивания сети, чем устройству, к которому только что подключили нагрузку.
Sh303L C32 Автоматический выключатель 3-полюсный 2CDS243001R0324
Технические характеристики SH 200L с характеристикой срабатывания С
Icn=4.5 кА
Кол-во полюсов — 3
Номинальный ток In, A — 32 А
Масса 1 шт. — 0.375 кг.
Ue=~220/400V
Дополнительная информация:
Автоматы серии Sh300L предназначены для защиты электрических цепей от коротких замыканий и перегрузок, защита резистивных и индуктивных нагрузок с низким импульсным током.
Применяются для защиты жилых помещений и частных строений.
Соответствие всем международным и национальным стандартам IEC/EN 60898.
Общ. количество полюсов | 3 |
Номин. ток | 32 А |
Характеристика срабатывания (кривая тока) | C |
Одновременное отключение нейтрали (N) | Нет |
Номин. (расчетное) напряжение | 400 В |
Количество защищенных полюсов | 3 |
Модульная ширина (общ. кол-во модульных расстояний) | 3 |
Тип напряжения | AC (перемен.) |
Класс токоограничения | 3 |
Категория перенапряжения | 3 |
Степень загрязнения | 2 |
Глубина установочная (встраив.) | 69 мм |
Возможна дополнит. комплектация | Нет |
Степень защиты (IP) | IP20 |
На протяжении многих лет марка ABB ассоциируется с надежными и современными решениями для низковольтных электроустановок. Эффективно решать задачи современного быта и производства позволяет Sh303L C32 Автоматический выключатель 3-полюсный 2CDS243001R0324.
Товар с артикулом 2CDS243001R0324 компании АВВ разработан для повышения эффективности и обеспечения надежной каждодневной работы различного электрического оборудования: от мощных промышленных установок до стандартного распределения электричества в быту.
Интернет-магазин «77Вольт» предлагает привлекательные цены от 911.71 руб, а также большой ассортимент сопутствующей продукции.
Так, в нашем каталоге имеется Автоматический выключатель ABB S203 C32 3-полюсной 2CDS253001R0324 – надежность и новейшие инновационные решения являются главными отличительными чертами продукции марки.
Sh303L C32 Автоматический выключатель 3-полюсный 2CDS243001R0324 в «77Вольт» – это превосходные технические характеристики, гарантированные в любых условиях применения, и высокий уровень сервиса, позволяющий нашим клиентам быть абсолютно уверенными в надежной защите электроустановок.
Что такое время-токовые характеристики автоматических выключателей
Что такое время-токовые характеристики автоматических выключателей
При нормальной работе электросети и всех приборов через автоматический выключатель (далее по тексту — автомат) протекает допустимый электрический ток. Однако, если сила тока по каким-либо причинам превысила номинальные значения, происходит размыкание цепи из-за срабатывания расцепителей автоматического выключателя.
Характеристика срабатывания автоматического выключателя является очень важной характеристикой, которая описывает то, насколько время срабатывания автоматического выключателя зависит от отношения силы тока, протекающего через автомат, к номинальному току автомата.
Данная характеристика сложна тем, что для ее выражения необходимо использование графиков. Автоматы с одним и тем же номиналом будут при разных превышениях тока по-разному отключаться в зависимости от типа кривой токовой характеристики автомата, благодаря чему имеется возможность применять автоматы с разной характеристикой для разных типов нагрузки.
Тем самым, с одной стороны, осуществляется защитная токовая функция, а с другой стороны, обеспечивается минимальное количество ложных срабатываний – в этом и заключается важность данной характеристики.
В энергетических отраслях бывают ситуации, когда кратковременное увеличение тока не связано с появлением аварийного режима и защита не должно реагировать на такие изменения. Это же относится и к автоматам.
При включении какого-нибудь мотора, к примеру, дачного насоса или пылесоса, в линии происходит достаточно большой бросок тока, который в несколько раз превышает нормальный.
По логике работы, автомат, конечно же, должен отключиться. К примеру, мотор потребляет в пусковом режиме 12 А, а в рабочем – 5 А. Автомат стоит на 10 А, и при значении 12 А он должен отключиться. Что в таком случае делать? Если, например поставить автомат номиналом на 16 А, тогда непонятно отключится он или нет если заклинит мотор или замкнет кабель.
Можно было бы решить эту проблему, если его поставить на меньший ток, но тогда он будет срабатывать от любого движения. Вот для этого и было придумано такое понятие для автомата, как его «время-токовая характеристика».
Какие существуют время токовые характеристики автоматических выключателей и их отличие между собой
Как известно, основными органами срабатывания автоматического выключателя являются тепловой и электромагнитный расцепитель. Тепловой расцепитель представляет собой пластину из биметалла, изгибающуюся при нагреве протекающим током. Тем самым в действие приводится механизм расцепления, при длительной перегрузке срабатывая, с обратнозависимой выдержкой времени. Нагрев биметаллической пластинки и время срабатывание расцепителя напрямую зависят от уровня перегрузки.
Электромагнитный расцепитель является соленоидом с сердечником, магнитное поле соленоида при определенном токе втягивает сердечник, приводящий в действие механизм расцепления – происходит мгновенное срабатывание при КЗ (Коротком замыкании), благодаря чему пострадавший участок сети не будет дожидаться разогрева теплового расцепителя (биметаллической пластины) в автомате.
Зависимость времени срабатывания автомата от силы тока, протекающего через автомат, как раз и определяется время-токовой характеристикой автоматического выключателя.
Наверное, каждый замечал изображение латинских букв B, C, D на корпусах модульных автоматов. Так вот, они характеризуют кратность уставки электромагнитного расцепителя к номиналу автомата, обозначая его время-токовую характеристику.
Эти буквы указывают ток мгновенного срабатывания электромагнитного расцепителя автомата. Проще говоря, характеристика срабатывания автоматического выключателя показывает чувствительность автомата – наименьший ток при котором автомат отключится мгновенно.
Автоматы имеют несколько характеристик, самыми распространенными из которых являются:
· — B — от 3 до 5хIn;
· — C — от 5 до 10хIn;
· — D — от 10 до 20хIn.
Что означают цифры указанные выше?
Приведем небольшой пример: допустим, есть два автомата равные по номинальному току, но характеристики срабатывания (латинские буквы на автомате) разные: автоматы В16 и С16.
Диапазоны срабатывания электромагнитного расцепителя для В16 составляет 16*(3…5)=48…80А. Для С16 диапазон токов мгновенного срабатывания 16*(5…10)=80…160А.
При токе 100 А автомат В16 отключится практически мгновенно, в то время как С16 отключится не сразу а через несколько секунд от тепловой защиты (после того как нагреется его биметаллическая пластина).
В жилых зданиях и квартирах, где нагрузки чисто активные (без больших пусковых токов), самыми чувствительными и предпочтительными к применению являются автоматы с характеристикой B. На сегодняшний день очень распространена характеристика С, которую также можно использовать для жилых и административных зданий.
Что касается характеристики D, то она как раз годится для питания каких-либо электромоторов, больших двигателей и других устройств, где могут быть при их включении большие пусковые токи. Также через пониженную чувствительность при КЗ автоматы с характеристикой D могут быть рекомендованы для использования как вводные для повышения шансов селективности со стоящими ниже групповыми автоматами при КЗ.
Согласитесь, логично, что время срабатывания зависит от температуры автомата. Автомат отключится быстрее, если его тепловой орган (биметаллическая пластина) разогретый. И наоборот при первом включении когда биметалл автомата холодный время отключения будет больше.
Поэтому на графике верхняя кривая характеризует холодное состояние автомата, нижняя кривая характеризует горячее состояние автомата.
На рисунках пунктирная линия – это верхняя граница время-токовой характеристики для автоматических выключателей с номинальным током In меньше или равно 32 A.

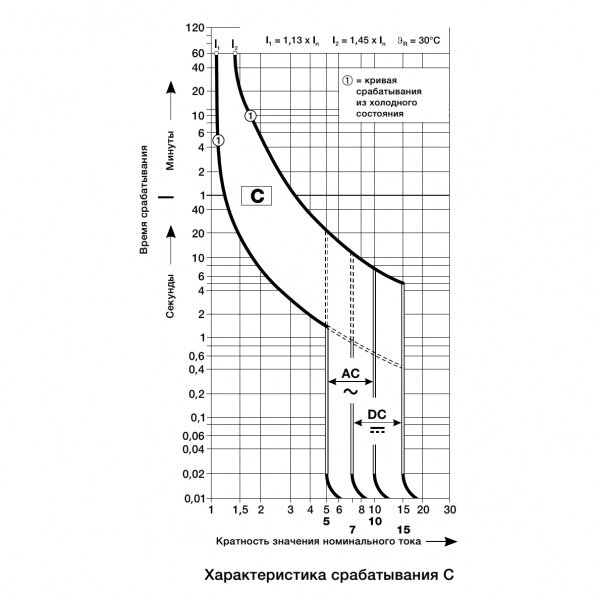

Что показано на графике время-токовой характеристики
На примере 16-и Амперного автомата, имеющего время токовую характеристику C, попробуем рассмотреть характеристики срабатывания автоматических выключателей.
На графике можно увидеть, как протекающий через автоматический выключатель ток влияет на зависимость времени его отключения. Кратность тока протекающего в цепи к номинальному току автомата (I/In) изображает ось Х, а время срабатывания, в секундах – ось У.
Выше говорилось, что в состав автомата входит электромагнитный и тепловой расцепитель. Поэтому график можно разделить на два участка. Крутая часть графика показывает защиту от перегрузки (работа теплового расцепителя), а более пологая часть защиту от КЗ (работа электромагнитного расцепителя).
Как видно на графике, если к автомату С16 подключить нагрузку 23 А то он должен отключится за 60 сек. То есть при возникновении перегрузки на 45 % автомат отключится через 60 сек.
При прохождении через автомат С16 тока 5хIn (80 А) он должен сработать через 0.02 сек (это если автомат горячий). В холодном состоянии, при такой нагрузке, он отключится в пределах 11 сек. и 25 сек. (для автоматов до 32 А и выше 32 А соответственно).
Если через автомат будет протекать ток равный 10хIn, то он отключается за 0,03 секунды в холодном состоянии или меньше чем за 0,01 секунду в горячем.
К примеру, при коротком замыкании в цепи, которая защищена автоматом С16, и возникновении тока в 320 Ампер, диапазон времени отключения автомата будет составлять от 0,008 до 0,015 секунды. Это позволит снять питание с аварийной цепи и защитить от возгорания и полного разрушения сам автомат, закоротивший электроприбор и электропроводку.
Автоматы с какими характеристиками предпочтительнее использовать дома
В квартирах по возможности необходимо обязательно применять автоматы категории B, которые являются более чувствительными. Данный автомат отработает от перегрузки так же, как и автомат категории С.
При каком токе срабатывает 16а автомат?
Сколько держит автомат 16а
Для начала отвечу на вопрос – 16A сколько киловатт (кВт)?
Все очень просто – напряжение в домашней электрической сети 220В (Вольт), чтобы узнать сколько может выдержать розетка в 16А достаточно – 220 Х 16 = 3520 Ватт, а как мы знаем в 1кВт – 1000 Вт, то получается – 3,52кВт
Если формула из школьной физики P= I * U, где P (мощность), I (сила тока), U (напряжение)
Простыми словами розетка в 16A в цепи 220В, может максимально выдержать 3,5кВТ!
Индукционная плита и розетка
Индукционная плита потребляет 7,5кВт энергии, при всех включенных 4 конфорках. Если разделить в обратном порядке, то получается 7,5кВт (7500Вт)/220В = 34,09А
Как видите потребление 34А, ваша розетка в 16А просто расплавится!
Ну хорошо думаете вы …
Тогда поставлю розетку в 32 – 40 А и подключу плиту! А не тут то было, нужно знать какой провод у вас заложен в стене, а также на какой автомат все выведено в щитке!
Все дело в том, что провода также имеют максимальный порог мощности! Так если у вас заложен провод в 2,5 мм сечением, то он может выдержать всего 5,9кВт!
Также и автомат нужно ставить на 32A, а лучше на 40A. Еще раз рекомендую эту статью! Там более подробно!
Так что рассчитывайте правильно! Иначе ваша розетка – проводка расплавится от высоко напряжения и запросто может возникнуть пожар!
Источник: http://remo-blog.ru/e-lektrika/16a-skol-ko-kilovatt.html
Что такое время токовые характеристики автоматических выключателей
При нормальной работе электросети и всех приборов через автоматический выключатель протекает электрический ток. Однако если сила тока по каким-либо причинам превысила номинальные значения, происходит размыкание цепи из-за срабатывания расцепителей автоматического выключателя.
Характеристика срабатывания автоматического выключателя является очень важной характеристикой, которая описывает то, насколько время срабатывания автомата зависит от отношения силы тока, протекающего через автомат, к номинальному току автомата.
Данная характеристика сложна тем, что для ее выражения необходимо использование графиков. Автоматы с одним и тем же номиналом будут при разных превышениях тока по-разному отключаться в зависимости от типа кривой автомата (так иногда называется токовая характеристика), благодаря чему имеется возможность применять автоматы с разной характеристикой для разных типов нагрузки.
Тем самым, с одной стороны, осуществляется защитная токовая функция, а с другой стороны, обеспечивается минимальное количество ложных срабатываний – в этом и заключается важность данной характеристики.
В энергетических отраслях бывают ситуации, когда кратковременное увеличение тока не связано с появлением аварийного режима и защита не должно реагировать на такие изменения. Это же относится и к автоматам.
При включении какого-нибудь мотора, к примеру, дачного насоса или пылесоса, в линии происходит достаточно большой бросок тока, который в несколько раз превышает нормальный.
По логике работы, автомат, конечно же, должен отключиться. К примеру, мотор потребляет в пусковом режиме 12 А, а в рабочем – 5. Автомат стоит на 10 А, и от 12 его вырубит. Что в таком случае делать? Если например поставить на 16 А, тогда непонятно отключится он или нет если заклинит мотор или замкнет кабель.
Можно было бы решить эту проблему, если его поставить на меньший ток, но тогда он будет срабатывать от любого движения. Вот для этого и было придумано такое понятие для автомата, как его «время токовая характеристика «.
Какие существуют время токовые характеристики автоматических выключателей и их отличие между собой
Как известно основными органами срабатывания автоматического выключателя являются тепловой и электромагнитный расцепитель.
Тепловой расцепитель представляет собой пластину из биметалла, изгибающуюся при нагреве протекающим током. Тем самым в действие приводится механизм расцепления, при длительной перегрузке срабатывая, с обратнозависимой выдержкой времени. Нагрев биметаллической пластинки и время срабатывание расцепителя напрямую зависят от уровня перегрузки.
Электромагнитный расцепитель является соленоидом с сердечником, магнитное поле соленоида при определенном токе втягивает сердечник, приводящий в действие механизм расцепления – происходит мгновенное срабатывание при КЗ, благодаря чему пострадавший участок сети не будет дожидаться прогревания теплового расцепителя (биметаллической пластины) в автомате.
Зависимость времени срабатывания автомата от силы тока, протекающего через автомат, как раз и определяется время токовой характеристикой автоматического выключателя .
Наверное, каждый замечал изображение латинских букв B, C, D на корпусах модульных автоматов. Так вот они характеризуют кратность уставки электромагнитного расцепителя к номиналу автомата, обозначая его время токовую характеристику.
Эти буквы указывают ток мгновенного срабатывания электромагнитного расцепителя автомата. Проще говоря, характеристика срабатывания автоматического выключателя показывает чувствительность автомата – наименьший ток при котором автомат отключится мгновенно.
Автоматы имеют несколько характеристик, самыми распространенными из которых являются:
- — B — от 3 до 5 ×In;
- — C — от 5 до 10 ×In;
- — D — от 10 до 20 ×In.
Что означают цифры указанные выше?
Приведу небольшой пример. Допустим, есть два автомата одинаковой мощности (равные по номинальному току) но характеристики срабатывания (латинские буквы на автомате) разные: автоматы В16 и С16.
Диапазоны срабатывания электромагнитного расцепителя для В16 составляет 16*(3. 5)=48. 80А. Для С16 диапазон токов мгновенного срабатывания 16*(5. 10)=80. 160А.
При токе 100 А автомат В16 отключится практически мгновенно, в то время как С16 отключится не сразу а через несколько секунд от тепловой защиты (после того как нагреется его биметаллическая пластина).
В жилых зданиях и квартирах, где нагрузки чисто активные (без больших пусковых токов), а какие-нибудь мощные моторы включаются нечасто, самыми чувствительными и предпочтительными к применению являются автоматы с характеристикой B. На сегодняшний день очень распространена характеристика С, которую также можно использовать для жилых и административных зданий.
Что касается характеристики D, то она как раз годится для питания каких-либо электромоторов, больших двигателей и других устройств, где могут быть при их включении большие пусковые токи. Также через пониженную чувствительность при КЗ автоматы с характеристикой D могут быть рекомендованы для использования как вводные для повышения шансов селективности со стоящими ниже групповыми АВ при КЗ.
Согласитесь логично, что время срабатывания зависит от температуры автомата. Автомат отключится быстрее, если его тепловой орган (биметаллическая пластина) разогретый. И наоборот при первом включении когда биметалл автомата холодный время отключения будет больше.
Поэтому на графике верхняя кривая характеризует холодное состояние автомата, нижняя кривая характеризует горячее состояние автомата.
Пунктирной линией обозначен предельный ток срабатывания для автоматов до 32 А.
Что показано на графике время токовой характеристики
На примере 16-Амперного автомата, имеющего время токовую характеристику C, попробуем рассмотреть характеристики срабатывания автоматических выключателей .
На графике можно увидеть, как протекающий через автоматический выключатель ток влияет на зависимость времени его отключения. Кратность тока протекающего в цепи к номинальному току автомата (I/In) изображает ось Х, а время срабатывания, в секундах – ось У.
Выше говорилось, что в состав автомата входит электромагнитный и тепловой расцепитель. Поэтому график можно разделить на два участка. Крутая часть графика показывает защиту от перегрузки (работа теплового расцепителя), а более пологая часть защиту от КЗ (работа электромагнитного расцепителя).
Как видно на графике если к автомату С16 подключить нагрузку 23 А то он должен отключится за 40 сек. То есть при возникновении перегрузки на 45 % автомат отключится через 40 сек.
На токи большой величины, которые могут привести к повреждению изоляции электропроводки автомат способен реагировать мгновенно благодаря наличию электромагнитного расцепителя.
При прохождении через автомат С16 тока 5×In (80 А) он должен сработать через 0.02 сек (это если автомат горячий). В холодном состоянии, при такой нагрузке, он отключится в пределах 11 сек. и 25 сек. (для автоматов до 32 А и выше 32 А соответственно).
Если через автомат будет протекать ток равный 10×In, то он отключается за 0,03 секунды в холодном состоянии или меньше чем за 0,01 секунду в горячем.
К примеру, при коротком замыкании в цепи, которая защищена автоматом С16, и возникновении тока в 320 Ампер, диапазон времени отключения автомата будет составлять от 0,008 до 0,015 секунды. Это позволит снять питание с аварийной цепи и защитить от возгорания и полного разрушения сам автомат, закоротивший электроприбор и электропроводку.
Автоматы с какими характеристиками предпочтительнее использовать дома
В квартирах по возможности необходимо обязательно применять автоматы категории B, которые являются более чувствительными. Данный автомат отработает от перегрузки так же, как и автомат категории С. А вот о случае короткого замыкания?.
Если дом новый, имеет хорошее состояние электросети, подстанция находится рядом, а все соединения качественные, то ток при коротком замыкании может достигать таких величин, что его должно хватить на срабатывание даже вводного автомата.
Ток может оказаться малым при коротком замыкании, если дом является старым, а к нему идут плохие провода с огромным сопротивлением линии (особенно в сельских сетях, где большое сопротивление петли фаза-нуль) – в таком случае автомат категории C может не сработать вообще. Поэтому единственным выходом из этой ситуации является установка автоматов с характеристикой типа В.
Следовательно, время токовая характеристика типа В является определенно более предпочтительной, в особенности в дачной или сельской местности или в старом фонде.
В быту на вводной автомат вполне целесообразно ставить именно тип С, а на автоматы групповых линий для розеток и освещения – тип В. Таким образом будет соблюдена селективность, и где-нибудь в линии при коротком замыкании вводной автомат не будет отключаться и «гасить» всю квартиру.
Автоматический выключатель характеристика B
Этот график отражает зависимость времени срабатывания всех видов защиты автомата от проходящего по нему величины тока. По оси X отображается кратность предельного тока к номинальному току — величина (I/In). По оси Y отображается время в секундах.
На графике изображены две линии кривая времени срабатывания тепловой защиты устройств автоматических выключателей) и кривая срабатывания электромагнитной защиты. Линии внизу графика отображают горячее состояние автомата, наверху показывают холодное его состояние. Пунктиром обозначены верхние значения автоматов до 32 А. Все графики составлены для рабочей температуры автоматических выключателей +30°С.
График №2 Время токовые характеристики для группы B с током превышения номинального тока в 3 — 5 раз
На графике №2 видно, что проходящий ток автомата 3ln, и он отключается через время 0, 02 сек. в подогретом состоянии, а отключается за 32 секунды в не разогретом виде, в случае автомата до 32 А, автомат выше 32А отключится за 78 сек. При токе через автомат в 5In отключение происходит за 0,01 сек. для горячей линии и за 0,03 сек. для холодного автомата.
Характеристика автомата B используется для защиты чисто активной нагрузки. Это — электропечи, освещение, обогреватели. Чтобы соблюдать селективность автоматических выключателей в складах, домах и магазинах на вводе используют автомат характеристики C, для вторичных линий освещения, бытовых электроприборов с характеристикой В, с меньшим током пуска.
Характеристика D автоматического выключателя
Смотрите график №4. Проходящий ток в 10In вызовет отключение через 0,015 сек. горячего режима, и за 3 сек. для холодного режима и автоматов ниже 32 ампер и 8 секунд в холодном режиме автомата выше 32 ампер. Когда ток достигает 20In, автомат сработает за 0,008 сек. в подогретом виде и 0,018 — в холодном.
График №4 Время токовые характеристики для автоматов группы D
Применение этих автоматов находит в случаях тяжелых пусков с большими пусковыми токами или с частными запусками. На всех графиках показан широкий диапазон кривых, которые обусловлены большим расхождениям параметров автоматов. Эти параметры зависят от наружной температуры и температуры автомата, зависящей от значения проходящего через него тока.
Когда величина I/Iн≤1 меньше или соответствует номинальному току то, время выключения автомата будет бесконечно. Также на графике видно, что чем значительнее ток относительно номинальной величине, тем быстрее сработает автомат.
Схема подключения дифференциального автомата
Почему выбивает автомат в щитке: причины
Токовые характеристики автоматических выключателей
Здравствуйте, уважаемые читатели сайта http://elektrik-sam. info.
В этой статье мы рассмотрим основные характеристики автоматических выключателей, которые необходимо знать, чтобы правильно ориентироваться при их выборе — это номинальный ток и время токовые характеристики автоматических выключателей.
Напомню, что эта публикация входит в серию статей и видео, посвященных электрическим аппаратам защиты из курса Автоматические выключатели, УЗО, дифавтоматы — подробное руководство.
Основные характеристики автоматического выключателя указываются на его корпусе, где также наносится торговая марка или бренд производителя и каталожный либо серийный номер.
Самая главная характеристика автоматического выключателя – номинальный ток. Это максимальный ток (в Амперах), который может протекать через автомат бесконечно долго, не отключая защищаемую цепь. При превышении протекающим током этой величины, автомат срабатывает и размыкает защищаемую цепь.
Ряд значений номинального тока автоматических выключателей стандартизован и составляет:
6, 10, 16, 20, 25, 32, 40, 50, 63, 80, 100А.
Величина номинального тока автомата указывается на его корпусе в амперах и соответствует температуре окружающей среды +30˚С. С увеличением температуры, значение номинального тока снижается.
Также автоматы в электрощитах обычно устанавливаются по несколько штук в ряд вплотную друг к другу, это приводит к увеличению температуры (автоматы «подогревают» друг друга) и снижению величины коммутируемого ими тока.
Некоторые производители автоматических выключателей указывают в каталогах поправочные коэффициенты для учета этих параметров.
Подробно о влиянии температуры окружающей среды и количества рядом установленных аппаратов защиты смотрите в статье Почему в жару срабатывает автоматический выключатель.
В момент подключения в электрическую сеть некоторых потребителей, например, холодильников, пылесосов, компрессоров и др. в цепи кратковременно возникают пусковые токи, которые могут в несколько раз превышать номинальный ток автомата. Для кабеля такие кратковременные броски тока не страшны.
Поэтому, чтобы автомат не выключался каждый раз при небольшом кратковременном возрастании тока в цепи, применяют автоматы с разными типами время-токовой характеристики.
Таким образом, следующая основная характеристика:
время-токовая характеристика срабатывания автоматического выключателя – это зависимость времени отключения защищаемой цепи, от силы протекающего через нее тока. Ток указывается как отношение к номинальному току I/Iном, т.е. во сколько раз протекающий через автомат ток превышает номинальный для данного автоматического выключателя.
Важность этой характеристики заключается в том, что автоматы с одинаковым номиналом будут отключаться по-разному (в зависимости от типа время-токовой характеристики). Это дает возможность уменьшить количество ложных срабатываний, применяя автоматические выключатели с различными токовыми характеристиками для разных типов нагрузки,
Рассмотрим типы время-токовых характеристик:
— Тип A (2-3 значения номинального тока) применяются для защиты цепей с большой протяженностью электропроводки и для защиты полупроводниковых устройств.
— Тип B (3-5 значений номинального тока) применяются для защиты цепей с малым значением кратности пускового тока с преимущественно активной нагрузкой (лампы накаливания, обогреватели, печи, осветительные электросети общего назначения). Показаны для применения в квартирах и жилых зданиях, где нагрузки в основном активные.
— Тип C (5-10 значений номинального тока) применяются для защиты цепей установок с умеренными пусковыми токами — кондиционеры, холодильники, домашние и офисные розеточные группы, газоразрядные лампы с повышенным пусковым током.
— Тип D (10-20 значений номинального тока) применяются для защиты цепей, питающих электроустановки с высокими пусковыми токами (компрессоры, подъемные механизмы, насосы, станки). Устанавливаются, в основном, в производственных помещениях.
— Тип K (8-12 значений номинального тока) применяются для защиты цепей с индуктивной нагрузкой.
— Тип Z (2,5-3,5 значений номинального тока) применяются для защиты цепей с электронными приборами, чувствительными к сверхтокам.
В быту обычно используются автоматические выключатели с характеристиками B ,C и очень редко D. Тип характеристики обозначается на корпусе автомата латинской буквой пред значением номинального тока.
Маркировка «С16» на автоматическом выключателе будет обозначать, что он имеет тип мгновенного расцепления С (т.е. срабатывает при величине тока от 5 до 10 значений от номинального тока) и номинальный ток, равный 16 А.
Время-токовая характеристика автоматического выключателя обычно приводится в виде графика. На горизонтальной оси указывается кратность значения номинального тока, а по вертикальной оси — время срабатывания автомата.
Широкий диапазон значений на графике обусловлен разбросом параметров автоматических выключателей, которые зависят от температуры — как внешней, так и внутренней, поскольку автоматический выключатель нагревается проходящим через него электрическим током, особенно, при аварийных режимах — током перегрузки или током короткого замыкания (КЗ).
На графике видно, что при значении I/Iн≤1 время отключения автоматического выключателя стремится к бесконечности. Другими словами, до тех пор, пока ток, протекающий через автоматический выключатель, меньше или равен номинальному току, автоматический выключатель не сработает (не отключится).
Также график показывает, что чем больше значение I/Iн (т.е. чем больше протекающий через автомат ток превышает номинальный), тем быстрее автоматический выключатель отключится.
При протекании через автоматический выключатель тока, величина которого равна нижней границе диапазона срабатывания электромагнитного расцепителя (3In для «В», 5In для «С» и 10In для «D»), он должен отключиться за время более 0,1с.
При протекании тока, равного верхней границе диапазона срабатывания электромагнитного расцепителя (5In для «В», 10In для «С» и 20In для «D»), автоматический выключатель отключится за время менее 0,1с. Если значение тока главной цепи находится внутри диапазона токов мгновенного расцепления, автоматический выключатель расцепляется либо с незначительной выдержкой, либо без задержки времени (менее 0,1 с).
В следующих статьях мы продолжим рассмотрение характеристик автоматических выключателей, методику и стратегию их расчета и выбора, потому если хотите не пропустить новые интересные материалы по этой теме — подписывайтесь на новости сайта, форма подписки внизу статьи.
В заключении статьи подробное видео Номинал и токовые характеристики автоматических выключателей.
Источник: https://electricremont.ru/tok-srabatyvaniya-avtomaticheskogo-vyklyuchatelya.html
Кривые характеристик срабатывания защиты | SuSol MCCB автоматические выключатели | Низковольтное оборудование
Страница 31 из 39
Susol TD & TS MCCB кривые характеристик срабатывания защиты
Автоматические включатели с теплоэлектромагнитными расцепителями
TD100
FTU FMU 16~100A
TD160
FTU FMU
Автоматические включатели с теплоэлектромагнитными расцепителями
100~160A
TS100
Автоматические включатели с теплоэлектромагнитными расцепителями
FTU FMU 40~100A
Автоматические включатели с электромагнитными расцепителями
Magnetic only
MTU
32~160A
Magnetic trip units(MTU)
Rating(A) |
In |
TS100 to TS800 |
||||||||||||||
|
|
1. 6 |
3.2 |
6.3 |
12 |
20 |
32 |
50 |
63 |
100 |
160 |
220 |
320 |
500 |
630 |
|
|
N / H / L |
TS100 |
• |
• |
• |
• |
• |
• |
• |
• |
• |
— |
— |
— |
— |
— |
|
|
TS160 |
— |
— |
— |
— |
— |
• |
• |
• |
• |
• |
— |
— |
— |
— |
|
|
TS250 |
— |
— |
— |
— |
— |
— |
— |
— |
• |
• |
• |
— |
— |
— |
|
|
TS400 |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
• |
— |
— |
|
|
TS630 |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
• |
— |
|
|
TS800 |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
• |
Short — circuit protection(magnetic)
Im
Setting
Pick — up
6. .12x In (6 Point)
TS160
FTU FMU
Автоматические включатели с теплоэлектромагнитными расцепителями
100, 125, 160A
TS160
ATU
Автоматические выключатели с теплоэлектромагнитными расцепителями
100, 125, 160A
Автоматические включатели с теплоэлектромагнитными расцепителями
TS250
FTU FMU
125-250A
TS250
ATU
Кривые характеристик срабатывания защиты
Susol
Автоматические включатели с теплоэлектромагнитными расцепителями
125-250A
TS250
Magnetic only MTU
Автоматические включатели с электромагнитными расцепителями
100, 160, 220A
Уставка
Электромагнитные расцепители (MTU)
Номинальный ток (A) |n |
TS100 to TS800 |
|||||||||||||||
|
|
1.6 |
3.2 |
6.3 |
12 |
20 |
32 |
50 |
63 |
100 |
160 |
220 |
320 |
500 |
630 |
|
|
N / H / L |
TS100 |
• |
• |
• |
• |
• |
• |
• |
• |
• |
— |
— |
— |
— |
— |
|
|
TS160 |
— |
— |
— |
— |
— |
• |
• |
• |
• |
• |
— |
— |
— |
— |
|
|
TS250 |
— |
— |
— |
— |
— |
— |
— |
— |
• |
• |
• |
— |
— |
— |
|
|
TS400 |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
• |
— |
— |
|
|
TS630 |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
• |
— |
|
|
TS800 |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
• |
Защита от короткого замыкания (электромагнитный расцепитель)
Ток срабатывания Ir
Автоматические включатели с теплоэлектромагнитными расцепителями
TS400
FTU FMU
300, 400A
TS400
ATU
Автоматические включатели с теплоэлектромагнитными расцепителями
300, 400A
Автоматические включатели с теплоэлектромагнитными расцепителями
TS400 MTU
Электромагнитные расцепители (MTU)
320A
Защита от короткого замыкания (электромагнитный расцепитель)
Ток срабатывания Ir
Уставка
Автоматические включатели с теплоэлектромагнитными расцепителями
TS630
FTU FMU
500, 630A
Автоматические включатели с теплоэлектромагнитными расцепителями
TS630
ATU
500, 630A
TS630
MTU
Автоматические включатели с электромагнитными расцепителями
500A
Уставка
Электромагнитные расцепители (MTU)
Номинальный ток (A) |n |
|
TS100 to TS800 |
|||||||||||||||
|
|
|
1.6 |
3.2 |
6.3 |
12 |
20 |
32 |
50 |
63 |
100 |
160 |
220 |
320 |
500 |
630 |
|
|
N / H / L |
TS100 |
• |
• |
• |
• |
• |
• |
• |
• |
• |
|
|
|
|
|
|
|
|
TS160 |
|
|
|
|
|
• |
• |
• |
• |
• |
|
|
|
|
|
|
|
TS250 |
|
|
|
|
|
|
|
|
• |
• |
• |
|
|
|
|
|
|
TS400 |
|
|
|
|
|
|
|
|
|
|
|
• |
|
|
|
|
|
TS630 |
|
|
|
|
|
|
|
|
|
|
|
|
• |
|
|
|
|
TS800 |
|
|
|
|
|
|
|
|
|
|
|
|
|
• |
Защита от короткого замыкания (электромагнитный расцепитель)
Ток срабатывания Im
Автоматические включатели с теплоэлектромагнитными расцепителями
TS800
FTU
700, 800A
FMU 800A
TS800
Автоматические включатели с теплоэлектромагнитными расцепителями
ATU 800A
TS800
MTU
Автоматические включатели с теплоэлектромагнитными расцепителями
630A
Уставка
Электромагнитные расцепители (MTU)
Номинальный ток (A) |n |
TS100 to TS800 |
|||||||||||||||
|
|
1.6 |
3.2 |
6.3 |
12 |
20 |
32 |
50 |
63 |
100 |
160 |
220 |
320 |
500 |
630 |
|
|
N / H / L |
TS100 |
• |
• |
• |
• |
• |
• |
• |
• |
• |
— |
— |
— |
— |
— |
|
|
TS160 |
— |
— |
— |
— |
— |
• |
• |
• |
• |
• |
— |
— |
— |
— |
|
|
TS250 |
— |
— |
— |
— |
— |
— |
— |
— |
• |
• |
• |
— |
— |
— |
|
|
TS400 |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
• |
— |
— |
|
|
TS630 |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
• |
— |
|
|
TS800 |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
— |
• |
Защита от короткого замыкания (электромагнитный расцепитель)
Ток срабатывания Ir
Автоматические включатели с электронными расцепителями (ETS)
TS100 to TS800
ETS23 ETS33 ETS43
Автоматические включатели с электронными расцепителями (ETM)
TS400 TS630 TS800 ETM33 ETM43
Кривые удельной рассеиваемой энергии
220/240V
Тепловое воздействие
Кривые характеристик срабатывания защиты
Susol
Кривые удельной рассеиваемой энергии
380/415V
Тепловое воздействие
Кривые удельной рассеиваемой энергии
480/500V
Тепловое воздействие
Расчетный ток короткого замыкания (kA, действ.)
Кривые характеристик срабатывания защиты
Susol
Кривые токоограничения
220/240V Пиковый ток
Расчетный ток короткого замыкания (kA, действ.)
Кривые токоограничения
380/415V Пиковый ток
Расчетный ток короткого замыкания (kA, действ.)
Кривые характеристик срабатывания защиты
Susol
Кривые токоограничения
480/500V Пиковый ток
Расчетный ток короткого замыкания (kA, действ.)
Токовременная характеристика автоматического выключателя
Здравствуйте, уважаемые читатели и гости сайта «Заметки электрика».
Вы наверное замечали, что на корпусах модульных автоматов изображены латинские буквы: B, C или D. Так вот они обозначают время-токовую характеристику этого автомата, или другими словами, ток мгновенного расцепления.
Согласно ГОСТа Р 50345-99, п.3.5.17 — это наименьшая величина тока, при котором автоматический выключатель сработает (отключится) без выдержки времени, т.е. это его электромагнитная защита.
В этом же ГОСТе Р 50345-99, п.5.3.5, говорится, что всего существует три стандартные характеристики (типы мгновенного расцепления):
- B — электромагнитный расцепитель (ЭР) срабатывает в пределах от 3 до 5-кратного тока от номинального (3·In до 5·In)
- C — (ЭР) срабатывает в пределах от 5 до 10-кратного тока от номинального (5·In до 10·In)
- D — (ЭР) срабатывает в пределах от 10 до 20-кратного тока от номинального (10·In до 20·In, но встречаются иногда и 10·In до 50·In)
In – номинальный ток автоматического выключателя.
Помимо характеристик типа В, С и D, существуют и не стандартные характеристики типа А, К и Z, но о них я расскажу Вам в следующий раз. Чтобы не пропустить выход новых статей, подписывайтесь на рассылку сайта.
Рассмотрим каждый вид характеристики более подробно на примере модульных автоматических выключателей ВМ63-1 серии OptiDin и Optima от производителя КЭАЗ (Курский Электроаппаратный завод).
Время-токовая характеристика типа В
Рассмотрим время-токовую характеристику В на примере автоматических выключателей ВМ63-1 от КЭАЗ. Один автомат с номинальным током 10 (А), а другой — 16 (А).
Обратите внимание, что оба автомата имеют характеристику В, что отчетливо видно по маркировке на их корпусе: В10 и В16.
Для наглядности с помощью, уже известного Вам, испытательного прибора РЕТОМ-21 проверим заявленные характеристики данных автоматов.
Но сначала несколько слов о графике.
Вот график время-токовой характеристики (сокращенно, ВТХ) типа В:
На нем показана зависимость времени отключения автоматического выключателя от протекающего через него тока. Ось Х — это кратность тока в цепи к номинальному току автомата (I/In). Ось У — время срабатывания, в секундах.
Запомните!!! Время-токовые характеристики практически всех автоматов изображаются при температуре +30°С.
График разделен двумя линиями, которые и определяют разброс времени срабатывания зон теплового и электромагнитного расцепителей автомата. Верхняя линия — это холодное состояние, т.е. без предварительного пропускания тока через автомат, а нижняя линия — это горячее состояние автомата, который только что был в работе или сразу же после его срабатывания.
Пунктирная линия на графике — это верхняя граница (предел) для автоматов с номинальным током менее 32 (А).
1. Токи условного нерасцепления (1,13·In)
У каждого автомата есть такое понятие, как «условный ток нерасцепления» и он всегда равен 1,13·In. При таком токе автомат не отключится в течение 1 часа (для автоматов с номинальным током менее 63А) и в течение 2 часов (для автоматов с номинальным током более 63А).
Точку условного нерасцепления автомата (1,13·In) всегда отображают на графике. Если провести прямую, то видно, что прямая уходит как бы в бесконечность и с нижней линией графика пересекается в точке 60-120 минут.
Например, автомат с номинальным током 10 (А). При протекании через него тока 1,13·In = 11,3 (А) его тепловой расцепитель не сработает в течение 1 часа.
Еще пример, автомат с номинальным током 16 (А). При протекании через него тока 1,13·In = 18,08 (А) его тепловой расцепитель не сработает в течение 1 часа.
Вот значения «токов условного нерасцепления» для различных номиналов:
- 10 (А) — 11,3 (А)
- 16 (А) — 18,08 (А)
- 20 (А) — 22,6 (А)
- 25 (А) — 28,25 (А)
- 32 (А) — 36,16 (А)
- 40 (А) — 45,2 (А)
- 50 (А) — 56,5 (А)
2. Токи условного расцепления (1,45·In)
Есть еще понятие, как «условный ток расцепления» автомата и он всегда равен 1,45·In. При таком токе автомат отключится за время не более 1 часа (для автоматов с номинальным током менее 63А) и за время не более 2 часов (для автоматов с номинальным током более 63А).
Кстати, точку условного расцепления автомата (1,45·In) практически всегда отображают на графике. Если провести прямую, то видно, что прямая пересекает график в двух точках: нижнюю линию в точке 40 секунд, а верхнюю — в точке 60-120 минут (в зависимости от номинала автомата).
Таким образом, автомат с номинальным током 10 (А) в течение часа, не отключаясь, может держать нагрузку порядка 14,5 (А), а автомат с номинальным током 16 (А) — порядка 23,2 (А). Но это при условии, что автоматы изначально были в холодном состоянии, в ином случае время их отключения будет находиться в пределах от 40 секунд до одного часа.
Вот значения «токов условного расцепления» для различных номиналов:
- 10 (А) — 14,5 (А)
- 16 (А) — 23,2 (А)
- 20 (А) — 29 (А)
- 25 (А) — 36,25 (А)
- 32 (А) — 46,4 (А)
- 40 (А) — 58(А)
- 50 (А) — 72,5 (А)
Вот об этом не стоит забывать при выборе сечения проводов и кабелей для электропроводки (вот Вам таблица в помощь).
Вот представьте себе, что кабель сечением 2,5 кв.мм Вы защищаете автоматом на 20 (А). Вдруг по некоторым причинам Вы перегрузили линию до 29 (А). Автомат 20 (А) может не отключаться в течение целого часа, а по кабелю будет идти ток, который в значительной мере превышает его длительно-допустимый ток (25 А). За это время кабель сильно нагреется и расплавится, что может привести к пожару или короткому замыканию. А если еще учесть то, что в последнее время производители кабельной продукции преднамеренно занижают сечения жил, то ситуация тем более усугубляется.
В принципе, выбор номиналов автоматических выключателей это отдельная тема для статьи. Я лишь привел здесь одну из наиболее распространенных ошибок. Если интересно, то почитайте мою статью, где я подробно разбирал ошибки одного горе-электрика и переделывал за ним его «творчество».
Лично я рекомендую защищать кабели следующим образом:
- 1,5 кв.мм — защищаем автоматом на 10 (А)
- 2,5 кв.мм — защищаем автоматом на 16 (А)
- 4 кв.мм — защищаем автоматом на 20 (А) и 25 (А)
- 6 кв.мм — защищаем автоматом на 25 (А) и 32 (А)
- 10 кв.мм — защищаем автоматом 40 (А)
- 16 кв.мм — защищаем автоматом 50 (А)
Для удобства все данные я свел в одну таблицу:
Проверить рассмотренные автоматы на токи условного нерасцепления и условного расцепления у меня нет времени, поэтому перейдем к их дальнейшей проверке — это форсированный режим проверки при токе, равном 2,55·In.
3. Проверка теплового расцепителя при токе 2,55·In
Согласно ГОСТа Р 50345-99, п.9.10.1.2 и таблицы №6, если через автоматический выключатель будет проходить ток, равный 2,55·In, то он должен отключиться за время не менее 1 секунды из горячего состояния и не более 60 секунд из холодного состояния (для автоматов с номинальным током менее 32А) и не более 120 секунд из холодного состояния (для автоматов с номинальным током более 32А).
На графике ниже Вы можете видеть, что нижний предел по отключению взят с небольшим запасом, т.е. не 1 секунду, а 4 секунды. На то есть право у производителей автоматов. Вот поэтому они всегда к каждому автомату прикладывают свою ВТХ, которая, естественно, что удовлетворяет всем требованиям ГОСТа Р 50345-99.
Проверим!
Автомат ВМ63-1 от КЭАЗ с номинальным током 10 (А) при токе 25,5 (А) должен отключиться за время не менее 1 секунды из горячего состояния и не более 60 секунд из холодного состояния.
Первый раз автомат отключился за время 14,41 (сек.), а второй раз — 11,91 (сек.).
Автомат ВМ63-1 от КЭАЗ с номинальным током 16 (А) при токе 40,8 (А) должен отключиться за время не менее 1 секунды из горячего состояния и не более 60 секунд из холодного состояния.
Первый раз автомат отключился за время 13,51 (сек.), а второй раз — 7,89 (сек.).
Дополнительно можно проверить тепловой расцепитель, например, при двухкратном токе от номинального, но в рамках данной статьи я этого делать не буду. На сайте имеется уже достаточно статей про прогрузку различных автоматических выключателей, как бытового, так и промышленного исполнения. Вот знакомьтесь:
- Методика проверки автоматических выключателей промышленного назначения на примере ВА57-31
- Неисправность и ремонт автомата А3144 с номинальным током 600 (А)
- Заводской брак! Испытание автоматического выключателя А3712
- Автоматы какого производителя выбрать?! ВА47-29 от IEK против iK60N от Schneider Electric
4. Проверка электромагнитного расцепителя при токе 3·In
Согласно ГОСТа Р 50345-99, п.9.10.2.1 и таблицы №6, если через автоматический выключатель будет проходить ток, равный 3·In, то он должен отключиться за время не менее 0,1 секунды. Верхний предел по времени ГОСТом Р 50345-99 не определен, и у автоматов разных производителей здесь может наблюдаться не большой разброс в пределах от 1 до 10 секунд.
Странно, конечно, ведь речь идет об электромагнитном расцепителе и он должен срабатывать без выдержки времени. Но тем не менее, при токе 3·In электромагнитный расцепитель еще не срабатывает и по факту автомат отключается от теплового расцепителя. Вот именно поэтому измеренное значение петли фаза-ноль
сравнивают с током не 3·In, а с 5·In, учитывая коэффициент 1,1.
Автомат ВМ63-1 от КЭАЗ с номинальным током 10 (А) при токе 30 (А) должен отключиться за время не менее 0,1 секунды.
Первый раз автомат отключился за время 8,71 (сек.), а второй раз — 8,11 (сек.).
Автомат ВМ63-1 от КЭАЗ с номинальным током 16 (А) при токе 48 (А) должен отключиться за время не менее 0,1 секунды.
Первый раз автомат отключился за время 8,16 (сек.), а второй раз — 6,25 (сек.).
5. Проверка электромагнитного расцепителя при токе 5·In
Согласно ГОСТа Р 50345-99, п.9.10.2.1 и таблицы №6, если через автоматический выключатель будет проходить ток, равный 5·In, то он должен отключиться за время менее 0,1 секунды.
Автомат ВМ63-1 от КЭАЗ с номинальным током 10 (А) при токе 50 (А) должен отключиться за время менее 0,1 секунды.
Первый раз автомат отключился за время 7,8 (мсек.), а второй раз — 7,7 (мсек.).
Автомат ВМ63-1 от КЭАЗ с номинальным током 16 (А) при токе 80 (А) должен отключиться за время менее 0,1 секунды.
Первый раз автомат отключился за время 8,5 (мсек.), а второй раз — 8,4 (мсек.).
Как видите, оба автомата полностью соответствуют требованиям ГОСТа Р 50345-99 и заявленным характеристикам завода-изготовителя КЭАЗ.
Кому интересно, как проходила прогрузка автоматов, то смотрите видеоролик:
Автоматы с характеристикой В применяются для защиты распределительных и групповых цепей с большими длинами кабелей и малыми токами короткого замыкания преимущественно с активной нагрузкой, например, электрические печи, электрические нагреватели, цепи освещения.
Но почему-то в магазинах их количество всегда ограничено, т.к. по мнению продавцов наиболее распространенными являются автоматы с характеристикой С. С чего это вдруг?! Вполне логично и целесообразно для групповых линий цепей освещения и розеток применять именно автоматы с характеристикой типа В, а в качестве вводного автомата устанавливать автомат с характеристикой С (это один из вариантов). Так хоть каким-то образом будет соблюдена селективность, и при коротком замыкании где-нибудь в линии вместе с отходящим автоматом не будет отключаться вводной автомат и «гасить» всю квартиру. Но о селективности я еще расскажу Вам более подробно в другой раз.
Время-токовая характеристика типа С
Вот ее график:
Автоматы с характеристикой С применяются в основном для защиты трансформаторов и двигателей с малыми пусковыми токами. Также их можно использовать для питания цепей освещения. Нашли они достаточно широкое распространение в жилом фонде, хотя свое мнение об этом я высказал чуть выше.
Внимание! Более подробнее про время-токовую характеристику С читайте в моей отдельной статье.
Время-токовая характеристика типа D
График:
По графику видно следующее:
1. Токи условного нерасцепления (1,13·In) и токи условного расцепления (1,45·In), но о них я расскажу чуть ниже.
2. Если через автоматический выключатель будет проходить ток, равный 2,55·In, то он должен отключиться за время не менее 1 секунды в горячем состоянии и не более 60 секунд в холодном состоянии (для автоматов с номинальным током менее 32А) и не более 120 секунд в холодном состоянии (для автоматов с номинальным током более 32А).
3. Если через автоматический выключатель будет проходить ток, равный 10·In, то он должен отключиться за время не менее 0,1 секунды.
4. Если через автоматический выключатель будет проходить ток, равный 20·In, то он должен отключиться за время менее 0,1 секунды.
Автоматы с характеристикой D применяются в основном для защиты электрических двигателей с частыми запусками или значительными пусковыми токами (тяжелый пуск).
Изменение характеристик расцепления автоматов
Как я уже говорил в начале статьи, все характеристики изображаются при температуре окружающего воздуха +30°С. Поэтому, чтобы узнать время отключения автоматов при других температурах, необходимо учитывать следующие поправочные коэффициенты:
1. Температурный коэффициент окружающего воздуха — Кt.
Думаю тут все понятно из графика. Чем ниже температура воздуха, тем значение коэффициента больше, а значит и увеличивается номинальный ток автомата, другими словами, его нагрузочная способность. Или, наоборот, чем жарче, тем нагрузочная способность автомата становится меньше. Ведь не зря, в жарких помещениях или летнюю жару многие замечают частые отключения автоматов, хотя нагрузка вовсе не изменялась. Ответ кроется в этом графике.
2. Коэффициент, учитывающий количество рядом установленных автоматов — Кn.
Здесь тоже никаких премудростей нет. Когда в одном ряду установлено несколько автоматов, то они передают свое тепло рядом стоящим автоматам. Этот график учитывает конвекцию тепла и выдает корректирующий коэффициент, учитывающий этот фактор.
Логика проста. Чем больше в ряду автоматов, тем больше уменьшается их нагрузочная способность.
Далее необходимо найти ток, приведенный к условиям нашего окружающего воздуха и монтажа:
In* = In · Кt · Кn
Как эти два коэффициента применить на практике?
Для этого рассмотрим пример. Щиток стоит на улице, в нем установлены 4 автомата — один вводной (ВА47-29 С40) и три групповых (ВА47-29 С16). Температура окружающего воздуха составляет -10°С.
Найдем поправочные коэффициенты для группового автомата ВА47-29 С16:
Найдем ток, приведенный к нашим условиям:
In* = In · Кt · Кn = 16 · 1,1 · 0,82 = 14,43 (А)
Таким образом, при определении времени срабатывания автомата по характеристике С кратность тока нужно брать не как отношение I/In (I/16), а как I/In* (I/14,43).
Заключение
Все вышесказанное в данной статье я представлю в виде общей таблицы (можете смело копировать ее и пользоваться):
Если Вы заметили, то разницей между время-токовыми характеристиками В, С и D являются только значения срабатывания электромагнитного расцепителя. По тепловой защите они работают в одних интервалах времени.
P.S. Надеюсь, что после прочтения данной статьи Вы сможете самостоятельно определять пределы времени срабатывания любых автоматических выключателей, а также правильно рассчитывать сечения проводов под номиналы автоматов.
Если статья была Вам полезна, то поделитесь ей со своими друзьями:
При практическом применении важно не только знать характеристики автоматических выключателей, а и понимать, что они означают. Благодаря такому подходу можно определиться с большинством технических вопросов. Давайте рассмотрим, что подразумевается под теми или иными параметрами, указанными на маркировке.
Используемая аббревиатура.
Маркировка устройств содержит всю необходимую информацию, описывающую основные характеристики автоматических выключателей (далее АВ). Что они обозначают, будет рассказано ниже.
Время-токовая характеристика (ВТХ)
При помощи такого графического отображения можно получить наглядное представление, при каких условиях будет активирован механизм отключения питания цепи (см. рис. 2). На графике, в качестве вертикальной шкалы отображается время, необходимое для активации АВ. Горизонтальная шкала показывает соотношение I/In.
Рис. 2. Графическое отображение время токовых характеристик наиболее распространенных типов автоматов
Допустимое превышение штатного тока, определяет тип время-токовых характеристик для расцепителей в приборах, производящих автоматическое выключение. В соответствии с действующими нормативом (ГОСТ P 50345-99), каждому виду присваивается определенное обозначение (из латинских литер). Допустимое превышение определяется коэффициентом k=I/In, для каждого вида предусмотрены установленные стандартом значения (см. рис.3):
- «А» – максимум – троекратное превышение;
- «В» – от 3 до 5;
- «С» – в 5-10 раз больше штатного;
- «D» – 10-20 кратное превышение;
- «К» – от 8 до 14;
- «Z» – в 2-4 больше штатного.
Рисунок 3. Основные параметры активации для различных типов
Заметим, что данный график полностью описывает условия активации соленоида и термоэлемента (см. рис.4).
Отображение на графике зон работы соленоида и термоэлемента
Учитывая все вышесказанное, можно резюмировать, что основная защитная характеристика у АВ обусловлена время-токовой зависимостью.
Перечень типовых время-токовых характеристик.
Определившись с маркировкой, перейдем к рассмотрению различных типов приборов, отвечающих определенному классу в зависимости от характеристик.
Таблица время токовых характеристик автоматических выключателейХарактеристика типа «A»
Тепловая защита АВ этой категории активируется, когда отношение тока цепи к номинальному (I/In) превысит 1,3. При таких условиях отключение произойдет через 60 минут. По мере дальнейшего превышения номинального тока время отключения сокращается. Активация электромагнитной защиты происходит при двукратном превышении номинала, скорость срабатывания – 0,05 сек.
Данный тип устанавливаются в цепях не подверженных кратковременным перегрузкам. В качестве примера можно привести схемы на полупроводниковых элементах, при выходе из строя которых, превышение тока незначительное. В быту такой тип не используется.
Характеристика «B»
Отличие данного вида от предыдущего заключается в токе срабатывания, он может превышать штатный от трех до пяти раз. При этом механизм соленоида гарантированно активируется при пятикратной нагрузке (время обесточивания – 0,015 сек.), термоэлемент – трехкратной (на отключение понадобиться не более 4-5 сек.).
Такие виды устройств нашли применение в сетях, для которых не характерны высокие пусковые токи, например, цепи освещения.
S201 производства компании ABB с время-токовой характеристикой BХарактеристика «C»
Это наиболее распространенный тип, его допустимая перегрузка выше, чем у двух предыдущих видов. При пятикратном превышении штатного режима срабатывает термоэлемент, это схема, отключающая электропитание в течение полутора секунд. Механизм соленоида активируется, когда перегрузка превысит норму в десять раз.
Данные АВ рассчитаны на защиту электроцепи, в которой может возникнуть умеренный пусковой ток, что характерно для бытовой сети, для которой характерна смешанная нагрузка. Покупая устройство для дома, рекомендуется остановить свой выбор на этом виде.
Трехполюсный автомат LegrandХарактеристика «D»
Для АВ такого типа характерны высокие перегрузочные характеристики. А именно, десятикратное превышение нормы для термоэлемента и двадцатикратное для соленоида.
Применяются такие приспособления в цепях с большими пусковыми токами. Например, для защиты пусковых устройств асинхронных электродвигателей. На рисунке 9 показано два прибора этой группы (a и b).
Рисунок 9. а) ВА51-35; b) BA57-35; c) BA88-35Характеристика «K»
У таких АВ активация механизма соленоида возможна при превышении токовой нагрузки в 8 раз, и гарантированно произойдет, когда будет двенадцати кратная перегрузка штатного режима (восемнадцати кратное для постоянного напряжения). Время отключения нагрузки не более 0,02 сек. Что касается термоэлемента, то его активация возможна при превышении 1,05 от штатного режима.
Сфера применения – цепи с индуктивной нагрузкой.
Характеристика «Z»
Данный тип отличается небольшим допустимым превышением штатного тока, минимальная граница – двух кратная от штатной, максимальная – четырех кратная. Параметры срабатывания термоэлемента, такие же, как и у АВ с характеристикой К.
Этот подвид применяется для подключения электронных приборов.
Характеристика «MA»
Отличительная особенность этой группы – не используется термоэлемент для отключения нагрузки. То есть прибор предохраняет только от КЗ, этого вполне достаточно, чтобы подключить электрический двигатель. На рисунке 9 показано такое приспособление (с).
Ток штатной работы
Этот параметр описывает максимально допустимое значение для штатного режима работы, при его превышении будет активировано срабатывание системы отключения нагрузки. На рисунке 1 показано, где отображается это значение (в качестве примера взята продукция компании IEK).
Ток штатной работы обведен окружностьюТепловые параметры
Под данным термином подразумевается условия срабатывания термоэлемента. Эти данные можно получить из соответствующего время-токового графика.
Предельная отключающая способность (ПКС).
Этот термин обозначает максимально допустимое значение нагрузки, при котором прибор сможет разомкнуть цепь без потери работоспособности. На рисунке 5 данная маркировка обозначена красным овалом.
Рис. 5. Прибор компании Шнайдер ЭлектрикКатегории токоограничения
Этот термин используется для описания способности АВ произвести отключение цепи до того, как ток КЗ в ней станет максимальным. Приспособления выпускаются с токоограничением трех категорий, в зависимости от времени отключения нагрузки:
- 10 мс. и больше;
- от 6 до 10 мс;
- 2,5-6 мс.
Соответственно, чем выше категория, тем меньше электропроводка подвержена нагреву, а значит, снижается риск ее возгорания. На рисунке 6 указанная категория обведена красным овалом.
Маркировка ВА47-29 содержит указание на класс токоограничения
Заметим, что АВ, относящиеся к первой категории, могут не иметь соответствующей маркировки.
Небольшой лайфхак о том, как выбрать необходимый выключатель для дома
Предложим несколько общих рекомендаций:
- Исходя из всего выше сказанного, нам следует остановить свой выбор на АВ с времятоковой характеристикой «С».
- При выборе штатных параметров необходимо учитывать планируемую нагрузку. Для вычисления следует воспользоваться законом Ома: I=Р/U, где Р – мощность цепи, U – напряжение. Рассчитав силу тока (I), выбираем номинал АВ по таблице, представленной на рисунке 10. Рисунок 10. График для выбора АВ в зависимости от тока нагрузки
Расскажем, как пользоваться графиком. Допустим, произведя расчет силы тока нагрузки, мы получили результат – 42 А. Следует выбрать автомат, где это значение будет в зеленой зоне (рабочей области), это будет номинал – 50 А. При выборе также следует учитывать, на какую силу тока рассчитана проводка. Допускается подбирать автомат исходя из этого значения, при условии, что суммарная сила тока нагрузки будет меньше расчетного тока для проводки.
- Если планируется установка УЗО или автомата дифференцированного тока, необходимо обеспечить заземление, в противном случае эти устройства могут работать некорректно;
- Лучше отдать предпочтение изделиям известных брендов, они надежней и служат дольше китайской продукции.
Автоматическими выключателями называются приборы, отвечающие за защиту электроцепи от повреждений, связанных с воздействием на нее тока большой величины. Слишком сильный поток электронов способен вывести из строя бытовую технику, а также вызвать перегрев кабеля с последующим оплавлением и возгоранием изоляции. Если вовремя не обесточить линию, это может привести к пожару, Поэтому, в соответствии с требованиями ПУЭ (Правила устройства электроустановок), эксплуатация сети, в которой не установлены электрические автоматы защиты, запрещена. АВ обладают несколькими параметрами, один из которых – время токовая характеристика автоматического защитного выключателя. В этой статье мы расскажем, чем различаются автоматические выключатели категории A, B, C, D и для защиты каких сетей они используются.
Особенности работы автоматов защиты сети
К какому бы классу ни относился автоматический выключатель, его главная задача всегда одна – быстро определить появление чрезмерного тока, и обесточить сеть раньше, чем будет поврежден кабель и подключенные к линии устройства.
Токи, которые могут представлять опасность для сети, подразделяются на два вида:
- Токи перегрузки. Их появление чаще всего происходит из-за включения в сеть приборов, суммарная мощность которых превышает ту, что линия способна выдержать. Другая причина перегрузки – неисправность одного или нескольких устройств.
- Сверхтоки, вызванные КЗ. Короткое замыкание происходит при соединении между собой фазного и нейтрального проводников. В нормальном состоянии они подключены к нагрузке по отдельности.
Устройство и принцип работы автоматического выключателя – на видео:
Токи перегрузки
Величина их чаще всего незначительно превышает номинал автомата, поэтому прохождение такого электротока по цепи, если оно не затянулось слишком надолго, не вызывает повреждения линии. В связи с этим мгновенного обесточивания в таком случае не требуется, к тому же нередко величина потока электронов быстро приходит в норму. Каждый АВ рассчитан на определенное превышение силы электротока, при котором он срабатывает.
Время срабатывания защитного автоматического выключателя зависит от величины перегрузки: при небольшом превышении нормы оно может занять час и более, а при значительном – несколько секунд.
За отключение питания под воздействием мощной нагрузки отвечает тепловой расцепитель, основой которого является биметаллическая пластина.
Этот элемент нагревается под воздействием мощного тока, становится пластичным, изгибается и вызывает срабатывание автомата.
Токи короткого замыкания
Поток электронов, вызванный КЗ, значительно превосходит номинал устройства защиты, в результате чего последнее немедленно срабатывает, отключая питание. За обнаружение КЗ и немедленную реакцию аппарата отвечает электромагнитный расцепитель, представляющий собой соленоид с сердечником. Последний под воздействием сверхтока мгновенно воздействует на отключатель, вызывая его срабатывание. Этот процесс занимает доли секунды.
Однако существует один нюанс. Иногда ток перегрузки может также быть очень большим, но при этом не вызванным КЗ. Как же аппарат должен определить различие между ними?
На видео про селективность автоматических выключателей:
Здесь мы плавно переходим к основному вопросу, которому посвящен наш материал. Существует, как мы уже говорили, несколько классов АВ, различающихся по времятоковой характеристике. Наиболее распространенными из них, которые применяются в бытовых электросетях, являются устройства классов B, C и D. Автоматические выключатели, относящиеся к категории A, встречаются значительно реже. Они наиболее чувствительны и используются для защиты высокоточных аппаратов.
Между собой эти устройства различаются по току мгновенного расцепления. Его величина определяется кратностью тока, проходящего по цепи, к номиналу автомата.
Характеристики срабатывания защитных автоматических выключателей
Класс АВ, определяющийся этим параметром, обозначается латинским литером и проставляется на корпусной части автомата перед цифрой, соответствующей номинальному току.
В соответствии с классификацией, установленной ПУЭ, защитные автоматы подразделяются на несколько категорий.
Автоматы типа МА
Отличительная черта таких устройств – отсутствие в них теплового расцепителя. Аппараты этого класса устанавливают в цепях подключения электрических моторов и других мощных агрегатов.
Защиту от перегрузок в таких линиях обеспечивает реле максимального тока, автоматический выключатель только предохраняет сеть от повреждений в результате воздействия сверхтоков короткого замыкания.
Приборы класса А
Автоматы типа А, как было сказано, обладают самой высокой чувствительностью. Тепловой расцепитель в устройствах с времятоковой характеристикой А чаще всего срабатывает при превышении силой тока номинала АВ на 30%.
Катушка электромагнитного расцепления обесточивает сеть в течение примерно 0,05 сек, если электроток в цепи превышает номинальный на 100%. Если по какой-либо причине после увеличения силы потока электронов в два раза электромагнитный соленоид не сработал, биметаллический расцепитель отключает питание в течение 20 – 30 сек.
Автоматы, имеющие времятоковую характеристику А, включаются в линии, при работе которых недопустимы даже кратковременные перегрузки. К таковым относятся цепи с включенными в них полупроводниковыми элементами.
Защитные устройства класса B
Аппараты категории B обладают меньшей чувствительностью, чем относящиеся к типу A. Электромагнитный расцепитель в них срабатывает при превышении номинального тока на 200%, а время на срабатывание составляет 0,015 сек. Срабатывание биметаллической пластины в размыкателе с характеристикой B при аналогичном превышении номинала АВ занимает 4-5 сек.
Оборудование этого типа предназначено для установки в линиях, в которые включены розетки, приборы освещения и в других цепях, где пусковое повышение электротока отсутствует либо имеет минимальное значение.
Автоматы категории C
Устройства типа C наиболее распространены в бытовых сетях. Их перегрузочная способность еще выше, чем у ранее описанных. Для того, чтобы произошло срабатывание соленоида электромагнитного расцепления, установленного в таком приборе, нужно, чтобы проходящий через него поток электронов превысил номинальную величину в 5 раз. Срабатывание теплового расцепителя при пятикратном превышении номинала аппарата защиты происходит через 1,5 сек.
Установка автоматических выключателей с времятоковой характеристикой C, как мы и говорили, обычно производится в бытовых сетях. Они отлично справляются с ролью вводных устройств для защиты общей сети, в то время как для отдельных веток, к которым подключены группы розеток и осветительные приборы, хорошо подходят аппараты категории B.
Это позволит соблюсти селективность защитных автоматов (избирательность), и при КЗ в одной из веток не будет происходить обесточивания всего дома.
Автоматические выключатели категории Д
Эти устройства имеют наиболее высокую перегрузочную способность. Для срабатывания электромагнитной катушки, установленной в аппарате такого типа, нужно, чтобы номинал по электротоку защитного автомата был превышен как минимум в 10 раз.
Срабатывание теплового расцепителя в этом случае происходит через 0,4 сек.
Устройства с характеристикой D наиболее часто используются в общих сетях зданий и сооружений, где они играют подстраховочную роль. Их срабатывание происходит в том случае, если не произошло своевременного отключения электроэнергии автоматами защиты цепи в отдельных помещениях. Также их устанавливают в цепях с большой величиной пусковых токов, к которым подключены, например, электромоторы.
Защитные устройства категории K и Z
Автоматы этих типов распространены гораздо меньше, чем те, о которых было рассказано выше. Приборы типа K имеют большой разброс в величинах тока, необходимых для электромагнитного расцепления. Так, для цепи переменного тока этот показатель должен превышать номинальный в 12 раз, а для постоянного – в 18. Срабатывание электромагнитного соленоида происходит не более чем через 0,02 сек. Срабатывание теплового расцепителя в таком оборудовании может произойти при превышении величины номинального тока всего на 5%.
Этими особенностями обусловлено применение устройств типа K в цепях с исключительно индуктивной нагрузкой.
Приборы типа Z тоже имеют разные токи срабатывания соленоида электромагнитного расцепления, но разброс при этом не столь велик, как в АВ категории K. В цепях переменного тока для их отключения превышение токового номинала должно быть трехкратным, а в сетях постоянного – величина электротока должна быть в 4,5 раза больше номинальной.
Аппараты с характеристикой Z используются только в линиях, к которым подключены электронные устройства.
Наглядно про категории автоматов на видео:
Заключение
В этой статье мы рассмотрели время токовые характеристики защитных автоматов, классификацию этих устройств в соответствии с ПУЭ, а также разобрались, в каких цепях устанавливаются приборы различных категорий. Полученная информация поможет вам определить, какое защитное оборудование следует использовать в сети, исходя из того, какие устройства к ней подключены.
кривые время-ток
Скорость срабатывания выключателя
Кривые время-ток используются, чтобы показать, насколько быстро выключатель сработает при любой величине тока. На следующем рисунке показано, как работает кривая время-ток. Цифры внизу (горизонтальная ось) представляют ток в амперах. Цифры слева (вертикальная ось) представляют время в секундах.
Чтобы определить, сколько времени потребуется выключателю для отключения при заданном токе, найдите уровень тока в нижней части графика.Проведите вертикальную линию до точки, где она пересекает кривую. Затем проведите горизонтальную линию с левой стороны графика и найдите время до поездки. Например, на этом рисунке автоматический выключатель сработает, когда ток останется на уровне 6 ампер в течение 0,6 секунды.
Видно, что чем выше ток, тем короче время, в течение которого автоматический выключатель остается включенным. Из кривой время-ток на следующей странице видно, что фактические кривые время-ток нарисованы на журнальной бумаге, а горизонтальная линия кратна номинальному постоянному току выключателя.
В информационном окне в верхнем правом углу обратите внимание, что кривая время-ток, показанная на следующей странице, определяет работу автоматического выключателя CFD6.
В этом примере выбран расцепитель на 200 ампер.
Компонент защиты от перегрузки на кривой время-ток
Верхняя часть кривой время-ток показывает характеристики компонента отключения по перегрузке автоматического выключателя. Кривые время-ток показаны в виде полос, и фактическая производительность любого выключателя может упасть в любом месте в пределах диапазона.Используя приведенный в качестве примера автоматический выключатель CFD6 и расцепитель на 200 ампер, время срабатывания автоматического выключателя при любой заданной перегрузке можно легко определить, используя ту же процедуру, что описана ранее.
Например, выключатель сработает от 25 до 175 секунд при токе 600 ампер и температуре окружающей среды 40 ° C, что в 3 раза превышает номинал расцепителя.
Это проиллюстрировано приведенной ниже кривой время-ток.
Компонент мгновенного отключения на кривой время-ток
Нижняя часть кривой время-ток показывает характеристики компонента мгновенного отключения (короткое замыкание) автоматического выключателя.Максимальное время отключения (время, необходимое для полного размыкания выключателей) уменьшается с увеличением тока. Это происходит из-за конструкции контактов с раздувом, в которой используется магнитное поле, создаваемое вокруг контактов.
По мере увеличения тока увеличивается напряженность магнитного поля, что помогает размыкать контакты. Этот автоматический выключатель имеет регулируемую мгновенную точку срабатывания от 900 до 2000 А, что в 4,5–10 раз превышает номинал расцепителя 200 А. Если настройка точки срабатывания установлена на минимум (900 А), и происходит ток короткого замыкания 900 ампер или больше, выключатель сработает в течение 1 цикла (16.8 мс). Если установка точки срабатывания установлена на максимум (2000 А), и происходит ток короткого замыкания в 900 ампер, прерыватель сработает примерно через 12–55 секунд.
Чем больше ток короткого замыкания, тем быстрее срабатывает выключатель.
ИСТОЧНИК: Siemens
Соответствующий контент EEP с рекламными ссылками
Кривые характеристики времени и тока для выборочной координации
Характеристические кривыевремя-ток играют важную роль в достижении надлежащей координации защиты между устройствами электробезопасности.Узнайте больше, поскольку мы рассмотрим основы защиты энергосистемы, TCC для твердотельного и термомагнитного отключения, важность, процедуру и правила выборочной координации здесь.
Цель защиты энергосистемы:Основная цель защиты энергосистемы — определить неисправность или любое ненормальное состояние, которое может привести к неисправности системы или вызвать полное отключение питания, и изолировать ее от исправной части.
Необходимы исследования для защиты критически важного оборудования энергосистемы.Селективная координация и координация защиты осуществляется с помощью кривых времени и тока (TCC). В этой статье обсуждается значение координации защиты по мощности и то, как кривые времени и тока используются для избирательной координации.
Мы только что запустили нашу серию Power Systems Engineering Vlog и прямо сейчас у нас есть для вас очень много. Первые 50 участников, которые присоединятся к нашему сообществу видеоблогов, получат скидку 75% на . Данное предложение действует до 15 мая -го гг.Чего ты ждешь? Зарегистрируйтесь сейчас. Принципы защиты энергосистемы:При разработке схемы защиты энергосистемы инженер должен обратить внимание на следующие характеристики, чтобы наша система защиты обеспечивала оптимальную функциональность.
- Чувствительность: Защитное оборудование должно быть чувствительным при точном обнаружении всех видов неисправностей.
- Скорость: Скорость при отключении (отключение питания из здорового региона)
- Экономика: Дешевле.Стоимость не должна превышать 25% от общей стоимости.
- Простота: не должна делать систему в целом сложной
- Селективность: идентификация правильной неисправной детали, чтобы затронуть наименьшую часть. Например, в университете есть свой главный выключатель, и у каждого отдела есть свои собственные выключатели. Предположим, что если в отделе возникает неисправность, он не должен отключать главный выключатель университета, вместо этого должен отключиться главный выключатель этого отдела.
Интенсивность повреждения в энергосистемах пропорциональна величине тока. Желательно, чтобы по мере увеличения тока повреждения время устранения неисправности или FCT уменьшалось. Чтобы гарантировать, что все защитные устройства на входе и выходе согласованы, используется кривая зависимости тока от времени (I от t), также известная как TCC или временная кривая тока.
Ниже приведены характеристики TCC:
- В TCC ток указывается по оси x, а время — по оси y.
- TCC нанесен на логарифмическую шкалу, так что все значения тока и времени легко учесть. Например: в системе минимальная ошибка 100 A должна быть устранена в течение 10 с, а для системы с максимальной ошибкой 5000 A она должна быть устранена в течение 50 мс. Логарифмическая шкала в TCC гарантирует, что присутствуют как экстремальные значения тока, так и времени.
- Изгибы реле более резкие и тонкие, чем предохранители и автоматические выключатели, потому что реле используются только для определения неисправности, а затем выдают сигнал отключения на выключатели.Обычно они используются в системах среднего и высокого напряжения. Ознакомьтесь с курсом «Основы защиты энергосистемы» , в котором мы кратко обсудили «Типы защитных реле и требования к конструкции».

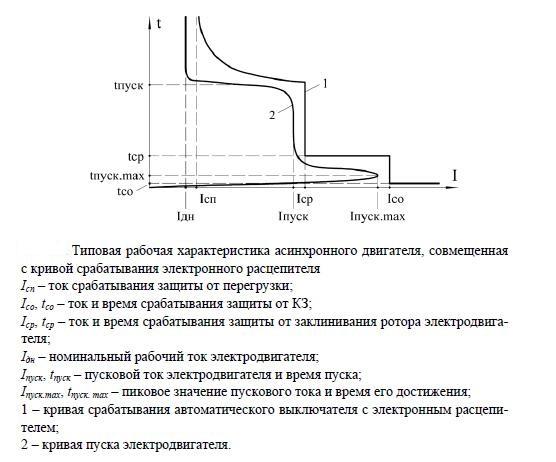

Твердотельное отключение:
Ниже приведены некоторые ключевые моменты, которые отражены на приведенном выше графике.
- Долговременный номинальный ток в амперах : Это номинальный длительный ток, при котором выключатель не срабатывает.Например, автоматический выключатель рассчитан на 1000 А, а максимальный ток, который будет протекать через выключатель, составляет 800 А. Следовательно, длительная установка силы тока будет изменена на 800 А.
- Long Time Delay : Этот параметр относится к задержке из-за пускового тока трансформатора и пускового тока двигателя. Эта задержка дана в виде наклона.
- Кратковременный датчик: Это от 1,5 до 10 раз больше долговременного номинального тока. Настройка, при которой выключатель имеет тенденцию срабатывать после некоторой задержки.
- Кратковременная задержка : Задержка, заданная для проверки того, устранили ли нижестоящие устройства неисправность, чтобы не было проблем с отключением, или после достижения задержки срабатывания выключателя. Доступны две настройки
- Мгновенное срабатывание : Используется, когда отключение требуется без задержки. Его настройка может варьироваться от 2 до 40 раз от долговременного номинального тока.
Термомагнитный расцепитель:
Как видно на графике ниже, кривая прерывателя имеет большую толщину.Эта толщина на графике имеет собственное значение, которое описывается двумя терминами, известными как:
- Минимальное время отключения: Это время, в которое выключатель обнаруживает неисправность.
- Максимальное время отключения: Это время, в которое выключатель выдает сигнал отключения.
Термомагнитные выключатели имеют несколько другие графики характеристик, чем электронные (твердотельные) выключатели, так как у них всего две настройки:
- Отключение с задержкой: Это отключение вызвано перегрузкой по току тепловой частью выключателя.Биметаллическая полоса в выключателе нагревается высоким током, что приводит к разрыву контактов после задержки. По мере увеличения тока нагрев продолжается, и время отключения от сверхтока уменьшается.
- Мгновенное отключение: Нет преднамеренной задержки отключения. Магнитная часть выключателя определяет высокий ток перегрузки или короткое замыкание и выдает сигнал отключения.
Полная селективность означает, что защитные устройства минимизируют влияние короткого замыкания или другого нежелательного события на энергосистему.Предохранитель или автоматический выключатель, ближайший к месту повреждения, размыкается без размыкания предохранителя или автоматического выключателя, который его питает (со стороны входа). Таким образом, у вас не будет отключения электроэнергии, если где-то ниже по течению возникнет неисправность.
Согласно статье 100 NEC, выборочная координация определяется как:
“ Локализация состояния перегрузки по току для ограничения отключений затронутой цепи или оборудования, достигается выбором устройств защиты от перегрузки по току и их номиналов или настроек .”
Чтобы понять, как согласованы защитные устройства, возьмем пример:
Рисунок 1: Неисправность ниже CB5
На приведенном выше рисунке показана неисправность, которая возникает под выключателем 5 (C.B-5). В этом случае C.B-5 должен иметь возможность устранить повреждение в кратчайшие сроки, и никакой другой выключатель (в данном случае C.B-2 и C.B-1) не должен отключиться в течение этого времени. В случае, если выключатель C.B-5 по какой-либо причине не устраняет неисправность, то C.B-2 устраняет ее после некоторой задержки, и если по какой-либо причине, C.B-2 не может устранить неисправность, тогда C.B-1 выдает отключение (что может быть наихудшим сценарием).
Как осуществляется выборочная координация?Защитные устройства должны срабатывать только при неисправностях, которые находятся в их «зоне защиты». При возникновении неисправности в определенной зоне устройство, предназначенное для ее защиты, распознает ток и изолирует неисправность от остальной системы.
Однако, если отказ происходит за пределами зоны защиты устройства, то это устройство только обнаружит его, но не отключит.Следовательно, регулируя и перестраивая кривые тока времени защитных устройств таким образом, чтобы их настройки или кривые имели минимальное перекрытие или не имели никакого перекрытия, может быть достигнута избирательная координация.
Достижение выборочной координации с использованием ETAP:
Например, показанная выше простая часть системы, для которой мы сначала получим кривые TCC, а затем настроим кривые, чтобы мы могли достичь координации между всеми устройствами защиты.
- Выберите часть системы, для которой требуется получить TCC.Затем из показанной ниже панели модулей (Рис. 01) мы выберем Star Protective Protection Затем, как показано на Рис. 2, мы выберем Create Star View.
- После щелчка на всплывающем экране появится указанный ниже график. Нижеприведенный график относится к CB 2, который закрашен красным. В этом случае это самый нижний прерыватель, поэтому согласно правилам он должен находиться в крайнем левом положении, потому что мы хотим, чтобы он сработал первым.
Рисунок 2: Координационный CB1
- Поскольку CB-1 (заштриховано красным ниже) является вторым последним защитным устройством, его график должен быть справа от выключателя CB-2, потому что мы хотим, чтобы он сработал, если CB-1 не сработает, или если неисправность возникает в свою зону.Эта ситуация показана на рисунке ниже.
Рисунок 3: Координация CB2
Правила избирательности:
Корпус 1:
Использование настроек срабатывания срабатывания На рис. 2 показано, как кривые с разными значениями срабатывания могут быть избирательными, и проиллюстрировано первое правило селективности, которое состоит в том, что два устройства являются избирательными, если кривая устройства ниже по потоку расположена слева от кривой устройства выше по потоку. Это может произойти только в том случае, если уставка срабатывания устройства ниже по потоку установлена на ток, меньший, чем настройка срабатывания срабатывания восходящего устройства.Обратите внимание, что по соглашению для кривых тока с течением времени крайняя правая часть кривой заканчивается на максимальном токе короткого замыкания, который устройство будет ощущать в энергосистеме, к которой оно подключено. При увеличении настройки срабатывания срабатывания кривая смещается к правому краю графика. В этом примере для любого тока вплоть до максимального тока короткого замыкания левой кривой, кривая слева сработает раньше, чем кривая справа. Токи, превышающие максимальный ток левой кривой, физически невозможны и воспринимаются только устройством, представленным правой кривой.
Рис. 2 — Создание селективности правильным подбором настроек датчика.
Корпус 2:
Использование настроек задержки (рис. 3) показывает, как различные временные задержки могут обеспечить избирательность. Увеличение времени задержки сдвигает кривую на графике вверх. Обратите внимание, что для всех токов в пределах диапазона кривых кривая внизу сработает раньше, чем кривая над ней. Итак, второе правило селективности состоит в том, что нижестоящее устройство должно быть расположено на графике ниже, чем вышестоящее, чтобы два устройства работали избирательно.
Рис. 3 — Создание избирательности за счет правильного выбора настроек задержки.
Корпус 3:
Определить избирательность набора кривых время-ток довольно просто. Кривые должны совпадать слева направо или снизу вверх в последовательности от нагрузки к источнику. Кривые не должны перекрывать друг друга и не должны пересекать друг друга. Между кривыми должно быть достаточно места (подробнее об этом позже). Кривые также могут указывать, обеспечивают ли вышестоящие устройства резервную защиту.Это происходит, когда крайняя левая часть резервного устройства выходит за пределы диапазона токов предпочтительного устройства.
На Рисунке 4 устройства выстроены в соответствии с рекомендациями. Обратите внимание, что по мере того, как вы отслеживаете три уровня тока короткого замыкания во времени, устройство, ближайшее к нагрузке, первым завершит свою задержку по времени и сработает раньше других выключателей. Если устройство, ближайшее к нагрузке, не работает, следующее устройство в восходящем направлении отключится после указанной дополнительной временной задержки и раньше, чем другое оставшееся устройство.
Рис. 4 — Определение полной избирательности
На рис. 5 показан пример системы, которая не является избирательной на определенных текущих уровнях. Три места повреждения и соответствующие уровни тока показаны с помощью цветных символов и стрелок. Каждый показанный выключатель находится в распределительном щите или панели, которая может содержать другие фидеры или ответвления. Таким образом, срабатывание выключателя 1 или выключателя 2 изолирует гораздо больше, чем одиночная нагрузка, показанная на однолинейной схеме.
Начнем с замыкания, расположенного у зеленого креста, с током замыкания, обозначенным зеленой стрелкой.Место повреждения вызывает протекание тока через все три выключателя. Но величина тока достаточно высока, чтобы сработать только выключатели 1 и 3. Прерыватель 3 сработает первым и изолирует повреждение, поэтому система выглядит избирательной. Однако обратите внимание, что в ситуации резервного копирования сработает выключатель 1, а не выключатель 2, что приведет к отключению большей части энергосистемы, чем необходимо.
Рис. 5 — Пример неселективной системы
Повреждение, показанное синим крестиком, расположено на входной стороне выключателя 3, поэтому через этот выключатель не будет протекать ток.Автоматические выключатели 1 и 2 распознают эту неисправность. Из-за пересечения кривых выключателей 1 и 2 выключатель 1 сработает первым при этой неисправности, что нежелательно, так как это приведет к отключению большей части системы, чем необходимо.
Короткое замыкание, показанное желтым крестиком, имеет очень высокий ток, который регистрируется обоими выключателями 1 и 2. В этом случае уровень тока достаточно высок, чтобы пройти через кривые, где выключатели 1 и 2 являются селективными, т. Е. Справа от пересечение их кривых.Следовательно, мы можем видеть, что выключатель 2 обнаружит ток до выключателя 1 и сработает до него. Таким образом, в этом сценарии сохраняется избирательность.
TCC предохранителя:Рисунок 4: TCC предохранителя
Каждый предохранитель представлен полосой: минимальная характеристика плавления (сплошная линия) и полная чистая характеристика (штриховая линия). Полоса между двумя линиями показывает допуск данного предохранителя в определенных условиях испытаний. При заданном перегрузке по току определенный предохранитель при тех же обстоятельствах сработает одновременно в пределах его временного диапазона.Кроме того, предохранители имеют обратнозависимую время-токовую характеристику, что означает, что чем больше перегрузка по току, тем быстрее они срабатывают.
Кривые повреждения кабеля:Кривая повреждения кабеля показывает, какой ток может выдержать кабель без повреждения изоляции и как долго он может выдерживать различные значения токов.
Рисунок 5: Типичная кривая повреждения кабеля
Ампер полной нагрузки: Это постоянный ток или номинальный ток, который будет протекать через кабель, это величина, зависящая от нагрузки, и кабель должен быть такого размера, чтобы он мог легко переносить этот ток.
Допустимая нагрузка кабеля: Также известная как допустимая нагрузка по току, это максимальный ток в амперах, который кабель может непрерывно выдерживать без повреждения его изоляции или без превышения его номинальной температуры.
Рисунок 6: Защита кабеля
В идеале мы хотим, чтобы наш автоматический выключатель отключал и изолировал входящие кабели до того, как они будут повреждены током короткого замыкания. Поэтому при рисовании TCC мы корректируем наши кривые выключателя слева от кривых повреждения кабеля.Это указывает на то, что прерыватель сработает до того, как ток короткого замыкания повредит какой-либо из кабелей.
Кабель, выбранный не в соответствии с уровнями тока короткого замыкания в системе, может быть легко поврежден, а кабель неправильного размера может также перегреться. Таким образом, выбор правильного размера и типа кабеля очень важен с точки зрения затрат на техническое обслуживание, безопасности и надежности.
TCC трансформатора:Высокий пусковой ток, который трансформатор потребляет для возбуждения самого себя, называется пусковым током трансформатора.Отключение из-за пускового тока действительно является неприятностью, потому что мы хотим, чтобы трансформатор продолжал работать после этого, а не отключался.
Мы также можем нанести эту характеристику на TCC. В идеале автоматический выключатель должен располагаться справа и выше кривой броска тока трансформатора. Это указывает на то, что автоматический выключатель не сработает при пусковом токе. Если кривая выключателя находится слева от кривой броска тока, это будет указывать на ложное отключение.
Рисунок 7: Согласование с кривыми броска тока и повреждения трансформатора
Неправильное отключение из-за пускового тока:Иногда в нашей системе возникают временные высокие токи или условия перегрузки, такие как пусковой ток трансформатора, пусковой ток двигателя, токи от моторных приводов или даже случайные скачки напряжения.Они сохраняются в течение короткого времени, в среднем около 10 мс для броска тока трансформатора и нескольких секунд для двигателей.
Однако недопустимо, чтобы наша система рассматривала их как неисправности. Отключение в этих условиях известно как ложное отключение, потому что эти условия часто возникают в энергосистемах, и мы не хотим, чтобы наша система срабатывала каждый раз, когда это происходит.
Кривая повреждения трансформатора: IEEE Guide C57.109-1993 (R2008) рассматривает как тепловые, так и механические воздействия на внешний трансформатор в результате неисправности.
Способность трансформатора противостоять этим воздействиям показана на рисунке ниже.
Рисунок 8: Кривая тепловой мощности трансформатора
I2t (I = амперы, t = время) с единицей измерения Ампер в квадрате секунд (A2S) пропорционально увеличению тепловой энергии в проводнике в результате постоянного тока с течением времени. В трансформаторах значение I2t определяется, чтобы показать пределы теплового режима их обмоток до того, как произойдет повреждение.
Кривые повреждения также известны как кривые устойчивости.Прерыватель должен быть согласован с кривой повреждения на TCC, чтобы он защищал устройство от токов, которые могут его повредить. Следовательно, кривая выключателя должна располагаться слева от кривой устойчивости и не перекрываться с ней, чтобы наш трансформатор был полностью защищен от всех значений токов, превышающих его номинальные повреждения.
Кривые отключения — выключатели Acti 9
Следующие кривые показывают общее время отключения по току короткого замыкания в зависимости от его силы тока.Например: согласно кривой на странице 3, автоматический выключатель iC60 с кривой C, номинал 20 А, отключит ток 100 А (в 5 раз больше номинального тока In) за:
— 0,45 секунды минимум
— 6 секунд в большинстве.
Кривые срабатывания автоматических выключателей состоят из двух частей:
— срабатывание защиты от перегрузки (устройство теплового отключения): чем выше ток, тем
короче время срабатывания
— срабатывание защиты от короткого замыкания (устройство магнитного отключения ): если ток превышает порог этого устройства защиты, время отключения составляет менее 10 миллисекунд.
Для токов короткого замыкания, превышающих номинальный ток в 20 раз, кривые время-ток не дают достаточно точного представления. Отключение больших токов короткого замыкания характеризуется кривыми ограничения тока, пиковым током и энергией
. Общее время отключения можно оценить как 5-кратное значение отношения (I2t) / (Î) 2. Проверка селективности между двумя автоматическими выключателями
Наложив кривую автоматического выключателя на кривую автоматического выключателя, установленного на входе, можно проверить, будет ли эта комбинация различать в случаях перегрузки (селективность для всех значений тока, вплоть до магнитный порог выключателя на входе).Эта проверка полезна, когда один из двух автоматических выключателей имеет регулируемые пороги; для устройств с фиксированным порогом эта информация предоставляется непосредственно из таблиц дискриминации.
Чтобы проверить селективность при коротком замыкании, необходимо сравнить энергетические характеристики двух устройств.
Проверка селективности между двумя автоматическими выключателями
Наложив кривую автоматического выключателя на кривую установленного автоматического выключателя, можно проверить, будет ли эта комбинация различать в случаях перегрузки (дискриминация для всех значений тока, до магнитного порога автоматического выключателя на входе).Эта проверка полезна, когда один из двух автоматических выключателей имеет регулируемые пороги; для устройств с фиксированным порогом эта информация предоставляется непосредственно из таблиц дискриминации.
Чтобы проверить селективность при коротком замыкании, необходимо сравнить энергетические характеристики двух устройств.
Отключающая характеристика автоматического выключателя
Что такое отключающие характеристики?
Характеристики отключения описывают режим работы и отключения автоматических выключателей в случае перегрузки или короткого замыкания.Комбинация кривых отключения электромагнитного расцепителя и теплового биметаллического расцепителя дает общую кривую отключения для защиты от перегрузки.
Для автоматических выключателей доступны различные характеристики отключения в зависимости от типа компонента или оборудования, которые должны быть защищены в соответствии со стандартами IEC / EN 60898-1 и IEC / EN 60947-2.
Сравнение отключающих характеристик:
Стандартный | Отключение | Тепловой расцепитель | Расцепитель электромагнитный | ||||
Обычный | Обычное отключение | Отключение | Удерживать | Поездка на | Отключение | ||
МЭК / EN 60898-1 | В | 1.13 х В | > 1 ч. | 3 x дюйм | > 0,1 с | ||
1,45 x дюйм | <1ч | 5 x дюйм | <0,1 с | ||||
С | 1,13 x дюйм | > 1 ч. | 5 x дюйм | > 0.1с | |||
1,45 x дюйм | <1ч | 10 дюймов | <0,1 с | ||||
D | 1,13 x дюйм | > 1 ч. | 10 дюймов | > 0,1 с | |||
1.45 х В | <1ч | 20 дюймов | <0,1 с | ||||
МЭК / EN 60947-2 | К | 1,05 x дюйм | > 1 ч. | 10 дюймов | > 0,2 с | ||
1.2 х В | <1ч | 14 x дюйм | <0,2 с | ||||
1,5 x дюйм | <2 мин. | ||||||
6,0 x дюйм | > 2 с | ||||||
Z | 1.05 х В | > 1 ч. | 2 x дюйм | > 0,2 с | |||
1,2 x дюйм | <1ч | 3 x дюйм | <0,2 с | ||||
1,5 x дюйм | <2 мин. | ||||||
6.0 х В | > 2 с |
Типовые нагрузки по кривой срабатывания
Z-образная кривая
Разработан для защиты цепей, которым требуется очень низкая уставка отключения при коротком замыкании (пример: полупроводники).
Кривая B
Разработан для защиты кабеля (Ex: цепи управления, освещение)
Кривая C
Разработан для пусков со средним магнитным полем (Пример: панели освещения, панели управления)
Кривые D и K
Разработан с учетом высоких пусковых нагрузок (Ex: двигатель или цепи трансформации)
Почему автоматические выключатели имеют разные характеристики отключения?
Автоматические выключатели должны срабатывать достаточно быстро, чтобы избежать отказа оборудования или проводки, но не настолько быстро, чтобы вызывать ложные или ложные срабатывания.Чтобы избежать нежелательных срабатываний, автоматические выключатели должны иметь соответствующий размер, позволяющий компенсировать перегрузку по току. Нам нужны разные кривые отключения, чтобы сбалансировать правильную защиту от перегрузки по току и оптимальную работу машины.
Что такое кривая отключения?
Кривая отключения показывает расчетное время отключения автоматического выключателя. Ось X представляет собой кратный рабочий ток автоматического выключателя. Ось Y представляет время отключения. Логарифмическая шкала используется для отображения времени с.001 секунда при кратном рабочем токе.
Два основных компонента кривой срабатывания:
- Кривая отключения по температуре: Это кривая отключения для биметаллической полосы, которая предназначена для более медленных сверхтоков, чтобы учесть бросок / запуск. (См. Кривые ниже)
- Электромагнитная кривая срабатывания: это кривая срабатывания катушки или соленоида. Он разработан, чтобы быстро реагировать на большие перегрузки по току, например, на короткое замыкание. (См. Кривые ниже)
При меньших токах перегрузки активно только тепловое отключение.С определенного предела электромагнитный расцепитель должен срабатывать в пределах допуска.
Что такое кривая B?
Кривая B предназначена для защиты кабелей и сигнальных устройств низкого уровня, таких как ПЛК. Электромагнитный расцепитель в три-пять раз превышает номинальный ток дополнительного устройства защиты (3 ~ 5 x In). Быстрое время срабатывания этих устройств сводит к минимуму повреждение проводов цепи управления из-за коротких замыканий низкого уровня.
Что такое кривая C?
Curve C разработан для приложений с умеренными пусковыми токами, таких как освещение, цепи управления, катушки, компьютеры и бытовая техника.Электромагнитное расцепление в пять-десять раз превышает номинальный ток дополнительного устройства защиты (5 ~ 10 x In). Более высокий уровень мгновенного срабатывания предотвращает ложное срабатывание, а защищаемые компоненты обычно могут выдерживать более высокие токи короткого замыкания без повреждений.
Что такое кривая D?
Curve D разработан для приложений с высокими пусковыми токами, например, трансформаторов, источников питания и нагревателей. Электромагнитное срабатывание в десять-двадцать раз превышает номинальный ток дополнительного устройства защиты (10 ~ 20 x In).Высокий уровень мгновенного срабатывания предотвращает ложное срабатывание, а защищаемые компоненты обычно могут выдерживать более высокие токи короткого замыкания без повреждений.
Что такое кривая К?
Curve K разработан для приложений с высокими пусковыми токами. Электромагнитное срабатывание в десять-четырнадцать раз превышает номинальный ток дополнительного устройства защиты (10 ~ 14 x In).
Что такое кривая Z?
Curve Z разработан для приложений с очень низкими пусковыми токами.Электромагнитный расцепитель в два-три раза превышает номинальный ток дополнительного устройства защиты (2 ~ 3 x In). Этот тип автоматических выключателей очень чувствителен к короткому замыканию и используется для защиты высокочувствительных устройств, таких как полупроводниковые устройства.
Продолжить чтение
(PDF) Характеристики отключения устройств дифференциального тока при несинусоидальных токах
IEEE TRANSACTIONS ON INDUSTRY APPLICATION, VOL.47, NO. 3, МАЙ / ИЮНЬ 2011 1515
Характеристики отключения по остаточному току
Устройства при несинусоидальных токах
Сян Луо, Й. Ду, XH Ван и М.Л. Чен
Аннотация. характеристики устройств защитного отключения
(УЗО) при несимметричном токе. Несбалансированный ток
включает гармонический ток, ток замыкания на землю и импульсный ток
.Сначала была создана испытательная система в лаборатории, и было зарегистрировано
минимальных значений тока, вызывающих срабатывание образцов УЗО
. Для получения согласованных результатов испытаний испытуемые образцы УЗО
размагничивались перед каждым испытанием. Обнаружено
, что отключение УЗО в первую очередь определяется пиковым значением
несимметричного тока. При замыкании на землю УЗО, установленные в исправных цепях
, могут сработать. Было бы необходимо ограничить максимальный ток утечки
в цепях, чтобы избежать такого неприятного срабатывания
.В условиях перенапряжения УЗО могут выдерживать большой кратковременный ток
. Однако длительный импульсный ток
может легко вызвать срабатывание УЗО.
Ключевые слова — гармонический ток, ложное срабатывание, устройство остаточного тока
, импульсный ток и ток короткого замыкания.
I. ВВЕДЕНИЕ
Устройства остаточного тока (УЗО), также известные как выключатели остаточного тока
, широко используются в низковольтных установках
как средство защиты от поражения электрическим током.
Эти устройства контролируют несимметричный ток проводов под напряжением
торцев в распределительных цепях и быстро отключают питание
при обнаружении опасного тока. Для эффективной защиты оборудования и персонала
УЗО сделаны очень чувствительными к
току прикосновения или току замыкания на землю. Из-за своей высокой чувствительности
УЗО склонны к срабатыванию в исправных условиях
[1]. Для обеспечения надежной работы УЗО
необходимо исследовать характеристики отключения УЗО
при различных типах несимметричных токов.
Несколько инцидентов ложного срабатывания УЗО были повторно перенесены в Гонконг
, которые вызвали раздражение, а также
финансовые потери арендаторов в зданиях. В одном коммерческом здании
электроснабжение более десяти этажей было
Рукопись поступила 11 июня 2010 г .; принята к публикации 8 ноября 2010 г. Дата публикации
10 марта 2011 г .; дата текущей версии 18 мая 2011 г. Документ
2010-PSPC-201, представленный на Ежегодном собрании
Общества отраслевых приложений 2010 г., Хьюстон, Техас, 3–7 октября, и одобрен для публикации в
IEEE TRANSACTIONS ON ПРОМЫШЛЕННЫЕ ПРИЛОЖЕНИЯ Комитетом по защите Power Sys-
tem IEEE Industry Applications Society.Эта работа
была частично поддержана грантами Исследовательского комитета Гонконгского политехнического университета
и частично Советом по исследовательским грантам
Специального административного района Гонконг (проект 516008).
X. Луо работает в Шанхайском университете Цзяо Тонг, Шанхай 200240, Китай
(электронная почта: [email protected]).
Я. Ду, Х. Х. Ван и М. Л. Чен работают в Гонконгском политехническом университете
, Гонконг, Китай (электронная почта: beydu @ inet.polyu.edu.hk; michael-
[email protected]; [email protected]).
Цветные версии одного или нескольких рисунков в этом документе доступны в Интернете
по адресу http://ieeexplore.ieee.org.
Цифровой идентификатор объекта 10.1109 / TIA.2011.2125939
внезапно прервался. Выяснилось, что отключение питания
было вызвано срабатыванием УЗО, установленных на этих полах.
Позднее расследование показало, что произошло замыкание на землю в цепи
, питающей оборудование для кондиционирования воздуха в здании.
Замыкание на землю привело к чрезмерным токам утечки в других
исправных цепях и вызвало срабатывание УЗО этих цепей. В
другом офисном здании, снабжение на четырех этажах в средней зоне
постоянно прерывалось из-за работы УЗО
ежедневно примерно с 8:00 до 9:00. Офис управления зданием
расследовал инцидент, но не смог найти никаких указаний на
источника, вызвавшего срабатывание УЗО. Было отмечено, что
не было необычным срабатыванием нагрузок на этих полах.К счастью,
ложных срабатываний УЗО исчезли через три месяца, но
никто не знал, почему это произошло.
УЗО, используемые в настоящее время в Гонконге, спроектированы и изготовлены в соответствии с BS 6768 и Международной электротехнической комиссией
(IEC) 61008-1 [2], [3]. В этих стандартах указан рабочий ток
или чувствительность УЗО при токе 50/60 Гц
. IEC61008-1 также включает в себя требования
к безотказной работе для УЗО при импульсном токе.Однако в этих стандартах
не указаны характеристики отключения УЗО
при токе с другими формами волны, такими как ток
, содержащий гармоники, или импульсный ток с нестандартными формами сигналов
.
Известно, что УЗО по-разному ведет себя при токе
, содержащем гармоники. В [4] был исследован ток срабатывания УЗО
при токах с различными порядками гармоник
.Было обнаружено, что минимальный ток отключения
УЗО варьируется в зависимости от содержания гармоник, и всегда было наименьшее значение минимального тока отключения
, соответствующее
критическому гармоническому искажению для каждого порядка. В [5] было проведено более подробное исследование
для изучения влияния гармоник
на отключение УЗО. Был сделан вывод, что на более низких порядках
ток отключения изменяется в зависимости от фазового угла
гармонических составляющих, но ток отключения
не сильно изменяется на более высоких порядках.
Дальнейшее исследование характеристик срабатывания УЗО
при несинусоидальном токе было проведено авторами
. В этом исследовании УЗО были испытаны в лаборатории с различными формами волны тока
, которые включали гармонический ток
, ток короткого замыкания, импульсный ток и т. Д. В этом документе
представлены результаты этого экспериментального исследования в виде
ну и обсуждение. Он начинается с описания принципа действия УЗО
.Лабораторная испытательная установка и измерительные приборы
для исследования срабатывания УЗО описаны
в Разделе III. Результаты тестирования, а также обсуждение под
трех типов испытательного тока представлены в конце.
0093-9994 / $ 26,00 © 2011 IEEE
MCB / C10-07iss3
% PDF-1.6 % 36 0 объект > эндобдж 160 0 объект > поток заявка / pdf
Don’t Be Left In The Dark: Selective Coordination
Тишина! Производство резко остановилось. За исключением нескольких слабых сигналов тревоги в на таком расстоянии над большой частью объекта воцарилась жуткая тишина. Было довольно зловещее зрелище видеть, как аварийные огни пытаются проникнуть в темноту из-за отключения электроэнергии.
Что случилось? Последующее расследование показало, что нарушение изоляции вызвал неисправность в параллельной цепи.Вместо того, чтобы отключать только устройство максимального тока этой цепи, сработало несколько других устройств, расположенных ближе к электросети (вышестоящие), что привело к гораздо большему отключению. В отчете была указана причина такого большого сбоя в работе, как отсутствие «выборочной координации».
Что такое выборочная координация?
Проще говоря, выборочная координация — это попытка обеспечить последовательное срабатывание защитных устройств, чтобы прерывание происходило только от устройства, ближайшего к неисправной цепи. Это сводит к минимуму степень сбоя, поддерживая под напряжением другие цепи.Я использую слово «попытка», потому что, хотя идеальная избирательная координация является желаемой целью, она редко достигается идеально. Иногда несколько устройств отключаются вместе.
Например, если отказ происходит в ответвленной цепи, питаемой от панели PP-1, как показано на рисунке 1, только 70-амперное (A) устройство должно отключиться. Фидерное устройство 225A, расположенное выше по потоку, не должно отключаться, как и основное.
Однако другие вышестоящие устройства, включая фидер на 225 А и главную сеть, также видят ток короткого замыкания, протекающий к месту повреждения.В зависимости от рабочих характеристик каждого устройства и величины тока они также могут сработать.
Концепция выборочной координации довольно проста. Это очень похоже на гонку между защитными устройствами, чтобы увидеть, какое из них прервется первым. Наиболее распространенный подход к оценке «гонки» — использование специальных графиков, известных в отрасли как кривые время-ток (TCC).
Время-токовые кривые
Каждое устройство защиты от перегрузки по току, такое как автоматические выключатели, предохранители и реле максимального тока, будет иметь свой собственный уникальный TCC, который определяет его характеристику отключения как функцию тока и времени.Поскольку TCC защитного устройства зависит от многих факторов, таких как рейтинг устройства, конструкция и тип, TCC обычно получают от производителя устройства или из баз данных, включенных во многие компьютерные программы, используемые для выполнения координационных исследований.
На рис. 2 на стр. 118 показано ТСС автоматического выключателя в литом корпусе на 70А. Согласно отраслевому соглашению, каждый TCC, включая этот, использует логарифмическую шкалу, что означает увеличение тока и времени на порядки, такие как 1, 10, 100, 1000 вместо 1, 2, 3, 4.
Горизонтальная ось графика представляет ток в амперах. Хотя эта ось начинается с левой стороны при 0,5 А, часто используется «коэффициент масштабирования», показанный внизу, например, «× 10» или «× 100», чтобы отрегулировать ось для представления больших значений тока. На рисунке 2 используется шкала × 10, что означает, что каждое указанное значение тока умножается на 10. Следовательно, 0,5 А на графике становится 0,5 × 10 или 5 А, 1, умноженная на 10, дает 10 А и так далее. Вертикальная ось в левой части графика представляет время в секундах.
TCC выключателя на 70A показан широкой полосой. Наклонная часть кривой к левому верхнему углу графика часто называется температурной зоной или областью перегрузки. Верхний левый угол TCC совпадает с 70A на графике, и в этой точке проведена пунктирная вертикальная линия. Если ток меньше 70 А (т.е. слева от вертикальной линии 70 А), автоматический выключатель не должен сработать. Это помечено как «Поездка запрещена». Однако, если ток превышает 70 А, выключатель будет работать в течение определенного времени, определяемого местом пересечения значения тока с кривой.
Толщина кривой является функцией производственного допуска и времени отключения выключателя. При массовом производстве защитных устройств вероятность того, что каждое устройство сработает одинаково, нереальна. Используется положительный и отрицательный допуск, определяющий левую и правую стороны кривой. Устройство не должно работать для текущих и временных точек ниже и слева от левой стороны диапазона. Он должен был сработать и устранить неисправность к тому времени, когда будет достигнута правая сторона полосы.Фактическая операция должна происходить где-то между левой и правой сторонами.
Вертикальная полоса в середине TCC определяет мгновенное срабатывание. Это соответствует минимальному значению тока, необходимому для максимально быстрого отключения выключателя в мгновенной области. В мире энергосистем термин «мгновенный» означает отсутствие преднамеренной задержки по времени. Однако в результате физического размыкания выключателя произойдет небольшая задержка. Это иллюстрируется толщиной горизонтальной полосы в нижней правой части TCC.
Многие автоматические выключатели имеют функцию настройки, которая позволяет пользователю выбирать величину тока, при которой выключатель начинает срабатывать мгновенно. На TCC это отображается как подвижная вертикальная мгновенная полоса. На рис. 3 показано TCC регулируемого автоматического выключателя в литом корпусе на 225A с настройками мгновенного срабатывания как «низкий», так и «высокий».
Пример — согласование двух автоматических выключателей
Чтобы оценить выборочную координацию между автоматическим выключателем на 70 А и регулируемым автоматическим выключателем на 225 А, как показано на однолинейной схеме на рисунке 1, TCC каждого устройства должны быть нанесены на один график.Цель состоит в том, чтобы исключить или свести к минимуму любое перекрытие TCC устройства путем выбора соответствующей настройки мгновенного срабатывания регулируемого выключателя. Если ток попадает в перекрывающиеся вертикальные полосы, неясно, будет ли каждое устройство отключаться с временной задержкой или мгновенно. Однако, если ток выходит за пределы вертикального диапазона обоих устройств, они должны отключиться одновременно.
Для улучшения координации очень важны доступные регулируемые настройки автоматического выключателя.Рисунок 4 на странице 120 иллюстрирует координацию между двумя устройствами, когда выключатель 225A установлен в положение «низкий». При этой настройке кривые начинают перекрываться при токах чуть выше 900 А, что показано вертикальной пунктирной линией. Если ток короткого замыкания меньше 900 А и возникает после выключателя на 70 А, между двумя устройствами существует хорошая координация. Если ток выше этого уровня, оба устройства, вероятно, сработают вместе.
Улучшение координации
Для улучшения координации в этом примере настройку мгновенного срабатывания регулируемого автоматического выключателя 225A можно установить на «высокий», как показано на рисунке 5.При этой настройке перекрытие уменьшается и теперь начинается с более высокого значения тока, показанного пунктирной вертикальной линией.
Хотя координация не идеальна, более высокое значение увеличило диапазон токов, где существует хорошая координация. Следует признать, что в большинстве случаев координация не будет идеальной для всех уровней тока. Однако при соответствующих настройках устройства диапазон токов, при котором существует хорошая координация, может быть увеличен.
Координация vs.защита
Для улучшения координации часто требуется, чтобы устройства, расположенные дальше по потоку, работали медленнее или были менее чувствительны, чем устройства, расположенные ближе к нагрузке. Однако также важно, чтобы устройства не работали слишком медленно, иначе электрическое оборудование может быть недостаточно защищено.
Оборудование, такое как трансформаторы, двигатели, генераторы и проводники, часто имеет собственную форму графика время-ток или другие критерии защиты. Это определяет верхний предел того, какой ток и в течение какой продолжительности может привести к неисправности оборудования до того, как начнется повреждение.Исследование координации должно найти баланс между настройкой устройств с большей задержкой по времени для улучшения координации с последующими устройствами и более быстрой настройкой устройств для обеспечения оптимальной защиты электрического оборудования.
Также необходимо проявлять осторожность, потому что установка слишком низкого уровня устройства может вызвать проблемы, например, при включении трансформатора или запуске двигателя через линию. Трансформатор может испытывать пусковой ток намагничивания, который может в 10–12 раз превышать номинальный первичный ток полной нагрузки.Однако обычно это длится всего около 0,1 секунды. Когда двигатель запускается через линию, он может потреблять пусковой ток (также известный как ток заторможенного ротора), который обычно может в четыре-шесть раз превышать ток полной нагрузки или даже больше, в зависимости от конструкции.
В каждом случае, если мгновенное отключение выключателя установлено на слишком низкое значение или если выбранный предохранитель слишком мал, он может сработать в этих кратковременных условиях и вызвать ненужное отключение, часто называемое «ложным отключением».”
Та же концепция, разные устройства
Существует много других типов защитных устройств, включая автоматические выключатели с электронным расцеплением, защитные реле, предохранители и устройства защиты от замыканий на землю.
