способы крепления, преимущества и недостатки

Нередко случается, что в квартире требуются дополнительные розетки, а без порчи ремонта их не установить. На помощь придет розетка в плинтус — удобное приспособление, для которого не нужно сверлить стены. Имея такой тип розеток в доме, можно подключить любой прибор там, где действительно необходимо.

Электромонтажный плинтус: функции

Укладка проводки в плинтусы сейчас очень популярна, практически все они выпускаются с кабель-каналами — отверстиями для размещения любого количества проводов. Но такие изделия не являются безопасными на 100% — они пластиковые, при коротком замыкании могут оплавиться, вызвать пожар.

Сейчас в магазинах электрических товаров можно приобрести особый электротехнический плинтус — с розетками он будет составлять наиболее безопасный комплект оборудования. В устройстве есть специальная коробка — место прокладки проводов (2–4 штуки). В такие приспособления можно помещать кабели высокого напряжения, телефонные, интернет провода. Монтировать плинтусные розетки можно без труда.

к содержанию ↑

Способы монтажа розеток

При помощи напольного плинтуса с розетками проблем не будет — их вполне можно делать прямо на стыке пола, стены. Установка возможна на поверхность плинтуса, стену рядом с ним. Существует ряд особенностей монтажа, которые следует знать заранее.

Установка плинтусных розеток

Практикуется данный способ монтирования розеток на разборных пластиковых плинтусах. Следует купить подрозетник — накладку из пластика. Стенки накладки можно самостоятельно обрезать по форме срезов, под форму подрозетника.

Существуют следующие типы подрозетников:

касающиеся пола;
доходящие до середины плинтуса;
изделия для тонких, толстых плинтусов.

Желательно приобретать подрозетник, плинтус с кабель-каналом и розетку одной марки — так можно быть уверенным в правильности, точности монтажа. Особенности установки приведены ниже:

Убрать планку с электротехнического плинтуса. Она проходит посередине, представляя собой неширокую крышку. Ее снимают от угла тонкой отверткой.
Сделать врезку — отрезать планку так, чтобы появилось отверстие под подрозетник.
Установить накладку в отверстие, закрепить дюбелями (продаются одним комплектом). Вставлять их следует в дырки корпуса наличника, они легко устанавливаются отверткой с тонким концом.

Вывести проводку, прикрепить в розетку.
Поставить крышку в кабель-канал, защелкнуть. С обратной стороны соединить нужные провода, произвести проверку работы схемы.

Часто приходится встраивать в электротехнический плинтус несколько проводов — располагать их следует без изгибов, пережимов для долгой службы.

к содержанию ↑

Монтирование на стену

Если плинтус не современный, а обычный деревянный, монтаж розеток усложняется. Придется присоединить устройство к стене. Возможности создания отверстия для установки короба под розетку на плинтус нет, поэтому придется приобретать накладную электророзетку. Это поможет избежать порчи ремонта.

Выведение проводки из-под плинтуса делается так. Нужно вырезать углубление в верхней планке изнутри, поместить проводку. Затем провода следует подключить к электророзетке, чтобы кабель был незаметен. Прокладывание проводки осуществляется только до монтажа плинтуса! Количество кабелей — не более двух обычных или одного с высоким напряжением.

к содержанию ↑

Кабель-канал поверх плинтуса

В любом строительном магазине продаются кабель-каналы из пластика, которые можно выбрать в зависимости от толщины кабелей. Они ставятся на стены у плинтуса, проходят до новой электророзетки. В таком случае не придется разрезать плинтус, установка будет проще. Открыть короб можно в любое время, если понадобится для ремонта проводов. Минус один — не слишком привлекательный вид стены, который может испортить интерьер.

к содержанию ↑

Достоинства и недостатки розеток

Преимущества устройств следующие:

возможность поставить электророзетку абсолютно в любом месте квартиры;
неброскость, отличное «вписывание» в дизайн помещения;
большой выбор цветов, стилей;
Удобство включения техники;
Минимум трат на проводку;
Высокая безопасность;
Отсутствие риска случайного повреждения кабелей.

К недостаткам специалисты относят опасность короткого замыкания при неаккуратном обращении, попадании воды — это вполне может случиться во время мытья пола.

к содержанию ↑

Материалы для скрытой проводки

Следует уточнить, какие материалы понадобятся для монтажа скрытой проводки. К ним относятся мультибоксы, электророзетки наружные, внутренние, пластиковые короба.

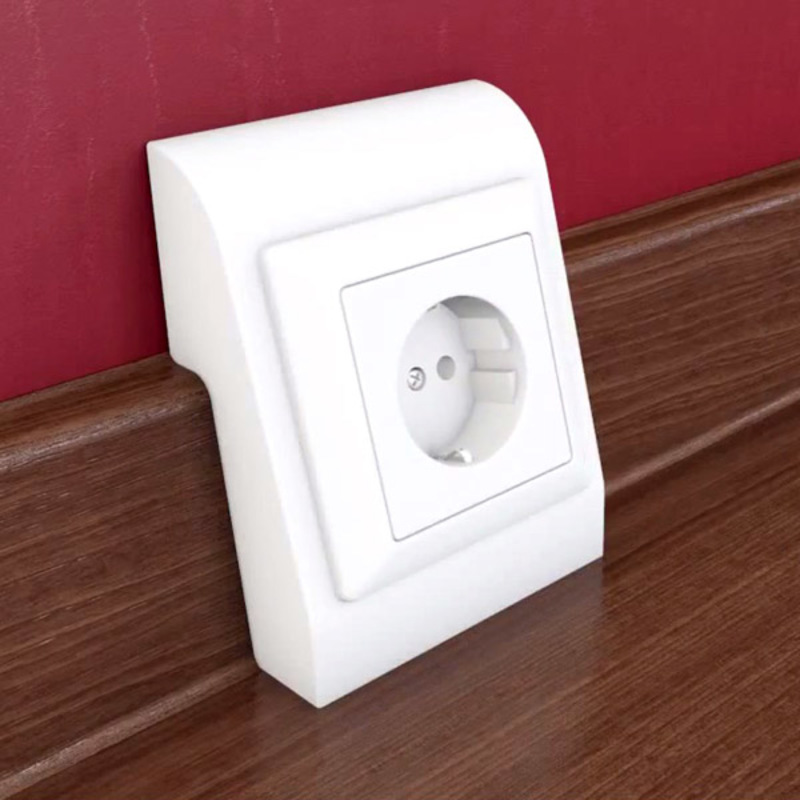

Мультибоксы

Мультибокс (пластиковая накладка) поможет установить любые типы одиночных электророзеток. Существуют разные накладки в зависимости от толщины плинтуса и выреза под розетку. К каждому устройству прилагается подробная инструкция по применению. Преимущества мультибоксов очевидны — они позволяют легко, удобно завести провода без штробления штукатурки, а достать их для ремонта очень просто. Такой метод идеально подходит, если нужно заменить старую проводку новой, а делать полноценный ремонт нет возможности.

Мультибоксы используют при:

монтаже скрытой проводки в доме, квартире, коттедже;
устройстве розеток в офисах, магазинах, школах, колл-центрах.

Такие приспособления универсальны, внутри них можно разместить телевизионные и прочие кабели в доме. Выбор мультибоксов большой, самые популярные производители — Росмат, Маршалл, Декора.

к содержанию ↑

Кабель-каналы из пластика

Вместо мультибоксов многие используют кабель-каналы с внешними розетками. На вид это пластиковый короб, на который надевается крышка с защелкой. Существуют различные модификации кабель-каналов, можно подобрать нужный по высоте, ширине.

Ограничений на количество проводов тут нет — можно смонтировать любое количество.

к содержанию ↑

Внешние и внутренние розетки

В магазинах продается два типа электророзеток. Внутренние приобретают для мультибоксов, внешние — для деревянных, пластиковых плинтусов (с кабель-каналом или без). Розетки бывают с заземлением, без заземления, для обычного напряжения сети, интернета, телефона, телевизора. Для комфортного использования техники важно купить подходящую электророзетку, материалы к ней и произвести их устройство, тем более, что оно несложное.

Розетка в плинтус: способы крепления, преимущества и недостатки

как провести самому, пошаговая инструкция, плюсы и минусы

При строительстве или капитальном ремонте помещений исполнители и заказчики всегда ищут оптимальный вариант выполнения работ. Рассматриваются способы новых технологий и материалов, в результате чего объем работ и затраченное время на их выполнение станет меньше, строительные материалы дешевле. При этом качество не пострадает или будет выше. Одним из таких случаев при отделке помещений является прокладка электропроводки. Рассмотрим в статье, как делается проводка в плинтусе своими руками.

Конструктивные особенности напольных плинтусов с элементами под электропроводку

Учитывая спрос потребителей, производители делают разнообразные конструкции плинтусов для прокладки проводов. Основой для плинтуса является каркас с кабельканалами, которая закрывается декоративной крышкой. Учитывается материал, из которого изготавливаются изделия, в связи с повышенной опасностью возгорания он делается из негорючих материалов. В большинстве случаев это прочный и эластичный пластик, плинтуса могут быть одноканальные и многоканальные. Одноканальная модель предусматривает широкий канал, в который укладывается нескольких кабелей, от трех до пяти в зависимости от диаметра.

Есть удачная конструкция, когда кабель канал крепится на стену, повода укладываются в него, на него и под него, получается три отсека. Потом сверху фиксируется декоративная панель и получается отличный плинтус, со скрытой проводкой.

Плинтус с 3 каналами

Независимо от различий, модели и производителя плинтусов все они имеют общие основные элементы:

Каркас;
Декоративные соединяющие планки;
Соединители для внутренних углов;
Соединители для внешних углов;
Внешняя декоративная панель.

Крепится каркас к стене внизу у самого пола, остальные элементы фиксируются вручную, для сборки не требуется высокой квалификации и специального инструмента. Поэтому строители и электромонтажники с удовольствием используют эту технологию при отделке помещений в жилых и административных помещениях, каменных и деревянных зданиях. Плинтуса имеют различные цвета, ламинируются под дерево разной породы, для заказчиков большой выбор для любого интерьера. С технической точки зрения считают, что это метод укладки открытой проводки, но по факту она надежно спрятана и защищена от внешнего воздействия.

Предварительные мероприятия перед монтажом

В первую очередь определится с интерьером, выберите цвет, конструкцию и цены, которые вам доступны;
Спланируйте места, где и какие будут стоять бытовые и осветительные приборы, установите места розеток для них;
Составьте схему прокладки кабелей с учетом их функционального назначения;
Высчитайте сколько метров, и какого кабеля вам понадобиться;
Просчитайте ширину кабельных каналов и количества проводов, которое они способны вместить. Читайте также статью: → «Замена электропроводки в квартире: основные правила, алгоритм замены».

Для этого надо сравнить характеристики кабельных каналов в плинтусе с прокладываемыми кабелями. Ширина, высота, сечение каналов в мм²предоставляется в документации к ним. Рассмотрим отдельный пример:

Сравнение двух вариантов трехканального плинтуса серии МЕХ

Плинтус серии МЕХ	Общее сечение канала в мм²	Полезное сечение. мм²	Полезное сечение по каналам мм²			Вместимость проводов различного сечения по каналам в штуках.
			Полезное сечение по каналам мм²			1,5 мм²			2.5 мм²			4 мм²			6 мм²
			1	2	3	1	2	3	1	2	3	1	2	3		1	2	3
60х16/3	702	502	163	176	163	20	22	22	14	15	14	11	12	11		8	9	8
75х20/3	1113	800	232	331	232	29	42	29	20	28	20	16	23	16		12	17	12

В кабельных линиях плинтусов для пола можно прокладывать не только провода электропитания, туда отлично укладывается:

Коаксиальный кабель для входного сигнала телевидения или интернета;
Телефонная пара, от городского АТС;
Кабели для локальных компьютерных сетей и провода другого назначения.

Делая выбор конструкции плинтусов, учитывайте все факторы.

Совет №1. Рекомендуется кабели передачи информации прокладывать отдельно от сетевых проводов. Выберите способ и высоту установки розеток.

Есть три основных метода отвода розеток от плинтусной проводки:

Установка универсальных коробок в конструкцию плинтуса, куда монтируются различные элементы электропроводки, распределительные коробки, розетки, и даже выключатели.
Делать отводы к розеткам по пластиковым кабельканалам;
Отвод закладывается под штукатурку в проделанную штробу. Читайте также статью: → «Как сделать разметку под штробление стен и потолка под проводку?».

Подсчитав количество и закупив все необходимые элементы можно приступать к монтажным работам.

Последовательность монтажных работ

Если стоит старый деревянный плинтус, аккуратно демонтируй те его, чтобы не повредить ровную поверхность стен и полов.
Удалите оставшиеся гвозди или шурупы в стенах и напольном покрытии, при необходимости отшукатурьте стены, добившись ровного покрытия у основания пола. Характерная ошибка начинающих монтажников, момент очень важен, на неровной поверхности могут быть крупные щели между плинтусом и стеной.
Разберите короб панели плинтуса, возьмите каркас установочной планки, первые этапы по установке и прокладки кабеля осуществляются на ней.
Укладки кабеля на угловых соединениях
Монтаж начинается от внешнего угла по всему периметру комнаты, поэтому закрепите на торец планки соответствующий угловой соединительный элемент. Приложите конструкцию в угол между стеной и полом так чтобы каналы, куда укладывается кабель, были снаружи, развернуты к вам.
Через имеющиеся в планке отверстия для крепления, маркером на стене сделайте отметки. В некоторых моделях пластиковая планка этих отверстий не имеет, просверлите их сами.

Совет №2. Для того чтобы плинтус прилегал к стене плотно интервал между креплениями надо делать не более чем 30-40 см, и обязательно в 10 см от края и угловых соединениях.

В намеченных на стене точках победитовым сверлом Ø – 6 мм с помощью перфоратора сверлятся отверстия, которые устанавливаются пластиковые дюбеля.
Устанавливаем основание и совмещаем отверстия на стене с отверстиями на планке, вкручиваем саморезы. Все, данный отрезок надежно зафиксирован на стену.
После монтажа установочной планки по всему периметру с учетом элементов угловых соединителей и универсальных коробок для элементов электропроводки можно приступать к прокладке проводов и кабелей. Читайте также статью: → «Монтаж электропроводки в квартире».
В местах, где запланированы отводы к розеткам, для скрытой проводки делаются отверстия в установочной планке. Для участков с кабельканалами отверстия прорезают в декоративной крышке плинтуса.

Вариант установки розетки над плинтусом

В зависимости от конструктивных особенностей планки кабеля укладываются в один кабельканал или на отдельные полки. При необходимости компактной укладки можно применять пластиковый жгут, который плотно стягивает провода в единый пучок.
Укладывая проводку, особенно когда стягиваете ее жгутом не забывайте делать отводы в запланированных местах. Оставляйте петли для разделки проводов и подключения в универсальных коробах, которые встроены в структуру плинтуса. Это одна из характерных ошибок, которая имеет тяжелые последствия, проводку придется разбирать и перекладывать заново. Наращивать, делать лишние соединения в новой проводке не желательно.

Универсальный короб с розеткой

После окончания укладки декоративные панели можно закрепить на свои места, получится идеально ровный плинтус, под которым скрыты все коммуникации.

Преимущества и недостатки данной методики монтажа

Как и любое техническое решение, укладка проводов в плинтусах имеет положительные и отрицательные стороны. Положительными сторонами считаются:

Значительное уменьшение или полное исключение штробления стен;
Возможность закрыть провода, которые укладывать под штукатурку не рекомендуется, телефонные, телевизионные кабели, интернет сети и другие;
Остается возможность быстрого доступа к сетям, с целью ремонта или замены, вскрытие панели не требует больших трудозатрат и специальных инструментов;
Большой выбор для потребителя по интерьеру цвет и форма, по техническим характеристикам. Производители предлагают различные варианты для малого и большого объема укладки проводов. С отдельным кабельканалом или раздельными полками, что позволяет разделить элементы по функциональному значению, информационные кабели от силовой проводки.

Как недостатки можно рассматривать следующие факторы:

Плинтус с алюминиевой основой
Плинтуса с алюминиевыми укладочными планками надежные, но дорогие, пластиковые изделия дешевые, но не достаточно прочные и могут треснуть в процессе монтажных работ;
При изменении влажности и температуры между плинтусом и деревянным напольным покрытием иногда появляется щель. Туда попадает пыль и посторонний мусор;
Как и большинство пластиковых изделий, напольный плинтус выцветает от воздействия ультрафиолетовых лучей. При сильном нагреве может подвергаться деформации.

Часто задаваемые вопросы

Вопрос №1. Можно прокладывать в плинтусе кабеля с сечением провода Ø – 6 кв/мм, для электрических плит или других бытовых приборов большой мощности?

Можно, желательно отдельной линией в многоканальном плинтусе, при этом вы должны быть уверены, что соблюдаются следующие условия:

потребляемая мощность прибором и сечение провода рассчитаны правильно, нагрева проводки не будет;
В распределительном щите установлен надежный автомат защиты с соответствующими номиналами;
Корпус плинтуса и установочная планка сделаны с негорючих материалов.

Вопрос №2. Устанавливать выключатели в конструкцию плинтуса непрактично, как отводить проводку к переключателям света и осветительным приборам на потолке?

На картинке показан один из вариантов как обойти дверной проем и подключить выключатель.

В большинстве случаев эта методика применяется как дополняющий элемент уже готовой проводки. Для прокладки телефонной, компьютерной сети, кабельного телевидения, отдельных линий электропитания.

Если вы хотите на этой основе сделать полный монтаж электропроводки, то должны понимать, проводка в плинтусах значительно сокращает штробление, но не исключает его полностью. Как делать отводы из плинтусов в штробы закрытой проводки и под кабельканалы открытой проводки в этой статье написано.

Вопрос №3. Если в кабельканале плинтуса не достаточно места для провода, в целях упрощения и экономии можно сделать отвод на противоположную стену под полом?

Соблюдая противопожарные правила можно, уложите кабель в гофрированную трубку и проводите его под напольным покрытием, если конструкция позволит это сделать.

Оцените качество статьи:

Электротехнический плинтус — последовательность монтажа и особенности плинтуса с кабель каналом

Скрыть сети от телефона, интернета, телевизора, подсветки поможет электрическая проводка в плинтусе – практичный способ, легкий в установке и уходе. Эстетичная верхняя декоративная планка скрывает крепление профиля к поверхности, лицевая часть остается целой, не требует подкрашивания.

Блок: 1/8 | Кол-во символов: 346
Источник: https://electrika.online/elektroprovodka/kak-sdelat-v-plintuse

Особенности конструкции

Открытая электропроводка – это монтаж навесного оборудования на поверхности стен или потолков.

Существует несколько видов плинтусов, которые используют в качестве приспособления, позволяющего скрыть не один, а несколько кабелей.

Кабель-каналы чаще всего рассчитаны на провода

Однако большинство моделей способно вместить только один электрический провод, что значительно усложняет выполнение работ.

Открытый способ укладки проводов – это:

Размещение кабелей внутри специальных пластиковых каналов. Такой тонкий короб позволяет скрыть провод, идущий по стенам или потолку. Чтобы не испортить созданный в помещении дизайн, используют не только обычные П-образные короба, но и дизайнерские модели, способные стать украшением комнаты. Однако и те, и другие достаточно сильно выделяются на поверхности финишного покрытия и привлекают к себе внимание окружающих.
Гофрированные пластиковые трубы обеспечивают качественное усиление изоляции, но выглядят не эстетично и не могут быть использованы в ходе ремонта жилых помещений.
Пластиковые плинтуса созданы с расчетом на то, что в моделях, оборудованных несколькими отделениями под кабели, можно будет поместить провода, идущие к розеткам, бытовой технике и лампам освещения. Правда большая часть моделей, реализуемых современными производителями, рассчитана на укладку только одного провода.

Использовать плинтус с одним кабель каналом для укладки нескольких проводов разного назначения категорически запрещено.

В неотапливаемых помещениях пластиковые плинтуса лучше не устанавливать

Во время эксплуатации электрические провода нагреваются и тесный контакт нескольких жил может стать причиной возникновения пожара.

Внутри пластикового плинтуса не предусмотрена возможность быстрого и качественного охлаждения всех составляющих проводки, а сам плинтус быстро нагревается и легко плавится.

Определенные существующие недостатки проводки в плинтусе не позволят осуществить такой монтаж на неостекленном балконе или в ванной комнате. Это касается всех помещений, для которых характерной чертой является повышенная влажность.

Блок: 2/3 | Кол-во символов: 2092
Источник: http://DekorMyHome.ru/remont-i-oformlenie/provodka-v-plintyse-nedostatki-kak-provesti-pod-plintysom.html

Электротехнический плинтус – решение проблемы укладки кабелей в квартире

Проблема маскировки проводов остается актуальной не только для новостроек, но и для старых домов. Во время капитального ремонта вторичного жилья часто возникает необходимость заменить устаревшую износившуюся проводку, которая не выдерживает нагрузку, ведь с каждым годом все больше в квартире появляется различных технических устройств.

Провода в помещении обязательно нужно скрывать

Нередко в помещении провода располагают вдоль стен, что выглядит крайне не эстетично. К тому же такие провода могут стать источником угрозы, ведь их легко повредить. А дети и домашние любимцы не осознают опасности, которую несет проводка, из-за чего могут стать жертвами несчастных случаев. К счастью, сейчас существует несколько основных способов, которые позволяют изолировать провода, убрать их с глаз и обезопасить окружающих от контакта с ними.

Таблица. Способы маскировки электропроводов.

МетодДостоинства и недостатки

Прокладка внутри стен	Это самый сложный, но и самый надежный способ маскировки проводов. Осуществляется он обычно во время строительства здания либо проведения капитального ремонта строения. Для того чтобы скрыть провода внутри стен, необходимо сделать специальные каналы, а это – дело трудоемкое, шумное, создающее много мусора. После укладки проводов в каналы производится их (каналов) бетонирование. Основной минус этого метода – отсутствие доступа к проводам и невозможность их замены в случае повреждения. Чтобы устранить неисправности, придется вновь долбить стены, а это повлечет за собой необходимость проведения косметического ремонта.
Гофрированные трубы	Трубы-гофры – это пластиковые ребристые кожухи, внутри которых помещаются провода. Сами трубки прокладываются обычно вдоль стен, реже – в полах. Но выглядят они непрезентабельно, хотя и позволяют без проблем восстановить поврежденный участок энергосистемы довольно быстро и без особых затрат. Гофры имеют демократичную стоимость, часто используются на промплощадках, в зданиях хозяйственного назначения.
Кабель-каналы	Аккуратные пластиковые кожухи легко крепятся в углах стен, вдоль полов, даже прямо на стену, а внутри них прокладываются провода. Это, конечно, заметные глазу детали, которые не всегда украшают интерьер, но в любом случае смотрятся куда лучше, чем гофрированные трубки. Точно так же они обеспечивают и легкий доступ к проводам при необходимости.
Плинтуса с кабель-каналами	Пожалуй, лучший вариант для прокладки проводов вдоль стен. По крайней мере, кабели уже не будут валяться по периметру комнаты, а надежно скроются в небольших полостях, которые предусмотрены в таких плинтусах и закрываются декоративной планкой. Доступные по цене, красивые плинтуса не зря считаются одним из лучших вариантов для прокладки электропроводки.

Блок: 2/8 | Кол-во символов: 2799
Источник: https://pol-exp.com/elektrotehnicheskij-plintus/

Что такое плинтуса с кабель-каналами?

Плинтус с кабель-каналом или электротехнический плинтус – это специальный вид отделочной напольной планки, который предназначен не просто для сокрытия деформационных зазоров при монтаже пола, но и для маскировки проводов различного назначения.

На заметку! В кабель-каналы внутри плинтуса могут быть уложены даже такие кабели, как Интернет-кабель, оптоволокно, провода локальной сети, телефонные и многое другое.

Плинтус с кабель-каналом

В пределах квартиры электротехнический плинтус позволит без особых трудозатрат проложить провода так, что они будут незаметны глазу. При этом декоративный элемент обеспечивает и высокий уровень безопасности, ведь доступ к кабелям будет ограничен.

Преимущества плинтуса с кабель-каналом

Блок: 3/8 | Кол-во символов: 763
Источник: https://pol-exp.com/elektrotehnicheskij-plintus/

Отрицательные стороны

Пластик хрупок и легко ломается при перестановке мебели

Выбирая пластиковый плинтус под проводку, обыватель сталкивается еще с одной проблемой.

Существующие модели не всегда способны вместить нужное количество кабелей и гарантировать полную безопасность жильцов.

Такая конструкция не обеспечивает эффективную защиту для скрытых в ней проводов. Тонкие стенки плинтуса легко повредить при перестановке мебели или в ходе генеральной уборки.

Пластиковый плинтус легко разрушается под воздействием негативных факторов, таких как:

ультрафиолетовые лучи;
механические повреждения;
химические вещества, включенные в состав моющих и чистящих средств.

Установка пластиковых плинтусов является процессом, не требующим больших материальных затрат и привлечения квалифицированных специалистов, но малейшая ошибка при монтаже приведет к поломке самого плинтуса.

Особенности некоторых конструкций не дают возможности разместить внутри плинтуса нужное количество проводов.

Часто в плинтус попадают пыль и мусор, которые сложно удалить

Потребителю придется приобрести более дорогостоящий многожильный кабель и точно рассчитать предстоящую нагрузку. Еще один недостаток проводки в плинтусе – скопление пыли и мелкого мусора, который достаточно трудно удаляется во время уборки.

В пространстве между напольным покрытием и самим плинтусом, образующимся под воздействием изменения температуры и уровня влажности в помещении, собирается довольно большое количество мусора, который приводит к поломке из-за усиливающего нагревания кабеля. Подробнее о закладывании кабеля под плинтус смотрите в этом видео:

Нельзя назвать прочными и долговечными защелки, с помощью которых фиксируется защитная планка кабель-канала. Необходимость убедиться в целостности кабеля или подозрение на существующую неисправность заставляют потребителя вскрывать этот канал с помощью инструмента, что приводит растрескиванию плинтуса и снижению уровня защищенности находящихся в нем проводов.

Блок: 3/3 | Кол-во символов: 1979
Источник: http://DekorMyHome. ru/remont-i-oformlenie/provodka-v-plintyse-nedostatki-kak-provesti-pod-plintysom.html

Конструктивные особенности напольных плинтусов с элементами под электропроводку

Плинтуса с кабель-каналами, в зависимости от предназначения и фирмы-производителя, могут быть разных видов, форм и размеров, но при этом имеют сходное устройство. Основной элемент – это планка монтажная, благодаря которой декоративный элемент прочно закрепляется на стене.

Крепление плинтуса с кабель-каналом

На заметку! Плинтус вдоль стены можно закрепить разными способами, в том числе используя саморезы, дюбеля, клеевые составы.

Монтажная планка снаружи имеет специальную полочку или канавку, в чью полость укладываются провода, которые необходимо спрятать. У некоторых видов изделий канавка может располагаться как бы за самим плинтусом. Полости для кабелей могут иметь различные параметры, которые часто зависят от производителя и размера декоративного элемента. Этим определяется и количество проводов, которые можно уложить внутрь плинтуса.

Пластиковый плинтус с кабель-каналом

Фиксацию проводов внутри плинтуса обеспечивает тонкая декоративная планка, которая после укладки проводки защелкивается над ними. В дополнительном крепеже элемент не нуждается. Интересно, что планка также может иметь разные габариты.

Особенности установки плинтуса с кабель-каналом

Также плинтуса могут быть как одноканальные, так и имеющие несколько каналов сразу. В одноканальный, в зависимости от его габаритов, могут быть разом уложены до 5 проводов. У многоканальных плинтусов имеется отсек с декоративной планкой, а также место для кабелей за самим плинтусом.

Важно! Существует еще один тип электротехнического плинтуса. Это декоративный элемент цельный, но с выемкой для проводов в задней части. В этом случае кабели будут крепиться вдоль стены при помощи специальных клипс, а затем аккуратно закрываются плинтусом, который и защелкивается на этих клипсах.

Плинтус крепится с помощью клипс

Но для правильного монтажа электротехнического плинтуса могут понадобиться и другие элементы – специальные комплектующие:

уголки наружные и внутренние для соединения отдельных планок плинтуса в углах комнаты;
соединители для плинтусных планок, необходимые при монтаже двух отрезков плинтуса вдоль длинной стены;
заглушки;
монтажные боксы для разводки проводов.

Электротехнические плинтуса, как и обычные, легко подобрать под цветовую гамму интерьера и его стиль. Они могут быть выполнены под цвет дерева, камня, иметь белый, серый или любой другой цвет. Отдельные категории изделий легко покрасить специальной акриловой краской.

Подрозетник на плинтус

Блок: 4/8 | Кол-во символов: 2519
Источник: https://pol-exp.com/elektrotehnicheskij-plintus/

Правила монтажа

Как правильно развести проводку в плинтусах своими руками:

Первое и главное: плинтус для электропроводки нельзя использовать в деревянном доме. В правилах устройства электроустановок на этот счет есть вполне однозначная инструкция: провода должна прокладываться только в металлических трубах (стальных, медных) или в металлорукавах (например, в гофрированной нержавеющей трубе).

Разъяснение: при перегреве проводки и нарушении изоляции металлическая труба позволит локализовать короткое замыкание на время срабатывания защитного автомата. Плинтус или кабель-канал мгновенно прогорят, что чревато возгоранием деревянных конструкций.

В деревянном доме проводка разводится в металлических трубах или металлорукавах

Сечение проводки при ее монтаже в плинтусе рассчитывается как 1 мм2 сечения медного провода на 8 ампер пикового тока (что при напряжении 220 вольт соответствует потребляемой мощности 1760 ватт).
Забудьте про скрутки. Если вам нужно соединить два провода (например, на отводе проводки к розетке), используйте медные гильзы или колодки.
Если вам нужно параллельно проложить несколько проводов, используйте не только кабель-канал в плинтусе, но и полость под ним. Чем меньше плотность укладки проводки, тем меньше она будет греться.

Провода проложены в кабель-канале плинтуса и в его корпусе под кабель-каналом

Какие розетки использовать со скрытой в плинтусе проводкой?

Если вы хотите избежать штробления стен, в вашем распоряжении всего два варианта:


Описание

Установка накладной плинтусной розетки

Розетки с монтажом на плинтус. Провода выводятся из кабель-канала, через разрыв в его крышке. Как вариант, с разрывом может монтироваться сам плинтус.

В плинтус врезана обычная накладная розетка

Накладные розетки. Для их монтажа в верхней части плинтуса вырезаются углубления с длиной, равной длине корпуса розетки. Для резки ПВХ используйте болгарку с любым отрезным кругом.

Блок: 3/4 | Кол-во символов: 1920
Источник: https://Elektrik-a.su/energii/v-zhilyh/provodka-v-elektricheskih-plintusah-6

Заключение

Как видите, электрическая проводка в плинтусе — удобное и практичное решение, имеющее, впрочем, несколько незначительных недостатков. Узнать больше об этом варианте монтажа проводки вам поможет прикрепленное к статье видео. Успехов!

Блок: 4/4 | Кол-во символов: 244
Источник: https://Elektrik-a.su/energii/v-zhilyh/provodka-v-elektricheskih-plintusah-6

Достоинства и недостатки монтажа

Электропроводка в плинтусах имеет свои преимущества и недостатки. К основным достоинствам относят:

Такой способ монтажа разрешен согласно главе 2.1 ПУЭ п.2.1.4.
Проложить электрический кабель можно без повреждения обшивки стен и отделки.
Защищенная панель на каркасе легко снимается без применения дополнительных инструментов. Благодаря этому можно легко и быстро заменить поврежденные провода или осуществить ревизию проводки.
На строительном рынке предоставляется большой выбор данной продукции. Благодаря этому можно подобрать плинтус на любой вкус и пожелания. Провода могут располагаться как на одной полке, так и на нескольких.

Но помимо преимуществ, проводка в плинтусе имеет и свои минусы. К основным недостаткам относят:

Как правило, дешевые изделия изготавливают из дешевых материалов. И как результат – увеличивается риск растрескивания или повреждения при монтаже или эксплуатации.
Со временем между электротехническим коробом и полом появляются щели из-за гибких краев конструкции. В них попадает мелкий мусор и пыль, которую очень сложно оттуда убрать.
Полимерные покрытия и материалы не переносят воздействия ультрафиолетовых лучей – трескаются и выцветают.

Вот и все, что мы хотели рассказать вам о данном способе электромонтажа. Теперь вы знаете, что собой представляет проводка в плинтусах, как произвести монтаж своими руками и какие плюсы и минусы данного варианта электропроводки.

Наверняка вы не знаете:

Нравится()Не нравится()

Блок: 4/4 | Кол-во символов: 1513
Источник: https://samelectrik.ru/prokladka-elektroprovodki-v-plintuse.html

Предварительные мероприятия перед монтажом

В первую очередь определится с интерьером, выберите цвет, конструкцию и цены, которые вам доступны;
Спланируйте места, где и какие будут стоять бытовые и осветительные приборы, установите места розеток для них;
Составьте схему прокладки кабелей с учетом их функционального назначения;
Высчитайте сколько метров, и какого кабеля вам понадобиться;
Просчитайте ширину кабельных каналов и количества проводов, которое они способны вместить. статью: → «Замена электропроводки в квартире: основные правила, алгоритм замены».

Для этого надо сравнить характеристики кабельных каналов в плинтусе с прокладываемыми кабелями. Ширина, высота, сечение каналов в мм2 предоставляется в документации к ним. Рассмотрим отдельный пример:

Сравнение двух вариантов трехканального плинтуса серии МЕХ

Плинтус серии МЕХ	Общее сечение канала в мм2	Полезное сечение. мм2	Полезное сечение по каналам мм2			Вместимость проводов различного сечения по каналам в штуках.
			Полезное сечение по каналам мм2			1,5 мм2			2.5 мм2			4 мм2			6 мм2
			1	2	3	1	2	3	1	2	3	1	2	3		1	2	3
60х16/3	702	502	163	176	163	20	22	22	14	15	14	11	12	11		8	9	8
75х20/3	1113	800	232	331	232	29	42	29	20	28	20	16	23	16		12	17	12

Коаксиальный кабель для входного сигнала телевидения или интернета;
Телефонная пара, от городского АТС;
Кабели для локальных компьютерных сетей и провода другого назначения.

Делая выбор конструкции плинтусов, учитывайте все факторы.

Совет №1. Рекомендуется кабели передачи информации прокладывать отдельно от сетевых проводов. Выберите способ и высоту установки розеток.

Есть три основных метода отвода розеток от плинтусной проводки:

Установка универсальных коробок в конструкцию плинтуса, куда монтируются различные элементы электропроводки, распределительные коробки, розетки, и даже выключатели.
Делать отводы к розеткам по пластиковым кабельканалам;
Отвод закладывается под штукатурку в проделанную штробу. статью: → «Как сделать разметку под штробление стен и потолка под проводку?».

Подсчитав количество и закупив все необходимые элементы можно приступать к монтажным работам.

Блок: 3/6 | Кол-во символов: 2190
Источник: http://electric-tolk.ru/provodka-v-plintuse/

Последовательность монтажных работ

Если стоит старый деревянный плинтус, аккуратно демонтируй те его, чтобы не повредить ровную поверхность стен и полов.
Удалите оставшиеся гвозди или шурупы в стенах и напольном покрытии, при необходимости отшукатурьте стены, добившись ровного покрытия у основания пола. Характерная ошибка начинающих монтажников, момент очень важен, на неровной поверхности могут быть крупные щели между плинтусом и стеной.
Разберите короб панели плинтуса, возьмите каркас установочной планки, первые этапы по установке и прокладки кабеля осуществляются на ней.
Укладки кабеля на угловых соединениях
Монтаж начинается от внешнего угла по всему периметру комнаты, поэтому закрепите на торец планки соответствующий угловой соединительный элемент. Приложите конструкцию в угол между стеной и полом так чтобы каналы, куда укладывается кабель, были снаружи, развернуты к вам.
Через имеющиеся в планке отверстия для крепления, маркером на стене сделайте отметки. В некоторых моделях пластиковая планка этих отверстий не имеет, просверлите их сами.

Совет №2. Для того чтобы плинтус прилегал к стене плотно интервал между креплениями надо делать не более чем 30-40 см, и обязательно в 10 см от края и угловых соединениях.

В намеченных на стене точках победитовым сверлом Ø – 6 мм с помощью перфоратора сверлятся отверстия, которые устанавливаются пластиковые дюбеля.
Устанавливаем основание и совмещаем отверстия на стене с отверстиями на планке, вкручиваем саморезы. Все, данный отрезок надежно зафиксирован на стену.
После монтажа установочной планки по всему периметру с учетом элементов угловых соединителей и универсальных коробок для элементов электропроводки можно приступать к прокладке проводов и кабелей. статью: → «Монтаж электропроводки в квартире».
В местах, где запланированы отводы к розеткам, для скрытой проводки делаются отверстия в установочной планке. Для участков с кабельканалами отверстия прорезают в декоративной крышке плинтуса.

Вариант установки розетки над плинтусом

В зависимости от конструктивных особенностей планки кабеля укладываются в один кабельканал или на отдельные полки. При необходимости компактной укладки можно применять пластиковый жгут, который плотно стягивает провода в единый пучок.
Укладывая проводку, особенно когда стягиваете ее жгутом не забывайте делать отводы в запланированных местах. Оставляйте петли для разделки проводов и подключения в универсальных коробах, которые встроены в структуру плинтуса. Это одна из характерных ошибок, которая имеет тяжелые последствия, проводку придется разбирать и перекладывать заново. Наращивать, делать лишние соединения в новой проводке не желательно.

Универсальный короб с розеткой

После окончания укладки декоративные панели можно закрепить на свои места, получится идеально ровный плинтус, под которым скрыты все коммуникации.

Блок: 4/6 | Кол-во символов: 2830
Источник: http://electric-tolk.ru/provodka-v-plintuse/

Часто задаваемые вопросы

потребляемая мощность прибором и сечение провода рассчитаны правильно, нагрева проводки не будет;
В распределительном щите установлен надежный автомат защиты с соответствующими номиналами;
Корпус плинтуса и установочная планка сделаны с негорючих материалов.

На картинке показан один из вариантов как обойти дверной проем и подключить выключатель.

Блок: 6/6 | Кол-во символов: 1617
Источник: http://electric-tolk. ru/provodka-v-plintuse/

Расходы

До прокладки проводки в жилых помещениях надо выполнить подсчет расходов материала. Для этого замеряется периметр комнаты, считается число углов. Добавьте к требуемой длине плинтуса до 9% запасного материала.

Объем выемки в плинтусе зависит от числа проводов и размеров сечений по каналам. Выбирайте комплектующие, которые облегчают монтаж и делают конструкцию эстетичной. Углы и заглушки выбирают по цвету.

Блок: 7/8 | Кол-во символов: 416
Источник: https://electrika.online/elektroprovodka/kak-sdelat-v-plintuse

Кол-во блоков: 15 | Общее кол-во символов: 25205
Количество использованных доноров: 6
Информация по каждому донору:

http://DekorMyHome.ru/remont-i-oformlenie/provodka-v-plintyse-nedostatki-kak-provesti-pod-plintysom.html: использовано 2 блоков из 3, кол-во символов 4071 (16%)
https://samelectrik.ru/prokladka-elektroprovodki-v-plintuse.html: использовано 1 блоков из 4, кол-во символов 1513 (6%)
https://Elektrik-a.su/energii/v-zhilyh/provodka-v-elektricheskih-plintusah-6: использовано 3 блоков из 4, кол-во символов 6141 (24%)
https://pol-exp.com/elektrotehnicheskij-plintus/: использовано 3 блоков из 8, кол-во символов 6081 (24%)
https://electrika.online/elektroprovodka/kak-sdelat-v-plintuse: использовано 2 блоков из 8, кол-во символов 762 (3%)
http://electric-tolk.ru/provodka-v-plintuse/: использовано 3 блоков из 6, кол-во символов 6637 (26%)

Плинтус с кабель-каналом Hager.tehalit SL

Новые плинтусы с кабель-каналом Hager.tehalit SL — это стильное и красивое исполнение, широкий выбор модификаций и быстрый монтаж.

Замена проводки или прокладка новых линий силовых, телевизионных, телефонных или компьютерных кабелей и проводов, и как следствие, добавление силовых, информационных розеток и выключателей в жилых, офисных и других помещениях часто связано с высокими финансовыми, временными и трудовыми затратами. Требуется проштробить места под линии, оштукатурить, а затем покрасить стены или наклеить обои. Но даже и во время капитального ремонта не всегда получается точно просчитать потребность и расположение рабочих мест или розеток.

Плинтусные кабельные каналы (или, как их принято у нас называть, плинтусы с кабель-каналом) Hager.tehalit SL как раз и призваны облегчить модернизацию или исправить ошибки при планировании расположения рабочих мест в комнате. К тому же с ними будет проста и дальнейшая модернизация электрических и информационных сетей любого помещения: новая система плинтусных кабель-каналов Hager.tehalit SL прекрасно вписывается в любую среду как визуально, так и технически.


Стандартный профиль	Профиль с мягкими краями	Профиль для ковролина	Профиль со светодиодной подсветкой

Широкий ассортимент типов, цветов, размеров, аксессуаров и специальных уникальных модификаций сделает использование плинтуса с кабель-каналом Hager.tehalit SL не вынужденной мерой, а стильным и функциональным дополнением вашего интерьера! Крышки кабельного канала выпускаются в восьми цветовых исполнениях: белый RAL 9010, чёрный RAL 9011, под алюминий, бук, клён, вишня, дуб и сукупира. Четыре типа профиля плинтусного канала Hager.tehalit SL высотой 55, 80 и 115 мм: стандартный профиль, профиль с двумя мягкими краями для неровных полов и стен, модификация для полов с ковровым покрытием или ковролином, а также кабель-канал с LED подсветкой!


Клён	Бук

Дуб	Сукупира

Самым уникальным предложением, конечно же, является комплект плинтусного кабель-канала Hager. tehalit SL со светодиодной подсветкой! В состав такого комплекта входит кабельный-канал (основание, верхняя крышка «под алюминий», торцевые заглушки) длиною 4 метра с прозрачной полосой для светодиодной ленты, один держатель устройств с трансформатором и датчиком движения, и сама светодиодная лента длиной 4 метра белого или синего света.

По сравнению с предыдущим поколением каналов Tehalit SL наибольшее изменение претерпели держатели устройств. Их боковые стенки сделаны зеркальными, а благодаря отражению в них, сам держатель смотрится более стильным и как бы «парящим» над кабельным каналом. Всего предлагается 14 комбинаций устройств в держателе: силовые розетки, разъемы для локальной компьютерной сети и интернета, телефонной линии, кабельного и спутникового телевидения, для подключения громкоговорителей, с устройством защиты от перенапряжения или датчиком движения. Также выпускается универсальный держатель для стандартных информационных и силовых розеток скрытого монтажа, например, Hager.polo Fiorena или электроустановочных изделий других серий и производителей.

Внутри самих плинтусов Hager.tehalit SL с кабель-каналом тоже скрывается немало инноваций для удобного, быстрого и безопасного монтажа. Дрель при монтаже понадобится только для того, чтобы закрепить основание кабельного канала на стене, а все остальное крепится при помощи специальных защелок и замков. Подключение проводов происходит самозажимными клеммами Hager QuickConnect. Всё выполняется быстро и чисто!

Используйте визуализацию по кабельным плинтусным каналам Hager.tehalit SL, чтобы лучше подобрать цвет крышки и держателя устройств под ваш интерьер.

Плинтусный кабель-канал Hager.tehalit SL стандартного профиля размерами 20х55, 20х80 и 20х115 мм

Плинтус с кабель-каналом Hager.tehalit SL стандартного профиля выпускается шириной 20 мм и высотой 55, 80 и 115 мм. Крышка и основание плинтусного кабельного канала Hager.tehalit SL изготовлены из ПВХ, фасонные детали — из АБС пластика, не содержащего галогены. Длина профиля составляет 2 метра. Основание, крышка и держатели устройств поставляются отдельно.

Цвет основания — чёрный. Крышка и фасонные детали поставляются 8 цветов: белый RAL 9010, чёрный графит RAL 9011, алюминий, бук, клён, вишня, дуб и сукупира.

Фасонные детали: регулируемый внутренний угол 83°-135°, регулируемый внешний угол 83°-135°, торцевая заглушка, соединитель (накладка на стык), накладка держателя устройств, разветвитель и соединительный угол для углового канала Hager.tehalit EK40040.

Плинтусный кабель-канал Hager.tehalit SL 20х55 и 20х80 мм с гибкими краями для неровных полов и стен

Плинтус с кабель-каналом Hager.tehalit SL шириной 20 мм и высотой 55 или 80 мм с гибкими краями предназначен для плотного прилегания кабель-канала к неровному полу или стенам. Крышка и профиль изготовлены из ПВХ, фасонные детали — из АБС пластика, не содержащего галогены. Длина профиля составляет 2 метра. Основание, крышка и держатели устройств поставляются отдельно.

Цвет основания — чёрный. Крышка и фасонные детали поставляются двух цветов: белый RAL 9010 и чёрный графит RAL 9011.

Все фасонные детали используются от стандартного профиля аналогичного размера: регулируемый внутренний угол 83°-135°, регулируемый внешний угол 83°-135°, торцевая заглушка, соединитель (накладка на стык), накладка держателя устройств, разветвитель и соединительный угол для углового канала Hager.tehalit EK40040.

Плинтусный кабель-канал Hager.tehalit SL 20х55 и 20х80 мм для полов с ковровым покрытием

Плинтус с кабель-каналом Hager.tehalit SL 20х55 мм и 20х80 мм для полов с ковровым покрытием имеет специальный профиль для фиксации полосы ковролина, что сделает интерьер еще более уютным. Крышка и профиль изготовлены из ПВХ, фасонные детали — из АБС пластика, не содержащего галогены. Длина профиля составляет 2 метра. Основание, крышка и держатели устройств поставляются отдельно.

Цвет основания — чёрный. Крышка и фасонные детали поставляются только белого цвета RAL 9010.

Фасонные детали : торцевая заглушка, накладка держателя устройств и разветвитель. Остальные фасонные детали используются от стандартного профиля соответствующих размеров.

Плинтус с кабельным каналом Hager.tehalit SL 20х80 мм со светодиодной полосой и датчиком движения

Плинтус с кабель-каналом Hager.tehalit SL20080LED алюминиевого цвета, со светодиодной подсветкой через стеклянную полосу в канале и встроенным датчиком движения для автоматического включения LED-ленты — вот это настоящий хай-тэк!

Плинтусный канала Hager.tehalit SL20080LED с датчиком движения, тран-
сформатором и светодиодной лентой поставляется только комплектом.

Состав комплекта:

Верхняя крышка плинтусного кабельного канала длиной 4 м, с прозрачной полосой для светодиодной ленты, цвет алюминий, высота 80 мм.
Основание плинтусного кабельного канала длиной 4 м, цвет черный.
1 держатель с трансформатором и датчиком движения, цвет алюминий/черный.
1 накладка держателя устройств, цвет алюминий.
1 светодиодная лента, цвет подсветки белый или синий, длина 4 м.
2 торцевых заглушки, цвет алюминий.
Соединительные принадлежности.

Выпускается два вида комплектов: Hager.tehalit SL20080LED1ALU (с белой светодиодной подсветкой) и Hager.tehalit SL20080LED2ALU (с синей светодиодной подсветкой).

Держатели устройств для плинтусных кабель-каналов Hager.tehalit SL

Выпускаются комплектные держатели устройств трёх цветов (для кабель-канало 20х55 и 20х80 мм — белый RAL9010, чёрный графит RAL9011 и алюминий, для 20х115 мм — только белый RAL9010 и чёрный графит RAL9011), а также пустые держатели под стандартные и специальные силовые розетки, информационные розетки и устройства 8 цветов: белый RAL 9010, чёрный графит RAL 9011, алюминий, бук, клён, вишня, дуб и сукупира.

Как правильно должна проводиться прокладка открытой электропроводки

Чаще всего используется скрытая проводка, которая позволяет сделать электрические коммуникации незаметными в помещении. Размещенные внутри стены, они не будут занимать пристенное пространство и не помешают расставлять соответственным образом мебель или электрооборудование.

Однако иногда приходится осуществлять прокладку электрического кабеля открытым способом. Это зависит во многом от противопожарного состояния самого здания. Если его стены построены из горючих материалов, то потребуется открытая проводка. Такая система монтажа потребуется и в том случае, если в помещении уже проведен ремонт и не хочется портить штроблением отремонтированные поверхности стен. Также можно ограничиться наружной проводкой, если необходимо просто вставить сегменты в уже проведенную систему электропроводки. При этом необходимо тщательно соблюдать все требования ПБУ.

Основные методы проведения электропроводки открытым способом:

Проведение открытой электропроводки на специальных клипасах (скобках):

Такой метод открытой прокладки электрокабеля используется в промышленных условиях. Практически все промышленные объекты строят из негорючих материалов, но такой поверхностный способ прокладки электрического кабеля позволяет сэкономить время и быстрее приступить к работе. Он очень быстро и просто выполняется.

Для начала необходимо на поверхности стены сделать разметку мест, где будут находиться розетки, выключатели, светильники, счетчики, распределительные щитки и т.д.

После этого с помощью отбивочной нити намечают специальные линии, по которым будут осуществлять наружную проводку кабелей.

После проведения отбивки устанавливают специальные коммутационные устройства.

Между этими коммутационными коробками до розеток и выключателей через равномерные промежутки крепятся специальные клипсы, в которые потом будут вставлять кабель. Для удобства монтажа клипсы выбирают по форме кабеля. Кабель может быть круглым или плоским. Такой же конструкции должны быть и клипсы, в которых он будет держаться.

После этого производится соединение всех элементов проводки согласно существующему ПУЭ. Созданная проводка упаковывается в коммутационные короба. При этом надо помнить, что сварка является наиболее прочным и быстрым способом соединения в этом случае.

При прокладке элеткропровода на клипсах необходимо использовать специальные кабели ВВГНГ или NYM, которые имеют негорючую изоляционную поверхность. Можно использовать более дешевые кабели типа ПУНП. Но под них придется установить негорючую прокладку. Обычно в ее качестве используют металлическую полоску шириной 20 мм. Она должна быть немного больше ширины электрического кабеля.

При проведении такого типа проводки необходимо следить за тем, чтобы не повредить сам электрический кабель, так как он находится в открытом состоянии.

Открытая электропроводка в гофротрубе:

При проведении наружной проводки с помощью гофротрубы также необходимо сначала провести разметку поверхности, отметив места размещения элементов проводки. Вся процедура напоминает технологию разметки с использованием клипс.

Единственная разница заключается в том, что кабеля либо сначала протягиваются в гофрированный шланг, либо после того, как будет произведена нарезка гофра нужного размера.

После этого на разметке прикрепляют клипсы на равном друг от друга расстоянии. Можно гофры крепить и на специальные капроновые стяжки, которые затем подвергаются фиксации.

После этого по гофрам протягивают кабель, и потом производится их закрепление.

Такой способ хорошо подходит для поверхностей, имеющих неровности. Наружная проводка с помощью гофротрубы позволяет скрыть неровности стен, создать соответственную пожаробезопасность и защищает от механических повреждений электрический кабель. В такой гофротрубе можно проложить сразу несколько электрических кабелей. Это позволяет сэкономить и сохранить привлекательный внешний вид оборудуемого объекта.

Открытая электропроводка в кабель-каналах (коробах) и плинтусах:

С помощью электротехнических плинтусов можно также проводить наружную проводку. Такое оборудование имеет специальный кабель-канал прямоугольного или квадратного сечения, который надежно защищает электрический кабель на стене.

При использовании специальных электроплинтусов также можно провести надежную и внешне привлекательную наружную электропроводку в помещениях любого назначения. Основные этапы работ соответствуют проводке кабеля с помощью специальных клипс или гофротрубы.

Такой способ открытой прокладки электрического кабеля применяется там, где поверхность стен неровная. Такие плинтусы крепятся для большей прочности к поверхности стены с помощью дюбелей или саморезов, в зависимости от материала стены.

Чтобы наружный монтаж электропроводки было проще выполнить, необходимо правильно подбирать заглушки, разветвители, повороты и другие аксессуары, которые сделают проводку менее заметной на стене.

Также можно покрасить короба под цвет поверхности стены. У коробов должны быть съемные крышки, которые позволят модернизировать в последующем проводку без больших ремонтных затрат.

При наружном монтаже электропроводки можно использовать электротехнические плинтусы. Конструкции электротехническго плинтуса позволяют осуществлять прокладку нескольких кабелей одновременно. Электротехнический плинтус позволяет обеспечить максимальную пожаробезопасность в помещении. Он предотвращает доступ кислорода к электропроводке и возможность механического повреждения электрического кабеля.

При работе с электроплинтусом розетки необходимо установить над ним или на определенном расстоянии. При наличии неровных стен электротехнический плинтус скроет эти дефекты в помещении, как и наружную проводку.

Открытая электропроводка на изоляторах:

Открытая проводка сегодня может быть проведена и на изоляторах. Этот способ прокладки электрического кабеля снова входит в моду, так как с помощью современных материалов такой открытой проводке можно придать дополнительный привлекательный внешний вид и сделать ее максимально безопасной.

Существует огромный выбор изоляторов, сделанных из керамики или из ПВХ. Также необходимо использовать специальные провода для наружной прокладки, которые будут иметь привлекательный вид при проведении навивания. Обычно такие провода имеют фторопластовую или другую защищающую поверхность.

Комбинирование различных способов электропроводки

Можно также сочетать все перечисленные способы прокладки электрического кабеля. Под электроплинтусом обычно прокладывают розеточные кабеля, в специальном коробе осуществляется прокладка осветительных кабелей, а в гофре производится прокладка наружной проводки.

Розетка на плинтус: преимущества, монтаж, советы

В современном жилищном строительстве в последнее время появляются новые конструкции плинтуса со встроенной розеткой. Для проведения коммуникаций теперь не требуется сложного ремонта – сверлить отверстия и делать прокладку в стенах.

В помещениях с большим количеством электронного оборудования достаточно разместить плинтуса с кабель каналом, в которые монтируются специальные коробки подрозетников для розеток.

Установочная коробка в плинтусе обычно делается в том случае, когда кабель необходимо протягивать через всю квартиру или требуется расширить сеть электропроводки. Полость плинтуса может вмещать одновременно телефонные, интернетные кабеля и провода высокого напряжения. Для сетевых и телефонных проводов встроенные розетки являются наиболее удобным вариантом.

Кроме того, установка розеток для плинтуса наиболее эффективна при размещении скрытой проводки. В этом случае существует возможность расположить источники электричества в любом месте.

Преимущества и недостатки розеток на плинтусе

возможность скрыть розетки, сделав их частью интерьера;
позволяют нормально пользоваться электроприборами, так как при таком расположении розеток мебель не закрывает контакты;
помогают экономить пространство и сокращают затраты на изоляцию проводки;
размещение розеток в тех частях комнаты, где это ранее было недоступно;
повышается уровень безопасности, так как при таком подключении не свисают провода;
защищает кабель от повреждения домашними животными.

Недостаток подобного размещения заключается только в том, что если вода попадет внутрь конструкции, то это приведет к короткому замыканию. Чтобы избежать такой ситуации, розетку оснащают специальной шторкой, защищающей контакты от влаги.

Характеристика установочного короба

Для монтажа установочной коробки необходимы подрозетники (боксы) и сами розетки. Конструкция подрозетника состоит из короба с переходником в нижней части.
Электротехнический бокс изготавливается из поливинилхлорида, ламинированного пленкой, которая может имитировать любую текстуру (камень, дерево и т.д.). Материал подрозетника имеет большую жесткость, чем у плинтуса, так как это необходимо для устойчивой фиксации при монтаже.
Выпускаются два вида подрозетника – напольный, плотно примыкающий к полу и плинтусу и настенный, который крепится к стене и плинтусу, он не касается пола.
Конструкция установочной коробки делается универсальной как для размещения электрической розетки, так и для разъема телефона, сетевого кабеля или антенны и т.д.
Чтобы конфигурация установочной коробки полностью подходила для плинтуса лучше приобретать их у одного производителя.

Монтаж розетки

Установка подрозетника не представляет большой сложности, поэтому ее можно сделать самостоятельно.

Необходимы следующие инструменты: перфоратор, шуруповерт (набор отверток), пила для пластика, нож с острым лезвием, пассатижи и измерительные инструменты.

Понадобятся также саморезы (от 6 мм), изоляционная лента и т.д. Способ крепления подрозетника с помощью клея или герметика не представляется надежным, так как коробка в этом случае не будет плотно закреплена.

Перед тем как провести прокладку кабеля к розетке, необходимо проложить плинтус с кабель каналом, по которому будет проходить электропровод.

Для этого у молдинга снимаются защитные панели, далее монтажные планки закрепляются с помощью пластиковых дюбелей по отмеченным ранее точкам. Углы и продольные переходники устанавливаются с учетом размещения проводов.

В местах предполагаемой установки розеток предварительно делается отметка. Далее отрезаются соответствующих размеров отрезки молдинга, при этом делается запас в 4-5 мм с двух сторон.

Для установки напольного подрозетника в плинтусе необходимо оставить зазор (60-70 мм) между отдельными планками молдинга или сделать разрез в месте установки. Для подрозетника, которой крепят на стену, надрез на плинтусе делается сверху. Отверстия по краю обрабатывается напильником, чтобы избежать повреждения изоляции.

Из центрального кабель канала протягивается провод, который предназначается для подключения, он разрезается и зачищается. Плинтус закрывают защитной планкой

Коробка прикладывается к стене и через отверстия отмечают места крепления. По отметкам просверливают гнезда для крепежа и забивают пластиковые дюбеля. Для обеспечения более плотного прилегания дюбеля используются без бортиков.

Установочный короб плотно фиксируется к стене с помощью саморезов. В отверстие выводятся провода без перекручивания и повреждений.

Розетка в плинтусе устанавливается следующим образом. Предварительно на розетке откручивают клеммы с помощью отвертки, затем присоединяют зачищенные провода. Затягивая винты, нужно следить за тем, чтобы не повредить проводники из-за слишком большого давления. Чтобы внутри бокса не образовывались загибы подтягивают кабель.

По окончании монтажа подключают напряжение, проверяют работоспособность розетки мультиметром или любым электроприбором и закрепляют декоративную панель.

Наглядное видео-пособие как проделать этот алгоритм:

Полезные советы

Напольный подрозетник, имеющий заземление, более удобен для монтажа, так как он подходит для различных видов розеток. Такие изделия имеют короб с большей глубиной, поэтому при установке не возникает проблем.

К другим видам подрозетников специально подбирают розетку с заземлением.

Однако эксплуатация изделия, примыкающих к полу вызывают некоторые неудобства. В процессе эксплуатации вокруг коробки накапливается пыль и грязь, а при уборке в нее может попасть вода, что приведет к короткому замыканию. Поставить мебель вплотную к стене также не получится. Таким образом, подрозетник, закрепленный к стене более практичен в обиходе.

При проведении монтажа необходимо соблюдать противопожарную и электробезопасность. Все работы нужно проводить только после отключения напряжения. Электропровод не должен иметь повреждений, а оголенные участки необходимо изолировать специальными материалами.

Электротехнические короба с размещением большого количества кабелей ранее в основном использовались в промышленности. Сейчас такие инженерно-технические решения нашли широкое применение в различных сферах интерьерного дизайна.

Сегодня с помощью встроенного мультибокса можно в любой части дома легко разместить розетку, что может сэкономить время и средства для дорогостоящего ремонта. Плинтусные боксы имеют самую разнообразную форму и дизайн, позволяющие выбрать наиболее подходящий вариант и сделать их частью домашнего интерьера.

Проводка на кухне. Подготовка и материалы. Монтаж и советы

Чаще всего в квартире основная нагрузка по току сосредоточена на кухне. Это обуславливается тем, что в ней расположены мощные бытовые устройства. Поэтому важно перед ремонтом кухни или монтажом проводки в новой квартире особое внимание обратить правильному расчету и выбору проводов и розеток.

Как расположить розетки или выключатели можно узнать от дизайнера кухни. Но он не владеет электротехническими знаниями, и тонкостями при монтаже выключателей и розеток. А квалифицированный электрик может внести изменения в план.

Проводка на кухне начинается с подготовки

Если необходимо заменить имеющуюся проводку на кухне, то необходимо ее проверить. Если дом новый и без проводки, либо планируется заменить абсолютно всю электропроводку, то тогда ничего проверять не нужно.
Произвести расчет общей мощности бытовой техники, которая будет подключаться на кухне.
Сделать подбор материалов и элементов электрической проводки.
Создать схему электросети по своему плану.

Диагностика старой проводки

Для начала необходимо выяснить, сколько фаз электросети подведено в вашу квартиру: три фазы или одна. Также нужно определить, есть ли заземляющий контур у электропроводки, так как без заземления нельзя пользоваться современными электрическими устройствами. Одним из признаков наличия контура заземления является проводка, состоящая из трех жил (третья жила – заземление). Чаще всего заземление уже есть в доме.

Важной проверкой также является определение сечения проводов. Это нужно для выяснения допустимой нагрузки вашей сети дома. В настоящее время нагрузка на электропроводку кухни обычно достигает 10 кВт. Отсюда несложно определить, что сечение медных проводов, которые проходят от распредкоробки к розеткам, должно составлять более 2,5 мм².

Проведение расчета

Самому не сложно вычислить общую нагрузку по току от бытовой техники, используемой на кухне. Необходимо сложить мощности всех устройств. Вряд ли результат окажется менее 10 кВт, так как это среднестатистическое значение мощности потребителей в современных кухнях. Поэтому, на основании результата расчета остается сделать выбор сечения проводов по номинальной нагрузке. Для этого можно воспользоваться таблицей.

Выбор материалов

Теперь необходимо подобрать розетки и выключатели. Для обычных бытовых устройств розетки должны быть на 16 ампер, а для мощной техники – 32 ампера. Корпус розетки должен быть оснащен заземляющим контактом. Лучше всего предусмотреть для каждого устройства свою розетку. Над столешницей рекомендуется установить блок из трех розеток для маломощной техники: чайника, хлебопечки и т.д.

К выключателям нет особых требований. Можно дать совет: лучше выбрать конструкцию выключателей, на которых нет рельефных изображений и узоров, так как в уходе более практичны выключатели и розетки с плоскими гладкими поверхностями, для легкого оттирания жирных разводов и пятен.

Если необходимо не нарушить кухонный интерьер, то выполняется скрытая проводка на кухне, при этом можно установить розетки и выключатели с красивым дизайном под дерево, либо другие варианты, подходящие под отделку стен.

Схема электропроводки

В конце подготовительных работ нужно начертить схему выполнения электропроводки для кухни. При ее выполнении рекомендуется пользоваться советами, которые были описаны выше, и которые будут еще вам даны.

Простая обычная схема расположения розеток и выключателей на кухне может выглядеть так, как изображено на рисунке. Но выбор схемы всегда остается за жильцом квартиры.

После подготовки материалов и выполнения схемы, можно начинать монтаж проводки. Об этом и расскажем ниже.

Процесс монтажа

Проводка на кухне производится по порядку, согласно рекомендуемых шагов:

По схеме электропроводки делается разметка стен. Для этого лучше воспользоваться строительным уровнем, чтобы сделать горизонтальную и вертикальную разметки для штроб.
Согласно разметке, выполняются штробы с помощью перфоратора, либо дрелью с применением специальной фрезы.
Проложить кабель в штробы.
Замазать канавки с кабелем шпаклевкой.
В определенных схемой местах подключить розетки и выключатели, а также соединить провода в распредкоробках.
В распределительном щитке монтируются автоматические выключатели для бытовых устройств на кухне.
По готовности монтажа электропроводки производится проверка путем включения питания. После включения сети нужно все внимательно осмотреть на наличие шума, дыма, либо искрения. Также необходимо включить бытовые приборы, и проверить их функционирование, работу розеток.

Ничего сложного в монтаже проводки нет, если придерживаться некоторых рекомендуемых советов.

Полезные советы

Розетки желательно устанавливать на расстоянии 10 см от столешницы. Это нужно для установки плинтуса на столешницу. Он занимает около 5 см. Если розетки установить ниже, то они смотрятся прижатыми к столу.
Розетки монтируют подальше от варочной панели и посудомойки. Некоторые розетки целесообразно объединить в блок. Розетки также могут располагаться над шкафами, или под ними. Над шкафами розетки издалека бросаются в глаза.
Розетку для вытяжки целесообразно устанавливать за кожухом вытяжки, в сторону от центра, чтобы розетка не мешала гофре вытяжки.
Розетку для микроволновой печи можно установить за самой микроволновкой. Обычно там всегда имеется место. Также можно розетку установить в шкафу и объединить ее с розеткой холодильника. При открывании шкафа есть возможность отключить холодильник, либо микроволновку.
Для холодильника, машины для мойки посуды, либо стиральной машины розетки располагают на высоте 20 см от пола.
Розетки, расположенные под шкафами, неудобны в пользовании, так как, чтобы вытащить вилку из розетки, нужно ложиться на пол, по-другому не достать. Варочная панель, стиральная машина и духовой шкаф подключаются под шкафом, так как вилки от этих устройств остаются включенными постоянно.
Под мойкой розетку ставить не рекомендуется. В случае утечки воды, она попадет на розетку. Но при необходимости установки розетки под мойкой, ее ставят как можно выше, чтобы снизить шансы попадания воды. Лучше в данном случае установить влагозащищенную розетку, и подключить ее через автоматический выключатель.
Розетки для мощной техники (например, варочной панели) должны быть силового типа, на 40 ампер, с автоматическим выключателем на 32 ампера. На другие розетки автомат подойдет на 25 ампер.

Выключатель необходимо установить возле входа в кухню, на расстоянии около 30 см от дверной коробки, по высоте опущенной руки, так как освещение могут включать и дети.
Открытая проводка на кухне не рекомендуется по соображениям безопасности. При наличии подвесного потолка, кабель прокладывается в гофре за гипсокартоном.

Электрические розетки в плинтусах?

25424

В первую очередь вполне вероятно, что штукатур / строитель / плотник и т. Д. Нарушили закон, так как очень маловероятно, что кто-либо из них является электриком, сертифицированным согласно части P строительных норм! Это ставит вас в затруднительное положение, поскольку технически строительные нормы не были соблюдены для проведенных изменений, и, если они того пожелают, местные власти (LABC) могут привлечь вас к ответственности как домовладельца и оштрафовать вас до 5000 фунтов стерлингов.(см. ссылку ниже для получения дополнительной информации).

http://www.donttakethep.co.uk/

Таким образом, вы должны и должны нанимать только «дипломированного электрика» для выполнения электромонтажных работ. Что касается розеток в плинтусе, то они считаются несоответствующими текущему 17-му изданию правил проводки BS7671, поскольку они ниже минимальной монтажной высоты 150 мм. Кроме того, если они были установлены заподлицо в деревянный плинтус без надлежащей металлической задней коробки, они также считаются опасными для возгорания.

В идеале новые металлические задние коробки заподлицо должны быть врезаны в стену до того, как будут выполнены новая штукатурка и скрыта проводка, поскольку это был бы самый простой и дешевый вариант в то время. Хотя, если вы счастливы, что устанавливаются розетки для поверхностного монтажа, для электрика сейчас нет особых проблем.

Сделайте себе одолжение и прекратите возиться с этими ковбоями, которые не должны прикасаться к электропроводке в доме, и наймите сертифицированного электрика NICEIC Part P.Вы вполне можете обнаружить, что ему / ей придется переделать некоторые работы, если распределительные коробки не относятся к типу необслуживаемых и / или недоступны. В зависимости от того, как были удлинены кабели, целостность кольца могла быть нарушена, поэтому это необходимо проверить и протестировать. Точно так же, если ваши существующие розетки не защищены УЗО, тогда необходимо будет установить новый блок предохранителей с защитой УЗО, чтобы изменения в розетках могли быть отмечены как соответствующие требованиям.

Извините, это плохие новости, но я надеюсь, что это поможет объяснить ситуацию.

2013-07-01T08: 55: 02 + 01: 00

Ответ дан 1 июля 2013 г.

Re: Перенос электрических розеток с плинтуса на стену

В сообщении

цитируемый текст здесь

BS7671: 2001 Требования к электроустановкам (IEE Wiring Положение шестнадцатое издание).
Высота розеток И выключателей регулируется частью Строительных норм. M — устанавливается на высоте от 450 мм до 1200 мм над уровнем пола, хотя есть исключения для комнат, таких как кухни, где розетки установлен над рабочими поверхностями.Часть M касается «доступа», например для инвалидов, а также настаивает на таких вещах, как «уровень» доступа к главный вход и туалет на нижнем этаже, оборудованный для гостей на инвалидных колясках. новостройки или отремонтированные дома.
Цитируемый текст здесь
Если у вас нет опыта электромонтажных работ, и * особенно * , если вы планируете сдать дом вам * необходимо * получить консультацию (и желательно помощь) от грамотного человека.
Цитируемый текст здесь
Возможно, но это плохая практика и гораздо проще установить новые схемы из царапина:
цитируемый текст здесь
Абсолютно верно.Также установите новый CU.
Цитируемый текст здесь
Если земля проходит через магистраль, то есть вероятность, что с годами это стало прерывистым, особенно если д-и-у работают было сделано. В современных схемах освещения обязательно должно быть заземление. О да, и все ваши переключатели должны находиться на высоте не более 1200 мм над полом (см. над).
Если установка относительно старая (как вы предлагаете), вы * могли бы * найти что вам тоже нужно;
Установите защиту УЗО некоторых или всех цепей (зависит от вашего заземления). аранжировки — советуюсь).
Установите подключенные к сети дымовые извещатели с питанием от сети. Возможно даже пожарная сигнализация если это будет коммерческое предприятие (спросите жилищную ассоциацию).
Модернизировать заземление и соединение помещений — электрически подключение металлических предметов на кухнях и в ванных комнатах, а также газ и вода Сервисы.
Установите вентиляционное оборудование (вытяжные вентиляторы) на кухне, в ванной и внизу туалет.
Получите полную проверку, проверку и сертификацию всей установки компетентным лицо, использующее соответствующие методы испытаний и оборудование.
И, наверное, о многом я даже не подумал.
В целом, лучше всего было бы получить все место перемонтирован. Вы можете полностью поручить эту работу электрику. подрядчик, но вы, возможно, захотите изменить его. Если последний тогда посмотрите, сможете ли вы найти небольшого местного подрядчика, который готов сделайте дизайн и «важные» вещи, но оставьте протягивание кабелей и подъем половиц к вам.
Но сначала поговорите с жилищной ассоциацией, чтобы узнать, что их минимальные стандарты будут.
HTH
Хвил!
М.
Отчет о состоянии электроустановок
Что такое EICR?
Осмотр и серия испытаний, чтобы убедиться, что ваша электрическая установка соответствует действующим стандартам BS 7671, независимо от возраста установки.
Отчет о состоянии электрической установки (EICR) , , официально известный как (PIR) и n, включает в себя тестирование и проверку электрических цепей, принадлежностей и распределения во всех типах зданий.
Охватываемые аспекты включают следующее:
Безопасность людей от поражения электрическим током и ожога
Защита от повреждения имущества огнем и теплом в результате неправильного монтажа
Подтверждение того, что установка не повреждена и не испорчена, что должно снизить безопасность
Выявление несоответствий действующей редакции BS 7671 или дефектов установки, которые могут создать опасность
Соответствие устройств заземления и подключения
Пригодность КРУЭ, эл.грамм. старые коробки предохранителей, блоки потребителей и распределительные щиты с деревянными задними панелями, чугунные выключатели и т. д. потребуют замены
Исправность выключателей, розеток и осветительной арматуры. Возможно, потребуется заменить все следующее: старые круглые розетки, круглые выключатели света, кабели с тканевым покрытием, свисающие от потолочных розеток к осветительной арматуре, черные выключатели и розетки, установленные на плинтусах
Тип системы электропроводки и ее состояние, например кабели, покрытые черной резиной, были выведены из употребления в 1960-х годах, также кабели, покрытые свинцом или тканью, даже старше и, возможно, потребуют модернизации до нынешней кабельной системы из ПВХ / ПВХ
Что устройства защитного отключения используются для розеток, которые могут использоваться с наружным электрооборудованием
Наличие соответствующих опознавательных знаков и извещений
Изменения в использовании помещений, которые привели или могут привести к проблемной проводке
Чрезмерная перегрузка цепей
Внешние воздействия
Возраст
После завершения этой проверки мы предоставим Отчет о состоянии электрической установки (EICR), в котором будет указано, что в рамках согласованных и заявленных ограничений записанные сведения, включая наблюдения и рекомендации, а также заполненные графики проверок и результатов испытаний, дают точная оценка состояния электроустановки на момент ее осмотра.
В отчете все замечания, касающиеся безопасности установки, будут закодированы в соответствии с действующими правилами BS7671 следующим образом:
Код C1 «Существует опасность». Риск получения травм. Требуются немедленные корректирующие действия.
Код C2 «Потенциально опасно». Требуются срочные меры по исправлению положения
Код C3 «Рекомендуется улучшение».
FI «Требуется дополнительное расследование»
Если вы обеспокоены, хотите получить дополнительную информацию или организовать испытание и оценку вашей электрической установки, пожалуйста, позвоните нам сегодня, и мы будем рады помочь и проконсультировать.
Быстрая и простая проверка электробезопасности, которую можно выполнить дома
Вот несколько простых проверок электробезопасности, которые вы можете провести у себя дома, чтобы убедиться, что ваша электрическая установка находится в хорошем рабочем состоянии!
1. Проверьте плату предохранителей: (также известную как блок предохранителей или потребительский блок).
Плата предохранителей — это сердце электрической системы в вашем доме. По сути, все электрическое в вашем доме указывает на предохранитель. Вот почему так важно, чтобы он работал безопасно.На всех щитах с предохранителями должен быть главный выключатель, предохранители и / или автоматические выключатели. Если автоматические выключатели регулярно срабатывают или ваши предохранители регулярно перегорают, это означает, что в вашей электрической установке неисправна.
Сегодня новый блок предохранителей будет иметь металлический корпус. Старые предохранители в пластиковом корпусе, и это все еще нормально. Однако, если ваша плавкая вставка установлена на деревянной доске, имеет чугунные переключатели, изготовлена из коричневого бакерлита или выглядит так, как будто это смесь разных плавких вставок, то она старая, недостаточная для использования в электричестве в современном доме и требует заменить.
Пожалуйста, свяжитесь с нами, если у вас возникнут какие-либо вопросы по поводу платы предохранителей, и мы можем прийти и осмотреть ее.
Bakerlite Fuseboard, Фавершем, Кент
2. Проверьте УЗО:
RCD расшифровывается как устройство остаточного тока.
Подключите
УЗО к плате предохранителей рядом с предохранителями, которые обеспечивают питание ваших розеток. Если есть неисправность в цепи, УЗО немедленно обнаруживает изменение электрического потока и автоматически отключает электропитание.Следовательно, если устройство, подключенное к цепи, имеет неисправность, оно обнаружит ее, отключит цепь и при этом мгновенно отключит подачу электричества в розетку, питающую устройство. Например, в случае возгорания прибора или розетки или случайного разрезания кабеля ущерб, который это может вызвать, мгновенно ограничивается.
УЗО — спасательное устройство.
Чтобы проверить, имеет ли ваша плавкая вставка защита УЗО, просто нажмите кнопку «Test» или «T» на плавкой вставке. Если он у вас есть, он немедленно отключит питание тех частей дома, которые защищает УЗО.Если у вас нет защиты от УЗО на предохранительной панели, вы можете использовать вилки УЗО для всех цепей розеток в вашем доме.
Чтобы убедиться, что вы используете правильный тип УЗО для вашей плавкой вставки и что они правильно установлены, свяжитесь с нами, и мы будем рады вам помочь.
Плата предохранителей с дуэльной защитой УЗО.
3. Вилки и розетки:
Общий износ может привести к повреждению вилок электроприборов и розеток, в которые они вставлены.На что следует обратить внимание: на лицевых пластинах розеток есть трещины, видимые следы ожогов, треск. Вилка или розетка также могут быть горячими на ощупь. Лицевые панели розеток и, в частности, настенные розетки могут ослабнуть. Розетки, установленные на плинтусах, не соответствуют требованиям электробезопасности, и их необходимо переставить. Не перегружайте розетки. Подумайте, если вам нужно использовать расширение с несколькими сокетами, вам нужно установить дополнительный сокет? Перегрузка розеток может привести к возгоранию.
Маловероятно, что у вас будет один, но если у вас есть круглые штыревые розетки, они тоже устарели.
Изгиб за розеткой из-за неплотной проводки приводит к горению
4. Светильники:
Как и в случае с розетками, проверьте лицевые панели выключателя на предмет трещин, видимого подгорания или обесцвечивания. Это может указывать на ослабление или несоответствие проводки внизу. Проверьте, есть ли у вас неплотные соединения на потолочных светильниках. Следите за лампами вниз, и если они вас беспокоят, спросите себя, почему? Вы слышите треск или жужжание, регулярно ли горят лампы, есть ли признаки обесцвечивания? В таком случае вам нужно будет проверить проводку в пустоте потолка.
Важно знать, что все светильники в ванных комнатах должны иметь степень защиты IP. Это означает, что арматура защищена от попадания воды. Это увеличит высоту подъема смесителя и обеспечит электрическую безопасность вашей ванной комнаты.
Потолочные светильники неправильно подключены неквалифицированным электриком
5. Кабели электрические
Важно, чтобы все электрические кабели в вашем доме были в хорошем состоянии. Простая проверка — убедиться, что оболочка кабеля из ПВХ находится в хорошем состоянии, не ослаблена и не повреждена, не поцарапана, не порезана, не потрескалась или не повреждена при нагревании.Кабель старых приборов или электроустановок может треснуть. Поврежденный кабель непригоден для использования и может вызвать поражение электрическим током, возгорание или возгорание. Поврежденный кабель бытовой техники необходимо заменить.
Кабели в электрических установках вашего дома будут проложены в стенах или в кабельных коробах, под половицами, в полостях потолка и чердаках. Важно, чтобы вы знали расположение кабелей, встроенных в стену, и где они лежат под половицами и потолком, чтобы вы не сверлили их и не прибивали гвоздями.Это повредит кабель и ВАС! Вот тогда вам жизнь спасет УЗО.
Кабели, проложенные по полу, под коврами или по порогам, могут стать причиной спотыкания. Избегайте этого.
Зарядное устройство компьютера повреждено в результате износа, Кентербери, Кент
6. Сигнализаторы дыма и угарного газа
Сигнализаторы дыма и угарного газа могут быть жестко подключены к вашей электрической установке или питаться от батареи. Оба типа сигналов тревоги следует проверять регулярно, по возможности еженедельно.Просто нажмите кнопку тестирования на фитинге сигнализации. Мы советуем девиз «Испытай во вторник». Батареи как проводных, так и аккумуляторных сигнализаций следует менять каждый год, чтобы обеспечить их исправную работу.
Сработала сигнализация дыма и угарного газа. Важно убедиться, что срок годности напечатан на боковой стороне фитинга. Если срок его годности истек, его необходимо заменить. Срок службы этого продукта — 10 лет.
Дымовая сигнализация должна быть установлена на каждом этаже здания.Если у вас есть открытый огонь, дровяная печь или бойлер, то в комнате также должна быть сигнализация угарного газа.
Если в вашем доме нет датчиков дыма или угарного газа, вам необходимо установить их. Сигнализаторы с батарейным питанием просты в установке, или мы можем подключить их для вас, убедившись, что они находятся в правильном положении.
Срок годности дымовой сигнализации на стороне, арендованная недвижимость в Кентербери, Кент
7. Регистр приоритета
Если вас беспокоит пожилой друг или родственник, вы можете предложить им связаться со своим поставщиком энергии, чтобы они были внесены в реестр приоритетных услуг.Попав в реестр, они получают право на индивидуальную услугу выставления счетов, бесплатное снятие показаний счетчиков и, если что-то пойдет не так с их кухонным оборудованием или обогревателем, они будут рассматриваться как приоритетные. В конце концов, если что-то и произойдет… скорее всего, это произойдет при плохой погоде, а они больше всего в этом нуждаются.
8. Отчет о состоянии электрического монтажа (EICR)
Если вас беспокоит состояние электроустановки в вашем доме или вы знаете, что системе более 30 лет, и она не была недавно проверена или проверена, мы можем предоставить вам EICR.Здесь мы проверяем каждую часть вашей электрической установки. Результаты покажут любое ухудшение или повреждение, а отчет подтвердит состояние электрической установки и необходимость каких-либо ремонтных работ.
Если у вас есть какие-либо вопросы относительно вашей электрической установки или вы хотите, чтобы мы приехали и проверили любые проблемы или проблемы, которые у вас есть, нажмите здесь, чтобы перейти к контактной форме ниже, и мы постараемся ответить вам как можно скорее.
Установить электрические розетки в моем старом доме оказалось сложнее, чем я ожидал.
Я открываю входную дверь для толпы электриков, ощетинившихся сверлами и пилами, которые готовятся проникнуть в старую штукатурку и пробить древние балки.
Через несколько минут в доме эхом раздается гудение электроинструментов и звонки из комнаты в комнату, поскольку они разрабатывают наилучшие маршруты для прокладки лабиринта новых проводов под полом, за стенами.
«Черт побери!» Я думаю. «Надеюсь, я понял это правильно. Теперь пути назад нет «.
Информационный бюллетень i последние новости и анализ
(Фото: Doing up the Dream)
Да будет свет
По дороге в Маргейт я в последнюю минуту пытался присвоить код каждому свету и выключателю, добавление матрицы переключателей, которые должны управлять освещением.Удивительное количество деталей: простое включение / выключение, диммер, двухканальный, трехканальный? Когда я войду ночью, мне просто нужно будет осветить холл, или я захочу также осветить свой путь к лестничной площадке наверху?
Электрооборудование — это не увлекательная тема, и я не уделил им достаточно внимания. Я наивно думал, что моих масштабных планов этажей с розетками, выключателями и лампами на своих местах будет достаточно. Они не были. Их полная недостаточность стала очевидной, как только накануне прибыл одинокий электрик, чтобы разметить и вырезать отверстия для розеток перед основной группой.
Я ответил на ряд вопросов, которые будут иметь необратимые последствия. «Какой высоты вам нужны розетки?» был первым, и у меня было всего несколько минут, чтобы подумать, прежде чем мультитул врезался в стену.
В новых домах есть нормативная высота для подобных вещей, но, даже не находясь на месте, чтобы это визуализировать, я решил не придерживаться ее. Вместо этого мне нужно было решение, которое слегка прогибалось бы, комната за комнатой: отверстий для розеток должно быть 1.5 дюймов над плинтусом. Таким образом, в более просторных комнатах с высокими драматическими плинтусами, соответствующими высоким потолкам, это означает, что дюбели в конечном итоге соответствуют нормативным параметрам. У других они чуть ниже.
(Фото: Doing up the Dream)
Когда пришло сообщение с изображением первой дыры в стене, я с облегчением увидел, что все выглядит правильно. Теперь мне оставалось надеяться, что мои планы на поезд подготовят меня к новому шквалу вопросов: «Какие огни управляются с площадки? Вы хотели диммеры в спальне? А чердак? Я не хотел давать сиюминутные ответы.
У меня, конечно, не получается полностью. Провода для светильника на крыльце выходят не точно там, где я ожидал, и мне нужно взбежать по лестнице и подержать там свет, чтобы увидеть, как будет выглядеть альтернативное положение. На лестнице есть место, которое нельзя проложить, не сломав много оригинальной штукатурки — тогда мне придется обойтись без этого.
Подробнее
Со старой электрикой летят искры
Я пытаюсь сохранить свои старинные обои
Прорвавшиеся трубы привели к хаосу в моем доме
К тому времени, как электрики ушли, половицы были тщательно оторваны; стены засыпаны щелями и дырками; провода выходят из потолка и вниз по стенам.Это кажется хаотичным, но приятно, когда на этом месте работают другие после шести месяцев одиноких уик-эндов, сделанных своими руками. Мне почти кажется позором, что вся эта тяжелая работа и мои первые большие траты скоро будут скрыты.
Следите за ходом ремонта Бена в Instagram @Margate_renovation_ipaper
Установка плинтусов для скрытия кабелей
Установка плинтусов для скрытия кабелей за несколько ходов
Плинтусы для скрытия кабелей — это особый вид плинтусов плата , содержащая пространство, специально предназначенное для размещения кабелей компьютеров, телевизоров или другой проводки.
Это определенно очень простое, менее инвазивное и быстрое решение, но, в основном, как установить плинтус для скрытия кабелей ?
Установка легко производится в режиме DIY . Однако, прежде чем описывать процедуру установки, вы должны знать, что для этого нужно, начиная с мерки, карандаша, столярного угольника, торцовочной пилы, электрической отвертки с определенным набором инструментов и дрели. Не пропустите плинтус, кабели и розетки.
Подготовив все инструменты для установки, вы должны составить чертеж электрической системы, точно указав места для розеток. Затем следует нарисовать контур на стене , начиная от ближайшего к точке входа кабеля в комнату.
Теперь вы должны разрезать плинтусы и закрепить их шурупами и дюбелями. После того, как вы закончили весь периметр, вы должны разместить кабели, соединив их с модулями питания и коммутации.После этого следует накрыть кабельные лотки специальным покрытием .
Установка плинтуса Profilpas для скрытия кабелей
После описания основных этапов установки плинтуса для скрытия кабелей , мы собираемся представить модель Profilpas .
Две модели Profilpas для такого использования: Metal Line 97/8 и Metal Line 97/4 .Первый, Metal Line 97/8 , представляет собой плинтус из алюминия , который идеально определяет стык между стеной и полом.
Плинтус Metal line 97-8
Он специально разработан для вставки кабелей благодаря использованию лотка из ПВХ , который крепится к стене с помощью шурупов и дюбелей и служит опорой для плинтуса. Это рекомендуется для ремонта, его легко и быстро установить за счет использования только опор из натурального алюминия, прикрепленных к стене с помощью шурупов и дюбелей.
→ Узнай невидимые плинтусы!
Вторая модель — Metal Line 97/4 из алюминия. Он позволяет прокладывать кабели (телефон, компьютер, телевизор и т. Д.).
Плинтус Metal line 97/4
Неинвазивен и прекрасно сочетается с любой средой. Благодаря простой системе блокировки , состоящей из пружинных зажимов из нержавеющей стали, прикрепленных к стене с помощью шурупов и дюбелей, он сочетает в себе простоту установки с простотой обслуживания кабелей.
Свяжитесь с нами, чтобы узнать больше о плинтусах для скрытия кабелей!
Как определить опасности, связанные с электропроводкой.
Электричество — основная причина случайных пожаров в домах по всей стране. Почти половина всех домашних пожаров в Великобритании вызвана электричеством, и 350 000 человек ежегодно получают серьезные травмы из-за несчастных случаев с электричеством в доме. Со временем части вашей электропроводки могут выйти из строя или выйти из строя, что приведет к возгоранию или поражению электрическим током.
Проведение электромонтажных работ.
Электромонтажные работы должны выполняться только квалифицированным электриком. У них есть знания, опыт и навыки, чтобы знать, как обеспечить безопасность электропроводки в доме. Электрики могут выполнять самые разные работы в вашем доме, начиная от замены вилки и заканчивая полной заменой проводки. Поэтому, даже если вы не уверены в выполнении небольших электрических задач, таких как замена предохранителя или вилки, обязательно обратитесь за помощью к профессионалу, чтобы обеспечить вашу безопасность.
Проверка электропроводки.
Поврежденные розетки или вилки могут вызвать поражение электрическим током, ожоги и возгорание. Важно проверить электрическую проводку на предмет повреждений или признаков износа. Вот несколько шагов, которые вы можете предпринять, чтобы обеспечить безопасность вашей электропроводки.
Проверьте вилки и розетки на наличие следов ожогов, жужжания или треска при подключении к розетке.
Выньте вилки из розеток и проверьте, нет ли изношенных проводов или перегрева.
Используйте заглушки с британским знаком безопасности
Проверьте кабели на наличие повреждений и немедленно замените их.
Проверьте наличие оголенных стыков, обернутых современной пластиковой изолентой.
Проверка блока предохранителей может дать понять, что проводку необходимо заменить. Очень старые коробки предохранителей с деревянной спинкой или чугунные выключатели указывают на то, что они старые и могут потребовать внимания, как и черный электрический кабель, входящий в коробку. В современных коробках проводка изолирована ПВХ серого или белого цвета.Если в комнатах в вашем доме есть только одна розетка, и если розетка прикреплена к плинтусу, а не к стене, это указывает на то, что проводка в вашем доме устарела и, возможно, требует внимания.
Что делать, если вы подозреваете проблему с электропроводкой.
Мерцающие огни, горячие вилки, перегорающие предохранители или лампочки, которые требуют более частой замены, чем обычно, могут указывать на проблему с электропроводкой. Хотя сам по себе возраст не сразу делает электрическую проводку опасной, ее безопасность может проверить только квалифицированный, зарегистрированный электрик.Если вы подозреваете, что возникла проблема с электропроводкой, вызовите электрика, который проверит электропроводку и внесет необходимые изменения, чтобы убедиться в безопасности электропроводки.
No related posts.

способы крепления, преимущества и недостатки

Электромонтажный плинтус: функции

Способы монтажа розеток

Установка плинтусных розеток

Монтирование на стену

Кабель-канал поверх плинтуса

Достоинства и недостатки розеток

Материалы для скрытой проводки

Мультибоксы

Кабель-каналы из пластика

Внешние и внутренние розетки

как провести самому, пошаговая инструкция, плюсы и минусы

Конструктивные особенности напольных плинтусов с элементами под электропроводку

Предварительные мероприятия перед монтажом

Последовательность монтажных работ

Преимущества и недостатки данной методики монтажа

Часто задаваемые вопросы

Электротехнический плинтус — последовательность монтажа и особенности плинтуса с кабель каналом

Особенности конструкции

Электротехнический плинтус – решение проблемы укладки кабелей в квартире

Что такое плинтуса с кабель-каналами?

Отрицательные стороны

Конструктивные особенности напольных плинтусов с элементами под электропроводку

Правила монтажа

Заключение

Достоинства и недостатки монтажа

Предварительные мероприятия перед монтажом

Последовательность монтажных работ

Часто задаваемые вопросы

Плинтус с кабель-каналом Hager.tehalit SL

Новые плинтусы с кабель-каналом Hager.tehalit SL — это стильное и красивое исполнение, широкий выбор модификаций и быстрый монтаж.

Плинтусный кабель-канал Hager.tehalit SL стандартного профиля размерами 20х55, 20х80 и 20х115 мм

Плинтусный кабель-канал Hager.tehalit SL 20х55 и 20х80 мм с гибкими краями для неровных полов и стен

Плинтусный кабель-канал Hager.tehalit SL 20х55 и 20х80 мм для полов с ковровым покрытием

Плинтус с кабельным каналом Hager.tehalit SL 20х80 мм со светодиодной полосой и датчиком движения

Держатели устройств для плинтусных кабель-каналов Hager.tehalit SL

Как правильно должна проводиться прокладка открытой электропроводки

Розетка на плинтус: преимущества, монтаж, советы

Характеристика установочного короба

Монтаж розетки

Полезные советы

Проводка на кухне. Подготовка и материалы. Монтаж и советы

Проводка на кухне начинается с подготовки

Произвести расчет общей мощности бытовой техники, которая будет подключаться на кухне.

Сделать подбор материалов и элементов электрической проводки.

Создать схему электросети по своему плану.

Проводка на кухне производится по порядку, согласно рекомендуемых шагов:

Похожие темы:

Электрические розетки в плинтусах?

Re: Перенос электрических розеток с плинтуса на стену

Отчет о состоянии электроустановок

Быстрая и простая проверка электробезопасности, которую можно выполнить дома

Установить электрические розетки в моем старом доме оказалось сложнее, чем я ожидал.

Информационный бюллетень i последние новости и анализ

Да будет свет

Установка плинтусов для скрытия кабелей

Установка плинтусов для скрытия кабелей за несколько ходов

Установка плинтуса Profilpas для скрытия кабелей

Свяжитесь с нами, чтобы узнать больше о плинтусах для скрытия кабелей!

Как определить опасности, связанные с электропроводкой.

Добавить комментарий Отменить ответ
