Электрика и цвета проводов в электрических схемах



Сегодня трудно представить себе электропроводку без применения цветной изоляции. И это не маркетинговые «фишки» производителей, стремящихся преподнести свой товар в красках, и немодные новшества, к которым стремятся потребители. На самом деле — это простая и практическая необходимость, которая определена строгими госстандартами на соответствие правильной маркировки. Для чего это нужно.

Оглавление:

Цвета проводов в электрических соединениях
Маркировка по цветам
Цветовая маркировка проводов и шин переменного трёхфазного тока
Маркировка проводов по цветам. Цвета проводов в электрике (шины постоянного тока)
Маркировка проводов по цветам. Цветовая палитра защитного нулевого и рабочего контакта
Однофазная электрическая цепь. Расцветка фазных проводов
Какого цвета провод заземления. Маркировка проводов по цветам (фаза — ноль — земля)
Маркировка проводов по цветам. Обозначение нуля и нейтрали
Маркировка проводов по цветам. Цветовое обозначение фазы
Буквенно-цифровое обозначение проводов по цвету

Как выглядит заземление?

Согласно ПУЭ, изоляция «земли» должна быть окрашена в желто-зеленый оттенок. Обращаем Ваше внимание на то, что производителем также применяется нанесение на земельный провод желто-зеленых полос в поперечном и продольном направлении. В некоторых случаях оболочка может быть чисто желтого либо чисто зеленого цвета. На электрической схеме заземление принято обозначать латинскими литерами «PE». Очень часто «землю» называют нулевой защитой, не стоит ее путать с нулем рабочим (ноль)!

Внешний вид

Графическое изображение на схеме

Какого цвета нулевой провод

Ноль или нейтраль имеет синий или голубой цвет, иногда — синий с белой полосой. Другие цвета в электрике для обозначения нуля не используются. Таким он будет в любом кабеле: трехжильном, пятижильном или с большим количеством проводников.

Какого цвета нулевой провод? Синий или голубой

Синим цветом обычно рисуют «ноль» на схемах, а подписывают латинской буквой N. Специалисты называют его рабочим нулем, так как он, в отличие от заземления, участвует в образовании цепи электропитания. При прочтении схемы его часто определяют как «минус», в то время как фаза считается «плюсом».

3

Отдельный цвет для нулевого провода и разнообразие расцветки фазного

Как свидетельствует ПУЭ, для нейтрального провода, который ещё часто называют нулем, выделено единственное цветовое обозначение. Таким цветом является синий, причем он может быть яркого или темного исполнения и даже голубым – всё зависит от компании-изготовителя. Даже на цветных схемах этот провод всегда прорисовывается синим цветом. В распредщитке нейтраль подсоединяют к нулевой шине, которая соединена со счетчиком напрямую, а не с использованием автомата.

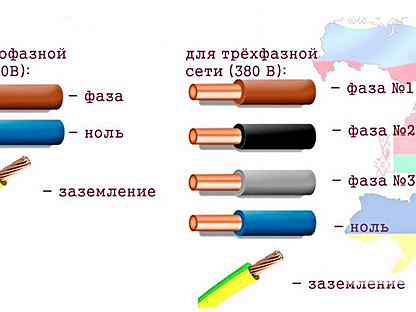

Цвета проводов фазы, согласно ГОСТ

Согласно ГОСТу, цвета проводов фазы могут иметь любой окрас за исключением синего, желтого и зеленого, поскольку эти цвета относятся к нулю и заземлению. Такой подход помогает отличить фазный провод от остальных, поскольку он является наиболее опасным при работе. По нему проходит ток, поэтому крайне важно обеспечить правильное обозначение, чтобы работать было безопасно. Чаще всего фазные жилы в трёхжильном кабеле обозначаются черным или красным цветом. ПУЭ не запрещает использовать другие расцветки за исключением цветов, предназначенных для нуля и земли, поэтому иногда можно встретить фазную жилу в следующих оболочках:

коричневой;серой;фиолетовой;розовой;белой;оранжевой;бирюзовой.

Обозначение фазы (L)

Сеть переменного тока включает в себя провода, находящиеся под напряжением. Правильное их название – «фазные». Это слово имеет английские корни, и переводится как «линия» или «активный провод». Фазные жилы несут особенную опасность для здоровья человека и имущества. Для безопасной эксплуатации их покрывают надежной изоляцией.

Использование оголенных проводов под напряжением чревато следующими последствиями:

1. Поражение током людей. Это могут быть ожоги, травмы и даже смерть.
2. Возникновение пожаров.
3. Порча оборудования.

При обозначении проводов в электрике фазные жилы маркируются буквой «L». Это сокращение английского термина «Line», или «линия» (другое название фазных проводов).

Есть и другие версии происхождения этой маркировки. Некоторые специалисты считают, что прообразом стали слова «Lead» (подводящая жила) и Live (указание на напряжение). Подобная маркировка используется также для указания на зажимы и клеммы, на которые должны коммутироваться линейные провода. К примеру, в трехфазных сетях каждая из линий маркируется еще и соответствующей цифрой (L1, L2 и L3).

Действующие отечественные нормативы, регулирующие обозначение фазы и нуля в электрике (ГОСТ Р 50462-2009), предписывают помещать линейные жилы в коричневую или черную изоляцию. Хотя на практике фазные провода могут быть белыми, розовыми, серыми и т.п. В таком случае все зависит от производителя и изолирующего материала.

Каких цветов бывают провода в кабеле: фаза, ноль, земля

В большинстве современных кабелей проводники имеют изоляцию разных цветов.

Цвета эти имеют определенное значение и выбираются не просто так. Что такое цветовая маркировка проводов и как с ее помощью определить где ноль и заземление, а где — фаза, и будем говорить дальше.

Зачем это надо

В электрике принято различать провода по цветам. Это намного облегчает и ускоряет работу: вы видите набор проводов разных цветов и, по цвету, можете предположить какой для чего предназначен.  Но, если разводка не заводская и делали ее не вы, перед началом работ обязательно надо проверить соответствуют ли цвета предполагаемому назначению.

Цвета проводов имеют определенное значение

Для этого берут мультиметр или тестер, проверяют на каждом проводнике наличие напряжения, его величину и полярность (это при проверке сети электропитания) или просто прозванивают куда и откуда идут провода и не меняется ли «в пути» цвет. Так что знание цветовой маркировки проводов — один из необходимых навыков домашнего мастера.

Цветовая маркировка провода заземления

По последним правилам проводка в доме или квартире должна иметь заземление. Последние годы вся бытовая и строительная техника выпускается с заземляющим проводом. Причем заводская гарантия сохраняется только при условии подачи электропитания с работающим заземлением.

Чтобы не путаться для провода заземления принято использовать желто-зеленую окраску. Жесткий одножильный провод имеет зеленый основной цвет с желтой полосой, а мягкий многожильный — основное поле желтого цвета с зеленой продольной полосой. Изредка могут встречаться экземпляры с горизонтальными полосками или просто зеленые, но это — нестандарт.

Цвет провода заземления — одножильного и многожильного

Иногда в кабеле есть только ярко-зеленый или желтый провод. В таком случае именно их используют как «земляной». На схемах «земля» обычно рисуется зеленым цветом. На аппаратуре соответствующие контакты подписываются латинскими буквами PE или в русскоязычном варианте пишут «земля». К надписям часто добавляется графическое изображение (на рисунке ниже).

В некоторых случаях на схемах шина «земля» и подключение к ней обозначается зеленым цветом

Цвет нейтрали

Еще один проводник, который выделяют определенным цветом — нейтраль или «ноль». Для него выделен синий цвет (ярко-синий или темно-синий, изредка — голубой). На цветных схемах эта цепь также прорисовывается синим, подписывается латинской буквой N. Так же подписываются контакты, к которым необходимо подключить нейтраль.

Цвет нейтрали — синий или голубой

В кабелях с гибкими многожильными проводами, как правило, используется более светлые оттенки, а одножильные жесткие проводники имеют оболочку более темных, насыщенных тонов.

Окраска фазы

С фазными проводниками несколько сложнее. Их окрашивают в разные цвета. Исключены уже используемые — зеленый, желтый и синий — а все остальные могут присутствовать. При работе с этими проводами надо быть особенно аккуратными и внимательными, ведь именно на них присутствует напряжение.

Цветовая маркировка проводов: какого цвета фаза — возможные варианты

Итак, наиболее часто встречающаяся цветовая маркировка проводов фазы — красный, белый и черный. Еще могут быть коричневый, бирюзовый оранжевый, розовый, фиолетовый, серый.

На схемах и клеммах фазные провода подписываются латинской буквой L, в многофазных сетях рядом стоит номер фазы (L1, L2, L3). П кабелях с несколькими фазами они имеют разную окраску. Так проще при разводке.





Как определить правильно ли подключены провода

При попытке установить дополнительную розетку, подключить люстру, бытовую технику, требуется знать, какой именно провод является фазным, какой нулевым, а какой — заземляющим. При неправильном подключении техника выходит из строя, а неосторожное прикосновение к токоведущим проводам может окончиться печально.

Надо убедиться что цвета проводов — земля, фаза, ноль — совпадают с их разводкой

Проще всего ориентироваться по цветовой маркировке проводов. Но не всегда все просто. Во-первых, в старых домах проводка обычно однотонная — торчат два-три провода белого или черного цвета. В этом случае надо разбираться конкретно, после чего навешивать бирки или оставлять цветные метки. Во-вторых, даже если в кабеле проводники окрашены в разные цвета, и вы визуально можете найти нейтраль и землю, правильность своих предположений надо проверить.

Случается, что при монтаже цвета перепутаны. Потому сначала перепроверяем правильность предположений, потом начинаем работы.

Для проверки понадобятся специальные инструменты или измерительные приборы:

индикаторная отвертка;
мультиметр или тестер.

Найти фазный провод можно при помощи индикаторной отвертки, для определения нуля и нейтрали нужен будет тестер или мультиметр.

Проверка с индикатором

Индикаторные отвертки бывают нескольких видов. Есть модели, на которых светодиод зажигается при прикосновении металлической частью к токоведущим частям. В других моделях для проверки требуется дополнительно нажать кнопку. В любом случае при наличии напряжения зажигается светодиод.

С индикаторной отверткой работать просто

При помощи индикаторной отвертки можно найти фазы. Металлической частью прикасаемся к оголенному проводнику (при необходимости наживаем на кнопку) и смотрим, горит ли светодиод. Горит — это фаза. Не горит — нейтраль или земля.

Работаем аккуратно, одной рукой. Второй к стенам или металлическим предметам (трубам, например) не прикасаемся. Если провода в проверяемом кабеле длинные и гибкие, можно придержать их второй рукой за изоляцию (держитесь подальше от оголенных концов).

Проверка с мультиметром или тестером

На приборе выставляем шкалу, которая немного больше предполагаемого напряжения в сети, подключаем щупы. Если позваниваем бытовую однофазную сеть 220В, ставим переключатель в положение 250 В. Одним щупом прикасаемся к оголенной части фазного провода, вторым — к предполагаемой нейтрали (синего цвета). Если при этом стрелка на приборе отклоняется (запоминаем ее положение)  или на индикаторе загорается цифра, близкая к 220 В. Проделываем ту же операцию со вторым проводником — который по цвету определили как «землю». Если все верно, показания прибора должны быть ниже — меньше чем те, которые были перед этим.

Тестер дает однозначный ответ

В случае, если цветовая маркировка проводов отсутствует, придется перебирать все пары, определяя назначение проводников по показаниям. Пользуемся тем же правилом: при прозвонке пары «фаза-земля» показания ниже, чем при прозвонке пары «фаза-ноль».

Источник: elektroznatok.ru

Это интересно: Как сделать опалубку для фундамента своими руками — разбираемся обстоятельно

Каким цветом обозначается фаза и ноль

В однофазных линиях без заземляющего проводника, фазный проводник помечают красным цветом, нулевой — синим. Так же часто встречается сочетание фазный – белого цвета, нулевой провод – голубого цвета. Худшее сочетание цвета проводов, фаза, ноль, земля встречающееся в окрашивании проводников – белый, красный, черный.

Если брать стандарты идентификации, фазный провод должен быть красный, черный – заземляющий проводник, белый – ноль. Но из практики лучше ноль сделать красным, а фазу — белой. Визуально нулевые проводники будут лучше видны. Существует опасность смешивания фазных и нулевых проводников, выполненных разными материалами! Лучше маркировать концы проводников изоляционной лентой стандартных цветов.

Цвета проводов в электрических соединениях

Маркировка по цветам

Всё многообразие расцветок и определённые цвета, выбранные из этой палитры — сведены к одному (единому) стандарту (ПУЭ). Таким образом, жилы проводов идентифицируются по цвету или буквенным и цифровым обозначениям. Принятие единого стандарта по цветовой идентификации электропроводов сильно облегчило работу, связанную с их коммутацией. Каждая жила имеет определённое назначение и обозначается соответственным тоном (синим, жёлтым, зелёным, серым и т. д.).

Маркировка проводов по цветам делается по всей их длине. Дополнительно осуществляют идентификацию в точках соединений и на концах жил. Для этого используют цветную изоленту или термоусадочные трубки (кембрики) соответственных тонов.

Давайте рассмотрим, как выполняется электропроводка и цветовая маркировка проводов для трёхфазных, однофазных и сетей постоянного тока.

Новичкам, и не только, пригодится статья о применении УЗО в электрике.

Цветовая маркировка проводов и шин переменного трёхфазного тока

Окраска шин и высоковольтных вводов трансформаторов в трёхфазных сетях делается следующим образом:

шины с фазой «А» окрашивают жёлтой палитрой;
шины с фазой «В» — зелёным тоном;
шины с фазой «С» — красным тоном.

Маркировка проводов по цветам. Цвета проводов в электрике (шины постоянного тока)

В народном хозяйстве часто используют цепи постоянного тока. Они находят своё применение в определённых областях:

Промышленность и строительство (элетрические краны, погрузочная техника, электротележки и прочее).
Электрофицированный транспорт (троллейбусы, трамваи, электровозы, карьерные самосвалы и даже теплоходы).
Электрические подстанции (питание автоматических устройств и оперативных цепей защиты).

В сетях постоянного тока нет фазного и нулевого контакта. Для таких сетей используют только два контакта разных полярностей — плюс и минус. Для их отличия соответственно применяют два цвета. Положительный заряд окрашивается в красный, а отрицательный в синий. Голубым цветом обозначают средний контакт, который маркируется литерой «М».

«Старожилам» электромонтажа наверняка знакомы старые методы проводки и цветовой маркировки электропроводов. Основными цветами электрического кабеля были — белый и чёрный. Но это время ушло в далёкое прошлое. Каждый цвет теперь, а их явно не два, имеет своё назначение и доминирующий профиль.

Контактные цвета в электрике указывают назначение и принадлежность проводников к определённой группе, что облегчает их коммутацию. Вероятность ошибки в процессе монтажа, которая может привести к короткому замыканию во время пробного подключения или поражение током во время ремонта значительно снижается.

Маркировка проводов по цветам. Цветовая палитра защитного нулевого и рабочего контакта

Нулевой рабочий контакт обозначается голубым тоном и литерой N. Маркировкой PE обозначают нулевой защитный контакт, который окрашивают в жёлто-зелёные полосы. Комбинация таких тонов применяется при маркировке защемляющих проводников.

Проводник синего цвета по всей длине с жёлто-зелёными полосками в местах соединения говорит о совмещённом нулевом рабочем и нулевым защитном соединении (PEN). Однако ГОСТ допускает и взаимообратную противоположность этой окраски:

Рабочий нулевой контакт обозначается литерой N и имеет голубую окраску.
Защитный нулевой (PE) с жёлто-зелёным цветом.
Совмещённый (PEN) определяют по жёлто-зелёному цвету и голубой метке на концах.

Однофазная электрическая цепь. Расцветка фазных проводов

Согласно стандартам ПУЭ фазные контакты обычно обозначаются чёрным, красным, фиолетовым, белым, оранжевым или бирюзовым тоном.

Однофазные электрические цепи создаются путём ответвления трёхфазной электросети. При этом цвет фазного контакта однофазной цепи должен соответствовать цвету фазного провода трёхфазного соединения. При этом цветовая маркировка фазных контактов не должна совпадать с N — PE — PEN расцветкой. На немаркированных кабелях цветные метки ставятся в месте соединения. Для их обозначения используют цветную изоленту или термоусадочную трубку (кембрик).

Какого цвета провод заземления. Маркировка проводов по цветам (фаза — ноль — земля)

При монтаже сетей освещения и подвода электропитания на розетки используют кабель с тремя проводами (трёхжильный кабель). Использование стандартной цветовой системы (цвет проводов фаза-ноль-земля) существенно уменьшает время ремонта. Многожильная проводка в стандартной разноцветной изоляции намного упрощает прокладку электрических цепей и монтажные работы по проводке сетей переменного тока с его заземлением. Особенно это актуально при разводке и ремонте электросистемы, которая делается разными мастерами, но под общим руководством ГОСТа. Иначе каждому мастеру пришлось бы лишний раз перепроверять работу своего предшественника.

«Земля» обычно обозначается жёлто-зелёным цветом и маркировкой PE. Иногда встречается зелено-жёлтый окрас и маркировка «P Е N». В этом случае присутствует синяя оплётка на концах электропровода в местах крепления и заземление совмещается с нейтралью.

Распределительный щиток подключается к шине заземления и к металлической дверки щитка. Распределительная коробка обычно подключается к заземлённым проводам светильников или контактам заземления розеток.

Маркировка проводов по цветам. Обозначение нуля и нейтрали

«Ноль» обозначается синим цветом. В распределительном щитке его подключают к нулевой шине и обозначается литерой N. К шине также подключаются все провода синей окраски. Она подсоединяется к выводу с помощью счётчика или напрямую, без установки автоматического устройства.

Провода коробки распределения (исключение составляет провод с выключателя) обозначаются синей нейтральной палитрой. При соединении они не принимают участия в коммутационном процессе. «Нулевые» провода синего цвета подключаются к розеткам и контакту N, который обозначен на обратной стороне розетки.

Маркировка проводов по цветам.

Цветовое обозначение фазы

Провод фазы обычно обозначается красным или чёрным цветом. Хотя его расцветка может быть не столь однозначна. Он также может быть коричневым, но синим, зелёным и жёлтым — никогда. В автоматических щитках «фаза», идущая от нагрузки потребителя, стыкуется с нижним контактом счётчика. Коммутация фазового провода осуществляется в выключателях. При этом замыкание контакта происходит во время выключения и происходит подача напряжения к потребителям. Чёрный провод фазной розетки подключается к контакту, который обозначают буквой L.

Буквенно-цифровое обозначение проводов по цвету

Алюминий обозначается литерой «А», как составляющая сердечника. Если эта буква отсутствует в обозначении — значит, сердечник медный.
Многожильный кабель с сердечником из алюминия и дополнительной алюминиевой оплёткой обозначается литерами «АА».
Обозначение «АС» применяется в случаях дополнительной свинцовой оплётки.
Если кабель влагозащищенный с дополнительной оплёткой из двухслойной стали, то его обозначают буквой «Б».
Кабеля, которые не поддерживают горение обозначаются «Бн».
Имеющие поливинилхлоридную оболочку буквой «В».
Кабеля, не имеющие защитной оболочки маркируются буквой «Г».
Контрольный кабель, который обматывается проволокой под верхним слоем обозначается буквой «К».
Резиновая оболочка и оболочка из негорящей резины обозначаются буквами «Р» и «НР» — соответственно.

Знание элементарных цветовых маркировок проводов и их назначение поможет любому электрику-любителю в монтаже домашней электропроводки (с заземлением). При желании вы легко сможете сделать его по нужным стандартам с соблюдением всех технических нормативов.

Как выглядит нейтраль?

В трехфазной и однофазной электросети цвет нуля должен быть синим либо голубым. На электрической схеме «0» принято обозначать латинской литерой «N». Ноль принято также называть нейтральным либо нулевым рабочим контактом!

Стандартный окрас

Указание нейтрали на электросхеме

Цвет провода заземления

По современным стандартам, проводник заземления имеет желто-зеленый цвет. Выглядит это обычно как желтая изоляция с одной или двумя продольными ярко-зелеными полосами. Но встречаются также окраска из поперечных желто-зеленых полос.

Такого цвета могут быть заземление

В некоторых случаях, в кабеле могут быть только желтые или ярко-зеленые проводники. В таком случае «земля» имеет именно такой цвет. Такими же цветами она отображается на схемах — чаще ярко-зеленым, но может быть и желтым. Подписывается на схемах или на аппаратуре «земля» латинскими (английскими) буквами PE. Так же маркируются и контакты, к которым «земляной» провод надо подключать.

Иногда профессионалы называют заземляющий провод «нулевой защитный», но не путайте. Это именно земляной, а защитный он потому, что снижает риск поражения током.

2

Цветовое обозначение провода заземления

Согласно нормам использования электрического оборудования, все оно должно подключатся к сети, в которой имеется провод заземления. Именно при таком раскладе на технику будет распространяться гарантия производителя. Согласно ПУЭ защита заключается в желто-зеленую оболочку, причем цветовые полосы должны быть строго вертикальными. При другом расположении такая продукция считается нестандартной. Часто можно встретить в кабеле жилы с оболочкой ярко-желтого или зеленого окраса. В таком случае именно их используют в качестве заземления.

Интересно! Жесткий одножильный провод заземления окрашен в зеленый цвет с тонкой желтой полосой, а вот в мягком многожильном, наоборот, в качестве основного используется желтый, а дополнительным выступает зеленый.

В некоторых странах допускается монтаж жилы заземления без оболочки, а вот если вам повстречался кабель зелено-желтого цвета с синей оплеткой и обозначением PEN, то перед вами заземление, совмещенное с нейтралью. Следует знать, что земля никогда не подключается к устройствам защитного отключения, расположенным в распределительном щитке. Провод заземления подключают к шине заземления, к корпусу либо металлической дверке распредщитка.

На схемах можно увидеть различное обозначение заземления, поэтому чтобы избежать путаницы рекомендуем вам использовать нижеприведенную памятку:

Цветовая маркировка изоляции проводов

Обозначение проводов в электрике по буквам

Электрические коммуникации в бытовой и промышленной сфере организовываются посредством изолированных кабелей, внутри которых находятся проводящие жилы. Они отличаются друг от друга цветом изоляции и маркировкой. Обозначение l и n в электрике дает возможность на порядок ускорить реализацию монтажных и ремонтных мероприятий.

Нанесение данной маркировки регулирует специальный ГОСТ Р 50462: это относится к тем электроустановкам, где используется напряжение до 1000 В.

Как правило, они комплектуются глухозаземленной нейтралью. Зачастую электрическое оборудование данного типа имеют жилые, административные и хозяйственные объекты. Во время монтажа электрических сетей в зданиях этого типа необходимо хорошо разбираться в цветовых и буквенных указаниях.

Цветовая маркировка проводов

Тот кто хоть раз имел дело с проводами и электрикой обратил внимание, что проводники всегда имеют различный цвет изоляции. Сделано это не просто так. Цвета проводов в электрике призваны сделать проще распознавание фазы, нулевого провода и заземления. Все они имеют определенную окраску и при работе легко различаются. О том, каков цвет проводов фаза, ноль, земля и пойдет речь дальше.

Как окрашиваются провода фазы

При работе с проводкой наибольшую опасность представляют фазные провода. Прикосновение к фазе, при определенных обстоятельствах, может стать летальным, потому, наверное, для них выбраны яркие цвета. Вообще, цвета проводов в электрике позволяют быстрее определить которые из пучка проводов наиболее опасны и работать с ними очень аккуратно.

Расцветка фазных проводов

Чаще всего фазные проводники бывают красного или черного цвета, но встречается и другая окраска: коричневый, сиреневый, оранжевый, розовый, фиолетовый, белый, серый. Вот во все эти цвета может быть окрашены фазы. С ними проще будет разобраться, если исключить нулевой провод и землю.

На схемах фазные провода обозначаются латинской (английской) буквой L. При наличии нескольких фаз, к букве добавляют численное обозначение: L1, L2, L3 для трехфазной сети 380 В. В другой версии первая фаза обозначается буквой A, вторая —  B, третья — C.

Цвет провода заземления

По современным стандартам, проводник заземления имеет желто-зеленый цвет. Выглядит это обычно как желтая изоляция с одной или двумя продольными ярко-зелеными полосами. Но встречаются также окраска из поперечных желто-зеленых полос.

Такого цвета могут быть заземление

В некоторых случаях, в кабеле могут быть только желтые или ярко-зеленые проводники. В таком случае «земля» имеет именно такой цвет. Такими же цветами она отображается на схемах — чаще ярко-зеленым, но может быть и желтым. Подписывается на схемах или на аппаратуре «земля» латинскими (английскими) буквами PE. Так же маркируются и контакты, к которым «земляной» провод надо подключать.

Иногда профессионалы называют заземляющий провод «нулевой защитный», но не путайте. Это именно земляной, а защитный он потому, что снижает риск поражения током.

Какого цвета нулевой провод

Ноль или нейтраль имеет синий или голубой цвет, иногда — синий с белой полосой. Другие цвета в электрике для обозначения нуля не используются. Таким он будет в любом кабеле: трехжильном, пятижильном или с большим количеством проводников.

Какого цвета нулевой провод? Синий или голубой

Синим цветом обычно рисуют «ноль» на схемах, а подписывают латинской буквой N. Специалисты называют его рабочим нулем, так как он, в отличие от заземления, участвует в образовании цепи электропитания. При прочтении схемы его часто определяют как «минус», в то время как фаза считается «плюсом».

Как проверить правильность маркировки и расключения

Цвета проводов в электрике призваны ускорить идентификацию проводников, но полагаться только на цвета опасно — их могли подключить неправильно. Потому, перед началом работ, стоит удостовериться в том, правильно ли вы определили их принадлежность.

Берем мультиметр и/или индикаторную отвертку. С отверткой работать просто: при прикосновении к фазе загорается светодиод, вмонтированный в корпус. Так что определить фазные проводники будет легко. Если кабель двухжильный, проблем нет — второй проводник это ноль. Но если провод трехжильный, понадобиться мультиметр или тестер —  с их помощью определим какой из оставшихся двух фазный, какой — нулевой.

Определение фазного провода при помощи индикаторной отвертки

На приборе переключатель выставляем так, чтобы выбранной была шакала более 220 В. Затем берем два щупа, держим их за пластиковые ручки, аккуратно дотрагиваемся металлическим стержнем одного щупа к найденному фазному проводу, вторым — к предполагаемому нулю. На экране должно высветиться 220 В или текущее напряжение. По факту оно может быть значительно ниже — это наши реалии.

Если высветилось 220 В или чуть больше — это ноль, а другой провод — предположительно «земля». Если значение меньше, продолжаем проверку. Одним щупом снова прикасаемся к фазе, вторым — к предполагаемому заземлению. Если показания прибора ниже чем при первом измерении, перед вами «земля» и она должна быть зеленого цвета. Если показания оказались выше, значит где-то напутали при и перед вами «ноль». В такой ситуации есть два варианта: искать где именно неправильно подключили провода (предпочтительнее) или просто двигаться дальше, запомнив или отметив существующее положение.

Итак, запомните, что при прозвонке пары «фаза-ноль» показания мультиметра всегда выше, чем при прозвонке пары «фаза-земля».

И, в завершение, позвольте совет: при прокладке проводки и соединении проводов соединяйте всегда проводники одного цвета, не путайте их. Это может привести к плачевным результатам — в лучшем случае к выходу аппаратуры из строя, но могут быть травмы и пожары.

Источник: stroychik.ru

Это интересно: Как открутить кран буксу из смесителя если она прикипела?

Цвета проводов в электрике

Даже ГОСТ не носит обязательный характер. Проводники могут быть окрашены в черный, синий, зеленый, желтый, коричневый, красный, оранжевый, фиолетовый, серый, белый, розовый, бирюзовый цвета. Четко даны запреты на использование желтого и зеленого цвета.

Кабель не может содержать в себе жилу, маркированную двойным цветом, в сочетании желтого или зеленого с каким, либо еще кроме, как только один желто-зеленый проводник.

Чтобы избежать путаницы лучше на концы проводника надевать термоусадочные трубки классических цветов. Достаточно 10-ти сантиметровой трубки нужного цвета. Мнение в данной статье субъективно и содержит лишь рекомендательный характер исходя из расчета, что все остальные правила устройства электроустановок будут соблюдаться.

Видео о маркировке проводов и кабельных линий

Источники:

  • https://instrument.guru/elektrichestvo/tsveta-provodov-v-elektricheskih-shemah.html
  • https://samelectrik.ru/cvetovaya-markirovka-provodov.html
  • https://stroychik.ru/elektrika/cvetovaya-markirovka-provodov
  • http://obustroen. ru/inghenernye-sistemy/elektrichestvo/provodka/oboznachenie-fazy-i-nulya.html
  • https://electricvdome.ru/montaj-electroprivodki/oboznachenie-fazy-i-nulya-v-elektrike.html
  • https://derevyannie-doma.com/poleznoe/cveta-provodov-v-elektrike-chto-znachat-ih-bukvennye-markirovki-i-kak-ih-mozhno-otlichit.html
  • https://glav-dacha.ru/markirovka-provodov-po-cvetu/



Какого цвета массовый провод — Морской флот

Отдельные провода-жилы, из которых состоят электрические кабели, имеют изоляцию определенных расцветок. Регламентирует окрас изоляции ГОСТ Р 50462-2009, в этом документе приведены особенности n и l маркировки в электрике с целью упрощения работы мастеров на крупных объектах и обеспечения безопасности в процессе ремонта. Тем, кто решается на самостоятельную починку электроприборов или другие подобные работы, также стоит знать, какого цвета провода заземления, фазы и нуля.

Особенности расцветки жил

Во избежание ошибок требования ПУЭ описывают цвета всех основных электропроводов. Если пуско-наладочными работами занимался опытный электрик, следующий правилам ПУЭ и соответствующим ГОСТам, при самостоятельном ремонте не понадобится ни индикаторная отвертка, ни иные устройства, определяющие назначение той или иной жилы.

Цветовая маркировка в электрике по ГОСТ

Заземление

Желто-зеленый провод — это заземление. В принципиальных схемах жилы зануления маркируются буквами PE. В некоторых домах старой застройки встречаются PEN-провода, в которых заземление объединено с нулевой жилой. Если кабель протягивался по правилам, выбирались провода с синей изоляцией, а желто-зелеными были только концы и места скруток (на них надевались термотрубки). Толщина «нуля» и заземления может быть разной. Нередко толщина этих двух жил меньше, чем толщина фазной жилы, такое встречается при подключении переносных приборов.

Если речь идет о прокладке электропроводки в многоэтажных домах и в промышленных помещениях, вступают в силу нормы ПУЭ и ГОСТ 18714-81, предписывающие обязательное обустройство защитного заземления. Заземление должно иметь минимальное сопротивление, чтобы компенсировать последствия неисправностей на линии и не допускать вреда для здоровья людей. То есть, соблюдение стандартов цветовой маркировки проводов ПУЭ имеет первостепенное значение.

Какого цвета нейтральный провод? Электрические стандарты предписывают, что его изоляция может иметь цвет: синий, синей с белой полосой или голубой. Такая маркировка будет присутствовать в кабеле с любым количеством жил. В принципиальных схемах «ноль» помечается буквой N, на него замыкается цепь. Иногда его называют «минусом», а фазный — «плюсом».

Цвет фазы — то, что имеет для электрика первостепенное значение: обращение с токопроводящими жилами требует осторожности и знаний. Малейшее касание фазы может привести к травмам. Цветов у фазных проводов, имеющих маркировку в виде буквы L, в электропроводке много, запрет распространяется только на использование синего, желтого и зеленого цветов. Если кабель трехфазный, к букве L добавляется порядковый номер жилы.

Когда однофазная цепь отделяется от трехфазной, электрики пользуются кабелями со строго одинаковой расцветкой, следя за цветом фазы и нуля в проводе. Перед тем, как начать работу, они определяют для себя, как будут соединяться разные жилы, и в дальнейшем следуют выбранной расцветке. Иногда на них наплавляются термокембрики или наматывается несколько витков цветной соответствующей изоленты.

  • фазные провода черного цвета, применяются в силовых цепях, работающих с постоянным и переменным током;
  • красный цвет — используются в цепях управления, рассчитанных на переменный ток;
  • с оранжевый цвет — встречаются с цепях управления блокировкой, запитанных от внешних источников.

Как определить назначение провода — нейтраль или заземление?

L N маркировка в электрике не всегда бывает соблюдена в зданиях старой застройки, поэтому возникает вопрос самостоятельного различения нулевого провода и заземляющего. Когда цепь замкнута, по «нулю» проходит электрический ток. Заземляющий же провод несет только защитную функцию, и в «штатном» режиме ток по нему не протекает.

Узнать, «ноль» ли это или «земля», можно так:

  • Воспользоваться омметром, предварительно отключив напряжение между точками измерения. На заземляющем проводе сопротивление не превысит 4 Ом.
  • Воспользоваться вольтметром и последовательно измерить напряжение между «фазой» и другими проводами (способ подходит для трехжильных кабелей). Заземляющий провод даст наибольшее значение.
  • Если цвета проводов «фазы», «нуля» и «земли» неизвестны, и нужно узнать напряжение между заземляющим проводом и каким-нибудь заведомо заземленным предметом (например, радиатором отопления), также пригодится вольтметр. Правда, при соединении «земли» и заземленного предмета он ничего не покажет. Но небольшое напряжение отразится на его индикаторе, если подобным образом поступить с «нулевым» проводом.

В двужильном кабеле всегда будет присутствовать только фазный и нулевой провод.

Что делать, если все жилы в кабеле имеют изоляцию одного цвета

Вопрос о маркировке проводов по цветам не имеет смысла, когда приходится работать с одноцветными жилами — например, при починке проводки в старых домах. Для таких случаев существуют наборы, дающие возможность промаркировать жилы. Участки для закрепления маркировочных приспособлений предписываются требованиями ГОСТ, обычно их фиксируют рядом с местом подключения к шине.

Как разметить провод с двумя жилами

Если все провода в кабеле имеют одинаковую изоляцию, а электроприбор уже подключен к сети, мастера пользуются индикаторными отвертками. Последние светятся, когда металлическая часть касается фазного провода. Для маркировки двужильного кабеля кроме такой отвертки понадобятся термокембрики или разноцветная изолента. Обозначение цветов будет производиться только в местах стыков — не обязательно обматывать жилу цветными трубками или изолентой по всей длине.

Фазные провода можно отмечать любыми цветами, кроме синего, желтого и зеленого. Если двужильный кабель подключен к однофазной сети, фазный провод негласно принято маркировать красным цветом.

Как разметить провод с тремя жилами

Какой цвет провода заземления в трехжильном проводе? Если ответ на вопрос сходу не определить, вся изоляция на жилах одинакового цвета, выручит мультиметр. Устройство выставляется на переменный ток, и мастер последовательно касается обоими щупами сначала фазного провода, затем остальных проводов, запоминая показатели. Касание фазы и нуля даст большее напряжение, чем касание фазы и заземления.

Какого цвета провод заземления? У него желто-зеленый цвет. Именно такой термокембрик или изоленту и нужно применять для маркировки «земли» в трехжильном кабеле. На «нулевой» — следует намотать синюю ленту, на фазу — не синий и не желто-зеленый термокембрик.

Буквенное обозначение фазы, нуля и заземления

Использование разных цветов проводов в электропроводке — удобная и логичная мера, упрощающая ремонтные и монтажные работы. Если в доме проложены провода с разноцветными жилами, во время ремонта не придется тратить время на «прозвон» каждой из них, и, например, обрыв фазной жилы обнаружится быстро. Наличие буквенного обозначения фазы и нуля тоже имеет значение, но работа с буквами и цифрами все равно более долгая, чем с цветом: достаточно посмотреть на кабель — и сразу становится ясно назначение жил.

Сегодня трудно представить себе электропроводку без применения цветной изоляции. И это не маркетинговые «фишки» производителей, стремящихся преподнести свой товар в красках, и немодные новшества, к которым стремятся потребители. На самом деле — это простая и практическая необходимость, которая определена строгими госстандартами на соответствие правильной маркировки. Для чего это нужно.

Цвета проводов в электрических соединениях

Маркировка по цветам

Всё многообразие расцветок и определённые цвета, выбранные из этой палитры — сведены к одному (единому) стандарту (ПУЭ). Таким образом, жилы проводов идентифицируются по цвету или буквенным и цифровым обозначениям. Принятие единого стандарта по цветовой идентификации электропроводов сильно облегчило работу, связанную с их коммутацией. Каждая жила имеет определённое назначение и обозначается соответственным тоном (синим, жёлтым, зелёным, серым и т. д.).

Маркировка проводов по цветам делается по всей их длине. Дополнительно осуществляют идентификацию в точках соединений и на концах жил. Для этого используют цветную изоленту или термоусадочные трубки (кембрики) соответственных тонов.

Давайте рассмотрим, как выполняется электропроводка и цветовая маркировка проводов для трёхфазных, однофазных и сетей постоянного тока.

Цветовая маркировка проводов и шин переменного трёхфазного тока

Окраска шин и высоковольтных вводов трансформаторов в трёхфазных сетях делается следующим образом:

  • шины с фазой «А» окрашивают жёлтой палитрой;
  • шины с фазой «В» — зелёным тоном;
  • шины с фазой «С» — красным тоном.

Маркировка проводов по цветам. Цвета проводов в электрике (шины постоянного тока)

В народном хозяйстве часто используют цепи постоянного тока. Они находят своё применение в определённых областях:

  1. Промышленность и строительство (элетрические краны, погрузочная техника, электротележки и прочее).
  2. Электрофицированный транспорт (троллейбусы, трамваи, электровозы, карьерные самосвалы и даже теплоходы).
  3. Электрические подстанции (питание автоматических устройств и оперативных цепей защиты).

В сетях постоянного тока нет фазного и нулевого контакта. Для таких сетей используют только два контакта разных полярностей — плюс и минус. Для их отличия соответственно применяют два цвета. Положительный заряд окрашивается в красный, а отрицательный в синий. Голубым цветом обозначают средний контакт, который маркируется литерой «М».

«Старожилам» электромонтажа наверняка знакомы старые методы проводки и цветовой маркировки электропроводов. Основными цветами электрического кабеля были — белый и чёрный. Но это время ушло в далёкое прошлое. Каждый цвет теперь, а их явно не два, имеет своё назначение и доминирующий профиль.

Контактные цвета в электрике указывают назначение и принадлежность проводников к определённой группе, что облегчает их коммутацию. Вероятность ошибки в процессе монтажа, которая может привести к короткому замыканию во время пробного подключения или поражение током во время ремонта значительно снижается.

Маркировка проводов по цветам. Цветовая палитра защитного нулевого и рабочего контакта

Нулевой рабочий контакт обозначается голубым тоном и литерой N. Маркировкой PE обозначают нулевой защитный контакт, который окрашивают в жёлто-зелёные полосы. Комбинация таких тонов применяется при маркировке защемляющих проводников.

Проводник синего цвета по всей длине с жёлто-зелёными полосками в местах соединения говорит о совмещённом нулевом рабочем и нулевым защитном соединении (PEN). Однако ГОСТ допускает и взаимообратную противоположность этой окраски:

  1. Рабочий нулевой контакт обозначается литерой N и имеет голубую окраску.
  2. Защитный нулевой (PE) с жёлто-зелёным цветом.
  3. Совмещённый (PEN) определяют по жёлто-зелёному цвету и голубой метке на концах.

Однофазная электрическая цепь. Расцветка фазных проводов

Согласно стандартам ПУЭ фазные контакты обычно обозначаются чёрным, красным, фиолетовым, белым, оранжевым или бирюзовым тоном.

Однофазные электрические цепи создаются путём ответвления трёхфазной электросети. При этом цвет фазного контакта однофазной цепи должен соответствовать цвету фазного провода трёхфазного соединения. При этом цветовая маркировка фазных контактов не должна совпадать с N — PE — PEN расцветкой. На немаркированных кабелях цветные метки ставятся в месте соединения. Для их обозначения используют цветную изоленту или термоусадочную трубку (кембрик).

Какого цвета провод заземления. Маркировка проводов по цветам (фаза — ноль — земля)

При монтаже сетей освещения и подвода электропитания на розетки используют кабель с тремя проводами (трёхжильный кабель). Использование стандартной цветовой системы (цвет проводов фаза-ноль-земля) существенно уменьшает время ремонта. Многожильная проводка в стандартной разноцветной изоляции намного упрощает прокладку электрических цепей и монтажные работы по проводке сетей переменного тока с его заземлением. Особенно это актуально при разводке и ремонте электросистемы, которая делается разными мастерами, но под общим руководством ГОСТа. Иначе каждому мастеру пришлось бы лишний раз перепроверять работу своего предшественника.

«Земля» обычно обозначается жёлто-зелёным цветом и маркировкой PE. Иногда встречается зелено-жёлтый окрас и маркировка «P Е N». В этом случае присутствует синяя оплётка на концах электропровода в местах крепления и заземление совмещается с нейтралью.

Распределительный щиток подключается к шине заземления и к металлической дверки щитка. Распределительная коробка обычно подключается к заземлённым проводам светильников или контактам заземления розеток.

Маркировка проводов по цветам. Обозначение нуля и нейтрали

«Ноль» обозначается синим цветом. В распределительном щитке его подключают к нулевой шине и обозначается литерой N. К шине также подключаются все провода синей окраски. Она подсоединяется к выводу с помощью счётчика или напрямую, без установки автоматического устройства.

Провода коробки распределения (исключение составляет провод с выключателя) обозначаются синей нейтральной палитрой. При соединении они не принимают участия в коммутационном процессе. «Нулевые» провода синего цвета подключаются к розеткам и контакту N, который обозначен на обратной стороне розетки.

Маркировка проводов по цветам. Цветовое обозначение фазы

Провод фазы обычно обозначается красным или чёрным цветом. Хотя его расцветка может быть не столь однозначна. Он также может быть коричневым, но синим, зелёным и жёлтым — никогда. В автоматических щитках «фаза», идущая от нагрузки потребителя, стыкуется с нижним контактом счётчика. Коммутация фазового провода осуществляется в выключателях. При этом замыкание контакта происходит во время выключения и происходит подача напряжения к потребителям. Чёрный провод фазной розетки подключается к контакту, который обозначают буквой L.

Буквенно-цифровое обозначение проводов по цвету

  1. Алюминий обозначается литерой «А», как составляющая сердечника. Если эта буква отсутствует в обозначении — значит, сердечник медный.
  2. Многожильный кабель с сердечником из алюминия и дополнительной алюминиевой оплёткой обозначается литерами «АА».
  3. Обозначение «АС» применяется в случаях дополнительной свинцовой оплётки.
  4. Если кабель влагозащищенный с дополнительной оплёткой из двухслойной стали, то его обозначают буквой «Б».
  5. Кабеля, которые не поддерживают горение обозначаются «Бн».
  6. Имеющие поливинилхлоридную оболочку буквой «В».
  7. Кабеля, не имеющие защитной оболочки маркируются буквой «Г».
  8. Контрольный кабель, который обматывается проволокой под верхним слоем обозначается буквой «К».
  9. Резиновая оболочка и оболочка из негорящей резины обозначаются буквами «Р» и «НР» — соответственно.

Знание элементарных цветовых маркировок проводов и их назначение поможет любому электрику-любителю в монтаже домашней электропроводки (с заземлением). При желании вы легко сможете сделать его по нужным стандартам с соблюдением всех технических нормативов.

Тот кто хоть раз имел дело с проводами и электрикой обратил внимание, что проводники всегда имеют различный цвет изоляции. Сделано это не просто так. Цвета проводов в электрике призваны сделать проще распознавание фазы, нулевого провода и заземления. Все они имеют определенную окраску и при работе легко различаются. О том, каков цвет проводов фаза, ноль, земля и пойдет речь дальше.

Как окрашиваются провода фазы

При работе с проводкой наибольшую опасность представляют фазные провода. Прикосновение к фазе, при определенных обстоятельствах, может стать летальным, потому, наверное, для них выбраны яркие цвета. Вообще, цвета проводов в электрике позволяют быстрее определить которые из пучка проводов наиболее опасны и работать с ними очень аккуратно.

Расцветка фазных проводов

Чаще всего фазные проводники бывают красного или черного цвета, но встречается и другая окраска: коричневый, сиреневый, оранжевый, розовый, фиолетовый, белый, серый. Вот во все эти цвета может быть окрашены фазы. С ними проще будет разобраться, если исключить нулевой провод и землю.

На схемах фазные провода обозначаются латинской (английской) буквой L. При наличии нескольких фаз, к букве добавляют численное обозначение: L1, L2, L3 для трехфазной сети 380 В. В другой версии первая фаза обозначается буквой A, вторая — B, третья — C.

Цвет провода заземления

По современным стандартам, проводник заземления имеет желто-зеленый цвет. Выглядит это обычно как желтая изоляция с одной или двумя продольными ярко-зелеными полосами. Но встречаются также окраска из поперечных желто-зеленых полос.

Такого цвета могут быть заземление

В некоторых случаях, в кабеле могут быть только желтые или ярко-зеленые проводники. В таком случае «земля» имеет именно такой цвет. Такими же цветами она отображается на схемах — чаще ярко-зеленым, но может быть и желтым. Подписывается на схемах или на аппаратуре «земля» латинскими (английскими) буквами PE. Так же маркируются и контакты, к которым «земляной» провод надо подключать.

Иногда профессионалы называют заземляющий провод «нулевой защитный», но не путайте. Это именно земляной, а защитный он потому, что снижает риск поражения током.

Какого цвета нулевой провод

Ноль или нейтраль имеет синий или голубой цвет, иногда — синий с белой полосой. Другие цвета в электрике для обозначения нуля не используются. Таким он будет в любом кабеле: трехжильном, пятижильном или с большим количеством проводников.

Какого цвета нулевой провод? Синий или голубой

Синим цветом обычно рисуют «ноль» на схемах, а подписывают латинской буквой N. Специалисты называют его рабочим нулем, так как он, в отличие от заземления, участвует в образовании цепи электропитания. При прочтении схемы его часто определяют как «минус», в то время как фаза считается «плюсом».

Как проверить правильность маркировки и расключения

Цвета проводов в электрике призваны ускорить идентификацию проводников, но полагаться только на цвета опасно — их могли подключить неправильно. Потому, перед началом работ, стоит удостовериться в том, правильно ли вы определили их принадлежность.

Берем мультиметр и/или индикаторную отвертку. С отверткой работать просто: при прикосновении к фазе загорается светодиод, вмонтированный в корпус. Так что определить фазные проводники будет легко. Если кабель двухжильный, проблем нет — второй проводник это ноль. Но если провод трехжильный, понадобиться мультиметр или тестер — с их помощью определим какой из оставшихся двух фазный, какой — нулевой.

Определение фазного провода при помощи индикаторной отвертки

На приборе переключатель выставляем так, чтобы выбранной была шакала более 220 В. Затем берем два щупа, держим их за пластиковые ручки, аккуратно дотрагиваемся металлическим стержнем одного щупа к найденному фазному проводу, вторым — к предполагаемому нулю. На экране должно высветиться 220 В или текущее напряжение. По факту оно может быть значительно ниже — это наши реалии.

Если высветилось 220 В или чуть больше — это ноль, а другой провод — предположительно «земля». Если значение меньше, продолжаем проверку. Одним щупом снова прикасаемся к фазе, вторым — к предполагаемому заземлению. Если показания прибора ниже чем при первом измерении, перед вами «земля» и она должна быть зеленого цвета. Если показания оказались выше, значит где-то напутали при и перед вами «ноль». В такой ситуации есть два варианта: искать где именно неправильно подключили провода (предпочтительнее) или просто двигаться дальше, запомнив или отметив существующее положение.

Итак, запомните, что при прозвонке пары «фаза-ноль» показания мультиметра всегда выше, чем при прозвонке пары «фаза-земля».

И, в завершение, позвольте совет: при прокладке проводки и соединении проводов соединяйте всегда проводники одного цвета, не путайте их. Это может привести к плачевным результатам — в лучшем случае к выходу аппаратуры из строя, но могут быть травмы и пожары.

Цвета проводников трехфазной сети. Цвет провода фазы и нуля: зачем нужна маркировка

Среди новичков в электрике бытует забавное мнение, мол различные цвета кабелей и проводов – лишь рекламная «фишка» компаний-производителей. Конечно же, это не так. Различающиеся по цвету проводники нужны для удобства – чтобы сходу определить: где в проводке фаза, где ноль и где заземление.

При этом неверное подсоединение несочетающихся между собой типов проводов чревато не только коротким замыканием, но и поражением человека током.

Главная задача цыетовой – это обеспечение безопасных условий электромонтажных работ. Также отличающиеся между собой цвета изоляции позволяют существенно сократить время поиска и подключения определенных контактов.

Если заглянуть в ПУЭ или те же евростандарты, можно узнать, что каждая отдельно взятая жила обладает собственным особенным окрасом изоляционного слоя. Основная задача данной статьи – помочь читателю разобраться: какого цвета бывают провода фазы, ноля и заземления.

Внешний вид заземляющего провода

Согласно правил устройства электроустановок, изоляционный слой заземляющего провода должен быть окрашен в желто-зеленый цвет. Иногда также компании-производители наносят на провод зеленый изоляционный слой с продольными и поперечными желтыми полосами. Также встречаются оболочки целиком покрашенные в желтые или зеленые цвета. На электросхеме же «земля» отмечается с помощью аббревиатуры «РЕ». Что немаловажно – провод заземления могут называть «нулевой защитой» и при этом не стоит путать данное определение с «нулевым проводом».

Пример внешнего вида «заземления»:

Внешний вид нейтрального провода

Как в однофазной, так и в трехфазной электрической сети цветовая маркировка нулевого провода всегда должна быть синего либо же голубого цвета. На схеме он обозначается как «N». Также ноль нередко называют нулевым или нейтральным рабочим контактом.

Пример внешнего вида «нейтрали»:

Внешний вид провода «фаза»

В отличии от предыдущих вариантов проводников провод фаза (он же «L») может быть окрашен в один из следующих цветов:

  • черный;
  • белый;
  • серый;
  • красный;
  • коричневый;
  • оранжевый;
  • фиолетовый;
  • розовый;
  • бирюзовый.

Стоит подметить, что зачастую «фаза» бывает черного, белого или коричневого цвета:

Важная информация

Цветовая маркировка электропроводов имеет много особенностей. Нередко новички сталкиваются с огромным количеством различным вопросов. Наиболее частые среди них:

  1. Что означает аббревиатура «PEN»?
  2. Как определить, где заземление, ноль и фаза, если провода не различаются цветами изоляции или имеют нестандартный окрас?
  3. Как указать ноль, фазу и заземление самостоятельно?
  4. Какие еще стандарты цветовой маркировки проводов могут существовать?

Что ж, давайте вместе найдем ответы на эти важные вопросы.

Аббревиатура «PEN»

Ставшая неактуальной в нынешнее время система заземления TN-C предполагает объединение заземления с нейтралью. В этом есть свой плюс, который заключается в повышении легкости монтажных работ. Однако имеет и свой недостаток, а именно – риск поражения током при монтаже проводки в доме или квартире. При этом такой совмещенный провод окрашивается в желто-зеленый цвет, однако концы изоляции имеют синий окрас (что характерно для нейтрали). Как раз этот совмещенный контакт и обозначается на схемах как «РЕN»:


Поиск РЕ, L и N

Допустим, в процессе ремонта электрической сети вы обнаружили, что все провода покрашены в один цвет. Как разобраться, что означает каждый из проводников?

Если однофазная сеть не подразумевает наличие заземления (в сети идут всего две жилы), то нужна отвертка-индикатор. Она-то и поможет определить, какой из проводов – «фаза», а какой – «ноль».

Перед процедурой не забудьте выключить подачу электроэнергии на входном щитке. Дальше нужно будет аккуратно зачистить оба провода сети и развести их подальше друг от друга, после чего – вновь-таки включить подачу тока. Теперь останется отличить «фазу» от «ноля» с помощью индикатора: при контакте с проводом «фазы» лампочка на рукоятке отвертки засветится (из чего следует, что второй провод – и есть искомый «ноль»).


В той же ситуации, когда проводка имеет еще и третий заземляющий провод, нужно использовать мультиметр. Если вкратце, то применяется он следующим образом. Для начала установите на устройстве диапазон измерения переменного тока на отметку выше 220 Вольт. Дальше один из двух щупалец прислоните к фазной жиле, а вторым щупальцем найдите «ноль»/«землю». При этом в случае контакта с нулевым проводником на дисплее мультиметра появится значение напряжения в пределах 220 Вольт. В случае же контакта с проводом заземления, напряжение будет слегка ниже.

Есть еще один способ определения видов проводников. Он поможет вам тогда, когда под рукой нет ни отвертки-индикатора, ни мультиметра. Здесь выручит логика и цвет изоляции. Запомните, что синяя оболочка – это абсолютно всегда «ноль». Определить же оставшиеся два провода будет немножко труднее. Первый вариант таков: перед вами остается цветной и черный/белый контакт, среди которых цветной – это, скорее всего, «фаза», а последний белый или черный провод – «земля». Возможен и второй вариант развития событий: перед вами остается красный и черный/белый провод, где белая изоляция (согласно ПУЭ) означает «фазу», а оставшийся красный – «землю».

Будьте внимательны! Описанный метод носит лишь рекомендательный характер и является достаточно опасным. В случае, если вы решили использовать его – сделайте для себя соответствующие пометки, которые уберегут вас при замене люстры или розетки от поражения током.

Что еще хотелось бы сказать, так это то, что в цепи постоянного тока цветовая маркировка плюса и минуса представлена черным и красным цветом изоляционного слоя. В трехфазной же сети каждая «фаза» будет иметь свой цвет (А – желтая, В – зеленая, а С — красная). При этом «ноль» будет синим, а «земля» — желто-зеленой. В кабеле на 380 Вольт провод А будет исполнен в белом цвете, В – в черном, а С – в красном. Нулевой рабочий и защитный провода будут такими же, как в предыдущем варианте.

Как указать L, N и PE самостоятельно?

Когда обозначения не существует вовсе либо же оно кардинально отличается от стандартного – рекомендуется обозначить все элементы своими силами. В этом деле поможет цветная изолента или специальная термоусадочная трубка (также известная как кембрик). Согласно нормативным документам указание видов проводов нужно осуществлять на их концах – в тех местах, где проводники соединяются с шиной:


Нанесенные пометки помогут в дальнейшем как самому хозяину дома или квартиры, так и приглашенному электрику. И об этом действительно стоит позаботиться заранее.

Существует, по сути, не так много всяческих видов проводников и их подключений. В электроэнергетике различают питающие и защитные проводники. Некоторые слышали такие слова как «нулевой» и «фазный» провод. Однако тут и возникают вопросы. Как определить ноль и фазу в реальной сети?

Какие существуют проводники в розетке?

Можно разобраться с вопросом «что такое фаза и ноль», не углубляясь в дебри выяснения строения, преимуществ и негативных моментов в трехфазных или пятифазных цепях. Все разобрать можно фактически на пальцах, раскрыв самую обычную домашнюю розетку, которая поставлена в квартиру или частный дом лет десять — пятнадцать назад. Как видно, эта розетка подключается к двум проводкам. Как определить ноль и фазу?

Как работают провода в розетке и зачем они нужны?

Как видно, есть определенные различия между рабочими и нулевыми. Какое обозначение фазы и нуля? Голубоватая или синяя окраска — это цвет провода фаза, ноль же обозначается любыми другими цветами, за исключением, естественно, голубых цветов. Он может быть желтым, зеленым, черным и в полоску. По ток не идет. Если взяться за него и не касаться рабочего, то ничего не случится — на нем нет разницы потенциалов (в сущности, сеть не идеальна, и небольшое напряжение все-таки может быть, но измеряться оно будет в лучшем случае в милливольтах). А вот с фазным проводником так не пройдет. Прикосновение к нему может повлечь за собой электрический удар, даже со смертельным исходом. Этот провод всегда находится под напряжением, к нему идет ток от генераторов и трансформаторов и станций. Необходимо всегда помнить о том, что касаться рабочего проводника ни в коем случае нельзя, так как напряжение даже в сотню вольт может быть смертельным. А в розетке составляет двести двадцать.

Как определить ноль и фазу в таком случае? В розетке, разработанной с учетом европейских стандартов, находится сразу три проводника. Первый — фазный, который находится под напряжением и окрашен в самые разные цвета (за исключением голубых оттенков). Второй — ноль, который абсолютно безопасен для прикосновения и окрашен в А вот третий провод называют нулевым защитным. Он обычно окрашен в желтые или зеленые цвета. Раположен он в розетках слева, в выключателях — снизу. Фазный провод находится справа и сверху соответственно. Учитывая такие окраски и особенности, легко определить, где фаза, а где ноль, а где защитный нулевой провод. Но для чего он?

Зачем нужен защитный проводник в евророзетках?

Если фазный предназначен для подвода тока к розетке, нулевой — для отведения к источнику, то зачем европейские стандарты регламентируют еще один провод? Если оборудование, которое подключено, работает исправно, и вся проводка находится в работоспособном состоянии, то защитный нулевой не будет принимать участие, он бездействует. Но если вдруг где-то произойдет или же перенапряжение, или замыкание на какие-то части приборов, то ток попадает в места, находящиеся обычно без его влияние, то есть не соединенные ни с фазой, ни с нулем. Человек просто сможет ощутить электрический удар на себе. В самой худшей ситуации можно даже погибнуть от этого, так как сердечная мышца может остановиться. Именно тут и нужен защитный нулевой провод. Он «забирает» ток короткого замыкания и направляет его в землю или к источнику. Такие тонкости зависят от конструкции проводки и характеристик помещения. Поэтому можно спокойно прикасаться к оборудованию — не будет никакого электрического удара. Все дело в том, что ток всегда протекает по пути наименьшего сопротивления. У тела человека величина этого параметра составляет более одного килоОма. У защитного проводника сопротивление не превышает нескольких десятых долей одного Ома.

Определение назначения проводников

Как определить ноль и фазу? Любой человек так или иначе сталкивался с этими понятиями. Особенно, когда необходимо починить розетку или заняться монтажом проводки. Поэтому необходимо точно понимать, где какой проводник. Но как определить ноль и фазу? Необходимо помнить, что все манипуляции подобного рода с электричеством опасны. Поэтому в случае неуверенности в своих действиях лучше обратитесь к специалисту. Если уже и подходить к розетке и проводам в ней, то необходимо для начала полностью обесточить всю квартиру. Как минимум, это может сохранить здоровье и жизнь. Как уже говорилось ранее, обычно обозначение фазы и нуля делают с помощью окраски. При правильной маркировке отличить их не составит никакого труда. Черный (либо коричневый) — цвет провода фаза, ноль обычно имеет голубоватый или синеватый оттенок. Если же установлена розетка европейского стандарта, то третий (защитный нулевой) выполнен зеленым или желтым цветом. Что делать, если проводка одноцветная? Как правило, в таком случае на концах проводов обычно находятся специальные изоляционные трубочки, имеющие необходимую цветовую маркировку. Их называют «кембрики».

Определение проводников с помощью специальной отвертки

Как определить ноль и фазу? Для этого удобнее всего купить специальную индикаторную отвертку. Рукоятка такого прибора изготавливается из полупрозрачного или прозрачного пластика. Внутри встроен диод — светящаяся лампочка. Верхняя часть у такой отвертки металлическая. Как определить ноль и фазу этим методом?

Порядок выполнения работ при измерении с помощью индикаторной отвертки:

  • обесточиваем квартиру;
  • зачищаем слегка концы проводов;
  • разводим их в стороны, для того чтобы случайно не вызвать короткое замыкание путем соприкосновения фазы и нуля;
  • включаем рубильник и подаем ток в квартиру;
  • берем отвертку за ручку, которая имеет диэлектрическое покрытие;
  • кладем палец (большой или указательный) на контакт, который расположен на тыльной части розетки;
  • прикасаемся рабочим концом индикатора к одному оголенному проводнику;
  • внимательно наблюдаем за реакцией отвертки;
  • если диод загорелся, то можно с уверенностью констатировать, что ;
  • методом исключения понимаем, что оставшийся проводник — это ноль.

Индикаторная отвертка реагирует на наличие напряжения. Естественно, что в нулевом проводе его нет. Однако имеется существенный недостаток такого метода. С помощью индикаторной отвертки нельзя понять, как определить: фаза, ноль, земля — где что в случае с европейской розеткой.

Метод определения фазы и нуля с помощью вольтметра

Если провода не окрашены в соответствующие цвета, и под рукой нет индикаторной отвертки, то можно пойти другим путем. Нам необходим вольтметр (мультиметр, тестер). Необходимо выставить его на необходимый диапазон — свыше двух сотен вольт переменного тока. Как тестером определить фазу? Берем один проводник, который отходит от прибора (обозначенный V). Прикрепляем его на предварительно обесточенный проводник (любой). Затем подаем ток (включаем рубильник). И просто фиксируем, что показывает дисплей прибора. После всего вышеуказанного снова выключаем питание и перебрасываем зажим тестера уже на другой проводник. Если на дисплее ничего нет, то это означает, что перед нами находится либо ноль, либо заземляющий защитный нулевой провод. Однако можно использовать и другой метод, который отвечает на вопрос: «Как определить ноль и фазу, а также заземление». Для этого снова обесточиваем квартиру, фиксируем зажим V на одном их проводов. Второй также бросаем на любой из трех проводников. Включается напряжение. Если стрелка не двигается, то вы выбрали нулевой и защитный. Соответственно, напряжение снова необходимо выключить и поменять положение клемы V (закинуть ее на другой неиспользуемый ранее проводник). Снова включаем ток и делаем соответствующие замеры. Затем проводим ту же самую операцию, но снова меняем проводник. Теперь необходимо сверить результаты. Если первая цифра оказалась больше, то значит что мы измеряли напряжением между фазным проводником (на котором висела клема V) и нулевым. Соответственно, второй провод будет является защитным заземляющим. Этот метод основан на измерении разности потенциалов.

Экзотические способы определения фазы и нуля в проводке

Существуют и «народные методы», которые не подразумевают наличие каких-либо специальных приспособлений. Использовать их можно разве что в самых крайних случаях, так как они сопряжены с повышенной опасностью для здоровья и жизни. Например, метод картошки. Для этого на предварительно обесточенные проводники надевают свежесрезанный кусок картошки. Необходимо не допустить прикосновение проводов друг к другу, чтобы не было короткого замыкания между ними. Затем буквально на пару секунд подают напряжение и смотрят на картошку. Если один участок возле провода посинел, значит к нему подведена фаза.

Библия электрика ПУЭ (Правила устройства электроустановок) гласит: электропроводка по всей длине должна обеспечить возможность легко распознавать изоляцию по ее расцветке.

В домашней электросети, как правило, прокладывают трехжильный проводник, каждая жила имеет неповторимую расцветку.

  • Рабочий нуль (N) – синего цвета, иногда красный.
  • Нулевой защитный проводник (PE) – желто-зеленого цвета.
  • Фаза (L) – может быть белой, черной, коричневой.

В некоторых европейских странах существуют неизменные стандарты в расцветке проводов по фазе. Силовой для розеток – коричневая, для освещения — красный.

Расцветка электропроводки ускоряет электромонтаж

Окрашенная изоляция проводников значительно ускоряет работу электромонтажника. В былые времена цвет проводников был либо белым, либо черным, что в общем приносило немало хлопот электрику-электромонтажнику. При расключении требовалось подать питание в проводники, чтобы с помощью контрольки определить, где фаза, а где нуль. Расцветка избавила от этих мук, все стало очень понятно.

Единственное, чего не нужно забывать при изобилии проводников, помечать т.е. подписывать их назначение в распределительном щите, поскольку проводников может насчитываться от нескольких групп до нескольких десятков питающих линий.

Расцветка фаз на электроподстанциях

Расцветка в домашней электропроводке не такая, как расцветка на электроподстанциях. Три фазы А, В, С. Фаза А – желтый цвет, фаза В – зеленый, фаза С – красный. Они могут присутствовать в пятижильных проводниках вместе с проводниками нейтрали — синего цвета и защитного проводника (заземление) — желто-зеленого.

Правила соблюдения расцветки электропроводки при монтаже

От распределительной коробки к выключателю прокладывается трехжильный или двух жильный провод в зависимости от того, одно-клавишный или двух-клавишный выключатель установлен; разрывается фаза, а не нулевой проводник. Если есть в наличии белый проводник, он будет питающим. Главное соблюдать последовательность и согласованность в расцветке с другими электромонтажниками, чтобы не получилось как в басне Крылова: «Лебедь, рак и щука».

На розетках защитный проводник (желто-зеленый), чаще всего зажимается в средней части устройства. Соблюдаем полярность , нулевой рабочий – слева, фаза – справа.

В конце хочу упомянуть, бывают сюрпризы от производителей, например, один проводник желто-зеленый, а два других могут оказаться черными. Возможно, производитель решил при нехватке одной расцветки, пустить в ход то, что есть. Не останавливать ведь производство! Сбои и ошибки бывают везде. Если попался именно такой, где фаза, а где нуль решать вам, только нужно будет побегать с контролькой.

У меня на объектах часто задают вопрос: «Как, при подключении техники, учитывать цвет проводов?»

Для начала, я попробую объяснить, почему у каждого электрика своё мнение о цветовой маркировке. Когда я учился в училище в 1995—1998 году, нас учили так:

  • Любой цветной провод — это фаза.
  • Белый цвет — ноль.
  • Чёрный цвет — корпус или земля.

Прошло несколько лет и чёрный провод был заменён жёлто-зелёным. То есть стала следующая маркировка:

  • Цветные остальных цветов — фаза.
  • Чёрный или белый цвет- нулевой провод.

В последнее время идёт внедрение европейского стандарта, которым я и пользуюсь.

  • Желто-зелёный, зелёный или жёлтый цвет — земляной провод.
  • Синий цвет — нулевой провод.
  • Остальные(обычно белый) — фаза.

Надеюсь, Вам стало понятно, почему такой разброс мнений о маркировке проводов. В какое время учился — такую маркировку и использует. Семь лет назад я использовал вторую маркировку, а в последнее время перешёл на третью, так как у нас, в Минске, в основном приходится подключать импортную технику, а там везде применяется эта маркировка. Справедливости ради, недавно подключал московские вентиляторы, то там использовалась 2-я маркировка, то есть завод не перешёл на европейский стандарт.

Какой расцветкой пользоваться? Запутались? Я предлагаю пользоваться третьей европейской. На практике я обычно использую провод ВВГ, и у меня такая раскладка:

    • Желто-зелёный цвет — земляной провод.
    • Синий цвет — нулевой провод.
    • Белый цвет — фазный провод

Возникает вопрос, что делать, если провод нестандартной маркировки. Например, мне недавно пришлась укладывать провод с красной, синей и чёрной жилой. Я расскажу, как рассуждал я:

  • Синий цвет — нулевой провод, это я думаю понятно.
  • Чёрный как и белый — не имеет цвета, а белый у нас фаза, поэтому я его сделал фазой. Тем более, часто в проводе ВВГ, белый провод идёт с чёрной полоской.
  • Оставшийся, красный провод, я сделал землёй.

У Вас могут быть рассуждения другие. Например:

  • Красный — опасный, поэтому фаза.
  • Чёрный, как в старый времена, можете сделать землёй.
  • А синий, как в евростандарте, можете сделать нулём.

Но учтите, если Вы используете провод с нестандартной маркировкой, то обязательно себе куда-нибудь запишите выбранную маркировку. Если не записать, то легко запутаться. Проверено на своём опыте.

Если Вы используете у себя на родине свою маркировку, то обязательно опишите в комментарии с указанием места проживания. Может это кому-нибудь поможет.

В подавляющем большинстве кабелей разная расцветка изоляции жил. Сделано это в соответствие с ГОСТом Р 50462-2009, который устанавливает стандарт маркировки l n в электрике (фазных и нулевых проводов в электроустановках). Соблюдения этого правила гарантирует быструю и безопасную работу мастера на большом промышленном объекте, а также позволяет избежать электротравм при самостоятельном ремонте.

Разнообразие расцветки изоляции электрокабелей

Цветовая маркировка проводов многообразна и сильно различается для заземления, фазных и нулевых жил. Чтобы не было путаницы, требования ПУЭ регламентируют какого цвета провод заземления использовать в щитке электропитания, какие расцветки обязательно надо использовать для нуля и фазы.

Если монтажные работы проводились высококвалифицированным электриком, который знает современные стандарты работы с электропроводами, не придется прибегать к помощи индикаторной отвёртки или мультиметра. Назначение каждой жилы кабеля расшифровывается знанием его цветового обозначения.

Цвет жилы заземления

С 01.01.2011 цвет жилы заземления (или зануления) может быть только желто-зеленой. Эта цветовая маркировка проводов соблюдается и при составлении схем, на которых такие жилы подписываются латинскими буквами РЕ. Не всегда на кабелях расцветка одной из жил предназначена для заземления – обычно она делается если в кабеле три, пять или больше жил.

Отдельного внимания заслуживают PEN-провода с совмещенными «землей» и «нолем». Подключения такого типа все еще часто встречаются в старых зданиях, в которых электрификация проводилась по устаревшим нормам и до сих пор не обновлялась. Если кабель укладывался по правилам, то использовался синий цвет изоляции, а на кончики и места стыков надевались желто-зеленые кембрики. Хотя, можно встретить и цвет провода заземления (зануления) с точностью до наоборот – желто-зеленый с синими кончиками.

Заземляющая и нулевая жила могут отличаются толщиной, часто она тоньше фазных, особенно на кабелях, что применяются для подключения переносных устройств.

Защитное заземление является обязательным при прокладке линий в жилых и промышленных помещениях и регулируется стандартами ПУЭ и ГОСТ 18714-81. Провод нулевой заземляющий должен иметь как можно меньшее сопротивление, то же самое касается заземляющего контура. Если все работы по монтажу выполнено правильно, то заземление будет надежным защитником жизни и здоровья человека в случае появления неисправностей электролинии. Как итог – правильная пометка кабелей для заземления имеет решающее значение, а зануление вообще не должно применяться. Во всех новых домах проводка делается по новым правилам, а старые поставлены в очередь для ее замены.

Расцветки для нулевого провода

Для «ноля» (или нулевого рабочего контакта) используются только определенные цвета проводов также строго определяемые электрическими стандартами. Он может быть синим, голубым или синим с белой полоской, причем независимо от количества жил в кабеле: трехжильный провод в этом плане ничем не будет отличаться от пятижильного или с еще большим количеством проводников. В электросхемах «нулю» соответствует латинская буква N – он участвует в замыкании цепи электропитания, а в схемах может читаться как «минус» (фаза, соответственно, это «плюс»).

Цвета для фазных проводов

Эти электропровода требуют особо осторожного и «уважительного» с собой обращения, так как они являются токоведущими, и неосторожное прикосновение может вызвать тяжелое поражение электрическим током. Цветовая маркировка проводов для подключения фазы достаточно разнообразна – нельзя применять только цвета смежные с синим, желтым и зеленым. В какой-то мере так гораздо удобнее запоминать каким может быть цвет провода фазы – НЕ синим или голубым, НЕ желтым или зеленым.

На электросхемах фазу обозначают латинской буквой L. Такая же разметка используется на проводах, если цветовая маркировка ни них не применяется. Если кабель предназначен для подключения трех фаз, то фазные жилы помечают буквой L с цифрой. Например, для составления схемы для трехфазной сети 380 В использовано L1, L2, L3. Еще в электрике принято альтернативное обозначение: A, B, C.

Перед началом работ надо определиться, как будет выглядеть комбинация проводов по цвету и неукоснительно придерживаться выбранной расцветки.

Если этот вопрос был продуман еще на этапе подготовительных работ и учтен при составлении схем электропроводки, следует закупить необходимое количество кабелей с жилами необходимых цветов. Если все-таки нужный провод закончился, то можно пометить жилы вручную:

  • кембриками обычными;
  • кембриками термоусадочными;
  • изолентой.

О стандартах цветовой маркировки проводов в Европе и России смотрите так же в этом видео:

Ручная цветовая разметка

Применяется в тех случаях, когда при монтаже приходится использовать провода с жилами одинаковой расцветки. Также часто это происходит при работе в домах старой постройки, в которых монтаж электропроводки производился задолго до появления стандартов.

Опытные электрики, чтобы не было путаницы при дальнейшем обслуживании электроцепи использовали наборы, позволяющие промаркировать фазные провода. Это допускается и современными правилами, ведь некоторые кабели изготавливаются без цветобуквенных обозначений. Место использования ручной маркировки регламентировано нормами ПУЭ, ГОСТа и общепринятыми рекомендациями. Она крепится на концы проводника, там, где он соединяется с шиной.

Разметка двужильных проводов

Если кабель уже подключен к сети, то для поиска фазных проводов в электрике используют специальную индикаторную отвертку – в ее корпусе есть светодиод, который светится, когда жало устройства касается фазы.

Правда эффективной она будет только для двухжильных проводов, ведь если фаз несколько, то определить где какая индикатор не сможет. В таком случае придется отключать провода и использовать прозвонку.

Стандарты не обязывают делать такую разметку на электропроводниках по всей их длине. Допускается отметить её лишь в местах стыков и соединения нужных контактов. Поэтому, при возникновении необходимости нанести метки на электрокабели без обозначений, нужно заранее приобрести материалы, для их разметки вручную.

Число используемых расцветок зависит от применяемой схемы, но главная рекомендация все же есть – желательно использовать цвета, исключающие возможность путаницы. Т.е. не применять для фазных проводов синие, желтые или зеленые метки. В однофазной сети, к примеру, фазу обычно обозначают красным цветом.

Разметка трехжильных проводов

Если надо определить фазу, ноль и заземление в трехжильных проводах, то можно попробовать сделать это мультиметром. Прибор устанавливается на измерение переменного напряжения, а затем щупами аккуратно коснуться фазы (его можно найти и индикаторной отверткой) и последовательно двух оставшихся проводов. Далее следует запомнить показатели и сравнить их между собой – комбинация «фаза-ноль» обычно показывает большее напряжение, нежели «фаза-земля».

Когда фаза, ноль и земля определены, то можно наносить маркировку. По правилам, для заземления применяется провод цветной желто зеленый, а точнее жила с такой расцветкой, поэтому его маркируют изолентой подходящих цветов. Ноль, отмечается, соответственно, синей изолентой, а фаза любой другой.

Если же при профилактических работах выяснилось, что маркировка устарела, менять кабеля не обязательно. Замене, в соответствии с современными стандартами, подлежит только электрооборудование, вышедшее из строя.

Как итог

Правильная разметка проводов это обязательное условие качественного монтажа электропроводки при проведении работ любой сложности. Она значительно облегчает как сам монтаж, так и последующее обслуживание электросети. Чтобы электрики «разговаривали на одном языке», созданы обязательные стандарты цветобуквенной маркировки, которые схожи между собой даже в разных странах. В соответствии с ними L – это обозначение фазы, а N – ноля.

Рекомендуем также

подключение плюс минус, расшифровка L и N на схеме в электричестве, цвета и маркировка проводов сети 220В, синий по английски

Автор Александр Гагын На чтение 6 мин.

Для создания электрических сетей — независимо от того, бытовые они или промышленные — используются изолированные кабели, внутри которых находится несколько токопроводящих жил.

Все они разного цвета, который соответствует назначению провода. Принятое обозначение L и N в электрике помогает упростить, ускорить монтаж и ремонт электросетей.

Маркировка проводов с помощью букв

Существует международная аббревиатура, которая используется в любой стране мира. Фазный провод обозначают буквой «L», нулевой — «N», заземление — сочетанием «PE».

Обозначение L в электрике

«L» — начало слова Line, такой буквой помечают фазу. Отсюда пошел термин «линейное напряжение». В цепях с переменным током фазы находятся под нагрузкой и обязательно покрыты цветной изоляцией.

При неосторожном прикосновении к таким оголенным жилам можно получить ожог, травму, а при их замыкании — повреждение или возгорание оборудования.

Обозначение N

Буквой «N» (Neutral) обозначают нейтральный провод. Его подключают к общей точке соединения обмоток, которые включены по типу звезды (на электростанции — к генератору, на подстанции — к трансформатору).

В странах, ранее входивших в состав СССР, его еще называют нулевой провод, или просто нуль.

Обозначение PE

Жила, соединенная с заземлением, имеет обозначение «PE». Такую аббревиатуру данный провод получил от английского словосочетания protective earthing.

Его применение позволяет защитить персонал предприятия или пользователей электросетей от удара током при неисправном электрооборудовании.

Цвета изоляционного покрытия проводников

В принятых ПУЭ указано, что надо обязательно обозначать разными цветами нуль, фазу и заземление. Здесь для каждого вида провода предусмотрены свои цвета изоляции. Знание того, как обозначают проводники разного назначения, помогает обойтись без расшифровки буквенных символов.

Жила заземления

С 2011 г. в РФ принят единый стандарт, который полностью соответствует европейским нормам. В нем указано, что заземление, которое обозначают РЕ, только желто-зеленого цвета.

В электропроводке старых домов заземление и нуль совмещены.

Защита должна быть организована как на промышленных, так и на жилых объектах.

Нулевые рабочие контакты

По существующим стандартам, изоляция нуля синяя или сине-белая. На электросхеме нейтральный провод читается как минус (это связано с тем, что он обеспечивает замыкание цепи).

Фазный провод

Фаза является той жилой, по которой непосредственно протекает электрический ток. Неопытным электрикам часто бывает сложно определить, где она находится.

Это связано с тем, что основными цветами ее изоляции являются черный и коричневый, но нередко это также может быть красный, оранжевый или другой цвет. Чтобы проще было ориентироваться, надо запомнить, что фаза не бывает синей, зеленой или желтой.

Если подключается одновременно несколько фаз, то на оборудовании рядом с буквой L пишут номер или указывают буквы А, В, С. На электросхемах эту жилу часто обозначают как плюс.

Особенности цветовой разметки вручную

Иногда при прокладке электрических сетей применяют проводники одинакового цвета. В проводке, которую делали давно, цвет жил часто не соответствует существующим стандартам. В таких ситуациях проводится ручная разметка.

Чтобы при ремонте и обслуживании электроцепей не возникало проблем, для маркировки фаз электрики применяют специальные наборы.

Существующие правила позволяют делать такую маркировку при использовании кабелей без цвето-буквенного обозначения. Согласно ГОСТ и ПУЭ, ручная разметка выполняется на концах проводников или там, где они соединяются.

Разметка двухжильного провода

Чтобы найти фазу на подключенном двужильном проводе, пользуются индикатором. Когда его жало коснется провода, пребывающего под напряжением, на тестере засветится имеющийся в его корпусе светодиод.

На протяжении всей длины разметку не наносят, достаточно сделать ее только в местах соединений.

Маркировку выполняют термоусадочными трубками или используют изоленту соответствующего цвета. В однофазных сетях фаза часто имеет красный цвет (главное, чтобы она не была синей, желтой или зеленой).

Трехжильного провода

Для определения того, где и какая жила находится в трехпроводниковом кабеле, понадобится мультиметр. Его надо поставить в режим, позволяющий измерять переменное напряжение.

Сначала с помощью индикатора находят фазу. Затем одним щупом прибора касаются фазы, а вторым по очереди нуля и заземления. В последнем варианте напряжение будет меньше.

После определения назначения проводов на них наносят маркировку. Нуль отмечают синей изоляционной лентой, заземление — желто-зеленым цветом, а фазу — любым другим.

Пятипроводной системы

При прокладке трехфазных сетей допускается использование только пятижильных кабелей. Это связано с тем, что 3 проводами подключают фазы, а 2 другими — нейтраль и заземление. Маркировку выполняют по принятым правилам.

Совмещенных проводов

Сравнительно часто, чтобы упростить монтаж электрической проводки, используют двух- или четырехжильные провода. Их обозначают как PEN (т.е. здесь совмещены заземление и нуль).

Жила будет синего цвета, а кембрики, устанавливаемые на соединениях и концах, — желто-зеленого. Существует и обратная маркировка: жила желто-зеленая, а кембрики синие.

Как обозначаются плюс и минус

Иногда требуется прокладка цепи постоянного тока:

  • в электротранспорте;
  • на подстанциях, для питания автоматики и цепей защиты;
  • в разных отраслях промышленности, строительства, народного хозяйства и т.д.

При создании таких цепей используют провод с 2 или 3 жилами, в нем:

  • плюс — красный;
  • минус — черный;
  • заземление — серый или белый.

При создании цепи постоянного тока от трехпроводной сети цвет плюсовой жилы должен быть аналогичным цвету фазы в трехжильном кабеле.

Для чего нужна цветовая маркировка

Фазу и нейтраль в рабочей цепи определяют индикатором или мультиметром, но эти приборы не всегда есть рядом. Если электроцепь выполнена в соответствии с существующими стандартами, то по цвету изоляции жил можно без дополнительного оборудования определить их назначение.

Это позволяет быстро найти нужный провод, поэтому эффективность работы электрика будет намного выше.

Буквенная маркировка на проводниках аналогична надписям на клеммах и контактах электрооборудования. Достаточно завести и зафиксировать нужный провод в клемме, которая соответствует его маркировке. Чтобы перестраховаться, лучше дополнительно проверять тестером, где находится фаза.

Расцветка проводки как вариант ускорения монтажа

До принятия в 2009 г. ГОСТ Р 50462 маркировка кабелей выполнялась черным и белым цветами. После подачи питания фазу и нейтраль определяли контрольной лампой или индикатором.

Разноцветное обозначение проводников позволяет удобнее и быстрее выполнять монтаж и ремонт электросетей, а также повышает безопасность, т.к. всегда видна фаза.

Основные требования к расцветке

Если монтаж электропроводки выполнял квалифицированный электрик, соблюдавший существующие стандарты, то во время проведения профилактических или ремонтных работ индикатор или мультиметр не понадобится. Выбор регламентированного цвета проводников зависит от их назначения.

При подсоединении выключателя провод протягивают от распредкоробки. На разрыв устанавливают фазу, а не нуль. Можно выполнять запитку кабелем белого цвета на 220В, но на схеме обязательно делают соответствующую пометку.

При подключении розеток соблюдают полярность. Фазу фиксируют справа, нуль — слева, а заземление — посредине. Если 2 проводника одинаковой расцветки, то, чтобы найти фазу и нейтраль, используют мультиметр, контрольную лампу и индикатор.

Если цепь однолинейная, отображается силовая часть — тип питания и число фаз. Для пометки однофазной цепи делают 1 засечку, для трехфазной — 3 и указывают цвет проводов. При отметке коммуникационного и защитного оборудования используют специальные обозначения.

Правильно выполненная цветовая разметка электропроводки и ее буквенная маркировка — основные признаки качественного и профессионального монтажа.

Соблюдение принятых правил помогает ускорить и упростить монтаж и последующий ремонт, обслуживание электросети. Стандартизация цвето-буквенной маркировки позволяет любому электрику без проблем разобраться в существующей проводке даже в другой стране.

Отличить ноль от заземления в проводке с тремя жилами

При ремонте или частичной замене электропроводки, электрику приходится сталкиваться с определением фазы, ноля и заземления в распаячных коробках. С определением фазы проблем никаких нет, достаточно воспользоваться отверткой-индикатором. Когда проводка проложена двумя жилами, без земли, естественно, вторая жила является нулем. Однако при ремонте проводки с тремя токоведущими проводниками, зачастую возникает вопрос: где рабочий ноль, а где защитный. Ведь по электрическим свойствам оба проводника идентичны — можно подключить даже приличную нагрузку к паре фаза-земля и не заметить разницы. При измерении напряжения мультиметром между парами фаза-ноль и фаза-земля примерно одинаковые напряжения.

Для тех, кто в танке: если вы думаете, что можно проверить мультиметром или лампой два провода из трех и там, где будет напряжение, это и есть фаза с нулем — вы заблуждаетесь! Между фазой и заземлением (занулением) напряжение также составляет около 220 вольт!

Если проводка современная, с цветной маркировкой проводов — дело упрощается. Обычно фаза маркируется коричневым или белым (при отсутствии коричневого) проводниками, ноль — синим или белым (с синей полосой). Заземление по современным стандартам маркируется желтой изоляцией с зеленой полосой. Однако здесь два НО: далеко не факт, что монтажники были в курсе об общепринятой цветовой маркировке или использовали провода для трехфазной сети с черным, коричневым и синим (белым или желтым) проводниками. Поэтому хорошему электрику не следует безоговорочно ориентироваться на цвета проводников, смонтированных другими электромонтажниками.

Методы определения

Рассмотрим способы определения нулевого и заземляющего проводников, от очень простого к более сложным.

Цепь имеет защиту по дифф-току. Если весь объект или исследуемая ветка снабжены защитой по дифференциальному току — дифф-автоматом или УЗО, задача значительно упрощается. Нужно контрольный прибор, например лампа с проводниками, подключить к фазе и к одному из исследуемых проводников. Если дифф-защита не сработала, значит лампа подключена к рабочему нолю. Если происходит срабатывание УЗО при подключении лампы — вы ее подключаете к фазе и земле. Все достаточно просто и заодно проверите устройство защитного отключения на практике.

Перед выполнением такого теста нужно убедиться в работоспособности дифф-защиты, нажав кнопку «тест» на защитном аппарате. Следует отметить, что способ будет работать при условии, что ток через лампу будет превышать номинальный дифференциальный ток аппарата. То есть, при использовании лампы накаливания (энергосберегайка не подходит) сработает УЗО с током утечки 10-30 мА. Вводное УЗО на утечку 300 мА может не сработать, для надежной проверки нужно брать прибор помощнее.

Сравнение с заземляющими контактами розеток. Данный метод будет работать если на вводе стоит двухполюсный автомат, размыкающий рабочий ноль и в помещении имеются розетки с заземлением. Вводной автомат следует отключить, тем самым мы разомкнем любую связь ноля с землей. По возможности следует отключить все приборы из розеток.

Далее следует «прозвонить» мультиметром в режиме измерения сопротивления заземляющий контакт одной из розеток с исследуемыми контактами. При соединении с нулевым проводом, мультиметр должен показывать большое сопротивление, с заземляющим контактом на неизвестной точке с землей розетки сопротивление практически нулевое.

Таким способом можно заодно проверить правильность подключенных розеток: при отключенном вводном двухполюсном автомате, нулевые и заземляющие контакты прозваниваться не должны. Ну это при условии, что проводка изначально исправна и верно смонтирована.

Лезть в щит. Если предыдущие способы реализовать нет возможности, придется лезть в «начинку» электрощита. Думаю напоминать здесь о технике безопасности не стоит: ее никто не отменял. На самом деле способ достаточно прост: нужно найти нулевой проводник, уходящий в помещение и отсоединить его от клемм щита. Затем прозвонить с исследуемыми контактами: с которым будет звониться — тот и есть нулевой проводник.

В случае с щитом вполне может возникнуть сложность, когда даже в щите сложно отличить ноль от заземления. В этом случае понадобятся токовые клещи. Нужно включить напряжение и нагрузку в помещении, и исследовать клещами неизвестные проводники в щите — где будет ток, так и рабочий ноль. Обратите внимание: метод работает только в том случае, когда вы точно знаете, что один из проводников — ноль, а другой — земля.

Все вышеописанные методы работают как с заземлением, так и с «занулением»

Определить контакты при подключении электроплиты. Иногда возникает необходимость заменить розетку электроплиты, а проводка советских времен или начала 90-х, одноцветная. Для верного определения зануления электроплиты необходимо условие — двухполюсный автомат во вводном щите, отключающий и фазу, и ноль от всей квартиры.

Итак, при включенной электроэнергии определяем фазу на ичсследуемых выводах для будущей розетки — этот контакт помечаем и откидываем в сторону, далее он нам не нужен. Потом нужно определить ноль в любой розетке в квартире — так как проводка советская, земли там нет, поэтому нолем окажется тот вывод, на котором не светится отвертка-индикатор.

Теперь обесточиваем всю квартиру и мультиметром прозваниваем ноль обычной розетки с двумя оставшимися контактами на электроплиту. Тот контакт, который звонится с нолем розетки — рабочий, а тот что не звонится — зануление (земля). Если же звонятся оба контакта — нужно искать ошибки в электропроводке. При организации зануления в советское время, его присоединяли к клемме «PEN» без каких-либо коммутационных аппаратов.

Что будет, если перепутать ноль с землей?

Если заземление исправно и выполнено в соответствии со всеми требованиями, об ошибке можно не подозревать многие годы. Мне много раз попадались неправильно подключенные электроплиты с советских времен. Однако на эти ошибки не следует закрывать глаза:

1. Приборы учета электроэнергии будут некорректно работать, из-за этого можно схлопотать приличный штраф от энергетиков, когда все выяснится.

2. При установке дифференциальных выключателей (УЗО) или дифференциальных автоматов, корректная их работа невозможна. Эти аппараты будут все время отключаться.

3. Заземление перестанет выполнять свою основную функцию — защищать человека от поражения электрическим током. В добавок, это может стать самой причиной поражений.

4. При «слабом» заземлении в частном доме оно быстро выйдет из строя и в любом случае, придется производить ремонт.

Смотрите также другие статьи

Конденсаторы. кодовая маркировка

Цветовая маркировка фазы, нуля и земли

Для разводки и монтажа электросетей на бытовых и на промышленных объектах, используют многожильные кабели, каждый провод внутри которых окрашен в отличительный цвет. Это необходимо, как уже было сказано, для упрощения монтажа и обслуживания сети.

Так, к примеру, если ремонт сети будет проводить человек, который не занимался её прокладкой, по цвету провода, подключенного к приборам и источникам питания, он сразу поймёт рабочую схему. В противном случае возникнет необходимость пробивать ноль и фазу вручную, используя пробник. Этот процесс непрост даже при проверке новых проводов, а при необходимости ремонта старой проводки и вовсе превратится в испытание, поскольку раньше, в советское время, маркировка проводов не осуществлялась, и все они были покрыты черной или белой изоляционной оболочкой.

Согласно разработанным стандартам (ГОСТ Р 50462) и правилам электротехнического монтажа, каждый провод, находящийся в кабеле, будь то ноль, фаза или земля, должен иметь свой цвет, который говорит о его назначении. Одним из главных требований электротехнических установок является возможность быстро и точно определить функцию провода на любом его участке. Лучше всего для решения этой задачи подходит именно цветовая маркировка.

Представленная ниже маркировка проводов разработана для сетей и электроустановок переменного тока (трансформаторы, подстанции и т.п.) с глухозаземлённой нейтралью и номинальным напряжением не более 1 кВ. Этим условиям соответствует большая часть жилых и административных зданий.

Защитный и рабочий нулевой проводник

Ноль или нейтраль на электротехнических схемах обозначается буквой N и окрашивается на всем протяжении в голубой или синий цвет без дополнительных цветовых обозначений.

PE – защитный нулевой контакт или просто «земля», имеет характерную окраску из чередующихся вдоль провода линий зеленого и желтого цвета. Некоторые производители окрашивают ее в однородный желто-зеленый оттенок по всей длине, но принятый в 2011 году ГОСТ Р 50462-2009 запрещает обозначать заземление желтым или зеленым цветом по отдельности. В сочетании зеленый/желтый эти цвета могут использоваться только в ситуации, когда обозначают заземление.

У PEN-проводов, используемых в устаревших на сегодня системах TN-C, где «земля» и ноль совмещены, более сложная маркировка. Согласно последним утвержденным стандартам, основная часть провода на всем протяжении должна быть окрашена в синий цвет, а концы и места соединения – желто-зелеными полосками. Возможно также применение проводов с противоположной маркировкой – провод желто-зеленого цвета с синими концами. Встретить такой провод в зданиях современной постройки можно редко, так как от использования TN-C отказались ввиду риска поражения людей током.

  1. ноль (нулевой рабочий контакт) (N) – провод синего или голубого цвета;
  2. земля (нулевой заземляющий) (PE) – желто-зеленый;
  3. совмещенный провод (PEN) – желто-зеленый с синими метками по концам.

Фазные провода

В конструкции кабелей может встречаться несколько токоведущих фазных проводов. Правилами электротехнических установок требуется, чтобы каждая фаза была обозначена отдельно, поэтому для них принято использовать черный, красный, серый, белый, коричневый, оранжевый, фиолетовый, розовый и бирюзовый цвета.

Когда проводится монтаж однофазной цепи, подключенной к трехфазной электросети, необходимо чтобы цвет фазы ответвления точно соответствовал цвету фазного контакта питающей сети, к которому она подсоединена.

Кроме того, стандартом предписывается соблюдать цветовую уникальность всех используемых проводов, поэтому фаза не может иметь такой же цвет, как ноль или земля. Для кабелей без цветовой идентификации маркировка должна быть проставлена вручную — цветной изоляционной лентой или кембриками.

Чтобы не столкнуться с необходимостью покупки термоусадочных трубок или изоленты уже во время монтажа (и не усложнить схемы лишними обозначениями), следует определиться с тем, какая комбинация цветов будет использована во всех электрических цепях дома, и закупить нужное количество кабелей каждого цвета до начала работ.

Фазный проводник, его определение по цвету или иначе

Фаза всегда монтируется проводами, изоляция которых окрашена в любые цвета, но не синий или желтый с зеленым: только зеленый или только желтый. Фазный проводник всегда соединяется с контактами коммутаторов. Если при монтаже в наличии розетки, в которых есть клемма, маркированная буквой L, она соединяется с проводником в изоляции черного цвета. Но бывает так, что монтаж выполнен без учета цветовой маркировки проводников фазы, нуля и заземления.

В таком случае для выяснения принадлежности проводников потребуется индикаторная отвертка и тестер (мультиметр). По свечению индикатора отвертки, которой прикасаются к токопроводящей жиле, определяется фазный провод — индикатор светится. Прикосновение к жиле заземления или зануления не вызывает свечение индикаторной отвертки. Чтобы правильно определить зануление и заземление, надо измерить напряжение, используя мультиметр. Показания мультиметра, щупы которого присоединены к жилам фазного и нулевого провода, будут больше, чем в случае прикосновения щупами к жилам фазного провода и заземления.

Поскольку фазный провод перед этим однозначно определяется индикаторной отверткой, мультиметр позволяет завершить правильное определение назначения всех трех проводников.

Буквенные обозначения, нанесенные на изоляцию проводов, не имеют отношения к назначению провода. Основные буквенные обозначения, которые присутствуют на проводах, а также их содержание, показаны ниже.

Принятые в нашей стране цвета для указания назначения проводов могут отличаться от аналогичных цветов изоляции проводов других стран. Такие же цвета проводов используются в

  • Беларуси,
  • Гонконге,
  • Казахстане,
  • Сингапуре,
  • Украине.

Более полное представление о цветовом обозначении проводов в разных странах дает изображение, показанное далее.

Цветовые обозначения проводов в разных странах

В нашей стране цветовая маркировка L, N в электрике задается стандартом ГОСТ Р 50462 – 2009. Буквы L и N наносятся либо непосредственно на клеммы, либо на корпус оборудования вблизи клемм, например так, как показано на изображении ниже.

Этими буквами обозначают по-английски нейтраль (N), и линию (L — «line»). Это означает «фаза» на английском языке. Но поскольку одно слово может принимать разные значения в зависимости от смысла предложения, для буквы L можно применить такие понятия, как жила (lead) или «под напряжением» (live). А N по-английски можно трактовать как №null» — ноль. Т.е. на схемах или приборах эта буква означает зануление. Следовательно, эти две буквы — не что иное как обозначения фазы и нуля по-английски.

Также из английского языка взято обозначение проводников PE (protective earth) — защитное заземление (т.е. земля). Эти буквенные обозначения можно встретить как на импортном оборудовании, маркировка которого выполнена латиницей, так и в его документации, где обозначение фазы и нулевого провода сделано по-английски. Российские стандарты также предписывают использование этих буквенных обозначений.

Поскольку в промышленности существуют еще и электрические сети, и цепи постоянного тока, для них также актуально цветовое обозначение проводников. Действующие стандарты предписывают шинам со знаком плюс, как и всем прочим проводникам и жилам кабелей положительного потенциала, красный цвет. Минус обозначается синим цветом. В результате такой окраски сразу хорошо заметно, где какой потенциал.

Чтобы читателям запомнились цветовые и буквенные обозначения, в заключение еще раз перечислим их вместе:

фаза обозначается буквой L и не может быть по цвету желтой, зеленой или синей.

В занулении N, заземлении PE и совмещенном проводнике PEN используются желтый, зеленый и синий цвета.

На постоянном токе для проводников и шин применяются красный и синий цвета.

Цвета шин и проводов на постоянном токе

Не будет лишним показать цветовое обозначение шин и проводов для трех фаз:

Библия электрика ПУЭ (Правила устройства электроустановок) гласит: электропроводка по всей длине должна обеспечить возможность легко распознавать изоляцию по ее расцветке.

В домашней электросети, как правило, прокладывают трехжильный проводник, каждая жила имеет неповторимую расцветку.

  • Рабочий нуль (N) – синего цвета, иногда красный.
  • Нулевой защитный проводник (PE) – желто-зеленого цвета.
  • Фаза (L) – может быть белой, черной, коричневой.

В некоторых европейских странах существуют неизменные стандарты в расцветке проводов по фазе. Силовой для розеток – коричневая, для освещения — красный.

Цветовые обозначения фазы L, нуля N и заземления

Любой электрический кабель для удобства монтажа изготавливается с разноцветной изоляцией на жилах. При монтаже стандартной электропроводки обычно используются трехжильные кабели (фаза, ноль, заземление).

Любой электрический кабель для удобства монтажа изготавливается с разноцветной изоляцией на жилах. При монтаже стандартной электропроводки обычно используются трехжильные кабели (фаза, ноль, заземление).

Фаза («L», «Line»)Основным проводом в кабеле всегда является фаза. Само по себе слово «фаза» означает «провод под напряжением», «активный провод» и «линия». Чаще всего он бывает строго определенных цветов. В распределительном щитке фазовый провод, перед тем как идти к потребителю, подключается через устройство защитного отключения (УЗО, предохранитель), в нем происходит коммутация фазы

Внимание! С голой фазой шутки плохи, по этому, чтобы не спутать фазу с чем-либо еще — запомните: контакты фазы всегда маркируются латинским символом «L», а провод фазы бывает красным, коричневым, белым или черным. Если же вы не уверены в этом или проводка устроена иначе, то приобретите отвертку с простым индикатором фазы

Прикоснувшись его жалом к голому проводнику, всегда можно узнать — фаза это или нет по характерному свечению индикатора. А лучше сразу обратитесь к квалифицированному специалисту.

Ноль («N», «Neutre», «Neutral», «Нейтраль» «Нуль»)Вторым немаловажным проводом является ноль, известный в народе как «провод без тока», «пассивный провод» и «нейтраль». Он бывает только синим. В квартирных распределительных щитках его нужно подключать к нулевой шине, она помечена символом «N». К розетке провод нуля подключается к контактам, также обозначенным знаком «N».

Заземление («G», «T», «Terre» «Ground», «gnd» и «Земля»)Изоляция заземляющего провода бывает только желтого цвета с зеленой полоской. В распределительном щитке он подключается к шине заземления, к дверце и корпусу щитка. В розетках заземление подключается к контактам, обозначенным латинским символом «G» или с знаком в виде перевернутой и коротко подчеркнутой буквой «Т»

Обычно заземлительные контакты на виду и могут выступать из розеток, становясь доступными детям, что порой вызывает у многих родителей шок, тем не менее эти контакты не опасны, хотя совать пальцы туда все же не рекомендуется.Внимание! При работе с электрическими сетями под напряжением всегда велика вероятность поражения человека электрическим током или пожара

Если даже установлено УЗО, настоятельно рекомендуется соблюдать все меры предосторожности! Известно, что специальная конструкция такого выключателя сверяет синхронность работы фазы и нуля, и в случае, если УЗО обнаружит утечку тока фазы без возвращения каких-то его процентов по нулю, то немедленно разорвет контакт, что спасет человеку жизнь; однако если прикоснуться не только к фазе, но еще и к нулю — то УЗО не спасет. Прикосновение к обоим проводам смертельно опасно

Прикосновение к обоим проводам смертельно опасно.

В сетях постоянного тока

Несмотря на то что в большинстве случаев мы имеем дело с переменным током, электросети постоянного тока тоже имеют широкую сферу применения:

  • В промышленной и строительной сфере – для работы электрических кранов, тележек и складского погрузочного оборудования.
  • Для питания электротранспорта: троллейбусов, трамваев, электровозов, теплоходов, и т.д.).
  • Для подачи нагрузки на оперативные защитные цепи и автоматическое оборудование электрических подстанций.

Как нам известно, кабель для проводки постоянного тока состоит из двух проводов, в отношении которых не используются такие понятия, как нулевая и фазная жила. В конструкцию кабеля входят лишь две шины с противоположным зарядом, которые иногда называют просто «плюсом» и «минусом».

Принятая маркировка проводов требует, чтобы плюсовой полюс в такой сети был обозначен красным, а минусовой – синим цветом. Нулевой контакт, обозначаемый на схемах М, окрашивается в голубой цвет.

Когда двухпроводная сеть подключается к трехпроводной, необходимо, чтобы цвета ее проводов или шин точно соответствовали цвету контактов питающей электросети, к которым они подсоединены.

Ручная цветовая разметка

Применяется в тех случаях, когда при монтаже приходится использовать провода с жилами одинаковой расцветки. Также часто это происходит при работе в домах старой постройки, в которых монтаж электропроводки производился задолго до появления стандартов.

Опытные электрики, чтобы не было путаницы при дальнейшем обслуживании электроцепи использовали наборы, позволяющие промаркировать фазные провода. Это допускается и современными правилами, ведь некоторые кабели изготавливаются без цветобуквенных обозначений. Место использования ручной маркировки регламентировано нормами ПУЭ, ГОСТа и общепринятыми рекомендациями. Она крепится на концы проводника, там, где он соединяется с шиной.

Разметка двужильных проводов

Если кабель уже подключен к сети, то для поиска фазных проводов в электрике используют специальную индикаторную отвертку – в ее корпусе есть светодиод, который светится, когда жало устройства касается фазы.

Правда эффективной она будет только для двухжильных проводов, ведь если фаз несколько, то определить где какая индикатор не сможет. В таком случае придется отключать провода и использовать прозвонку.

Далее понадобится набор специальных трубок с термоусадочным эффектом или ленты для изоляции, чтобы разметить фазу и ноль.

Стандарты не обязывают делать такую разметку на электропроводниках по всей их длине. Допускается отметить её лишь в местах стыков и соединения нужных контактов. Поэтому, при возникновении необходимости нанести метки на электрокабели без обозначений, нужно заранее приобрести материалы, для их разметки вручную.

Число используемых расцветок зависит от применяемой схемы, но главная рекомендация все же есть – желательно использовать цвета, исключающие возможность путаницы. Т.е. не применять для фазных проводов синие, желтые или зеленые метки. В однофазной сети, к примеру, фазу обычно обозначают красным цветом.

Разметка трехжильных проводов

Если надо определить фазу, ноль и заземление в трехжильных проводах, то можно попробовать сделать это мультиметром. Прибор устанавливается на измерение переменного напряжения, а затем щупами аккуратно коснуться фазы (его можно найти и индикаторной отверткой) и последовательно двух оставшихся проводов. Далее следует запомнить показатели и сравнить их между собой – комбинация «фаза-ноль» обычно показывает большее напряжение, нежели «фаза-земля».

Когда фаза, ноль и земля определены, то можно наносить маркировку. По правилам, для заземления применяется провод цветной желто зеленый, а точнее жила с такой расцветкой, поэтому его маркируют изолентой подходящих цветов. Ноль, отмечается, соответственно, синей изолентой, а фаза любой другой.

Если же при профилактических работах выяснилось, что маркировка устарела, менять кабеля не обязательно. Замене, в соответствии с современными стандартами, подлежит только электрооборудование, вышедшее из строя.

Правильная разметка проводов это обязательное условие качественного монтажа электропроводки при проведении работ любой сложности. Она значительно облегчает как сам монтаж, так и последующее обслуживание электросети. Чтобы электрики «разговаривали на одном языке», созданы обязательные стандарты цветобуквенной маркировки, которые схожи между собой даже в разных странах. В соответствии с ними L – это обозначение фазы, а N – ноля.

Видео по схеме установки двойного выключателя

Для более подробного ознакомления о том, как подключить двухклавишный выключатель, рекомендуем просмотреть видео:

Как видите, выключатель ставиться в разрыв фазного провода, идущего к светильнику. Поэтому в подрозетнике с электропроводкой под одноклавишный выключатель, располагается два провода.

Первый, назовем его «А», идёт к выключателю из электрощита и всегда находится поднапряжением.Второй, назовем его «B», идёт от выключателя к светильнику.

Когда вы нажимаете клавишу выключателя – проводники «А» и «B» соединяются, напряжение беспрепятственно идёт к светильнику и лампы в нем загораются. Соответственно при опускании клавиши, контакт разрывается и свет гаснет.

Теперь, если вспомнить основные обозначения в электрике, которые мы рассматривали ЗДЕСЬ (их не так много, советую ознакомится на будущее), становится понятным, что значит маркировка «L» на контакте выключателя.

Обозначение «L», на выключателе, указывает на контакт для подключения фазного провода. Того самого провода «А» в нашей схеме, который идёт от электрощита и всегда находится под напряжением.

Определить, какой из проводов в подрозетнике необходимо поместить в клемму L выключателя света довольно просто — достаточно проверить, например, индикаторной отверткой, на каком из проводников есть напряжение – тот и будет искомым фазным проводом «А».

В оставшийся, свободный, контакт одноклавишного выключателя, который может быть маркирован по-разному: L1, L`, стрелочкой, «1» или вообще никак, подключается провод «B» из нашей схемы, который идёт непосредственно к выключателю.

Довольно подробно о том, как правильно подключить одноклавишный выключатель, с описанием не только его контактов и порядка соединения проводов, а всего процесса монтажа, вы можете ознакомиться ЗДЕСЬ.

Если же вам при осмотре клемм выключателя света, кроме обозначения L и L1 встретились еще контакты, имеющие какие-то маркировки, то скорее всего вы имеете дело двух- или трех-клавишным выключателем.

При определении назначения контактов, например, двухклавишного выключателя работает та же логика, давайте рассмотрим его схему.

При подключении двухклавишного выключателя используется три провода, которые доступны при монтаже в подрозетнике, это:

«А» — фазный провод, идущий от электрощита и находящийся всегда под напряжением. Подключается к контакту L двухклавишного выключателя.

«B» — проводник,идущий к первому светильнику, либо же включающий первый режим работы люстры. Подключается к клемме L1, L` или просто «1» выключателя света.

«C» — провод, идущий ко второму светильнику или включающий второй режим работы той же люстры. Подключается к клемме L2, L« или просто «2» выключателя света.

Думаю, теперь общий принцип маркировки всех выключателей света вам понятен. Подробнее о том, как подключить двухклавишный выключатель, какие и куда провода следует подсоединить, описано ЗДЕСЬ.

Контакт L – это всегда место для подключения фазного провода.

Остальные же контакты (L1, L2, L3), чаще всего пронумерованные по порядку, относятся к соответствующим клавишам выключателя, нажатие которых зажжёт светильник, подключенный к клемме этой клавиши.

Определить, какой из проводов отвечает за включение какого из светильников, без специального оборудования, довольно сложно. Поэтому обычно их связь выявляется экспериментально.

Поочередно соединяя свободные проводники с фазным проводом в подрозетнике, вы сможете заметить какие светильники зажигаются. Другими словами, вы можете подключить выключатель проихвольно (кроме клеммы «L») и, если клавиши перепутаны, просто переставить местами провода в клеммах L2 и L3, если выключатель двухклавишный.

Если же контактов для подключения три или четыре, а выключатель света одноклавишный, или же контактов шесть, а выключатель двухклавишный, то тогда, вы скорее всего держите в руках один из видов переключателей.

Схему подключения проходного переключателя — три контакта для подключения проводов у одноклавишного устройства вы можете посмотреть ЗДЕСЬ. Двухклавишного переключателя — шесть клемм для подключения проводов ТУТ.

Схему подключения перекрестного переключателя – четыре контакта для подключения проводов у одноклавишной модели – ЗДЕСЬ.

Как определить L, N и PE?

Итак, представим такую ситуацию: в процессе ремонта бытовой электрической сети случилось так, что каждый из проводников обладает одним и тем же цветом. Как же определить, какой провод L, какой N, а какой PE?

Если однофазная сеть имеет всего 2 жилы, то проблему можно разрешить специальной индикаторной отверткой. С её помощью проще простого определить, где именно ноль, а где фаза. О том, как использовать индикаторную отвертку мы уже рассказывали. Для начала необходимо отключить подачу электричества на щитке.

После нужно зачистить два проводника и развести их в противоположные стороны. Теперь можно включить подачу электричества и посредством индикатора определить L и N. Если при контакте с жилой загорится лампочка, значит это фаза, в то время как не загоревшаяся лампочка будет подразумевать ноль.

В случае, если в электропроводке присутствует заземляющий провод, нужно будет прибегнуть к такому электроизмерительному оборудованию, как мультиметр. Он оснащается двумя щупальцами. Для начала необходимо установить показатель измерения переменного тока на показатель более 220 Вольт. Одна из щупалец фиксируется на фазном контакте. При помощи другого щупальца определяется заземление и ноль.

При соприкосновении с нулем на электроизмерительном приборе отобразится значение напряжения в районе 220 Вольт. Если же вы прикоснетесь к «земле» – данный показатель будет ниже. Более детальная инструкция по эксплуатации данного прибора была предоставлена в отдельной статье, с которой мы советуем ознакомиться!

Существует альтернативный метод определения. В случае отсутствия индикаторной отвертки и мультиметра под рукой, можно постараться вычислить цвет проводов по их изоляции

В этом случае важно помнить, что синяя оболочка в любом случае всегда будет нулём. В случае даже самой нестандартной маркировки, окрас нуля не меняется

В случае определения остальных двух жил всё будет несколько сложнее.

В первом возможном варианте вы видите оставшийся цветной, а также черный или белый контакт. Раньше землю обозначали изоляцией черного, либо белого цвета. Вполне вероятно, что это именно она, а оставшийся цветной – фаза (L).

Во втором возможном варианте также откидываем ноль, концентрируясь на красном и черном (или белом) проводе. Если изоляция имеет белый цвет, то по ПУЭ – это фаза. Тогда, оставшийся красный является землей.

Обратите внимание на то, что последний метод крайне опасен. Если Вы решили прибегнуть к нему, обязательно сделайте для себя пометки, чтобы в процессе ремонта розетки либо люстры не получить электрический удар!. В цепи постоянного тока, маркировка представлена черным (минус), а также красным (плюс) окрасом изоляции

В случае трехфазной сети для каждой фазы имеется свой индивидуальный окрас: фаза A — желтая, B — зеленая, а C — красная. Ноль также синим, а заземление будет иметь желто-зеленый окрас

В цепи постоянного тока, маркировка представлена черным (минус), а также красным (плюс) окрасом изоляции. В случае трехфазной сети для каждой фазы имеется свой индивидуальный окрас: фаза A — желтая, B — зеленая, а C — красная. Ноль также синим, а заземление будет иметь желто-зеленый окрас.

В случае кабеля на 380 В провод A будет белым, B черным, а C красным. Нулевой защитный и рабочий проводники имеют аналогичные с последним случаем маркировки.

Список источников

  • guru220v.ru
  • remontkvartiri.me
  • electricremont.ru

Поделитесь с друзьями!

Масса каким цветом провод | Домострой

Для облегчения выполнения монтирования электропроводки, кабели изготавливаются с разноцветной маркировкой проводов. Монтаж сети освещения и подвод питания на розетки предполагает применение кабеля с тремя проводами.

Использование данной цветовой системы в разы уменьшает время ремонта, подключения розеток и выключателей. Так же данная схема минимизирует требования к квалификации монтажника. Это значит, что почти любой взрослый мужчина в состоянии сам выполнить, к примеру, установку лампы.

В данной статье мы рассмотрим как обозначается заземление, ноль и фаза. А так же другие цветовые маркировки проводов.

Цвет заземления

Цвет провода заземления, «земли» — почти всегда обозначен желто-зеленым цветом, реже встречаются обмотки как полностью желтого цвета, таки и светло-зеленого. На проводе может присутствовать маркировка «РЕ». Так же можно встретить провода зелено-желтого цвета с маркировкой «PEN» и с синей оплеткой на концах провода в местах крепления — это заземление, совмещенное с нейтралью.

В распределительном щитке (РЩ) стоит подключать к шине заземления, к корпусу и металлической дверке щитка. Что касается распределительной коробки, то там подключение идёт к заземлительным проводам от светильников и от контактов заземления розеток. Провод «земли» не надо подключать к УЗО (устройство защитного отключения), в связи с этим УЗО устанавливают в домах и квартирах, так как обычно электропроводка выполняется только двумя проводами

Обозначение заземления на схемах:

Обычное заземление(1) Чистое заземление(2) защитное заземление(3) заземление к корпусу(4) заземление для постоянного тока (5)

Цвет нуля, нейтрали

Провод «ноля» — должен быть синего цвета. В РЩ надо подключать к нулевой шине, которая обозначается латинской буквой N. К ней же нужно подключить все провода синего цвета. Шина подсоединена к вводу посредством счетчика или же напрямую, без дополнительной установки автомата. В коробке распределения, все провода (за исключением провода с выключателя) синего цвета (нейтрали) соединяются и не участвуют в коммутации. К розеткам провода синего цвета «ноль» подключаются к контакту, который обозначается буквой N, которая маркируется на обратной стороне розеток.

Цвет фазы

Обозначение провода фазы не столь однозначно. Он может быть, либо коричневым, либо черным, либо красным, или же другими цветами кроме синего, зеленого и желтого. В квартирном РЩ фазовый провод, идущий от потребителя нагрузки, соединяется с нижним контактом автоматического выключателя либо к УЗО. В выключателях осуществляется коммутация фазового провода, во время выключения, контакт замыкается и напряжение подаётся к потребителям. В фазных розетках черный провод нужно подключить к контакту, который маркируется буквой L.

Как найти заземление, нейтраль и фазу при отсутствии обозначения

Если отсутствует цветовая маркировка проводов, то можно воспользоваться индикаторной отверткой для определения фазы, при контакте с ней индикатор отвертки загорится, а на проводах нейтрали и заземления — нет.

Можно воспользоваться мультиметром для поиска заземления и нейтрали. Находим отверткой фазу, закрепляем один контакт мультиметра на ней и «прощупываем» другим контактом провода, если мультиметр показал 220 вольт это — нейтраль, если значения ниже 220, то заземление.

Буквенные и цифровые маркировки проводов

Первой буквой «А» обозначается алюминий как материал сердечника, в случае отсутствия этой буквы сердечник — медный.

Буквами «АА» обозначается многожильный кабель с алюминиевым сердечником и дополнительной оплеткой из него же.

«АС» обозначается в случае дополнительной оплетки из свинца.

Буква «Б» присутствует в случае если кабель влагозащищенный и у него присутствует дополнительная оплетка из двухслойной стали.

«Бн» оплетка кабеля не поддерживает горение.

«В» поливинилхлоридная оболочка.

«Г» не имеет защитной оболочки.

«г»(строчная) голый влагозащищенный.

«К» контрольный кабель, обмотанный проволокой под верхней оболочкой.

«Р» резиновая оболочка.

«НР» негорящая резиновая оболочка.

Цвета проводов за рубежом

Цветовая маркировка проводов в Украине, России, Белорусии, Сингапуре, Казахстане, Китае, Гонконге и в странах европейского союза одинаковая: Провод заземления — Зелено-желтый

Провод нейтрали — голубой

фазы маркируется другими цветами

Обозначение нейтрали имеет черный цвет в ЮАР, Индии, Пакистане, Англии, однако это в случае со старой проводкой.

в настоящее время нейтраль синяя.

В австралии может быть синий и черный.

В США и Канаде обозначается белым. Так же в США можно найти серую маркировку.

Провод заземления везде имеет желтую, зеленую, желто-зеленую окраску, так же в некоторых странах может быть без изоляции.

Другие цвета проводов применяются для фаз и могут быть различными, кроме цветов означающих другие провода.

Тот кто хоть раз имел дело с проводами и электрикой обратил внимание, что проводники всегда имеют различный цвет изоляции. Сделано это не просто так. Цвета проводов в электрике призваны сделать проще распознавание фазы, нулевого провода и заземления. Все они имеют определенную окраску и при работе легко различаются. О том, каков цвет проводов фаза, ноль, земля и пойдет речь дальше.

Как окрашиваются провода фазы

При работе с проводкой наибольшую опасность представляют фазные провода. Прикосновение к фазе, при определенных обстоятельствах, может стать летальным, потому, наверное, для них выбраны яркие цвета. Вообще, цвета проводов в электрике позволяют быстрее определить которые из пучка проводов наиболее опасны и работать с ними очень аккуратно.

Расцветка фазных проводов

Чаще всего фазные проводники бывают красного или черного цвета, но встречается и другая окраска: коричневый, сиреневый, оранжевый, розовый, фиолетовый, белый, серый. Вот во все эти цвета может быть окрашены фазы. С ними проще будет разобраться, если исключить нулевой провод и землю.

На схемах фазные провода обозначаются латинской (английской) буквой L. При наличии нескольких фаз, к букве добавляют численное обозначение: L1, L2, L3 для трехфазной сети 380 В. В другой версии первая фаза обозначается буквой A, вторая — B, третья — C.

Цвет провода заземления

По современным стандартам, проводник заземления имеет желто-зеленый цвет. Выглядит это обычно как желтая изоляция с одной или двумя продольными ярко-зелеными полосами. Но встречаются также окраска из поперечных желто-зеленых полос.

Такого цвета могут быть заземление

В некоторых случаях, в кабеле могут быть только желтые или ярко-зеленые проводники. В таком случае «земля» имеет именно такой цвет. Такими же цветами она отображается на схемах — чаще ярко-зеленым, но может быть и желтым. Подписывается на схемах или на аппаратуре «земля» латинскими (английскими) буквами PE. Так же маркируются и контакты, к которым «земляной» провод надо подключать.

Иногда профессионалы называют заземляющий провод «нулевой защитный», но не путайте. Это именно земляной, а защитный он потому, что снижает риск поражения током.

Какого цвета нулевой провод

Ноль или нейтраль имеет синий или голубой цвет, иногда — синий с белой полосой. Другие цвета в электрике для обозначения нуля не используются. Таким он будет в любом кабеле: трехжильном, пятижильном или с большим количеством проводников.

Какого цвета нулевой провод? Синий или голубой

Синим цветом обычно рисуют «ноль» на схемах, а подписывают латинской буквой N. Специалисты называют его рабочим нулем, так как он, в отличие от заземления, участвует в образовании цепи электропитания. При прочтении схемы его часто определяют как «минус», в то время как фаза считается «плюсом».

Как проверить правильность маркировки и расключения

Цвета проводов в электрике призваны ускорить идентификацию проводников, но полагаться только на цвета опасно — их могли подключить неправильно. Потому, перед началом работ, стоит удостовериться в том, правильно ли вы определили их принадлежность.

Берем мультиметр и/или индикаторную отвертку. С отверткой работать просто: при прикосновении к фазе загорается светодиод, вмонтированный в корпус. Так что определить фазные проводники будет легко. Если кабель двухжильный, проблем нет — второй проводник это ноль. Но если провод трехжильный, понадобиться мультиметр или тестер — с их помощью определим какой из оставшихся двух фазный, какой — нулевой.

Определение фазного провода при помощи индикаторной отвертки

На приборе переключатель выставляем так, чтобы выбранной была шакала более 220 В. Затем берем два щупа, держим их за пластиковые ручки, аккуратно дотрагиваемся металлическим стержнем одного щупа к найденному фазному проводу, вторым — к предполагаемому нулю. На экране должно высветиться 220 В или текущее напряжение. По факту оно может быть значительно ниже — это наши реалии.

Если высветилось 220 В или чуть больше — это ноль, а другой провод — предположительно «земля». Если значение меньше, продолжаем проверку. Одним щупом снова прикасаемся к фазе, вторым — к предполагаемому заземлению. Если показания прибора ниже чем при первом измерении, перед вами «земля» и она должна быть зеленого цвета. Если показания оказались выше, значит где-то напутали при и перед вами «ноль». В такой ситуации есть два варианта: искать где именно неправильно подключили провода (предпочтительнее) или просто двигаться дальше, запомнив или отметив существующее положение.

Итак, запомните, что при прозвонке пары «фаза-ноль» показания мультиметра всегда выше, чем при прозвонке пары «фаза-земля».

И, в завершение, позвольте совет: при прокладке проводки и соединении проводов соединяйте всегда проводники одного цвета, не путайте их. Это может привести к плачевным результатам — в лучшем случае к выходу аппаратуры из строя, но могут быть травмы и пожары.

В современной жизни маркировка проводов по цвету это не рекламный ход завода-изготовителя, чтобы выделиться среди других. Это необходимость и требование, без которого невозможен быстрый и качественный монтаж эл.проводки. Чем помогает данная расцветка?
    быстрая идентификация назначения провода (фаза, ноль или земля)

Производители выбирают цвета проводника не по своему желанию, а согласно правил. Причем на проводник может наноситься не только цвет, но и цифро-буквенное обозначение.


Расцветка наносится на всей протяженности изоляции жилы. Но на некоторых участках можно также использовать разноцветные кембрики под термоусадку. В основном они широко применяются на концевых разделках кабеля.

В трехфазной сети провода и шины ранее раскрашивались следующим образом:

Для того чтобы легче запомнить порядок цветов, электрики использовали аббревиатуру – Ж-З-К.

С 01.01.2011г ввели новые стандарты согласно ГОСТ Р 50462-2009 (СКАЧАТЬ):

Теперь пора переходить на сокращения – К-Ч-С! Субъективно говоря, данная маркировка в наглядности проигрывает предыдущей цветной раскраске Ж-З-К.

А представьте, что в щитовой или в помещении плохое освещение, пыль на проводах? Как вы думаете, что ваш глаз лучше различит, желтый от зеленого цвета или коричневый от черного? Правилами в этом случае оговаривается необходимость буквенного обозначения и маркировки жил, помимо цветовой.

Каким должно быть буквенное обозначение проводов по ГОСТ представлено в следующих таблицах:

Наносить эти буквы лучше всего при помощи специальных колечек бирок.
Они представляют из себя ПВХ трубку, предварительно надрезанную, с нанесенными на ней буквами и цифрами.

Маркировать фазные проводники желтым или зеленым цветом по новым правилам запрещено. Именно из-за их схожести с желто-зеленым проводником заземления.

Также стоит заострить внимание, что коричневый цвет – именно фаза А или L1 (просто L в однофазной 220в сети), а черный – фаза B или L2. Когда вы проводите проводку для себя, невольно можете и упустить данный момент. А вот если электрика делается на промышленный объект, то здесь с вас потребуют четкого соблюдения международного стандарта и правильной фазировки.

Белый цвет является самым дешевым вариантом при изготовлении изоляции жил, так как не требует применения красителей. Поэтому его чаще всего используют производители дешевых марок кабелей. На счет этого цвета нет каких-либо специальных указаний по маркировке.

линейных нейтральных цветов земли

Нейтраль
Нейтральная линия — это линия, проведенная от нейтральной точки (N) вторичной обмотки трансформатора и образующая петлю с фазовой линией (L) для подачи питания на электрическое оборудование. Обычно нейтральный провод имеет двойную защиту путем повторного заземления (PEN) в нейтральной точке (N) вторичной обмотки трансформатора и защитного заземления (PE).
Разность цепей
Нейтраль (N): в основном используется в рабочей цепи, основная линия выводится после заземления нейтрали трансформатора.
Провод заземления (PE): не используется для рабочих цепей, только как защитная линия. При абсолютном нулевом напряжении земли, когда корпус устройства протекает, ток будет быстро течь в землю. Даже если линия PE имеет разомкнутую цепь, она будет течь от ближайшего заземляющего корпуса к земле. (Из нейтральной точки трансформатора основная линия выводится и заземляется повторно каждые 20-30 метров)
Разница напряжений
Напряжение — это разность потенциалов между двумя точками.Под действием напряжения заряд будет течь по проводу, образуя ток. Это то же самое, что и поток воды снизу вверх. Вода будет работать в процессе потока, и электричество также будет работать в процессе потока. Между линией под напряжением и нейтралью существует разница напряжений. Стандартное напряжение однофазной сети в Китае — 220 В.
Когда ток проходит через провод с малым диаметром и большим сопротивлением, возникает ситуация, похожая на пробку, что приводит к выделению тепла.Вольфрамовая проволока лампы может выдерживать высокие температуры, а вольфрамовая проволока излучает свет в условиях высоких температур.
AC
Шнур питания переменного тока разделен на нулевые линии (отмечены «N»: нейтральный провод) и FireWire (отмечены «L»: провод под напряжением). Электрическое соединение также подключается к заземляющему проводу — провод, соединенный с землей; провод под напряжением, нейтральный провод и заземляющий провод — это провода, подключенные к розетке с тремя отверстиями, и между проводом под напряжением и нейтральным проводом сохраняется синусоидальная колебательная разница давления.Поскольку потенциал земли и нулевой линии одинаковы, линия под напряжением и линия заземления также поддерживают синусоидальную разность колебаний давления. Когда человеческое тело касается линии огня, ток линии под напряжением течет в землю или нейтральную линию через тело человека, и происходит несчастный случай, связанный с поражением электрическим током, и линия нулевого контакта не поражается электрическим током. Внешний корпус электрического устройства, который может проводить электричество, соединен с заземляющим проводом. В случае утечки ток течет прямо в землю через заземляющий провод, не проходя через тело, что позволяет избежать поражения электрическим током.
Нулевая линия заряжена
Причина и решение зарядки
1. Зарядка от нулевой линии не является хорошим заземлением. Если он хорошо заземлен, ток будет течь в землю и не будет обнаружен электрической ручкой. Если электрическая ручка используется для обнаружения нейтральной линии, нейтраль либо оборвана, либо контакт плохой. Но на самом деле это результат, а не причина электрификации нулевой линии;
2. Причина: в нормальных условиях на нулевой линии не должно быть электричества.Таким образом, если есть электричество, это определенно результат неисправности; самый простой — это электромагнитная индукция, и в это время нулевая линия плохо заземлена и не может образовывать петлю; во-вторых, происходит утечка в электрооборудовании или фазовая линия ударяется о оболочку, но сила тока невелика. Следовательно, нет поездки; нейтральная линия заряжена, а нейтральная линия определенно не заземлена; после решения проблемы, причина нахождения оборудования.
В трехфазной четырехпроводной системе электропитания, если нейтральная линия недостаточно заземлена или клемма заземления сломана, последствием является то, что потенциал нейтральной линии не равен 0, когда трехфазная нагрузка несимметрична. , то есть нейтральная точка смещена.сдвиг. Удельный потенциал нулевой линии связан с трехфазным дисбалансом нагрузки. Чем больше неуравновешенность, тем больше смещение нейтральной точки и выше потенциал нейтральной линии. Фазовое напряжение трех фаз после сдвига потенциала нулевой линии обычно не 220 В. Некоторые фазы могут превышать 220 В, а некоторые могут быть ниже 220 В. Когда смещение нейтральной точки слишком велико, фаза повышения трехфазного напряжения может привести к его выгоранию электрическим прибором, а фаза снижения трехфазного фазного напряжения может привести к отказу электрического прибора. .После повышения потенциала нейтральной линии линия заземления вызовет риск поражения электрическим током при достижении определенного значения.
Зарядка по нулевой линии:
1. Есть ток: это вызвано трехфазным дисбалансом
2. Есть напряжение: это ломаная линия, что очень опасно, легко повредить электрооборудование, необходимо отремонтировать
Для трехфазной четырехпроводной системы (TN-C) нейтральная линия заряжена, большая часть которой вызвана несимметрией трехфазной нагрузки.В неисправном состоянии нейтральная линия будет заряжена.
Однако в трехфазной пятипроводной системе (TN-S) нейтраль обычно имеет очень слабый ток, особенно в блоке питания компьютерной системы. Это связано с тем, что рабочее напряжение компьютерной системы обычно составляет 0 ~ 5 В. Между, а также питание постоянного тока, поэтому в соответствии с принципом работы системы постоянного тока, ее нулевой потенциал — это сквозной ток, нулевой потенциал постоянного тока в компьютере проходит через преобразование постоянного / переменного тока, будет входящим источником питания переменного тока нулем в качестве Точка нулевого потенциала постоянного тока Таким образом, в компьютерной системе нейтральная линия в линии электропередачи обычно имеет микроток, поэтому в конструкции распределения питания компьютера не устанавливается устройство защиты от утечки.
Причина поражения электрическим током
Удар электрическим током должен образовывать петлю, чтобы получить удар электрическим током. В то же время он поразит огонь, и нулевую линию или линию огня и землю ударит током.
Поскольку тело птицы очень маленькое, две ноги стоят на проводе (горячем или нейтральном) одновременно, расстояние между ними невелико, и закон Ома может знать, что напряжение между ногами и ногами мало, и проходить Ток у птицы также невелик, поэтому птица не получит удара током.
Прежде чем объяснять почему, вы должны сначала понять, что называется поражением электрическим током. На самом деле определение поражения электрическим током не означает, что рука касается переменного тока так просто. Определение поражения электрическим током заключается в том, что на обоих концах объекта возникает разность потенциалов. Согласно закону Ома I = U / R, если две стороны образуют разность потенциалов и ток течет от тела (небольшой академический термин называется петлей), это называется поражением электрическим током. .
Как правило, высоковольтный провод будет разделен на несколько частей, одна из которых имеет напряжение 0 В, то есть провод заземления, о котором мы говорим.У других есть напряжение, которое называется линией огня.
Почему птицу не ударили током? Потому что у птицы две ноги на одном проводе, поэтому напряжение на ногах будет одинаковым. Например: птица находится под высоким напряжением 10 000 вольт, левая ступня птицы — 10 000 вольт, а правая ступня — также 10 000 вольт, поэтому 10 000 — 10 000 В = 0 В напряжение равно 0 вольт, конечно, ток равен также 0 ампер, поэтому птица не получает удара током, потому что у нее вообще нет разницы потенциалов, и, конечно же, нет тока.
Если большая птица летит, одно крыло попадает в линию огня, а другое — в нулевую линию или линию земли, то, к сожалению, поражение электрическим током (220V-0V = 220V).
В нормальных условиях вторая линия на левой стороне линии передачи, обращенная к направлению передачи, определяется как нулевая линия, за исключением специальных.

Цвет линий нейтральных цветов земли варьируется от страны к стране и от региона к региону, подробности см. В следующей таблице:

Разница между нейтралью и заземляющим проводом в электротехнике

Нейтральный и заземляющий провода часто путают вне электроснабжения, так как оба провода имеют нулевое напряжение.На самом деле, если вы по ошибке подключите заземляющий провод как нейтраль, большинство устройств будет работать правильно. Однако такое соединение противоречит нормам, поскольку каждый проводник выполняет свою функцию в электрической установке.

Национальный электротехнический кодекс (NFPA 70 NEC) устанавливает цвета изоляции для нейтрального и заземляющего проводов. Стандартные цвета упрощают электромонтаж , делая его более безопасным .

  • Цвета нейтрального провода: белый или серый
  • Цвета заземляющего провода: зеленый, зелено-желтый или голый

Эти цвета изоляции разрешены только для нейтрального и заземляющего проводов, и их использование для любой из фаз под напряжением противоречит нормам.Электрики работают с предположением, что проводка этих цветов находится под нулевым напряжением, и использование белой или зеленой изоляции для проводника под напряжением было бы смертельной ловушкой (и в первую очередь против норм).


Получите профессиональный электрический дизайн для вашего следующего строительного проекта.


Роль нейтрального проводника в электрических цепях

Чтобы наглядно представить, как работает нейтральный проводник, представьте, что электроэнергия доставляется в виде тока через разность напряжений.Напряжение передается по токоведущему проводнику, но нейтральный провод также необходим для двух важных функций:

  • Служит точкой отсчета нулевого напряжения.
  • Завершение цепи, обеспечивающей обратный путь для тока, подаваемого токоведущим проводником.

Если к электрическому устройству подключен только токоведущий провод, он не активируется, потому что ток не может циркулировать независимо от приложенного напряжения. Это похоже на то, как гидроэлектрической турбине требуется выход для движения: если выпуск турбины заблокирован, вода не может течь и турбина не может вращаться.

Когда установка использует трехфазное питание , могут быть случаи, когда нейтральный проводник не требуется.

  • Трехфазная система с линейным напряжением 120 В обеспечивает 208 В между фазами, и вы можете подключить нагрузку 208 В между двумя фазами без использования нейтрального провода. Оба токоведущих проводника несут напряжение, но ток может течь, потому что они имеют различных напряжения.
  • Трехфазные нагрузки, такие как электродвигатели, часто рассчитаны на работу с тремя токоведущими проводниками и без нейтрального проводника.Здесь действует тот же принцип: между токоведущими проводниками может протекать ток при разном напряжении.

Даже если некоторые нагрузки не используют нейтральный провод в трехфазной установке, он необходим для однофазных нагрузок, которые используют только одно из линейных напряжений. Теоретически, когда к трем фазам подключены одинаковые нагрузки, их токи компенсируются, и нейтральный проводник проводит нулевой ток. Однако это невозможно в реальных установках, и нейтральный проводник несет дисбаланс тока между тремя фазами.

Роль заземляющего проводника в электрических цепях

Заземляющий провод имеет нулевое напряжение, как и нейтральный проводник, но выполняет другую функцию. Как следует из названия, этот проводник обеспечивает заземленное соединение для всех приборов и оборудования.

  • В нормальных условиях весь ток возвращается через нейтральный проводник, а заземляющий провод не имеет тока.
  • Когда происходит короткое замыкание в линии, заземляющий провод обеспечивает обратный путь для тока замыкания.Устройства электрической защиты могут обнаружить это состояние, и они немедленно отключают цепь от источника питания.

Без заземления приборы и оборудование будут находиться под напряжением, если их случайно коснется токоведущий провод. Неисправность не отключается, поскольку защитные устройства могут среагировать только при наличии тока короткого замыкания в заземляющем проводе. В этом случае любой, кто прикоснется к поверхности под напряжением, получит удар электрическим током.

Поскольку замыкание на землю может повлиять на любую цепь, заземляющий провод необходим даже при отсутствии нейтрального провода.Например, если в двигателе используются три токоведущих провода и нет нейтрали, заземление все равно требуется, потому что любой из токоведущих проводов может вызвать неисправность.

Правильный выбор размеров нейтрального и заземляющего проводов

Провода под напряжением рассчитаны на ток, который они должны нести, и то же самое относится к нейтральным проводам в однофазных цепях (они пропускают тот же ток, что и провод под напряжением). Однако для трехфазных цепей применяются другие правила: обычно используется тот же размер провода, что и для фазных проводов, но в некоторых случаях требуется больший размер провода для нейтрального проводника.

  • Заземляющие проводники для параллельных цепей подбираются в зависимости от мощности устройства защиты от перегрузки по току с использованием таблиц, приведенных в NEC.
  • С другой стороны, размеры заземляющих проводов для главного служебного входа рассчитываются в зависимости от мощности служебных проводов. NEC предоставляет таблицы для обоих случаев.

Работая с квалифицированными инженерами-электриками с самого начала проекта, вы можете быть уверены, что все компоненты указаны в соответствии с NEC и местными нормами.Это не только обеспечивает безопасность, но и быстрое согласование проекта с местными властями. Инженеры-электрики также могут предложить меры по повышению энергоэффективности, чтобы сэкономить на счетах за электроэнергию.

Цветовая маркировка проводки. Правильное соединение проводов фаза-ноль-земля. Различение проводов по цвету изоляции в многожильных кабелях

Для удобства монтажа любой электрический кабель изготавливается с разноцветной изоляцией на жилах. При установке штатной разводки обычно используются трехжильные кабели (фаза, нейтраль, земля).

Фаза («L», «Линия»)

Основным проводом в кабеле всегда является фаза. Само по себе слово «фаза» означает «провод под напряжением», «провод под напряжением» и «линия». Чаще всего бывает строго определенных цветов. В распределительном щите фазный провод перед выходом к потребителю подключается через устройство защитного отключения (УЗО, предохранитель), в нем переключают фазу. Внимание! С голой фазой шутки плохи, поэтому, чтобы не перепутать фазу ни с чем другим — помните: фазовые контакты всегда помечены латинским символом «L», а фазовый провод красный, коричневый, белый или черный ! Если вы в этом не уверены или разводка устроена иначе, то приобретите отвертку с простым индикатором фазы.Прикоснувшись его жалом к ​​оголенному проводнику, по характерному свечению индикатора всегда можно узнать, фазный он или нет. А еще лучше сразу обратиться к квалифицированному специалисту.

Ноль («N», «Neutre», «Neutral», «Neutral» «Zero»)

Второй важный провод — это ноль, широко известный как «нулевой провод», «пассивный провод» и «нейтраль». «. Бывает только синий … В квартирных распределительных щитах он должен быть подключен к нулевой шине, он отмечен символом «N».К розетке нулевой провод подключается к контактам, также помеченным знаком «N».

Земля («G», «T», «Terre», «Земля», «gnd» и «Земля»)

Изоляция заземляющего провода только желтого цвета с зеленой полосой. В распределительном щите он подключен к шине заземления, к двери и к корпусу щита. В розетках заземление подключается к контактам, обозначенным латинским символом «G» или символом в виде перевернутой и коротко подчеркнутой буквы «T».Обычно заземляющие контакты видны и могут выступать из розеток, становясь доступными для детей, что иногда вызывает шок у многих родителей, тем не менее, эти контакты не опасны, хотя все же не рекомендуется тыкать туда пальцы.


Внимание! При работе с электрическими сетями под напряжением всегда существует высокий риск поражения человека электрическим током или возгорания. Даже если установлено УЗО, настоятельно рекомендуется соблюдать все меры безопасности! Известно, что особая конструкция такого переключателя проверяет синхронизацию фазы и срабатывания нуля, и если УЗО обнаруживает утечку фазного тока, не возвращая ни один из своих процентов в ноль, оно немедленно разрывает контакт, что экономит жизнь человека; однако если коснуться не только фазы, но и нуля, то УЗО не спасет.Касание обоих проводов смертельно опасно !!!

Сегодня невозможно представить монтаж электропроводки без использования проводов разных цветов (цветная изоляция проводов) … Провода с цветовой кодировкой не являются маркетинговыми уловками для привлечения клиентов или украшения продукции.

На самом деле разные цвета проводов являются насущной необходимостью, поскольку маркировка проводов помогает узнать назначение каждого из них в определенной группе, чтобы облегчить переключение. Также при выделении значительно снижается риск ошибки в процессе электромонтажа, и соответственно возникает короткое замыкание при тестовом выключателе или поражение электрическим током при ремонте и обслуживании сетей.

Цвета, выбранные для маркировки проводов, специально подобраны и контролируются едиными стандартами PUE. В этих стандартах указано, что жилы проводов следует различать буквенно-цифровыми или цветовыми обозначениями.

Эта статья вам точно расскажет о значении цвета провода. Стоит отметить, что работа коммутации проводников стала намного проще после принятия единых стандартов цветовой идентификации. Каждое ядро ​​с определенной целью теперь помечено уникальным цветом, например: синим, желтым, коричневым, серым и т. Д.

Часто цветовая кодировка наносится по всей длине жилы, но допускается также обозначение в точках соединения или на концах жил, для этой цели кембрик (цветные термоусадочные трубки) или изолента разных цветов. используются. Чтобы избежать лишних работ вроде разметки трубками или изолентой, достаточно при покупке правильно определить цветовую кодировку изоляции. Также следует приобретать его в нужном количестве, чтобы обеспечить одинаковую разметку проводки по всей квартире или по всему дому.

Ниже будет рассмотрено, как меняет цвет провода в сети постоянного, однофазного и трехфазного тока.

Расцветки шин и проводов трехфазного переменного тока.

На электростанциях и подстанциях в трехфазных сетях высоковольтные провода и шины окрашиваются следующим образом: фаза «А» — желтый; фаза «B» — зеленая, фаза «C» — красная.

Какого цвета провода «+» и «-» в сети постоянного тока:

Помимо сетей переменного тока широко используются цепи постоянного тока.Цепи постоянного тока используются в:

1. В строительстве, при использовании вилочных погрузчиков, электротележек и электрических кранов, а также в промышленности.

2. В электротранспорте — трамваи, троллейбусы, электровозы, теплоходы и др.

3. На электрических подстанциях — для электроснабжения автоматики.

В сети постоянного тока используется всего 2 провода, так как в таких сетях нет фазного или нейтрального проводника, а есть только положительная и отрицательная шины (+ и -).

Согласно нормативным документам провода и шины с положительным зарядом (+) окрашены в красный цвет, а провода и шины с отрицательным зарядом (-) отмечены синим цветом. Средний провод (M) обозначен синим цветом.

Положительный провод двухпроводной сети маркируется тем же цветом, что и положительный провод трехпроводной сети, к которой он подключен, только если двухпроводная сеть постоянного тока создается через ответвление от трехпроводной сети. Сеть постоянного тока.

Цвет провода в проводке: земля, фаза и ноль.

Для исключения путаницы и упрощения монтажных работ при прокладке сетей переменного тока используются многожильные провода в разноцветной изоляции.

Цветовая кодировка проводов особенно важна, когда электромонтаж выполняется одним человеком, а обслуживание или ремонт — другим. В противном случае ему придется постоянно проверять щупом, где фаза, а где ноль. Те, кто работал со старой проводкой, знают, как это может раздражать, ведь раньше в быту была только белая или черная изоляция.Со времен СССР цветовая кодировка проводов постоянно менялась, пока не был определен специальный стандарт. Каждый цвет провода теперь определяет его назначение в проводе.

В настоящее время нормативным документом является ПУЭ 7, регламентирующий цветовую маркировку изолированных или неизолированных жил, где согласно ГОСТ Р 50462 «Идентификация жил по цветам или числовым обозначениям» следует использовать только определенные обозначения и цвета. использоваться.

Основным назначением маркировки электропроводки является простота и скорость определения назначения жилы по всей длине, что собственно является одним из основных требований ПУЭ.

Ниже будет рассмотрено, в каком цвете должны быть жилы электроустановок переменного тока напряжением до 1000В и с едва заземленной нейтралью (например, проводка административных зданий или жилых домов).

Цвета нулевого рабочего и нулевого защитного проводника.

Нулевые рабочие проводники (N) отмечены синим цветом. Нулевой защитный проводник (РЕ) маркируется желто-зелеными поперечными или продольными полосами. Эта комбинация должна использоваться исключительно для маркировки заземляющих проводов.

Комбинированные нулевой рабочий и нулевой защитный проводники (PEN) имеют синий цвет по всей длине шнура с желто-зелеными полосами на стыках или на концах. Важно отметить, что сегодня ГОСТ допускает противоположный вариант окраски, то есть желто-зеленые полосы с синими на стыках.

Подводя итог, то цвет провода должен распределяться следующим образом:

1. Комбинированный (PEN) — желто-зеленый с синими отметками на концах;

2.Zero worker (N) — голубой (голубой) цвет;

3. Нулевой защитный (ПЭ) — желто-зеленый.

Цвета фазных проводов.

Согласно ПУЭ при маркировке фазных проводов предпочтение следует отдавать следующим цветам: бирюзовый, черный, оранжевый, коричневый, белый, красный, розовый, серый или фиолетовый.

Известно, что однофазная электрическая цепь может быть создана ответвлением от трехфазной цепи, в этом случае цвет провода фазы однофазной цепи должен совпадать с цветом фазового проводника трехфазная цепь.

Цветовая кодировка изоляционного покрытия проводов должна выполняться таким образом, чтобы цвет фазового проводника был легко отличим от цвета проводов N, PE или PEN. В случае использования немаркированного провода цветные идентификаторы размещаются в точках подключения или в конце.

В настоящее время промышленность производит электрические провода различного сечения с жилами с буквенно-цифровыми и цветовыми обозначениями по всей длине провода.Основная функция любого типа маркировки — визуальное распознавание каждой отдельной жилы провода в соответствии с его назначением, а также облегчение (ускорение) монтажа и эксплуатации проводов.

Кроме того, разделение жил по цвету в силовой электрической цепи также является одним из современных требований безопасности, регламентированных ГОСТом.

Электропровод широко применяется в производстве и быту как в цепях переменного тока (однофазная сеть 220В или трехфазная сеть 380В), так и в цепях постоянного тока.Электропровод может быть одножильным и многожильным. Жилы провода могут быть однопроволочными или многопроволочными.

Однофазная двухпроводная сеть 220В

Двухпроводная электрическая сеть — это электрическая сеть с двумя электрическими проводниками. Один провод — фазный, другой — нулевой. Двухпроводная электрическая сеть до сих пор используется в старых домах в виде обычной электропроводки. Старая электропроводка представляет собой двухжильный алюминиевый провод (лапша) с белой изоляцией.

Двухжильный провод применяется для подключения выключателей, обычных розеток, светильников.

Поскольку обе жилы такого провода имеют одинаковый цвет, то визуально отличить фазу от нуля довольно проблематично. Поэтому для того, чтобы определить, где фаза, а где ноль, используйте отвертку-индикатор, щуп, «проходимость», тестер, мультиметр или другое электрическое измерительное устройство.

Сегодня для того, чтобы отличить фазу от нуля при работе, при установке используется либо двухжильный провод с жилами разного цвета, либо два одножильных провода.

Гибкий провод с коричневыми и синими (голубым, синим) жилами часто используется как двухжильный провод. Настоятельно рекомендуется использовать коричневый провод в качестве фазового, а синий — в качестве нейтрального.

Часто встречаются двухжильные провода с разным цветом жил. Например, в таких проводах фазовый провод может быть не коричневого, а красного, черного, серого или другого цвета.

В случае использования двух отдельных одножильных проводов возможны два варианта маркировки.Первый — это использование проводов разного цвета. Например, красный провод можно использовать как фазу, а синий провод как ноль.

Если используются провода одного цвета, то фазный и нейтральный проводники можно пометить либо цветной изолентой, либо с помощью цветной термоусаживаемой трубки. При использовании цветной изоленты на фазный провод в начале и в конце наматывается красная изолента, а на нейтральный провод — синяя изолента.

При использовании термоусадки маркировка одноцветных проводов практически не отличается от маркировки изолентой.На фазный провод надевается красная термоусадка, а на нейтральный провод — синяя термоусадка.

В домашних условиях можно пометить жилы проводов другим цветом.

Цветовая кодировка в однофазной трехпроводной сети 220В

Трехпроводная электрическая сеть — это сеть с тремя электрическими проводниками. В настоящее время трехпроводная сеть становится все более распространенной, особенно для новой проводки.

Как и в двухпроводной сети, один провод — фазный, второй — нулевой, а третий провод — провод защитного заземления, который служит для защиты от поражения электрическим током.В трехпроводной сети используется трехпроводной провод, обычно с коричневыми, синими и желто-зелеными проводниками.

Коричневая жила — это фаза, синяя жила — нейтральный провод, желто-зеленая жила — провод защитного заземления. Во избежание путаницы не рекомендуется использовать жилу желто-зеленого цвета в качестве фазного или нейтрального проводника.

Трехжильный провод с цветными жилами применяется для подключения современных розеток европейского образца, которые помимо фазных и нейтральных контактов имеют еще и контакт для подключения заземляющего проводника.Также для подключения светильников используются трехжильные провода.

Цветовая кодировка проводов в трехфазной сети 380В

Трехфазная электрическая сеть может быть четырехпроводной или пятипроводной, т.е. четырехжильной или пятижильной. Единственное отличие — наличие или отсутствие проводника защитного заземления. Те. четырехпроводная сеть состоит из трех фазных проводов, нулевого рабочего проводника и отсутствия защитного заземляющего проводника. Пятипроводная сеть состоит из трех фазных проводов, нулевого рабочего проводника и наличия заземляющего проводника.

Как в четырехпроводных, так и в пятипроводных сетях используется синяя жила для нулевого рабочего проводника, а желто-зеленая жила — для заземляющего. Что касается трех фаз A, B и C, то для них чаще всего используются коричневые, черные и серые прожилки соответственно. Но есть и другие цвета жил.

Четырехжильный и пятижильный провод используются для подключения трехфазной нагрузки или для разделения однофазной нагрузки на группы.

Сеть постоянного тока

В электрической сети постоянного тока обычно используются два проводника.Первый провод — плюс, второй — минус. Красный провод используется как положительный проводник, а синий провод используется как отрицательный провод.

По результатам всего вышеперечисленного стоит отметить следующее: несмотря на определенные стандартные требования к цветовой кодировке проводов, без предварительной проверки стопроцентно полагаться на цвет той или иной жилы провода не рекомендуется.

Электропроводка здания состоит из изолированных алюминиевых и медных проводов.Для удобной разводки, а также для дальнейшего обслуживания кабелей производители используют разные цвета для маркировки токоведущих жил в электрическом кабеле.

Монтажный провод

Какие цвета бывают

Согласно Правилам электромонтажа (ПУЭ) изоляционный материал проводки должен быть цветным и легко распознаваемым мастером. Электрический кабель обычно имеет трехжильную структуру (фаза, ноль, земля), каждый провод окрашен в определенный цвет.Сейчас трудно поверить, что не так давно изоляция жил кабеля имела только два цвета: черный и белый. Но, к счастью, с введением новых правил цветовая гамма кардинально изменилась. В основном для разводки используются следующие цвета: белый, черный, красный, голубой (синий), желто-зеленый, коричневые оттенки. Рассмотрим подробнее, какому проводнику соответствует тот или иной цвет.

Наглядный пример расцветки электрических проводников.

Нейтраль

Нулевой сердечник (нейтральный) обычно синий или голубой.В распределительной коробке этот провод подключается к нулевой шине, которая обозначена латинской буквой N. К этой шине подключаются все синие провода. Следует отметить, что нулевой провод совмещает в себе две функции: рабочий и защитный ноль. Ноль защитного провода тоже синего цвета, а на концах, т.е. в местах соединения, есть желто-зеленые полосы. Подключается к шине с маркировкой REN. Следует отметить, что общепринятые правила допускают наличие зеленых полос по всему проводу с синими концами.

Замкнутая схема.

Заземляющий провод

Заземляющий провод желтого, зеленого или полосатого цвета по всему кабелю. Такой провод подключается в распределительном щите к пластине заземления. В распределительной коробке заземляющий провод подключается к заземляющим проводам от розеток и электроприборов, например, освещения. Заземляющий провод не подключен к устройству защитного отключения.

Как выглядит заземляющий провод?

Фазовый провод

Жила, отвечающая за фазу в электрическом проводе, окрашена в разные цвета.Это может быть: черный, коричневый, красный, серый, фиолетовый, розовый, белый, оранжевый, бирюзовый. Каждый производитель электропроводов вправе обозначить фазный провод одного из этих оттенков. Проще говоря, основная задача электрика при монтаже электропроводки помещения — в первую очередь определить нулевой провод и провод заземления, а оставшийся провод будет фазным. Чтобы не получить удар электрическим током, электрик должен проверить провода с помощью специального щупа, чаще всего он представлен в виде отвертки.

Какого цвета могут быть провода в кабеле

Как раскрасить провода самостоятельно

Бывают случаи, когда провода имеют нестандартный цвет, отличный от указанного в ПУЭ. В таких ситуациях вы можете самостоятельно обозначить цветом жилы кабеля. Для этого используем цветную изоленту, которой отмечаем концы проводов в распределительном щите. Также для таких целей есть специальная термоусадочная трубка, иногда ее называют батистом. После этого не забудьте обязательно записать свои обозначения, чтобы в дальнейшем не было путаницы.

Цветная изолента для маркировки проводов.
Термоусадочная трубка для изоляции проводов.

Видео. Как выглядит распределительная коробка в жилом помещении. Как изменилась цветовая кодировка проводов со времен СССР

Комментариев:

Похожие сообщения

Способы отслаивания стен с помощью различных инструментов. Бронированный медный кабель для дома и участка

Сегодня сложно представить электропроводку без использования цветной изоляции.И это не маркетинговые «фишки» производителей, стремящихся представить свой продукт в цветах, и немодные новинки, к которым стремятся потребители. По сути, это простая и практичная необходимость, которая определяется жесткими государственными стандартами по соблюдению правильной маркировки. Для чего это.

Услуги электрика и электромонтажные работы в Запорожье на сайте: https://elektrik.zp.ua/stati-na-temu-elektriki/148-montazh-sistem-zazemleniya

Цвета проводов в электрических соединениях

Цветовая маркировка

Все разнообразие цветов и отдельные цвета, выбранные из этой палитры, сведены к одному (единому) стандарту (PUE).Таким образом, жилы проволоки идентифицируются по цвету или буквенно-цифровым обозначениям. Принятие единого стандарта цветовой идентификации электрических проводов значительно облегчило работу, связанную с их переключением. Каждая вена имеет определенное назначение и обозначена соответствующим тоном (синим, желтым, зеленым, серым и т. Д.).

Цветовая маркировка проводов производится по всей их длине. Дополнительно идентификация проводится в точках подключения и на концах жил.Для этого используйте цветную изоленту или термоусадочные трубки (батист) соответствующих тонов.

Давайте разберемся, как выполняется разводка и цветовое кодирование проводов для трехфазных, однофазных сетей и сетей постоянного тока.

Цветовая кодировка проводов и шин переменного трехфазного тока

Окраска шин и высоковольтных вводов трансформаторов в трехфазных сетях производится по следующей схеме:

  • шины с фазой «А» окрашены в желтую палитру;
  • шины с фазой «В» — зеленый тон;
  • Шины
  • с фазой «С» — красного цвета.

Цветовая маркировка проводов. Цвета электрических проводов (шины постоянного тока)

В народном хозяйстве часто используются цепи постоянного тока. Находят свое применение в определенных сферах:

В сетях постоянного тока нет фазного и нулевого контакта. Для таких сетей используются всего два контакта разной полярности — плюс и минус. Для их различения используются соответственно два цвета. Положительный заряд становится красным, а отрицательный — синим. Средний контакт отмечен синим цветом и отмечен буквой «M».

Старожилы электромонтажных работ, вероятно, знакомы со старыми методами электромонтажа и цветовой кодировкой электрических проводов. Основными цветами электрического кабеля были белый и черный. Но это время ушло в далекое прошлое. Каждый цвет, а их явно не два, имеет свое предназначение и доминирующий профиль.

Цвета контактов в электротехнике обозначают назначение и принадлежность проводников к определенной группе, что облегчает их переключение. Вероятность ошибки во время установки, которая может привести к короткому замыканию во время тестового подключения или поражению электрическим током во время ремонта, значительно снижается.

Цветовая маркировка проводов. Цветовая палитра защитного нуля и рабочего контакта

Нулевой рабочий контакт обозначен синим тоном и буквой N. Маркировка PE обозначает нулевой защитный контакт, который окрашен желто-зелеными полосами. Комбинация этих тонов используется при маркировке защемленных проводов.

Синий провод по всей длине с желто-зелеными полосами в точках подключения указывает на комбинированное нулевое рабочее и нулевое защитное соединение (PEN).Однако ГОСТ допускает и обратную противоположность этого цвета:

.
  1. Рабочий нулевой контакт обозначен буквой N и имеет синий цвет.
  2. Защитный ноль (PE) желто-зеленого цвета.
  3. Комбинированный (PEN) обозначается желто-зеленым цветом и синей меткой на концах.

Однофазная электрическая цепь. Цвета фазных проводов

По нормам ПУЭ контакты фаз обычно обозначаются черным, красным, пурпурным, белым, оранжевым или бирюзовым цветом.

Однофазные электрические цепи создаются путем разветвления трехфазной электрической сети. При этом цвет фазового контакта однофазной цепи должен совпадать с цветом фазного провода трехфазного подключения. При этом цветовая маркировка фазовых контактов не должна совпадать с цветами N — PE — PEN. На немаркированных кабелях цветная маркировка наносится на место подключения. Для их обозначения используйте цветную изоленту или термоусадочную трубку (батист).

Какого цвета провод заземления. Цветовая маркировка проводов (фаза — ноль — масса)

При прокладке осветительных сетей и подаче питания на розетки применяется трехжильный кабель (трехжильный кабель). Использование стандартной цветовой системы (цвет провода фаза-ноль-земля) значительно сокращает время ремонта. Многожильная разводка в стандартной цветной изоляции значительно упрощает разводку электрических цепей и монтажные работы по разводке сетей переменного тока с ее заземлением.Особенно это актуально при электромонтаже и ремонте электросистемы, который выполняется разными мастерами, но под общим руководством ГОСТ. В противном случае каждому мастеру пришлось бы перепроверить работу своего предшественника.

«Земля» обычно обозначается желто-зеленым цветом и маркировкой PE. Иногда встречается зелено-желтый цвет и маркировка «P E N». В этом случае на концах электрического провода в точках крепления есть синяя оплетка, а земля совмещена с нейтралью.

Распределительный щит подключается к шине заземления и к металлической дверце щита. Распределительную коробку обычно подключают к заземленным проводам светильников или заземляющим контактам розеток.

Цветовая маркировка проводов. Обозначение нуля и нейтрали

Ноль отображается синим цветом. В коммутаторе он подключен к нулевой шине и обозначается буквой N. Все синие провода также подключены к шине. Подключается к выходу с помощью счетчика или напрямую, без установки автоматики.

Провода распределительной коробки (кроме провода от переключателя) отмечены синей нейтральной палитрой. При подключении они не принимают участия в процессе переключения. «Нейтральные» синие провода подключаются к розеткам и контакту N, который отмечен на обратной стороне розетки.

Цветовая маркировка проводов. Цветовая кодировка фаз

Фазный провод обычно обозначается красным или черным цветом. Хотя его цвета могут быть не такими однозначными. Он также может быть коричневым, но не синим, зеленым и желтым.В автоматических щитках «фаза», идущая от нагрузки потребителя, подключается к нижнему контакту счетчика. В переключателях включается фазовый провод. В этом случае при отключении контакт замыкается и напряжение поступает на потребителей. Черный провод фазной розетки подключается к контакту, который обозначается буквой L.

Буквенно-цифровое обозначение проводов цветом

Знание элементарной цветовой маркировки проводов и их назначения поможет любому электрику-любителю в устройстве бытовой электропроводки (с заземлением).При желании вы легко сможете изготовить его по требуемым стандартам с соблюдением всех технических норм.

В чем разница между нейтралью, землей и землей?

Основное различие между нейтралью, землей и землей?

Чтобы понять разницу между нейтралью, землей и землей, мы должны сначала понять необходимость этих вещей.

Нейтраль

Нейтраль — обратный путь для цепи переменного тока, которая должна пропускать ток в нормальных условиях.Этот ток может возникать по многим причинам, в первую очередь из-за дисбаланса фазных токов, а иногда из-за 3-й и 5-й гармоник.

Могут быть и другие причины, но величина этого тока составляет долю фазного тока, а в некоторых случаях он может быть даже в два раза больше фазного тока. Таким образом, предполагается, что нейтральный провод всегда заряжен (в активной цепи). Этот нейтральный провод подключается к земле (путем заземления), чтобы второй вывод нейтрального провода находился под нулевым потенциалом.

Земля или Земля

Земля или Земля предназначен для обеспечения безопасности от утечки или остаточных токов в системе через путь наименьшего сопротивления.В то время как фаза и нейтраль подключены к основной силовой проводке, заземление может быть подключено к корпусу оборудования или к любой системе, которая в нормальных условиях не проводит ток, но в случае некоторого нарушения изоляции предполагается, что она будет пропускать небольшой ток.

Этот ток исходит не напрямую от провода под напряжением или фазы, а от вторичных звеньев, которые в нормальном состоянии не контактировали с системой под напряжением. Этот ток обычно намного меньше, чем ток основной линии или фазный ток, и в большинстве случаев имеет порядок мА.Но этого тока утечки достаточно, чтобы убить кого-нибудь или вызвать пожар. Такой ток проходит по пути с низким сопротивлением и направляется на землю через заземляющий провод.

Из-за разницы в применении мы никогда не смешиваем заземление нейтрали и земли. Однако оба обоснованы (конечно, процесс может быть другим). Если оба будут смешаны, то заземляющий провод, который не должен пропускать ток в нормальном состоянии, может иметь некоторые заряды и станет опасным.

Полезно знать:

Разница между заземлением и заземлением.

Нет разницы между заземлением и заземлением, но это те же термины, которые используются для заземления.

Заземление — это слово, обычно используемое для заземления в североамериканских стандартах , таких как IEEE, NEC, ANSI и UL и т. Д., В то время как Заземление используется в европейских , странах Содружества и стандартах B ritain, таких как IS и IEC и т. д.

Проще говоря, Заземление и Заземление являются синонимами.Оба слова используются для обозначения одного и того же.

Вы также можете прочитать:

Общие требования к установке, часть X

Требования к идентификации проводов находятся в статьях Национального электротехнического кодекса (NEC). Первое такое требование содержится в статье 110 и относится к определенному типу электрической системы. В соответствии с 110.15 в 4-проводной системе, соединенной треугольником, где средняя точка одной фазной обмотки заземлена, только провод или шина, имеющая более высокое фазное напряжение относительно земли, должны иметь долговечную и постоянную маркировку внешней отделкой оранжевого цвета. в цвете или другими эффективными способами.В трехфазном, 4-проводном трансформаторе, соединенном треугольником, нейтральный проводник подключается к средней точке одной из однофазных частей трансформатора. В этом типе трансформатора один проводник будет иметь более высокое напряжение относительно земли, чем два других проводника. Некоторые сленговые термины для обозначения проводника, имеющего более высокое напряжение относительно земли, включают «высокая нога», «дикая нога», «стингер нога» и «красная нога». Хотя проводник можно маркировать другими эффективными средствами, такими как маркировка, большую часть времени этот проводник имеет оранжевую внешнюю отделку (см. Рисунок 1).

Этот раздел продолжается, требуя, чтобы идентификация была размещена в каждой точке подключения в системе, если заземленный провод также присутствует. Если проводники в трехфазной, 4-проводной, соединенной треугольником системе напряжения устанавливаются в распределительной коробке, используемой как тяговая коробка, не требуется идентифицировать проводник с высоким выводом, пока не будут выполнены соединения или заделки. Если проводники в трехфазной, 4-проводной, соединенной треугольником системе напряжения установлены в распределительной коробке и выполнены соединения, провод, имеющий более высокое фазное напряжение, должен иметь долговечную и постоянную маркировку оранжевой внешней отделкой или другим эффективным способом. означает (см. рисунок 2).

Следующие требования к идентификации проводов содержатся в Статье 200 «Использование и идентификация заземленных проводов», которая устанавливает требования к идентификации клемм, заземленным проводам в системах электропроводки помещений и идентификации заземленных проводников (200.1). Заземленный провод, как определено в Статье 100, — это проводник системы или цепи, который намеренно заземлен. Раздел 200.6, «Способы идентификации заземленных проводников», разделен на пять подразделов: размеры 6 AWG или меньше, размеры 4 AWG или больше, гибкие шнуры, заземленные проводники различных систем и заземленные проводники многожильных кабелей.Первые два подраздела охватывают большинство заземленных проводов. Раздел 200.6 (A) относится к изолированным заземленным проводам сечением 6 AWG или меньше, а раздел 200.6 (B) относится к изолированным заземленным проводам сечением 4 AWG или более.

Для проводов сечением 6 AWG или меньше существует восемь вариантов определения заземленных проводов. Однако чаще всего используются первые три. Первый вариант гласит, что заземленный провод должен иметь сплошную белую внешнюю поверхность. Второй вариант аналогичен тому, что заземленный провод должен обозначаться сплошной серой внешней отделкой.Третий вариант гласит, что заземленный провод должен быть идентифицирован тремя непрерывными белыми или серыми полосами по всей длине проводника на любой цветной изоляции, кроме зеленой. Важно отметить, что цвет изоляции проводов 6 AWG или меньше должен быть сплошным (см. Рисунок 3).

Для проводов сечением 4 AWG или больше существует только четыре варианта идентификации заземленных проводов. Первые три варианта в 200,6 (B) точно такие же, как первые три варианта для проводов сечением 6 AWG или меньше.Эти более крупные заземленные проводники также можно идентифицировать по сплошной белой или серой внешней отделке или по трем непрерывным белым или серым полосам по всей длине проводника на изоляции любого цвета, кроме зеленого. Четвертый вариант гласит, что провода сечением 4 AWG или больше должны быть идентифицированы во время установки отличительной белой или серой маркировкой на концах проводника. При использовании этого варианта маркировка должна охватывать провод или изоляцию. В то время как маркировка может быть любой маркировкой, окружающей проводник, обычно используется белая фазирующая лента (см. Рисунок 4).

В то время как маркировка в полевых условиях заземленных и нейтральных проводов сечением 4 AWG и больше допустима, не допускается маркировка в полевых условиях заземленных и нейтральных проводов сечением 6 AWG и меньше. Иногда проводники 8 AWG и 6 AWG с черной изоляцией устанавливаются в качестве заземленных или нейтральных проводников, а затем на выводах используется белая или серая маркировочная лента. Этот тип установки является нарушением 200,6 (A), если заземленный провод не является кабелем с минеральной изоляцией и металлической оболочкой или одножильным, устойчивым к солнечному свету кабелем, предназначенным для использования вне помещений, используемым в качестве заземленного проводника в фотоэлектрических энергосистемах, например разрешено 690.31 (см. Рисунок 5).

Если заземленные проводники разных систем установлены в одном и том же кабельном желобе, кабеле, коробке, вспомогательном желобе, корпусе и т. Д., Заземленные проводники каждой системы должны заметно отличаться. Заземленные проводники одной системы должны соответствовать требованиям к внешнему покрытию 200,6 (A) или (B). Другие системы должны иметь другое внешнее покрытие, соответствующее 200.6 (A) или (B), или внешнее покрытие белого или серого цвета с легко различимой цветной полосой, отличной от зеленой, проходящей вдоль изоляции.

Например, фидерные провода от двух разных систем напряжения входят в одну и ту же распределительную коробку, где будут выполняться соединения. Нейтральный провод включен в каждый набор фидерных проводов. Все проводники больше 6 AWG; поэтому использование маркировочной ленты разрешено. Одна система представляет собой трехфазную 4-проводную систему на 208Y / 120 В (В), соединенную звездой, а другая — 480Y / 277 В, трехфазную, 4-проводную систему, соединенную звездой. Заземленный провод для системы 208Y / 120V был помечен или идентифицирован путем обтекания проводника белой цветовой кодировкой или фазирующей лентой.Серая цветная маркировка или фазирующая лента использовалась для идентификации заземленного проводника для системы 480Y / 277V (см. Рисунок 6).

Промышленным стандартом для обозначения проводов в трехфазной системе 208Y / 120 В является черный, красный и синий для незаземленных проводов и белый для заземленного проводника. Точно так же промышленный стандарт для идентификации проводов в трехфазной системе 480Y / 277V — коричневый, оранжевый и желтый для незаземленных проводов и серый для заземленного проводника.Хотя эти цвета являются отраслевым стандартом, NEC не требует их. Также в соответствии с 110.6 (D) средства идентификации должны быть зарегистрированы в легкодоступном виде или должны быть постоянно вывешены там, где происходят проводники различных систем.

Еще одно важное требование, касающееся идентификации проводника, содержится в статье 250 «Заземление и соединение». Требования к идентификации заземляющих проводов оборудования приведены в 250.119. Если иное не требуется в NEC, заземляющие провода оборудования могут быть оголенными, закрытыми или изолированными.Индивидуально закрытые или изолированные заземляющие проводники оборудования должны иметь сплошную внешнюю поверхность зеленого или зеленого цвета с одной или несколькими желтыми полосами, за исключением случаев, разрешенных в 250.119. Подобно заземленным проводам, изолированный или закрытый заземляющий проводник оборудования 4 AWG и более должен быть разрешен во время установки, чтобы быть постоянно идентифицированным как заземляющий проводник оборудования на каждом конце и в каждой точке, где проводник доступен [250.119 (A ) (1)]. Так же, как и для заземленных проводов, маркировка должна охватывать провод.Идентификация должна выполняться одним из вариантов, перечисленных в 250.119 (A) (2). Первый вариант гласит, что изоляцию или покрытие можно снимать со всей оголенной длины. Второй вариант гласит, что он может быть окрашен в зеленый цвет на окончании. Третий вариант гласит, что изоляция или покрытие могут быть помечены зеленой лентой или зелеными самоклеящимися этикетками на заделке.

В следующем месяце обсуждение температурных ограничений продолжается.

Провод THHN (90 ° C)

Двигатель, обозначенный буквой D

Провод THWN (более 1 AWG)

1/0 AWG Провод THHN

Не превышайте 75 ° C для этого проводника .

90 ° C

заделка

THHN (90 ° C) провод

Двигатель, обозначенный буквой D

Продолжение на странице ➜

Продолжение со страницы

Продолжение со страницы

Продолжение на странице ➜

Маркировка проводов (N, PE, L). Правильная проводка фазы нулевого заземления

В большинстве современных кабелей жилы имеют изоляцию разных цветов. Эти цвета имеют определенное значение и выбраны неспроста. Какая цветная маркировка проводов и как по ней определять, где ноль и земля, а где — фаза, и поговорим дальше.

В электрике принято различать провода по цветам. Это значительно облегчает и ускоряет работу: вы видите набор проводов разного цвета и по цвету можете угадать, какой из них для чего предназначен. Но, если разводка не заводская и вы ее не делали, перед началом работ обязательно нужно проверить, соответствуют ли цвета намеченному назначению.

Для этого возьмите мультиметр или тестер, проверьте напряжение на каждом проводе, его величину и полярность (это при проверке электросети) или просто прозвоните, куда и откуда идут провода и не меняется ли цвет. » по пути.Так что знание цветовой маркировки проводов — одно из необходимых навыков домашнего мастера.

Цветовая маркировка заземляющего провода

По последним правилам проводка в доме или квартире должна быть заземлена. В последнее время вся бытовая и строительная техника выпускается с заземляющим проводом. Причем заводская гарантия сохраняется только при наличии блока питания с рабочим заземлением.

Чтобы не запутаться за провод заземления, принято использовать желто-зеленый цвет.Жесткий одножильный провод имеет зеленый основной цвет с желтой полосой, а мягкий многожильный провод — это основное желтое поле с зеленой продольной полосой. Изредка могут встречаться экземпляры с горизонтальными полосами или просто зелеными, но это нестандартно.

Цвет заземляющего провода — одножильный и многожильный

Иногда в кабеле бывает только ярко-зеленый или желтый провод. В этом случае они используются как «земляные». На схемах «земля» обычно нарисована зеленым цветом.На оборудовании соответствующие контакты подписаны латинскими буквами PE или в русском варианте написано «земля». К надписям часто добавляют графическое изображение (на рисунке ниже).

В некоторых случаях на схемах заземляющая шина и подключение к ней обозначены зеленым цветом

Нейтральный цвет

Другой проводник, выделенный определенным цветом, является нейтральным или нулевым. Для него выделяется синий цвет (ярко-синий или темно-синий, иногда синий).На цветовых схемах эта схема также нарисована синим цветом, подписана латинской буквой N. Контакты, к которым должна быть подключена нейтраль, также подписаны.

Нейтральный цвет — синий или синий

В кабелях с гибкими многопроволочными жилами, как правило, используются более светлые оттенки, а одножильные жесткие жилы имеют оболочку более темных насыщенных тонов.

Цветовая фаза

С фазными проводниками несколько сложнее. Они раскрашены в разные цвета.Исключены уже используемые — зеленый, желтый и синий — и все остальные могут присутствовать. При работе с этими проводами нужно быть особенно внимательными и внимательными, ведь на них присутствует напряжение.

Цветовая маркировка проводов: какого цвета фаза — возможные варианты

Итак, наиболее распространенная цветовая кодировка фазных проводов — красный, белый и черный. Также могут быть коричневые, бирюзово-оранжевые, розовые, лиловые, серые.

На схемах и клеммах фазные провода подписаны латинской буквой L, в многофазных сетях рядом номер фазы (L1, L2, L3).Кабели C с несколькими фазами имеют разные цвета. Это проще при электромонтаже.

Как определить, правильно ли подключены провода

При попытке установить дополнительную розетку, подключить люстру, бытовую технику нужно знать, какой именно провод фазный, какой нулевой, а какой — заземляющий. Если оборудование подключено неправильно, оно выйдет из строя, а неосторожное прикосновение к проводам под напряжением может закончиться печально.

Необходимо убедиться, что цвета проводов — земля, фаза, ноль — соответствуют их разводке

Самый простой способ ориентироваться — это цветовая маркировка проводов.Но не всегда все просто. Во-первых, в старых домах проводка обычно однотонная — торчат два-три провода белого или черного цвета. В этом случае нужно специально понимать, после чего вешать метки или оставлять цветные метки. Во-вторых, даже если жилы в кабеле окрашены в разные цвета, и вы можете визуально найти нейтраль и землю, правильность ваших предположений необходимо проверить. Бывает, что при установке путают цвета. Поэтому сначала проверяем правильность предположений, затем приступаем к работе.

Для поверки потребуются специальные инструменты или измерительные приборы:

  • отвертка индикаторная;
  • мультиметр или тестер.

Фазный провод можно найти с помощью индикаторной отвертки, для определения нуля и нейтрали понадобится тестер или мультиметр.

Чек с индикатором

Отвертки с индикатором бывают нескольких видов. Есть модели, на которых светодиод загорается при соприкосновении металлической части с токоведущими частями. В других моделях для проверки необходимо дополнительно нажать кнопку.В любом случае при наличии напряжения светодиод загорается.

С помощью индикаторной отвертки можно найти фазы. Металлической частью касаемся оголенного проводника (при необходимости нажимаем кнопку) и смотрим, горит ли светодиод. Горит — это фаза. Off — нейтраль или земля.

Работаем аккуратно одной рукой. Второй не касается стен или металлических предметов (например, труб). Если провода в тестируемом кабеле длинные и гибкие, вы можете держать их другой рукой для изоляции (держитесь подальше от оголенных концов).

Тест мультиметром или тестером

На приборе выставляем шкалу, которая чуть больше расчетного напряжения в сети, подключаем щупы. Если называть бытовую однофазную сеть 220В, установите выключатель в положение 250 В. Одним щупом прикоснитесь к оголенной части фазного провода, а вторым — к предполагаемой нейтрали (синий цвет). Если при этом стрелка на приборе отклоняется (мы запоминаем ее положение) или на индикаторе загорается цифра, близкая к 220 В, мы выполняем ту же операцию со вторым проводником, который обозначается цветом как «земля». ».Если все правильно, показания прибора должны быть ниже — меньше тех, что были до него.

Если нет цветовой маркировки проводов, придется перебрать все пары, определяя назначение жил по показаниям. Мы используем то же правило: когда звенит пара фаза-земля, показания ниже, чем когда звонит пара фаза-ноль.

Библия электрика ПУЭ (Правила устройства электроустановок) гласит: проводка по всей длине должна обеспечивать возможность легко распознавать изоляцию по ее цвету.

В домашней электросети, как правило, прокладывается трехжильный провод, каждая жила имеет уникальный цвет.

  • Рабочий ноль (N) синий, иногда красный.
  • Нулевой защитный провод (РЕ) — желто-зеленый.
  • Фаза (L) — может быть белая, черная, коричневая.

В некоторых европейских странах существуют неизменные стандарты фазовой проводки. Питание розеток — коричневое, освещения — красное.

Цвет проводки ускоряет проводку

Цветная изоляция жил значительно ускоряет работу электрика. Раньше проводники были либо белого, либо черного цвета, что в целом доставляло электрику-электрику немало хлопот. При отключении необходимо было подать питание на проводники, чтобы с помощью регулятора определить, где была фаза, а где ноль. Цвет спас эти мучения, все стало предельно ясно.

Единственное, что не стоит забывать при обилии проводников, так это отмечать табличкой их назначение в распределительном щите, так как их может быть от нескольких групп до нескольких десятков линий питания.

Окраска фаз на подстанциях

Цвета домашней электропроводки не совпадают с цветами электрических подстанций. Три фазы A, B, C. Фаза A желтая, фаза B зеленая, фаза C красная. Они могут присутствовать в пятижильных жилах вместе с нулевым проводом — синим и защитным проводом (землей) — желто-зеленым.

Правила соблюдения цветов электропроводки при монтаже

От распределительной коробки до переключателя прокладывается трехжильный или двухпроводной провод, в зависимости от того, установлен ли одноклавишный или двухклавишный выключатель; обрывается фаза, а не нейтральный провод.Если есть белый провод, он будет питать. Главное, соблюдать последовательность и последовательность в раскраске с другими электриками, чтобы не получилось, как в басне Крылова: «Лебедь, рак и щука».

На розетках чаще всего зажимают защитный провод (желто-зеленый) посередине устройства. Соблюдаем полярность , ноль рабочий — слева, фаза — справа.

Напоследок хочу отметить есть сюрпризы от производителей , например, один проводник желто-зеленый, а два других могут оказаться черными.Возможно, производитель решил при отсутствии одного цвета использовать то, что есть. Ведь не прекращайте производство! Сбои и ошибки случаются везде. Если вы столкнетесь с тем, где именно фаза, а где ноль, вы решите, вам нужно только запустить с элементом управления.

Электрические кабели, произведенные в период СССР, имели в основном черную или белую изоляцию, что создавало трудности и неудобства при электромонтажных работах, так как не всегда можно было быстро определить назначение провода.Теперь на полках есть кабели разных цветов. Это разнообразие преследует очень конкретную цель. Цветовая маркировка каждого типа проводов (ноль, минус, плюс, заземление и различные фазы) в первую очередь предназначена для обеспечения большей безопасности электромонтажных работ, а также для более простого и быстрого поиска и подключения контактов.

Во избежание неточностей в цветовой гамме, в зависимости от того, какой производитель изготовил данную продукцию, она строго регламентирована ПУЭ (Правилами электромонтажа) и государственными стандартами.До 2009 года применялся ГОСТ Р 50462-92; в замене ГОСТ Р 50462-2009 внесены изменения в цвета проводов в трехфазных сетях, окраска плюса, минуса и нуля в сетях постоянного тока, коричневый рекомендован как основной цвет для фазы в однофазной сети одобрено использование комбинации желтого и зеленого цветов для заземления.
Различные типы кабелей:

  • Черный
  • коричневый
  • Красный
  • оранжевый
  • желтый
  • Зеленый
  • Синий
  • фиолетовый
  • Серый
  • Белый
  • розовый
  • бирюза

Кабель маркируется желаемым цветом на концах (то есть в зоне подключения), а также по всей длине в виде сплошной изоляции или отдельных этикеток.

Окрашивающие кабели разных типов

Трехфазная сеть

В трехфазной сети трансформаторных подстанций переменного тока по ГОСТ 1992 г. фаза А имеет желтый цвет провода, Б — зеленый провод, С — красный. Согласно новому ГОСТу предпочтительно использовать коричневый для фазы A, черный для фазы B и серый для фазы C. В обычных бытовых кабелях для фазы A используется белый цвет, для фазы B — черный, для C также красный.
Заземляющий провод обычно окрашен в виде желто-зеленых полос в продольном или поперечном направлении.Причем каждый цвет не может занимать менее 30% и более 70% поверхности. Реже маркировка заземляющего кабеля может быть только желтой или только зеленой. Если такой кабель проложен открытым способом, то допустимо использование черного цвета, так как он улучшает защиту от коррозии. Также черный цвет везде использовался в обозначении заземляющего провода до внесения изменений в нормативную документацию в 2009 году.
Zero имеет синюю или синюю изоляцию провода.

Однофазные сети

В этом типе сети переменного тока изоляция фаз чаще всего бывает коричневой, серой или черной, но также допустимы красный, фиолетовый, розовый, белый и бирюзовый цвета.Причем в однофазной сети, питаемой от однофазного источника энергии, обычно используются провода с коричневой изоляцией. Если однофазный сердечник выполняется как ответвление трехфазной электрической цепи, то он маркируется цветом, которым обозначена фаза трехфазной цепи.
Заземляющие провода, как и в предыдущем случае, отмечены сочетанием желтого и зеленого цветов. Провода
PEN, у которых защитный ноль и рабочий ноль соединены по всей длине, окрашены в синий цвет, а на концах нанесена желто-зеленая маркировка.В то же время ГОСТ допускает и другой вариант — желто-зеленые линии по всей длине провода и синие метки на концах.


Сети постоянного тока

Если система с сетью постоянного тока была введена в эксплуатацию до 2009 года, то ноль должен быть голубым, плюс должен быть красным, а отрицательный полюс должен быть темно-синим. Согласно новому ГОСТу, коричневый цвет должен использоваться для плюса, серый — для минуса, а синий — для нуля.

Правила маркировки

Маркировка производится на концах проводов., т.е. в местах их взаимосвязи или с различным оборудованием.
Допустимые для маркировки цвета можно комбинировать, но по возможности избегайте путаницы. Итак, желтый и зеленый можно использовать только в сочетании друг с другом и только для заземления, а не, например, плюс / минус.
Если провода в системе изначально промаркированы неправильно или вообще не промаркированы, то это можно исправить:

  • Путем нанесения буквенной, символьной или цветной маркировки несмываемыми маркерами (удобно, если провод белый или хотя бы светлый)
  • Наклейка на полиуретановые бирки с надписями.
  • Использование термоусадочной трубки или изоляционной ленты желаемого цвета

Естественно сначала необходимо определить, какой провод — плюс, какой — минус и т.д. назначение каждого провода (в бытовой электросети это можно сделать с помощью индикаторной отвертки или мультиметра).
Не всегда удается создать цветовую схему электрической схемы в бумажном варианте. Затем в черно-белых копиях буквенные обозначения используются для однозначной идентификации цвета каждого типа провода.Их полный перечень приведен в ГОСТ Р 50462-2009. Для маркировки кабелей, которые включают в себя несколько проводов разного типа в буквенном обозначении, разные цвета разделяются знаком плюс.

Заключение

Цветовая маркировка проводов в зависимости от назначения каждого из них позволяет сделать электромонтажные работы более удобными, снижает вероятность ошибок и аварийных ситуаций. Поэтому необходимо соблюдать даже индивидуальную систему электроснабжения квартиры или дома, не говоря уже о более крупных промышленных, торговых, общественных и других объектах.

Сегодня сложно представить электромонтаж без использования цветной изоляции. И это не маркетинговые «фишки» производителей, стремящихся представить свой товар в цветах, и немодные новинки, к которым стремятся потребители. По сути, это простая и практичная необходимость, которая определяется жесткими государственными стандартами на соответствие правильной маркировке. Для чего это.

Цвета проводов в электрических соединениях

Цветовая маркировка

Все разнообразие цветов и некоторые цвета, выбранные из этой палитры, сведены к одному (единому) стандарту (PUE).Таким образом, жилы проводов идентифицируются цветовыми или буквенно-цифровыми обозначениями. Принятие единого стандарта цветовой идентификации электрических проводов значительно облегчило работу, связанную с их переключением. Каждая жила имеет определенное назначение и обозначается соответствующим тоном (синим, желтым, зеленым, серым и т. Д.).

Цветовая маркировка проводов производится по всей их длине. Дополнительно идентификация проводится в точках подключения и на концах жил.Для этого используйте цветной скотч или термоусадочные трубки (батист) соответствующих тонов.

Давайте разберемся, как выполняется разводка и цветовая маркировка проводов для трехфазных, однофазных и сетей постоянного тока.

Провода и шины трехфазного переменного тока

Окраска покрышек и высоковольтных вводов трансформаторов в трехфазных сетях производится по следующей схеме:

  • шины с фазой «А» окрашены желтой палитрой;
  • шины с фазой «В» — зеленые;
  • Шины
  • с фазой «С» — красного цвета.

Маркировка проводов по цвету. Цвета проводов в электрике (шина постоянного тока)

В народном хозяйстве часто используются цепи постоянного тока. Находят свое применение в определенных сферах:

В сетях постоянного тока нет фазного и нулевого контакта. Для таких сетей используются всего два контакта разной полярности — плюс и минус. Для их различения используются соответственно два цвета. Положительный заряд становится красным, а отрицательный — синим. Синим цветом обозначен средний контакт, обозначенный буквой «М».

«Старожилы» электромонтажа наверняка знакомы со старыми методами разводки и цветовой маркировкой электрических проводов. Основными цветами электрического кабеля были белый и черный. Но это время ушло в далекое прошлое. У каждого цвета сейчас, а их явно не два, есть свое предназначение и доминирующий профиль.

Цвета контактов у электрика обозначают назначение и принадлежность проводников к определенной группе, что облегчает их переключение. Существенно снижается вероятность ошибок при установке, которые могут привести к короткому замыканию при тестовом подключении или поражению электрическим током при ремонте.

Маркировка проводов по цвету. Цветовая палитра защитного нуля и рабочего контакта

Нулевой рабочий контакт обозначается синим тоном и буквой N. Маркировка PE обозначает нулевой защитный контакт, который окрашен желто-зелеными полосами. Комбинация этих тонов используется для маркировки защемленных проводов.

Синий провод по всей длине с желто-зелеными полосами в точках соединения указывает на комбинированное нулевое рабочее и нулевое защитное соединение (PEN).Однако ГОСТ допускает и обратную противоположность этому цвету:

.
  1. Рабочий нулевой контакт обозначен буквой N и имеет синий цвет.
  2. Защитный ноль (PE) желто-зеленого цвета.
  3. Комбинированный (PEN) обозначается желто-зеленым цветом и синей меткой на концах.

Однофазная электрическая цепь. Цвет фазового провода

По нормам ПУЭ контакты фаз обычно обозначаются черным, красным, пурпурным, белым, оранжевым или бирюзовым цветом.

Однофазные электрические цепи создаются путем разветвления трехфазной электрической сети. При этом цвет фазового контакта однофазной цепи должен совпадать с цветом фазного провода трехфазного подключения. В этом случае цветовая маркировка фазовых контактов не должна совпадать с цветом N — PE — PEN. На немаркированных кабелях в местах соединения ставятся цветные метки. Для их обозначения используйте цветной скотч или термоусадочную трубку (батист).

Какого цвета провод заземления.Маркировка провода по цвету (фаза — ноль — земля)

При прокладке осветительных сетей и подаче питания на розетки применяется трехжильный кабель (трехжильный кабель). Использование стандартной цветовой системы (цвет провода фаза-ноль-земля) значительно сокращает время ремонта. Многожильная разводка в стандартной разноцветной изоляции значительно упрощает прокладку электрических цепей и монтажные работы по разводке сетей переменного тока с ее заземлением. Особенно это актуально при электромонтаже и ремонте электросистемы, который делают разные мастера, но под общим руководством ГОСТ.В противном случае каждому мастеру пришлось бы перепроверить работу своего предшественника.

«Земля» обычно обозначается желто-зеленым цветом и маркировкой PE. Иногда встречается зелено-желтый цвет и маркировка «P E N». В этом случае на концах электрического провода в точках крепления имеется синяя оплетка и заземление совмещено с нейтралью.

Распределительный щит подключается к шине заземления и к металлической дверце панели. Распределительную коробку обычно подключают к заземленным проводам светильников или заземляющим контактам розеток.

Маркировка проводов по цвету. Ноль и нейтраль

«Ноль» отображается синим цветом. В распределительном щите он подключен к нулевой шине и обозначен буквой N. Все синие провода также подключены к шине. Подключается к выходу с помощью счетчика или напрямую, без установки автоматического устройства.

Провода распределительной коробки (исключение — провод от выключателя) обозначены синей нейтральной палитрой. При подключении они не участвуют в процессе переключения.Синие «нулевые» провода подключаются к розеткам и контакту N, который указан на обратной стороне розетки.

Маркировка проводов по цвету. Цветовое обозначение фаз

Фазный провод обычно обозначается красным или черным цветом. Хотя его цвет может быть не таким четким. Он тоже может быть коричневым, но синим, зеленым и желтым — никогда. В автоматических панелях «фаза», идущая от нагрузки потребителя, подключается к нижнему контакту счетчика. Коммутация фазных проводов осуществляется в автоматических выключателях.В этом случае при отключении контакт замыкается и на потребителей подается напряжение. Черный провод фазной розетки подключается к контакту, который обозначается буквой L.

Буквенно-цифровое обозначение проводов цветом

Знание элементарной цветовой маркировки проводов и их назначения поможет любому электрику-любителю в установке домашней электропроводки (с заземлением). При желании вы легко сможете сделать это по желаемым стандартам с соблюдением всех технических стандартов.

Те, кто хоть раз в жизни имел дело с электрическими проводами, не могли игнорировать тот факт, что кабели всегда имеют разный цвет изоляции. Он был придуман не для красоты и яркого колорита. Именно благодаря цветовой гамме в одежде провода легче распознать фазы, заземление и нулевой провод. Все они имеют свою расцветку, что позволяет многократно работать с электропроводкой удобно и безопасно. Самое главное для мастера — знать, какой провод каким цветом следует обозначать.

Цветовое обозначение провода

При работе с электропроводкой наибольшую опасность представляют провода, к которым подключена фаза. Контакт с фазой может быть фатальным, поэтому для этих электрических проводов выбраны самые яркие, например, красный, предупредительный цвета.

Кроме того, если провода размечены разными цветами, то при ремонте той или иной детали можно быстро определить, какой из жгутов проводов нужно проверить в первую очередь, а какие из них наиболее опасны.

Чаще всего для фазных проводов используется следующая расцветка:

  • Красные;
  • Черный;
  • коричневый;
  • оранжевый
  • Сирень
  • Pink;
  • фиолетовый
  • Белый;
  • Серый.

Именно в эти цвета можно красить фазные провода. С ними будет легче справиться, если исключить нейтральный провод и землю. Для удобства на схеме изображение фазного провода обычно обозначают латинской буквой L.Если фаз не одна, а несколько, к букве нужно добавить числовое обозначение, которое выглядит так: L1, L2 и L3, для трехфазных сетей 380 В. В некоторых версиях первая фаза (масса) может обозначаться буквой A, вторая — буквой B, а третья — буквой C.

Какого цвета провод массы

В соответствии с современными стандартами заземляющий провод должен иметь желто-зеленый цвет. По внешнему виду он похож на желтый утеплитель, на котором есть две продольные ярко-зеленые полосы.Но иногда бывает окраска от поперечных зелено-желтых полос.

Иногда кабель может иметь только ярко-зеленые или желтые жилы. В этом случае «земля» будет обозначена этим цветом. С соответствующими цветами он также будет отображаться на диаграммах. Чаще всего инженеры чертят из ярко-зеленого, но иногда можно заметить и желтые проводники. На схемах или устройствах обозначьте «землю» латинскими (английскими) буквами PE. Соответственно маркируются контакты, куда необходимо подключить «заземляющий» провод.

Иногда специалисты называют заземляющий провод «нулевым и защитным», но не путайте. Если вы видите такое обозначение, знайте, что это заземляющий провод, и они называют его защитным, потому что он снижает риск поражения электрическим током.

Нулевой или нейтральный провод имеет следующую цветовую маркировку:

  • Синий;
  • Синий;
  • Синий с белой полосой.

Никакие цвета в электрике не используются для маркировки нейтрального провода. Так что вы найдете его в любом, будь то трехжильный, пятижильный или, может быть, с еще большим количеством проводников.Синий и его оттенки обычно окрашиваются «под ноль» в различные узоры. Профессионалы называют его рабочим нулем, потому что (чего нельзя сказать о заземлении) он задействован в разводке с питанием. Некоторые, читая схему, называют ее минусом, а все считают фазу «плюсом».

Как проверить соединение проводов по цвету

Цвета проводов в электричестве предназначены для ускорения идентификации проводников. Однако полагаться только на опасный цвет, ведь новичок или безответственный работник из ЖК-а мог их неправильно подключить.В связи с этим перед началом работ необходимо убедиться, что они правильно промаркированы или подключены.

Для того, чтобы проверить провода на полярность, берем индикаторную отвертку или мультиметр. Стоит отметить, что отверткой работать намного проще: при прикосновении к фазе загорается светодиод, установленный в корпусе.

Если кабель двухжильный, то проблем практически нет — вы исключили фазу, значит второй проводник, который остался, нулевой.Однако часто встречаются трехжильные провода. Здесь для определения вам понадобится тестер, либо мультиметр. С их помощью также несложно определить, какие провода фазные (плюс), а какие нулевая.

Это делается следующим образом:

  • Переключатель на приборе выставлен таким образом, чтобы выбрать шакала выше 220 В.
  • Затем нужно взять два щупа, и, удерживая их за пластиковые ручки, очень осторожно прикоснуться стержнем одного из щупов к найденному фазному проводу, а второй прислонить к предполагаемому нулю.
  • После этого на экране должно отображаться 220 В, или то напряжение, которое реально есть в сети. Сегодня она может быть ниже.

Если на дисплее отображается значение 220 В или что-то в этом пределе, то другой провод равен нулю, а оставшийся провод предположительно является «землей». Если значение, отображаемое на дисплее, меньше, стоит продолжить проверку. Одним щупом снова касаемся фазы, другим — якобы заземления. Если показания прибора ниже, чем при первом замере, значит, у вас «земля».По стандартам он должен быть зеленым или желтым. Если вдруг показания оказались выше, значит, вы где-то напортачили, и перед вами «нулевой» провод. Выход из этой ситуации — либо искать, где именно неправильно были подключены провода, либо оставить все как есть, помня, что провода перепутаны.

Обозначения проводов в электрических цепях: особенности подключения

Приступая к любым электромонтажным работам на линиях, где уже проложена сеть, необходимо убедиться, что провода подключены правильно.Это делается с помощью специальных испытательных устройств.

Необходимо помнить, что при проверке соединения фаза-ноль показания индикаторного мультиметра всегда будут выше, чем в случае пары фаза-земля.

Провода в электрических цепях имеют цветовую маркировку по стандартам. Этот факт позволяет электрику за короткий промежуток времени найти ноль, землю и фазу. Если эти провода подключены неправильно, произойдет короткое замыкание. Иногда такая ошибка приводит к тому, что человек получает поражение электрическим током.Поэтому нельзя пренебрегать правилами (ПУЭ) подключения, и необходимо знать, что специальная цветовая маркировка проводов призвана обеспечить безопасность при работе с электропроводкой. К тому же такая систематизация значительно сокращает время работы электрика, так как он умеет быстро находить нужные ему контакты.

Особенности работы с электропроводами разного цвета:

  • Если нужно установить новую, либо заменить старую розетку, то определять фазу не нужно.Для вилки не имеет значения, с какой стороны вы ее вставляете.
  • В том случае, когда вы подключаете выключатель от люстры, нужно знать, что на него нужно подавать определенную фазу, а на лампочки только ноль.
  • Если цвет контактов и фаза и ноль точно совпадают, то номинал проводов определяется с помощью индикаторной отвертки, где ручка сделана из прозрачного пластика с диодом внутри.
  • Перед тем, как определять проводник, электрическая цепь в доме или другом помещении должна быть обесточена, а проводка на концах должна быть зачищена и проложена в стороны.Если этого не сделать, то они могут случайно прикоснуться, что приведет к короткому замыканию.

Использование цветной маркировки в электротехнике значительно облегчило жизнь людей. Кроме того, благодаря цветовой кодировке безопасность повысилась до высокого уровня при работе с проводами, находящимися под напряжением.

Обозначения и цвета проводов в электрике (видео)

Те, кто работает с электропроводкой, будь то квалифицированные мастера или начинающие электрики, должны быть осторожны в процессе установки электрического провода и знать, какой провод указан.При разводке и подключении контактов всегда подключайте жилы согласно цветовой кодировке согласно новым правилам, и в целях вашей безопасности и уважения к тем, кто будет с ними работать в будущем, не путайте их. Помните, что ваш надзор может привести к пагубным последствиям.

Для правильного соединения проводов используется их цветовая маркировка, что позволяет быстро обнаружить нужный проводник в жгуте. Но не все знают, что такое фаза и ноль в электрике, поэтому часто путают цвета, что усложняет дальнейший ремонт электропроводки.В этой статье мы разберем принципы цветовой маркировки проводов и расскажем, как правильно разделить фазу, землю и ноль.

Провода должны подключаться друг к другу только в строгом соответствии. Если перепутать, произойдет короткое замыкание, которое может привести к отказу оборудования или кабеля, а в некоторых случаях даже к возгоранию.

Стандартные цвета проводов

Маркировка позволяет правильно подключить провода, быстро найти нужные контакты и безопасно работать с кабелями любого типа и формы.Маркировка EMP стандартная , поэтому, зная принципы подключения, вы можете работать в любой стране мира.

Обратите внимание, что старые кабели, произведенные в СССР, имели жилы одного цвета (обычно черный, синий или белый). Чтобы найти нужный контакт, приходилось звонить или подавать фазу на каждый провод по очереди, что приводило к неоправданной трате времени и частым ошибкам (многие помнят недавно построенные хрущевки, в которых при нажатии дверного звонка на входная дверь, в ванной свет включился, а при нажатии выключателя в спальне не было напряжения в розетке в коридоре).

Различные значительно упростили процесс создания проводки и через несколько лет стали стандартом в России, ЕС, США и других странах мира.

Земля, ноль и фаза

Всего существует три типа проводов: заземляющий, нулевой и фазный. Цвет нанесен на весь провод, поэтому даже если вы разрежете кабель посередине, вы все равно сможете понять, где находится контакт. Заземление обозначается следующим образом:

  1. Желто-зеленый цвет (в подавляющем большинстве случаев).
  2. Зеленый или желтый.

На схеме подключения заземление обозначено аббревиатурой PE.

Примечание: на чертежах и на сленге электриков заземление часто называют нулевой защитой. Не путайте его с нулем, иначе произойдет замыкание.

Ноль в кабеле обозначается сине-белым или просто синим цветом, обозначение в схеме — буква N. Иногда его называют нейтральным или нулевым контактом, поэтому будьте осторожны и не путайте эти понятия.

Теперь посмотрим, он используется чаще всего. Вам будет непросто, так как вариантов может быть масса. Советуем пойти обратным путем — сначала найдите желто-зеленую массу, затем синий ноль, а оставшиеся в кабеле провода будут фазой. Их необходимо соединять по цветам, чтобы не было путаницы. Чаще всего в трехжильных системах они отмечены коричневым цветом, но могут быть и другие варианты:

  • черный;
  • красный;
  • серый;
  • белый;
  • розовый.

На схематических изображениях фаза отображается буквой L. Вы можете определить ее с помощью тестовой отвертки или мультиметра. При соединении проводов используйте специальные зажимы или припаяйте их со смещением относительно друг друга , чтобы предотвратить короткое замыкание или окисление контактов с последующей потерей напряжения.


Классические цвета кабеля

Разница между нулем и землей

Некоторые начинающие электрики не знают и зачем это вообще нужно.Разберем этот вопрос подробнее. Электрический ток проходит через ноль и фазу, поэтому прикоснуться к ним невозможно. Земля же служит для отвода напряжения, если оно пробивается внутрь корпуса устройства. Это своего рода защита, которая в последнее время стала обязательной — некоторые устройства не работают, если они не заземлены.

Внимание: не игнорируйте требования к заземлению — накопившееся статическое электричество или поломка могут вывести устройство из строя или поразить вас.

Если вы не уверены, какой из проводов заземлен, а какой равен нулю, воспользуйтесь следующими советами. Они помогут определиться без обозначения цвета провода:

  1. Измерьте сопротивление провода — оно будет меньше 4 Ом (проследите, чтобы на нем не было напряжения, чтобы не сгорел мультиметр).
  2. Найдите фазу, с помощью вольтметра измерьте напряжение между предполагаемым нулем и землей. На земле значение будет выше нуля.
  3. Если измерить мультиметром напряжение между землей и заземленным устройством (например, аккумулятором в многоэтажном доме), то вольтметр не определит напряжение.Если вы измеряете напряжение между нулем и землей, отображается определенное значение.

Все это верно только для трехжильных кабелей и более. Если в кабеле всего два провода, то в них по умолчанию один будет заземлением (синий), второй фазой (черный или коричневый).


Соблюдайте правила подключения кабеля

Ищу фазу

Вы уже знаете, какой цвет провода, фаза, ноль, земля. Рассмотрим главный вопрос — как найти фазу. Если вы собираетесь подключать розетку, то, собственно, этот вопрос вас не беспокоит — нет разницы, на какой контакт подавать фазу или ноль.Но с переключателем дело обстоит иначе.

Внимание: в переключателе фаза всегда открывается, а на лампочку приходит ноль. Это необходимо для предотвращения поражения электрическим током во время ремонта или замены лампы. Фазу нужно подводить к нижнему контакту патрона, ноль в сторону.

Если в разводке два одноцветных провода, то фазу проще всего найти индикатором — при прикосновении к оголенному проводу он начинает светиться.Перед тем как прикасаться к проводу, выключите питание, зачистите изоляцию на проводе (достаточно 1 см), разделите провода в разные стороны, чтобы не было короткого замыкания. Затем включите электричество и прикоснитесь индикатором к контакту. Большой палец следует положить на отвертку, где расположена контактная площадка. После этого на индикаторе должен загореться светодиод. Это позволит найти фазу, но прибор не поможет разобраться между нулем и землей. Чтобы узнать, какого цвета заземляющий провод в трехжильном проводе, вам нужно будет воспользоваться описанными выше способами.


Можно найти индикатор фазы

Вывод

Если вы создаете новую проводку, обязательно соблюдайте принятую в EMPwire маркировку в электрике — это поможет вам в последующем ремонте системы, ведь вы легко сможете идентифицировать провода по цвету. Используйте желто-зеленый кабель для заземления, синий для заземления, коричневый / черный / белый для фазы. В кабелях с большим количеством фаз соединяйте контакты только по цвету, используя соответствующие зажимы и термоусадочные.Если приходится работать со старой проводкой, где цвета не соответствуют стандарту, то в первую очередь ищите фазу индикаторной отверткой. Контакт, который не светится, будет желаемым нулем.

При прокладке проводов соблюдайте правила — они должны проходить только горизонтально и вертикально. Нет необходимости пытаться сэкономить, перетаскивая их по наклонной стене или потолку — в будущем вы их просто не сможете найти или при ремонте вы их зацепите / убьете, что приведет к серьезным последствиям.Запомните раз и навсегда цвета проводов в трехжильном кабеле — это поможет вам в жизни, ведь любой электрик сталкивается с ремонтом розеток, выключателей, электрических щитов, прокладкой новых линий и т. Д.

Мне часто задают вопрос на объектах: «Как при подключении оборудования учитывать цвет проводов?»

Для начала попробую объяснить, почему у каждого электрика свое мнение о цветовой маркировке. Когда я учился в школе в 1995-1998 годах, нас учили так:

  • Любой цветной провод — это фаза.
  • Белый цвет равен нулю.
  • Черный цвет — корпус или земля.

Прошло несколько лет, и черный провод заменили на желто-зеленый. То есть стали следующие маркировки:

  • Цветные другие цвета — фаза.
  • Черный или белый цвет — нулевой провод.

Недавно появился европейский стандарт, которым пользуюсь.

  • Желто-зеленый, зеленый или желтый цвет — провод заземления.
  • Синий цвет — нейтральный провод.
  • Остальное (обычно белое) — это фаза.

Надеюсь, вы понимаете, почему существует такой широкий разброс мнений по маркировке проводов. В какое время учился — такую ​​маркировку использует. Семь лет назад я использовал вторую маркировку, а недавно перешел на третью, так как у нас в Минске в основном приходится подключать импортное оборудование, и эта маркировка используется везде. Справедливости ради, недавно подключал московские вентиляторы, тогда там использовалась 2-я маркировка, то есть завод не переходил на евростандарт.

Какой цвет использовать? Смущенный? Предлагаю использовать третий европеец. На практике я обычно использую провод ВВГ, и у меня такая раскладка:

    • Желто-зеленый цвет — провод заземления.
    • Синий цвет — нейтральный провод.
    • Белый цвет — фазный провод

Вопрос в том, что делать, если на проводе нестандартная маркировка. Например, мне недавно пришлось проложить провод с красной, синей и черной жилой. Расскажу, как рассуждал:

  • Синий цвет — нулевой провод, что, думаю, понятно.
  • Черный, как и белый, не имеет цвета, а белый имеет фазу, поэтому я сделал ее фазой. Причем часто в проводе ВВГ белый провод идет с черной полосой.
  • Оставшийся красный провод я сделал землей.

У вас могут быть другие рассуждения. Например:

  • Красный опасен, поэтому фаза.
  • Черным, как в старину, можно сделать землю.
  • А синий, как в евростандарте, можно сделать нулевым.

Но учтите, если используете провод с нестандартной маркировкой, обязательно где-нибудь запишите выбранную маркировку.Если не писать, легко запутаться. Проверено на собственном опыте.

Если используете свою маркировку на родине, обязательно опишите в комментариях с указанием места проживания. Может, это кому-то поможет.

сеть — Где земля / минус для воздушных линий электропередачи?

Этот пост в основном посвящен земле / земле / почве как проводнику и важности заземление для безопасности. Может быть, это не точный ответ, но может быть тоже полезно. Если вам нужны другие значения слова «земля» — см. Другие ответы.

Думаю, ответ на ваш вопрос здесь:

http://en.wikipedia.org/wiki/Earthing_system

См. Системы TN, TN-C и TN-C-S.

Кабели, о которых вы спрашиваете, оканчиваются на ближайшем трансформаторе.

Подробнее о заземлении и о том, почему земля / грунт не используется в качестве проводника для линий электропередач.

Заземление в электрических сетях среднего и высокого напряжения в нормальных условиях не передает значительную мощность. Линии электропередач высокого напряжения являются трехфазными, ток течет в основном между фазами, а земля для них является просто эталонным «нулем».Земля работает больше как эталон и снимает статическое электричество с корпусов высоковольтного оборудования и других токопроводящих частей, которые должны иметь потенциал земли. Оборудование высокого напряжения хорошо изолировано и может накапливать большие электростатические заряды.

Перенос энергии по земле (почве), вероятно, приведет к очень быстрой коррозии электродов и, возможно, к некоторым экологическим изменениям в почве, потому что почва содержит воду, соли, кислоты. Все это становится смесью электролитов.

Заземление также работает как молниезащита.Это способ направлять / контролировать мощность молнии в землю с низкими «потерями мощности». Когда нет намеренного заземления — молния все равно найдет 50 других способов. В этом случае заземление можно рассматривать как заземление с высоким сопротивлением / сопротивлением. При высоком сопротивлении может излучаться очень большая мощность, что может вызвать неконтролируемый пожар или взрыв где угодно, во многих местах и ​​т. Д. Так что лучше проложить «шоссе» для молнии, заземлив большие металлические предметы.

В некоторых сетях используется «функциональное заземление», и в этом случае земля действительно используется для передачи энергии.

В сетях низкого напряжения (110 В или 230 В в Европе) заземление используется в качестве «защитного заземления», чтобы обеспечить защиту УЗО. Более старый метод защиты — заземление корпусов токопроводящих устройств. При повреждении устройства (обгоревшая изоляция, механическое повреждение и т. Д.) И «выходе» напряжения на заземленный корпус — сгорают предохранители из-за короткого замыкания.

Ваш черный провод, вероятно, идет к трансформатору на электростанции / трансформаторной подстанции. Это заземлено там. В некоторых странах заземляющий провод должен быть подключен к системе заземления возле дома (металлические ленты закопаны под домом), но в этом случае этот провод не черный, а желтый с зелеными полосами.Это зависит от системы заземления, используемой в вашей стране. Вы можете прочитать о различных системах заземления в Википедии (ссылка ниже).

Заземление — вещь многогранная …

А в переменном токе не бывает «отрицательной» или «положительной» линии. Есть фазный провод, нулевой и / или заземляющий провод. Фазный провод со временем становится положительным (напряжение выше нуля) или отрицательным (напряжение ниже нуля). Ноль остается на нуле относительно … земли / земли 🙂

Может ли кто-нибудь исправить / проверить мои языковые ошибки? Я плохо говорю по-английски, не хочу никого вводить в заблуждение в таком важном деле (заземление / заземление).

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
