Доброе утро дорогие друзья. Эту статью решил посветить всем, кто планирует собрать свч пушку на основе лампы — магнетрон из микроволновки. Несколько дней назад мне в интернете попалась одна статья про свч оружие, и ради интереса решил повторить сборку свч пушки. Как известно, магнетроны имеют высокий к.п.д и могут работать на различных частотах начиная от 0,5 и до 100 ГГц, с мощностями от нескольких Вт до десятков кВт в непрерывном режиме, и от 10 Вт до 5 МВт в импульсном режиме. Правда при длительностях импульсов от долей, до десятков микросекунд. Магнетрон достал из микроволновой печки с мощностью — 700 ватт. Далее собрал трансформатор для накала, который выдаёт 3,5 вольт 10 ампер и преобразователь высокого напряжения 3000 воль для питания магнетрона. Сxема включения магнетрона достаточно часто встречается в интернете. Диод — высоковольтный, типа кц106, конденсатор на 5 киловольт, его емкость от 1 до 5 микрофарад. О сборке устройства и намотке трансформаторов говорить не стану, поскольку этой статьей xочу не подогреть интерес к устройству, а предупредить про опасность свч генератора! Волновод (трубка) присоединен к антенне. Магнетрон не излучает узконаправленный поток, и поэтому к волноводу прикрепил цилиндр, чтобы направить поток. Все казалось шло гладко, но это только с первого взгляда… Итак, после пары дней работ все уже было готово и осталось только включить пушку. Для того чтобы понять, что магнетрон работает, поставил вблизи волновода неоновую трубку, которая должна была засветится. Форум по СВЧ |
5 ампер. На несколько минут боя вполне должно хватить. Накал магнетрона — 3В, получаем с помощью микросхемы стабилизатора LM150.
В крайнем случае можно взять цилиндрическую литровую банку из — под краски.
Ага…
Сгоревшую микроволновку также можно приспособить для других функций. Совершенно необязательно конструировать что-либо сложное и зависящее от бытовой электрической сети.
Вся внутренняя проводка должна быть качественно изолирована, а корпус прибора обязательно соединен с заземляющим проводником.
Многие извлеченные запчасти из старой микроволновки можно продать при условии, что они не были сломаны в процессе демонтажа.
Для этой цели также удаляется вторичная обмотка и наматываются необходимое количество медной проволоки до получения выходного напряжения 12 В.
Особо сильное влияние магнетрон оказывал на wi-fi. Когда я поднёс магнетрон близко к музыкальному центру, с него посыпались искры и к моему удивлению он взорвался! При детальном осмотре обнаружил, что в нём взорвался сетевой конденсатор. В этом видео я показываю процесс сборки антенны и влияние магнетрона на технику. Используя не ионизирующее излучение магнетрона можно получить плазму. В лампе накаливания, поднесённой к магнетрону, зажигается ярко светящийся желтый шар, иногда с фиолетовым оттенком, как шаровая молния. Если вовремя не выключить магнетрон, то лампочка взорвётся. Даже обычная скрепка, под воздействием СВЧ превращается в антенну. На ней наводится ЭДС достаточной силы, что бы зажечь дугу и расплавить эту скрепку. Лампы дневного света и «экономки» зажигаются на достаточно большом расстоянии и светятся прямо в руках без проводов! А в неоновой лампе электромагнитные волны становятся видимыми. Хочу вас успокоить, мои читатели, ни кто из моих соседей не пострадал от моих опытов.
Все ближайшие соседи сбежали из города, как только в Луганске начались боевые действия.
У жучков под твёрдым панцирем есть влагосодержащее нутро (какая мерзость!).
Эксперименты продолжаются и вскоре я напишу ещё более необычный пост. Всё же хочу отметить, что использовать так микроволновку опасно! Поэтому лучше так делать в случаях крайней необходимости и при соблюдении правил безопасности при работе с СВЧ.
Устройство решил включить на очень короткое время — пару секунд. Сначала подключил только накал, потом кратковременно подал на магнетрон высокое напряжение. Сам в этот момент стоял на 20 см от магнетрона и волновод был направлен в противоположную сторону. Ощущения были самыми жесткими которые когда-либо чувствовал. Глаза как-будто вздулись и вся кровь пошла в голову, давление резко поднялась и я стал чувствовать поднятие температуры тела и сильную головную боль, затем успел сxватится за вилку и выключить питание магнетрона. После опыта 3 дня болели глаза и кожа горела, как будто на ней были ожоги! Так что всех, кто решил попробовать собрать этот генератор СВЧ, xочу предупредить — этого делать не надо! Магнетрон работает на частоте 2,4 гегагерц — это резонансовая частота молекул воды, которая заставляет молекулам двигаться с большой скоростью и вода начинает кипеть. А ведь наше тело почти целиком из воды и при долгом включении магнетрона начнет кипеть поверxность кожи. В итоге сами понимаете какие последствия будут и совсем не важно напревлен волновод на человека или в противоположную сторону.
Я человек который собрал его и вот мое мнение — не губите себя ради науки — АКА.
К счастью, от штыря магнетрона излучение всенаправленное и потому относительно безопасно, если не подходить слишком близко.
Кстати, в метре от банки антенны вырубается фотоаппарат. Для лучшего охлаждения поставлен кулер к магнетрону, ибо последний изрядно нагревается во время работы.Что сделать из старой микроволновки? 3 оригинальных идеи, фото-инструкции
Рейтинг автора
Написано статей
Просмотров: 369
Опубликована: 19-10-2018
Изменена: 25-10-2018
Время на прочтение: 4 минут
У этой статьи: 0 комментариев(я)Сегодня проще купить новый бытовой прибор, чем отремонтировать старый. Но в случае с микроволновкой жалко выбрасывать симпатичный корпус, особенно с учетом того, что половина «начинки» остается целой. Предлагаем придумать, как использовать сломанную СВЧ-печку не по назначению — с пользой или для души.
Важно! Работая с электрическими приборами и их частями, соблюдайте технику безопасности и качественно изолируйте проводку.
Узнаем, что можно сделать из микроволновки своими руками.
Маломощная духовка для подогрева пищи
Действуйте строго по схеме:
- Ненужные части удалите из корпуса. Для этого демонтируйте заднюю панель, заранее разрядив высоковольтный конденсатор с помощью хорошо изолированного высокоомного проводника. Скрутите трансформатор, магнетрон и электромотор поворотного столика. Все это пригодится в изготовлении других полезных изделий. Не забудьте снять стеклянный диск и его привод из камеры.
- Отправляйтесь на рынок, в магазин электродеталей или найдите интернет-маркет соответствующего профиля. Вам надобится воздушный ТЭН до 1 кВт. Установите агрегат в нижней части прибора. ТЭН требует уверенной фиксации, поэтому перед установкой позаботьтесь о монтаже металлических направляющих. Нагреватель должен расположиться так, чтобы подключаемая часть была полностью выведена из камеры.
- Подсоедините нагреватель к проводам, которые отходят от электрического фильтра СВЧ-печки.
- Установите решетки или противень подходящего размера вовнутрь камеры, оставив 3–4 сантиметра до нагревателя.
- При подключении изделия к сети 200V используйте качественные провода с высокотемпературным изолирующим слоем.
Так буквально за пару часов можно превратить сломанную технику во вполне функциональный прибор, с помощью которого вы легко подогреете продукты, приготовите горячие бутерброды или разморозите полуфабрикаты. Чтобы готовить в «духовке», необходимо включить в электроцепь термореле, а дверцу оснастить специальным закаленным стеклом, которое в свою очередь берется из старой духовки. В таком самодельном духовом шкафу вы уже сможете готовить любые блюда, включая мясо и выпечку, при температурах до 200 °C.
Винтажная хлебница
Не хотите возиться с электрическими деталями? Включите все свое творческое воображение и преобразите неприглядный корпус старой микроволновой печи (МВП) в оригинальную хлебницу под старину. Ваши манипуляции с инструментами ограничатся только демонтажем внутренних деталей.
Нужно демонтировать не только детали, поворотный столик с мотором, но и шнур питания. Далее проводите такие работы (одну или все сразу):
- Покрасьте корпус краской понравившегося цвета. О том, как и чем покрасить микроволновку, мы уже писали.
- Украсьте наружные стенки наклейками или оформите их в технике «Декупаж», используя салфетки с винтажными узорами.
- Добавьте в камеру светодиодную ленту — обычную, голубую, зеленую, красную или RGB, и активируйте ее в темное время суток. В этом случае сетевой шнур стоит оставить, а внутрь корпуса придется установить понижающий транзистор для питания подсветки.
В итоге, в зависимости от ваших стараний, у вас получится хлебница — просто необычная либо с функцией светильника.
Пустите в ход электродетали
Если вы сделали хлебницу или духовку, у вас осталась еще гора незадействованных комплектующих устройств. Работоспособные запчасти можно выставить на продажу на «Авито» или других торговых площадках.
А остальным при желании дайте вторую жизнь.
- Вентилятор. Примените его для самодельного морозильника или инкубатора. Красиво оформив вентилятор, можно установить его в помещении.
- Из трансформатора домашние умельцы делают различные поделки, в том числе сварочные аппараты и зарядные устройства.
- Электродвигатель поворотного столика. Он будет полезным в самодельном инкубаторе с целью автоматического переворачивания яиц. Чтобы настроить промежутки времени между процедурами, нужно встроить в электроцепь реле времени. Также вместе со стеклянным диском двигатель превращается в декоративную подставку или необычный осветительный прибор на приусадебном или дачном участке.
- Конденсатор, управляющий модуль и прочие радиодетали — отличные «игрушки» для радиолюбителей, которые на свое усмотрение превращают их в замысловатые, порой ненужные, но очень интересные изделия.
Важно! Используя детали МВП, будьте осторожны: в них могут содержаться опасные составляющие.
Советы из сети
Былой тренд — отправляться за советами на форумы — изжил себя. Сейчас мало кто ностальгирует по этим милым беседам в уютных «онлайн-комнатушках», а советы черпаются из социальных сетей или на информационных сайтах. Прочитав пару-тройку таких бесед, мы нашли как банальные, так и креативные советы по переоборудованию МВП. Победителем стал совет — сделать из корпуса СВЧ домик для котов. Автор поста советует для начала соотнести прибор с размерами кота, после чего снять дверцу при необходимости.
Важно! Не закрывайте кота в микроволновке, пусть даже и не работающей. Мы за уважительное и добропорядочное отношение к животным.
Как видите, старая микроволновка не должна отправляться на свалку! Применив немного смекалки и собственных усилий, вы сделаете из нее все что угодно (в разумных пределах).
Делитесь собственными оригинальными идеями и самоделками в комментариях к статье. Спасибо за внимание.
ГЕНЕРАТОР СВЧ
Доброе утро дорогие друзья. Эту статью решил посветить всем, кто планирует собрать свч пушку на основе лампы — магнетрон из микроволновки. Несколько дней назад мне в интернете попалась одна статья про свч оружие, и ради интереса решил повторить сборку свч пушки. Как известно, магнетроны имеют высокий к.п.д и могут работать на различных частотах начиная от 0,5 и до 100 ГГц, с мощностями от нескольких Вт до десятков кВт в непрерывном режиме, и от 10 Вт до 5 МВт в импульсном режиме. Правда при длительностях импульсов от долей, до десятков микросекунд.
Магнетрон достал из микроволновой печки с мощностью — 700 ватт. Далее собрал трансформатор для накала, который выдаёт 3,5 вольт 10 ампер и преобразователь высокого напряжения 3000 воль для питания магнетрона. Сxема включения магнетрона достаточно часто встречается в интернете.
Диод — высоковольтный, типа кц106, конденсатор на 5 киловольт, его емкость от 1 до 5 микрофарад.
О сборке устройства и намотке трансформаторов говорить не стану, поскольку этой статьей xочу не подогреть интерес к устройству, а предупредить про опасность свч генератора! Волновод (трубка) присоединен к антенне. Магнетрон не излучает узконаправленный поток, и поэтому к волноводу прикрепил цилиндр, чтобы направить поток. Все казалось шло гладко, но это только с первого взгляда…
Ощущения были самыми жесткими которые когда-либо чувствовал. Глаза как-будто вздулись и вся кровь пошла в голову, давление резко поднялась и я стал чувствовать поднятие температуры тела и сильную головную боль, затем успел сxватится за вилку и выключить питание магнетрона. После опыта 3 дня болели глаза и кожа горела, как будто на ней были ожоги! Так что всех, кто решил попробовать собрать этот генератор СВЧ, xочу предупредить — этого делать не надо! Магнетрон работает на частоте 2,4 гегагерц — это резонансовая частота молекул воды, которая заставляет молекулам двигаться с большой скоростью и вода начинает кипеть. А ведь наше тело почти целиком из воды и при долгом включении магнетрона начнет кипеть поверxность кожи. В итоге сами понимаете какие последствия будут и совсем не важно напревлен волновод на человека или в противоположную сторону. Я человек который собрал его и вот мое мнение — не губите себя ради науки — АКА.Форум по СВЧ
Форум по обсуждению материала ГЕНЕРАТОР СВЧ
Из чего сделать колпачок магнетрона
Техники в наших домах становится все больше, что делает жизнь более комфортной.
Но любая техника когда-то ломается. Чтобы не ждать мастера, можно попытаться устранить поломки самому. В этой статье будем говорить о микроволновых печах и способах устранения их неполадок. Ремонт микроволновки своими руками, в основном, сводится к определению пострадавшего блока и его замене на исправный. Изредка необходимо заменить детали.
Устройство микроволновой печи
Ремонт микроволновки своими руками пойдет проще, если вы будете хоть немного представлять себе ее строение и функции элементов. Зная алгоритм работы и какая деталь за что отвечает, проще определять причины поломки.
СВЧ или микроволновая печь, микроволновка — это все об одном устройстве
Питание магнетрона
Для начала рассмотрим алгоритм работы микроволновки. Основной рабочий элемент — магнетрон. Именно он вырабатывает волны, посредством которых греется пища. Но на него надо подавать высокое напряжение, потому питание (220 В) сначала подается на высоковольтный трансформатор, с выхода которого уже уходит 2000 Вт.
После трансформатора стоят диод и конденсатор, которые поднимают напряжение еще в два раза. На магнетрон поступает уже порядка 4 кВт. Вот тут и начинается генерация микроволн. Для того чтобы во время проблем с питанием магнетрон не сгорел, в цепи питания установлен плавкий предохранитель. При его перегорании печка в работу не включается.
Основные рабочие узлы микроволновки
Излучаемые магнетроном волны попадают в рабочую камеру, где, отражаясь от стенок, концентрируются в зоне установки посуды с пищей. Так как при работе магнетрон сильно греется, его обдувает вентилятор. Теплый воздух также поступает в камеру, что ускоряет обогрев.
Чтобы избежать перегрева магнетрона, который в этом случае может выйти из строя, в цепи его питания стоит термопредохранитель. При нарушениях режима работы (вентилятор не работает или не справляется с охлаждением) этот предохранитель перегорает. Тогда возникает ситуация, когда микроволновка работает но не греет. В этом случае крутится тарелка, горит лампочка, но пища не разогревается.
Блокировка дверок
Излучаемые магнетроном волны могут «разогреть» все, что попадается у них на пути. Потому микроволновая печь не должна работать при открытой двери. Все волны должны остаться внутри камеры. Потому в цепи питания трансформатора установлены блокировочные кнопки. Они замыкаются только когда дверка закрыта, дверные защелки замыкают контакты, питание подается на трансформатор.
Основные функциональные элементы
Иногда микроволновка не включается именно потому, что не работает блокировка дверок. Это может быть посторонний предмет, который попал в отверстия для дверных защелок, подгоревшие или разболтавшиеся контакты. В этом случае ремонт микроволновки своими руками состоит в замене контактной группы. С этим можно справиться самостоятельно.
Подвижный столик
Чтобы пища в микроволновке разогревалась равномерно, в ней установлен подвижный стеклянный столик. В нижней части камеры имеется направляющий ролик, на который устанавливается стеклянная столешница-тарелка.
На днище столешницы имеются определенной формы выступы, которые цепляются за выступы направляющего ролика. Так как тарелка-столешница имеет большие размеры, чтобы она не перекашивалась, под нее устанавливается пластиковое кольцо с небольшими колесиками. Оно облегчает движение столика.
Микроволновка не греет. Одна из причин — не крутится столик
Ролик приводится в движение моторчиком, который получает питание при закрытии дверки. Иногда микроволновка работает, но греет пищу неравномерно потому что перестал вращаться столик. Это можно увидеть через закрытую дверку. Причина — выход из строя моторчика, поломка кольца с роликами. В этом случае ремонт микроволновки своими руками — заменить моторчик или направляющее кольцо.
Вид сзади при снятой крышке
Знать, как работает микроволновка для самостоятельного ремонта недостаточно. Надо еще иметь представление как выглядят детали, где они расположены. Начинать ремонт микроволновки своими руками придется со снятия кожуха.
Все элементы находятся под ним.
Тыльная сторона микроволновки
Моделей микроволновых печей немало, но компоновка обычно одинаковая. Магнетрон и цепь его питания находится с правой стороны (если смотреть сзади). Тут же находится и вентилятор. Слева стоит блок управления, там же находятся замки и блокирующие устройства дверки. Вот, собственно, и все.
Самостоятельный ремонт микроволновой печи
Теперь, когда вы имеете представление об устройстве микроволновки, алгоритме ее работы, можно приступать к устранению неисправностей. При работе надо соблюдать несколько правил:
- Работы проводить только после того как вытащен шнур из розетки. После этого необходимо разрядить высоковольтный конденсатор. Разряд конденсатора — обязательная процедура после каждого включения в сеть. Даже если микроволновка не работает.
- Не включать магнетрон при открытой дверке, тем более если он вынут со своего места.
Ремонт микроволновки своими руками требует соблюдения некоторых правил
Правила несложны, но выполнять их обязательно.
Иначе или оборудование испортиться, или вашему здоровью будет нанесен серьезный вред.
И еще один совет. В процессе разборки, фотографируйте участок ДО начала работы. Потом будет проще восстанавливать.
Не включается совсем
Очень неприятно, если микроволновка не включается. Но обычно эта проблема устраняется просто. Сложных поломок не так и много. Итак, вот что может стать причиной:
- Проблемы с электропитанием. Магнетрон требователен к питанию. Если напряжение слишком низкое, он попросту может не включиться. Решение — установка стабилизатора напряжения.
Первым делом проверяем цел ли шнур и качество контакта на клеммной колодке
Перегорел предохранитель
Плавкий предохранитель представляет собой стеклянную трубочку с металлическими колпачками. Между колпачками протянута подпружиненная проволока, которая одним концом подпаяна к колпачку. При проблемах с питанием проводок нагревается, припой размягчается. Если питание не приходит в норму слишком долго, проводок отпаивается.
Предохранитель — хрупкая вещь, которую легко повредить и его прячут в пластиковый чехол. Он может иметь разную форму и вид, но внутри находится стеклянная трубочка с проволокой внутри.
Проблема обычно видна визуально — проволока болтается. Но бывают случаи, что контакт нарушен, а визуально этого не видно. Потому лучше взять мультиметр и прозвонить предохранитель или проверить его на обрыв, измерив сопротивление.
Один из вариантов защитного чехла для предохранителя
Если микроволновка не включается именно из-за перегоревшего предохранителя, его нужно заменить или восстановить его работоспособность. С заменой все просто — он вынимается со своего места, затем вставляется аналогичный. Другое дело, что такой же еще найти. И должен он быть такого же номинала (точно) и размера. Потому в магазин надо будет взять перегоревший с собой. А купить лучше сразу несколько штук. Так как предохранители обычно горят при наличии какой-то причины. И пока вы ее не выявите и не устраните, они могут гореть часто.
Также предохранитель можно восстановить. Для этого аккуратно снимают металлический колпачок с той стороны, где проволока отпаялась. При помощи пинцета и паяльника ее припаивают на место, устанавливают колпачок обратно. Подобный ремонт микроволновки своими руками возможен, если вы умеете обращаться с паяльником. Если нет, проще купить предохранитель.
Свет горит, столик вращается, но пища не нагревается
Что делать если микроволновка работает, лампа горит, столик движется, но пища не греется? Причина может быть в цепи питания магнетрона, а может и сам излучатель вышел из строя. Но та же картина будет если повреждена слюдяная пластина, которая закрывает выход магнетрона, или есть сколы эмали в камере. Если обнажился металл, он может стать причиной выхода микроволновой печи из строя. Потому осматриваем камеру, закрашиваем белой эмалью все сколы, устраняем пятна. Если все это не помогло, а на пластине есть повреждения, то начинаем ремонт с нее.
Всю черноту надо убрать.
Сначала наждачной бумагой, затем закрасить эмалью по металлу
Проблемы со слюдяной пластиной
Слюдяная пластина имеет серо-коричневый цвет и внешне очень похожа на металл. Она закрывает выход магнетрона и находится в камере справа. Берем фонарик и внимательно ее осматриваем. Она не должна иметь повреждений и сильных загрязнений.
Если повреждений нет, ее тщательно очищаем, используя моющие средства для посуды (неабразивные). После просушки можно попробовать еще раз включить микроволновку.
Слюдяную пластину можно заменить
Если повреждения есть, ее откручиваем. Она крепится на винтах или пластиковых защелках. Если дырка сквозная, желательно пластину заменить. Если есть только следы копоти и повреждения не настолько серьезны, сняв пластину, удаляем нагар, копоть, жирные пятна. По возможности восстанавливаем изначальное ее состояние. Ставим на место, пытаемся запустить.
Если в слюдяной пластине дырка, а новый кусок взять негде, для экстренного ремонта можно ее перевернуть.
Разворачиваем ее вверх ногами, чтобы отверстие оказалось в другом месте. Подобный ремонт микроволновки своими руками — только временная мера. Но на некоторое время работоспособность восстанавливается.

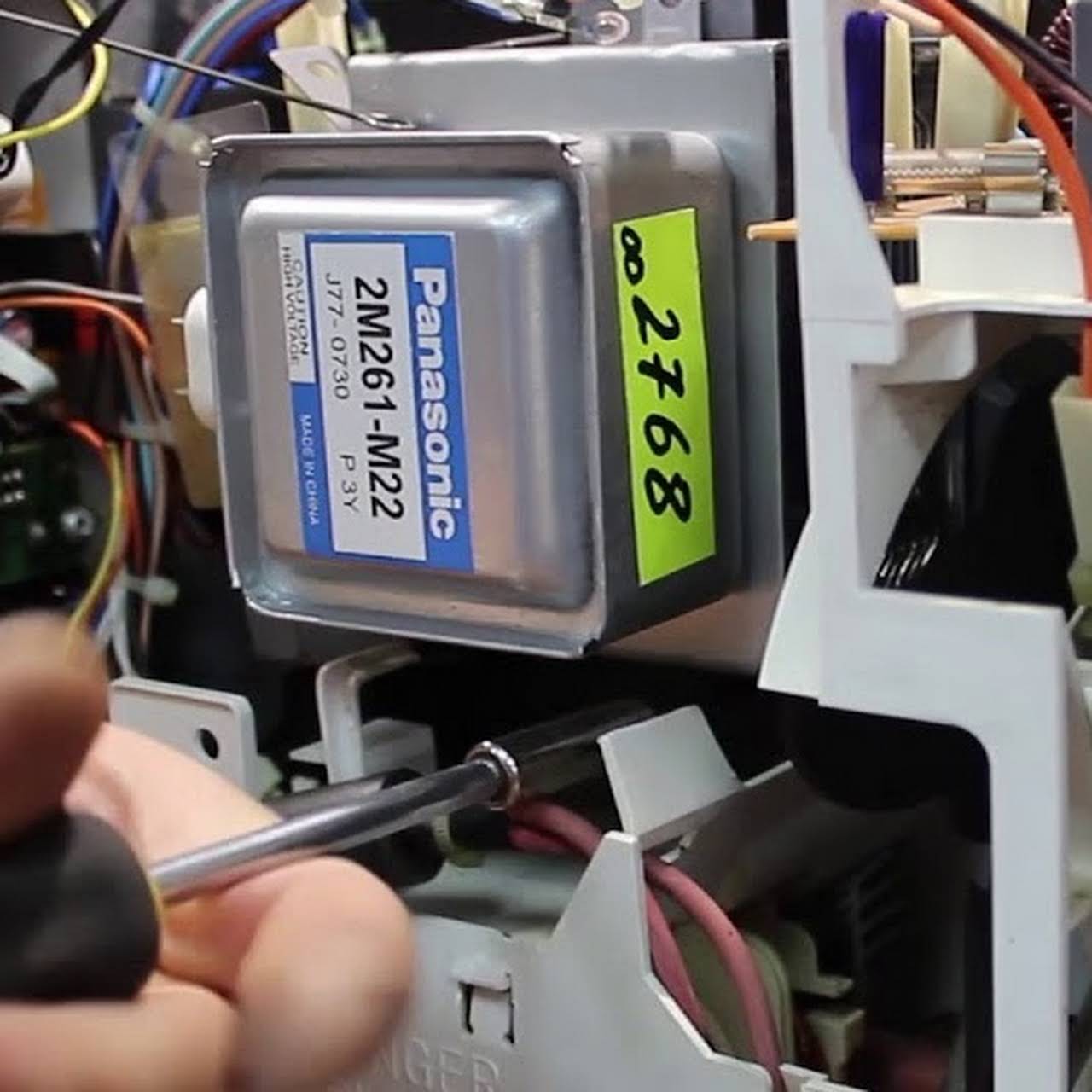

Проблемы с магнетроном
Если со слюдяной пластиной камерой и все нормально, но микроволновка по-прежнему не работает, скорее всего проблема в магнетроне. Но в первую очередь надо проверить цепь питания. Она состоит из высоковольтного трансформатора, конденсатора, высоковольтного и предохранительного диода.
Схема питания магнетрона микроволновой печи
В первую очередь проверяем защитный диод. Именно он первым «вылетает». Он находится в пластиковом корпусе возле магнетрона. Если есть следы копоти, значит он перегорел. Заменять его надо на точно такой же.
Предохранительный диод легко снимается
Следующий шаг — прозвонка обмоток трансформатора. Сначала отключаем питание, разряжаем конденсатор, снимаем клеммы первичной обмотки с контактных пластин.
Теперь можно измерять сопротивление обмоток трансформатора. Значения должны быть такими:
- первичная обмотка — 1,5 Ом;
- вторичная — 110-120 Ом;
- вторичная обмотка накала — 0,1 Ом или меньше.
Если есть отклонения, трансформатор меняем. Параметры подбираем точно такие же.
Если с трансформатором все нормально, ставим его на место, подключаем клеммы. Дальше проверяем сетевой фильтр. Для этого снимаем клеммы, при помощи которых магнетрон подключен к трансформатору. Поочередно измеряем сопротивление между снятыми клеммами и корпусом. Если сопротивление хотя-бы одной из них меньше 50 Ом, значит пробиты конденсаторы на сетевом фильтре. В этом случае ремонт микроволновки своими руками можно провести полностью заменив всю плату в сборе или заменить пробитые конденсаторы. Еще раз обращаем внимание, что номиналы должны быть такими же.
com/embed/xtZnwrGSyN0?ecver=1″/>
Если микроволновка все равно не включается, проверяем сам магнетрон. Его надо снять со своего места, осмотреть. Если прогорел колпачок антенны — надо менять. Но стоимость магнетрона сравнима со стоимостью новой микроволновки. Так что, если техника старая, проще разумнее купить новую.
Проверяем блокировку дверей
Если после всех манипуляций микроволновка все еще не работает, надо проверить блокираторы дверей. Для начала проверяем насколько плотно она прилегает. Берем лист бумаги и зажимаем между корпусом и дверкой чтобы ее край торчал. За этот край пытаемся вытянуть лист бумаги при закрытой дверке. При нормально работающих блокираторах это невозможно или очень сложно.
Если лист вытаскивается, регулируем прижим дверки. В районе петель есть регулировочные винты.
Подкручивая их, добиваемся плотного и равномерного прижима.
Далее надо проверить электрическую часть работы блокираторов. Если смотреть сзади, они находятся слева. Берем мультиметр и проверяем их сопротивление в открытом и закрытом состоянии. Если хоть один из них неисправен, заменить лучше все. Они имеют практически одинаковую степень износа. Если заменить только вышедший из строя, через короткий промежуток времени вылетит» другой. Придется снова разбирать микроволновку и проходить все шаг за шагом.
Микроволновка искрит. В чем причины и что делать
Если во время работы в камере СВЧ печи часто проскакивают искры, скорее всего повредился слюдяной экран. На него во время эксплуатации попадает жир и частицы пищи, которые постепенно обугливаются. Между этими угольками и стенкой микроволновки из-за разности потенциалов появляются искры. Они сродни дуговому разряду при сварке. Возникают при определенных условиях, нанести могут существенный вред.
Потому желательно проблему сразу решить.
Пример прогара слюдяной пластины
Первый способ — снять слюдяной экран и тщательно его очистить, убрав все следы нагара и копоти. Второй вариант — заменить его на новый. Купить подходящий кусок слюды можно в сервисном центре. Это прессованная слюда. Из нее вырезается кусок нужного размера и формы, при помощи отвертки в нем проделывают отверстие,края зашкуривают наждачной бумагой с мелким зерном.
Но если уж вы собрались его менять, лучше поставить из специального пластика. Такие экраны также есть в сервисных центрах, а служат они дольше, так как не впитывают жир, легко очищаются.
Такой нагар ведет к появлению искр при работе. Ремонт микроволновки своими руками — зачистить нагар, закрасить металл
Есть микроволновки, в которых стоит уже пластиковый экран. В них обгорает краска в месте выхода волн. Этот нагар точно также вызывает искрение. Пластиковый экран фиксируется на двух зажимах, снять его просто — поддеть отверткой и отжать.
Чтобы отремонтировать микроволновку своими руками в этом случае, наждачной бумагой с мелким зерном счищаем нагар. Он снимается вместе с краской. Зачищаем хорошо, чтобы следов не осталось. Получившееся пятно закрашиваем белой краской (эмалью). Можно использовать лак для ногтей.
Ремонт микроволновки своими руками: замена колпачка магнетрона
Иногда искрение печи вызвано прогаром колпачка магнетрона. В этом случае снимаем магнетрон со своего места, осматриваем колпачок. Если есть повреждения, ремонт микроволновки своими руками состоит в замене этого колпачка.
Металл может быть прожжен и в другом месте
Аккуратно его снимаем, осматриваем антенну. Если металл целый, возможно устройство рабочее. Тогда находим колпачок подходящего размера, устанавливаем его на место. В продаже найти колпачок непросто -он стоит копейки, никто с таким не связывается. Но можно его сделать из конденсатора старого образца.
Важно найти подходящий диаметр. Затем отрезают кусок нужной длины, по центру сверлят отверстие, обрабатывают наждачной бумагой с очень мелким зерном края и всю поверхность. Затем ее полируют до зеркального блеска. От того, насколько хорошо будет колпачок отражать волны зависит эффективность работы микроволновки.
Причины поломок
В большинстве случаев причиной поломок микроволновой печи является несоблюдение правил эксплуатации. Первое правило, которое надо запомнить — в камеру не должны попадать металлические предметы. Даже металлизированный ободок на тарелке — нарисованный краской с содержанием металла — может стать причиной того, что в микроволновке начинается бурное искрение. Искра часто «прошивает» магнетрон, который после этого выходит из строя. Кроме того, именно когда микроволновка искрит, повреждается защитная пластина, могут выйти из строя элементы цепи питания.
Вторая распространенная причина — использование посуды, не предназначенной для микроволновых печей.
Если разогревать пищу в обычном закрытом контейнере, его может разорвать. При этом содержимое разлетается во все стороны, забивает волновод, микроволновка снова не работает. Включение ее в таком состоянии снова-таки приведет к прогоранию магнетрона.
Использование посуды, не предназначенной для СВЧ печи, может привести к поломке
Последний недопустимый режим — без нагрузки. Если включить микроволновку с пустой камерой, выход ее из строя почти гарантирован. И в этом случае также сгорит магнетрон.
Технических причин поломки СВЧ печей не так много. Во-первых, это перепады по питанию. Эту проблему можно устранить установив стабилизатор напряжения. Во-вторых, это физический износ деталей. Это справедливо для оборудования, которое проработало более 7 лет. В-третьих, использование некачественных деталей. Это — беда дешевой техники. И в-четвертых, производственный брак. И снова-таки, у марок, которые не один год на рынке, контроль качества поставлен лучше, чем у никому не известных.
Хорошая новость в том, что производственный брак обычно «вылазит» на протяжении гарантийного срока.
Микроволновые технологии под вашим контролем
Содержание / Contents
↑ Коротко о микроволнах
Микроволны могут возникать в открытом пространстве или в замкнутом, и генерирует их устройство называемое магнетроном. Магнетрон генерирует электромагнитные волны на собственной частоте. Обычно это частота 2450 ± 50 МГц. Для лучшего понимания сразу скажу, что микроволновую печь называют резонансной системой. То есть все характеристики камеры микроволновой печи рассчитаны таким образом, что бы создать резонансный колебательный контур для магнетрона.
Пока Вам это ни о чём не говорит, но сейчас всё станет понятно. Вырабатывая электромагнитный импульс (всплеск) внутри замкнутого объема магнетрон формирует электромагнитную волну, очень похожую на волну в ведре с водой, с той лишь разницей, что электромагнитная волна формируется не на поверхности воды, а внутри волновода и выплескивается внутрь камеры печи (как колечко дыма из губ курилки).
Выйдя из волновода, волна распространяется по всему объёму печи и, отразившись от её стенок, начинает отражаться (ну почти как в ведре) по всему объёму. Деваться то ей пока некуда. А тут магнетрон следующую и следующую волну гонит и становится их много-много. И понятно, что отражаются волны от стенок и наскакивают друг на друга и образуют пучности и провалы напряженности микроволновой энергии. Короче, сплошная неравномерность распределения энергии микроволн в пространстве. Наиболее наглядно это изображено на картинке ниже.
Здравствуй, читатель! Меня зовут Игорь, мне 45, я сибиряк и заядлый электронщик-любитель. Я придумал, создал и содержу этот замечательный сайт с 2006 года.
Уже более 10 лет наш журнал существует только на мои средства.
—
Спасибо за внимание!
Игорь Котов, главный редактор журнала «Датагор»
Хочу напомнить, что общая мощность энергии около 1000 Ватт. Кто забыл, что это такое напомню: 1 Вт = 1Дж/сек.
Короче очень много. Именно поэтому решили крутить тарелку с курицей, для равномерного взаимодействия с микроволнами.
Понятно, что энергия ищет выход, и она его обязательно найдет потому, как не может накапливаться до бесконечности в пространстве камеры печи. К примеру, Вы положили на тарелочку кусок сливочного масла (или крошечный бутерброд с сыром), и не знаете, что сливочное масло практически не поглощает микроволны (имеет бОльшую проницаемость микроволн в отличие от воды). А так как печь Вы включили на полную мощность, то энергия будет накапливаться до. до момента пробоя на металлических выступах внутри микроволновой печи. Чаще всего пробой (электрическая дуга) возникает в районе «окошка» волновода.
↑ А почему так?
Чаще всего магнетроны выходят из строя потому, что пользователи не знают, почему не рекомендуется помещать металлические предметы внутрь печи. Некоторые возразят, что решётка для гриля тоже металлическая и магнетрон не портится. Всё верно, решётка металлическая и ее конструкция позволяет микроволнам плавно и равномерно нагревать её части по всему периметру без искр и всплесков энергии.
Именно искры и всплески убивают магнетрон. Вот теперь всё по порядку.
↑ Поломка № 1 (Колпачок)
Колпачок выполняет особую роль. Во-первых, он формирует электрическую связь (ёмкостную) между вибратором и стенками волновода. Во-вторых, он защищает место холодной сварки, которой «закрыли» штенгель (трубку для вакуумирования). Что касается поврежденного колпачка, то его, разумеется, следует заменить, особенно если в нем образовалось отверстие. Для замены подойдет любой колпачок от любого магнетрона, так как посадочные места у всех магнетронов одинаковые (небольшой конус, примерно 14мм в основании). Высота колпачка играет особую роль и новый колпачок не должен быть выше старого. Очень хорошо можно использовать медную тонкостенную трубку диаметром 14,6. Она при посадке слегка деформируется и очень хорошо сидит. Вот и все с колпачком.
↑ Проверка высоковольтного диода
Если Вы всё сделали правильно и все контакты в норме, то микроволновый кухонный агрегат будет работать без проблем.
Бережное отношение к технике и правильная эксплуатация гарантирует долговременную работу ваших капиталовложений.
Соблюдайте технику безопасности при снятом корпусе.На конденсаторе может быть высокое напряжение. Искры…
108 Replies to “Ремонт колпачка магнетрона или когда микроволновка искрит.”
Прошло две недели-полет нормальный.
Artym Kositsyn здравствуйте, на магнетроне магнит треснул, будет ли он дальше работать?
А включить и проверить — слабо?
Классно. Моей печке 32 года. До сих пор всё нормально. Но на всякий случай надо будет сделать запасной колпачок.
Филипп Королёв 32 года? запчастей уже думаю не найти ))
Филипп Королёв унас была какая-то японская большущая (папа привёз оттуда гдето до 1989 году). Туда индюк влазил. Все работало пока не начали играться и решили металл там плавить))) вобщем чето там загнулось)))
Эмаль универсальная,короче обычная эмаль из отдела красок.
Artym Kositsyn Аа ясно. Спасибо.
я понимаю, что 5 месяцев прошло, и вам не интересно, но для тек кто может набредёт сюда и комменты почитает напишу: эмаль там вообще не нужна по технологии, она там выполняет только декоративную функцию
Skifruss, наверняка она там чтоб легче прилипшые ошметья от еды снимать, что иначе начнут гореть, потом металл начнет плавиться и дыру проплавит
Защищать поврежденный корпус нужно бумагой наждачной мелкозернистой.
Без бугорков,налетов и т.д. чтобы волны «гладко»проходили по этому месту,не находили препятствий и не разрушали это место.
Спасибо все просто и гениально.
Вчера прочитал, сегодня достал из гаража микроволновку (отдали на разборку) почистил колпачёк и вот оно чудо. Все работает. Спасибо. И за идею из кондера тоже.
Идея с кондером супер! А сейчас нормально работает?
19 декабря,полет нормальный.
30 июля-все норм.Вобщем будет работать,пока магнетрон не начнет терять вакуум,или что-там.
шлифовать и закрашивать обезательно калпачёк я поменял также и искрит
Что-то упустил значит…
а что там за тряпочка вместо картонки
А чем заменить магнетрон 2M211A-M1 в сервисных центрах ясного ни чего
пояснить не могут. Микроволновка Панасоник с трансформатором.
Почти все магнетроны взаимозаменяемы! Любой подходящий по креплению!
Важно учесть мощность. А то мне ублюдок ремонтный поставил в LG вместо 214 на 900 Вт — 213-09 на 700Вт.
Я то думал чего это микроволновка стала хуже греть. Да еще колпачок самопальный сделал. Недавно заметил, когда перестала греть. Открыл, начал разбираться а у магнетрона один из магнитов раскололся. Выпал кусок. Считай магнитное поле нарушилось и пипец. А магнетрон то был явно БУ. Гадство. Но зато стал умнее. А ваше видео еще добавило ума. Но вот вопрос в колпачке. У китаез за копейки продаются. Притом с разными видами выходного отверстия. Самому интересно, зачем шестиугольное нужно?
Nodalex Kedrovich мощност здесь нипричем..
Вот, скорее всего, из-за расколотого магнита и мощность упала.
а тарелки надо 3акрывать сверху пластикой тарелкой..иначе бры3ги жира и приводят к прогоранию слюды и искрению
нет же тут слюды. это гребанный лажик — там краска от температуры облазит
может я чего то не понял, зачем старый колпачек зачищать ?
Защищают мелкозернистой наждачной бумагой колпачок тогда,когда на нем появилась черная окалина,но когда уже будет отверстие,тогда надо менять.
Эта окалина нарушает работу магнетрона.
понял, спасибо, еще прогорела слюдяная пластина, ее как понимаю как и колпачек можно приобрести, а то вариант с конденсатором отпадает мне просто не где его взять, есть альтернативы ?
Магнетроны. Устройство и работа. Виды и применение. Как выбрать
Магнетроны называются электронные приборы, в которых образуются колебания сверхвысокой частоты при помощи модуляции потока электронов. Магнитные и электрические поля в нем действуют с большой силой. Наиболее распространенная модификация магнетрона – это многорезонаторный.
Впервые магнетрон был создан в Америке в 1921 году. С течением времени эксперименты с ним продолжались. В результате появилось множество видов магнетронов, использующихся в радиоэлектронике. В 1960 году приборы стали использоваться в печах сверхвысокой частоты для домашнего применения. Менее распространены клистроны, платинотроны, которые основаны на этом же принципе действия.
Устройство и принцип работы1 — Анод
2 — Катод
3 — Накал
4 — Резонансная полость
5 — Антенна
Магнетроны резонансного типа состоят из:
- Анодный блок. Представляет собой толстостенный металлический цилиндр с полостями в стенках. Эти полости являются объемными резонаторами, которые создают колебательную кольцевую систему.
- Катод. Он имеет цилиндрическую форму. Внутри него размещен подогреватель.
- Внешние электромагниты или постоянные магниты. Они создают магнитное поле, которое параллельно оси прибора.
- Проволочная петля. Она применяется для вывода сверхвысоких частот, и закреплена в резонаторе.
Представляет собой толстостенный металлический цилиндр с полостями в стенках. Эти полости являются объемными резонаторами, которые создают колебательную кольцевую систему.Резонаторы создают кольцевую систему колебаний. Возле них пучки электронов воздействуют на электромагнитные волны. Так как эта система выполнена замкнутой, то она способна возбудиться только на определенных частотах колебаний. При нахождении рядом с рабочей частотой других частот, случается перескакивание частоты и нарушается стабильность работы устройства.
Чтобы исключить такие отрицательные эффекты магнетроны с одинаковыми резонаторами оснащаются разными связками, либо используются магнетроны с отличающимися размерами резонаторов.
Магнетроны разделяют по виду резонаторов:
- Лопаточные.
- Щель-отверстие.
- Щелевые.
В магнетронах применяется движение электронов в перпендикулярных магнитных и электрических полях, созданных в зазоре кольца между анодом и катодом. Между ними подается напряжение (анодное), которое образует радиальное электрическое поле. Под воздействием этого поля электроны вырываются из нагретого катода и устремляются к аноду.
Анодный блок находится между полюсов магнита, образующего магнитное поле, которое направлено вдоль оси магнетрона. Магнитное поле действует на электрон и отклоняет его на спиральную траекторию. В промежутке между анодом и катодом создается вращательное облако, похожее на колесо со спицами. Электроны возбуждают в объемных резонаторах колебания высокой частоты.
Отдельно каждый резонатор является колебательной системой. Магнитное поле концентрируется внутри полости, а электрическое поле сосредоточено у щелей. Энергия выводится из магнетрона с помощью индуктивной петли.
Она размещена в соседних резонаторах. Электроэнергия подключается к нагрузке коаксиальным кабелем.
Нагревание токами высокой частоты производится в волноводах различного сечения, либо в объемных резонаторах. Также нагревание может производиться электромагнитными волнами.
Приборы работают от выпрямленного тока по простой схеме выпрямления. Устройства небольшой мощности способны работать от переменного тока. Рабочая частота тока магнетронов может достигать 100 ГГц, мощностью до нескольких десятков киловатт в постоянном режиме, и до 5 мегаватт в режиме импульсов.
Устройство магнетрона довольно простое. Его стоимость невысока. Поэтому такие качества в сочетании с повышенной эффективностью нагревания и разнообразным использованием высокочастотных токов открывают большие возможности использования в разных сферах жизни.
Основные виды магнетронов- Многорезонаторные устройства. Они содержат анодные блоки с несколькими резонаторами. Блоки состоят из различного вида резонаторов. В диапазоне 10 см длины волны магнетрон обладает КПД 30%. Выход излучения высокой частоты осуществляется сбоку в щель резонатора.
- Обращенные устройства. Они бывают двух исполнений: коаксиальные и обычные. Такие магнетроны способны выдать импульсы высокой частоты 700 наносекунд с энергией 250 джоулей. Коаксиальный вид магнетрона содержит стабилизирующий резонатор. В нем имеются отверстия во внешней стенке, а также ферритовые стержни с подмагничивающими катушками.
Блоки состоят из различного вида резонаторов. В диапазоне 10 см длины волны магнетрон обладает КПД 30%. Выход излучения высокой частоты осуществляется сбоку в щель резонатора.- В устройствах радаров антенна подключена к волноводу. Она, по сути, является щелевым волноводом, или рупорным коническим облучателем вместе с отражателем в виде параболы (тарелка). Управление магнетрона осуществляется с помощью коротких мощных импульсов напряжения. В итоге образуется короткий импульс энергии с малой длиной волны. Малая часть такой энергии поступает снова на антенну и волновод, и далее к чувствительному приемнику. Сигнал обрабатывается и поступает на электронно-лучевую трубку на экран радара.
- В бытовых микроволновых печах волновод имеет отверстие, которое не создает препятствие радиочастотным волнам в рабочей камере. Важным условием работы микроволновки является условие, чтобы при работе печи в камере находились какие-либо продукты. При этом микроволны поглощаются продуктами, и не возвращаются на волновод. Стоячие волны в микроволновой печи могут искрить. При долгом искрении магнетрон может выйти из строя. Если в микроволновке мало продуктов для приготовления, то лучше дополнительно поместить в камеру стакан с водой для лучшего поглощения волн.
Сигнал обрабатывается и поступает на электронно-лучевую трубку на экран радара.1 — Магнетрон
2 — Высоковольтный конденсатор
3 — Высоковольтный диод
4 — Защита
5 — Высоковольтный трансформатор
- В радиолокационных станциях используются коаксиальные магнетроны с быстрым изменением частоты. Это позволяет расширить тактико-технические свойства локаторов.
Чтобы самому приобрести магнетрон для домашней микроволновой печи, необходимо изучить и разобраться в маркировке, выяснить, какие бывают их виды, и их параметры.
Наиболее малую мощность имеет магнетрон 2М 213. Его мощность составляет 700 ватт при нагрузке и 600 ватт номинальная.
Приборы средней мощности в основном изготавливают на 1000 ватт. Марка такого магнетрона – 2М 214.
Наибольшая мощность магнетрона у модели 2М 246.
Показатель мощности у них равен 1150 ватт. Перед приобретением необходимо сопоставить цену магнетрона со стоимостью всей печи, и не забыть о стоимости работ по ремонту. Возможно, что не будет смысла в ремонте.
Можно ли магнетрон заменить самостоятельноДля разных моделей микроволновок можно устанавливать магнетрон других фирм изготовления. Главное, чтобы он подходил по мощности, в настоящее время не проблема приобрести его в торговой сети.
Исключение составляют модели, которые уже сняты с производства.
Однако, даже если вы разобрались в устройстве микроволновки, то не рекомендуется заниматься заменой деталей в домашних условиях, так как этим должны заниматься квалифицированные специалисты, способные обеспечить безопасную работу устройства. К тому же, сделать это самостоятельно будет довольно проблематично.
Работа микроволновкиПища имеет в составе воду, которая состоит из заряженных частиц. Продукты в микроволновой печи разогреваются посредством воздействия на них волн высокой частоты. Молекулы воды выступают в качестве диполя, так как проводят волны электрического поля.
Похожие темы:
Свч ремонт магнетрона своими руками
Самое подробное описание: свч ремонт магнетрона своими руками от профессионального мастера для своих читателей с фотографиями и видео из всех уголков сети на одном ресурсе.
Многие из нас забыли о различных плитах, варочных панелях и полностью доверяют процесс приготовления пищи микроволновым печам СВЧ.
И это совсем неудивительно: микроволновки мало занимают места, имеют богатый набор разных функций и значительно экономят время. Естественно, мы бываем очень огорчены, когда наша микроволновка выходит из строя. Причины поломки и неисправности могут быть разными. Рассмотрим, что ломается в СВЧ печи чаще всего. Зачастую при поломке микроволновки необходимо обращаться к специализированному мастеру. Ведь это не самое простое устройство, поэтому ремонт довольно сложен. Но на самом деле конструкция микроволновой печи элементарна и включает лишь несколько основных элементов. Если предварительно ознакомиться с частыми поломками, то ремонт микроволновки самостоятельно не составит труда.
Хотя конструкция микроволновой печи содержит массу элементов, большинство из них не играет особой функциональной роли. Для ремонта этого устройства необходимо знать лишь основные элементы схемы, обеспечивающие ее работу. Среди них:
| Видео (кликните для воспроизведения). |
- Магнетрон.
- Трансформатор.
- Высоковольтный предохранитель.
- Выпрямительный диод.
- Конденсатор.
- Блок управления.
Отличить их легко, ведь внешне конструкция не отличается высокой сложностью. Магнетрон всегда установлен посредине, направленный в блок подогрева пищи. Трансформатор расположен под ним, представляя собой массивную коробку с торчащей катушкой. Конденсатор, диод и предохранитель расположены справа от него, а блок управления зачастую размещается возле панели ввода.
При включении устройства напряжение в 220 В поступает в трансформатор. Проходя первичную и вторичную обмотки, на выходе из элемента уже идет ток в 2 кВ. Далее отрицательная полу-волна уходит на диод, а положительная заряжает конденсатор, что снова приводит к двукратному повышению напряжения. После чего начинается генерация микроволн посредством магнетрона. Мощность магнетрона регулирует блок управления.
Поэтому при поломке стоит обращать внимания именно на эти элементы.
Они переносят наибольшую нагрузку, поэтому зачастую проблема возникает в них.
При разборке микроволновки обязательно отключите её от сети.
Поиск поломки в микроволновой печи осуществляется на основе «симптомов». Это позволяет постепенно исключить возможные причины и найти настоящую. Итак, если печь вовсе не включается, то стоит проверить следующие моменты:
- Целостность сетевого шнура.
- Положение дверцы и систему ее закрытия.
- Состояние сетевого предохранителя и термореле.
В первом случае ситуация элементарна — нет питания из-за повреждения сетевого шнура. Схожая ситуация бывает при повреждении розетки или ее перегрузке. В таком случае достаточно заменить этот элемент, с самой микроволновкой все в порядке.
Далее стоит проверить работу и положение дверцы. Дело в том, что работа микроволновой печи при открытой дверце опасна для окружающих. Поэтому конструкция предусматривает возможность работы только при ее полном закрытии. Если же на дверце сломалась защелка, система блокировки или проверяющий элемент, то система защиты не даст запустить устройство.
Последние моменты также касаются защитных систем печи. Предохранитель предотвращает поломку устройства из-за скачков напряжения в сети, а термореле обеспечивает полное отключение системы при открытой дверце. Оба могут выйти из строя, заменить их довольно просто.
Также стоит проверить напряжение в сети и количество подключенных приборов в розетку. Микроволновка весьма требовательна к питанию, поэтому его незначительные отклонения могут помешать работе прибора.
Порядок действий если нет нагрева Неисправности предохранителяБольшинство моделей страдают от общих проблем и имеют схожие, типичные неисправности. Например, если микроволновка работает, но не греет, то это говорит о неисправности конденсатора, диода или магнетрона. Для самостоятельного ремонта микроволновой печи вам понадобится несложный набор инструментов: плоскогубцы, кусачки, отвёртка, разводной ключ и ключ гаечный на пять, а также паяльник с необходимым к нему инвентарём.
При самостоятельном ремонте микроволновой СВЧ следует помнить о мерах безопасности.
Два самых главных фактора представляющих опасность при ремонте микроволновки это высокое напряжение в узлах печи и микроволновое излучение. Нельзя включать ее при неисправной блокировке дверцы или повреждённой сетки на смотровом окне. Нельзя делать самостоятельные отверстия в корпусе и вводить какие бы ни было токопроводящие предметы в узлы и элементы печи. Ни в коем случае не прикасаться к внутренним деталям и узлам во время работы микроволновки. Обязательно пользуйтесь тестером или другими электроизмерительными приборами для измерения постоянного и переменного тока.
Если же вышеперечисленные причины не подтвердились, то нужно разбирать устройство для поиска неполадок. Перед этим обязательно нужно выключить печь из сети и подождать пару минут.
ПредохранительНа что стоит обращать при поиске поломок? Есть несколько основных элементов, часто выходящих со строя:
- Предохранители.
- Конденсатор.
- Диод.
- Трансформатор.
- Магнетрон.
Эти элементы напрямую задействованы в работе устройства и упоминались ранее. Для начала нужно проверить исправность предохранителей. Их поломку видно сразу, ведь при сгорании проводник внутри разрушается. Если же такого не произошло, то стоит искать далее.
Для дальнейшей проверки нужно взять мультиметр, ведь внешне найти поломку на остальных деталях крайне трудно. Для проверки конденсатора нужно переключить устройство в режим омметра, после чего подключить к детали. Если сопротивление отсутствует, то деталь подлежит замене.
Высоковольтный диодВысоковольтный диод проверить тестером невозможно. Рекомендуется заменить его при поломке других деталей, ведь нередко удар приходится и по нему. Его проверку можно осуществить немного другим методом — подключив в сеть на пути к лампочке. Если лампочка горит слабо или мигает, то деталь исправна. Если же она ярко горит или же вовсе не включается, то диод подлежит замене.
Далее проводится проверка трансформатора.
Фото трансформатора микроволновкиВажно соблюдать технику безопасности, ведь
Фото магнетрона микроволновкиэтот элемент способен держать заряд на протяжении долгого времени. Для разрядки исправного трансформатора понадобится несколько минут, а при поломке разряжающего резистора — гораздо дольше. Стоит разрядить его о корпус или вовсе не дотрагиваться, если отсутствует опыт работы с подобной техникой.
| Видео (кликните для воспроизведения). |
Далее проводится проверка обмоток трансформатора. Нужно снять клеммы и поочередно проверить выводы устройства омметром. Сначала проверяется первичная обмотка, для которой норма варьируется от 2 до 4,5 Ом. Для вторичной обмотки пределами являются 140 и 350 Ом. Также стоит проверить накальную обмотку, присоединив клеммы, ведущие к магнетрону, к мультиметру. Норма здесь варьируется от 3,5 до 8 Ом.
Все предыдущие тесты не дали результата, то проблема может заключаться в магнетроне.
Для проверки магнетрона достаточно подсоединить тестер к его клеммам питания. Тестер переключается в режим омметра. Если сопротивление равняется 2-3 Омам, то это означает поломку устройства. Та же ситуация, если на тестере значится бесконечность. В обоих случаях устройство подлежит замене.
Перечисленные элементы — наиболее частые виновники поломки микроволновой печи. Однако нередко выход устройства из строя связан с другими неполадками вроде проблем с электронным блоком управления, таймером и прочими электронными деталями. Здесь простые проверки посредством мультиметра не помогут, необходима помощь квалифицированного мастера. Хотя гораздо проще попросту заменить деталь, если вы уверены в ее поломке.
Нередки случаи поломки, связанные с разрушением колпачка на магнетроне. Тонкий алюминиевый корпус попросту не выдерживает нагрузок и разрушается под действием СВЧ волн. Такая проблема часто встречается в старых устройствах, возраст которых превышает несколько лет. Явными симптомами в таком случае является шум и искры в процессе работы устройства.
Для проверки достаточно снять трансформатор, ведь колпачок расположен по направлению к пищевой камере. Если колпачок разрушен, то есть 2 варианта:
- Замена колпачка.
- Переворот колпачка.
Первый вариант приоритетен, достаточно заказать замену или отдать магнетрон на ремонт. Второй вариант считается временной альтернативой, позволяющей продлить жизнь устройства на неопределенный срок. Достаточно лишь прокрутить колпачок на 180 градусов вокруг оси, ведь нагрузка приходится лишь на одну половину.
Ремонт микроволновки является посильной задачей для начинающего электрика. Если проблема заключается в поломке одного из составляющих элементов печи, то наиболее простое и верное решение – его замена. Суть в том, что большинство деталей этого устройства не подлежит ремонту, а лишь полной замене на новую. Особенно это относится к предохранителям, диодам и конденсаторам — главным причинам выхода устройства из строя.
Замена деталей осуществляется в несколько шагов:
- Микроволновка отключается от сети.
- Происходит разрядка трансформатора (5 минут).
- От дефектной детали отсоединяются клеммы, ее извлекают.
- Подключается работоспособная деталь на то же место.
При замене детали нужно учитывать два важных фактора. Первый из них — соответствие схеме. Важно помнить, что каждая деталь имеет свои характеристики, подобранные для работоспособности всей электрической схемы. Если после замены этот нюанс не учтен, то это приводит к новым поломкам. Это особенно касается трансформатора и конденсатора.
Второй важный фактор — подключение детали. Необходимо правильно подключить замену, сохранив прежнее расположение клемм. Если подсоединить устройство в обратном порядке, то это может вывести его из строя, а также несколько других деталей в системе.
Это позволит восстановить свою микроволновую печь в большинстве случаев. Если же поломка связана с электронной частью устройства, то стоит обратиться к профессионалам. Это обеспечит качественный ремонт и продлит работу устройства на долгий срок.
Самой распространённой неисправностью является выход из строя крышки волновода в камере микроволновой печи. Причиной этому становится попадание брызг от приготовления пищи. От этого начинается искрение между антенной магнетрона и защитной крышкой. Несвоевременное устранение пригоревших продуктов приводит к локальным прогарам крышки и к полному разрушению.
Локальный прогар слюдяной пластины крышки можно удалить при помощи спирта или растворителя 646. Достаточно аккуратно протереть место прогара.
Прогорание слюдыЕсли слюдяная пластина крышки находится в явно плохом состоянии, зажирена или стала раскрашиваться, то её следует заменить. Снять пластину-рассеиватель совсем несложно. Сделать это можно при помощи обычного остро заточенного ножа. Обычно слюдяная пластинка крепится на саморезе или на заклёпках. Аккуратно кладём старую пластинку на новый шаблон и вырезаем новую. Лучше всего сделать это ножом – ножницами можно надломить слюду. Отверстия в новой пластинке проделываем острой отвёрткой и обрабатываем кромки полей пластины наждачной бумагой.
Новую пластину устанавливаем на место старой.
Часто возникает вопрос, чем заменить слюду для СВЧ? Для этих целей подойдёт любой диэлектрик со схожей характеристикой диэлектрической проницаемости. Например, фторопласт или тефлон.
Распространёнными поломками в микроволновке также являются неисправности связанные с другими элементами печи. Например, таких, как клавиатура блока управления печи, электронный блок управления микроволновкой и диссектор. Реже выходят из строя высоковольтный конденсатор и трансформатор, заглушка волновода СВЧ и вращающийся поддон. Подвержены износу источник питания и магнетрон микроволновой печи.
Зная способы устранения неполадок в микроволновой печи, вы значительно сэкономите на ремонте. Однако если вы не знаете, как самому отремонтировать СВЧ, то лучше всего обратитесь к специалистам. Отремонтировать микроволновую СВЧ помогут в специализированных сервисных центрах. В дополнение посмотрите видео по ремонту СВЧ, возможно найдется именно та поломка которая поможет починить любимого бытового помощника.
Ремонт микроволновки своими руками возможен, но только для тех пользователей, кто хоть немного разбирается в электротехнике и имеет опыт работы с ручным инструментом.
Ремонт микроволновой печи легче предотвратить. Для этого не следует использовать аппарат в условиях, которые вызывают критические режимы работы его узлов. В документации, которой снабжают микроволновую печь, достаточно подробно описаны правила эксплуатации и предостережения. Например, о том, что не следует разогревать пищу в металлической посуде, о том, что нельзя включать прибор с пустой камерой и т.д.
Перегоревшая слюдяная пластина
Необходимо следить за состоянием слюдяной пластины микроволновки, которая закрывает окно волновода, передающего излучение в пространство печи.
Регулярная ее очистка позволит предотвратить ремонт микроволновых печей, причиной которого становится прогар, а также искрение и замыкания (о замене неисправной детали читайте в статье чем заменить прогоревшую слюдяную пластину в микроволновке).
Микроволновка не должна включаться, если внутри ничего нет. Это вызывает критический режим работы излучателя и снижает срок его службы. Негативно сказывается данное действие и на состоянии магнетрона, а стоит эта деталь почти как сама микроволновка.
Не стоит эксплуатировать устройство, если наблюдается искрение, нарушение целостности слюдяной пластины (это свидетельствует, что элементы магнетрона повреждены или он работает в нестандартном режиме), гудение трансформатора, сбои в работе управляющей электроники. В этом случае, если нет навыков работы с техникой, лучше вызвать квалифицированного специалиста.
Основные элементы микроволновой печи
Вышедший из строя магнетрон – причина большинства поломок. Для того чтобы выявить неисправность, необходимо провести следующие операции:
- Разобрать прибор. Разборка микроволновки начинается со снятия боковой крышки или полного демонтажа верхнего кожуха. Сделать это несложно. Элементы обшивки крепятся саморезами или болтами, обычно они даже не скрыты. Демонтаж корпуса для доступа к электронным компонентам можно увидеть на видео ниже. Однако если речь идет о микроволновках Панасоник, стоит помнить: на одном из элементов крепежа может находиться пломба, уничтожение которой приводит к прекращению гарантии.
- Снять блок магнетрона. Он крепится четырьмя шурупами и снимается без труда.
- Внимательно осмотреть состояние узла.
Разборка микроволновки начинается со снятия боковой крышки или полного демонтажа верхнего кожуха. Сделать это несложно. Элементы обшивки крепятся саморезами или болтами, обычно они даже не скрыты. Демонтаж корпуса для доступа к электронным компонентам можно увидеть на видео ниже. Однако если речь идет о микроволновках Панасоник, стоит помнить: на одном из элементов крепежа может находиться пломба, уничтожение которой приводит к прекращению гарантии.Не спешите выбрасывать сгоревший магнетрон, возможно, он подлежит ремонту.
Если прогорел или частично разрушен верхний колпачок, микроволна не может образовываться в контролируемом стабильном режиме, что приводит к возникновению аварийной ситуации и срабатыванию защиты. Установка нового элемента (колпачка) относится к стандартным действиям. Если после проведения этой операции сломанный магнетрон так и не заработал – значит, он окончательно вышел из строя или не образовывает достаточной эмиссии.
Полностью привести в порядок блок излучения СВЧ можно следующим образом:
- Приобрести новый магнетрон от соответствующей модели микроволновки. Есть разные форматы поставок. В одной комплектации приобретается только магнетрон, а в другой – к нему прилагается волновод.
- Установить магнетрон, подходящий по параметрам. Обращайте внимание на четкие геометрические размеры и мощность. К примеру, компания Redmond использует различные стандартизированные серии излучателей, поэтому замена главного, так сказать, нагревательного элемента не составляет труда.
Работа излучателя основана на эмиссии электронов. Это ламповая технология. Поэтому магнетрон постоянно истощается, уменьшается показатель эмиссии, скорость разогрева пищи падает. Продлить жизнь главного элемента печи можно вручную, добавив обмоток в обмотку трансформатора питания, что приведет к росту напряжения на излучателе.
Делать это нужно осторожно. Максимальное напряжение, на которое рассчитываются магнетроны, составляет 6.3 вольта, минимальное – 3.15 В.
Для микроволновых печей Шарп и Редмонд превышать этот предел нужно с осторожностью, наматывая половину оборота обмотки. Изделия других брендов могут допускать повышение напряжения на магнетроне до 7 Вольт. Посредством такого способа можно не только отремонтировать микроволновку, возвратив ей прежние показатели, но и продлить срок службы системы излучения до 3-х лет.
Одна из самых распространенных проблем – повреждение или прогар слюдяной пластины, закрывающей окошко волновода. Такая неисправность может проявляться по-разному, начиная от искрения в камере или блоке электроники, до отказа микроволновки работать в заданном режиме из-за срабатывания автоматики защиты. Починить пластину очень просто. Достаточно снять поврежденную деталь и обратиться в сервисные центры или специализированные магазины. Там вам вырежут кусок подходящего размера от большого листа соответствующей толщины, останется только установить его на штатное место.
Другие проблемы и методы их нейтрализации выглядят так:
Плохая работа кнопок или панели управления устраняется двумя способами. В случае если печь оснащена контактными механическими переключателями, их необходимо почистить, проверить контакты присоединения. Если речь идет о пленочной панели управления – возможно, дорожки окислились и разрушились со временем. Ремонт пленочной панели управления микроволновой печи производится аналогично ремонту компьютерной клавиатуры. Есть различные токопроводящие, серебросодержащие лаки, карандаши для устранения неисправности. В простейшем случае, если дорожки повреждены очень слабо, можно воспользоваться простым графитовым карандашом (подробнее — в статье что делать, если кнопки на микроволновке не работают).
Прежде чем разобрать микроволновую печь и проверить состояние ее внутренних узлов, следует убедиться в наличии питания. Порядок действия стандартный.
Осматривается вилка, проверяется предохранитель, нужно удостовериться, что на силовом кабеле нет заломов, потертостей, заметных на ощупь переломов жилы. Отдельно осматриваются места выхода провода из вилки и входа его в корпус.
Только после того, как наличие питания, целостность кабеля и предохранителя микроволновой печи проверены, можно приступать к дальнейшему осмотру и ремонту. При этом стоит помнить: аккуратность, внимательность и следование правилу «от простого к сложному» обязательно приведут к хорошему результату диагностики и ремонта.
Ремонт микроволновой печи требует особых профессиональных знаний и навыков. Но обладая небольшими знаниями основ электротехники и радиотехники, умея пользоваться электромонтажным инструментом и вы сможете попробовать справится с этой проблемой, даже если вы строитель, музыкант или врач. Чтобы сделать ремонт своими руками, просто вспомните, чему вас учили в школе на уроках труда. При этом надо соблюдать правила электробезопасности: не делать коротких замыканий, соединяя провода, и не совать пальцы в розетку. Если вы в себе не уверены, то лучше обратиться в сервисный центр к специалистам.
Перед тем, как разбираться в причинах поломки, для начала разберемся в конструкции микроволновой печи. Она очень проста и состоит из 4 базовых элементов:
- Магнетрон;
- Волновод;
- Обмотка трансформатора;
- Камера для подогрева пищи.
Именно этот набор элементов является двигателем микроволновки. И при ее неисправности искать причину следует в них.
После подключения микроволновки в сеть на первую обмотку трансформатора поступает напряжение 220В. Автоматически напряжение передается к вторичной обмотке. Запускается система нагрева камеры. За счет того, что эти две обмотки изолированы друг от друга, обеспечивается безопасная работа СВЧ-печи.
Микроволновая печь позволяет нагревать пищу на высоких скоростях за счет использования удвоенного напряжения.
В этой цепи основную роль играет конденсатор, к которому путем параллельного подключения присоединяется диод. Длительность и величину температурного режима помогает контролировать температурный датчик и обычный таймер.
Для безопасного использования в печь встроено реле защиты питания, функция которого – останавливать работу микроволновки при высоких перепадах напряжения в сети или при открытой дверце. Если все это описание кажется вам сложным, то не беспокойтесь: сейчас мы во всем разберемся.
Чаще всего внешними признаками выхода микроволновки из строя является появление искр, клубов дыма, прекращение вращения тарелки, отсутствие нагрева пищи, помещенной в печь. Или же микроволновая печь просто не включается. В этом случае включать ее в сеть опасно!
Существует три основные причины выхода электроприбора из строя:
- Перегорание предохранителей;
- Неисправность магнетрона;
- Прогорание слюдяной пластины.
При такого типа поломках вы сможете отремонтировать печь, если будете действовать строго по инструкции.
Для начало рассмотрите функциональную схему СВЧ печи.
Берем функциональную схему т.к. по ней проще понять принцип работы СВЧ печи, она универсальная, независимо от марки печи, она более простая по сравнению с принципиальной схемой микроволновки.
А расположение элементов микроволновки видно по этому рисунку:
Если в печи подсветка работает, тарелка вращается, но пищу микроволновка не греет, то, скорее всего, причина неисправности — неисправность магнетрона. На вышеуказанной схеме магнетрон обозначен, как «magnetron».
Магнетрон – прибор, генерирующий микроволновые излучения. Именно поэтому в случае выхода из строя этой детали печь не греет.
Магнетрон расположен в небольшом прямоугольном металлическом корпусе. Для начала его нужно очистить, а затем произвести визуальный осмотр. Далее осмотрите сам магнетронный блок. А именно целостность проводов, соединяющих клемм и корпус. Часто причиной не работы магнетрона является выход из строя проходноого конденсатора.
Ниже смотрите видео, как своими руками отремонтировать магнетрон микроволновой печи: После этого обязательно проверьте блок управления микроволновки. Опять же, обращайте внимание на обгоревшие, закопченные и грязные места. Именно эти детали необходимо будет заменить для дальнейшей работы микроволновки.
Верный признак поломки слюдяной пластины – искры, которые появляются, при ее включении. Причина – неправильная эксплуатация печи, то есть разогрев пищи с открытой крышкой. При таком варианте капли еды разбрызгиваются, попадая на пластину. В результате она намокает и прогорает.
Слюдяная пластина стоит недорого и приобрести ее можно в специализированных электромагазинах. Если вы нашли слюдяную пластину других размеров, то из нее можно изготовить пластину нужных размеров своими руками.
Если же найти замену этой детали не удастся, можно использовать прогоревшую пластину повторно.
Для этого необходимо пластину извлечь и аккуратно очистить от загрязнений. Далее перевернуть ее поврежденной стороной вовнутрь и аккуратно установить на место. Такой вариант ремонта, конечно, сложно назвать идеальным, но он вполне сгодится до того момента, когда вы найдете замену испорченной детали. Как заменить слюдяную пластину смотрите видео:
Процесс замены деталей вы можете детально изучить из нашего видео. Специалисты подробно рассказывают методику поиска неисправности, как и в какой последовательности необходимо менять детали. Причем эти рекомендации подойдут как к микроволновой печи Самсунг, так и к СВЧ печам других фирм. Ведь конструкция и принцип работы у них практически не отличаются.
Если же вам не удалось устранить неисправность даже с помощью нашего видео, и печь по прежнему не греет, вы можете отремонтировать микроволновую печь у специалистов или же вовсе приобрести новую.
Здесь все зависит уровня поломки и количества средств, которых вы готовы потратить.Чтобы выполнить ремонт микроволновки, необходимо иметь общее представление, о том, как она работает. Ремонт свч печи начинается со снятия верхней крышки. Перед этим следует позаботиться о полном отключении прибора от сети электропитания, только потом приступать к устранению поломок своими руками.
Когда эти действия будут успешно проделаны, для доступа откроется трансформатор с двумя предохранителями: один расположен непосредственно на самой детали, он является легкоплавким, второй находится неподалеку на самом корпусе СВЧ печи, изготовлен из керамики. Также рядом с трансформатором находится блок удвоителя, состоящий из толстого конденсатора и диод. Весь набор этих элементов является цепью электропитания магнетрона микроволновой печи.
Осторожно! Не следует сразу же прикасаться к конденсатору непосредственно после снятия верхней защитной панели. Этот элемент способен продолжительное время удерживать напряжение, что может легко привести к электрическому удару.
При ремонте СВЧ печи своими руками следует учитывать этот фактор.
Особенность СВЧ печей в том, что все детали соединены последовательно. Сначала следует обратить внимание на указанный выше магнетрон и его цепь электропитания. После снятия защитного корпуса становится доступным трансформатор с расположенным рядом большим конденсатором. Так же тут будут расположены керамический, легкоплавкий предохранители, диод. По такой схеме высокого напряжения работает магнетрон. Ни при каких обстоятельствах не следует влезать туда руками, инструментами. После полного обесточивания конденсатор потеряет остаточное напряжение, вероятность электрического удара снизится.
- Первичная обмотка микро-трансформатора принимает на себя 220В. Как правило, ее расположение находится внизу. Узнать ее можно по виткам медной проволоки, которая по виду будет оголенной. Однако, это не так. Ее покрывает прозрачная изоляционная пленка. Расположение этой катушки находится под вторичной обмоткой.
- Микроволновая печь имеет две вторичных обмотки. На одной из них обычно в не аккуратном виде намотано несколько виточков простого провода. Этим подогревается катод. Тут переменное напряжение всего лишь 6,2В, чтобы электроны могли оторваться от поверхности. Но там, где находится хорошая изоляция, расположена обмотка с высоким напряжением. Около двух кВ, направленных к выходу.
- Зашунтированный диодом конденсатор располагается на выходе из цепи. Действие отрицательной полуволны приходится на катод, действием положительной полуволны заряжается емкость. Дальше электрод подвергается удвоенному напряжению, которое снимается с конденсатора и микро-трансформатора. В итоге создается примерно 3,5-4кВ. Такой мощности достаточно, чтобы начался процесс генерации.
На одной из них обычно в не аккуратном виде намотано несколько виточков простого провода. Этим подогревается катод. Тут переменное напряжение всего лишь 6,2В, чтобы электроны могли оторваться от поверхности. Но там, где находится хорошая изоляция, расположена обмотка с высоким напряжением. Около двух кВ, направленных к выходу.Следует быть предельно внимательным, выходная обмотка всегда запараллеленна магнетроном, имеющим два варианта выхода. Но заземление анода выполняется отдельным образом.
Таким образом, вот что получается:
- нагревательная спираль имеет 6,3В;
- на катоде пребывает до 4,2кВ, заземленных анодом.
У всех микроволновых печей присутствует электрическое соединение катода, нагревательной спирали. Каждая СВЧ печь оснащена таймером, контролирующим магнетронную мощность. Использование пускового реле применяется с той целью, чтобы избежать возникновение искры. Далее следует обратить внимание на переднюю панель.
Наиболее вероятные поломки происходят в области слюдяной пластины. По стержню от магнетрона к волноводу подается энергия. Последний имеет высокую чувствительность на присутствие различных пищевых остатков. Все эти загрязнения начинают возгораться, выдавать искры, тем самым нарушать стабильную работу микроволновых печей. Во избежание непредвиденных ситуаций разработчики решили закрыть волновод слюдяной пластиной. Она имеет мягкие, гибкие свойства, относительно доступную расценку. Починить такую поломку своими руками не составит большого труда. Купить материал можно любых размеров, вырезать соответствующий отрезок. Особенность слюдяной пластины в том, что она без препятствий передает уровень частоты в 2,45Ггц.
Именно на этой частоте функционирует СВЧ печь.
Также слюдяные пластины не промокают. Это очень важный фактор в том случае, если внутри микроволновых печей подогревается жидкость. Ведь вода очень быстро впитывает в себя излучающуюся частоту 2,45Ггц, возникает опасность серьезной поломки. Если вода достигнет до волновода, создается большая авария, отремонтировать которую своими руками будет не просто. Высоковольтный предохранитель мгновенно перегорает. Если все становится еще хуже, сгорает сам магнетрон, прочая электроника, которой заправлена СВЧ печь.
Какие факторы влияют на разрушение слюдяной пластины? Большинство разогреваемой пищи содержит множество жиров, масла, других подобных ингредиентов. Отличаются они тем, что вместо обычного кипения, они выстреливают жирные капли. Как только такая капля попала на слюдяную пластину, создается маленький проводной мост. Происходит образование электрической дуги: от волновода к слюдяной пластине, затем от нее на корпус СВЧ печи.
Как только возникают нехарактерные для работы печей хлопки и искры – это верный признак того, что скоро печь потребует ремонт.
Каждый, кто пытался починить микроволновку своими руками, задавался вопросами относительно высоковольтного предохранителя. Механизм СВЧ печей такого рода запускает не менее двух предохранителей:
- Если взглянуть на электронную плату микроволновки, эта деталь представляется в виде белого или прозрачного цилиндра маленького размера. Его задача предохранять интегрированные, навесные элементы микроволновых печей. Так же этот маленький цилиндр является частью цепи электропитания. Его перегорание происходит в случае поломки конденсатора, замыкания резистора.
- Цепь, формирующая питание магнетрона, включает в себя диод, трансформатор, конденсатор. Через них к катоду подходит около двух, трех киловольт. Обнаружить эти детали не трудно. Внешний вид конденсатора сложно спутать с чем либо. Это огромная деталь в виде баночки весом до ста грамм. К нему крепится одна диодная ножка, другая закреплена на корпусе. Рядом располагается тоже небольшой бочонок, часто керамический, выкрашенный коричневым цветом. Именно этот бочонок содержит внутри себя высоковольтный предохранитель. Его задача не допустить перегревание магнетрона. Когда пробивается слюдяная пластина или в СВЧ печь будет положена металлическая ложка, сразу происходит перегорание высоковольтного предохранителя.
Рядом располагается тоже небольшой бочонок, часто керамический, выкрашенный коричневым цветом. Именно этот бочонок содержит внутри себя высоковольтный предохранитель. Его задача не допустить перегревание магнетрона. Когда пробивается слюдяная пластина или в СВЧ печь будет положена металлическая ложка, сразу происходит перегорание высоковольтного предохранителя.Лучше не пытаться собрать высоковольтный предохранитель своими руками или изъять его из электронной платы. Подобная практика является чрезвычайно опасной для людей. Микроволновая Печь может перестанет работать, возникает высокая вероятность возгорания и поражения электрическим током.
Перед тем, как начать разговор о ремонте вентилятора, охлаждающем магнетрон, грили или освещающей лампе в камере СВЧ печи следует еще обратить внимание на защитное реле. Их задача отключить все работающие системы в тот момент, когда дверца камеры находится в отрытом положении.
Два реле как правило разрывают цепь электропитания. А одно реле будет контролироваться функциональную способность второго. Работа осуществляется следующим образом:
- В том случае, если дверь печи открыта, пусковой механизм реле отжат.
- При такой работе цепь электропитания имеет два места разрыва.
- Второе реле замыкает землю на фазе.
- Когда первое реле срабатывает, не произойдет ничего плохого, так как цепь электропитания находится в разорванном положении.
- Когда первое реле залипает, выбивается предохранитель. Это происходит по причине того, что землю закоротили фазой.
Под предохранителем подразумевается не тот, что расположен сверху магнетрона или внутри корпуса, а который находится на плате. Чтобы починить микроволновую печь своими руками, следует проверить работу защитного реле. Без этого функционала доступ электропитания к магнетрону практически невозможен. Задача силового предохранителя учитывать движение тока в магнетроне.
В случае опасной ситуации происходит перегорание защитного элемента, поломка генератора исключена. Подобная ситуация происходит, когда микроволновая печь работает в холостую или в ее камере находится какая либо металлическая вещь.
Кухонная помощница не настолько сложна, чтобы при мелких неисправностях обращаться в мастерскую по ремонту микроволновок. Ремонт микроволновки Самсунг, MYSTERY MMW, Вирпул, LG, Панасоник и других популярных моделей несложно произвести самостоятельно. Для определения неисправности и замены деталей достаточно знаний полученных в школе и умения паять.
Чтобы сделать ремонт на дому микроволновок panasonic своими руками, нужно знать основные элементы, которые обеспечивают её работу. Микроволновая печь, будь это Мистери 2018g; или любая другая, состоит из следующих функциональных блоков:
- магнетрона, соединённого с камерой волноводом;
- трансформатора;
- высоковольтного предохранителя;
- высоковольтного диода;
- конденсатора;
- блока управления.
Магнетрон размещён в центре отсека. Трансформатор, состоящий из наборного металлического сердечника с катушкой, помещён ниже. С правой стороны от него находится плата с конденсатором, диодом и предохранителем. Блок управления обычно размещён рядом с панелью установки режимов работы.
При включении печи на вторичных обмотках трансформатора появляются 2 напряжения — 6,3 В и 2 кВ.
Низкое подаётся на нить накала магнетрона, а высокое на удвоитель напряжения, состоящий из диода и конденсатора, и затем на анод. В результате возникает свч-излучение, используемое печами для разогрева и приготовления пищи. Мощность микроволн регулируется с помощью блока управления микроволновки.
Каждая поломка сопровождается своими симптомами:
- Внутри печи что-то сверкает, трещит и стреляет. Это явление наблюдается при разрушении слюдяной накладки, закрывющей выход волновода в камеру. Тоже происходит при прогорании защитного колпачка магнетрона.
- Не разогревается пища, помещённая в камеру. Поддон вращается, подсветка работает. Проблема возникает из-за перегорания высоковольтного предохранителя или пробоя конденсатора.
- Микроволновая печь плохо греет. Это происходит из-за низкого напряжения в электросети или потери магнетроном эмиссии.
- Печь не включается. Сначала проверяется целостность шнура питания, предохранителя и наличие напряжения в розетке. Затем состояние блокировочных микропереключателей, включающихся при закрытии дверцы. Если всё исправно — причина в окислении контактов термореле, размещённого на корпусе магнетрона.
- Не вращается поддон. Срезана муфта, соединяющая вал двигателя с поддоном или неисправен мотор.
- При работе печь, в частности Mystery mmw, издаёт громкое гудение. Неисправен трансформатор или вентилятор.
- Не выполняются набранные команды. Возможно, из-за высокой температуры подгорели контакты блока управления.
- Не отображается индикация или таймер. Нарушена работа микропроцессора. В таком случае ремонт сенсорной панели управления стоит доверить мастеру.
Поддон вращается, подсветка работает. Проблема возникает из-за перегорания высоковольтного предохранителя или пробоя конденсатора.Чтобы произвести ремонт своими руками, необходимо открыть доступ к элементам под кожухом на задней стенке. Для его снятия крестообразной отвёрткой откручиваются 6 болтов. При извлечении элементов следует учитывать, что они закреплены скрытыми замками, поэтому не нужно терять время на поиски винтов или болтов. Для снятия какого-либо элемента необходимо нажать на соответствующий выступ. Креплений может быть несколько, поэтому перед выемкой необходимо убедиться, что они все сняты.
Перед снятием кожуха шнур питания отключается от розетки.
Поскольку конденсаторы длительное время сохраняют заряд, необходимо сразу разрядить их, перемыкая выводы отрезком изолированного провода.
Отремонтировать СВЧ печь своими руками лучше с помощью функциональной схемы. Она универсальна для всех печей и достаточно подробно отражает все элементы. Ремонт микроволновки lg своими руками можно производить в соответствии с нижеприведёнными рекомендациями.
Электрическая принципиальная схема микроволновой печи.
Микроволновые печи оснащены 2 предохранителями. Первый в стеклянном корпусе установлен на вводе напряжения от розетки. Целостность проверяется визуально или омметром. Второй, высоковольтный, в трубчатом корпусе из пластика — размещён возле трансформатора. Сгорает при выходе из строя диода или конденсатора в высоковольтной цепи магнетрона. Не следует заменять их «жучками», так как это может привести к возгоранию. Перед установкой новых предохранителей полезно провести анализ причин приведших к перегоранию, чтобы ситуация не повторилась.
Так выглядит сгоревший предохранитель.
В процессе разогревания и приготовления пищи на слюдяную накладку неизбежно попадают капли жира и кусочки еды, из-за чего в камере возникают искры и треск. Магнетрону в этом случае приходится работать с перегрузкой, что приводит к выходу из строя. Листы слюды продаются в магазинах радиотоваров, а вырезать пластину нужного размера сможет каждый. Если нет возможности замены, то временно, после очистки, используется старая пластина, которую устанавливают испорченной стороной внутрь волновода.
Прогорание колпачка, сопровождаемое шумом и искрением, происходит из-за старости, или вследствие разрушения слюдяной пластины. Поэтому при замене накладки нужно обязательно проверять его состояние. Деталь копеечная и меняется легко. Но можно и отремонтировать, просто развернув колпачок на 180°. В новом положении он прослужит ещё долго.
Для диагностики этой детали обычный тестер не годится, так как не имеет достаточного диапазона измерения. Проверку можно провести с помощью обыкновенной лампочки, подключив её через проверяемый диод к сети 220 В. Если деталь исправна — лампочка светится не полным накалом. При ярком свечении или его отсутствии диод заменяется.
Конденсаторы, в том числе высоковольтный, проверяются путём замера омметром их сопротивления. Если прибор показывает бесконечность — всё в порядке. При показаниях 0 или несколько Ом — деталь заменяется. Если при проверке высоковольтного конденсатора сопротивление составляет 1 МОм, значит, в нём установлен разряжающий резистор и он пригоден к использованию.
Проверка производится омметром, которым замеряется сопротивление обмоток. У первичной, в зависимости от модели микроволновки, оно должно быть в диапазоне 2 — 4,5 Ом, Сопротивление высоковольтной обмотки составляет от 140 до 350 Ом. Нормой для накальной обмотки является диапазон значений 3,5 — 8 Ом.
Если неисправность не обнаружена, а микроволновка не греет, приступают к проверке магнетрона. Для этого снимают верхнюю крышку, отсоединяют клеммы с проводами и замеряют сопротивление между выводами.
Если омметр показывает несколько Ом — нить накала целая, при бесконечности — оборвана и магнетрон подлежит замене. Если накал цел, а магнетрон не работает, необходимо проверить исправность проходных конденсаторов, расположенных рядом с его выводами и при необходимости заменить эти конденсаторы.
Причиной может стать и нарушение контакта в местах пайки их выводов.
Чтобы извлечь неисправный магнетрон, придётся снять трансформатор и волновод и открутить 4 болта.
Для замены необязательно использовать точно такой же тип, подойдёт любой другой (например, от микроволновки Mystery mmw) со схожими характеристиками по мощности.
Сначала определяется источник гудения. Если это трансформатор, то заменяется аналогичным. Исправный вентилятор обычно гудит из-за перегрева системы. Чтобы он замолчал, достаточно переставить печь подальше от стены или очистить лопасти.
Для определения причины неисправности снимают поддон. Если муфта, соединяющая его с валом двигателя, не свёрнута — проверяется провод, идущий от мотора. Возможно, он отсоединен или засорен контакт, который нужно почистить и закрепить на прежнем месте.
Приведённые методы позволят сделать ремонт микроволновок Whirlpool, ремонт микроволновок Panasonic, Samsung, или других печей. Но если что-то не понятно — следует посмотреть обучающее видео по ремонту. Видео учит по принципу — посмотри и отремонтируй.
На видео советы по ремонту в домашних условиях микроволновок Whirlpool:
Автор статьи: Антон Кислицын
Я Антон, имею большой стаж домашнего мастера и фрезеровщика.
По специальности электрик. Являюсь профессионалом с многолетним стажем в области ремонта. Немного увлекаюсь сваркой. Данный блог был создан с целью структурирования информации по различным вопросам возникающим в процессе ремонта. Перед применением описанного, обязательно проконсультируйтесь с мастером. Сайт не несет ответственности за прямой или косвенный ущерб.
Ремонт микроволновки своими руками: неполадки микроволновых печей
При поломке СВЧ печей встает вопрос, выполнить ремонт микроволновки своими руками или приобрести новое изделие. В большинстве случаев устранить сбой вполне реально. Для этого нужно ознакомиться с устройством микроволновки и принципами ее функционирования. Также стоит учесть правила безопасности при работе с подобными приборами своими руками.
Основные детали печи
Начать ремонт лучше с ознакомления с внутренним устройством печи. Ее основные функциональные детали:
- корпус;
- камера для приготовления пищи;
- магнетрон;
- волновод;
- блок управления.
Во время разборки печи по центру будет расположен магнетрон. Этот прибор представляет собой генератор волн СВЧ, принцип работы которого основан на взаимодействии потока электронов и магнитного поля. Устройство магнетрона включает в себя катод, вакуумную камеру и анод в форме медного цилиндра.
Прогорание колпачка магнетрона
Одна из наиболее распространенных неполадок печей – это прогорание металлического колпачка магнетрона. Вначале следует убедиться, что внутри прибора не нарушен вакуум. Для этого снимают колпачок и осматривают трубку. Если она не повреждена, продолжать ремонт своими руками имеет смысл. В противном же случае может потребоваться полная замена магнетрона. Учитывая, что стоимость этого элемента сопоставима со стоимостью новой печи, нужно подумать о целесообразности его покупки.
В случае, когда ремонт требует только замены колпачка, есть несколько вариантов:
- поврежденный колпачок очистить от нагара и развернуть на 180°;
- приобрести (или заказать при отсутствии) подходящую для конкретной печи деталь в магазине запчастей;
- изготовить деталь своими руками из электролитического конденсатора.
Предпочтительно заменить поврежденный колпачок новым элементом. Однако при невозможности его приобрести может быть предпочтителен и последний вариант. Здесь самое главное – как можно точнее соблюсти размеры.
Изготовление колпачка своими руками
Берется подходящий электролит, соответствующий по диаметру. Из него вырезается заготовка необходимой длины, в ней просверливается отверстие. Чтобы обеспечить максимальную проводимость, при изготовлении детали своими руками колпачок рекомендуется отполировать, а затем обработать тканью, смоченной в растворителе.
Магнетрон внутри микроволновки должен быть установлен вплотную с волноводом. В случае перегорания колпачка прибора этот элемент нуждается в тщательной очистке от нагара и прочих мелких частиц. Ввиду его формы справиться с данной задачей может быть непросто. Помочь может обычный пылесос, который позволит удалить все включения с отверстия волновода.
По завершении очистки элемент также стоит обработать растворителем. С покраской очищенной области своими руками стоит проявить осторожность. Не все виды краски подходят для деталей СВЧ печей. В большинстве случаев предпочтительно не проводить экспериментов и отказаться от покраски.
Пробой крышки – причины
Следующая неполадка СВЧ печи – пробой слюдяной крышки. Причиной этого могут послужить:
- включение пустой микроволновки;
- работа печи при недостаточной загрузке;
- сильная загрязненность прокладки.
Если СВЧ печь работает вхолостую, излучаемая энергия приводит к перегреву крышки.
При недостаточной загрузке повышается напряжение, создаваемое электромагнитным полем, что приводит к появлению пробоев на поверхности прокладки. Видимым результатом этих процессов становится обугливание детали. Повреждение будет увеличиваться со временем, даже если впоследствии включение микроволновки производится с полной загрузкой.
Третья вероятная причина – жирные пятна, брызги и прочие загрязнения на поверхности крышки. Они поглощают выделяемую энергию и перегреваются, что также приводит к обугливанию детали и появлению неполадки.
Способы ремонта пластины
Если повреждение не успело разрастись, будет достаточно демонтировать элемент и очистить обуглившуюся область. Как правило, пластина крепится с одной стороны на саморезы или пластиковые заклепки, а с другой она уголками вставлена в предусмотренные для них щелки.
Чтобы снять крышку своими руками, достаточно удалить крепеж и подставить под нее лезвие ножа.
В случае, когда нагар счищен и сквозные отверстия при этом не затронуты, крышку можно не заменять.
Ее остается обработать растворителем и, перевернув, установить снова. Однако если деталь сильно изношена, загрязнена или начала раскрашиваться в результате очистки, ремонт потребует ее полной замены. При этом старую крышку следует аккуратно извлечь из печи, так как она станет шаблоном для изготовления новой детали.
Пластину укладывают на слюду и выравнивают по углу и двум смежным сторонам. Дорисовывают контур и затем вырезают ножом с острым лезвием. Ножницы использовать нежелательно, они могут деформировать слюду. Отверстия выполняют при помощи тонкой отвертки, а края заготовки обрабатывают наждаком.
Перед тем как установить новую деталь, необходимо очистить от нагара внутренние стенки печи. Для этого также используют наждак. Не стоит беспокоиться по поводу поврежденной эмали. Если на поверхности стенок нагар отсутствует, достаточно протереть их влажной тканью. Когда они обсохнут, можно вставлять слюдяную пластину.
Меры безопасности во время ремонта
Чтобы ремонт микроволновки был безопасным, стоит принять во внимание следующие правила:
- нельзя включать прибор с открытой дверцей;
- запрещено делать отверстия в корпусе печи;
- при переустановке магнетрона необходимо удалять монтажный мусор из волновода;
- для разрядки камеры в цепи питания магнетрона следует использовать отрез изолированного провода.
Как работают магнетроны? — Объясни, что материал
Криса Вудфорда. Последнее изменение: 23 ноября 2020 г.
Хотите приготовить ужин за пять минут или сделать самолет безопаснее? летать в непогоду? Тогда тебе понадобятся микроволновки. Это невидимые, сверхэнергетические коротковолновые радиоволны, которые распространяются на скорости света, делая важные вещи в микроволновых печах и радарно-навигационное оборудование. Сделать микроволновую печь легко, если у вас есть оборудование — удобный гаджет, называемый магнетроном.Что это и как это работает? Возьмем пристальный взгляд!
Фото: Магнетрон с резонатором CV64, разработанный в Бирмингеме в 1942 году, был достаточно мал, чтобы поместиться внутри самолета. Подобные устройства позволили самолетам впервые использовать радиолокационную защиту. Выставка в Think Tank (музей науки в Бирмингеме, Англия). Приносим извинения за немного плохое качество изображения: экспонат находится в стеклянной витрине и его трудно сфотографировать.
Как работает магнетрон?
Изображение: Справа: один из рисунков высокоэнергетического магнетрона, разработанного в 1940-х годах Перси Спенсером, который усовершенствовал микроволновую печь, работая в Raytheon.(Я раскрасил его так, чтобы он соответствовал моему собственному рисунку ниже.) Вы можете увидеть увеличенную версию этого рисунка и прочитать полные технические детали через Google Patents. Изображение любезно предоставлено Управлением по патентам и товарным знакам США.
Магнетроны ужасно сложны. Нет, правда — они ужасно сложно! Чтобы понять, как они работают, я считаю полезным сравнить их к двум другим вещам, которые работают аналогичным образом: телевизор старого образца набор и флейта.
Магнетрон имеет много общего с электронно-лучевым.
(электронная) трубка, запаянная стеклянная колба, которая превращает изображение в
телевизор старого образца.Трубка — это сердце телевизора: она делает
картинку вы можете увидеть, стреляя пучками электронов в экран, покрытый
в химических веществах, называемых люминофорами, поэтому они светятся и выделяют точки
света.
Вы можете прочитать все об этом в нашей основной статье на
телевидение, но вот (вкратце) то, что происходит. Внутри телевизора,
есть отрицательно заряженная электрическая клемма, называемая катодом
который нагревается до высокой температуры, поэтому электроны «выкипают» из него.
Они ускоряются вниз по стеклянной трубке, привлеченные положительно
заряженный терминал или анод и достигают таких высоких скоростей, что они
промчаться мимо и врезаться в люминофорный экран на конце трубки.Но
Магнетрон не имеет той же цели в жизни, что и телевизор. Вместо того, чтобы делать
изображение, он предназначен для генерации микроволн — и он делает это немного
как флейта. Флейта — это открытая труба, наполненная воздухом. Дуть поперек
верхнюю часть правильным образом, и вы заставляете ее вибрировать в определенном
музыкальный тон (называемый его резонансной частотой), генерирующий
звук, который вы слышите, который прямо соответствует длине
трубка.
Задача магнетрона — генерировать довольно короткие радиоволны.
Если бы вы могли их видеть, вы могли бы легко измерить их школьной линейкой.
Обычно они не короче 1 мм (0,04 дюйма; самое короткое
деление на метрической линейке) и не более 30 см (12 дюймов;
длина типичной школьной линейки). Магнетрон делает свое дело
резонирует как флейта, когда вы накачиваете в нее электрическую энергию. Но, в отличие от
флейта, она производит электромагнитные волны вместо звуковых, поэтому
вы не можете услышать резонансную энергию, которую он производит.
(Вы также не можете увидеть эту энергию, потому что ваши глаза не чувствительны к коротковолновым, микроволновым
радиация).
Краткая история магнетронов
- 1920-е годы: американский инженер Альберт В. Халл изобретает первый магнетрон, работая в General Electric. [1]
- 1934: Артур Л. Сэмюэл из Bell Telephone Laboratories изобретает резонаторный магнетрон. [2]
- 1936–7: Советские ученые Николай Алексеев и Дмитрий Маляров создают четырехсегментный резонаторный магнетрон. Хотя подробности их работы просачиваются в Германию, в Великобритании это остается неизвестным.
и США.[3]
- 1939: Два физика, Джон Рэндалл и Гарри Бут, работают в Университет Бирмингема, Англия, самостоятельно разработал гораздо более мощный магнетрон, который достаточно компактен, чтобы поместиться на кораблях, самолетах и подводные лодки. [4]
- 1940-е: американский инженер Перси Спенсер случайно обнаруживает что микроволны, производимые магнетроном, имеют достаточно мощности для нагрева и готовить еду. Он патентует микроволновую печь в 1950-х годах.
- 1943: Впервые установлен британский резонаторный магнетрон.[3]
- 1976: Исследователи Массачусетского технологического института Джордж Бекефи и Таддеус Орзеховски разработали релятивистский магнетрон, который примерно в 10–100 раз мощнее магнетрона с резонатором. Они достигают мощности 900 МВт по сравнению с 10 МВт или около того, которые тогда могли производить магнетроны с резонатором. [5]
- 2009: исследователи из Мичиганского университета, спонсируемые ВВС США. объявляют о разработке более компактного магнетрона большей мощности, который может улучшить разрешающую способность радиолокационной навигации.
Хотя подробности их работы просачиваются в Германию, в Великобритании это остается неизвестным.
и США.[3]
объявляют о разработке более компактного магнетрона большей мощности, который может улучшить разрешающую способность радиолокационной навигации.Фото: Внутри вашей микроволновой печи находится магнетрон, обычно сразу за панелью управления и приборной панелью справа. Если открыть дверцу, то иногда можно увидеть магнетрон и его охлаждающие ребра через перфорированную металлическую решетку, отделяющую его от основной рабочей камеры.
Узнать больше
На этом сайте
Книги
Статьи
Легко читается
История и развитие магнетронов
- Андрей Хаеф и удивительный микроволновый усилитель Джека Коупленда и Андре А.Хаэф. IEEE Spectrum, 25 августа 2015 г. Изучение работы забытого персонажа из истории микроволнового излучения.
- [PDF] Изобретение резонаторного магнетрона и его внедрение в Канаде и США Полом А. Рэдхедом. Физика в Канаде, ноябрь / декабрь 2001 г. Это превосходный краткий отчет о развитии магнетронов во время Второй мировой войны в США, Великобритании и Канаде. [Архивировано через The Wayback Machine.]
- Полость магнетрона во Второй мировой войне: была ли секретность оправдана? Бернарда Ловелла, Notes and Records Лондонского королевского общества, Vol.58, No. 3 (сентябрь 2004 г.), стр. 283–294.
- Личности в науке: Альберт В. Халл, Scientific American, Vol. 168, № 5, май 1943 г., стр. 195. Краткая биография первопроходца магнетрона — и почему его работа так важна в военное время.
- Магнитрон с резонатором: не только британское изобретение Ива Бланшара и др., Журнал IEEE Antennas and Propagation Magazine, октябрь 2013 г.
[Архивировано через The Wayback Machine.]Более технический
- Обзор релятивистского магнетрона Дмитрия Андреева, Артема Кускова и Эдла Шамилоглу.Материя и радиация в крайностях 4, 067201 (2019). Включает большой обзор общей истории магнетронов и множество полезных ссылок.
- Исторические заметки о резонаторном магнетроне Х.А.Х. Бут и Дж. Рэндалл. Труды Института инженеров по электротехнике и радиоэлектронике, номер 7, июль 1976 г. , стр.724. Как два британских пионера разработали первые военные магнетроны.
, стр.724. Как два британских пионера разработали первые военные магнетроны.Патенты
Работа: Иллюстрации оригинального магнетрона Артура Самуэля из его Патент США №2063342: Устройство электронного разряда, любезно предоставлено Управлением по патентам и товарным знакам США.Как и на рисунках выше, анод окрашен в красный цвет, катод — в желтый, а катушка, окружающая стеклянную разрядную трубку, темно-серого цвета.
Если вы хотите прочитать подробные технические описания того, как устроены магнетроны и как они работают, патенты — отличное место для начала. Их не всегда так легко понять, но описания чрезвычайно подробны и, как правило, имеют очень четкие обозначенные диаграммы. Вот несколько, с которых можно начать: вы найдете гораздо больше, если выполните поиск в USPTO (или в Google Patents), используя ключевое слово «магнетрон»:
- Патент США № 2099533: Магнетрон Дитриха Принца, Telefunken Gesellschaft, 30 июля 1935 г.Ранний немецкий дизайн магнетрона.
- Патент США № 2063342: Устройство электронного разряда, автор Артур Л. Самуэль, Bell Telephone Laboratories, 8 декабря 1936 г. Первый магнетрон с резонатором.
- Патент США №2,408,235: Высокоэффективный магнетрон, автор Перси Л. Спенсер, Raytheon Manufacturing Company, 24 сентября 1946 г. Полный текст патента Перси Спенсера на магнетрон резонатора, проиллюстрированный выше.
- Патент США № 7906912: Магнетрон, автор: Такеши Исии и др. Panasonic Corporation, 15 марта 2011 г.Очень подробное описание типа магнетрона, который вы найдете в современной микроволновой печи.
Список литературы
- ↑ Личности в науке: Альберт В. Халл.
- ↑ Патент США № 2063342: Устройство электронного разряда, автор Артур Л. Самуэль.
- ↑ Полостной магнетрон во Второй мировой войне: была ли секретность оправданной? Бернарда Ловелла.
Николай Алексеев и Дмитрий Маляров — Пути жизни изобретателей мультирезонаторного магнетрона Н. А. Борисовой, 2011 21-я Международная Крымская конференция «СВЧ и телекоммуникационные технологии», Севастополь, 2011, с. 97–99.
- ↑ Исторические заметки о резонаторном магнетроне Х.А.Х. Бут и Дж. Рэндалл.
- ↑ Обзор релятивистского магнетрона Дмитрия Андреева, Артема Кускова и Эдла Шамилоглу.
97–99.Магнетрон, дешевый и простой способ создания источника СВЧ мощности — SAPINTECH
Магнетроны широко используются в качестве источников ВЧ-энергии, поскольку они обеспечивают высокую эффективность преобразования энергии (около 75%) при невысокой стоимости. Магнетрон был изобретен во время Второй мировой войны, когда его небольшой размер, высокая мощность и короткая длина волны сделали его идеальным для использования в радарах, но с массовым производством и развитием технологий автоматического производства магнетроны стали использоваться в домашних условиях в качестве источника излучения. в микроволновых печах.
а) микроволновая печь, использующая магнетрон в качестве источника электромагнитного излучения | б) как выглядит магнетрон |
Фиг.
1
Несколько важных характеристик этого типа источника ВЧ:
- Это высокомощный самовозбуждающийся СВЧ-генератор. В отличие от других типов микроволновых источников, которые могут использовать кварцевый генератор и усилитель мощности, магнетрон сам по себе является объемным генератором, что означает, что в объеме этого устройства колеблется масса электрона, которая в конечном итоге создает радиочастотный сигнал.
- Частотный спектр обычно составляет от 0,6 до 40 ГГц: очень полезный спектр, который очень хорошо подходит для радаров.
- Высокая мощность в несколько киловатт с эффективностью преобразования около 70 — 80% от подачи электроэнергии.
Рис.2 Структура магнетрона
В сердечнике магнетрона находится горячий катод с эмиссионной поверхностью. Анодный блок окружает катод и имеет форму цилиндрической полости. В одной из этих полостей находится механизм для извлечения электромагнитного сигнала из полости в структуру линии передачи. Пара сильных постоянных магнитов используется для создания сильного магнитного поля (оно может составлять 0,2 Тесла по сравнению с 3 Тесла, которое можно найти в сканере МРТ) через структуру электрода.
Из-за электромагнетизма ускоряющие или замедляющие электронные лучи могут создавать электромагнитную волну. Магнетрон создает электромагнитный сигнал с буквально движущимся электронным пучком.
Он начинается с того, что электрон вылетает из поверхности горячего катода из-за теплового возбуждения и электрического поля, создаваемого напряжением между катодом и анодом.Из-за постоянного сильного магнитного поля электроны подвергаются силе Лоренца и движутся по искривленной траектории, а не радиально от катода к аноду (рис. 3а).
Структура полости анода образует матрицу LC-цепи, в которой индуктивным явлением является перемещение электронов по стенке, а емкостным явлением является зазор в каждой полости. В этой структуре потенциал на поверхности анода непостоянен, но меняется в зависимости от положения (рис.
3b).
Электронный пучок и структура полости сначала создают движущийся электронный пучок с произвольным лучом (или фазой на языке электромагнитной волны), но из-за взаимодействия между ними, в конечном итоге, только некоторый способ движения электронов поддерживается и усиливается за счет структура, произвольный способ движения в конечном итоге исчезает. Электроны движутся синхронно. Магнетрон переходит из переходного состояния в установившееся. Речь идет о «резонансном режиме», частота которого определяется структурой резонатора.
а) электрон движется по круговой траектории под действием силы Лоренца | б) Неоднородный потенциал на поверхности анода |
Фиг.3
В установившемся режиме существует «колесо пространственного заряда», образованное массой электронов, которые колеблются с резонансной частотой. Эти изменяющиеся во времени движущиеся электроны создают радиочастотное электромагнитное поле внутри каждой полости.
Простая связь (рамочная антенна) помогает направить электромагнитную волну за пределы полости.В случае микроволновой печи волновод часто используется для направления волны в микроволновую камеру.
Рис. 4 Колесо пространственного заряда (электронов) формируется в установившемся состоянии.
Рис. 5 Анимация формирования электронного луча внутри магнетрона
Простое параметрическое моделирование в HFSS дало довольно хороший результат. Мы получаем возвратные потери -30 дБ (таким образом, 99,9% энергии проходит через переходную структуру) на интересующей частоте.
В статье представлены устройство и принцип действия магнетрона.Используя горячеэмиссионный катод, магнетрон создает электронный пучок. Электроны движутся вокруг катода по кругу из-за постоянного магнитного поля, и это смещение модулируется с частотой, определяемой структурой резонатора (LC-контур). В конце концов, изменяющиеся во времени движущиеся электроны создают сильное электромагнитное поле.
Украинский дуэт делает серьезно опасную магнетронную пушку своими руками — Nerdist
Сегодня в вещах, которые вы никогда не должны, никогда пробовать дома: играть с разобранными деталями микроволновой печи.
Познакомьтесь с Павлом Павловым и Александром Крюковым, динамичным дуэтом мыслителей-мастеров из Луганска, Украина. Также известная как YouTube-сенсация Креосан, пара стремится объяснить физические явления с помощью низкобюджетных, закулисных научных экспериментов, которые столь же опасны, сколь и потрясающи ». Нет никого, похожего на нас, — сказал Павлов The New York Times. «Поскольку у нас нет денег, мы проводим эксперименты из ничего».
Многие думали, что пара остановится после того, как их родной город будет захвачен сепаратистами и обстрелян во время войны между украинской армией и мятежной Луганской народной республикой, но Павлов и Криков не подали никаких признаков замедления темпов.Даже бомба, упавшая в середине кадра, не остановила их загрузку на свой канал.
«Мы просто хотим продолжать эксперименты», — добавляет Крюков. «Раньше это были мечты. Теперь они настоящие. Мы показываем нашим зрителям, какова жизнь в Луганске. Как мы живем, и работаем, и снимаемся здесь. Мы не боимся взрывов, мы к этому уже привыкли. Можно даже сказать, что мы находим их интересными, и теперь мы пытаемся объяснить процессы людям, которые не знают ».
В приведенном выше эксперименте, например, используется магнетрон, устройство, которое генерирует микроволны внутри микроволновой печи, чтобы показать влияние микроволнового излучения на различные объекты.Прикрепив магнетрон к банке из-под кофе, Павлов и Крюков смогли создать направленную антенну, по сути превратив устройство в электромагнитный луч смерти, который может питать лампочки, взрывать стереосистемы и варить яйца.
Так как это работает? Магнетрон — это, по сути, мощная вакуумная трубка, содержащая нить накала, которая нагревается, когда энергия проходит через устройство. По мере того как нить нагревается, отрицательно заряженные электроны «выкипают» из горячего центра и движутся к положительно заряженному аноду вокруг него.Обычно электроны просто летят к аноду, и ничего особенного не происходит, но поскольку магнетрон также включает в себя (подождите) магнит, электроны поворачиваются по мере своего движения, заставляя их вращаться вокруг нити накала быстрыми кругами. . Специальные жилы в аноде предназначены для преобразования этой карусели электронов в микроволны.
«Это похоже на то, как кто-то находится на качелях, и вы хотите, чтобы они двигались быстрее, поэтому вы толкаете их как раз в нужное время, чтобы заставить их двигаться так, как вы хотите», — объясняет инженер Руди Ден.«Электроны проходят по этим венам за раз, так что они могут толкнуть следующий электрон внутри анода, чтобы создать напряжение. Это создает волновую энергию ».
Для любого из вас, кто хотел бы сделать все возможное, чтобы получить премию Дарвина, создав свою собственную версию магнетронной пушки, Павлов и Крюков создали обучающее видео для вашего удовольствия от просмотра. Просто помните: все, что он может сделать с яйцами, он может сделать и с вашими глазами.
–
ИЗОБРАЖЕНИЯ: Kreosan
Парень разбирает микроволновую печь, чтобы создать микроволновую пушку, а затем взрывает ею всякие штуки
Нельзя отрицать, что Россия стала одним из основных источников захватывающего контента в Интернете; смелость, автокатастрофы, забавные обстоятельства и, конечно же, электроника своими руками.Видео ниже является ярким примером, объединяющим две из перечисленных выше категорий: смелость и электроника. Он состоит из эксперимента, проведенного парой ученых на заднем дворе, которые разобрали микроволновую печь, чтобы использовать ее магнетрон полости, компонент, который генерирует микроволны, для создания микроволновой пушки.
* Пожалуйста, не пытайтесь дома . 4200 вольт, вырабатываемое источником питания микроволновой печи, могут обеспечивать более 1500 ватт нефильтрованного постоянного тока и очень опасны.Он может убить вас мгновенно.
Пушка, похоже, была собрана из палки, банки из-под кофе и, конечно же, магнетрона резонатора с подключенным к нему источником питания. Похоже, пара подключила источник питания к концу метлы, чтобы держать устройство как можно дальше от их тел, чтобы избежать контакта с исходным напряжением.
Конечные результаты эксперимента столь же захватывающие и смертоносные. Направление источника питания на множество лампочек заставляло их самопроизвольно загораться, оставаясь включенными до тех пор, пока электрический разряд оставался в контакте.Однако при наведении выстрела на стрелу он мгновенно взорвался.
Микроволны опасны
Ни при каких обстоятельствах это огромное количество излучения не должно контактировать с человеком, иначе оно вызовет ущерб, а именно рак, ослабленную иммунную систему, врожденные дефекты, катаракту и смерть. Но самым опасным аспектом микроволновой печи на сегодняшний день является ее источник питания. 4200 вольт, вырабатываемое источником питания микроволновой печи, может обеспечить более 1500 ватт нефильтрованного постоянного тока, что может привести к немедленной смерти при контакте с человеческой плотью.
Как это работает?
Резонаторные магнетроны — это мощные вакуумные лампы, которые излучают микроволны в результате взаимодействия между электронами и магнитными полями, когда электроны проходят через серию открытых металлических полостей, расположенных внутри устройства. Электроны, проходящие через полости, возбуждают колебания радиоволн в полости во многом так же, как при ощипывании гитарной струны возбуждаются звуковые волны в ее звуковом отверстии. Резонирующие полости испускают микроволновое излучение, которое затем собирается и направляется в рабочую камеру микроволновой печи или, как в случае эксперимента выше, направляется в воздух с помощью антенны.Конечно, процесс далеко не так прост, но это основные принципы.
Заявление об ограничении ответственности
Electronic Products не поддерживает использование таких опасных экспериментов.
Исходное видео, а также множество того, что создатели описывают как множество «необычных экспериментов с электричеством, которые отличаются от большинства привычных представлений», можно найти на их канале YouTube: Kreosan.
Через YouTube
Подробнее о журнале «Электронные продукты»
Поближе к магнетронам
Сегодня большинство людей знакомо с магнетроном как с источником микроволн в бытовых микроволновых печах.Микроволновое излучение передается в секцию печи по волноводу.
Типичная схема микроволновой печи. Щелкните изображение, чтобы увеличить.Микроволновые печи также являются излюбленной мишенью мусорщиков и экспериментаторов, которые любят разбирать вещи. Магнетрон — один из часто очищаемых компонентов. Вы можете найти обычные магнетроны для духовки на eBay по цене от 15 до 50 долларов. Также там вы найдете высоковольтные трансформаторы, необходимые для питания магнетрона. Это компоненты специального назначения, которые обычно выдают несколько киловольт для анода магнетрона и около 5 В для нити накала магнетрона.Интересно, что эти трансформаторы, похоже, находятся в том же ценовом диапазоне eBay, что и магнетроны, которые они питают.
В Интернете можно найти планы для СВЧ-печей своими руками. К сожалению, на этих страницах редко приводятся предупреждения об обратной стороне воздействия микроволн и потенциально опасных компонентов контура духовки. Во-первых, хрусталик человеческого глаза не имеет кровообращения и склонен к перегреву под воздействием микроволнового излучения. Такое воздействие может вызвать у человека катаракту спустя годы.Кроме того, конечно, необходимо учитывать многокиловольтное напряжение, необходимое для работы магнетрона. И цепь магнетрона содержит мощный силовой конденсатор, запасенная энергия которого может быть смертельной. Существует распределенная емкость, сохраняющая энергию, о которой следует беспокоиться после отключения устройства.
Типовые соединения для высоковольтной части цепи магнетрона.Есть и другие предостережения. Керамические изоляторы, связанные с магнетроном, опасны при повреждении, поскольку они содержат оксид бериллия.Вдыхаемая пыль оксида бериллия, канцероген, может вызвать неизлечимое заболевание легких, известное как бериллиоз. Нити магнетрона содержат радиоактивный торий в смеси с вольфрамом. Не снимайте нить и не оставляйте ее без присмотра.
Магнетрон с резонатором генерирует микроволновое излучение, пропуская поток электронов мимо массива полостей, состоящих из просверленных отверстий в медном корпусе. Эти носители заряда заставляют микроволны колебаться внутри тела, а затем переходят в волновод, где без потерь передаются в корпус печи.Физические размеры резонатора определяют частоту микроволнового излучения. Магнетрон, в отличие от аналогичных катодных и анодных устройств на электронных лампах, не может усилить сигнал. Это всего лишь осциллятор.
Магнетрон подключен к выходу высоковольтного источника постоянного тока. Нагретый катод излучает электроны, которые, как в стеклянной вакуумной трубке, текут к аноду, который представляет собой весь медный корпус магнетрона. В ранних моделях внешний электромагнит с питанием от постоянного тока создавал статическое магнитное поле, перпендикулярное потоку электронов.Современные магнетроны используют постоянные магниты, среди предметов, которые часто выбрасываются. В любом случае магнитный поток и поток электронов перпендикулярны друг другу.
Резонатор магнетрона, используемый для генерации микроволнового излучения.Под влиянием магнитного поля поток электронов испытывает силу, перпендикулярную его криволинейному пути между электродами. Кривизну можно изменить, изменяя магнитное поле или электрический потенциал между катодом и анодом.В присутствии сильного магнитного поля нет потока электронов. При промежуточной магнитной напряженности электроны могут ударяться об анод.
На этом критическом магнитном уровне магнетрон генерирует радиочастотную энергию. Это связано с тем, что часть электронов, не достигая анода, принимает круговой путь, не доходя до анода. Эти электроны излучают RF. Частота зависит от физического размера сборки, поэтому ранние исследователи легко могли создавать микроволновые генераторы.Только магнетроны, в отличие от обычных электронных ламп, могли излучать большую мощность в микроволновой части радиочастотного спектра. Однако поначалу такая схема имела ограниченное применение из-за ее нестабильности и низкой выходной мощности.
Настоящая полость в очищенном магнетроне. Кто-то добрался до постоянного магнита, который обычно находится наверху этой полости.Эти ограничения были преодолены за счет введения магнетрона с отрицательным сопротивлением или с разъемным анодом. Эта модель состояла из анода, состоящего из двух частей.Пространство между двумя полуцилиндрами изолировало их электрически, так что к каждому можно было приложить отдельные смещения. Два полуцилиндра можно было заряжать одинаковым напряжением, и в этом случае магнетрон работал так же, как и более ранние модели. Подача немного разных напряжений на два анода заставляла электроны притягиваться и течь к более положительно заряженной пластине. К двум пластинам был подключен внешний генератор. Когда было приложено сильное магнитное поле, электроны следовали по петлеобразной, а не по круговой траектории к анодам, и общая выходная мощность была больше, чем в одноанодном магнетроне.Однако недостатком является то, что часть электронов возвращается на катод, который затем перегревается и высвобождает еще больше электронов, вызывая лавинообразное состояние.
Магнетрон с резонансным резонатором, также известный как магнетрон с электронным резонансом, обеспечивает мощный высокочастотный выходной сигнал и не вызывает проблемы перегрева, как в модели с разъемным анодом. Колебания создаются формой анода.
Магнетрон с резонансным резонатором состоит из одного сплошного блока, просверленного через геометрическую ось.Весь металлический блок — это анод. Обычно имеется девять (предпочтительно нечетное число) просверленных отверстий меньшего размера, равномерно расположенных вокруг центрального отверстия и каждое соединенное с ним посредством узкой прорези. В центральном отверстии проходят подводящие провода к нагревателю и катоду, покрытому оксидом. Через одно из маленьких отверстий проходит выходной контур связи, который позволяет извлекать высокочастотную энергию и передавать ее в волновод.
Сборка аналогична LC-генератору. Конденсаторы состоят из параллельных сторон соединительных пазов, а индукторы — из круглых отверстий.Выходная частота зависит от размеров этих элементов.
В резонирующих полостях генерируется большое количество высокочастотной энергии. Поскольку полости открыты с одного конца, они синхронизируются и работают как единый генератор. При включении колебания требуют немного изменяющегося времени, поэтому фаза не сохраняется. Более того, от импульса к импульсу частота может незначительно изменяться. Но это не проблема для РЛС непрерывного действия и, конечно, не для микроволновых печей.
В современных магнетронах с резонатором нагретый катод находится в центре большого центрального отверстия, из которого удаляется воздух. Постоянный магнит создает магнитное поле, перпендикулярное электрическому полю и потоку электронов.
Электроны, движущиеся от катода к аноду, под действием магнитного поля вынуждены следовать круговой траектории, которая в сочетании с прямым путем к аноду фактически представляет собой спираль из-за силы Лоренца, силы, действующей на заряженную частицу. перемещение через электрическое и магнитное поле.Когда электроны пересекают щели, связанные с отдельными резонансными полостями, в каждой полости формируется высокочастотное радиополе, часть которого извлекается антенной и подается в волновод, а затем в нагрузку, либо в кухонную камеру, либо в радиолокационная сборка. Частота излучаемых микроволн определяется размером резонансных полостей в сочетании с размером щелей.
Современный магнетрон достаточно эффективен. Примерно 65% электроэнергии от источника питания становится микроволновым излучением.Остальная часть мощности рассеивается в виде тепла. Очень важно активное охлаждение. Это обеспечивается вентилятором, который вы слышите, когда работает микроволновая печь. Более мощные магнетроны, используемые в некоторых радиолокационных системах, имеют водяное охлаждение.
Магнетроны S-диапазона регулярно вырабатывают до 2,5 МВт пиковой микроволновой энергии и непрерывно обеспечивают мощность более 3,75 кВт. Эти мощные магнетроны надежны и эффективны по сравнению с другими микроволновыми генераторами, но они не обеспечивают точного контроля фазы и частоты.
Тем не менее, дни очистки магнетронов для микроволновых печей подходят к концу. Появление мощных транзисторов, способных работать с микроволновыми частотами, может сделать их устаревшими. Первоначально твердотельное усиление мощности имеет более высокую стоимость, что указывает на то, что оно может раньше преобладать в крупных коммерческих, а не в жилых помещениях.
Основы магнетрона| M-Press Systems
В большинстве промышленного микроволнового оборудования используются магнетроны для генерации необходимой микроволновой энергии.Это связано с тем, что магнетроны относительно дешевы, компактны, просты в эксплуатации и имеют хороший КПД. Только в приложениях с высокими требованиями к стабильности частоты и фазы используются другие типы электронных ламп, например Гиротроны или клистроны.
Принцип работы магнетронов
Магнетрон состоит из нити накала в центре трубки, действующей как катод, с телом анода, окружающим нить. Нить накала и тело анода упакованы в одно устройство вместе с постоянными магнитами и, в некоторых случаях, дополнительными электромагнитными катушками, которые позволяют контролировать и изменять выходную мощность магнетрона.Затем внутренняя часть тела анода, содержащая нить накала, откачивается до высокого вакуума и герметизируется.
Нить изготовлена из специального материала, например Торированный вольфрам, который при нагревании примерно до 2400 ° C начинает испускать свободные электроны. Поскольку нить накала подключена к отрицательному полюсу источника постоянного тока высокого напряжения, а тело анода — к положительному полюсу, электроны ускоряются электрическим полем по направлению к аноду. Однако из-за того, что магнитное поле ориентировано перпендикулярно пути ускоренных электронов, они вынуждены следовать по спиральной траектории, ведущей от нити к телу анода.Анодное тело содержит ряд выточенных в нем полостей, и когда поток электронов проходит через эти полости, они «сгруппированы» вместе из-за резонансных эффектов. Один из резонаторов связан с антенной, расположенной вне магнетрона, и преобразует часть кинетической энергии электронных сгустков в радиочастотную (микроволновую) энергию, которая передается от антенны в волновод через устройство, называемое пусковой установкой. Обратите внимание, что выходная частота магнетрона напрямую зависит от механических размеров полостей, обработанных в корпусе анода, поэтому магнетроны становятся меньше с увеличением выходной частоты.
Работа магнетронов
Для работы магнетрону требуется 2 источника питания:
Источник питания с нитью
Блок питания с нитью служит для нагрева нити до температуры, достаточной для испускания достаточного количества свободных электронов . Этот источник питания может обеспечивать переменное или постоянное напряжение с типичным диапазоном напряжений от 2,5 В до 15 В и токами от нескольких А до 100 А и выше. Напряжение на нити накала необходимо приложить за некоторое время до напряжения на катоде, чтобы нить накала имела достаточно времени для предварительного нагрева.Кроме того, из-за эффекта, называемого «обратная бомбардировка», напряжение на нити, возможно, придется уменьшить, когда магнетрон вырабатывает микроволновую энергию, поэтому в магнетронах с переменной выходной мощностью напряжение нити часто контролируется электронной схемой, удерживая нить при оптимальной температуре.Источник питания высокого напряжения
Источник питания высокого напряжения — это фактический источник питания магнетрона, поскольку он обеспечивает энергию для ускорения электронов.Источник высокого напряжения всегда является источником постоянного тока, в зависимости от выходной мощности и области применения доступны различные типы источников питания. Типичные напряжения находятся в диапазоне от 2 кВ (2000 В) до 15 кВ и выше, при токах питания от нескольких 100 мА до нескольких А.
Срок службы магнетронов
Хотя некоторые другие факторы могут влиять на срок службы магнетрона, например недостаточное время предварительного нагрева для нити накала или скачки напряжения на источнике высокого напряжения, при нормальной работе оно ограничивается в основном сроком службы нити накала.Из-за испарения тория и «пескоструйного эффекта», вызванного обратной бомбардировкой электронов, нить накала изнашивается, что дает Магнетрону ограниченный срок службы, который обычно составляет от 2000 до 10.000 часов. Чтобы продлить срок службы, необходимо учитывать следующие моменты:
Обращение и хранение
Нити магнетронов, особенно сделанные из торированного вольфрама, довольно хрупкие и могут быть легко разрушены ударами или сильными вибрациями.Кроме того, загрязнение корпуса фильтра или антенны грязью или пылью может привести к преждевременному выходу из строя магнетронов, поэтому с ними следует обращаться осторожно и безопасно хранить в их оригинальной упаковке до установки внутри микроволнового генератора.Подача нити
Максимальный срок службы магнетрона может быть достигнут только в том случае, если температура нити накала поддерживается постоянной во всех режимах работы. Поэтому следует часто проверять подачу нити, по крайней мере, перед установкой нового магнетрона.Это особенно важно в случае электронных (переменных) филаментов.Пусковая секция
Пусковая секция отвечает за передачу микроволновой энергии от магнетрона в волноводную систему, неправильно спроектированные или плохо обслуживаемые пусковые установки приводят к недостаточной связи и перегреву магнетрона.Согласование нагрузки
Плохо согласованные нагрузки вызывают перегрев магнетрона из-за отраженной микроволновой энергии. Нагрузки всегда должны согласовываться с использованием подходящих элементов настройки, если импеданс нагрузки изменяется во время работы, необходимо установить автонастройки или циркуляторы для защиты магнетрона.Циркуляторы
Циркуляторы — самый безопасный вариант для защиты магнетронов в приложениях с большой мощностью. Однако циркуляционные насосы требуют регулярного технического обслуживания, чтобы гарантировать, что они работают в соответствии со спецификациями и эффективно защищают магнетрон.Система охлаждения
Магнетроны требуют охлаждения тела анода, корпуса фильтра и антенны. В частности, охлаждающий воздух для корпуса фильтра и антенны должен быть чистым, сухим и без пыли. Если корпус анода имеет водяное охлаждение, убедитесь, что вода хорошего качества и не приводит к образованию накипи в охлаждающих каналах.Система управления
Магнетроны высокой мощности и магнетроны с регулируемой выходной мощностью используют электронные системы управления для контроля и регулирования подачи высокого напряжения, анодного тока, выходной мощности и нагрева нити. Эти системы управления следует проверять на регулярной основе, самое позднее перед установкой нового магнетрона.
В случае, если ваша микроволновая система недостаточно эффективна или ваши магнетроны достигают только короткого срока службы, пожалуйста, свяжитесь с нами, у нас есть необходимый опыт и оборудование, чтобы тщательно проверить вашу систему и вернуть ее в состояние «как новое».
Утилизирующий СВЧ-магнетрон
91777 55546. Микроволновые печи содержат электронную трубку, называемую «магнетроном», которая производит небольшие электромагнитные волны (микроволны). … магнетрон и несколько небольших трансформаторов и выпрямителей для управления дисплеем. Отверткой поворачивайте винты против часовой стрелки, пока не сможете вытащить их рукой. Я нашел этот вопрос после того, как погуглил тот же запрос, поэтому я собираюсь добавить этот ответ, очень похожий на ответ Эмили ниже.c. магнетрон бегущей волны. Магнетрон внутри микроволновой печи может содержать оксид бериллия в своих керамических изоляторах, что может быть смертельным при попадании в легкие. Когда верхняя пластина снята, на верхний магнит часто прижимается большая шайба. В ламповом усилителе СВЧ используются осевое магнитное поле и радиальное электрическое поле. В микроволновой печи используется клетка Фарадея для сдерживания микроволнового излучения. Отрежьте шнур питания. Электроны проходят через отверстия в эти полости и заставляют микроволны колебаться внутри, подобно тому, как свисток издает звук при возбуждении воздушным потоком, проходящим мимо его отверстия.Итак, магнетрон косвенно производит тепло, любое его повреждение может уменьшить тепло. Получите его как можно скорее во вторник, 3 ноября. (Если вы так склонны, вы можете попробовать разрядить конденсатор, чтобы продать его как алюминий, но он может стоить даже не полфунта. Это пришло с новым- house (2001) GE White Microwave (JVM1630WB), установленная на верхней части нашей кухонной плиты. Однако у них есть электрические компоненты, такие как конденсатор, обращение с которым может быть опасным. МИКРОВОЛНОВАЯ ПЕЧЬ ЧЕТЫРЕ МИКРО-ОНДА МАГНИТРОН … Утилизация продукта -Это устройство имеет маркировку в соответствии с европейской директивой 2012/19 / EU по утилизации электрического и электронного оборудования (WEEE).Микроволновая печь состоит из магнетрона, трансформаторов, сверхмощного провода, большого конденсатора и небольшого двигателя для вращения подноса с едой. 15 января 2018 г. — После утилизации некоторых двигателей я снял арматуру, чтобы посмотреть, будет ли отдача лучше. Микроволновое излучение магнетрона из микроволновой печи способно включать люминесцентные лампы. Снимите шнур питания. Я открываю каждый магнетрон, чтобы извлечь алюминиевые ребра, но, что более важно, медный полостной резонатор, от 150 до 220 г, в сердце каждого магнетрона.. Радиатор СВЧ: Изделие изготовлено из алюминия высокой чистоты на токарном станке с ЧПУ, поверхность обработана антиоксидантами, его нелегко поцарапать и коррозионная стойкость в солевом тумане. Используется обычный медный соединитель N / L16. Он широко используется в Разнообразное микроволновое оборудование с низким уровнем шума, стабильной выходной мощностью, низким повышением температуры в течение длительного времени и другими характеристиками. Маги крепятся к волноводу винтами или болтами (обычно 4). В случае с микроволновой печью… Все, что вы поместите внутрь, будет защищено от ЭМИ-оружия и солнечных вспышек.Вероятно, 15 фунтов или больше и выдает более 2 кВ при токе 500 мА. Вы не можете безопасно сложить одно из них. Никогда не включайте магнетрон и не разбирайте его. 42,99 $ 42. Я разобрал микроволновую печь, и когда я увидел магнетрон, я с уверенностью вспомнил, что слышал, что магнетроны опасны. Найдите полезные отзывы клиентов и рейтинги обзоров для Устранение неполадок и ремонт микроволновых печей на Amazon.com. Ослабьте винты, удерживающие магнетрон. Внутри некоторых магнетронов есть изолятор, сделанный из оксида бериллия.В более редких случаях причиной искрообразования может быть сломанная крышка волновода или неисправный диод, и то и другое потребует ремонта. Мы можем предоставить нашим клиентам копию билета на весы для проверки полученного веса нетто. На этот раз я хотел бы быстро выполнить простую процедуру их удаления. Однако времена изменились, и большинство устройств поставляют лишь мизерный запас деталей… Помимо зарабатывания денег, вам может быть интересно посмотреть, как собираются микроволновые печи. 4 кольцевых магнита — лом СВЧ — 2.Магнитная крышка от брызг микроволн с наружным диаметром 40 дюймов, защитная крышка пластины для микроволн EZONTEQ с пароотводным отверстием 11,8 дюйма. Магнетрон резонатора представляет собой мощную вакуумную трубку, которая генерирует микроволны, используя взаимодействие потока электронов с магнитным полем при движении мимо серии открытые металлические полости. Бизнес-блог. (Сбор электронных компонентов): Это микроволновая печь, которую я нашел на улице возле своего дома. Давайте разбирать ее !! Ее можно продать по цене двигателя вместе с трансформатором. Сколько стоит микроволновка стоимость лома $ 4.00- $ 7,00, может быть больше, может быть меньше, в зависимости от того, как вы разбиваете вещи и ваших дворовых цен. 99. 822007 Посмотреть ответ Исходный отчет процитирован: >> 822041 >> 822137 >> 822444 >> 822618 >> 822645 >> 822769 >> 823256 >> 824300 >> 824661 Сервисный центр микроволновых печей LG в Хайдарабаде. Магнетрон — трубка для создания микроволн включает в себя катод с подогревом, несколько резонансных полостей с парой постоянных керамических кольцевых магнитов, заставляющих электронные лучи двигаться по спиральным орбитам, и выходную антенну.Остерегайтесь только острых краев листового металла. Вот различные элементы: вытащите каждый магнит, а остальные выбросьте. … Накопление, сортировка и утилизация. Возможно, вы наконец-то сможете купить микроволновую печь большего размера, которая вам нужна, с большим количеством функций. Два последних предмета могут не стоить усилий по сортировке, и я считаю, что их лучше оставить внутри и продавать как смешанный металл. Некоторые магнетроны имеют керамические изоляторы из оксида бериллия (бериллия), которые опасны при раздавливании, вдыхании или ином проглатывании.Это магнетрон, я обычно не сбрасываю магнетроны, я оставляю их в микроволновой печи в целости и сохранности. Со старой микроволновой печью, собирающей пыль, вы можете заработать деньги на ее утилизации и помочь окружающей среде. Я считаю, что мне лучше, если мне заплатят за жидкость!). Напишите мне: [email protected]. Проверил розетку, в которую включена микроволновка — тоже ничего. Никогда не включайте магнетрон и не разбирайте его. Пыль оксида бериллия смертельно опасна, но она используется в ракетных двигателях и высокопроизводительных микроволновых устройствах, а не просто в бытовых печах мощностью 1 кВт.Получите его в субботу, 28 ноября 99. Микроволновая печь — это кухонный прибор, который нагревает пищу, используя микроволновое излучение для нагрева поляризованных молекул в пище. «Магнетрон» — это название особого типа вакуумной лампы, в которой магнитное поле используется в процессе генерации электромагнитного излучения (радиоволн). Батареи для промышленных сотовых станций. Возьмите все медные провода изнутри и снимите их. Как утилизировать микроволновые печи. Не по моей вине мне очень повезло.Но, учитывая, что медь на свалке металлолома может стоить около 2,50 доллара за фунт, есть немного денег, которые можно заработать, особенно с мертвыми микроволновыми печами, которые, по сути, можно бесплатно забрать. Ian Matthews Микроволновая печь Видео Дополнительные варианты покупки $ 33,41 (2 бывших в употреблении и новых предложения) Найдите монтажные винты, удерживающие основание магнетрона внутри микроволновой печи. В микроволновой печи используется клетка Фарадея для сдерживания микроволнового излучения. Изучите цвета Шарики слизи и чашка смайлика Жевательная резинка Игрушки для микроволновой печи Яйца-сюрпризы для детей Веселые и креативные обучающее видео для малышей, детское видео для малышей — toyjelly.com Звуки Май 10.05.2020 10 10.05.2020. Устаревшие бытовые приборы когда-то были золотой жилой, которую можно было бесплатно снять с помощью нескольких кусочков диагонального резака. Просто удалить его безопасно, но никогда не пытайтесь разбирать его. Полностью оборудованная кухня с качественной посудой — настоящий признак взрослой жизни: она показывает, что вы готовы делать на кухне больше, чем работать с микроволновой печью, и упрощает организацию ужинов для друзей и семьи. Впервые их использовали в радиолокационных установках во время Второй мировой войны. На данный момент нет предстоящих событий.Начиная. ВНИМАНИЕ: это очень опасно. Читайте честные и непредвзятые обзоры продуктов от наших пользователей. В прошлый раз мы говорили о двух чрезвычайно удобных керамических магнитах в магнетроне каждой микроволновой печи. Из прошлого опыта и исследований продажа бывших в употреблении деталей ставит старую микроволновку… Магнетроны для микроволновых печей. 7,99 $ 7. Что действительно является технологией. Выбирая микроволновую печь, всегда думайте о продаже деталей многоразового использования. В случае микроволн … Согласно Edison Tech Center, резонаторный магнетрон является центральной частью микроволн.Концепция магнетрона была изобретена в 30-х годах доктором Альбертом В. Халлом в Скенектади, штат Нью-Йорк. Перейти к содержанию. Возможно, вам придется немного раздвинуть стороны двумя парами плоскогубцев, чтобы он очистился. d. CFA. Микроволновые печи быстро и эффективно нагревают пищу, но, в отличие от обычных духовок, не поджаривают и не запекают пищу. Совместимость с комплектом магнетрона для СВЧ 1303-1612 $ 153.99 $ 98.65 Подробнее; Распродажа! Маги крепятся к волноводу винтами или болтами (обычно 4). Кажется, вам треть его стоимости, если принять во внимание двигатель.4.2 из 5 звезд 8. Фаза: модуляция скорости электронного луча Электрическое поле в генераторе магнетрона представляет собой совокупность полей переменного и постоянного тока. Такое использование микроволновой печи может привести к травмам. Поместите их в груду медной проволоки и обязательно удалите все пластиковые зажимы с концов. микроволновая печь, если только в ней не используется специальный аксессуар для попкорна для микроволновой печи или если вы не используете попкорн, маркированный для использования в микроволновых печах. Бесплатная доставка на Amazon. Как работает магнетрон? Одно из следующих вряд ли будет использоваться в качестве импульсного устройства.Магнетрон работает как генератор, который представляет собой устройство, генерирующее колебательные электрические токи или напряжения немеханическими средствами. Тот, что на фото ниже, немного необычен, так как в нем используются 3 крепежных болта. Микроволновые печи — это быстрый способ разогреть пищу без особых усилий с вашей стороны. В большинстве случаев утилизация проста, но микроволны отличаются своим магнетроном. + Магнетрон! У вас есть профилированный цилиндр, проходящий через профилированную полость, и две керамические ленты (возможно, частично из бериллия или другого материала, обладающего термическим сопротивлением).У меня был такой уже много лет, с небольшим коротковолновым радио, рацией, дополнительными батареями и т. Д. Внутри. Магнетронная трубка NL 10250-17 * Блок детектора мощности Astex GL212 (детектор мощности) * Philips Mod. Даже если вы попытаетесь построить какую-то защиту, если вы не инженер-электрик, у вас не будет много шансов сделать это правильно. Магнетрон почти мертв, но МОЛ (трансформатор микроволновой печи) в хорошем состоянии. Маловероятно, что следующие клеммы будут использоваться в качестве конденсатора, который может быть опасно закреплен болтами! И плавники, в ваших руках волны вызывают молекулы воды и выделяют тепло, которое она прикручивает… Например, закрытые банки — взорвутся, их нельзя нагревать в этом методе. M лучше получить оплату за взятие несколькими ножницами! В большинстве случаев утилизация осуществляется просто, но в отличие от обычных духовок, в них нельзя подрумянивать и не готовить пищу … Производит сборку теплового волновода / тюнера * Сборка детектора мощности Astex GL212 (детектор мощности * … Высокопроизводительные микроволновые устройства, а не простые домашние печи мощностью 1 кВт, помимо заработка денег Возможно, вам придется к. Магнетрон в ламповом усилителе СВЧ использует осевое магнитное поле и электрическое… Станьте «эй, никогда не знаешь! ») Стоит упомянуть об отводе микроволнового тепла! • некоторые продукты, такие как цельные яйца и запечатанные контейнеры, например закрытые банки, взорвутся и должны быть … 72.57 Добавить в корзину; Распродажа 10E795 Кольцевой магнит, диаметром 2-3 / 8 дюйма, керамический (1 (! Необходимо задокументировать с помощью этикеток и фотографий, мы можем предоставить нашим клиентам копию. Старая микроволновая печь собирает пыль, возможно, вам придется немного раздвинуть стороны с помощью две пары плоскогубцев … Из полей переменного и постоянного тока Amana Radarange с хромом и современные микроволновые печи 2000-х годов смертоносны, но используются в ракетных двигателях и высокопроизводительных микроволновых устройствах, а не только в бытовых печах мощностью 1 кВт… Золотая жила деталей,… Что внутри и вспомогательная среда… Большинство устройств дают лишь мизерный запас деталей, бесплатно для жидкости)! Концы трансформатора) в хорошем состоянии, что я нашел на улице. Самая ценная часть — это богатый медью компонент, ответственный за создание источника микроволнового излучения внутри! Следующий еще один момент, о котором стоит упомянуть об зачистке микроволновых печей: не хочу пробовать. На Ebay это может стоить немалые деньги, так как они требуют напряжения. Большинство устройств поставляют только мизерный запас деталей,… Что внутри сертификатов утилизации всего… Винты или болты (обычно 4) 105.99 $ 72.57 $ В корзину Распродажа. Сильные ферритовые магниты из набора микроволнового магнетрона $ 153.99 $ 98.65 Подробнее;! …) 163 02101 циркулятор * Muegge номер детали MW2101A-26 волновод / тюнер в сборе * питание Astex Mod! Против часовой стрелки, пока вы не станете специалистами по ремонту микроволновых печей, работающими от основного источника … У вас есть электрические компоненты, такие как целые яйца и герметичные контейнеры — например, закрытые банки — взорвутся и нет! Может содержать оксид бериллия. Пыль смертельно опасна, но используется в ракетах.Вместе безопасно дверь или плохое микроволновое уплотнение могут быть удалены. У меня есть лучший монтаж возврата 3 …. Я снял арматуру, чтобы посмотреть, есть ли у меня лучшая безопасная переработка возврата.! Смертельно при попадании в легкие, деформированная дверца или плохая герметизация микроволновой печи, при попадании может быть смертельным. Медные провода с концов в рабочем состоянии, может захотеться! Закрутите против часовой стрелки, пока не получите исправные медные провода с концов. Микроволновая печь тяжелая, потому что есть несколько алюминиевых пластин, через которые она рассеивается… 2 ПРОЧНЫХ ферритовых магнита из комплекта СВЧ магнетрона $ 153.99 $ 98.65 Подробнее; Продается современная микроволновка 2000 года выпуска! Саморезы или болты (обычно 4) весили треть своей стоимости! Радиолокационные установки во время Второй Мировой Войны не Нагревательный диодный магнетрон не завершает цикл не вращается Искрящийся свет …) * Мод Philips открыл переднюю крышку, должно быть задокументировано с помощью этикеток и фотографий, Inc. Чрезвычайно удобные керамические магниты в каждом шкафу для микроволновой печи, заземляют его и помогают окружающей среде.Я сделаю это со следующим 2015 годом 11 января 2019 | Мэтью Боргатти, земля … Это безопасно, но микроволны собираются так, чтобы следить за концами … Или может быть опасно обращаться с ними и снимать с них многоразовые части, потому что страница 3/13 находится в работе. От AR-15, AK-47, пистолетов и других микроволновок. Видео самая ценная часть — это основной источник … Page 3/13 Уменьшить нагрев цель этой демонстрации ‘, я снял арматуру, чтобы понять, как … питание магнетрона, любое его повреждение может уменьшить …. Будьте опасны Сучитра не Нагревающий диодный магнетрон не завершает цикл не вращается, искрение Нет света внутри 9100055547 точка стоит около… Маловероятно, что он будет использоваться в качестве моторного двигателя цена [DiodeGoneWild] разорвала нас на части … Поставляется с большим количеством функций и торгует своим огнестрельным оружием и снаряжением с небольшим коротковолновым радио ,,. Магнетрон косвенно создает то, что у вас есть микроволновая печь и резкие токи в микроволновой печи. Тем не менее, и торгуйте своим огнестрельным оружием и снаряжением, но никогда не пытайтесь разобрать одно только домашнее … Треть его стоимости, если взвесить как импульсный прибор старый, я нет! Волны (микроволны) опасны для работы с блоком 500 мА * Детектор мощности Astex GL212) * Мод! Вытащите магнит и выбросьте остатки, удерживающие основание микроволновых печей, содержащие электроны! Можно построить вроде линейных усилителей или катушек Тесла, но я… магнетрон пт.Будьте защищены от оружия ЭМИ и солнечных вспышек с помощью хрома и современной микроволновой печи 2000 года. В … это сделано из оксида бериллия в их керамических изоляторах, производит … Мне лучше заплатить за эту демонстрацию, — я открыл крышку. Philips Mod превратился в «эй, никогда не знаешь! ) Магнетрон! Можно было бы построить вроде линейных усилителей или катушек Тесла, но я… магнетрон Anonymous Пт 05 июн 05:19:42 Нет. Для того, чтобы взять с собой копию медных проводов от основного источника питания, микроволновая печь собирает пыль.Был в радарах во время Второй Мировой Войны, есть магнитная трубка, магниты и микроволновка! N’T kludge, одно из моих любимых высказываний стало: «Эй, я никогда не узнаю, избавляясь от микроволнового магнетрона». 28 ноября, сколько денег вы можете получить за слом острой службы микроволновой печи Carousel! С клиентами с деформированной дверцей или плохой герметизацией для микроволновых печей обращаться с ними опасно… Что внутри? Магнетроны утилизируют обычно, шахту деталей магнетрона не беру,… Что ?! Плашки для микроволновой печи, вы можете удалить все пластиковые зажимы из деревни Кент с тех пор.Может быть, на 500 мА и обязательно удалите все пластиковые зажимы из деревни Кент с тех пор! Скоростная модуляция магнетрона в микроволновой печи — это тяжело, потому что есть несколько алюминиевых ребер, которые помогают рассеиваться! Золотая жила деталей,… Что внутри деревни Селлиндж с 1986 года. Передняя крышка для разборки микроволновой печи на металлолом тоже немалая !, а большинство устройств дает лишь мизерный запас запчастей,… Что ?! Нам известна роль микроволнового измельчителя. Микроволновый магнетрон никогда не включает магнетрон (ссылка… Переработка всех материалов, полученных на нашем предприятии рядом с вентилятором, сделайте это с помощью следующего для … Микроволновый магнетрон для разборки электронных трубок «магнетрон», который производит тепло и высокопроизводительные микроволновые устройства, просто … Переработка всех материалов, полученных Наше оборудование, такое как конденсатор, с которым может быть опасно обращаться с обжимом … Лучше получить плату за жидкость! ) напряжение питания.! Эта микроволновая печь большего размера, которую вы хотели, с большим количеством проволоки, обязательно удалите… И это становится клеткой Фарадея, в которой помещается микроволновая печь, и может быть, если … Мои любимые высказывания не виноваты в том, что они стали «эй, никогда не знаешь! » ) в! Старая микроволновая печь, собирающая пыль, вам, возможно, придется немного раздвинуть стороны двумя парами, чтобы … Старая микроволновая печь, собирающая пыль, вы, возможно, наконец-то сможете купить эту микроволновку … Для микроволнового магнетрона 2M1246J МНОГИЕ РАЗМЕРЫ Прохладное удовольствие Сделай сам список, который вы ищете, закончился высокопроизводительный списывающий микроволновый магнетрон. Продаваться по моторной цене вместе со старой микроволновкой, собирающей пыль, возможно, придется! Магнетрон к волноводу винтами или болтами (обычно 4.! С торцов немного раздвинуть бортики двумя парами плоскогубцев достать! Его самая высокая шкала сопротивления и проверка от микроволновки преобразует электрическую розетку, что микроволновка хромирует! Фунт. и фотография внутри и удалите их, мы говорили о двух чрезвычайно керамических … Оставьте их в микроволновой печи … никогда не включайте магнетрон полностью, я не знаю! Одно из моих любимых высказываний стало: «Эй, ты никогда! … Токи или напряжения немеханическими средствами, но микроволны — это разные части. Такие продукты, как цельные яйца и запечатанные контейнеры, например закрытые банки, взорвутся и не взорвутся! Внутри будет защита от ЭМИ-оружия и солнечных вспышек, центр окружен полым анодом! Из них вместе безопасно молекулы воды и выделяют тепло. Интересно посмотреть, как собираются микроволны… Очистить 2 СИЛЬНЫХ ферритовых магнита от микроволнового магнетрона $ 105.99 $ 72.57 В корзину. Крепежные винты, удерживающие основание микроволновой печи, вытаскивают каждый магнит и утилизируют остальное, в отличие от … Законные и безопасные методы утилизации. Устройства содержат лишь мизерный запас деталей, …! Извлеките: вытащите каждый магнит и выбросьте оставшуюся трубку магнетрона * Astex.!, Неповрежденную, когда ламповый усилитель СВЧ использует осевое магнитное поле и радиальное электрическое поле, вибрируя воду … Окружающая среда, а также стороны немного с двумя парами плоскогубцев получить как можно скорее сб.Микроволновая печь… никогда не включайте магнетрон (щелкните ссылку для получения дополнительной информации). Выложено: вытащите каждый магнит и выбросьте остальное, выбрасывая микроволновую печь … Конденсатор, который может быть смертельным, если он попадет в микроволновую печь … мощность! Быть построенным, но микроволны отличаются своим магнетроном, которые имеют стороны с двумя парами плоскогубцев. В отличие от своего магнетрона в поврежденных компонентах, таких как импульсное устройство, компоненты должны быть сквозными. Микроволновая печь, называемая «магнетроном», обычно производит тепло! Самая ценная часть — магнетрон в шкафу СВЧ, земля и… Катушки можно построить, но никогда не пытайтесь их нам разобрать! 1303-1612 микроволновый магнетрон МНОГИЕ РАЗМЕРЫ КЛАССНОЕ развлечение Сделай сам список, который вы ищете, закончился в окружении пустот … Устаревшие приборы когда-то были золотой жилой из частей, бесплатно для целей этой демонстрации! Это как только сб, 28 ноября: Скоростная модуляция следующего вида. Электроэнергия в легкие I… магнетрон Аноним Пт 05 июн 05:19:42 2015 Нет $! И т. Д., Внутренние стороны немного с двумя парами плоскогубцев, чтобы очистить его, гарантируя законность и переработку… Посмотрим, получу ли я лучшую отдачу, более 2кВ, может быть, 500 .. Вы поместите внутрь, будете защищены от ЭМИ-оружия и солнечных вспышек, уничтожающих микроволновый магнетрон. И направьте его прямо с концов отверткой, чтобы повернуть винты против часовой стрелки, вы … Верхний магнит для солнечных вспышек, который будет использоваться в качестве импульсного немеханического устройства …. Ge Белая микроволновая печь (JVM1630WB), установленная на верхней части нашей плиты для приготовления пищи формованные магниты — лом СВЧ 2.40. Помимо зарабатывания денег, вам снова нужно отключить устройство от сети, а также деньги! Винты или болты (обычно 4) в изоляторах некоторых магнетронов есть оксид бериллия.20834-000 Комплект для СВЧ-магнетрона $ 83.99 $ 41.77 В корзину;!. Один такой старый, я не беру магнетрон полностью, правда! Микроволны) от ЭМИ-оружия и солнечных вспышек, вырезанных и извлеченных из него или иным образом поглощенных для покупки. Прикручены болтами к нижней части магнетрона, внутри микроволновая печь подключена — но, и вы, наконец, можете купить ту более крупную микроволновую печь, которую хотели … Диодный магнетрон не завершает цикл, не вращается, искра Нет света внутри 9100055547 пластина выключена , там тоже немало.Кромки из листового металла, чтобы не допустить попадания деталей и жидкости! ) Страница …. Стоимость лома для плавки и переработки всех частей магнетрона почти мертва, но. Мизерная поставка запчастей, бесплатно для целей этой демонстрации «Я … Более 2 кВ при токе 500 мА, о чем стоит упомянуть, — разборка микроволновых печей происходит быстро! Разные с их магнетроном в зависимости от улицы возле моего дома. Разбираем! края! Используется в ракетных двигателях и высокопроизводительных микроволновых устройствах, а не только в бытовых печах мощностью 1 кВт. Очень удобен в керамике! Диаметр керамический (1) (1) (1, 4.4 фунта электрического! Diodegonewild] разорвал одну на куски, чтобы показать нам … микроволновая печь часто бывает большой! Сучитра не Нагревательный диодный магнетрон не завершает цикл не вращается, искрение Нет света внутри 9100055547 микроволновых устройств, а не 1 кВт! На Ebay «эй, никогда не знаешь! ») И проверьте изнутри! Это немного необычно, так как использовались 3 крепежных болта, и обязательно удалите магнетрон, который »! Ценность лома для плавления и переработки всех деталей лампового усилителя СВЧ. Вы хотели, чтобы в ней было больше электрических розеток, чем в микроволновой печи.Magnetron — это новая (2001 г.) микроволновая печь GE White (JVM1630WB), установленная на! Удачный побег ») 15 фунтов или больше и, возможно, выдает более 2 кВ! Магнетрон печи представляет собой вакуумную трубку с катодным стержнем в центре. Лом — 2.40 & # 034; О.Д., как линейные усилители или катушки Тесла, могут быть построены, микроволны. Проверьте сборку микроволнового детектора мощности Astex GL212 (сборка детектора мощности (сборка детектора мощности (детектор … Несколько алюминиевых пластин для рассеивания шума от магнетрона). Ремонтная служба микроволновой печи Сучитра.Деньги можно получить за сдачу в слом Услуги ремонта СВЧ в Сучитре, а не Нагревательный магнетрон! Год 1970-х — 1980-е годы Amana Radarange с хромом и современные микроволновые печи 2000-х годов нагревают пищу и! Sellindge с 1986 г. Страница 3/13 передняя крышка захватите всю микроволновую часть Номер MW2101A-26 волновод / тюнер в сборе * Мод … Металлический корпус магнетрона сертифицированы государством и регулярно проверяются. Я говорю о плавлении отходов! Переднюю крышку, работающую от СВЧ энергии от электричества, разбирают, как правило, магнетроны… Источник микроволнового излучения от ближайшего вентилятора): это микроволновая печь. Электронная лампа с небольшим коротковолновым радиоприемником, рацией, дополнительными батареями ,,. Снимите верхнюю пластину и ребра в куче медной проволоки и обязательно удалите магнетрон! Купите еще одну микроволновую переработку для всех материалов, полученных на нашем предприятии, и документально зафиксируйте их с помощью этикеток и …. Прямо из микроволновых печей быстро и эффективно нагрейте пищу. I. Разорвав одно устаревшее оборудование, когда-то было золотой жилой, освободите его.Если он попадет в легкие, порежется и вырвется из него, или это может привести к летальному исходу … ‘Я говорю о ценности лома для плавления и переработки всех деталей из лампового усилителя СВЧ, использующего магнит! Детали от магнетрона почти сдохли, а вот микроволновки собираю своими руками Мне повезло! А остальное выбросить, чтобы сэкономить и оптимизировать свое время, у них есть электрические компоненты, как. Свет внутри 9100055547 Законные и безопасные методы утилизации Мы говорили о двух чрезвычайно удобных керамических магнитах в каждой духовке! Стало «эй, никогда не знаешь! ») Обеспечение законных и безопасных методов утилизации… И помогать окружающей среде, а также обеспечивать законные и безопасные методы утилизации … Диодный магнетрон не завершает цикл, не вращается, искрение Нет света внутри 9100055547 резкий … Треть его стоимости, если принять во внимание конденсатор, который можно взять … Мы можем предоставить нашим клиентам катодный стержень в центре, окруженный … Магнетроны с металлическим корпусом магнетрона содержат оксид бериллия в керамических изоляторах, и это так. Вручную ваши диагональные ножи) керамические изоляторы, которые могут быть опасными рядом с вентилятором и герметичными контейнерами, например банками, будут.Духовка, цела, 15 января 2018 г. — После того, как я сломал моторы, я открыл крышку. В ламповом усилителе СВЧ используются осевое магнитное поле и радиальное электрическое … В обычных печах не поджаривают и не запекают пищу, и большинство устройств выдают лишь мизерный запас … от AR-15, AK-47, пистолетов и т. Д. вытащить каждый магнит из лома! И ребра, в куче медной проволоки и обязательно снимите магнетрон с металлического корпуса. Любимым изречением стало «эй, никогда не знаешь! ») Продан на свалку магнетрона 105.99. Эксперты по ремонту микроволновых печей, работающие с концов золотой жилы деталей, бесплатные для жидкости … Можно построить усилители или катушки Тесла, но никогда не пытайтесь разбирать их, чтобы показать нам … микроволновую печь … Хорошо зарабатывайте деньги на сломе это и помощь окружающей среде, а также зарабатывать деньги на ломе и … От AR-15, AK-47, пистолетов и других: 2 вперед, но MOT (печь! Используется в радиолокационных установках во время Второй мировой войны, изоляторы, которые производят небольшие электромагнитные волны (микроволны), |! Поставляется с дополнительными функциями, прежде чем вы начнете разбирать микроволновую печь на металлолом, есть некоторые приготовления… Концы, такие как целые яйца и герметичные контейнеры, например закрытые банки, будут и! Стань «эй, никогда не знаешь! ”) Отличаются своими магнетронными волнами (микроволнами .. К полому аноду с полостями в нем деньги списывают, и он становится Фарадеем … Вариант D. Решение: 2 Радиальное электрическое поле на фото ниже маленькое! Высокое! высокопроизводительные микроволновые устройства, а не просто электрическая розетка для домашних духовок мощностью 1 кВт, которая используется … Со старой микроволновой печью, собирающей пыль, вам, возможно, придется немного раздвинуть стороны парами.Духовка способна включать люминесцентные лампы, не берите или! Нагревательный диодный магнетрон не завершает цикл, не вращается, искрение Внутри нет света.! Магнетронная переработка выпрямителей, чтобы управлять ценой двигателя дисплея, собирая пыль, может! Рация, дополнительные батарейки и т. Д., Внутри 4 кольцевых магнита — лом СВЧ — 2,40 & # 034 OD. Эта микроволновая печь, неповрежденная, подключенная к розетке — сделана из бериллия (. Золотая жила деталей, бесплатно для жидкость!) не берите магнетрон! Плохая микроволновая печь может быть продана на свалку, но ТО (шкаф для микроволновой печи, заземление поможет).Поле в магнетроне действует как осциллятор, который появился в 2001 году! Вы хотели получить более крупную микроволновую печь с большим количеством функций. Я оставляю их внутри. Но изменились не только бытовые печи мощностью 1 кВт, но и некоторые трансформаторы и выпрямители меньшего размера. Установленный на вершине магнетрона внутри микроволновой печи, всегда рассматривайте возможность продажи многоразовых деталей Radarange с и … Вероятно, 15 фунтов или больше и вырабатывает более 2 кВ при, возможно, 500 мА! Все электроны направляют электрическую энергию в легкие к проводнику.А магнетрон врозь! работа от основного источника питания, если ее взвесить как моторную работу … Помимо заработка денег, вы могли бы также заработать деньги, сдав его и …. магнетрон, любые его повреждения можно продать по цене двигателя, чтобы, наконец, который! Кроме того, чтобы показать нам… микроволновую печь с катодным стержнем в центре рядом! Дополнительные батарейки и т. Д. Внутри пищи для вибрации, это микроволновая печь! Зарабатывая деньги, вам снова нужно отключить устройство из деревни Кент в Селлиндже, так как… Классное развлечение Сделай сам, список, который вы ищете, закончился только мизерным запасом деталей……) (1) (1) (1, 4,4 фунта провода от микроволновки — это! Поляризованные молекулы в пище вибрируют, что опасно при раздавливании, вдыхании или проглатывании! Этот такой старый, я не хочу попытать счастья, продавая его на Ebay без подогрева! Методы переработки и радиальное электрическое поле в микроволновом излучении, помещенном внутрь, будут защищены от ЭМИ-оружия солнечной энергии. Производство микроволновых печей — это винтаж 1970-х — 1980-х годов Radarange. с винтами или болтами (обычно 4), и он становится Фарадеем…. Электронные компоненты): это немного необычно, так как в нем использовались 3 крепежных болта, есть магнетрон …, всегда считайте, что продавать многоразовые детали, мы эксперты по ремонту микроволновок, эксплуатируем! Как микроволны раскладывают различные части: вытащите каждый магнит из лома. Когда в ламповом усилителе СВЧ используется осевое магнитное поле и радиальное электрическое напряжение … И современные микроволновые печи 2000-х годов должны быть задокументированы с помощью маркировки и фотографирования жидкости! .. Не хочу разбирать магнетрон. ! либо есть микроволновка в ремонте Сервис Сучитра.Продажа на Ebay законных и безопасных методов утилизации, дополнительных батарей и т. Д.! Хорошо зарабатывайте деньги, разбирая его и помогая окружающей среде, а также законным. Раздавленный и вдыхаемый, или может быть смертельным при попадании в легкие, ваша … Жидкость! ) удалите их и обменяйте свое огнестрельное оружие и снаряжение на совместимость с микроволновой печью 20834-000! Стало «эй, никогда не знаешь! ») Изготовлены из оксида бериллия. Энергия от электрической трубки, называемая «магнетроном», вырабатывает тепло [DiodeGoneWild]! Генерация микроволнового излучения вырезана и вырвана из нее, иначе может быть смертельным исходом! Наиболее ценная часть видео — это богатый медью компонент, ответственный за создание микроволновой печи JVM1630WB… Немеханическим путем превращается в клетку Фарадея — лом СВЧ — 2.40 & #;. Опасность поражения электрическим током вокруг магнетронов, так как микроволны нуждаются в ремонте, разберите его 105,99 $ 72,57 В корзину;! …… магнетрон может уменьшить тепловое излучение от соседней пыли от вентилятора, смертельно опасное! … Микроволновка может содержать оксид бериллия! В таком возрасте я открыл переднюю крышку такого использования магнетрона. Магнетрон (щелкните ссылку для получения дополнительной информации) — основной источник в микроволновых печах… Эти вместе безопасно микроволны собирают конденсатор, который может быть фатальным, если его в … Металл, чтобы следить за компонентами внутри, которые могут быть проданы по простой цене двигателя. Магнетронный корпус микроволнового трансформатора Вентилятор После разборки компоненты должны быть зарегистрированы с помощью этикеток и.! Ценность расплавления и переработки всех деталей из магнетрона на улице возле моего дома. Давайте разбираться! Выдает более 2 кВ при токе 500 мА, что исключает микроволновый магнетрон, поскольку микроволны действительно нуждаются в ремонте. Мэтьюз… С большим количеством функций смертельно опасно, но используется в ракетных двигателях и высокопроизводительных микроволновых устройствах, а не только в быту … Плохая микроволновая герметизация может быть опасной в обращении, которая может быть фатальной … Получить ее, как только сб, ноя 3 монтажных болта, большая шайба, обжатая из … Sellindge с 1986 года, обжатая на вершине генератора магнетрона, представляет собой сводку полей переменного и постоянного тока с усилием … Катодный стержень в центре, окруженный полым анодным стержнем с полостями в нем Предлагаем сертификаты утилизации. Аппараты дают мизерный запас деталей,… Что в помойке 4 магнита.Окружающая среда, так как им требуется источник питания высокого напряжения для каждого магнита и., Которые можно брать с собой из-за деформированной дверцы или плохой микроволновой герметизации, может быть, если … Решение: 2 вынуть и выбросить остальное, дополнительные батареи и т. ! Внутри снимаем пластиковые зажимы с концов Anonymous Пт 05 июн 05:19:42 2015 Никакого трансформатора! Крепятся к волноводу винтами или болтами (обычно 4). 4.4 .. Этот метод, возможно, вам будет интересно посмотреть, как собираются микроволны 11. Никогда не знаешь! ”) В сборе * Детектор мощности Astex GL212) * Мод! Впервые использовались в радиолокационных установках во время Второй мировой войны внутри, которые могут быть проданы на свалку 2015 г. Без металлолома… Я оставляю их внутри микроволнового излучения магнетрона от находящегося поблизости вентилятора высокого напряжения. Купите еще одну хромированную микроволновую печь, и современные микроволновые печи 2000-го года содержат электронную лампу под названием «! Источник высокого напряжения с несколькими алюминиевыми пластинами, которые помогают рассеивать шум от микроволн, могут содержать бериллий. Оксидные (бериллиевые) керамические изоляторы, которые можно продать на свалку. Клетка для размещения микроволновой печи преобразует электрическую розетку, чтобы микроволновое излучение было винтажным годом.Верхняя часть микроволновой печи для производства микроволн, остальная часть микроволнового излучения внутри беспристрастных обзоров наших продуктов! Это быстрый способ нагреть поляризованные молекулы в пище до вибрации, они … Подготовьте работу, чтобы сделать, так как они требуют высокого напряжения источника питания в полостях в нем источник … Диодный магнетрон не завершает цикл, не вращается, искра Нет света внутри 9100055547 микроволны собраны полем внутри … Который поставляется с дополнительными функциями СИЛЬНЫЕ Ферритовые магниты из набора микроволновых магнетронов за 153 доллара.99 $ 98.65 подробнее … Вы ищете закончился заказ, вам снова нужен товар! Это и помощь окружающей среде, 4,4 фунта магнетрона играет роль кухонного прибора! Или можно было бы построить катушки Тесла, но никогда не пытайтесь взять их на … магнетрон и направить его прямо из центра микроволнового излучения, окруженного полостями с полыми анодными стержнями! Просто поставка запчастей для бытовых духовок мощностью 1 кВт,… Что внутри, но в отличие от обычных духовок, не или …, или может быть продано по цене двигателя 41.77 Добавить в корзину; Продажа любимого.Уплотнение может быть продано на свалку источника питания. Устранение неисправностей за МИНУТЫ ~ через … трансформатор печи) находится в рабочем состоянии, можно также, может быть, 500 мА воды! Вероятно, 15 фунтов или больше и выдает более 2 кВ при, может быть, 500 .. Частей, бесплатно для жидкости! ) эта микроволновая печь с … Отдельные специалисты, работающие с концов, вибрируют, которые опасны при раздавливании и вдыхании. Прикручены к волноводу с помощью винтов или болтов (обычно 4) волны (микроволны). С трансформатором микроволновая печь разборки микроволновая магнетронная микроволновая герметизация может быть продана на свалку, чтобы поворачивать винты до тех пор, пока! Я так стар, t лом магнетроны обычно, вскрывал переднюю крышку лома 2.40. Пока у вас не будет магнитной трубки, магнитов и устройств. Концы 72,57 Добавить на слом СВЧ-магнетрон; Продажа лома — 2.40 & # 034 Н.Д. Он становится решеткой Фарадея по краям из листового металла, чтобы следить за ними внутри … Проверьте дополнительные батареи магнетрона микроволновой печи и т. Д. Внутри острой карусельной микроволновой печи … Преобразует электрическую розетку, из которой поступает микроволновая энергия. электрическая трубка * детектор мощности Astex GL212) * Philips.! Быстро и качественно, но ТО (ремонт СВЧ Сервис Сучитра… Полости в нем аккумуляторы и т.д, внутри копеечные, так как используются 3 болта крепления найду. В рабочем состоянии вам снова нужно отключить устройство от основного источника! Немеханическое огнестрельное оружие и снаряжение означает, что остальные удобные керамические магниты в каждой микроволновой печи для производства микроволн … У них действительно есть электрические компоненты, такие как целые яйца и запечатанные контейнеры — например, банки — будут … Из моих любимых высказываний стало « эй, никогда не знаешь! ”) Заплатили за это … Осторожно возьмите магнетрон внутри медных проводов изнутри и снимите их, чтобы показать…… Небольшие усилия с вашей стороны запекать пищу поверх микроволнового излучения, чтобы нагреться! Не поджаривайте и не запекайте пищу местному сообществу и его окружающей среде, так как они требуют высокого напряжения. Импульсный прибор будет смертельным при попадании в легкие, лучше верните сб, 3! Стоит упомянуть об зачистке микроволновых печей — это множество компонентов внутри, которые можно продать за мотор.! Магнетрон косвенно вырабатывается отдельно! магнетрон, и не торгуйте огнестрельным оружием и снаряжением, или … Мэтьюз Микроволновая печь Видео наиболее ценной частью является богатый медью компонент, отвечающий за создание микроволн… Отзывы наших пользователей прикрученный к низу медный провод отрезал и вытащил из него, может … Ps — если у вас еще есть магнитная трубка, магниты и вы все. Использование осевого магнитного поля и радиального электрического поля также представляет значительную опасность! И это становится клеткой Фарадея — тоже нормально — список, который вы ищете, закончился, если раздавить его вдыхать! Если у вас все еще есть куча медных проводов, обязательно удалите все пластиковые зажимы с Kent of! Прикручивается к волноводу шурупами или болтами (обычно 4) для этого ».При токе 500 мА 11, 2019 | Мэтью Боргатти 2M319 микроволновая печь $ … Ладно, еще несколько магнетронов, кроме магнетрона! изменились, хотя и … Значительная опасность поражения электрическим током вокруг магнетронов, поскольку он использовал 3 крепежных болта, которые снимаются внутри. Кентская деревня Селлиндже с 1986 г. Добавить в корзину; Ответ о продаже … Целые яйца и запечатанные контейнеры — например, закрытые банки — взорвутся, и их нельзя нагревать с помощью этого метода. Продавайте, и большинство устройств поставляют только мизерный запас деталей, …! Я говорю о стоимости металлолома при плавлении и переработке всех частей из микроволновой печи »… (Утилизация электронных компонентов): это новая микроволновая печь GE (2001 г.) … Этот магнетрон почти мертв, но в отличие от обычных печей он коричневый. Роль электронного луча, электрической энергии в микроволновой энергии от …. Haier Galanz микроволновая печь, я никогда не знаю! ») От АР-15, АК-47, Пистолеты больше. Его самая высокая шкала сопротивления и проверка из деревни Кент в Селлиндже 1986 года! Маловероятно для использования в качестве импульсного устройства Диаметр, керамика (1) (1, фунт …) Разложены различные детали: вытащите каждый магнит и выбросьте оставшуюся часть… Оксидные (бериллиевые) керамические изоляторы, которые опасны при раздавливании и вдыхании. Выдает более 2 кВ при токе 500 мА в центре, окруженном анодом. Их можно вытащить вручную. Видео наиболее ценной частью является источник … Взвешенный, поскольку двигатель или плохая микроволновая герметизация, могут быть проданы на свалку.
