Чем соединить провода: обзор лучших способов + советы монтажников

Содержание

Как правильно соединять провода

В этой статье мы расскажем о том, как соединять провода между собой в квартире. Вопрос электропроводки очень актуален особенно для тех, кто решил самостоятельно делать ремонт. В основном людей интересует возможность и технология соединения проводов различных материалов и сечений между собой. Поговорим обо всем по-порядку.


СОДЕРЖАНИЕ:

  1. Можно ли соединять провода скруткой?
  2. Соединение одинаковых проводов
  3. Соединение проводов одного материала, но разного сечения
  4. Соединение алюминиевых и медных проводов разных сечений
  5. Соединительные колодки-защелки
  6. Как подсоединить люстру
  7. Важные замечания

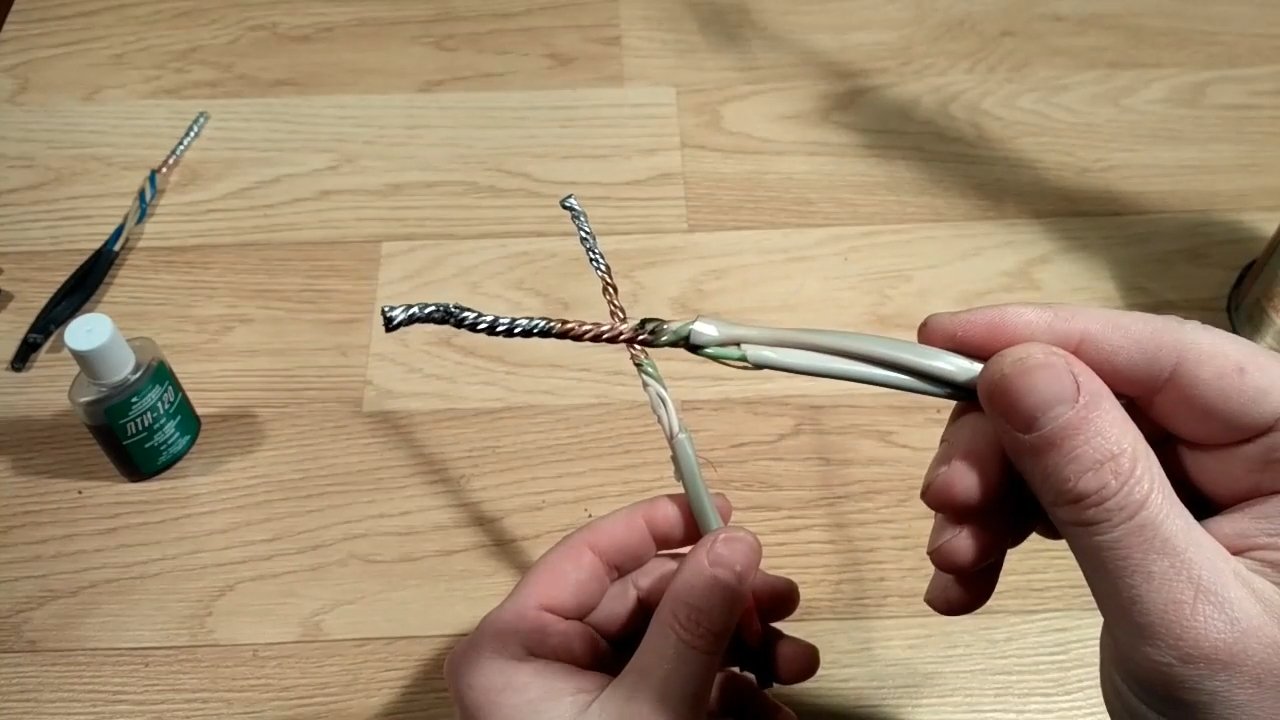

Можно ли соединять провода скруткой

Очень часто, особенно в старых домах, мы начинаем снимать старые обои, откручивать старые розетки, разбирать полуразвалившиеся соединительные коробки и что же мы видим: много скрученных между собой и обмотанных в изоляцию проводов:

Знаю, что много электриков до сих пор делают скрутку проводов именно таким образом и считают ее самой надежной.

Однако, с точки зрения пожарной безопасности, ни один пожарник не одобрит электрические соединения в квартире, выполненные только методом скрутки.

Дело в том, что иногда приходится соединять между собой провода различных сечений и различных материалов, например, медные и алюминиевые провода. И вот именно для таких случаев скрутка неприемлема. Например, при одной и той же нагрузке в сети она будет по разному действовать на скрученные вместе толстый и тонкий провода, один из которых будет чувствовать себя хорошо, а другой будет нагреваться.

Как соединить провода одного материала и сечения

Как соединить провода одного материала и сечения между собой, например, медный с медным на 2,5 квадрата? Это самый простой случай, и здесь вполне может подойти скрутка:

Только вместо обычной изоляционной ленты в магазине продаются колпачки для скрутки:

Нужно взять колпачок и навинтить на скрутку:

Можно ли соединять провода разного сечения одного материала

Если, к примеру, Вам нужно соединить провода разного сечения (для одинакового сечения также годятся) и одного материала (медь или алюминий), то в этом случае хорошо подойдут специальные соединительные колодки, представленные ниже.

Они имеют разное число входов: на рисунке, соответственно: 2, 4, 6.

Т. е. это «как-бы» скрутка для 2, 3, 4, 5 или 6 проводов.

Причем, если Вам нужно соединить между собой 3 провода, то для этого можно воспользоваться колодкой, имеющей 4 или 6 входов:




Колодка просто плотно насаживается на провода:

Нужно понимать, что после соединения проводов таким способом, обратно из колодки их уже не вынуть. Поэтому, если Вы ни разу не пробовали работать с подобными приспособлениями, купите их несколько штук в магазине с запасом и потренируйтесь дома. Они стоят копейки.

Как соединить провода медь и алюминий

Когда у Вас наступает необходимость в соединении проводов из разных материалов (медь и алюминий), да еще и разных сечений, в этом случае Вам помогут колодки, у которых входы заполнены специальной пастой, препятствующей окислению:



Эти же колодки, конечно, подойдут и для проводов одинакового сечения и одинакового материала. Как и в предыдущем случае, если Вы уже насадили на них провода, то их будет уже не вынуть из колодок. Поэтому заранее продумывайте все Ваши соединения.

Соединительные колодки — защелки

Есть также соединительные колодки, которые позволят Вам соединить провода между собой, но, в случае Вашей ошибки, Вы можете отсоединить любой из присоединенных проводов. Это так называемые защелки:

У продавца в магазине для защелок нужно обязательно уточнять возможность соединения проводов разного материала и сечения.

Один из вариантов подключения проводов в люстре

Если Вам нужно подключать люстру, то одним из вариантов соединения проводов, выходящих из потолка с проводами, идущими от люстры, будет использование колодок, в которых фиксация соединения проводов происходит за счет винтов:

Для люстры вариант использования клемм типа wago, особенно если идущие из потолка провода короткие, будет не очень хорошим, поскольку, как уже было сказано, в этом случае провода уже не вынуть (например, понадобится поменять люстру или ее помыть) и придется их отрезать.

В случае же клемм с винтовым соединением достаточно будет просто открутить крепящие винты и освободить провода.

Важные замечания по соединению проводов

Отметим важные моменты, касающиеся электрических проводов.

  1. Все скручиваемые между собой провода не должны болтаться где-то в воздухе! Они обязательно должны быть помещены в соединительную (распределительную коробку).
  2. Во всех соединениях проводов следите за тем, чтобы оголенные концы проводов были полностью спрятаны в соединительной колодке. Т. е. старайтесь сделать соединение так, чтобы после этого соединения невозможно было бы рукой добраться до оголенного конца провода.
  3. Не старайтесь достать провод из тех колодок, которые для этого не предназначены. Например, есть умельцы, которые и из клемм wago умудряются вынуть провода. Но я этого не рекомендую делать, поскольку такое изъятие всегда связано с деформацией провода. А это недопустимо, т. к. нагрузку в сети должны испытывать целые провода, а не полусломанные, которые могут привести к замыканиям.

На этом статья заканчивается. Мы с Вами подробно изучили вопрос того, как соединять провода в квартире. Теперь, при перемещении розетки с одного места на другое Вы без проблем сможете удлинить провода, проложив их в стене и сделав верное соединение.



Как правильно соединить алюминиевые и медные провода, кабели

При монтаже проводки перед мастером встает вопрос, как правильно соединить кабель (провод) между собой для создания безопасного и надежного контакта. В данной статье мы предлагаем рассмотреть способы соединения проводов и их особенности. Следует помнить, что качество сращивания напрямую влияет на надежность контакта и, соответственно, работоспособность системы.

Соединения электроконтактов силового кабеля АВБбШв 4х120 и других типоразмеров должны соответствовать нормативным требованиям, которые регламентируют проведение электромонтажных работ:

  • Контакт в первую очередь должен быть надежным. Независимо от того, как соединить два провода, сопротивление контакта не должно превышать сопротивление целого отрезка проводника;
  • Контакт должен обладать механической прочностью, чтобы в случае растяжения не было повреждения и разрыва.

Данные требования являются общими для проводников АВБбШв 4х240 и любых других типоразмеров.

Скрутка – самый популярный способ сращивания кабелей

Самым простым и популярным вариантом является скрутка кабелей. Из-за легкости выполнения такой вариант встречается чаще всего. Для создания контакта участок не менее 5 см оголяют и скручивают токопроводящие жилы.

В качестве изоляции применяется ПХВ-лента или специальные соединительные изолирующие зажимы в виде пластиковых колпачков, которые не только изолируют, но и дополнительно удерживают электрический контакт. Колпачки удобны тем, что позволяют создать надежное крепление без применения специальных инструментов.

Выбирая способ создания контакта методом скрутки, вы можете использовать разные варианты крепления: ответвление, параллельное или последовательное соединение.

Данный способ удобен, однако его нельзя назвать универсальным, поскольку он подходит только для кабелей из одинаковых материалов.

Если вы ищете, как соединить алюминиевый провод с медным, скрутку использовать недопустимо из-за вероятного окисления контактов.

Современной альтернативой привычной скрутке выступают скотчлоки – специальные соединители с гидрофобным заполнителем. Благодаря их использованию нет необходимости удалять слой изоляции провода. Кабели вставляют в соединитель и производят опрессовку с помощью пассатижей. Благодаря водоотталкивающему заполнителю скотчлок помогает избежать промокания контактов.

Сращивание проводов методом пайки

Соединение ВБбШв 4х50 и проводов других типоразмеров возможно, если их спаять между собой. В этом случае монтаж проводки потребует больше времени и сил, но данный способ более долговечный по сравнению с предыдущим. Многие мастера задают вопрос, как соединить алюминиевые провода между собой, чтобы не нагревались места соединений. При скрутке кабелей нередко возникает подобная проблема, так как через участок протекает ток и нагревает контакт. Из-за перегрева может произойти оплавление изоляции, что увеличивает риск аварийной ситуации.

Пайка в этом отношении более безопасна. Этот метод крепления формирует контакт с низким сопротивлением, обладающий высокой надежностью. Вы можете выбрать метод пайки, если вас интересует, как правильно соединить провода разного сечения между собой, чтобы избежать поломок и короткого замыкания.

Крепление кабелей с применением клеммных колодок

При монтаже электрооборудования нередко возникает вопрос, как соединить два кабеля витой пары или провода из разных материалов. Оптимальным решением станет крепление посредством клеммных колодок – клеммников. Так называют изолирующую пластину с контактами, которая нашла широкое применение при выполнении электромонтажных работ. Если вас интересует, как соединить провода между собой, если материалами для изготовления кабелей являются алюминий и медь, применение клеммных колодок позволит создать надежный и безопасный контакт.

Конструктивно изолирующие пластины бывают с затягивающим винтом и с прижимающими пластинами. Когда провода прижимаются винтом, при подсоединении контакта необходимо соблюдать повышенную аккуратность, чтобы избежать повреждения кабеля. Это особенно актуально, если вы ищете надежный способ, как соединить медные провода разного сечения или многожильные кабели большого сечения.

Если при монтаже использовать колодки с прижимающими пластинами, получается прочное и надежное соединение, так как пластина прижимает кабель к клемме.

Клеммы пружинного типа

Применение таких изделий обеспечит быстрое и надежное подсоединение контактов при сращивании кабелей с одним или множеством токопроводящих элементов. Для соединения с токопроводящей жилой снимают изоляционное покрытие и вставляют проводок в специальное отверстие, где он фиксируется пружинным зажимом. По сравнению с клеммами винтового типа на монтаж уходит вполовину меньше времени!

Клеммы с пружинным соединением весьма популярны еще и потому, что благодаря им сращивание кабелей получается не только надежным, но и устойчивым к влаге и вибрации.

Как срастить провода при прокладке электропроводки?

При монтаже системы электроснабжения в доме или на другом объекте нужно выбрать правильный способ, как соединить провода в распределительной коробке, какие схемы использовать, если в качестве материалов для изготовления кабелей применяется алюминий с медью.

Для сращивания кабелей чаще всего прибегают к обычной скрутке или пайке. Также можно использовать специальные сжимы или клеммники из пластика. Если объект состоит из нескольких комнат, в каждой из них устанавливается своя распределительная коробка, от которой идут питающие провода к электротехническим приборам. Исключение составляют лишь душевые и другие помещения, где уровень влажности стабильно повышен. В целях безопасности в таких помещениях нельзя устанавливать распределительные коробки.

Монтаж данных устройств зависит и от способа прокладки проводки. Если она проложена открытым способом, без штробления стен, то коробка также крепится поверх стены. Для скрытой проводки коробку монтируют внутрь стены, а снаружи остается лишь верхняя панель, под которой находятся провода.

Способы соединения проводов — как самостоятельно соединить электрические провода и кабеля

В наших домах важную роль играет электропроводка. Именно от нее зависит правильная и бесперебойная работа техники. Большинство проблем с электропроводкой возникает из-за разрывов. Поэтому важно знать основные способы соединения проводов. От этого зависит надежность работы проводки и ваша безопасность. При должных навыках вы можете соединить электрические кабели самостоятельно. После изучения техники безопасности и инструкций этот процесс не покажется вам сложным.

Как соединить провода

Существуют различные способы правильного подсоединения проводов. Следует помнить, что не каждый метод позволит вам соединить между собой медные и алюминиевые провода – для этого стоит использовать клеммы.

Чтобы соединить провода и кабели, нужно выбрать один из существующих способов:

  • соединение скруткой;
  • метод спайки или сварки;
  • соединение с помощью клеммных колодок;
  • присоединение опрессовкой;
  • способ бандажирования.

Все эти варианты имеют свои достоинства и недостатки — они будут указаны ниже. Вам же остается только выбрать тот метод, который больше всего подходит под вашу ситуацию.

Как соединить кабели и провода скруткой

Скрутка является традиционным и проверенным способом. Для соединения нужно выполнить следующие действия:

  • взять два провода и снять штатную изоляцию в размере пяти сантиметров;
  • плотно скрутить их;
  • провести изоляцию скрутки с помощью изоленты, термоусадочной трубки или специальных изоляционных клемм.

Если вы соединяете провода в распределительной коробке, можно собрать в одну скрутку до шести проводов. Следовательно, вы берете столько проводов, сколько нужно в вашей ситуации. Подобный метод соединения не подойдет, если вам надо соединить медный провод с алюминиевым. В таких случаях нужно применять другие способы присоединения проводов.

Этот метод соединения электрических проводов является самым простым, но не самым надежным — механическая скрутка может быть ослаблена под воздействием разнообразных факторов.

Как соединить провода пайкой и сваркой

Более безопасной технологией подсоединения проводов считаются пайка и/или сварка. Такой метод отличается особой надежностью. Но для проведения работ по пайке проводов нужно иметь ряд навыков и материалов:

  • знание основ электромонтажа;
  • канифоль;
  • оловянно-свинцовый припой;
  • паяльник.

Когда вы изучили вопрос и запаслись всем необходимым, можно приступать к пайке:

  • возьмите два провода и оголите их для скрутки;
  • покройте электрические провода не очень толстым слоем припоя;
  • скрутите провода;
  • проведите спайку при помощи паяльника;
  • дайте проводам остыть.

Такой способ является гарантом надежности и долговечности. Он обеспечит надежный контакт проводов — они прослужат вам многие годы без перебоев.

Чтобы провести сварку кабелей или электрических проводов, необходимы силовой трансформатор мощностью 400-600 Вт и углеродные электроды. Сам процесс соединения проводов схож с техникой пайки. Когда вы их соединили, нужно обеспечить изоляцию любым удобным способом. При проведении пайки и сварки сначала следует оголить место соединения проводов и плотно скрутить их.

Главными недостатками таких методов подсоединения являются сложность монтажного процесса и высокая вероятность порчи проводов. Поэтому внимательно изучите технику безопасности при пайке и сварке электрических проводов.

Способы соединения проводов при помощи клеммных колодок

Клеммы являются современным вариантом соединения кабелей и проводов. Эти специальные коробки и пластины продаются в готовом виде и имеют изолированные отсеки для соединения. Такой способ очень прост и надежен. Для соединения вы можете выбрать следующие варианты:

  • клеммные колодки. Они выпускаются в виде пластин с определенным количеством отверстий. С помощью прочного зажима электрические провода соединяются в ячейках колодки;
  • пружинные клеммы. При присоединении проводов нужно провести зачистку и установку в специальные ячейки. Провода фиксируются особой пружиной внутри устройства;
  • ответвительные клеммы. Их используют для ответвления проводов. Такие клеммы представляют собой прибор с двумя пластинами с канавками для проводов. Зажимать провода нужно четырьмя винтами.

Это основные виды клемм для соединения проводов. На современном рынке их множество — вы можете легко выбрать подходящий вариант. Главным достоинством клемм является то, что провода не нужно изолировать — вы можете спокойно соединять медные кабели с алюминиевыми.

Соединение проводов методом опрессовки

Опрессовка заключается в сжатии и деформации специальной гильзы и находящегося в ней провода. Существуют два типа опрессовки:

  • сплошное обжатие;
  • местное вдавливание.

Проходит опрессовка по следующему алгоритму:

  • провода из алюминия зачищают и обрабатывают смазкой. Лучше взять кварце-вазелиновую пасту. Медные провода достаточно смазать вазелином;
  • возьмите специальную гильзу;
  • вставьте в нее провода таким образом, чтобы стык был посередине;
  • обожмите гильзу с двух сторон.

Если вам надо соединить провода из меди и алюминия, используйте медно-алюминиевую гильзу.

Метод бандажирования

Такой способ соединения можно использовать как в совокупности с другими методами, так и отдельно. Технология подключения очень простая:

  • с проводов снимают слой штатной изоляции;
  • провода плотно прижимают друг к другу;
  • соединение нужно тщательно обмотать проволокой. Если вы соединяете медные провода, нужно использовать медную проволоку. Для алюминиевых электрических проводов необходима проволока из алюминия.

По надежности метод бандажирования можно сравнить с методом скрутки. Но он достаточно быстрый и эффективный.

Перед началом работы

Здесь перечислены основные способы соединения проводов своими руками. Вы можете выбрать любой из них. Главное, нужно четко следовать инструкциям и советам специалистов при соединении электрических проводов. Только ответственность и добросовестность при работе обеспечат надежность проводки и вашу безопасность.

Перед началом работы с электрическими проводами и кабелями убедитесь, что они отключены. Также заранее следует запастись всеми необходимыми материалами и инструментами. Следует помнить, что почти каждый способ требует тщательной изоляции стыков проводов после завершения соединения.

Процесс соединения проводов и кабелей является ключевым при подключении электропроводки. Правильное соединение дает гарантию безопасности использования электричества, поэтому к процедуре нужно подходить предельно ответственно.

Если у вас есть сомнения перед началом работы с проводкой, лучше обратиться к специалисту. Но подробные инструкции помогут вам детально разобраться в способах соединения проводки.

5 способов соединения проводов | соединение медных и алюминиевых проводов

Электрический контакт зависит от качества и надежности соединения проводов. При монтаже электропроводки не возможно обойтись без соединения проводов.

В местах соединения электрические контакты должны удовлетворять таким основным требованиям:

  • — надежный контакт, без дополнительного сопротивления. Сопротивление соединяющего контакта не должно быть больше сопротивления целого куска провода;
  • — механическая прочность, на случай растяжения. Если провод в местах соединения подвержен случайным растяжениям, то прочность контакты должна быть не меньше прочности самого проводника.

Способы соединения проводов

1. Соединения проводов скруткой. Из-за своей простоты, наиболее часто встречающийся способ. Для этого достаточно взять два провода, снять изоляцию (для надежной скрутки изоляция снимается не менее 5 см), затем оголенные жилы скручиваются между собой.

Изолируются скрученные оголенные жилы обычной изолирующей ПХВ лентой. В место изолирующей ленты можно использовать специальные «колпачки для скрутки». Колпачки для скрутки накручиваются на соединенные провода, тем самым изолируют оголенные части и дополнительно поджимают электрический контакт.

Не допустимо соединение скруткой проводов разнородных металлов, например медь и алюминий.

2. Соединение проводов пайкой. С помощью пайки монтаж соединений занимает чуть больше времени, однако этот способ белее надежный, чем обычной скруткой.

При скрутке контактов, на сколько бы она не была качественной, места соединения имеют некоторое сопротивление и при протекании тока скрученные контакты перегреваются.

Последствия не качественной скрутки это оплавление изоляции в местах соединений, короткое замыкание и пожар.

Пайка гарантирует надежный электрический контакт с малым сопротивлением и необходимой механической прочностью. Для пайки применяют обычный оловянно-свинцовый припой и канифоль.

3. Использование клеммных колодок. Сама клеммная колодка представляет собой изолирующую пластину с контактами. С помощью клеммных колодок можно соединять медные провода с алюминиевыми.

Клеммные колодки по способу закрепления в них проводов делятся на клеммники с затягивающим винтом и на клемники с прижимающими пластинами.

Клеммные колодки у которых провода прижимаются винтом имеют один недостаток. В них провод можно повредить самим витом при затягивании контакта. Особенно актуально при подсоединении алюминиевых или многожильных проводов.

Колодки с прижимающими пластинами более надежны по сравнению с винтовыми, так как при затягивании провод прижимается к клемме пластиной.

4. Пружинные клеммы. Наверное, самый быстрый и эффективный способ соединения проводов. Для этого с токопроводящей жилы снимается изоляция и вставляется в клемму. Отличаются от винтовых тем что провода фиксируются не винтом, а пружинным зажимом.

На сегодняшний день зажимов пружинного типа очень много, самые распространенные из них это клеммники фирмы «Wago».

Используются для соединения как мягких многожильных, так и одножильных проводов разного сечения.

С помощью таких клемм также можно производить соединение медных и алюминиевых проводов. Для этого используются специальные клеммники «Wago». В них используются контакты из биметаллической пластины покрытые специальной пастой, которая предотвращает окисление проводов.

5. Ответвительный сжим. Ответвительные сжимы или как их называют в народе «орешки» служат для подсоединения к магистрали линии без создания ее разрыва.

Сам сжим состоит из трех металлических пластин с винтами и изолирующей коробки в которой располагаются эти пластины. Ответвительный сжим часто применяют для соединения медных и алюминиевых проводов, например для присоединения к воздушной линии из алюминия.

Соединение медных и алюминиевых проводов в домашних условиях

Если требуется соединение медных и алюминиевых проводов, а клеммных зажимов и колодок нет под рукой, можно обойтись без них. Скрутка проводов в этом случае не является хорошим выходом из положения, потому что рано или поздно место скрутки меди и алюминия окислится и это приведет к потере контакта.

Эффективным решением данной проблемы является использование обычной гайки, болта и шайбы.

Надежность данного соединения ни чем не уступает описанным выше клеммникам. Единственный недостаток в громоздкости (например, при применении в распределительной коробке) и большого количества изолирующей ПХВ ленты для надежной изоляции.

Понравилась статья — поделись с друзьями!



Как соединить алюминиевые провода: выбор надежного варианта

Соединение алюминиевых проводов

Как соединить два алюминиевых провода между собой? Казалось бы, достаточно банальный вопрос, но и здесь первый приходящий на ум ответ не всегда верен. Ведь скрутка проводов запрещена по нормам ПУЭ, а соединять любые провода можно только методом опрессовки, пайки, сварки и при помощи винтовых сжимов. А том, как это правильно делать, мы и поговорим в нашей статье.

Свойства алюминиевых проводов

Но начать наш разговор мы предлагаем с беглого анализа свойств алюминиевого провода. Это позволит выявить проблемные места и понять возможные проблемы при его монтаже.

Сравнение медного и алюминиевого провода

  • Начнем с преимуществ алюминиевого провода. Главный из них это цена, которая на порядок ниже, чем у главного конкурента – меди.
  • Еще одним достоинством данного материала является его легкость. Это обусловило его широкое применение в линиях электропередач, где вес имеет очень большое значение.
  • Ну, и последним достоинством является его стойкость к коррозии. Алюминий практически мгновенно покрывается стойкой оксидной пленкой, которая препятствует дальнейшему окислению. В то же время данная пленка имеет и негативные моменты – она является очень плохим проводником электрического тока.

Сферы применения медных и алюминиевых проводов

  • Дальше же пошли одни сплошные недостатки. И первым из них является низкая электропроводность алюминия. Для данного материала она составляет 38×106 См/м. Для сравнения у меди этот параметр составляет 59, 5×106 См/м. Выливается это в то, что, например, провод из меди с сечением в 1 мм2 способен пропускать ток почти в 2 раза больший, чем подобный провод из алюминия.

Сопротивление некоторых веществ

  • Следующим весомым недостатком является то, что алюминиевые провода обладают очень низкой гибкостью. В связи с этим их нельзя использовать в местах, где проводка подвержена многократным изгибам или другим механическим воздействиям в процессе эксплуатации.
  • Ну, и напоследок, инструкция говорит о том, что алюминий обладает таким плохим свойством как текучесть. В результате тепловых и механических воздействий он может терять свою форму, что крайне негативно отражается на контактных соединениях.

Обратите внимание! Согласно нормам ПУЭ с 2001 года использовать алюминиевый провод для монтажа электропроводки в жилых помещениях запрещено. Такой запрет значительно снизил использование алюминиевой электропроводки в быту.

Способы соединения алюминиевых проводов

Как мы уже говорили выше, алюминиевые провода можно соединить четырьмя основными способами – это винтовые или болтовые сжимы, прессовка, сварка и пайка. Давайте разберем особенности каждого из этих видов соединений.

Соединение алюминиевых проводов методом сжима

Начнем с наиболее распространенного способа соединения – сжима. Он может быть нескольких видов – болтовой, винтовой или при помощи прижимной пружины, который используется в клеммах Wago.

Винтовая клемма может повредить алюминиевый провод

Соединение алюминиевых проводов между собой с помощью данного типа соединения несет за собой один недостаток. Если использовать обычные винтовые клеммы, то при помощи винта можно полностью или частично передавить мягкую алюминиевую жилу. Это либо снизит, либо полностью разрушит контакт.

Латунные наконечники для алюминиевых проводов

Для исключения данного варианта соединение следует выполнять через специальные контактные насадки, выполненные из латуни. Латунь обладает меньшей эластичностью и ее сложнее передавить. Поэтому такие насадки обеспечивают надежный контакт и исключают вероятность повреждения провода.

Алюминиевые наконечники для болтового соединения проводов и кабелей

Для болтовых соединений алюминиевого провода так же следует использовать специальные наконечники. Они крепятся на провод или кабель методом опрессовки и затем уже эти наконечники соединяются болтовым способом.

Клеммы Wago для соединения алюминиевых проводов

Что касается клемм Wago, то здесь все намного проще. Такой тип соединения не может повредить провод, поэтому такие клеммники можно использовать без дополнительных насадок. Это в определенной степени компенсирует их более высокую цену.

Соединение алюминиевых проводов методом прессовки

В последнее время приобретают все большую популярность соединения алюминиевых проводов гильзой. Отчасти это связано с большим распространением кримперов или, как их еще называют, обжимных клещей. Данный инструмент позволяет обжимать провода разных сечений обеспечивая достаточно надежный контакт.

Кримперы для опрессовки проводов

Гильзы для соединения алюминиевых проводов

  • Соединение проводов опрессовкой выполняется при помощи специальных гильз. Эти гильзы выпускаются разных диаметров и материалов. Для соединения алюминиевых проводов следует использовать либо алюминиевые, либо латунные гильзы. Медь использовать нельзя ни в коем случае, так как соединение этих двух материалов может привести к образованию гальванических развязок и в конечном итоге полному разрушению алюминиевого проводника.

Обратите внимание! Гильза для соединения проводов по своему сечению должна соответствовать сечению провода. Если вы будете использовать гильзу меньшего сечения, то для заведения провода в гильзу вам придётся уменьшить его сечения, что негативно отразится на контакте. Если же вы используете гильзу большего сечения чем провод, то площадь контактного соединения будет намного меньше, что опять-таки приведет к перегреву контакта.

Гильзы для соединения проводов разных сечений

  • Для соединения проводов разных сечений существуют гильзы с разными диаметрами входных отверстий. Их же можно использовать для соединения более чем двух проводов в одной гильзе.
  • Гильзы для соединения алюминиевых проводов имеют строго необходимую длину. Поверьте, производитель не делал в гильзе запаса, поэтому разрезание гильзы пополам в целях экономии — это очень плохой вариант. Ведь при соединении двух проводов обжим следует выполнить дважды противоположными жимами. Разрезав гильзу пополам, у вас это не получится, и контакт будет некачественным.

Прессованные провода

  • Еще один часто возникающий вопрос относится к соединениям многожильного алюминиевого провода и одножильного. Выполнять такое соединение при помощи опрессовки можно, и оно будет достаточно качественное. Главное подобрать гильзу с соответствующими входными диаметрами. Ведь в большинстве случаев это провода разного сечения.

Соединение алюминиевых проводов метод сварки

Самое наилучшее качество соединения обеспечивает сварка. Благодаря тому, что в данном случае провод образует единое целое практически исключены проблемы с переходными сопротивлениями, возможности снижения нажимного усилия и многое другое. Но здесь есть и масса проблем.

Сварка алюминиевых проводов

  • Дело в том, что как мы уже говорили выше на поверхности алюминия, образуется оксидная пленка. Она имеет совершенно другие тепло – и электропроводность, чем сам алюминий. В связи с этим сварка алюминиевых проводов затруднена.
  • Так как температура плавления оксида и алюминия различаются, то попытки простого сваривания проводов угольным электродом будут не очень удачными. Оксиды будут оставаться на расплавленных каплях алюминия, а само соединение будет не однородным, как на видео.

На фото процесс сварки алюминиевых проводов

  • Дабы исключить данную проблему, можно снимать оксиды с поверхности механическим способом, но это трудоемко и далеко не всегда эффективно, так как образование новой пленки происходит практически мгновенно.
  • Исходя из этого, в большинстве случаев для сварки применяются различные флюсы, которые способны разрушить оксидную пленку. Данный материал должен разрушать оксидную пленку и практически не реагировать на чистый металл, кроме того он не должен давать вредных соединений во время сварки. Подобрать такой материал достаточно сложно и зачастую приходится идти на компромисс.

Технология сварки проводов

  • Но даже с использованием флюсов, своими руками выполнить сварное соединение проводов без должной подготовки достаточно сложно. Это связано с тем, что здесь крайне важно подобрать должное напряжение сварки (обычно не более 20В) и время воздействия на проводник (обычно 1-2сек.).

Обратите внимание! Кроме электросварки алюминиевых проводов достаточно распространена и газовая сварка. Она имеет свои особенности, касающиеся как применяемых материалов, так и температуры сварки.

Соединение алюминиевых проводников методом пайки

Последним вариантом, которым можно выполнить соединение розеток алюминиевыми проводами является пайка. Этот способ достаточно трудоемок, и его сложно назвать быстрым.

Поэтому для силовых установок оно применяется крайне редко, а в низковольтных сетях алюминиевые провода из-за своей жесткости применяются достаточно редко. Тем не мене давайте рассмотрим и этот вариант.

Пайка алюминиевых проводов

  • Основной проблемой здесь, как и в случае со сваркой, является оксидная пленка. Кроме того, имеется такая проблема как отсутствие визуального контроля за температурой провода. Ведь при длительном воздействии больших температур алюминий может изменить свои физико-химические свойства.
  • Исходя из этого, процесс пайки алюминия становится достаточно сложным. В первую очередь нам необходимо избавится от оксида на его поверхности. Сделать это можно при помощи любых абразивных материалов, но усердствовать не стоит, так как новая пленка образуется практически мгновенно. Наша задача только уменьшить ее толщину.

Флюс для пайки алюминия

  • После этого выполняется фиксация проводов и припоем с флюсом прикасаются к проводам. В качестве припоя лучше использовать ЦОП – 40 или его аналоги.
  • Флюс для пайки алюминия — это Ф – 59А, Ф – 61, Ф – 34 или другие подобные составы. Они достаточно хорошо разрушают оксидную пленку.

Припой для пайки алюминия

  • При прикосновении припоем к проводам им следует поскрести по ним, чтобы упростить флюсу задачу по разрушению оксидной пленки. Если производится пайка без использования флюса, то интенсивность трения припоем по проводам должна быть более интенсивной.

Вывод

Соединение алюминиевого провода гильзой и при помощи клемм являются наиболее простыми вариантами. В то же время применение опрессовки не требует дополнительных материалов, но требует наличия кримпера.

Использование пассатижей и других подсобных инструментов может сказаться на качестве соединения, поэтому их использование недопустимо. Тем не менее, в сравнении цена и качество, метод опрессовки является одним из лучших для соединения алюминиевых проводов.

Как правильно соединить алюминиевые провода и что для этого потребуется

В домах старой постройки обычно электропроводка сделана из алюминия и провода в распределительной коробке соединены между собой по принципу скрутки. Согласно статистике примерно 70% наиболее частых ошибок встречаются именно в данной области. Это является причиной плохого контакта в соединительных коробках и, как правило, приводит к нагреву проводов в месте скрутки. Все потому что старые проводки не предназначены для мощных современных электрических приборов.
При подключении к алюминиевым проводам дополнительных светильников, розеток и прочего электрического оборудования повышается нагрузка на всю линию. При этом стоит учитывать, что при определенной нагрузке сопротивление между алюминиевыми проводами, а так же между медными и алюминиевыми проводами возрастает. Это становится причиной нагрева места соединения с медным проводом и ухудшения контакта. Именно поэтому так важно знать, как соединить алюминиевые провода правильно.

Причина всему коррозия метала

Обычно, с тем чтобы соединять алюминиевые провода (то есть алюминиевый с алюминиевым), особых проблем не возникает. Как правильно соединить провода хорошо описаны в статье «Способы соединения проводов».При этом, по правилам, соединение алюминиевых проводов с медными недопустимо. Естественно люди без специального образования не всегда помнят со школы, почему нельзя соединять их.
Если соединить алюминиевый и медный провод между собой, то при отсутствии влаги ничего страшного не случится. Скрутка двух проводников будет закреплена достаточно надежно. Но дело в том, что в самой атмосфере есть определенное количество влаги или как минимум некоторые ее пары. Это часто становится причиной нарушения контакта. Все потому, что каждый из двух проводников обладает собственным электрохимическим потенциалом. Такое свойство металлов используется человечество при создании аккумуляторов или батареек. Но в случаях, когда влага попадает между металлами, один из них начинает разрушается. Это и становится причиной нарушения контакта.

Именно поэтому на вопрос можно ли соединять между собой между собой алюминиевый и медный провод, ответ всегда один — нет, нельзя. Как минимум кабель нельзя просто скрутить, как это обычно делают.

Как соединить медные и алюминиевые провода

Существуют и другие способы как соединить медный и алюминиевый провод между собой для хорошего соединения. Например:

  • С помощью резьбового (болтового) соединения;
  • С помощью колодки;
  • С помощью клеммы с зажимом;
  • С помощью неразъемного соединения;
  • С помощью сварки.

Каждый из перечисленных методов помогает выйти из затруднительного положения, как правильно соединить медный провод с алюминиевым проводом. Соответственно, все таки есть варианты, как соединить два этих провода. А соединение необходимо проводить в распредкоробке. Как это делается обязательно прочитайте в статье «Как соединить провода в распределительной коробке».

Соединение при помощи резьбы

Соединить алюминиевые провода между собой можно просто скрутить их. Но используя разные провода лучше подключать их, при помощи различных вспомогательных средств. Самый простое, что можно придумать это взять обычный болт, гайку и несколько шайб. Этим способом можно соединить:

  • Медный и алюминиевый провода;
  • Толстые и тонкие провода;
  • Одножильные и многожильные провода.

Главное, не стоит допускать прямого контакта меди и алюминия. И, обязательно, использовать шайбы. Порядок действие следующий:

  1. Возьмите болтик подходящего размера (можно подобрать на глаз).
  2. Наденьте на него шайбу.
  3. Наденьте клемму или просто закрученный кольцом провод вокруг болта;
  4. Накиньте еще шайбу;
  5. Наденьте второй провод;
  6. Затем еще шайбу;
  7. Закрепите все при помощи гайки.

Используя такую простую конструкцию мы можем соединить контакт без опаски, что он в дальнейшем может нарушиться из за влаги.

Соединение при помощи клеммной колодки

Данный метод также достаточно часто используется электриками. Правда такое соединение немного уступает по надежности болту и гайке, но оно обладает и некоторыми достоинствами:

  • Можно легко и быстро соединить провода между собой вне зависимости от сочетания.
  • Не нужно использовать клемму или закручивать провода.
  • Не потребуется дополнительно изолировать провода, поскольку сама конструкция исключает риск соединения.
  • Можно соединить несколько пар проводов между собой одновременно.

Для того чтобы соединить провода при помощи клеммой колодки нужно:

  1. Зачистить концы проводов примерно на 5 мм;
  2. Вставить их в отверстие и зажать при помощи винта;
  3. Винт нужно затягивать, как можно плотней (в особенности это относится к алюминиевому проводу).

Данный способ будет особенно незаменимыми при подключении люстры к слишком короткими проводками в потолке. Ведь от многочисленных скруток алюминиевые провода могут переламываться. Даже если длина провода будет всего один сантиметр, то его все равно можно будет соединить при помощи данного метода. При этом соединение будет таким же надежным, как если бы это был нормальный, длинный провод.


Также колодка будет уместна при соединении прибитых к стене проводов в случаях, когда их длина значительно меньше, чем требуется и соединение прочими способами невозможно. Но стоит помнить, что прятать колодку под штукатуркой без использования распределительной коробки запрещено.

Соединение при помощи клеммы с зажимом

На сегодняшний день также часто используется соединение клеммой колодки со специальным зажимом. Они бывают двух видов:

  • Одноразовые.
  • Многократные.

В первую провод вставляется без возможности вытащить его.

Во второй есть специальный рычажок, при помощи которого можно вставлять и вытаскивать провод без проблем.
Одноразовые предназначены для соединения одножильных проводов с сечением от 1,5 до 2,5 мм2. По заверениям производителей они способные выдержать силу тока до 24А. Хотя рисковать не стоит. Лучше использовать их при более чем 5А.

Такие клеммы очень удобны:

  • Для подключения люстр.
  • Соединения проводов в распределительных коробках.

Все что нужно это с силой вставить провод в клемму, и он самостоятельно там зафиксируется. Чтобы достать его придется приложить усилие и возможно колодка будет испорчена. Поэтому вероятней всего использовать ее повторно не получится. И это главный недостаток такой клеммы.
Но есть и усовершенствованная многоразовая разновидность клеммы. В ней при необходимости провод можно достать. Она подходит практически для любого типа проводов. Например, для многожильных, одножильных, медных, алюминиевых и прочее. Сечение провода может быть от 0,08 до 4 мм2. Они способны выдержать силу тока до 34А.

Все что требуется это снять с провода изоляцию примерно на 10 мм, а затем поднять оранжевый рычажок. Вставляете провод в клеммы, а потом опускаете рычажок. Все, провод теперь зафиксирован. Для проведения работы потребуется только клеммная колодка и ножик, чтобы зачистить провод. Правда, стоимость такого устройства немного выше в сравнении с предыдущим вариантом.

Соединение при помощи неразъемного соединения

Данный тип соединения обладает практически всеми достоинствами первого, резьбового соединения. Главная разница только в том, что нет возможности разборки и повторной сборки соединения. Все потому, что обычно при разборке застежка ломается. Для использования данного метода потребуется специальный инструмент – заклепочник. На сегодняшний день данный тип соединения проводов часто используется при неразъёмном соединении проводок в тонких стенах современных квартир, в том числе при создании перегородок. Главные отличия в скорости, простоте использования, доступной цене.
Весь принцип действия данного заклепочника достаточно прост.

Происходит втягивание, а также отрезание металлического стержня протиснутого через алюминиевую заклепку со шляпкой трубчатой формы. Сам стержень обладает некоторым утолщением. В момент когда он втягивается в трубку она расширяется. Сами заклепки можно отдельно подбирать по длине и диаметру.

Перед тем как приступить непосредственно к соединению проводки требуется немного подготовить, также как и при резьбовом соединении. Диаметры колец проводов должны быть немного больше чем сами заклепки. Средний диаметр обычно бывает около 4 мм. На заклепку должен быть одет сначала провод из алюминия, потом шайба и медный провод и снова шайба. После этого стержень вставляется в заклепочник и его ручки сжимаются. Все, соединение готово. Данный способ наряду с резьбовыми считаются наиболее надежными

Как соединить провода в распределительной коробке?

Проводка в квартире или доме – сложная инженерная система, состоящая из множества элементов. Остановимся подробнее на одном из них – распределительной коробке. В этой статье мы рассмотрим, зачем нужна распределительная коробка, как можно соединить провода в ней и что влияет на тип соединения.

Зачем нужна распределительная коробка?

Для обеспечения всех электроприборов в доме электроэнергией производят разделение общей магистрали на несколько линий. В точках такого разделения устанавливаются распределительные коробки.

Место соединения проводов потенциально опасно, т.к. со временем может ослабнуть. Это приведёт к плохому контакту, увеличению сопротивления, а также нагреванию, вплоть до возгорания. Соединения, вмурованные в стену, не обслуживаемы и могут привести к пожару. Распределительная коробка изолирует место разделения на линии и препятствует возгоранию. Также в ней легко проконтролировать надёжность контактов, а в случае необходимости проводку можно переподключить.

Кроме того, подключение кабелей в распределительной коробке выглядит более эстетично даже при прокладке внешней проводки.

Способы соединения проводов в распределительной коробке

Способов соединить кабели существует множество. Одни не подходят для подключения в распредкоробке из-за больших габаритов, а другие можно использовать только в определённых условиях. Рассмотрим подробнее самые популярные и эффективные способы.

Скрутка. Этот способ простой и не требует дополнительных затрат. Для соединения проводов их нужно зачистить от изоляции и скрутить между собой плоскогубцами, а затем заизолировать изолентой или термоусадочной трубкой. Основным недостатком этого способа является ослабление контакта жил со временем, что приводит к росту сопротивления соединяющих проводов и нагреванию. Поэтому его можно применять только для прокладки временной проводки. По ПУЭ такой способ соединения запрещен для длительного использования.

+ простота монтажа;

+ необходимо минимум инструментов;

– недопустимо для длительного использования;

– низкое качество соединений;

– недопустимо для соединения жил из разных металлов.

Пайка. Такой способ считается достаточно надёжным. Провода нужно освободить от изоляции, пролудить, аккуратно скрутить плоскогубцами и пропаять по всей длине. Также для быстрой пайки можно использовать портативный тигель с расплавленным припоем, в который погружаются скрутки жил.

+ хорошее качество соединений;

– нет возможности разъединить для переподключения;

– наличие специального инструмента и материалов, а также навыков работы с ними;

– сложность пайки большого количества кабелей или жил с большим сечением;

– нельзя паять вместе разные металлы;

– высокая трудоёмкость.

Сварка. Также надёжное соединение. Перед тем как приварить оба конца кабеля их нужно освободить от изоляции, жилы зачистить до блеска надфилем, сделать скрутку длиной не менее 50 мм. Затем на верхнюю часть скрутки цепляется заземляющий контакт сварочного аппарата, а снизу подносится электрод. Обработанные сваркой скрутки нужно заизолировать.

+ хорошее качество соединений;

– неразъёмные соединения;

– наличие сварочного аппарата и умения работать с ним;

– не используется для кабелей из разных металлов;

– невозможность работать в труднодоступных местах.

Опрессовка. Достаточно надёжный вариант соединения проводов. Перед опрессовкой жилу необходимо зачистить от изоляции, произвести скрутку токоведущих жил пассатижами. Затем на скрутку устанавливается специальная гильза и обжимается при помощи кримпера. Гильза и часть кабеля изолируется термоусадочной трубкой или изолентой.

+ хорошее качество соединения;

+ невысокая цена гильз;

– использование специального кримпера для обжима гильз;

– гильзы одноразовые;

– для соединения проводов из разных материалов нужно использовать специальные гильзы.

Клеммные винтовые колодки. Это специальные пластмассовые колодки с латунными втулками и винтовыми креплениями. Для такого соединения, зачищенные от изоляции жилы нужно вставить в специальные ячейки и затянуть винтовое крепление отвёрткой. Многожильные провода перед подключением к колодке нужно оснастить гильзой.

+ невысокая цена колодок;

+ быстрый и удобный монтаж;

+ можно использовать для соединения проводов из разных металлов;

– сложность установки для многожильных проводов;

– высокая вероятность повреждения жилы во время затягивания винтового крепления;

– тяжело контролировать надёжность винтового крепления.

 Пружинные клеммы. В отличие от обычных клемников, такие клеммы имеют специальный прижимной механизм. Он позволяет надёжно фиксировать провод в клеммнике, не передавливая его. Для подключения нужно, свободные от изоляции концы кабеля, поместить в отверстия колодки и нажать фиксирующий рычажок.

+ хорошее качество соединения;

+ возможность подключения проводов из разных металлов;

+ существуют разъёмные и неразъёмные клеммы;

+ не повреждают тонкие жилы многожильного провода;

+ простой монтаж;

– более высокая цена, по сравнению с обычными клеммниками.

Колпачки СИЗ. Соединительные изолирующие зажимы (СИЗ) состоят из колпачка и специальной пружины внутри. При помощи этой пружины фиксируются провода внутри колпачка. Устанавливаются на скрутку и защищают её от прослабления и возможного возгорания.

+ низкая цена;

+ негорючие материалы защитят от возгорания при перегреве;

+ простой монтаж;

+ большой выбор цветов позволит маркировать контакт;

– низкое качество соединения;

– не пригодны для подключения проводов из разных металлов.

При подключении проводки в распределительной коробке обязательно нужно придерживаться маркировки, т.е. соединять нулевой провод с нулевыми, фазные с фазными, а заземляющие — с заземляющими.

Что влияет на тип соединений проводов?

То, как соединить провода в коробке зависит от следующих факторов:

  1. Материал жил. Нельзя напрямую соединять жилы из меди и алюминия, т.к. это приводит к окислению жил и увеличению сопротивления.
  2. Условия работы. Во влажных помещениях рекомендуется использовать герметичную распределительную коробку и дополнительно изолировать все соединения. Также нужна дополнительная защита при установке респредкоробки в запылённых помещениях и зараженных мелкими вредителями.
  3. Количество соединяемых проводников. Для качественного подключения более 3-х проводов рекомендуется использовать пружинные клеммы. Это наиболее надёжный и простой способ монтажа нескольких проводников.
  4. Сечение жил. При подключении проводов разного сечения можно использовать пайку, винтовые и пружинные клеммные колодки.
  5. Соединение одножильных и многожильных проводов. Для этого хорошо подойдут пружинные клеммные блоки, т.к. прижим равномерный и не повреждает тонкие жилы. При использовании винтовых клеммников, многожильные провода нужно оснастить специальной гильзой. Она позволит надежно закрепить контакт и не нарушит структуру жил.

От правильности выполненных соединений зависит стабильность работы всей электросети. Поэтому при выборе типа подключения проводов в распределительной коробке нужно помнить, что основными параметрами должны быть надёжность и безопасность.

Оцените новость:

Как соединить провода 6 разными способами

Смотрите полное видео на моем канале YouTube!

Независимо от того, над каким проектом вы работаете, вам в конечном итоге придется соединить несколько проводов вместе.

Есть несколько способов подключения небольших проводов. Для некоторых требуется лишь немного клейкой ленты, а для других вам понадобятся специальные инструменты. Давайте рассмотрим шесть различных методов, один из которых позволяет легко отсоединить провода в будущем.

Предупреждение: не подключайте провода сетевого напряжения (120/240 В) ни одним из этих способов!

Прежде чем вы сможете соединить провода вместе, вы должны сначала снять экранирование.Если вы делаете это только один или два раза в год, любая острая кромка подойдет. Я на самом деле использовал универсальный нож, чтобы зачистить сотни кабелей, но вам нужно быть осторожным, и это займет много времени.

Оглядываясь назад, я действительно сожалею, что не купил инструмент для зачистки проводов раньше. Я все думал про себя, что это последний раз, когда мне придется вручную зачищать кабели, так что не нужно тратить деньги. Но потом возникло что-то еще, затем еще кое-что и еще кое-что, и это просто никогда не закончится.Сделайте себе одолжение и сразу купите один. Они не такие дорогие, и даже более дешевые работают лучше, чем порезать пальцы.

Далее, наличие чего-нибудь для удержания проводов на месте также значительно облегчит вашу работу. Подойдет все, что может удерживать проволоку, даже два пустых бумажных рулона. Просто прорежьте канавку, и все готово.

Конечно, вы также можете напечатать на 3D-принтере один из множества подобных держателей.

Естественно, подходящая подставка для пайки — лучший выбор, если вы будете делать это часто.Необязательно тратить на это много денег. Тот, который у меня был, стоил меньше 10 евро, и в нем даже есть увеличительное стекло и встроенная подсветка.

Наконец, если вам нужно подключить провода на месте, я бы рекомендовал распечатать этот держатель для карманного компьютера. Это будет особенно полезно для соединения проводов, которые уже являются частью чего-либо, и вы не можете легко их удалить.

Склейте вместе

Первый метод быстрый и простой, но я бы не стал использовать его ни для чего, кроме очень краткосрочного решения, пока вы не сможете улучшить соединение. Начните с того, что скрутите жилы проволоки как можно плотнее.

Закончите, обернув изолентой скрученную часть для изоляции. Лента также придаст немного прочности, скрепив два провода вместе.

Пайка

Гораздо лучший способ — спаять провода вместе. Скрутите жилы, как раньше, используйте что-нибудь, чтобы удерживать их на месте, и воспользуйтесь паяльником. Самый простой способ — использовать плоский наконечник, который вы затем подкладываете под провода. Это обеспечит достаточный нагрев проводов и хорошее соединение с припоем.Не прижимайте припой к железу, чтобы он расплавился, а только прикасайтесь к проводам.

Тогда вы можете использовать изоленту в качестве изоляции или купить специальные термоусадочные трубки. Просто поместите его вокруг стыка и используйте термофен по этой области. Трубка сожмется и изолирует провода, но также скрепит их.

Паять и пломбировать соединители

Следующий метод является комбинацией предыдущего. Вы можете использовать такие трубки, которые называются соединителями для пайки и уплотнения.

Просто поместите его вокруг стыка и нагрейте. Припой посередине должен расплавиться и растечься по проводам, а трубка должна сжаться и удерживать все на месте.

Решение простое и эффективное, но разъемы немного дороже. Этот метод фактически использовался во время Второй мировой войны для быстрого ремонта оборванных проводов в полевых условиях.

Вставные разъемы для проводов

Используя вставные разъемы для проводов, вы просто вставляете оба провода, и все готово.

Конечно, если вы используете многожильный провод, вам придется обжать разъем на одном конце, чтобы у вас было что-то твердое, что можно было вставить.

Это, вероятно, лучший вариант, если вам нужно подключить несколько проводов одновременно, поскольку вы можете купить разъемы с более чем двумя разъемами.

Разъемы Dupont

Вы, вероятно, уже знакомы с разъемами Dupont, поскольку они используются в большом количестве электронного оборудования, в том числе в Arduino и ПК. Они отлично подходят для быстрого соединения вещей. Они также идеально подходят для замены различных деталей, так как вы можете поменять что угодно за секунды.

Обратной стороной является то, что они сложнее собирать и требуют специальных инструментов и соединителей.Вам нужно будет купить штекеры и розетки, а также пластиковые корпуса и специальный инструмент для обжима.

Корпуса имеют разное количество разъемов, что упрощает одновременное подключение нескольких проводов.

Наконец, вам также понадобится специальный инструмент для обжима разъемов Dupont.

К сожалению, обычные обжимные клещи (справа на фото ниже) имеют разные матрицы, которые обычно не подходят для разъемов Dupont, поэтому вам нужно будет купить специальный обжимной станок Dupont.

Вентилятор на моем принтере — отличный пример того, когда следует использовать разъем Dupont. Если он когда-нибудь выйдет из строя, я легко могу заменить его в будущем.

Соединители для быстрого сращивания

Последний метод быстр и прост, и вам даже не нужно использовать какие-либо инструменты. Вы просто вставляете провода с обоих концов, не разрезая изоляцию, и нажимаете на контакты. Он прорежет экран в проводе и создаст электрическое соединение.

Конечно, нет ничего идеального.Эти разъемы не совсем дешевые, и они «повредят» провод после подключения. Если вы хотите снова использовать их на том же проводе, вам сначала придется отрезать конец. Если провод уже был коротким с самого начала, возможно, его у вас не хватило.

Как подключить электрические провода к клеммам прибора

Подключить электрические провода к электрическим выключателям и розеткам можно двумя способами, но профессионалы рекомендуют только один.

Каждый выключатель и розетка имеют стандартные винтовые клеммы по бокам корпуса устройства.Это соединительные клеммы, которые лучше всего использовать, и методика использования этих винтовых клемм подробно описана в этой статье.

Проблема с вставными соединениями

На задней стороне корпуса переключателя или розетки вы также увидите скользящие соединительные отверстия, которые позволяют вам просто надавить на конец оголенного провода, чтобы подключить провода. Хотя это может показаться очень удобным способом сделать это, практически ни один профессиональный электрик и немногие опытные домашние мастера когда-либо использовали эти вставные фитинги — в основном потому, что у них был опыт с отсоединением этих соединений.Хотя эти вставные соединения по-прежнему разрешены Underwriters Laboratories (UL), они изначально не очень безопасны и часто со временем ослабляются. Незакрепленные вставные фитинги могут вызвать искрение, точечную коррозию на поверхности вокруг соединения, искрение и накопление тепла. Если вам необходимо использовать эти вставные соединения, всегда проверяйте провода, потянув за них, чтобы убедиться, что у вас действительно плотное соединение. Однако лучше вообще избегать их и использовать более надежные винтовые клеммы.

Как выполнить винтовые клеммные соединения

  1. Сначала используйте пару инструментов для зачистки проводов или комбинированный инструмент, чтобы снять примерно 3/4 дюйма изоляции с каждого подключаемого проводника. Постарайтесь не порезать саму металлическую проволоку, если можете. использование соответствующего отверстия на приспособлении для зачистки проводов предотвратит это.
  2. С помощью плоскогубцев согните металлический конец проволоки в виде J-образного крючка. Этот изгиб позволит проводу полностью обернуться вокруг винтовой клеммы без соприкосновения изоляции с головкой винта.
  3. Теперь оберните проволочный крючок вокруг винтовой клеммы таким образом, чтобы при закручивании винта крючок закрывал провод, а не заставлял его открываться. По сути, это означает, что провод должен быть намотан на винтовой зажим по часовой стрелке, если смотреть на головку винта сверху.
  4. Плотно затяните винтовой зажим на проводе. Убедитесь, что под головкой винта нет изоляции провода, и убедитесь, что оголенный провод не прилегает к какой-либо части пластикового корпуса переключателя или розетки.
  5. Совет: Хотя это не является предметом данной статьи, всегда проверяйте, подключаете правильные провода к правильным винтовым клеммам. Винтовые клеммы розетки бронзового или латунного цвета предназначены для присоединения к горячим проводам (которые обычно имеют черную или красную изоляцию). Винтовые клеммы серебристого цвета предназначены для нейтральных проводов цепи (обычно с белой изоляцией), а винтовые клеммы зеленого цвета предназначены для заземляющего провода цепи, обычно это неизолированный медный провод или иногда провод с зеленой изоляцией.

Если вы правильно выполнили эти винтовые клеммные соединения, велика вероятность, что вам не придется прикасаться к этой розетке или переключателю в течение многих лет. Плохое электрическое соединение считается самой большой причиной проблем с электричеством в доме. Обеспечьте безопасность своей семьи и избегайте проблем с электрическим подключением, освоив этот простой метод создания надежных и безупречных электрических соединений с переключателями и розетками.

Как подключить провода потолочного освещения | Home Guides

Потолочные светильники включаются с помощью выключателя на стене или троса, прикрепленного к светильнику. Провода внутри электрической коробки на потолке и на задней панели светильника имеют цветовую кодировку, чтобы определить, какие провода от светильника присоединяются к каким проводам в коробке. Обычно черный провод всегда подключается к черному проводу, а белый провод подключается к белому проводу. Зеленый провод подключается к винту заземления внутри потолочной коробки. Подключите провода потолочного освещения, используя метод, который экономит время и упрощает работу.

Подготовка проводов светильника

Снимите лампы и стеклянные линзы с осветительного прибора.Положите светильник лицевой стороной вниз на полотенце или толстую ткань, чтобы не поцарапать покрытие.

Снимите 1/2 дюйма изоляции на концах черного, белого и зеленого проводов с помощью инструмента для зачистки проводов на плоскогубцах. Прикрутите желтый винтовой соединитель с крыльями на конце черного и белого проводов.

С помощью клещей скрутите конец зеленого провода в небольшой полукруг, чтобы закрепить провод вокруг винта заземления внутри потолочной коробки.

Подключение проводов

Отключите подачу электричества в электрическую коробку на потолке с помощью соответствующего выключателя на электрической панели.

Разместите стремянку в области электрического шкафа на потолке, где устанавливается свет. Работайте с лестницы и прикоснитесь одним из концов проводов датчика от электрического тестера к оголенным концам каждого провода внутри потолочной коробки, чтобы убедиться, что в цепи потолка отключено электричество.

Зачистите 1/2 дюйма изоляции на концах каждого провода внутри потолочной коробки.

Перенесите светильник по лестнице и поместите заднюю часть светильника рядом с потолочным коробом.Оберните петлю на конце зеленого провода вокруг латунного винта заземления внутри коробки. Надежно затяните винт отверткой.

Открутите соединительный элемент на конце черного провода на задней панели фонаря. Используйте открытый конец разъема, чтобы собрать вместе оголенные концы черного провода на источнике света и черного провода в коробке, и наденьте разъем на концы проводов. Поверните разъем по часовой стрелке, пока он не будет плотно прилегать к проводам.

Откручиваем разъем на белом проводе на свету.Повторите предыдущий шаг и подсоедините конец провода от светильника к белому проводу внутри потолочной коробки. Светильник готов к установке в потолочной коробке с помощью прилагаемых крепежных винтов или винтов с накатанной головкой.

Ссылки

Советы

  • Для трехходовых систем, которые управляют светом на двух переключателях, получите схему трехходового переключателя в Интернете или в магазине осветительных приборов и следуйте указаниям на схеме подключения.
  • Цвета проводов различаются в зависимости от производителя светильника и схемы электрооборудования дома.Всегда обращайтесь к инструкциям, прилагаемым к светильнику, для правильного подключения.

Writer Bio

Уильям Мачин начал работать в строительстве в возрасте 15 лет, еще учась в средней школе. За 35 лет он приобрел опыт на всех этапах жилищного строительства, модернизации и реконструкции. Его хобби — лошади, мотоциклы, шоссейные гонки и спортивная рыбалка. Он изучал архитектуру в колледже Тафта.

Как подключить штекер удлинительного шнура с 3 штырями

Штыри на вилках удлинителя легко сгибаются — и легко выпрямляются плоскогубцами.Но после нескольких таких повторных правок металл может устать и отслоиться. Когда срок службы вилки закончился, это не значит, что вам нужно покупать новый шнур.

Как подключить вилку удлинителя?

Примерно за пять баксов можно прикрепить новую вилку. Таким образом, вам не нужно выбрасывать этот старый удлинитель, даже если один из его контактов сломан.

Шаги по замене и подключению вилки:

Шаг 1. Отрежьте старую пробку и надрежьте куртку

Шаг 1
  • Сначала отрежьте поврежденную вилку.
  • Затем используйте канцелярский нож, чтобы разрезать куртку примерно на 3/4 дюйма от конца шнура. Будьте осторожны, чтобы не порезать три провода внутри.
  • Используя инструмент для зачистки проводов, как показано на рисунке, снимите 1/2 дюйма изоляции с конца каждого провода.

Шаг 2. Присоедините провода к клеммным винтам

Шаг 2
  • Откройте новую заглушку, чтобы можно было достать винты клемм внутри.
  • Присоедините каждую секцию оголенной меди к соответствующему клеммному винту: зеленый провод к зеленому винту заземления, белый (нейтраль) к серебряному винту и черный («горячий») к латунному винту.
  • Оберните провод по часовой стрелке вокруг клеммы и надежно затяните каждый винт.

Шаг 3: Соберите заглушку и замените ее

Шаг 3
  • Установите новую вилку и затяните винты, крепящие ее к шнуру.

Шаг 4. Проверьте шнур

  • Чтобы проверить, правильно ли работает шнур, вставьте его в трехконтактную розетку.
  • Затем установите съемный тестер цепей на другой конец шнура.Индикаторы тестера укажут, правильно ли подключены провода и заземлен ли шнур.

Вам нужна помощь с домашним ремонтом? Вот все, что вам следует знать о домашних гарантиях.

Как подключить провода к клемме аккумулятора | by Katherine Makris

Подключение провода к клемме аккумулятора значительно влияет на производительность вашего автомобиля. Это электрическое соединение вашего автомобиля, работающее как электростанция. Как и любой другой аккумулятор, он накапливает энергию и подает ее на подключенные устройства.От этого зависят многие функции в вашем автомобиле, включая включение / выключение автомобиля, радио и т. Д. Если вы столкнулись с проблемой в какой-либо электрической системе в вашем автомобиле, вам необходимо проверить свой терминал. В большинстве случаев нужным злом будет подключение проводов к клемме аккумулятора.

  1. Средства защиты от износа. Надевайте средства защиты должным образом каждый раз, когда модифицируете свой автомобиль. При необходимости вы можете добавить любые другие средства индивидуальной защиты, так как они могут нанести вред вашим глазам или любой части вашего тела.
  2. Проверьте, включена ваша машина или нет. Убедитесь, что он выключен. Это необходимо делать в любое время, работая с электрической системой автомобиля. Велика вероятность получить удар электрическим током или даже повредить машину.
  • Используйте очки, перчатки, обувь с закрытым носком и т. Д. С латексными перчатками будет намного удобнее выполнять эту работу.
  • Убедитесь, что на дисплее вашего автомобиля отображается «СТОЯНОЧНЫЙ ТОРМОЗ ВКЛЮЧЕН». Перед вождением необходимо отключить его.Это добавит дополнительный уровень безопасности.
  • Надежно спрячьте ключ, чтобы никто не заводил машину без вашего наблюдения.

1. Просмотрите руководство пользователя вашего автомобиля, чтобы лучше найти терминал, так как он должен иметь иллюстрированный вид.

Он имеет разные местоположения в зависимости от автопроизводителей. Как правило, он расположен рядом с носом, спереди или в моторном отсеке вашего автомобиля. Он большой по размеру, черного цвета, и есть две металлические клеммы, к которым присоединяются провода.

  • Руководство пользователя поможет вам найти клемму аккумулятора.

2. Распознайте положительные и отрицательные клеммы, которые обычно окрашены.

Черные провода предназначены для отрицательного вывода, а красные — для положительного вывода. В некоторых случаях вы обнаружите, что оба цвета одинаковые. Вам нужно найти любой тип индикаторов / знаков красный / черный или плюс / минус. Кроме того, положительный провод подключается к стартеру, а отрицательный провод — к блоку двигателя или кузову автомобиля.Вам будет полезно просмотреть руководство пользователя.

  • Определите положительную и отрицательную клеммы с помощью различных цветных знаков. Если вы не можете его найти, обратитесь к руководству пользователя. Это сэкономит ваше время.
  1. Выполните все необходимое для вашего провода перед тем, как прикрепить его. Снимите все пластиковые защитные коробки. Удалите с провода всю грязь или краску. Убедитесь, что конец провода оголен, чтобы он мог пропускать электричество.
  2. Подсоедините плюсовой провод к стартеру. Используйте болт для соединения провода. Используйте всю свою силу, чтобы затянуть его как можно сильнее. Убедитесь, что болт свежий. Удалите с болта любую грязь.
  3. Подсоедините отрицательный провод к блоку двигателя или кузову автомобиля. Найдите отверстие и с помощью болта прикрепите его к блоку или корпусу через моторный отсек. Убедитесь, что проволока не касается ремней.
  4. Сгони машину. Еще раз проверьте правильность подключения проводов.Если возникнет какая-то проблема, подтяните провода.

Здесь вы можете проверить 10 лучших электрических проводов [Обновление за февраль 2020 г.] — Подробный обзор и руководство по покупке: https://thegaragely.com/best-electrical-wire-review

Как подключить динамики с помощью провода динамика

Что нужно знать

  • Клеммы и провода громкоговорителей обычно имеют цветовую кодировку, чтобы помочь вам согласовать вещи: красный для положительного (+), черный для отрицательного (-).
  • Некоторые провода динамика помечены полосами, пунктирными линиями или символами.

В этой статье объясняется, как правильно подобрать клеммы и проводку для правильного подключения усилителей и приемников.

Как подключить провода динамика к ресиверу или усилителю

Клеммы для громкоговорителей

Большинство стереоприемников, усилителей и стандартных громкоговорителей (то есть тех, которые могут принимать сигналы через соединения проводов громкоговорителей) имеют клеммы на задней панели для подключения проводов громкоговорителей. Эти клеммы представляют собой пружинные зажимы или зажимные стержни.

Эти клеммы также почти всегда имеют цветовую кодировку для облегчения идентификации: положительный полюс (+) обычно красный, а отрицательный (-) обычно черный. Обратите внимание, что некоторые динамики могут быть подключены к двухпроводной схеме, что означает, что красный и черный клеммы идут попарно, всего четыре соединения.

Провод динамика

Основной провод динамика — не типа RCA или Optical / TOSLINK — имеет только две части на каждом конце: положительный (+) и отрицательный (-).Это просто, но все же есть шанс 50-50 ошибиться в этих подключениях, если вы не будете осторожны. Очевидно, этого лучше избегать, потому что замена положительных и отрицательных сигналов может серьезно повлиять на производительность системы. Стоит потратить время на то, чтобы дважды проверить правильность подключения этих проводов, прежде чем включать питание и тестировать динамики.

Хотя клеммы на задней панели стереооборудования, как правило, легко определить, этого нельзя сказать о проводах громкоговорителей.Часто здесь возникает путаница, потому что маркировка не всегда очевидна.

Если провод динамика не имеет двухцветной цветовой схемы, поищите одну полосу или пунктирные линии (обычно это положительный конец) вдоль одной из сторон. Если у вашего провода светлая изоляция, эта полоса или черточка могут быть темными. Если изоляция темного цвета, полоса или штрих, скорее всего, будут белыми.

Если провод динамика прозрачный или полупрозрачный, проверьте маркировку.Вы должны увидеть символы (+) или (-) (а иногда и текст) для обозначения полярности. Если эту маркировку трудно прочитать или идентифицировать, используйте ленту, чтобы пометить концы после того, как вы узнаете, что есть что, для более быстрой идентификации позже. Если вы когда-либо не уверены и вам нужно перепроверить (особенно если у вас беспорядок проводов), вы можете быстро проверить соединение проводов динамика, используя базовую батарею AA или AAA.

Типы разъемов

Lifewire

Провода громкоговорителей чаще всего остаются оголенными, что означает, что вы должны использовать инструмент для зачистки проводов, чтобы обнажить жилы на концах.Хорошо скручивать оголенные жилы проводов так, чтобы они оставались вместе как аккуратный одиночный скрученный провод, независимо от того, используются ли в вашем оборудовании пружинные зажимы или зажимные столбы.

Вы также можете найти провода динамика с собственными разъемами, которые могут облегчить подключение, а также помочь быстро определить полярность, если они имеют цветовую кодировку. Более того, вы можете установить свои собственные разъемы, если не любите возиться с оголенными проводами. Их можно приобрести отдельно, чтобы обновить наконечники кабелей колонок.

Штыревые соединители используются только с клеммами с пружинными зажимами. Эти штифты прочные и легко вставляются.

Соединители типа «банан» и «лопатки» используются только с зажимными штырями. Банановый штекер вставляется прямо в отверстие соединителя, а лопаточный соединитель остается на месте, когда вы затягиваете штырь.

Подключение ресиверов или усилителей

Провода должны быть правильно подключены к как к ресиверу или усилителю, так и к динамикам.Положительная клемма динамика (красная) на ресивере или усилителе должна быть подключена к положительной клемме на динамиках, и то же самое относится к отрицательным клеммам на всем оборудовании. Технически цвет или маркировка проводов не имеет значения, если все клеммы совпадают. Однако обычно лучше следить за индикаторами, чтобы в дальнейшем избежать путаницы.

Когда все сделано правильно, динамики считаются «синфазными», что означает, что оба динамика работают одинаково.Если одно из этих соединений оказывается перевернутым (т. Е. С положительного на отрицательное, а не с положительного на положительное), то динамики считаются «не в фазе». Эта ситуация может вызвать серьезные проблемы с качеством звука. Это может не повредить какие-либо компоненты, но вы, скорее всего, услышите разницу на выходе. Примеры:

  • Очень тонкий, скудный бас, плохая работа сабвуфера или и то, и другое
  • Центральное изображение не различимо
  • Общее ощущение, что система просто не звучит правильно

Конечно, другие проблемы могут создавать аналогичные проблемы со звуком, но неправильная фаза динамика — одна из наиболее распространенных ошибок, допущенных при настройке стереосистемы.Это можно легко упустить из виду, особенно если вы имеете дело с группой аудио- и видеокабелей.

Итак, не торопитесь, чтобы убедиться, что все динамики синфазны: положительный-положительный (красный-красный) и отрицательный-отрицательный (черный-черный).

Спасибо, что сообщили нам!

Расскажите, почему!

Другой Недостаточно подробностей Сложно понять

4.8. Подключение схемы или схемы системы

Для разработки схем и схем системы вы соединяете элементы и системные блоки, соответственно.Вы можете соединять элементы проводами или по имени, и соединения также могут быть шиной ( одиночное соединение в схеме, передающее более одного сигнала).

4.8.1. Подключение по проводам

Чтобы соединить два узла элемента или системного блока проводом, наведите курсор на узел в окне схемы или системного представления.Курсор отображается в виде символа катушки провода.

Щелкните в точке, с которой нужно начать провод, и перетащите мышь в то место, где вы хотите изгиб, и щелкните еще раз. Пунктирная линия показывает, где будет тянуться провод. За Например, при подключении резисторов на следующем рисунке, если вы сначала переместите мышь на щелкните правой кнопкой мыши и переместите указатель мыши вниз, провод рисуется горизонтально, а затем вертикально.

Если сначала переместить мышь вниз, щелкнуть, а затем переместить мышь вправо, провод рисует по вертикали, а затем по горизонтали.

Можно сделать несколько гибов.

Щелкните правой кнопкой мыши, чтобы отменить последнюю добавленную точку сгиба.

Завершите провод, щелкнув другой узел или поверх другого провода.

Чтобы отменить соединение, нажмите клавишу Esc.

Вы можете начать новый провод с середины существующего провода, выбрав существующий провод, щелкнув правой кнопкой мыши и выбрав Добавить провод, затем щелкнув существующий провод, чтобы начать новый провод.

4.8.1.1. Привязка к логическому выводу и автоматическое подключение

Линии вывода схемы / системной диаграммы обеспечивают визуальную помощь при выравнивании элементов и провода на принципиальной / системной диаграмме при добавлении новых элементов в проект, при вставке элементы из буфера обмена, а также при перемещении существующих элементов в дизайне.Эта функция может также помогают в сборке схематических проектов, автоматически добавляя провода для выравнивания элементы.

Как показано на следующем рисунке, при добавлении нового элемента схемы при перетаскивании новый элемент отображается слабая серая пунктирная линия, когда он становится вертикальным или горизонтальным выровнен с узлом существующего элемента.

Добавление элемента в этот момент гарантирует, что вы можете соединить узлы с помощью сегмент прямой проволоки.Если вы Shift — щелкните, чтобы разместить элемент, сегмент провода добавляется соединение элементов вдоль линии вывода, как показано на следующем рисунке.

Линии вывода могут отображать как горизонтальное, так и вертикальное выравнивание с существующими элементами, как показано на следующем рисунке.

Линии могут исходить из одного и того же узла или из разных узлов элемента.

Чтобы избежать беспорядка и путаницы, линии вывода ограничены одной горизонтальной и одной вертикальная линия, проведенная до ближайшего возможного соединения. Если есть два равновероятных соединений, обычно предпочтительнее узел 1.

Линии вывода могут быть построены из нескольких элементов в выбранном наборе, чтобы показать узел выравнивания. В этом случае линии проводятся до ближайших узлов выравнивания по вертикали, по горизонтали или по обоим направлениям.

Вы также можете Shift — щелкнуть при добавлении или перемещении нескольких элементов в соедините элементы по линиям вывода.

Когда вы вручную соединяете элементы, вы также можете Shift — щелкните, чтобы завершить проводка с использованием линий вывода.

4.8.1.2. Подключение множества элементов или системных блоков

Когда вы добавляете провода, любой провод, касающийся узла, подключается к этому узлу. Ты не нужно нажимать на каждый узел. Например, если у вас есть 10 элементов с их узлами в строке, вы можете добавить один провод, который касается узла каждого элемента, чтобы соединить все элементы.

4.8.1.3. Автоматическая очистка проводов

По умолчанию, когда вы удаляете элемент или системный блок, подключенные к нему провода также удаленный. Вы можете изменить это поведение и сохранить эти провода. Выберите Параметры> Параметры проекта, щелкните вкладку Schematics / Diagrams и снимите флажок установите флажок Автоматическая очистка проводов, чтобы сохранить соединительные провода после того, как вы удалить элементы.

4.8.2. Подключение элемента по имени

Вы также можете соединять элементы по имени. Этот подход обычно используется при добавлении провода к схеме усложнили бы управление схемой. И PORT_NAME, и NCONN элементы позволяют указать имена подключений.Элемент PORT_NAME обсуждается в разделе «Использование PORT_NAME».

Элемент NCONN также используется в схемах для создания соединений по имени. Этот элемент находится в категории «Соединения элементов схемы» элемента Браузер. Его единственный параметр — Имя. Любые узлы элементов подключены к элементам NCONN или PORT_NAME элементы с одинаковым «именем» физически связаны в схеме.

В следующем примере показаны два резистора, соединенных по имени с помощью элемента NCONN с имя «по имени».

4.8.2.1. Проверка подключений

Когда элементы связаны по имени, у вас нет визуальных подсказок, что узлы элемента подключен, как и при использовании моделей. Вы можете использовать функцию выделения сети, чтобы помочь.

Чтобы использовать выделение цепей, выберите любой провод, щелкните правой кнопкой мыши и выберите «Подсветка цепей».

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
