Кабель АВВГ 1х35 — Цена, Вес, Диаметр, Ток и Характеристики

Расчет допустимых токовых нагрузок выполняют при следующих расчетных условиях:

• переменный ток;
• температура окружающей среды при прокладке кабелей на воздухе 25 °C, при прокладке в земле – 15 °C;
• глубина прокладки кабелей в земле 0,7 м;
• удельное термическое сопротивление грунта 1,2 км/Вт.

Ток короткого замыкания АВВГ 1х35

Допустимый ток односекундного короткого замыкания АВВГ 1х35: 2,50 кА (килоампер)

При продолжительности короткого замыкания, отличающейся от 1 секунды, значение будет равно 0.18*K, где: K=1/√r, r – продолжительность короткого замыкания в секундах.

Максимальная продолжительность короткого замыкания не должна превышать 5 секунд.

Номинальное переменное напряжение 0,66/1 кВ Номинальная частота 50 Гц Индуктивное сопротивление 0,0637 Ом/км Активное сопротивление 0,92 Ом/км Токовая нагрузка АВВГ 1х35 Длительно-допустимые токовые нагрузки В нормальном режиме работы при 100% коэффициенте нагрузки в воздухе 113 Ампер на земле 127 Ампер В режиме перегрузки в воздухе 131 Ампер на земле 143 Ампер

Мощность АВВГ 1х35 Максимальная мощность при прокладке: В воздухе, напряжение 220В 24,00 кВт В земле, напряжение 220В 27,00 кВт В воздухе, напряжение 380В 74,00 кВт В земле, напряжение 380В 83,00 кВт

Кабель АВВГ: цена, технические характеристики, расшифровка

Есть вопросы? Звоните сейчас!
+7 (937) 20-111-02 или отправьте запрос
Работаем: пн-пт с 8:00 до 20:00
Гарантируем самую низкую цену, бесплатную доставку, заявленное качество, полный комплект документов.

1. Расшифровка.
А – алюминий, алюминиевая токопроводящая жила
В – винил, изоляция из поливинилхлоридного (ПВХ) пластиката
В – винил, оболочка из поливинилхлоридного (ПВХ) пластиката
Г — небронированный.

2. Элементы конструкции кабеля.
1. Токопроводящая жила
— алюминиевая однопроволочная жила (класс 1)
— алюминиевая многопроволочная (класс 2)
2. Изоляция
— поливинилхлоридный пластикат
3. Обмотка
— из нетканого полотна для многожильных кабелей сечением жил 16 кв.мм и выше
4. Оболочка
— поливинилхлоридный пластикат

3. Область применения.
Кабели АВВГ предназначены для электроснабжения установок стационарного присоединения с номинальным напряжением до 1000 В частоты до 50 Гц или до 2500В постоянного тока, при температуре от — 50°С до + 50°С. Применяется для эксплуатации на суше, реках и озерах на высотах до 4300 м. над уровнем моря.

Срок службы кабеля АВВГ – не менее 30 лет.

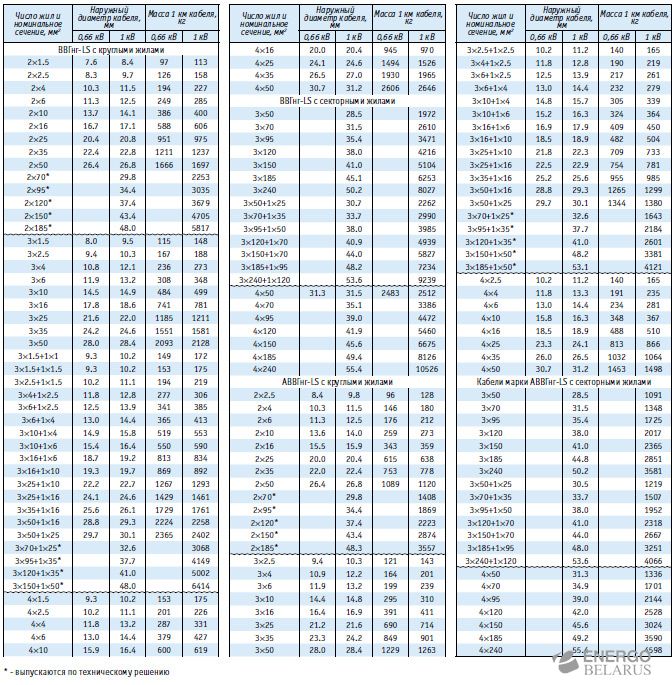

4. Маркоразмеры
АВВГ с круглыми жилами
АВВГ 1 х 2,5
АВВГ 1 х 4
АВВГ 1 х 6
АВВГ 1 х 10
АВВГ 1 х 16
АВВГ 1 х 25
АВВГ 1 х 35
АВВГ 1 х 50
АВВГ 1 х 70
АВВГ 1 х 95
АВВГ 1 х 120
АВВГ 1 х 150
АВВГ 1 х 185
АВВГ 1 АВВГ х 240
АВВГ 1 х 300

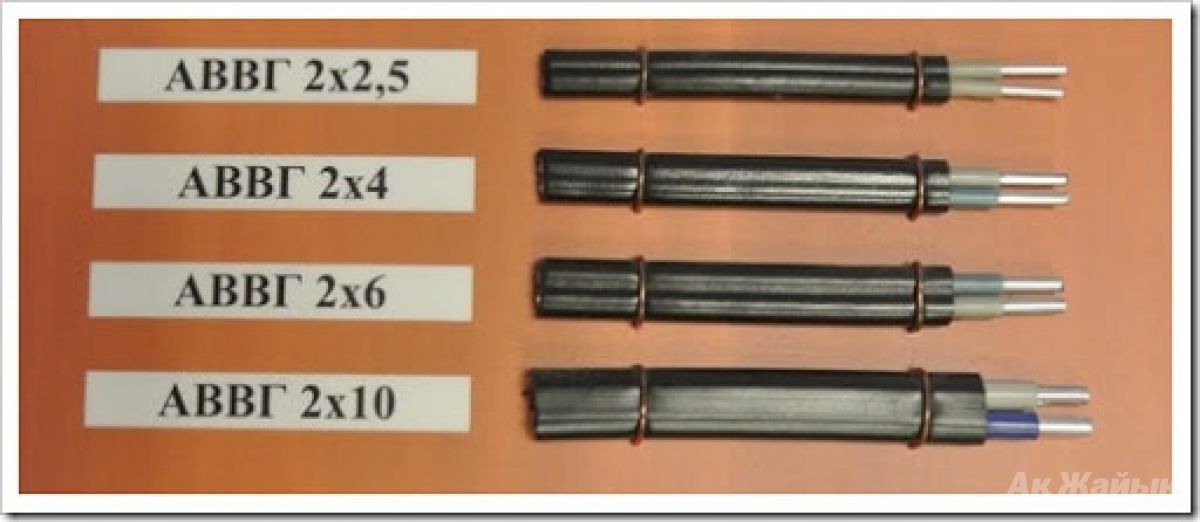

АВВГ 2 х 2,5
АВВГ 2 х 4
АВВГ 2 х 6
АВВГ 2 х 10
АВВГ 2 х 16
АВВГ 2 х 25

АВВГ 2 х 35
АВВГ 2 х 50
АВВГ 2 х 70
АВВГ 2 х 95
АВВГ 2 х 120
АВВГ 2 х 150
АВВГ 2 х 185
АВВГ 3 х 2,5
АВВГ 3 х 4
АВВГ 3 х 6
АВВГ 3 х 10
АВВГ 3 х 16
АВВГ 3 х 25
АВВГ 3 х 35
АВВГ 3 х 50
АВВГ 3 х 2,5 + 1 x 2,5
АВВГ 3 х 4 + 1 x 2,5
АВВГ 3 х 6 + 1 x 2,5
АВВГ 3 х 6 + 1 x 4
АВВГ 3 х 10 + 1 x 4
АВВГ 3 х 10 + 1 x 6
АВВГ 3 х 16 + 1 x 6
АВВГ 3 х 16 + 1 x 10
АВВГ 3 х 25 + 1 x 10
АВВГ 3 х 25 + 1 x 16
АВВГ 3 х 35 + 1 x 16
АВВГ 3 х 50 + 1 x 16
АВВГ 3 х 50 + 1 x 25
АВВГ 3 х 70 + 1 x 25
АВВГ 3 х 95 + 1 x 35
АВВГ 3 х 120 + 1 x 35
АВВГ 3 х 150 + 1 x 50
АВВГ 3 х 185 + 1 x 50
АВВГ 4 х 2,5
АВВГ 4 х 4
АВВГ 4 х 6
АВВГ 4 х 10
АВВГ 4 х 16
АВВГ 4 х 25
АВВГ 4 х 35
АВВГ 4 х 50

АВВГ с секторными жилами
АВВГ 3 х 50
АВВГ 3 х 70
АВВГ 3 х 95
АВВГ 3 х 120
АВВГ 3 х 150
АВВГ 3 х 185
АВВГ 3 х 240
АВВГ 3 х 50 + 1 x 25
АВВГ 3 х 70 + 1 x 35
АВВГ 3 х 95 + 1 x 50
АВВГ 3 х 120 + 1 x 70
АВВГ 3 х 150 + 1 x 70
АВВГ 3 х 185 + 1 x 95
АВВГ 3 х 240 + 1 x 120
АВВГ 4 х 50
АВВГ 4 х 70
АВВГ 4 х 95
АВВГ 4 х 120
АВВГ 4 х 150
АВВГ 4 х 185
АВВГ 4 х 240

Силовой кабель АВВГ: расшифровка маркировки, конструкция

Вначале проведем расшифровку маркировки кабеля – АВВГ.

Выглядит она так:

• А – кабельные жилы из алюминия;
• ВВ – изоляция и оболочка кабеля выполнены из ПВХ;
• Г – дополнительных защитных слоев нет (голый).
• (опционально) Т – тропический тип исполнения, то есть оболочка кабеля устойчива к действию плесени;

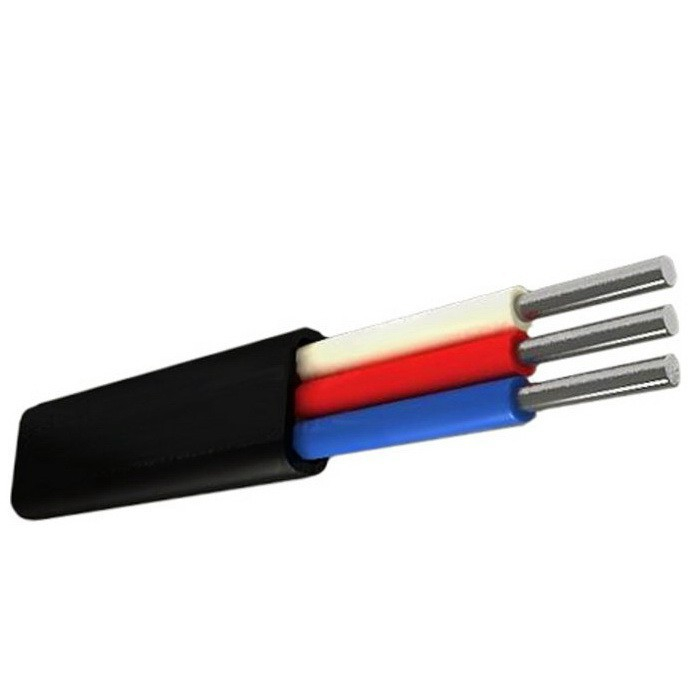

• (опционально) П – кабель имеет плоскую форму.

Идущие после этого цифры, например, 3х20, указывают на количество жил и поперечное сечение одной токопроводящей жилы. В конце маркировки иногда можно увидеть две буквы – «ож». Это значит, что кабель имеет однопроволочные жилы.

Теперь от расшифровки маркировки кабеля АВВГ, купить который можно в компании «Югтелекабель», перейдем к его конструктивным особенностям.

Особенности конструкции

Как мы уже узнали выше, жилы этого кабеля произведены из одной или нескольких алюминиевых проволок. Их количество может варьироваться от 1 до 6. Все жилы имеют цветовую маркировку согласно действующего сейчас стандарта ГОСТ: нулевая жила – синего цвета, заземляющая – желто-зеленого, ну а фазовые могут иметь любой другой цвет. Кстати, сечение нулевой и заземляющей жил может быть меньше сечения токопроводящих (фазовых).

Между наружной оболочкой и изоляцией кабеля проложена лавсановая лента. Это упрощает процесс снятия оболочки при зачистке.

Далее мы расскажем о наиболее важных характеристиках кабеля АВВГ.

Основные технические параметры

Ключевые характеристики кабеля АВВГ включают в себя:

1. Напряжение сети: до 1000 В;
2. Частота тока: 50 Гц;
3. Сечение жил: 2,5-240 мм²;
4. Рабочая температура от -50 до +50^оС, а наиболее высокая допускаемая температура жил – + 70°С;
5. Прокладка кабеля без дополнительного подогрева разрешена при температуре воздуха выше от –15°С;
6. Срок службы кабеля при соблюдении всех правил прокладки и эксплуатации может достигать 30 лет, гарантийный срок при этом составляет 5 лет;
7. Минимальный радиус изгиба кабеля этой марки составляет 7,5 наружных диаметров.

Зависимые от сечения жил характеристики, такие как токовая нагрузка, толщина слоя изоляции, масса кабеля АВВГ и его электрическое сопротивление можно узнать из таблицы ниже:

Особенности применения

Кабель АВВГ предназначен для применения при строительстве:

• воздушной линии электропередач;
• силовой линии, проходящей по кабельным эстакадам, мостам и туннелям;
• распределения и передачи электроэнергии в сооружениях и помещениях, в т.ч. сырых и частично затопленных, а также взрывоопасных и пожароопасных.

Кабель АВВГ можно прокладывать и в грунте, но из-за отсутствия брони ему необходима дополнительная защита от механических повреждений в виде труб, ж/б лотков и т.д. При отсутствии подобных средств прокладка этого кабеля в земле разрешается только если в данной зоне исключен риск механического повреждения кабелей, и низкий уровень электрохимической активности грунта.

Расшифровка сокращений марок кабеля и провода — Simple Cable Company

Для удобства Вашей работы предлагаем Вам список аббревиатур различных марок кабеля и провода.
Сразу хотим заметить, что единой буквенно-цифровой системы обозначения кабельных изделий не установлено. Существует гостированное техническое обозначение материалов, из которых состоят элементы изделий, а также их конструктивных особенностей.

Значение аббревиатур марок кабеля и провода отечественного производства:



Расшифровка сокращений, применяемых для обозначений силовых кабелей с ПВХ (виниловой) и резиновой изоляцией (по ГОСТ 16442-80, ТУ16.71-277-98, ТУ 16.К71-335-2004)

А — (первая буква) алюминиевая жила, при ее отсутствии — жила медная по умолчанию (АСБл; ААБл; АВВГ).
АС — Алюминиевая жила и свинцовая оболочка (АС; ААБл).
АА — Алюминиевая жила и алюминиевая оболочка (ААШв; ААБл).
Б — Броня из двух стальных лент с антикоррозийным защитным покровом (АВБбШв; ВБбШв).
Бн — То же, но с негорючим защитным покровом (не поддерживающим горение).
б – Без подушки (АВБбШв; ВБбШв).
В — (первая (при отсутствии А) буква) ПВХ изоляция (ВВГ; ВБбШв).
В — (вторая (при отсутствии А) буква) ПВХ оболочка (ВВГ; ВВГнгд).
Г — В начале обозначения — кабель предназначен для горных выработок, в конце обозначения — отсутствие защитного покрова поверх брони или оболочки («голый») (МГ).
г — Водоблокирующие ленты герметизации металлического экрана (в конце обозначения).
2г — Алюмополимерная лента поверх герметизированного экрана .
Шв — Защитный покров в виде выпрессованного шланга (оболочки) из поливинилхлорида (АВБбШв; ВБбШв).
Шп — Защитный покров в виде выпрессованного шланга (оболочки) из полиэтилена.
Шпс – Защитный покров из выпрессованного шланга из самозатухающего полиэтилена.
К – Броня из круглых оцинкованных стальных проволок, поверх которых наложен защитный покров. Если стоит в начале обозначения – контрольный кабель (КВВГ; КВБбШв).
С – Свинцовая оболочка.
О — Отдельные оболочки поверх каждой фазы.
Р – Резиновая изоляция.
НР — Резиновая изоляция и оболочка из резины, не поддерживающей горение.
П — Изоляция или оболочка из термопластичного полиэтилена.
Пс — Изоляция или оболочка из самозатухающего полиэтилена (не поддерживающего горение).
Пв — Изоляция из вулканизированного полиэтилена.
БбГ — Броня профилированной стальной ленты.
нг — Не поддерживающий горения (ВВГнг; СИП-5нг).
LS — Low Smoke — низкое дымо- и газовыделение (АВВГнг-LS-HF; ВВГнг-LS-HF).
КГ — Кабель гибкий (КГ).

Кабель с БПИ — бумажной пропитанной изоляцией ( по ГОСТ 18410-73):

А — (первая буква) алюминиевая жила, при ее отсутствии — жила медная по умолчанию. Если в середине обозначения после символа материала жилы, то алюминиевая оболочка.
Б – Броня из плоских стальных лент (после символа материала оболочки).
АБ — Алюминиевая броня (ААБл).
СБ — (первая или вторая (после А) буква) свинцовая броня (АСБл).
С – Материал оболочки свинец.
О – Отдельно освинцованная жила.
П — Броня из плоских стальных оцинкованных проволок.
К — Броня из круглых стальных оцинкованных проволок.
В – Изоляция бумажная с обедненной пропиткой. Ставится в конце обозначения через тире.
б – Без подушки.
л — В составе подушки дополнительная 1 лавсановая лента.
2л — В составе подушки дополнительная двойная лавсановая лента.
Г — Отсутствие защитного покрова («голый»).
н – Негорючий наружный покров. Ставится после символа брони.
Шв — Наружный покров в виде выпрессованного шланга (оболочки) из поливинилхлорида.
Шп – Наружный покров в виде выпрессованного шланга (оболочки) из полиэтилена.
Швпг – Наружный покров из выпрессованного шланга из поливинилхлорида пониженной горючести.
(ож) – Кабели с однопроволочными жилами. Ставится в конце обозначения.
У — Изоляция бумажная с повышенной температурой нагрева. Ставится в конце обозначения.
Ц – Бумажная изоляция, пропитанная нестекающим составом. Ставится впереди обозначения.

Контрольный кабель (по ГОСТ 1508-78):

А — (первая буква) алюминиевая жила, при ее отсутствии — жила медная по умолчанию.
В — (вторая (при отсутствии А) буква) ПВХ изоляция.
В — (третья (при отсутствии А) буква) ПВХ оболочка.
П — Изоляция из полиэтилена.
Пс — Изоляция из самозатухающего полиэтилена.
Г — Отсутствие защитного покрова («голый»).
Р – Резиновая изоляция.
К — (первая или вторая (после А) буква) — кабель контрольный (КГЭШв, КВВГ, КВБбШв).
Kроме КГ — кабель гибкий.
Ф – Изоляция из фторопласта.
Э – В начале обозначения – кабель силовой для особо шахтных условий , в середине или в конце обозначения — кабель экранированный.

Подвесные провода:

А — Алюминиевый голый провод (А).
АС — Алюминиево-Стальной (чаще употребляется слово «сталеалюминевый») голый провод (АС).
СИП — Самонесущий Изолированный Провод (СИП-4; СИП-5).
СИПнг — Самонесущий Изолированный Провод, не поддерживающий горение (СИП-5нг).

Силовые, установочные провода и шнуры соединительные:

Марку провода и шнура записывают в виде сочетания букв и цифр:
А — Алюминий, отсутствие в марке провода буквы А означает, что токоведущая жила из меди.
П (или Ш) – вторая буква, обозначает провод (или шнур).
Р – Резиновая изоляция.
В – Изоляция из поливинилхлорида.
П – Полиэтиленовая изоляция.
Н – Изоляция из наиритовой резины.
Число жил и сечение указывают следующим образом: ставят черточку; записывают число жил; ставят знак умножение; записывают сечение жилы.
В марках проводов и шнуров могут быть и другие буквы, характеризующие другие элементы конструкции:
Д — Провод двойной.
О — Оплетка.
Т — Для прокладки в трубах.
П — Плоский с разделительным основанием.
Г — Гибкий.

Монтажные провода:

М – Монтажный провод (ставится в начале обозначения).
Г — Многопроволочная жила (отсутствие буквы указывает на то, что жила однопроволочная).
Ш — Изоляция из полиамидного шелка.
Ц — Изоляция пленочная.
В — Поливинилхлоридная изоляция.
К — Капроновая изоляция.
Л – Лакированный.
С — Обмотка и оплетка из стекловолокна.
Д — Двойная оплетка.
О — Оплетка из полиамидного шелка.
Э – Экранированный.
МЭ — Эмалированный.

Расшифровка некоторых особых аббревиатур:

КСПВ — Кабели для Систем Передачи в Виниловой оболочке.
КПСВВ — Кабели Пожарной Сигнализации, с Виниловой изоляцией, в Виниловой оболочке.
КПСВЭВ — Кабели Пожарной Сигнализации, с Виниловой изоляцией, с Экраном, в Виниловой оболочке.
ПНСВ — Провод Нагревательный, Стальная жила, Виниловая оболочка.
ПВ-1, ПВ-3 — Провод с Виниловой изоляцией. 1, 3 — класс гибкости жилы (ПВ-1; ПВ-3).
ПВС — Провод в Виниловой оболочке Соединительный (ПВС).
ШВВП — Шнур с Виниловой изоляцией, в Виниловой оболочке, Плоский (ШВВП).
ПУНП — Провод Универсальный Плоский.
ПУГНП — Провод Универсальный Плоский Гибкий.

Значение аббревиатур марок кабеля и провода зарубежного производства:



Силовой кабель:

N – Обозначает что кабель изготовлен согласно немецкому стандарту VDE ( Verband Deutscher Elektrotechniker — Союз германских электротехников).
Y – Материал изготовления изоляции ПВХ (YnKY).
H — Указывает на отсутствие в ПВХ изоляции галогенов ( вредных органических соединений) (N2XH).
M — Указывает на назначение кабеля — монтажный.
C – Наличие медного экрана.
RG – Наличие брони.

FROR

— кабель итальянского производства, имеет специфические обозначения согласно итальянскому стандарту CEI UNEL 35011:
F — corda flessibile — гибкая жила.
R — polivinilclorudo — PVC — ПВХ изоляция
O — anime riunite per cavo rotondo — круглый, не плоский кабель.
R — polivinilclorudo — PVC — ПВХ оболочка.

Контрольный кабель:

Y – ПВХ изоляция (YnKY).
SL — Кабель контрольный.
Li — Многожильный проводник по немецкому стандарту VDE (см.выше).

Безгалогеновый огнестойкий кабель:

N — Изготовлен согласно немецкому стандарту VDE (см.выше).
HX – Изоляция из сшитой резины.
C — Медный экран.
FE 180 — Целостность изоляции, при использовании кабеля без крепежной системы, при пожаре сохраняется на протяжении 180 минут (FLAME-X 950 (N)HXH FE180/E30).
E 90 — Работоспособность кабеля в случае пожара при прокладке вместе с крепежной системой, сохраняется на протяжении 90 минут (FLAME-X 950 (N)HXH FE180/E90).

Провода монтажные:

H — Гармонизированный провод (одобрение HAR).
N — Соответствие национальному стандарту.
05 -Номинальное напряжение 300/500 В.
07 — Номинальное напряжение 450/750 В.
V — ПВХ изоляция.
K – Гибкая жила для стационарного монтажа.

Кабели с изоляцией из сшитого полиэтилена:

N – Изготовлен согласно немецкому стандарту VDE (см.выше).
Y – ПВХ изоляция (YnKY).
2Y – Изоляция из полиэтилена.
2X – Изоляция из сшитого полиэтилена.
S — Медный экран.
(F) — Продольная герметизация.
(FL) — Продольная и поперечная герметизация.
E — Трехжильный кабель.
R — Броня из круглых стальных проволок.

Примеры расшифровки сокращений марок кабеля и провода:

СИП-5 — Самонесущий Изолированный Провод (СИП-4; СИП-5).
СИП-5нг — Самонесущий Изолированный Провод, не поддерживающий горение (СИП-5нг).

Кабель АВВГ: характеристика и расшифровка

Расшифровка АВВГ кабеля и его применение

Провод АВВГ применяется для создания электрической проводки в помещениях различного назначения. Это и жилые квартиры, и промышленные постройки, и склады. Также такой кабель можно использовать как входное устройство в распределительные коробки.

Почему данный тип проводов пользуется такой популярностью? Все дело в разнообразии его размеров, низкой стоимости и отличному качеству. Подробнее о технологических характеристиках такого устройства мы поговорим чуть ниже.

Вам, конечно, интересна расшифровка аббревиатуры АВВГ в названии этого кабеля. Сегодня мы ее для вас расшифруем.

Расшифровка названия АВВГ кабеля:

• А – эта буква обозначает, что жилы в данном виде кабелей сделаны из алюминия.
• Первая буква В обозначает, что изоляция провода сделана из поливинилхлоридного пластиката.
• Вторая буква В говорит о том, что оболочка кабеля тоже сделана из поливинилхлоридного пластиката.
• Г – сообщает о том, что кабель данного типа не относится к бронированным проводам.

Кабель АВВГ может применяться при напряжении до 1кВ, и при частоте до 50 ГЦ. Данный кабель хорош тем, что он может применяться в самых разных климатических условиях. Его используют для проводки внутри квартиры, под землей, на высоте и даже под водой.

Кабель АВВГ: технические характеристики

Кабель АВВГ – осень гибкий, так как сделан из алюминия. Он имеет изоляционный слой из поливинилхлоридного пластиката. А также оболочку состоящую из этого же материала.

Благодаря своей прочности и отличным технологическим характеристикам он полюбился большинству простых потребителей. Также в его пользу говорит низкая стоимость и то, что допустимый ток имеет весьма неплохое значение.

Технологические характеристики AVG кабеля:

1. Кабель АВВГ сделан из мягких сортов алюминия. Поэтому он очень гибок, однако при неправильном монтаже и эксплуатации отличается повышенной хрупкостью.
2. Жилы данного кабеля могут быть круглыми или секторное.
3. Может быть однопроволочным или многожильным. Этот параметр отчасти определяет область применения данного изделия.
4. Имеет параметр максимального нагрева +70 градусов. Однако практика показывает, что подобное устройство способно в случае экстремальной ситуации выдержать нагрев равный 80 градусам.
5. Даже при одиночной прокладке кабель АВВГ не распространяет горение.
6. Напряжение, при котором кабель может нормально работать, варьируется в пределах 0,66-1 кВ.
7. Нормальную работу кабель может обеспечить при постоянном диапазоне температур от -50, до +50 градусов.
8. Данный кабель может служить очень длительно, до 30 лет.
9. При коротком замыкании кабель может выдерживать очень высокие температуры, до 160 градусов. Однако продолжительность короткого замыкания не должно превосходить 4 секунд.
10. В аварийном режиме, при нагреве 70-80 градусов, провод может работать в течение 8 часов.
11. Максимальный диаметр изгиба одножильного кабеля АВВГ составляет 10Dн. Многожильный кабель может изогнуться до 7,5 Dн.
12. АВВГ кабель может выдерживать переменное напряжение в 50 Гц в течение десяти минут.
13. Монтаж кабеля можно выполнять при минимальной температуре в -15 градусов. Для более низких температур провод нужно будет нагреть.
14. Кабель АВВГ имеет гарантию, которая длиться 5 лет с момента егу установки.

Как видите общие технологические характеристики кабеля достаточно неплохие, И это при том, что его цена весьма демократична.

АВВГ-кабель 4х16 технические характеристики

Кабели АВВГ могут иметь разные марки и сечение. О токовом проводнике АВВГ 4х16 мы поговорим подробнее.

Кабель АВВГ может иметь самое разное сечение и маркировки. 2х10, 4х16,2х2,4х240, 4х4, 4х50, 4х35, 4х10,4х70, 4Х120, 4х95,4х185,4х90 – вот некоторые из них.

Кабель АВВГ 4х16 подходит для прокладки в земле с разными уровнями коррозийной активности, а также с блуждающими и неблуждающими токами. Однако в этом случае провод не должен поддаваться растяжению. Также данное токопроводящее устройство можно протягивать по воздуху. При этом для него подходят как сухие, так и влажные помещения с разным уровнем коррозийной активности. Можно его прокладывать и во взрывоопасных зонах. С уровнем опасности В16 и В11а. Также подобный вид кабелей применяют для обеспечения электричеством мостов. Он пожжет быть проложен как снаружи, так и внутри блоков.

Строение провода АВВГ 4х16:

• 3 фазных алюминиевых жилы и одна нулевая;
• Изоляционный слой из поливинилхлоридного пластиката;
• Обмотка;
• Наружная оболочка, сделанная из поливинилхлоридного пластика.

Такое строение обусловливает прочность и гибкость кабеля. Также стоит рассмотреть технологические характеристики кабеля АВВГ4х16.

Технические характеристики провода АВВГ 4х16 – 0,66 кВ:

• Вес одного км такого кабеля составляет 372 килограмма;
• Диаметр поперечного сечения АВВГ 4х6 – почти 1,6 см.
• Самый наименьший радиус изгиба одножильного кабеля – 159 мм;
• Наименьший радиус изгиба многожильного кабеля – 119;
• Номинальный изоляционный слой имеет толщину 0,9 мм;
• Сопротивление электричеству на один километр – 7Мом;
• Максимальна токовая нагрузка на воздухе – 67А;
• Наибольшая токовая нагрузка в земле – 77А;
• Наибольший ток короткого замыкания 1,13кА.

Также существует кабель АВВГ4х16 – 0,66 – 1 кВ, его технические характеристики очень схожи с теми, что мы описали. Отличие заключается лишь в толщине изоляции – она на 0,1 мм толще, весе – 387 кг, и минимальном радиусе изгиба у ОЖ кабеля он составляет 165, а у МЖ 124.

Технические характеристики кабеля АВВГ 2х25

Для примера зависимости характеристик кабеля от его марки, мы решили привести вам технологические характеристики еще одной модели устройства. Наш выбор пал на АВВГ 2х25.

Также существуют кабели АНРГ и АВРГ. Они схоже с АВВГ по технологическим характеристикам, но имеют другое строение.

Говоря о строении кабеля АВВГ2х25, мы можем вас заверить, что оно ни чем не отличается от образца, описанного в предыдущем разделе. Сфера применения также остается неизменной. Разница заключается лишь в технологических характеристиках.

Технологические характеристики провода АВВГ 2х25:

• Вес одного км такого кабеля составляет 543 килограмма;
• Диаметр поперечного сечения АВВГ 2х25 –1,95 см.
• Самый наименьший радиус изгиба одножильного кабеля – 195 мм;
• Наименьший радиус изгиба многожильного кабеля – 146 мм;
• Номинальный изоляционный слой имеет толщину 1,1 мм;
• Сопротивление электричеству на один километр – 7Мом;
• Максимальна токовая нагрузка на воздухе – 88А;
• Наибольшая токовая нагрузка в земле – 100А;
• Наибольший ток короткого замыкания 1,81 кА.

Как видите данные показатели существенно отличаются от описанных в предыдущем разделе. Также будут отличаться друг от друга характеристики остальных проводников.

Установка провода АВВГ

Как в большинство проводов кабель АВВГ можно монтировать несколькими способами. Каждый из них имеет свои преимущества и недостатки и применяется в определенных случаях.

Способы монтажа кабеля АВВГ:

1. Прокладка кабеля скрытым способом – это самый безопасный и красивый способ его установки. В этом случае провод укладывается в специальные ниши и заделывается.
2. Проводка кабеля открытым способом тоже допустима. Его можно укладывать по негорючим поверхностям без защиты, и по горючим с защитой.
3. В земле кабель АВВГ прокладывать не рекомендуется, так как в этом случае провод быстро приходит в негодность.

Прокладка любым из двух возможных способов выполняется достаточно просто. Однако в квартирах лучше проводить АВВГ-кабель именно закрытым способом.

Для чего используется кабель АВВГ (видео)

Кабель АВВГ может применяться в самых разных сферах. Он обладает отличным качеством и демократичной ценой. Если вы задумались о капитальном ремонте, то обязательно рассмотрите такой вариант для обустройства новой проводки.

Кабель АВВГ 4х6

АВВГ 4х6 — кабель силовой с 4 алюминиевыми жилами сечением 6 квадратных миллиметров, в изоляции и оболочке из поливинилхлоридного пластиката.

Технические характеристики кабеля АВВГ 4х6

Климатическое исполнение кабеля силового алюминиевого АВВГ 4*6: УХЛ, первая и пятая категории размещения по ГОСТ 15150-69.
Температуры эксплуатации алюминиевого кабеля АВВГ 4х6 от -50 до +50 градусов.
Влажность воздуха при эксплуатации силового алюминиевого кабеля АВВГ 4х6 не должна превышать 98%.
Монтаж кабеля АВВГ 4*6 производится при температуре не ниже -15 градусов.
Радиус изгиба при прокладке алюминиевого кабеля АВВГ 4х6 должен быть не менее 153,9 миллиметров.
Растягивающее усилие при прокладке АВВГ 4х6 не должно превышать 720 Ньютонов.
Расчетная масса кабеля АВВГ 4*6 составляет 0,45 килограмм в метре.
Срок службы силового алюминиевого кабеля не менее 30 лет с даты изготовления.
Наружный диаметр кабеля АВВГ 4х6 равен 17,1 миллиметрам.
Допустимый ток при прокладке кабеля АВВГ 4х6 на воздухе: 37 Ампер.

Расшифровка маркировки АВВГ 4*6

А — жила выполнена из алюминия.
В — виниловая изоляция.
В — виниловая оболочка.
Г — не имеет защитного покрова.
4 — количество алюминиевых жил.
6 — сечение алюминиевых жил в квадратных миллиметрах.
Также в маркировке встречаются следующие обозначения:
ок, ож — жила выполнена в однопроволочном (монолитном) исполнении.
мс, мк, мж — жила выполнена в многопроволочном исполнении.
0,66 — кабель рассчитан на номинальное напряжение 660 Вольт.
1,0 — кабель рассчитан на номинальное напряжение 1000 Вольт.

Конструкция кабеля АВВГ 4х6

1) Жила — алюминиевая, однопроволочная или многопроволочная, круглой или секторной формы, первого или второго класса по ГОСТ 22483-77.
2) Изоляция — из поливинилхлоридного пластиката.
3) Скрутка — жилы скручены в сердечник.
4) Оболочка — из ПВХ пластиката.

Применение кабеля АВВГ 4х6

Кабель силовой алюминиевый АВВГ 4*6 предназначен для стационарной установки в электросетях с номинальным напряжением до 1000 Вольт, частотой 50 Герц и токовой нагрузкой до 48 Ампер.
АВВГ 4х6 применяют для прокладки без ограничения разности уровней по трассе прокладки, в том числе на вертикальных участках, для прокладки одиночных кабельных линий в кабельных сооружениях и помещениях. При групповой прокладке обязательно применение средств огнезащиты.

• Марка?АВВГ
• Количество жил?4
• Сечение жилы (мм/кв)?6
• Материал жилы?Алюминий
• Материал изоляции?ПВХ
• Материал оболочки?ПВХ
• Максимальный вес (кг/м)?0.282
• Максимальный наружный диаметр (мм)15.2
• Электрическое сопротивление жилы (ом/км)5.11
• Допустимый радиус изгиба (мм)152
• Допустимая токовая нагрузка при прокладке на воздухе (А)37
• Допустимая токовая нагрузка при прокладке в земле (А)44
• Допустимый ток односекундного короткого замыкания (кА)0. 42
• Номинальное переменное напряжение (кВ)1
• Диапазон температур эксплуатации (°С)от -50 до +50
• Срок службы30
• Код ОКП353 771
• Класс пожарной опасности по ГОСТ 31565-2012О1.8.2.5.4
• Объём горючей массы (л/км)212
• Сопротивление изоляции жил (МОм\км)9
• Толщина изоляции жил (мм)1
• Масса цветного металла (г/м)2.9
• Конструкция жилыок
• Максимальная температура эксплуатации (°С)50
• Минимальная температура эксплуатации (°С)-50
• Максимальная мощность при прокладке в воздухе, 220V (кВт)10.85
• Максимальная мощность при прокладке в земле, 220V (кВт)14.08
• Максимальная мощность при прокладке в воздухе, 380V (кВт)24.35
• Максимальная мощность при прокладке в земле, 380V (кВт)31.58
• Тип исполнения по ГОСТ 31565-2012Без обозначения
• ГОСТ31996-2012
• Толщина изоляции жил 0.66 Кв (мм)0.7
• Цвет изоляции жилСерый, Коричневый, Чёрный, Синий(Зелёный-желтый)
• Допустимая токовая нагрузка при прокладке на воздухе, постоянный ток (А)0
• Допустимая токовая нагрузка при прокладке в земле, постоянный ток (А)0
• Класс жилы по ГОСТ 22483-20121

Кабель АВВГ — расшифровка и технические характеристики АВВГ-кабеля > Флэтора

Определяем прямую и обратную полярности аккумуляторов

Разница между прямой и обратной полярностью. Что будет, если перепутать полярность аккумулятора? Определение полярности А К Б без маркировки. Рекомендации по определению и обслуживанию аккумуляторов в зависимости от полярностей….

16 02 2021 0:33:32

Монтаж встраиваемых и выдвижных розетки

Функционал места жительства сейчас на первом месте, именно поэтому стоит установить у себя выдвижные розетки их разновидности поражают воображение….

04 02 2021 10:14:39

Характеристики аккумуляторной батареи 18650

Устройство и параметры А К Б-18650. Защитная электронная плата аккумуляторной батареи 18650. Аккумулятор А К Б18650: выбор производителей лучшей батарейки. Механическая защита, емкость и токоотдача аккумулятора….

27 12 2020 22:25:51

О поражении электрическим током:

Воздействие электротока на человеческий организм. Понятие электротравмы. Подразделение степеней тяжести поражения от удара электрическим током. Классификация электротравматизма. Виды местных электротравм….

21 12 2020 22:21:55

Примеры магнитной (диамагнитной) левитации, диамагнетизм

Определение магнитной (диамагнитной) левитации. Магнитная левитация: эксперименты в домашних условиях. Как сделать левитирующий магнит своими руками. Применение магнитов в подшипниках. Как используют магнитную левитацию в ветрогенераторах….

30 11 2020 0:47:15

Схема изготовления сетевого фильтра под напряжение 220В

Принцип работы сетевого фильтра: измерение выхода системы через конденсатор. Как изготовить сетевой фильтр самостоятельно: схемы распайки и подключения элементов цепи. Изготовление сетевых фильтров своими руками на основе двухобмоточного дросселя….

15 11 2020 23:11:54

Маленький паяльник для пайки: температура и мощность

Выбираем микропаяльник для пайки электросхем. Критерии выбора, назначение и область применения маленького паяльника. Виды паяльников и особенности конструкции. Температура жала. Нихромовые, керамические и индукционные приборы….

09 11 2020 14:53:34

Светодиодная подсветка: виды профилей для светодиодных лент

Преимущества использования коробов для решений по светодиодной подсветке помещений. Декоративная и целевая подсветка с использованием светодиодных лент в профилях в т.ч. алюминиевых. Классификация профилей по области применения и материалу изготовления. Размеры кабель-канала для светодиодной ленты….

05 11 2020 10:40:40

Измерение единицы работы силы в физике

Физические термины и терминология. Работа сил, приложенных к системе материальных точек. Работа силы — измерение в физике. Влияние на силу электрического тока физических величин: напряжений и сопротивлений….

28 10 2020 7:42:55

Душ с подсветкой: классификация, выбор

Данная подсветка душа рассматривается многими людьми как вещь совершенно ненужная, но помимо эстетичного вида она имеет ещё определённую полезность. …

15 10 2020 12:26:39

Какой формулой рассчитать мощность резисторов

Существующие разновидности резисторов и формулы расчета их мощности и сопротивления. Параметры резисторного элемента. Как подобрать резистор. Величина напряжения обеспеченная резисторным элементом….

03 10 2020 21:40:39

Toro Витой кабель декодера | Regency Wire

Описание

Витой кабель декодера Toro®

Regency изготовлен для прямого закапывания проводов электропитания в соответствии с Национальными электротехническими нормами.

Конструкция проводника

— это мягкая медная проволока без покрытия, соответствующая требованиям спецификации ASTM B-3. Калибры 14 и 12 — двухпроводные.

Изоляция — полиэтилен высокой плотности, скрученная, для систем с напряжением до 600 вольт.Добавлены УФ-ингибиторы для стабильности цвета Цвета проводов — черный и красный, желтый или оранжевый. Другие цвета доступны по запросу. Провода должны быть скручены с укладкой 4 дюйма.

Витой кабель декодера Toro®

компании Regency разработан в соответствии с требованиями Underwriters Laboratories, Inc.

Приложение

Подходит для использования в качестве силового и управляющего провода для систем орошения.

Строительство

Проводник

• Мягкая волоченная медь без покрытия (ASTM Spec.В-3).
• твердый (14 awg — 12 awg)

Изоляция : Полиэтилен (HDPE)

Температура : 75º C

Напряжение : 600 В

Размер (AWG)	Толщина изоляции
14-12	.075

Материал должен выдерживать следующие испытания без признаков разложения:

Холодный изгиб : Изоляция не должна иметь трещин, когда образец изгибается вокруг оправки в 3 раза после воздействия –25 C в течение четырех (4) часов.

Электрические : испытательное напряжение переменного тока, 60 секунд при 5000 вольт.

Механическое водопоглощение : Изоляция не должна поглощать более 25 мг. масса воды на квадратный дюйм.

Устойчивость к солнечному свету : Образцы выдерживают 300 часов воздействия угольной или ксеноновой дуги.

Диапазон температур : -55 C — +60 C

документов | Rain Bird

Добро пожаловать

Добро пожаловать в интерактивный тур CirrusIC! Мы покажем вам некоторые захватывающие новые функции в CirrusIC .

1 из 12

Информационная панель

Настраиваемая информационная панель CirrusIC была разработана с нуля для наших пользователей. Интерактивная карта позволяет быстро просматривать состояние всех станций и ориентироваться на любые интересующие области. Панель управления — это ваша персонализированная целевая страница, на которой можно сразу увидеть всю необходимую информацию.

2 из 12

Быстрый доступ

Панель быстрого доступа позволяет вам выполнять самые обычные действия всего одним щелчком мыши.Хотите управлять своими программами? Просто нажмите ПРОГРАММЫ . Давай, щелкни по нему.

3 из 12

Программы

Страница ПРОГРАММЫ дает вам обзор всех ваших программ и деталей программ. Добавление, редактирование и настройка программ еще никогда не были такими простыми.

4 из 12

Добавить программу

Хотите добавить новую программу? Наша кнопка QUICKIRR ™ позволяет быстро настраивать простые или сложные программы. Нажмите кнопку QUICKIRR ™ , чтобы увидеть его в действии.

5 из 12

Конфигурация

Быстро создайте программу полива, внесите изменения и многое другое. Создание новых программ интуитивно понятно, просто и быстро!

6 из 12

Добавить станции

Наша технология QUICKIRR ™ используется в CirrusIC . Добавление новых станций происходит молниеносно и очень просто.

7 из 12

Batch-Edit

Вам нужно отредактировать несколько программ или других элементов? CirrusIC доставляет.Просто выберите все элементы, которые вы хотите отредактировать, нажмите кнопку «Изменить» и выберите настройки, которые вы хотите изменить. Нажмите «ГОТОВО», и все выбранные вами программы будут обновлены.

8 из 12

Предупреждения

CirrusIC предупреждает вас о проблемах до их возникновения! Диагностика постоянно выполняется в фоновом режиме, проверяя признаки потенциальных проблем и автоматически предоставляя вам результаты. Нет необходимости самостоятельно проверять уровни напряжения или другие параметры. CirrusIC сделает это за вас и предупредит вас, когда что-то требует вашего внимания.

9 из 12

Personalize

Сделайте CirrusIC по-настоящему вашим. Настройте параметры для каждого пользователя, включая уровень доступа, единицы измерения, язык и многое другое!

10 из 12

Уникальных для каждого пользователя

На этом настройка не заканчивается. Вернувшись на панель инструментов, все полностью настраивается для каждого пользователя. Поместите важную для вас информацию в центр внимания.Измените его в любое время по мере необходимости.

11 из 12

Что дальше

Вы видели лишь несколько функций, которые может предложить CirrusIC. CirrusIC — это кульминация опыта Rain Bird, ее технологий и особой направленности на то, чтобы предоставить вам решение Central Control, о котором вы просили. Нажмите ниже, чтобы увидеть полную демонстрацию того, как CirrusIC заново изобретает Central Control.

12 из 12

Кабельное телевидение против спутникового: за и против

Кабельное телевидение против спутникового: за и против | Двигаться.org

Перемещение беспокойно и утомительно. Move.org поможет вам сэкономить время, помогая выбрать между услугами кабельного и спутникового телевидения. Во-первых, давайте научимся различать их:

Кабельное телевидение входит в ваш дом через «кабель», который подключается непосредственно к вашему телевизору. Это более надежно, чем спутниковое телевидение, но и дороже, если вы не подключаете его к Интернету и домашнему телефону.

Сигналы спутникового телевидения достигают вашего экрана через антенну, установленную на крыше. Затем он по кабелю попадает в ваш телевизор. Спутниковое телевидение не так надежно, как кабельное, поскольку погода может ухудшить качество приема, но это более доступная услуга.

Кабельное телевидение и спутниковое ТВ за и против

• Большое количество каналов
• Объединение
• Плохие контракты
• Раздутые упаковки

• Большое количество каналов
• Лучшая цена на канал
• Широкая доступность
• Плохие контракты
• Ограниченные возможности комплектации
• Низкая надежность в плохую погоду

Теперь мы углубимся в подробности и посмотрим, что лучше — кабель или спутник.

Цены на кабельное и спутниковое телевидение

Самое дешевое кабельное или спутниковое телевидение? Это зависит от провайдера. Вы можете найти отличные предложения по пакетам кабельного телевидения у определенных провайдеров, но спутниковая связь в конечном итоге является более выгодной (по крайней мере в первый год).

Сравнение цен на кабельное и спутниковое телевидение

Факторы затрат	Кабельное телевидение	Спутниковое телевидение
Диапазон цен пакета (только телевизор)	$ 25.00–90,00 $ / мес.	40–134,99 $ / мес.
Количество каналов	55–425 +	44–330 +
Стоимость на канал	0,21–1,09 долл. США	0,32–0,91 долл. США

Данные на 25.08.20. Предложения и доступность могут отличаться в зависимости от местоположения и могут быть изменены.

Из-за доступности региона и конкуренции цены на отдельные пакеты кабельного телевидения могут сильно различаться между поставщиками.Ожидайте, что вы будете платить от 59,99 до 90 долларов в месяц за более популярные планы, но не упустите возможность повышения цен во второй год.

В США DIRECTV и DISH имеют дуополию на услуги спутникового телевидения. Кроме того, услуги спутникового телевидения доступны почти на 100% по всей стране, поэтому цены более стабильны.

При этом цены DIRECTV (59,99–134,99 долларов в месяц в первый год) вырастут на 30–40% во второй год. DISH, с другой стороны, имеет двухлетнюю гарантию цены на свою упаковку, которая стоит 59 долларов.99–94,99 доллара в месяц.

ТРЕТИЙ ПОСТАВЩИК СПУТНИКОВ?

ТРЕТИЙ ПОСТАВЩИК СПУТНИКОВ?

Orby TV дебютировал в 2019 году как более простая и менее утомительная альтернатива DIRECTV и DISH. Orby не имеет контрактов, скрытых комиссий или бумажных счетов — и предлагает только один пакет из 44+ наиболее популярных каналов за 40 долларов в месяц.

Отлично звучит, правда? Что ж, у Orby сверхвысокие начальные затраты (190–350 долларов), потому что вы сразу покупаете антенну, тарелку, видеорегистратор и приемник. По нашему опыту, обслуживание клиентов здесь довольно плохое, но обслуживание довольно хорошее.

Стоимость кабельного и спутникового телевидения за канал

Но более полезной деталью, чем стоимость пакета, является цена за канал (CPC). Чтобы узнать стоимость тарифного плана на ТВ, рассчитайте его цену за клик, разделив цену на количество каналов.

Например, пакет DISH’s America’s Top 250 включает более 290 каналов за 94,99 доллара в месяц.

94,99 долл. США ÷ 290 = 0,33 долл. США за канал

Это хорошая цена за клик. Фактически, если временно забыть Orby, DIRECTV и DISH имеют лучшую стоимость на канал: 0,32–0,41 доллара.

Это не значит, что вы не можете найти выгодное предложение от провайдеров кабельного телевидения. После того, как мы снизим стоимость канала в 1,09 доллара (что соответствует единому плану RCN для зоны Чикаго), тарифные планы для кабельного телевидения будут стоить 0 долларов.21–0,92 доллара США за канал.

Как видите, пакеты спутникового ТВ обычно имеют лучшую стоимость.

Скрытые платежи за кабельное или спутниковое телевидение

Мы все наплевать, когда получили счет на сумму, превышающую нашу ожидаемую задолженность. Скрытые платежи — вот как они (кабельные и спутниковые) получают.

К счастью, провайдеры обычно раскрывают эти сборы при первом заказе услуги. Но вот список, чтобы вы знали, чего ожидать, прежде чем позвонить.

• Налоги: Ставка будет варьироваться в зависимости от того, где вы живете.

• Плата за устройство: Некоторые поставщики взимают ежемесячную плату за оборудование — цифровые видеорегистраторы, приемники, мультирумные устройства просмотра и т. Д. Обычно они не превышают 20 долларов в месяц.

• Сборы региональной спортивной сети (RSN): Хотите FOX Sports South? Сеть Longhorn? Это будет стоить вам около 9,99 долларов в месяц, но в некоторых регионах это покрывает множество каналов.

• Плата за услуги вещательного ТВ: ТВ-провайдеры перекладывают эти расходы на нас, клиентов. Ой, спасибо, The Establishment!

• Плата за профессиональную установку: Это единовременная плата за подключение вашего оборудования.

• Плата за самостоятельную установку: Это также единовременная плата. Она покрывает расходы на комплект для самостоятельной установки и связанные с ней транспортные расходы.

• Плата за активацию: Очень сомнительная плата, это единовременная плата, которая появляется в вашем первом счете.Спросите вежливо, и провайдер может отказаться от этого. Никаких гарантий.

• Плата за просрочку: Все, кроме самых внимательных из нас, знают об этом, а это отстой.

• Комиссия за повторное подключение: Значит, вы пропустили платеж. Теперь вы хотите, чтобы ваш провайдер щелкнул поле, которое повторно активирует вашу телевизионную услугу. Тебе это будет стоить. Оскорбление, встреча с травмой.

ПЛАТА ЗА НЕНАВИСТЬ? ПОПРОБУЙТЕ ЖИЗНЬ

ПЛАТА ЗА НЕНАВИСТЬ? ПОПРОБУЙТЕ ЖИЗНЬ

Вы ненавидите скрытые платежи? Рассмотрим услугу прямой трансляции, например AT&T TV NOW, Hulu + Live TV, Sling TV или YouTube TV.У них меньше каналов, поэтому цена за канал выше, но качество превыше количества — плюс никаких контрактов и никаких скрытых комиссий.

Наличие кабельного и спутникового телевидения

Провайдеров кабельного телевидения значительно больше, чем поставщиков спутникового, но спутниковое телевидение более доступно. Это потому, что спутник может доставить крупную дичь практически в любую точку планеты.

Введите свой почтовый индекс ниже, чтобы узнать, какие провайдеры кабельного и спутникового телевидения находятся в вашем районе.

Качество обслуживания клиентов кабельного и спутникового телевидения

Каждый год партнерский сайт Move.org, CableTV.com, просит клиентов кабельного и спутникового телевидения оценить своих провайдеров по нескольким категориям удовлетворенности клиентов.

Рейтинги удовлетворенности потребителей ТВ-провайдеров

Данные на 25.08.20. Предложения и доступность могут отличаться в зависимости от местоположения и могут быть изменены.
* Новая услуга; нет баллов по опросу.
** Недостаточно респондентов.

Прочтите полный обзор CableTV.com, чтобы узнать, как каждый провайдер получил оценки по таким категориям, как выбор канала, удовлетворенность DVR, установка и настройка, ежемесячное выставление счетов, надежность сигнала, техническая поддержка и обслуживание клиентов, а также ценность.

Услуги кабельного и спутникового телевидения

Что еще, помимо прямой трансляции, вы получаете за свои деньги, когда подписываетесь на кабельное или спутниковое телевидение? Это самые распространенные услуги, предлагаемые поставщиками.

Сравнительная таблица

902 DVR ✔ Да

	Кабельное телевидение	Спутниковое телевидение
Объединение	✔ Да	✔ Да (очень ограничено)
	✔ Да
Просмотр нескольких помещений	✔ Да	✔ Да
Мобильное приложение	✔ Да	✔ Да
Надстройки Premium	✔ Да	✔ Да
Плата за просмотр / аренда / покупки	✔ Да	✔ Да
Библиотека по запросу	✔ Да	✔ Да

Данные на 25. 08.20.Предложения и доступность могут отличаться в зависимости от местоположения и могут быть изменены.

• Объединение: Кабельные компании занимаются объединением (спутниковым, не очень). Посмотрите, сможете ли вы сэкономить, заказав услуги телевидения, интернета и телефонной связи у одного и того же провайдера.

• Цифровой видеорегистратор (4–20 долларов в месяц): В идеале вам нужна большая емкость хранилища, возможность одновременной записи большинства шоу, голосовой пульт и интегрированные потоковые приложения.Некоторые провайдеры взимают плату за эту услугу.

• Просмотр в нескольких комнатах (5–10 долларов в мес.): Многие провайдеры предлагают дополнительные устройства, чтобы вы могли смотреть телевизор в нескольких комнатах. Ожидайте небольшую ежемесячную арендную плату за каждое устройство.

• Мобильное приложение: У большинства провайдеров есть бесплатное приложение, которое позволяет просматривать с мобильных устройств, загружать файлы для просмотра в автономном режиме, управлять счетами, оплачивать счета и другие функции.

• Премиум-надстройки (6–20 долларов в месяц.): Перед регистрацией убедитесь, что у вашего провайдера есть необходимые вам премиум-каналы и дополнительные пакеты по разумной цене.

• Прокат / покупка (2,99–30 долларов за заголовок): Можете ли вы взять напрокат или купить книги через своего провайдера?

• Библиотека по запросу: У многих поставщиков есть библиотеки с тысячами наименований, которые можно посмотреть в удобное для вас время. Это похоже на бесплатный потоковый сервис.

Эй, Мовер, ты почти закончил.К настоящему моменту телесериалы, вероятно, выглядят так же заманчиво, как сирена, поющая на диване-мореплавателе. Итак, перейдем к сути: кабельное телевидение лучше спутникового. Это не только более надежный сервис, но и связки кабелей сэкономят ваше время и деньги, когда это наиболее важно.

Но если вы уже подключены к Интернету и нуждаетесь только в ТВ-сервисе, у сервисов потокового ТВ-вещания есть преимущества, которые облегчат вам жизнь: простые планы, никаких дополнительных каналов, никаких контрактов, никаких назначений на установку и никаких скрытых платежей.

Часто задаваемые вопросы о кабельном и спутниковом телевидении

Internet Protocol Television (IPTV) — это причудливый способ сказать «потоковое телевидение».

Кабель лучше. Вот почему:

• Некоторые провайдеры кабельного телевидения не имеют контрактов (или, по крайней мере, предлагают планы без контрактов за определенную плату). DISH имеет двухлетние контракты.

• Провайдеры кабельного телевидения, у которых есть контракты, поднимут цены во втором году.На DISH действует двухлетняя гарантия цен.

• DISH, в дополнение к ценовому тарифу на два года, имеет одни из самых низких цен, но некоторые тарифные планы на кабельное телевидение имеют цены лучше или сопоставимы.

• У большинства провайдеров кабельного телевидения гораздо больше каналов, чем у DISH.

• Кабель надежнее спутникового ТВ (БЛЮДА), на которое влияет погода.

• Провайдеры кабельного телевидения также предлагают услуги интернета и домашнего телефона, так что вы, вероятно, сможете сэкономить деньги и время за счет объединения.DISH не продает Интернет, но в некоторых областях у него есть возможности объединения в пакеты через Frontier.

• Все кабельные провайдеры предлагают HBO®, а в DISH нет.

В чем разница между кабельным и спутниковым телевидением?

Сигналы кабельного телевидения достигают вашего телевизора по кабелю. Сигналы спутникового телевидения попадают к вам через спутниковую антенну. Поскольку на прием спутниковых сигналов влияет погода, кабельное соединение является более надежным.

Кабель лучше, чем DIRECTV?

Кабель лучше DIRECTV.

• DIRECTV имеет двухлетние контракты. Некоторые провайдеры кабельного телевидения не имеют контрактов или, по крайней мере, не имеют планов без контрактов (с более высокими ценами).

• DIRECTV цены неплохие в первый год, но во второй год они растут на 30–40%. Цены на кабель также могут вырасти во второй год.

• У некоторых провайдеров кабельного телевидения гораздо больше каналов, чем у DIRECTV.

• Кабель более надежен, чем спутниковое телевидение (DIRECTV), где погода может повлиять на ваш сигнал.

• Кабельная компания обычно также предлагает пакеты с Интернетом и телефонной связью. У DIRECTV нет ни одной услуги, но у нее есть пакеты со скидкой с материнской компанией AT&T.

• DIRECTV имеет БИЛЕТ НА ВОСКРЕСЕНЬЕ НФЛ и включает бесплатный сезон для новых клиентов.

О Рэнди Харварде

Наброски Рэнди Гарварда появлялись в HARP, Guitar World, Blurt и паре десятков других публикаций с конца 90-х годов.Когда он профессионально не смотрит телевизор для CableTV.com, он ест буррито, играет в диск-гольф и ухаживает за своими птицеедами. Как и все в Интернете, он считает, что его кошка классная.

В начало

© 2021 Move.org. Все права защищены.

Этот сайт предназначен для потребителей из США. Вы можете узнать больше о нашем сайте и политике конфиденциальности здесь.

Маркировка и расшифровка электрических кабелей.Расшифровка кабелей и проводов (аббревиатура)

Доброго времени суток, уважаемые гости сайта «Записки электрика».

В сегодняшней статье я расскажу, как правильно выбрать марку кабелей и проводов для, дачи и других нужд. Ведь от правильного выбора зависит электрическая и пожарная безопасность вашего очага.

Итак, по порядку.

Прежде чем приступить к выбору марки кабелей и проводов, необходимо в первую очередь рассчитать общую мощность электроприемников (потребителей), питаемых от этой кабельной линии или проводов. Как это сделать, читайте в статье про. Приведен подробный пример расчета в зависимости от условий прокладки кабеля.

Не думаю, что стоит напоминать, что лучше использовать медные провода и кабели, потому что у алюминия есть ряд недостатков:

• ниже электропроводность
• быстро окисляется на воздухе
• обрыв в местах перегибов

Кроме того, согласно п. 7.1.34 ПУЭ запрещается использовать алюминиевые кабели сечением до 16 кв.Мм в жилом помещении.

Также можно определить сечение проводов и кабелей с помощью. Я записал для вас специальный видеоролик о том, как пользоваться этой программой.

А теперь можно переходить к выбору марки кабелей и проводов.

Как самому выбрать марку кабеля и провода

Чтобы не мучить себя изучением информации вышеперечисленных источников, я решил для вас сделать специальную подборку в виде наглядной таблицы (кликните на картинку, чтобы увеличить).

Выберите в таблице строку с вашим назначением, а напротив вы найдете рекомендованную марку кабелей и проводов. Эти рекомендации основаны на условиях окружающей среды и типе помещения, а также с учетом современных ГОСТ Р 53769-2010, ГОСТ Р 53768-2010 и ГОСТ Р 52373-2005.

Хочу напомнить, что использовать запрещено. Не забывай об этом.

Все его свойства и характеристики зашифрованы в марке кабелей и проводов.Расшифровку наиболее распространенных кабелей и проводов я дам вам в следующей статье. Подпишитесь на уведомления о получении новых статей на вашу почту.

П.С. Думаю, что после прочтения материала этой статьи у вас не возникнет вопросов по выбору марки кабелей и проводов. А если они все же возникнут, форма для комментариев всегда к вашим услугам. И на десерт видео про … а в целом посмотрите.

Сегодня ассортимент токопроводящих кабелей невероятно велик. Для того, чтобы потребитель мог легко выбирать продукты, а электрики и ремонтники быстро выясняли, какой кабель перед ними, существует стандартизированная система маркировки проводов. Основные правила и требования к маркировке электрических кабелей — читайте ниже.

Маркировка проводов и кабелей при монтаже: ГОСТ

.

Требования к маркировке кабелей при монтаже электрощитов регламентированы ГОСТ 23594-79 от 01.07.1980. Согласно стандарту, каждый токопроводящий кабель или провод должен иметь маркер, представленный в виде ПВХ-бирки или ленты.

Дополнительно к маркировке кабеля выдвигаются следующие требования:

• Для маркировки следует использовать буквы русского и латинского алфавитов, арабские цифры.
• Надписи на маркировке должны быть прописными, заглавными буквами, быть разборчивыми (не содержать засечек, иметь достаточный межбуквенный интервал). В конце числовых обозначений справа от последней цифры ставится точка.
• Тег или метка должно быть не менее 2. 5 см в длину.
• Норма расхода на маркировку должна составлять один маркер на каждые 3 метра кабеля.
• Маркировка наносится на кабель на расстоянии 5-7 см от соединительных элементов.

При этом каждая линия электропередачи должна иметь числовое или буквенное обозначение. Для линий, состоящих из нескольких параллельных проводов, обозначение должно быть двойным. Итак, каждый из проводников должен быть обозначен одним и тем же номером с добавлением буквенного знака (например, A, B, C и т. Д.).

Бирки для маркировки кабелей: основные требования

Согласно СНиП «Электротехнические устройства» 1986 года все кабельные муфты и кабели, проложенные открыто, должны иметь бирки. При этом в помещениях с низкой влажностью бирки могут быть как из пластика, так и из стали. В помещениях с повышенной влажностью бирки следует делать только из пластика, чтобы коррозия не могла разрушить коды знаков.

Кроме того, маркировочные таблички на токопроводящих кабелях должны соответствовать следующим требованиям:

• Метки для кабелей, прокладываемых в тоннелях, каналах, блоках, камерах, пандусах, каналах, перекрытиях, шахтах, двойных перекрытиях, галереях, колодцах и других кабельных сооружениях, следует размещать на расстоянии 50 м.
• В местах изменения направления трассы, прохождения кабелей через межэтажные и межкомнатные перекрытия бирки следует устанавливать с обеих сторон перегородки: на входе (выходе) в кабельную конструкцию.
• Метки должны быть установлены во всех точках подключения кабелей к электрооборудованию.

Дополнительно бирки необходимо крепить к кабелям с помощью нейлоновой нити, стальной оцинкованной проволоки диаметром 0,1-0,2 см, пластиковой монтажной ленты с кнопкой.Для кабелей, проложенных в помещениях с повышенной влажностью, крепление на бирке должно быть покрыто битумом.

Какая должна быть маркировка кабеля с бирками согласно ПУЭ

Изготовление бирок регламентируется ТУ 36-1440-82. При этом форма (тип) метки зависит от характеристик линии электропередачи. Какие бирки вешать на электрические кабели? Так, квадратные метки следует использовать для маркировки линий напряжением до 1000 В. Силовые линии с большей нагрузкой необходимо маркировать круглыми метками, а контрольные кабели — треугольными метками.

Маркировка на бирках электропроводки, согласно ПУЭ, должна наноситься с двух сторон.

Итак, на лицевой стороне бирки указываются условные обозначения, величина напряжения в линии, направление линии (куда и откуда она идет). На обратной стороне маркировки пишется информация о марке и длине провода или кабеля, количестве жил и сечении жилы. Номер элемента и подробная дата его установки указаны на муфтах.

Сегодня существуют такие способы маркировки на бирках:

• Путем штамповки, выжигания или штамповки. Такие надписи используются для обозначения электрических проводов, проложенных под землей или в помещениях с агрессивными парами, газами, жидкостями, высокой вероятностью образования отложений или плесени.
• С износостойкой краской для кабелей, проложенных в неагрессивных условиях.
• Использование ICD для маркировки алюминиевых, пластиковых и свинцовых бирок.

Также при установке электрических панелей используется специальный принтер для печати бирок и этикеток. Такое устройство довольно компактно и имеет интуитивно понятное управление. Самоламинирующийся винил обычно используется для печати. Итак, готовый образец оказывается устойчивым к влаге и химическому воздействию.

Цветовая кодировка проводов и кабелей

Цветовая кодировка изоляции проводов — важный аспект, влияющий на правильность электромонтажных работ. Окраска проводов в различные стандартизованные цвета позволяет быстро и точно определить характеристики проводов, произвести монтаж и ремонт электропроводки.Регулирует цветовую маркировку кабелей Правилами электромонтажа и ГОСТ Р 50462.

Маркировка токопроводящих кабелей для сетей переменного тока (однофазных, трехфазных) и постоянного тока различается.

Кабель может быть окрашен не только в один, но и в несколько цветов. Цветовое кодирование также может выполняться с помощью цветных термоусадочных рукавов, изоленты. При этом цвета фазных проводов не должны совпадать с цветами нуля.

В трехфазных переменных сетях вводы высокого напряжения и шины обозначаются так:

• Фаза «А» соответствует желтому цвету;
• Фаза «В» — зеленый;
• Фаза «С» — красный.

В сетях постоянного тока есть две маркировки для проводов положительного и отрицательного заряда … Итак, положительный провод становится красным, а отрицательный — синим. Здесь нет фазных и нулевых проводов, а средний выделен синим цветом.

В электроустановках с напряжением до 1000 В и глухозаземленной нейтралью провода маркируются следующим образом:

• Рабочий нулевой провод отмечен синим цветом;
• Защитный нулевой провод — желто-зеленые полосы;
• Комбинированный нейтральный проводник выполняется желто-зеленого цвета с синими отметками или синего с желто-зеленым;
• Фазовые жилы могут быть красного, черного, фиолетового, коричневого, серого, розового, оранжевого, бирюзового и белого цветов.Обычно красным цветом обозначают провода в осветительных приборах, а коричневым — в розетках.

Этой маркировке соответствует практически любая электропроводка в офисных зданиях.

Что такое кабельные бирки (видео)

Маркировка электрических кабелей регламентируется СНиП, соответствующими ГОСТ и ПУЭ. Токопроводы можно маркировать с помощью цветной маркировки, условных символов, ярлыков и этикеток. Зная расшифровку маркировки кабеля, вы легко сможете провести самостоятельное обслуживание электропроводки (например, заменить старые вилки на автоматы).

Расшифровка (маркировка) кабелей и проводов

1. Расшифровка (маркировка) Кабели и провода российского производства

Расшифровка (маркировка) сокращений, используемых для обозначений силовых кабелей с ПВХ (виниловой) и резиновой изоляцией (согласно по ГОСТ 16442-80, ТУ16.71-277-98, ТУ 16.К71-335-2004)

А — жила алюминиевая (первая буква), если буквы нет — жила медная.
AC — Алюминиевый сердечник и свинцовая оболочка.
AA — Алюминиевый провод и алюминиевая оболочка.
B — Броня из двух стальных лент с антикоррозийным покрытием.
Бн — То же, но с негорючим защитным слоем (не поддерживающим горение).
б — Без подушки.
Б — (первая (при отсутствии А) буква) ПВХ изоляция.
Б — (вторая (при отсутствии А) буква) оболочка ПВХ.
D — В начале обозначения — это кабель для горных выработок, в конце обозначения — нет защитного слоя поверх брони или оболочки («голый»).
d — Ленты водонепроницаемые для герметизации металлического экрана (в конце обозначения).
2d — Алюмополимерная лента поверх герметичного экрана.
ШВ — Защитный слой в виде экструдированного ПВХ шланга (оболочки).
Шп — Защитный слой в виде прессованного шланга (оболочки) из полиэтилена.
Шпс — Защитный слой из самозатухающего полиэтиленового экструдированного шланга.
К — Броня из стальной оцинкованной круглой проволоки, поверх которой нанесен защитный слой. Если он стоит в начале обозначения — кабель управления.
C — Свинцовая оболочка.
O — Отдельные оболочки наверху каждой фазы.
R — Резиновая изоляция.
HP — Резиновая изоляция и оболочка из огнестойкой резины.
P — Изоляция или оболочка из термопластичного полиэтилена.
Ps — Изоляция или оболочка из негорючего полиэтилена.
PV — Вулканизированная полиэтиленовая изоляция.
BBG — Броня из профилированной стальной ленты.
нг — Не поддерживает горение.
LS — Low Smoke — низкий дымо- и газовыделение.
KG — Гибкий кабель.

Кабель с БПИ — бумажная пропитанная изоляция (по ГОСТ 18410-73):

А — жила алюминиевая (первая буква), при ее отсутствии — жила по умолчанию медная.Если в середине обозначения после символа материала сердечника, то оболочка алюминиевая.
B — Броня из плоских стальных полос (после обозначения материала оболочки).
AB — Алюминиевая броня.
SB — (первая или вторая (после А) буква) свинцовая броня.
C — Материал оболочки — свинец.
О — Жила с раздельными выводами.
P — Броня из плоской стальной оцинкованной проволоки.
К — Броня из стальной оцинкованной круглой проволоки.
B — Бумажная изоляция с обедненной пропиткой (в конце обозначения) через тире.
б — Без подушки.
л — Подушка содержит 1 дополнительную лавсановую ленту.
2л — Подушка содержит дополнительную двойную лавсановую ленту.

n — Негорючий наружный слой. Ставится после символа доспехов.
Шв — Наружный слой в виде прессованного шланга (оболочки) из поливинилхлорида.
Шп — Наружный слой в виде прессованного шланга (оболочки) из полиэтилена.
Швпг — Наружный слой прессованного шланга из поливинилхлорида пониженной горючести.
(дежурный) — Кабели с одножильными жилами (в конце обозначения).
У — Бумажная изоляция с повышенной температурой нагрева (в конце обозначения).
C — Бумажная изоляция, пропитанная нетекучей смесью. Ставится перед обозначением.

Кабель контрольный (по ГОСТ 1508-78):

А — (первая буква) алюминиевый провод, при его отсутствии — по умолчанию медный.
Б — (вторая (при отсутствии А) буква) ПВХ изоляция.
Б — (третья (при отсутствии А) буква) оболочка ПВХ.
P — Полиэтиленовая изоляция.
Ps — Утеплитель полиэтиленовый самозатухающий.
D — Отсутствие защитного слоя («голый»).
R — Резиновая изоляция.
К — (первая или вторая (после А) буква) — трос управления.
Chrome KG — гибкий кабель.
F — изоляция PTFE.
E — В начале обозначения — силовой кабель для особо шахтных условий, в середине или в конце обозначения — экранированный кабель.

Подвесные провода:

A — Алюминиевый провод неизолированный.
AC — Алюминиево-стальной (чаще используется слово «сталь-алюминий») неизолированный провод.
СИП — Самонесущий изолированный провод.
нг — Не поддерживает горение.

Силовые, установочные и соединительные провода:

A — Алюминий, отсутствие буквы А в марке провода означает, что токоведущий проводник изготовлен из меди.
П (или Ш) — вторая буква, обозначает провод (или шнур).
R — Резиновая изоляция.
Б — изоляция ПВХ.
P — Полиэтиленовая изоляция.
H — Изоляция из каучука наирита.
Количество жил и сечение обозначают следующим образом: прочерк; записать количество ядер; поставить знак умножения; запишите поперечное сечение вены.
В марках проводов и шнуров могут быть другие буквы, характеризующие другие элементы конструкции:
D — Проволока двойная.
O — Тесьма.
T — Для прокладки в трубы.
П — Плоский с разделительным основанием.
D — Гибкий.

Монтажные провода:

M — Монтажный провод (ставится в начале обозначения).
D — Жила многопроволочная (отсутствие буквы говорит о том, что жила однопроволочная).
W — Утеплитель из полиамидного шелка.
C — Пленочная изоляция.
B — Изоляция из поливинилхлорида.
K — нейлоновая изоляция.
L — лакированный.
C — Намотка и оплетка из стекловолокна.
D — Двойная тесьма.
O — Тесьма из полиамидного шелка.
E — экранированный.
ME — Эмалированный.

Расшифровка (маркировка) некоторых специальных сокращений:

КСПВ — Кабели для систем трансмиссии в виниловой оболочке.
KPSVV — Кабели пожарной сигнализации с виниловой изоляцией, с виниловой оболочкой.
КПСВЭВ — Кабели пожарной сигнализации с виниловой изоляцией, с экраном, в виниловой оболочке.
ПНСВ — Проволока нагревательная, Стальной сердечник, Виниловая оболочка.
ПВ-1, ПВ-3 — провод с виниловой изоляцией. 1, 3 — класс гибкости жилы.
PVA — Провод в виниловой оболочке Соединительный.
ШВВП — Шнур с виниловой изоляцией, в виниловой оболочке, плоский.
PUNP — Универсальный плоский провод.
ПУГНП — Универсальный плоский гибкий провод.

2. Расшифровка (маркировка) Кабели и провода иностранного производства

Кабель питания:

N — означает, что кабель изготовлен по немецкому стандарту VDE (Verband Deutscher Elektrotechniker — Немецкая ассоциация электротехники).
Y — ПВХ изоляция.
H — Отсутствие галогенов (вредных органических соединений) в ПВХ-изоляции.
M — Монтажный кабель.
C — Наличие медного экрана.
RG — Наличие брони.

FROR — кабель итальянского производства, имеет специальные обозначения по итальянскому стандарту CEI UNEL 35011:

F — corda flessibile — гибкий провод.
R — поливинилхлорудо — ПВХ — изоляция ПВХ
O — аниме riunite per cavo rotondo — круглый, а не плоский кабель.
R — поливинилхлоруд — ПВХ — оболочка из ПВХ.

Кабель управления:

Y — изоляция из ПВХ.
SL — Кабель управления.
Li — многожильный провод согласно немецкому стандарту VDE (см. Выше).

Безгалогенный огнестойкий кабель:

N — Изготовлен в соответствии с немецким стандартом VDE (см. Выше).
HX — Изоляция из сшитой резины.
C — Медный экран.
FE 180 — В случае пожара целостность изоляции при использовании кабеля без системы крепления сохраняется в течение 180 минут.
E 90 — В случае пожара кабель остается работоспособным в течение 90 минут при прокладке вместе с системой крепления.

Монтажные провода:

H — Гармонизированный провод (допуск HAR).
N — Соответствие национальному стандарту.
05 — Номинальное напряжение 300/500 В.
07 — Номинальное напряжение 450/750 В.
В — ПВХ изоляция.
K — Гибкий провод для стационарного монтажа.

Кабели с изоляцией из сшитого полиэтилена:

N — Изготовлены в соответствии с немецким стандартом VDE (см. Выше).
Y — ПВХ изоляция.
2Y — Полиэтиленовая изоляция.
2X — изоляция из сшитого полиэтилена.
S — Медный экран.
(F) — Продольное уплотнение.
(FL) — Продольное и поперечное уплотнение.
E — Трехжильный кабель.
R — Броня из круглой стальной проволоки.

Как узнать марку кабеля?

Возьмем, к примеру, очень распространенный кабель: АВВГ (резервный) -0,66 кВ 4х35 и проанализируем его маркировку.

4×35 — у этого кабеля 4 жилы по 35 кв. Мм каждая. каждый. Количество жил для большинства групп кабелей от 1 до 5. А вот для контрольных, например, от 4 до 37.Каждая жила имеет поперечное сечение. Кабель имеет диапазон сечения от 1,5 до 800 кв. Мм. для кабеля низкого напряжения.

0,66 кВ — напряжение. Для этого кабеля оно составляет 660 В. Кабели бывают низкого (0,38-1 кВ), среднего (6-35 кВ) и высокого (110-500 кВ) напряжения.

(standby) — исполнение — одноядерный. Это значит, что жила монолитная, бесшовная. Если в бренде нет «дежурного», то это по умолчанию означает, что версия многопроволочная (mn) или многожильная (pl).

G — гибкий или небронированный.
Б — винил. Оболочка из пластика поливинилхлорид (ПВХ).
Б — винил. Изоляция из пластика поливинилхлорид (ПВХ).
А — алюминий. Алюминиевый проводник.

Все буквенные обозначения начинаются от жилки. Если стоит буква А, значит токопроводящая жила алюминиевая. Если буква А отсутствует, значит, проводник медный.

В зависимости от группы использования в маркировке кабеля могут появляться следующие символы:

AVVG-P. Плоские изолированные жилы прокладываются параллельно в одной плоскости.
— АВВГз. С наполнителем, наполнителем из резиновой смеси.
— АВВГнг-LS. нг — негорючий пластикат ПВХ пониженной горючести. LS — «низкий смокинг» (пониженное дымовыделение), ПВХ с пониженной пожароопасностью.

B — броня из стальных полос
Ш — шланг защитный из ПВХ.
c — винил. Изоляция из пластика поливинилхлорид (ПВХ).

АСБ2Г, АСКл, ЦСБ:

С — свинцовая оболочка.
2L — две лавсановые ленты
G — голые. Крышка из двух стальных оцинкованных полос.
К — защитный кожух из стальной оцинкованной круглой проволоки.
Ц — бумажная изоляция, пропитанная противокапельным составом.

K — контроль
E — общий экран из алюминиевой фольги поверх скрученных жил

APvBbShp:

P — изоляция из сшитого силанолом полиэтилена.
п — наружная оболочка из полиэтилена.

U — армированная полиэтиленовая оболочка
2d — «двойное уплотнение», изоляция из сшитого полиэтилена с алюминиевой лентой поверх герметичного экрана.

КГ — гибкий кабель.

Расшифровка маркировки проводов.

Теперь рассмотрим вопрос, как расшифровать маркировку проводов. Провода, как и кабели, маркируются буквами, после которых цифрами пишется количество и площадь сечения токопроводящих жил. При обозначении провода принята следующая структура. В центре размещена буква П, обозначающая провод. Перед буквами П может стоять буква А, обозначающая, что провод выполнен из алюминиевых токопроводящих проводов; если буквы А нет, то проводники медные.

После буквы P следует буква, характеризующая материал, из которого сделана изоляция провода:

R — резиновая изоляция,
B — изоляция из ПВХ (поливинилхлорида)
P — полиэтиленовая изоляция

Если провод имеет оболочку хлопчатобумажной пряжи, покрытой лаком, то это обозначается буквой L, а если пряжа пропитана составом, предотвращающим гниение, то буква в марке проволоки опускается. Буква L ставится на последнем месте в обозначении марки провода.

Провода для электроустановок ФЭ марки имеют цифровые индексы 1; 2; 3 и 4. Эти числа указывают степень гибкости проводов. Чем выше, тем гибче проволока.

Воздушные линии электропередачи расшифровываются следующим образом:

СИП — самонесущий изолированный провод … Изоляция из светостабилизированного сшитого полиэтилена.
СИП-1 — с неизолированной нейтралью
СИП-2 — с изолированной нейтралью
СИП-4 — с изолированными проводниками равного сечения.

А — неизолированный провод, скрученный из алюминиевых проводов
АС — неизолированный провод, состоящий из стальной жилы и алюминиевых проводов

Расшифровка (маркировка) сокращений, используемых для обозначения кабелей силовых с ПВХ (виниловой) и резиновой изоляцией (по ГОСТ 16442-80, ТУ16.71-277-98, ТУ 16.К71-335-2004)

А — ( первая буква) алюминиевый провод, если нет буквы — медный провод.
AC — Алюминиевый сердечник и свинцовая оболочка.
AA — Алюминиевый провод и алюминиевая оболочка.
B — Броня из двух стальных лент с антикоррозийным покрытием.
Бн — То же, но с негорючим защитным слоем (не поддерживающим горение).
б — Без подушки.
Б — (первая (при отсутствии А) буква) ПВХ изоляция.
Б — (вторая (при отсутствии А) буква) оболочка ПВХ.
D — В начале обозначения — это кабель для горных выработок, в конце обозначения — нет защитного слоя поверх брони или оболочки («голый»).
d — Ленты водонепроницаемые для герметизации металлического экрана (в конце обозначения).
2d — Алюмополимерная лента поверх герметичного экрана.
ШВ — Защитный слой в виде экструдированного ПВХ шланга (оболочки).
Шп — Защитный слой в виде прессованного шланга (оболочки) из полиэтилена.
Шпс — Защитный слой самозатухающего полиэтиленового экструдированного шланга.
К — Броня из стальной оцинкованной круглой проволоки, поверх которой нанесен защитный слой. Если он стоит в начале обозначения — кабель управления.
C — Свинцовая оболочка.
O — Отдельные оболочки наверху каждой фазы.
R — Резиновая изоляция.
HP — Резиновая изоляция и оболочка из огнестойкой резины.
P — Изоляция или оболочка из термопластичного полиэтилена.
Ps — Изоляция или оболочка из негорючего полиэтилена.
PV — Вулканизированная полиэтиленовая изоляция.
BBG — Броня из профилированной стальной ленты.
нг — не поддерживает горение.
LS — Low Smoke — низкий дымо- и газовыделение.
KG — Гибкий кабель.

Кабель с БПИ — пропитанной бумажной изоляцией (по ГОСТ 18410-73)

А — жила алюминиевая (первая буква), при ее отсутствии — жила по умолчанию медная.Если в середине обозначения после символа материала сердечника, то оболочка алюминиевая.
B — Броня из плоских стальных полос (после обозначения материала оболочки).
AB — Алюминиевая броня.
SB — (первая или вторая (после А) буква) свинцовая броня.
C — Материал оболочки — свинец.
О — Жила с раздельными выводами.
P — Броня из плоской стальной оцинкованной проволоки.
К — Броня из стальной оцинкованной круглой проволоки.
B — Бумажная изоляция с обедненной пропиткой (в конце обозначения) через тире.
б — Без подушки.
л — Подушка содержит 1 дополнительную лавсановую ленту.
2л — Подушка содержит дополнительную двойную лавсановую ленту.

n — Негорючий наружный слой. Ставится после символа доспехов.
Шв — Наружный слой в виде экструдированного шланга (оболочки) из поливинилхлорида.
Шп — Наружный слой в виде прессованного шланга (оболочки) из полиэтилена.
Швпг — Наружный слой прессованного шланга из поливинилхлорида пониженной горючести.
(дежурный) — Кабели с одножильными жилами (в конце обозначения).
У — Бумажная изоляция с повышенной температурой нагрева (в конце обозначения).
C — Бумажная изоляция, пропитанная герметиком. Ставится перед обозначением.

Кабель контрольный (по ГОСТ 1508-78)

А — жила алюминиевая (первая буква), при ее отсутствии — жила по умолчанию медная.
Б — (вторая (при отсутствии А) буква) ПВХ изоляция.
Б — (третья (при отсутствии А) буква) оболочка ПВХ.
P — Полиэтиленовая изоляция.
Ps — Утеплитель полиэтиленовый самозатухающий.
D — Отсутствие защитного слоя («голый»).
R — Резиновая изоляция.
К — (первая или вторая (после А) буква) — трос управления.
Chrome KG — гибкий кабель.
F — изоляция PTFE.
E — В начале обозначения — силовой кабель для особо шахтных условий, в середине или в конце обозначения — экранированный кабель.

Провода для подвешивания

A — Алюминиевый провод неизолированный.
АС — Алюминиево-стальной (чаще используется слово «сталь-алюминий») неизолированный провод.
СИП — Самонесущий изолированный провод.
нг — Не поддерживает горение.

Силовые, установочные провода и шнуры соединительные

Марка провода и шнура пишется в виде комбинации букв и цифр:

A — Алюминий, отсутствие буквы A в марке провода означает, что ток — проводник из меди.
П (или Ш) — вторая буква, обозначает провод (или шнур).
R — Резиновая изоляция.
Б — изоляция ПВХ.
P — Полиэтиленовая изоляция.
H — Изоляция из каучука наирита.
Количество жил и сечение обозначают следующим образом: прочерк; записать количество ядер; поставить знак умножения; запишите поперечное сечение жилы.
В марках проводов и шнуров могут быть другие буквы, характеризующие другие элементы конструкции:
D — Проволока двойная.
O — Тесьма.
T — Для прокладки в трубы.
П — Плоский с разделительным основанием.
D — Гибкий.

Монтажный провод

M — Монтажный провод (ставится в начале обозначения).
D — Жила многопроволочная (отсутствие буквы говорит о том, что жила однопроволочная).
W — Утеплитель из полиамидного шелка.
C — Пленочная изоляция.
B — Изоляция из поливинилхлорида.
K — нейлоновая изоляция.
L — лакированный.
C — Намотка и оплетка из стекловолокна.
D — Двойная тесьма.
O — Тесьма из полиамидного шелка.
E — экранированный.
ME — Эмалированный.

Расшифровка (маркировка) некоторых специальных сокращений

КСПВ — Кабели для систем передачи в виниловой оболочке.
KPSVV — Кабели пожарной сигнализации с виниловой изоляцией в виниловой оболочке.
КПСВЭВ — Кабели пожарной сигнализации с виниловой изоляцией, с экраном, в виниловой оболочке.
ПНСВ — Проволока нагревательная, Стальной сердечник, Виниловая оболочка.
ПВ-1, ПВ-3 — провод с виниловой изоляцией. 1, 3 — класс гибкости жилы.
PVA — Провод в виниловой оболочке Соединительный.
ШВВП — Шнур с виниловой изоляцией, в виниловой оболочке, плоский.
PUNP — Универсальный плоский провод.
ПУГНП — Универсальный плоский гибкий провод.

Расшифровка (маркировка) Кабели и провода иностранного производства

Кабель силовой

N — Указывает, что кабель изготовлен в соответствии с немецким стандартом VDE (Verband Deutscher Elektrotechniker — Немецкая ассоциация электротехники).
Y — ПВХ изоляция.
H — Отсутствие галогенов (вредных органических соединений) в ПВХ-изоляции.
M — Монтажный кабель.
C — Наличие медного экрана.
RG — Наличие брони.

FROR — кабель производства Италии, имеет специальные обозначения по итальянскому стандарту CEI UNEL 35011

F — corda flessibile — гибкий провод.
R — поливинилхлорудо — ПВХ — изоляция ПВХ
O — аниме riunite per cavo rotondo — круглый, а не плоский кабель.
R — поливинилхлоруд — ПВХ — оболочка из ПВХ.

Кабель управления

Y — ПВХ изоляция.
SL — Кабель управления.
Li — многожильный провод согласно немецкому стандарту VDE (см. Выше).

Безгалогенный огнестойкий кабель

N — Изготовлен в соответствии с немецким стандартом VDE (см. Выше).
HX — Изоляция из сшитой резины.
C — Медный экран.
FE 180 — В случае пожара целостность изоляции при использовании кабеля без системы крепления сохраняется в течение 180 минут.
E 90 — В случае пожара кабель остается работоспособным в течение 90 минут при прокладке вместе с системой крепления.

Монтажные провода

H — Гармонизированный провод (допуск HAR).
N — Соответствие национальному стандарту.
05 — Номинальное напряжение 300/500 В.
07 — Номинальное напряжение 450/750 В.
В — ПВХ изоляция.
K — Гибкий провод для стационарного монтажа.

Кабели с изоляцией из сшитого полиэтилена

N — Изготовлены в соответствии с немецким стандартом VDE (см. Выше).
Y — ПВХ изоляция.
2Y — Полиэтиленовая изоляция.
2X — изоляция из сшитого полиэтилена.
S — Медный экран.
(F) — Продольное уплотнение.
(FL) — Продольное и поперечное уплотнение.
E — Трехжильный кабель.
R — Броня из круглой стальной проволоки.

Как расшифровать марку кабеля

Возьмем, например, очень распространенный кабель: АВВГ (резервный) -0,66 кВ 4х35 и проанализируем его маркировку.

4×35 — у этого кабеля 4 жилы по 35 кв. Мм каждая. каждый. Количество жил для большинства групп кабелей от 1 до 5. А вот для контрольных, например, от 4 до 37. Каждая жила имеет сечение.Кабель имеет диапазон сечения от 1,5 до 800 кв. Мм. для кабеля низкого напряжения.

0,66 кВ — напряжение. Для этого кабеля оно составляет 660 В. Кабели бывают низкого (0,38-1 кВ), среднего (6-35 кВ) и высокого (110-500 кВ) напряжения.

(standby) — исполнение — одноядерный. Это значит, что жила монолитная, бесшовная. Если в бренде нет «дежурного», то это по умолчанию означает, что версия многопроволочная (mn) или многожильная (pl).

G — гибкий или небронированный.

Б — винил.Оболочка из пластика поливинилхлорид (ПВХ).

Б — винил. Изоляция из пластика поливинилхлорид (ПВХ).

А — алюминий. Алюминиевый проводник.

Все буквенные обозначения начинаются с сердечника. Если стоит буква А, значит токопроводящая жила алюминиевая. Если буква А отсутствует, значит, проводник медный.

В зависимости от группы использования в маркировке кабеля могут появляться следующие символы:

AVVG-P. Плоские изолированные жилы прокладываются параллельно в одной плоскости.

АВВГз. С наполнителем, наполнителем из резиновой смеси.

АВВГнг-LS. нг — негорючий пластикат ПВХ пониженной горючести. LS — «низкий смокинг» (пониженное дымовыделение), ПВХ пониженная пожароопасность.

АВБбШв.

B — броня из стальных полос

Ш — шланг защитный из ПВХ.

Б — винил. Изоляция из пластика поливинилхлорид (ПВХ).

АСБ2ИГ, АСКл, ЦСБ.

C — свинцовая оболочка.

2Л — две лавсановые ленты

Г — голые.Крышка из двух стальных оцинкованных полос.

К — защитный кожух из стальной оцинкованной круглой проволоки.

С — бумажная изоляция, пропитанная противокапельным составом.

АКВВГЭ.

К — контроль

Э — общий экран из алюминиевой фольги по витым проводникам

АПвБбШп.

П — изоляция из полиэтилена, сшитого силанолом.

П — наружная оболочка полиэтиленовая.

APvPu2g.

U — армированная полиэтиленовая оболочка

2d — «двойное уплотнение», изоляция из сшитого полиэтилена с алюминиевой лентой поверх герметичного экрана.

КГ — гибкий кабель.

Расшифровка маркировки проводов

Теперь рассмотрим вопрос, как расшифровать маркировку проводов. Провода, как и кабели, маркируются буквами, после которых цифрами пишется количество и площадь сечения токопроводящих жил. При обозначении провода принята следующая структура. В центре размещена буква П, обозначающая провод. Перед буквами П может стоять буква А, обозначающая, что провод выполнен из алюминиевых токопроводящих проводов; если буквы А нет, то проводники медные.

После буквы P следует буква, характеризующая материал, из которого сделана изоляция провода:

P — резиновая изоляция,

B — изоляция ПВХ (поливинилхлорид)

P — полиэтиленовая изоляция

Если провод имеет изоляцию оболочка из хлопчатобумажной пряжи, покрытая лаком, то это обозначается буквой L, а если пряжа пропитана составом, препятствующим гниению, то буква в марке проволоки опускается. Буква L ставится на последнем месте в обозначении марки провода.

Провода для электроустановок марки

ПВ имеют цифровые индексы 1; 2; 3 и 4. Эти числа указывают степень гибкости проводов. Чем выше, тем гибче проволока.

Провода для воздушных линий электропередачи расшифровываются следующим образом:

СИП — провод самонесущий изолированный. Светостабилизированная изоляция из сшитого полиэтилена.

СИП-1 — с неизолированной нейтралью

СИП-2 — с изолированной нейтралью

СИП-4 — с изолированными проводниками равного сечения.

А — неизолированный провод, скрученный из алюминиевых проводов

АС — неизолированный провод, состоящий из стальной жилы и алюминиевых проводов

ДЕКОДЕР НЕ ШИРИРУЕТ СИГНАЛ — ЗА ПЛАТУ

Они невидимо обрушиваются на вас каждый день и каждую ночь — свежие фильмы из кинотеатров, неотредактированные сетевые новостные ленты из зарубежных бюро, спортивные события из крупных городов. Все, что вам нужно, это достаточно большая тарелка, чтобы их поймать.

Они падают в виде спутниковых сигналов и отражаются от 23 спутников связи на высоте 22 300 миль над Землей.До 1979 года такие программы могли смотреть только жители районов, обслуживаемых кабельным телевидением.

Однако усовершенствованные технологии и более низкие цены теперь предлагают среднему домовладельцу доступ к более чем 130 каналам с полной или частичной занятостью за единовременные расходы в размере от 2000 до 3000 долларов. Спутниковые антенны на заднем дворе представляют собой рынок, который один чиновник по маркетингу спутникового телевидения описывает как «наиболее быстрорастущий сегмент на рынке платного телевидения».

Спутниковая передача теперь доступна не только для домашних касс.

Основные сетевые программы и спортивные мероприятия отправляются на партнерские станции через спутник. Телеканалы в Нью-Йорке, Чикаго и Атланте превратились в «суперстанции», отправляя свои сигналы по всей стране через спутник. Корпорации и группы учреждений, такие как больницы, используют спутники для обмена программами и информацией.

Даже местные телевизионные новостные программы передают прямые репортажи по всему штату через спутник.

Владелец антенны во Флориде может принимать 137 каналов, регулируя угол наклона антенны.Программы включают две дюжины абонентских служб, полдюжины суперстанций, 20 каналов из зарубежных стран, специальные передачи, такие как Christian Broadcasting Network, и закрытые трансляции спортивных мероприятий.

Скремблирование сигнала HBO эффективно удалило четыре канала из списка 137 свободных сигналов. HBO также владеет Cinemax, и оба канала имеют сигналы Восточного и Западного побережья, которые отправляют фильмы в разное время, хотя оба канала можно принимать на тарелке во Флориде.

К счастью для нынешних и будущих владельцев антенн, практически все основные каналы заявили, что будут использовать ту же технологию для шифрования своих сигналов.Таким образом, хотя зрителям, возможно, придется платить за просмотр каждого канала, одна машина будет декодировать все сигналы.

На данный момент дескремблеры стоят 395 долларов. Но Филип Э. Партейн, владелец дистрибьютора Dow Electronics Inc. в Орландо, сказал, что производители проектируют скремблеры в компоненты своих спутниковых антенн. По его словам, это может снизить цену.

Дескремблер, впервые разработанный HBO и который, как ожидается, станет отраслевым стандартом, произведен компанией M / A-Com Inc. из Берлингтона, штат Массачусетс. Устройство позволяет каналам премиум-класса, таким как HBO, контролировать, какие отдельные антенны принимают нескремблированный сигнал.

Каждый проданный дескремблер будет иметь индивидуальный электронный идентификатор, сообщает HBO. Владелец тарелки, покупающий дескремблер, должен подключить его и дать канал HBO идентификационный номер.

HBO заявляет, что будет взимать с владельцев тарелок 13,95 долларов в месяц за HBO или Cinemax, по 19,95 долларов за оба. Система позволит HBO отключать дескремблер, если клиент не оплачивает счет.

Предложение FCC о приставках не снижает счета за кабельное телевидение

Распространенная жалоба потребителей заключается в том, что счета за кабельные каналы трудно расшифровать. Оказывается, даже председатель Федеральной комиссии по связи (FCC) Том Уиллер озадачен всеми этими позициями, по крайней мере, о чем свидетельствуют его недавние комментарии по поводу телевизионных приставок.

Уиллер считает, что потребители сэкономят деньги, если для любой компании станет проще предлагать устройства, которые заменят домашние приставки, которые обычно берут напрокат у поставщика кабельного телевидения. Таким образом, FCC, похоже, готова повторно внести предложение 2010 года, направленное на «открытие» рынка телевизионных приставок.

Председатель сбился с пути.Отключение приставки от видеосервиса может снять плату со счетов американцев за кабельное телевидение, но вряд ли в среднем изменит общие счета потребителей. И хотя средний чек может оставаться неизменным, цена за услугу, вероятно, вырастет для домохозяйств, которые арендуют небольшое количество боксов, и снизится для домохозяйств с большим количеством боксов. Вероятно, это не тот результат, которого хочет FCC.

Отказ от телевизионной приставки вряд ли изменит среднюю цену, потому что потребители платят за видеоуслуги, а телевизионная приставка является частью этого пакета, независимо от того, как она продается и выставляется счет.Тот факт, что кабельные компании взимают отдельную плату за телевизионную приставку, не обязательно означает, что удаление коробок снизит общую цену, которую потребители платят за видеоуслуги. Как и в любом другом бизнесе, поставщики видео взимают столько, сколько могут. Если они не могут взимать плату за коробки, они, вероятно, увеличат плату за обслуживание.

В то же время тарификация для приставок играет и другую роль — как инструмент для тарификации абонентов с разным уровнем спроса разной суммы. Ключом к достижению экономики отраслей с высокими фиксированными затратами, таких как кабельная и широкополосная связь, всегда будет поиск способов взимания более высоких цен с тех, у кого более высокий спрос.В одну сторону, кабельное телевидение взимает больше с домохозяйств, которые больше ценят эту услугу, — это взимание платы за телевизор, подключенный через приставку.

Если люди с низким доходом, как правило, имеют меньше телевизоров, подключенных к их кабельной сети, то они, скорее всего, столкнутся с повышением цен в соответствии с предложением FCC.

Тем не менее, в текущем режиме ТВ-приставки есть что не нравится. Коробки большие — сравните их с устройствами для Roku, AppleTV, Google Chromecast или Amazon Fire TV Stick.Многие из них имеют скучные пользовательские интерфейсы, хотя хваленый X1 от Comcast показывает, что это не всегда так. Возможно, наиболее важно то, что потребителям часто бывает трудно узнать общую стоимость своих услуг при сравнении сделок не только из-за бесчисленных налогов, но и потому, что сборы, подобные тем, которые взимаются за приставки, не всегда ясны. Некоторые кабельные компании могли бы заработать столь необходимую репутацию за счет повышения прозрачности своих цен.

Кроме того, не очевидно, что предоставление телеприставок всегда будет в интересах кабельного телевидения.Коробки не бесплатны для кабельных компаний, и, в долгосрочной перспективе, предоставление потребителям возможности выбора среди интерфейсов и устройств, разработанных Google, Amazon, Apple и другими, может повысить спрос на базовую кабельную службу и помочь остановить потерю видеоабонентов. .

В конечном счете, требование, чтобы кабельные компании предоставляли открытый интерфейс, скорее всего, потерпит неудачу, как и последнее вмешательство Федеральной комиссии связи США в области телевизионных приставок — CableCARD. Независимо от правил, касающихся телевизионных приставок, поставщики видео устанавливают цены на основе того, сколько потребители готовы платить за видеосервис, а не на основании количества позиций в счете.

Валлстен — вице-президент по исследованиям и старший научный сотрудник Института технологической политики.

Перевод Пожалуйста | Ваше кольцо-декодер на кабельном шоу 2013 года!

Ваше кольцо-декодер Cable Show 2013 года от Tech-Talk!

Настало время Cable Show снова , так что пришло время проанализировать накопленный в этом году пакет технических знаний.Всегда газ!

Начнем с The Gig . На сессиях, в зоне «Обсерватория» шоу и, вероятно, в новостях вы будете слышать о концертах.

Забавный факт о кабине: это единица измерения, да, но в кабеле имеет три совершенно разных значения. Один включает скорость , другой память , третий емкость .

Возвращаясь к истокам: «Гига» означает «миллиард». »Оно идет после« Мега »для миллиона и перед« Тера »для триллиона.

Несколько удобных контекстных ссылок: (примерно) бит в гигабите в секунду равно количеству участников Facebook ; гигабит в секунду — это более чем в 15000 раз быстрее, чем самый быстрый модем с коммутируемым доступом (56 кбит / с)

Давай в гамбургерах. Допустим, средний человек съедает 150 гамбургеров в год. Если бы кусочки были гамбургерами, всему населению Земли потребовалось бы около 7 миллионов лет, чтобы съесть столько гамбургеров, сколько гиг в битах.(Отрыжка)

Итак, говорите ли вы о скорости, хранилище или емкости, гигабайт велик.

Если говорить о гигах, то на Cable Show вы услышите о скорости. В частности, гигабит в секунду. Синоним миллиардов бит в секунду.

Но! Гига байт — это единица хранения. Биты и байты разные; эмпирическое правило состоит в том, что в байте восемь бит. Гигабайты вступают в игру, когда говорят о , насколько велик что-то для загрузки.

И еще есть гигагерц (ГГц) — мера емкости .Большинство кабельных систем рассчитаны на максимальную частоту от 750 до 1000 МГц, а 1000 МГц — это то же самое, что и 1 ГГц.

ОБЛАКО VS. ШЛЮЗ

Еще один интересный набор взаимосвязанных тем, которые обязательно развернутся в DC: облако или шлюз. Заменяет ли одно (облако) в конечном итоге другое (шлюз)? Размещение видео в облаке — которое также используется сетевым видеорегистратором, хотя у них есть небольшие различия — это горячая тема, потому что это отличный способ сохранить единообразие, от одного экрана к другому.

В технических разговорах этот пакет действий известен как « сохранение состояния » — например, «пауза» — это состояние. Как и «игра», когда вы продолжаете.

Тем не менее, выставочный зал будет забит шлюзами . Полукабельный модем, наполовину телеприставка, они популярны, потому что они позволяют перейти от сегодняшнего мира (телевизионные приставки, подключенные к телевизору), в другой современный мир (планшеты, ПК, гаджеты, подключенные к кабельным модемам).

Через какое-то время «шлюзы» сохранятся, как предмет в доме, который существует, чтобы делать то, что облако еще не может или не умеет делать.Например, приостановить прямой эфир. Локальная буферизация пока работает лучше, чем буферизация в сети.

Эталонный проектный комплект / «RDK»

Прогуливаясь по выставочному залу, вы, скорее всего, увидите вывески и демонстрационные сообщения о «RDK», что означает «комплект для эталонного дизайна». Это не самая легкая вещь, потому что это происходит на стыке кремния и стандартов. Это началось как Comcast, но теперь распространяется и на другие MSO.На этой неделе свои работы представят около 20 представителей РДК.

Людям, связанным с RDK, это нравится, потому что сокращает время, сокращает время вывода нового оборудования и услуг на рынок. Это экономит время, поскольку устраняет повторяющиеся лабиринты регрессионного тестирования, которые возникают при переходе устройства от чипа к производителю, от MSO к среде обслуживания.

Новички NCTA

Около 50 компаний будут участвовать впервые на этой неделе — в сфере технологий такие компании, как LG Electronics (подключенные устройства), DigitalSmiths (поиск и рекомендации), Qwilt (управление трафиком OTT) и Ruckus Wireless («невероятно быстрое беспроводное соединение.Мой личный фаворит среди новичков NCTA в качестве пчеловода: Beesion , которая, по всей видимости, занимается системами поддержки бизнеса.
