Ремонт масляного обогревателя своими руками — это легко и просто!

Масляные электрические обогреватели имеют простую конструкцию, поэтому обычно при их эксплуатации не возникает особых сложностей.

В большинстве случаев они выходят из строя, проработав не один гарантийный срок.

Однако даже простота конструкции иногда не может спасти масляный обогреватель от поломки, обычно случающейся в самый неподходящий момент.

Затруднения при устранении неисправности может вызвать лишь утечка масла, появление которой легко обнаружить при визуальном осмотре устройства. Подтёки масла, появившиеся на корпусе обогревателя, говорят о том, что устройство необходимо срочно выключить, а затем позаботиться о приобретении нового прибора обогрева.

Некоторый умельцы способны вернуть к жизни масляный обогреватель и после появления такой неисправности, но эта работа достаточно сложная, занимающая немало времени. Занимаются таким ремонтом крайне редко.

Для исправления других повреждений обычно обращаются к специалисту, однако, обладая элементарными знаниями электротехники, вполне возможно решить проблему самостоятельно.

Внимание! Любой ремонт электрообогревателя должен выполняться с соблюдением правил техники безопасности. Устройство должно быть отключено от электросети.

Специалисты считают, что правильное определение неисправности делает ремонт устройства уже наполовину выполненным. Поэтому первым этапом ремонта масляного обогревателя всегда становится диагностика устройства. Для того, чтобы найти неисправность устройства, необходимо знать, как оно устроено, какие детали входят в его конструкцию.

Устройство и принцип работы обогревателя

Внешним видом масляный обогреватель чаще всего напоминает обычную батарею отопления, однако, данное устройство герметичное, а его внутреннее пространство заполнено маслом.

В нижней части емкости вставлен ТЭН. Поблизости от ТЭНа размещен термопредохранитель, служащий для отключения обогревателя при чрезмерном повышении температуры его корпуса.

Тепловое реле обычно располагается в верхней части корпуса, не соприкасаясь с ним. Поблизости от реле размещают выключатель. При его наличии нет необходимости для выключения обогревателя вынимать из розетки вилку.

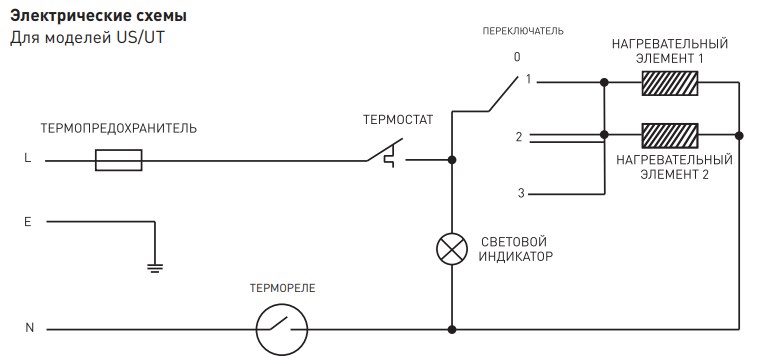

Простейшая схема масляного обогревателя выглядит так:

При замыкании выключателя, после включения в сеть вилки электроприбора, погружённый в масло ТЭН начинает нагреваться. О начале работы устройства сигнализирует лампочка.

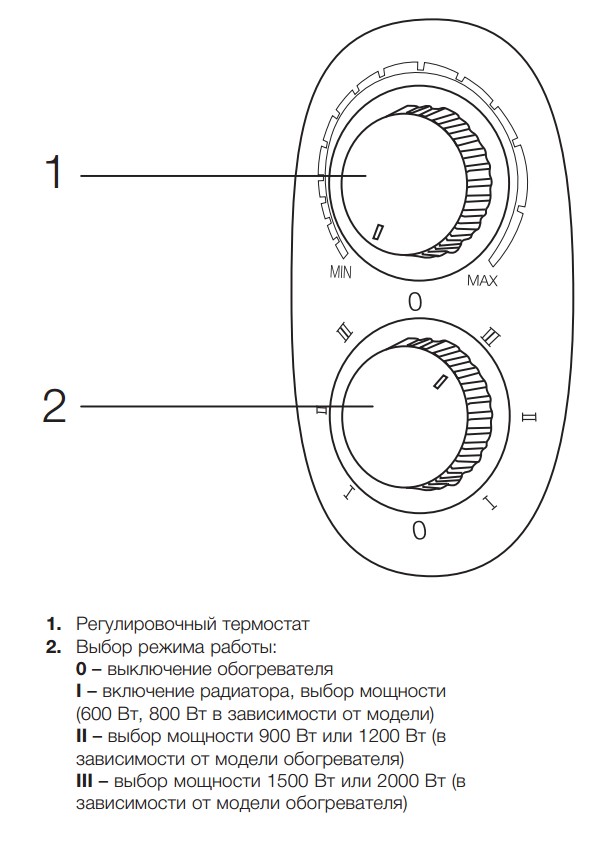

С помощью регулируемого термостата определяется максимальная температура, после которой ТЭН отключится. Вновь в режим обогрева он перейдёт после остывания устройства до заданной температуры.

Регулировка термостата происходит биметаллической пластиной, находящейся внутри него. Датчик положения предназначен для разрыва электрической цепи при опрокидывании обогревателя.

Для лучшего управления работой устройства его оснащают двумя ТЭНами. В таком случае на корпусе устанавливают два выключателя. С их помощью регулируется мощность обогрева. При регулировке один из нагревательных элементов можно отключить.

Принципиальная схема масляного обогревателя с вентилятором, практически мало отличается от обычного устройства обогрева. Основное ее отличие в том, что при наличии вентилятора нагревательные элементы невозможно включить, если вентилятор по какой-то причине не работает. Такая схема обогревателя исключает повреждение ТЭНов от их перегрева.

Неисправности и ремонт масляного обогревателя

Если ещё вчера исправно работавший обогреватель, сегодня перестаёт нагреваться, то нет необходимости сразу же бежать в мастерскую, или же в магазин за новым устройством обогрева.

Многие неисправности вполне можно устранить самостоятельно, имея основные навыки в ремонте электроприборов.

Исключением может стать неисправный ТЭН, чаще всего намертво завальцованный в корпусе обогревателя. Снять его вполне можно, но вот установить на место уже не удастся. Даже если обогреватель укомплектован съемным ТЭНом, то при его замене герметичности устройства добиться будет сложно.

Обычно неисправности, встречающиеся при поломке обогревателя, появляются в более доступных местах. Самым уязвимым местом устройства является шнур, поэтому его целостность следует проверить в первую очередь. Если конструкция вилки позволяет ее разобрать, то нужно проверить места соединения жил шнура со штырями вилки.

При исправности вилки следующим этапом должна быть проверка состояния самого шнура, а также место его соединения с блоком питания обогревателя. Для этого снимается декоративная крышка панели устройства и тестером проверяется исправность шнура. При его повреждении кабель меняется на новый.

Если кабель оказывается исправным, то неисправность может скрываться в состоянии контактов блока питания. Контакты могут быть покрыты нагаром и ослаблены.

В этом случае контакты очищаются от нагара наждачной бумагой, а ослабевшие контакты аккуратно подтягиваются.

В этом же месте расположен терморегулятор. Если на его контактах видно потемнение, то их также необходимо зачистить. В терморегуляторе могут быть неисправными биметаллические пластины. При обнаружении их повреждения, терморегулятор аккуратно разбирается, а пластины меняются на новые.

Если масляный радиатор относится к категории энергосберегающих, то в его конструкции имеется термостат, обеспечивающий включение и отключение устройства при заданных параметрах.

При чрезмерном нагреве обогревателя, или же низкой температуре его тоже необходимо осмотреть. При обнаруженной неисправности данная деталь меняется на новый термостат, имеющий аналогичные параметры.

При наличии в конструкции масляного обогревателя вентилятора, его также необходимо проверить. В этом случае проверяются не только контакты устройства, но и целостность обмотки его мотора. Возможно, что может потребоваться его замена.

Важно: не рекомендуется самостоятельно ремонтировать поврежденный корпус обогревателя и пробовать заменить неисправный ТЭН.

После завершения вышеописанных проверок и устранения замеченных неисправностей, обогреватель собирается, а затем включается в сеть. Если устройство обогрева по-прежнему не работает, то придется обращаться за консультацией к специалисту.

Наиболее вероятно, что он посоветует приобрести новый обогреватель. Некоторые виды ремонта могут обойтись настолько дорого, что проще отправиться в магазин.

Устройство и электрическую схему масляного радиатора вы найдете на видео:

Инструкцию по ремонту (замене ТЭНа) масляного обогревателя своими руками посмотрите на видео:

Ремонт масляного обогревателя и различных его запчастей своими руками

Многие поломки отопительных устройств можно устранить самостоятельно, что будет весьма дёшево.

Строение радиатора

Провести ремонт обогревателя, который сломался, можно тогда, когда известно его строение. Оно является таким:

  1. Металлическая герметичная емкость в виде батареи или гармошки. В середине нее находится техническое масло. Оно заполняет 90% емкости. Остальную часть составляет воздух. Он необходим для компенсации расширения масла в результате нагрева. Если все внутреннее пространство радиатора было бы заполнено маслом, то емкость просто разорвало бы.
  2. ТЭН. Он находится в середине основной части радиатора. Его всегда монтируют внизу емкости. Он нагревает масло. Во время нагрева масло циркулирует по радиатору. Большинство производителей монтируют двойной ТЭН. Он имеет две спирали. ТЭН закреплен так, что все его контакты находятся на внешней стороне бака. Может быть встроенным или съемным.
  3. Термопредохранитель. Он размещается неподалеку от ТЭНа над нагревательным элементом. Задача предохранителя – измерять температуру масла и в случае, если она стала критической, или масло вытекло (тогда сильно нагревается корпус), отключить ТЭН. Он является вспомогательным элементом безопасности, поэтому очень редко вмешивается в работу аппарата. Бывает двух видов: биметаллическим и проволочным. Первый более надежный.
  4. Термореле. Его можно найти вверху обогревателя. Оно предназначено для регулирования нагрева радиатора. Основная часть этого элемента – биметаллическая пластина – находится в нагретом воздухе и реагирует на изменения его температуры. Над ним обычно имеются вентиляционные отверстия. Такие же есть внизу кожуха, который присоединен к основной металлической емкости.
  5. Два выключателя. Каждый из них соединен фазным, нулевым и заземляющим проводами, которые отходят от ТЭНа. К каждому из них подходит провод от теплового реле. Возле выключателей есть лампочка, которая при работе ТЭНа светится.

Разбор масляного радиатора

Ремонт масляного обогревателя своими руками всегда начинается с этой процедуры, ведь электрические элементы находятся под защитным кожухом, который прикреплен к одному торцу обогревателя. Причем производитель присоединил его так, что, кажется, будто он и корпус являются одним целым.

Радиатор разбирают так:

  1. Снимают крышку наверху кожуха. На ней есть слова «не накрывать» или do not cover. Для снятия используют отвертку.
  2. Ставят радиатор на бок, снимают пружину.
  3. Слегка разгибают пластмассовую или металлическую накладку и снимают ее. Это делают аккуратно, без резких движений. Иначе накладка может сломаться.
  4. Аккуратно откладывают в сторону кожух. Его получится только развернуть и поставить на пол у основной части устройства, ведь закрепленное на нем термореле соединено с ТЭНом коротким проводом.

Основные поломки

  1. Перегорание, загрязнение контактов.
  2. Неисправность вилки.
  3. Выход из строя термопредохранителя.
  4. Деформация биметаллической пластины.
  5. Поломкаа ТЭНа.
  6. Выход из строя датчика падения или положения.
  7. Утечка масла.

Ликвидация наиболее простых поломок

Этими поломками являются окисление, ослабление контактов, выход из строя вилки.

После разбора радиатора нужно проверить каждый провод. Это делают с помощью мультиметра или тестера. Сначала проверяют исправность вилки. Для этого к одному ее концу прикладывают одну клемму тестера. Вторую клемму тестера нужно приложить к соединению термореле и провода, отходящего от вилки.

Иногда может быть дополнительное соединение на кабеле питания. Его делают сразу после входа кабеля в корпус. Далее от этого соединения отходят провода к термореле и ТЭНу. Вторую клемму тестера нужно прикладывать к каждому проводу в таком соединении. Проверяют оба выхода вилки.

Если тестер не дал сигнала при поочередном приложении второй клеммы тестера к концу входного фазного и нулевого провода, то неисправной является вилка. Ее нужно заменить.

После этого тестером проверяют все остальные провода. Одна его клемма всегда прикладывается к вилке. Другой касаются всех клемм. Последовательность проверки такова:

  • контакты термореле;
  • контакты термопредохранителя;
  • контакты регулятора работы ТЭНа;
  • контакты ТЭНа.

Во время проверки термореле должно находиться в таком положении, при котором ТЭН будет работать. Его выставляют на температуру, которая больше имеющейся.

Если при проверке выходного контакта термореле нет сигнала тестера, то возможно плох контакт или сломалось термореле, а точнее биметаллическая пластина. Сначала обращают внимание на контакт. Клемму провода вытягивают и проверяют. Если она является чистой, нет окислений или копоти, то она исправная, и проблема заключается в основании крепления клеммы или термореле. Если клемма имеет перечисленные недостатки, то ее нужно почистить. В крайнем случае её заменяют новой.

Визуально можно проверить все контакты. Если клеммы чисты, без повреждений, то проблема не в них. Некоторые из контактов могут быть ослабленными. Тогда их докручивают или более сплющивают основание, в которое вставляется клемма.

Ремонт термореле и термопредохранителя

Этот процесс заключается в замене биметаллической пластины или всего элемента. Биметаллическую пластину нужно заменять тогда, когда она сильно деформировалась, и любое положение колесика реле не замыкает контакт.

Биметаллическую пластину меняют так:

  1. Выставляют наименьшую температуру нагрева.
  2. Снимают ручку регулятора.
  3. Выкручивают гайки, демонтируют рамку.
  4. Снимают биметаллическую пластину, ставят на ее место новую.
  5. Собирают регулятор.
  6. Проверяют правильность работы пластины. Для этого нужно повернуть ручку регулятора, изменив положение пластины и выставив определенный уровень температуры. Далее нагревают пластину феном или вентиляторным обогревателем до выставленного уровня температуры. Если она выгибается и контакт разъединяется, тогда она установлена хорошо. В обратном случае замена является неправильной. Решать сложность нужно, ослабляя давление пластины на контакт, который соответствует наименьшей температуре нагрева.

Выставление пластины в нужное положение – длительный процесс. Проще купить новый терморегулятор.

Аналогичные действия выполняют со сломанным термопредохранителем.

Ликвидация утечки масла

Нарушение герметичности основной части радиатора и утечка масла является наиболее частой проблемой этих обогревателей. Масло может вытекать через случайную пробоину или стенку, которая проржавела. Если имеет место второй вариант, то лучше приобрести другой радиатор, поскольку коррозия может разрушить большую площадь, чем видно. Поэтому через некоторое время возле заваренного или запаянного места потечет масло.

Пробоины или малые дырочки, трещины можно:

  • запаять;
  • заварить.

Первого варианта следует избегать. Пайка не может обеспечить надежного соединения, и при постоянном нагревании/охлаждении, прочный контакт припоя и металла бака начнет превращаться в трещину. Поэтому пробоину лучше заварить.

Подготовка обогревателя к пайке или сварке является одинаковой:

  1. Спуск масла из бака.
  2. Очистка проблемного места от грязи и ржавчины. Это можно сделать наждачной бумагой.
  3. Наливание воды в бак. Это позволит избежать возможного возгорания (внутри было масло, и его остатки точно сохранились).
  4. Переворачивание радиатора в такое положение, при котором вода не будет вытекать из пробоины.

Паять пробоину нужно серебряным, латунным или медно-фосфорным припоем. Оловянный использовать нельзя. Во время пайки обязательно используют горелку. Если планируется заварить отверстие, то используют инверторную сварку.

После ликвидации проблемы воду сливают, бак высушивают и заливают масло. Старое масло вряд ли подойдет, поскольку часть его успела вытечь. Поэтому его количества не хватит, чтобы наполнить емкость на 90%. Если известна марка и характеристики масла, то можно докупить такое же. Нельзя смешивать синтетические и минеральные масла. Если планируется залить новое масло, то берут только трансформаторное. Отработку использовать нельзя. Иначе на ТЭНе появится накипь.

Масло требует подготовки. Она заключается в нагревании его до температуры 90 °С и испарении. Более нагревать нельзя, поскольку начнется окисление и горение жидкости. Количество масла должно быть таким, чтобы не превышало 90% емкости бака.

Восстановление работы ТЭНа и датчика падения

Первый отремонтировать невозможно.

Если ТЭН встроенный, то нужно покупать новый радиатор потому, что если снять поврежденный нагревательный элемент можно, то поставить его на место так, чтобы не было утечки масла практически невозможно. Этот элемент завальцован в металлический корпус. Развальцевать его легко, однако выполнить очень качественную завальцовку сложно.

Ситуация со съемным ТЭНом проще. Его снимают и ставят на место другой. Подбираемые на место плохого нагревательного элемента  запчасти должны иметь такую же мощность, быть сделанными из меди и плотно заходить в отверстие. Для герметизации используют термостойкие прокладки и герметик.

Правильность работы датчика падения проверяют, наклонив обогреватель в сторону и прозвонив контакты. Отсутствие сигнала говорит о неисправности датчика. Его ремонт является длительным, поэтому проще купить новый.

Ремонт масляного обогревателя своими руками

Масляные электрические обогреватели применяются уже давно и зарекомендовали себя как хорошее средство обогрева помещения, в случае если центрального отопления недостаточно. По сравнению с конвекторами масляные радиаторы имеют высокий КПД, так как отдают тепло еще долго после отключения. В статье рассмотрена одна из часто встречающихся поломок масляных радиаторов и способ её устранения.

Независимо от производителя, практически все масляные радиаторы имеют схожее строение и одинаковые узлы, применяемые как в дорогих, так и в дешевых моделях.

Перед вами один из представителей среднего класса.

Проблема этого обогревателя заключается в том, что он не греет ни в одном из трех положениях переключателя режимов работы. Помимо нагревателя масла в радиаторе, прибор имеет боковой тепловентилятор, который работает без проблем.

Начать ремонт масляного обогревателя нужно со снятия лицевой панели, на которой расположены элементы управления. Для этого вам понадобится прямая или крестовая отвертка (зависит от модели прибора).

Находим все винты крепления этой панели и откручиваем их.

На этом обогревателе их три. Один сверху и два снизу.

Находим все винты крепления этой панели и откручиваем их.

Для удобства удаления нижних, можно поставить прибор панелью вверх.

Когда винты сняты и лежат в коробке, аккуратно отводим крышку от радиатора. При этом провода внутри и другие элементы могут мешать этому, поэтому делать это нужно не спеша, убирая препятствия.

Крышка снята, и перед вами появляются ТЭНы и другие элементы схемы.

Вот главные из них

терморегулятор,

пакетный переключатель,

защитный термоэлемент.

Внешне выглядит все нормально. Провода в хорошем состоянии, узлы не повреждены. Придется проверить каждый элемент по отдельности.

Проверка ТЭНов масляного обогревателя

Для проверки понадобится прибор, способный определять целостность электрической цепи. Любая «прозвонка», мультиметр или указатель напряжения.

Но перед тем, как сделать замеры, нужно снять один конец провода.

Это нулевой провод «общий» для двух нагревателей. Нужно это для того, чтобы цепь не показало через схему, такое может быть даже при нерабочем ТЭНе.

Ставим один конец прозвонки на «общий» провод, а второй поочередно сначала на один, затем на другой конец нагревателя.

При исправных элементах, оба должны «звониться». В этом случае оба ТЭНа рабочие.

Проверим терморегулятор

При разомкнутых контактах он не показывал цепь, значит замер можно делать не снимая с него клемм с проводами. Вращая регулятор по часовой стрелке, послышится щелчок и контакт как визуально, так и по показаниям измерительного прибора — замкнулся.

И снова причина поломки не найдена.

Следующий этап — проверка элемента термозащиты

Найти его было не просто, так как он был спрятан в изолирующей трубке.

Откручиваем его крепление и стягиваем трубку. Работает он как предохранитель, срабатывает (разрывая цепь) при превышении норм температуры и остывая возвращается в исходное состояние.

Тут на помощь приходит та же прозвонка. Просто соединяем ее концы с двух сторон. Наличие цепи говорит об исправности термоэлемента. И снова поломка не найдена.

Проверка пакетного переключателя

При детальном осмотре можно заметить, что его пластмассовый корпус слегка деформировался. И произошло это, скорее всего из-за излишнего нагрева контактов.

Разбираем его.

Для этого маленькой отверткой разжимаем его крепление.

После этого, снимаем верхнюю крышку. Под ней обнаруживается вот такие контакты.

Сразу видно, что они подгорели, причем все.

Берем надфиль или на крайний случай пилочку для ногтей и зачищаем их. Подвижный контакт один, и имеет вот такую форму.

Чтобы снять его, необходимо просто потянуть на себя. При этом ручка переключателя освободится. Зачищаем подвижный контакт переключателя по всей поверхности и вставляем его в неподвижные.

Сделать это не просто, но возможно. Теперь накрываем его крышкой и пробуем ставить на прежнее место. При этом ручку на лицевой панели необходимо сопоставить с валом пакетного переключателя так, чтобы полоска на ней указывала на какое-нибудь положение переключателя.

Зажимаем крепление и пробуем переключать.

Если все работает без проблем, укладываем провода и жгутируем их.

Надеваем все снятые клеммы и ставим нагреватель на колесики. Не закрывая крышку, аккуратно включаем в сеть. Прибор должен греть. В нашем случае так и происходит.

Отключаем от сети и прикручиваем крышку винтами. Еще раз включаем и проверяем работу во всех положениях.

Ремонт масляного радиатора показал, что причина поломки заключалась в подгоревших контактах пакетного переключателя ступеней. Как не прискорбно, но эта поломка одна из частых в любых нагревательных приборах. Причина — переключения под большим током и некачественное изготовление контактов узла.

Самостоятельный ремонт масляного обогревателя | Мастер



 Из различных видов обогревателей масляные считаются наиболее надежными, удобными и долговечными приборами, к тому же безопасные, но и им может потребоваться ремонт. При проведении самостоятельного ремонта масляного обогревателя необходимо правильно установить причину появления неисправности.
Существует несколько признаков поломки прибора, для каждого из которых характерны определенные особенности. Чтобы выявить причины и  быстро устранить неисправность необходимо правильно определить характер повреждений.

Конструкция любого масляного обогревателя типовая и довольно простая:

  • Металлический или алюминиевый корпус — в него входит гармошка с техническим маслом.
  • Нагревательный элемент – ТЭН находится внизу прибора. Обычно применяется 2 спирали для более удобного регулирования мощности приспособления.
  • Блок управления (термореле) и предохранители.
  • Соединительные провода, выключатели и шнур с вилкой для подключения к розетке.



Работает масляный обогреватель по такому принципу:

  • Корпус заполнен специальным маслом на 90%, остальное — воздух .
  • При включении радиатора температура элемента нагревания начинает повышаться и соответственно нагревается и масло.
  • Постепенно тепло передается на стенки корпуса прибора, а от них  нагревается помещение.
  • Когда температура в комнате достигает оптимального значения, установленного либо по внешнему датчику температуры, либо по внутреннему (термостат), срабатывает блок управления и ТЭН отключается.
  • Процесс повторяется на протяжении всего периода подключения обогревателя к электрической сети. Благодаря этому в помещении создается комфортная обстановка.

Простейшая схема обогревателя выглядит так:


При замыкании выключателя ТЭН начинает нагреваться. О начале работы устройства сигнализирует световой индикатор. С помощью регулируемого термостата определяется максимальная температура, после которой нагревательный элемент отключится. Вновь в режим обогрева он перейдёт после остывания устройства до заданной температуры.
Регулировка термостата происходит биметаллической пластиной, находящейся внутри него. Датчик положения предназначен для разрыва электрической цепи при опрокидывании обогревателя.
Для лучшего управления работой устройства его оснащают двумя ТЭН-ами. В таком случае на корпусе устанавливают два выключателя. С их помощью регулируется мощность обогрева. При регулировке один из нагревательных элементов можно отключить.



Наиболее распространенные признаки поломок масляного обогревателя можно поделить на несколько категорий:

  • после включения устройство издает треск. Этот звук не говорит о том, что бытовой прибор неисправен. Скорее всего, масло внутри прибора постепенно разогревается. Кроме того, причиной треска может быть недавнее падение отопительного устройства. Чтобы решить эту проблему, нужно выставить обогреватель на горизонтальную поверхность без уклона;
  • обогреватель не включается. В первую очередь обратите внимание на розетку и, если она исправна, сфокусируйтесь на проводке самого обогревателя. Скорее всего, где-то отошел контакт: либо внутри шнура, либо в вилке;
  • обогреватель включается, но не греет. То есть, визуально, радиатор кажется исправным — у него горят лампочки и слышен шум вентилятора — но тепла не производит. Это говорит о том, что сломалось термореле. С таким ремонтом вы тоже вполне может справиться самостоятельно;
  • обогреватель не нагревается. Еще одной вероятной причиной неисправности может быть выход из строя нагревательного элемента (ТЭНа). Это уже более серьезна поломка, в большинстве случаев целесообразнее обратится в ремонтную мастерскую.



Перед началом разборки устройство обязательно отключают от питания. Подключать разобранный прибор строго запрещено.  Все модели обогревателей отличаются, потому стандартного алгоритма проведения процедуры нет. Однако есть несколько вариантов решения поставленных задач.



Обычно неисправности, встречающиеся при поломке обогревателя, появляются в более доступных местах.
Самым уязвимым местом устройства является шнур, поэтому его целостность следует проверить в первую очередь. Если конструкция вилки позволяет ее разобрать, то нужно проверить места соединения жил шнура со штырями вилки.

При исправности вилки следующим этапом должна быть проверка состояния самого шнура, а также место его соединения с блоком питания обогревателя. Для этого снимается декоративная крышка панели устройства и тестером проверяется исправность шнура. При его повреждении кабель меняется на новый.

Если кабель оказывается исправным, то неисправность может скрываться в состоянии контактов блока питания. Контакты могут быть покрыты нагаром и ослаблены. В этом случае контакты очищаются от нагара наждачной бумагой, а ослабевшие контакты аккуратно подтягиваются. В этом же месте расположен терморегулятор. Если на его контактах видно потемнение, то их также необходимо зачистить. В терморегуляторе могут быть неисправными биметаллические пластины. При обнаружении их повреждения, терморегулятор аккуратно разбирается, а пластины меняются на новые.

Если масляный радиатор относится к категории энергосберегающих, то в его конструкции имеется термостат, обеспечивающий включение и отключение устройства при заданных параметрах. При чрезмерном нагреве обогревателя, или же низкой температуре его тоже необходимо осмотреть. При обнаруженной неисправности данная деталь меняется на новый термостат, имеющий аналогичные параметры.

При наличии в конструкции масляного обогревателя вентилятора, его также необходимо проверить. В этом случае проверяются не только контакты устройства, но и целостность обмотки его мотора. Возможно, что может потребоваться его замена.

Отсутствие нагрева

Технически исправный маслонаполненный бытовой обогреватель при включении в сеть негромко трещит. Этот фактор не опасен, так как обусловлен лишь расширением сборного корпуса агрегата, который щёлкает при нагреве.

Если же после включения агрегата и установки нужных значений мощности и температуры отопительный прибор бесшумен, значит, нагрева радиатора не происходит, и неисправность следует искать в электрической части.

Прежде всего, визуально осматривают целостность электрокабеля. Если видимых повреждений нет, необходимо сначала демонтировать с нижней части корпуса агрегата стойки с колёсами.

Затем нужно отсоединить от радиатора блок управления, для чего на нём сверху отвёрткой поддевается и снимается штатная табличка с надписью Do not cover, под которой находятся винты крепежа.



Неисправность регулятора температуры

Тестирование этого узла выполняется следующим образом:

  • прозванивают участок цепи от вилки до терморегулятора;
  • регулятор устанавливают на минимальное значение температуры и тестируют – цепь должна быть разомкнута;
  • во время включения каждого из нагревателей в отдельности, а также двух ТЭН-ов одновременно при установке регулятора температуры в отличное от нуля значение цепь должна быть замкнута.

Если прозвонка терморегулятора показала его неисправность, то есть, масляный обогреватель не реагирует на переключение режимов мощности или изменение температуры поворотом маховика, устройство необходимо заменить, так как диагностика его технических характеристик с последующим ремонтом по результатам проверки в промышленных условиях не целесообразны, а сделать это в бытовых условиях крайне сложно.

При отсутствии неисправностей регулятор очищают от пыли, а контакты подтягивают.



Выход из строя биметаллической пластины

Вопрос, может ли взорваться масляный обогреватель, актуален, так как давление масла в радиаторе достигает высоких значений, а воздушная «подушка» в виде 20% его объёма имеет всё же ограниченный потенциал. Чтобы этого не произошло, в конструкции отопителя присутствует термореле, которое должно отключить обогреватель при перегреве.

В обычных условиях это реле, представляющее собой биметаллическую пластину, должно замыкать электрическую цепь. Если же мультиметр констатирует разрыв цепи в этом термопредохранителе, то его также следует заменить на новый с идентичными характеристиками.

Прозвонка термореле маслонаполненного отопителя и внешний вид термореле

Масляные обогреватели взрываются крайне редко именно потому, что имеют несколько степеней защиты, дублирующих друг друга, а вероятность одновременного выхода из строя всех устройств, обеспечивающих безопасность, мала.



Неисправны датчик падения или положения

Датчик падения или вертикального положения масляного обогревателя представляет собой систему из грузика и подпружиненного рычага, находящихся в равновесии. При вертикальном положении обогревателя грузик воздействует на рычаг, а тот – на концевой выключатель, замыкающий сеть. При изменении положения масляного обогревателя равновесие системы нарушается, и выключатель разрывает контакт.

От датчика положения отходят 2 провода. Измеряя сопротивление датчика в разных положениях, определяют его исправность. Если масляный обогреватель находится в вертикальном положении, сопротивление на концах датчика должно равняться нулю. В наклоненном состоянии сопротивление должно равняться бесконечности. Если измерения отличны от нормы, то датчик следует заменить.

Ремонт датчика падения масляного обогревателя не оправдан риском, спровоцированным неправильным исполнением операций. Наравне с термопредохранителем видим элемент, обеспечивающий безопасность эксплуатации.



Неисправен ТЭН, течет бак

Масляный обогреватель приходит в полную негодность. Ремонт в данном случае довольно сложный и затратный. Целесообразнее просто купить новый прибор.

Для тех, кто все же решился на такой ремонт как замена ТЭНа, масла, ремонт пробоин, несколько советов:

Cледует знать: в баке непременно запасают воздух. Играет роль подушки, когда масло начинает расширяться. Уберегает бак от разрыва. При замене используете трансформаторное масло, не подходит отработанное, вызовет обрастание ТЭНа накипью.

Синтетические сорта несовместимы с минеральными. Желающим могут хорошо растолковать старожилы автомобильных форумов. Механизм чистится от масла, если отсутствует уверенность, какой тип залит внутрь до ремонта.

Ни в коем случае не заливайте новое масло в старое, если ранее была обнаружена течь в обогревателе. Ряд пользователей часто пренебрегает этим моментом, по причине чего обогреватель не только выходит из строя, но и может нанести травму людям, что его эксплуатируют.

Бак избегайте паять. Брать припой не оловянный – латунный, медно-фосфорный, серебряный, пользоваться горелкой. Подойдет оборудование ремонтника холодильников. Внутрь бака рекомендуется залить воду, избегая возгорания. Соответственно, после работ емкость необходимо просушить. Масло перед заливкой выпаривается температурой 90 ºС. Упорно греть жидкость поостерегитесь – начнет окисляться, гореть. Разумеется, можно масло выморозить. Тонкая струйка пропускается желобом, имеющим отрицательную температуру. Масло заливается на 90% емкости масляного обогревателя, измерить можно любым доступным способом, водой.

Как вынимать ТЭН, зависит от конструкции. Имеются сведения о разборных и неразборных вариантах исполнения. Старайтесь подбирать нагревательный элемент аналогичной мощности. Оболочка изготавливается из медных трубок. Бак масляных нагревателей стальной, имеется вероятность коррозии, вызванной образованием гальванической пары.

Малые пробоины допускается завинчивать болтами. Резьбу проложите шпаклей, применяется термостойкий герметик. Тяжело избежать утечек. Одним герметиком дело не обойдется, циклы нагрева-остывания вызовут появление трещин. Не зря корпус выполнен гармошкой. Структура металла гасит львиную долю деформирующих нагрузок.

Перечислили главные виды неисправностей. Самостоятельный ремонт масляных обогревателей, когда дело касается пробоин, является задачей трудоемкой, неблагодарной. Однако, имейся под рукой инвертор сварки тонких листов, пробоину локализуйте. Важно удалить, починяя слой ржавчины, места, подвергшиеся коррозии, дать шву зацепиться. Ремонт утечки масла имеет шансы на успех.

Таким образом, практически каждый может выполнить ремонт масляного радиатор своими руками, при этом необходимо обладать минимальными знаниями и навыками в электричестве и уметь пользоваться отверткой. Тем более что ремонт незначительной поломки обогревателя, а их как раз большинство, обойдется намного дешевле, чем покупка нового прибора.


.

основные типы неисправностей и их устранение

Поломался старый добрый масляный обогреватель. Что делать? Логика подсказывает: «Отнести в ремонт», а смекалка: «Посмотреть в интернете и сделать самостоятельно!».

Ну и правильно! Ремонт масляных обогревателей – дело не простое, но, возможно, требуется лишь небольшое техобслуживание. Поэтому, не проверив, не торопитесь выбрасывать прибор и покупать новый!

Устройство простейшего масляного радиатора

Чтобы правильно определить, что сломалось и отремонтировать, нужно, прежде всего, понять, как обогреватель работает. Его конструкция состоит из:

  1. Корпуса – гармошки с техническим маслом внутри. Кроме того, нужно знать, что в большинстве приборов есть немного воздуха.
  2. Внизу прибора сбоку встроен ТЭН, который и греет масло. Чаще всего он состоит из двух спиралей. Это нужно, чтобы легче было регулировать мощность прибора.
  3. Рядом блок безопасности и управления. Вверху термореле, оно не касается корпуса.
  4. И предохранитель (отключает прибор при сбоях, например, при утечке масла). Предохранители могут быть одноразовыми проволочного вида и многоразовыми (биметаллические).
  5. Есть два выключателя с подсветкой. К каждому из них подходят три провода: фаза, ноль от ТЭНа и заземление.

Электросхема обогревателей похожа на электросхему других приборов: утюгов, чайников и т. д.

О том, что гараж нуждается в отоплении, знают, пожалуй, все. Некоторые предпочитают отопление газом как самый недорогой вариант. Каким должен быть газовый обогреватель для гаража? Обзор промышленных моделей и техника безопасности при эксплуатации.

Возможно, вы еще не все знаете об ИК-обогревателях. О вреде инфракрасного обогревателя читайте тут.

От правильного расчета батарей отопления зависит климат в доме. Здесь https://microklimat.pro/sistemy-otopleniya/raschet-sistem-otopleniya/kolichestva-sekcij-radiatorov.html вы узнаете, как правильно рассчитывать количество радиаторов по площади и объему помещения.

Как разобрать масляный обогреватель

На первый взгляд кажется, что масляные обогреватели – это монолит, не предусмотренный для разборки. Но это не так, разобрать его можно.

Что может пригодиться для ремонта масляного обогревателя своими руками и попутного техобслуживания:

  • клинообразный предмет, которым можно поддеть пластиковую панель;
  • отвертка;
  • тестер или мультиметр;
  • наждачная бумага;
  • мягкая тряпочка;
  • спирт, одеколон или что-либо подобное;
  • надфиль;
  • кисточка.

Конечно, модели обогревателей разные, поэтому и нельзя описать стандартный алгоритм разбора. Осмотрите панель управления обогревателя. Иногда есть шурупы, крепёжные скобки. Тогда процесс разборки начнётся с них.

Однако чаще всего пластмассовую панель крепит пружинная защёлка. Нужно пройтись по периметру панели пластмассовым (или любым другим, лишь бы не царапал корпус) предметом. Аккуратно, без резких движений, чтобы не поломать. Наощупь можно определить в каком месте стоит защёлка и, надавив посильнее, отогнуть её.

Если Вы не очень часто разбираете технику, лучше положить рядом с собой фотоаппарат и снимать весь процесс разборки. Тогда собрать всё обратно будет гораздо проще.

Кроме того, болты и гайки советуют выкладывать в ряд по ходу разборки. Проще будет понять, что за чем извлекалось.

Но не торопитесь разбирать обогреватель! Некоторые поломки можно выявить, не заглядывая в прибор.

Основные поломки

Посторонние шумы

Во время работы прибора могут возникать потрескивания, шипение и т.д. Это тот случай, когда ничего разбирать не нужно: скорее всего, обогреватель наклонялся, падал и т. д. В нём произошло перемещение масла и воздуха. Поставьте прибор в вертикальном положении на несколько дней. Проблема устранится сама собой.

Электрика

Для начала, включите обогреватель в другую розетку, вдруг проблема в ней, а не в приборе.

Если же поломался именно обогреватель, вооружитесь мультиметром.

С его помощью проверяем исправность электрической части (с этого нужно начать, если прибор не греет, не горит лампочка индикатора).

Проверяем:

  • исправность розетки и вилки;
  • нет ли КЗ между частями радиатора.

Частая проблема: отгорание проводов в местах их соединения.

Обесточенный прибор проверяется на предмет исправности всех клавиш выключателя. Делается это при помощи тестера или мультиметра:

  • в положении ВКЛ, на концах будет КЗ;
  • а в положении ВЫКЛ – ничего.

Мультиметром проверяется терморегулятор (не должно быть КЗ, а сопротивление должно быть небольшое). До остальных поломок можно добраться только разобрав корпус.

Масляный обогреватель в разобранном виде

Осматриваем контакты в блоке управления: они могут перегорать, окислиться и ослабнуть. Техобслуживание заключается в обработке спиртом. Ослабевшие контакты подтягивают с помощью отвёртки. Окислившиеся зачищают наждачкой, изолируют. Самая термостойкая изоляция – стеклотканевая изолента (выдержит до 200 градусов).

Ещё раз проверяют на наличие короткого замыкания. Возможно, на этом ремонт закончится. Если же обогреватель не заработал, будем искать другую поломку.

Перед началом разборки отключите обогреватель из розетки и не подключайте прибор к сети, пока он полностью не собран!

Термопредохранители

Их может быть несколько. Прозвонив и найдя неисправный предохранитель, убираем его, а провода изолируем и соединяем между собой. Эта процедура безопасна, если предохранитель не один, в случае если вышел из строя единственный, то его придется менять на исправный.

Биметаллическая пластина

Она может быть деформирована, пластину нужно заменить.

Для этого:

  1. Разбирается регулятор температуры.
  2. Устанавливается минимальная t подогрева.
  3. Ручка регулятора снимается с винта, выкручиваются гайки, снимается рамка.
  4. Убирается биметаллическая пластина, устанавливается новая.

Сильное повреждение пластины часто провоцирует течь масла.

Утечка масла, ремонт бака

Если есть утечка масла, значит, есть повреждения в корпусе. Ремонт бака – дело ответственное и не всегда оправданное. Если уж решитесь на него, важно знать следующее:

  • Масло нужно слить.
  • При запайке бака подойдёт не оловянный припой, а латунный, серебряный или медно-фосфорный. Нужно использовать горелку.
  • Чтобы швы «схватились» обязательно надо хорошо зачистить края от ржавчины.
  • При работах, внутрь бака заливается вода (убережёт от возгорания), а после работ ёмкость нужно высушить.
  • Когда работы по починке бака будут закончены, нужно будет заменить масло. Здесь тоже есть определённые тонкости:
  • Масло должно заполнять 90% бака, а остальное – воздух.
  • Подойдёт трансформаторное масло, но никак не отработка (от неё ТЭН забьётся накипью)!
  • Минеральные масла не совместимы с синтетикой.

Всего пару десятилетий назад о выборе радиаторов даже не говорили, ведь все довольствовались стандартным чугунным вариантом. Сейчас ассортимент стал огромным. Биметаллические радиаторы отопления: технические характеристики. Почему их называют “золотым стандартом” в своем секторе.

Виды энергосберегающих обогревателей для дома рассмотрим в этой статье. Масляный обогреватель, конвекторный и другие типы.

Поломка ТЭНа

Ремонту этот элемент не подлежит, только заменять! Но браться за замену ТЭНа имеет смысл только, если ваш обогреватель сделан со съёмным ТЭНом. Новый ТЭН подбирается равный по мощности и, желательно, медный. Обратите особое внимание на стык между корпусом и ТЭНом. Прокладка дополняется герметиком.

Медный ТЭН

Но даже в этом случае, есть вероятность, что через какое-то время в герметике появятся трещины и ремонт нужно будет повторить.

Если же ТЭН неразборный, то крайне сложно будет после развальцовки и замены детали, завальцевать его обратно.

Датчик падения или положения

Этот элемент безопасности в виде грузика, который отключает прибор при определённом угле наклона обогревателя.

Чтобы проверить исправность этого элемента, положите прибор на бок и прозвоните контакты.

Ремонтировать его не рекомендуется – лучше заменить.

Итак. Действительно, есть несколько проблем с масляными обогревателями, которые довольно легко устраняются, например: шумы, окислившиеся контакты, или неисправность в проводах. Выполнить простейший ремонт масляных радиаторов своими руками может каждый.

Но если, разобрав прибор, вы обнаружили более серьёзную поломку, обдумайте, стоит ли «игра свеч»? Не получится ли, что ремонт обогревателя, по времени и затратам, обойдётся дороже, чем покупка нового прибора?

Видео на тему

Электрическая принципиальная схема масляного обогревателя. Проведение ремонта масляных радиаторов своими руками Не работает масляный обогреватель

В самые холодные времена года нам помогает согреться обогреватель. Особенно он выручает в тот период, когда отопление еще не включили, а на улице уже прохладно. Не сказать, что все пользуются обогревателями, но вот семьям, в которых маленькие дети, данное устройство просто необходимо.

Но что же делать, если обогреватель перестал греть или масляный обогреватель не включается? Не стоит сразу же идти и покупать новый, можно попробовать отремонтировать тот, который сломался. Ведь поломки бывают различные, большинство из них можно устранить самостоятельно.

Итак, у нас масляный обогреватель включается, но не греется. Предстоит выяснить про наш масляный обогреватель, если он не греет и в чем причина. Для разборки нам понадобится отвертка.

Видим два болта в том месте, куда наматывается шнур, но их выкручивать не нужно, потому что эти болты держат внутри плату.

В самой нижней части обогревателя скарлетт есть еще два болта, вот их выкручиваем.

Вверху имеется единственный болт, его тоже нужно выкрутить. После этого переднюю часть обогревателя можно снять.

Выяснение дефекта не заставило себя ждать, наглядно видим, что перегорел один провод из имеющихся трех, и он отпал от клеммы.

Судя по всему, обогреватель scarlett sc-059 не греет именно из-за этого. С конца провода нужно счистить обмотку и при помощи флюса, олова и паяльника заудить провод.

Теперь достаем из клеммы обгоревшую часть провода, а в клемму вставляем конец провода и зажимаем щипцами. Далее мы соберем обогреватель, включим его и проверим, греет ли он теперь. Обогреватель scarlett sc-059 стал греть. Ремонт выполнен успешно. Как видите, не так сложно было отремонтировать обогреватель. Бывают и другие причины, по которым перестает греть обогреватель, например, термопредохранитель масляного обогревателя выходит из строя, но об этом в следующий раз. Всем удачных ремонтов.

Ремонт своими руками вполне реален. Многие владельцы успешно восстанавливают работоспособность этих источников тепла, не прибегая к услугам мастеров.

Приступая к ремонту любого электроприбора, необходимо знать две вещи – и как работает. Масляный обогреватель состоит из:

В корпус обогревателя залито масло, которое при включении нагревается ТЭНом. Тепло передается стенкам корпуса, а от них – в обогреваемое помещение. При достижении определенной температуры происходит срабатывание блока управления, и нагрев прекращается. Цикл повторяется все время, пока обогреватель подключен к электросети. В результате, в обогреваемом помещении поддерживается постоянная температура.

Основные неисправности

Причин, по которым не работает масляный обогреватель не так уж и много. Условно их можно поделить на две части – электрические и механические. Сбой в работе электрооборудования чаще всего приходится на ТЭН и коммуникации управления – тепловое реле, выключатель, термопредохранители. Может возникнуть проблема в электропроводке, но это случается крайне редко.

К механическим повреждениям относятся различные пробоины корпуса, а также образование на нем раковин, через которые вытекает масло. Как правило, это плоды деятельности коррозии. Определение вида неисправности большого труда не представляет. Механические поломки всегда связаны с наличием пятен масла под обогревателем. Все остальные неисправности связаны с электрической частью.

Подготовка рабочего места

Чтобы починить обогреватель, вначале нужно создать для этого условия. Одной из основных предпосылок успешного ремонта будет подготовка к нему. В первую очередь, нужно выбрать место, где вы будете разбирать обогреватель. Оно должно быть достаточно просторным и хорошо освещенным. Лучше всего для этого подходит гараж или какая-либо отдельная комната.

Затем готовится инструмент и вспомогательные принадлежности. Поскольку устройство обогревателя никакой сложности не представляет, то и инструмент будет самым обыкновенным. Набор отверток, пассатижи и бокорезы, маленький молоток и шило – этого будет достаточно для ремонта. Перед ремонтом под руками необходимо иметь паяльник, тестер, жидкость WD-40, смазку (Графитная или Литол-24) и немного спирта для протирания контактов. Обязательно должна быть чистая ветошь. Если причина поломки определена заранее, значит, нужны запчасти для замены вышедших из строя деталей.

Приступаем к ремонту

Вопрос, как отремонтировать масляный обогреватель своими руками, возникает у каждого, когда прибор перестает работать. А между тем сложности в этом вопросе абсолютно нет. Прежде всего, необходимо выполнить разборку, чтобы добраться до объекта ремонта. Для этого нужно отсоединить панель управления от корпуса. Как правило, она крепится защелками. Но бывает крепление и другого рода. Например, винты или скобы.

Поэтому вначале надо тщательно осмотреть обогреватель, чтобы определить способ крепления панели. Затем аккуратно, не прилагая больших усилий, снять ее. Разборка должна выполняться без применения грубой силы, поскольку весь крепеж сделан из пластмассы.

Перед началом ремонта необходимо обесточить обогреватель.

Проверка сетевого шнура и выключателя . С этого необходимо начать работу по восстановлению работоспособности масляного обогревателя. Дело в том, что за время длительной эксплуатации в местах соединения провода обычно подгорают, и контакт нарушается. В этом случае достаточно отсоединить провод и зачистить его, а заодно и место присоединения. После этого вновь все собрать. Контакт восстановлен. Тестером проверяем, действительно ли это так. Одновременно нужно проверить сетевой шнур на предмет обрыва провода. Редко, но такая неисправность возникает. Делается это просто, с помощью того же тестера.

Следующий этап – осмотр всех контактных соединений в блоке управления. Нужно очень тщательно осмотреть каждый контакт на предмет подгорания, окисления и ослабления крепления. Отвертки, мелкозернистой шлифовальной шкурки и ватки, смоченной спиртом, для ремонта будет вполне достаточно. Не исключено, что где-то понадобится паяльник для припаивания оторвавшегося проводка.

Может случиться так, что возникла неисправность в тепловом реле , или регуляторе температуры. В этом случае нужно аккуратно его снять и разобрать. После разборки биметаллическая пластина, которая находится внутри, извлекается и заменяется новой. Все дело в том, что больше никаких неисправностей там быть не может. После замены пластины, реле восстановит свой потенциал.

Ремонт термопредохранителей будет заключаться в проверке их работоспособности и замене при необходимости на исправные. Проверка – простая прозвонка тестером. Термопредохранителей, или их еще называют термостатами, может быть несколько. Проверяем каждый.

Осталось проверить состояние ТЭНов . Для этого достаточно тестером замерить их сопротивление. Оно должно быть меньше 1 кОма. Одним подключением осуществляется проверка на обрыв цепи. Таким образом, если тестер показывает большое сопротивление или вообще ничего не показывает, то пришло время менять ТЭН.

На этом проверку электрической части обогревателя можно считать завершенной. Переходим к механическим неисправностям.

Из них актуальна только одна – протекание масла . В этом случае обогреватель придется разбирать для слива оставшегося внутри масла. При наличии повреждений корпуса важно точно определить, в каком именно месте это произошло. Затем нужно тщательно зачистить найденное место шлифовальной шкуркой. Это делается для определения способа ремонта. Если выясняется, что отверстие маленькое, и вокруг следов коррозии нет, то одним из вариантов ремонта будет вворачивание в отверстие самореза или подходящего диаметра винта. Другим вариантом станет применение специального герметика, который называют «холодной сваркой». Перед применением он разминается в руках до состояния пластилина.

Скатанный шарик герметика накладывается на отверстие и тщательно разравнивается на поверхности. Уже через 15-20 минут он затвердевает настолько, что можно пользоваться обогревателем. Несколько сложнее будет ликвидировать отверстие, которое образовалось от ржавчины. В этом случае потребуется зачистка наждачной шкуркой всего ржавого пятна до «живого» металла. Затем снова нужно внимательно осмотреть и оценить размер отверстия. Если оно не очень большое, то его можно запаять. Если же отверстие большое, то здесь нужно применять сварку, то есть наложить латку и обварить ее. В этом случае ремонт масляного обогревателя будет более серьезным и потребует не только специального инструмента, но и навыков.

Корпус обогревателя паяется латунным припоем или его заменяющим. Только не оловом. Сварку лучше осуществлять полуавтоматом. То есть проволокой, а не электродом.

Как видим, ремонт масляных обогревателей, да еще и своими руками, под силу каждому, кто знаком с азами электротехники и слесарного дела. Поэтому прежде чем выбросить обогреватель, нужно внимательно его осмотреть. Если поломка незначительная, отремонтировать будет намного дешевле, нежели покупать новый .

Масляные электрические обогреватели имеют простую конструкцию , поэтому обычно при их эксплуатации не возникает особых сложностей.

В большинстве случаев они выходят из строя , проработав не один гарантийный срок.

Однако даже простота конструкции иногда не может спасти масляный обогреватель от поломки, обычно случающейся в самый неподходящий момент .

Затруднения при устранении неисправности может вызвать лишь утечка масла , появление которой легко обнаружить при визуальном осмотре устройства. Подтёки масла, появившиеся на корпусе обогревателя, говорят о том, что устройство необходимо срочно выключить, а затем позаботиться о приобретении нового прибора обогрева.

Некоторый умельцы способны вернуть к жизни масляный обогреватель и после появления такой неисправности, но эта работа достаточно сложная , занимающая немало времени. Занимаются таким ремонтом крайне редко.

Для исправления других повреждений обычно обращаются к специалисту , однако, обладая элементарными знаниями электротехники, вполне возможно решить проблему самостоятельно.

Внимание! Любой ремонт электрообогревателя должен выполняться с соблюдением правил техники безопасности. Устройство должно быть отключено от электросети.

Специалисты считают, что правильное определение неисправности делает ремонт устройства уже наполовину выполненным. Поэтому первым этапом ремонта масляного обогревателя всегда становится диагностика устройства. Для того, чтобы найти неисправность устройства, необходимо знать, как оно устроено, какие детали входят в его конструкцию.

Внешним видом масляный обогреватель чаще всего напоминает обычную батарею отопления, однако, данное устройство герметичное, а его внутреннее пространство заполнено маслом.

В нижней части емкости вставлен ТЭН . Поблизости от ТЭНа размещен термопредохранитель, служащий для отключения обогревателя при чрезмерном повышении температуры его корпуса.

Тепловое реле обычно располагается в верхней части корпуса, не соприкасаясь с ним. Поблизости от реле размещают выключатель. При его наличии нет необходимости для выключения обогревателя вынимать из розетки вилку.

Простейшая схема масляного обогревателя выглядит так:

При замыкании выключателя , после включения в сеть вилки электроприбора, погружённый в масло ТЭН начинает нагреваться. О начале работы устройства сигнализирует лампочка.

С помощью регулируемого термостата определяется максимальная температура, после которой ТЭН отключится . Вновь в режим обогрева он перейдёт после остывания устройства до заданной температуры.

Регулировка термостата происходит биметаллической пластиной, находящейся внутри него. Датчик положения предназначен для разрыва электрической цепи при опрокидывании обогревателя.

Для лучшего управления работой устройства его оснащают двумя ТЭНами. В таком случае на корпусе устанавливают два выключателя. С их помощью регулируется мощность обогрева. При регулировке один из нагревательных элементов можно отключить.

Принципиальная схема , практически мало отличается от обычного устройства обогрева. Основное ее отличие в том, что при наличии вентилятора нагревательные элементы невозможно включить , если вентилятор по какой-то причине не работает. Такая схема обогревателя исключает повреждение ТЭНов от их перегрева.

Неисправности и ремонт масляного обогревателя

Если ещё вчера исправно работавший обогреватель, сегодня перестаёт нагреваться , то нет необходимости сразу же бежать в мастерскую, или же в магазин за новым устройством обогрева.

Многие неисправности вполне можно устранить самостоятельно , имея основные навыки в ремонте электроприборов.

Исключением может стать неисправный ТЭН , чаще всего намертво завальцованный в корпусе обогревателя. Снять его вполне можно, но вот установить на место уже не удастся. Даже если обогреватель укомплектован съемным ТЭНом, то при его замене герметичности устройства добиться будет сложно.

Обычно неисправности, встречающиеся при поломке обогревателя, появляются в более доступных местах. Самым уязвимым местом устройства является шнур, поэтому его целостность следует проверить в первую очередь. Если конструкция вилки позволяет ее разобрать, то нужно проверить места соединения жил шнура со штырями вилки.

При исправности вилки следующим этапом должна быть проверка состояния самого шнура, а также место его соединения с блоком питания обогревателя. Для этого снимается декоративная крышка панели устройства и тестером проверяется исправность шнура. При его повреждении кабель меняется на новый.

Если кабель оказывается исправным , то неисправность может скрываться в состоянии контактов блока питания. Контакты могут быть покрыты нагаром и ослаблены.

В этом случае контакты очищаются от нагара наждачной бумагой , а ослабевшие контакты аккуратно подтягиваются.

В этом же месте расположен терморегулятор. Если на его контактах видно потемнение, то их также необходимо зачистить. В терморегуляторе могут быть неисправными биметаллические пластины . При обнаружении их повреждения, терморегулятор аккуратно разбирается, а пластины меняются на новые.

Если масляный радиатор относится к категории энергосберегающих , то в его конструкции имеется термостат, обеспечивающий включение и отключение устройства при заданных параметрах.

При чрезмерном нагреве обогревателя, или же низкой температуре его тоже необходимо осмотреть. При обнаруженной неисправности данная деталь меняется на новый термостат, имеющий аналогичные параметры.

При наличии в конструкции масляного обогревателя вентилятора, его также необходимо проверить . В этом случае проверяются не только контакты устройства, но и целостность обмотки его мотора. Возможно, что может потребоваться его замена.

После завершения вышеописанных проверок и устранения замеченных неисправностей, обогреватель собирается, а затем включается в сеть. Если устройство обогрева по-прежнему не работает , то придется обращаться за консультацией к специалисту.

Наиболее вероятно , что он посоветует приобрести новый обогреватель. Некоторые виды ремонта могут обойтись настолько дорого, что проще отправиться в магазин.

Устройство и электрическую схему масляного радиатора вы найдете на видео:

Инструкцию по ремонту (замене ТЭНа) масляного обогревателя своими руками посмотрите на видео:

Тепловентилятор может использоваться как дополнительное электрическое отопление для дома и дачи. Если Ваша система не справляется либо еще не включили центральное отопление в квартире, такие обогреватели могут прийти на помощь. Но что делать, если после лета тепловентилятор не включается либо дует, но не греет? В этом случае его можно постараться самостоятельно отремонтировать, что на самом деле не очень сложно. Далее мы предоставим самые частые причины поломки и способы ремонта своими руками.

Не реагирует при включении

Если тепловентилятор не включается при подключении к сети и нажатии кнопки, тут может быть несколько причин неисправности. Первое что нужно сделать – проверить электрический шнур, возможно при летнем хранении его где-нибудь перебили. Не помогло? Берем отвертку и мультиметр, после чего приступаем к самостоятельному ремонту тепловентилятора. Вероятнее всего причиной неисправности является блок предохранителей, один из которых сработал при перегреве.

На примере бытового обогревателя Scarlett SC158 рассмотрим в виде пошаговой инструкции, как починить тепловентилятор своими руками:


Обращаем Ваше внимание на то, что заменять предохранители тонкими проволочками (жучками), категорически запрещается. При таком способе ремонта тепловентилятора своими руками Вы сделаете пожароопасный обогреватель, который не будет срабатывать при перегреве!

Видео инструкция по ремонту:

Как найти поломку мультиметром и отремонтировать ее

Включается, но не нагревает

Вторая популярная поломка тепловентилятора – дует, но не греет воздух. В этом случае причиной неисправности, скорее всего, является нагревательный элемент – спираль либо керамический ТЭН. Тут все просто – мультиметром проверяете сопротивление в цепи и если где-то происходит обрыв, нужно заменить нагревательный элемент на новый. Иногда случается так, что обогреватель перестал греть, т.к. поврежден один из участков спирали. В этом случае можно постараться выполнить ремонт тепловентилятора своими руками, соединив нихромовую спираль.

Также не редкий случай, когда причиной поломки является все тот же предохранитель. Если тепловентилятор не греет теплом, проверьте предохранители по технологии, предоставленной выше.

Помимо этого, часто выходит из строя биметаллический терморегулятор (показа на фото красной стрелкой). Для ремонта нужно всего лишь самому зачистить его контакты до металлического цвета и самостоятельно прогреть паяльником. Терморегулятор должен вести себя следующим образом: при нагревании контакты должны разомкнуть цепь, при остывании снова замкнуть. Если устройство работает не так, попробуйте вручную замкнуть регулятор температуры и подключить обогреватель к сети. Если она рабочий – должен происходить нагрев спирали.

Лопасти не крутятся

Если тепловентилятор работает, но не крутится вентилятор, вероятнее всего причина неисправности – перестал работать мотор. Что делать в этом случае? Прозвоните деталь мультиметром и проверьте его внутренности. Возможно, просто износились подшипники, которые следует заменить. О том, мы рассказывали в соответствующей статье!
Еще один вариант поломки – сильное загрязнение пылью, в результате чего вентилятор не крутит либо часто выключается. Попробуйте выполнить ремонт мотора своими руками, протерев его тряпкой и капнув немного машинного масла между подвижной и неподвижной частью. Не помогло? Меняем электромотор, который сломался, на новый, с такими же характеристиками.

Плохо работает

Ну и последняя неисправность — тепловентилятор плохо греет воздух. В этом случае причиной поломки является загрязнение запчастей. Скорее всего ТЭН весь в пыли, в результате чего нагрев происходит слабо, к примеру, на второй скорости, как на первой. Для такого несложно ремонта отключите питание и сухой тряпкой либо пылесосом пройдитесь по всем элементам цепи, главное ничего не повредите. Сделали, но не помогло? Проверьте электрическую вилку, возможно виновата она. Включите обогреватель на несколько минут, после чего достаньте вилку с розетки и пощупайте электроды. Если один из них заметно теплее второго — сломана электрическая вилка, в результате чего бытовой обогреватель слабо выделяет тепло.

Терморегулятор – это устройство для автоматического управления температурным режимом, устанавливаемое на отопительное оборудование. Пользоваться обогревателем без терморегулятора неудобно, поскольку придется постоянно вручную включать устройство в зависимости от того, холодно или жарко в помещении. К тому же ручным способом не получится предварительно прогреть помещение, к примеру, перед возвращением домой с работы.

Также следует отметить пожароопасность приборов, не оснащенных регуляторами, если их оставлять включенными в течение долгого времени. И, наконец, терморегулятор позволяет оптимизировать расход электроэнергии в помещении, так как автоматика включает оборудование только тогда, когда это действительно нужно.

Разновидности терморегуляторов

Существует три типа регуляторов:

  • электронные;
  • электромеханические;
  • механические.

Ниже вкратце разберемся в характеристиках каждого из них.

Электронные регуляторы

Терморегулятор с электронной начинкой имеет в своем составе три компонента:

  • температурный датчик;
  • микропроцессор, отвечающий за обработку и передачу информации;
  • термореле, благодаря которому осуществляется коммутация управления.

Основное преимущество электронных регуляторов – высокая точность, с которой определяется температура в помещении, эффективное и простое управление температурным режимом.

Электронные терморегуляторы применяются не только в масляных обогревателях, но и для организации управления более масштабными отопительными системами (например, «умным домом»).

Электромеханические регуляторы

Электромеханические устройства на основе реле значительно проще электронных приборов. Существует несколько видов электромеханических регуляторов:

  1. Устройства первой группы включают группу контактов и сдвоенной металлической пластины. При нагреве оборудования пластина выгибается и, таким образом, размыкает группу контактов. Следствием размыкания является остановка подачи электричества к нагревательной пластине. При остывании обогревателя пластина возвращается в исходную точку, и электроцепь начинает работать в прежнем режиме, поскольку контакты снова замкнуты. Цикличность работы позволяет поддерживать температурный уровень на приблизительно одинаковом уровне.
  2. Устройства, оснащенные реле, работают по принципу расширения его элементов в результате нагревания. Реле представляет собой цилиндрическую трубу, в которой содержится отзывчивое к нагреву вещество. Труба находится в емкости с водой. Когда повышается температура обогревателя, вещество в трубе расширяется. Когда температура достигает определенного значения, расширенное содержимое воздействует на электрическую цепь при помощи привода, в результате чего происходит замыкание или размыкание контактов. Подобным способом удается избежать перегрева оборудования.

Механические

Наиболее просто устроены регуляторы механического типа. Такие термостаты представляют собой обычную запорную арматуру. Конструкция устройства включает в себя баллон со штоком, который наполнен термически чувствительным веществом. В результате расширения вещества при нагреве, шток частично или полностью перекрывает поток теплоносителя в системе.

Типичные поломки масляных обогревателей

Прежде чем приступить к устранению проблемы, необходимо провести диагностику. Ниже представлено несколько советов, которые помогут выяснить причину неисправности:

  1. Треск после включения не означает поломку. Скорее всего, речь идет о разогреве масла внутри радиатора. Также треск может быть следствием наклонов или падений обогревателя, результатом чего стало смещение масла и воздуха. Снизить уровень шума поможет установка оборудования на идеально ровную поверхность.
  2. Если радиатор не включается, необходимо исключить из списка потенциальных проблем розетку, подключив прибор к другому источнику электроэнергии. По степени распространенности поломки можно выстроить в следующей последовательности: отошел контакт, проблема с вилкой, повреждение шнура.
  3. Если устройство подает внешние признаки работы (включены лампочки индикаторов, вращаются вентиляторы), но не нагревается, проблема вероятнее всего в термореле. Заменить эту деталь можно своими руками.
  4. Отсутствие нагрева может указывать и на неисправность нагревательного элемента. В данном случае не рекомендуется проводить ремонт своими силами, понадобится помощь квалифицированного специалиста.
  5. О неисправности термостата можно говорить в случае, когда не происходит отключения обогревателя после достижения необходимой температуры.

Электрика

Если причина поломки в электрике, понадобится специальный прибор – мультиметр.

С помощью этого устройства проверяем:

  • исправность вилки и розетки;
  • отсутствие короткого замыкания между элементами обогревателя.

Нередко проблема заключается в выгорании проводов в точках их соединений. Обесточиваем оборудование и проверяем все клавиши выключателя.

Для проверки используем мультиметр в следующих положениях:

  • в положении «включено» будет короткое замыкание;
  • в положении «выключено» не будет никакой реакции.

Проверяем с помощью мультиметра регулятор. Уровень сопротивления должен быть незначительным при отсутствии короткого замыкания.

Разбираем корпус и оцениваем состояние контактов в блоке управления: они могут быть ослабленными, перегоревшими или окисленными. Если контакты окислились, поможет их обработка спиртом, а также зачистка наждачной бумагой и изоляция. Лучший изолятор – стеклотканевая изоляционная лента, способная выдерживать 200-градусную температуру. Ослабленные контакты подтягиваем отверткой, перегоревшие меняем. После работы с контактами еще раз проверяем оборудование на наличие короткого замыкания.

Термопредохранители

Предохранителей может быть несколько. После прозвона и обнаружения перегоревшего предохранителя удаляем его. Устанавливаем новый предохранитель, а проводку изолируем.

Биметаллическая пластина

Если пластина подверглась деформации, ее нужно поменять.

Порядок действий:

  1. Разбираем термостат.
  2. Устанавливаем температуру нагрева на минимум.
  3. Снимаем с винта ручку терморегулятора, раскручиваем гайки, удаляем рамку.
  4. Меняем биметаллическую пластину на новую.

Сильное повреждение пластины часто провоцирует течь масла.

Утечка масла

В данном случае понадобится ремонт бака. Это не всегда оправданно, так как бак проще заменить. Однако если решено провести ремонтные работы, необходимо учитывать следующие нюансы:


Неисправность ТЭНа

Эта деталь масляного радиатора не подлежит ремонтным работам, ее нужно менять. Однако замена ТЭНа возможна лишь в том случае, если он съемный. Новая деталь выбирается исходя из требующейся мощности. Лучший материал, из которого изготавливается качественный ТЭН, – медь.

При установке ТЭНа уделить внимание стыку этой детали с корпусом. Прокладку следует обработать герметиком, хотя в дальнейшем, наверняка, понадобятся повторные герметизации. Установить новый ТЭН можно и на неразборную конструкцию, но в этом случае будет очень сложно произвести вальцовку уже развальцованной детали.

Датчик положения

Данный элемент безопасности представляет собой груз, при изменении угла которого происходит автоматическое отключение прибора. Для проверки работы этой детали нужно положить обогреватель набок и произвести прозвон контактов. Если датчик неисправен, ремонту он не подлежит.

При выборе терморегулятора рекомендуется отдавать предпочтение хорошо зарекомендовавшим себя компаниям-производителям, поскольку эта деталь – часть общей системы и ее неисправность может стать причиной аварийной ситуации в помещении. Также необходимо принимать во внимание все особенности правильной организации отопительной системы, в том числе площадь помещения и мощность оборудования.

Введение в ремонт нефтяных печей

Горелки, работающие на жидком топливе, используются во многих частях страны в качестве основного источника тепла для систем отопления теплым воздухом и горячей водой. Большинство используемых сегодня домашних масляных систем называются горелками под давлением. В системах этого типа масло разбрызгивается в камеру сгорания под высоким давлением, приводится в движение вентилятором и воспламеняется от электрической искры. Масло продолжает гореть, пока распыляется туман.

© 2006 Publications International, Ltd.
Большинство используемых сегодня печей на жидком топливе называются горелками под давлением. В системе типа
масло распыляется в камеру сгорания под высоким давлением.
Масляная печь представляет собой сложную сборку. Работы по техническому обслуживанию и ремонту печи этого типа ограничиваются простыми деталями: фильтрами, воздуходувкой, ремнями двигателя, переключателями и термостатом. Электроды, масляная форсунка, воздушные трубки, трансформатор, насос и другие компоненты требуют специальных инструментов и испытательного оборудования, и их лучше оставить профессионалу для обслуживания.

Чтобы познакомиться с вашей масляной печью, снимите съемную панель, закрывающую нагнетатель горелки, удалив стопорные винты по краю корпуса. Доступ к воздуходувке и фильтру можно получить через металлическую панель на одной стороне печи. Панель удерживается крюками или стопорными болтами; сдвиньте панель вверх и снимите ее с крючков или снимите болты и снимите панель. Большинство печей имеют переключатели и кнопки сброса, расположенные на двигателе или в распределительной коробке за пределами корпуса печи.Обычно они обозначаются штампами или этикетками, такими как DISCONNECT SWITCH, RESET и т. Д. Датчик контроля дымовой трубы, предохранительное устройство, контролирующее работу горелки, размещается в штабеле и удерживается рядом удерживающих болтов.

Вы не так уж много можете сделать, чтобы починить масляную печь, но регулярное техническое обслуживание может предотвратить многие проблемы. На следующей странице вы найдете список советов, как поддерживать бесперебойную работу вашей печи.

Дополнительные статьи о домашнем ремонте можно найти по следующим ссылкам.

  • Обслуживание печи: Сэкономьте время и деньги, изучив шаги по поддержанию печи в отличном состоянии.
  • Капитальный ремонт бытовой техники: если печь — не единственное, что переживает ваш дом, вы можете узнать, как починить другие машины в этой статье.
  • Ремонт мелкой бытовой техники: после того, как вы взялись за печь, тостер или блендер кажутся детской забавой. Узнайте, как их исправить здесь.
  • Техническое обслуживание термостата: Чтобы убедиться, что действительно есть проблема с вашей системой отопления, вы можете также проверить термостат.Узнайте, как откалибровать термостат.

Введение в ремонт нефтяных печей

Горелки, работающие на жидком топливе, используются во многих частях страны в качестве основного источника тепла для систем отопления теплым воздухом и горячей водой. Большинство используемых сегодня домашних масляных систем называются горелками под давлением. В системах этого типа масло разбрызгивается в камеру сгорания под высоким давлением, приводится в движение вентилятором и воспламеняется от электрической искры. Масло продолжает гореть, пока распыляется туман.

© 2006 Publications International, Ltd.
Большинство используемых сегодня печей на жидком топливе называются горелками под давлением. В системе типа
масло распыляется в камеру сгорания под высоким давлением.
Масляная печь представляет собой сложную сборку. Работы по техническому обслуживанию и ремонту печи этого типа ограничиваются простыми деталями: фильтрами, воздуходувкой, ремнями двигателя, переключателями и термостатом. Электроды, масляная форсунка, воздушные трубки, трансформатор, насос и другие компоненты требуют специальных инструментов и испытательного оборудования, и их лучше оставить профессионалу для обслуживания.

Чтобы познакомиться с вашей масляной печью, снимите съемную панель, закрывающую нагнетатель горелки, удалив стопорные винты по краю корпуса. Доступ к воздуходувке и фильтру можно получить через металлическую панель на одной стороне печи. Панель удерживается крюками или стопорными болтами; сдвиньте панель вверх и снимите ее с крючков или снимите болты и снимите панель. Большинство печей имеют переключатели и кнопки сброса, расположенные на двигателе или в распределительной коробке за пределами корпуса печи.Обычно они обозначаются штампами или этикетками, такими как DISCONNECT SWITCH, RESET и т. Д. Датчик контроля дымовой трубы, предохранительное устройство, контролирующее работу горелки, размещается в штабеле и удерживается рядом удерживающих болтов.

Вы не так уж много можете сделать, чтобы починить масляную печь, но регулярное техническое обслуживание может предотвратить многие проблемы. На следующей странице вы найдете список советов, как поддерживать бесперебойную работу вашей печи.

Дополнительные статьи о домашнем ремонте можно найти по следующим ссылкам.

  • Обслуживание печи: Сэкономьте время и деньги, изучив шаги по поддержанию печи в отличном состоянии.
  • Капитальный ремонт бытовой техники: если печь — не единственное, что переживает ваш дом, вы можете узнать, как починить другие машины в этой статье.
  • Ремонт мелкой бытовой техники: после того, как вы взялись за печь, тостер или блендер кажутся детской забавой. Узнайте, как их исправить здесь.
  • Техническое обслуживание термостата: Чтобы убедиться, что действительно есть проблема с вашей системой отопления, вы можете также проверить термостат.Узнайте, как откалибровать термостат.

% PDF-1.6 % 1 0 obj > / Метаданные 167 0 R / AcroForm 127 0 R / Страницы 2 0 R / Тип / Каталог >> endobj 167 0 объект > поток 2010-06-18T16: 46: 19-05: 002007-04-26T09: 48: 02-05: 002010-06-18T16: 46: 19-05: 00application / pdfuuid: 218b2f94-f094-485d-a803-851f2ef613cbuuid: a61f3d79-fcc4-4584-b8c7-6705ea13369d конечный поток endobj 127 0 объект > / Кодировка >>>>> endobj 2 0 obj > endobj 4 0 obj [0 0 612 792] endobj 3 0 obj [0 0 612 792] endobj 119 0 объект > endobj 118 0 объект > endobj 64 0 объект > endobj 68 0 объект > endobj 72 0 объект > endobj 76 0 объект > endobj 80 0 объект > endobj 84 0 объект > endobj 88 0 объект > endobj 131 0 объект > / Тип / Страница >> endobj 136 0 объект > / Тип / Страница >> endobj 134 0 объект > / Тип / Страница >> endobj 135 0 объект > поток х ڜ IM $ O ^ y8n $ z 2ADy} ܽ DUelY?>;> Jǯ?

Как работает маслонаполненный нагреватель? [Простое объяснение]

Вы думаете о покупке нового обогревателя для своего дома, но не уверены, какой из них лучше? Знание того, как работает масляный обогреватель, может помочь вам принять более обоснованное решение.

Масляные обогреватели очень популярны. Фактически, когда дело доходит до обогревателей, масляные радиаторы являются лучшим выбором благодаря их безопасности, энергоэффективности и эффективности.

Итак, почему эти компактные обогреватели — хороший выбор для вашего дома?

Здесь мы рассмотрим, как работает масляный обогреватель, чтобы вы могли принять обоснованное решение о том, стоит ли инвестировать в него этой зимой.

Что такое подогреватели масла?

Масляные обогреватели похожи на радиаторы старой школы, но меньше по размеру.Они состоят из набора соединенных ребер или столбиков.

Иногда между колоннами или ребрами имеются открытые пространства, которые будут прикреплены к основанию с панелью управления спереди. Некоторые масляные обогреватели представляют собой плоские панели, но это необычно.

В отличие от традиционных радиаторов, масляные обогреватели мобильны. Они подключаются к бытовой электросети через стандартную розетку, поэтому их можно перенести в любую комнату, где требуется дополнительное тепло. Многие из них даже оснащены ручками для переноски, хотя большие модели обычно оснащены колесами, позволяющими легко перемещать их.

Не пропустите наш большой путеводитель по лучшим маслонаполненным обогревателям на рынке прямо сейчас!

Как работает масляный нагреватель?

Внутри ребер и корпуса масляных обогревателей находится диатермическое масло. Это масло не нужно доливать, поскольку оно не используется в качестве топлива. Вместо этого масло должно быть тепловым резервуаром, поэтому оно никогда не будет израсходовано. Скорее, он продолжает циркулировать через ваш обогреватель.

Масляный обогреватель работает следующим образом:

  • Электроэнергия будет направлена ​​на резистор в нагревателе. Это превратит энергию электричества в тепло.
  • Тепло будет поглощено маслом внутри нагревателя.
  • Масло начнет нагреваться и циркулировать через колонны и ребра.
  • Тепло передается за счет движения масла к металлическим ребрам нагревателя. Это обеспечит равномерную температуру поверхности.
  • Когда металл ребер начинает нагреваться, он начинает излучать тепло вокруг вашей комнаты.
  • Тепло начнет циркулировать по комнате благодаря естественной конвекции воздуха.

Как работает диатермическое масло?

Диатермическое масло имеет 2 свойства, которые делают его идеальным в качестве резервуара тепла. Он имеет высокую удельную теплоемкость и высокую температуру кипения.

Это означает, что диатермическое масло в нагревателе сохраняет много тепла, но не кипятит масло. Когда жидкость закипит, она превратится в пар, а это означает, что потребуется система высокого давления для удержания этого дополнительного объема.

Поскольку диатермическое масло не достигает точки кипения, нет необходимости в этом дополнительном техническом усложнении.Поскольку масло также обладает высокой теплоемкостью, оно будет продолжать излучать тепло даже при отключении электричества.

Таким образом, вашему обогревателю не нужно будет работать так долго, и вы все равно сэкономите на счетах за электроэнергию.

Рекомендовано: Где эти обогреватели находятся в нашем руководстве по наиболее эффективным способам обогрева вашего дома?

Площадь поверхности и ребра нагревателя

Корпус масляного обогревателя состоит из набора уложенных друг на друга колонн или ребер, сделанных из металла.Иногда будет одна металлическая плоская панель, хотя это более необычно.

Диатермическое масло будет циркулировать по каналам, которые находятся внутри этих панелей и ребер, и во время этого процесса нагревать металл. Металлическая поверхность нагревается и излучает тепло в воздух, окружающий обогреватель.

Если обогреватель имеет большую площадь поверхности, он будет больше контактировать с окружающим воздухом. Это, в свою очередь, позволит воздуху быстрее прогреться.

Некоторые люди жалуются, что масляные обогреватели медленно нагреваются.Поэтому ряд производителей постарались решить эту проблему, соединив несколько ребер вместе, чтобы излучать тепло более эффективно.

Не следует путать размер обогревателя или площадь поверхности с тем, сколько тепла он может производить. Тепловая мощность будет полностью зависеть от количества потребляемой электроэнергии. Это будет измеряться в ваттах. Площадь поверхности влияет только на скорость распространения выделяемого тепла по комнате.

Циркуляция и конвекция воздуха

Масляные обогреватели работают бесшумно, и это еще одна причина их популярности.Большинство моделей не имеют встроенного вентилятора. Вместо этого естественная конвекция воздуха отвечает за циркуляцию выделяемого тепла по комнате.

Когда газ или жидкость достигают более высокой температуры, они становятся менее плотными. Затем он поднимется вверх. Воздух поднимается к потолку, который затем выталкивает более прохладный воздух к полу.

Холодный воздух будет нагреваться масляным обогревателем, и это означает, что в помещении будет создаваться постоянный ток. Со временем ток создает равномерную температуру в комнате.

Почему выбирают маслонаполненный обогреватель?

Теперь вы знаете, как работает масляный обогреватель, и, возможно, захотите узнать, почему вы должны выбрать его для своего дома. Есть несколько преимуществ, в том числе:

  • Нет вентилятора — это означает, что они практически бесшумны и воздух не высыхает
  • Энергоэффективность — вся энергия, потребляемая масляным нагревателем, будет напрямую преобразована в тепло. Это означает, что вы сэкономите деньги на счетах, тем более что масляным обогревателям не требуется дополнительная мощность для работы вентилятора.
  • Медленное охлаждение — поскольку масляные обогреватели излучают тепло после выключения питания, они еще более энергоэффективны.
  • Управление термостатом — после того, как в помещении достигнута нужная температура, обогреватель продолжит циклически включаться и выключаться, поддерживая оптимальное тепло, а не работать постоянно. Это обеспечит комфортную температуру в вашей комнате и сэкономит деньги.
  • Не нужно доливать масло — поскольку масло никогда не будет использоваться в качестве топлива, его никогда не потребуется заменять.
  • Портативный и компактный — благодаря своей компактной и легкой конструкции их можно легко перемещать из комнаты в комнату.
  • Безопасность — хотя металлическая поверхность нагревается, она никогда не будет настолько горячей, чтобы случайно обжечься. Кроме того, поскольку не образуются пары или газ, их можно безопасно использовать в помещении. Большинство моделей также имеют встроенные функции безопасности, которые для вашей защиты отключают обогреватель в случае неисправности.

Надеюсь, теперь вы сможете решить, может ли один из этих обогревателей стать идеальным решением для ваших холодных комнат!

Подпишитесь на нас в Facebook и Pinterest, чтобы регулярно видеть множество подобных статей!

Стоимость установки и ремонта масляной печи

— цены 2020 г.

Что такое масляная печь?

Не все понимают, что такое масляная печь и как она работает, особенно те, кто живет в умеренном климате.С другой стороны, домовладельцы, живущие в северо-восточном регионе, где резко падает температура, наверняка знают об этих системах отопления дома. Энергосберегающие масляные печи хранят ваши доллары в вашем кошельке благодаря более низким ежемесячным счетам за коммунальные услуги по сравнению с затратами на установку газовой печи. Они также очень тихие, как электрические печи, что добавляет комфорта в ваш дом.

Печи на жидком топливе являются надежным источником тепла, и это особенно полезно для домов, которые могут не иметь доступа к другим вариантам топлива, таким как газовые или пропановые печи. Масляные печи — это разумное вложение, которое при хорошем техническом обслуживании должно обеспечить положительную рентабельность инвестиций и долгий срок службы до 20 лет.

Обратитесь к подрядчикам

Марки масляных печей

Установка качественной печи для сжигания мазута является важным фактором при выборе новой замены печи. Выбор марки печи также повлияет на общую стоимость установки вашей системы HVAC. Вот список некоторых из лучших брендов масляных печей на рынке:

Доступные бренды (от 1000 до 1800 долларов):

Бренды среднего и высокого уровня : (от 1800 до 2400 долларов):

Ознакомьтесь с полным списком лучших марок печей со сравнением цен, описанием и т. Д.

Затраты на мазутные печи по маркам
Марки масляных печей Затраты на установку масляных печей Затраты на установку маслопечных печей
Средние цены на мазутные печи: 1836 долларов США 5780 долларов США
Армстронг $ 1,260 $ 4,565
Ducane 1,325 долл. США 5,415 долл. США
Rheem 1,665 долл. США 5,400 долл. США
Olsen 1 625 долл. США 5 422 долл. США
Williamson 1,700 долл. США 4,620 долл. США
Миллер 1868 долл. США 5 965 долл. США
Перевозчик 1 900 долл. США 6020 долл. США
Леннокс 1 982 долл. США 6 211 долл. США
Thermo Pride 2320 долларов 7 015 долларов
Trane 2360 долл. США 6 800 долл. США

Установки масляных печей

Вы можете подумать, что масляные печи работают только на масле, но есть также гибридные модели, в которых используется тепловой насос, создающий двухтопливную систему, которую можно установить в вашем доме.

Независимо от того, выбираете ли вы традиционную установку масляной печи с основными функциями, устанавливаете гибридную систему или систему с дополнительными функциями в своем доме, в результате зимой излучается тепло, а летом по всему дому движется прохладный и свежий воздух.

Масляная печь также может работать круглый год, чтобы поддерживать воздух в доме за счет постоянной циркуляции воздуха в доме.

Масляные печи имеют так называемую годовую эффективность использования топлива (AFUE) или рейтинг энергоэффективности.Рейтинг является мерой уровня эффективности печи по преобразованию источника топлива в энергию. Чем выше рейтинг, тем эффективнее работает система. Помните об этом при покупке новой масляной печи или замене печи старой модели.

Наем установщика масляной печи

Печь на жидком топливе — это печь нишевого типа по сравнению с другими типами систем отопления, вентиляции и кондиционирования воздуха. При приеме на работу подрядчика по производству масляных печей вы можете сделать несколько вещей, чтобы облегчить себе процесс:

  • Спросите несколько предложений у местных монтажников масляных печей, чтобы получить лучшие цены.Не рекомендуется всегда использовать самую низкую цену, поскольку вы потенциально можете получить некачественное обслуживание или оборудование HVAC.
  • Спросите своих подрядчиков по ОВКВ, какова наценка на их оборудование. Более дешевые затраты на рабочую силу могут включать скрытые наценки в общую стоимость оборудования для мазутных печей.
  • Спросите у установщика масляной печи также об установке нового термостата. Часто для запуска новых технологий требуются новые устройства.
  • Запросите подробный перечень затрат или предложение, в котором описывается весь объем работ по установке масляной печи, включая производителей печей, используемых с номерами моделей, и согласованные запланированные даты завершения.
  • Попросите подрядчика просмотреть ваше новое ценовое предложение для масляной печи, включая математические расчеты, используемые для определения размера масляной печи. Убедитесь, что их размеры верны, чтобы избежать покупки неправильной масляной печи для вашего дома.
  • Спросите печное оборудование наименование торговой марки. Дешевые подделки могут быть рискованными вложениями, которые могут потерпеть неудачу на раннем этапе и оставить вас без тепла до тех пор, пока не отремонтируют.

Многое уходит на установку новой печи для сжигания мазута, и важно выбрать лучшего подрядчика по ОВКВ для этой работы.Тщательное выполнение домашних заданий увеличит шансы на простой монтаж или ремонт электропечи. Используйте этот пошаговый контрольный список подрядчика HVAC во время установки HVAC, чтобы облегчить вам жизнь.

Новые масляные печи — На что обращать внимание:

Прежде всего, сделайте домашнее задание и изучите основы, прежде чем ступить в магазин или коммерческое предприятие, продающее масляные печи. Это также верно, если вы планируете приобрести систему отопления и установить ее через частного подрядчика.Бизнесы занимаются бизнесом, чтобы зарабатывать деньги, и если вы не подготовлены и не знаете, какая система размеров вам нужна для дома, вы можете в конечном итоге купить больше, чем вам нужно.

Когда вы решите приобрести товарную марку у дилера или подрядчика, они должны выполнить компьютеризированный расчет для определения размера единицы. Если они этого не сделают, дилер или подрядчик будет делать случайное предположение, что приведет к неточному определению размеров.

При покупке масляной печи вам следует представить две вещи.Во-первых, дилер или подрядчик должен предоставить вам договор купли-продажи. Он должен быть комплексным, что означает, что он покрывает все налоги, детали и труд для установки. Во-вторых, должны быть заполнены гарантийные и регистрационные формы. В некоторых случаях могут быть формы, которые необходимо заполнить производителю. Эти формы требуются большинству брендов для подтверждения гарантии.

Само собой разумеется, что для установки масляной печи вам следует иметь дело только с сертифицированными и лицензированными дилерами или подрядчиками.Если вы работаете с частным подрядчиком, попросите подтверждение действующей лицензии.

Вам не следует требовать полной оплаты до завершения работы, которая также включает в себя проверку системы вами.

Советы по обслуживанию масляной печи

Как домовладелец, в ваших интересах осмотреть установку и убедиться, что основные шаги выполнены, используя контрольный список.

  • Должен быть свободный доступ к воздушному фильтру
  • Проверить герметичность соединений воздуховодов
  • Не следует использовать изоленту для герметизации соединений воздуховодов
  • Убедитесь, что устройство установлено на резиновых подкладках.
  • Масляные печи, устанавливаемые в подвале, следует размещать на блоках на несколько дюймов выше пола
  • Убедитесь, что был установлен новый термостат вместо повторного использования старой модели
  • Найдите запорный клапан рядом с печью, чтобы перекрыть подачу масла
  • Там не должно быть ничего, блокируя доступ к запорным вентилем
  • Все вентиляционные трубы должны иметь надежную опору для предотвращения провисания
  • Высокоэффективные печи имеют как впускную, так и выпускную трубу
  • Запустите систему, чтобы убедиться, что она работает правильно

После осмотра печи вместе с установщиком / подрядчиком, и если в ходе пробного запуска не возникло никаких проблем с работой, и вы уверены, что система работает должным образом, то можно подписать чек.

Нагреватели горячего масла и теплоносители: полное руководство

Теплообмен

Для целей теплообмена описанную конфигурацию можно разделить на три части в соответствии с методом теплопередачи и с учетом технических ограничений, которые требуются в каждой точке для достижения энергоэффективности и долговечности за счет заправки теплоносителя и материалов оборудования. (см. Теплопередача).

На рисунке 3 четко разграничены три зоны:

1. Излучение

Оно охватывает практически всю камеру сгорания, а точнее внутреннюю поверхность внутреннего змеевика, и в этой области она имеет решающее значение. с технической точки зрения, чтобы знать точные значения максимальной температуры, достигаемой как теплоносителем, так и материалом змеевика, потому что, хотя это область с наибольшей обменной емкостью, она также подвержена риску превышения максимальной допустимые значения.- Рисунок 4 -.

Рисунок 4. Площадки котла по способу теплопередачи. В зависимости от достигнутой температуры массы и пленки — см. Температуры-.

Характеристики используемого теплоносителя, топлива, регулирования горения, диаметра пламени, требований к обмену, необходимого минимального циркулирующего потока теплоносителя и, следовательно, его скорости и диаметра трубы змеевика — все это параметры которые определяют, что должно считаться критическим при проектировании — размер диаметра и длины камеры.

Слишком малый диаметр для камеры сгорания позволил бы оптимальную передачу тепла, но поставил бы под угрозу срок службы заряда жидкого теплоносителя, а также самого котла, а также вызвал бы потерю заряда дымового контура, что может быть чрезмерным бременем для стандартной горелки.

С другой стороны, камера сгорания слишком большого диаметра снижает энергоэффективность оборудования.

Длина камеры сгорания также имеет большое значение для надежности оборудования.Камера сгорания, слишком короткая для требуемой мощности, будет иметь необычно высокие температуры в нижней крышке и в верхней крышке камеры, что может привести к частичному разрушению этих элементов.

2. Переходная зона

Включает внутренние поверхности концов внутренней и внешней катушек. В зависимости от настройки горелки она может частично включать внешнюю грань внутреннего змеевика. В этой области излучение и конвекция сосуществуют как процессы теплопередачи, и, следовательно, в отношении тепла необходимо принимать во внимание как меры предосторожности при обмене посредством излучения, так и ограничения, связанные с обменом посредством конвекции.

Особое внимание следует уделить конструкции изменения направления газового контура сгорания в нижней части камеры сгорания, так как должна быть достигнута полная герметичность (иначе дымовые газы будут проходить непосредственно из 1-го прохода в дымоход выход, что дает очень низкую производительность и, что еще хуже, с чрезвычайно высокими температурами в дымоходе, которые могут вызвать его разрушение) вместе с низкой потерей заряда при изменении направления дымовых газов.

3. Зона конвекции

Это соответствует обеим сторонам внешнего змеевика и внутренней поверхности внутреннего змеевика.

Хотя может существовать небольшой риск превышения максимальных температур использования теплоносителя и материалов (см. Рисунок 4), основная проблема при проектировании этой области заключается в достижении высокого уровня теплопередачи за счет значительной скорости дымовых газов, но без значительного риска загрязнения в дымоходах 2 и 3 из-за недостаточного размера этих каналов или высокой потери заряда в дымовом контуре (известного как избыточное давление котла), что затрудняет использование стандартных горелок.

Рис. 3. Отдельные области в бойлере с жидким теплоносителем для целей теплообмена

В дополнение ко всем параметрам, обсужденным выше, змеевики также должны быть тщательно спроектированы так, чтобы с точки зрения гидравлики теплоноситель потери заряда контура невелики, что может привести к нестандартным насосам и высокому потреблению электроэнергии, и в то же время гарантирует достаточную скорость теплоносителя для обеспечения удовлетворительных коэффициентов теплопередачи — см. рисунок 5.

Рис. 5. Скорость теплоносителя / коэффициент теплопередачи. Значения для BP Transcal N. Температура теплоносителя 290 ° C. Другие факторы исключены для лучшего понимания важности скорости.

Тепловой дифференциал. Проходы в змеевиках

Тепловой перепад , также известный как тепловой скачок , это максимальное повышение температуры теплоносителя, которое котел может получить при номинальной тепловой мощности при расчетной скорости потока теплопередачи. жидкость.

Наиболее распространенные тепловые скачки составляют 20 ° C и 40 ° C, хотя эти значения имеют некоторый запас в зависимости от используемого теплоносителя и рабочей температуры, поэтому на самом деле мы должны говорить об интервалах между 18-22 ° C в в первом случае и 36-42 ° C во втором.

Важно помнить, что один котел не лучше и не хуже другого котла с той же тепловой мощностью, но с другим скачком. При правильной конструкции оба типа котлов будут иметь одинаковые энергетические характеристики и аналогичные рабочие функции.

Причина наличия котлов с разной температурой дифференциала заключается в том, чтобы обеспечить наилучшую адаптацию котла к характеристикам производственного процесса и, в частности, к потребительским устройствам системы.

Первоначально бойлер с скачком тепла на 20 ° C может обеспечивать большую однородность температуры в потребляющих устройствах из-за большего циркулирующего потока, хотя при изначально более дорогой установке из-за большего диаметра трубы, большей емкости теплоносителя в системы и более высокое потребление электроэнергии в главном насосе.Однако котел с перепадом тепла 40 ° C может также достичь тех же результатов с помощью контуров рециркуляции с вторичными насосами, которые обеспечивают большую скорость потока в бытовых приборах и, следовательно, большую однородность. Однако в последнем случае стоимость установки дифференциального котла значительно выше, что не является положительным фактором.

Перепады тепла выше 40 или 50 ° C не являются обычным явлением, учитывая, что на срок полезного использования жидкого теплоносителя влияют такие высокие и резкие изменения температуры, а конструкция котла должна предусматривать меры для поглощения дополнительных расширений, что делает конструкцию более специализированный и более дорогой.Однако в приложениях для солнечных тепловых электростанций можно найти котлы с теплоносителем с перепадом тепла до 100 ° C.

Мы рекомендуем пользователю связаться с производителем котла, авторизованным установщиком, штатным или внешним инженером, чтобы обсудить, какой перепад тепла будет наиболее подходящим для их процесса.

Мы уже видели, что определение разницы в тепле, в основном по характеристикам потребляющих устройств, определяет расход циркулирующего теплоносителя, необходимый в системе.Но этот расход также должен соответствовать определенным требованиям, обозначенным на котле.

Скорость теплоносителя в змеевиках должна быть достаточно высокой, чтобы гарантировать хороший теплообмен, не превышая при этом температуру пленки используемого теплоносителя, чтобы избежать его быстрого разложения. Но эти высокие скорости циркуляции, которые требуются, также подразумевают значительные потери заряда (потери давления), поскольку потери заряда пропорциональны квадрату высокой скорости, с возможностью прибегать к очень большим насосам с чрезмерно высоким потреблением электроэнергии для достижения гидравлического давления. стабильность в цепи.

Согласование факторов высокой скорости и приемлемых потерь заряда возможно только при точном тепловом и гидравлическом исследовании катушек, диаметра их трубок, их длины и их соединения.

С помощью диаграмм на рисунке 6 и небольшого примера мы постараемся немного прояснить все эти вопросы. Мы упростили возможные варианты гидравлики исключительно в этих трех случаях. В действительности количество параллельных проходов катушек может составлять от 1 прохода до 6, 7 или 8.

Рабочая температура T 1 и его тепловая мощность в кВт одинаковы на всех трех диаграммах на Рисунке 6. Кроме того, общая длина составляющих труб змеевиков одинакова — 4L.

Различия относятся к температурам на входе в котел (температура обратки от потребляющих устройств после подачи необходимой энергии), T2, T3 и T4. Расходы циркулирующего потока Q, Q 1 y Q 2 и потери заряда ΔP 1 , ΔP 2 и ΔP 3 также различаются.

Реальный числовой пример

У нас есть бойлер с жидким теплоносителем с перепадом тепла 40ºC и мощностью нагрева 1100 кВт. Его обменная поверхность составляет 54 м 2 с выходом порядка 86-89% в зависимости от рабочей температуры.

Схема его конструкции — A) на рисунке 6, с двумя последовательными катушками и двумя параллельными проходами на катушку. Расчетный расход для этих условий составляет 52 м 905 · 10 3 / ч, с потерей заряда 2,37 бар при рабочей температуре 260ºC.

Если мы попытаемся эксплуатировать этот котел с температурным скачком 20 ° C, расход должен составить 104 м 3 / ч, а ожидаемые потери заряда при той же температуре, что и раньше, 260 ° C, будут 8,17 бар. Нам пришлось бы прибегнуть к очень сложным и дорогим насосам с очень высоким потреблением электроэнергии.

С другой стороны, если мы воспользуемся схемой конструкции B) на Рисунке 6 (две катушки последовательно с тремя параллельными проходами на катушку) с одинаковой скоростью потока, 104 м 3 / ч, и поверхностью обмена, 54 м 2 , потеря заряда составит 2.62 бар, что приемлемо для обычных насосов.

Этот тип конструкции B) не подходит для котла с перепадом тепла 40 ° C, поскольку при требуемом низком расходе 52 м 3 / ч не возникнет проблем с падением давления (всего 0,71 бар) но вместо этого проблема будет заключаться в преодолении температуры пленки жидкости, поскольку она будет примерно на 44 ° C выше, чем рабочая температура.

Как видно из раздела Температуры, максимальная температура пленки обычно на 10-20 ° C выше максимальной рабочей температуры, поэтому в этом гипотетическом случае мы либо испытаем быстрое ухудшение заряда теплоносителя, либо мы были бы вынуждены работать при низких температурах, что может быть неприемлемо для нашей производственной системы.

Конструкция C), с двумя змеевиками, соединенными параллельно, каждая из которых имеет три прохода теплоносителя, соответствует довольно необычной конструкции и типичной для котлов, требующих очень малых перепадов тепла, порядка 10 или 15 ° C. В этих условиях скорость потока, 205 м 905 · 10 3 / ч, очень высока, и, если бы не была выбрана эта конфигурация, потери заряда теплоносителя были бы чрезмерно высокими, даже при трехходовой конфигурации в схеме конструкции B) , учитывая, что это будет около 8.45 бар.

Рисунок 6. Типы подключения катушек. A) Последовательно, два прохода на катушку параллельно. Б) Последовательно, три прохода на катушку параллельно. C) Параллельно, два прохода на змеевик параллельно

Таким образом, мы можем видеть, что требуемый скачок тепла сильно влияет на конструкцию котла и, следовательно, должен рассматриваться как ключевой фактор в проекте установки теплообменника. система передачи жидкости.

Водонагреватели Полезное руководство по ремонту и замене.

Водонагреватель, являющийся одним из важнейших элементов системы домашнего комфорта, должен работать эффективно и рационально, чтобы повседневная жизнь продолжалась в обычном режиме.

Ремонт водонагревателей.

Когда все же возникают проблемы с водонагревателем, воспользуйтесь следующими советами для устранения любых проблем, прежде чем обращаться за помощью к профессионалам:

Водонагреватели, работающие на природном газе

  • Правильно ли настроен термостат? Убедитесь, что оно могло быть случайно опущено, что привело к уменьшению нагрева воды.
  • Отсутствие нагрева воды также может указывать на проблему с контрольной лампой водонагревателя, работающего на природном газе.НИКОГДА не пытайтесь отремонтировать контрольный фонарь самостоятельно, так как это может быть опасно. ВСЕГДА вызывайте профессионала для ремонта.

Водонагреватели электрические

  • Не случайно был опущен термостат? Проверьте, чтобы убедиться. Так же, как и в случае с нагревателями природного газа, это снизит температуру создаваемой горячей воды.
  • Убедитесь, что предохранитель не перегорел или выключатель не сработал в панели выключателя.

Замена водонагревателя — как узнать, когда пора заменить ваш.

Следующие предупреждающие знаки обычно указывают на то, что вам следует заменить водонагреватель, а не тратить деньги на дорогостоящий ремонт, который может быть только быстрым решением по сравнению с более выгодными инвестициями в долгосрочной перспективе:

  • Все больше и больше ожиданий, пока вода в кранах по всему дому нагреется, — это признак того, что ваш обогреватель неэффективен.
  • Рост счетов за коммунальные услуги и / или воду — признак того, что ваш обогреватель устарел. В среднем, срок службы большинства обогревателей составляет около 10 лет, но электрические обогреватели, как правило, служат немного дольше, чем газовые обогреватели.
  • Ржавая горячая вода из кранов может означать проблемы с резервуаром для горячей воды. Ржавый вид холодной воды указывает на проблемы с водопроводной системой в вашем доме.
  • Необычные и новые звуки, такие как стук и стук, могут быть довольно явными предупреждающими знаками о том, что ваш обогреватель работает слишком тяжело, чтобы функционировать эффективно, и его следует заменить.

    No related posts.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
