SAMSUNG LE32R81B. Service Manual
Владельцы и обладатели модели могут поделиться впечатлениями о его работе! Оставить отзыв…
Ремонт телевизора SAMSUNG LE32R81B LE32R81W. Информация по ремонту для пользователей ниже на странице.
Торговая марка: SAMSUNG, модель: LE32R81B.
Коротко от телевизоре: LCD, 720p HD, диагональ 32″ (81 см), разъёмов HDMI: 3, есть PIP.
В составе используется MainBoard BN41-00839E BN94-01311F и LCD-панель (матрица) V315B1-L01 Rev. C3.
Блок питания (PSU) BN44-00192A MK32P3 Power Supply.
TV SAMSUNG
Model: LE32R81B
Дополнительные функции звука:
Объемный звук.
Цвет корпуса — черный, белый.
Есть возможность крепления телевизора к стене.
Основные технические характеристики: | |
| TV LCD | Год выпуска модели: 2007 |
| Размер экрана по диагонали: | 32″ (81 см) |
| Формат экрана: | 16:9 |
| Максимальное разрешение: | 1366×768 |
| Кадр в кадре (PIP): | есть |
| Поддержка HD: | 720p HD |
| Яркость: | 550 кд/м2 |
| Контрастность динамическая: | 8000:1 |
| Угол обзора: | 178° |
| Время отклика пикселя: | 8 мс |
| Прогрессивная развёртка: | есть |
| Стандарты TV: | PAL, SECAM, NTSC |
| Телетекст: | с памятью на 1000 стр. |
| Форматы DTV: | 480i, 480p, 576i, 576p, 720p, 1080i |
| Звук стерео: | есть. NICAM STEREO |
| Мощность звука: | 20 Вт (2×10Вт) |
| Акустика: | два динамика |
| Разъём наушников: | есть |
| Интерфейс: | AV, аудио x4, S-Video, компонентный, SCART x2, RGB, VGA, HDMI x3 |
| Вес телевизора: | 15 кг |
| Размеры с подставкой: | 874x577x291 мм |
| Размеры без подставки: | 874x533x81 мм |
| Потребление от сети: | 150 Вт |
LCD-телевизоры SAMSUNG с флуоресцентной подсветкой дисплея, большое количество которых было продано на территории СНГ, ещё находятся в эксплуатации, достаточно ремонтопригодны и успешно обслуживаются в любых телевизионных мастерских и сервисных центрах России.
Техническое описание
Телевизор SAMSUNG LE32R81B с ЖК-дисплеем V315B1-L01, размером по диагонали 32″ (81 см) формата 16:9. Необходимая яркость свечения 550 кд/м² обеспечена подсветкой флуоресцентными лампами CCFL(EEFL). Динамическая контрастность 8000:1 достигается специальным контролем работы подсветки в зависимости от яркости сюжета.
Панель V315B1-L01 и программное обеспечение платы BN41-00839E позволяют видеть изображение в HD качестве при разрешении 1366×768 пикселей в стандарте графического разложения 720p (HD Ready). Входной аналоговый видеосигнал декодируется в системах PAL, SECAM, NTSC. Графическая обработка цифрового сигнала производится в стандартах 480i, 480p, 576i, 576p, 720p, 1080i.
Мощность акустической системы звука 20 Вт (2×10Вт) обеспечивают два динамика. Используется система обработки звукового стереосигнала NICAM и функция объёмного звучания Sound Surround.
Связь с другими устройствами через внешний интерфейс поддерживается стандартными входными и выходными разъёмами: антенный вход (RF), AV, аудио x4, S-Video, компонентный, SCART x2, RGB, VGA, HDMI x3. Предусмотрен разъём для подключения наушников. Для подключения компьютера или ноутбука к данной модели телевизора предусмотрен разъём VGA (D-Sub 15). Данный интерфейс поддерживает стандартные разрешения: 640×480, 800×600, 1024×768, 1360×768.
Мощность, потребляемая телевизором от сети в рабочем режиме, составляет 150 Вт.
Габаритные размеры: с подставкой 874x577x291 мм, без подставки 874x533x81 мм.
Масса телевизора: 15 кг.
Внимание! Панель V315B1-L01 Rev. C3 LCD-телевизора SAMSUNG LE32R81B является самым дорогим его компонентом.
Избегайте ударов по стеклу и давления на поверхность экрана во избежание необратимых повреждений LCD-панели!
Рекомендации пользователям SAMSUNG LE32R81B
В некоторых случаях, прежде чем звонить в ремонтную службу, следует убедиться, что ваш телевизор действительно неисправен.
Если SAMSUNG LE32R81B не включается или периодически отключается, полезно проверить розетки и удлинители в местах подключения телевизора к сети, например, с помощью обычной настольной лампы.
В случае если SAMSUNG LE32R81B не реагирует на пульт, но работают кнопки управления на панели, есть определённая вероятность неисправности пульта (не работает пульт). Целесообразно проверить или заменить в нём батарейки.
Можно проверить работоспособность телевизора от других внешних устройств.
Если нет звука только при просмотре аналоговых программ телевидения, следует проверить в настройках систему звука. Для России D/K (6.5 MHz), для стран Европы B/G (5.5 MHz). В современных телевизорах для установки стандартов цвета и звука обычно выбирается регион — для России «East Europe» (Восточная Европа).
Если SAMSUNG LE32R81B завис при работе, не реагирует ни на пульт, ни на кнопки панели управления, иногда помогает перезагрузка. Для этого необходимо полностью отключить телевизор от сети, вытащив вилку шнура из розетки, и через 10-15 секунд включить вновь.
Если разбит или треснул экран
Экран LCD телевизора SAMSUNG LE32R81B требует бережного отношения со стороны пользователей. Стекло иногда может треснуть даже при ударе по нему детской пластмассовой игрушкой.
Не менее опасно так же чрезмерное давление на поверхность экрана по любой части площади.
При повреждениях экрана требуется замена LCD панели V315B1-L01 Rev. C3. В таких случаях цену необходимо уточнить в Авторизованном Сервисном центре SAMSUNG по телефонам, указанным на официальном сайте, либо в сопроводительных документах.
Для мастеров и продвинутых пользователей
Отсутствие изображения при наличии сигнала у SAMSUNG LE32R81B часто бывает вызвано неисправностью подсветки дисплея. Причём, проблема может быть как внутри LCD-панели (матрицы) V315B1-L01 Rev. C3, например, неисправность ламп CCFL (EEFL), так и снаружи в источнике их питания — инвертора.
Без подсветки иногда можно увидеть еле заметное изображение при определённом удачном попадании внешнего освещения на экран.
Часто для ремонта подсветки требуется разборка LCD-панели V315B1-L01 — процесс кропотливый, требующий от мастера повышенного внимания и аккуратности. В таких случаях есть вероятность при малейшей неосторожности повредить стекло или шлейфы и телевизор может стать неремонтопригодным.
Если нет изображения при наличии подсветки — экран при включении становится чуть светлее, а если телевизор открыт, свет от ламп видно через отверстия в корпусе панели.
В этом случае неисправность может быть и внутри панели, повреждения планок, шлейфов, может быть неисправна плата T-CON (Тайминг-Контроллер). Но нередко оказывается неисправной и основная плата MainBoard BN41-00839E, возможен так же и программный сбой.
В таких случаях мастеру в первую очередь необходимо проверить основное напряжение питания панели на разъёме LVDS, предохранители на плате T-CON или планках панели, а так же питающие и опорные напряжения для строчных и столбцовых драйверов — VGH, VGL, Vcom.
tel-spb.ru
SAMSUNG LE32R81BX. Ремонт, схема, сервис
SAMSUNG
Model: LE32R81BX LE32R81
Chassis/Version: GBP32SEU
Panel: V315B1-L01 Rev. C3
T-CON: V315B-C01 CM2681A-KO EM636165TS-7G AS15-G
Inverter (backlight): VIT70043.50 REV0 , I315B1-16A — C302G
PWM Inverter: OZ964GN (20 pin), BA2902F
MOSFET Inverter: AOD604 (5pin), BD729P
Trans Inverter: 4018L
Power Supply (PSU): BN44-00192A MK32P3
PWM Power: STR-A6159 (Standby), MC33067P , MC33167T
MOSFET Power: 5N50C , 11N60
MainBoard: BN41-00839E BN94-01311F
IC MainBoard: 7568U-LF , M308AOSGP , EM6A9320BI-4MG , NTP-3000 , MAX232EC , 24C256BN , 74HC4052D , SIL9185CTU
Тuner: HTM2-6L2/235S
Control: BN59-00602A
Общие рекомендации по ремонту TV LCD
Как и любой другой телевизор, SAMSUNG LE32R81BX ремонтировать целесообразно начинать с внимательного осмотра внешних и внутренних элементов. Часто бывает, что некоторые повреждения элементов или соединений помогут определить направление поиска неисправности и локализации дефекта. Элементы с видимыми повреждениями, например, вздувшиеся после кипения электролита конденсаторы, обуглившиеся резисторы в определённых узлах схемы, а так же кольцевые трещины в пайках помогут мастеру догадаться о причинах и возможных последствиях произошедшей неисправности.
Если телевизор не включается, не горят и не моргают никакие индикаторы на его передней панели. Так же если телевизор не реагирует на пульт и на кнопки, не издаёт никаких звуков и любых признаков работоспособности при включении, есть определённая вероятность, что неисправен модуль питания MK32P3 , BN44-00192A и ему требуется ремонт. Иногда с похожими проявлениями может встречаться проблема только в отсутствии питания процессора, но это случается гораздо реже. Диагностику блока питания всегда следует начинать с проверки предохранителя и, при его обрыве, необходимо в первую очередь проверить диоды выпрямительного моста и силовой ключ 5N50C , 11N60 на вероятность лавинного или теплового пробоя.
Иногда у телевизора SAMSUNG LE32R81BX отсутствует изображение, а звук есть, либо изображение появится и сразу пропадает. В данном случае есть большая вероятность неисправности преобразователя ламп подсветки, либо самих ламп, которые можно проверить заменой. В таких случаях необходимо убедиться в исправности всех электролитических конденсаторов фильтра по питанию самого инвертора, в том числе и в БП (блоке питания).
В таких случаях следует соблюдать особую осторожность при диагностике, а после завершения всех ремонтных работ необходимо обязательно восстановить цепи и работоспособность защиты инвертора для дальнейшей безопасной эксплуатации телевизора.
Ремонт материнской платы BN94-01311F (BN41-00839E) необходимо начинать с диагностики и проверки всех линейных стабилизаторов или преобразователей питания её микросхем. Иногда может потребоваться обновление программного обеспечения (ПО) — перепрошивка FLASH или EEPROM. Если нет возможности замены платы MB (SSB), необходимо проверить исправность её элементов — 7568U-LF , M308AOSGP , EM6A9320BI-4MG , NTP-3000 , MAX232EC , 24C256BN , 74HC4052D , SIL9185CTU, Tuner: HTM2-6L2/235S. Неисправные компоненты следует заменить.
Владельцам и пользователям телевизора SAMSUNG LE32R81BX необходимо помнить, что самостоятельный ремонт без специальных знаний,навыков и квалификации, может быть чреват негативными последствиями, которые могут привести к полной неремонтопригодности устройства!
Один из типовых дефектов телевизора SAMSUNG LE32R81BX может возникать в панели V315B1-L01 Rev. C3.
Внешние проявления: на изображении цветовые искажения в виде негатива, преобладают светлые тона. Обычно в таких случаях неисправен гамма-корректор AS15-G. Другой показатель его неисправности — излишне сильный нагрев, который в практике позволяет обойтись без замеров напряжений градаций серого.
В большинстве случаев замена AS15-G решает проблему.
Следует помнить, похожие симптомы могут вызывать замыкания в столбцовых драйверах панели, на что обычно указывают помехи в виде ровных вертикальных полос на экране. Тогда после замены AS15-G ситуация не меняется. Драйверы находятся в шлейфах и замене не подлежат. В таком случае необходима замена стекла панели.
tel-spb.ru
SAMSUNG LE32S81B. Ремонт, схема, сервис
SAMSUNG
Model: LE32S81B
Chassis/Version: GJA32SEU
Panel: T315XW02
Inverter (backlight): HS320WV12 INV32N12A
PWM Inverter: OZ9641SN
Power Supply (PSU): BN44-00191A
PWM Power: Q0165R , FAN7530 (PFC), MC33067P
MOSFET Power: 11N60 (PFC), FQPF9N50CF
MainBoard: BN41-00878A
IC MainBoard: MT8202F , 24C256BN , MT8293AE , MT8291E , NTP3000 , MAX232EC
Тuner: HTM-6C/235S BN40-00099A
Control: Remote: BN59-00602A; IR: BN41-00850A
SAMSUNG
Model: LE32S81B
Chassis/Version: LE32S81BS/ELD
Panel: V315B1-L01 Rev.C2
T-CON: Gamma Buffer — AS15-G
Inverter (backlight): I315B1-16A
PWM Inverter: OZ964GN (20), BA1032AF (14)
MOSFET Inverter: AO4614 (8)
Trans Inverter: 4018L
Power Supply (PSU): BN44-00191A // BN44-00156A
PWM Power: MC33067P (16), FAN7530 (PFC), FSQ0165RN (Standby)
MOSFET Power: 11N60 (PFC), FQPF9N50CF
MainBoard: BN41-00878A
IC MainBoard: CPU: MT8293AE; Scaler: SDP64; SOUND: NTP-3000
Тuner: HTM-6C/235S BN40-00099A
Control: BN59-00609A , tun BN94-01362B
Общие рекомендации по ремонту TV LCD
Ремонт телевизора SAMSUNG LE32S81B начинать целесообразно с внимательного внешнего осмотра всех составляющих его элементов, как внутренних, так и внешних. Осмотру подлежат так же и корпусные элементы, кнопки управления, экран, разъёмы и шнуры. В некоторых случаях видимые внешние повреждения элементов могут подсказать направления поиска неисправности и локализации дефекта до начала проведения необходимых измерений в контрольных точках узлов электронных схем. О причинах возникновения дефекта и возможных последствиях опытные ремонтники часто догадываются, например, по кольцевым трещинам в пайках выводов элементов, а так же по вздувшимся конденсаторам или сгоревшим до угольной пыли резисторам и другим внешним косвенным признакам.
Неисправности модуля питания BN44-00156A или BN44-00191A могут выражаться по разному, например, SAMSUNG LE32S81B не включается совсем и контрольные лампочки на его передней панели не загораются и не моргают, отсутствуют все признаки работоспособности. При ремонте блока питания, диагностику целесообразно начинать с проверки сетевого предохранителя и, в случае его обрыва, причину следует искать в силовых полупроводниковых элементах импульсного обратноходового преобразователя основного БП. Необходимо в первую очередь проверить диоды моста выпрямителя сетевого напряжения и силовой ключ преобразователя , который может быть установлен отдельно на радиаторе, либо интегрирован с ШИМ-контоллером.
Следует помнить, что ключи N-FET, используемые в обратноходовых преобразователях, крайне редко выходят из строя без причин, которые необходимо искать, проверяя другие элементы схемы. Часто пробой вызван неисправностями электролитических конденсаторов или полупроводниковых элементов в первичной цепи, либо обрывом резисторов в цепях стабилизации. Микросхемы ШИМ-контроллера MC33067P (16 pin), A6159 (8 pin) или Q0165R (8 pin) , FAN7630 (8 pin) так же могут быть причиной пробоя силового ключа преобразователя.
Если в схеме модуля питания применяется активный Корректор Коэффициента Мощности (ККМ), выявлять неисправности иногда становится несколько сложнее. Знания, опыт, интуиция и навыки в таких случаях имеют большое преимущество для успешного ремонта.
Иногда у телевизора SAMSUNG LE32S81B отсутствует изображение, а звук есть, либо изображение появится и сразу пропадает. В данном случае есть большая вероятность неисправности преобразователя ламп подсветки, либо самих ламп, которые можно проверить заменой. В таких случаях необходимо убедиться в исправности всех электролитических конденсаторов фильтра по питанию самого инвертора, в том числе и в БП (блоке питания).
Часто попытки ремонта инвертора CMO I315B1-16A затрудняется тем, что диагностика неисправности затруднена работой его защиты, которая предназначена для отключения инвертора в аварийных режимах — при разгерметизации ламп, обрывах или замыканиях в высоковольтных соединениях и других нештатных ситуациях. Блокировка защиты для локализации дефекта популярна среди ремонтников.
При диагностике с отключенной защитой необходимо соблюдать меры особой осторожности, ибо есть риск выхода из строя силовых элементов инвертора. После диагностики следует обязательно восстановить цепи защиты для работы инвертора в штатном режиме.
Материнская плата BN41-00878A подлежит проверке в случае, если нет реакции на пульт и функциональные кнопки, индикатор дежурного режима моргает или горит постоянно. В таких случаях, если исправны стабилизаторы питания микросхем, возможно, необходимо обновление программного обеспечения. Ремонт платы и замена микросхем NT8293AE , производятся при наличии необходимого оборудования, и соответствующей элементной базы.
Внимание владельцам! Попытки самостоятельного ремонта телевизора SAMSUNG LE32S81B не рекомендованы производителем и могут привести к серьёзным негативным последствиям!
Один из типовых дефектов телевизора SAMSUNG LE32S81B может возникать в панели V315B1-L01 Rev.C2.
Внешние проявления: на изображении цветовые искажения в виде негатива, преобладают светлые тона. Обычно в таких случаях неисправен гамма-корректор AS15-G. Другой показатель его неисправности — излишне сильный нагрев, который в практике позволяет обойтись без замеров напряжений градаций серого.
В большинстве случаев замена AS15-G решает проблему.
Следует помнить, похожие симптомы могут вызывать замыкания в столбцовых драйверах панели, на что обычно указывают помехи в виде ровных вертикальных полос на экране. Тогда после замены AS15-G ситуация не меняется. Драйверы находятся в шлейфах и замене не подлежат. В таком случае необходима замена стекла панели.
tel-spb.ru
Samsung LE32R81B — 24 Декабря 2016 — Блог
Неисправность: При включении в сеть индикатор режима работы постоянно мигает. На нажатие кнопки включения на пульте дистанционного управления индикатор реагирует, но запуск не происходит. Также при нажатии кнопок на телевизоре нет никаких звуков.
Изначально начнем с блока питания, проверяем шины питания +3.3, +5, +12 на наличие напяжения и отсутствия отклонения от нормы и отсутствия пульсаций. Если не все в норме заменяем конденсаторы в неисправной цепи, также можно отключить шлейф подсветки телевизора, и произвести запуск телевизора, бывает что при увеличении тока в подсветке драйвера уходят в защиту. Если изменений нет, снимаем процессорную плату телевизора.
На обратной стороне, находим микросхему eeprom в данном случае это 24С256 32к памяти, в ней хранятся настройки, и параметры телевизора, бывало что при каких либо сбоях, или превышении напряжения в питании туда записывались данные блокировки питания, чтоб избежать повреждения процессорой платы и устройства в целом. Я ее уже выпаял для проверки на программаторе. Тест показал полное отсутствие связи. Вывод .. меняем память. Если такой нет, можно поставить больше по объему, но не меньше чем была ранее и из той же серии.
Все.. память заменили. Не забываем промыть флюс после пайки. Устанавливаем все на место и пробуем запустить. Телевизор ожил, но есть одно но, процессор записал заводские настройки, необходимо кое-чего поправить. Для этого неоходимо войти в сервис меню. Для этого выключаем телевизор. Затем быстро, в течение секунды, нажимаем по очереди кнопки Info, Menu, Mute и Power.
Должно появиться сервис меню. Выбираем пункт 2 «Option table» , переходим в него.
В первом пункте «Ready» необходимо установить параметр в «ON», для выхода из сервисного меню необходимо выключить телевизор.
Снова запускаем, все норм, индикатор не мигает, все в режиме.
Остается только войти в меню произвести настройку телевизора, потому что все параметры стоят на заводских значениях.
elektron.ucoz.ua
Скалер DS d3663lua для Samsung LE32R81W
Лет 10 назад в m-видео был куплен первый ЖК телевизор — Samsung LE32R81W, который проработал в квартире без выключения лет 5-6, пока не попал в частный дом, где у него случился инфаркт от первой же молнии)) Асистолия у электроники от грозы там случалась постоянно, особенно чувствительными были спутниковые ресиверы, которые замучался восстанавливать и захотелось дешево проапгрейдить старичка до DVB-T2, а вдруг получится)…Тем более в инете очень много тем с дохляками этой модели, вдруг кому понадобится инфа.
п.с. рекомендовать к покупке могу только тем, кто готов к переделке охлада. т.к. система не додумана…
Нудное предисловие:
После той грозы телевизор много дней и ночей (700-800 😀 ) провел в заточении за диваном, напрягая каждый раз своим присутствием процесс уборки пыли, а т.к. он давно был осмотрен и прозвонен на предмет того, что ориентировочно сдохло — был отправлен на покой за этот диван до лучших времен. А сдох там в итоге бп и майн и на тот момент думал еще и t-con (но проверить его возможности не было за неимением даташитов в инете ни на матрицу ни на ткон ни на мэйн моих версий.) и к тому же подвернулась линка на обзор kirich про универсальный скалер, которая и сподвигла к покупке, но уже более современной модели с Т2 тюнером.Блок питания (BN44-00155A) починился легко, кстати схема в инете только на него и есть, но она не понадобилась, сдох предохранитель, и была заменена сетевая банка на такую же от другого дохлого мэйна) При подаче +5в на on/off бп все напруги поднимались на мэйн и инвертор, который также сразу был проверен на работоспособность путем подачи +5в через резистор 1 кОм на «bl on/off», подсветка светилась, уже хорошо) Оставалась плата мэйн и т-кон, в итоге после прозвонки материнки оказалось, что она в коротыше по шине +5в. Сначала прозвонил стабы и кондеры, много чего коротило, но по их восстановлении оказывалось почти всегда еще что-то дальше по схеме, коротило все что можно, снял HDMI микросхему тк по питанию у нее тоже было кз, думал включу без нее и фиг с ним с HDMI, — не вышло), майн не включался и кз по 5в не пропадало, Вобщем в итоге кз ушло в проц, чем и сподвигло забросить телек по дальше т.к. цены тогда на материнки для того тв были тыщ по 6, а за эти деньги на майн, телевизор с аналоговым тюнером и разрешением 1366х768 пускай даже и диагональю 32 был ненужен.
В этом же году цены упали до 3-4к на мой мэйн, даже на форуме предлагали за 2к, но брать не хотелось по одной причине — хз что с самой матрицей и тиконом т.к. гроза вещь непредсказуемая, а если вдруг сдох еще и матрас то и новый майн еще один лег бы на полочку рядом со старым. Вот и присмотрел этот китайский скалер, с рассчетом на то, что если сдохла матрица и тикон, то подключу его к матрице ноутбука, которых у меня скопилось штук 5 и сделаю автомобильный телевизор, ну или на дачу, на бучных матрицах очень удобные разьемы LVDS и инвертор ненужен т.к. все мои матрицы светодиодные…
В общем заказал плату, а пока она шла начал с курения темы 4пда под названием «Вторая жизнь ЖК дисплеев и мониторов», местами сложновато и запутанно если полностью прочитать шапку, т.к. после одного прочтения половина не усвоилось))
Но это сделать было надо т.к. матрицы не переживлял ни разу.
Простора для творчества в жк телевизорах много т.к. платы относительно матриц все мелкие и приживить любую неродную плату механически не составит труда.
Пришла такая платка с этим набором:
В наборе:
1) Пульт (без батареек тип-ААА)
2) LVDS шлейф 1 канал 6 бит 30 пин (не понадобился, брал на всякий случай)
3) Плата на 7 кнопок управления ТВ
4) Шлейф для этой платы и фотоприемника
5) Плата фотоприемника
6) Запасной фотодиод
7) Сам скалер

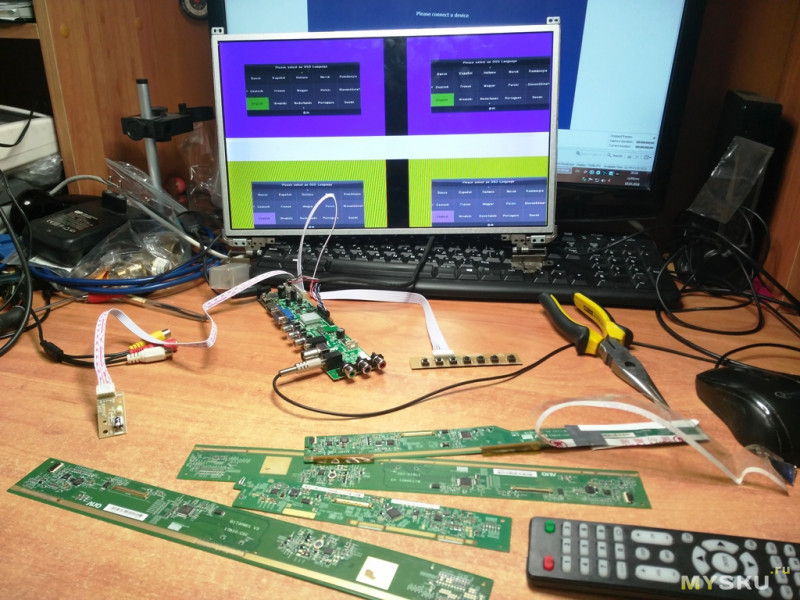

Перед тем, как разбираться с телевизором, решил проверить работоспособность самого скалера на ноутбучной заведомо рабочей матрице.
ВАЖНО! — Изначально на скалере нужно выставить нужное рабочее напряжение матрицы, у моей бучной было 3,3в, у телевизора 5в
узнать рабочее напряжение можно по даташиту матрицы (если найдете) а можно тут но моих параметров небыло, искал по схожим соседним моделям. Сначала нужно было залить прошивку под эту матрицу, прошивок в инете валом также есть на 4пда в шапке темы, моя бучная матрица 6 бит 1 канал 1366х768 3,3в. Прошивка заливается просто, цепляется к тюнеру питание +12в и плата фотоприемника. Вставляем флэшку с распакованной в корень прошивкой, включаем питание и светодиод начинает моргать пока идет прошивка секунд 30 примерно, потом загорается красным и можно включать тюнер, я навсякий флэшку извлекал перед включением. При первом подключении изображение появилось сразу, но немного не то, что я ожидал т.к. прошивка оказалась нифига не под мое разрешение, хотя в описании прошивки было все верно. Изображение было такое:
Прошив другую прошивку с тем же разрешением 1366х768, изображение появилось и отсканировав каналы (кстати на простой кусок витой пары длиной около метра) получилось такое изображение, кстати на такой диагонали (15.6) изображение было выше всяких похвал…
В общем тюнер рабочий, это уже хорошо, применить было бы куда если что с телеком). Отложил в сторону бучные матрицы и достал старого 32го тяжеляка от самсунг) «мэйд ин сингапур» блин еще))) Видимо тогда с металлом проблем еще не было, а пластик либо не придумали, либо внезапно кончился, внутри довольно толстое железо))) и весил он имхо немало по сравнению с современным моим еще одним 32 диагонали от LG что висит на кухне!

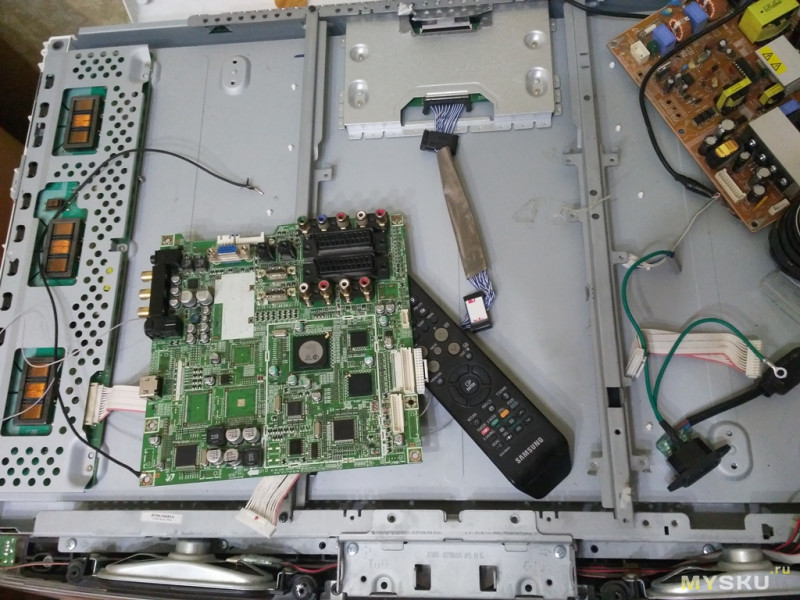

Изначально нужно было проверить работу матрицы и t-con живы ли они после грозы или нет т.к. меня именно это и волновало. В тестовый режим моя матрица выходить не умеет, чтобы проверить ее без внешнего устройства… Но т.к. было время подумать и почитать форумы пока шел тюнер, общими усилиями вышесказанного форума пришли к такой схеме, (спасибо форуму за помощь)…
Если вдруг у кого-то такой же дохлый телек с той же матрицей — то вот монтажная схема переделки родного ТВ-шного LVDS кабеля для моих
матрицы —LTA320WT-L08 и t-con —320wtc2lv4.8
То что написано убрать — нужно убрать, а где пока заглушить, если матрица такая же как моя, — то смело также убирайте, если схожая, то возможно этими проводами придется играться дальше, а пока просто вынуть из разьема…
Сразу к ТВ-шному бп тюнер лучше не приживлять во избежании дополнительных возможных косяков, до того момента, пока не появится картинка на матрице.
Втыкаем питание, также 2 рядовый 30 пиновый белый разьем в плату нашего тюнера, где у этого разьема первый пин — подписано на плате белой стрелкой или просто краской,не перепутайте сторону, это важно!!
Цепляем второй конец к t-con матрицы, также ставим шлейф с фотодиодом в тюнер, подключаем подсветку матрицы, путем подачи +5в на on/off блока питания
Я изначально подавал эти +5в с внешнего повербанка, на 1 пин разьема бп что идет на майн. Можно эти +5в подать и с дежурки.
разьем
и подачи +5в через 1 резистор кОм на bl/on разьем инвертора (12й пин)
инвертор
и при включении с пульта уже должна появиться картинка, какая — зависит от той прошивки, что вы влили в тюнер! При первом включении на моей ТВшной матрице —
было такое изображение, а-ля:
белые медведи в пургу едят зефир
Оказалось так и должно быть если не совпали мапы, которыми можно поиграться в сервисном меню, ну если конечно не напрягает такая пурга с изображением и через нее кое как пробьетесь в сервисное меню через эти команды т.к. видно плохо, но видно:
стоим в режиме ТВ, жмем на пульте последовательно input 2580
вошли в меню, дальше special set — map LVDS, там будет 16 предустановок карт, регулируются пультом путем нажатия влево-вправо, изображение будет меняться от «пурги», «мяслянистого» и других видов, до нужного, скорее всего одна из 16ти предустановок Вам подойдет если у вас изначально хоть что-то появилось на экране.
Вобщем все должно получиться.
Если у нас есть нормальное изображение, то можно приступать к адаптированию питания и обработкой напильником неровностей)))) т.к. разъемы выхода у Вас не совпадут со старыми, я сильно не усердствовал, — не вижу смысла, в любом случае телевизор/матрица старые и если пару-тройку лет вдруг протянет то только буду рад…
Начнем с питания:

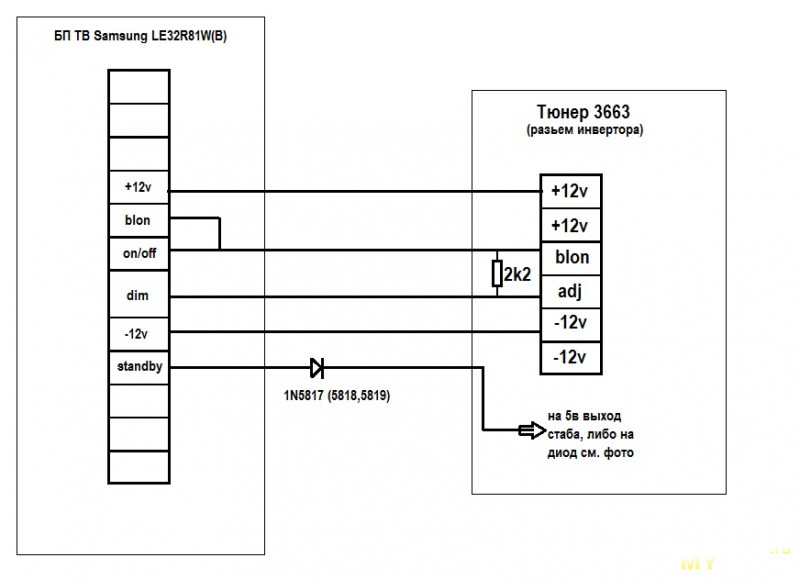

Родной бп ТВ доработал по этой схеме:
тут 2 варианта куда можно воткнуть +5в с дежурки, подаем +12в с внешнего бп на тюнер и меряем напряжение на выходе первого стаба или входе диодов где появляется +5в, туда и сажаем где будет удобнее. Кстати советовали еще если у Вас матрица рассчитана на 3,3в, то нужно переделать питание этих 3,3в т.к. оно образуется не стабом, а двумя последовательно включенными диодами для понижения с +5в до 3.3, лучше поставить отдельный стаб на 3.3в т.к. были случаи окирпичивания тюнера при подключении флэшки или hdmi к тюнеру при матрице 3.3 вольтовой..
все сигналы для удобства отключения завел в один разъем питания, что шел на майн, PWM завел на свободный пин того разъема,

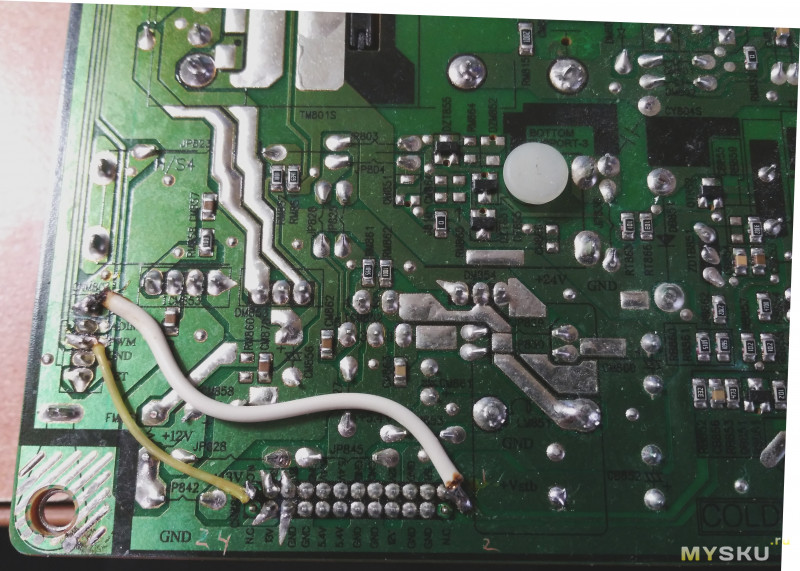

резистор также запаял на БП в районе разъема инвертора, но можно и на скалере сделать, подсветка у меня и так светит очень ярко, думаю можно его было наверное и не ставить т.к. ее не регулирую с пульта никогда на ЖК.
Диод дежурки, питающий проц тюнера поставил в разрыв провода в этом шлейфе. При подаче on/off с бп, этот диод не пропустит обратно питание.
Можно было оставить родной фотоприемник, но лениво было удлинять шлейф, тем более была уже готовая плата со шлейфом, пришлось сделать еще одно отверстие под новый фотодиод и светодиод дежурки в другой стороне корпуса ТВ, ну да фэншуй мне неведом в этом случае, корпус не жалко, главное чтоб работало))) Не обошлось без китайских соплей:
Была небольшая проблема вывода кнопок, спереди они точно не нужны т.к. скорее всего вообще никогда использоваться не будут, пока пульт не потеряется… Вывел сзади. Родные кнопки короткие, на замену длинных не было чтобы их вывести наружу красиво, зато были клёпки мелкие, которые стали кнопками))
с помощью паяльника и какой-то матери, все же получилось сделать некое подобие кнопок, правда одну все-же повредил переплавив лишнего) ну таких кнопок море, поэтому поменял и доделал…

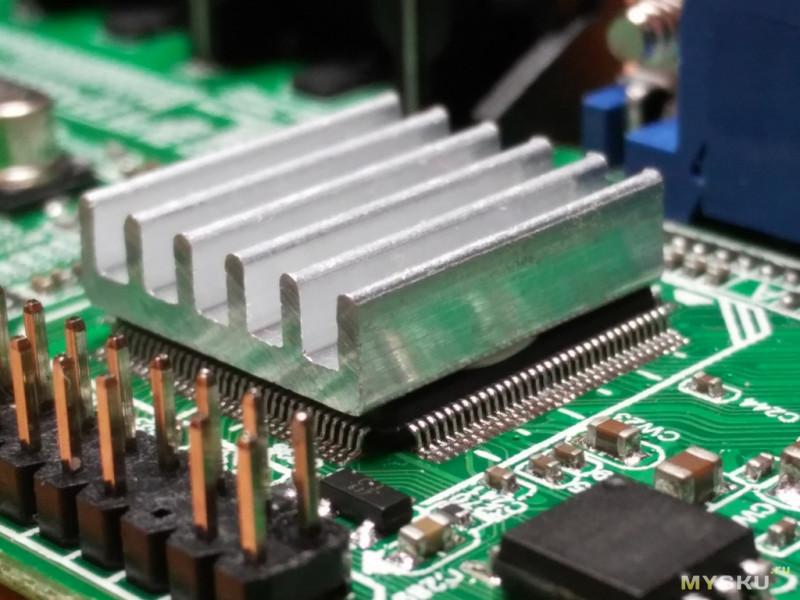

Проц тюнера в работе довольно сильно греется, поэтому тот смешной китайский охлад имхо нужно дорабатывать, ну или сверлить в корпусе больше отверстий для доп. охлаждения т.к. палец не держит минут после 20 просмотра.
Вот такое чудо по китайским рассчетам как-то проходит нормировщиков на выходе, (если они вообще есть в Китае) ))

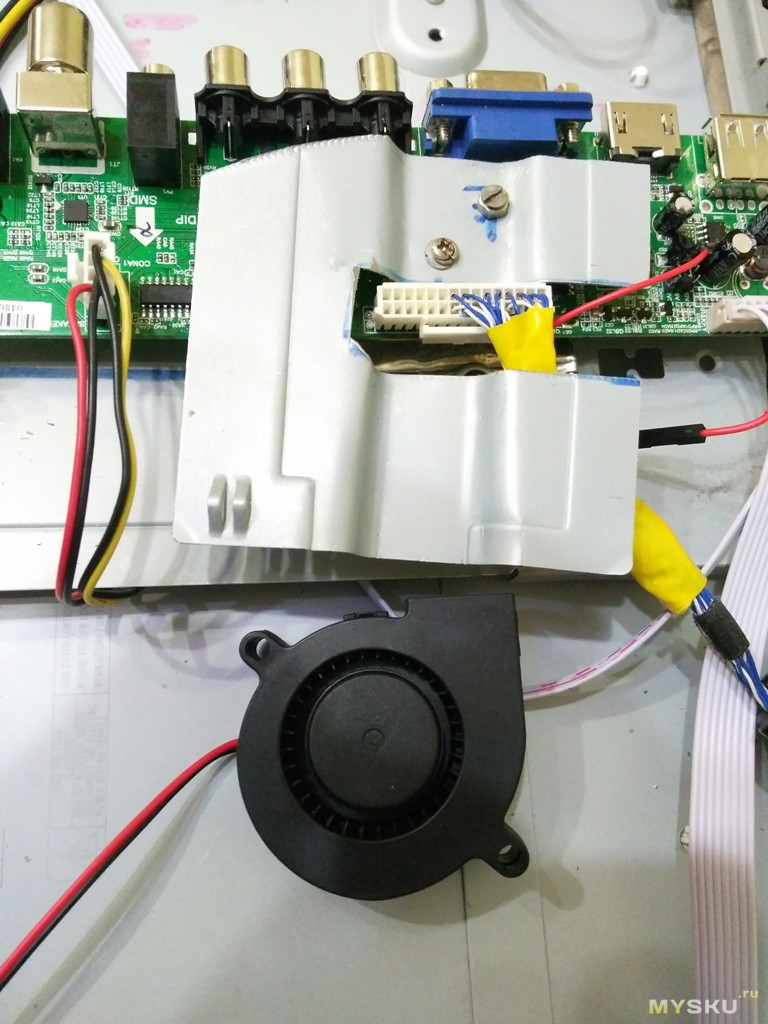

Недавно мне на дымогенератор для коптильни пришли 2 кулера турбинных, один был ненужен,
хотел его пристроить для активного охлада, но даже при 5 вольтах вместо 12 в тишине был мозговой напряг и ощущение что смотришь тв в холодильнике с включенным компрессором) Также думал пристроить одну из систем охлаждения с тепловыми трубками от ноутбуков дохлых, но нужно было много пилить напильником, что было лень делать и к тому же мешался разьем LVDS, (Вот кто так делает, где блин конструкторы были?) В общем выгнул небольшой радиатор из старого корпуса от БП, греться стал проц намного меньше, оставил так.
Сам тюнер также закрепил на кусок от корпуса бп, вырезав ножницами пластину, чтобы хватило закрепить между стойками крепления старой майн платы, да и к тому же чтоб плата висела, а не лежала на самой матрице, так лучше будет циркулировать воздух под ней, темболее под самим процом температура по-моему была не меньше, чем на радиаторе, поэтому решил положить термопрокладку от дохлой мамки этого же тв, чтобы проц отдавал тепло еще и снизу в пластину
Т.к. осталась еще одна термопрокладка, очень хотелось ее применить и на радиаторе, но что-то подсказывало, что это будет лажа т.к. между ребрами радиатора вообще не будет циркуляции сверху.
поэтому просто вырезал пару кусочков на всякий )) и закрепил верхнюю пластину на шурупы, притянулась она к радиатору хорошо. (слететь явно не слетит радик т.к. не мог его ни горячим свернуть, ни холодным, боялся повредить проц, так что думаю при нагреве естественном не отвалится)
еще немного фоток
Итог:
Рекомендовать товар или нет даже не знаю, решайте сами. Мое мнение, — баксов 5 по цене бы скинуть неплохо как минимум, т.к. тут много чего не продуманного, охлаждение стоковое рассчитано на быстрый кирдык проца, чтобы Вы покупали новые чаще)) Поток воздуха при горизонтальном расположении упирается в разъем LVDS ухудшая циркуляцию и повышая нагрев радиатора вцелом. Разъемы сделаны не удачно, сразу с двух сторон, можно было вывести не вбок, а спереди, т.к. просторная плоская часть на всех телевизорах есть сзади, через нее проще вывести разъемы. AC3 кодека нет в медиа при воспроизведении фильмов (но нашли уже вроде проц, который имеет аппаратную поддержку и 1 в 1 по распиновке подходит, но нужно пересаживать)), а сейчас абсолютно весь звук в AC3 кодируется. Ну мне встречается так!.. (хотя мне медиа ненужно в нем, но было бы плюсом) Плюса два — Эфирную (T2) и кабельную © цифру ловит нормально, аналог также и при правильной прошивке и с правильным LVDS кабелем — тюнер работает из коробки, имхо он очень годится для переделки дохлых ноутбуков с рабочей матрицей под переносной Т2 телевизор. С телевизионными матрицами сложнее…
Товар куплен за свои и подарен тёще на днюху)
В квартире живности нет, но на стройке есть помощница, помогала мне со стропильной системой на крыше тем летом))) ….и вот её такие разные дети — отличная бригада мышеловов)))
п.с. В общем летом была такая бригада ух, осталась только она и черный, с остальными разные истории случились…
Всем бобра! )
mysku.ru
SAMSUNG LE32R51. Ремонт, схема, сервис
SAMSUNG
Model: LE32R51 LE32R51BM S
Panel: LTA320W2-L14
T-CON: 320W2C4LV6.4
Inverter (backlight): KLS-320VE-J REV:01
PWM Inverter: BD9884FV
MOSFET Inverter: SP8M3
Power Supply (PSU): BN41-00522A BN94-00622D
MainBoard: BN41-00545D
IC MainBoard: M30620SPGP, FST3125M, TPA3004D2, K4D263238E-GC36, 24C32, MST9883CR
Тuner: BN40-00051A
Control: IR: BN41-00554B и BN41-00555A
Общие рекомендации по ремонту TV LCD
Любой ремонт электронной техники начинается с внимательного внешнего осмотра устройства и диагностики неисправности. При этом следует тщательно осмотреть все элементы телевизора SAMSUNG LE32R51, как внутренние, так и внешние. Иногда по некоторым видимым изменениям можно определить дальнейшее направление поиска дефекта и локализации неисправности до начала снятия осцилограмм и проведения необходимых измерений в контрольных точках. Элементы с видимыми повреждениями, например, вздувшиеся после кипения электролита конденсаторы, обуглившиеся резисторы в определённых узлах схемы, а так же кольцевые трещины в пайках помогут мастеру догадаться о причинах и возможных последствиях произошедшей неисправности.
Иногда телевизор SAMSUNG LE32R51 просто не включается. Не горят и не моргают никакие контрольные лампочки на передней панели, телевизор не реагирует на пульт и не издаёт никаких звуков и любых признаков жизни при включении. Наиболее вероятная причина неисправности — выход из строя общего модуля питания BN94-00622D (BN41-00522A). Если в блоке питания оборван сетевой предохранитель, в большинстве случаев обнаруживается пробой силового ключа , который может быть интегрирован с ШИМ-контроллером, либо может использоваться отдельный полевой транзистор. Так же следует проверить диоды выпрямительного моста и электролитический конденсатор фильтра сетевого выпрямителя.
Следует помнить, что в практике ремонта обычно силовые ключи преобразователей N-Fet не выходят из строя по причине своего плохого качества и, в таких случаях, необходимо искать причину, которая привела к сбою в работе и спровоцировала пробой ключа. Чаще всего виновниками аварии являются высохшие электролитические конденсаторы или оборванные резисторы в первичной цепи, либо может быть неисправной сама микросхема ШИМ-контроллера . Необходимо так же проверить все полупроводниковые элементы схемы стабилизации в первичной и вторичной цепи.
Если в схеме модуля питания применяется активный Корректор Коэффициента Мощности (ККМ), выявлять неисправности иногда становится несколько сложнее. Знания, опыт, интуиция и навыки в таких случаях имеют большое преимущество для успешного ремонта.
Если у SAMSUNG LE32R51 нет изображения, но есть звук и телевизор управляется с пульта, вероятна неисправность в узлах подсветки дисплея. Могут быть неисправны лампы или преобразователь питания — инвертор. Часто в таких случаях, при включении телевизора, появляется изображение и сразу пропадает. Необходимо в первую очередь убедиться в исправности электролитических конденсаторов фильтра выпрямителя, питающего инвертор, и проверить лампы LCD, подключив в разъёмы внешние и заведомо исправные для диагностики.
При ремонте инвертора KLS-320VE-J REV:01 часто для диагностики требуется отключить защиту, которая в целях противопожарной безопасности отключает его в любой нештатной ситуации, например, при неисправности или неравномерном износе ламп, что существенно затрудняет поиск дефекта.
Следует помнить, при отключении защиты, всегда появляется риск выхода из строя силовых элементов инвертора при диагностике. После ремонта необходимо обязательно восстановить все штатные цепи защиты преобразователя.
Ремонт материнской платы BN41-00545D необходимо начинать с диагностики и проверки всех линейных стабилизаторов или преобразователей питания её микросхем. Иногда может потребоваться обновление программного обеспечения (ПО) — перепрошивка FLASH или EEPROM.
Владельцам и пользователям телевизора SAMSUNG LE32R51 необходимо помнить, что самостоятельный ремонт без специальных знаний,навыков и квалификации, может быть чреват негативными последствиями, которые могут привести к полной неремонтопригодности устройства!
tel-spb.ru
SAMSUNG LE32R72B. Ремонт, схема, сервис
SAMSUNG
Model: LE32R72B
Chassis/Version: GBR32KE
Panel: T315XW02 V.0
Lamp backlight: CCFL Embedded
T-CON: T315XW02 V0
Inverter (backlight): I315B1-16A
PWM Inverter: OZ964GN
MOSFET Inverter: AO4614
Trans Inverter: 4013L = 4018L
Power Supply (PSU): BN96-03775A Rev 1.2
PWM Power: VIPer22A (Stb), F9222L, TDA4863G (PFC)
MOSFET Power: STP20NM60
MainBoard: BN41-00680D
IC MainBoard: M30840SGP, STA323W, 3F866BXZZ-QZ8B, Q53125S1G
Тuner: BN40-00079A
Общие рекомендации по ремонту TV LCD
Возможные проявления дефектов
— Телевизор SAMSUNG LE32R72B не включается вообще. Нет реакции на пульт и кнопки управления с передней панели. Индикаторные лампочки не горят и не мигают.
В таких случаях неисправность следует искать в первую очередь в модуле питания BN96-03775A. Тогда следует замерить его выходные напряжения и, в случае их полного или частичного отсутствия, необходимо проверить исправность силовых ключей (STP20NM60) и выпрямительных диодов преобразователей на наличие возможного КЗ.
При пробоях во вторичных цепях преобразователя, обычно он может аварийно работать в режиме короткого замыкания, а при КЗ в силовых элементах первичной цепи чаще всего обрывается сетевой предохранитель или датчик тока в истоке ключа.
Ключи Mos-Fet, применяемые в импульсных источниках питания, обычно выходят из строя по причине неисправности других элементов, которые могут вывести его из работы в ключевом режиме, либо спровоцировать превышение максимальных значений тока или напряжения. Это могут быть цепи, питающие ШИМ-контроллер, демпферные или частотозадающие цепи, либо элементы ООС (отрицательной обратной связи) в схеме стабилизации. ШИМ-контроллеры (PWM) VIPer22A (Stb), F9222L, TDA4863G (PFC), при отсутствии внешних повреждений и КЗ между выводами, проверяются заменой на заведомо исправные.
— Отсутствует изображение, но есть звук и реакция на команды с пульта ДУ. Либо изображение появляется сразу после включения и пропадает.
Данные проявления могут быть спровоцированы и модулем питания, либо дефектами инвертора, а так же перекосом токов в лампах по причине их неравномерного износа.
После проверки всех электролитических конденсаторов фильтров, которые участвуют в питании инвертора, следует прозвонить в его преобразователе силовые ключи на пробой и вторичные обмотки трансформаторов на обрыв.
Иногда в целях диагностики требуется отключение защиты инвертора. В таких случаях необходимо соблюдать особую осторожность при работах, а цепи защиты следует восстановить сразу после окончания ремонта.
— Телевизор не включается, на пульт не реагирует. Индикатор моргает либо сигнализирует дежурный режим.
Ремонт или диагностику материнской платы BN41-00680D следует начать с проверки стабилизаторов и преобразователей питания, необходимых для питания микросхем и матрицы. При необходимости, следует обновить или заменить ПО (программное обеспечение). Сложный ремонт платы MB (SSB) в некоторых случаях возможен и практикуется ремонтниками. Для этого следует проверить и, при необходимости, заменить элементы M30840SGP, STA323W, 3F866BXZZ-QZ8B, Q53125S1G. Неисправности чипов BGA обычно легко выявить методом прогрева.
Неисправность тюнера BN40-00079A устанавливается после проверки ПО и всех питающих напряжений на его выводах. Обмен данными тюнера с процессором по шине I2C можно проконтролировать осциллографом.
Ещё раз напоминаем пользователям телевизора: не следует делать попытки самостоятельного ремонта, не имея соответствующих знаний, опыта и необходимой квалификации! Доверяйте ремонт профессионалам с достаточным опытом работы в сфере ремонта электронной техники.
tel-spb.ru
