Подключение телефонной розетки

Что для этого нужно?

Для подключения телефонной розетки понадобится следующее:

И, конечно же, понадобится сама розетка.

Виды розеток

От того, какой вид розетки будет выбран, зависит способ ее установки.

Розетки разделяются на следующие типы:

• Встраиваемые в стену розетки «евро»

• Розетки внешнего типа

• Розетки советского образца

Установка розеток советского образца — РТШК-4 ранее осуществлялась вместе с конденсатором, который проверял линию и в момент звонка оповещал о ее занятости. Сейчас же розетки устанавливаются без конденсатора, что существенно упрощает этот процесс.

Для того чтобы более наглядно осветить процесс подключения телефонной розетки, рассмотрим пример установки внешней универсальной розетки — RJ-11.

Как подключить розетку внешнего типа

Перед тем как приступить к установке нужно обязательно одеть защитные перчатки.

Важно! Во время звонка напряжение в телефонной линии возрастает на 100-120 Вольт, поэтому работа с розеткой без перчаток представляет серьезную угрозу для жизни и здоровья.

Теперь нужно при помощи бокорезов или же специального инструмента для работы с кабелем оголить провод телефонной линии, зачистив его от изоляции на 4 см. Жилы должны быть ровными, поэтому их нужно будет расправить.

Важно! Изоляцию нужно снимать очень аккуратно, стараясь не сделать насечек на медных жилах, иначе они могут легко переломиться.

Когда провод подготовлен к предстоящей работе, можно приступать к подключению. Для этого нужно открыть корпус розетки и ознакомиться с ее содержимым.

Внутри розетки можно увидеть следующее:

Для подключения телефона для домашнего пользования достаточно только двух клемм и двух проводов. Потому на первый взгляд содержимое коробки может показаться странным, ведь здесь целых 4 клеммы. Но оставшиеся 2 используются для подключения еще одной телефонной линии.

В нашем случае понадобятся 2 клеммы (на рисунке они обведены красным цветом), к которым и будет подключаться телефонная линия. Далее следует подключить провод к красному («минус») и зеленому («плюс») проводам, прикручивая жилы к металлическим винтам.

Для того чтобы соблюдать правильность подключения нужно проверить полярность линии при помощи мультиметра или тестера.

Совет! Если под рукой вдруг не оказалось тестера, можно воспользоваться обычным картофелем. Для этого нужно разрезать картофелину пополам и вставить в нее концы кабеля: около «плюса» цвет изменится.

Не все телефонные аппараты требуют строго соблюдения полярности, в большинстве случаев она не важна.

После того как все операции завершены — крышка возвращается обратно и защелкивается. Затем коробка крепится к стене при помощи саморезов или двусторонней клеевой площадки.

После подключения нужно обязательно проверить, есть ли связь.

Установка розетки скрытого типа

Еще один распространенный вид телефонных розеток — розетки скрытого типа.

Они выглядят вот так:

Они очень удобны, поскольку не выступают из стены и аккуратно смотрятся. И хотя процесс их подключения ничем не отличается от подключения внешних розеток, повозиться все-таки придется, так как нужно будет смонтировать отверстия в стене.

Для подключения скрытой розетки, кроме всех уже перечисленных инструментов (отвертка, мультиметр, бокорезы, кабель), понадобится также подрозетник, перфоратор и крепежи.

Прежде чем приступить к устройству отверстия для закладки кабеля, нужно подготовить перфоратор, подобрав к нему соответствующую насадку с диаметром равным диаметру самой коробки. Далее нужно просверлить круглое отверстие и установить в него соответствующий подрозетник.

Для того чтобы подвести к подрозетнику кабель, нужно продолбить в стене углубление, которое, после устройства в нем провода, заштукатуривается. Готовая бороздка должна быть заполнена кабелем так, чтобы в подрозтенике осталось в запасе еще примерно 10 см провода.

Затем следует тот же самый процесс присоединения жил кабеля к клеммам, как и в случае с внешней телефонной розеткой.

После, коробка устанавливается в подрозетник и надежно крепится к стене при помощи распорных винтов. Сверху закрепляется декоративная накладка — процесс установки окончен.

Хорошо чувствовать себя хозяином своего дома и мастером на все руки. Но если процесс подключения телефонной розетки своими руками показался вам слишком сложным, то не бегите к мастерам.

Видео, рассказывающее о процессе установки телефонной и электрической розетки, прояснит все непонятные моменты установки:

Больше информации

Задать вопрос

виды монтажа и способы установки

Установка и подключение телефонной розетки, является одним из основных этапов установки стационарного телефона. Неправильный  монтаж этого элемента, не приведёт к таким негативным последствиям, как неправильная установка электрической розетки, но при некачественном выполнении работ может быть нарушена работа телефона и линии связи.

Как правильно осуществить установку розетки для телефонного аппарата будет подробно изложено ниже, но вначале следует определиться какой вид арматуры требуется установить для подключения стационарного аппарата.

Виды телефонных розеток

На сегодняшний день существует огромное количество различных типов розеток, многие из которых устарели, но могут использоваться с некоторыми моделями телефонов. Виды разъёмов для подключения телефона:

1. 6P2C — этот вид телефонного разъёма, является самым распространённым. 6P2C полностью соответствует стандарту RJ11, по которому подключается большинство современных телефонов.

2. 6P4C — этот стандарт разъёма отличается от 6P2C, дополнительной парой контактов. Этот вид разъёма, позволяет подключить два аналоговых аппарата или один цифровой телефон. К таким элементам арматуры могут быть подключены аппараты, имеющие стандарт подключения 6P2C. В этом случае, 2 контакта в разъёме останутся незадействованные.

3. 6P6C — этот стандарт используется для подключения 3 линий или цифровых устройств. Он так же соответствует стандарту RJ11. К разъёму этого вида можно подключаться телефонным аппаратам с кабелем стандарта 6P4C и 6P2C.
4. РТШК-4 — устаревший стандарт, который по сей день используется для подключения телефонов старых моделей.


Подключение розетки

Для установки понадобятся следующие инструменты:

• Электрическая дрель.
• Отвёртка.
• Нож.
• Коронная насадка для подрозетников.
• Зубило.
• Молоток.

Вооружившись этими инструментами можно без труда установить телефонную розетку, как внутренней, так и наружной конструкции. Какой инструмент необходим для проведения работ обязательно ознакомьтесь в статье Собираем сумку электромонтажника.

При осуществлении работ с проводами телефонной линии, необходимо иметь в виду, что в момент, когда данному абоненту будет осуществлён вызов, напряжение в телефонной сети может достигать 120 В. Учитывая тот факт, что электрический ток будет переменным, то неприятные ощущения, человеку, который коснётся оголённых металлических элементов незащищённой частью тела, будут гарантированы. Чтобы избежать таких последствий все работы, следует выполнять только в прорезиненных перчатках.

Следующим этапом установки, является удаление изоляции на концах проводников. Производить эту операцию, необходимо с помощью ножа или специального устройства для очистки проводов. Если зачищать провода придётся с помощью ножа, то делать это необходимо с большой осторожностью, чтобы не повредить тонкие жилы кабеля. Каждая жила кабеля зачищается на 4 см, после чего провода зажимаются в контактах согласно схемы подключения.

Установка телефонной розетки

Установка телефонной розетки на стену начинается с определения  способа монтажа. Для того чтобы установить скрытую арматуру, потребуется сделать отверстие в стене, глубина которого должна быть достаточной для полного размещения внутренней части этого устройства. Для того чтобы сделать углубление в стене, потребуется дрель и специальная коронная насадка для подрозетников. Порядок установки подрозетника в стене обязательно прочитайте в статье.

Если такой инструмент отсутствует, то можно сделать отверстие для розетки с помощью зубила и молотка. Затем к сделанному в стене монтажному отверстию необходимо прорубить штробу, в которой будет уложен телефонный кабель. Следующий этап подключения заключается в размещении  кабеля в штробе, и подводка его в подрозетник, который устанавливается в ранее сделанном отверстии. Провода подключаются согласно схеме, затем изделие устанавливается в установочную коробку и равномерным затягиванием винтов, с помощью специальных лапок, надёжно фиксируется. Как провести электромонтаж провода можете ознакомиться на нашем сайте.

Для устранения образовавшихся зазоров между установочной коробкой и стеной, необходимо приготовить гипсовый раствор и заделать все имеющиеся щели. Гипсовым раствором заделывается канал в стене, для прокладки кабеля.

Когда раствор застынет, на розетку устанавливается декоративная пластмассовая накладка.

Открытая установка

Подключение телефонной розетки накладного типа займёт намного меньше времени, чем монтаж скрытого устройства.

Открытая установка осуществляется в такой последовательности:

• Зачищенные провода заводятся и фиксируются в клеммах устройства.
• Розетка крепится к полу или в нижней части стены с помощью 2 саморезов или дюбелей.
• На розетку устанавливается декоративная коробка, а поверх кабеля — электротехнический плинтус.
• Подключается аппарат и производится проверка качества связи.

Если телефон будет работать в стандартном режиме, то монтаж телефонной розетки можно считать завершённым. Как подключить телефонную розетку видео смотрите ниже:

 Установка телефонной розетки фирмы Legrand

Продукция французской фирмы «Легранд», является наиболее качественной среди аналогичных элементов телефонной арматуры представленной на рынке. К некоторым видам розеток этой фирмы можно присоединить 2 телефонных аппаратов.  Особенностью изделий фирмы «Легранд», являются специальные зажимы, которые позволяют подсоединять к розетке провода, предварительно их не зачищая от изоляционного слоя. Соединение металлических проводников происходит за счёт специальных ножей, которые установлены в зажимах розеток. Ножи срезают защитный слой изоляции, во время затягивания специальных зажимов. Использование розеток Legrand позволяет сократить время на установку арматуры, а качество используемых для производства изделий этой фирмы материалов, позволит безупречно работать  домашней телефонной системе в течение длительного времени.

Заключение

Как подключить телефонную розетку, ясно из данного материала. Самостоятельная установка телефонной розетки займёт немного времени, также можно будет сэкономить некоторое количество денег на вызове мастера. Телефонная розетка, является обязательным элементом телефонной линии, и без неё невозможно будет произвести быструю замену телефона или правильно осуществить разводку нескольких линий. Схема подключения большинства моделей телефонов указана на корпусе устройства с нижней стороны. Каждой цветовой схеме соответствует набор проводов в телефонном кабеле, цвет которых является стандартным для всех моделей устройств, поэтому разобраться в имеющихся обозначений не составит труда. Распиновка, также может быть указана в инструкции к телефону.

Распайка проводов всегда соответствует схеме, поэтому можно смело устанавливать телефонную розетку по имеющимся обозначениям.

Чтобы правильно подключить телефонную розетку, не требуется специальных знаний в области электротехники, достаточно иметь элементарные представления о прохождении электрического сигнала по металлическому проводнику, чтобы подключить устройство по всем правилам. Телефонная связь в 21 веке приобрела новые виды, но использование проводных телефонов по прежнему актуально. Установленный стационарный телефон, позволяет пользоваться услугами связи даже в том случае, когда сотовая связь не будет принимать сигнал по причине магнитных бурь или вспышек на солнце. Стационарное устройство не прекратит работу в результате полного разряда батареи или самоуничтожения загрузочного файла. Стационарный телефон практически невозможно потерять или «утопить» на рыбалке, поэтому такие устройства будут востребованы ещё долгое время.

Как самостоятельно подключить телефонную розетку | Полезные статьи

Многие задумываются, как правильно подключить телефонную розетку своими силами, и в данной статье мы расскажем, как смонтировать и подключать розетку для телефона.



Монтаж телефонной розетки разных видов

В настоящее время реализуется несколько видов розеток: внешние и встраиваемые. Первый вариант более прост в установке, однако встраиваемые розетки обладают более привлекательным внешним видом. Подключение обоих видов осуществляется аналогичным образом, различия заключаются только в способе монтажа.

Кроме того, существуют разные виды разъемов: RJ 11 с двумя контактами, розетка телефонная RJ 25(12) с 6-ю контактами, а также RJ 14 с 4-мя контактами. Чаще всего для подключения домашних аналоговых телефонов используется розетка телефонная RJ 11.

Кроме того, для подключения магистрального провода к нескольким розеткам используются двойные телефонные розетки, монтаж которых несколько отличается от одинарных.

Правильное подключение телефонной розетки открытой установки RJ11

Установка телефонной розетки требует ряда инструментов и комплектующих, включая:

• розетку телефонную RJ 11, подключение которой будет осуществляться;
• двухжильный кабель с сечением 0,3-0,5мм2, например, КСПВ 2х0,5 или ТРП;
• приспособление для снятия изоляции;
• отвертку;
• мультиметр;
• защитные перчатки.

Ответ на вопрос «как установить телефонную розетку накладного исполнения?», можно разделить на несколько пунктов:

• Наденьте защитные перчатки – напряжение телефонной линии в момент покоя составляет около 60Вольт, а в момент звонка 100-120Вольт.
• Снимите изоляцию с кабеля, стараясь не оставлять насечек на проводе.
• Откройте корпус розетки. Телефонная розетка RJ 11, подключение которой мы осуществляем, включает необходимость присоединения телефонной линии к средним контактам. Схема телефонной розетки может включать 4 контакта, в таком случае они присоединяются согласно схеме.
• Существуют также розетки немецкого производства, в которых подключать необходимо к 2 и 5 контактам, однако они встречаются редко. Для подключения такого аппарата вместо зеленого провода необходимо использовать черный, а вместо красного — желтый.
• Определите полярность. Красный цвет – это «минус» в телефонной линии, а зеленый – плюс. Как правило, подсоединение телефонной розетки не требует определения полярность, однако некоторые аппараты могут плохо работать, если подключить их не по правилам. Определить полярность можно с помощью тестера.
• Заглубите жилы кабеля между металлическими вилками внутри розетки с помощью кроссировочного или обычного канцелярского ножа. Края пазов имеют заострения и сужаются. При заглублении жилы, они прорезают изоляцию, что обеспечивает хороший контакт.
• Закрепите розетку на стене и защелкните крышку.
• Осуществите подключение телефона к розетке и проверьте, есть ли связь.

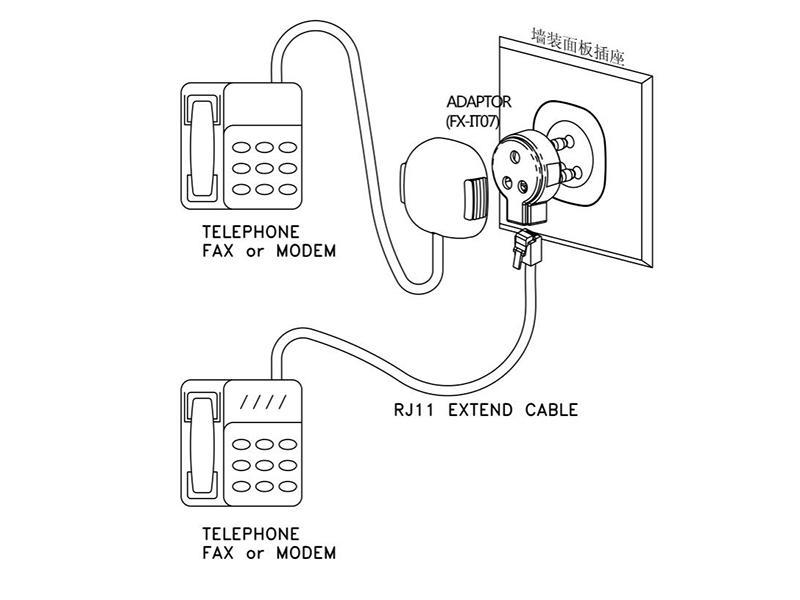

Метод, как подключить телефон к розетке такой – необходимо приобрести вилку RJ11 и с помощью специального приспособления обжать её в соответствии с расположением проводов в розетке. Если у вас телефонная розетка, схема подключения которой имеет 2 контакта, они будут расположены так же, как показано на схеме, а крайние контакты останутся свободными.

Установка телефонной розетки скрытого типа

Если вас интересует, как подключить RJ 11 скрытого вида, подключение будет аналогичным – различия заключаются в монтаже. Для начала вам необходимо сделать отверстие в стене, затем установить подрозетник и закрепить его с помощью саморезов.

После этого используйте вышеописанный метод «как подсоединить телефонную розетку накладного исполнения», поместите корпус розетки в коробку и закрепите с помощью распорных винтов, установите внешнюю рамку розетки и подключите обжатый кабель.

особенности и инструкция по подключению провода

Иногда надо установить телефонную розетку или выполнить замену старой модели на новую. Обычно такая ситуация возникает при проведении ремонта, при покупке оборудования, нуждающегося в проводке новой линии. Поэтому важно знать, какие существуют телефонные розетки, как устроены, где купить и как правильно выполнить их подключение, расключение.

Какие коннекторы существуют?

Розетка Viko служит для подключения стационарного телефона к сети связи. Представляет собой небольшую коробку белого цвета. В зависимости от количества разъемов, она бывает одноразъемной и многоразъемной. Есть классификация и по видам коннекторов.

Наиболее популярны такие типы коннекторов:

• RJ 11. Имеет два провода. Телефонные аппараты подключаются через комбинированные переходники, которые оснащены специальными разъемами.
• RJ 14. Используется для большинства типов телефонов. Оснащен четырьмя проводами и контактами.
• RJ 25. Имеет три пары контактов. В подключении сложен. Поэтому лучше обращаться к специалистам.
• RJ 9. Служит для соединения телефонной трубки с аппаратом.
• РТШК 4. Есть четыре контакта и ключ. Используется в старых советских моделях связных коробок. Тип подключения неразъемный.
• RJ12. Подключается коннектор к четырем проводам. Имеет один порт. Применятся для разводки офисных АТС с большим числом каналов. Для обычных жилых квартир этот тип выбирают крайне редко.

Возможные способы монтажа

Телефонные розетки с крышкой обычно монтируются так же, как и обыкновенные электрические. Чтобы правильно установить и подключить такую розетку, следует определиться с моделью, техническими характеристиками, габаритами. Важно также учитывать рекомендации специалистов. При наличии минимальных знаний легко подключить телефонную сеть всего за пять минут по фото.

Розетка Hyperline может быть встраиваемой и накладной. Первый тип применяется чаще, поскольку позволяет сохранить презентабельный вид интерьера комнаты. Такие изделия чаще устанавливают при наличии открытой проводки. В зависимости от типа розетки выделяют и два способа монтажа – закрытый и открытый. Последний предполагает установку розетки на поверхности стены без удаления облицовочного слоя. Вариант подходит в том случае, когда ремонт уже проведен и нужно подключить телефон. Штепсельную розетку устанавливают прямо на краску или обои. При этом кабель-канал прячут под плинтус. Открытый метод часто осуществляется без монтажа на стене: розетка располагается на полу.

Суть внешнего монтажа евророзетки заключается в следующем. Имеется четыре винта: два винта, которые находятся ближе к разъему, не трогают, а крепят провод в двух оставшихся винтах. Затем прокладывают изоляцию. Для этого жилы присоединяют к зажиму, прижимают их винтами. Закрывают крышку корпуса. Важно проводить всю работу в латексных перчатках. Иначе может ударить током, когда на телефон попытаются позвонить, и появится напряжение.

Скрытый вариант установки предполагает прокладку телефонного провода до момента подключения розетки. Поэтому заранее необходимо определиться с местом расположения настенной коробки. Нередко провода скрывают в стене, а само изделие выносят наружу. Данный способ крепления визуально напоминает обыкновенные электрические розетки с накладкой.

Как правило, способы подключения всех типов розеток идентичны, правда, есть некоторые различия в зависимости от их исполнения.

Подробная инструкция по подключению телефонной розетки

Прежде чем приступать к подключению телефонной розетки ДКС, следует подвести к месту установки телефонный кабель. Обычно он прокладывается еще в ходе строительства здания. Наружу выводится лишь пара контактов. Если помещение уже находится в эксплуатации, тогда кабель витой пары прокладывают по плинтусу. Правда, это не совсем практично: во время уборки есть риск повредить изделие. Чаще всего кабель укладывают под плинтус. При этом демонтировать изделие не нужно, его просто немного отодвигают, в щель прокладывают кабель и ставят на место. Кабель к месту установки подводят по стене либо укладывают его как скрытую проводку.

Для скрытой проводки сначала делают канал для укладки кабеля. Болгаркой надо проштробить канал нужной длины и уложить провод. Затем заделать углубление цементным раствором. Если предполагается открытая проводка, тогда кабель крепят на стене при помощи пластиковых скоб. Электродрелью высверливают отверстия глубиной около двух сантиметров. В них вставляют вкладыши и фиксируют под скобой провод винтом или гвоздем.

При установке наружной коробки, сначала ее подключают к двужильному кабелю. А затем уже фиксируют на стене. Если основание имеет специальные отверстия для крепления, тогда коробку прикладывают к месту установки, делают пометки на стене. Далее дрелью просверливают отверстия. В них устанавливают вставки, фиксируют основание коробки при помощи винтов. Потом монтируют крышку, используя специальные защелки. Если основание не имеет отверстий, тогда фиксацию на стене делают при помощи двустороннего скотча.

Для установки внутренней коробки нужен перфоратор и сверло соответствующего диаметра. На стене делают глухое отверстие. Монтируют в него коробку и выполняют подключение к кабелю. Ставят крышку на место. При помощи тестера проверяют полюса.

Чтобы подключить телефонную розетку Valena, необходимо:

1. снять оплетку с провода на длину в пять сантиметров;
2. уложить проводку в пазы розетки;
3. проверить наличие контакта между кабелем и разъемом.

Распайка проводов всегда соответствует схеме, поэтому можно смело устанавливать телефонную розетку по имеющимся обозначениям.

На что следует обратить внимание?

Чтобы купить наиболее подходящую розетку, коннектор для подключения телефона, надо изучить все существующие модели и взвесить плюсы и минусы каждого варианта. Важно учитывать тип и характеристики используемого телефонного аппарата. Возможно, дополнительно потребуется приобрести переходник адаптер с японских, китайских, американских вилок на евро розетку.

При выборе четырехпроводной розетки необходимо обратить внимание на то, что модель РШТК является устаревшей и плохо совмещается с современными телефонами. Чтобы выполнить подключение такого изделия, понадобится кабель с сечением 0,3х0,3 мм. Поэтому чаще выбирают более современные типы розеток. Например, Шнайдер, Легранд. Установив Ленгард, не придется зачищать провода. Ведь продукция оснащена функцией самоочистки. Как обжать вилку?

Также стоит учесть, что большинство моделей телефонных розеток имеет всего два контакта. Кабель должен иметь такое же количество контактов. Если в розетке четыре контакта, значит она двойная и в нее можно подключить вторую телефонную линию. Как правило, в коробках контакты пронумерованы. Но иногда нумерация отсутствует. Тогда приходится руководствоваться цветовой маркировкой.

При подключении требуется обратить внимание и на полярность. Зачем? Иногда устройство может не работать. В этом случае достаточно просто поменять полярность местами.

Во время монтажа рекомендуется учитывать, что для слаботочных устройств связи напряжение обычно не превышает 60 Вольт. То, сколько вольт в телефонной беспроводной розетке, зависит от того, опущена либо поднята трубка. Но даже низкое напряжение способно создать ток и причинить человеку дискомфорт. Поэтому работы требуется проводить аккуратно.

Полезные рекомендации по подключению

Если знать правила безопасности, следовать инструкции, тогда подключение к линии пройдет быстро и успешно.

Нередко новички допускают ошибки во время монтажа. Поэтому специалисты составили список рекомендаций, которые помогут выполнить работу грамотно.

Итак, опытные электрики советуют:

• Максимально обезопасить себя в работе. Для этого использовать резиновые перчатки.
• Полезно знать, что означает цвет проводов. Но лучше проверять полярность тестером.
• Прежде чем монтировать розетку, надо позаботиться о наличии крепежных деталей.
• Перед тем, как закрыть крышку, лучше проверить аппарат на наличие дефектов в работе.
• Лучше использовать встраиваемые розетки. Они почти незаметны.
• Предпочтительнее покупать универсальные коробки для телефонов, в которые можно устанавливать провода как нового, так и старого образца.
• Если надо подключить несколько телефонных устройств, лучше покупать не обычную одинарную, а двойную розетку. Подойдет тип разветвителя RJ12 6p4c.
• Из всего многообразия лучше отдавать предпочтение проверенным производителям. Например, хорошо себя зарекомендовали внутренние розетки Hyperline, Legrand Mosaic, Dкс. Из внешних — Rexant и Schneider Electric Glossa. Цена их приемлемая, качество высокое. Эти фирмы выпускают не только телефонные, но и компьютерные розетки для выхода в Интернет. Из отечественных компаний стоит отдать предпочтение организации Пересвет.
• Перед монтажом следует внимательно изучить инструкцию и четко ей следовать.
• Для подключения розетки для телефона существуют разные схемы. Есть действующие стандарты, которые определяют условные обозначения розеток. Стандартизирует обозначения на схемах новый ГОСТ 21.614.88. При выборе определенной схемы надо учитывать специфику квартиры, дома или офиса, планировку здания и прочие особенности.
• Сетевая розетка должна быть качественной и иметь сертификат.
• Лучше использовать стандартные телефонные розетки. Тогда при смене телефона не придется разбираться с распиновкой кабелей.

Таким образом, сегодня существует большой выбор розеток с конденсатором для подключения телефонной линии. Модели различаются способом монтажа и конструкцией. Обычно схема подключения указана на корпусе телефонного аппарата с нижней стороны. Распайка всегда соответствует схеме. Так что установить розетку Сплиттер для телефона не составит труда. Видео можете посмотреть далее. Также читайте статью: Как сделать потолок из гипсокартона с подсветкой в квартире?

Как подключить телефонную розетку своими руками: самостоятельный монтаж по схемам | Стройка/Ремонт (своими руками)

В последние годы, в связи с повсеместным распространением мобильной связи, наблюдается падение спроса на стационарные телефоны. Однако, они не спешат окончательно уходить в прошлое, и число абонентов проводной телефонии остаётся значительным. В связи с этим актуальным вопросом остаётся – как самостоятельно подсоединить аппарат к действующей линии, перенести точку подключения из одной комнаты в другую? Рассмотрим подробнее, как подключить телефонную розетку своими руками без привлечения специалистов.

Конструктивные особенности телефонной розетки

Стационарные телефоны выгодно отличаются от своих мобильных собратьев независимостью от капризов сотовой сети. Стабильность их работы обеспечивается проводной линией связи, идущей от АТС, соединяющей их с другими абонентами. Основной принцип работы таких аппаратов неизменен уже на протяжении столетия остаётся прежним, несмотря на значительный технический прогресс в их конструкции.Подключение аппарата к телефонной сети требует наличия специальной розетки, состоящая из следующих элементов:

• Корпус, сделанный из диэлектрического материала.
• Контакты для соединения токопроводящих элементов электрической цепи.
• Клеммы – переходники, через которые происходит подключение телефонной розетки.

Гнёзда, где расположены контакты, слегка углублены, что защищает их от случайного попадания посторонних предметов и замыкания. Розетки исполняются в вариантах с одним, или с несколькими разъёмами. Последние модели востребованы в административных помещениях и офисах компаний, где требуется произвести одновременное подключение нескольких телефонов.

Старые и современные стандарты устройств

Изначально телефоны вообще обходились без розеток – аппараты прямо соединялись с телефонной станцией проводами. Для совершения звонка следовало просто назвать телефонистке на коммутаторе номер, с которым вы желаете связаться. К середине ХХ века в обиход повсеместно вошли автоматизированные аналоговые АТС. Прогресс также коснулся и телефонных аппаратов: для удобства стали использоваться стандартизированные розетки, получившие обозначение РТШК-4.

Единый стандарт применялся в Советском Союзе для всех моделей телефонов. Расшифровывалась данная аббревиатура: «розетка телефонная, штепсельная, четырёхконтактная». Внешне она выглядела как плоская прямоугольная платформа с пятью отверстиями. Одно из них, непарное, являлось ключом, предотвращающим неправильное подсоединение штепселя. Остальные четыре отверстия РТШК-4 содержали парные латунные контакты. Одна пара использовалась при подключении аппарата в стандартном режиме, вторая пара позволяла подключить к штепселю запараллеленного телефона с тем же абонентским номером.С конца 90-х годов устаревший стандарт РТШК-4 в нашей стране стал заменяться на более современный международный RJ. Это было связано с широким внедрением в средства телефонии цифровых технологий и заменой ими аналоговых АТС. Данная розетка применяется и для подключения персональных компьютеров к проводной интернет-сети, или для создания внутренней локальной сети, например, на предприятии. Ниже представлено фото телефонной розетки старого советского и нового международного образца.На отечественном рынке встречаются телефонные розетки, выполненные в виде переходников между старыми советскими штепселями РТШК-4 и RJ. Кроме того, иногда встречается стандарт ТАЕ, предназначенный для подключения телефонов французского и германского производства. Далее рассмотрим, как подключить телефонную розетку к телефонному кабелю.

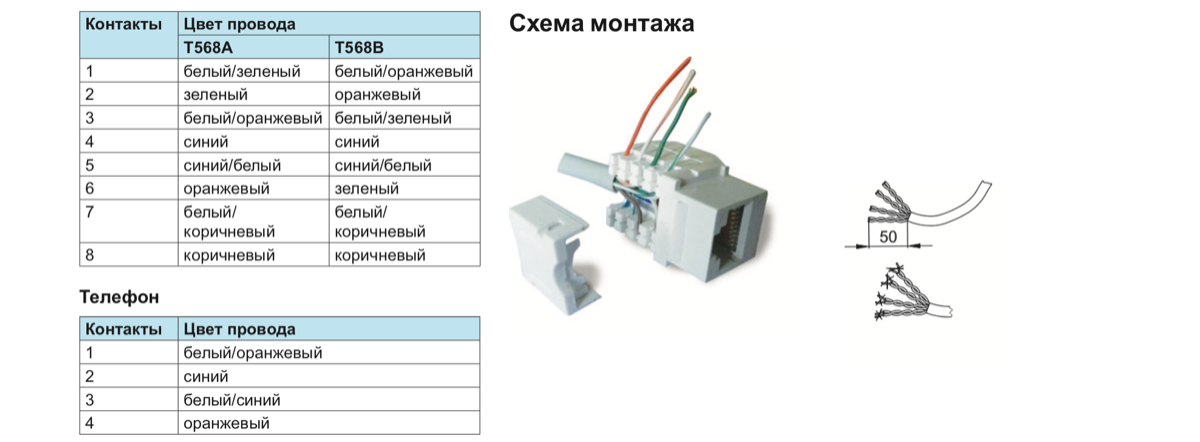

Схемы монтажа и способы подключения

Подключение домашних телефонов чаще всего происходит через 2-контактную розетку RJ-11. Монтаж телефонной розетки для подключения нескольких телефонов, например, для создания офисной сети мини-АТС, потребует использования моделей RJ-14…45, с несколькими парами контактов.

Сложные системы телефонии рекомендуется применять розетки RJ-45. В продаже имеется очень удобный вариант многофункциональных розеток, совмещающих в себе выходы для подключения компьютера к интернет-сети, телефона и 220-вольт, для электропитания ПК или оргтехники.Хотя в телефонной сети номинальное напряжение всего 12 вольт, соблюдение техники безопасности всё же не будет лишним. Во время сработки вызова пиковое напряжение может подыматься до 100-110 вольт, что уже весьма чувствительно для человека. Инструменты должны иметь электроизоляционные оплётки.

Установка телефонной розетки может производиться двумя способами:

• Открытым. Устройство крепится поверх стены, накладным способом.
• Закрытым. Установка розетки для телефона осуществляется в углублении в стене, либо она после зашивается облицовочным материалом.

При выборе варианта монтажа следует учитывать материал, из которого изготовлены стены, дизайн помещения, удобство подключения и использования. Накладные модели выглядят не столь эстетично, как встроенные. Но они более удобны в техническом обслуживании, когда требуется произвести ремонт или замену устройства.

При открытом способе монтаж телефонного кабеля производится снаружи стен, в пластмассовых кабель-каналах. Для прокладки линии используют одножильные кабеля марки КСПВ, заключённые в полиэтиленовую оплётку. При монтаже внутридомовой телефонной линии может применяться и распредкабель марки ТРП.

Порядок подключения телефонной розетки

Установка телефонных розеток – не очень сложный процесс, во многом схожий с монтажом обычной электрической розетки. В быту более распространены модификации J-11 и 12, предназначаемые для подключения 1-2 телефонных аппаратов. На их примере разберём, как подключить стационарный телефон к сети.

Проведение подготовительных работ

Первым шагом требуется ознакомиться с конструкцией розетки, схемой подводки и присоединения к телефонной сети. С моделями J-11 и 12 всё достаточно просто: к контактам следует присоединить выводы необходимой полярности. Информация об этом должна иметься в прилагаемой к устройству инструкции. Жилы, подведённые к розетке должны зеркально соответствовать расположению таких же жил на штепселе телефона.

Если вместо двухфазной модели была случайно приобретена многофазная, например J-25 или 45, то для подключения одного аппарата нужно задействовать контакты №3 и 4. При установке в доме телефона устаревшей модели, со штепселем типа РТШК-4, потребуется приобрести универсальную розетку, имеющую разъём с 4-мя контактами, а также 2-жильный провод сечением 0,3 мм.

Для работы понадобится следующий набор инструментария:

• Уровень.
• Вольтметр.
• Пассатижи или кусачки.
• Кроссировочный инструмент.
• Карандаш.
• Монтажный двусторонний скотч или саморезы.
• Отвёртка.
• Ударная дрель.

При установке скрытой розетки, понадобится предварительно подготовить отверстия в стене, закрепив в них подрозетники – пластиковые или металлические держатели-стаканы.

Зачистка концов жил

Далее жилы кабеля зачищаются от оплётки на длину 4-5 см от края. Проводя зачистку, необходимо учитывать, что телефонные провода из-за малого сечения очень уязвимы к механическим повреждениям. Поэтому, при работе нужно использовать специальный инструмент – кроссировочный нож или бокорезы.

Аккуратно произвести разделку получается далеко не всегда, поэтому зачистку рекомендуется производить с небольшим запасом по длине. Лишние оголённые части провода затем можно скрыть под корпусом розетки. Зачищенные концы должны быть лишены повреждений – надрезов или надломов.

Подключение проводов розетки

Зачищенные концы телефонного кабеля разводят в стороны, и присоединяют к разъёмам розетки. При этом следует руководствоваться условными указателями, имеющимися на блоке с контактами. Если подключение телефонной розетки осуществляется открытым методом, то кабель после его прокладки должен выступать из стены на 5-8 см.

Полярность контактов перед подключением проверяется при помощи тестера. Разные жилы провода различаются друг от друга цветом оплётки. Стандартно «минусу» соответствует провод красного цвета, а «плюсу» – зелёный.

При несоблюдении полярности телефонный аппарат, после его подключения к розетке, при работе будет давать сбои.  На этом же этапе производится тестирование готовности внешней линии связи к работе. Это делается путём замера напряжения в ней вольтметром. Показатель должен равняться примерно 40-60 В.

Зачищенные жилы кабеля вставляются в зажим клеммы и тщательно затягиваются крепёжными болтами. Провода должны быть зафиксированы плотно, чтобы обеспечить максимально надёжный контакт. Свободные части проводов укладываются в специальные пазы, имеющиеся во внутренней части блока.

Финишный этап монтажа телефонной розетки – крепление её на стену. Открытую установку можно произвести посредством двустороннего монтажного скотча или саморезов. При закрытом монтаже устройство размещается в заранее установленном подрозетнике, фиксируясь в нём посредством распорных винтов, или тех же саморезов. Далее следует финишная декоративная отделка – штукатурка, шпатлёвка и покраска стены.

Выводы и полезное видео

Самостоятельное подключение стационарного аппарата не столь сложная процедура, которую вполне можно выполнить самому. На представленном ниже видео подробно показан весь процесс установки розетки.

Источник: https://vodatyt.ru/elektrika/podklyuchenie-telefonnoy-rozetki.html

Вам была полезна эта статья? Ставьте палец вверх! Подпишитесь на мой канал и давайте общаться в комментариях!

С уважением, Пётр Андреевич.

Как подключить телефонную розетку. Правильно подключаем телефонную розеткуИнформационный строительный сайт |

С помощью телефонной розетки подключение телефона и его замена производится намного проще, чем без нее. Существует несколько разновидностей телефонных розеток, которые различаются способами их подключения. О том как подсоединить телефонную розетку рассмотрим далее.

Телефонная розетка — характеристика и разновидности

Телефонная розетка представляет собой слаботочную розетку, основным назначением которой выступает подключение к кабелю проводного и беспроводного аппарата к сети телефонного назначения.

Телефонные розетки способные соединять не только телефоны, но производят соединение модемов, факсов и мини АТС.

Телефонная розетка бывает одноразъемной и многоразъмной. Второй вариант предполагает подключение к одной розетке нескольких приборов одновременно.

Среди разнообразия коннекторов для телефонной розетки, следует выделить несколько их разновидностей:

•  RJ 11 — с наличием двух проводов. Рекомендуется для использования в телефонии при подключении телефонного аппарата к телефонной линии линейного типа.
• RJ 14 — имеет четыре провода и четыре контакта. Данный тип коннектора подходит под большинство телефонов. Чтобы подключить одну телефонную линию в помещении, требуется использовать контакты под номером три и два. Если подключение происходит в помещении офиса, где требуется несколько телефонных линий, то применяется контакт №1 и 4. При наличии телефонной розетки накладной подключение телефонной линии происходит с помощью двух контактов зеленого и красного цветов, расположенных посередине коннектора.
• RJ 25 — имеет три пары контактов. Данный вариант не подходит для самостоятельного подключения и требует присутствия специалиста в области телефонии. Коннектор осуществляет подключение третьего и четвертого контактов.

• RJ 9 — основной функцией данного коннектора выступает соединение телефона с телефонной трубкой.
• РТШК 4 — телефонные розетки советского происхождения, характеризуется наличием четырех контактов и ключа, устаревшего типа. Данный тип розетки предполагает подключение телефона с помощью неразъемного способа при применении коробки отводного типа. Если в помещении присутствует несколько таких розеток, то они образуют небольшую цепь, для замыкания которой используется конденсат.

Любой из вышеперечисленных типов розетки предполагает установку в него телефонного кабеля, которые имеют одинаковые размеры и штекеры, а различаются всего лишь значением количества контактов.

Учтите, что общепринятая телефонной розетки схема подключения предполагает установку одной телефонной линии с применением контактов, имеющих красный или зеленый цвет.

Чтобы подключить телефонную розетку в помещении рекомендуется применять провод с двухжильным сечением. При осуществлении данного процесса в общественных местах в виде офисов используются и трех и шестижильные кабеля.

Как подключить телефонную розетку скрытым способом

Чтобы осуществить проведение данного процесса потребуется наличие:

• скрытой розетки;
• перфоратора с наличием коронки для кирпичных поверхностей;
• крепежных элементов;
• бокорезов или другого устройства, помогающего деизолировать провода;
• тестера или мультиметра;
• отверток.

При подключении розетки со крытой установкой первым делом необходимо провести телефонный кабель к месту монтажа розетки. Кабель проводят по поверхности плинтуса, штробы или специального канала для телефонных коммуникаций.

Инструкция по подключению телефонной розетки:

• Сначала необходимо подобрать насадку, для установки на перфоратор. Ее диаметр должен равняться диаметру устанавливаемой коробки.

• С помощью карандаша начертите место для установки телефонной розетки, а затем перфоратором проделайте отверстие в стене.
• Произведите установку коробки на стену, зафиксируйте ее с помощью саморезов с дюбелями.
• С помощью острого предмета отрежьте часть телефонного кабеля таким образом, чтобы оставить небольшой запас, укладываемый в коробку, его длина не должна превышать десяти сантиметров.
• Произведите подключение кабеля, а установленный корпус розетки разместите в коробке и зафиксируйте при помощи распорных винтов.
• Приступите к установке внешней рамы и накладки.

Предлагаем подробнее изучить рекомендации по подсоединению кабелей в телефонной розетке RJ 11, RJ 12. Первый тип розетки распространен в телефонной сети стандартного типа, а второй — хорошо подходит для подключения телефонных аппаратов, которые работают в офисах или других общественных местах с большой нагрузкой на телефонию.

Данные типы розеток содержат от 2 до 4 контактов, которые имеют вид небольшой вилки, выполненной из металла, именно между ними заглубляют кабельные жилы. Подключение телефонного аппарата происходит к контактам центрального расположения. Чтобы установить такие розетки требуется наличие специального оборудования — кроссировочного ножа. Хотя, при наличии определенного опыта и желания, данная процедура вполне выполнима при помощи обычного канцелярского ножа.

Подключение розетки к кабелю состоит из таких действий:

• снятие внешней оплетки кабеля на расстоянии до пяти сантиметров;
• расправление всех жил кабеля, их может быть от двух до шести;
• укладка жил в пазы и их заглубление с помощью специального инструмента или канцелярского ножа;
• обеспечение контакта между телефонным кабелем и розеткой.

Особенности проведения монтажа телефонной розетки

Перед самостоятельной установкой телефонной розетки следует предварительно подготовить инструменты и материалы в виде розетки, мультиметра и специального приспособления с помощью которого осуществляется снятие изолирующего слоя проводов.

Осуществляя выбор телефонной розетки, учтите, что модели РШТК уже устаревшие и практически не используются, так как не совместимы с современными телефонами. Чтобы осуществить их подключение потребуется наличие кабеля с сечением около 0,3х0,3 мм.

Перед монтажом телефонной розетки современного типа следует предварительно изучить все типы телефонных розеток и выбрать самый оптимальный вариант для своего аппарата.

Начинайте подключение телефонной розетки с принятия мер безопасности, которые помогут обезопасить вас в работе. Прежде всего наденьте резиновые перчатки, они помогут предотвратить поражение электротоком. С помощью бокорезов, снимите изоляционный слой с телефонного кабеля, побеспокойтесь об отсутствии насечки на поверхности каждой жилы, так как именно эти места очень уязвимы к поломке.

Процесс установки телефонной розетки зависит от типа выбранного аппарата. Хотя существуют и общие стандарты, которые гласят, что красный цвет провода обозначает положительный провод, а зеленый — отрицательный. Кроме этого, для определения полярности используются тестеры.

Перед установкой телефонной розетки накладной следует побеспокоиться о наличии крепежей, стандартный вид которых представляет собой двухсторонний скотч для фиксации розетки на стене. Перед закрытием крышки розетки рекомендуется провести предварительную проверку телефона на наличие дефектов в работе.

Установка скрытой розетки практически ничем не отличается от монтажа накладной. Единственная разница состоит в способе крепления и в проведении телефонного провода, который при скрытом монтаже располагается в определенном месте для коммуникаций.

Розетка телефонная двойная — особенности установки

Среди основных видов телефонных розеток следует выделить:

• универсальные;
• встраиваемые;
• наружные или евро розетки;
• розетки старых образцов.

Различают данные типы розеток в соотношении с внешним видом, методами установки, местом расположения, хотя схема их подключения остается практически неизменной.

Любой из этих видов розеток бывает как двойным, так и одинарным. Кроме этого, существуют розетки, которые способны подключить к себе более двух телефонных аппаратов, но они практически не востребованы для установки в частных домах или квартирах.

Если в здании присутствует два телефонных аппарата, то используется двойная телефонная розетка.

Установка двойной телефонной розетки практически ничем не отличается от установки одинарной. Единственное отличие — количество проводов для подключения кабеля.

И в завершении процесса установки розетки следует установить два кабеля, чтобы обеспечить параллельную работу двух телефонных аппаратов.

Рекомендации по монтажу телефонных розеток

Телефонная евро розетка называется еще наружной. Она состоит из четырех контактов, к которым подсоединяют провода. Данный тип розеток характеризуется простотой выполнения и легкостью установки. Такие розетки являются универсальными и подходят практически под все типы телефонных аппаратов.

Отличие встраиваемых розеток от предыдущего типа состоит в более сложной конструкции и в способе, с помощью которого подсоединяются провода. Кроме этого, некоторые типы розеток различаются в соотношении с объемом.

В большинстве случаев, телефонные розетки характеризуются наличием двух контактов, так как телефонный кабель также имеет две жилы или два провода, подключаемых к ним.

Стандартная телефонная розетка использует два контакта центрального назначения, которые обозначают цифрами три и четыре.

Случается, что на поверхности розетки нумерация отсутствует, в таком случае, требуется произвести соединение телефонного провода с контактами и проверить работоспособность телефона, если он работает, то подключение розетки выполнено правильно.

Цвета проводов, означающих положительный контакт в соотношении с современной цветовой маркировкой:

• зелено-белый;
• оранжево-белый;
• сине-белый.

Отрицательные провода, по современной маркировке:

• синего;
• зеленого;
• оранжевого цвета.

Увы, в некоторых случаях приходится устанавливать телефонные розетки старого образца, чтобы определить тип провода воспользуйтесь рекомендациями:

• оранжевый, черный и зеленый провода обозначают плюс;
• красный, желтый и синий — минус.

Согласно немецкой цветовой маркировке положительный кабель обозначен:

• розовым;
• зеленым;
• коричневым цветом.

А отрицательный:

• желтым;
• серым;
• белым.

Среди основных типов коннекторов выделяют следующие:

Они имеют одинаковый принцип работы и различаются лишь количеством проводов, которые возможно к нем подключить. К первому варианту подключают два провода, ко второму четыре, а к третьему — шесть.

Обычный стандартный домашний телефон способен работать с помощью коннектора с двумя проводами для подключения. Хотя в большинстве случаев, используют второй вариант с четырьмя проводами, чтобы осуществить подключение телефона к центральным контактам. К остальным двум контактам возможен вариант подключения дополнительной телефонной линии.

Кроме этого при подключении телефонной розетки следует обращать внимание на полярность. Хотя при подключении некоторых устройств, она не имеет значения. Существуют телефоны, которые требуют соблюдения полярности, поэтому если после подключения розетки возникают проблемы в работе телефонного аппарата, попробуйте поменять провода местами.

При возникновении необходимости в подключении нескольких телефонных розеток, их соединение происходит с помощью перемычек, которые делают в межконтактном пространстве.

Как выбрать телефонную розетку

Самым привлекательным внешним видом отличаются встраиваемые телефонные розетки. Они остаются практически незаметными, при правильном подборе отделки розетки. Хотя времени на установку такой розетки потребуется больше, и при необходимости в ее ремонте, будет повреждена отделка стен.

Розетка универсальная телефонная сочетает в себе несколько разъемов, позволяющих установить в нее телефонный провод как нового, так и старого образца.

Чтобы подключить к розетке несколько телефонных аппаратов следует приобрести двойную телефонную розетку.

Предлагаем ознакомиться с основными производителями телефонных розеток:

1.  Legrand — довольно популярный тип телефонных розеток, отличающихся высоким качеством и долговечностью работы. Большинство моделей имеют удобную и стильную форму, существует многообразие расцветок, которые подойдут под любую расцветку интерьера. Кроме этого, еще одним качеством данных телефонных розеток является безопасность в использовании телефонного оборудования. Данное условие способен обеспечить минимизированный сигнал, который уменьшает напряжение в розетке.

Для подключения данного типа розетки следует выполнить такие действия:

• зачистить провод кабеля;
• соединить его с проводами красного и зеленого цветов розетки;
• проверить телефон на работоспособность.

2.  “Вико” — телефонные розетки встраиваемого и наружного типа. Они бывают двух видов:

• одинарного;
• комбинированного.

Второй вариант предполагает наличие двух посадочных гнезд на наружной стороне и четырехпарного разъема внутри розетки. Данные розетки позволяют осуществлять не только подключение телефона, но и интернет кабеля.

Для подключения комбинированной розетки “Вико” осуществите ряд действий:

• разберите розетку и с внешней стороны найдите устройство в виде клеммника;
• зачистите провода для телефонного и интернетного кабелей;
• соедините эти два кабеля в соотношении с цветовыми жилами;
• установите провода в устройство клеммника;
• зажмите его и поставьте на место в розетке;
• проверьте телефон и интернет на отсутствие ошибок в работе.

Как самостоятельно установить розетку для телефона

Вам нужно срочно

подключить телефонную розетку?

Все эти вопросы можно запросто решить без привлечения специалистов, поскольку все не так сложно. Для этого не нужно вызывать телефонистов.

И ее подключение можно выполнить самостоятельно. Раньше наиболее популярным стандартом был РТШК-4. Подключение выполнялось с использованием двухпроводного кабеля. Ныне же повсеместное использование получили RJ-11 и RJ-12 .



Техническое обозначение



Касательно маркировки они обозначаются, как RJ-11, RJ-12 так и 4p2с. Подразумевается наличие четырех мест для посадки ножей-контактов внутри розеток. Использование одиннадцатой модели на практике характерно для того чтобы телефонные трубки можно было соединить с аппаратами.



Перечень материалов и инструментов для работ по монтажу



• розетка;
• инструментарий по высвобождению провода от изоляции или бокорез;
• составляющие крепежа;
• отвёртка;
• тестер.



Базовая комплектация розетки для телефона состоит из:



• крышки;
• корпуса;
• двух пар контактов;
• разъема для выполнения непосредственно самого подключения аппарата.



Следует сказать о том, что ее она может иметь несколько иной вид, все зависит от стандарта. Касательно встраиваемой модели, так она будет выглядеть совсем иначе.
Основным является то, что каждая пара контактов розетки использует два проводка. Поэтому, для первой характерны алый и зеленый цвета проводки, а для второй желтый и черный. Тел. линию нужно подключать к двум первым. Относительно полярности, так в этой ситуации она абсолютно неважна.

Следует отметить и то, что на рынке можно встретить телефонные вилки с шестью контактами, они предназначены для параллельного подключения телефонов по схеме «начальник-секретарь». В таком случае полярность будет очень важна, однако ее определить можно только практическим способом.



Телефонная розетка старого типа



Очень редко, однако еще можно встретить использование телефонных розеток старого типа РТШК-4. Они пришли к нам со времен Великого и Могучего, когда их использование было обычным делом.



В современных зданиях они уже не используются, однако в домах, которым уже не один десяток лет с момента их постройки и административных зданий такого же возраста еще можно наткнуться на то, что здесь пользуются телефонными аппаратами с вилками таких типов.

Контакты розеток здесь выступают в количестве шести штук: к четырем подключается вилка, конденсаторное соединение выполняют только к двум. На крышке имеются специальные отверстия для верного подключения вилки.

Телефонная трасса коннектится при помощи винтов к двум клеммам с правой стороны. Подключать конденсатор необходимо к верхней правой и нижней левой клемме.





Правила подключения телефонной розетки



Порядок действий:



• необходимо использование перчаток, поскольку напряжения в телефонной розетке составляет порядка 69 В. Если этого не сделать, удар током будет конечно не смертельный, но крайне не приятным. В момент поступления сигнала (вызов, звонок) идет резкое повышение рабочего напряжения, достигает 100-120 В, это существенно ощутимо;
• провода линии телефона необходимо очистить от изоляционного покрытия при помощи бокорезов или иного вспомогающего инструмента;
• вскрыть телефонную точку и осуществить подключение телефонной линии к проводке зеленого и красного цветов, как правило, эти клеммы находятся вверху;
• полярность напряжения определяется с помощью специального прибора (тестер), при подключении в обратном порядке – показывает отрицательное напряжение;
• в комплекте розетки для телефона есть двухсторонняя клеящая лента, предназначенная как первичный источник для закрепления изделия, оконечный крепеж осуществляется саморезами. ​





Необходимые комплектующие и инструменты для подключения телефонной розетки скрытого типа



• телефонная точка;
• устройство для перфорации, имеющее насадку для работы с кирпичом, бетоном или гипсокартоном;
• инструмент для освобождения проводов от изоляции, проводки или бокорезы;
• элементы крепежа;
• отвёртку;
• тестер.

​

Перед выполнением коннекта телефонный кабель необходимо расположить в кабельном канале или же монтировать его под плинтусом. После чего насадкой на перфоратор, по диаметру который равный коробке просверлить дырку.

Коробка устанавливается во внутрь и крепится при помощи дюбелей и саморезов. Далее нужно обрезать телефонный кабель, оставив по длине запас порядка 10 см. Выполнение подключения проводить только в строгом соблюдении инструкции.

Непосредственно готовый корпус розетки помещается во внутрь короба и крепится заподлицо с поверхностью при помощи распорных винтов. Далее монтируется внешняя рамка и накладка.

Как видно, можно подключить телефонную розетку самостоятельно без привлечения к этому специалистов, а кроме того, для этого вам вовсе не обязательно обладать опытом работы в данной сфере.

Цветовой код телефонной проводки — телефонная внутренняя розетка BT Помощь для самостоятельной сборки Телефонная внутренняя розетка .com

Цветовой код телефонной проводки BT NTE5 Master Socket

На следующих рисунках показан стандартный цветовой код телефонной проводки BT, используемый с главной розеткой BT NTE5. Обратите внимание, что вы должны использовать правильный инструмент для вставки, чтобы вставить провода в разъемы IDC телефонной розетки. В противном случае лезвия откроются, что приведет к необратимому повреждению разъема. Он больше не будет держать провода, и у него нет другого выхода, кроме как выбросить розетку.При заделке телефонного кабеля не снимайте изоляцию с проводов. Лезвия предназначены для прокалывания изоляции и создания соединения.

Чтобы узнать о новых головках, запасных частях и подходящем инструменте для вставки, щелкните здесь Розетки и детали

Кабель телефонной линии, входящий в собственность от опоры

На этом рисунке показан внешний кабель Dropwire от телеграфного столба или провод, подключенный непосредственно к задней части BT Master Socket NTE5. Клеммы имеют маркировку «A» и «B» и могут быть винтовыми или вставными IDC, как показано на фотографии.

Цветовой код внешнего телефонного кабеля BT

Обычно первая пара, используемая для вашей телефонной линии, сплошного оранжевого цвета и сплошного белого цвета. Это относится к объектам с подземным питанием со старым кабелем BT и воздушным каналом BT «Dropwire».

Вторая телефонная линия с другим номером будет оканчиваться сплошным черным и сплошным зеленым цветом.

Внешний контактный кабель

BT содержит 3 красных или 3 желтых провода. Их нельзя использовать в качестве проводников. Это стальные опорные тросы, которые предотвращают провисание или растяжение телефонного кабеля при подвешивании над головой. ОСТЕРЕГАЙТЕСЬ при обрезке или снятии изоляции с этого кабеля — провода ОЧЕНЬ острые и оставят неприятный укол или порез. При резке BT Dropwire необходимы хорошие кусачки. Этот кабель рассчитан на работу в любую погоду.

На рисунке я снял кабель, отрезал стальные опорные тросы длиной примерно 1 см, загнул и обмотал лентой. Это защитит ваши пальцы от болезненных уколов при прекращении.Не стоит недооценивать опасность стальных опорных тросов. Следуйте моему цветному коду телефонной проводки, и все должно работать у вас с первого раза.

Провода для главной телефонной розетки

Это цветовой код телефонной проводки для главного разъема NTE5 BT, при этом удлинительные разъемы для подачи кабеля прикреплены к съемной передней панели. Вы можете увидеть тестовое гнездо, открытое, чтобы вы могли проверить линию BT перед собственной проводкой.

Так выглядит цветовой код телефонной разводки с полосатым телефонным кабелем.Обратите внимание, что это последний тип, доступный с фильтром цепи звонка (цилиндрический выступ рядом с выводами)

Цветовой код телефонной проводки — что делают провода?

Разъемы телефонных внутренних линий

имеют 6 соединений, обозначенных от 1 до 6. Следует использовать только 3 соединения — соединения 2, 3 и 5.
2 и 5 выдают тональный сигнал готовности и позволяют совершать и принимать звонки. Клемма 3 зарезервирована для цепи звонка, чтобы соединить разъемы расширения с разъемом Master. Без этого другие телефоны не звонили бы при входящем звонке.

Увеличьте скорость интернета

Изменение в этой практике произошло вместе с широкополосной связью, поскольку фильтр ADSL теперь имеет компонент, позволяющий каждому телефону звонить. Следовательно, цепь Bell Circuit, контакт 3, не следует подключать, если вы хотите более быструю широкополосную связь. Удалив его со всех телефонных розеток в вашем доме, вы почти наверняка заметите мгновенное увеличение скорости интернета!

Телефонный провод BT Stripey, цветовой код

На этом рисунке показана обычная телефонная розетка, правильно подключенная с помощью полосатого кабеля.

BT Сплошной цвет телефонной проводки Цветовой код

Этот разъем подключен к новейшему внутреннему кабелю BT с однотонной кодировкой (который, как ни странно, имеет тот же цветовой код, что и самый ранний кабель BT). Нет необходимости заканчивать коричневый провод. Всегда оставляйте слабину, чтобы в случае ошибки вы просто вытащили провода и снова подключили. Любой провисший кабель необходимо заправить внутрь коробки, прежде чем закрепить переднюю пластину винтами.

Щелкните здесь, чтобы просмотреть коды цветов телефонного соединения и описание того, что делают провода.

Изображения, используемые на этом веб-сайте, защищены авторским правом и не могут быть скопированы без письменного разрешения. Цветовой код телефонной проводки, телефонная внутренняя розетка и главная телефонная розетка NTE5, предоставленные вам Джеффом Гроувом.

Общие сведения о телефонных проводах и цветах проводов для правильного подключения

Кажется, есть все эти цвета, и это сбивает с толку!

Телефонная проводка имеет цветовую маркировку …

В обычном доме телефонные кабели, соединяющие ваши телефоны внутри вас дома содержат четыре провода… красный, зеленый, желтый и черный. Они используются в пары для каждой телефонной линии. Ремонтники по сути относятся к проводам в терминах «пар», так что технически стандартный четырехпроводной телефон линия имеет две пары.

LINE 1 использует красно-зеленую пару. В строке 2 используется желто-черная пара. В кабель очень маленький, как и провода внутри, и его не следует путать с электрические провода, которые намного больше. Сами провода почти похожи на волосы, в отличие от электрических проводов, которые довольно тяжелые и трудные согнуть.

FYI, при покупке многопроволочного кабеля с 4 парами (8 цветных проводов) на четыре линий, схема подключения такая же, как и выше, с ЛИНИЕЙ 3 используется СИНИЙ + БЕЛЫЙ и ЛИНИЯ 4 — ОРАНЖЕВЫЙ + КОРИЧНЕВЫЙ.

Все телефоны, домашний телефон, розетки, разъемы и т. Д., Которые вы можете купить сегодня, следуя этой схеме подключения. ВСЕ ОНИ!! НО НЕ ОБЯЗАТЕЛЬНО ПРОВОДКА …

Почему цвета вашей проводки не соответствуют моим цвета …

Это, конечно, не означает, что именно такая ситуация у вас домашняя проводка! Если домовладелец испортил провода, вы можете найти вещи немного перемешались.Я часто нахожу отсоединенные провода в телефонных розетках, все участки проводов к телефонным розеткам отключены в соединительном блоке, и обратная проводка.

В некоторых многоквартирных домах и в старых домах проводка может не следовать цветовые обозначения современных разъемов и телефонной аппаратуры. Это особенно актуально в некоторых кондоминиумах, где обслуживают большие пучки проводов. через ваше устройство может пройти более одного покупателя! Это действительно имеет смысл. Вы не можете иметь двадцать проводов, обслуживающих десять единиц, использующих четыре цвета.

Я знаю, что где-то есть подвальный склад, в котором хранятся секретная правительственная информация об этих кодах проводки, несомненно, рядом с останки космических пришельцев в Розуэлле. Однако вам не нужно ломать проводку код.

Вы можете определить подходящие цвета для вашей конкретной ситуации, просто наблюдение за тем, что идет к чему. Если вы откроете телефонную розетку и увидите, что КРАСНЫЙ подключается к СИНЕ-БЕЛОМУ разноцветному проводу, запишите это. так что вы не запутаетесь при повторном подключении нового позже! Так что это не так сложно, как кажется.Просто следуйте правилам подключения, которые работают, и проблем возникнуть не должно!

Вернуться к статьям по поиску и устранению неисправностей телефона

Схема подключения разъема домашнего телефона

Подключить разъем не сложно, и совершенно нормально добавить к вашей системе новый разъем или разъем для Интернет-телефона. Он показывает элементы схемы в виде упрощенных форм, а также питание, а также сигнальные соединения между устройствами.

Схема подключения домашнего телефона своими руками в 2019 Домашняя телефонная линия

Схема подключения домашних телефонных розеток.

Схема подключения домашнего телефонного разъема . Многие люди уклоняются от домашней телефонной проводки. Я пытаюсь заменить телефонную розетку коробчатого типа. В этом проекте предполагается, что вы уже проложили соответствующий телефонный кабель через стены к месту новой телефонной розетки.

Сборник электрических схем телефонных разъемов категории 5. В настоящее время большинство кабелей представляет собой неэкранированную витую пару. Как подключить телефонную розетку к голосовой или телефонной розетке с rj 11 по rj 14 usoc схема подключения телефонная проводка для телефонной розетки обычно состоит из 1 2 или 3 пар 2 4 или 6 проводников.

Для начала измерьте расстояние от старого домкрата до нового и обрежьте провод до этой длины. Схема подключения телефонного разъема и подробная инструкция по подключению adblockphone. Вам понадобятся инструменты и принадлежности.

Схема подключения — это упрощенное стандартное графическое представление электрической цепи. Телефонные компании хотели бы, чтобы вы подумали, что вам не следует делать проводку самостоятельно, но я здесь, чтобы развеять этот миф. Для установки телефонной розетки вам понадобятся зажимы, дрель и кусачки.

Это не так. Цвета проводов моего телефонного кабеля: зеленый провод красный провод и зеленый и красный с белым. Затем отключите телефонную линию, чтобы не ударить себя электрическим током во время работы.

У вас будет широкий выбор телефонных розеток на выбор, но проводка для одной телефонной линии будет стандартной. Фактически только телефонная компания может отключить питание телефонной системы. Подключение телефонной розетки после установки трехпарного телефонного провода категории 3, я готов установить настенную розетку.

С помощью приведенной ниже телефонной схемы вы не только выполните проект самостоятельно, но и сохраните эти деньги в своем кармане, где им и положено. Самостоятельная телефонная разводка. На этой странице описаны правила подключения к телефонной сети в США.

Я не знаком с правилами телефонной проводки за пределами США, поэтому приведенная здесь информация может не применяться в вашей стране. Но на всякий случай не работайте с телефонной проводкой мокрыми руками или стоя в воде.Ваша местная телефонная компания приедет и сделает за вас проводку, но это будет стоить вам.

Они могут подумать, что им нельзя трогать существующие. Могут быть случаи, когда вам может потребоваться подключить или перенести от старого квадрокабеля.

Электромонтажная схема для 4-х линейных телефонов General Helper

Схема телефонной коробки 7 советов по проводам Электромонтаж

Самостоятельная проводка телефона

Схема телефонных розеток Советы по электропроводке

Рекомендации по подключению домашнего телефона Электропроводка

Doing Your Собственная телефонная проводка

Телефонный разъем Цветовой код Схема подключения Общий помощник

Подключение домашнего телефона Домашний телефон

Телефонный разъем Подключение к дому База данных электрических схем

Советы по подключению двойного телефонного разъема Электромонтаж

Цвета проводки телефона Схема автомобильных соединений

Схема электрических соединений домашнего телефона

Телефонный ключ Rj11 Stone Jack Электромонтажная схема Общие

Телефонный разъем Электромонтаж Цветовой код Советы по схеме Электрические

Самостоятельная проводка телефона

Схема подключения телефона Bt Схема подключения Общий помощник

Советы по подключению настенного разъема Cat6 Электропроводка

Объяснение домашней сети Часть 3 Взятие Управление вашим

Voip Мой дом Как быстро распределить телефонную линию Voip

Как распределить Voip по всему дому

Подключение кабеля Cat 5 к разъему DSL Советы по электропроводке

Советы по подключению двойного телефонного разъема Электропроводка

Домашняя проводка Интернет Схема подключения General Helper

Схема подключения телефонной розетки Схема подключения настенной панели G11

Телефонная розетка Схема подключения цветового кода Совет s Электрический

Схема подключения 2-х линейного телефонного разъема Схема подключения

Советы по подключению домашнего телефона Электромонтаж

Советы по подключению телефонного разъема Советы по электромонтажу Электропроводка

Настенный разъем Cat6 Советы по подключению Электропроводка

Советы по распиновке разъема для телефона Электропроводка

Телефонный разъем Проблемы с проводкой Советы по подключению Электропроводка

Схема подключения телефонного разъема Pro

Схема подключения домашнего телефона Com Wiring Diagram Pro

Блок-схема подключения домашнего телефона Изображения электрических схем

Схема подключения домашнего телефона Схема подключения General Helper

Телефонная проводка Diagram Pro

Разъем для подключения телефона для DSL Схема подключения изображений Галерея

Разъем для домашнего телефона Wirin g Схема Схема подключения General Helper

Схемы подключения стационарного настенного разъема

Схема подключения

для домашнего телефонного разъема Backjack 11 Supercellule Fr

Схема подключения телефонного разъема Схема подключения

База данных электрических схем настенного разъема

Подключение телефонного разъема для Dsl Библиотека

Схема подключения старого телефонного разъема Схемы подключения

Библиотека проводки проводки домашнего телефона

Цветовой код проводки домашнего телефона Базовая электрическая проводка

Цветовой код проводки домашнего телефона База данных схем подключения

Схема подключения домашнего телефона General Helper

Электромонтаж Схема для домашнего телефона с разъемом для телефона 2 Supercellule Fr

Загружаемое преобразование проводки домашнего телефона в Ethernet et

Схема подключения домашнего телефона Обозначения и руководство

Rj11 Телефонная розетка Схема подключения изображений Галерея изображений

Штекер домашнего телефона Схема подключения автомобильной

Запись проводки телефонной розетки 4 провода Австралия Телефон Старый

Cat5 к телефонному разъему Схема подключения телефона Схема

Схема подключения новой линии домашнего телефона к старому телефону

Настенная панель телефонного разъема Arcux Co

Схемы подключения модульного телефонного разъема

Cat5 к телефонному разъему Egel Info

База данных цветовых кодов проводки домашнего телефона

Схема подключения домашнего телефона Схема подключения Изображения

Телефонная вилка Схема подключения General Helper

Cat5 к телефонному разъему Egel Info

Схема подключения телефонной линии

Схема подключения голосового разъема Sys Tel6p6pjkclrb

Штекер домашнего телефона Схема подключения автомобильного

Проводка домашнего телефона Базовая теория электрических соединений

Руководство по подключению домашнего телефона Схема подключения 9000 General Helper Home 9000 Схема подключения Схема подключения

Схема подключения телефона Voip Галерея изображений

Cat5 — телефонное гнездо Egel Info

Cat5 — телефонное гнездо Монтажные схемы

Схема подключения телефонной розетки в Австралии Rj11 Австралия

Схема подключения телефонного разъема Com

0004 Схема подключения домашней телефонной линии General Helper

Телефонный разъем Цвета проводки Схема подключения ram Images Галерея

Схема подключения домашнего телефона Схема подключения Символы и руководство

Схема подключения 6-контактного DSL Rj11

Тестовая проводка домашнего телефона Схема подключения автомобильной

Perfect Voip Домашняя проводка Кроме того, проводка домашнего телефона DSL

Старая проводка телефонной линии Диаграммы

Схема подключения телефонной коробки

Att Схема подключения General Helper

Схема подключения стационарного телефона General Helper

Схема подключения телефонной линии

Схема подключения телефонного разъема DSL

Интересная схема подключения телефонного разъема DSL Ремонтная машина Dsl

Телефонный разъем Dsl Схема подключения Centurylink

Новая линия домашнего телефона Схема подключения линии к старому телефону

Tele Схема подключения телефона Схема подключения Изображения Галерея

Rj11 Телефонная розетка Схема подключения General Helper

Схема подключения Voip Схема подключения

Схема подключения наушников

Символы и руководство по подключению Разъема для наушников

Схема подключения телефонного разъема DSL Схема подключения

Домашняя телефонная линия Схема General Helper

Телефонный разъем Клипарт 20 бесплатных изображений Скачать на

Схема подключения телефонного разъема Цветовой код

Разъем Cat 6 Порядок подключения База данных электрических схем

Интересующая схема подключения голосового разъема Sys Tel6p6pjkclrb

Схема подключения цифровой телефонной системы Галерея изображений

Добавление телефонных розеток к внутренней телефонной линии

планирование — установка розеток — установка кабеля — тестирование — решение проблем

Добавление телефонных розеток очень просто, так что вы можете использовать телефон практически в любой комнате. Вы можете купить отдельные части вам нужны для работы или комплекты, которые будут содержать соответствующие детали (например, кабель с переходником, настенные розетки и кабель клипы и т. д.). ЗАМЕТЬТЕ, что сокеты для расширений должны быть «подчиненными» сокетами, а не «главными».

Важно, чтобы телефонные розетки и кабели добавлялись таким образом, чтобы они не влияли на телефонную сеть общего пользования. Поставщик телефонных услуг имеет право проверять и тестировать любую розетку и проводку, подключенную к телефонным линиям.

Каждая телефонная станция, входящая в дом или офис, должна быть оборудована специальной «главной розеткой», которая должна быть установлена ​​поставщиком услуг телефонной связи — в некоторых старых домах телефон может быть «жестко подключен» — если у вас нет «подключаемый» телефон, вам нужно будет попросить вашего поставщика услуг телефонной связи установить его, прежде чем вы сможете самостоятельно добавлять телефонные розетки. Незаконно вмешиваться в основную розетку, и вы не можете установить ее самостоятельно или подключить напрямую к ней.

Планирование установки

Возможны две основные схемы для установки дополнительных телефонных розеток:

• Ответвительная проводка — где адаптер, подключенный к главной розетке, идет к распределительной коробке, а затем каждая розетка подключается от распределительной коробки (как справа).
Проводка серии
• , в которой адаптер, подключенный к главному разъему, подключен к первому разъему, который подключен ко второму разъему, который подключен к третьему разъему и так далее (как показано ниже).


Выбор того, какой будет использоваться, будет зависеть от положения главного гнезда и требуемых позиций для новых гнезд. Вы можете смешать две формы по мере необходимости, возможно, используя последовательную проводку для соединения распределительных коробок на каждом этаже, а затем запустите шпоры от каждой распределительной коробки к розеткам на каждом этаже.

Вот несколько основных рекомендаций:

1. Никакая новая розетка не должна иметь более 50 метров кабеля между ней и главной розеткой.
2. Независимо от того, сколько розеток на телефонной линии, количество реальных телефонных трубок, которые могут быть подключены к ней, равно ограничено 4 REN (номерами эквивалентности звонков) — каждая трубка будет иметь REN, и общее количество всех трубок не должно превышать 4 REN. Если какое-либо оборудование не имеет маркировки «REN», обратитесь к поставщику. Если это невозможно, проверьте, что оборудование одобрен для подключения к телефонной сети общего пользования (т. е. отмечен зеленым кружком на этикетке), а затем принимает значение «REN» одного.
3. Не размещайте удлинительные розетки или распределительные коробки на открытом воздухе или в местах, где возможна влажность или конденсация (например, душ или ванна. номер).
4. Присоединяйте телефонную проводку только к розеткам или распределительным коробкам. Если необходима схема «ответвления», необходима соединительная коробка.
5. Телефонный кабель и розетки должны располагаться на расстоянии не менее 2 дюймов от любых электрических проводов и розеток, чтобы избежать электрических помех.
6. ВСЕГДА отключайте адаптер от основной розетки перед изменением или добавлением проводки в телефонную цепь.

Крепление розеток

Первым делом определитесь с необходимыми позициями для розеток / распределительных коробок. После принятия решения предложите коробки и, в зависимости от типа конструкции стены, временно прикрепите коробки к стене.

Установка кабеля

Начиная с главной розетки и оставляя достаточно кабеля для подключения адаптера к нему, проложите кабель к распределительной коробке или к первой розетке. Длина кабеля:

• На поверхности, просто используя кабельные скобы каждые 300 мм или около того.Часто его легче протянуть по верхней части плинтуса и вокруг дверных коробок, это обеспечит незаметность кабеля.
• В кабелепроводе для поверхностного монтажа, обычно квадратный канал небольшого профиля со съемной передней крышкой. Просто проложите и закрепите кабелепровод по мере необходимости, проведите по нему кабель и установите переднюю крышку кабелепровода.
• Через кабелепровод в стене, как правило, требуется предварительное планирование, чтобы установить канал перед тем, как проложить кабель. Однако его всегда можно ретроспективно установить при следующем украшении комнаты, просто убедитесь, что имеется необходимая длина кабеля.Скрывая кабелепровод в стене, всегда прокладывайте его вертикально (вверх или вниз) от розетка.
• Сквозные пустоты в крыше, полу или стенах:
  • В крыше держите кабель подальше от другой электропроводки, вы можете «протянуть» кабель над / под крышей.
  • Под деревянным полом может потребоваться просверлить балки для прокладки кабелей, опять же держите телефонные кабели подальше от других электрических проводка.
  • Пустоты в стенах, как правило, представляют собой перегородки или аналогичные конструкции, обычно во время строительства легче прокладывать кабели внутри стен.

Если кабели необходимо проложить между комнатами, это можно сделать несколькими способами:

• Просверливание дверной коробки.
• Просверливание стены либо непосредственно над плинтусом, либо в верхней части дверной коробки.
• Проведите кабель под полом или над потолком и через отверстие в стене, а затем вниз или вверх в следующей комнате.

Розетки / распределительные коробки

Когда кабель проложен к распределительной коробке / розетке:

• Снимите точки входа / выхода кабеля с задней панели коробки.
• Пропустите кабель через заднюю пластину сзади вперед.
• Надежно закрепите коробку в нужном положении.

---

Глядя на выводы на розетке, обычно в розетке или распределительной коробке имеется 6 (пронумерованных от 1 до 6) клемм, цветовой код проводки:

номер терминала		код цвета проводки
1		зеленый + белый
2		синий + белый
3		оранжевый + белый
4		белый + оранжевый
5		белый + синий
6		белый + зеленый

Нет необходимости знать, что делает каждый провод, просто нужно знать, что проводка всегда одного цвета с одинакового цвета независимо от того, идет ли кабель от основной розетки или к другой розетке.

Для бытовых установок можно использовать четырехжильный кабель, в этом случае их будет от 2 до 5 выше. Если 6 ядер кабель имеется, зеленые и белые жилы можно обрезать и не использовать.

Кабель, используемый для расширения телефонных систем, предназначен только для фиксированной проводки к телефонной розетке. или соединительных коробок, он не предназначен для изготовления удлинителей или для установки на него вилок BT.

---

Доступны два типа оконечных устройств розетки / соединительной коробки:

1. Винтовое соединение
   • Осторожно снимите с кабеля внешнюю оболочку, не разрезая внутреннюю изоляцию.
   • Зачистите внутренние жилы и выполните соединения в соответствии с цветовым кодом.
   • В последовательной цепи два кабеля могут входить в розеточную коробку, и к каждой клемме будут подключены две внутренние жилы (одного цвета).
   • Оставьте провисание провода на тот случай, если его придется удалить и восстановить соединение.
   • Всегда используйте кабельную стяжку, чтобы надежно закрепить внешнюю изоляцию на крышке розетки / распределительной коробки.
   • Убедитесь, что розетка установлена ​​правильно (крышку над розеткой необходимо сдвинуть вверх до подключить телефон), заменить крышку.
2. IDC (разъемы смещения изоляции).
   • Осторожно снимите примерно 50 мм внешней оболочки кабеля, не разрезая внутренней изоляции.
   • Поместите внутреннюю жилу (с ее изоляцией) на соединитель с соответствующим номером.
   • Используйте специальный инструмент (справа), чтобы вставить внутренний сердечник в разъем.
   • Повторите то же самое для остальных внутренних жил.
   • В последовательной цепи два кабеля могут входить в розеточную коробку, и к каждой клемме будут подключены две внутренние жилы, каждая жила вставляется индивидуально.
   • Оставьте провисание провода на тот случай, если его придется удалить и восстановить соединение.
   • Всегда используйте кабельную стяжку, чтобы надежно закрепить внешнюю изоляцию на розетке / клеммной коробке.
   • Убедившись, что розетка установлена ​​правильно (для подключения телефона необходимо приподнять крышку розетки), установите крышку на место.

Тестирование

Прежде всего, отключив адаптер, используйте оригинальную розетку, чтобы убедиться, что ваш телефон может совершать исходящие и входящие звонки.

Повторите тест с адаптером, подключенным к главному разъему, и телефоном, подключенным к адаптеру.

Если все в порядке, двигайтесь вдоль новой кабельной трассы и таким же образом проверьте каждую новую розетку.

Если у вас более одной телефонной трубки, оставьте первую на месте и повторите тест в первой розетке внутреннего абонента — убедитесь, что, когда звонит звонок, оба телефона работают вместе.

Поочередно добавляйте другие трубки и повторяйте тест (до 4-х REN-загрузок).Если вам нужно протестировать больше розеток, чем у вас есть трубок, или вы достигли нагрузки 4 REN, перемещайте последнюю трубку из гнезда в гнездо, пока не будут протестированы все гнезда.

Решение проблем

Могут возникнуть проблемы двух видов:

1. При подключении адаптера к главной розетке ничего не работает. Вероятно, это указывает на короткое замыкание в проводке.
   • Если у вас есть электрический тестер, отключите адаптер и проверьте клеммы на предмет короткого замыкания.
   • Если вы не можете найти проблему, начиная с первой розетки или распределительной коробки после главной розетки, отсоедините провода, идущие в розетку, и повторите тест на адаптере — если проблема не исчезнет, ​​проблема в адаптере.
2. Трубка работает при подключении к адаптеру, но розетка ниже по цепи не работает. Вероятно, это указывает на обрыв цепи или плохое соединение.
   • Отсоедините адаптер и проверьте проводку в соответствующей розетке и последней розетке / распределительной коробке в цепи.
   • Убедитесь, что цвета находятся в правильных местах и ​​что провода полностью вставлены.
   • Если есть сомнения, переделайте соединения.

Руководство по изменению внутренней проводки телефона в Великобритании

Великобритания внутренние телефонные системы

Замена проводки

Это руководство изначально создан, чтобы показать пользователям, как заменить и повторно подключить внутреннюю телефонная проводка с кабелем категории 5e / 6 в попытке уменьшить помехи это может помешать широкополосным услугам, таким как xDSL.

Однако теперь обновлено другие советы и приемы для дальнейшего улучшения характеристик линии.

Содержание

Передняя крышка. ………………………………………….. …………………………. 1

Страница содержания ……………………………………….. …………………………. 2

Введение ………………………………………… …………………………… 3

Правила ……………………………………….. ……………………………….. 4

Кабельное образование ……………………………………….. ……………………… 5

Необходимые инструменты и предметы ……………………………………… …………….. 6

Начало работы ……………………………………….. ………………………… 7

Extension Wiring ……………………………………….. ………………….. 22

Звонок что? ………………………………………. …………………………….. 30

Помощь с подключением внутренних линий . …………………………………………… 39

Прочие интересные вещи / заметки …………………………………….. ……… 41

Библиография ………………………………………… ………………………… 42

Введение

Привет, первое, что скажут многие интересно почему!?! Ответ прост.С адаптивными услугами становится обычным явлением в Великобритании, людям нужна максимально высокая скорость линии за свои деньги. Почти со всеми Интернет-провайдеры в настоящее время взимают с клиентов ту же цену за линия, которая может получить полные 8 МБ / с, как линия, которая может поддерживать скорости только до 3 МБ / с или даже 288 Кбит / с, было бы разумно попытаться достичь более высокого скорость, поскольку вы получите лучшее соотношение цены и качества.

Так что иметь большую скорость за свои деньги — это хороший стимул! Но есть и другие факторы, которые могут повлиять на это. РФ Помехи — Электромагнитные помехи (EMI) от таких простых устройств, как AM-радио может создавать помехи для сигналов xDSL, и это может сильно раздражать, а также может приводит к снижению скорости соединения и даже обрыву соединения. Некоторые другие примерами устройств могут быть старый телевизор (или даже соседний телевизор по соседству), радио, освещение (некоторые гирлянды могут быть особенно плохими). Вот памятка что BT перешла к интернет-провайдерам;

До сведения BT стало известно, что крайне малый процент сезонного освещения, которое можно использовать как внутри и снаружи может вызвать помехи для широкополосной услуги.Когда блок управления освещением установлен в любой режим, кроме устойчивого, он может генерировать высокий уровень радиочастотного шума и вызывать широкополосное сервис потерять синхронизацию.

Другой причиной могло быть то, что установщики ковров прибита и стабильна через вашу телефонную линию, что может не только замедлить вашу скорость адаптивный сервис xDSL не работает или делает его неработоспособным но это также может мешать работе ваших POTS (обычная старая телефонная связь).

Еще одна причина перепрошивки с cat5e / 6 в том, что у многих пользователей телефонный кабель плохого качества, витая пара, кабель СИГНАЛИЗАЦИИ, этот кабель просто не предназначен для передачи сигналов xDSL и должен быть заменен, если он вызывает неисправность или мешающие работе.

Итак, теперь вы хотите узнать, как? Ну сначала есть некоторые правила. Но перед правилами я должен просто указать, что я собираюсь добавить материал из других источников (все перечислено повсюду и в конце этого документа), а также мои заметки, комментарии и фотографии. Если вещи кажутся повторяющимися, не волнуйтесь, это просто потому, что я хочу, чтобы вы понять это полностью и не придумывать все это полностью.

Задача очень простая, достаточно прочитать ВСЕ руководство, прежде чем начинать что-либо, и убедитесь, что вы все это понимаете, особенно правила

Правила и Основные пункты

Непосредственно перед правилами есть одна главная точка, если не сломалось, то не чинить! Как, наверное, не стоит замена телефонного кабеля витой пары хорошего качества, то есть в хорошем состояние и хорошо заделаны, замена кабеля в этом состоянии на cat5e / 6 может показывают очень небольшое улучшение или его отсутствие.

Если вы знаете, как получить свою линейную статистику с вашего модема / маршрутизатора, тогда сделайте это, тогда, если главный разъем NTE5 (рассматривается позже в этом руководстве), возьмите линейную статистику из тестового разъема и сравните. Если наблюдается большое улучшение из-за плохой разводки удлинительных кабелей и т. д., затем повторное подключение может быть хорошим решением.

1) Если вы не знаете, что делаете; заплатить профессионалу за это.

2) Вы должны НЕ заменить или переместить какое-либо имущество BT; этот включает, но не ограничивается следующим;

• Отводной кабель Кабель, идущий снаружи к внутри.
• Распределительная коробка Если она находится перед главной розеткой BT.
• Кабель до главного разъема BT.
• Кабель после главного разъема BT (если BT владеет).

Поле Master line — это точка «разграничения» между вашим телефонным оборудованием, проводкой и линией обмена BT.

Причина в том, что все на вашей стороне мастер, это твоя проблема. Все на стороне BT, включая линию Master сама коробка, это проблема БТ.Он должен оставаться таким!

Теперь, если вы хотите что-то вроде; переместить Главный разъем (чтобы избавиться от ненужного провода между этой распределительной коробкой и главным сокет) или переместить главный разъем туда, где ответвительный кабель входит в ваш помещения, то для этого нужно ВАШ выбор, если вы напортачите, то вам понадобится BT, чтобы разобраться, IF они разберутся за вас что есть (продолжайте читать).

Если вы успешно переместите мастер-сокет, чтобы было больше высокое качество проводки на стороне пользователя, то это хорошо для вас, но НЕЗАКОННО делать это, если это ясно и очевидно, что вы переместили его сами и BT выдает штраф и / или завершает вашу линию.Не говори, что тебя не предупреждали.

Это было предупреждение на всякий случай вы не поняли НЕЗАКОННАЯ часть .

3) Вставляя провода в клеммы IDC, используйте правильный орудие труда! НЕ используйте отвертку с плоским лезвием, так как при этом лезвия врозь и не обеспечивает хорошего соединения в проводе (если он подключение вообще!).

Весь смысл этого упражнения — улучшить ваш обычный или поврежденный кабель к высококачественному кабелю, но с плохими концевыми соединениями ( использование неправильных инструментов!) может усугубить ситуацию, чем просто использование мусорного кабеля.

Поэтому при подключении к клеммам IDC используйте правильный инструмент, так как инструменты IDC можно найти за 49 пенсов!

4) Ваш новый кабель категории 5e / 6 должен быть SOLID core кабель. Большинство кабелей длиной более 10 метров обычно имеют твердый сердечник, но проверьте! Эта очень важно, потому что разъемы IDC не предназначены для подключения Жильный кабель с многожильным сердечником.

5) Правило 5 Это простое правило, и оно гарантирует вам прочтите каждое слово в этом руководстве.

Вы должны все это понять, прежде чем делать ЧТО!

Если вы все равно нарушите это правило, то вам ОБЯЗАТЕЛЬНО следуйте правилу 1. J

Кабель Образование

В списке ниже показаны текущие версии кабеля категории

.

Кат. 1 : в настоящее время не признано TIA / EIA. Ранее использовался для Телефонная связь POTS, ISDN и проводка дверного звонка.

Кат. 2 : В настоящее время не признано TIA / EIA. Ранее был часто используется в сетях Token Ring со скоростью 4 Мбит / с.

Cat 3 : Стандартный кабель тока, используемый для сети передачи данных, использующие частоты до 16 МГц. Популярно для Ethernet 10 Мбит / с сети.

Кат. 4 : в настоящее время не признано TIA / EIA. При условии выполнения до 20 МГц и часто использовался в сетях Token Ring со скоростью 16 Мбит / с.

Кат. 5 : В настоящее время не признано TIA / EIA.При условии выполнения до 100 МГц и часто использовался в сетях Ethernet 100 Мбит / с. Подходит для гигабитного Ethernet 1000BASE-T.

Cat 5e : Обеспечивает производительность до 125 МГц и часто используется для гигабитного Ethernet 1000BASE-T.

Cat 6 : определено ANSI TIA / EIA 568B-2.1. Это обеспечивает производительность до 250МГц, более двух категорий 5 и 5е.

Как видите, кабель CAT5e поддерживает частоты до 125 МГц. и с ADSL, работающим на скорости до 1.1 МГц, ADSL2 + на частоте до 2,2 МГц и VDSL2 в двойные цифры.

Итак, использование CAT5e / 6 для ваших расширений демонстративно значит будет стабильно, а из-за высокого качества кабеля помехи на низких частотах будет уменьшено, так как вся категория кабеля обратная совместимый.

Пара	Цвет	Пара
1	СИНИЙ	1
2	ОРАНЖЕВЫЙ	2
3	ЗЕЛЕНЫЙ	3
4	КОРИЧНЕВЫЙ	4

Выше показан цвет найденных пар в кабеле CAT5e / 6 и перечисляет номер пары.

Ниже показано изображение серого твердого вещества. Жильный кабель CAT5e с удаленной внешней оболочкой, чтобы показать витые пары.

Инструменты и необходимые предметы

Необходимыми предметами будут инструменты / оборудование, время и конечно кабель.

• А плоская отвертка электрика.
• А небольшая крестовая отвертка Phillips.
• IDC типа «Крона» (Смещение изоляции разъем) Инструмент для вставки Punch-Down. Это может быть дешевый пластиковый лезвие изнашивается примерно после 6 вставок, поэтому старайтесь брать по одному на каждое гнездо) или лучший металлический (он долговечный!). Правильный инструмент также может поставляться с крючок для отсоединения проводов от существующих клемм IDC и плоская головка отвертка для откручивания пластин розеток.
  Его можно приобрести по адресу http://www.clarity.it/acatalog/punchdown_tools.html или в B&Q.
• Catagory5e / 6 сетевой кабель, он должен быть одножильным, а не многожильным, иначе он не будет правильно подключите / подключите клеммы IDC. До 30 метров ОБЫЧНОЙ БЕЛЫЙ! можно приобрести по номеру
  http://www.clarity.it/acatalog/custom_cat5_network_cable.html
  однако Belkin также продает до 30 метров белого Кабель Cat5e (но с записью на одной стороне) немного дешевле, вы просто отрежьте пробки и убедитесь, что надпись обращена к стене / или кабель под ковролином.Его можно приобрести в таких местах, как
  http://www.ebuyer.co.uk/ и еще много мест, цвет кабеля может быть любым, но он должен быть одножильным, а не многожильным.
• Найдено место, где можно купить огромное количество Cat5e дешево, 305 метров, белого цвета,

http://www. cablesandstuff.com/subsubproductdetails/145/1206/Excel-Category-5e-Solid-Unshielded-Twisted-Pair-Cable-White.htm

• А молоток, чтобы закрепить кабель зажимами.
• Кабель шипы / зажимы они должны быть 5 мм для Cat5e и я думаю 6 мм для Cat6 и можно приобрести во многих местах, B&Q, даже по адресу http://www.clarity.it/acatalog/adsl_extensions.html
• Проволока кусачки, чтобы отрезать кабель нужной длины, чтобы удалить внешнюю оболочку кабеля и обрезать конец кабеля, вставленного в IDC клеммы, если используются одноразовые инструменты IDC.
• Проволока зачистки для снятия оболочки с провода при подключении пользовательской линейной коробки NTE5.
• Ручка / Бумага — делать заметки и прочее, если вам тоже нужно.

Конечно, вы можете приобрести любой товар на месте на ваш выбор.

Начало работы

Когда у вас есть все инструменты и сумма кабель необходим, первое, что нужно сделать, это составить карту текущей схемы подключения; этот сделано, чтобы просто помочь вам узнать, что вы заменяете. Это также может помочь вы понимаете правило , правило 2 (см. выше) убедитесь, что вы знаете, что вам нужно заменить, а что такое BT. Пожалуйста, убедитесь вы прочитали полностью это руководство , прежде чем начиная с того момента, как вы не хотите пройти половину пути и в конечном итоге застрянете.

Далее я просто собираюсь пройти через базовую розетку образование.

Независимо от типа розетки, они очень простые понимать.

В этой таблице показаны основные типы розеток, которые вы должны найти в вашем помещении.

Если это не так, попробуйте перед начиная.

LJU = линейный разъем

LJU1	Размеры: 55 мм x 55 мм x 25 мм
LJU1 / 1A	Master IDC Socket, с конденсатором, резистором и перенапряжением Арестор.
LJU1 / 3A	Вторичная (удлинительная) розетка IDC без установленных компонентов.
LJU1 / 4A	Версия LJU1 / 1A с главным винтовым зажимом.
LJU1 / 6A	Версия LJU1 / 3A с винтовой клеммой вторичной обмотки

LJU2	Размеры: 68 мм x 68 мм x 25 мм
LJU2 / 1A	Master IDC Socket, с конденсатором, резистором и перенапряжением Арестор.
LJU2 / 2A	PABX Master IDC Socket, с конденсатором, но без резистора или разрядник.
LJU2 / 3A	Вторичная (удлинительная) розетка IDC без установленных компонентов.
LJU 2 / 3C	Вторичный (дополнительный) разъем IDC — как 3A, но с обратным конфигурация (с левой фиксацией), рассчитанная на вставки 430/630, а не нормальные вилки 431/631.
LJU2 / 4A	Версия LJU2 / 1A с главным винтовым зажимом.
LJU2 / 5A	PABX Master версия LJU2 / 2A с винтовыми клеммами.
LJU2 / 6A	Версия LJU2 / 3A с винтовой клеммой вторичной обмотки
LJU2 / 7A	Мастер для настольного телефона-автомата (с заземлением для молниезащиты)

LJU3	Размеры: 85 мм x 85 мм
LJU3 / 1A	Master IDC Socket, с конденсатором, резистором и перенапряжением Арестор.
LJU3 / 2A	PABX Master IDC Socket, с конденсатором, но без резистора или разрядник.
LJU3 / 3A	Вторичная (удлинительная) розетка IDC без установленных компонентов.
LJU 3 / 3C	Вторичный (дополнительный) разъем IDC — как 3A, но с обратным конфигурация (с левой фиксацией), рассчитанная на вставки 430/630, а не нормальные вилки 431/631.
LJU3 / 4A	Версия LJU3 / 1A с винтовым зажимом.
LJU3 / 5A	PABX Master версия LJU3 / 2A с винтовыми клеммами.
LJU3 / 6A	Версия LJU3 / 3A с винтовой клеммой вторичной обмотки

Основное отличие линейного бокса в стиле LJU: размер агрегата; все могут быть разными по способу крепления к стена. У большинства пользователей будет мастер стиля LJU / или мастер NTE5 и LJU slave (вторичное расширение), то есть если установлены какие-либо расширения.

Конечно, если у вас нет расширений, значит, у вас нет проводка на стороне пользователя для замены, поскольку это единственный провод, который разрешен вам как конечному пользователю Чтобы заменить кабель после главного разъема, см. Правило-2 . Как вы уже догадались, вы можете многому научитесь из этого руководства, но вы уже были предупреждены, если вы попытка сделать что-то вроде; Переместите Мастера ближе к дроп-кабель (там, где кабель БЦ входит в помещение), а затем с помощью кабеля типа как Cat5e / Cat6 к новому расширению (где изначально находилась ваша главная розетка)

Еще раз подчеркну, что вам НЕ разрешено делать это; как это нарушит ваш контракт с BT просто свяжитесь с BT и попросите их сделать это, просто попросите переместить главный разъем.

Если вы хотите установить свои собственные расширения, то этот в руководстве рассказывается, как это сделать (но не о том, как это сделать своими руками), если вы Если хотите использовать кабель Category5e / 6, значит, вы мудрый человек. J

Посмотрите на все фотографии передней и задней части розетки, ознакомьтесь с ними и собственным оборудованием.

Это руководство покажет вам, как подключить ваши внутренние номера к Главный разъем типа NTE5 с использованием кабеля Cat5e / 6.Если у вас есть мастер-розетка типа LJU и желаете использовать лицевую панель NTE5 ADSL, вам не повезло! NTE5 может должны быть установлены пользователем на законных основаниях.

(Или свяжитесь с BT, и они поместят один примерно за 30)

В этом руководстве показано, как подключать удлинители к клеммам IDC, а не к винтовым типам.

Дополнительное примечание: Если вы имеют линейный бокс Мастера стиля LJU, они точно такие же, как LJU розетки расширения, кроме розеток расширения, не имеют компонентов внутри,

Значит проводка к ним практически то же самое, что и подключение к лицевой панели NTE или удлинителям.

Сейчас почти каждый линейный блок BT Master, установленный примерно с 1980-х годов, был этим вид.

Как видите, нижняя половина разделена на три части. Задняя часть на этом изображении изображена «задняя панель» для поверхностного монтажа, однако это может быть встроенным в стену для скрытого монтажа. Верхняя передняя часть — передняя, это содержит основные компоненты.

Отдельная нижняя лицевая панель — это «лицевая панель / лицевая панель».

Итак, если ваш главный разъем BT не этого типа, то устройства как адаптер лицевой панели ADSL-Nations superb XTE и лицевая панель адаптера ADSL BTs NTE5 из НЕ ИСПОЛЬЗУЙТЕ вам, так как они заменяют нижнюю переднюю половину NTE5 блок, с лицевой панелью, содержащей компоненты фильтра.

Если вы хотите использовать ADSL-лицевую панель, просто подключите ее как обычно, в зависимости от того, какое расширение вы хотите установить (это объяснено в прилагаемой инструкции)

Если вы хотите приобрести и установить свой собственный линейный блок NTE5, вы все равно можете законно делать это.

Если вы не нарушите Правило 2 , заменив текущую мастер-розетку BT своим собственным кастом NTE5.
Во многих местах продаются устройства NTE5.

Остин Тейлор продает NTE5.

Позвоните на номер http://www.austin-taylor.co.uk/pages/nte5.htm

Clarity.it продает NTE5.

Позвоните на номер http://www.clarity.it/acatalog/lineboxes.html

Solwise.co.uk продает NTE5, другие товары и инструменты.

Позвоните на номер http://www.solwise.co.uk/telesun.htm

Еще многие места будут продавать или перепродавать NTE5 Master Line Box, но опять же, это не мастер-розетки BT, и, как было сказано, не должны использоваться для полной замены коробки BT Line.

Я расскажу об этом подробнее ниже; это сторона обратите внимание на заднюю часть NTE5 и ее лицевую панель.

Ниже показано изображение того же NTE5, показанного выше, найденного на Поиск изображений Google, на этот раз он показывает заднюю часть сокета NTE5.

Дополнительные изображения см. В моем разделе о подключении NTE5, но обратите внимание, что на NTE5 выше вы можете увидеть шесть терминалов на лицевой стороне тарелка.

У некоторых может быть 1-6, у некоторых 2-5 (поскольку 1 и 6 не делают в любом случае, и лицевые панели ADSL обычно идут с 2-5 и AB (не BT Разъемы AB) разъемы AB на лицевых панелях ADSL используются для расширения как и терминалы 2 и 5, они предназначены для использования ADSL и VOICE или просто голосовые услуги на ваших расширениях или нет.

При использовании лицевой панели ADSL отмечу, что когда при использовании разъемов AB для удлинителей вместо разъемов 2 и 5 провод вы бы поместили в 2 соединяется с B, а провод, который вы подключаете к 5, соединяется с А.

Вы не должны полностью заменять главный разъем BT на пользовательский блок NTE5, как говорит правило-2 . Замена главного разъема BT на нестандартный NTE5 является нарушением BT. правил и является незаконным, и вы можете столкнуться с последствиями, описанными в правиле правило-2 .

Как BT подскажет? Ну для начала установил только БТ У NTE5 есть маленький логотип BT в верхнем левом углу устройства, логотип может быть буквой T. в круге с двумя точками в правой части буквы T может появиться логотип T. в правом верхнем углу устройства, или совсем недавно логотип BT Piper (как показано на NTE5 я использую в разделе проводки).

Примечание: встроенный логотип BT в верхнем левом углу.(Как сказано это также может быть буква T в круге)

Если вы без Master Line Box в стиле BT NTE5 и не может использовать BT ADSL лицевая панель или лицевая панель ADSL-Nations XTE2005 ADSL вместо микрофильтров, тогда вот как добавить свой собственный NTE5, купленный в любом месте вышеперечисленное.

Снова; ПРАВИЛО-2 !

Все, что вам нужно сделать, это установить свой собственный мастер-сокет NTE5 в качестве самого первого расширение от сокета BT Master, а затем установите ваши удлинительные сокеты из вашего пользовательского NTE5.

В общем, у вас есть BT Master socket, перейдя к вашему пользовательскому NTE5, перейдя к вашим расширениям. Просто!

Ниже приведен простой рисунок, который я сделал в MS-Paint из того, что я только что сказал;

Диаграмма должна быть понятной, поскольку она показывает, какие цвета и где идут. Если если вы не понимаете эту диаграмму, то вы нарушаете правило Правило-5 и должны следовать Правилу Правило-1 , тогда вы все равно получите BT NTE5, который заменяет стиль LJU, а затем есть вообще никакой суеты.

Я действительно рекомендую потратить небольшая сумма, чтобы заставить BT заменить ваш главный сокет старого стиля на NTE5 master socket, так как он упрощает работу.

Однако

Подключение линии обмена точками на задней панели блока NTE5 находятся две клеммы с винтовыми пластинами, отмеченные буквами A и B (как будет показано позже). Подключите удлинительные провода 2 и 5 (синий и Белый / синий) от BT Master к этим терминалам, и теперь у вас есть рабочий Мастер-разъем NTE5. Теперь вы можете установить лицевую панель ADSL и / или подключить расширения.

Все, что вы делаете, притворяетесь кастомный NTE5 — действительно ваш настоящий главный сокет.

Как сказано в Правиле 2 существующий удлинительный кабель, идущий от главного разъема, отличного от NTE5, к удлинителю, также может быть собственностью BT и технически вы не должны перемещать или заменять его.

Если вдруг придет инженер BT, и вы незаконно заменили мастер-сокет BT на мастер-сокет, отличный от BT тогда он / она, вероятно, вызовет одно из двух последствий, которые я упомянул в Правиле 2 , но они, вероятно, не будут озаботился удлинительной разводкой.Так если вы не уверены в праве собственности на существующее расширение и кабель после главного сокета вы должны получить BT, чтобы удалить его, как и раньше если появится BT, они, вероятно, все равно установят NTE5, так что нет необходимости кастомный NTE5. Выбор, как всегда, за вами.

Теперь, если у вас нет расширений и вы устанавливаете расширения из мастер-бокса стиля LJU, который вам понадобится чтобы знать, как работает кабельная разводка на его задней стороне.

Штифт	Использование	Ответвительный кабель.	Главный разъем	1-я вторичная розетка	2-я вторичная розетка	Штифт
1	Не используется	Нет	Зеленый / Белый	Зеленый / Белый	Зеленый / Белый	1
2	Провод B (-50 В на землю)	оранжевый	Синий / Белый	Синий / Белый	Синий / Белый	2
3	Звонок	Нет	Оранжевый / Белый	Оранжевый / Белый	Оранжевый / Белый	3
4	Земля (только для офисной АТС)	Нет	Белый / Оранжевый	Белый / Оранжевый	Белый / Оранжевый	4
5	Провод A (0 В на землю)	Белый	Белый / Синий	Белый / Синий	Белый / Синий	5
6	Не используется	Нет	Белый / Зеленый	Белый / Зеленый	Белый / Зеленый	6

Выше показано, как провода кабеля ответвления идут к контактам 2 и 5, (их не трогайте)

Примечание: входящие провода кабеля перед главной розеткой может быть любого цвета, не только оранжевого или белого, если это во второй строке они могут быть зеленой или черной парой, или даже красной / серой, или Синий / Коричневый, возможно, входящий кабель вообще не отводной, поэтому может быть Синий Белый / синий или красный — синий на даже старых кабелях, но вы не должны все равно касаясь их!

При подключении от мастера в стиле LJU вы можете подключиться к Расширения LJU, использующие эти цветовые коды, как показано в таблице выше.

(при использовании Cat5e / 6) у вас есть 4 витые пары (8 проводов)

Пара	Цвет	Пара
1	СИНИЙ	1
2	ОРАНЖЕВЫЙ	2
3	ЗЕЛЕНЫЙ	3
4	КОРИЧНЕВЫЙ	4

Четыре пары, 8 проводов, 4 цветных, 4 белых с смешанными цветами на.

На телефонном кабеле обычно есть СИНИЙ / БЕЛЫЙ и БЕЛЫЙ / СИНИЙ: когда сначала идет СИНИЙ, это в основном СИНИЙ с БЕЛЫМ. пятна, и наоборот.

На Cat5e / Cat6 первый цвет обычно сплошной без белые пятна.

1 = ЗЕЛЕНЫЙ
2 = СИНИЙ
3 = ОРАНЖЕВЫЙ
4 = БЕЛЫЙ / ОРАНЖЕВЫЙ
5 = БЕЛЫЙ / СИНИЙ
6 = БЕЛЫЙ / ЗЕЛЕНЫЙ

(и у вас есть КОРИЧНЕВЫЙ и БЕЛЫЙ / КОРИЧНЕВЫЙ) в качестве запасной пары, если необходимо в будущем.

Вот и все, что я объясняю в стиле LJU мастера, при переходе с мастера LJU на кастомный NTE5,

Синий провод на контакте 2 идет к разъему B на задней панели NTE5

И белый / синий провод на контакте 5 идет к разъему A на задняя часть NTE5.

Теперь, если у вас есть BTNTE5 или пользовательский установленный NTE5 (см. выше), тогда вы все отсортированы и готовы начать перенаправление вашего пользователя проводка. Если NTE5 не установлен, в следующем разделе объясняется все об установке NTE5 и пользовательская проводка. Если проводка от мастер-розетки типа LJU, то это будет рассмотрено позже.

Лицевая панель NTE5 соединяет проводку со стороны пользователя с Основная розетка за заглушку, она входит в тестовую розетку (это розетка используется для проверки неисправности проводки на стороне пользователя). Прежде чем начать, вы можете хотите получить статистику линии от вашего модема / роутера, поэтому вы можете сделать до и после.Выбор ваш.

Однако, если ваша линейная статистика взята из ваших расширений / лица пластина, такие же, как и в тестовом гнезде, то улучшения не обнаружено при перепайке на cat5e / 6.

Далее предполагается, что ваш главный сокет относится к типу NTE5, если это стиль LJU. и вы не хотите устанавливать собственный NTE5, просто следуйте сказанному, и в основном смотрите, как подключать расширения (ниже), потому что расширения стиля LJU такие же, как и мастер стиля LJU, кроме расширений не имеют установлены главные компоненты.

NTE5

Сначала я покажу вам, как подключить ваш пользовательский NTE5,

Примечание: я должен отметить еще раз, прочтите полностью это руководство , прежде чем что-либо делать!

Если у вас есть BTNTE5, то все, что вам нужно сделать, это вставляя проводку со стороны пользователя на переднюю панель, пролистайте вниз (или просто прочтите если ты заинтересован).

Информация, указанная здесь, не должна использоваться в нарушение ПРАВИЛА-2 !

Ниже показано изображение задней части всего блока NTE5.

Сначала ослабьте винт A / B в пластинах, открутив их немного.

Ниже показаны мои смоделированные провода A / B, оранжевый — провод B. а белый — провод A (его оранжевый / белый, потому что я использую оранжевый пара от какого-то кабеля Cat6)

Однако смоделированные провода A / B должны быть синей / белой синей парой, идущей от вашего BT LJU стиль мастер-розетки.

Снимите с провода около 10 мм оболочки, чтобы показать сердцевину, (это единственный раз, когда вам нужно снять оболочку с основного сердечника провод.)

Здесь показан сплошной сердечник провода с удаленной оболочкой.

Затем проденьте кабель под винт в пластинах, как показано ниже.

Теперь я делаю этот раздел, чтобы больше кабеля делало контакт, и инженер BT поправил меня (см. как это сделать способом BT в следующие несколько шагов). Но согните жилу кабеля вокруг чего-нибудь маленького (например, верхняя металлическая часть отвертки.) см. результаты ниже.

Затем осторожно потяните провода назад так, чтобы два крючка вы сделано около винта,

Убедившись, что ни один провод с оболочкой не находится на высоте ниже , пластину и убедитесь, что кабель как можно меньше раскручен. К черту пластины плотно прижаты.

(Здесь можно повязать небольшую проволочную стяжку. провода)

BT тело обучено раздеваться назад, а затем « загните » обратно оголенный провод, который затем просто проходит под и через одна сторона винта NTE в пластине, а не «загнута», как я показал.

На рисунке ниже показана оголенная жила провода. ясно.

Если вы делаете это способом BT, следуйте, как сказано выше, или просто выполните крючком, как указано выше, или поместите жилу провода под пластину винта NTE.

И все готово, кабель A / B уйдет за пределы / к вашему Мастер-разъем BT, и да! Как видите, я работаю над BT NTE5, так что спасибо инженеру BT еще раз за то, что предоставил мне это для цели помочь вам всем с xDSL J

Теперь перейдем к основной части, подключив лицевую панель NTE5 с Витая пара с твердым сердечником категории 5e / 6, сколько страниц мы написали раньше Я иду туда!?!

Ниже показана стандартная лицевая панель, ваша может отличаться он может иметь шесть выводов или это может быть пластина ADSL-фильтра.

Удалите с кабеля внешнюю оболочку (см. раздел, как я показываю более подробно) (так что да ПРОЧИТАЙТЕ все эти разделы). Около двух дюймов должно быть достаточно.

Теперь поместите пары по бокам маленького держателя, если он есть, и закрепите их проволочной стяжкой, но обратите внимание, пока не затягивайте их слишком сильно, и его нужно будет повернуть, иначе лицевая панель не войдет в гнездо.Положите зеленая и коричневая пара, вокруг верхней части гнезда, как показано на рисунке. (Если ваша лицевая панель другая, это зависит от вас, что вы с ними делаете), я держать их там, чтобы у вас была хотя бы запасная пара, если что-то пойдет не так в будущем.

Обрезать пару зеленого и коричневого, но не слишком коротко, как что их никогда нельзя использовать.

Выберите резак, вы можете использовать одноразовые дешевые IDC терминаторы или собственно инструмент, выбор за вами. Я буду использовать правильный инструмент, так как у него маленькие фрезы (см. раздел удлинения, как я демонстрирую его использование более подробно) (так что да ПРОЧИТАЙТЕ все эти разделы)

Открутите скрутки в парах столько, сколько необходимо, и проложите провода поперек правильного номера IDC, синий над клеммой 2, белый / синий через терминал 5.

Next просто надавите инструментом — до упора вниз.

Продолжайте делать остальные провода, если вы не подключаете кольцевой провод (см. раздел Phils, чтобы узнать, почему он не подключается, рядом с конец направляющей), затем просто отодвиньте его в сторону.

Если подключаете кольцевой провод, то сделайте это.

Когда закончите, это должно выглядеть так

Обратите внимание, внизу я потянул кабельную стяжку дальше около. Посмотрите на изображение всего блока NTE5, чтобы понять, почему

Посмотрите, как внизу мало места для вашего лицевую панель нельзя было бы вставить в розетку, так как кабельная стяжка конец заблокировал бы это.

Выше показывает NTE5 все готово. Помимо тебя должно быть с помощью кабеля белый Cat5e / 6 (выглядит лучше дома / в офисе, но это зависит от того, как вы хотите, чтобы он выглядел) и провода A / B будут проложены за стеной для скрытого монтажа или чего-то подобного.Или ответвительный кабель или что-либо еще может пройти через поверхностный монтаж, в любом случае, это не имеет значения, потому что это руководство показывает вам, как подключить, запомните правило 2?

Теперь перейдем к удлинителям. Следующий разъем показан на картинки это розетка LJU2 / 3A.

Вот изображение LJU2 / 1A (Master IDC) и LJU2 / 3A (Вторичный IDC)

(Компоновка печатной платы может измениться, поэтому ваши компоненты могут быть в разных местах. )

Предполагая, что вы обрезали кабель до нужной длины, и все в порядке, давайте подключим их.

Отрежьте заглушку на другом конце (или, если у вас большой количество кабеля, просто отрежьте его, если он нужной длины.)

Теперь пропустите кабель через заднюю панель расширение, или если это установка заподлицо или поверхностное крепление, что когда-либо.

Снимите примерно два дюйма внешней оболочки, чтобы обнажить витые пары.

Затем раскрутите пары (как показано ниже)

Выберите свое оружие Для расширений я просто собираюсь используйте подходящий инструмент, так как у него есть маленькие резаки.

Раскрутите пары и положите правильный цвет поверх правильного IDC номер (см. Список выше) вы можете также привяжите проволоку к вашему cat5e в это время (посмотрите несколько картинок, чтобы увидеть) .

Начните нажимать, и кабель будет оконцован в лезвия.

Продолжайте нажимать, чтобы закрыть резаки, и они отрежут лишний кабель отключен.

Теперь вы можете решить, хотите ли вы покинуть звонок выключен (как с лицевой панелью NTE5),

Я подключил зеленую пару и pin4 для наглядности. Ты можешь просто подключите синюю пару к клеммам 2 и 5.

Просто заверните его в розетку, как я это делал с коричневая пара, вы можете не подключать кольцевой провод к контакту 3 на главном или на всех расширениях.

Лично я бы все это подключил к добавочным номерам и оставил выключите у мастера, если вы один из тех, кто хотел бы отключиться кольцевой провод. Это сделает так, что когда вы захотите подключить кольцевой провод, вам просто нужно подключить его к мастеру, и тогда все готово, а не откройте все расширения для повторной вставки.

Если вы собираетесь просто подключить все контакты, то теперь должно выглядеть так, как показано ниже.

Затем прикрепите кабель к передней части розетки, это может быть сделано первым или последним, или всякий раз, когда просто убедитесь, что это сделано, чтобы дергать за кабель не приведет к тому, что все ваши провода вырвутся из IDC.

Затяните его (но не так, чтобы он давил на Cat5e / 6).Тогда просто отрежьте лишнюю завязку.

Затем снова прикрутите лицевую панель к задней панели / стене. mount / which ever (я показываю, как перепрограммировать), поэтому, если вы устанавливаете расширения, у вас должны быть основные навыки DIY, необходимые, чтобы прикрутить вещь к стена 😉

Теперь вот последнее добавление к гайду, мне достался старый LJ2 / 1A (LJU style master socket) Спасибо BT!

Ниже снова показаны мои смоделированные провода AB, оранжевый — это B провод, а белый — провод A (он оранжевый / белый, потому что я использую оранжевая пара от какого-то кабеля Cat6)

Здесь показано главное гнездо без удлинителя, Кабель AB должен уйти в стену или где-то пропасть. Снова кабель AB на эта точка МОЖЕТ быть синей и синий / белый, поскольку иногда BT подключает кабель AB к распределительной коробке, а затем использует нормальный телефонный кабель к мастер-коробке.(Цвет может быть любым!)

В любом случае установка кабеля на удлинители или пользовательские NTE5 — это просто! Просто уберите запасную коричневую пару с дороги. Вы также можете при желании оставьте кольцевой провод на клемме 3.

После этого проводка пользователя может перейти к пользовательскому NTE5 или к вашим расширениям.

Что все это про удаление кольцевого провода?

Многие пользователи ADSL-Guide обнаружили отключение кольцевой провод от терминала 3 улучшил характеристики линии, иногда в огромных количествах.А участник форума прислал мне эту информацию. (Я удалил вашу электронную почту, напишите мне, и я добавлю ваше имя в библиографию)

Много лет назад телефонная система Великобритании приняла политика отличается от политики в остальном мире. Здесь, в Великобритании, выбор был сделано для перемещения компонента звонка, который позволяет телефону звонить, из телефон и в главную розетку.

Основная причина этого — импульсный набор, который был заменен на тональный набор.В то время это была хорошая идея, потому что это позволило остановить дребезжание, которое происходило на других расширениях когда звонил телефон.

Однако была и обратная сторона: сигнал вызова в В телефоне мы теперь должны провести третий провод от розетки к телефону. Кроме того, поскольку нам нужен только один кольцевой конденсатор на нашей линии, и он расположен в «главный» разъем, мы должны провести три провода ко всем нашим расширениям, а чем два провода, которые идут в дом.

На самой современной проводке вы найдете оригинальный телефон. сигнал, подключенный к паре «сине-белый» проводов (клеммы 2 и 5) и дополнительный «кольцевой» сигнал подключен к оранжевому проводу (клемма 3), хотя эти цветовые коды соблюдаются не всегда.

Теперь, поскольку фильтры ADSL фильтруют только основную телефонную пару, они должны сами повторно генерировать сигнал вызова. Все это только Проходящий интерес, но это означает, что вам нужно только подать фильтр ADSL с двумя проводами.Звонок для третьего терминала подключенного телефона генерируется внутри. Поскольку большая часть телефонной внутренней проводки состоит из двух пары, вы можете найти эту информацию особенно полезной, если вам нужно использовать определенный отрезок предустановленного кабеля для отфильтрованного и нефильтрованного сигнала (Однако у Cat5e / Cat6 есть эта дополнительная пара, помните?). Это зависит от вас, если вы хотите удалить кольцевой провод, и причины этого перечислены ниже в раздел, который Фил, более известный как Ярвелл из ADSL-гида как написано.

Если входящий сигнал ADSL слабый или смешивается с большим количеством помех, возможно, что разводка удлинительной проводки в пределах ваше помещение может еще больше ухудшить сигнал.

Если вы подозреваете, что это проблема, то вам понадобится сделать все возможное, чтобы оптимизировать схему вашей проводки.

Основной принцип — убедиться, что существует только один путь для сигнала ADSL — от главного разъема к модему. Если он запущен от пристройки не должно быть тупиков, образованных Т-образными перекрестками или ветки по дороге.Все эти тупики должны быть перекрыты фильтр, чтобы сигнал ADSL не мог пройти по ним.

См. Фотографию Ярвелла, которую он создал системы его звездообразной / ответвительной проводки.

Лучшее решение — поставить свой модем рядом с мастером разъем с помощью лицевой панели ADSL. (Требуется NTE5). Это помещает фильтр как как можно ближе к входящему сигналу ADSL и обеспечивает проводной, фильтрованный разъемы на задней панели для всех остальных телефонных линий в вашем доме.

Единственное место, где доступен сигнал ADSL, — это спереди лицевой панели. Если вы не создаете специальные расширения ADSL или не используете Лицевая панель ADSL-Nations, позволяет использовать ADSL и VOICE для внутренних номеров.

Надеюсь, однако, что независимо от того, как проложена ваша проводка, Мы надеемся, что Cat5e / 6 уменьшит помехи для сигнала ADSL.

Далее мы переходим к причине снятия кольцевого провода.

Этот раздел — все Ярвеллы работа, поэтому благодарим его за прекрасные объяснения.

Самая широкополосная связь в Великобритании — это ADSL по телефону линий. Это предполагает хитрый план передачи частот от 100 кГц до 1 МГц. (AM через коротковолновое радио) вдоль линии, наложенной на низкую частоту голосовой сигнал. Это обеспечивает скорость в несколько Мбит / с. передаваться по медным кабелям типа витая пара, предназначенным только для аналоговый голос, на самом деле довольно аккуратный.

В настоящее время ADSL поставляется только по проводам, т.е. BT передает сигнал на строка, и пользователь заставляет ее работать.Когда витая пара телефонного провода поступает в дом пользователя, он преобразуется «главной розеткой» в 3-проводная система, в которой 3-й провод обеспечивает кольцевую цепь, изначально спроектированная для питания неуклюжих звонков в старых паровых телефонах J, см. объяснение по телефону http://www.wppltd.demon.co.uk/WPP/Wiring/UK_telephone/uk_telephone.html .

Этот 3-й провод представляет собой «небольшую проблему», поскольку он делает красиво симметричная сбалансированная витая пара в эквивалент 3-х ветки балерина.

В моем случае кольцевой провод проходит вокруг моего дома как часть подача по крайней мере к 6 точкам добавочного телефона, при этом он действует как приятный большая антенна (антенна) для сбора любых радиопередач и случайных электрических шум, который может проходить. Затем он скармливает эту кашу обратно в одну сторону витой пары через конденсатор, который должен обеспечивать кольцо сигнал и, следовательно, ухудшает сигнал ADSL.

Это «ухудшение» проявляется в уменьшении отношения сигнала к шуму. отношение (SNR), и как ошибки CRC, подсчитанные модемом и в в некоторых случаях вызывает отключение или мешает конечному пользователю получить скорость их линии должна быть способна.Когда мы переходим к более высоким скоростям и «услуги с адаптацией скорости, при которых ADSL работает настолько быстро, насколько позволяет линия это, дорогой старый кольцевой провод замедлит наши связи.

Итак, что делать с 3-м проводом? Решение Rolls Royce представлено в виде лицевая панель с фильтром ADSL (фото ниже)

Устанавливается на современные линейные блоки BT NTE5 и обеспечивает ADSL и голос на отдельных разъемах с фильтрами на разъемах проводки расширения на спина.Это предотвращает попадание кашицы в удлинительную проводку, включая кольцевой провод, вне сигнала ADSL. Это также позволяет избежать использования микрофильтров на каждом телефонный аппарат (в зависимости от того, как он подключен к определенным лицевым панелям), который это хорошая вещь. Также доступен на ADSLnation.com

Однако у многих из нас нет хорошего NTE5, завершающего нашу входящую телефонную линию.

Моя телефонная линия входит в распределительную коробку на крыше, от которой проходят провода. работать в конфигурации «звезда» или «ответвление», «главный» разъем находится на одной ветви ответвительной системы и идентифицируется наличием кольцевого конденсатора и установлен ограничитель перенапряжения.

Поскольку у меня нет NTE5, я не могу использовать лицевую панель с фильтром без переподключить, поэтому требуется немного инноваций.

На фото справа видна задняя часть моей основной розетки с кольцевым проводом отключен от клеммы 3, другая половина оранжевой / белой пары также отключен от терминала 4. Фотография в более высоком разрешении находится внизу эта статья.

Отсоединив кольцевой провод от мастера снимаем 3-ю ножку и восстановить баланс / симметрию линии.

ну хватит теории, какая разница отключение вызывного провода собственно сделать? Статистика моего маршрутизатора ниже показывает результаты;

Раньше, с кольцевой проводкой (статистика за 1 час)

LocalSNRMargin = 20,5 дБ
LocalLineAttn ​​= 32,5 дБ
RemoteLineAttn ​​= 23,5 дБ
RemoteSNRMargin = 25 дБ
LocalFastChannelCRC = 22
LocalFastChannelHEC4 = 6 часов)

LocalSNRMargin = 32,0 дБ
LocalLineAttn ​​= 32. 5 дБ
RemoteLineAttn ​​= 23,5 дБ
RemoteSNRMargin = 29 дБ
LocalFastChannelCRC = 2
LocalFastChannelHEC = 0

Таким образом, мы видим увеличение локального запаса SNR на 11,5 дБ, что означает, что маршрутизатор видит На 11,5 дБ больше полезного сигнала от АТС после вычитания шум. Если пойти другим путем, биржа увидит на 4 дБ больше полезного сигнала. от роутера. Эти цифры после перезагрузки маршрутизатора, чтобы он мог адаптироваться к новые условия линии.

Через 20 часов после отключения счетчик ошибок не сдвинулся с исходного значение 2 ошибок, по сравнению с 28 ошибками CRC и HEC всего за один час с ним связанный.Результат !!!

Телефоны продолжают звонить, потому что в них используются микрофильтры, и каждый из них имеет собственный кольцевой конденсатор на стороне выхода телефона фильтра. если ты отсоедините кольцевой провод, было бы разумно снова подключить его, если вы съезжаете площади собственности, поэтому телефоны следующего жильца работают должным образом.

Наслаждайтесь!

После удачного снятия кольцевого провода и улучшения SNR Мне повезло с бесплатным обновлением скорости до 2M моим ISP Demon которому способствовал ADSL-guide , изменяющий мою запись в BT проверка номера линии преквалификации.

Это повышение скорости привело к снижению запаса отношения сигнал / шум в нисходящем направлении до 25 дБ, все еще в норме но я был доволен, что сделал кольцевой провод, чтобы улучшить его. Прошлой ночью я зацепился кольцевой провод снова подключился, и модем ADSL потерял синхронизацию, он переобучился на SNR 12 дБ и работает нормально, но с ошибками. Причина, по которой я вернул его, заключалась в том, чтобы посмотреть на частотных эффектах помех, используя Sagem Режим диагностики модема F @ st 800.

Первый график с отключенным кольцевым проводом, показывающий широкий диапазон используемых частот.

Второй график показывает эффект переподключения кольцевого провода — проигрывает практически все, что выше полосы частот 140, с последующей потерей ADSL пропускная способность данных. Более низкие частоты тоже намного более рваные. Это продолжал работать со скоростью 2 Мбит / с, но был явно менее способен, чем раньше.

Когда более высокие частоты становятся непригодными для использования из-за помех кольцевого провода, модем вынужден втиснуть больше данных в нижние полосы частот.Это в в свою очередь, делает его более чувствительным к помехам, поскольку требуется более высокое отношение сигнал / шум в чтобы использовать больше бит на канал.

Итак, по крайней мере, мы можем понять, почему кольцевой провод влияет на SNR, он добавляет помехи в диапазоне 600 кГц — 1 МГц. Это AM и коротковолновое радио территории, так что, возможно, это не должно быть сюрпризом — насколько я знаю кольцо проводом может быть хорошая широкополосная радиоантенна AM, встроенная в мой дом 🙂

Для своего последнего эксперимента я подключил сокет с фильтром от ADSL Нация вместо мастера.Это обеспечивает отфильтрованный и нефильтрованный гнездо на передней панели и клеммную колодку IDC для расширений с фильтрами на назад. Поэтому я использовал его, чтобы снабдить меня кольцевым проводом с фильтром, который мог бы подавать напряжение вызывного сигнала на все внутренние номера без ущерба для ADSL. Это работает хорошо и поддерживал SNR 25 дБ, и за 10 часов мой маршрутизатор работал только на 3 Ошибки CRC.

LocalSNRMargin = 25,0 дБ
LocalLineAttn ​​= 32,5 дБ
LocalTxPower = 10,5 дБ
LocalFastChannelRxRate = 2272000
LocalFastChannelTxRate = 288000
LocalFastChannelFEC = 0
LocalFastChannel = 0
LocalFastChannel = 0
LocalFastChannel =.0 дБ
RemoteSNRMargin = 29 дБ

Единственный момент в использовании бита отфильтрованного кольцевого провода, а не просто отключение кольцевого провода, чтобы оставить удлинительную проводку полностью работоспособной, таким образом, что если вы больше не используете ADSL или оставите собственность, телефон сокеты будут вести себя так, как ожидалось. Интересно, откажется ли в какой-то момент BT кольцевой (3-й) провод, это могло иметь смысл 20 лет назад для электромеханических колокола, но это настоящая неприятность с широкополосным ADSL.

На изображениях ниже показан бин-график «до» с исходной кольцевой проволокой, подключенной, отфильтрованной кольцевой проволокой. соединение и бин-график «после» с использованием отфильтрованной кольцевой проволоки.

Наконец, просто напомню, что вышесказанное относится к проводным системам star или spur , в которых главный разъем NTE5 не может быть приспособленным.Лицевая панель с фильтром NTE5 является предпочтительным решением, если его можно использовать, он включает в себя удлинительную проводку с фильтрами и, при необходимости, нефильтрованное внутреннее соединение для модема / маршрутизатора, удаленного от линейного блока / главного сокета NTE5.

Сказав это, один ADSLguide пользователь сообщил об улучшении отношения сигнал / шум за счет удаления кольцевого провода из его фильтрованного лицевая панель — так что если вы пытаетесь выжать последние несколько кбит / с скорости или пытаетесь заставить работать мертвую или ненадежную линию, может стоить пытаться.

Вот результаты повторного подключения к кабелю Cat5e / Cat6, пользователи удаление кольцевого провода и установка лицевых панелей с фильтром,

Считайте это приблизительным ориентиром того, что вы можете ожидать увидеть, следующие могли повредить внутреннюю проводку, устройства, которые производят много различных помех возле линии, плохо заделанные провода, а также количество имеющегося кабеля повлияет на него по-разному, поэтому, сравнивая различия трудно увидеть.

Все они из разных помещений.

От переподключения к cat5e,

SNR в нисходящем направлении увеличено до 12,5 с 8, а затухание уменьшено с 52 до 48

SNR в нисходящем направлении увеличено с 21 до 28, а затухание уменьшено с 43 до 42

SNR в нисходящем направлении увеличено до 32 с 29,5, а затухание уменьшено с 24 до 15.5

SNR в нисходящем направлении увеличено до 30,5 с 26, а затухание уменьшено с 23,5 до 23

От снятия кольцевой на АФАИК, обычный кабель,

SNR в нисходящем направлении увеличено с 30,0 до 33,0, а затухание уменьшено с 20,5 до 19,5

SNR в нисходящем направлении увеличено до 19-20 с 9,5

Я улучшил адаптивную скорость подключение от 5,6 МБ к 5,9 путем снятия оранжевых проводов с клемм 3 и 4

Заключительное примечание; после отсоединения кольцевого провода от master мой SNR увеличился на 8db, у меня две розетки расширения; я нашел это отключение кольцевого провода в них дало мне еще 2 дБ увеличения.

От установки NTE Лицевая панель ADSL,

Просто воткнул XTE-2005 в розетку,

Перед

SNR 3 ( в диапазоне от 0 дБ до не выше чем 16) ATT 48 дБ
После
SNR 27 ( теперь до 24, пока не опустился ниже ) ATT 46 дБ

SNR в нисходящем направлении увеличено до 23 с 7, а затухание увеличилось на 3

Пожалуйста, отправьте свои результаты, чтобы они были добавлены в этот раздел.

РУКОВОДСТВО ПО УСТАНОВКЕ УДЛИНИТЕЛЯ

Установка и подключение к прямой телефонной линии

Его важно соблюдать надлежащие методы электромонтажа при установке оборудования на ваш телефонной линии, чтобы убедиться, что ваша удлинительная розетка и кабели не будут подвергать опасности телефонные сети общего пользования, а также беспрепятственно сервис конечно.

каждый телефонная линия, входящая в ваш дом или офис, должна быть прекращена средство мастер-сокета в стиле LJU или главного сокета NTE5 (идентифицируемый благодаря съемной нижней передней панели, просто прочтите все руководство).

добавочный номер розетки всегда должны располагаться на расстоянии не менее 50 мм (2 дюймов) от электросети. розетки и не должны разделять настенные крепления или задние коробки с электрическими розетками.

Take Будьте осторожны при изгибе телефонных кабелей, чтобы избежать перегибов или других повреждений.

Установка кабель

До не подключайте новые кабели к главному разъему BT, пока кабель не будет установлен. работа завершена.

Там расстояние между основной розеткой и розеткой не должно превышать 50 м (164 фута). последний разъем расширения в вашей цепи. Кабели должны быть сохранены во всех точках. как минимум 75 мм (3 дюйма) от сетевых электрических кабелей и длинные параллельные участки к сетевому кабелю следует избегать. Если вам необходимо прокладывать кабели через существующий сетевого кабеля, пересечение по возможности должно быть выполнено под прямым углом.

Где кабели проходят через пространство в потолке или полу, их необходимо закрепить в любом месте. необходимо обеспечить отделение от электросети электрических кабелей.

Все изгибы кабеля не должны быть острее радиуса 25 мм (1 дюйм). Ни в коем случае следует ли использовать скобы для фиксации кабеля cat5e / 6; используйте только подходящие кабельные скобы Размер 5 мм (зависит от типа используемого кабеля)

Позиционирование

Избегайте перекручивание или раздавливание кабеля.Кабели UTP (неэкранированная витая пара) и телефон Удлинитель не предназначен для использования на открытом воздухе, в чрезмерной сырости или конденсация. Следует избегать установки рядом с раковинами, умывальниками, душевыми кабинами, ванны, плиты, сырые стены, подоконники и недавно оштукатуренные стены.

добавочный номер розетки всегда следует устанавливать вертикально и никогда не горизонтально на окне пороги. Розетки-удлинители нельзя монтировать на плинтусах.

Уход следует избегать влажных условий, поэтому установка в ванных комнатах и туалеты, кухни, бассейны и т. п. не рекомендуется .

Предлагается способ установки

Lay начало кабеля в главной розетке, в которую он в конечном итоге предназначен для установки.

НЕ ВСТАВЬТЕ КАБЕЛЬ В ПЕРЕДНЮЮ ПАНЕЛЬЮ.

Размотка кабель вдоль пути, где вы будете его закреплять, до положения, в котором гнездо расширения достигнуто. Убедитесь, что инструкции по установке кабели соблюдены, и имеется достаточное провисание кабеля для позволяют легко вставлять провода в клеммы.

Удалить прорези для ввода кабеля в задней коробке розетки удлинителя, если и по мере необходимости, и закрепите заднюю коробку на стене в нужном месте с помощью подходящего метод для соответствующего типа поверхности / материала стены.

Вырезать кабель необходимой длины, убедившись, что имеется достаточно кабеля для пропустить через отверстие для ввода кабеля в задней коробке розетки, оставив достаточно длина свободно работать с проводкой и позволить кабелю быть подключенным к разъемы IDC / Винтовые клеммы на передней панели гнезда.

Пасс конец кабеля через соответствующее отверстие в задней части розетки и зачистить отодвиньте внешнюю оболочку примерно на 50 мм (2 дюйма). Вставьте провода в клеммных соединителей с помощью подходящего инструмента, убедившись, что проводка подключения сделаны. Затем используйте стяжку, чтобы убедиться, что кабель надежно закреплен.

Прикрепить переднюю панель разъема к его задней коробке, гарантируя, что нет защемленных провода, используя два винта.

Один раз установлена ​​розетка-удлинитель, кабель можно вставить в мастер передняя панель розетки.Теперь ваша розетка расширения готова к использованию.

Тест работу цепей на этом этапе, прежде чем закрепить кабель со всеми бутсы.

Наконец закрепите кабель на стене с помощью соответствующих кабельных скоб, в случае UTP кабель с твердым сердечником категории 5e, зажимы 5 мм, например, продаваемые Clarity или B&Q, или в большинстве хозяйственных магазинов. Шипы не должны сильно забиваться, и в идеале следует размещать НЕРАВНОМЕРНЫЕ интервалы.

ВАЖНО: ЗАПРЕЩАЕТСЯ использовать скобы для крепления этого кабеля, поскольку вы почти обязательно ущипните и повредите!

Однако вам может быть проще проложить кабель в начните (рядом с главной розеткой) и оставьте лишний кабель 15 см (который нужно обрезать когда начинается проводка), затем закрепите кабель в местах, пока не будет достигнуто. Затем начните проводку и проверьте, затем надежно закрепите остальную часть кабеля. и аккуратно.

ДРУГИЕ ИНТЕСТИРОВАНИЕ / ЗАМЕТКИ

Главный разъем PSTN содержит

• 1,8 мкФ кольцевой конденсатор
• 470КОм резистор
• 26А разрядник.

Клеммы

IDC должны иметь не более 2-х проводов в каждой.

M = главный, E = добавочный.

Так M — E — E — E

Как вы видите, у мастера будет по одному проводу в каждом из IDC: первое расширение будет иметь два, второе — 2 и третье. будет один (пока не добавите четвертый)

Библиография

• ADSLguide.org.uk Ваш путеводитель по широкополосному Интернету.
• ADSLNation.co.uk Место для лицевой панели XTE2005 ADSL и микрофильтров XF-1e. Это все на высшем уровне.
• B&Q хорошее место, чтобы купить вещи своими руками.
• Clarity.it содержит множество руководств и информации, фотографии, и это хорошее место, чтобы купить нестандартные устройства NTE5, простые белые кабель cat5e с твердым сердечником, лицевые панели BT ADSL и инструменты.
• Ebay.co.uk Хорошее место, чтобы купить что-нибудь действительно
• Эбайер.co.uk Хорошее место для покупки кабеля Cat5e / Cat6.
• Google.co.uk используется для поиска множества вещей, включая изображения.
• TelephonesUK.co.uk Таблица размеров сокетов и информация о LJU.
• Wikipedia.org используется для поиска информации о различных категориях кабеля
• Yarwell за информацию о том, почему сняли кольцо провод очень помогает.

Да и я, много изображений и текста предоставил себя.

Надеюсь, это руководство поможет вам всем.

RJ11 Телефон к разъему RJ45

Эта статья представляет мое собственное мнение и может содержать партнерские ссылки. Пожалуйста, прочтите мои раскрытия для получения дополнительной информации. Кабель Cat5, Cat5e, Cat6 часто используется для подключения телефонных разъемов. Вы можете передать до 4 телефонных линий по одному 4-парному кабелю, который заканчивается разъемом RJ45 (8P8C). Проблема в том, что большинство телефонов, даже многолинейных, не подключаются напрямую к разъему RJ45.Мы обсудим некоторые варианты подключения телефонов с разъемами RJ11 к порту RJ45.

Конфигурация Джека

Прежде чем мы перейдем к разделению телефонных линий, давайте разберемся, что происходит в разъеме. Никто больше не использует старый четырехъядерный (зеленый, красный, черный, желтый) телефонный кабель в новой проводке. В основном это кабель Cat3 или лучше, который состоит из 4 витых пар проводов синего, оранжевого, зеленого и коричневого цветов, а также их белый провод с цветной полосой (бело-голубой, бело-оранжевый, бело-зеленый, бело-коричневый).Поскольку для стандартного телефона требуется только одна пара проводов на линию, мы можем отправить до 4 линий на каждый кабель. Это обеспечивает большую гибкость и экономит время и трудозатраты на прокладку телефонных кабелей в многолинейной системе. Даже если вы собираетесь использовать только одну телефонную линию, у вас есть место для расширения.

Для единообразия, возможности использовать все 4 линии и экономии места в настенной розетке, телефонные установки обычно заканчиваются разъемом 8P8C (8-контактный, 8-проводный). Это тот же разъем, который используется для вашего кабеля Ethernet.Это больший разъем, чем вы обычно ожидаете от телефона, который обычно меньше 6P6C или аналогичный (RJ11, RJ12 и т. Д.). 6P6C поддерживает до 3 линий, 6P4C — 2 линии, а 6P2C — однолинейный разъем, но все они используют один и тот же штекер. Единственное отличие — количество жил в кабеле.

Есть три стандартных способа подключения телефонной розетки. T568A, T568B и USOC. Разница в том, какие цвета связаны с какими контактами на гнезде.

T568A — предпочтительный метод подключения телефонных разъемов и разъемов Ethernet, а также единственный метод, рекомендованный в спецификации TIA-570-B для жилых помещений.Каким-то образом T568B стал популярным в коммерческих установках в США, но T568A чаще используется за пределами США, и федеральное правительство определяет T568A для своих установок. Всем скептикам … Видите, иногда правительство может делать что-то лучше, чем частный сектор. 🙂 USOC больше не используется, но это тип схемы подключения телефонов.

Было бы разумно подключать порты в соответствии со спецификацией USOC, но при использовании T568A кабель впоследствии можно будет легко переключить с передачи голоса на данные или наоборот в будущем.Вы заметите, что строки 1 и 2 на T568A и USOC идентичны. Если у вас двухлинейный телефон, вы можете подключить его напрямую к проводному разъему T568A, и обе линии будут работать. Штекеры меньшего размера RJ11 / 12 подходят непосредственно к гнезду RJ45. Это не рекомендуется, так как вы можете повредить другие контакты, но он предназначен для работы таким образом.

Если вам не нужно соответствовать текущему установленному плану распиновки, старайтесь всегда использовать T568A. В любом случае важно знать, как на самом деле подключены ваши разъемы.

Телефонный разъем

Сравните вышеуказанные разъемы со старыми 2-линейными телефонными разъемами, которые раньше использовались на стенах и все еще используются в телефонах. Они выглядят вот так.

Выше показан стандартный телефонный разъем 6P4C, поддерживающий 2 телефонные линии. Линия 1 находится на центральных штырях, линия 2 — на следующем наборе внешних штифтов. Если используется витая пара, цвета будут бело-синими для зеленого, синими для красного, бело-оранжевыми для черного и оранжевыми для желтого.

Если вы подключите однолинейный телефон, он будет подключаться только к контактам 2 и 3 (линия 1).С двухлинейным телефоном вы будете использовать все 4 контакта.

Подключение стандартного телефона на 4 линии к разъему RJ45

Джек поддерживает 4 линии, телефон — 4 линии, это должно быть легко, не так ли? Нет, обычно нет. Проблема в том, что у большинства стандартных 4-линейных телефонов нет одного 4-линейного разъема RJ45, вместо этого у них обычно есть 2 разъема 6P4C (RJ11), каждый из которых поддерживает 2 линии.

Есть несколько способов справиться с этим правильно, но давайте сначала поговорим о том, как этого не делать. Вы можете подумать, что это упростит жизнь, если вы просто разделите пары кабелей за настенной пластиной и используете 2 гнезда для трапецеидальных искажений RJ11.Теоретически это будет работать, и, учитывая, что это всего лишь телефон, возникнут минимальные проблемы с помехами при наличии множества открытых пар, но это может привести к проблемам. Очевидно, вы увеличите вероятность возникновения помех, провода будет легче повредить, вы займете дополнительное место в настенной пластине и потеряете возможность легко изменить этот порт на сетевой порт в будущем. Это тоже запрещено в спец.

RJ45, 4 линии на 2 RJ11 2-линейный адаптер

Существует ряд различных разветвителей (обычно называемых 400E), таких как разветвитель Suttle 400E Cat5, которые подключаются к разъему RJ45 и имеют 2 разъема RJ11, каждый с 2 ​​линиями.Их довольно легко найти, но просто убедитесь, что у вас нет обычного телефонного разветвителя (с 1 RJ11 на 2 RJ11). У него должен быть мужской RJ45 с одной стороны и два женских RJ11 с другой.
Если внимательно присмотреться к схеме подключения, то со стороны RJ45 видно, что он следует за T568B. Вы все еще можете использовать его с распиновкой T568A, но строки 2 и 3 будут поменяны местами. Если распиновка ваших телефонных разъемов соответствует USOC, этот адаптер работать не будет.

Разрыв кабеля

Если вы не можете найти сплиттер выше, вы можете сделать разрывной кабель из кабеля витой пары.

На одном конце вы обожмите разъем RJ45 в соответствии с распиновкой, используемой в вашей настенной розетке. С другой стороны, вы обжмете 1 или несколько разъемов RJ11. Если вы просто хотите вытащить одну линию для одного телефона, выберите пару проводов для нужной линии и вставьте их в центральные контакты RJ11. Вы также можете использовать 2 разъема RJ11 на 2 линии, 4 разъема RJ11 на 1 линию — все, что вам подходит.

Коробка прорыва

Производители структурированных систем электропроводки также имеют готовые разделительные коробки, которые позволят вам получить доступ к 4 линиям различными способами.Один из примеров — Leviton 47609-4×4 4×4 Breakout Module. Поскольку системы Leviton предназначены для использования в жилых помещениях, Leviton 47609-4×4 имеет разводку в соответствии с распиновкой T568A, в отличие от разветвителя, расположенного выше, T568B.

Сделай сам RJ45 to RJ11 Break Out Box

Если вы не можете найти разделительную коробку выше или у вас есть особые потребности, вы можете сделать свой собственный выходной ящик.

Вы можете сделать его в любом случае, но чтобы дать вам пример, давайте сделаем коробку с 4 портами, которая принимает входящий кабель и разделяет его на L1 и 2, L2 и 1, L3 и 4, L4 и 3, аналогично Leviton.

Нам понадобится:

Для инструментов нам понадобится:

• Инструмент для пробивки отверстий 110 с режущим и не режущим лезвием
• Модульный обжимной штекер
• Отвертка

Мы собираемся последовательно подключить 2 пары к 2 портам для линий 1 и 2, а затем сделать то же самое на 2 других портах для линий 3 и 4, так что у нас будет 4 разъема, подключенных следующим образом:
В этой конфигурации мы можем подключить:

• 4 отдельных телефона с 1 линией к одному разъему RJ45 для доступа ко всем 4 линиям.
• 4 двухполосных телефона
• 2 телефона с 2 линиями
• или некоторые другие варианты, такие как один 4-х строчный телефон, факсимильный аппарат и однолинейный телефон.

Идет снег, и у меня под рукой нет телефонных разъемов, поэтому я буду подключать его с помощью стандартных 8-проводных разъемов Cat5e. Тот же принцип, но я пробиваю провода к другим контактам, чем указано в инструкциях.

Шаг 1. Зачистите кабель

Зачистите внешнюю оболочку кабеля достаточно долго (может быть, 8–10 дюймов), чтобы у вас было много провода для работы.

Шаг 2: L2 и 1 Jack

Мы собираемся начать с одного из центральных домкратов (линии 2 и 1) и продвигаться по обеим сторонам. Раскрутите оранжевую пару проводов возле основания (не раскручивайте пару полностью) и проткните их к контактам 3 и 4 (оранжевым и бело-оранжевым), используя не режущий нож 110. Я использую пластмассовый инструмент, который идет в комплекте с домкратами. Повторите то же самое для синей пары на контактах 2 и 5 (бело-синий и синий).

Шаг 3: L1 и 2 Jack

Затем мы сделаем Гнездо линий 1 и 2, используя те же синие и оранжевые пары, за исключением того, что мы нанесем их на противоположные контакты, как и раньше.3 и 4 для синего и 2 и 5 для оранжевого. На этот раз, когда мы пробиваем проволоку, мы будем использовать режущее лезвие 110, чтобы обрезать лишнюю проволоку.

Взгляните на разъем и представьте, как вы хотите, чтобы он выглядел в коробке для поверхностного монтажа. Что касается меня, я хочу пробить следующий домкрат справа от первого. Ваши домкраты могут быть разными, поэтому остановитесь и проверьте. Помните, что при установке в коробку штифты будут сверху.

Кроме того, расположите следующий разъем достаточно далеко, чтобы у вас было достаточно проводов для размещения разъемов в портах на коробке для поверхностного монтажа.

Шаг 4: L3 и 4 Jack

Теперь с другой стороны разъема L2 и 1 мы добавим разъем для линий 3 и 4, используя зеленые и коричневые пары на контактах 3 и 4 и 2 и 5 соответственно, как показано на предыдущей схеме.

Используйте режущее лезвие и оставьте достаточно провода, чтобы можно было разместить домкрат в коробке для поверхностного монтажа.

Шаг 5: L4 и 3 Jack

Последний валет — это линии 4 и 3 валет. Мы проткнем зеленую пару к контактам 2 и 5, а коричневую пару — к контактам 3 и 4, используя режущее лезвие 110.

Шаг 6: Вставьте домкраты в коробку для поверхностного монтажа

Установите пылезащитные колпачки на гнезда, если они есть, затем установите гнезда в порты на коробке для поверхностного монтажа. Отметьте коробку для поверхностного монтажа над разъемом, чтобы знать, что она работает (L1 и 2, L2 и 1, L3 и 4, L4 и 3 или какая-либо другая конфигурация, которую вы выберете).

Шаг 7: Обжать разъем RJ45

На другом конце провода обожмите разъем RJ45, используя соответствующую распиновку для настенной розетки.Либо T568A, T568B, либо USOC.

% PDF-1.5 % 1 0 obj> endobj 2 0 obj> endobj 5 0 obj> / Font> / XObject> / ProcSet [/ PDF / Text / ImageC / ImageI] / ExtGState> / Свойства >>>>> / PieceInfo> / LastModified (D: 20060210133655Z) >> endobj 6 0 obj> endobj 7 0 obj> endobj 8 0 obj> поток %! PS-Adobe-3.0 %% Создатель: Adobe Illustrator (R) 12.0 %% AI8_CreatorVersion: 12.0.0 %% Для: (Стив) () %% Заголовок: (43081PL Ed.2_F.ai) %% CreationDate: 02.10.2006 13:36 %% BoundingBox: 0 0 790 556 %% HiResBoundingBox: 0 0 789.0254 555.8291 %% DocumentProcessColors: голубой, пурпурный, желтый, черный % AI5_FileFormat 8.0 % AI12_BuildNumber: 5199 % AI3_ColorUsage: Цвет % AI7_ImageSettings: 0 %% CMYKCustomColor: 1 1 1 1 ([Регистрация]) % AI3_TemplateBox: 395,5 277,3281 395,5 277,3281 % AI3_TileBox: 95.5132 -111.0859 676.5137 666.9136 % AI3_DocumentPreview: Нет % AI5_ArtРазмер: 789.0265 555.8287 % AI5_RulerUnits: 1 % AI9_ColorModel: 2 % AI5_ArtFlags: 0 0 0 1 0 0 1 0 0 % AI5_TargetResolution: 800 % AI5_NumLayers: 1 % AI9_OpenToView: -95.5425 556,3706 1,53 1584 945 26 1 0 6 73 0 0 1 1 1 0 1 % AI5_OpenViewLayers: 7 %% PageOrigin: 156-112.6748 % AI7_GridSettings: 72 8 72 8 1 0 0,8 0,8 0,8 0,9 0,9 0,9 % AI9_Flatten: 1 % AI12_CMSettings: 00.MS %% EndComments конечный поток endobj 9 0 obj> поток %% BoundingBox: 0 0 790 556 %% HiResBoundingBox: 0 0 789.0254 555.8291 % AI7_Thumbnail: 128 92 8 %% BeginData: 13042 шестнадцатеричных байта % 00003300006600009

CC00330000333300336600339

CC0033FF % 00660000663300666600669

CC0066FF009

9933009966009999 % 0099CC0099FF00CC0000CC3300CC6600CC9900CCCC00CCFF00FF3300FF66 % 00FF9900FFCC3300003300333300663300993300CC3300FF333300333333 % 3333663333993333CC3333FF3366003366333366663366993366CC3366FF % 339

99333399663399993399CC3399FF33CC0033CC3333CC6633CC99 % 33CCCC33CCFF33FF0033FF3333FF6633FF9933FFCC33FFFF660000660033 % 6600666600996600CC6600FF6633006633336633666633996633CC6633FF % 6666006666336666666666996666CC6666FF669

9933669966669999 % 6699CC6699FF66CC0066CC3366CC6666CC9966CCCC66CCFF66FF0066FF33 % 66FF6666FF9966FFCC66FFFF9

9

9

9

9900CC9900FF % 9933009933339933669933999933CC9933FF996600996633996666996699 % 9966CC9966FF999

99339999669999999999CC9999FF99CC0099CC33 % 99CC6699CC9999CCCC99CCFF99FF0099FF3399FF6699FF9999FFCC99FFFF % CC0000CC0033CC0066CC0099CC00CCCC00FFCC3300CC3333CC3366CC3399 % CC33CCCC33FFCC6600CC6633CC6666CC6699CC66CCCC66FFCC9900CC9933 % CC9966CC9999CC99CCCC99FFCCCC00CCCC33CCCC66CCCC99CCCCCCCCCCFF % CCFF00CCFF33CCFF66CCFF99CCFFCCCCFFFFFF0033FF0066FF0099FF00CC % FF3300FF3333FF3366FF3399FF33CCFF33FFFF6600FF6633FF6666FF6699 % FF66CCFF66FFFF9900FF9933FF9966FF9999FF99CCFF99FFFFCC00FFCC33 % FFCC66FFCC99FFCCCCFFCCFFFFFF33FFFF66FFFF99FFFFCC110000001100 % 000011111111220000002200000022222222440000004400000044444444 % 550000005500000055555555770000007700000077777777880000008800 % 000088888888AA000000AA000000AAAAAAAABB000000BB000000BBBBBBBB % DD000000DD000000DDDDDDDDEE000000EE000000EEEEEEEE0000000000FF % 00FF0000FFFFFF0000FF00FFFFFF00FFFFFF % 524C45FD08FFA8FD6EFFA8FD10FF7DFD6DFFA8A8FD10FFA8A8FD6DFFA8FD % 10FF7DFD6DFFA8A8FD10FFA8A8FD6DFFA8FD10FFA8FD6DFFA8A8FDFCFFFD % 0CFFFD06A8FD74FFCAFD06A8CAA8A8A8FD75FFA8A8A8CAA8A8FDA2FFFD0B % A8FFFFFFFD13A8AFA8A8A8A9A8A8A8A9FD05A8FFA8A9FD13A8A9A8A8A8A9 % A8A8A8A9FD05A8FD2CFF7D5227272027272720272752FFFF522727275252 % 27FD075227FD05522727F8272727F8272727F827277DFFFFFD0427285252 % 5227522E52525227525252FD0427F8272727F8272727F82727A8FD2BFFA8 % 7D2727F827F827F827F82727FFFF7D27A852A8A87EA8FFA8FF84A8A87DA8 % A87EFF7D282752275227522752FD042752FFFF52527D52A87DA87D7D7DFF % 7DA8A8A87DA8A8A827522752275227522752272827277DFD17FFA8A8FFFF % FFA8FD05FFA8FD09FF7D52FD0427F827F8272752FFFFA8FF7D7D52FD057D % 537D7D7D527D7DA87D7D7DA87D7D7DA8537DA8FD07FFA8FF7D5352A8537D % 7D7E7D7D527D7D7D527D7DA8FD047D537D7D7D527D7DFFA8FD18FF525227 % 522727275327525227275227522727A8FFA87D2752F8F827522727F82727 % FD04FF7D527D527D7D7D527D52537D7D52FD097D597D7DA8A8FFA8FFA8FF % A8FFA8A87D7D527D527D7D7D527D7D7D52FD077D537D5253527D7DA8FFFF % A8FD18FFA87D7D7D7EA87DA87DA87DA87DA87DA87DA8FFFF7D277D275227 % 27275227F852FFFFA8FF597D527D7D7D527DA8A8527DA8A8527D7DA8FD04 % 7D53A87D7D527D527DFD04FFA8FFA87D7D7D527D7DA87D7D7DA8537D7D7D % 527D7DA87D7D7E52527D52A8FD2FFFA87D277D2752527DA8FD0427FFFFFF % A87D527D527D5252FD067D5259527D7D7D537D527D7D53527D7DFFA8FFA8 % FFFFA8FFA9527D527D7DA8527D52FD057D527D7D7D527D527D527D7D597D % 7D7DFFA8FD2CFF595253522752525227522752FFFFA8FF53FD067DA87D7D % 7DA8FD057D7E7DA8527D7EA87D7D7DA8FD06FFA8FFA85227FD0852272752 % 5252272752A852FD047DA87DA87D7DA8FD2CFFA87D277DF827F827F827F8 % 2727FFFFFFA8FD1BFFA8FFA8FFA8FFA8FFFFFF7D7D7DA87D7D7DA852FD06 % 7D7E7DA8FD0CFFA8FD2CFF7D527D27F852525227272752FFFFA8A87DA87E % A87DA884FD18A8FFFFFFA8FD38FF7DFD0452FD09FFA8FFA8FFA8FFA87D27 % 27275227282752272727FFFF52F852F852527D52525227F827F827F827F8 % 27F827F827F827F827F827F827F82752FFA8FFA87D277D527D5252527D52 % 52527D527D525227FD04527D527D7D7D5252287DA8FD17FF7E7D5252FD09 % 7DA8FFA8FFA8FFA8FF7D28F8272727F8272727F852FFFF5952A87DA8FFFF % A87DA87D5252535252527D52525253525352535252527D5252277DFFFFA8 % FFA85252522E52277D5252277D527D527D522852A8FFFFA8FFA8FFA8FFA8 % A8A8FD18FF7DA8FD0652287D525252A8A8FFA8FFA8FFA87D2727F827F827 % F827F82727FD04FFFD047DA87D7D7DA87DA884A87DA87DA8A87D84A87DFD % 05A87DA8FFFFA8FFA8A8FFA97DA8597D537D537D7D7D527D527D7D7E7D7D % 7DA87DFD09FFA8FD17FF7DA87D527D53FD09FFA8FD05FF7D52F8272727F8 % 272727F852FFFFA8FF5252527D2728275252522752522727525252275252 % 5227522752527D7DFD05FFA8FFFF7D7DA8FD057DA8FD047D52A87D7E527D % 527DA8FD20FF7DAF7D5252FD067DA8A8FFA8FFA8FFA8FFA87D2727F827F8 % 27F827F82727FFFFFFA87D525352FD077D527D53527D7D527D527D7DA852 % 7D7DA8FD04FFA8FFFFFFA87D7DA87DA8A8A87DA87DFD04A8FD11FFA8FD17 % FF7EA87D527D527D527D5259A8FFA8FFA8FFA8FFFFFF7D522727F8272727 % F8272752FFFFA8FF7D527D7EFD047D527D597D7D527D52FD047D537D537D % 52A8FD09FFA852537D7D527D527D7DA8527D52A8FD29FF7DA8527D525252 % 7D527D5252277DA8FFA8FFA8FFA87D2727F827F827F827F82727FFA8FFA8 % 7D527D7D52527D7DA87DA87EA8A8FFA87E7DA8A8A87DA87EA8A8FD05FFA8 % FFA8A9FFFF525252FD047D7E7D7D537D7D7D527D527D527D7D53277D277D % 7DFFFFFFA8FD17FF7DA87D5253527D537D7D7D537D7DFFFFFFA8FFFFFF7D % 522727F8272727F8272752FFFFA8FF527D52A87D7D597DFD1AFFA8FFFFFD % 077D527D527D7DA87D7D537E7D7D7D7E7D7D7DA87D7DA8A8FD19FF52A852 % 535252527D52535259527DA8FFA8FFA8FFA87D2727F827F827F827F82727 % FD05FFFD0EA87EFD06A8A9A8A8A8A97DFD04A8FFA8FFFFFF7D7D5259527D % 527D527D7D7D527D7D7D5252527D5353537D597D525252FFA8FD17FFA8A8 % 7D527D7D7D527D527DFD04FFA8FD05FF7D28F8272727F8272727F852FFFF % A8FFFFA8527D7D7D527D527D7D7D527D5259FD047D527D7D7D5252527D52 % 7D7DFFFFFFA8FFA8FF7EFD07A8FD2DFF7DA9525252FD057DA8FFA8FFA8FF % A8FFA8FFA87D2727F827F827F827F82727FFFFA8FFFFFD047D527D7D7D52 % 7D527D7D7D527D7D7D527DFD0AFFA8FFA8FFA87D5252527D7D52527D52A8 % FD14FFA8FD17FF7DA87D527D52A8FD04FFA8FFFFFFA8FD05FF7D52F82727 % 27F8272727F852FFFFA8FFFFA8527D537D53A87D7D53A87EFD047DA87D7D % 7DA8A8FFA8FFA8FFA8FD05FFA8FFFFFD077D53FD067DA87D7D527D7DA852 % A87D7D7D537DFD1AFF59A8FD0552A8A8FFA8FFA8FFA8FFA8FFA8FFA87D27 % 27F827F827F827F82727FFFFA8FFFF7D52527D7D52527D7D53527D527D52 % 537D59527D527D527D5252527DA8FFA8FFFFA8FFFF7D7D527D7DA8FD097D % 5252FD067DA87D7D527DA8FFA8FD17FFA8A8A8FD047DA8FFA8FFA8FFA8FF % A8FFA8FFFFFF7D522727F8272727F8272752FFFFA8FFFFA8527D52A8527D % 527D52FD057D527D7D7D527D52A8FD0AFFA8FFFF7D527D527D7D7D527D7D % 7D527D53A8527D7D7D52FD057D527D52FD2EFFA87D2727F827F827F827F8 % 2727FFA8FFFFFFA8A8A87E7D7D7D847D7D7DA87DA87D7D7DA87D7D7DA87D % FD07FFA8FFA8FFFFFFFD067D5952527D527D527D7D7D52527DFD05FFA8FD % 05FFA8FD2CFF7D522727F8272727F8272752FFFFA8FF52A87D7D7DA87D7D % 7DA8FD18FFA8FFA8A87D7D7DA8FD057DA87DA87DA87DA87DA8FD37FFA87D % 2727F827F827F827F82727FD04FF7D527D527D7D7D527D52FFFFFFA8FFA8 % FFFFFFA8FFA8FFA8FFA8FFA8FFA8FFA8FFA8FFA852527E5259527D7D5352 % 527DFD13FFA8FD2CFF7D28F8272727F8272727F852FFFFA8FFFFA852FD08 % 7DA85352527D527D7D52527D527D597D527D527DFD04FFA8FFFFA8A8FFA8 % FFA8FFA8FFA8FFA9FFA8FFA8FFA8FFA8FFA8FFFFFFA8FFA8FD1AFFA8FFA8 % FFA8FFFFFFA8FFA8FFA8FFA8FFA8FFA8FFA87D2727F827F827F827F82727 % FFFFA8FFFF7D7D527D5953287D527D7D7D527D7D7D527D84FFA8FFA8FFFF % FFA8FFA8FFA8FFA8A8FFFF5352527D5252527D527D52525253FD04522852 % 527DFD06527DFFA8FD17FF7D527D5253527D527D527D5252527D7D7D5252 % 7DFF7D52F8272727F8272727F852FFFFA8FFFFA87DA8FD077DA87D7D7DA8 % 7D7D7DFD0FFFA8FFFF7E52FD047DA87D7D527DA8FD05FFA8FFFFFFA8FFA8 % FFA8FFA8FD1AFF527D52527D7D525252A8FFFFA8FFA8FFA8FFA8FFA87D27 % 27F827F827F827F82727FFFFA9FD20FFA8FFFFA9FFFF7D7D52FD057D527D % 53FD13FFA8FD18FFA8A8A8FFA8FFA9FD0DFF7D522727F8272727F8272752 % FFFFA8FD23FFA8FD38FF7D27287D7D5252FD0DFFA87D2727F827F827F827 % F82727FFA8FD21FFA8FFA8FD21FFA8FD18FFA8FFFFFFA8FD0FFF7D522752 % 2752525227522752FFFFA8FFA8FFA8FFA8FFA8FFA8FFA8FFA8FFA8FFA8FF % A8FFA8FFA8FFA8FFA8FFA8FFA8A8FFFFA8FFA8FFA8FFA8FFA8FFA8FFA8FF % A8FFA8FFA8FFA8FFA8FFA8FFA8FFA8FFA8FFA8FD62FFA8FFFFFFA8FFFFFF % A8FFFFFFA8FFFFFFA8FFFFFFA8FFFFFFA8FFFFFFA8FD98FFA82752275227 % 52275227522752275227522752275227522752275227522752275228FFFF % 7D2752275227522752275228522752285227522E52275227522752275227 % 52272752FFA8A8A8FFA8FFA8FFA8FFA8FFA8FFA8FFA8FFA8FFA8FFA8FFA8 % FFA8FFA8FFA8FFA8A8A8FD16FF7D277D5252A87DA8527DA87D7D7DA87D7D % A8527D7D7D5227F8272727F8272727F84CFFFF52277D277DA8FD097DA87D % 7E7D7D52A87D7DF8272727F8272727F87DFFFFA8FFFFA87DFFFD0AA87DFD % 04A8FFFD06A87EFD1BFFA87EFD057DA87D7D7E7D7D52A8A8AFFD05A8AFFD % 0AA87DFFFFA87DA8FD077D7E7DA8FD057D7E7D7D537D7D7D527D7D7D527D % 7DA87EFFFFA8FFFF5227527D27525252275252FD04275227525252272727 % 52272752FD04A8FD16FFA8FF7E7D7D7D527D53FD067DFD17FFA8FF537D53 % 7D527D537D7D7D527D537D527D7D7D527D7D7D52A87D7D7D7EFD04FFA8FF % FFA8FD047D53A8527D7DA8527D537D527D7D7D52FD077D537DA8FD19FFA8 % 7DA8A8A87DA8A8A884FD05A87DFD05A87DFD05A87DA87EFFA8FFA8FFFFFF % 7D7D527D527D7D52527DA8FD09FFA8FD09FFA8FFA8FFFFFF7D7D5252527D % 5252527D7DFD13FFA8FD16FFA8FFFD047D527D7D7D527D7D7D52A8527D52 % A8FD057D52527D527D7D7DFD04FFA8FFFFFFA8FFA8FFFD05A8FD17FFA8FF % FFFD04A8A9A8A8A8A9A8FD2DFFA8537D7D7D597D7D7D527D7D7D527D7D7D % 52A87D5252A852FD057D52FFA8FFA8FFA87D7D53FD047D527D7D7D535352 % 7D537D7D7D527D527D527D527D535252FFA8FFA8FF7D84FD047D52FD057D % 537D527D5252527D7D59527D527D525252597DFFA8FD16FFA8FF7D522752 % 5252287DFD09527D53A82752525228FD05527DFFFFFFA8FFA87E27522752 % 27525227275252272752275227FD075227527DA8FD04FFA8FFA853275228 % 5227527DA87DA87DA8A8A87EA87DA87DA87DA87DA87DA8A8AFFD18FFA8A8 % 7E527D59FD067DA853FD067DA87D847D7D527D7D7D537D597DA8FFA8A8FF % FFFD04A87DFD07A87DA87DA8A8A87DA8A8FF84A87EA8A8FFFFFFA8FFA8A8 % FFFFFD06A87DFD17FFA8FD16FFA8FF7D52FD047D527D7D7D597D527D597E % 7E7D527D7D7D527D7D7D527D7D7D52FFFFFFA8FF7DA9527D7DA8FD057DA8 % FD057DA8FD047D53A8FD057DFD05FFFD04A87DA87D7D7EA852FD0A7D7EFD % 067D537D7D7DA8FD17FFAFA87D7D7D59FD057D537D527D527D527D52597D % 7D52FD057D52FFFFFFA8FFFFAFA8FF7D272752525228522052277D7DA87D % A87D7D59FD047DA87D7D7DA8FFFFA8FFFFFFA8FFFD047D537D527D7D7D59 % 7D537D52FD047D7E52FD057D52847DA8A8FD16FFA8FF52522727FD045227 % 52277D7DA87DA87DA87D7D7DA8A8A87DA87D84FD06FFA8FFFFFFA8A8A8AF % A8FFFD04A8FD16FFA8FFFF7D7D7D527D7DA8527D7DA8527D537D7D53FD04 % 7D527D52FD1EFFA8A87D7D7DA87DA8FD047DA8FD13FFA8FFA8FFFFFFFD08 % 7D52A8FD047D537E7DA8FD067D527D7D7D52FFA8FFA8FF7EA87D7D7D5252 % 7D7D52527D527D527D597D527D527D527D527D52FD047DA8A8FD16FFA8FD % 0FFF7D7D52FD11FFA8FFFFA97D7D53A87D7D527D7D7E53A87D7D7DA8FD0C % 7DFD04FFA9FFA8A87D7D59FD047DA87D7D7DA87D7E7D7EFD047DA8FD067D % 7EA8FD1EFF7DFD04A8FFA8A8A8847D7DA8FFA8A8A8FFA8FF7DA8FD04FFA8 % FFA8FFFFFF7D7D527D527D527E7D7D525252A87D52527D527D527DA8FD07 % FFA8FFA8FFFFFF5253FD07527D52525253FD055253527D27525952527D53 % FFA8FD16FFA8FD0FFFA87D7DFD09FFA8FD07FFA8FFFFA8527D7D7D52FD07 % 7D52A87D8452FD087DFD07FFA8FFFF7D527D527DFD0552535252527D527D % 5252527D5252525328A8FD1AFFA8A8FD05FFA8FD05FFA884A884527DA8A8 % 7DFD05FFA8A8FD04FFA8FFA8A8FFFFA87D7D7EFD057DA87DA87D7D7DA8FD % 057D7EFD047DA8FFFFFFA8FFA8A8FFFFA8A8A8FFFD09A8FFFD04A87DA8A8 % FFA8FFA8A8A8FFFFFFA8FD16FFA8FD0DFFA8FD05FFA8FD07FFA8FD07FFA8 % FFA8FF7DA87D7DA8A8A87D7DA8A87E7DA87DA87DA8A8A87DA87DA8FD057D % FFFFFFA8FFFF7D527D7D7D527D7D7D527D7D7D527D527D527D527D527D52 % 7D527D5252A8FD17FFA9A8FD05FFA8FFFFFFFD07A8FFA8A8A8FD06FFA9FD % 04FFA8FFFFFFA8A8A87D527D527D527D527D527EFD047D527D52FD077D52 % 7D7D7DA8FFFFA8FFFF7E7D527D7D7D52FD0B7DA8FFA8FFA8FFA8FFA8FFA8 % FFA8FD16FFA8FD0BFFA8FFA8FD05FFA9FD07FFA8FD07FFA8FFFFA852FD04 % 7DA8537D7D7D527D7D7D527D7D537DFD0DFFA8FFFF7D527D52FD087D7E7D % 7D527D7DFD24FFA8FD05FFA8FFFFFFA8FFFFA9FD06FFA8FD05FFA8FD05FF % A8FFA8FFA8A87D52527D7D7D53527D52527D527D7D7D527D7DA8FD067DFD % 04FFA8FFA8FF7D7D5252527D527D52FD057D527D527D7D7D5252527D5252 % 277D525252FFA8FD16FFA8FD0BFFA8FFA8FD0DFFA8FD07FFA8FF7DAF527D % 527E7D7D52A87DA8FD097DA87D7D59A87DFD07FFA8FFA9A8FD0F7DA87D7D % 52FD057D537DA8FD20FFA8FFFFFFA8FFFFA9FD06FFA8FD05FFA8FD05FFA8 % FFA8FFFFFFA85252527DA8527D527D537D7D7D527D527D527D527D527D52 % 7D52A8FFFFA8FFA8FFFFFF5352527D527D527D527D527D527D527D7D7D52 % 7D527D527D7D7D52FFFFFFA8FD16FFA8FD0BFFA8FFA8FD0DFFA8FD07FFA8 % FFFFA8527DA8FD057D527D7DA859FD047DA8FD047D52FD047DA8FD04FFA8 % FFFF7D527D7DFD31FFA8A8FD04FFA87DFF525252A8FD04FFA8A8FFFFA8FD % 05FFA87DA8FFFFFFA8FFA8A8FFFF7D272752277D527D527D5253597D527D % 7D52527D52FD057D527D52FFA8FFA8A8FFFF527D527D7EA87D7E7DA87DA8 % 7D7E7DA8A8A87DA87EA87D7E7DA8A87EA8FFA8FD16FFA8FD05FFA8A8FFFF % A8A8A8FFA8FFFFFFA8FD09FFA8FD07FFA8FFFFFF7D7D7DA8FD1CFFA8FFFF % FD077D52FD057D52FD077D527D527D527D527DFD18FFA9A8FD13FFA8FD05 % FF527D527DFFFFA8FFFFA9FFFFA8A8A8FFA8A87EFD04A8FFFD08A87DA87E % A8A8A884A8A8FFA8FFFFA8FFFF7DFD04527D7D7D527D527D527DFD10FFA8 % FD16FFA8FD0BFFA8FFA8FD0BFFA8FD047DA8A8FFFFFFA8FFFFA827525352 % 2753525227272752527D527D52A8FD047D527D595352A8FD04FFA8FFFFFF % A8A87EFD07A87DA8A8FD2AFF7D52527D7DFFFFFFA8FFFFA8FD06FFA8FD04 % FFA827282752F87DA8FFA8FFFFFF7D7D527D5253537D52525253527DFD10 % FFA8FFA8FD21FFA8FD16FFA8FF7DA87D7D7DA8A8FFFFFFA8FFA8FD0BFFA8 % 7D527D7D7DA8FFFFFFA8FD23FFA8FD38FFA87D52FD057DA8FFFD05A8FFA8 % FFA8A87DA87DA8A8FD07FFA8FFA8FD21FFA8FFA8FD21FFA8FD16FFA8FFA8 % FD067DFFFFFFA8FFFFFFAFFD04FF7D527D527DFD0AFFA8FD23FFA8FD37FF % A8A8A87D7D7D7E7DA8A8FFA8FFA8FFA8FFA8FFA8FFA8FFA8AFA8FFA8FFA8 % FFA8FFA8FFA8A8A8FFA8FFA8FFA8FFA8FFA8FFA8FFA8FFA8FFA8FFA8FFA8 % FFA8FFA8FFA8FFA8FFA8FFA8A8A8FFA8FFA8FFA8FFA8FFA8FFA8FFA8FFA8 % FFA8FFA8FFA8FFA8FFA8FFA8FFA8A8A8FD22FFA8FFFFFFA8FFFFFFA8FFFF % FFA9FFFFFFA8FFFFFFA8FFFFFFA8FFFFFFA8FFFFFFA8FFFFFFA8FFFFFFA8 % FFFFFFA8FFFFFFA8FFFFFFA8FFFFFFA8FFFFFFA8FFFFFFA8FFFFFFA8FFFF % FFA8FFFFFFA8FFFFFFA8FFFFFFA8FFFFFFA8FFFFFFA8FD8CFFCAA8FFA8A8 % A8FD75FFA8CAA8FFA8A8A8A7A8A8A8FD74FFFD04A8A7A8FDFCFFFD0CFFA8 % FD6EFFA8FD10FF7DFD6DFFA8A8FD10FFA8FD6EFFA8FD10FF7DFD6DFFA8A8 % FD10FFA8A8FD6DFFA8FD10FF7DFD6DFFA8A8FD07FFFF %% EndData конечный поток endobj 10 0 obj> поток HW {S8 /  # 6W) vgJ) v ‘»[[2Z א ف b * Z? [ֻ {P`Qsa Lt * g * դ] k.

No related posts.
