Стабилизатор напряжения 220в для дома подключение

Схема подключения стабилизатора напряжения. Пошаговая инструкция. Ошибки и правила.

Стабилизаторы напряжения приобретают не от хорошей жизни, и раз вы это сделали, то у вас, скорее всего уже есть или были проблемы с напряжением.

Стандартный уровень напряжения согласно норм, должен быть 230 вольт (не 220, как многие до сих пор считают).

Когда приобретается маленький аппарат для защиты одного конкретного прибора – компьютер, холодильник, телевизор, котел, то с подключением проблем не возникает.

На стабилизаторе имеется вилка и розетка. Тут разберется даже школьник.

А вот если вы хотите установить мощный аппарат, для защиты электроприборов всего дома одновременно, тогда придется повозиться со схемой подключения.

Помимо самого стабилизатора, вам понадобится ряд дополнительных материалов:

    трехжильный кабель ВВГнГ-Ls

Сечение провода должно быть точно таким же, как и на вашем вводном кабеле, который приходит на рубильник или автомат главного ввода. Так как через него будет идти вся нагрузка дома.

    выключатель трехпозиционный

Данный выключатель в отличие от простых, имеет три состояния:

1 включен потребитель №1

3 включен потребитель №2

Можно использовать и обычный модульный автомат, но при такой схеме, если понадобится отключиться от стабилизатора, придется каждый раз полностью обесточивать весь дом и перекидывать провода.

Есть конечно же режим байпас или транзит, но чтобы перейти на него, нужно соблюдать строгую последовательность. Подробнее об этом будет сказано ниже.

С данным переключателем, вы одним движением целиком отсекаете агрегат, а дом остается со светом напрямую.

    провод ПУГВ разных цветов

Вы должны четко понимать, что стабилизатор напряжения устанавливается строго до электросчетчика, а не после него.

Ни одна энергоснабжающая организация вам не разрешит подключиться по другому, как бы вы не доказывали, что тем самым, кроме эл.оборудования в доме, вы хотите защитить и сам прибор учета.

Стабилизатор имеет свой холостой ход и также потребляет эл.энергию, даже работая без нагрузки (до 30Вт/ч и выше). И эта энергия должна быть учтена и подсчитана.

Второй важный момент – крайне желательно, чтобы в схеме до места подключения прибора стабилизации было либо УЗО, либо дифф.автомат.

Это рекомендуют все производители популярных марок Ресанта, Sven, Лидер, Штиль и т.п. Это может быть вводной дифф.автомат на весь дом, не важно. Главное, чтобы само оборудование было защищено от утечек тока.

А пробой обмоток трансформатора на корпус, не такая уж и редкая вещь.

Первым делом монтируете в электрощитке, сразу после вводного автомата трехпозиционный переключатель.

    в первом положении, когда язычок поднят вверх, напряжение будет подаваться в дом напрямую с электросети, без задействования стабилизатора

Вдруг он у вас вышел из строя или нужно провести какие либо ревизионные работы. Не будете же каждый раз откидывать провода и обесточивать всю квартиру.

    во втором положении II (язычок автомата смотрит вниз) – эл.снабжение будет идти через стабилизатор
    положение «0» – все электроприборы отключены, как от стабилизатора, так и от внешней сети

Выбираете место установки стабилизатора напряжения. Ставить где попало его тоже нельзя. Существуют определенные правила, которых следует придерживаться.

Прокладываете от щитка до этого места два кабеля ВВГнГ-Ls.

Каждый из них желательно промаркировать и сделать соответствующие надписи с обоих концов:

    вход на стабилизатор
    выход из стабилизатора

Снимаете изоляцию с жил и сначала подключаете кабель в электрощитке. Фазу с того провода, что идет на вход стабилизатора, подсоединяете к выходным зажимам вводного автомата.

Далее разбираетесь с кабелем стабилизатор-выход. Фазную жилу (пусть это будет белый провод), подключаете к контакту №2 на трехпозиционном выключателе.

Ноль и землю с обоих кабелей сажаете на соответствующие шинки.

Теперь нужно подать фазу непосредственно с вводного автомата на трехпозиционный. Зачищаете монтажный провод ПУГВ, оконцовываете жилы наконечниками НШВИ и заводите его с фазного выхода вводного автомата на зажим №4 выключателя.

Все что остается сделать в щитке – запитать все автоматы с клеммы №1 трехпозиционника.

Проделываете эту операцию опять же гибкими монтажными проводами.

Таким образом по схеме вы подали фазу с вводного автомата на 3-х позиционный, а уже далее через его контакты распределили нагрузку, путем подключения через стабилизатор (контакт №2-№1) и напрямую без него (контакт №4-№1).

В вашем конкретном случае данные номера контактов могут не совпадать с указанными здесь цифрами! Обязательно уточняйте все в инструкции или в паспорте на автомат.

Теперь переходим к непосредственному подключению самого стабилизатора. Для того, чтобы подобраться к его контактам, может понадобиться снять внешнюю крышку.

Пропускаете два кабеля (вход и выход) через отверстия и зажимаете под клеммы по следующей схеме:

    фазную жилу входного кабеля стабилизатора затягиваете на клемме ВХОД (Lin)
    нулевую жилу (синего цвета) к клемме N (Nin)
    заземляющую жилу к винтовому зажиму с обозначением ”земля”

Кстати, отдельной клеммы ”земля” может и не быть. Тогда данную жилу закручиваете под винт на самом корпусе аппарата.

Есть модели с клеммниками всего под 3 провода. В них назад возвращается только фаза.

Ноль на питание электроприборов берется с общего щитка.

Теперь когда вы подали напряжение от щитка до стабилизатора, вам нужно вернуть это напряжение, но уже стабилизированное обратно в общий щит.

Для этого подсоединяете кабель — выход со стабилизатора.

    его фазную жилу к зажиму ВЫХОД (Lout)
    нулевую к N (Nout)
    жилу заземления, туда же где и заземляющая жила от входного кабеля

Еще раз визуально проверяете всю схему и закрываете крышку.

Первое включение нужно осуществлять без нагрузки. То есть все автоматы кроме вводного и того, что идет на стабилизатор должны быть отключены.

Запускаете его на холостой ход и контролируете работу. Входные и выходные параметры, нет ли посторонних шумов или писка.

Также не помешает проверить правильность и точность тех.данных, что высвечиваются на электронном табло.

Если у вас дома трехфазная сеть 380В, то для такого подключения рекомендуется использовать 3 однофазных стабилизатор напряжения, с подключением каждого по отдельной фазе.

Более подробно о преимуществах трехфазных и однофазных аппаратов и когда какой нужно выбирать, можно ознакомиться в статье ”Как выбрать стабилизатор напряжения для дома”.

У вас может быть все идеально подключено и соблюдена схема, но стабилизатор будет постоянно греться и отключаться, либо на его табло выскакивать ошибки.

О том, где можно, а где ни в коем случае нельзя располагать данный прибор подробно читайте в статье ”Где устанавливать стабилизатор напряжения в доме”.

2 Подключение через простой автомат, а не трехпозиционный

Безусловно, данный пункт и ошибкой то трудно назвать. Тем более 90% потребителей именно так и делают.

Сначала вы отключаете автоматы на панели стабика.

Потом сам переключатель переводите в положение ТРАНЗИТ или БАЙПАС.

И только затем снова включаете автоматы.

Многие забывают об этом и делают переключение под нагрузкой. Что в итоге приводит к поломкам.

С 3-х позиционным автоматом такое исключено. Вы автоматически переключаете напряжение, без каких либо манипуляций на стабилизаторе. И все это одной клавишей!

Никакой последовательности запоминать не нужно. Так что данную процедуру можно смело доверять любому члену семьи.

3 Использование для подключения кабеля меньшего сечения чем вводной

Вы можете выбирать меньшее сечение, только когда запитываете отдельные электроприемники.

Если же у вас на стабилизаторе сидит весь дом, то будьте добры соблюдать параметры по вводу согласно всей общедомовой нагрузке.

4 Отсутствие наконечников на многожильных проводах

Почему-то многие забывают, что зачастую через стабилизатор проходит вся нагрузка вашего дома. Ровно такая же как и на вводом автомате.

При этом в электрощите все провода обжаты, даже на выключателях освещения с минимальными токами, а вот на клеммниках стабилизатора или его автоматах, постоянно можно встретить голый провод просто поджатый винтом.

Поэтому не скупитесь, и заранее вместе с аппаратом приобретайте соответствующие наконечники.

5 Выбивает общий автомат в щитке

Иногда после подключения стабилизатора, начинает выбивать вводной автомат. При этом без стабилизатора, все нормально и ничего не отключается.

Многие сразу грешат на неправильную схему подключения или дефект аппарата. Везут его на гарантийный ремонт и т.п.

А причина может быть совсем в другом. Если у вас через чур низкое напряжение 150-160В, то при его повышении до стандартных 220-230В, ток в сети значительно вырастет.

Отсюда и все проблемы. Обращайте на это внимание, прежде чем нести его обратно в магазин.

Как подключить однофазный стабилизатор напряжения на весь дом?

У электроэнергии, поступающей в ваши дома и квартиры, есть свои определенные стандарты. К примеру, если напряжение сети 220 В – отклонение должно быть не более 10 процентов от номинала. Такой разбег в объёме напряжения может негативно сказаться на правильном функционировании бытовых электрических устройств и осветительных приборов.

Специализированные организации, которые занимаются поставкой электроэнергии, используют в работе трансформаторы, предназначенные для преобразования электрических величин. От них и приходит электроэнергия в дома и квартиры.

Нижний предел напряжения линия показывает при работе под большой нагрузкой. Если в дальнейшем нагрузка увеличивается, нормативный предел идёт на спад, это обусловлено исчерпыванием мощностей подстанции. По такому же принципу работает сеть с напряжением в 380 В, это легко поясняется рабочим режимом установок в стандартных условиях. Если же взглянуть на картину более реально, то в холодное время года снабжение жилых помещений напряжением на уровень ниже, нежели в летний период.

Справка. Перепады напряжения и его нестабильную работу можно исправить с помощью специальных стабилизаторов, функция которых заключается в нормализации параметров тока. Стабилизаторы широко применяются в разных местах, они имеют достаточно бюджетную стоимость, и просты в установке и подключении. Всю работу, связанную со стабилизатором можно выполнить самостоятельно, не прибегая к помощи специалистов.

Определение типа защиты

На сегодняшний день стабилизаторы делятся на 2 основных типа:

  • стационарные приборы для стабилизации напряжения, их монтаж делают на весь дом;
  • переносные модели, они могут стабилизировать работу всего нескольких электрических устройств.

Также, стабилизаторы стационарного назначения подразделяются на однофазные и трехфазные, все зависит от условий, в которых их планируют эксплуатировать. В своем доме или квартире более уместным будет установить и подключить стабилизатор вблизи распределительного щита электроэнергии, с помощью такого шага вы сможете предотвратить сбои и перегрузки всей сети.

Выбор места монтажа

Важно! Если вы решили устанавливать стабилизатор электроэнергии самостоятельно – вся ответственность за исправность прибора ложится на ваши плечи. Вы должны четко следовать всем требованиям и правилам ПУЭ.

Существует определенный список рекомендаций, касающийся выбора правильного места для установки стабилизатора электроэнергии:

  • Помещение, где планируется установка должно быть с минимальным уровнем влажности воздуха, и всегда хорошо проветренным. Такие условия необходимо соблюдать, чтобы свести к минимуму риск попадания влаги в устройство;
  • Если установка стабилизатора будет производиться в маленьких закрытых пространствах (например, в ячейке около распределительного щитка электроэнергии), заранее подумайте о том, чтобы облицовочные материалы в этой зоне не были горючими и легко воспламеняемыми;
  • Обязательно оставьте зазор не менее десяти см между коробкой стабилизатора и стеной;
  • Прикрепляя на стену стабилизатор электроэнергии, заранее позаботьтесь о том, чтобы максимально надежно его закрепить, а также чтобы его расположение было удобным для эксплуатации.

Что понадобится для подключения

Для подключения однофазного стабилизатора электроэнергии вам понадобится:

  1. Однофазный стабилизатор.
  2. Трехжильный кабель ВВГнГ-Ls (сечение данного кабеля должно быть идентичным вашему вводному кабелю, который находится на самом рубильнике или на автомате главного ввода). Через этот кабель будет проходить нагрузка электроэнергии на весь дом.
  3. 3-х позиционный выключатель. От стандартных выключателей он отличается тем, что может находиться в трех состояниях.
  4. Разноцветный провод типа ПУГВ.

У данного выключателя будем использовать три состояния:

  • Подключено через стабилизатор;
  • Байпас, т.е. без стабилизатора — грязное питание;
  • Выключено.

Важно! При процессе подключения можно воспользоваться и автоматом модульного типа. Но следует учитывать, что при использовании такой схемы, если у вас возникнет необходимость отключить стабилизатор электроэнергии, вы будете вынуждены каждый раз отключать энергию во всем доме и перекидывать провода.

С помощью трех позиционного выключателя вы сможете одним простым движением отсечь стабилизатор, оставив жилое помещение с электроэнергией напрямую.

Помните о том, что однофазный стабилизатор электроэнергии необходимо установить после электросчетчика.

Даже в то время, когда стабилизатор электроэнергии работает с минимальной нагрузкой, он имеет холостой ход и расходует небольшое количество энергии, которую нужно учитывать и вести её точный подсчет.

Есть ещё один важный момент. В доме, где планируется установка однофазного стабилизатора желательно наличие УЗО или дифференциального автомата. Это рекомендация от ведущих марок стабилизаторов на мировых ранках. Примером таких компаний являются:

Прибором, защищающим оборудование от утечек электроэнергии, может стать обычный вводный дифференциальный автомат.

Подключение стабилизатора

Схема подключения однофазного стабилизатора электроэнергии в сети с напряжением 220 Вольт

Важно! При подключении стабилизационного оборудования в первую очередь отключите электроэнергию в доме! Это одно из главных правил в технике безопасности.

Для выполнения данного правила нужно выключить вводной автомат, который находится в распределительном щитке, затем нужно ещё раз проверить, отключена ли электроэнергия. Для этих целей воспользуйтесь специальным указателем.

В основном, стабилизатор включается сразу после подачи напряжения. Стабилизатор электроэнергии имеет последовательный тип включения. Маленькой шпаргалкой для вас может стать схема подключения стабилизатора, нанесенная на его корпус производителем.

Однофазный стабилизатор имеет три контакта, которые участвуют в процессе подключения:

  • От вводного автомата берётся фазный провод и подключается к месту «входа» в колодке подключения проводов у стабилизатора;
  • К «выходу» подключите фазный провод, отвечающий за распределение нагрузки;
  • Последний шаг. Найдите нулевой контакт стабилизатора, и подключите его к нулевому проводу сети, избегая разрыва.

Нулевой провод для начала необходимо соединить со стабилизатором, далее – к общему нулевому проводу сети.

Что делать если на корпусе стабилизатора 4 контакта для подключения

Случается так, что при осмотре стабилизатора электроэнергии вы можете наблюдать сразу 4 контакта для подключения. Это выглядит следующим образом:

При наличии такой схемы в стабилизаторе напряжения, подключение к сети происходит следующим образом:

Нулевой и фазный провода электрощита соединяются с соответствующим контактом, называемым «вход» на корпусе защитного прибора. При этом нулевой и фазный провода, отвечающие за нагрузку, присоединяются к контактам, с обозначением «выход».

Когда процесс установки подойдет к завершению, ещё раз проверьте, правильно ли вы соединили все провода. Перед тем, как включить прибор первый раз, необходимо обесточить все электроприборы, и достать все вилки из розеток.

Когда стабилизатор включился, внимательно проследите за исправностью его функционирования. Он должен тихо работать без посторонних шумов в виде треска, и др.

Важно! Чтобы стабилизатор напряжения эффективно и надежно работал раз в год необходимо проводить профилактику, которая заключается в подтягивании болтиков и винтов. Своевременное проведение такой процедуры поможет свести к минимуму риск возникновения возгорания или деформации изоляционного слоя, причиной которых может стать деформированный или слабо затянутый контакт.

Также, в продаже можно найти стабилизаторы напряжения с небольшой мощностью (P

Любое электрическое устройство, работу которого вы хотите защитить от риска, присоединяется к стабилизатору напряжения именно посредством такой розетки. Исходя из этого, можно сделать вывод, что устройств, защищающие электроэнергию и работающие на её основе приборы, являются своего рода дополнительным звеном между нагрузкой и электрической сетью, которые обеспечивают надежную защиту от скачков напряжения и перегрузки сети.

Проверка работоспособности схемы

Если в вашем доме трехфазная сеть с напряжением 380 В – для подключения рекомендуется воспользоваться сразу тремя однофазными стабилизаторами напряжения. Каждый нужно подключать строго по отдельной фазе.

При первом подключении стабилизатора к сети нужно исключить всю возможную нагрузку. Все автоматы необходимо выключить. Работающими должны остаться только вводной автомат, и автомат который идет непосредственно на стабилизатор. Как только вы подключите стабилизатор электроэнергии. Он запустится на холостой ход, а ваша задача контролировать его работу. Проследите за посторонними шумами (при норме их быть не должно), обратите внимание на входные и выходные параметры напряжения, а также проверьте верность и точность технических данных которые можно увидеть на электроном экране счетчика.

Ошибки подключения

Самой распространенной ошибкой в подключении однофазного стабилизатора напряжения является неправильный выбор места для установки или неправильное расположение прибора. Даже при правильном подключении схемы и соблюдении всех рекомендаций стабилизатор напряжения может перегреваться и выключаться, на дисплее будут постоянные неисправности и ошибки.

Неправильное переключение стабилизатора из рабочего режима в байпасный. Для перехода необходимо придерживаться точной последовательности. А именно:

  • Отключение от питания автоматов непосредственно на панели прибора;
  • Изменить обычное положение выключателя в «байпас», либо «транзит»;
  • Только после выполнения выше указанных действий можно заново включить автоматы.

Важно! Многие люди ошибочно недооценивают важность соблюдения таких правил, и меняют положение переключателя под напряжением, что в итоге приводит к сбоям в работе устройства или поломке.

При подключении стабилизатора использован провод с меньшим сечением. Обязательно придерживайтесь всех необходимых параметров кабеля, учитывая общую нагрузку дома.

На многожильных проводниках нет наконечников. Не экономьте на наконечниках, покупайте их сразу после приобретения однофазного стабилизатора. По правилам ПУЭ оконцеватели для многопроволочных проводников необходимы

Подключение стабилизатора напряжения в частном доме

Скачки напряжения могут вывести электрические бытовые приборы из строя. Чтобы этого не произошло, используются специальные устройства – стабилизаторы напряжения. Они защищают электросеть от помех, нестабильного электропитания и дают приборам необходимые для работы 220 В. Стабилизаторы особенно нужны в загородном доме или коттедже, так как именно вне городских условий чаще всего встречается нестабильная сеть. Стабилизаторы могут применяться как для несложной бытовой техники (телевизор, холодильник), так и для устройств с повышенной мощностью.

Виды стабилизаторов

Все устройства, стабилизирующие напряжение, можно разделить на несколько категорий:

  • электромеханические;
  • релейные;
  • магнитоэлектрические;
  • импульсные преобразователи.

Переключение трансформаторных обмоток в электромеханическом стабилизаторе производится с помощью мотора. Скользящая колодка корректирует подаваемое напряжение. Недостаток системы – крупные габариты. Также крупногабаритными являются релейные и магнитоэлектрические устройства. Это связано с наличием крупного трансформатора для выравнивания напряжения.

Выбор конкретной модели напрямую зависит от места установки и финансовых возможностей пользователя.

Ступени переключения

Любое выравнивающее устройство имеет ступени переключения. Они определяют качество электричества на выходе. При нормальном напряжении в 200 В электричество пропускается схемой без изменений. Если напряжение падает (например, до 190 В), включается первая ступень, при которой нагрузка преобразуется в необходимые 220 В. Чем ниже текущее напряжение, тем на более высокую ступень переключится стабилизатор. Если все ступени закончились, поднять напряжение не получится.

Необходимые материалы

Для подключения понадобится сам стабилизатор. Его нужно заранее выбрать с учетом того, какой прибор к нему будет подключен. Также нужны следующие материалы:
  • Трехжильный кабель ВВГ. Его сечение должно совпадать с сечением вводного кабеля на рубильнике или входном автомате.
  • Трехпозиционный выключатель для активации стабилизатора. У него есть 3 состояния – включен первый потребитель, включен второй потребитель и выключено. Вместо него можно применить обычный модульный переключатель, но в таком случае при отключении от стабилизатора каждый раз будет обесточено все помещение.
  • Провода ПУГВ разных цветов.

Стабилизатор должен монтироваться до прибора учета энергопотребления. Иное подсоединение запрещено. Это связано с тем, что стабилизатор имеет свой холостой ход и потребляет электричество. Оно должно учитываться при оплате счетов.

Также рекомендуется в схеме до подключения стабилизатора поставить УЗО или дифференциальный автомат.

Выбор места установки

Нужно заранее выбрать место, в которое будет установлен стабилизатор. Размеры устройства определяются его выходной мощностью. Маленькие стабилизаторы могут устанавливаться рядом с аппаратурой на столе. Крупногабаритные модели требуют стационарного монтажа. Местом установки может быть пол, стена или заранее оборудованная ниша.

Работающие трансформаторы нагреваются, из-за чего нужно проводить систему отвода тепла. По этой причине стабилизатор следует установить в место, в котором доступ к вентиляционным отверстиям будет открыт. Тогда внутри будет создаваться необходимый воздухообмен.

Место установки должно быть незапыленным, без влажного воздуха, вдали от легковоспламеняющихся и горючих жидкостей. Высокие температуры, пыль, влага могут вывести стабилизатор из строя. Оптимальное место расположения – устанавливать рядом с распределительной коробкой на входе до счетчика.

Подключение в распределительном щитке

После автомата в щитке должен устанавливаться трехпозиционный переключатель. В положении 1 при поднятом вверх рычажке напряжение подается напрямую от сети, не используя стабилизатор напряжения. Этот режим используется в случае, если регулятор напряжения сломался или проводятся ревизионные работы.

В положении 2 при рычажке, направленном вниз, электричество идет через стабилизатор. В нулевом положении все приборы отключены и от стабилизатора, и от электросети.

Со щитка до выбранного места установки прокладываются два кабеля ВВГ. Для удобства их нужно промаркировать: вход на стабилизатор и выход. Часть изоляции зачищается с жил и подключается в электрощиток. Фаза со входа стабилизатора идет к выходному зажиму на дифавтомат. Фаза с выхода идет на контакт 2 на трехпозиционном выключателе. Нули и земли с обоих проводов включаются на соответствующие шины.

Последний шаг – питание автомата с клеммы 1 трехпозиционного прибора. Это также выполняется гибким монтажным кабелем.

Обязательно перед подключением проверить соответствие контактов в документации. Они могут отличаться у разных моделей.

Соединение проводов

Для подсоединения нужно снять защитную крышку на стабилизаторе. Входной и выходной кабели продеваются через отверстие и зажимаются с помощью клемм. Фазу входного кабеля надо подсоединить к входу стабилизатора Lin. Ноль – к клемме N. Земля на соответствующий зажим. Если земли нет, жила закручивается под винт корпуса устройства.

После подачи напряжения с распределительной коробки нужно подать стабилизированное питание обратно в щиток. Для этого нужно подключиться через выходной кабель со стабилизатора. Фаза – к выходу Lout, ноль – к N, земля – туда же, где подключена заземляющая жила со входного кабеля.

Последний шаг – визуальный осмотр правильности подключения и тестирование системы.

Особенности подключения стабилизатора в трехфазную сеть

Трехфазные стабилизаторы для каждого блока имеют свои собственные клеммники. При их включении в сеть должно выполняться равномерное распределение однофазных потребителей. Этого можно достичь путем подключения к разным блокам на стабилизаторе.

Обычно подобные схемы можно подключать на производственных и промышленных предприятиях. Это связано с высокой стоимостью самого прибора.

В бытовых условиях трехфазные потребители электропитания подключаются через однофазный прибор.

Проверка собранной схемы

Первое включение проводится без подачи нагрузки. Задействован только вводный автомат, остальные выключены.

Нужно запустить холостой ход и посмотреть, как все работает. Проверяются выходные и входные параметры, отсутствие посторонних звуков и шумов. Рекомендуется посмотреть, какие данные показываются на табло.

Если все правильно, можно подавать питание.

Основные ошибки

К наиболее распространенным ошибкам подключения относятся:

  • Неправильный выбор расположения. Понять, что место выбрано неудачно, можно по перегреву устройства, отключению, появлению ошибочной информации на табло.
  • Использование обычного автомата, а не трехпозиционного. Использование классического автоматического выключателя не защитит устройство от поломки. Стабилизатор напряжения должен переходить из обычного режима в «транзит» с определенной последовательностью. Сначала производится отключение автоматов на панели, затем переключатель переводится в режим «транзит». Только после этого снова задействуются автоматы. Если не соблюдать приведенную последовательность, переключение будет производиться под нагрузкой, из-за чего техника выходит из строя. При использовании трехпозиционного выключателя запоминать алгоритм не требуется.
  • Неправильное подключение стабилизатора напряжения для дома, схема подключения выбрана неверно.

При монтаже прибора нужно учитывать все нюансы и не совершать перечисленных ошибок.

Подключение однофазного стабилизатора напряжения

Электроэнергия, поступающая к нам в квартиры, имеет свои стандарты. Например, для сети питания 220 вольт отклонение не должно превышать 10% от номинала. Такой разбег в величине напряжения не всегда благотворно сказывается на функционировании чувствительных электрических устройств бытового назначения, приборов освещения. Организации, поставляющие электроэнергию, применяют трансформаторы для линий питания, по которым приходит электрический ток к домам.

При работе под нагрузкой линия выдает нижний предел напряжения. При дальнейшем возрастании нагрузки нормативный предел снижается, так как мощность подстанции исчерпывается. Также функционирует и сеть 380 В. Это объясняет режим работы установок в обычных условиях. Реально же снабжение электричеством домов зимой бывает намного хуже.

Эту ситуацию можно исправить, применяя приборы, которые стабилизируют основные параметры электрического тока. Стабилизаторы применяются в разных местах. Стоимость такого устройства небольшая, а его монтаж и подключение довольно простое, и позволяет произвести всю работу самостоятельно.

Определение типа защиты

В настоящее время имеются стационарные приборы, стабилизирующие напряжение, монтаж которых осуществляется на весь дом, а также переносные модели, которые могут обслужить всего несколько электрических устройств. Кроме этого, стационарные стабилизаторы бывают трехфазными, однофазными. Это зависит от условий использования. Подключения на 1-фазную и 3-фазную сеть имеют свои отличия.

В квартире или собственном доме лучше подключить 1-фазный стабилизатор возле распредщитка. Это дает возможность защиты всей сети от воздействия перегрузок. Поэтому, рассмотрим инструкцию по монтажу для 1-фазного устройства.

Выбор места монтажа

При самостоятельной установке вся ответственность ложится на вас, так как при неправильном монтаже прибор может выйти из строя, может произойти пожар и т. д.

Чтобы своими руками подключить стабилизатор напряжения в квартире, необходимо учесть некоторые советы:

  • Помещение выбирается сухим, проветриваемым, так как основной причиной неисправности становится наличие влаги в корпусе прибора.
  • При монтаже в нише, проверьте, насколько безопасны отделочные материалы на предмет горючести.
  • Нужно обеспечивать зазор между стенками и стабилизатором. Необходимо отступать на 10 см.
  • При настенном монтаже, проверьте, чтобы крепление выдержало массу настенного стабилизатора.

Подключение к сети

Самостоятельное подключение к сети стабилизатора не представляет большой сложности. На тыльной стороне устройства есть колодка с клеммами на пять разъемов. Чаще всего провода чередуются так: фаза и ноль, заземление, нагрузочные фаза и ноль.

Для подключения нужно всего лишь сделать правильный выбор сечения кабеля. Далее осуществляется самостоятельный монтаж. Схема подключения стабилизатора на 220 вольт:

Типы стабилизаторов

Когда вы решились установить стабилизатор, то необходимо выбрать и приобрести модель стабилизатора. Чтобы не запутаться с выбором оптимального варианта прибора, нужно знать, что все устройства выполняют подобную функцию, но имеют отличия по принципу действия. Для получения качественной энергии для дома подходят 2 типа приборов:

Сервоприводное устройство, которое имеет схему сравнения, служащую для управления небольшим моторчиком. Он вращается в разных направлениях, и двигает бегунок, снимающий ток. В итоге на выходе получается стабильная величина напряжения 220 вольт. Достоинством такого устройства является плавное регулирование. Это дает возможность получения напряжения без перепадов.

Релейное исполнение устройства стабилизации имеет свои отличия по принципу действия. В корпусе устройства находится трансформатор с клеммами. Напряжение входа умножается на коэффициент, и подводится для каждого вывода. Электронные элементы управляют действием релейного блока, переключающего при необходимости выводы трансформатора. За счет этого на выходе стабилизатора получается напряжение 220 вольт. Отрицательным фактором таких устройств является появление небольших скачков напряжения, когда происходит переключение ступеней.

Третьим типом стабилизаторов является электронный прибор. Он относится к дорогостоящим приборам, хотя его принцип действия мало чем отличается от релейного устройства. У него вместо реле работает электронный ключ, переключающий выводы трансформатора, на тиристорах.

Ступени стабилизатора

Все варианты стабилизаторов имеют несколько ступеней работы. От их числа зависит качество выдаваемого напряжения. Для понимания работы ступеней рассмотрим пример. Когда подается напряжение 220 вольт нормального значения, то прибор прогоняет его по схеме без изменений. Когда напряжение падает до предельных значений, то электронный ключ, либо реле подключают 1-ю ступень, а на выходе появляется стабильное напряжение 220 вольт.

Последующее падение напряжения принуждает стабилизатор переключиться на другие ступени, которые позволят ему выдать необходимые 220 вольт. Когда ступеней уже не хватает, то стабилизатор не сможет повысить напряжение. Чем больше число ступеней, тем шире его интервал регулировки напряжения.

Советы по подключению стабилизатора напряжения:

  1. Перед монтажом всегда отключайте питание сети в электрическом щите.
  2. Подключите вспомогательную защиту прибора в виде автоматического выключателя и устройства защитного отключения. Это продлевает срок его работы. Монтировать автоматику целесообразно за счетчиком, но перед защитой.
  3. Электрическая сеть бытового назначения должна иметь контур заземления. Монтаж стабилизатора без заземления запрещается согласно правилам электробезопасности.
  4. Монтаж стабилизирующего устройства в доме до счетчика запрещен. Оптимальным вариантом установки стабилизатора будет выполнение его по вышеуказанной схеме.
  5. Запрещается подключать стабилизатор сразу после заноса его с мороза в квартиру. Внутри корпуса скапливается конденсат, который может сильно повредить устройство при включении, и сократить срок службы. На улице также запрещается его установка.
  6. Стабилизатор небольшой мощности до 5 киловатт подсоединяется прямо к розетке. Этот способ приемлем для гаражных условий, дачного дома. Иногда осуществляют установку переносного стабилизатора отдельно для цифровой техники, например, на компьютер, телевизор и т. д.

Для трехфазной сети 380 вольт стабилизатор подключают на каждую фазу по одному устройству, соединяя их схемой «звезды». Этим способом достигается экономия денежных средств на покупке устройств, а также на его обслуживании и ремонте, так как 3-фазное устройство намного дороже.

  • После монтажа нужно проконтролировать правильность соединений и монтажа. Для этого подключают автоматы ввода в распредщите. Треск, гудение, искрение не допускаются. Если таких признаков нет, то подключение стабилизатора напряжения выполнено правильно.
  • Не допускается подключать стабилизатор на нагрузку, превышающую мощность прибора. Резерв его мощности должен быть не менее 30%.
  • Правильная схема установки чаще всего изображается на корпусе устройства. Сначала нужно ориентироваться на эту схему. Если такой схемы нет, то оптимальным вариантом являются данные рекомендации. Популярные модели стабилизаторов подключают именно таким образом.

Каждый год необходимо осуществлять проверку надежности соединений проводки в клеммниках, при необходимости подтягивать их затяжку.

Пример подключения стабилизатора

Домашний счетчик, после него два автомата.

Верхний выключатель отключает фазу, другой – ноль. Один провод поступает на дом, а другой на летнюю кухню.

Схем подключения

Открываем крышку клеммника стабилизатора:

Выполняем подключение стабилизатора согласно схеме.

Стабилизатор стоит за стеной, поэтому имеется отверстие, через которое проходят четыре провода: фаза для стабилизатора, ноль для него же, ноль для квартиры, фаза тоже в квартиру.

Еще раз контролируем правильность соединений и включаем питание.

На дисплее показывается напряжение и ток на выходе.

Схемы 3-фазных нагрузок через 1-фазные стабилизаторы

Устройства, применяемые в быту, расходуют меньше энергии, чем промышленные образцы. Поэтому для нормальных свойств сети можно использовать три равных по характеристикам стабилизатора напряжения, которые соответствуют нагрузке для 1-фазной линии.

Если они применяют разделение нуля, то для их монтажа подходит такая схема:

По этой схеме для наглядности шина провода защиты РЕ не указана, а соединение стабилизаторов к ней выполнено упрощенно.

Рабочий нулевой провод после защит, находящихся в распредщитке дома, разделяется на клеммы вывода каждого стабилизатора. Его шина создается путем параллельного соединения клемм выхода всех трех устройств. Нули ко всем нагрузкам подходят жилами проводов от этой шины.

Клемма фазы, которая входит в каждый стабилизатор, подключается к своим клеммам защитного устройства, выходная клемма с группой автоматов, подающих питание на потребители.

Если объединить рабочие отходящие и входящие нули, то это делает схему проще. Но у отдельных моделей такой способ нарушает некоторые алгоритмы управления при возникновении аварии. Поэтому изготовители осуществляют такое разделение.

На схеме изображено подключение аналогичных стабилизаторов к 3-фазным нагрузкам.

Все схемы показаны для ознакомления с принципом действия стабилизаторов напряжения. Поэтому на схеме не изображаются устройства коммутации, распредкоробки и другие устройства.

Как правильно подключить стабилизатор ? напряжения однофазный, установка и схема подключения в частном доме и на даче

Поздравляем всех, кто не стал терпеть некачественное электроснабжение и приобрел стабилизатор напряжения. Это заметно выгоднее, чем ремонтировать вышедшую из строя бытовую технику по причине отвратительного питания. Если же «загубить» газовый котел или холодильник, можно пострадать и посильнее. Еще приятнее избежать возгорания электроники и пожара.

Перед тем, как начать монтаж

Перед тем, как заниматься установкой стабилизатора напряжения, следует убедиться в его способности обеспечить питанием весь дом. Проще всего проконтролировать номинал автоматического выключателя, установленного на входе схемы электроснабжения. В соответствии с нижеследующей таблицей можно определить максимальную мощность, которую ограничивает входной автомат.

Номинальная мощность стабилизатора должны быть больше, причем с запасом. Изучая паспорт на приобретенный прибор, Вы обнаружите, что указанная для прибора величина падает до 75% при уменьшении напряжения в сети до 150-170В, в зависимости от модели.

Если мощности стабилизатора недостаточно для питания всей техники в доме, будет правильно подключить к нему лишь часть потребителей энергии. Стабилизированное питание может быть подано только самым важным потребителям, о чем рассказано в статье «Стабилизатор для газового котла с защитой от скачков напряжения 220В, как выбрать», а также «Как выбрать стабилизатор для защиты холодильника от перепадов и скачков напряжения 220В».

В любом случае следует внимательно ознакомиться с паспортом на изделие. Если прибор был доставлен к месту установки стабилизатора в частном доме или на даче при отрицательной температуре, его следует выдержать 2-3 часа в теплом помещении для просушки конденсата.

Выбор места для установки прибора

Установка стабилизатора напряжения может оказаться не самой простой задачей, так как необходимо выполнить несколько требований. Перечислим их в порядке важности, вдобавок к указанным в паспорте на оборудование:

  • исключается попадание влаги на поверхность аппарата;
  • необходимо обеспечить свободный обдув воздухом корпуса прибора;
  • выгодно расположить стабилизатор поближе к вводному щиту;
  • следует учесть, что работа электромеханического прибора сопровождается характерным шумом, а релейный аппарат издает щелчки;
  • должен быть обеспечен удобный доступ для подключения, контроля и обслуживания прибора;
  • оптимально разместить регулятор напряжения на стене или на полке.

Пример подключения однофазного стабилизатора напряжения

Подключение стабилизатора 220 вольт в простейшем случае может быть выполнено по одной из приведенных схем, в зависимости от того, в какой последовательности уже соединены счетчик и входной автомат. В любом случае необходимо обеспечить заземление стабилизатора. Суть подключения стабилизатора состоит в том, что напряжение из сети подается на вход стабилизатора, а к его выходу подсоединяются потребители электроэнергии.

Варианты монтажа стабилизаторов напряжения

На схемах подключения приведен вариант клеммной колодки на задней стенке стабилизатора напряжения с пятью контактами. Бывает, что клемма заземления размещается отдельно: к ней и нужно подсоединить заземляющий проводник. Иногда клемма N(ноль) всего одна, тогда оба нулевых провода: и входной, и для потребителей подсоединяют к ней.

Перед непосредственным подключением стабилизатора необходимо обесточить электрическую сеть в помещении с помощью входного автомата. Затем следует убедиться, что оно действительно отсутствует с помощью индикатора или мультиметра. Включатель питания и переключатель байпас прибора должны находиться в выключенном состоянии.

После выполнения электромонтажа подают питание на стабилизатор, а затем включают и его. Внутренний таймер прибора задерживает его запуск, раздается щелчок, и подается питание. На дисплее высвечивается значение выходного напряжения 220В. У большинства современных приборов на дисплее может появиться следующая информация:

  • символ L означает, что напряжение на входе опустилось ниже допустимого для работы прибора;
  • символ Н означает, что напряжение на входе поднялось выше допустимого для работы прибора;
  • символ СН означает, что суммарная мощность подключенных к прибору потребителей выше допустимой.
Установка стабилизатора напряжения в цокольном этаже

Рассмотрим практический пример подключения стабилизатора к однофазной сети 220 вольт на примере релейного прибора РЕСАНТА АСН-10000/1-Ц. Прибор установлен в цокольном этаже, где никому не мешает щелканье реле и шум расположенного рядом встроенного пылесоса. В стене находится монтажная коробка с клеммником и автоматом для подключения стабилизатора.

Полочка для установки стабилизатора напряжения

Агрегат размещен на полочке, которая устроена на забитых в стену отрезках арматуры. Зазор между стеной и полкой, а также свободное пространство под ней обеспечивают обдув воздухом корпуса прибора.

На входе в дом установлен автомат номиналом 40А, что соответствует максимальной мощности энергопотребления порядка 8 кВт. Стабилизатор РЕСАНТА АСН-10000/1-Ц несколько мощнее, однако для уменьшения нагрузки на прибор через него подключены не все потребители. В результате получилась следующая ниже схема электромонтажа.

Подключение релейного стабилизатора РЕСАНТА

В данном случае для защиты от утечек установлено УЗО (устройство защитного отключения) после счетчика. Ряд потребителей, например: освещение, обогреватель сауны, проточный водонагреватель и некоторые розетки имеют нестабилизированное питание.

Так как стабилизатор РЕСАНТА размещен в цокольном этаже и далеко от ввода в дом, перед ним установлен дополнительный автомат и колодка для электромонтажа. Это позволяет обслуживать и ремонтировать при необходимости прибор без отключения нестабилизированного питания в доме.

Монтаж выполнен кабелем, который состоит из пяти многожильных проводов. Это позволяет свободно передвигать прибор.

В соответствии со схемой в коробке установлена клеммная колодка на 4 контакта, пятый провод подключен к автомату. Надо пояснить, что в дополнение к указанному на схеме, к клеммнику подсоединен кабель питания розетки встроенного пылесоса (заходит в коробку снизу). Справа сверху подведены кабель, подающий питание на стабилизатор, а также кабель, подключенный к нагрузке. В данном случае:

  • зеленый провод – заземление;
  • синий – ноль;
  • белый(коричневый) –фаза.
Подключение кабеля к колодке в распредкоробке

Подключение стабилизатора в сети 380в

По своей сути, подключение трехфазного стабилизатора на 380В ничем не отличается от подключения обычного однофазного. Заметим, что приобрести три однофазных стабилизатора выгоднее, чем один трехфазный. Так же и в случае ремонта одного из стабилизаторов: без электроснабжения окажется только одна фаза. Ниже приводится схема монтажа трех стабилизаторов 220В вольт в трехфазной сети при установке автоматического выключателя после счетчика.

В том случае, когда на клеммной колодке стабилизатора есть только один контакт N для нулевого провода, он будет общим для входа и выхода. Ниже приводится схема монтажа приборов в сети 380В для такого варианта.

Подключение стабилизаторов с колодками на четыре контакта

Так бывает, что после изучения инструкции вопросы все же остаются. Пусть в этом случае Вам поможет видеоролик.

Как подключить стабилизатор напряжения

Установка стабилизатора. Подключение.

Перед прочтением статьи ознакомьтесь с другими моими статьями на тему стабилизаторов, рекомендую.

А в данной статье рассказано, как правильно подключить стабилизатор напряжения, и приведен реальный пример, в котором показана установка релейного стабилизатора напряжения Энергия СНВТ-10000/1 Hybrid.

Итак, стабилизатор напряжения приобретен. Очень хорошо, если у Вас есть знакомый хороший электрик или есть возможность пригласить специалиста для подключения стабилизатора. Если такой возможности нет, то при наличии элементарных навыков самому сделать подключение тоже не так и сложно.

Общие сведения о установке и работе стабилизаторов

Для начала выберите место для установки стабилизатора, оно должно быть сухим, без пыли и легко проветриваемым. На пол стабилизатор устанавливать не рекомендуется, лучше если это будет полочка, тумбочка, столик. Настенный стабилизатор в этом смысле наиболее удобен.

Сам стабилизатор необходимо аккуратно распаковать, ознакомиться с его внешним устройством, пользуясь паспортом изделия. Если транспортировка стабилизатора происходила при минусовых температурах, необходимо выдержать его перед подключением при комнатной температуре не менее четырех часов. Это связано с тем, что все стабилизаторы напряжения прежде всего боятся образования конденсата внутри. Поэтому надо дождаться пока он образуется и высохнет.

В момент подключения обратите внимание, чтобы стабилизатор был выключен – кнопка питания в положении «Выкл» и стабилизатор обязательно должен подключатся к розетке с заземляющими контактами (Евророзетке), иначе стабилизатор нужно заземлять отдельно (для этого есть клемма подключения на клеммной колодке и на корпусе) .

После того, как стабилизатор включен, на табло чаще всего включается обратный отсчет – это включается задержка. Далее происходит щелчок – и стабилизатор в работе.

В большинстве стабилизаторов есть режим Байпас (Транзит). В нормальной работе он должен быть выключен.

Подключение однофазного стабилизатора напряжения

Некоторые производители не информируют покупателя в паспортах как правильно подключать стабилизатор. Если Вы купили а у Вас нет такой информации, можно связаться с производителем, но в большинстве случаев подключить можно своими руками через такую клеммную колодку:

Подключение стабилизатора через клеммную колодку

Обратите внимание – во всех стабилизаторах фазы по краям клеммной колодки (левая – вход, правая – выход), ближе к центру нули, и в середине земля!

Такие клеммы используются для стабилизаторов мощностью более 5 кВт. Для мощностей до 5 кВт как правило, для подключения используется обычная вилка с заземлением, а для подключения потребителей – розетки на корпусе стабилизатора.

Для простоты понимания, приведу типовую входную цепь квартирной электропроводки:

Схема электропроводки квартиры или дома без подключения стабилизатора

Стоит сказать, что вводной (общий, главный) двухполюсный автомат может стоять и ДО счетчика, и после. Далее, после счетчика, должны стоять защитные автоматы на группы нагрузок (розетки, освещение, и т.п.)

Подробнее про квартирную электропроводку и выбор групповых автоматов для неё – здесь.

Стабилизатор обязательно должен подключаться после счетчика. И перед стабилизатором должен стоять автоматический выключатель, который будет снимать питания со стабилизатора в случае необходимости.

Схема электропроводки с подключенным стабилизатором будет такой:

Схема подключения стабилизатора напряжения

Повторюсь – защитный автомат может стоять ДО и/или ПОСЛЕ счетчика, но обязательно ДО стабилизатора.

На рисунке – схема подключения стабилизаторов напряжения SUNTEK.

Схема подключения стабилизатора в однофазную сеть

А что там свежего в группе ВК СамЭлектрик.ру?

Подписывайся, и читай статью дальше:

Индикация на табло на примере стабилизатора напряжения Suntek

Индикация состояния работы или ошибки у многих производителей одинакова.

В процессе работы на дисплее стабилизатора может появиться следующая информация:

Буква«Н»
Появление буквы «Н» (High) на табло означает, что напряжение в сети поднялось выше рабочего диапазона и сработала защита от перенапряжения, стабилизатор выключил выходное напряжение, чтобы избежать поломки нагрузки. При возврате входного напряжения в рабочий диапазон на дисплее вновь появится цифра выходного напряжения и стабилизатор автоматически перейдет в рабочий режим.

Буква«L»
Появление буквы «L» (Low) на табло означает, что напряжение в сети опустилось ниже рабочего диапазона и сработала защита от пониженного напряжения, стабилизатор выключил выходное напряжение, чтобы избежать поломки нагрузки. При возврате входного напряжения в рабочий диапазон на дисплее вновь появится выходное напряжение и стабилизатор автоматически перейдет в рабочий режим.

Буквы«C-H»
Появление букв «C-Н» (Current-Heat или Current-High) на табло означает, что суммарная мощность подключенных к стабилизатору приборов превысила номинальную мощность стабилизатора и сработала тепловая защита. Необходимо снизить нагрузку. Далее стабилизатор сам автоматически перейдет в рабочий режим.

В случае, если напряжение часто выходит за допустимые пределы или возможен обрыв нуля, следует применить реле контроля напряжения типа Барьер или F&F CP-721.

Реальный пример подключения стабилизатора

Сразу скажу – в данном подключении несколько “нехороших” мест, но я не буду о них говорить, посмотрю на внимательность моих читателей)

Исходно имеем дисковый индуктивный счетчик, я писал о таком в статье про установку домашнего электросчетчика.

Домашний электросчетчик, после счетчика – два защитных автомата.

Верхний автомат отключает фазу, нижний – ноль. Одна линия идёт на дом, вторая – на “летнюю” кухню.

Дело происходит в частном секторе г.Таганрога.

То есть, схема соответствует приведенной выше.

Вскрываем клеммник стабилизатора:

Задняя панель стабилизатора Энергия СНВТ-10000/1

Надеюсь, нижняя строчка – про меня)))

Откручиваем клеммы для подключения стабилизатора напряжения

Как показано на схеме подключения выше, подключаем стабилизатор после вводного автомата. Иначе никак, ведь счетчик подключен к уличной линии напрямую!

Подключение стабилизатора напряжения после автоматов через клеммы согласно приведенной схеме

Стабилизатор установлен за стеной, поэтому просверлена дырка (отверстие), и через неё проложено 4 провода посредством двух ПВС2х2,5 – фаза на стабилизатор, ноль на стабилизатор, ноль на дом, фаза на дом. Подключение этих проводов показано на фото в начале этой статьи.

При установке стабилизатора пришлось постоять на карачках. Не зря я говорил про полочку в начале статьи!

Установка стабилизатора напряжения. Рабочий момент.

Проверяем ещё раз подключение (вход-выход, фаза-ноль), и включаем:

Стабилизатор напряжения Энергия СНВТ-10000/1 Hybrid в работе

На дисплеях – выходное напряжение и ток.

Выкладываю инструкцию к рассмотренному стабилизатору. Если вы дочитали до этого места, есть смысл посмотреть, довольно информативно: Скачать инструкцию на стабилизаторы Энергия СНВТ .

Другие стабилизаторы, инструкции:

На этом всё, читателей с вопросами и конструктивной критикой прошу в комментарии!

Как подключить однофазный стабилизатор напряжения?

Однофазный стабилизатор используется для подключения к электрической сети 220В в квартире, частном доме или даче.

Монтируется аппарат в основном рядом с распределительным электрическим щитком и строго после него.

Как же подключить однофазный стабилизатор самостоятельно? Рассмотрим основные моменты ниже.

Место для настенного монтажа в помещении:

  • Сухое и продуваемое помещение.
  • Высокая огнестойкость материала стены, на которой будет проводиться монтаж.
  • Подбор креплений по массе стабилизатора.
  • Между стеной и стабилизатором (стенкой с вентиляционными отверстиями) рекомендуется сделать отступ в 5-10 см.

С помощью перфоратора проделываем отверстия под крепежи для стабилизатора в выбранном нами месте. Монтируем крепежи и стабилизатор.

Перед началом работы по подключению стабилизаторов нужно отключить подачу напряжения электрической сети на входе в дом – для этого требуется отключить вводной автомат. При помощи индикатора напряжения электрической сети, обязательно удостовериться в отсутствии тока в электросети дома. При проведении подобных работ – безопасность жизни и здоровья человека является самым важным аспектом. Для самостоятельного подключения однофазного стабилизатора напряжения в домашнюю электрическую сеть первым делом надо правильно подобрать сечение соединительного кабеля.

Для начала откроем клеммную коробку, что бы подобраться к закрепительным винтам. Фазу входного кабеля зажимаем в клеме стабилизатора ВХОД (Lin), далее подключаем фазу ВЫХОД (Lout), которая ведет в домашний распределительный щиток. Ноль так же зажимаем в клеме стабилизатора напряжения, как на ВХОД (Nin — ведёт в основную электросеть) так и на ВЫХОД (Nout — ведёт в распределительный щиток). И обязательно подключаем заземление, обычно клема для него идёт посередине между ВХОДОМ и ВЫХОДОМ.

Далее включаем вводный автомат, который был заранее выключен для безопасности. Остаётся только монтаж защитных коробов для большей безопасности.

Как подключить стабилизатор напряжения однофазный

Если Вы имеете минимальный багаж знаний на тему электричества, то подключение стабилизатора напряжения не займет много времени. Пошаговая инструкция по монтажу и установке даст все необходимые знания.

В статье даются рекомендации как подключить стабилизатор напряжения своими руками бесплатно, не прибегая к помощи профессионального электрика. Магистральный тип стабилизатора – это устройство, монтируемое непосредственно в элекромагистраль с помощью клеммной коробки, между потребителями электроэнергии и бытовой электрической сетью.

Клеммный стабилизатор подключается и используется для питания СРАЗУ целого дома (офиса, коттеджа, дома, квартиры, дачи), чтобы защитить сразу ВСЕ бытовые электроприборы от неполадок в сети.

Стабилизатор считается обычным бытовым прибором, установленным на абонентскую линию, поэтому подключаем, обязательно, после электросчетчика. Установка и подключение стабилизатора напряжения любого типа, в доме или квартире, не нуждается в специальных разрешительных документах и согласованиях.

Процедура подключения стабилизатора не слишком сложная, однако требует определенных навыков и знаний, а также инструмент и расходники: крепежи, кабельный короб, кабель нужного сечения и клеммники, перфоратор, устройство для индикации напряжения в электролинии и т.д.


Отдельно, особое внимание, надо уделить грамотному выбору сечения кабеля для подключения стабилизатора напряжения большой мощности. Обязательно учитывайте, что сила тока при низком напряжении в сети на входе стабилизатора значительно ВЫШЕ. Выбирайте кабель соответствующих параметров! Чем ниже показатель напряжения электрической линии на входе прибора, тем выше будет показатель силы тока, соответственно сечение нужно выбирать с запасом.

В паспорте к любому стабилизатору, при подключении, указано рекомендованное сечение для конкретной мощности прибора. Грубо говоря, чем больше мощность, тем сечение провода больше. Подключение мощных стабилизаторов напряжения осуществляется только витой парой, потому что площадь соприкосновения контактов значительно больше.

НЕ ПОДКЛЮЧАЙТЕ стабилизатор кабелем «монолит»! Площадь контакта очень МАЛЕНЬКАЯ, поэтому стабилизатор может некорректно работать и снять полную мощность не получится.

Используйте переходник на витую пару.

После покупки защитного прибора для своих устройств встает вопрос, как правильно подключить стабилизатор напряжения и можно ли это сделать без помощи профессионала. Схема подключения стабилизатора напряжения клеммного типа не очень сложная. От вас потребуется соблюдение некоторых правил.

Подключение однофазного стабилизатора напряжения заключается в правильной коммутации проводов фазы и ноля на клеммных колодках прибора.

Перед началом работы нужно отключить подачу напряжения электрической сети на входе в дом (офис, коттедж) – для этого требуется отключить вводной автомат. При помощи индикатора напряжения электрической сети, обязательно удостоверьтесь в отсутствии тока в сети квартиры (офиса, коттеджа). При проведении подобных работ – безопасность является самым важным аспектом.

Начнем.


Откройте клеммную коробку стабилизатора напряжения, получите возможность доступа к монтажным винтам.

Вдев кабель сквозь резиновые манжеты клеммной колодки, прочно закрепите ВИТОЙ кабель винтами. Для подключения стабилизатора напряжения необходимо подсоединить провода по определенной схеме. Схема прилагается к каждому стабилизатору напряжения.
Если у Вас провод «монолит» сделайте переходник на витую пару. Соединив провода по схеме, Вы получите стабилизированное напряжение на выходе стабилизатора.
Плотно зажмите винты — запомните, что КАЧЕСТВЕННЫЙ контакт на клеммнике имеет самое важное значение. Перепроверьте контакт через неделю пользования прибором. Качественный контакт достигается только ВИТОЙ ПАРОЙ.

Слабый, плохой контакт или маленькая площадь соприкосновения (провод «монолит») не позволят Вам снять полную мощность с прибора или вызовут некорректную его работу.

В последствии рекомендуем проверять и подтягивать винты подключения кабеля хотя-бы один раз в год, для обеспечения прочного контакта.


Подключив провода, закройте клеммную коробку.
Нужно включить вводной автомат квартиры (дачи, офиса, коттеджа).
Переключите автоматический выключатель СЕТЬ в положение ВКЛ. Стабилизатор запустится в работу.

Установка и подключение стабилизатора напряжения завершены, если не учитывать подключающие провода от электрического счетчика, установку защитных коробов.

Схема подключения стабилизатора в частном доме

Для подключение стабилизатора в частном доме отлично подходит простая, унверсальная схема, где используется провод витая пара, зажимы и мультиметр. Дачники обычно спрашивают про отличия подключения в сельской местности, так вот подключение стабилизатора напряжения для дачи происходит по такой же схеме, но стоит добавить блок УМЗ, либо приобрести стаблизатор с таймером ожидания.

Нельзя устанавливать стабилизаторы напряжения в закрытые ниши, так как эти приборы нуждаются в максимальном доступе воздуха для быстрого, естественного охлаждения.

Категорически запрещается устанавливать и подключать стабилизатор напряжения в помещениях, где хранятся быстро воспламеняющиеся жидкости и материалы.

Всем удачи!

Схема подключения стабилизатора напряжения в частном доме. Какой стабилизатор напряжения выбрать для частного дома

Содержание статьи:

В больших населенных пунктах в России напряжение в бытовой сети обычно бывает довольно-таки стабильным. Сказать того же об отдаленных поселках и деревнях при этом, к сожалению, нельзя. Напряжение в сетях в таких населенных пунктах в РФ, к сожалению, довольно-таки часто очень сильно скачет. А это, в свою очередь, конечно же, самым негативным образом сказывается на работе разного рода бытовой техники. Чтобы избежать скачков, владельцы загородных домов обычно приобретают специальное оборудование — стабилизаторы напряжения. Схемы подключения в частных домах таких приборов могут использоваться разные.

Основные разновидности

Вам будет интересно:Измеритель PH: обзор моделей, инструкция и принцип работы

В бытовых сетях частных домов на настоящий момент эксплуатируются в основном следующие виды стабилизаторов напряжения:

Все эти типы приборов отличаются эффективностью работы и пользуются у потребителей популярностью. При этом для всех этих стабилизаторов напряжения схемы подключения в частных домах применяются практически одинаковые.

Вам будет интересно:Как проверить электросчетчик на правильность показаний. Порядок действий, советы и рекомендации специалистов

Что такое сервоприводный стабилизатор

К плюсам устройств этой разновидности относят в первую очередь простоту конструкции и дешевизну. У нас в стране, к примеру, довольно-таки большой популярностью пользуются стабилизаторы «Энергия» этой группы. Главным конструктивным элементом в приборах этого типа является трансформатор с сервоприводом. Последний при этом управляется очень несложной электронной схемой сравнения входного и выходного напряжений.

При разнице последних на сервопривод постоянного тока устройства подается положительный или отрицательный сигнал. После этого сервопривод стабилизатора включается и поворачивает оснащенный графитовой щеткой токосъемник до тех пор, пока напряжение на выходе не будет равно 220 В.

Плюсы и минусы

Вам будет интересно:Какой выбрать паяльник для полипропиленовых труб: обзор производителей, технические характеристики, отзывы

Помимо дешевизны, к плюсам стабилизаторов «Энергия» и других моделей той же конструкции владельцы частных домов относят прежде всего то, что напряжение в них регулируется без скачков. Однако у таких приборов есть и один существенный недостаток. Регулируют напряжение по времени устройства этой разновидности довольно-таки долго.

Также большим минусом стабилизаторов такой конструкции является не слишком высокая степень пожарной безопасности. При сильном падении напряжения или очень высоком его подъеме сервопривод такого устройства выводит щетку в крайние положения, после чего ее просто-напросто заклинивает. В этом случае при восстановлении напряжения на входе до обычных параметров, на выходе его показатель может достигать целых 300 В. А это, в свою очередь, может стать причиной как пожара, так и выхода из строя бытовых приборов.

Релейные стабилизаторы

Основными элементами конструкции устройств этого типа являются:

При переключении обмоток трансформаторов реле выходное напряжение в доме меняется до необходимого скачками. На каждом этапе при этом оно может повышаться, к примеру, на 20 В. Число переключаемых обмоток в стабилизаторах такого типа разных моделей варьируется от 5 до 10.

К плюсам приборов такой конструкции относят в первую очередь то, что их, в отличие от сервоприводных, можно использовать в тех населенных пунктах, где напряжение падает очень сильно. Эксплуатировать такие приборы допускается при параметрах сети от 150 до 250 В. Также безусловным достоинством устройств этой разновидности считается и их не слишком высокая стоимость.

Основным недостатком релейных стабилизаторов напряжения на ввод в дом является именно то, что изменения показателей в них происходит скачками. На работе бытовой техники это никак не сказывается. Однако лампочки в доме при применении релейного стабилизатора могут сильно моргать. Также минусом таких приборов считается шумность. Каждый этап повышения напряжения в стабилизаторах этой разновидности сопровождается довольно-таки громким щелчком. Таким образом, устанавливать приборы этого типа непосредственно в жилых комнатах не рекомендуется.

Симисторные стабилизаторы

Вам будет интересно:Донные клапаны для раковины — что это? Назначение, разновидности

Устройства этой разновидности работают практически так же, как и релейные. Однако за переключение обмоток в таких приборах отвечает не реле, а мощные симисторы или тиристоры. Управление этого типа отличается прежде всего тем, что не имеет контактов. Поэтому при поэтапном изменении напряжения такие устройства не щелкают.

Монтаж в частном доме стабилизатора напряжения симисторного обойдется, скорее всего, не слишком дешево. Стоят приборы этой разновидности дороже релейных. Но при этом они могут использоваться в сетях с еще большим диапазоном скачков напряжения. Использовать устройства этого типа допускается при показателях последнего от 90 В до 300 В.

К недостаткам стабилизаторов этого типа, помимо высокой стоимости, можно отнести и то, что они относятся к приборам с тяжелым температурным режимом. Чтобы такое оборудование работало стабильно, в частном доме его нужно использовать в комплексе с вентилятором охлаждения.

Необходимость монтажа

Владельцы недвижимости в отдаленных населенных пунктах вопросом о том, нужен ли стабилизатор напряжения в частном доме, обычно не задаются вообще. В глухих поселках и деревнях пользоваться какой-либо техникой — центробежными и водяными насосами, стиральными машинами, холодильниками и пр. — без такого прибора обычно бывает попросту невозможно.

Однако установить стабилизатор напряжения специалисты советуют даже в доме, расположенном, к примеру, в пригороде. В таких районах сеть обычно отличается достаточной стабильностью. Но к сожалению, от скачков напряжения не застрахованы даже дома, расположенные рядом с городом. В особенности необходимым стабилизатор будет в том случае, если в жилище используется какая-либо дорогостоящая техника. Даже один скачок напряжения может вывести, к примеру, компьютер или дорогую электроплиту из строя.

Какой прибор купить?

Так какой же стабилизатор можно выбрать для частного дома, построенного в отдаленном населенном пункте или же в пригороде? Как мы выяснили:

  • сервоприводные стабилизаторы отличаются в первую очередь невысокой стоимостью и бесшумностью работы, но к сожалению, не защищают надежно бытовую технику от поломок;
  • релейные приборы также недорого стоят, способны защищать технику надежно, но отличаются шумностью;

  • симисторные стабилизаторы имеют все преимущества релейных, при этом не отличаются шумностью, но стоят дорого и требуют использования дополнительного оборудования.

Таким образом, для разного рода хозяйственных построек владельцам загородной недвижимости, возможно стоит приобрести сервоприводный дешевый стабилизатор. Ведь в таких строениях какой-либо дорогостоящей техники обычно не устанавливается.

Лучшим стабилизатором напряжения для частного дома же станет, скорее всего, релейный или симисторный прибор. При использовании таких устройств хозяевам жилого здания не придется беспокоиться о сохранности своих стиральных машин, центробежных насосов, компьютеров, холодильников и пр. Если имеется возможность установить стабилизатор в отапливаемом нежилом, хорошо звукоизолированном помещении, лучше, конечно же, приобрести релейный недорогой прибор. Если же такой комнаты в доме нет, его владельцам, скорее всего, придется покупать симисторное оборудование. Щелкают релейные стабилизаторы на самом деле очень громко и раздражающе.

Чем еще могут различаться

Какие бывают стабилизаторы напряжения для частных домов и квартир по конструкции, мы, таким образом, выяснили. Но различаться приборы этого типа могут и по сфере использования.

Согласно действующему законодательству, в частных домах на сегодняшний день допускается монтировать как однофазные, так и трехфазные электросети. Первый тип коммуникаций при этом обычно обустраивается в зданиях площадью до 100 м2 с не слишком большим количеством мощной бытовой техники. Трехфазные сети часто монтируют в коттеджах более 100 м2, оборудованных, к примеру, такими приборами, как современные стиральные машины, посудомойки, электрическое отопительное оборудование и пр.

Конечно же, подбирать стабилизатор напряжения следует с учетом в том числе и типа сети в доме. На рынке сегодня существует такое электрооборудование как трехфазное, так и однофазное. Для маленького дома обычно выбираются простые стабилизаторы на 220 В. В большом же коттедже устанавливаются или модели на 380 В трехфазные, или же по три прибора на 220 В однофазных. При этом второй вариант считается более удобным и эффективным.

Где установить стабилизатор напряжения в частном доме

Вам будет интересно:Горизонтальный тостер: отличия от обычного, принцип работы и советы по выбору

Согласно действующим нормативам, стабилизаторы напряжения полагается устанавливать:

  • в сухих, проветриваемых помещениях;

  • в нишах стен или непосредственно на их поверхности, в том случае, если прибор при этом не будет контактировать с горючими отделочными материалами;

  • зазор между стеной или торцами ниши и стабилизатором должен составлять минимум 10 см.

Конечно же, вешать стабилизаторы можно только на стены, возведенные из таких материалов, которые способны выдержать их вес. Считается также, что располагать такие приборы в доме нужно как можно ближе к щитку.

Схема для однофазного оборудования

Как подключить в частном доме стабилизатор напряжения этого типа? Смонтировать такое устройство к домашней электросети особого труда не составит. Для выполнения этой процедуры однофазный стабилизатор в первую очередь нужно развернуть тыльной стороной по направлению к себе. На задней панели таких приборов имеется колодка с клеммами на пять разъемов и отображающая их схема. Чаще всего провода в стабилизаторе чередуются так:

Далее при подключении стабилизатора нужно разобраться с порядком расположения соответствующих клемм в щитке. Также придется правильно подобрать кабели (зависит от мощности стабилизатора и подключаемых к нему нагрузок). Чаще всего при монтаже в загородных домах однофазных приборов используется повод ВВГ 3х1.5 (2,5). Такие кабели рассчитываются на нагрузки средней мощности.

Собственно само подключение однофазного трансформатора обычно производится по такой схеме.

Эксплуатироваться в загородных малоэтажных зданиях, в зависимости от нагрузки сети, могут устройства этого типа разной мощности. К примеру, достаточно популярными в России являются стабилизаторы напряжения для частных домов в 15 кВт или, к примеру, 20 и 10 кВт. Но в продаже сегодня имеются и гораздо менее мощные устройства этого типа. К примеру, достаточно популярными у владельцев частных домов являются модели, используемые для защиты одного только какого-нибудь прибора. Такие стабилизаторы имеют обычно мощность до 5 кВт. Их особенностью, помимо всего прочего, является то, что их можно включать в бытовую сеть просто через розетку.

Монтаж трехфазного прибора

Для таких стабилизаторов напряжения схемы подключения в частных домах могут использоваться разные. По способу монтажа трехфазных устройств существует два типа:

В первом случае к клеммам просто подключают вход и выход фазного провода, а также ноль, являющийся общим для ввода, модулей и цепей питания нагрузки. Ниже вниманию читателя представлена схема подключения в частном доме стабилизатора напряжения трехфазного.

В стабилизаторах второго типа кроме входа и выхода фазных проводов к модулям подключают вход и выход ноля. То есть нулевой кабель ввода питания в таких схемах не связан с нолем стабилизированной сети. На схеме ниже фазные провода отмечены красным цветом, а нулевые — синим.

Какие правила стоит соблюдать при установке

Приобретенный стабилизатор перед монтажом, помимо всего прочего, обязательно следует внимательно осмотреть с целью проверки на наличие механических повреждений. В том случае, если прибор был привезен из магазина зимой, перед подключением его также обязательно нужно выдержать некоторое время при комнатной температуре до нагрева.

Непосредственно перед монтажом домашнюю сеть, конечно же, нужно обесточить. Далее прибор подвешивается в выбранном для него месте на кронштейнах. Входные цепи питания, по которым подается напряжение, при подключении стабилизатора должны выполняться через автоматический выключатель с номинальным током, соответствующим току нагрузки. Такое устройство в последующем будет обеспечивать защиту от коротких замыканий и от перегрузок.

Источник

в квартире и в частном доме > Флэтора

Индикатор короткозамкнутых витков своими руками: почему коротит

Почему в проводах и контактах происходит короткое замыкание. Что такое короткозамкнутый виток. Причины и устранение коротких замыканий в кабелях и соединениях. В каких случаях коротит скрытая проводка. Короткие замыкания: как найти и внешние признаки….

19 05 2021 15:31:41

Виды плакатов по электробезопасности по ГОСТу

Виды знаков и плакатов по электробезопасности по Г О С Т. Запрещающие, предупреждающие и указательные плакаты. Классификация плакатов и знаков по электрической безопасности….

25 04 2021 1:12:36

Проверка стабилитрона на плате с помощью мультиметра

Стабилитрон и его свойства. Проверка стабилитрона мультиметром на плате: порядок действий. Определение теплового пробоя. Проверка исправных стабилитронов. Пороговое значение напряжения. Можно ли проверить стабилитрон не выпаивая….

19 04 2021 9:39:18

Поверхностный (скин-эффект) в проводнике

Общее объяснение скин эффекта. Глубина проникновения: формулы расчетов поверхностных эффектов. Приблизительная формула для определения частоты среза для данного диаметра проводника. Способы подавления скин-эффекта….

05 04 2021 14:43:14

Примеры магнитной (диамагнитной) левитации, диамагнетизм

Определение магнитной (диамагнитной) левитации. Магнитная левитация: эксперименты в домашних условиях. Как сделать левитирующий магнит своими руками. Применение магнитов в подшипниках. Как используют магнитную левитацию в ветрогенераторах….

14 03 2021 1:37:19

Как использовать нагрузочную вилку для проверки аккумулятора

Зачем проверять А К Б. Что проверить перед оценкой состояния аккумулятора. Что такое нагрузочная вилка: особенности применения. Порядок проверки аккумулятора с помощью нагрузочной вилки. Параметры (таблица) для оценки годности батареи….

10 03 2021 16:36:14

Технические характеристики и расшифровка кабелей ВБбШв

Маркировка установочных проводов и кабелей согласно Г О С Ту. Конструкция В Бб Шв: требования предъявляемые к изоляции провода. Технические характеристики В Бб Шв-провода. Конструктивные характеристики проводов В Бб- Шв (таблица)….

15 02 2021 7:35:27

Определение электрического тока

Что называют электрическим током. В каких единицах измеряется сила или величина электрического тока. Что представляет собой электрический ток. Проводники и полупроводники. Законы для электротока. Характеристики электроцепи….

12 02 2021 9:31:32

Ряды номиналов резисторов: сопротивление номинала Е 24

Как образуется типовой ряд номиналов резисторов. Технологические нюансы производства радиотехнических изделий. Особенность изготовления резистивных элементов. Ряды сопротивлений резистора: таблица. Ряд сопротивления Е24….

14 01 2021 23:14:38

Формула расчета частоты вращений

Частота вращения: формула. Синхронные и асинхронные электромашины. Синхронная скорость и скольжение. Расчет и регулировка частоты вращений. Номинальная скорость вращения в двигателях постоянного тока….

06 01 2021 21:24:38

Металлоискатель: основные принципы действия металлодетектора

Определение металлоискателя. Металлоискатель: принцип работы прибора. Комплектующие изделия и их назначение. Электронный чувствительный контур, управляющий узел. Типы металлоискателей и различия в принципе действия. Ручная и автоматическая настройка металлодетекторов….

31 12 2020 8:57:58

Как правильно подключить стабилизатор напряжения

Скачки напряжения в сети характерны практически для всех российских регионов. К сожалению, это – не безобидное явление, которое может нанести серьезный ущерб имуществу и даже стать причиной пожаров. Особенно чувствительна к таким сбоям бытовая и компьютерная техника.

Избежать ощутимых последствий помогают стабилизаторы, которые защищают дорогостоящее оборудование не только от искажений в сети напряжения, но и от возможных помех. Однако само устройство при неграмотном подключении не сможет стать полноценным барьером возникающим возмущениям, в связи, с чем следует соблюдать схему подсоединения стабилизатора в сеть.

Подключение стабилизатора в сеть 220В

Рис.1 Последовательное включение в разрыв провода фазы.

Наиболее оптимальный вариант подключения предполагает установку стабилизатора напряжения непосредственно сразу же за электросчетчиком.

Данная схема считается наиболее упрощенной и рекомендуемой производителем.

У стабилизатора напряжения имеется три контакта, которые предназначены для подключения разорванного контакта фазы на входе и выходе, а также для безразрывного подсоединения нулевого провода. Защитное устройство четко отслеживает номинал напряжения на фазном проводе. В случае возникновения искажений стабилизатор напряжения однофазный сразу отключает нагрузку.

Внимание! Подключение стабилизатора напряжения осуществляется при обесточивании сети.

Нулевой провод первоначально подключается к стабилизатору, а затем – к основному проводу сетевого напряжения с использованием клемм или посредством скрутки.

Почти такая же схема используется и в том случае, если стабилизатор напряжения имеет четыре контакта. Это:

  • «фаза» — вход и выход;
  • «нуль» — вход и выход.

В данном случае осуществляется разрыв и нулевого провода, когда подключение нагрузки полностью (а не только фазы) осуществляется через стабилизатор напряжения.

Подключение стабилизатора в сеть 380В

При наличии в доме трехфазной системы энергоснабжения используются специализированные защитные устройства – трехфазные стабилизаторы напряжения. Однако чаще всего потребители устанавливают и три однофазных аппарата, что также допускается нормами электробезопасности. Это обусловлено тем, что в быту редко применяются трехфазные потребители (нагрузки, имеющие электродвигатели). Такие установки имеются в системах автономного водоснабжения, лифтового обслуживания. Вследствие этого чаще всего устанавливаются три однофазных стабилизатора, которые предоставляют не менее эффективную нагрузку для трехфазной сети.

Рис.2. Подключение трех однофазных стабилизаторов.

Все три прибора подключаются по такой же схеме, как и стабилизатор напряжения в сеть 220В, каждый для отдельной фазы. Нулевой провод подключается неразрывно.

Преимущества данной методики:

  • экономия, если сравнивать стоимость трех однофазных защитных устройств и одного трехфазного;
  • удобство, так как вышедший из строя трехфазный моноблок полностью отключит электроснабжение объекта и нагрузок, но такое редко происходит с тремя установками одновременно.

Правила установки стабилизатора напряжения

Установка защитных устройств в жилых домах и квартирах имеет свои особенности. Как правило, связаны они с ограниченным пространством. Крайне важно, чтобы установленный стабилизатор не перегревался, для чего место монтажа должно обладать эффективной вентиляцией.

Рекомендуется устанавливать аппарат на открытой площадке, однако не возбраняется и монтаж в специально приспособленную нишу либо полку. В данном случае следует соблюдать параметры отсека: между стенками ниши и корпуса стабилизатора должен сохраняться зазор не менее 10 см. Внутренняя отделка отсека должна быть выполнена из негорючих материалов. То же самое относится и к шторкам либо жалюзи, которые часто используются для декорирования ниши с защитным прибором.

Этапы подключения

  • Выбор места для установки в соответствии со всеми вышеизложенными рекомендациями.
  • Ни в коем случае не следует монтировать защитный прибор перед электросчетчиком, что может вызвать претензии со стороны контролирующих органов.
  • Сечение провода подключения должно соответствовать суммарной нагрузке. Также важно установить автомат защитного отключения. Подобной автоматикой снабжаются все стабилизаторы, однако дополнительное УЗО поможет значительно продлить срок службы прибора.
  • В обязательном порядке необходимо отключить напряжение. Если нет опыта при выполнении данной работы, то лучше всего доверить ее осуществление профессиональным мастерам.
  • Нельзя подключать к прибору нагрузки, номинальная мощность которых превышает аналогичные показатели самого стабилизатора. Мощность защитного устройства должна на 20-30% превосходить мощность подключаемых потребителей.

Особенности подключения

Очень важно при подключении соблюдать очередность подсоединения проводов и полное соответствие схемы рекомендуемому варианту. На следующем этапе проверяется нормальное функционирование устройства во включенном режиме: не должны присутствовать посторонние шумы, потрескивания разрядов и т.д.

Существуют отдельные модели стабилизаторов, не имеющие на своем корпусе соединительных контактов, а представляют собой законченный блок, снабженный розеточными разъемами. Это характерно для маломощных защитных устройств. Оборудование, требующее защиты, подключается через розетку к такому стабилизатору, что избавляет от необходимости подсоединения к клеммам.

Рекомендуется ежегодно проводить профилактическое обслуживание стабилизатора. Основными мероприятиями является проверка надежности подсоединения: следует зачистить контакты и подтянуть их.

Как подключить стабилизатор напряжения к домашней электропроводке » сайт для электриков

Подключение в распределительном щитке

После автомата в щитке должен устанавливаться трехпозиционный переключатель. В положении 1 при поднятом вверх рычажке напряжение подается напрямую от сети, не используя стабилизатор напряжения. Этот режим используется в случае, если регулятор напряжения сломался или проводятся ревизионные работы.

В положении 2 при рычажке, направленном вниз, электричество идет через стабилизатор. В нулевом положении все приборы отключены и от стабилизатора, и от электросети.

Со щитка до выбранного места установки прокладываются два кабеля ВВГ. Для удобства их нужно промаркировать: вход на стабилизатор и выход. Часть изоляции зачищается с жил и подключается в электрощиток. Фаза со входа стабилизатора идет к выходному зажиму на дифавтомат. Фаза с выхода идет на контакт 2 на трехпозиционном выключателе. Нули и земли с обоих проводов включаются на соответствующие шины.

Последний шаг – питание автомата с клеммы 1 трехпозиционного прибора. Это также выполняется гибким монтажным кабелем.

Мощность стабилизатора напряжения

Прежде всего, необходимо определиться с мощностью, потребляемой домашними электроприборами. В Интернете есть много советов по расчету, но я рекомендую воспользоваться следующим способом. На вводном щите (обычно рядом со счетчиком) находится основной автоматический выключатель. Его номинал по току подбирается таким образом, чтобы защитить проводку от повреждения из-за перегрузки. А раз он работает и не «выбивает», значит, пропускаемой мощности хватает на дом. Остается лишь найти ее. Мощность равна произведению значений тока и напряжения. Последнее известно – 220 Вольт, а ток можно прочесть на табличке выключателя. К примеру, если на «автомате» указан номинальный ток 16 А, значит допустимая мощность составит 16*220=3520 Вт или 3.5 кВт. Для 25 ампер мощность повыше – уже 5.5 кВт и т.д. Разумеется, если автомат подбирался «лишь бы не выбивал», то придется рассчитывать необходимую мощность через паспортные данные электроприборов. Полученная мощность должна быть меньше на 30% (или даже 50%), чем у выбираемого стабилизатора. Это вызвано тем, что хотя устройство и повышает напряжение при его снижении, выходная мощность при этом падает. Также нужно выбирать не по полной мощности (ВА), а по активной (Вт) – это важный момент.

мощность стабилизатора напряжения

Где лучше всего установить стабилизатор

Место установки выбирается в зависимости от габаритов самого прибора. А размеры зависят от мощности агрегата. К примеру, маломощный стабилизатор можно установить прямо около подключаемой к нему аппаратуре, где-то на столе или на полу. Мощный прибор лучше установить в специально организованном месте, к примеру, в нише или в распределительном щитке.

Требования к установке:

  • Вентиляционные отверстия в приборе всегда должны оставаться свободными, не закрытыми. В процессе работы стабилизатор нагревается, поэтому ему всегда нужен охлажденный воздух.
  • Нельзя устанавливать стабилизаторы напряжения в подвалах, гаражах, на чердаках и схожих с этими помещениями комнатах. Все дело в том, что любые электронные приборы быстро выходят из строя, если в помещениях, где они установлены, высокая влажность, скопление пыли, повышенная температура и другие негативные факторы.
  • Оптимальное место установки – в самом распределительном щите или рядом. Чем меньше длина питающего кабеля, тем лучше.

Требования к размещению стабилизаторов

Работа стабилизаторов связана с частичным рассеиванием электрической мощности и выделением тепла. Поэтому их нельзя устанавливать в глухие непроветриваемые ниши и закрывать их панелями. Доступ к ним должен оставаться свободным. Кроме того, необходимо предусмотреть резервную схему работы – в обход стабилизатора на время его поломки.

Стабилизаторы напряжения решают проблему качества электропитания. Однако они усложняют схему и делают ее менее надежной. Кроме того, их установка может повлечь увеличение количества потребляемой энергии. Что для вас предпочтительней – сохранение дорогой бытовой техники или экономия на потреблении, вы должны решить сами.

Подключение однофазных потребителей

Наиболее рациональным подходом к электроснабжению частного дома будет выделение из общего числа потребителей обособленную группу, для которой требуются стабильные параметры напряжения. Как правило, повышенная стабильность требуется для телевизора, холодильника, офисной техники и средств связи. Другие бытовые приборы, особенно с нагревательными ТЭНами, вовсе необязательно подключать к стабилизатору. Электрочайники и электрические котлы все равно будут работать, поскольку перепады напряжения для них не играют решающей роли в выполнении основных функций.

В домашнем щитке после электросчетчика устанавливается защитное оборудование – дифференциальный автомат или УЗО с автоматическим выключателем. От них отдельными кабелями подводится фаза и ноль к входным клеммам стабилизатора. Корпус устройства также отдельным проводом подключается к шине РЕ, установленной в щитке. От выходных клемм стабилизатора к потребителю поступает фаза и рабочий ноль. Защитный ноль соединяется с шиной РЕ.

Следующий вариант предполагает подключение к стабилизатору сразу нескольких групп потребителей. В упрощенной схеме не используется защитное заземление, а стабилизатор подключается через одну клемму рабочего нуля. Работу схемы лучше всего рассматривать на примере трех групп потребителей.

Внутри распределительного щита, после всех защитных устройств, необходимо создать шину рабочего нуля, которая подключается ко всем потребителям, в том числе и к стабилизатору напряжения. Фазный провод ввода от защиты подключается к входной клемме устройства, а отходящий провод – к выходу. Второй конец фазного провода заводится в распределительный щиток, чтобы выполнить параллельное соединение нагрузок. Подключение всех групп потребителей осуществляется через автоматические выключатели.

При наличии в стабилизаторе двух клемм под рабочий ноль, в схеме возникнут следующие изменения:

  • Шина рабочего нуля остается соединенной с потребителями, но она уже не будет связана с защитными устройствами.
  • Нулевой провод от защитных устройств будет соединяться с входной клеммой рабочего нуля стабилизатора.

Все ли нужно выпрямлять

Если речь идет о проектировании электричества перед его монтажом, то стоит задаться вопросом, а все ли в вашем доме стоит подключать под стабилизатор напряжения?

Дело в том, что большое количество электроприборов, которые мы используем, не нуждается в дополнительной стабилизации.

Это такие устройства, как водонагреватель, чайник, пылесос, фен, утюг, электродуховка, гаражное оборудование.

Перечисленные токоприемники являются очень мощными, но абсолютно не нуждаются в стабилизации напряжения. Так, устройства, связанные с нагревом чего либо от перепадов напряжения будут быстрее/медленнее выполнять свою работу, но на износ это никак не повлияет.

Если же учитывать их мощность, то получится, что она превосходит в несколько раз ту, которую потребляют «точные» электроприборы (телевизор, спутниковая антенна, ПК…).

В случае же, если вам известно место подключения «точных» приборов, есть возможность подключить их по приведенной схеме.

Эта схема позволяет купить подключить стабилизатор напряжение меньшей мощности, но более высокой степени защиты, или попросту сэкономить деньги.

Выбираем место

Электрика не любит сырости, поэтому для стабилизатора напряжения подойдет только сухое помещение без избыточной влажности воздуха. Обычно эти цифры обозначены в инструкции самого устройства (примерно 10%RH-102%RH), но никто из нас не готов измерять влажность.

Поэтому запомните, если вы чувствуете повышенную влажность в своем подвале – располагать в нем электрику, а уж тем более стабилизатор – не стоит.

Стабилизатор напряжения не должен находиться в одном помещении с горючими легковоспламеняющимися, химически активными веществами, поэтому гараж – тоже не самое лучшее место для него

Также стоит отказаться от идеи расположения стабилизатора напряжения на чердаках – повышенная температура воздуха (более 40 градусов) может вывести его из строя.

Шкаф, закрытая ниша в стене тоже не подходят, т.к. мешают естественной циркуляции воздуха и приведут к перегреву стабилизатора.

Пол или стена?

Если вы подключаете стабилизатор на весь дом (квартиру), то он должен быть подключен сразу после счетчика в разрыв фазы, а это означает, что закреплять его, скорее всего лучше на стене. Таким образом вы сможете всегда в режиме реального времени отслеживать входящее и исходящее напряжение.

Это же касается и случая подключения электрозависимого газового котла через стабилизатор. Например настенные стабилизаторы Ресанта позволяют подключить сразу два токоприемника (котел и насос) и при этом эстетически выглядят очень неплохо, предоставляя информацию через светодиодное табло в режиме реального времени

Если же речь идет о подключении таких приборов как телевизор, ПК, ноутбук, то настенный вариант не будет удобным, т.к. эти токоприемники могут передвигаться, а каждый раз пересверливать отверстия в стене никто не станет. Тут лучше воспользоваться напольным исполнением.

У большинства производителей стабилизаторы представлены в обоих форм-факторах, которые по своим техническим характеристикам абсолютно не отличаются.

Релейный стабилизатор выровняет напряжение. Видео Стабилизатор напряжения 220 — надежность работы техники в доме. Настенный стабилизатор напряжения не займет полезного пространства в доме Тиристорный стабилизатор — плюсы и минусы устройства

Подключение стабилизатора в трехфазной сети

Конструкции трехфазных стабилизаторов отличаются поблочным исполнением, где для каждого блока предусмотрен собственный клеммник. При подключении должно соблюдаться равномерное распределение однофазных потребителей. Как правило, они подключаются к разным блокам стабилизатора, чтобы создаваемая в нем нагрузка была симметричной.

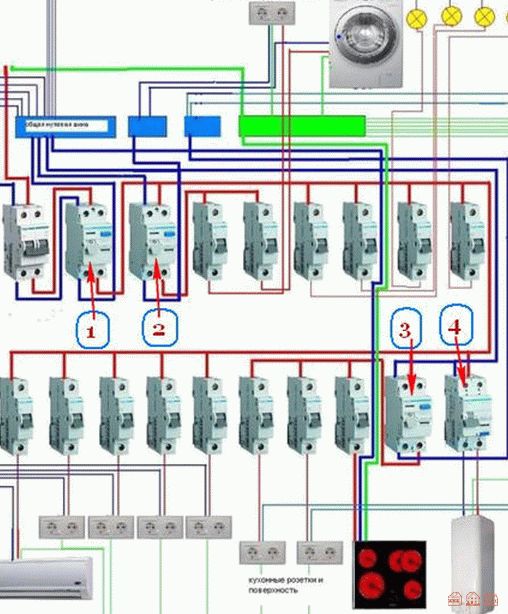

Стабилизаторы, питающиеся от трехфазного напряжения, защищаются от аварий и прочих негативных последствий с помощью автоматических выключателей. Такие схемы чаще всего используются в промышленности, а в частных домах используются очень редко, по причине высокой стоимости трехфазного стабилизатора. При выходе его из строя, все потребители будут получать электроэнергию напрямую из сети со скачками и перепадами.

Поэтому для бытовых условий существует схема, по которой трехфазные потребители подключаются через однофазные стабилизаторы. Они потребляют существенно меньшую мощность по сравнению с промышленными аналогами, поэтому для того чтобы нормализовать сетевые параметры, можно воспользоваться тремя одинаковыми стабилизаторами напряжения с нагрузкой, предусмотренной для однофазной сети.

Разводка рабочего нуля осуществляется к входным клеммам каждого стабилизатора. Параллельное подключение от выходов всех трех устройств, образует шину рабочего нуля. От этой шины рабочие нули направляются к каждому потребителю. У всех стабилизаторов имеются входные фазные клеммы, соединяющиеся с соответствующими клеммами защитных устройств. Выходные клеммы соединяются с группой автоматов, через которые питание поступает к потребителям. Конкретная схема подключения зависит от особенностей электропроводки, типа стабилизатора и других технических условий.

Принцип действия и конструктивные особенности стабилизаторов

Принцип работы стабилизирующих устройств заключается в следующем: входящая электроэнергия трансформируется, и на выходе появляется напряжение с необходимыми параметрами, питающее все подключенные бытовые приборы и оборудование.

В процессе трансформации стабилизатор может работать в режимах понижения амплитуды, простой передачи или повышения напряжения. Во втором случае происходит преобразование электроэнергии без изменения амплитуды. При этом происходят бесполезные затраты энергии, вызывающей нагрев оборудования. В связи с этим, некоторые модели имеют функцию байпаса. На корпусах таких приборов размещается переключатель, с помощью которого из работы выводится вся силовая часть оборудования. Обратным действием производится включение всех устройств.

Все стабилизаторы различаются между собой конструктивными особенностями и техническими характеристиками. В первую очередь, это мощность, пропускаемая через них, минимальное и максимальное значение величин на входе и другие дополнительные функции. Таким образом, можно выбрать модель, которая лучше всего подходит для конкретных условий потребителя. Питающие цепи и нагрузки могут быть подключены к стабилизаторам разными способами, в зависимости от конструкции и назначения этих устройств.

В каждой модели имеются клеммные выводы, позволяющие изменять конфигурацию подключений. При наличии в схеме защитного нуля подключение РЕ-проводника выполняется к средней клемме. Рабочие нулевые проводники соединяются с соседними выводами, а для коммутации фазных проводов используются крайние клеммы. Входные цепи подключаются на левой стороне, а выходные – на правой.

В случае отсутствия защитного нуля схема клеммника значительно упрощается. Рабочий ноль объединяется внутри корпуса, а цепи подключаются к трем контактам: фаза входа, общий рабочий ноль, фаза выхода. Самые простые модели малой мощности оборудуются шнуром и вилкой, а потребители подключаются напрямую к розетке, установленной на корпусе стабилизатора. Следует быть особенно внимательными, подключая провода в трехфазных стабилизаторах напряжения.

Подключение стабилизатора в сети 380в

По своей сути, подключение трехфазного стабилизатора на 380В ничем не отличается от подключения обычного однофазного. Заметим, что приобрести три однофазных стабилизатора выгоднее, чем один трехфазный. Так же и в случае ремонта одного из стабилизаторов: без электроснабжения окажется только одна фаза. Ниже приводится схема монтажа трех стабилизаторов 220В вольт в трехфазной сети при установке автоматического выключателя после счетчика.

В том случае, когда на клеммной колодке стабилизатора есть только один контакт N для нулевого провода, он будет общим для входа и выхода. Ниже приводится схема монтажа приборов в сети 380В для такого варианта.

Подключение стабилизаторов с колодками на четыре контакта

Так бывает, что после изучения инструкции вопросы все же остаются. Пусть в этом случае Вам поможет видеоролик.

{SOURCE}

Подключения стабилизатора напряжения схема для сети 220 вольт

Перед подключением нужно соблюдать меры безопасности и перед работами отключить вводной автомат в электрощите. Отключив сеть, проверьте отсутствие напряжения индикатором напряжения на выходе ввода.

Схема подключения стабилизатора напряжения переменного тока обычно указывается производителем на задней стороне устройства и в инструкции по эксплуатации.

Подключают стабилизатор напряжения в разрыв фазового провода сети после вводного автомата. Схема подключения может быть трех контактный — это на стабилизаторе вход фазы и выход фазы, и нулевой провод.

Схема подключения однофазного стабилизатора напряжения с тремя клеммами

Фаза вводного автомата подключается к входной фазной клемме прибора, а выходная фазная клемма стабилизатора к фазе потребителя нагрузки. Нулевой провод, не разрывая, подключается к нулевой клемме стабилизатора.

Монтажная схема подключения однофазного стабилизатора в щите

Если после вводного автомата сеть расходится по автоматам освещения, розеток, то фаза выхода стабилизатора подключается к ним. В случае только одного вводного автомата, нужно ставить в щит изолированную колодку с клеммой.

На эту клемму подсоединяют фазный провод, снятый с вводного автомата. Входную фазу стабилизатора подключают к вводному автомату, выход стабилизатора подключается к установленной клемме колодки.

Нулевой провод подключается к клемме стабилизатора, а затем к нулевой шине электрощита. Возможен вариант стабилизаторов с двумя нулевыми клеммами, то есть входная фаза — ноль, выходная фаза — ноль.

Вариант подключения стабилизатора с пятью клеммами

Две нулевые клеммы могут быть установлены для удобства соединения и быть соединены между собой внутри стабилизатора. Тогда нулевой провод подсоединяется, как описано выше.

Нулевые клеммы нужно прозвонить и если они не звонятся, то вторая нулевая клемма, подсоединяется к нулевому проводу нагрузки. Предварительно нужно отсоединить нулевой провод нагрузки в сети от земляной шины в щите.

Какой стабилизатор напряжения лучше выбрать?

На этот вопрос нет однозначного ответа. Наиболее технологичные – электронные. В них нет изнашивающихся узлов, поэтому теоретический срок службы выше. Дополнительно стоит отметить полную тишину при коммутации. Но вот стоимость неоправданно высока. Релейные более долговечны, чем сервоприводные, но щелкают при переключении. Оптимальны по «цена/функциональность». Сервоприводные стабилизаторы можно порекомендовать для установки в тех домах, где входящее напряжение, изменившись, относительно долгое время держится на том же уровне (электросварка – главный «враг» устройств такого типа).

На что обратить внимание при выборе места установки

Размеры стабилизатора зависят от его выходной мощности. Использование небольших мобильных устройств вполне возможно непосредственно возле действующей электронной аппаратуры, прямо на столе. Для конструкций с большими размерами требуется стационарная установка в специально отведенных местах – на полу, на стенах или в оборудованных нишах.

Следует учитывать нагрев работающего трансформатора, в связи с чем требуется отведение тепла. Поэтому стабилизатор должен располагаться таким образом, чтобы с помощью вентиляционных отверстий обеспечивался максимальный воздухообмен внутри корпуса.

Рабочие характеристики стабилизатора могут снизиться под действием пыли, влажного воздуха, расположенных рядом горючих и легковоспламеняющихся жидкостей, а также повышенной температуры. Следует избегать вредных факторов и не устанавливать стабилизаторы в сырых подвалах, гаражах, неотапливаемых чердачных помещениях. Наиболее оптимальным вариантом расположения стабилизатора является место рядом с вводным распределительным щитком.

Основные ошибки

Подключение через простой автомат, а не трехпозиционный

К наиболее распространенным ошибкам подключения относятся:

При монтаже прибора нужно учитывать все нюансы и не совершать перечисленных ошибок.

Необходимые материалы

Для подключения понадобится сам стабилизатор. Его нужно заранее выбрать с учетом того, какой прибор к нему будет подключен. Также нужны следующие материалы:

  • Трехжильный кабель ВВГ. Его сечение должно совпадать с сечением вводного кабеля на рубильнике или входном автомате.
  • Трехпозиционный выключатель для активации стабилизатора. У него есть 3 состояния – включен первый потребитель, включен второй потребитель и выключено. Вместо него можно применить обычный модульный переключатель, но в таком случае при отключении от стабилизатора каждый раз будет обесточено все помещение.
  • Провода ПУГВ разных цветов.

Также рекомендуется в схеме до подключения стабилизатора поставить УЗО или дифференциальный автомат.

Выбор места для установки прибора

Установка стабилизатора напряжения может оказаться не самой простой задачей, так как необходимо выполнить несколько требований

Перечислим их в порядке важности, вдобавок к указанным в паспорте на оборудование:

  • исключается попадание влаги на поверхность аппарата;
  • необходимо обеспечить свободный обдув воздухом корпуса прибора;
  • выгодно расположить стабилизатор поближе к вводному щиту;
  • следует учесть, что работа электромеханического прибора сопровождается характерным шумом, а релейный аппарат издает щелчки;
  • должен быть обеспечен удобный доступ для подключения, контроля и обслуживания прибора;
  • оптимально разместить регулятор напряжения на стене или на полке.

Выбор стабилизатора напряжения для частного дома

Выбор той или иной модели зависит от нескольких важных факторов. Прежде всего нужно выяснить сферу применения стабилизатора. Он может обеспечивать питание какого-то одного прибора или оборудования, установленного во всем доме. Следует выяснить значения верхнего и нижнего предела напряжения в электрической сети. И, наконец, немаловажную роль играет сумма, выделяемая на приобретение стабилизатора.

Выбор устройства зависит и от мощности, которую потребляют бытовые приборы и электрооборудование. Для ее определения рекомендуется воспользоваться номиналом автоматического выключателя, установленного на вводном щите. В соответствии с формулой, мощность представляет собой произведение значений тока и напряжения. Ток определяется по табличке, установленной на автомате, а напряжение известно заранее – 220В. То есть, при номинале 16А значение допустимой мощности будет составлять 16 х 220 = 3520 Вт или 3,5 кВт. При более высоком токе, например, 25А, мощность также повысится до 5,5 кВт. Более точные данные можно получить из паспорта на каждый прибор и оборудование. Мощность стабилизатора должна быть на 30-50% выше, чем расчетная допустимая мощность. Это связано с тем, что в процессе стабилизации напряжения происходит падение выходной мощности.

После всех необходимых расчетов остается выбрать наиболее подходящий тип стабилизатора. Для домашних условий подойдут как сервоприводные модели, так и релейные. В первом случае изменения напряжения производятся с помощью токосъемника, передвигаемого электродвигателем. Управление осуществляется сравнивающей схемой. Токосъемник передвигается в разные стороны, соответственно, увеличивая или уменьшая напряжение. Таким образом, обеспечивается плавная регулировка, скачки напряжения при переключениях отсутствуют. Рекомендуется для применения в тех домах, где измененное напряжение удерживается на одном и том же уровне в течение длительного времени.

Принцип действия релейных стабилизаторов совершенно другой. Основой всего устройства является трансформатор, у которого имеются промежуточные выводы обмотки с собственным напряжением. С помощью логической схемы осуществляется управление блоком электромеханических реле. Под его действием выводы переключаются таким образом, чтобы на выходе стабилизатора получались требуемые 220 вольт. Данные устройства более долговечны, однако процессы переключений сопровождаются щелчками.

Существуют дорогостоящие модели стабилизаторов, использующих электронные ключи. Фактически, они представляют собой такую же релейную конструкцию, где обычные реле заменены полупроводниковыми ключами. Эти устройства считаются наиболее технологичными и долговечными, поскольку в них отсутствуют узлы, подверженные износу. Во время коммутации соблюдается полная тишина. С помощью современных стабилизаторов стало возможно не только управлять напряжением, но и выполнять ряд других функций. Большое значение имеет возможность включения задержки подачи напряжения. Встроенные вольтметры позволяют постоянно контролировать состояние сети. С этой целью вместо стрелочных, широко используются электронные приборы.

Пример подключения однофазного стабилизатора напряжения

Подключение стабилизатора 220 вольт в простейшем случае может быть выполнено по одной из приведенных схем, в зависимости от того, в какой последовательности уже соединены счетчик и входной автомат. В любом случае необходимо обеспечить заземление стабилизатора. Суть подключения стабилизатора состоит в том, что напряжение из сети подается на вход стабилизатора, а к его выходу подсоединяются потребители электроэнергии.

Варианты монтажа стабилизаторов напряжения

На схемах подключения приведен вариант клеммной колодки на задней стенке стабилизатора напряжения с пятью контактами. Бывает, что клемма заземления размещается отдельно: к ней и нужно подсоединить заземляющий проводник. Иногда клемма N(ноль) всего одна, тогда оба нулевых провода: и входной, и для потребителей подсоединяют к ней.

Перед непосредственным подключением стабилизатора необходимо обесточить электрическую сеть в помещении с помощью входного автомата. Затем следует убедиться, что оно действительно отсутствует с помощью индикатора или мультиметра. Включатель питания и переключатель байпас прибора должны находиться в выключенном состоянии.

После выполнения электромонтажа подают питание на стабилизатор, а затем включают и его. Внутренний таймер прибора задерживает его запуск, раздается щелчок, и подается питание. На дисплее высвечивается значение выходного напряжения 220В. У большинства современных приборов на дисплее может появиться следующая информация:

  • символ L означает, что напряжение на входе опустилось ниже допустимого для работы прибора;
  • символ Н означает, что напряжение на входе поднялось выше допустимого для работы прибора;
  • символ СН означает, что суммарная мощность подключенных к прибору потребителей выше допустимой.

Установка стабилизатора напряжения в цокольном этаже

Рассмотрим практический пример подключения стабилизатора к однофазной сети 220 вольт на примере релейного прибора РЕСАНТА АСН-10000/1-Ц. Прибор установлен в цокольном этаже, где никому не мешает щелканье реле и шум расположенного рядом встроенного пылесоса. В стене находится монтажная коробка с клеммником и автоматом для подключения стабилизатора.

Полочка для установки стабилизатора напряжения

Агрегат размещен на полочке, которая устроена на забитых в стену отрезках арматуры. Зазор между стеной и полкой, а также свободное пространство под ней обеспечивают обдув воздухом корпуса прибора.

На входе в дом установлен автомат номиналом 40А, что соответствует максимальной мощности энергопотребления порядка 8 кВт. Стабилизатор РЕСАНТА АСН-10000/1-Ц несколько мощнее, однако для уменьшения нагрузки на прибор через него подключены не все потребители. В результате получилась следующая ниже схема электромонтажа.

Подключение релейного стабилизатора РЕСАНТА

В данном случае для защиты от утечек установлено УЗО (устройство защитного отключения) после счетчика. Ряд потребителей, например: освещение, обогреватель сауны, проточный водонагреватель и некоторые розетки имеют нестабилизированное питание.

Так как стабилизатор РЕСАНТА размещен в цокольном этаже и далеко от ввода в дом, перед ним установлен дополнительный автомат и колодка для электромонтажа. Это позволяет обслуживать и ремонтировать при необходимости прибор без отключения нестабилизированного питания в доме.

Монтаж выполнен кабелем, который состоит из пяти многожильных проводов. Это позволяет свободно передвигать прибор.

В соответствии со схемой в коробке установлена клеммная колодка на 4 контакта, пятый провод подключен к автомату. Надо пояснить, что в дополнение к указанному на схеме, к клеммнику подсоединен кабель питания розетки встроенного пылесоса (заходит в коробку снизу). Справа сверху подведены кабель, подающий питание на стабилизатор, а также кабель, подключенный к нагрузке. В данном случае:

  • зеленый провод – заземление;
  • синий – ноль;
  • белый(коричневый) –фаза.

Подключение кабеля к колодке в распредкоробке

Колодка подключения

Самостоятельному подсоединению стабилизатора к щитку электропитания должно предшествовать тщательное изучение электрической схемы его клеммных контактов. Для этого потребуется развернуть прибор задней стенкой наружу и изучить расположенные на ней контактные элементы.

Колодка подключения

На ней располагается несколько групп соединений, предназначенных для следующих подключений:

  • Фаза и земля входного линейного напряжения 220 Вольт;
  • Отдельная заземляющая клемма;
  • Земляной и фазный контакты, к которым подключается вся нагрузочная линия квартиры или помещения.

Для подсоединения устройства к сетевым клеммам дополнительно потребуется разобраться с порядком их расположения на домашнем щитке. Кроме того, необходимо будет определиться с кабелем, посредством которого осуществляется такое подсоединение. Его тип и рабочие параметры (сечение жил, в частности) выбираются с учётом мощности, потребляемой самим прибором и подключаемыми к нему бытовыми нагрузками.

Дополнительная информация. Обычно для этих целей выбирается типовой кабель ВВГ 3х1.5 (2,5), которого должно хватить для нагрузки средней мощности.

Кабель ВВГ

Далее будет рассмотрен порядок подключения СА непосредственно к электрическому шкафу (щитку).

Установка стабилизатора в частном доме в Киеве и Киевской области

Стабилизатор напряжения в частном доме в Киеве или Киевской области подключается и используется для защиты электроприборов дома для обеспечения подачи стабильного напряжения с правильной синусоидой потребителям электроэнергии.

Это устройство необходимо подключить непосредственно к трассе с помощью клеммной колодки, после счетчика электроэнергии, с учетом схемы электроснабжения дома.Стабилизатор относится к обычной бытовой технике, и для его установки не требуется специальных разрешений и лицензий.

Выбор стабилизатора для дома

Для частного дома в Киеве или коттеджа в Киевской области можно выбрать в качестве стабилизатора, мощностью несколько сотен ватт, и рассчитанный на мощность до десятков киловатт. При выборе стабилизатора очень важно, сколько фаз введено в ваше здание. Во многих домах — напряжение 220В, и соответственно нужно установить однофазный стабилизатор.Сейчас довольно часто встречается еще и трехфазное подключение — 380 Вольт. В этом случае необходимо выбрать три однофазных устройства. В продаже можно увидеть три однофазных стабилизатора, расположенных в одном блоке, который предлагается покупателю как трехфазный. В этом случае неудобства вызывают ремонт этого стабилизатора (при выходе из строя одного из агрегатов) и вес конструкции. Поэтому при покупке и установке устройства рекомендуем устанавливать отдельный стабилизатор для каждой фазы.

Расчет мощности устройства

Главное, с чем нужно в первую очередь определиться: что будет подключено от стабилизатора — все электроприборы в доме, отдельная группа приборов разной мощности или один бытовой прибор? Наш мастер-электрик поможет точно рассчитать сечение кабеля для подключенного устройства, общую мощность электроприборов и мощность самого стабилизатора.При необходимости произвести повторную коммутацию в электрощите и защитить сам стабилизатор заземлением.

Стабилизированное электроснабжение можно подключать не ко всему дому, а только к самым необходимым электроприборам, обеспечивающим жизнедеятельность. Как минимум, необходимо защитить отопительный газовый прибор или электрокотел, водопроводную насосную станцию, дорогую бытовую технику (холодильник, другие важные электроприборы). В этом случае электрик проконсультирует нас по поводу общей нагрузки, поможет определить мощность, необходимую для стабилизатора, так как в паспорте прибора она может быть указана в разных значениях — в вольт-амперах (В • А) или в ваттах ( W).Важно: при подключении стабилизатора, не предназначенного для защиты устройств большей мощности, он не обеспечит нормальную работу цепи нагрузки. При превышении нагрузки стабилизатор в лучшем случае будет постоянно перегружаться и отключаться при отключении питания.

Выбор места для стабилизатора

Как уже было сказано, стабилизатор подключается после электросчетчика. Наш электрик поможет выбрать наиболее оптимальное место для установки устройства в соответствии с пожеланиями заказчика.Однако необходимо знать, что к месту установки устройства существуют технические требования, которые необходимо соблюдать для его безопасной эксплуатации.

Запрещается устанавливать прибор в закрытых нишах без вентиляции, а также в небольших помещениях, где отсутствует циркуляция воздуха. Стабилизатор может выйти из строя из-за перегрева силовой части, поэтому температура в помещении не должна превышать 40 ° С. Важным требованием является сухость помещения, отсутствие пыли, нельзя устанавливать прибор вблизи легковоспламеняющихся предметов. , в местах хранения химических препаратов.И, конечно же, место установки стабилизатора должно быть недоступным для детей и домашних животных.

Сервостабилизаторы, стабилизаторы напряжения в Индии

Почему вы должны выбирать такого производителя сервостабилизаторов, как Purevolt?

Purevolt имеет местный и международный опыт в области оборудования для управления питанием, такого как серво стабилизатор напряжения, изолирующий трансформатор.Мы поставляли и экспортировали бесчисленное количество продуктов в Индии и за рубежом.


Некоторые из наших основных ценностей остаются прежними:

Доверие

Purevolt известен своим высоким уровнем удовлетворенности клиентов во всем мире.У нас довольные клиенты более чем в 30 странах мира. Мы консультируем наших клиентов наиболее прозрачным образом и помогаем им выбрать правильные продукты, такие как серво стабилизатор напряжения, в соответствии с их конкретными потребностями.

Качество

«Качество важнее количества».Мы известны своим качеством и надежностью, и именно по этой причине у нас есть несколько MNC и Govt. Организации как наши клиенты. Наша продукция проходит несколько предотгрузочных и плановых проверок в процессе производства.

Экспорт

У нас огромный опыт экспорта, мы экспортировали сервостабилизаторы мощностью до 1500 кВА.У нас есть дилеры и реселлеры в африканских и арабских странах. Мы стремимся стать крупнейшим производителем и экспортером серво стабилизаторов напряжения из Индии.

Сертификаты

Мы являемся сертифицированной компанией ISO 9001-2015, а сервостабилизаторы протестированы в лабораториях, одобренных NABL, и проверены такими агентствами, как SGS, Intertek, AERF, ETDC, Cotechna.

Благодаря нашему глубокому пониманию местных электрических условий в различных странах, мы можем создать спрос на нашу продукцию в таких странах, как Австралия, Южная Африка, Латинская Америка, Маврикий, Индонезия, Таиланд, остров Фиджи, Папуа-Новая Гвинея, Казахстан, Дубай, ОАЭ, Бахрейн, Оман, Саудовская Аравия, Катар, Йемен, Сирия, Ирак, Нигерия, Танзания, Либерия, Сьерра-Леоне, Мадагаскар, Ангола, Гана, Танзания, Мозамбик, Малави, Замбия, Шри-Ланка, Израиль, Иордания , Кувейт, Бангладеш, Зимбабве, Египет, Судан.

Почему вариактический трансформатор нельзя использовать в качестве стабилизатора?

В повседневной жизни мы часто сталкиваемся с проблемой некачественного электроснабжения. Из-за скачков напряжения выходит из строя дорогая бытовая техника, некорректно работает аудио и видео техника, выходит из строя оргтехника. Выход в этой ситуации — установка стабилизатора.


В повседневной жизни мы часто сталкиваемся с проблемой некачественного электроснабжения. Из-за скачков напряжения выходит из строя дорогая бытовая техника, некорректно работает аудио и видео техника, выходит из строя оргтехника.Выход в этой ситуации — установка стабилизатора.

Компания «САНТЭК» более 7 лет производит стабилизаторы напряжения различной мощности и широкого диапазона: релейные, электромеханические, тиристорные. Это надежные и проверенные временем устройства с высокими техническими характеристиками, к тому же модельный ряд регулярно пополняется новыми разработками. Среди продукции SUNTEK легко подобрать оптимальный вариант для любого объекта, будь то небольшой загородный дом, 3-х этажный коттедж или производственный цех.Но в последнее время все больше и больше людей обращаются к нам с вопросом, что для выравнивания сетевого напряжения лучше приобрести стабилизатор или вариакатический трансформатор (лабораторный автотрансформатор).

Действительно, легко запутаться, ведь и то, и другое устройство может регулировать напряжение. Но их назначение, принцип действия и условия работы у них совершенно разные, а значит, вместо стабилизатора нельзя использовать вариакетический трансформатор. Рассмотрим подробнее.

Регулятор напряжения — это устройство, предназначенное для круглосуточной регулировки входного напряжения до фиксированного значения (220 В для однофазных, 380 В для трехфазных моделей). В силу конструктивных особенностей выходного стабилизатора возможно небольшое отклонение, порядка 3-8%, что вполне приемлемо для большинства бытовых приборов и не заменяет самой сути процесса — стремления подать напряжение как можно ближе к стандартному значению. Установленный внутри стабилизатора процессор постоянно анализирует состояние сети и в зависимости от ситуации дает команду на повышение или понижение напряжения.Время реакции составляет доли секунды, что позволяет сделать скачок напряжения невидимым для подключенного оборудования. А если состояние сети критическое и стабилизатор не может обеспечить оптимальное напряжение, то питание полностью прекращается и снова возобновляется, только после нормализации сети. Благодаря такому подходу бытовая техника всегда будет надежно защищена от некачественного электроснабжения. Помимо этого, стоит отметить, что стабилизаторы SUNTEK отлично адаптированы для использования в повседневной жизни.Они выполнены в универсальном корпусе, допускающем установку вертикально или горизонтально, имеют удобный дисплей и могут работать при минусовых температурах (релейные стабилизаторы SUNTEK).

Трансформатор

Variac способен регулировать входное напряжение не только до строго определенного значения, но и в широком диапазоне (от 0 до 300 Вольт). Его основное предназначение — обеспечивать питание устройств с нестандартным напряжением, а также плавно изменять напряжение для различных тестов и тестов.Регулировка производится в ручном режиме, когда необходимое выходное напряжение указывается с помощью специальной поворотной ручки. Хотя на самом деле поворот ручки устанавливает не значение напряжения, а коэффициент трансформации, значение, на которое необходимо изменить текущее входное напряжение для достижения заданного выхода. При стабильном состоянии сети мы получим желаемый результат, но при изменении условий, например, при внезапном скачке напряжения, вариакционный трансформатор не изменит коэффициент трансформации автоматически (для этого нужно вручную повернуть регулировочный ручку).В результате выходное напряжение будет подскакивать ровно на столько же, сколько и напряжение в сети. К тому же лабораторный автотрансформатор нельзя использовать круглосуточно. Продолжительность непрерывной работы не более 6 часов. Это требует постоянного внимания и контроля текущего уровня.

Все это говорит о том, что вариактический трансформатор не может выполнять функции стабилизатора. И даже больше. Если вам действительно нужен вариационный трансформатор для подключения или тестирования оборудования, а источник питания далек от идеала, то лучше установить оба устройства сразу, сначала стабилизатор для выравнивания напряжения, а затем вариактический трансформатор для изменения напряжения в пределах заявленный диапазон.

Icon Engineers Private Limited | H.T. Автоматический регулятор напряжения

Общая информация

H.T. Автоматические стабилизаторы напряжения используются для стабилизации H.T. входное напряжение, независимо от колебаний напряжения, полученных от органов электроснабжения. Кроме того, эти стабилизаторы также предотвращают перегрузку трансформатора и другого электрического оборудования. Широкие диапазоны изменения напряжения поддерживаются постоянно и в состоянии при нагрузке .Отклонения от номинального выходного напряжения более чем на ± 1% регистрируются твердотельным реле. Это реле работает от источника питания 230 В, 110 Ом и посылает сигналы на двигатель стабилизатора, который приводит в движение роликовый механизм в более низком и высоком направлении, чтобы довести напряжение до номинального выходного напряжения в пределах + — 1%. Точность + -1% может варьироваться в зависимости от конкретных требований заказчика.

H.T. В автоматических стабилизаторах напряжения сервопривода спиральные катушки установлены на обычном многослойном сердечнике.Углеродные ролики собраны на несущей плите из стекловолокна и проходят по длине направляющей катушки. Ролики подключаются к выходным электрическим клеммам. Рядом с регулирующей катушкой параллельно подключены несколько компенсирующих обмоток, которые закорочены, чтобы уменьшить эффект окантовки магнитного потока сердечника. Он также поддерживает постоянное реактивное сопротивление регулятора в любом положении контакта качения.

Приложение

Эти автоматические регуляторы напряжения HT широко используются в различных отраслях промышленности для получения стабильного входного напряжения.

Наша продукция широко используется в следующих областях:

  • Печи
  • Испытательные помещения
  • Научно-исследовательские станции
  • Бумажная промышленность
  • Гальваника
  • Электролитические процессы
  • Отели
  • Больницы
  • Чайные сады
  • Оборонные сооружения
  • Центры космических исследований
  • ИТ-отрасли
  • Металлургический комбинат
  • Цементные заводы
  • Стекольный завод
  • Химическая промышленность
  • Обработка пластмасс

Арт.Стабилизатор напряжения 20А | Furman Power

Описание

Более 40 лет компания Furman является пионером в разработке продуктов питания переменного тока для самых требовательных профессионалов в области аудио, видео и телевещания. Хотя потребность в стабильном питании переменного тока не является чем-то новым, технология SPR-20i и ее уникальная реализация являются революционными.

Экстремальные требования к переменному току, встречающиеся в профессиональной аудио / видео арене, потребовали технологических разработок, намного превосходящих типичные продукты питания для домашних кинотеатров / аудиофилов.В студиях поломка живого звука и вещательного оборудования может быть недопустимой. Отказ оборудования или плохая работа обходятся дорого. То же самое и с домашним кинотеатром сегодня. Наши технологии, основанные на решениях, обширный инженерный опыт и высокое качество сборки ответили на вызов сегодняшних поврежденных линий электропередач и привели к созданию SPR-20i.

В связи с сегодняшним хаотическим спросом на многие муниципальные энергетические объекты, напряжение переменного тока часто снижается, чтобы его можно было растянуть для удовлетворения избыточного спроса.Это оказывает существенное негативное влияние на производительность вашей системы. Усилители мощности и активные сабвуферы не могут полностью раскрыть свой потенциал. Даже относительно небольшое снижение напряжения переменного тока может нейтрализовать звуковое воздействие более совершенной системы. Не менее проблематичны и чрезмерно высокие линейные напряжения. Избыточное напряжение может привести к перегреву чувствительных цепей; снижают срок службы и надежность ламп проектора и вызывают отключение многих цепей. Благодаря эксклюзивной технологии стабилизации переменного напряжения SPR-20i, усилители мощности с ограниченным напряжением и активные сабвуферы работают на полную мощность.С SPR-20i домашние кинотеатры питаются постоянным, практически неизменным напряжением переменного тока. Это гарантирует безотказное обслуживание в любой среде, страдающей нестабильным питанием.

SPR-20i практически не выделяет тепла и не производит механических шумов, характерных для низкокачественных регуляторов напряжения переменного тока. Кроме того, наша полупроводниковая технология с переходом через ноль обеспечивает практически неограниченную подачу пикового тока, избегая ограничения тока, характерного для регуляторов переменного тока, которые преобразуют мощность переменного тока в постоянный ток и затем синтезируют выходной сигнал переменного тока.

Помимо нестабильного напряжения, современные линии переменного тока подвержены высокочастотным и электромагнитным помехам. При подключении чувствительного оборудования к домашней розетке шум переменного тока проникает в критически важные компоненты вашей системы. Этот шум переменного тока маскирует сигналы низкого уровня и снижает производительность. Этот низкоуровневый контент имеет решающее значение, потому что он передает важные гармоники и атмосферу звука, а также глубину и четкость видео. Благодаря эксклюзивной технологии линейной фильтрации Furman телевизоры, проекторы, DVD-плееры и процессоры получают питание переменного тока с линейной фильтрацией.Это значительно снижает уровень шума, обеспечивая стабильную пиковую работу ваших критически важных компонентов независимо от условий нагрузки и времени суток.

Еще одна важная особенность — наша эксклюзивная серия многоступенчатой ​​защиты. Это подавление перенапряжения, практически не требующее обслуживания, обеспечивает максимально возможный уровень защиты от переменного тока, не жертвуя собой при серьезном нарушении перенапряжения. Ни поврежденного оборудования, ни сервисных звонков, ни простоев. Кроме того, наши цифровые измерители входного напряжения переменного тока, выходного напряжения и тока позволяют точно измерять как линию переменного тока, так и текущую нагрузку.Эти измерители являются ценным активом при мониторинге систем, подключенных к сегодняшним потенциально плохим электросетям.

При использовании SPR-20i вы заметите гораздо более четкие, потрясающе сфокусированные звуковые и визуальные изображения из вашей системы. Видеопрезентация будет четкой, а цвета — реалистичными, с большей четкостью шкалы серого и черного, а также заметно улучшенной глубиной и четкостью. При установке с IT-Reference 15i или 20i домашние кинотеатры получат двойные преимущества Furman’s Stable Power и Discrete Symmetrical AC Filtering, обеспечивая производительность без компромиссов — без аналогов.

Как правильно подключить стабилизатор напряжения на весь дом. Схема подключения стабилизатора напряжения в частном доме или квартире

Стабилизаторы напряжения

приобретены не из хорошей жизни, и раз уж вы это сделали, то, скорее всего, у вас уже были или были проблемы с напряжением.

Стандартный уровень напряжения по нормам должен составлять 230 вольт (а не 220, как до сих пор многие считают).

Но в зависимости от места проживания (протяженность и загруженность линий электропередач) и возможных аварий в электрических сетях (обрыв нулевого провода, перегрузка) напряжение может быть либо стабильно занижено, либо повышено, либо просто «скакать» в произвольные значения.

Когда куплено небольшое устройство для защиты одного конкретного устройства — компьютера, холодильника, телевизора, бойлера, то проблем с подключением не возникает.

Подвес имеет вилку и розетку. В этом разберутся даже школьник.

Но если вы хотите установить мощное устройство для защиты электроприборов всего дома одновременно, то со схемой подключения придется повозиться.

Что нужно для подключения

Кроме самого стабилизатора вам понадобится ряд дополнительных материалов:


Поперечное сечение провода должно быть точно таким же, как у входного кабеля, который идет к коммутатору или главному входному устройству.Так как через него будет проходить вся нагрузка дома.

Этот переключатель, в отличие от простых, имеет три состояния:

1 включен потребитель # 1 2 отключен 3 включен потребитель # 2

Также можно использовать обычную модульную машину, но при этой схеме, если вам нужно отключиться от стабилизатора, вы придется полностью обесточивать весь дом и каждый раз закидывать провода.

Есть, конечно, обходной или транзитный режим, но для перехода в него нужно соблюдать строгую последовательность.Подробнее об этом ниже.

С помощью этого переключателя вы полностью отключаете устройство одним движением, и в доме остается свет.


Необходимо четко понимать, что регулятор напряжения устанавливается строго перед счетчиком электроэнергии, а не после него.

Ни одна энергоснабжающая организация не позволит вам подключиться по-другому, как бы вы ни доказывали, что этим вы хотите защитить не только электрооборудование в доме, но и сам счетчик.

Стабилизатор имеет собственные обороты холостого хода, а также потребляет электроэнергию даже при работе без нагрузки (до 30Вт / ч и выше). И эту энергию нужно учитывать и рассчитывать.

Второй важный момент — крайне желательно, чтобы в цепи перед точкой подключения устройства стабилизации было либо УЗО, либо дифференциальный автомат.

В методе, описанном ниже, будет рассматриваться именно такой вариант.Ведь очень часто эти устройства вешают на стену в комнатах, коридорах, в свободном доступе для прикосновения.

А поломка обмоток трансформатора на корпусе не такая уж редкость.

Инструкция по подключению в приборной панели

Прежде всего, вы устанавливаете трехпозиционный переключатель в электрическую панель, сразу после вводной машины.


Вдруг он у вас вышел из строя или нужно провести какую-то доработку.Вы не будете каждый раз перекручивать провода и отключать электричество по всей квартире.



Выберите место для установки регулятора напряжения. Так же нельзя никуда положить. Есть определенные правила, которых нужно придерживаться.

Проложите два кабеля ВВГнГ-Лс от экрана до этого места.

Желательно отметить каждую из них и сделать соответствующие надписи на обоих концах:


Удалите изоляцию с жил и сначала подключите кабель к электрической панели.Фазу от провода, идущего на вход стабилизатора, подключить к выходным клеммам входной машины.

Далее займемся выходным кабелем стабилизатора. Фазный провод (пусть это будет белый провод) подключите к контакту №2 на трехпозиционном переключателе.

Ноль и земля обоих кабелей помещены на соответствующие шины.

Теперь нужно подать фазу прямо с входного автомата на трехпозиционный. Очищаете монтажный провод ПУГВ, заканчиваете жилы наконечниками НШВИ и запускаете от фазового вывода входного выключателя к выводу No.4 переключателя.

Все, что осталось сделать на приборной панели, — это запитать все машины от клеммы 1 трехпозиционного контроллера.

Повторите эту операцию с гибкими монтажными проводами.

Таким образом, по схеме вы подали фазу с входного автомата на 3-позиционное, а затем распределили нагрузку по его контактам, подключив через стабилизатор (контакт №2-№1) и напрямую без него. (контакт № 4-№1).

В вашем конкретном случае эти контактные телефоны могут не совпадать с указанными здесь номерами! Обязательно все уточняйте в инструкции или в паспорте на машину.

Соединение стабилизатора

Теперь перейдем к непосредственному подключению самого стабилизатора. Чтобы приблизиться к его контактам, может потребоваться снять внешнюю крышку.

Пропустите два кабеля (входной и выходной) через отверстия и зажмите их под клеммами по следующей схеме:

  • затяните фазный провод входного кабеля стабилизатора к ВХОДНОЙ (Lin) клемме
  • нейтральный провод (синий) к клемме N (Nin)
  • заземляющий провод к винтовой клемме с маркировкой «земля»

Кстати, отдельной «заземляющей» клеммы может и не быть.Затем эту жилку затягивают под винт на корпусе самого устройства.

Есть модели с клеммными колодками всего на 3 провода. В них возвращается только фаза.

Ноль для питания электроприборов снят с общей панели.

Теперь, когда вы подали напряжение с экрана на стабилизатор, вам нужно вернуть это напряжение, но уже стабилизированное, обратно на общий экран.

Для этого подключаем кабель — вывод от стабилизатора.

  • его фазный провод к ВЫХОДНОЙ клемме
  • заземляющий провод, в том же месте, что и заземляющий провод от входного кабеля

Еще раз визуально проверьте всю цепь и закройте крышку.

Проверка цепи

Первый запуск должен производиться без нагрузки. То есть все машины, кроме вводной и той, что идет на стабилизатор, нужно выключить.

Запустите его на холостом ходу и проконтролируйте работу. Входные и выходные параметры, посторонние шумы и скрипы.

Также не помешает проверить правильность и точность технических данных, которые отображаются на электронной доске.

Если у вас дома трехфазная сеть 380В, то для такого подключения рекомендуется использовать 3 однофазных стабилизатора напряжения, каждый из которых подключен в отдельной фазе.

Подробнее о преимуществах трехфазных и однофазных устройств и о том, какой из них выбрать, читайте в статье «».

Ошибки подключения

1 Неправильное расположение и место установки

У вас может быть все идеально подключено и следовать схеме, но стабилизатор будет постоянно нагреваться и выключаться, или на его дисплее будут появляться ошибки.

2 Подключение через простой автомат, а не трехпозиционный

Конечно, этот момент сложно назвать ошибкой. Причем именно так поступают более 90% потребителей.

Однако этот переключатель действительно может спасти ваше устройство от выхода из строя.

Дело в том, что переключение регулятора напряжения из штатного режима в «транзитный» необходимо производить с определенной последовательностью.

Сначала выключите торговые автоматы на заглушке.

Затем переведите переключатель в положение ТРАНЗИТ или БАЙПАС.

И только потом снова включаем машины.

Многие об этом забывают и переключаются под нагрузкой. Что в конечном итоге приводит к поломкам.

С трехпозиционным автоматом это невозможно.Вы автоматически переключаете напряжение, без каких-либо манипуляций со стабилизатором. И все это одним ключом!

Вам не нужно запоминать последовательность. Так что эту процедуру смело можно доверить любому члену семьи.

3 Используется для подключения кабеля с меньшим поперечным сечением, чем вход.

Вы можете выбрать меньшее сечение только при подаче питания на отдельные нагрузки.

Если на стабилизаторе стоит весь дом, соблюдайте входные параметры в соответствии с нагрузкой на весь дом.

4 Отсутствие наконечников на многожильных проводах

Многие почему-то забывают, что часто вся нагрузка в вашем доме проходит через стабилизатор. Точно так же, как на входной машине.

При этом в электрощите обжаты все провода, даже на выключателях освещения с минимальными токами, а на клеммах стабилизатора или его автоматов постоянно можно встретить оголенный провод, просто затянутый винтом .

Поэтому не экономьте, а заранее приобретите соответствующие подсказки с устройством.

5 Выбивает обычный пулемет в приборную панель

Иногда после подключения стабилизатора вводный автомат начинает выбивать. При этом без стабилизатора все нормально и ничего не отключается.

Многие сразу грешат на неправильную схему подключения или неисправность аппарата. Берут его в гарантийный ремонт и т.д.

А причина может быть совсем в другой. Если у вас слишком низкое напряжение 150-160В, то при повышении до стандартных 220-230В ток в сети значительно возрастет.

Отсюда и все проблемы. Обратите на это внимание, прежде чем нести его обратно в магазин.


Стабилизаторы напряжения вместе с источниками бесперебойного питания и реле напряжения предназначены для питания необходимой нам бытовой техники только качественными допустимыми напряжениями. Но преимуществом стабилизаторов перед другими устройствами этого класса является возможность напрямую изменять входное напряжение в нужных нам оптимальных пределах. Стабилизаторы
— это как малогабаритные переносные для бойлера, холодильника или другой бытовой техники, так и для всего частного дома или квартиры.Однако недостаточно просто выбрать подходящее устройство. Для качественной и надежной работы также необходимо правильно установить и подключить стабилизатор к однофазной сети в домашних условиях.

На самом деле ничего сложного в установке стабилизатора нет. Но это ответственный робот и здесь есть нюансы и возможные нежелательные ошибки.
Поскольку с малогабаритным и маломощным стабилизатором проблем с подключением, например, к холодильнику возникнуть не должно, ниже мы обратим внимание, в основном, на большие стабилизаторы «на весь дом».

В первую очередь это выбор и покупка стабилизатора , здесь важно знать, на какую мощность нужен стабилизатор и на сколько фаз, как правило, в частных домах и квартирах в основном подключается одна фаза , а значит, нужен однофазный стабилизатор.
Несмотря на то, что стабилизатор справляется как с пониженным, так и с повышенным напряжением на входе, существует целый класс устройств, предназначенных в основном под напряжение — особенно для тех случаев, когда старый преобразовательный трансформатор питает например целую большую деревню.Такие трансформаторы могут успешно работать с напряжениями до 90 вольт на входе, преобразовывая их в оптимальные для нас 220 вольт.
Запас мощности стабилизатора должен составлять не менее 20-30% от общей подключенной нагрузки.
Помимо прочего, стабилизаторы бывают разных типов: сервоприводные, релейные и симисторные (тиристорные), это самые популярные типы, доступные для покупки на нашем рынке.
У всех есть свои недостатки и особенности.

Для установки стабилизатора на весь дом в основном используют мощные навесные установки, реже напольные.
Нужно подключить стабилизатор напряжения после счетчика. Физически стабилизатор можно было подключить перед счетчиком, но вряд ли удастся договориться об этом со службами энергонадзора. Сам по себе стабилизатор потребляет мало электроэнергии, в основном 20-30 Вт.
В большинстве стационарных стабилизаторов подключение осуществляется через клеммную колодку, входные и выходные провода, а также заземление — они зажимаются винтами.

Для стабилизаторов с тремя выводами в клеммной коробке обычно рабочий ноль совмещен внутри устройства с защитным нулем.Три контакта:

  • вводная фаза
  • фаза нагрузки
  • ноль (общий)

Стандартная схема подключения стабилизатора, как правило, указана на корпусе устройства, в первую очередь необходимо ориентироваться по ней.

При подключении необходимо внимательно проверить правильность подключения и провести первый запуск устройства без подключения нагрузки.
В течение некоторого времени необходимо понаблюдать за работой стабилизатора, убедиться в отсутствии посторонних шумов и гудков стабилизатора.
Затем проверьте выходное напряжение, и если оно в пределах нормы, можете безопасно подключать нагрузку.

На маломощных стабилизаторах вход также можно подключить шнуром с вилкой, но нагрузку можно подключить к розетке на корпусе устройства. Но розетки в основном рассчитаны на нагрузку не более 16 ампер, поэтому в мощных стабилизаторах используются более надежные способы подключения проводов.

Вы можете сэкономить на цене стабилизатора, если купите «более слабый» стабилизатор, рассчитанный по мощности не на весь дом, а только на самые важные линии дома.Кормить таким образом только определенные группы бытовой техники. В доме, во вводном щите, необходимо иметь такие специфические линии под отдельные автоматические выключатели, тогда сложностей в реализации этой задачи не возникнет.

Место установки

В зависимости от мощности стабилизатора его размер также изменится. Небольшие портативные устройства ставят прямо рядом с бытовой техникой. Так вот, стационарные стабилизаторы «на весь дом» монтируются на стене возле распределительного щита, ставятся на пол, либо в стене сооружается специальная ниша (проем).

Во время работы, особенно при низком постоянном напряжении в сети, трансформатор стабилизатора достаточно хорошо нагревается и для его нормального охлаждения требуется свободная циркуляция воздуха через вентиляционные отверстия в корпусе. Стабилизатор необходимо расположить так, чтобы эти отверстия оставались свободными.
Также необходимо учитывать, что стабилизатор нельзя размещать во влажном подвале, гараже, чердаке или неотапливаемом помещении, кроме того, на работу прибора негативно влияют высокие или низкие температуры, влажность и пыль.

Самая оптимальным местом будет для установки стабилизатора возле вводного распределительного щита в доме, это место также будет удачным, исходя из того, что рекомендуется уменьшить длину питающих кабелей.

При установке стабилизатора в нишу в стене обращайте внимание на материал ниши, он должен быть пожаробезопасным (штукатурка, блок, бетон, металл). Стенки ниши должны быть сконструированы таким образом, чтобы между корпусом прибора и стенками проема в стене оставался необходимый воздушный зазор.Зазор должен быть не менее 10 см.

Технология установки стабилизатора не сложная, главное — учесть все требования, запасы мощности и общие рекомендации.
Кроме того, после установки устройства желательно не реже одного раза в год проводить диагностику, проверять надежность соединений, затягивать винты и проверять параметры выходного напряжения. Большинство современных устройств указывают на все возможные ошибки на корпусе с помощью индикации.Следует регулярно контролировать работу стабилизатора.

Электроэнергия, подаваемая в наши квартиры, строго регулируется законодательством государственных стандартов. В соответствии с требованиями Международной электротехнической комиссии для сети 220 В допускается отклонение напряжения питания в пределах ± 10% от номинала или от 242 до 198 вольт.

Даже такое изменение показаний не всегда оказывает положительное влияние на работу чувствительных бытовых электронных устройств и обычных простых ламп накаливания, используемых в освещении.Энергоснабжающие организации, участвующие в распределении электрической энергии, используют трансформаторные подстанции с линиями электропередач, по которым электроэнергия подается в каждый дом и квартиру.

Часто при загрузке линий создается ситуация, когда на трансформаторе уже выставлено максимальное значение напряжения, а до последнего потребителя доходит только его нижний предел. Если на каком-либо объекте нагрузка еще больше возрастет, то в конце линии уже невозможно поддерживать нормативные требования — мощность трансформаторной подстанции исчерпана.Сеть на 380 вольт работает по тем же принципам.

Данный случай объясняет режим работы электроустановок в нормальных условиях. На самом деле электроснабжение жилых домов, особенно в холодные зимы и в сельской местности, может значительно ухудшиться.

Исправить сложившуюся ситуацию с качеством электроэнергии для каждого хозяина дома или квартиры можно с помощью устройств, стабилизирующих основные электрические параметры сети, которые широко доступны в продаже.

Как работает регулятор напряжения

Принцип его работы основан на преобразовании поступающей электрической энергии до оптимального значения выходного напряжения, которое будет питать бытовые устройства.

Во время трансформации стабилизатор может работать в одном из следующих режимов:

1. понижение амплитуды;

2. простой перевод;

3. увеличить напряжение.

Во втором случае трансформатор просто преобразует одну гармонику в другую без изменения ее амплитуды.В этом случае тратится энергия, которая бесполезно тратится на обогрев оборудования.

С этой целью производители предоставляют некоторым моделям функцию байпаса путем размещения переключателя на корпусе устройства, который позволяет оператору отключить всю силовую часть оборудования одним движением. Обратное действие включает устройство.

Особенности конструкции

Технические характеристики разных стабилизаторов напряжения могут существенно отличаться друг от друга в:

    сила прошла через них;

    минимальное и максимальное значение входных величин;

    набор дополнительных функций.

Это позволяет дифференцированно подходить к выбору модели, подходящей для конкретных условий конкретного потребителя.

Типы регуляторов напряжения

По принципу работы производители оборудования выпускают модели, сочетающие преобразование электроэнергии с сервоприводными механизмами, релейным управлением и применением полупроводниковых технологий. Вы можете прочитать об их устройстве и особенностях, рекомендации по выбору.

Клеммные выводы

В зависимости от назначения и устройства стабилизаторы могут иметь различные способы подключения цепей питания и нагрузок. На рисунке показаны две общие клеммные колодки для однофазных моделей.

В цепи с защитным нулем провод PE подключается к средней клемме. Рабочие нули подходят для соседних клемм, а фазные провода переключаются в крайних положениях. Левая половина используется для подключения входных цепей, а выходные цепи устанавливаются с правой стороны.

Эта раскладка напоминает наш алгоритм письма и чтения: слева направо, поэтому его легко запомнить.

Для цепей без защитного нуля клеммная колодка упрощена: обычно в ней рабочий ноль совмещен внутри корпуса, и для подключения цепей остается только три контакта:

    фаз цепи питания;

    общий рабочий ноль;

    выходит из стабилизатора фазы.

На самых простых и маломощных моделях входные цепи могут быть соединены шнуром с вилкой, а розетки используются для подключения потребителей непосредственно на корпусе устройства.

Однако перечисленные шаблоны не являются обязательными правилами, и на каждом устройстве могут быть применены определенные функции, которые производитель указывает в технической документации.

Особую осторожность следует соблюдать при подключении проводов при работе со стабилизаторами трехфазного напряжения.

Выбор места

Выходная мощность стабилизатора определяет его размер. Небольшие мобильные устройства можно разместить на столе рядом с работающим электронным оборудованием.Другие, более крупные конструкции требуют постоянной установки на стене, в нише или на полу.

Нагревается работающий трансформатор. От него требуется отвод тепла. Поэтому необходимо расположить регулятор напряжения так, чтобы все его вентиляционные отверстия были свободны, чтобы обеспечить максимальный воздухообмен внутри корпуса для отвода тепла.

Влажный воздух, пыль, близость к легковоспламеняющимся жидкостям, высокие температуры отрицательно влияют на работу всех электрических устройств.Необходимо учитывать влияние этих вредных факторов и избегать расположения стабилизатора во влажном подвале, гараже, неотапливаемом чердаке.

На выбор места влияет длина кабельных линий для подачи питания и подключения нагрузок. Оптимальным вариантом может быть размещение стабилизатора возле распределительного щита в квартире или доме.

Схемы подключения однофазных стабилизаторов

Рациональный подход к электроснабжению квартиры позволяет выделить из всех потребителей электроэнергии группу, которой действительно необходимы стабилизированные параметры.Это может быть:

    телевизор;

    оргтехники;

    холодильник;

    устройства связи.

Бытовая техника, основным элементом которой являются нагревательные элементы, например, электрочайник или силовая часть электрокотла, подключать к стабилизатору не нужно. Они и без него будут работать, но чуть быстрее или медленнее, что не особо критично.

Схема подключения одного потребителя к стабилизатору напряжения

Внутри квартирного щита после счетчика устанавливается защита в виде (можно использовать УЗО и автоматический выключатель).

От них фазный и нулевой потенциалы по кабелю подводятся к входным клеммам стабилизатора. Корпус устройства подключается к шине РЕ, находящейся в квартирной панели, отдельной жилой.

Фаза и рабочий ноль идут к потребителю с выходных клемм стабилизатора, а защитный ноль — к нему с шины PE.

На картинке показан способ подключения компьютера без разметки соединений в розетке.

Схема подключения потребителей всего дома к стабилизатору напряжения

Рассмотрим упрощенный вариант, когда он не используется, а для подключения стабилизатора используется один вывод рабочего нуля. Условно сократим количество групп потребителей до трех.

В этом случае в коммутаторе после защит создается рабочая нулевая шина. От него питаются все потребители, в том числе и стабилизатор напряжения. Фазный провод подходящего блока питания от защиты подключается к входной клемме стабилизатора, а отходящий — к выходу.Второй его конец вставлен в экран для параллельного подключения нагрузок.

Все потребители, разделенные на группы, подключаются через автоматические выключатели, расположенные в квартирном щите.

Если стабилизатор использует две клеммы для рабочего нуля, то схема изменится следующим образом:

    рабочая нулевая шина останется подключенной к потребителям, но ее связь с защитами будет демонтирована;

    нейтральный провод от защиты квартирного щита направлен на входной вывод рабочего нуля стабилизатора, как это выполнено на предыдущей схеме.

Схемы подключения трехфазных потребителей

Как правило, трехфазные стабилизаторы имеют блочную конструкцию со своими клеммными колодками для каждого блока. Схема переключения их силовых и нагрузочных цепей может выполняться различными способами.

Подключение потребителей к трехфазному стабилизатору


Здесь соблюдаются все принципы, описанные на схемах выше. Только однофазные потребители дома должны быть равномерно распределены и подключены группами к разным блокам стабилизатора напряжения для создания на нем симметричной нагрузки.

Устройства, питаемые трехфазным напряжением, должны быть защищены от возможных сбоев в сети их автоматическими выключателями.

Данная схема подключения больше подходит для зданий, в которых работают мощные трехфазные электродвигатели. Но в домашних условиях это довольно редкий случай, а трехфазный стабилизатор стоит дорого. Если он выйдет из строя, то все потребители придется без него переключать на сетевое питание.

В быту можно применить еще один принцип стабилизации напряжения для подключения электроприборов к трехфазной сети.

Схемы подключения трехфазных потребителей через однофазные стабилизаторы

Бытовые приборы обычно потребляют значительно меньше энергии, чем их промышленные аналоги. Поэтому для нормализации параметров сети допускается использование трех одинаковых стабилизаторов напряжения соответствующей нагрузки для однофазной сети.

Если используют разделение рабочего нуля, то для их подключения подойдет предложенная ниже схема №1.

В целях повышения наглядности информации на ней не показана шина защитного PE-проводника, а подключение к ней стабилизаторов показано упрощенно.

Рабочий ноль после защит, расположенных в распределительном щите дома, подключается к входным клеммам каждого стабилизатора. Его шина образована параллельным подключением выходных клемм всех трех устройств. Рабочие нули направляются всем потребителям по жилам кабеля от этой шины.

Входная фазная клемма каждого стабилизатора соединена с соответствующей клеммой защитного устройства, а выходная клемма подключена к группе защитных выключателей, питающих потребителей.

На первый взгляд, сочетание входящих и исходящих рабочих нулей непосредственно на корпусе стабилизатора упрощает схему, но для некоторых моделей этот прием может нарушить выполнение отдельных алгоритмов управления, особенно в случае аварийных режимов.По этой причине производители делают это различие.

Если не видят смысла выводить дополнительный терминал, то сами упрощают конструкцию. Схема № 2 подключения таких стабилизаторов к потребителям трехфазной нагрузки представлена ​​ниже.

В заключение статьи хочу обратить ваше внимание на то, что все схемы приведены для ознакомления с принципами работы и подключения стабилизаторов напряжения.Поэтому в них отсутствует множество коммутационных аппаратов, распределительных коробок, розеток и других устройств, необходимых для установки и эксплуатации.

Для создания рабочей схемы необходимо дополнительно учесть особенности домашней электропроводки, выбранный тип стабилизатора, наличие защитных устройств.

Особое внимание было уделено источникам бесперебойного питания и данным устройствам. Автоматические стабилизаторы можно использовать где угодно: в квартире, частном доме и даже на даче.Стоимость устройств не слишком высока, а установить и подключить стабилизатор напряжения своими руками не составит труда. Далее мы просто поговорим о том, как самостоятельно установить и подключить средства защиты на весь дом или квартиру, предоставив пошаговую инструкцию по установке!

Шаг 1 — Определитесь с типом защиты

Сегодня есть стационарные стабилизаторы напряжения, которые устанавливают по всему дому, и мобильные модели, способные обслуживать одно или несколько отдельных электроприборов.Кроме того, стационарное оборудование может быть трехфазным или однофазным, в зависимости от условий использования. Подключение своими руками в этом случае имеет свои отличия: устройство вы подключите либо к 220 В, либо к 380.

Как правило, в частных домах и квартирах правильнее всего будет подключить к сети однофазный стабилизатор напряжения возле распределительного щита, который защитит всю сеть от перегрузок. Поэтому для однофазного стационарного электроприбора будет предоставлена ​​инструкция по подключению.

Шаг 2 — Выбор места установки

При установке своими силами дела обстоят намного сложнее, т.к. при неправильной установке корпуса в доме в лучшем случае может произойти выход из строя защитного устройства, не говоря уже о таких последствиях, как пожар.

Итак, чтобы самостоятельно установить регулятор напряжения в помещении, примите во внимание следующие рекомендации:

  • помещение должно быть сухим и хорошо вентилируемым, так как одна из основных причин поломки прибора — появление конденсата внутри корпуса;
  • при установке изделия в нише убедитесь, что отделочные материалы пожаробезопасны — кирпич, бетон, металл или стекловолокно;
  • соблюдайте воздушный зазор между корпусом оборудования и стенами, отступ со всех сторон должен быть не менее 10 см;
  • , если вы решили установить стабилизатор напряжения на стену своими руками, убедитесь, что подставка (или анкер) выдержит вес настенного шкафа.

Как правильно провести установку

Шаг 3 — Подключаем к электросети

На самом деле самостоятельно подключить стабилизатор напряжения к сети в доме довольно просто. На задней панели устройства находится 5-контактная клеммная колодка. Обычно порядок подключения проводов следующий (слева направо): входная фаза и ноль, земля, фаза и ноль, идущие к нагрузке. На фото ниже видно расположение разъемов:

Все, что нужно, правильно, тогда установку производите самостоятельно, по схеме (для однофазного устройства):


Вот и вся технология установки и подключения стабилизатора напряжения своими руками.Как видите, ничего сложного нет, главное учесть все требования и рекомендации. Напоследок хотелось бы отметить, что ежегодно следует проверять надежность соединения проводов в клеммной колодке и при необходимости подтягивать винты.

Это явление отнюдь не безобидно, так как может нанести серьезный материальный ущерб и привести к пожару. Компьютерная и бытовая техника чрезвычайно чувствительны к таким сбоям.

Чтобы избежать столь значительных последствий, необходимо установить стабилизаторы напряжения, которые защитят чувствительное дорогостоящее оборудование от искажений в сети напряжения, а также от различных помех.Но чтобы такое устройство действительно нормально работало, требуется строго соблюдать схему подключения стабилизатора к сети.

Подключение стабилизатора к сети 220 В

Регулятор напряжения желательно устанавливать сразу после электросчетчика. При любом перекосе однофазный регулятор сразу отключает нагрузку. Подключать устройство необходимо только при обесточенной сети.

Не забываем про ежегодную профилактику стабилизатора напряжения.В первую очередь нужно проверить надежность подключения бытового прибора, для чего нужно очистить контакты и немного их подтянуть.

Нулевой провод сначала подключают к стабилизатору, после чего переходят к основному проводу сетевого напряжения. Для этого можно использовать скрутку или клеммы.

Если у стабилизатора четыре контакта, схема практически одинакова: «фаза» — вход и выход; «Ноль» — вход и выход.

В этом случае также происходит обрыв нейтрального провода, если нагрузка подключена полностью через стабилизатор.

Подключение стабилизатора к сети 380 В

Если дом оборудован трехфазной системой электроснабжения, предусмотрены специальные защитные устройства — так называемые трехфазные стабилизаторы напряжения. Но обычно потребители устанавливают еще и три однофазных устройства. По нормам электробезопасности это допустимо. Ведь в быту крайне редко используются трехфазные потребители энергии — устройства, оснащенные электродвигателями. Поэтому три однофазных стабилизатора обеспечивают достаточно эффективную нагрузку, рассчитанную на трехфазную сеть.

В этом случае все устройства подключаются так же, как и стабилизатор подключается к сети 220 В, только каждое на отдельную фазу. Что касается нулевого провода, то он подключен неразрывно.

Преимущество этого метода — экономия, так как три однофазных устройства дешевле одного трехфазного. Не забывайте об удобстве, так как вышедший из строя трехфазный агрегат полностью отключит питание. При трех установках сразу такое случается крайне редко.

Правила установки регулятора напряжения

При установке стабилизатора в загородном доме необходимо помнить, что место предполагаемой установки непременно должно хорошо вентилироваться. В противном случае устройство перегреется и через некоторое время выйдет из строя.

Такое устройство желательно устанавливать на открытой местности. Если по каким-то причинам это невозможно, допустимо установить на специальной полке или в нише. Но следует строго соблюдать параметры такого отсека: между корпусом бытового прибора и стенками ниши должен оставаться зазор не менее 10 см.

Жалюзи или занавески, которыми часто украшают такую ​​нишу, тоже должны быть из негорючих материалов.

Сечение провода, используемого для подключения, обязательно должно соответствовать общей нагрузке. Также обязательно установить автоматический выключатель дифференциального тока. Несмотря на то, что к подобным устройствам поставляются любые стабилизаторы, дополнительное УЗО способствует значительному продлению срока службы устройства.

При проведении этих работ обязательно отключите сетевое напряжение.Устройство необходимо подключать к нагрузкам, номинальная мощность которых выше показателей самого устройства. Мощность стабилизатора должна превышать мощность подключенных к сети потребителей на 20-30%.

Особенности подключения стабилизатора напряжения

Крайне важно при подключении устройства соблюдать порядок подключения проводов и стремиться к полному соблюдению схемы. После подключения обязательно проверить, насколько хорошо работает прибор — посторонних шумов и треска быть не должно.

Есть модели стабилизаторов, не имеющих контактов подключения на корпусе. Это комплектная коробка с розетками для розеток. Такая конструкция характерна для маломощных защитных устройств. К такому стабилизатору через розетку подключается оборудование, нуждающееся в защите. Подключение к клеммам в этом случае не требуется.

При установке стабилизатора напряжения помните, что его нельзя ставить перед электросчетчиком. Такой подход может вызвать жалобы представителей контролирующих органов.поэтому это устройство можно размещать только после счетчика, чтобы избежать проблем.

Установка устройства защитного отключения

Любая утечка электричества нежелательна. Если какая-либо электрическая система функционирует нормально, ток течет исключительно по электрическим цепям … Если есть ток относительно земли, это будет утечка. Возникает при поломке корпуса, изначально заземленного, когда пользователь касается токоведущих элементов. В этом случае ток утечки пройдет через человека.

Утечка может также произойти, если электрическая проводка устарела.

Лучше всего подключать устройство защитного отключения как можно ближе к розетке электропитания. Поскольку интервал сети, ведущей к электросчетчику, строго контролируется электроэнергетическими организациями, после счетчика следует устанавливать УЗО. Тогда можно будет обеспечить полную защиту всей схемы от возможных утечек на землю.

У данного способа подключения есть недостаток — обесточивание наэлектризованной зоны, проходящей через такую ​​защиту.Если такой исход крайне нежелателен, лучше с точки зрения электробезопасности установить несколько УЗО или монтировать только на особо значимый участок цепи. Но следует помнить, что такая безопасность нужна везде.

УЗО иначе называют дифференциальной защитой, оно предназначено для автоматического отключения подачи электрической энергии при появлении утечки тока на землю.

УЗО должно отслеживать разницу значений тока между фазным и нулевым проводами.Если работа прибора штатная, такой разницы быть не должно — сколько тока проходит по фазному проводу, столько же потом проходит через ноль.

Но если, например, проводка проложена во влажном помещении и при этом имеет повреждение изоляции, то через повреждение токоведущего проводника проникает влага и между землей и проводом образуется цепь. Этот ток утечки будет той разницей значений, на которую будет реагировать устройство защитного отключения.

Когда такой ток утечки снимается с катушки внутреннего трансформатора и затем передается на поляризованное реле, сигнал в нем усиливается. В результате запустится механизм, который отключит УЗО. Поэтому до тех пор, пока неисправность не будет обнаружена и устранена, УЗО будет снова выбивать с каждым взводом, образуя защиту.

Поскольку любое устройство может выйти из строя, УЗО не исключение. Для такого случая он снабжен функцией самотестирования — testing.На лицевой стороне устройства есть тестовая кнопка, при нажатии на нее произойдет имитация тока утечки. В результате устройство автоматически сработает и выключится. Поэтому, если вы подозреваете, что прибор неисправен, достаточно нажать такую ​​кнопку, чтобы убедиться, что это действительно так.

При подключении УЗО следует руководствоваться надписями на корпусе самого оборудования. Есть не только однофазные, но и трехфазные УЗО, которые отличаются количеством контактов.Подключаются они аналогично: нейтральный провод подключается к нейтрали, а к фазным контактам подключаются три фазы.

Такие устройства рекомендуется устанавливать там, где это требуется для обеспечения надежной электробезопасности. А там, где неожиданное отключение электроэнергии может повлечь за собой негативные последствия, такую ​​защиту лучше не использовать.

При установке УЗО и заземляющих устройств в доме обязательно нужно знать

Запрещается проводить заземление без заземления или УЗО.Неправильное заземление намного опаснее, чем использование электросети вообще без него.

Не подключайте «заземляющие» клеммы к естественному или искусственному заземлению тех электроприборов и розеток, которые защищены только машинами, предназначенными для защиты проводки от коротких замыканий в цепях фаза-фаза и фаза-нейтраль. Дело в том, что машины способны работать только от тока, в несколько раз превышающего их номинал. Самодельное или естественное заземление обычно имеет сопротивление, которое не может создавать такие токи.Следовательно, он не сможет произвести защитное отключение машин в течение 0,4 с (стандарт безопасности).

Например, если заземление нейтрали на подстанции соответствует правилам и составляет 4 Ом, а заземляющее оборудование в доме также будет равно 4 Ом, и произойдет пробой в одном из электрических устройств, подключенных к сети, на всех в зданиях, подключенных к земле с помощью проводов защитного заземления устройств, возникнет опасный потенциал, равный 110 В.Если сопротивление заземления больше 4 Ом, то опасное для жизни напряжение на корпусе бытовой техники будет еще выше.

Ни в коем случае нельзя подключать клеммы заземления электроприборов, розеток, металлических корпусов бытовых приборов к сторонним токопроводящим элементам здания и трубам.

Необходимо правильно подключить провода при установке. В настоящее время для этой цели чаще всего используются соединительные блоки. Конечно, они значительно ускоряют процесс разводки, но все же не так надежны, как традиционная скрутка, предполагающая последующую сварку или пайку проводов.

В случае поломки корпуса бытового прибора, подключенного к трубопроводу или другому проводящему элементу стороннего производителя, машины могут не работать. В результате все электрически связанные проводящие объекты будут находиться под напряжением. В результате может произойти массовое поражение. поражение электрическим током, чреватое летальным исходом, также будет большая вероятность возгорания.

Обнуленная и заземленная труба может перестать быть таковой в любой момент. Например, если он будет ремонтироваться или из-за коррозии, которая часто возникает в местах резьбовых соединений.Сегодня часто используются пластиковые трубы, которые не могут выполнять роль защитного проводника или естественного заземления.

Нельзя в тех домах, где установлена ​​двухпроводная проводка, подключать «заземляющий» вывод электроприборов и розеток, металлические корпуса бытовых приборов к ее нулевому проводу, то есть запрещается обнулять вывод «заземления» таких устройств.

Всаживание «земляной» клеммы в экран и ее там заземление, а также соединение клеммы с нулевым проводом с помощью перемычки смертельно опасно.

Обрыв нейтрального провода может произойти где угодно. В этом случае перегорают практически все подключенные к сети электроприборы, перекрываются провода на ВЛ, меняют местами фаза и нейтраль, и, как следствие, на нейтрализованных корпусах бытовых возникает опасный перекос напряжения сети. бытовая техника.

В случае, если трехпроводная проводка проведена и подключена, но заземление еще не оборудовано, защитный провод в щите должен быть отключен от люстр и других электроприборов, розеток и защитной шины и должен быть изолированным.Если пробой происходит в одном из устройств, находящихся под опасным напряжением через защитный проводник, то в этом случае во всех случаях электрических устройств, способных проводить ток, будет напряжение. Особенно опасна такая ситуация при отсутствии УЗО.

Если защитные проводники подключены, но нет заземления, то все емкостные и статические токи подключенных к сети электроприборов суммируются через защитный провод.В результате даже при использовании исправной бытовой техники возможно смертельное поражение электрическим током. Поэтому важно полностью отключить электричество и вынуть все вилки из розеток перед отключением защитных проводов.

В первую очередь УЗО защищает от поражения электрическим током, несмотря на то, что в правилах говорится о таком устройстве только как о дополнительной защите. Машина способна предотвратить короткое замыкание, а заземление способно удалить емкостные и статические токи электрических приборов, что, хотя и не полностью, все же снижает опасный потенциал.

Также нельзя забывать, что установка выключателей, электроприборов и розеток без использования УЗО на десять ампер смертельно опасна.

Не следует подключать нейтральный провод к земле по собственной инициативе. Это приведет к повторному заземлению на вводе нулевого провода и, как следствие, к заземлению электрических устройств.

(PDF) Разработка и внедрение автоматического регулятора напряжения с высокой точностью и надлежащим гистерезисом

International Journal of Advanced Science and Technology

Vol.75 (2015)

Copyright 2015 SERSC 31

[7] М. Х. Дж. Боллен, «Влияние повторного ускорения двигателя на провалы напряжения», IEEE Trans. Ind. Applicat.,

vol. 31, (1995), июль-август, стр. 667–674.

[8] М. Х. Дж. Боллен, «Определение характеристик провалов напряжения в трехфазных преобразователях частоты»,

IEEE Trans. Электроснабжение, т. 12, (1997) October, pp. 1666–1671.

[9] Х. Г. Сармиенто и Э. Эстрада, «Исследование провалов напряжения в промышленности с приводами с регулируемой скоростью», IEEE

Ind.Applicat. Mag., Т. 2, (1996), январь-февраль, стр. 16–19.

[10] CS Hoong, S. Taib MIEEE, KS Rao и I. Daut, «Разработка автоматического регулятора напряжения для синхронного генератора

», Национальная энергетическая конференция (PECon) 2004 Proceedings, Куала

Лумпур, Малайзия .

[11] «Технические характеристики и рейтинги практических АРН», http://www.voltagestabilizer.com и

http://www.voltageregulator.com.

[12] «Конфигурация автоматического регулятора напряжения», Samsung, Venus, Microtech, Venstab and Silicon,

http: // www.vener7.com/servo-voltage-stabilizer/.

[13] М. М. Хок, «Проектирование, реализация и исследование характеристик программируемого автоматического регулятора напряжения

», Электрические системы 10-4, (2014), стр. 472-483.

[14] М. М. Хок и А. И. Махмод, «Улучшенная система автоматического регулирования напряжения с соответствующим гистерезисом

и огромной точностью», Научный журнал Университета Читтагонга, вып. 33, (2010), pp. 21-

33.

[15] «Voltage Regulator and Power Supply», http: // www.zen22142.zen.co.uk.

[16] Г. К. Митал и доктор Маниша Гупта, «Промышленная и силовая электроника», 19-е издание, издательство Khanna

, (2003), стр. 79-90.

[17] А. Пол Мальвино, «Принципы электроники», 6-е издание, Glencoe / Mcgraw-Hill, (1999), стр. 815-826.

[18] Дж. Миллман и К. К.

Добавить комментарий

Ваш адрес email не будет опубликован.
