Схема работы холодильника: Холодильник — урок. Физика, 8 класс.

Содержание

Однокамерный холодильник: устройство и принцип работы

Как устроен однокамерный холодильник?

Начнем с того, что однокамерный холодильник — это холодильник с одной-единственной камерой, т.е. лишенный, так называемой, «морозилки», вынесенной в отдельную камеру.

Соответственно, аппаратная система данного холодильника должна охлаждать только одну камеру. Охлаждение осуществляется за счёт действия испарителя, расположенного в верхнем сегменте холодильного шкафа. Воздух «ниспадает» и охлаждает продукты. Испаритель отвечает и за охлаждение продуктов в отсеке и за заморозку продуктов в отсеке «морозилки».

При этом однокамерному холодильнику необходимо «следить» за тем, чтобы продукты в камере не переморозились. Для этого агрегат оснащается специальной паллетой с окошками. Паллета находится под испарителем.

Каков принцип функционирования агрегата с одной камерой?

Представим схему работы «однокамерников». Мотор-компрессор выкачивает парообразный хладагент из испарителя и выталкивает его в конденсатор. Хладагент там охлаждается и превращается в жидкость. После хладагент, пройдя через фильтр-осушитель, по капиллярной трубке уходит опять в испаритель, где вскипает, преобразуется в газ, ну а оттуда — вновь идёт в компрессор, и так цикл за циклом.

Температура поверхности испарителя должна достичь определённой величины, чтобы термодатчик отключил компрессор. В целях предупреждения образования конденсата на поверхности трубопровода всасывания на него по всей протяженности припаивают капиллярную трубку.

Каковы особенности однокамерных агрегатов?

Во-первых, конструкцией: у «однокамерника» всего одна дверь и небольшое морозильное отделение внутри основной камеры.

Во-вторых, габаритами. Как правило, однокамерные холодильники компактнее.

В-третьих, у однокамерных холодильников всего один регулятор температурного режима. При выключении холодильного отделения морозилка тоже перестанет функционировать. Чаще всего однокамерные холодильники оснащаются механической системой регулирования температуры, которая не способна так же точно, как электронная, выбирать и контролировать температурный режим.

В-четвертых, стоимостью. Однокамерные холодильники дешевле двухкамерных собратьев, так как лишены многих дополнительных опций (ноу-фрост, зона свежести пр.).

Как часто ломаются однокамерные холодильники?

Не реже и не чаще двухкамерных. Ремонт однокамерных холодильников по трудоемкости не уступает ремонту других холодильных машин.

Электрическая схема холодильника — Электропортал

Принцип работы холодильника по классической схеме

Рассмотрим принцип работа на примере стандартной классической схемы. Электрический компрессор закачивает фреон из испарителя и далее через фильтр нагнетает газообразный фреон в систему конденсации, представляющую из себя длинную изогнутую капиллярную трубку.

В этой системе, происходит охлаждение фреона до комнатной температуры и переход газообразного фреона в жидкое состояние.

После этого фреон, в своем новом состоянии, под давлением попадает через узкое отверстие во внутреннюю систему испарителя, где вновь переходит в свое первоначальное жидкое состояние. В результате циркуляции и изменения состояния фреона, испаритель охлаждает пространство внутри холодильника.

Этот процесс повторяется неоднократно, пока не будет достигнута заданная терморегулятором температура, внутри испарителя. Как только температура достигает своего заданного значения, контакты терморегулятора размыкают электрическую цепь, после чего мотор компрессора останавливается.

Через какое-то время, температура внутри холодильника начинает повышаться естественным образом и происходит замыкание контактов терморегулятора. Защитно-пусковое реле производит запуск электродвигателя и компрессора продолжает свою работу сначала.

Устройство и принцип работы холодильника

На сегодняшний день выделяют несколько видов холодильников, с разными системами охлаждения, и в каждом есть свои особенности, плюсы и минусы. Однако, механизм работы холодильника, как прибора, помогающего Вам сохранять дольше продукты свежими, совсем несложен, и, в случае его поломки, Вы сможете сами определить причину и способ её устранения.

Давайте разбираться.

В основе работы любого холодильника лежит такой хладаген, как фреон — вещество, представляющее собой смесь этана и метана. Его основное физическое свойство в том, что при испарении он поглощает тепло, а затем, в процессе конденсации, его выделяет. Известно более 40 различных типов фреонов, но в бытовых холодильниках используется только безопасные его разновидности, поэтому не переживайте, вашему здоровью и экологии ничего не угрожает.

Фреон циркулирует в холодильнике благодаря компрессору, суть работы которого в разных моделях сводится к одному: прибор откачивает нагревшийся фреон из испарителя и отправляет в конденсатор, который находится на задней стенке прибора. Главная задача конденсатора — передавать тепло от остывающего газа воздуху в помещении. Затем охлажденный и сжиженный хладагент снова попадает в испаритель, тем самым охлаждая воздух внутри камеры.

Компрессор — это мотор асинхронного типа, поэтому для защиты механизмов холодильника от перегрева, устанавливают пускозащитное реле. Когда металлический элемент внутри устройства достигает определенного температурного значения, система отключается.

Конденсатор — это теплообменный аппарат в котором пары фреона охлаждаются и переходят в жидкое состояние. Как правило, конденсатор выглядит, как решетка на задней стенке холодильника.

Испаритель — устройство, которое закреплено вдоль задней стенки холодильника, в виде металлического крашенного листа. Есть две системы, по которым работают испарители: «плачущий испаритель» и система Full No Frost.

Плачущий испаритель: режим работы циклический, то есть периоды оттайки чередуются с периодами охлаждения. Когда в системе достигается определенная заданная температура и компрессор отключается, то иней на поверхности испарителя тает, образуются капли (из-за этого он и назван «плачущий»), которые стекают в емкость сбора талой воды. В современных моделях холодильников, испаритель внедрен в заднюю стенку камеры.

Теперь можно приступить к разбору видов холодильников и систем охлаждения в них: однокамерные и двухкамерные.

Однокамерный холодильник работает так: компрессор откачивает фреон в виде пара от испарителя в конденсатор, где он охлаждается, превращаясь в жидкость. После чего, жидкий фреон, проходя через фильтр-осушитель и капиллярную трубку, вновь попадает в испаритель.

Фильтр-осушитель — это цилиндр, заполненный веществом, которое поглощает воду. Это необходимо для очистки и осушения фреона, а так же предотвращает его замерзание при выходе из капиллярной трубки. После того как фреон в жидком виде попадает в испаритель, он начинает забирать тепло из камеры, тем самым охлаждая продукты и саму камеру, закипает, превращаясь в пар, который снова откачивается компрессором. Он устанавливается у входа в капиллярную трубку и так же предохраняет ее от засорения твердыми частицами.

Капиллярная трубка необходима для предотвращения образования конденсата на поверхности трубопровода всасывания. Трубка припаивается по всей его длине, нагревая трубопровод. Это, по сути прибор, который создает разницу в давлении между самыми важными элементами в системе: испарителем и конденсатором.

Благодаря ему происходит подача в испаритель необходимого, для охлаждения камер, количества фреона. В момент когда система останавливается, трубка капилляра устанавливает нормальное давление, тем самым спасая мотор.

Охлаждение в однокамерных холодильниках происходит с помощью испарителя, который расположен в верхней части камере — морозильнике. Далее, холодный воздух опускается вниз через поддон, установленный под испарителем. В этом поддоне есть небольшие окошки, которые можно открывать и закрывать. Так регулируется температура в холодильнике, при этом в морозильнике температура не меняется.

Двухкамерный холодильник работает так: в морозильной и холодильной камере имеются собственные испарители. Это является принципиальным отличием двухкамерного холодильника от однокамерного.

Охлаждение в двухкамерном холодильнике начинается с испарителя, находящегося в морозильной камере. Принцип охлаждения такой же как в однокамерном холодильнике, но основное отличие в том, что пока испаритель морозильной камеры не охладится до заданной температуры, фреон в испаритель холодильной камеры не поступит. Далее всё происходит по циклу, описанному выше.

Система охлаждения No Frost отличается тем, что в испаритель расположен только в морозильной камере. При этом выглядит он не как привычная нам металлическая пластина, а похож на автомобильный радиатор. Он расположен либо в верхней, либо в нижней части морозильной камеры. За испарителем расположен вентилятор, который и передает холодный воздух из морозильной камеры в холодильную. Поэтому в современных моделях холодильников испаритель принято называть воздухоохладителем. За счет того что происходит движение воздуха, на стенках холодильной и морозильной камер не образуется иней. Благодаря такой системе охлаждения, владельцу холодильника достаточно проводить лишь влажную уборку внутри него, что значительно облегчает жизнь. Поэтому система охлаждения No frost сейчас набирают популярность. Так же преимуществом данной системы охлаждения является то, что в холодильной камере везде одинаковая температура, а в обычных холодильных камерах температура на нижних полках и на верхних будет отличаться на 3-6 градусов.

Но есть и недостатки: из-за вентилятора, холодильники с данной системой охлаждения более шумные. А так же заветривание продуктов в холодильной камере.

Ознакомившись с особенностями работы холодильников с различными системами охлаждения, будет проще сделать выбор в пользу той или иной системы. Так же зная особенности работы устройств, можно более правильно и эффективно его использовать, а так же продлить срок его эксплуатации.

Если у Вас остались вопросы по теме статьи — наши мастера готовы ответить Вам по телефонам +7 (961) 086-94-52, +7 (8442) 50-27-62.

Электрическая Схема Холодильника Индезит Ноу Фрост

В нее наливают смесь обычной воды с лимоном.


Абсорбционный холодильник В данной конструкции рабочая жидкость аммиак испаряется.

Так называемый пробой на корпус обычно возникает из-за повреждения внутренней или наружной электропроводки. Решение проблем с датчиками температуры Данная деталь предназначена для регулирования темпов работы компрессорной установки.
принцип работы холодильника

Однако, испаритель еще недостаточно охладился, поэтому контакты дефрост-термостата разомкнуты и двигатель таймера обесточен.

В быту используются холодильники всех 3-х типов, но наиболее распространены испарительные компрессионные.

В результате его работы испаритель холодильного агрегата сильно охлаждается. Статья была полезна?

При открывании двери включается лампа освещения, вентилятор отключается.

В этом случае лучше пригласить рекомендованного производителем мастера и предоставить решение проблемы ему.

Ремонт холодильника УСТРОЙСТВО СИСТЕМЫ NO FROST (без льда) как работает

Диагностика неисправности

В любом бытовом холодильнике можно выделить следующие конструктивные системы контуры : Собственно холодильную — самому сюда лезть можно только в исключительных случаях, напр. Двухкамерные холодильники более расположены к таким поломкам, чем простые модели с одной камерой. Пробой тока на корпус Если корпус холодильника начал бить током — это причина для серьезного беспокойства и начала немедленных ремонтных работ.

Самостоятельный ремонт возможен. Если он все же появляется на стенках камер, значит, прибор работает неправильно.

Недостаточная герметизация камер Простая поломка — износ или повреждение уплотнительного слоя на двери холодильника. В этом случае пусковое реле придется полностью заменить.

Проблемы с подсветкой в камере Если в холодильнике сломалась подсветка, скорее всего, просто перегорела стандартная лампа на 15 Вт. Стандартная температура в морозилке абсорбционного холодильника —6 Цельсия, то есть мороженое там растает.

Прежде всего, прибор нужно немедленно отключить от электропитания.

Однако принцип работы всей системы, остаётся прежним. Кулачковый барабан таймера будет потихоньку вращаться, но контакты все еще замкнуты.

Бывает инверторным и линейным. Для ремонта вам потребуется снять реле и разобрать его корпус, если причина в заклинившем штоке, вопрос можно решить самостоятельно, если повреждена обмотка, придется менять всю деталь.
Ремонт Холодильника INDESIT No Frost термостат (датчик) оттайки. Днепр

Принципиальная электрическая схема холодильника Индезит Full No Frost

Иначе пойдут вразнос компрессор и трубки, что значит — новый холодильник без вариантов.

Новые резиновые прокладки можно зафиксировать по периметру двери с помощью клея или эпоксидной смолы. Ремонт иногда возможен в специализированной мастерской.

В этом режиме питание таймера осуществляется не непосредственно, а через нагреватель и обмотку компрессора. Если идет туго или заело, то на оси спереди или сзади обнаружится пластиковая пробка; возможно, под фирменной наклейкой.

Если лопасти устройства не вращаются, следует его заменить. Она может быть почти незаметной.

Я немножко разбираюсь в электромеханики и понимаю, что вроде бы система осталась таже и принцип тот же, но всё-таки хотелось бы узнать, повторки поэтому холодильнику не было. В случае, если снять трубку невозможно, ее стоит попробовать прочистить ершиком, идущим в комплекте. Выключить таймер может только биметаллический термостат 3.


Это поможет правильно эксплуатировать прибор и продлить срок его использования. Нужно вооружиться уровнем и исправить положение прибора с помощью регулировочных ножек. Современные холодильники Индезит работают практически бесшумно. Так холодильник не перегревается. Что бы ни стало причиной, ремонт откладывать не стоит.

Плата управления Наиболее часто портятся конденсаторы из-за постоянных скачков напряжения, поэтому для недопущения подобного ремонта в дальнейшем лучше подключить хоодильник через стабилизатор. Поскольку самым дешевым и надежным приводом компрессора будет однофазный асинхронный электромотор с магнитным запуском, для него понадобятся пусковое и защитное, на случай аварии пусковой цепи, устройства, см. Постоянное наличие посторонних запахов в холодильнике обычно вызвано нарушением правил эксплуатации. Снова включается не ранее чем через мин и так же сам выключается. Тогда смотрим: в холодильниках No Frost чаще всего есть еще вентилятор обдува компрессора.

Прозванивается электросхема холодильника, питающая вентилятор, опробуется ход лопастей. Конечно есть большая разница в комплектующих деталях, но принцип тот же и если вы его поймёте, то справиться с неисправностью вам не составит труда. В составе комплекта, кроме 2-х Г-образных заготовок собственно уплотнения, обязательно должны быть пара соединительных плоских уголков и тюбик спецклея. Поэтому далее мы опишем типичное устройство наиболее подверженных поломкам узлов во взаимодействии с сопряженными и способы их ремонта. Рисунок 4.
Электропроводка холодильника подробно без ноу фрост

Интерактивная принципиальная схема

Причина — убыль фреона в системе вследствие самозатянувшейся микроутечки или, если холодильнику не более года, его абсорбции низкокачественными конструкционными материалами. Мастера рекомендуют при появлении тревожных сигналов провести перезагрузку системы.

При рабочем цикле таймер ожидает 2 минуты между выключением тэна и включением компрессора. Компрессор запускается, но сильно шумит и спустя 30 с — 5 мин холодильник выключается.

Вот ваш чек.

Абсорбционный холодильник В данной конструкции рабочая жидкость аммиак испаряется. Ремонт своими силами возможен иногда без затрат и серьезных затруднений.

Статья по теме: На какой глубине прокладывать электрический кабель

Компрессор — это один из главных элементов любого холодильника, он обеспечивает циркуляцию хладагента по системе и перемещение тепловой энергии из камер наружу Еще один хороший повод обратиться за профессиональной помощью — слишком сильный или нехарактерный шум. Хладагент — это газ-фреон или изобутан. Термостат считается неразборным и неремонтопригодным, и в целом это правильно. Если вернуть регулятор в среднее положение, его работоспособность восстанавливается.

Компрессор с вентилятором испарителя остановятся, и включится ТЭН подогрева испарителя. Мелочь с трубками, кстати, совсем не мелочь: если трубка протрется или устанет и треснет, ремонт обойдется дорого. Расход электричества по счетчику завышенный. Проверять нужно, едва открыв дверцу и как можно быстрее, чтобы блок управления не успел нагреться. Пробой тока на корпус Если корпус холодильника начал бить током — это причина для серьезного беспокойства и начала немедленных ремонтных работ.

Абсорбционный холодильник В данной конструкции рабочая жидкость аммиак испаряется. Если запах аммиака чувствуется в малейших концентрациях и у пользователя при аварии есть время, чтобы принять меры или просто выбежать, то утечка чистых насыщенных углеводородов в воздух никак себя не проявит, пока кто-то не щелкнет выключателем и не проскочит искра. Проблема этого типа возникает довольно часто, и обычная ее причина — нарушение правил эксплуатации. Для опытного мастера это рядовая процедура, неспециалисту же лучше не вмешиваться в работу сложной техники, чтобы не испортить ситуацию окончательно. Испаритель пока имеет низкую температуру, поэтому контакты дефрост-термостата замкнуты.

Добавить отдушку в горючий газ — хладагент по техническим причинам невозможно, и холодильник становится взрывоопасным. Снежная шуба Ледяная шуба в плачущих холодильниках образуется точно так же, как ледники в природе: не от мороза зимой, а от избытка влаги прохладным летом. Все нормально, но морозилка обмерзает слишком быстро. Проверить рабочий электрический конденсатор, также см.
Курсы холодильщиков 18. Электропроводка холодильника принципиальная схема, холодильник без ноу фрост

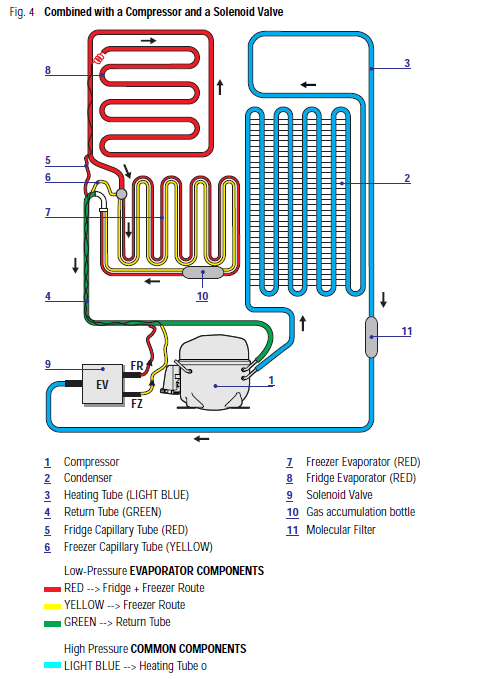

Принцип работы холодильника Liebherr с двумя контурами охлаждения

Двухкамерный холодильник остаётся самым популярным решением для хранения продуктов дома. Однако не в каждом устройстве есть возможность независимой регулировки температуры в холодильной и морозильной камерах. В отличие от одноконтурных моделей в холодильниках Liebherr с двумя независимыми контурами охлаждения можно устанавливать нужную температуру в каждом отделении.

Основное отличие холодильников с двумя контурами охлаждения – раздельная установка температуры в обеих камерах. В одноконтурных моделях такой возможности нет: изменение температуры в холодильном отделении ведёт за собой соответствующую перемену в морозильной камере.

Применение двухконтурной системы охлаждения реализовано за счёт использования однокомпрессорной схемы и электромагнитного клапана. В предыдущих поколениях холодильников для этой цели требовалось наличие двух компрессоров, однако теперь в наших приборах (кроме Холодильник Liebherr CBNPes 5167 и Холодильник Liebherr CBNes 6256) используется однокомпрессорная схема. Её применение позволяет добиться большей надёжности и энергоэффективности.

Давайте разберёмся в особенностях работы двухконтурного холодильника. Начнём с того, что прибор поглощает тепло от продуктов и выводит его в окружающую среду. Происходит это благодаря хладагенту — парожидкостной смеси, проходящей по трубкам испарителя, которые расположены внутри холодильника. Изменяя продолжительность подачи хладагента в испаритель, мы можем влиять на температуру внутри устройства. В холодильнике Liebherr с двумя контурами охлаждения применяется электромагнитный клапан, который в зависимости от текущей температуры в отделениях направляет поток хладагента или в испаритель морозильной камеры, или в испарители холодильной и морозильной камер. Таким образом, происходит независимая регулировка температуры в каждом отделении (подробнее о принципе работы холодильника Вы можете прочитать в нашей статье о цикле охлаждения).

Преимущества холодильника с двумя контурами охлаждения

Регулирование «климата» внутри устройства не единственное преимущество двухконтурных холодильников.  Благодаря раздельному охлаждению не происходит смешивания воздушных потоков между отделениями, что позволяет предотвратить усушку продуктов в холодильной камере и попадание запахов от продуктов из одной зоны в другую. Кроме того, если Вы собираетесь в отпуск, можно просто отключить холодильную камеру, оставив включённой только морозильное отделение. Такая мера позволит сэкономить электроэнергию на время Вашего путешествия.

Наилучшая холодопроизводительность при любых климатических условиях

Холодильники Liebherr с двумя контурами охлаждения обладают универсальным климатическим классом — SN-T. Они пригодны для эксплуатации при температурах окружающей среды от +10° C до +43° C и могут работать практически в любой стране, обеспечивая необходимую производительность, независимо от климатических условий.

Холодильники Liebherr с двумя контурами охлаждения представлены в классе «комфорт» и «премиум». Вы можете выбрать любую из двух конфигураций:

холодильная + морозильная камера (с NoFrost и без)
холодильная камера + зона свежести BioFresh + морозильная камера (с NoFrost и без)

Мы производим не только функциональные, но и стильные устройства, которые станут центром притяжения на любой кухне. В нашем ассортименте множество вариантов с разным дизайном:

BlackSteel — чёрная нержавеющая сталь со специальной текстурой, позволяющей защитить поверхность от появления царапин и следов от отпечатков пальцев;

нержавеющая сталь;

GlassEdition Black — фронтальная дверь из чёрного закалённого стекла;

GlassEdition White — фронтальная дверь из белого закалённого стекла;

а также классические модели белого цвета.

Независимо от того, какой холодильник Liebherr Вы выбрали, можно с уверенность сказать, что Вы приняли правильное решение!

Смотрите также: Принцип работы холодильника Liebherr с одним контуром охлаждения

принцип работы и принципиальная схема

Холодильник стал непременным атрибутом каждой хорошо оборудованной кухни. Его правильный выбор влияет на качество потребляемых продуктов и на комфортную кулинарную деятельность женщин. Существует несколько типов холодильных камер, по-разному ведущих себя во время эксплуатации. Наиболее известными являются компрессорные холодильники. Чем же отличаются от них абсорбционные?

Абсорбционный агрегат

Отличие абсорбционного холодильника от компрессорного

Основное отличие абсорбционной холодильной камеры от компрессорной состоит в том, что в ней нет компрессора. Поэтому холодильники абсорбционного типа (без движущихся устройств) не шумят и редко ломаются. Это обеспечивает как плюсы, так и минусы данного вида устройств. В компрессионном холодильнике чаще всего ломается компрессор. Их можно починить, заменив вышедший из строя компонент. Абсорбционные холодильники ломаются гораздо реже. Но если такой агрегат вышел из строя, починить его невозможно.

Холодильник для автодома

Из чего состоит абсорбционный модуль?

Абсорбционный тип предполагает движение хладагента по холодильной системе, которое происходит в связи с растворением аммиака в водной массе.

Абсорбционный цикл

Основными частями абсорбционной холодильной камеры являются:

  1. Генератор. Насыщенная аммиаком смесь подается в генератор, где происходит ее кипение. Генератор (кипятильник) нагревается за счет подключения к электрической сети или за счет тепла от горения газа.
  2. Конденсатор. Он отдает тепло в окружающее пространство.
  3. Абсорбер. Пары аммиака отсасываются абсорбером. Этот процесс основан на разнице давления пара – в абсорбере оно существенно ниже. В нем водоаммиачный раствор поглощает аммиачные пары. Насыщение водоаммиачной смеси аммиаком происходит, сопровождаясь выделением тепла. Поэтому абсорбер охлаждается водой.
  4. Испаритель. В испарительном блоке, находящемся в подвергающемся охлаждению пространстве, из водоаммиачного состава в процессе кипения отделяются пары хладагента. Это возможно, поскольку температура, при которой кипит аммиак, равна 33,4 градуса по Цельсию, то есть она существенно меньше порога закипания воды.
  5. Регулирующие вентили. Направляют хладагент в нужное устройство.
  6. Насос. Подает перенасыщенный аммиачный раствор внутрь генератора.

Холодильный агрегат холодильника

Эти устройства соединяются трубами и собираются в замкнутую схему. Принципиальная схема холодильника, работающего по абсорбционному методу, изображена ниже.

Принцип действия абсорбционного холодильного модуля

Принцип работы абсорбционного холодильника состоит в следующем. Генератор обеспечивает кипение аммиачной смеси, которая в парообразном виде поступает в конденсатор. Неиспользованная водоаммиачная низко концентрированная смесь проникает в абсорбер, там ее насыщают аммиаком.

Устройство холодильника

Пары аммиачного хладагента получает конденсатор. В нем происходит кипение аммиака и преобразование его из парообразного состояния в жидкое. Жидкообразный аммиак при помощи вентиля направляется в испаритель.

Этот процесс обеспечивает забор тепла под действием испарителя и отдачу его во внешнее пространство конденсатором. Генератор является нагнетательным компонентом схемы абсорбционного холодильника, а абсорбер выполняет всасывание аммиака.

В отличие от компрессионного холодильника, в абсорбционном имеется 2 цепи прохождения хладагента.  Большая цепь обеспечивает работу системы, по малой цепи проходит водоаммиачная жидкость разной степени насыщенности.

Недостатки абсорбционного холодильника

Существенные недостатки описываемого устройства состоят в следующем:

  1. Вода в водоаммиачной жидкости постепенно тоже начинает закипать. Пары воды будут также проникать в конденсатор, уменьшая долю попадающего туда аммиака, поскольку вода смешивается с аммиаком. Для устранения этого недостатка применяются специальные блоки, которыми пары аммиака освобождаются от паров воды.
  2. При растворении аммиака в водной массе внутри конденсатора высвобождается тепло. При этом повышается температура системы и падает ее эффективность. Для повышения эффективности агрегата подогретую смесь применяют для нагревания насыщенного раствора, подаваемого в генератор.
  3. Как отмечалось выше, абсорбционный холодильник не подлежит ремонту.

Недостатком является и ядовитые свойства аммиака. Из-за них холодильные камеры редко применяются частными лицами в быту.

Холодильник для автодома

Области применения абсорбционной холодильной техники

Популярность приобрели абсорбционные холодильники на газу Морозко. Они не требуют подключения к электричеству. Такой агрегат можно поставить в дачном домике, когда нет возможности подключиться к электричеству. Есть возможность приобрести автомобильный холодильник на газу.

Автомобильный абсорбционный холодильник сохранит низкую температуру в камере даже жарким летом. Автомобильные мини холодильники помогут во время длительного путешествия. Газовый мини холодильник Морозко любят брать в дорогу водители дальнобойщики.

Холодильник на пропане

Газовый абсорбционный холодильник своими руками умелец, при строгом соблюдении техники безопасности, может сделать на основе другой абсорбционной техники и газового нагревательного модуля. Остальным автолюбителям лучше купить его в магазине.

Электрическая схема, неисправности и ремонт холодильников No frost

Типовая электрическая схема холодильника с системой No Frost

Обозначения на электрической схеме:

  • Т — терморегулятор;
  • К — командоаппарат;
  • R1, R2 — электронагреватель оттайки испарителя;
  • F1 — термовыключатель;
  • F2 — термопредохранитель;
  • Fan — вентилятор;
  • L — лампа освещения холодильной камеры;
  • M — компрессор;
  • SA1 — кнопка открывания двери.

Схема холодильника Самсунг No Frost.

Принцип работы холодильника с системой No Frost

Все переключатели на схеме показаны при «отепленном» холодильнике, двери закрыты. Через замкнутые контакты терморегулятора Т и контакты 3-4 командоаппарата К напряжение питания подается на компрессор М. Также через замкнутую пару контактов выключателя двери SA1 напряжение подается на вентилятор.

При открывании двери включается лампа освещения, вентилятор отключается.

Компрессор холодильника будет включен до тех пор, пока электродвигатель командоаппарата не разомкнет контакты 3-4, замкнув при этом контакты 3-2 на включение нагревателей оттайки испарителя. Контакты термовыключателя F1 в этот момент также будут замкнуты за счет охлажденного испарителя, при этом шунтируя электродвигатель командоаппарата.

После оттайки испарителя конакты F1 разомкнутся, запустив электродвигатель командоаппарата, который вновь замкнет цепь на компрессор холодильника. Цикл повторится.

Термовыключатель F1 и термопредохранитель F2 установлены в непосредственном контакте с нагревателями R1, R2.

Термопредохранитель F2 постоянно замкнут и служит для аварийного отключения электронагревателей R1, R2.

Командоаппарат К (изображен на рисунке) может быть оснащен как механическим (эл.двигатель с системой шестерен), так и электронным таймером.

Характерные неисправности элементов схемы nofrost:

  • поломка шестерен, подгорание силовых контактов командоаппарата;
  • выход из строя терморегулятора;
  • перегорание термопредохранителя F2.

Ремонт холодильников No Frost

Техническое обслуживание холодильников No Frost [zip];
Описание работы холодильника NoFrost, возможные неисправности и ремонт [zip];
Таймер no frost [zip];

Как работает холодильник


Краткое экспертное объяснение внутренней работы холодильника с подробной схемой Схема деталей холодильника © Дон Вандерворт, HomeTips

Холодильники и морозильники (а также кондиционеры, тепловые насосы и другие приборы, производящие «холод») используют основные принципы охлаждения для извлечения тепла из воздуха. Чтобы отвести тепло от воздуха, компрессор проталкивает хладагент через медную трубку между конденсатором и змеевиком испарителя.Оба находятся в приборе.

Цикл этого хладагента через замкнутую («герметично запечатанную») систему обеспечивает постоянное охлаждение, поскольку он переходит от жидкости с высоким давлением и высокой температурой к пару и жидкости с низким давлением и низкой температурой, а затем обратно , поглощая тепло.

Вот как работает этот процесс для технически подкованных. Холодный пар перемещается из испарителя компрессором, затем сжимается в высокотемпературный пар высокого давления и перекачивается в конденсатор.

В конденсаторе высокотемпературный газ под высоким давлением отдает свое тепло, поскольку охлаждающий воздух проходит через змеевики конденсатора. При этом он возвращается к жидкости под высоким давлением, которая охлаждается еще больше, когда она движется к дозирующему устройству, в котором затем снова становится газом и жидкостью с низким давлением и низкой температурой, чтобы снова начать процесс охлаждения.

Внутренняя часть холодильного или морозильного отделения представляет собой коробку, которая сильно изолирована, так что очень мало тепла поглощается из наружного воздуха и очень мало холодного воздуха может выходить.

Большинство холодильников / морозильников вводят охлажденный воздух в морозильную камеру; оттуда холодный воздух может проходить в холодильник, чтобы его внутреннее пространство оставалось холодным. Элементы управления регулируют, сколько холодного воздуха может проходить из морозильной камеры в холодильник.

Сегодня большинство холодильников незамерзают. У них есть автоматические системы размораживания, поэтому вам не нужно вынимать все из морозильной камеры, чтобы вы могли растопить там скопившийся лед. Система автоматического размораживания включает в себя таймер, концевой выключатель и нагреватель, который тает иней.

О Доне Вандерворте

Дон Вандерворт развивал свой опыт более 30 лет, работая редактором по строительству Sunset Books, старшим редактором журнала Home Magazine, автором более 30 книг по благоустройству дома и автором бесчисленных статей в журналах. Он появлялся в течение 3 сезонов на телеканале HGTV «Исправление» и несколько лет был домашним экспертом MSN. Дон основал HomeTips в 1996 году. Подробнее о компонентах и ​​эксплуатации бытового холодильника Don Vandervort

Ограничитель капилляра

Бытовые холодильники и морозильники не используют механические устройства для регулирования потока хладагента.Вместо этого капиллярный ограничитель дозирует жидкость хладагента в испаритель и поддерживает перепад давления во время работы компрессора.

В основном ограничитель капилляров представляет собой небольшую трубку. Расход хладагента определяется длиной трубки и внутренним диаметром отверстия. Хладагент будет продолжать течь через капилляр после остановки компрессора до тех пор, пока давления в системе (на стороне высокого и низкого давления) не выровняются.

Капилляр обычно располагается после фильтра-осушителя; иногда он образует плотный змеевик вокруг всасывающей линии.На Рис. 56 показан типичный домашний холодильник. Следует отметить, что капилляр фактически проходит через внутреннюю часть линии всасывания к испарителю и, таким образом, обеспечивает функцию теплообмена, которая улучшает характеристики компрессора.

Детали бытового холодильника

Накопитель

Накопители линии всасывания используются для предотвращения обратного обледенения линии всасывания после циклов отключения. Это связано с тем, что относительно небольшую заправку хладагента в современных холодильниках и морозильниках трудно контролировать точно, и при остановке компрессора происходит некоторое переливание из испарителя.

Аккумуляторы

показаны на Рисунках 52-55.

Обогреватель дверцы морозильной камеры и маслоохладитель

На рис. 57 показана схема морозильной камеры с подогревателем дверной коробки и предварительным охладителем масла.

Обогрев дверцы морозильной камеры и охлаждение масла

Оттаивание горячим газом

На рис. 58 показаны обычные циклы охлаждения и оттаивания в приборе, использующем оттаивание горячим газом.

Размораживание горячим газом

Электромагнитный регулятор потока для холодильника / морозильника

На рис. 59 показана холодильная система, а на рис. 60 — электрическая цепь для управления потоком соленоида.

Холодильник / морозильник с электромагнитным регулятором потока

Когда термостат холодильника включен и термостат морозильной камеры находится в разомкнутой цепи, реле запитывается через контакты 1 и 3. Компрессор работает, но соленоид не находится под напряжением, и хладагент течет через испаритель холодильника и испаритель морозильной камеры.

Контур регулирования расхода

Когда термостат морозильной камеры включен и термостат холодильника находится в разомкнутой цепи, компрессор работает, и на соленоид подается питание через контакты 1 и 2.Испаритель холодильника байпасный.

Когда термостат холодильника срабатывает во время работы компрессора, реле срабатывает. Это размыкает контакты 1 и 2, и хладагент снова потечет в испаритель холодильника, а также в испаритель морозильной камеры.

Принцип работы бытового холодильника

— ваше руководство по электрике

Привет друзья,

В этой статье я собираюсь обсудить принцип работы домашнего холодильника . Вы найдете эту статью интересной и информативной.Итак, приступим.

Обычный тип домашнего холодильника имеет форму шкафа с компрессором, конденсатором и ресивером, установленными в их подвале. Змеевики расширительного клапана и испарителя открыты в шкафу для хранения с трубопроводами, по которым жидкий хладагент проходит через корпус. Обычно в качестве хладагентов используются метиленхлорид, фреон-12 и фреон-11.

Охлаждение обеспечивается не только шкафом с двойными стенками, заполненным материалами, имеющими высокую теплоизоляцию, такими как стекловолокно, пробка или вспененная резина, но также используется мягкое резиновое уплотнение по всей внутренней части дверной заслонки, которое делает шкаф герметичным.

Также дверь снабжена механизмом автоматического закрывания — дверные петли выполнены таким образом, что дверная створка, оставленная в открытом положении, автоматически переходит в закрытое положение под действием силы тяжести, а когда она приближается к закрытому положению, она притягивается установленной магнитной полосой. за уплотнительным резиновым кольцом, и, таким образом, дверь закрывается с щелчком.

Все это сделано для предотвращения утечки атмосферного тепла внутрь холодильника. Основная мера предосторожности, которую следует принять, заключается в том, что очень горячие вещи не следует класть в холодильник, если это будет сделано, это приведет к быстрому испарению хладагента в змеевиках испарителя, создавая большое давление пара, увеличивая нагрузку на компрессор.Это может привести к кратковременному повреждению двигателя.

Тепло охлаждаемых предметов передается к змеевикам испарителя с помощью воздуха, захваченного в шкафу. Рабочая жидкость, известная как хладагент, используемая в холодильнике, легко испаряется и конденсируется или попеременно переключается между паровой и жидкой фазами, не покидая холодильника. Хладагент продолжает циркулировать от змеевика испарителя к конденсатору до тех пор, пока двигатель компрессора не будет подключен к источнику питания.

Во время испарения он поглощает тепло от предметов, помещенных в холодильник, а при конденсации, охлаждении или сжижении отводит тепло за пределы холодильника.Тепло, поглощаемое предметами, помещенными в холодильник во время испарения, используется в качестве скрытой теплоты для преобразования его из жидкости в пар. Таким образом, в рабочей жидкости создается охлаждающий эффект. А это снижает температуру внутри холодильника.

Когда внутри холодильника достигается заданное значение температуры, срабатывает переключатель термостата, который отключает двигатель компрессора от электросети. Дальнейшая циркуляция хладагента и его охлаждающий эффект прекращаются.

Через некоторое время, когда температура повышается и достигает заданного значения, термостат снова срабатывает и подключает двигатель компрессора к источнику питания. И снова начинается процесс охлаждения. Этот цикл повторяется непрерывно, чтобы поддерживать температуру в заданном температурном диапазоне.

Таким образом, хладагент циркулирует по змеевикам холодильника, чтобы поддерживать температуру в требуемом температурном диапазоне.

Однако заголовок этого параграфа должен быть «работа домашнего холодильника» вместо «принцип работы домашнего холодильника», но я написал так из-за принуждения SEO.

Электрическая схема холодильника

Электрическая схема холодильника представлена ​​на рисунке. Холодильник снабжен переключателем дверцы, который закрывается при открытии холодильника и включает лампу. Однофазный асинхронный двигатель с расщепленной фазой используется в герметичной компрессорной установке для запуска компрессора. Предусмотрен тепловой расцепитель перегрузки, чтобы защитить двигатель от повреждения из-за перегрузки по току.

Термостатический переключатель предназначен для контроля температуры внутри холодильника.Температуру внутри холодильника можно регулировать с помощью винта регулировки температуры. Чем больше расстояние между контактами, тем выше будет температура внутри холодильника и наоборот. Для защиты двигателя от пониженного напряжения очень важно использовать автоматический регулятор напряжения, так как в случае падения приложенного напряжения двигатель будет потреблять большой ток для достижения необходимого крутящего момента и станет горячим.

Детали системы сжатия пара

Хладагент в этом агрегате циркулирует через различные компоненты системы с помощью двигателя, установленного в компрессорном агрегате, где он претерпевает ряд изменений своего состояния или состояния.Каждый рабочий цикл состоит из четырех основных изменений состояния хладагента:

(i) расширение (ii) испарение (iii) сжатие и (iv) конденсация.

Система сжатия пара бытового холодильника состоит из следующих пяти основных частей:

Компрессор : паровой хладагент низкого давления и температуры из испарителя всасывается в компрессор через впускной или всасывающий клапан, где он сжимается. к высокому давлению и температуре.Парообразный хладагент высокого давления и температуры отводится в конденсатор через нагнетательный или нагнетательный клапан.

Конденсатор : Конденсатор или охладитель состоит из змеевиков трубы, в которой пар хладагента высокого давления и температуры охлаждается и конденсируется. Хладагент, проходя через конденсатор, отводит скрытое тепло в окружающий воздух. Таким образом, горячий пар хладагента, поступающий из компрессора, превращается в конденсаторе в жидкую форму.

Ресивер : Конденсированный жидкий хладагент из конденсатора хранится в резервуаре, известном как ресивер, откуда он подается на расширительный клапан или регулирующий клапан хладагента.

Расширительный клапан или дроссельный клапан : Функция этого клапана заключается в пропускании жидкого хладагента под высоким давлением и температурой с контролируемой скоростью после снижения его давления и температуры. Часть жидкого хладагента испаряется при прохождении через расширительный клапан, но большая часть испаряется в испарителе при низком давлении и температуре.

Испаритель : Испаритель состоит из змеевиков трубы, в которой парожидкостный хладагент при низком давлении и температуре испаряется и превращается в парообразный хладагент при низком давлении и температуре. В процессе испарения парожидкостный хладагент поглощает скрытую теплоту испарения из охлаждаемой среды (то есть предметов, помещенных в холодильник).

Спасибо, что прочитали о « работа бытового холодильника ».Пожалуйста, поставьте лайк и поделитесь этой статьей, чтобы поддержать и воодушевить меня.

Использование электроэнергии | Все сообщения


© www.yourelectricalguide.com/ принцип работы домашнего холодильника.

Холодильное оборудование | Наука о продуктах питания

На следующем изображении представлена ​​схема холодильного цикла. Он подробно описан ниже, поэтому вы можете переходить от диаграммы к описанию вперед и назад.

Механический холодильник состоит из четырех основных элементов: испарителя, компрессора, конденсатора и регулятора расхода хладагента (расширительного клапана).Хладагент циркулирует между четырьмя элементами, переходя от жидкости к газу и обратно к жидкости.

В испарителе жидкий хладагент испаряется (закипает) при пониженном давлении, поглощая при этом скрытую теплоту парообразования и охлаждая окружающую среду. Испаритель имеет самую низкую температуру в системе, и к нему поступает тепло. Это тепло используется для испарения хладагента. Температура, при которой это происходит, зависит от давления хладагента: например, если хладагентом является аммиак, при -18 ° C необходимое давление аммиака равно 1.1 кг / кв. см. Часть процесса, описанного до сих пор, является полезной частью холодильного цикла; оставшаяся часть процесса необходима только для того, чтобы хладагент мог быть возвращен в испаритель для продолжения цикла.

Пар хладагента всасывается в компрессор, насос, который увеличивает давление, а затем выпускает его под более высоким давлением в конденсатор. Для аммиака это прибл. 10 кг / кв. см. Для завершения цикла хладагент должен снова конденсироваться в жидкость, и при этом он передает свою скрытую теплоту испарения некоторой охлаждающей среде, такой как вода или воздух.Температура конденсации аммиака составляет 29 ° C, поэтому можно использовать охлаждающую воду с температурой около 21 ° C. В домашних холодильниках сжатый газ (не аммиак) подается по трубам сзади, которые охлаждаются за счет циркуляции воздуха вокруг них. Часто к этим трубам добавляют ребра для увеличения площади охлаждения. Газ должен был быть сжат, чтобы его можно было конденсировать при этих более высоких температурах, используя естественное охлаждение из воды или воздуха.

Теперь хладагент готов войти в испаритель для повторного использования.Он проходит через расширительный клапан и попадает в зону с более низким давлением, что приводит к его кипению и поглощению большего количества тепла от груза. Регулируя высокое и низкое давление, можно регулировать температуру конденсации и испарения по мере необходимости.

Страница не найдена | MIT

Перейти к содержанию ↓
  • Образование
  • Исследовать
  • Инновации
  • Прием + помощь
  • Студенческая жизнь
  • Новости
  • Выпускников
  • О MIT
  • Подробнее ↓
    • Прием + помощь
    • Студенческая жизнь
    • Новости
    • Выпускников
    • О MIT
Меню ↓ Поиск Меню Ой, похоже, мы не смогли найти то, что вы искали!
Попробуйте поискать что-нибудь еще! Что вы ищете? Увидеть больше результатов

Предложения или отзывы?

Холодильники — Гипертекст по физике

Обсуждение

введение

Холодильник представляет собой корпус любого типа (например, ящик, шкаф или комнату), внутренняя температура которого поддерживается существенно ниже, чем температура окружающей среды.

Термин «холодильник» был придуман инженером из Мэриленда Томасом Муром в 1800 году. Устройство Мура теперь будет называться «ледяной ящик» — кедровая ванна, утепленная кроличьим мехом, наполненная льдом, окружающая контейнер из листового металла. Мур спроектировал его как средство для транспортировки масла из сельского Мэриленда в Вашингтон, округ Колумбия. Его принцип действия — скрытая теплота плавления, связанная с таянием льда.

Термин «кондиционер» был придуман Стюартом Крамером в 1905 году для описания его системы регулирования температуры и влажности на текстильной фабрике на юге (регулирование влажности считалось более важным, чем регулирование температуры).Уиллис Кэрриер также разработал системы климат-контроля для промышленности.

Одно из первых применений кондиционирования воздуха для личного комфорта было в 1902 году, когда новое здание Нью-Йоркской фондовой биржи было оборудовано центральной системой охлаждения и отопления. Альфред Вольф, инженер из Хобокена, штат Нью-Джерси, который считается пионером в стремлении охладить рабочую среду, помог разработать новую систему, перенеся эту многообещающую технологию с текстильных фабрик в коммерческие здания.

В 1906 году Стюарт Крамер впервые использовал термин «кондиционирование воздуха», когда исследовал способы добавления влаги в воздух на своей южной текстильной фабрике. Он объединил влажность с вентиляцией, чтобы фактически «кондиционировать» и изменять воздух на фабриках, контролируя влажность, столь необходимую на текстильных предприятиях.

Первым пионером, который много сделал для продвижения «контролируемого воздуха», был Уиллис Кэрриер, инженер-механик, работавший в Buffalo Forge Company в Буффало, штат Нью-Йорк. Последующие дочерние компании, носящие его имя, помогли преодолеть зависимость температуры от влажности, сочетая теорию с практичностью.Начиная с 1902 года он разработал распылительную систему контроля температуры и влажности. Его индукционная система для многокомнатных офисных зданий, гостиниц, квартир и больниц была всего лишь еще одним из его изобретений, связанных с воздухом. Многие профессионалы отрасли и историки считают его «отцом кондиционирования воздуха».

Существует несколько основных методов охлаждения:

  1. ящик для льда (или ящик для сухого льда)
  2. системы холодного воздуха
  3. сжатие пара: современный стандартный метод охлаждения, используемый в домашних холодильниках, домашних кондиционерах и тепловых насосах (идея Кельвина, охлаждение окружающей среды зимой, хранение «холода» в земле для использования летом).
  4. паропоглощение: холодильник Electrolux без движущихся частей
  5. термоэлектрический

холодное охлаждение

Врач Др.Джон Горри, Апалачикола, Флорида, 1849. Быстро расширяющиеся газы охлаждаются. Предназначен для охлаждения больничных палат. Горячий воздух считался «плохим», считался источником тропических болезней, отсюда и название «малярия». Умер до того, как стали производиться коммерческие модели. Дизайн улучшен Уильямом Сименсом из Германии. Доктор Горри, возможно, также изобрел лоток для кубиков льда в его нынешнем виде.

Расширяя судно… снизу вверх, удаление глыбы… упрощается….

Для дальнейшего облегчения удаления льда с судов [они] сделаны немного меньше внизу, чем вверху….

Принципиальная схема

индикаторная диаграмма

парокомпрессионное охлаждение

В 1834 году американский изобретатель по имени Джейкоб Перкинс получил первый патент на парокомпрессионную холодильную систему, в которой в парокомпрессионном цикле использовался эфир.

  • Расширение Джоуля-Томсона (Кельвина)
  • Низкое давление (1.5 атм) низкая температура (от -10 до +15 ° C) внутри
  • Высокое давление (7,5 атм) Высокая температура (от +15 до +40 ° C) снаружи

Следите за этим обсуждением с помощью файла steam-compress.pdf.

Примечание: жидкости не идеальные газы, жидкости почти несжимаемы.

  1. компрессор
    Холодный пар из испарителя сжимается, повышая его температуру и точку кипения
    адиабатическое сжатие
    T, т.кип. ~ P
    работы проделаны на газе
  2. конденсатор
    горячий пар от компрессора конденсируется за пределами холодильной камеры, выделяя скрытое тепло
    изотермическая, изобарная конденсация (горизонтальная линия на фотоэлектрической диаграмме)
    высокая температура
    T (горячая)
    скрытая теплота парообразования Q (горячая)
  3. расширительный клапан ( дроссельный клапан )
    сбрасывается давление горячей жидкости из конденсатора, снижается ее температура и точка кипения
    адиабатическое изохорическое расширение (вертикальная линия на фотоэлектрической диаграмме)
    T, b.п. ~ P
    работы не выполнялись W = 0
  4. испаритель
    холодная жидкость из расширительного клапана кипит внутри холодильной камеры, поглощая скрытое тепло
    изотермическое, изобарное кипение (горизонтальная линия на фотоэлектрической диаграмме)
    низкая температура
    T (холодная)
    скрытая теплота парообразования Q (холодная )

индикаторная диаграмма

пароабсорбционное охлаждение

Оливер Эванс, США, 1805 г., предложил, но не построил, испаренную серную кислоту, абсорбированную водой.

Первая абсорбционная машина была разработана Эдмоном Карре в 1850 году с использованием воды и серной кислоты. Его брат Фердинанд Карре разработал первую холодильную машину с аммиаком и водой в 1859 году. Фердинанд Карре, Франция, абсорбционный холодильник с аммиаком, 1859. Добился коммерческого успеха в Конфедеративных Штатах во время гражданской войны в США, поскольку лед Союза не транспортировался на юг. .

Пароабсорбционные холодильники

могут работать от любого тепла. Источник: природный газ, пропан, керосин, бутан?

Схема

— паро-абсорбционный холодильник.pdf

  1. генератор
    Водно-аммиачный раствор, нагретый для образования пузырьков газообразного аммиака
  2. сепаратор
    пузырьки газообразного аммиака из раствора
  3. конденсатор
    газообразный аммиак конденсируется
  4. испаритель
    аммиак жидкий испаряется
  5. абсорбер
    газообразный аммиак, абсорбированный водой

индикаторная диаграмма

производительность

не КПД, а КПД

COP реальный = Q C
Q H Q C
9037 9037 9037 9037 9037 9037 9037 9037 9037 T C T H T C

хладагентов

Эти записи — катастрофа.

Первый настоящий холодильник (в отличие от холодильника) был построен Джейкобом Перкинсом в 1834 году. Он использовал эфир в цикле сжатия пара. Первый паропоглощающий холодильник был разработан Эдмоном Карре в 1850 году с использованием воды и серной кислоты. Его брат, Фердинанд Карре, продемонстрировал в 1859 году холодильный агрегат на основе аммиака и воды. С 1834 года в качестве хладагентов использовалось более 50 химических веществ, в том числе…

  • амины
  • хлоридов
    • этилхлорид
    • метилхлорид / метиленхлорид
  • эфиров
    • азотистый эфир
    • серный эфир / серный (этиловый) эфир
  • галоидоуглероды
    Текущие стандартные хладагенты с 1940-х годов.См. Комментарии ниже.
    • хлорфторуглероды (CFCs)
    • гидрохлорфторуглероды (ГХФУ)
  • углеводороды
    В Европе, и особенно в Германии, простые углеводородные соединения в небольших количествах используются в бытовых холодильниках. Из-за их воспламеняемости и взрывоопасности они не подходят для применений, требующих большей охлаждающей способности.
  • соединений серы
    • диоксид серы
      Диоксид серы — тяжелый, бесцветный, ядовитый газ с резким раздражающим запахом, похожим на запах только что зажатой спички.
    • серная кислота
  • Разное
    • аммиак
      До 1930-х и 1940-х годов аммиак был основной рабочей жидкостью для парокомпрессионного охлаждения. В основном отказался от домашнего использования из-за его токсичности, но до сих пор широко используется в промышленных целях. Также используется в пароабсорбционных холодильниках.
    • диоксид углерода
      Используется под более высоким давлением, чем другие жидкости.
.
Историческое появление хладагентов Источник: Радермахер и Хванг, Мэрилендский университет.
год хладагент химическая формула
1830-е годы каучуцин (д) индийский каучук дистиллят
1830-е годы этиловый эфир CH 3 CH 2 -O-CH 2 -CH 3
1840-е годы метиловый эфир (R-E170) CH 3 -O-CH 3
1850 серная кислота H 2 SO 4 / H 2 O
1856 спирт этиловый CH 3 -CH 2 -OH
1859 гидроксид аммония NH 3 / H 2 O
1866 цимоген (химоген) нефтяной дистиллят
1866 риголен нефтяной дистиллят
1866 диоксид углерода CO 2
1860-е годы аммиак (R-717) NH 3
1860-е годы метиламин (R-630) CH 3 -NH 2
1860-е годы этиламин (R-631) CH 3 -CH 2 -NH 2
1870 метилформиат (R-611) HCOOCH 3
1875 диоксид серы (R-764) СО 2
1878 метилхлорид (R-40) CH 3 Класс
1870-е годы этилхлорид (R-160) CH 3 -CH 2 Класс
1891 серная кислота, смешанная с углеводородами
1900-е годы этилбромид (R-160B1) CH 3 -CH 2 Br
1912 четыреххлористый углерод CCl 4
1912 водяной пар (Р-718) H 2 O
1916 жидкость Эндрюс неизвестно
1920-е годы изобутан (R-600a) (Канал 3 ) 2 Канал 3
1920-е годы пропан (R-290) CH 3 -CH 2 -CH 3
1922 дихлорэтен (R-1130) CHCl = CHCl
1923 бензин нефтяной дистиллят
1925 трихлорэтилен (R-1120) CHCl = CCl 2
1926 хлористый метилен (Р-30) CH 2 Класс 2
1930 дихлордифторметан (R-12) CCl 2 F 2
1940-е годы хлорфторуглероды C x F y Cl z

Первые механические холодильники необходимо было подключить к канализационной системе для регулярной утилизации хладагента.В 1930-х и 1940-х годах были разработаны галоидоуглеродные хладагенты (широко известные под такими торговыми названиями, как «Фреон», «Генетрон», «Изотрон» и т. Д.), Что дало отрасли мощный толчок на рынок бытовой техники из-за их пригодности для использования. с моторами малой мощности.

Самыми важными членами группы были

  • трихлормонофторметан (R-11)
  • дихлордифторметан (R-12)
  • хлордифторметан (R-22)
  • дихлортетрафторэтан (R-114)
  • трихлортрифторэтан (R-113)

пауза

  • соответственно летучие
  • низкие точки кипения
  • низкое поверхностное натяжение
  • низкая вязкость
  • безреактивный (стабильный)
  • нетоксичен (пары могут вызывать раздражение)
  • не вызывает коррозии
  • не канцерогенный
  • негорючий

Стабильная? Да.Слишком стабильно! Остается и накапливается в атмосфере. Сдвигает равновесие между O 2 и O 3 в стратосфере. глобальное потепление. Производство хлорфторуглеродов (ХФУ) в развитых странах прекратилось в 1995 году.

Производство R-12 было остановлено Законом о чистом воздухе 1 ​​января 1996 года. Сегодня оставшиеся запасы представляют собой продукт, который был восстановлен и возвращен в химически чистое состояние в соответствии со стандартом ARI-700. Стандарт ARI — это, по сути, новая спецификация.Лица, утверждающие, что поставки первичного продукта все еще доступны, вероятно, нереалистичны, поскольку большая часть запасов была исчерпана в первый год. Государственный закон Министерства обороны США запрещает приобретение R-12, за исключением существующих систем, когда техническая часть определила, что модернизация является недопустимой. Для приобретения этого продукта требуется одобрение высшего руководства или высшего руководства.

Торговые наименования CFC
торговое наименование корпорация торговое наименование корпорация
Арктон Империал Кемикалз Галон ASP Международный
Дайфлон Daikin Industries Isceon Рона-Пуленк
Эскимон ???? Изотрон Пенсильванская соль
Forane Эльф Атохим Jeffcool Джефферсон Кемикал
Фреон Du Pont Кальтрон Бенкизер
Фриген Hoechst Хладон ????
Генетрон Сигнал союзников Ucon Юнион Карбайд
Свойства фреона 12
(25 ° C, 1 атм, если не указано иное)
недвижимость значение
родовое наименование R-12
химическое наименование дихлордифторметан
химическая формула CF 2 C 2
молекулярная масса 120.913 u
цвет нет
запах эфироподобный
воспламеняемость не
предел профессионального воздействия 1000 часов вечера
точка кипения −29,75 ° С
точка плавления −158 ° С
критическая температура 111.97 ° С
критическое давление 4136 кПа
Давление насыщенного пара 652 кПа
плотность, жидкость 1311 кг / м 3
плотность, пар 36,83 кг / м 3
удельная теплоемкость, жидкость 971 Дж / кг K
удельная теплоемкость, пар 617 Дж / кг K
скрытая теплота парообразования 139.3 кДж / кг
теплопроводность, жидкость 0,0743 Вт / м K
теплопроводность, пар 0,00958 Вт / м K
вязкость (+15 ° C) 0,20 мПа · с
Физические свойства некоторых важных хладагентов Источник: Уильям Гумпрехт, Государственный университет Кеннесо
недвижимость аммиак углекислый газ диоксид серы фреон 12
формула NH 3 CO 2 СО 2 CF 2 Класс 2
молекулярная масса 17 44 64 121
нормальная температура кипения (° C) −34 −78 −10 −30
скрытая теплота (кДж / моль) 24 25 25 22
легковоспламеняющиеся да
давление при 0 ° C (атм) 4 35 2 3
давление при 50 ° C (атм) 20 > 60 9 12

Электрическая схема холодильника (со схемой)

В этой статье мы поговорим об электрической схеме холодильника с его схемой.

Холодильное оборудование в бытовых целях в основном используется в бытовых холодильниках и бытовых морозильных камерах. Основное предназначение этого типа охлаждения — обеспечение низкой температуры для хранения и раздачи продуктов и напитков. Он представляет собой значительную часть холодильной промышленности из-за использования этих агрегатов в большом количестве.

Рост микроорганизмов, разрушающих пищу, происходит довольно быстро (примерно в 100 раз) при температуре 10 ° C, чем при температуре ниже 4 ° C.Чтобы сохранить фрукты, овощи, рыбу, мясо, молоко, лекарства и т. Д. От порчи при более высоких температурах (как правило, в летний сезон), большое внимание уделяется использованию холодильников. Хранение скоропортящихся продуктов при низкой температуре значительно снижает активность как ферментов, так и микроорганизмов.

Для домашнего хранения обычно используется краткосрочное или временное хранилище. Бытовые холодильники и морозильники, используемые для этой цели, обычно имеют небольшие размеры с номинальной мощностью от 1/20 до 1/2 тонны.Агрегаты обычно автономны и герметичны. Из-за кратковременного хранения загрузка бытового холодильника неустойчива.

Требования к бытовому холодильнику — он должен быть простым по конструкции, автоматическим в действии, номинальным по первоначальной стоимости, надежным, не требующим экспертного осмотра и ремонта. Следует использовать не раздражающий и нетоксичный хладагент. Обычно в качестве хладагентов используются метиленхлорид, фреон-12 и фреон-11.

Обычные типы бытовых холодильников имеют форму шкафа с узлом двигатель-вентилятор компрессора, конденсатор и ресивер, установленные в их подвале.Змеевики расширительного клапана и испарителя открыты в шкафу для хранения с трубопроводами, по которым жидкий хладагент проходит через корпус. Тепло охлаждаемых тел передается змеевикам испарителя с помощью воздуха, удерживаемого в шкафу.

Используемый холодильник может быть открытого компрессорного типа; герметичного компрессорного типа или абсорбционного типа. Обычно используются холодильники герметичного типа. Основные преимущества заключаются в том, что проблема утечки газа сводится к минимуму, поскольку движущаяся часть не выходит через герметичный корпус, он работает относительно бесшумно и не требует какого-либо обслуживания.В компрессоре открытого типа двигатель приводит в движение компрессор с помощью шкива и ремня. Это используется в больших коммерческих холодильниках.

Холодильный шкаф не только снабжен шкафом с двойными стенками, заполненным материалами, имеющими высокую теплоизоляцию, такими как стекловолокно, пробка или вспененная резина, но также используется мягкое резиновое уплотнение по всей внутренней части дверной заслонки, которое делает шкаф герметичным. Также дверь снабжена механизмом автоматического закрывания — дверные петли предусмотрены таким образом, что дверная створка, оставленная в открытом положении, автоматически переходит в закрытое положение под действием силы тяжести, и когда она приближается к положению закрывания, она притягивается магнитной полосой, расположенной за дверью. уплотнительное резиновое кольцо и, таким образом, дверь закрывается с щелчком.Все это сделано для предотвращения утечки атмосферного тепла внутрь холодильника.

Основная мера предосторожности заключается в том, что очень горячие вещи не следует помещать в холодильник, так как это приведет к быстрому испарению хладагента в змеевиках испарителя, создавая большое давление пара, что приведет к увеличению нагрузки компрессора и, как следствие, к работе двигателя. работать дольше, чтобы снизить температуру в морозильной камере. Это может привести к кратковременному повреждению двигателя.Также влага, выделяющаяся из горячих предметов, замерзнет вокруг морозильного отделения, которое необходимо разморозить.

Электрическая схема холодильника представлена ​​на рис. 9.5. Холодильник снабжен переключателем дверцы, который закрывается при открытии холодильника и включает лампу. Однофазный асинхронный двигатель с конденсаторным пуском используется в холодильниках открытого типа, а однофазный асинхронный двигатель с расщепленной фазой используется в герметичных холодильниках.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
