Замена проводки в панельном доме: схемы и правила

Замена проводки в панельном доме

Какие существуют правила и ограничения

Нужно ли согласование проекта

Схема проводки в панельном доме

Выбор оборудования

Монтажные работы

Работы, связанные с электрикой, можно провести своими руками. Поменять старые кабели на новые не так уж и сложно, если оставить схему их расположения прежней. Возможно, придется помучиться с внутренними каналами, скрытыми внутри стены или потолочной плиты, которые порой бывает сложно проходить. Не исключено, что возникнут проблемы, связанные с определением оптимального соотношения цены и качества кабеля, но, если не совершать банальных ошибок, все должно пройти легко и закончиться благополучно.

Если же планируются более радикальные изменения, потребуется составление проекта, особенно, если идет речь о замене проводки в панельном доме.

Разработка и согласование проектной документации необходимо в случае, если предстоит увеличение энергопотребления. От этого параметра зависит количество приборов, которые можно подключить к сети. В старых зданиях типовых серий в случае, если используется газовая плита, выделенная мощность составляет 3 кВт, если электрическая — 7 кВт. В новостройках на квартиру может выделяться до 15 кВт. Этого достаточно, чтобы удовлетворить даже самые высокие потребности.

Если имеющегося количества киловатт слишком мало, нужно идти в управляющую организацию. Оптимальным решением будет поручить этот поход авторам проекта — иначе согласование может затянуться.

Расположение розеток и выключателей, скрытых и открытых каналов, расстояние от проводов до газовой плиты и другие важные нюансы строго регламентированы санитарно-техническими нормами и правилами. Их изменения не требуют согласования, однако, нарушения ПУЭ, ГОСТов и СНиПов недопустимы.

При составлении новой схемы электропроводки необходимо учитывать ограничения, касающиеся розеток и их расположения. Для каждого помещения некоторые требования будут отличаться. Выключатели следует располагать на высоте от 0,9 м и на таком расстоянии от двери, чтобы в открытом состоянии она их не загораживала. На кухне розетки должны находиться не ближе 0,5 м от газовой плиты и газовых коммуникаций. Расстояние от мойки и водопроводных труб — от 0,6 м. К выключателям предъявляются те же требования по расположению.

В ванной их нельзя устанавливать ближе, чем на 0,6 м от душевой. Размещение в бане и сауне запрещено. Возможно использование специальных моделей для подключения бытовых приборов —  стиральных машин, электробритв, фена и т. п. Правило распространяется и на самодельные бани, которые нередко устраивают счастливые обладатели квартир в панельных домах типовых серий.

Каждая группа должна быть оснащена устройством защитного отключения — УЗО. И это касается не только мокрых зон. Вместо УЗО допускается применение разделительного трансформатора.

Нельзя использовать двойную розетку для электрической духовки и варочной панели, поскольку такая нагрузка будет для нее чрезмерной.

При замене электропроводки в панельном доме нужно учитывать и ограничения, касающиеся прокладки кабеля. Ее не допускается производить под углом. Возможно только строго горизонтальное и вертикальное направление. Необходимо соблюсти дистанцию:

• от балок и карнизов — 10 см;
• от потолка —  20 см;
• от пола —  20 см;
• от места пересечения стен —  10 см;
• от окон и дверей —  10 см;
• от трубопроводов —  40 см. При соседстве с горячей трубой следует использовать асбестовые прокладки;
• расстояние между двумя проводами не должно быть менее 3 мм.

В кухнях запрещается устройство открытой прокладки кабелей. В мокрых зонах разрешается закреплять кабели снаружи стен и потолка, провода при этом необходимо спрятать в штрабы или специальные непроницаемые короба.

Если вместо полимерной применяется металлическая оболочка, прокладка в металлических трубах и коробах запрещена.

Штробление практически исключено — каналы должны прокладываться только в не несущих конструкциях. Размещение их в перекрытиях и стеновых несущих панелях запрещено независимо от их глубины во всех жилых зданиях типовых серий. Пролагать желоб в перегородке небезопасно, поскольку она может обрушиться под собственной массой.

Места соединений и ответвлений нельзя замуровывать наглухо — к ним необходимо обеспечить доступ для осмотра и ремонта.

Если планируется расположить провод под слоем штукатурки, следует отметить на плане место его расположения чтобы проще было его находить при ремонте. Если этого не сделать, появится риск случайно повредить его сверлом.

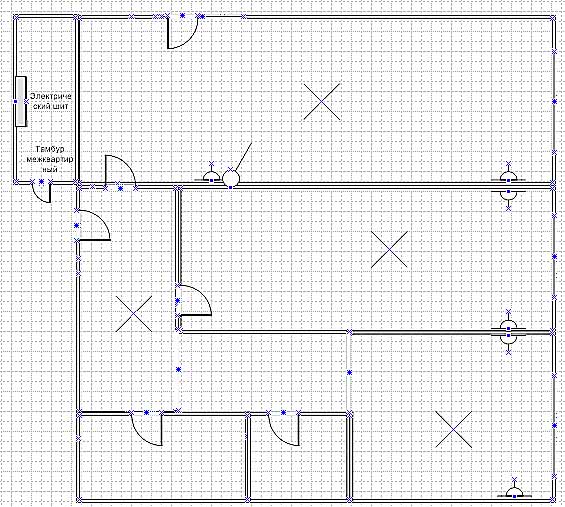

В случае, когда положение коммуникаций меняется, понадобится новая схема. При ее создании нужно будет выяснить, не увеличится ли энергопотребление, и не понадобится ли согласование проектной документации.  Для этого складывается количество энергии, потребляемой всеми приборами. Берется средний и максимальный показатель. Аналогичным образом делается расчет по свету, силовой сети и по приборам особой мощности. Каждой сети должен соответствовать отдельный провод. Их должно быть, как минимум, два. Максимальная мощность для одного — 6 кВт. Кухонное оборудование желательно подключить отдельно, поскольку оно дает наибольшие нагрузки.

В стандартной двухкомнатной квартире со средним потреблением можно поставить отдельный автоматический выключатель и УЗО для:

• кухни;
• двух комнат;
• прихожей и санузла.

При разработке схемы определяется расположение каналов в железобетонных конструкциях. Его можно подсмотреть у соседей по этажу, если им уже приходилось решать подобную задачу, но лучше выяснить все самостоятельно.

Дело в том, что один и тот же этаж могли возводить разные бригады с разным уровнем ответственности. Если здание построено в 80-90е годы, велика вероятность нарушений технических стандартов.

Обнаружить каналы в стенах можно по выключателям и характерным круглым или квадратным углублениям, а также отверстию в потолке возле крюка для люстры. Они сходятся в распределительной коробке. Использовать лучше их — иначе придется устраивать прокладку открытым способом.

Высота розеток относительно пола выбирается из соображений удобства. Достаточно будет установить по одной на каждые 4 м периметра жилой комнаты и на каждые 10 м² прихожей. Ориентируясь на современные типоразмеры мебели в кухне рекомендуется разместить их на трех уровнях от пола:

• 10 см — для холодильника, электроплиты, стиральной машины и другого оборудования, которое не нужно часто отключать;
• 120 см — для бытовых приборов, которые всегда находятся под рукой — чайника, кухонного комбайна, кофемолки;
• 200-250 см — для вытяжки и дополнительных источников освещения.

Для санузла потребуется одна защищенная розетка возле раковины, расположенная на высоте 1,5-2 м.

В старых домах, где давно не было капитального ремонта, заменять лучше всю электрику. Выбор проводов производится исходя из их материала и сечения:

• для освещения — медь — толщина 1,5 мм; алюминий — 3 мм;
• для силовой линии — алюминий — толщина 2 мм; алюминий — 4 мм.

Для оборудования с высокой мощностью применяются одножильные, в остальных случаях — двух- и трехжильные.

При подключении приборов с высоким энергопотреблением следует установить розетки в 32 ампера, для обычных достаточно 20 ампер.

Для каждой сети ставят автоматы на 32 ампера. Исключением является автомат для сети освещения. Освещение менее энергоемко, и сила тока требуется в четыре раза меньше.

УЗО выбирают в 30-50 миллиампер.

Когда все расчеты проведены, проект согласован, а расположение проводки в панельном доме уже не является тайной за семью печатями, можно приступать к монтажу.

Квартиру необходимо обесточить, однако для проведения работ понадобится электроэнергия, поэтому на щит устанавливается так называемая времянка, представляющая собой отдельную временную сеть с розеткой и автоматом.

По стенам делается разметка для прокладки штроб в слое отделки и облицовки. Как уже говорилось, в панельных домах прокладывать даже неглубокие каналы в несущих конструкциях запрещено. Отмечается расположение розеток, выключателей, раздаточных коробок и щитка, с которого и начинается установка оборудования. Когда он установлен, от него делают разметку от раздаточных коробок.Когда все линии на стены нанесены, по ним прокладывают каналы с помощью перфоратора. Проводку укладывают в гофрированном шланге чтобы была возможность их заменить, не вскрывая штробу. Желательно использовать пустоты в плитах, сделанные в заводских условиях специально для питания приборов, в том числе осветительных. Затем необходимо проверить работоспособность всей схемы и запустить ее в тестовом режиме.

Если все в порядке, производится подключение от раздаточных коробок до щитка.

Схему необходимо внести в техпаспорт, даже если ее там раньше не было. В дальнейшем это позволит сэкономить время и силы при следующем капитальном ремонте.

• Материал подготовил: Артем Филимонов

---

Разводка и схемы электропроводки в доме

Как только становится вопрос о том, чтобы заменить электричество, первые мысли, которые посещают: а как это выглядит.  В разных домах она может быть выполнена по-разному, с учетом материала стен и перекрытий, а также давности постройки. Для того чтобы качественно выполнить работы по ремонту, замене или прокладке новой, понадобятся схемы электропроводки в доме. Именно с ними необходимо ознакомиться в первую очередь или составить новые, если того требует ситуация.

Содержание

Когда строились типовые панельные дома, не предусматривалось использование такого количества мощных электроприборов в каждой квартире, как это происходит сейчас. Поэтому разводка производилась по неприемлемой для современной жизни схеме.

Вводный кабель был алюминиевым с одинарной изоляцией. Если в квартирах предусматривались газовые плиты, то сечение этого кабеля было 2,5 мм². Для обеспечения работы множества многомощных потребителей, таких как холодильник, стиральная машина, кондиционер, микроволновая печь, электрический обогреватель, — этого недостаточно. Если же предусматривалась установка электрических плит в квартирах, тогда подводился кабель 4 мм², что уже намного лучше. Но опять же, материал вводного кабеля – алюминий, а он очень быстро нагревается. В современных домах вместо него используют полностью медные провода.

Разводка производилась «покомнатно». Из щитка – автомата расходились кабели по отдельным группам: «коридор – санузел – кухня», «комнаты» и «электроплита». Сечение групповых проводов составляет 2,5 мм², провода изготовлены из алюминия, а номинал автоматов – 16 ампер. И здесь «выплывают» несколько проблем:

• На сегодняшний день применять алюминиевый кабель менее 16 мм² запрещено.
• Одинарная изоляция старых кабелей неприемлема, потому что от перегрева они могут загореться.
• Такая схема проводки не способна обеспечить работу всех электроприборов. Дело в том, что цепи должны делиться не по комнатам, а по потребителям. Например, отдельный кабель для стиралки, отдельный для кондиционера, отдельный – для электрической плиты, при этом отдельный – для штепсельных розеток, сети освещения.

Схема в панельном доме на примере одного этажа

Разводка в типовой панельной многоэтажке – пример

Непосредственно по квартире проводка может разводиться несколькими способами.

Первый вариант. Она расходится по полу в специальных штробах – канавках, которые имеет заводская бетонная плита. Обратите внимание, не выштробленная перфоратором, а выполненная на производстве. Сверху укладывается деревянный пол на лагах. По стенам поднимается либо в скрытых канавках, либо поверх плиты и скрыта штукатуркой. На потолке она, скорее всего, закреплена таким же способом. Либо проходит сквозь отверстие в плите перекрытия. Подрозетники при этом – наружные. Такую проводку можно заменить, хоть и придется повозиться.

[include id=»1″ title=»Реклама в тексте»]

Второй вариант. Идет к розеткам, расходится по полу, как в первом варианте. К сети освещения вмурована в стяжку пола верхнего этажа. При замене такого варианта придется кабель, ведущий к осветительным приборам, «пускать» открытым способом и затем прятать в штукатурку, а на потолке – за гипсокартонный навесной потолок.

Важно! Выполняя замену проводки в типовых панельных строениях, учтите, что Постановлением Правительства Москвы № 508-ПП от 25. 10.2011 запрещено устройство штроб в стеновых панелях и плитах перекрытий под размещение проводки. В таком случае можно выполнять прокладку кабеля только открытым способом в кабель – канале или коробе.

При обустройстве в старом панельном доме самым оптимальным будет сделать новую схему разводки и заменить все провода медными, а также установить автоматы.

Важно! Если дом настолько старый, что в нем силовой кабель, который подходит к щитку квартиры, не имеет провода заземления, а Вы полностью замените проводку в квартире на современную трехфазную, заземление работать не будет.

Современный вариант разводки ↑

Во всех новостройках и домах, прошедших капитальный ремонт электрического подключения, вводной кабель обязательно имеет три провода: фазу, ноль и заземление. Согласно ПУЭ минимальное сечение такого медного кабеля должно составлять 2,5 мм². Но на практике чаще всего используют 4 мм² и 6 мм².

При этом схема выполняется не «покомнатно», а по группам потребителей. Для примера приведем возможный вариант разводки для 3 – х комнатной квартиры:

1. Группа «розетки» (первая, вторая и третья комната).
2. Группа «кухня» — розетки для мощных потребителей (холодильник, электрочайник, микроволновая печь).
3. Группа «освещение» — одна половина квартиры и вторая половина.
4. Группа «мощные потребители» — электрическая печь, бытовой кондиционер, стиральная машина.
5. Группа «опасные мощные потребители» — джакузи, теплые полы, ванная комната.

Размещение штепсельных розеток можно запланировать заранее, они должны располагаться в местах, где удобно подключать переносные электроприборы. При этом розетки должны быть в достаточном количестве. Для подключения они объединяются в группы по 3 – 5 штук. К ним подводят  медный ВВГнг  3*2,5. Подключение происходит не последовательно, друг от друга, как это было раньше, а через распределительные ответвительные  коробки. Для защиты такой группы достаточно автомата на 25 ампер.

Для группы «освещение» применяется ВВГнг 3*1,5. Чаще всего приборы освещения даже на всю квартиру не настолько мощны, чтобы ставить на них автомат номиналом 25 ампер. Вполне достаточно будет автоматического выключателя на 10 ампер.

Для многомощных приборов, которые большую часть времени стоят стационарно на одном месте, проводятся отдельные линии с автоматическими выключателями. При этом автоматы тщательно подбираются под номинальный ток приборов. Используется ВВГнг с четырьмя жилами для трехфазной сети. Электрическая плита также не исключение, к ней подводится отдельный медный кабель сечением 4 мм².

Для подключения регулятора системы «теплый пол» тоже понадобится отдельная линия ВВГнг 3*1,5 или ВВГнг 3*2,5 с индивидуальным автоматом.

Вся современная электропроводка прокладывается закрытым способом под стяжкой пола и по стенам в специальных гофрах или трубах. Хоть эта схема разводки требует большего расхода материала и больших трудозатрат, у нее есть существенные преимущества. В случае срабатывания автомата, обесточивается не вся квартира, а только та группа, в которой произошла перегрузка сети.

Схема электричества в частном доме ↑

К частному дому электропитание подходит чаще всего по воздуху, от линии 0,4 кВт.

Примерная схема подключения и распределения при однофазном питании частного дома

Иногда к дому идет однофазное питание: непосредственно с опоры воздушной линии к вводному электрощиту подходят два провода: один – фаза, другой – совмещенный нулевой защитный и рабочий провод.

Примерная схема при трехфазном питании

К дому может подходить и трехфазное питание. В таком случае с опоры электропередач опускаются три фазы и один совмещенный нулевой провод.

[include id=»2″ title=»Реклама в тексте»]

Раньше счетчики стояли всегда внутри, да и сейчас еще стоят, но в последнее время энергоснабжающие организации требуют устанавливать приборы учета на улице,непосредственно во вводном щите. Поэтому теперь в нем устанавливаются вводное УЗО или автоматический выключатель и электросчетчик.

Блок схема размещения в частном доме (пример)

Непосредственно в доме устанавливается внутренний электрощит, к которому идет питающий провод с вводного щита. Именно внутренний электрощит является той точкой, из которой начинается питание всего дома.  Электроснабжение разбивается на группы потребителей. Например:

1. «Освещение» — во всем доме или разбито по этажам, если коттедж большой.
2. «Розетки» — на весь дом или по этажам.
3. «Мощные потребители» (силовая группа): стиральная машина, котел, бойлер, морозильная установка и т.д.
4. «Хозяйственные нужды»: гараж, сарай, пристройки, подвал и др.

Обязательно устанавливаются отдельные устройства защиты для каждой группы.

Проект со всеми расчетами можно заказать у специализирующейся на этих работах организации. Но если уж решено сделать это самостоятельно, тогда вот несколько требований, которые необходимо соблюсти:

• Правильно подобрать материал кабеля и его сечение.
• Учитывать условия нагревания током с допустимым напряжением.
• Проводка не должна создавать угрозу пожара.
• Передача напряжения должна происходить с наименьшими потерями.
• Проводка должна быть надежной и долговечной, при этом не требовать больших затрат на монтаж и эксплуатацию.

Важно! Чтобы подобрать правильное сечение проводов, необходимо точно знать, где и какие будут располагаться потребители. От их мощности будут зависеть характеристики кабеля.

Рассчитать сечения проводников и выбрать средства защиты можно с помощью таблицы №1.

Таблица №1. Расчет сечения кабеля и автоматов защиты

На данный момент в домах используют медные провода: для розеток – 2,5 мм², для освещения – 1,5 мм², для варочной поверхности – 6 мм².

При расчете соблюдайте соотношение номиналов автоматов защиты или УЗО и сечения проводов. Если в процессе эксплуатации готовой проводки вы добавите мощных потребителей, и будет срабатывать автомат, нельзя просто заменить автомат на более мощный, необходимо менять как сечение кабеля, либо необходимо сформировать еще одну группу и подвести к ней отдельные провода.

http://strmnt.com/www.youtube.com/watch?v=F12Fy8IZh3M

Создание схемы электропроводки в доме является обязательным. И дело даже не в том, что это требование соответствующих контрольных организаций, в последующей жизни она пригодится.

Определяем расположение проводки в панельном доме

При проведении проводки в дом следует знать тонкости его конструкции и особенности материалов. Обращается внимание и на давность постройки. Необходимо учитывать, из чего выполнены стены и перекрытия. Чтобы все работы были выполнены правильно, необходимо понять, какая выполняется схема электропроводки в панельном доме.

Блок: 1/8 | Кол-во символов: 321
Источник: https://2proraba.com/elektrika/elektroprovodka-v-panelnom-dome.html

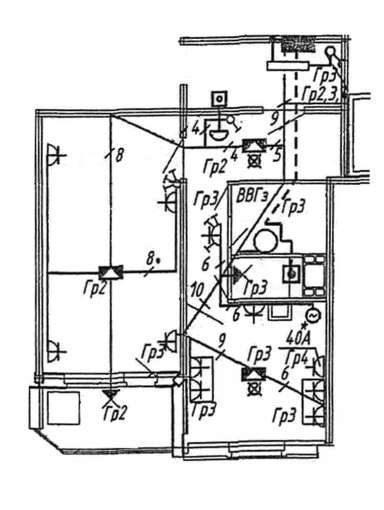

Типовая схема разводки

Типовая схема электропроводки квартиры непосредственно зависела от характеристик постройки и ее конструктивных особенностей. Ниже, к примеру, электропроводка в панельном доме для 21-й серии панельных домов — первого поколения панельных домов без каркаса.

Сразу стоит обратить внимание на несколько деталей:

1. В каждую комнату заводилась отдельная группа проводов, что позволяло не отключать от питания все помещения при ремонте (например, если производится замена проводки в квартире).
2. Для коридорных розеток, звонка и освещения перед квартирой использовалась отдельная распределительная коробка.
3. Отдельная ветка сети — кухня и светильники. Они имели увеличенное сечение кабеля, так как во многих домах 21-й серии не предусматривалась установка газовых плит и делался изначальный задел под использование электрических.
4. Для ванной и туалета отводилась отдельная линия. Распределительная коробка отсутствовала.

Если говорить в целом, то схема весьма простая и понятная — разобраться в ней сможет даже любитель. Но другой вопрос заключается в том, насколько следовали этим рекомендациям сами строители и электрики. На то было несколько причин:

1. Брак плит. Часто штробы, предусмотренные под прокладку проводки в многоквартирном панельном доме не имели должных габаритов — были забиты щебнем или бетоном. Поэтому часто разводка производилась под полом или в неподходящих для этого местах.
2. Простои в строительстве. Дома, постойка которых консервировалась на срок от двух лет и больше, давали очень сильную усадку — сказывались относительно большая высота и отсутствие каркаса. Поэтому стыки между плитами зачастую были неровными. Иногда именно эти промежутки электрики и использовали для закладки проводов и перед тем, как заменить проводку, их стоит проверить в первую очередь.
3. Желание сэкономить время. Также довольно прозаичная и весомая причина, которая стала причиной хаотичного расположения проводки в многоквартирном панельном доме.

Что в итоге? Выше вам была приведена схема типовой  разводки кабелей, которая должна была бы быть в данной квартире. Ниже же — реальная схема, которая была создана одним из собственников в квартире панельного дома в процессе ремонта:

Отличия видны невоооруженным глазом:

• распределительные коробки находятся не в тех местах;
• проводники практически нигде не расположены паралельно полу и потолку;
• вместо четырех линий сделано лишь две;
• схема питания напрочь изменена.

Следовательно, напрашивается лишь один вывод: перед тем, как поменять проводку, можно узнать в паспорте дома его год заложения и серию, найдя затем в интернете типовую схему с учетом СНиП и ГОСТ. Но она практически во всех случаях будет сильно отличаться от оригинала по указанным выше причинам. Следовательно, обнаружение проводников в панельном доме лучше производить самостоятельно. Также важно заменить проводку в панельном доме в соответствии со всеми стандартами, чтобы ее работа, обслуживание и ремонт вызывали минимум хлопот (как на рисунке ниже). Стоит помнить: во многих сериях  штробление стен под проводку запрещено — в ряде «панелек» все стены одновренно являются несущими и это может привести к очень плачевным последствиям.

Блок: 2/6 | Кол-во символов: 3162
Источник: https://ProFazu.ru/provodka/montazh/raspolozhenie-provodki-v-panelnom-dome.html

Что собою представляет панельный дом?

Панельные дома возводили ещё в советские времена. Они были своего рода эконом-вариантом, потому что сочетали в себе быстроту постройки и невысокую стоимость строительных материалов. Панельное строение возводилось из железобетонных плит, которые изготавливали на специальных заводах путём заливки бетоном металлической арматуры. Эти плиты (или панели) были двух видов – для полов или потолочных перекрытий и стеновые.

Панельное строение сродни карточному домику, каждая стена в нём является несущей. Ни о какой перепланировке здесь не может быть и речи, только затронь одну стену, сложится весь дом. Сейчас такие строения редко возводят, да и люди не особенно хотят приобретать жильё в панельных домах. Всё-таки для проживания кирпичные постройки считаются более комфортными. Они лучше сохраняют тепло, обладают повышенной шумоизоляцией, и, конечно же, в них гораздо легче проводить ремонтные работы и перепланировку. Особенно если речь заходит о таком вопросе, как заменить проводку.

Блок: 2/8 | Кол-во символов: 1023
Источник: https://YaElectrik. ru/elektroprovodka/zamena-provodki-v-panelnom-dome

Поиск с помощью прибора

Один из лучших методов, позволяющих обнаружить, где лежит проводка в панельных домах – прибор для поиска скрытых кабелей. Существует несколько вариаций устройства, которые работают по разным принципам. Наиболее примитивные измеряют напряжение магнитного поля: ток, проходя по проводу, создает вокруг него силовые линии — их и регистрирует прибор. Недостаток у такого метода есть и он довольно существенный: провод может быть обесточенным и благополучно «забытым» в стене мастером во время предыдущей перепланировки. Также у таких решений довольно низкая помехоустойчивость, хотя современные решения лишены этого недостатка. Отдельного внимания заслуживают и самодельные устройства, но в большинстве случаев у владельца квартиры не будет ни времени, ни деталей, ни необходимых навыков для его создания.

Другой вариант — небольшой металлоискатель. Он работает по обратному принципу. Если первый вид приборов регистрировал магнитное поле, излучаемое проводом, то второй — генерирует его. На практике это может и не дать особых преимуществ при поиске кабелей, хотя обесточенные участки сети может находить только такой прибор. Другое дело, что помимо проводников он ищет еще и арматуру: при работе с перфоратором это станет огромным плюсом. Так что в долгосрочной перспективе именно такой датчик скрытой проводки рекомендуется приобрести.

Наиболее распротстраненными решениями этого типа являются:

1. «Дятел». Отечественный прибор, который испускает магнитное поле и регистрирует его усиление в окружающем пространстве. Имеет приемлемую глубину поиска — от 7 до 10 сантиметров в стене панельного дома. Позволяет искать не только линию, но и место ее обрыва. Дешевое и очень эффективное устройство, возможностей которого хватит практически для каждого любителя или профессионала. Распротсранены и отрицательные отзывы про «Дятел»: при большой глубине залегания провода устройство может не распознавать проводник, либо давать ложные сигналы.
2. Датчики типа MS. Китайские решения, основанные на том же принципе. В отличие от «Дятла», имеют антенну, которая усиливает сигнал. Сильно на глубине поиска или качестве работы это не сказывается — к прибору также редко возникают претензии. Иногда чувствительность устройства даже слишком большая, что может «вылезать боком»: иногда MS реагирует даже на гвоздь, давным давно оставленный в стене. По идее, для работы с перфоратором это большой плюс, но для многих это — скорее неудобство, чем преимущество.
3. Вosch DMF. Продвинутое устройство из более высокой ценовой категории. Имеет экран, на котором показывается толщина и глубина залегания проводника. Присутствует и звуковая индикация. Прибор работает безукоризненно, но стоит гораздо дороже. Отлично подходит для обнаружения проводки панельного дома даже под толстым слоем штукатурки: заявленная чувствительность составляет 10 сантиметров, но на практике гораздо выше этого показателя.

Также стоит отдельно сказать и о третьем типе приборов, которые часто позиционируются как решения для поиска скрытой проводки в панельном доме — тепловизорах. Принцип работы приборов таков: они имеют экран и камеру, которая снимает в ИК (инфракрасном) спектре. Это позволяет находить провода по нагреву и определять, насколько перегружена линия.

Минус у такого способа ровно один, но очень существенный: при толстом слое штукатурки тепло будет рассеиваться очень быстро и устройство будет попросту бесполезным. Не стоит забывать, что его стоимость практически на порядок превосходит универсальные устройства от Bosch. Тепловизоры больше подходят для проводки с невысокой глубиной залегания или для наблюдения за кабелями, расположенными не внутри стен. Но в таком случае можно воспользоваться и обычным «отцовским» методом: просто вести от обычной розетки по стене отверткой-индикатором и отрисовывать линию, по которой идет провод.

Блок: 3/6 | Кол-во символов: 3830
Источник: https://ProFazu.ru/provodka/montazh/raspolozhenie-provodki-v-panelnom-dome.html

Варианты проводки для панельного дома

Перед тем, как поменять электрическую проводку, чётко определитесь, какой способ вам наиболее подходит.

Самый доступный вариант – проложить провода по поверхностям стен и потолков под штукатурку. В этом случае к поверхностям крепится непосредственно кабель. Можно его предварительно протянуть в трубу: стальную, электротехническую из пластика, гофрированную пластиковую или гибкую металлизированную. Крепёж к поверхностям осуществляется специальными клипсами, хомутами или скобами, под которые нужно будет просверлить маленькие отверстия. После того, как проводники будут закреплены, накладывается слой штукатурки. С помощью такого способа вы сможете протянуть отдельные линии не только к осветительным приборам, но и к мощной бытовой технике (кондиционерам, водонагревательному бойлеру).

Недостаток этого варианта в том, что потребуются дополнительные денежные и физические затраты на оштукатуривание поверхностей.

Проводку в панельном доме можно расположить и на полу, если в дальнейшем сделать сверху бетонную стяжку. Проводники протягивают в гофрированные трубы, укладывают на полу и заливают бетоном. Располагают провода и в подвесном потолке. Единственный недостаток – на полах и потолках нельзя монтировать розетки, всё равно придётся устанавливать их на стенах, а до этого места штробить поверхность или укладывать провода под штукатурку.

Замена электропроводки в панельном доме может быть вообще выполнена открытым способом прокладки.

В этом случае проводники монтируют в трубах или специальных пластиковых кабель-каналах. Желательно для прокладки выбирать места, где возможность механического повреждения короба с кабелем будет минимальной. Это, конечно, не самый лучший вариант с точки зрения эстетики, зато монтаж такой проводки можно выполнять, когда уже полностью окончен ремонт в квартире.

Способ штробления тоже остаётся актуальным, только в бетонных плитах он потребует значительных физических и временных затрат.

Блок: 4/8 | Кол-во символов: 1971
Источник: https://YaElectrik.ru/elektroprovodka/zamena-provodki-v-panelnom-dome

Если нет денег на прибор и нет схемы

В ряде случаев поиск проводки является принципиальной задачей: например, нужно срочно проделать сквозное отверстие в стене, забить дюбель или гвоздь. В таких случаях можно воспользоваться подручными средствами для того, чтобы понять, где в панеьном доме располагается проводка:

1. Индикаторная отвертка. Этот способ уже вскользь упоминался в предыдущем разделе нашей статьи. Обычная индикаторная отвертка определяет напряжение, а потому провод с тонкой изоляцией на небольшой глубине он также обнаруживает без проблем. Можно начать свой поиск от розетки или люстры и вести инструментом по стене до той точки, рядом с которой вы планируете работать. Точность метода очень высокая (плюс-минут пара сантиметров), но универсальным его назвать никак не получается.
2. При капитальном или косметическом ремонте можно попросту присмотреться к стенам и поискать отличия в цвете штукатурки. Более светлые шершавые полосы другой текстуры — это, вероятно, штробы для проводов. Для них чаще всего используется чуть менее жидкий раствор, да и делаются они гораздо позже — разница точно будет заметна на глаз.
3. Радиоприемник. Удивительно, но даже с помощью обычного радиоприемника можно сделать свою импровизированную схему проводки в многоквартирном панельном доме. Для этого нужно включить устройство и настроить его на частоту 100 килогерц (кГц). Именно в этом диапазоне кабеля начинают испускать помехи — здесь работает закон единства электрического и магнитного полей. Нужно вести по стене антенной так же, как будто это специализированный прибор или отвертка-индикатор. Единственный недостаток — у метода невысокая точность. Погрешность может составлять до десятка сантиметров, а потому при работе с дрелью или перфоратором лучше отступить столько же во избежание неприятностей.
4. Микрофон. Фактически, микрофон также является антенной — эти устройства используют примерно один и тот же принцип работы, пусть и имеют разные диапазоны чувствительности. Тем не менее, при полном отсутствии инструмента он поможет вам найти штробу в панельном доме и избежать неприятных ситуаций. Нужно включить микрофон в записывающее устройство и сделать динамики погромче. Затем нужно проводить вдоль им вдоль стены на расстоянии 1–2 сантиметра. Характерный признак обнаруженной проводки — характерный  треск. Точность метода не выше, чем у радиоприемника. Также предполагается сделать запас для предотвращения поражения током.

Блок: 4/6 | Кол-во символов: 2431
Источник: https://ProFazu.ru/provodka/montazh/raspolozhenie-provodki-v-panelnom-dome.html

Выводы

Для того, чтобы найти (или установить) схему проводки в многоквартирном панельном доме,  необходимо знать данные о самом доме. Наиболее удачливые смогут найти документацию именно по этому типу постройки, но придется рассчитывать, что строители соблюдали ее бесприкословно. Не стоит забывать, что каналы, предназначенные для разводки проводов, часто имели заводские дефекты — были забиты щебнем или вовсе не имели достаточной глубины.

Также стоит помнить и об основных принципах ведения кабелей, которых придерживались во всех советских домах:

• проводники идут только перпендикулярно или паралельно стенам;
• расстояние провода от потолка и пола составляет не менее 15 сантиметров;
• повороты провода имеют вид прямого угла.

Но не стоит исключать появление кабелей под плинтусами или полом — в панельных домах такие ходы не были редкостью. Особое внимание стоит уделять щелям между плитами: запрет на размещение в них проводов часто игнорировался электриками за неимением других вариантов.

Наибольший интерес для мастеров представляют приборы для поиска скрытой проводки. Гораздо лучше выбирать портативные металлоискатели – они помогут находить как обесточенные проводники, так и провода под напряжением. Из бюджетных решений выделяют отечественный «Дятел» и китайский MS, в более дорогом сегменте — Вosch. Тепловизоры и подручные средства (отвертка-индикатор, приемник и так далее) лучше не использовать: глубина поиска составляет пару сантиметров, а точность оставляет желать лучшего.

Блок: 5/6 | Кол-во символов: 1489
Источник: https://ProFazu.ru/provodka/montazh/raspolozhenie-provodki-v-panelnom-dome.html

Штробление панельных плит

Мы уже упоминали о том, что трогать несущие панельные стены запрещается, это касается и штробления. Но запрет в большей степени относится к монтажу горизонтальных штроб. Делать бороздки для проводов вертикально вполне допустимо. При этом всё равно есть некие ограничения, штробы нельзя делать слишком глубокими, что может привести к ослаблению конструкции (допускается глубина не более 10 мм). Самое главное при монтаже штроб не нарушить металлическую арматуру.

Не допускается никаких зигзагов и линий под наклоном, штробление борозд к розеткам и выключателям выполняется строго ровными вертикалями.

Минимальное расстояние между трубами газоснабжения и штробами должно быть 40 см. От оконных и дверных проёмов борозды для электрической проводки должны быть удалены минимум на 15 см.

Для нарезки штроб понадобится специальный инструмент, который стоит приличных денег. Хорошо, если у вас будет возможность взять его напрокат у профессионального электрика.

Нужна болгарка и для неё обязательно алмазный диск, только он сможет справиться с таким прочным материалом, как бетон. На стене предварительно необходимо наметить трассу прокладки провода, а потом вдоль этих линий проделать две параллельных прорези на расстоянии 2 см друг от друга. Теперь понадобится перфоратор, с его помощью удаляются остатки бетона между надрезами.

Конечно, идеальным вариантом будет штроборез. Этот инструмент по своей сути напоминает болгарку, только у него внутри уже встроены алмазные диски.

Расстояние между дисками можно заранее регулировать, так же как и глубину нарезаемой борозды.

Ещё одно главное преимущество штробореза в том, что он оборудован пылесосом, монтажная пыль не выходит за пределы кожуха. Единственный недостаток – это цена, в этом случае дорого обойдётся даже прокат.

Блок: 5/8 | Кол-во символов: 1795
Источник: https://YaElectrik.ru/elektroprovodka/zamena-provodki-v-panelnom-dome

Видео по теме

Блок: 6/6 | Кол-во символов: 55
Источник: https://ProFazu. ru/provodka/montazh/raspolozhenie-provodki-v-panelnom-dome.html

Монтаж отверстий

Если замена проводки в панельном доме предполагает новые места для розеток и выключателей, то потребуется ещё один сложный этап работы – просверлить для них отверстия в бетонной стене.

Что вам для этого понадобится?

• Карандаш с линейкой (либо рулеткой).
• Перфоратор и бур для него диаметром 8 мм.
• Специальная насадка – коронка для монтажа подрозетников в бетоне (диаметром около 70 мм).
• Лопатка – специальная перфораторная насадка для выемки оставшегося бетона из отверстия.

В месте, где в будущем должен стоять коммутационный аппарат, нарисуйте круг по диаметру подрозетника. Определите его центр и проделайте в нём отверстие глубиною 50-60 см при помощи перфоратора с буром. Теперь наденьте на инструмент коронку по бетону и наметьте контур будущего отверстия. Снова установите бур и по намеченной окружности просверлите 12-14 дырочек (это гораздо облегчает и ускоряет процесс монтажа отверстия). Опять наденьте коронку и пробурите теперь на всю глубину (50-60 мм). Осталось только надеть насадку-лопатку и выбить оставшийся бетон.

Все этапы наглядно показаны на видео:

Точно также сделайте отверстия и для распределительных коробок, если вы не будете использовать прежние.

Блок: 6/8 | Кол-во символов: 1193
Источник: https://YaElectrik.ru/elektroprovodka/zamena-provodki-v-panelnom-dome

Распределительный щиток

Как правило, раньше в панельных домах счётчик электрической энергии и вводной автомат на квартиру устанавливались на лестничных клетках. Сейчас уже одного автомата недостаточно, щиток собирается из устройств защитного отключения (УЗО) и индивидуальных автоматических выключателей на каждую группу потребителей.

В принципе счётчик и вводной автомат у вас так и могут оставаться на площадке. Тем более что этого требует энергоснабжающая организация для беспрепятственного снятия показаний с прибора учёта.

Всю остальную компоновку распределительного щитка вы можете собрать сами и установить его на входе в квартиру. В данном случае лучше всего использовать металлический или пластиковый специальный короб, то есть распредщиток у вас будет навесного исполнения. В панельном доме сделать его скрытым весьма проблематично, только представьте, каких размеров нишу нужно будет продолбить в железобетонной плите. Среди материала выбирайте на своё усмотрение. Пластиковый короб будет практичнее, он меньше весит и имеет более привлекательный внешний вид в плане эстетики. Металлический короб характеризуется долговечностью и надёжностью.

Схему разветвления кабелей от вводного щитка продумайте заранее.

Рекомендуется отдельными автоматами запитывать освещение и розеточные группы. Для каждой ветви, а также для мощных потребителей, устанавливается индивидуальный автомат.

Такая схема удобна ещё и тем, что если появится необходимость ремонтных работ на какой-то из ветвей электросети, достаточно будет отключить нужный автомат, и не оставлять при этом без напряжения всю квартиру.

Блок: 7/8 | Кол-во символов: 1599
Источник: https://YaElectrik.ru/elektroprovodka/zamena-provodki-v-panelnom-dome

Современная разводка

Во всех домах, в которых был проведен капитальный ремонт, вводный кабель оснащается тремя проводами: заземление, ноль и фаза. Минимальным сечением кабеля из меди должно быть равно 2,5 кв. мм. Однако чаще всего встречаются кабели 4 и 6 кв. мм. Схема разводки создается не покомнатной, а групповой. Проводка расходится по группам потребителей. Можно привести вариант разводки для квартиры с тремя комнатами:

Группа «кухня». Здесь устанавливаются розетки, рассчитанные на мощных потребителей, вроде электроплиты и холодильника.

• «Розетки». Они устанавливаются в жилых комнатах.
• «Освещение». Разводка разделяется на первую и вторую половину квартиры.
• «Мощные потребители». К ним относится стиральная машина и устройство кондиционирования.
• «Опасные мощные потребители». К ним относятся такие устройства, которые не только потребляют много энергии. В процессе их эксплуатации повышает риск возникновения пожароопасных ситуаций. К ним относятся теплые полы и джакузи.

Установка штепсельных розеток должна быть спроектирована задолго до начала работ. Их следует размещать в тех местах, которые удобны для подключения переносных электроприборов. Розеток должно хватать. Чтобы их подключить, следует объединить их в группы по 5. К ним необходимо подвести медный кабель с тремя жилами по 2,5 кв. мм. Подключение выполняется не последовательно. Их необходимо подсоединить через распределительные ответвительные коробки. Чтобы защитить эту группу, понадобится автоматический предохранитель на 25 А.

Для группы «освещение». Лучше использовать кабель ВВГнг 3*1,5. Чаще осветительные приборы даже для всей квартиры не обладают такой мощностью, чтобы ставить на них автомат 25 А. Можно установить и предохранитель на 10 А.

Для приборов большой мощности, которые часто устанавливаются стационарно, необходимо провести отдельные линии, оборудованные автоматическими выключателями. Предохранители следует выбирать особенно тщательно. Прежде необходимо определиться с номинальным током используемых приборов. К ним следует подвести четырехжильный кабель для трехфазной сети. Электроплита тоже не относится к исключениям. К ней необходимо подвести кабель из меди 4 кв. мм.

Чтобы подключить регулятор системы теплых полов, следует тоже подвести отдельную линию. Для нее выбирается кабель ВВГнг 3*2,5. Его необходимо подключить к отдельному предохранителю.

Все современные системы электричества устанавливают закрытым способом. Обычно проводку монтируют в стяжке или в стенах. При такой схеме требуется расходовать много материала. Кабели укладывают в гофрированные трубы.

Блок: 8/8 | Кол-во символов: 2574
Источник: https://2proraba.com/elektrika/elektroprovodka-v-panelnom-dome.html

Кол-во блоков: 17 | Общее кол-во символов: 25105
Количество использованных доноров: 3
Информация по каждому донору:

1. https://ProFazu. ru/provodka/montazh/raspolozhenie-provodki-v-panelnom-dome.html: использовано 5 блоков из 6, кол-во символов 10967 (44%)
2. https://2proraba.com/elektrika/elektroprovodka-v-panelnom-dome.html: использовано 5 блоков из 8, кол-во символов 6557 (26%)
3. https://YaElectrik.ru/elektroprovodka/zamena-provodki-v-panelnom-dome: использовано 5 блоков из 8, кол-во символов 7581 (30%)

Схема электропроводки в квартире панельного дома

В свое время руководство нашей страны брало на себя обязательства обеспечить каждую семью отдельной квартирой. Понятно, что и до, и после этого давалось еще немало разных красивых обещаний, а государство у нас стало совсем другим. Однако выполнить обещание про отдельные квартиры пытались искренне. Большие надежды в этом вопросе возлагались на технологию возведения домов из панелей.

Панели – это железобетонные изделия, производимые в заводских условиях. На самой строительной площадке их остается лишь собрать по принципу, недалеко ушедшему от принципа, по которому собираются детские конструкторы.



Технология действительно быстрая, но однотипные панельные дома оказались не лучшим вариантом для проживания людей. Низкий уровень шумоизоляци, большой уровень потерь тепла, невысокая долговечность… Но мы-то, собственно, хотим поговорить вовсе не о недостатках панельного жилья. Ведь дом – это не только строительные конструкции. Это еще и инженерные коммуникации.

А нас интересует одна из этих коммуникаций – электрическая проводка. И действительно – сваять каркас из панелей совсем не долго и не трудно. А вот о той же проводке следует позаботиться заранее. Поэтому в конструкциях панелей предусматриваются пазы и пустоты, предназначенные именно для монтажа скрытой электропроводки.

Таким образом, типичное техническое решение для электропроводки имеет нижеописанный вид.

Кабель силовой алюминиевый

Немногие обыватели знают о широкой сфере использования кабельно-проводниковых изделий, а также их особенностях. Эту продукцию можно встретить практически на каждом производственном предприятии, независимо от сферы деятельности, и её масштабов.

Заказать

В большинстве случаев прибор учета, вводной коммутационный аппарат и групповые автоматические выключатели квартиры в панельном доме располагаются в местах общего пользования. А именно – в подъездах. Причем, традиционно используемые в панельных домах распределительные щиты имеют встраиваемое исполнение и могут вмещать в себя коммутационную и учетную аппаратуру на четыре квартиры. Большего количества отдельных квартир на площадке этажа панельного дома обычно и не бывает.

Общие распределительные щиты располагаются на каждом этаже ровно друг над другом, это позволяет без особого труда запитать их от общедомового ВРУ при помощи вертикально проложенных магистральных проводников повышенного сечения (стояков).

В случае если система заземления дома старая, TNC (а чаще всего так и бывает), то стояковых проводов четыре: три фазы, к которым в шахматном порядке подключаются квартиры, и ноль, общий для всех и используемый, кроме прочего, для зануления металлического корпуса самого щита.

В современных панельных домах может использоваться более новая система заземления – TNS. В этой системе помимо упоминавшихся трех фазных и нулевого рабочего проводника используется пятый, нулевой защитный проводник, который используется для заземления токоведущих частей, в том числе и корпуса щита.

В некоторых случаях, например, когда на площадке расположено более четырех квартир, вводной щит каждой квартиры панельного дома индивидуален и расположен в самой квартире.

Кабель ВВГ

В стационарных электроустановках широко задействуется кабель ВВГ, цена которого существенно ниже, чем у немецкой продукции подобного назначения, а эксплуатационные показатели не уступают ее техническим характеристикам.

Заказать

Ввод в квартиру может выполняться от распределительного устройства, расположенного опять же на площадке. Но возможен и вариант, когда стояковые провода проходят непосредственно в стенной нише квартир на каждом этаже.

Таким образом для ввода 220 вольт квартиры в панельном доме возможны следующие варианты:

1. Ввод как таковой отсутствует, поскольку проводники групповых линий протянуты непосредственно от общего распределительного щита на площадке, либо квартирный щит установлен непосредственно в месте прокладки стояковых проводников.

2. Ввод являет собой проводник, соединяющий распределительное устройство на этажной площадке и распределительный квартирный щит, расположенный в квартире.

Линии освещения и розеток

Для прокладки этих кабельных линий на строительных панелях предусмотрены заводские штрабы, существенно облегчающие монтаж. На этапе строительства кабельные линии просто прокладываются и крепятся в этих штрабах при помощи нейлоновой полосы, дюбель-хомутов или любого другого материала. Для монтажа кабеля по потолку используются внутренние пустоты перекрытий.

Отверстия в стенах для установки выключателей и розеток могут также быть заводскими, а могут выполняться отдельно при помощи коронок по бетону и перфоратора.

После прокладки кабелей на квартиру заходят отделочники, штрабы замазываются вместе с отделкой стен, клеятся обои, и кабели полностью скрываются от глаз. Проводка в панельных домах практически никогда не бывает открытой.

Кабель ВВГнг

Кабель ВВГнг почти не отличается от аналогичного, но без индекса «нг». Согласно маркировке этот провод также относится к категории силовых. Он выполнен преимущественно из меди. Предназначен кабель для передачи и распределения электрической энергии внутри цепи.

Заказать

Установка розеток и выключателей в квартире панельного дома уже практически не имеет никакой специфики. Единственная особенность: на этапе строительства установочными коробками, как правило, пренебрегают, и розетки с выключателями ставятся на свои распорки прямо в отверстия в стене.

Впоследствии нередко случается, что распорные лапы розеток уже не могут удержать изделие в отверстии, и розетка вываливается, особенно, если в нее часто вставляют и выдергивают вилку без придерживания корпуса рукой.

Кабели для подключения потолочных светильников и люстр аккуратно выводятся в отверстия перекрытий еще на предварительном этапе. Для крепежа светильников используются обычные дюбели с саморезами. А люстры чаще всего крепятся при помощи собственного крюка, который цепляется за какой-либо элемент в пустоте перекрытия. Нередко таким элементом является обыкновенный вложенный сварочный электрод или пруток арматуры.

Линия подключения электрической плиты

Для электрической плиты в советских панельных домах использовались специальные разъемы с большим номиналом по току. Нередко эти разъемы были трехфазными по своему исполнению. Однако реальные 380 вольт для подключения плиты в квартире панельного дома – большая редкость.

Чаще всего на трехфазный разъем выводятся те же 220 вольт проводником большего сечения. Причем, если вся квартира запитана по двухпроводной системе, то линия для подключения электроплиты может иметь дополнительный защитный нулевой проводник, подключенный к корпусу вводного щита.

Для прокладки кабельной линии электроплиты используются те же штрабы и пустоты в строительных конструкциях, что и для розеточных и осветительных цепей.

Ремонт и модернизация электропроводки в панельном доме



Самое главное – это помнить о том, что штробить несущие стены и потолок нельзя категорически. Поэтому по мере возможности необходимо вскрыть и использовать существующие штрабы и пустоты перекрытий. В большинстве панельных домов — проложены алюминиевые кабели, уместнее всего заменить их на медные ВВГ или не распространяющий горение ВВГнг

Однако проблема в том, что расположение этих пустот и штраб нас может совсем не устраивать. И если штрабление в этой ситуации недопустимо, или нежелательно по причине излишней пыльности и трудоемкости, и при этом необходимо, чтобы проводка все-таки была скрытая, то остается один выход: монтировать проводку под обшивку листовым материалом. В таком случае кабели просто крепятся на стене в гофротрубе, а потом зашиваются листами ГКЛ, ГВЛ или фанерой с использованием специальных направляющих.

При использовании обшивки применяются установочные и распределительные коробки для полых стен: об этом тоже не следует забывать.

Если же жертвовать объемом помещений ради обшивки не хочется, то никакого другого выхода кроме как хотя бы частично открытая электропроводка, не остается. Тогда лучшим техническим решением станет пластиковый кабельный канал, монтируемый только на «проблемном» участке, в пределах которого нельзя ничего штробить и не хочется ничего зашивать.

схема, расчет, разводка, прокладка, монтаж и замена электропроводки в квартире (видео)

Счастливым обладателям новенькой квартиры в многоэтажном доме кроме ремонта следует задуматься и о хорошей электрической проводке. Ведь именно она будет освещать жилище, и отвечать за работоспособность многих приборов.

Электропроводка в панельном доме чаще всего является скрытой, то есть спрятанной за гипсокартонном или в штробе. Вот причина, по которой её схему стоит подготовить заранее. Начинаться она будет на лестничной площадке, от силового щитка, и продолжиться распределительными коробками, которые будут установлены в каждой комнате.

Одним из самых важных вопросов является правильный расчёт пиковой нагрузки. От него будет зависеть работоспособность системы и пожарная безопасность.

Схема электропроводки в квартире панельного дома или новостройки: проектирование и расчет

Каждый хозяин должен знать, как устроена квартирная электропроводка в его жилище. И если досконально эту информацию вас никто не заставляет изучать, то основы в любой экстренной ситуации обязательно помогут. Обычно схема проводки является стандартной, и ничего сложного в ней нет.

Первой и, пожалуй, самой важной составляющей в схеме квартирной электропроводки является внутриквартирный щиток. Именно к нему, проходя по пути через предохранитель, направляется кабель от главного силового щита, который расположен на лестничной площадке. Состоит он из электросчётчика, нескольких автоматических выключателей и устройства защитного отключения. Всё это собрано в единый узел с помощью крепёжной рейки и одной или нескольких вспомогательных шин.

Количество внутренних линий электропитания напрямую зависит от того сколько комнат у Вас есть. Хотя ещё на это влияет и мощность потребления некоторых приборов. Для них может понадобиться дополнительная выделенная линия. Проводов обычно всего два: «фаза» и «ноль», но существует и вариант с третьим, который является «заземлением».

Расчет электропроводки в квартире может проводиться двумя способами. Первый это формула P:U=I, где сила тока равна мощности деленной на напряжение в сети. Второй вариант намного проще, следует отдельно просуммировать потребляемую всеми приборами, расположенными на одной линии, электроэнергию. Не забудьте добавить к этому числу дополнительные десять процентов «про запас».

Монтаж электропроводки в квартире (видео): как проложить домашнюю проводку своими руками?

Прокладка электропроводки в квартире собственноручно, дело весьма хлопотное. За то Вы всегда будете уверены, что там всё сделано правильно, а не лишь бы побыстрее сдать объект. Есть три основных способа укладки кабеля:

• в пластиковый короб;
• в гофрированную трубку;
• просто под штукатурку.

Любой из них по-своему правильный, так что выбор остаётся только за Вами. Но помните, нужно точно знать, где кабель проходит, иначе любой забитый в стену гвоздь может закончиться отключением телевизора или, что намного хуже, ударом тока.

Если Вы уже задались вопросом, как провести электропроводку в квартире, то следует обзавестись надёжным и исправным инструментом. В местах соприкосновения тела и металла не должна быть нарушена изоляция. Вам как минимум понадобятся: отвёртка, плоскогубцы, кусачки, перфоратор и тестер.

После того как готова монтажная схема электропроводки квартиры и выполнен просчёт относительно мощности каждой ветки, можно приступать к закупке материала. Старайтесь не покупать провода с уменьшенным сечением или слишком дешёвую продукцию, она наверняка имеет очень низкое качество. Вам следует приобрести:

• провода с медным сечением;
• выключатели и розетки;
• дополнительную изоляция, если Вы её используете;
• установочные коробки в виде пластиковых стаканов;
• соединительные клеммы для проводов;
• клипсы для фиксации к стене.

Теперь в зависимости от вида монтажа штробите канавы перфоратором или крепите короба к стене. В случае прокладки в штукатурку следует запихнуть кабель в негорючую гофру. После этого распределяете и закрепляете сам провод, с заводом его в распределительные коробки одной стороной и к розеткам, а так же выключателям, другой. По сути проводка готова, осталось только замерить её сопротивление и можно приступать к эксплуатации.

Ремонт и замена электропроводки в панельном доме: в каких случаях провода нужно заменить?

Если вы почувствовали запах паленого пластика, розетки начали нагреваться при использовании или замечены искры из распределительной коробки, то самое время достать проект электропроводки квартиры и приступить к её ремонту. Причин такому явлению может быть множество, от простого физического износа, до устаревания системы в связи с появлением новых мощных электроприборов у вас в хозяйстве.

Новая разводка электропроводки в квартире, схема которой давно себя изжила, выполняется в несколько этапов:

• определение количества необходимых изменений;
• просчёт количества материала и его покупка;
• подготовка помещения, путём демонтажа старых проводов;
• укладка нового кабеля и его тестирование на нормальную работу.

Ещё одной причиной ремонта электропроводки в квартире может стать отсутствие заземления. Его наличие не критически важно, но всё таки необходимо для правильной и безопасной работы многих приборов.

Дополнительно о схемах и вариантах устройства проводки

[vc_row][vc_column width=”1/1″] [vc_toggle title=”Какая схема проводки в квартире?” open=”true”]

В многоэтажном доме кабель входит в жилье от силового щитка, расположенного на лестничной клетке. Сейчас счетчик, автоматы и устройство защитного отключения располагаются непосредственно в квартирах. Схема проводки начинается от узла учета электроэнергии, проходит через распределительные коробки, идет к выключателям и розеткам. Укладка кабелей своими руками возможна в штробы, пластмассовые короба или прямо под штукатурку с предварительной защитой проводов негорючими, влагоустойчивыми гофрированными трубами. Схема проводки дает возможность рассчитать стоимость работ, так как по ней видно, сколько понадобится расходных материалов.

[/vc_toggle] [vc_toggle title=”Как правильно выполняется проводка в квартире своими руками?” open=”false”]

Можно, конечно, заказать проведение работ «под ключ» у специалистов, но потом, если что-то случится, то не будет плана расположения проводов. Поэтому лучше выполнять замену проводки самостоятельно, предварительно составив проект. В нем будет и схема  и расчет необходимого количества материалов – розеток, выключателей, проводов. Следует учитывать, что особо мощные бытовые приборы, подключают через отдельный кабель, провести который нужно от узла учета. Все провода прячут под: гипсокартон, в штробы, в гофрированные трубы из пластика. Так можно быть уверенным, что при попадании влаги на стену, с электричеством не возникнет проблем.

[/vc_toggle] [vc_toggle title=”Как проложена электропроводка в панельном доме?” open=”false”]

В многоэтажках старой постройки счетчик обычно располагается на лестничной клетке. В квартиру входит кабель, утопленный в стену. Многие владельцы, чтобы предотвратить кражу счетчиков, подключения к ним сторонних лиц, устанавливают узел учета в своем жилье. Это упрощает подключение приборов, имеющих высокое потребление электроэнергии. В этом случае прокладывается отдельный кабель на каждую единицу техники с большой мощностью. Все эти приборы нуждаются в заземлении, поэтому кабель лучше брать с 3 жилами – «фаза», «ноль», «земля». Тогда можно быть уверенным, что никого не ударит током при касании к работающей стиральной машине.

[/vc_toggle] [vc_toggle title=”Какая может быть схема разводки электропроводки в квартире?” open=”false”]

Если силовой щит расположен за пределами жилья, то рекомендуется провести от него кабель с медными жилами в основную распределительную коробку, а от нее уже производить разводку электропроводки. В этом случае следует все другие провода тоже подбирать из меди. Розетки, которые будут использоваться для подключения мощных приборов, нужно заземлять, а кабели к ним подводить отдельно. После составления плана проводится разметка точек на стенах, причем с учетом прокладки проводов строго по вертикали или горизонтали во избежание их повреждения при выполнении каких-либо работ. Кабеля разводятся открытым способом или скрытно.

[/vc_toggle] [vc_toggle title=”Какие существуют варианты прокладки электропроводки?” open=”false”]

Предпочтение отдается все-таки скрытой проводке. Такой вариант самый распространенный. Существуют три его разновидности: в штробах, под штукатуркой или гипсокартоном. Но иногда применяется и открытая проводка, например, в случае, если стена хрущевки несущая, а выполнение пазов может ее ослабить. Тогда используются специальные декоративные элементы, в которые и укладываются провода. Панели имеют внутренние пустоты, которыми можно воспользоваться, чтобы проложить кабель от люстры в потолке. А если перекрытие деревянное, то придется использовать навесной потолок или гипсокартонную конструкцию.

[/vc_toggle] [vc_toggle title=”Чем отличается прокладка электропроводки в новостройке?” open=”false”]

Недавно выстроенные дома обычно сдаются владельцам без внутреннего оснащения квартир электрическими проводами. Имеется только силовой кабель, входящий в жилье. Хозяин сам выбирает схему проводки в зависимости от расположения приборов, которыми он будет пользоваться. В этом случае УЗО, автоматы и счетчик, образующие узел учета, располагаются вблизи входа кабеля, на территории квартиры. Для того, чтобы потом не забыть, где проложены провода, составляется схема. Она позволит и определить расход материалов, а, следовательно, и конечную цену работ. При выборе кабеля предпочтение отдают медным изделиям.

[/vc_toggle] [vc_toggle title=”Какая схема расчета электропроводки?” open=”false”]

Перегрев подводящих электричество кабелей может привести к пожару. Поэтому, чтобы правильно выполнить работу по установке розеток, проводят расчет электропроводки в доме. Для этого суммируют потребляемую максимальную мощность всех приборов, которые есть или планируется подключать и к полученному числу добавляют еще минимум 10% запаса. Под эту сумму и подбираются кабели соответствующего сечения. Проводя расчет электропроводки в доме, следует учесть, что желательно применять 3-х жильные провода, ведь особо мощные приборы нуждаются в надежном заземлении. Кроме того, прокладка электропроводки в квартире к ним ведется через отдельный кабель.

[/vc_toggle] [/vc_column][/vc_row]

Электропроводка в панельном доме – особенности исполнения

Несмотря на то, что технология строительства панельных домов советского образца в современном мире архитектуры считается устаревшей, здания жилого и других назначений в нашей стране сегодня эксплуатируются повсеместно. Что же собой представляют панели? Это железобетонные конструкции, изготавливаемые в промышленных масштабах, которые после доставки на строительную площадку остается лишь собрать, подобно конструктору.

Панельная технология зарекомендовала себя с точки зрения скорости изготовления, но такие однотипные дома вряд ли можно считать лучшим вариантом для проживания людей. Этому существует множество причин, главные из которых – сравнительно низкая долговечность, высокие теплопотери и худшая в своем роде шумоизоляция.

Однако понятие жилого дома не ограничивается лишь стенами – не менее важными являются инженерные коммуникации, об одной составляющей которых и пойдет речь в данной статье. Если с возведением конструкции здания из панелей все предельно ясно, то об электрической проводке следует позаботиться заблаговременно. Именно с этой целью конструкция панелей предусматривает наличие специальных пазов и пустот, применяемых для монтажа электропроводки скрытого типа. Стандартное техническое решение для электрической проводки выполняется нижеописанным образом.

В подавляющем большинстве многоквартирных панельных домов распределительные щиты с приборами учета, групповыми выключателями и коммутационным аппаратом размещаются в подъездах. При этом щитки стандартного исполнения обладают встраиваемой конструкцией и могут служить для учета и электропитания сразу четырех квартир. Кроме того, монтаж общих распределительных щитов выполняется строго вертикально на каждом этаже, благодаря чему они располагаются друг над другом, а вертикально расположенная магистраль из стояков позволяет без труда запитать распределительное и коммутационное оборудование от общедомового ВРУ.

В случае использования системы заземления старого образца (TNC), дом снабжен четырьмя стояковыми проводами, три из которых фазные, а четвертый – нулевой. Современные панельные дома могут быть снабжены более новой системой заземления – TNS, которая, помимо четырех вышеупомянутых проводников, располагает пятым, выступающим в качестве нулевого защитного проводника.

Что касается ввода в квартиру, то он может быть выполнен, как от расположенного на площадке распределительного устройства, так и от стояковых проводов, которые проходят на каждом этаже непосредственно в нише квартир.

Линии освещения и розеток

Прокладка данных кабельных линий осуществляется по заводским штрабам, предусмотренным на строительных панелях. Кабельные линии прокладываются еще на этапе строительства и фиксируются с использованием нейлоновой полосы в этих штрабах.

Помимо этого, в процессе заводского производства панелей также могут быть изготовлены отверстия под установку выключателей и розеток, либо же при необходимости они проделываются отдельно при помощи перфоратора.

По окончанию прокладки наступает черед отделочных работ, в процессе которых специалисты замазывают штрабы вместе с отделкой, после чего кабели полностью скрываются. Практически всегда панельные дома снабжены проводкой скрытого типа.

Линия подключения электрической плиты

Подключение электрической плиты в панельных домах советского образца выполнялось при помощи специальных разъемов с большим номинальным значением тока. Эти разъемы зачастую обладали трехфазным исполнением, несмотря на то, что 380 вольт для питания электроплиты в квартире панельного дома – достаточно редкое явление.

Наиболее распространенная схема заключается в выводе на трехфазный разъем напряжения номиналом в 220 вольт проводником большего сечения. При этом, в случае использования для электропитания квартиры двухпроводной системы, линия подключения электроплиты может снабжаться дополнительным нулевым защитным проводником.

Ремонт и модернизация электрической проводки в панельном доме

Приняв решение о совершенствовании электропроводки квартиры панельного дома, необходимо помнить о том, что ни при каких обстоятельствах нельзя штробить несущие стены и потолок. Более целесообразно попросту вскрыть и использовать уже готовые штрабы и пустоты перекрытий.

Единственная проблема заключается в том, что расположение этих мест расположения проводки не всегда соответствует разработанному нами плану электрификации. Если же штрабление в данном случае по какой либо причине нежелательно или недопустимо, то лучше прибегнуть к монтажу проводки под обшивку листовым материалом.

Если вы не намерены жертвовать площадью помещения ради обшивки, то единственный выход – это хотя бы частичное открытие провода. Наиболее приемлемое техническое решение здесь — пластиковый кабельный канал, монтаж которого выполняется исключительно на участках, не пригодных для штрабления или прокладывания обшивки.

Как лучше сделать электропроводку в панельном доме. Типовые схемы электропроводки в квартире

Схема запутанной электропроводки в квартире «панельки» не так страшна, как может показаться. Скучная типовая схема, те же провода, как и везде… Можно смело производить своими руками ее замену в экстренном случае или при капитальном ремонте. Для начала проведения работ не помешает ознакомиться с правилами монтажных работ с электроприборами и возможностью поражения человека электротоком.

В городе и на улице N

Панельные дома, образца N-го года строили по типовым проектам, которые предполагали разводку алюминиевого кабеля с одинарной изоляцией сечением 2,5 мм.кв, в лучшем случае это был кабель сечением 4,0 мм.кв.

Разводку электропроводки в типовом панельном доме осуществляли покомнатно. На практике это означало размещение кабеля по традиционной схеме: «коридор-ванная-кухня» и «комната-комната». Номинал автомата на входе составлял 16 А.

Причем, электропроводка панельного дома имела разводку, которую разветвляли по нескольким вариантам:

В специальных штробах заводского изготовления в бетонной плите панели

Замурованной в стяжку панели.

Оба варианта разводки проводили электрическую проводку по полу или потолку. По стенам провода к потребителю поднимались или опускались в скрытых канавках или шли поверх плит, скрытые штукатуркой и обоями в цветочек. С течением времени и в процессе эксплуатации квартиры в панельном доме электропроводка многократно подвергалась аварийным ситуациям (затопление водой соседями сверху или непреднамеренное повреждение при проведении ремонтных работ).

Многострадальная электропроводка служила десятилетиями, но выходила из работоспособности, в самый критический и неподходящий момент. Поэтому, необходимо быть подготовленным для экстренной замены электропроводки в квартире.

Как правильно осуществить электропроводку в доме?

Делаем проводку в панельном доме

Оптимальным вариантом замены проводки является разработка новой принципиальной схемы разводки и замена алюминиевых проводов на медные провода с установкой автоматов. Необходимо помнить, что регламентом замены проводки в панельных типовых домах запрещено устройство штроб под размещение в стеновых плитах.

Прокладку кабеля производят открытым способом, используя кабель-каналы.

Проект и расчетная схема электропроводки

Разработать проект проводки в панельном доме можно собственноручно, соблюдая требования по подбору материала (марка и сечение провода, номинальные значения напряжения и тока, эксплуатационные характеристики и правила размещения электрических проводов и приборов).

При проектировании электропроводки, необходимо минимизировать затраты на монтаж, потому что это в ваших интересах.

Проектирование проводки электрической в панельке производим с учетом эксплуатационных условий:

Выбора сечения кабеля и типа проводника

Заземления бытовых приборов

Мощности приборов

Применения защиты.

Составляем схему электропроводки в панельном доме

Рекомендуется произвести схему электропроводки с учетом групп потребителей. Это группы: «розетки», «освещение» и «мощные электроприборы». Например, группа «розетки» предназначена для проведения и монтажа штепсельных розеток в комнатах.

Размещение розеток необходимо производить в помещении в местах наибольшей комфортности с возможностью подключения переносных бытовых приборов. Для удобства розетки на схеме объединяют в группы по несколько штук и подводят кабель медный марки ВВГнг 3*2,5. В отличие от старой схемы подключения, розетки подключают с помощью ответвительных распредкоробок.

Для каждой отдельной группы необходим автомат мощностью 25 А.

В группу «освещение» должны входить провода для освещения комнат. Подключение группы освещения осуществляют с помощью кабеля ВВГнг 3*1,5 и автоматический выключатель 10 А.

Для мощных стационарных электроприборов ванной и кухни потребуется проводка отдельных линий и автоматические выключатели с подбором под ток. Для этого используют медные проводники сечением 4 мм.кв.

Выбор сечения кабеля электропроводки

Напомним, что выбор сечения кабеля необходимо подбирать с запасом по току, исключая возможность нагрева электропроводки. Для электропроводки можно использовать одножильные кабели марки ВВГ и ВВГнг или многожильные – ПВС и ПБПП. Для трехфазной сети предпочтение отдают кабелю с четырьмя жилами ВВГнг.

подсчет длины кабеля

Подсчет длины кабеля для электропроводки производят согласно замеру длины расположения. Это означает, что будет необходимо произвести замер расположения для общего количества бытовых электроприборов, включая точки освещения. Итоговая цифра длины кабеля умножается на стандартный запас, который составляет 15% (погрешности при замерах и расчетах).

После подсчета длины кабеля электропроводки определяют ее приблизительную стоимость. Если кабель выбирают однотипный, то в общую стоимость электропроводки включают стоимость розеток, диффавтомата, УЗО и выбирают способ монтажа электропроводки.

Как можно произвести монтаж электропроводки

Самостоятельный электромонтаж проводки можно произвести открытым и скрытым способом. Процесс прокладки при открытом электромонтаже осуществляют прокладкой кабеля в гофротрубе. Скрытый монтаж осуществляют прокладкой проводов в стенах или под поверхностями.

В качестве скрывающих поверхностей могут быть подвесные элементы, пространства под покрытие пола или плит. Естественно, выбор способа монтаж проводки регламентируется нормативными документами, подтверждающими целесообразность его применения.

Подскажем, что замена старой электропроводки в доме полностью обойдется дешевле, нежели частичная замена аварийных участков.

Полезные советы

Не рекомендуется производить прокладку линий по «короткому» отрезку или по касательной. Согласно нормативам и правилам, осуществлять электропроводку рекомендовано вертикально вдоль стен или под углом 90 град к стене.

Таким образом, разработка схемы электропроводки и замена старой проводки требуют значительного расхода материала и трудоемкого процесса монтажа.

Но на практике правильно выполненный монтаж своими руками позволит сэкономить затратную материальную часть.

Во время ремонта квартиры достаточно часто становится вопрос как делать проводку в панельном доме?

Ведь от этого вопроса зависит не просто удобство и красота в квартире, но и безопасность проживания в ней. Ведь в отличии от других инженерных сетей, электрическая сеть представляет немалую опасность и пренебрегать правилами ее монтажа выйдет себе дороже.

Прежде всего давайте разберемся, что такое электросеть квартиры и что она включает в себя? Отталкиваясь от этого мы и будем разбирать как ее правильно монтировать, а также рассмотрим различные варианты монтажа допустимые для каждого отдельного случая.

Итак:

• Любая электропроводка в доме панельном или кирпичном начинается с вводного щитка . Он может располагаться на лестничной площадке, как делали в советские времена, либо непосредственно в квартире. Второй вариант более удобен как в плане обслуживания, так и в плане постороннего вмешательства. Но к сожалению, он не всегда осуществим.
• Вводной щиток обычно включает в себя вводной автомат, электросчетчик и групповые автоматы. Если электросчётчик нет возможности перенести с лестничной площадки в квартиру, то в нем располагается вводной автомат и групповые автоматы.
• От вводного автомата провода тянуться к распределительным коробкам . На каждую группу может быть от одной до нескольких распределительных коробок.

Обратите внимание! При питание мощных электроприемников возможен вариант питания непосредственно с группового автомата к электроприемнику. Обычно таким электрооборудованием является разнообразное нагревательное или отопительное оборудование типа бойлеров или электронагревателей. Обустройство дополнительных распределительных коробок в таком случае не целесообразно из-за лишних контактных соединений. А при обустройстве любой электрической сети нужно стремится к наименьшему количеству дополнительных соединений.

• В распределительных коробках выполняется подключение к групповому проводу непосредственно линий питания электроприемников . Это могут быть розетки, выключатели, светильники и другое электрооборудование.

Монтаж внутренних электросетей квартиры

Каждый из приведенных выше элементов – вводной щиток, проводка, распределительные коробки и электроприемники имеют определенные правила монтажа. И дабы не распыляться общими фразами и прописными истинами давайте рассмотрим каждый из этих элементов отдельно.

Монтаж распределительного щита

Начнем с распределительного щита. Согласно п. 7.1.22 ПУЭ у каждого обособленного потребителя электрической энергии должен быть собственный распределительный щиток. При этом инструкция требует дабы к щиту был обеспечен свободный доступ, а сам распределительный щит не выступал над поверхностью стены. Но давайте обо всем по порядку.

Итак:

• Распределительный щит нельзя располагать в ванных, уборных, кухнях и других помещениях с повышенной влажностью, а также под ними. В исключительных случаях допускается установка распределительного щита под таковыми помещениями и то только при их соответствующей гидроизоляции.
• Запрещается устанавливать распределительные щиты в помещениях, по которым проходят газопроводы, канализация или внутренние ливнестоки.
• Распределительные щиты должны располагаться в специальных нишах в стене. В противном случае согласно п.11.6 ВСН 59 – 88 он должен монтироваться на высоте не менее 2,2 метров над уровнем пола.
• Все распределительные щиты согласно п. 4.1.18 ПУЭ должны изготавливаться из несгораемых или трудносгораемых материалов. При этом их уровень защиты согласно п.7.1.28 ПУЭ должен быть не ниже IP
• Так же выбирая распределительный щит стоит обратить внимание на его дверцу. Согласно п.4.1.26 ПУЭ они должны иметь запорное устройство. При этом ручка этого запорного устройства не должна выступать, либо должна сниматься.
• Ну и последнее что следует помнить, это то, что, выполняя монтаж распределительного щита своими руками, делать это следует только с использованием медной электропроводки. Требует этого п.7.1.31 ПУЭ.

Монтаж электропроводки

Перед тем как в панельном доме поменять проводку следует определиться с ее типом. Она может быть открытого и закрытого типа.

При этом проводка закрытого типа может монтироваться в бороздах плит, под слоем стяжки или за гипсокартонными стенами. Открытая проводка может монтироваться внутри специальных коробов, либо внутри плинтусов. Каждая из этих технологий имеет свои особенности и недостатки.

Итак:

• Открытая электропроводка в доме из СИП панелей, дерева или других горючих материалов применяется достаточно часто. А вот в панельных, кирпичных и других домах из не горючих материалов преимущественно применяется скрытая проводка. Основные аспекты ее монтажа мы и рассмотрим далее.
• Прежде всего давайте четко определимся что такое скрытая проводка. Согласно п.7.1.37 ПУЭ таковой называется проводка, смонтированная в каналах строительных конструкций в замоноличенных трубах. В качестве исключения допускается монтировать проводку в бороздах под слоем штукатурки или в слое подготовки пола.

Обратите внимание! П. 7. 1.37 ПУЭ запрещает монтаж проводки в панелях стен, перекрытий и перегородок, выполненных при их изготовлении. Кроме того, запрещается использовать для прокладки проводки монтажные и температурные стыки панелей.

• К скрытой проводке относятся и проводки, проложенные под гипсокартоном. Обычно гипсокартон имеет степень горючести Г1 и ниже, что значит слабогорючий. В связи с этим согласно п. 7.1.38 ПУЭ монтаж проводки должен выполняться в металлических трубах (можно использовать металлическую гофру) и в негорючих коробах. При этом следует помнить, что в этом случае ПУЭ требует обеспечить возможность замены проводов, из-за чего цена монтажа такой проводки становится достаточно высокой.
• Отдельно хотелось бы остановится на ванных комнатах, уборных и других помещениях повышенной влажности. Здесь проводку под гипсокартоном применять нельзя, так как в данных комнатах вообще запрещено применение металлических труб или коробов.

Расположение электропроводки

Отдельным вопросом рассмотрим расположение проводки в панельных домах. Ведь здесь хоть и нет строгих норм, но есть общепринятые нормы, которые значительно облегчают в дальнейшем ремонт и эксплуатацию.

Итак:

• Электропроводка групповых линий монтируется от распределительного щита, до распределительных коробок. Обычно она прокладывается по стене на 10 – 20 см ниже уровня потолка. При монтаже групповой проводки под слоем стяжки, ее обычно укладывают на таком же расстояние от стены.
• Распределительные коробки в комнатах обычно устанавливаются около двери над выключателем . Сам же выключатель должны располагаться со стороны ручки межкомнатной двери, на расстоянии 10 – 20 см от лутки.
• Что касается высоты установки, то согласно п.12.29 ВСН 59 – 88 выключатели должны устанавливаться на высоте 1,5 метра над уровнем пола . Но сейчас все чаще применяется европейские стандарты расположения выключателей, которые предполагают высоту в 70 – 80 см над уровнем пола.
• Разводка от распределительной коробки к розеткам и осветительным приборам должна выполняться так же под потолком, со спусками к электроприемникам. При этом во время монтажа запрещается применять любые углы укладки проводки кроме прямых.

Отличия в расположении проводки касаются только ванных комнат и уборных. Распределительные коробки для данных помещений должны быть расположены в смежных комнатах.

Ведь установка выключателей в них запрещена. Обычно для этих помещений используется одна общая распределительная коробка, ведь электроприемников в них не много.

Монтаж электроприемников

Теперь поговорим относительно правил установки электроприемников. Отчасти этот вопрос мы обсудили в предыдущем пункте, но теперь остановимся немного подробнее. Ведь к расположению розеток и выключателей так же предъявляются некоторые требования.

• Начнем с расположения розеток. Обычно их располагают на высоте 20 – 30 см от уровня пола, но это не является правилом. Розетки могут располагаться в любом удобном для обслуживания месте. И поэтому если вам необходимо расположить розетку на высоте 1,7 метра над уровнем пола, например, для подключения кондиционера или вытяжки на кухне как на видео, это не является проблемой.

• Отдельным вопросом является установка розеток в ванной комнате. Согласно норм ПУЭ их установка в этих помещениях запрещена. Исключение составляют только розетки, установленные через автомат УЗО на ток утечки не менее 30мА. В этом случае их допускается устанавливать в ванных комнатах, но не ближе чем в 1 метре от душевых кабинок.
• Вопрос установки выключателей мы отчасти уже рассмотрели. Согласно п.6.6.31 ПУЭ они должны устанавливаться на высоте от 0,8 до 1,7 метра над уровнем пола. В некоторых случаях допускается их установка на высоте до 1,8 метр или даже под потолком при условии управления при помощи шнура.

Вывод

От того как проложена электропроводка в панельных домах во многом зависит надежность и долговечность электрической сети квартиры. Поэтому к данному вопросу следует отнестись с максимальной ответственность.

Но кроме приведенных выше правил обустройства электрических сетей нельзя забывать и о общих правилах монтажа, которые вы можете найти в других разделах нашего сайта. Комплексный подход к решению данного вопроса позволит вам создать действительно качественную квартирную электросеть.

Один из этапов ремонта — прокладка электрической сети. Данный вид коммуникаций со временем требует замены. Необходимо учесть очень много нюансов — спроектировать и составить схему электропроводки, выбрать способы соединения цепей, тип разводки, соблюсти все условия по пожарной безопасности и т.д. Также необходимо помнить о том, что схема электропроводки для разных квартир, в зависимости от количества и расположения их комнат, также будет иметь свои особенности.

Виды электропроводки

Рассмотрим общую классификацию электропроводок в квартире. В зависимости от видов монтажа она бывает:

• Открытая электропроводка — прокладывают на поверхности стен, потолка снаружи. Крепление проводов многообразно: кабель-канал, гофра, плинтусы и т.д. Кабели в этой электропроводке, по сравнению со скрытой, могут иметь меньшее сечение. Может быть стационарной, переносной или передвижной
• Скрытая электропроводка — прокладывают внутри конструкций: в трубах, коробах, углублениях и т. д. Один из самых распространенных методов прокладки кабелей. Из основных недостатков — отсутствие доступа к проводке. И в случае возникновения неисправностей потребуется приложить немало усилий, чтобы до нее добраться. Кабели в такой сети имеют большее сечение. Электросеть нужно проектировать заранее
• Наружная электропроводка — прокладка сети снаружи здания. Также может быть открытой и скрытой

На этапе проектирования схемы электропроводки нужно учесть:

• Места установки электрощитков и розеток
• Количество электроточек в квартире
• Мощность электрических бытовых приборов, которые будут использоваться постоянно и периодически
• Разметку проводов, а для открытой проводки — места их крепления
• Основные требования к электропроводке -медные кабели для прокладки сети, питание от сети 380/220 В , система заземления TN-C-S или TN-S

Способы соединения

Способы соединения электроцепи:

• Последовательно — складывается напряжение всех элементов сети, в каждом из них сила тока одинаковая. В цепи нет узлов, и поэтому, если выходит из строя один элемент, перестают работать все остальные
• Параллельно — ко всем параллельно соединенным ветвям цепи приложено одно напряжение. Сила тока в узлах равна сумме токов в соединенных параллельных проводниках. Элементы не соединяются между собой, но объедены узлами. Если один из них выходит из строя, данный факт не отражается на работе остальных
• Смешанно — применяются оба способа соединения на одном участке цепи

Типы разводки

Существует три типа разводки электросети:

• С помощью распределительных коробок : электрический щиток располагают за пределами квартиры — на площадке в подъезде. На щиток ставится счетчик с несколькими автоматами. От щитка кабель идет в квартиру. В каждой комнате стоит своя распределительная коробка. Они подключены к сети последовательно. Общая схема выглядит так:
• «Звезда» — электроточка располагается на отдельной кабельной линии и подсоединена к отдельному автомату в щитке напрямую. Нерентабельна с точки зрения трудозатрат и денежных расходов на прокладку кабелей и проводов к каждому элементу, покупке более мощного считка и большого количества автоматов
• «Шлейф» — такой способ проводки схож со «звездой». Отличием является то, что на отдельном кабеле, который идет от щитка, находится не один элемент, а группа. На схеме выглядит так:

Обычно используют несколько типов проводки сразу.

Схема электропроводки

При составлении схемы электропроводки лучше сделать два варианта плана: один — для размещения светильников, второй — для розеток. Источники потребления энергии при этом разделяют по группам. Для каждой из них в счетчике будет предусмотрен отдельный автомат. Необходимость такого распределения связана с уменьшением нагрузки на кабель. Также при возникновении неисправности не будет обесточена вся квартира, а только та комната, в которой необходим ремонт проводки.

Можно сделать отдельные группы для:

• Розеток — автомат на 25А и для комнат, и для кухни с санузлом
• Освещения — использовать автомат на 10А
• Для крупной бытовой техники (стиральная машина, электрическая плита, вытяжки и т. д.) отдельные автоматы на 25А или 32А

Далее следует определить количество розеток и их месторасположение в квартире. Сперва назначают места потребления энергии основных приборов, затем выключатели, элементы освещения и распределительные коробки. При расположении розеток и выключателей нужно учесть их будущее комфортное использование. Для этого:

• Их следует располагать слева от входа
• Розетки устанавливают в 40 см от пола. На кухне может быть иная высота расположения
• Выключатели — на высоте 90 см от пола

При проектировании типовой разводки электросети нужно учитывать общие требования безопасности:

• В ванной можно устанавливать розетку только при наличии трансформатора
• Заземление розеток нельзя подключать к нулевому проводу
• Для электрической плиты на кухне необходим автомат на 63 А
• Траектория прокладки кабелей должна быть горизонтальной и вертикальной, под прямым углом
• Расстояние между проводами в идеале не должно быть меньше 0,3 см , до пола или потолка — не меньше 1,5 см , до окон, дверных косяков — не меньше 1 см
• Выключатели и розетки по всей квартире лучше устанавливать на одной высоте
• К розеткам провод подводят снизу, а к выключателям — сверху
• Если щиток располагается внутри квартиры, размещать его нужно на недоступной для детей высоте

Размещение электропроводки в однокомнатной квартире

Типичная схема электропроводки в однокомнатной квартире включает в себя две ветви, которые питают жилую комнату и ванную (с туалетом) с кухней.

Идеальная схема электропроводки однокомнатной квартиры будет предусматривать отдельные кабели для различных групп элементов.

Помимо места расположения розеток, светильников и приборов в однокомнатной квартире, необходимо определить маршруты прохождения кабелей. Они будут зависеть от типа самого помещения и дизайна интерьера. Например, в панельных домах проводку необходимо прокладывать в полу или на стыке пола и стен. А в кирпичном доме в однокомнатной квартире проводку можно спрятать в штробах стен.

Размещение проводки в двухкомнатной квартире

В двухкомнатной квартире в зависимости от типа дома предусмотрены две стандартных разводки электросети:

Двухкомнатные квартиры в хрущевках нуждаются в полной замене электрики, как минимум из-за неудобного расположения и минимального количества электроточек и выключателей.

Размещение проводки в трехкомнатной квартире

Для размещения электросети в трехкомнатной квартире также выполняются все необходимые требования, связанные с установкой распределительных коробок в каждой комнате и группировке элементов для подключения к кабельной линии.

Типовая схема подключения трехкомнатной квартиры выглядит так:

Как видно из схемы, проводка на лоджию не выводится.

Во всех типах помещений и для всех видов разводки количество кабеля рассчитывается исходя из размеров помещений, а автоматов — из количества групп.

Панельные дома, возведенные в 70–80 гг. прошлого века, оснащены алюминиевой проводкой. По современным нормам и правилам прокладка электросетей в жилом фонде разрешена только с использование медных проводов. Кроме того, срок службы алюминиевой проводки ограничивается 20-ю годами, после чего ее желательно заменить. Сегодня мы расскажем вам о вариантах замены старой проводки на новую с минимальными затратами.

Проводка в панельном доме – особенности и сложности при замене

Для начала стоит отметить, что существует несколько конфигураций панельных домов. Отличительная особенность проводки в таких жилищах заключается в том, что она проложена в специальных штробах, которые формируются на заводах в момент производства плиты. Кроме этого, все стены в таких домах являются несущими (за исключением перегородки санузла), поэтому в панелях запрещено создавать штробы, поскольку таким образом нарушается несущая способность перегородок. В более старых вариантах панельных домов можно обнаружить, что проводка проложена в местах стыка стен с потолком или же между собой.

Расположение точек в панельках также имеет свои особенности. Розетки размещаются на высоте порядка 90 см, а выключатели – 150–180 см. Делалось это для того, чтобы расстановка мебели в квартирах небольшой площади не мешала пользоваться источниками электроэнергии. Нередко можно обнаружить, что рубильники (автоматы), расположенные в распредщитке, включали одновременно и освещение, и розетки, причем для них прокладывался провод одинакового сечения. Современные правила обязывают разделять освещение и розеточные группы, используя провод сечение 1,5 мм 2 и 2,5 мм 2 соответственно.

Существует несколько причин, по которым рекомендуется произвести замену проводов в объектах панельного домостроения. Первая из них – это износ алюминиевой проводки. Постоянный перегрев алюминия, а в настоящее время в наших квартирах большое число мощных приборов, приводит к его осыпанию. В связи с этим толщина жилы кабеля уменьшается, что может вызвать перегрев проводов, короткое замыкание или вовсе воспламенение. Если в проводке отсутствует провод заземления, ее также рекомендуется заменить.

Замена электропроводки в панельном доме может быть осуществлена по существующим каналам, расположенным в стенах. Как правило, они представляют собой пластмассовые трубы, которые замоноличены в стене. Этот способ актуален, если существующее и выключателей полностью устраивает хозяев, а добавлять новые в планы не входит. При необходимости монтажа дополнительных точек без штробления, увы, не обойтись. В таком случае стоит выбрать открытый тип прокладки, о котором будет рассказано ниже.

На первоначальном этапе необходимо обесточить квартиру. После этого снимают все выключатели и розетки и проводят визуальную оценку состояния подрозетников. Если их состояние удовлетворительное, то элементы можно оставить, в противном случае рекомендуется сменить изделия на новые. Кроме подрозетников следует уделить внимание и распаячным (распределительным) коробкам. При необходимости их также рекомендуется заменить.

Важно! Обратите внимание на размеры подрозетников. В продаже имеется большое количество товара различных размеров и форм. Чтобы не ошибиться с выбором, захватите с собой в магазин старый вариант или сделайте замеры отверстия для монтажа.

Следующий этап заключается в непосредственной замене проводов. Для этого к концам старого провода прикручивают новый (сделать это можно, например, изолентой) и через распредкоробку начинают вытягивать кабель. Таким образом место старого провода займет новый. Часто концы старого проводов могут быть замазаны бетонным раствором. Делалось это в целях исключения движения проводов по каналам во время монтирования розеток и выключателей, хоть делать это категорически запрещено. В таком случае придется удалить старый раствор перфоратором или другими подручными средствами.

Аналогичным способом поступают и с проводами, идущими к источникам освещения. После того, как в распределительной коробке окажутся концы медной проводки, их следует соединить между собой при помощи одного из следующих способов:

• болтовые соединения.
• клеммные колодки;
• опрессовка гильзами;
• пайка;
• пружинные зажимы;
• сварка;

Мы не будем говорить о том, какой из этих способов более надежный или предпочтительный, поскольку у каждого из них есть как свои сторонники, так и ярые противники. Вы можете выбирать наиболее предпочтительный для вас и производить соединение проводов так, как вам удобно.

Монтаж открытой проводки

Замена проводки в панельном доме открытым способом может производиться как на , так и в случае, когда отделка комнат полностью завершена. Существует несколько способов провести провода по стенам комнаты без штробления. В первом варианте используются кабель-каналы. Это специальные приспособления имеют эстетичный вид, а современные производители представляют большое количество решений, так что не составит особого труда выбрать тот, который органично впишется в любой интерьер. Существуют также напольные и потолочные варианты.

При скрытым способом обязательным условием является строго горизонтальное или вертикальное расположение линий. В данном же случае можно экспериментировать и крепить изделия так, как угодно. Для монтажа кабель-каналов используют термоклей, который наносят на тыльную поверхность изделия, после чего прикладывают его к поверхности. В случае если стены в жилище не слишком ровные, то разрешается крепить кабель-каналы дюбель-гвоздями. Для узких достаточно проделать отверстие по середине, а вот широкие предпочтительнее крепить по обоим краям.

Перед началом в квартире необходимо прорисовать на стене места, где пройдет линия. После этого производят нарезку каналов необходимой длины и начинают установку. Для соединения изделий между собой используют дополнительные аксессуары. К их числу относятся заглушки, поворотные углы разного изгиба, тройники и прочие элементы. После того, как провода уложены, канал закрывается пластиковой заглушкой.

Важно! Не стоит стараться уложить большое число проводов в один небольшой канал. Правилами обозначено, что между кабелями должно оставаться небольшое расстояние. В случае если проводов большое количество, при выборе отдают предпочтение каналам большей ширины.

Заменой кабель-каналу может служить гофра либо ПВХ-трубы. Их крепят к поверхности пластиковыми клипсами. Расстояние между ними напрямую зависит от диаметра трубы – чем она больше, тем чаще располагают крепления. Пластиковые клипсы можно заменить хомутами либо металлическими скобами, но такой вариант является менее красивым. Ни в коем случае нельзя соединять гофры в пучок, поскольку это запрещено техникой безопасности – их располагают одну возле другой.

Одним из способов обустройства открытой проводки является стилизация «под ретро». Для этого используют специальный провод, который состоит из медной жилы, заключенной в надежную изоляцию, поверх которой находится текстильная или бумажная оболочка, пропитанная противогнилостным составом. Для освещения используют двойной провод, переплетенный между собой, а для розеток – тройной. Крепится он к стене роликами и изоляторами, которые монтируются к стене клеевым способом или при помощи дюбель-гвоздей.

Добрый день! Сегодня Я раскажу об основных принципах и типовых схемах прокладки электрических кабелей и проводов по квартире или дому. В данных случаях определить места нахождения их визуально сложно, потому что применяется скрытая электропроводка, которая идет внутри бетонных стен или под штукатуркой.

Очень часто мои друзья и знакомые меня спрашивают как и где проложена или доме? На что Я всегда отвечаю, что надо обязательно смотреть для каждого конкретного случая.

В своей практике электрика, Я повидал десятки разных схем прокладки электрических проводов. Но все их можно разделить по общим принципам организации в отдельные группы, в зависимости от года и типа постройки (панельный, кирпичный, деревянный дом).

Главной целью этой статьи является помочь читателям без опыта электрика самостоятельно разобраться, в том как идут электрические провода или кабеля по вашему дому или квартире . Данная информация будет полезной всем тем, кто собирается отремонтировать, заменить электропроводку своими руками, перенести или добавить светильник, розетку либо выключатель.

Также очень важно знать где идут провода, что бы не пробить их при сверлении или выдалбливании стены, потому что место повреждения довольно сложно .

Разводка электропроводки в квартире. Принципиальная схема.

Любая электропроводка монтируется от этажного или индивидуального (для частного дома) электрощита, с автоматов которого отходит 2-3 группы на квартиру. Если в доме нет газовой, а только электрическая плита- тогда к ней будет проложена дополнительная одна прямая линия сечением 6-10 квадратных миллиметров.

Давайте рассмотрим типовую схему однокомнатной квартиры с двумя линиями электропроводки, подключенными к 2 автоматам.

В данной схеме используется только 3 распределительные коробки, но часто еще есть четвертая для коридора, но она может быть объедена в одну с коробкой на санузел и ванную.

С первого автомата идет электрокабель или провода на коробку коридора , с которой отходят линии на коридорный светильник, выключатель, розетку и перемычка на распределительную коробку комнаты. С нее расходятся электрические кабели на комнатные 2- 4 розетки, а так же на двойной выключатель и люстру с тремя лампами и двойным включением.

Со второго автомата линия идет на распределительную коробку санузла и ванной , от которой отходят провода на 2 светильника и блок, состоящий из двойного выключателя и розетки. А также с нее идет перемычка на распаечную коробку кухни, от которой подключены кухонные светильник и розетки.

Но и здесь бывают вариации . Например, в двухкомнатной квартире проложена одна линия на две комнаты, а вторая- на остальные помещения. Или например, с тремя группами для 3 комнатной квартиры- один автомат на 2 комнаты, второй- на коридор и третью комнату, третий на санузел, ванную и кухню.

В любом случае всегда легко определить распределение линий простым поочередным выключением каждого автомата с проверкой того, какие перестали работать розетки и светильники.

Как сделана разводка электропроводки в квартире.

Начнем рассмотрение с самой распространенной типовой схемы электропроводки, которая повсеместно применялась в кирпичных и панельных домах и квартирах прошлых лет, но и сегодня нередко применяется при новом строительстве.

Все электрические кабели или провода проложены по стенам под потолком с опусками на розетки выключатели и заходами в потолочную плиту перекрытия на освещение.

Электропроводка всегда выполняется с соблюдением правил , о которых Я уже писал в . Так например, кабели от выключателей и розеток поднимаются строго вертикально и под потолком поворачивают в сторону распаечной коробки под прямым углом. При этом горизонтально под потолком они идут на расстоянии не ниже 15 сантиметров.

Все распределительные коробки с одного автомата объедены между собой. Причем на первую из них всегда приходит питание с электрощита.

Всегда все электрические провода от всех розеток, выключателей и светильников сходятся в распаечную коробку, где соединяются согласно .

В новых домах сегодня часто электрические линии от электрощита идут в полу , а далее по стене подымаются до распаечных коробок, с которых идут подъемы на светильники и опускаются вниз кабели на выключатели и розетки, которые могут быть запитаны одна от другой перемычками идущими в трубах в полу.

Электропроводка в хрущевке и других панельных домах. Принципы, схема, особенности.

Остановлюсь более подробно на панельных домах, в которых вся электропроводка проложена внутри каналов, специально сделанных на заводе для затягивания в них электрических проводов.

Все каналы от розеток, выключателей и светильников сходятся в распределительные коробки, которые имеют выход на другие и на электрощит.

Внимание , в панельных домах часто идут трубы не по прямой, а на косую или по наикратчайшему расстоянию от коробки до розетки или выключателя, т. е. без соблюдения правил, описанных в первой части статьи.

В хрущевках, в которых розетки, расположены возле плинтусов, а свет выключается при помощи веревочного выключателя под потолком — разводка сделана следующим образом. На ваши розетки провода идут под полом , а на светильники- под полом соседа, который живет над Вами. Очень часто монтаж проводится без труб и с годами осыпается изоляция с проводом, что очень опасно. Переделать же всю электрику в таких панельных домах будет очень сложно и дорого!

За свою многолетнюю практику Я насобирал много разных схем разнотипных квартир и индивидуальных домов. В будущем Я обязательно выложу их на сайте.

Похожие материалы.

Как нанести на карту электрические цепи дома

Наличие карты электрических цепей дома может помочь вам определить источник проблемы.

Электричество движется по кругу. Он движется по «горячему» проводу к свету или розетке, подает энергию на устройство (называемое нагрузкой), а затем возвращается по «нейтральному» проводу (так называемый, потому что в нормальных условиях он поддерживается на уровне 0 вольт или что-то еще. называется потенциалом земли) к источнику. Этот полный путь представляет собой контур.

В домашней электропроводке цепь обычно обозначает группу огней или розеток, соединенных вдоль такого пути. Каждую цепь можно проследить от ее начала на сервисной панели или вспомогательной панели через различные розетки, приспособления и / или приборы и обратно.

Внутри панели обслуживания вы можете обнаружить, что электрик или предыдущий домовладелец записал, какие автоматические выключатели или предохранители контролируют цепи. Если на вашей панели нет такой ссылки, рекомендуется составить схему цепей, чтобы в случае необходимости вы могли быстро найти правильные автоматические выключатели или предохранители, которые нужно отключить или сбросить.Хотя следующие инструкции относятся к автоматическим выключателям, такая же процедура применяется к панелям, в которых используются предохранители.

Если автоматические выключатели еще не пронумерованы внутри электрического щита, пронумеруйте их. Составьте список, который можно повесить на внутренней стороне двери. Номера должны соответствовать каждому автоматическому выключателю. После каждого числа отметьте, какими устройствами управляет выключатель.

Для более тщательного составления карты вы можете набросать план этажа и делать на нем пометки, в которых указаны номера выключателей для каждого светильника и розетки по всему дому.(Еще один полезный совет: пометьте заднюю часть каждого переключателя и крышки розеток с номером автоматического выключателя. На схеме ниже показан типичный дом с двумя спальнями. Обратите внимание, что пунктирные линии показывают, какой переключатель управляет каким прибором; на них нет проводов. маршрутов.)

Нанесение на карту цепей — это то, что вам следует делать при дневном свете с помощником. Имейте в виду, что в какой-то момент все электричество в вашем доме будет отключено, поэтому, когда вы закончите, вам придется сбросить часы, таймеры и т. Д. Чтобы упростить картографирование, помните, что розетки обычно находятся в цепях, отдельных от освещения, а основные приборы, такие как печи, микроволновые печи, стиральные машины, электрические сушилки и электрические печи, часто имеют выделенные цепи.Примечание. Если на вашей электрической панели есть старые автоматические выключатели, их включение и выключение может сломать их, а устаревшие автоматические выключатели будет трудно заменить.

1 На электрическом щите выключите все автоматические выключатели.

Отдельные автоматические выключатели ответвления управляют каждой цепью.

2 Сначала определите большие двойные (240 вольт) автоматические выключатели. Включите один. Определите, какие основные электроприборы он питает, включив каждый электроприбор (не забывайте такое оборудование, как печь и насос для бассейна), пока не найдете нужный (е).Повторите то же самое с другими крупными автоматическими выключателями и крупными приборами.

3 Попросите помощника подключить маленькую лампу (или любое небольшое электрическое устройство) к стандартной розетке в комнате. Включайте и выключайте выключатели, пока не найдете тот, который включает устройство. Оставьте этот выключатель включенным, а ваш помощник включит устройство в другие розетки; отметьте все те, которые контролируются этим выключателем.

4 Повторите этот процесс, последовательно включая комнатное освещение, и обратите внимание на автоматический выключатель, который управляет каждым набором светильников.

Mapping Home Electrical Circuits

О Доне Вандерворте

Дон Вандерворт накопил более 30 лет опыта в качестве редактора зданий Sunset Books, старшего редактора журнала Home Magazine, автора более 30 книг по улучшению дома и автор бесчисленных журнальных статей. Он появлялся в течение 3 сезонов на телеканале HGTV «Исправление» и несколько лет был домашним экспертом MSN. Дон основал HomeTips в 1996 году.

Электромонтаж электропроводки в квартире и деревянном доме на даче своими руками

Независимо от того, прокладываете ли вы электрические провода в новом доме или меняете старую проводку, к процессу следует подойти более ответственно, чем.Грамотно спроектированная и качественно проведенная электропроводка в квартире — залог комфорта и безопасности!

У вас в квартире проведена электропроводка, схема должна быть сделана правильно с учетом общего количества розеток во всех комнатах, световых точках, стене и потолке.

Подготовленный план установки решает несколько проблем:

1. Значительно упрощает работу мастера.
2. Позволяет оценить исправность розеток и внести коррективы на предварительном этапе.
3. Облегчает расчет необходимых расходных материалов (розетки, выключатели, распределительные коробки, диммеры, провода).
4. Предотвращает ошибку при установке в неправильных местах электрощита, станков, счетчиков, вводных питающих кабелей.



Перед тем, как приступить к составлению монтажной схемы разводки, необходимо четко обозначить, где каждый предмет мебели и размещение электроприборов, с учетом пожеланий своего домочадца, нуждается сегодня и возможных приобретений дополнительных устройств в будущем. .

Для более точного изображения плана потребуется максимально точно воспроизвести расположение комнат в жилище, желательно в натуральную величину. Отметьте на плане заранее расположение предполагаемой техники.

Каждая электросхема электропроводки в многоквартирном панельном доме или частных домах представляет собой точную схему распределительных групп и отдельных электрических элементов. Для удобства пользования и чтения лучше положить каждую на отдельный лист бумаги.

Каждая группа потребления должна быть подключена к своей отдельной машине. Это даст возможность выключить какое-то помещение, если возникнет необходимость при ремонте или в других ситуациях. А в случае ЧП вы будете защищены от отключения электроэнергии по всей квартире.

Внимание! Автомат 25 А (тип В) монтируется на розеточную группу, а УЗО на 30 мА. Для цепей освещения потребуется автомат от 10 до 16 А (тип В).

Планирование электромонтажа во многом зависит от расположения электрического щита.Его можно разместить на лестничной клетке, в подвале или прямо в квартире. В последнем случае каждый потребитель электрического тока может «посадить» на свою машину. Это удобно, но слишком дорого в финансовом отношении.

Таким образом, он объединен в следующие группы:

• Поставка помещений.
• Освещение в холле, гостиной, кухне.
• Электроснабжение кухни и холла.
• Электроснабжение и освещение санитарных помещений (влажные помещения имеют свои особенности и требования к электрике).
• Печь должна быть на отдельной линии.

Внимание! Устройство защитного отключения (УЗО), установленное в каждой группе, повышает уровень безопасности электропроводки и предотвращает короткое замыкание. Его установка обязательна в операционных кухнях и ванных комнатах. УЗО должно быть рассчитано на ток до 30 мА (класс A).

Электропроводка в доме требует учета нагрузки основных приборов:

• электрический;
• водонагреватель;
• стиральная машина;
• кондиционер;
• духовка;
• СВЧ;
• посудомоечная машина.

После того, как группа спроектирована с основными потребителями тока, начните размещение на схеме выключателей, розеток, настенных и потолочных светильников, распределительных коробок. Проверьте правильность подключения и укажите необходимую длину проводов.

Полезный совет: Сделайте схему разводки в 2-х экземплярах. Один будет вариантом работы, второй должен храниться в семейных документах. При необходимости облегчит многим домашнюю работу.

По окончании монтажной схемы электропроводки в квартире все обозначения должны быть указаны условными знаками с точным размером.Линии, осветительные провода, силовые кабели и заземляющий провод для удобства работы и планирую нанести мой цвет.

Большей читабельности и информативности будет иметь план с указанием линейных размеров комнат, высоты потолка и расстояния от распределительных коробок до размещения электроточек. Это упростит работу с разводкой и электрическими проводами.

• Электропроводка Электропроводка на кухне при наличии электроплит должна учитывать установку автомата номиналом 63 и выше.

• Не устанавливать в розетку в ванной. Исключение составляет розетка для бритвы (подключается через трансформатор).

• Нельзя подключать к нулевому проводу заземляющих контактов розеток. Это касается и водопровода, и отопления.

• Кабели прокладываются вертикально и горизонтально под углом 90 °.

• Избегайте пересечения проводов. В крайнем случае расстояние между ними действительно не менее 3 мм.

• Минимально допустимое расстояние кабеля до пола и потолка — 150 мм и не менее 100 мм до дверных коробок, углов, оконных рам.

• Обычно переключатели располагаются слева от входной двери.

• Установите выключатели на одном уровне и на выходе 900 мм — 300 мм от пола. Единственное исключение — кухня.

• Для выключателей провод сверху вниз к выходу снизу.


Размещение электроприборов в разном количестве комнат в квартирах не сильно отличается между собой. Вариации могут зависеть от предпочтений владельцев.

1 комнатная квартира ↑

Схема электропроводки в однокомнатной квартире предполагает разделение минимум на 2 группы. Это обеспечивает рабочее состояние второй цепи при обрыве первой и запас мощности, который формируется в результате распределения между двумя цепями полной нагрузки.

В 1 группу входит гостиная, во вторую: кухня, санузел.

Двухкомнатная квартира ↑

Примерная схема электропроводки в двухкомнатной квартире составлена ​​в упрощенном виде. Укажите схему расположения основных источников света, выключателей и розеток на землю. Для квартир с большим количеством комнат схему следует немного изменить, но принцип тот же.

Частный дом ↑

Энергоснабжающая организация устанавливает счетчик снаружи здания.От него подводящий кабель выводится на электрощит, расположенный в доме.

Схема подключения электропроводки в частном доме должна это учитывать. Текущие потребители распределены по группам:

• Освещение.
• Розетка группа.
• Основная (силовая). Сюда входят: бойлер, плита, стиральная машина, бойлер центрального отопления и т. Д.
• Хозяйственное назначение (гараж, подвал, сарай и др.).


Электромонтаж Электропроводка в деревянном доме мало чем отличается от другого плана, особенности есть только во время монтажа.

Гараж, сарай ↑

Тщательно продумайте расположение точек освещения и розеток в гараже. Помещение, как правило, лишено естественных источников света, поэтому стоит учесть, что для выполнения определенных работ потребуются какие-либо дополнительные лампы или розетки. Кстати, уличная розетка, установленная на стене, пригодится для подключения водяного насоса, газонокосилки или устройства для мойки автомобилей.

Итак, вы продумали схему разводки электропроводки в гараже, схему нужно подогнать под 2 группы освещения (основное и цокольное) и 2 группы розеток, которые будут располагаться на боковых стенах гаража.Это гарантирует, что вы не останетесь без электричества.

Если вы уверены и обладаете необходимыми знаниями, разводка электропроводки в доме своими руками, у вас не возникнет трудностей. Относитесь к закупке материалов ответственно, технически грамотно, нарисуйте схему и приступайте к работе. Учитывая видео, может дать некоторую уверенность или узнать что-то новое.

Связанные с контентом

Как установить и собрать электрощит в квартире

Самостоятельно смонтировать распределительную коробку

Важность распределительной коробки в квартире в электрической системе дома чрезвычайно высока.Электропроводка не может эффективно и исправно функционировать без правильного распределения электроэнергии потребителей, пожарная и электробезопасность будет сведена к минимуму при наличии необходимых элементов безопасности. Конечно будет лучше, если прокладкой проводов и установкой оборудования займутся специалисты, но изучив вопрос (в этом вам поможет данная статья) вы сможете смонтировать распределительную коробку своими руками без особых усилий. и обошлось, собрав простую схемотехнику. Главное понимать, какие схемы электроснабжения, какое оборудование необходимо выбрать, как рассчитать электрическую нагрузку, как правильно и равномерно.

Общие вопросы об электрощитах

На данный момент существует два типа электрических щитов. Первый — старый и уходящий в небытие — щит с предохранителями (или пробками), которые были одноразовыми, и их нужно было откручивать для замены, и современные устройства, оснащенные системами пакетной коммутации (пушками). Конечно, лучше использовать современные технологии, потому что они превосходят устаревшие системы по надежности, безопасности и долговечности, да и занимают меньше места, но их нельзя отремонтировать.В магазинах можно купить плиты как уже со встороенными выключателями, так и пустую «коробку», и придется устанавливать необходимое оборудование.

Электрощит в квартире, схема электроснабжения которого может варьироваться, а количество потребителей и их мощность со временем могут расти, необходимо подбирать дополнительные места под выключатели.

Вводный автомат

, обычно способный одновременно отключать и «фазу», и «ноль», следует выбирать исходя из общей загрузки квартир.Величина тока и его защитные характеристики выше, чем у вспомогательных машин. Обычно для двух- и трехкомнатных квартир подходит автомат на 32-40 ампер (порядка 7 кВт), если нагрузка меньше, автомат может принимать 25 или 16 ампер.

Что касается вспомогательных машин, установленных на «фазу», то они необходимы для защиты отдельных помещений или устройств. Специалисты советуют ставить на каждого потребителя машину, мощность которой превышает 1,5 кВт (нагревательные баки, стиральные машины и т. Д.).). Таблица примерных электрических нагрузок расположена ниже.

Таблица 1 — примерная мощность бытовых приборов.

электроприбор	Мощность, Вт
Телевидение	140
Освещение	500
Компьютер	500
микроволновая печь	800
Шайба	2600
Электрочайник	1300
Котел	1900
Пылесос	650
Утюг	1600
Холодильник	300

УЗО (выключатель) — чрезвычайно полезное устройство, если нужно в разы поднять уровень электрозащиты. Реагирует на малейшие токи и напряжения утечки, мгновенно обесточивая цепь. При наличии в доме санузлов и детских комнат, оборудованных электроприборами, выбор УЗО будет играть особо важную роль.

Распределение питания УЗО

Монтажное и экранирующее устройство

Откидной электрический корпус или abb legrand бывает двух видов:

1. Закрытый (Встраиваемый в стену).
2. Открытый (экран крепится непосредственно к вертикальной поверхности).

Выбор типа установки в основном зависит от типа проводки — если установка с открытой проводкой является идеальной поверхностью — экран — экран не требует специальных учебных мест, крепление к стене обычными дюбелями, гвоздями или шурупами » саморезы »(все зависит от материала стены).

Если проводка скрытого типа (т.е. встроена в стену), лучшим вариантом является установка встроенного экрана. Тут все сложнее, ведь придется клюнуть стену. Главное, не забудьте убедиться, что это позволяет установить толщину стеновой панели. Создав нишу, ее смазывают крепежным раствором из гипса или алебастра, и в короб встраивают «коробку». Удобнее использовать пластиковый щиток. В верхней части обязательно должен находиться вводный автомат, который находится под прилавком.Крепится саморезами. Монтаж счетчика производится после завершения электромонтажных работ. Это связано с свинцовой пломбой.

Монтаж распределительного щита необходимо производить на твердой поверхности — в месте, где до него было легко добраться и обслужить.

По правилам устройства щита ставится в стороне от газо- и водопровода. Он должен располагаться на ровной поверхности стены с максимальным уклоном 1,5 градуса на высоте 1,5 метра от пола.Если вы не можете расположить счетчик вдали от мест потенциального повреждения, его можно поставить в шкаф, оборудованный смотровым окном. Крепление проводов возможно при помощи бинтовой трикотажной ткани.

Для электромонтажа на чердаке необходимо оставлять провод небольшой длины, так как не допускается скручивание провода в пролете. Если вы делаете электропроводку на чердаке, кабель укладывают в металлическую трубку с заземлением.

Что касается материалов, из которых изготавливаются экраны, это может быть как металл, так и термостойкий пластик.Второй вариант удобнее в сборке и эксплуатации, безопаснее и привлекателен внешним видом.

Итак, при установке сам короб был разобран, теперь давайте посмотрим, как устроена электрическая плата.

В основном, все электрические платы однотипны, но есть ключевые факторы, по которым они собираются, это включает:

• количество потребителей электроэнергии;
• Суммарная потребляемая мощность электрической энергии;
• мощность каждого пользователя;
• место электромонтажа;
• количество фаз;
• наличие заземляющего проводника;
• узел наличия электрической энергии.

Напряжение подается на открывающий автомат (лучше, если биполярный) и идет на однофазный узел учета электроэнергии, где оно поступает на УЗО. Далее идет прямое и разделение фазного распределения нагрузок с помощью автоматических выключателей и других УЗО. Например, станки будут отдельно для освещения, на розетке и мощных потребителей.

Коробка коммутационная аппаратура с трехфазной системой электроснабжения аналогична, только автомат размыкания, УЗО и трехфазный счетчик электроэнергии будут, а вся система будет больше как по размерам, так и по количеству автоматов и соединительных проводов .

Начинаем внутренний монтаж

Теперь посмотрим, как собрать электрический щит. В первую очередь, в щитке, на винтах, на DIN-рейке. Потому что это металлическая пластина, к которой позже будут крепиться все коммутационные устройства. Для создания нужной длины можно легко выпилить ножовку.

В дополнение к DIN-рейкам, установленным на клеммных колодках кожуха экрана (разные распределительные шины). Их роль заключается в подключении нулевого проводника. Если в квартире или доме старого образца и вся система выполняется только фазно (3 фазы) и работает на ноль (выполняется провод синего цвета), то только одна клеммная колодка. Если система спроектирована по правилам, и есть дополнительный желто-зеленый провод (Защитный ноль или земля), необходимо поставить другую шину. На данный момент коммерчески доступны шины, конструкция которых позволяет монтировать их на DIN-рейку, как машины.

После монтажа DIN-рейки приступаем к креплению автоматических выключателей. Современный дизайн позволит очень быстро, достаточно на верхней стороне плоской отвертки задержать защелкивающееся устройство автомата, поставить автомат на DIN-рейку и вынуть отвертку.Удаление проводится аналогично.

Инструкция по сборке

Далее пошаговое описание, как построить однофазный электрический щит:

1. Строго соблюдайте технику безопасности!
2. Изготавливаем необходимое количество крепления DIN-рейки к панели.
3. После их присоединения, схема устанавливается в соответствии с выбранным необходимым количеством автоматов, УЗО, нулевые шины. Следует помнить, что по правилам вводный автомат должен располагаться слева вверху.
4. Установить электросчетчик (если позволяет место). Это конкретное оборудование требует специальных знаний, поэтому лучше просто подвести к нему провод и вызвать контроллер из отдела продаж электроэнергии, который обеспечит правильное соединение и в то же время будет счетчиком действий и пломб.
5. Подключение вводной машины. Было бы лучше, если бы фаза суммировалась до минимума. В дальнейшем это упростит задачу при установке перемычек между пушками.
6. Объедините все машины и специальные перемычки УЗО.Возникает вопрос: «Как построить электрический щит?» На этот момент стоит обратить внимание.

   Сборка распределительного щита

Состав можно производить тремя способами:

1. С медными многопроволочными жилами с наконечниками втулки типа НШВИ.
2. Самостоятельно изготавливаю перемычки П-образной формы из медной проволоки.
3. Используя специальные изолированные стержни, называемые гребнями. Эта шина удобна в установке и не занимает много места, плюс в несколько раз уменьшает количество соединительных проводов.

Следующие действия:

1. После того, как вы выполнили все необходимые действия по сборке электрического щита, переходите к отрезанию и подключению проводов.
2. С перегородками все просто — счистите ножом лишнюю изоляцию.
3. после снятия желательно припаять оголенные концы или снабдить специальной опрессовкой, которую тоже лучше припаять.
4. Делаем провода подключения к машинам — клеммы нужно хорошо затянуть отверткой, слабый контакт впоследствии приведет к разрушению тепла и токоведущих частей.
5. Заземляющий провод всегда проходит мимо машины прямо к шине заземления.
6. Нулевой провод подключен к нейтральной шине. Если используется защита обычная машина (кроме индукционной) — ноль идет напрямую, если защита сделана УЗО — ноль проходит на подключенную линию.

Что еще нужно знать?

Установка распределительной коробки и сборка — это не только умение собрать по правильной схеме. Также нужно знать некоторые нюансы, чтобы в дальнейшем не жалеть о потраченном времени и силах.

1. На покупке платы ни в коем случае не сэкономишь! Дешевизна щита однозначно свидетельствует о некачественных материалах, из которых он изготовлен. Дешевый пластик со временем желтеет и становится хрупким. Огнестойкость также может быть низкой.
2. Купить лучшие резервные модули щита. Он должен уметь сильно маневрировать.
3. Вы должны подписать установленные машины! Через какое-то время вы уже не можете вспомнить, какая машина используется для. Часто в комплекте с электрощитом идет клейкая бумага, служащая именно для этой цели.
4. Спустя полгода, после сборки, необходимо протянуть контакты.
5. Периодически проверять УЗО нажатием соответствующей кнопки.
6. Лучше покупать оборудование известных брендов. Такие рекламные щиты подготовлены для простой, качественной и безопасной прокладки кабелей и установки устройств безопасности. Например, сборка электрического щита Legrand или Abb, занимает меньше времени за счет наличия необходимых комплектующих.
7. Для удобства у нас есть разводка по обе стороны от шины.Заземление — снизу, ноль — сверху.
8. Если в доме есть дети, нужно купить щит с замком или оборудовать его.

Следует помнить, что производить сборку и установку электрощита Legrand, ABB или оборудования другой компании необходимо строго на отключенных линиях электропередач, предварительно проверив напряжение.

Для подключения собранной панели к действующей системе необходимо привлечь сотрудников заинтересованных организаций.К многоквартирным домам относятся представители кондоминиумов или ЖЭК.

В конце, после всего процесса сборки и подключения, необходимо закрыть или закрыть крышку, чтобы проверить вашу работу, подав напряжение на проводящую часть вашего экрана.

Схема монтажа с тремя фазами ввода Схема однофазного подключения Схема подключения квартиры

Специально для выездного ремонта квартиры своими руками.

% PDF-1.6 % 1 0 obj > / OCGs [20 0 R 18 0 R 24 0 R 23 0 R 21 0 R 22 0 R 19 0 R 16 0 R 12 0 R 9 0 R 11 0 R 8 0 R 5 0 R 7 0 R 15 0 R 14 0 R 6 0 R 17 0 R 26 0 R 25 0 R 13 0 R 10 0 R 45 0 R 43 0 R 49 0 R 48 0 R 46 0 R 47 0 R 44 0 R 39 0 R 38 0 R 28 0 R 35 0 R 36 0 R 29 0 R 31 0 R 30 0 R 32 0 R 34 0 R 33 0 R 40 0 ​​R 41 0 R 42 0 R 37 0 R 27 0 R 51 0 R 50 0 R 57 0 R 55 0 R 61 0 R 60 0 R 58 0 R 59 0 R 56 0 R 54 0 R 53 0 R 52 0 R 63 0 R 62 0 R 98 0 R 104 0 R 94 0 R 93 0 R 95 0 R 103 0 R 105 0 R 91 0 R 108 0 R 101 0 R 89 0 R 85 0 R 90 0 R 88 0 R 86 0 R 84 0 R 100 0 R 96 0 R 107 0 R 106 0 R 99 0 R 97 0 R 102 0 R 92 0 R 87 0 R 81 0 R 76 0 R 79 0 R 72 0 R 70 0 R 69 0 R 110 0 R 66 0 R 67 0 R 71 0 R 74 0 R 73 0 R 120 0 R 83 0 R 113 0 111 0 R 117 0 R 116 0 R 114 0 R 115 0 R 112 0 R 80 0 R 82 0 R 75 0 R 65 0 R 68 0 R 109 0 R 64 0 R 119 0 R 118 0 R 77 0 R 78 0 R 150 0 R 146 0 R 147 0 R 148 0 R 140 0 R 144 0 R 145 0 R 143 0 R 134 0 R 141 0 R 135 0 R 136 0 R 137 0 R 142 0 R 138 0 R 139 0 R 149 0 справа 151 0 справа 131 0 справа 128 0 справа 129 0 127 0 R 122 0 R 123 0 R 156 0 R 155 0 R 160 0 R 159 0 R 157 0 R 158 0 R 130 0 R 132 0 R 126 0 R 124 0 R 152 0 R 163 0 R 153 0 R 154 0 R 125 0 R 133 0 R 121 0 R 162 0 R 161 0 R 167 0 R 170 0 R 169 0 R 168 0 R 173 0 R 172 0 R 177 0 R 176 0 R 174 0 R 175 0 R 165 0 R 166 0 R 171 0 R 164 0 R 179 0 R 178 0 R 194 0 R 195 0 R 198 0 R 197 0 R 192 0 R 196 0 R 189 0 R 191 0 R 227 0 R 233 0 R 234 0 R 224 0 229 0 R 237 0 R 235 0 R 230 0 R 231 0 R 225 0 R 228 0 R 232 0 R 236 0 R 226 0 R 188 0 R 187 0 R 183 0 R 212 0 R 218 0 R 217 0 R 216 0 R 215 0 R 208 0 R 209 0 R 223 0 R 213 0 R 214 0 R 219 0 R 207 0 R 221 0 R 211 0 R 222 0 R 210 0 R 220 0 R 184 0 R 181 0 R 186 0 R 182 0 R 185 0 R 257 0 R 258 ​​0 R 200 0 R 205 0 R 204 0 R 201 0 R 203 0 R 206 0 R 202 0 R 261 0 R 259 0 R 265 0 R 264 0 R 262 0 R 263 0 260 0 R 190 0 R 193 0 R 253 0 R 254 0 R 251 0 R 252 0 R 250 0 R 238 0 R 248 0 R 244 0 R 245 0 R 239 0 R 246 0 R 249 0 R 247 0 R 255 0 R 256 0 R 243 0 R 242 0 R 240 0 R 241 0 R 199 0 R 180 0 R 267 0 266 0 R 285 0 R 284 0 R 268 0 R 282 0 R 283 0 R 278 0 R 280 0 R 313 0 R 319 0 R 320 0 R 310 0 R 315 0 R 323 0 R 321 0 R 316 0 R 317 0 R 311 0 R 314 0 R 318 0 R 322 0 R 312 0 R 277 0 R 276 0 R 299 0 R 305 0 R 304 0 R 295 0 R 303 0 R 302 0 R 296 0 R 309 0 R 300 0 R 301 0 R 306 0 R 294 0 R 307 0 R 298 0 R 308 0 R 297 0 R 275 0 R 273 0 R 270 0 R 271 0 R 341 0 R 274 0 R 272 0 R 287 0 R 292 0 R 291 0 288 0 R 290 0 R 293 0 R 289 0 R 344 0 R 342 0 R 348 0 R 347 0 R 345 0 R 346 0 R 343 0 R 279 0 R 281 0 R 337 0 R 338 0 R 335 0 R 336 0 R 334 0 R 324 0 R 332 0 R 328 0 R 329 0 R 325 0 R 330 0 R 333 0 R 331 0 R 339 0 R 340 0 R 327 0 R 326 0 R 286 0 R 269 0 R 350 0 R 349 0 R 365 0 R 376 0 R 367 0 R 372 0 R 375 0 R 373 0 R 371 0 R 370 0 R 369 0 R 374 0 R 368 0 R 428 0 R 364 0 R 420 0 R 418 0 R 425 0 423 руб. 0 руб. 415 0 руб. 416 0 пр. 421 0 руб. 417 0 руб. 424 0 руб. 422 0 руб. 426 0 руб. 419 0 руб. 427 0 пр. 356 0 пр. 353 0 руб. 363 0 руб. 361 0 руб. 360 0 руб. 0 R 377 0 R 351 0 R 401 0 R 394 0 R 398 0 R 390 0 R 397 0 R 391 0 395 0 R 399 0 R 396 0 R 393 0 R 400 0 R 392 0 R 414 0 R 406 0 R 410 0 R 402 0 R 409 0 R 407 0 R 403 0 R 411 0 R 408 0 R 405 0 R 413 0 R 404 0 R 412 0 R 354 0 R 357 0 R 355 0 R 446 0 R 380 0 R 379 0 R 386 0 R 383 0 R 384 0 R 385 0 R 389 0 R 382 0 R 388 0 R 387 0 R 381 0 R 449 0 R 447 0 R 453 0 R 452 0 R 450 0 R 451 0 R 448 0 R 366 0 R 362 0 R 442 0 R 443 0 R 440 0 R 441 0 R 439 0 R 429 0 R 437 0 433 р 434 0 р 430 0 р 435 0 р 438 0 р 436 0 р 444 0 р 445 0 р 432 0 р 431 0 р 378 0 р 352 0 р 455 0 р 454 0 р 497 0 р 493 0 р 487 0 R 486 0 R 496 0 R 489 0 R 488 0 R 490 0 R 491 0 R 494 0 R 492 0 R 495 0 R 473 0 R 471 0 R 474 0 R 470 0 R 475 0 R 472 0 R 460 0 R 457 0 R 466 0 R 464 0 R 463 0 R 461 0 R 462 0 R 467 0 R 476 0 R 458 0 R 459 0 R 514 0 R 479 0 R 485 0 R 481 0 R 480 0 R 483 0 R 484 0 R 482 0 R 510 0 R 511 0 R 508 0 R 509 0 R 507 0 R 498 0 R 505 0 R 501 0 R 502 0 R 499 0 R 503 0 R 506 0 R 504 0 R 512 0 R 513 0 R 500 0 468 руб. 0 477 пр. 517 0 пр. 515 0 пр. 521 0 руб. 520 0 пр. 518 0 руб. 519 0 516 0 руб. 465 0 руб. 469 0 руб. 478 0 руб. 456 0 руб. 523 0 руб. 522 0 ранд 529 0 ранд 531 0 ранд 540 0 ранд 548 0 ранд 552 0 ранд 551 0 ранд 544 0 ранд 545 0 руб. 0 R 543 0 R 546 0 R 541 0 R 542 0 R 549 0 R 550 0 R 532 0 R 526 0 R 534 0 R 536 0 R 527 0 R 533 0 R 530 0 R 556 0 R 553 0 R 555 0 R 557 0 R 554 0 R 576 0 R 572 0 R 573 0 R 570 0 R 571 0 R 569 0 R 559 0 R 567 0 R 563 0 R 564 0 R 560 0 R 565 0 R 568 0 R 566 0 R 574 0 575 р. 562 р. 561 0 р. 579 0 р. 577 0 р. 583 0 р. 582 0 р. 580 0 р. 581 0 р. 578 0 р. 535 0 р. 537 0 р. 538 0 р. 525 0 р. 558 0 р. 0 R 584 0 R 524 0 R 593 0 R 595 0 R 590 0 R 609 0 R 602 0 R 606 0 R 598 0 R 605 0 R 599 0 R 603 0 R 607 0 R 604 0 R 601 0 R 608 0 R 600 0 R 589 0 R 587 0 R 591 0 R 592 0 R 588 0 R 629 0 R 634 0 R 633 0 R 632 0 R 625 0 R 626 0 R 639 0 R 630 0 R 631 0 R 635 0 R 624 0 637 0 R 628 0 R 638 0 R 627 0 R 636 0 R 643 0 R 648 0 R 649 0 R 640 0 R 645 0 R 652 0 R 650 0 R 646 0 R 641 0 R 644 0 R 647 0 R 651 0 642 р. 659 0 р. 663 0 р. 654 0 р. 653 0 р. 662 0 р. 656 0 р. 655 0 657 0 R 658 0 R 660 0 R 661 0 R 615 0 R 613 0 R 620 0 R 610 0 R 611 0 R 623 0 R 616 0 R 612 0 R 619 0 R 617 0 R 618 0 R 614 0 R 621 0 R 596 0 R 622 0 R 666 0 R 664 0 R 670 0 R 669 0 R 667 0 R 668 0 R 665 0 R 597 0 R 594 0 R 672 0 R 671 0 R 586 0 R 675 0 R 678 0 R 676 0 R 682 0 R 681 0 R 679 0 R 680 0 R 677 0 R 674 0 R 684 0 R 683 0 R 673 0 R 685 0 R] >> / Страницы 3 0 R / StructTreeRoot 686 0 R / Тип / Каталог >> endobj 2 0 obj > поток 2015-04-16T08: 22: 57-07: 002015-04-16T08: 22: 56-07: 002015-04-16T08: 22: 57-07: 00Adobe Acrobat Pro 11.0.10application / pdfuuid: 91d6a1e1-af6d-4079-afc7-5cc98511c2e0uuid: 34bb2b6c-cfc9-425e-9652-6168f2d29906 Adobe Acrobat Pro 11.0.10 конечный поток endobj 3 0 obj > endobj 686 0 объект > endobj 687 0 объект > endobj 688 0 объект > endobj 698 0 объект > / ProcSet [/ PDF / Text / ImageC] / Properties> / XObject >>> / Rotate 270 / Type / Page / VP [>] / D [>] / R () / Subtype / RL / Type / Measure / X [>] >> / Тип / Область просмотра >>>] / D [>] / R () / Подтип / RL / Тип / Измерение / X [>] >> / Тип / Область просмотра >>>] / D [>] / R () / Подтип / RL / Тип / Измерение / X [>] >> / Тип / Область просмотра >>>] / D [>] / R () / Подтип / RL / Тип / Измерение / X [>]> > / Тип / Область просмотра >>] >> endobj 699 0 объект > / ProcSet [/ PDF / Text / ImageC] / Properties> / XObject >>> / Rotate 270 / Type / Page / VP [>] / D [>] / R () / Subtype / RL / Type / Measure / X [>] >> / Тип / Область просмотра >>>] / D [>] / R () / Подтип / RL / Тип / Измерение / X [>] >> / Тип / Область просмотра >>>] / D [>] / R () / Подтип / RL / Тип / Измерение / X [>] >> / Тип / Область просмотра >>>] / D [>] / R () / Подтип / RL / Тип / Измерение / X [>]> > / Тип / Область просмотра >>] >> endobj 700 0 объект > / ProcSet [/ PDF / Text / ImageC] / Properties> / XObject >>> / Rotate 270 / Type / Page / VP [>] / D [>] / R () / Subtype / RL / Type / Measure / X [>] >> / Тип / Область просмотра >>>] / D [>] / R () / Подтип / RL / Тип / Измерение / X [>] >> / Тип / Область просмотра >>>] / D [>] / R () / Подтип / RL / Тип / Измерение / X [>] >> / Тип / Область просмотра >>>] / D [>] / R () / Подтип / RL / Тип / Измерение / X [>]> > / Тип / Область просмотра >>>] / D [>] / R () / Подтип / RL / Тип / Измерение / X [>] >> / Тип / Область просмотра >>>] / D [>] / R () / Подтип / RL / Тип / Измерение / X [>] >> / Тип / Область просмотра >>] >> endobj 701 0 объект > / ProcSet [/ PDF / Text / ImageC] / Properties> / XObject >>> / Rotate 270 / Type / Page / VP [>] / D [>] / R () / Subtype / RL / Type / Measure / X [>] >> / Тип / Область просмотра >>] >> endobj 702 0 объект > / MediaBox [0 0 1728 2592] / Parent 688 0 R / Resources> / ProcSet [/ PDF / Text / ImageB / ImageC] / Properties> / XObject >>> / Rotate 270 / Type / Page / VP [>] / D [>] / R () / Подтип / RL / Тип / Измерение / X [>] >> / Тип / Область просмотра >>] >> endobj 723 0 объект [749 0 R 750 0 R 751 0 R 752 0 R 753 0 R 754 0 R 755 0 R 756 0 R 757 0 R 758 0 R 759 0 R 760 0 R 761 0 R 762 0 R] endobj 725 0 объект > поток x} nM f-fGK] uj9% gEZU,! y% o [}? ^ \? ׋7 {;? |} jygGˋ ~ / T. wdo (

ОДНОЛИНЕЙНАЯ СХЕМА КАК ИЗОБРАЗИТЬ ЭЛЕКТРИЧЕСКУЮ УСТАНОВКУ ДОМА

ЧТО ТАКОЕ ОДНОЛИНЕЙНАЯ СХЕМА

Однолинейная диаграмма представляет собой графическое изображение электроустановки . Она отличается от других диаграмм, потому что в случае однолинейной схемы каждая цепь представлена ​​одной линией , в которой представлены все проводники соответствующего участка.

ОСНОВНЫЕ ЭЛЕМЕНТЫ ОДНОЛИНЕЙНОЙ ДИАГРАММЫ

Следуя стандартной электрической символике , основные элементы установки будут представлены на однолинейной схеме.В некоторых из них можно было найти даже более сложные элементы, более характерные для более сложных схем.

РАСПРЕДЕЛИТЕЛЬНАЯ ПАНЕЛЬ

Распределительная панель содержит элементы для защиты и контроля электроснабжения дома . На этой панели организована электрическая система и распределяется мощность установки.

На однолинейной схеме электрическая панель обычно представлена ​​прямоугольником с пунктирной линией.

ЦЕПИ

Обычный дом обычно имеет не менее 5 цепей. На однолинейной схеме мы увидим их в виде линии, в которую включены все проводники.

Верхний конец обычно соответствует началу схемы. Нижний конец обычно подключается к другой цепи или к приемнику.

• Первая цепь: управляет освещением (интенсивность 10 А)
• Вторая цепь: показывает большинство вилок (ток 16 А)
• Третья цепь: представляет розетки для кухни и ванной (интенсивность 16 А)
• Четвертый контур: для духовки (интенсивность 25А)
• Пятый контур: объединяет стиральную машину и стиральные машины (интенсивность 20А)

ЭЛЕКТРИЧЕСКИЕ ПРИЕМНИКИ

Электрические приемники представляют все подключенные устройства, являются ли они тепловыми, например, плиты, утюги, духовки и т. д.; или светящиеся, такие как лампы

СИЛОВОЙ ВЫКЛЮЧАТЕЛЬ

Функция силового автоматического выключателя заключается в прекращении подачи электричества в установку в случае короткого замыкания или перенапряжения. Этот переключатель контролирует, чтобы максимально допустимая установка не превышала

УСТРОЙСТВО ОСТАТОЧНОГО ТОКА

Его функцию можно спутать с функцией IGA, поскольку устройство остаточного тока также отключает установку, но по другой причине . Устройство остаточного тока отвечает за защиту установки от возможных утечек тока.

В случае, если вы отключите установку, это произойдет из-за утечки на землю или из-за неисправности какого-либо электрического прибора.

МИНИАТЮРНЫЙ ВЫКЛЮЧАТЕЛЬ (MCB)

MCB отвечают за защиту электрических цепей от перегрузок и коротких замыканий. . У них есть:

• Магнитный триггер, который срабатывает, когда ток превышает его номинальное значение.
• Термический разъединитель, отключающий электрический ток в случае его перегрева.

РАСПРЕДЕЛИТЕЛЬНАЯ ПЛАТА

Она находится в распределительном щите, где расположены элементы безопасности, управления и защиты. Обычно он находится рядом с входной дверью в дом

Внутри вашей главной электрической панели

Любой ремонт электричества в вашем доме включает отключение питания цепи, над которой вы будете работать, и вы делаете это на главной электрической панели обслуживания. Вы можете знать сервисную панель как блок выключателя , в то время как в торговле она официально называется центром нагрузки.Главная сервисная панель подобна распределительному щиту для всей электроэнергии в доме. Он получает входящую мощность от коммунальной компании и распределяет ее по каждой из цепей, питающих различные источники света, розетки, бытовые приборы и другие устройства по всему дому. Все, кроме входящего сетевого питания, можно отключить и включить на главной сервисной панели.

За панельной дверью

Сервисная панель представляет собой стальной ящик с распашной дверцей или подъемной панелью спереди.Открыв дверь, вы можете получить доступ ко всем автоматическим выключателям на панели. Обычно одна панель питает весь дом, но может быть и другая, меньшая панель, называемая субпанелью , которую можно использовать для обслуживания определенной зоны, например пристройки, большой кухни или отдельного гаража. Вспомогательная панель работает так же, как основная служебная панель, но питается от главной панели дома, а не напрямую от инженерных сетей.

Каждый автоматический выключатель управляется рычагом, который можно вручную установить в положение ВКЛ или ВЫКЛ.Если автоматический выключатель срабатывает, обычно из-за перегрузки или другой проблемы в цепи, рычаг автоматически переходит в третье положение между ВКЛ и ВЫКЛ. Выключатели должны иметь маркировку для обозначения основной зоны или устройства, обслуживаемого цепью выключателя. Этикетки могут быть наклейками или написанными от руки словами рядом с выключателями или на листе, приклеенном к внутренней стороне дверцы панели.

Примечание: В старых домах, в которых не проводилась модернизация электроснабжения, могут быть сервисные панели с предохранителями, а не автоматическими выключателями, которые были стандартом с 1960-х годов.

Home-cost.com

Внутри сервисной панели

Когда вы открываете дверцу панели, вы получаете доступ к выключателям, но это все. И это все, что нужно большинству домовладельцев. Однако, чтобы попасть внутрь панели для установки или замены автоматического выключателя, вам необходимо снять защитную крышку вокруг выключателей, известную как передняя крышка . Мертвая передняя крышка обычно удерживается винтом в каждом углу. Снятие крышки обеспечивает доступ ко всем компонентам панели.Некоторые панели имеют отдельную дверь и крышку; другие имеют дверцу и крышку как части одного и того же устройства.

Предупреждение: Всегда отключайте главный автоматический выключатель (см. Следующий слайд) перед тем, как снимать глухую переднюю крышку. Это отключает питание всех автоматических выключателей и бытовых цепей, но не отключает питание от сети. Линии инженерных сетей и клеммы, к которым они подключаются внутри панели , остаются под напряжением (по которым проходит смертельный электрический ток) , если коммунальная компания не отключит подачу в дом.

Смотрите сейчас: все, что вам нужно знать о вашем выключателе

Главный автоматический выключатель

Главный автоматический выключатель — это большой выключатель, обычно расположенный в верхней части панели, но иногда рядом с нижней частью или вдоль одной стороны. Он контролирует всю мощность автоматических выключателей ветви (выключатели, управляющие отдельными цепями) в панели.

Электроэнергия поступает из инженерных сетей, проходит через электрический счетчик снаружи вашего дома и попадает в сервисную панель.Однако некоторые системы включают отдельный выключатель между счетчиком и панелью. Главный выключатель используется для включения и выключения питания всех ответвленных цепей одновременно.

Главный автоматический выключатель также определяет общую допустимую силу тока сервисной панели и будет иметь номер, обозначающий его мощность, например, 100, 150 или 200 ампер. Сегодня стандарт для новых панелей составляет 200 ампер, но панели могут иметь еще более высокая емкость.

Предупреждение: Главный автоматический выключатель отключает питание всех ответвленных цепей, но не отключает питание от электросети.Линии инженерных сетей и клеммы, к которым они подключаются внутри панели , остаются под напряжением (по которым проходит смертельный электрический ток) , если коммунальная компания не отключит подачу в дом.

Бары Hot Bus

На два толстых черных служебных провода, питающих главный выключатель, подается по 120 вольт от электросчетчика, и они питают две «горячие» шины в панели. Автоматические выключатели защелкиваются на одной или обеих шинах, чтобы обеспечить питание цепей. Однополюсные автоматические выключатели обеспечивают напряжение 120 В и подключаются только к одной горячей шине. Двухполюсные автоматические выключатели подают напряжение 240 В в цепь и защелкиваются на обеих шинах под напряжением. Электрический ток покидает сервисную панель через горячие провода, подключенные к автоматическим выключателям. Однополюсные выключатели имеют один провод под напряжением (обычно черный), а двухполюсные выключатели имеют два провода под напряжением, которые могут быть черного, красного, белого или другого цвета.

Нейтральная шина

Как только мощность покидает электрическую панель обслуживания через горячий провод (-а) цепи и выполняет свою работу через электрические устройства (лампочки, розетки и т.), электрический ток возвращается обратно в сервисную панель по нейтральному (обычно белому) проводу цепи, который подключен к нулевой шине. Шина подключается к главной сервисной нейтрали и возвращает ток обратно в электрическую сеть.

Во многих сервисных панелях нейтральная шина также служит шиной заземления и является местом, где заканчиваются заземляющие провода отдельных неизолированных медных цепей. В этом случае ее часто называют шиной нейтраль / земля .

Основная перемычка

Основная перемычка заземления обеспечивает заземление между шиной нейтраль / заземление и сервисной панелью. Другое заземляющее соединение выполняется с помощью проводника заземляющего электрода или GEC. Это оголенный медный провод, который соединяет шину нейтрали / заземления с заземляющим стержнем, вбитым в землю рядом с сервисной панелью, или с металлической арматурой в фундаменте дома. Это окончательное соединение заземления с землей позволяет паразитному электрическому току (например, выбросу, создаваемому молнией) безопасно проходить в окружающую почву.

Шина заземления

Некоторые сервисные панели имеют отдельную шину для подключения провода заземления вместо шины нейтрали / заземления. В этом случае шина заземления электрически соединена с шиной нейтрали только в главных сервисных панелях; в субпанелях шина заземления и шина нейтрали не соединены друг с другом.

Автоматические выключатели

Автоматический выключатель — слабое звено в каждой электрической цепи. Но это хорошо, так как он рассчитан на безопасный отказ.Когда схема потребляет больше тока, чем рассчитана, проводка нагревается и становится опасным возгорание. Избыточный ток в цепи предотвращается за счет использования устройств защиты от перегрузки по току , таких как автоматические выключатели (или, в старых системах, предохранители) . Автоматические выключатели подключаются к шинам под напряжением и бывают разных типов и мощностей:

• Однополюсные выключатели обеспечивают напряжение 120 вольт и обычно имеют номинальный ток 15 или 20 ампер. Эти выключатели обслуживают большинство цепей в вашем доме.
• Двухполюсные выключатели выдают 240 вольт и имеют номиналы от 15 до 50 ампер. Эти выключатели обычно обслуживают специальные цепи для крупных бытовых приборов, таких как электрические сушилки, плиты и кондиционеры.
• Прерыватели цепи защиты от замыканий на землю (GFCI) защищают всю цепь от замыканий на землю, помогая предотвратить опасность поражения электрическим током.
• Прерыватели цепи при дуговом замыкании (AFCI) защищают всю цепь от дугового замыкания, помогая предотвратить пожар в доме.Некоторые двухфункциональные выключатели могут одновременно обеспечивать защиту GFCI и AFCI.

Электрические проблемы: решено 10 наиболее распространенных проблем

Устарела не только национальная электросеть. Электропроводка во многих домах также устарела, что затрудняет снабжение нашей постоянно растущей коллекцией энергоемких бытовых приборов, освещения и электроники.

«Электрические цепи в этих старых домах не были предназначены для питания многих устройств современной жизни», — говорит электрик Аллен Галлант, который подключил шесть домов телепроекта This Old House .

Признаки напряжения могут быть очевидными — путаница удлинительных шнуров и удлинителей, выходящих из одной розетки, — или незаметно скрывающихся за стенами, потолками и накладками.

Защита блока предохранителей

Коробки предохранителей

, подобные приведенному выше, в наши дни встречаются реже, чем панели автоматических выключателей, но они работают нормально — если только кто-то не установит предохранители с большей силой тока, чем провода могут безопасно выдержать. Это может привести к перегреву проводов, повреждению их защитной изоляции и увеличению риска возгорания.

После повреждения изоляции опасность сохраняется, даже если неисправный предохранитель заменен на предохранитель соответствующей силы тока. Чтобы исправить это, старую схему нужно перепроводить.

Нанимайте профессионала и избегайте опасностей пожара

Некоторые проблемы с проводкой — это просто неудобства. Но другие могут представлять серьезную опасность пожара или поражения электрическим током. Если вы покупаете дом (особенно тот, которому больше 50 лет), или если вы никогда не проверяли свою проводку, рекомендуется нанять лицензированного электрика, чтобы провести тщательный осмотр дома.

«Он осмотрит изоляцию проводов, чтобы увидеть, не высохла ли она и не изнашивается, он будет искать коррозию в сервисной панели, и он будет смотреть, не сделал ли предыдущий владелец что-нибудь опасное», — говорит Галлант. . После этого он рекомендует проводить быстрый контрольный осмотр каждые пять лет.

Не пугайтесь, если проверка обнаружит нарушения кода. Каждый раз, когда изменяются электрические правила, старая проводка «устаревшая» при условии, что она была установлена ​​правильно. Код требует только обновить проводку в ремонтируемых комнатах.

Чтобы помочь вам оценить состояние вашей собственной электрической системы, мы попросили Галланта определить 10 наиболее распространенных проблем с электропроводкой, которые он видит, опасности, которые они представляют, и рекомендуемые им решения.

Помните: Каждый раз, когда вы работаете с электропроводкой, обязательно отключите цепь на панели главного выключателя.

Общие электрические проблемы

1. Зажим

Иллюстрация Яна Варпола

Что это означает: Светильник имеет лампочку с более высокой мощностью, чем рассчитано на светильник.

Нарушение кода? Да.

Уровень опасности: Высокий. Сильный нагрев лампы может опалить или оплавить патрон и изоляцию на проводах светильника, что увеличивает риск возникновения дуги — искр, которые переходят по воздуху от одного провода к другому, что является основной причиной электрических возгораний. Повреждение патрона и проводов остается даже после снятия лампы.

Решение: Не превышайте допустимую мощность, указанную для всех светильников, произведенных с 1985 года.Для старых, немаркированных светильников используйте только лампы мощностью 60 Вт или меньше.

2. Открытые распределительные коробки

Иллюстрация Яна Варпола

Что это означает: Поскольку в распределительной коробке находятся сращивания, в которых провода соединяются друг с другом, человек может случайно повредить провода или получить удар током.

Нарушение кода? Да.

Уровень опасности: минимальный, если провода находятся вне досягаемости.

Решение: Потратьте несколько центов на покупку новой крышки и установите ее с помощью прилагаемых винтов.

3. Мерцающие огни в ветреную погоду

Иллюстрация Яна Варпола

Что это означает: Изношенная проводка в флюгере (наружная арматура, через которую воздушные кабели от линии электропередачи входят в дом) вызывает короткое замыкание при перемещении кабелей.

Нарушение кода? №

Уровень опасности: Высокий. Помимо раздражения, изношенная проводка может вызвать дугу и вызвать пожар.

Решение: Обратитесь в электрическую сеть, которая может бесплатно заменить втулку.

4. Слишком мало аутлетов

Иллюстрация Яна Варпола

Что это означает: Сильная зависимость от удлинителей и удлинителей.

Нарушение кода? Нет; дедушка в.(Сегодняшние нормы требуют, чтобы сосуды находились в пределах 4 футов от дверного проема и каждые 12 футов после этого.)

Уровень опасности: Минимальный, если вы используете усиленные удлинители калибра 14 или более толстые. (Чем толще провод, тем ниже номер калибра.) Удлинители меньшего размера (калибр 16 или меньше) могут перегреться и вызвать возгорание, если нагрузка будет слишком большой.

Решение: Добавьте больше торговых точек. Будьте готовы заплатить электрику около 100 долларов за розетку на первом этаже и вдвое больше за работу на втором этаже.(Скорее всего, это будет минимальная плата.) Эта работа требует прорезания отверстий в стенах и потолке, чтобы продеть провода. Некоторые электрики залатают дыры; другие оставляют исправление на вас.

5. Нет GFCI

Иллюстрация Яна Варпола

Что это означает: Повышенный риск поражения электрическим током во влажных помещениях, таких как ванны и кухни. GFCI (прерыватели цепи замыкания на землю) отключают цепи за 4 миллисекунды, прежде чем ток может вызвать смертельный ток.

Нарушение кода? Нет; (Сегодня коды требуют наличия GFCI в пределах 4 футов от любой раковины и во всех гаражах, подвалах и наружных розетках).

Уровень опасности: Высокий.

Решение: Замените старые розетки на GFCI (около 12 долларов каждая). Это простая работа, которую многие домовладельцы выполняют сами. Электрики берут около 20 долларов за розетку. (Скорее всего, это будет минимальная плата за выполнение работ.) Примечание. В качестве альтернативы можно установить автоматические выключатели GFCI (25 долларов США) на главной электрической панели.Но потом каждый раз, когда кто-то спотыкается, вам нужно спускаться в подвал, чтобы сбросить его.

6. Панель с перемычкой

Ян Варпол

Что это означает: Панель содержит больше цепей, чем она рассчитана на обработку, потому что слишком много однополюсных выключателей (одна цепь) было заменено тандемными выключателями (две цепи) в одном слоте. (Тандемные выключатели — это не то же самое, что двухполюсные выключатели с высоким усилителем, которые занимают два слота в одной цепи.) Метка на каждой панели указывает, сколько цепей она может разместить.

Нарушение кода? Да.

Уровень опасности: Минимальный. Это может стать проблемой, когда дом продается, и инспектор заглядывает внутрь панели.

Решение: Добавьте вспомогательную панель с несколькими дополнительными слотами (250 долларов США) или, если вы планируете капитальный ремонт дома, замените существующую панель более крупной моделью (от 500 до 800 долларов США).

7. Алюминиевая проводка

Ян Варпол

Что это означает: У вас есть тип проводки, который использовался в 1960-х и 1970-х годах как дешевый заменитель меди, который больше не считается безопасным.

Нарушение кода? Нет; дедушка в.

Уровень опасности: Высокий. Алюминий подвергается коррозии при контакте с медью, поэтому соединения ослабляются, что может привести к искрению и возгоранию.

Решение: Установите диэлектрическую гайку для алюминиевого провода (пара продается менее чем за 1 доллар США) на каждое соединение медь / алюминий в осветительной арматуре. Эти гайки имеют специальную смазку, которая останавливает коррозию, сохраняя при этом проводимость. Убедитесь, что все заменяемые переключатели и розетки имеют маркировку AL-совместимость.

8. Провода с проколом в спину

Иллюстрация Яна Варпола

Что это означает: На новых выключателях и розетках провода, проталкиваемые сзади, с большей вероятностью отсоединятся, чем провода, закрепленные вокруг винтовых клемм.

Нарушение кода? Нет. Практика разрешена даже для нового строительства.

Уровень опасности: Зависит от обстоятельств. Как минимум ослабленные провода могут привести к прекращению работы розетки или переключателя.В худшем случае они могут разжечь пожар.

Решение: Проверьте соединения с обратной вставкой, вынув выключатель или розетку из его выходной коробки. Если один получит удар в спину, вероятно, будет больше. Освободите провода и прикрепите их к соответствующим винтовым клеммам на розетке.

9. Незаземленные (2-контактные) розетки

Иллюстрация Яна Варпола

Что это означает: В проводке вашего дома нет возможности безопасно проводить паразитный ток, выходящий за пределы проводов.

Нарушение кода? Нет; (Сегодняшний кодекс требует заземленных цепей и розеток.) ​​

Уровень опасности: минимальный, если вы не используете адаптер для установки трехконтактной вилки в двухконтактную розетку. Это может вывести из строя устройство, которое вы подключаете, и увеличить вероятность поражения электрическим током.

Решение: Замените двухконтактные розетки на правильно заземленные трехконтактные, если это позволяет проводка (Кроме того, проверьте все существующие трехконтактные розетки с помощью тестера цепей GFCI, чтобы убедиться, что они заземлены.Перенастройте все, что не так.

10. Заглушка выпадает из розетки

Иллюстрация Яна Варпола

Что это означает: Изношенные контакты в розетке больше не сжимают штыри.

Нарушение кода? №

Уровень опасности: Высокий. Плохие контакты могут вызвать искрение, которое может воспламенить сухую древесину и пыль.

Решение: Как можно скорее замените старые емкости.(Новый стоит около 2 долларов.) Многие домовладельцы чувствуют себя комфортно, делая это сами. Электрики будут брать около 8 или 10 долларов за розетку, хотя, вероятно, это будет минимальная плата за небольшие работы.

Старая электропроводка: это безопасно?

Сегодняшняя стандартная бытовая электропроводка представляет собой изолированный трехжильный кабель с пластиковой оболочкой, широко известный под торговой маркой Romex. Но старинная медная проводка во многих старых домах работает так же хорошо, как и новая, при условии, что она находится в хорошем состоянии и не подвергалась изменениям, нарушающим нормы.Вот несколько систем электропроводки, которые вы найдете в старых домах.

Ручка и трубка

Самая ранняя система электропроводки в жилых помещениях имела обтянутый тканью провод под напряжением и нейтральный провод, которые проходят параллельно на расстоянии примерно 30 см друг от друга. Керамические ручки прикрепляют провода к каркасу дома; керамические трубки используются там, где провода пересекаются или проникают в рамку.

Предостережения: Нельзя заземлять или включать в заземленную цепь. Его паяные соединения могут расплавиться, если через них будет протекать слишком большой ток.Заменить или отключить все цепи, покрытые изоляцией здания; это вызывает перегрев этой проводки.

Бронированный кабель (Bx)

Преемник ручки и трубки. Гибкая стальная оболочка закрывает провода под напряжением и нейтраль, которые изолированы резиной, покрытой тканью. Оболочка обеспечивает заземление, поэтому заземленные розетки легко модернизировать.

Предостережения: Оболочка должна быть надежно закреплена на металлической выпускной коробке. Проверяйте состояние изоляции примерно каждые пять лет; он ухудшается со временем, как показано выше, или если через цепь пропускается слишком большой ток.

Двухжильный кабель в пластиковой оболочке

Ранний провод с ПВХ изоляцией (Romex).

Предостережения: Пластик легко повредить. Заземленные розетки не могут быть подключены к этому проводу.

Где найти

Электрик: Allen Gallant
Gallant Electric
Waltham, MA
781-862-4636

Разъем алюминий-медь:
Twister # 65
Ideal Industries
Sycamore, IL
800-435-0705
www.idealindustries.com

Нужна дополнительная помощь с ремонтом дома? Гарантия на дом может помочь. Ознакомьтесь с подробными обзорами команды This Old Houses Reviews по адресу:

.

No related posts.
