Кухня считается одним из самых важных помещений в городской квартире или частном доме. Здесь нужно всё правильно предусмотреть, чтобы хозяйка смогла комфортно готовить еду. Особое внимание следует обратить на вытяжку. Этот прибор используется для отвода водяного пара и запахов, которые выделяются во время готовки пищи. Из нашей статьи узнаем, как подключить вытяжку на кухне к вентиляции.

Кухонная вытяжка: виды и принцип работы

Метод подключения, а также эксплуатационные характеристики зависят от вида прибора. Существует оборудование, которое работает в автоматическом режиме без принудительного включения вентилятора.

Классические приборы удаляют загрязнённый воздух через вентиляционные каналы. Современные модели предварительно очищают водяной пар от вредных веществ и запахов, и только после этого происходит выброс потоков в атмосферу. Комбинированные модели могут работать в двух режимах – на выброс отработанного воздуха или на фильтрацию.

Существует следующая классификация вытяжек по способу монтажа:

Встраиваемые модели монтируют в кухонный гарнитур. Это приборы классического или рециркуляционного типа
Подвесное оборудование закрепляется непосредственно над варочной панелью. В основном это системы рециркуляционного типа.
Настенные модели монтируются над газовой плитой, прикрепляются на кронштейнах или дюбелях к стене. Приспособления используются для фильтрации или непосредственного выброса отработанного воздуха.
Островные модели могут располагаться в любом месте кухонного помещения, они прикрепляются к потолку. Это системы классического или комбинированного типа.

Подключение кухонной вытяжки к вентканалу может отличаться в зависимости от её устройства и способа расположения.

Требования к монтажу вытяжки

Подключение вытяжки к вентиляции должно происходить по следующим правилам:

Габаритные размеры оборудования должны повторять варочную поверхность. Только в таком случае происходит эффективное удаление запахов.


При монтаже между газовой плитой и нижней выступающей частью оборудования оставляют расстояние в пределах 50-60 сантиметров. Главным условием установки прибора считается удобство работы хозяйки во время готовки пищи, поэтому вытяжку нельзя устанавливать ниже указанного размера. В этом случае оборудование будет перегреваться, на его поверхности может скапливаться жир и грязь, что в конечном итоге приведёт к самопроизвольному возгоранию.
Необходимо правильно подобрать устройство, его мощности должно хватать для 10 кратной смены воздуха в помещении на протяжении часа. Для вычисления этих показателей необходимо определить объём комнаты методом умножения длины, ширины и высоты. Полученные данные сравнивают с производительностью прибора.

Как подсоединить вытяжку на кухне к вентиляции при отсутствии канала? В таком случае необходимо подбирать оборудование с рециркуляцией воздуха и возможностью смены производительности. Подобные устройства должны работать недолго на средних мощностях.

Особенности вентиляции

При установке вытяжки нужно правильно подобрать воздуховод. На практике применяются следующие виды вентиляционных систем:

Гофрированный рукав, выполненный из алюминия. Главным достоинством такой модели считается возможность изменения формы для приемлемых параметров. Материал хорошо сгибается, что даёт возможность сделать вентиляционный канал с поворотами в нужных местах. Недостатком изделия считается создания шума во время прохождения потоков воздуха. Кроме этого на поверхности гофрированного рукава постоянно оседает жир, пыль и грязь. Он нуждается в периодической очистке от загрязнений.

Пластиковый воздуховод круглого сечения собирают из нескольких частей (переходников, уголков и муфт). Соединение всех частей осуществляется за счёт фасонных деталей. Чтобы предотвратить разрывы, места стыкования промазывают специальным клеем, затем дополнительно закрепляют саморезами. Основным достоинством такой системы считается бесшумная работа.
Квадратные пластиковые вентиляционные каналы выполняют из поливинилхлорида. Рассматриваемое изделие имеет те же характеристики, что и предыдущий вид.

В комплектацию пластиковых моделей воздуховодов входят дополнительные детали, при помощи которых можно выполнять установку самых сложных инженерных систем. Такие изделия отличаются высокой стоимостью и сложной конструкцией, их монтажом должен заниматься профессионал.

Каким должен быть воздуховод

Перед тем как подключить вытяжку к вентиляции, нужно разобраться с видами воздуховодов, которые могут использоваться для этой цели.

Пластик

Пластиковые трубы имеют минимальную массу, они обладают хорошим уровнем звукоизоляции, быстро монтируются. Изделия из поливинилхлорида имеют круглое или квадратное сечение. Монтаж такого вентиляционного канала проводят в верхней части кухонного гарнитура над навесными шкафами. Во время покупки таких изделий приобретайте и дополнительные детали, переходные муфты, изгибы, а также герметик.

Гофра

Гофрированные воздуховоды считаются самым бюджетным вариантом вентиляционной системы. Такие изделия изготавливаются из алюминия, имеют тонкие рёбра, что стимулирует создание звука во время прохождения потоков воздуха. Дополнительные скрепляющие элементы для монтажа такого воздуховода не нужны, он скрепляется хомутами. При необходимости алюминиевую гофру можно растягивать и изгибать.

Какие инструменты потребуются

Перед тем как соединить вытяжку с вентиляцией на кухне, необходимо подготовить следующий инструмент и материалы:

гофрированный алюминиевый или пластиковый воздуховод;
рулетка для измерения расстояний;
карандаш или маркер;
металлический угольник;
электролобзик применяется для проделки отверстий;
шурупы;
болты;
набор ключей;
герметик;
отвёртка;
хомуты для закрепления гофрированного воздухоотвода.

После подготовки инструмента можно приступать к основным работам.

Этапы подключения

Пользователи, которые не знают, как подсоединить вытяжку к вентиляции, должны тщательно изучить требования производителей, которые указываются в инструкции прибора. После этого осматривают комплектацию оборудования и приобретают недостающие детали, например, хомуты, герметик, переходники или металлический скотч.

На подготовительном этапе закрывают мебель полиэтиленовой плёнкой и пробивают отверстие для вытяжки в потолке или стене в зависимости от типа прибора. В возводимых зданиях дыру в кухне планируют ещё на этапе строительства. После оформления отверстия вытяжку надёжно закрепляют над плитой. Для этой цели можно использовать дюбеля или специальные кронштейны, всё зависит от типа устройства и способа его фиксации. В некоторых моделях отсутствуют отверстия для фиксации. В таком случае их делают самостоятельно и ввинчивают саморезы.

После установки вытяжки по рекомендациям производителя переходим к подключению прибора к воздуховоду. Для правильного функционирования устройства необходим источник электричества, а также вентиляционный канал для выброса отработанного воздуха. Соединяем вытяжку с трубой. Это можно сделать при помощи следующих деталей:

алюминиевая или стальная гофра;
пластиковые трубы круглого или квадратного сечения;
гофра из нержавеющей стали.

Если выбор пал на гофру, то для её закрепления понадобится хомут нужного диаметра или металлический скотч. Для правильной бесперебойной работы устройства необходимо правильно соединить вытяжку с гофрой или трубой.  Для герметизации промажьте стыки силиконом, если есть необходимость, изогните патрубок и выпустите его другой конец в вентиляционную шахту.

Во время проведения основных работ следите за параметрами. От поверхности газовой плиты до нижнего края вытяжки необходимо оставить расстояние не менее 90 сантиметров. Если бытовой прибор электрический, то размер уменьшается до 70 сантиметров. При закреплении гофры или трубы в вентиляционном канале нужно установить специальную решётку, которая будет препятствовать перекрытию отверстия. В конструкции устройства предусмотрен специальный клапан, который срабатывает во время отвода загрязнённого воздуха. Если прибор не включён, клапан закрывается, что обеспечит естественный отвод отработанных газов.

Вытяжка и вспомогательные детали должны гармонировать с существующей обстановкой на кухне.

Чтобы добиться этого, гофру или патрубки прячут в защитный кожух, цвет которого соответствует оттенку гарнитура. Для маскировки системы вентиляции применяются изделия из тонкого пластика.

Мы узнали, как провести  вытяжку к вентиляции. Теперь можно запустить мотор и надеть на изделие декоративный кожух. На заключительном этапе работ подключают прибор в сеть и проверяют его работоспособность. Поговорим об этом более подробно.

Подключение вытяжки на кухне к электричеству

С работой может справиться даже новичок, но некоторые нюансы в этом деле всё-таки присутствуют. В некоторых случаях шнур вытяжки не достаёт до ближайшей розетки. Основными вариантами решения проблемы считается применение переноски, удлинение кабеля или перенос розетки на новое место.

Длинный шнур использовать нецелесообразно, но даже если выбор пал на такой вариант, то кабель нужно закрепить на поверхности стен и подсоединить вилку к ближайшей розетке. Самым популярным выходом из ситуации считается установка розетки. Этот элемент желательно замаскировать под кухонным гарнитуром.

Основные нюансы эксплуатации вытяжки

При пользовании вытяжкой необходимо соблюдать следующие правила:

Следите за устройством при его работе, проверяйте степень нагрева корпуса.
Не подпускайте к прибору детей.
С периодичностью в 2-3 месяца проверяйте фильтр, очищайте его от жировых отложений. Такие загрязнения смогут вызвать самопроизвольное возгорание изделия.
Запрещено эксплуатировать вытяжку без установленного фильтра.

Не зажигайте газовую конфорку без установленной посуды, открытое пламя может стать причиной возгорания жира в фильтре.
В случае поломки устройства не ремонтируйте его самостоятельно, прибегайте к помощи мастера.
Для очистки корпуса вытяжки не используйте химические вещества с абразивными частицами. Они могут поцарапать поверхность изделия.
Одновременная длительная работа двух конфорок газовой плиты с высоким пламенем не допускается. Продолжительное влияние открытого огня вызывает перегрев поверхности прибора.
Чтобы предотвратить удар электрическим током, проводите очистку прибора только после его выключения с розетки.

Для бесперебойной работы вентиляционной системы в квартире или частном доме доверьте монтаж вытяжки специалистам. При установке прибора своими руками внимательно ознакомьтесь с инструкцией и только после этого приступайте к конкретным действиям.

Источник: diz-kitchen.ru

Это интересно: Зенкер по металлу конический — виды

3

Решетка с обратным клапаном – без нее не обойтись!

В большинстве случаев установка вытяжной вентиляции в помещении для приготовления пищи нарушает работу квартирной системы проветривания. Специалисты советуют решать такую проблему путем проделывания добавочного вентканала и подводу к нему вытяжки. Правда, и эта мера не гарантирует качественного проветривания кухни после монтажа интересующего нас прибора (сечение вентиляционной шахты остается неизменным, а значит, обмен воздуха все равно будет не очень эффективным). Выход из подобной ситуации – установка специальной заводской решетки с обратным клапаном (она продается в любом строймагазине).

Решетка с обратным клапаном позволит обеспечить хорошую вытяжку

Народные умельцы нередко изготавливают такое приспособление самостоятельно. Но лучше, конечно же, использовать решетку с клапаном (специалисты называют его хлопушкой) заводского производства. Она располагает двумя отверстиями. Когда клапан на решетке закрыт, проветривание кухни осуществляется по естественной схеме (через окно). При запуске вытяжки положение хлопушки изменяется. Воздух из помещения начинает вытягиваться принудительно. Использование описанной решетки гарантирует отсутствие явления обратной тяги.

Воздуховоды для кухонь делают из поливинилхлоридных (ПВХ) изделий либо с помощью алюминиевой гофрированной трубы. Пластиковые конструкции выполняются в виде эластичных труб или узких коробов. Такие изделия бесшумные в работе, их легко монтировать за счет малого веса. Они, кроме того, обладают неплохим запасом прочности и не портят кухонный интерьер. Гофрированные трубы устанавливаются еще проще. Их несложно согнуть без использования специнструментов под любым требуемым углом. Такие конструкции не вибрируют, не издают гула при работе вытяжки. Но их внешний вид оставляет желать лучшего. Поэтому гофру для вытяжки обычно маскируют, используя различные методики.

Несколько важных требований к установке кухонной вытяжки

И при выборе, и при установке прибора всегда необходимо держать в голове ряд важных нюансов.

Прежде всего, вытяжка для кухни должна приобретаться не только и не столько по соображениям компактности или подходящего к общему оформлению внешнего вида. Чтобы прибор справлялся со своей главной задачей, он должен обладать требуемой производительностью.

Обычно исходят из расчета десятикратного воздухообмена. То есть объем (определить его несложно обычным перемножением длины, ширины и высоты помещения) кухни следует умножить на десять – именно такой массив воздуха вытяжка должна быть способной перекачать в течение часа.

Чтобы исключить неожиданности, связанные, например, с резким перепадом давления в вентиляционной шахте или с засорением воздуховодных каналов с нарушением из проходимости, лучше это коэффициент брать не 10, а даже 12÷13. Путь будет небольшой эксплуатационный запас.

Следует заранее обследовать и оценить место планируемой установки прибора. Если предполагается крепление к стене, то должно быть для этого достаточно места. Ну а сама стена, понятное дело, быть достаточно прочной, обладающей должной несущей способностью, чтобы выдержать нагрузку от навешиваемого прибора.
Очень частое явление – вдоль стены к плите опускается металлическая труба газопровода. Самостоятельно изменять ее положение – категорически запрещается, а вызов мастеров для переделки может потребовать немало дополнительных затрат. Выход – монтаж вытяжки с небольшим отступом от стены, но для этого придётся продумать специальные кронштейны или крепления или же фиксировать на поверхности стены прокладку, например, деревянный брус.

Довольно распространенная картина – свободному креплению вытяжки к стене мешает труба газового стояка. Приходится придумывать способы монтажа прибора на некотором удалении от поверхности.

Высота установки вытяжки тоже должна подчиняться определенным правилам. Понятно, что на первое место должны выступать вопросы безопасности эксплуатации прибора. Поэтому вытяжку запрещено располагать ближе 700 мм от газовой плиты и 600 – от электрической. Должен учитываться и рост хозяев – так, чтобы о прибор не биться головой при приготовлении пищи. Но излишне «задирать» высоту установки тоже не рекомендуется – это негативно сказывается на эффективности отвода и фильтрации поднимающихся испарений. Оптимальной видится высота от 750 до 850 мм.

Это правило допустимой высоты над поверхностью плиты справедливо для большинства вытяжек с горизонтальной рабочей поверхностью

Есть, правда, и исключения из правил. Так, некоторые современные вытяжки с рабочей поверхностью, расположенной под углом к горизонту, допускается располагать несколько ниже. Но это обязательно оговаривается производителем в инструкции по эксплуатации конкретной модели.

Производитель в инструкции по установке вытяжки может указывать и другие рекомендуемые параметры ее расположения. Их и следует придерживаться при монтаже.

Кстати, при приобретении вытяжки подобного типа следует обращать внимание еще на одно обстоятельство. Некоторые модели рассчитаны на работу исключительно с электрическими плитами. То есть использование их в «тандеме» с газовым оборудованием – категорически запрещено.

Опять же, исходя из соображений эффективности работы вытяжки, следует приобретать модель, размеры которой (имеется в виду площадь приемного «экрана») во всяком случае не меньше размеров плиты. Причем, чем выше планируется установка вытяжки над плитой (с учетом, например, роста хозяев), тем больше должны быть и размеры рабочей поверхности, иначе испарения могут распространяться по кухне, обтекая прибор по краям.

Пример подбора размеров рабочей плоскости вытяжки в зависимости от размеров плиты и высоты установки. Ну а высота, понятно, часто зависит от роста хозяев.

Схема выше представлена в качестве примера. А так, если планировать расположение и оптимальные размеры рабочей поверхности вытяжки, можно исходить из следующей рекомендации. Схематично она показана на иллюстрации ниже.

Оптимальные размеры кухонной вытяжки относительно размеров плиты, над которой она расположена

Границы вытяжки должны быть шире плиты, и быть не меньше ширины, ограниченной условными линиями, проведёнными через границы плиты, расходящимися наружу под углом 10 градусов от вертикали. Для электрических плит можно ограничиться углом в 7 градусов. Объясняется это тем, что вытяжка над газовой плитой должна улавливать и отводить не только испарения, возникающие при приготовлении пищи, но еще и продукты сгорания топлива. То есть задача у нее более ответственная.

Цены на встраиваемые вытяжки MAUNFELD

Встраиваемая вытяжка MAUNFELD

Подобную графическую схему для своих условий несложно в масштабе изобразить самостоятельно, а потом сопоставить желательную высоту монтажа вытяжки и рекомендуемую для такого расположения ее ширину. Или же провести математический расчет, вспомнив элементарные геометрические формулы.

Этот расчет реализован в предлагаемом онлайн-калькуляторе:

Калькулятор расчета оптимальной ширины кухонной вытяжки

Перейти к расчётам



Укажите запрашиваемые данные и нажмите
«РАССЧИТАТЬ РЕКОМЕНДУЕМУЮ ШИРИНУ РАБОЧЕЙ ПОВЕРХНОСТИ ВЫТЯЖКИ»

Ширина плиты, мм

Тип плиты

— электрическая

— газовая

Ориентировочная высота расположения вытяжки над плитой, мм (с учетом роста хозяев или других особенностей помещения)

Полученное значение остается округлить, привести к стандартным размерам вытяжек в выбранной модельной линейке.

Понятно, что установка прибора с размерами, соответствующими такому расчету, является рекомендательной, и далеко не всегда условия кухни позволяют это сделать. Но если имеется такая возможность, то не следует ею пренебрегать – эффективность работы вытяжки будет значительно выше.

Если планируется прокладка воздуховодов, то следует заранее спланировать их конфигурацию. Недопустимо перенасыщать этот канал поворотами – каждое изменение направления может дать потерю до 10%!о(MISSING)т заявленной производительности вытяжки. Обычно исходят из того, что максимальное число поворотов на 90 градусов – три. Естественно, полностью исключается изменение направления с понижением. Да и слишком длинных горизонтальных участков тоже стараются по возможности избегать.

Такое решение никак нельзя назвать удачным. Если от длинных горизонтальных участков в данной ситуации, скорее всего, никуда не деться, то «петля» с изменением направления потока вниз выглядит явно лишней. Потеря производительности будет очень чувствительной.

Схожая исходная ситуация, но подход уже – совершенно иной

Следует заранее продумать и способ подключения вытяжки к сети электропитания. Чаще всего для этого достаточно обычной розетки с заземляющим контактом. Эти приборы никак нельзя отнести к очень энергозатратным – потребляемая мощность обычно в пределах 250 – 400 Вт, редко доходит до 500 Вт. То есть нет никакого смысла прокладывать выделенную линию с установкой собственного автоматического выключателя. А саму розетку несложно скрыть с глаз, заместив ее над кухонным шкафчиком. Главное, чтобы она не приходилась на открытое пространство над плитой.

Вот, по сути, и все основные требования, которые следует учесть при подготовке к установке прибора.

Причины выхода из строя

Одно дело, если Вашей кухонной вытяжке уже десяток лет и последнее время она слабо вытягивала воздух. Тут уже можно и не думать о ремонте, проще купить новую технику. Но что, если покупка не прослужила Вам и года, а вентилятор уже не справляется или вообще вышел из строя? Первым делом необходимо выяснить причину неисправности, после чего устранить ее своими силами. Основными «виновниками» поломки могут быть:

Неправильная эксплуатация домовой вытяжной системы. Во-первых, Вы должны чистить сетчатый фильтр (жироуловитель) не реже, чем раз в 3 недели. Угольный фильтр нужно полностью заменять раз в полгода либо когда об этом сообщит индикация на панели (в новых моделях установлена специальная лампочка). Во-вторых, запрещается запускать вытяжной вентилятор над включенной плитой, если на ней не стоит кастрюля. Горячий воздух может быстро повредить систему, которую потом будет довольно сложно отремонтировать самому. В-третьих, вытяжку необходимо включать за 2-3 минуты до начала приготовления еды и выключать через 10-15 минут после окончания готовки. В противном случае вентилятор может не справляться с объемом испарений, в результате чего по комнате будет слышен неприятный запах.
Обрыв контактов. Работа системы сопровождается небольшой вибрацией, которая может повлечь за собой обрыв плохого контакта на блоке управления либо дальше по цепи. Случается такое редко и то, только у китайской продукции.
Неправильная установка. При неправильном монтаже вытяжка на кухне может перестать работать, что происходит по таким причинам, как некачественное соединение проводов в клеммной колодке либо сильный перегиб воздуховода (гофры).
Проблемы с электропроводкой. Возможно, просто перестала работать розетка либо выбил автоматический выключатель на щитке, а Вы уже паникуете, что вытяжка не работает в кухне и ее нужно срочно отремонтировать.

Все эти причины могут повлечь за собой выход из строя и дальнейший ремонт, поэтому учитывайте все моменты на будущее, чтобы такая ситуация больше не возникала!

Как повесить вытяжку над плитой

Содержание статьи

1 Как повесить вытяжку над плитой2 Этапы монтажа3 Крепление к стене навесной или купольной модели4 Установка встроенной вытяжки в шкаф5 Как подключить вытяжку к электричеству6 Воздуховод для кухонной вытяжки6.1 Размеры воздуховодов для вытяжек6.2 Как крепить гофру к вытяжке и вентиляции6.3 Как крепить воздуховод к стенам7 Куда и как выводить воздуховод7.1 Как вывести на улицу7.2 Чтобы вытяжка не мешала естественной вентиляции в кухне

При правильно подобранном размере она по ширине равна или даже чуть больше ширины плиты. Чтобы правильно установить вытяжку надо ее правильно разместить и закрепить. Располагается электровытяжка точно над плитой. Высота установки зависит от типа варочной поверхности:

Над газовой плитой минимально допустимая высота навешивания вытяжки — 75 см.
Над электрической значение чуть меньше — 65 см минимум.

Точную высоту определяете самостоятельно — по росту хозяйки, которая будет готовить. Нижний край вытяжки должен быть чуть выше ее головы. Ниже чем минимальное расстояние вешать не стоит, а выше можно. Но если вам необходимо повесить оборудование выше чем на 90 см от уровня плиты, необходим агрегат с повышенной мощностью — чтобы загрязненный воздух удалялся эффективно.

Минимальная высота для установки вытяжек над газовой и электрической плитой

Крепится вытяжка в зависимости от типа. Встроенные — к специально заказанному по размерам шкафу. Навесные (плоские) и купольные (каминные) — к стене. Сами каминные вытяжки могут состоять из двух частей — агрегата с мотором и фильтрами и купола. Обе части крепятся независимо друг от друга, но так, чтобы выходы их совпадали.

Отдельно стоит сказать об островных вытяжках. Их прикрепляют к потолку. В комплекте идет система подвеса и четкие рекомендации о том, что и как делать.

Как правильно подключить вытяжку на кухне

Кухня — это главное помещение в любой квартире или загородном доме, здесь хозяйка ежедневно проводит довольно много времени, а все члены семьи обязательно бывают здесь не реже двух раз за сутки. В этом небольшом, но довольно уютном помещении, постоянно витают вкусные ароматы домашних пирогов и приготовленной еды. Чтобы различные запахи не распространялись на всю квартиру, необходимо сделать правильное подключение кухонной вытяжки.

Разнообразие выбора

Прежде чем идти в специализированный магазин за покупкой надо обсудить со всеми домашними тип вытяжки, чтобы потом не возникало разногласий.

Перед покупкой сделайте необходимые подсчеты, какой мощности вам требуется вытяжка в зависимости от кубатуры кухни.

Производители бытовой техники наладили выпуск разных вытяжных систем, которые имеют не только различия в установке, но и функционируют по-разному.

Настенный вариант — большой выбор дизайна корпуса, подобрать к вашему гарнитуру будет несложно. Установка осуществляется над плитой на прилегающей стене.
Угловые — считаются идеальным решением для маленькой кухни, где дорог каждый сантиметр, монтаж производится на стене в углу.
Подвесного типа — они плоские, подвешиваются над плитой под навесным шкафом, идеально вписываются в интерьер.
Встраиваемого типа — устанавливаются внутрь гарнитура.
Островные — универсальный тип вытяжки, применяются в больших помещениях, где плита и разделочный стол стоят посередине кухни.

Вы сделали выбор и приобрели тот вариант, который считаете лучшим. Теперь возникает естественный вопрос: как подключить вытяжку на кухне, чтобы все работало правильно, с выполнением требуемых санитарных норм и мер безопасности.

Требования для подключения

В первую очередь проверьте, есть ли в квартире заземление. Если вы проживаете в доме со встроенными электроплитами, то этот вопрос отпадает — заземление проведено при строительстве. При отсутствии не огорчайтесь, есть много вариантов, как правильно провести заземление современной городской квартиры, какие условия для этого требуются. Проще будет тем, у кого есть собственный дом. Подробнее об этих методах читайте в статье о заземлении.

Нельзя забывать и об отдельной розетке для вытяжки, которая устанавливается на уровне зонта системы или немного выше: таким способом осуществляется ее подсоединение к электрической сети квартиры или частного дома.

Вам будет достаточно общих знаний о принципе работы аналогичных систем, чтобы достойно справиться с установкой. В интернете можно найти подробные видеосюжеты, которые помогут вам разобраться с нюансами этого процесса.

Особенности вентиляции

Во время постройки любого домостроения, пригодного для проживания, предусмотрено наличие вентиляционной системы. Когда вы или вызванный мастер, производите подключение вытяжки на кухне, то она в любом случае нарушается. Дабы свести повреждения к минимуму, рекомендуется установить дополнительный короб с клапаном.

Принцип работы такого клапана очень простой: при выключенной вытяжке он закрыт крышкой, а воздух выходит самотеком, когда готовится пища и включается вытяжка, клапан силой напора воздуха от вентилятора перекрывает отверстие естественной вентиляции. Основное преимущество такой системы — обратная тяга отсутствует полностью.

Дома старой постройки оборудованы устаревшей системой естественной вентиляции, поэтому перед тем, как делать подключение к домашней вентиляции вытяжки на кухне, необходимо пригласить специалиста для консультации. Только он сможет подсказать, какой мощности нужна модель.

Многие пользователи делают вывод на улицу индивидуально: сверлят наружную стену и отводят все запахи в личное окошко с 100%!г(MISSING)арантией.

Этапы подключения

Работы необходимо начинать, когда вся мебель в помещении уже стоит на своем конкретном месте, особенно тогда, когда схема подключения вытяжки делается встроенной в кухонный гарнитур.

Независимо от типа, вытяжка располагается над поверхностью плиты на высоте не ниже 60 см, а конечная высота будет зависеть от роста хозяйки, чтобы удобно было готовить и не биться головой об острые края зонта. Таким образом, вы будете соблюдать все основные требования по безопасности.

Простую модель вытяжки можно установить самостоятельно, для этого не нужны особые знания — надо уметь пользоваться стандартным набором инструментов, иметь желание все сделать на совесть, с отличным качеством.

Мы будем рассматривать простое крепление корпуса вытяжной системы к стене помещения:

Закрепляем при помощи дюбелей П-образную раму из уголков — это будет опора для всего корпуса.
Если мешают газовые трубы, то берем специальные длинные саморезы в виде шпилек — с одной стороны они выглядят как обычный саморез, а с другой есть резьба под гайку. Сначала вкручивайте их как саморезы, а потом устанавливайте корпус вытяжной системы на гайки — в результате, вытяжка буде отстоять от стены на нужном расстоянии.

Саморез-шпилька

На горловине зонта закрепляем гофру с помощью специального хомута.
Подключаем конструкцию к домашней электросети, при помощи специальной розетки.
Проверяем работу всей системы. Если все корректно функционирует, то подсоединяем гофру к специальной решетке из пластика, которой декорирован вход вентиляционной шахты. Место соединения предварительно промазываем герметиком, чтобы исключить потери при работе системы.

Крепление гофры к решетке

При монтаже отводов от вытяжки придерживайтесь простого правила — чем меньше изгибов трубы, тем лучше тяга. Каждый поворот снижает эффективность на 10%!

Фильтры системы надо периодически промывать, а подшипники вентилятора смазывать. Как часто это делать, вы узнаете из инструкции по эксплуатации.

Отдельная линия или розетка

Если заземление в доме есть, то достаточно установить только розетку для подключения вытяжки к электричеству. Здесь надо помнить, что располагать ее надо над зонтом системы, чтобы загрязнения не попадали на корпус.

Когда заземление отсутствует, то надо провести отдельную линию от раздаточной коробки. Хорошо, если она находится на стене в коридоре — надо только просверлить стену, вывести провода и закрепить розетку в нужном месте.

Если раздатка находится далеко, то предстоят основательные работы: штробить стену, прокладывать провод, подключаться к электрическому щитку. А это уже отдельный разговор.

Как правильно установить розетки для подключения всех бытовых приборов на современной кухне, показано на схеме.

Несколько дельных советов

Гофра, хоть многие из домашних мастеров не доверяют ей, намного лучше справляется с поставленной задачей, чем пластиковые трубы круглого или квадратного сечения. Монтаж обходится намного дешевле, потерь эффективности практически нет, чего не скажешь о воздуховодных трубах. При монтаже она растягивается максимально, что снижает уровень шума.

Чистить гофру и пластиковые трубы надо 2 раза в год, чтобы они не сильно забивались специфическими накоплениями.

Не стесняйтесь проконсультироваться с мастером перед тем, как устанавливать вытяжную систему. Отличный вариант, если ваш товарищ уже сталкивался с проблемой установки — позовите его в помощники, по окончании всех работ вы не пожалеете об этом.

При монтаже важен каждый этап: стоит только чуть ошибиться в горизонтальной установке вытяжке, и это неминуемо в будущем создаст проблемы, которые сейчас незаметны. Нанесли мало герметика и остались щели, которые невидно, но через какое-то время это скажется на эффективности работы установки. Довольно часто делаются такие ошибки, даже профессиональными строителями:

В шахты вентиляции замуровывают трубу, а к ней напрямую подключают вытяжную систему, в которой стоит обратный клапан. Когда вытяжка не работает, то нет вентиляции помещения, потому что клапан перекрывает трубу, если вентилятор не работает.
При установке применяют трубу с диаметром всего 100 мм, а это мало — надо использовать трубу с диаметром не менее 125 мм. Тогда в течение часа с кухни удалится загрязненный воздух объемом до 350 м3/ч.

Устранить такие дефекты можно самостоятельно, расширив вход в вентиляционную шахту, установить специальную решетку с круглым входом для системы вытяжки.

После проведения всех работ из помещения исчезнет духота, снизится шум от работы вентилятора вытяжки — на обновленной кухне можно будет с комфортом выпить чашку чая с друзьями.

Источник: Tehnika.expert

Читайте также:

Подключение вентилятора вытяжки в ванной комнате можно выполнить несколькими способами.

через датчик открывания двери или движения

датчик влажности

напрямую от лампочки или светильника в ванной

Но правильнее всего это будет сделать через выключатель света, установленный на освещение в санузел, либо через отдельную клавишу двухклавишника.

Как не стоит подключать и почему

У первых вариантов есть масса неудобств, поначалу не совсем заметных.

Например, смонтировали вы включение вытяжки по датчику открывания дверей. При этом отключается она по таймеру через 5 минут. Казалось бы очень удобно.

Однако на межкомнатную дверь довольно проблематично установить такой датчик. Не говоря уже о других моментах эксплуатации. Например что делать, если вы задержались в туалете подольше чем выставленное время.

Открывать и закрывать дверь заново? А если на кухне гости?

Кроме того, кабеля придется вести под плиткой, высверливать несколько лишних отверстий и т. п. Простые же датчики движения капризны к влажности и очень быстро выходят из строя.

Придется подбирать дорогие модели с соответствующей защитой по влажности IP, согласно зон в ванной комнате.

Кто-то считает самым удобным вариантом установку выключателя на вытяжку непосредственно внутри санузла. Однако ПУЭ запрещает это делать.

Почему это так, соответствующие ссылки и пояснения специалистов Ростехнадзора будут приведены в конце статьи.

Подключение вентилятора в ванной через выключатель

Поэтому рассмотрим самый правильный и надежный способ — подключение от выключателя на освещение, расположенный с наружной стороны санузла.

Для монтажа вам понадобится совсем немного материалов:

кабель ВВГнГ-Ls 3*1,5мм2 или NYM 3*1,5мм2

Какой из них лучше выбрать, читайте в статье «Лучший кабель для проводки NYM или ВВГнГ-Ls».

Корпус у большинства вытяжек пластиковый, поэтому такие модели заземлять не нужно. Если у вас идет вентиляция с металлическими элементами, то здесь уже потребуется 4-х жильный кабель 4*1,5мм2

клеммники Ваго

Нагрузки здесь небольшие, поэтому эти спорные для многих клеммы, тут вполне будут уместны. Не нужно никаких скруток с последующей сваркой, пайкой или опрессовкой.

сам вытяжной вентилятор с таймером

Разновидности и характеристики

На нашем рынке наиболее популярна модель ERA. Ее то и рассмотрим более подробнее.

Другие механизмы и модели с таймером от Vents, Ballu, Electrolux подключаются аналогичным образом.

Вот технические характеристики и подробные данные по всем популярным моделям:

Режимы работы вытяжки в санузле

У таких вентиляторов с таймером имеется два режима работы:

туалет — верхнее положение специальной перемычки

ванная — нижнее положение перемычки

Переключение режимов производится на плате управления в правом верхнем углу.

Есть подобные перемычки и у других производителей.

При работе в режиме «туалет», после включения света и подачи питания на плату, вентиляция сразу же начинает работать. Как только свет отключили, вентилятор не останавливается, а будет продолжать крутиться определенное время.

Это время вы задаете самостоятельно, выкручивая регулировочный винтик отверткой.

В режиме «ванная», работа несколько отличается. Данный режим подходит именно для душевых и ванных комнат, без туалета.

Например, если вы принимаете душ или ванну, шум лопастей и сквозняки будут только мешать. Поэтому при включении света в комнате вентилятор не срабатывает.

Если при этом свет горел более 90 секунд, то только после его выключения, произойдет срабатывание и запуск вытяжки. Дальнейшая ее работа опять продлится столько времени, насколько вы выкрутили регулировочный винт таймера.

Управляется все это дело как раз таки от выключателя на свет, стоящего в коридоре.

Схема подключения и соединение проводов в распредкоробке

Как правило, над этим выключателем сверху расположена распределительная коробка с проводами. В нее может заходить 3 кабеля:

один спускается вниз к переключателю (Выкл)

второй — это питание приходящее с распредщитка (Гр.Осв)

третий — идет на светильники в ванной комнате (Свет)

Как же правильно выполнить подключение, и какой будет схема соединения всех этих проводов в распредкоробке и на самом вентиляторе? Схематично это можно нарисовать следующим образом:

Для соединения всех контактов, от коробки до места установки вентиляции, вам потребуется проложить еще один кабель ВВГнГ-Ls 3*1,5мм2.

Концы кабеля зачищаются с обоих сторон и подписываются.

L-фаза питания

T-фаза для управления вытяжкой посредством таймера

Скручивать ничего не надо, сажайте все на зажимы Wago.

Сперва фазу L, подключаете к главному питающему кабелю идущему с распредщитка.

Далее соединяете нулевые жилы.

Обратите внимание, что для корректной работы вытяжки, на клеммах платы управления всегда должно присутствовать напряжение 220V.

Именно поэтому, одна фазная жила кабеля подключается напрямую, до выключателя света.

Поэтому здесь и используется трехжильный кабель. Если у вас в санузел заходит только 2 провода, реализовать схему с таймером не получится.

Фаза T, которая подается на таймер вентилятора, подключается уже после выключателя. То есть, к тому проводу, который идет на светильники в ванной.

Таким образом, управление вентиляцией осуществляется именно через выключатель света. Осталось правильно подсоединить все проводники на самом вентиляторе.

Демонтируете защитную декоративную рамку, чтобы добраться до контактов.

В правом верхнем углу находится таймер. Сразу отрегулируйте его на примерное время работы. Регулировка осуществляется в широком диапазоне — от 15 секунд до 45 минут.

У некоторых он с завода выкручен чуть ли не на ноль. Вследствие чего, лопасти перестают вращаться сразу же после отключения света.

Люди при этом думают что вытяжка сломалась. Хотя достаточно было всего лишь подкрутить винтик.

Теперь подключаете кабеля на соответствующие клеммы:

фазную жилу питания L — к клемме с аналогичной маркировкой

фазу таймера вентилятора — на средний контакт с надписью Т

нулевую — на оставшуюся клемму N

Обратите внимание, если у вас заведено только 2 провода фаза и ноль, то чтобы система работала хотя бы в ручном режиме, придется сделать перемычку между клеммами N и T.

Тогда девайс будет работать только при включении и отключении клавиш света. Ни о какой автоматике и задержке времени здесь речи быть не может.

Еще на некоторых моделях влияет правильное подключение нулевого — N и фазного — L проводника. Если ваш вентилятор ведет себя непонятным образом и работает или наоборот отказывается работать корректно, попробуйте поменять их местами.

Проверьте индикатором свечение, куда именно приходит фаза и еще раз сверьтесь со схемой указанной в паспорте устройства.

Далее закрепляете вентилятор и проверяете его работу, включив и выключив освещение в ванной.

Крепеж лучше всего делать на клей или герметик.

Сверлить отверстия под дюбеля зачастую проблематично:

либо отверстия расположены близко от края плитки

либо в этом месте может оказаться арматура, и перфоратором просто разобьете себе всю стенку

Тут что называется, как повезет.

Подключение через двухклавишный выключатель

Еще один годный вариант — это подключение вентилятора через тот же самый выключатель света, но уже двухклавишный.

Здесь схема будет выглядеть следующим образом:

Фактически вытяжка у вас будет сидеть независимо от освещения. Но для этого, скорее всего придется менять одноклавишную модель на двухклавишник. Плюс тянуть лишний кабель от распредкоробки вниз.

Есть здесь и «подводные камни». Во-первых, не перепутайте подключение фазы на контактах выключателя.

А это встречается сплошь и рядом.

Во-вторых, не забывайте что через данный коммутационный аппарат, должна разрываться именно фаза, а не ноль. Даже при правильном изначальном соединении, со временем схема может самопроизвольно поменяться.

Достаточно какому-то местному электрику, в общей щитовой или подъездной разводке, случайно поменять местами два проводника L и N. И у вас во всей квартире автоматически на всех выключателях поменяется «полярность».

Чем это будет грозить? Ну например, при включении только одного вентилятора второй клавишей, у вас может мигать, вспыхивать и тухнуть светодиодная подсветка в туалете.

Эффект довольно известный для светодиодных светильников.

Подключение напрямую

Если же вы изначально отказались от распаечных коробок и используете для коммутации углубленные подрозетники, то третья схема подключения будет аналогичной, и отличий здесь практически не заметно.

Просто все соединения выполняются непосредственно в подрозетнике. Можно опрессовкой или на те же зажимы Ваго, если позволяет место.

Есть еще дорогие навороченные модели с пультами дистанционного управления.

Их подключают двумя способами:

напрямую с распредкоробки — вынужденное ручное отключение производится кнопкой на самом вентиляторе

через отдельную клавишу выключателя света

Ошибки подключения

Монтаж выключателя на вытяжку внутри ванной комнаты.

В ПУЭ 6-го издания п.7.1.39 прямым текстом говорилось, что установка выключателей в ванных и санузлах запрещена.

В ПУЭ 7-го издания п.7.1.52, формулировку немного изменили, расширив определение «выключатели», до «распределительные устройства» и «устройства управления».

Правда оставили лазейку для моделей со шнурками.

Однако у многих возникают сомнения в трактовании «устаревших» правил. Ведь там есть и другие пункты, которые как бы противоречат вышеизложенному.

Например п.7.1.47

То есть, как бы ставить выключатель можно, но только делать это нужно в зоне 3. Там же, где и розетки.

В домах с улучшенной планировкой попадаются такие размеры санузлов, что и зону 4 можно отыскать, если постараться.

В маленьких же квартирках, кроме первых двух зон, ничего более и не поместится.

Но как же при этом п.7.1.52? Может быть он больше относится к общественным зданиям, а не к простым квартирам и жилым домам?

Вот что ответил на эти противоречия специалист, имеющий непосредственное отношение ко всем данным правилам:

У себя то вы кончено можете лепить что угодно, никто не запрещает. Можете соединять розетки шлейфами.

Либо прокладывать кабель без гофры.

Некоторые даже в частных домах, вместо воздушного ввода, провода СИП закапывают в землю и ничего.

Но вот если этот объект будет сдаваться по актам, то заключение энергонадзора вы скорее всего не получите. И придется вам все переделывать.

По правилам безопасности, в ванных комнатах не должно быть ни одного соединения без соответствующей влагозащиты.

А найти подобный влагозащищенный выключатель непростая задачка.

В противном случае из-за влаги на контактах, у вас во-первых, через некоторое время эти самые контакты подгорят и будут искрить, с непредсказуемыми последствиями.

А во-вторых, из-за токов утечки, которые непременно будут присутствовать на таком выключателе, вы замучаетесь искать причину ложных срабатываний УЗО.

Если же у вас его нет, ждите ударов током. Вначале незначительных пощипываний, а дальше кто знает.

Более того, даже если это сенсорный выключатель, то и здесь действует запрет.

Разрешено их устанавливать внутри, только при питании от батареек или от источников сверхнизкого напряжения. Вот очередной ответ специалиста:

Подключение вентилятора от внутренней электропроводки светильников расположенных в санузле.

Казалось бы самый простой и малозатратный вариант. Но не забывайте, что для корректной работы вентилятора, на его плате управления всегда должно присутствовать напряжение, не зависимо от того, включен свет в санузле или нет.

А если вы запитаете вентиляцию от ближайшей лампочки, то работать она у вас будет только пока эта самая лампочка горит.

Потушите свет выходя из туалета, отключится и вытяжка, толком так и не проветрив помещение. Да и купаясь в ванной, не хочется ощущать постоянный сквозняк с вентиляционной шахты. А если у вас при этом довольно мощный и производительный вентилятор?

Применение разного рода выносных датчиков (не встроенных изначально в сам вентилятор) — движения, влажности и т.д.

Тут особо большой ошибки нет, но как говорилось выше, в процессе эксплуатации можете столкнуться с неудобными моментами.

Кроме того, если уж подойти к прочтению правил со всей строгостью, то эти самые датчики, по сути своей являются ни чем иным как устройствами управления.

А размещать их внутри санузлов, без соответствующей защиты и исполнения, опять таки не рекомендуется.

Ну и не забываем про их недолгий срок службы и возможные глюки с самопроизвольным включением-выключением.

Источники — https://cable.ru, Кабель.РФ

4

Подключаем вытяжку – инструкция для домашних мастеров

Подключение вытяжки к вентиляции выполняется по одному принципу. При этом некоторые этапы такой операции могут быть разными – все зависит от того, какой именно агрегат вы приобрели (встраиваемый, подвесной и так далее). Разберём процесс монтажа вытяжного устройства на самом, пожалуй, сложном примере, когда прибор монтируется скрытно – в шкаф.

Для установки вытяжки следует четко придерживаться всех рекомендаций производителя

Алгоритм выполнения работ будет таким:

1. Разметьте шкаф под установку решетки с хлопушкой. Вырежьте в нижней его части отверстие с требуемыми геометрическими параметрами. В верхней стенке шкафа проделайте проем квадратной формы.2. Просуньте в нижнее отверстие ПВХ-трубу либо гофрированное изделие. Пропустите его через шкаф. Придайте гофре вид квадрата, вставьте в верхнее отверстие. Стыки обработайте силиконовым герметиком. Крупные зазоры можно заделать монтажной пеной. 3. Максимально надежно зафиксируйте короб или трубу в шкафу, используя хомуты, саморезы.4. Вставьте собранный и закрепленный воздуховод в вентиляционное отверстие. Упростить состыковку можно при помощи специальной решетки (продается в магазине стройматериалов) с отверстием круглой формы. Сделанная конструкция готова к работе.

Совет профессионалов. Подсоединяя вытяжку к вентилятору и вентиляционной шахте, постарайтесь делать как можно меньше поворотов гофрированного короба или ПВХ-трубы. Чем больше будет изгибов, тем меньше получится мощность агрегата. Специалисты говорят, что один поворот уменьшает этот показатель на 9–12 %!Т(MISSING)еперь вы знаете, как сделать вытяжку на кухне максимально грамотно. Посмотрите видео выполнения таких работ и навсегда забудьте о неприятных запахах, гари, повышенной влажности и копоти в помещении для приготовления пищи.

Несколько слов о разновидностях кухонных вытяжек

Целью настоящей публикации не ставится рассмотрение всего разнообразия кухонных вытяжек и дача рекомендаций по выбору оптимальной модели. Однако, некоторые вопросы все же затронуть есть необходимость, так как они напрямую влияют на сам процесс установки прибора.

Прежде всего, вытяжки следует разделить на две большие группы.

К первой можно отнести приборы, для которых термин «вытяжка» полностью соответствует принципу их работы. Действительно, функциональное предназначение таких моделей – это сбор всех поднимающихся от плиты испарений и отвод их за пределы кухни по специально подготовленным для этого каналам.

Кухонная вытяжка с отводом собранных испарений на улицу. Безусловно, больше возни с установкой, но зато затем в эксплуатации такие приборы и эффективнее, и не требуют серьезных дополнительных расходов.

В качестве путей отвода собранных испарений может использоваться штатный вентиляционный канал (при соблюдении определенных условий) или специально проделанное отверстие в стене, ведущей непосредственно на улицу. От установленной вытяжки до вентиляционной отдушины или выхода на улицу прокладывается воздуховод из металлических или пластиковых труб или коробов.

Фильтрация воздуха до его поступления в систему воздуховодов все равно необходима – иначе каналы быстро зарастут жировыми наслоениями, на которые затем ложиться плотным трудноудаляемым «ковром» пыль. Кроме того, такой налет быстро покрывает и крыльчатку вентилятора. Но эта проблема легко решается наличием всего лишь фильтров-жироуловителей – металлических, подлежащих периодической промывке, или очень недорогих тканевых.

Вторая группа – это вытяжки, которые, по сути, не вытягивают испарения наружу, а принудительно пропускают их через каскад фильтров. Поднимающийся от плиты поток очищается от жира, возможной копоти, специальный фильтр нейтрализует запахи. А затем весь очищенный воздух в полном объёме обратно поступает в помещение кухни.

Вытяжка, работающая по принципу очистки принудительно прокачиваемого через нее воздуха. Установка вообще не вызывает проблем, но и эффективность все же ниже.

Понятно, что «инсталляция» такого прибора – значительно проще. Требуется лишь закрепление вытяжки на стене над плитой и включение в сеть питания. Но эффективность очистки воздуха в помещении кухни все же несравнимо ниже. Кроме того, придётся довольно часто приобретать и заменять фильтры – в противном случае использование такой вытяжки и вовсе теряет смысл.

Надо сказать, что такое разделение – весьма условно. Дело в том, что подавляющее большинство моделей кухонных вытяжек рассчитаны на работу в любом из указанных режимов. То есть все различие будет именно в вопросах установки прибора и оснащения его необходимым каскадом фильтров. Есть, конечно, модели, рассчитанные исключительно на отвод или на рециркуляцию, но это, скорее, исключение из общей тенденции. Так что схема подключения, по большому счету, зависит от желания хозяев кухни.

Одна и та же модель может быть установлена как на отвод испарений за пределы кухни, так и на рециркуляцию воздуха

Различается вытяжки и особенностями установки.

Настенные модели, как уже понятно из названия, крепятся непосредственно к стене. Для их установки могут применяться штатные кронштейны или входящие в комплект монтажные панели c зацепами. Для многих вытяжек достаточно и вовсе выступающих от стены концов крепежа (дюбелей) со шляпками – на тыльной стороне прибора имеются обычные фигурные вырезы.

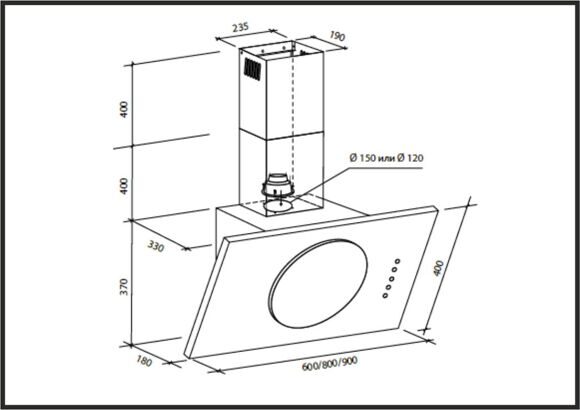

Прикладываемая к любой модели инструкция всегда показывает, как вытяжка должна крепиться к стене. В демонстрируемом примере – используются специальные монтажные планки.

К настенным моделям относятся практически все вытяжки купольного типа. Кстати, они могут различаться еще и местом установки – существуют модели, предназначенные специально для монтажа в углу, если именно там расположилась плита или варочная поверхность.

Угловые кухонные вытяжки всегда имеют своеобразную конфигурацию

Подвесные вытяжки крепятся к нижней плоскости расположенного над плитой шкафа или полки. Это обычно – небольшие по высоте и по массе модели. Для пропуска трубы воздуховода в днище шкафа или в полке придется вырезать соответствующее окно.

Вытяжка подвешена к нижней плоскости кухонного шкафчика. А внутри шкафа можно скрыть трубы воздуховода.

Встраиваемые вытяжки, понятно, предназначены специально для размещения внутри кухонной мебели, расположенной над плитой. Это может быть и специальный шкафчик, который приобретается одновременно с вытяжкой. Или же прибор подбирается к входящему в кухонный гарнитур шкафу, в котором как раз конструктивно и предусмотрена установка вытяжки. Ну и, наконец, умелые руки хорошего домашнего мастера вполне могут переделать обычный шкаф под установку такого прибора, или изготовить нужный «с нуля» самостоятельно.

Вытяжка встраивается в специально предназначенный для этих целей шкафчик. Снаружи остается только совсем небольшой по высоте «экран» для приёма восходящих от плиты испарений.

Наконец, в просторных кухнях с нестандартным расположением мебели и оборудования могут применяться и вытяжки островного типа. Их крепление осуществляется к потолочной поверхности с помощью специальных приспособлений. Ввиду того что такие приборы встретишь нечасто, в дальнейшем по ходу этой публикации они рассматриваться не будут.

Островная вытяжка крепится к потолочной поверхности кухни

В любом случае, к приобретаемой новой вытяжке обязательно будет прикладываться инструкция по ее монтажу, которой и следует придерживаться. Некоторые производители прикладывают к инструкции и специальный шаблон, который позволяет свести к минимуму вероятность ошибки при проведении разметки.

Основные виды поломок

Сейчас мы поступим следующим образом: по очереди перечислим все существующие неисправности и под каждой предоставим инструкцию по ремонту вытяжки на кухне своими руками. Поломки будут перечислены от наиболее популярных к таким, которые реже всего происходят и которые сложнее отремонтировать в домашних условиях.

Не включается свет

Очень часто вытяжную панель используют для освещения на кухне рабочей зоны. Это действительно удобно и является грамотным подходом, т.к. в современной технике установлены мощные светодиодные лампы либо галогенки.

Если у Вас не работает освещение, необходимо предпринять следующие меры по ремонту:

Проверить саму лампочку, возможно, она перегорела.
Включить вентилятор, чтобы убедиться, работает ли он. Если и лопасти не крутятся, о том как отремонтировать систему поговорим чуть ниже. Двигатель работает – ищем неисправность дальше.
Проверить напряжение в розетке с помощью индикаторной отвертки. Тут же посмотреть на распределительный щиток, возможно, выбил автомат. Розетка исправна? Если да, нужно проверить целостность электрического шнура, после чего мультиметром прозвонить выключатель подсветки и остальные элементы цепи. Таким образом, Вы методом исключения найдете причину неисправности и сможете перейти к ремонту вытяжки на кухне своими руками. Обычно до этого руки не доходят, т.к. чаще всего перегорает лампочка либо выходит из строя розетка.

Слабо тянет

Вторая по популярности неисправность кухонный вытяжки – плохо вытягивает вентилятор. Не знаете, что делать в этом случае? Тут дела обстоят полегче. Первым делом проверьте загрязненность фильтров и жироуловителя. Чаще всего эти две комплектующие являются виновниками того, что вытяжка не тянет воздух в вентиляцию либо плохо вентилирует.

Для того, чтобы отремонтировать вытяжку своими руками нужно почистить фильтры и осуществить повторное включение. Увидеть, как правильно произвести чистку, Вы можете на данном видео уроке:

Инструкция по очистке жироуловителя

Возможна еще такая ситуация, как возникновение вакуума в комнате с закрытыми окнами. В результате вытяжка будет слабо тянуть либо вообще перестанет затягивать воздух. В этом случае ремонт заключается в том, что необходимо самому открыть форточки и проветрить кухню естественным способом.

Еще одна причина того, что вытяжка плохо тянет – отсутствие тяги в вентиляционном канале дома. В этом случае проверить наличие тяги можно обычной зажигалкой – зажечь огонь и поднести к вентиляционному отверстию в стене, как показано на фото. Если пламя не затягивает в вентиляционное отверстие, нужно будет сделать принудительную вентиляцию, о которой мы поговорим ниже.

Не работает вообще

Если при включении кнопки на панели ничего не происходит, самостоятельно отремонтировать вытяжку на кухне будет куда сложнее. Это как раз тот случай, о котором мы говорили выше – и вентилятор не крутит и свет не включается. Сначала нужно, опять-таки, проверить электрический шнур, напряжение в розетке и автомат в щитке. Если все работает, берите в руки мультиметр и переходите к «прозвонке» цепи. Тестировать нужно в первую очередь выключатель на панели, возможно, отгорел один из контактов (как правило, первый). Дальше посмотрите по схеме, где находится предохранитель, который не реже перегорает.

Плавкий предохранитель в рабочем состоянии? Проверьте конденсатор, если его сопротивление в норме и с виду он не вздулся, скорее всего, не работает двигатель. О том, как проверить конденсатор, мы рассказывали в отдельной статье. Обмотки мотора нужно прозвонить и если неисправность заключается в обрыве в области двигателя, лучше его выкинуть и купить новый, т.к. отремонтировать деталь будет очень сложно и нецелесообразно.

Шумит вентилятор

Если вытяжка гудит, когда включена, причиной может быть некачественное производство устройства. Очень много негативных отзывов о повышенном уровне шума можно встретить в интернете. Ответ на вопрос, почему шумит система, довольно простой – некачественная сборка изделия, которое в этом случае не получится отремонтировать своими руками. К примеру, у таких фирм, как Cata, Kronasteel и Эликор гул при работе практически не слышен даже на максимальной скорости. Рекомендуем сразу же ознакомиться с тем, как правильно выбрать вытяжку для дома, чтобы знать по названию лучших производителей кухонной техники!

Если же Вы уверены в качестве выбранной продукции и наверняка знаете, что неисправность в чем-нибудь другом, рекомендуем проверить качество крепления корпуса к стене/кухонному гарнитуру. Даже небольшой зазор при вибрации может стать причиной стука, шуршания, звона. Чтобы техника не шумела, необходимо сделать следующее — подтянуть все крепежные элементы или подложить кусок поролона в проблемной зоне, что позволит устранить стук.

Если двигатель гудит, но не запускается, скорее всего, причина неисправности в плавком предохранителе. Ремонт вытяжки своими руками в этом случае довольно простой – необходимо заменить предохранитель на новый.

Не переключают скорости

Тут все очевидно – не функционирует кнопка в блоке управления. Вы должны снять защитный экран и визуально проверить кнопку, т.к. может быть, просто отгорел контакт. После этого просмотрите дорожки на плате и прозвоните цепь мультиметром.

Помимо этого причиной неисправности может быть пусковой конденсатор, который перегорел. В этом случае ремонт вытяжки своими руками довольно простой – достаточно просто самостоятельно заменить конденсатор.

Инструкция по ремонту подсветки предоставлена на видео:

Как починить свет кухонной вытяжки

Куда и как выводить воздуховод

Чаще всего воздуховод от вытяжки на кухне подсоединяют в вентиляционное отверстие, через которое идет естественная вентиляция (за счет тяги). Это неправильно, так как при этом большая часть решетки оказывается закрытой воздуховодом, а через оставшиеся доступными отверстия обмен воздуха будет явно недостаточен.

Значительная часть вентиляционной решетки закрыта и вентиляция в квартире будет недостаточной

Правильно подключать воздуховод в отдельный вентканал. В этом случае на отверстие устанавливается такая же решетка, как на фото выше.

Если отдельного вентканала нет, но рядом расположена наружная стена, можно вывести трубу на улицу, поставив снаружи решетку. Это два способа иметь нормальную вентиляцию и обеспечить нормальную работоспособность вытяжке.

Как вывести на улицу

Чтобы установить вытяжку и вывести воздуховод в стену, необходимо проделать в ней отверстие. И это единственная сложность. Далее в это отверстие вставляется воздуховод, заделывается раствором. Снаружи отверстие закрывается решеткой — чтобы не попадал мусор, не селились птицы и мелкие животные.

Один из примеров установки вытяжки не кухне с выводом воздуха через стену

Чтобы в помещение не задувал воздух с улицы, устанавливают обратный клапан (на рисунке выше он обозначен косой линией). Его, кстати желательно ставить и при подключении воздуховода к системе вентиляции — чтобы запахи из труб не попадали в помещение.

Так выглядит обратный или антивозвратный клапан для воздуховодов

Обратный или антивозвратный воздушный клапан представляет собой легкую пластиковую или металлическую пластину. Она подвижно крепится в двух местах к трубе — вверху и внизу, лепестки подпираются несильной пружиной. Пока вытяжка не работает, клапан перекрывает доступ воздуху снаружи. Когда вытяжка включается, поток воздуха отгибает пластину вперед, отжимая пружину. Как только вытяжка выключена, пластина при помощи пружин возвращается на место. Если установить вытяжку без этого клапана, зимой в кухне может быть слишком холодно — наружный воздух будет без проблем попадать в помещение.





Чтобы вытяжка не мешала естественной вентиляции в кухне

При помощи тройника и обратного клапана можно, кстати, установить вытяжку так, чтобы она не мешала естественной вентиляции в кухне. Понадобится специальная вентиляционная решетка для подключения вытяжек, обратный клапан и тройник. К вентрешетке крепится тройник, к его нижнему входу подключается воздухвод от вытяжки, а на свободный выход ставится обратный клапан, то только так, чтобы лепестки запирались при прохождении воздуха из трубы (на фото ниже).

Антивозвратный клапан для нормальной естественной вентиляции в кухне

Как работает такая система? Когда вытяжка выключена, лепестки обратного клапана отогнуты, воздух из кухни в вентканал попадает через решетку и открытый выход тройника. Когда вытяжка включается, поток воздуха от нее разворачивает пластину клапана, и воздух идет в систему вентиляции. При отключении вытяжки, пружины снова открывают доступ воздуху через тройник.

Внешне такая системы выглядит не очень привлекательно и ее придется каким-то образом маскировать. Но это единственный способ подключить вытяжку к единственному существующему выходу вентиляции и не снизить воздухообмен.

Источники:

  • https://derevyannie-doma. com/poleznoe/podklyuchenie-vytyazhki-na-kuhne-k-elektrichestvu.html
  • http://obustroen.ru/inghenernye-sistemy/ventilyaciya/podklyuchenie-vytyazhki-na-kuxne-k-ventilyacii.html
  • https://stroyday.ru/remont-kvartiry/elektropribory-i-osveshhenie/kak-podklyuchit-vytyazhku-na-kuxne.html
  • https://samelectrik.ru/sovety-po-remontu-vytyazhki-na-kuxne-5-osnovnyx-neispravnostej.html
  • https://stroychik.ru/kuhnya/ustanovka-vytyazhki



Подключение вытяжки на кухне к электричеству

Подключение вентилятора вытяжки в ванной комнате можно выполнить несколькими способами.

  • через датчик открывания двери или движения
  • датчик влажности
  • напрямую от лампочки или светильника в ванной

Но правильнее всего это будет сделать через выключатель света, установленный на освещение в санузел, либо через отдельную клавишу двухклавишника.

Как не стоит подключать и почему

У первых вариантов есть масса неудобств, поначалу не совсем заметных.

Например, смонтировали вы включение вытяжки по датчику открывания дверей. При этом отключается она по таймеру через 5 минут. Казалось бы очень удобно.

Однако на межкомнатную дверь довольно проблематично установить такой датчик. Не говоря уже о других моментах эксплуатации. Например что делать, если вы задержались в туалете подольше чем выставленное время.

Открывать и закрывать дверь заново? А если на кухне гости?

Кроме того, кабеля придется вести под плиткой, высверливать несколько лишних отверстий и т.п. Простые же датчики движения капризны к влажности и очень быстро выходят из строя.

Придется подбирать дорогие модели с соответствующей защитой по влажности IP, согласно зон в ванной комнате.

Кто-то считает самым удобным вариантом установку выключателя на вытяжку непосредственно внутри санузла. Однако ПУЭ запрещает это делать.

Почему это так, соответствующие ссылки и пояснения специалистов Ростехнадзора будут приведены в конце статьи.

Подключение вентилятора в ванной через выключатель

Поэтому рассмотрим самый правильный и надежный способ — подключение от выключателя на освещение, расположенный с наружной стороны санузла.

Для монтажа вам понадобится совсем немного материалов:

  • кабель ВВГнГ-Ls 3*1,5мм2 или NYM 3*1,5мм2

Какой из них лучше выбрать, читайте в статье «Лучший кабель для проводки NYM или ВВГнГ-Ls».

Корпус у большинства вытяжек пластиковый, поэтому такие модели заземлять не нужно. Если у вас идет вентиляция с металлическими элементами, то здесь уже потребуется 4-х жильный кабель 4*1,5мм2

  • клеммники Ваго

Нагрузки здесь небольшие, поэтому эти спорные для многих клеммы, тут вполне будут уместны. Не нужно никаких скруток с последующей сваркой, пайкой или опрессовкой.

  • сам вытяжной вентилятор с таймером

Разновидности и характеристики

На нашем рынке наиболее популярна модель ERA. Ее то и рассмотрим более подробнее.

Другие механизмы и модели с таймером от Vents, Ballu, Electrolux подключаются аналогичным образом.

Вот технические характеристики и подробные данные по всем популярным моделям:

Режимы работы вытяжки в санузле

У таких вентиляторов с таймером имеется два режима работы:

  • туалет — верхнее положение специальной перемычки
  • ванная — нижнее положение перемычки

Переключение режимов производится на плате управления в правом верхнем углу.

Есть подобные перемычки и у других производителей.

При работе в режиме «туалет», после включения света и подачи питания на плату, вентиляция сразу же начинает работать. Как только свет отключили, вентилятор не останавливается, а будет продолжать крутиться определенное время.

Это время вы задаете самостоятельно, выкручивая регулировочный винтик отверткой.

В режиме «ванная», работа несколько отличается. Данный режим подходит именно для душевых и ванных комнат, без туалета.

Например, если вы принимаете душ или ванну, шум лопастей и сквозняки будут только мешать. Поэтому при включении света в комнате вентилятор не срабатывает.

Если при этом свет горел более 90 секунд, то только после его выключения, произойдет срабатывание и запуск вытяжки. Дальнейшая ее работа опять продлится столько времени, насколько вы выкрутили регулировочный винт таймера.

Управляется все это дело как раз таки от выключателя на свет, стоящего в коридоре.

Схема подключения и соединение проводов в распредкоробке

Как правило, над этим выключателем сверху расположена распределительная коробка с проводами. В нее может заходить 3 кабеля:

  • один спускается вниз к переключателю (Выкл)
  • второй — это питание приходящее с распредщитка (Гр.Осв)
  • третий — идет на светильники в ванной комнате (Свет)

Как же правильно выполнить подключение, и какой будет схема соединения всех этих проводов в распредкоробке и на самом вентиляторе? Схематично это можно нарисовать следующим образом:

Для соединения всех контактов, от коробки до места установки вентиляции, вам потребуется проложить еще один кабель ВВГнГ-Ls 3*1,5мм2.

Концы кабеля зачищаются с обоих сторон и подписываются.

  • L-фаза питания
  • T-фаза для управления вытяжкой посредством таймера

Скручивать ничего не надо, сажайте все на зажимы Wago.

Сперва фазу L, подключаете к главному питающему кабелю идущему с распредщитка.

Далее соединяете нулевые жилы.

Обратите внимание, что для корректной работы вытяжки, на клеммах платы управления всегда должно присутствовать напряжение 220V.

Именно поэтому, одна фазная жила кабеля подключается напрямую, до выключателя света.

Поэтому здесь и используется трехжильный кабель. Если у вас в санузел заходит только 2 провода, реализовать схему с таймером не получится.

Фаза T, которая подается на таймер вентилятора, подключается уже после выключателя. То есть, к тому проводу, который идет на светильники в ванной.

Таким образом, управление вентиляцией осуществляется именно через выключатель света. Осталось правильно подсоединить все проводники на самом вентиляторе.

Демонтируете защитную декоративную рамку, чтобы добраться до контактов.

В правом верхнем углу находится таймер. Сразу отрегулируйте его на примерное время работы. Регулировка осуществляется в широком диапазоне — от 15 секунд до 45 минут.

У некоторых он с завода выкручен чуть ли не на ноль. Вследствие чего, лопасти перестают вращаться сразу же после отключения света.

Люди при этом думают что вытяжка сломалась. Хотя достаточно было всего лишь подкрутить винтик.

Теперь подключаете кабеля на соответствующие клеммы:

  • фазную жилу питания L — к клемме с аналогичной маркировкой
  • фазу таймера вентилятора — на средний контакт с надписью Т
  • нулевую — на оставшуюся клемму N

Обратите внимание, если у вас заведено только 2 провода фаза и ноль, то чтобы система работала хотя бы в ручном режиме, придется сделать перемычку между клеммами N и T.

Тогда девайс будет работать только при включении и отключении клавиш света. Ни о какой автоматике и задержке времени здесь речи быть не может.

Еще на некоторых моделях влияет правильное подключение нулевого — N и фазного — L проводника. Если ваш вентилятор ведет себя непонятным образом и работает или наоборот отказывается работать корректно, попробуйте поменять их местами.

Проверьте индикатором свечение, куда именно приходит фаза и еще раз сверьтесь со схемой указанной в паспорте устройства.

Далее закрепляете вентилятор и проверяете его работу, включив и выключив освещение в ванной.

Крепеж лучше всего делать на клей или герметик.

Сверлить отверстия под дюбеля зачастую проблематично:

  • либо отверстия расположены близко от края плитки
  • либо в этом месте может оказаться арматура, и перфоратором просто разобьете себе всю стенку

Тут что называется, как повезет.

Подключение через двухклавишный выключатель

Еще один годный вариант — это подключение вентилятора через тот же самый выключатель света, но уже двухклавишный.

Здесь схема будет выглядеть следующим образом:

Фактически вытяжка у вас будет сидеть независимо от освещения. Но для этого, скорее всего придется менять одноклавишную модель на двухклавишник. Плюс тянуть лишний кабель от распредкоробки вниз.

Есть здесь и «подводные камни». Во-первых, не перепутайте подключение фазы на контактах выключателя.

А это встречается сплошь и рядом.

Во-вторых, не забывайте что через данный коммутационный аппарат, должна разрываться именно фаза, а не ноль. Даже при правильном изначальном соединении, со временем схема может самопроизвольно поменяться.

Достаточно какому-то местному электрику, в общей щитовой или подъездной разводке, случайно поменять местами два проводника L и N. И у вас во всей квартире автоматически на всех выключателях поменяется «полярность».

Чем это будет грозить? Ну например, при включении только одного вентилятора второй клавишей, у вас может мигать, вспыхивать и тухнуть светодиодная подсветка в туалете.

Эффект довольно известный для светодиодных светильников.

Подключение напрямую

Если же вы изначально отказались от распаечных коробок и используете для коммутации углубленные подрозетники, то третья схема подключения будет аналогичной, и отличий здесь практически не заметно.

Просто все соединения выполняются непосредственно в подрозетнике. Можно опрессовкой или на те же зажимы Ваго, если позволяет место.

Есть еще дорогие навороченные модели с пультами дистанционного управления.

Их подключают двумя способами:

  • напрямую с распредкоробки — вынужденное ручное отключение производится кнопкой на самом вентиляторе
  • через отдельную клавишу выключателя света

Ошибки подключения

Монтаж выключателя на вытяжку внутри ванной комнаты.

В ПУЭ 6-го издания п.7.1.39 прямым текстом говорилось, что установка выключателей в ванных и санузлах запрещена.

В ПУЭ 7-го издания п. 7.1.52, формулировку немного изменили, расширив определение «выключатели», до «распределительные устройства» и «устройства управления».

Правда оставили лазейку для моделей со шнурками.

Однако у многих возникают сомнения в трактовании «устаревших» правил. Ведь там есть и другие пункты, которые как бы противоречат вышеизложенному.

Например п.7.1.47

То есть, как бы ставить выключатель можно, но только делать это нужно в зоне 3. Там же, где и розетки.

В домах с улучшенной планировкой попадаются такие размеры санузлов, что и зону 4 можно отыскать, если постараться.

В маленьких же квартирках, кроме первых двух зон, ничего более и не поместится.

Но как же при этом п.7.1.52? Может быть он больше относится к общественным зданиям, а не к простым квартирам и жилым домам?

Вот что ответил на эти противоречия специалист, имеющий непосредственное отношение ко всем данным правилам:

У себя то вы кончено можете лепить что угодно, никто не запрещает. Можете соединять розетки шлейфами.

Либо прокладывать кабель без гофры.

Некоторые даже в частных домах, вместо воздушного ввода, провода СИП закапывают в землю и ничего.

Но вот если этот объект будет сдаваться по актам, то заключение энергонадзора вы скорее всего не получите. И придется вам все переделывать.

По правилам безопасности, в ванных комнатах не должно быть ни одного соединения без соответствующей влагозащиты.

А найти подобный влагозащищенный выключатель непростая задачка.

В противном случае из-за влаги на контактах, у вас во-первых, через некоторое время эти самые контакты подгорят и будут искрить, с непредсказуемыми последствиями.

А во-вторых, из-за токов утечки, которые непременно будут присутствовать на таком выключателе, вы замучаетесь искать причину ложных срабатываний УЗО.

Если же у вас его нет, ждите ударов током. Вначале незначительных пощипываний, а дальше кто знает.

Более того, даже если это сенсорный выключатель, то и здесь действует запрет.

Разрешено их устанавливать внутри, только при питании от батареек или от источников сверхнизкого напряжения. Вот очередной ответ специалиста:

Подключение вентилятора от внутренней электропроводки светильников расположенных в санузле.

Казалось бы самый простой и малозатратный вариант. Но не забывайте, что для корректной работы вентилятора, на его плате управления всегда должно присутствовать напряжение, не зависимо от того, включен свет в санузле или нет.

А если вы запитаете вентиляцию от ближайшей лампочки, то работать она у вас будет только пока эта самая лампочка горит.

Потушите свет выходя из туалета, отключится и вытяжка, толком так и не проветрив помещение. Да и купаясь в ванной, не хочется ощущать постоянный сквозняк с вентиляционной шахты. А если у вас при этом довольно мощный и производительный вентилятор?

Применение разного рода выносных датчиков (не встроенных изначально в сам вентилятор) — движения, влажности и т.д.

Тут особо большой ошибки нет, но как говорилось выше, в процессе эксплуатации можете столкнуться с неудобными моментами.

Кроме того, если уж подойти к прочтению правил со всей строгостью, то эти самые датчики, по сути своей являются ни чем иным как устройствами управления.

А размещать их внутри санузлов, без соответствующей защиты и исполнения, опять таки не рекомендуется.

Ну и не забываем про их недолгий срок службы и возможные глюки с самопроизвольным включением-выключением.

Источники — https://cable.ru, Кабель.РФ

Кухня считается одним из самых важных помещений в городской квартире или частном доме. Здесь нужно всё правильно предусмотреть, чтобы хозяйка смогла комфортно готовить еду. Особое внимание следует обратить на вытяжку. Этот прибор используется для отвода водяного пара и запахов, которые выделяются во время готовки пищи. Из нашей статьи узнаем, как подключить вытяжку на кухне к вентиляции.

Кухонная вытяжка: виды и принцип работы

Метод подключения, а также эксплуатационные характеристики зависят от вида прибора. Существует оборудование, которое работает в автоматическом режиме без принудительного включения вентилятора.

Классические приборы удаляют загрязнённый воздух через вентиляционные каналы. Современные модели предварительно очищают водяной пар от вредных веществ и запахов, и только после этого происходит выброс потоков в атмосферу. Комбинированные модели могут работать в двух режимах – на выброс отработанного воздуха или на фильтрацию.

Существует следующая классификация вытяжек по способу монтажа:

  1. Встраиваемые модели монтируют в кухонный гарнитур. Это приборы классического или рециркуляционного типа
  2. Подвесное оборудование закрепляется непосредственно над варочной панелью. В основном это системы рециркуляционного типа.
  3. Настенные модели монтируются над газовой плитой, прикрепляются на кронштейнах или дюбелях к стене. Приспособления используются для фильтрации или непосредственного выброса отработанного воздуха.
  4. Островные модели могут располагаться в любом месте кухонного помещения, они прикрепляются к потолку. Это системы классического или комбинированного типа.

Подключение кухонной вытяжки к вентканалу может отличаться в зависимости от её устройства и способа расположения.

Требования к монтажу вытяжки

Подключение вытяжки к вентиляции должно происходить по следующим правилам:

  • Габаритные размеры оборудования должны повторять варочную поверхность. Только в таком случае происходит эффективное удаление запахов.
  • При монтаже между газовой плитой и нижней выступающей частью оборудования оставляют расстояние в пределах 50-60 сантиметров. Главным условием установки прибора считается удобство работы хозяйки во время готовки пищи, поэтому вытяжку нельзя устанавливать ниже указанного размера. В этом случае оборудование будет перегреваться, на его поверхности может скапливаться жир и грязь, что в конечном итоге приведёт к самопроизвольному возгоранию.
  • Необходимо правильно подобрать устройство, его мощности должно хватать для 10 кратной смены воздуха в помещении на протяжении часа. Для вычисления этих показателей необходимо определить объём комнаты методом умножения длины, ширины и высоты. Полученные данные сравнивают с производительностью прибора.

Как подсоединить вытяжку на кухне к вентиляции при отсутствии канала? В таком случае необходимо подбирать оборудование с рециркуляцией воздуха и возможностью смены производительности. Подобные устройства должны работать недолго на средних мощностях.

Особенности вентиляции

При установке вытяжки нужно правильно подобрать воздуховод. На практике применяются следующие виды вентиляционных систем:

  1. Гофрированный рукав, выполненный из алюминия. Главным достоинством такой модели считается возможность изменения формы для приемлемых параметров. Материал хорошо сгибается, что даёт возможность сделать вентиляционный канал с поворотами в нужных местах. Недостатком изделия считается создания шума во время прохождения потоков воздуха. Кроме этого на поверхности гофрированного рукава постоянно оседает жир, пыль и грязь. Он нуждается в периодической очистке от загрязнений.
  2.  Пластиковый воздуховод круглого сечения собирают из нескольких частей (переходников, уголков и муфт). Соединение всех частей осуществляется за счёт фасонных деталей. Чтобы предотвратить разрывы, места стыкования промазывают специальным клеем, затем дополнительно закрепляют саморезами. Основным достоинством такой системы считается бесшумная работа.
  3.  Квадратные пластиковые вентиляционные каналы выполняют из поливинилхлорида. Рассматриваемое изделие имеет те же характеристики, что и предыдущий вид.

В комплектацию пластиковых моделей воздуховодов входят дополнительные детали, при помощи которых можно выполнять установку самых сложных инженерных систем. Такие изделия отличаются высокой стоимостью и сложной конструкцией, их монтажом должен заниматься профессионал.

Каким должен быть воздуховод

Перед тем как подключить вытяжку к вентиляции, нужно разобраться с видами воздуховодов, которые могут использоваться для этой цели.

Пластик

Пластиковые трубы имеют минимальную массу, они обладают хорошим уровнем звукоизоляции, быстро монтируются. Изделия из поливинилхлорида имеют круглое или квадратное сечение. Монтаж такого вентиляционного канала проводят в верхней части кухонного гарнитура над навесными шкафами. Во время покупки таких изделий приобретайте и дополнительные детали, переходные муфты, изгибы, а также герметик.

Гофра

Гофрированные воздуховоды считаются самым бюджетным вариантом вентиляционной системы. Такие изделия изготавливаются из алюминия, имеют тонкие рёбра, что стимулирует создание звука во время прохождения потоков воздуха. Дополнительные скрепляющие элементы для монтажа такого воздуховода не нужны, он скрепляется хомутами. При необходимости алюминиевую гофру можно растягивать и изгибать.

Какие инструменты потребуются

Перед тем как соединить вытяжку с вентиляцией на кухне, необходимо подготовить следующий инструмент и материалы:

  • гофрированный алюминиевый или пластиковый воздуховод;
  • рулетка для измерения расстояний;
  • карандаш или маркер;
  • металлический угольник;
  • электролобзик применяется для проделки отверстий;
  • шурупы;
  • болты;
  • набор ключей;
  • герметик;
  • отвёртка;
  • хомуты для закрепления гофрированного воздухоотвода.

После подготовки инструмента можно приступать к основным работам.

Этапы подключения

Пользователи, которые не знают, как подсоединить вытяжку к вентиляции, должны тщательно изучить требования производителей, которые указываются в инструкции прибора. После этого осматривают комплектацию оборудования и приобретают недостающие детали, например, хомуты, герметик, переходники или металлический скотч.

На подготовительном этапе закрывают мебель полиэтиленовой плёнкой и пробивают отверстие для вытяжки в потолке или стене в зависимости от типа прибора. В возводимых зданиях дыру в кухне планируют ещё на этапе строительства. После оформления отверстия вытяжку надёжно закрепляют над плитой. Для этой цели можно использовать дюбеля или специальные кронштейны, всё зависит от типа устройства и способа его фиксации. В некоторых моделях отсутствуют отверстия для фиксации. В таком случае их делают самостоятельно и ввинчивают саморезы.

После установки вытяжки по рекомендациям производителя переходим к подключению прибора к воздуховоду. Для правильного функционирования устройства необходим источник электричества, а также вентиляционный канал для выброса отработанного воздуха. Соединяем вытяжку с трубой. Это можно сделать при помощи следующих деталей:

  • алюминиевая или стальная гофра;
  • пластиковые трубы круглого или квадратного сечения;
  • гофра из нержавеющей стали.

Если выбор пал на гофру, то для её закрепления понадобится хомут нужного диаметра или металлический скотч. Для правильной бесперебойной работы устройства необходимо правильно соединить вытяжку с гофрой или трубой.  Для герметизации промажьте стыки силиконом, если есть необходимость, изогните патрубок и выпустите его другой конец в вентиляционную шахту.

Во время проведения основных работ следите за параметрами. От поверхности газовой плиты до нижнего края вытяжки необходимо оставить расстояние не менее 90 сантиметров. Если бытовой прибор электрический, то размер уменьшается до 70 сантиметров. При закреплении гофры или трубы в вентиляционном канале нужно установить специальную решётку, которая будет препятствовать перекрытию отверстия. В конструкции устройства предусмотрен специальный клапан, который срабатывает во время отвода загрязнённого воздуха. Если прибор не включён, клапан закрывается, что обеспечит естественный отвод отработанных газов.

Вытяжка и вспомогательные детали должны гармонировать с существующей обстановкой на кухне. Чтобы добиться этого, гофру или патрубки прячут в защитный кожух, цвет которого соответствует оттенку гарнитура. Для маскировки системы вентиляции применяются изделия из тонкого пластика.

Мы узнали, как провести  вытяжку к вентиляции. Теперь можно запустить мотор и надеть на изделие декоративный кожух. На заключительном этапе работ подключают прибор в сеть и проверяют его работоспособность. Поговорим об этом более подробно.

Подключение вытяжки на кухне к электричеству

С работой может справиться даже новичок, но некоторые нюансы в этом деле всё-таки присутствуют. В некоторых случаях шнур вытяжки не достаёт до ближайшей розетки. Основными вариантами решения проблемы считается применение переноски, удлинение кабеля или перенос розетки на новое место.

Длинный шнур использовать нецелесообразно, но даже если выбор пал на такой вариант, то кабель нужно закрепить на поверхности стен и подсоединить вилку к ближайшей розетке. Самым популярным выходом из ситуации считается установка розетки. Этот элемент желательно замаскировать под кухонным гарнитуром.

Основные нюансы эксплуатации вытяжки

При пользовании вытяжкой необходимо соблюдать следующие правила:

  1. Следите за устройством при его работе, проверяйте степень нагрева корпуса.
  2. Не подпускайте к прибору детей.
  3. С периодичностью в 2-3 месяца проверяйте фильтр, очищайте его от жировых отложений. Такие загрязнения смогут вызвать самопроизвольное возгорание изделия.
  4. Запрещено эксплуатировать вытяжку без установленного фильтра.
  5. Не зажигайте газовую конфорку без установленной посуды, открытое пламя может стать причиной возгорания жира в фильтре.
  6. В случае поломки устройства не ремонтируйте его самостоятельно, прибегайте к помощи мастера.
  7. Для очистки корпуса вытяжки не используйте химические вещества с абразивными частицами. Они могут поцарапать поверхность изделия.
  8. Одновременная длительная работа двух конфорок газовой плиты с высоким пламенем не допускается. Продолжительное влияние открытого огня вызывает перегрев поверхности прибора.
  9. Чтобы предотвратить удар электрическим током, проводите очистку прибора только после его выключения с розетки.

Для бесперебойной работы вентиляционной системы в квартире или частном доме доверьте монтаж вытяжки специалистам. При установке прибора своими руками внимательно ознакомьтесь с инструкцией и только после этого приступайте к конкретным действиям.

Источник: diz-kitchen.ru

Как правильно подключить вытяжку на кухне

Кухня — это главное помещение в любой квартире или загородном доме, здесь хозяйка ежедневно проводит довольно много времени, а все члены семьи обязательно бывают здесь не реже двух раз за сутки. В этом небольшом, но довольно уютном помещении, постоянно витают вкусные ароматы домашних пирогов и приготовленной еды. Чтобы различные запахи не распространялись на всю квартиру, необходимо сделать правильное подключение кухонной вытяжки.

Разнообразие выбора

Прежде чем идти в специализированный магазин за покупкой надо обсудить со всеми домашними тип вытяжки, чтобы потом не возникало разногласий.

Перед покупкой сделайте необходимые подсчеты, какой мощности вам требуется вытяжка в зависимости от кубатуры кухни.

Производители бытовой техники наладили выпуск разных вытяжных систем, которые имеют не только различия в установке, но и функционируют по-разному.

  1. Настенный вариант — большой выбор дизайна корпуса, подобрать к вашему гарнитуру будет несложно. Установка осуществляется над плитой на прилегающей стене.
  2. Угловые — считаются идеальным решением для маленькой кухни, где дорог каждый сантиметр, монтаж производится на стене в углу.
  3. Подвесного типа — они плоские, подвешиваются над плитой под навесным шкафом, идеально вписываются в интерьер.
  4. Встраиваемого типа — устанавливаются внутрь гарнитура.
  5. Островные — универсальный тип вытяжки, применяются в больших помещениях, где плита и разделочный стол стоят посередине кухни.

Вы сделали выбор и приобрели тот вариант, который считаете лучшим. Теперь возникает естественный вопрос: как подключить вытяжку на кухне, чтобы все работало правильно, с выполнением требуемых санитарных норм и мер безопасности.

Требования для подключения

В первую очередь проверьте, есть ли в квартире заземление. Если вы проживаете в доме со встроенными электроплитами, то этот вопрос отпадает — заземление проведено при строительстве. При отсутствии не огорчайтесь, есть много вариантов, как правильно провести заземление современной городской квартиры, какие условия для этого требуются. Проще будет тем, у кого есть собственный дом. Подробнее об этих методах читайте в статье о заземлении.

Нельзя забывать и об отдельной розетке для вытяжки, которая устанавливается на уровне зонта системы или немного выше: таким способом осуществляется ее подсоединение к электрической сети квартиры или частного дома.

Вам будет достаточно общих знаний о принципе работы аналогичных систем, чтобы достойно справиться с установкой. В интернете можно найти подробные видеосюжеты, которые помогут вам разобраться с нюансами этого процесса.

Особенности вентиляции

Во время постройки любого домостроения, пригодного для проживания, предусмотрено наличие вентиляционной системы. Когда вы или вызванный мастер, производите подключение вытяжки на кухне, то она в любом случае нарушается. Дабы свести повреждения к минимуму, рекомендуется установить дополнительный короб с клапаном.

Принцип работы такого клапана очень простой: при выключенной вытяжке он закрыт крышкой, а воздух выходит самотеком, когда готовится пища и включается вытяжка, клапан силой напора воздуха от вентилятора перекрывает отверстие естественной вентиляции. Основное преимущество такой системы — обратная тяга отсутствует полностью.

Дома старой постройки оборудованы устаревшей системой естественной вентиляции, поэтому перед тем, как делать подключение к домашней вентиляции вытяжки на кухне, необходимо пригласить специалиста для консультации. Только он сможет подсказать, какой мощности нужна модель.

Многие пользователи делают вывод на улицу индивидуально: сверлят наружную стену и отводят все запахи в личное окошко с 100% гарантией.

Этапы подключения

Работы необходимо начинать, когда вся мебель в помещении уже стоит на своем конкретном месте, особенно тогда, когда схема подключения вытяжки делается встроенной в кухонный гарнитур.

Независимо от типа, вытяжка располагается над поверхностью плиты на высоте не ниже 60 см, а конечная высота будет зависеть от роста хозяйки, чтобы удобно было готовить и не биться головой об острые края зонта. Таким образом, вы будете соблюдать все основные требования по безопасности.

Простую модель вытяжки можно установить самостоятельно, для этого не нужны особые знания — надо уметь пользоваться стандартным набором инструментов, иметь желание все сделать на совесть, с отличным качеством.

Мы будем рассматривать простое крепление корпуса вытяжной системы к стене помещения:

  1. Закрепляем при помощи дюбелей П-образную раму из уголков — это будет опора для всего корпуса.
  2. Если мешают газовые трубы, то берем специальные длинные саморезы в виде шпилек — с одной стороны они выглядят как обычный саморез, а с другой есть резьба под гайку. Сначала вкручивайте их как саморезы, а потом устанавливайте корпус вытяжной системы на гайки — в результате, вытяжка буде отстоять от стены на нужном расстоянии.

Саморез-шпилька

  1. На горловине зонта закрепляем гофру с помощью специального хомута.
  2. Подключаем конструкцию к домашней электросети, при помощи специальной розетки.
  3. Проверяем работу всей системы. Если все корректно функционирует, то подсоединяем гофру к специальной решетке из пластика, которой декорирован вход вентиляционной шахты. Место соединения предварительно промазываем герметиком, чтобы исключить потери при работе системы.

Крепление гофры к решетке

При монтаже отводов от вытяжки придерживайтесь простого правила — чем меньше изгибов трубы, тем лучше тяга. Каждый поворот снижает эффективность на 10%.

Фильтры системы надо периодически промывать, а подшипники вентилятора смазывать. Как часто это делать, вы узнаете из инструкции по эксплуатации.

Отдельная линия или розетка

Если заземление в доме есть, то достаточно установить только розетку для подключения вытяжки к электричеству. Здесь надо помнить, что располагать ее надо над зонтом системы, чтобы загрязнения не попадали на корпус.

Когда заземление отсутствует, то надо провести отдельную линию от раздаточной коробки. Хорошо, если она находится на стене в коридоре — надо только просверлить стену, вывести провода и закрепить розетку в нужном месте.

Если раздатка находится далеко, то предстоят основательные работы: штробить стену, прокладывать провод, подключаться к электрическому щитку. А это уже отдельный разговор.

Как правильно установить розетки для подключения всех бытовых приборов на современной кухне, показано на схеме.

Несколько дельных советов

Гофра, хоть многие из домашних мастеров не доверяют ей, намного лучше справляется с поставленной задачей, чем пластиковые трубы круглого или квадратного сечения. Монтаж обходится намного дешевле, потерь эффективности практически нет, чего не скажешь о воздуховодных трубах. При монтаже она растягивается максимально, что снижает уровень шума.

Чистить гофру и пластиковые трубы надо 2 раза в год, чтобы они не сильно забивались специфическими накоплениями.

Не стесняйтесь проконсультироваться с мастером перед тем, как устанавливать вытяжную систему. Отличный вариант, если ваш товарищ уже сталкивался с проблемой установки — позовите его в помощники, по окончании всех работ вы не пожалеете об этом.

При монтаже важен каждый этап: стоит только чуть ошибиться в горизонтальной установке вытяжке, и это неминуемо в будущем создаст проблемы, которые сейчас незаметны. Нанесли мало герметика и остались щели, которые невидно, но через какое-то время это скажется на эффективности работы установки. Довольно часто делаются такие ошибки, даже профессиональными строителями:

  1. В шахты вентиляции замуровывают трубу, а к ней напрямую подключают вытяжную систему, в которой стоит обратный клапан. Когда вытяжка не работает, то нет вентиляции помещения, потому что клапан перекрывает трубу, если вентилятор не работает.
  2. При установке применяют трубу с диаметром всего 100 мм, а это мало — надо использовать трубу с диаметром не менее 125 мм. Тогда в течение часа с кухни удалится загрязненный воздух объемом до 350 м3/ч.

Устранить такие дефекты можно самостоятельно, расширив вход в вентиляционную шахту, установить специальную решетку с круглым входом для системы вытяжки.

После проведения всех работ из помещения исчезнет духота, снизится шум от работы вентилятора вытяжки — на обновленной кухне можно будет с комфортом выпить чашку чая с друзьями.

Источник: Tehnika.expert


Подключение вытяжки на кухне к вентиляции и электричеству

Холодильник, варочная плита, вытяжка, микроволновка и мойка – все эти бытовые приборы сегодня являются неотъемлемой частью кухонного пространства. Обратите внимание, что вытяжка вошла в эту группу. И это правильно, потому что этот незаменимый на кухне прибор делает очень много работы. Не будем перечислять все достоинства кухонных вытяжек, каждый об это знает не понаслышке. Ведь тема данной статьи – подключение вытяжки на кухне к вентиляции и электричеству.

Так как разговор зашел о вентиляционной системе дома, то значит, имеется в виду подключение вытяжки проточного типа. То есть, этот агрегат, снабженный вентилятором, просто откачивает воздух за пределы помещения: или в систему вентиляции, или на улицу. Есть еще одна группа кухонных вытяжек, которые относятся к категории рециркуляционных. В их конструкции в основном присутствует два вида фильтров (сетчатый и с наполнением активированным углем), которые задерживают все загрязнения. А уже очищенный воздух обратно поступает на кухню. То есть, получается так, что никакого подключения к вентиляции здесь производить не надо.

Воздуховоды

Итак, подключение кухонной вытяжки производится специальными воздуховодами, которые могут иметь прямоугольное сечение или круглое. При этом изготавливаются они сегодня из металла или пластика. Необходимо признаться, что пластик постепенно вытесняет с рынка металла только по причине своей дешевизны. Во всем остальном, это размеры, форма и так далее, у них одинаковые, потому что в основу выбора воздуховода вкладывается его сечение, которое влияет на производительность отсоса воздуха.

Есть еще одна разновидность воздуховодов. Она изготавливается в виде гофры и делается из алюминиевого сплава. Необходимо отметить, что гофрированный воздуховод очень удобен в процессе прокладки. Для него не надо использовать дополнительные фитинги, потому что он прекрасно изгибается. Поэтому чаще всего гофру используют в тех местах, где мало места для прокладки вентканала. Правда, внешний вид у данного типа воздуховодов не самый презентабельный, поэтому его стараются убрать в декоративный короб или под чистовой потолок (подвесной или навесной).

Пластиковые воздуховоды для вентиляции

А вот пластиковые воздуховоды смотрятся достаточно презентабельно. К тому же можно из данной категории подобрать такой вид, который бы наверху мало был заметен. К примеру, прямоугольный воздуховод с высотою элементов не больше 10 см. Его можно уложить прямо на кухонный гарнитур ближе к стене, и снизу его видно не будет. То есть, производители решают сегодня многие проблемы, связанные с оформлением помещений. И в этом плане пластиковые воздуховоды не стали исключением.

Кстати, они соединяются между собой специальными фитингами, которые входят в комплект поставки. Это двусторонние муфты для соединения прямоугольных участков и отводы для соединения отводящих участков. Соединение производится по методу раструбного соединения, это когда сечение фитингов чуть больше сечения воздуховодов. То есть, вторые вставляются в первые, и при этом гарантированна полная герметичность стыка.

Необходимо отметить, что все вытяжки имеют стандартное выходное отверстие для загрязненного воздуха. Оно имеет круглое сечение. Так вот проблем с подсоединением прямоугольных воздуховодов к вытяжке нет. Для этого используются специальные переходники, один конец которых является круглым, второй прямоугольным. Точно такими же приспособлениями можно подсоединить к вытяжке воздуховоды меньшего диаметра.

Схема кухонной вытяжки

Подключение воздуховода к вентиляции дома

Итак, подключение вытяжки к вентиляции дома. Самое первое, что необходимо сделать, это просверлить в вертикальном вентканале, расположенного в кухне, отверстие. В нем уже есть одно, которое обычно прикрывается решеткой. Лучше его не трогать, а просверлить другое точно под диаметр воздуховода от вытяжки. Сверлить надо перфоратором, на который насаживается коронка. При этом нет необходимости продумывать, как сделать прямоугольное отверстие под соответствующие воздуховоды, потому что и здесь применяются переходники.

Отверстие готово, можно прикреплять к вентиляционной шахте сам переходник. Обычно это делается на четыре самореза.

  • Для этого фитинг надо приложить к отверстию и на стене через его монтажные отверстия сделать пометки.
  • В них сверлятся неглубокие отверстия, в которые вставляются пластмассовые дюбеля.
  • Теперь переходник устанавливается к стене и крепится к ней саморезами.

Некоторые мастера рекомендуют перед установкой с обратной стороны плоскости прижима нанести по всему периметру переходника полоску герметика. Теперь можно вставлять в переходник сам воздуховод. Необходимо отметить тот факт, что присоединение гофры производится точно также, только переходник для нее обычный с патрубком круглого сечения. При этом гофрированная труба к патрубку крепится хомутом (пластмассовым или металлическим). Кто-то даже используют вязальную проволоку, все равно воздуховод будет спрятан.

Если нет возможности просверлить в вентканале дома новое отверстие, то можно подключение вытяжки произвести в отверстие, прикрытое решеткой. Только для этого придется установить на плоскость канала специальный переходник, в нижней части которого есть небольшой участок в виде решетки. Вот он на фото ниже.

Подключение вытяжки к сети питающего тока

Теперь переходим к вопросу, как подключить вытяжку на кухне к электричеству. Так как сама вытяжка является маломощным приборов, в нем подключается только вентилятор, то есть, каких-то особых монтажных мероприятий делать не надо. Устанавливается обычная евророзетка с заземляющим контактом. Конечно, для удобства подключения необходимо розетку перенести, как можно ближе к самой вытяжке. Поэтому еще на стадии проводимого ремонта, необходимо точно обозначить точку подключения.

Лучше всего, если это будет место, скрытое вертикальным воздуховодом, если сама вытяжка является купольной (настенной). Если это встраиваемая модель, то месторасположение розетки – шкаф над варочной плитой, куда прячется сам прибор. То же самое относится и к подвесной конструкции, которая крепится к шкафчику, расположенному над самой вытяжкой. К нему, кстати, она и прикрепляется, и через него проходит вертикальный воздуховод. В общем, необходимо розетку установить так, чтобы ее не было видно, но до нее легко было бы добраться. А так как вытяжка практически никогда от розетки не отключается, то удобство ее расположения можно отнести на второй плане. Главное – это невидимость.

Кстати, одно из часто используемых мест установки розетки для кухонной вытяжки – над кухонным гарнитуром. Розетку снизу видно не будет. Пропустить питающий кабель можно через навесные шкафчики, сделав в них небольшие отверстия.

Схема подключения вытяжки – не самая сложная. Нет необходимости тянуть провод от распределительного щита и устанавливать отдельный на него автомат, как это обычно делается при подключении варочной плиты или посудомоечной машины. Ближняя распаячная коробка может стать местом подключения электрического шлейфа для розетки вытяжки. Главное соблюсти правила прокладки электрических проводов: только горизонтально или вертикально, от потолка или пола на расстоянии 10-15 см. Конечно, оптимально – это сделать штробы для укладки кабеля. Скрытая проводка обеспечит презентабельный внешний вид стен на кухне.

Но если такой возможности нет, то можно проложить провод до розетки открытым способом. Правда, под нее придется просверлить посадочное место с помощью перфоратора с коронкой. Что касается сечения питающего кабеля, то для вытяжки подойдет провод 1,0-1,5 мм². Но он должен быть медным трехжильным: фаза-ноль-заземление.

Как видите, подключение вытяжки к электросети – процесс не самый сложный. Главное – понять саму схему подключения и правильно выбрать место под розетку.

Но существует несколько видов вытяжек, и одна из них островная. То есть, ее подвешивают к потолку над мебельным островом, в который вставлена варочная плита.

  • Во-первых, сам монтаж вытяжки требует особых усилий, потому что ее придется подвешивать. А для этого потребуются специальные крепежные изделия, плюс требования безопасности расположения прибора над головой людей. То есть, вытяжка должна быть прикреплена к потолочной поверхности очень надежно. Обычно для этого используют цанги со шпильками или тросики из стали.
  • Во-вторых, придется правильно провести монтаж воздуховода. Понятно, что вертикальный его участок будет виден. А вот остальную разводку лучше прятать под чистовым потолком (подвесным или натяжным). Хотя кому-то может понравиться и разводка труб под потолком в качества своеобразного дизайна в индустриальном стиле.
  • В-третьих, придется подключение к электрическому току производить совершенно по-другому. То есть, в данном случае нет необходимости использовать розетку. Можно включать и отключать кухонную вытяжку при помощи обычного выключателя, который устанавливается на стене на уровне рук, как и все другие выключатели в комнате. Поэтому сам питающий кабель придется прокладывать от прибора до потолка по вертикальному воздуховоду или по одному из крепежных изделий, затем производится прокладка под потолочной конструкцией. И в конце внутри штробы по стене до места установки выключателя.

Вот такие методы подключения кухонной вытяжки к вентиляционной системе дома и к питающей сети электричества.

https://www.youtube.com/watch?v=a5pyuvONFhc

Подключение вытяжки на кухне к вентиляции: инструкция и правила

Подключение напрямую

Если же вы изначально отказались от распаечных коробок и используете для коммутации углубленные подрозетники, то третья схема подключения будет аналогичной, и отличий здесь практически не заметно.

Просто все соединения выполняются непосредственно в подрозетнике. Можно опрессовкой или на те же зажимы Ваго, если позволяет место.

Есть еще дорогие навороченные модели с пультами дистанционного управления.

Их подключают двумя способами:

напрямую с распредкоробки — вынужденное ручное отключение производится кнопкой на самом вентиляторе

через отдельную клавишу выключателя света

Секреты установки вытяжки (видео)

https://youtube.com/watch?v=MsDV9Sicjwg

Как подключить вытяжку на кухне к вентиляции

Для вытяжных систем купольного или комбинированного типа обязательным этапом является установка вентиляционного короба или гофротрубы. На каком бы расстоянии не находилось вытяжное отверстие от варочной поверхности и предполагаемого места установки вытяжного модуля, их соединение обязательно.

Для подключения вытяжки к вентиляции можно использовать:

  • Гофрированную трубу (она применяется только в тех случаях, если есть возможность скрыть ее за фасадами мебели или под декоративным коробом).
  • Пластиковую трубу (она сама по себе имеет декоративный вид и собирается из комплектных модулей, может иметь круглое, квадратное или прямоугольное сечение).

Для подключения трубы-переходника нужна решетка по размеру вент-канала с отверстием для переходника соответствующей формы (в зависимости от трубы).

Труба крепится в вентиляционном отверстии и к вытяжному модулю с помощью хомутов и герметика. Диаметр соединительной трубы подбирается согласно диаметру выходного отверстия вытяжки и вентиляционного канала.

При дальнейшей эксплуатации вытяжной системы, важно помнить об уходе за вентиляционным переходником. Очистка трубы должна производиться минимум – раз в полгода во избежание снижения функциональности устройства за счет скопления налета на стенках

Как подключить вытяжку на кухне к электричеству

На первый взгляд, подключение вытяжки к электропитанию – процесс достаточно простой, но определенные нюансы есть во всем.

Можно воспользоваться переноской, но это, как правило, ненадежный и временный вариант. Розетку можно прикрепить как к стене, так и к поверхности шкафа. Для начала нужно точно определить место крепления розетки, учитывая, что она не должна находиться вблизи мойки или плиты.

С выбором, установкой и подключением вытяжки справится любой начинающий домашний мастер. Следуйте алгоритму и соблюдайте инструкцию и у вас все получится.

Удачной установки!

Как выбрать воздуховод для вытяжки на кухне ↑

В продаже имеются различные воздуховоды для вытяжки на кухне:

  • Алюминиевая гофрированная труба круглого сечения. Дешёвый и удобный в прокладке вариант. Труба хорошо гнётся, не нужны переходные элементы, потребуются лишь хомуты для фиксации гофры на раструбах вытяжки и входа в вентиляцию. Если под рукой нет хомута, мягкую трубу можно закрепить проволокой. Недостаток гофры — сомнительная эстетика. При работе мощного вентилятора в максимальном режиме труба может начать вибрировать и, чтобы избежать дребезжания, её следует закрепить к стене либо шкафчикам.
  • Жёсткие пластиковые трубы дороже, в том числе из-за необходимости приобретать переходные элементы: углы, повороты, подсоединения. Внешний вид пластика не вызывает нареканий, а конструкция обеспечивает лучшую звукоизоляцию. Жёсткие трубы могут иметь как круглое, так и прямоугольное сечение. Последние имеют меньшую высоту и применяются в случаях, когда воздуховод необходимо скрыть либо для его прокладки маловато места.

Преимущество плоских прямоугольных труб — минимальная высота. Конструкция, которую мы видим на фото, будет спрятана в натяжной потолок, почти не отняв высоты у помещения

При выборе сечения воздуховода следует ориентироваться на сечение выхода (раструба) из вашей модели. Если сечение будет заужено, удаление загрязненного воздуха будет затруднено.

Кухонная вытяжка: виды и принцип работы

Способ подключения и процесс эксплуатации вытяжки зависит от ее вида и принципа работы. Есть вытяжные системы, которые даже к вентиляции не подключаются, работая автономно.

Угловая конструкция вытяжки предназначена для плит, расположенных в углу

Вытяжки бывают трех основных видов:

  1. Классические или купольные устройства. Данная вытяжная система подключается к вентиляционному стояку и очищает загрязненный воздух, непосредственно всасывая его в систему вентиляции.
  2. Рециркуляционные (плоские) вытяжки работают автономно, не имея отношения к системе вентиляции. Плоские вытяжки оснащены системой фильтров, которая очищает воздух и возвращает его в кухонное помещение уже очищенным.
  3. Комби-вытяжки – вытяжки комбинированного типа. Принцип их работы уникален тем, что очистка воздуха может производиться как через отверстие вентиляции, так и автономно.

Многие считают более приемлемым классический или комби вариант, так как плоские вытяжки требуют частой замены этих самых фильтров, однако, такой вариант наиболее оптимален для маленького пространства кухни и не стоит забывать о том, что любая вытяжка требует регулярного ухода.

Плоская и купольная вытяжки имеют совершенно разный принцип работы

По способу установки и монтажа, кухонные вытяжки имеют больше разновидностей:

  • Встраиваемые. Устанавливаются непосредственно в кухонную мебель или другие конструкции. В основном к встраиваемому виду относится рециркуляционный и купольный тип.
  • Подвесные. Данная разновидность крепится к нижней части кухонного шкафчика над варочной поверхностью. Подвесными могут быть вытяжки рециркуляционного типа.
  • Настенные. Этот вид вытяжки фиксируется на стене над плитой, такую конструкцию может иметь классический и комбинированный тип.
  • Островные. К островному виду вытяжки относятся в основном, комбинированные и классические типы конструкций. Крепится такая разновидность непосредственно к потолку над плитой, если та расположена в центре кухни.
  • Угловые. Если плита стоит в углу, над ней крепится угловая конструкция. Вытяжная система в ней может работать по классическому или комбинированному типу.

Вытяжки нового поколения, как правило, имеют комбинированный тип устройства

При покупке вытяжки нужно учитывать ее габариты: площадь рабочей поверхности вытяжной системы не должна быть меньше площади плиты.

Помимо принципа работы и внешней конструкции, вытяжные системы также различаются по типу мощности

Чтобы правильно определить, какой мощности вытяжка нужна для определенного помещения, важно учесть множество факторов

Определение типа мощности вытяжки производится по конкретному алгоритму:

Учитывается место расположения вентиляционного отверстия (в случае с рециркуляционной вытяжкой, этот фактор не имеет значения). Определяется тип плиты или варочной поверхности

Берется во внимание диаметр вытяжного переходника, соединяющего вытяжную систему с каналом вентиляции

Перед установкой вытяжки можно составить подробную схему для удобства работы

Необходимая мощность вытяжки выбирается, согласно ширине вытяжного переходника. Чем она меньше – тем большей мощности нужен прибор.

Какие особенности установки встроенной вытяжки?

Встроенная вытяжка не требует специальных навыков для ее установки. Для начала нужно собрать сам шкаф, в котором и расположится прибор. Можно взять существующий шкаф, но его необходимо будет немного переделать в соответствии с параметрами самой кухни.

Затем закрепить боковые стенки к верхней части коробки. Далее сделать отверстие, при помощи специальных инструментов, по типу лобзика, для воздуховода. В основном отверстие делают в верхней части шкафчика. Следующий шаг — крепление корпуса устройства. Для этого снимаем нижнюю часть шкафа и проделываем отверстия для гофры и специальных болтов в соответствии со схемой подключения.

https://youtube.com/watch?v=MsDV9Sicjwg

3 Решетка с обратным клапаном – без нее не обойтись!

В большинстве случаев установка вытяжной вентиляции в помещении для приготовления пищи нарушает работу квартирной системы проветривания. Специалисты советуют решать такую проблему путем проделывания добавочного вентканала и подводу к нему вытяжки. Правда, и эта мера не гарантирует качественного проветривания кухни после монтажа интересующего нас прибора (сечение вентиляционной шахты остается неизменным, а значит, обмен воздуха все равно будет не очень эффективным). Выход из подобной ситуации – установка специальной заводской решетки с обратным клапаном (она продается в любом строймагазине).

Решетка с обратным клапаном позволит обеспечить хорошую вытяжку

Народные умельцы нередко изготавливают такое приспособление самостоятельно. Но лучше, конечно же, использовать решетку с клапаном (специалисты называют его хлопушкой) заводского производства. Она располагает двумя отверстиями. Когда клапан на решетке закрыт, проветривание кухни осуществляется по естественной схеме (через окно). При запуске вытяжки положение хлопушки изменяется. Воздух из помещения начинает вытягиваться принудительно. Использование описанной решетки гарантирует отсутствие явления обратной тяги.

Воздуховоды для кухонь делают из поливинилхлоридных (ПВХ) изделий либо с помощью алюминиевой гофрированной трубы. Пластиковые конструкции выполняются в виде эластичных труб или узких коробов. Такие изделия бесшумные в работе, их легко монтировать за счет малого веса. Они, кроме того, обладают неплохим запасом прочности и не портят кухонный интерьер. Гофрированные трубы устанавливаются еще проще. Их несложно согнуть без использования специнструментов под любым требуемым углом. Такие конструкции не вибрируют, не издают гула при работе вытяжки. Но их внешний вид оставляет желать лучшего. Поэтому гофру для вытяжки обычно маскируют, используя различные методики.

Почему воздух с кухни попадает к соседям — виновата ли вытяжка?

Несмотря на все преимущества, у подобной системы подключения вытяжки находится много критиков. Они считают, что подобным образом вы грубо вмешиваетесь в общую систему вентиляции всего дома.

К примеру, у вас то все будет хорошо, а вот про соседей вы подумали? Якобы из-за такого подключения вытяжки к вентиляции, все запахи с вашей кухни автоматически будут проникать в квартиры по стояку выше.

Они думают, что от низа до верха идет один общий канал 110*150мм с «дырками» на каждую квартиру.

На самом деле в 5-ти этажках, все каналы индивидуальные и задуть посторонние запахи соседям у вас навряд ли получится. В домах от 6-ти этажей и выше, уже идет система вентиляции с удалением воздуха через каналы спутники, сообщающиеся с общим сборным каналом через один этаж.

Этот общий канал имеет в сечении площадь в 6-8 раз большую, чем индивидуальные шахты в квартиры с размерами 110*150мм.

Схематично такую систему вентиляции многоэтажного дома можно представить вот так.

Да, в таких постройках, если ОДНОВРЕМЕННО включить на максимум несколько вытяжек, возможно появление обратной тяги. Но это крайне редкий случай.

Смотрите — естественная тяга с квартир в лучшем случае составляет от 100 до 150 м3/ч. У вас девятиэтажный дом. Первые семь этажей врезаны в общий канал размерами 510*270мм, а то и более. Итоговый естественный поток в нем около 1000 м3/ч.

И тут вы вместо привычной тяги в 150, включаете свою вытяжку на 300 м3/ч. Как вы думаете, она способна создать в этом случае обратную тягу и начать выгонять воздух к соседям?

Для этого необходимо, чтобы все 6 этажей проделали тоже самое, притом на максимальной скорости.

Вот тогда уже какой-то одной квартире не повезет и ее обитателям придется нюхать все ароматы готовки соседей. Но этот вариант маловероятен.

Несмотря на все это, иногда воздух реально с вашей кухни попадает в другие квартиры дома. Либо наоборот, вы прекрасно чувствуете что соседи сегодня жарят на обед. Из-за чего это происходит и где искать причину?

Происходит это по нескольким обстоятельствам. По каким, читайте более развернуто под спойлером.

Схема подключения и соединение проводов в распредкоробке

Как правило, над этим выключателем сверху расположена распределительная коробка с проводами. В нее может заходить 3 кабеля:

один спускается вниз к переключателю (Выкл)

второй — это питание приходящее с распредщитка (Гр.Осв)

третий — идет на светильники в ванной комнате (Свет)

Как же правильно выполнить подключение, и какой будет схема соединения всех этих проводов в распредкоробке и на самом вентиляторе? Схематично это можно нарисовать следующим образом:

Для соединения всех контактов, от коробки до места установки вентиляции, вам потребуется проложить еще один кабель ВВГнГ-Ls 3*1,5мм2.

Концы кабеля зачищаются с обоих сторон и подписываются.

L-фаза питания

T-фаза для управления вытяжкой посредством таймера

N-ноль

Скручивать ничего не надо, сажайте все на зажимы Wago.

Сперва фазу L, подключаете к главному питающему кабелю идущему с распредщитка.

Далее соединяете нулевые жилы.

Обратите внимание, что для корректной работы вытяжки, на клеммах платы управления всегда должно присутствовать напряжение 220V.

Именно поэтому, одна фазная жила кабеля подключается напрямую, до выключателя света.

Поэтому здесь и используется трехжильный кабель. Если у вас в санузел заходит только 2 провода, реализовать схему с таймером не получится.

Фаза T, которая подается на таймер вентилятора, подключается уже после выключателя. То есть, к тому проводу, который идет на светильники в ванной.

Таким образом, управление вентиляцией осуществляется именно через выключатель света. Осталось правильно подсоединить все проводники на самом вентиляторе.

Демонтируете защитную декоративную рамку, чтобы добраться до контактов.

В правом верхнем углу находится таймер. Сразу отрегулируйте его на примерное время работы. Регулировка осуществляется в широком диапазоне — от 15 секунд до 45 минут.

У некоторых он с завода выкручен чуть ли не на ноль. Вследствие чего, лопасти перестают вращаться сразу же после отключения света.

Люди при этом думают что вытяжка сломалась. Хотя достаточно было всего лишь подкрутить винтик.

Теперь подключаете кабеля на соответствующие клеммы:

фазную жилу питания L — к клемме с аналогичной маркировкой

фазу таймера вентилятора — на средний контакт с надписью Т

нулевую — на оставшуюся клемму N

Обратите внимание, если у вас заведено только 2 провода фаза и ноль, то чтобы система работала хотя бы в ручном режиме, придется сделать перемычку между клеммами N и T. Тогда девайс будет работать только при включении и отключении клавиш света

Ни о какой автоматике и задержке времени здесь речи быть не может

Тогда девайс будет работать только при включении и отключении клавиш света. Ни о какой автоматике и задержке времени здесь речи быть не может.

Еще на некоторых моделях влияет правильное подключение нулевого — N и фазного — L проводника. Если ваш вентилятор ведет себя непонятным образом и работает или наоборот отказывается работать корректно, попробуйте поменять их местами.

Проверьте индикатором свечение, куда именно приходит фаза и еще раз сверьтесь со схемой указанной в паспорте устройства.

Крепеж лучше всего делать на клей или герметик.

Сверлить отверстия под дюбеля зачастую проблематично:

либо отверстия расположены близко от края плитки

либо в этом месте может оказаться арматура, и перфоратором просто разобьете себе всю стенку

Тут что называется, как повезет.

Крепление вытяжки на стену без шкафа

Правила установки вытяжки на кухне не ограничивают хозяев в месте размещения бытового агрегата. Не всем хочется портить навесной шкаф устройством, постоянно контактирующим со влагой и загрязненным воздухом. Иногда размеры прибора несовместимы с параметрами шкафа. Многие хозяева предпочитают монтировать мощные модели на кухне в квартире, оказывающие на гарнитур огромную нагрузку.


Установка вытяжки своими руками: последовательность работ

Иногда установка вытяжки над плитой при помощи дюбелей невозможна. Что делать в таком случае? Зачастую подобные ситуации характерны для помещений с газовыми плитами, к которым подведены несколько труб, по которым и подводится газ. Нормально поставить вытяжку своими руками не получится.

В таких случаях лучше применить саморезы-шпильки, у одного конца которой находится саморез, а у другой – резьба с зажимом в виде гайки. Они вкручиваются в основание стены по аналогии с дюбелями, и только после этого крепить корпус кухонной вытяжки. На завершающем этапе устройство подключается к электросети. Бытовой агрегат подсоединяют напрямую, через предохранитель, либо включают в розетку.


П-образная конструкция из саморезов-шпилек

Вытяжка на кухню своими руками готова к эксплуатации! Остаются лишь косметические штрихи – задекорировать отводные воздуховоды и наслаждаться чистотой воздуха.

4 Подключаем вытяжку – инструкция для домашних мастеров

Подключение вытяжки к вентиляции выполняется по одному принципу. При этом некоторые этапы такой операции могут быть разными – все зависит от того, какой именно агрегат вы приобрели (встраиваемый, подвесной и так далее). Разберём процесс монтажа вытяжного устройства на самом, пожалуй, сложном примере, когда прибор монтируется скрытно – в шкаф.

Для установки вытяжки следует четко придерживаться всех рекомендаций производителя

Алгоритм выполнения работ будет таким:

  1. 1. Разметьте шкаф под установку решетки с хлопушкой. Вырежьте в нижней его части отверстие с требуемыми геометрическими параметрами. В верхней стенке шкафа проделайте проем квадратной формы.
  2. 2. Просуньте в нижнее отверстие ПВХ-трубу либо гофрированное изделие. Пропустите его через шкаф. Придайте гофре вид квадрата, вставьте в верхнее отверстие. Стыки обработайте силиконовым герметиком. Крупные зазоры можно заделать монтажной пеной.
  3. 3. Максимально надежно зафиксируйте короб или трубу в шкафу, используя хомуты, саморезы.
  4. 4. Вставьте собранный и закрепленный воздуховод в вентиляционное отверстие. Упростить состыковку можно при помощи специальной решетки (продается в магазине стройматериалов) с отверстием круглой формы. Сделанная конструкция готова к работе.

Совет профессионалов. Подсоединяя вытяжку к вентилятору и вентиляционной шахте, постарайтесь делать как можно меньше поворотов гофрированного короба или ПВХ-трубы. Чем больше будет изгибов, тем меньше получится мощность агрегата. Специалисты говорят, что один поворот уменьшает этот показатель на 9–12 %.Теперь вы знаете, как сделать вытяжку на кухне максимально грамотно. Посмотрите видео выполнения таких работ и навсегда забудьте о неприятных запахах, гари, повышенной влажности и копоти в помещении для приготовления пищи.

Режимы работы вытяжки в санузле

У таких вентиляторов с таймером имеется два режима работы:

туалет — верхнее положение специальной перемычки

ванная — нижнее положение перемычки

Переключение режимов производится на плате управления в правом верхнем углу.

Есть подобные перемычки и у других производителей.

При работе в режиме «туалет», после включения света и подачи питания на плату, вентиляция сразу же начинает работать. Как только свет отключили, вентилятор не останавливается, а будет продолжать крутиться определенное время.

Это время вы задаете самостоятельно, выкручивая регулировочный винтик отверткой.

В режиме «ванная», работа несколько отличается. Данный режим подходит именно для душевых и ванных комнат, без туалета.

Например, если вы принимаете душ или ванну, шум лопастей и сквозняки будут только мешать. Поэтому при включении света в комнате вентилятор не срабатывает.

Управляется все это дело как раз таки от выключателя на свет, стоящего в коридоре.

Подключение через двухклавишный выключатель

Еще один годный вариант — это подключение вентилятора через тот же самый выключатель света, но уже двухклавишный.

Здесь схема будет выглядеть следующим образом:

Фактически вытяжка у вас будет сидеть независимо от освещения. Но для этого, скорее всего придется менять одноклавишную модель на двухклавишник. Плюс тянуть лишний кабель от распредкоробки вниз.

Есть здесь и «подводные камни». Во-первых, не перепутайте подключение фазы на контактах выключателя.

А это встречается сплошь и рядом.

Во-вторых, не забывайте что через данный коммутационный аппарат, должна разрываться именно фаза, а не ноль. Даже при правильном изначальном соединении, со временем схема может самопроизвольно поменяться.

Достаточно какому-то местному электрику, в общей щитовой или подъездной разводке, случайно поменять местами два проводника L и N. И у вас во всей квартире автоматически на всех выключателях поменяется «полярность».

Чем это будет грозить? Ну например, при включении только одного вентилятора второй клавишей, у вас может мигать, вспыхивать и тухнуть светодиодная подсветка в туалете.

Эффект довольно известный для светодиодных светильников.

Нормы эксплуатации и правила ухода

Условия использования и своевременный сервис являются залогом долговечности кухонной техники. Не удивительно, что приборы с гарантийным сроком службы 1-3 года при соблюдении определенных правил спокойно отработает 8-10 лет, не требуя дорогостоящего ремонта.

Безопасное использование прибора

Чтобы вытяжка на кухне функционировала без проблем, следует изначально правильно ее установить и подключить к коммуникациям – электросети и вентиляции. Никаких перекосов быть не должно.

При тестовом включении прибор будет работать спокойно, издавая допустимый уровень шума. Скрип, треск и прочие посторонние звуки являются свидетелями ошибок, допущенных при установке.

Сразу же после монтажа техники следует проверить работоспособность и шумность. Можно воспользоваться реальным прибором для измерения уровня шума, если такой имеется, или приложением с аналогичным названием, загрузив его на смартфон

Категорически нельзя использовать бытовое вытяжное устройство на производстве – только по прямому назначению. В противном случае владелец лишается гарантии.

Кроме того, запрещены следующие действия:

  • закрывать или закупоривать отверстия на корпусе изделия;
  • ограничивать или и вовсе перекрыть свободный приток воздуха во время работы прибора;
  • подключать воздуховод в канал для удаления дыма и других горячих выбросов;
  • проводить манипуляции по ремонту или обслуживанию без отключения вытяжки от электрической сети.

Такие запреты связаны с безопасностью пользователей и самой техники – нарушение правил повлечет за собой выход из строя вентилятора, без которого прибор не сможет функционировать.

Когда завершающей стадией приготовления блюда будет фламбе, например, аппетитному стейку предстоит передать едва уловимые нотки выдержанного коньяка, следует крайне внимательно выполнять процесс, чтобы избежать возгорания жировых фильтров

Обслуживание техники своими руками

Проведение сервисных работ зависит от частоты использования вытяжки, характера сооружаемых блюд и режима, выбираемого для ее функционирования

Важно помнить, что обслуживание проводится при полном отключении прибора от электрической сети

Уход за изделием заключается в ежемесячном промывании жировых фильтров – нужно их снять и удалить мыльным раствором и мягкой губкой следы копоти и пыли. Оставить сохнуть при комнатной температуре.

Игнорирование правил по очистке жироуловителей может привести к случайному возгоранию последних и поломке вытяжного оборудования. Более того, грязные фильтры могут стать причиной плохой его работы

При наличии и использования режима рециркуляции предстоит менять угольные фильтры. Это делают в среднем каждые 4-6 месяцев. Частота полностью зависит от модели устройства и рекомендаций его производителя.

Если же установленная техника способна только эвакуировать отработанный воздух из помещения, то потребности в дополнительных тратах на покупку фильтрующих приспособлений не будет.

Кроме того, прибор нуждается в регулярном удалении загрязнений с поверхности корпуса – мягкой ветошью, смоченной в мыльном растворе, предстоит вытереть образовавшиеся в процессе эксплуатации пятна.

Эту же процедуру следует повторить на всех частях устройства, находящихся внутри прибора и к которым можно добраться

Особое внимание нужно уделить очистке лопастей вентилятора – чрезмерное количество отходов, накопившихся на них, приводит к снижению мощности вытяжки

Удалять загрязнения можно любым средством, используемым для мытья посуды. Главное, чтобы оно не содержало грубых включений, способных поцарапать поверхность фильтра или корпус кухонной техники

При перегорании лампочек предстоит их заменить на новые, выбрав аналогичную мощность и размер. Если сломается какой-то механизм, то лучше обратиться за помощью в сервисный центр, не пытаясь устранить проблему своими силами.

Подключение вытяжки к домашней электросети

Электрическая схема подключения вытяжки не отличается сложностью — в кухню не придётся вести отдельную линию от главного щитка, поскольку мощность вентилятора невелика и составляет 50–250 Вт. Что следует сделать:

  • Установите в удобном месте скрытую розетку. Для встроенного вытяжного устройства разъем монтируется прямо в шкафу.
  • Подведите к розетке медный трехжильный кабель сечением 2,5 мм², присоединив его к ближайшей распределительной коробке.
  • Если прокладке проводов мешает свежий ремонт, уложите за кухонным шкафом провод марки ПВС (П — провод, В — изоляция и оболочка из поливинилхлоридного пластиката, С — соединительный) с аналогичными параметрами и подключите к ближайшей розетке.

Помните: розетка на кухне, куда подключается вытяжка, должна быть обязательно заземлена. С этой целью к ней прокладывается трехжильный кабель — один конец подсоединяется к заземляющему контакту.

По окончании проверьте работоспособность прибора, поставив на зажжённую плиту кастрюлю с водой. Признак правильного монтажа — клубы пара, которые не огибают створ вытяжной поверхности, а полностью всасываются вентилятором.

Правила монтажа вытяжки: основные моменты

Расположение воздуховода (вентиляции) и работа вытяжки

Несмотря на то, какой тип или модель устройства были выбраны, процесс монтажа должен быть осуществлен согласно правилам, особенно если он проводится своими руками. Проведенная без нарушений установка обеспечит долговечность и стабильность работы.

Монтаж в большинстве случаев производится на высоте 80 см от поверхности плиты. Меньше 70 см выбирать нельзя, так как это приведет к быстрой поломке прибора, поскольку вытяжка будет сильно перегреваться, вентиляция не сможет обеспечить достаточное ее охлаждение. Ширина может немного превышать размеры плиты, но быть меньше не должна – ожидаемый эффект от использования вытяжки не наступит.

Подключение, которое полностью удаляет, запахи, копоть и пар через систему кухонной вентиляции своими руками производить сложно, но проявив внимание и аккуратность, можно достичь желаемого

Важно помнить, что устройство потребуется не только установить, но и подключить к имеющейся вентиляции

Важно помнить, что устройство потребуется не только установить, но и подключить к имеющейся вентиляции

Подключение вытяжки на кухне к электричеству

Конструктивные особенности

Если говорить о конструктивных отличиях, вытяжки подразделяются на настенные, настольные, островные, встраиваемые аппараты. Настенные модели чаще выполняются в округлой и прямоугольной форме, что позволяет покрыть всю плоскость варочной панели. Встраиваемые практически не видны глазу, потому что вписываются в мебельный профиль.

Компактные настольные вытяжки устанавливают около варочных панелей, – сегодня это востребовано на небольших кухнях. Островные – популярный вариант для просторных помещений. Модели подвешиваются в потолочной зоне над отдельностоящими плитами.

Современная вытяжная техника представлена в трех видах:

  • рециркуляционная;
  • вытяжная;
  • комбинированная.

При рециркуляции воздух проходит сквозь фильтры, возвращаясь обратно в помещение.

На отводе воздушные массы выводятся в вентиляционное отверстие. Комбинированные могут работать в любом из обозначенных режимов.

Принцип подключения напрямую зависит от типа вытяжки, поэтому советую заранее продумать все тонкости и приобрести оптимальный вариант.

Подключение вытяжки к электросети

На самом деле этот этап может быть реализован несколькими способами. Но, устанавливать и подключать прибор к электросети может только специалист. Практически все вытяжки работают от электросети 220-230 В, 50 Гц. Это позволяет запитать их от обычной розетки.

Чтобы избежать ударов электрическим током розетка должна быть оснащена заземлением. Это также поможет сохранить все гарантийные обязательства. Если в квартире старая проводка и есть хорошие навыки, можно кинуть провод заземления самостоятельно. Замечу, что его нельзя крепить к трубам отопления или водопровода.

Делается это следующим образом:

  • на щитке следует найти шину с прикрепленными проводами. Также можно найти трубу с прикрученным или приваренным многожильным проводом;
  • к этим устройствам подключают собственный многожильный провод, не откидывая те, которые уже есть;
  • чтобы заземление нормально работало, сечение провода должно быть 2.5 мм. Проводник берется медный многожильный, с негорючей оболочкой.

Чтобы обеспечить защиту от перепадов напряжения, подключение реализуется через дополнительный автоматический выключатель (сетевой фильтр). Для защиты всей техники рекомендую потратиться на стабилизатор. Хороший электрик установит его в считанные часы.

Если вытяжка без вилки

Часть приборов поставляется без вилки на конце. Их шнуры заканчиваются проводами. Это делается для того, чтобы пользователь сам смог решить, как оптимально подключить оборудование. Тут возможно несколько вариантов. Первый – подключение к проводам вилки и последующая запитка от розетки.

Второй – через клеммники (Wago). Их количество берется по числу проводов. Одинаковые провода от вытяжки и щитка соединяются в одном клеммнике. Например, заземление с заземлением (желто-зеленый провод), фаза с фазой (тут может быть разный цвет), ноль с нулем (синий или голубой провод). Третий вариант – присоединение через клеммную колодку.

Подключение через клеммники считается небезопасным и так поступать не рекомендуется. Плюс, это неудобно. Если потребуется отключить прибор, отсоединить все провода будет сложнее.

Какой должна быть розетка для вытяжки

Главным параметром выбора розетки под вытяжку становится степень ее защиты. Согласно нормам электрической безопасности, для кухни подходят изделия с маркировкой IP62 и выше (обеспечивается защита от сильной струи воды).

Помимо этого, советую обратить внимание на материал. Не берите дешевый пластик, он легче плавится и быстро выйдет из строя

Не последнее значение имеет качество сборки, – тут не должно быть люфтов, иначе внутрь быстро набьется жир, пыль, копоть. И последнее – обязательное наличие «шторок». Так внутрь не попадет ничего, кроме вилки.

Чтобы выбрать место размещения розетки, ориентируйтесь на следующие правила:

  • самое главное – решить, на какой высоте и где будет размещаться прибор. От этого надо отталкиваться;
  • минимальное расстояние от мебели (столы, шкафы и проч.) до точки электропитания – 20 см;
  • розетка не должна устанавливаться впритык к корпусу вытяжки. Необходимо отступить около 30 см в сторону;
  • общая мощность кухонных приборов не должна быть выше 4 кВт. В противном случае для вытяжки придется проводить отдельную линию, что избавит от перегрузок;
  • рекомендуемая высота установки – 1.8-2.0 м от пола.

Обратите внимание, что в случае со встраиваемыми вытяжками розетку можно установить в шкаф, после того, как полностью завершен монтаж мебели. При этом розетка должна быть установлена на несгораемое основание (это нормы ПУЭ)

С островными моделями сложнее, – тут питание реализуется прямым подключением к проводке, но лучше устроить точку питания под потолком. Прямое подключение не так безопасно.

Рекомендации по установке вытяжной системы

Существуют определенные правила при установке вытяжки, которые обеспечивают безопасность и стабильную работу устройства. В первую очередь, перед тем как монтировать вытяжную систему следует определить правильное расстояние вытяжки над кухонной плитой. Если у вас газовая плита, то высота должна составлять примерно 70-75 см, а если же поверхность электрическая, то оптимальная высота около 80-85 см.

В случае неправильного расстояния от вытяжки до газовой поверхности, есть вероятность возникновения пожара — это если агрегат находится слишком низко, и наоборот — если слишком высоко, то снизится производительность ее работы

Помимо высоты, следует обратить внимание и на ширину вытяжки, она должна быть не меньше самой газовой поверхности

Работа рециркуляционной вытяжки, не требующей подключения к ветканалу

Монтаж вытяжной системы

Классические вытяжки требуют подключиться к вентиляции, стоит учитывать отрезок от месторасположения вытяжки до канала вентиляции. Если воздуховод чересчур длинный, то он может снизить эффективность работы, и внешне будет смотреться не очень эстетично. Если же вытяжное устройство находится далеко от венты, но поблизости есть окно, можно попробовать подсоединить канал для отработанного воздуха к предварительно сделанному отверстию в капитальной стене.

Каким способом подключить вытяжку к вентиляционной системе

Особенности установки зависят от способа подключения техники к вентиляции. Можно устроить выход в общедомовую шахту или сразу за пределы помещения. Последний вариант дает существенное облегчение монтажа.

Однако, основная часть вытяжек подводится именно к общей шахте. Но тут есть свои подводные камни. При накоплении копоти в вентиляционной трубе может произойти нарушение воздухообмена в других квартирах или формирование воздушной пробки, блокирующей отток воздуха. Кроме того, большая часть решетки закрывается воздуховодом, что оставляет минимальные условия для нормального воздухообмена на кухне.

Чтобы вытяжка не стала помехой естественной вентиляции, можно действовать так:

  • берем специальную решетку для вытяжек, тройник и обратный клапан;
  • к решетке крепим тройник;
  • к нижнему входу решетки присоединяем воздуховод;
  • на свободный выход ставим обратный клапан так, чтобы его планки запирались при прохождении воздушного потока из трубы;
  • суть в том, что при работе вытяжки лепестки клапана отогнуты. В вентканал воздух из кухни попадает через открытый выход тройника и решетку. Когда прибор отдыхает, пластины клапана разворачиваются, воздух идет в вентиляционную систему.

Если вы не уверены, что готовы регулярно прочищать всю систему, остановитесь на прямом отводе за пределы помещения. Потребуется сверление отверстия во внешней стене при помощи алмазного бура. Снаружи ставится предохраняющая решетка с обратным клапаном, внутри – воздуховод. Щели заделываются раствором. К системе присоединяется вытяжка. В особых случаях подключение проводится в отдельный вентканал.

Отмечу, что антивозвратный или обратный клапан – это легкая металлическая или пластиковая пластина. Она подвижно фиксируется на двух участках трубы (снизу и сверху). Лепестки клапана подпираются пружиной. Пока воздухоочиститель не работает, пластины перекрывают доступ наружного воздуха. Когда прибор в работе, воздушный поток отгибает пластины вперед путем отжатия пружины.

Монтаж вытяжки к стене

К стене крепятся купольные, каминные модели, навесные (плоские) вытяжки. Если говорить о каминном типе, воздухоочистители могут состоять из двух частей. Это купол и сам агрегат с двигателем и фильтрами. Обе части фиксируются независимо друг от друга, но с полным совпадением выходов. Островные разновидности размещаются на потолке системами подвеса, входящими в комплект. Встраиваемые – в мебельный профиль.

До монтажа советую проверить исправность прибора, – об этом говорит любая инструкция. Не спешите снимать все защитные пленки и наклейки до того, как убедитесь в работоспособности воздухоочистителя. Для этого положите его на ровную поверхность, подключите к электросети и произведите проверку во всех режимах работы.

Если неисправностей не выявлено, можно приступать к установке, что лучше проводить вдвоем. Если вы заметили посторонние шумы, отсутствие функций, смело обращайтесь в гарантийную мастерскую или магазин, где приобрели прибор.

Большинство производителей оснащают комплект монтажным шаблоном, где отмечены места для крепежа. Его можно прислонить к стене и перенести все отметки.

Если шаблона нет, действуем следующим образом:

  • на стене обозначаем расстояние между отверстиями для крепления. Для этого прибор прикладывают к поверхности;
  • наносим разметку, с учетом высоты размещения прибора по отношению к варочной поверхности;
  • высверливаем отверстия. Их диаметр должен совпадать с диаметром дюбелей;
  • в отверстия вставляем заглушки дюбелей;
  • подвешиваем корпус на дюбель гвозди. Советую проверить установку оборудования по горизонтали;
  • далее проводится подключение к вентиляционному каналу и электричеству;
  • после окончания работ с основной системой монтаж завершают установкой коробов воздуховода.

Известные нюансы

Описанный метод установки хорош, если в доме ровные стены и ничего не мешает ведению работ. Если около вашей плиты проходит газовая труба, она не допустит размещения прибора вплотную к стене. В такой ситуации народные умельцы советуют закрепить на стене деревянные бруски, а к ним сам воздухоочиститель. Однако, я советую воздержаться от подобных действий. В процессе эксплуатации возникнут проблемы с очисткой, в целом сама конструкция ненадежна.

Альтернативный и более рациональный вариант – установить технику за трубами. Для этого возьмите шуруп-шпильку (сантехническую). У шпильки есть резьба для ввинчивая в стену, штырь для отвода вытяжки на расстояние от стены и резьба с гайками для фиксации корпуса.

Подобные штуки представлены в разных размерах и доступны для покупки в каждом хозяйственном магазине. Можно взять любой самый подходящий вариант, замечу лишь, что все гайки рассчитаны на восьмигранный ключ. Это универсальное решение, более надежное, чем деревяшки, более того, металл не ржавеет и прост в очистке.

Если вытяжка встраиваемая, действуют так:

  • на полках шкафа отмечается место размещения воздуховода, прорезается отверстие. Это удобно сделать при помощи электролобзика с мелкозубчатой пилкой. Можно взять пилку для ламината, она практически не оставляет сколов;
  • если есть желание, участок среза можно закрыть с-образным пластиковым мебельным профилем. Он бывает жестким и гибким. Второй вариант очень прост в использовании. Такой профиль можно изогнуть под любым углом. Жесткие разогревают при помощи строительного фена. Профиль фиксируется на клей или жидкие гвозди. Излишки можно срезать пилкой с мелким зубом;
  • далее процесс повторяется по всем полкам, шкаф навешивается на место;
  • встроенная вытяжка крепится шурупами. После этого можно приступать к работам с воздуховодом.

Несколько слов о воздуховодах

В комплект вытяжки воздуховод не входит. Его придется покупать отдельно. Считается, что металлический короб с прямоугольным сечением выглядит эстетичней алюминиевого гофра, но и у него есть свои достоинства.


Тот, кто считает, что гофра выглядит не слишком привлекательно, может и ошибаться: при определенных условиях он способен даже украсить интерьер помещения

Гофру следует выбирать с таким диаметром, который соответствует входному отверстию в верхней части колпака вытяжки. Если длина этой трубы менее 1,5 метров, то аэродинамическое сопротивление этого материала практически ничтожно в сравнении со случайными потерями, возникающими в результате завихрений в вентиляции. Гофру легко разрезать обычными ножницами.

Гофре можно придать квадратную форму, чтобы соединить его с хлопушкой. У нее напрочь отсутствуют резонансные свойства, иногда возникающие у жестких коробов. Если вы все-таки предпочтете приобрести гофру, то готовку пищи в вашем доме никогда не будет сопровождать монотонный гул.

Какой тип вентиляции выбрать для кухни в доме и квартире ↑

Тем, кто строит солидный загородный дом или обустраивает элитную квартиру, возводит энергосберегающее здание по технологии «пассивного дома», стоит обратить внимание на дорогую, но комфортабельную и экономичную систему принудительной приточно-вытяжной вентиляции с рекуперацией тепла. На кухне следует установить мощную вытяжку с выводом в стену, плиту лучше (и полезнее для здоровья) использовать электрическую

Если в доме имеется газовый котёл, помещение, где он установлен, должно быть оборудовано естественной вытяжкой и автономным притоком воздуха.

Тем же, кто строит собственный дом поскромнее и ограничен в бюджете, мы советуем обязательно предусмотреть вертикальные каналы естественной вентиляции в кухне, санузлах, топочной, бане, хоз комнате и прихожей, если там сушится одежда.

Вентиляция в частном доме на кухне должна быть дополнена вытяжкой над плитой с отдельным воздуховодом.  Лучше всего вывести канал для удаления воздуха от вытяжки не на крышу, а через наружную стену на улицу. Снаружи следует поставить обратный клапан, препятствующий проникновению холодного воздуха внутрь. Вентилятор на канал естественной вентиляции стоит поставить в туалете и ванной, в кухне при наличии вытяжки в этом нет особой необходимости.

Воздуховод от вытяжки лучше всего вывести на улицу через наружную стену

Для квартиры мы рекомендуем аналогичный вариант: естественная вентиляция (имеется по умолчанию), хорошая вытяжка над плитой, вентилятор в санузле. Желательно вывести вытяжку через стену, если не получается — по описанной выше схеме с обратным клапаном. Дополнительный кухонный вентилятор, на наш взгляд, не нужен.

Напоследок мы ещё раз напомним, что правильно подобранные и установленные вытяжка и вентилятор для кухни добавят комфорта, но не заменят естественную систему вентиляции. А неверное подключение вытяжки может не только не улучшить, но и значительно ухудшить работу вентиляции

Рекомендуем вопросам вентиляции помещений уделять особое внимание, доверять её проектирование и монтаж, подключение вытяжки только грамотным мастерам

Как подключить вытяжку на кухне к электричеству?

То, насколько эффективно вытяжка будет справляться с удалением гари, напрямую зависит от мощности ее всасывающего вентилятора. Но как бы там ни было, домашним вытяжкам не характерно высокое электропотребление, питаются они от обычной общедомовой сети напряжением 220 В, а поэтому нет смысла тянуть для вытяжки отдельную кабельную линию от электрощитка.

Правильное подключение вытяжки начинается с поиска точки подключения к электросети. Безусловно, повезло владельцам новых квартир и жилья с улучшенной планировкой, где все аспекты кухонного электропотребления уже задуманы проектом и выполнены. В таких домах достаточно розеток для всей бытовой техники, которая может размещаться на кухне, проводка выполнена трехжильным кабелем, включая заземляющий контур. Тут, как говорится – без вопросов. Вы просто подключите свою вытяжку в розетку и все готово.

А что делать остальным? Для начала познакомиться с основными правилами устройства розетки под вытяжку. Вот они:

  • такую розетку монтируют на высоте 2 метров от пола и не ближе, чем на 60 сантиметров к плите или раковине;
  • она должна быть размещена выше зонта вытяжки, чтобы не подвергаться загрязнению;
  • розетка должна быть легкодоступной.

Подключение вытяжки на кухне

Подготовка поверхности

Вытяжка помогает устранить неприятные проблемы, которые обычно возникают в процессе приготовления еды: оседание жира, испарение, неприятные стойкие запахи. Она втягивает всю грязь в себя и выводит ее. Но полноценное функционирование устройства зависит от его правильной установки.

Прежде чем устанавливать вытяжку, стоит заранее продумать ее место расположения. Конечно, она должна устанавливаться над газовой плитой, но и на качество поверхности стены также не стоит забывать обращать внимания. По этой причине, чтобы правильно выбрать зону для установки этого изделия, стоит изучить важные особенности:

  • первым делом рекомендуется проверить качество стен. Для монтажа данной системы стоит выбирать крепкую и прочную стену, которая изготовлена из качественной основы;
  • наиболее подходящим вариантом для установки вытяжки является стеновая поверхность, которая выполнена из бетона или кирпича;
  • обязательно требуется подготовить крепежные элементы, они должны полностью подходить под выбранную основу;
  • устанавливая вытяжку, стоит учитывать, что она должна располагаться над плитой на правильной высоте.

Для установки подойдет стена из бетона или кирпича

Особое значение уделяется высоте, именно от нее зависит правильное функционирование данного устройства. Итак, чтобы правильно определить необходимый уровень высоты стоит соблюдать следующие рекомендации:

  • допустимый показатель высоты над поверхностью электрической плиты составляет 65 см;
  • максимальная высота над поверхностью газовой высоты должна составлять 75 см;
  • обязательно нужно точно соблюдать показатели нижних границ, иначе прибор во время нагревания может выйти из строя и оплавиться;
  • верхние границы изделия необходимо подогнать под показатели роста хозяйки;
  • обязательно нужно знать правильные параметры ширины, они должны быть такими же, как и у газовой плиты – 50-60 сантиметров.

После того как будет выбрана поверхность для установки, а также куплена подходящая модель вытяжки, можно приступать к установке. Конструкция, которая будет вмонтирована и подключена в соответствии со всеми правилами и рекомендациями, сможет прослужить длительное время.

Подключение к розетке

Кажется, что вопрос подключения прибора к электричеству прост до безобразия: нужно всего лишь воткнуть вилку в розетку. Отчасти это так. Но есть и нюансы, которые придется учесть. Например, расположение розетки. Не всегда все так гармонично совпадает, что и розетка находится рядом с местом установки прибора. Что делать?

Можно пойти простым путем: приобрести сетевой фильтр, установить его в нужном месте. Это позволит не возиться с монтажом новой розетки, а также обезопасит прибор от перепадов напряжения.

Если же вариант с новой розеткой больше подходит, тогда нужно сначала определить оптимальное место ее размещения. Понятно, что установка близко к плите или мойке – запрещенный вариант. Можно установить розетку над навесными шкафами. Если подобное место выбрать не получается, рекомендуется устанавливать розетку с коробом. Не следует забывать о заземлении, что может спасти прибор в случае проблем с электричеством.

Все работы нужно проводить с индикатором и только после отключения электричества на входе в квартиру.

Как можно организовать проверку

В ходе обследования приточно-вытяжных систем выявляется соответствие воздушного обмена в разных по назначению помещениях требованиям проекта и санитарным нормам. В исправном состоянии правильно спроектированные вентиляционные шахты скрыты визуально, их работа не слышна. Существует несколько способов, как проверить вентиляцию в квартире.

Спичка

Поднести к вентканалу спичку, зажигалку или свечу

Эффект зажженной свечи (спички). Поднесенное горящее пламя к вентиляционной решетке в ванной комнате или на кухне к закрытому решеткой каналу покажет работу вентиляции. Если вертикальный столб пламени при открытой форточке (окне) отклонился в комнату или остался в неизменном положении, значит система не исправная. Но этот способ опасен и не рекомендован работниками газоснабжающей организации. В случае утечки газа в доме открытый огонь свечи может спровоцировать взрыв.

Бумага

Безопасный, но не менее эффективный «бумажный» вариант. При открытом окне лист газеты или другой тонкой бумаги, приставленный к решетке, должен плотно прилипнуть к ней и удерживаться тягой.

Рабочая вентиляция притянет лист бумаги

Эти способы оправдывают себя лишь в холодное время года. В жару, при практически одинаковых температурах снаружи и внутри помещения, законы физики по вытеснению боле холодным ввоздухом теплых легких масс не действуют. Поэтому организовывается обычное проветривание. При обнаружении неисправностей в работе вентиляции принимаются меры по их устранению.

Приборы

Профессиональное обследование вентиляции дает оценку степени засоренности поэтажных и общедомовых вентиляционных каналов. Проверяется мощность воздушной тяги и степень «засасывания», возникающего из-за образования пониженного давления.

Кухонная вытяжка: виды и принцип работы

Способ подключения и процесс эксплуатации вытяжки зависит от ее вида и принципа работы. Есть вытяжные системы, которые даже к вентиляции не подключаются, работая автономно.

Угловая конструкция вытяжки предназначена для плит, расположенных в углу

Вытяжки бывают трех основных видов:

  1. Классические или купольные устройства. Данная вытяжная система подключается к вентиляционному стояку и очищает загрязненный воздух, непосредственно всасывая его в систему вентиляции.
  2. Рециркуляционные (плоские) вытяжки работают автономно, не имея отношения к системе вентиляции. Плоские вытяжки оснащены системой фильтров, которая очищает воздух и возвращает его в кухонное помещение уже очищенным.
  3. Комби-вытяжки – вытяжки комбинированного типа. Принцип их работы уникален тем, что очистка воздуха может производиться как через отверстие вентиляции, так и автономно.

Многие считают более приемлемым классический или комби вариант, так как плоские вытяжки требуют частой замены этих самых фильтров, однако, такой вариант наиболее оптимален для маленького пространства кухни и не стоит забывать о том, что любая вытяжка требует регулярного ухода.

Плоская и купольная вытяжки имеют совершенно разный принцип работы

По способу установки и монтажа, кухонные вытяжки имеют больше разновидностей:

  • Встраиваемые. Устанавливаются непосредственно в кухонную мебель или другие конструкции. В основном к встраиваемому виду относится рециркуляционный и купольный тип.
  • Подвесные. Данная разновидность крепится к нижней части кухонного шкафчика над варочной поверхностью. Подвесными могут быть вытяжки рециркуляционного типа.
  • Настенные. Этот вид вытяжки фиксируется на стене над плитой, такую конструкцию может иметь классический и комбинированный тип.
  • Островные. К островному виду вытяжки относятся в основном, комбинированные и классические типы конструкций. Крепится такая разновидность непосредственно к потолку над плитой, если та расположена в центре кухни.
  • Угловые. Если плита стоит в углу, над ней крепится угловая конструкция. Вытяжная система в ней может работать по классическому или комбинированному типу.

Вытяжки нового поколения, как правило, имеют комбинированный тип устройства

При покупке вытяжки нужно учитывать ее габариты: площадь рабочей поверхности вытяжной системы не должна быть меньше площади плиты.

Помимо принципа работы и внешней конструкции, вытяжные системы также различаются по типу мощности

Чтобы правильно определить, какой мощности вытяжка нужна для определенного помещения, важно учесть множество факторов

Определение типа мощности вытяжки производится по конкретному алгоритму:

Учитывается место расположения вентиляционного отверстия (в случае с рециркуляционной вытяжкой, этот фактор не имеет значения).
Определяется тип плиты или варочной поверхности.
Берется во внимание диаметр вытяжного переходника, соединяющего вытяжную систему с каналом вентиляции.

Перед установкой вытяжки можно составить подробную схему для удобства работы

Необходимая мощность вытяжки выбирается, согласно ширине вытяжного переходника. Чем она меньше – тем большей мощности нужен прибор.

Кухонные вытяжки с отводом в вентиляцию: достоинства, недостатки

Готовить в чистой кухне со свежим воздухом всегда приятно

Существует 2 способа очистить загрязненный воздух в помещении – «прогнать» его через систему фильтров или вывести наружу, заменив чистым. Системы, выполненные по первому принципу, функционируют по замкнутому кругу: забор – очистка фильтрами – вывод. Для второго случая применяются вытяжки для кухни с отводом в вентиляцию, выводящие воздушные массы во внешнее пространство, на улицу.

Кухонная вытяжка с выводом в вентиляцию предпочтительнее аналогичного по функционалу устройства, но без воздуховода. Главное преимущество рассматриваемых установок – загрязненные воздушные массы быстро и эффективно удаляются из комнаты, что позволяет добиться 100% его обновления. Для больших по объему помещений существуют мощные агрегаты с 2-я двигателями.

Кухонная вытяжка с выводом в вентиляцию отличается экономичностью с точки зрения эксплуатации, т.к. ей не требуется регулярная замена фильтров. Рассматриваемые устройства оснащаются 2 типами решений – металлическими жироулавливателями (сетками) или акриловыми очистителями. Для последних требуется периодическая замена.

Движение воздушных потоков с фильтрационной и вытяжной вентиляцией

Что касается недостатков:

  • работа установки сопровождается сильным шумом;
  • грамотный монтаж воздуховода по силам выполнить только специалисту;
  • сложность самостоятельной установки/замены устройства.

Вытяжки для кухни без воздухоотвода устанавливаются гораздо проще, с монтажом легко справится даже неопытный хозяин. Но эти устройства не отличаются высокой мощностью, а дороговизна сменных фильтров сводит к нулю экономическую выгоду их приобретения.

Организация циркуляции воздуха в квартире

Рассмотрим, как циркулирует воздух в отдельно взятой квартире без установки дополнительных устройств воздухообмена.

Как уже было сказано выше, свежий воздух поступает через всевозможные оконные щели и зазоры, а также через дверные проемы – приоткрытые двери и щели под ними.


На схеме хорошо показано направление движения воздуха. Он поступает через окна или двери жилых помещений и перемещается в сторону вентиляционных отверстий

Комфортное проживание в квартирах характеризуется рядом факторов, среди которых кратность воздухообмена и объем регулярно сменяющегося воздуха.

Существуют нормы, регламентирующие поступление воздушных потоков.

Таблица кратности воздухообмена, подходящая для многоквартирного дома. Смена воздуха должна активнее происходить там, где наблюдается повышенная влажность, то есть на кухне и в санузлах

В домах старой застройки вентиляционные шахты не всегда функционируют на 100%, и это можно проверить простым способом. Необходимо взять лист бумаги и приложить его к техническому вентиляционному отверстию. Если бумажка не удержится силой тяги и упадет – естественная вентиляция нарушена.

Вместо листа можно использовать горящую свечу или спичку. По движению языка пламени становится понятно, есть ли тяга из помещения наружу.

Детальнее правила проверки вентиляции в квартире и пути поиска проблемы мы рассмотрели в другой статье.

Проблемы с вентиляцией негативно влияют на самочувствие живущих в квартирах людей. Отсутствие свежего воздуха вызывает нездоровую сонливость, быструю утомляемость, головные боли.

Особо чутко на это реагируют люди с заболеваниями сердца и дыхательной системы. Им постоянно хочется держать форточки и окна открытыми, а это ведет за собой резкое охлаждение помещений и, как следствие, рост числа простудных заболеваний.

Рекомендуем также ознакомиться с информацией о том, как восстановить вентиляцию и работоспособность воздуховодов.


Повысить эффективность естественной вытяжной системы можно с помощью простейшего прибора – вентилятора, установленного в вентиляционный выход в санузле

Если над кухонной плитой установлена регулярно включаемая вытяжка с отводом воздуха в вентиляционную шахту, это также будет способствовать быстрой смене воздушных масс на кухне и в прилегающих комнатах.

При желании жильцы могут самостоятельно организовать и приток воздуха. Для этого используют как обыкновенное проветривание, так и специальные механические и технические устройства, например, приточный клапан на окно.

Клапаны устанавливают не только на стеклопакетах, но и в стенах, чаще всего – под окнами, около отопительных приборов. Воздух с улицы поступает внутрь комнаты через небольшое отверстие диаметром от 5 до 10 см и нагревается благодаря теплу радиатора или конвектора.

Существуют автоматические модели, которые чутко реагируют на смену температуры и влажности: как только параметры превышают норму, происходит проветривание.

Но более совершенной признана централизованная приточная система канального типа. Самостоятельно установить ее можно только в частном доме, потому что в многоэтажках системами такого масштаба занимаются специальные службы.

Воздуховоды и приборы подачи/нагрева воздуха находятся над помещениями, в перекрытиях, проходят в стенах, поэтому их устанавливают еще в процессе строительства.


Приточную канальную вентиляцию оборудуют в новостройках так называемого элитного класса. Одно из условий монтажа – высокие потолки, позволяющие произвести монтаж без ущерба для интерьера

Как видите, отсутствие хорошо налаженной естественной вентиляционной системы можно частично компенсировать установкой дополнительных приборов. Минус только один – дополнительные единовременные траты на покупку устройств и регулярные – на оплату электроэнергии.

Нюансы подготовки

Чтобы подключение вызвало меньше хлопот, следует определиться с местом расположения техники. Не поленитесь проверить качество стен, – поверхность должна быть прочной и крепкой. В идеале вытяжка должна висеть на бетоне или кирпиче, не последнюю роль играет надежность крепежей.

Правильно размещенный воздухоочиститель должен быть установлен на определенном уровне от варочной поверхности:

  • над газовой – для прямых вытяжек это 75-85 см, для наклонных – 55-65 см;
  • над электрической (традиционной, индукционной) – для наклонных – 35-45 см, для прямых – 65-75 см.

Тщательно соблюдайте нижние границы, иначе техника выйдет из строя и оплавится в результате нагревания. Верхние лучше подогнать под рост хозяина или хозяйки. Ширина должна соответствовать ширине плиты (50-60 см).

В целом, монтаж конструкции можно разбить на три этапа:

  • монтаж прибора к стене либо потолку, либо в шкаф;
  • подключение к электропитанию;
  • подключение воздуховода и его отвод в вентканал (для вытяжек, работающих на отводе).

Если вытяжка рециркуляционная

Тут не требуется подводка к вентиляционной шахте, так как подобные вытяжки не перемещают загрязненный воздух за пределы помещения. Результативность эксплуатации всецело зависит от качества фильтров и грамотно подобранной производительности.

Установить систему несложно. Прибор монтируется и подключается к электричеству. Точки фиксации на стене, либо другой поверхности предварительно размечаются и высверливаются дрелью.

Если вытяжка работает на отводе

Тут дела обстоят немного сложнее, так как крайне важно корректно поставить воздуховод. Он может быть выполнен на полужесткой основе, из алюминия, пластика

Самым проблематичным в монтаже будет именно пластиковый вариант.

Для прокладки ПВХ воздуховодов требуются переходники, вертикальные, горизонтальные колена (конфигурации буквы «Г»), вентиляционные решетки, редукторы. Последние понадобятся при стыковке круглого диаметра и прямоугольных форм.

Основная часть деталей поставляется в комплекте, но кое-что придется докупать отдельно. Осуществляйте монтаж при помощи специалистов. Тогда система прослужит долгий срок и будет издавать минимум шума.

Если вытяжка встраиваемая

Такие модели почти полностью прячутся в мебельном профиле. В полках вырезаются отверстия под воздуховод. Это делается после покупки прибора, так как размещение выемок зависит от модели вытяжки. Сама конструкция крепится на шурупы к стенкам мебели.

Секреты установки вытяжки (видео)

Как подключить вытяжку на кухне к вентиляции

Для вытяжных систем купольного или комбинированного типа обязательным этапом является установка вентиляционного короба или гофротрубы. На каком бы расстоянии не находилось вытяжное отверстие от варочной поверхности и предполагаемого места установки вытяжного модуля, их соединение обязательно.

Для подключения вытяжки к вентиляции можно использовать:

  • Гофрированную трубу (она применяется только в тех случаях, если есть возможность скрыть ее за фасадами мебели или под декоративным коробом).
  • Пластиковую трубу (она сама по себе имеет декоративный вид и собирается из комплектных модулей, может иметь круглое, квадратное или прямоугольное сечение).

Для подключения трубы-переходника нужна решетка по размеру вент-канала с отверстием для переходника соответствующей формы (в зависимости от трубы).

Труба крепится в вентиляционном отверстии и к вытяжному модулю с помощью хомутов и герметика. Диаметр соединительной трубы подбирается согласно диаметру выходного отверстия вытяжки и вентиляционного канала.

При дальнейшей эксплуатации вытяжной системы, важно помнить об уходе за вентиляционным переходником. Очистка трубы должна производиться минимум – раз в полгода во избежание снижения функциональности устройства за счет скопления налета на стенках

Как подключить вытяжку на кухне к электричеству

На первый взгляд, подключение вытяжки к электропитанию – процесс достаточно простой, но определенные нюансы есть во всем.

Можно воспользоваться переноской, но это, как правило, ненадежный и временный вариант. Розетку можно прикрепить как к стене, так и к поверхности шкафа. Для начала нужно точно определить место крепления розетки, учитывая, что она не должна находиться вблизи мойки или плиты.

С выбором, установкой и подключением вытяжки справится любой начинающий домашний мастер. Следуйте алгоритму и соблюдайте инструкцию и у вас все получится.

Удачной установки!

Выводы и полезное видео по теме

Подробно о монтаже вытяжки простым языком:

Нюансы установки на кафельную плитку:

Инструктаж по применению клемм Ваго:

Рекомендации по выбору вентилятора, тестирование:

Если вы запланировали произвести ремонт в ванной комнате своими силами, включая обновление осветительной системы, то установка вентилятора покажется вам делом несложным и быстрым. Главное – на старте определиться с режимом работы вытяжки, выбрать надежную модель и правильно произвести подключение к одно- или двухклавишному выключателю.

Помните: какую бы схему вы ни предпочли, монтаж следует выполнить согласно общепринятым требованиям и правилам безопасности.

Подключать кухонные вытяжки к вентканалу в квартире уже нельзя? Разбираемся в спорном вопросе

«В квартирах нашего нового дома застройщик запрещает подключать кухонные вытяжки к вентканалу. Разве это кому-то может помешать?» Такой вопрос нам поступает не впервые, и мы адресовали его специалисту. Тимофей Кремез, заместитель директора по производственным вопросам и эксплуатации жилищного фонда «Минского городского жилищного хозяйства», объяснил, чем обусловлен запрет на подключение мощных вытяжек к естественной системе вентиляции. Мы также узнали, какие здесь есть исключения.

Фото: contur-sb.com

Кто сказал, что так нельзя?

На самом деле прямого запрета на подключение кухонной вытяжки к системе вентиляции нет. Зато есть постановление Совета министров № 384 «О некоторых вопросах переустройства и перепланировки». В нем конкретно не указано, является ли установка электровытяжек перепланировкой или нет. Вместе с тем в одном из пунктов говорится о запрещении переустройства и (или) перепланировки, которые влекут за собой нарушение режима работы систем дымо- и газоудаления, а также нарушение и ухудшение параметров работы инженерно-технического оборудования дома или отдельных помещений.

По словам Тимофея Кремеза, установка электровытяжек большой мощности как раз и относится к этому пункту, так как при включении они создают достаточно большой поток воздуха, который способствуют ухудшению параметров работы системы вентиляции.

Дело в том, что в большинстве жилых домов есть естественная вентиляция, которая предусматривает извлечение определенного объема воздуха из жилых помещений и его вынос на улицу. Такая система спроектирована под определенные нормы и не предусматривает установки оборудования принудительной вентиляции, требующего его непосредственного присоединения к вентиляционным блокам. Проще говоря, для нормального воздухообмена в квартирах в дополнительных устройствах, обеспечивающих принудительное движение воздуха, нет необходимости.

— Электровытяжки при одновременном включении создают большой поток воздуха в вентшахте, тем самым нарушая работу естественной вентиляции, — говорит Тимофей Кремез. — Это выражается в опрокидывании тяги, и часть воздуха проникает в соседние квартиры, поэтому мы слышим запахи из квартир соседей.

Фото: contur-sb.com

Это не проходит бесследно, появляются недовольные соседи, которые жалуются в ЖЭС или товарищество. В таких случаях представители эксплуатирующих организаций пройдут по квартирам и установят, кто подключил вытяжку. Владельцам вынесут предписание о ее демонтаже. Если это не будет сделано добровольно, то демонтируют через судебное решение. Можно, конечно, заказать независимую экспертизу и доказать, что конкретно ваша вытяжка не нарушает работу вентиляции всего дома. Но если это не так, то придется и вытяжку демонтировать, и экспертизу оплатить.

Следует учитывать не только интересы соседей, но и свои собственные. Подключая вытяжку к вытяжному каналу и тем самым закрывая вентканал коробом, вы лишаете кухню постоянной естественной вентиляции. Это приводит к сырости и, как следствие, к образованию плесени на ограждающих конструкциях.

Есть исключения?

Специалист говорит, что при подключении вытяжки малой мощности претензий обычно не бывает. Но как определить «незапрещенную» мощность?

— Если говорить про опыт эксплуатирующих организаций, установка устройств мощностью до 100 м3/ч удаляемого воздуха не способствует ухудшению условий проживания соседей. При использовании оборудования мощностью от 200 м3/ч проблемы уже будут. Точно же определить мощность оборудования, при которой работа системы вентиляции не будет нарушена, сможет только специалист-проектировщик, который сделает точный расчет.

Как же быть с кухонными запахами?

Эффективно справляются с запахами рециркуляционные вытяжки. Они никак не влияют на воздухообмен в помещении и не подключаются к вентканалу. Дым, пар от готовки еды прокачивается через встроенные фильтры, которые удаляют запах, и очищенная воздушная масса возвращается назад в помещение. Правда, такие вытяжки требуют периодической замены угольных фильтров.

— В России и других странах, где априори запрещено подключение электровытяжек к вентиляции, кухонные запахи выбрасывают непосредственно на улицу через вентканал в стене, — говорит Тимофей Кремез. — У нас такой способ тоже возможен, и многие граждане так уже сделали.

Правда, взять и пробурить в стене дыру на собственное усмотрение нельзя. Для этого нужно обратиться в отдел архитектуры администрации за разрешением, согласовать проектное решение.

Вытяжка «выбрасывает» воздух сразу на улицу — через вентканал в стене. Фото: kitchenguide.suФото: kitchenguide.suДефлектор. Фото: habr.com

После получения разрешения в стене сверлят отверстие нужного диаметра и устанавливают в него трубу. На фасаде на нее устанавливается защитный дефлектор.

Таким образом, в квартире сохраняется естественная вентиляция, и вытяжку можно использовать на полную мощность, ведь при прямом подключении в стену сопротивление потоку воздуха минимально, путь короткий.

Общие рекомендации

Защитить квартиру от запахов из соседних квартир (а это не всегда кухонные) можно, установив на вентиляционное отверстие обратный клапан: он открывается только при наличии тяги в основном вентканале и закрывается, когда в нем создается избыточное давление (возникает при использовании соседями вытяжек большой мощности).

При установке в квартире внутренних дверей следует помнить, что чистый воздух поступает в жилые комнаты, а «отработанный» удаляется из санузла и кухни. Чтобы чистый воздух имел возможность вытеснять «отработанный», необходимо обеспечить наличие зазора (щели) высотой не менее 2 см под дверными полотнами в межкомнатных дверях в туалет и ванную комнату (либо совмещенный санузел) либо сквозных отверстий общей площадью не менее 120 см² для свободного движения воздуха. Плотные двери, установленные на пути движения воздуха, в закрытом состоянии снизят или прекратят вообще движение объемов подаваемого и удаляемого воздуха.

При исправной вентиляции все запахи готовки уходят при открытом на микропроветривание окне. Для этого придуманы и специальные оконные клапаны, которые обеспечивают минимальный приток воздуха (без этого естественная вентиляция не работает).

Оконный клапан. Фото: tochkakrovli.in.ua

Для нормальной работы системы вентиляции в квартире необходимо обеспечить постоянный приток воздуха в помещение, то есть открыть окна на соответствующий режим проветривания (с учетом возможности регулировки прижима створки к раме с помощью регулируемого эксцентрического ролика — в «зимний» (метка на ролике поворачивается в сторону комнаты), «летний» (метка на ролике поворачивается в сторону улицы) или «переходный период» (метка на ролике поворачивается вниз либо вверх) режимы эксплуатации).

Герметично закрытые окна приводят к повышению относительной влажности воздуха в квартире, где источниками влаги служат такие факторы, как готовка, стирка, влажная уборка, использование душа, наличие аквариумов и комнатных растений.

Повышенная относительная влажность воздуха (при нормируемой 55%) в холодное время года приводит к выпадению конденсата (водяного пара из воздуха) на поверхности окон (как следствие — к образованию наледи на стекле и створках), стен, потолков, их увлажнению и созданию благоприятной среды для образования грибков и плесени.

При отсутствии притока наружного воздуха вытяжка из квартиры не работает. Поэтому при данной конструкции окон обеспечение воздухообмена в квартире возможно лишь путем поступления наружного воздуха через открытые оконные створки или через установленные в окнах (стенах) вентиляционные клапаны.

Подключение вытяжки: рекомендации по установке

Кухонная вытяжка должна располагаться на каждой кухне. На сегодняшний день она является неотъемлемой частью функциональности любой кухни. Она способна эффективно очищать воздух в вашем помещении от неприятных запахов. Подключение вытяжки обеспечит комфортное нахождение людей на кухне.

Подключение вытяжки к электросети может сначала вызвать много вопросов. В частности, эти вопросы будут касаться ее подключения к электрической сети. В нашей статье мы расскажем, как подключить вытяжку к электросети.

Подключение вытяжки с помощью штепсельной розетки

На сегодняшний день многие модели кухонных вытяжек имеют небольшую мощность. Именно поэтому подключение вытяжки можно осуществлять с помощью штепсельной розетки. Если перед подключением вы успели предусмотреть отдельную распределительную коробку, тогда свое устройство вы можете подключить напрямую к нему.

Выбор кабеля для подключения кухонных вытяжек

Подключение кухонной вытяжки должно проводиться с помощью хорошего кабеля. Его мощность должна составлять не менее 200 Вт. Также он должен выдерживать нагрузку в 2 ампера. В этом случае вы также можете ограничиться проводом сечение, которого будет составлять 2 мм. Подключение варочной панели тоже должно осуществляться с помощью мощного кабеля.

Этого провода будет достаточно для подключения не только вытяжки, но и других кухонных приборов. Схема подключения вытяжки к электросети достаточно простая. С ней вы сможете разобраться самостоятельно.

Подвесная вытяжка

Эту вытяжку вы легко можете подключить к соседней розетке. В этом случае у вас не будет необходимости приобретать дополнительный кабель. При необходимости вы можете использовать кабель, который останется после монтажа проводки.

Встраиваемая вытяжка

Если на розетку, к которой вы будете подключать эту вытяжку, полагается высокая нагрузка, тогда нельзя использовать соединения проводов. При подключении водонагревателя также не рекомендуется использовать соединения. В этом случае прокладку кабеля вам необходимо проводить с таким расчетом, чтобы его хватило для подключения розетки. При необходимости вы также можете подключить две розетки от одного кабеля.

Островная вытяжка

Для этого вида вытяжки подключение лучше всего осуществлять по методу шлейфа. Если на вашей кухне был недавно сделан ремонт, тогда штробление стены должно быть минимальным. Лучше всего применять специальные кабель каналы. Они не только избавят вас от штробления, но и дадут доступ к кабелю в любое время. На сегодняшний день на рынке вы можете найти широкий ассортимент кабель каналов. Они имеют разный дизайн и поэтому подойдут практически к любому помещению.

Настенная вытяжка

Для ответвления линии из соседней розетки вы можете воспользоваться клеммниками. Кроме этого, вы также можете использовать штепсельную розетку, которая будет иметь две пары контактов.

Читайте также: подключение электрического котла.

Электропроводка вытяжного вентилятора кухни

Как провода подключаются к вытяжному вентилятору кухни? Как подключить кухонный вытяжной вентилятор, установленный над кухонной плитой или плитой.

Провод кухонного вытяжного вентилятора
Электрический вопрос: Как подключаются провода для кухонного вытяжного вентилятора?

  • У вытяжного вентилятора из обмотки три провода: красный провод, черный провод, зеленый провод.
  • То, как он теперь подключен, когда переключатель включен, воздух выходит из кухни.
  • Когда переключатель находится в положении ВЫКЛ, вентилятор нагнетает воздух на кухню. В результате двигатель вентилятора может дуть в обоих направлениях.
  • Можете ли вы объяснить правильную разводку двух клеммных соединений или предоставить схему, на которой показаны электрические соединения с питанием главной цепи.

Этот вопрос по электропроводке поступил от: Стива из Техаса.

Ответ Дэйва:
Спасибо за вопрос по электропроводке, Стив.

Как подключить вытяжной вентилятор на кухне

Применение: Электромонтаж кухонного вытяжного вентилятора.
Уровень квалификации: от среднего до продвинутого. Этот проект электропроводки лучше всего выполнять сертифицированным электриком или лицензированным подрядчиком по электрике.
Необходимые инструменты: простые ручные инструменты в сумке для электриков и тестер напряжения.
Расчетное время: зависит от личного опыта, умения работать с инструментами и доступа к настенному выключателю вытяжного вентилятора, а также от того, потребуется ли распределительная коробка большего размера.
Меры предосторожности: Перед работой с электропроводкой необходимо определить, выключить и пометить контур кухонного вытяжного вентилятора.
Уведомление: Изменение существующей проводки или установка дополнительной электропроводки в ванной комнате должны выполняться в соответствии с местными и национальными электротехническими правилами с разрешением и проверяться.

Как подключить вытяжной вентилятор на кухне

Конкретно для этого электрического вопроса: Проводка вытяжного вентилятора, описанная в этом вопросе, может быть нетипичной или стандартной из-за описанной проблемы.Поэтому я рекомендую внимательно изучить вытяжной вентилятор и предоставленные инструкции по установке и схему подключения. Если обнаружится, что вытяжной вентилятор неисправен или несовместим с вашим приложением, может потребоваться его замена.

  • Важно: Не все вытяжные вентиляторы одинаковы, поэтому обязательно ознакомьтесь с документацией, прилагаемой к вытяжному вентилятору, для получения конкретных требований к цепи и инструкций по подключению.

ПРИМЕР: Ниже приводится пример подключения вытяжного вентилятора кухонной вытяжки на 120 вольт.

  • Электромонтаж вытяжного вентилятора на кухонной вытяжке
    • Обычно есть кабель электрической цепи, который вставлен в стену чуть ниже шкафа над плитой или плитой.
    • Найдите автоматический выключатель, который управляет питанием этого кабеля, и отключите цепь перед установкой вытяжного вентилятора.
    • Примечание: Цепной кабель, используемый для кухонного вытяжного вентилятора, обычно питается от одной из розеток кухни.
    • Используйте тестер напряжения, чтобы убедиться, что питание цепи было отключено, прежде чем продолжить.
    • К проводам цепи на 120 В относятся зеленый или оголенный провод заземления, белый нейтральный провод и черный провод питания.
    • Распределительная коробка находится внутри вытяжного вентилятора с глухой крышкой над ней. Снимите заглушку.
    • Стандартный вытяжной вентилятор на 120 В имеет зеленый провод заземления, белый нейтральный провод и черный провод питания.
    • Для ввода кабеля в распределительную коробку предусмотрено отверстие в полдюйма. Примечание. Для защиты кабеля цепи необходимо установить пластиковую втулку или кабельный соединитель.
    • Вставьте кабель цепи в распределительную коробку вытяжного вентилятора при установке вытяжного вентилятора в шкаф.
    • После того, как вытяжной вентилятор установлен и закреплен на месте, удалите все лишние отрезки кабеля и провода, но не забудьте оставить достаточно провода для соединения проводов. Снимите один дюйм изоляции с каждого провода, чтобы подготовить провода к подключению.
    • Важно: Если зеленый провод заземления не поставляется с вытяжным вентилятором, то внутри распределительной коробки должен быть предусмотрен зеленый винт заземления, к которому должен быть прикреплен провод заземления цепи.
    • Соедините соответствующую пару проводов от вытяжного вентилятора с кабелем цепи. Обрежьте лишнюю или неровную проволоку. Подключите скрученный провод к каждому соединению.
    • Установите на место заглушку над распределительной коробкой внутри вытяжного вентилятора.
    • Восстановить питание цепи вытяжного вентилятора.
Подробнее об электропроводке вытяжного вентилятора на кухонной вытяжке

  • Вытяжной вентилятор кухонной вытяжки
    • Кухонный вытяжной вентилятор, расположенный над плитой или кухонной плитой, обеспечит хорошо проветриваемую кухню и предотвратит проникновение запахов в другие помещения дома.

Подробнее о том, как подключить вытяжной вентилятор на кухонной вытяжке

Как установить электропроводку на кухне

Кухня Электропроводка

Полностью объясненные фотографии и электрические схемы для кухонной электропроводки с требованиями кодов для большинства новых или реконструируемых проектов.


Электрические ошибки и способы их избежать Как выявлять и устранять электрические ошибки, которые приводят к проблемам с электричеством,
Предотвратите нарушения правил электротехники и неудавшийся домашний осмотр

Поможем правильно подключить

Узнайте больше из моего курса «Домашняя электрическая проводка»:

Базовая домашняя электрическая проводка на примере
» Вы можете избежать дорогостоящих ошибок! «

Вот как это сделать:
Подключите его прямо с помощью моей иллюстрированной книги по электромонтажу

Отлично подходит для любого проекта домашней электропроводки.

Идеально для домовладельцев, студентов,
Разнорабочих, разнорабочих женщин и электриков
Включает:
Электромонтаж розеток GFCI
Электромонтаж домашних электрических цепей
Розетки 120 и 240 В
Электропроводка выключателей освещения
Электропроводка 3-проводного и 4-проводного электропроводки
Электромонтаж 3-проводного и 4-проводного кабеля осушителя и розетки осушителя
Устранение неисправностей и ремонт электропроводки
Модернизация электропроводки
Коды NEC для домашней электропроводки
900 13….и многое другое.

Будьте осторожны и безопасны — никогда не работайте с электрическими цепями!
Проконсультируйтесь в местном строительном департаменте по поводу разрешений и проверок для всех проектов электропроводки.
Схема электрических соединений вытяжного вентилятора для коммерческого использования

Многие люди могут читать и понимать схемы, известные как метки или линейные диаграммы. Коммерческие рециркуляционные системы для приготовления пищи.




Мотор вентилятора охлаждающего кожуха Mackonline




Кухонная вытяжка без шунтирующего отключения Youtube




Amazon Com Restaurant Canopy Hood Смазка для вытяжного вентилятора с номинальной мощностью





Airquest 1 12 5-тонный пакет, газовый сингл фаза со спецификацией моделей nox.



Электрическая схема вытяжного вентилятора коммерческого назначения . Acvcr iom 2 b51003 003 для получения дополнительной информации см. Национальные электрические правила и электрическую схему, прилагаемую к двигателю. Вентиляторы чердаков вентилируемого всего дома разрешается выпускать в чердачное помещение жилых единиц, имеющих частные чердаки. Схемы подключения помогают техническим специалистам увидеть, как органы управления подключены к системе. Вентилятор для ванной комнаты может быть только вытяжным, или это может быть фактический нагреватель с вентилятором для ванной комнаты или любая их комбинация.Если у вас есть только вытяжка, замена ее на обогреватель и осветительный прибор может сделать время, которое вы проводите в комнате, намного более приятным. Каждый провод потолочного вентилятора имеет специальное назначение, чтобы вентилятор работал правильно и безопасно. Руководство по установке и обслуживанию коммерческой кухонной вытяжки. Получение посылок при получении устройства. Проверьте наличие любых внутренних или внешних повреждений, если они обнаружены, сообщите об этом перевозчику. Он указывает скорость, при которой дрон не набирает и не теряет высоту с соответствующим образом установленным дросселем. Это будет указано в процентах в разделе статистики в верхней части окна и в значке.Вентилятор состоит из вращающихся лопаток или лопастей, которые воздействуют на воздух. Горизонтальный полет на clxxx появляется только при анализе полета и только в том случае, если были указаны площадь крыла и вес планера. Технические характеристики сплит-системы HP Airquest 10 seer premium серии akc. Хотя есть четыре разных провода, подключение потолочного вентилятора не является сложной задачей. Оставьте достаточно провисания проводки, чтобы пропустить двигатель. Электрические схемы и символы для электропроводки, обычно используемые для чертежей и чертежей, не только показывают нам, где что-то должно быть установлено, но и то, какое электрическое устройство будет установлено.Вентилятор — это приводимая в действие машина, используемая для создания потока в жидкости, обычно в газе, таком как воздух.





Подключение системы Ansul




Проектирование системы вентиляции кухни Com Система вентиляции кухни




Электропроводка Блок управления пожаротушением Youtube






Руководство по подбору смазки и обогревателя для ресторана




Кухонные шкафы Цвета Смесители Kitchenaid Ассортимент запасных частей Электропроводка




Вытяжной вентилятор для ванны Линейный вытяжной вентилятор для ванной Как установить






Схема подключения вытяжной вытяжки на кухне Онлайн-схема подключения




Ресторан Руководство по выбору размеров кожуха для консистентной смазки и тепла




Установка шланга для туалета Вентилятор для вентиляции со сквозным душем Цена






Продукция для коммерческой вентиляции Continental Fan




Вытяжной вентилятор для кухни Luxury Kitchen Island Vent New 30




Установка вытяжки в коммерческих целях Оклахома для вентиляции на кухне






Установка, эксплуатация и обслуживание вытяжек для кухни




Коммерческие вентиляторы Home Depot Home Depot Вытяжные вентиляторы Вентиляторы для ванных комнат




Электрическая схема коммерческой кухонной вытяжки Схема электрических соединений



Как установить новую вытяжку

Требования к вентиляции


ДЛЯ ПРАВИЛЬНОГО ВЕНТИЛЯЦИИ
  • Оставьте расстояние 28-36 дюймов между верхней частью варочной поверхности и нижней частью вытяжки.Позвольте 36-40 дюймов для вентиляции над грилем барбекю.
  • Наилучший вариант — по возможности вентилировать вертикально через крышу; вентилируйте через боковую стенку, если вы не можете вентилировать прямо над капюшоном.
  • Используйте только воздуховоды из оцинкованной стали или металла.
  • Для наилучшей производительности используйте как можно меньше колен, не более трех колен на 90 °. Сделайте не менее 18 дюймов прямо от переходной детали, прежде чем использовать колено в воздуховоде, и убедитесь, что между коленами имеется не менее 24 дюймов прямого вентиляционного отверстия.
  • Используйте изоленту или ленту HVAC для герметизации всех стыков в вентиляционной системе.
  • Используйте герметик для герметизации внешних отверстий вокруг крышки
  • Всегда содержите воздуховод в чистоте, чтобы обеспечить надлежащий воздушный поток
НИКОГДА
  • Прервите вентиляционную систему на чердаке или в другом закрытом помещении.
  • Установите вытяжку за пределами высоты 28-36 дюймов над варочной поверхностью.Слишком низко установленные вытяжки могут быть повреждены нагреванием или огнем. Слишком высокие вытяжки будут плохо работать и станут неэффективными.
  • Используйте бейсболки для стирки 10,2 см (4 дюйма).
  • Используйте пластиковый вентиляционный канал или пластиковый воздуховод.
  • Используйте воздуховоды длиной более 30 футов.
  • Установить вытяжку ниже 36 дюймов над барбекю.
  • Уменьшите диаметр воздуховода по сравнению с размером выпускного отверстия вытяжки.

Опции вентиляции


ВЕРТИКАЛЬНАЯ ВЕНТИЛЯЦИЯ КРЫШИ
  • Воздуховод проходит вертикально над вытяжкой через крышу дома. Это наиболее эффективный способ вентиляции и предпочтительный вариант вентиляции для всех настенных или островных вытяжек.
  • Крышка необходима для защиты воздуховода снаружи.Закройте крышу крышкой герметиком.
ГОРИЗОНТАЛЬНАЯ ВЕНТИЛЯЦИЯ НА СТЕНУ
  • Это вариант, альтернативный вертикальной вентиляции. Воздуховод проходит горизонтально от вытяжки через боковую стену дома. В зависимости от модели вытяжки вентиляция может проходить прямо через внешнюю стену с задней стороны вытяжки, если вытяжка имеет возможность поворота панели вентилятора (Вариант 1). Эта опция доступна только на определенных моделях.
  • Второй вариант — вентиляция с верхней части воздуходувок и колена с верхней части вытяжки через стену (вариант 2).Для правильной вентиляции оставьте не менее 18 дюймов прямого вертикального хода от верхней части переходной детали перед установкой колена. (Как видно)
  • Крышка боковой стенки необходима для защиты воздуховода снаружи. Закройте заглушку боковой стенки герметиком.
ОПЦИЯ ГОРИЗОНТАЛЬНОЙ ВЕНТИЛЯЦИИ 2
  • Это второй вариант, альтернативный вертикальной вентиляции. Воздуховод проходит через кухонный потолок сверху вытяжки, а затем через ближайшую внешнюю стену.
  • Для настенных вытяжек рекомендуется выпускать воздух из стены, на которой установлена ​​вытяжка, чтобы обеспечить кратчайший выход. Для островных вытяжек рекомендуется вентиляция ближайшей наружной стены в любом направлении.

Заглушка боковой стенки необходима для защиты воздуховода снаружи. Закройте заглушку боковой стенки герметиком.

Настенная вытяжка


Подготовка вытяжки

ЧТО ВАМ НУЖНО
ПРОВЕРЬТЕ ВЫТЯЖКУ
  • Проверьте содержимое коробки.Они должны включать:
    • Вытяжка
    • Кронштейн для настенного или потолочного монтажа
    • Оборудование
    • Дымоход (для определенных моделей)
    • Опорные кронштейны (для определенных моделей)
    • Переходной воздуховод (для определенных моделей)
  • Подключите и проверьте органы управления, освещение и вентилятор.
  • Проверьте, нет ли повреждений, причиненных во время транспортировки.
  • Сообщите о любых повреждениях в службу поддержки Proline в течение 14 дней с момента получения вытяжки, позвонив по телефону 877.901.5530 или по электронной почте [email protected]
  • Не устанавливайте, если вытяжка повреждена или она вас не устраивает.
ПОДГОТОВЬТЕ КАНАЛЫ

Спланируйте, где будут расположены ваши воздуховоды.Установите воздуховоды подходящего размера и внешнюю крышу или заглушку, в зависимости от того, где вы будете выводить вытяжку наружу. Воздуховоды должны быть уже пробиты через потолок (или стену, если потолок не предусмотрен) и готовы к подключению к вытяжке перед началом установки. См. Требования к вентиляции выше.

* Вытяжку необходимо установить для закрепления шпилек или опор. Стеновые анкеры могут использоваться для дополнительной поддержки и будут варьироваться в зависимости от материала стены и веса устанавливаемой вытяжки.

Установка вытяжки на стену

Сначала нанесите эти отметки на стене места установки

  • Центральная линия области установки.
  • Расположение стоек ближе к центральной линии. (По одному с каждой стороны)
  • Горизонтально выровняйте линию на 28–36 дюймов над поверхностью варочной панели. (Расположение нижней части вытяжки).

ШАГ 1

Найти место для установки вытяжки
  • Обведите контур своего капюшона на картонной коробке.
  • Найдите монтажные отверстия и центральную точку вытяжки (непосредственно между монтажными отверстиями) и отметьте их на картонной панели.
  • Осторожно вырежьте контур из картона.
  • Приклейте картонную вырезную панель к стене, выровняв ее по горизонтальной линии (нижняя часть расположения вытяжки) и совместив центральную точку с центральной линией области установки.
  • Проделайте отверстия в точках крепления на картоне, отмечая места на стене, и удалите картон.
  • При использовании настенных анкеров предварительно просверлите монтажные отверстия там, где находятся ваши отметки, сверлом правильного размера и вставьте стенные анкеры. *
  • Вкрутите монтажные винты в отмеченные шпильки или анкеры, оставляя зазор примерно 1/4 дюйма.Этот зазор будет использован для подвешивания вытяжки на ШАГЕ 3.

* Вытяжку необходимо установить на надежные шпильки или опоры. Стеновые анкеры могут использоваться для дополнительной поддержки и будут варьироваться в зависимости от материала стены и веса устанавливаемой вытяжки.

ШАГ 2

Установить кронштейн для потолочного дымохода
  • Приложите кронштейн дымохода к потолку, совместив центральную точку кронштейна с центральной линией места установки.
  • Отметьте места отверстий для кронштейнов на стене и просверлите отверстия в отмеченных местах (размер сверла будет зависеть от размера отверстия, которое требуется для настенного анкера).
  • Вставьте анкеры в просверленные отверстия и прикрутите кронштейн. Дымоход крепится к кронштейну.

ШАГ 3

Вытяжка Hang Range и Connect:
  • Навесьте кожух на монтажные винты, начиная с ШАГА 1.Затяните крепежные винты, чтобы закрепить кожух. Низ вытяжки должен совпадать с горизонтальной линией на стене.
  • Просверлите отверстия в задней части вытяжки, совместив их со шпильками стены, которые были ранее отмечены (используйте подходящее сверло для крепежных винтов, входящих в пакет с оборудованием).
  • Прикрепите вытяжку к стойкам стены винтами, входящими в комплект с оборудованием.
  • Прикрепите ранее установленный воздуховод к вентиляторам вытяжки, закрепив его на месте изолентой или лентой для вентиляции и кондиционирования воздуха.
  • Подайте питание на вытяжку, подключив трехконтактную вилку к ближайшей электрической розетке или подключив вытяжку к источнику питания (всегда консультируйтесь с электриком перед прямым подключением вытяжки к источнику питания).

* Всегда консультируйтесь с электриком перед прямым подключением вытяжки к источнику питания.

ШАГ 4

Установить дымоход
  • Удалить защитную пленку покрытия.
  • Поместите две части дымохода на верхнюю часть вытяжки, убедившись, что вентиляционное отверстие в верхней части направлено вверх, а верхняя часть скользит внутри нижней части телескопически.
  • Присоедините верхнюю часть дымохода к монтажному кронштейну, чтобы нижняя часть дымохода надежно опиралась на верхнюю часть вытяжки.
  • Прикрутите основание дымохода к верхней части вытяжки (при наличии монтажных отверстий)

* Не все вытяжки для настенного монтажа имеют дымоходы (модели «Под шкафом» и «Вставка» обычно не имеют дымохода).Дымоходы обычно состоят из двух телескопических частей, если они не вырезаны на заказ.

На этом установка вытяжки на стену завершена.

Если у вас есть какие-либо вопросы о процессе установки, позвоните в отдел обслуживания клиентов Proline по телефону 877.901.5530 или посетите сайт prolinerangehoods.com.

Островная вытяжка


Подготовка кожуха острова

ЧТО ВАМ НУЖНО
ПРОВЕРЬТЕ ВЫТЯЖКУ
  • Проверьте содержимое коробки. Они должны включать:
    • Вытяжка
    • Кронштейн для крепления на потолке
    • Сумка для оборудования
    • Дымоход
    • Опорные кронштейны
    • Переходной воздуховод (для определенных моделей)
  • Подключите и проверьте органы управления, освещение и вентилятор.
  • Проверьте, нет ли повреждений, причиненных во время транспортировки.
  • Сообщите о любых повреждениях в службу поддержки Proline в течение 14 дней с момента получения вытяжки, позвонив по телефону 877.901.5530 или по электронной почте [email protected]
  • Не устанавливайте, если вытяжка повреждена или она вас не устраивает.
ПОДГОТОВЬТЕ КАНАЛЫ

Спланируйте, где будут расположены ваши воздуховоды.Установите воздуховоды подходящего размера и внешнюю крышу или заглушку, в зависимости от того, где вы будете выводить вытяжку наружу. Воздуховоды должны быть уже пробиты через потолок (или стену, если потолок не предусмотрен) и готовы к подключению к вытяжке перед началом установки. См. Требования к вентиляции выше.

* 2x4s и другие дополнительные материалы для каркаса могут потребоваться при установке дополнительных опор или при отсутствии потолочных балок в месте установки

Установка островной вытяжки

Сначала нанесите эти отметки на место установки ceukubg

  • Центральная линия области установки.
  • Расположение балок потолка ближе всего к месту установки. (По одному с каждой стороны)

ШАГ 1

Марка потолка
  • Найдите балки в потолке.
  • Найдите и отметьте центральную точку прямо над варочной панелью, используя отвес или лазерный уровень, чтобы точно выровнять их.
  • Поместите потолочный кронштейн на потолок вокруг центральной точки. (Убедитесь, что он перпендикулярен вашей варочной панели.) Убедитесь, что кронштейн пересекает балки потолка. В противном случае необходимо использовать опоры каркаса для крепления потолочного кронштейна. *
  • Обведите контур потолочного кронштейна на потолке.
  • Обведите круг в месте выхода воздуховода.
  • Отметьте 4 угла, в которых вы будете просверливать отверстия.

* Для получения наилучших результатов проконсультируйтесь со специалистом в области строительства

ШАГ 2

Установить потолочный кронштейн
  • Просверлите отверстия в четырех потолочных отметках из Step 1 .Эти отверстия должны попасть в балки потолка или дополнительный каркас.
  • Вырежьте в потолке отверстие, где будет проходить воздуховод, и закончите подготовку воздуховода.
  • Приложить кронштейн дымохода к потолку и надежно закрепить его винтами.
  • Пропустите воздуховоды и электромонтажные работы через потолок.

ШАГ 3

Установите опорные кронштейны:
  • Поместите кронштейны вертикально внутри четырех углов потолочного кронштейна.
  • Вытяните кронштейны до нужной длины. (Нижняя часть вытяжки должна быть на 28–36 дюймов над варочной панелью).
  • Прикрутите все опорные кронштейны к потолочному монтажному кронштейну, плотно закрепив их.

ШАГ 4

Установить дымоход
  • Наденьте внутреннюю втулку дымохода на опорные кронштейны, закрыв потолочный кронштейн.
  • Прикрутите к верхней части потолочного кронштейна.
  • Надеть наружную муфту дымохода на внутреннюю.
  • Отрегулируйте так, чтобы нижняя втулка дымохода оказалась на несколько дюймов выше нижней части опорных кронштейнов.
  • Вы можете использовать малярную ленту, чтобы удерживать дымоход на месте, пока вы переходите к Шаг 5 .

ШАГ 5

Установить дымоход
  • Если ваша вытяжка поставляется с переходной частью воздуховода, прикрепите ее к основанию вытяжки перед установкой.
  • Установите основание вытяжки прямо под дымоход.
  • Прикрутите кожух к опорным кронштейнам по всем четырем углам.
  • Провести электрические и воздуховоды через дымоход.
  • Включите вытяжку, подключив ее к источнику питания или подключив ее к ближайшей электрической розетке, если таковая имеется.*
  • Сдвиньте наружную втулку дымохода на место, чтобы она совпала с верхней частью вытяжки.

* Всегда консультируйтесь с электриком перед прямым подключением вытяжки к источнику питания.

На этом установка островной вытяжки завершена.

Если у вас есть какие-либо вопросы о процессе установки, позвоните в службу поддержки Proline по телефону 877.901.5530 или посетите сайт prolinerangehoods.com.

Под вытяжкой


Подготовка под вытяжкой

ЧТО ВАМ НУЖНО
ПРОВЕРЬТЕ ВЫТЯЖКУ
  • Проверьте содержимое коробки.Они должны включать:
    • Вытяжка
    • Кронштейн для настенного монтажа
    • Оборудование
    • Переходной воздуховод (для определенных моделей)
  • Подключите и проверьте органы управления, освещение и вентилятор.
  • Проверьте, нет ли повреждений, причиненных во время транспортировки.
  • Сообщите о любых повреждениях в службу поддержки Proline в течение 14 дней с момента получения вытяжки, позвонив по телефону 877.901.5530 или по электронной почте [email protected]
  • Не устанавливайте, если вытяжка повреждена или она вас не устраивает.
ПОДГОТОВЬТЕ КАНАЛЫ

Спланируйте, где будут расположены ваши воздуховоды. Установите подходящий размер воздуховоды и внешняя крыша или заглушка, в зависимости от того, где вы будете выпустить капюшон наружу.Воздуховоды уже должны быть пробил потолок и над шкафом, или заднюю стенку и готово подключить к вытяжке перед началом установки. См. Вентиляцию требования выше.

* Вытяжку необходимо установить для закрепления шпилек или опор. Стеновые анкеры могут использоваться для дополнительной поддержки и будут варьироваться в зависимости от материала стены и веса устанавливаемой вытяжки.

Установка вытяжки на стену

Сначала нанесите эти отметки на стене места установки

  • Центральная линия области установки.
  • Расположение стоек ближе к центральной линии. (По одному с каждой стороны)

ШАГ 1

Найти место для установки вытяжки
  • Обведите контур своего капюшона на картонной коробке.
  • Найдите монтажные отверстия и центральную точку вытяжки (непосредственно между монтажными отверстиями) и отметьте их на картонной панели.
  • Осторожно вырежьте контур из картона.
  • Приклейте картонную панель с вырезом к стене, оставив небольшой зазор (примерно 1/8 дюйма) под нижней частью шкафа. Совместите центральную точку с центральной линией области установки.
  • Проделайте отверстия в точках крепления на картоне, отмечая места на стене, и удалите картон.
  • Предварительно просверлите монтажные отверстия там, где есть ваши отметки, сверлом правильного размера.
  • Вкрутите крепежные винты, оставив зазор примерно 1/4 дюйма. Этот зазор будет использован для подвешивания вытяжки в Step 2 .

ШАГ 2

Повесьте и закрепите вытяжку и подсоедините:
  • Осторожно повесьте вытяжку на крепежные винты с
  • Шаг 1 .Затяните крепежные винты, чтобы закрепить кожух. Низ вытяжки должен совпадать с горизонтальной линией на стене.
  • Используя отверстия в верхней части вытяжки, прикрутите верхнюю часть вытяжки к нижней части шкафа выше
  • Просверлите отверстия в задней части вытяжки, совместив их со стенными стойками, которые были ранее отмечены * (если выбивки в задней части вытяжки не совпадают).
  • Прикрепите вытяжку к стойкам стены винтами, входящими в комплект с оборудованием. Кроме того, вы можете использовать выбивные отверстия в задней части кожуха, чтобы добавить винты
  • .
  • Прикрепите ранее установленный воздуховод к вентиляторам вытяжки, закрепив его на месте алюминиевой лентой или лентой для вентиляции и кондиционирования.
  • Включите вытяжку, подключив трехконтактную вилку к ближайшей электрической розетке или подключив вытяжку к источнику питания **.

* Используйте подходящее сверло для крепежных винтов, входящих в пакет с оборудованием.

** Всегда консультируйтесь с электриком перед прямым подключением вытяжки к источнику питания.

На этом установка вытяжки под шкафом завершена.

Если у вас есть какие-либо вопросы о процессе установки, позвоните в службу поддержки Proline по телефону 877.901.5530 или посетите сайт prolinerangehoods.com.

Комплект рециркуляции


Подготовка комплекта рециркуляции

ЧТО ВАМ НУЖНО
ПРОВЕРЬТЕ ВЫТЯЖКУ
  • Проверьте содержимое коробки.Они должны включать:
    • Комплект рециркуляции
    • Угольный фильтр (предварительно установлен)
  • Проверьте, нет ли повреждений, причиненных во время транспортировки.
  • Сообщите о любых повреждениях в службу поддержки Proline в течение 14 дней с момента получения вытяжки, позвонив по телефону 877.901.5530 или отправив электронное письмо в службу поддержки @ prolinerangehoods.com
  • Не устанавливайте, если вытяжка повреждена или она вас не устраивает.

ВАРИАНТ 1

Настенная установка
  • Прикрепите нижнюю часть комплекта рециркуляции (A) к верхней части вытяжки (B) с помощью 4-6 саморезов (C), расположенных на равном расстоянии друг от друга.
  • Присоедините верхнюю панель вытяжки к нижнему фланцу рециркуляционного комплекта, просверлив и поместив эти винты с нижней стороны вытяжки.
  • Дополнительно: Наклейте полоски самоклеящейся двусторонней ленты из вспененного материала (D) по нижнему периметру рециркуляционного комплекта перед соединением с винтами, чтобы обеспечить лучшее сцепление, минимизировать дребезжание и уменьшить шум.
  • Завершите установку, установив вытяжку и комплект рециркуляции через заднюю часть вытяжки в желаемое место на стене.Следуйте подробным инструкциям в предыдущем разделе, Установка под вытяжкой шкафа, стр. 20 .

* Вытяжку необходимо установить на надежные шпильки или опоры. Стеновые анкеры могут использоваться для дополнительной поддержки и будут варьироваться в зависимости от материала стены и веса устанавливаемой вытяжки.

ВАРИАНТ 2

Установка под шкаф:
  • Установите рециркуляционный комплект (A) в желаемом месте в нижней части шкафа, используя шурупы для дерева или другое подходящее оборудование.
  • Прикрепите верхнюю часть вытяжки (B) к нижней части комплекта рециркуляции (A) с помощью 6-8 саморезов (C), расположенных на равном расстоянии друг от друга.
  • Присоедините верхнюю панель вытяжки к нижнему фланцу рециркуляционного комплекта, просверлив и поместив эти винты с нижней стороны вытяжки.
  • Дополнительно: Наклейте полоски самоклеящейся двусторонней ленты из вспененного материала (D) по нижнему периметру рециркуляционного комплекта перед соединением с винтами, чтобы обеспечить лучшее сцепление, минимизировать дребезжание и уменьшить шум.
  • Завершите установку, установив вытяжку и комплект рециркуляции через заднюю часть вытяжки в желаемое место на стене. Следуйте подробным инструкциям в предыдущем разделе, Установка под вытяжкой шкафа, стр. 20 .
На этом установка рециркуляционного комплекта завершена.

Если у вас есть какие-либо вопросы о процессе установки, позвоните в службу поддержки Proline по телефону 877.901.5530 или посетите сайт prolinerangehoods.com.

Встроенный вентилятор


Подготовка встроенного вентилятора

ЧТО ВАМ НУЖНО
ПРОВЕРЬТЕ ВНУТРЕННЮЮ ВОЗДУХУ
  • Проверьте содержимое коробки.Они должны включать:
    • Вытяжка
    • Кронштейн для крепления на потолке
    • Сумка для оборудования
    • Дымоход
    • Опорные кронштейны
    • Переходной воздуховод (для определенных моделей)
  • Подключите и проверьте органы управления, освещение и вентилятор.
  • Проверьте, нет ли повреждений, причиненных во время транспортировки.
  • Сообщите о любых повреждениях в службу поддержки Proline в течение 14 дней с момента получения вытяжки, позвонив по телефону 877.901.5530 или по электронной почте [email protected]
  • Не устанавливайте, если вытяжка повреждена или она вас не устраивает.
НАЙДИТЕ МЕСТО МОНТАЖА ВОЗДУХОДУВКИ

Найдите участок вдоль желаемого пути вашего воздуховода, где у вас есть достаточно места для установки встроенного нагнетателя и достаточно прочен, чтобы выдержите вес воздуходувки.Это должна быть либо сплошная стена, либо шпилька, часть конструкции вашего дома или обрамленное пространство на чердаке это достаточно прочно конструктивно, чтобы установить на него воздуходувку. Обе точки на монтажный кронштейн следует крепить к шпильке, стропилам или балке.

ПОДГОТОВЬТЕ КАНАЛЫ

После определения места установки вытяжного вентилятора спланируйте, где рабочий путь воздуховода будет проходить.Это включает в себя, где он оставит ваш диапазон капюшон, пройдите через встроенный вентилятор и выйдите из дома. Установите работа с воздуховодами надлежащего размера вдоль запланированного маршрута и на внешней крыше или настенная крышка, в зависимости от того, где вы будете выпускать вытяжку в экстерьер. Воздуховод должен быть уже проложен через потолок или обратно стена за вытяжкой и готова к подключению к вытяжке перед установкой на них.См. Вентиляцию требования выше.

* Используйте стопорные болты диаметром 1/4 дюйма или шурупы №14 для дерева, чтобы прикрепить монтажный кронштейн воздуходувки к стене. Длина будет варьироваться в зависимости от материала, к которому вы пристегиваете.

** Могут потребоваться переходы воздуховодов для уменьшения впускных и выпускных отверстий воздуходувки, чтобы они соответствовали размеру используемого воздуховода. Переходные элементы можно приобрести в любом магазине HVAC или магазине товаров для дома.

*** При установке дополнительных опор могут потребоваться 2х4 и другой дополнительный материал для каркаса.

ШАГ 1

Вставьте крепежные винты в стену:
  • Найдя место, где вы собираетесь установить встроенный нагнетатель, найдите конкретное место, где будет располагаться монтажный кронштейн для встроенного нагнетателя.Помните, что монтажный кронштейн необходимо крепить к прочным стойкам или стропилам в каркасе вашего дома или чердака.
  • Обведите большой круг в двух каналах плоской стороны монтажного кронштейна на стене. Здесь кронштейн будет крепиться к шурупам. См. Иллюстрацию для Step 1 (места отмечены красным)
  • Используя сверло, соответствующее используемому оборудованию, предварительно просверлите винты и вставьте их в отмеченные места.Оставьте пока головку винта на расстоянии 1/4 дюйма от стены. Этот зазор будет использован для подвешивания воздуходувки и кронштейна при их креплении к стене на этапе , шаг 3, .

ШАГ 2

Установите монтажный кронштейн на воздуходувку:
  • Совместите два отверстия на воздуходувке с двумя изогнутыми каналами на монтажном кронштейне, которые обращены в сторону от стены.Сориентируйте воздуходувку так, чтобы более длинная коническая сторона была обращена вверх и в направлении, в котором будет вытесняться воздух. См. Иллюстрацию для Step 2 .
  • Прикрепите воздуходувку к монтажному кронштейну с помощью крепежных винтов, прилагаемых к воздуходувке.

ШАГ 3

Крепление воздуходувки + кронштейн к стене:
  • После того, как монтажный кронштейн надежно прикреплен к воздуходувке, повесьте воздуходувку за скобу на винты, которые были установлены в месте установки, начиная с Шаг 1 .См. Иллюстрацию для , шаг 3 (для ясности вентилятор опущен)
  • Сдвиньте воздуходувку и кронштейн на ее канале влево и завершите затяжку двумя винтами, чтобы надежно зафиксировать нагнетатель в месте установки.

ШАГ 4

Присоединение воздуховода к воздуходувке:
  • После установки воздуходувки на кронштейн настало время установить ранее установленный воздуховод к воздуходувке.Для этого могут потребоваться переходники (B), если ваш встроенный нагнетатель (A) не соответствует размеру диаметра воздуховода (C), который вы используете. См. Схемы для Шаг 3.
  • Если для настройки вашего воздуховода не требуются переходники, переходите к следующему пункту. Поместите переходники (B) на оба конца воздуходувки (A). С помощью дрели ввинтите три самонарезающих винта, равномерно расположенных по периметру переходов, через переходы в воздуходувку.Оберните швы соединений алюминиевой лентой для вентиляции и кондиционирования, чтобы предотвратить выход воздуха.
  • Поместите воздуховод (C) на оба конца нагнетателя (A) или нагнетателя с предварительным переходом. С помощью дрели вверните три самореза, равномерно распределенных по окружности воздуховода, через воздуховод и в воздуходувку или переходные детали. Оберните швы соединений алюминиевой лентой для вентиляции и кондиционирования воздуха, чтобы предотвратить утечку воздуха.

ШАГ 5

Мощность привода нагнетателя:
  • После того, как воздуходувка установлена, последним шагом является подключение линейного нагнетателя к вытяжке и подача энергии к ним обоим.
  • Этот процесс будет зависеть от того, где вы живете, и от того, что влечет за собой электрические правила вашего дома. Перед включением вытяжного вентилятора и вытяжки обязательно проконсультируйтесь с профессиональным электриком.
  • Встроенный вентилятор поставляется с вилкой на 110 В, которую следует подключать к соответствующей розетке на задней стороне вытяжки. Протяните шнур по внешней стороне воздуховодов и к задней части вытяжки, которую нужно подключить.

* Всегда консультируйтесь с электриком перед прямым подключением вытяжки к источнику питания.

На этом установка вытяжного вентилятора завершена.

Если у вас есть какие-либо вопросы о процессе установки, позвоните в службу поддержки клиентов Proline по телефону 877.901.5530 или посетите сайт prolinerangehoods.com.

ПРО-В


PRO-V Установка

ВАРИАНТ 1

МЕСТНАЯ УСТАНОВКА ВОЗДУХОДУВКИ:
  • Прикрепите локальный вентилятор и пластину воздуходувки к внутренней верхней части вытяжки с помощью прилагаемого оборудования.(Если воздуходувка ранее не была установлена.)
  • Подсоедините воздуховод, используя прилагаемый переходник и демпфер с предоставленным крепежом.
  • Подключите шнур питания местного вентилятора к разъему, расположенному на задней стороне панели управления внутри вытяжки.
  • Используя предыдущие разделы этого руководства, завершите установку Pro-V в зависимости от типа вытяжки: настенная или островная.

ВАРИАНТ 2

Установить кронштейн для потолочного дымохода
  • Обратитесь к предыдущему разделу на стр. 23 «Установка встроенного вентилятора», чтобы завершить установку встроенного вентилятора.
  • Подключите воздуходувку Inline к разъему, расположенному на задней стороне панели управления внутри вытяжки.
  • Используя предыдущие разделы данного руководства, завершите установку PRO-V в зависимости от типа вытяжки: настенная или островная.

ВАРИАНТ 3

Вытяжка Hang Range и Connect:
  • Установите внешний вентилятор или вентилятор на крыше в соответствии со спецификациями производителя.
  • Подсоедините воздуховод от внешнего вентилятора к вытяжке Pro-V.
  • Используя предыдущие разделы данного руководства, завершите установку PRO-V в зависимости от типа вытяжки: настенная или островная.

Навигация по спецификациям, документации по установке и деталям Faber

Навигация по спецификациям, документации по установке и деталям Faber

Покупка вытяжки может оказаться длительным процессом, если вы не знаете, какой стиль или особенности могут быть важны в вашем кухонном пространстве.Компания Faber поможет вам определить, какую вытяжку вы, возможно, ищете. При выборе продукта на нашем веб-сайте мы перечисляем каждый элемент на странице технических характеристик, на странице руководства по установке и на странице деталей. Чтобы найти эту информацию, нажмите на опцию «Технические характеристики» в верхней части нашей веб-страницы. После нажатия на Текущие или снятые с производства вытяжки все номера деталей будут перечислены в алфавитном порядке.

Первая страница, указанная на веб-сайте, — это страница спецификаций.Это основной обзор каждого продукта. Эта страница будет включать изображение продукта, номер модели или любые ключевые функции, такие как электронное управление и светодиодное освещение. Технические характеристики указаны на второй странице. Технические характеристики включают минимальную / максимальную высоту потолка, на которой должна быть установлена ​​вытяжка, и то, что входит в покупку, например, перегородки или сетчатые фильтры. Для вашего удобства также доступно объемное изображение. Также перечислены аксессуары, такие как воздушные заслонки подпитки и номера деталей комплекта редуктора CFM.

Руководство по установке находится рядом на веб-странице. Этот документ необходим при установке каждой вытяжки на кухне. Каждая модель продукта индивидуальна, поэтому важно прочитать все инструкции, прежде чем надевать капюшон. В руководство по установке включены все детали, необходимые для установки, конкретный метод воздуховодов, а также руководство по эксплуатации и уходу. Документация по эксплуатации и уходу дает покупателям советы о том, как чистить жироулавливающие фильтры или при необходимости заменять освещение.

В списке третье место — это страница деталей. В этом документе перечислены все детали, входящие в вашу конкретную вытяжку, и количество каждой детали, которую вы должны были получить при покупке продукта. Если отправлено неправильное количество деталей или если вам нужна новая деталь, каждый номер детали указан для вашего удобства.

Мы надеемся, что этот блог поможет прояснить любые вопросы или проблемы, которые могут возникнуть у вас в процессе покупки или установки.Faber стремится быть ориентированным на клиента и удобным для пользователя. Для нас важно, чтобы наши клиенты оставались довольными и рекомендовали или возвращались в Faber для любых будущих проектов.

Установка и преобразование проводной вытяжки в подключаемый модуль • Best Friends Pizza Club

Ребята, знаете ли вы, что белые кухонные шкафы — спорный выбор дизайна? Честно говоря, нет.Главный аргумент против них — грязь показывать! — мне как минимум вдвое меньше. Если что-то не выглядит грязным, есть вероятность 0%, что я собираюсь это почистить, и мои шкафы перед покраской были абсолютными профи, а не , выглядящими грязными. Всем интернет-комментаторам, которые присылали мне угрозы смертью за то, что я закрасил мою «красивую старинную мебель из дуба», я хочу сказать две вещи: во-первых, вы можете пересмотреть некоторые из своих жизненных решений. Во-вторых, хотя они явно хорошо фотографировали, шкафы не были и никогда не были красивыми, старинными или дубовыми.Это были магниты для отслаивания осадка, которые никогда не чистили, потому что они всегда выглядели одинаково, грязные или нет.

Но теперь, боже мой. Подойти к двери с небольшим количеством брызг и бумажным полотенцем — это очень полезно. Теперь существует реальная причинно-следственная связь, которая делает уборку чем-то большим, чем просто упражнение в сизифовской тщетности. Кроме того, краска, которую я использовал (SW Pro-Classic), является своего рода колдовством — это полуматовое покрытие, но все ТАК легко стирается.

ОДНАКО, чтобы не тратить всю свою жизнь на вытирание жира с кухонных поверхностей (кухня такая крошечная, и мы делаем много жаркого на сильном огне и просто тьфу), я решил сделать очень скучную покупку и взял Вытяжка без воздуховода за 50 долларов на Amazon.(Судя по моим потолкам и некоторым панелям на внешней стороне моего здания, я практически уверен, что за моим гипсокартоном есть надлежащие воздуховоды, но я полагал, что мой залог уже находится в достаточной опасности.) Все вытяжки, которые я нашел, предназначались для Он был подключен к сети, с возможностью приобрести комплект шнура за ДВАДЦАТЬ ПЯТЬ ДОЛЛАРОВ, а это большие деньги, которые нужно потратить, чтобы в конечном итоге уродливый шнур протянулся через вашу столешницу к ближайшей розетке. Супер отстой, производители бытовой техники. Я вроде бы смирился с этим вариантом, но затем мой красивый и талантливый друг Джордж великодушно предложил посмотреть, не сможет ли он разобраться в менее неприятной для меня ситуации с электропроводкой — в идеале, протянуть проводку от розетки духовки и уронить ее. вниз через верхние шкафы.

Этап I:

  1. Отключите питание выключателем. Используйте необычное устройство, чтобы убедиться, что питание действительно отключено. Выясните, что на вашем блоке выключателя неправильная маркировка и что розетка действительно работает. Радуйтесь тому, что Джордж — ответственный взрослый человек, который не пропускает шагов. Сделайте перемаркировку на блоке выключателя.
  2. Снимите крышку выпускного отверстия и обратите внимание, что все происходит странно, и вам потребуется подключить провода непосредственно к коробке выключателя.
  3. Испытайте полное эмоциональное опустошение в течение 30 секунд, когда Джордж говорит вам, что он беспокоится о глупых вещах, таких как «внесение постоянных структурных изменений», а затем делает безумные предложения вроде «может, вам сначала стоит поговорить с домовладельцем.”
  4. Возьмите себя в руки и отправляйтесь в строительный магазин, чтобы купить расходные материалы для Фазы II, План Б.

Фаза II

Приобретено товаров (по часовой стрелке сверху):

  • стопорные гайки (мы использовали только одну)
  • 6-футовый шнур для электроприборов (6 долларов на Amazon) — похож на обычный удлинитель, но с оголенными проводами на одном конце.
  • болты, шайбы и t-гайки. Длина винта будет зависеть от того, к чему крепится вытяжка
  • .
  • зажим для шнура

Мы также использовали дрель и сверла двух размеров, а также 2-х фута от доски размером 1 × 3, которая у меня была повсюду.

Установка капота состояла в основном из двух частей: проводки и физического крепления капота к шкафам. Оглядываясь назад, все очень просто, но я рад, что Джордж был рядом и провел меня через это.

Во-первых, поскольку моя кухня на 70% состоит из древесно-стружечных плит и на 30% от подрядчиков, нам пришлось прикрепить несколько досок к нижней стороне верхнего шкафа, чтобы создать ровную поверхность, к которой можно прикрепить вытяжку. (Если бы верхняя часть вытяжки имела меньшую площадь основания или если бы нижняя часть шкафов была должным образом отделана плоской панелью, мы могли бы пропустить этот шаг.) (Кроме того, его все еще называют следом, когда он сверху?) У меня случайно было несколько штук 1 × 3, которые были как раз подходящей толщины.

Они прикреплены с помощью болта, шайбы и этого безумного изобретения, называемого t-образными гайками. Если бы я делал это самостоятельно, я бы использовал обычный орех, а затем раздражался бы каждый раз, когда пытался что-то засунуть в шкаф, но Джордж — гений, и вместо этого схватил это. Они фиксируются на болте изнутри отверстия и оставляют наверху плоскую поверхность, что очень важно в такой ситуации.

Жизнь меняет! Кроме того, это был первый раз, когда я действительно заглядывал внутрь этих верхних шкафов и omg EW. В моем будущем еще много уборки.

Затем мы использовали небольшую лопастную насадку, чтобы проложить путь для шнура. Вы можете пропустить это, если не возражаете, если шнур проходит по столешнице, но это безумие, и вам определенно стоит против. (Это изображение из шкафа справа от плиты и только половина процесса сверления.)

Это последнее отверстие в нижней части верхнего шкафа.Он должен соответствовать тому месту, где находится отверстие для проводки в вытяжке. Можете ли вы сказать, что у нас были небольшие проблемы с измерением? Отверстие должно быть того же размера, что и ручка для шнура, чтобы ручка для шнура могла располагаться внутри и быть заподлицо с дном корпуса.

Шнур внутри держателя шнура (Джордж сказал, чтобы он сидел очень плотно!), Затем его опускают в печальное отверстие.

Да и в какой-то момент мы заклеили провода изолентой. Белый — нейтральный (это провод большего размера, и он присоединяется к большему контакту вилки), черный — горячий, а зеленый провод — земля.Я не совсем понимаю, что означают эти слова, но полагаю, что важно понимать их правильно.

Это вся проводка подключена. Вентилятор и свет имеют отдельную проводку, поэтому у вас будет три провода каждого цвета, скрученные вместе и закрытые крышкой. (Убедитесь, что оголенные провода не видны и ничто не может случайно выдернуть!) Зеленый провод от удлинителя скручивается вокруг зеленого винта из соображений безопасности или чего-то подобного. Установите на место крышку доступа ко всей проводке и убедитесь, что ничего не защемлено или нет посторонних предметов.

Ву, все подключено, и никто не умер! Осталось только прикрутить вытяжку к опорам. У меня нет никаких изображений этого, но в основном вы просто держите колпак на месте, прослеживаете монтажные отверстия, ввинчиваете винты примерно наполовину, надеваете на них колпак и затягиваете их. (Я фанат использовать свою электрическую отвертку для ВСЕГО, но Джордж сказал не делать этого, поэтому я сделал это вручную и выжил. Едва ли.)

Если у вас есть зазоры между сторонами вытяжки и шкафами, и вы хотите получить СУПЕР-фантазию, вы можете сделать несколько небольших панелей из фанеры 1/4 дюйма и квадратных дюбелей.

Просто вырежьте несколько прямоугольников, приклейте их к кусок дюбеля и прикрутите дюбель к боковой стенке шкафа.

Ура у вас вытяжка!

П.С. Любые ошибки или опасно неверные советы здесь на 100% из-за моей собственной некомпетентности. Я делал страницы заметок, пока Джордж рассказывал мне о всяких изящных вещах (вы, ребята, знаете о шкале Кельвина для лампочек? Это помешательство!), Но теперь, когда я заглядываю в свой блокнот, там просто говорится что-то вроде « перестань быть засранцем насчет отвертки и болта ?? ++ гигантские провода! » Мало что напоминает какое-либо линейное мышление.На следующей неделе я сам поменяю осветительную арматуру, чтобы мы увидели, насколько мне удалось усвоить.

Связанные

Элиза

Элиза — бывшая жительница Нью-Йорка, которая все еще немного огорчена этим, но ценит пространство, которое Чикаго предлагает для работы с деревом. Единственное, что ее действительно волнует, — это собаки, мебель середины века и телевизор, но она довольно хорошо ведет себя так, будто заботится о людях и, например, о других важных вещах.Она также является единственным автором этого блога, поэтому ее раздражает то, что она должна заполнить этот раздел «биографическая информация».

.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
