Как правильно подключить вытяжку на кухне

Как известно, вытяжки для кухни бывают классическими и рециркуляционными. Первая отводит воздух в вентиляционную шахту или прямо на улицу.

Рециркуляционная просто гоняет его через себя, задерживая жир. Она в своей конструкции имеет фильтры для очистки воздуха от запаха.

Основные вопросы и проблемы возникают при установке и подключении именно классического варианта. Его и рассмотрим максимально подробно.

Для начала, кратко перечислим основные ошибки, которые вас подстерегают на этом пути. Далее приведем пути их решения и наиболее популярные способы монтажа.

Ошибки при установке кухонной вытяжки

1 Глухое подключение воздуховода к естественной вентиляциии — самая распространенная ошибка.

Кое-кто конечно и оставляет решеточку для естественного движения воздуха, но умудряется при этом все равно ее перекрыть самим воздуховодом.

2 Присоединение слишком маленького диаметра воздуховода через переходник, к мощной вытяжке с большим выходным фланцем.

Рекомендуемые размеры для круглых воздуховодов — d=125мм. Для прямоугольных — 204*60мм.

3 Вывод воздуховода на улицу через самодельное отверстие в стене.

В большинстве случаев, это запрещено правилами. Далее по тексту будут приведены конкретные пункты.

Можете конечно проложить по фасаду отдельный короб прямиком до крыши. Но оно того стоит? Хотя в ресторанах и кафе, расположенных на первых этажах многоэтажек, такое решение широко применяется.

Кстати, запрет на вывод воздуха на улицу через стенку не относится к частным домам, а только к многоэтажкам.

4 Сложная геометрия трассы с большим количеством переходов и искривлений.

В первую очередь это скажется на шуме. Хотя конечно сами повороты не есть наибольшее зло. И без них порой не обойтись.

Опасны именно повороты, идущие один за другим, без разгонных участков.

5 Подключение слишком мощной вытяжки (например на 1000 м3/ч), к стандартному вентканалу, который способен пропустить около 300 м3/ч.

Запомните, что производительности в 200-300 м3/ч бывает вполне достаточно для качественного удаления всех запахов, с минимальной нагрузкой на вентиляцию дома.

6 Установка вытяжки на неправильной высоте.

Высота установки напрямую зависит от того, какая у вас плита — газовая или варочная индукционная.

7 Сборка пластикового вентканала без хорошего уплотнения, либо стыковка деталей на суперклей.

Поверьте, иногда эту конструкцию приходится разбирать.

8 Верхнее, а не нижнее расположение щелей в декоративной решетке в одной рамке с воздуховодом.

Почему это ошибка, а когда так делать все таки можно, говорится далее.

9 Отсутствие отдельной розетки в верхней части стены под вытяжку.

Как следствие, подключение ее как попало, через переноски и удлинители. Не забывайте, что в конечном итоге это все таки не переносной прибор, типа вентилятора, обогревателя или мобильного кондиционера.

А значит проводку под него нужно делать стационарную и с умом.

10 Неправильная установка обратного клапана.

Врезать и устанавливать его нужно с соблюдением соответствующих углов и наклонов. Иначе работать он будет через раз.

Вообще монтаж вытяжки можно разбить на два основных этапа. Во-первых, это ее подключение к электричеству. Второе — устройство воздуховода и все что с этим связано.

Давайте рассмотрим отдельно каждый из них.

Подключение вытяжки к электричеству

Данный этап является наиболее простым. Очень хорошо, когда вы изначально планируя свою кухню, грамотно заложили расположение всех розеток и электроточек.

Как при этом также не наделать кучу элементарных ошибок и соблюсти все расстояния, можете ознакомиться в отдельной статье.

Если же у вас не оказалось свободной розетки для вытяжки, придется ее смонтировать. Для этого вам понадобятся следующие материалы:

  • кабель трехжильный ВВГнгLs 3*2,5мм2

В домашней проводке применяйте кабель именно данной марки (с индексом Ls).

  • обычная розетка на ток 16А с заземляющими контактами

Сама по себе вытяжка, в отличие от других кухонных приборов, является маломощным аппаратом. Соответственно тянуть отдельную проводку под нее непосредственно от щитовой, вовсе не обязательно.

Чего не скажешь про варочную панель или посудомоечную машину.

Получается, что подключать данный агрегат можно от общей розеточной группы с ближайшей распредкоробки.

Тяните от распредкоробки штробу или кабель канал к месту будущей розетке и монтируете подрозетник.

Данная розетка располагается сверху, практически под потолком, чуть выше или сбоку от самой вытяжки. Выбор конкретного места будет зависеть от длины шнура и требования минимальной высоты установки вытяжного агрегата над плитой.

Зачастую приходится вырезать в ближайшем кухонном шкафчике отверстие под это дело.

Далее снимаете изоляцию с кабеля, маркируете жилы и соединяете их между собой в распредкоробке.

Все что остается — это правильно подключить розетку.

Проводка под кухонный агрегат у вас готова. Переходим к воздуховоду.

Неправильное подключение воздуховода вытяжки к вентиляции

Основная проблема при монтаже заключается в том, чтобы грамотно выполнить подключение воздуховода и при этом не нарушить естественную вентиляцию в квартире.

Кое-кто из умельцев вообще советует вывести все это дело на улицу, через ближайшую стену. Однако по СНиПу так делать запрещено.

Там четко оговаривается, что подобное отверстие нельзя размещать ближе 8м от соседнего окна. Так как это окно считается устройством подачи наружного воздуха.

Вот, ознакомьтесь с пунктами свода правил СП54 и СП60.

То есть, просверлите здоровую дырень в стене, потратите кучу нервов и денег, а сосед на вас пожалуется, и вы будете ОБЯЗАНЫ все это заделывать.

Как же происходит подключение у большинства потребителей? Берется обычная гофра, насаживается на выход, растягивается и приделывается к фланцу, который привинчивают к дыре вентиляции.

На этом все. Просто, дешево и неправильно. Какие недостатки у данного способа? Во-первых шум.

При прохождении воздуха через такую ребристую гофру, она издает крайне неприятные звуки.

Но самое главное, когда аппарат у вас отключен и не работает, естественная вентиляция вынуждена протягивать воздух из квартиры сквозь вытяжку. Мало того, что у вас короб может быть забит, так и летом тяги порой вообще не наблюдается (из-за одинаковой температуры дома и на улице).

Более того, на пути воздуха вы фактически ставите замасленную сетку, мотор, турбину и т.п. А еще, всас воздуха будет происходить не на уровне потолка, а на уровне середины кухни.

Хотя забор всех запахов продуктов жизнедеятельности, как раз таки и должен осуществляться с максимальной высоты.

Вполне понятно, что никакой тяги в этом случае не будет. То есть, вы своими собственными руками, лишаете себя естественной вентиляции.

Это грозит возникновением грибка, повышенной влажностью. В межсезонье у вас элементарно начнут разбухать и плохо закрываться двери.

А еще появится дефицит кислорода и постоянно плохое самочувствие. Кто-то при этом ударяется в мистику и начинает думать, что на них навели порчу или квартира с плохой энергетикой, а на самом деле, вон оно что — неправильная вентиляция!

Изначально в советское время, проектируя наши многоэтажные дома, инженеры рассчитывали, что воздух в квартиру будет поступать в том числе из-за неплотностей в деревянных окнах.


Однако с установкой пластиковых окон и герметичных дверей, мы тем самым перекрыли этот канал свежего воздуха в доме. Закроете еще и вентиляцию и будете жить как в подводной лодке.

Для исправления ситуации в подобных случаях рекомендуется ставить приточный клапан на пластиковое окно.

Вместо закупоривания, можно сделать все более грамотно. Какие альтернативные варианты для этого применяются?

Воздуховод от вытяжки и решетка с обратным клапаном

Первый — вместо гофры берется пластиковая труба (к примеру d-125мм), и через одно или несколько колен выводится в дырку вентканала. При этом в самом отверстии под потолком делается некое разделение.



Сверху монтируется заход под трубу, а снизу через решеточку с клапаном оставляется небольшой прямоугольник для естественного притока.

Причем решетка должна быть именно снизу, а не сверху. В противном случае воздушный поток от вытяжки, будет задувать вверх и поднимать, так называемый обратный клапан.

Хотя конечно, если у вас более совершенная конструкция клапана — круг или прямоугольник со смещенной осью, а не простые полосочки полиэтилена, либо присутствует цельная перегородка, то смело можете ставить как хотите — сверху, сбоку, снизу.



Однако по факту, вся эта конструкция, зачастую работает не так как задумывалось. При включении вытяжного агрегата и создании давления, малая часть пыли все равно просачивается сквозь щели, микроотверстия, после чего, благополучно попадает к вам на кухню на обеденный стол.

Никакие обратные клапана на 100% не спасают. Основная масса воздуха конечно выходит наружу, но постепенное образование пыли внутри квартиры это факт.

Да и при выключении вытяжки из-за уменьшения диаметра первоначального отверстия, естественная вентиляция через узенькие решеточки будет в разы хуже.

Можно сделать все гораздо лучше.

Правильное подключение воздуховода к системе вентиляции

Для этого вам понадобятся:

  • пластиковый воздуховод
  • обратный клапан со смещенной осью
  • тройник разветвитель

В конечном итоге у вас должна получиться примерно вот такая конструкция.

Как это все работает? При выключенной вытяжке, клапан будет открыт и теплый воздух с кухни будет спокойно уходить самотеком в вентиляционный канал. Стоит вам включить вытяжной зонт, клапан тут же автоматически закрывается, перекрывая доступ потоку воздуха в комнату.

При этом все запахи с плиты будут спокойно уходить на улицу. При отключении, давление в коробе спадает и клапан самостоятельно откидывается, соединяя вентиляционную шахту с квартирой.

Инструкция по сборке — все цифры и производительность

Как это все собирается на практике? Для мощностей до 300 м3/ч (малые скорости большинства вытяжек) вполне хватает трубы d-125мм. На самом аппарате выходное отверстие может быть и большим.

Например, для 650 м3/ч понадобится труба d-150мм. Однако такие пластиковые трубы вы навряд ли найдете, а если использовать следующий стандартный размер d-160мм, то это получится громадная и неуклюжая конструкция, портящая весь интерьер и дизайн кухни.

Более того, придется долбить в стене заводское отверстие вентканала, расширяя его.

Поэтому в большинстве случаев и выбирают оптимальный диаметр в 125мм. А большего вам и не надо.

Принудительно-пропускная способность стандартных каналов и шахт размерами 100*150мм — 400 м3/ч.

Воздушный поток более 450 м3/ч туда уже просто не влезет (было проверено на практике), даже если у вас на вытяжке и написано — 1200 м3/ч!

Помните еще о том, что через чур занижать диаметр воздуховода по сравнению с выходным патрубком на вытяжке нельзя. Иначе вибрация и шумы будут такой силы, что конструкцию каждый месяц придется склеивать заново.

Соединение разных диаметров делается при помощи специальных переходников.

Приступим к сборке. В начале устанавливаете переходник на вытяжку и делаете к нему подключение вертикального участка.

Чтобы улучшить его звукоизоляцию, есть смысл заморочиться и наклеить сверху тепло-звукоизолирующий материал толщиной 5мм.

Им же не помешает изнутри обклеить декоративный кожух и самую шумную часть — переходник. Именно там наблюдается наибольшая турбулентность.

Далее по необходимости ставите колена под 90 градусов и другие прямые участки воздуховода, чтобы в конечном итоге выйти по направлению к отверстию в стене.

Все это склеивается силиконом, никаких суперклеев. Щелей нигде не должно быть.

Доходим до тройника. В него со стороны комнаты устанавливается клапан.

Имейте в виду, что это клапан гравитационного действия! Он открывается не за счет потока воздуха, а за счет своего веса.

У него одна половинка тяжелее другой и при этом он установлен под небольшим углом в 2 градуса.

Подготовка отверстия вентиляционной шахты

Заход в саму вентиляционную шахту до всех монтажных работ желательно оштукатурить и убрать все острые углы. Это придаст входу максимальные аэродинамические качества.

В итоге у вас должна получиться примерно такая же поверхность, как в стандартном круглом колене под 90 градусов.

В раствор для штукатурки советуют добавлять жидкость церезит (ceresit CT99).

Данное отверстие у вас будет находиться под воздействием жира и влаги. А церезит содержит компоненты, препятствующие образованию плесени.

При этом ни в коем случае не используйте гипсовую штукатурку. Ее применение в вентиляционных шахтах — это прямой путь к появлению этой самой плесени и грибков.

К тройнику с обоих сторон присоединяете отрезки стандартного воздуховода. Со стороны стены на 5-7см замуровываете его в вентканал. Сам выход облагораживаете квадратной рамкой.

Почему обратный клапан иногда не работает и не закрывается

Со стороны кухни на тройник монтируется обратный клапан. В заводском исполнении он будет довольно длинным. В этом случае лучше его укоротить, дабы эта «пушка» не сильно торчала наружу.

Клапан вставляется внутрь отрезка стандартного воздуховода d-125мм, а уже этот воздуховод одевается и силиконится на тройник.

Если вся эта конструкция показалась вам слишком громоздкой, а торчащая труба с клапаном не слишком эстетичной, можно сделать несколько иначе. Делаете воздуховод не круглой трубой, а прямоугольными каналами.

При этом вышеуказанный обратный клапан врезаете на прямом участке, как можно ближе к повороту.

Заводского соединения здесь не добиться, так что придется колхозить. Покупается прямоугольный тройник с круглым выходом на одной стороне.
Далее этот кругляк срезается и на его место вклеивается обратный клапан.

Клапан размещается строго под углом (2 градуса). Иначе он у вас будет открываться через раз или не открываться вообще.

Многие с этой проблемой сталкивались и легко решали ее именно таким образом.

Сама заслонка также монтируется с отклонением по вертикали. Верхняя поворотная точка, если исходить из часового циферблата, находится на 13.00 (1 час), а нижняя на 17.00 (5 часов). Это если у вас направление потока справа – налево.

В противном случае круг ставится в положение 11 часов – 7 часов.

Для более надежной работы и стабильного открывания заслонки, на одну из сторон можете наклеить некий утяжилитель (не более 2 грамм). Приклеивайте его поближе к краю.

Кстати, отрезанный ранее круглый патрубок не выбрасывайте. Он плотно вставляется на клапан сверху, после чего на него монтируется декоративная решетка диффузор.



Какие нюансы могут быть при таком способе? Если у вас вытяжка стоит ровно над входом в вентиляционную шахту, и труба канала идет напрямую, без всяких поворотов в горизонтальной плоскости, то клапан установленный на таком прямом участке, нормально не работает, по крайней мере на 1-й скорости.

У вас просто неоткуда будет взяться повышенному давлению для его закрытия. Воздух по прямой будет пролетать этот «поворот». Обязательно нужен угол.

Крышка клапана и ее поворотные механизмы легко чистятся и не бойтесь, что они зарастут жиром. Чтобы это произошло, вам каждый день по несколько часов в сутки, придется жарить на плите и тушить в своей духовке огромных кабанчиков, не меньше.

Если вам вообще не хочется видеть торчащее «дупло» под потолком, то как вариант, можно установить тройник таким образом, чтобы среднее колено упиралось в стену, а то где стоит клапан, смотрело бы в бок. При этом отверстие также закрыть декоративной крышкой.

Все будет выглядеть намного симпатичнее. Однако из-за дополнительного поворота, немного ухудшится производительность естественной вентиляции. А решетка ее снизит еще процентов на двадцать.

Кроме того, пропадет возможность прочистки канала рукой или пылесосом. Но многие идут на это сознательно и даже целиком прячут всю конструкцию в деревянный или пластиковый короб.

Как говорится, красота требует жертв.

Почему воздух с кухни попадает к соседям — виновата ли вытяжка?

Несмотря на все преимущества, у подобной системы подключения вытяжки находится много критиков. Они считают, что подобным образом вы грубо вмешиваетесь в общую систему вентиляции всего дома.

К примеру, у вас то все будет хорошо, а вот про соседей вы подумали? Якобы из-за такого подключения вытяжки к вентиляции, все запахи с вашей кухни автоматически будут проникать в квартиры по стояку выше.

Начали жарить пирожки, а все соседи уже об этом знают. Однако все критики заблуждаются, исходя из неверных представлений устройства вентиляции в многоквартирных домах.

Они думают, что от низа до верха идет один общий канал 110*150мм с «дырками» на каждую квартиру.

На самом деле в 5-ти этажках, все каналы индивидуальные и задуть посторонние запахи соседям у вас навряд ли получится. В домах от 6-ти этажей и выше, уже идет система вентиляции с удалением воздуха через каналы спутники, сообщающиеся с общим сборным каналом через один этаж.

Этот общий канал имеет в сечении площадь в 6-8 раз большую, чем индивидуальные шахты в квартиры с размерами 110*150мм.



Схематично такую систему вентиляции многоэтажного дома можно представить вот так.

Да, в таких постройках, если ОДНОВРЕМЕННО включить на максимум несколько вытяжек, возможно появление обратной тяги. Но это крайне редкий случай.

Смотрите — естественная тяга с квартир в лучшем случае составляет от 100 до 150 м3/ч. У вас девятиэтажный дом. Первые семь этажей врезаны в общий канал размерами 510*270мм, а то и более. Итоговый естественный поток в нем около 1000 м3/ч.

И тут вы вместо привычной тяги в 150, включаете свою вытяжку на 300 м3/ч. Как вы думаете, она способна создать в этом случае обратную тягу и начать выгонять воздух к соседям?

Для этого необходимо, чтобы все 6 этажей проделали тоже самое, притом на максимальной скорости.

Вот тогда уже какой-то одной квартире не повезет и ее обитателям придется нюхать все ароматы готовки соседей. Но этот вариант маловероятен.

Несмотря на все это, иногда воздух реально с вашей кухни попадает в другие квартиры дома. Либо наоборот, вы прекрасно чувствуете что соседи сегодня жарят на обед. Из-за чего это происходит и где искать причину?

Происходит это по нескольким обстоятельствам. По каким, читайте более развернуто под спойлером.

Почему запах из вашей квартиры проникает к соседям

Незаконность установки вытяжки

Тем не менее, если ваш дом изначально спроектирован только под вытяжку с естественным побуждением, и у вас попались вредные соседи, то любая установка мощных аппаратов с механической принудительной циркуляцией, может оказаться незаконной.

Соседи могут сослаться на «Постановление правительства Москвы». Там есть такой двоякий пункт 3.4 «Об утверждении нормативов по эксплуатации жилищного фонда.»

Повернуть его можно в любую сторону. Наверняка подобные постановления есть и в других регионах. Так же есть еще статья 3.14.13.

Так что будьте внимательны с установкой вытяжных зонтов над плитами.

Хотя теми же правилами рекомендовано устанавливать обратные клапана на все вентиляционные решетки, во всех квартирах. То есть, как бы говорится, что это не вам запрещено ставить вытяжку, а всем другим необходимо позаботиться о себе на всякий случай.

Но тут уже вопрос, как кому повезет с соседями.

Статьи по теме

Подключение вытяжки на кухне к электричеству

Кухня — это главное помещение в любой квартире или загородном доме, здесь хозяйка ежедневно проводит довольно много времени, а все члены семьи обязательно бывают здесь не реже двух раз за сутки. В этом небольшом, но довольно уютном помещении, постоянно витают вкусные ароматы домашних пирогов и приготовленной еды. Чтобы различные запахи не распространялись на всю квартиру, необходимо сделать правильное подключение кухонной вытяжки.

Разнообразие выбора

Прежде чем идти в специализированный магазин за покупкой надо обсудить со всеми домашними тип вытяжки, чтобы потом не возникало разногласий.

Перед покупкой сделайте необходимые подсчеты, какой мощности вам требуется вытяжка в зависимости от кубатуры кухни.

Производители бытовой техники наладили выпуск разных вытяжных систем, которые имеют не только различия в установке, но и функционируют по-разному.

  1. Настенный вариант — большой выбор дизайна корпуса, подобрать к вашему гарнитуру будет несложно. Установка осуществляется над плитой на прилегающей стене.
  2. Угловые — считаются идеальным решением для маленькой кухни, где дорог каждый сантиметр, монтаж производится на стене в углу.
  3. Подвесного типа — они плоские, подвешиваются над плитой под навесным шкафом, идеально вписываются в интерьер.
  4. Встраиваемого типа — устанавливаются внутрь гарнитура.
  5. Островные — универсальный тип вытяжки, применяются в больших помещениях, где плита и разделочный стол стоят посередине кухни.

Вы сделали выбор и приобрели тот вариант, который считаете лучшим. Теперь возникает естественный вопрос: как подключить вытяжку на кухне, чтобы все работало правильно, с выполнением требуемых санитарных норм и мер безопасности.

Требования для подключения

В первую очередь проверьте, есть ли в квартире заземление. Если вы проживаете в доме со встроенными электроплитами, то этот вопрос отпадает — заземление проведено при строительстве. При отсутствии не огорчайтесь, есть много вариантов, как правильно провести заземление современной городской квартиры, какие условия для этого требуются. Проще будет тем, у кого есть собственный дом. Подробнее об этих методах читайте в статье о заземлении.

Нельзя забывать и об отдельной розетке для вытяжки, которая устанавливается на уровне зонта системы или немного выше: таким способом осуществляется ее подсоединение к электрической сети квартиры или частного дома.

Вам будет достаточно общих знаний о принципе работы аналогичных систем, чтобы достойно справиться с установкой. В интернете можно найти подробные видеосюжеты, которые помогут вам разобраться с нюансами этого процесса.

Особенности вентиляции

Во время постройки любого домостроения, пригодного для проживания, предусмотрено наличие вентиляционной системы. Когда вы или вызванный мастер, производите подключение вытяжки на кухне, то она в любом случае нарушается. Дабы свести повреждения к минимуму, рекомендуется установить дополнительный короб с клапаном.

Принцип работы такого клапана очень простой: при выключенной вытяжке он закрыт крышкой, а воздух выходит самотеком, когда готовится пища и включается вытяжка, клапан силой напора воздуха от вентилятора перекрывает отверстие естественной вентиляции. Основное преимущество такой системы — обратная тяга отсутствует полностью.

Дома старой постройки оборудованы устаревшей системой естественной вентиляции, поэтому перед тем, как делать подключение к домашней вентиляции вытяжки на кухне, необходимо пригласить специалиста для консультации. Только он сможет подсказать, какой мощности нужна модель.

Многие пользователи делают вывод на улицу индивидуально: сверлят наружную стену и отводят все запахи в личное окошко с 100% гарантией.

Этапы подключения

Работы необходимо начинать, когда вся мебель в помещении уже стоит на своем конкретном месте, особенно тогда, когда схема подключения вытяжки делается встроенной в кухонный гарнитур.
Независимо от типа, вытяжка располагается над поверхностью плиты на высоте не ниже 60 см, а конечная высота будет зависеть от роста хозяйки, чтобы удобно было готовить и не биться головой об острые края зонта. Таким образом, вы будете соблюдать все основные требования по безопасности.

Простую модель вытяжки можно установить самостоятельно, для этого не нужны особые знания — надо уметь пользоваться стандартным набором инструментов, иметь желание все сделать на совесть, с отличным качеством.

Мы будем рассматривать простое крепление корпуса вытяжной системы к стене помещения:

  1. Закрепляем при помощи дюбелей П-образную раму из уголков — это будет опора для всего корпуса.
  2. Если мешают газовые трубы, то берем специальные длинные саморезы в виде шпилек — с одной стороны они выглядят как обычный саморез, а с другой есть резьба под гайку. Сначала вкручивайте их как саморезы, а потом устанавливайте корпус вытяжной системы на гайки — в результате, вытяжка буде отстоять от стены на нужном расстоянии.

Саморез-шпилька

  1. На горловине зонта закрепляем гофру с помощью специального хомута.
  2. Подключаем конструкцию к домашней электросети, при помощи специальной розетки.
  3. Проверяем работу всей системы. Если все корректно функционирует, то подсоединяем гофру к специальной решетке из пластика, которой декорирован вход вентиляционной шахты. Место соединения предварительно промазываем герметиком, чтобы исключить потери при работе системы.

Крепление гофры к решетке

При монтаже отводов от вытяжки придерживайтесь простого правила — чем меньше изгибов трубы, тем лучше тяга. Каждый поворот снижает эффективность на 10%.

Фильтры системы надо периодически промывать, а подшипники вентилятора смазывать. Как часто это делать, вы узнаете из инструкции по эксплуатации.

Отдельная линия или розетка

Если заземление в доме есть, то достаточно установить только розетку для подключения вытяжки к электричеству. Здесь надо помнить, что располагать ее надо над зонтом системы, чтобы загрязнения не попадали на корпус.

Когда заземление отсутствует, то надо провести отдельную линию от раздаточной коробки. Хорошо, если она находится на стене в коридоре — надо только просверлить стену, вывести провода и закрепить розетку в нужном месте.

Если раздатка находится далеко, то предстоят основательные работы: штробить стену, прокладывать провод, подключаться к электрическому щитку. А это уже отдельный разговор.

Как правильно установить розетки для подключения всех бытовых приборов на современной кухне, показано на схеме.

Несколько дельных советов

Гофра, хоть многие из домашних мастеров не доверяют ей, намного лучше справляется с поставленной задачей, чем пластиковые трубы круглого или квадратного сечения. Монтаж обходится намного дешевле, потерь эффективности практически нет, чего не скажешь о воздуховодных трубах. При монтаже она растягивается максимально, что снижает уровень шума.

Чистить гофру и пластиковые трубы надо 2 раза в год, чтобы они не сильно забивались специфическими накоплениями.

Не стесняйтесь проконсультироваться с мастером перед тем, как устанавливать вытяжную систему. Отличный вариант, если ваш товарищ уже сталкивался с проблемой установки — позовите его в помощники, по окончании всех работ вы не пожалеете об этом.

При монтаже важен каждый этап: стоит только чуть ошибиться в горизонтальной установке вытяжке, и это неминуемо в будущем создаст проблемы, которые сейчас незаметны. Нанесли мало герметика и остались щели, которые невидно, но через какое-то время это скажется на эффективности работы установки. Довольно часто делаются такие ошибки, даже профессиональными строителями:

  1. В шахты вентиляции замуровывают трубу, а к ней напрямую подключают вытяжную систему, в которой стоит обратный клапан. Когда вытяжка не работает, то нет вентиляции помещения, потому что клапан перекрывает трубу, если вентилятор не работает.
  2. При установке применяют трубу с диаметром всего 100 мм, а это мало — надо использовать трубу с диаметром не менее 125 мм. Тогда в течение часа с кухни удалится загрязненный воздух объемом до 350 м3/ч.

Устранить такие дефекты можно самостоятельно, расширив вход в вентиляционную шахту, установить специальную решетку с круглым входом для системы вытяжки.

После проведения всех работ из помещения исчезнет духота, снизится шум от работы вентилятора вытяжки — на обновленной кухне можно будет с комфортом выпить чашку чая с друзьями.

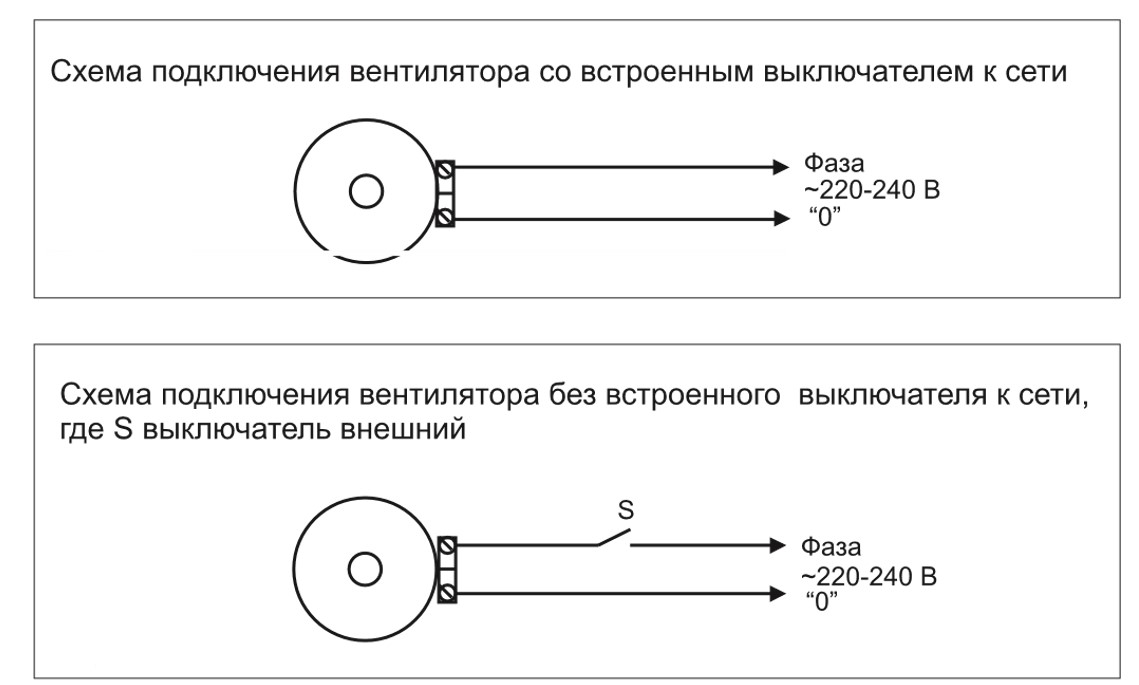

Как подключить вытяжку на кухне к электричеству: способы, схема, заземление, правила

Современная кухня должна быть оснащена вытяжкой. Этот прибор обеспечивает очистку воздуха в помещении.

Работает он от обычной электросети. Практика показывает, что подключение вытяжки на кухне к электричеству — непростая задача.

У многих возникают вопросы, как правильно обеспечить электропитание для данного прибора. О способах решения этой проблемы и пойдет речь ниже.

Разновидности кухонных вытяжек

Современные производители выпускают много разнообразных моделей кухонных вытяжек. Чтобы ориентироваться в этом многообразии, нужно ознакомиться с классификацией, которая приведена ниже.

Бытовые модели различаются по способу работы и по особенностям расположения и монтажа в кухонном помещении. От этого зависят нюансы их установки и подключения к сети.

Вытяжки могут отличаться по принципу работы:

  • проточная, или вытяжная. Загрязненный воздух удаляется из кухни через специальный воздуховод, который соединяет воздухоочиститель и общедомовую шахту вытяжной вентиляции;
  • рециркуляционная. Нагретый воздух от поверхности плиты, содержащий загрязнения, прогоняется через систему фильтров, где очищается от примесей. Далее он возвращается на кухню;
  • смешанная, или комбинированная. Эта система предполагает, что прибор может работать в обоих вышеописанных режимах. Большинство выпускаемых в настоящее время моделей поддерживает данную схему работы.

По особенностям расположения и монтажа можно выделить 5 больших групп среди рассматриваемых приборов:

  • настенные. Крепятся к стене над кухонной плитой. Многообразие моделей позволяет выбрать подходящий по дизайну вариант для любого гарнитура кухонной мебели;
  • подвесные. Имеют, как правило, плоский корпус. Вытяжки этого типа устанавливаются под навесным шкафчиком над варочной поверхностью;
  • встраиваемые. Монтируются внутри подвесного кухонного шкафа. Рабочая панель вытяжки заменяет днище шкафа и расположена над поверхностью плиты, что позволяет прибору без проблем очищать отработанный воздух. Со стороны такие воздухоочистители практически незаметны;
  • угловые. Незаменимы в небольших помещениях. Устанавливаются в углу кухни, позволяя сэкономить полезное пространство;
  • островные. Эти модели используются в больших помещениях, которые оборудованы кухонным островом. Отсюда и их название. Вытяжка подвешивается к потолку над зоной приготовления пищи, расположенной посередине кухни.

Общие требования для подключения вытяжки на кухне к электричеству

Все кухонные вытяжки получают электропитание от бытовой сети. Они относятся к приборам небольшой мощности. Обычно при самой большой нагрузке потребляется не более 500 Вт.

Поэтому для подключения вытяжки к электросети не требуется прокладка отдельной линии. Прибор можно подключать в существующую розетку, если она расположена на стене кухни выше нижнего края зонта вытяжки.

Если такой разъем  не предусмотрен, то подключение проводится через ближайшую электрическую розетку.

Обязательным требованием к электросети, которая используется для подачи питания на бытовой воздухоочиститель, является наличие заземления.

Без этого кухонной вытяжкой пользоваться запрещено, так как при замыкании фазы на корпус можно получить смертельный удар током.

И последнее: электророзетки, которые устанавливаются на кухне, должны иметь высокую степень защиты от пыли и влажности — не ниже IP 62.

Способы подключения вытяжки к электросети

Бытовой воздухоочиститель смонтирован и установлен. Далее встает вопрос, как же правильно подключить вытяжку на кухне к электричеству.

Прибор снабжен электрическим шнуром с вилкой. Соответственно, место для розетки должно быть выбрано таким образом, чтобы шнур питания свободно до нее доставал.

Желательно, чтобы розетка располагалась выше нижнего края корпуса вытяжки, это минимизирует возможность ее загрязнения.

  • Для решения поставленной задачи существует несколько возможных способов: подключение новой розетки к существующей шлейфом;
  • вместо одинарной розетки устанавливается двойная;
  • прокладка выделенной линии.

Вышеназванные способы являются наименее трудозатратными. Каждую из этих схем не так трудно реализовать самостоятельно. Рассмотрим каждую из них подробнее.

Как подключить вытяжку на кухне к электричеству шлейфом

Если на кухне отсутствует специальная розетка, куда подключается вытяжка, то работа начинается с выбора места под нее.

Оптимальным вариантом является положение над настенными шкафчиками кухонного гарнитура, но так, чтобы шнур от прибора свободно доставал до этой точки.

Такое расположение розетки не будет бросаться в глаза. Настенные шкафы также защитят контактную группу от пыли и влаги.

Когда место определено, следует отыскать ближайшую бытовую розетку с заземлением. От нее нужно сделать кабельную перемычку до места подключения вытяжки. Отрезок трехжильного кабеля, лучше сечением 2,5 мм, подсоединяется к существующей розетке.

Перед этим обязательно отключить электропитание. Для этого нужно отщелкнуть соответствующий автомат в распределительном щитке. Соединение лучше осуществлять по цветам жил, чтобы не допустить перехлеста.

Отмерив нужную длину кабельного отрезка, таким же образом, по цветам, подсоединяют новую электрическую розетку, в которую будет подключаться вытяжка.

Остается спрятать перемычку, чтобы не портить интерьер в помещении. Это можно сделать несколькими способами: проштробить стену от существующей до новой розетки или спрятать провод в тонкий кабель-канал.

Если соединительный провод проходит выше подвесных шкафчиков, достаточно просто прикрепить его к стене пластиковыми скобками.

Следует помнить, что к электрическим розеткам, соединенным шлейфом, нельзя подключать мощные приборы, так как это может вызвать перегрузку линии.

Подключение вытяжки путем замены розетки на двойную

Часто встречается ситуация, когда электрическая розетка установлена в удобном для подключения вытяжки месте, но постоянно занята другим прибором. В этом случае решение простое – заменить существующую одинарную розетку на двойную.

Для этого годится любая встроенная или накладная модель с заземлением. Установить двойную розетку на прежнее место не составляет труда.

Нужно только убедиться, что уровень мощности, которую может обеспечить данная линия, достаточен для подключения воздухоочистителя.

Проведение новой линии для вытяжки

Лучше заранее все рассчитать и разметить

Иногда вышеописанные способы неприемлемы по ряду причин. Приходится прокладывать специальную выделенную линию для подсоединения воздухоочистителя.

Примером служит подвесная островная вытяжка, которая в большинстве случаев подключается по отдельной линии.

Выделенная линия может быть проложена от электрического щитка или от ближайшей распредкоробки до выбранного места установки розетки.

Это более трудоемкая работа, по сравнению с подключением шлейфом, поскольку отрезок кабеля в этом случае гораздо длиннее. Следовательно, потребуется проводить более основательные работы по штроблению стен или использовать кабель-каналы большой длины.

Если линия прокладывается от распределительного щитка, то в первую очередь отключается вводной трехфазный автомат. Затем фаза и ноль кабеля выделенной линии коммутируются на отдельный автоматический выключатель, который добавляется в щиток.

Желто-зеленая жила включается в общий контур защитного заземления дома. Другой конец выделенной линии подсоединяется к электрической розетке, куда планируется подключать вытяжку.

Если отдельная линия протягивается от ближайшей распределительной коробки, то следует подключить провод к соответствующим клеммным соединителям в коробке по цветам, включая жилу заземления.

Дальнейшие действия по прокладке выделенной линии аналогичны вышеописанному варианту.

Если вытяжка без вилки

Иногда бытовые воздухоочистители комплектуются проводом питания без вилки. Этот вариант удобен тем, что пользователь сам может выбрать способ подключения прибора к электросети.

Возможностей, собственно, две: подсоединить вытяжку к сети через клеммную колодку или оконечить шнур разборной стандартной вилкой.

Считается, что подключение при помощи клеммных соединителей менее надежно, чем включение в сеть с использованием вилки.

Какой должна быть розетка для вытяжки

К электророзетке для подключения бытового воздухоочистителя предъявляются следующие требования:

  1. степень защиты розетки должна быть не ниже IP 62;
  2. устройство обязательно должно комплектоваться защитными шторками;
  3. пластик, из которого изготовлена розетка, должен быть качественным, устойчивым к нагреванию.

В корпусе не должно быть люфтов в соединениях и щелей.

Заземление вытяжки

Для того чтобы эксплуатация кухонной вытяжки была безопасной, прибор должен быть заземлен. Это обязательное требование. Если многоэтажное здание, небольшой дом или коттедж имеет защитный контур заземления, тогда проблемы не существует.

Электропроводка в таких домах монтируется из трехжильного провода, где желто-зеленая жила – это «земля».

В распределительном щитке существует специальная шина, которая позволяет добавлять новые контакты заземления при прокладке выделенных линий.

Если же контур заземления отсутствует, то можно попробовать заземлить розетку самостоятельно. Для этого достаточно подключить соответствующую жилу кабеля, например, к трубе отопления.

Как правило, этого бывает достаточно. Главное, чтобы контакт был надежным.

Если устройство все же будет эксплуатироваться без заземления, нужно быть готовым к тому, в случае поломки гарантийному ремонту она не подлежит.

В заключение

Таким образом, задача подключения вытяжки к электросети не является очень сложной. После того как прибор установлен, нужно выбрать место для электрической розетки, смонтировать и подсоединить ее к сети.

Надо помнить, что розетка не должна быть расположена вплотную к корпусу, следует отступить от него на 20-30 см.

Информация, приведенная в данном обзоре, показывает, что работы по подключению вполне возможно провести своими руками.

как подключить вытяжку на кухне к вентиляции


Зона готовки является одной из важнейших деталей любой кухни. Она включает в себя отдельностоящую плиту или встраиваемую варочную поверхность с духовкой. Чтобы обеспечить в помещении нормальную атмосферу с чистым воздухом и без посторонних запахов, необходимо снабдить кухню вытяжкой. Видов и моделей этого прибора существует множество, и его не трудно подобрать под любой интерьерный стиль и вписать как в просторное, так и в маленькое помещение. Подключение вытяжки требует участия специалиста, но можно обойтись и своими силами, если четко следовать инструкции.

Наличие в кухне вытяжки уже давно не считается редкостью. Это такая же важная деталь интерьера, как плита или холодильник. Она выполняет множество полезных функций: очищает воздух в комнате, избавляет его от запаха в процессе и после готовки, сохраняет мебель, столешницу и поверхность плиты в чистоте, не давая оседать частичкам жира, копоти и другой грязи. Установка и подключение вытяжек зависят от их типов и моделей, поэтому прежде, чем приступить к работе, необходимо ознакомиться с основными разновидностями прибора.

Виды вытяжек и их работа

Существуют разные типы вытяжек. Некоторые требуют наличия вентиляции, а другим она не нужна. Они очищают воздух в кухне по другому принципу. Можно выделить три основных типа:

  1. Классическая или купольная модель. Такие изделия требуют подключения их к вентиляционной шахте и избавляют помещение от загрязненного воздуха, выводя его наружу через воздуховод.
  2. Рециркуляционная модель. Обычно такие вытяжки имеют плоскую форму и не нуждаются в подведении к вентиляции. Они избавляют воздух от грязи благодаря наличию в конструкции фильтров как грубой, так и более тонкой очистки. А, затем, возвращают его обратно в помещение.
  3. Комбинированная модель. Такие вытяжки удобны тем, что могут работать в рециркуляционном и отводном режимах. То есть их требуется подвести к вентиляции, но при необходимости можно очищать воздух и с помощью фильтров.



Выбирать подходящий для себя вариант следует, ориентируясь на собственные нужды и особенности дома. В некоторых многоквартирных домах вентиляционная шахта слишком загрязнена и забита, поэтому придется использовать плоскую модель, работающую автономно. Не всех устраивает такой вариант, так как вытяжки требуют регулярной замены фильтров. Оптимальным считается установка в квартире комбинированной модели, а если с воздуховодом все в порядке, то подойдет купольная вытяжка.

Способ установки и мощность

Также немаловажным фактором при выборе вытяжки является способ ее установки. Ориентироваться следует на собственные предпочтения, а также интерьер кухни и удобство использования. Вытяжка может быть:

  • Встраиваемой. Для такой модели потребуется отдельный навесной шкаф в кухонном гарнитуре или другой конструкции. Встраиваемые модели могут быть как рециркуляционного, так и отводного типа.
  • Подвесной. Подобные изделия предназначены для крепления к нижней части навесного шкафчика над варочной панелью или плитой. Они работают по принципу очищения воздуха с помощью фильтров.
  • Настенной. Вытяжка крепится на стене над варочной поверхностью и бывает классической или комбинированной.
  • Островной. Такой тип подключения предполагают вытяжки комбинированного или купольного типа. Крепится вытяжка к потолку над плитой, которая располагается в острове, обычно в центральной части кухни.
  • Угловой. Подойдет для кухонь, в которых плита находится в угловой части. В этом случае вытяжка будет иметь особую форму и конструкцию, и работать по классическому или комбинированному типу.

Совет! Покупая вытяжку, следует знать, что поверхность вытяжной системы не должна быть меньше размеров встраиваемой варочной панели или плиты.



Вытяжки отличаются друг от друга не только конструкцией, креплением и принципом работы, но и типом мощности. Чтобы выбрать подходящий вариант необходимо ориентироваться на характеристики помещения.

Для купольной или комбинированной модели нужно учесть местонахождение отверстия вентиляции. Также следует взять во внимание тип плиты или варочной поверхности: газовая или электрическая. Вытяжной переходник, который соединяет вытяжную систему с вентиляционным каналом, также имеет большое значение.

Мощность вытяжки зависит от ширины вытяжного переходника. Чем он шире, тем менее мощный понадобится прибор и, наоборот.

Высота, на которой следует крепить вытяжку должна иметь стандартные параметры. Для электрических плит это обычно 650-700 мм, а для газовых – 750-900 мм.

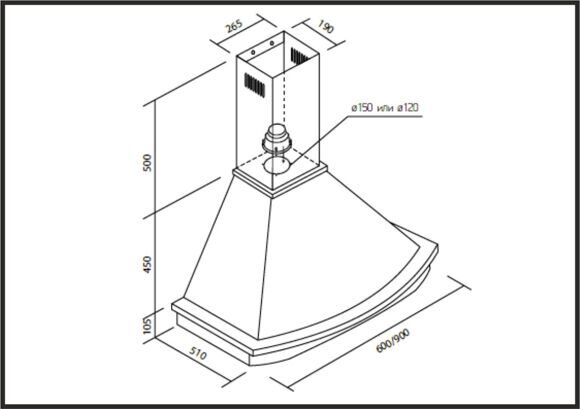

Монтаж вытяжки купольного типа

Купольные вытяжки могут быть пристенными, угловыми или островными. Первый вариант более распространен среди покупателей. В качестве материалов для изготовления таких изделий используется нержавеющая сталь, металл с эмалированной поверхностью, реже дерево и пластик.

Чтобы понять, как подключить вытяжку, следует ознакомиться со схемой монтажа. При соблюдении пошаговой инструкции, правильно выполнить установку своими руками будет несложно, и это не займет слишком много времени. Для установки кухонной вытяжки необходимо подвести гофру к системе вентиляции дома и осуществить подключение к электросети.

В некоторых случаях может потребоваться помощь специалистов, особенно, если придется наращивать гофру или проводку. При самостоятельном монтаже, прежде всего, следует оборудовать кухонный интерьер мебелью, выполнить монтаж гарнитура и тогда приступать к установке вытяжки.

После того как будет отмерена высота крепления вытяжки, необходимо просверлить отверстия в стене для дюбелей. К ним с помощью болтов будут крепиться специальные опоры, на которые оденется основа для вытяжного устройства.

Затем следует соединить отвод вытяжки с гофрой воздуховода, соблюдая при этом герметичность. Когда работа проделана, необходимо надеть верхний кожух на вытяжку и проверить ее работоспособность.

Монтаж встраиваемой в шкаф вытяжки

Встраиваемые модели хороши тем, что их корпус не виден, они скрыты в навесном шкафу. Это делает кухонный гарнитур цельным, а интерьер стильным и органичным.

Для установки такой вытяжки потребуется подготовить шкаф, в котором она будет находиться. Нижней панели, то есть дна у шкафа быть не должно. Поскольку вытяжки встраиваемого типа довольно компактные и невысокие, то внутри мебели может быть и полка. Это удобно, так как шкаф для вытяжки позволит хранить некоторые кухонные предметы или продукты.

В нижней панели шкафа (полке) необходимо просверлить отверстие для воздуховода. Это делается с помощью ножовки или лобзика. Затем следует снять дно шкафчика и перевести на его поверхность сему крепления всех болтов и гофры. Далее, нужно просверлить отмеченные отверстия и закрепить корпус вытяжки к панели.

После этого необходимо собрать всю конструкцию и установить шкаф на стене. Последним этапом идет протягивание воздуховода и его монтаж, а также подключение к электропитанию. Если установка выполнена правильно, то проблем при проверке работы устройства возникнуть не должно.

Подключение к вентиляции

Каждый дом обязательно должен иметь систему вентиляции, к которой подключается кухонная вытяжка. Отверстия, ведущие в шахту, есть в ванной комнате и на кухне, они закрываются специальной решеткой. Самостоятельно подключить вытяжку несложно, необходимо лишь купить щиток, в котором уже имеется отверстие для гофротрубы. Он заменит решетки на отверстии отдушины.

Прежде чем установить вытяжку, следует ознакомиться с некоторыми нюансами, которые могут возникнуть в процессе работы. Во-первых, в старых многоквартирных домах не предусматриваются индивидуальные каналы вентиляции, там имеется один общий, который не рассчитан на установку вытяжек в каждой квартире.



Если все жильцы решат монтировать у себя в квартире вытяжные устройства, то, скорее всего, изменится давление воздуха в вентиляционной системе. Это приведет к затягиванию запаха готовящейся пищи через вентиляционное отверстие от соседей к соседям. Дома новой постройки при этом гораздо продуманней. Они предусматривают систему индивидуальных каналов вентиляции.

Чтобы определить оптимальный для себя вариант и выбрать подходящую модель вытяжки, можно воспользоваться услугами специалиста. Он подскажет, изделие какого типа лучше приобрести, а также поможет с подключением и даже прочистит систему вентиляции при необходимости.

Подключение к электросети

Как и монтаж самой вытяжки, подключение ее к электросети не сложный процесс, но требует соблюдения некоторых правил. Если вытяжное устройство устанавливается впервые, то подходящей розетки вблизи для нее может и не найтись. Поэтому придется ее сделать. В некоторых случаях можно воспользоваться удлинителем, но это не очень удобно и не надежно.

Прежде всего, следует выбрать место для розетки. Ее можно закрепить на стене или на боковой панели навесного шкафа. Розетка не должна находиться рядом с мойкой и варочной поверхностью. Это может быть опасно! Идеальное место – над верхними кухонными модулями вблизи вытяжки. Так она не будет бросаться в глаза.

Установку розетки можно доверить профессионалу или выполнить самостоятельно по схеме, если есть опыт в этом деле. Во время работы следует соблюдать технику безопасности.

Вытяжка – важная деталь любой современной кухни. Она несет множество полезных функций и позволяет осуществлять ежедневный процесс готовки в комфортных условиях, без посторонних запахов, сохраняя окружающую обстановку в чистоте. Подключение кухонной вытяжки можно доверить специалисту или выполнить самостоятельно, пользуясь схемой и инструкцией, прилагающейся к изделию.

Подключение вытяжки на кухне к вентиляционному каналу — схема

Для очищения воздуха от испарений, продуктов горения газа и копоти, выделяющейся в процессе готовки пищи, применяются кухонные вытяжные устройства бытовой серии. Аппараты устанавливаются над любыми плитами — газовыми, электрическими и дровяными. Покупку, монтаж и подключение вытяжки на кухне к вентиляции можно выполнить самостоятельно, не привлекая наёмных работников.

Правила установки вытяжки

Выделяемые кухонной печкой испарения и отработанные газы следует направить в вентиляционную шахту, иначе они станут оседать на стенах, потолке и мебели. Нужно понимать, как организовать эффективный воздухообмен и как правильно подключить вытяжное устройство к отверстию вентиляции. Чтобы вытяжка выполняла возложенную функцию, соблюдайте несколько простых рекомендаций:

  1. Постарайтесь максимально сократить расстояние между варочной панелью и отверстием для вытяжки с целью укоротить соединительный вентканал. Оптимальное расположение плиты — под вентиляционным проёмом.
  2. Рекомендуемое расстояние от плиты до всасывающего зонта лежит в пределах 600–850 мм. Ниже вешать бытовой прибор недопустимо — перегреется вентилятор и детали электрической схемы.
  3. Если в частном доме печка установлена далеко от вытяжной шахты и передвинуть её нельзя, пробейте прямой канал наружу сквозь стену. Чтобы в отверстие не задувал ветер, используйте внешний обратный клапан при подключении. Длинный воздуховод, проложенный через помещение, испортит любой интерьер.
  4. Подключение вытяжки на кухне производится пластмассовыми трубами, реже — алюминиевыми либо металлическими воздуховодами с порошковой окраской.
  5. Число поворотов труб сводится к минимуму, в идеале — 2.

Существуют рециркуляционные модели бытовых приборов, оснащённые комплектом угольных фильтров для очистки воздуха. В этом случае вентиляция вытяжкой производится без подключения и прокладки воздуховодов на кухне.

Поскольку каждый поворот воздушной трубы отнимает примерно 10% мощности и напора вентилятора на канале естественной вентиляции, изгибы воздуховодов предусматриваются плавными. Лучший вариант — использовать 2 колена по 45° вместо одного отвода 90°.

Как правило, для присоединения кухонных вытяжек используются воздуховоды круглого сечения диаметром 110–150 мм, сделанные из ПВХ. Прямоугольные трубопроводы сложнее очищать, а гофрированные отличаются повышенным аэродинамическим сопротивлением.

Перед тем как подключить вытяжку на кухне, убедитесь, что сохранен воздухообмен системы естественной вентиляции. Воздушный канал бытового прибора не должен полностью занимать единственное вытяжное отверстие кухни. В подобных случаях труба подсоединяется к переходной решётке, оснащённой дополнительной сеткой и специальным патрубком.

Как повесить вытяжку над плитой

Способ установки и подключения воздухопровода от печки кухонной к вентканалу зависит от типа бытового прибора:

  • встраиваемые модели устанавливаются внутрь выдвижных ящиков без дна, изготовленных заблаговременно в соответствии с дизайном кухонного гарнитура;
  • угловые и подвесные аппараты крепятся к стенам;
  • островные вытяжки подвешиваются к потолку.

Вытяжные устройства встроенного типа прикручиваются к готовому ящику саморезами либо другими креплениями, прилагаемыми к изделию. Перед тем как подключить вытяжку к вентиляции, в верхней горизонтальной стенке шкафа проделайте отверстие диаметром 120–150 мм под выход трубы. Если над ящиком предусмотрена дополнительная полка, то её тоже придётся просверлить.

Аппарат настенного типа крепится в следующем порядке:

  1. Отмерьте от поверхности газовой плиты 75–80 см и проведите карандашом на стене горизонтальную линию, пользуясь строительным уровнем.
  2. Наметьте точки крепления, ориентируясь по отверстиям или скобам на вытяжке.
  3. Просверлите в стене отверстия и забейте пластиковые дюбели.
  4. Подвесьте вытяжной зонт, используя штатные крепления.


Расстояние от конфорок электроплиты до нижней плоскости вытяжки допускается уменьшить до 60 см. Причина — отсутствие открытого пламени, нагревающего поверхность и внутренние детали бытового прибора. Проверьте, удобно ли готовить пищу при малой высоте подвеса. Если визуально корпус подвешен неровно, положение вытяжки можно откорректировать с помощью регулировочных проёмов, сделанных в подвесных кронштейнах. Ослабьте один винт крепления, поднимите или опустите соответствующий угол аппарата и вновь затяните шуруп.

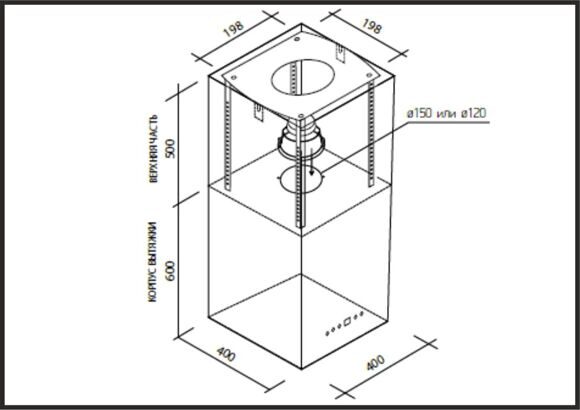

Монтаж островной вытяжки заключается в креплении корпуса к перекрытию на специальных кронштейнах. Центр плиты проецируется на потолок, где наносится разметка точек крепежа. Работы лучше производить с помощником, поддерживающим аппарат в процессе установки.

Инструменты для работы

Чтобы подвесить и подключить вытяжку на кухне, подготовьте такой набор инструментов:

  • дрель электрическая;
  • свёрла диаметром 6–8 мм, оснащённые твердосплавной напайкой для бурения стен;
  • коронное сверло либо электролобзик для вырезания проёмов в деревянных стенках мебели;
  • строительный уровень;
  • рулетка;
  • молоток;
  • отвёртки и пассатижи.

Для крепления воздуховода заготовьте кронштейны и соответствующий крепёж. Подсоединять гофрированную трубу к патрубку и решётке вентканала на кухне следует затяжными хомутами, продающимися в автомобильных и строительных магазинах.

Процесс соединения вытяжки с системой вентиляции

Гофрированный трубопровод от места расположения вентиляционного отверстия до подсоединения к патрубку вытяжки прокладывается максимально скрыто. Используйте выступы кухонной мебели, подвесные и натяжные потолки, чтобы замаскировать гофру. Пластиковые воздухопроводы можно класть открыто, поскольку они выглядят эстетичнее.

При выборе гофрированных либо пластмассовых каналов важно выдержать главное условие: размер труб для подключения к вентканалу должен быть больше или равен диаметру патрубка вытяжки. Как правильно соединить бытовой аппарат с отверстием вентиляции на кухне:

  1. Наметьте трассу прокладки воздуховода и определите длину каждого прямого участка. Предусмотрите монтаж горизонтальной части сверху кухонных шкафов. В случае с гофрой определяется общая протяжённость трубы.
  2. Наденьте вентиляционный воздуховод на патрубок вытяжки (гофра крепится хомутом), продев сквозь ранее сделанные отверстия.
  3. Подогнав длину участков ПВХ труб, соедините их между собой с помощью фасонных деталей — ниппелей, муфт и отводов.
  4. Установите в проём вытяжной шахты пластиковую решётку, снабжённую присоединительным патрубком. Подключите к нему воздушный канал и убедитесь, что ваша система собрана надёжно и красиво.
  5. Произведите окончательную сборку — разъедините стыки ПВХ каналов с вытяжкой и вентиляцией, промажьте герметиком и вновь соберите.

Горизонтальные участки воздухопроводов, идущие открыто по стене, закрепите пластмассовыми хомутами с интервалом 0,7–1 м, иначе конструкция провиснет. Обратный клапан при подключении вытяжки к сквозному отверстию в стене частного дома монтируется с наружной стороны.

Если воздушные коммуникации портят дизайн кухни, зашейте трубопроводы декоративным коробом. Как правило, для этой цели применяются пластиковые панели, подходящие к расцветкам кухонной мебели или обоев.

Подключение вытяжки к домашней электросети

Электрическая схема подключения вытяжки не отличается сложностью — в кухню не придётся вести отдельную линию от главного щитка, поскольку мощность вентилятора невелика и составляет 50–250 Вт. Что следует сделать:

  • Установите в удобном месте скрытую розетку. Для встроенного вытяжного устройства разъем монтируется прямо в шкафу.
  • Подведите к розетке медный трехжильный кабель сечением 2,5 мм², присоединив его к ближайшей распределительной коробке.
  • Если прокладке проводов мешает свежий ремонт, уложите за кухонным шкафом провод марки ПВС (П — провод, В — изоляция и оболочка из поливинилхлоридного пластиката, С — соединительный) с аналогичными параметрами и подключите к ближайшей розетке.

Помните: розетка на кухне, куда подключается вытяжка, должна быть обязательно заземлена. С этой целью к ней прокладывается трехжильный кабель — один конец подсоединяется к заземляющему контакту.

По окончании проверьте работоспособность прибора, поставив на зажжённую плиту кастрюлю с водой. Признак правильного монтажа — клубы пара, которые не огибают створ вытяжной поверхности, а полностью всасываются вентилятором.

3 схемы подключения вентилятора в ванной

Подключение вентилятора вытяжки в ванной комнате можно выполнить несколькими способами.

Но правильнее всего это будет сделать через выключатель света, установленный на освещение в санузел, либо через отдельную клавишу двухклавишника.

Как не стоит подключать и почему</h3>

У первых вариантов есть масса неудобств, поначалу не совсем заметных.

Например, смонтировали вы включение вытяжки по датчику открывания дверей. При этом отключается она по таймеру через 5 минут. Казалось бы очень удобно.

Однако на межкомнатную дверь довольно проблематично установить такой датчик. Не говоря уже о других моментах эксплуатации. Например что делать, если вы задержались в туалете подольше чем выставленное время.

Открывать и закрывать дверь заново? А если на кухне гости?

Кроме того, кабеля придется вести под плиткой, высверливать несколько лишних отверстий и т. п. Простые же датчики движения капризны к влажности и очень быстро выходят из строя.

Придется подбирать дорогие модели с соответствующей защитой по влажности IP, согласно зон в ванной комнате.

Кто-то считает самым удобным вариантом установку выключателя на вытяжку непосредственно внутри санузла. Однако ПУЭ запрещает это делать.

Почему это так, соответствующие ссылки и пояснения специалистов Ростехнадзора будут приведены в конце статьи.

Подключение вентилятора в ванной через выключатель</h3>

Поэтому рассмотрим самый правильный и надежный способ — подключение от выключателя на освещение, расположенный с наружной стороны санузла.

Для монтажа вам понадобится совсем немного материалов:

  • кабель ВВГнГ-Ls 3*1,5мм2 или NYM 3*1,5мм2

Какой из них лучше выбрать, читайте в статье «Лучший кабель для проводки NYM или ВВГнГ-Ls».

Корпус у большинства вытяжек пластиковый, поэтому такие модели заземлять не нужно. Если у вас идет вентиляция с металлическими элементами, то здесь уже потребуется 4-х жильный кабель 4*1,5мм2

  • клеммники Ваго

Нагрузки здесь небольшие, поэтому эти спорные для многих клеммы, тут вполне будут уместны. Не нужно никаких скруток с последующей сваркой, пайкой или опрессовкой.

  • сам вытяжной вентилятор с таймером

Разновидности и характеристики</h3>

На нашем рынке наиболее популярна модель ERA. Ее то и рассмотрим более подробнее.

Другие механизмы и модели с таймером от Vents, Ballu, Electrolux подключаются аналогичным образом.

Вот технические характеристики и подробные данные по всем популярным моделям:

Режимы работы вытяжки в санузле</h3>

У таких вентиляторов с таймером имеется два режима работы:

  • туалет — верхнее положение специальной перемычки
  • ванная — нижнее положение перемычки

Переключение режимов производится на плате управления в правом верхнем углу.

Есть подобные перемычки и у других производителей.

При работе в режиме «туалет», после включения света и подачи питания на плату, вентиляция сразу же начинает работать. Как только свет отключили, вентилятор не останавливается, а будет продолжать крутиться определенное время.

Это время вы задаете самостоятельно, выкручивая регулировочный винтик отверткой.

В режиме «ванная», работа несколько отличается. Данный режим подходит именно для душевых и ванных комнат, без туалета.

Управляется все это дело как раз таки от выключателя на свет, стоящего в коридоре.

Схема подключения и соединение проводов в распредкоробке</h3>

Как правило, над этим выключателем сверху расположена распределительная коробка с проводами. В нее может заходить 3 кабеля:

Как же правильно выполнить подключение, и какой будет схема соединения всех этих проводов в распредкоробке и на самом вентиляторе? Схематично это можно нарисовать следующим образом:

Для соединения всех контактов, от коробки до места установки вентиляции, вам потребуется проложить еще один кабель ВВГнГ-Ls 3*1,5мм2.

Концы кабеля зачищаются с обоих сторон и подписываются.

Скручивать ничего не надо, сажайте все на зажимы Wago.

Сперва фазу L, подключаете к главному питающему кабелю идущему с распредщитка.

Далее соединяете нулевые жилы.

Обратите внимание, что для корректной работы вытяжки, на клеммах платы управления всегда должно присутствовать напряжение 220V.

Именно поэтому, одна фазная жила кабеля подключается напрямую, до выключателя света.

Поэтому здесь и используется трехжильный кабель. Если у вас в санузел заходит только 2 провода, реализовать схему с таймером не получится.

Фаза T, которая подается на таймер вентилятора, подключается уже после выключателя. То есть, к тому проводу, который идет на светильники в ванной.

Таким образом, управление вентиляцией осуществляется именно через выключатель света. Осталось правильно подсоединить все проводники на самом вентиляторе.

Демонтируете защитную декоративную рамку, чтобы добраться до контактов.

В правом верхнем углу находится таймер. Сразу отрегулируйте его на примерное время работы. Регулировка осуществляется в широком диапазоне — от 15 секунд до 45 минут.

У некоторых он с завода выкручен чуть ли не на ноль. Вследствие чего, лопасти перестают вращаться сразу же после отключения света.

Люди при этом думают что вытяжка сломалась. Хотя достаточно было всего лишь подкрутить винтик.

Теперь подключаете кабеля на соответствующие клеммы:

Обратите внимание, если у вас заведено только 2 провода фаза и ноль, то чтобы система работала хотя бы в ручном режиме, придется сделать перемычку между клеммами N и T.

Тогда девайс будет работать только при включении и отключении клавиш света. Ни о какой автоматике и задержке времени здесь речи быть не может.

Еще на некоторых моделях влияет правильное подключение нулевого — N и фазного — L проводника. Если ваш вентилятор ведет себя непонятным образом и работает или наоборот отказывается работать корректно, попробуйте поменять их местами.

Крепеж лучше всего делать на клей или герметик.

Сверлить отверстия под дюбеля зачастую проблематично:

Тут что называется, как повезет.

Подключение через двухклавишный выключатель</h3>

Еще один годный вариант — это подключение вентилятора через тот же самый выключатель света, но уже двухклавишный.

Здесь схема будет выглядеть следующим образом:

Фактически вытяжка у вас будет сидеть независимо от освещения. Но для этого, скорее всего придется менять одноклавишную модель на двухклавишник. Плюс тянуть лишний кабель от распредкоробки вниз.

Есть здесь и «подводные камни». Во-первых, не перепутайте подключение фазы на контактах выключателя.

А это встречается сплошь и рядом.

Во-вторых, не забывайте что через данный коммутационный аппарат, должна разрываться именно фаза, а не ноль. Даже при правильном изначальном соединении, со временем схема может самопроизвольно поменяться.

Достаточно какому-то местному электрику, в общей щитовой или подъездной разводке, случайно поменять местами два проводника L и N. И у вас во всей квартире автоматически на всех выключателях поменяется «полярность».

Чем это будет грозить? Ну например, при включении только одного вентилятора второй клавишей, у вас может мигать, вспыхивать и тухнуть светодиодная подсветка в туалете.

Эффект довольно известный для светодиодных светильников.

Подключение напрямую</h3>

Если же вы изначально отказались от распаечных коробок и используете для коммутации углубленные подрозетники, то третья схема подключения будет аналогичной, и отличий здесь практически не заметно.

Просто все соединения выполняются непосредственно в подрозетнике. Можно опрессовкой или на те же зажимы Ваго, если позволяет место.

Есть еще дорогие навороченные модели с пультами дистанционного управления.

Их подключают двумя способами:

Ошибки подключения</h3>1Монтаж выключателя на вытяжку внутри ванной комнаты.

В ПУЭ 6-го издания п.7.1.39 прямым текстом говорилось, что установка выключателей в ванных и санузлах запрещена.

В ПУЭ 7-го издания п.7.1.52, формулировку немного изменили, расширив определение «выключатели», до «распределительные устройства» и «устройства управления».

Правда оставили лазейку для моделей со шнурками.

Однако у многих возникают сомнения в трактовании «устаревших» правил. Ведь там есть и другие пункты, которые как бы противоречат вышеизложенному. Например п.7.1.47

То есть, как бы ставить выключатель можно, но только делать это нужно в зоне 3. Там же, где и розетки.

В домах с улучшенной планировкой попадаются такие размеры санузлов, что и зону 4 можно отыскать, если постараться.

В маленьких же квартирках, кроме первых двух зон, ничего более и не поместится.

Но как же при этом п.7.1.52? Может быть он больше относится к общественным зданиям, а не к простым квартирам и жилым домам?

Вот что ответил на эти противоречия специалист, имеющий непосредственное отношение ко всем данным правилам:

У себя то вы кончено можете лепить что угодно, никто не запрещает. Можете соединять розетки шлейфами.

Либо прокладывать кабель без гофры.

Некоторые даже в частных домах, вместо воздушного ввода, провода СИП закапывают в землю и ничего.

Но вот если этот объект будет сдаваться по актам, то заключение энергонадзора вы скорее всего не получите. И придется вам все переделывать.

По правилам безопасности, в ванных комнатах не должно быть ни одного соединения без соответствующей влагозащиты.

А найти подобный влагозащищенный выключатель непростая задачка.

В противном случае из-за влаги на контактах, у вас во-первых, через некоторое время эти самые контакты подгорят и будут искрить, с непредсказуемыми последствиями.

А во-вторых, из-за токов утечки, которые непременно будут присутствовать на таком выключателе, вы замучаетесь искать причину ложных срабатываний УЗО.

Если же у вас его нет, ждите ударов током. Вначале незначительных пощипываний, а дальше кто знает.

Более того, даже если это сенсорный выключатель, то и здесь действует запрет.

Разрешено их устанавливать внутри, только при питании от батареек или от источников сверхнизкого напряжения. Вот очередной ответ специалиста:

2Подключение вентилятора от внутренней электропроводки светильников расположенных в санузле.

Казалось бы самый простой и малозатратный вариант. Но не забывайте, что для корректной работы вентилятора, на его плате управления всегда должно присутствовать напряжение, не зависимо от того, включен свет в санузле или нет.

А если вы запитаете вентиляцию от ближайшей лампочки, то работать она у вас будет только пока эта самая лампочка горит.

Потушите свет выходя из туалета, отключится и вытяжка, толком так и не проветрив помещение. Да и купаясь в ванной, не хочется ощущать постоянный сквозняк с вентиляционной шахты. А если у вас при этом довольно мощный и производительный вентилятор?

3Применение разного рода выносных датчиков (не встроенных изначально в сам вентилятор) — движения, влажности и т.д.

Тут особо большой ошибки нет, но как говорилось выше, в процессе эксплуатации можете столкнуться с неудобными моментами.

Кроме того, если уж подойти к прочтению правил со всей строгостью, то эти самые датчики, по сути своей являются ни чем иным как устройствами управления.

А размещать их внутри санузлов, без соответствующей защиты и исполнения, опять таки не рекомендуется.

Ну и не забываем про их недолгий срок службы и возможные глюки с самопроизвольным включением-выключением.

Источники — https://cable.ru, Кабель.РФ

Ванная комната является помещением, постоянно подвергающимся воздействию повышенной влажности и перепадам температуры — как результат, в нем с легкостью может поселиться плесень и грибок. Основной способ борьбы — вентиляция помещения. Вентиляция может быть как естественной, так и принудительной. Если естественная вентиляция монтируется еще на стадии строительства здания, то принудительная система вентиляции может быть реализована в любой момент времени. Сегодня речь пойдет о том, как путем нехитрых манипуляций сделать автоматизированное включение вентиляции в ванной комнате, чтобы она не превращалась в парную баню и продолжала радовать нас чистотой и свежестью. По сути, вытяжка в ванной комнате это элементарная вентиляционная система принудительного принципа действия. Она состоит максимум из двух частей – воздуховода, который соединяется с вентиляционным стояком дома, а также непосредственно самого вентилятора. Обычно принудительное включение вентиляции в ванной реализуют двумя самыми простыми способами: 1. Включается вместе со светом в ванной одним общим выключателем. Но вытяжка обычно нужна только во время принятия душа, когда влажность в ванной повышена. Значит, остальное время электроэнергия расходуется впустую. Чтобы проветрить ванную после душа также приходится оставлять свет включенным. Опять лишний расход электроэнергии 2. Вручную включать вентилятор вытяжки во время или после принятия душа. Нужен отдельный выключатель. Неудобно. Можно забыть выключить вентилятор, если оставить его включенным для проветривания ванной после принятия душа. В общем, такой подход к делу не очень правильный, поскольку в этом случае вентиляция помещения производится только тогда, когда в помещении находится человек. Можно ли автоматизировать управление вентиляцией в ванной комнате и сэкономить электроэнергию? Можно. Автоматическая вытяжка от обыкновенной отличается только наличием электроники, контролирующей ее работу. Такие устройства либо оснащены таймером выключения (включаются они, как и обыкновенная вытяжка, с помощью клавиши выключателя), либо специальными датчиками, контролирующими влажность в ванной комнате. Как только она превышает допустимое значение, вентилятор включается, после того как влажность приходит в норму, он отключается. Такие вытяжки есть готовые, но можно доработать и уже установленную. В качестве примера мы приводим решение на основе модулей от Мастер Кит. Для решения данной задачи были выбраны следующие модули:MP590 – цифровой датчик влажности;MP8037ADC — цифровой модуль защиты и управления с функцией измерения;BOX-BM8037 – корпус для любительских конструкций с установочными размерами в формате *. PCBPW1245 – импульсный источник питания 12В 0.5А. Необходимое оборудование можно увидеть на фото ниже: Цифровой датчик температуры и влажности DHT11 интерфейс 1WIRE представляет собой модуль, построенный на цифровом датчике влажности DHT11 работающий по интерфейсу 1Wire. Модуль Цифровой модуль защиты и управления с функцией измерения представляет собой универсальную плату с одним каналом АЦП имеющую три режима работы реле ГИСТЕРЕЗИС, ТРИГГЕР, ЗАЩИТА. Модуль очень универсален и может пригодиться практически для любой автоматизации. Корпус для любительских конструкций с установочными размерами в формате *.PCB представляет собой универсальный корпус, внутрь которого можно разместить модули MP8037R и MP8037ADC. Так же на сайте скачать файл PCB с установочными размерами LED дисплея и кнопками, для размещения собственных разработок в данном устройстве. AC/DC Импульсный источник питания 12В 0.5А представляет собой встраиваемый источник питания напряжением 12В, с рабочим током 500 мА. Модуль оснащен всеми видами защит, что говорит о его надежности. Думаю, эта информация может пригодиться многим, при подборе устройств под свою задачу. Схема подключения получилась несложной. Ее можно увидеть на эскизе ниже: Так выглядит модуль в корпусе: Датчик влажности MP590 размещается с левой стороны, вплотную с корпусом модуля управления. Что бы все выглядело эстетично, выводы модуля можно расположить непосредственно у декоративной крышки вентилятора. Провода питания и управления необходимо припаять непосредственно на клеммы модуля. Благодаря этому, при близком расположении, невидно проводов управления вентилятора и проводов питания MP8037ADC. Примерный вариант установки модуля с датчиком: После установки необходимо будет произвести настройку. Для начала, согласно инструкции, переведите управление реле в режим триггер. После чего произведите настройку включения и отключения вентилятора вытяжки. Допустим, модуль показал влажность в районе 40%. Удерживая правую кнопку модуля, более пяти секунд, зайдите в меню включения, и установил значение 100. Подождав три секунды, модуль выйдет из меню. Затем удерживая левую кнопку модуля, более пяти секунд, зайдите в меню отключения и установите значение 50. Подождите, через пять секунды модуль вернется в режим работы. Как проверить работу всей системы: с помощью горячего душа поднимите влажность в ванной, контролируя показания на дисплее, при 41% должен включиться вентилятор вытяжки. Отключите душ. Через несколько минут, когда влажность понизиться, вентилятор отключится. Демонстрация работы схемы в режиме контроля влажности: Теперь ванной комнате нестрашен грибок, плесень и не будет перерасхода электроэнергии. Возможно, кто-то захочет реализовать данное решение. А может быть, предложит свое? Автор Рублев Владимир (UA4LOU).

Для правильной установки вентиляционного устройства в ванной необходимо знать характеристики основных разновидностей вентиляторов и иметь навыки работы строителя и электрика. Чтобы качественно выполнить установку вентилятора и выключателя, должен быть составлен план и утвержден порядок действий, в противном случае без услуг специалистов не обойтись.

Преимущества установки вентилятора

Первый признак необходимости установки принудительного устройства вентиляции в ванной — появление конденсата, грибка или плесени на поверхностях в помещении. Микроорганизмы могут быть источником ухудшения состояния здоровья людей, живущих в квартире.

Установка вытяжного устройства положительно влияет на санитарное состояние ванной. При включенной вытяжке происходит циркуляция воздушных масс в помещении: исчезает неприятный запах сырости, приостанавливается появление новой ржавчины на металлических поверхностях, останавливается рост плесневых грибков, исчезает влажный налет на кафеле и зеркалах. Современные модели вентиляторов не создают излишнего шума, имеют малогабаритные размеры и эстетичный вид.

Что необходимо для установки принудительной вытяжки

Чтобы выяснить, нужна ли принудительная вытяжка в ванной, анализируют состояние естественной вентиляции, сооруженной при строительстве дома. Чтобы проверить вытяжку, снимают декоративную панель с вентиляционной шахты и убирают скопившийся мусор из вентиляционного канала, который в ванной обычно находится близко к потолку. Затем подносят зажженную спичку или свечу к вентиляционному каналу. Если пламя не отклоняется в сторону или отклоняется совсем незначительно, принимается решение в пользу установки принудительной вытяжки.

Нужно обеспечить приток свежего воздуха в ванную комнату. Обычно циркуляция воздуха организуется через небольшую щель под дверью в ванной. Поэтому когда устанавливают короб двери, порог в ванной комнате не монтируют.

При выборе вентилятора в ванную комнату необходимо тщательно изучить характеристики прибора. Устройство должно полностью соответствовать тем условиям, в которых будет эксплуатироваться. Вентилятор должен обладать достаточной производительностью, чтобы обеспечивать поступление необходимого количества свежего воздуха. Немаловажными факторами при покупке прибора будут цена, дизайн, уровень шума.

Варианты подключения вытяжки

Существует несколько вариантов, как подключить вентилятор в ванной к выключателю. Все эти способы лучше организовывать на этапе строительства или капитального ремонта. В этом случае все провода будут спрятаны под штукатурку или кафельную плитку, а внешний вид ванной не пострадает. Можно, конечно, организовать установку вытяжки и после ремонта, но в этом случае дизайн будет подпорчен установкой короба для питающих проводов вентилятора.

Применяют следующие варианты подключения вытяжки:

  1. Вентилятор подключается параллельно освещению ванной комнаты. В этом случае прибор будет включаться одновременно с освещением. Вытяжка будет работать до тех пор, пока не отключат свет. Преимущество способа: простота монтажа, небольшая стоимость исполнения. Основной недостаток — зависимость от работы освещения. Для оптимального проветривания нужно будет оставлять включенным освещение, а это повлечет дополнительные расходы на электроэнергию. Минусом этого способа будет наличие постоянного сквозняка, что может сказаться на здоровье находящегося там человека.
  2. В основном вытяжку подключают через отдельный выключатель (одноклавишный или двухклавишный). Такая схема имеет явный плюс — не будет расходоваться электроэнергия на бесполезное освещение, а вентилятор будет работать только при необходимости. Двухклавишный выключатель применяется при использовании вентиляционного устройства совместно с освещением, когда одной клавишей включается вытяжка, а другой — лампочка. К минусу схемы можно отнести немного больший расход кабеля, чем в первом варианте.
  3. Наиболее современные вытяжки имеют в своем составе датчик движения, датчик влажности, таймер отключения. Вентилятор с таймером, кроме нулевой и фазной клеммы, имеет вывод для подключения сигнального провода. Сигнальный провод обычно подключается к линии освещения. Такой вентилятор может запускаться, например, после отключения освещения и работать заданный промежуток времени. Подключаться вентилятор может через выключатель с любым количеством клавиш.

Установка вентилятора в вентиляционный канал

Перед окончательным монтажом вентилятора необходимо заранее проложить к месту подключения электрический кабель. Прокладка кабеля осуществляется в штробе от распределительной коробки. Далее подключаются жилы кабеля к вентилятору в соответствии с нанесенными обозначениями клемм. Нулевая жила присоединяется к клемме с обозначением N, фазная жила подключается к клемме L. Если вентилятор с таймером, подсоединяется сигнальная жила к соответствующей клемме.

Перед установкой вентилятора в канал снимают декоративную панель. Если вентилятор крепится к стене саморезами, вначале просверливают отверстия под дюбеля. Крепление вентиляционного прибора к стене осуществляется при помощи вкручивания саморезов в дюбель. Дюбеля предварительно нужно вставить в отверстия. Если нет возможности крепления вентилятора на саморезы, монтаж осуществляется при помощи специального клея или герметика. После надежной установки вентилятора устанавливается декоративная панель.

Монтаж выключателя для вытяжки

К месту установки выключателя необходимо проложить двухжильный или трехжильный кабель, в зависимости от вида используемого выключателя. При использовании стен из гипсокартона провода прокладывают в гофрированной трубе. Концы кабеля должны с небольшим запасом располагаться в распределительной коробке и в подрозетнике выключателя. Запас кабеля оставляется для дальнейших манипуляций при подключении жил.

Перед подключением жил кабеля к выключателю необходимо снять клавиши и корпус. Одноклавишный выключатель имеет две клеммы: одна используется для подключения фазной жилы сети, а вторая — для подключения фазного вывода вентиляционного прибора.

В двухклавишном выключателе есть три контактных клеммы. Первые две имеют такое же назначение, а третья клемма используется для подключения прибора освещения. Двухклавишным выключателем можно независимо управлять включением вытяжного вентилятора и устройством освещения в ванной комнате.

Соединение проводов в распределительной коробке

Соединение проводов в распределительной коробке — наиболее ответственный момент, требующий действий с повышенным вниманием. Существует несколько вариантов коммутации проводов в распределительной коробке в зависимости от используемых типов выключателей и вентиляторов.

Основные схемы подключения вентилятора к выключателю следующие:

  • при включении вытяжки одновременно с освещением;
  • при использовании отдельного выключателя для вытяжки;
  • при использовании двухклавишного выключателя;
  • при использовании вытяжки с таймером.

Для включения вентилятора в ванной комнате вместе с освещением необходимо подключить в распределительной коробке нулевой провод вентилятора к нулевому проводу сети, а фазный провод вентилятора подключить к фазному проводу, идущему от выключателя к прибору освещения.

При использовании для включения вентилятора отдельного выключателя нужно сделать следующую коммутацию проводов:

  1. Нулевой провод вентиляционного устройства нужно подключить к нулевому проводу сети.
  2. Фазный провод вытяжки подключается к фазному проводу, идущему с выключателя.
  3. К входной клемме выключателя нужно подключить фазный провод сети.

Если в качестве коммутационного устройства используется двухпозиционный выключатель, необходимо произвести следующие действия:

  1. Нулевой провод, идущий с вентиляционного прибора, нужно присоединить к нулевому питающему проводнику.
  2. Фазный провод, идущий с вытяжки, нужно присоединить к фазному проводнику, идущему с одной из двух выходных клемм выключателя.
  3. Фазный провод сети необходимо подключить к входной клемме двухклавишного выключателя.
  4. Вторая выходная клемма используется для подключения прибора освещения ванной.

При использовании вентилятора с таймером коммутацию проводов выполняют совместно с проводами освещения ванной. Порядок действий:

  1. Нулевой провод сети нужно подключить к нулевым жилам вентилятора и прибора освещения.
  2. Фазный провод сети подключается к входной клемме выключателя и к фазной жиле вентилятора.
  3. Провод, идущий с выходной клеммы выключателя, нужно соединить вместе с фазным проводом устройства освещения и с сигнальным проводом вытяжки.

Фазный питающий провод обязательно должен быть защищен автоматическим выключателем, который при возникновении аварийной ситуации должен надежно обесточить всю схему электроснабжения. Сечение жил кабеля рассчитывается, исходя из используемой нагрузки. После выполнения всех работ необходимо проверить работу каждого устройства в ванной комнате.

Установить принудительную вентиляцию недолго, основная масса времени расходуется на подготовительные работы. Потраченные время и деньги на установку такой системы с лихвой окупятся здоровьем людей, проживающих в квартире.

Наверняка вам приходилось сталкиваться в жизни с такой ситуацией, когда в ванной расположен вытяжной вентилятор и включается он при помощи обычного выключателя. Часто так оборудуют ванные комнаты в отелях, санаториях, пансионатах, гостевых домах. Может быть, у кого-то из знакомых или друзей видели такую вытяжку? Между прочим, это очень хорошая идея. И если ваша ванная комната пока не оборудована такой техникой, советуем задуматься над её установкой. В этой статье поговорим о преимуществах устройства и о том, как подключить вентилятор в ванной к выключателю.

Преимущества

Ванная комната относится к помещениям с повышенной влажностью воздуха. А лишняя влага ведёт к появлению грибков и плесени, различных неприятных насекомых, типа сороконожек и мокриц. Если ванная комната больших размеров, она может быть оборудована различной мебелью (шкафы и полочки), а повышенная влажность вызывает расслоение материалов. Также в ванных комнатах имеются металлические конструкции (полотенцесушители, держатели полотенец и туалетной бумаги), влага ускоряет их ржавление.

Также влажность зачастую сопровождается неприятным запахом сырости. А ещё хуже бывает, когда соседи снизу курят в ванной комнате, а вентиляционный канал доносит эти запахи к вам.

А ещё постоянно собирается конденсат на зеркалах и стенах, что может привести к преждевременному разрушению кафеля.

Естественная вентиляция не всегда справляется с влажностью и «ароматами» в ванной, иногда её дополнительно усиливают при помощи вытяжных систем. Одним из таких вариантов и является вентилятор.

Проверка канала

Перед тем, как подключить вентилятор, необходимо проверить состояние вентиляционной шахты.

Некоторые советуют такой способ, как поднести к вентиляционному отверстию лист тонкой бумаги. Его должно притянуть, если вытяжка хорошая. Но надёжнее всё-таки проверить пламенем, можно спичками или свечкой. Зажгите свечу и поднесите к отверстию, пламя должно как бы потянуться в сторону канала. Если этого не произошло и пламя ровное, значит, вентиляционный канал засорён и требует прочистки. Для этого необходимо обратиться в специальные жилищно-коммунальные службы.

Способы подключения

Установить будущий вентилятор это ещё половина дела, главное подвести к нему питающий кабель. Если в ванной уже сделан хороший ремонт, сделать это будет проблематично. Идеальным вариантом станет монтаж вентиляционного устройства на этапе ремонтных работ, тогда кабель можно проложить в стенах. Иначе придётся придумывать ему какое-то декоративное оформление либо подключать в розетку.

схема подключения вентилятора параллельно со светильником

Рассмотрим варианты подключения вентиляционного устройства:

  1. Схема параллельного включения вентилятора с лампочкой освещения. В данном случае от одного выключателя будут работать сразу и вентилятор, и светильник. То есть вентиляционное устройство начнёт вращаться одновременно с тем, как загорится лампочка, и будет в работе столько, сколько горит свет. Несомненным преимуществом является простое и дешёвое исполнение такой схемы. Однако есть много минусов. Если выключатель отключен, значит, вентилятор не работает, а этого недостаточно для проветривания помещения. Придётся включать и дополнительно оставлять свет на какое-то время. С другой стороны вентилятор всегда будет работать при включенном свете, а когда человек принимает водные процедуры, ему не нужны эти сквозняки.
  2. Схема от выключателя. Такой способ однозначно хорош, потому что исключает бестолковую работу вытяжки. То есть включается и отключается устройство только, когда это нужно. Можно установить выключатель отдельно для вентилятора, либо смонтировать 2-х клавишный коммутационный аппарат и от одной клавиши запитать освещение, а от второй вентиляционное устройство. При этом варианте увеличатся затраты, так как потребуется большее количество кабеля. Ведь устройство уже подключается непосредственно от выключателя отдельной линией, а не параллельно освещению.
  3. Последние модели вентиляторов уже снабжаются автоматикой, в частности таймером. Для подключения такого устройства понадобится трёхжильный провод или кабель, третья жила задействована через лампочку освещения и является сигнальной. Есть два варианта работы такого вентилятора. Он может запускаться одновременно с включением освещения, а потом отключаться через установленное время. Либо наоборот, пока горит свет, двигатель не запускается, а как только лампочка погаснет, вентилятор начинает работать, а потом он отключится через определённый промежуток времени.

Есть ещё модели вентилятора, которые изначально оборудованы собственным выключателем. Он имеет форму шнура, который выходит из корпуса. Дёргая за этот шнур, происходит запуск и отключение устройства. Но имейте в виду, что такие модели в обслуживании совсем неудобны. Вентиляторы обычно установлены под самым потолком, и это место труднодоступно, чтобы каждый раз дотягиваться до шнура.

Монтаж вентилятора

К месту установки вентиляционного устройства должен быть проложен двухжильный кабель. Подключение модели вентилятора с таймером к одно- или двухклавишному выключателю выполняется трёхжильным проводом (третья жила будет сигнальной).

Проделайте штробы от распределительной коробки до вентиляционного отверстия. Помните, что штробить можно только вертикальными либо горизонтальными линиями, никаких наклонных быть не должно. Не делайте штробы ближе, чем на 10 см, к дверным проёмам. В проделанную штробу уложите кабель и зафиксируйте при помощи алебастрового или цементного раствора. Один конец кабеля должен быть выведенным в вентиляционное отверстие, второй в распределительную коробку.

Можно также протянуть кабель в гофрированной трубе. Обязательно проследите, чтобы гофра не была расположена поперёк вентиляционного отверстия, её необходимо сдвинуть и закрепить сбоку, иначе она может препятствовать потоку воздуха.

На клеммах вентилятора есть маркировка английскими буквами:

  • «L» для подсоединения фазной жилы;
  • «N» для подсоединения нулевой жилы;
  • «Т» — эта буква есть в моделях с таймером, она обозначает место подсоединения сигнального провода.

В кабеле жилы, как правило, различают по цветовому исполнению. Нулевая жила выполняется в голубом цвете, фазная в коричневом или белом. Подсоедините соответственно жилы кабеля к клеммам вентилятора. Проверьте надёжность контактного соединения.

Для монтажа вентилятора в вентиляционный канал сначала снимите верхнюю крышку с сеточкой. На нижней панели, к которой закреплено само устройство, имеются четыре отверстия под саморезы (обычно они прилагаются в комплекте вместе с дюбелями). Но если у вас уже положена плитка и вы не хотите её сверлить, воспользуйтесь клеем, типа силикона или жидких гвоздей (всё может случиться, вдруг плитка даст трещину или сколется глазурь). Намажьте им тыльную сторону крышки, сам вентилятор вставьте в вентиляционный люк, а крышку плотно прижмите к стене, подержите так 1-2 минуты и отпустите. Теперь установите на место верхнюю декоративную крышку.

Подробнее о монтаже вентилятора смотрите в этом видео:

А схема подключения вентилятора с таймером подробно разбирается здесь:

Монтаж выключателя

К месту установки выключателя также должны быть проделаны штробы от распределительной коробки (в случае со стенами из гипсокартонных листов используется гофрированная труба). В штробах необходимо проложить двухжильный провод и зафиксировать раствором. Концы провода должны быть выведены в распределительную коробку и в отверстие под выключатель.

Выключатель устроен из рабочей части и защитной крышки с клавишей. В отверстие необходимо установить подрозетник. Теперь возьмите рабочий механизм, его контактная часть имеет две клеммы для подсоединения жил проводов. Одна клемма – это входящий контакт, к нему подсоединяется фазная жила из питающей сети. Вторая клемма – выходящий контакт, к нему будет подсоединяться фаза от вентилятора. Проделайте необходимые подключения и проверьте надёжность контактных соединений.

Зафиксируйте в подрозетнике рабочий механизм. Установите защитную крышку и наденьте клавишу.

В случае если устанавливается выключатель с двумя клавишами, то у такого коммутационного аппарата имеется два выходных контакта, один из которых должен подключаться к вентилятору, второй к осветительному прибору. Соответственно одной клавишей происходит запуск вентиляционного устройства, второй включение освещения в ванной комнате.

Соединение проводов

Теперь в распределительной коробке необходимо произвести следующие соединения:

  • Нулевую жилу из питающей сети подсоедините к нулевой жиле вентилятора.
  • Фазную жилу из питающей сети соедините с жилой, которая идёт на входящий контакт выключателя.
  • Фазную жилу вентилятора подсоедините к жиле провода, которая идёт с выходящего контакта выключателя.

В случае с двухклавишным выключателем в распределительной коробке дополнительно будут ещё такие соединения:

  • Нулевая жила из питающей сети будет ещё соединяться с нулём светильника.
  • Фазная жила светильника должны быть подсоединена к жиле провода, которая идёт со второго выходящего контакта выключателя.

Как видите, ничего сложного. Обязательно подумайте по поводу установки вентилятора в ванной комнате. Сейчас придумывают много модных электрических штучек, но половина из них сплошная блажь. А вот вентиляция такого помещения, как ванная, действительно не маловажный вопрос. Так что эта статья актуальна и полезна.

Один из наиболее простых и удобных способов оптимизации работы вытяжного вентилятора в санузле – это использования таймера.

Принцип работы этого устройства следующий: После включения света, вытяжной вентилятор запускается не сразу, а лишь спустя минуту, после же выключения освещения, он продолжает работать еще пять минут.

Основная функция принудительной вентиляции туалетов и ванных комнат заключается в уменьшении влажности воздуха, попутно решается еще ряд задач, вроде удаления запахов. Достаточно подробно, о том зачем нужен вытяжной вентилятор, какие они бывают, как и какой прибор лучше выбрать, мы рассказывали ЗДЕСЬ.

И вот представьте, вы приняли душ, выключили воду, вытерлись полотенцем, навели небольшой порядок в санузле и вышли, выключив свет и соответственно вентилятор. При этом помещение полностью проветрится не успевает, вот здесь и приходит на выручку таймер санузла, который продолжает принудительно вытягивать влажный воздух еще 5 минут, после вашего ухода.

Если же вы зашли в санузел кратковременно и не пробыли там минуты, вентилятор не включится, ведь необходимости в его работы при таких условиях обычно нет.

Как видите, таймер санузла – достаточно полезный прибор, который серьезно улучает эффективность работы вентилятора.

В качестве примера подключения мы используем популярный таймер Гранит-БЗТ-300-СУ от компании Ноотехника. Работать он будет в паре с вытяжным вентилятором S&P Silent 100.

К БЕЛОЙ паре проводов подключается вытяжной вентилятор (соблюдать полярность здесь не нужно)

К КРАСНОЙ паре проводов подводится фаза и ноль, которые не разрываются выключателем (Это очень важно!)

К ЧЕРНОЙ паре проводов подключается питание освещения (Фаза разрывается выключателем света)

Самое важное в этой схеме это то, что для правильной работы таймеру (а значит и вытяжному вентилятору) требуется подводить две питающих линии, одна параллельная освещению от выключателя, вторая переменный ток 220В. Схема электропроводки при это выглядит следующим образом:

Итак, первое, что необходимо сделать, это отключить подачу электричества к месту монтажа соответствующим защитным автоматом в электрическом щитке.

Теперь подготавливаем таймер к подключению по схеме, указанной выше. Так как провода у прибора многожильные, удобнее всего для монтажа воспользоваться зажимными клеммами WAGO.

В первую очередь соединяем один красный и один черный провод вместе, помещая их в одно гнездо клеммы – это будут контакты для подключения общего нуля.

Теперь подключаем таймер к питающему кабелю, согласно схеме. Должно получится вот так:

КРАСНЫЙ оставшийся свободным провод — подключаем к ФАЗЕ

ЧЕРНЫЙ оставшийся свободным провод — подключаем к ФАЗЕ, идущей с выключателя

ОБЪЕДИНЕННЫЕ КРАСНЫЙ И ЧЕРНЫЙ провода — подключаем К ОБЩЕМУ НУЛЮ

Оставшиеся ДВА БЕЛЫХ провода, подключаются непосредственно к вытяжному вентилятору.

Подробно об установке вытяжного вентилятора, мы уже писали ЗДЕСЬ. Сам таймер, чаще всего, прячется за вентилятором, в вентканале.

После завершения подключения таймера и установки вентилятора, можно включать подачу электричества и проверять работу таймера. На этом подключение завершено.

Если вы знаете другие способы оптимизации работы вытяжного вентилятора, обязательно напишите об этом в комментариях к статье, кроме того смело задавайте свои вопросы о работе или подключении таймера, постараюсь оперативно всем ответить.

Понравилась статья? Вступай в нашу группу вконтакте!

Подписаться

Следи за появлением новых материалов! Прочитано 23162 раз Наверх

  • Вы здесь:
  • Главная /
  • Инструкции

Используемые источники:

  • https://domikelectrica.ru/kak-podklyuchit-ventilyator-v-vannoj-k-vyklyuchatelyu/
  • https://habr.com/post/385281/
  • https://220.guru/electroprovodka/rozetki-vyklyuchateli/podklyuchenie-ventilyatora-v-vannoj-cherez-vyklyuchatel-sveta. html
  • https://yaelectrik.ru/elektroprovodka/kak-podklyuchit-ventilyator-k-vyklyuchatelyu
  • https://rozetkaonline.ru/podkljuchenie-i-ustanovka/item/144-podklyuchenie-tajmera-vytyazhnogo-ventilyatora-v-sanuzle

Как подключить вытяжку на кухне к электричеству

Установка и подключение кухонной вытяжки

Чтобы в квартире или доме был свежий и чистый воздух, на кухне должна быть очень хорошая вентиляция. С задачей своевременного удаления запахов при приготовлении пищи естественная вентиляция не справляется, потому над плитой вешают специальное устройство принудительной вентиляции — кухонную вытяжку. Как установить вытяжку правильно, как ее закрепить и вывести в систему вентиляции — об этом дальше.

Установить на кухне вытяжку — мудрое решение

Как повесить вытяжку над плитой

При правильно подобранном размере она по ширине равна или даже чуть больше ширины плиты. Чтобы правильно установить вытяжку надо ее правильно разместить и закрепить. Располагается электровытяжка точно над плитой. Высота установки зависит от типа варочной поверхности:

  • Над газовой плитой минимально допустимая высота навешивания вытяжки — 75 см.
  • Над электрической значение чуть меньше — 65 см минимум.

Точную высоту определяете самостоятельно — по росту хозяйки, которая будет готовить. Нижний край вытяжки должен быть чуть выше ее головы. Ниже чем минимальное расстояние вешать не стоит, а выше можно. Но если вам необходимо повесить оборудование выше чем на 90 см от уровня плиты, необходим агрегат с повышенной мощностью — чтобы загрязненный воздух удалялся эффективно.

Минимальная высота для установки вытяжек над газовой и электрической плитой

Крепится вытяжка в зависимости от типа. Встроенные — к специально заказанному по размерам шкафу. Навесные (плоские) и купольные (каминные) — к стене. Сами каминные вытяжки могут состоять из двух частей — агрегата с мотором и фильтрами и купола. Обе части крепятся независимо друг от друга, но так, чтобы выходы их совпадали.

Отдельно стоит сказать об островных вытяжках. Их прикрепляют к потолку. В комплекте идет система подвеса и четкие рекомендации о том, что и как делать.

Этапы монтажа

Весь процесс установки и подключения можно разбить на несколько этапов:

  • Сначала надо установить вытяжку в нужное место. Это предполагает физическое ее крепление к стене или потолку.
  • Второй этап — подключение к электропитанию. Если есть неподалеку розетка, сложностей быть не должно. В противном случае придется тянуть провод от ближайшего источника, в качестве временной меры можно использовать переноску (удлиннитель).
  • Последний этап актуален только для моделей с выводом отработанного воздуха в систему вентиляции. На этом этапе происходит подключение воздуховода и его вывод в вентканал.

Правильно повесить вытяжку на кухне своими руками несложно

Если поблизости есть розетка, проблем с подключением к электричеству не предвидится. Другие этапы тоже не очень сложные, но рассмотрим их более подробно.

Крепление к стене навесной или купольной модели

Хоть внешне эти две модели отличаются, крепятся они к стене. На задней стенке корпуса у них есть четыре отверстия — два слева, два — справа. Многие производители снабжают свои изделия монтажным шаблоном, на котором отмечены места расположения крепежа. Все что необходимо — прислонить шаблон к стене, перенести отметки. Если шаблона нет, измеряете расстояние между отверстиями, переносите на стену. Если есть помощник, можно попросить подержать на выбранной высоте, а самому сделать отметки.

Крепить вытяжку к стене надо через штатные отверстия в корпусе

Дальше все просто: при помощи дрели делаем отверстия подходящего размера, вставляем пластиковые заглушки дюбелей, затем навешиваем вытяжку на дюбель-гвозди. Естественно, проверяем горизонтальность установленного оборудования.

Этот способ хорош, если стена ровная и ничего не мешает. Часто рядом с плитой проходит газовая труба, которая не дает возможности навесить вытяжку вплотную к стене. В этом случае можно на стену прибить деревянные бруски, а к брускам уже крепить вытяжку. Это простой вариант, но не очень хороший — бруски покрываются копотью и мыть их сложно.

Второй вариант установить вытяжку за трубами — использовать шуруп-шпильку (второе название шпилька сантехническая). Они имеет резьбу для вкручивания в стену, гладкую часть, которая дает возможность отнести вытяжку на некоторое расстояние от стены и более мелкую резьбу с двумя гайками, которыми и будем фиксировать корпус. Есть эти шпильки разных размеров, выбирайте какой вам нужен, но все гайки сделаны под биту или восьмигранный ключ.

Как установить вытяжку на стену, если мешает газовая труба или стена неровная

Этот вариант крепления вытяжки универсален, прост в исполнении, надежен. Также он более удобен в уходе — металл обычно нержавеющий, мыть его от отложений несложно.

Установка встроенной вытяжки в шкаф

Встраиваемая вытяжка практически полностью прячется в сделанном для нее шкафу. Крепится она точно также как описанные выше — на шурупы, только вкручиваются они в стенки. Только предварительно в расположенных выше полочках необходимо проделать отверстия под воздуховод. Это делают уже после того как вытяжка куплена, так как расположение выхода для воздуха зависит от фирмы и модели.

Пример установки встроенной вытяжки

Если шкафчик висит, его лучше снять. В снятом шкафу установить вытяжку на место, отметить на нижней полке место расположения выхода воздуха, вырезать его. Для этого проще использовать электролобзик и пилку с мелкими зубцами. Почти не оставляет сколов пилка для ламината. При желании заделать место среза можно пластиковым С-образным мебельным профилем. Они есть жесткие и гибкие. Гибким пользоваться просто — он изгибается под любым углом, жесткие перед монтажом придется разогревать строительным феном. Эти профиля «садят» на клей, чаще всего используют «жидкие гвозди». После установки на место, убирают остатки клея (влажной чистой тряпкой), фиксируют малярным скотчем к полке. Излишки профиля обрезаем пилкой с мелким зубом, срез зачищаем наждачной бумагой с мелким зерном.

Процесс подготовки шкафчика к установке вытяжки

Таким же образом проделываем отверстия в других полках. Они, кстати, уже могут быть не круглыми, а прямоугольными — зависит от сечения выбранного вами воздуховода.

После этого все полки устанавливаются на место, шкаф навешивается и закрепляется. К нему шурупами через отверстия в корпусе крепится встроенная вытяжка. Далее — процесс подключения воздуховода.

Как подключить вытяжку к электричеству

Так как потребляемая мощность кухонных вытяжек редко когда превышает 1 кВт, их можно подключать в обычные розетки. Желательно чтобы они были с заземлением. Это требование обязательно должно выполняться если вы хотите чтобы гарантийные обязательства были действительны.

Если проводка в квартире старая, можно провод заземления или зануления кинуть самостоятельно. Только не надо крепить его к трубам водопровода или отопления. Это грозит возможностью электротравмы или даже летальным исходом для вас, членов ваших сечей или соседей.

Чтобы дотянуть провод заземления, на щитке найдите шину с прикрепленными к ней проводами или трубу, к которой приварен/прикручен многожильный провод. К этим устройствам можно подключать и собственный многожильный провод (не откидывая те, которые уже есть). Чтобы он нормально работал сечение должно быть 2,5 мм, проводник — многожильный медный, желательна негорючая оболочка.

Подключить вытяжку через клеммники Ваго

Часть вытяжек идет с вилкой на конце. С подключением таких моделей никаких вопросов — в розетку и все. Но есть модели, у которых шнур заканчивается проводами. Это не от жадности производителя, а для того чтобы потребитель сам решил, как ему лучше подключать оборудование. Если хотите — можно подключить вилку. Не подходит этот вариант — берите клеммную колодку и подключайте через нее. Еще один вариант — клеммники Wago. Их надо взять три штуки — по числу проводов. В одном клеммнике соединяют одинаковые провода от вытяжки и от щитка — фаза с фазой (тут цвета могут быть разные), ноль (голубой или синий) с нулем, заземление (желто-зеленое) с заземлением.

Воздуховод для кухонной вытяжки

Один из этапов установки вытяжки — выбор и монтаж воздуховодов. Из кухни отводится воздух комнатной температуры, потому особых требований к воздуховодам нет и использовать можно любые. Обычно используют три типа:

  • Алюминиевый гофрированный рукав. Он хорош тем что ему легко придать желаемую форму — он легко изгибается под любым углом. Просто берут кусок нужной длины и придают ему желаемую форму. Недостаток: работа вытяжки будет шумной, так как поток воздуха вызывает шумы и резонанс. Второй отрицательный момент — поверхность ребристая, что создает дополнительные трудности для потока воздуха. Ну и еще один недостаток — тяжело ухаживать: в бороздки забивается копоть с пылью, вычищать тяжело.
  • Пластиковый (ПВХ) круглый воздуховод. Удобные в эксплуатации круглые полимерные трубы. Воздуховод нужной конфигурации собирается из фасонных элементов — закруглений, отводов, переходников, муфт. С трубой они соединяются за счет наличия расширений на фасонных элементах. Чтобы в процессе эксплуатации элементы не разъединились, стыки можно промазать клеем (жидкими гвоздями или Моментом). Еще один вариант — скрепить саморезами — три-четыре штуки на каждое соединение. Достоинство ПВХ воздуховодов для вытяжки — они «тихие», гладкие внутренние стенки не создают препятствий движению воздуха, наружные легко мыть. Недостаток — более сложный процесс сборки (по сравнению с алюминиевой гофрой).

Виды воздуховодов для кухонных вытяжек

  • Пластиковый квадратный воздуховод. Также производится из поливинилхлорида (ПВХ), но имеет прямоугольное сечение. Все остальные характеристики такие же. Применяют прямоугольные воздуховоды если необходимо сэкономить место — они хорошо прячутся за гипсокартонными перегородками, за натяжными или подвесными потолками.
  • Есть еще разница между пластиковым и гофрированным воздуховодом — цена. Полимерные стоят дороже. Несмотря на это, если есть у вас возможность установить вытяжку с использованием ПВХ, ставьте их. При равном сечении они обеспечивают более эффективный отвод воздуха, а также меньше шумят.

    Сечение труб для воздуховода определяется размером выходного отверстия на вытяжке. В случае с прямоугольными трубами используют переходник.

    Размеры воздуховодов для вытяжек

    Круглые воздуховоды есть трех размеров: 100 мм, 125 мм и 150 мм. Это диаметр пластиковых труб и гофрированных рукавов. Сечений плоских воздуховодов больше и они представлены в таблице.

    Размеры плоских ПВХ воздуховодов для вытяжек

    Как выбрать размер? В случае с круглыми трубами их диаметр должен совпадать с диаметром выходного отверстия вытяжки. Очень нежелательно на выход ставить переходник, а затем использовать воздуховод меньшего диаметра — это снизит скорость очищения воздуха. И если даже вытяжка будет очень мощной, она тогда с очищением воздуха не справится.

    С выбором сечения прямоугольного воздуховода — площадь его сечения не должна быть меньше площади сечения выходного патрубка. А подключение происходит через подходящий переходник.

    Как крепить гофру к вытяжке и вентиляции

    Если вы решили установить вытяжку и использовать для воздуховода алюминиевую гофру, вам надо будет подумать о том, как ее крепить к корпусу и к вентиляции. Для этого понадобятся хомуты подходящего размера. Они могут быть металлическими или пластиковыми.

    Для подключения вытяжки к системе вентиляции также потребуется специальная вентиляционная решетка. Она в верхней части имеет отверстие для подключения трубы воздуховода. В нижней части есть отверстия для удаления из кухни воздуха при помощи естественной циркуляции в то время, когда вытяжка не работает.

    Крепление гофры к решетке на стене

    Для крепления гофры подходит решетка с выступом — вокруг отверстия имеется бортик в несколько сантиметров, на который надевается гофра, после чего она крепится при помощи хомута подходящего размера.

    По тому же принципу крепится гофрированный воздуховод к вытяжке. На ней есть выступ, на который надевается гофра. Стягивается соединение при помощи хомута.

    Как крепить воздуховод к стенам

    Для пластиковых воздуховодов есть специальные крепления в виде защелок. Они сначала монтируются на стену с использованием дюбелей. Шаг установки зависит от кривизны трассы, но в среднем достаточно 1 крепление на 50-60 см. В эти защелки во время монтажа с небольшим усилием вставляются трубы.

    Если воздуховод необходимо закрепить на потолке, можно использовать те же крепления. Но если необходимо выдержать какое-то определенное расстояние от потолка, такой вид монтажа не подойдет. В таких случаях берут перфорированные подвесы для гипсокартона, крепят их к потолку, затем к ним небольшими шурупами ПВХ воздуховод для вытяжки.

    Способы крепления гофры

    Гофрированные воздуховоды к стенам крепятся при помощи хомутов или пластиковых затяжек большого размера. К потолку при необходимости они тоже монтируются при помощи перфорированных алюминиевых подвесов.

    Куда и как выводить воздуховод

    Чаще всего воздуховод от вытяжки на кухне подсоединяют в вентиляционное отверстие, через которое идет естественная вентиляция (за счет тяги). Это неправильно, так как при этом большая часть решетки оказывается закрытой воздуховодом, а через оставшиеся доступными отверстия обмен воздуха будет явно недостаточен.

    Значительная часть вентиляционной решетки закрыта и вентиляция в квартире будет недостаточной

    Правильно подключать воздуховод в отдельный вентканал. В этом случае на отверстие устанавливается такая же решетка, как на фото выше.

    Если отдельного вентканала нет, но рядом расположена наружная стена, можно вывести трубу на улицу, поставив снаружи решетку. Это два способа иметь нормальную вентиляцию и обеспечить нормальную работоспособность вытяжке.

    Как вывести на улицу

    Чтобы установить вытяжку и вывести воздуховод в стену, необходимо проделать в ней отверстие. И это единственная сложность. Далее в это отверстие вставляется воздуховод, заделывается раствором. Снаружи отверстие закрывается решеткой — чтобы не попадал мусор, не селились птицы и мелкие животные.

    Один из примеров установки вытяжки не кухне с выводом воздуха через стену

    Чтобы в помещение не задувал воздух с улицы, устанавливают обратный клапан (на рисунке выше он обозначен косой линией). Его, кстати желательно ставить и при подключении воздуховода к системе вентиляции — чтобы запахи из труб не попадали в помещение.

    Так выглядит обратный или антивозвратный клапан для воздуховодов

    Обратный или антивозвратный воздушный клапан представляет собой легкую пластиковую или металлическую пластину. Она подвижно крепится в двух местах к трубе — вверху и внизу, лепестки подпираются несильной пружиной. Пока вытяжка не работает, клапан перекрывает доступ воздуху снаружи. Когда вытяжка включается, поток воздуха отгибает пластину вперед, отжимая пружину. Как только вытяжка выключена, пластина при помощи пружин возвращается на место. Если установить вытяжку без этого клапана, зимой в кухне может быть слишком холодно — наружный воздух будет без проблем попадать в помещение.

    Чтобы вытяжка не мешала естественной вентиляции в кухне

    При помощи тройника и обратного клапана можно, кстати, установить вытяжку так, чтобы она не мешала естественной вентиляции в кухне. Понадобится специальная вентиляционная решетка для подключения вытяжек, обратный клапан и тройник. К вентрешетке крепится тройник, к его нижнему входу подключается воздухвод от вытяжки, а на свободный выход ставится обратный клапан, то только так, чтобы лепестки запирались при прохождении воздуха из трубы (на фото ниже).

    Антивозвратный клапан для нормальной естественной вентиляции в кухне

    Как работает такая система? Когда вытяжка выключена, лепестки обратного клапана отогнуты, воздух из кухни в вентканал попадает через решетку и открытый выход тройника. Когда вытяжка включается, поток воздуха от нее разворачивает пластину клапана, и воздух идет в систему вентиляции. При отключении вытяжки, пружины снова открывают доступ воздуху через тройник.

    Внешне такая системы выглядит не очень привлекательно и ее придется каким-то образом маскировать. Но это единственный способ подключить вытяжку к единственному существующему выходу вентиляции и не снизить воздухообмен.

    Особенности подключения кухонной вытяжки к электросети

    В данной статье мы не будем рассказывать о том, как установить вытяжку и подключить вентиляции. Вопрос, который мы затронем – подключение кухонной техники к электросети. Иногда нет возможности подсоединить шнур в розетку для включения прибора, т.к. она либо занята, либо находится далеко. Далее мы расскажем, как подключить вытяжку на кухне к электричеству несколькими способами.

    Подсоединение шлейфом

    Как правило, мощность кухонной вытяжки не превышает 500 Вт, поэтому если рядом нет розетки, лучше всего подключиться шлейфом. Сделать это достаточно просто – устанавливаете новую розетку вблизи прибора и от ближайшей выводите перемычки, как показано на схеме:

    Для шлейфа можете использовать медный провод, сечением 1,5 мм 2. Если нет желания штробить стены для прокладки кабеля своими руками, рекомендуем провести открытую электропроводку в кабель-канале. На сегодняшний день существуют аккуратные кабельные короба, которые не испортят интерьер кухни и в то же время помогут решить проблему.

    Для жителей старых квартир есть более простой способ провести кабель от одной розетки к другой, при этом, не сильно нарушая отделку стен. Ознакомиться с этим способом вы можете, просмотрев два наглядных видео примера ниже:

    Идея подключения встраиваемой кухонной вытяжки

    Как протянуть кабель в перегородке

    Обращаем ваше внимание на то, что в подключенную шлейфом розетку нельзя подсоединять никаких мощных приборов, только саму вытяжку. В противном случае может возникнуть перегрузка, и если линия не защищена автоматическим выключателем, корпус розетки может расплавиться, в результате чего произойдет короткое замыкание. Будьте предельно внимательны, если решили подключить вытяжку к электричеству таким способом.

    Замена розетки

    Вторая идея, которая позволит решить проблему – замена одинарной розетки на двойную. Если вы не можете подключить вытяжку на кухне только потому, что ближайшая точка подсоединения всегда занята, рекомендуем поменять ее на двойную, как показано на фото ниже. Такой способ подключения будет компромиссным, однако учтите – что электропроводка на кухне должна быть рассчитана на новую нагрузку (вместо одного электроприбора будет подключено уже два к одной точке).

    Проведение новой линии

    Ну и самый надежный способ – самостоятельно подключить вытяжку на кухне к электричеству от распределительной коробки. Конечно, его нужно рассматривать только в том случае, если вы делаете ремонт в доме и уже задумались над подключением кухонной вытяжки. Все, что вам нужно – от промежуточной коробки вывести линию и провести к месту, где вы собираетесь расположить розетку. Тут хотелось бы дать рекомендацию – лучше всего располагать ее над вытяжкой (как показано на схеме ниже), чтобы жир не загрязнял корпус точки подсоединения.

    Вот и вся инструкция по подключению. Как вы видите, существует несколько альтернативных способов решения проблемы и один из предоставленных уж точно должен подойти. Если возникли вопросы и вы все равно не узнали, как подключить вытяжку на кухне к электричеству, рекомендуем описать свою ситуацию в комментариях!

    Будет интересно прочитать:

    Идея подключения встраиваемой кухонной вытяжки

    Как протянуть кабель в перегородке

    Установка и подключение вытяжки на кухне: нюансы монтажа


    Если принято решение приобрести кухонную вытяжку, и вы определились с типом и даже моделью, то вполне логично перед ними встает вопрос об ее установке на предназначенное ей место.

    Самый простой выход – обратиться в соответствующую сервисную службу, оказывающую подобные услуги и получить профессиональную помощь в установке.

    А можно ли выполнить эту операцию самостоятельно?

    Процесс монтажа вытяжки для кухни не так сложен и вполне выполним любым домашним мастером, имеющим базовые навыки обращения с инструментом, бытовой техникой, электроприборами.

    Безусловно, установка потребует соблюдения определенных технологических нюансов, но их также не назовешь чрезмерно сложными и трудноисполнимыми.

    Как правильно установить вытяжку на кухне?
    Подготовительные мероприятия

    По большому счету, подготовка к установке должна начинаться до приобретения самой кухонной вытяжки. Еще до похода в магазин нужно оценить возможности ее размещения, эксплуатационные характеристики, предельные габариты, соответствующие размерам кухни и установленной в ней мебели.

    Следует сразу продумать вопрос, будет ли вытяжка проточной, или придется ограничиться только лишь вытяжкой для кухни без воздуховода. Учитывается наличие точки подключения к электросети, высота расположения и некоторые другие параметры. Теперь об этом – несколько подробней.

    • При выборе вытяжки обязательно следует учесть ее производительность, так как от этой величины могут зависеть и ее габариты.

    Действующие нормы требуют, от приборов такого класса, десятикратного обмена воздуха в течение часа. Объем кухонного помещения в кубометрах вычислить несложно – произведением длины, ширины и высоты. Осталось лишь умножить на 10, и это будет минимальной требуемой производительностью.

    Для создания определенного резерва — на возможные засоры фильтров, воздуховодов, изменение давления в вентиляционной шахте и т.п. лучше объем кухни умножить не на 10, а на 12÷13.

    • Обязательно оценивается место будущего размещения.

    Во-первых, установке не должна мешать подвешенная кухонная мебель – ниша для прибора должна иметь соответствующие размеры по ширине.

    Во-вторых, при слишком низких потолках не всегда уместно приобретение вытяжки каминного, купольного типа.

    В-третьих, сам прибор имеет немалый вес, и сможет быть надежно установлен на стену достаточно прочную и не имеющую значительных дефектов.

    Кроме того, порой установке кухонной вытяжки может помешать проходящая магистральная газовая труба – придется продумывать вопрос об изготовлении соответствующих кронштейнов, так, чтобы между стеной и вытяжкой было какое-то расстояние.

    • При определении конкретного места крепления обязательно принимается во внимание расстояние от плиты, варочной поверхности, до нижней решетки вытяжки.


    Из соображений пожарной безопасности оно должно быть не менее 70 см для газовых и 60 см – для электрических .

    Для индукционных плит наименьшее расстояние соответствует высоте в 65 см.

    Наверное, нелишним будет взять в расчет и рост человека, чаще всего занимающегося приготовлением пищи – чтобы вытяжка не стала ему помехой и обеспечивала максимальное удобство в работе.

    Однако, слишком поднимать прибор над плитой тоже нельзя – резко снизится эффективность отвода или очистки воздуха.

    • Следует заранее предусмотреть розетку для подключения вытяжки к электросети.

    Использовать удлинители в условиях кухни нельзя – придется ограничиться длиной штатного кабеля. Вытяжка работает всегда в атмосфере повышенной влажности, т.е. требования к электробезопасности здесь – повышенные.

    Подключать прибор следует к розетке с заземляющим контактом.

    В старых многоэтажных домах контур заземления не предусматривался – в этом случае необходимо проконсультироваться с квалифицированным электриком, можно ли проложить заземляющую шину в квартиру. А вот использовать в качестве «земли» трубы отопления, водо- или газоснабжения – категорически запрещено.

    • Вытяжки не относятся к чрезвычайно энергоёмким приборам, поэтому чаще всего не потребуют установки дополнительного автомата, хотя иногда это может быть и нелишним.

    Для обеспечения полной безопасности рекомендуют подключать аппарат через защитное устройство – УЗО.

    • Если планируется установка вытяжки с воздуховодами, сразу рассчитывается их потребное количество, приобретаются необходимые переходники, отводы, специальные вентиляционные решетки, при необходимости – монтажные детали и герметизирующие составы.

    Что потребуется для работы


    Если после учета всех рекомендаций приобретена вытяжка и полный набор всех необходимых комплектующих, можно переходить к непосредственной установке прибора.

    Набор инструментов и материалов, требующийся для этого, невелик:

    • Рулетка или складной метр – для проведения замеров.
    • Строительный уровень, угольник – для точного позиционирования вытяжки по горизонтали и вертикали.
    • Перфоратор или дрель с ударной функцией – для крепления к капитальной стене. В случае, когда стены деревянные или из материалов на основе древесины, достаточно будет шуруповерта.
    • Отвертки.
    • Чтобы установить встраиваемую вытяжку, может потребоваться лобзик.
    • Подключение вытяжки к воздуховоду и к вентиляционной шахте бывает сопряжено с необходимостью их резки – может понадобиться ножовка по металлу или «болгарка».
    • Силиконовый герметик для уплотнения стыков воздуховодов (при необходимости).
    • Крепежные детали – в зависимости от стенового материала. Они могут входить в комплект вытяжки, но очень часто не соответствуют конкретным условиям установки.

    Прежде чем приступить к монтажу кухонной вытяжки, нелишним будет ещё раз проконтролировать её работоспособность. Понятно, что это уже наверняка проделано в магазине, но проверить не помешает – еще есть возможность, в случае чего, вернуть не работающий каким-либо причинам прибор продавцу.

    Если все готово, можно переходить к процессу установки.

    Правила установки

    Единой инструкции по установке кухонных вытяжек не существует, так как они могут существенно различаться по своей конструкции, методу подвески, расположению крепежных отверстий или зацепов и т.п. Тем не менее стоит рассмотреть единый алгоритм работы и некоторые нюансы монтажа.

    Для моделей без воздуховода

    Прежде всего на стене намечается осевая вертикальная линия, проходящая через центр варочной поверхности. Все дальнейшие замеры проводятся от нее – это позволит правильно центрировать вытяжку в нужном месте.

    • С учетом планируемой высоты расположения вытяжки намечается горизонтальная линия ее нижнего среза. Для точной разметки не обойтись без строительного уровня.
    • Размечаются центры отверстий для дюбелей. Некоторые вытяжки имеют в комплекте специальный шаблон для точной разметки – его достаточно приложить к проведенным линиям и наметить отверстия.
    • Перфоратором высверливаются отверстия, забиваются дюбель-пробки.

    Недопустимо применять крепеж меньшего диаметра или длины, чем тот, который рекомендован производителем.

    В ряде случаев, применительно к конкретной стене, может потребоваться использование анкеров.

    • Крепятся штатные детали подвески вытяжки – кронштейны, зацепы и т.п. Некоторые модели могут подвешиваться непосредственно на выступающие за уровень стены крепежные элементы со шляпками.
    • Вытяжка устанавливается на штатное место, проверяется надежность крепления.

    По сути, установка вытяжки для кухни закончена – можно включать аппарат в розетку и проверять его работоспособность.

    Как установить вытяжку в шкаф

    В этом случае работы будет больше. Возможны несколько вариантов, каждый из которых имеет свои характерные особенности:

    • Штатный шкаф, подходящий к конкретной модели вытяжки, с уже вырезанными посадочным местом для нее и отверстиями для прохода воздуховода.


    Вариант самый простой — все уже предусмотрено производителем, и вопрос лишь в том, как правильно позиционировать и установить шкаф с вытяжкой на стене относительно высоты и расположения над плитой.

    Опять на помощь придут опорные вертикальная и горизонтальная линии для разметки отверстий под крепежные детали.

    • Второй вариант, когда наличие столярных навыков и необходимых материалов делают возможным самостоятельное изготовление шкафа.

    При моделировании такого изделия учитывается способ крепления конкретной модели вытяжки. Она может крепиться — к внутренней полке, но бывает и к стене, так что придется или обходиться без задней стенки, или же делать в ней соответствующий вырез.

    Обязательное условие – визуальный контроль и свободный доступ к элементам управления, беспрепятственное выдвижение телескопической панели – при ее наличии.

    В верхней части шкафчика прорезается отверстие соответствующей конфигурации: для выхода патрубка — для вытяжек циркуляционного действия, или воздуховода.

    • Третий случай – переделка уже имеющегося навешенного шкафа под размещение в нем вытяжки.

    Зачастую – это даже самый сложный вариант: приходится менять расположение полок, вырезать в них соответствующие посадочные ниши, предусматривать закрытие дверок с тем расчетом, чтобы не закрывалась панель управления и выдвижной козырек, выпиливать отверстия для расположения деталей воздуховода.

    И все это необходимо проделать так, чтобы не снизилась общая прочность конструкции шкафа.

    Особенности монтажа купольных вытяжек


    Главная особенность в этом случае – само крепление купольной части.

    Она, при небольших размерах, может иногда присоединяться к самой вытяжке — моторной и фильтрующей ее части, но чаще всего имеет, кроме того, собственную систему крепления — или непосредственно к стене, или с использованием подвесных деталей, кронштейнов или зацепов.

    Безусловно, разметка под отверстия в этом случае займет больше времени и потребует максимальной внимательности и аккуратности – на значительных расстояниях гораздо легче совершить ошибку.

    Удобно, если в комплекте вытяжки будет разметочный шаблон. Впрочем, если это не предусмотрено, несложно изготовить его и самостоятельно на листе плотной бумаги, исходя из чертежа-схемы в инструкции по установке данной модели. Будет возможность тщательно проверить его правильность, и ошибка при сверлении отверстий тогда будет исключена.

    Купольная часть нередко имеет телескопический воздуховод. После установки вытяжки его фиксируют в требуемом положении.

    Монтаж устройств проточного действия

    Сам по себе монтаж основного блока вытяжки ничем не отличается от описанного выше – практически все модели способны работать в обоих режимах. Разница лишь в необходимости правильной сборки воздуховодов и в том как подключить вытяжку к вентиляции.

    • Самый простой вариант – с применением алюминиевой гофро-трубы. Она подбирается с таким расчетом, чтобы ее диаметр соответствовал диаметру патрубков вытяжки и вентиляционной решетки или обратного клапана.

    Как установить гофру на вытяжку?


    Конец трубы растягивается, надевается до упора на патрубок вытяжки и плотно фиксируется хомутом. Если аппарат встроен в шкаф, то гофра аккуратно протягивается через заранее проделанные отверстия нужного диаметра.

    Затем труба растягивается полностью, чтобы свести до минимума ее внутреннюю неровность, и укладывается до вентиляционного отверстия. Там она обрезается в нужный размер и крепится к патрубку точно так же, как и на противоположном конце.

    Оставлять гофру гармошкой не следует – это снизит проводимость внутреннего канала и может привести к появлению шумов.

    В ряде случаев может потребоваться переход на прямоугольное сечение — это выполняется с помощью специальных переходников. Иногда срез гофры можно изогнуть вручную под прямоугольник, но тогда не удастся воспользоваться хомутом, и надежность соединения можно будет обеспечить только силиконовым герметиком.

    • Использование полимерных или металлических воздуховодов. Их монтаж, при продуманной заранее схеме, абсолютно несложен и интуитивно понятен – требуется лишь необходимое количество фасонных элементов: переходников с «круга» на «прямоугольник» или обратно, поворотов под нужным углом. Есть, однако, и свои нюансы.

    Так, при варьировании формы сечения можно запросто ошибиться с его площадью. Если в сторону увеличения – нестрашно, но заужение канала просто недопустимо.

    Еще одна особенность – герметизация стыков

    Хорошо, если сопрягаемые детали имеют выверенную подгонку и штатное уплотнение (манжету), и при сборке дают надежное соединение. Если нет, то придется все стыки перед сборкой промазать силиконовым герметиком, а затем, после его застывания, убрать вышедшие наружу излишки.

    Это в особенности касается металлических воздуховодов – при неплотном соединении могут появиться ненужные вибрации и неприятный шум.

    При проектировании системы воздуховода обязательно учитывается, что превышение ее длины (более, чем 3 м) негативно скажется на производительности вытяжки, существенно снизит ее КПД. Количество поворотов также строго ограничивается – не более трех, угол при этом должен быть ≥ 90°.

    Любой лишний поворот – это потеря порядка 10% производительности. Игнорирование этих требований может привести к перегрузке электропривода с быстрым выходом его из строя, к повышенной шумности при работе вытяжки.

    • И еще один важный момент.

    В принципе, необязательное, но настоятельно рекомендуемое для установки устройство – это обратный клапан, защищающий помещение от обратной тяги, не допускающий проникновения воздуха с улицы или, ещё хуже – из вентиляционной шахты.

    Наиболее удачный вариант – специальная вентиляционная решетка со встроенным клапаном-хлопушкой. Она заранее устанавливается в вентиляционное окно, герметизируется по краям соответствующим образом.

    Конструкция бывает с внешним или внутренним расположением клапанного блока, но всегда есть обычный патрубок стандартизированного диаметра, к которому и подключается воздуховод. Некоторые клапаны электромеханического действия потребуют дополнительной электрической коммутации с вытяжкой.

    Если все проделано правильно и в полном объеме, остается только произвести подключение вытяжки к источнику электропитания и провести пробный запуск.

    Схема электрических соединений вытяжного вентилятора печи

    Привет, ребята, забыли упомянуть, что я живу в бухте, поэтому провод к цепи освещения находится на крыше, у него есть распределительная коробка, которая является источником питания от потребительского блока, подключенного к тяговому шнуру и осветительной арматуре, можно использовать распределительную коробку и подайте ее на вытяжной вентилятор с помощью тросового переключателя. Пошел моторчик вентилятора на вытяжке.




    Мотор вытяжного вентилятора кухни на продажу Вытяжной вентилятор вытяжки для вытяжки




    Вытяжной вентилятор вытяжки Вытяжной вытяжной шкаф Вытяжной вытяжной шкаф




    Схема подключения вытяжки Bosch A00023


    Вытяжка будет подключена, как показано на схеме, здесь будет коммутируемый блок подключения с предохранителями, ведущий либо к распределительной коробке, либо непосредственно к вытяжке.


    Схема электрических соединений вытяжного вентилятора . Полный размер проводки вентилятора для ванной комнаты и света вместе как подключить электрическую схему вытяжной плиты как подключить электрическую вытяжку smeg в полный размер выключатель вытяжного вентилятора кухни как установить проводку воздуховода вытяжки a. Это трехскоростной капот. Посетите пост, чтобы узнать больше. У оригинала четыре провода, три идут к блоку у трех переключателей скорости: красный, коричневый и черный, а синий провод идет прямо к тому, что я считаю переключателем, который выключает вентилятор, если капот закрыт.Для достижения наилучших результатов от вытяжки рекомендуется включить двигатель вентилятора за 10–15 минут до начала приготовления и оставить его включенным на 15 минут после того, как вы закончите. Gb т.е. уход и техобслуживание уход и предупреждение о необходимости техобслуживания всегда отключайте подачу электроэнергии перед проведением работ. Проводка и 4-дюймовая воздуховодная труба, скорее всего, скрыты дымоходом вытяжных вентиляторов, который будет выходить наружу, даже если вы можете получить вытяжной вентилятор с угольным фильтром, который будет фильтровать воздух, а не выпускать его наружу.Посетите пост, чтобы узнать больше. Кнопка включения вытяжного вентилятора. Как подключить вытяжку для кухни. Кнопка скорости вытяжного вентилятора 3. Кнопка скорости вытяжного вентилятора 2. Схема, показывающая метод проводки для независимо переключаемого вытяжного вентилятора с установкой переключаемого вентилятора.Питание для этого может быть взято из большинства существующих цепей, при условии, что переключаемый предохранитель sfu присутствует в начале установки и имеет соответствующий предохранитель для защиты кабелей подсхемы и аксессуаров. . Я вынул мотор и купил генетическую замену.Комбинированный световой вентилятор для обогревателя для ванной комнаты и электрическая схема. Схемы подключения к фитилю. Инструкции по подключению. Наружные защитные огни. Хорошее качество. Вентилятор с таймером и регулятором влажности. Png. Вопрос о проводке вытяжки. Diynot форумы.


    Для достижения наилучших результатов от кухонной вытяжки рекомендуется включить контрольную лампочку вытяжного вентилятора. 11 подробнее. Кнопка скорости вытяжного вентилятора 1.





    Схема подключения Wolf Range Схема подключения Схема данных




    Запасные части для двигателя Canadian Range Острова выхлопной шины




    Тег, заархивированный на схеме подключения двигателя вентилятора вытяжки



    Схема подключения переключателя вытяжного шкафа Схема электродвигателя вытяжного шкафа Диапазон




    Схема подключения кухонного освещения Democraciaejustica




    Вытяжка вытяжки Ремонтная вытяжка вытяжки



    Схема электропроводки
    Мотор вентилятора

    Результат Для реле стартера




    Вытяжные кожухи для вытяжных вентиляторов для кухни Электродвигатели для вытяжных вентиляторов Мотор




    Двигатель вытяжного кожуха не работает Шум Низкий уровень Запасные части вентиляционной решетки







    Запасные части вытяжной вытяжки F Схема




    Схема электрических соединений вытяжного вентилятора Схема электрических соединений Схема данных




    Вытяжка Rangemaster Range Экстраординарная плита Вытяжной вентилятор Neff







    Электропроводка Вытяжной вентилятор 9000 9000 Cooker 9000 Контур освещения 9000 Comc2ur 9000 Com2 Мотор вентилятора Дом на колесах Фильтр Колпак Углерод




    Запасной колпак Угольный колпак вентилятора Универсальная крышка плиты Детали крышки Консистентная смазка



    Как закрепить вытяжку из проволоки | Руководства по дому

    Хотя многие вытяжки поставляются с возможностью установки их как устройства, подключаемого через шнур и штепсельную вилку, либо как проводного устройства, проводной метод является предпочтительным.Это метод, одобренный всеми строительными нормами и правилами, и метод, используемый всеми профессиональными установщиками. Жесткий монтаж вытяжки не представляет особой сложности, но требует тщательного планирования и упорядоченного выполнения этого плана. Хорошая новость заключается в том, что почти любой человек, хорошо разбирающийся в инструментах, может успешно выполнить эту работу.

    Найдите удобное место для подключения проводки вытяжки, например, к розетке кухонной столешницы. При установке вытяжки над газовой плитой наиболее удобной розеткой будет розетка непосредственно за плитой, розетка на 110 вольт, к которой подключается газовая плита.

    Выключите автоматический выключатель, подающий электричество в розетку, к которой вы будете подключаться. Убедитесь, что вы отключили правильный автоматический выключатель, поднеся бесконтактный тестер напряжения к гнездам в розетке. Тестер издаст громкий звуковой сигнал, если вы отключили не тот прерыватель, и промолчу, если цепь безопасна для работы.

    Снимите лицевую панель розетки и выверните два винта, фиксирующие розетку в коробке. Осмотрите электрические соединения.Вы будете делать трехсторонние косички для соединения черных и белых проводов цепи.

    Найдите и отметьте место на стене, где должна быть установлена ​​вытяжка. Используйте электронный поиск стоек, чтобы убедиться, что вы не будете сверлить шпильку стены, а затем просверлите отверстие диаметром 1 дюйм в полости стены.

    Пропустите часть кабеля Romex 12/2 с заземлением через отверстие в коробку устройства, где вы будете подключаться. Обрежьте этот кабель так, чтобы он выступал на шесть-восемь дюймов от розетки и на 36 дюймов от стены на конце вытяжки печи.

    С помощью универсального ножа снимите внешнюю оболочку кабеля там, где он выходит из выходной коробки, и снимите 3/4 дюйма изоляции с черно-белых изолированных проводов.

    Сделайте провода для сращивания пигтейлов, отрезав 6-дюймовые куски черного и проволочного проводов от другого куска кабеля, удалив 3/4 дюйма с обоих концов этих проводов.

    Сделайте разомкнутые петли на одном конце черного и белого гибких проводов с помощью плоскогубцев.

    Удалите один из черного и одного белого проводов из розетки, ослабив винты клемм и вытащив провода из-под них.

    Отрежьте старые петли и снимите 3/4 дюйма изоляции.

    Сделайте стыки косичками. Удерживая зачищенные концы белых проводов рядом, навинтите пластиковую гайку. Повторите то же самое с черными проводами и оголенными проводами заземления.

    Подсоедините гибкие провода к розетке и установите розетку в коробку.

    Закрепите другой конец кабеля в распределительной коробке на кожухе, затянув два зажимных винта.

    Подключите черный и белый провода кабеля к черному и белому проводам кожуха с помощью гаек.Подключите оголенный провод к винту заземления вытяжки.

    Закрепите кожух на месте и верните автоматический выключатель во включенное положение.

    Ссылки

    Биография писателя

    Джерри Уолч из Колорадо-Спрингс, штат Колорадо, пишет статьи для рынка DIY с 1974 года. Его работы были опубликованы в журналах «Family Handyman», «Popular Science», «Popular Mechanics, «Handy» и другие издания. Уолч проработал 40 лет в сфере электротехники и получил степень младшего специалиста по прикладным наукам в области прикладных технологий электротехники в колледже Элвина.

    Как подключить вытяжной вентилятор вытяжного шкафа

    Установка проводки вытяжного вентилятора вытяжки: Проводка от существующего источника питания или розетки, я подключаю вытяжной вентилятор вытяжки над варочной панелью на кухне.

    Электропроводка вытяжного вентилятора капота

    Электрооборудование Вопрос: Я подключаю вытяжной вентилятор к кухонной плите.

    • В одной из моих квартир нужен вентилятор над печью, это просто вентилятор с подсветкой.
    • Можно ли протянуть электрический провод от ближайшей розетки через стену и между стеной и к вентилятору, или мне нужно протянуть электрический провод от автоматического выключателя в подвале до квартиры на третьем этаже слева .
    • Я просто пытаюсь сделать это правильно по жилищному кодексу и сейфу.

    Не могли бы вы помочь. Спасибо.

    Этот вопрос по домашнему электричеству прислала: Роза из Массачусетса.

    Дополнительные комментарии: Это здорово и очень полезно.

    Ответ Дэйва:
    Спасибо за ваш вопрос по электрике, Роза.

    Как установить проводку для вытяжного вентилятора вытяжного шкафа

    Вытяжной вентилятор с подсветкой над плитой или отдельно стоящей плитой — отличный способ добавить света в зону готовки и помочь контролировать распространение запахов и жира по дому, и это будет отличный проект на выходные.

    Применение: Подключение вытяжного вентилятора вытяжного шкафа.
    Уровень квалификации: от начального до среднего. Этот электрический проект лучше всего установить лицензированным подрядчиком по электрике или сертифицированным электриком.
    Необходимые инструменты: простые ручные инструменты в сумке для электриков и тестер напряжения.
    Расчетное время: Зависит от личного опыта, способности работать с инструментами, доступа к источнику питания для нового вентилятора вытяжки. Это был бы отличный проект на выходные.
    Меры предосторожности: Определите существующую цепь источника питания, выключите ее и пометьте примечанием, прежде чем приступить к работе с проводкой.
    Уведомление: Монтаж электропроводки для дополнительных розеток должен выполняться в соответствии с местными и национальными электротехническими нормами, с разрешением и проверяться.

    Подключение вытяжного вентилятора к существующему источнику питания или розетке

    • Для большинства обычных вытяжных вентиляторов требуется электрическая мощность 120 вольт, и они не потребляют много силы тока, поэтому вытяжной вентилятор с лампой не требует собственной цепи, так что да, провод может быть подключен к одной из существующих розеток. .
    • Обязательно совместите новую электрическую проводку с существующей проводкой источника, который вы выбрали в качестве источника питания.
    • Обычно хорошим источником питания является розетка на 120 В за плитой или ближайшая розетка на столешнице.
    • Новый кабель для вытяжного вентилятора может быть проложен непосредственно в месте расположения распределительной коробки блока вентилятора или в распределительную коробку внутри верхнего шкафа над плитой или варочной панелью, где будет установлен вытяжной вентилятор.
    Подробнее о проводке вытяжного вентилятора на кухонной вытяжке
    • Как установить электропроводку на кухне
    • Кухня Электропроводка
    • Полностью объясненные фотографии и электрические схемы для электропроводки на кухне с требованиями кодов для большинства новых или реконструируемых проектов.
    • Электропроводка розетки
    • Электромонтаж розеток для дома
    • Домашняя электропроводка включает розетки на 110 вольт и розетки и розетки на 220 вольт, которые являются обычным местом в каждом доме.Посмотрите, как сделана разводка электрических розеток для дома.
    • Руководство по домашнему электрическому проводу
    • Электропровод для дома
    • Полный список типов электрических проводов и деталей, используемых для домашних проектов, с указанием электрических кодов служит в качестве рекомендаций по выбору.
    • Коды домашней электропроводки
    • Электрические кодексы для домашней электропроводки
    • Каталог электрических кодов, содержащий коды для электрических коробок и проводки электрических цепей.

    » Вы можете избежать дорогостоящих ошибок! «

    Вот как это сделать:
    Подключите его прямо с помощью моей иллюстрированной книги по электромонтажу

    Отлично подходит для любого проекта домашней электропроводки.


    Идеально для домовладельцев, студентов,
    Разнорабочих, разнорабочих женщин и электриков
    Включает:
    Электромонтаж розеток GFCI
    Электромонтаж домашних электрических цепей
    Розетки на 120 и 240 вольт
    Электромонтаж выключателей света

    Электропроводка 3-проводного и 4-проводного электропроводки
    Электромонтаж 3-проводного и 4-проводного кабеля осушителя и розетки осушителя
    Поиск и устранение неисправностей и ремонт электропроводки
    Способы подключения для Модернизация электропроводки
    Коды NEC для домашней электропроводки
    ….и многое другое.

    Базовая домашняя электрическая проводка на примере

    Краткий обзор домашней электропроводки

    Помогаем правильно подключить

    Узнайте больше из моего курса «Домашняя электрическая проводка»:

    Базовая домашняя электрическая проводка на примере

    Будьте осторожны и безопасны — никогда не работайте с цепями под напряжением!
    Проконсультируйтесь с местным строительным отделом по поводу разрешений и проверок для всех проектов электропроводки.


    Как правильно выбрать вытяжку для кухни

    Фото Дэвида Фентона

    Если вы когда-либо забывали включить вентилятор, пытаясь получить красивую корочку на сковороде, полной рыбного филе, вы знаете, как важна хорошая вентиляция. Вытяжные колпаки не только удаляют нежелательные запахи, но и удаляют влагу и жир, а также угарный газ, диоксид азота и другие загрязнители, которые при приготовлении пищи могут выделяться в воздух.

    Хотя эти побочные продукты могут просто казаться неприятными, исследования показали, что приготовление пищи без надлежащей вентиляции является одной из причин плохого качества воздуха в помещении, что может отрицательно сказаться на вашем здоровье. Вот почему Международный жилищный кодекс и Агентство по охране окружающей среды США настоятельно рекомендуют домовладельцам установить вытяжной колпак, чтобы улавливать, фильтровать и затем выводить пары наружу через вентиляционное отверстие во внешней стене или на крыше.

    По мере того, как дома становятся лучше изолированными, а коммерческие диапазоны с высоким значением БТЕ становятся все более популярными, надлежащая вентиляция становится все более важной проблемой.Выбор правильной вытяжки требует, чтобы вы приняли во внимание мощность вашей кухонной плиты и то, как вы ее используете, но это также огромное решение стиля для вашей кухни.

    Хорошая новость заключается в том, что, хотя вытяжки являются практической необходимостью, разнообразие доступного внешнего вида никогда не было лучше; Независимо от того, предпочитаете ли вы утилитарную нержавеющую сталь по центру, вставку, полностью замаскированную за шкафом, медный дымоход ручной работы или стеклопакет в стиле модерн, есть стиль, который вам подойдет.

    Показано: Подвешенная к потолку вытяжка из нержавеющей стали в виде дымохода отводит пар и запахи от островной варочной панели. На фотографии: 36-дюймовый капюшон Napoli Island от Zephyr по цене от около 2010 долларов; zephyronline.com для дилеров.

    Vent Hood Vitals: важные вопросы, которые следует задать

    Сколько это стоит?

    Цены различаются в зависимости от размера, функциональности и стиля. Базовую 30-дюймовую вытяжку можно купить менее чем за 100 долларов, в то время как кастомную медную 60-дюймовую вытяжку в стиле дымохода можно купить более чем за 20000 долларов.Большинство вытяжек высокого стиля средней ценовой категории можно найти примерно за 1000 долларов.

    Сделай сам или найми профессионала?

    Замена аналогичного блока — это простая работа, требующая основных электромонтажных работ для подключения проводки. Чтобы установить новое вентиляционное отверстие, вам нужно вырезать отверстия в стенах, потолке или крыше и проложить воздуховоды. Это может быть проект для опытного мастера по ремонту или лучше оставить подрядчику.

    Где купить?

    Вы можете заказать различные вытяжки в Интернете или найти их в магазинах бытовой техники, выставочных залах, в ресторанах и домашних центрах.

    А как насчет обслуживания?

    Специалисты рекомендуют чистить фильтры через каждые 30 часов использования — обычно один или два месяца — для обеспечения бесперебойной работы вытяжки.

    Детали вентиляционного капота

    Иллюстрация Стивена Рунтри
    • Поддон: Перевернутая область вдоль обода, в которой собираются пары до тех пор, пока их не выпустит вентилятор. Глубина должна быть не менее 1 дюйма.
    • Фильтр: Улавливает жир до того, как он достигнет воздуходувки и воздуховодов.Металлические сетчатые фильтры являются наиболее распространенным типом.
    • Воздуходувка: Также называемая вентилятором, она перемещает воздух в воздуховод. Большинство воздуходувок находится в кожухе, но они могут быть расположены «в линию», вверху в самом воздуховоде или снаружи (вставка), где воздуховод заканчивается.
    • Воздуховод: Металлический канал, по которому воздух выходит к выпускному отверстию.
    • Заслонка: Предотвращает попадание наружного воздуха, когда вентилятор выключен.

    Примечание. Вытяжные колпаки более 400 кубических футов в минуту требуют подачи свежего воздуха снаружи при включенном агрегате.Этот воздух может поступать от приточного вентилятора, моторизованной заслонки или другого источника.

    Под капотом

    Фото Пита Блейера

    Канальный или нет? Удалять загрязненный воздух из дома всегда предпочтительнее, чем его рециркуляция. В рециркуляционных вентиляторах используются угольные фильтры для очистки воздуха и выпуска его обратно в дом, когда вывод наружу невозможен, как во многих многоквартирных домах.Когда это единственный вариант, рециркуляционная вытяжка лучше, чем отсутствие вентиляции, но этот тип никогда не следует использовать с профессиональными приборами.

    Подумайте о мощности. Количество воздуха, перемещаемого воздуходувкой, измеряемое в кубических футах в минуту (куб. Фут / мин), является одним из важнейших факторов, которые следует учитывать при выборе вытяжки. Чем больше и мощнее ваши горелки, тем больше кубических футов в минуту вам нужно. (См. Раздел «Калькулятор» ниже.)

    Фото Джо Шмельцера

    Измерьте правильно. Вытяжка должна быть как минимум такой же ширины, как и ваша варочная поверхность, но дополнительные 3 дюйма с каждой стороны могут повысить эффективность. Глубина должна охватывать задние конфорки и, по крайней мере, половину передних конфорок, хотя лучше всего полное покрытие. Высота, на которой вытяжка висит над варочной панелью, также влияет на ее работу.

    Настенное или островное крепление должно быть примерно на 30 дюймов выше варочной панели, в то время как крепления под шкафом, обычно менее мощные и с меньшими воздуховодами, должны располагаться на 24 дюйма выше плиты.Если вы хотите разместить вытяжку выше рекомендованной, вам понадобится более широкий блок, выступающий на 3 дюйма за обе стороны диапазона, и больше кубических футов в минуту для компенсации. (См. Раздел «Калькулятор» справа внизу.)

    Учитывайте шум. Чтобы избежать громкого вентилятора, проверьте соны (1 сон равен примерно 40 децибелам). Вентилятор, установленный на низкую скорость, обычно составляет менее 1 сона, но на высоких скоростях можно подскочить до 10 и более. Для более тихого устройства ищите устройство на 6 или меньше сонов со скоростью 600 кубических футов в минуту.

    Калькулятор

    : сколько CFM вам нужно?

    Высота вытяжки, учет площади поверхности и др.

    Фото Алекса Хайдена

    Как правило, рассчитывают 100 кубических футов в минуту на каждый погонный фут рабочей поверхности.Для профессиональных диапазонов формула составляет 100 кубических футов в минуту на каждые 10 000 БТЕ, которые вырабатывает ваш прибор. В игру вступают и другие факторы. На каждые 3 дюйма вытяжка превышает рекомендованную высоту над варочной панелью, добавляйте 100 кубических футов в минуту.

    Островные вытяжки требуют дополнительных кубических футов в минуту для компенсации поперечных сквозняков, поэтому рассчитайте 150 кубических футов в минуту на погонный фут для обычных варочных панелей; добавьте дополнительно 100 куб. футов в минуту к прогнозной оценке. И подумайте, как вы готовите. Если вы редко готовите на гриле или жарите с перемешиванием на сильном огне, возможно, вам удастся использовать меньшую скорость, чем рекомендуется.

    Дополнительные функции, которые могут (или не могут) стоить ваших денег

    Фото предоставлено IKEA
    • Несколько скоростей вентилятора: Вам действительно нужны только высокие и низкие настройки. Если вы включили все конфорки, вам понадобится больше вентиляции. Но при использовании одной или двух сковородок на среднем огне достаточно низкой скорости.
    • Тепловые датчики: Определив изменения температуры, некоторые устройства автоматически включают вентилятор или настраивают его на соответствующую скорость.
    • Пульт дистанционного управления: Это может быть полезно для труднодоступных островных вытяжек или в тех случаях, когда вы (ненадолго) находитесь вдали от плиты.
    • Таймеры вытяжки: По истечении определенного периода времени, обычно 10 минут, эта функция автоматически отключает вентилятор — это удобно, если вы хотите оставить вентилятор включенным, чтобы избавиться от запахов.
    • Встроенное хранилище: Не хватает места в шкафу и прилавке? Ищите вытяжку с перилами спереди и по бокам для подвешивания небольших кастрюль и посуды.В некоторых моделях на краю капюшона также создается неглубокая полочка.

    Показано: Встроенная полка и направляющие для хранения специй и посуды. Капюшон IKEA Datid, около 680 долларов; ikea.com для магазинов

    Опции вентиляции вытяжки

    Нижний шкаф

    Фото Натана Киркмана

    Этот тип занимает меньше визуального пространства, но сокращает объем хранения, если воздуховод проходит через верхний шкаф.Некоторые вытяжки располагаются заподлицо под шкафами и при необходимости выдвигаются. Комбинированные вентилируемые микроволновые вытяжки также могут сэкономить место, хотя они менее мощные.

    Показано: Vent-A-Hood 30-дюймовый DAh28, около 1 910 долларов США; ventahood.com

    Настенное крепление

    Фотография предоставлена ​​Frigidaire

    Блок из нержавеющей стали с открытыми воздуховодами хорошо сочетается с интерьером коммерческой кухни, но есть варианты различных форм и материалов, подходящие для любого стиля.

    Показано: Настенная вытяжка Gallery Premier, 36 дюймов, Frigidaire, около 1150 долларов США; frigidaire.com для дилеров

    Дымоход потолочный

    Фото Томаса Дж. Стори

    Обычно висит над островом, он может быть дорогим, потому что он закончен со всех сторон. Имейте в виду: поскольку эти агрегаты обычно более мощные, некоторые из них с внутренними вентиляторами могут быть очень шумными.

    Аналогично показанному: Вытяжка Wolf Pro Island с 36-дюймовым экраном, около 2 990 долларов США; минус-волк.com для выставочных залов

    Нисходящий поток

    Фото предоставлено GE

    Это тонкое вентиляционное отверстие убирается за варочную панель в нижний шкаф. Этот тип имеет тенденцию быть менее эффективным, поскольку он тянет поднимающийся дым вниз, хотя некоторые поднимаются до 14 дюймов для лучшего захвата. Не рекомендуется для варочных панелей с высоким уровнем БТЕ.

    Показано: GE Monogram, 36 дюймов, телескопический нисходящий поток, около 1,400 долларов США; монограмма.com для выставочных залов

    Периметрический

    Фото предоставлено Jennair

    Этот настенный тип вытягивает дым через вентиляционные отверстия по краям, а не по центру, как традиционная вытяжка. Он идеально подходит для тех, кому нужен больший запас по высоте, но он недостаточно мощный, чтобы работать с диапазоном более 90 000 БТЕ.

    Показано: Периметрическая вытяжка из стекла Jenn-Air, 32 дюйма, около 2000 долларов США; Дженнар.com для выставочных залов

    Вставка вентиляционного колпака

    Фото Алекса Хайдена

    Внутренние части вытяжки — блок питания и подкладка — могут быть спрятаны внутри шкафа или вытяжки, изготовленной по индивидуальному заказу.

    Подобно показанному: Лучший блок питания PIK33, 1350 долларов, и вкладыш L3336S, около 230 долларов; bestrangehoods.com для дилеров

    Вентиляционные каналы

    Фото PhotoAlto / Odilon Dimier / Getty

    Когда дело доходит до воздуховодов, это игра в числа.

    • • Выберите воздуховод того же размера, что и вентиляционное отверстие, или немного больше него. Чем мощнее вытяжка, тем больше воздуховод. Например, для типичного устройства на 400 кубических футов в минуту требуется 6-дюймовый воздуховод, а для модели на 1200 кубических футов в минуту — от 10 до 12 дюймов.
    • • Для наилучшего воздушного потока используйте гладкие воздуховоды из оцинкованного металла, а не гибкие или гофрированные. Герметизировать стыки канальной мастичной лентой.
    • • Следите, чтобы участки воздуховода были как можно более прямыми и короткими. Используйте плавные повороты на 45 градусов, а не на 90 градусов.Чем меньше поворотов, тем эффективнее будет система.

    Решения для снижения шума

    Иллюстрация Джейсона Шнайдера

    Обеспокоены тем, что слишком громкое жужжание мощного вытяжного шкафа сделает невозможным поддержание разговора, пока вы готовите? Хотя большинство вентиляторов находится в вытяжке, их также можно разместить в разных местах, чтобы снизить уровень шума. Вам просто нужно указать, где вы хотите, прежде чем заказывать вытяжку.

    Прямые воздуходувки устанавливаются в воздуховодах в стене или между балками потолка. Но хотя шум вентилятора может быть менее заметным, вы все равно можете услышать вибрацию воздуховода.

    Лучшим вариантом является выносной или внешний вентилятор, при котором вентилятор размещается на крыше или внешней стене с вытяжным отверстием. Размещение вентилятора снаружи также может освободить место в шкафу.

    Фильтр вытяжного кожуха

    Фото Гэри Омблера / Getty

    Вот как работают три наиболее распространенных метода улавливания жира

    • Металлическая сетка

    Вентилятор вытяжки вытягивает дым и пары через несколько слоев сетки из алюминия или нержавеющей стали, улавливая жир.Эти съемные фильтры следует регулярно чистить — большинство из них можно мыть в посудомоечной машине — во избежание засоров, которые могут замедлить поток воздуха.

    • Перегородки

    Эти металлические фильтры решетчатого типа, которые чаще встречаются в установках коммерческого типа с высоким куб. М., Заставляют дым несколько раз менять направление, в результате чего капли жира отделяются от воздуха и стекают в поддон, который можно вынуть для очистки.

    • Центробежные ловушки

    Вместо фильтра центробежная сила внутри воздуходувки разжижает жир, который собирается в поддоне или чашке, которую можно снять для очистки.Без фильтров, замедляющих воздушный поток, эти вытяжки требуют меньше кубических футов в минуту, чем вытяжки с перегородками или сеткой, чтобы выполнять ту же работу, часто с меньшим шумом.

    Стили вентиляции капота

    Традиционная каминная полка

    Фото Яниса Николая

    Изготовление кастомной деревянной каминной доски позволяет сделать вставку вытяжки над плитой почти незаметной. Камин может быть таким простым или богато украшенным, как вы хотите, либо гармонируя с вашей мебелью, либо становясь привлекательным фокусом.Эта выкрашенная в белый цвет версия с вертикальными досками обрамляет эффектную вишнево-красную печь и создает выставочную полку.

    Подобно изображенному на иллюстрации: Air-Pro, необработанный 60-дюймовый съемный каминный кожух из красного дуба, около 1580 долларов США; kitchensource.com

    Люкс Металлоконструкции

    Фотография предоставлена ​​Dacor

    Полоса меди нагревает нержавеющие приборы. Этот скульптурный колоколообразный капюшон в сочетании с потрепанными шкафами придает дому еще больше очарования старины.

    Подобно показанному: Медный кожух RangeCraft Miami, около 8 500 долларов США; rangecraft.com

    Теплый современный вид

    Фотография предоставлена ​​Subzero-Wolf

    Еще один вариант для создания полностью бесшовного внешнего вида: попросите своего краснодеревщика создать подходящую индивидуальную вытяжку и снабдить ее вставкой. Сочетание текстуры древесины с полосой отделки из каменной мозаики, идущей горизонтально, а не вертикально, как на задней панели, придает этой кухне гладкий, землистый вид.

    Показано: Wolf Pro Hood Liner, от примерно 1080 долларов США; subzero-wolf.com для салонов

    Коттеджный персонаж

    Фото Натана Киркмана

    Такая же вытяжка завершает эту старинную печь. С белой отделкой, хромированными ремешками и акцентами он идеально сочетается с серией Magic Chef 1930-х годов.

    Показано: Капюшон PS-26, изготовленный по индивидуальному заказу Modern-Aire, от примерно 3200 долларов США; современный.com

    Все технические характеристики вытяжек Faber | Вытяжки Faber для США и Канады

    PDF
  • Для моделей 1997-2005 годов выпуска: 6

  • 1, 6
  • 2, 6
  • 3, 6
  • 5

  • Для моделей 2002-2007 годов выпуска: 970078 серии, 97009 серии, 97010 серии, 97160 серии, 98604 серии, 98605 серии, 98606 серии

  • Для моделей 1998-1999 годов выпуска: 9700800, 97008012, 9700802, 9700803, 9700900, 9700901, 9700902, 9700903, 9701000, 970101, 9701002, 9701003, 9716000, 9716001, 9716002, 9716 003

  • Для каталожных номеров: 9970400, 9970401, 9970500, 9970501, 9970600, 9970601, 9970700, 9970701, 9970800, 9970801

  • Для моделей 2006-2007 годов выпуска: 9970400, 9970401, 9970500, 9970500, 9970500, 9970500, , 9970700, 9970701, 9970800, 9970801

  • Для моделей 2002-2007 годов выпуска: 9840400, 9840401, 9840402, 9840403, 9840500, 9840501, 9840502, 9840503, 9840600, 9840601, 9840602, 98404060380, 9840601, 9840602, 98404060380

  • Для моделей, произведенных в 2002-2007 гг .: 38000 серий, 381100 серий

  • Для моделей 2003-2007 гг .: 3820000, 3820020

  • Для моделей 1995-1999 гг .: 36208, 36209

  • Для моделей 1991-1995 гг .: 36000, 36100, 36125, 36139, 36145, 36146, 36147

  • Для моделей 1992-1995 гг .: 36000, 36100, 36125, 36139, 36145, 36146, 36147 9 0003

  • Для моделей, произведенных в 2003-2008 годах: серия 36200, серия 36204, серия 36208, серия 36212, серия 36201, серия 36205, серия 36209, серия 36213

  • Только для моделей 2006 года выпуска: серия 3880000, Серия 3880200, серия 3880400, серия 3880600, серия 3880100, серия 3880300, серия 3880500, серия 3880700

  • Для моделей, произведенных в 2002-2006 гг .: серия 36000, серия 36100, серия 36125

  • Для моделей, произведенных в 2002-2011 гг .: Серия 36000, серия 36100, серия 36125

  • Для моделей 2004-2006 годов выпуска: 3951400, 3951420, 3952400, 396420

  • Для моделей 2000-2004 годов выпуска: 3740002, 3750002, 3740022, 37500223

  • Для моделей 1988-1997 гг .: 71830, 71831, 71832

  • Для моделей 1979-1997 гг .: 23012, 23080

  • 901 83

    Для моделей 1995-1999 годов выпуска: 79000

  • Для моделей 1995-1999 годов: 79100

  • Для моделей 1997-2005 годов выпуска: серия 78820, серия 78830, серия 78840, серия 78850

  • Для моделей 1998-2001 годов выпуска: 44000 серии, 44003 серии, 44004 серии, 44200 серии, 44203 серии, 44204 серии

  • Для моделей 2003-2006 годов выпуска: 44000 серии, 44003 серии, 44004 серии, 44200 серии, 44203 серии, 44204 серия

  • Для моделей 1992-1994 годов выпуска: 44000, 44003, 44004, 44200, 44203, 44204 (серийный номер50001)

  • Для моделей 1996-1998 годов выпуска: 4400000, 4400300, 4400400, 4200000, 4420300, 4420400, 4400001, 4400301, 4400401, 4420001, 4420301, 4420401 (Серийный номер 940

  • 5)

  • Для моделей 1995-1997 годов выпуска: 44000, 4400001, 44003, 4400301, 44004, 4400401, 44200, 442030001, 44200, 44203000, 44 20301, 44204, 4420401

  • Для моделей 1988-1995 годов выпуска: 77560, 7756001, 77580, 7758001, 7748002, 77585, 7758501, 7758502, 77590, 7759001, 7759002

  • 1988,

    7756001, 77580, 7758001, 7748002, 77585, 7758501, 7758502, 77590, 7759001, 7759002

  • Для моделей 2003-2006 гг .: 5400000

  • Для моделей 1973-1998 гг .: 55335235734, 55335734 55344, 19822, 55349, 55348, 55329, 16149, 55324, 55330, 55321, 55334

  • Для моделей 1997-1999 годов выпуска:,

  • ,01,01

  • Для моделей 1992-1999 годов выпуска

  • , 90, 90
    , 90

  • Для моделей 1995-2001 годов выпуска:
    00,
    01,
    02,
    03,
    00,
    01,
    02,
    03,

    00,

    01,

    000, 9705000, 9705000, 9705000

    01

  • Для режима ls произведено в 2002-2003 гг .:
    00,
    01,
    02,
    03,
    00,
    01,
    02,
    03,

    00,

    01,

    02,

    03,

    04,

    05

  • Для моделей 2006-2007 гг. выпуска, 950000,
    00
    03,
    00,
    01,
    02,
    03,

    00,

    01,

    02,

    03,

    04,

    05

  • Для моделей 1992-1994 годов выпуска:,

  • 02,,02,
    Agio (галоген)
    (Первая цифра в серийном номере 7, 8, 9 или A)
    AGIO24PR300-B
    AGIO30PR300-B
    Технические характеристики PDF Установить PDF Детали PDF Есть
    Agio (флуоресцентный)
    (первая цифра в серийном номере — от 0 до 6)
    AGIO24WH / 630006623
    AGIO30WH / 630006624
    AGIO36WH / 630006625
    AGIO24BK / 630006626
    AGIO30BK289 / 6300066000
    AGIO30BK / 6
    Установить PDF Детали PDF
    AGTRIM
    (установка Agio Faceplate)
    AGTRIM24BK
    AGTRIM30BK
    AGTRIM24SS
    AGTRIM30SS
    AGTRIM24WH
    AGTRIM30WH
    Установить PDF
    AXP250
    (встроенный нагнетатель)
    AXP250 Установить PDF
    BAFFLE2 / BAFFLE3
    (Комплект перегородочного фильтра)
    BAFFLE2
    BAFFLE3
    Установить PDF Да
    Bella
    (первая цифра в серийном номере 7, 8, 9 или A)
    BELA30SS600-B
    BELA36SS600-B
    Технические характеристики PDF Установить PDF Детали PDF Да
    Bella Isola
    (Первая цифра в серийном номере 7, 8, 9 или A)
    BELAIS36SS600-B
    BELAIS42SS600-B
    BELAIS48SS600
    Технические характеристики PDF Установить PDF Детали PDF Детали
    Camino Pro
    (Первая цифра в серийном номере 9 или B)
    CAPR36SS600
    CAPR36SS1200
    CAPR48SS1200
    Технические характеристики PDF Установить PDF Детали PDF Да
    CHIM
    (крышка воздуховода Camino)
    CHIM3448
    CHIM2224
    CHIM2248
    CHIM3424
    Установить PDF Да
    CFMRED / CFMRED2
    (комплект редуктора CFM)
    CFMRED
    CFMRED2
    Технические характеристики PDF Установить PDF Да
    CHIM1
    (комплект дымохода из нержавеющей стали)
    CHIM1 Установить PDF Да
    CHIMCHBK
    (Комплект дымохода из нержавеющей стали черного цвета)
    CHIMCHBK Установить PDF Да
    Chloe
    (первая цифра в серийном номере — 8, 9 или A)
    CHLO28GR600
    CHLO28BK600
    CHLO36BK600
    Технические характеристики PDF Установить PDF Детали PDF Да
    Classica
    (Первая цифра в серийном номере от 2 до 9 или A)
    CLAS30SS
    CLAS36SS
    Технические характеристики PDF Установить PDF Детали PDF Да
    Classica Plus SSV
    (первая цифра в серийном номере 9, 0 или A)
    CLPL30SSV
    CLPL36SSV
    Технические характеристики PDF Установить PDF Детали PDF Да
    Classica Plus
    (Первая цифра в серийном номере 6, 7, 8, 9)
    CLAS30SS300-B
    CLAS30SS600-B
    CLAS36SS300-B
    CLAS36SS600-B
    Технические характеристики PDF Установить PDF Нет
    Cocktail
    (Первая цифра в серийном номере 7, 8, 9 или A)
    CTAL31BK300-B
    CTAL36BK300-B
    Технические характеристики PDF Установить PDF Детали PDF Да
    Cristal 24 SS (светодиоды)
    (первая цифра в серийном номере — 8, 9 или A)
    CRIS24SS300 Технические характеристики PDF Установить PDF Детали PDF Да
    Cristal 24 SS (галоген)
    (Первая цифра в серийном номере — Y или от 0 до 7)
    CRIS24SS / 110.0065.830 Технические характеристики PDF Установить PDF Детали PDF
    Cristal SS (светодиоды)
    (первая цифра в серийном номере — 8, 9 или A)
    CRIS30SS300
    CRIS30SS400
    CRIS30SS600
    CRIS36SS300
    CRIS36SS400
    CRIS36SS600
    Спецификация PDF
    Cristal SS (галоген)
    (Первая цифра в серийном номере 5, 6, 7)
    CRIS30SSH
    CRIS30SSh400
    CRIS36SSH
    CRIS36SSh400
    Спецификации PDF Установить PDF Детали PDF Детали PDF
    Cristal HC (флуоресцентный)
    (Первая цифра в серийном номере — от K до Y, от 0 до 4)
    CRIS30 / 5980410
    CRIS36 / 5980411
    Установить PDF
    Номер детали PDF
    Cylindra
    (Первая цифра в серийном номере от 0 до 9)
    CYLN15SS / 110.0166.589 Технические характеристики PDF Установить PDF Детали PDF
    Cylindra (Первая цифра в серийном номере A) CYLN15SS600 Технические характеристики PDF Установить PDF Детали PDF Да
    Cylindra Isola
    (Первая цифра в серийном номере от 0 до 9)
    CYLNIS15SS / 110.0166.587 Технические характеристики PDF Установить PDF Детали PDF
    Cylindra Isola (первая цифра в серийном номере A) CYLNIS15SS600 Технические характеристики PDF Установить PDF Детали PDF Да
    Dama wall SSV
    (первая цифра в серийном номере 9 или A)
    DAMA30SSV
    DAMA36SSV
    Технические характеристики PDF Установить PDF Детали PDF
    Да
    Dama LED
    (Первая цифра в серийном номере — 8 или 9)
    DAMA30SS600
    DAMA36SS600
    Технические характеристики PDF Установить PDF Детали PDF
    Dama
    (Первая цифра в серийном номере от 0 до 7)
    DAMA36SS / 630006251
    DAMA30SS / 630006451
    DAMA30SS300 / 630006502
    DAMA36SS300 / 630006501
    Детали PDF 905
    Dama Isola SSV
    (первая цифра в серийном номере 9 или A)
    DAMAIS36SSV
    DAMAIS42SSV
    Технические характеристики PDF Установить PDF Детали PDF Да
    Dama Isola halogen
    (Первая цифра в серийном номере от 3 до 8)
    DAMIS36SS
    Технические характеристики PDF Установить PDF Детали PDF
    Dama Isola (кнопка)
    (Первая цифра в серийном номере от 0 до 2)
    630006504
    630006505
    Установить PDF Детали PDF
    Dama Isola 300
    (Первая цифра в серийном номере от 2 до 5)
    DAMIS36SS300
    Технические характеристики PDF Установить PDF Детали PDF
    Diamante (красная цифра)
    (Первая цифра в серийном номере от 1 до 9 или A)
    DIAM30SS
    DIAM36SS
    DIAM48SS
    Технические характеристики PDF Установить PDF Детали PDF Да
    Diamante (кнопка)
    (Первая цифра в серийном номере — от R до Y, 0 или 1)
    630001087
    630001088
    630001648
    Установить PDF Детали PDF
    Diamante Isola (красная цифра)
    (Первая цифра в серийном номере от 1 до 9)
    DIAMIS36SS Технические характеристики PDF Установить PDF Детали PDF
    Diamante Isola (кнопка)
    (Первая цифра в серийном номере — от R до Y, 0 или 1)
    630001429 Установить PDF Детали PDF
    DUCT3
    (Ductless Kit)
    DUCT3 Установить PDF Да
    DUCT5
    (Ductless Kit)
    DUCT5 Установить PDF Да
    DUCTCLAS
    (Ductless Kit)
    DUCTCLAS Установить PDF Да
    DUCTCLPL
    (Ductless Kit)
    DUCTCLPL Установить PDF Да
    DUCTGRT30
    (бесканальный комплект)
    DUCTGRT30 Установить PDF Да
    DUCTGRT36
    Комплект без воздуховода
    DUCTGRT36 Установить PDF Да
    DUCTSCIR
    (комплект рециркуляции нисходящего потока)
    DUCTSCIR Установить PDF Да
    DUCTSYNT
    (Ductless Kit)
    DUCTSYNT Установить PDF Да
    FILTER1LL
    (Угольный фильтр длительного действия)
    FILTER1LL Установить PDF Да
    FILTER5
    (Угольный фильтр)
    FILTER5 Установить PDF Да
    ФЛАНЕЦ 10
    (воздуховод)
    ФЛАНЕЦ 10 Установить PDF Да
    Fortezza Isola
    (Первая цифра в серийном номере — 2, 3 или 4)
    FORTIS42SS
    FORTIS48SS
    Технические характеристики PDF Установить PDF Детали PDF
    Gemma
    (Первая цифра в серийном номере от 1 до 7)
    GEMM24SS
    GEMM30SS
    GEMM36SS
    Спецификации PDF Установить PDF Детали PDF
    Glassy (светодиод, белый контроль)
    (Первая цифра в серийном номере от 6 до 9 или A)
    GLAS30SS300-B
    GLAS30SS600-B
    GLAS36SS300-B
    GLAS36SS600-B
    Технические характеристики PDF Установить PDF Детали PDF Есть
    Glassy (синий контроль)
    (Первая цифра в серийном номере от 1 до 6)
    GLAS30SS
    GLAS36SS
    Технические характеристики PDF Установить PDF Детали PDF
    Glassy Isola SSV
    (первая цифра в серийном номере 9 или A)
    GLASIS36SSV Технические характеристики PDF Установить PDF Детали PDF Да
    Glassy Isola (светодиод, белый контроль)
    (Первая цифра в серийном номере от 6 до 9)
    GLASIS36SS600-B Технические характеристики PDF Установить PDF Детали PDF
    Glassy Isola (синий контроль)
    (Первая цифра в серийном номере от 1 до 5)
    GLASIS36SS Технические характеристики PDF Установить PDF Детали PDF
    GLSCYLN
    (Стеклянный навес Cylindra Wall Kit)
    GLSCYLN Установить PDF Да
    GLSCYLNIS
    (комплект Glass Canopy Cylindra Isola)
    GLSCYLNIS Установить PDF Да
    HIGh4 / HIGh4BS High (Комплект для потолочного дымохода — нержавеющая сталь и черная нержавеющая сталь) HIGh4
    HIGh4BS
    Установить PDF Да
    HIGHCLAS
    (комплект дымохода для высоких потолков)
    HIGHCLAS Установить PDF Да
    HIGHCLPL
    (комплект для высоких потолков
    Classica Plus)
    HIGHCLPL Установить PDF
    HIGHDIAM
    (комплект дымохода для высоких потолков)
    HIGHDIAM Установить PDF Да
    HIGHDIAMIS
    (Комплект дымохода для высоких потолков)
    HIGHDIAMIS Установить PDF Да
    High-Light SS
    (первая цифра в серийном номере A)
    HILTIS36SSNB Технические характеристики PDF Установить PDF Детали PDF Да
    High-Light White Matte
    (Первая цифра в серийном номере A)
    HILTIS36WHNB Технические характеристики PDF Установить PDF Детали PDF Да
    HIGHSYNT
    (комплект для дымохода для высоких потолков)
    HIGHSYNT Установить PDF Да
    IB300
    (внутренний вентилятор)
    IB300 Установить PDF Да
    IB400
    (внутренний вентилятор)
    IB400 Установить PDF Да
    IB600
    (внутренний вентилятор)
    IB600 Установить PDF Да
    IB1200
    (внутренний вентилятор)
    IB1200 Установить PDF
    INLBKIT
    (комплект InLine Blower)
    INLBKIT Установить PDF Да
    Inca HC SSV
    (первая цифра в серийном номере 9 или A)
    INHC29SSV
    INHC35SSV
    Технические характеристики PDF Установить PDF Детали PDF Да
    Inca HC (светодиод, белый регулятор)
    (Первая цифра в серийном номере от 6 до 9)
    INHC29SS600-B
    INHC29SS400
    Технические характеристики PDF Установить PDF Детали PDF
    Inca HC (синий контроль)
    (Первая цифра в серийном номере от 1 до 6)
    INHC29SS Технические характеристики PDF Установить PDF Детали PDF
    Inca HC Hi-Lo 72
    (Первая цифра в серийном номере от K до P — черный ползунок)
    (Первая цифра в серийном номере — от R до Y или 0 — серый ползунок)
    5980400 (ползунок bk)
    630002752 (ползунок gr)
    Установить PDF Детали PDF
    Inca Top
    (Первая цифра в серийном номере от F до J)
    6048624 Детали отсутствуют
    Inca In-Light SSV
    (первая цифра в серийном номере — 8, 9 или A-B)
    INLT21SSV
    INLT28SSV
    INLT35SSV
    Спецификации PDF Установить PDF Детали PDF Да
    Inca In-Light
    (Первая цифра в серийном номере — 8 или 9)
    INLT28SS600 Технические характеристики PDF Установить PDF Детали PDF
    Inca Lux SSV
    (первая цифра в серийном номере 9 или A)
    INLX21SSV
    INLX28SSV
    INLX35SSV
    Технические характеристики PDF Установить PDF Детали PDF Да
    Inca Lux
    (Первая цифра в серийном номере от 6 до 9)
    INLX21SS600-B
    INLX28SS600-B
    Технические характеристики PDF Установить PDF Детали PDF
    Inca Pro 30
    (Первая цифра в серийном номере — от R до Y, от 0 до 8)
    INPR30SSIB / 630001084 Технические характеристики PDF Установить PDF Детали PDF
    Inca Pro 30 (удаленный)
    (Первая цифра в серийном номере — от T до Y или 0)
    630003952
    Установить PDF Детали PDF
    Inca Pro 38
    (Первая цифра в серийном номере — от R до Y или 0)
    630001175
    Установить PDF Детали PDF
    Inca Pro 38 (удаленный)
    (Первая цифра в серийном номере — от T до Y или 0)
    630003953
    Установить PDF Детали PDF
    Inca Pro Plus (светодиод)
    (Первая цифра в серийном номере от 7 до 9 или A)
    INPL3019SSNB-B
    INPL3622SSNB-B
    INPL4822SSNB-B
    INPL3619SSNB-B
    INPL42194SSNB-B-B
    INPL42194SSNB-48 Технические характеристики PDF
    Установить PDF Детали PDF Да
    Inca Pro Plus (галоген)
    (Первая цифра в серийном номере от 0 до 6)
    INPL3622SS
    INPL4822SS
    INPL3619SS
    INPL4219SS
    INPL4819SS
    Спецификации PDF Технические характеристики PDF Установить PDF
    Inca SD SSV
    (первая цифра в серийном номере 9 или A)
    INSD29SSV
    INSD35SSV
    Технические характеристики PDF Установить PDF Детали PDF Да
    Inca Smart Grey (галоген)
    (Первая цифра в серийном номере от 7 до 9 или A)
    INSM24GR250-B
    INSM28GR250-B
    Технические характеристики PDF Установить PDF Детали PDF № 9016
    Inca Smart Grey (лампа накаливания)
    (Первая цифра в серийном номере — от K до Y или от 0 до 6)
    INSM24GR / 110.0154.587
    INSM28GR / 5974890
    Технические характеристики PDF Установить PDF Детали PDF
    Inca Smart SS (слайдер)
    (Первая цифра в серийном номере — W, Y, 0 или 1)
    630006288
    Установить PDF Детали PDF
    Inca Smart Stainless (галоген)
    (Первая цифра в серийном номере от 1 до 9 или A)
    INSM28SS Технические характеристики PDF Установить PDF Детали PDF
    Inca Smart Gray
    (Первая цифра в серийном номере начинается с A)
    INSM21GR240
    INSM28GR240
    Технические характеристики PDF Установить PDF Детали PDF Да
    Inca Smart Stainless
    (Первая цифра в серийном номере начинается с A)
    INSP28SS240
    INSP28SS400
    INSP28SS600
    Технические характеристики PDF Установить PDF Детали PDF Да
    Isola (галоген)
    (Первая цифра в серийном номере от L до U)
    6044787
    6044788
    6044789
    Установить PDF Детали PDF
    Jewel
    (первая цифра в серийном номере — W, Y, от 0 до 9)
    JEWL2430 / 630006506
    JEWL36 / 630006507
    Технические характеристики PDF Установить PDF Детали PDF Да
    Установка лицевой панели Jewel JEWL2430 / 630006506
    JEWL36 / 630006507
    Установить PDF Да
    Levante I
    (первая цифра в серийном номере от 6 до 9, 0 или A)
    LEVA24Wh400-B
    LEVA24SS300-B
    LEVA30SS300-B
    LEVA30Wh400-B-
    LEVA30BKVA000 LEVA30Wh400-B
    LEVA30BKVA000 LEV4000 LE40003
    LEVA36BK300-B
    Технические характеристики PDF Установить PDF Детали PDF
    Levante 1
    (Первая цифра в серийном номере — A или 0)
    LEVN24SS300
    LEVN30SS300
    LEVN36SS300
    Спецификации PDF Установить PDF Детали PDF Да
    Levante II
    (Первая цифра в серийном номере от 6 до 9 0 или A)
    LEVT30SS400-B
    LEVT36SS400-B
    Технические характеристики PDF Установить PDF Детали PDF Да
    Levante II PLUS
    (первая цифра в серийном номере — 8, 9 или A)
    LEVL30SS400
    LEVL36SS400
    Технические характеристики PDF Установить PDF Детали PDF Да
    LINE24ST
    (Standard Liner 24 »)
    LINE24ST Установить PDF Да
    LINE30ST
    (Стандартный лайнер 30 дюймов)
    LINE30ST Установить PDF Да
    LINE36PT
    (Pro Liner 36 »)
    LINE36PT Установить PDF Да
    Maestrale 10
    (Первая цифра в серийном номере от 6 до 9 или A)
    MAES3010SS600-B
    MAES3610SS600-B
    MAES4210SS600-B
    Технические характеристики PDF Установить PDF Детали PDF
    Maestrale 18 (светодиод)
    (Первая цифра в серийном номере от 6 до 9 или A)
    MAES3018SS600-B
    MAES3618SS1200-B
    MAES3618SS600-B
    MAES4218SS1200-B
    MAES4818SS1200-B Установить PDF PDF
    Детали PDF Есть
    Maestrale 18 (галоген)
    (Первая цифра в серийном номере от 1 до 6)
    MAES30SS
    MAES36SS
    MAES42SS
    MAES48SS
    Технические характеристики PDF Установить PDF Номер детали PDF
    Magnum
    (Первая цифра в серийном номере от 1 до 7)
    MAGN24SS
    MAGN30SS
    MAGN36SS
    Установить PDF Детали PDF
    Magnum (первое поколение)
    (Первая цифра в серийном номере — от T до Y или 0)
    630003930
    630003638
    630003639
    Установить PDF Детали PDF
    Заслонка подпиточного воздуха MUDAMPER6
    MUDAMPER8
    MUDAMPER10
    Технические характеристики PDF Установить PDF Да
    Matrix (Gen 2)
    (Первая цифра в серийном номере от 1 до 4)
    MATR36SS / 110.0065.462
    Установить PDF Детали PDF
    Matrix (оригинал)
    (Первая цифра в серийном номере — от T до Y или 0)
    630003947
    Установить PDF Детали PDF
    Зеркало
    (Первая цифра в серийном номере от 0 до 7)
    MIRR36BK / 110.0065.462
    Установить PDF Детали PDF
    Nova Pro SSV
    (Первая цифра в серийном номере 9 или A)
    NOPR30SSV
    NOPR36SSV
    Технические характеристики PDF Установить PDF Детали PDF Да
    Nova Pro (2018)
    (Первая цифра в серийном номере — 8 или 9)
    NOPR30SS600
    NOPR36SS600
    Технические характеристики PDF Установить PDF Детали PDF
    Nova (галоген)
    (Первая цифра в серийном номере от R до U)
    6032409
    6032412
    Установить PDF Детали PDF
    Orizzonte (3 лампы)
    (Первая цифра в серийном номере — W, Y, 0 или 1)
    630006242
    Установить PDF Детали PDF
    Orizzonte
    (Первая цифра в серийном номере от 1 до 9)
    ORIZ36SS Технические характеристики PDF Установить PDF Детали PDF Да
    Ostro
    (первая цифра в серийном номере — 8, 9 или A)
    OSTR30SS400
    OSTR36SS400
    Технические характеристики PDF Установить PDF Детали PDF Да
    Pellicano
    (Первая цифра в серийном номере от 1 до 7)
    PELL30SS
    PELL36SS
    Технические характеристики PDF Установить PDF Детали PDF
    Pellicano (Gen 1)
    (Первая цифра в серийном номере — от T до Y, 0 или 1)
    630003950
    630003951
    Установить PDF Детали PDF
    Perla (оригинал)
    (первая цифра в серийном номере от K до U)
    6025994
    6025995
    6025996
    6025997
    6025998
    6025999
    Установить PDF Детали PDF Детали PDF
    Perla Pro
    (первая цифра в серийном номере — W, Y или от 0 до 4)
    PERL30SS / 630006018
    PERL36SS / 630006021
    630006019
    630006020
    630006022
    630006023
    Детали PDF Установить PDF PDF0303030303 Для моделей 2000-2001 годов выпуска: корпуса с фильтром HEPA 3720000, 3720020, 3730000, 3730020) и защитный корпус класса I (3720001, 3720021, 3730001, 3730021)

  • Для моделей 1997-1999 годов выпуска: 3720000, 3720020, 3730000, 3730020 ) и защитный кожух класса I (3720001, 3720021, 3730001, 3730021)

  • Для моделей, произведенных в 2002-2004 гг .: 3740000, 3740001, 3740020, 3740021, 3750000, 3750001, 3750020, 3750021

  • Для моделей 2000- 2004: 3740002, 3740022, 3750002, 3750022

  • Для моделей 2002-2004 годов выпуска: 3740000, 3740001, 3740020, 3740021, 3750000, 3750001, 3750020, 3750021

  • 9 0002 Для моделей 1999-2002 годов выпуска: 3750005

  • Для моделей 1999-2002 годов: 3750003

  • Для моделей 1999-2002 годов выпуска: 3750003

  • Для моделей 1999-2005 годов выпуска: 3750000, 3750001, 3750002, 3750003

  • Для моделей 1996-1997 гг .: 36125

  • Для моделей 1996-1997 гг .: 36125

  • Для моделей 1996-1999 гг .: 36100

  • Для моделей 1986-2002 гг. 96810, 96820, 96830, 96840, 96850, 96860

  • Для моделей 1992-1995 гг .: 22473, 22474, 22475

  • Для моделей 1995-2002 гг .: 2247300, 2247301, 2247400, 2247401, 2245017500, 2246300, 2246301, 2246400, 2246401, 2246500, 2246501, 2246600, 2246601, 2246602, 2246603, 2246604, 2246605, 2246606, 2246700, 2246701, 2246702, 2246703, 2246704, 22467010003, 22467010003, 22467010003 83

    Для моделей 2003-2006 годов выпуска: 2247300, 2247301, 2247400, 2247401, 2247500, 2247501, 2246300, 2246301, 2246400, 2246401, 2246500, 2246501, 2246600, 2246601, 2246602, 2246603, 2246604, 224600660, 224660470, 224660660 , 2246702, 2246703, 2246704, 2246705, 2246706

  • Для моделей, произведенных в 1994-1999 годах: модели No.Комплект для подключения очистителя 3 фута № 36710, Комплект подключения очистителя 4 фута № 36711, Комплект для подключения очистителя 6 футов № 36712

  • Для моделей 1980-1993 годов выпуска: 47990, 70990

  • Для моделей 2000-2001 годов выпуска: (7810000, 7810001, 7810002, 7810003, 7811000, 7811001, 7460000, 7460001, 7982000, 7982001, 7983000, 7983001, 7984000, 7984001, 7475000, 7475001)

  • для моделей, произведенных в 2002-2001 гг .: 7810000 7810003, 7811000, 7811001, 7460000, 7460001, 7982000, 7982001, 7983000, 7983001, 7984000, 7984001, 7475000, 7475001

  • Для моделей 2002-2006 годов выпуска: (7810000, 7810001, 78100010000, 7810000, 7810001, 7810001100, 7810000, 7810001, 7810001 , 7460001, 7982000, 7982001, 7983000, 7983001, 7984000, 7984001, 7475000, 7475001)

  • Для моделей 1992-1993 годов выпуска: 7810000, 7810001, 7811000, 7811001

  • -19900

    , 7810001, 7811 000, 7811001

  • Для моделей 1998-1999 годов выпуска: 7810000, 7810001, 7811000, 7811001

  • Для моделей 1991-1992 годов выпуска: 781200, 7812001

  • Для моделей 1993-1999 годов выпуска: 78121000 7812000, 7812000, 7812000

  • Для моделей 2005-2010 годов выпуска: 7970010, 7970011

  • Для моделей 2009-2011 годов выпуска: 7970010, 7970011, 7970030, 7970035, 7970037

  • Для моделей 2000-2005 годов выпуска: 7469200

    Для моделей 2000-2005 годов выпуска: 781200, 7812001, 7812002, 7812003

  • Для моделей 2005-2011 годов выпуска: 7310000 Серия

  • Для моделей 1998-2005 годов выпуска: 78680

  • Для серии 78680 1993- 2006

  • Для моделей 1998-2005 годов выпуска: 78680

  • Для моделей 1986-1996 годов выпуска: 70680, 70681, 70682, 70683 , 70684, 70685, 70686, 70687, 70688, 70689, 70690, 70691, 70692, 70693, 70694, 70695, 70696, 70697

  • Для моделей 1996-2007 года выпуска: 706800, 7068300, 7068600, 7068900, 706
    00 , 3668000, 7068100, 7068400, 7068700, 7069000, 7069300, 7069600, 3663500, 7068200, 7068500, 7068800, 7069100, 7069400, 7069700

  • Для моделей 2002-2010 годов выпуска: 3663500, 3668000, 3668200001, 706868000, 3668200001, 7068000, , 7068300, 7068400, 7068500, 7068600, 7068700, 7068800, 7068900, 7069000, 70369100, 7069200, 7069300, 7069400, 7069500, 7069700, 7180000, 7180100, 7180200, 7180300, 7180400, 7180500, 7180600, 7180700, 7180800, 7180800 , 7181100, 7181200, 7811300, 7181400, 7181500, 7181600, 7181700, 7182000, 7182100, 7182200, 7182300, 7183000, 7183100, 7183200

  • Для моделей 1975-1996 годов выпуска: 30001, 30006 902, 3000183 Для моделей 1986-2004 гг .: 68000

  • Для моделей 1997-2002 гг .: 4425000, 4425100, 4425150

  • Для моделей 1975-2007 гг .: 50064, 5006401

  • Для моделей 2004-2007 гг .: 45400 серии

  • Для моделей 1993-1995 годов выпуска: 79310

  • Для моделей 1993-1995 годов: 79310

  • Для моделей 1998-2001 годов выпуска: 77500

  • Для моделей 1996-2002 годов выпуска: 77510

  • Для каталожных номеров: 7753020, 7753021, 7753022, 7753024, 7753026, 7753027, 7753030, 7753031, 7753032, 7753034, 7753036, 7753037, 7753040, 7753041, 7753042, 7753044, 7753046, 7753075, 73075, 7756430, 7753075, 7756430 7753067, 7753070, 7753071, 7753072, 7753074, 7753076, 7753077, 7753522, 7753524, 7753532, 7753534, 7753542, 7753544, 7753562, 7753564, 7753572, 7753574, 7754030, 7403240753475, 7753574, 7754030, 740414075, 740754075, 7754075 7754042, 7754044, 7754046, 7754047, 7754060, 7754061, 7754062, 7754064, 7754066, 7754067, 7754070, 7754071, 7754072, 7754074, 7754076, 7754077, 7755030, 7755031, 7754076, 7754077, 7755030, 7755031, 77550753250, 775507550 775507550 7755044, 7755046, 7755047, 7755060, 7755061, 7755062, 7755064, 7755066, 7755067, 7755070, 7755071, 7755072, 7755074, 7755076, 7755077, 7758520, 775858521, 7758522, 77541757534, 775858531, 7758522, 77541757534, 775858531 7758542, 7758544, 7758560, 7758561, 7758562, 7758564, 7758570, 7758571, 7758572, 7758574, 7759030 , 7759031, 7759032, 7759034, 7759040, 7759041, 7759042, 7759044, 7759060, 7759061, 7759062, 7759064, 7759070, 7759071, 7759072, 7759074, 7

  • 0, 7
  • 1, 7
  • 23, 7
  • 034, 7032, 70223, 703 , 7

    6, 7

    7, 7

    0, 7

    1, 7

    2, 7

    4, 7

    6, 7

    7, 7
  • 0, 7
  • 1, 7
  • 2, 7
  • 4, 7
  • 6, 7
  • 7, 7

    0, 7

    771, 7

    2, 7

    43, 7

    6, 7

    4, 7

    6, 7

    4, 7

    , 7

    6 , 7960037, 7960040, 7960041, 7960042, 7960044, 7960046, 7960047, 7960060, 7960061, 7960062, 7960064, 7960066, 7960067, 7960070, 7960071, 7960072, 7960074, 7960076, 7960077

  • Для моделей 2004-2011 годов выпуска: 7753020, 7753021, 7753022, 7753024, 7753026, 7753027, 7753030, 7753031, 7753032, 7753034, 7753036, 7753037, 7753040, 7753041, 7753042, 7753044, 7753046, 775247534, 7357535, 7357535 , 7753542, 7753544, 7754030, 7754031, 7754032, 7754034, 7754036, 7754037, 7754040, 7754041, 7754042, 7754044, 7754046, 7754047, 7755030, 7755031, 7755032, 77550345, 775503.6, 7755037, 7755040, 7755041, 7755042, 7755044, 7755046, 7755047, 7

  • 0, 7
  • 1, 7
  • 2, 7
  • 4, 7
  • 6, 7
  • 7, 7

    0, 7

    1, 7

    2, 7

    4, 7

    463, 7

  • 0, 70, 70, 70, 70, 70, 70, 70, 70 7

    7, 7960030, 7960031, 7960032, 7960034, 7960036, 7960037, 7960040, 7960041, 7960042, 7960044, 7960046, 7960047

  • Для моделей 1994-1995 годов выпуска: 77520

  • Для моделей 2002-2004 годов выпуска: 7752000 7752001, 7752003

  • Для моделей 1998-2001 годов выпуска

  • Для моделей 1994-1995 годов выпуска: 77530, 77535

  • Для моделей 1995-2004 годов выпуска: 79490

  • 9902 Для серийных -2004

  • Для моделей 1995-2004 гг .: 79490

  • Для моделей 2004-2011 гг .: 7949020, 7949030, 7949040

  • Для моделей 2002-2004 гг .: 780600 0, 7806001, 7806002, 7806003, 7806004, 7806005, 7806006, 7806007

  • Для моделей 2004-2006 годов выпуска: 7868020, 7868030

  • Для моделей 2010-2011 годов выпуска: 7740020, 7740021, 7740030, 7740031, 7740040, 7740041, 7420020, 7420021, 7420030, 7420031, 7420040, 7420041, 7670020, 7670021, 7670030, 7670031, 7670040, 7670041, 7670570570, 7670570, 7670570, 7670570, 7670570, 7670570 , 7670540, 7670541, 7386020, 7386021, 7386030, 7386031, 7386040, 7386041, 7387020, 7387021, 7387030, 7387031, 7387040, 7387041, 7382020, 7382021, 7382021, 7382038, 720322038, 720382038, 7382038, 720322035 72038 , 7750000, 7750001, 7750003, 7750004, 7751000, 7751001, 7751003, 7715004, 7753000, 7753001, 7753003, 7753010, 7753011, 7753013, 7753500, 7753501, 7753501, 775350475, 7351175, 7351135 , 7754011, 7754013, 7755000, 7755001, 7755003, 7755010, 7755011, 7755013, 7754500, 7754501, 7754503, 7754510, 7754511, 7754513, 7755500, 7755501, 7755503, 7755510, 7755135000 9

    На английском, итальянском, французском, немецком и испанском языках.

  • Для моделей 2006-2010 гг .: 7389900

  • Для моделей 2001-2004 гг .: 7960000, 7960001, 7960002, 7960003, 7960010, 7960011, 7960012, 7960013

  • Для моделей 2001-2004 гг. 7960000, 7960001, 7960002, 7960003, 7960010, 7960011, 7960012, 7960013

  • Для моделей 2000-2007 гг .: 7670000, 7670001

  • Для моделей 2002-2007 гг .: 7670000, 7670001

  • Произведено в 2008-2011 гг .: 7386020, 7386021, 7386030, 7386031, 7386040, 7386041, 7387020, 7387021, 7387030, 7387031, 7387040, 7387041, 7382020, 7382021, 7382021, 7382030, 7382031, 720382038 72038 72038 72038 72038

  • Для моделей, произведенных в 2002-2004 гг .: 7

    0, 7

    1, 7

    2, 7

    3, 7
  • 0, 71, 72, 73

  • Для моделей 2002-2004 годов выпуска

  • Для для моделей 2006-2010 гг .: 7389901

  • Для моделей 1997-1999 гг .: 79480

  • Для моделей 2000-2004 гг .: 79480

  • Для моделей 2000-2004 гг .: 79480

  • Для произведенных моделей 1997-1999: 79480

  • Для моделей 2000-2004 годов выпуска: 79480

  • Для моделей 2004-2011 годов выпуска: 7948020, 7948030, 7948040

  • Для моделей 2005-2006 годов выпуска: (115V): 3955200, 3955400, 3955201, 3955401, 3955202, 3955402 (230 В): 3955220, 3955420, 3955221, 3955421, 3955222, 3955422

  • Для моделей 1999-2012 годов выпуска: 43301003, 433018250

    : Конвертируемые портативные 44002 и 44001; Подсчетчик 44002 и 44003; Отдельностоящие 44004 и 44005

  • Для моделей 1988-1991 годов выпуска: Convertible Portable 44000, Undercounter 44003, Отдельностоящий 44004)

  • Для моделей 1977-1983 годов: 35001, 35003

  • Содержит инструкции для замена HEPA-фильтра перчаточного ящика Multi-Hazard.

  • Для моделей 2001-2009 годов выпуска: 21176, 21177, 21178, 21179, 21180

  • Для моделей 1979-1981 годов выпуска: 75200

  • Для моделей 1973-1983 годов выпуска

  • 1973–1983 годы: 47700, 47701, 47702, 47703, 47704, 47705, 47706, 47707, 47708, 47709, 47710, 47711, 47715, 47716, 47717, 47718, 59000, 59001, 59002, 59003, 59004, 59005, 59006, 59007, 59008, 59009, 59010, 59011, 59015, 59016, 59017, 59018, 70700, 70701, 70702, 70703, 70704, 70705, 70706, 70707, 70708, 70709, 70710, 70711, 70715, 70716718

  • 03,
  • Для моделей 1973-1980 гг .: 47807, 59807, 70807

  • Для моделей 1973-1980 гг .: 47807, 59807, 70807

  • Для моделей 1991-1993 гг .: 48701, 48704, 48709, 60701, 60704, 60709, 72701, 72704, 72709

  • Для моделей 1988-1989 годов выпуска

  • Для моделей 1998-2000 годов выпуска: (Стиль с выносным вентилятором): 48801, 48804, 48807, 48810, 48815, 48816, 48817, 48818, 60801, 60804, 60807, 60810, 60815, 60816, 60817, 60818, 72801, 72804, 72807, 72810, 72815, 72816, 71817, 72818.Модели (стиль со встроенным вентилятором): 48800, 48002, 48803, 48805, 48806, 48825, 60800, 60802, 60803, 60805, 72800, 72802, 72803, 72805

  • Для моделей 1990-1997 годов выпуска: (стиль с удаленным вентилятором) : 48801, 48804, 48807, 48810, 48815, 48816, 48817, 48818, 60801, 60804, 60807, 60810, 60815, 60816, 60817, 60818, 72801, 72804, 72807, 72810, 72815, 72816, 71817, 72818. (Стиль со встроенным вентилятором): 48800, 48002, 48803, 48805, 48806, 48825, 60800, 60802, 60803, 60805, 72800, 72802, 72803, 72805

  • Для моделей 1999-2002 годов выпуска: 3663500, 3668000, 3668001, 7068000, 7068100, 7068200, 7068300, 7068400, 7068500, 7068600, 7068700, 7068800, 7068900, 7069000, 7069100, 7069200, 7069300, 7069400, 7069500, 7069600, 7069700; Модели из стекловолокна: 7180000, 7180100, 7180200, 7180300, 7180400, 7180500, 7180600, 7180700, 7180800, 7180900, 7181000, 7181100, 7181200, 7181300, 7181400, 7181500, 7181600, 7181700, 7182000, 71800; 7180021 Модели из ПВХ: 7183000, 7183100, 7183200

  • Для моделей 1974-1997 гг .: 66000, 660020, 66006

  • Для моделей 1997-2008 гг .: 7

  • 0, 7
    0, 7970300, 7970301

    002 Для моделей 1973-1981 гг .: 70190, 70196, 70152, 70198

  • Для моделей 1973-1983 гг .: 47805, 59805, 70805

  • Для моделей 1989 г. выпуска: 44200, 44203, 44204

  • 1996-1999 гг .: 6

    0, 6

    2, 6
    0, 6
    2

  • Для моделей 2001-2005 гг .: 44000 серии, 44003 серии, 44004 серии, 44200 серии, 44203 серии, 44204 серии, 45400 серии

  • Для моделей 1970 года выпуска: кабриолет / портативный 44000,44001; Подсчетчик 44002, 44003; Отдельностоящие 44004, 44005

  • Для моделей 1973-1976 гг .: 44000, 44001, 44002, 44003, 44004, 44005

  • Для моделей 1972-1992 годов выпуска

  • Для моделей 1992-2007 годов выпуска: 433503240 , 4333260, 4333270, 4333280, 4333290

  • Для моделей 1973-1987 годов выпуска: 65000

  • Для моделей 1989 года выпуска: 44000, 44003, 44004

  • Для моделей 1975-1990 годов выпуска: 110000

    • Для моделей 1975-2000 годов выпуска: 46600

    • Для моделей 1979-1980 годов: 4403617, 4403618, 4403619, 4403620

    • Для моделей 1982-1997 годов: серии 36000, серии 36100, серии 36125

    • Для модели 1988-1995 годов выпуска: 77610, 7761001

    • Для моделей 1987-1991 годов выпуска: 77530, 7753001, 77535, 7753501

    • Для моделей ma Производство 1987-1994 гг .: 77540, 7754001, 77545, 7754501

    • Для моделей 1987-2001 годов выпуска: 77550, 7755001, 775555, 7755501

    • Для моделей 1992-1993 годов выпуска: 77530, 77535

    • 1993-2003 гг .: 77560

    • Для моделей 1987-1994 гг .: 77510, 7751001

    • Для моделей 1997-2010 гг .: 21232, 21233, 21236, 21237, 23256, 21260, 21276, 2128401, 2128501, 2128501

    • Для моделей 1978-1996 годов выпуска: 21232, 21233, 21236, 21237, 21256, 21257, 21260, 21261, 21276, 21277, 21284, 21285

    • Для моделей 2001-2006 годов выпуска: 6

  • 0, 62, 64, 66, 61, 63, 65, 67, 6
    0, 6
    2, 6
    4, 6
    6, 6
    0, 6
    2, 6
    410, 6
    0, 6
    6, 6
    410 6
    0, 6
    6 , 6
    1, 6
    3, 6
    5, 6910 117

  • Для моделей, выпущенных в 2001-2007 гг .: 6

  • 0, 62, 64, 66, 61, 63, 65, 67, 60010, 6961010, 6961010 , 6
    0, 6
    2, 6
    4, 6
    6, 6
    1, 6
    3, 6
    5, 6
    7, 6
    1, 6
    3, 6
    5, 6
    7

  • Для моделей 1995-1998 годов выпуска: 96730, 96739

  • 03
      : 96730, 96739
    03
      48701, 48704, 48709, 60701, 60704, 60709, 72701, 72704, 72709

    • Для моделей, произведенных в 2002-2006 гг .: Premier Models: 4871300, 4871400, 4871500, 4871600, 4880000, 4880100, 4880400, 48807300, 488030080 , 6071400, 6071500, 6071600, 6080000, 6080100, 6080200, 6080300, 6080400, 7271300, 7271400, 7271500, 7271600, 7280000, 7280100, 7280200, 7280300, 7280400, 9674500, 9683000; Модели XL: серия 97001, серия 97002, серия 97003, серия 97004, серия 97504, серия 97505, серия 975036

    • Для моделей 2006-2007 годов выпуска: модели Protector Premier: 4871300, 4871400, 4871500, 4871600, 4880000, 4880100, 4880200, 4880300, 4880400, 6071300, 6071400, 6071500, 6071600, 6080000, 6080100, 6080200, 6080300, 6080400, 7271300, 7271400, 7271500, 7271600, 7280000, 7280100, 7280200, 7280300, 7280400, 9675400; 9675400; Модели XL: серия 97001, серия 97002, серия 97003, серия 97004, серия 97504, серия 97505, серия 97506; Сквозные модели: серия 99424, серия 99425, серия 99426

    • Для моделей 1994-2011 годов выпуска: 5065520, 5065522

    • Для каталожных номеров: 5065000, 5065002, 5065500, 5065502

    • Для моделей 1991 года выпуска -2001: 50650, 50655

    • Для моделей 1991-1996 годов выпуска: 48821, 60821, 72821

    • Для моделей 1992-1997 годов выпуска: 48821, 60821, 72821.

    • Для моделей 1988-2001 годов выпуска: 48824, 72824

    • Для моделей 1993-1998 годов: 48823, 48824, 72823, 72824

    • Для моделей 1988-1998 годов: 4882822, 60822, 7

    • Для моделей 2002-2007 годов выпуска: 4882100, 6082100, 7282100, 9682100

    • Для моделей 2002-2007 годов выпуска: 4882200, 6082200, 7282200, 9682200

    • : моделей 1999-2007 годов выпуска , 9
      0, 9
      0, 9

      0, 9
      0, 9
      0, 9

      0, 9
      0, 9
      0, 9

      0, 9

      0, 9

      0, 90, 990, 90, 9

    • 0, 9

      0, 9

    0, 90, 90, 9
    0, 9
    0, 9
    Pro Magnum (перегородки)
    (Первая цифра в серийном номере — от R до Y, 0 или 1)
    6059890
    6059891
    6059892
    Установить PDF Детали PDF
    Выносной вентилятор 1200 RB1200 Установить PDF Да
    Удаленный нагнетатель 900 RB900 Установить PDF Да
    Беспроводной пульт дистанционного управления круглый REMCTRL Установить PDF Да
    Беспроводной пульт дистанционного управления с магнитом REMCTRL2 Установить PDF Да
    Scirocco (подъем 8 дюймов)
    (Первая цифра в серийном номере — от P до Y, 0 или 1)
    SCIR3008SSIB / 6058028
    SCIR3608SSIB / 6058029
    SCIR3008SSRB / 6058030
    SCIR3608SSRB / 6058030
    SCIR3608SSRB / 6058030
    SCIR3608SSRB / 605 PDF
    Детали PDF
    Scirocco Lux
    (первая цифра в серийном номере — 7, 8, 9 или A)
    SCLX3015BKNB-B
    SCLX3615BKNB-B
    SCLX3015SSNB-B
    SCLX3615SSNB-B
    PDF
    Детали PDF
    PDF Спецификации PDF 9028 PDF
    Есть
    Scirocco Plus (Gen 2)
    (первая цифра в серийном номере 7, 8, 9 или A)
    SCIR3014SSNB-B
    SCIR3614SSNB-B
    PDF Установить PDF Детали PDF Да
    Scirocco Plus
    (Первая цифра в серийном номере от 1 до 6)
    SCIR3014SS
    SCIR3614SS
    Технические характеристики PDF Установить PDF Детали PDF
    Stilo SSV
    (первая цифра в серийном номере 9 или A)
    STIL24SSV
    STIL30SSV
    STIL36SSV
    STIL48SSV
    STIL30BSV
    STIL36BSV
    Детали PDF Технические характеристики PDF PDF
    Stilo (светодиод, белые элементы управления)
    (Первая цифра в серийном номере от 6 до 8)
    STIL24SS600-B
    STIL30SS300-B
    STIL30SS600-B
    STIL36SS300-B
    STIL36SS600-B
    STIL1648SS600-B
    STIL1648SS600-B PDF
    Установить PDF Детали PDF
    Стило (красный дисплей)
    (Первая цифра в серийном номере от 1 до 5)
    STIL24SS
    STIL30SS
    STIL36SS
    STIL48SS
    Спецификации PDF Установить PDF Номер детали PDF
    Стило (кнопка)
    (Первая цифра в серийном номере — W, Y, 0 или 1)
    630006369
    630006497
    630006370
    630006459
    Установить PDF Детали PDF
    Stilo (1-я версия)
    (первая цифра в серийном номере от S до W)
    630003942
    630003943
    Установить PDF Детали PDF
    Stilo Isola
    (Первая цифра в серийном номере от 1 до 8)
    STILIS36SS
    STILIS48SS
    Технические характеристики PDF Установить PDF Детали PDF
    Stilo Isola (1-я версия)
    (Первая цифра в серийном номере — S, T, U или W)
    630003944 Установить PDF Детали PDF
    Stilo Isola (кнопка)
    (Первая цифра в серийном номере — W, Y, 0 или 1)
    630006456
    630006457
    Установить PDF Детали PDF
    Stratus Glass (без воздуходувки)
    (первая цифра в серийном номере — 9 или A)
    STRTIS36WHNB
    STRTIS48WHNB
    Технические характеристики PDF Установить PDF Детали PDF Да
    Stratus Glass
    (Первая цифра в серийном номере 7 или 8)
    STRTIS36Wh500-B
    STRTIS48Wh500-B
    Технические характеристики PDF Установить PDF Детали PDF
    Stratus из нержавеющей стали (без нагнетателя)
    (Первая цифра в серийном номере 9 или A)
    STRTIS36SSNB
    STRTIS48SSNB
    Спецификации PDF Установить PDF Детали PDF Да
    Stratus Stainless Steel
    (Первая цифра в серийном номере 7 или 8)
    STRTIS36SS400-B
    STRTIS48SS400-B
    Технические характеристики PDF Установить PDF Детали PDF
    Synthesis (синий контроль)
    (Первая цифра в серийном номере от 1 до 9)
    SYNT30SS
    SYNT36SS
    SYNT30SS300
    SYNT36SS300
    Спецификации PDF Установить PDF Детали PDF
    Синтез (ползунок)
    (Первая цифра в серийном номере — от R до Y, 0 или 1)
    630001186
    630001187
    630002458
    630002459
    630002593
    630002594
    630002595
    630002596
    Tender SSV
    (Первая цифра в серийном номере 9 или A)
    TEND30SSV
    TEND36SSV
    TEND30BSV
    TEND36BSV
    Технические характеристики PDF Установить PDF Детали PDF Да 9016
    Tender 2017, светодиод, белый элемент управления
    (Первая цифра в серийном номере 7 или 8)
    TEND30SS300-B
    TEND30SS600-B
    TEND36SS300-B
    TEND36SS600-B
    Технические характеристики PDF Установить PDF
    Tender (синий элемент управления)
    (Первая цифра в серийном номере от 1 до 6)
    TEND30SS
    TEND36SS
    TEND30SS300
    TEND36SS300
    Установить PDF Детали PDF
    Тендер (слайдер)
    (Первая цифра в серийном номере — W, Y или 0)
    630006498
    630006499
    630006500
    630006501
    Установить PDF Детали PDF
    Tratto SSV
    (первая цифра в серийном номере 9, 0 или A)
    TRAT30SSV
    TRAT36SSV
    Технические характеристики PDF Установить PDF Детали PDF Да
    Tratto (светодиод 2016, белый регулятор)
    (Первая цифра в серийном номере от 6 до 8)
    TRAT30SS600-B
    TRAT36SS600-B
    Технические характеристики PDF Установить PDF Детали PDF
    Tratto (красный дисплей)
    (Первая цифра в серийном номере от 1 до 5)
    TRAT36SS
    Технические характеристики PDF Установить PDF Детали PDF
    Tratto (кнопка)
    (Первая цифра в серийном номере — от T до Y, 0 или 1)
    630003948
    Установить PDF Детали PDF
    Tratto Isola SSV
    (первая цифра в серийном номере 9 или A)
    TRATIS36SSV Технические характеристики PDF Установить PDF Детали PDF Да
    Tratto Isola (светодиод 2016, белый регулятор)
    (Первая цифра в серийном номере от 6 до 8)
    TRATIS36SS600-B Технические характеристики PDF Установить PDF Детали PDF
    Tratto Isola (красный дисплей)
    (Первая цифра в серийном номере от 1 до 5)
    TRATIS36SS Технические характеристики PDF Установить PDF Детали PDF
    Tratto Isola (кнопка)
    (Первая цифра в серийном номере — от T до Y, 0 или 1)
    630003949
    Установить PDF Детали PDF
    Velvet
    (первая цифра в серийном номере — W, Y, от 0 до 9)
    VELV30SS / 630006508
    VELV36SS / 630006509
    Технические характеристики PDF Установить PDF Детали PDF Да
    WIREBOX
    (фиксированная монтажная коробка)
    WIREBOX Установить PDF Да
    Zoom IL
    (первая цифра в серийном номере — 8, 9 или A)
    ZOOMIL16SS400 Технические характеристики PDF Установить PDF Детали PDF Да
    Zoom IS
    (Первая цифра в серийном номере — 8, 9 или A)
    ZOOMIS16SS400-B Технические характеристики PDF Установить PDF Детали PDF Да

    Микроволновая печь и розетка сверх допустимого диапазона

    Уважаемый г-н.Электрик: Как установить электрическую розетку для микроволновой печи над плитой? Я хочу снять вытяжку с плиты и поставить на ее место надгробную микроволновую печь.

    Ответ: Если у вас уже есть вытяжка с вентилятором и светом, установленная на нижней стороне шкафа, вы можете использовать эту цепь для питания вашей новой микроволновой печи. Сначала следует определить, какая цепь питает вытяжку. Включите вентилятор и свет вытяжки, а затем отключите каждый прерыватель цепи, чтобы увидеть, какой из них приводит в действие вытяжку.ПРИМЕЧАНИЕ. Текстовые ссылки ниже указывают на соответствующие продукты на Amazon и EBay.

    Выключив автоматический выключатель вытяжки, обратите внимание на то, что еще выключено на кухне и в остальной части дома. Если вы видите, что свет на кухне или свет и розетки в других комнатах выключены, вам не следует использовать эту цепь для питания микроволновой печи.

    Если только некоторые электрические розетки на кухонной столешнице отключены, и это цепь на 20 А, то вы, вероятно, можете использовать эту схему для необходимой розетки в шкафу над плитой.Имейте в виду, что не все дома подключены одинаково, и то, что работает в одном доме, не подходит для другого.

    Есть несколько марок и моделей микроволновых печей, которые устанавливаются под шкафом , который находится над плитой. Инструкции по установке микроволновой печи довольно распространены и объясняются в руководстве, прилагаемом к покупке новой микроволновой печи.

    Вы должны прочитать инструкции по установке перед покупкой сверхвысокой микроволновой печи, но в основном вы устанавливаете настенный кронштейн и просверливаете несколько отверстий в шкафу выше.

    Ниже приведены два примера микроволновых печей, которые я установил несколько лет назад. Внизу поста есть таблица регулируемых электрических коробок.

    Самое сложное — это подключить микроволновую печь. Это достигается путем установки электрической розетки внутри шкафа над плитой, что необходимо сделать перед установкой микроволновой печи на шкаф.

    Убедитесь, что автоматический выключатель вытяжки выключен. Снимите небольшую крышку под капотом, которая содержит электрические соединения.Используя бесконтактный тестер напряжения , убедитесь, что питание отключено. Отсоедините торчащие из стены провода от проводов на вытяжке. Не обрезайте провода.

    Обмотайте оголенные концы проводов , выходящих из стены, изолентой. Обратите внимание на тип разъема, используемого для зажима кабеля, входящего в заднюю часть кожуха. Если на нем есть контргайка, снимите ее, открутив против часовой стрелки. Если разъем кабеля из синего пластика, его можно разрезать диагональными плоскогубцами.Будьте осторожны, чтобы не порезать кабель или провода в кабеле.

    Когда кабель в стене отсоединен от вытяжки, вы можете снять вытяжку. Сзади, по бокам, а иногда и сверху под капотом есть винты, которые необходимо удалить, чтобы опустить капот.

    Электрический провод старой кухонной вытяжки

    Будьте осторожны при снятии старой вытяжки. Тот же самый провод, который питает вытяжку, будет использоваться для питания электрической розетки новой микроволновой печи. Не обрезайте провод.Новая микроволновая печь должна находиться на минимальном расстоянии по высоте от верхней части плиты. Прежде чем купит микроволновую печь , посмотрите руководство по установке на сайте производителя, чтобы получить подробную информацию об установке.

    Вырезание отверстия в задней части кухонного шкафа с помощью качающегося многофункционального инструмента

    Для питания новой микроволновой печи необходимо установить электрическую розетку в шкафу над плитой. Шнур питания от микроволновой печи будет проходить через отверстие, которое вы делаете для него в нижней части шкафа, и вставлять в эту розетку.

    Не всегда возможно использовать электрическое питание старой вытяжки для питания новой микроволновой печи. Это может быть не приборная цепь на 20 ампер. Возможно, провод слишком короткий. В некоторых случаях может потребоваться установка новой цепи на 20 А и 120 В, если это указано производителем.

    Некоторым производителям микроволновых печей требуется отдельная цепь для своей микроволновой печи. Прочтите инструкцию по установке перед покупкой сверхвысокой микроволновой печи. Их можно найти на сайте производителя.

    УСТАНОВИТЕ РОЗЕТКУ В ШКАФ Использование качающегося мультиинструмента для прорезания выходного отверстия в задней части кухонного шкафа

    Самый простой способ установить электрическую розетку с использованием имеющегося кабеля — это провести кабель внутри стены и через самодельное отверстие в задней части шкафа, который находится над плитой. Затем вы можете ввести кабель в заднюю заглушку квадратной распределительной коробки 4 ″ и просто закрепить его на поверхности задней части шкафа.Возможно, вам придется удалить одну или две скобки из стены, чтобы получить провод необходимой длины.

    Возможно, придется проделать в стене отверстие большего размера, чтобы освободить кабель, чтобы получить достаточную длину для его продвижения вверх. Разрежьте гипсокартон с помощью циркулярной пилы, удерживаемой под углом 45 градусов внутрь, чтобы облегчить ремонт. Вы можете увидеть пример этого на , еще один из моих постов здесь .

    Я обычно устанавливаю электрическую розетку в стене, чтобы она выглядела аккуратнее.Для этого вам нужно будет проделать отверстие в задней части шкафа. Мой пост об установке розетки в существующую стену может быть вам полезен.

    Эта металлическая электрическая розеточная коробка была установлена ​​с помощью одного стержня Madison с правой стороны и винта для листового металла с левой стороны.

    На фото выше стойка стены находится напротив левой стороны коробки , что делает ее идеальной для крепления коробки. Металлическую коробку необходимо заземлить, прикрепив оголенный медный провод с помощью крепежного винта 10/32.Эта электрическая коробка выше была заземлена после того, как была сделана эта фотография, путем наматывания оголенного заземляющего провода вокруг дополнительного винта, изображенного в верхней части коробки. Винт затягивается на проводе, чтобы получилось прочное соединение.

    УСТАНОВКА МИКРОВОЛНОВОЙ ПЕЧИ НАРУЖНОГО ДИАПАЗОНА Шаблон для монтажа микроволновой печи на стене под кухонным шкафом

    Каждая надпорная микроволновая печь имеет монтажный кронштейн , который крепится к стене. Также есть отверстия, которые необходимо просверлить в нижней части корпуса для шнура питания и для винтов, чтобы держать микроволновую печь вверх.

    Монтажный кронштейн и расположение отверстий под винты различаются для каждой микроволновой печи. Поэтому важно следовать инструкциям, прилагаемым к микроволновой печи. Шаблоны для отверстий обычно поставляются с каждой микроволновой печью для использования над плитой.

    Настенный кронштейн, поддерживающий заднюю часть микроволновой печи , монтируется с помощью комбинации больших винтов для листового металла и болтов.

    Настенный кронштейн должен быть прикручен как минимум к одной стойке из массива дерева в стене, так как он выдерживает большую часть веса микроволновой печи.Важно, чтобы кронштейн был на одной линии с центральной линией микроволновой печи.

    Настенный кронштейн для микроволновой печи и просверленные отверстия в кухонном шкафу

    С помощью кольцевой пилы проделали отверстие наверху, чтобы электрический шнур микроволновой печи мог пройти к новой электрической розетке наверху. Также были просверлены отверстия для двух опорных винтов, которые удерживают микроволновую печь на одном уровне.

    Я сам устанавливал микроволновые печи над плитой, , но это всегда было проблемой.Я бы поставил свою 4-футовую лестницу под шкаф и положил сложенную мебельную подушку поверх лестницы. Затем я прикреплял микроволновую печь кверху лестницы с помощью мебельной подушки. Оттуда я поднимал духовку на настенный кронштейн, а затем пытался поймать один из верхних винтов, которые проходят через шкаф. Установить микроволновую печь вдвоем намного проще.

    Микроволновая печь дальнего действия, установленная под кухонным шкафом над плитой

    Если бы к указанной выше микроволновой печи был подсоединен воздуховод, работа была бы немного сложнее и потребовала бы навыков и инструментов другой профессии.Перед началом работы прочтите инструкции производителя по установке. Существуют ограничения по высоте относительно расстояния от верха печи.

    Я рекомендую вам ознакомиться с инструкциями по установке любого прибора перед его покупкой. У многих производителей есть инструкции, которые можно загрузить в Интернете.

    Вы можете увидеть работу по установке встроенного освещения на вышеуказанной кухне здесь .

    УСТАНОВКА ДРУГОЙ МИКРОВОЛНОВОЙ ПЕЧИ НА ВЫХОДЕ Цепной провод, выходящий из стены, где располагалась вытяжка.

    В ходе работы, которая была сделана на фото выше, клиент хотел, чтобы над ее плитой была установлена ​​микроволновая печь.Однако существующий кухонный шкаф над плитой, к которому была прикреплена вытяжка, был слишком низким. Микроволновая печь была бы намного ниже плиты, чем допускают спецификации производителя.

    К счастью, у домовладельца был друг, краснодеревщик. Я снял вытяжку, а затем он пришел, снял шкаф и отнес его в свою деревянную мастерскую, чтобы обрезать его до нужного размера. Установка этой конкретной микроволновой печи была многоступенчатой ​​и разносторонней работой.

    Регулируемый электрический шкаф, установленный в стене для будущей электрической розетки микроволновой печи внутри шкафа.

    Пока шкафа не было, я смог включить новую электрическую розетку, используя существующую цепь прибора, которая была подключена к старой вытяжке. Я прорезал отверстие в гипсокартоне, держа пилу под углом 45 градусов внутрь. Это дает мне угловой край, чтобы закрепить отрезанный кусок гипсокартона, когда я кладу его обратно.

    Большой серый кабель в стене идет вниз для подачи питания на розетку диапазона.

    Крупным планом регулируемая электрическая коробка, устанавливаемая под будущую микроволновую печь.

    Вы можете увидеть заземляющий провод выше, плотно прикрученный к задней части металлического электрического блока Steel City # MB120ADJ.

    Ebay продает регулируемые электрические коробки

    Регулируемый ящик в отверстие в стене. Края отверстия смазываются маслом Joint Compound для заделки отверстия.

    Все края отверстия и вырезанный кусок смазываются маслом Joint Compound для стен, а затем кусок гипсокартона вставляется на место.

    Электрическая коробка в стене с заделанной дырой.

    Шовный герметик просачивается по краям. Я проталкиваю кусок ровно настолько, чтобы он был ровным по стене, а затем приглаживаю.

    Электрическая коробка в грубой залатанной стене.

    Joint Compound должен высохнуть в течение ночи перед нанесением второго слоя. После высыхания его можно шлифовать и красить.

    Заделали отверстия от установки электрической розетки для питания микроволновой печи. Заделали отверстия от шершавой розетки для микроволновой печи. Готовую розетку для микроволновой печи установили внутри кухонного шкафа над плитой.Готовая электрическая розетка внутри шкафа и настенный кронштейн для микроволновой печи.

    Это трудно увидеть на картинке выше, но есть бумажный шаблон, который поставляется с микроволновой печью, приклеенный к нижней части корпуса. Это для разметки, где просверлить отверстия для шнура питания и крепежных винтов.

    Завершена установка микроволновой печи над плитой с розеткой внутри кухонного шкафа.

    Это немного громоздко, но обычно я могу установить микроволновую печь самостоятельно.Я перемещаю плиту и кладу под шкаф 4-х футовую лестницу со сложенной мебельной подушкой наверху. Я ставлю микроволновую печь на лестницу и поднимаю ее на настенный кронштейн.

    Когда он висит на настенном кронштейне, я могу приподнять духовку настолько, чтобы зацепить один из шурупов через шкаф. Я должен сделать это, одновременно проталкивая шнур питания через просверленное отверстие в нижней части корпуса. Намного проще с двумя людьми.

    Описание, изображения и номера деталей регулируемых электрических коробок производства Carlon.

    В приведенной выше таблице перечислены регулируемые электрические коробки из ПВХ и металла, первоначально изготовленные Carlon и Steel City, оба из которых были куплены Thomas and Betts, а затем куплены ABB. Названия продуктов могут сбивать с толку поисковые системы, поэтому при поиске этих продуктов следует использовать номера деталей.

    Щелкните здесь , чтобы увидеть больше фотографий розетки, устанавливаемой с помощью Madison Bars.

    Руководства пользователя

    — Labconco

  • Для моделей, произведенных в 2002 году: (корпуса с фильтром HEPA 3720000, 3720020, 3730000, 3730020) и защитный кожух класса I (3720001, 3720021, 3730001, 37300182)

  • 0, 70, 7 0, 62, 62 , 66, 61, 63, 65, 67, 60 62, 64, 66, 61, 63, 65, 67, 6
    0, 90, 9

    0, 9
    0, 9

    0, 9
    0 , 9

    0, 9
    0, 90, 9
      0, 90, 90, 9
    0, 9

    0, 9

    0, 9

    0, 9

    0

  • 0000: 5100 для моделей 2002 года выпуска Модели корпуса PCR 5102000, 5102002

  • Для моделей 1999 года выпуска: 3740002, 3740022, 3750002, 3750022

  • Для моделей 2002-2004 годов выпуска: 5100000, 5100002, 5102000, 5102002

  • 1994 года выпуска : 5100000, 5100002, 510200, 5102002

  • Для моделей 1995-2001 годов выпуска: 4862000, 4863000, 4864000, 4862001, 4863001, 4864001

  • Для моделей 1991-1998 годов выпуска: 608205, 728253, 968425

  • ,,02

    ,02

  • Для моделей 2002-2007 гг .

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *

    Весь товар подлежит гарантии и сертифицирован!Все права защищены .RU
