Установка светодиодного светильника. Как подключить светодиодный светильник (устройство и схема)

Как установить светодиодный светильник: особенности монтажа и правила техники безопасности

Приборы освещения на основе лед-элементов экономны, долговечны и безопасны. Они часто используются в качестве основного освещения в жилых, офисных, производственных и иных помещениях. Однако их установка имеет особенности. Рассмотрим, как выполнить монтаж различного типа светодиодных светильников своими руками, какое устройство они имеют, как самостоятельно монтировать и подключить точечные модели, споты и ленты в подвесном потолке, а также какие при этом инструменты понадобятся и какие правило при этом требуется соблюдать.

Устройство светодиодного светильника

Способ и нюансы монтажа во многом определяются типом светодиодного светильника. Независимо от внешнего исполнения и структуры всех их объединяет используемый в качестве светоисточника led-элемент. Последний классифицируется по ряду параметров:

1. Потребляемой мощности.
2. Температуре цвета.
3. Яркости.
4. Типу.
5. Долговечности.
6. Углу рассеивания светового потока.
7. Интенсивность пульсации.

Конструкция большей части применяемых в быту светодиодных светильников включает – один или несколько лэд-кристаллов, корпус с отражателем или рассеивателем и радиатор, необходимый для отвода выделяемого тепла.

По внешнему исполнению, нюансам монтажа, особенностям эксплуатации и месту применения светодиодные светильники разделяются на следующие подвиды:

1. Накладные. Устанавливаются непосредственно на потолке или стене.
2. Встраиваемые. Монтируются в заранее подготовленную полость либо коробку.
3. Подвесные. Подвешиваются с помощью крюка, цепочки или проволоки.
4. Поворотные. Посредством кронштейна изменяют направление светового потока.
5. Узконаправленные. Имеют концентрированное излучение.
6. С широким углом светорассеивания. Свет распространяется по всем направлениям.
7. Панельные. Устройство представляет собой матрицу со множеством лэд-элементов, сверху закрытых рассеивателем, выполненном в виде панели или плоскости.
8. Специфические. К данному типу относятся приборы освещения конкретных моделей, таких как, например, Армстронг, Грильято и другие.

Простейший тип рассматриваемых светильников – светодиодная лампа. Ее монтаж осуществляется стандартно – вворачиванием в цоколь Е14, Е27 и иных модификаций.

Важно! Мощные светодиодные светильники в составе содержат специальный охлаждающий элемент. Поэтому монтаж их в натяжной потолок должен осуществляться так, чтобы между материалом отделки и радиатором оставался необходимый зазор. В противном случае лед-элемент перегреется, деградирует и потеряет изначальные светотехнические характеристики либо перегорит.

Как подключить точечные светильники

Одним из самых распространенных типов светодиодных светильников, устанавливаемых на потолочную поверхность, являются точечные модели. Их монтаж может осуществляться несколькими методами:

Первые два варианта лучше всего подходят, когда потолок в помещении выполнен из труднообрабатываемого монолитного материала, например, железобетона. Встраиваемый, напротив, идеален для натяжной или подвесной конструкции.

В зависимости от материала потолочной поверхности, его особенностей и толщины применяются следующие способы монтажа светодиодных светильников:

1. Для плит-перекрытий на монолитной железобетонной основе – крепежная проволоки, крюки и скобы. Подходит для навесного монтажа светильника. Фиксация приспособления в материал осуществляется посредством специальных анкеров и дюбелей.
2. Для основания небольшого сечения – фиксирующие элементы с закреплением на внешней стороне. Чтобы подвесить светильник, потолок просверливается насквозь, в отверстие вставляются крюки с упорными пластинами или болты с аналогичными шайбами (где это возможно).
3. Для деревянных плоскостей – крюк с резьбой.
4. Для подвесных вариантов – система монтажных переходников, расположенных под материалом (гипсокартоном, ПВХ-панелями или пленками и тканями).

Как правило, точечные светильники устанавливают не по одному, а сразу в цепочку в соответствии со схемой:

При выборе варианта монтажа в подвесной или натяжной потолок прежде всего устанавливается проводка, драйвера и управляющая аппаратура в местах с хорошей вентиляцией. Затем в соответствии с расположением монтажных переходников и отверстий под светодиодные светильники подвешивается и сам материал. После этого устанавливаются приборы освещения.

Как установить споты своими руками

Лэд-споты являются одним из лучших вариантов при выборе элементов основной системы освещения для жилого помещения. Их главные преимущества – простота монтажа, хорошее сочетание с интерьером, идеальная подсветка, экономия электроэнергии. Рассмотрим, как установить светодиодный светильник такого типа своими руками в гипсокартоновую основу.

Монтаж светодиодных светильников рассматриваемой модели осуществляется в несколько этапов:

На первом этапе выполняются следующие процедуры:

1. Рассчитывается необходимое количество светильников, проводки, драйверов и прочего оборудования.
2. Разрабатывается электросхема.
3. Выполняется разметка установки компонентов освещения и крепежных переходников для навесного потолка на основании.
4. Монтируются провода с соблюдением электромонтажных требований и элементы для спотов.

Основная стадия монтажа светодиодных светильников подразумевает такие действия:

1. Устанавливается каркас для гипсокартонных листов.
2. В соответствии с разметкой в них с помощью специальной коронки и дрели высверливаются подходящего под светодиодные светильники диаметра отверстия.
3. Закрепляется гипсокартон.
4. Выводятся провода и соединяются с контактами лед-фонарей.
5. Далее приборы освещения вставляются в полости и крепятся соответственно конструкции (на защелки или крепежные элементы).

Когда все элементы схемы собраны, необходимо удостовериться в ее правильности, затем включить питание сети и проверить исправность приборов освещения.

Рекомендация! В ходе монтажа к каждому спот-светильнику от распредмодуля следует проложить по отдельной трассе проводов, используя для этого кабель типа ВВГнг 3х1,5. Если же просто соединить все светодиодные приборы одной жилы и шлейфами между собой, на первый элемент схемы ляжет максимальная нагрузка. В результате проводник перегреется и загорится.

Как подключить светильники в подвесном потолке

Аналогично выше рассмотренному примеру подключаются светодиодные светильники в подвесном варианте потолка. Однако в отличие от него, когда спот просто вешают с помощью монтажной защелки на обратную сторону гипсокартонного листа, здесь требуется специальная крепежная подвеска.

Если она не представлена в комплекте к прибору освещения, ее можно купить или изготовить своими руками из монтажной металлической ленты и платформы по следующему алгоритму:

1. Закладную универсальную платформу нужно подогнать под диаметр светильника.
2. Примерить корпус фонаря, удостоверившись, что он подходит.
3. Измерить расстояние от базового потолка до нижней кромки крепежного профиля под ткань.
4. Из монтажной ленты вырезать отрезок необходимой длины (в зависимости от диаметра светодиодного светильника) и придать ему П-образный вид.
5. Затем к его основанию с помощью мини-саморезов закрепить закладную платформу.
6. Далее аналогичным образом изготовить нужное количество крепежных подвесок по числу лед-светильников и в соответствии с планом выполнить их монтаж на потолок.

Схема установки светильника, монтажной подвески в натяжном потолке представлена на следующем изображении:

В отличие от ПВХ-панелей и гипсокартона ткань натяжного потолка очень чувствительна к нагреву – малейшие отклонения от условий ее эксплуатации приведут к короблению. Поэтому монтаж светодиодного светильника должен осуществляться обязательно через термоизоляционное кольцо, препятствующий прямому контакту корпуса фонаря с материалом.

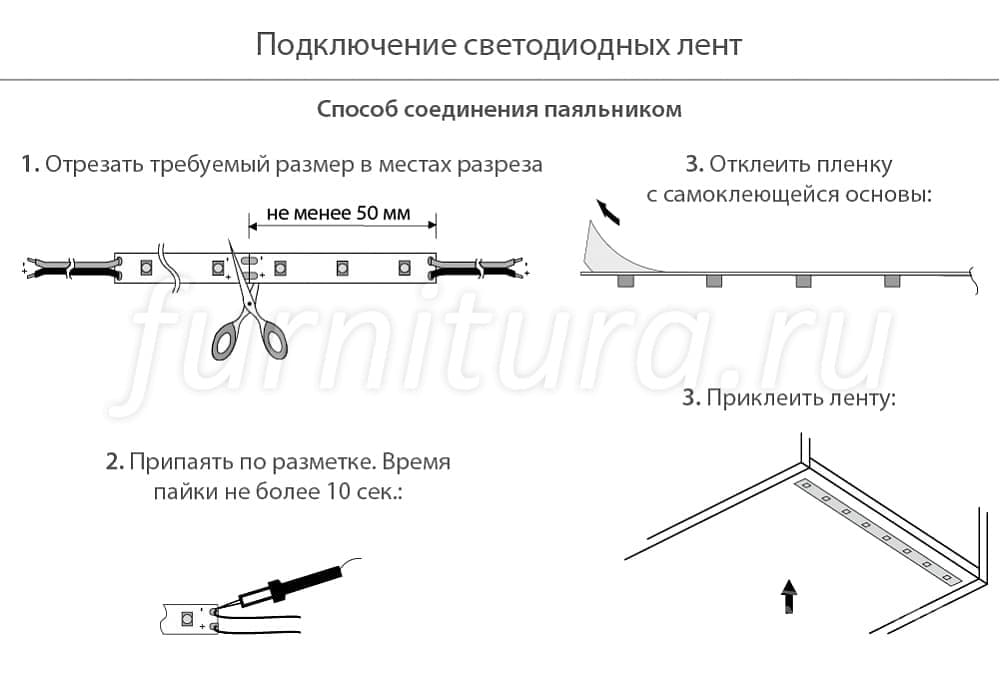

Монтирование ленты и подключение к сети

Как варианта светодиодного светильника часто применяют лед-полоску. Несмотря на кажущуюся простоту, ее монтаж также имеет свои особенности. Как правило, ее устанавливаются либо под полотно натяжного потолка, либо под короба навесной конструкции. Основной эффект ее применения – зонирование отдельных областей, подчеркивание рельефа и создание однородной внутренней подсветки на определенном участке или по всей поверхности.

Рассмотрим простейший пример того, как повесить лед-полоску под навесной потолок:

1. После того как подсчитано количество светильников, проводки и оборудования, выполняется разметка.
2. Далее с помощью саморезов или дюбелей к потолку крепится алюминиевый П-профиль или уголок для размещения лед-полоски.
3. На него наклеивается светодиодная лента.
4. Монтируется и подсоединяется проводка, трансформатор и дополнительное оборудование.
5. Устанавливаются крепежные элементы для потолка.
6. Прикручиваются листы гипсокартона или натягивается навесная ткань.

Прежде чем выполнять финишный монтаж потолочной поверхности, нужно провести контрольную проверку установленной системы подсветки. Также рекомендуется по возможности выбирать место размещения лед-прибора и важного оборудования так, чтобы в случае необходимости их можно было заменить.

Пример монтажа светодиодной ленты в короб натяжного потолка приведен на следующем изображении:

Рекомендация! Выбирая лед-полоску для скрытого монтажа, необходимо помнить, что большая мощность и высокая частота светодиодов в условиях замкнутого пространства будут способствовать перегреву кристаллов и быстрому выходу их из строя. Кроме того, светодиодную ленту лучше устанавливать на металлический профиль для максимального теплоотвода.

Какой инструмент применять

Разновидность и специфика применяемого в ходе монтажа инструмента во многом определяется конструкцией и назначением светодиодных светильников. В обычных бытовых условиях это следующий стандартный набор:

1. Электродрель.
2. Шуруповерт.
3. Пассатижи.
4. Кусачки.
5. Измерительная рулетка.
6. Отвертка.
7. Паяльная станция с принадлежностями.

Кроме того, помимо самих приборов освещения понадобятся следующие расходники:

1. Провода.
2. Монтажные подвесы, полоски.
3. Клеммы-соединители.
4. Дюбеля, саморезы.

Не меньшее значение придается выбору спецодежды для проведения подобного рода электромонтажных работ. Костюм должен быть из плотной хлопчатобумажной ткани, обувь на толстой резиновой основе, перчатки диэлектрические.

Правила техники безопасности при проведении монтажных работ

Помимо соблюдения элементарных требований электромонтажных работ в ходе установки светодиодных светильников важно придерживаться следующего ряда правил по общей безопасности:

1. Все действия, предусматривающие контакт с электрооборудованием и проводкой, нужно начинать только после выключения общего рубильника сети.
2. Прежде чем устанавливать лед-светильник, необходимо удостовериться, каким номинальным напряжением он обладает и подходит ли для работы под 220В или требует понижающего трансформатора.
3. Все контакты с электропроводкой и оборудованием должны выполняться исключительно сухими руками.
4. Приборы освещения, устанавливаемые в конкретном помещении, должны соответствовать по классу защиты условиям эксплуатации по таким показателям, как влажность и температура воздуха.
5. Запрещено выполнять монтаж оборудования с явными признаками неисправности.

Кроме того, при выходе из строя уже эксплуатируемой системы освещения или хотя бы одного светодиодного светильника ремонтные действия или обычный осмотр необходимо выполнять только при отключенной внешней сети питания.

Основные выводы

Светодиодные светильники экономны, долговечны, безопасны и различаются по мощности, температуре цвета, яркости, углу рассеяния светового потока, и при этом в зависимости от назначения и особенностей конструкции делятся на следующие виды:

1. Встраиваемые.
2. Накладные.
3. Подвесные.
4. Узко- или широконаправленные.
5. С возможностью поворота.
6. Панельные, плоскостные и специфические.

Наиболее часто используемым в быту типом светодиодных светильников являются споты. Их монтаж выполняется накладным, встраиваемым или подвесным способом. При желании и настойчивости, следуя инструкции, их можно установить своими руками в навесной или натяжной потолок. Помимо этого, в качестве подсветки для подобного вида потолочных поверхностей применяется лед-полоска. В ходе выполнения всех монтажных работ необходимо строго придерживаться правил техники безопасности.

Если у вас есть опыт монтажа светодиодных светильников выше рассмотренных разновидностей в конкретных условиях, обязательно напишите о нем в комментариях.

Как подключить светодиодный светильник (устройство и схема)

Если вы хотите снизить финансовые затраты на электроэнергию, пожалуй самым эффективным способом будет являться переход с ламп накаливания или галогенных ламп на использование специальных светодиодов. Энергопотребление таких ламп по сравнению с лампами накаливания будет во много раз меньше, тогда как световой поток останется неизменным.

Если сравнивать светодиоды с люминесцентными энергосберегающими лампами, превосходство также будет на их стороне — срок службы таких ламп существенно больше. Если вы заботитесь об экологии окружающей среды, светодиодные источники света также будут здесь на первом месте.

Достоинства светодиодных ламп

Исходя из вышестоящего текста, светодиоды обладают такими достоинствами как экономичность, долгий срок службы и отсутствие негативного влияния на экологию планеты и человека. К этому можно добавить компактность таких ламп, простоту установки, а также отсутствие нагрева лампы во время работы. Светодиодные лампы обладают самыми лучшими характеристиками среди других популярных на сегодняшний момент.

Единственный недостаток, свойственный светодиодным лампам, часто сдерживающий человека от их покупки — цена. Качественный светодиодный источник света стоит гораздо дороже аналогов, однако тенденция снижения цен на рынке на светодиодную продукцию уже наметилась. Цены на светодиоды постепенно снижаются, благодаря этому они становятся доступными для любого человека. Светодиоды можно заказать в интернете, на популярных сейчас китайских аукционах, по довольно низкой цене. Такие лампы излучают свет как обычная 75 Вт лампочка, а потребляют энергии всего 5 Ватт.

Устройство светодиодной лампы (светильника)

Строение светодиодного светильника довольно просто: несколько светодиодов и корпус со специальным отражателем. Для охлаждения светодиодов в лампе присутствует специальный радиатор, в месте соприкосновения которого со светодиодом проложен слой термопасты, улучшающей контакт, а также отвод тепла. Если светодиод перегреется, поломки лампы не избежать, поэтому при ее установке обязательно оставляйте свободное незамкнутое пространство вокруг радиатора. Также нельзя устанавливать светодиодную лампу возле нагревающихся поверхностей и приборов.

Общая мощность светильника будет равна сумме мощности всех входящих в нее светодиодов. Светодиодов может быть как совсем небольшое количество, например один, так и несколько десятков. Все эти светодиоды включены в общую электрическую цепь и управляются специально собранной схемой, подключенной через блок питания.

Светодиодная лампа мощностью 220 В состоит из нескольких светодиодов, которые защищены пластиковой колбой или светорассеивателем. К патрону подключена электронная схема преобразования тока. Радиатор для отвода тепла установлен под светодиодом.

Функциональность светодиодной лампы

Для возможности регулировать яркость светового потока и подключения диммера, нужно приобрести специальные светодиодные лампы с возможностью такой регулировки, а также специальные регуляторы.

Обратите внимание также на тип цоколя (патрона), он должен подходить к выбранным вами корпусам (светильникам). Для удобства поика нужных ламп для замены в дальнейшем, можно сохранить упаковку.

Подключение светодиодного светильника

Для работы светодиодов нужен постоянный ток. Если вы покупаете светильник для использования в стандартной квартире или доме с рабочим напряжением сети 220 В, вам нужно искать светодиодную лампу, на упаковке которой будет указана мощность 220 В. Это означает, что схема блока питания уже встроена в лампу и она подключается напрямую к вашей электросети по схеме подключения светильника (люстры).

Если же на упаковке светодиодной лампы указано значение 12 или 24 В, это означает, что для нормальной ее работы нужен преобразователь напряжения. Для этого возможно использовать специальный заводской блок питания, продающийся в специализированных отделах. Такой блок прослужит вам долгое время, он безопасен и надежен.

Если вы решили приобрести такой блок, обратите внимание на необходимую для ваших светодиодных ламп величину входного напряжения — 12 или 24 Вольта и максимально допустимую величину тока — 350 mA, 700 mA или другие значения.

Все необходимые данные можно посмотреть на упаковке светильника или в инструкции. Мощность блока питания должна быть с запасом, не менее чем 20%. Для правильного подсчета мощности следует mA умножить на 1000 (для перевода в Амперы), а затем амперы умножить на рабочее напряжение. Таким образом вы получите число, составляющее потребляемую мощность вашего светодиодного светильника.

Перед подключением лампы следует убедиться в том, что блок питания отключен от электросети, иначе поломки не избежать.

Произведите подключение к источнику питания, строго соблюдая полярность.

Подключение нескольких светодиодных светильников

Можно подключить несколько светодиодных ламп к одному блоку питания, для этого потребуется соединить их параллельно, плюсовые провода от всех светильников подключаются к «плюсу» блока питания, а к «минусу»- минусовые выводы (используйте схему).

Обязательно нужно помнить, что мощность всех светильников, которые вы подключаете к одному блоку питания, не должны превышать его мощности. Также внимание следует обратить на сечение используемых электрических проводов — оно должно быть достаточным для прохождения соответствующей силы тока.

Однако если вы хотите использовать светодиодные лампочки в своем доме или квартире, лучшим вариантом будет приобрести лампу, подходящую к вашему рабочему напряжению. Подключение такого встраиваемого светильника не составит для вас никакого труда и займет минимальное количество времени.

Светодиодные лампы 220 Вольт в настоящее время весьма распространены и вы легко подберете лампу с подходящим для вашего светильника или люстры цоколем или патроном. Для подключения этой лампы не нужен дополнительный блок питания, ее подключают напрямую к электросети как обычные лампы накаливания, галогенные или энергосберегающие лампы. Такой светодиодный светильник будет радовать вас качеством долгое время.

Электрооборудование, свет, освещение

Постоянное увеличение стоимости энергоресурсов, необходимость их экономии, актуальность сохранности окружающей среды подтолкнули человечество к использованию светодиодов в качестве источников света. Легкие в монтаже, удобные в использовании, не оказывающие негативного влияния на человека и природу в целом, они постепенно вытесняют еще недавно популярные компактные энергосберегающие лампы.

Итак, чтобы понять преимущества светодиодных ламп, необходимо разобраться, из чего они состоят и какой у них принцип работы.

Устройство светодиодного светильника

Лампа состоит из набора светодиодов, которые соответствуют суммарной мощности лампы, управляющей схемы и корпуса с отражателем. Светодиодные лампы, предназначенные для бытового использования, оборудуются стандартным цоколем Е14 или Е27 для замены обычных ламп накаливания. Количество светодиодов может быть различно – от одного до нескольких десятков, включенных в одну цепочку и подключенных к управляющей схеме через блок питания.

Так как светодиод при своей работе выделяет значительное количество тепла, его обязательно нужно охлаждать. Прекрасно справляются с отводом тепла радиаторы, к которым прикрепляются светодиоды. Следует обратить внимание, что в точке соприкосновения светодиода и радиатора должна использоваться специальная термопаста, обеспечивающая хорошую теплопередачу. В противном случае, при постоянном перегреве светодиода, его срок службы значительно сокращается.

На фото представлено несколько видов радиаторов для светодиодов.

Схема светодиодного светильника

Обычная схема управления светодиодами в светильнике выглядит так:

На входе устанавливаются гасящий резистор и емкость – они исполняют роль понижающего блока питания. Далее, так как светодиоды питаются только постоянным током, устанавливается диодный мост, преобразующий переменное напряжение в постоянное. В представленной схеме все светодиоды соединены последовательно, но это не единственный способ их соединения. Такие «лампочки» можно соединить параллельно друг ко другу или смешанным способом, как показано ниже.

Параллельное соединение светодиодов. Обязательно последовательно к каждой лампе должен присоединяться токоограничивающий резистор для предохранения светодиода от пробоя.

Смешанное соединение светодиодов. В данном случае каждая группа из последовательно соединенных ламп соединена параллельно по отношению друг ко другу.

Недостатком последовательного соединения является то, что в случае выхода из строя одного элемента цепи, вся сборка не сможет работать, так как в цепи образовался обрыв. Если светодиод не просто перегорит, а произойдет его пробой, то в таком случае цепь не прервется, но так как напряжение питания осталось неизменным, а количество потребителей уменьшилось, они все начнут работать с перегрузкой и, в конце концов, перегорят. Это касается и схем смешанного соединения. Наиболее надежная в этом случае параллельная схема подключения светодиодного светильника, даже если выйдет из строя половина ламп, он сможет продолжать выполнять свои функции, пусть и не в полную силу. Но такие схемы наиболее дорогие, поэтому используются достаточно редко.

Как собрать светодиодный светильник?

Благодаря современным технологиям и разнообразию светодиодов, которые продаются в электротехнических магазинах и строительных супермаркетах, собрать светильник из светодиодов не представляет большого труда. Для начала нужно определиться, какой вид освещения предпочтителен для выбранного помещения. Например, если это коридор в прихожей, то нет необходимости устанавливать точечные светильники, а будет более эстетично использовать светодиодную ленту, которую вполне можно смонтировать самостоятельно, приклеив ее по периметру потолка.

Продается она полностью готовой к монтажу, с одной стороны ее конец закрыт заглушкой, предохраняющую контакты от окисления, а другая имеет выводные провода, которые присоединяются к блоку питания с соблюдением полярности. В зависимости длины ленты и, соответственно, ее мощности, необходимо подобрать блок питания (LED-драйвер), который бы смог питать всю цепочку без перегрузки. В одном метре такой ленты может быть размещено до 60 светодиодов. Как правило, выбирают блок питания, который имеет мощность на 10-15% выше номинальной нагрузки. Такие устройства крайне не рекомендуется закрывать в небольших нишах с ограниченной вентиляцией, так как LED-драйверы могут при своей работе выделять значительное количество тепла. Как вариант – использовать блоки питания с принудительной вентиляцией.

Если для прихожей вполне пойдет светодиодная лента, то для зала или спальни она окажется слишком неэффективной в качестве основного освещения. Ее в больших комнатах применяют как подсветку, а основные светильники располагают на потолке или стенах для максимального комфорта. При планировании светодиодного освещения нужно учитывать площадь комнаты, высоту потолков в ней, оттенки поверхности стен и, соответственно, мощность ламп. Когда весь комплект оборудования будет закуплен, приступают к сборке светильников.

Для этого на радиаторе с нанесенной термопастой закрепляется светодиод. В случае, если площадь радиатора позволяет отводить тепло от нескольких ламп, допускается закрепление номинального количества светодиодов на нем. Как выбираются светильники светодиодные, статьи в интернете достаточно подробно описывают этот процесс. Главное, на что нужно обращать внимание – это их мощность и размеры. Так, одними из самых популярных считаются светодиоды SMD. Они имеют маркировку smd3528/1210, smd5050/5060 и smd5070 (наиболее мощные). Цифры в маркировке светодиодов означают их размер. Например, smd5050 имеет размер 5х5 мм, а smd5070 – 5х7 мм. Благодаря малым размерам подобные светодиоды применяются практически везде: в светодиодных лентах и светильниках, в линейках и в прочих осветительных приборах.

Светодиодные светильники разделяются на виды:

• линейные,
• потолочные,
• настенные,
• промышленные,
• прожекторы,
• подводного исполнения (для бассейнов и фонтанов),
• светодиодные контроллеры (для реализации цветодинамики, например, на дискотеках или концертных выступлениях).

Светильники могут оснащаться датчиками движения, чтобы значительно увеличивать ресурс работы светодиодов, которые включаются лишь в то время, когда необходимо. Подобное оборудование отлично работает в подъездах домов, длинных коридорах офисов и в других местах, где постоянное освещение не является необходимостью.

Существуют готовые светильники, которые оборудованы радиаторами, рассчитанными на установленные в него светодиоды. Если знаний для самостоятельной сборки недостаточно, то можно воспользоваться готовыми решениями и приобрести, например, светодиодный светильник для дома – собранные светодиоды на радиаторах. Их заключают в корпус, который может стать украшением любой квартиры.

Монтаж светодиодного светильника

Разнообразие светильников со светодиодами позволяет использовать их практически в любых местах, включая помещения с повышенной влажностью. Но светодиодные лампы при своей работе выделяют значительное количество тепла, поэтому следует исключить их установку на кухне над варочной плитой. От дополнительного нагрева и плохого отвода тепла светодиоды долго не прослужат и быстро выйдут из строя.

Отлично зарекомендовали себя светодиодные светильники в гостиных и спальных комнатах. Они великолепно и без особых проблем монтируются на любые поверхности. Вот так, например, происходит установка светодиодного светильника на натяжной потолок:

Руководствуясь данной несложной схемой, аналогичным образом устанавливаются такие светильники и на подвесные потолки из гипсокартона.

Но если в комнате, в которой планируется установить светодиодное освещение, потолки представляют собой монолитную бетонную плиту, тогда необходимо выбирать светильники накладного или подвесного типа.

В таком случае крепление светодиодного светильника или его подвесной конструкции происходит непосредственно на бетонную поверхность при помощи специальных отверстий в корпусе или других приспособлений.

Подключение светодиодного точечного светильника

Внимание! Все работы, связанные с подключением светильников к электросети, должны производиться с выключенным напряжением, во избежание поражения электрическим током!

Конечно же, чтобы подключить точечный светильник, необходимо проложить к месту его установки токоведущие провода. Если планируется установка подвесного или натяжного потолка, то в таком случае провод протягивается в гофрированный пластиковый рукав, который, в свою очередь, закрепляется скобами на потолке.

После прокладки всех проводов и установки LED-драйверов в удобном для их обслуживания месте с хорошей вентиляцией монтируется подвесной потолок. Далее аккуратно вырезаются в нем отверстия, соответствующие диаметру светильников и аккуратно выводятся провода, которые подключаются на клеммы светильника. После подключения лампы ее устанавливают в прорезанное отверстие, соблюдая осторожность, чтобы не сломать светильник или не повредить пленку натяжного потолка. Причем, если в комнате потолок натяжной, то обязательно на светильник устанавливаются термокольца, которые предотвращают перегрев пленки. А вот для гипсокартонных потолков эта процедура не обязательна.

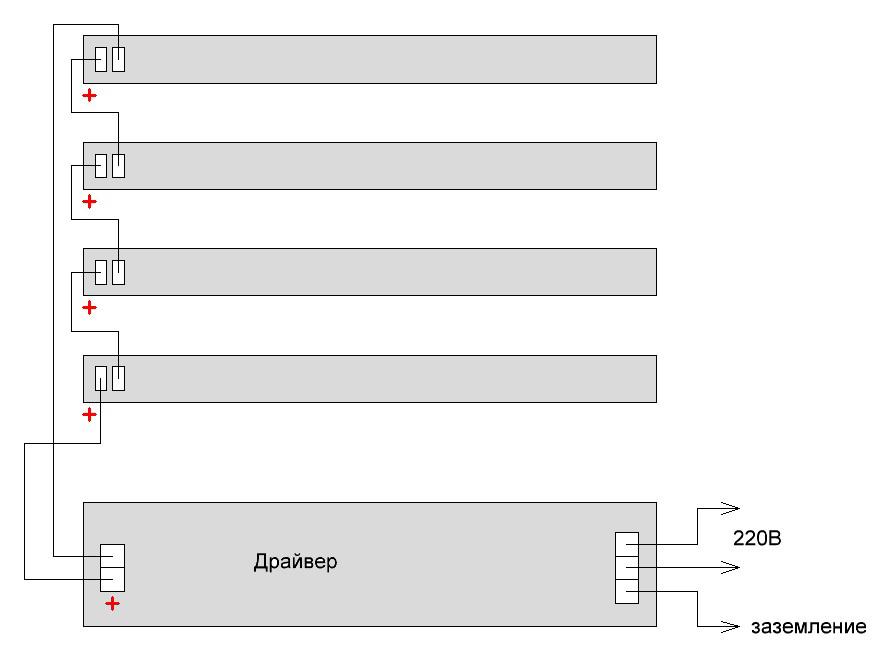

Подключение производится согласно схеме:

Если сборка светильников и их подключение выполнено правильно, то при подаче напряжения на блоки питания лампы должны зажечься.

Как заменить точечную лампу в светильнике?

Конечно же, производители светодиодных ламп заявляют огромные сроки эксплуатации своей продукции, но при неправильном использовании светодиодов их срок жизни может значительно уменьшиться и они потребуют замены.

Чтобы заменить лампу точечного светильника, необходимо:

• отключить напряжение в комнате или в квартире;
• аккуратно извлечь стопорное кольцо, которое удерживает защитное стекло;
• бережно достать вышедшую из строя лампу и заменить ее на новую;
• установить на место стекло и зафиксировать ее стопорным кольцом.

Замену ламп следует производить в хлопчатобумажных перчатках, чтобы не повредить светодиод и не оставить на его поверхности жир, который находится на наших пальцах.

После выполнения данных операций можно подавать напряжение и радоваться результатам своей работы.

Цены на новостройки, квартиры в ипотеку для молодых семей. Вы можете выбрать планировку квартир по своему вкусу. Квартиры в балашихе отличный выбор.

Схема подключения светодиодных ламп вместо люминесцентных

Люминесцентные лампы, благодаря своим революционным, для своего времени, характеристикам: низкому энергопотреблению, высокой световой эффективности и долгому сроку службы, получили очень широкое распространение.

Именно трубчатые лампы дневного света освещают большинство школ, больниц, офисов, цехов и т.д., наиболее часто они установлены в растровых светильниках, знакомых каждому.

Главным недостатком люминесцентных ламп является наличие внутри них ртути, пары которой смертельно опасны для человека.

Но технологии не стоят на месте, их активное развитие привело к созданию светодиодных ламп, которые превзошли практически по всем показателям люминесцентные. В настоящее время, единственным их недостатком является стоимость в сравнении с лампами дневного света, по сумме же всех характеристик и выгод, а главное по соображениям безопасности, они вне конкуренции.

Менять старые люминесцентные светильники целиком на аналогичные светодиодные не выгодно, хотя бы просто экономически, лучше просто заменить лампы, ведь производители давно уже выпускают трубчатые светодиодные лампы Т8 под цоколь G13 и можно установить их, оставив старый корпус светильника, лишь немного модернизировав его.

Чтобы поставить светодиодные лампы вместо люминесцентных, необходимо несколько доработать светильник, сделать его проще, убрав из схемы подключения несколько лишних компонентов. Сейчас я подробно покажу как это легко сделать самому.

В первую очередь давайте рассмотрим схемы стандартных растровых светильников, рассчитанных на установку четырех люминесцентных ламп, такие чаще всего монтируются в потолки, типа «армстронг».

Их всего две разновидности, две различных схемы, первая с балластом и стартером, встречается чаще всего:

Вторая схема более современная, с электронным пускорегулирующим аппаратом:

Как видите, светильники с люминесцентными лампами, содержат внутри различное дополнительное оборудование, которое требуется для их работы. Подробнее читайте об этом в материале – Схема подключения люминесцентных светильников

В современных же трубчатых LED лампах, в частности т8 под цоколь g13, драйвер, необходимый для того, чтобы светодиоды горели, уже встроен в корпус самой лампы и дополнительно устанавливать что-то не требуется.

Соответственно, переделка любого люминесцентного светильника, сводится к демонтажу всего лишнего оборудования: балласта, стартера, эпра и т.д. и подключению питания напрямую к контактам LED лампы. Для обоих типов светильников, схема подключения общая, все зеленые проводники на схеме, подключаем к нулевому проводу, а все красные к фазному, должно получится примерно так:

Схема подключения светодиодных ламп вместо люминесцентных

И еще раз, все достаточно просто, с одной стороны к ламам подводится фаза, а с другой ноль. При этом полярность не важна, так как подключается переменный ток, подсоединяйте так, как вам будет удобнее. Кроме того, не важно к какому из контактных штырьков подключается электрический провод, ведь их каждая пара, с каждой стороны LED лампы, замкнута.

В случае переделки растрового люминесцентного светильника, мы просто берем провода, которые идут от цоколей g13 и обрезаем их, а затем все провода одной стороны подключаем на фазную клемму, а все провода другой, на нулевую. В итоге должно получится примерно следующая схема установки led ламп вместо ламп дневного света:

Как видите, технология простая, не нужно обладать каким-то особым образованием, чтобы перевести на светодиодные лампы, допустим, все люминесцентные светильники в офисе, на производстве или в магазине.

Кстати, как монтировать и подключать люминесцентный светильник, а главное как устанавливать трубчатые лампы т8 – мы писали в статье “Подключение люминесцентного светильника”

В результате такой переделки, вы получаете новый, современный светодиодный светильник, безопасный, с низким энергопотреблением и долгим сроком службы.

Помните, что старые люминесцентные лампы нельзя просто выбросить или, хуже того, просто разбить, их необходимо обязательно утилизировать , ведь они содержат ртуть. В каждом крупном городе есть центры, куда вы сможете сдать свои энергосберегающие лампы, нередко совершенно бесплатно.

Как происходит установка светодиодных светильников в потолок – правила монтажа

Вопрос освещения собственного жилья всегда волнует владельцев квартир и частных домов. Энергоносители постоянно растут в цене, традиционные методы освещения негативно влияют на окружающую среду, да и сами по себе привычные лампы не очень удобны и эффективны. Все эти факторы способствуют увеличению популярности светодиодного освещения, которое отличается простой монтажа и эксплуатации, а также экологичностью и экономичностью. В данной статье будут рассмотрены светодиодные светильники и технология их установки.

Устройство светодиодных светильников

Светодиодная лампа, как понятно из названия, состоит из светодиодов, количество которых варьируется от одного до нескольких десятков. Эти элементы всегда соответствуют суммарной мощности лампы, управляющей схемы и корпуса прибора. Светильники, которые предназначаются для бытового использования, оснащаются цоколем Е14 или Е27, которые полностью идентичны цоколям традиционных ламп накаливания.

Все светодиоды в лампе подключаются к одной цепи, которая, в свою очередь, соединена с управляющей схемой и блоком питания. В процессе работы светодиодные элементы генерируют тепловую энергию. В качестве охладителей используются радиаторы, которые обычно устанавливаются непосредственно под светодиодами. Для повышения эффективности охлаждения участок соединения этих деталей покрывается термопастой.

Схема светодиодного светильника

Входная часть схемы является местом для установки гасящего резистора и емкости. Эти элементы используются системой в качестве понижающего блока питания. За ними располагается диодный мост, предназначенный для трансформации переменное напряжение в постоянное, которое требуется светодиодам.

Существует три принципиальных схемы соединения светодиодов в светильнике:

В большинстве случаев отдельные светодиоды подключаются последовательно. Ключевая проблема такой схемы – если хотя бы один элемент в цепи придет в негодность, то и вся схема станет неработоспособной. Кроме того, всегда существует вероятность пробоя светодиода – и в таком случае питание продолжит поступать на остальные элементы, но в режиме перегрузки. В конечном итоге это приведет к перегоранию всех светодиодов. Само собой, такая схема светодиодного потолочного светильника не может считаться достаточно надежной.

Смешанная схема подключения потолочных светодиодных светильников тоже имеет недостатки последовательного подключения, но конструкция светильника отличается. Так, в данном случае лампы соединяются последовательно и объединяются в группы. Группы, в свою очередь, подключаются последовательно, что дает некую гарантию защиты схемы от полного перегорания.

Самой надежной схемой является параллельное подключение, в котором каждая лампа работает независимо от других. В случае любых неполадок с одной из ламп все остальные продолжат работать в штатном режиме, без перегрузок и риска пробоя. Недостатком такой схемы является дороговизна, во многом обусловленная тем, что к каждому светодиоду подводится отдельный резистор. Из-за высокой стоимости светодиодные светильники с параллельным подключением используются крайне редко.

Сборка

На сегодняшний день рынок осветительных приборов может похвастать невероятно богатым ассортиментом. Светодиодные светильники можно приобрести практически в любом строительном магазине, или же в магазине с бытовой электротехникой. Собрать светильник достаточно просто – но перед этим нужно определиться с желаемым типом освещения, ведь широкий ассортимент говорит о разнообразии характеристик.

Основная классификация светодиодных светильников включает в себя следующие группы приборов:

• Линейные;
• Потолочные;
• Настенные;
• Промышленные;
• Прожекторы;
• Подводные;
• Контроллеры.

Стоит рассмотреть несколько наиболее распространенных видов светильников, чтобы понимать, о чем идет речь:

1. Светодиодные ленты. Такое освещение лучше всего подходит для коридора, где особенной необходимости в точечных светильниках нет. Светодиодные ленты продаются в сборе. На одной стороне изделия располагается заглушка, а на другой – провода, которые подключаются к питанию. Разумеется, блок питания должен соответствовать мощности ленты, а при подключении нужно следить за полярностью проводов. Недостатком таких устройств является высокая степень нагрева, из-за чего их нельзя устанавливать в узких каналах с плохой вентиляцией.
2. Точечные светильники. Поскольку светодиодных лент недостаточно для полноценного освещения больших помещений, в них приходится использовать точечные осветительные приборы. Такие устройства располагаются на стенах или потолке, причем нередко их немного наклоняют, чтобы создать наиболее комфортное освещение. Подбирая такие приборы, нужно очень хорошо рассчитать всю электросеть, чтобы ее отдельные элементы соответствовали друг другу.
3. Светильники с датчиками движения. По большому счету, это всего лишь модификация обычных светодиодных ламп. В таких устройствах имеются датчики, отслеживающие движение и запускающие освещение только в то время, когда это необходимо. Такие устройства, во-первых, очень хорошо подходят для освещения участков, где постоянный свет не требуется, а во-вторых, имеют более высокий рабочий ресурс за счет значительно меньшего времени работы.
4. Собранные светильники с радиаторами. Пожалуй, самый удобный вид устройств – готовые светильники не предполагают сборки. Обычно такие приборы покупают при отсутствии опыта или знаний, необходимых для самостоятельной сборки всех элементов устройства.

Впрочем, если все же есть необходимость собирать светильник самостоятельно, то нужно приобрести весь комплект деталей и приступать к работе. Сначала нужно к радиатору, покрытому термопастой, прикрепить светодиод (или светодиоды, если радиатор рассчитан на несколько ламп). При сборке нужно обязательно следовать инструкции и всегда следить за тем, чтобы мощность устанавливаемых светодиодов соответствовала мощности остальных элементов системы.

Установка на потолок

Монтаж светодиодных потолочных светильников возможен практически в любых помещениях. Даже для комнат со стабильно высокой влажностью можно найти подходящие изделия. Пожалуй, единственным ограничением является нагрев светодиодов, из-за которого его настоятельно не рекомендуется устанавливать на кухнях прямо возле плиты – регулярное воздействие высокой температуры существенно снизит срок службы освещения.

Установка светодиодных светильников может меняться в зависимости от конкретных условий – например, в случае с натяжным потолком элементы нужно устанавливать в такой последовательности:

• Сначала ножки крепятся к потолку;
• Потом монтируется стойка;
• Дальше устанавливается защитное и термоизолирующее кольцо, между которыми и располагается полотно натяжного потолка;
• В последнюю очередь монтируется сам светильник.

По такой же схеме светильники устанавливаются на гипсокартонные потолки. Для установки светодиодного освещения на бетонных перекрытиях точечные светильники не подойдут – придется выбирать из ассортимента накладных и подвесных приборов, которые крепятся прямо к бетону.

Подключение

Перед подключением любого электрического оборудования, в том числе светодиодных осветительных приборов, нужно убедиться в том, что напряжение в сеть не подается. В противном случае при выполнении работ мастер обязательно получит удар током.

Когда сеть выключена, можно начать подключение потолочного светодиодного светильника, которое выполняется так:

1. Первым делом нужно смонтировать все коммуникационные линии, необходимые для работы электросети. В случае с подвесными и натяжными потолками для укладки проводов будет вполне достаточно гофрированной пластиковой трубы, которая крепится прямо к потолку. Если приходится иметь дело с бетонными плитами, то придется делать в них штробы.
2. Когда провода со светильниками установлены, нужно организовать им хорошую вентиляцию – например, при помощи подвесного потолка. В коробе вырезается количество отверстий, совпадающее с количеством осветительных приборов. Лампы подключаются к выведенным из отверстий проводам и фиксируются на своем месте. Работать нужно осторожно, особенно если потолок смонтирован из натяжного полотна – его очень легко повредить. Для защиты натяжного потолка от нагрева нужно обязательно устанавливать термокольца, в отличие от гипсокартонных конструкций, которые могут обойтись без таких колец.

После подключения ламп и подачи напряжения в сеть нужно проверить систему на предмет работоспособности. Если светильники загорелись, то монтаж диодных светильников в потолок был выполнен корректно, а в противном случае придется искать проблему и доводить электросеть до рабочего состояния.

Замена светодиодной лампы

Несмотря на долговечность светодиодов, все же нередки ситуации, когда даже столь надежные элементы выходят из строя. Тому может быть несколько причин – от случайных изменений характеристик напряжения в сети до неправильной эксплуатации или монтажа светодиодного освещения. В любом случае, если хотя бы одна из ламп перегорела, ее необходимо менять.

Технология замены лампы выглядит следующим образом:

• В первую очередь нужно отключить напряжение в помещении или во всей квартире, если возможность отключить одну комнату отсутствует;
• Далее нужно осторожно снять стопорное кольцо, которое фиксирует защитное стекло светильника;
• Лампа аккуратно извлекается со своего места, и на него же устанавливается новая;
• Все предыдущие операции повторяются в обратной последовательности.

Лучше всего выполнять эти операции в защитных перчатках. Их смысл не в том, чтобы защитить мастера, а в предотвращении повреждений или загрязнений светодиодной лампы.

Заключение

Светодиодные потолочные светильники: как выбрать?

Светодиодные светильники для дома потолочные могут отличаться оформлением, но всегда имеют общий принцип работы. Основа конструкции – лампа из одного либо нескольких светодиодов.

Простейшая схема состоит из двух компонентов: диодов и гасящего резистора. В более сложные модели входят:

• Преобразователь;
• Катушка индуктивности;
• Стабилизатор тока;
• Дополнительная защита от импульсных помех и статического электричества;
• Некоторые другие компоненты.

Важно также обеспечить терморегуляцию, ведь при работе выделяется тепло, требующее отведения.

Количество светодиодов в одной лампе может варьироваться вплоть до нескольких десятков световых элементов. Обычно они объединены в одну цепь, подключенную к блоку питания для вывода к управляющей схеме.

Схема подключения светодиодов

Есть несколько основных вариантов подключения диодов в светильнике. Эта информация необходима каждому, кто планирует заниматься монтажом самостоятельно, а не поручить работу профессиональным бригадам.

• Последовательное подключение. Распространенный тип, чаще всего использующийся при промышленном производстве. Самая простая, универсальная и наименее финансово затратная схема, за счет этого остающаяся достаточно уязвимой.
• Параллельное подключение. Такая схема требует использования токоограничивающих резисторов, которые последовательно подключаются к каждой лампе, обеспечивая безопасность и стабильность работы.
• Смешанное подключение. В этом случае параллельно соединяются целые блоки, собранные из последовательно подключенных элементов. Эта схема достаточно универсальна и часто используется в домах или офисах.

Выбор зависит от специфики поставленной задачи и условий эксплуатации. Важно также помнить о недостатках того или иного вида. Например, при последовательном подключении выход из строя одного светильника приведет к перегрузке или разрыву всей цепи.

При использовании параллельного подключения, поломка одного элемента не препятствует работе остальных. Максимум, она сказывается на итоговой мощности системы. Но такое подключение обходится гораздо дороже.

Смешанный тип сочетает преимущества обоих вариантов, позволяя достичь максимальной эффективности. Однако, это достаточно сложная схема, которая требует максимального профессионализма при реализации.

Типы LED потолочных светильников

Сфера эксплуатации светодиодных потолочных светильников обширна и разнообразна. За счет этого разные модели могут существенно отличаться по техническим параметрам, особенностям конструкции и способам монтажа.

Исходя из предназначения, классифицируют светильники:

• Общего назначения. Их задача – рассеянный, приятный свет, приближенный к естественному. Это оптимальный вариант для домов и офисов, позволяющий обойтись без традиционных массивных люстр.
• Направленного света. Преимущественно декоративный элемент, который используется в интерьере и дизайне для подсветки отдельных участков или создания акцентов.
• Линейные. Светильники в виде трубки с поворотным цоколем, благодаря чему можно менять угол освещения. Такие модели популярны в офисах, торговых помещениях, при организации стендов и выставочных площадок.

Для разных типов потолков необходимы разные конструкции. Отдельного внимания заслуживают:

• Натяжные;
• Подвесные;
• Реечные;
• Потолки армстронг;
• Потолки грильято;
• Более редкие и специфические разновидности.

Все они предполагают разный способ монтажа и крепления, что чрезвычайно важно учитывать при выборе.

Чаще всего потолочные светодиодные светильники представлены в двух категориях:

• Встраиваемыеили врезные (встроенные), которые идеально подходят для подвесных потолков или гипсокартонных конструкций. Они легко устанавливаются или заменяются, а также практически не нагреваются при использовании.
• Накладные, предполагающие подготовительные работы с поверхностью. Они отличаются разнообразным дизайном и необычным оформлением, позволяя воплощать интересные и оригинальные идеи.

Характеристики и технические параметры

Существует несколько основных характеристик, исходя из которых следует выбирать светодиодные потолочные светильники:

• Сила светового потока. Влияет на качество и количество освещения. Зачастую на упаковке указывается характеристика эквивалентной лампы накаливания.
• Потребляемая мощность. Обычно варьируется в пределах 1-10 Вт. От этого показателя зависит, насколько энергосберегающей будет лампа.
• Срок службы. Светодиодные светильники чрезвычайно долговечны, но со временем мощность постепенно снижается. Средний срок службы начинается от 25 тысяч часов.
• Угол расходимости. Характеризует распределение светового потока по помещению: чем шире угол – тем равномернее свет. Лампы с небольшим показателем подходят для создания акцентов, а широкий угол – для полноценного освещения комнаты.
• Цветопередача. Каждый осветительный прибор обладает своим коэффициентом, который должен обязательно указываться производителем. Оптимальный показатель – более 70.
• Цвет излучения. Зависит от цветовой температуры лампы. Для дома наиболее комфортным считается освещение желтоватого оттенка, ведь слишком холодный и белый цвет мало пригоден для жилых помещений.
• Пульсация. Любой световой поток пульсирует во время своего распространения. Такие колебания незаметны для человеческого глаза, но могут способствовать повышению утомляемости, если показатель будет слишком высок.

Монтаж потолочных светильников

Перед началом монтажных работ необходимо обратить внимание на некоторые особенности. Мощность светильников зависит от специфики помещения, начиная его размерами и заканчивая оформлением.

Не существует единственной схемы точного расчета, так что все нюансы должны учитываться индивидуально.

Использование исключительно потолочных светильников не всегда целесообразно. Для многих помещений оптимальным решением станет комбинация разных источников освещения, включая настенные, напольные, настольные модели, а также споты.

В некоторых случаях вместо стандартных светодиодных светильников можно использовать светодиодную ленту или другие оригинальные решения.

Перед установкой разрабатывается схема будущей проводки. В ней необходимо учесть типы соединения и основные функциональные точки. Угол падения света всегда равнее углу отражения, что немаловажно в помещениях с телевизорами и мониторами.

Для прокладки электропроводки используется специальный провод двойной изоляции.

Для потолочного освещения сечение обязательно рассчитывается отдельно, в зависимости от мощности и потребления тока. Монтаж может проводиться на любом этапе ремонта, исходя из текущего плана и удобства.

Перед началом работ на потолок переносится вся разметка с точками крепления и установки. Провода закрепляются каждые 40-50 сантиметров, чтобы в будущем избежать провисания. В процессе могут использоваться специальные дюбель-хомуты и прочая фурнитура.

Обычно после финишных потолочных работ проводка становится недоступной для полноценного обслуживания, так что каждый шаг должен быть выполнен максимально профессионально и надежно. Для сокращения объемов работ используются предварительно заготовленные жгуты и другие приемы.

Для закрепления светильника в потолке подготавливается отверстие, диаметр которого чуть меньше фланца корпуса.

Большинство моделей обладают специальными ушками на пружине, которые сводятся для проникновения в это отверстие, после чего отпускаются и фиксируют лампу. Конструкция позволяет с легкостью скрыть крепление, а также заменить элемент при необходимости.

Для работы с пластичными материалами потолка существуют дополнительные системы, благодаря которым со временем они не провиснут.

Специальная арматура, представленная в разных вариациях и размерах, чаще всего используясь для создания скрытой платформы, к которой и будут крепиться светильники.

После монтажа корпуса к нему подводится провод и фиксируется при помощи клеммной колодки. На цоколь надевается патрон, в корпуса вставляется лампочка, к примеру на 220в, а вся система снова фиксируется разжимной пружиной.

Установка светильников потолочных встроенных светодиодных

Замена лампочки светодиодной 220в для светильников потолочных

При замене лампы обязательно необходимо помнить о технике безопасности. Все работы должны производиться только на устойчивой поверхности и с выключенным освещением.

Сама замена состоит из трех основных этапов:

• Разблокировка лампочки в корпусе, в котором она держится специальным фиксирующим кольцом, как на фото выше.
• Изучение характеристик лампы;
• Замена на аналогичную модель и фиксация конструкции.

Лучше использовать лампы одной модели, ведь только так можно достичь максимально равномерного и гармоничного освещения. Для работы рекомендуется использовать перчатки, чтобы не повредить лампу и не сократить срок ее службы.

Согласно отзывам экспертов особое внимание при выборе стоит уделить таким известным компаниям как Ecola и CREE, так как на данный момент именно они являются лидерами светодиодного освещения.

Преимущества светодиодных потолочных светильников

Сравнительно с традиционными лампами накаливания, светодиодные светильники имеют множество преимуществ:

• Минимальное потребление энергии без ущерба для качества освещения;
• Длительный срок службы, измеряющийся в годах и десятилетиях;
• Практически мгновенное достижение максимальной мощности при включении;
• Возможность выбора светильников с разным цветом освещения;
• Создание привычного теплого света, оптимального для человеческого глаза;
• Минимальные колебания для снижения утомляемости и повышения трудоспособности;
• Отсутствие ультрафиолетового излучения;
• Безопасность для здоровья;
• Легкость монтажа, ухода и замены;
• Возможность установки диммера для регуляции яркости света.

Недостатки светодиодных потолочных светильников

• Стоимость, которая в несколько раз превышает цены на другие модели аналогичной эффективности.
• Постепенная потеря яркости, которая снижается с годами интенсивной эксплуатации. Чаще всего это происходит если купить недорогие варианты. Впрочем, даже такие светильники сполна окупаются за счет энергосбережения.
• Узконаправленный свет, за счет которого придется установить больше точек освещения.
• Неприятный спектр излучения, недостаточно подходящий для комфортного проживания. Но это зачастую касается или дешевых, или неправильно подобранных моделей.

Область применения светодиодных потолочных светильников для дома

Светодиодные светильники в доме подходят для освещения практически любых помещений.

• Спальня. Необходимо, чтобы свет не был слишком ярким или резким, ведь такое освещение контрастирует с самим предназначением комнаты.
• Гостиная. Следует подобрать модели, которые будут вписываться в оформление. Светодиодные светильники в гостиной отлично подходят как для полноценного освещения, так и для воплощения необычных дизайнерских идей.
• Ванная комната. Различные вариации позволяют добиться максимально комфортного освещения или выделить отдельные зоны, как например зеркало.
• Кухня. Для кухни незаменимой находкой может стать направленная подсветка над рабочей поверхностью, мойкой или плитой. Нельзя устанавливать светильники поблизости от конфорок плиты, чтобы избежать отрицательного влияния разогретого воздуха.

Светодиодные потолочные светильники можно устанавливать не только в доме, но и за его пределами: в мастерских, гаражах и других хозяйственных постройках.

Заключение

Светодиодные потолочные светильники для дома – универсальный и практичный выбор.

Важно лишь подойти к вопросу взвешенно и тщательно планировать работы на каждом этапе. Любая комната может полностью преобразиться за счет грамотно установленного светодиодного освещения.

Понравилась статья? Подписывайтесь на обновления сайта по RSS, или следите за обновлениями В Контакте, Одноклассниках, Facebook, Twitter или Google Plus.

Подписывайтесь на обновления по E-Mail:

Если вы нашли неточность или у вас есть вопрос, напишите в форме комментария ниже:

Как подключить светодиодный светильник к 220 В: 9 этапов монтажа

Подключение точечных светильников: преимущества устройств

Если взять для сравнения светодиоды с люминесцентными экономными лампами, то превосходство и в этом случае будет на их стороне. К тому же, срок службы данных лампочек существенно больше. Экологическая составляющая светодиодных источников света и здесь будет на первом месте.

Светодиодные лампы нового поколения оснащены самыми лучшими свойствами и характеристиками, в сравнении с другими, имеющимися на рынке на сегодняшний момент.

Единственным недостатком, свойственным светодиодным лампам, сегодня можно назвать только высокую цену на такие изделия. За качественные светодиодные софиты придется заплатить дороже, чем за обычный источник света. Однако, тенденция к снижению стоимости дает надежду на то, что вскоре все смогут себе позволить более экономно расходовать энергоресурс, применять понижающий ее потребление способ освещения пространства. Сегодня данные устройства применяют в основном на подвесном потолке. Если вы приобретете люстру с подсветкой, то в ней так же будут в наличии светодиоды.

Новые светодиоды обладают многими достоинствами:

• Экономичность;
• Качество;
• Долгий срок службы;
• Привлекательный вид;
• Отсутствие плохого влияния на окружающую среду и человека;
• Компактность;
• Отсутствие в них нагара;
• Простота установки.

Светодиодные лампы имеют самые лучшие характеристики среди других популярных дамп на рынке на сегодняшний момент.

Как подключить светодиодную лампу: устройство прибора

Строение светодиодного источника света довольно просто. Он включает в себя несколько светодиодов, а также корпус с необходимым отражателем. Для того, чтобы светодиоды охлаждать, в лампе присутствует радиатор. В нем, в месте соприкосновения со светодиодом, находится слой термопасты, которая улучшает контакт. И отвод тепла. В случае, если светодиод перегреется, лампа выйдет из строя. Поэтому, при установке обязательно нужно оставлять свободное незамкнутое пространство возле радиатора. Также нельзя располагать светодиодную лампочку у нагревающихся приборов и поверхностей.

Общая мощность светильника всегда равна сумме мощности, равной всем входящим в нее светодиодам.

Светодиодов может иметься и совсем мало (один), и даже несколько десятков. Все они включены в общую электрическую схему, и подчиняются специально собранной цепи, подключенной через один блок питания. Новая светодиодная лампа обычной мощностью в 220 В состоит из более чем одного светодиода, которые защищены светорассеивателем или специальной пластиковой колбой. К патрону всегда подключена схема преобразования тока. Теплоотводящий радиатор установлен под светодиодом.

Схема подключения светодиодного светильника

Для действия светодиодов необходим постоянный ток. Покупая светильник для применения его в обычной квартире, на даче, или доме с рабочим обычным напряжением сети 220В, ищите светодиодную лампу, где на упаковке будет указана мощность именно 220 В. Данная пометка означает, что схема необходимого для работы лампы блока питания, уже есть в лампе от завода-изготовителя, и прибор можно подключать напрямую к выключателю вашей электросети согласно имеющейся схемы подключения светильника (люстры).

В случае, если же на упаковке со светодиодной лампой указано значение 24 или 12 вольт, это значит, что для того, чтобы она нормально работала, нужен преобразователь напряжения. Тогда возможно использовать стандартный заводской специальный блок питания, который можно найти в специализированных отделах. Данный блок прослужит долго, он надежен и безопасен.

Все необходимые для подключения данные можно увидеть на упаковке лампы или в инструкции. Особую роль играет мощность устройства. Она должна быть, лучше всего, с запасом приблизительно в 20%. Чтобы правильно ее рассчитать, а затем полученные Амперы умножьте на рабочее напряжение. Так вы получите число, которое составляет потребляемую мощность необходимого вам светодиодного светильника.

Обратите внимание, что перед включением лампы обязательно следует убедиться, что блок питания не подключен к электросети. В противном случае поломки не избежать. Подключайте светильник к источнику питания параллельно, обязательно соблюдая полярность.

Производим монтаж встраиваемых спотов своими руками: как подключить трансформатор с 220 на 12В

Трансформатор – это устройство, представляющее собой сердечник с имеющимися двумя обмотками. В обязательном порядке на них должно присутствовать одинаковое количество витков. Сам же сердечник должен набираться из электротехнической стали.

На входе прибора подаётся напряжение, а в самой обмотке появляется необходимая электродвижущая сила, создающая магнитное поле. Сквозь него проходят витки первой из катушек. Благодаря этому возникает сила самоиндукции. Другая катушка генерирует напряжение, отличающееся от первого на столько раз, именно на сколько будет отличаться количество витков в обеих катушках.

Действие трансформатора осуществляется следующим образом:

• Ток проходит по одной из катушек, создающей магнитное поле;
• Все силовые полосы замыкаются возле проводников катушек;
• Некоторые из данных силовых линий должны замкнуться возле проводников второй катушки.

Чем дальше находятся обмотки друг от друга на расстоянии, тем меньшая получается между ними электромагнитная связь. Через первую катушку проходит ток переменный и значит, создающееся магнитное поле тоже будет переменным. А значит меняться по закону и во времени. Из-за изменений тока в первом приборе, в обе катушки будет поступать магнитный поток, изменяющий величину и направление.

В связи с этим будет происходить индукция переменной движущей силы. Если концы второй катушки соединить с приёмниками электроэнергии, тогда в цепочке приёмников образуется ток. К первой катушке от генератора сможет поступать энергия, равная той, которая отдается в цепочку второй. Данная энергия поступает посредством обычного переменного магнитного потока.

Можно ли одному изготовить трансформатор для встроенных потолочных ламп

Несмотря на то, что на первый взгляд данный прибор кажется довольно сложным, его без труда можно собрать самостоятельно. Необходимо всего лишь выполнить такие шаги:

• Рассчитать характеристики и количество необходимых витков на обмотках катушках;
• Полученное число умножаем на 220;
• Изготовить из жестяных банок сердечник;
• Обжечь эти заготовки в печи на огне;
• Покрыть лаком и с одной стороны наклеить полоски бумаги.
• Из толстого картона изготовить основу для катушки.
• В готовую катушку нужно вставить железные полоски, которые должны войти, приблизительно на половину всей своей длины.
• Обтянуть этими полосками основу
• Соединить концы;

Возле сердечника и каркаса обязательно нужно оставить небольшое расстояние. Для понижающего устройства основание лучше всего изготовить из обычной доски до 50 мм толщиной. Крепить детали нужно при помощи больших скобок из металла, при чем так, чтобы скобки огибали всю нижнюю часть сердечника. На последнем шагу концы обмоток выводятся и закрепляются с контактами.

Схема подключения точечных светильников 220в (видео)

Современные светильники уверенно набирают темп среди всех приборов для освещения. Они экономны, безопасны и придают помещению эстетический вид.

Как подключить точечные светильники – схемы подключения точечных светильников . Электропара

Сегодня в магазинах представлен широкий выбор осветительного оборудования – люстры и бра, выполненные в классическом или стиле модерн, обладают изысканным дизайном и способные украсить любое помещение. Однако что касается равномерного распределения света или акцентирование его в нужных местах, здесь нет равным точечным потолочным светильникам. Встраиваемые, накладные, подвесные – конструкцию можно подобрать, руководствуясь собственными требованиями.

Точечные светильники могут устанавливаться как в одиночном, так и множественном исполнении. Наиболее популярны точечные светильники для натяжных и подвесных потолков (в гипсокартон). Однако можно использовать их в качестве встраиваемых в предметы мебели и ниши. Установка точечных светильников не так уж сложна и может быть осуществлена своими руками. Самое главное – правильно подготовить всю систему проводов перед подключением и смонтировать светильник согласно инструкции.

Накладные точечные светильники монтируются достаточно просто – для них не нужно готовить нишу, такие приборы просто крепятся к основанию и подключаются согласно схеме, затем провода прячутся в кабель каналах. Подвесные светильники более уместны с подвесными потолками, выполненными из гипсокартона.

Ну и конечно одни из самых востребованных – встраиваемые точечные светильники, они незаменимы в случае установки натяжных потолков. Следует заметить, что вся проводка и установка производятся перед монтажом натяжного потолка, чаще всего этим занимаются профессиональные мастера.

Рекомендации по монтажу

Если вы не являетесь профессиональным монтажником, следует внимательно прочесть правила установки точечных светильников, тогда интерьер будет действительно радовать вас долгие годы.

• Все электромонтажные работы проводятся при отключенном напряжении.
• Выбирать точечные светильники следует исходя из их назначения и характеристик рабочей поверхности. Так, встраиваемые светильники подключают только в те поверхности, которые внутри являются полыми.
• Правильный расчет длины и сечения кабеля позволит избежать пожароопасных ситуаций. Для соединения проводов лучше всего использовать безопасные способы: одноразовые или многоразовые клеммы Wago, СИЗы, клеммные колодки и т. д.
• Всегда проверяйте размеры отверстия точечного светильника – может случиться так, что вы выбрали несколько различных светильников и собираетесь сделать отверстия исходя лишь из одного прибора. При кажущейся «одинаковости» размеры могут не совпадать на несколько миллиметров, и вам придется начать все сначала.

Вам потребуются следующие инструменты и материалы:

Лампы  с подходящим цоколем. Мы рекомендуем выбирать светодиодные лампы, а цоколь должен соответствовать патрону. Чаще всего встречаются точечные светильники с патроном GU 5.3 MR 16, G9 и т.д.

Провод. Длина провода зависит от общей протяженности всей линии, можно немного прибавить на различные огрехи. Сечение провода зависит от общей мощности подключенных светильников.

Клеммники, зажимы, колпачки для соединения проводов. Надежнее всего самозажимные клеммы Ваго.

Изолента. С ее помощью вы будете изолировать оголенные части провода.

Выключатель света. Многие предпочитают выбирать для точечных светильников не обычные выключатели, а диммеры, если это предусмотрено техническими характеристиками ламп.

Подключение точечных светильников

На начальном этапе следует определиться со схемой расположения точечных светильников. Расстояние между светильниками может быть различным в зависимости от ваших дизайнерских задумок, но не менее одного метра, и еще от стены нужно будет отступить 60 см. Отметьте на рабочей поверхности метки, где будут подключены светильники.

Далее следует один из самых сложных этапов – сверление отверстий (в случае установки встраиваемых и подвесных светильников) и распределение проводов к точкам крепления светильников. Провода прокладывают с запасом около 30 см для удобства подключения, при этом проводники заключают в гофру во избежание контакта с металлическими частями светильника. Крепить провод к каркасу нужно с небольшим провисанием.

Отверстия сверлят согласно техническим данным из паспорта изделия – отверстие может быть иметь различную форму (круглую, овальную, квадратную). Отверстия для точечных светильников в гипсокартоне прорезают с помощью острого ножа или специальной коронкой к электрической дрели, важно добиться такого размера отверстия, чтобы светильник входил в него достаточно плотно. В случае с натяжными потолками никакие отверстия вырезать не нужно – мастер сам посмотрит подготовленные точки подключения и подготовит натяжной потолок самостоятельно. Никогда не пробуйте установить точечные светильники в уже готовый натяжной потолок! Перед разрезом ПВХ пленки сначала на предполагаемое место отверстия ставится специальное защитное кольцо.

После того, как подготовительные работы закончены, можно приступать непосредственно к подключению точечных светильников. Через сделанные отверстия в каркасе продевают кабель в виде петель, которые надрезаются на изгибе. Токопроводящие проводники зачищают на 1,5-2 см, один идет на клемму светильника, второй – к питающему кабелю. Соблюдайте маркировку. Последовательное подключение точечных светильников является обычной схемой и позволяет быстро закончить монтажные работы.

Схемы подключения точечных светильников

Схема подключения одного точечного светильника к простому одноклавишному выключателю



Если точечных светильников много, воспользуйтесь следующей схемой подключения для ламп 12 В с трансформатором

Схемы подключения светодиодных диммеров

Диммеры активно применяются на промышленном и бытовом оборудовании в качестве выключателей, при этом они выполняют дополнительную функцию регулировку величины напряжения электрического тока.  Читайте также статью: → «Как работает диммер?».

Принцип работы диммера

Ранее в осветительных сетях последовательно нагрузке подключался реостат (проволочное переменное сопротивление) изменяя ток в цепи, менялась мощность, соответственно яркость свечения лампы. Этот метод не экономичен, оставшаяся мощность рассеивалась в виде тепла на конструкции реостата.

С появлением полупроводниковых приборов, диодов, симисторов, транзисторов и теристоров, появилась возможность более экономично управлять этим процессом. Расмотрим работу простейшей схемы на диодном мосту и теристоре.

Простейшая схема диммера на теристоре

Эта схема позволяет менять напряжение на нагрузке от 0 до 220В, лампы включаются в сеть через диодный мост. Пока теристор закрыт ток через диоды не проходит, выпрямленное напряжение прилагается между анодом и катодом теристора, одновременно оно прикладывается к зарядной цепи С1;R2;R1, при полной зарядке конденсатора теристор открывается. В этом случае замыкается диагональ моста через нагрузку пройдет переменный ток, в диагонали моста ток проходит только в одну сторону это позволяет использовать теристор. Аремя полупериода когда открывается теристор зависит от емкости С1 и сопротивления резисторов. Изменять продолжительность этого периода можно переменным резистором R1. Данная схема применима при мощности ламп до 160Вт, при большей нагрузке надо устанавливать теристор и диоды соответствующие потребляемой мощности. Читайте также статью: → «Критерии выбора диммера для светодиодных ламп и ламп накаливания».

Основные виды диммеров

Изначально диммеры использовались для управления мощностью приборов с активной нагрузкой, (с элементами нагрева, нить накаливания лампы, тэны в чайниках и нагревательных отопления). В процессе совершенствования конструкции изменялись, появилась возможность управлять индуктивной нагрузкой, регулировать обороты электродвигателей, яркость свечения светодиодных ламп и других приборов.

Диммеры разделяют по назначению:

• Для активной нагрузки;
• Для индуктивной нагрузки;
• Для светодиодных энергосберегающийх ламп;
• Для галогеновых ламп.

По конструкции органов управления выделяются следующие группы:

• С поворотным диском;
• На механических кнопках;
• Сенсорные;
• С дистанционным управлением.

Слово диммер происходит от английского dimmer (затемнитель), в данном случае подразумевается изменение параметров, яркости освещения, интенсивности нагрева, скорости оборотов или других. Современные приборы в зависимости от функционального назначения и конструкции могут управляться, поворотными ручками, кнопками, программируемыми сигналами, звуками определенной тональности, с пультов дистанционного управления.

Поворотные диммеры

По статистике продаж это самый востребованный у потребителей вид диммеров, он прост в подключении, дешевая цена, малогабаритный корпус легко вставляется в подрозетники для выключателей. Управление осуществляется поворотом дисковой ручки на панели корпуса, где отмечена рисками и цифрами величина устанавливаемой яркости ламп.

Многолетний опыт эксплуатации этих диммеров показывает, что при его использовании достигается существенная экономия электроэнергии и увеличивается сроки службы ламп накаливания. Этому способствует постепенный разогрев вольфрамовой нити, при резком скачке напряжения и тока нить часто не выдерживает и рвется.

Производители делают поворотные диммеры для управления яркостью светодиодных лент, температуры нагрева паяльников, конструкции таких изделий не имеют стандартных размеров. Они могут, исполнятся отдельными платами для монтажа в щитах с подключением через клеммы, после чего устанавливается значение яркости ламп или температуры теплого пола. Есть модели в отдельном блоке, на корпусе которого розетка для подключения приборов. Сам блок с регулятором включается в розетку с промышленной сетью 220 В, преимущество такой конструкции в том что димеер можно переносить и подключать к различным приборам.

Несмотря на сходство в органах управления функциональность электрической схемы, по параметрам выходного напряжения, потребляемой мощности, тока нагрузки могут сильно отличаться. Самая простая схема диммера для регулировки освещения ламп накаливания, более сложные схемы для управления светодиодными лампами и оборотами электродвигателей.

Диммеры для управления светодиодными лампами

Для управления яркости свечения светодиодных ламп схема диммера предусматривает использования широтноимпульсной модуляции. Амплитуда импульсов тока при этом остается постоянной, а временной промежуток между импульсами меняется.

Пример поворотного диммера для светодиодных ламп с пультом дистанционного управления

 По договоренности производителей ламп и диммеров в лампах предусмотрена часть схемы для согласования работы в совокупности с диммером. Стоимость светодиодных ламп и диммеров существенно больше элементов для обычных лам накаливания, но сроки службы и экономичность выше. Блоки диммера могут быть оснащены дополнительными функциями:

• Таймером;
• Программным управлением;
• Подключением к ПК для расширения функций с помощью различных программ;
• Возможностью использования в автоматизированных системах «Умный дом»;
• С дистанционным пультом управления.

Вариант подключения диммера с дистанционным пультом к светодиодным лампам

Диммеры делают в виде отдельных плат или в пластиковом корпусе с клеммами для подключения. Последние модели светодиодных ламп могут подключаться к обычному диммеру, схема широтно импульсной модуляции встраивается в корпус лампы в области цоколя.

Особенности диммеров для галогеновых ламп

Ограничение проходящего тока через семисторонний ключ дросселями позволяет стабилизировать пульсацию напряжения. Это дает возможность применять диммеры для галогенновых ламп через понижающие трансформаторы.

Недостатком этого метода является снижение ресурса работы галогеновой лампы, в штатном режиме работы, при полноценном прогреве нити накаливания фальфрамовые пары осаждаются обратно. С использованием диммера нить прогревается не полностью частицы фальфрама скуднеют и она перегарает. Для продления срока службы, надо включать и выключать лампу на полной мощности, многие это забывают или вообще не знают. Читайте также статью: → «Схемы подключения и принцип работы проходного диммера».

Диммееры для люминосцентных ламп

Так же как и в светодиодных лампах, производители люминосцентныех моделей встраивают в цоколе микросхему согласующую работу. На нее приходят сигналы с делителя напряжения диммера.

Схема диммера для люминесцентной лампы

Выходные и входные параметры элементов ламп и диммеров должны соответствовать, для этого производители стараются адаптировать схемы в лампах под любые виды диммеров.

Методика подключения диммеров

Производители делают так, чтобы процесс подключения диммера в сеть был максимально прост, особенно на бытовом уровне. Поэтому для осветительных сетей в большинстве случаев габариты, форма и элементы крепления аналогичны простому выключателю.

Схема подключения диммера



Единственное отличие, это требование при подключении контактов, фазный провод, идущий от распределительной коробки к выключателю подключается на клемму с обозначением «L», на клемму N подсоединяют провод идущий от лампочки на выключатель.

Подключение и установка диммера в подрозетник



Одним из самых востребованных марок для экономичных и ламп накаливания являются диммеры фирмы Legrang они долговечны и удобны при монтаже.

Клеммы для подключения стандартны, а внешняя панель управления может отличаться, бывает одна клавиша, где при нажатии верхней половины яркость увеличивается, нижней уменьшается. Конструкция с двумя клавишами предусматривает полное отключение димера левой клавишей, правая работает как регулятор диммера.

Legrand диммер

модель	Органы управления	Мощность в Вт	Стоимость в руб
Legrand Valena	Кнопки и поворотный	350, 450, 650, 1100	1700
Legrand Celiane	Кнопки и сенсорные	320, 420, 620	2900
Legrand Galea Life	кнопочные, поворотные	420, 620, 1100	1700
Legrand Cariva	кнопочные, поворотные	320, 520	1450
Legrand Mosaic	кнопочные	420, 1100	2000

 Характеристики и примерная стоимость диммеров Legrand

Совет №1 Диммеры в конструкции которых предусмотрен обычный выключатель, практично применять на загородных домах, в которых длительное время никто не проживает. В этом случае осветительная сеть обесточивается полностью.

Хорошей моделью считаются диммеры Шиндлер, стоят они дороже обычных для ламп накаливания или люминесцентных ламп, но преимущество их очевидно, практически эта схема универсальна. Корпус диммера сделан под стандартный выключатель, конструкция двухклавишная, одна клавиша работает как обычный выключатель, вторая регулирует яркость.

Диммеры Schneider

Модель	Мощность в Вт	Стоимость в руб
ANYA AYA2200121	61-501	650
ANYA AYA2200123	61-501	650
Asfora EPH6400121	601	490
Asfora EPH6500121	601	1200
Asfora EPH6500123	601	1200
Asfora EPH6600121	314	1000
Asfora EPH6600123	314	1000

Некоторые модели диммеров Шиндлер могут подключаться к любым лампам, накаливания, светодиодным и галогеновым через пониджающий трансформатор. Часто такие диммеры используются для подогрева при выращивании цыплят в брудере с использованием инфракрасной лампы. Хорошие схемы подключения брудера автоматизированы, тепловое реле автоматически включается и отключается для поддержания необходимой температуры.

Совет №2 Диммер для ИК лампы в брудере должен быть по мощности не менее 800Вт.

Подключение диммера к люстре с двумя группами ламп (двойной преключатель)

Для люстр применяют двойные и тройные переключатели, чтобы включать различные группы ламп, для этой схемы производятся соответствующие диммеры.

Конструкция содержит два диммера и большее количество контактов, можно поставить два отдельных диммера, каждый из которых будет последовательно подключен к общей фазе и отдельно к своей группе ламп.

Схема подключения диммера к люстре

Подключение двух и более диммеров к одной нагрузке

В концертных залах, стадионах в производственных помещениях большой с большими площадями, в цепи последовательно устанавливаются несколько диммеров в различных местах.

Такая схема подключения позволяет не переходить большие растояния, а воспользоваться ближайшим регулятором

Особенности подключения диммера к светодиодным лентам

Светодиодные ленты питаются от напряжения постоянного тока, 12; 24 или 36В, в этом случае применяется блок питания преоброзаватель напряжения 220/12В или другое напряжение.

Для каждой цепи необходимо рассчитывать потребляемую мощность и выбирать соответствующие преобразователи напряжения и диммеры.

Сам процесс подключения не сложный, блок питания подключается к сети, выход с соблюдением полярности + и – к входу диммера. Светодиодные ленты подключаются к выходу диммера по параллельной схеме.

Допускаемые ошибки при подключении диммеров

• Надо учитывать, что не все светодиодные лампы могут работать от простого теристорного или семисторного диммера. Только те, в которых есть согласующая схема с широтноимпульснй модуляцией. Есть диммеры со схемой ШИМ, тогда можно подключать обычные светодиодные лампы. При покупке проконсультируйтесь со специалистом;
• При подключении диммера обязательно фазный провод подключайте на клемму с обозначением «L», провод от лампы на клему «N»;
• Правильно рассчитывайте нагрузку на диммер, для этого надо сложить потребляемую мощность ламп в цепи и устанавливать соответствующий диммер. Если в цепи 3 лампы по 60Вт, требуется диммер не менее 200Вт по мощности, с запасом. В противном случае полупроводниковые элементы схемы могут выгореть;
• При подключении светодиодных лент иногда путают преобразователь напряжения с понижающим трансформатором. Это разные вещи, через понижающий транформатор можно подключить галогеновые лампы при этом напряжение остается переменным. Светодиодные ленты подключаются через преобразователь напряжения, оно понижается с 220В до 12В и выпрямителем преобразуется в постоянное. В такой схеме обязательно учитываются полярности.

Часто задаваемые вопросы

1. На даче бываю редко, стоят обычные лампы накаливания, в комнате 2шт на люстре по 60Вт, какой диммер экономичнее поставить?

В этом случае лучше самый простой на теристорах.

2. Во дворе четыре столба для подсветки дорожки к колитке, лампы меняю, не всегда одинаковые получаются, какой диммер в этом случае посоветуете?

Есть хорошие Шиндлер, практически адаптирован для всех видов ламп, только по мощности не ошибитесь. Поставьте на 600Вт, даже если 4 лампы накаливания по 100Вт мощности будет достаточно.

3. Как определить необходимую мощность диммера и блока питания для светодиодных лент?

 Характеристики некоторых светодиодов

Производитель и марка	Китайские5630 5730,	Китайские 5630 57300,	Китайский 5050
Мощность Яркость	0,09W 7 лм	15W 12 лм	0,1W                8 люмен

 Это обширная тема и требует отдельного рассмотрения, если коротко, то это зависит от типа светодиодов в ленте. На ленте указывается мощность, потребляемая одним диодом и всей лентой. Как правило, лента режется на отрезки, поэтому надо посчитать количество диодов и умножить на мощность одного, получите суммарную потребляемую мощность отдельно взятого отрезка. Блок питания и диммер выбирайте с запасом мощности примерно на 25% больше расчетной.

4. Для точечных светодиодных светильников на потолке, какой диммер подходит?

Ставьте обычный диммер для LED – ламп, но лампы должны быть с функцией диммирования.

Оцените качество статьи:

Подключение светодиодных точечных светильников | Полезные статьи

Точечные светодиодные светильники для потолков становятся все более популярными за счет яркости, долговечности и возможности создать привлекательное точечное освещение. Точечные светильники со светодиодной подсветкой включают в себя лампу для основного освещения, а также встроенные в корпус светодиоды, которые могут размещаться в корпусе на передней или боковой панелях. Такие светильники обеспечивает потрясающие визуальные эффекты – они могут быть белыми или многоцветными, плавно менять яркость или цвет освещения и монтируются в любых жилых помещениях – спальне, кухне, ванной комнате и других комнатах.



Как установить точечные светильники – подготовка к монтажу

Прежде всего, необходимо осуществить прокладку кабеля, еще до установки потолка. Как правило, точечные светильники располагаются на расстоянии 40-50см друг от друга и до монтажа потолка необходимо проложить провод к одному из них, а после протягивать его от одной точки освещения к другой. Для монтажа точечных светильников подойдут медные кабели (провода) ВВГ, ШВВП или ПВС с сечением жил 1,5мм2. Кабель или провод прокладывается в гофрорукаве, который в свою очередь закрепляется при помощи скоб или стяжек на потолке и подводится к точке установки первого светильника.

Далее в подвесном потолке делаются отверстия нужного диаметра, в зависимости от типа светильника (в основном это 60 мм). Если потолок гипсокартонный, достаточно прорезать отверстия нужного диаметра, тогда как в пластиковый потолок необходимо будет устанавливать термокольца, предотвращающие перегрев.

После этого провод протягивается в каждое отверстие и начинается непосредственно монтаж светильника.

Схема подключения точечных светильников

Схема подключения точечных вариантов мало отличается от схемы подключения обычных моделей светильников. Смотрите схему, которая включает в себя источник питания на 220В, выключатель и сам светильник.

Светильники с лампами на 12В обязательно комплектуются понижающими трансформаторами, которые устанавливаются в схеме перед светильниками, как на схеме. Монтаж большинства светильников осуществляется при помощи клеммника, в которые протягиваются зачищенные жилы проводов и затягиваются.

Также есть возможность раздельного включения/отключения основного освещения и подсветки при помощи двухклавишного выключателя. При использовании такой схемы одна клавиша будет включать лампу точечного светильника, а вторая – светодиодную подсветку.

Стоит отметить, что при подключении светильника любого вида необходимо обеспечить полное отключение электропитания в квартире или доме.

Многие люди, использующие точечное освещение, задумываются, как поменять лампочку в точечном светильнике, ведь, несмотря на долговечность светодиодов, их срок службы все-таки ограничен.

Замена лампочек в точечном светильнике

Замена лампочек в точечном светильнике

• отключите свет в комнате либо обесточьте квартиру;
• достаньте из точечного светильника стопорное кольцо – проволоку, удерживающую светильник;
• достаньте из патрона светодиодную лампу и замените её новой;
• установите светильник на место и закрепите стопорным кольцом.

При замене ламп важно соблюдать осторожность, чтобы не проткнуть полотно подвесного потолка.



Как подключить потолочные светильники: схема подключения в подвесном потолке, монтаж своими руками (видео), как установить лампочки?

Осветительные потолочные приборы устанавливаются на любых конструкциях, независимо от вида потолка. Элементы крепления чаще всего скрыты в пространстве между базовым потолком и подвесным полотном. Нам видна только декоративная часть осветительных приборов. Разберёмся подробнее с подключением потолочных светильников своими руками.

Подготовка

Если вы решили установить светильник в подвесной потолок, нужно знать, что все монтажные работы выполняются до монтирования подвесного потолка, и согласно схеме подключения.

Необходимо определиться на какой высоте и в каком месте будут расположены осветительные приборы.

Заранее рассчитайте количество светильников, распределите пространство потолка для их монтажа. Нарисуйте схему, чтобы было понятно как подключить. Подумайте о мощности осветительных приборов, учитывая материал подвесного потолка. Возможно, вам понадобится трансформатор.

К местам предполагаемого монтажа потолочных осветительных приборов, нужно заранее подвести провода. Проводка будет проходить через гофрированные трубки, чтобы не соприкасаться с каркасной подвесной конструкцией. В каждом случае понадобится схема.

Инструменты

Для монтажа потолочных светильников своими руками вам понадобятся следующие инструменты:

1. дрель;
2. распределительные коробы;
3. кабель выбранной длины;
4. отвёртка;
5. нож строительный;
6. пассатижи;
7. клеммники.

Некоторые из перечисленных инструментов обычно есть в каждом доме.

Выбор осветительного прибора

Чтобы выбрать плафоны или люстру под навесное полотно, нужно представлять, какое освещение вы желаете видеть в помещении. Люстры и плафоныразличаются по следующим параметрам:

• количеством лампочек. При подключении, удобно сделать две группы лампочек с отдельным двухклавишным выключателем. Так вы сможете легко регулировать яркость освещения;
• патронами. При покупке лампочек смотрите, чтобы они подходили к цоколю.

Покупая лампочки, обращайте внимание на их мощность.

Установка

Под потолочные покрытия устанавливается скрытый вид проводки, которая выводится в центре помещения, согласно схеме проводки.Советуем посмотреть поэтапную инструкцию о том, как подключить потолочные светильники на видео, предложенном ниже. И почитайте следующую информацию о подключении по схеме.

Монтаж осветительных потолочных приборов требует чёткого выполнения, согласно схеме подключения. Они выполняются в нескольких вариантах.

Рассмотрим на схеме как подключить потолочные светильники:

1. лампы выделены в две группы и подключаются к двухклавишному выключателю. Здесь все нулевые контакты присоединяются к общему проводу. Затем через клеммную колодку нужно подключить на нейтраль. Фазы соединяются с внутренней проводкой, согласно своим выбранным группам, затем на два провода, подсоединённых к выключателю. Через выключатель — на фазу и к домашней электрической сети;
2. схема подключения через диммер. Диммер — специальное электронное устройство, позволяющее регулировать яркость лампочек. Устройство может управлять не всеми лампочками, это зависит от их мощности. Подключить нужно через трансформатор;
3. как подключить светильники на подвесном потолке по схеме с помощью саморезов.Все люстры и плафоны снабжены специальными креплениями для установки на базовый потолок. Элементом крепления может быть специальная петля, соединённая с корпусом светильника. Люстра очень просто крепится — петля вешается на крюк. Крюк нужно установить заранее при прокладке проводки;
4. следующая схема подключения потолочных светильников сложнее. Плафоны крепятся к потолку с помощью отверстий на дне корпуса. В случае крепления люстры используется специальная планка, которая заранее монтируется на потолок.

На базовый потолок из дерева осветительные потолочные приборы монтируются по схеме первого варианта. Если базовое покрытие бетонное, то работы будут несколько сложнее.

Монтажточечного и светодиодного освещения

Схема подключения точечных потолочных светильников так же не представляет особых сложностей. При установке соблюдайте расстояние (минимум 10 см) между базовым и подвесным потолочным покрытием.

Правильный монтаж осветительных приборов закроет все соединения проводки. Не будут видны корпуса.

Для точечных потолочных приборов необходимо определённое напряжение. Для этого используется несколько трансформаторов, которые понижают напряжение и не влияют на потолочное полотно.

Подключение:

• простой монтаж — подключается на один провод несколько лампочек, идущих отдельно. Чтобы исключить перегорание лампочек, позаботьтесь о выпрямителях в цепи;
• ещё вариант. От распределительного короба идёт подключение по отдельному проводу к каждой лампочке. В этом случае выпрямитель не понадобится.

Подключение светодиодных потолочных светильников не требует особых навыков. Установку не сложно выполнить самостоятельно.

Светодиодные осветительные потолочные приборы отличаются от других вариантов тем, что светодиоды вмонтированы прямо в корпус светильника. Если лампочка перестала работать, то заменить её не получится — нужна полная замена вышедшего из строя светильника.

Чтобы подключить светодиодные светильники на потолке, нужно рассчитать их количество и определить место на потолке. На схеме должно быть как соединить лампочки в подвесном потолке. Выбирайте лампочки с учётом мощности.

Подключение светодиодов нельзя назвать лёгким. Как выполнять:

1. в подвесном полотне сделать отверстия для разъёмов светодиодов;
2. после подключения проводов, закрепите их дюбелями к базовой поверхности;
3. соединение всех светильников должно быть проводиться многожильным проводом и по схеме. Спаивать провода нужно до установки подвесного покрытия;
4. после подключения к сети, закрепите светодиоды к потолку путём защёлкивания.

Следите, чтобы лампочки сильно не нагревались. Иначе может повредиться потолочное полотно.

Достоинства и минусы

Вы знаете, как подключить потолочные светильники, осталось выбрать какие.

Чтобы выбрать из различных вариантов плафонов и люстр для потолка, нужно знать с чем можно столкнуться в процессе эксплуатации. Посмотрим, какие плюсы есть у потолочных светильников:

• большой выбор;
• разный способ монтажа;
• возможность установки в любом помещении;
• излучают рассеянный свет, не режущий глаза.

Минусов немного:

• замена вышедших их строя лампочек затруднительна. Но, это зависит от типа светильника;
• кабель, проложенный к выключателю, необходимо удлинять.

Всё говорит в пользу монтажа осветительных приборов для подвесных покрытий.

Советы

Схема подключения светильников в подвесном потолке, может отличаться в зависимости от типа плафонов.

Важно: независимо от вида плафонов и люстр, для подключения к базовой поверхности необходимо провести электрический кабель. Практически всегда кабель прокладывается под штукатурку.

1. Избегайте соприкосновения проводки с подвесной металлической конструкцией. Для этого кабель протягивается через гофру.
2. Не закручивайте крепления максимально, чтобы не повредить корпус светильника.
3. Если случилось затопление с верхних этажей, нужно обесточить помещение. Затем вынуть приборы и слить воду через отверстия. Перед тем, как вставить и подключить их обратно, не забудьте просушить.
4. Не забывайте ухаживать за осветительными приборами. Очищайте их от пыли и периодически проверяйте работоспособность.

Как подключить светодиодный прожектор к сети 220 В?

Общее снижение цен на светодиоды и матрицы на их основе определяет широкое распространение LED-прожекторов, а универсальный характер этих светильников расширяет сферы их применения — придомовые территории, автостоянки, декоративная подсветка и так далее.

Схемы подключения светодиодного прожектора к сети 220 В не отличаются большой сложностью — минимальный набор инструментов и небольшие навыки электромонтажа выступают достаточными факторами самостоятельного подключения прожектора к сети.

Немного о конструктивных особенностях

Конструктивно светодиодный прожектор оформлен в металлическом корпусе, внутри которого располагается светодиодная матрица и блок питания (драйвер). В мощных моделях блок питания размещают снаружи, а светодиодная матрица соединена с радиатором охлаждения. В LED-прожекторах небольшой мощности в качества радиатора используется корпус осветительного прибора.

Чтобы подключить LED-прожектор к сети потребуется набор отверток и кабель, по которому поступает питающее напряжение. Выбор сечения проводов зависит от мощности осветительного прибора, которая определяет силу тока по подводимому кабелю. Так как светодиодные прожекторы имеют сравнительно небольшую мощность, то стандартного провода сечением 1,5 мм² с большим запасом хватит, если нужно подключить осветительный прибор мощностью до 200 Вт.

Отдельно стоит отметить, что нормы электробезопасности требуют использовать для подключения уличных прожекторов гибкие силовые кабели с многожильной конструкцией внутренних проводников. Примером такого решения является кабель NYM.

Схемы подключения

Для подключения внешней сети в корпусе светодиодного прожектора предусмотрена входная муфта для кабеля и клеммная розетка на три контактных группы — фаза (L), ноль (N) и земля. Цветовая маркировка проводов: фаза — красный или коричневый, ноль — синий или черный, земля — зеленый с желтым.

Стоит помнить, что корпус осветительного прибора соединен с земляным проводом клеммной колодки, что определяется мерами безопасности владельца светодиодного источника света. Если подводящий провод имеет двухжильную конструкцию (фаза и ноль), то клемму заземления в розетки можно оставить свободной.

Если требуется подключить прожектор в схему освещения через датчик движения или освещенности, то подразумевается монтаж датчиков вместо, либо параллельно ручному выключателю.

В случае установки датчика рядом с осветительным прибором, для монтажных работ потребуется кабель с дополнительной жилой.

Последовательность работ

Непосредственное подключения кабеля к светодиодному прожектору состоит из нескольких основных этапов:

1. Зачистка концевых окончаний проводов для их монтажа в клеммной розетке.
2. Снятие крышки монтажной коробки или разборка корпуса прожектора — вид работы определяется конструкцией прибора освещения.
3. Ввод сетевого провода через специальную муфту с сальником в корпусе прибора (гермоввод) и крепление жил в клеммных розетках. Подключение каждой жилы производится в соответствии с цветовой маркировкой и назначением жилы — фаза, нейтраль, земля.

В случае использования отдельных датчиков освещенности или движения, соединение проводов от датчика и ручного выключателя освещения выполняется в одну фазовую контактную группу.

После фиксации проводов в клеммной коробке необходимо аккуратно установить на место крышку монтажной коробки или корпуса осветительного прибора — светодиодный прожектор готов к установке на его рабочее место.

Подключение к электросети

Подключение провода от светодиодного прожектора к сети переменного тока 220 В необходимо производить после обесточивания места монтажа и отключения питающего напряжения. Для этого необходимо выключить главный автомат в щите управления или отдельный автомат, если таковой предусмотрен схемой разводки сети.

При отсутствии цветной маркировки кабеля сети переменного тока, перед отключением автомата, необходимо определить фазовую жилу с помощью специальной индикаторной отвертки. Такая мера связана с тем требованием, что все выключатели и датчики должны монтироваться в разрыв фазовой жилы.

Общие сведения о драйверах светодиодов от LEDSupply

Драйверы светодиодов

могут сбивать с толку светодиодную технологию. Существует так много разных типов и вариаций, что иногда это может показаться немного подавляющим. Вот почему я хотел написать краткий пост, в котором объясняются разновидности, что отличает их друг от друга, и на что следует обратить внимание при выборе драйвера (ов) светодиодов для вашего освещения.

Что такое драйвер светодиода, спросите вы? Драйвер светодиода — это электрическое устройство, которое регулирует мощность светодиода или цепочки светодиодов.Это важная часть светодиодной цепи, и работа без нее приведет к отказу системы.

Использование одного из них очень важно для предотвращения повреждения светодиодов, поскольку прямое напряжение (V _f ) мощного светодиода изменяется в зависимости от температуры. Прямое напряжение — это количество вольт, необходимое светоизлучающему диоду для проведения электричества и зажигания. По мере увеличения температуры прямое напряжение светодиода уменьшается, в результате чего светодиод потребляет больше тока. Светодиод будет продолжать нагреваться и потреблять больше тока до тех пор, пока светодиод не перегорит сам себя, это также известно как термический побег.Драйвер светодиодов — это автономный источник питания, выходы которого соответствуют электрическим характеристикам светодиода (-ов). Это помогает избежать теплового разгона, поскольку драйвер светодиода постоянного тока компенсирует изменения прямого напряжения, обеспечивая при этом постоянный ток к светодиоду.

На что следует обратить внимание перед выбором драйвера светодиода

• Какие типы светодиодов используются и сколько?
  • Узнать прямое напряжение, рекомендуемый ток возбуждения и т. Д.
• Нужен ли мне драйвер светодиода постоянного тока или драйвер светодиода постоянного напряжения?
  • Здесь мы сравниваем постоянный ток с постоянным напряжением.
• Какой тип энергии будет использоваться? (DC, AC, батареи и т. Д.)
• Какие ограничения по площади?
  • Работаете в тесноте? Не слишком много напряжения для работы?
• Каковы основные цели приложения?
  • Размер, стоимость, эффективность, производительность и т. Д.
• Нужны какие-то специальные функции?
  • Диммирование, импульсное, микропроцессорное управление и т. Д.

Прежде всего, вы должны знать…

Существует два основных типа драйверов: те, которые используют входное питание постоянного тока низкого напряжения (обычно 5–36 В постоянного тока), и те, которые используют входное питание переменного тока высокого напряжения (обычно 90–277 В переменного тока). Драйверы светодиодов, которые используют высокое напряжение переменного тока, называются автономными драйверами или драйверами светодиодов переменного тока. В большинстве приложений рекомендуется использовать драйвер низковольтного входа постоянного тока.Даже если ваш вход представляет собой переменный ток высокого напряжения, использование дополнительного импульсного источника питания позволит использовать входной драйвер постоянного тока. Рекомендуются низковольтные драйверы постоянного тока, поскольку они чрезвычайно эффективны и надежны. Для небольших приложений доступно больше вариантов регулировки яркости и вывода по сравнению с высоковольтными драйверами переменного тока, поэтому у вас есть больше возможностей для работы в вашем приложении. Однако если у вас есть большой проект общего освещения для жилого или коммерческого освещения, вы должны увидеть, какие драйверы переменного тока могут быть лучше для этого типа работы.

Вторая вещь, которую вы должны знать

Во-вторых, вам необходимо знать ток возбуждения, который вы хотите подать на светодиод. Более высокие токи возбуждения приведут к большему количеству света от светодиода, а также потребуют большей мощности для освещения. Важно знать характеристики своего светодиода, чтобы знать рекомендуемые токи возбуждения и требования к радиатору, чтобы не пережечь светодиод слишком большим током или избыточным теплом. Наконец, хорошо знать, что вы ищете от своего осветительного приложения.Например, если вы хотите регулировать яркость, вам нужно выбрать драйвер с возможностью регулировки яркости.

Немного о затемнении

Регулировка яркости светодиодов зависит от используемой мощности; поэтому я рассмотрю варианты диммирования как постоянного, так и переменного тока, чтобы мы могли лучше понять, как затемнять все приложения, будь то постоянный или переменный ток.

Диммирование постоянного тока

Низковольтные драйверы с питанием от постоянного тока можно легко регулировать несколькими способами. Самым простым решением для этого является использование потенциометра.Это дает полный диапазон затемнения от 0 до 100%.

Потенциометр 20 кОм

Это обычно рекомендуется, когда у вас есть только один драйвер в вашей цепи, но если несколько драйверов диммируются от одного потенциометра, значение потенциометра можно найти из — KΩ / N — где K — значение вашего потенциометра, а N количество используемых вами драйверов. У нас есть подключенные BuckPucks, которые поставляются с потенциометром с поворотной ручкой 5K для регулировки яркости, но у нас также есть потенциометр 20K, который можно легко использовать с нашими драйверами BuckBlock и FlexBlock.Просто подключите провод заземления затемнения к центральному штырю, а провод затемнения к одной или другой стороне (выбор стороны просто определяет, каким образом вы поворачиваете ручку, чтобы уменьшить яркость).

Второй вариант регулировки яркости — использование настенного светорегулятора 0–10 В, например, нашего низковольтного регулятора яркости A019. Это лучший способ диммирования, если у вас несколько устройств, поскольку диммер 0-10 В может работать с несколькими драйверами одновременно. Просто подключите диммерные провода прямо ко входу драйвера, и все готово.

Диммирование переменного тока

Для высоковольтных драйверов переменного тока существует несколько вариантов регулировки яркости в зависимости от вашего драйвера. Многие драйверы переменного тока работают с регулировкой яркости 0-10 В, как мы уже говорили выше. У нас также есть светодиодные драйверы Mean Well и Phihong, которые предлагают диммирование TRIAC, поэтому они работают со многими передними и задними диммерами. Это полезно, поскольку позволяет светодиодам работать с очень популярными системами затемнения в жилых помещениях, такими как Lutron и Leviton.

Сколько светодиодов можно запустить с драйвером?

Максимальное количество светодиодов, которое вы можете запустить от одного драйвера, определяется делением максимального выходного напряжения драйвера на прямое напряжение ваших светодиодов.При использовании драйверов LuxDrive максимальное выходное напряжение определяется путем вычитания 2 вольт из входного напряжения. Это необходимо, потому что драйверы нуждаются в накладных расходах 2 В для питания внутренней схемы. Например, при использовании драйвера Wired 1000mA BuckPuck с входом 24 В у вас будет максимальное выходное напряжение 22 В.

Что мне нужно для питания?

Это приводит нас к определению того, какое входное напряжение нам нужно для наших светодиодов. В конце концов, входное напряжение равно максимальному выходному напряжению для нашего драйвера после того, как мы учтем служебное напряжение схемы драйвера.Убедитесь, что вы знаете минимальное и максимальное входное напряжение для драйверов светодиодов. В качестве примера мы возьмем Wired 1000mA BuckPuck, который может принимать входное напряжение от 7 до 32 В постоянного тока. Чтобы определить, каким должно быть ваше входное напряжение для приложения, вы можете использовать эту простую формулу.

V _o + (V _f x LED _n ) = V _дюйм

Где:

V _o = Накладные расходы по напряжению для драйверов — 2, если вы используете драйвер DC LuxDrive или 4, если вы используете драйвер AC LuxDrive

В _f = прямое напряжение светодиодов, которые вы хотите запитать

LED _n = количество светодиодов, которые вы хотите запитать

В _в = Входное напряжение на драйвер

Технические характеристики продукта со страницы продукта Cree XPG2

Например, если вам нужно запитать 6 светодиодов Cree XPG2 от источника постоянного тока и вы используете проводную BuckPuck, указанную выше, тогда V _в должно быть не менее 20 В постоянного тока на основе следующего расчета.

2 + (3,0 х 6) = 20

Это определяет минимальное входное напряжение, которое вам необходимо обеспечить. Нет никакого вреда в использовании более высокого напряжения до максимального номинального входного напряжения драйвера, поэтому, поскольку у нас нет источника питания на 20 В постоянного тока, вы, вероятно, будете использовать источники питания 24 В постоянного тока для работы этих светодиодов.

Теперь это помогает нам убедиться, что напряжение работает, но для того, чтобы найти правильный источник питания, нам также необходимо найти мощность всей цепи светодиода.Расчет мощности светодиода:

В _{f 900 10 x Управляющий ток (в амперах)}

Используя 6 светодиодов XPG2 сверху, мы можем определить наши ватты.

3,0 В x 1 А = 3 Вт на светодиод

Общая мощность цепи = 6 x 3 = 18 Вт

При расчете мощности источника питания, подходящей для вашего проекта, важно предусмотреть 20% «амортизации» при расчете мощности. Добавление этой 20% подушки предотвратит перегрузку источника питания.Перегрузка блока питания может привести к мерцанию светодиодов или преждевременному отказу блока питания. Просто рассчитайте подушку, умножив общую мощность на 1,2. Таким образом, для нашего примера выше нам потребуется не менее 21,6 Вт (18 x 1,2 = 21,6). Ближайший общий размер блока питания будет 25 Вт, поэтому в ваших интересах получить блок питания на 25 Вт с выходным напряжением 24 В.

Что делать, если у меня недостаточно напряжения?

Использование LED Boost Driver (FlexBlock)

Драйверы светодиодов FlexBlock — это повышающие драйверы, что означает, что они могут выдавать более высокое напряжение, чем то, что на них подается.Это позволяет подключать большее количество светодиодов последовательно с одним драйвером светодиодов. Это чрезвычайно полезно в приложениях, где ваше входное напряжение ограничено и вам нужно получить

FlexBlock На

больше мощности для светодиодов. Как и в случае с драйвером BuckPuck, максимальное количество светодиодов, которое вы можете включить с помощью одного последовательно подключенного драйвера, определяется делением максимального выходного напряжения драйвера на прямое напряжение светодиодов. FlexBlock может быть подключен в двух различных конфигурациях и может варьироваться в зависимости от входного напряжения.В режиме Buck-Boost (стандартный) FlexBlock может обрабатывать светодиодные нагрузки, которые находятся выше, ниже или равны напряжению источника питания. Максимальное выходное напряжение драйвера в этом режиме определяется по формуле:

48 В постоянного тока — В _в

Итак, при использовании источника питания 12 В постоянного тока и светодиодов XPG2 сверху, сколько мы могли бы работать с 700 мА FlexBlock? Максимальное выходное напряжение составляет 36 В постоянного тока (48-12), а прямое напряжение XPG2, работающего при 700 мА, составляет 2,9, поэтому, разделив 36 В постоянного тока на это, мы видим, что этот драйвер может питать 12 светодиодов.В режиме Boost-Only FlexBlock может выдавать до 48 В постоянного тока от всего лишь 10 В постоянного тока. Таким образом, если вы были в режиме Boost-Only, вы могли включить до 16 светодиодов (48 / 2,9). Здесь мы рассмотрим использование повышающего драйвера FlexBlock для более глубокого питания ваших светодиодов.

Проверка мощности для входных драйверов переменного тока большой мощности

Теперь с драйверами входа переменного тока они выделяют определенное количество ватт для работы, поэтому вам нужно определить мощность ваших светодиодов. Вы можете сделать это по следующей формуле:

[Vf x ток (в амперах)] x LEDn = мощность

Итак, если мы пытаемся запитать те же 6 светодиодов Cree XPG2 на 700 мА, ваша мощность будет…

[2.9 x 0,7] x 6 = 12,18

Это означает, что вам нужно найти драйвер переменного тока, который может работать до 13 Вт, как наш светодиодный драйвер Phihong 15 Вт.

ПРИМЕЧАНИЕ: При разработке приложения важно учитывать минимальное выходное напряжение автономных драйверов. Например, приведенный выше драйвер имеет минимальное выходное напряжение 15 В. Поскольку минимальное выходное напряжение больше, чем у нашего одиночного светодиода XPG2 (2,9 В), для работы с этим конкретным драйвером вам потребуется соединить не менее 6 из них последовательно.

Инструменты для понимания и поиска правильного драйвера светодиода

Итак, теперь у вас должно быть довольно хорошее представление о том, что такое драйвер светодиода и на что нужно обратить внимание при выборе драйвера с источником питания, достаточным для вашего приложения. Я знаю, что вопросы по-прежнему будут, и для этого вы можете связаться с нами по телефону (802) 728-6031 или [email protected].

У нас также есть этот инструмент выбора драйверов, который помогает рассчитать, какой драйвер будет лучшим, путем ввода характеристик вашей схемы.

Если ваше приложение требует нестандартного размера и вывода, обратитесь в LEDdynamics. Их подразделение LUXdrive быстро разработает и изготовит нестандартные светодиодные драйверы прямо здесь, в Соединенных Штатах.

Спасибо за внимание, и я надеюсь, что этот пост поможет всем, кто интересуется, что такое драйверы светодиодов.

Одиночный светодиод, последовательные светодиоды и параллельные светодиоды

В этом проекте мы построим несколько простых светодиодных схем. В настоящее время люди вкладывают больше средств в светодиоды из-за их энергоэффективности.Домашнее освещение, офисное освещение, автомобильное освещение, уличное освещение и т. Д. Реализуются с использованием светодиодов.

Студенты, любители и производители часто работают со светодиодами в различных типах проектов. Некоторые из распространенных светодиодных проектов — это светодиодные ходовые огни, светодиодные лампы, светодиодные лампы Knight Rider и светодиодные мигалки.

Светодиоды

являются очень чувствительными компонентами по отношению к напряжению и току, и они должны иметь номинальные значения тока и напряжения. Новички в электронике часто начинают со светодиодов, и первым проектом будет мигать светодиод.

Неправильное напряжение или ток на светодиоде приведет к их перегоранию. Для небольших проектов, таких как мигание светодиода, нам не нужно беспокоиться о горении светодиодов, поскольку мы можем подключить небольшой резистор (например, 330 Ом) последовательно со светодиодом (для источника питания 5 В).

Но поскольку сложность схемы увеличивается, выбор правильного резистора с правильной мощностью становится важным. Итак, в этом проекте, который больше похож на учебное пособие, мы создадим несколько простых светодиодных схем, таких как простая одиночная светодиодная схема, светодиоды, включенные последовательно, светодиоды, включенные параллельно, и светодиоды высокой мощности.

Цепь 1 простых светодиодных цепей (Цепь с одним светодиодом)

Первая схема в простых схемах светодиодов представляет собой схему с одним светодиодом. Мы попытаемся включить один 5-миллиметровый белый светодиод с помощью источника питания 12 В. Принципиальная схема этой схемы показана ниже.

Необходимые компоненты

• Блок питания 12 В
• 5мм белый светодиод
• Резистор 330 Ом 1 / 2Вт
• Соединительные провода
• Макет

Принцип действия

На следующем рисунке показана установка одного светодиода, подключенного к источнику питания 12 В и токоограничивающего последовательного резистора.Важным компонентом (кроме светодиода, конечно) является резистор. При подключении небольшого светодиода к источнику питания 12 В светодиод сгорит, и вы сразу увидите волшебный дым.

Итак, выбор правильного резистора с правильной мощностью очень важен. Сначала рассчитаем сопротивление.

Расчетный резистор серии

Номинал последовательного резистора можно рассчитать по следующей формуле.

R _СЕРИЯ = (V _S — V _LED ) / I _LED

Здесь V _S — напряжение источника или питания

В _LED — падение напряжения на светодиоде, а

I _{Светодиод} — это желаемый ток через светодиод.

В нашей простой светодиодной схеме, состоящей из одного светодиода, мы использовали 5-миллиметровый белый светодиод и источник питания 12 В.

Согласно техническому описанию 5-миллиметрового белого светодиода, прямое напряжение светодиода составляет 3,6 В, а прямой ток светодиода — 30 мА.

Следовательно, V _S = 12 В, V _LED = 3,6 В и I _LED = 30 мА. Подставив эти значения в приведенное выше уравнение, мы можем вычислить значение последовательного сопротивления как

.

R _СЕРИЯ = (12 — 3.6) / 0,03 = 280 Ом. Поскольку резистора на 280 Ом не будет, мы будем использовать следующий большой резистор, то есть 330 Ом. Следовательно, R _SERIES = 330 Ом.

Теперь, когда мы рассчитали сопротивление последовательного резистора, следующим шагом будет вычисление номинальной мощности этого резистора.

Расчет мощности резистора

Номинальная мощность резистора указывает значение мощности, которое резистор может безопасно рассеивать. Номинальная мощность резистора может быть рассчитана по следующей формуле.

P _RES = V _RES * I _RES

Здесь V _RES — падение напряжения на резисторе, а

I _RES — ток через резистор.

Мы знаем, что напряжение питания составляет 12 В, а падение напряжения на светодиодах составляет 3,6 В. Таким образом, падение напряжения на последовательном резисторе составляет

.

В _RES = 12 — 3,6 = 8,4 В.

Ток через резистор такой же, как ток через светодиод, поскольку они включены последовательно.Итак, ток через последовательный резистор равен

.

I _RES = 30 мА.

Подставляя эти значения в приведенную выше формулу, мы получаем мощность, рассеиваемую резистором.

P _RES = 8,4 * 0,03 = 0,252 Вт.

На всякий случай мы всегда должны выбирать следующее возможное значение, и поэтому мы выбрали резистор ½ Вт (0,5 Вт).

После того, как выбран правильный резистор, мы можем подключить резистор последовательно и подать питание 12 В на светодиод.

Схема 2 простых светодиодных цепей (светодиоды последовательно)

Следующая схема в проекте Simple LED Circuits соединяет светодиоды последовательно. В этой схеме мы последовательно подключим три 5-миллиметровых белых светодиода к одному источнику питания 12 В. На следующем изображении показана принципиальная схема последовательно подключенных светодиодов.

Схема

светодиодов серии

Компоненты, необходимые для светодиодов серии

• 5 мм белых светодиодов x 3
• Резистор 47 Ом (1/4 Вт)
• Блок питания 12 В
• Соединительные провода
• Макет

Принцип действия

Поскольку светодиоды подключены последовательно, ток через все они будет одинаковым i.е. 30 мА (для белого светодиода 5 мм). Поскольку три светодиода соединены последовательно, все светодиоды будут иметь падение напряжения 3,6 В, то есть каждый светодиод будет иметь падение напряжения 3,6 В.

В результате падение напряжения на резисторе упадет до 12 — 3 * 3,6 = 1,2 В. Отсюда мы можем рассчитать сопротивление как R = 1,2 / 0,03 = 40 Ом. Итак, нам нужно выбрать резистор 47 Ом (следующий доступный).

Исходя из номинальной мощности резистора, она равна 1,2 * 0,03 = 0,036. Это очень низкая номинальная мощность, а минимальная доступная мощность составляет Вт.

После того, как все компоненты выбраны, мы можем соединить их на макетной плате и включить схему, используя источник питания 12 В. Все три последовательных светодиода загорятся с максимальной интенсивностью.

Цепь 3 простых светодиодных цепей (светодиоды включены параллельно)

Последняя схема в простом руководстве по светодиодным схемам — это параллельные светодиоды. В этой схеме мы попытаемся подключить три белых светодиода 5 мм параллельно и зажечь их от источника питания 12 В. Принципиальная схема для светодиодов при параллельном подключении показана на следующем рисунке.

Схема подключения светодиодов параллельно

Компоненты, необходимые для параллельного включения светодиодов

• Блок питания 12 В
• 3 x 5 мм белые светодиоды
• Резистор 100 Ом (1 Вт)
• Соединительные провода
• Макет

Принцип действия

Для светодиодов, подключенных параллельно, падение напряжения на всех светодиодах будет 3,6 В. Это означает, что падение напряжения на резисторе составляет 8,4 В (12 В — 3,6 В = 8.4В).

Теперь, поскольку светодиоды подключены параллельно, ток, необходимый для всех светодиодов, в три раза больше индивидуального тока через светодиод (30 мА).

Следовательно, общий ток в цепи составляет 3 * 30 мА = 90 мА. Этот ток также будет протекать через резистор. Следовательно, номинал резистора можно рассчитать как R = 8,4 / 0,09 = 93,33 Ом. Ближайшее более высокое значение сопротивления составляет 100 Ом.

Мощность, рассеиваемая резистором, равна 8.4 В * 0,09 А = 0,756 Вт. Поскольку следующая более высокая мощность составляет 1 Вт, мы использовали резистор на 1 Вт.

Подключите три светодиода параллельно, а также последовательно подключите резистор 100 Ом (1 Вт) к источнику питания. При включении питания все светодиоды загорятся.

Дополнительные цепи

Предупреждение: Использование источника питания 230 В переменного тока на макетной плате очень опасно. Будьте предельно осторожны.

• Еще одна интересная светодиодная схема — это DIY LED Light Bulb .В этом случае мы разработали светодиодную лампочку и использовали ее как обычную лампочку.

Предупреждение: Даже в этом проекте для питания светодиодной лампы используется 230 В переменного тока. Будьте осторожны при обращении с сетевым питанием.

Схема светодиодной лампы

USB | 5v USB-лампа для ноутбука

В этом проекте я покажу вам, как сделать простую схему светодиодной USB-лампы. Это простая в реализации схема DIY, которую можно использовать для дополнительного освещения вашего ноутбука или планшета.

Введение

USB — это аббревиатура от Universal Serial Bus.Стандарт USB был разработан для упрощения соединений между компьютером и его периферийными устройствами. Фактически, почти все внешние устройства, такие как клавиатура, мышь, принтер, записывающее устройство DVD, жесткий диск и т. Д., Подключаются через порт USB.

ПРИМЕЧАНИЕ. Поскольку этот проект основан на USB-порте, мы говорим только об общем USB-порте.

Теперь, приходя на проект, в условиях низкой освещенности или перебоев в электроснабжении вы можете не видеть клавиши на клавиатуре должным образом (это не проблема, если у вас клавиатура с подсветкой).Что, если вы можете сделать небольшую лампу с питанием от USB и решить эту проблему. Схема USB LED Lamp — простое решение этой проблемы.

Так как порт USB обеспечивает на выходе 5 В, его можно использовать для включения простой схемы светодиодной лампы. Еще одним преимуществом этой лампы является то, что вы не беспокоите других большими лампами, поскольку все, что вам нужно, это небольшая светодиодная лампа с питанием от USB.

Схема подключения светодиодной лампы

USB

Компоненты цепи

• USB-штекер
• Светоизлучающие диоды — белые светодиоды 5 х 5 мм
• Резисторы — 100 Ом X 5
• Перфорированная плита

Схема проектирования светодиодной лампы USB

Схема в основном состоит из штекерного разъема USB.USB-накопители в основном можно разделить на два стандартных типа — USB типа «A» и USB типа «B». Эти разные типы разъемов USB различаются по форме. USB типа «A» можно использовать с восходящими устройствами, такими как USB-концентратор или хост. USB типа «B» можно использовать с нисходящими устройствами, такими как принтеры.

У кабелей одинаковое количество контактов, но они отличаются механически. Было выпущено много версий на USB. Первые версии USB 1.0 и 1.1 имели скорость передачи данных 12 Мбит / с, USB 2.0 — 480 Мбит / с.Ожидается, что USB 3.0 будет иметь скорость передачи данных 4,8 Гбит / с.

Вы имеете представление о схеме — 3X3X3 LED Cube Circuit

Используемый здесь USB

относится к типу «A». Имеет 4 контакта. Эти контакты — VCC, GND, D +, D-. Контакты D + и D- являются контактами данных. Вывод VCC выводит напряжение 5 В. Светодиодную USB-лампу с вилкой USB-разъема типа «A» можно просто подключить к USB-порту компьютера.

LED — это полупроводниковый прибор с двумя выводами. Обычно светодиоды использовались для индикации, но в наши дни светодиоды становятся основными источниками освещения в домах, офисах, улицах, автомобилях и т. Д.Светодиод похож на обычный диод с фазовым переходом. При подаче необходимого напряжения излучаемая энергия находится в форме света, в то время как обычный диод с P-N переходом излучает энергию в виде тепла.

Цвет излучаемого света зависит от ширины запрещенной зоны полупроводника. Здесь используются обычные светодиоды белого цвета. У них падение напряжения 3,6 В. Потребляемый светодиодами ток составляет 40 мА. Первоначально эти светодиоды ограничены красным цветом, позже — светодиодами высокой мощности и другими цветными светодиодами, такими как синие светодиоды, белые светодиоды и т. Д.были разработаны.

ПРИМЕЧАНИЕ: Значения прямого напряжения и тока см. В техническом паспорте светодиода.

Резистор 100 Ом подключен между светоизлучающим диодом и USB-портом. Он действует как токоограничивающий резистор. Поскольку светодиоды требуют максимального тока 40 мА для того, чтобы светиться с полной яркостью, они должны защищать от более сильного тока.

Итак, по этой причине между светодиодом и источником питания должен быть установлен резистор, чтобы ограничить количество тока, протекающего через светодиод.Напряжение питания, поступающее от USB, составляет 5 В, а падение тока на светоизлучающем диоде составляет 40 миллиампер. Следующая формула может использоваться для расчета номинала резистора.

R = V / I

, где значение V составляет 5 вольт, а значение I — 40 мА.

Итак, R = 5 В / 0,04 А = 125 Ом

Но обычно резистор на 125 Ом не существует в реальном времени. Поэтому вместо 125 Ом используется резистор 100 Ом. Хотя он дает выходной ток 50 мА, светодиод может это выдержать.

Видео моделирования цепи светодиодной лампы USB

Как разработать схему светодиодной лампы USB?

Возьмите небольшой кусок перфорированной платы и припаяйте штекерный разъем USB. Затем приступайте к пайке светодиодов и резисторов 100 Ом. Очистите края, чтобы разгладить перфорированную плату.

Как работать со схемой светодиодной лампы USB?

• Сначала подключите цепь, как показано на принципиальной схеме.
• Теперь вставьте USB в порт компьютера.
• Вы можете наблюдать, как горит лампа
• Теперь отключите USB от порта.
• Теперь лампа выключена.

Преимущества схемы светодиодных фонарей USB

• Это просто и недорого.
• Это переносная лампа.
• Никаких дополнительных источников не требуется.

Применение схемы USB-светодиодной лампы Руководство по подключению светодиодов

— подключение полосовых ламп, диммеров и элементов управления

Подключение светодиодных лент — подключение трансформаторов, приемников и контроллеров Рик Бриггс2018-03-23T16: 40: 42 + 00: 00
Уведомление : Попытка получить доступ к смещению массива по значению введите bool в / home / forge / www.instyleled.co.uk/public/wp-content/themes/Avada/includes/lib/inc/class-fusion-images.php в строке 188

Уведомление : Попытка получить доступ к смещению массива для значения типа bool в /home/forge/www.instyleled.co.uk/public/wp-content/themes/Avada/includes/lib/inc/class-fusion-images.php в строке 188

Уведомление : Попытка получить доступ к смещению массива по значению типа bool в /home/forge/www.instyleled.co.uk/public/wp-content/themes/Avada/includes/lib/inc/class-fusion-images.php в строке 188

Уведомление : Попытка доступа к смещению массива для значения типа bool в /home/forge/www.instyleled.co.uk/public/wp-content/themes/Avada/includes/ lib / inc / class-fusion-images.php в строке 188

Уведомление : Попытка получить доступ к смещению массива для значения типа bool в /home/forge/www.instyleled.co.uk/public/ wp-content / themes / Avada / includes / lib / inc / class-fusion-images.php в строке 188

Примечание : попытка доступа к смещению массива для значения типа bool в / home / forge / www.instyleled.co.uk/public/wp-content/themes/Avada/includes/lib/inc/class-fusion-images.php в строке 188

Уведомление : Попытка получить доступ к смещению массива по значению типа bool в /home/forge/www.instyleled.co.uk/public/wp-content/themes/Avada/includes/lib/inc/class-fusion-images.php в строке 188

Уведомление : Попытка получить доступ к смещению массива по значению типа bool в /home/forge/www.instyleled.co.uk/public/wp-content/themes/Avada/includes/lib/inc/class-fusion-images.php в строке 188

Уведомление : Попытка получить доступ к смещению массива для значения типа bool в /home/forge/www.instyleled.co.uk/public/wp-content/themes/Avada/includes/ lib / inc / class-fusion-images.php on line 188

Основные способы использования светодиодной схемы

Мой сын очень интересуется светодиодами. Он хочет создать простую схему светодиодного мигающего сигнала. Но мы должны изучить принципы работы светодиода раньше. В электронных схемах используется множество светодиодов.

Что такое светодиод?

Светодиод представляет собой светоизлучающий диод. Это более сложный электронный компонент, чем лампа или лампа накаливания. Светодиоды имеют много цветов для использования. Что важно, они используют очень небольшой ток, 10 мА.

В обычных магазинах электроники есть много типов светодиодов. Но теперь мне нравится использовать в своих проектах электронных схем стандартные светодиоды диаметром 3 мм и 5 мм. Потому что они такие дешевые.

Распиновка светодиода

Это изображение крупным планом 3 мм светодиода и его распиновка.Он имеет полярность как диод. Значит, мы должны связать это правильно или предвзято. Он не загорится при неправильном подключении или обратном смещении.

Когда мы нашли крупный план светодиода. Во-первых, более длинный вывод является положительным (+) или анодным (A). Другой вывод короче, отрицательный (-) или катодный (K).

Но иногда это один и тот же отрывок. Нам нужно смотреть на плоскую сторону светодиода. Всегда указывает катод (К) или минус (-). Значит, другой положительный (+) или анодный (A).

Затем посмотрите на символ светодиода по сравнению с обычным диодом.

Зачем нужны символы? Если вы рисуете схему, если на это уходит много времени, следует использовать символы.

Похоже на диод. Большая треугольная стрелка указывает направление протекающего тока. Маленькие стрелки на схеме указывают на излучаемый свет.

В целом, на диаграмме не отображаются «+» или «-». На нем отображается только буква «К», обозначающая катод, и буква А, обозначающая анод.

А, мы часто используем светодиод с ограничивающим резистором.

Примечание: Я думаю, нам не нужно разбираться в устройстве светодиода. На нашем уровне достаточно просто использовать.

Как проверить светодиод

Для начала, какое напряжение потребляет светодиод?

Детали, которые вам понадобятся

• Красный светодиод 3 мм
• Источник питания
• Вольтметр в мультиметре

У моего сына на макете красный светодиод 3 мм. Потому что для этого не нужен электрический паяльник.Идеально для него.

Затем он пытается использовать регулируемый источник питания постоянного тока от 1,25 В до 25 В 1 А. Для питания светодиода. Осторожность! Для начала только с 1,25 В.

• Теперь светодиод гаснет.
• Затем отрегулируйте напряжение до 1,5 В. Но светодиод все равно гаснет (не горит).
• Светодиод загорается при напряжении 1,7 В.
• Когда он добавляет напряжение до 2,2В, он сильно нагревается.
• При 1,8 В светодиоды имеют наилучшее освещение и нормальную температуру

Изучите: соотношение между током и напряжением

Напряжение светодиода

Обычно всем светодиодам требуется ток через резистор около 10 мА для небольших размеров ( 3 мм) и 20 мА для 5 мм.Но для каждого цвета требуется разное напряжение.

• Красный светодиод: 1,7 В
• Зеленый светодиод: 2,3 В
• Желтый светодиод: 2,3 В
• Оранжевый светодиод: 2,1 В
• Синий светодиод: 3,3 В
• Белый светодиод: 3,6 В

Это хорошо падение напряжения символа. Потому что это постоянное напряжение.

На блок-схеме ниже. Я покажу вам, как использовать светодиод с батареей 3 В через ограничительный резистор четырех цветов: красный, зеленый, желтый и оранжевый.Они используют разное сопротивление.

Примечание: Вот как найти резистор ограничения тока .

Почему светодиод не светится?

Если подключить светодиод в цепь. Но это не работает. Почему не светится?
Например, две схемы ниже.

• Сначала красный светодиод подключен с обратным смещением или неправильным образом.
• Во-вторых, для белого светодиода требуется питание 3,6 В. Но теперь у него всего 3 батареи.

Как использовать белый светодиод

Добавляем в схему еще одну батарею на 1,5 В. Теперь у нас есть батарея на 4,5 В. Таким образом, мы можем использовать их для белых и синих светодиодов.

Как использовать сине-белый светодиод с батареей 4,5 В или 5 В.

Это просто основные принципы использования светодиода. Когда ты делаешь реальные проекты. Это могут быть хорошие идеи для вас.

Пример реального использования LED

Когда мы делаем, мы, вероятно, разбираемся в электронике больше.

Сделай сам, простой светодиодный светильник 12 В

Светодиодная лампа пользуется большей популярностью, чем обычная лампочка.Потому что он имеет высокий КПД, низкое энергопотребление и, следовательно, термостойкость.

Я покупаю светодиодную лампу 12 В для использования в автомобилях и для общего использования
Затем я попытался измерить ток, протекающий через нее, всего около 20 мА.

Но иногда нам нужно что-то доработать поблизости. Чтобы использовать возобновляемые, экономичные, не нужно покупать дополнительные, лучше удалить использованные старые.

Я пытаюсь использовать другую сверхяркую светодиодную схему.

Как обычно, потребуется напряжение около 1.8V-4V и ток около 10mA. Когда мы хотим сохранить низкое энергопотребление. Так же использовали серию или приводим 3 светодиода последовательно. Если напряжение на каждом из них составляет примерно 3 В, через него протекает ток примерно 10 мА.

Диод используется для защиты обратного напряжения светодиодов, но он снижает напряжение с 12В до 11,3В. Как принцип этого.

И используйте резистор R, ограничивающий ток до 3 светодиодов. Вы можете использовать формулу ниже.
R = (11,3V- LEDVolts) / токи светодиода
— напряжение светодиода = 3Vx3 = 9V
— ток светодиодов = 10mA
= (11.3 В — 9 В) / 10 мА = 300 Ом
Но я использую 330 Ом 0,25 Вт

Тогда измерьте ток только 9 мА. Если мы используем аккумулятор на 12 В, 500 мАч, мы будем использовать их в течение 50 часов. Это хорошо для экономии.

ПОЛУЧИТЬ ОБНОВЛЕНИЕ ПО ЭЛЕКТРОННОЙ ПОЧТЕ

Я всегда стараюсь сделать Electronics Learning Easy .

Светодиодные фонари ~ Подключение — База знаний ~ 12Volt-Travel.com

Использование автомобильных светодиодных фонарей немного отличается от использования автомобильных ламп накаливания.Вы можете ожидать, что цвета проводов и энергопотребление немного удивят. Поскольку светодиодные фонари потребляют гораздо меньше энергии, чем стандартные автомобильные лампы, если вы планируете установить светодиодные фонари в качестве указателей поворота / указателей поворота, вам следует заменить стандартное реле теплового мигания на светодиодное или электронное реле мигания. Светодиодные лампы потребляют настолько мало энергии, что не выделяют достаточно тепла для срабатывания стандартного теплового мигалки.

С учетом сказанного, приступим!

Светодиодные фонари с одним проводом обычно заземляются (-) через основание корпуса фонаря и будут однофункциональным фонарем.Это означает габаритный свет, ходовой свет, стоп-сигнал или указатель поворота. В этом случае одиночный провод белого, черного или красного цвета будет функционировать как положительный (+) провод питания.

Светодиодные фонари с 2 проводами, как правило, будут однофункциональными. Это означает габаритный свет, ходовой свет, стоп-сигнал или указатель поворота. В этом случае один из проводов будет заземлен (-), а другой — положительным (+). Обычно предоставляются белый и черный провод. Белый цвет обычно является землей (-), а черный — плюсом (+).

Светодиодные фонари с 3 проводами будут многофункциональными. Их можно (в большинстве случаев) использовать в любой конфигурации, подходящей для вашего приложения. Например, бег и тормоз, бег и поворотник или тормоз и поворотник. Эти светодиоды обычно имеют черный, красный и белый провод. В этом случае белый цвет является заземлением (-), красный — положительным (+), а черный — вторым положительным (+).

Таким образом, для светодиодов с 3 проводами, установленных в качестве тормоза и мигалки, подключение черного провода светодиода к положительному проводу стоп-сигнала автомобиля, а красный провод светодиодных огней к положительному (+) проводу указателя поворота, идущему от реле мигалки, будет правильный.

Поскольку на самом деле не существует отраслевого стандарта для окраски проводов в этих светодиодных лампах для вторичного рынка, тестирование с помощью мультиметра всегда является хорошей идеей. В большинстве случаев на светодиодах указывается какая-то информация о проводке, но не всегда.

Проверка светодиодных индикаторов на правильную полярность с батареей 9 В также является отличным способом определения того, какие провода являются положительными, а какие — отрицательными. Например, если у вас трехпроводной светодиодный светильник, прикоснитесь предполагаемым отрицательным (-) проводом к отрицательной (-) стороне батареи 9 В и одновременно прикоснитесь к одному из оставшихся проводов к положительному полюсу батареи 9 В (+ ) сторона.Если вы случайно ошиблись и в итоге оба положительных провода были подключены к батарее 9 В (светодиод + к 9 В (-) и светодиод + к 9 В (+)), повреждений не должно быть.

Автомобильный грузовик — Светодиодные фонари для прицепов

Как подключить светодиодную ленту к источнику питания

Если вы новичок в использовании светодиодных лент, но хотите, чтобы они начали работать, наиболее важным шагом является выяснение того, как обеспечить соответствующую мощность на входе светодиодной ленты, чтобы она загорелась. В зависимости от того, где вы приобрели светодиодную ленту и источник питания для светодиодов, способы настройки могут отличаться.Ниже мы рассмотрим наиболее распространенные настройки.

Обеспечение электрической совместимости светодиодной ленты и источника питания

Большинство светодиодных лент работают от постоянного тока низкого напряжения. Обычно используются напряжения постоянного тока 12 В и 24 В.

Прежде всего, убедитесь, что источник питания рассчитан на правильное напряжение, которое соответствует напряжению светодиодной ленты. Пониженное напряжение на светодиодной ленте приведет к тому, что светодиодная лента будет работать с меньшей яркостью или вообще не будет светить, а перенапряжение приведет к сгоранию светодиодов.

Во-вторых, убедитесь, что мощность блока питания достаточна для длины используемой светодиодной ленты. Это можно рассчитать, посмотрев на лист технических характеристик светодиодной ленты, в котором обычно указывается ток или потребляемая мощность на длину.

Если оба эти условия соблюдены, электрически говоря, все в порядке. Схема подключения светодиодных лент

Waveform Lighting

Далее нам нужно будет посмотреть, совместимы ли блок питания и светодиодная лента с точки зрения разъемов и вилок.Поскольку светодиодные ленты и блоки питания бывают разных типов подключения, это может немного запутать. Итак, чтобы пролить свет (каламбур!), Мы составили таблицу ниже.

Щелкните здесь, чтобы загрузить версию в формате PDF, которая может помочь, если у вас возникли проблемы с размером текста.

Как интерпретировать эту диаграмму:

Во-первых, определите тип соединения, используемого на «стороне источника питания» (закрашено зеленым). Затем определите тип подключения на «стороне светодиодной ленты» (заштрихованной синим).Подробные инструкции по определению типа приведены ниже.

Затем найдите пересечение строки и столбца, которое относится к вашей настройке. Например, если у вас есть «открытые провода» на источнике питания и «розетки постоянного тока» на светодиодной полосе, укажите ссылку на правый нижний квадрат в таблице.

Фотография и текст внутри квадрата описывают, как выполняется соединение, а также аксессуары и компоненты, которые вам понадобятся. Дополнительные сведения см. Ниже:

Определение выходного разъема постоянного тока блока питания (заштриховано зеленым)

Мы начнем с рассмотрения типа разъема источника питания на стороне выхода постоянного тока.

Самым распространенным разъемом является вилка постоянного тока, такая как та, что используется в источниках питания Waveform Lighting FilmGrade:

В других случаях, например, с блоками питания Meanwell, вилки может вообще не быть — только два провода, отмеченные красным и белым:

Оба типа могут работать со светодиодной лентой, но методика подключения будет отличаться, поэтому обязательно определите это, прежде чем двигаться дальше.

Затем проверьте тип подключения на светодиодной ленте (закрашена синим)

Почти все светодиодные ленты имеют медные контактные площадки, помеченные (+) и (-) на самой полосе.Именно здесь в конечном итоге должны быть пропущены электрические вводы. В зависимости от вашей конкретной ситуации вы, вероятно, столкнетесь с тремя различными возможными сценариями.

В первом сценарии (первая строка диаграммы), если вы разрезаете какие-либо сегменты катушки со светодиодной лентой, вы обнаружите, что в конце каждого сегмента остаются (примерно) полукруглые медные площадки.

Если вы приобрели катушку целиком, вероятно, производитель предоставил некоторые провода, уже прикрепленные к концам светодиодной ленты.Провода могут быть либо открытыми с оголенным проводом (второй сценарий), либо заканчиваться розеткой постоянного тока (третий сценарий). Если вы разрежете светодиодную ленту на более короткие сегменты, у вас будет хотя бы один сегмент, который попадает под первый сценарий.

Обратитесь к таблице выше, чтобы определить, как подключить каждый из этих сценариев к источнику питания.

Помните о некоторых основных принципах работы с электроникой: конечная цель — подключить положительный провод (обычно красный) выхода постоянного тока источника питания к (+) медной площадке, а отрицательный или заземляющий (обычно черный или белый) провод выход постоянного тока блока питания на (-) медную площадку.

Преобразование медных контактных площадок в провода

Если вы разрезаете светодиодную ленту на более короткие сегменты, скорее всего, вы получите медные контактные площадки без проводов. Во многих учебных пособиях и обучающих видео сразу же предлагается припаять провода к этим медным контактным площадкам для обеспечения электрического соединения. Но пайка не для всех. Это может быть беспорядочно и требует некоторой практики, чтобы преуспеть.

Вместо этого мы рекомендуем использовать беспаечные разъемы. Эти разъемы предназначены для закрепления на концах светодиодной ленты, чтобы провода надежно контактировали с медными площадками.Поскольку зажимы крепятся надежно, припой не требуется.

Точно так же за считанные секунды вы можете превратить медные контактные площадки на конце сегмента светодиодной ленты в провода.

И, что лучше всего, вы можете просто откинуть защелку, чтобы освободить и снять светодиодную ленту с разъема.

(У нас также есть беспаечные соединители для соединения двух сегментов светодиодной ленты.)

Следует ли подключать части светодиодной ленты «параллельно» или «последовательно»?

Если вы пытаетесь подключить более одного сегмента светодиодной ленты к одному источнику питания, вы можете внезапно понять, что вы можете подключить первый сегмент ко второму сегменту последовательно или подключиться к двум сегментам независимо от одного и того же. источник питания.

Как правило, «последовательное соединение» будет более простым, но может привести к некоторым проблемам с падением напряжения. См. Подробный анализ преимуществ и недостатков каждого подхода.

Где я могу купить аксессуары для подключения светодиодных лент к источнику питания?

Предлагаем к продаже аксессуары прямо в нашем магазине. См. Ссылки ниже.

Закупка PN 7095 (штекерный адаптер постоянного тока)

Закупка PN 7094 (розетка переменного тока)

Закупка PN 3070 Беспаечный разъем

Другие сообщения

Что такое лампа E26 и как она выглядит?

Если вы собираетесь купить новую лампочку, вы могли встретить термин «E26», но вы могли не знать, что он означает.Читайте дальше … Подробнее

Алюминиевые каналы для светодиодных лент — стоят ли они того? Взгляд изнутри

К одним из самых популярных аксессуаров для наших светодиодных лент … Подробнее

Люкс и Кельвин — недооцененная взаимосвязь между освещенностью и цветовой температурой

При планировании освещения для помещения многие люди используют несвязный двухэтапный подход к определению своих потребностей в освещении.Первый шаг … Подробнее

Соединение светодиодных лент «последовательно» и «параллельно»

Вы решили использовать светодиодные ленты для своего следующего проекта, или вы даже можете быть готовы все подключить.
