Схема подключения стабилизатора ресанта: Ввод в эксплуатацию стабилизаторов напряжения

Содержание

Ввод в эксплуатацию стабилизаторов напряжения

Место установки стабилизатора. Хоть современные модели стабилизаторов и характеризуются низким уровнем шума, но он все же существует, поэтому при выборе места установки выбирайте нежилые или подсобные помещения.

В помещении, где будет установлен прибор, должен соблюдаться диапазон температур, который указан в технических характеристиках к прибору. Как правило, электромеханические модели могут эксплуатироваться от +5 до +45°С, а релейные допускают своё использование при отрицательной температуре -5°С. Верхний предел температур довольно высокий, но, при попадании прямых солнечных лучей, он легко может быть превышен, поэтому следует избегать солнечных участков. При своей работе стабилизатор выделяет тепло и для его отвода требуется вентиляция. Обратите внимание на корпус агрегата, он имеет вентиляционные жалюзи, которые не должны быть плотно придвинуты к стене или другой поверхности. Минимально допустимый зазор должен составлять не менее 60 см. Избегайте установки прибора на тканевые поверхности, это также может нарушить отведение тепла.

Выбор кабеля для подключения. При установке стабилизатора необходимо правильно подобрать провод — материал, сечение и рабочее напряжение. Неправильно подобранные провода могут не выдерживать нагрузку по току и начнут нагреваться, а это пагубно скажется на пожаробезопасности.

Если говорить о выборе материала, из которого изготовлен провод, то лучше остановить свой выбор на меди. Этот материал лучше проводит ток, выдерживает большие нагрузки и более безопасный, чем алюминий.

Характеристика провода по рабочему напряжению может быть 380 и 220V. Провод, рассчитанный на 380 пригоден для использования, как в однофазной, так и в трехфазной сети. А кабель с рабочим напряжением 220, можно использовать только для однофазной сети.

Далее выбираем сечение кабеля, от которого зависит максимально-допустимая нагрузка. Для расчета сечения кабеля при установке стабилизатора используют следующую формулу: мощность стабилизатора (в вольт-амперах) делим на минимальное входное напряжение.

Результатом расчета будет максимальная сила тока на выходе. Далее, по таблице, находим силу тока и соответствующее для нее сечение кабеля. Если получаем значение, которого нет в таблице, выбор делаем в сторону увеличения толщины кабеля. Например, у вас ток равен 20А. Такого показателя нет в таблице, соответственно сечение кабеля выбираем, как для 23А. Такой выбор даст определенный «резерв» в случае увеличения нагрузки.

Ток, А

Сечение кабеля, мм

11

0.5

15

0.75

17

1

23

1. 5

26

2

30

2.5

41

4

50

6

80

10

100

16

140

25

Для подключения заземления требуется кабель с сечением 2. 5мм. Заземление — это обязательное условие при установке стабилизатора и предохраняет от поражения электрическим током.

Выбор автоматического выключателя. Установка автомата — условие не обязательное, но автоматический выключатель может предохранить стабилизатор от перегрузки и короткого замыкания. Автоматический выключатель следует подбирать, исходя из его мощности, которая указана в амперах. Мощность автомата должна превышать максимальную силу тока, расчет которой вы проводили при выборе сечения кабеля.

Перейдем непосредственно к подключению стабилизатора и рассмотрим все возможные варианты на моделях фирмы «Ресанта».

Подключение однофазного стабилизатора после счетчика (на все помещение). Установка стабилизатора на вводе, перед нагрузкой — самая распространенная схема. После счетчика, в разрыв фазного провода устанавливаем автоматический выключатель (не обязательно). Выход из автомата подключаем на вход стабилизатора, а выход стабилизатора на разводку помещения. Стабилизатор имеет три контакта для подключения: вход(фаза), выход(фаза), нуль.

Последовательность действий:

1.      Фазу от вводного автомата подключаем на вход(фазу) стабилизатора

2.      Выход(фазу) стабилизатора подключаем к проводу нагрузки.

3.      Нулевой контакт стабилизатора соединяем с нулевым проводом сети (без разрыва).



В некоторых моделях стабилизаторов схема подключения состоит из четырех контактов: фаза(вход), нуль(вход), фаза(выход), нуль(выход). При таком подключении фазный нулевой провода сети подключаем к соответствующим клеммам на входе стабилизатора и соответственно, провода нагрузки соединяем с контактами на выходе агрегата.

Розеточное подключение однофазного стабилизатора к сети 220V. Такая схема подключения актуальна, когда планируется использовать стабилизатор, как защиту одного или нескольких потребителей. Это может быть насос, котел отопления или компьютер.

Последовательность действий:

1.      На вход стабилизатора подключаем электрический провод оснащенный вилкой.

2.      На выход стабилизатора – провод на конце с розеткой. Последовательность подключения фазы роли не играет.

3.      Включаем стабилизатор в сеть и к нему подключаем потребителей.



Схема подключения стабилизатора к сети 380V. В основном, трехфазные сети используются на производстве и в промышленных помещениях, но не исключены случаи, когда и в частных домах применяется такая система питания. Для защиты от перепадов напряжения в такой сети возможно два варианта подключения стабилизаторов. Первый — это установка трехфазного агрегата, но такое возможно только в том случае если имеются трехфазные потребители, что для бытовых приборов очень редкий случай. И второй вариант, более оптимальный – установка трех однофазных стабилизаторов, когда идет равномерное разделение нагрузки на все три фазы.

Эта схема установки имеет неоспоримые преимущества: вы получаете полностью независимые друг от друга сети, в случае выхода из строя одного из стабилизаторов две оставшиеся будут работать в нормальном режиме. При выходе из строя одного трехфазного стабилизатора, все помещение останется обесточенным.

Еще одно неоспоримое преимущество это возможность выбора трех разных моделей стабилизаторов, что позволяет подобрать прибор под определенный вид оборудования. На рисунке представлена схема подключения трех однофазных стабилизаторов в одну трехфазную группу. Каждый из стабилизаторов подключаются по такой же схеме, как и для сети в 220, для каждой из фаз отдельно. Из схемы видно, что стабилизируется каждая фаза отдельно и агрегат подключается в разрыв сети. Нулевой провод подключается неразрывно.



Основные правила при установке и вводе в эксплуатацию стабилизатора напряжения.

  • Не спешите устанавливать и подключать стабилизатор, если он был приобретен в холодное время года или если транспортировка проводилась при отрицательной температуре. Рекомендуется выдержать прибор в течении суток в помещении где он будет эксплуатироваться, так как при перепаде температур может образоваться конденсат, который способен привести к поломке.
  • Перед выполнением работ по установке необходимо отключить напряжение. Сделать это можно в щитке на входе, обесточив автоматы. После этого не поленитесь проверить отсутствие напряжения с помощью индикаторной отвертки.
  • При подключении соблюдайте очередность подключения проводов и производите подключение соответственно схемам.
  • После подключения стабилизатора возобновляют подачу электроэнергии и выключатель прибора ставят в положение «включено», при этом должен загореться световой индикатор. Далее работа стабилизатора будет проходит в автоматическом режиме.
  • При эксплуатации помните про перегрузку прибора. Ее номинальная мощность не должна превышать мощность стабилизатора. Даже если изначально мощность стабилизатора была выбрана правильно, всегда может возникнуть необходимость подключения новой техники, не учтенной при покупке стабилизатора, что может вызвать перегрузку и поломку стабилизатора.
  • Желательно проводить профилактическое обслуживание стабилизатора: проверку соединения контактов и уборку пыли с оборудования. Не стоит делать влажную уборку, так как корпус не защищен от попадания влаги.

Если после прочтения статьи у вас остались вопросы, обращайтесь в нашу службу поддержки на сайте или посетите наш специализированный магазин в г Екатеринбурге по адресу ул. Новостроя 1А, офис 104.



Каждая единица оборудования в нашей компании имеет идентификационные данные, они регистрируются на всех этапах: при производстве, продаже и даже ремонте в СЦ.
Покупая у нас продукцию Ресанта, Huter и Вихрь, Вы можете быть уверены в её 100% подлинности!
Даем гарантию на все агрегаты и оборудование на этом сайте!
Покупая у нас Вы можете быть уверены в том что получите 100% оригинальный товар, гарантию и обслуживание в нашем Сервисном центре

 + Маска «Хамелеон» **  только для физ. лиц при покупке сварочного аппарата с этим стикером за наличный расчет или по карте в офисе магазина.

 + Пачка электродов **  только для физ. лиц при покупке сварочного аппарата с этим стикером за наличный расчет или по карте в офисе магазина.

 +  ЕЩЁ   ПОДАРОК  **    только для физ. лиц при покупке сварочного аппарата с этим стикером за наличный расчет или по карте в офисе магазина.

 +  КРАГИ  сварщика  **  только для физ. лиц при покупке сварочного аппарата с этим стикером за наличный расчет или по карте в офисе магазина.

Как подключить стабилизатор напряжения ресанта


Как подключить стабилизатор напряжения ресанта

» Как

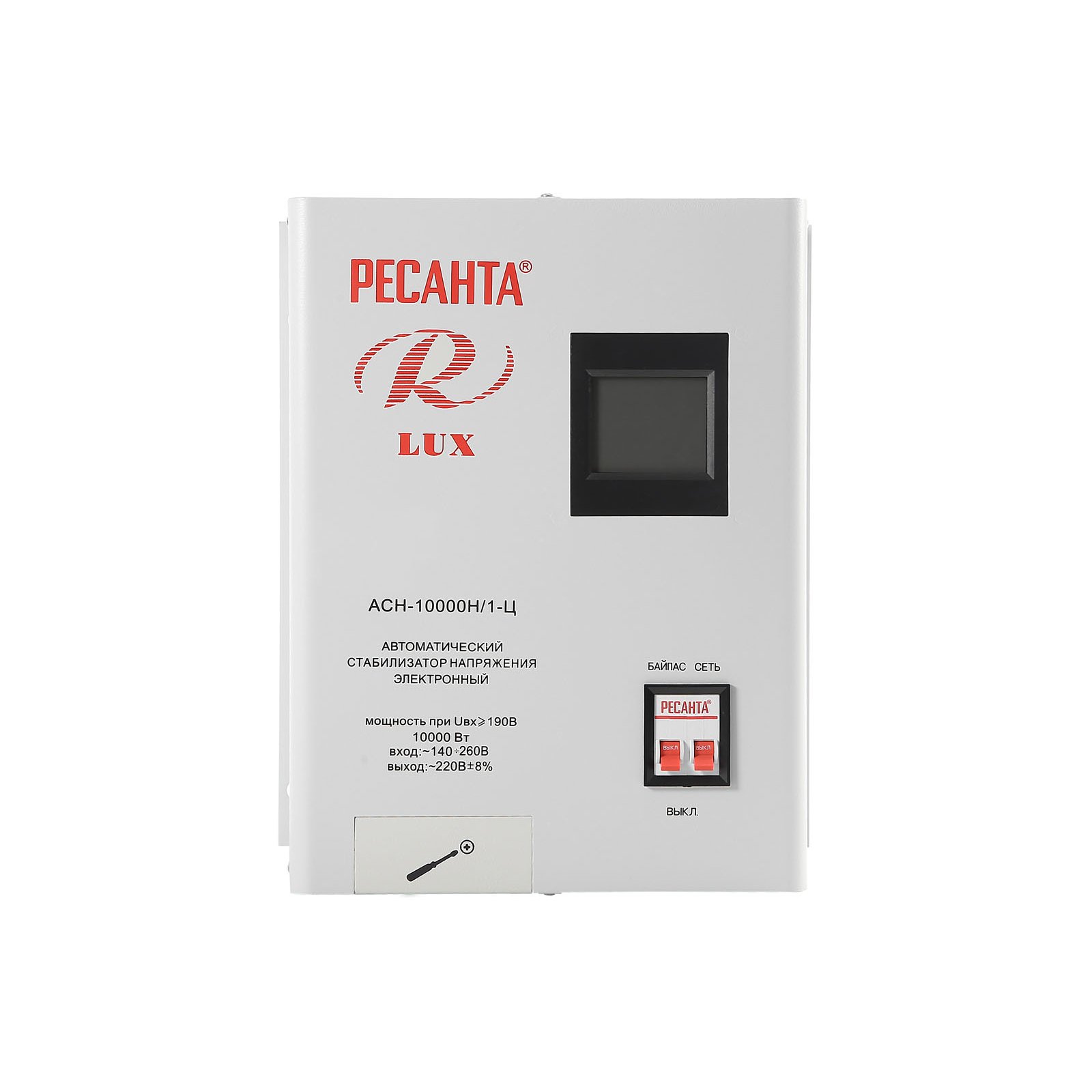

как подключить стабилизатор Ресанта АСН 10000 Н/1-Ц Lux

Зарегистрирован: 15 авг 15:46

Сообщения: 1

Я живу в 5-и этажном общежитие и в вечернее время у нас падает напряжение до 190-180В

Вот купил стабилизатор Ресанта АСН 10000 Н/1-Ц Lux от него хочу за питать 3 нагрузки холодильник Stinol 101ER,СМ Electrolux EWT 825,микроволновку LG MS2041US

Сообщения: 3047

Почему 6 мм2, а не 10?

Первая колонка — для одиночного провода, проложенного открыто.

Стабилизаторы напряжения Ресанта

Стабилизатор напряжения — это электрический прибор, основная цель которого предохранение бытовой техники от перепадов напряжения и, как следствие, от преждевременного выхода ее из строя.

Ресанта представляет различные модели подобных устройств для дома. Прежде, чем купить нужный прибор, следует определиться с необходимой мощностью. Представляем вашему вниманию основные категории такого оборудования.

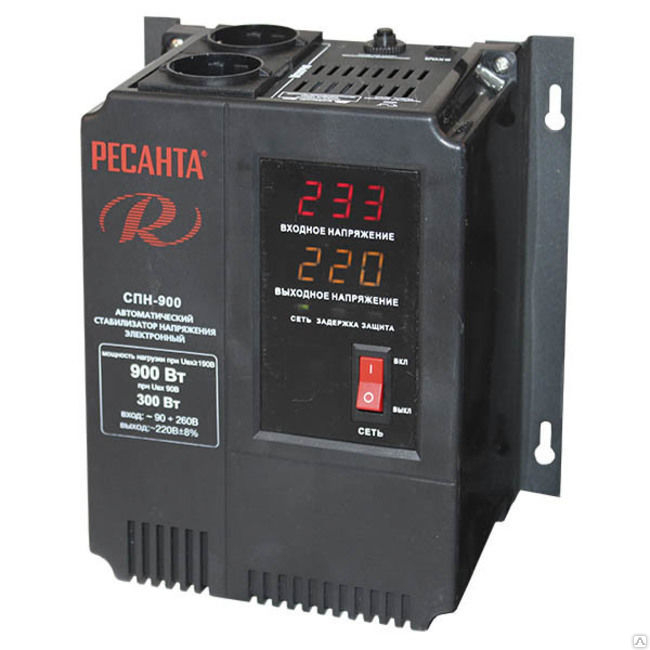

Однофазный стабилизатор напряжения Ресанта применяется для защиты электроприборов с мощностью до 5 кВт от короткого замыкания и перепадов напряжения.

Прибор оснащен частотным фильтром входного и выходного напряжения. Предусмотрено аварийное отключение, которое срабатывает при повышении показателей напряжения. Данное устройство можно крепить на стену.

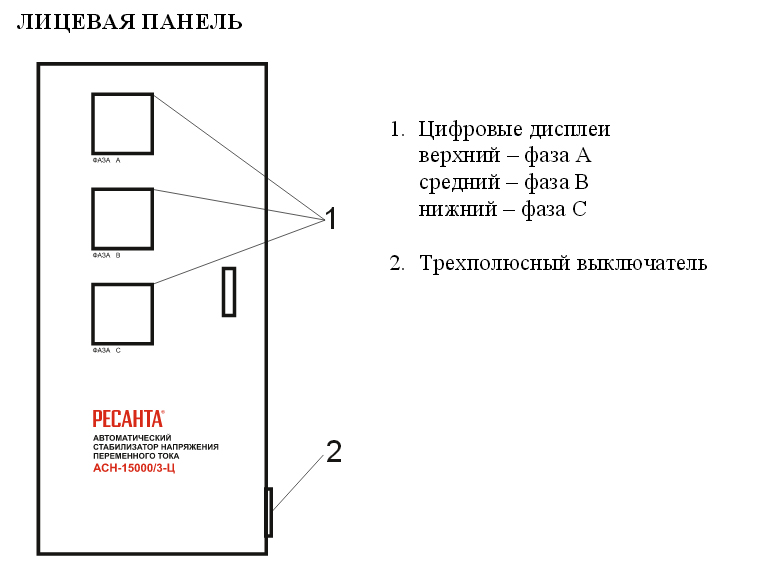

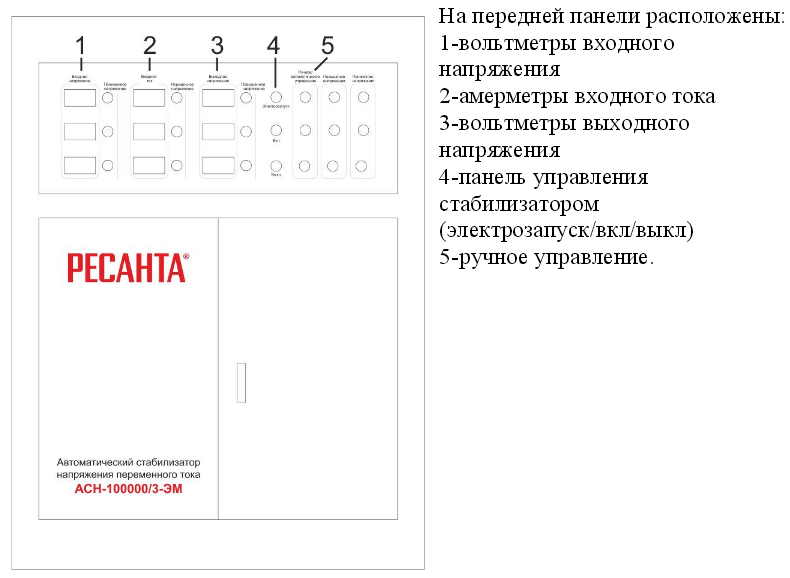

Трёхфазный стабилизатор напряжения Ресанта. Предназначен для домов, где подведены три фазы, или там, где установлены агрегаты, которые требуют 380В. Производятся только электромеханического типа. Достаточно дорогостоящие приборы, но оправдывают себя, так характеризуются высокой практичностью в пользовании.

Автоматические стабилизаторы напряжения Ресанта делятся на несколько подвидов: однофазные электромеханического типа, однофазные цифровые пониженного напряжения, однофазные электронного типа с цифровым дисплеем, однофазные цифровые настенные серии LUX, бытовые однофазные цифровые, трехфазные электромеханического типа.

Как подключить стабилизатор напряжения. Рассмотрим два возможных варианта:

  • 1 вариант подключение после счетчика. Такой вид подключения выбирают, когда нужно подключить весь дом (квартиру). После счетчика устанавливают автомат (автоматический выключатель), на вход прибора идет выход автомата. Очень важно подводить фазы к фазе. Также можно установить дополнительный автомат на само устройство. Схема: счетчик автоматический выключатель стабилизатор автоматы разводки.
  • 2 вариант розеточное подключение. К такому виду подключения прибегают в том случае, когда требуется оборудование большей мощности. На вход прибора подводят провод (на другом конце провода подсоединена вилка), на выход провод, на конце которого находится розетка. В этом случае фаза роли не играет. Длину провода вы можете корректировать, так как вам нужно. Схема: вилка провод (на вход) стабилизатор провод (на выход) розетка.

Технические характеристики стабилизатора напряжения Ресанта заключаются в следующем:

  1. Мощность номинальная (Вт/А): 3000
  2. Частота (Гц): 50
  3. Диапазон (входное напряжение) (В): 240 430
  4. Стабилизационная точность: 220 2%
  5. КПД (при токе нагрузки 80%) (%): 97
  6. Охлаждение: воздушное
  7. Температура нагрева (максимальная) обмотки трансформатора (С): 70
  8. Регулировочное время (сек): 10
  9. Искажение синусоиды: отсутствует
  10. Защита (высоковольтная) (В): 260 5
  11. Защитный класс: ІР негерметизированный
  12. Температура окружающей среды во время работы (С):0 45
  13. Влажность воздуха (%): не более 80
  14. Размеры (мм): 810х430х530.

Несмотря на то, что все модели Ресанта пользуются большой популярностью, так как сделаны очень качественно, однако и в них случаются поломки.

Что же делать при неисправности стабилизаторов напряжения Ресанта?

Первое, что нужно сделать это выяснить причину неисправной работы. Если вы не компетентны в этом вопросе, то лучше вызвать мастера либо отвезти прибор в ремонтную службу (фирму, где осуществлялась покупка). Профессионалы осмотрят аппарат и приступят к ремонту. Если он находится на гарантии, а вашей вины в поломке нет, то все будет абсолютно бесплатно.

XXI столетие это время автоматизации и компьютеризации. Мы привыкли к комфорту, поэтому, если что-то выходит из строя, это нас очень беспокоит. Каждый потребитель электроэнергии понимает, что такое перепады напряжения и как может из-за этого страдать наша техника. Поэтому самый лучший вариант для того, чтобы уберечь наш быт от поломок приобрести соответствующее устройство от Ресанта, так как это гарантия исправной работы всех электроприборов в вашем доме. Конечно, выбор делать вам: тратить деньги на стабилизатор либо надеяться на то, что все обойдется. Однако лучше обезопасить себя, купив оборудование от компании Ресанта.

Смотрите видео

Причиной поломки бытовых электроприборов зачастую могут стать скачки напряжения в сети. Предотвратить подобные проблемы можно с помощью стабилизаторов напряжения, которые сглаживают помехи и искажения и оберегают приборы от поломки. В этой статье расскажем, как правильно подключить стабилизатор напряжения на примере прибора фирмы Ресанта.

Где установить стабилизатор?

Установка стабилизатора напряжения в квартиру требует грамотного выбора размещения. Лучше всего поместить прибор в кладовке, если таковая имеется. И без того не очень хорошо, когда электрический прибор большой мощности стоит под ногами , а если в квартире дети, то это вообще опасно.

При этом, важно отметить, стабилизатор нужно разместить так, чтобы от его поверхности до стен со всех сторон оставалось сантиметров по 10 свободного пространства – это обеспечит нормальную вентиляцию устройства и защитит его от перегрева. Кроме того, материал стен, которые окружают стабилизатор, должен быть негорючим – голый бетон, кирпич, стеклотекстолит и т.д.

Как подключить?

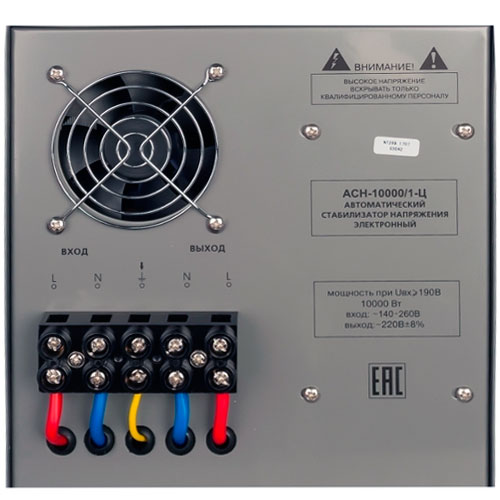

Стабилизатор имеет три контакта для подключения:

Контакты отмаркированы, а потому вы их вряд ли перепутаете. На контакт фаза-вход стабилизатора заводится провод фаза распределительного автомата (электросчетчика), к контакту фаза-выход подключается фаза нагрузки (электроприбора, который вы хотите обезопасить от перепадов напряжения), а ноль подключается и к нулю нагрузки, и к нулю распределительного автомата (см. рисунок).

Важно! Все подключения проводите при обесточенной сети — предупредите соседей по площадке, отключите распределительный автомат и только затем приступайте к подключению.

Источники: http://ceshka.ru/forum/viewtopic.php?p=2415, http://myfta.ru/articles/stabilizatory-napryazheniya-resanta, http://elhow.ru/bytovye-sovety/remont/elektrika/kak-podkljuchit-stabilizator-naprjazhenija

Комментариев пока нет!

Поделитесь своим мнением

restart24. ru

Как подключить стабилизатор напряжения однофазный

Электроэнергия, поступающая к нам в квартиры, имеет свои стандарты. Например, для сети питания 220 вольт отклонение не должно превышать 10% от номинала. Такой разбег в величине напряжения не всегда благотворно сказывается на функционировании чувствительных электрических устройств бытового назначения, приборов освещения. Организации, поставляющие электроэнергию, применяют трансформаторы для линий питания, по которым приходит электрический ток к домам.

При работе под нагрузкой линия выдает нижний предел напряжения. При дальнейшем возрастании нагрузки нормативный предел снижается, так как мощность подстанции исчерпывается. Также функционирует и сеть 380 В. Это объясняет режим работы установок в обычных условиях. Реально же снабжение электричеством домов зимой бывает намного хуже.

Эту ситуацию можно исправить, применяя приборы, которые стабилизируют основные параметры электрического тока. Стабилизаторы применяются в разных местах. Стоимость такого устройства небольшая, а его монтаж и подключение довольно простое, и позволяет произвести всю работу самостоятельно.

Определение типа защиты

В настоящее время имеются стационарные приборы, стабилизирующие напряжение, монтаж которых осуществляется на весь дом, а также переносные модели, которые могут обслужить всего несколько электрических устройств. Кроме этого, стационарные стабилизаторы бывают трехфазными, однофазными. Это зависит от условий использования. Подключения на 1-фазную и 3-фазную сеть имеют свои отличия.

В квартире или собственном доме лучше подключить 1-фазный стабилизатор возле распредщитка. Это дает возможность защиты всей сети от воздействия перегрузок. Поэтому, рассмотрим инструкцию по монтажу для 1-фазного устройства.

Выбор места монтажа

При самостоятельной установке вся ответственность ложится на вас, так как при неправильном монтаже прибор может выйти из строя, может произойти пожар и т. д.

Чтобы своими руками подключить стабилизатор напряжения в квартире, необходимо учесть некоторые советы:

  • Помещение выбирается сухим, проветриваемым, так как основной причиной неисправности становится наличие влаги в корпусе прибора.
  • При монтаже в нише, проверьте, насколько безопасны отделочные материалы на предмет горючести.
  • Нужно обеспечивать зазор между стенками и стабилизатором. Необходимо отступать на 10 см.
  • При настенном монтаже, проверьте, чтобы крепление выдержало массу настенного стабилизатора.

Подключение к сети

Самостоятельное подключение к сети стабилизатора не представляет большой сложности. На тыльной стороне устройства есть колодка с клеммами на пять разъемов. Чаще всего провода чередуются так: фаза и ноль, заземление, нагрузочные фаза и ноль.

Для подключения нужно всего лишь сделать правильный выбор сечения кабеля. Далее осуществляется самостоятельный монтаж. Схема подключения стабилизатора на 220 вольт:

Типы стабилизаторов

Когда вы решились установить стабилизатор, то необходимо выбрать и приобрести модель стабилизатора. Чтобы не запутаться с выбором оптимального варианта прибора, нужно знать, что все устройства выполняют подобную функцию, но имеют отличия по принципу действия. Для получения качественной энергии для дома подходят 2 типа приборов:

Сервоприводное устройство, которое имеет схему сравнения, служащую для управления небольшим моторчиком. Он вращается в разных направлениях, и двигает бегунок, снимающий ток. В итоге на выходе получается стабильная величина напряжения 220 вольт. Достоинством такого устройства является плавное регулирование. Это дает возможность получения напряжения без перепадов.

Релейное исполнение устройства стабилизации имеет свои отличия по принципу действия. В корпусе устройства находится трансформатор с клеммами. Напряжение входа умножается на коэффициент, и подводится для каждого вывода. Электронные элементы управляют действием релейного блока, переключающего при необходимости выводы трансформатора. За счет этого на выходе стабилизатора получается напряжение 220 вольт. Отрицательным фактором таких устройств является появление небольших скачков напряжения, когда происходит переключение ступеней.

Третьим типом стабилизаторов является электронный прибор. Он относится к дорогостоящим приборам, хотя его принцип действия мало чем отличается от релейного устройства. У него вместо реле работает электронный ключ, переключающий выводы трансформатора, на тиристорах.

Ступени стабилизатора

Все варианты стабилизаторов имеют несколько ступеней работы. От их числа зависит качество выдаваемого напряжения. Для понимания работы ступеней рассмотрим пример. Когда подается напряжение 220 вольт нормального значения, то прибор прогоняет его по схеме без изменений. Когда напряжение падает до предельных значений, то электронный ключ, либо реле подключают 1-ю ступень, а на выходе появляется стабильное напряжение 220 вольт.

Последующее падение напряжения принуждает стабилизатор переключиться на другие ступени, которые позволят ему выдать необходимые 220 вольт. Когда ступеней уже не хватает, то стабилизатор не сможет повысить напряжение. Чем больше число ступеней, тем шире его интервал регулировки напряжения.

Советы по подключению стабилизатора напряжения:

  1. Перед монтажом всегда отключайте питание сети в электрическом щите.
  2. Подключите вспомогательную защиту прибора в виде автоматического выключателя и устройства защитного отключения. Это продлевает срок его работы. Монтировать автоматику целесообразно за счетчиком, но перед защитой.
  3. Электрическая сеть бытового назначения должна иметь контур заземления. Монтаж стабилизатора без заземления запрещается согласно правилам электробезопасности.
  4. Монтаж стабилизирующего устройства в доме до счетчика запрещен. Оптимальным вариантом установки стабилизатора будет выполнение его по вышеуказанной схеме.
  5. Запрещается подключать стабилизатор сразу после заноса его с мороза в квартиру. Внутри корпуса скапливается конденсат, который может сильно повредить устройство при включении, и сократить срок службы. На улице также запрещается его установка.
  6. Стабилизатор небольшой мощности до 5 киловатт подсоединяется прямо к розетке. Этот способ приемлем для гаражных условий, дачного дома. Иногда осуществляют установку переносного стабилизатора отдельно для цифровой техники, например, на компьютер, телевизор и т. д.

Для трехфазной сети 380 вольт стабилизатор подключают на каждую фазу по одному устройству, соединяя их схемой «звезды». Этим способом достигается экономия денежных средств на покупке устройств, а также на его обслуживании и ремонте, так как 3-фазное устройство намного дороже.

  • После монтажа нужно проконтролировать правильность соединений и монтажа. Для этого подключают автоматы ввода в распредщите. Треск, гудение, искрение не допускаются. Если таких признаков нет, то подключение стабилизатора напряжения выполнено правильно.
  • Не допускается подключать стабилизатор на нагрузку, превышающую мощность прибора. Резерв его мощности должен быть не менее 30%.
  • Правильная схема установки чаще всего изображается на корпусе устройства. Сначала нужно ориентироваться на эту схему. Если такой схемы нет, то оптимальным вариантом являются данные рекомендации. Популярные модели стабилизаторов подключают именно таким образом.

Каждый год необходимо осуществлять проверку надежности соединений проводки в клеммниках, при необходимости подтягивать их затяжку.

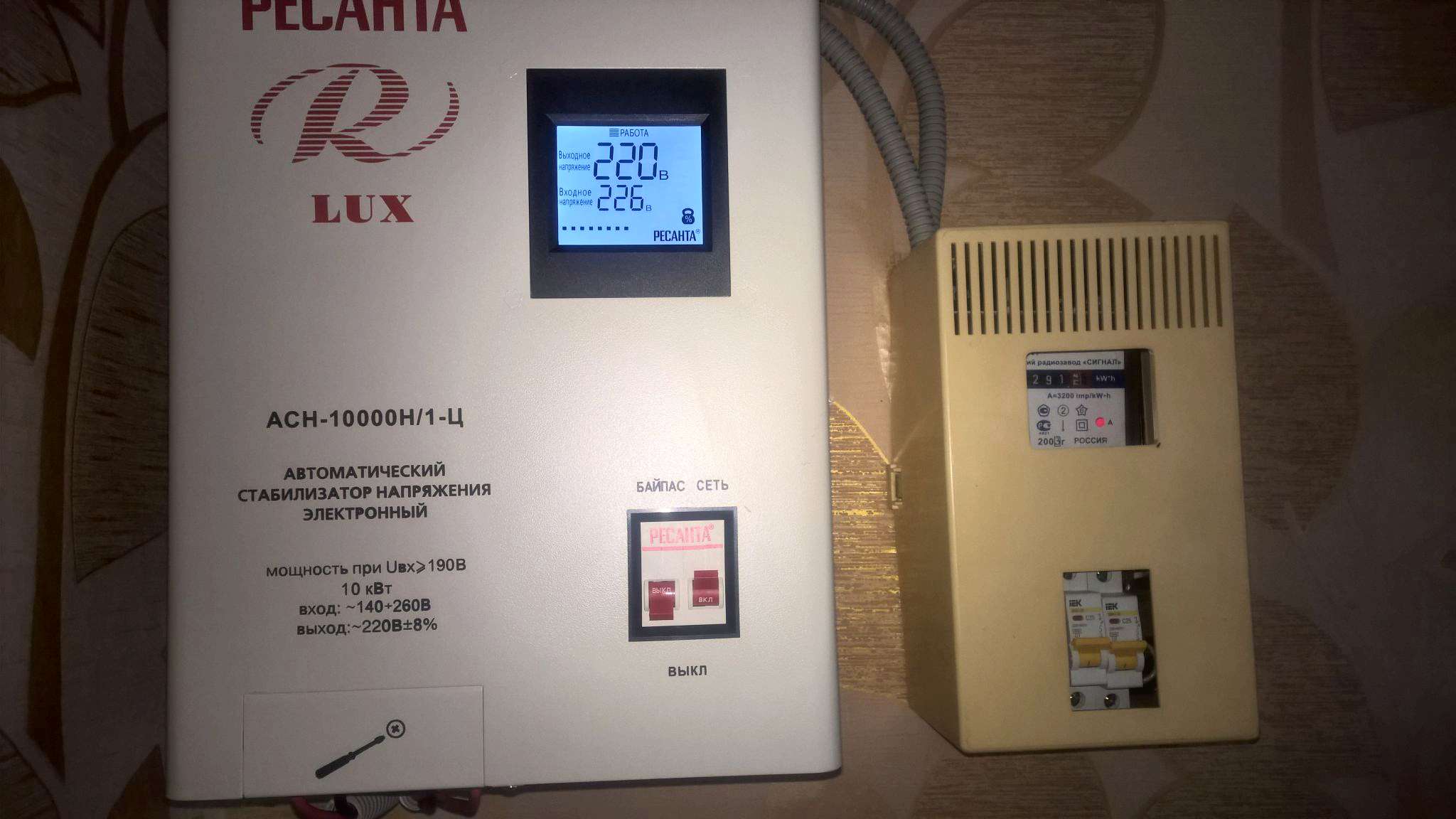

Пример подключения стабилизатора

Домашний счетчик, после него два автомата.

Верхний выключатель отключает фазу, другой – ноль. Один провод поступает на дом, а другой на летнюю кухню.

Схем подключения

Открываем крышку клеммника стабилизатора:

Выполняем подключение стабилизатора согласно схеме.

Стабилизатор стоит за стеной, поэтому имеется отверстие, через которое проходят четыре провода: фаза для стабилизатора, ноль для него же, ноль для квартиры, фаза тоже в квартиру.

Еще раз контролируем правильность соединений и включаем питание.

На дисплее показывается напряжение и ток на выходе.

Схемы 3-фазных нагрузок через 1-фазные стабилизаторы

Устройства, применяемые в быту, расходуют меньше энергии, чем промышленные образцы. Поэтому для нормальных свойств сети можно использовать три равных по характеристикам стабилизатора напряжения, которые соответствуют нагрузке для 1-фазной линии.

Если они применяют разделение нуля, то для их монтажа подходит такая схема:

По этой схеме для наглядности шина провода защиты РЕ не указана, а соединение стабилизаторов к ней выполнено упрощенно.

Рабочий нулевой провод после защит, находящихся в распредщитке дома, разделяется на клеммы вывода каждого стабилизатора. Его шина создается путем параллельного соединения клемм выхода всех трех устройств. Нули ко всем нагрузкам подходят жилами проводов от этой шины.

Клемма фазы, которая входит в каждый стабилизатор, подключается к своим клеммам защитного устройства, выходная клемма с группой автоматов, подающих питание на потребители.

Если объединить рабочие отходящие и входящие нули, то это делает схему проще. Но у отдельных моделей такой способ нарушает некоторые алгоритмы управления при возникновении аварии. Поэтому изготовители осуществляют такое разделение.

На схеме изображено подключение аналогичных стабилизаторов к 3-фазным нагрузкам.

Все схемы показаны для ознакомления с принципом действия стабилизаторов напряжения. Поэтому на схеме не изображаются устройства коммутации, распредкоробки и другие устройства.

Подключение стабилизатора к сети

ostabilizatore.ru

Подключение стабилизатора

Мне была поставлена задача: перебрать электрощит в доме и подключить стабилизатор напряжения.

Дом на четыре уровня: подвал, этажи с первого по третий.

Дом находится в близлежащей деревеньке, добираться несложно.

С переборкой электрощита особых сложностей не возникло. Хотя, конечно, старый электрощит представлял из себя печальное зрелище… Работа с электрощитом заняла три дня.

Получилось довольно удачно установить новый щиток в гипсокартонную стену. Для крепления я использовал вертикально установленные металлические профили.

Начинка электрощита получилась интересной. Так как перекрытия дома деревянные, я установил на вводе противопожарное УЗО. Этого требуют правила из священной книги электрика – ПУЭ.

Противопожарное УЗО является дополнительной защитой от возгорания электропроводки в любом помещении, не обязательно деревянном. Так, например, мне приходилось устанавливать такое УЗО в одном из павильонов модной итальянской одежды в Крокус Сити.

Установка была обязательным требованием для арендодателей.

Также заказчик просил установить защиту от перенапряжений. Мой выбор пал на проверенные временем УЗМ белорусских производителей.

На мой взгляд, это лучшее устройство по защите от небольших импульсных скачков и отклонения напряжения от комфортных величин.

На вводе электрощита установлен трехполюсный автомат, далее УЗО, затем УЗМ. После реле напряжения планировал подключить стабилизатор.

Выбираем мощность стабилизатора

В подвале расположен гараж и бойлерная с газовым котлом. Смонтировано два приямка с дренажными насосами, мощностью около 600 Вт. Имеется глубинный насос для подачи воды в дом, мощностью 1,5Квт. Все это на одной фазе, ибо так спроектировано.

Первый этаж. Здесь кухня с духовым шкафом 2КВт, стиральная машинка 2,5КВт, бытовые электроприборы. Здесь есть возможность раскидать нагрузку по фазам.

На втором и третьем этажах только освещение и бытовые розетки. Там находятся спальные помещения.

Да, есть еще два кондиционера по 1, 5 КВт.

На участке присутствуют постройки, баня и гостиный домик. Там тоже спальные помещения, газ и дровяной очаг.

Получилась такая табличка распределения нагрузки по фазам:

Фаза АРозетки первый этаж, кухня, стиральная машинкаОколо 5 КВТ
Фаза ВРозетки второй и третий этаж, свет в доме, освещение улицаОколо 3 КВт
Фаза СРозетки подвал, котел, насосы, кондиционерыОколо 6 Квт

Выбрал стабилизатор с запасом, по десять киловатт на каждую фазу.

Подключение трехфазного стабилизатора

Далее начались приключения с Ресантой. .

Изначально я предусмотрительно рекомендовал стабилизаторы Лидер или Штиль, как самые лучшие на российском рынке. Но и цена на них кусается, несмотря на их преимущества.

Также заказчик был против Лидера потому, что уже имел опыт использования этой марки. Ему не понравилось, что устройство уходит в аварийный режим после пяти попыток включения при нестабильном напряжении.

Пришлось остановиться на Ресанте. Это простейший стабилизатор с минимумом электроники. Немножко жужжит, но к этому можно привыкнуть.

И тут я совершил просчет, заказав на дом трехфазный стабилизатор…

Не знал я, что моноблочный стабилизатор на три фазы, при пропадании одной из фаз, отключается полностью, оставляя дом без света.

Было выбрано трехфазное электромеханическое устройство фирмы «Ресанта», мощностью 30 КВа.

Подробнее о характеристиках различных стабилизаторов можно узнать в статье Как выбрать стабилизатор.

Заказывал через интернет магазин, после незначительных переговоров по телефону. Заказ привезли вовремя, доставка бесплатная, очень удобно.

Не отпуская курьера, на месте раздербанили фанерную упаковку. Внешний и внутренний вид не вызвал подозрений.

Довольно увесистый механизм оказался. Пришлось нести втроем в подвал, к месту установки. Курьера отпустили с добрыми пожеланиями и деньгами.

Приступил к подключению. В подключении нет ничего сложного, главное не перепутать вход с выходом.

Производителями установлена мощная колодка с болтовым соединением. В комплект входит набор бронзовых гаек, шайб и медных наконечников. Все это обеспечивает надежный контакт.

Опустим процесс подключения. Он требует лишь внимания и аккуратности.

Около часа провозился с опрессовкой наконечников и протяжкой гаек.

Наступил момент включения.

Всегда есть мандраж в такой момент, вдруг поднимешь клювик автомата и, вместо появления света, появится непредсказуемый бабах и писец.

Трижды перепроверил схему подключения и протянул контакты. Включаю.

Замигали УЗМ, предупреждая о скором включении. Щелчок, УЗМ включились и… моргнув, опять погасли. Пронаблюдав такую картину три раза, я спустился в подвал, решив оттуда наблюдать за стабилизатором.

При отключенной нагрузке и включенном стабилизаторе все было замечательно. Ресанта оптимистично выдавала показания по входному напряжению и выходному. Но стоило лишь включить нагрузку в доме, напряжение отключалось стабилизатором.

Варианта два:

Либо большие пусковые токи насоса в скважине дают перегрузку, либо где то плохой контакт ноля.

Как всегда, погрешив на себя, пошел протягивать нулевые контакты везде, где только можно.

После проверки попробовал опять подать напряжение. Ничего не вышло. Свет моргнув отключился.

За всем происходящим наблюдали строители из братской западной Украины. Непонятно, какие соображения возникали в их «западэнском» сознании, но я, как человек мнительный, осудил опять себя в происходящем.

После пяти неудачных попыток подачи напряжения через Ресанту, я углубился в глубокий электротехнический самоанализ.

Еще раз убедился, что схема подключения правильная. Нет сомнений.

Схема подключения трехфазного стабилизатора

Ага, я понял…

Трехфазной Ресанте не нравятся три УЗМ перед ней. Не понимает она их и все. Дело в том, что реле напряжения включаются после небольшой задержки. УЗМ убеждается в стабильности городского напряжения и после минутной задержки, включается.

Но три реле могут включаться не одновременно и из-за этого стабилизатор не запускается, принимая это за отсутствие одной из фаз.

Решил проверить это предположение и подключил Ресанту перед УЗМ.

Пробую включать.

Опять свет мигнул и пропал, реле напряжения мигают по очереди аварийной индикацией. Стабилизатор щелкает и уходит в аварию.

Иду проверять последнее предположение о плохом ноле к столбу.

На столбе висят два электрощита. Очень умные электрики запитали эти два электрощита на два разных дома одним четырехжильным кабелем.

Этот кабель заходит в щит моего заказчика, затем шлейфом с верха вводного автомата уходит на другой щит.

И как же они обошлись с нолем, эти варвары от электричества?

В моем уличном щите ноль приходит на болт в корпусе металлического щита, от него, разрываясь, идет к соседу и еще один провод на счетчик.

Всего под болтом три жестких провода сечением 10мм2. Контакт весьма сомнительный и окислившийся со временем.

Я отключил соседа и переделал соединение под отдельный болт с хорошими шайбами. Все провода зачистил от окисления.

Проделав все эти известные электрику мантры, я вернулся к алтарю стабилизатора. Внутренне перекрестился и включил.

Изменений не произошло. Свет появился, затем моргнула фаза «В» и Ресанта ушла от нас в аварию.

Я стал уже тупо включать стабилизатор, так как больше доступных идей у меня не было. Видимо уже подсознательно принял идею дожечь это устройство прибалтийских производителей.

Почему бы им не остановиться на шпротах и оставить попытки прорыва в электротехнике?!

Итак, включаю я Ресанту, она закономерно отключается, моргая фазой «В».

Хочу заметить, что между переборкой электрощита и установкой стабилизатора, прошло две недели.

За это время строители плодотворно работали ручным электроинструментом, болгарками, запускались дренажный и глубинный насосы. Все это происходило без проблем.

Иногда, правда, происходило отключение УЗМ по фазе «В»… Но тогда я не придал этому значения. Отключалось, затем включалось, после возвращения напряжения в разумные пределы.

Если все работало ранее и перебои стали возникать после подключения трехфазного стабилизатора Ресанта, значит дело в нем.

Я решил тупо дожечь прибор и обратиться по гарантии. Где — то после десяти попыток из Ресанты раздался хлопок, повился дымок и выбило автомат.

На этом я остановился. Разобрал схему, отсоединил стабилизатор. Позвонил в гарантийный центр и спокойно объяснил, что стабилизатор после включения вышел из строя.

Ни капли не соврал при этом.

Собственно, это были жесткие испытания стабилизатора Ресанта при нестабильном ноле и отгоравшей наверху столба злополучной фазе «В»…

Уже позже я залез на столб и перекрутил все орехи на СИПе на ниледовские. Простите меня за несусветное словообразование, но как еще сказать, на великом и могучем, об изделиях фирмы Niled?

Действительно, отходящий провод на фазе «Бе» обуглился и давал знать о своем предсмертном состоянии периодическим исчезновением контакта. Это приводило к отключению УЗМ и уходу Ресанты в аварию.

То, что электричество стало пропадать при запуске стабилизатора, а до этого выключалось редко, тоже можно объяснить.

Думаю, что стабилизатор Ресанта при включении создает высокий пусковой ток, обусловленный наличием автотрансформатора в схеме.

Автотрансформатор состоит из катушки с большим количеством витков.

Плохой контакт на столбе не выдерживал тока такой величины, напряжение пропадало, стабилизатор отключался. Цепная реакция.

Возврат стабилизатора в сервисный центр

Далее я должен отметить порядочность продавца Ресанты, назову его здесь Алексеем.

Алексей прочувствовал всю сложность моей ситуации, проявил глубокое понимание обстановки и предложил мне доставить стабилизатор в сервисный центр, правда самому, в Москву. Благо я сам из Подольска, так что недалеко.

Не буду описывать свои дорожные приключения до сервиса.

Ездить пришлось два раза. В первый раз отвез моноблочный трехфазник на сервис, получил талон на заявку об осмотре устройства.

Через три дня Алексей вышел на связь.

За это время я размышлял о возврате денег за неисправное устройство не прошедшее полевых испытаний и не оправдавшее надежд. Думал также и о замене на три однофазных десяти киловатных стабах.

Изучал отзывы о Ресанте. Было много негатива, но был и позитив.

Ресанта сделала качественный скачок в сборке оборудования. Ранее внутри была безобразно наляпанная пайка. Провода просто отваливались.

Теперь все собрано без пайки на разъемах. А места, где пайка сохранилась, пропаяны очень качественно.

Электронная линейка стабилизаторов реализована на реле. Реле щелкают с шумом и обеспечивают низкую точность и скорость стабилизации.

Электромеханическая модификация довольно точно и плавно стабилизирует. Немного жужжит, как говорилось ранее. Но к чему не привыкнет русский человек ради значительной экономии?

Остановился на замене трехфазного устройства на три, десяти киловаттных, электромеханических.

Обмен был произведен вежливо, в сервисном центре на Нагатинской.

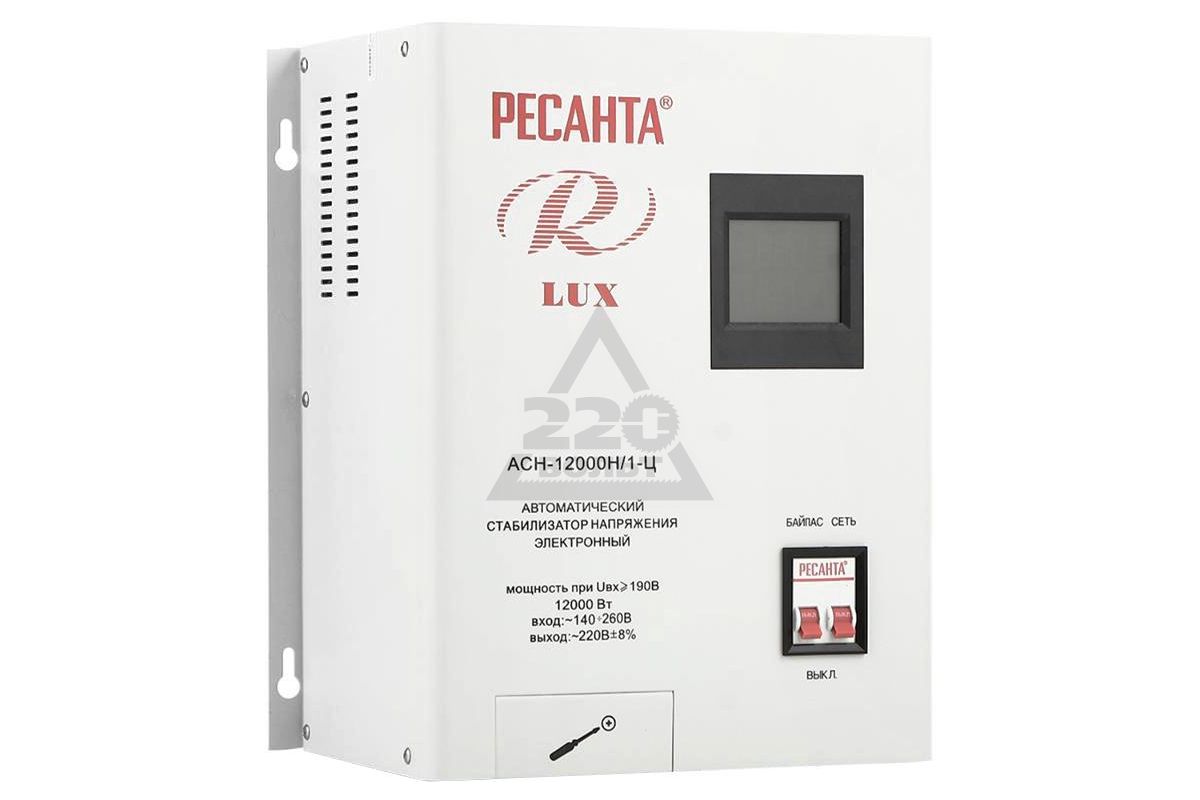

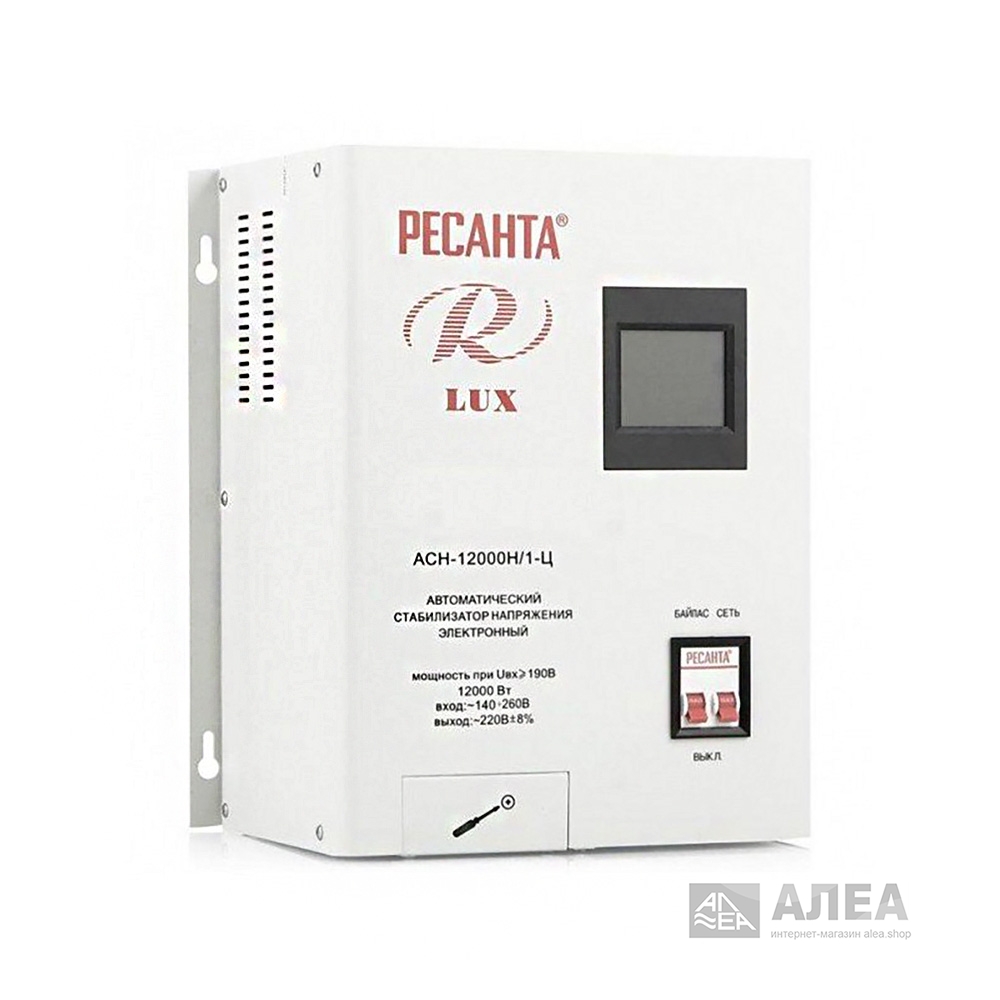

И вот я счастливый обладатель трех блочных устройств, прибалтийской сборки, надежно установленных в багажнике моего авто, стремящемся на юг от Москвы, соблюдая скоростной режим, естественно.

Однофазное подключение

Подключить однофазные стабилизаторы было несложно. У них уже не было болтового соединения. На входе установлен силовой разъем – клемма.

Я сохранил схему подключения и установил Ресанту после УЗМ. Сделано это было для того, чтобы при возникновении аварийных напряжений стабилизаторы не уходили в режим аварии. Ведь при напряжении выше 260 Вольт стабы отключаются, выжидают некоторое время и делают попытку включения.

Если после пяти таких попыток напряжение превышает 260 Вольт, то происходит переход в аварийный режим и нагрузка отключается. Повторное включение возможно только с помощью человеческих рук.

Такая защита от перенапряжений установлена на большинстве современных стабилизаторов.

Итак, включаем!

Взвожу вводный автомат в электрощите, начинают моргать индикаторами реле напряжения, выдерживая несколько секунд до включения.

Щелчок, УЗМ пропускают сетевое напряжения к стабилизаторам и, через несколько секунд в доме загорается свет…

Жду некоторое время и выдыхаю.

Электросеть дома перешла в рабочий режим.

Индикаторы реле светятся спокойными зелеными огоньками, стабилизаторы показывают входное и выходное напряжение.

Индикаторы Ресанты показывают и уровень подключенной нагрузки.

Это десятисегментная шкала, по которой можно судить о мощности подключенных электроприборов.

Приключения с Ресантой окончены. Теперь приборы спокойно жужжат в подвале дома.

Прошел месяц после установки оборудования, полет нормальный.

Сначала устройства стояли на полу.

Через неделю установили стабилизаторы на стеллаж. Так это выглядит сейчас.

Заказчик пожелал установить все на одну полку, хотя рекомендуемое расстояние между блоками около полуметра.

Достоинства и недостатки стабилизаторов Ресанта

Оказался ли эксперимент с установкой прибалтийских стабилизаторов, собранных в Китае, оправданным?

Думаю да.

Ресанта – самая продаваемая марка электроприборов в России. Производители заметно улучшили качество своих изделий.

Первый установленный мною стабилизатор перенес ужаснейшие полевые испытания двумя критичными неисправностями: нестабильным нолем (это самое страшное, что могло случиться) и отсутствием одной из фаз.

По сути трехфазник стойко реализовывал заложенные в него функции, отключая напряжение.

Он как бы говорил мне, хватит издеваться надо мной, залезь на столб, приведи городское напряжение в норму и я буду достойно работать!

Выбор трехфазного стабилизатора был ошибкой, но в результате я произвел замечательный краш тест, при экстремальных для этого устройства ситуациях.

Тут производителям Ресанты стоит подумать о реализации защиты от таких случаев.

Например, предусмотреть индикацию об ошибке входного напряжения, его нестабильности. В описании сказано, что существуют сигналы, оповещающие об аварии, но таких оповещений я не наблюдал. Это недостатки изделия.

Делаю вывод:

Ни в коем случае не устанавливать на жилой дом трехфазный стабилизатор.

За исключением дома, где есть трехфазные потребители, например электродвигатели насосов или мощные устройства кондиционирования.

Если остановили свой выбор на устройствах от Ресанты, то рассматривать электромеханическую линейку изделий.

Они обеспечивают более точную и плавную регулировку напряжения, без скачков и моргания.

Это можно отнести к достоинствам стабилизаторов Ресанта. Доступна и цена на эту продукцию

Да, стабилизаторы Ресанта можно приобретать для питания бытовых электроприборов!

Их качество улучшилось за последнее время. Существует и достойная сервисная поддержка.

С поддержкой, продавцами ,тоже нужно уметь разговаривать. Все мы люди и никто не любит, когда сразу начинается ругань. Спокойно изложите свою историю и вежливо поинтересуйтесь о способах решения проблем.

Установленные мною стабилизаторы мерно жужжат в подвале уже месяц. Пройденное время докажет или опровергнет мои оптимистичные утверждения.

elektrikpodolsk.ru

Как защитить домашнюю электропроводку стабилизатором напряжения

Вы здесь: Когда мы рассказывали об устройствах защиты сети от перенапряжения, особое внимание было уделено бесперебойникам и данным устройствам. Автоматические стабилизаторы могут использоваться где угодно: в квартире, частном доме и даже на даче. Стоимость устройств не слишком велика, а установка и подключение стабилизатора напряжения своими руками не представляет ничего сложного. Далее мы как раз поговорим о том, как самостоятельно установить и подключить защитную аппаратуру на весь дом либо квартиру, предоставив пошаговую инструкцию по монтажу!

Шаг 1 – Определяемся с типом защиты

На сегодняшний день существуют стационарные стабилизаторы напряжения, установка которых производится на весь дом и мобильные модели, которые способны обслуживать один либо несколько отдельных электроприборов. Помимо этого стационарное оборудование может быть трехфазным либо однофазным, в зависимости от условий применений. Подключение своими руками в этом случае имеет свои отличия: то ли Вы будете подсоединять прибор к 220 В, то ли к 380.

Как правило, в частных домах и квартирах правильнее всего будет подключить однофазный стабилизатор напряжения к сети возле распределительного щитка, что позволит защищать всю сеть от перегрузок. Именно поэтому инструкция по подключению будет предоставлена для однофазного стационарного электроприбора.

Шаг 2 – Выбираем место установки

При установке своими силами дела обстоят куда сложнее, т.к. если Вы неправильно установите корпус в доме, может произойти в лучшем случае выход защитного прибора из строя, не говоря уже о таких последствиях, как пожар.

Итак, чтобы самому установить стабилизатор напряжения в помещении, учитывайте следующие рекомендации:

  • комната должна быть сухой и хорошо вентилируемой, т.к. одной из главных причин поломки устройства является появление конденсата внутри корпуса;
  • при установке изделия в нише, позаботьтесь о том, чтобы отделочные материалы были пожаробезопасные – кирпич, бетон, металл либо стеклотекстолит;
  • соблюдайте воздушный зазор между корпусом техники и стенками, со всех сторон отступ должен быть не меньше, чем 10 см;
  • если Вы решите установить стабилизатор напряжения на стене своими руками, позаботьтесь, чтобы подставка (либо анкера) смогла выдержать вес настенного корпуса.

Рекомендуем также просмотреть наглядную видео инструкцию по установке и подключению аппарата на стене в доме:

Как правильно осуществить монтаж

Шаг 3 – Производим подсоединение к электросети

На самом деле самостоятельно подключить стабилизатор напряжения к сети в доме довольно просто. Сзади устройства находится клеммная колодка на 5 разъемов. Обычно очередность подключения проводов следующая (слева направо): вводные фаза и ноль, заземление, фаза и ноль, идущие на нагрузку. На фото ниже Вы можете увидеть расположение разъемов:

Все, что Вам нужно, правильно выбрать сечение кабеля по мощности и току, после чего произвести монтаж своими руками, согласно схеме (для однофазного устройства):

Требования и рекомендации к подключению стабилизатора напряжения своими руками:

  1. Обязательно перед электромонтажными работами отключите электроэнергию на вводном щитке.
  2. Дополнительно защитите изделие автоматическим выключателем и УЗО, что продлит его срок службы. Установить автоматику рекомендуется после счетчика, но перед защитой от перенапряжения.
  3. Бытовая электросеть обязательно должна иметь заземляющий контур. Производить подключение без заземления запрещается из соображений электробезопасности.
  4. Установка стабилизатора напряжения в доме перед счетчиком запрещается, и добиться размещения защиты до прибора учета электричества очень сложно. Лучше производить монтаж так, как показано на схеме выше.
  5. Нельзя производить подключение аппарата сразу же после того, как Вы занесете его с мороза в дом. Пусть электроника «отойдет» и весь конденсат внутри испариться, иначе, как мы уже говорили Выше, срок службы устройства резко сократится. Сюда же можно отнести запрет на подключение изделия на улице.
  6. Защита, мощностью менее 5 кВт подключается напрямую к розетке. Такой вариант идеально подходит для гаража, загородного дома и дачи. Некоторые производят установку мобильного стабилизатора напряжения отдельно на компьютер, телевизор, котел, кондиционер, генератор либо стиральную машину, что позволяет защитить только определенный вид бытовой техники.
  7. Если Вам нужно подключить устройство защиты от перенапряжения в трехфазной сети, лучше купите три однофазных аппарата на 220в и подключите их по схеме звезда, чем один на 380 Вольт. Так Вы сэкономите деньги не только на покупке стабилизатора, но и на его ремонте (отремонтировать однофазное устройство на порядок дешевле, нежели трехфазное).
  8. После электромонтажных работ проверьте правильность подключения и установки, включив вводные автоматы на распределительном щите. Если ничего не гудит, не трещит и не искрит, значит, Вы все сделали правильно.
  9. Запрещается подключать устройство к нагрузке большей мощности. Запас мощности защиты должен составлять от 20 до 30%.
  10. Правильная схема монтажа обычно обозначена на корпусе продукции. В первую очередь ориентируйтесь на нее, но если подсказка от производителя отсутствует, рекомендуем производить подсоединение согласно данной инструкции. Все популярные модели (от фирм Ресанта, Лидер) следует подключить именно по этой технологии.

Вот и вся технология установки и подключения стабилизатора напряжения своими руками. Как Вы видите, ничего сложного нет, главное учитывать все требования и рекомендации. Напоследок хотелось бы отметить, что ежегодно Вы должны проверять надежность соединения проводов в клеммной колодке и при необходимости подтягивать винтики.

Также читают:

Как правильно осуществить монтаж
Другие статьи по теме
  • Как определить короткое замыкание в сети?
  • Правила первой помощи при поражении током

  • samelectrik.ru

    Приключения с подключением стабилизатора Ресанта

    Мне была поставлена задача: перебрать электрощит в доме и подключить стабилизатор напряжения.

    Дом на четыре уровня: подвал, этажи с первого по третий.

    Дом находится в близлежащей деревеньке, добираться несложно.

    С переборкой электрощита особых сложностей не возникло. Хотя, конечно, старый электрощит представлял из себя печальное зрелище… Работа с электрощитом заняла три дня.

    Получилось довольно удачно установить новый щиток в гипсокартонную стену. Для крепления я использовал вертикально установленные металлические профили.

    Начинка электрощита получилась интересной. Так как перекрытия дома деревянные, я установил на вводе противопожарное УЗО. Этого требуют правила из священной книги электрика – ПУЭ.

    Противопожарное УЗО является дополнительной защитой от возгорания электропроводки в любом помещении, не обязательно деревянном. Так, например, мне приходилось устанавливать такое УЗО в одном из павильонов модной итальянской одежды в Крокус Сити.

    Установка была обязательным требованием для арендодателей.

    Также заказчик просил установить защиту от перенапряжений. Мой выбор пал на проверенные временем УЗМ белорусских производителей.

    На мой взгляд, это лучшее устройство по защите от небольших импульсных скачков и отклонения напряжения от комфортных величин.

    На вводе электрощита установлен трехполюсный автомат, далее УЗО, затем УЗМ. После реле напряжения планировал подключить стабилизатор.

    Выбираем мощность стабилизатора

    В подвале расположен гараж и бойлерная с газовым котлом. Смонтировано два приямка с дренажными насосами, мощностью около 600 Вт. Имеется глубинный насос для подачи воды в дом, мощностью 1,5Квт. Все это на одной фазе, ибо так спроектировано.

    Первый этаж. Здесь кухня с духовым шкафом 2КВт, стиральная машинка 2,5КВт, бытовые электроприборы. Здесь есть возможность раскидать нагрузку по фазам.

    На втором и третьем этажах только освещение и бытовые розетки. Там находятся спальные помещения.

    Да, есть еще два кондиционера по 1, 5 КВт.

    На участке присутствуют постройки, баня и гостиный домик. Там тоже спальные помещения, газ и дровяной очаг.

    Получилась такая табличка распределения нагрузки по фазам:

    Фаза АРозетки первый этаж, кухня, стиральная машинкаОколо 5 КВТ
    Фаза ВРозетки второй и третий этаж, свет в доме, освещение улицаОколо 3 КВт
    Фаза СРозетки подвал, котел, насосы, кондиционерыОколо 6 Квт

    Выбрал стабилизатор с запасом, по десять киловатт на каждую фазу.

    Подключение трехфазного стабилизатора

    Далее начались приключения с Ресантой..

    Изначально я предусмотрительно рекомендовал стабилизаторы Лидер или Штиль, как самые лучшие на российском рынке. Но и цена на них кусается, несмотря на их преимущества.

    Также заказчик был против Лидера потому, что уже имел опыт использования этой марки. Ему не понравилось, что устройство уходит в аварийный режим после пяти попыток включения при нестабильном напряжении.

    Пришлось остановиться на Ресанте. Это простейший стабилизатор с минимумом электроники. Немножко жужжит, но к этому можно привыкнуть.

    И тут я совершил просчет, заказав на дом трехфазный стабилизатор…

    Не знал я, что моноблочный стабилизатор на три фазы, при пропадании одной из фаз, отключается полностью, оставляя дом без света.

    Было выбрано трехфазное электромеханическое устройство фирмы «Ресанта», мощностью 30 КВа.

    Подробнее о характеристиках различных стабилизаторов можно узнать в статье Как выбрать стабилизатор.

    Заказывал через интернет магазин, после незначительных переговоров по телефону. Заказ привезли вовремя, доставка бесплатная, очень удобно.

    Не отпуская курьера, на месте раздербанили фанерную упаковку. Внешний и внутренний вид не вызвал подозрений.

    Довольно увесистый механизм оказался. Пришлось нести втроем в подвал, к месту установки. Курьера отпустили с добрыми пожеланиями и деньгами.

    Приступил к подключению. В подключении нет ничего сложного, главное не перепутать вход с выходом.

    Производителями установлена мощная колодка с болтовым соединением. В комплект входит набор бронзовых гаек, шайб и медных наконечников. Все это обеспечивает надежный контакт.

    Опустим процесс подключения. Он требует лишь внимания и аккуратности.

    Около часа провозился с опрессовкой наконечников и протяжкой гаек.

    Наступил момент включения.

    Всегда есть мандраж в такой момент, вдруг поднимешь клювик автомата и, вместо появления света, появится непредсказуемый бабах и писец.

    Трижды перепроверил схему подключения и протянул контакты. Включаю.

    Замигали УЗМ, предупреждая о скором включении. Щелчок, УЗМ включились и… моргнув, опять погасли. Пронаблюдав такую картину три раза, я спустился в подвал, решив оттуда наблюдать за стабилизатором.

    При отключенной нагрузке и включенном стабилизаторе все было замечательно. Ресанта оптимистично выдавала показания по входному напряжению и выходному. Но стоило лишь включить нагрузку в доме, напряжение отключалось стабилизатором.

    Варианта два:

    Либо большие пусковые токи насоса в скважине дают перегрузку, либо где то плохой контакт ноля.

    Как всегда, погрешив на себя, пошел протягивать нулевые контакты везде, где только можно.

    После проверки попробовал опять подать напряжение. Ничего не вышло. Свет моргнув отключился.

    За всем происходящим наблюдали строители из братской западной Украины. Непонятно, какие соображения возникали в их «западэнском» сознании, но я, как человек мнительный, осудил опять себя в происходящем.

    После пяти неудачных попыток подачи напряжения через Ресанту, я углубился в глубокий электротехнический самоанализ.

    Еще раз убедился, что схема подключения правильная. Нет сомнений.

    Схема подключения трехфазного стабилизатора

    Ага, я понял…

    Трехфазной Ресанте не нравятся три УЗМ перед ней. Не понимает она их и все. Дело в том, что реле напряжения включаются после небольшой задержки. УЗМ убеждается в стабильности городского напряжения и после минутной задержки, включается.

    Но три реле могут включаться не одновременно и из-за этого стабилизатор не запускается, принимая это за отсутствие одной из фаз.

    Решил проверить это предположение и подключил Ресанту перед УЗМ.

    Пробую включать.

    Опять свет мигнул и пропал, реле напряжения мигают по очереди аварийной индикацией. Стабилизатор щелкает и уходит в аварию.

    Иду проверять последнее предположение о плохом ноле к столбу.

    На столбе висят два электрощита. Очень умные электрики запитали эти два электрощита на два разных дома одним четырехжильным кабелем.

    Этот кабель заходит в щит моего заказчика, затем шлейфом с верха вводного автомата уходит на другой щит.

    И как же они обошлись с нолем, эти варвары от электричества?

    В моем уличном щите ноль приходит на болт в корпусе металлического щита, от него, разрываясь, идет к соседу и еще один провод на счетчик.

    Всего под болтом три жестких провода сечением 10мм2. Контакт весьма сомнительный и окислившийся со временем.

    Я отключил соседа и переделал соединение под отдельный болт с хорошими шайбами. Все провода зачистил от окисления.

    Проделав все эти известные электрику мантры, я вернулся к алтарю стабилизатора. Внутренне перекрестился и включил.

    Изменений не произошло. Свет появился, затем моргнула фаза «В» и Ресанта ушла от нас в аварию.

    Я стал уже тупо включать стабилизатор, так как больше доступных идей у меня не было. Видимо уже подсознательно принял идею дожечь это устройство прибалтийских производителей.

    Почему бы им не остановиться на шпротах и оставить попытки прорыва в электротехнике?!

    Итак, включаю я Ресанту, она закономерно отключается, моргая фазой «В».

    Хочу заметить, что между переборкой электрощита и установкой стабилизатора, прошло две недели.

    За это время строители плодотворно работали ручным электроинструментом, болгарками, запускались дренажный и глубинный насосы. Все это происходило без проблем.

    Иногда, правда, происходило отключение УЗМ по фазе «В»… Но тогда я не придал этому значения. Отключалось, затем включалось, после возвращения напряжения в разумные пределы.

    Если все работало ранее и перебои стали возникать после подключения трехфазного стабилизатора Ресанта, значит дело в нем.

    Я решил тупо дожечь прибор и обратиться по гарантии. Где — то после десяти попыток из Ресанты раздался хлопок, повился дымок и выбило автомат.

    На этом я остановился. Разобрал схему, отсоединил стабилизатор. Позвонил в гарантийный центр и спокойно объяснил, что стабилизатор после включения вышел из строя.

    Ни капли не соврал при этом.

    Собственно, это были жесткие испытания стабилизатора Ресанта при нестабильном ноле и отгоравшей наверху столба злополучной фазе «В»…

    Уже позже я залез на столб и перекрутил все орехи на СИПе на ниледовские. Простите меня за несусветное словообразование, но как еще сказать, на великом и могучем, об изделиях фирмы Niled?

    Действительно, отходящий провод на фазе «Бе» обуглился и давал знать о своем предсмертном состоянии периодическим исчезновением контакта. Это приводило к отключению УЗМ и уходу Ресанты в аварию.

    То, что электричество стало пропадать при запуске стабилизатора, а до этого выключалось редко, тоже можно объяснить.

    Думаю, что стабилизатор Ресанта при включении создает высокий пусковой ток, обусловленный наличием автотрансформатора в схеме.

    Автотрансформатор состоит из катушки с большим количеством витков.

    Плохой контакт на столбе не выдерживал тока такой величины, напряжение пропадало, стабилизатор отключался. Цепная реакция.

    Возврат стабилизатора в сервисный центр

    Далее я должен отметить порядочность продавца Ресанты, назову его здесь Алексеем.

    Алексей прочувствовал всю сложность моей ситуации, проявил глубокое понимание обстановки и предложил мне доставить стабилизатор в сервисный центр, правда самому, в Москву. Благо я сам из Подольска, так что недалеко.

    Не буду описывать свои дорожные приключения до сервиса.

    Ездить пришлось два раза. В первый раз отвез моноблочный трехфазник на сервис, получил талон на заявку об осмотре устройства.

    Через три дня Алексей вышел на связь.

    За это время я размышлял о возврате денег за неисправное устройство не прошедшее полевых испытаний и не оправдавшее надежд. Думал также и о замене на три однофазных десяти киловатных стабах.

    Изучал отзывы о Ресанте. Было много негатива, но был и позитив.

    Ресанта сделала качественный скачок в сборке оборудования. Ранее внутри была безобразно наляпанная пайка. Провода просто отваливались.

    Теперь все собрано без пайки на разъемах. А места, где пайка сохранилась, пропаяны очень качественно.

    Электронная линейка стабилизаторов реализована на реле. Реле щелкают с шумом и обеспечивают низкую точность и скорость стабилизации.

    Электромеханическая модификация довольно точно и плавно стабилизирует. Немного жужжит, как говорилось ранее. Но к чему не привыкнет русский человек ради значительной экономии?

    Остановился на замене трехфазного устройства на три, десяти киловаттных, электромеханических.

    Обмен был произведен вежливо, в сервисном центре на Нагатинской.

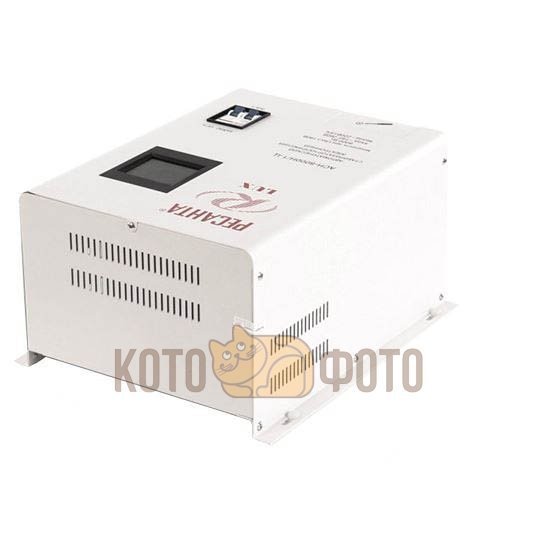

    И вот я счастливый обладатель трех блочных устройств, прибалтийской сборки, надежно установленных в багажнике моего авто, стремящемся на юг от Москвы, соблюдая скоростной режим, естественно.

    Однофазное подключение

    Подключить однофазные стабилизаторы было несложно. У них уже не было болтового соединения. На входе установлен силовой разъем – клемма.

    Я сохранил схему подключения и установил Ресанту после УЗМ. Сделано это было для того, чтобы при возникновении аварийных напряжений стабилизаторы не уходили в режим аварии. Ведь при напряжении выше 260 Вольт стабы отключаются, выжидают некоторое время и делают попытку включения.

    Если после пяти таких попыток напряжение превышает 260 Вольт, то происходит переход в аварийный режим и нагрузка отключается. Повторное включение возможно только с помощью человеческих рук.

    Такая защита от перенапряжений установлена на большинстве современных стабилизаторов.

    Итак, включаем!

    Взвожу вводный автомат в электрощите, начинают моргать индикаторами реле напряжения, выдерживая несколько секунд до включения.

    Щелчок, УЗМ пропускают сетевое напряжения к стабилизаторам и, через несколько секунд в доме загорается свет…

    Жду некоторое время и выдыхаю.

    Электросеть дома перешла в рабочий режим.

    Индикаторы реле светятся спокойными зелеными огоньками, стабилизаторы показывают входное и выходное напряжение.

    Индикаторы Ресанты показывают и уровень подключенной нагрузки.

    Это десятисегментная шкала, по которой можно судить о мощности подключенных электроприборов.

    Приключения с Ресантой окончены. Теперь приборы спокойно жужжат в подвале дома.

    Прошел месяц после установки оборудования, полет нормальный.

    Сначала устройства стояли на полу.

    Через неделю установили стабилизаторы на стеллаж. Так это выглядит сейчас.

    Заказчик пожелал установить все на одну полку, хотя рекомендуемое расстояние между блоками около полуметра.

    Достоинства и недостатки стабилизаторов Ресанта

    Оказался ли эксперимент с установкой прибалтийских стабилизаторов, собранных в Китае, оправданным?

    Думаю да.

    Ресанта – самая продаваемая марка электроприборов в России. Производители заметно улучшили качество своих изделий.

    Первый установленный мною стабилизатор перенес ужаснейшие полевые испытания двумя критичными неисправностями: нестабильным нолем (это самое страшное, что могло случиться) и отсутствием одной из фаз.

    По сути трехфазник стойко реализовывал заложенные в него функции, отключая напряжение.

    Он как бы говорил мне, хватит издеваться надо мной, залезь на столб, приведи городское напряжение в норму и я буду достойно работать!

    Выбор трехфазного стабилизатора был ошибкой, но в результате я произвел замечательный краш тест, при экстремальных для этого устройства ситуациях.

    Тут производителям Ресанты стоит подумать о реализации защиты от таких случаев.

    Например, предусмотреть индикацию об ошибке входного напряжения, его нестабильности. В описании сказано, что существуют сигналы, оповещающие об аварии, но таких оповещений я не наблюдал. Это недостатки изделия.

    Делаю вывод:

    Ни в коем случае не устанавливать на жилой дом трехфазный стабилизатор.

    За исключением дома, где есть трехфазные потребители, например электродвигатели насосов или мощные устройства кондиционирования.

    Если остановили свой выбор на устройствах от Ресанты, то рассматривать электромеханическую линейку изделий.

    Они обеспечивают более точную и плавную регулировку напряжения, без скачков и моргания.

    Это можно отнести к достоинствам стабилизаторов Ресанта. Доступна и цена на эту продукцию

    Да, стабилизаторы Ресанта можно приобретать для питания бытовых электроприборов!

    Их качество улучшилось за последнее время. Существует и достойная сервисная поддержка.

    С поддержкой, продавцами ,тоже нужно уметь разговаривать. Все мы люди и никто не любит, когда сразу начинается ругань. Спокойно изложите свою историю и вежливо поинтересуйтесь о способах решения проблем.

    Установленные мною стабилизаторы мерно жужжат в подвале уже месяц. Пройденное время докажет или опровергнет мои оптимистичные утверждения.

    Как подключить ресанта стабилизатор напряжения?

    Стабилизаторы напряжения приобретают не от хорошей жизни, и раз вы это сделали, то у вас, скорее всего уже есть или были проблемы с напряжением.

    Стандартный уровень напряжения согласно норм, должен быть 230 вольт (не 220, как многие до сих пор считают).

    Но в зависимости от места проживания (протяженность и загруженность линий электропередач) и возможных аварий в электросетях (обрыв нулевого провода, перегрузка), напряжение может быть либо стабильно заниженным-повышенным, либо просто ”скакать” в произвольных величинах.

    Когда приобретается маленький аппарат для защиты одного конкретного прибора – компьютер, холодильник, телевизор, котел, то с подключением проблем не возникает.

    На стабилизаторе имеется вилка и розетка. Тут разберется даже школьник.

    А вот если вы хотите установить мощный аппарат, для защиты электроприборов всего дома одновременно, тогда придется повозиться со схемой подключения.

    Что нужно для подключения

    Помимо самого стабилизатора, вам понадобится ряд дополнительных материалов:

    • трехжильный кабель ВВГнГ-Ls

    Сечение провода должно быть точно таким же, как и на вашем вводном кабеле, который приходит на рубильник или автомат главного ввода. Так как через него будет идти вся нагрузка дома.

    • выключатель трехпозиционный

    Данный выключатель в отличие от простых, имеет три состояния:

    1включен потребитель №1 2выключено 3включен потребитель №2

    Можно использовать и обычный модульный автомат, но при такой схеме, если понадобится отключиться от стабилизатора, придется каждый раз полностью обесточивать весь дом и перекидывать провода.

    Есть конечно же режим байпас или транзит, но чтобы перейти на него, нужно соблюдать строгую последовательность. Подробнее об этом будет сказано ниже.

    С данным переключателем, вы одним движением целиком отсекаете агрегат, а дом остается со светом напрямую.

    • провод ПУГВ разных цветов

    Вы должны четко понимать, что стабилизатор напряжения устанавливается строго до электросчетчика, а не после него.

    Ни одна энергоснабжающая организация вам не разрешит подключиться по другому, как бы вы не доказывали, что тем самым, кроме эл.оборудования в доме, вы хотите защитить и сам прибор учета.

    Стабилизатор имеет свой холостой ход и также потребляет эл.энергию, даже работая без нагрузки (до 30Вт/ч и выше). И эта энергия должна быть учтена и подсчитана.

    Второй важный момент – крайне желательно, чтобы в схеме до места подключения прибора стабилизации было либо УЗО, либо дифф.автомат.

    Это рекомендуют все производители популярных марок Ресанта, Sven, Лидер, Штиль и т.п. Это может быть вводной дифф.автомат на весь дом, не важно. Главное, чтобы само оборудование было защищено от утечек тока.

    В ниже описываемом способе как раз и будет рассматриваться такой вариант. Ведь очень часто эти аппараты вешают на стене в комнатах, прихожих, в свободном доступе для прикосновения.

    А пробой обмоток трансформатора на корпус, не такая уж и редкая вещь.

    Инструкция по подключению в щитке

    Первым делом монтируете в электрощитке, сразу после вводного автомата трехпозиционный переключатель.

    • в первом положении, когда язычок поднят вверх, напряжение будет подаваться в дом напрямую с электросети, без задействования стабилизатора

    Вдруг он у вас вышел из строя или нужно провести какие либо ревизионные работы. Не будете же каждый раз откидывать провода и обесточивать всю квартиру.

    • во втором положении II (язычок автомата смотрит вниз) – эл.снабжение будет идти через стабилизатор
    • положение «0» – все электроприборы отключены, как от стабилизатора, так и от внешней сети

    Выбираете место установки стабилизатора напряжения. Ставить где попало его тоже нельзя. Существуют определенные правила, которых следует придерживаться.

    Прокладываете от щитка до этого места два кабеля ВВГнГ-Ls.

    Каждый из них желательно промаркировать и сделать соответствующие надписи с обоих концов:

    • выход из стабилизатора

    Снимаете изоляцию с жил и сначала подключаете кабель в электрощитке. Фазу с того провода, что идет на вход стабилизатора, подсоединяете к выходным зажимам вводного автомата.

    Далее разбираетесь с кабелем стабилизатор-выход. Фазную жилу (пусть это будет белый провод), подключаете к контакту №2 на трехпозиционном выключателе.

    Ноль и землю с обоих кабелей сажаете на соответствующие шинки.

    Теперь нужно подать фазу непосредственно с вводного автомата на трехпозиционный. Зачищаете монтажный провод ПУГВ, оконцовываете жилы наконечниками НШВИ и заводите его с фазного выхода вводного автомата на зажим №4 выключателя.

    Все что остается сделать в щитке – запитать все автоматы с клеммы №1 трехпозиционника.

    Проделываете эту операцию опять же гибкими монтажными проводами.

    Таким образом по схеме вы подали фазу с вводного автомата на 3-х позиционный, а уже далее через его контакты распределили нагрузку, путем подключения через стабилизатор (контакт №2-№1) и напрямую без него (контакт №4-№1).

    В вашем конкретном случае данные номера контактов могут не совпадать с указанными здесь цифрами! Обязательно уточняйте все в инструкции или в паспорте на автомат.

    Подключение стабилизатора

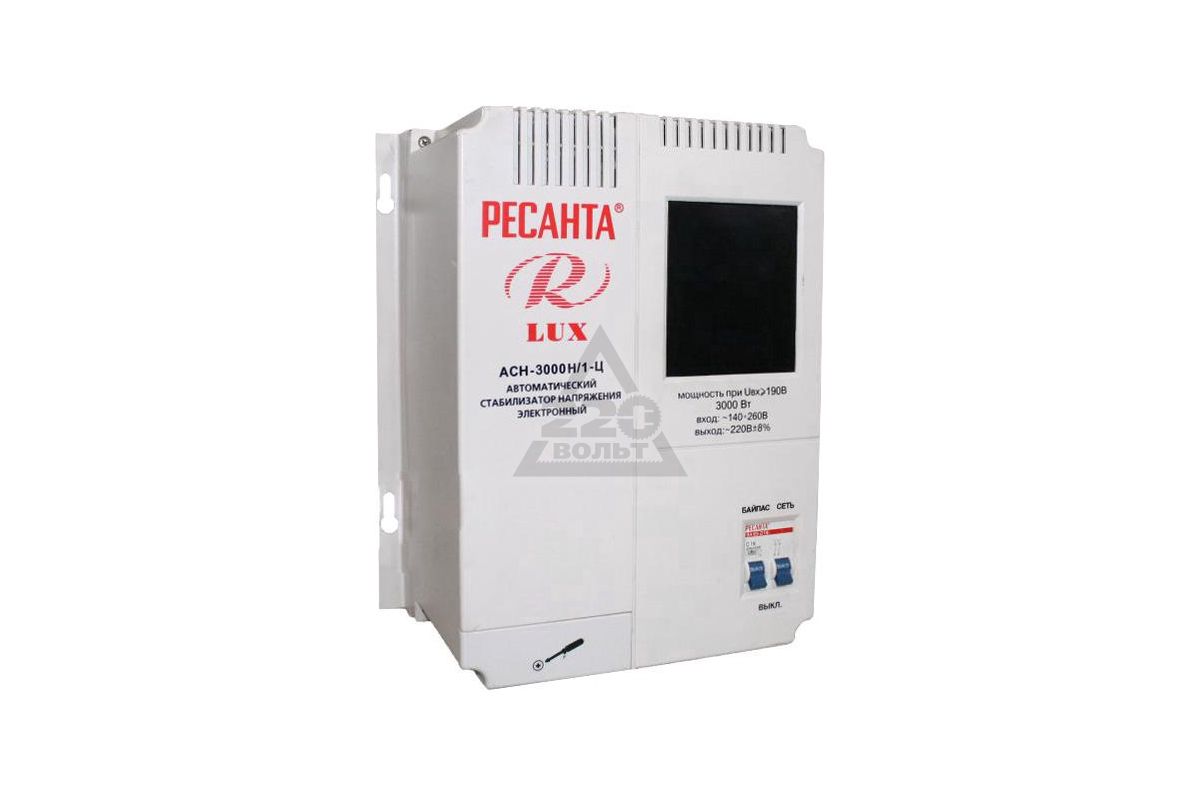

    Теперь переходим к непосредственному подключению самого стабилизатора. Для того, чтобы подобраться к его контактам, может понадобиться снять внешнюю крышку.

    Пропускаете два кабеля (вход и выход) через отверстия и зажимаете под клеммы по следующей схеме:

    • фазную жилу входного кабеля стабилизатора затягиваете на клемме ВХОД (Lin)
    • нулевую жилу (синего цвета) к клемме N (Nin)
    • заземляющую жилу к винтовому зажиму с обозначением ”земля”

    Кстати, отдельной клеммы ”земля” может и не быть. Тогда данную жилу закручиваете под винт на самом корпусе аппарата.

    Есть модели с клеммниками всего под 3 провода. В них назад возвращается только фаза.

    Ноль на питание электроприборов берется с общего щитка.

    Теперь когда вы подали напряжение от щитка до стабилизатора, вам нужно вернуть это напряжение, но уже стабилизированное обратно в общий щит.

    Для этого подсоединяете кабель — выход со стабилизатора.

    • его фазную жилу к зажиму ВЫХОД (Lout)
    • жилу заземления, туда же где и заземляющая жила от входного кабеля

    Еще раз визуально проверяете всю схему и закрываете крышку.

    Первое включение нужно осуществлять без нагрузки. То есть все автоматы кроме вводного и того, что идет на стабилизатор должны быть отключены.

    Запускаете его на холостой ход и контролируете работу. Входные и выходные параметры, нет ли посторонних шумов или писка.

    Также не помешает проверить правильность и точность тех.данных, что высвечиваются на электронном табло.

    Если у вас дома трехфазная сеть 380В, то для такого подключения рекомендуется использовать 3 однофазных стабилизатор напряжения, с подключением каждого по отдельной фазе.

    Более подробно о преимуществах трехфазных и однофазных аппаратов и когда какой нужно выбирать, можно ознакомиться в статье ”Как выбрать стабилизатор напряжения для дома”.

    1Неправильное расположение и место установки

    У вас может быть все идеально подключено и соблюдена схема, но стабилизатор будет постоянно греться и отключаться, либо на его табло выскакивать ошибки.

    О том, где можно, а где ни в коем случае нельзя располагать данный прибор подробно читайте в статье ”Где устанавливать стабилизатор напряжения в доме”.

    2Подключение через простой автомат, а не трехпозиционный

    Безусловно, данный пункт и ошибкой то трудно назвать. Тем более 90% потребителей именно так и делают.

    Однако, этот выключатель может реально спасти ваш прибор от выхода из строя.

    Дело в том, что переключение стабилизатора напряжения из обычного режима в режим “транзит”, должно выполняться с определенной последовательностью.

    Сначала вы отключаете автоматы на панели стабика.

    Потом сам переключатель переводите в положение ТРАНЗИТ или БАЙПАС.

    И только затем снова включаете автоматы.

    Многие забывают об этом и делают переключение под нагрузкой. Что в итоге приводит к поломкам.

    С 3-х позиционным автоматом такое исключено. Вы автоматически переключаете напряжение, без каких либо манипуляций на стабилизаторе. И все это одной клавишей!

    Никакой последовательности запоминать не нужно. Так что данную процедуру можно смело доверять любому члену семьи.

    3Использование для подключения кабеля меньшего сечения чем вводной

    Вы можете выбирать меньшее сечение, только когда запитываете отдельные электроприемники.

    Если же у вас на стабилизаторе сидит весь дом, то будьте добры соблюдать параметры по вводу согласно всей общедомовой нагрузке.

    4Отсутствие наконечников на многожильных проводах

    Почему-то многие забывают, что зачастую через стабилизатор проходит вся нагрузка вашего дома. Ровно такая же как и на вводом автомате.

    При этом в электрощите все провода обжаты, даже на выключателях освещения с минимальными токами, а вот на клеммниках стабилизатора или его автоматах, постоянно можно встретить голый провод просто поджатый винтом.

    Поэтому не скупитесь, и заранее вместе с аппаратом приобретайте соответствующие наконечники.

    5Выбивает общий автомат в щитке

    Иногда после подключения стабилизатора, начинает выбивать вводной автомат. При этом без стабилизатора, все нормально и ничего не отключается.

    Многие сразу грешат на неправильную схему подключения или дефект аппарата. Везут его на гарантийный ремонт и т.п.

    А причина может быть совсем в другом. Если у вас через чур низкое напряжение 150-160В, то при его повышении до стандартных 220-230В, ток в сети значительно вырастет.

    Отсюда и все проблемы. Обращайте на это внимание, прежде чем нести его обратно в магазин.

    Источники — Кабель. РФ

    Владельцам индивидуальных домов с электрическим вводом в дом от воздушной линии электропередач часто приходится сталкиваться с перепадами напряжения в электросети. По причине того, что сосед включает электрообогреватели, сварочный аппарат или мощный станок. В результате в линии падает напряжение ниже допустимого предела в 198 Вольт. Лампочки начинают моргать или тускло гореть, перегорает бытовая техника или компьютер.

    Эффективно решить проблему и нормализовать напряжение поможет стабилизатор. Он всегда при скачках или падениях напряжения, его стабилизирует и выдает номинальное напряжение около 220 Вольт. С его помощью можно защитить как отдельные наиболее уязвимые электропотребители: компьютер, электронику газового котла, холодильник, телевизор и т. п. так и весь дом сразу.

    Для частного дома лучше и понадежнее всего установить у электрощита один мощный стабилизатор напряжения на весь дом, чем ставить несколько возле каждого электропотребителя.

    Как выбрать стабилизатор напряжения.

    Как выбрать стабилизатор напряжения. при покупке стабилизатора необходимо обязательно обратить внимание на его технические характеристики, что бы они подходили под ваши конкретные условия и было обеспечено надежное электропитание вашего дома.
    На что следует обратить внимание:

    1. Тип установки. На левой картинке устройство предназначено для установки на стену (часто используется для газовых котлов). По центру- для отдельно стоящей бытовой или электронной техники. И справа- для защиты всего дома целиком.
    2. Напряжение в электрощите. Если у Вас однофазный ввод на 220 Вольт, значит Вам подойдет соответствующий стабилизатор напряжения на 220 В. А если на 380, тогда придется купить дорогостоящий трехфазный на 380 Вольт. Но можно использовать для этих целей и 3 однофазных, но об этом в конце статьи.
    3. Максимальная выходная мощность. Для ее вычисления надо сложить максимальную потребляемую электрическую мощность в Ваттах или Киловаттах всех электроприборов, которые будут подключены с добавлением 20 процентного запаса. Эти данные Вы найдете в технических паспортах или на задней стороне бытовой техники.
    4. Диапазон изменения входных напряжений. Каждая модель стабилизатора рассчитана на стабилизацию определенной максимальной и минимальной величины напряжения. При выходе за эти пределы устройство не будет эффективно работать и отключится. Для определения минимального напряжения в электросети необходимо измерить его мультиметром в часы максимальных нагрузок и желательно зимой, когда дополнительно включаются обогреватели.
    5. Перегрузочная способность определяет какое время сможет работать устройство при перегрузках. Чем она выше, тем надежнее устройство.
    6. Защита от короткого замыкания на выходе. Позволяет отключать линию на электропотребители при возникновении в ней токов перегрузок или короткого замыкания.
    7. Быстродействие. Если у Вас происходят резкие колебания величины напряжения стоит обратить внимание на электронные приборы, в других случаях подойдут и более надежные электромеханические стабилизаторы.
    8. Условия эксплуатации. Обращайте внимание на них при покупке, если планируется эксплуатация в неотапливаемом помещении или наоборот, в жарких условиях.
    9. Дополнительные возможности:
    • Присутствие дисплея. показывающего параметры работы.
    • Ручная регулировка величины выходного напряжения.
    • Возможность самодиагностики.
    • Управление с компьютера.
    • Световая и звуковая индикация.

    Схема подключения стабилизатора напряжения

    Однофазный стабилизатор напряжения на 220 Вольт проще всего подключить своими руками. Открываем паспорт или ищем надписи на клеммах устройства. Как правило, первые два контакта- это входные L- фаза и N- ноль. К ним подключается электропитание от счетчика через автомат, номинал которого должен соответствовать максимальной мощности стабилизатора. Для 2 кВт- 10 А, для 3.5 кВт- 16 А и для 5 кВт- 25 Ампер. Важно не перепутать фазу с нулем. Как определить фазу читаем здесь .

    На выходные контакты подключаются электроприборы. Я после стабилизатора пускаю фазу на них через несколько автоматов в электрощите.

    Иногда нулевой контакт может быть один. В таком случае входящий и выходящий ноль садим вместе.

    На контакт PE подключается заземляющий провод с корпуса электрощита.

    Для частного дома с вводом на 380 Вольт не имеет смысла покупать дорогой трехфазный выпрямитель. Дешевле будет использовать три однофазных. Но имейте ввиду, в таком случае нельзя подключать на выходе электродвигатели, сварочный аппарат и другие устройства, рассчитанные на работу от 380 Вольт.

    Подключается по одному стабилизатору на каждую фазу аналогично первой схеме подключения на 220 Вольт.

    при подключении однофазного стабилизатора индикатор светится на фазах и нулях входа и выхода, светится и «земля» (причем она под напряжением) и даже корпус щипает. Поменял фазу и ноль на входе все стало в норму (фаза светится, а ноль и земля нет). Правда включал пока без нагрузки. Неужели при сборке перепутали входные фазу и ноль. Подскажите пожалуйста что делать

    Приветствую всех. Подскажите пожалуйста ответ на такой вопрос: хочу поставить стабилизатор на вводе в дом, питание трехфазное, мощность потребления 8 кВт, ставить трехфазный на 9 кВт или три однофазных по 3 кВт на каждую фазу и правильно ли это? Я в электрике не особо, но я так понимаю если общая мощность 8 кВт, то по трем фазам с учетом разделения на каждую будет 2,6 кВт? Заранее спасибо.

    Игорь, здравствуйте. Общая мощность и мощность на фазу это разные понятия. Общая мощность может быть 8 кВт, но при этом на первой фазе будет 1 кВт, на второй 2 кВт, а на третьей 5 кВт. Вам надо замерить токи по фазам и подбирать стабилизатор по мощности наиболее загруженной фазы (если он трехфазный) или однофазный (три штуки на каждую фазу) по мощности фазы.

    Здравствуйте! Помогите, пожалуйста! Загородный дом,три фазы, 10 кВт. Можно ли поставить по стабилизатору на каждую фазу, если в доме работает электрический котел на 380В. В статье сказано, что нельзя подключать приборы, расчитанные на работу от 380В.А почему нельзя? Спасибо.

    Виктория, здравствуйте. Дело в том, что некоторые приборы работают без нулевого провода, по схеме соединений звезда (чаще) или треугольник (реже). Для таких устройств либо нужен трехфазный стабилизатор, либо стабилизаторы включать в обход котла, то есть стабилизировать напряжение во всей электропроводке кроме котла.

    Добавить комментарий

    Как подключить стабилизатор напряжения ресанта

    как подключить стабилизатор Ресанта АСН 10000 Н/1-Ц Lux

    Зарегистрирован: 15 авг 15:46

    Я живу в 5-и этажном общежитие и в вечернее время у нас падает напряжение до 190-180В

    Вот купил стабилизатор Ресанта АСН 10000 Н/1-Ц Lux от него хочу за питать 3 нагрузки холодильник Stinol 101ER,СМ Electrolux EWT 825,микроволновку LG MS2041US

    Почему 6 мм2, а не 10?

    Первая колонка — для одиночного провода, проложенного открыто.

    Стабилизаторы напряжения Ресанта

    Стабилизатор напряжения — это электрический прибор, основная цель которого предохранение бытовой техники от перепадов напряжения и, как следствие, от преждевременного выхода ее из строя.

    Ресанта представляет различные модели подобных устройств для дома. Прежде, чем купить нужный прибор, следует определиться с необходимой мощностью. Представляем вашему вниманию основные категории такого оборудования.

    Однофазный стабилизатор напряжения Ресанта применяется для защиты электроприборов с мощностью до 5 кВт от короткого замыкания и перепадов напряжения.

    Прибор оснащен частотным фильтром входного и выходного напряжения. Предусмотрено аварийное отключение, которое срабатывает при повышении показателей напряжения. Данное устройство можно крепить на стену.

    Трёхфазный стабилизатор напряжения Ресанта. Предназначен для домов, где подведены три фазы, или там, где установлены агрегаты, которые требуют 380В. Производятся только электромеханического типа. Достаточно дорогостоящие приборы, но оправдывают себя, так характеризуются высокой практичностью в пользовании.

    Автоматические стабилизаторы напряжения Ресанта делятся на несколько подвидов: однофазные электромеханического типа, однофазные цифровые пониженного напряжения, однофазные электронного типа с цифровым дисплеем, однофазные цифровые настенные серии LUX, бытовые однофазные цифровые, трехфазные электромеханического типа.

    Как подключить стабилизатор напряжения. Рассмотрим два возможных варианта:

    • 1 вариант подключение после счетчика. Такой вид подключения выбирают, когда нужно подключить весь дом (квартиру). После счетчика устанавливают автомат (автоматический выключатель), на вход прибора идет выход автомата. Очень важно подводить фазы к фазе. Также можно установить дополнительный автомат на само устройство. Схема: счетчик автоматический выключатель стабилизатор автоматы разводки.
    • 2 вариант розеточное подключение. К такому виду подключения прибегают в том случае, когда требуется оборудование большей мощности. На вход прибора подводят провод (на другом конце провода подсоединена вилка), на выход провод, на конце которого находится розетка. В этом случае фаза роли не играет. Длину провода вы можете корректировать, так как вам нужно. Схема: вилка провод (на вход) стабилизатор провод (на выход) розетка.

    Технические характеристики стабилизатора напряжения Ресанта заключаются в следующем:

    1. Мощность номинальная (Вт/А): 3000
    2. Частота (Гц): 50
    3. Диапазон (входное напряжение) (В): 240 430
    4. Стабилизационная точность: 220 2%
    5. КПД (при токе нагрузки 80%) (%): 97
    6. Охлаждение: воздушное
    7. Температура нагрева (максимальная) обмотки трансформатора (С): 70
    8. Регулировочное время (сек): 10
    9. Искажение синусоиды: отсутствует
    10. Защита (высоковольтная) (В): 260 5
    11. Защитный класс: ІР негерметизированный
    12. Температура окружающей среды во время работы (С):0 45
    13. Влажность воздуха (%): не более 80
    14. Размеры (мм): 810х430х530.

    Несмотря на то, что все модели Ресанта пользуются большой популярностью, так как сделаны очень качественно, однако и в них случаются поломки.

    Что же делать при неисправности стабилизаторов напряжения Ресанта?

    Первое, что нужно сделать это выяснить причину неисправной работы. Если вы не компетентны в этом вопросе, то лучше вызвать мастера либо отвезти прибор в ремонтную службу (фирму, где осуществлялась покупка). Профессионалы осмотрят аппарат и приступят к ремонту. Если он находится на гарантии, а вашей вины в поломке нет, то все будет абсолютно бесплатно.

    XXI столетие это время автоматизации и компьютеризации. Мы привыкли к комфорту, поэтому, если что-то выходит из строя, это нас очень беспокоит. Каждый потребитель электроэнергии понимает, что такое перепады напряжения и как может из-за этого страдать наша техника. Поэтому самый лучший вариант для того, чтобы уберечь наш быт от поломок приобрести соответствующее устройство от Ресанта, так как это гарантия исправной работы всех электроприборов в вашем доме. Конечно, выбор делать вам: тратить деньги на стабилизатор либо надеяться на то, что все обойдется. Однако лучше обезопасить себя, купив оборудование от компании Ресанта.

    Смотрите видео

    Причиной поломки бытовых электроприборов зачастую могут стать скачки напряжения в сети. Предотвратить подобные проблемы можно с помощью стабилизаторов напряжения, которые сглаживают помехи и искажения и оберегают приборы от поломки. В этой статье расскажем, как правильно подключить стабилизатор напряжения на примере прибора фирмы Ресанта.

    Где установить стабилизатор?

    Установка стабилизатора напряжения в квартиру требует грамотного выбора размещения. Лучше всего поместить прибор в кладовке, если таковая имеется. И без того не очень хорошо, когда электрический прибор большой мощности стоит под ногами. а если в квартире дети, то это вообще опасно.

    При этом, важно отметить, стабилизатор нужно разместить так, чтобы от его поверхности до стен со всех сторон оставалось сантиметров по 10 свободного пространства – это обеспечит нормальную вентиляцию устройства и защитит его от перегрева. Кроме того, материал стен, которые окружают стабилизатор, должен быть негорючим – голый бетон, кирпич, стеклотекстолит и т.д.

    Как подключить?

    Стабилизатор имеет три контакта для подключения:

    Контакты отмаркированы, а потому вы их вряд ли перепутаете. На контакт фаза-вход стабилизатора заводится провод фаза распределительного автомата (электросчетчика), к контакту фаза-выход подключается фаза нагрузки (электроприбора, который вы хотите обезопасить от перепадов напряжения), а ноль подключается и к нулю нагрузки, и к нулю распределительного автомата (см. рисунок).

    Важно! Все подключения проводите при обесточенной сети — предупредите соседей по площадке, отключите распределительный автомат и только затем приступайте к подключению.

    Комментариев пока нет!

    Как правильно подключить электрогенератор?

    Как правильно подключить электрогенератор, как резервный источник в доме или на объекте?

    Если заглянуть на просторы Интернет, можно найти не одну сотню рекомендаций и схем для подключения генератора, чем и пользуется большинство покупателей. Но большинство попыток оказываются, к сожалению, неудачными и приводят к обращению в сервисный центр, мы наблюдаем это постоянно. Именно поэтому мы решили дать основные рекомендации по подключению электрогенератора. Эта статья не является руководством к действию и носит чисто ознакомительный характер. Возможно, ее прочтение остановит вас от необдуманных поступков без соответствующего опыта и оградит от лишней траты денег на ремонт оборудования.

    Самый простой способ подключить генератор — через удлинитель в любую розетку помещения. Работает это следующим образом: при отсутствии электричества необходимо завести электрогенератор, дать ему прогреться и подключить через удлинитель к любой розетке в помещении. Согласитесь, довольно простая, на первый взгляд, процедура. Но нужно помнить, что генератор необходимо полностью отключить от центральной сети электроснабжения, иначе это закончится плачевно и обойдется в немалую сумму за ремонт. При такой схеме отключается входной автомат или выкручиваются пробки и необходимо отключить не только фазу, но и ноль! А так же очень важно не перегрузить эту линию. Оказывается, все уже и не так просто, как казалось. Ведь везде присутствует человеческий фактор и в один момент можно выполнить операции не в том порядке или что-то забыть. Способ довольно рисковый при его простоте.

    Следующий способ подключения электрогенератора — через трехходовой переключатель или перекидной рубильник. Это более безопасный способ подключения, который исключает одновременное использование электросети и генератора. Эта схема имеет три рабочих положения: подключена электросеть, подключен генератор или отключено все. При подключении перекидного рубильника к его верхним контактам подключается электросеть, к нижним генератор, а к средним энергопотребители помещения. Трехходовой переключатель подключается, поэтому же принципу. При отсутствии электричества, данная схема действует следующим образом: заводим генератор и даем время на его прогрев, переключаем рубильник в нижнее положение. При появлении электричества возвращаем рубильник на место и глушим генератор. Этот способ намного проще и безопаснее первого, но хотим обратить ваше внимание еще на один способ.

    Подключение генератора через АВР. Это полноценная система автоматического управления генератором. АВР — это панель автоматического ввода резерва, которая частично или полностью исключает участие оператора. Эта автоматика постоянно контролирует напряжение центральной сети энергоснабжения и, в случае его отсутствия, произведет запуск и прогрев генератора, после чего переключит нагрузку на резервный источник питания. При восстановлении напряжения в сети АВР произведет все операции с точностью до наоборот. Сначала произойдет переключение на основную сеть, а через время будет отключен генератор. Это самый простой и безопасный способ подключения генератора, но с одной оговоркой: для полной автоматизации процесса требуется генератор с автозапуском. На рисунке вы найдете наглядный пример подключения АВР, но самостоятельно производить монтаж без навыков довольно сложно и лучше воспользоваться услугами специалиста в этой области.

    На страницах нашего магазина вы найдете еще один вариант для создания полностью автоматической системы энергоснабжения без покупки АВР. Это генераторы с автоматической функцией запуска и ввода резерва, Huter DY6500LXA и Huter DY8000LXA. Данные модели генераторов уже имеют встроенную систему автоматического запуска, которая произведет пуск агрегата при отсутствии напряжения в сети и также самостоятельно его заглушит при появлении электричества. Для пуска данных моделей с электростартера требуется наличие аккумулятора .

    Если у вас есть вопросы, рады будем ответить на них. Воспользуйтесь формой обратной связи на сайте или посетите наш специализированный магазин в Екатеринбурге по адресу ул. Новостроя 1А, офис 105.

    Мы гарантируем качество и подлинность нашей продукции! Мы — официальные представители завода-изготовителя!

    Доставку делаем очень быстро!
    Как правило — в день заказа!
    Есть собственная курьерская служба!

    При получении, товар можно распаковать, проверить, запустить
    и включить!

    Делаем подарки и скидки именинникам, пенсионерам, ветеранам
    и любимым покупателям!

    Мы рады представить Вам весь ассортимент продукции торговых марок РЕСАНТА, HUTER, ВИХРЬ — это стабилизаторы напряжения, тепловая техника, сварочное оборудование, а так же измерительный инструмент и электротехническая продукция очень хорошо известная своим качеством среди профессионалов и любителей. Бензотехника и техника для сада HUTER — это неоспоримо идеальные по цене и качеству бензогенераторы, триммеры, мотокосы, газонокосилки и мотопомпы, модельный ряд которых не оставит равнодушным даже самого искушенного потребителя.

    Информация

    Источники:

    Схема подключения ресанта асн 10000 1 эм

    Поздравляем всех, кто не стал терпеть некачественное электроснабжение и приобрел стабилизатор напряжения. Это заметно выгоднее, чем ремонтировать вышедшую из строя бытовую технику по причине отвратительного питания. Если же «загубить» газовый котел или холодильник, можно пострадать и посильнее. Еще приятнее избежать возгорания электроники и пожара.

    Перед тем, как начать монтаж

    Перед тем, как заниматься установкой стабилизатора напряжения, следует убедиться в его способности обеспечить питанием весь дом. Проще всего проконтролировать номинал автоматического выключателя, установленного на входе схемы электроснабжения. В соответствии с нижеследующей таблицей можно определить максимальную мощность, которую ограничивает входной автомат.

    Номинальная мощность стабилизатора должны быть больше, причем с запасом. Изучая паспорт на приобретенный прибор, Вы обнаружите, что указанная для прибора величина падает до 75% при уменьшении напряжения в сети до 150-170В, в зависимости от модели.

    Если мощности стабилизатора недостаточно для питания всей техники в доме, будет правильно подключить к нему лишь часть потребителей энергии. Стабилизированное питание может быть подано только самым важным потребителям, о чем рассказано в статье «Стабилизатор для газового котла с защитой от скачков напряжения 220В, как выбрать», а также «Как выбрать стабилизатор для защиты холодильника от перепадов и скачков напряжения 220В».

    В любом случае следует внимательно ознакомиться с паспортом на изделие. Если прибор был доставлен к месту установки стабилизатора в частном доме или на даче при отрицательной температуре, его следует выдержать 2-3 часа в теплом помещении для просушки конденсата.

    Выбор места для установки прибора

    Установка стабилизатора напряжения может оказаться не самой простой задачей, так как необходимо выполнить несколько требований. Перечислим их в порядке важности, вдобавок к указанным в паспорте на оборудование:

    • исключается попадание влаги на поверхность аппарата;
    • необходимо обеспечить свободный обдув воздухом корпуса прибора;
    • выгодно расположить стабилизатор поближе к вводному щиту;
    • следует учесть, что работа электромеханического прибора сопровождается характерным шумом, а релейный аппарат издает щелчки;
    • должен быть обеспечен удобный доступ для подключения, контроля и обслуживания прибора;
    • оптимально разместить регулятор напряжения на стене или на полке.

    Пример подключения однофазного стабилизатора напряжения

    Подключение стабилизатора 220 вольт в простейшем случае может быть выполнено по одной из приведенных схем, в зависимости от того, в какой последовательности уже соединены счетчик и входной автомат. В любом случае необходимо обеспечить заземление стабилизатора. Суть подключения стабилизатора состоит в том, что напряжение из сети подается на вход стабилизатора, а к его выходу подсоединяются потребители электроэнергии.

    Варианты монтажа стабилизаторов напряжения

    На схемах подключения приведен вариант клеммной колодки на задней стенке стабилизатора напряжения с пятью контактами. Бывает, что клемма заземления размещается отдельно: к ней и нужно подсоединить заземляющий проводник. Иногда клемма N(ноль) всего одна, тогда оба нулевых провода: и входной, и для потребителей подсоединяют к ней.

    Перед непосредственным подключением стабилизатора необходимо обесточить электрическую сеть в помещении с помощью входного автомата. Затем следует убедиться, что оно действительно отсутствует с помощью индикатора или мультиметра. Включатель питания и переключатель байпас прибора должны находиться в выключенном состоянии.

    После выполнения электромонтажа подают питание на стабилизатор, а затем включают и его. Внутренний таймер прибора задерживает его запуск, раздается щелчок, и подается питание. На дисплее высвечивается значение выходного напряжения 220В. У большинства современных приборов на дисплее может появиться следующая информация:

    • символ L означает, что напряжение на входе опустилось ниже допустимого для работы прибора;
    • символ Н означает, что напряжение на входе поднялось выше допустимого для работы прибора;
    • символ СН означает, что суммарная мощность подключенных к прибору потребителей выше допустимой.

    Установка стабилизатора напряжения в цокольном этаже

    Рассмотрим практический пример подключения стабилизатора к однофазной сети 220 вольт на примере релейного прибора РЕСАНТА АСН-10000/1-Ц. Прибор установлен в цокольном этаже, где никому не мешает щелканье реле и шум расположенного рядом встроенного пылесоса. В стене находится монтажная коробка с клеммником и автоматом для подключения стабилизатора.

    Полочка для установки стабилизатора напряжения

    Агрегат размещен на полочке, которая устроена на забитых в стену отрезках арматуры. Зазор между стеной и полкой, а также свободное пространство под ней обеспечивают обдув воздухом корпуса прибора.

    На входе в дом установлен автомат номиналом 40А, что соответствует максимальной мощности энергопотребления порядка 8 кВт. Стабилизатор РЕСАНТА АСН-10000/1-Ц несколько мощнее, однако для уменьшения нагрузки на прибор через него подключены не все потребители. В результате получилась следующая ниже схема электромонтажа.

    Подключение релейного стабилизатора РЕСАНТА

    В данном случае для защиты от утечек установлено УЗО (устройство защитного отключения) после счетчика. Ряд потребителей, например: освещение, обогреватель сауны, проточный водонагреватель и некоторые розетки имеют нестабилизированное питание.

    Так как стабилизатор РЕСАНТА размещен в цокольном этаже и далеко от ввода в дом, перед ним установлен дополнительный автомат и колодка для электромонтажа. Это позволяет обслуживать и ремонтировать при необходимости прибор без отключения нестабилизированного питания в доме.

    Монтаж выполнен кабелем, который состоит из пяти многожильных проводов. Это позволяет свободно передвигать прибор.

    В соответствии со схемой в коробке установлена клеммная колодка на 4 контакта, пятый провод подключен к автомату. Надо пояснить, что в дополнение к указанному на схеме, к клеммнику подсоединен кабель питания розетки встроенного пылесоса (заходит в коробку снизу). Справа сверху подведены кабель, подающий питание на стабилизатор, а также кабель, подключенный к нагрузке. В данном случае:

    • зеленый провод – заземление;
    • синий – ноль;
    • белый(коричневый) –фаза.

    Подключение кабеля к колодке в распредкоробке

    Подключение стабилизатора в сети 380в

    По своей сути, подключение трехфазного стабилизатора на 380В ничем не отличается от подключения обычного однофазного. Заметим, что приобрести три однофазных стабилизатора выгоднее, чем один трехфазный. Так же и в случае ремонта одного из стабилизаторов: без электроснабжения окажется только одна фаза. Ниже приводится схема монтажа трех стабилизаторов 220В вольт в трехфазной сети при установке автоматического выключателя после счетчика.

    В том случае, когда на клеммной колодке стабилизатора есть только один контакт N для нулевого провода, он будет общим для входа и выхода. Ниже приводится схема монтажа приборов в сети 380В для такого варианта.

    Подключение стабилизаторов с колодками на четыре контакта

    Так бывает, что после изучения инструкции вопросы все же остаются. Пусть в этом случае Вам поможет видеоролик.

    Поздравляем всех, кто не стал терпеть некачественное электроснабжение и приобрел стабилизатор напряжения. Это заметно выгоднее, чем ремонтировать вышедшую из строя бытовую технику по причине отвратительного питания. Если же «загубить» газовый котел или холодильник, можно пострадать и посильнее. Еще приятнее избежать возгорания электроники и пожара.

    Перед тем, как начать монтаж

    Перед тем, как заниматься установкой стабилизатора напряжения, следует убедиться в его способности обеспечить питанием весь дом. Проще всего проконтролировать номинал автоматического выключателя, установленного на входе схемы электроснабжения. В соответствии с нижеследующей таблицей можно определить максимальную мощность, которую ограничивает входной автомат.

    Номинальная мощность стабилизатора должны быть больше, причем с запасом. Изучая паспорт на приобретенный прибор, Вы обнаружите, что указанная для прибора величина падает до 75% при уменьшении напряжения в сети до 150-170В, в зависимости от модели.

    Если мощности стабилизатора недостаточно для питания всей техники в доме, будет правильно подключить к нему лишь часть потребителей энергии. Стабилизированное питание может быть подано только самым важным потребителям, о чем рассказано в статье «Стабилизатор для газового котла с защитой от скачков напряжения 220В, как выбрать», а также «Как выбрать стабилизатор для защиты холодильника от перепадов и скачков напряжения 220В».

    В любом случае следует внимательно ознакомиться с паспортом на изделие. Если прибор был доставлен к месту установки стабилизатора в частном доме или на даче при отрицательной температуре, его следует выдержать 2-3 часа в теплом помещении для просушки конденсата.

    Выбор места для установки прибора

    Установка стабилизатора напряжения может оказаться не самой простой задачей, так как необходимо выполнить несколько требований. Перечислим их в порядке важности, вдобавок к указанным в паспорте на оборудование:

    • исключается попадание влаги на поверхность аппарата;
    • необходимо обеспечить свободный обдув воздухом корпуса прибора;
    • выгодно расположить стабилизатор поближе к вводному щиту;
    • следует учесть, что работа электромеханического прибора сопровождается характерным шумом, а релейный аппарат издает щелчки;
    • должен быть обеспечен удобный доступ для подключения, контроля и обслуживания прибора;
    • оптимально разместить регулятор напряжения на стене или на полке.

    Пример подключения однофазного стабилизатора напряжения

    Подключение стабилизатора 220 вольт в простейшем случае может быть выполнено по одной из приведенных схем, в зависимости от того, в какой последовательности уже соединены счетчик и входной автомат. В любом случае необходимо обеспечить заземление стабилизатора. Суть подключения стабилизатора состоит в том, что напряжение из сети подается на вход стабилизатора, а к его выходу подсоединяются потребители электроэнергии.

    Варианты монтажа стабилизаторов напряжения

    На схемах подключения приведен вариант клеммной колодки на задней стенке стабилизатора напряжения с пятью контактами. Бывает, что клемма заземления размещается отдельно: к ней и нужно подсоединить заземляющий проводник. Иногда клемма N(ноль) всего одна, тогда оба нулевых провода: и входной, и для потребителей подсоединяют к ней.

    Перед непосредственным подключением стабилизатора необходимо обесточить электрическую сеть в помещении с помощью входного автомата. Затем следует убедиться, что оно действительно отсутствует с помощью индикатора или мультиметра. Включатель питания и переключатель байпас прибора должны находиться в выключенном состоянии.

    После выполнения электромонтажа подают питание на стабилизатор, а затем включают и его. Внутренний таймер прибора задерживает его запуск, раздается щелчок, и подается питание. На дисплее высвечивается значение выходного напряжения 220В. У большинства современных приборов на дисплее может появиться следующая информация:

    • символ L означает, что напряжение на входе опустилось ниже допустимого для работы прибора;
    • символ Н означает, что напряжение на входе поднялось выше допустимого для работы прибора;
    • символ СН означает, что суммарная мощность подключенных к прибору потребителей выше допустимой.

    Установка стабилизатора напряжения в цокольном этаже

    Рассмотрим практический пример подключения стабилизатора к однофазной сети 220 вольт на примере релейного прибора РЕСАНТА АСН-10000/1-Ц. Прибор установлен в цокольном этаже, где никому не мешает щелканье реле и шум расположенного рядом встроенного пылесоса. В стене находится монтажная коробка с клеммником и автоматом для подключения стабилизатора.

    Полочка для установки стабилизатора напряжения

    Агрегат размещен на полочке, которая устроена на забитых в стену отрезках арматуры. Зазор между стеной и полкой, а также свободное пространство под ней обеспечивают обдув воздухом корпуса прибора.

    На входе в дом установлен автомат номиналом 40А, что соответствует максимальной мощности энергопотребления порядка 8 кВт. Стабилизатор РЕСАНТА АСН-10000/1-Ц несколько мощнее, однако для уменьшения нагрузки на прибор через него подключены не все потребители. В результате получилась следующая ниже схема электромонтажа.

    Подключение релейного стабилизатора РЕСАНТА

    В данном случае для защиты от утечек установлено УЗО (устройство защитного отключения) после счетчика. Ряд потребителей, например: освещение, обогреватель сауны, проточный водонагреватель и некоторые розетки имеют нестабилизированное питание.

    Так как стабилизатор РЕСАНТА размещен в цокольном этаже и далеко от ввода в дом, перед ним установлен дополнительный автомат и колодка для электромонтажа. Это позволяет обслуживать и ремонтировать при необходимости прибор без отключения нестабилизированного питания в доме.

    Монтаж выполнен кабелем, который состоит из пяти многожильных проводов. Это позволяет свободно передвигать прибор.

    В соответствии со схемой в коробке установлена клеммная колодка на 4 контакта, пятый провод подключен к автомату. Надо пояснить, что в дополнение к указанному на схеме, к клеммнику подсоединен кабель питания розетки встроенного пылесоса (заходит в коробку снизу). Справа сверху подведены кабель, подающий питание на стабилизатор, а также кабель, подключенный к нагрузке. В данном случае:

    • зеленый провод – заземление;
    • синий – ноль;
    • белый(коричневый) –фаза.

    Подключение кабеля к колодке в распредкоробке

    Подключение стабилизатора в сети 380в

    По своей сути, подключение трехфазного стабилизатора на 380В ничем не отличается от подключения обычного однофазного. Заметим, что приобрести три однофазных стабилизатора выгоднее, чем один трехфазный. Так же и в случае ремонта одного из стабилизаторов: без электроснабжения окажется только одна фаза. Ниже приводится схема монтажа трех стабилизаторов 220В вольт в трехфазной сети при установке автоматического выключателя после счетчика.

    В том случае, когда на клеммной колодке стабилизатора есть только один контакт N для нулевого провода, он будет общим для входа и выхода. Ниже приводится схема монтажа приборов в сети 380В для такого варианта.

    Подключение стабилизаторов с колодками на четыре контакта

    Так бывает, что после изучения инструкции вопросы все же остаются. Пусть в этом случае Вам поможет видеоролик.

    «Хроническая» нестабильность сетевого на­пряжения стала почти нормой в домах частного сектора. В пиковые нагрузки, особенно зимой, происходит понижение сетевого напряжения до критического минимума. Эти негативные факто­ры вынуждают потребителя приобретать стаби­лизаторы напряжения сети, которые иногда вы­ходят из строя. В этой статье автор делится своим опытом ремонта стабилизаторов напряже­ния «Ресанта».

    Рынок стабилизаторов представлен широким спектром торговых марок: Progress, «Штиль», WUSLEY SASSIN, «Ресанта», «Энергия», СПНБ, Solby, «ЩИТ», ТСС, «Калибр», Lider, СТЭМ, СТС, Ortea, Volter, Voltguard, Vega, Pilot, Legat, APC, FNEX, Orion, CCK.

    «Ресанта» — популярная торговая марка кру­пнейшего латвийского производителя электро­технического оборудования. Рассмотрим ремонт двух моделей стабилизаторов фирмы «Ресанта»: АСН-10000/1-ЭМ мощностью 10 кВт и СПН-9000 мощностью 9 кВт. Обе модели по своим техниче­ским характеристикам востребованы на потреби­тельском рынке, и могут быть использованы в квар­тире, доме и небольшом офисе. Первая модель относится к типу электромеханических стабилиза­торов, вторая — к типу электронных стабилизато­ров с цифровой индикацией. Оба стабилизатора относятся к классу однофазных стабилизаторов. Они отличаются принципом работы, но имеют свои сильные и слабые стороны.

    Ремонт электромеханического стабилиза­тора АСН-10000/1-ЭМ

    Принципиальная электрическая схема стабилиза­тора АСН-10000/1-ЭМ показана на рис.1, печатная плата контроллера этого стабили­затора — на фото 1.

    Принцип действия электромеханических ста­билизаторов основан на плавном и точном регу­лировании выходного напряжения. Изменение напряжения происходит за счёт скольжения элек­трического контакта по обмотке автотрансфор­матора с помощью электропривода. В стабили­заторе вырабатывается напряжение ошибки, которое усиливается операционным усилителем и транзисторным выходным каскадом (усилите­лем мощности), а затем оно подаётся на двига­тель. В зависимости от полярности сигнала ошибки ось двигателя вращается в ту или иную сторону. На оси двигателя закреплён ползунок, который перемещается по обмотке автотран­сформатора, тем самым, нормализуя выходное напряжение.

    Рассмотрим одну характерную неисправность, возникающую в процессе эксплуатации элект­ромеханических стабилизаторов, на примере АСН-10000/1-ЭМ фирмы «Ресанта» и методы ее устранения.

    Отсутствует стабилизация выходного напря­жения. Уровень выходного напряжения может быть различным и находиться в неизменном со­стоянии. Ощущается запах перегретых компонен­тов. «Ахиллесовой пятой» электромеханических стабилизаторов является реверсивный двигатель. Контроллер стабилизатора постоянно отслежива­ет уровень выходного напряжения. В результате этого, ротор двигателя находится почти в по­стоянном вращении, что приводит к преждевре­менному износу двигателя. После остановки дви­гателя может выйти из строя выходной каскад управления двигателем, собранный на комплемен­тарной паре транзисторов Q1 TIР42С и Q2 TIР41С (рис.1). Кроме этих транзисторов от перегрева вы­горают резисторы R45 и R46, включенные в их кол­лекторную цепь. Их сопротивление 10 Ом, а мощ­ность 2 Вт. Не лишним будет проверить также линейный стабилизатор, собранный на транзисто­ре Q3 TIР41С и стабилитроне DМ4.

    Рис. 1. Схема стабилизатора Ресанта АСН-10000/1-ЭМ

    Безусловно, изношенный двигатель требует замены, но при невозможности замены можно попытаться его отреставрировать. Один из про­стых способов реанимации неисправного двига­теля следующий:

    • отключить двигатель от схемы;
    • подать на его выводы постоянное напряже­ние 5 В от мощного источника питания, например от компьютерного блока питания ATX.

    При этом происходит отжиг мелких частиц «мусора» на щётках двигателя.

    Нормальный ток потребления двигателя дол­жен быть в пределах 90.. .160 мА.

    Поскольку двигатель реверсивный, напряжение на двигатель следует подавать дважды со сменой полярности. После этих нехитрых манипуляций ра­ботоспособность двигателя временно восстана­вливается.

    Ремонт электронных стабилизаторов

    Принцип действия электронных стабилизато­ров основан на дискретном (ступенчатом) регу­лировании выходного напряжения. Стабилизация напряжения в автоматическом режиме обеспе­чивается микропроцессором. Коммутация отво­дов автотрансформатора производится скачко­образно с помощью мощных электрических реле, управляемых транзисторными ключами. Дис­кретность переключения различных стабилизато­ров колеблется от 5 до 20 В. Соответственно, чем меньше это значение, тем стабильнее выходное напряжение.

    Рассмотрим две характерные неисправности, возникающие в процессе эксплуатации электрон­ных стабилизаторов, на примере СПН-9000. Стаби­лизация не работает при снижении входного напряжения от

    220V до

    170V, либо при по­вышении его выше

    220 В. При этом в обоих слу­чаях отсутствия стабилизации выходное напряже­ние меняется синхронно с входным. Иногда при включении стабилизатора выбивает пробки, то есть срабатывает защита от короткого замыкания. Основная «болезнь» электронных стабилизаторов напряжения — обгорание и залипание контактов ре­ле (фото 2).

    Из-за неисправных реле выходят из строя ключи, собранные на транзисторах 2SD882 про­изводства NEC. Реле (все пять штук) заменяют новыми, либо реставрируют. Для этого снимают крышки с реле, затем снимают подвижный кон­такт, освобождают его от пружины и с помощью наждачной бумаги «нулёвка» тщательно очища­ют все контакты реле (верхний, подвижный и нижний). Затем окончательно очищают все кон­такты бензином «Галоша» и собирают реле в обратном порядке. Потом выпаивают все пять транзисторов 2SD882 и проверяют целостность переходов. При необходимости, заменяют тран­зисторы новыми.

    Совсем недавно пришлось ремонтировать ста­билизатор напряжения с периодическим дефек­том. Внешне этот дефект проявлялся как хаоти­ческое отображение включающихся сегментов дисплея, сопровождающееся хаотическим срабатыванием реле. Этот дефект получил ко­довое название «вьюга». Возникает из-за холод­ной пайки кварцевого резонатора XTA1 с рабочей частотой 8 МГц. Понятно, что из-за этого не будет нормально работать микроконтроллер U2 (марки­ровка заклеена этикеткой). Необходимо учесть, что выводы проблемного кварцевого резонатора плохо облуживаются. Поэтому лучше всего его вы­паять, зачистить его выводы наждачной бумагой «нулёвка», затем качественно их облудить, под­паять и установить XTA1 на место.

    Не лишней при ремонте стабилизатора будет проверка всех электролитических конденсаторов на плате контроллера. Дело в том, что произво­дитель использует дешёвые конденсаторы тор­говой марки JAKEC крайне невысокого каче­ства. Измеряют не только их ёмкость, но и ESR. На этом ремонт стабилизатора напряжения мож­но считать законченным. Затем стабилизатор на­пряжения включают и проверяют его работоспо­собность.

    Рекомендации

    Для проверки работоспособности, а также при диагностике стабилизаторов напряжения, входное напряжение нужно подавать через ЛАТР. Это по­зволит изменять входное напряжение в больших пределах.

    В качестве нагрузки можно использовать лам­пы накаливания

    При диагностике стабилизаторов напряжения необходимо соблюдать меры предосторожности.

    При эксплуатации стабилизаторы напряжения необходимо отключать перед грозой.

    Стабилизаторы напряжения требуют регулярно­го обслуживания для сохранения рабочего ресур­са. Поэтому не реже чем раз в полгода требуется проводить техническое обслуживание стабилиза­торов напряжения. Невыполнение этого правила может привести к их поломке.

    Автор: Анатолий Горячкин, г. Кыштым, Челябинской обл.

    Подключение стабилизатора напряжения схема — советы электрика

    Схема подключения стабилизатора напряжения

    С удорожанием бытовой электротехники и расширением ее количества в доме вопрос о качестве поставляемого электричества становится все острее и актуальнее.

    Особенно заметными становятся отклонения от номинала – они могут быть как временными, но частыми, так и существующими перманентно – в сельской местности, там, где расстояния между силовыми подстанциями нередко измеряются десятками километров.

    Чтобы не чувствовать себя оторванным от благ цивилизации и продлить жизнь дорогостоящей технике, надо установить стабилизатор напряжения. О том, какими они бывают и как их подключать, мы и расскажем в этой статье.

    Что такое стабилизатор напряжения и его виды

    Это электротехническое устройство, которое удерживает номинал сетевого напряжения в заданных пределах или уменьшает скорость его изменения. Виды стабилизаторов напряжения различаются по нескольким признакам:

    • По виду реакции на перепады напряжения. Они бывают индукционными, компенсационными, релейными, электромеханическими или независимыми.
    • По способу подключения – общими, групповыми или индивидуальными.

    Индукционные стабилизаторы

    Это так называемые автотрансформаторы. У них только одна обмотка, размещенная на тороидальном металлическом сердечнике. Выходное напряжение снимается с «бегунка» – металлического колеса, скользящего по обмотке.

    Эффект стабилизации достигается за счет возникающей в момент изменения силы тока противоЭДС, порождаемой магнитным потоком противоположного току направления. За счет этого достигается эффект частичного сглаживания пульсаций. Такие стабилизаторы способны погасить кратковременные флуктуации напряжения с амплитудой, не превышающей 5 вольт.

    Компенсационные стабилизаторы

    Их работа основана на эффекте магнитного резонанса в ферритовом сердечнике. От автотрансформаторов они отличаются лишь формой сердечника и отсутствием бегунка. Точность работы и диапазон сглаживания скачков напряжения так же невелики – не более трех процентов.

    Релейные стабилизаторы

    В основе конструкции автотрансформатор. Вместо бегунка, у них несколько точек подключения выходных контактов. При скачке напряжения срабатывает реле, рассчитанное, например, на 210 или 240 вольт. Оно подключает тот выходной контакт, который соответствует 220 вольт.

    Недостатком их работы является то, что компенсация выполняется дискретно, поэтому ее точность невелика. Кроме того, сам момент переключения может быть смертельно опасным для, например, компьютерной техники. Если его длительность более 4 мс, а индивидуального ИБП нет, то она отключится.

    Электромеханические стабилизаторы

    Все тот же автотрансформатор, но его бегунок вращает электромотор, сигнал на который выдает особая плата, анализирующая уровень напряжения. Стабилизация происходит плавно и без отключения питания.

    Независимые стабилизаторы

    Это источники бесперебойного питания. Они бывают двух типов:

    1. Релейные, переключающие потребителя на питание от аккумуляторной батареи при аварии в сети.
    2. Инверторные, которые генерируют квазисинусоиду – последовательность прямоугольных импульсов. Это самые сложные устройства, имеющие на входе стабилизатор компенсационного или индуктивного типа. Они переключаются на питание от собственного аккумулятора при аварии или критически больших скачках напряжения.

    Подробнее об устройстве и типах стабилизаторов напряжения читайте здесь.

    Подключение стабилизаторов

    Наименьшие сложности вызывает подключение стабилизатора индивидуального – того, что обеспечивает работу одного или двух (максимум трех) устройств. Обычно это прибор, вход которого оснащен электрическим шнуром со штепсельной вилкой. А на выходе есть одна или несколько розеток, в которые втыкают «вилки» каждого электроприбора.

    О подключении стабилизаторов общих, обеспечивающих питание группы потребителей, расход электроэнергии которых учитывается одним электросчетчиком, стоит рассказать особо.

    Подключение однофазных стабилизаторов

    О том, как подключить стабилизатор напряжения однофазный, в Сети есть множество советов. Но в большинстве из них не указывается основного принципа. А он заключается в том, что это устройство должно быть включено последовательно всем потребителям, питающимся от него. Согласно ему построена схема подключения стабилизатора напряжения, представленная на рисунке ниже.

    Обратите внимание, что этот прибор включается после электросчетчика. А все потому, что он не только стабилизирует, но и потребляет электрическую энергию. В автотрансформаторах это заметно по нагреву обмоток, в которых происходит частичное рассеивание электрической мощности.

    Общие стабилизаторы напряжения не имеют шнура со штепсельной вилкой для включения в сеть. И розеток на корпусе для подключения потребителей. Их заменяет клеммная колодка, в которой провода зажимаются болтами с метрической резьбой или иными приспособлениями. Вы можете встретиться с тремя видами наборов контактов на ней.

    1. Трехконтактная клеммная колодка. Техническая нейтраль или ноль является общей для входа и выхода. Она обозначена литерой N. Входная фаза подключается к клемме, обозначенной L1, а выходная – к L2.
    2. Клеммная колодка с четырьмя контактами. Подключение фазы производится так же, как и в первом случае, а вот провода технической нейтрали разделены, их клеммы обозначены как N1 и N2.
    3. Пятиконтактная колодка. Между парами L – N на входе и выходе находится зажим, имеющий обозначение в виде мнемосимвола «заземление» – он похож на стрелку, направленную вниз. Такой набор контактов может встретиться на приборах, выпускаемых в последнее десятилетие, когда нормой стала трехпроводная однофазная схема – с дополнительным защитным проводником.

    Подключать техническую нейтраль линии можно только к клемме N. По той причине, что у однофазного потребителя, находящегося под нагрузкой, по нейтральному (нулевому) проводу течет ток. Если вы его соедините с клеммой заземления, то все корпуса приборов окажутся под напряжением. Это чревато поражением электротоком.

    Подключение трехфазных стабилизаторов

    Эти приборы отличаются от однофазных лишь количеством линий стабилизации.

    Фактически вы можете использовать три однофазных прибора (одного типа и мощности), соединив их параллельно друг другу (по фазам) и последовательно для потребителя, к ним подключаемого.

    Нейтральные клеммы на входе соединяются друг с другом. То же самое делается на выходе. В результате получается, что и в сторону сети, и в сторону потребителя приборы подключены по схеме «звезда».

    Обратите внимание

    Если у вас трехфазные вводы, а после электросчетчика схема делится на три независимых линии, то можно не заботиться о том, чтобы контролировать момент пропадания одной из фаз.

    А вот в случае питания трехфазных приборов, например, асинхронных электродвигателей, перед группой стабилизаторов необходимо установить трехфазное же УЗО, одним из режимов которого является отключение питания в случае возникновения асимметрии токов.

    Требования к размещению стабилизаторов

    Работа стабилизаторов связана с частичным рассеиванием электрической мощности и выделением тепла. Поэтому их нельзя устанавливать в глухие непроветриваемые ниши и закрывать их панелями. Доступ к ним должен оставаться свободным. Кроме того, необходимо предусмотреть резервную схему работы – в обход стабилизатора на время его поломки.

    Стабилизаторы напряжения решают проблему качества электропитания. Однако они усложняют схему и делают ее менее надежной. Кроме того, их установка может повлечь увеличение количества потребляемой энергии. Что для вас предпочтительней – сохранение дорогой бытовой техники или экономия на потреблении, вы должны решить сами.

    Источник: https://electriktop.ru/elektrosnabzhenie/shema-podklyucheniya-stabilizatora-napryazheniya.html

    Установка и подключение стабилизатора напряжения

    В целом, установка стабилизатора напряжения не требует никаких особых усилий. Если он относится к розеточной группе, то есть к более упрощенному классу, то достаточно подключить к стабилизатору основную входную сеть, а после включить розетки защищаемых приборов. Следует только четко выполнить правила подключения.

    Этапы подключения стабилизатора напряжения

    1. Выбор места для установки стабилизатора.

    Устройство должно обладать достаточным объемом пространства для притока свежего воздуха для его охлаждения. Если для стабилизатора приготовлена специальная ниша или шкаф, то они должны быть обеспечены эффективной вентиляцией. К тому же между корпусом и стенками агрегата должен оставаться зазор не менее 10 см.

    2. Монтаж в сеть сразу после электросчетчика.

    В среднем, все модели стабилизирующих устройств даже при круглосуточной работе не потребляют более 30 кВт электроэнергии в месяц. Подключить сетевые проводы не сложно, т.к. прибор обладает соответствующими клеммами, к которым подсоединяется нуль либо фаза.

    Важно знать! При подключении в сеть в обязательном порядке отключите напряжение!

    3. Подсоединение нагрузки.

    Для чего предусмотрены или розеточная группа в законченных модулях, или выходные клеммы. При этом важно соблюдать очередность подключения фазы и нуля, чтобы общая система нормально функционировала. Если после активации этого не произошло, то снова отключите электроэнергию и повторите всю процедуру подключения сначала, но уже меняя провода на клеммах местами.

    Правила установки стабилизатора

    • Не рекомендуется устанавливать стабилизирующее устройство в неотапливаемых помещениях с повышенной влажностью. Это приведет к окислению клемм и ослабеванию контактов.
    • В опасной близости от устройства не располагайте легковоспламеняющиеся и химически активные вещества.
    • Рекомендуется также заземлить корпус стабилизатора и ограничить доступ к нему детей.
    • Используйте проводку, обладающую соответствующим сечением для выдерживания тока установленного номинала.

    Схема подключения в линию энергоснабжения в 220В

    Подобная схема отличается наибольшей простотой и чаще всего используется для защиты отдельных устройств или группы из нескольких потребителей.

    Большинство маломощных и среднемощных стабилизаторов напряжения обладает тремя контактами, посредством которых защитное устройство подключается в разрыв проводов основной сети. Для каждого провода присутствует собственная клемма, что очевидно на представленной схеме.

    Принцип работы стабилизирующего устройства в данном случае заключается в отслеживании изменений в основной сети, и при возникновении аварийной ситуации он прерывает питание.

    Схема подключения в линию энергоснабжения в 380В

    В случае использования трехфазных нагрузок подбирается соответствующий стабилизатор, который может представлять законченный блок или более удобную модель, как представленный на схеме модульный агрегат.

    Каждый из модулей является однофазным стабилизатором, объединенным в общую сеть посредством автоматикой управления.

    Нулевая шина в данном случае подключена неразрывно, а фазовые провода подсоединены по принципу подключения однофазного стабилизатора.

    Преимущества:

    • экономически целесообразнее приобретать один (пусть и модульный) трехфазный стабилизатор напряжения, чем несколько однофазных аналогов;
    • дополнительное удобство в эксплуатации заключается в возможности отключения только одного или одной из групп потребителей, сохраняя работоспособность остальных.

    Важно знать! При подключении однофазных потребителей к трехфазному стабилизатору напряжения, имеющему модульное исполнение, важно соблюдать равномерное распределение нагрузки. При допущении малейшего недочета может возникнуть опасный «перекос фаз», который может стать причиной короткого замыкания и выхода электрооборудования из строя.

    Источник: http://www. energocontinent.ru/articles/podklyuchenie-stabilizatora

    Частой причиной преждевременного выхода бытовых электроприборов из строя, являются перепады напряжения в электрической сети.

    Предотвратить эти нежелательные ситуации помогут стабилизаторы напряжения – специальные устройства, дающее возможность защитить от скачков напряжения и помех, бытовое и промышленное оборудование.

    Электроника стабилизатора обеспечивает контроль значений входного напряжения и своевременно отключает нагрузку при выходе его за допустимые параметры. Подключение нагрузки производится при возврате значений сети в разрешённые нормы.

    Схема подключения стабилизатора напряжения в сеть 220 Вольт.

    Подключение стабилизатора напряжения производится при отключенном напряжении сети. Это требование техники безопасности выполняется в обязательном порядке, для чего производится отключение автомата или рубильника, расположенного в распределительном электрощите. В след за этим обязательно проверяется отсутствие напряжения, используя индикатор напряжения.

    Подключение стабилизатора происходит, как правило, на вводе в помещение перед нагрузкой. Подключение осуществляется последовательно в разрыв фазного провода. Производители в обязательном порядке наносят обозначение контактов на поверхности корпуса стабилизатора.

    Подключение стабилизатора напряжения происходит через несколько контактов:

    • фаза-вход
    • фаза-выход
    • ноль

    Фазный провод от вводного автомата подключается к клемме вход на стабилизаторе. Ноль подключаем к нулевой клемме на стабилизаторе и к нулевой шине щита. Провода нагрузки подключаем к клемме выход. Ноль на нагрузку подключаем к нулевому контакту на стабилизаторе или берем с нулевой шины электрощита.

    Как выполнить подключение, если на корпусе стабилизатора четыре контакта?

    Иногда стабилизаторы напряжения подключаются не через три контакта, а через четыре контакта:

    • фаза-вход
    • ноль-вход
    • фаза-выход
    • ноль-выход

    В данном случае стабилизатор напряжения подключается к сети следующим образом: от вводного автомата электрощита подключаем фазный и нулевой провода к клеммам «вход», затем фазный и нулевой провода нагрузки подключаем к клеммам «выход».

    После монтажа необходимо ещё раз проверить точность подключения проводов. До первого включения стабилизатора необходимо отключить всю нагрузку от его выхода(отключить освещение и вытащить вилки электроприборов из розеток).

    После включения стабилизатора проверьте его работу, стабилизатор должен работать без посторонних шумов, потрескиваний и т.п.

    Важно

    Рекомендуется ежегодно выполнять профилактическую протяжку винтовых и болтовых соединений. Данная мера предотвратит повреждение изоляции и возможность пожара от плохо затянутого или ослабшего контакта.

    Многие маломощные стабилизаторы с выходной мощностью менее 1,5 кВт выпускаются в виде готового блока, укомплектованного сетевым шнуром с готовой вилкой на конце.

    На корпусе стабилизатора уже располагаются одна или несколько розеток для подключения бытовой техники.

    Таким образом, стабилизатор является промежуточным элементом между электрической сетью и подключенной к нему нагрузкой, обеспечивая защиту от аномальных напряжений.

    Схема подключения стабилизатора напряжения в сеть 380 В

    В последнее время в загородных домах применяется трехфазная система питания (380 В). Нагрузку при таком подключении стараются равномерно распределить по всем трем фазам.

    Защита электроприборов в такой сети осуществляется двумя способами: установкой одного трехфазного стабилизатора или установкой трёх однофазных. Установка трёхфазного стабилизатора оправдана, лишь в случае, если в доме установлены трёхфазные потребители-электродвигатели.

    Для этих приборов допустимо установка только трехфазных стабилизаторов напряжения. Такие нагрузки в домах применяются очень редко (в большинстве случаев не применяются).

    Поэтому если у Вас в доме все потребители однофазные (220 В), в этом случае оправданна установка трёх однофазных стабилизаторов.

    Совет

    Данный способ установки имеет ряд преимуществ: во первых, стоимость одного трёхфазного стабилизатора несравнимо больше, чем трёх однофазных, во вторых при выходе из строя одного стабилизатора (или пропадании напряжения по одной фазе) два оставшихся продолжат работать, в то время как трёхфазный стабилизатор полностью обесточит дом.

    Где устанавливают стабилизатор напряжения.

    Для установки стабилизатора напряжения рекомендуется использовать подсобные помещения: кладовки подсобки тамбуры и т.д. Основным условием при выборе места установки является наличие гарантированной вентиляции стабилизатора.

    Схема подключения стабилизаторов напряжения с четырьмя контактами

    Материалы, близкие по теме:

    Источник: http://electromontaj-st.ru/el-skhemy/130-podklyuchenie-stabilizatora-napryazhenia.html

    Подключение стабилизатора

    Мне была поставлена задача: перебрать электрощит в доме и подключить стабилизатор напряжения.

    Дом на четыре уровня: подвал, этажи с первого по третий.

    Дом находится в близлежащей деревеньке, добираться несложно.

    С переборкой электрощита особых сложностей не возникло. Хотя, конечно, старый электрощит представлял из себя печальное зрелище… Работа с электрощитом заняла три дня.

    Получилось довольно удачно установить новый щиток в гипсокартонную стену. Для крепления я использовал вертикально установленные металлические профили.

    Начинка электрощита получилась интересной. Так как перекрытия дома деревянные, я установил на вводе противопожарное УЗО. Этого требуют правила из священной книги электрика – ПУЭ.

    Противопожарное УЗО является дополнительной защитой от возгорания электропроводки в любом помещении, не обязательно деревянном. Так, например, мне приходилось устанавливать такое УЗО в одном из павильонов модной итальянской одежды в Крокус Сити.

    Установка была обязательным требованием для арендодателей.

    Также заказчик просил установить защиту от перенапряжений. Мой выбор пал на проверенные временем УЗМ белорусских производителей.

    На мой взгляд, это лучшее устройство по защите от небольших импульсных скачков и отклонения напряжения от комфортных величин.

    На вводе электрощита установлен трехполюсный автомат, далее УЗО, затем УЗМ. После реле напряжения планировал подключить стабилизатор.

    Выбираем мощность стабилизатора

    В подвале расположен гараж и бойлерная с газовым котлом. Смонтировано два приямка с дренажными насосами, мощностью около 600 Вт. Имеется глубинный насос для подачи воды в дом, мощностью 1,5Квт. Все это на одной фазе, ибо так спроектировано.

    Первый этаж. Здесь кухня с духовым шкафом 2КВт, стиральная машинка 2,5КВт, бытовые электроприборы. Здесь есть возможность раскидать нагрузку по фазам.

    На втором и третьем этажах только освещение и бытовые розетки. Там находятся спальные помещения.

    Да, есть еще два кондиционера по 1, 5 КВт.

    Обратите внимание

    На участке присутствуют постройки, баня и гостиный домик. Там тоже спальные помещения, газ и дровяной очаг.

    Получилась такая табличка распределения нагрузки по фазам:

    Фаза А Розетки первый этаж, кухня, стиральная машинка Около 5 КВТ
    Фаза В Розетки второй и третий этаж, свет в доме, освещение улица Около 3 КВт
    Фаза С Розетки подвал, котел, насосы, кондиционеры Около 6 Квт

    Выбрал стабилизатор с запасом, по десять киловатт на каждую фазу.

    Подключение трехфазного стабилизатора

    Далее начались приключения с Ресантой..

    Изначально я предусмотрительно рекомендовал стабилизаторы Лидер или Штиль, как самые лучшие на российском рынке. Но и цена на них кусается, несмотря на их преимущества.

    Также заказчик был против Лидера потому, что уже имел опыт использования этой марки. Ему не понравилось, что устройство уходит в аварийный режим после пяти попыток включения при нестабильном напряжении.

    Пришлось остановиться на Ресанте. Это простейший стабилизатор с минимумом электроники. Немножко жужжит, но к этому можно привыкнуть.

    И тут я совершил просчет, заказав на дом трехфазный стабилизатор…

    Не знал я, что моноблочный стабилизатор на три фазы, при пропадании одной из фаз, отключается полностью, оставляя дом без света.

    Было выбрано трехфазное электромеханическое устройство фирмы «Ресанта», мощностью 30 КВа.

    Подробнее о характеристиках различных стабилизаторов можно узнать в статье Как выбрать стабилизатор.

    Заказывал через интернет магазин, после незначительных переговоров по телефону. Заказ привезли вовремя, доставка бесплатная, очень удобно.

    Важно

    Не отпуская курьера, на месте раздербанили фанерную упаковку. Внешний и внутренний вид не вызвал подозрений.

    Довольно увесистый механизм оказался. Пришлось нести втроем в подвал, к месту установки. Курьера отпустили с добрыми пожеланиями и деньгами.

    Приступил к подключению. В подключении нет ничего сложного, главное не перепутать вход с выходом.

    Производителями установлена мощная колодка с болтовым соединением. В комплект входит набор бронзовых гаек, шайб и медных наконечников. Все это обеспечивает надежный контакт.

    Опустим процесс подключения. Он требует лишь внимания и аккуратности.

    Около часа провозился с опрессовкой наконечников и протяжкой гаек.

    Наступил момент включения.

    Всегда есть мандраж в такой момент, вдруг поднимешь клювик автомата и, вместо появления света, появится непредсказуемый бабах и писец.

    Трижды перепроверил схему подключения и протянул контакты. Включаю.

    Замигали УЗМ, предупреждая о скором включении. Щелчок, УЗМ включились и… моргнув, опять погасли. Пронаблюдав такую картину три раза, я спустился в подвал, решив оттуда наблюдать за стабилизатором.

    При отключенной нагрузке и включенном стабилизаторе все было замечательно. Ресанта оптимистично выдавала показания по входному напряжению и выходному. Но стоило лишь включить нагрузку в доме, напряжение отключалось стабилизатором.

    Варианта два:

    Либо большие пусковые токи насоса в скважине дают перегрузку, либо где то плохой контакт ноля.

    Как всегда, погрешив на себя, пошел протягивать нулевые контакты везде, где только можно.

    После проверки попробовал опять подать напряжение. Ничего не вышло. Свет моргнув отключился.

    За всем происходящим наблюдали строители из братской западной Украины. Непонятно, какие соображения возникали в их «западэнском» сознании, но я, как человек мнительный, осудил опять себя в происходящем.

    Совет

    После пяти неудачных попыток подачи напряжения через Ресанту, я углубился в глубокий электротехнический самоанализ.

    Еще раз убедился, что схема подключения правильная. Нет сомнений.

    Схема подключения трехфазного стабилизатора

    Ага, я понял…

    Трехфазной Ресанте не нравятся три УЗМ перед ней. Не понимает она их и все. Дело в том, что реле напряжения включаются после небольшой задержки. УЗМ убеждается в стабильности городского напряжения и после минутной задержки, включается.

    Но три реле могут включаться не одновременно и из-за этого стабилизатор не запускается, принимая это за отсутствие одной из фаз.

    Решил проверить это предположение и подключил Ресанту перед УЗМ.

    Пробую включать.

    Опять свет мигнул и пропал, реле напряжения мигают по очереди аварийной индикацией. Стабилизатор щелкает и уходит в аварию.

    Иду проверять последнее предположение о плохом ноле к столбу.

    На столбе висят два электрощита. Очень умные электрики запитали эти два электрощита на два разных дома одним четырехжильным кабелем.

    Этот кабель заходит в щит моего заказчика, затем шлейфом с верха вводного автомата уходит на другой щит.

    И как же они обошлись с нолем, эти варвары от электричества?

    В моем уличном щите ноль приходит на болт в корпусе металлического щита, от него, разрываясь, идет к соседу и еще один провод на счетчик.

    Всего под болтом три жестких провода сечением 10мм2. Контакт весьма сомнительный и окислившийся со временем.

    Обратите внимание

    Я отключил соседа и переделал соединение под отдельный болт с хорошими шайбами. Все провода зачистил от окисления.

    Проделав все эти известные электрику мантры, я вернулся к алтарю стабилизатора. Внутренне перекрестился и включил.

    Изменений не произошло. Свет появился, затем моргнула фаза «В» и Ресанта ушла от нас в аварию.

    Я стал уже тупо включать стабилизатор, так как больше доступных идей у меня не было. Видимо уже подсознательно принял идею дожечь это устройство прибалтийских производителей.

    Почему бы им не остановиться на шпротах и оставить попытки прорыва в электротехнике?!

    Итак, включаю я Ресанту, она закономерно отключается, моргая фазой «В».

    Хочу заметить, что между переборкой электрощита и установкой стабилизатора, прошло две недели.

    За это время строители плодотворно работали ручным электроинструментом, болгарками, запускались дренажный и глубинный насосы. Все это происходило без проблем.

    Иногда, правда, происходило отключение УЗМ по фазе «В»… Но тогда я не придал этому значения. Отключалось, затем включалось, после возвращения напряжения в разумные пределы.

    Важно

    Если все работало ранее и перебои стали возникать после подключения трехфазного стабилизатора Ресанта, значит дело в нем.

    Я решил тупо дожечь прибор и обратиться по гарантии. Где – то после десяти попыток из Ресанты раздался хлопок, повился дымок и выбило автомат.

    На этом я остановился. Разобрал схему, отсоединил стабилизатор. Позвонил в гарантийный центр и спокойно объяснил, что стабилизатор после включения вышел из строя.

    Ни капли не соврал при этом.

    Собственно, это были жесткие испытания стабилизатора Ресанта при нестабильном ноле и отгоравшей наверху столба злополучной фазе «В»…

    Уже позже я залез на столб и перекрутил все орехи на СИПе на ниледовские. Простите меня за несусветное словообразование, но как еще сказать, на великом и могучем, об изделиях фирмы Niled?

    Действительно, отходящий провод на фазе «Бе» обуглился и давал знать о своем предсмертном состоянии периодическим исчезновением контакта. Это приводило к отключению УЗМ и уходу Ресанты в аварию.

    То, что электричество стало пропадать при запуске стабилизатора, а до этого выключалось редко, тоже можно объяснить.

    Думаю, что стабилизатор Ресанта при включении создает высокий пусковой ток, обусловленный наличием автотрансформатора в схеме.

    Совет

    Автотрансформатор состоит из катушки с большим количеством витков.

    Плохой контакт на столбе не выдерживал тока такой величины, напряжение пропадало, стабилизатор отключался. Цепная реакция.

    Возврат стабилизатора в сервисный центр

    Далее я должен отметить порядочность продавца Ресанты, назову его здесь Алексеем.

    Алексей прочувствовал всю сложность моей ситуации, проявил глубокое понимание обстановки и предложил мне доставить стабилизатор в сервисный центр, правда самому, в Москву. Благо я сам из Подольска, так что недалеко.

    Не буду описывать свои дорожные приключения до сервиса.

    Ездить пришлось два раза. В первый раз отвез моноблочный трехфазник на сервис, получил талон на заявку об осмотре устройства.

    Через три дня Алексей вышел на связь.

    За это время я размышлял о возврате денег за неисправное устройство не прошедшее полевых испытаний и не оправдавшее надежд. Думал также и о замене на три однофазных десяти киловатных стабах.

    Изучал отзывы о Ресанте. Было много негатива, но был и позитив.

    Ресанта сделала качественный скачок в сборке оборудования. Ранее внутри была безобразно наляпанная пайка. Провода просто отваливались.

    Теперь все собрано без пайки на разъемах. А места, где пайка сохранилась, пропаяны очень качественно.

    Электронная линейка стабилизаторов реализована на реле. Реле щелкают с шумом и обеспечивают низкую точность и скорость стабилизации.

    Электромеханическая модификация довольно точно и плавно стабилизирует. Немного жужжит, как говорилось ранее. Но к чему не привыкнет русский человек ради значительной экономии?

    Остановился на замене трехфазного устройства на три, десяти киловаттных, электромеханических.

    Обмен был произведен вежливо, в сервисном центре на Нагатинской.

    И вот я счастливый обладатель трех блочных устройств, прибалтийской сборки, надежно установленных в багажнике моего авто, стремящемся на юг от Москвы, соблюдая скоростной режим, естественно.

    Однофазное подключение

    Подключить однофазные стабилизаторы было несложно. У них уже не было болтового соединения. На входе установлен силовой разъем – клемма.

    Я сохранил схему подключения и установил Ресанту после УЗМ. Сделано это было для того, чтобы при возникновении аварийных напряжений стабилизаторы не уходили в режим аварии. Ведь при напряжении выше 260 Вольт стабы отключаются, выжидают некоторое время и делают попытку включения.

    Если после пяти таких попыток напряжение превышает 260 Вольт, то происходит переход в аварийный режим и нагрузка отключается. Повторное включение возможно только с помощью человеческих рук.

    Такая защита от перенапряжений установлена на большинстве современных стабилизаторов.

    Итак, включаем!

    Обратите внимание

    Взвожу вводный автомат в электрощите, начинают моргать индикаторами реле напряжения, выдерживая несколько секунд до включения.

    Щелчок, УЗМ пропускают сетевое напряжения к стабилизаторам и, через несколько секунд в доме загорается свет…

    Жду некоторое время и выдыхаю.

    Электросеть дома перешла в рабочий режим.

    Индикаторы реле светятся спокойными зелеными огоньками, стабилизаторы показывают входное и выходное напряжение.

    Индикаторы Ресанты показывают и уровень подключенной нагрузки.

    Это десятисегментная шкала, по которой можно судить о мощности подключенных электроприборов.

    Приключения с Ресантой окончены. Теперь приборы спокойно жужжат в подвале дома.

    Прошел месяц после установки оборудования, полет нормальный.

    Сначала устройства стояли на полу.

    Через неделю установили стабилизаторы на стеллаж. Так это выглядит сейчас.

    Заказчик пожелал установить все на одну полку, хотя рекомендуемое расстояние между блоками около полуметра.

    Достоинства и недостатки стабилизаторов Ресанта

    Оказался ли эксперимент с установкой прибалтийских стабилизаторов, собранных в Китае, оправданным?

    Думаю да.

    Ресанта – самая продаваемая марка электроприборов в России. Производители заметно улучшили качество своих изделий.

    Первый установленный мною стабилизатор перенес ужаснейшие полевые испытания двумя критичными неисправностями: нестабильным нолем (это самое страшное, что могло случиться) и отсутствием одной из фаз.

    Важно

    По сути трехфазник стойко реализовывал заложенные в него функции, отключая напряжение.

    Он как бы говорил мне, хватит издеваться надо мной, залезь на столб, приведи городское напряжение в норму и я буду достойно работать!

    Выбор трехфазного стабилизатора был ошибкой, но в результате я произвел замечательный краш тест, при экстремальных для этого устройства ситуациях.

    Тут производителям Ресанты стоит подумать о реализации защиты от таких случаев.

    Например, предусмотреть индикацию об ошибке входного напряжения, его нестабильности. В описании сказано, что существуют сигналы, оповещающие об аварии, но таких оповещений я не наблюдал. Это недостатки изделия.

    Делаю вывод:

    Ни в коем случае не устанавливать на жилой дом трехфазный стабилизатор.

    За исключением дома, где есть трехфазные потребители, например электродвигатели насосов или мощные устройства кондиционирования.

    Если остановили свой выбор на устройствах от Ресанты, то рассматривать электромеханическую линейку изделий.

    Они обеспечивают более точную и плавную регулировку напряжения, без скачков и моргания.

    Это можно отнести к достоинствам стабилизаторов Ресанта. Доступна и цена на эту продукцию

    Да, стабилизаторы Ресанта можно приобретать для питания бытовых электроприборов!

    Совет

    Их качество улучшилось за последнее время. Существует и достойная сервисная поддержка.

    С поддержкой, продавцами ,тоже нужно уметь разговаривать. Все мы люди и никто не любит, когда сразу начинается ругань. Спокойно изложите свою историю и вежливо поинтересуйтесь о способах решения проблем.

    Поэтому вполне актуальной является задача сделать мощный стабилизатор напряжения своими руками под работу с напряжением бытовой сети 220 вольт. В принципе, такая задача решаема. Посмотрим, каким способом удастся ее выполнить.

    Стабилизация напряжения бытовой сети

    Стремления владельцев разного вида недвижимости обеспечить стабилизированное напряжение бытовой сети – явление очевидное. Такой подход обеспечивает сохранность эксплуатируемой техники, зачастую дорогостоящей, постоянно необходимой в хозяйстве.

    Да и в целом фактор стабилизации – это залог повышенной безопасности эксплуатации электрических сетей.

    Промышленная конструкция стабилизатора сетевого напряжения, которую несложно приобрести на рынке. Ассортимент подобного оборудования огромен, но всегда остаётся возможность сделать собственную конструкцию

    Решить подобную задачу можно разными способами, самый простой из которых – купить мощный стабилизатор напряжения, изготовленный промышленным способом.

    Обратите внимание

    Предложений по такому оборудованию на коммерческом рынке масса. Однако нередко возможности приобретения ограничиваются стоимостью устройств или другими моментами.

    Соответственно, альтернативой покупке становится сборка стабилизатора напряжения своими руками из доступных электронных компонентов.

    При условии обладания соответствующими навыками и знаниями электромонтажа, теории электротехники (электроники), разводки схем и пайки элементов самодельный стабилизатор напряжения можно реализовать и успешно применять на практике. Такие примеры есть.

    Примерно так может выглядеть оборудование стабилизации, изготовленное своими руками из доступных и недорогих радиодеталей. Шасси и корпус можно подобрать от старого промышленного оборудования (например, от осциллографа)

    Схемные решения стабилизации электросети 220В

    Рассматривая возможные схемные решения под стабилизацию напряжения с учётом относительно высокой мощности (не менее 1-2 кВт), следует иметь в виду разнообразие технологий.

    Существует несколько схемных решений, которыми определяются технологические способности приборов:

    • феррорезонансные;
    • сервоприводные;
    • электронные;
    • инверторные.

    Какой вариант выбрать, зависит от ваших предпочтения, имеющихся материалов для сборки и навыков работы с электротехническим оборудованием.

    Вариант #1 — феррорезонансная схема

    Для самостоятельного изготовления самым простым вариантом схемы видится первый пункт списка — феррорезонансная схема. Она работает на использовании эффекта магнитного резонанса.

    Структурная схема простого стабилизатора, выполненного на основе дросселей: 1 – первый дроссельный элемент; 2 – второй дроссельный элемент; 3 – конденсатор; 4 – сторона входного напряжения; 5 – сторона выходного напряжения

    Конструкцию достаточно мощного феррорезонансного стабилизатора допустимо собрать всего на трёх элементах:

    1. Дроссель 1.
    2. Дроссель 2.
    3. Конденсатор.

    Однако простота в данном варианте сопровождается массой неудобств. Конструкция мощного стабилизатора, собранная по феррорезонансной схеме, получается массивной, громоздкой, тяжелой.

    Вариант #2 — автотрансформатор или сервопривод

    Фактически речь идет о схеме, где используется принцип автотрансформатора. Трансформация напряжения автоматически осуществляется за счет управления реостатом, ползунок которого перемещает сервопривод.

    В свою очередь сервопривод управляется сигналом, получаемым, к примеру, от датчика уровня напряжения.

    Принципиальная схема сервоприводного аппарата, сборка которой позволит создать мощный стабилизатор напряжения для дома или на дачу.

    Однако этот вариант считается технологически устаревшим

    Примерно по такой же схеме действует устройство релейного типа с той лишь разницей, что коэффициент трансформации меняется, в случае надобности, подключением или отключением соответствующих обмоток с помощью реле.

    Подобного рода схемы выглядят уже более сложными технически, но при этом не обеспечивают достаточной линейности изменения напряжения.

    Собрать вручную прибор релейный или на сервоприводе допустимо. Однако разумнее выбрать электронный вариант. Затраты сил и средств практически одинаковые.

    Вариант #3 — электронная схема

    Сборка мощного стабилизатора по схеме электронного управления при обширном ассортименте радиодеталей в продаже, становится вполне возможной. Как правило, такие схемы собираются на электронных компонентах – симисторах (тиристорах, транзисторах).

    Также разработан целый ряд схем стабилизаторов напряжения, где в качестве ключей используются силовые полевые транзисторы.

    Структурная схема модуля электронной стабилизации: 1 – входные клеммы устройства; 2 – симисторный блок управления трансформаторными обмотками; 3 – микропроцессорный блок; 4 – выходные клеммы на подключение нагрузки

    Изготовить мощный аппарат полностью под электронным управлением руками неспециалиста достаточно сложно. Без опыта и знаний в сфере электротехники не обойтись.

    Поэтому под самостоятельное производство рассматривать этот вариант целесообразно, если имеется сильное желание построить стабилизатор, плюс наработанный опыт электронщика. Далее в статье рассмотрим конструкцию электронного исполнения, пригодную для изготовления своими руками.

    Подробные инструкции по сборке

    Рассматриваемая под самостоятельное изготовление схема, скорее является гибридным вариантом, так как предполагает использование силового трансформатора совместно с электроникой. Трансформатор, в данном случае, применяется из числа тех, что устанавливались в телевизорах старых моделей.

    Вот такой, примерно, силовой трансформатор потребуется под изготовление самодельной конструкции стабилизатора. Однако не исключается подбор других вариантов или же намотка своими руками

    Правда, в ТВ приёмниках, как правило, ставились трансформаторы ТС-180, тогда как для стабилизатора требуется, как минимум ТС-320, чтобы обеспечить выходную нагрузку до 2 кВт.

    Шаг #1 — изготовление корпуса стабилизатора

    Для изготовления корпуса аппарата подойдёт любой подходящий короб на основе изолирующего материала – пластмассы, текстолита и т.п. Главный критерий – достаточность места под размещение силового трансформатора, электронной платы и других компонентов.

    Также корпус допустимо изготовить из листового стеклотекстолита, скрепив отдельные листы с помощью уголков или иным способом.

    Допустимо подобрать корпус от любой электроники, подходящий под размещение всех рабочих компонентов схемы самодельного стабилизатора.

    Важно

    Также корпус можно собрать своими руками, к примеру, из листов стеклотекстолита

    Короб стабилизатора необходимо оснастить пазами под установку выключателя, входного и выходного интерфейсов, а также других аксессуаров, предусмотренных схемой в качестве контрольных или коммутационных элементов.

    Под изготовленный корпус нужна плита-основание, на которую «ляжет» электронная плата и будет закреплён трансформатор. Плиту можно сделать из алюминия, но следует предусмотреть изоляторы под крепёж электронной платы.

    Шаг #2 — изготовление печатной платы

    Здесь потребуется изначально спроектировать макет на размещение и связку всех электронных деталей согласно принципиальной схеме, кроме трансформатора.

    Затем по макету размечают лист фольгированного текстолита и рисуют (отпечатывают) на стороне фольги созданную трассировку.

    Далее вытравливают плату при помощи соответствующего раствора (электронщикам метод травления плат должен быть знаком).

    Изготовить печатную плату стабилизатора вполне доступными способами можно непосредственно в домашних условиях.

    Для этого нужно приготовить трафарет и набор средств для травления на фольгированном текстолите

    Полученный таким способом печатный экземпляр разводки зачищают, облуживают оловом и производят монтаж всех радиодеталей схемы с последующей пайкой. Так выполняется изготовление электронной платы мощного стабилизатора напряжения.

    В принципе, можно воспользоваться сторонними услугами по травлению печатных плат. Этот сервис вполне приемлем по цене, а качество изготовления «печатки» существенно выше, чем в домашнем варианте.

    Шаг #3 — сборка стабилизатора напряжения

    Укомплектованная радиодеталями плата подготавливается для внешней обвязки – в частности, от платы выводятся линии внешней связи (проводники) с другими элементами — трансформатором, выключателем, интерфейсами и т.д.

    На опорную плиту корпуса устанавливают трансформатор, соединяют с трансформатором цепи электронной платы, закрепляют плату на изоляторах.

    Пример самодельного стабилизатора напряжения релейного типа, изготовленного в домашней обстановке, помещённого в корпус от пришедшего в негодность промышленного измерительного прибора

    Останется только подключить к схеме внешние элементы, смонтированные на корпусе, установить ключевой транзистор на радиатор, после чего корпусом закрывают собранную электронную конструкцию. Стабилизатор напряжения готов.

    Можно приступать к настройке с дальнейшими испытаниями.

     Принцип работы и тест самоделки

    Регулирующим элементом электронной схемы стабилизации выступает мощный полевой транзистор типа IRF840.

    Напряжение для обработки (220-250В) проходит первичную обмотку силового трансформатора, выпрямляется диодным мостом VD1 и поступает на сток транзистора IRF840. Исток этого же компонента соединен с минусовым потенциалом диодного моста.

    Схема принципиальная стабилизирующего блока высокой мощности (до 2 кВт), на основе которой были собраны и успешно используются несколько аппаратов.

    Схема показала оптимальный уровень стабилизации при указанной нагрузке, но не выше

    Часть схемы, куда включена одна из двух вторичных обмоток трансформатора, образуется диодным выпрямителем (VD2), потенциометром (R5) и другими элементами электронного регулятора. Этой частью схемы формируется управляющий сигнал, который поступает на затвор полевого транзистора IRF840.

    Совет

    На случай повышения напряжения питающей сети, управляющим сигналом понижается напряжение затвора полевого транзистора, что приводит к закрытию ключа.

    Соответственно на контактах подключения нагрузки (XT3, XT4) возможное повышение напряжения ограничивается. Обратным вариантом работает схема на случай понижения сетевого напряжения.

    Настройка прибора особой сложностью не отличается. Здесь потребуется обычная лампа накаливания (200-250 Вт), которую следует включить на клеммы выхода прибора (X3, X4). Далее вращением потенциометра (R5) напряжение на отмеченных клеммах доводят до уровня 220-225 вольт.

    Выключают стабилизатор, отключают лампу накаливания и включают прибор уже с полноценной нагрузкой (не выше 2 кВт).

    После 15-20 минут работы вновь отключают аппарат и производят контроль температуры радиатора ключевого транзистора (IRF840). Если нагрев радиатора существенный (более 75º), следует подобрать более мощный теплоотводящий радиатор.

    Выводы и полезное видео по теме

    В видеоролике ниже рассматривается одна из возможных конструкций стабилизатора домашнего изготовления.

    В принципе, можно взять на заметку этот вариант самодельного аппарата стабилизации:

    Сборка блока, стабилизирующего сетевое напряжение, своими руками возможна. Это подтверждается многочисленными примерами, когда радиолюбители с небольшим опытом вполне успешно разрабатывают (или применяют существующую), готовят и собирают схему электроники.

    Трудностей с приобретением деталей для изготовления стабилизатора-самлделки обычно не отмечается. Расходы на производство невысоки и естественным образом окупаются, когда стабилизатор вводят в эксплуатацию.

    Источник: http://sovet-ingenera.com/elektrika/uzo-schet/moshhnyj-stabilizator-napryazheniya-svoimi-rukami.html

    Стабилизатор напряжения трехфазный Ресанта АСН-15000/3-ЭМ

    Стабилизатор напряжения трехфазный Ресанта АСН-15000/3-ЭМ.

    Устройство, принцип работы, индикация, установка и подключение трехфазных стабилизаторов напряжения Ресанта.
    Трехфазный стабилизатор состоит их трех однофазных, объединенный в один корпус. Принцип действия — электромеханический. Токосъемная щетка имеет большую площадь контакта с обмотками транформатора. По трем ампермертам и вольтметру можно контролировать нагрузку и напряжение на выходе.
    Рекомендуется для питания НЕ рекомендуется для питания
    Насосы, холодильное оборудование, электродвигатели, электронагреватели, стиральные машины, освещение лампами накаливания, микроволновые печи, электроплиты и чайники. Компьютеры, ЖК телевизоры и аудио-видео техника, точные электронные приборы, медицинская техника. Для питания этих приборов используйте стабилизаторы с погрешностью 1,5-2% и высокой скоростью реакции.

    Технические характеристики трехфазных стабилизаторов напряжения Ресанта.

    Допустимая мощность нагрузки по каждой фазе не должна превышать 5000 VA
    параметр значение
    Рабочий диапазон линейного входного напряжения 240-430 В
    Номинальный диапазон фазног входного напряжения 140-260В
    Время реакции при изменении входного напряжения на 10% 0. 5 сек.
    Выходное фазное напряжение, при котором срабатывает защитное отключение нагрузки 265 В
    Режим работы непрерывный
    Условия эксплуатации по температуре +5-+40 С
    Условия эксплуатации по влажности не более 80%
    Транспортировка стабилизатора напряжения должна осуществлятся СТРОГО в вертикальном положении.
    Управление,контроль и монтаж стабилизатора напряжения трехфазного Ресанта.
    Индикация

    На передней панели стабилизатора три амперметра. позволяющие контролировать в режиме реального времени фазный ток по каждой фазе. Три светодиодных индикатора показывают состояние входного напряжения :

    1. повышенное
    2. нормальное
    3. пониженное

    Управление На боковой стенке стабилизатора расположен блок автоматических выключателей.

    Подключение

    Подключение трехфазного стабилизатора производится с помощью клеммной колодки, расположенной внизу устройства.

    Техническое обслуживание Для надежной и долговечной работы электромеханического стабилизатора напряжения необходимо один раз в год произвести замену (чистку) токосъемного узла. Производится в официальном сервис-центре РЕСАНТА.

    сервисный центр стабилизаторов РЕСАНТА

    Адрес: Москва, Внутренний пр-д. д 8.

    Принципиальная схема стабилизатора.

    Трехфазный стабилизатор напряжения состоит из трех однофазных. конструктивно объединенных в одном корпусе.

    Схема управления сервоприводами стабилизатора сравнивает номинальное напряжение с напряжением на выходе и дает команду в случае отклонения от эталонного на перемещение токосъемного контакта по обмотке автотрансформатора.

    Краткие рекомендации к выбору стабилизатора по мощности.

    Для покупки стабилизатора напряжения оптимальной мощности необходимо замерить входное напряжение Вашей электросети. (найти его МИНИМАЛЬНОЕ значение в течении суток).Это значение можно получить с помощью тестера напряжения или токосъемных клещей. Далее по графику, приведенному ниже определяем коэфициент понижения номинальной мощности стабилизации.

    Пример: входное напряжение достигает 170 В. коэфициент — 0.7

    Вы не ошибетесь, выбрав стабилизатор с «запасом» по мощности на случай появления у Вас новых электроприборов и обеспечения «щедящего» режима работы стабилизатора. Который ответит Вам своей надежной и долгой службой!

    Подробнее о правильном выборе стабилизатора напряжения можно прочитать в статьях

    Цепь автоматического стабилизатора напряжения

    — Инженерные проекты

    Представленный здесь проект называется схемой автоматического стабилизатора напряжения, которая эффективно решает почти все проблемы, возникающие в обычных доступных стабилизаторах. С помощью схемы автоматического стабилизатора напряжения мы можем поддерживать постоянное напряжение на уровне 230 В, когда напряжение автоматически падает до 170 В и достигает 250 В.

    Стратегия работы цепи автоматического стабилизатора напряжения

    Стратегия работы схемы очень проста: эта схема активировала одно реле за раз от 170 В переменного тока и выше, и все реле и включались при достижении входного напряжения 230 В переменного тока.Точно так же, если входное напряжение питания постепенно уменьшается с 230 В, реле автоматически отключаются одно за другим, так что выходное напряжение остается постоянным на уровне 230 В переменного тока.

    Различные другие стабилизаторы напряжения и устройства автоматического отключения, размещенные на сайте bestengineeringprojects.com, вам могут понравиться

    1. Схема стабилизатора переменного напряжения с использованием 556 IC
    2. Универсальный модуль автоматического отключения
    3. Источник питания автоматического отключения

    Описание схемы автоматического стабилизатора напряжения

    Питание схемы осуществляется от вторичной обмотки трансформатора X 2 . Поскольку напряжение между двумя ответвлениями составляет 20 В, оно напрямую выпрямляется с помощью мостового выпрямителя с диодами D 1 — D 4 . Выпрямленный выходной сигнал дополнительно фильтруется с помощью электролитического конденсатора C 1 .

    Входное напряжение от источника воспринимается трансформатором X 1 и выпрямляется с помощью мостового выпрямителя из диода D 5 — D 8 . Выпрямленный выход дополнительно фильтруется конденсатором C 2 и подается на базу транзистора T 1 — T 4 через переменный резистор VR 1 — VR 4 .Для получения опорного напряжения стабилитрон ZD 1 до ZD 4 используются.

    ПЕРЕЧЕНЬ ДЕТАЛЕЙ ЦЕПИ АВТОМАТИЧЕСКОГО СТАБИЛИЗАТОРА НАПРЯЖЕНИЯ

    Резистор (полностью ¼-ватт, ± 5% углерода)
    R 1 = 4,7 Ом, 3 Вт

    R 2 , R 3 = 100 Ом, 0,5 Вт

    R 4 , R 5 = 56 Ом, 0,5 Вт

    R 6 — R 9 = 1 кОм

    R 10 = 1 кОм, 0,5 Вт

    VR 1 — VR 4 = 20 кОм Линейный

    Конденсаторы
    C 1 = 470 мкФ / 40 В (электролитический конденсатор)

    C 2 = 100 мкФ / 40 В (Электролитический конденсатор)

    C 3 — C 6 = 10 мкФ / 50 В (электролитический конденсатор)

    Полупроводники
    T 1 — T 5 = SL100 (общего назначения , NPN транзистор средней мощности)

    D 1 — D 12 = 1N 4007 (выпрямительный диод)

    ZD 1 — ZD 4 = 2 В, 1 ампер. Стабилитрон

    Светодиод 1 = Светодиод любого цвета

    Разное
    X 1 = 230 В перем. Тока первичный на 0-12 В, вторичный 300 мА

    X 2 = 230 В переменного тока первичный на 0 -170 В, 190 В, 210 В, 230 В, 250 В Вторичный

    RL 1 — RL 4 = Реле с двойным контактом 12 В, 300 Ом

    SW 1 = Переключатель ВКЛ-ВЫКЛ

    Как это:

    Нравится Загрузка…

    (PDF) Проектирование и изготовление стабилизатора напряжения 220 В

    22

    Применение потенциометров:

    Потенциометры редко используются для непосредственного управления значительными объемами мощности (более

    ватт или около того). Вместо этого они используются для регулировки уровня аналоговых сигналов (например, регуляторы громкости

    на аудиооборудовании) и в качестве управляющих входов для электронных схем. Например, диммер

    использует потенциометр для управления переключением TRIAC и, таким образом, косвенно для управления яркостью ламп

    .Потенциометры с предварительной настройкой широко используются в электронике везде, где необходимо выполнить регулировку

    во время производства или обслуживания.

    Управляемые пользователем потенциометры широко используются в качестве пользовательских элементов управления и могут управлять очень широким спектром функций

    оборудования. Повсеместное использование потенциометров в бытовой электронике

    снизилось в 1990-х годах, теперь более распространены поворотные энкодеры, кнопки вверх / вниз и другие цифровые элементы управления

    .Однако они остаются во многих приложениях, таких как регуляторы громкости и датчики положения

    . Потенциометры малой мощности, как линейные, так и поворотные, используются для управления аудиооборудованием

    , изменения громкости, затухания частоты и других характеристик аудиосигналов.

    «Логарифмический горшок» используется в качестве регулятора громкости в усилителях мощности звука, где его также называют «коническим звуковым горшком»

    , потому что амплитудная характеристика человеческого уха приблизительно равна

    логарифмической.Это гарантирует, что на регуляторе громкости, помеченном от 0 до 10, например, настройка 5

    субъективно звучит вдвое меньше, чем настройка 10. Также имеется потенциометр против логарифма или обратный звук

    , который является просто конусом реверс логарифмического потенциометра. Он почти всегда используется в групповой конфигурации

    с логарифмическим потенциометром, например, в регуляторе баланса звука.

    Телевидение:

    Раньше потенциометры использовались для управления яркостью, контрастностью и цветовой характеристикой изображения.Потенциометр

    часто использовался для регулировки «вертикального удержания», что влияло на синхронизацию

    между внутренней схемой развертки приемника (иногда мультивибратором) и принятым сигналом изображения

    , а также на другие вещи, такие как смещение несущей аудио-видео. , частота настройки (для

    кнопочных комплектов

    ) и так далее.

    Управление движением:

    Потенциометры могут использоваться в качестве устройств обратной связи по положению для создания управления «замкнутым контуром»,

    , например, в сервомеханизме.Этот метод управления движением, используемый в двигателе постоянного тока, представляет собой самый простой метод измерения угла или скорости

    .

    Как сделать автоматический стабилизатор напряжения? Схема, объяснение конструкции

    Введение

    На рынке доступно огромное количество разнообразных стабилизаторов напряжения, и, конечно же, нет ничего сложного в том, чтобы приобрести их в соответствии с потребностями. Но, конечно, может быть очень забавно построить один дома самостоятельно и увидеть, как он действительно работает.Схема автоматического стабилизатора напряжения (АВС), описанная в этой статье, на самом деле очень проста по конструкции, достаточно точна и обеспечит хорошую защиту подключенного к ней электронного устройства. Это особенно защитит их от опасных высоких напряжений, а также от возможных отключений (низкого напряжения). Выходной сигнал будет находиться в диапазоне 200–255 В переменного тока при входном напряжении 175–280 В переменного тока.

    Как работает стабилизатор напряжения?

    В одной из моих предыдущих статей вы, должно быть, узнали о работе автотрансформатора.Там мы изучили, как автотрансформатор может быть использован для создания напряжений выше и ниже, чем входное напряжение сети переменного тока. Автотрансформатор фактически играет самую важную роль в цепи стабилизатора напряжения.

    Схема стабилизатора напряжения в основном состоит из датчика напряжения. Он настроен на обнаружение повышения или понижения сетевого напряжения переменного тока до опасного уровня. Как только он обнаруживает опасное входное напряжение, он немедленно включает реле, подключенные к нему. Эти реле, в свою очередь, меняют местами и переключают соответствующие клеммы обмотки автотрансформатора для корректировки и стабилизации выходного напряжения. Таким образом, устройство, подключенное к выходу схемы стабилизатора напряжения, всегда получает безопасное, допустимое напряжение и может надежно работать независимо от колеблющихся входных напряжений.

    Давайте перейдем к изучению деталей, необходимых для его постройки, а также деталей его конструкции.

    Необходимые детали

    Для схемы потребуются следующие детали:

    • Резистор Вт, CFR R1 = 2 K 7,

    • Предустановка P1 = 10 K, линейная,

    • Транзистор T1 = BC 547,

    • Стабилитрон Z1 = 3 В / 400 мВт,

    • Диод D1, D2 = 1N4007,

    • Конденсатор = 220 мкФ / 25 В

    • Реле RL1 = 12 В / DPDT mini (двухполюсный, двухконтурный),

    • Трансформатор T1 = 12 — 0 — 12 В / 5 ампер.T2 = 0 — 12 В / 500 мА (вход в соответствии со спецификациями страны)

    • Доска общего назначения = 3 на 3 дюйма

    Строительные улики

    С помощью данной принципиальной схемы (на следующей странице) построение этой простой схемы AVS может быть выполнено с помощью следующих простых шагов:

    • В данный кусок платы общего назначения вставить транзистор, припаять и отрезать его выводы.

    • Приступите к установке и пайке остальных связанных частей вместе с реле вокруг транзистора.

    • Свяжите их все согласно принципиальной схеме.

    • Наконец, подключите первичный и вторичный провода трансформатора к контактам реле, как показано на схеме.

    На следующей странице описаны схема и детали конструкции этого автоматического стабилизатора напряжения.

    Описание цепи

    Функционирование этой простой схемы стабилизатора напряжения можно понять из следующих пунктов:

    Обращаясь к рисунку ( Нажмите, чтобы увеличить, ), мы видим, что транзистор T1 образует основную активную часть всей схемы.

    Напряжение от меньшего трансформатора выпрямляется D1 и фильтруется C1, чтобы обеспечить требуемую рабочую мощность для схемы управления, состоящей из транзистора T1, предварительно установленного P1, стабилитрона Z1 и реле DPDT.

    выше напряжение также используются в качестве основного задания или чувствительного напряжения. Поскольку это напряжение будет изменяться пропорционально изменениям приложенного входного напряжения.

    Например, если обычно рабочее напряжение постоянного тока составляет около 12 вольт, увеличение или уменьшение входного напряжения сети переменного тока, скажем, на 25 вольт будет пропорционально увеличивать или уменьшать напряжение постоянного тока до 14 или 10 вольт соответственно.

    Preset P1 настроен таким образом, что транзистор проводит реле и управляет им всякий раз, когда входная сеть переменного тока имеет тенденцию отклоняться выше точного нормального напряжения (110 или 225 вольт) и наоборот.

    Если входное напряжение выходит за указанный выше предел, T1 проводит и активирует реле. Контакты реле подключают соответствующие соединения трансформатора стабилизатора мощности, чтобы вычесть 25 вольт на входе, то есть довести выходное напряжение примерно до 205 вольт. С этого момента, если сетевое напряжение продолжает расти, выходное напряжение для приборов будет на 25 вольт ниже него. Это означает, что даже если напряжение достигнет 260 В, выходное напряжение достигнет только 260 — 25 = 235 вольт.

    Совершенно противоположное произойдет, если входной переменный ток упадет ниже нормального уровня, то есть в этом случае к выходу будет добавлено 25 вольт, и даже если вход продолжит падать и достигнет 180 вольт, выход достигнет только 180 + 25 = 205 вольт.

    Настоящая конструкция очень проста и проста, поэтому стабилизация не может быть очень точной. Но, безусловно, он будет поддерживать выходное напряжение в пределах 200 и 250 вольт против предельных входных напряжений от 180 до 275 вольт (или в пределах 100 и 125 против 90 и 130 вольт).

    Как это проверить?

    Готовую плату простого стабилизатора напряжения можно испытать следующим методом:

    • Для процедуры тестирования вам потребуется универсальный регулируемый источник питания постоянного тока 0–12 В.

    • Можно предположить, что максимальное напряжение блока питания 12 В соответствует входному напряжению приблизительно 230 В переменного тока. Это напряжение примем за напряжение срабатывания или за напряжение переключения стабилизатора.

    • Подключите источник питания к клеммам питания собранной печатной платы.

    • Поддерживайте максимальное напряжение источника питания 12 вольт.

    • Тщательно отрегулируйте предустановку, чтобы реле просто сработало.

    • Теперь при уменьшении напряжения питания на 1 вольт, т.е. до 11 вольт, реле должно вернуться в деактивированное положение.

    • На этом настройка устройства завершена. Он должен поддерживать выходное напряжение в диапазоне от 200 до 255 вольт с предельным входным напряжением от 175 до 280 вольт.

    Теперь ваш стабилизатор напряжения готов и должен защищать все бытовые электронные устройства, подключенные к его выходу.

    Трансформатор

    — Схема реле цифрового стабилизатора напряжения

    Я мог бы рассмотреть двоичную лестницу и изменить 6,12,24,36, … 128 = 206 на 6,12,24,48, .. 128 = 218 всего.

    Мин. 128 В до 254 Viacom кажется чрезмерным, и если бы все в Индии или Пакистане использовали бы это, сеть увидела бы нагрузку с отрицательным сопротивлением (при падении напряжения ток нагрузки увеличивается и приводит к нестабильности сети, если все переключаются примерно в одно и то же время.Так что имейте в виду, что вы и ваши товарищи вносите свой вклад в нестабильность сети , пока вы пытаетесь компенсировать ненадежную сеть.

    Вот почему мы не используем их в Северной Америке. Лучше обновить инфраструктуру.

    Возможно, вы захотите уменьшить несколько вторичных обмоток или пересчитать первичную обмотку до желаемого отношения входной / выходной обмотки, например, от 220 В до 240 В переменного тока, вместо того, чтобы прибавлять 206 В переменного тока, если вы не работаете с 208 В переменного тока. (!?)

    В таком случае лучше работает 4-битный двоичный ЦАП И понижает выходное напряжение 23 В переменного тока на 5% или на два шага с 4-битным управлением или на 16 шагов, вы сдвинули все шаги вниз на 2/16 шагов.

    Но ваша схема не двоичная, возможно, из-за чрезмерного последовательного сопротивления. Ваша индуктивность не должна превышать 10% от тока холостого хода при номинальном первичном токе. Это ваш ток возбуждения для минимизации потерь на холостом ходу. Но также DCR любой комбинации определяет фактическую потерянную мощность без нагрузки. Это также можно вычислить с помощью отношения L / R при выборе оптимального размера проводника. Взаимная связь должна быть высокой с слоями с силикатным покрытием CRGOS с низкими потерями, изготовленными без заусенцев на кромках, а также без силикатной железной пыли, которая склонна к частичному разряду от загрязнения.

    Если это трансформатор сухого типа, то чистота имеет решающее значение для первичной вторичной изоляции с чистой эпоксидной смолой поверх слюдяной ленты или каптоновой ленты, которая не имеет пустот путем вакуумной и вибрационной дегазации. Эти пустоты или мельчайшее улавливание газа также могут создавать частичные разряды, которые могут привести к карбонизации эпоксидной смолы и разрушению изоляции. (представьте себе крошечный зазор в мкм с пузырьком газа 1 пФ, соединенным последовательно с эпоксидной смолой 1 нФ. Пузырь изгибается и бесшумно горит, увеличиваясь с течением времени.

    Если это заполненный маслом 10 кВА траффик, то подобное загрязнение от силикатной железной пыли может также привести к образованию h3 растворенного горючего газа, так что «чистота — это благочестие».некоторые используют специальные методы очистки. ЧР — это то, что также происходит в дефектах КМОП с загрязнениями, поскольку 30 кВ / мм становится 30 мВ / нм для частичного разряда.

    три% 20 реле% 20 стабилизатор% 20 цепь% 20 ​​диаграмма техническое описание и примечания по применению

    2001 — Таблицы 7-4 UL486

    Аннотация: Текст аннотации недоступен
    Текст: Текст файла отсутствует

    2011 — Трехфазные твердотельные реле и их применение в трехфазных нагревательных цепях

    Аннотация: Официальные документы
    Текст: Нет текста в файле

    фреймер E1

    Аннотация: DS21 DS21FF42 DS21FF44 DS21Q42 DS21Q44
    Текст: Текст файла недоступен

    Нет в наличии

    Аннотация: Текст аннотации недоступен
    Текст: Текст файла отсутствует

    M6020-9Y

    Реферат: однофазный трансформатор M60205 M6020-18PS 6020CT-2S M6020-8PS M6020E-12Y m601 M6020-27Y M6020-2S
    Текст: Текст файла отсутствует

    2009 — dm6467

    Аннотация: IT8208M TMS320 TMS320DM6467 Extended PCI Arbiter
    Текст: текст файла недоступен

    MPC 1042

    Аннотация: Регулятор напряжения 7812 MPC141 MPC1251 MPC4082 регулятор отрицательного напряжения 7812 PC339 7812 РЕГУЛЯТОР регулятор напряжения 7812
    Текст: Текст файла отсутствует

    SVX060A1-4A1N1

    Реферат: SVX100A1-4A1N1 SVX006A1-4A1B1 SVX003A1-4A1B1 SVX125A1-4A1N1 SVX150A1-4A1N1 SVX007A1-4A1B1 SVXF15A1-4A1B1 SVX050A1-4A1N1 MMF0000 текстовый файл 9000 0 04


    Оригинал
    PDF 32-битный SVX060A1-4A1N1 SVX100A1-4A1N1 SVX006A1-4A1B1 SVX003A1-4A1B1 SVX125A1-4A1N1 SVX150A1-4A1N1 SVX007A1-4A1B1 SVXF15A1-4A1B1 SVX050A1-4A1N1 MMX12AA1D7F0-0

    Оригинал
    PDF К3А25У-2 * К3А26У-2Н К3А40У-4Н КК3А36У-4Н КК3А40У-4Н КК3А44У-4Н UL486 UL486, таблицы 7-4
    2005 — Таблицы 7-4 UL486

    Аннотация: UL486 burndy al9cu UL486 Таблицы 7-6
    Текст: Текст файла отсутствует


    Оригинал
    PDF К3А25У-2 * К3А26У-2Н К3А27У-2Н К3А29У-2Н К3А31У-2Н К3А36У-2Н КК3А36У-2Н КК3А40У-2Н КК3А44У-2Н UL486 UL486, таблицы 7-4 Burndy Al9cu UL486, таблицы 7-6
    Разрядник

    Резюме: HEMP арест 400 Фарадей CDp 400 M8 Еврофарад M6050 8846 ЕВРОФАРАД 104250
    Текст: Текст файла недоступен


    Оригинал
    PDF

    Оригинал
    PDF
    2010 — схема фазового нагревателя с контролем температуры

    Аннотация: Схема D53TP25 Управление трехфазным нагревателем IEC 62314 CWD4825 Примечания по применению нагревателя двигателя
    Текст: Текст файла отсутствует


    Оригинал
    PDF
    2010 — Схема электрических соединений ОДНОФАЗНОГО асинхронного двигателя 1 ЛС

    Аннотация: трехфазный асинхронный двигатель. ОДНОФАЗНЫЙ асинхронный двигатель 1 л.с. Управление скоростью однофазного асинхронного двигателя 1 л.с. m Асинхронный двигатель переменного тока D53TP50X, однофазный, 1 л. с.Управление асинхронным двигателем переменного тока с использованием постоянного электрического тока IEC60947-4-2 общего электрического синхронного двигателя 4000 л.с. Переключатель обратного хода однофазного двигателя переменного тока
    Текст: Текст файла отсутствует


    Оригинал
    PDF
    2011 — Трехфазные твердотельные реле и их применение в цепях трехфазных двигателей

    Аннотация: Официальные документы
    Текст: Нет текста в файле


    Оригинал
    PDF
    2012-7 СЕГМЕНТНЫЙ ДИСПЛЕЙ ОБЩИЙ КАТОД

    Аннотация: 7-сегментный дисплей с общим анодом 7-сегментный светодиодный дисплей с общим катодом
    Текст: Текст файла отсутствует


    Оригинал
    PDF BL-T25X-31 BL-T28X-32 BL-T25A-31 BL-T28A-32 BL-T25B-31 BL-T28B-32 BL-T28C-32 BL-T28D-32 BL-T30A-32 ОБЩИЙ КАТОД ДИСПЛЕЯ 7 СЕГМЕНТОВ 7-сегментный дисплей с общим анодом 7-сегментный светодиодный дисплей с общим катодом

    OCR сканирование
    PDF FF42 / DS21 FT42 / DS21 DS21Q42 DS21FF42 DS21Q44 DS21FF44 DS21Q42 DS21Q44 192 МГц DS21FF42 фреймер E1 DS21 DS21FF44
    RSIG11

    Аннотация: Текст аннотации недоступен
    Текст: Текст файла отсутствует


    OCR сканирование
    PDF DS21FF42 / DS21FF44 DS21FT42 / DS21FT44 DS21Q42 DS21FF42 DS21FT42) DS21Q44 DS21FF44 DS21FT44) DS21FT42 RSIG11
    Нет в наличии

    Аннотация: Текст аннотации недоступен
    Текст: Текст файла отсутствует


    OCR сканирование
    PDF FF42 / DS21 FT42 / DS21 DS21Q42 DS21Q44 DS21FF42 DS21FT42 DS21FF44 DS21FT44 DS21Q42 DS21Q44

    OCR сканирование
    PDF DS21FF42 / DS21FF44 DS21FT42 / DS21FT44 DS21Q42 DS21Q44 DS21FF42 DS21FT42 DS21FF44 DS21FT44 DS21Q42 DS21Q44
    2003 — Редукторы

    Аннотация: Текст аннотации недоступен
    Текст: Текст файла отсутствует


    Оригинал
    PDF
    2012 — ДИСПЛЕЙ СВЕТОДИОДНЫЙ ТОЧЕЧНО-МАТРИЧНЫЙ 8X8

    Аннотация: 11-контактный 7-сегментный светодиодный дисплей 0.56 4-х разрядный 7-сегментный светодиодный дисплей SMD 3528 RGB-светодиод piranha super flux Piranha RGB-светодиод 11-контактный 7-сегментный светодиодный индикатор BL-FL7680 BL-S100D-12 2-значный 7-сегментный светодиодный дисплей
    Текст: текст файла отсутствует


    Оригинал
    PDF BL-AC1Z10 BL-AC1Z18x2 BL-AC1Z18x4 BL-AC1Z20 BL-AR02Z1212 BL-AR02Z1407 BL-AR03Z2207 BL-AR05Z3007 BL-AR05Z3707 BL-AR05Z5706 ТОЧЕЧНО-МАТРИЧНЫЙ ДИСПЛЕЙ 8X8 LED 11-контактный 7-сегментный светодиодный дисплей 0,56 4-значный 7-сегментный светодиодный дисплей SMD 3528 RGB LED пиранья супер флюс Светодиод Piranha RGB 11-контактный 7-сегментный светодиод BL-FL7680 BL-S100D-12 2-ЗНАЧНЫЙ 7-СЕГМЕНТНЫЙ СВЕТОДИОДНЫЙ ДИСПЛЕЙ

    Оригинал
    PDF
    2010 — CM75YE13-12F

    Аннотация: Контроллер трехфазного инвертора ic Конфигурация контактов трехфазного инвертора IGBT Однофазные инверторы PWM на основе IGBT Высокочастотный инвертор на основе IGBT Модули высокой мощности SiC IGBT Схема инвертора с использованием модуля IGBT Трехуровневый инвертор Расчет IGBT инвертора Трехуровневый инвертор
    Текст: Текст файла отсутствует


    Оригинал
    PDF CM75YE13-12F 3-фазный инверторный контроллер ic Конфигурация контактов трехфазного инвертора IGBT однофазные инверторы PWM на базе IGBT инвертор высокой частоты на основе igbt Модули высокой мощности SiC IGBT схема инвертора с использованием модуля IGBT 3-х уровневый инвертор Расчет инвертора IGBT трехуровневый инвертор

    Оригинал
    PDF SPRAB28 TMS320DM6467 DM6467 32-битный IT8208M TMS320 Расширенный PCI Arbiter
    A7W15

    Резюме: TSER10
    Текст: Нет текста в файле


    OCR сканирование
    PDF DS21FF42 / DS21FF44 DS21FT42 / DS21FT44 DS21Q42 DS21Q44 DS21FF42 DS21FT42 DS21FF44 DS21FT44 DS21Q42 DS21Q44 A7W15 TSER10
    2002 — EHF10Y1

    Аннотация: Текст аннотации недоступен
    Текст: Текст файла отсутствует


    Оригинал
    PDF 00В-1600В.EHF10Y1 EHF10Y1
    М50119П

    Аннотация: M50115P M50117P m50115 M5011 5021E-6P M5021-9Y 5011-6Y 5021CT M50118P
    Текст: Текст файла недоступен


    Оригинал
    PDF 27-бандитский, 18-бандой 60М5021-27У M50119P M50115P M50117P m50115 M5011 5021E-6P M5021-9Y 5011-6Y 5021CT M50118P

    OCR сканирование
    PDF uPC78L05 78L08./ UPC78L12. / UPC78M MPC141 / iPC151 A1PC7818. / PC7912. MPC7918. MPC7915. MPC1042 7812 регулятор напряжения MPC1251 MPC4082 отрицательный регулятор регулятор 7812 PC339 7812 РЕГУЛЯТОР регулятор напряжения 7812
    2003 — C13-L19

    Аннотация: Текст аннотации недоступен
    Текст: Текст файла отсутствует


    Оригинал
    PDF C13-L19 C13-L25 C13-L28 БН12-15 БН12-20 БН12-25 БН12-30 32-SB-46 32-BB-308
    2003 — БН34-35

    Резюме: BN34 BN34-25 8850 двигатель конвейера C34-L60 C34-L70
    Текст: Текст файла отсутствует


    Оригинал
    PDF
    2000 — MST4110C

    Аннотация: MST4140C MST4410C MST4440C MST4910C MST4940C
    Текст: Текст файла недоступен


    Оригинал
    PDF MST4110C, MST4140C MST4910C, MST4940C MST4410C, MST4440C TR / QTS / 030100-001 MST4110C MST4110C MST4140C MST4410C MST4440C MST4910C MST4940C

    Замените термостабилизатор MGB


    Слева вверху: биметаллический элемент, обернутый резистивным проводом, устаревшего термического стабилизатора напряжения.
    Справа внизу: твердотельный электронный регулятор напряжения, который можно использовать для его замены.

    Установка твердотельного регулятора внутри корпуса Lucas

    , как опубликовано в BritishV8 Magazine, Volume XVI, Issue 2, October 2008

    текст: Curtis Jacobson
    фото: Jim Miller

    Примечания: эта статья ссылается на оборудование MGB, схемы и т. Д., А также на информацию не могут быть переданы на другие ретроавтомобили.

    Справочная информация

    Используете ли вы оригинальные датчики уровня топлива и температуры охлаждающей жидкости на своем 1968 году? или позже МГБ? В отличие от современных манометров на вторичном рынке, эти два старомодных манометра тепловые («биметаллические») устройства.Их стрелка индикатора соединена с коротким балка, построенная из двух разнородных металлов. Луч обмотан проволокой сопротивления, который нагревается пропорционально количеству проходящего через него электрического тока. Положение стрелки манометра определяется изгибом балки из-за различного скорости теплового расширения двух металлов. Для правильной работы уровень топлива MG и Датчики температуры охлаждающей жидкости необходимо использовать с внешним стабилизатором напряжения. (Примечание: манометр MGB 1968-1972 годов также является тепловым прибором.Тем не мение, из-за уникальной природы датчика ему не требуется стабилизатор напряжения.)

    На схематическом чертеже ниже «Схема стабилизатора напряжения серийного MGB» изображена как подключены датчики топлива и температуры. Таким образом, датчики разработаны для получения постоянного напряжения питания 10 Вольт, и это работа Voltage Стабилизатор, чтобы его обеспечить. Датчики уровня топлива и температуры охлаждающей жидкости на выходе соответствующих датчиков подключаются через свои крепления к шасси / земле.Датчики действуют как переменные резисторы; их сопротивление изменяется в зависимости от уровня топлива или температура охлаждающей жидкости соответственно.

    Сам стабилизатор напряжения номинально рассчитан на 12 вольт. Однако мы знаем из ощутите, что «напряжение на входе» не такое стабильное и предсказуемое! Ряд факторов влияют на доступное напряжение питания, в том числе: состояние заряда аккумулятора, мощность генератора или генератора переменного тока в любой момент (что может по оборотам двигателя), а также от того, включены ли различные нагрузки в системе или нет.



    Пожалуйста, поддержите компании-спонсоры, которые делают возможным создание BritishV8, в том числе:

    Независимо от того, насколько стабильно или предсказуемо напряжение питания 12 В, напряжение Назначение стабилизатора — сгладить дела. В качестве обобщения можно сказать: «Если Стабилизатор напряжения обеспечивает более 10 Вольт, оба датчика показывают высокое значение. Если он обеспечивает менее 10 Вольт, оба датчика показывают низкие значения «.

    Однако это обобщение не совсем верно — потому что исходное напряжение MG Стабилизатор вообще не регулирует напряжение! Вместо этого он переключает питание «на» и «выключено» для достижения среднего напряжения (с течением времени) около 10 вольт.Если разобрать старомодный стабилизатор напряжения, вы обнаружите биметаллический элемент с обмотанным вокруг него проводом сопротивления (очень похоже на схему автоматического сброса прерыватель, и не совсем в отличие от самих датчиков.) Нагрев в проводе сопротивления заставляет биметаллический элемент изгибаться. Биметаллический элемент фактически прогибается и вперед довольно быстро, и, в свою очередь, он быстро открывает и закрывает набор контактов точки. Таким образом, он переключается между номинальным напряжением питания около 12 В и отключенное состояние (т.е.е. ноль вольт!) Это подходит для старомодных, однокатушечных Датчики MGB довольно хороши, потому что в них встроено много механического демпфирования. в них. Если ваши манометры достаточно демпфированы, вы можете не увидеть, что их иглы постоянно шевелятся при включении и выключении стабилизатора напряжения; Вы будете воспринимайте только «средние» показания, которые они вам показывают.

    По современным стандартам термостабилизаторы напряжения неточны и непостоянны. Их производительность сильно различается между летним и зимним временем, потому что их точность зависит от температуры окружающей среды.Нагрев под приборной панелью (например, когда лобовое стекло дефростеры включены) могут вызвать значительное смещение показаний манометров. Выход может также изменяться в течение срока службы стабилизатора напряжения как биметаллического элемента. усталости, поскольку внутренние контакты загрязняются и т. д. При обрыве провода сопротивления Стабилизатор напряжения просто пропускает электрический ток при постоянном и постоянном токе. нерегулируемое напряжение, поэтому старые термометры будут показывать высокие значения.

    Если ваш стабилизатор напряжения старый или сломанный, или если вы просто хотите улучшить точность и постоянство ваших указателей уровня топлива и температуры охлаждающей жидкости, вы Возможно, вы захотите рассмотреть возможность перехода на современный твердотельный электронный регулятор напряжения.

    ВАЖНОЕ ПРИМЕЧАНИЕ: если вы замените оригинальные датчики MGB на вторичные, вам, вероятно, следует удалить и НЕ заменять свой старомодный термостабилизатор напряжения. (Перемычка между соединениями стабилизатора напряжения.) Современные манометры с двумя катушками обеспечивают точная информация независимо от напряжения питания, но они могут быть неадекватно демпфированы, чтобы приспособиться к резким циклам включения / выключения теплового стабилизатора напряжения.


    Пожалуйста, поддержите компании-спонсоры, которые делают возможным создание BritishV8, в том числе:

    Список покупок

    Твердотельные регуляторы напряжения недорогие, но их может быть сложно найти локально.Их проще всего приобрести в Интернете. «Google» номера деталей для выявления потенциальных поставщиков.

    National Semiconductor «LM2940T-10.0» и NTE Electronics «NTE1953» являются твердотельные регуляторы напряжения с малым падением напряжения (LDO). Если вы поставите любой из них при постоянном напряжении от 10,5 В до 30 В они будут обеспечивать постоянный выход напряжение 10,0В. Подобно старомодному биметаллическому стабилизатору напряжения, они не может повысить напряжение: поэтому, если напряжение питания упадет ниже примерно 10.5V, эти LDO будет «отключаться» и просто проходить через любое доступное напряжение питания.

    Примечание: есть и другие альтернативные регуляторы напряжения, которые также можно использовать. Один Например, номер детали Texas Instruments «UA7810CKCS» (также известный как «7810» или «LM7810») что, честно говоря, вы, вероятно, с большей вероятностью найдете в своей местной Radio Shack. В Основным преимуществом устройств National Semiconductor или NTE Electronics является их несколько более низкие характеристики отсева.

    Также необходимо: всего несколько предметов, включая паяльник, припой, около шести дюймов изолированный провод, термоусадочная трубка (или, возможно, изолента) и т. д.

    Дополнительные принадлежности: небольшая светодиодная лампа и резистор на 1000 Ом.

    Выводы полупроводникового стабилизатора напряжения

    слева направо: V IN , «GND», V OUT


    Убедитесь, что твердотельный регулятор надежно заземлен на металлическую крышку.

    Проезд

    1. Отсоедините аккумулятор автомобиля и снимите оригинальный стабилизатор напряжения. из машины. (Примечание: стабилизатор напряжения установлен на стороне драйвера. брандмауэр чуть выше рулевой колонки.)

    2. Откройте регулятор напряжения, осторожно поддев язычки, которые зажимают металлическая крышка к пластиковому основанию.

    3. Вырежьте и снимите старый биметаллический механизм регулятора, соблюдая осторожность. оставьте достаточно двух клемм, чтобы позже припаять к ним провода.

    4. Подготовьте твердотельный регулятор напряжения, отрезав центр его три терминала. (Эта клемма номинально является заземлением, и будет избыточным с монтажным выступом в нашей установке.Они связаны внутренне …)

    Нравится эта статья? Наш журнал финансируется благодаря щедрой поддержке таких читателей, как вы!
    Чтобы внести свой вклад в наш операционный бюджет, нажмите здесь и следуйте инструкциям.
    (Предлагаемый взнос составляет двадцать долларов в год. Не стесняйтесь давать больше!)

    5. Используя короткий провод, установите перемычку между клеммами твердотельного регулятора напряжения. V IN (12 В) к клемме «B» на пластиковом основании.Тщательно припаяйте оба соединения.

    6. Используя короткий провод, установите перемычку между полупроводниковыми регуляторами напряжения. V OUT (выход 10 В) к клемме «I» на пластиковом основании. Тщательно припаяйте оба соединения.

    7. Светодиодный индикатор не является обязательным. Его цель — просто показать, что система запитана. и заземлен, и что регулятор напряжения работает. Светодиод подключается к одному конец регулятора напряжения 10V «OUT» терминала, а на другом конце он подключен на землю через резистор 1000 Ом.

    8. Для правильной работы твердотельный регулятор должен быть электрически хорошо заземлен по отношению к остальной части автомобиля. Для этого (сначала) подключите его к металлической крышке регулятора напряжения с помощью крепежного винта и гайки. Примечание: сам регулятор напряжения в свою очередь должен быть заземлен на автомобиль путем его крепления. Если крепежные детали корродированы или загрязнены, их следует очистить на этом этапе.


    Осторожно загните края металлической крышки на пластиковую основу.


    Дополнительный светодиодный индикатор просто указывает, что регулятор напряжения включен, заземлен и функционирует.

    Заявление об ограничении ответственности: эта страница была исследована Джимом Миллером и написана Кертисом Джейкобсоном.
    Выраженные мнения принадлежат авторам и предоставлены без каких-либо гарантий.
    Подайте заявку на свой страх и риск.

    Фотографии Джима Миллера для британского журнала V8. Все права защищены.

    Схематический чертеж «Схема стабилизатора напряжения серийного MGB» был получен из схемы Advance Auto-Wire,
    и использован здесь с разрешения.

    Замена переключателя гнезда стабилизатора RV

    На моем туристическом прицепе Forest River Heritage Glen Fifth Wheel не работали домкраты заднего стабилизатора. Замена переключателя гнезда стабилизатора RV устранила проблему!

    Для поиска неисправностей в разъемах стабилизатора RV я использовал мультиметр, чтобы проверить, подается ли питание на переключатель. Подтвердив это, я затем проверил, поступает ли питание при нажатии переключателя.

    Для замены переключателя гнезда заднего стабилизатора на моем седельно-сцепном устройстве потребовалось всего несколько основных инструментов.

    Мультиметр подтвердил мою проблему. На моем туристическом прицепе не было питания через переключатель стабилизатора. Очевидно, это указывало на неисправный переключатель, который необходимо заменить.

    Выключатель гнезда стабилизатора RV для моего пятого колеса Forest River Heritage Glen Fifth Wheel представляет собой стандартный домкрат высокоскоростного стабилизатора мощности Lippert Components — подъемник 30 дюймов (номер детали LC387874).

    Замена переключателя гнезда стабилизатора RV является частью OEM Lippert в комплекте с жгутом проводов, включая четыре провода: черный, красный, желтый и синий.

    Эта деталь Lippert Components заменяет переключатель выдвижения / втягивания и жгут проводов для гнезда электрического стабилизатора Lippert (LCI Part # LC363284).

    Замена переключателя разъема стабилизатора RV:
    После снятия старого переключателя стабилизатора оголены красный, черный, белый, синий и желтый провода. Зеленый и белый провода не связаны с переключателем стабилизатора, так как они питают ходовые огни.

    Провода переключателя:
    — Черный провод — земля
    — Красный провод — питание
    — Желтый провод — втягивание
    — Синий провод — выдвигается

    Установлена ​​замена переключателя гнезда стабилизатора ПЖ и провода соединены стыковыми соединениями.Затем я обернул соединения изолентой в качестве дополнительной защиты от погодных условий, поскольку они подвергаются воздействию элементов под задним крылом.

    Замена переключателя разъема стабилизатора RV:

    1. Обратите внимание на электрическую схему. Либо нарисуйте быстрый макет, отмечая, как подключены провода, либо сделайте снимок. Очевидно, этот простой шаг помогает при подключении новых проводов.
    2. Отсоедините провода и снимите старый выключатель. Просто есть четыре винта, которые крепят переключатель к крылу жилого дома.
    3. Установите новый переключатель, убедившись, что провода проходят через отверстие. Новая замена переключателя домкрата стабилизатора RV является водонепроницаемой, когда она плотно привинчена к крылу.
    4. Зачистите концы всех проводов, чтобы обеспечить хорошее соединение.
    5. Соединить провода стыковыми соединениями. Обратитесь к схеме или фотографии из шага 1, чтобы узнать, какие цветные провода необходимо подключить.
    6. Проверьте работу нового переключателя.
    Старый переключатель стабилизатора удален и существующее отверстие в заднем крыле, куда без каких-либо изменений поместился переключатель нового стабилизатора.

    Важно отметить, что эти домкраты являются стабилизаторами и не предназначены для подъема или выравнивания прицепа. Использование домкрата для подъема веса прицепа для его выравнивания вместо стабилизации может привести к чрезмерному растягиванию домкрата и поломке.

    Новый переключатель стабилизатора установлен на заднем крыле. Обнародован

    RVing

    1 год за 3 минуты! Небольшое видео, запечатлевшее мой опыт в течение первого года, когда я живу и постоянно путешествую в своем доме на колесах.

    Крепление для велосипедов на колесах! Моя велосипедная стойка хорошо зарекомендовала себя на протяжении последних 25 000 миль постоянного RVing.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
