Содержание

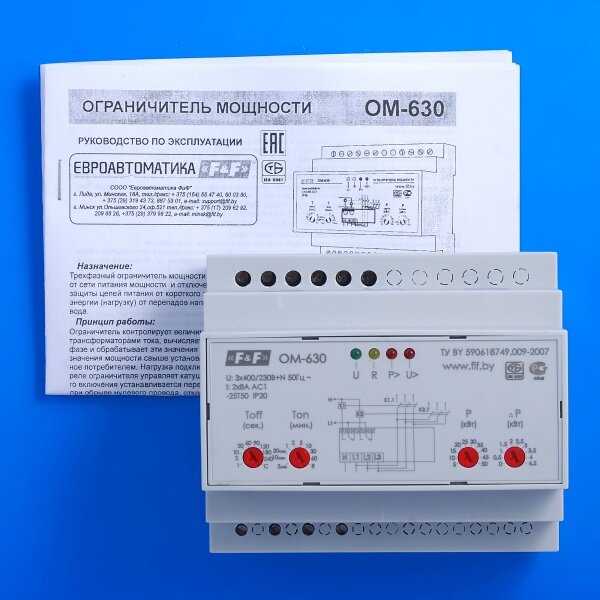

ОМ-630 Ограничитель мощности | Скан Лайтс +

Назначение

Трехфазный ограничитель мощности ОМ-630 предназначен для непрерывного контроля потребляемой от сети питания мощности и отключения нагрузки, при превышении ее свыше установленного значения, а так же защиты цепей питания от короткого замыкания. Ограничитель защищает так же потребителей электроэнергии (нагрузку) от перепадов напряжения, возникающих в 3-х фазных сетях при обрыве нулевого провода.

Принцип работы

Ограничитель контролирует величину напряжения и величину потребляемого тока нагрузки, вычисляет значение потребляемой мощности отдельно в каждой фазе и обрабатывает эти значения в соответствии с выбранным алгоритмом работы. При повышении значения мощности свыше установленного значения нагрузка отключается от сети на установленное время. По истечении этого времени она автоматически подключается к сети питания.

Нагрузка подключается к сети питания через трехфазный контактор или автоматический выключатель с моторприводом, которым управляет исполнительное реле ограничителя. Мощность, время отключения при перегрузке и время повторного включения устанавливается переключателями на передней панели.

Защитные функции

1. Защита нагрузки от перепадов напряжения в сети питания.

Ограничитель измеряет напряжение в каждой из фаз и при выходе его за установленные пределы происходит отключение нагрузки от сети питания. Пороги отключения и временные параметры устанавливаются потребителем при программировании параметров при подключении компьютера.

Отключить функцию реле напряжения можно установкой перемычки на клеммах 7-9.

2. Защита нагрузки при обрыве нулевого провода.

При обрыве нулевого провода в месте подключения ограничителя он обесточивается и отключает нагрузку без временной задержки. При обрыве его в другом месте (на вводе в здание, на отдельном этаже и т.п) из-за возникающих перепадов напряжения отключение происходит в соответствии во временем отключения по порогам напряжения.

3. Защита от перегрузки по току.

Ограничитель защищает питающую сеть от перегрузки по току и при коротком замыкании в нагрузке. Величина тока, при котором отключается нагрузка, рассчитывается исходя из установленного значения мощности. При превышении этого значения в 6 раз нагрузка отключается за 0,1 сек. Первый раз на 30 сек., затем, если перегрузка продолжается, на 30 минут.

4. Защита от циклической перегрузки.

Блокировка нагрузки на 10 минут при циклической перегрузке по мощности. Если перегрузка по мощности не снижается после 5-и отключений подряд, то подключение нагрузки блокируется на 10 минут.

Расчет значения отключаемой мощности

1. Выбор варианта расчета мощности.

1.1 Суммарно, определяется сумма мощностей в отдельных фазах, и при превышении значения Руст, нагрузка отключается (Ра+Рв+Рс>Руст.), где Ра,в,с — мощность потребляемая в отдельных фазах.

Например: Руст.=15кВт, Ра=10кВт, Рв=6кВт, Рс=0,0 Р= Ра + Рв + Рс= 10 + 6 + 0=16кВт,

Р>Руст., нагрузка будет отключена.

1.2 Суммарно, с ограничением мощности в любой из фаз на уровне (2/5)хРуст.

Например, при Руст. = 15кВт нагрузка будет отключена при превышении значения (2/5)х15 = 6кВт, в одной из фаз или при сумме мощностей в фазах более 15кВт (5,5 + 5,5 + 4,0)кВт.,

Данный вариант расчета мощности включается путем установки перемычки на зажимах 8-9.

Контроль мощности менее 5кВт

При необходимости контроля мощности менее 5 кВт необходимо сделать один или несколько витков провода питания нагрузки, пропустив его через сквозные отверстия в корпусе.

Например, необходимо контролировать мощность 3,5 кВт. Надо сделать по одному витку провода на каждую фазу, при этом показания шкалы делятся на 2. Устанавливаем на ограничителе переключатель мощности в положение 7кВт, контролируемая мощность будет:

7 :2 = 3,5 кВт

Внимание!

Установка перемычки между зажимами 7-9 — отключает функцию реле напряжения.

Установка перемычки между зажимами 8-9 — включает расчет мощности с ограничением в фазе.

Если ограничитель неправильно измеряет мощность, проверить правильность подключения: провод питания нагрузки фазы, подключенный к клемме L1 должен проходить в крайнее левое отверстие корпуса, провод от фазы L3 — в крайнее правое.

OM-630-2 ограничитель мощности приобрести

Назначение
Ограничитель мощности ОМ-630-2 предназначен для контроля потребления мощности в 3-фазных сетях переменного тока с внешними трансформаторами тока для для ограничения мощности свыше 50 кВт и отключения питания от потребителя в случае превышения мощности свыше установленного значения, замыкания в цепи нагрузки, от перепадов напряжения в 3-х фазных сетях при обрыве нулевого провода. После устранения причин перегрузки потребитель подключается к сети питания автоматически через установленное время. Измеряемое напряжение одновременно является и питающим напряжением для прибора.

Изделие может быть применено

  • отели, гостиницы, хостелы – для ограничения потребления электроэнергии в номерах
  • защита от перегрузки электросети в общественных местах пользования розетками
  • защита потребителя при частном использовании



Принцип работы
 Ограничитель контролирует величину напряжения и потребляемого тока нагрузки внешним трансформатором тока, вычисляет значение потребляемой мощности. При повышении значения мощности свыше установленного нагрузка отключается от сети на заданное  время.

По истечении этого времени она автоматически подключается к сети (нужно использовать внешний контактор). Время отключения при перегрузке и время повторного включения устанавливается на передней панели. Ограничитель отключает нагрузку от сети на 10 минут, если была перегрузка по мощности 5 раз за установленный отрезок времени. Ограничитель защищает питающую сеть от перегрузки по току и при коротком замыкании в нагрузке. Величина тока, при котором отключается нагрузка рассчитывается исходя из установленного значения мощности. При превышении этого значения в 6 раз нагрузка отключается за время не более 0,1 сек. первый раз на 30 с, затем, если перегрузка продолжается, на 30 минут. В ограничителе предусмотрен выход для подключения внешней сигнализации при перегрузке по мощности. В ограничителе есть функция реле напряжения: защита от повышения напряжения и падения, которая может быть отключена установкой перемычки на клеммах 7-9 (оговаривается при заказе).



Технические характеристики
Модель OM-630
Напряжение питания 3x(50-450)V AC+N
Потребляемая мощность 1 Вт
Диапазон огранич. мощности 3(1,6-2,5)хКтр кВт
Задержка отключения 1…240 с
Задержка восстановления 1…3600 с
Верхний порог напряжения 260V
Задержка откл. по верхнему порогу, с 0.1 с
Нижний порог напряжения 160V
Задержка откл. по нижнему порогу 0.5 с
Задержка откл. при перегрузке по току 0.1 с
Погрешность измерения 5%
Выход 2 переключ контакта реле
Коммутируемый ток <8А ~220В AC AC1
Общее кол-во переключений >5х10^5
Индикаторы >U, >P, R, U
Подключение винтовые зажимы 2,5 мм2
Диаметр сквозных отверсти1 измерительной цепи 3×10,5 мм
Крепление на Din-рейку
Рабочая температура и влажность воздуха -25. ..+50°С, 48-85%
Размеры (высота-ширина-глубина) 90 х 105 х 65 мм
Масса 341 г



Оформление заказа

Заказать поставляемую нами продукцию можно позвонив по телефону 8(495) 661-72-81 или отправив Ваш заказ на электронную почту: [email protected] (обязательно указывайте контактный телефон для связи с Вами). Вам выставят счет на оплату, по которому заказанный товар будет зарезервирован на складе в течение 5 рабочих дней. Если в течение этого времени счет не оплачивается, то товар снимается с резерва. Также можно заказать продукцию через Интернет-магазин.

Оплата выставленного счета

Оплатить заказанный товар можно как безналичным расчетом, так и наличными при получении товара. При оплате за наличный расчет предоставляется полный комплект документов и кассовый чек на приобретаемые товары.

Получение оплаченного товара

Получение товара производится только после 100% предоплаты товара (уточняйте о поступлении оплаты у Вашего менеджера). Для получения товара юридическими лицами необходим оригинал доверенности с круглой печатью (форма М-2) и паспорт получателя. Для получения товара физическими лицами необходимо предъявить квитанцию об оплате товара, если оплата производилась через банк. Оформление документов и получение товара производится в нашем офисе по адресу: г. Москва, ул. Шоссейный проезд, д.34. Схема проезда.

Доставка оплаченного товара

Доставка по Москве и Московской области осуществляется курьерской компанией «КурьерСервисЭкспресс». Сроки и стоимости доставки согласовывайте с нашими менеджерами.

Доставка в регионы России осуществляется транспортными компаниями «Деловые Линии». Экспедирование до терминалов этих транспортных компаний в Москве бесплатное, Вам остается только рассчитаться с перевозчиком за доставку. По желанию клиент может заказать любую курьерскую службу заранее уведомив менеджера об этом для подготовки груза к отправке. Доставка осуществляется только после 100% предоплаты товара (уточняйте о поступлении оплаты у Вашего менеджера).

Ограничители мощности F&F

В магазин «Энергополюс» поступила новая продукция — ограничители мощности фирмы «F&F».

ОГРАНИЧИТЕЛЬ МОЩНОСТИ ОМ-3

Назначение:

Ограничители мощности предназначены для контроля потребления мощности в трехфазных и однофазных сетях и отключения питания от потребителя в случае превышения потребления электроэнергии свыше установленного значения.


Принцип работы:

Ограничители контролируют величину потребляемой мощности в однофазной сети переменного тока и в случае превышения ее установленного значения отключают нагрузку от сети питания. Повторное включение происходит по истечении отрезка времени в диапазоне от 4сек. до 3мин. (в зависимости от исполнения).


Применение:

Применяются для защиты электропроводки, источников питания, преобразователей, генероторов и т.п., а также от несанкционированного подключения посторонних потребителей энергии к вашей питающей сети.


Технические характеристики:

Напряжение питания 220 В 50 Гц
максимальный ток контактов реле 16А АС1
контакт 1Z (1 замыкающий)
диапазон ограничения мощности 0,5 — 5 кВА
задержка отключения 1,5 сек
задержка повторного включения 10 — 100 сек
диапазон рабочих температур -25 — +50 С
степень защиты:
ограничителя IP40
клеммной колодки IP20
потребляемая мощность, не более 0,85 Вт
габариты 35 х 65 х 90 мм
тип корпуса 2S
монтаж на DIN-рейке 35 мм


Схема подключения:


ОГРАНИЧИТЕЛЬ МОЩНОСТИ ОМ-630


Назначение:
Трехфазный ограничитель мощности ОМ-630 рассчитан на применение в трехфазных электрических сетях и предназначен для непрерывного контроля величины потребляемой мощности и отключения нагрузки при превышении ее сверх установленного значения.


Принцип работы:
Ограничитель контролирует величину напряжения и величину потребляемого тока нагрузки встроенными трансформаторами тока, вычисляет действующее значение потребляемой мощности отдельно в каждой фазе и обрабатывает эти значения в соответствии с выбранным алгоритмом работы. При повышении значения мощности свыше установленного значения ОМ 630 отключает нагрузку на время, установленное потребителем. Нагрузка подключается к сети питания через трехфазный контактор. Исполнительное реле ограничителя управляет катушкой контактора.

Время отключения при перегрузке и время повторного включения устанавливается переключателями на передней панели.

Ограничитель защищает нагрузку при обрыве нулевого провода, отключая ее от сети питания.

В ограничителе может быть установлена функция реле напряжения: защита от повышения напряжения более 260В и падения его ниже 160В (оговаривается при заказе). Ограничитель блокирует включение нагрузки на 10 минут при циклической перегрузке (перегрузка от 10 и более раз за установленный промежуток времени).

В ограничителе предусмотрен выход для подключения внешней сигнализации при перегрузке по мощности. В течении 80% установленного времени до отключения нагрузки сигнализация прерывистая (замыкание контакта реле сигнализации с частотой 1Гц), в течение 20% оставшегося времени — постоянная. Это предупреждает потребителя о превышении потребляемой мощности и при отключении одного или нескольких потребителей предотвращает отключение всей нагрузки. Для трехфазных потребителей электроэнергии может быть введена функция контроля чередования фаз и защита от обрыва фазы.

Технические характеристики:

Напряжение питания 150-450 ВАС
диапазон контролируемых токов от 3 до 100 А
погрешность измерения не более 1%
диапазон контролируемых напряжений от 0 до 300 В
диапазон регулировки ограничения мощности ступенчатый, переключателем
исполнение 1: 5-35 кВт (откл. , 5, 8, 10, 13, 16, 20, 25, 30, 35)
исполнение 2: 6-15 кВт (6, 7, 8, 9, 10, 11, 12, 13, 14, 15)
погрешность измерения не более -3%
регулировка времени отключения при перезагрузке от 2 сек до 180 сек,
ступенчатая, переключателем
(2, 5, 10, 20, 40, 60, 90, 120, 150, 180)
регулировка времени повторного включения от 15 сек до 10 мин
ступенчатая, переключателем
(15сек, 30сек, 45сек, 1мин, 2мин, 3мин, 4мин,
5мин, 10мин)

Техническое описание:

Время блокировки включения нагрузки при
циклической (повторяющейся) перегрузке 10 минут
время отключения
при коротком замыкании в нагрузке не более 0,1 сек.
время отключения
при обрыве нулевого провода не более 0,1 сек.
максимальный ток контактов реле 2х8А АС1
максимальный ток катушки контактов 2А
исполнительные контакты 2х1Z (2 независимых замыкающих)
габариты 105х89х65 мм
тип корпуса -35 — +50 С
диапазон рабочих температур 6S
монтаж DIN-рейка 35 мм


Порог срабатывания по мощности:

Порог срабатывания по мощности рассчитывается по двум вариантам:
1 вариант — пофазно, установленная мощность делится на 3.
2 вариант — суммарно, определяется как сумма мощностей по фазам, а так же пофазно — установленная мощность, умноженная на 2/5 (мощность делится на 3 и к результату прибавляется 20% от деления на 3).
Вариант 1 предпочтительнее использовать при равномерных нагрузках на отдельных фазах.
Вариант 2 допускает 20% перегрузку в отдельных фазах (т. е. перекос по нагрузке). Если в реальных условиях обеспечить равномерную нагрузку на фазы затруднительно, то  предпочтительнее второй вариант расчета мощности.

Пример записи при заказе
ОМ-630 — 5/35 — 1 — Н — Т — 1
ОМ-630 наименование изделия
5/35 диапазон установки ограничения
1 вариант расчета мощности
Н функция реле напряжения
Т наличие таймера блокировки циклической перегрузки
1 тип потребителей (нагрузка)


Тип потребителей 1 – однофазные и трехфазные потребители, контроль чередования отсутствует
3 – только трехфазные потребители, с контролем чередования фаз
Функция реле напряжения Н — есть О – нет
Таймер циклической перегрузки Т — есть О — нет
Функция чередования фаз Ч — есть О — нет


Схема подключения:


ОГРАНИЧИТЕЛЬ МОЩНОСТИ ОМ-630


Назначение:

Ограничители мощности ОМ-631 предназначены для контроля потребления мощности в однофазных сетях и отключения питания от потребителя в случае превышения потребления электроэнергии свыше установленного значения

Принцип работы:

ограничители ОМ-631 контролируют величину потребляемой мощности в однофазной сети переменного тока и в случае превышения ее установленного значения отключают нагрузку от сети питания. Повторное включение происходит по истечении отрезка времени в диапазоне от 4сек до 3мин (в зависимости от исполнения)


Применение:
Применяются для защиты электропроводки, источников питания, преобразователей, генераторов и т.п., а также от несанкционированного подключения посторонних потребителей к вашей питающей сети. Ограничения потребляемой мощности потребителями, например, для ограничения мощности потребления коттеджем, в соответствии с установленными лимитами на потребление


Технические характеристики:

напряжение питания 220В 50Гц
максимальный ток нагрузки 16А
контакт 1Z
диапазон ограничения мощности 200-1000ВА
задержка отключения 1,5 сек
задержка повторного включения 30 сек
потребляемая мощность 0,85Вт
диапазон рабочих температур -25…+50С
степень защиты IP20
габариты, мм 52х65х90
монтаж на DIN-рейке 35мм

Схема подключения:


ОМ-630М 5/50-3Н-01 (3ф, 5-50кВт, 4мод, сумм. расчет, с реле напр.) TDM, дёшево, онлайн, стоимость

ОМ-630М 5/50-3Н-01 (3ф, 5-50кВт, 4мод, сумм. расчет, с реле напр.) TDM, дёшево, онлайн, стоимость

Включите в вашем браузере JavaScript!

ОМ-630М 5/50-3Н-01 (3ф, 5-50кВт, 4мод, сумм. расчет, с реле напр.) TDM SQ1505-0004

Артикул: SQ1505-0004

В корзину

Товар отсутствует

Предзаказ Оформить заказ

Добавить в сравнение Убрать из сравнения

Описание

ОМ-630М 5/50-3Н-01 (3ф, 5-50кВт, 4мод, сумм. расчет, с реле напр.) TDM SQ1505-0004

Назначение

  • Предназначены для постоянного контроля потребляемой мощности и отключения нагрузки при превышении установленного лимита мощности в однофазных, трехфазных электрических сетях переменного тока.

Применение

  • Равномерное распределение потребляемой мощности между арендаторами для контроля общей выделенной мощности.
  • Контроль за используемой потребителем электрической мощностью при введении лимитов потребления электроэнергии.
  • Защита изношенных сетей от недопустимых перегрузок, связанных с подключением мощных нагрузок.
  • Контроль несанкционированных подключений к электрической сети потребителя.

Материалы

  • Корпус ограничителя выполнен из не поддерживающего горение пластика.

Конструкция и принцип работы

  • Ограничитель контролирует величину напряжения и величину потребляемого тока нагрузки встроенными трансформаторами тока. Сигналы, пропорциональные напряжению сети и току, преобразуются в цифровой код, и далее производится расчет действующего значения потребляемой мощности отдельно по каждой фазе.
  • При превышении установленного лимита потребляемой мощности ограничитель отключает нагрузку на установленное время. Нагрузка должна подключаться к сети с использованием контактора.
  • Повторное включение нагрузки производится автоматически через установленное время.
  • Ограничитель ОМ-630М работает по логике суммарного варианта расчета потребляемой мощности: нагрузка отключается при условии достижения в сумме по 3-м фазам величины мощности, установленной на лицевой панели. При этом нагрузка может быть как симметричной, так и не симметричной.

Преимущества

  • Контроль потребления мощности на вводе в сеть потребителя.
  • Способность подключать нагрузку при обрыве нулевого проводника.
  • Способность защищать нагрузку от повышения (более 260 В) и понижения (менее 160 В) напряжения сети.
  • Защита от перегрузки и короткого замыкания (при превышении током заданного значения в 6 раз нагрузка отключается в течение 0,1 секунды).
  • Для ОМ-630М сохранение работоспособности при питании от 1-й фазы.
  • Ограничитель имеет 2 исполнительных реле, первое управляет контактором, а второе можно использовать для сигнализации (звуковой, световой или подачи сигнала на пульта управления) срабатывания ограничителя.
  • Продукция имеет привлекательную цену: ниже большинства представленных на рынке аналогов.

Схема подключения к сети

Схема работы ограничителя

Похожие товары

Ограничитель мощности трехфазный 15 квт

Виды ограничителей

Бывают разные типы ОМ, которые нужно ставить согласно требованиям сети. Рассмотрим самые популярные из них:

  1. PF-10 – могут подключаться к СИП аппаратуре. Главным достоинством является возможность установки пломбы для защиты сети от несанкционированного проникновения. Часто на них устанавливаются съемные предохранители;
  2. OSP-6 – устройство с высоким классом защиты. На него можно монтировать пломбы, имеет небольшие габаритные размеры, поэтому подойдет для монтажа в квартирный щиток;
  3. ОПС-635 помогает защитить бытовое и производственное оборудование от скачков силы и напряжения. Обеспечивает постоянный контроль локальной сети;

    Фото — ОПС 3

  4. ПЗР – это очень популярный ограничитель мощности. Прибор релейной защиты используется для экономии электрического тока. При монтаже можно задать промежуток времени, в котором будет отключаться свет. При необходимости устройство можно снять просто с дин-рейки;
  5. ПЗС-23 в основном используются для защиты сетей от аварийных ситуаций. Помимо защиты от превышения допустимой мощности, он обеспечивает контроль напряжения, микротоков, потерянных вольт и многого другого.

Технические характеристики ограничителя мощности

Параметры прибора рекомендуется рассматривать на примере ОМ-310, получившего широкое распространение во многих областях. Для его крепления используется стандартная DIN-рейка. Размещение ограничителя осуществляется на девяти модулях, и этот фактор нужно обязательно учитывать при выборе распределительного щита. Если его размеры небольшие, это не позволит разместить в нем необходимое количество приборов.

Основной технической характеристикой является напряжение подаваемого питания, составляющее 3х380 вольт. В реле нагрузки имеются выходные контакты с максимальным током 8 ампер. В функциональном реле этот показатель составляет 16 ампер. Прибор может эксплуатироваться в любом положении. Его корпус и клеммная колодка имеют высокую степень защищенности.

Допустимые пределы температуры для нормальной работы находятся в пределах от -35 до +55 градусов. Реле нагрузки оборудовано двумя группами перекидных контактов, а функциональное реле – одной парой. Клеммная колодка с выходными контактами расположена в нижней части реле.

Требования к установке

В установке ограничителя мощности заинтересованы как потребитель, так и компания, поставляющая электроэнергию. Значение поставляемой электроэнергии должны быть в установленных пределах (напряжение, частота, мощность).

Установку и подключение данного устройства должен производить обученный специалист электросетей. В случае самостоятельной установки, необходимо учесть следующие факторы:

  1. Однофазное или трехфазное напряжение.
  2. Договорная мощность нагрузки (кВт).
  3. Время срабатывания, при превышении заданных параметров.
  4. Время возвращения в исходное состояние.

От первого параметра зависит тип прибора, который необходимо приобрести. Второй параметр также нужно знать для определения вида приобретаемого ограничителя мощности. Дополнительно может потребоваться контактор. Третий – даст возможность скорректировать параметры мощности подключенной нагрузки при случайном превышении заданного лимита – этот параметр можно настроить. Четвертый напомнит потребителю о нарушении и позволит скорректировать суммарное потребление подключенных устройств потребления и, при необходимости, отключить их.

Для установки и монтажа всех типов ограничителей нужно соблюдать общие требования:

  • Использовать провод нужного сечения, которое рассчитывается по потребляемой нагрузке.
  • Контакторы должны быть рассчитаны на потребляемый ток.
  • Ограничить доступ к токоведущим частям, в связи с высокой вероятностью травмирования электрическим током.
  • Настройка параметров ограничителя должна быть проведена с учетом планируемого потребления, а не на максимальные значения.
  • В случае многократного срабатывания защиты, проверить техническое состояние электроприборов на предмет плохой изоляции, короткого замыкания.
  • В случае неисправности прибора – вызвать специалиста.

Схема подключения ом 630. Ограничитель мощности ОМ-630 5/50 кВт

Ограничитель мощности ОМ-630

Ограничитель мощности ОМ-630-это трехфазное, многофункциональное, микропроцессорное реле, которое контролирует мощность в диапазоне от 5кВт до 50 кВт, возможно разделение на 2 нагрузки (приоритетную и неприоритетную) , со встроенным счетчиком числа срабатываний, крепление на DIN-рейке 35 мм

Принцип работы ограничителя мощности ОМ-630

3-х фазный многофункциональный ограничитель мощности OM-630, с шагом 1,5 кВт, непрерывно контролирует потребляемую мощность и отключает нагрузку при превышении ее значения свыше установленного, а также защищает цепь питания от токов перегрузки, КЗ и оборудование потребителей от перепадов напряжения.

Функциональные возможности

Ограничитель мощности электроэнергии ОМ-630 может использоваться в различных режимах работы:
1. Одна нагрузка — один контактор;
2. Две нагрузки, приоритетная и неприоритетная нагрузка (к примеру освещение) — два контактора;

В качестве коммутационного аппарата могут использоваться автоматы с электроприводом. При частом срабатывании ограничителя мощности при перегрузке, ОМ-630 блокирует включение.
В ОМ-630 есть специальный порт для подключения ПК, с его помощью возможно программировать ограничитель мощности и обмениваться информацией о причинах и количестве отключений.

• Защита потребителя при обрыве нулевого проводника;
• Функции реле напряжения при повышении и понижении напряжения в сети питания, отключает нагрузку;
• Защита от КЗ и токов перегрузки.

ОГРАНИЧИТЕЛЬ МОЩНОСТИ ОМ-630-1

Назначение

Трехфазный ограничитель мощности ОМ-630 предназначен для непрерывного контроля потребляемой от сети питания мощности и отключения нагрузки при превышении ее свыше установленного значения и  защиты цепей питания от короткого замыкания. Ограничитель защищает так же потребителей электро-энергии (нагрузку) от перепадов напряжения, возникающих в 3-х фазных сетях при обрыве нулевого провода.

Принцип работы

   Ограничитель контролирует величину напряжения и величину потребляемого тока нагрузки встроенными трансформаторами тока, вычисляет действующее значение потребляемой мощности отдельно в каждой фазе и обрабатывает эти значения в соответствии с выбранным алгоритмом работы.    При повышении значения мощности свыше установленного значения ОМ-630 отключает нагрузку на время, установленное потребителем.    Нагрузка подключается к сети питания через трехфазный контактор.     Исполнительное  реле ограничителя управляет катушкой контактора. Время отключения при перегрузке и время повторного включения устанавливается переключателями на передней панели.    Ограничитель защищает нагрузку при обрыве нулевого провода, отключая ее от сети питания.    В ограничителе установлена функция реле напряжения: защита от повышения напряжения более 260В и падения его ниже 160В.   Ограничитель блокирует включение нагрузки, если отключение при перегрузке по мощности произошло 5 раз за установленный отрезок времени при условии, что нагрузка на питающую сеть в течение этого периода не снижалась.    ОМ-630 отключает нагрузку от сети питания на 10 минут .    Ограничитель защищает питающую сеть от перегрузки по току и при коротком замыкании в нагрузке. Величина тока, при котором отключается нагрузка рассчитывается исходя из установленного значения мощности. При превышении этого значения в 6 раз нагрузка отключается за время не более 0,1 сек. первый раз на 30 сек., затем, если перегрузка продолжается, на 30 минут.    В ограничителе предусмотрен выход  для подключения внешней сигнализации при перегрузке по мощности.

Технические характеристики

Напряжение питания

3 x 50 — 450В АС+N

Диапазон контролируемой мощности

5 — 50 кВт

Дискретность установки мощности, грубо

5 кВт

Дискретность установки мощности, точно

0,5 кВт

Задержка откл. при перегрузке по мощности (T off)

от 1 до 240 сек

Задержка повторного включения нагрузки(T on)

от 2 до 3600 сек

Время отключения при:

адении напряжения ниже 160В

5 сек.

повышении напряжения более 260В

0,1 сек

перегрузке по току

0,1 сек

Максимальный ток контактов реле

8А АС1

Исполнительные контакты —

1P(1 пер

Подключение устройства ОМ-630-3

Включается данный ограничитель мощности (схема подключения показана ниже) через шину. Групповые полуавтоматы в этом случае подсоединяются в последнюю очередь. Верхняя пара колодок перед подачей тока должна находиться в верхнем положении. В свою очередь, пара второй линии должна стоять в нейтральной позиции. Благодаря этому напряжение в устройстве быстро стабилизируется. Для борьбы с приоритетными перегрузками используются специальные блоки. Крепятся они непосредственно к счетчику электроэнергии. Проверить правильность подключения ограничителя можно всегда, исходя из показателей системы индикации.

Преимущества ограничителей мощности

Для решения этой проблемы и устанавливается ограничитель мощности. Перед автоматическим выключателем он имеет ряд преимуществ:

  • Выбор уставки срабатывания в широком диапазоне позволяет настроить его на любой ток и время срабатывания. Любой автоматический выключатель имеет разброс характеристик и время его срабатывания предугадать невозможно. Да и стартовый ток колеблется в некоторых пределах. Точные данные получаются только после проведения комплекса испытаний конкретного экземпляра.
  • Ограничитель мощности отключает как всю нагрузку, так и ее часть. Под отключение подводят наиболее энергоемкие потребители электроэнергии (обогреватели), оставив в покое освещение, компьютеры и некоторую бытовую технику. Автомат же отключит все и сразу.
  • Ограничитель мощности имеет встроенную функцию автоматического повторного включения (АПВ). По истечении заданного времени, если ток нагрузки не превышает установленную величину, устройство вновь подключит нагрузку. Если за время «молчания» АПВ оперативно избавиться от лишних электроприборов, отключив их от сети, энергоснабжение продолжится. Если же этого не сделать, прибор отключит все снова. Если такая ситуация пользователю неудобна, и он хочет спокойно разобраться в ситуации, не бегая по комнатам в поисках ненужного электроприбора, функцию АПВ отключают.
  • Ограничители мощности снабжены цифровым дисплеем, на который выводятся данные о потребляемой мощности в данный момент и некоторых других параметров по желанию пользователя. Это удобно, так как позволяет оперативно контролировать параметры электросети.

Современные микропроцессорные приборы учета (электросчетчики) содержат в своем составе блоки для контроля потребляемой мощности с выходным реле, способным либо отключать нагрузку, либо подавать сигнал о превышении. Но эта опция не может использоваться пользователем по своему усмотрению: доступ к ней возможен только для сотрудников энергосбытовой компании.

Устройства для работы с внешним трансформатором

Ограничитель мощности данного типа подключается, как правило, при помощи рейки в 40 мм. Вводный автомат в этом случае должен находиться под коробкой рядом с кабелем питания. К счетчику электроэнергии устройство подсоединяется в последнюю очередь. Нулевая шина включается к первым двум контактам, которые являются замыкающими.

Дополнительно важно установить пускатель, который регулирует работу трансформатора нулевой последовательности. Перед этим пользователь обязан настроить первую пару колодок на устройстве

Для этого их следует вначале выставить в верхнее положение и затем взглянуть на систему индикации. Если срабатывает светодиод зеленого цвета, значит, система является замкнутой. Далее указанные колодки переводятся в нейтральное положение для того, чтобы сигнал проходил беспрепятственно. Затем настраиваются контакты реле.

В первую очередь их следует тщательно прочистить. В данном случае трубчатые вводы к ним подводятся последовательно

Далее важно замкнуть электромагнитную защелку. С этой целью необходимо убрать в сторону защитную крышку и отодвинуть проводку цепи

Колодки третьей линии выставляются в верхнее положение поочередно. При этом пользователь обязан следить за системой индикации. Если во время процедуры срабатывает светодиод зеленого цвета, это говорит о том, что цепь замыкается. Чтобы в системе не активировалась внешняя сигнализация, нужно отключить контакты реле. После этого трубчатые вводы необходимо подсоединить заново.

Принцип работы ограничителей мощности

Алгоритм ограничителя мощности непрерывно мониторит процесс работы нагрузки потребителей электрической сети. Измерительный блок ОМ на основе трансформаторов тока и напряжения постоянно сканирует вектора входящих величин, и передает их в логический блок для вычисления потребляемой мощности, значение которой сравнивается с заданным оператором пределом верхней уставки с помощью потенциометра. Если текущие значения расхода электроэнергии достигнет критической величины, то блок вычислительной логики выдаст команду исполнительной схеме на срабатывание, при котором произойдет отключение контактора. После срабатывания ограничителя мощности, необходимо убедиться об отключении дополнительных электроприборов которые превысили лимит потребляемой электроэнергии. Через заданный промежуток времени ОМ снова сработает на включение, для дальнейшего контроля мощности.

Схема ограничителя мощности

Принцип работы ограничителя мощности

Представленная на рисунке схема показывает работу однофазных приборов.

В трехфазной сети:

  • изменяется схема измерения, выполняющая мониторинг токов и напряжений в каждой фазе;
  • усложняется процесс вычисления потребляемой мощности.

Как установить ОМ

Очень важно правильно подключить ограничитель электрической мощности. Учтите, что прибор с одной фазой соединяется только с одним контактором, таким же образом с тремя – к нескольким

В противном случае, Вы рискуете испортить ограничитель из-за неверного подсоединения к выходной клемме.


Фото — определение конструктивных деталей

Практически в любом ОМ есть встроенный трансформатор, т. к. это регулируемый прибор. Подключение ограничителя мощности осуществляется только при помощи протяжки кабеля сети через трансформатор. Соответственно, расчет напряжения и мощности производится исходя из данных локальной электрической сети. Общая схема подключения ограничителя имеет следующий вид:


Фото — схема подключения ОМ 1-3

Для трехфазных ограничителей 630 (на схеме обозначение устройсвта не меняется – ОМ):


Фото — ОМ 630

В большинстве случаев, как евроавтоматика, так и отечественная, предоставляет возможность определить самостоятельно, с какой скоростью будет производиться выключение тока при превышении мощности сети. Для этого снаружи на ограничителе найдите соответствующую кнопку с обозначением

Обратите внимание на прочие настройки, при необходимости измените их, изначально они идут «заводскими». Ставить прибор нужно на дин-рейку, так Вы обеспечите максимально плотное крепление и вместе с этим экономию места в щитовой панели

После установочных работ устройство нужно настроить. Для этого желательно использовать рекомендации производителя. Для данного ОМ, например, желательно поставить защелку возле буквы «К» на показатель 10. Такое действие поможет эффективно увеличить диапазон его работы до 20 кВА, без опасности сгорания. Номинальную мощность нужно поставить по своим потребностям.

Если все сделано правильно, то возле диода «Нагрузка» загорится зеленая лампа, оповещающая о начале работы. Если такого не произошло, то проверьте еще раз подключение контактов, чтоб на один контактор шел только один кабель.

Иногда для большего удобства изначально устанавливается щит с ограничителем мощности (ЩОМ), на который монтируется счетчик. Такая система поможет значительно снизить затраты времени на монтаж отдельных приборов, а также убрать выступающие провода и сэкономить место в щитке.

Ограничители мощности однофазные и трехфазные

Ограничитель мощности ОМ — 63 Однофазный ограничитель мощности ОМ-63 с контролем уровня напряжения, регулируемый порог ограничения до 14 кВт, дополнительный контактор не требуется, после выставления значения мощности ограничитель пломбируется.
Ограничитель мощности ОМ-630 Ограничитель мощности трехфазный , многофункциональный, микропроцессорный, регулируемый порог ограничения от 5 до 35 кВт (под заказ — до 30 кВт), 150 — 450 Вт
Ограничитель мощности ОМ-611 Ограничитель мощности однофазный, для работы с внешним трансформатором тока, 220 В, порог 0,5 — 5 А
Ограничитель мощности ОМ-631 Ограничитель мощности однофазный, 220 В, 0,2 — 1 кВт
Ограничитель мощности ОМ-1-17 Ограничители мощности ОМ-1-17 предназначены для контроля потребления мощности и отключения питания, вывод данных на ПК по интерфейсу RS-485.
Приборы защитного отключения ПЗР2-3 Прибор защитного отключения ПЗР2-3 по токам и напряжению, способный передавать информацию на диспетчерский пункт или ПК состояние и параметры электросети.
Прибор защиты сети ПЗС 2 3-1 Защита сети от перегрузок по мощности, току потребления, перенапряжения, короткого замыкания, дифференциального тока утечек.
Ограничитель мощности ОМ-110 Ограничитель мощности ОМ-110 предназначен для постоянного контроля активной или полной мощности однофазной нагрузки.
Контролируемый диапазон ограничения мощности от 0 до 20кВт или от 0 до 20кВА.
ОМ-110 выполняет отключение нагрузки в случае превышения установленного уровня максимально допустимой мощности потребления нагрузки и последующим автоматическим включением. Имеет цифровую индикацию.

Как отключить контроль потребления электроэнергии?
С такими запросами часто обращаются в поиске в интернете. Конечно, проще простого когда потребитель подключает нагрузку минуя электросчетчик, так называемое напрямую. Но в каждой квартире на входе установлен опломбированный электросчетчик, который не позволяет подключиться напрямую не нарушая пломбы. Но умельцы идут на разные хитрости:
1. — фазу берут с розетки, а нулевой провод подключают не через счетчик, а к металлической трубе отопления, к водопроводной трубе или к контакту защитного заземления в розетке (в современных розетках имеется третий металлический проводник). Такими «открытиями» кишит интернет.
Но тут могут встретиться опасные подводные камни, поражение электрическим током человека схватившего оголенную часть металлической трубы, что влечет за собой уголовную ответственность. Тем более современные электросчетчики производят учет энергии по фазе.
2. — включают специальным образом трансформатор с понижающей обмоткой, один провод соединяют в качестве заземления с металлической трубой и счетчик крутит в обратную сторону. Но этот номер проходит только с устаревшими моделями электрических счетчиков.
3. — другим способом является остановка механическим способом вращения электросчетчика, Для этого просовывают тонкий слой слюды вместе соприкосновения стекла счетчика с обрамлением.
Но это тоже подходит для старых моделей электрических счетчиков энергии. Все эти способы противозаконны и они приведены для информации к чему прибегают любители бесплатной энергии.

Оцените статью:

Ограничитель мощности ОМ-630-2

Ограничитель мощности ОМ-630-2 трехфазный, многофункциональный ограничитель для работы с внешними трансформаторами тока на мощность более 50 кВт.

Назначение: ограничитель мощности предназначен для непрерывного контроля величины потребляемой мощности в трехфазных сетях и отключения нагрузки при превышении ее свыше установленного значения.

Действие: ограничитель контролирует величину напряжения и величину потребляемого тока нагрузки встроенными трансформаторами тока, вычисляет действующее значение потребляемой мощности отдельно в каждой фазе и обрабатывает эти значения в соответствии с выбранным алгоритмом работы. При повышении значения мощности свыше установленного значения ОП-630 выключает нагрузку на время, установленное потребителем. Нагрузка подключается к сети питания через трехфазный контактор. Исполнительное реле ограничителя управляет катушкой контактора.
Время отключения при перегрузке и время повторного включения устанавливается переключателями на передней панели. Ограничитель защищает нагрузку при обрыве нулевого провода, отключая ее от сети питания.
В ограничителе может быть установлена функция реле напряжения: защита от превышения напряжения более 260 В и падение его ниже 160 В (оговаривается при заказе).
Ограничитель блокирует включение нагрузки, если отключение при перегрузке по мощности произошло 5 раз за установленный период времени при условии, что нагрузка на питающую сеть в течение этого периода не снижалась. ОП-630 отключает нагрузку от сети питания на 10 минут. Ограничитель защищает питающую сеть от перегрузки по току и при коротком замыкании в нагрузке. Величина тока, при которой выключается нагрузка, рассчитывается исходя из установленного значения мощности. При превышении этого значения в 6 раз нагрузка выключается за время не более 0,1 сек, первый раз на 30 сек, затем, если перегрузка продолжается, на 30 минут. В ограничителе предусмотрен выход для подключения внешней сигнализации при перегрузке по мощности.

Технические характеристики:
напряжение питания3х(150-380 В~) + N
диапазон контролируемой мощности5 — 50 кВт
дискретность установки мощности, грубо5 кВт
дискретность установки мощности, точно0,5 кВт
задержка отключения при перегрузке по мощностиот 1 до 240 с
задержка повторного включения нагрузкиот 2 до 3600 с
задержка отключения при падении напряжения ниже 160 В5 с
задержка отключения при росте напряжения выше 260 В0,1 с
задержка отключения при перегрузке по току0,1 с
максимальный ток нагрузки2х8 А
погрешность измерения напряжения в диапазоне 50 — 300 Вне более 2%
погрешность измерения тока в диапазоне 3 — 100 Ане более 3%
диаметр сквозных отверстий измер. цепейd=12,5 мм
диапазон рабочих температурот -25°С до +50°С
габаритные размера6 модулей типа S (105 мм)
монтаж устройствана DIN-рейке 35 мм
Дополнительная информация:

Функциональные особенности:
1. Выбор варианта расчета мощности (оговаривается при заказе):
    — Пофазно, установленная мощность делится на 3 и при превышении этого значения в любой из фаз нагрузка отключается.
Применяется при слабой питающей сети, не допускающей перегрузки по току.
    — Суммарно, определяется сумма мощностей в отдельных фазах, и при превышении значения Руст. нагрузка отключается. Применяется при хорошей питающей сети и неравномерной нагрузке на отдельные фазы.
2. Сохранение работоспособности при питании от одной фазы.
3. Встроенный счетчик количества отключений нагрузки при перегрузке по мощности.
4. Сохранение в энергонезависимой памяти причины отключения нагрузки, доступ при подключении к компьютеру.
5. Выбор режима работы выходных реле К1 и К2:
    — С одним контактором. Реле К1 управляет контактором, реле К2 используется для сигнализации о перегрузке по мощности.
    — С приоритетной нагрузкой. Нагрузка делится на приоритетную, отключать которую нежелательно, и неприоритетную.
    — Режим работы с контакторами с электромагнитной защелкой (двухобмоточными контакторами). Реле К1 подает импульс СТАРТ на включение нагрузки, а реле К2 — импульс СТОП на выключение.
6. Электрически изолированный выход сигнала о перегрузке по мощности (оговаривается при заказе).
7. Внешний вход включения/отключения режима ограничения мощности (оговаривается при заказе).
8. Блокировка нагрузки на 10 минут при циклической перегрузке по мощности.

Ограничитель мощности F&F ОМ-630 трехфазный, 5 -50 кВт, на DIN-рейку, 3х400/230+N

Назначение: Ограничитель мощности OM-630 5-50 кВт, возможно ограничение мощности от 1,5 кВт предназначен для контроля потребляемой от сети питания мощности и отключения нагрузки при превышении ее свыше установленного значения и защиты цепей питания от короткого замыкания. Ограничитель защищает так же потребителей электроэнергии (нагрузку) от перепадов напряжения, возникающих в 3-х фазных сетях при обрыве нулевого провода.
Защитные функции:
• Отключение нагрузки (потребителя) при обрыве нулевого провода.
• Защита от повышения и понижения напряжения в сети питания. Отключается установкой перемычки между клеммами 7−8;
• Защита от перегрузки и короткого замыкания. При превышении током в 6 раз заданного значения (рассчитывается, исходя из разрешённой к потреблению мощности) нагрузка отключается (время отключения зависит от тока): первый раз — на 30 секунд, затем, если перегрузка продолжается, — на 30 минут.
Отличительные особенности реле:
Многофункциональный, 5-50 кВт.
Функция реле напряжения, контакт 2NO/NC
Принцип действия:
ОМ основан на вычислении величины потребляемой мощности и сравнении её с заданным значением. Ограничитель контролирует напряжение и потребляемый ток нагрузки встроенными трансформаторами тока, вычисляет значение потребляемой мощности отдельно в каждой фазе (ОМ-630 и модификации) и обрабатывает эти значения, в соответствии с выбранным алгоритмом работы. Нагрузка подключается к сети питания через соответствующий контактор, катушкой которого управляет исполнительное реле ОМ. При превышении мощности установленного значения ОМ отключает нагрузку на время, установленное потребителем. По истечении этого времени нагрузка автоматически включается. Если потребляемая мощность попрежнему превышает установленный порог, нагрузка снова отключается.

Схема подключения:

% PDF-1.2 % 691 0 объект > эндобдж xref 691 137 0000000016 00000 н. 0000003092 00000 н. 0000003235 00000 н. 0000005000 00000 н. 0000005158 00000 н. 0000005225 00000 н. 0000005347 00000 н. 0000005436 00000 н. 0000005492 00000 п. 0000005602 00000 п. 0000005658 00000 н. 0000005766 00000 н. 0000005822 00000 н. 0000005921 00000 н. 0000005977 00000 н. 0000006131 00000 п. 0000006187 00000 п. 0000006350 00000 н. 0000006455 00000 н. 0000006548 00000 н. 0000006604 00000 н. 0000006660 00000 н. 0000006716 00000 н. 0000006942 00000 н. 0000007038 00000 п. 0000007137 00000 н. 0000007193 00000 н. 0000007329 00000 н. 0000007385 00000 н. 0000007498 00000 н. 0000007554 00000 н. 0000007689 00000 н. 0000007745 00000 н. 0000007801 00000 н. 0000007857 00000 н. 0000008085 00000 н. 0000008182 00000 н. 0000008269 00000 н. 0000008325 00000 н. 0000008452 00000 н. 0000008508 00000 н. 0000008619 00000 п. 0000008675 00000 н. 0000008789 00000 н. 0000008845 00000 н. 0000008970 00000 н. 0000009026 00000 н. 0000009082 00000 н. 0000009138 00000 п. 0000009296 00000 н. 0000009393 00000 н. 0000009487 00000 н. 0000009543 00000 н. 0000009672 00000 н. 0000009728 00000 н. 0000009851 00000 н. 0000009907 00000 н. 0000010028 00000 п. 0000010084 00000 п. 0000010191 00000 п. 0000010247 00000 п. 0000010354 00000 п. 0000010410 00000 п. 0000010519 00000 п. 0000010575 00000 п. 0000010696 00000 п. 0000010752 00000 п. 0000010808 00000 п. 0000010864 00000 п. 0000011034 00000 п. 0000011131 00000 п. 0000011225 00000 п. 0000011281 00000 п. 0000011418 00000 п. 0000011474 00000 п. 0000011594 00000 п. 0000011650 00000 п. 0000011706 00000 п. 0000011762 00000 п. 0000011942 00000 п. 0000012057 00000 п. 0000012151 00000 п. 0000012207 00000 п. 0000012318 00000 п. 0000012374 00000 п. 0000012504 00000 п. 0000012560 00000 п. 0000012675 00000 п. 0000012731 00000 п. 0000012843 00000 п. 0000012899 00000 н. 0000013028 00000 п. 0000013084 00000 п. 0000013140 00000 п. 0000013196 00000 п. 0000013339 00000 п. 0000013436 00000 п. 0000013530 00000 п. 0000013586 00000 п. 0000013704 00000 п. 0000013760 00000 п. 0000013920 00000 п. 0000013976 00000 п. 0000014089 00000 п. 0000014145 00000 п. 0000014201 00000 п. 0000014257 00000 п. 0000014368 00000 п. 0000014465 00000 п. 0000014551 00000 п. 0000014607 00000 п. 0000014727 00000 п. 0000014783 00000 п. 0000014888 00000 п. 0000014944 00000 п. 0000015063 00000 п. 0000015119 00000 п. 0000015223 00000 п. 0000015279 00000 п. 0000015381 00000 п. 0000015437 00000 п. 0000015493 00000 п. 0000015547 00000 п. 0000015667 00000 п. 0000015721 00000 п. 0000015777 00000 п. 0000015932 00000 п. 0000016208 00000 п. 0000016570 00000 п. 0000017349 00000 п. 0000017813 00000 п. 0000018218 00000 п. 0000020268 00000 п. 0000021500 00000 п. 0000045086 00000 п. 0000003299 00000 н. 0000004977 00000 н. трейлер ] >> startxref 0 %% EOF 692 0 объект > эндобдж 693 0 объект > эндобдж 826 0 объект > поток HTkPW> HD! IQ2P.ɂ4: (t8hjkg6Z_UK «[6 (ZReNgz2j? ν ~ 9s: 8pi @

hmc630 (v00.1007)

% PDF-1.7) % 1 0 объект >>>] / ON [95 0 R] / Order [] / RBGroups [] >> / OCGs [95 0 R] >> / OpenAction 93 0 R / PageLayout / OneColumn / Pages 2 0 R / Тип / Каталог >> эндобдж 92 0 объект > поток 2016-12-27T12: 09: 50PDFium2017-01-11T09: 49: 43 + 08: 002017-01-11T09: 49: 43 + 08: 00PDFiumapplication / pdf

  • hmc630 (v00.1007)
  • ВЕКТОРНЫЙ МОДУЛЯТОР GaAs HBT 700 — 1000 МГц
  • Analog Devices, Inc.
    • uuid: b9b24042-faed-4bfd-95f7-c0cd5eb786bcuuid: a3f489d4-b774-4a97-9e0d-2d3750a9d8ca конечный поток эндобдж 93 0 объект > эндобдж 2 0 obj > эндобдж 4 0 obj > / ExtGState> / Font> / ProcSet [/ PDF / Text] / Shading> / XObject >>> / Rotate 0 / TrimBox [18 18 630 810] / Type / Page >> эндобдж 41 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text] / Shading> / XObject >>> / Rotate 0 / TrimBox [18 18 630 810] / Type / Page >> эндобдж 47 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text] / Shading> / XObject >>> / Rotate 0 / TrimBox [18 18 630 810] / Type / Page >> эндобдж 54 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC] / Shading> / XObject >>> / Rotate 0 / TrimBox [18 18 630 810] / Type / Page >> эндобдж 62 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text] / Shading> / XObject >>> / Rotate 0 / TrimBox [18 18 630 810] / Type / Page >> эндобдж 65 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text] / Properties> / Shading> / XObject >>> / Rotate 0 / TrimBox [18 18 630 810] / Type / Page >> эндобдж 86 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text] / Shading> / XObject >>> / Rotate 0 / TrimBox [18 18 630 810] / Type / Page >> эндобдж 89 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text] / Shading> / XObject >>> / Rotate 0 / TrimBox [18 18 630 810] / Type / Page >> эндобдж 246 0 объект > поток HWko> w

    % PDF-1. 4 % 4847 0 объект > эндобдж xref 4847 172 0000000016 00000 н. 0000005622 00000 н. 0000005745 00000 н. 0000005783 00000 н. 0000006075 00000 н. 0000006656 00000 н. 0000007131 00000 п. 0000007497 00000 н. 0000008526 00000 н. 0000008662 00000 н. 0000009017 00000 н. 0000013574 00000 п. 0000013670 00000 п. 0000032296 00000 н. 0000032523 00000 п. 0000032790 00000 н. 0000056484 00000 п. 0000056558 00000 п. 0000056677 00000 п. 0000056812 00000 п. 0000057002 00000 п. 0000057177 00000 п. 0000057324 00000 п. 0000057509 00000 п. 0000057697 00000 п. 0000057864 00000 п. 0000058074 00000 п. 0000058219 00000 п. 0000058357 00000 п. 0000058550 00000 п. 0000058695 00000 п. 0000058889 00000 н. 0000059085 00000 п. 0000059234 00000 п. 0000059384 00000 п. 0000059578 00000 п. 0000059723 00000 п. 0000059881 00000 п. 0000060093 00000 п. 0000060236 00000 п. 0000060416 00000 п. 0000060615 00000 п. 0000060818 00000 п. 0000061009 00000 п. 0000061200 00000 п. 0000061349 00000 п. 0000061485 00000 п. 0000061677 00000 п. 0000061882 00000 п. 0000062065 00000 п. 0000062266 00000 п. 0000062417 00000 п. 0000062575 00000 п. 0000062771 00000 п. 0000062938 00000 п. 0000063100 00000 п. 0000063268 00000 п. 0000063435 00000 п. 0000063575 00000 п. 0000063722 00000 п. 0000063910 00000 п. 0000064044 00000 п. 0000064186 00000 п. 0000064343 00000 п. 0000064507 00000 п. 0000064701 00000 п. 0000064864 00000 н. 0000065016 00000 п. 0000065173 00000 п. 0000065339 00000 п. 0000065494 00000 п. 0000065670 00000 п. 0000065823 00000 п. 0000066001 00000 п. 0000066180 00000 п. 0000066343 00000 п. 0000066506 00000 п. 0000066653 00000 п. 0000066801 00000 п. 0000066985 00000 п. 0000067168 00000 п. 0000067356 00000 п. 0000067531 00000 п. 0000067749 00000 п. 0000067911 00000 п. 0000068087 00000 п. 0000068252 00000 п. 0000068424 00000 п. 0000068588 00000 п. 0000068756 00000 п. 0000068943 00000 п. 0000069071 00000 п. 0000069226 00000 п. 0000069411 00000 п. 0000069636 00000 п. 0000069789 00000 п. 0000069943 00000 н. 0000070148 00000 п. 0000070321 00000 п. 0000070469 00000 п. 0000070641 00000 п. 0000070844 00000 п. 0000071000 00000 п. 0000071169 00000 п. 0000071353 00000 п. 0000071514 00000 п. 0000071673 00000 п. 0000071847 00000 п. 0000072007 00000 п. 0000072163 00000 п. 0000072370 00000 п. 0000072514 00000 п. 0000072703 00000 п. 0000072912 00000 п. 0000073077 00000 п. 0000073224 00000 п. 0000073383 00000 п. 0000073592 00000 п. 0000073791 00000 п. 0000074019 00000 п. 0000074227 00000 п. 0000074416 00000 п. 0000074612 00000 п. 0000074757 00000 п. 0000074894 00000 п. 0000075090 00000 п. 0000075226 00000 п. 0000075399 00000 п. 0000075591 00000 п. 0000075743 00000 п. 0000075910 00000 п. 0000076074 00000 п. 0000076273 00000 п. 0000076423 00000 п. 0000076572 00000 п. 0000076755 00000 п. 0000076905 00000 п. 0000077066 00000 п. 0000077225 00000 п. 0000077376 00000 п. 0000077594 00000 п. 0000077756 00000 п. 0000077932 00000 п. 0000078154 00000 п. 0000078318 00000 п. 0000078539 00000 п. 0000078702 00000 п. 0000078850 00000 п. 0000079033 00000 п. 0000079234 00000 п. 0000079401 00000 п. 0000079548 00000 н. 0000079717 00000 п. 0000079886 00000 п. 0000080055 00000 п. 0000080260 00000 п. 0000080422 00000 п. 0000080585 00000 п. 0000080743 00000 п. 0000080916 00000 п. 0000081122 00000 п. 0000081238 00000 п. 0000081390 00000 н. 0000081549 00000 п. 0000081705 00000 п. 0000081865 00000 п. 0000082042 00000 п. 0000082203 00000 п. 0000082375 00000 п. 0000082524 00000 п. 0000082686 00000 п. 0000003736 00000 н. трейлер ] / Назад 53 >> startxref 0 %% EOF 5018 0 объект > поток hVO | Ps] j 9i! A%, g [ڍ Uq: u; S $$ JjJC («U [$ * u` ~ 4mwgo ؓ}}}

    N-Channel Power MOSFET Switching Tutorial


    Табличка 1

    Льюиса Лофлина

    Домашняя страница веб-мастера и контактная информация.
    Домашняя страница Hobby Electronics.

    Обновление

    , декабрь 2019 г. Многие микроконтроллеры сегодня используют напряжение постоянного тока 3,3 В. Это также верно и для Raspberry Pi. Я нашел два полевых МОП-транзистора, которые работают от 3,3 В.

    IRFZ44N — это N-канальное устройство с номинальным напряжением 55 В и сопротивлением RDS (включено) не более 0,032 Ом. Другой — это устройство с P-каналом, рассчитанное на 55 В и RDS (включено) не более 0,02 Ом.

    См. Следующие спецификации:

    Также см. Тестовые силовые МОП-транзисторы, результаты, наблюдения

    Здесь мы узнаем, как работают силовые n-канальные полевые МОП-транзисторы.В этом примере я использую устройства режима улучшения. Чтобы использовать МОП-транзисторы в режиме истощения, просто поменяйте местами схемы, в которых МОП-транзисторы с N-канальным режимом истощения будут использовать вариант схемы режима улучшения с P-каналом.

    На пластине 1 у нас есть символы для полевых МОП-транзисторов в режиме истощения и режима улучшения — обратите внимание на пунктирные и сплошные линии. В режиме истощения напряжение затвора MOSFET закрывает проводящий канал от истока (S) до стока (D). В режиме улучшения напряжение затвора MOSFET открывает токопроводящий канал от истока до стока.


    Plate 2

    В приведенных выше примерах мы включаем / выключаем светодиод с помощью силовых полевых МОП-транзисторов. В случае N-канала, такого как IRF630, когда напряжение затвора (G) больше 5 вольт, светодиод загорается. Резистор на затворе N-канального МОП-транзистора используется для снятия электрического заряда с затвора и выключения МОП-транзистора. Резистор может быть 5К-10К.


    Plate 4

    Разница напряжений между затвором и истоком включает полевой МОП-транзистор, но не должна превышать значение, указанное в спецификации, известное как Vgs.Это приведет к повреждению устройства. В случае полевых МОП-транзисторов IRF630 и IRF9630 это значение составляет 20 вольт.

    Обратите внимание, что внутренние диоды подавления паразитов предназначены для использования с магнитными нагрузками. Не все силовые полевые МОП-транзисторы имеют их, поэтому проверьте спецификации. Эти конкретные транзисторы оптимизированы для переключения, а не для использования в усилителях звука.


    Табличка 5

    Эти схемы чаще всего используются в управлении двигателем с Н-мостом. Они используются вместе с N-канальными переключателями MOSFET.

    Обратите внимание, что Rg (или Rgs) используется для стравливания зарядов с ворот MOSFET, иначе они могут не выключиться.


    PE3W-BT Перезаряжаемый портативный Bluetooth-усилитель 2×3 Вт

    PE3W-BT Перезаряжаемый портативный Bluetooth-усилитель 2x3W

    Тонкая конструкция портативного Bluetooth-усилителя PE3W-BT позволяет устанавливать его в небольших помещениях и обеспечивать качественный звук. Плата стереоусилителя NSIWAY NS4250 класса D выдает 2 x 3 Вт при 4 Ом и может выдерживать нагрузку до 8 Ом на канал.Его небольшой размер можно установить в небольших игрушках, украшениях, небольших дисплеях и музыкальных шкатулках с невероятным для своего размера звуком. Он может превратить небольшие колонки, о которых забыли о книжных полках, в великолепно звучащие портативные колонки Bluetooth.

    Этот портативный Bluetooth-усилитель поддерживает стандартные динамики или возбудители на 4 или 8 Ом и принимает 5 В постоянного тока в качестве источника зарядки. Маленькие возбудители даже приклеиваются к черному пластиковому корпусу усилителя, создавая невидимый звук. Вы можете наклеить возбудители на более крупные куски пластика, картона, пенопласта и твердого картона, чтобы добиться более полного звука.Этому усилителю просто требуется зарядка от USB-адаптера, который поставляется с большинством мобильных телефонов. Он включает в себя кабель mini-USB, который подключается непосредственно к настенному адаптеру USB A или напрямую к USB-порту компьютера. Работает во время зарядки, но время зарядки увеличивается. Просто добавьте динамики, и молодые или пожилые получат удовольствие от создания идеального звукового проекта.

    Один быстрый проект — беспроводной микрофон. Просто добавьте динамики или возбудители к усилителю PE3W-BT Bluetooth и загрузите приложение для микрофона Bluetooth на свой смартфон или планшет.Затем поместите усилитель Bluetooth и динамики в коробку для салфеток, фонарь или игрушку и передавайте свой голос по беспроводной сети на расстояние до 30 футов от усилителя. Замаскируйте свой голос и говорите в свой телефон, и люди подумают, что говорит ваш проект.

    Аккумулятор емкостью 550 мАч обеспечивает по-настоящему портативный звук до 8 часов легкого прослушивания фоновой музыки или до упора и работает до 2 часов при полной зарядке. Для полной зарядки аккумулятора от зарядного устройства USB на 500 мА требуется не менее четырех часов.

    Технические характеристики: • Максимальная выходная мощность с батареей: 2 x 1,8 Вт при 4 Ом • Максимальная выходная мощность с адаптером 5 В постоянного тока: 2 x 3 Вт при 4 Ом • Выходное сопротивление: 4-8 Ом • Частотная характеристика: 20-20 000 Гц • SNR: 85 дБ (при 4 Ом, PO = 0,5 Вт) • THD: 0,2% (при 1 кГц, 4 ~ 8 Ом, PO = 0,5 Вт) • Эффективность: 90% (при 8 Ом, PO = 0,5 Вт , 3,6 В) • Аккумулятор: 3,7 В, литий-ионный, 550 мАч • Ток в режиме ожидания: 20 мА • Рабочий ток: 80 ~ 92 мА (половинное значение, VDD = 4,2 В) • Ток медленной перезарядки: 500 мА • Порт зарядки: мини USB • Зарядный кабель: 3 фута.USB-штекер к мини-USB (в комплекте) • Bluetooth: протокол V2.1 • Длина кабеля динамика: 17 дюймов • Быстро отсоединяемые динамики: положительный 0,205 дюйма и отрицательный 0,110 дюйма шириной • Размеры: 0,5 дюйма В x 4,1 дюйма Д x 2,7 дюйма .

    Подробнее о продукте
    Марка Parts Express
    Номер детали 320-630
    UPC 848864036113
    Единица измерения Каждый
    Вес 0.2
    Технические характеристики продукта
    Мощность (среднеквадратичное значение / канал 8 Ом) 0-25 Вт
    Специальные функции С питанием от батареи — Bluetooth

    Загрузки — Triplett Test Equipment & Tools

    — Преобразователь мощности по коаксиальному кабелю GEM Electronics — (POC-16PWP) Приемник питания через коаксиальный кабель (POC-1R48 / 56V)
    Номер детали Марка Имя Лист данных
    1101 Триплет Компактный цифровой мультиметр модели 1101 https: // www. files.triplett.com/datasheet/1101.pdf
    2010 Триплет Железнодорожный испытательный комплект (без фильтров кабины) https://www.files.triplett.com/datasheet/2010.pdf
    2011 Триплет Комплект для испытаний для железных дорог (фильтры кабины 100 Гц и 250 Гц) https://www.files.triplett.com/datasheet/2011.pdf
    2012 Триплет Комплект для испытаний для железных дорог (фильтры кабины 100 Гц и 200 Гц) https: // www.files.triplett.com/datasheet/2012.pdf
    2013 Триплет Комплект для испытаний для железных дорог (фильтры кабины 60 Гц и 100 Гц) https://www.files.triplett.com/datasheet/2013.pdf
    2030 Триплет Карманный цифровой мультиметр модели 2030 https://www.files.triplett.com/datasheet/2030.pdf
    3018 Триплет Аналоговый измеритель модели 310 https: // www.files.triplett.com/datasheet/3018.pdf
    3022 Триплет Аналоговый измеритель модели 310-C https://www.files.triplett.com/datasheet/3022.pdf
    3030 Триплет Аналоговый измеритель модели 630 https://www.files.triplett.com/datasheet/3030.pdf
    3067 Триплет Аналоговый измеритель модели 310-TEL https://www.files.triplett.com/datasheet/3067.pdf
    3330 Триплет TeleTalker 330 Набор для тестирования линейных операторов https://www.files.triplett.com/datasheet/3330.pdf
    3375 Триплет Компактный тональный сигнал и пробник Fox and Hound Jr https://www.files.triplett.com/datasheet/3375.pdf
    3388 Триплет Fox and Hound HotWire Live Wire Tone & Probe Набор https: // www. files.triplett.com/datasheet/3388.pdf
    3399 Триплет Премиум-тональный сигнал и датчик Fox and Hound https://www.files.triplett.com/datasheet/3399.pdf
    3550 Триплет Профессиональный шумомер SoniChek https://www.files.triplett.com/datasheet/3550.pdf
    8065 Триплет CamView HD Pro Тестер защищенных HD-камер https: // www.files.triplett.com/datasheet/8065.pdf
    8066 Триплет CamView 4 «IP Pro-8W HD CCTV тестер, крепление на запястье https://www.files.triplett.com/datasheet/8066.pdf
    8070 Триплет CamView IP Pro 8070 Тестер AHD, TVI, CVI и IP-камер https://www.files.triplett.com/datasheet/8070.pdf
    8071 Триплет CamView IP Pro + 8071 Тестер AHD, TVI, CVI и IP-камер https: // www.files.triplett.com/datasheet/8071.pdf
    8073 Триплет CamView IP Pro-D 8073 Тестер AHD, TVI, CVI и IP-камер https://www.files.triplett.com/datasheet/8073.pdf
    8075 Триплет CamView 7-дюймовый тестер камер видеонаблюдения IP Pro-X с Wi-Fi https://www.files.triplett.com/datasheet/8075.pdf
    9045 Триплет Цифровой мультиметр с истинным среднеквадратичным значением, модель 9045 https: // www.files.triplett.com/datasheet/9045.pdf
    9055 Триплет Цифровой мультиметр 6-в-1 модели 9055 / измеритель параметров окружающей среды https://www.files.triplett.com/datasheet/9055.pdf
    9200 Триплет 300A Токоизмерительные клещи переменного тока https://www.files.triplett.com/datasheet/9200.pdf
    9305 Триплет 400A Токоизмерительные клещи переменного тока https: // www. files.triplett.com/datasheet/9305.pdf
    9325 Триплет Токоизмерительные клещи для измерения истинного среднеквадратичного значения переменного / постоянного тока, 1000 А https://www.files.triplett.com/datasheet/9325.pdf
    9602 Триплет Бесконтактный датчик напряжения переменного тока Sniff It https://www.files.triplett.com/datasheet/9602.pdf
    9610 Триплет Тестер розеток 2 GCFI https: // www.files.triplett.com/datasheet/9610.pdf
    9615 Триплет Line-Bug 4 Тестер телефонной линии https://www.files.triplett.com/datasheet/9615.pdf
    9650 Триплет Автоматический выключатель Sniff It Поиск автоматического выключателя https://www.files.triplett.com/datasheet/9650.pdf
    10-4295 Триплет Универсальный чемодан для переноски — (10-4295) https: // www.files.triplett.com/datasheet/10-4295.pdf
    79-127 Триплет 48 «Измерительные провода с изолированными винтовыми зажимами типа« крокодил » https://www.files.triplett.com/datasheet/79-127.pdf
    79-153 Триплет 42-дюймовые измерительные провода с мини-домкратами типа «банан» и изолированными винтами «крокодил» https://www.files.triplett.com/datasheet/79-153.pdf
    79-374 Триплет 48-дюймовые измерительные провода с изолированными винтами типа «крокодил» (гнездовое гнездо) https: // www.files.triplett.com/datasheet/79-374.pdf
    79-695 Триплет Универсальные измерительные провода от мини-банана до углового ложа гвоздей https://www.files.triplett.com/datasheet/79-695.pdf
    9007A Триплет Промышленный цифровой мультиметр модели 9007A https://www. files.triplett.com/datasheet/9007a.pdf
    BBT858L Триплет Карманный цифровой мультиметр https: // www.files.triplett.com/datasheet/bbt858l.pdf
    BR125 Триплет Камера для осмотра ладонного бороскопа https://www.files.triplett.com/datasheet/br125.pdf
    BSX200 Триплет Базовый набор прикладов https://www.files.triplett.com/datasheet/bsx200.pdf
    CAT6A-100BK Триплет CAT 6A 10GBPS Professional Grade, Патч-кабель SSTP 26AWG 10 ‘Черный https: // www.files.triplett.com/datasheet/cat6a.pdf
    CAT6A-100WH Триплет CAT 6A 10GBPS Professional Grade, Патч-кабель SSTP 26AWG 10 ‘, белый https://www.files.triplett.com/datasheet/cat6a.pdf
    CAT6A-10BK Триплет CAT 6A 10GBPS Professional Grade, Патч-кабель SSTP 26AWG 10 ‘Черный https://www.files.triplett.com/datasheet/cat6a.pdf
    CAT6A-10WH Триплет CAT 6A 10GBPS Professional Grade, Патч-кабель SSTP 26AWG 10 ‘, белый https: // www.files.triplett.com/datasheet/cat6a.pdf
    CAT6A-1BK Триплет CAT 6A 10GBPS Professional Grade, Патч-кабель SSTP 26AWG 1 ‘Черный https://www.files.triplett.com/datasheet/cat6a.pdf
    CAT6A-1WH Триплет CAT 6A 10GBPS Professional Grade, Патч-кабель SSTP 26AWG 1 ‘Белый https://www.files.triplett.com/datasheet/cat6a.pdf
    CAT6A-25BK Триплет CAT 6A 10GBPS Professional Grade, Патч-кабель SSTP 26AWG 10 ‘Черный https: // www.files.triplett.com/datasheet/cat6a.pdf
    CAT6A-25WH Триплет CAT 6A 10GBPS Professional Grade, Патч-кабель SSTP 26AWG 10 ‘, белый https://www. files.triplett.com/datasheet/cat6a.pdf
    CAT6A-3BK Триплет CAT 6A 10GBPS Professional Grade, Патч-кабель SSTP 26AWG 3 ‘Черный https://www.files.triplett.com/datasheet/cat6a.pdf
    CAT6A-3WH Триплет CAT 6A 10GBPS Professional Grade, Патч-кабель SSTP 26AWG 3 ‘, белый https: // www.files.triplett.com/datasheet/cat6a.pdf
    CAT6A-50BK Триплет CAT 6A 10GBPS Professional Grade, Патч-кабель SSTP 26AWG 10 ‘Черный https://www.files.triplett.com/datasheet/cat6a.pdf
    CAT6A-50WH Триплет CAT 6A 10GBPS Professional Grade, Патч-кабель SSTP 26AWG 10 ‘, белый https://www.files.triplett.com/datasheet/cat6a.pdf
    CAT6A-5BK Триплет CAT 6A 10GBPS Professional Grade, Патч-кабель SSTP 26AWG 5 ‘Черный https: // www.files.triplett.com/datasheet/cat6a.pdf
    CAT6A-5WH Триплет CAT 6A 10GBPS Professional Grade, Патч-кабель SSTP 26AWG 5 ‘Белый https://www.files.triplett.com/datasheet/cat6a.pdf
    CAT6A-75BK Триплет CAT 6A 10GBPS Professional Grade, Патч-кабель SSTP 26AWG 10 ‘Черный https://www.files.triplett.com/datasheet/cat6a.pdf
    CAT6A-75WH Триплет CAT 6A 10GBPS Professional Grade, Патч-кабель SSTP 26AWG 10 ‘, белый https: // www.files.triplett.com/datasheet/cat6a.pdf
    CTX200 Триплет Карманный тестер RJ45 / коаксиального кабеля Cat https://www.files.triplett.com/datasheet/ctx200.pdf
    CTX200PA Триплет Тестер сетевого кабеля с индуктивным зондом https://www.files.triplett.com/datasheet/ctx200pa.pdf
    CTX30 Триплет Комплект тональных сигналов и пробников https: // www. files.triplett.com/datasheet/ctx30.pdf
    CTX590A Триплет Комплект тональных сигналов и пробников https://www.files.triplett.com/datasheet/ctx590a.pdf
    CTX690 Триплет Комплект тональных сигналов и пробников https://www.files.triplett.com/datasheet/ctx690.pdf
    EG480 Триплет Земля Тестер сопротивления заземления https: //www.files.triplett.com / datasheet / eg480.pdf
    ET100 Триплет Тестер розеток GFCI потянет за ручку https://www.files.triplett.com/datasheet/et100.pdf
    ET200 Триплет Комбинированный разветвитель линии переменного тока и тестер розеток GFCI https://www.files.triplett.com/datasheet/et200.pdf
    ET30 Триплет Детектор магнитного поля https: // www.files.triplett.com/datasheet/et30.pdf
    ET350 Триплет Бесконтактный датчик напряжения и магнитного поля модели ET350 (США) http://www.files.triplett.com/datasheet/et350.pdf
    HDCM3 Триплет 8-дюймовый ЖК-монитор HD TFT https://www.files.triplett.com/datasheet/hdcm3.pdf
    HDCM-4K Триплет 7-дюймовый сверхкомпактный монитор 4K https: // www.files.triplett.com/datasheet/hdcm-4k.pdf
    IPAS10-N Триплет IP Answer Stick Тестер PoE для IP-камеры https://www.files.triplett.com/datasheet/ipas10-n.pdf
    IRT220 Триплет Инфракрасный термометр 12: 1 https://www.files.triplett.com/datasheet/irt220.pdf
    IRT350 Триплет ИК-термометр 12: 1 с круговым лазером https: // www. files.triplett.com/datasheet/irt350.pdf
    LD70 Триплет Лазерный дальномер 70 м https://www.files.triplett.com/datasheet/ld70.pdf
    LVPRO20 Триплет Низковольтный профессиональный многофункциональный тестер кабеля / сети https://www.files.triplett.com/datasheet/lvpro20.pdf
    LVPRO30 Триплет Низковольтный профессиональный комплект многофункционального кабельного / сетевого тестера с отчетами для печати https: // www.files.triplett.com/datasheet/lvpro30.pdf
    LVPRO30SR Триплет Профессиональный многофункциональный тестер кабеля / сети Low Voltage Pro с интеллектуальными пультами дистанционного управления и отчетами для печати https://www.files.triplett.com/datasheet/lvpro30sr.pdf
    MG430 Триплет Цифровой тестер изоляции https://www.files.triplett.com/datasheet/mg430.pdf
    ММ200 Триплет Компактный мультиметр MM200 www.files.triplett.com/datasheet/mm200.pdf
    MM300 Триплет TRMS Цифровой мультиметр с ручным управлением для измерения дальности https://www.files.triplett.com/datasheet/mm300.pdf
    ММ350 Триплет TRMS Цифровой мультиметр с автоматическим выбором диапазона https://www.files.triplett.com/datasheet/mm350.pdf
    MM650 Триплет Мультиметр CAT IV TRMS с Lo Z https: // www.files.triplett.com/datasheet/mm650.pdf
    MS100 Триплет Измеритель влажности со штифтом https://www.files.triplett.com/datasheet/ms100.pdf
    MS150 Триплет Измеритель влажности со штифтом / без штифта https://www. files.triplett.com/datasheet/ms150.pdf
    POE1000IL Триплет Панель питания Цифровой вольтметр Cat5 / 5e / 6 / 6a / 7/8 https: // www.files.triplett.com/datasheet/poe1000il.pdf
    POE1000ILT Триплет Панель питания Цифровой вольтметр Cat5 / 5e / 6 / 6a / 7/8 с датчиком https://www.files.triplett.com/datasheet/poe1000ilt.pdf
    POE-1TR Триплет IP-удлинитель для коаксиального кабеля https://www.files.triplett.com/datasheet/poe-1tr.pdf
    POE2000 Триплет Тестер PoE Pro https: // www.files.triplett.com/datasheet/poe2000.pdf
    PR400 Триплет Тестер чередования фаз https://www.files.triplett.com/datasheet/pr400.pdf
    PR450 Триплет Тестер двигателя и чередования фаз https://www.files.triplett.com/datasheet/pr450.pdf
    RHT12 Триплет Гигро-термометр https: //www.files.triplett.ru / datasheet / rht12.pdf
    RHT22 Триплет Индикатор влажности и температуры https://www.files.triplett.com/datasheet/rht22.pdf
    RWC1000K2 (CS) Триплет Сертификат LAN и кабеля в реальном мире https://www.files.triplett.com/datasheet/rwc1000k2-cs.pdf
    TA150 Триплет Лазерный фототахометр https: // www.files.triplett.com/datasheet/ta150.pdf
    TA200 Триплет Контактный и лазерный фототахометр https://www.files.triplett.com/datasheet/ta200.pdf
    TDR100 Триплет Тестер длины кабеля https://www.files.triplett.com/datasheet/tdr100.pdf
    TL005 Триплет Стандартные измерительные провода https: //www. files.triplett.ru / datasheet / tl005.pdf
    TLK008 Триплет Комплект электронных испытательных проводов https://www.files.triplett.com/datasheet/tlk008.pdf
    TMAL-002 Триплет Мини-отвертка с трещоткой и автозагрузкой https://www.files.triplett.com/datasheet/tmal-002.pdf
    TMP10 Триплет Карманный термометр https: //www.files.triplett.ru / datasheet / tmp10.pdf
    TPAL-X Триплет Профессиональная отвертка для автозагрузчиков с несколькими битами https://www.files.triplett.com/datasheet/tpal-x.pdf
    ТСБК-001 Триплет Набор бит профессионального уровня https://www.files.triplett.com/datasheet/tsbk-001.pdf
    TSC-MC1 Триплет Компактный шумомер SoniChek https: // www.files.triplett.com/datasheet/tsc-mc1.pdf
    TT-200 Триплет Клещи с удлиненным вылетом LongLockers https://www.files.triplett.com/datasheet/tt-244.pdf
    TT-244 Триплет Устройство для зачистки проводов SupraStrip Precision https://www.files.triplett.com/datasheet/tt-244.pdf
    TVR10 / 100/1000 Триплет Тестер кабелей и сетей https: // www.files.triplett.com/datasheet/tvr10-100-1000.pdf
    USB-BUG Триплет USB-тестер и маскировщик данных https://www.files.triplett.com/datasheet/usb-bug.pdf
    VTM-KIT Триплет Low Voltage Pro Video Test Module для серии LVPRO https://www.files.triplett.com/datasheet/vtm-kit.pdf
    WFHOUND Триплет Wi-Fi Hound 2,4 ГГц и 5 ГГц анализатор радиочастотного спектра https: // www. files.triplett.com/datasheet/wfhound.pdf
    0406-00CSFP GEM от Triplett GEM by Triplett — Универсальное уплотнение с наружной резьбой F www.files.triplett.com/datasheet/f_connectors.pdf
    0406-1TP GEM от Triplett GEM Electronics F Обжимной разъем, папа, 75 Ом, 10 шт. В упаковке — (0406-1TP) www.files.triplett.com/datasheet/f_connectors.pdf
    0406-4TP GEM от Triplett GEM Electronics F Обжимной разъем, папа, 75 Ом, 10 шт. В упаковке — (0406-4TP) www.files.triplett.com/datasheet/f_connectors.pdf
    0406-6CSQSTP GEM от Triplett GEM Electronics F Compression Connector, папа, 75 Ом, 50 шт. В упаковке — (0406-6CSQSTP) www.files.triplett.com/datasheet/f_connectors.pdf
    0406-6CSTP GEM от Triplett GEM Electronics F Compression Connector, папа, 75 Ом, 10 шт. В упаковке — (0406-6CSTP) www.files.triplett.com/datasheet/f_connectors.pdf
    0406-6TOTP GEM от Triplett GEM Electronics Twist On F Connector, папа, 75 Ом, комплект из 10 штук — (0406-6TOTP) www.files.triplett.com/datasheet/f_connectors.pdf
    0411-11CS GEM от Triplett GEM Electronics F Компрессионный разъем, папа, 75 Ом — (0411-11CS) www.files.triplett.com/datasheet/f_connectors.pdf
    100-350TP GEM от Triplett GEM Electronics Between Series Adapter, RCA Phono Male / BNC Female, 10 шт. В упаковке — (100-350TP) www.files.triplett.com/datasheet/bnc_adapters.pdf
    301-00-75TP GEM от Triplett GEM Electronics BNC Обжимной разъем, вилка, 75 Ом, 10 шт. В упаковке — (301-00-75TP) www.files.triplett.com/datasheet/bnc_crimp-on.pdf
    301-0401TP GEM от Triplett GEM Electronics Between Series Adapter, BNC папа / розетка, 10 шт. В упаковке — (301-0401TP) www.files.triplett.com/datasheet/bnc_adapters.pdf
    301-0TP GEM от Triplett GEM Electronics BNC Crimp On Connector, папа, 50 Ом, 10 шт. В упаковке — (301-0TP) www.files.triplett.com/datasheet/bnc_crimp-on.pdf
    301-125TP GEM от Triplett GEM Electronics Between Series Adapter, штекер BNC / гнездо RCA Phono, упаковка из 10 шт. — (301-125TP) www.files.triplett.com/datasheet/bnc_adapters.pdf
    301-1TP GEM от Triplett GEM Electronics BNC Twist On Connector, папа, 50 Ом, упаковка из 10 штук — (301-1TP) www.files.triplett.com/datasheet/bnc_crimp-on.pdf
    301-301-75TP GEM от Triplett GEM Electronics BNC Adapter, папа, 75 Ом, 10 шт. В упаковке — (301-301-75TP) www.files.triplett.com/datasheet/bnc_adapters.pdf
    301-301TP GEM от Triplett GEM Electronics BNC Adapter, папа, 50 Ом, 10 шт. В упаковке — (301-301TP) www.files.triplett.com/datasheet/bnc_adapters.pdf
    301-32750TP GEM от Triplett GEM Electronics BNC-адаптер, Т-образное гнездо / штекер / гнездо, 50 Ом, упаковка из 10 шт. — (301-32750TP) www.files.triplett.com/datasheet/bnc_adapters.pdf
    301-327750TP GEM от Triplett Адаптер GEM Electronics BNC, розетка / вилка / розетка, 50 Ом, упаковка из 10 штук — (301-327750TP) www.files.triplett.com/datasheet/bnc_adapters.pdf
    301-327T75TP GEM от Triplett GEM Electronics BNC-адаптер, Т-образное гнездо / штекер / гнездо, 75 Ом, 10 шт. В упаковке — (301-327T75TP) www.files.triplett.com/datasheet/bnc_adapters.pdf
    301-4TP GEM от Triplett GEM Electronics BNC Twist On Connector, папа, 50 Ом, упаковка из 10 штук — (301-4TP) www. files.triplett.com/datasheet/bnc_crimp-on.pdf
    301-75-2ТП GEM от Triplett GEM Electronics BNC Uni-Crimp Connector, папа, 75 Ом, упаковка из 10 штук — (301-75-2TP) www.files.triplett.com/datasheet/bnc_crimp-on.pdf
    301-RA-350TP GEM от Triplett GEM Electronics BNC-адаптер, прямоугольный штекер / гнездо, 50 Ом, 10 шт. В упаковке — (301-RA-350TP) www.files.triplett.com/datasheet/bnc_adapters.pdf
    301-RA75-350TP GEM от Triplett GEM Electronics BNC-адаптер, прямоугольный штекер / гнездо, 75 Ом, 10 шт. В упаковке — (301-RA75-350TP) www.files.triplett.com/datasheet/bnc_adapters.pdf
    301-T3TP GEM от Triplett GEM Electronics BNC-адаптер, Т-образный адаптер, штекер, 10 шт. В упаковке — (301-T3TP) www.files.triplett.com/datasheet/bnc_adapters.pdf
    301-T75TP GEM от Triplett Адаптер GEM Electronics BNC, вилка, 75 Ом, 10 шт. В упаковке — (301-T75TP) www.files.triplett.com/datasheet/bnc_adapters.pdf
    302-00CSTP GEM от Triplett GEM Electronics BNC Compression Connector, папа, 75 Ом, 10 шт. В упаковке — (302-00CSTP) www.files.triplett.com/datasheet/bnc_compression_seals.pdf
    302-10CSTP GEM от Triplett GEM Electronics BNC Compression Connector, папа, 75 Ом, 10 шт. В упаковке — (302-10CSTP) www.files.triplett.com/datasheet/bnc_compression_seals.pdf
    302-1ТП GEM от Triplett GEM Electronics BNC Twist On Connector, папа, 50 Ом, упаковка из 10 штук — (302-1TP) http://www.files.triplett.com/datasheet/bnc_twist-on.pdf
    302-4TP GEM от Triplett GEM Electronics BNC Twist On Connector, папа, 50 Ом, упаковка из 10 штук — (302-4TP) http://www. files.triplett.com/datasheet/bnc_twist-on.pdf
    302-5CSTP GEM от Triplett GEM Electronics BNC Compression Connector, папа, 75 Ом, 10 шт. В упаковке — (302-5CSTP) www.files.triplett.com/datasheet/bnc_compression_seals.pdf
    302-5ТП GEM от Triplett GEM Electronics BNC Twist On Connector, папа, 50 Ом, упаковка из 10 штук — (302-5TP) http: // www.files.triplett.com/datasheet/bnc_twist-on.pdf
    302-8240CSTP GEM от Triplett GEM Electronics BNC Compression Connector, папа, 75 Ом, 10 шт. В упаковке — (302-8240CSTP) www.files.triplett.com/datasheet/bnc_compression_seals.pdf
    302-8241CSTP GEM от Triplett GEM Electronics BNC Compression Connector, папа, 75 Ом, 10 шт. В упаковке — (302-8241CSTP) www.files.triplett.com/datasheet/bnc_compression_seals.pdf
    302-N2CSTP GEM от Triplett GEM Electronics BNC Compression Connector, папа, 75 Ом, 10 шт. В упаковке — (302-N2CSTP) www.files.triplett.com/datasheet/bnc_compression_seals.pdf
    305-10TP GEM от Triplett GEM Electronics Обжимной соединитель BNC, вилка, 50 Ом, 10 шт. В упаковке — (305-10TP) https://www.files.triplett.com/datasheet/bnc_crimp-crimp.pdf
    305-1ТП GEM от Triplett GEM Electronics Обжимной соединитель BNC, вилка, 50 Ом, упаковка из 10 шт. — (305-1TP) https: // www.files.triplett.com/datasheet/bnc_crimp-crimp.pdf
    305-21TP GEM от Triplett GEM Electronics Обжимной BNC-коннектор, вилка, 50 Ом, 10 шт. В упаковке- (305-21TP) https://www.files.triplett.com/datasheet/bnc_crimp-crimp.pdf
    305-2ТП GEM от Triplett GEM Electronics Обжимной BNC-коннектор, вилка, 50 Ом, упаковка из 10 шт. — (305-2TP) https://www.files.triplett.com/datasheet/bnc_crimp-crimp.pdf
    305-5ТП GEM от Triplett GEM Electronics Обжимной соединитель BNC, вилка, 50 Ом, упаковка из 10 шт. — (305-5TP) https://www.files.triplett.com/datasheet/bnc_crimp-crimp.pdf
    307-18TP GEM от Triplett GEM Electronics Обжимной соединитель BNC, вилка, 75 Ом, 10 шт. В упаковке — (307-18TP) https://www.files.triplett.com/datasheet/bnc_crimp-crimp.pdf
    307-2ТП GEM от Triplett GEM Electronics Обжимной соединитель BNC, вилка, 75 Ом, упаковка из 10 шт. — (307-2TP) https: // www.files.triplett.com/datasheet/bnc_crimp-crimp.pdf
    307-5ТП GEM от Triplett GEM Electronics Обжимной BNC-коннектор, вилка, 75 Ом, упаковка из 10 шт. — (307-5TP) https://www.files.triplett.com/datasheet/bnc_crimp-crimp.pdf
    307-HP-102 GEM от Triplett GEM Electronics Обжимной разъем BNC, вилка, 75 Ом — (307-HP-102) https://www.files.triplett.com/datasheet/bnc_crimp-crimp.pdf
    327-1175TP GEM от Triplett Адаптер BNC GEM Electronics, розетка / розетка, 75 Ом, комплект из 10 штук — (327-1175TP) www.files.triplett.com/datasheet/bnc_adapters.pdf
    327-11TP GEM от Triplett GEM Electronics BNC Adapter, розетка / розетка, 50 Ом, комплект из 10 штук — (327-11TP) www.files.triplett.com/datasheet/bnc_adapters.pdf
    327-3TP GEM от Triplett GEM Electronics BNC-адаптер, Т-образное гнездо / гнездо / гнездо, 50 Ом, упаковка из 10 шт. — (327-3TP) www.files.triplett.com/datasheet/bnc_adapters.pdf
    327-753TP GEM от Triplett GEM Electronics BNC-адаптер, Т-образное гнездо / гнездо / гнездо, 75 Ом, 10 шт. В упаковке — (327-753TP) www.files.triplett.com/datasheet/bnc_adapters.pdf
    329-0TP GEM от Triplett Адаптер GEM Electronics BNC, розетка / розетка, 50 Ом, комплект из 10 штук — (329-0TP) www.files.triplett.com/datasheet/bnc_adapters.pdf
    350-00-75TP GEM от Triplett GEM Electronics BNC Обжимной разъем, розетка, 75 Ом, 10 шт. В упаковке — (350-00-75TP) www.files.triplett.com/datasheet/bnc_crimp-on.pdf
    400-9913 GEM от Triplett GEM Electronics N Series Connector, папа, 50 Ом — (400-9913) https://www.files.triplett.com/datasheet/bnc_crimp-crimp.pdf
    BLN-MTPT2 GEM от Triplett GEM Electronics CCTV Balun, вилка BNC, 1 пара — (BLN-MTPT2) www.files.triplett.com/datasheet/cctv_baluns_isolators_hubs.pdf
    BLN-PCVRJ452 GEM от Triplett GEM Electronics CCTV Balun, розетка, 1 пара — (BLN-PCVRJ452) www.files.triplett.com/datasheet/cctv_baluns_isolators_hubs.pdf
    BLN-PVRJ45-1 GEM от Triplett GEM Electronics CCTV Balun, BNC Male, RJ45 Female — (BLN-PVRJ45-1) www.files.triplett.com/datasheet/cctv_baluns_isolators_hubs.pdf
    BLN-PVRJ452 GEM от Triplett GEM Electronics CCTV Balun, вилка BNC с выводом питания, розетка RJ45, 1 пара — (BLN-PVRJ452) www.files.triplett.com/datasheet/cctv_baluns_isolators_hubs.pdf
    BLN-RJ452 GEM от Triplett GEM Electronics CCTV Balun, штекер BNC, гнездо RJ45, 1 пара — (BLN-PVRJ452) www.files.triplett.com/datasheet/cctv_baluns_isolators_hubs.pdf
    BLN-RJ45PT GEM от Triplett GEM Electronics CCTV Balun, штекер BNC, гнездо RJ45 с косичкой 6 дюймов — (BLN-PVRJ452) www. files.triplett.com/datasheet/cctv_baluns_isolators_hubs.pdf
    BLN-STPT2 GEM от Triplett GEM Electronics CCTV Balun, косичка BNC, 1 пара — (BLN-STPT2) www.files.triplett.com/datasheet/cctv_baluns_isolators_hubs.pdf
    CAT5-HPP GEM от Triplett GEM Electronics CAT 5/6 Connector, папа, 50 шт. — (CAT5-HPP) www.files.triplett.com/datasheet/modular_cat5-6_connectors.pdf
    CAT5-HPPLB GEM от Triplett GEM by Triplett — Модульный штекер CAT5 со штангой нагрузки www.files.triplett.com/datasheet/modular_cat5-6_connectors.pdf
    CAT5-HSP GEM от Triplett GEM Electronics CAT 5/6 Connector, папа, 50 шт. — (CAT5-HSP) www.files.triplett.com/datasheet/modular_cat5-6_connectors.pdf
    CAT5-HSPJAR GEM от Triplett GEM Electronics CAT 5/6 Connector, папа, банка 100 — (CAT5-HSPJAR) www.files.triplett.com/datasheet/modular_cat5-6_connectors.pdf
    CAT5-HSPSTP GEM от Triplett GEM Electronics CAT 5 Connector, Male, 10 Pack — (CAT5-HSPSTP) www.files.triplett.com/datasheet/modular_cat5-6_connectors.pdf
    CAT5-SHPP GEM от Triplett GEM by Triplett — Модульный штекер CAT5 для экранированного кабеля www.files.triplett.com/datasheet/modular_cat5-6_connectors.pdf
    CAT5-SHPPLB GEM от Triplett GEM by Triplett — Модульный штекер CAT5 с нагрузочной планкой для экранированного кабеля www.files.triplett.com/datasheet/modular_cat5-6_connectors.pdf
    CAT6-HPP GEM от Triplett GEM Electronics CAT 6 Connector, папа, 50 шт. — (CAT6-HPP) www.files.triplett.com/datasheet/modular_cat5-6_connectors.pdf
    CAT6-HPPLB GEM от Triplett GEM by Triplett — Модульный штекер CAT5 со штангой нагрузки www.files.triplett.com/datasheet/modular_cat5-6_connectors.pdf
    CAT6-HSP GEM от Triplett GEM Electronics CAT 5/6 Connector, папа, 50 шт. — (CAT6-HSP) www.files.triplett.com/datasheet/modular_cat5-6_connectors.pdf
    CAT6-HSPJAR GEM от Triplett GEM by Triplett — модульный разъем CAT6 — папа www.files.triplett.com/datasheet/modular_cat5-6_connectors.pdf
    CAT6-HSPJAR GEM от Triplett GEM Electronics CAT 5/6 Connector, папа, 50 шт. — (CAT6-HSPJAR) www.files.triplett.com/datasheet/modular_cat5-6_connectors.pdf
    CAT6-SHPP GEM от Triplett GEM by Triplett — Модульный штекер CAT6 для экранированного кабеля www.files.triplett.com/datasheet/modular_cat5-6_connectors.pdf
    CAT6-SHPPLB GEM от Triplett GEM by Triplett — Модульный штекер CAT6 с нагрузочной планкой для экранированного кабеля www.files.triplett.com/datasheet/modular_cat5-6_connectors.pdf
    CON-HDMIBNC GEM от Triplett GEM Electronics Between Series Adapter, преобразователь HDMI в BNC, 1 пара — (CON-HDMIBNC) www.files.triplett.com/datasheet/bnc_adapters.pdf
    CS-TK00 GEM от Triplett Универсальный компрессионный инструмент GEM Electronics — (CS-TK00) www.files.triplett.com/datasheet/bnc_compression_seals.pdf
    GET-301-UT GEM от Triplett Универсальный обжимной инструмент GEM Electronics для обжимных разъемов BNC — (GET-301-UT) www.files.triplett.com/datasheet/bnc_crimp-on.pdf
    GET-305-58596 GEM от Triplett GEM Electronics Обжимной инструмент для обжимных соединителей BNC — (GET-305-58596) www.files.triplett.com/datasheet/bnc_crimp-on.pdf
    GET-CAT5HPP GEM от Triplett GEM Electronics Обжимной инструмент для разъемов CAT5-HPP и CAT6-HPP RJ45 — (GET-CAT5HPP) www.files.triplett.com/datasheet/modular_cat5-6_connectors.pdf
    GET-CS00 GEM от Triplett Универсальный обжимной инструмент GEM Electronics для обжимных разъемов BNC — (GET-CS00) www.files.triplett.com/datasheet/bnc_compression_seals.pdf
    GET-CS11 GEM от Triplett GEM Electronics Обжимной инструмент для высокоскоростных сквозных разъемов RJ45 — (GET-CS11) www.files.triplett.com/datasheet/bnc_compression_seals.pdf
    GET-HSCT GEM от Triplett GEM Electronics Обжимной инструмент для высокоскоростных сквозных разъемов RJ45 — (GET-HSCT) www.files.triplett.com/datasheet/modular_cat5-6_connectors.pdf
    GLI-BNCPJPT-1 GEM от Triplett Изолятор контура заземления видео GEM Electronics, штекер BNC на гнездо BNC — (GLI-BNCPJPT-1) www.files.triplett.com/datasheet/cctv_baluns_isolators_hubs.pdf
    ГСТ-1 GEM от Triplett GEM Electronics 2-уровневый инструмент для зачистки радиальных коаксиальных проводов — (GST-1) www.files.triplett.com/datasheet/modular_cat5-6_connectors.pdf
    h26P-RJ45BNC-2 GEM от Triplett GEM Electronics CCTV Balun Hub, 16 позиций к RJ45 — (h26P-RJ45BNC-2) www.files.triplett.com/datasheet/cctv_baluns_isolators_hubs.pdf
    HD-1POC GEM от Triplett GEM Electronics HD 5MP видео и силовой балун — (HD-1POC) www.files.triplett.com/datasheet/5mp_baluns_hubs.pdf
    HDB-AART GEM от Triplett GEM Electronics HD 5MP видео балун — (HDB-AART) www.files.triplett.com/datasheet/5mp_baluns_hubs.pdf
    HDB-APRT GEM от Triplett GEM Electronics HD 5MP Видео Балун — (HDB-APRT) www.files.triplett.com/datasheet/5mp_baluns_hubs.pdf
    HDB-PVCRJ45PT2 GEM от Triplett GEM Electronics HD 5MP Video & Power Balun, 1 пара — (HDB-PVCRJ45PT2) www.files.triplett.com/datasheet/5mp_baluns_hubs.pdf
    HDB-PVDRJ45PT2 GEM от Triplett GEM Electronics HD 5MP Video & Power Balun, 1 пара — (HDB-PVDRJ45PT2) www.files.triplett.com/datasheet/5mp_baluns_hubs.pdf
    HDB-PVRJ45PT2 GEM от Triplett GEM Electronics HD 5MP Video & Power Balun, 1 пара — (HDB-PVRJ45PT2) www.files.triplett.com/datasheet/5mp_baluns_hubs.pdf
    HDB-PVRJ45PT2-1 GEM от Triplett GEM Electronics HD 5MP Video & Power Balun, 1 пара — (HDB-PVRJ45PT2-1) www.files.triplett.com/datasheet/5mp_baluns_hubs.pdf
    HDB-RJPT2 GEM от Triplett GEM Electronics HD 5MP видео балун — (HDB-RJPT2) www.files.triplett.com/datasheet/5mp_baluns_hubs.pdf
    HDB-VRA GEM от Triplett GEM Electronics HD 5MP видео балун — (HDB-VRA) www.files.triplett.com/datasheet/5mp_baluns_hubs.pdf
    HDB-VSTPT2 GEM от Triplett GEM Electronics HD 5MP видео балун — (HDB-VSTPT2) www.files.triplett.com/datasheet/5mp_baluns_hubs.pdf
    HD-GLI GEM от Triplett Изолятор контура заземления GEM Electronics — (HD-GLI) www.files.triplett.com/datasheet/5mp_baluns_hubs.pdf
    HD-GLIVB GEM от Triplett GEM Electronics Изолятор контура заземления, видео-балун, 1 пара — (HD-GLIVB) www.files.triplett.com/datasheet/5mp_baluns_hubs.pdf
    HDHUB-16P GEM от Triplett GEM Electronics 5MP High Performance Video Hub — (HDHUB-16P) www.files.triplett.com/datasheet/5mp_baluns_hubs.pdf
    HDHUB-16PVP GEM от Triplett Высокопроизводительный концентратор видео / питания GEM Electronics 5MP — (HDHUB-16PVP) www.files.triplett.com/datasheet/5mp_baluns_hubs.pdf
    HDHUB-4P GEM от Triplett GEM Electronics 5MP High Performance Video Hub — (HDHUB-4P) www.files.triplett.com/datasheet/5mp_baluns_hubs.pdf
    HDHUB-4PVP GEM от Triplett Высокопроизводительный концентратор видео / питания GEM Electronics 5MP — (HDHUB-4PVP) www.files.triplett.com/datasheet/5mp_baluns_hubs.pdf
    HDHUB-8P GEM от Triplett GEM Electronics 5MP High Performance Video Hub — (HDHUB-8P) www.files.triplett.com/datasheet/5mp_baluns_hubs.pdf
    HDHUB-8PVP GEM от Triplett Высокопроизводительный концентратор видео / питания GEM Electronics 5MP — (HDHUB-8PVP) www.files.triplett.com/datasheet/5mp_baluns_hubs.pdf
    HDMP-1X4 GEM от Triplett GEM Electronics HD 5 MP мультиплексор, 1 пара — (HDMP-1X4) www.files.triplett.com/datasheet/5mp_baluns_hubs.pdf
    HD-QUAD GEM от Triplett GEM Electronics HD 5 МП четырехъядерный процессор — (HD-QUAD) www.files.triplett.com/datasheet/5mp_baluns_hubs.pdf
    HS-TK GEM от Triplett Набор инструментов GEM Electronics High-Speed, Pass-Thru RJ45 — (HS-TK) www.files.triplett.com/datasheet/modular_cat5-6_connectors.pdf
    POC-16PWP GEM от Triplett GEM Electronics Power Over Coax Converter — (POC-16PWP) www.files.triplett.com/datasheet/power_over_coax.pdf
    POC-1R48 / 56V GEM от Triplett GEM Electronics Power Over Coax Receiver — (POC-1R48 / 56V) www.files.triplett.com/datasheet/power_over_coax.pdf
    POC-1T12V GEM от Triplett GEM Electronics Power Over Coax Transmitter — (POC-1T12V) www.files.triplett.com/datasheet/power_over_coax.pdf
    POC-1T48V GEM от Triplett GEM Electronics Power Over Coax Transmitter — (POC-1T48V) www.files.triplett.com/datasheet/power_over_coax.pdf
    POC-1TYNPOE GEM от Triplett GEM Electronics Power Over Coax Single Channel передатчик — (POC-1TYNPOE) www.files.triplett.com/datasheet/power_over_coax.pdf
    POE-1TR GEM от Triplett GEM от Triplett IP Extender для коаксиального кабеля www.files.triplett.com/datasheet/power_over_ethernet.pdf
    POE-PL602 GEM от Triplett GEM Electronics Power Over Ethernet — (POE-PL602) www.files.triplett.com/datasheet/power_over_ethernet.pdf
    PS-36VDC GEM от Triplett Блок питания для электроники GEM от 120 до 36 В постоянного тока — (PS-36 В постоянного тока) www.files.triplett.com/datasheet/5mp_baluns_hubs.pdf
    TRB-16BNCST GEM от Triplett GEM Electronics Пассивный аналоговый балун CCTV — (TRB-16BNCST) www.files.triplett.com/datasheet/cctv_baluns_isolators_hubs.pdf
    TRB-4BNCSTRJ45 GEM от Triplett GEM Electronics Пассивный аналоговый балун для видеонаблюдения — (TRB-4BNCSTRJ45) www.files.triplett.com/datasheet/cctv_baluns_isolators_hubs.pdf
    TRB-8BNCVPPT GEM от Triplett GEM Electronics Пассивный концентратор видео / питания CCTV — (TRB-8BNCVPPT) www.

    No related posts.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *

    Весь товар подлежит гарантии и сертифицирован!Все права защищены .RU
