Одноклавишный выключатель света принцип работы устройство схема

Одноклавишный выключатель света – это коммутационное устройство управления освещением,
конструктивно рассчитанное на выполнение двух операций, замыкания и размыкания электрической цепи.  Применяется исключительно для работы в цепях освещения напряжением до 1000 В. Имеет ручной привод управления. Не обладает функциями защиты от перегрузок и токов короткого замыкания. Не оборудовандугогасительными камерами, в следствии чего не предназначен для больших токовых нагрузок. Одноклавишный выключатель света является одним из самым распространенных и известных элементов освещения. Из всех коммутационных устройств, применяемых для управления светом, данный вид выключателя, является самым простым по конструкции и подключению. Убедиться в этом вы можете, ознакомившись с данной статьей. Здесь, мы детально разберем конструкцию одноклавишного выключателя, принцип его работы, а также ознакомимся с его принципиальной схемой подключения.

Конструктивные варианты исполнения одноклавишных выключателей

Одноклавишные выключатели бытового назначения могут быть следующего конструктивного исполнения:

  • наружные;
  • внутренние;
  • модульные;
  • влагозащищенные.

Выключатели внутренней установки, используются при скрытом варианте исполнения электропроводки, под штукатуркой или внутри каркасных стен. Монтаж механизма выключателя производится в предварительно установленный в стену подрозетник. Для внутренней электропроводки применяются подрозетники по бетону и гипсокартону.

Наружные выключатели, применяются при наружно выполненной электропроводке, открыто по стенам или с применением дополнительной защиты кабель-каналов, металлических или пластиковых труб, а также гибких гофрированных трубок. Такой вид электропроводки применяется в основном там, где нет возможности выполнить скрытый монтаж проводов.

Модульные выключатели, применяются в основном только в некоторых сериях кабель-каналов.

Данная разновидность выключателей применяется преимущественно в офисных, промышленных и коммерческих помещениях. Выпускаются только для монтажа в кабель-канал.

Влагозащищенные выключатели, применяются в помещениях с повышенной влажностью, например, ванная комната, подвал, а также там, где имеется вероятность прямого попадания на выключатель воды, например, улица. Могут быть как внутреннего, так и наружного исполнения.

Принцип работы одноклавишного выключателя света

Для наиболее легкого понимания принципа работы устройства, предлагаю ознакомиться с рисунком, представленным ниже.

Рисунок 1. Принцип работы выключателя света

На нем, в максимально простом и наглядном виде, изображен принцип работы одноклавишного выключателя.

Как видно, из рисунка внутри механизма одноклавишного выключателя имеется подвижный контакт, который при нажатии на клавишу может принимать одно из двух положений. Первое положение «включено», второе «выключено». При этом, подвижный контакт будет либо соединять цепь, либо разъединять ее.

На представленном выше рисунке, клавиша находиться в положении «отключено», контакт разомкнут, фаза не подается на светильник, лампа не горит.

Теперь, давайте посмотрим, как измениться схема, если перевести выключатель в положение «включено».

Рисунок 2. Принцип работы выключателя света



Подвижный контакт замыкает цепь, и фаза отправляется по предусмотренной для нее жиле провода к лампе светильника. В результате чего, лапа начинает светиться.

Соответственно, если клавишу выключателя перевести в положение «выключено», цепь разомкнётся, и лампа погаснет.

Почему выключатель должен обрывать именно фазную жилу?

После того, как мы ознакомились с принципом работы одноклавишного выключателя, можно перейти к пояснению одного из важнейших моментов его подключения. Дело в том, что к контактам выключателя всегда должна подключаться только фаза.

Объясню почему:

  • Во-первых. Бьёт током только фаза;
  • Во-вторых. Исходя из пункта выше, для проведения безопасной замены ламп в светильнике, фазу нужно отключить. Если подключение выполнено правильно, то для этого действия будет достаточно всего лишь перевести клавишу выключателя в положение «отключено».
  • В-третьих. Существенно увеличивается вероятность неправильной работы и преждевременный выход из строя некоторых видов ламп. А именно, компактных энергосберегающих и светодиодных. При их подключении, фаза должна обязательно обрываться выключателем, так как данные лампы имеют в своей конструкции пусковые элементы, которые распознают фазу, даже без нуля, как сигнал к зажиганию лампы. При отсутствии нуля, лампа конечно должным образом светиться не будет, так как не хватит напряжения, но мигать будет точно.

Я описал только основные причины, по которым следует отнестись серьезно к процессу подключения выключателя света, в реальности их гораздо больше.

Устройство одноклавишного выключателя света

Разберем устройство одноклавишного выключателя.

Выключатель состоит:

  • из защитных пластиковых элементов;
  • рабочего механизма.

К защитным элементам относятся, изготовленные из специальных пластикатов клавиша и рамка. Клавиша предназначена для переключения режимов выключателя «включено» и «выключено».

Под ней располагается защитный элемент рамка, которая может крепиться к механизму двумя способами:

  1. по средствам пластиковых защелок;
  2. или как в нашем примере, двумя винтами.

Под защитной рамкой располагается механизм розетки.

На механизме имеется элемент управления — привод клавиши.

Фиксация механизма в подрозетнике, осуществляется двумя методами:

  1. с помощью распорных лапок;
  2. с помощью винтов на подрозетнике (если они предусмотрены в конкретной модели подрозетника).

Слева и справа механизма розетки предусмотрены две распорные лапки, которые приводятся в движение двумя винтами.

Закручиваем винты, лапки расширяются в стороны упираясь в стенки подрозетника, тем самым в предельном положении винтов фиксируются в нем.

Так же, для фиксации механизма в подрозетнике используется рамка или планка каркаса выключателя. В нашем примере, выключатель имеет металлическую планку с двумя отверстиями под крепеж.

Разберем контактную группу.

На одноклавишном выключателе, конструктивно предусмотрено всего два контакта, подходящий и отходящий. К подходящему, подключается фаза, приходящая на выключатель. К отходящему, фаза, уходящая на светильник.

Как правило, на большинстве выключателей, на оборотной стороне механизма предусматривается обозначение контактов, подходящий и отходящий.

На выключателе, который мы рассматриваем в нашем примере, таких обозначений нет. Расстраиваться по этому поводу мы не будем, так как именно для одноклавишных выключателей не принципиально, куда будет подключаться подходящая фаза, а куда отходящая, в любой вариации устройство будет работать одинаково.

Приведу пример выключателя, где обозначения контактов имеются. Одноклавишный выключатель с самозажимными контактами.

Так же производителем указывается предельно допустимые значения работы механизма. Для данного устройства они составляют ток 10 Ампер, напряжение 250 Вольт.

Подробное руководство по подключению вы можете найти в статье, подробная инструкция как установить выключатель света.

Более подробно про установку и подключение различных выключателей, в том числе и с подсветкой здесь.

Ну что же, с устройством выключателя света мы разобрались, переходим к следующему пункту.



Схема подключения одноклавишного выключателя

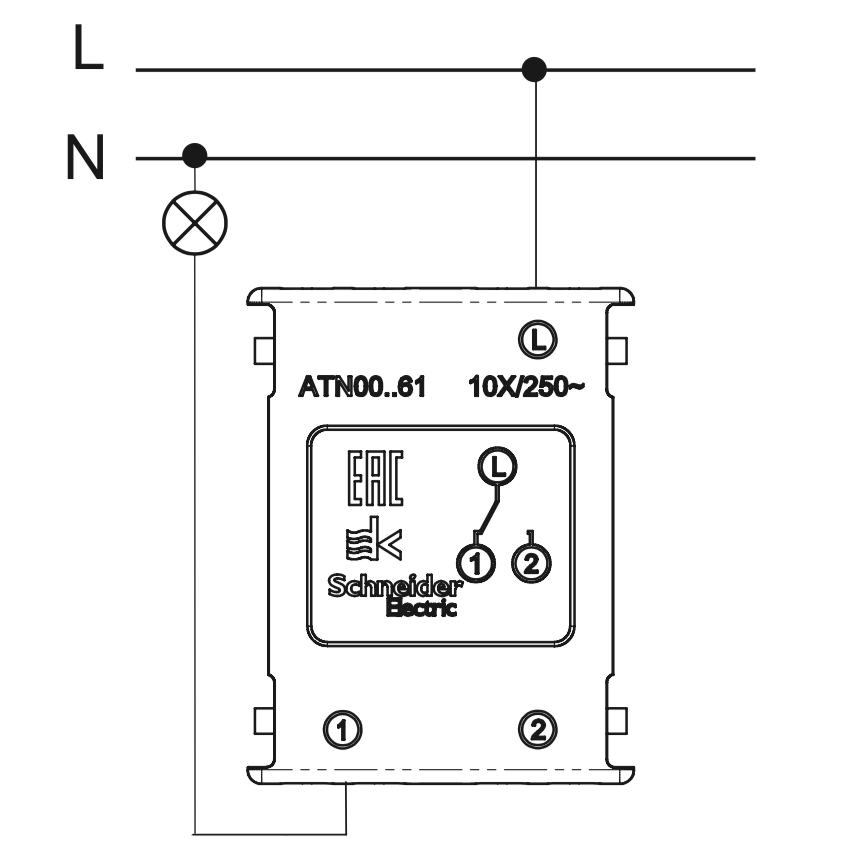

На рисунке ниже представлена принципиальная схема подключения одноклавишного выключателя.

Ознакомиться с пошаговым руководством по монтажу и подключению схемы одноклавишного выключателя можно в статье, схема подключения выключателя света, подробная пошаговая инструкция.



Схема подключения выключателя — типовые схемы и пошаговая инструкция по монтажу (115 фото и видео) —

65 фото и основных схем подсоединения

На данном этапе времени трудно представить хотя бы один дом без выключателей света. Указанные агрегаты бывают различных видов, но все они довольно легко устанавливаются, их вполне сможет подсоединить к сети даже человек, обладающий базовыми знаниями электрики.

Инструменты

Прежде чем переходить к подсоединению выключателя к сети нужно подготовить ряд инструментов:

  • фигурную, прямую и индикаторную отвертки;
  • соединитель;
  • наточенный нож;
  • плоскогубцы.

Особенности разводки проводов

Схема подключения выключателя в зависимости от его типа (учитывается количество клавиш) немного разнится.

Наиболее простым вариантом является подключение одноклавишного выключателя, в таком случае всё можно сделать самостоятельно. В такой ситуации, в коробке распределения, присутствует всего 2 провода – ноль и фаза.

Провод синего цвета (ноль), соединяется с таким же проводом на светильнике. Вводная фаза изначально движется к устройству для выключения света, после чего снова возвращается в коробку распределения, а уже затем соединяется с фазой от лампочки.

Основным условием подключения одноклавишного выключателя света является внимательность, поскольку даже при наличии всего двух проводов, довольно часто встречаются ситуации, когда человек путает жилы.

Подключение двухклавишного выключателя потребует больших знаний электрики, это обосновывается тем, что все группы светильников имеют отдельный разрыв цепи. Как и с одноклавишным агрегатом, в коробке распределения присутствует две жилы. Провод синего цвета ещё на входе соединяется с другими проводами аналогичного цвета.

Существуют способы подключения выключателей без распределительной коробки, но они требуют больших навыков в электрике и выполняются, в основном профессионалами.

Фаза изначально проводиться на разрыв, на обе кнопки, затем осуществляется её фиксация в заранее предусмотренной выемке. Исходящие провода идут к каждой присутствующей группе осветительных приборов или на две отдельные лампочки.

Обязательно нужно учитывать тот факт, что задняя часть корпуса содержит три отверстия: два размещены по левую сторону, и ещё один по правую. Туда где только одно отверстие подсоединяется фаза входа, а туда, где два отверстия – фаза выхода, направляющаяся к светильнику.

При установке агрегата выключения света с тремя клавишами, нужно действовать по аналогии с установкой прибора, содержащего две клавишы. Ноль, как и в представленных вариантах, соединяют с нулями каждой отдельной группы лампочек.

Фазу ввода направляют на разрыв, а после этого делят на три разных фазных проводника, каждый из которых направляется к собственной группе лампочек.

Подключение через розетку

Если поблизости с планируемым местом установки агрегата для выключения света, располагается розетка, то можно запитать от неё фазу и ноль.

Для того чтобы подключение выключателя от розетки, оказалось успешным, нужно соблюдать такую последовательность действий:

Изначально нужно убрать из розетки подачу тока. Подобные действия можно выполнить, сняв напряжение со всего дома.

Нужно вскрыть розетку и проверить напряжение.

К фазе розетки подключается провод, вторая сторона которого прикрепляется на вводе выключателя. На вывод агрегата для выключения света, прикрепляется непосредственно подключенный к светильнику провод.

К нулевому контакту розетки прикрепляется провод, второй конец которого соединяется с выводом светильника. Таким же образом подключается защитный провод, только к соответствующему контакту светильника.

Закончив указанные манипуляции, следует выполнить укладку проводов, заизолировать проводящие ток участки и подать напряжение, чтобы проверить эффективность работы.

Особой популярностью на данном этапе времени начали пользоваться выключатели с подсветкой, при их установке желательно обратиться к профессионалу, поскольку неправильное соединение таких выключателей может отказать повышенную нагрузку на проводку, вследствие чего она подвергнется сгоранию.

При отсутствии базовых навыков в электрике, стоит отказаться даже от самостоятельной установки выключателей, содержащих одну клавишу.

С некоторыми фото выключателя можно ознакомиться ниже.

Фото процесса подключения выключателя


Также рекомендуем посетить:

Лучшие схемы подключение выключателя своими руками. Инструкция как установить 1, 2, 3 клавишные выключатели

С развитием человечество изобрело незаменимую вещь: электричество, без него тяжело представить себе современную жизнь. Благодаря этому в каждом помещении всегда устанавливают помимо розеток, выключатели для света. Выключатель – сооружение, которое механически замыкает/размыкает электрическую цепь, что позволяет включаться или выключаться лампочке.

Краткое содержимое статьи:

Разделение выключателей на виды

Перед тем, как раскрыть тему подключения выключателя, рассмотрим какие их варианты предусмотрены производителями.  Бытовые выключатели подразделяют на несколько видов:

С одной клавишей включения/выключения

Данный тип выключателя более примитивный по строению. В нем находиться действующий модуль с комплектом контактов; крепления, выполненные в виде металлических усиков; корпус; подвижной клавиши включения.

Основные составляющие обычно выполняются из металла для улучшения контакта. Иногда встречаются корпусы выключателей, произведенные из керамики. Такие элементы более устойчивы к электрическим нагрузкам и выдерживают около 32 А. Но чаще корпус выключателя делают пластиковым. Такое сырье дешевле керамики, но на него ниже должна быть нагрузка (не более 16 А).

Данный тип выключателя подбирают, если осветительный прибор на одну лампу. Возможно выделить подтип в выключателях с одной клавишей: выключатели с подсветкой. В корпусе имеется светодиодная лампочка, которая помогает обнаружить выключатель в полностью темной комнате.

Когда же применяют выключатели? Если в помещение источники света не требуют подключения непосредственно в сеть с помощью шнура, то в ней устанавливают настенный выключатель. Они предусмотрены для люстры на потолке или светильников на стене

Перед тем, как подобрать выключатель, необходимо учитывать влажность в комнате. Для комнат с повышенной влажностью стоит подбирать выключатели с более высокой степенью защиты (IP 40).

Выключатели с несколькими клавишами (обычно их количество не превышает трех)

В целом строение таких выключателей похоже на строение одноклавишных. Главное отличие в том, что индивидуальная клавиша замыкает/размыкает свой индивидуальный прибор освещения. Для больших помещений разработаны выключатели с большим количеством клавиш. Примеры таких выключателей можно изучить на фотографиях в специальной литературе или в интернете

Выключатели с установкой на поверхности стены

Такие выключатели хорошо заметны и используются в том случае, если электропроводка идет поверх стены.

Выключатели с установкой внутри стены

Такой тип выключателя устанавливают в современных квартирах, где электропроводка запрятана в стене. Эти выключатели гармонично вписываются в интерьер и не привлекают к себе внимание.

Так же сейчас получил распространение выключатель – пульт ДУ. Современные приборы освещения идут совместно с пультами. Они позволяют настроить нужный поток и оттенок света.

В пультах предусмотрены функции включения всех лампочек осветительного прибора или наоборот, создать приглушенную атмосферу за счет погашения части лампочек.

Как выбрать место размещения выключателя

Прежде, чем начать установку выключателя, стоит определиться с местом его размещения. Необходимо взвесить все плюсы и минусы его расположения. Наиболее распространено расположение выключателей возле двери. Это удобно, когда при выходе или входе можно управлять светом во всей комнате. На возможны и другие варианты. Например, выключатели располагают у изголовья кровати.

До того, как начинать установку выключателя, необходимо разобраться со схемой его подключения. Следует учитывать нормативные регламенты по установке: выключатель нельзя располагать ближе шестидесяти см от душевой кабины и хотя бы полметра от газового ответвления.

Согласно им, так же нужно отступить от дверей около 10 см и почти метр от пола. В комнатах с повышенной влажностью и большими перепадами температурного режима, стоит избегать установку выключателей.

Инструкция для подключения выключателя в помещении

До начала монтажных работ нужно изучить инструкцию по подключению выключателей и подготовить весь необходимый инвентарь: ножик, плоскогубцы, отвертка, индикатор напряжения, перчатки и очки. После того, как инструменты приготовлены, можно приступать к монтажным работам.

Самое первое, что необходимо сделать, нужно обесточить квартиру. При этом нужно обесточить всю квартиру, а не только комнату, в которой планируется монтаж выключателя.

Теперь стоит воспользоваться индикатором напряжения и обследовать всю проводку, чтобы подтвердить ее безопасность и не получить разряд тока.

Вторым этапом при монтаже выключателя идет непосредственное подготовление места, где будет располагаться выключатель. Это место следует тщательно очистить от красочного слоя, убрать пыль и грязь. Они не позволят установить выключатель надлежащим образом, выровнять по уровню.

Если выключатель после покупки, его предварительно необходимо раскрутить с помощью отвертки. Нужно освободить коробку от внутренних составляющих. Это облегчит процесс подключения электропроводов к замыкающим контактам выключателя.

Приступаем непосредственно к присоединению проводки к выключателю. С помощью плоскогубцев следует устранить ненужные провода, оставляем не больше пятнадцати см. Такого размера проводов хватит для того, чтобы удобно было монтировать выключатель. Если размер проводки будет превышать указанную длину, они не скроются внутри коробки выключателя.

После того, как убрали ненужные провода, возможно начать выполнять довольно важный этап. Благодаря плоскогубцам нужно зачистить около двух см проводки, убрав внешнюю изоляцию.

Если промежуток очищенных проводов сделать больше, при эксплуатации выключателя есть вероятность возникновения замыкания. Для удобства подсоединения проводов к контактам, их лучше согнуть.

Непосредственное подключение выключателя

Как правильно подключить выключатель можно узнать из различных источников литературы. Стоит обратить внимание, что внутри проводки располагаются провода, отличные по цвету. Обычно это коричневый провод, который отвечает за фазу. И желто – зеленый провод, который отвечает за заземление. При подсоединении проводов к контактам, важно не перепутать их.

Можно выделить отличие при монтаже выключателей с одной или несколькими клавишами. Основное правило: коричневый провод присоединяют к разъединителю со значком L.

Помещенные провода нужно зажать винтиками, которые идут в наборе с каждым выключателем. Обязательно проверьте надежность закрепленных проводов. Если кончики проводки будут недостаточно зажаты, контакт будет прерываться и выключатель не будет функционировать.

Промежуток подключенной проводки стоит сложить таким образом, чтобы они поместились в коробке выключателя. Во время расположения проводов нужно оставить место, чтобы поместился сам выключатель. Приложив корпус выключателя, его можно слегка зафиксировать шурупами. Их не нужно закручивать до конца, для начала выключатель нужно выровнять.

Выравнивать выключатель можно с помощью уровня, который приготовили заранее. После того, как выключатель выровнен, нужно обязательно закрутить шурупы посильнее. Главное не срезать резьбу на шляпке шурупа, при необходимости это будет препятствовать его демонтажу.

Завершающим этапом идет процесс установки корпуса и клавиши выключателя. Эта процедура выполняется руками, слегка прижав эти детали к тем местам, на которых они находились в самом начале.

Если после включения электроэнергии в квартире, в комнате включается свет при помощи установленного выключателя, значит подключение прошло успешно.

Благодаря подробной статье можно убедиться в том, что монтаж выключателя своими руками вполне возможен. Главное все подготовить и тщательно следовать инструкции.

Фото – инструкция как подключить выключатель своими руками
