Обжим витой пары

Что такое кабель витая пара

Кабель витая пара состоит из пары проводников, которые не только скручены между собой, но и закручены вокруг остальных таких же пар. Каждой паре соответствует своя цветовая гамма, например первый из них – синий, другой – бело-синий. Кроме цветового отличия, каждая пара имеет свой номер и название.
При построении сети используют два типа кабеля – экранированный (Shielded Twisted-Pair, STP) и неэкранированный (Unshielded Twisted-Pair, UTP). Кроме того, кабели на основе витой пары делятся на шесть категорий, каждая из которых имеет определенные свойства. Чем выше категория, тем лучше характеристики кабеля. Например, для организации сети со скоростью передачи данных 100 Мбит/с используется кабель пятой категории.



Обжим кабеля витая пара — что нужно для обжима кабеля

Перед тем, как обжать витую пару, необходимо иметь на руках следующие принадлежности и инструмент:

Сам кабель витая пара. Если вы планируете сделать патч-корд своими руками, то заготовьте необходимый отрезок кабеля нужной длины. Ели кабель витая пара смонтирован по стене, по плинтусу или в монтажном коробе, то позаботьтесь сделать отрезки кабеля достаточной длины для удобного обжима, а также на случай ошибки и повторного обжатия.

Кабель продается по метражу на отрез в большинстве компьютерных магазинов. Там же можно приобрести коннекторы для обжатия самого кабеля витая пара, он называется коннектор RJ-45

, возможно встретится такое название 8P8C, что является более правильной маркировкой коннектора.

Самый главный инструмент, без которого не получиться правильно обжать витую пару, это конечно же обжимные клещи для витой пары или кримпер.

Схема обжима витой пары

Существует две основные схемы обжима кабелей: T568A и T568B, но значительно чаще применяется T568B. Для соединения компьютер-коммутатор или компьютер-хаб используют прямой кабель, обжатых с обоих сторон одинаково, соединения компьютер-компьютер или коммутатор-коммутатор (хаб-хаб) используют перекрестный кабель (кроссовер, сrossover) — с одной стороны T568A, а с другой — T568B.

Обжим витой пары

Возьмем конец кабеля и аккуратно обрежем его, воспользовавшись резаком обжимного инструмента (кримпера) или обычными бокорезами. Это нужно для того, чтобы все провода в месте среза были на одном уровне, между собой и относительно внешней изоляции.
Теперь с кабеля аккуратно снимем внешнюю изоляцию длиной приблизительно 12 – 15 мм, это можно сделать обжимными клещами или канцелярским ножом. Отделив пары проводников, друг от друга, расплетем и выровняем их, вытягивая каждый по отдельности.
Расположим проводники согласно наиболее популярному стандарту EIA/TIA-568B

Если у вас получились слишком длинные проводники, то отрежьте излишек резцом обжимного инструмента. Старайтесь оставлять длину проводников равной 12-15 мм. Даже если длина в норме, подрезать проводники все равно придется, чтобы они все выровнялись по одной длине (высоте).

• Расположите коннектор таким образом, чтобы пластмассовая защелка находилась снизу.
• Плотно сожмите проводники двумя пальцами одной руки. Затем медленно вставьте концы проводников в окно разъема, чтобы они равномерно распределились по его ширине.
• Проталкивая проводники внутрь коннектора, следите, чтобы они не изменили положение относительно друг друга.
• Продвигайте проводники до тех пор, пока они не достигнут перегородки. Проследите, чтобы все они упирались в стенку. Если есть отклонение, то достаньте проводники, выровняйте их и повторите действия, описанные выше. Когда проводники плотно вставлены в коннектор, еще раз убедитесь в правильности их расположения.
• Если все верно, вставьте коннектор в соответствующее гнездо обжимного инструмента и крепко сожмите последний.

Кабель обжат. Теперь необходимо подсоединить его к концентратору (или другому активному оборудованию, которое используется для соединения компьютеров в сеть) и компьютеру и проверить. Самый простой способ – убедиться, появился ли индикатор подключения к сети в области уведомлений. Если это произошло, то все было сделано верно, в противном случае необходимо обжать коннекторы заново.

В дополнение к вышеописанной статье, предлагаю вам посмотреть видео в котором показано – как обжать витую пару, на реальном примере.

Добавить комментарий

Схема обжима витой пары в RJ45 коннекторе (4/8 жил)

Вы ещё не знаете как обжимать витую пару в коннекторе RJ45 для 100Mb/1Gb ethernet? Тогда вам сюда! Сейчас для кримперовки коннекторов используется стандарт EIT/TIA-568B  и он применяется очень часто.

Раньше были коммутаторы которые не могли определять тип обжимаего кабеля и требовали обжатие кабеля по стандарту EIT/TIA-568B для соединения клиентов со свитчем с обоих концов.  Для соединения свитчей надо было использовать на одном из концов обжим по стандарту EIT/TIA-568A на втором EIT/TIA-568B. Сейчас все коммутаторы и сетевые карты на рынке понимают как кабели обжатые по  EIT/TIA-568B / EIT/TIA-568A так и EIT/TIA-568B / EIT/TIA-568B.

Для тех кто не хочет тратить своё дорогое время на изучение данного мануала предлагаем нашу платную помощь.

Схема обжима витой пары под 8-и жильный кабель

Для 1Gbps и 10Gbps сети необходимо использовать 8-и жильный кабель

Схема обжима витой пары под 4-ёх жильный кабель

Для работы с 100Mbps достаточно использовать и четырёх жильный кабель. Схема обжима при этом такая:



Схемы справедливы, если смотреть на контактные площадки коннектора сверху.

Обжимать можно как специальным инструментом — кримпером, так и плоской отвёрткой зажав коннектор в тиски.

Для тех у кого нет инструмента услуги обжима витой пары с выездом по Минску.

Маркировка витой пары. Как выбрать кабель для помещения?

На самом деле всё просто: Наружняя металическая оплётка защищает от электромагнитных помех и нужна если нужно проложить сеть вблизи силовых кабелей. Металическая оплётка каждой пары нужна в сетях 10Gbps, чтобы предотвратить наводки между парами. Иногда для сетей 10Gbps до 55 метров компромисным решением может быть кабель U/UTP.  Если нужно проложить кабель вдали от помех, снаружи помещения, нужно чтобы изоляция его была светостабилизированой (обычно чёрного цвета).

Категории витой пары. Как выбрать кабель по производительности?

Кате- гория	Полоса частот,  МГц	Применение	Примечания
4	20	token ring, сейчас не используется	кабель состоит из 4‑х скрученных пар, использовался в сетях token ring, 10BASE-T, 100BASE-T4, скорость передачи данных не превышает 16 Мбит/с по одной паре.
5	100	Fast Ethernet (100BASE-TX), Gigabit Ethernet (1000BASE-T)	4-парный кабель, используется при построении локальных сетей 10BASE-T, 100BASE-TX и 1000BASE-T и для прокладки телефонных линий, поддерживает скорость передачи данных до 100 Мбит/с при использовании 2 пар и до 1000 Мбит/с при использовании 4 пар.
5e	100	Fast Ethernet  (100BASE-TX),  Gigabit Ethernet  (1000BASE-T)	4-парный кабель, усовершенствованная категория 5 (уточненные/улучшенные спецификации). Скорость передач данных до 100 Мбит/с при использовании 2 пар и до 1000 Мбит/с при использовании 4 пар. Кабель категории 5e является самым распространённым и используется для построения компьютерных сетей. Иногда встречается двухпарный кабель категории 5e. Преимущества данного кабеля в более низкой себестоимости и меньшей толщине.
6	250	10 Gigabit Ethernet  (10GBASE-T)	неэкранированный кабель (UTP) состоит из 4 пар проводников и способен передавать данные на скорости до 10 Гбит/с на расстояние до 55 м. Добавлен в стандарт в июне 2002 года.
6A	500	10 Gigabit Ethernet  (10GBASE-T)	состоит из 4 пар проводников и способен передавать данные на скорости до 10 Гбит/с на расстояние до 100 метров. Добавлен в стандарт в феврале 2008 года, ISO/IEC 11801:2002 поправка 2. Кабель этой категории имеет либо общий экран (F/UTP), либо экраны вокруг каждой пары (U/FTP).
7	600	10 Gigabit Ethernet (10GBASE-T)	спецификация на данный тип кабеля утверждена только международным стандартом ISO 11801, но не ANSI/TIA-568-C. Скорость передачи данных до 10 Гбит/с. Кабель этой категории имеет общий экран и экраны вокруг каждой пары (F/FTP или S/FTP).
7A	1000	10 Gigabit Ethernet  (10GBASE-T)	Международный стандарт ISO 11801, скорость передачи данных до 10 Гбит/с. Общий экран и экраны вокруг каждой пары (F/FTP или S/FTP).
8/8.1	1600-2000	100 Gigabit Ethernet  (40GBASE-T)	В разработке, техническая рекомендация ISO/IEC TR 11801-99-1 и международный стандарт ISO 11801 редакция 3 (для Cat. 8.1), американский стандарт ANSI/TIA-568-C.2-1 (для Cat. 8). Полностью совместим с кабелем категории 6A. Скорость передачи данных до 40 Гбит/с при использовании стандартных коннекторов 8P8C. Кабель этой категории имеет либо общий экран, либо экраны вокруг каждой пары (F/UTP или U/FTP).
8.2	1600-2000	100 Gigabit Ethernet (40GBASE-T)	В разработке, международный стандарт ISO 11801 редакция 3. Полностью совместим с кабелем категории 7A. Скорость передачи данных до 40 Гбит/с при использовании стандартных коннекторов 8P8C либо GG45/ARJ45 и TERA. Кабель этой категории имеет общий экран и экраны вокруг каждой пары (F/FTP или S/FTP).

Схема Подключения Витой Пары — tokzamer.ru

Прямой вид обжима используется во время изготовления провода, предназначенного для соединения клиентских и сетевых устройств к компьютеру. По последней маркировке и осуществляется распиновка RJ


Проверяют качество работы с помощью мультиметра.

Для обжима такого кабеля используются специальные коннекторы RJ
Прокладка витой пары (интернет кабеля)

Можно купить сетевой кабель в котором есть дополнительная защита от различных наводок гроза, статика.

Интересно, что для прямого вида иногда применяют вместо четырех витых пар всего лишь две.

Вот их и обсудим сейчас. При ее помощи можно надежно передавать информацию.

Так что современный компьютер, при создании сети, можно подключать хоть к хабу, или другому компьютеру не задумываясь о варианте цветовой схемы распиновки кабеля витых пар. Существуют различные способы обжимки кабеля RJ , среди которых есть даже опрессовка коннектора без специальных клещей, с помощью обыкновенной отвертки с плоским шлицем.

Материалы по теме:. Следовательно: контактный пин в каждой паре коннекторов на конце провода меняются местами.

Как подключить интернет розетку LEZARD

Компьютерные сети

Чтобы компьютерная сеть работала корректно, нужно выполнить правильную распиновку проводников в коннекторе. При этом схема подключения к контактам сохраняется. Витые пары, которые не подходят вплотную к вилке RJ45 обычно обжаты, но сигнал по ним не передается и их можно задействовать для передачи дополнительной информации. При его помощи можно соединить между собой несколько видов сетевого оборудования.

При правильном расположении проводов избыточного усилия прилагать не придется.

Внешняя изоляция кабеля должна оказаться в корпусе коннектора, если этого не произошло, нужно обрезать концы покороче.

А недобросовестный изготовитель, такую наносит маркировку, что при касании она стирается, или и вовсе её нет на кабеле.

Так же перекрестный кабель вам может понадобиться для объединения старых коммутаторов в сеть через порты up-link. Как правильно обжимать без инструмента — видео.

Процесс обжима Обжим лучше выполнять, используя специальный инструмент.

В большинстве случаев, ближе к рукояткам инструмента, размещаются ножи для обрезания проводов витой пары. Проверку, какой именно пин подключен не корректно, можно выполнить при помощи обычного мультитестера.
Питание к IP камере по витой паре

Читайте дополнительно: Глубина прокладки силового кабеля

Цветовая схема обжима RJ-45 компьютер — хаб для Интернета

Как это сделать, рассказано далее. Толщина каждой жилы должна быть около 0.

Прямой обжим с 4 жильной витой пары двухпарный провод Двухпарный кабель также часто используется интернет провайдерами для прокладки внутри помещения. По последней маркировке и осуществляется распиновка RJ Самый простой способ проверки качества выполненной работы — это подключение кабеля к целевым устройствам.

Благодаря этому не нужно будет покупать отдельный провод для подачи питания.

Способы обжима Когда необходимо соединить компьютеры с сетевым оборудованием, необходимо не только найти сетевые провода, но и выбрать тип их обжима. Как один из вариантов крепления коннекторов — это обыкновенные бокорезы, нож либо отвертка.

Вы спросите, а где это нам пригодиться? Как видно из рисунка, в данном примере используются Оранжевая и Зеленая пары. Для правильного закрепления коннекторов на кабеле потребуются: Галерея изображений Фото из.

Цветовая маркировка

При его помощи можно соединить между собой несколько видов сетевого оборудования. Наглядная схема выполнения обжима витой пары с перекрещиванием: Как следует подключать двух-парный кабель Соединительный кабель, в составе которого находится две пары проводов, как правило применяют для подключения между маршрутизатором расположенным в подъезде и абонентским оборудованием. Этот вид схемы применяется, чтобы выполнить соединение между компьютером и роутером.

В этом случае жилы меняются местами: бело-рыжий с бело-изумрудным, рыжий с изумрудным. Обжим без использования инструмента При отсутствии под рукой инструментов обжимать можно и обычной отверткой разумеется, плоской. Вставляют коннектор с кабелем в гнездо кримпера с надписью 8Р. Если под рукой не оказалось специального приспособления, то можно воспользоваться обычной плоской отверткой. Как обжать сетевой кабель?

Обжим витых пар RJ выполняется инструментом, который называется обжимные клещи. Выкладывают в ряд, согласно цветовой схеме распиновки витой пары 8 проводов. Конечно, придется выделить сумму на приобретение кримпера, стриппера, тестера или кроссировщика, но если купить качественный инструмент, он прослужит годами. Для обжима такого кабеля используются специальные коннекторы RJ Для России характерно использование типа В.
Схема обжима витой пары

Обжим витой пары

Если в схеме есть место другому оборудованию, то использование таких проводов является невозможным.

Специалисты рекомендуют выполнять укладку по порядку — сначала 1-й контакт, потом — 2-й, в конце — 8-й.

Цветовая схема распиновки витой пары 8 проводов может производиться как по стандарту А когда один и другой концы провода обжаты по типу А , так и по стандарту В когда один и другой концы провода обжаты по типу В. Этот способ наиболее распространенный в нашей стране. Цветовая схема обжима RJ 4 провода компьютер — хаб Обжим витой пары, вариант B.

Лучше купить новый кабель и заменить его целиком, или, при невозможности заменить кабель, обрезать его и снова обжать концы. Схема обжатия консольного кабеля rollover cable В этом варианте нужно один конец витой пары обжать по обратной схеме, по отношению к другому концу. Конечно же, медный лучше, но и его цена в разы выше.

Читайте также: Порядок регистрации электролаборатории

Последовательность обжима 8 жильной витой пары + схема

Способы обжима Когда необходимо соединить компьютеры с сетевым оборудованием, необходимо не только найти сетевые провода, но и выбрать тип их обжима. Соединить их можно через специальный соединительный элемент. Как выбрать сетевой кабель Мы расскажем вам, на что необходимо обратить внимание при выборе витой пары. При этом не повредите собственную изоляцию проводников, находящихся внутри витой пары.

Далее начинаем процесс сортировки жил по цветам, согласно выбранной схеме обжима. Теперь, когда стало известно, как правильно подключить витую пару по цвету, можно приступить к обжатию. Схема обжима кроссовером 4-проводникового кабеля используется крайне редко, в основном — в домашних сетях, если нужно соединить между собой два старых компьютера. А для того чтобы уменьшить воздействие различных помех используется витая пара, которая прокладывается от роутера к компьютеру или между ПК. Проверяют качество работы с помощью мультиметра.

Как выбрать сетевой кабель

Берете плоскую отвертку и с силой давите на каждый контакт коннектора таким образом, чтобы он рассек изоляцию и соединился с жилой провода. Следующим действием провода срезаются в один ряд таким образом, чтобы их края расположены были ровно. Регистрация Забыли пароль?

Первые четыре категории признаны устаревшими, так как не поддерживают необходимую скорость передачи данных. Таким образом, если оба конца обжаты по принципу В, то на выходе будет получен прямой провод, используемый при соединении коммутатора и компьютера. Кабельный тестер для проверки витой пары.
ЛАЙФХАК, как обжать и зачистить витую пару без обжимки

Схемы и способы обжима витой пары (сетевого кабеля)

Витая пара – это особый вид сетевого кабеля. Его основу составляют одна или несколько пар изолированных, а также скрученных между собой проводников (от их количества зависит категория кабеля). Количество витков на определенную единицу длины минимальное, но достаточное для того, чтобы значительно уменьшить взаимные наведения при передаче сигнала. Сверху витая пара, как правило, покрыта защитной пластиковой оболочкой.

Рисунок 1 — Витая пара

Виды

В зависимости от того, есть защита или нет, а также ее качества, различают несколько видов кабелей, созданных по этой технологии:

• неэкранированная витая пара (UTP) – не используется никаких дополнительных защитных приспособлений;
• экранированная витая пара (STP) – используется медная сетка;
• фольгированная витая пара (FTP) — используется алюминиевая фольга;
• экранированная фольгированная витая пара (SFTP) — используется медная сетка и алюминиевая фольга.

При этом в некоторых видах экранированного кабеля могут использовать защиту вокруг каждой пары. Такой вид экранирования обеспечивает значительно лучшую защиту от различного рода наведений, как внутренних, так и внешних.

Категории кабеля «витая пара»

Всего на данный момент существует около 15 категорий витой пары. Они нумеруются от САТ 1 до САТ 8.2. В большинстве случаев категория имеет прямую зависимость от количества используемых пар для передачи информации, а также от количества витков, которые используются на единицу длины. Категории кабеля четко описаны в Американском стандарте проводки в коммерческих строениях.

Кратко опишем каждую из категорий:

• САТ 1 – всем известный телефонный кабель. В нем используется только одна пара. Применим исключительно для передачи голоса и создания подключений с помощью модема.
• САТ 2 – устаревший тип кабеля, состоящий из 2-х пар проводников. Он поддерживал передачу данных на скоростях менее 4 Мбит/сек. Часто использовали его в сетях token ring. Сейчас редко используется в некоторых телефонных сетях.
• САТ 3 – улучшенная версия предыдущего 2-х парного кабеля. Создана для обеспечения передачи данных на скоростях до 10 Мбит/сек. Сейчас очень часто продолжает встречаться в телефонных сетях.
• САТ 4 – еще один неиспользуемый на сегодня вид кабеля. Состоит из 4-х пар, имеет скорость передачи до 16 Мбит/сек.
• САТ 5 – именно кабели этой категории чаще всего и считается витой парой в классическом понимании. Состоит из 4-х пар. Скорость передачи варьируется от 100 Мбит/сек (используются 2 пары) до 1000 Мбит/сек (используются 4 пары).
• САТ 5е – улучшенная версия обычной 5 категории. Также состоит из 4-х пар. Кабель имеет те же скоростные характеристики, что и витая пара предыдущей категории. Сейчас эта категория является самой распространенной.
• САТ 6 – для передачи используется 4 пары, которые позволяют повысить скорость передачи до 10000 Мбит/сек.
• САТ 6а — для передачи используется 4 пары, которые позволяют повысить скорость передачи до 10 Гбит/сек.
• САТ 7 — для передачи используется 4 пары, которые позволяют повысить скорость передачи до 10 Гбит/сек. Кабель этой категории должен быть экранированным.
• САТ 8 – находится на данный момент в разработке. Предположительно, позволит передавать информационный поток со скоростью до 40 Гбит/сек. Должен иметь общий экран или экран для каждой пары.

Способы и схемы обжима витой пары

Для обжима витой пары используется разъем RJ-45.

Рисунок 2 — разъем RJ-45

Для того, чтобы сеть, построенная на витой паре, работала правильно, необходимо в соответствующем порядке соединить контакты в коннекторах RJ-45. Сделать это необходимо как с одного, так и с другого конца кабеля. Для удобства обжима все провода помечены стандартизированными цветами.

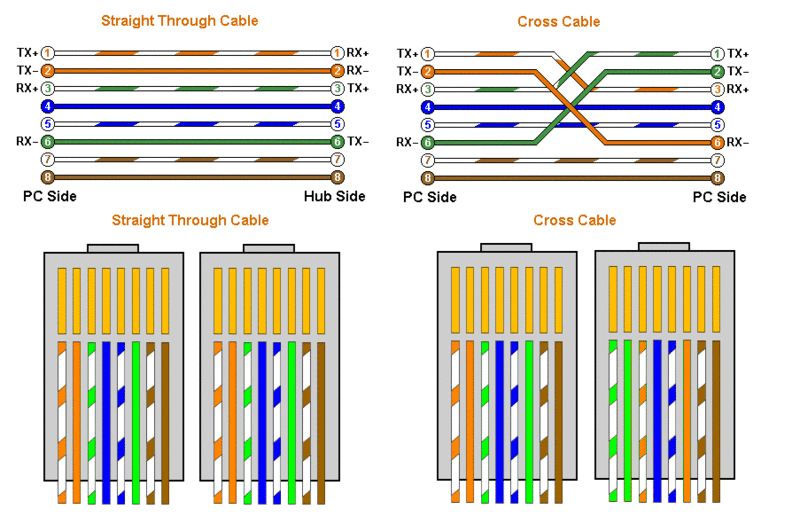

Существует всего две схемы обжима кабеля: прямой порядок обжима и кроссовый порядок обжима (перекрещенный).

1. Первая схема обжима (прямой) используется при соединении разнотипного оборудования, например, сетевая карта ноутбука и коммутатор.
2. Вторая схема обжима (кроссовый, или перекрестный) используется при соединении однотипного оборудования, например, двух ноутбуков (иногда для соединения компьютера с некоторыми старыми видами коммутаторов и хабов).

Для обжима кабеля используют специальное приспособление – кримпер.

Рисунок 3 — кримпер

Схема обжима прямого кабеля

Такой кабель самый распространенный. Он подходит для подключения компьютеров, ноутбуков, телевизоров и т.д., к роутерам и другим сетевым устройствам.

• Первый вариант (тип Т586В): одна сторона имеет следующий порядок контактов (от 1 до 8) – бело-зеленый, зеленый, бело-оранжевый, синий, бело-синий, оранжевый, бело-коричневый, коричневый. Другая сторона имеет такой же порядок контактов. Лучше всего использовать это вариант.
• Второй вариант (тип Т568А). Одна сторона имеет следующий порядок контактов (от 1 до 8) – бело-оранжевый, оранжевый, бело-зеленый, синий, бело-синий, зеленый, бело-коричневый, коричневый. Другая сторона имеет такой же порядок контактов.

Рисунок 4 — Прямой обжим

Кроссовый кабель: схема обжима

• Одна сторона имеет следующий порядок контактов (от 1 до 8) – бело-зеленый, зеленый, бело-оранжевый, синий, бело-синий, оранжевый, бело-коричневый, коричневый.
• Другая сторона имеет следующий порядок контактов (от 1 до 8) — бело-оранжевый, оранжевый, бело-зеленый, синий, бело-синий, зеленый, бело-коричневый, коричневый.

Для изготовления гигабитного кроссового кабеля (с поддержкой скорости до 1 Гбит/с), нужно использовать немного другую схему:

• Один конец кабеля: бело-оранжевый, оранжевый, бело-зеленый, синий, бело-синий, зеленый, бело-коричневый, коричневый.
• Другой конец кабеля: бело-зеленый, зеленый, бело-оранжевый, бело-коричневый, коричневый, оранжевый, синий, бело-синий.

Рисунок 5 — Кроссовый кабель

Распиновка RJ 45 — Обжим витой пары: схемы, способы подключения

В компьютерных сетях соединение между собой различных устройств осуществляется посредством специального разъема, известного как распиновка RJ 45 – Registered Jack. По-другому он называется сетевым коннектором и особым образом закрепляется на концах соединительного кабеля – витой пары. Далее рассмотрим и выберем подходящую цветовую схему, по которой распределяются проводники. При наличии минимальных знаний и практических навыков, обжимка витой пары доступна даже начинающим пользователям.

Особенности витой пары

Сетевой шнур включает в себя одну или несколько пар тонких проводников, покрытых изоляцией. Все они скручены попарно, поэтому и называются витой парой. На практике используются готовые изделия в виде патчкорда, где отрезок кабеля обжимается с обеих сторон штекерами. Они вставляются в специальные разъемы, имеющиеся на компьютере, роутере и других устройствах, которые требуется подключить.

Иногда при прокладке сетей используется кабель без обжатия, проводимый сквозь маленькие дырки в стенах, непроходимые для коннектора. В подобных случаях распиновка и обжим выполняются после прокладки сети.

Интернет-кабель RJ45 отличается следующими характеристиками:

• Материал проводников и изоляция. Для их изготовления применяется медь или алюминий покрытый медью. Каждая жила защищена цветной изоляцией. Весь пучок витых пар дополнительно укладывается в единую более плотную изоляционную оболочку. От помех устанавливается экран из фольги и других металлизированных материалов.
• Цвет изоляционного слоя. Классифицируется по назначению кабеля. Витая пара с черной изоляцией применяется снаружи, с серой – в помещениях, с оранжевой – на пожароопасных участках. Самые современные кабели представлены всевозможными цветами, а их конкретная принадлежность указывается в маркировке.
• Число жил. По этому показателю шнуры делятся на одно- и многожильные. В одножильных размещаются монолитные жилки, диаметром 0,3-0,6 мм, отличающиеся низкой эластичностью и ломкостью. В многожильных парах используются тоненькие жилки, скрученные в пучки. Они свободно перегибаются и скручиваются, при этом, совершенно не ломаясь. Под них подбирается и коннектор для витой пары.
• Экранирование. Внутри помещений используется шнур UTP – без защитных элементов. Наружная разводка выполняется фольгированными материалами (FTP) или с металлизированной оплеткой (STP).
• Пропускная способность. Для RJ45 существует 10 категорий: 7 основных и 3 дополнительных. Наиболее востребованной считается 5-я категория, поскольку первые 4 уже устарели и не поддерживают высоких скоростей передачи.

Вся информация о RJ45 указана в маркировке, нанесенной снаружи на изоляцию. Она помогает подобрать витую пару для конкретных условий эксплуатации.

Стандартные схемы обжима

Распиновка RJ 45 и последующая процедура обжима витой пары делается по международному стандарту EIA/TIA-568. Именно эти требования используются при монтаже сетей внутри помещений. Схема обжимки витой пары выбирается под параметры сети и самого кабеля.

Известно, что каждый коннектор находится в прозрачном пластиковом корпусе, наглядно демонстрирующем порядок разложенных жил. При несоблюдении этой последовательности, соединения не произойдет, и коммутация окажется нарушенной. Подключение витой пары, независимо от числа проводников, может производится разными методами. Основные – прямой или перекрестный, схемы А или В.

Вариант – 1: Прямой 8 проводниковый кабель

Данный способ незаменим при непосредственном соединении компьютеров, ноутбуков и другой техники к роутеру или свитчу. Здесь обжим на каждом конце будет одинаковым, отсюда и название этого способа.

Соединение может выполняться по типу А или В. В Российской Федерации принято использовать тип В, где распиновка витой пары начинается с оранжево-белого провода и заканчивается коричневым.

В Европе и США в сетях пользуются типом А, в котором также 8 проводов, только оранжево-белая и оранжевая жилы меняются местами с бело-зеленой и зеленой жилами.

Эти два способа полностью работоспособные, от них не зависит качество передаваемой информации. В каждом случае, самое главное – соблюдение очередности цветных проводков.

Вариант – 2: 8 проводниковый кроссовер

Кроссовер представляет собой форму перекрестного сжатия витой пары RJ. Способ применяется при подключении друг к другу двух компьютеров. Точно так же подключаются ХАБы, представляющие собой обычные концентраторные устройства, коммутирующие оборудование.

Кроссоверный способ постепенно выходит из употребления. Все современные устройства могут автоматически определить тип сетевого кабеля и, в зависимости от цоколевки, самостоятельно изменить подаваемый сигнал. Такая технология получила название авто-MDIX. Многие устройства в домашних условиях продолжают действовать по этой схеме, и перекрестное сжатие еще не потеряло своей актуальности.

Перекрестная распайка также выполняется по вариантам А и В. На рисунке 1 отображается порядок обжима проводников в высокоскоростных сетях. Слева расположена схема В, где сигнал идет в обоих направлениях по всем 8-ми жилкам. Справа отображен тип А, в котором бело-оранжевый и оранжевый провода поменялись местами с бело-зеленой и зеленой жилами.

На рисунке 2 – схема подключения для низкой скорости. При варианте В скрутки бело-голубого и голубого, а также бело-коричневого и коричневого цветов соединяются без перекрещивания, напрямую. Тип А зеркально копирует схему В.

Вариант – 3: Прямой 4 проводниковый кабель

Если распиновка Ethernet с высокой скоростью выполняется исключительно 8-ми жильным кабелем, то для низкоскоростных сетей допускается обжимка кабеля RJ 45 с 4-мя проводниками.

Для подключения используются наиболее привычные пары: жилы бело-оранжевого и оранжевого цвета и жилы бело-зеленого и зеленого цвета (Вариант – слева). Если основные проводники не работают, можно воспользоваться двумя другими парами (Вариант – справа). С этой целью разъем rj 45 отрезается и на его место устанавливается новый, с жилами других цветов.

Вариант – 4: 4 проводниковый кроссовер

Перекрестная схема обжима витой пары из 4-х жил допускает использование скруток любых цветов. Чаще всего используются разновидности зеленых и оранжевых проводников. Данный способ применяется очень редко, в основном для соединения старых компьютеров в домашних сетях.

Как обжать кабель RJ 45 правильно

Дальнейшая работоспособность сети зависит не только от соблюдения распиновки жил, но и от того, насколько качественно будет обжат lan разъем RJ45. Для выполнения этой задачи понадобятся специальные инструменты, позволяющие быстро подключить оборудование. Кроме того, все действия должны выполняться точно, в установленной последовательности.

Подбор и подготовка инструментов

Специальные инструменты существенно облегчают работу по обжиму интернет кабеля. С их помощью удается получить высокое качество соединения, и такой сетевой разъем надежно функционирует в течение длительного времени.

Минимальный набор состоит их следующего оборудования:

• Кримпер или обжимник. Существуют разные типы таких клещей, но профессионалы пользуются универсальными, способными обжимать не только RJ45, но и любой переходник с нестандартными размерами. Эти клещи обжимают сетевые и телефонные провода, то есть их возможности намного шире, чем у обычного инструмента.
• Стриппер. Специальные кусачки для аккуратного удаления изоляции без повреждения жил. Не может разделывать кабели с защитной фольгой или экраном, но они и не используются внутри помещений.
• Тестер. Используется для проверки работоспособности сети еще до подключения к ethernet rj Представляет собой два модуля с гнездами под разъем стандарта рж45. Первый модуль – master – основной, второй – remote – удаленный. Концы провода подключаются к обоим модулям. На лицевой панели расположены индикаторы. Если распиновка проводников правильная – загорится зеленый свет, если неправильная – красный.
• Кроссировщик. Вспомогательный инструмент, оборудованный крючками и другими приспособлениями. Облегчает извлечение жил из-под изоляции.

В домашних условиях можно обойтись первыми двумя инструментами. Правильная распиновка RJ45 может быть проверена и без тестера. При наличии интернета нужно просто подключить компьютер к сети, и, если все заработало, значит все сделано правильно.

Пошаговая инструкция по обжимке

Для изготовления патч-корда нужно заранее запастись кабелем и коннекторами, подготовить инструмент и определиться с типом подключения оборудования. Цветовая схема должна быть заранее распечатана и использована при распределении проводников.

Все действия рекомендуется выполнять в определенной последовательности:

• Кусачками или кримпером кабель RJ отрезается на необходимую длину.
• С помощью стриппера наружная изоляция надрезается по кругу на расстоянии 2-4 см от концов. После этого ее нужно аккуратно снять.
• Скрученные пары следует раскрутить, выпрямить провода и распределить их по выбранной цветовой схеме. Нейлоновая нить, скрытая под оболочкой, просто отводится назад, чтобы не мешала.
• Выравнивание кончиков у проводников. Для этого необходимо отступить от края наружного изоляционного слоя примерно на 10-13 мм и отрезать жилы кусачками. Линия отреза должна быть перпендикулярна с осью витой пары.
• Ровные проводники вставляются в коннектор и задвигаются до упора.
• Для того чтобы обжать интернет кабель, коннектор с проводниками помещается в разъем кримпера, обозначенный маркировкой 8Р. Далее ручки инструмента сжимаются до щелчка.
• Чтобы убедиться в надежности крепления, нужно слегка потянуть кабель из коннектора. Если жилы закреплены прочно, значит обжим выполнен правильно.
• Проверка работоспособности готового патч-корда тестером. Коннекторы рж вставляются в гнезда, прибор включается и загорается индикация. При нормальном подключении огни будут зелеными. Красный свет или полное отсутствие индикации указывает на ошибку и подключение требуется переделать.

Практические навыки приобретаются очень быстро, достаточно сделать самому 3-4 обжима провода. В современной квартире, насыщенной различным оборудованием, эти умения пригодятся неоднократно в случае аварий, поломок или новых подключений. Точно так же подключается RJ45, распиновка которого сделана по нестандартной схеме.

Схемы обжимки и маркировка витой пары

Когда выполняется обжим витой пары 8 жил, следует обязательно учитывать маркировку проводников. Каждому подключению обязательно соответствует определенная схема цветов, которая требует неукоснительного соблюдения. Иначе сигнал не пройдет, и сеть не станет функционировать.

Ленивая обжимка 2 пар

В Рассмотренном варианте применяется прямой обжим шнура, где задействованы не 8, а лишь 4 жилки. Поэтому такой способ и получил свое название для тех, кто не желает возиться со всеми жилами. Однако, такое подключение годится лишь для низкоскоростных сетей.

Подобный обжим не рекомендуется к применению в настоящее время. Дело в том, что скорость интернета постоянно растет, оборудование улучшается и 4-х проводная схема перестает работать в новых условиях. Поэтому, рано или поздно, придется переходить на стандартную схему. Если сеть изначально проложена 8-ми жильным кабелем, то остается лишь обжать коннекторы RJ по-новому, и все заработает. Но, если сеть оборудовалась четырехжильным шнуром, то его придется полностью менять и прокладывать заново.

Распиновка для локальной сети в которой больше 2х компьютеров

При использовании коннекторов RJ 45, распиновка для подключения в сеть более двух компьютеров выполняется по стандартной схеме. Все жилки раскручиваются и укладываются сверху вниз или слева направо так, как это показано на рисунке.

Проводники выравниваются, обрезаются, после чего их можно обжимать. После этого, каждый соединитель витой пары подключается в свое гнездо.

Прямая распиновка маркируется как 568B

Прямое расключение необходимо для того, чтобы соединить с компьютером ХАБ, роутер или свитч. Этот способ получил наибольшее распространение в России. Он маркируется в виде 568В, а распайка проводится по обычной схеме, начиная с бело-оранжевого проводника и заканчивая коричневым. Здесь налицо прямая обжимка, поскольку на обоих разъемах жилы расположены одинаково.

Перекрестная распиновка Crossover маркируется как 568A

Еще один способ, как обжать витую пару. Для соединения однотипных устройств, например, двух компьютеров, используется перекрестная схема или кроссовер с маркировкой 568А. В этом случае первый штекер подключен по обычной схеме, а второй – с заменой оранжевого и бело-оранжевого проводов зеленой и бело-зеленой жилами. Проводники оказываются перевернутыми, поэтому схема и получила свое название.

Прямой обжим с 4 жильной витой пары двухпарный провод

Кабель с четырьмя жилами используется при монтаже внутренних сетей с низкими скоростями. При больших объемах получается сэкономить значительные средства, поскольку такой кабель намного дешевле обычной витой пары на 8 жил. Обжимка выполняется в последовательности, указанной на рисунке.

Однако, использование таких сетей имеет ряд ограничений, и прежде всего – по скорости. Кроме того, к устройству невозможно подать питание, когда это необходимо.

Схема обжатия витой пары RJ 45 с POE стандарт IEEE 802 3AF

Данная схема, выполненная по технологии РоЕ, позволяет не только передавать информационные сигналы, но и подводить питание на роутер, свитч, адаптер и другие устройства. Например, при подключении видеокамер не требуется отдельного питающего провода. Таким образом, коннектор объединяет в себе сразу две функции – передачу данных и питание устройства. Напряжение в такой распиновке поступает по проводникам синего и коричневого цветов.

Витую пару категорически запрещено использовать для подачи 220 вольт, поскольку это может привести к непредсказуемым последствиям. Дело в том, что сечение кабеля в сети составляет всего 0,51 мм2 и рассчитано на ток до 1,5 А. Если силу тока нужно увеличить, два проводника соединяются параллельно и тогда показатель возрастает до 3А.

Перекрестной схемой обжимайте для скорости прокачки 1 гбит/с

Схема подключения применяется в высокоскоростных сетях, до 1 Гбит/с. Восемь проводов обжимаются в последовательности, отображенной на рисунке.

Схема обжатия консольного кабеля Rollover Cable

Каждый конец в таком подключении обжимается зеркально по отношению друг к другу. Эта схема применяется для настройки коммутатора или роутера с помощью компьютера.

Обжим без инструмента

В домашнем хозяйстве не у всех найдется специальный инструмент, поэтому в единичных случаях можно обойтись без него. Процедура обжима выполняется плоской отверткой, шириной лопатки 3 мм. Понадобится острый нож и материалы: нужное количество коннекторов и отрезок витой пары.

Все действия выполняются в строгой последовательности:

• Наружная изоляция осторожно снимается ножом.
• Провода раскладываются последовательно, в соответствии с выбранной схемой.
• Лишние кончики обрезаются кусачками и одновременно выравниваются по длине.
• Коннектор разворачивается отверстием к себе, защелкой вниз.
• Разложенные по цветам проводники, аккуратно вставляются в свои каналы до упора.
• Отвертка устанавливается на контактную пластину, после чего по ее ручке нужно чем-нибудь не сильно ударить. Это нужно проделать с каждым контактом, после чего они проваливаются в пазы и оказываются ниже разделительной перемычки на 1 мм.
• После контактов нужно слегка ударить по замку для жесткой фиксации самого шнура.
• По окончании нужно испытать работоспособность подключения.

Проверка

После монтажа проводной сети и обжима коннекторов, необходимо проверить работоспособность подключения. Для этой цели существуют специальные тестеры, состоящие из основного и дополнительного модулей. Коннекторы подключаются парой в каждый модуль и защелкиваются в своем гнезде. С лицевой стороны прибора находятся индикаторы.

Каждой жиле соответствует своя лампочка. Если все индикаторы загорелись зеленым, значит проводники обжаты правильно. Если же какая-то лампочка не горит или моргает красным цветом, процедуру обжима придется повторить.

Как правильно обжать витую пару по цветам

Цветовая схема обжима RJ 45 компьютер хаб для интернета

Эта схема чаще всего используется для интернета при подключении компьютеров к роутерам, свитчам и другим сетевым устройствам. Распиновка выполняется прямым способом по типу В, а последовательность проводов наглядно показана на рисунке. Обжим выполняется любым из способов, рассмотренных ранее.

Цветовая схема RJ 45 двух парного кабеля витая пара

Кабель, состоящий из двух витых пар намного дешевле обычного восьмижильного. С его помощью легко соединить почти все линии, предназначенные для интернета. Существуют различные варианты подключения по типам А и В. На представленном рисунке хорошо видно, что все подключения одинаковые, меняются только цвета, в зависимости от выбранной схемы.

Схема обжима RJ 45 компьютер компьютер

Соединение по схеме компьютер-компьютер требует перекрестного подключения по типу кроссовера. На рисунке хорошо видно, что левая сторона обжата по стандартной схеме, а с правой стороны провода поменялись местами. В результате, две цветовые схемы перекрестились и образовали кроссоверное соединение.

Следует отметить, что все рассмотренные схемы постепенно теряют свое значение. Современная технология Auto-MDIX, применяемая в сетевом оборудовании, позволяет автоматически установить тип обжатия и подстроиться под него. Поэтому все новые компьютеры могут свободно подключаться к любым устройствам без оглядки на цветовые раскладки кабелей.

Цветовая схема обжима RJ 45 по стандарту POE IEEE 802 3AF и IEEE 802 3AT

Технология РоЕ отличается интеллектуальной схемой работы, позволяющей не только передавать информацию, но и снабжать оборудование необходимым питанием. Такая технология называется активной и соответствует стандартам 802. 3af, 802.3at.

Перед подачей питания к подключенному оборудованию, необходимо уточнить следующее:

• Может ли устройство получать питание через витую пару. Если этой функции нет, то и напряжение к нему не будет поступать.
• Номинальное напряжение оборудования. На основании данных источник сам подаст нужный ток.
• Устройство должно быть потребителем электричества и находиться во включенном состоянии.
• Возможные перегрузки на запитанном устройстве приведут к его отключению.

В представленной таблице хорошо видно, по каким жилам осуществляется передача. Для разных стандартов они будут отличаться:

• Вариант 3af, тип А. Передача данных и питания происходит через жилы 1, 2, 3, 6. Провода 4, 5, 7, 8 не используются.
• Вариант 3af, тип В. Питающее напряжение передается по жилам 4, 5, 7, 8. Для передачи информации задействованы остальные провода.
• Вариант 3at. В нем применяется только тип В из предыдущей раскладки. Распиновка по типу А запрещается стандартом.

Схема обжима RJ 45 по цветам 4 провода для интернета

Подключение с четырьмя жилами, которое использует кабель ethernet, характеризуется прямой схемой. Этот вариант применяется в сетях с низкой скоростью – до 100 Мбит/с. Коннектор используется стандартный, но в самом кабеле в наличии всего 2 витые пары. За счет этого удается заметно снизить общую стоимость сети.

При прямом обжиме в коннекторе задействованы лишь контакты №№ 1, 2, 3 и 6. Используемые провода – с бело-оранжевого по зеленый (рисунок справа). В перекрестной распиновке провода вставляются в те же контакты, но порядок расстановки у них другой – с бело-зеленого по оранжевый (рисунок слева).

Цветовая схема обжима RJ 45 4 провода компьютер хаб

На рисунке видно, что прямое и кроссовое соединения отличаются цветом проводов, используемых для передачи данных. Во втором варианте они меняются местами, но подключаются к тем же контактам.

Схема обжима RJ 45 по цветам 4 провода компьютер компьютер

В представленной схеме для передачи сигналов используются только оранжевая и зеленая пары.

Цветовая схема обжима RJ 45 компьютер хаб при ремонте

При обнаружении неисправности в основных парах оранжевого или зеленого цвета, возможно проведение ремонта без замены всего кабеля. Вместо оборванных или замкнутых, используются жилы синего и коричневого цветов. После этого кабель просто обжимается по новой схеме.

Схема обжима RJ 45 для подключения двух компьютеров к хабу по одному кабелю

Для разных компьютеров используются схемы, показанные на рисунке. Один конец соединяется с компьютерной сетевой картой, а другой вставляется в розетку ХАБ, свича или другого оборудования. Например, к стандартному роутеру можно подключить 4 компьютера, а входной сетевой кабель у них будет общий.

Схема кабеля витой пары 4 провода для подключения компьютера и телефона по одному кабелю

Если возникла необходимость одновременного подключения телефона и компьютера, то для этого можно использовать кабель на 8 жил. При этом используется только 4 провода, а жилы коричневого и синего цвета не задействуются.

Чем отличается патч корда от кабеля витых пар

Витая пара (рис. 1) представляет собой сетевой кабель, состоящий из одной или нескольких пар проводников, скрученных между собой. Используется для прокладки линий связи. Концы остаются свободными, что позволяет делать отрезки любой длины.

Патч-корд (рис. 2) является соединительным шнуром для подключения друг к другу различных устройств. На его концах устанавливаются коннекторы, соответствующие подключаемому оборудованию. Длина патч-кордов может быть разной, а изготовление – заводским или ручным.

Выводы и полезное видео по теме

Зная основные цветовые схемы, можно без труда подключить любое сетевое оборудование. В случае неисправностей и ремонта эти знания также будут очень полезны. Основные моменты распиновки хорошо показаны в видеоролике.

Обжим витой пары RJ45 в картинках

Порядок разводки проводов витой пары для разъемов RJ-45 зависит от назначения соединительной линии, технологии и стандарта передачи данных. Ниже приведены рисунки для локальных вычислительных сетей Ethernet для стандартов использующих медный кабель — витые пары (Twisted Pair). Абривиатура таких стандартов как правило имеет вид ##### — TX (например, 10Base-TX, 100Base-TX) Цифра в названии стандарта говорит о несущей частоте передачи данных. Для каждого стандарта используются специальные схемы обжима кабеля, используются различные кабели, применяются специфические ограничения по длинне кабеля и количеству соединителей и коммутирующих устройств.

Ниже представлен относительно универсальный способ обжима для 10Base-TX и 100Base-TX задействованы лишь оранжевые и зеленые проводки (контакты 1+2 и 3+6). Синюю пару часто используют для телефонных линий (контакты 4+5). Для технологий 1000Base-TX и ряда других менее популярных задействованы 8 контактов, также для Gigabit технологий рекомендую использовать экранированную витую пару.

При обжимке кабеля RJ-45 используется специальный обжимной инструмент — кримпер.

Расплетение витых пар должно быть порядка 8-13мм. Со слишком коротким расплетением неудобно работать. Со слишком длинным — коннектор будет держаться менее надёжно. Изоляцию с жил предварительно снимать не нужно. При обжимке кримпером изоляция будет продавлена автоматически. При прокладке кабеля избегайте резких изгибов, которые могут привести к повреждению жил.

Прямой порядок обжима витой пары

Применяется в схемах «компьютер-свитч», когда кабель идёт от рабочей станции к свичу, концентратору или маршрутизатору.

Кросс-линковый (перекрёстный) порядок

Применяется в схемах типа «компьютер-компьютер». Позволяет соединить между собой 2 концентратора, не имеющих переключения uplink/normal, а также для прямого соединения 2-х компьютеров. Меняются местами 2 пары: 1-2 на 3-6.



Далее на картинке приведены варианты обжима 4-хжильного кабеля (2 пары): прямой и кроссовый. Двух пар может быть вполне достаточно для наших локальных сетей, ограничение скорости при этом 100 Мбит/c. Если оборудование не поддерживает скорость более 100 Мбит/c, то наличие 8-ми жил совсем никаких преимуществ не даст. Теоретически 4 пары витой пары обеспечивают скорость до 1000 Мбит/с (1 Gb/s).

Современное сетевое оборудование поддерживает технологию Auto-MDIX, которая позволяет использовать кабель как с прямой так и с перекрестной обжимкой.

Видео обжима коннекторов RJ-45:

Дата добавления: 7 лет назад

Просмотров: 2.6k

Обжим витой пары: схема обжима, инструменты, правила и порядок

Витую пару необходимо обжимать правильно, иначе интернет-канал может получиться неустойчивым к помехам. При большой длине кабеля устройства могут не «увидеть» друг друга либо возникнут значительные потери данных, что недопустимо для нормального функционирования локальной сети или интернета.

Наиболее чувствительным соединением является POE, когда с пакетами данных адресату передаётся и питающая электрическая энергия. Для предотвращения перекрестных помех кабели располагаются один относительно другого и скручиваются с чётко высчитанным шагом.

Сведения о витой паре

Витая пара – кабель, состоящий из скрученных по парам жил с малым количеством витков на единицу длины. Обычно 2 или 4 пары проводников. Скручиваются они для минимизации влияния внешнего электромагнитного поля. В кабелях UTP 5-й серии провода в парах свиваются с различным шагом. Широкое применения кабель нашёл при монтаже компьютерных сетей – исполняет роль среды для передачи информации на небольшие расстояния благодаря невысокой себестоимости и простоте в монтаже.

По способу монтажа кабель разделяют на модели для внутренней и внешней прокладки. Первые надёжно защищены от воздействия атмосферных явлений и факторов (влага, солнце), механических повреждений. Последние помещены в защищённую от внешней среды оболочку, которая может быть огнеупорной.

Большинство кабелей для массового производства состоят из 2-х или 4-х пар медных проводников, помещённых в несколько оболочек:

• защитная плёнка;
• фольга;
• дренажный провод;
• внешняя, изготовленная их полимерных материалов. На неё наносится маркировка длины, данные о производителе.

Специализированная продукция может иметь до 1000 жил.

Бывают кабели одно- и многожильными, с экранирующей оболочкой и без неё. Разделяются на 10 категорий, отличающихся максимальной пропускной способностью, строением, сферой применения. Наиболее распространена витая пара категории Cat.5e.

Распиновка, схемы, виды обжима

Существует два способа обжимки витой пары, выбор которой зависит от коммутируемых устройств:

• прямой обжим используется для соединения ноутбука или компьютера с сетевым оборудованием;
• перекрёстный (кроссовый)– применяется для коммутации однотипного оборудования – сетевых плат ПК, двух хабов либо маршрутизаторов.

Различают два стандарта обжима, отличающихся схемой расположения проводников. EIA/TIA-568A предусматривает следующее зеркальное чередование жил в коннекторе:

• бело-зелёная;
• зелёная;
• бело-оранжевая;
• синяя;
• бело-синяя;
• оранжевая;
• бело-коричневая;
• коричневая.

В спецификации наиболее распространённого стандарта EIA/TIA-568В следующее расположение жил:

• бело-оранжевая;
• оранжевая;
• бело-зелёная;
• синяя;
• бело-синяя;
• зелёная;
• бело-коричневая;
• коричневая.

В сетях со скоростью до 100 Мбит/с для обмена данными применяется лишь 4 жилы, остальные 4 жилы не задействованы. Они нужны для построения гигабитных сетей.

При кроссовом обжиме один конец обжимается по схеме EIA/TIA-568A, второй – по стандарту EIA/TIA-568B.

Современное оборудование способно автоматически переставлять пары местами, поэтому кроссовый обжим актуальность утратил.

Необходимый инструмент и порядок обжима

Для обжима необходимы:

• витая пара;
• 2 коннектора или джека RJ-45, он же 8P8C;
• кримпер или обжимные клещи.

Коннекторы могут быть монолитными или двухкомпонентными. Вставка в теории должна облегчить сборку проводников в джек.

Перезвоните мне

Оставьте свои контактные данные и наш менеджер свяжется с вами в течение рабочего дня

Классическая витая пара состоит из 8 жил, скрученных попарно. Экономный 4-жильный вариант кабеля актуален для монтажа 100-мегабитных компьютерных сетей. В нём отсутствуют синяя и чёрная пары проводников. Порядок действий в обоих случаях одинаковый. Разве с кабелем подешевле меньше хлопот с вставлением жил в коннектор (им свойственно выпадать оттуда из-за неаккуратных движений и неопытности).

1. При помощи зоны для зачистки кабеля кримпера снимите внешнюю защитную оболочку длиной 25-30 мм.
2. Расплетите и выстройте все жилы в ряд в соответствии со схемой обжима.
3. Обрежьте их, оставив около 15 мм при помощи зоны для обрезки проводов на обжимных клещах.
4. Вставьте проводники в места контактов коннектора в соответствии с выбранной схемой обжима до упора.

На коннектор смотрите со стороны контактов.

При этом внешняя оболочка должна входить в посадочное место, где она зафиксируется в процессе обжима. Если этого не сделать, в процессе эксплуатации, особенно если кабель часто отсоединяется или ноутбук с ним перемещается по квартире, проводники могут быстро повредиться механически.

На рисунке показан вариант правильного монтажа (A) и неправильного (B). Во втором случае жилы следует вытащить из коннектора и подрезать ещё.

5. Проверьте правильность размещения проводов (расцветку, чтобы они доходили до упора) и поместите коннектор в соответствующее гнездо инструмента.

6. Сжимайте рукоятки кримпера до характерного щелчка.

Аналогичным образом обжимайте второй конец провода.

Во время обжимки кримпер вдавливает контактные ножки коннектора глубже в корпус. В процессе они снимают изоляцию проводников и контактируют с каждым из них. Также вдавливается и полимерный фиксатор кабеля.

Сетевой кабель можно успешно обжать без кримпера, например, прямой отвёрткой, ножом или иным тонким металлическим предметом.

При использовании коннектора со вставкой жилы помещаются в неё, а затем в корпус коннектора. Решение должно облегчить обжим сетевого кабеля неопытным пользователям.

Проверка

При помощи тестера витой пары проверяется правильность обжимки и целостность сетевого кабеля. Самый простой образец представлен парой блоков: главный и удалённый. Они включают в себя:

• 8 светодиодов – индикаторов, сообщающих о прозваниваемый в данный момент проводнике;
• заземляющий провод;
• разъём RJ-45.

Главное устройство (master) оснащается клавишей включения.

Работает тестер следующим образом:

1. Вставьте обжатый коннектор в разъём задающего устройства (master).
2. Второй коннектор поместите в разъём ответного блока тестера (slave).
3. Включайте прибор и наблюдайте за показаниями устройства.

Мигающие светодиоды на каждом блоке свидетельствуют об отсутствии проблем. Отсутствие свечения на какой-либо паре (парах) свидетельствует о проблеме: сломана жила, кабель плохо обжат – нет надёжного контакта. В последнем случае необходимо визуально осмотреть коннекторы, чтобы определить виновника. Его обрезают и пережимают заново.

При построении иерархической локальной сети дешёвый тестер не спасёт, потребуется многофункциональный специализированный прибор. Такие тестеры позволяют оценивать скорость сети, параметры питания POE, проверять работу оборудования по поддерживаемым протоколам.

Выводы

Правильная обжимка витой пары – залог качественного функционирования сети или интернета. Осуществляется она за пару минут при помощи специального инструмента – кримпера. Дома он есть не у каждого, поэтому можно обойтись и отвёрткой или иным металлическим предметом, предварительно позаботившись о запасных коннекторах. Проверяется качество обжимки самым дешёвым тестером витой пары.

Специально для вас — 14 дней пробного периода
и скидка на подписку ivi 10%

Ваш код

provayder2020

Скидка предоставляется на 30 дней подписки ivi в течение 6 месяцев при условии непрерывного продления подписки (автосписание). На момент активации кода у Пользователя не должно быть действующей подписки, Пользователь не должен быть участником других акций в отношении подписки в предыдущие 180 дней. Для активации кода необходимо указать данные банковской карты Пользователя. Условия акции установлены в Пользовательском соглашении сервиса ivi (www.ivi.ru/info/agreement) и Правилах использования сертификатов (www.ivi.ru/info/certificate). Возрастная категория сервиса ivi — 18+

Проверьте свой адрес

Узнайте какие интернет-провайдеры обслуживают ваш дом

Электропроводка витая пара. Как обжать шнур питания без инструмента (отвертки)

26.11.2018

Доброго времени суток всем!

В данной статье речь пойдет о сетевом кабеле (Ethernet-кабель , или витая пара, как многие называют его ), благодаря которому компьютер подключается к Интернету, создается домашняя локальная сеть, осуществляется Интернет-телефония и т. Д.

В целом аналогичный сетевой кабель продается в магазинах со счетчиками и на его концах нет разъемов (штекеры и разъемы RJ-45, которые подключаются к сетевой карте компьютера, роутеру, модему и другим устройствам.Аналогичный разъем показан на превью слева. ). В этой статье я хочу рассказать, как можно обжать такой кабель, если вы хотите создать дома локальную сеть (или, например, перенести компьютер, подключенный к Интернету, из одной комнаты в другую). Кроме того, если ваша сеть пропадает, а кабель, кажется, настроен, я рекомендую вам потратить время и повторно подключить сетевой кабель.

Х аметка

Кстати, в магазинах уже есть опрессованные кабели со всеми разъемами.Правда они стандартной длины: 2м., 3м., 5м., 7м. (м — метры). Также учтите, что обжатый кабель проблематично протянуть из одной комнаты в другую — т.е. при необходимости протолкнуть его через отверстие в стене / перегородке и т. Д. Вы не сделаете большое отверстие, и разъем не подойдет через небольшое отверстие. Поэтому в этом случае я рекомендую сначала растянуть трос, а затем сжимать его.

Что нужно для работы?

1. Сетевой кабель (также называемый витой парой, кабелем Ethernet и т. Д.). В метрах продаются практически любые метражи (по крайней мере, для домашних нужд без проблем найдешь в любом компьютерном магазине). На скриншоте ниже показано, как выглядит этот кабель.

2. Также потребуются разъемы RJ45 (это разъемы, которые вставляются в сетевую карту ПК или модема). Стоят они копейки, поэтому покупайте сразу с наценкой (особенно если вы ранее с ними не разбирались).

3 .. Это специальные клещи для опрессовки, с помощью которых разъемы RJ45 можно обжать на кабеле за секунды.В принципе, если вы не планируете часто тянуть интернет-кабели, то обжимной клещ можно взять у знакомых, а можно вообще без него обойтись.

4. Нож и обычная прямая отвертка. Это если у вас нет обжима (в котором, кстати, есть удобные «приспособления» для быстрой обрезки кабеля). Думаю, их фото здесь не нужно ?!

Вопрос перед сжатием — что и с чем будет подключаться через сетевой кабель?

Многие не обращают внимания более чем на одну важную деталь.Помимо механического сжатия, в этом вопросе есть еще немного теории. Все дело в том, что смотря как что и с чем подключать — зависит от того, как нужно обжимать интернет-кабель!

Есть два типа подключения: прямое и перекрестное. Чуть ниже на скриншотах будет ясно и видно, о чем идет речь.

1) Прямое подключение

Используется, когда вы хотите соединить компьютер с роутером, телевизор с роутером.

Важно! Если по этой схеме соединить один компьютер с другим, то локальная сеть работать не будет! Для этого используйте кросс-соединение.

На схеме показано, как сжать разъем RJ45 с обеих сторон интернет-кабеля. Первый провод (белый и оранжевый) отмечен контактом 1 на схеме.

2) Перекрестное соединение

Эта схема используется для обжима сетевого кабеля, который будет использоваться для соединения двух компьютеров, компьютера и телевизора, а также двух маршрутизаторов друг с другом.

То есть сначала вы решаете, с чем подключиться, смотрите схему (на 2-х скриншотах ниже это не так уж и сложно даже для новичков) и только потом начинаете работу (об этом, собственно, ниже) …

Обжим сетевого кабеля клещами (щипцами)

Этот вариант проще и быстрее, поэтому я начну с него. Затем я скажу несколько слов о том, как это можно сделать обычной отверткой.

1) Обрезка

Сетевой кабель — это: сплошная оболочка, за которой спрятаны 4 пары тонких проводов, которые окружены другой изоляцией (разноцветной, что было показано в последнем шаге статьи).

Итак, первым делом нужно разрезать скорлупу (защитную оболочку) можно сразу на 3-4 см. Так будет проще распределить проводку в правильном порядке. Кстати, клещами (щипцами) это делать удобно, хотя некоторые предпочитают пользоваться обычным ножом или ножницами. В принципе, здесь ни на чем не настаивают, так как кому удобнее — важно только не повредить скрытую за корпусом тонкую проводку.

Оболочка снимается с сетевого кабеля на 3-4 см.

2) Защитный крышка

Далее вставляем в сетевой кабель защитный колпачок, дальше делать — будет крайне неудобно. Кстати, многие пренебрегают этими крышками (и, кстати, тоже). Это помогает избежать излишнего перегиба кабеля, создает дополнительный «амортизатор» (так сказать).

Защитный колпачок

3) Распределение проводов и выбор схем

Далее разложите проводку в том порядке, в котором вам нужно, в зависимости от выбранной схемы (это обсуждается выше в статье).Разложив провода по желаемой схеме, обрежьте их плоскогубцами примерно до 1 см. (Можно ножницами порезать, если не боитесь испортить :)).

4) Вставляем провода в разъем

Важно отметить, что если провода недостаточно обрезаны, они будут торчать из разъема RJ45, что крайне нежелательно — любое легкое движение при прикосновении к кабелю может привести к повреждению сети и разрыву соединения.

Как подключить кабель с RJ45: правильный и неправильный варианты.

5) Обжим

После эко аккуратно вставляем коннектор в зажим (обжимной) и сжимаем их. После этого наш сетевой кабель обжимается и готов к работе. Сам процесс очень простой и быстрый, тут особо комментировать нечего …

Процесс обжима кабеля в обжиме.

Как обжать шнур питания отверткой

Это, так сказать, чисто самодельный ручной метод, который пригодится тем, кто хочет подключать компьютеры быстрее, а не искать галочки.Кстати, такова особенность русского характера; на Западе люди без этого спецсредства не занимаются :).

1) Обрезка кабеля

Здесь все аналогично (в помощь обычный нож или ножницы).

2) Выбор схемы

Здесь вы тоже руководствуетесь схемами выше.

3) Вставьте кабель в разъем RJ45

Аналогично (то же, что и в случае с обжимными клещами (клещами)).

4) Отвертка для фиксации и обжима кабеля

А вот и самое интересное. После того, как кабель вставлен в разъем RJ45, поместите его на стол и нажмите на него и на вставленный в него кабель одной рукой. Второй рукой возьмите отвертку и начните осторожно нажимать на контакты (рисунок ниже: красные стрелки показывают обжатые, а не обжатые контакты).

Здесь важно, чтобы конец отвертки не был слишком толстым и чтобы можно было прижать контакт до конца, надежно зафиксировав провод.Обратите внимание, что нужно закрепить все 8 проводов (на скрине внизу закреплены только 2).

Отвертка

После закрепления 8 проводов нужно закрепить сам кабель (оплетка, защищающая эти 8 «жил»). Это нужно для того, чтобы при случайном выдергивании кабеля (например, касании его при вытягивании) не было потери связи, чтобы эти 8 жил не вылетали из своих гнезд.

Делается это просто: закрепите разъем RJ45 на столе, а сверху той же отверткой надавите на него.

Итак, вы получили надежное и надежное соединение. Вы можете подключить аналогичный кабель к своему ПК и наслаждаться сетью :).

Кстати, статья в теме о настройке локальной сети:

Создание локальной сети между 2 компьютерами.

Вот и все. Удачи!

Кабели, используемые для построения инфраструктуры компьютерной сети, доступны в большом количестве разновидностей. Среди наиболее популярных — коаксиальный кабель, витая пара и оптоволокно.В чем специфика каждого из них? Какие особенности монтажа наиболее распространены — витой пары?

Типы кабелей: коаксиальный

Коаксиальный кабель является одним из самых ранних типов кабелей, используемых в сетевых соединениях. По толщине он примерно соответствует компьютерному блоку питания, рассчитанному на работу с розеткой 220 В.

Структура коаксиальной конструкции следующая: посередине — металлический проводник, окутанный толстой, преимущественно пластиковой изоляцией.Поверх него — тесьма из меди или алюминия. Внешний слой — изолирующая оболочка.

Подключение сетевого кабеля данного типа может производиться:

BNC разъемом;

терминатор BNC;

Разъем BNC-T;

BNC-цилиндрический соединитель.

Рассмотрим их специфику подробнее.

BNC-коннектор предполагает размещение на концах кабеля, используется для соединения с T-образными или цилиндрическими коннекторами. Терминатор BNC используется в качестве изолирующего барьера, предотвращающего прохождение сигнала по кабелю.Правильное функционирование сети без этого элемента в некоторых случаях невозможно. Подключение через силовой кабель коаксиального типа предполагает использование двух терминаторов, один из которых требует заземления. Разъем BNC-T используется для подключения ПК к основной линии. В его составе три слота. Первый подключается к разъему компьютера, а два других подключают разные концы магистрали. Другой тип разъема для коаксиального кабеля — это BNC-разъем. Он используется для соединения разных концов магистрали или для увеличения радиуса компьютерной сети.

Среди полезных особенностей коаксиальных структур — нет проблем с вопросом, как соединить два сетевых кабеля такого типа. Достаточно для обеспечения надежного контакта токопроводящих жил, конечно, при соблюдении технологии стыковки утеплителя и сетки экрана. Однако коаксиальный кабель довольно чувствителен к электромагнитным помехам. Поэтому в практике построения компьютерных сетей сейчас он используется редко. Однако он незаменим с точки зрения организации инфраструктуры для передачи телевизионных сигналов — от поставщиков услуг связи или кабельного телевидения.

Витая пара

Наиболее распространенные сетевые кабели для компьютера называются «витой парой». Почему такое имя? Дело в том, что в конструкции кабеля этого типа присутствуют попарные жилы. Они сделаны из меди. Стандартный кабель рассматриваемого типа включает 8 жил (всего 4 пары), но есть и образцы с четырьмя жилами. Так называемая распиновка сетевого кабеля этого типа (соотнесение каждой жилы с определенной функцией) предполагает использование изоляции определенного цвета на каждом проводе.

Наружная изоляция витой пары выполнена из ПВХ, что обеспечивает достаточную защиту токопроводящих элементов от электромагнитных помех. Есть рассматриваемый тип — FTP и STP. В первом соответствующая фольга располагается поверх всех проводников, во втором — на каждом из проводников. Есть неэкранированная модификация витой пары — UTP. Кабели с фольгой обычно дороже. Но использовать их имеет смысл только в том случае, если есть необходимость в качественной передаче данных на относительно большое расстояние.Для домашних сетей подойдет неэкранированная витая пара.

Существует несколько классов конструкций соответствующего типа, каждый из которых обозначается как CAT с номером от 1 до 7. Чем выше соответствующий показатель, тем лучше материалы, обеспечивающие передачу сигнала. Современные сетевые кабели для компьютера для обмена данными по протоколу Ethernet в домашних сетях подразумевают, что элементы соответствуют CAT5. В соединениях, где используется витая пара, используются разъемы, которые правильно будут классифицироваться как 8P8C, но есть и неофициальное название для них — RJ-45.Можно отметить, что кабели, соответствующие как минимум классам CAT5 и CAT6, могут передавать данные со скоростью, близкой к максимальной для рассматриваемого типа конструкций — до 1 Гбит / с.

Оптоволокно

Пожалуй, самые современные и быстрые сетевые кабели для компьютера — это волоконно-оптические. В их конструкции присутствуют светопроводящие элементы из стекла, которые защищены прочной пластиковой изоляцией. Одним из ключевых преимуществ этих сетевых кабелей для компьютера является высокая устойчивость к помехам.Также можно передавать данные на расстояние около 100 км по оптоволокну. Соединение кабелей этого типа с устройствами может осуществляться через разъемы различного типа. Среди наиболее распространенных — SC, FC, F-3000.

Как выглядит этот высокотехнологичный сетевой кабель для компьютера? Фото конструкции оптоволокна ниже.

Интенсивность практического применения волокна ограничена относительно высокой стоимостью оборудования, необходимого для передачи данных через него.Однако в последнее время многие российские провайдеры активно используют эту сеть. По мнению ИТ-специалистов, в расчете на то, что соответствующие вложения окупятся в будущем.

Развитие кабельной инфраструктуры

На примере трех указанных типов кабелей мы можем проследить определенную эволюцию в аспекте построения инфраструктуры компьютерных сетей. Итак, изначально при передаче данных по стандарту Ethernet использовались коаксиальные конструкции. При этом максимальное расстояние, на которое мог передаваться сигнал от одного устройства к другому, не превышало 500 метров.Максимум для коаксиального кабеля был около 10 Мбит / с. Использование витой пары значительно увеличило динамику обмена файлами в компьютерных сетях — до 1 Гбит / с. Также появилась возможность передавать данные в дуплексном режиме (одно устройство могло и принимать сигналы, и отправлять их). С появлением оптоволокна в ИТ-индустрии появилась возможность передавать файлы со скоростью 30-40 Гбит / с и более. Во многом благодаря этой технологии компьютерные сети успешно соединяют страны и континенты.

Конечно, при работе с ПК при прокладке компьютерных сетей используются многие другие типы кабелей.Теоретически для подобных целей можно использовать, например, USB-кабель, хотя это будет не очень эффективно, в частности, из-за того, что в рамках стандарта USB данные могут передаваться на небольшое расстояние — около 20 м.

Как подключить витую пару

Витая пара, как мы отметили выше, является наиболее распространенным типом кабеля при проектировании компьютерных сетей сегодня. Однако для его практического использования характерны некоторые нюансы. В частности, они отражают такой аспект, как распиновка сетевого кабеля, о котором мы говорили выше.Важно знать, как правильно расположить провода в зоне их контакта с разъемом RJ-45. Порядок подключения витой пары к соответствующему элементу называется опрессовкой, так как при ее выполнении используется специальный инструмент, подразумевающий силовое воздействие на конструкцию.

Нюансы обжима

Во время этой процедуры разъемы надежно фиксируются на концах витой пары. Количество контактов в них соответствует количеству проводов — в обоих случаях таких элементов 8.Существует несколько схем, по которым витую пару можно обжать.

Далее мы рассмотрим соответствующие особенности. Но сначала человеку, который работает с кабелем, нужно хорошенько взять разъемы в руки. Держать их следует так, чтобы металлические контакты располагались сверху.

Пластиковая защелка должна быть направлена ​​в сторону обжимного устройства. Слева в этом случае будет 1-й контакт, справа — 8-й. Нумерация — чрезвычайно важный нюанс работы с витой парой.Итак, какой вид опрессовки используют специалисты сетевой инфраструктуры?

Во-первых, это схема сетевого кабеля, которая называется EIA / TIA-568A. Предполагает расположение жил относительно металлических контактов разъема в следующем порядке:

На 1 контакт: белый и зеленый;

Для 2-го: зеленый;

Для 3-го: бело-оранжевый;

Для 4-го: синий;

Для 5-го: бело-синий;

Для 6-го: оранжевый;

Для 7-го: бело-коричневый;

Для 8-го: коричневый.

Есть еще одна схема — EIA / TIA-568B. Предполагается, что локации проживают в следующем порядке:

Для 1 контакта: белый и оранжевый;

Для 2-го: оранжевый;

Для 3-го: бело-зеленый;

Для 4-го: синий;

Для 5-го: бело-синий;

Для 6-го: зеленый;

Для 7-го: бело-коричневый;

Для 8-го: коричневый.

Как подключить сетевой кабель с разъемом, теперь вы знаете.Но полезно изучить специфику, касающуюся различных схем подключения витой пары к тому или иному устройству.

Обжим и тип подключения

Итак, при подключении ПК к маршрутизатору или коммутатору следует использовать метод прямого подключения. Если есть необходимость организовать обмен файлами между двумя компьютерами без использования роутера, то можно использовать метод кросс-соединения. Разница между обозначенными схемами небольшая. При прямом подключении кабель необходимо обжать с использованием такой же распиновки.При пересечении одного конца — по схеме 568А, другого — по 568Б.

Экономия на высоких технологиях

Витая пара отличается одной интересной особенностью. При схеме прямого подключения устройство может использовать не 4 пары проводов, а 2. То есть допустимо подключить к сети 2 компьютера одновременно с помощью одного кабеля. Таким образом, вы можете сэкономить на кабеле или произвести подключение, если это действительно необходимо, а дополнительных счетчиков витой пары под рукой нет. Однако в этом случае максимальная скорость передачи данных будет не 1 Гбит / с, а в 10 раз меньше.Но для организации домашней сети это в большинстве ситуаций приемлемо.

Как в этом случае распределить проводники? По отношению к пинам на разъемах:

1 контакт: бело-оранжевый жил;

2-й: оранжевый;

3-й: бело-зеленый;

6-й: зеленый.

То есть 4, 5, 7 и 8 ядер в этой схеме не используются. В свою очередь, на разъемах для второго компьютера:

1 контакт: жила бело-коричневая;

2-й: коричневый;

3-й: бело-синий;

6-й: синий.

Можно отметить, что при реализации схемы перекрестного соединения вы всегда должны использовать все 8 проводов в витой паре. Также, если пользователю необходимо реализовать передачу данных между устройствами на скорости 1 Гбит / с, распиновку нужно будет проводить по специальной схеме. Рассмотрим его особенности.

Перекрестное соединение на гигабитной скорости

Первый разъем кабеля следует обжать по схеме 568В. Второй предполагает следующее отображение жил и выводов на разъеме:

1 контакт: бело-зеленая жилка;

2-й: зеленый;

3-й: бело-оранжевый;

4-й: бело-коричневый;

5-й: коричневый;

6-й: оранжевый;

7-й: синий;

8-я: бело-голубая.

Схема очень похожа на 568A, но положение синей и коричневой пар проводников изменено.

Соблюдение отмеченных правил соотнесения цвета проводов и контактов на разъеме 8P8C является важнейшим фактором обеспечения работоспособности сетевой инфраструктуры. Проектирующему его человеку нужно быть внимательным при установке соответствующих элементов. Бывает, что компьютер не видит сетевой кабель — часто он подключается просто из-за неправильного обжатия витой пары.

Как обжать кабель

Рассмотрим некоторые технические подробности. Основное устройство, которое в данном случае задействовано, — это щипцы. Он похож на клещей, но приспособлен для работы с компьютерными кабелями соответствующего типа.

Конструкция обжима предполагает наличие специальных ножей, предназначенных для разрезания конструкции. Также иногда обжимные устройства оснащаются небольшим приспособлением для снятия изоляции витой пары. В центральной части прибора есть специальные розетки, адаптированные к толщине кабельной конструкции.

Оптимальный алгоритм действий человека, обжимающего витую пару, может быть следующим.

• Прежде всего, необходимо отрезать отрезок кабеля подходящей длины — тогда потребуются его точные размеры.
• После этого снимите внешнюю изоляцию — примерно на участке 3 см на конце кабеля. Главное, случайно не повредить изоляцию жил.
• Затем необходимо расположить жилы в соответствии с приведенными выше схемами подключения к разъему.После обрезки концов проводов так, чтобы длина каждого из них за пределами внешнего слоя изоляции была около 12 мм.
• Далее нужно надеть коннектор на кабель так, чтобы жилы остались в том порядке, который соответствует схеме подключения, и каждый из них попал в нужный канал. Перемещайте провода до тех пор, пока не почувствуете сопротивление пластиковой стенки разъема.
• После соответствующего размещения жил внутри соединителя, оболочка из ПВХ должна располагаться внутри корпуса соединителя.Если этого не сделать, возможно, стоит вытащить провода и немного их укоротить.

После того, как все элементы конструкции расположены правильно, можно обжать кабель, вставив разъем в специальное гнездо на обжиме и осторожно нажав на ручку инструмента до упора.

Если нужно обжать сетевой кабель RJ-45, то без схемы распиновки не обойтись. Если вы не знаете, какого цвета проводка в какую розетку входит, то кабель элементарно не выйдет.Ниже мы рассмотрим схемы распиновки, а также сам процесс опрессовки силового кабеля.

Распиновка

Выбранный вариант распиновки напрямую зависит от того, как вы будете использовать сетевой кабель.

Прямой кабель. Стандартный кабель, который используется для соединения компа с роутером, ТВ с роутером и т.д. Т.е. Благодаря этому кабелю мы получаем доступ в Интернет.

Перекрестный кабель. Используется, когда необходимо напрямую подключить два устройства одного типа, например компьютер к компьютеру.

Обжимной кабель.

Определившись со схемой, можно переходить непосредственно к процессу опрессовки кабеля.

Для этого вам понадобится:

1. Требуемая длина сетевого кабеля.

2. Разъемы Если вы делаете компрессию впервые, то лучше сразу купить больше разъемов.

3. Обжимной инструмент. Необходимо закрепить на кабеле разъем, а также подключить контакты. Некоторые энтузиасты используют отвертку вместо этого инструмента, но мы не рекомендуем этот метод.

4. Нож или инструмент для зачистки.

Процесс обжатия сетевого кабеля.

1. Прежде всего необходимо удалить примерно два сантиметра утеплителя. Вы можете удалить его с помощью щипца (обжимного инструмента), специального инструмента для снятия изоляции или обычного ножа.

2. После снятия изоляции вы увидите 4 пары скрученных проводов и веревку. Эту нить можно как обрезать, так и просто гнуть (это не нужно).

3. Размотайте каждую пару, чтобы получить 8 отдельных проводов.

4. Разложите их в правильном порядке (в зависимости от схемы) и обрежьте лишние концы. Разрезать проводку нужно так, чтобы изоляция витой пары немного заходила в разъем и надежно фиксировалась внутри.Этот шаг очень важен, потому что от него будет зависеть качество связи.

5. Вставляем провода в домкрат до самого конца.

6. Вставьте разъем с кабелем в щипцы для обжима и нажмите на инструмент до упора.

В итоге получаем кабель, который аккуратно обжат со всех сторон.

Обратите внимание, качество соединения напрямую зависит от качества опрессовки.Если плохо давить на кабель, то сначала он будет работать с перебоями, не радуя высокой скорости интернет-соединения, а позже может и вовсе выйти из строя.

В соответствии со спецификацией EIA / TIA-568 в разъеме RJ-45 имеется несколько пар обжимов для подключения компьютера к коммутатору или концентратору или компьютера к компьютеру. Информации в Интернете достаточно, но предоставляемые данные трудны для восприятия новичками. Поэтому в данной статье подробно описана распиновка витой пары.

На всех фотографиях показан один и тот же кабель с гофрированным штекером RJ-45.

Витая пара RJ-45 обжата по цветовой схеме с компьютером — хаб для интернета

Вариант B наиболее распространен при обжиме.

На фото показана маркировка обжима витой пары для варианта А. Как видите, концы витых пар обжимаются по одной и той же электрической схеме, с разницей всего в две пары, которые меняются местами. Вместо зеленой пары апельсин и наоборот.

Производительность сети не снижается при выборе одного из этих вариантов опрессовки. Варианты А и Б взаимозаменяемы.

RJ-45 витая пара витой пары, цветовая схема компьютер-компьютер

Если вы хотите соединить два или более компьютеров, то есть создать локальную сеть без концентратора или коммутатора, существует определенная схема обжима согласно спецификации EIA / TIA. После обжима просто вставьте вилки в сетевые порты.

Внимание! Противоположные друг другу концы кабеля обжимают по разным схемам.

Обжим пара — клещи для опрессовки. Все перечисленные схемы сжатия теряют актуальность. Это связано с тем, что современные модели коммутаторов, концентраторов и сетевых карт оснащены технологией Auto-MDIX. Он позволяет автоматически определять опрессовку витых пар без дополнительной настройки.

Витая пара RJ-45 гофрированная цветовая схема 4 провода для Интернета

Мало кто использует весь потенциал витой пары при подключении к Интернету или создании локальной сети.Витые пары CAT5 со скоростью 100 Мбит / с включают всего две пары по четыре. Одна пара передает сигнал, вторая принимает.

Как видите, это подключение выполнено по симметричной схеме трансформатора. Благодаря этому подавляются помехи и помехи, обеспечивается высокая степень защиты от коротких замыканий и ошибок монтажа. В случае повреждения пары используются два ранее не использовавшихся, которые можно сжать без потери скорости.

Следующие ниже схемы ничем не отличаются от ранее показанных, с той разницей, что на них отмечены только проводники.Пары, которые не подходят близко к вилке, могут использоваться для передачи дополнительной информации.

Компьютерный цветной концентратор с обжатой витой парой RJ-45 с обжимом, 4 провода

В варианте B сигнал состоит из оранжевых и зеленых пар.

В варианте A сигнал состоит из оранжевых и зеленых пар. В этом случае витые пары обжимаются штекером RJ-45 на другие контакты.

RJ-45 Обжимная витая пара, 4-проводная цветовая схема Компьютер-компьютер

Сигнал будет оранжевым и зеленым.

RJ-45 витая пара обжатая пара цветовая схема компьютер-хаб для ремонта

Если вы обнаружили разрыв зеленой или оранжевой пары, менять кабель не нужно. Обожмите пару вилкой, как показано на рисунке ниже.

В варианте B зеленая пара заменяется синим, оранжевым и коричневым.

По варианту А зеленая пара заменяется коричневой, оранжево-синей.

Как видите, поврежденная пара заменяется любой из ранее не задействованных.

Цветовая схема спаривания обжатых кабелей RJ-45 для подключения двух компьютеров к концентратору с помощью одного кабеля

Два компьютера можно подключить к одному кабелю следующим образом.

Правые RJ-45 вставляются в активное оборудование, левые вставляются в сетевые карты компьютеров.

Витая пара RJ-45, цветовая схема 4 провода для соединения компьютера и телефона одним кабелем

Бывает момент, когда может понадобиться проводка низкого напряжения от помещения до входной двери.Например, вам нужно подключить стационарный телефон с плинтуса в подъезде, подать питание на роутер или коммутатор, подключить звонок или светодиодную ленту. На помощь приходят свободные пары в кабеле.

Осторожно! Не передавайте 220 В по витой паре. Это опасно для жизни. Также компьютер может выйти из строя.

Диаметр жил жилы кабеля — 0,51 мм

Сечение — 0,81 мм 2

Это позволяет пропускать кратковременный ток до 5 А и постоянный до 3 А.

При параллельном подключении двумя проводами ток удвоится.То есть 6 А.

Если проделать эту операцию с 8 проводниками, можно получить до 25 А.

Для этого обжать кабель в вилке на одном из вариантов. При этом остаются коричневые и синие пары, не обжатые. Их можно использовать в соответствии с вашими потребностями.

Однозначно ответить на вопрос, зачем нужно знать, как выполняется распиновка RJ45 и опрессовка кабеля в домашних условиях, сложно. В первую очередь распиновка востребована людьми, решившими провести в квартире ремонт.Вторая причина — банальная замена торчащего из оконной рамы кабеля и разводка высокоскоростной сети в комнатах. Третий — подключение определенного оборудования, кто-то хочет играть по сети между двумя компьютерами. Знания не лишние.

О кабеле и приборе

Самым важным компонентом является кабель витой пары. На прилавках магазинов встречается с четырьмя и с восемью жилами. Разница в цене обусловлена ​​страной происхождения и дополнительным досмотром.Не вдаваясь в электрофизику, уточним, что кабель получил название «витая пара», потому что все пары жил между собой переплетены. Такое чередование позволяет передавать сигнал по кабелю на большое расстояние (до 100 метров без усилителя). Распиновка RJ45 производится по цвету. Для каждой задачи существует определенная последовательность, причем каждому цвету кабеля соответствует его положение в розетке или разъеме.

Для обжима кабеля используется специальный обжимной инструмент, но если его нет под рукой, то подойдут молоток, отвертка с плоским жалом или нож.Требуется для подключения к сети и разъема RJ45. Вы можете заменить его на старый, очистив канал для проводов, или обнажить выступающие концы проводов для скручивания.

Технология обжима кабеля

Распиновка кабеля RJ45 требует специальной подготовки. Главное помнить, что технология опрессовки кабеля неизменна. Меняется только последовательность цветов жил кабеля.

1. Осторожно отрезать верхний слой обмотки. Длина разреза составляет около 5-6 см для облегчения разводки.
2. Жилы, расположенные в нужной цветовой гамме, обрезаются ножницами так, чтобы длина от кончиков до основания общего кабеля не превышала 3 см.
3. Удерживая пластиковую заглушку RJ45 зажимом вниз, жилы аккуратно вставляют в корпус. Если присмотреться, для каждой жилы есть специальный канал, в который невозможно вставить два кабеля. Главное выдержать желаемую последовательность.
4. С небольшим усилием убедитесь, что концы проводов касаются медных вставок на краю обжимного разъема.
5. Не позволяя кабелю выскользнуть из разъема, осторожно обожмите каждую жилу, нажав на медную вставку отверткой или ножом. Можно аккуратно увеличить давление молотком.

В результате проделанной работы все жилы должны быть надежно закреплены в пластиковом корпусе вилки RJ45. Другой конец зажима с общей оплеткой можно для удобства разрезать вместе с помощью ленты.

Технология прокладки кабеля в розетке

Распиновка розетки RJ45 не требует специального оборудования, поэтому разводка локальной сети на объекте выполняется с большим удовольствием и скоростью.Для этого понадобится всего один инструмент — ногтевые ножницы или небольшой нож с тонким лезвием.

1. Осторожно отрезать верхний слой обмотки. Длина ломтика около 10 см для удобства разводки.
2. Размотка всех пар разматывается и провода выравниваются так, чтобы они не пересекались от основания верхнего слоя к концам проводов.
3. Каждая розетка имеет две цветные маркировки. «А» — перемычка, «В» — стандарт подключения. По последней маркировке выполняется распиновка RJ45.
4. Прикрепив основу оплетки к плате, сначала в дальние разъемы вставляются провода. Обязательно проверьте затяжку кабеля, чтобы расстояние от оплетки до зажима не превышало 3 см.
5. Когда жилы кабеля закреплены в правильных разъемах, выполняется обжим. Удерживая ногтевые ножницы так, чтобы угол режущих направляющих составлял 45 градусов, необходимо надавить на стержень сверху до характерного металлического щелчка.

Установка розеток на век

Главное, что нужно учитывать при установке розетки на стене, — это расположение разъемов относительно пола.Разъемы всегда должны быть направлены вниз. Во-первых, он защищает контакты от забивания пылью и влагой. Во-вторых, при быстром подключении кабеля снизу меньше шансов случайно выбить крепление розетки на стене. Даже с эстетической точки зрения подключение кабеля снизу не так бросается в глаза и не портит красивую атмосферу в помещении.

Помимо прямого назначения, розетка компьютерной сети используется для передачи посторонних сигналов (телефония, стереозвук, видеосигнал).Ведь ни для кого не секрет, что для подключения интернета распиновка RJ45 критична на четверых, остальные либо запасные, либо для гигабитных сетей, не организованных в хоз в постсоветских странах.

Стандартное подключение к Интернету

Распиновка RJ45 для цветов при создании кабеля для подключения ПК к сетевому оборудованию выглядит так.

1. Белый и оранжевый.
2. Оранжевый.
3. Белый и зеленый.
4. Синий.
5. Бело-синий.
6. Зеленый.
7. Бело-коричневый.
8. Коричневый.

Если есть необходимость соединить два компьютера одним кабелем или послать другой сигнал по свободным проводникам, то распиновка выполняется двумя парами — зеленой и оранжевой, с порядком и нумерацией в разъеме. То есть соединения 1, 2, 3, 6 в штекере RJ45 должны быть заняты в соответствии с их цветовым распределением.

Бывают случаи, когда погибает одна или несколько активных жил.На помощь придет альтернативная распиновка RJ45. 2 пары заменены на другие цвета. Оранжевая пара заменяется коричневой, а зеленая пара синей. Нумерация разъемов в штекере не меняется.

Соединение двух компьютеров

В последнее время распиновка RJ45 компьютер-компьютер не пользуется спросом. В конце концов, большинство современных сетевых адаптеров научились понимать, что от них ищет пользователь. Информация пригодится тем владельцам, у которых переходники не умеют «крутить» провода в вилке питания.

Этот кабель подходит для подключения двух сетевых концентраторов, у которых нет переключателя восходящего канала. Для легкого запоминания цветовой распиновки кросс-кабеля достаточно увидеть, что пары 1-2 поменялись местами с парами 3-6. На остальные цветовые пары следует обратить внимание, если сетевые адаптеры могут работать в гигабитных сетях, иначе их можно использовать для других нужд.

Подключение периферийного оборудования

Вряд ли большая часть распиновки RJ45-USB пригодится, но разобраться в ней не помешает.Столь странное подключение активно используется при подключении дорогих серверных систем, а также довольно популярно в банковской сфере при подключении оргтехники и кассовых аппаратов. Распиновку лучше сделать паяльником, но при ее отсутствии все будет работать и на скручивание.

Полностью обжатый кабель в вилке RJ45 обрезается ножом до нужной длины. Обрезанный конец снимается с намотки на 5 см. Любой штекер USB-кабеля разбирается или защелкивается так, чтобы был обеспечен доступ к разъемам.Перед тем, как разрезать провода в USB-штекере, необходимо зачистить красный и черный кабели до медного основания и скрутить их вместе. После всех манипуляций производится следующее подключение RJ45 USB.

1. Бело-зеленая жила третьего подключения припаяна к красно-черной твисте USB (GND).
2. Синяя жила четвертого разъема подключена к зеленому кабелю USB (RX).
3. Бело-синяя жила пятого соединения подключается к белому кабелю USB (TX).

Для прочности конструкции можно использовать ленту.

Наконец-то

Распиновка RJ45 не должна быть большой проблемой. Не переживайте, что из-за плохой обжимки пропадет канал связи или произойдет короткое замыкание. Ничего подобного даже в теории не будет. Работая неаккуратно ножом или отверткой вместо профессионального инструмента, можно создать лишь небольшие помехи в линии, которые сводятся к нулю на участках кабеля до пяти метров. Но все же нужно стремиться к достижению максимального результата.Лучше сделать это один раз, но делать работу качественно и вечно.

Глава 2 Страница 1 — Справочник по телекоммуникациям для транспортных специалистов

Введение

Передатчик, приемник, среда передачи — это основные элементы, составляющие систему связи. Каждый человек оснащен базовой системой связи.Рот (и голосовые связки) — это передатчик, уши — приемники, а воздух — это среда передачи, по которой звук распространяется между ртом и ухом. Элементы передатчика и приемника модема данных (например, того типа, который используется в блоке контроллера системы светофоров) могут быть не видны. Однако посмотрите на схему его компонентов, и вы увидите элементы, помеченные как «XMTR» и «RCVR». Средой передачи модема обычно является медный провод, оптоволокно или радио.

Некоторые протоколы передачи данных были разработаны для работы независимо от телефонной системы.Например, Ethernet был создан для облегчения передачи данных в закрытой системе, которая находилась в офисном здании. Интернет создавался как закрытая коммуникационная сеть.

Практически все сети связи основаны на одном и том же наборе стандартов и практик в области телефонии (Telepho – Ny). «Ма Белл» (Bell Telephone System, American Telephone & Telegraph и др.) Потратила годы и миллиарды долларов на создание, совершенствование и обслуживание телекоммуникационной сети, предназначенной для предоставления самой надежной услуги голосовой связи в мире.Все остальные коммуникационные технологии и процессы развивались на основе этой коммуникационной сети. Инженеры и ученые, участвующие в разработке новых коммуникационных технологий и процессов, должны были убедиться, что их «продукт» может быть использован в существующих телефонных сетях. И телефонной компании требовалась обратная совместимость. Телефоны 1950 года выпуска до сих пор работают в сети. Модемы, произведенные в 1980 году, все еще работают в нынешней системе.

Читая эту главу и остальную часть справочника, помните, что стандарты, методы и протоколы электросвязи были разработаны для отрасли связи.Все эти системы должны быть адаптированы для использования в системе управления светофорами или автомагистралями.

Сегодня в Северной Америке, Мексике, большей части Европы и Азиатско-Тихоокеанского региона голосовые услуги фактически отправляются в виде цифровых сигналов и преобразуются в аналоговые непосредственно перед отправлением (и прибытием) из обслуживающего центрального офиса в точках конечных пользователей. Читатель может спросить: «Если голос преобразуется в цифровой формат, разве это не то же самое, что данные?» Ответ отрицательный — «цифровая передача» не подразумевает автоматически совместимость передачи данных.Аналоговые системы передачи могут передавать и передают данные. В телекоммуникациях цифровой и аналоговый — это разные формы передачи данных. В этой главе представлена ​​информация об основах телекоммуникаций — средствах передачи и системах передачи, а также объясняются различия между аналоговой и цифровой передачей. Среда передачи — это те элементы, которые предоставляют системам связи путь, по которому они могут двигаться. Системы передачи — это те элементы (аппаратное и программное обеспечение), которые обеспечивают управление процессом связи и использование пути передачи.

Для целей этого обсуждения голос — это любая передача, которая может переключаться через сети оператора связи в аналоговом формате. Сюда входят данные, передаваемые в голосовом канале с использованием модема. Данные — это любая цифровая передача, которую нельзя переключить через сети оператора связи.

Мир телекоммуникаций был бы очень простым, если бы различие между средами передачи и системами (протоколами) было легко определено.Часто конкретная система передачи работает только в пределах определенной среды. Радио с расширенным спектром является одним из примеров. Радио (RF) — это среда передачи, а расширенный спектр — это система передачи (протокол). Хотя можно создать сигнал связи с расширенным спектром по проводной линии связи, этот процесс обычно не используется, поскольку существуют другие более эффективные методы передачи сигналов. Следовательно, передача сигналов с расширенным спектром почти всегда связана с РЧ. Всегда существует точка, в которой радиосистема с расширенным спектром должна взаимодействовать с другой средой передачи и / или системой.Это достигается путем преобразования из RF в протокол передачи сигналов по проводной линии связи. Телекоммуникационный процесс можно рассматривать как отличный пример многомодализма.

Данная глава разделена на разделы, охватывающие

• Средства передачи
• Сигнализация передачи
• Базовая телефонная служба
• Мультиплексирование
• Высокая пропускная способность и широкополосная передача

Подтемы в разделах смотрите на:

• Факторы, учитывающие среду (зачем использовать одно вместо другого)
• Различия между передачей голоса и данных
• Передача видео (кодеки и сжатие)
• Т-1 Связь
• SONET, WDM и Ethernet
• Беспроводной

Средства передачи

Среда передачи — это магистрали и артерии, по которым проходят телекоммуникационные устройства.Существует общая тенденция утверждать, что одна среда передачи лучше другой. Фактически, каждая среда передачи имеет свое место в конструкции любой системы связи. Каждый из них обладает характеристиками, которые делают его идеальным средством для использования в зависимости от конкретных обстоятельств. Важно осознавать преимущества каждого и соответствующим образом разрабатывать систему.

Факторы, которые следует учитывать при выборе среды передачи, включают: стоимость, простоту установки и обслуживания, доступность и, самое главное, эффективность передачи.

Эффективность передачи обычно рассматривается как степень ухудшения сигнала, вызванная использованием конкретной среды передачи. Среда передачи представляет собой «барьер» для сигнала связи. «Барьер» можно измерить множеством разных факторов. Однако обо всех средствах коммуникации задают один общий вопрос. Как далеко продвинется энергия сигнала связи, прежде чем он станет слишком слабым (или искаженным), чтобы его можно было считать пригодным для использования? Имеется оборудование, позволяющее увеличить расстояние для передачи сигнала, но это увеличивает общую стоимость и сложность развертывания.

Факторы рассмотрения СМИ

Простота установки коммуникационной среды относительно проста. Как правило, все средства связи требуют ухода при установке. Установка должна выполняться обученными и хорошо осведомленными специалистами и менеджерами. Для целей этого обсуждения рассмотрим относительную степень сложности размещения среды передачи. Кабели (оптоволоконные или медные) требуют вспомогательной инфраструктуры, как и радио или инфракрасный порт.Рассмотрим следующее:

Если вы планируете использовать оптоволоконный (или медный кабель), а план системы предусматривает пересечение реки Делавэр, возникнут серьезные проблемы с установкой (строительством). Для строительства может потребоваться отверстие под рекой или поиск подходящего моста. Любой из этих методов может значительно увеличить ваш бюджет. Беспроводная связь может показаться хорошим вариантом. Это избавляет от необходимости подбирать подходящее место для пересечения кабеля. Однако вам нужно будет разместить антенну на достаточной высоте, чтобы убрать деревья, здания и другие объекты, а также учесть разницу в рельефе по обе стороны реки.Местные жители близлежащих кондоминиумов Яхт-клуба могут пожаловаться на радиовышку, портящую им вид на закат. Не забудьте добавить стоимость найма художника-графика для создания рисунка, который показывает, насколько прекрасны лучи заходящего солнца, отраженные от радиовышки.

«Монтаж» — термин, который производители кабеля используют для описания конфигурации кабеля. Выражение часто используется следующим образом: «Кабель доступен в расчете на 5000 футов».

Некоторые продукты могут быть более доступными, чем другие. Например, наиболее распространенный тип доступного оптоволоконного кабеля — это внешний кабель с броневым экраном, 96 прядей одномодового волокна, размещенные в свободных буферных трубках, на катушках длиной 15 000 футов. Убедитесь, что у вас достаточно времени для изготовления продукта, особенно если требуется специальный кабель или конфигурация оборудования. Доступность продукта из-за задержек с производством повлияет на общий график проекта и может повлиять на общие затраты по проекту.

Кабели, которые содержат комбинации различных типов волоконных жил, таких как одномодовые и многомодовые волокна, или смеси меди и волокна, или нечетное (отличное от стандартных) количество волоконных жил, потребуют больше времени для изготовления и могут добавить несколько месяцев до цикла доставки.

Волоконно, медь, радио, инфракрасный порт — все они имеют разные характеристики передачи. Считается, что волокно имеет наилучшие общие характеристики для эффективности передачи. То есть эффективная потеря мощности сигнала с увеличением расстояния.Кабель рассчитан производителем на потерю сигнала. Коэффициенты потерь сигнала указаны в дБ на 1000 метров. Типичное одномодовое волокно может иметь коэффициент затухания сигнала от 0,25 дБ / км до 0,5 дБ / км. Производитель кабеля предоставит описание спецификации для каждого предлагаемого продукта. Теоретически вы можете послать сигнал дальше по оптоволокну, чем через большинство других средств передачи.

Однако учтите, что радиосигналы на очень низких частотах (ниже 500 килогерц) могут распространяться на тысячи миль.Этот тип радиосигнала может использоваться для передачи данных, но очень непрактичен для использования в системах управления дорожным движением и автомагистралями. Радиосигналы VLF способны эффективно передавать данные только с очень низкой скоростью передачи данных. Этот тип системы использовался организацией Associated Press для передачи новостных статей между Европой и Северной Америкой, а также военными для передачи данных на очень большие расстояния.

Расходы на техническое обслуживание и эксплуатационные расходы — это два других фактора, которые следует учитывать при сравнении средств передачи данных для любого конкретного приложения.Волоконно-оптический кабель можно проложить в кабелепроводе на глубине шести футов ниже уровня земли, и к нему нельзя прикасаться десятилетиями. Техническое обслуживание оптоволоконного кабеля минимально. СВЧ-системы могут быть построены за меньшее время и с меньшими затратами, чем оптоволоконный кабель, помещенный в кабелепровод, но участки башни требуют значительно большего обслуживания, включая повторную окраску башни и ежегодные проверки на предмет ржавчины.

Таким образом, возьмите все атрибуты потенциальных носителей, которые могут быть использованы для конкретного приложения, и определите, какой из них обеспечит максимальную отдачу от вложенных средств.Это не всегда означает большую пропускную способность, максимальную скорость передачи, простоту установки или минимальную стоимость — все это факторы, которые могут повлиять на ваш выбор среды передачи. Лучшие носители — это те, которые будут поддерживать как можно больше системных требований и помогают обеспечить удовлетворение общей производительностью.

Проводные СМИ

Начнем с основной информации о наиболее распространенных типах средств передачи данных, используемых сегодня:

• Медный провод
• Волоконная оптика
• Радиочастота (беспроводная)
• Оптика свободного пространства

Многие инженеры утверждают, что одна среда передачи является лучшей или лучше других.Читателю следует иметь в виду, что у каждого средства массовой информации есть свои достоинства и недостатки. Какая среда лучше всего зависит от цели системы связи и желаемых конечных результатов. Фактически, большинство систем являются гибридными. То есть две или более среды объединяются для создания наиболее эффективной инфраструктуры сети связи. Существует множество систем светофоров, которые объединяют инфраструктуру витой медной пары с беспроводными линиями для обслуживания части системы. Решение о создании такого типа системы могло быть основано на экономических соображениях, но это, безусловно, одна из причин, почему нужно выбрать одну среду вместо другой или совместить использование нескольких.

Медная среда

Электрические свойства медной проволоки создают сопротивление и помехи. Чем дальше распространяются коммуникационные сигналы, тем больше они ослабляются электрическими свойствами, связанными с медным кабелем. Электрическое сопротивление в медной среде замедляет прохождение сигнала или тока. Электрические свойства медного провода являются ключевыми факторами, ограничивающими скорость передачи данных и расстояние. Тем не менее, те же самые свойства вместе с ценой, простотой изготовления, способностью превращаться в очень тонкие жилы и другие сделали медь логичным выбором для ее выбора в качестве среды передачи данных и проводника электричества.Алюминий и золото также используются для коммуникационных целей, но золото (наиболее эффективное) слишком дорогое для использования в этих целях, а алюминий не является эффективным проводником для коммуникационных целей.

Существует два основных типа кабелей, содержащих медный провод, используемых для связи:

Витая пара

Рисунок 2-1: Разъем RJ-45

Коммуникационные сигналы, передаваемые по медному проводу, в основном представляют собой постоянный электрический ток (DC), который модулируется для представления частоты.Любой другой электрический ток рядом с проводом связи (включая другие сигналы связи) может создавать помехи и шум. Несколько коммуникационных проводов в кабельном пучке могут вызывать мешающие электромагнитные токи или «перекрестные наводки». Это происходит, когда один сигнал в кабеле настолько силен, что создает магнитное поле в соседнем проводе или паре связи. Источники энергии, такие как линии электропередачи или люминесцентные осветительные приборы, могут вызывать электромагнитные помехи.Эти помехи можно минимизировать, скручивая пару проводов вокруг общей оси, или используя металлический экран, или и то, и другое. Скручивание эффективно создает магнитный экран, который помогает минимизировать перекрестные помехи.

Витая пара — это обычный медный провод, который обеспечивает базовые телефонные услуги для дома и многих предприятий. Фактически, это называется «Обычная старая телефонная связь» (POTS). Витая пара состоит из двух изолированных медных проводов, скрученных друг с другом.Скручивание сделано для того, чтобы противоположные электрические токи, проходящие по отдельным проводам, не мешали друг другу.

Витая медная пара — это то, что Александр Белл использовал для работы первой телефонной системы и, как правило, является наиболее распространенной средой передачи, используемой сегодня. Обобщая, можно сказать, что витая медная пара на самом деле является основой всех телекоммуникационных технологий и услуг сегодня. Ethernet, изначально разработанный для работы по коаксиальному кабелю, теперь является стандартом на основе витой пары.Для сравнения, в базовом голосовом телефонном разговоре используется одна (1) витая пара, тогда как в сеансе Ethernet используется как минимум две (2) витые пары (подробнее об Ethernet далее в этой главе).

EIA / TIA предоставляет цветовой код и стандарт проводки для разъемов RJ-45. Стандарт — EIA / TIA 568A / 568B. В этих стандартах используются 4 витые пары, поскольку разъем RJ-45 имеет 8 клемм.

Для каждого соединения по витой паре требуются оба провода.Поскольку для некоторых телефонных аппаратов или настольных компьютеров требуется несколько подключений, витая пара иногда устанавливается двумя или более парами, и все это в одном кабеле. В некоторых офисах витая пара заключена в экран, который выполняет функцию заземления. Это известно как экранированная витая пара (STP). Обычный провод к дому — неэкранированная витая пара (UTP). В настоящее время витая пара часто устанавливается двумя парами в доме, а дополнительная пара позволяет добавить еще одну линию — возможно, для использования модема.

Витая пара поставляется с уникальной цветовой кодировкой каждой пары, если она упакована в несколько пар. Для различных применений, таких как аналоговый, цифровой и Ethernet, требуются разные парные кратные. Существует стандарт EIA / TIA для цветовой кодировки проводов, пар проводов и пучков проводов. Цветовая кодировка позволяет техническим специалистам выполнять монтаж системной проводки стандартным способом. Обычная одиночная телефонная линия в доме будет использовать красный и зеленый провод. Если предусмотрена вторая телефонная линия, она будет использовать желто-черный провод.

Кабель категории 3 считается стандартом для основных телефонных служб и услуг Ethernet. Однако CAT 5 развертывается в качестве замены и во всех новых установках.

Самая частая причина проблем в телекоммуникационной системе — неправильная проводка. Этот протокол подключения предназначен для подключения к стандартной телефонной розетке. В информационных системах используются разные схемы и цветовые коды. Наиболее распространенным является стандарт EIA / TIA. Обратите внимание, что NEMA и ICEA имеют цветовую маркировку электрических проводов.Не путайте их со стандартами цветовой кодировки телекоммуникационных проводов.

Витая пара классифицируется по количеству витков на метр. Большее количество скручиваний обеспечивает лучшую защиту от перекрестных помех и других форм помех и приводит к лучшему качеству передачи. Для передачи данных лучшее качество означает меньшее количество ошибок передачи. Позже в этой главе мы рассмотрим влияние ошибок передачи на пропускную способность и время задержки.

Рисунок 2-2: Кабель витой пары

В настоящее время в большинстве ситуаций внутри зданий используются два типа кабелей витой пары: UTP категории 3 (CAT 3) и UTP категории 5 (CAT 5).Однако на момент написания этого справочника все новые и заменяющие установки используют CAT 5. Эти кабели были разработаны на основе набора стандартов, выпущенных EIA / TIA (Ассоциация электронной промышленности / Ассоциация индустрии телекоммуникаций). CAT 3 используется в основном для телефонных кабелей и установок 10Base-T, а CAT 5 используется для поддержки установок 10 / 100Base-T. Электропроводка CAT 5 также может использоваться для телефонных систем. Поэтому в большинстве новых установок используется CAT 5 вместо CAT 3. Кабель CAT 5 протягивается к шкафу или офису и подключается к универсальной настенной пластине, которая позволяет устанавливать системы передачи данных и голоса.Категория 5E (CAT 5E) была разработана для установки GigE. CAT 5E производится и испытывается в соответствии с более строгими правилами, чем CAT 3 или CAT 5. Два новых стандарта — CAT 6 и CAT 7 — были приняты для удовлетворения критериев скорости передачи 10GigE (и выше).

Таблица 2-1: Номинальные характеристики кабеля связи по витой паре

Категория	Максимальная скорость передачи данных	Обычное приложение
CAT 1	Менее 1 Мбит / с	Аналоговый голос (POTS), базовая скорость ISDN, проводка дверного звонка
CAT 2	4 Мбит / с	В основном используется для сетей Token Ring
CAT 3	16 Мбит / с	для передачи голоса и данных и 10Base-T Ethernet.Базовая телефонная служба
CAT 4	20 Мбит / с	Используется для Token Ring 16 Мбит / с
CAT 5	100 Мбит / с до 1 Гбит / с	10Base-T, 100Base-T (быстрый Ethernet), GigE, FDDI, 155 Мбит / с ATM
CAT 5E	100 Мбит / с	FDDI, банкомат
CAT 6	Более 100 Мбит / с	Широкополосные приложения
CAT 7	Новый стандарт	GigE плюс

Коаксиальный кабель

Коаксиальный кабель — это основной тип медного кабеля, используемый компаниями кабельного телевидения для распределения сигнала между общественной антенной и домами пользователей и предприятиями.Когда-то он был основной средой для Ethernet и других типов локальных сетей. С развитием стандартов для Ethernet по витой паре, новые установки коаксиального кабеля для этой цели практически исчезли.

Рисунок 2-3: Иллюстрация коаксиального кабеля

Коаксиальный кабель называется «коаксиальным», потому что он включает в себя один физический канал (медный сердечник), по которому передается сигнал, окруженный (после слоя изоляции) другим концентрическим физическим каналом (металлической фольгой или оплеткой) и внешней оболочкой или оболочкой. , все движутся по одной оси.Внешний канал служит экраном (или землей). Многие из этих кабелей или пар коаксиальных трубок могут быть размещены в одном кабелепроводе и с помощью повторителей могут передавать информацию на большие расстояния. Фактически, этот тип кабеля использовался телефонными компаниями для передачи видео с высокой пропускной способностью до появления оптоволокна в 1980-х годах.

Есть несколько вариантов. Триаксиальный (Triax) — это вид кабеля, в котором используется один центральный проводник с двумя экранами. Эта композиция обеспечивает большее расстояние передачи с меньшими потерями из-за помех от внешних электрических сигналов.Twinaxial (Twinax) — это две коаксиальные системы, объединенные в один кабель.

Коаксиальный кабель был изобретен в 1929 году и впервые коммерчески применен в 1941 году. Компания AT&T создала свою первую межконтинентальную коаксиальную систему передачи в 1940 году. В зависимости от используемой технологии связи и других факторов, медный провод с витой парой и оптическое волокно являются альтернативой коаксиальному кабелю.

Коаксиальный кабель

изначально использовался некоторыми транспортными службами для обеспечения связи между полевыми контроллерами и центральным контроллером в автоматизированной системе дорожной сигнализации.Это также было предпочтительным средством для раннего внедрения систем управления видеонаблюдениями, используемых в ИТС. Однако с появлением волоконной оптики для этой цели практически отказались от использования коаксиального кабеля.

Коаксиальный кабель

до сих пор используется для подключения камер видеонаблюдения к мониторам и видеокоммутаторам. Поскольку стоимость использования волоконной оптики начала снижаться, производители камер устанавливают в камеры оптоволоконные трансиверы. Это особенно полезно для предотвращения помех от электрических систем или создания защищенной сети передачи видео.

Волоконная оптика и оптоволоконный кабель

Волоконно-оптическое волокно (или «оптическое волокно») относится к среде и технологиям, связанным с передачей информации в виде световых импульсов по стеклянной нити. Волоконно-оптический кабель несет гораздо больше информации, чем обычный медный провод, и гораздо менее подвержен электромагнитным помехам (EMI). Практически все междугородные (междугородные) телефонные линии теперь оптоволоконные.

Рисунок 2-4: Базовая конструкция волоконно-оптической пряди

Передача по оптоволоконным кабелям требует повторения (или регенерации) с различными интервалами.Расстояние между этими интервалами больше (потенциально более 100 км или 50 миль), чем в системах на основе меди. Для сравнения: высокоскоростной электрический сигнал, такой как сигнал T-1, передаваемый по витой паре, должен повторяться каждые 1,8 км или 6000 футов.

Потери в оптоволоконном кабеле рассчитываются в дБ на километр (дБ / км), а медные кабели — в дБ на метр (дБ / м). Примечание: Приложение к этому справочнику содержит объяснение того, как рассчитать бюджет потерь в оптоволокне .

Волоконно-оптический кабель состоит (см. Рисунок) в несколько слоев. Сердцевина — это настоящий стеклянный или волоконный проводник. Он покрыт преломляющим покрытием, называемым оболочкой, которое заставляет свет перемещаться по контролируемой траектории по всей длине стеклянной сердцевины. Следующий слой — это защитное покрытие, которое предохраняет сердцевину и покрытие от повреждений. Он также предотвращает выход света из сборки и имеет цветовую кодировку для идентификации. Сердцевина, покрытие и покрытие вместе именуются «прядью».Размеры прядей волокна всегда относятся к диаметру сердцевины.

Волоконно-оптический кабель

Внутренний кабель завода сконструирован таким образом, чтобы он был гибким и легким. На кабель может быть нанесено покрытие в соответствии с нормами пожарной безопасности.

Волоконно-прядь обычно связывается в кабель. Нити могут быть помещены в «плотный» или «свободный» массив буферных трубок. Матрица со свободными буферными трубками чаще всего используется для внешних применений на предприятиях.Кабель с плотным буфером обычно используется в здании для стояка и горизонтального кабеля. Плотный буферный кабель также используется для «внутреннего / наружного» применения. Этот кабель сконструирован с устойчивой к погодным условиям и влаге оболочкой кабеля и обычно используется для прокладки кабеля от монтажной коробки, расположенной в пределах нескольких сотен футов от входа в инженерные сети здания, и должен быть проложен на нескольких сотнях футов в пределах здания до точки распределения основного волокна. . Если основная точка распределения волокна находится на расстоянии менее 100 футов от входа в здание, использование внутреннего / внешнего кабеля может оказаться бесполезным.

Кабель для установки вне установки выдерживает погружение в воду, выдерживает воздействие ультрафиолетовых лучей и защищен от грызунов и птиц.

Пряди волокна помещаются в трубку большого (относительно) диаметра и позволяют «плавать» со значительным перемещением. Когда оптоволоконный кабель протягивается на место (в кабелепроводе, прямо закапывается в землю или помещается на опору), жилы не подвергаются силе растягивающего натяжения.Таким образом, пряди подвергаются минимальному повреждению или деформации от растяжения.

Волоконно-оптические кабели (как и все кабели связи) производятся с учетом их предполагаемого использования. Каждый кабель будет иметь стандартный набор маркировок, указывающих на его основное использование, наименование производителя, номинальные характеристики Национального электрического кодекса и код утверждения UL, количество волокон, содержащихся в кабеле, внешний диаметр кабеля и продукцию производителя. номенклатура. Все эти элементы должны быть проверены, когда кабель доставляется на место хранения, а затем на строительную площадку перед установкой кабеля.Как правило, волоконно-оптические кабели относятся к одной из следующих классификаций:

Таблица 2-2: Классификация оптоволоконных кабелей

Классификация волоконно-оптических кабелей	общего назначения
Внутри завода	Подключение устройства к устройству
Горизонтально или внутри офиса	Выполнить на одном этаже и между помещениями
Подъемник или внутри здания	Прокладка между этажами в здании, обычно в шахте лифта или водоводах
Пленум	Кабель со специальным покрытием для соответствия нормам пожарной безопасности при прокладке кабеля в воздушном пространстве.
антенный кабель	Обычно нанизывается на опоры электросети и может быть самонесущим или привязанным к поддерживающему кабелю. Кабели обычно изготавливаются из материалов, устойчивых к старению от воздействия солнечных лучей.
Непосредственное захоронение	Кабели, предназначенные для прокладки непосредственно в траншее.
Канальный кабель	Кабели, предназначенные для установки в кабелепровод
Подводный кабель	Кабели, предназначенные для погружения в воду.
внутри-снаружи	Кабели, которые используются для перехода между внешним и внутренним оборудованием.

Некоторые кабели производятся с металлической армированной оболочкой для обеспечения дополнительной прочности и защиты от грызунов. Волоконный кабель, помещаемый в подземный канал, обычно заполняется водонепроницаемым гелевым составом. Внешние кабели производятся, как правило, с гелевым наполнением буферных трубок и водонепроницаемой лентой между внутренней и внешней оболочками.Как внешняя, так и внутренняя оболочки изготовлены из материалов, способных выдерживать погружение и противостоять коррозии.

Рисунок 2-5: Рисунок

оптоволоконного кабеля

Волоконно-прядь и кабели производятся со стандартной цветовой кодировкой. Это позволяет эффективно управлять кабелями, поскольку в кабеле обычно содержится большое количество жил. Используется 24 цветовых сочетания. Свободный кабель буферной трубки с 576 прядями будет иметь 24 трубки, окрашенные в соответствии с приведенной ниже таблицей.Внутри каждой буферной трубки будет 24 волокна, использующие одинаковую цветовую схему. Следовательно, нить 47 будет находиться в оранжевой буферной трубке и иметь розу с черным защитным покрытием трассирующего цвета.

Таблица 2-3: Таблица идентификации цвета оптоволоконного кабеля

Буферная трубка / номер нити волокна	Цвет
1	Синий
2	оранжевый
3	зеленый
4	Коричневый
5	шифер
6	Белый
7	Красный
8	Черный
9	Желтый
10	фиолетовый
11	Роза
12	Аква
13	Синий / Черный Tracer
14	Оранжевый / Черный Tracer
15	Зеленый / Черный Tracer
16	Коричневый / Черный Tracer
17	Сланец / Черный Трассирующий
18	Белый / Черный Tracer
19	Красный / Черный Tracer
20	Черный / желтый Tracer
21	Желтый / Черный Tracer
22	Фиолетовый / Черный Tracer
23	Розовый / Черный Tracer
24	Aqua / Black Tracer

Другой аспект конструкции волокна — это фактический размер пряди волокна.Большинство волокон производится диаметром 125 мкм — это комбинация сердцевины волокна и его оболочки. Большинство используемых сегодня многомодовых кабелей имеют диаметр сердцевины 62,5 мкм, а большинство одномодовых волокон имеют диаметр сердцевины 9 мкм. Следовательно, размер жилы волокна обычно указывается как 62,5 мкм / 125 мкм для многомодового волокна и 9 мкм / 125 мкм для одномодового волокна.

Диаметр стренги поддерживается постоянным, чтобы облегчить производственные и монтажные процессы. Диаметр сердцевины варьируется из-за различий в некоторых характеристиках передачи волокон.При покупке оптоволоконного кабеля для добавления к существующей системе убедитесь, что диаметр жилы и диаметр жилы совпадают. Возможно сращивание оплавлением (см. Главу 8 для объяснения сращивания) волокон с различным диаметром сердцевины. Однако, вероятно, будет нарушение выравнивания, которое является причиной низкой производительности системы. Если вам необходимо использовать волокна с различным диаметром сердцевины, лучше всего использовать механическое сращивание, чтобы обеспечить правильное выравнивание. Никогда не сращивайте многомодовое волокно с одномодовым волокном.Если вы должны поместить одномодовый и многомодовый режим в одну и ту же систему, используйте «преобразователь режимов», чтобы облегчить переход.

Типы волоконно-оптических кабелей

Волоконно-оптические кабели выпускаются двух основных видов:

• Буферный кабель со свободной трубкой
• Кабель с плотной буферизацией

Примечание. Многие производители поставляют как свободные трубки, так и кабели с плотным буфером. Некоторые предоставляют только один тип. Укажите и купите тип кабеля, который наилучшим образом соответствует вашим потребностям.Помните: «В телекоммуникациях не существует единого решения для всех требований !!!»

Кабели со свободными трубками в основном используются вне производственных помещений. Они предназначены для защиты волокон от повреждений (растяжения и перекручивания), которые могут возникнуть в результате чрезмерно агрессивного съемника кабеля. Расположение трубок также позволяет упростить переход к оптоволоконным кабелям в зданиях или коммуникационных шкафах. Пряди волокна плавают внутри буферных трубок и не являются частью конструкции кабеля.Кабели со свободными трубками идеально подходят для прокладки кабелей в городских условиях и на большие расстояния.

Герметичные буферные кабели предназначены для использования внутри производственных помещений. Эти типы кабелей предназначены для использования в контролируемой среде, например в здании или внутри шкафов заводского оборудования. Поскольку кабель используется в здании, он требует меньшей физической защиты и большей гибкости. Волокна внутри кабеля чувствительны к повреждению из-за агрессивного натяжения кабеля, поскольку жилы волокна являются частью конструкции кабеля.Пряди плотно связаны в центральный пучок внутри внешней оболочки кабеля.

Волокна собираются в многожильные или ленточные кабели. Многожильные кабели представляют собой отдельные волокна, скрученные вместе. Ленточный кабель состоит из 12 волокон и покрытия их пластиком для образования многожильной ленты. Жгуты многожильных и ленточных волокон могут быть упакованы вместе в свободный или плотный буферный кабель.

Таблица 2-4: Типы буферов оптоволоконного кабеля

Свободный буферный кабель	Кабель с жесткой буферизацией
Отдельные волокна свободно перемещаются в буферной трубке	Волокна плотно связаны в пучок
Кабель большого диаметра для размещения буферных трубок	Меньший диаметр кабеля
Волокна защищены от тягового усилия кабеля	Волокна, чувствительные к растягивающим силам
Используется в основном для установки вне завода	Используется для внутреннего использования и распределения

Типы волоконных прядей

Пряди волокна производятся в двух основных вариантах: многомодовом и одномодовом.Каждая разновидность используется для облегчения определенных требований системы связи.

Многомодовое волокно — это оптическое волокно, которое предназначено для одновременного переноса нескольких световых лучей или мод, каждый из которых имеет несколько разный угол отражения внутри сердцевины оптического волокна. Передача по многомодовому волокну используется на относительно небольших расстояниях, поскольку моды имеют тенденцию распространяться на более длинные участки (это называется модальной дисперсией). Многомодовые волокна имеют диаметр сердцевины от 50 до 200 микрон.Многомодовое волокно используется при высоте менее 15 000 футов. Многомодовое волокно стало доступным в начале 1980-х годов и до сих пор используется во многих старых системах. С развитием оптоволоконных технологий и появлением большого количества доступных продуктов многомодовое оптоволокно почти никогда не используется в новых системах. Существуют механические устройства, обеспечивающие переход от многомодового волокна к одномодовому. Многомодовое волокно обычно «освещается» светодиодами (Light Emitting Diodes), которые дешевле, чем ЛАЗЕРНЫЕ передатчики.Многомодовое волокно обычно производится двух размеров: 50 мкм и 62,5 мкм.

Одномодовое волокно — это оптическое волокно, предназначенное для передачи одного луча или моды света в качестве носителя. Одномодовое волокно имеет намного меньшую сердцевину, чем многомодовое волокно. Одномодовое волокно выпускается в нескольких вариантах. Варианты предназначены для облегчения очень больших расстояний и передачи нескольких световых частот в пределах одного светового луча. В следующих главах обсуждаются возможности системы передачи — см. Ethernet, SONET и DWDM.Одномодовое волокно обычно изготавливается с диаметром сердцевины от 7 до 9 микрон.

Примечание. SMF-28 является товарным знаком Corning Cable, который стал общим термином, используемым для описания универсального одномодового волокна. Почти все системы управления дорожными сигналами и автомагистралями будут использовать универсальное одномодовое волокно. Характеристики волоконно-оптических продуктов постоянно меняются. Изучите перед окончательной доработкой технических характеристик системы. Раздел ресурсов этого справочника содержит список производителей оптоволоконных кабелей и их веб-сайты.

За последние 10 лет было разработано несколько вариантов одномодового волокна. Некоторые из волокон используются в системах дальней связи, а другие — в городских. Каждый из них был разработан с особыми характеристиками, предназначенными для повышения производительности для определенной цели. Наиболее широко используемым универсальным одномодовым оптоволокном является SMF-28, которое можно использовать для всех целей, кроме систем DWDM с большим радиусом действия.

Управление автомагистралью и контроль дорожных сигналов будут рассматриваться — с точки зрения связи — как системы общего назначения.Разработчикам систем управления транспортом, использующих оптоволокно, следует серьезно подумать о выборе одномодового волокна типа SMF-28. Это волокно очень доступно и обычно по самой низкой цене.

Цена на оптоволоконный кабель

указана исходя из длины стренги. Кабель длиной 5 000 футов с двумя жилами волокна составляет 10 000 футов жилы волокна. Кабель длиной 5000 футов с 24 волокнами составляет 120 000 футов жилы. Стоимость первого кабеля может составлять 5000 долларов или 50 центов за фут жилы. Стоимость второго кабеля может составлять 24 000 долларов, но стоимость одного фута нити составляет всего 20 центов.Поэтому при покупке оптоволоконного кабеля всегда лучше учитывать возможные дополнения системы, чтобы снизить общие затраты на материалы. Помните, что цена за фут волокна прядей — не единственный фактор, который следует учитывать при оценке общих затрат на систему. Выкопка траншеи глубиной четыре (4) фута, установка кабелепровода в траншею и ремонт улицы обходятся одинаково, независимо от количества прядей, и это около 90% от общей стоимости развертывания оптоволоконного кабеля. Если строительство стоит 100 долларов за погонный фут, то общая стоимость из расчета на один фут составляет 50 долларов.50 за фут за две (2) пряди и 4,37 доллара за двадцать четыре (24) пряди. В этот расчет не включены расходы, связанные со стыковкой, оптимизацией и проектированием. Это 10% от общей стоимости.

Одномодовое волокно

и многомодовое волокно

Ниже приводится общее сравнение одномодовых и многомодовых волокон:

Одномодовое волокно имеет очень маленькую сердцевину, заставляющую свет распространяться по прямой линии, и обычно имеет размер сердцевины от 8 до 10 микрон.Он имеет (теоретически) неограниченную пропускную способность, которая может передаваться на очень большие расстояния (от 40 до 60 миль). Многомодовое волокно поддерживает множество путей света и имеет сердцевину гораздо большего размера — 50 или 62,5 мкм. Поскольку диаметр многомодового волокна в пять-шесть раз превышает диаметр одномодового, проходящий свет будет проходить по нескольким путям или модам внутри волокна. Многомодовое волокно может производиться двумя способами: ступенчатым или ступенчатым. Волокно со ступенчатым показателем преломления имеет резкое изменение или скачок между показателем преломления сердцевины и показателем преломления оболочки.Многомодовые волокна со ступенчатым показателем преломления имеют меньшую пропускную способность, чем волокна со ступенчатым показателем преломления.

Волокно с градиентным показателем преломления было разработано для уменьшения модальной дисперсии, присущей оптоволокну со ступенчатым показателем преломления. Модальная дисперсия возникает, когда световые импульсы проходят через сердцевину вдоль мод более высокого и низкого порядка. Волокно с градиентным коэффициентом преломления состоит из нескольких слоев с самым высоким показателем преломления в сердцевине. Каждый последующий слой имеет постепенно уменьшающийся показатель преломления по мере удаления слоев от центра.Моды высокого порядка проникают во внешние слои оболочки и отражаются обратно к сердцевине. Многомодовые волокна со ступенчатым показателем преломления имеют меньшее затухание (потери) выходного импульса и более широкую полосу пропускания, чем многомодовые волокна со ступенчатым показателем преломления.

Одномодовые волокна не подвержены влиянию модовой дисперсии, поскольку свет проходит по одному пути. Одномодовые волокна со ступенчатым показателем преломления света испытывают растяжение и сжатие светового импульса из-за хроматической дисперсии. Хроматическая дисперсия возникает, когда световой импульс содержит более одной длины волны.Длины волн перемещаются с разной скоростью, вызывая распространение импульса. Дисперсия также может возникать, когда оптический сигнал выходит из сердечника в оболочку, вызывая сокращение общего импульса.

В одномодовом оптоволокне со сдвигом используется несколько слоев сердцевины и оболочки для уменьшения дисперсии. Волокна со смещенной дисперсией имеют низкое затухание (потери), большие расстояния передачи и большую полосу пропускания.

Таблица 2-5: Сравнение одномодового и многомодового волокна

Характеристика	Одномодовый	многомодовый
Пропускная способность	Практически без ограничений	Менее чем практически неограниченное
Качество сигнала	Отлично на большие расстояния	Отлично на короткие дистанции
Ослабление в первичной обмотке	Хроматическая дисперсия	Модальная дисперсия
Типы волокон	Индекс шага и смещение дисперсии	Индекс ступеней и оценок
Типичное приложение	Почти все (включая Ethernet)	Аналоговое видео; Ethernet; Связь ближнего действия

драфта-линн-6ман-6лобак-01

 Рабочая группа по обслуживанию IPv6 K.Линн, Эд.
Консультант по Интернет-проекту
Предполагаемый статус: Standards Track 11 июля 2011 г.
Истекает: 12 января 2012 г.


                Передача IPv6 по сетям MS / TP
                       draft-lynn-6man-6lobac-01

Абстрактный

   MS / TP (Master-Slave / Token-Passing) - это метод доступа без конкуренции
   для физического уровня TIA-485-A, который широко используется в строительстве
   сети автоматизации. В этом документе описывается формат фрейма для
   передача пакетов IPv6 и способ формирования link-local и
   Адреса IPv6 с автоматической настройкой без сохранения состояния в сетях MS / TP.Статус этого меморандума

   Данный Интернет-проект представлен в полном соответствии с
   положения BCP 78 и BCP 79.

   Интернет-проекты - это рабочие документы Интернет-инжиниринга.
   Целевая группа (IETF). Обратите внимание, что другие группы также могут распространять
   рабочие документы в виде Интернет-проектов. Список актуальных Интернет-
   Черновики находятся на http://datatracker.ietf.org/drafts/current/.

   Интернет-проекты - это проекты документов, срок действия которых составляет не более шести месяцев.
   и могут быть обновлены, заменены или исключены другими документами в любое время
   время.Использовать Интернет-черновики в качестве справочника неуместно.
   материала или цитировать их иначе, как «незавершенная работа».

   Срок действия этого Интернет-проекта истекает 12 января 2012 года.

Уведомление об авторских правах

   Авторские права (c) 2011 IETF Trust и лица, указанные как
   авторы документа. Все права защищены.

   Этот документ регулируется BCP 78 и Правовой нормой IETF Trust.
   Положения, касающиеся документов IETF
   (http://trustee.ietf.org/license-info) действует на дату
   публикация этого документа.Пожалуйста, просмотрите эти документы
   внимательно, поскольку они уважительно описывают ваши права и ограничения
   к этому документу. Компоненты кода, извлеченные из этого документа, должны
   включить упрощенный текст лицензии BSD, как описано в Разделе 4.e
   Правовые положения Trust и предоставляются без гарантии, как
   описано в упрощенной лицензии BSD.



Lynn Истекает 12 января 2012 г. [Страница 1]

---

Интернет-проект IPv6 через MS / TP июль 2011 г.


Оглавление

   1.Вступление . . . . . . . . . . . . . . . . . . . . . . . . . 3
   2. Режим MS / TP для IP. . . . . . . . . . . . . . . . . . . . . . 6
   3. Режимы адресации. . . . . . . . . . . . . . . . . . . . . . . 6
   4. Максимальный блок передачи. . . . . . . . . . . . . . . . . . 6
   5. Уровень адаптации LoBAC. . . . . . . . . . . . . . . . . . . . 7
   6. Автоконфигурация адреса без сохранения состояния. . . . . . . . . . . . . 9
   7. Локальный адрес канала IPv6. . . . . . . . . . . . . . . . . . .9
   8. Отображение одноадресных адресов. . . . . . . . . . . . . . . . . . . 10
   9. Отображение многоадресных адресов. . . . . . . . . . . . . . . . . . 11
   10. Сжатие заголовка. . . . . . . . . . . . . . . . . . . . . . 11
   11. Вопросы IANA. . . . . . . . . . . . . . . . . . . . . 11
   12. Соображения безопасности. . . . . . . . . . . . . . . . . . . 12
   13. Благодарности. . . . . . . . . . . . . . . . . . . . . . . 12
   14. Список литературы. . . . . . . . . . . . . . . . . . . . .. . . . . 12
     14.1. Нормативные ссылки  . . . . . . . . . . . . . . . . . . 12
     14.2. Информативные ссылки. . . . . . . . . . . . . . . . . 12
   Адрес автора. . . . . . . . . . . . . . . . . . . . . . . . . 13
































Lynn Истекает 12 января 2012 г. [Страница 2]

---

Интернет-проект IPv6 через MS / TP июль 2011 г.


1. Введение

   MS / TP (Master-Slave / Token-Passing) - это метод доступа без конкуренции
   для физического уровня [TIA-485-A], который широко используется в
   сети автоматизации зданий.В этом документе описывается рама
   формат для передачи пакетов IPv6 [RFC2460] и метод
   формирование адресов IPv6, локальных для канала и автоматически настраиваемых без сохранения состояния, на
   Сети MS / TP. Общий подход заключается в адаптации элементов
   6LoWPAN [RFC4944] спецификация для проводных сетей с ограничениями.

   Устройство MS / TP обычно основано на недорогом микроконтроллере с
   ограниченная вычислительная мощность и / или память. Вместе с низкими скоростями передачи данных
   и небольшое адресное пространство, эти ограничения аналогичны тем
   сталкиваются в сетях 6LoWPAN и предлагают некоторые элементы этого решения
   может быть применен.MS / TP существенно отличается от 6LoWPAN в
   по крайней мере три аспекта: а) устройства MS / TP обычно имеют непрерывный
   источник питания, б) все устройства MS / TP в сегменте могут обмениваться данными
   напрямую, чтобы не было проблем с маршрутизацией скрытых узлов или сетки, и c)
   предлагаемые изменения в MS / TP будут поддерживать полезную нагрузку до 1500 октетов
   без необходимости фрагментации и повторной сборки на уровне MAC.

   В следующих разделах представлен краткий обзор MS / TP, а затем
   описать, как формировать адреса IPv6 и инкапсулировать пакеты IPv6 в
   Кадры MS / TP.Этот документ также определяет механизмы для заголовка
   сжатие, необходимое для использования IPv6 в сетях MS / TP на основе
   на [I-D.ietf-6lowpan-hc].

1.1. Требования Язык

   Ключевые слова «ДОЛЖНЫ», «НЕ ДОЛЖНЫ», «ОБЯЗАТЕЛЬНО», «ДОЛЖНЫ», «НЕ ДОЛЖНЫ»,
   «ДОЛЖЕН», «НЕ ДОЛЖЕН», «РЕКОМЕНДУЕТСЯ», «МОЖЕТ» и «ДОПОЛНИТЕЛЬНО» в этом
   документ следует интерпретировать, как описано в [RFC2119].

1.2. Используемые сокращения

   ASHRAE: Американское общество отопления, холодоснабжения и кондиционирования воздуха.
            Инженеры по кондиционированию (http: // www.ashrae.org)

   BACnet: стандартный протокол передачи данных ISO / ANSI / ASHRAE
            для автоматизации зданий и сетей управления

   MAC: средний контроль доступа

   MSDU: MAC Service Data Unit (данные клиента MAC)

   MTU: Maximum Transmission Unit (данные клиента канала передачи данных)

   UART: универсальный асинхронный передатчик / приемник



Lynn Истекает 12 января 2012 г. [Страница 3]

---

Интернет-проект IPv6 через MS / TP июль 2011 г.


1.3. Обзор MS / TP

   В этом разделе представлен краткий обзор MS / TP, который указан
   в Пункте 9 ANSI / ASHRAE 135-2010 [BACnet] и включен сюда
   Справка. [BACnet] также охватывает варианты развертывания на физическом уровне.

   MS / TP предназначен для создания многоточечных сетей по экранированной витой
   парная проводка. Он может поддерживать сегменты длиной до 1200 метров или
   скорость передачи данных до 115200 бод (при этой скорости передачи данных длина сегмента
   ограничено 1000 метров). Для связи MS / TP требуется только UART,
   Таймер с разрешением 5 мс и трансивер [TIA-485-A] с драйвером
   это можно отключить.Сочетание этих функций делает MS / TP экономичным.
   эффективная полевая шина для самых многочисленных и наименее дорогих устройств
   в сети автоматизации зданий.

   Дифференциальная сигнализация, используемая [TIA-485-A], требует конкуренции -
   бесплатный MAC. MS / TP использует токен для управления доступом к шинной сети. А
   главный узел может инициировать передачу кадра данных, когда он
   держит жетон. После отправки не более сконфигурированного максимального числа
   кадров данных, главный узел передает токен следующему мастеру
   узел.(Ведомые узлы передают только при опросе и не считаются
   часть этой спецификации.)

   Кадры MS / TP имеют следующий формат *:

     0 1 2 3
     0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1
     + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - +
     | 0x55 | 0xFF | Тип кадра * | DA |
     + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - +
     | SA | Длина (сначала октет MS) | Заголовок CRC |
     + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - +
     /
     / Данные*
     /
     + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - +
     | CRC данных * (LS-октет первым) |
     + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - +
     | необязательный 0xFF |
     + - + - + - + - + - + - + - + - +

                       Рисунок 1: Формат кадра MS / TP


   * Примечание: поля Data и Data CRC присутствуют, только если длина
    ненулевой.В настоящее время рассматривается предложение BACnet, в котором назначается новый фрейм.
    Тип для IPv6, устанавливает максимальную длину поля данных равной 1500.
    октетов и заменяет 16-битный CRC данных на 32-битный CRC данных.



Lynn Истекает 12 января 2012 г. [Страница 4]

---

Интернет-проект IPv6 через MS / TP июль 2011 г.


   Поля кадра MS / TP имеют следующие описания:

     Преамбула двухоктетная преамбула: 0x55, 0xFF
     Тип кадра один октет
     Адрес назначения однооктетный идентификатор узла
     Исходный адрес однооктетный идентификатор узла
     Длина два октета, старший октет сначала
     Заголовок CRC один октет
     Данные 0 - 1500 октетов *
                          (присутствует, только если длина не равна нулю)
     CRC данных четыре октета *, младший октет первым
                          (присутствует, только если длина не равна нулю)
     (pad) (необязательно) не более одного октета трейлера: 0xFF


   Тип кадра используется для различения разных типов MAC.
   кадры.В настоящее время определены следующие типы (в десятичном формате):

     00 жетон
     01 Опрос Мастера
     02 Ответить на опрос для мастера
         ...
     10 IPv6 через инкапсуляцию MS / TP *

   Типы кадров с 11 по 127 зарезервированы для назначения ASHRAE.
   Типы кадров от 128 до 255 доступны поставщикам для проприетарных
   кадры. Токен, опрос для мастера и ответ на опрос для основных кадров
   ДОЛЖНЫ быть поняты всеми главными узлами. См. Раздел 2 для дополнительных
   подробности.

   Каждый адрес назначения и источника имеет длину один октет.См. Дополнительные сведения в разделе 3.

   В поле Длина указывается длина в октетах поля данных и
   передается старший октет первым. См. Раздел 4 для
   дополнительные детали.

   Поле CRC заголовка охватывает тип кадра, адрес назначения,
   Поля «Исходный адрес» и «Длина».

   Поля данных и данных CRC зависят от типа кадра и
   длина. Поля Data и Data CRC всегда присутствуют в
   рамки, указанные в этом документе. * См. Предыдущее примечание относительно
   Предложение по изменению [BACnet] для поддержки IPv6 через MS / TP.Определены процедуры генерации и проверки CRC заголовка и данных.
   в [BACnet] и расширен предложением об изменении.




Lynn Истекает 12 января 2012 г. [Страница 5]

---

Интернет-проект IPv6 через MS / TP июль 2011 г.


2. Режим MS / TP для IP

   Предлагаемое изменение [BACnet] MS / TP, которое сейчас находится на рассмотрении, выделяет новый
   Тип кадра из зарезервированного диапазона для индикации инкапсуляции IPv6.
   Новый тип кадра для IPv6 через инкапсуляцию MS / TP (LoBAC) - 10.Все ведущие устройства MS / TP (в том числе поддерживающие IPv6) должны
   понимать токен, опрос для мастера и ответ на опрос для мастера
   кадры и поддерживают конечные автоматы кадра приема и главного узла
   указана в [BACnet] и расширена предложением об изменении.


3. Режимы адресации

   Адреса получателя и отправителя MS / TP имеют длину один октет. А
   Адрес назначения 255 (0xFF) обозначает широковещательную рассылку на уровне канала (все
   узлы). Все многоадресные пакеты IPv6 ДОЛЖНЫ быть отправлены в пункт назначения.
   Адрес 255 и фильтруется на уровне IPv6.Исходный адрес 255
   НЕ ДОЛЖЕН использоваться.

   [BACnet] указывает, что адреса от 0 до 127 действительны для мастера
   узлы. Однако эта спецификация ограничивает допустимую одноадресную рассылку.
   диапазон адресов от 1 до 127 включительно. Ноль НЕ ДОЛЖЕН использоваться
   как адрес назначения или адрес источника.

   Назначение адресов узлов (идентификаторов) выходит за рамки
   этого документа. Каждый узел должен иметь уникальный идентификатор на
   существует ссылка или условие неправильной конфигурации.В этом документе предполагается, что каждая ссылка MS / TP соответствует уникальному IPv6.
   префикс подсети. Хосты узнают префиксы IPv6 через объявления маршрутизатора
   согласно [RFC4861]. MS / TP не поддерживает многоадресную рассылку, поэтому
   Многоадресные пакеты уровня IPv6 ДОЛЖНЫ передаваться как широковещательные.
   кадры в сетях MS / TP.


4. Максимальный блок передачи

   Рассматриваемое сейчас предложение об изменении [BACnet] MS / TP требует, чтобы
   MSDU можно увеличить до 1500 октетов и охватить 32-битной CRC. Этот
   достаточно для передачи MTU не менее 1280 октетов, как того требует
   IPv6 без необходимости фрагментации и повторной сборки на уровне MAC.Однако относительно низкие скорости передачи данных MS / TP по-прежнему делают
   убедительный аргумент в пользу сжатия заголовка. Уровень адаптации к
   сжатие и распаковка заголовков IPv6 описано ниже в разделе 5
   а схема сжатия указана в разделе 10.




Lynn Истекает 12 января 2012 г. [Страница 6]

---

Интернет-проект IPv6 через MS / TP июль 2011 г.


5. Уровень адаптации LoBAC

   Форматы инкапсуляции, определенные в этом разделе (впоследствии
   называется «инкапсуляция LoBAC») содержат полезную нагрузку (MSDU)
   кадра MS / TP.Полезная нагрузка LoBAC (например, пакет IPv6) следует за
   стек заголовка инкапсуляции. LoBAC - это подмножество LoWPAN
   инкапсуляция определена в [RFC4944], поэтому использование "LOWPAN"
   буквальное значение там, где оно указано ниже, является преднамеренным. Основной
   отличия: а) устранение сетки, широковещательной передачи и
   заголовки фрагментации и б) использование LOWPAN_IPHC
   [I-D.ietf-6lowpan-hc], а не сжатие заголовка LOWPAN_HC1.

   Все инкапсулированные дейтаграммы LoBAC, передаваемые через MS / TP, имеют префикс.
   стеком заголовков инкапсуляции.Каждый заголовок в стеке заголовков
   содержит тип заголовка, за которым следует ноль или более полей заголовка.
   В то время как в заголовке IPv6 стек будет содержать в следующих
   порядок, адресация, параметры перехода, маршрутизация, фрагментация,
   параметры назначения и, наконец, полезная нагрузка [RFC2460]; в заголовке LoBAC
   аналогичная последовательность заголовков - это (необязательно) сжатие и
   полезная нагрузка. В этих примерах показаны стеки заголовков, которые можно использовать в
   Сеть LoBAC.

      Дейтаграмма IPv6, инкапсулированная LoBAC:

        + --------------- + ------------- + --------- +
        | Отправка IPv6 | Заголовок IPv6 | Полезная нагрузка |
        + --------------- + ------------- + --------- +

      Инкапсулированная LOWPAN_IPHC дейтаграмма IPv6, инкапсулированная LOWPAN_IPHC:

        + --------------- + ------------- + --------- +
        | Отправка IPHC | Заголовок IPHC | Полезная нагрузка |
        + --------------- + ------------- + --------- +

   Все дейтаграммы протокола (например,g., IPv6, сжатые заголовки IPv6 и т. д.)
   ДОЛЖЕН предшествовать один из допустимых заголовков инкапсуляции LoBAC,
   примеры которых приведены выше. Это позволяет использовать единое программное обеспечение
   обработка дейтаграмм независимо от режима их
   коробка передач.

   Определение заголовков LoBAC состоит из значения отправки,
   определение следующих полей заголовков и их порядок
   ограничения относительно всех остальных заголовков. Хотя стек заголовка
   структура обеспечивает механизм для удовлетворения будущих требований к LoBAC
   (LoWPAN) уровень адаптации, он не предназначен для предоставления общих
   расширяемость цели.Этот форматный документ определяет небольшой набор
   типы заголовков, использующие стек заголовков для ясности, компактности и
   ортогональность.



Lynn Истекает 12 января 2012 г. [Страница 7]

---

Интернет-проект IPv6 через MS / TP июль 2011 г.


5.1. Тип отправки и заголовок

   Тип отправки определяется нулевым битом как первый бит и единицей.
   бит как второй бит. Здесь показаны тип отправки и заголовок:

                        1 2 3
    0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5 6 7 8 9 0 1
   + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - +
   | 0 1 | Отправка | Заголовок для конкретного типа
   + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - +

   Диспетчерский 6-битный селектор.Определяет тип заголовка
                          сразу после заголовка отправки.

   Заголовок, зависящий от типа Заголовок, определяемый заголовком отправки.

                    Рисунок 2: Тип и заголовок отправки


   Значение отправки можно рассматривать как неструктурированное пространство имен. Только
   несколько символов необходимо для представления текущих функций LoBAC.
   Хотя некоторая дополнительная экономия может быть достигнута путем кодирования
   дополнительные функции в октете отправки, эти меры
   будет иметь тенденцию ограничивать возможность рассмотрения будущих альтернатив.Тип заголовка шаблона
        + ------------ + ------------------------------------ ------------- +
        | 00 xxxxxx | NALP - не кадр LoWPAN (LoBAC) |
        | 01 000000 | ESC - следует дополнительный октет отправки |
        | 01 000001 | IPv6 - Адреса IPv6 без сжатия |
        | ... | зарезервировано - Зарезервировано для использования в будущем |
        | 01 1xxxxx | LOWPAN_IPHC - сжатый IPv6 LOWPAN_IPHC |
        + ------------ + ------------------------------------ ------------- +

                   Рисунок 3: Битовая комбинация значений отправки


   NALP: указывает, что следующие биты не являются частью LoBAC
      инкапсуляция, и любой узел LoBAC, который встречает отправку
      значение 00xxxxxx должно отбросить пакет.Другое, не относящееся к LoBAC
      протоколы, которые хотят сосуществовать с узлами LoBAC, должны включать
      октет, соответствующий этому шаблону, сразу после MS / TP
      заголовок.

   ESC: указывает, что следующий заголовок является одним 8-битным полем для
      Стоимость отправки. Это позволяет поддерживать значения Dispatch больше
      чем 127.




Lynn Истекает 12 января 2012 г. [Страница 8]

---

Интернет-проект IPv6 через MS / TP июль 2011 г.


   IPv6: указывает, что следующий заголовок является несжатым IPv6.
      заголовок [RFC2460].LOWPAN_IPHC: значение 001xxxxx определяет сжатие LOWPAN_IPHC.
      заголовок (см. Раздел 10.)


6. Автоконфигурация адреса без сохранения состояния

   В этом разделе определяется, как получить идентификатор интерфейса IPv6. В
   общая процедура описана в Приложении A [RFC4291], «Создание
   Модифицированные идентификаторы интерфейса формата EUI-64 ».

   Идентификатор интерфейса может быть основан на идентификаторе [EUI-64].
   назначен устройству (это не характерно для MS / TP). В этом
   В этом случае идентификатор интерфейса формируется из EUI-64 путем инвертирования
   бит «u» (универсальный / локальный) согласно [RFC4291].Это будет
   приведет к глобальному уникальному идентификатору интерфейса.

   Если устройство не имеет EUI-64, тогда Идентификатор интерфейса
   формируется путем объединения идентификатора узла MS / TP с
   семь октетов 0x00, 0x00, 0x00, 0xFF, 0xFE, 0x00, 0x00. Для
   Например, идентификатор узла MS / TP с шестнадцатеричным значением 0x4F приводит к
   в следующем идентификаторе интерфейса:

   | 0 1 | 1 3 | 3 4 | 4 6 |
   | 0 5 | 6 1 | 2 7 | 8 3 |
   + ---------------- + ---------------- + --------------- - + ---------------- +
   | 0000000000000000 | 0000000011111111 | 1111111000000000 | 0000000001001111 |
   + ---------------- + ---------------- + --------------- - + ---------------- +

   Обратите внимание, что в результате универсальный / локальный бит устанавливается в «0» на
   указать локальный масштаб.Другой MAC-адрес, установленный вручную или программно, МОЖЕТ использоваться для
   получить идентификатор интерфейса. Если такой MAC-адрес используется, его
   глобальное свойство уникальности должно быть отражено в значении
   универсальный / локальный бит.

   Префикс IPv6-адреса, используемый для автоконфигурации без сохранения состояния [RFC4862]
   интерфейса MS / TP ДОЛЖНЫ иметь длину 64 бита.


7. Локальный адрес канала IPv6

   Локальный адрес канала IPv6 [RFC4291] для интерфейса MS / TP:
   формируется путем добавления идентификатора интерфейса, как определено выше, к
   префикс FE80 :: / 64.Lynn Истекает 12 января 2012 г. [Страница 9]

---

Интернет-проект IPv6 через MS / TP июль 2011 г.


       10 бит 54 бит 64 бит
     + ---------- + ----------------------- + -------------- -------------- +
     | 1111111010 | (нули) | Идентификатор интерфейса |
     + ---------- + ----------------------- + -------------- -------------- +


8. Отображение одноадресных адресов.

   Процедура разрешения адресов для сопоставления IPv6 без многоадресной рассылки
   адресов в адреса канального уровня MS / TP следует общему
   описание в разделе 7.2 [RFC4861], если не указано иное.

   Опция Source / Target Link-layer Address имеет следующую форму
   когда канальный уровень - MS / TP, а адреса - 8-битный узел MS / TP
   адреса.

                      0 1
                      0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5
                     + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - +
                     | Тип | Длина = 1 |
                     + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - +
                     | 0x00 | MS / TP Адрес |
                     + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - +
                     | |
                     + - Набивка - +
                     | (все нули) |
                     + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - +


   Поля опций:

   Тип:

     1: для адреса исходного уровня.2: для адреса целевого канального уровня.

   Длина: это длина этой опции (включая тип и
     поля длины) в единицах по 8 октетов. Значение этого поля - 1
     для 8-битных адресов MS / TP.

   Адрес MS / TP: 8-битный адрес в каноническом порядке битов [RFC2469].
     Это одноадресный адрес, на который в настоящее время отвечает интерфейс.








Lynn Истекает 12 января 2012 г. [Страница 10]

---

Интернет-проект IPv6 через MS / TP июль 2011 г.


9.Отображение многоадресных адресов

   Все многоадресные пакеты IPv6 ДОЛЖНЫ быть отправлены на адрес назначения MS / TP.
   255 (широковещательный) и фильтруется на уровне IPv6. При представлении как
   16-битный адрес в сжатом заголовке (см. Раздел 10), он ДОЛЖЕН быть
   формируется заполнением слева нулем:

                      0 1
                      0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5
                     + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - +
                     | 0x00 | 0xFF |
                     + - + - + - + - + - + - + - + - + --------------- +


10.Сжатие заголовка

   LoBAC использует сжатие IPv6 LOWPAN_IPHC, которое указано в
   [I-D.ietf-6lowpan-hc] и включен здесь в качестве ссылки. Эта секция
   просто определит замены, которые следует сделать, когда
   интерпретация текста [I-D.ietf-6lowpan-hc].

   Как правило, следует сделать следующие замены:

   * Заменить "6LoWPANs" на "MS / TP Network"

   * Замените «адрес IEEE 802.15.4» на «адрес MS / TP»

   Когда запрашивается 16-битный адрес (например, IEEE 802.15,4 дюйма короткое
   адрес ") он ДОЛЖЕН быть сформирован путем заполнения адреса MS / TP слева
   с нулем:

                      0 1
                      0 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5
                     + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - + - +
                     | 0x00 | Адрес MS / TP |
                     + - + - + - + - + - + - + - + - + --------------- +


11. Соображения IANA

   В этом документе используются значения, ранее зарезервированные [RFC4944] и
   [I-D.ietf-6lowpan-hc] и больше не запрашивает IANA.Примечание для редактора RFC: этот раздел может быть удален при публикации как
   RFC.






Lynn Истекает 12 января 2012 г. [Страница 11]

---

Интернет-проект IPv6 через MS / TP июль 2011 г.


12. Соображения безопасности

   Метод получения идентификаторов интерфейса из MAC-адресов:
   предназначен для сохранения глобальной уникальности, когда это возможно. Однако там
   не защищает от случайного дублирования или подделки.


13.Благодарности

   Мы благодарны авторам [RFC4944] и членам IETF.
   6LoWPAN рабочая группа; этот документ широко заимствован из их
   Работа.


14. Ссылки

14.1. Нормативные ссылки

   [BACnet] Американское общество отопления, холодоснабжения и кондиционирования воздуха-
              Инженеры по кондиционированию, BACnet, A Data Communication
              Протокол для сетей автоматизации зданий и управления
              (Одобрено ANSI) ", ANSI / ASHRAE 135-2010, апрель 2011 г.

   [RFC2119] Брэднер, С., "Ключевые слова для использования в RFC для обозначения
              Уровни требований », BCP 14, RFC 2119, март 1997 г.

   [RFC2460] Диринг, С. и Р. Хинден, «Интернет-протокол, версия 6
              (IPv6) Specification », RFC 2460, декабрь 1998 г.

   [RFC4291] Хинден, Р. и С. Диринг, "Адресация IP версии 6
              Архитектура », RFC 4291, февраль 2006 г.

   [RFC4861] Нартен, Т., Нордмарк, Э., Симпсон, В., и Х. Солиман,
              «Обнаружение соседей для IP версии 6 (IPv6)», RFC 4861,
              Сентябрь 2007 г.[RFC4862] Thomson, S., Narten, T., and T. Jinmei, "IPv6 Stateless
              Автоконфигурация адреса », RFC 4862, сентябрь 2007 г.

   [RFC4944] Черногория, Г., Кушалнагар, Н., Хуэй, Дж., И Д. Каллер,
              «Передача пакетов IPv6 по IEEE 802.15.4.
              Сети », RFC 4944, сентябрь 2007 г.

14.2. Информативные ссылки

   [EUI-64] IEEE, "Рекомендации по 64-битному глобальному идентификатору (EUI-64)
              Орган регистрации ", март 1997 г., .



Lynn Истекает 12 января 2012 г. [Страница 12]

---

Интернет-проект IPv6 через MS / TP июль 2011 г.


   [I-D.ietf-6lowpan-hc]
              Хуэй, Дж. И П. Туберт, "Формат сжатия для IPv6
              Датаграммы в сетях с низким энергопотреблением и потерями (6LoWPAN) »,
              draft-ietf-6lowpan-hc-15 (в разработке),
              Февраль 2011 г.

   [RFC2469] Нартен, Т. и К. Бертон, "Предупреждение о канонических
              Порядок адресов канального уровня », RFC 2469,
              Декабрь 1998 г.[TIA-485-A]
              Ассоциация телекоммуникационной индустрии, TIA-485-A,
              Электрические характеристики генераторов и приемников для
              Использование в сбалансированных цифровых многоточечных системах (ANSI / TIA /
              EIA-485-A-98) (R2003) », март 2003 г.


Адрес автора

   Керри Линн (редактор)
   Консультант

   Телефон: +1978460 4253
   Электронная почта: [email protected]



























Lynn Истекает 12 января 2012 г. [Страница 13]


Адаптация канального уровня

Ученые многое знают о структурных слоях Земли — внутреннем ядре, ядре, мантии и коре.Начиная с центра, Земля состоит из четырех отдельных слоев. Они бывают от самых глубоких до самых мелких …

Сетка адаптивного макета Material Design адаптируется к размеру и ориентации экрана. Это руководство по пользовательскому интерфейсу включает гибкую сетку, обеспечивающую единообразие макетов.

Уровень канала данных отвечает за обмен кадрами между узлами через физическую сетевую среду. В частности, уровень канала данных выполняет две основные услуги: он принимает пакеты уровня 3 и …

MIMO, OFDM и Link Adaptation 3. Соберите полную модель системы с помощью MATLAB и Simulink 4. Ускорьте скорость моделирования в MATLAB … Ресурс предварительного кодирования Layer mapper …

Сетевой уровень заинтересован в получении сообщений на соответствующие модуль сетевого уровня на соседней машине. Удаленный узел сетевого уровня должен получить идентичное сгенерированное сообщение …

• Уровень адаптации ATM (AAL). В сочетании с уровнем ATM AAL примерно аналогичен уровню канала передачи данных модели OSI.AAL отвечает за изоляцию протоколов более высокого уровня от деталей процессов ATM. Уровень адаптации подготавливает пользовательские данные для преобразования в ячейки и сегментирует данные на 48-байтовые полезные данные ячеек.

Уровень адаптации для взаимодействия и форматов пакетов. Механизм адаптации, обеспечивающий взаимодействие между доменом IPv6 и IEEE 802.15.4, лучше всего рассматривать как проблему уровня. Определение функциональности этого уровня и определение новых форматов пакетов, если необходимо, является интересной областью исследований.

Методы коммутации 2-го уровня. Коммутаторы LAN характеризуются поддерживаемым ими методом пересылки, таким как коммутатор с промежуточным хранением, сквозной коммутатор или коммутатор без фрагментов.

21 ноября, 2007 · Нижний слой слегка приправлен лимоном, а верхний — тыквенным, но не тяжелым; съеденные вместе, они просто рай. Нет, он не обезжиренный, но я призываю вас найти нежирный чизкейк с таким хорошим вкусом.

Arendal Sound 1723 Monitor THX Обзор громкоговорителей

Больше последние несколько лет Arendal Sound заработал репутацию производитель громкоговорителей, создающий высокопроизводительный, но доступный по цене дом театрально-центрированные колонки.Это норвежская компания, основным рынком сбыта которой является Европе, но они доставляются по всему миру, и они настроены так, чтобы их было легко купить и отправлено по всему миру. Они делают акустические системы с сертификатом THX, которые красиво выглядят. Достаточно, чтобы не быть лишним в высококлассной гостиной. Многие из спикеров которые имеют такой уровень производительности в сочетании с таким уровнем внешнего вида, как правило, стоят удача. Громкоговорители Арендала не самые дешевые, но они шокирующе низкие цены, учитывая то, что они обещают принести Таблица.Но есть ключевое слово «обещание» — все это слишком хорошо, чтобы быть правда. В сегодняшнем обзоре «Мониторов 1723 Арендал» мы рассмотрим, в чем «загвоздка» есть или есть «уловка». Все ли они так хороши, как утверждает Арендал? Давайте посмотрим…

Упаковка и внешний вид

Упаковка было хорошо для мониторов 1723, но это должно быть так, поскольку все они поставляются бандеролью со своего склада в Нидерландах. Они были упакованы в прочная картонная коробка с защитными краями по периметру.Они были зажаты между двумя полиэтиленовыми частями с другой частью, защищающей середину — a хорошая идея для формы этого динамика. Внутри динамик был покрыт вискозный мешок с завязками для защиты от истирания и влаги, очень элегантное прикосновение! Кроме того, они поставляются с хлопковыми перчатками, чтобы справиться с динамик, не оставляя отпечатков пальцев на финише. Это, безусловно, идет лишнюю милю и гордится своим продуктом.

Однажды раскрытый, 1723 Monitor — довольно привлекательный динамик в своем классе, который большой громкоговоритель, устанавливаемый на стойку.У него был неожиданно прекрасный белый глянцевый закончить переднюю перегородку со скошенными краями и некоторыми изящными динамиками. Басовые динамики имели чистый, атласный блеск, а твитер — такой же шелковистый блеск в корпусе из матового алюминия. В комплекте решетки которые используют магнитную адгезию, поэтому на передней перегородке нет направляющих решетки, который сохраняет очень чистый вид. Решетки имеют легкую округлую форму, поэтому они выглядят немного лучше, чем просто черная ткань, накинутая на раму, хотя я думаю, динамик выглядит лучше без решетки.Задний переплетный столб пластина также имела отделку из матового алюминия черного цвета с родиевым покрытием столбы и перемычки. В целом он большой, но очень стильный. Монитор 1723 также поставляется в матовом белом, матовом черном и глянцевом черном цветах. Не имея лично видел другие варианты отделки, я думаю, что белый глянцевый выглядят лучше всего, но, учитывая стилистическую чувствительность, представленную здесь, я уверен все они выглядят очень красиво.

Анализ проекта

Мониторы 1723 — это двусторонняя конструкция MTM с 8-дюймовыми вуферами и купольным твитером с волноводом.В общий дизайн, а также сертификация THX-Ultra предполагают установку на стойку динамик с относительно высоким динамическим диапазоном, а также контролируемой дисперсией. Давайте посмотрим на него поближе, чтобы объяснить, что он делает для достижения своей конструкции. целей, и давайте начнем с верхней части диапазона частот — твитера. В Твитер представляет собой 1,1-дюймовый синтетический мягкий купол, вставленный в круглый алюминиевый волновод. Волновод должен помочь контролировать дисперсию, сужая нижний конец диапазона твитера, но также расширяет верхний конец.Это сделано так что дисперсия остается более постоянной, чем это обычно происходит для купола твитеры без волновода, что дает очень большую дисперсию на их нижнем конец, который заканчивается сужением в верхней части частотного диапазона твитера. В литературе Арендал говорится, что в твитере используется неодимовый кольцевой магнит, медные и алюминиевые закорачивающие кольца, феррожидкостное охлаждение, а также алюминий радиатор и задняя камера с демпфированием для уменьшения резонансов от обратной волны радиация.

два 8-дюймовых вуфера мониторов 1723 используют длинные диффузоры из целлюлозного волокна с перевернутым пылезащитный колпачок и нитрил-бутил резиновый подвес.Удаление драйвера из в корпусе, он имеет звуковую катушку диаметром 1 дюйм, экранированный двигатель и вентиляция сделана под паук. Экранирование может удерживать больше магнитного потока внутри двигателя в сборе, но его больше не видно, так как он был в основном используется для предотвращения искажения изображения на ЭЛТ паразитными магнитными полями экраны. Мотор скрыт за экраном, но драйвер довольно тяжелый и прочный, так что я думаю, у него довольно здоровенный магнит. Arendal’s в литературе указано, что в нем используется алюминиевое закорачивающее кольцо, оптимизированная подвеска анализом FEA и алюминиевой проводкой, покрытой медью, для звуковой катушки.Это выглядит как у способного водителя, а два 8-дюймовых диффузора имеют почти такую ​​же площадь поверхности, как и 12-дюймовый диффузор, поэтому басовая система мониторов 1723 должна иметь довольно серьезную динамический диапазон.

Твитер пересекает на низкочастотный динамик на 1,5 кГц, что является очень разумной частотой кроссовера, конус диаметром 8 дюймов для сохранения гладкой направленности при условии, что форма волновода хорошо задуманный. Склоны кроссовера все четвертого порядка, что довольно круто. и удивительно для динамика этой ценовой категории.Эти электроакустические склоны, поэтому они сочетаются с естественным скатыванием Драйверы и наклоны не чисто электрические, по крайней мере для твитера. Арендал указывает, что в их кроссоверах используются индукторы с воздушным сердечником большой толщины, полипропилен конденсаторы, мощные резисторы, толстые печатные платы и многожильные витые пары проводка, и, если взглянуть на схему кроссовера, это не шутка; эти — это мощные конденсаторы, катушки индуктивности и резисторы. Мониторы 1723 позволяют пользователь может использовать двухканальный / двухпроводной режимы, но я сомневаюсь в необходимости двухполосного усиления. в данном случае даже для такого мощного динамика.Однако с указанная мощность RMS 400 Вт, есть лучший вариант для двухполосного усиления возможности с ними, чем со многими другими домашними аудио громкоговорителями. Обвязочные столбы покрыты никелем, но на самом деле покрыты родием, который был выбран из-за его проводимости, коррозионной стойкости и твердости.

корпус имеет очень внушительную конструкцию, в которой используется ДВП высокой плотности. вместо ДВП средней плотности. Я измерил переднюю перегородку на толщиной 1 дюйм, а боковые панели должны быть толщиной дюйма.Есть оконная скоба на мидель шкафа. Шкаф очень щедро набит полифиллом. а внутренние поверхности покрыты мягким, почти гелеобразным веществом, которое Арендал называет «демпфирующий слой дифференциальной массы на основе бутила» для матового внутреннего волны давления от резонирующего корпуса. Я думал, что это лишнее милю, но Арендал также покрасил внутреннюю часть шкафа, хотя и не с глянцевой отделкой. Преимущество нанесения слоя краски на интерьер в том, что он лучше защищен от влаги, воздействующей на древесину кабинет.Мониторы 1723 не поставляются с прикрепленными ножками, но они есть. с небольшими липкими резиновыми ножками, которые пользователь может прикрепить; я буду владельцы рекомендуют делать это, чтобы сохранить отделку на нижней поверхности. Может как Хорошо, держи его в хорошем состоянии, когда сможешь. Решетка использует магнитную адгезию, но с очень сильными магнитами, поэтому он не снимается легко. Решетки нужно это сильная адгезия, так как они используют перфорированный металлический каркас, обернутый в черный цвет ткань. Они действительно защищают водителей от попадания посторонних предметов. вместо того, чтобы просто спрятать драйверы тканью, как большинство решеток.Арендал с гордостью хвастается, что в их производстве используется очень мало пластика. динамики.

Там два порта диаметром 2 дюйма, установленные на задней панели, длиной 7 дюймов. Они вспыхивают на обоих концах и поставляются с заглушками для портов для тех, кто хочет отключить порт выход. Выход через порт убийства уменьшит запас по уровню низких частот, но сделает фазу ответ намного проще, и это может помочь спикерам интегрироваться с сабвуферы лучше. Еще одним преимуществом герметизации портов является центральный каналы, где граничное усиление действительно может усилить басовый выход, и этот лишний бас может ухудшить разборчивость речи.Однако, если у вас нет лишних басов от расположения динамиков, я бы посоветовал пользователям запускать мониторы 1723 с открытыми портами.

Мониторы 1723 могут похвастаться Сертификат THX Ultra , что означает, среди прочего, что он может достигать THX Контрольные уровни в помещении объемом 3000 кубических футов на расстоянии 12 футов от динамики. Громкость эталонного уровня THX составляет пики 105 дБ с низким уровнем искажений, поэтому требуется реальная огневая мощь, чтобы достичь этого на расстоянии 12 футов за 3000 кубический фут.Но сертификация громкоговорителей THX — это больше, чем просто динамика. диапазон; оценивает частотную характеристику, дисперсионные характеристики, электрические поведение, а также поведение во временной области. Другими словами, это должно быть во всех отношениях хороший исполнитель. Более того, качества, которые ищет THX, не просто сказать, хорош ли динамик или нет, а скорее насколько хорошо он подойдет контекст всей системы THX. То, что ищет THX, предсказуемо поведение, так что содержание программы будет звучать очень похоже на любом Сертифицированная система THX.THX гарантирует, что все, что видит аудитория, слышит — это то, что задумали создатели контента. Итак, если у вас есть что-то отмеченный сертификатом THX, это всего лишь одна часть системы, которая может достоверно воспроизвести исходный материал, если цепочка воспроизведения сигнала следует предписаниям THX сверху вниз.

… Мониторы 1723 безупречно созданы для цена.

Кому резюмируя этот дизайн, мониторы 1723 безупречно хорошо сконструированы для цена.Нет никаких видимых ярлыков для экономии производственных затрат. Они весит 58 фунтов. на динамик, чего можно ожидать от большинства башенных колонки, но они всего лишь мониторы MTM. Пользователям понадобится прочный динамик стоять, чтобы держать эти вещи; Арендал делает для них какие-то стойки, но 600 долларов США за штуку, вы также можете купить колонки 1723 Tower, которые стоят всего 400 долларов. больше после этого. Я был так впечатлен качеством сборки мониторов 1723, Фактически, после того, как я распаковал их, я вернулся, чтобы сослаться на продукт страницу, чтобы еще раз проверить цены.Как это всего лишь от 1200 до 1250 долларов за динамик (из них доставка ) !? Не то чтобы эти цены были дешевыми, но если бы я осмотрел динамик, не зная его стоимости, я бы предположил, что они пойдут на около 2500 долларов за штуку. Здесь много ораторов за деньги, по крайней мере, в с точки зрения качества сборки. Однако колонки в основном предназначены для звука. воспроизведение, а не мастерство, поэтому давайте послушаем их, чтобы увидеть, как все из этих атрибутов дизайна переводятся в звук…

Сеансы прослушивания

В моих 24 мин. В комнате для прослушивания 13 футов (приблизительно), я установил динамики на расстоянии нескольких футов безопасные расстояния между задней стенкой и боковой стенкой и равное расстояние между динамиками и положением слушателя. Я наклонил динамики так, чтобы схождение в сторону позиции слушателя. Расстояние прослушивания от динамиков был около 9 футов. Усилением и обработкой занималась Pioneer Elite. СК-55. Корректирующая коррекция помещения не использовалась.Сабвуферы не использовались, если только иначе отмечено.

Прослушивание музыки

Лучшее музыка для оценки тональности звуковой системы всегда была оркестровой на счет его плотного спектрального состава из-за смеси стольких различных инструменты. Поскольку звучание оркестровых инструментов так глубоко укоренилось в многие люди легко ощутят тональный вес воспроизведения представление. С этой целью я нашел новую великолепную запись мессы Моцарта до минор на Qobuz от лейбла Pentatone.Эта запись была в исполнении Les Musiciens du Louvre, инструментального ансамбля того времени под руководством Марка Минковски и пытается оставаться ближе к тому, что могло бы Первоначально прозвучала в премьере этого сочинения 1783 года. Также есть четыре солиста, а также хор, поэтому много вокальной работы и здесь. Производство этой записи безупречно и было представлено в разрешении 96 кГц / 24 бита.

Из После первых нот, мониторы 1723 дали этой массе полный и яркий звук, Ведущий вокал был кристально чистым и прочно закрепился на звуковой сцене. центр, и хоровые и инструменталисты окружили их для обширного звуковая сцена, которая, казалось, простиралась за пределы размещения динамиков.Инструменты и голоса имели естественную тональность, и я не обнаружил никаких тональных сигналов. дисбаланс. Расширение баса показалось подходящим для этой записи, а бас-барабаны имел весомое присутствие. Когда ведущие вокалисты пели и чередовались с каждым другие, такие как дорожка 8, ‘llg. Хесу Кристе », их позиции располагались вокруг в центре, но у каждого певца было уникальное место в звуковая сцена для точного отображения, когда это необходимо. Я заметил такое же качество для солисты-инструменталисты. Возможности динамического диапазона мониторов 1723 были: конечно, более чем достаточно для этой записи.»Месса до минор» была изысканно воспроизводится этими динамиками, и наверняка любой поклонник классической музыки были бы очень довольны тем, что они могут предложить. Было бы ошибкой думаю, что эти колонки предназначены для киноконтента и как-то менее может работать с более тонкими музыкальными записями, такими как эта.

Для что-то с более особенным акцентом на человеческий вокал, я нашел чудесный запись Oumou Sangare под названием «Acoustic», альбом африканского Wassoulou музыка (разновидность народной музыки), сочиненная и исполненная Малиан Сангаре, который поет тексты на бамбара, одном из основных языков Мали.«Acoustic» — это чисто акустическая запись песен из ее популярных запись «Mogoya», в которой было много уровней студийных методов производства для хитрый звук. «Акустик» — очень простая, урезанная постановка в для сравнения: только Сангаре и несколько акустических инструментов и два ее дублера. певцы. Это становится намного ближе к ее естественному голосу, а также к другому инструменты и певцы с очень небольшим студийным блеском. В результате это звучит как немного грубо, но звучит откровенно и прямо. Это личные песни и производство придает им интимность, которая соответствует предмету обсуждения.

Первый В «Acoustic» я заметил, насколько богато текстурированы звучание перещипанных струн. Детали инструментов, а также голос Сангаре были тщательно продуманы. рендеринг, как можно было бы надеяться в таком «отключенном» альбоме. Учитывая дизайн этих динамиков, я решил попробовать внутреннюю, «временную торговлю» тип схождения (описан здесь и также обсуждается в этом видео Audioholics Livestream ), которое должно помочь повысить резкость изображения в различных точках в альбоме.Это не означает, что раньше изображение было не лучшим; по факту, это было очень хорошо с небольшим схождением. Тем не мение. Дизайн предполагал более контролируемая направленность, чем у большинства динамиков, что должно сделать его более имеет право на позиционирование с учетом временных затрат. Разница была интригующе. Звуковая сцена значительно сузилась, но изображение стало более ярким. точное, почти лазерное позиционирование на слух. Сангаре, а также инструменты и ее бэк-вокалистки были точно размещены в звуковая сцена.Я думаю, что более тонкое изображение и более узкая звуковая сцена подходят для альбома. такой природы лучше, чем более широкая звуковая сцена менее экстремального схождения. В в таких динамиках хорошо то, что они дают вам выбор ширины звуковая сцена, в отличие от громкоговорителей с широкой направленностью, которые не так затронуты схождением. «Acoustic» звучит довольно красиво на мониторах 1723, несмотря на то, что тема предположительно грустная (я бы не знал, не будучи спикером бамбара, хотя в песнях часто была меланхолия по поводу их).Полагаю, не многие люди смотрят на мониторы 1723, чтобы послушать Музыка вассулу, но любителям музыки, у которых все-таки достались эти колонки, следует послушайте этот альбом.

Одна мощная и разнообразная музыкальная запись — это саундтрек. к «Бараке», бессловесному документальному фильму 1992 года для экранов Imax и Omnimax. В музыка в основном принадлежит синтезатору Майклу Стернсу, но содержит множество треки других исполнителей, в том числе классическое произведение Dead Can Dance «The Host of Серафима ». Эта музыка звучит масштабно, и она должна была звучать масштабно с момента выхода фильма. в первую очередь предназначался для презентаций на гигантских экранах.Это путешествие по миру фильм и музыка, с этническими произведениями из разных мест, таких как Индия, Непал, Анды, Таиланд и Япония. Парение над всей музыкой со всего мира — эпические синтезаторные звуковые ландшафты Стернса, которые связывают все вместе и придает ему монументальный размах. Эта музыка выигрывает от громкой громкости, поэтому пара динамиков, сертифицированных THX Ultra, должна быть в состоянии реализовать шкала этой оценки, но давайте посмотрим, справятся ли 1723 Monitors с этой задачей.

Мониторы 1723 производили линейку колонок типа «башня» и власть.

С музыкой такой же масштабный, как фильм, я хотел получить звук Imax-level , поэтому я обратился к мощному усилителю, который у меня был под рукой — Parasound JC 5, высокопроизводительный усилитель мощностью 600 Вт (среднеквадратичное значение) при нагрузке 4 Ом. В результате звук был очень впечатляюще. Я заметил, что нижние басы были немного тонкими, но я рассудил, что такие динамики THX обычно имеют спад 12 дБ / октаву при 80 Гц для жестко контролируемой интеграции сабвуфера и такого спада даст значительный выигрыш в границах, особенно с задним портом такие громкоговорители, как эти, поэтому я пододвинул их к задней стенке, им всего несколько дюймов пространства сзади.Это здорово помогло, и теперь бас звучал так, как будто были задействованы сабвуферы. Мониторы 1723 не имели проблема с этим громадным звуком. Они произвели диапазон, похожий на башенный динамик, и власть. Эти динамики в паре с этим усилителем с этим альбомом могут вызвать в воображении я думаю, что большинство людей подумали бы, если бы им сказали представить THX опыт. Динамики не беспокоили эти повышенные уровни громкости, и у них был настоящий динамический диапазон большого экрана. При нормальном использовании я бы, вероятно, все еще используйте сабвуферы с ними для немного большего расширения, а также для больший контроль частотной характеристики в комнате, которую могут обеспечить сабвуферы, но для тех, кому нужны монтируемые колонки с серьезным динамическим диапазоном вплоть до низких частот частоты, Мониторы 1723 являются отличным решением.Прозвучал «Барака» фантастика с этими динамиками; этот альбом — музыкальное путешествие, которое я совершил много раз раньше, но это была лучшая презентация, которую я когда-либо слышал.

Для чего-то более хриплого в музыке я нашел отличный альбом Machinecode под названием «Every Ones & Nothings». Это сложно классифицировать электронную музыку на этом альбоме, но я бы описал ее как очень экспериментальный дабстеп, хотя он все еще не совсем отражает то, что происходит Здесь. Это тяжелая басовая электронная музыка с множеством атмосферных синтезаторов и объемные ударные ритмы.Звук не особенно быстрый по темпу, но с первый трек и далее, он такой толстый, что кажется тяжелым, как тонна кирпичи. Он должен работать как хороший альбом, чтобы подчеркнуть 1723-е годы. Мониторы. Со всем басом в «Every Ones & Nothings» это тоже было бы хороший альбом, с которым можно ощутить басовый отклик; могли бы эти динамики отдают должное обильному басу в «Every Ones & Nothings» или нужен сабвуфер для полноценного эффекта? С окном +/- 3 дБ на 34 Гц, я мог бы подумать, что этого должно быть достаточно расширения для захвата низких частот содержится здесь, но окно +/- 3 дБ на самом деле не описывает возможности воспроизведения низких частот динамика очень хорошо на практике.»Every Ones & Nothings», безусловно, Попрактикуйтесь, поэтому давайте посмотрим, как работают мониторы 1723 …

Разжигание «Every Ones & Nothings», я снова был впечатлен басовой способностью эти колонки, устанавливаемые на стойку; если бы мониторы 1723 были такими мощными в басах частот, версия колонки Арендал в корпусе Tower с двумя дополнительными 8-дюймовыми басами. драйверы должны быть довольно феноменальными. При более высокой громкости мониторы 1723 показывали никаких признаков сжатия или искажения. Все перкуссионные и соло-синтезаторы звучало чисто и раскованно.Переключение между использованием сабвуфер и с полнофункциональным монитором 1723 Monitors, сабвуфер добавил еще тактильный эффект на бас, и я должен объяснить это просто наличием большего количества запас по уровню ниже 50 Гц. Тем не менее, эти колонки отлично справились с басом, легко достаточно, чтобы дать этому типу музыки прочную низкочастотную основу, а также добавление красивого удара к бочкам. Они так хорошо разбирались в низких частотах что мне пришлось перепроверить режим, который я использовал, поскольку были времена, когда я не был уверен, оставил ли я сабвуферы включенными или нет.Опять же, чтобы добиться этого впечатляющий басовый звук, мне пришлось использовать граничное усиление и переместить динамики близко к задней стене, но как только это будет сделано, низкие частоты будут исключительный. В очередной раз я обнаружил, что это колонки для установки на стойку, которые могут звучат как колонки башни . «Every Ones & Nothings» звучало сенсационно на Мониторы 1723 с сабвуферами или без них. Если ваш джем — электронная музыка или поп-музыку, эти динамики могут качать и могут масштабироваться до высокого уровня громкости не вспотев.

Просмотр фильма

Один недавний Релиз, который я наблюдал с мониторами 1723, назывался « Psycho Goreman », это не очень большой студийный релиз, но, похоже, имел забавный и увлекательный звуковой микс. Сюжет фильма касается пары детей. которые раскрывают злое существо огромной силы, но они также захватывают средства управлять монстром. За этим следуют всевозможные кровавые беспределы, как и следовало бы ожидайте от фильма с его названием. Естественно, фильм с таким сюжетом очень тяжелые эффекты, и в нем также есть эксцентричная музыка от группы Blitz // Berlin, где есть оркестровые пьесы, ретро-синтвейв-пьесы и 80-е. рок-музыка с большими волосами, так что казалось, что у нее будет живой звуковой микс это хорошо продемонстрировало бы динамический диапазон громкоговорителя.С системой в 2-канальный режим, я установил высокий уровень громкости и чередовал используя полнодиапазонный 1723s и подключив сабвуфер, разница.

«Психо» Goreman ’в итоге получился улюлюканьем, и звуковой микс был большой частью этого. В голос злого существа был сильно переработан, чтобы звучать как можно более демонически, поэтому в нем много внимания уделялось басу и звучало как усиленная версия Дарта. Вейдер. На протяжении всего фильма было множество существ, и у них совершенно разные голоса, но все они были понятны, по крайней мере, когда говорить по-английски, так что это хороший признак того, насколько хорошо мониторы 1723 могут четко воспроизводите диалог.Многие эффекты звуков фильма были не ограничены динамическим диапазоном традиционных звуковых систем и поэтому были яростно закрученный динамиками для обещанного кинематографического звука сертифицирован THX Ultra. Звучали оркестровые элементы партитуры. большой, что придало фильму более эпический вид, хотя он и не был высокобюджетным. характерная черта.

Переключение между включением широкополосных динамиков и передачей нижних басов сабвуферы, мониторы 1723 были очень хороши сами по себе, но добавление сабвуферов давали более прочную основу басовым звукам.В сверхъестественно баритонный голос существа имел более ощутимое присутствие, когда подводные лодки были включены, хотя одни только громкоговорители уловили достаточно угрозы что они были вполне компетентны в передаче масштабов власти, которой обладали существо. Точно так же звуки эффектов были немного более мощными с сабвуферами. активный. Тем не менее, «Психо Гореман» было взрывом, чтобы смотреть и слышать в 1723 году. Мониторы, а с такими динамиками сабвуферы не нужны для наслаждаюсь таким фильмом.

Другой фильм, который я снял на 1723 Monitors, был научно-фантастическим фильмом 2019 года. «Ad Astra.’Поскольку это был гораздо более серьезный фильм с гораздо большим бюджетом чем «Psycho Goreman», он должен иметь более сдержанный и отточенный звуковой микс. Тем не менее, звуковой микс для «Ad Astra» должен быть не менее интересным. Действие фильма происходит в открытом космосе. Для тех, кто еще не видел как и я до сих пор, история сосредоточена вокруг космонавта, который берет на себя миссия к внешним краям нашей солнечной системы, чтобы узнать, что случилось с его отец, который загадочно исчез во время путешествия в этот регион много лет назад.Поскольку это современный крупный студийный фильм, звуковой микс обязательно должен был быть лучшим. звуковая инженерия, которую можно купить за деньги, тем более что она изначально была Dolby Atmos, и он дополнен оркестровой / электронной партитурой от пользующейся большим спросом композитор Макс Рихтер. Другими словами, этот фильм должен звучать великолепно — по крайней мере, на отличной звуковой системе.

Я смотрел «Ad Astra» на высоком уровне громкости и был удивлен, сколько сцен с боевыми действиями это было. Судя по трейлеру, я предположил, что это было бы более разговорчивой стороной научной фантастики, но оказалось, что в ней есть и кризисные моменты, и сцены с большими эффектами.Все это звучало живо на мониторах 1723. Фильм началось с грохота на «Международной космической антенне», где звуки действие в космосе было ярко передано через физическую передачу энергии через скафандры. Публика слышит то, что слышат персонажи (кроме музыку), и в этом смысле фильм придерживался более реалистичного звучания дизайн. Шумы эффектов все еще были очень сильными, а звуковой микс массив сцен с широким динамическим диапазоном. Интенсивность звука была воплощены в жизнь мониторами 1723, и я нашел этот более реалистичный тип звуковой дизайн должен быть более захватывающим, чем типичные фантастические звуковые схемы, Голливуд обычно прибегает к таким фильмам.Конечно, помогает иметь динамик, который может масштабироваться с динамическим диапазоном звукового микса, а Мониторы 1723 были очень хороши в этом отношении. Воспроизведение нескольких сцен при использовании сабвуферов они действительно внесли реальный вклад в некоторых сценах с очень глубокий бас, как у ракетных запусков, но мониторам 1723 удалось уловить почти все, кроме самого глубокого баса. Как я упоминал ранее, мониторы 1723 могут воспроизводят глубокие басы, но они не делают это с силой глубоко настроенного сабвуфер.Однако то, что у них получается, очень респектабельно, особенно для колонки, устанавливаемые на стойку, и им не нужно добавлять сабвуфер, чтобы крупномасштабный фильм в мощный слуховой опыт.

ATM MCQ — Передача данных и создание сетей

Этот набор вопросов и ответов с множественным выбором (MCQ) для передачи данных и работы в сети посвящен « ATM ».

1

. Путь передачи может иметь _______ виртуальных путей.

2

. Виртуальное соединение обозначается _______.

3

. В идентификаторе виртуального соединения VCI составляет _______ бит в UNI и _______ бит в NNI .

4

. В идентификаторе виртуального соединения VPI составляет _______ бит в UNI и _______ бит в NNI.

5

. Какие бывают два типа коммутаторов ATM?

6

. В коммутаторе _______ VCI не изменяется, а VPI изменяется.

7

. В переключателе _______ изменяются и VCI, и VPI.

8

. Коммутатор ATM без границ обычно использует _______ для маршрутизации.

9

. Коммутатор ATM на границе сети обычно использует _______ для маршрутизации.

10

. Самый простой коммутатор ATM — это переключатель _______.

11

. Переключатель _______ — это, по сути, перекрестный переключатель с распределителями и очередями для обработки коллизий.

12

. Переключатель banyan с 32 входами и 32 выходами имеет _______ микропереключателей на каждой ступени.

13

. Переключатель баньян с 32 входами и 32 выходами имеет _______ ступеней.

14

. Конфликт может произойти в _______ многоступенчатом коммутаторе, даже если две ячейки не имеют одного и того же целевого порта вывода

15

. ATM — это протокол ретрансляции ячеек, который _______.

16

.В чем основная проблема мультиплексирования пакетов разного размера?

17

. Что из следующего лучше всего описывает сотовую сеть?

18

. В сотовой сети ячейки, принадлежащие одному сообщению _______.

19

. Каждый банкомат _______ содержит таблицу для определения путей к другим коммутаторам

20

. VPI идентифицирует _______.

21

. В заголовке ячейки есть поле _______.

22

. Когда ячейка достигает переключателя VP, изменяется _______.

23

. _______ необходим для коммутаторов, обрабатывающих трафик для нескольких каналов на каждом пути.

24

. Ячейка банкомата состоит из _______ байтов.

25

. Уровень _______ принимает передачи от служб верхнего уровня.

26

. Слой _______ добавляет 5-байтовый заголовок к 48-байтовому сегменту.

27

.Физический уровень отвечает за ________.

28

. Путь передачи можно разделить на несколько _______

29

. Все ячейки, принадлежащие одному сообщению, следуют за одним и тем же _______.

30

. Виртуальный путь может иметь _______ виртуальных цепей.

Возможно, вас заинтересует:
MCQ для передачи данных и сетей от Бехруза А. Форузана.
MCQ компьютерных сетей
Основы сетевых онлайн-тестов
Онлайн-тесты по обмену данными и сетям
Передача данных и сетевые ответы на короткие вопросы
Учебные пособия по обмену данными и сетевым технологиям и заметки для изучения

Патч-корд 4-х жильный.Как самому обжать сетевой кабель (витую пару)

1. Провод, коннектор и обжим
2. Методы обжима витой пары
3. Прямой на 4 и 8 проводов 568 В
4. Крест
5. Процедура обжима с помощью обжима
6. Обжим без инструмента
7. Подводя итоги

И тут возникает вопрос: как сжать витую пару 8 жила? Ведь непосредственно к проводу «плотно» прикреплен сам разъем.Что теперь, снова позвонить провайдеру, вызвать специалистов, оплатить им работу?

Как оказалось, схема опрессовки витой пары не так уж и сложна. Сделать подобное соединение своими руками вполне реально. Кроме того, витая пара , подключение которой производится вручную, сэкономит Ваш личный бюджет. А как обжать кабель для интернета, попробуем сейчас разобраться.

Но для начала стоит разобраться, что такое сам интернет-кабель и как подключить провода к разъему для его правильной работы.

Провод, разъем и обжим

Интернет-кабель содержит 8 медных проводов, скрученных попарно между собой. Именно поэтому такой провод называется витой парой. Сдвоенные жилы имеют похожий цвет. Например, пара может быть синей и бело-голубой или коричневой и коричнево-белой.

На полках два типа проводов — экранированный (STP) и неэкранированный (UTP). Но, в конечном итоге, эти типы кабеля выполняют одну и ту же работу, а потому переплачивать за экран нет смысла.Поэтому лучшим будет второй вариант, как более доступный для подключения. Кроме того, в нем есть разные категории, среди которых стоит выбрать.

По категориям кабели UTP можно разделить на 3, 5, 6 и 7 (наиболее распространенные). Следует понимать, что чем ниже категория, тем ниже качество и, как следствие, цена. На сегодняшний день можно выделить 5 категорию, которая достаточно хорошо зарекомендовала себя в эксплуатации и при этом имеет приемлемую цену.Она на , на данный момент самая обычная.

Что касается разъема, то сейчас почти все устройства используют Rj-45. Стоимость его невысока, а потому покупать эти коммутационные детали стоит с запасом, ведь есть риск их испортить при работе по неопытности.

Вам также может понадобиться инструмент, называемый кримпером, то есть специальные плоскогубцы для обжима вилок. Хотя можно и без них обойтись при условии, что нужно сжать всего один-два провода — в этом случае тратиться на это не стоит.

Способы опрессовки витой пары

Разобравшись с необходимым инструментом и материалом, можно переходить к выбору вариантов, по которым будет производиться опрессовка. Ведь от того, каким он будет, зависит скорость передачи интернет-трафика и другой информации, а также типы устройств, с которыми будет совместим кабель.

Выделяют два типа распиновки: 568 А и 568 В. В свою очередь, они составляют два подвида — живую или кросс (кросс).Кроме того, есть упрощенная распиновка, т.е. обжимка витой пары из 4 проводов, а не из 8. Однако при такой компоновке скорость трафика снижается с 1 Гбит / с до 100 Мбит / с. Необходимо рассматривать каждый из вариантов отдельно, и начинать следует с самого простого.

Прямой на 4 и 8 проводов 568V

Витая пара, обжатая по 2 пары, используется при подключении компьютера к коммутационным устройствам, таким как модем, маршрутизатор и т. Д. При обжиме с обеих сторон последовательность проводов на контактах стоит:

1. оранжевый с белым;
2. Оранжевый;
3. зеленый с белым;
4. зеленый.

Эта цветовая схема оставляет неиспользуемыми 4, 5, 7 и 8 контактов. Таким образом, есть возможность подключить интернет по линии ADSL со скоростью не более 100 Мбит / с, но при этом витую пару на 4 ядра естественно установить намного проще.

Витая пара, соединение которой должно быть высокоскоростным, требует использования всех 8 проводов при обжиме. Такая схема подключения сетевого кабеля позволяет увеличить скорость передачи данных до 1 Гбит / с.Порядок расположения прожилок по цветам следующий:

1. оранжевый с белым;
2. Оранжевый;
3. зеленый с белым;
4. синий;
5. синий с белым;
6. зеленый;
7. коричневый с белым;
8. коричневый.

Немного другой порядок подключения в кросс-версии, для которой тип расположения жилого 568 А.

Кросс

Аналогичный вариант подключения использует 568 А и 568 В для низкого скорости передачи, а именно, одна из сторон провода обжимается предыдущим 8-проводным методом, а вторая меняет местами оранжевую и зеленую пары.Получается распиновка витой пары 568; A:

1. зеленый с белым;
2. зеленый;
3. оранжевый с белым;
4. синий;
5. синий с белым;
6. Оранжевый;
7. коричневый с белым;
8. коричневый.

Если вам нужен высокоскоростной трафик, распиновка кабеля для интернета будет следующая: одна из сторон обжата в последовательности 568 В, а со второй стороны остается 568 А, но с заменой пара «сине-коричневый».

Процедура обжима с помощью щипцов

Сначала необходимо зачистить внешний изоляционный слой примерно на 2,5–3 см. Для такой манипуляции на обжиме есть специальные бороздки. Нужно быть очень осторожным, чтобы не повредить изоляцию проводов витой пары.

После необходимо аккуратно распрямить жилы, располагая их в нужной последовательности, и разрезать так, чтобы получился ровный перпендикулярный край. Затем по канавкам внутри вилки заведите жилы внутрь так, чтобы они вошли в контакты вилки.Внешняя изоляция провода тоже должна заходить внутрь. Иначе после нескольких перегибов разъем не встанет и провода порвутся.

После уже можно выдавить провод и второе место фиксации с помощью обжима, на котором есть специальный паз для сетевого провода 8P. Если обжима достаточно, то контакты протыкают изоляцию проводов. Такое действие несет две функции: создается прочный контакт и дополнительная фиксация.

При строгом соблюдении инструкций разъем для витой пары будет работать должным образом. Если что-то пошло не так, перепутались цвета жил и т. Д., И в этом случае необходим запас заглушек, о котором говорилось выше.

Обжим без инструмента

Порядок действий такой же, как и в предыдущем методе — снимается изоляция, устанавливается в желаемом порядке и нарезаются жилки, вводятся в заглушку по канавкам. После отвертки прогорает часть, фиксирующая сам кабель, и только после этого можно переходить непосредственно к самим контактам.

Этой же отверткой (или ножницами — кому как удобнее) обжимают контакты поочередно, до того момента, пока они не протыкают изоляцию и плотно вдавливаются в жилы проводников. Контакты останутся в пазах пластиковой заглушки.

Но все же, конечно, разъем, обжатый с помощью кримпера, пусть даже бюджетного, будет намного лучше. Кстати, на новых компьютерах и ноутбуках уже не имеет значения, прямая или крестовая вилка сдавлена, т.к. эти модели сами по распиновке подогнаны.Конечно, это не значит, что вы можете проделать подобную процедуру как попало. Просто, когда вам нужно подключить интернет-модем или другой компьютер, вы можете выполнить прямую опрессовку витой пары или витой пары 4-х ядер (при невысокой скорости трафика).

Подводя итог

Как стало, наверняка, вопрос, как обжать сетевой кабель , не так уж и сложен, и делать такую ​​работу может каждый даже без специального образования. Главное, как и в любой работе, — внимательность, аккуратность и точное соблюдение инструкции (изображения различных пропилов доступны выше).Именно поэтому нет смысла звонить мастеру, ждать его и платить деньги за работу, которую можно сделать своими руками. Но если есть сомнения в их силах, то, конечно, можно доверить это дело профессионалу, но все же попробовать сделать опрессовку самому не помешает. Ведь стоимость заглушек самая маленькая, и можно сэкономить приличную сумму.

Ранее в первой части поста я уже говорил, как правильно обжать витую пару 5 категории, состоящую из 4 пары проводников .Теперь мы видим , как сжать 2-х парный кабель . В чем разница между ними? Фактически для подключения по витой паре со скоростью 10 или 100 Мбит / с, достаточно всего 2 пар проводов. А абсолютно четыре пары используются только для 1Гбит / с (1000 Мбит / с) . Получается, что при использовании 4-х парного кабеля в обычных негигабитных сетях 2 пары из 4 не используются. Для обычного пользователя, который закидывает сеть и обжимает витую пару пару-тройку раз за пару лет, разница в стоимости между 2- и 4-парным кабелем особого значения не играет.Но в масштабе крупных сетей провайдеров разница уже ощутима. Ну и в итоге обычные пользователи подключают более дешевый кабель. Следует отметить, что обычные абоненты ничем не лучше и не хуже. На небольших длинах (до 50-70 метров) в качестве не проигрывают.
Как в этом случае правильно обжать патч-корд?
Для начала нужно определить, какие каналы на коннекторе используются для 100 Мбит / с . Рассмотрим схему:

Слева разводка кабеля для опрессовки обыкновенной витой пары, а справа выделены 2 пары на 100 Мбит / с — это 1 и 2 канала для передачи — TX , а соответственно 3 и 6 для приема — RX .
Для обжима витой пары нам потребуются:
1. Сама витая пара категории 5 (кат 5) на 2 пары проводников .
2. Стандартный разъем RJ-45 .
3. Обжимной инструмент.

Типы компаундов — кроссовер или прямой — я уже рассматривал в первой части статьи. Сжимаем под прямой тип, потому что витая пара на 4 провода ( 2 пары ) в 99% случаев используется для соединения коммутатора доступа провайдера с оборудованием абонента.Если вам все же придется обжимать кроссовер , то на втором конце, когда обжимает патч-корд, просто меняет пары.
Итак, освободите конец кабеля от внешней изоляции примерно на пару см. Для зачистки можно использовать нож (например, щелевой, как у меня) или использовать лезвия на обжимном инструменте.
Затем разворачиваем провода и раскладываем 4 проводки по цветовой схеме , которую я цитировал выше. Если в вашей витой паре используются пары другой расцветки — не переживайте.Главное, одну пару правильно вставить в 1 и 2 канала, а вторую в 3 и 6. И таким же образом сделать на другом конце патч-корд . Разъем RJ45 удерживает пластмассовый фиксатор на расстоянии от вас, а контакты — на вас.
Аккуратно вставьте проводку в 1, 2, 3 и 6 каналы разъема. Должно получиться так:

Понимаете, в моем кабеле используются пары — бело-оранжевый / оранжевый и бело-синий / синий.После установки обрежьте лишнюю длину проводов:

Концы должны быть примерно полсантиметра. Теперь осторожно вставьте проводку обратно в разъем до упора. При всем при этом нужно постараться реально загнать под разъем внешнюю оболочку. Должно получиться так:

Это будет сделано позже, чтобы патч-корд был как можно туже затянут на и не повредился, если кто-то его потянет.
Аккуратно, чтобы витая пара не выскочила и проводка была в разъеме до упора, вставляем разъем с проводом в обжим:

Зажим до упора.
Повторяем все те же действия с другого конца кабеля.
Все, наш патч-корд utp 5e готов к .

В чем разница между витой парой 100 Мбит / с (сжатые все 8 проводов) и 100 Мбит / с (сжатые 4 проводки), каковы плюсы и минусы?

Немного теории

При использовании витой пары для поддержки скорости 100 Мбит / с используются ЧЕТЫРЕ провода. По умолчанию это оранжевые и зеленые пары.В большинстве случаев остальные провода не используются. Поэтому они используются для: подключения другого ПК через тот же провод или двух аналоговых телефонов, или подключения IP-телефонов, или, в случае PoE (Power over Ethernet), неиспользуемые пары используются для передачи электроэнергии.
При 1000 МБ / с используются все 4 пары. Это ВОСЕМЬ проводов. Там и кроссоверы полностью сжатые.

Для 100 МБ используются 2 пары : 1, 2, 3 и 6 контактов … для крестовины, 1 с 3 контактами и 2 с 6 меняются.

Прямое соединение ( с обоих концов ):
1 белый оранжевый
2 оранжевый
3-бело-зеленый
6 зеленый

Cross ( остается на одном конце, как описано выше, а на другом конце изменения ):
1-бело-зеленый
2 зеленый
3 белый оранжевый
6 оранжевый

Применяется скорость 100 Мбит / с, которая используется в сети Fast Ethernet (см. витую пару):
CAT5 (частота 100 МГц band) — 4-парный кабель, используемый для построения локальных сетей. 100BASE-TX поддерживает скорость передачи данных до 100 Мбит / с при использовании 2 пар.
CAT5e (полоса 125 МГц) — 4-парный кабель, модернизированная категория 5. Скорость передачи данных до 100 Мбит / с при использовании 2 пар и до 1000 Мбит / с при использовании 4 пар.

Сертификация проходит по витой паре 5е (8 проводов). Но при этом и тот, и другой кабель поддерживают полный дуплекс.

Хочу заметить, что 2 пары кабелей, не важно (!) 5-й или 5Е категории, достаточно для сетей 100 Мбит / с, т.е. для их коммутаторов на 100 Мбит / с.

Возникает вопрос: зачем в портах 100 мегабитных свитчей 8 пинов для подключения гофрированного 8-жильного кабеля ????

Наткнулся на это:

4, 5, 7, 8 присутствует в кабеле, но не используется (!).Смотрим дальше …

Наткнулся на это:
100BASE-TX, IEEE 802.3u — эволюция стандарта 10BASE-T для использования в звездообразных сетях. Включена витая пара категории 5, реально используются только две неэкранированные пары проводов, поддерживается дуплексная передача данных, расстояние до 100 м. (См. Вики).

Странно … Я думаю … Ладно, 2 пары — это так 2 — потому что даже конвейерное производство 4 парных кабелей 5E заставляет задуматься, почему вы используете 8 проводников, то есть 5-е, категории 5E в 100 Мбит сетей, даже если в вики написано, что на самом деле 2 пары работают на 100 Мбит / с, проблем нет, но больше всего заставляет задуматься, почему 4, 5, 7, 8 проводник не участвует даже в 5 категории.

Так зачем делать 8 контактов в порту коммутатора, которые никогда не смогут работать с кабелем 5E для скорости до 1000 мегабит?

Этот вопрос следует задать производителям. Думаю, это связано с тем, что на складе были только такие разъемы (гнезда) и паяльное оборудование было настроено под них.

выводы

1) Что касается расчета реальной скорости, нужно смотреть в сторону команды ping.

2) Как правило, для раздачи интернета четырем абонентам со скоростью 1 Мб / с провайдеру не обязательно иметь канал 4 Мб / с. есть специальная формула для расчета оптимальной скорости . Объясняется это тем, что далеко не всегда все 4 подписчика будут скачивать / отправлять одновременно. Как правило, провайдер не гарантирует скорость, но говорит, что такое возможно. Вы можете узнать больше о пропускной способности.

Подобные статьи

Что теперь, снова позвонить провайдеру, вызвать специалистов, оплатить их работу?
В чем разница между ними?
Как в этом случае правильно обжать патч-корд?
В чем разница между витой парой 100 Мбит / с (сжатые все 8 проводок) и 100 Мбит / с (сжатые 4 проводки), каковы плюсы и минусы?
Возникает вопрос: а зачем в порты 100 мегабитных коммутаторов 8 пинов для подключения обжатого 8-жильного кабеля?
Так зачем делать 8 контактов в порту коммутатора, который никогда не сможет работать с кабелем 5E для скорости до 1000 мегабит?
.

No related posts.
