Samsung cs 14f2r схема: Samsung CS-21F5R KS1A |

      Комментариев к записи Samsung cs 14f2r схема: Samsung CS-21F5R KS1A | нет

Содержание

Типовые дефекты телевизоров Samsung KS1A

Популярные модели телевизоров Samsung с шасси KS1A

CB-14Y52T, CS-1439C, CS-1439R, CS-1448R, CS-1448X, CS-14E3WX, CS-14C8R, CS-14C8TR, CS-14F10R, CS-14F1R, CS-14F1S, CB-14F1T, CS-14h2X, CS-14R1S, CS-14R1X, CS-14V10, CS-14Y52X, CS-15K2Q, CS-15K5S/NWT, CS-15K5WQ, CS-15K8WQ, CS-15M16MJQ

CS-2038R, CS-2039R, CS-2039С, CS-2039X/NWT/VWT/BWT, CS-2073R, CS-2085S, CS-2085TX, CS-20C8X, CS-20E1C, CS-20E3WX, CS-20F1R, CS-20F1S, CZ-20F12ZR, CS-20F2R, CL-20F12ZSR, CS-20F32TSXBWT, CS-20F32ZSXBWT, CS-20h2X, CS-20h5R, CS-20R1R, CS-20R1X

CB-21F12TSXXEC, CI-21F32TSXXEU, CS-2139TR, CS-2139TX, CS-2139X/BWT, CS-2148X/VWT, CS-2173S/BWT, CS-2185R, CS-2185S, CS-21D8R, CS-21F10MJR, CS-21F32TSXBWT, CS-21F32ZSXBWT, CS-21F5R, CS-21h5MLR, CS-21S43NSXBWT, CS-2218, CZ-21D83N, CZ-21F12T, CZ-21F32T, SZ-21F52ZR.

Типовые дефекты

Из наиболее часто встречающихся неисправностей телевизоров Samsung, выполненных на шасси KS1A, можно выделить следующие:

1.

Не переключаются каналы.

После нескольких лет эксплуатации начинаются затруднения с переключением каналов.
При переключение меняются только цифры номера индикации канала.
Механическое воздействие на антенный штеккер помогает восстановить нормальную работоспособность ТВ, но ненадолго и ситуация рано или поздно повторится.
Дефект со временем прогрессирует. Владельцы иногда за это время успевают жестоко расшатать или оторвать антенное гнездо.

Причина в качестве изготовления тюнера. Нарушается контакт одного из соединений с массой (общим проводом) тюнера.
Металлические корпусные перегородки внутри, которые служат выводами массы, возможно, недостаточно качественно облужены и со временем происходит их окисление под слоем припоя.

Проблема не новая для тюнеров со времён Sony испанской сборки и некоторых аналоговых тюнеров LG.

2. Сдвинуто изображение.

Изображение сдвигается влево, справа появляется тёмная вертикальная полоса с красноватым оттенком. В некоторых случаях появляется запах гари.

Причина связана с качеством конденсаторов в делителе напряжения импульса обратного хода для формирования 2-й петли ФАПЧ.
Плохой контакт внутри конденсатора 4700 pF окончательно разрушается высоковольтными импульсами, а резистор 15k после этой цепи от завышенного импульсного напряжения и тока сгорает до углей. Стабилитрон защищает процессор по входу ФАПЧ.

По причине замыкания внутри конденсатора 680 pF верхнего плеча делителя так же может выгореть резистор.
После замены неисправных элементов цепи нормальная работоспособность телевизора восстанавливается.

Этот делитель применяется и в других шасси телевизоров Samsung, создавая те же проблемы. В некоторых ТВ больших диагоналей, где установлен более мощный резистор к цепям ФАПЧ, вместе с резистором может выгорать участок платы вместе с соединениями.

3. Нет звука.

Отсутствует звук. УНЧ и динамики исправны. Переключение системы BG/DK не решает проблему.


Необходимо войти в сервисное меню (Servise Mode) в режим установки опций (OPTION TABLE) и переключить восьмую опцию 2ND SIF (ON -OFF).

4. Телевизор не включается.

Модуль питания не запускается. Стабилитрон в первичной цепи по питанию ШИМ-контроллера пробит накоротко.
Причина — завышенное ESR электролитического конденсатора 33uF 50V. Пробой стабилитрона связан с конструктивными особенностями организации питания ШИМ и защиты от превышений.
После замены конденсатора и стабилитрона работоспособность ТВ восстанавливается. В случае варианта исполнения модуля питания без оптрона, устанавливается стабилитрон 33V (1N4752).

Ещё одна неисправность, при которой не включается телевизор — пробой строчного транзистора 2SC2499. Причин может быть несколько.
Сразу условимся, что для замены применяются транзисторы 2SC2499 или их аналоги из проверенной партии. Проблемы, связанные с использованием «левых» транзисторов, здесь не рассматриваем.
В телевизорах с плоским кинескопом 15″ в цепи коллектора HOT установлен конденсатор 5100 pF 1600V в качестве резонансного, который часто обнаруживается при такой аварии несколько вспухшим.

В любом случае его нужно проверить и, при необходимости, заменить. С неисправным конденсатором транзистор будет мгновенно пробит завышенным импульсом напряжения сразу при включении из дежурного режима.
Если транзистор пробивается при включении с исправным конденсатором, большая вероятность КЗ в строчных отклоняющих катушках. В телевизорах Samsung 15″ шасси КS1A и KS9A замыкания СОК встречались неоднократно.
Если транзистор при включении быстро разогревается, высокого напряжения нет, питание B+ занижено — неисправен FBT.

Похожие статьи:
Типовые дефекты и ремонт Samsung KS2A
Описание BN44-00192A
Состав CRT-телевизоров Samsung — Функциональный состав телевизоров Samsung CRT.
Состав LCD-телевизоров Samsung — Функциональный состав телевизоров Samsung LCD.

Замечания и предложения принимаются и приветствуются!

Телевизор samsung ремонт своими руками

Мы постараемся ответить на вопрос: телевизор samsung ремонт своими руками по рекомендациям подлинного мастера с максимально подробным описанием.

Samsung с давних пор является одним из самых популярных брендов, продаваемых и обслуживаемых на территории России.
Выбор покупателей оправдан выгодным соотношением цены и качества техники, а популярность среди ремонтников обусловлена многими факторами, определяющими простоту и удобство в ремонте и обслуживании.

Несмотря на разнообразие моделей, телевизоры Samsung для мастеров и инженеров сервисных центров остаются несложными и предсказуемыми в ремонте, а своевременная техническая поддержка производителя комплектующими элементами, модулями, документацией и программным обеспечением существенно облегчает и упрощает диагностику и ремонт.

Нет тематического видео для этой статьи.

Видео (кликните для воспроизведения).

С начала девяностых годов прошлого века у мастеров накопился богатый опыт по ремонту телевизоров Samsung, который обсуждался и сохранился на страницах интернета в многочисленных конференциях и блогах ремонтников.


Типовые дефекты некоторых моделей иногда вызывали разногласия и заслуживают отдельного внимания в рассмотрении причин неисправностей и методов их устранения.

В данном цикле статей планируется рассмотреть наиболее часто встречающиеся в практике ремонта неисправности телевизоров Samsung CRT от 2000 года выпуска и наиболее популярных моделей телевизоров LCD.

Проблему электролитических конденсаторов в фильтрах выпрямителей модулей питания здесь рассматривать нет необходимости, так как это массовая тенденция, характерная для первого поколения LCD телевизоров. Следует отметить, что в LED телевизорах проблема с электролитическими конденсаторами наблюдается реже. Возможно, это связано с более низким потреблением перобразователей питания светодиодной подсветки.

Эксплуатация некоторых моделей первого поколения телевизоров LCD Samsung с неисправными конденсаторами фильтров питания, может приводить к сбою в программном обеспечении. Сначала могут пропадать настройки на каналы, иногда появляются специфичные искажения в режиме “Кино”, некорректно может работать регулировка подсветки экрана.


Часто происходит полный сбой в ПО и телевизор уже не включается в рабочий режим.
В таких случаях после ремонта модуля питания необходима замена содержимого памяти EEPROM.

Один из самых популярных в ремонте блоков питания описан отдельно в статье Типовые неисправности BN44-00192A. Помимо дефектов, вызванных неисправностью электролитических конденсаторов, отметим ещё две типовых неисправности этого модуля. Кольцевые трещины в пайке выводов транзистора включения из дежурного режима, а так же пробой герметика с последующим замыканием и повреждением конденсатора 2200pF и обрывом резистора 0.22 Ohm в цепи питания ключевых транзисторов преобразователя.

Помехи на изображении в виде искривлённых наклонных полос, связанные с плохой фильтрацией питания тюнера, устраняются заменой конденсатора 100uF 16V на основной плате. Менять конденсатор в тюнере в этом случае нет необходимости. Иногда мастера делают всё наоборот, по причине недостаточной компетенции, тогда такая замена поможет ненадолго.

Ещё одной популярной типовой неисправностью некоторых моделей LCD Samsung является применение в плате T-CON микросхемы гамма-коррекции AS-15. AS19. Дефект связан с искажением цветовых переходов. Изображение становится светлее и местами чем-то похожим на негатив.

В последних моделях LCD, в частности SMART-TV, имеют место проблемы, связанные с технологией пайки BGA для высокоинтегрированных чипов. В таких случаях могут возникать сбои в работе, обычно проявляющиеся с прогревом, которые вызваны нарушением контакта выводов чипа с соответствующими им площадками на плате.

Неисправность матриц LCD, возможно, отдельная тема для обсуждения, но есть смысл коротко рассмотреть некоторые внешние проявления её дефектов.
В большинстве случаев, это ровные вертикальные полосы на отдельных участках экрана либо на всей его площади. Полосы могут быть различными, как цветными, так и чёрно-белыми разной толщины.
Иногда характер полос меняется при внешнем механическом воздействии. Могут появляться фиксированные кадры изображения.
Такие дефекты матриц связаны с нарушением контактов в соединениях шлейфов, которые могут иногда восстанавливаться с прогревом.
Ремонт матрицы в таких случаях связан с её разборкой и восстановлением контактов в шлейфах или дублирование соединений внешними проводниками – процесс сложный, не рекомендован производителями и не всегда может быть удачным и надёжным решением проблемы.
В связи с тем, что цена матрицы достаточно высокая, составляет больше половины стоимости телевизора, в большинстве случаев, владельцы послегарантийных телевизоров от замены матрицы отказываются по причине экономической нецелесообразности ремонта.

Нет тематического видео для этой статьи.
Видео (кликните для воспроизведения).

Во многих моделях LED телевизоров 5 серии установлены панели (матрицы) со светодиодами подсветки достаточно низкого качества, либо неправильно рассчитан ток в светодиодах. Этот популярный в настоящее время типовой дефект может проявить себя уже на первом году эксплуатации. В таком случае просто отсутствует изображение.
В авторизованных сервисных центрах по рекомендации производителя меняют светодиодные линейки и ограничивают ток в LED-драйверах, чтоб телевизоры отработали хотя бы гарантийный срок. А в послегарантийных случаях, эта проблема решается мастерами по разному в зависимости от их квалификации и договорных условий с владельцем.
Некоторые пояснения и рекомендации можно почитать в статье нашей статье Ремонт LED-подсветки Samsung, LG.

Из наиболее часто встречающихся неисправностей CRT-телевизоров Samsung можно выделить несколько, связанных с низкой надёжностью кинескопов и их отклоняющих систем (ОС).

Последствие замыкания нити накала с катодом кинескопа (обычно по зелёному цвету) устраняется путём изоляции накала от массы и организацией его отдельного питания (2-3 витка на сердечник ТДКС). При этом необходимо не забыть использовать штатный резистор калибровки тока накала.

В кинескопах с плоским экраном, диагоналей 20 дюймов и более, часто происходит замыкание между ускоряющим электродом и модулятором (G2 и G1), что сопровождается отсутствием изображения.
К счастью, такие замыкания, в большинстве случаев, легко устраняются привычными дедовскими методами, популярными среди ремонтников.

Сложнее бывает с замыканием в строчных отклоняющих катушках ОС кинескопа. При этом пробивает накоротко строчный транзистор, обычно сразу при включении. В некоторых случаях можно увидеть дымок из-под горловины ОС, почувствовать характерный запах, транзистор (HOT) в это время перегревается.

Немало хлопот во многих моделях CRT-телевизоров Samsung разных диагоналей доставляют элементы ёмкостного делителя ИОХ цепи формирования строчного синхроимпульса. В таких случаях ограничительный резистор часто выгорает до углей, иногда повреждая участок платы вместе с токопроводящими дорожками.

В случаях с “плавающими” дефектами, когда не удаётся обнаружить плохой контакт в пайках выводов элементов, необходимо помнить о специфичности металлизации отверстий в силовых цепях строчной развёртки, характерной для телевизоров CRT Samsung.
Контакт металлической втулки с медной площадкой платы часто бывает закрашен, иногда быстрее удаётся обнаружить в этом месте искрение, чем разглядеть кольцевую трещину с помощью лупы.
Наиболее часто такое нарушение контакта происходит в месте пайки контактной площадки с металлизацией соединения коллектора строчного транзистора.

Типовые неисправности некоторых распространённых моделей, выполненных на стандартных шасси, можно рассмотреть отдельно.
По мере подготовки материала страницы будут добавляться.
Типовые дефекты и ремонт Samsung chassis KS1A – Из практики ремонта телевизоров Samsung KS1A.
Типовые дефекты и ремонт Samsung chassis KS2A – Из практики ремонта телевизоров Samsung KS2A

По функциональному составу телевизоров CRT (с кинескопом) и LCD (ЖК) созданы на сайте отдельные разделы, где указаны в таблицах сотставляюще модули и элементы на известные и популярные в ремонте модели:
Состав CRT-телевизоров Samsung – Функциональный состав телевизоров Samsung CRT.
Состав LCD-телевизоров Samsung – Функциональный состав телевизоров Samsung LCD.

Некоторые полезные рекомендации для владельцев, решивших купить новый телевизор в силу неремонтопригодности старого, можно найти на страничке: как выбрать телевизор при покупке.

Замечания и предложения принимаются и приветствуются!

Неисправностей у телевизионного приемника Самсунг может быть множество, и не всегда требуется квалифицированная помощь мастера для их устранения. Например, если телевизор Самсунг не включается, то его ремонт своими руками в ряде случаев все-таки возможен.

Для поиска поломок в любой бытовой технике существует определенная последовательность поиска проблем. Не исключением является и ремонт телевизоров Samsung, для которых поиск возможных поломок начинается от розетки и продолжается в блоке питания. Далее исследуется плата коммутации и модуль процессора, модуль развертки и синхронизации и т.д. Исследование может закончиться в блоке управления, поиском неисправности в стабилизаторе или находкой вышедшего из строя транзистора в модуле строчной развертки. Найти все это, не вскрывая телеприемник – невозможно, и обычный владелец устройства устранить такую проблему не сможет.

Если телевизор только что из магазина, то вероятность того, что он неисправен, крайне мала. Причиной может послужить ваша невнимательность, и вы что-то не так сделали. Рекомендуется внимательно прочитать инструкцию к аппарату. Но если он уже был в работе и вдруг перестал реагировать при попытке включения, то поиск причины сбоя по определенным признакам поможет определиться — обращаться ли в сервис или можно справиться самому.

Очень часто владельцы телеприемников впадают в панику и начинают вызывать мастера при малейших проблемах со своим аппаратом. Но если успокоиться и трезво посмотреть на ситуацию, то поломки техники может и не быть. Требуется проверить поведение телеприемника по некоторым симптомам.

Требуется проверить, в каком режиме находится телевизор. Например, режим Standby – это ждущий режим телика, и о его включенном состоянии можно узнать, посмотрев, светится ли красная лампочка на панели агрегата. Следует запомнить, что оставлять в таком режиме телевизионный приемник на продолжительный срок не рекомендуется, так как при кажущемся отключенном агрегате все цепи блока питания остаются под напряжением. Если в сети электропитания произойдет скачок напряжения, то все первичные цепи перегорят, после чего телеприемник откажется включаться. Поэтому агрегат следует отключать кнопкой, находящейся на его панели, чтобы уменьшить риск перегорания электроники.

В случае, когда вы наблюдаете индикацию, но телик не реагирует на команды с пульта ДУ, то можно попробовать включить аппарат, воспользовавшись панелью управления, находящейся на нем. Если у вас это получилось, то неисправен пульт. Хотя сломаться он в принципе не может, разве что, от падения может разбиться резонатор из кварца, который придется заменить. Чаще всего, в ПДУ садятся или отходят батарейки. В любом случае, стоит разобрать пульт и попробовать устранить неисправность ПДУ своими руками.

В ситуации, когда отсутствует индикация, а при нажатии на кнопку ничего не происходит, вы не слышите щелчков и не замечаете моргание светодиода, то можно предположить, что неисправна розетка. Конечно, можно попробовать подключить устройство к другому источнику питания, но если и это не поможет, то, не имея специальных знаний и квалификации, своими руками отремонтировать телеприемник вы не сможете. Даже замена обычного предохранителя вызовет у вас трудности, поскольку в современных теликах их не так просто найти. Следовательно – вызов мастера будет правильным решением.

Если было замечено однократное моргание индикатора, после чего он продолжает гореть ровным светом, или его цвет поменялся, это может означать, что устройство находится в рабочем режиме: либо AV, либо в режиме подключения к ПК. Поэтому потребуется перевести агрегат в режим приема ТВ. Кроме того, телевизор может быть заблокирован от несанкционированного использования (например, детьми) — в этом случае нужно снять блокировку при помощи инструкции к технике.

Обратите внимание: если к телеприемнику не подключена антенна, телесигнал очень слабый или он отсутствует вообще, то телик после подавления шумов может войти в режим монитора. То есть вы будете видеть черный экран без звука.

Все, что может сделать не специалист в телетехнике, ограничивается проверкой элементов, находящихся вне аппарата. В остальных случаях вскрывать собственноручно устройство не рекомендуется, и без мастера не обойтись.

Если включить телевизор с панели управления не получилось, то необходимо понаблюдать на поведение индикатора ждущего режима (в норме горит ровным светом, чаще – красным). Если он выключается, когда вы пытаетесь нажать на кнопку, то проблему следует искать глубже в аппарате, так как это указывает на срабатывание внутренней блокировки (не путать с режимом блокировки от детей, который включается пользователем). Такое случается при выходе из строя одного из модулей. В некоторых моделях теликов при срабатывании блокировки можно услышать звук щелчка. Такую поломку собственноручно исправить у вас не получится. Единственный разумный выход – вызвать специалиста.

Такое переключение цветов свидетельствует о том, что ЦП сформировал сигнал на включение устройства, и он был разослан всем модулям для его исполнения. Если какой-либо модуль вышел из строя, то он команду выполнить не может. Например, сбой в блоке питания не позволяет ему выходить в нужный режим. В таком случае процессор, не получая подтверждения от питающего блока о нормальной работе, подает сигнал на отмену включения телеприемника и возвращает его в режим сна.

Такое мигание может продолжаться долго, пока не уберется основная причина сбоя: произведен ремонт инвертора, заменен транзистор (например, на шасси s62), перебран блок питания, либо другая из большого количества причин.

Когда индикатор горит зеленым цветом, а телеприемник и не думает включаться, то данную ситуацию можно назвать неоднозначной. Требуется проверка главной платы с измерением поступающего на нее напряжения. Также проводится исследование команд на запуск, подсветку и т.д.

Если лампочка включается, сигнализируя о рабочем состоянии, но отсутствуют сигналы с основной платы, при этом устройство не откликается на ПДУ и нажатие кнопок на корпусе, то это может указывать на сбой в программном обеспечении. Только перепрошивка и обновление ПО сможет вернуть нормальную работу материнской плате.

Такое поведение индикатора свидетельствует о том, что в телике произошел сбой, и больше никакой полезной информации оно не несет. Потребуется полная диагностика электроники, начиная с “прозвона” блока питания и заканчивая преобразователями, находящимися на системной плате.

Когда на включение телеприемника уходит много времени — это указывает на то, что вышел из строя какой-либо блок агрегата. Для телевизоров с кинескопом и ЖК панелей факторы появления поломки могут сильно отличаться. Выявить неисправность, не имея нужного опыта и знаний, достаточно непросто. Поскольку проблемный блок все-таки начинает работать, и докопаться до причины сбоя может только квалифицированный мастер, пользуясь специальным оборудованием для проведения необходимых измерений. В ряде случаев потребуется проверка аппарата в сервисном центре на стенде, с использованием специального программного обеспечения.

Как видно из вышеперечисленных возможных причин того, почему телевизор перестал включаться, для его ремонта собственными силами остается не так уж много вариантов. Это правило касается и случая, когда телевизор сам включается и сразу выключается. А поскольку агрегат является сложным электронным устройством, то он требует к себе аккуратности при эксплуатации и своевременного сервисного обслуживания.

Если телевизор Самсунг не включается, то прежде, чем вызывать мастера можно попробовать выполнить ремонт оборудования своими руками.

В первую очередь необходимо произвести проверку розетки, в которую подключается телевизор, затем нужно осмотреть адаптер питания. Это самые простые этапы, не требующие специальных знаний, навыков.

После, исследовать платы устройства, модули процессора и синхронизации. Причин неисправности множество, некоторые можно устранить самостоятельно (поломка розетки, пульта управления), другие устранить без специалиста не получиться (поломка транзистора, модуля срочной развертки).

Как определить, нужна ли помощь мастера или с ремонтом ТВ можно справиться своими силами, подробно будет рассказано в статье.

Если телевизор перестал включаться, то рекомендуется осуществить проверку следующих параметров.

Если телевизор Самсунг не включается, из-за вышеуказанных факторов, то его ремонт без труда можно выполнить своими руками.

Пользователь может отремонтировать свой телевизор, только в том случае, если неполадки поверхностны и не требуют вскрытия устройства. В остальных случаях рекомендуется обратиться к профессионалам.

Неполадки указывающие, что потребуется помощь мастера:

  1. Телевизор невозможно включить с ПДУ и панели – специалисты рекомендуют понаблюдать за цветовым индикатором приемника. Если он отключается при попытке нажать кнопку, то, скорее всего неисправность достаточно серьезная, нужно разбирать оборудование, возможно из строя вышел один из модулей. При таких проблемах ремонт телевизоров Samsung должен осуществляться в телемастерской.
  2. Цвет диода меняется с зеленого на красный – такой симптом, также указывает на то, что проблема в одном из модулей устройства, например, произошел сбой работы адаптера питания и модуль не может работать в нормальном режиме. Эта проблема будет возникать до того момента, пока не устранится причина сбоя: произведется замена транзистора, к примеру, на шасси s62, не будет перебран адаптер питания или другие факторы неполадок.
  3. Индикатор горит зеленым, телевизор не включается – такая проблема случается из-за неполадок с основной платой. Мастер должен проверить, как поступает на нее напряжение, а также выполняет еще ряд операций для определения причин неисправности.

К дополнительным проблемам относят долгое включение или перезагрузка устройства.

Если Самсунг долго включается, то такая неполадка говорит, о неисправности одного из блоков экрана. Причину выяснить достаточно непросто, так как необходима специальная диагностическая аппаратура, которой оснащены только технические центры.

Если панель сама включается и отключается, то этому способствует множество факторов. Какие-то, можно устранить самостоятельно, другие требуют консультации мастера.

Самые распространенные причины:

  1. Пыль – одна из самых распространенных причин такой неполадки, скопившиеся внутри телевизора пыльные залежи. В следствие, происходит замыкание контактов, устройство самостоятельно отключается. Для устранения проблемы нужно открыть заднюю крышку плазмы и с помощью пылесоса убрать загрязнения.
  2. Обновление устройства – телевизор нуждается в обновление программного обеспечения, обычно это действие выполняется мастером.
  3. Поломка конденсатора – если в блоке питания произошла утечка и необходимо выполнить замену конденсатора, то это операцию должен выполнять только профессионал, так как конденсатор взрывоопасен.
  4. Перегрев панели – часто происходит из-за скачков напряжения, в результате из строя могут выйти светодиоды или изолирующая обмотка.

С такой проблемой сталкиваются владельцы «умных» панелей самсунг – при включении телевизора начинается постоянная перезагрузка, на пульт и на кнопки панели управления техника не откликается, световой индикатор горит.

Решить такую проблему под силу только мастеру, так как дело может быть, как поломке блока питания или других элементах панели, например, возможно вышла из строя плата.

Еще одной из распространенных причин бесконечной перезагрузки может быть слетевшая прошивка. Перепрошивку можно сделать самостоятельно, но рекомендуется обратиться в сервис, этот вариант более надежен. Так как нужно точно выяснить причину неисправности, иначе своими действиями можно только навредить. Читайте также, как обновить Самсунг Смарт ТВ.

Часто проблему невключения устройства легко устранить самостоятельно, не прибегая к помощи телемастеров. Но если проблема кроется внутри плазмы, лучше обратиться за консультацией к профессионалам.

В этой статье мы с вами будем производить
ремонт телевизора Samsung своими руками.
Итак, поступил в ремонт
кинескопный (CRT) телевизор Samsung, модель CS-29Z57HYQ на шасси S66A.
По словам клиента, проблема заключалась в следующем: аппарат отлично работает некоторое время (примерно 30…40 минут), а затем резко пропадает
звук. Все остальные функции, при этом, сохраняются в работоспособном состоянии. Также было замечено, что звук пропадает и когда телевизор работает от AV-входа, и когда работает от тюнера (наружной антенны).
Сразу скажу, что неисправность, которая была выявлена в процессе диагностики, является заводским деффектом, что, кстати, и признала компания-производитель.
После «вскрытия» данного аппарата я принялся проверять работоспособность НЧ усилителя, который собран в этой модели на микросхеме TDA7297SA. После проверки необходимых параметров ничего, что могло повлиять на такое поведение телевизионного приёмника, обнаружено не было – питание было в норме, сама микросхема отлично функционировала и, на всякий случай, были заменены электролиты по питанию и в обвязке микросхемы.
После проведённых мероприятий нужного результата достигнуто не было.
Затем я принялся искать проблему во входных цепях, а именно проверил поступающий сигнал с тюнера, через плату F-BOX на микросхему НЧ усилителя.
Итак, при измерении напряжений на плате F-BOX было обнаружено, что напряжение 3,3В, которое поступает со стабилизатора IC410 на вход стабилизатора IC400, через некоторое время работы «падает» до 3В. Для стабилизации этого напряжения в схеме предусмотрен конденсатор С410, номиналом 100 мкф, который реально на плате установлен не был. Также на плате отсутствовал конденсатор С434, номиналом 220 мкф, который стабилизирует напряжение 5В, подающееся на IC410.
Схему телевизора Samsung на шасси S66A вы можете скачать из « Библиотеки » данного сайта.
Такое развитие событий меня несколько насторожило и, покопавшись в интернете, я узнал, что данная неисправность – это недоработка компании-производителя.
В общем, установив конденсаторы С410 (100 мкф) и С434 (220 мкф) на предусмотренные для них места на плате, проблемы со звуком исчезли, что очень порадовало и меня, и клиента.
P.S. Ещё больше примеров ремонта телевизоров вы можете найти в рубрике «
Ремонт телевизоров ».

Спасибо Виктор. Как всегда наглядно , просто, интересно.Да и большая вероятность того, что , кому то , пригодится.Ведь при незнании этого материала, в таком телевизоре , такую неисправность , можно искать очень долго. Спасибо. Всегда с большим интересом читаю Ваши статьи.

И вам спасибо за спасибо! Сам всегда искал людей, которые могли объяснить «на пальцах», потому что теория-теорией, а практика необходима.

Спасибо за совет все получилось.только пришлось добавить на проц еще радиатор и рядом кулер. в этом году сильная жара и он сильно перегревался часа 2-3 работаел и выключался звук изо дергалось и тоже пропадало радиатор решил проблему

C Вами полностью согласен.

Виктор, а почему вы поставили конденсатор С410 на 35В, на схеме вроде бы указано 50В? На счет С434 не уверен, не нашел на схеме, возможно там тоже нужно на 50В.
Как думаете можно оба этих конденсатора заменить на полимерные?

Привет!
В этих местах напряжение 5В, поэтому были установлены такие конденсаторы (можно было и меньшее напряжение). На счёт замены на полимерные (твердотельные, планарные), то конечно можно.

Привет. Еще заметил одну деталь, когда посмотрел на свою плату ТВ — в описании у вас указаны конденсаторы С410 и С434. Так вот второй на самом деле у меня на плате и у вас на фото второй — С424. С434 находится ниже и левее.

Немного разные платы значит.

Также по схеме у меня получаются такие номиналы:
С410 — 222 50V, получается 2200 пф или 2.2нф
С434 — 220мкФ 16V

Схему описанного в статье телевизора можно скачать из «Библиотеке» этого сайта — http://viktorkorolev.ru/?dl_name=samsung_chassis_S66A__.rar
Так вот, в этой схеме С410 — 100мкф (как и должно быть), а С434 — 220 мкф. Возможно у тебя немного другая модель.

Я по этой схеме и смотрел. Не могли бы вы сделать скриншот участка с С410 или описать, где можно найти его на схеме?

Под статьёй оставил рисунок участков схемы, где установлены С410 и С434.

Добрый день! Подскажите пожалуйста, телевизор Samsung cs-21n11 не включаеться, при включении слышен запуск блока питания, но ничего больше не происходит и светодиод не горит.

Привет! Раз не горит светодиод, нужно проверять блок питания — первичные и вторичные цепи.

Доброго дня.заменил конденсаторы как на фото схемы но звук всё равно пропадает через минут 20. после выключения сам включается и работает со звуком но уже меньше по времени.Какая ещё может быть неисправность ?

Спасибо вам Виктор зделал все по иструкции и зароботало:).

Сергей, примите поздравления! Очень рад!

Ставил конденсаторы 100мкф 35в,220мкф 35в

большое спасибо за подробную иструкцию

У меня такой-же телевизор, хотел геометрию на нём подправить, а сервис мануал на него найти не могу… Может есть на него сервис мануал у кого-то?

Да нет нигде в открытом доступе, есть только схема.

Спасибо большое! Поставил 2 конденсатора,все работает отлично, ремонт обошелся в 9 гривен,а в сервисному центре хотели 650 гривень

Поздравляю! Очень рад, что был полезен!

Здравствуйте! На фотографии конденсатор С424 220мкф, а на схеме ниже С434 220мкф, На плате нет ни С424 ни С434. Конденсатор 220мкф куда нужно устанавливать?

Если проблема такая же, как описано в статье, то ставить нужно С410 100мкф и С434 220мкф, можно и на 16В, просто у меня не было на 16 и я поставил на 35В. На плате их нет.

и ещё на схеме указаны конденсаторы 16V, или всё же необходимо 35V?

Здравствуйте! Поставил конденсаторы, а проблема осталась. Где стоит искать причину?

Так как показано на фото стоит пробовать? Вместо с434 установить на с424?

Я специально зарегистрировался на сайте, чтобы сказать Виктору Огромное Спасибо за полезную инфу! Телик такой же Samsung ,только модель 29Z58. Долго я с ним мучился,пока не прочитал на сайте в чем проблема. Короче впаял два кондера С410 100мкф и С434 220мкф, на 35В. как и показано на схеме и все заработало. Ремонт мне обошелся всего лишь 0,12$, то есть копейки. Еще раз спасибо Вам!

Спасибо большое! Это заводская недоделка.

Здравствуйте Виктор! Помогите из вашего опыта. Samsung CS29K5MQQ — погас экран причём за несколько месяцев до этого тоже гас но потом включился, все остальное работает. Нашёл кольцевую трещину в пайке GT402, результата нет.

Если погас резко, смотрите кадровую развертку, если медленно, то пропаяйте цепь накала кинескопа.

Спасибо! Есть ли у вас схема такого тв.

Здравствуйте. На моём samsung cs29a730ey шасси S66A тоже такая проблема со звуком, спасибо за наводку, завтра попробую пропаять кондёры.
Но есть ещё одна неприятная неисправность, если приходилось сталкиваться, может и мне подскажете, где искать. В общем, после включения на экране строчные помехи, причём не имеет значения входной сигнал (антенна, медиаплеер), а вверху горизонтальные полосы, похожие на обратный ход луча. Через минут 15 помехи уменьшаются, но полностью не исчезают, а полосы так и остаются.

Замените все электролиты по питанию строчной развертки и в обвязке строчного транзистора.

Ещё бы знать, какие конкретно и где они на плате.

На днях совершенно неожиданно сломался телевизор на кухне Samsung CS-14F2R. Поначалу это вызвало чувство подобное радости – он давно вел себя отвратительно и часто возникало желание выбросить его со второго этажа, заменив на новый. Однако экономическая блокада и, как следствие, неадекватные цены на бытовую технику в наших краях, заставили взяться за инструменты.

Первый же осмотр после вскрытия показал, что сгорел ТДКС. Проверка строчного транзистора D2499 выявила его пробой во всех направлениях.

Так как транзисторы редко приходят в такое состояние сами по себе, стало очевидным, что есть какая-то скрытая причина, заставившая его недопустимо открыться и полностью выйти из строя. Пришлось обратиться к услугам интернета в поисках схемы. Схемы телевизоров по названию найти оказалось сложно так, как производители на базе одной и той же типовой схемы выпускают разные модели аппаратов с разной диагональю кинескопа, а зачастую встречаются клоны от других производителей. Поэтому общим для них всех является не схема, а номер шасси. На плате отыскал надпись KS1A. Скачав архив с похожей схемой шасси и технической документацией к нему, приступил к изучению схемы. Как и любой ремонт электроники решил начать с блока питания, а точнее его запуска. Выпаяв ТДКС и строчный транзистор задумался над тем, как заставить работать блок питания без указанных деталей. Велика вероятность, что без нагрузки в виде ТДКС он не запустится. По схеме видно, что импульсный блок питания формирует два напряжения: 13 и 125 вольт.

Так как 125 вольт с трансформатора импульсного блока питания поступают на ТДКС, а 13 вольт участвует в управлении строчным транзистором, сделал предположение, что именно их возрастание послужило причиной выхода из строя указанных деталей.

Отпаяв катод диода D805 (именно он служит для выпрямления 125 вольт), припаял к нему обычную лампу мощностью 100 Ватт. Таким образом, после включения высоковольтная часть схемы окажется обесточенной, а на лампе можно будет проверить, какое напряжение выдает блок питания.

Включение показало, что блок питания запустился. Однако вместо 125 вольт присутствует 150! Вместо 13 – 15,5 вольт. Проверка стабилитронов в обвязке ШИМ на микросхеме KA5Q0765 криминала не выявила. А вот конденсатор С802 на 33 мкф 50 вольт в силу своего возраста (телевизор 13 лет в эксплуатации) вызвал подозрение. Поскольку кроме мультиметра проверить его было нечем, решил его заменить. Под рукой оказался на 33 мкф 63 вольта.

После его замены напряжения на выходе блока питания упали до 13 и 127 вольт, что абсолютно приемлемо. Для перестраховки поменял все электролиты в горячей части – С812, С813, С815, С827, С304, С306.

Заменил сгоревший ТДКС Samsung FSA 38032M на его аналог 14A004C(S) китайского производства и строчный транзистор. Для перестраховки, в силу довольно жесткого режима работы строчного транзистора, установил его на подходящий по габаритам радиатор через термопасту.

Включив аппарат и убедившись в его работе, после часовой прогонки приступил к устранению застаревшим недомоганий.

Данный телевизор страдал еще двумя неисправностями:

  1. отвратительным звуком (такое впечатление, что из слов выпадали гласные)) и чтобы что-то более менее хорошо слышать приходилось увеличивать громкость. Когда возникла такая неисправность уже сказать трудно, а вспомнить звучал ли он хорошо еще труднее;
  2. вторая неисправность заключалась в том, что зачатую переключение каналов хоть с пульта, хоть кнопками на лицевой панели приводили лишь к тому, что менялся только номер канала, а изображение и звук оставались прежними.

Борьбу с первой неисправностью начал с подключения внешней акустики от компьютера – звук оказался вполне приличным. Таким образом, с процессором, откуда выходит звуковой сигнал все оказалось в порядке. И причину следовало искать в УНЧ и штатном динамике. Замена динамика результатов не дала. Следовательно, стоило обратить пристальное внимание на УНЧ, который в данном телевизоре построен на TDA8943SF. Стоит отметить, что для разных моделей телевизоров на шасси KS1A УНЧ строятся на разных микросхемах. Питание микросхемы оказалось в норме – 12 вольт.

В типовой схеме включения данной микросхемы присутствует электролитический конденсатор емкостью 10 мкф 16 вольт. Через него шестой вывод (опорное напряжение) TDA8943 соединяется с массой. Решено было его заменить, что привело к восстановлению нормального звучания телевизора.

Проблему с переключением каналов пришлось решать, прибегнув к опыту других людей, сталкивавшихся с такой же неисправностью. Так же как и я, все замечали одну странность – при неправильном переключении каналов, восстановить правильную настройку помогало дерганье за антенный кабель! Как оказалось таких много. И встречается данная неисправность в телевизорах именно фирмы Samsung. Причиной тому является откровенно плохая пайка тюнера, а точнее мест пайки массы платы тюнера с его корпусом и массивных контактов массы на самой плате.

Сначала хотел выпаять тюнер полностью, однако сделать это 25-ватным паяльником не смог. Пришлось пропаивать тюнер как есть, сняв обе его крышки. И хоть места на плате шасси крайне мало для таких маневров, но все же удалось победить и эту неприятность. Теперь каналы переключаются без эксцессов.

Относительно плохой пайки нужно сказать отдельно. Пристальный осмотр всей платы шасси позволил выявить множество мест, где пайку пришлось восстанавливать

Что стало причиной сказать трудно – то ли изначально плохое качество пайки, то ли длительный срок эксплуатации телевизора. Но после произведенных манипуляций телевизор вновь занял свое место на кухне.

Ремонт проводил Кондратьев Николай, Донецк.

Невозможно современную квартиру или дом представить без видео- и аудиотехники. Данная аппаратура ежедневно эксплуатируется и поэтому ломается чаще других. Произвести ремонт телевизоров можно несколькими способами: отправить технику в сервисный центр, вызвать квалифицированного мастера на дом или произвести ремонт своими руками.

Перед тем как начинать ремонт телевизора, изначально необходимо убедиться, в чем проблема. Это поможет и в том случае, если ремонт вы будете производить своими руками, и тогда, когда придет мастер, вы ему сможете объяснить ситуацию.

Есть несколько видов неисправностей, которые чаще всего можно встретить при поломке телевизора.

  1. Техника не выключается. В независимости сломался кинескопный телевизор или современная ЖК модель, данная неисправность связана с перегоревшим предохранителем. Только вот разные модели имеют отличительные друг от друга детали. Также следует обратить внимание и на диодный мост – возможно, сгорел именно он.
  2. Как в отечественных, так и в импортных моделях часто может сбиваться потенциал, за функцию которого отвечает позистор.
  3. Если сломался монитор плазменного телевизора, тогда проблема, чаще всего, заключается в помехах или перепадах, могут появляться светлые либо темные полосы, изменяется цвет во время просмотра передачи или кинофильма.
  4. Проблема может быть и в поломке шнура или неисправности розетки.

Если брать во внимание все неприятности, перечисленные выше, стоит сказать, что наиболее сложной поломкой считается неисправность экрана. Например, на вашем мониторе после попадания жидкости на матрицу или удара телевизора проявляются светлые блики, тогда лучше нести его в телесервис. Здесь его обязательно отремонтируют, а если еще и гарантийный срок не вышел, то бесплатно или по сниженной цене.

Смотрите также – Как выбрать телевизор для дома в 2018 году?

Некоторые неисправности телевизоров можно попробовать устранить своими руками. И здесь неважно – это ЖК модели, LCD либо LED, мастера вызывать необязательно, если вы уверенны в своих силах. Вот только осторожность никогда не повредит, ведь такие модели телевизоров стоят недешево, и не имея опыта ремонта или знаний в данной области можно только навредить и усугубить поломку.

Перед тем, как начинать ремонт LED или LCD телевизоров, необходимо внимательно прочитать инструкцию, а также изучите принцип работы вашей модели. Любой человек, даже далекий от этой сферы поймет, что ремонт таких телевизоров, как LCD или LED будет отличаться от кинескопных моделей. В последнем случае вы гарантировано не столкнетесь с неисправным позистором. Здесь главное определить проблему, почему же не работает подсветка?

Если вы ремонтируете модели LCD, LED, тогда здесь разница будет только в том, какая подсветка применяется. Если это LCD телевизор, тогда подсветка производиться с помощью ламп люминесцентного или флуоресцентного характера. Для телевизоров LED подсветка производится с помощью светодиодов. На этом этапе различия ЖК моделей обычно и заканчиваются.

Поломка может заключаться только в том, что отсутствует питание, чтобы это проверить в ЖК телевизоре, вы можете своими руками сделать следующее:

  • открыть заднюю крышку модели;
  • провода, подсоединенные к матрице, снять;
  • рабочую лампу подсоединить к контактам;
  • есть и такие ЖК модели, в которых предусмотрен не один источник света. В этом случае необходимо протестировать все источники. Просто демонтируйте матрицу и подключите свой телевизор к сети – вы сможете увидеть, в каком светодиоде заключается проблема.

Когда будет определена поломанная лампа в LED или LCD телевизоре, необходимо произвести ее замену. Этот этап требует от мастера максимальной аккуратности, а также проявления особого внимания. В некоторых случаях лампа извлекается без извлечения матрицы, нужно только подвинуть элементы защиты с резиновой прокладкой и вытянуть лампочку с помощью паяльника. Подобным образом необходимо вмонтировать исправную лампочку. Теперь вас можно поздравить – вы своими руками произвели ремонт ЖК телевизора! Вот только обратите внимание на один важный нюанс – новая лампочка должна полностью отвечать параметрам и габаритам поломанной!

Чтобы произвести ремонт телевизоров самостоятельно, посмотрите внимательно на матрицу! Если здесь есть «нездоровые» полосы, тогда поломка заключается в матрице. Имеете новую деталь? Тогда все просто! Вы ее меняете и включаете телевизор, если он работает, значит, вы точно определили поломку.

Если причиной поломки ЖК телевизоров является экран, тогда лучше всего приобрести новые модели LCD либо LED техники. Менять экран LCD и LED моделей не рекомендуется, так как это нецелесообразно! Это касается и ЖК матрицы.

В чем может заключаться проблема неисправности плазменных телевизоров? Если необходимо произвести ремонт плазменных телевизоров, тогда действуйте по той же схеме, что описана выше. Просто адаптируйте ее к своему конкретному случаю. Это описание можно применять для любой модели плазменного телевизора, просто запаситесь заранее необходимым инструментом.

Хотя на сегодняшний день большинство пользователей предпочитает использовать плазму, но многие еще смотрят передачи по более устаревших кинескопных моделях. Давайте узнаем, как производить устранение поломки в таких телевизорах. Ниже приедена пошаговая инструкция, которая поможет вам произвести ремонт своими руками электронно-лучевого изделия.

  • При не включении такого устройства, проверяйте, прежде всего, предохранители. В таких телевизорах задняя часть состоит из панелей. Потому необходимо ту часть панелей открутить. Под такой панелей вы найдете плату и к предохранителю необходимо подключить клеммы питания. Они подключаются к обычной лампе накалывания, вернее к ее цоколю, после чего телевизор нужно подсоединить к сети. В том случае, если ваша техника исправна, лампа после включения потухнет, в противном случае, когда предохранитель перегорел, она либо вообще не будет работать, либо будет постоянно гореть.
  • Может поломаться и диодный мост. Только следует учитывать, что регулировать и ремонтировать его необходимо только после произведения прозвонки. В этом случае используется не только мультиметр, но и паспорт изделия, в котором указаны главные параметры данной модели.
  • Наиболее сложная поломка в телевизоре с кинескопом – это позистор. Чтобы произвести проверку своими руками, необходимо сначала отключить цепь питания, а затем и включить ее. В этом случае необходимо следить за лампой. Если рабочая лампа гаснет, тогда можно говорит, что позистор неисправный. Чтобы произвести ремонт, необходимо настроит сопротивление сети и только затеи поменять данную деталь.

Но не только дело может быть в позисторе, в кинескопных моделях сгорают транзисторы и конденсаторы. Диагностику данной поломки можно произвести и зрительно. Если почернел или же треснул конденсат, значит, заменяем его исправным аналогом. Теперь вы знаете, почему не работает телевизор и как его починит самостоятельно.

Автор статьи: Артем Кондратьев

Добрый день! Я Артем. Чуть меньше 9 лет работаю слесарем и мне нравиться работать руками. Когда создаешь новые полезные вещи или возвращаешь к жизни сломанные предметы. Разве это не прекрасно? Рекомендую, перед реализацией идей с моего сайта, проконсультироваться со специалистами. Удачного рабочего дня!

✔ Обо мне ✉ Обратная связь Оцените статью: Оценка 5 проголосовавших: 3

Технология и схема переливных бассейнов статьи

Elproject.

Руководство пользователя

Elproject Руководство пользователя 1. Общее описание программы 1.1. Системные требования: операционная система Microsoft Windows 7 либо более поздней версии, необходимые компоненты: Microsoft.NET Framework

Подробнее

Leica 3D DISTO. Воссоздание реального мира

Воссоздание реального мира Простота сложных измерений Leica 3D Disto трёхмерная измерительно-проекционная система с возможностью сканирования и формирования трёхмерного чертежа. Это простой в эксплуатации

Подробнее

Инструкция клиента Microsoft Lync

Инструкция клиента Microsoft Lync Возможности Microsoft Lync Смотреть презентации; Слушать докладчика и участвовать в обсуждении посредством чата; Скачать материалы вебинара; Показать свой экран другим

Подробнее

CheckMyTrip новая версия

CheckMyTrip новая версия CheckMyTrip CheckMyTrip это сервис, позволяющий клиенту просматривать свои поездки, если они забронированы через систему Amadeus. Помимо маршрута, представленного в реальном времени,

Подробнее

Общее описание программы FieryCut

Общее описание программы FieryCut (оптимальное размещение деталей на листе и создание программы выреза для станков ЧПУ различных типов) ООО «КвадроСофт» 220036, Республика Беларусь, г.минск, Бетонный проезд,

Подробнее

РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ

JD-MEDIA РУКОВОДСТВО ПО ЭКСПЛУАТАЦИИ Блок автоматической замены неисправных усилителей FA-2242 WWW.JD-MEDIA.CO.KR —Содержание— Предостережения 3 Инструкции по технике безопасности 3 Функциональные

Подробнее

РОС 301, РОС 301Р, РОС 301И

ТУ 25-2408.0009-88 Датчики-реле уровня РОС 301, РОС 301Р, РОС 301И Данные сертификатов, лицензий Заключение ЦСВЭ 2004.3.173 экспертизы промышленной безопасности. Разрешение ФСЭТАН РРС 00-17528. Сертификат

Подробнее

1 ОПИСАНИЕ И РАБОТА. 1.1 Назначение

Настоящее руководство по эксплуатации (далее «руководство») предназначено для руководства пользователя при эксплуатации изделия медицинского назначения «Электрокоагулятор КРИСТИ «Галатея» (далее «аппарата»).

Подробнее

Глава 26: Управление точками подключений

Глава 26: Управление точками подключений Запустите MasterChef кликнув по ярлыку на Вашем рабочем столе. Внимание: Если Вы используете демо-версию, после запуска программы, появится сообщение с оставшимися

Подробнее

Руководство пользователя

Руководство пользователя PKS-635K www.a4tech.com 1 О продукте Начать использовать веб-камеру очень просто, для этого Вам не потребуются драйвера. Просто подключите кабель вебкамеры к компьютеру, и Ваш

Подробнее

Мастер оцифровки профиля

Система Трубопровод 2011 Мастер оцифровки профиля История изменений www. uniservice-europe.co.uk/rus/truboprovod Выпуск Изменения 10-12-2009 1. Возможность ввода пользовательских масштабов. 2. Задание сбросов

Подробнее

Инструкция по установке Sapphire

Тропические души премиум-класса Инструкция по установке Sapphire Перед установкой и эксплуатацией душа, пожалуйста, внимательно ознакомьтесь с данной инструкцией! Мы благодарим Вас за покупку тропического

Подробнее

ВЫЗЫВНАЯ ПАНЕЛЬ ДЛЯ ВИДЕОДОМОФОНОВ

ВЫЗЫВНАЯ ПАНЕЛЬ ДЛЯ ВИДЕОДОМОФОНОВ CTV-D10NG ИНСТРУКЦИЯ ПО ЭКСПЛУАТАЦИИ Перед началом установки оборудования следует внимательно изучить данное руководство ОСТОРОЖНО! ОСТОРОЖНО! опасность поражения электрическим

Подробнее

инструкция aquacycle 400

наименование документа по английски-инструкция aquacycle 400

оглавление документа по русски:инструкция aquacycle 400


классификатор стандартов:инструкция aquacycle 400

дата окончания действия норматива—инструкция aquacycle 400

название в базе-инструкция aquacycle 400
ОКС инструкция aquacycle 400

дата начала действия норматива инструкция aquacycle 400

нексус инструкция нексус инструкция
лег мэджик руководство лег мэджик руководство
color touch plus инструкция color touch plus инструкция
характеристики хлебопечки moulinex 600031 характеристики хлебопечки moulinex 600031
скачать инструкцию к часам invicta скачать инструкцию к часам invicta
скачать инструкция пульта zh jt 03 скачать инструкция пульта zh jt 03
скачать инструкцию по эксплуатации судовых двигателей скачать инструкцию по эксплуатации судовых двигателей
штат 112х3 мануалка штат 112х3 мануалка
схема насоса спрут схема насоса спрут
скачать инструкцию телевизора samsung cs 14f2r скачать инструкцию телевизора samsung cs 14f2r
электросхема т 16 электросхема т 16
aeg santo c81842 aeg santo c81842
долностные инструкции кухрабочей долностные инструкции кухрабочей
инструкция стиралки bosh 5 инструкция стиралки bosh 5
руководство к хлебопечке binatone bm 1008 руководство к хлебопечке binatone bm 1008

правила в кабинете информатики — 100hits.

ru

Протирочные машины. Протирание — это не только процесс измельчения, но и разделения, т.е. отделения массы плодоовощного сырья от косточек, семян и кожуры на ситах с диаметром ячеек 0,,0 мм. Финиширование — это дополнительное измельчение протертой массы пропусканием через сито диаметром отверстий 0,,6 мм.  Правила эксплуатации и безопасность труда. Перед началом работы на протирочной машине проверяют санитарное состояние, правильность сборки и надежность крепления сита, терочных дисков, сменного ротора, надежность крепления всех деталей машины.

После этого проверяют надежность и исправность установленного заземления. Затем машину проверяют на холостом ходу. Правила безопасной эксплуатации овощерезательных машин: 1. Приступать к работе на машине могут только работники, имеющие сухую и специальную форму одежды. 2. Проверяют санитарно-техническое состояние, правильность сборки, надежность крепления ножей, ножевых блоков и решеток, а также прочность крепления бункера.

4. Правила работы машинами. При работе машиной класса Iследует применять индивидуальные средства защиты: диэлектрические перчатки, галоши, коврики и т.п.), за исключением случаев, указанных ниже. Допускается производить работы машиной класса I, не применяя индивидуальных средств защиты, в следующих случаях, если  При эксплуатации машин необходимо соблюдать все требования инструкции по их эксплуатации, бережно обращаться с ними, не подвергать их ударам, перегрузкам, воздействию грязи, нефтепродуктов.

Машины, не защищенные от воздействия влаги, не должны подвергаться воздействию капель и брызг воды или другой жидкости. Производительность протирочных машин предварительной протирки определяется по формуле: где D-диаметр ситового барабана протирочной машины, м; L — длина била, м; n — число оборотов бил в минуту  Машины и механизмы, для измельчения. Устройство, принцип действия, правила эксплуатация и техника безопасности. Определение производительности и потребной мощности.

Машины предназначены для измельчения мяса и рыбы на фарш, повторного измельчения котлетной массы и набивки колбас при помощи мясорубки. Правила эксплуатации и безопасность труда. Перед началом работы на протирочной машине проверяют санитарное состояние, правильность сборки и надежность крепления сита, терочных дисков, сменного ротора, надежность крепления всех деталей машины.

После этого проверяют надежность и исправность установленного заземления. Затем машину проверяют на холостом ходу.  Протирочная машина МП 1 — лоток, 2 — решетка, 3 — лопастной ротор, 4 — загрузочный бункер, 5 — люк для отходов, 6 — ручка с эксцентриковым зажимом, 7 — емкость для сбора отходов, 8 — клиноременная передача, 9 — электродвигатель.

Таблица Правила эксплуатации и безопасность труда. Перед началом работы на протирочной машине проверяют санитарное состояние, правильность сборки и надежность крепления сита, терочных дисков, сменного ротора, надежность крепления всех деталей машины. После этого проверяют надежность и исправность установленного заземления. Затем машину проверяют на холостом ходу.

5. Усвоить правила безопасной эксплуатации и наладки одноступенчатой протирочной машины непрерывного действия. Оборудование, инструменты и инвентарь: одноступенчатая протирочная машина, кастрюли вместимостью 2 3 л (2 шт.), деревянный толкач, секундомер, штангенциркуль. Продукты: яблоки-5,0кг; томаты-5,0кг; косточки-5,0кг. Изучение устройства и принципа работы. Одноступенчатая протирочная машина (рис) состоит из корпуса, привода, бичевого вала и ситового барабана, смонтированных на общей раме.

Протирочная машина непрерывного действия предназначена для удаления косточек из различных фрук. Правила эксплуатации протирочных машин. Перед включением машин и механизмов в работу проверяют их санитарное состояние, заземление, прочность крепления рабочих органов и инструментов, бункеров и загрузочной воронки.

Затем включают машину на холостом ходу. Убедившись в исправности и не выключая двигателя, производят загрузку продуктов. Запрещается проталкивать или поправлять застрявшие продукты руками во время работы машины, так как это может быть причиной травматизма.

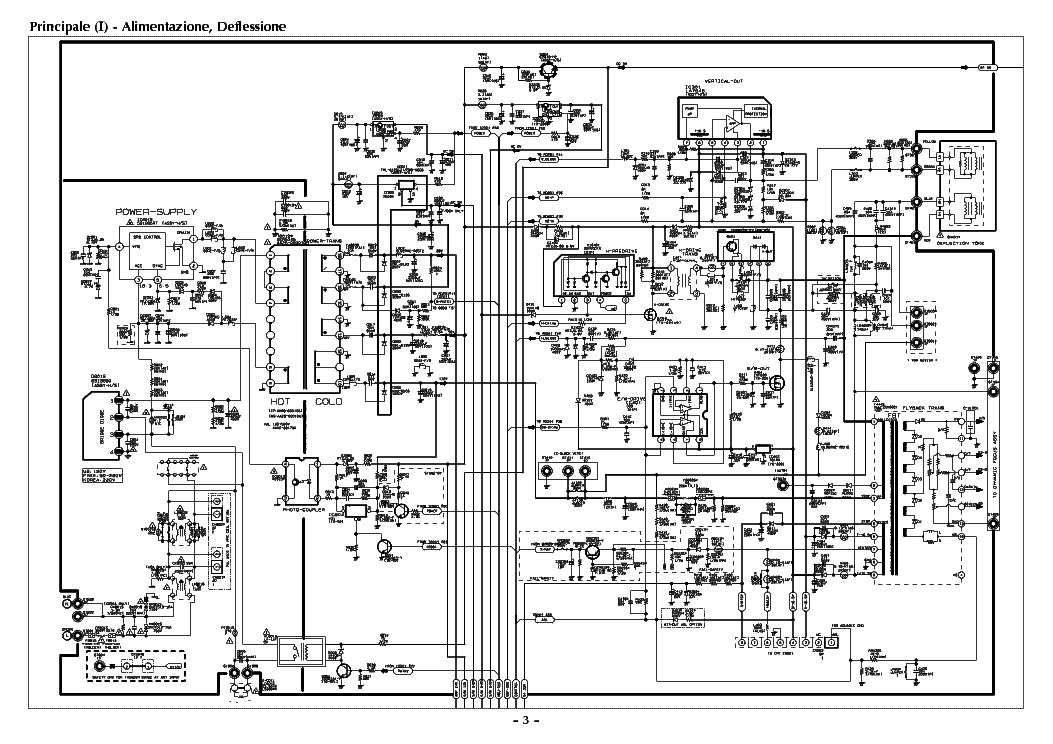

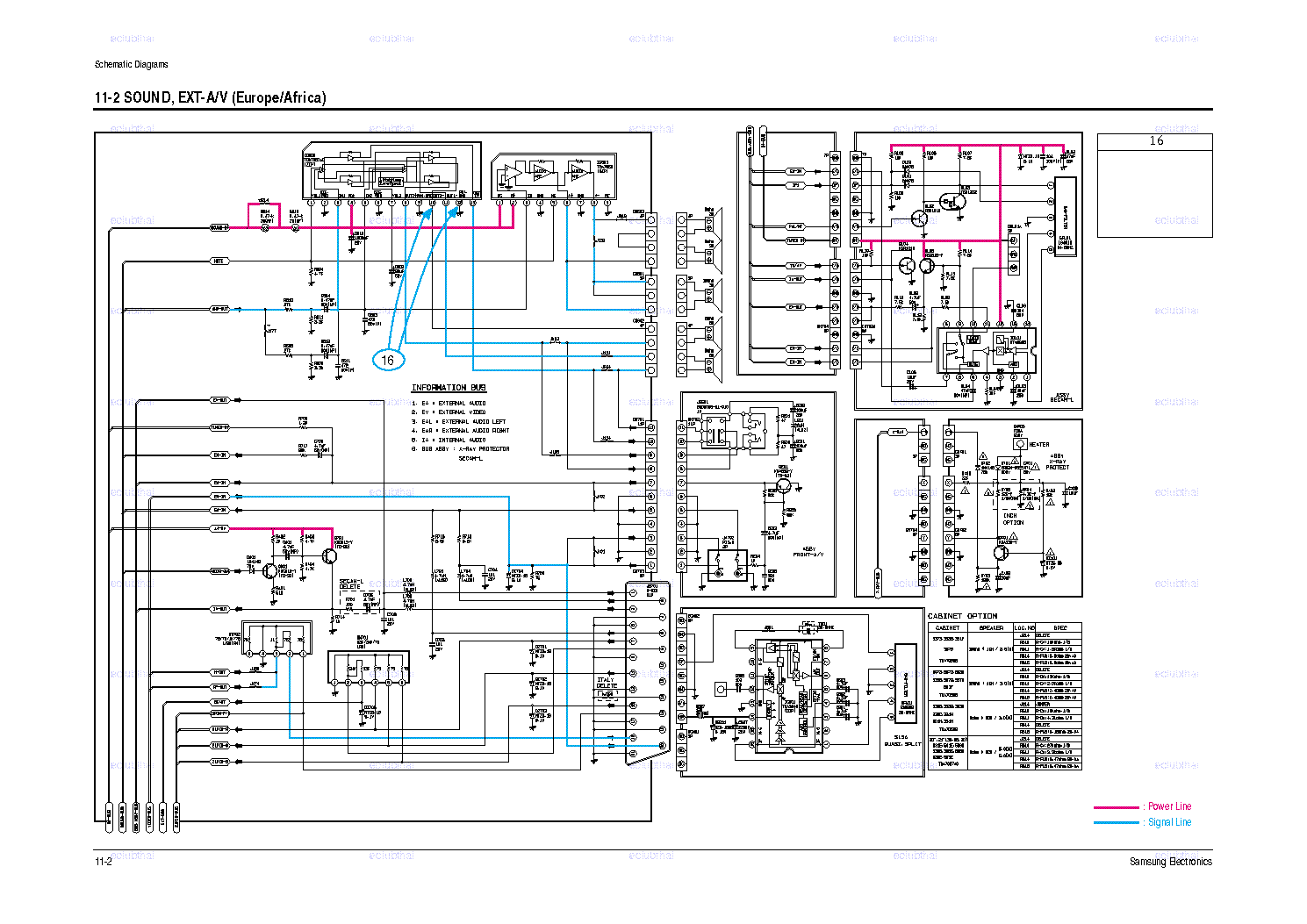

Сервис мануалы и схемы телевизоров Samsung


Соответствие модели и шасси телевизоров Samsung

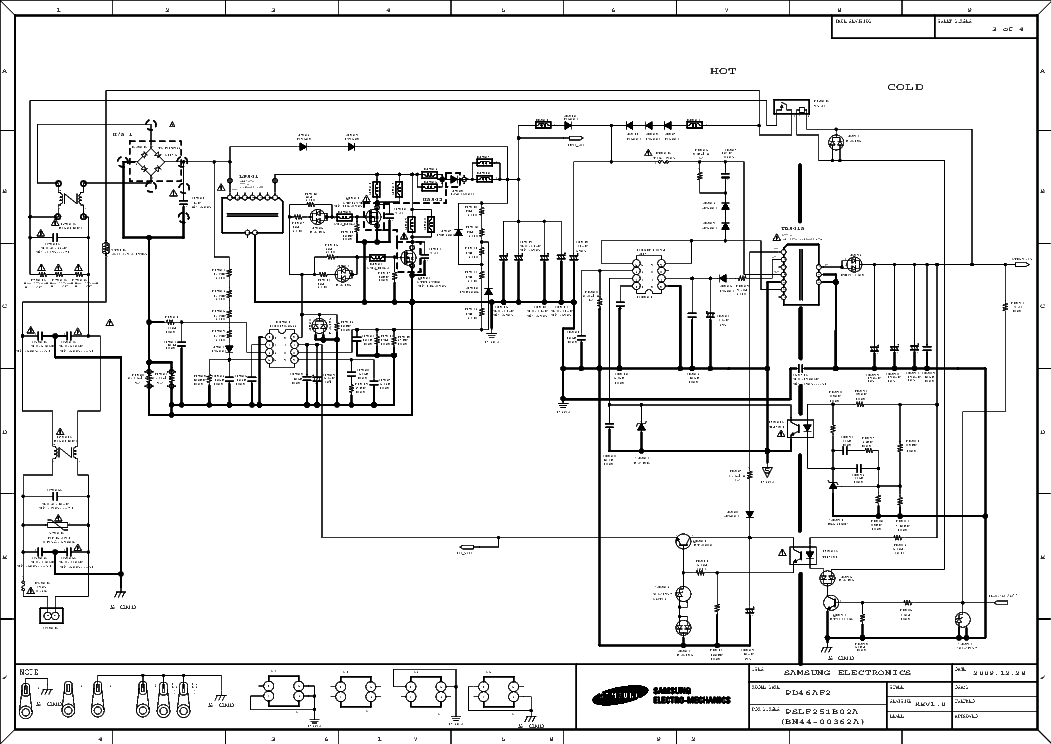

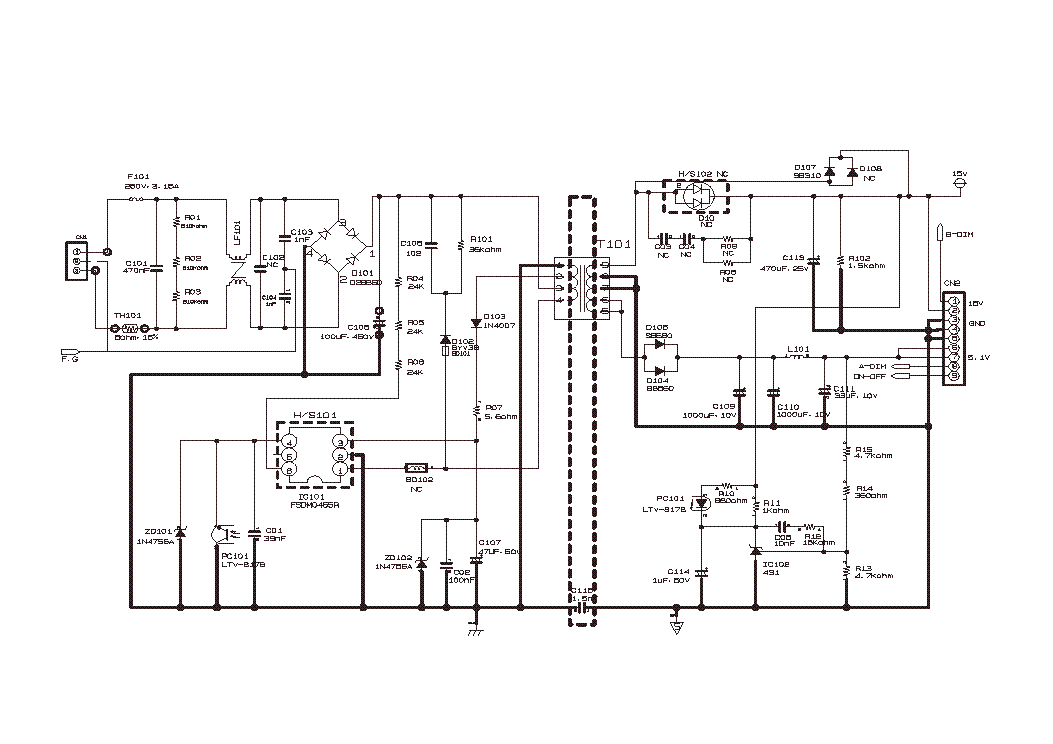

Схемы БП и инверторов телевизоров Самсунг

Схемы телевизоров Samsung 1438-20E3

21CSZ2R1

25M064NR

29DC4105

Схема БП BN44-00155A MK32P(DLC32P)

Схема блока питания BN44-00157A

Схема БП BN44-00158A (SMA23-P SMPS)

Схема электрическая БП BN44-00204A

Схема БП и инвертора BN44-00262A

Схема БП и инвертора BN44-00289A HV32HD_9DY

Схема блока питания и инвертора BN44-00351B

Схема БП BN44-00339A

Схема блока питания BN44-00339B

Схема БП BN44-00341b

Блок-схема и допуски выходных напряжений BN96-03057A BN96-03832A

Схема блока питания BN96-03057A

Service Manual + Schematic Diagram TVCR Samsung chassis C15A

Service Manual + схема телевизора TVCR Samsung chassis C15С

Сервис мануал и схема TV+DVD Samsung chassis C16A

Service Manual TV+VCR Samsung chassis C15A, TW14C52S, TB14C52S, TB14C5S2S, TB14C5T2S, TB14C5DT2S, TB20C52S, TB20C5DF2S, TB20C5DT2S, TB21CB5DF2S

C17A(TS-10) chassis TV+VCR service manual

Service manual TV Samsung CB14Y5Txx, CB20h2Txx, S15A Ch.

Схемы телевизоров Самсунг CB20A1X, CB21F5X, CB21D8SX, CB15K2X, CS14h3, CS20h3

Схемы телевизоров Samsung CB3312Z chassis P58SC

CB3335, CB5035 chassis P69SA

CK3335TR1x, CK5341TR1x, chassis P69SA1

CB3373

cb346zse

CB5027Z

CB5035

CB5073T

Схемы телевизоров Самсунг CB5079

CB5085

cb512zse

cb528zse, p54s chassis

CB5320T

CB5373

CF-25C44

Схемы телевизоров Samsung CF-29C

CF-29C60

CF-29C70

CF-29C80

CF-29CB20

Samsung CFT27918 KS3A

Samsung CL29M6P8X-XAO-Chasis KS3A(N)

CK-1438

CK1438VR5X/VWT

CK1448VR5X/BWT

ck14c8vr5s

ck14e1vr5s

ck14e3vr5x

CK14F1T5X

ck14h2vr5s

ck14r1vr5x

Схема телевизора Samsung CK20E3VR5X/NWT

CK-2039

ck2039vr5s

CK-2073

ТВ Самсунг ck2073xr5x

CK2073XR5X_VWT

CK-2085

ck2085vr5s

CK2085VR5X

CK2085VR5X/BWTT

ck20c8vr5c

ck20e1vr5c

ck20t3vr5c

CK-20F1

Схемы телевизоров Самсунг CK2173XR5X/BWT

CK2185VR5S/AWT

CK3335/5341 chassis P69SA1

CK333EZR4X/BWT, chassis SCT13B

CK3385

Схема телевизоров Samsung CK3385TR

CK5020T5X

Схема телевизоров Samsung CK5051A

CK5073ZT/ ZR

Схема ck501etb4x/nwt, ck501etr4x/bwt   sct13b

CK5039TR4X/BWT chassis SCT13B

CK5039TR4S/NWT chassis SCT13B

CK503EZR4X/BWT chassis SCT13B

CK5013Z

ТВ Samsung CK5035Z

CK5038

Схема телевизора Samsung CK5051A

CK5073

Схема телевизора Samsung CK5073Z, CK-5073T, CK-5039 шасси SCT11B

Схема телевизора Samsung CK5085

CK5339

CK5339ZR_TBWCX CK5339TR4X/BWT chassis SCT13B

CK5339TR4S/NWT chassis SCT13B

CK5339TBWCX

ТВ Самсунг CK5339ZR

Ck623cnx chassis ck567bsr1x/vwt

ck565bst1x/bwt

Схема Samsung ck565bsr1x/vwt, ck564bzr1x/bwt, ck566bst1x/vwt

ck566bsr1x/bwt

Принципиальная схема ТВ Самсунг ck567bsr1x/bwt

ck568bst1x/bwt sct57b chassis

CK6271WP

ci3351a, ci5052at, p68sa chassis

CI 5061A

CI 5061AT ci5361a, p68sa chassis

CI5913W chassis U-88MT

CI6230 chassis U88MT

Схема TV Samsung CS-14h5R, KS1A Ch.

CS-15K2Q шасси KS1A

CS-21A0MQQ shassis KS9B

Service manual Samsung CS21K9MLDC/DWP chassis KS1B(P)

Service manual TV Samsung CS21S8NAS/MUR, KS2A(P) (Rev.2) Ch.

Схема телевизора Samsung CS21Z47ZQQ

Service Manual TV Samsiung CS25D4V3X, CS25D4X3X, S51A Ch.

Сервис мануал телевизора Samsung CS-25M6SS ch. S61A

Service Manual, схема chassis CS7A, CS-25K10MQQ

CS-25K10MQQ, шасси CS7A

Сервис мануал телевизора Самсунг CS25M6HN8X/BWT, CS29M6HT8X/BWT, KS3A(P)_100Hz(Rev.5) Ch.

Samsung CS-29K3MTQ KS3A

Схема телевизоров Samsung CS-29K3ZQQ

Service manual Samsung CS-29K3WTQ

CS-29K5ZQQ шасси S16A

CS-29M6HPQ chassis KS3A — 100Hz

Схема телевизора Samsung chassis SCT51A, CS6277

Руководство пользователя Samsung CS-29Z30

Сервис мануал CS-29Z30HPQ

Схема телевизора Samsung CS29Z30ZQ

Схема телевизора Samsung CS29Z30ZQ KS7C(P)

Схема(100гц) телевизора Samsung CS-29Z40HSQ

Сервис мануал телевизора Samsung CS29Z40ZQTX/NWT Shassis KS7C(P)

Схема телевизора Samsung CS-29Z45ZQQ

CS-53380 chassis KS7A

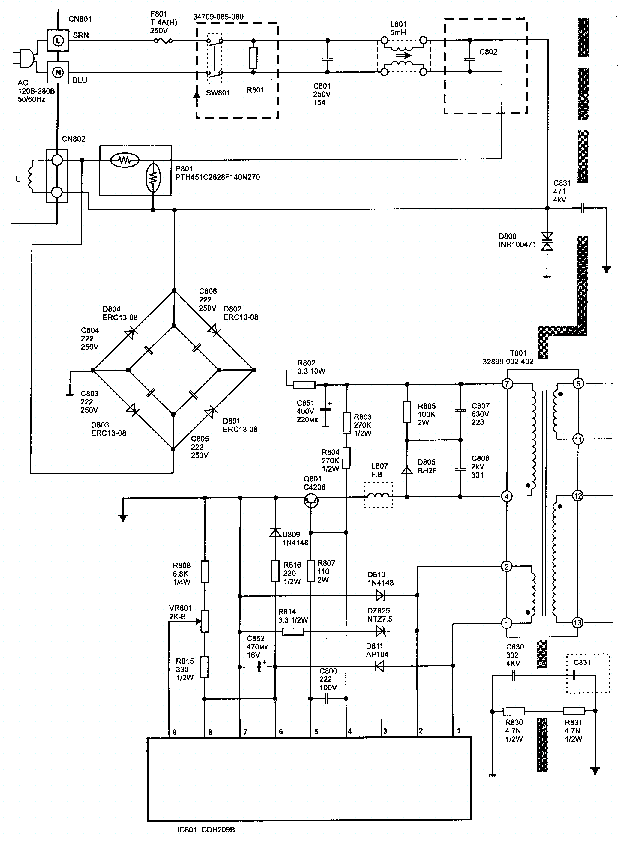

Схема телевизора Samsung cs5342z, cs5062z p68sm(h) & rm133 chassis

CS6277 chassis SCT51A

cs7830zp, z66p & rm111 chassis

ТВ Самсунг CT21D8L6X chassis K15A

CT21h5LFX chassis K15D

Сервис мануал телевизора Самсунг CS21h52ZSXBWT chassis KS1A

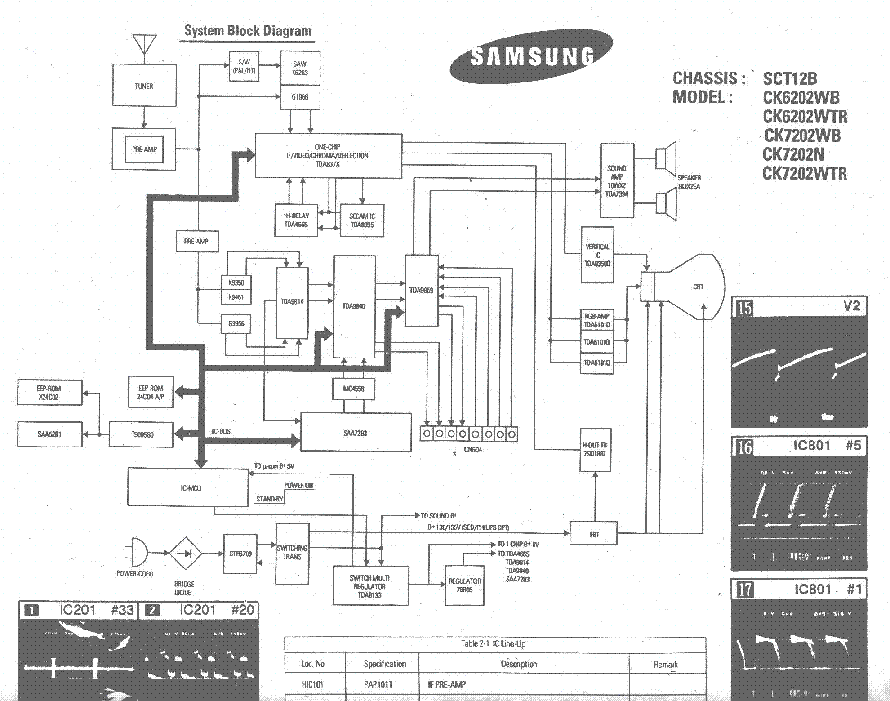

Service Manual TV Samsung CS6202NX/EIS, CS7202NBX/EIS Schassis SCT12B

Service manual TV Samsung CW21Z413NCXXEC Chasis S16D(p) Tomorrow

Samsung CW25C33WS8XXEG KS3A

Service Manual и схема Samsung CW29M166V7XXEC

CW-29M206PN chassis M61A

Сервис мануал телевизора Samsung CW593CWG8, CW5944N8, CW5944W8, CW683CNG8 Chassis KS3A

cw5082z1sr6hx

cw5082z1nw6hx

cw5082z1iwx cw5082zb1to6hx

cw3383z1mi6mx

cw3382z1pn6mcx

cw5083z1halccx, p69sa1 rm135-1

CW-5102

CW5314

CX512ZSE

Схема телевизора samsung cx-558wt

CX-5312W, chassis P88MT

CX5330AN

CX534 chassis P58SH

ТВ Самсунг CX5370AW

CX6226W chassis S60MT

CX630W

CX6844W

CX685W

CXJ-2512X (chassis V51A)

CZ-CZ14F12T

cz21m63n sh. ks1a

D68A(P) chassis

DCK50132 chassis P58SC

chassis D53A, PS42P2SDX plasma display TV Samsung PS42P2SDX/XEC

chassis D58A(P), PS 42P3SX/XEC

chassis D68A(P)

Cхемы TV Samsung MODEL 450 (PCB №: BN41-00982B ). Подходит для Samsung LE26A330J1, LE26A340J3. IC5001 — SEMS01 (процессор )
IC5003 — MX25L1605AM2I
IC5004 — AT24C256BN
IC2001 — NTP3100
IC1012 — P1583DN
IC1003 — SI3443BDV
IC2004 — MAX9728AETC+
IC3001 — SII9185CTU
IC5202 — MAX232ECWE+T

СПИСОК

ДЛЯ ПОДХОДЯЩИХ МОДЕЛИ / ШАССИ ТЕЛЕВИЗОРОВ SAMSUNG CRT

Richtige Fernseher haben Röhren!

Вкратце: На этом сайте вы найдете изображения и информацию о некоторых электронных, электрических и электротехнических реликвиях устаревших технологий, которые частный музей Фрэнка Шарпа накопил за долгие годы.

Предпосылка: есть много старинных электрических и электронных предметов, которые не сохранились до наших дней или даже полностью исчезли и забыты.

Или не собираются сейчас пропорционально их значимости или распространенности в период их расцвета, это плохо и основная часть земли смерти.Тяжелый уродливый саркофаг; модели с немногими привлекательными качествами, устройства, которые имеют некоторые серьезные недостатки для владения, такие как большой вес, токсичность или завышенная стоимость в разобранном виде, как правило, недостаточно представлены во всех, кроме самых полных коллекций и музеев. Их отправляют в конец списка желаний, высмеивают как «больше проблем, чем они того стоят» или просто полностью забывают. В результате я начал замечать пробелы в нынешнем представлении истории электронных и электрических технологий заинтересованным представителям общественности.

Немного следуя этой идее, я убедился, что одна коллекция необычных не может надеяться на выживание за счет собственных достоинств, но музей, который предоставит равное пространство для выставки популярным и непопулярным, привлечет внимание людей. средний человек, от которого он ранее проходил или от которого он был защищен. Это вопрос культуры. Исходя из этого, была разработана концепция Tellye Web Museum с устаревшими технологиями, а также все остальные мои вещи. Это открытая платформа для всех технологий электрического электронного телевидения, чтобы иметь свои немногие, но НЕ последние моменты славы в рабочей, практической среде.У нас никогда не будет Колосса или первого трансформатора Фарадея, но я могу показать вещи, которые вы не можете увидеть в Музее науки, и позволить вам поиграть с вещами, к которым Смитсоновский институт не может позволить людям прикасаться, потому что мои полномочия другие.

Когда-то существовало общество, которое было полной противоположностью нашему одноразовому, мусорному обществу. Целая нация была основана на идее во всем ставить качество выше количества. Целью было не «больше и новее», а «лучше и выше». Такое отношение нашло отражение не только в производстве материальных товаров, но и в сфере искусства и архитектуры, а также в социальной ткани повседневной жизни. .Цель заключалась в том, чтобы каждая новая когорта детей стояла на более высоком уровне, чем предыдущая когорта: они должны были быть более здоровыми, сильными, умными и более энергичными во всех отношениях.

Общество, которое уделяет приоритетное внимание человеческим, социальным и материальным качествам, является Победителем. Поистине, это высшая точка всей западной цивилизации. Следовательно, его поражение означало поражение самой цивилизации.

Сегодня Запад движется в пропасть. Ибо окончательная судьба нашего одноразового общества — избавиться от самого общества.И произойдет это скорее раньше, чем позже.

СТАРЫЙ, но ОРИГИНАЛЬНЫЙ, Хорошо сделанный, Забавный, Без дистанционного управления …………. и не Сделано в КИТАЕ.

Как использовать сайт:
— Если вы попали сюда через любую поисковую систему, вы получите то, что искали, и вы можете искать больше, используя функцию поиска в этом блоге, предоставляемую Google. Вы можете просмотреть больше сообщений, прокрутив левый архив блога всех сообщений за месяц / год,
, или вы можете щелкнуть главную страницу с фотографиями, чтобы начать с главной страницы.При этом он начинается с самого последнего сообщения к более старому, просто нажимая кнопку «Старое сообщение» в нижней части каждой страницы после прочтения, публикация за публикацией.

Вы даже можете время от времени посещать все сообщения, достигнув нижней части каждой страницы и щелкнув кнопку «Старые сообщения».

— Если вы попали сюда на главную страницу с помощью закладки, вы можете посетить весь сайт, прокручивая левый архив блога всех сообщений за месяц / год, указывая, что вы хотите, или более просто. Вы даже можете посетить все сообщения блога, начиная с более новых на более старые, нажимая в конце каждой нижней страницы на кнопку «Старые сообщения».
Таким образом, вы можете видеть весь контент блога / сайта, просматривая все его страницы.

— Функция поиска в этом блоге, предоставляемая Google, является настоящей поисковой системой. Если вы указываете на конкретные вещи, он будет искать ИТ для вас; или вы можете разместить название бренда в поисковом запросе по вашему выбору и просматривать все результаты постранично. Это полезно, так как содержание сайта очень велико.

Обратите внимание: если вы не найдете то, что искали, попробуйте через некоторое время; сайт — это нескончаемая работа!

Каждый сохраненный ЭЛТ-телевизор позволяет оживить знания, мысли, моменты прошлой жизни, которые никогда не вернутся снова………

Многие современные «телевизоры» (правильнее называть дисплеями) не обладают таким уровнем выносливости, многие из них выходят из строя или нуждаются в серьезных услугах всего за пять лет или меньше, и, конечно же, есть это вечный баг с запланированным устареванием, когда компоненты преднамеренно проектируются так, чтобы выходить из строя и / или производятся с ограниченным тиражом … и без учета …….. изображения … звука … ….. качество ……..

. …………. Горечь некачественного качества вспоминается еще долго после того, как из памяти стерлась сладость сегодняшних забавных гаджетов низкой цены ……… . . . . …..
Не забывайте после , конец света близок! Очень скоро все обратится в пыль!

Удачи! !
————————
© 2010, 2011, 2012, 2013, 2014 Frank Sharp — У вас нет разрешения на копирование фотографий и слов с этого сайта. блог, и любой контент не может быть использован для аукционов или в коммерческих целях, однако не стесняйтесь размещать здесь все, что вы видите здесь, с любезной обратной ссылкой, кстати, ссылка на исходный пост здесь является обязательной.
Все представленные здесь комплекты и аппараты являются собственностью инженера Фрэнка Шарпа. НИЧЕГО НЕ ПРОДАЕТСЯ!
Все сообщения представлены здесь в информационных, исторических и образовательных целях в соответствии с Добросовестное использование .

SAMSUNG PDF Схема, электрическая схема — Бесплатные руководства

Вы можете скачать бесплатно и без регистрации большой сборник схем и сервис-мануалов мобильных телефонов Samsung , обновление 2018 . В Предлагаемый бесплатный архив включает в себя основные электрические схемы, полные инструкции по эксплуатации, подробные инструкции по поиску и устранению неисправностей, списки запчастей для мобильных телефонов. Коллекция содержит схемы и сервис-мануалы отличного качества на более чем 260 моделей сотовых телефонов Samsung.

SAMSUNG GT-B5702, SAMSUNG GT-C3050, SAMSUNG GT-C5212, SAMSUNG GT-E1075, SAMSUNG GT-E1085L, SAMSUNG GT-E1100, SAMSUNG GT-E1125, SAMSUNG GT-E2120, SAMSUNG GT-I7110, SAMSUNG GT-I7500, SAMSUNG GT-I8910, SAMSUNG GT-M2520L, SAMSUNG GT-M8800, SAMSUNG GT-S3310, SAMSUNG GT-S3650, SAMSUNG GT-S5200, SAMSUNG, GT-S5230 SAMSUNG GT-S5600, SAMSUNG GT-S7350, SAMSUNG GT-S8000, SAMSUNG SGH-2100, SAMSUNG SGH-2400, SAMSUNG SGH-500, SAMSUNG SGH-A100, SAMSUNG SGH-A300, SAMSUNG SGH-A400, SAMSUNG SGH-A500, SAMSUNG SGH-A500 SGH-A800, SAMSUNG SGH-B100, SAMSUNG SGH-B130, SAMSUNG SGH-B200, SAMSUNG SGH-B300, SAMSUNG SGH-B5702, SAMSUNG SGH-C100, SAMSUNG SGH-C110, SAMSUNG SGH-C120, SAMSUNG SGH-SGH-C130, SAMSUNG SGH-C130, SAMSUNG SGH-C130, SAMSUNG SGH-C130 SAMSUNG SGH-C140I, SAMSUNG SGH-C160, SAMSUNG SGH-C170, SAMSUNG SGH-C200, SAMSUNG SGH-C210, SAMSUNG SGH-C230, SAMSUNG SGH-C240, SAMSUNG SGH-C250, SAMSUNG SGH-C260, SAMSUNG, SAMSUNG SGH-C300, SAMSUNG SGH-C3010, SAMSUNG SGH-C450, SAMSUNG SGH-C520, SAMSUNG SGH-D100, SAMSUNG SGH-D410, SAMSUNG SGH-D500, SAMSUNG SGH-D520, SAMSUNG SGH-D600, SAMSUNG SGH-D600E, SAMSUNG SGH-D600E SAMSUNG SGH-D730, SAMSUNG SGH-D780, SAMSUNG SGH-D800, SAMSUNG SGH-D820, SAMSUNG SGH-D830, SAMSUNG SGH-D840, SAMSUNG SGH-D880, SAMSUNG SGH-D900, SAMSUNG SGH-D900I, SAMSUNG-D900I SGH-E100, SAMSUNG SGH-E200, SAMSUNG SGH-E210, SAMSUNG SGH-E250, SAMSUNG SGH-E250D, SAMSUNG SGH-E250I, SAMSUNG SGH-E300, SAMSUNG SGH-E310, SAMSUNG SGH-E330, SAMSUNG SGH-E330, SAMSUNG SGH-E SAMSUNG SGH-E340, SAMSUNG SGH-E350, SAMSUNG SGH-E350E, SAMSUNG SGH-E360, SAMSUNG SGH-E370, SAMSUNG SGH-E380, SAMSUNG SGH-E390, SAMSUNG SGH-E400, SAMSUNG SGH-E420, SAMSUNG SGH-E420, SAMSUNG SGH-E420, SAMSUNG SGH-E420 SGH-E490, SAMSUNG SGH-E500, SAMSUNG SGH-E530, SAMSUNG SGH-E570, SAMSUNG SGH-E590, SAMSUNG SGH-E600, SAMSUNG SGH-E610, SAMSUNG SGH-E620, SAMSUNG SGH-E630, SAMSUNG SGH-E700, SAMSUNG SGH-E700 SAMSUNG SGH-E715, SAMSUNG SGH-E720, SAMSUNG SGH-E730, SAMSUNG SGH-E740, SAMSUNG SGH-E750, SAMSUNG SGH-E760, SAMSUNG SGH-E770, SAMSUNG SGH-E780, SAMSUNG SGH-E790, SAMSUNG SGH-E790, SAMSUNG SGH-E790 SGH-E810, SAMSUNG SGH-E820, SAMSUNG SGH-E830, SAMSUNG SGH-E840, SAMSUNG SGH-E850, SAMSUNG SGH-E860V, SAMSUNG SGH-E870, SAMSUNG SGH-E880, SAMSUNG SGH-E890, SAMSHUNG-E890, SAMSHUNG E890, SAMSHUNG E890 SAMSUNG SGH-E950, SAMSUNG SGH-F210, SAMSUNG SGH-F250, SAMSUNG SGH-F300, SAMSUNG SGH-F400, SAMSUNG SGH-F480, SAMSUNG SGH-F490, SAMSUNG SGH-F500, SAMSUNG SGH-F700V, САМС8 SGH-G600, SAMSUNG SGH-G800, SAMSUNG SGH-G810, SAMSUNG SGH-I300, SAMSUNG SGH-I320, SAMSUNG SGH-I400, SAMSUNG SGH-I550, SAMSUNG SGH-I700, SAMSUNG SGH-I710, SAMSHS SGH-I900, SAMSUNG SGH-I900, SAMSUNG SGH-I900 SAMSUNG SGH-J210, SAMSUNG SGH-J310, SAMSUNG SGH-J600, SAMSUNG SGH-J610, SAMSUNG SGH-J700, SAMSUNG SGH-J750, SAMSUNG SGH-J770, SAMSUNG SGH-L170, SAMSUNG SGH-L320, SAMSUNG SGH-L320, SAMSUNG SGH-L320, SAMSUNG SGH-L320, SAMSUNG SGH-L320 SGH-L770, SAMSUNG SGH-L870, SAMSUNG SGH-M300, SAMSUNG SGH-M310, SAMSUNG SGH-M3510, SAMSUNG SGH-M600, SAMSUNG SGH-M600S, SAMSUNG SGH-M610, SAMSUNG SGH-N400, SAMSUNG SGH620, SAMSUNG SGH-N500 SAMSUNG SGH-N700, SAMSUNG SGH-N707, SAMSUNG SGH-P300, SAMSUNG SGH-P510, SAMSUNG SGH-P730, SAMSUNG SGH-P900, SAMSUNG SGH-P910, SAMSUNG SGH-P920, SAMSUNG SGH-R200, SAMSUNG R210 SGH-R210E, SAMSUNG SGH-R210S, SAMSUNG SGH-R220E, SAMSUNG SGH-S100, SAMSUNG SGH-S200, SAMSUNG SGH-S300, SAMSUNG SGH-S342I, SAMSUNG SGH-S3600, SAMSUNG SGH-S400I, SAMSUNG SGH-S410 SAMSUNG SGH-S730I, SAMSUNG SGH-T100, SAMSUNG SGH-T400, SAMSUNG SGH-T500, SAMSUNG SGH-T619, SAMSUNG SGH-U100, SAMSUNG SGH-U300, SAMSUNG SGH-U600, SAMSUNG SGH-U700, SAMSUNG SGH-U700, SAMSUNG SGH-U700, SAMSUNG SGH-U700 SGH-U900, SAMSUNG SGH-V100, SAMSUNG SGH-V200, SAMSUNG SGH-X100, SAMSUNG SGH-X105, SAMSUNG SGH-X120, SAMSUNG SGH-X140, SAMSUNG SGH-X150, SAMSUNG SGH-X160, SAMSHS SGH2-X200, SAMSUNG SGH10-X200 SAMSUNG SGH-X300, SAMSUNG SGH-X400, SAMSUNG SGH-X426, SAMSUNG SGH-X430, SAMSUNG SGH-X450, SAMSUNG SGH-X460, SAMSUNG SGH-X460SVC, SAMSUNG SGH-X SAMSUNG SGH480, SAMSUNG SGH480, SAMSUNG SGH480 SGH-X480S, SAMSUNG SGH-X481, SAMSUNG SGH-X488, SAMSUNG SGH-X490, SAMSUNG SGH-X500, SAMSUNG SGH-X510, SAMSUNG SGH-X520, SAMSUNG SGH-X530, SAMSUNG SGH-X540, SAMSUNG SAMSH10-X600 SAMSUNG SGH-X620, SAMSUNG SGH-X630, SAMSUNG SGH-X640, SAMSUNG SGH-X650, SAMSUNG SGH-X660, SAMSUNG SGH-X670, SAMSUNG SGH-X680, SAMSUNG SGH-X700, SAMSUNG SGH-X800, SAMSUNG SGH-X800, SAMSUNG SGH-X800, SAMSUNG SGH-X800 SGH-X820, SAMSUNG SGH-X830, SAMSUNG SGH-Z100, SAMSUNG SGH-Z105, SAMSUNG SGH-Z107, SAMSUNG SGH-Z110V, SAMSUNG SGH-Z130, SAMSUNG SGH-Z140, SAMSUNG SGH-Z150, SAMSUNG SGH-Z150, SAMSUNG SGH-Z150, SAMSUNG SGH-Z150, SAMSUNG SGH-Z150, SAMSUNG SGH-Z150 SAMSUNG SGH-Z300, SAMSUNG SGH-Z310, SAMSUNG SGH-Z320I, SAMSUNG SGH-Z400, SAMSUNG SGH-Z500, SAMSUNG SGH-Z510, SAMSUNG SGH-Z540, SAMSUNG SGH-Z560, SAMSUNG SGH-Z620, SAMSUNG SGH-ZV30.

Разница между телефонами Самсунг

Телефоны Samsung пользуются невероятным спросом, так как в них есть главная особенность — они отлично сочетают в себе множество современных технологий, при этом продаются по доступной цене.

Даже в самом простом смартфоне есть все, что нужно человеку в повседневной жизни: календарь, блокнот, записная книжка на большое количество цифр, фотоаппарат, возможность выхода в интернет. и установите необходимое количество приложений.

Более навороченный телефон Samsung станет незаменимым помощником во многих сферах деятельности.

Дизайн телефонов Samsung

Внешний вид каждой модели достоин уважения. Компания тщательно прорабатывает все детали, поэтому их дизайн можно назвать безупречным.

Производитель предлагает модели полукруглой формы, с закругленными и прямыми углами. Цветовая гамма также довольно широкая.

При этом корпус устойчив к царапинам, что позволяет долгое время сохранять стильный внешний вид.

Кроме того, телефоном удобно пользоваться за счет простого и понятного меню.

Вся информация отображается на четком дисплее, диагональ которого может варьироваться в пределах 2-5 дюймов.

Основные конкуренты Samsung

Основным конкурентом Samsung в последнее время является Apple.Многие поклонники «яблочной» компании перешли на Samsung.

Это связано с тем, что японская компания научилась делать более тонкие устройства и вмещать в них множество функций.

Особенно эта тенденция наблюдается с появлением линейки Galaxy, в которой есть герметичные модели с корпусом с мраморными вставками высокого качества.

В будущем Samsung планирует укрепить свои позиции. И обязательно будет, потому что работа над новинками не прекращается.

samsung — Джемпер!

  • eFind.ru SAMSUNG CS-21F32ZSR »

    monitor.net.ru

  • — samsung Филипс ,

    dengi-plius.com

  • Samsung ht ds, Samsung d720 , Самсунг , Samsung cs 21z30zqq

    zuylichev.fatal.ru

  • · • · • SAMSUNG CF-29M6MQQ »
    SAMSUNG CF-29M6MQQ

    монитор.espec.ws

  • faqs.org.ru > > Samsung CS-21D8TR

    faqs.org.ru

  • В сети Samsung CS-21M21ZQQ

    tvservice.org

  • Panasonic samsung sgh e850 — Samsung Samsung — samsung
    контактный — 36 — samsung 356 Samsung sgh

    vip-sites.ru

  • LG || 25 сони Panasonic , г. samsung 17, Hyundai жк жк

    bylookup.fatal.ru

  • индекс : Телевидение видео : : Samsung Samsung SAMSUNG, () ШАССИ:

    televideo. al.ru

  • samsung

    gear-plenty90.narod.ru

  • . .

    katlforum.susya.ru

  • Samsung ck2502sxr ( 2004-01-03 10:24

    потребитель.ру

  • Re: Samsung КС-21К5МН

    шт.ural.ru

  • SAMSUNG — СК ZR / TBWCX

    newt.pp.ru

  • 17 Samsung Samsung Samsung samsung Samsung синкмастер 400b Samsung 510 Samsung e

    infosx.nm.ru

  • Samsung CS-25m6hnq JVC 21ZE.

    dom.hi-fi.ru

  • , Samsung Перезагрузить. .

    forum.ixbt.com

  • меню-телевизоров-самсунг-ле.html] samsung le [/ url]

    mobiphones.kiev.ua

  • — Samsung CS-2139X / BW.

    circuit.ru

  • samsung ::

    onlybester.narod.ru

  • > Samsung> Samsung > SAMSUNG СК 5038 ZR — [Amt электроника]
    5038 ZR — [Amt электроника]. . SAMSUNG СК5038

    название.ру

  • SAMSUNG CS-14F2R

    форум.cxem.net

  • 20:49:07 samsung

    1piter.ru

  • , г. , Samsung СК-29Д4 ВР

    samsung.ru

  • . samsung жк sony,

    m777.ru

  • 32, 25 сони Panasonic , г. samsung 17, Hyundai ЖК

    bicptn.grtv.inerhal.ru

  • сервисное-меню-телевизоров-samsung.html] samsung [/ url]

    nevabis.ру

  • Луксор 25 samsung cs29 жк DVD

    firus.nm.ru

  • Samsung RS 21 год KLMR SAMSUNG WS-32Z31SSQ

    bsrteh.front.ru

  • 29p190ta Metz samsung cs29 Airis Сумсунг

    helpmi.nm.ru

  • kop.fud.ru/?article=44142] samsung cs21m20zqfsnwt [/ url]

    ustorda. irk.ru

  • — .Амсунг Филипс samsung мл 1710 г. — Samsung мл 1520p — —

    kremlevskiy-12.nemed.ru

  • http://cuom57.pochtamt.ru/460.html] samsung [/ url]

    mapo.spb.ru

  • . . Lensmen Samsung
    , г. Samsung CS-29M6PQQ.

    data-chip.ru

  • Samsung e600 samsung 17 Samsung tft

    форум.mview.ru

  • > острый 21e > samsung > daewoo

    нач.snud.ru

  • . : « Samsung »

    forum.citylive.ru

  • | | SAMSUNG CK5038

    den-bear.chat.ru

  • samsung -,

    samsungphone.narod.ru

  • , Samsung CS 29K3 ZQQ

    RC5.ру

  • Samsung D500E 40 Филипс 29pt5207 Samsung BOSCH

    star. omego.info

  • Samsung , Самсунг , thomson,

    трезубец1.ru

  • samsung supra

    audioandvideo.ru

  • LG samsung sony

    forum.sinekrilaya.ru

  • Samsung

    компьютермаг.ru

  • Привет Все, Samsung КС-21М16 , — *Источник: .

    hardware-info.spb.ru

  • () телевидение Samsung 21M20MQQ

    diagram.com.ua

  • Samsung> Samsung (4) Samsung CS-21A8Q

    mobikatalog.ru

  • Panasonic kx-td 1232 samsung Билайн

    mozaikacolor.ru

  • toshiba samsung Samsung 25m6wdq

    малежик.ру

  • Samsung

    computermag.ru

  • Привет Все, Samsung КС-21М16 , — *Источник: .

    hardware-info. spb.ru

  • () телевидение Samsung 21M20MQQ

    diagram.com.ua

  • Samsung> Samsung (4) Samsung CS-21A8Q

    mobikatalog.ru

  • Panasonic kx-td 1232 samsung Билайн

    mozaikacolor.ru

  • toshiba samsung Samsung 25m6wdq

    Malezhik.ru

  • Samsung samsung cs21m20zqfsnwt моторола бритва v-3 черный

    surewins.ru

  • Panasonic Panasonic 25

    сд.су

  • samsung

    tverauto.ru

  • , SAMSUNG, SAMSUNG CS, СОНИ КВ 25 ,

    поиск.webrostov.ru

  • 2980 samsung lw-15m13c

    creative.dp.ua

  • Daewoo samsung х120 GPRS модем

    gsm.km.ua

  • 2004 г. 22:42 : SAMSUNG СК 5038 ZR \ TBWCX ( SCT11B) CK6202

    forum. avtograd.ru

  • samsung hitachi

    aremc.stopkor.ru

  • Филипс 29pt9020 samsung x1

    форум.panaceya-n.ru

  • острый LG содержание ЛСД samsung Сименс sx1

    abyta.stopkor.ru

  • Сансуи Острый 21»e Samsung Daewoo Philips 25’pt4001

    004.ru

  • Samsung samsung Samsung lw 17m24c

    forum.goldmedia.com.ua

  • л.с. диджей . Samsung .

    sever-west.ucoz.ру

  • SAMSUNG CK5073ZR ()

    eworld.ru

  • Samsung samsung Samsung cs 29m20ssq

    vnet.iatp.org.ua

  • Samsung samsung Samsung WS 32

    avto.tver.ru

  • Самсунг , сони ,

    azerbaijan.orc.ru

  • > samsung >
    > Erisson с > > samsung 100

    bef. snud.ru

  • 1: В Samsung c

    zhroge.narod.ru

  • , , Самсунг ,
    жк , жк , жк Самсунг , жк тектон миота жк 6

    bioproduct.ru

  • , , г. Panasonic, Philips, Самсунг , Sony .

    olegator2k.narod.ru

  • >> Toshiba> > > ЖК-дисплей — Sony — Samsung

    телевизоры.инфо

  • » samsung » http: //opisanie-televizorov-philips.coup.

    cdma450.ru

  • , , г. linux мандрагора СОНИ J25-MG2 ОСТРЫЙ RE Острый Samsung CS-21A8Q

    meta-2.com

  • SAMSUNG ,

    bigbase.h2.ru

  • > > — Sony — Острый — Samsung

    плац.ru

  • 313. SAMSUNG -2502 SXR — ? » Samsung ск-2502 sxr » ,

    book. by.ru

  • eFind.ru С А B C Д
    SAMSUNG СК 6271 WP 1.

    master-tv.com

  • samsung sz-20f12zsr

    snt.adygnet.ru

  • (): 50 : Samsung CS-25M20SSQ :

    телеремонт.ru

  • 89. 3. SAMSUNG CK5379ZR «Вариант байт ».

    alekssam.chat.ru

  • HITACHI C2135MN. , г. «-»
    SAMSUNG СК 6271 WP 1.

    teleremont.narod.ru

  • 10 .

    tapraktika.narod.ru

  • ! — Philips !!! : ‘( — , … Samsung R-212 DVD
    Samsung CS-29A5MTQ

    mindmix.ру

  • 2 C . . . СИМЕНС, NOKIA, ALCATEL, ЭРИКССОН, SAMSUNG , г. LG, МОТОРОЛА, СОНИ, БЕНЕФОН.

    sony92.org.ua

  • (немой) (OK) (телевидение) (OK). SAMSUNG СК 5038 ZR \ TBWCX ( SCT11B) СК6202

    teleradio.ru

  • .
    SAMSUNG СК 6271 WP 1.

    давсергей.народ.ru

  • samlab WS RU samsung WS WS c2960 г 24tc

    archambulance.kharkov.org

  • канон Самсунг , Samsung DVD p355,

    artrans.ru

  • > Филипс >> вспышка samsung сони DVD LG . Impressa >> аристон

    diorama.hut1.ru

  • .
    SAMSUNG -CK6271 WP. СКРЫТЫЙ (

    chipinfo.ru

  • 203.

    zon.net.ru

  • .AltMaster.RU — служба Руководство с · • · • , г. : > Samsung

    konditioners.ru

  • ЖК samsung ле острый

    7724797.ru

    • IIS 8.5 Подробная ошибка — 404.11

    Ошибка HTTP 404.

    11 — не найдено
    Модуль фильтрации запросов настроен на отклонение запроса, содержащего двойную escape-последовательность.

    Наиболее вероятные причины:
    • Запрос содержал двойную escape-последовательность, а фильтрация запросов настроена на веб-сервере, чтобы отклонять двойные escape-последовательности.
    Что можно попробовать:
    • Проверьте параметр configuration/system.webServer/security/requestFiltering@allowDoubleEscaping в файле applicationhost.config или web.confg.
    Подробная информация об ошибке:
    0x1000000000
    Модуль RequestFilteringModule
    Уведомление BeginRequest
    Обработчик StaticFile
    Код ошибки
    Запрошенный URL http: // www. dbselettronica.it:80/memorie/tv%20-%20eeprom%20memory%20dumps/master-tv.com/proshivki/tv/samsung-eeprom-memory-dump.html
    Физический путь D: \ inetpub \ webs \ dbselettronicait \ memorie \ tv% 20-% 20eeprom% 20memory% 20dumps \ master-tv.com \ proshivki \ tv \ samsung-eeprom-memory-dump.html
    Метод входа в систему Еще не определено
    Пользователь входа в систему Еще не определен
    Запросить каталог трассировки D: \ LogFiles \ FailedReqLogFiles
    Дополнительная информация:
    Это функция безопасности.Не изменяйте эту функцию, если не полностью понимаете масштаб изменения. Перед изменением этого значения необходимо выполнить трассировку сети, чтобы убедиться, что запрос не является вредоносным. Если сервер разрешает двойные escape-последовательности, измените параметр configuration/system.webServer/security/requestFiltering@allowDoubleEscaping. Это могло быть вызвано неправильным форматом URL, отправленным на сервер злоумышленником.

    Просмотр дополнительной информации »

    Электрические схемы

    Samsung, сервисные инструкции и инструкции пользователя

    Электрические схемы Samsung, сервисные инструкции и руководства пользователя

    SAMSUNG Сервисные руководства


    Модель CD Модель CD
    CS1439C / XEZ CS21A8WT7X / UMG
    CS-1439R CS21A8WTAX / RAD
    CS-1448R CS-21A8WTQ
    CS1448X / BWT CS21A9GT7X / BWT
    CS1448X / NWT CS-21A9GW
    CS1448X / VWT CS21A9GWAX / ELT
    CS-14B10MJ CS-21A9GWTQ
    CS14B10MJ0XBWT CS-21A9N
    CS-14B500KJ CS-21A9N2
    CS14B500KJKXSJ CS21A9N2QX / XST
    CS14B500KJKXXL CS21A9NAX / ASH
    CS-14B500KL CS21A9NAX / ELE
    CS14B500KLKXXL CS-21A9NT
    CS-14B500KT CS21A9NTAX / SIG
    CS14B500KTKXSV CS-21A9W
    CS14B500KTKXTR CS-21A9W1
    CS-14B501KJ CS21A9W1DX / XST
    CS14B501KJKXSJ CS-21A9W2
    CS14B501KJKXSV CS21A9W2QS / MUR
    CS14B501KJKXXL CS21A9W2QX / XST
    CS-14B501KL CS21A9W7X / BWT
    CS14B501KLKXXL CS21A9WAC / XTL
    CS-14C540AJ CS21A9WAX / MUR
    CS14C540AJKXXL CS21A9WAX / XSE
    CS14C6STC / SHA CS-21A9WQ
    CS-14C8R CS-21A9WR
    CS-14C8TR CS-21A9WT
    CS14C8TX / BWT CS21A9WT7C / ALG
    CS14C8TX / NWT CS21A9WTAX / UMG
    CS14C8TX / VWT CS21B1MG0C / HAC
    CS-14E1V CS-21B1ST
    CS14E1V5X / AAG CS21B1STC / HAC
    CS-14E3WR CS21B3STC / SHA
    CS14E3WX / BWT CS-21B500H5
    CS14E3WX / NWT CS-21B500HL
    CS14E3WX / VWT CS21B500HLALXL
    CS-14F10MJ CS21B500HLAXER
    CS14F10MJ0SGAR CS21B500HLAXXL
    CS14F10MJ0XUMG CS21B500HLKLXL
    CS14F10MJ0XXSE CS21B500HLKXER
    CS14F10MK0XBWT CS21B500HLKXSJ
    CS-14F10MKR CS21B500HLKXXL
    CS-14F1R CS21B500HLKXXV
    CS14F1S / AST CS21B500HLMXXT
    CS-14F2 CS-21B501HL
    CS14F26X / SIG CS21B501HLALXL
    CS-14F2R CS21B501HLAXER
    CS-14F2V CS21B501HLAXXL
    CS14F2V5C / JMG CS21B501HLKLXL
    CS14F2X / VWT CS21B501HLKXSJ
    CS-14F2Z CS21B501HLKXSV
    CS14F2ZX / UMG CS21B501HLKXUM
    CS14F30S / AST CS21B501HLKXXL
    CS14F30X / BWT CS21B501HLKXXV
    CS-14F3MJ CS-21B570EL
    CS14F3MJ0X / XSE CS21B570ELKXXV
    CS14F3MJX / CAM CS21B570EO
    CS-14F3R CS21B570EOKXSV
    CS14F3X / BWT CS21B6MG0C / HAC
    КС-14х2Р CS-21B6ST
    CS14h2X / BWT CS-21B750JL
    КС-14х3 CS21B750JLAXXL
    CS14h3C / SMA CS21B750JLKXXL
    CS-14h3MJ CS-21B7MG
    CS14h3MJ0X / XSG CS21B7MG0C / HAC
    КС-14х3С CS21B7MGC / HAC
    CS14h3T6X / SAP CS-21B850F6
    КС-14х3В CS21B850F6KXXV
    CS14h3X / ELE CS21B850F6MXXT
    КС-14х3З CS-21B850FL
    CS14h3ZX / STC CS21B850FLALXL
    КС-14х4 CS21B850FLKLXL
    CS14h4C / HIM CS21B850FLKXUM
    КС-14х4Р CS-21B860AD
    CS14h4X / BWT CS21B860ADKXXV
    CS14h4X / ELE CS21B860ALAXXL
    CS14h4X / NWT CS-21B860AR
    CS14h4X / VWT CS21B860ARKXMR
    CS-14h5MJ CS-21C3N
    CS14h5MJ0X / AWE CS21C3N7X / SIG
    CS14h5MJ0X / CBM CS-21C540BL
    CS14h5MJ0X / FAT CS21C540BLKLXL
    CS14h5MJ0X / RCH CS21C540BLKXXL
    CS14h5MJ0X / TAW ​​ CS21C5MG0C / DIO
    CS14h5MJ0X / UMG CS21C5STC / DIO
    CS14h5MJ0X / XSG CS-21D8
    КС-14х5МК CS-21D8MJ
    CS14h5MK0X / ANB CS21D8MJ0X / RNK
    CS14h5MK0X / HAC CS-21D8ML
    КС-14х5Р CS21D8ML0X / XSG
    КС-14х5С CS-21D8R
    CS14h5S / NWT CS-21D8S
    КС-14х5СТ CS21D8S / AST
    CS14h5STX / XSE CS21D8S / BWT
    CS14h5SX / XSV CS21D8S / HTL
    CS14h5X / BWT CS21D8S / NWT
    КС-14х5З CS21D8S / VWT
    CS14h5ZX / AWE CS21D8S60 / XSV
    CS-14R1 CS21D8S6X / MUR
    CS14R16X / ASH CS21D8S6X / SIG
    CS14R1C / XSE CS21D8SEX / XSE
    CS-14R1R CS-21D8ST
    CS14R1S / AST CS21D8STX / ANB
    CS14R1X / BWT CS21D8STX / CBM
    CS14R1X / XSE CS21D8SX / ELE
    CS-14S1R CS21D8SX / STC
    CS14S1X / BWT CS21D8SX / TAW ​​
    CS14S1X / NWT CS21D8SX / TRI
    CS14S1X / VWT CS21D8SX / UMG
    CS-14S1Z CS21D8SX / XSG
    CS14S1Z6C / GAR CS21D8SX / XTT
    CS-14S4 CS-21D8TR
    CS14S4MK0S / SEN CS21D8TX / VWT / BWT / NWT
    CS-14S4S CS21D8X / BWT
    CS14S4S6C / SIG CS21D8X / BWT / VWT / NWT
    CS14S4S6X / ВСЕ CS21D8X / SIG
    CS14S4S6X / ASH CS21D8X / VWT
    CS14S4S6X / MUR CS-21D8Z
    CS14S4S6X / SIG CS21D8ZX / AWE
    CS14S4S6X / UMG CS-21D9
    CS14S4S6X / XSG CS21D90X / XSG
    CS14S4SC / HIM CS-21D9R
    CS-14S4ST CS21D9S / MDK
    CS14S4ST6X / SIG CS21D9S / NWT
    CS14S4ST6X / TAW ​​ CS21D9X / BWT
    CS14S4SV6X / XSE CS-21F12TSR
    CS14S4SX / UMG CS21F12TSXBWT
    CS-14S4T CS-21F12ZSR
    CS14S4TC / SEN CS21F12ZSXBWT
    CS-14S4Z CS-21F32TSR
    CS14S4ZX / RCH CS21F32TSXBWT
    CS14S4ZX / TRI CS-21F32ZSR
    CS-14V10MJ CS21F32ZSXBWT
    CS14V10MJ0CDWP CS-21F3F20R
    CS14V10MJ0CHIM CS21F3F20S / AST
    CS14V10MJ0XAWE CS21F3F20X / BWT
    CS14V10MJ0XELE CS-21F3MJ
    CS14V10MJ0XRCH CS-21F3MJ0R
    CS14V10MJ0XSIG CS21F3MJ0S / AST
    CS14V10MJ0XTAW CS21F3MJ0X / BWT
    CS14V10MJ0XUMG CS21F3MJ0X / XSE
    CS14V10MJ0XXSG CS-21F52TSR
    CS14V10MJC / DWP CS21F52TSXBWT
    CS-14V10MK CS-21F52ZSR
    CS14V10MK0SSEN CS21F52ZSXBWT
    CS14V10MK0XHAC CS-21F5R
    CS-14V10ML CS21F5S / AST
    CS14V10ML0XXSE CS21F5X / BWT
    CS14V10ML0XXSV CS21F5X / NWT
    CS-14V10R CS21F5X / VWT
    CS14V10V2X / BWT КС-21х52ТСР
    CS-14V2 CS21h52TSXBWT
    CS-14V2G КС-21х52ЗСР
    CS-14V2S CS21х52ZSXBWT
    CS14V2SEX / XSE CS21h5MG0X / HAC
    CS-14V2V КС-21х5МДж
    CS14V2V5X / XSE CS21h5MJ0S / MDK
    CS-14V5MJ CS21h5MJ0X / AWE
    CS14V5MJ0C / DWP CS-21h5MJR
    CS14V5MJ0C / HIM CS21h5MK0X / ANB
    CS14V5MJ0S / CBM КС-21х5МЛ
    CS14V5MJ0X / AWE CS-21h5ML0R
    CS14V5MJ0X / HAC CS21h5ML0S / NWT
    CS14V5MJ0X / RCH CS21h5ML0X / STC
    CS14V5MJ0X / TAW ​​ CS21h5ML0X / TRI
    CS14V5MJX / UMG CS21h5ML0X / UMG
    CS14V5MK0X / HAC КС-21х5НТ
    CS-14Y51R CS21h5NTX / XSE
    CS14Y51X / BWT / VWT / NWT КС-21х5Р
    CS14Y520X / BWT КС-21х5С
    CS-14Y52R CS21h5S / NWT
    CS14Y52X / BWT / VWT / NWT CS21h5SS / SEN
    CS-14Y53R КС-21х5СТ
    CS14Y53X / BWT / VWT / NWT CS21h5STX / ANB
    CS-14Y54R CS21h5SX / SIG
    CS14Y54X / BWT / VWT / NWT CS21h5SX / XSV
    CS-14Y5TBR КС-21х5ТР
    CS14Y5TBX / BWT CS21h5X / BWT
    CS14Y5TBX / NWT CS-21H5MG
    CS14Y5TBX / VWT CS21H5MG0S / SEN
    CS-14Y5TGR CS21H5MG0X / HAC
    CS14Y5TGX / BWT CS-21H5MJ
    CS14Y5TGX / NWT CS21H5MJ0X / XSG
    CS14Y5TGX / VWT CS-21H5ML
    CS-14Y5TSR CS21H5ML0C / HIM
    CS14Y5TSX / BWT CS21H5STX / HAC
    CS14Y5TSX / NWT CS-21K10MG
    CS14Y5TSX / VWT CS21K10MG5XFAT
    CS-14Y5TWR CS21K10MG6XTAW
    CS14Y5TWX / BWT CS-21K10MH
    CS14Y5TWX / NWT CS21K10Mh4XAWE
    CS14Y5TWX / VWT CS21K10MHPSNWT
    CS15A87X / BWT CS21K10MHPXBWT
    CS15A87X / NWT CS-21K10MHQ
    CS15A87X / VWT CS-21K10MHR
    CS-15A8NT CS-21K10ML
    CS15A8NT7X / SIG CS21K10ML5XANB
    CS-15A8Q CS21K10ML5XAWE
    CS-15A8S CS21K10ML5XRCH
    CS15A8S7C / XTL CS21K10ML5XTAW
    CS15A8S7X / XTL CS21K10MLLXELE
    CS-15A8ST CS-21K10MN
    CS15A8ST7C / ALG CS21K10MN6XXSE
    CS-15A8W CS-21K10MQ
    CS15A8W7C / SMA CS21K10MQ4XSIG
    CS15A8W7X / NWT CS21K10MQ5XXSE
    CS15A8W7X / UMG CS21K10MQPXSAP
    CS15A8W7X / XST CS21K10MQPXXSE
    CS-15A8WQ CS-21K10ST
    CS-15A8WT CS21K10STDXXSG
    CS15A8WT7X / RAD CS21K2DX / BWT
    CS15A8WT7X / SAP CS21K2DX / NWT
    CS-15A9MJ CS21K2DX / VWT
    CS15A9MJ0X / XSE CS-21K2Q
    CS-15A9S CS-21K2Z
    CS15A9SEX / XSE CS21K2ZDX / UMG
    CS-15A9ST CS-21K3
    CS15A9STX / XSE CS-21K30MG
    CS15A9SX / ELE CS21K30MG5XAWE
    CS15A9SX / XSV CS21K30MG6XXSA
    CS-15A9SY CS-21K30ML
    CS15A9SY6X / XSV CS21K30ML5XAWE
    CS15A9SYX / XSV CS21K30ML5XNGC
    CS-15K10 CS21K30ML6XRCH
    CS-15K10MA CS21K30ML6XTAW
    CS15K10MA0XXST CS21K30ML6XXSG
    CS-15K10MG CS-21K30MN
    CS15K10MG0XSAP CS21K30MN6XXSE
    CS15K10MG0XXSE CS-21K30MQ
    CS-15K10MJ CS21K30MQ6XSAP
    CS15K10MJ0CABS CS21K3DX / BWT
    CS15K10MJ0XTAW CS21K3DX / NWT
    CS15K10MJ0XUMG CS21K3DX / VWT
    CS15K10MJZXAWE CS-21K3G
    CS15K10MJZXNGC CS-21K3MG
    CS15K10MJZXRCH CS21K3MG5X / XSV
    CS15K10MJZXTAW CS-21K3MJ
    CS-15K10MK CS21K3MJ5X / TAW ​​
    CS15K10MK0XANB CS-21K3ML
    CS-15K10ML CS21K3MLDX / TAW ​​
    CS15K10ML0XANB CS-21K3N
    CS15K10ML0XAWE CS21K3N7X / CAM
    CS15K10ML0XELE CS-21K3NT
    CS15K10ML0XSIG CS21K3NT7X / SAP
    CS-15K2Q CS21K3NTPX / XSE
    CS15K2X / BWT CS-21K3Q
    CS15K2X / NWT CS-21K3S
    CS15K2X / VWT CS21K3S7C / HIM
    CS-15K30MG CS21K3SDC / SSA
    CS15K30MGZXXSV CS21K3SDX / FAT
    CS-15K30MJ CS21K3SDX / UMG
    CS15K30MJQXXTL CS21K3SDX / XSG
    CS15K30MJZXANB CS21K3SDX / XSV
    CS15K30MJZXAWE CS-21K3ST
    CS15K30MJZXNGC CS21K3ST7C / XSE
    CS15K30MJZXRCH CS21K3ST7X / SAP
    CS15K30MJZXTAW CS21K3ST7X / SMA
    CS-15K30MK CS21K3ST7X / XSE
    CS15K30MKZXANB CS21K3STDX / ANB
    CS15K30MKZXAWE CS-21K40MG
    CS-15K30ML CS21K40MGJXHAC
    CS15K30MLQXXTL CS21K40MGRXSHI
    CS15K30MLZXXTL CS-21K40MJ
    CS-15K5MG CS21K40MJQLXTL
    CS15K5MG0X / ANB CS-21K40ML
    CS15K5MG0X / AWE CS21K40MLJXNGC
    CS15K5MGX / AWE CS21K40MLJXRCH
    CS-15K5MJ CS21K40MLJXTAW
    CS15K5MJ0S / CBM CS21K40MLRXUMG
    CS15K5MJ0X / AWE CS21K40MLRXXTL
    CS15K5MJ0X / UMG CS-21K40SN
    CS15K5MJ0X / XSG CS21K40SNRXXTL
    CS-15K5ML CS-21K43SN
    CS15K5ML0X / XTL CS21K43SNQLXTL
    CS15K5MLGX / STC CS21K43SNQXXTL
    CS15K5MLX / STC CS-21K44SN
    CS-15K5S CS21K44SNQLXTL
    CS15K5SX / UMG CS21K44SNQXELE
    CS15K5SX / XSE CS21K44SNQXXTL
    CS15K5SX / XSV CS-21K45MJ
    CS15K5W0X / BWT CS21K45MJQLXTL
    CS-15K5WQ CS21K45MJQXELE
    CS15K5WX / BWT CS21K45MJQXXTL
    CS-15K5X CS-21K4N
    CS15K8MG0C / HAC CS21K4NAX / XSV
    CS-15K8MJ0Q CS-21K50MJ
    CS15K8MJ0X / BWT CS21K50MJ1XXTL
    CS-15K8Q CS-21K50SN
    CS-15K8S CS21K50SNQXELE
    CS15K8S6X / MUR CS21K50SNQXXTL
    CS15K8S6X / XSG CS-21K5MG
    CS-15K8ST CS21K5MGPX / AWE
    CS15K8STX / AWE CS-21K5S
    CS15K8STX / HAC CS21K5S5X / XSE
    CS15K8SX / AWE CS21K5S7X / XSV
    CS15K8SX / ELE CS21K5SDX / BWT
    CS15K8SX / TAW ​​ CS-21K5SG
    CS15K8SX / UMG CS21K5SPX / XSE
    CS15K8SX / XHK CS-21K5SQ
    CS15K8SX / XSG CS21K5WTAX / XSG
    CS15K8W0S / AST CS21K9DS / ATG
    CS15K8W0X / BWT CS21K9DX / BWT
    CS-15K8WQ CS-21K9MA
    CS15K8WS / AST CS21K9MAZX / XST
    CS15K8WX / BWT CS-21K9MG
    CS15K8WX / NWT CS21K9MGDS / CBM
    CS15K8WX / VWT CS-21K9MJ
    CS15K90XIBWT CS21K9MJDX / SAP
    CS-15K9G CS21K9MJZX / SAP
    CS-15K9GQ CS21K9MJZX / UMG
    CS-15K9IQ CS21K9MJZX / XSA
    CS-15K9MJ CS-21K9ML
    CS15K9MJ0X / SAP CS21K9MLZX / XST
    CS-15K9MJQ CS-21K9Q
    CS15K9MJZX / SAM CS-21M16MG
    CS-15K9Q CS21M16MGZXXSV
    CS15K9X / BWT CS-21M16MJ
    CS15K9XG / BWT CS21M16MJZXFAT
    CS15M16MJ0XBWT CS21M16MJZXNGC
    CS-15M16MJQ CS21M16MJZXRCH
    CS15N11MJ0XBWT CS21M16MJZXTAW
    CS-15N11MJQ КС-21М16МК
    CS15N11MJZXNWT CS21M16MKZXAWE
    CS-15N30MJ CS21M16MKZXTRI
    CS-15N30MJQ CS-21M16ML
    CS15N30MJZXBWT CS21M16MLZCDWP
    CS15N30MJZXXSE CS21M16MLZXNGC
    CS-15T20MG CS21M16MLZXRCH
    CS15T20MG0XXSV CS21M16MLZXSML
    CS-15T20ML CS21M16MLZXTAW
    CS15T20ML0XXSE CS-21M16MQQ
    CS15T20MLZXXSE CS-21M17MG
    CS-16V2 CS21M17MGZXXSV
    CS-16V2G CS-21M17ML
    CS-16V8S CS21M17MLZXNGC
    CS-17A11MJ0Q CS21M17MLZXRCH
    CS17A11MJ0SNWT CS21M17MLZXSHI
    CS-17K10 CS21M17MLZXTAW
    CS-17K10MA CS-21M20EQ
    CS17K10MA0XXST CS21M20EQVXSAP
    CS-17K10MG CS21M20EQVXXST
    CS17K10MG0XAWE CS-21M20MG
    CS17K10MGZXXSV CS21M20MGZXXSV
    CS-17K10MJ CS-21M20MH
    CS17K10MJ0XTAW CS21M20MHVXXSV
    CS-17K10ML CS-21M20MJ
    CS17K10ML0XANB CS21M20MJZXAWE
    CS17K10ML0XXSG CS21M20MJZXNGC
    CS17K10ML0XXSV CS21M20MJZXTAW
    CS-17K10S КС-21М20МК
    CS17K10S0X / XTL CS21M20MKZXAWE
    CS-17K30MG CS-21M20ML
    CS17K30MGZXXSV CS21M20ML6XXTT
    CS-17K30MK CS21M20MLZXNGC
    CS17K30MKZXAWE CS21M20MLZXTAW
    CS-17K30ML CS-21M20MN
    CS17K30MLZXXSV CS21M20MNVXXST
    CS-17M16MG CS-21M20MQ
    CS17M16MG0XXSE CS-21M20MQQ
    CS17M16MGZXXSV CS21M20MQVXSMA
    CS-17M16ML CS-21M21MA
    CS17M16ML0XXHK CS21M21MAEXXTL
    CS17M16MLZXXSE CS21M21MAVXXTL
    CS-17T20MG CS-21M21MH
    CS17T20MG0XXSE CS21M21MH5XANB
    CS17T20MG0XXSV CS21M21MH6XTAW
    CS17T20MGZXXSV CS-21M21MN
    CS-17T20ML CS21M21MNVXXST
    CS17T20ML0XXSE CS-21M21MQ
    CS17T20MLZXXSV CS21M21MQVXSMA
    CS-201EV CS-21M40ML
    CS201EV5X / TAW ​​ CS21M40MLRLXTL
    CS-201FV CS21M40MLRXSHI
    CS201FV5X / ВСЕ CS21M40MLRXXTL
    CS201FV5X / TAW ​​ CS-21M40SN
    CS-201HV CS21M40SNQLSIG
    CS201HV5X / TAW ​​ CS21M40SNQLXTL
    CS-2039 CS21M40SNQXELE
    CS-2039R CS21M40SNQXXTL
    CS2039S / BWT CS21M40SNRLXTL
    CS2039X / BWT CS21M40SNRXXTL
    CS2039X / NWT CS-21M50ME
    CS2039X / VWT CS21M50MEELXTL
    CS-2073R CS21M50MEEXXTL
    CS2073S / BWT CS-21M6GN
    CS2073S / NWT CS21M6GNAX / XHK
    CS2073S / VWT CS21M6GNAX / XST
    CS-2085R CS-21M6GW
    CS2085S / AST CS21M6GWAX / HAC
    CS2085S / BWT CS-21M6MB
    CS-2085TR CS21M6MB6X / XST
    CS2085TS / BWT CS-21M6MH
    CS2085TX / VWT CS21M6Mh5X / TAW ​​
    CS-20C8R CS21M6MHLX / UMG
    CS20C8X / BWT CS-21M6MQQ
    CS20C8X / NWT CS-21M6N
    CS20E1C / NWT CS21M6NAX / SIG
    CS20E1C / XEZ CS21M6NAX / XHK
    CS-20E1R CS21M6NAX / XST
    CS-20E3WR КС-21М6НД
    CS20E3WX / BWT CS-21M6NT
    CS20E3WX / NWT CS21M6NTAC / SMA
    CS-20F10MJ CS21M6NTAX / SAP
    CS20F10MJ0CDWP CS21M6NTAX / SMA
    CS20F10MJ0SAST CS-21M6S
    CS20F10MJ0SBWT CS-21M6WT
    CS20F10MJ0XFAT CS21M6WT7S / NWT
    CS20F10MJ0XXSE CS21M6WT7X / BWT
    CS-20F10MJR CS21M6WT7X / XSA
    CS-20F10MK CS21M6WTAX / ELT
    CS20F10MKC / ABS CS21M6WTAX / XSG
    CS-20F10R CS21M6WTPS / NWT
    CS-20F12ZSR CS-21M6WTQ
    CS20F12ZSXBWT CS-21M7LD
    CS-20F1R CS21M7LDC / DWP
    CS20F1S / AST CS-21M7MA
    CS20F1X / BWT CS21M7MALC / XFA
    CS-20F2 CS-21M7MG
    CS20F26X / SIG CS21M7MG7S / SEN
    CS-20F2V CS21M7MGDS / CBM
    CS20F2V5C / JMG CS-21M7MH
    CS20F2V5C / SSA CS21M7Mh4X / AWE
    CS-20F2Z CS21M7MH7S / CBM
    CS-20F32TSR CS21M7MHLX / TAW ​​
    CS20F32TSXBWT CS-21M7ML
    CS-20F32ZSR CS21M7MLDS / GAR
    CS20F32ZSXBWT CS21M7MLDX / UMG
    CS-20F3MJ0R CS-21M7MN
    CS20F3MJ0X / BWT CS21M7MNAC / HIM
    КС-20х22ЗСР CS21M7MNLX / XSE
    CS20h22ZSXBWT CS-21M7N
    КС-20х2Р CS21M7NAX / ELE
    CS20h2X / BWT CS21M7NAX / HTL
    КС-20х3 CS-21M7ND
    CS20h3C / SMA CS21M7NDQX / XST
    КС-20х3С CS-21M7NT
    CS20h3SX / XSE CS21M7NTAX / SIG
    CS20h3T6X / SAP CS-21N30MJ
    КС-20х3В CS21N30MJZXXSE
    CS20h3X / ELE CS-21Q1MC
    CS20h3X / XSE CS21Q1MCDX / XSE
    КС-20х3З CS-21Q2MC
    CS20h3Z6X / SAP CS21Q2MCDX / XSE
    КС-20х4 CS-21S1
    КС-20х42ЗСР CS-21S1MK
    CS20h42ZSXBWT CS21S1MK0S / SEN
    КС-20х4Р CS-21S1R
    CS20h4S / AST CS-21S1S
    CS20h4S / NWT CS21S1S / AST
    CS20h4X / BWT CS21S1S / BWT
    CS20h4X / ELE CS21S1S / NWT
    CS20h4X / NWT CS21S1S / VWT
    CS20h4X / VWT CS-21S1ST
    CS20h4ZX / CBM CS21S1ST6X / HAC
    КС-20х52ТСР CS21S1STX / AWE
    CS20х52TSXBWT CS21S1SX / AWE
    КС-20х52ЗСР CS21S1SX / UMG
    CS20х52ZSXBWT CS21S1SX / XSG
    КС-20х5МДж CS-21S1T
    CS-20h5MJ0R CS21S1TX / TRI
    CS20h5MJ0X / AWE CS-21S1V
    CS20h5MJ0X / BWT CS21S1V5C / SSA
    CS20h5MJ0X / CBM CS21S1V5X / AAG
    CS20h5MJ0X / RCH CS21S1V6X / AAG
    CS20h5MJ0X / UMG CS21S1X / BWT / VWT / NWT
    CS20h5MJ0X / XSE CS-21S1Z
    КС-20х5МК CS21S1ZX / AWE
    CS20h5MK0X / TRI CS21S1ZX / XSG
    КС-20х5Р CS-21S4
    КС-20х5С КС-21С43НСР
    КС20х5С / АСТ CS21S43NSXBWT
    CS20h5S / NWT CS21S46C / SSA
    КС-20х5СТ CS21S4MK0S / SEN
    CS20h5STX / XSE CS-21S4S
    CS20h5SX / AWE CS21S4S6C / ПИК
    CS20h5SX / XSV CS21S4S6X / ВСЕ
    КС-20х5ТР CS21S4S6X / UMG
    CS20h5TX / BWT CS21S4S6X / XSG
    CS20h5X / BWT CS21S4SC / HIM
    КС-20х5Z CS21S4SS / MUR
    CS20h5ZX / RCH CS-21S4ST
    CS-20HMJ CS21S4STX / AWE
    CS-20Q1ML CS21S4SX / AWE
    CS20Q1ML0M / XSE CS21S4SX / ELE
    CS20Q1ML0X / XSE CS21S4SX / RCH
    CS-20Q1S CS21S4SX / SIG
    CS20Q1S0X / XTL CS21S4SX / TAW ​​
    CS-20R1 CS-21S4T
    CS20R16X / ASH CS-21S4WR
    CS-20R1R CS21S4WX / BWT
    CS20R1S / AST CS21S4WX / NWT
    CS-20R1V CS21S4WX / VWT
    CS20R1V5C / SSA CS-21S4Z
    CS20R1X / BWT CS21S4ZX / AWE
    CS20R1X / VWT CS-21S5NT
    CS20R1X / XSE CS21S5NT7X / SAP
    CS-20R1Z CS21S5NT7X / SIG
    CS20R1Z6C / SSA CS-21S5WT
    CS20R1ZC / DWP CS21S5WT7X / ВСЕ
    CS20R1ZX / UMG CS21S5WT7X / HAC
    CS-20S1 CS21S5WT7X / UMG
    CS-20S12TSR CS21S5WT7X / XSG
    CS20S12TSXBWT CS-21S8GW
    CS-20S12ZSR CS21S8GWAX / HAC
    CS20S12ZSXBWT CS-21S8MA
    CS-20S1R CS21S8MAEX / XTL
    CS-20S1S CS-21S8ME
    CS20S1ST6X / HAC CS21S8ME8X / XTL
    CS20S1SX / XSG CS21S8MEEX / XTL
    CS-20S1T ​​ CS-21S8MH
    CS20S1TX / ANB CS21S8Mh4X / ANB
    CS-20S1V CS21S8Mh4X / AWE
    CS20S1V5C / SSA CS21S8Mh5X / TAW ​​
    CS20S1V5X / UMG CS21S8MH7S / CBM
    CS20S1V5X / XSE CS21S8MHLS / GAR
    CS20S1X / BWT / VWT / NWT CS21S8MHLX / UMG
    CS20S1X / SIG CS-21S8ML
    CS-20S1Z CS21S8ML6X / XSE
    CS20S1Z6X / AWE CS21S8MLLX / XSE
    CS20S1ZX / ANB CS21S8MQ7X / BWT
    CS20S1ZX / UMG CS-21S8MQQ
    CS-20S4S CS21S8MQWX / BWT
    CS20S4S6X / UMG CS-21S8N
    CS20S4S6X / XSE CS21S8NAX / ELE
    CS20S4SC / HIM CS21S8NAX / MUR
    CS-20S4ST CS-21S8NT
    CS20S4ST6X / SIG CS21S8NTAC / SMA
    CS-20S4WR CS21S8NTAX / SMA
    CS20S4WX / BWT CS21S8NTLX / XSE
    CS20S4WX / NWT CS-21S8TH
    CS20S4WX / VWT CS21S8WT7X / BWT
    CS-20S4Z CS21S8WTPX / BWT
    CS20S4Z6X / AWE CS-21S8WTQ
    CS-20S5S CS21S8ZQ2X / BWT
    CS-20S5ST CS-21S8ZQQ
    CS20S5SX / AWE CS-21T10MA
    CS-20S5Z CS21T10MAEXXTL
    CS20S5ZX / AWE CS21T10MAVXXTL
    CS20S5ZX / NIK CS-21T13MA
    CS-20V10MG CS21T13MAEXELE
    CS20V10MG0XXSE CS21T13MAVXXTL
    CS-20V10MJ CS-21T13MV
    CS20V10MJ0CHIM CS21T13MVEXXTL
    CS20V10MJ0CXFA CS-21T13PA
    CS20V10MJ0SCBM CS21T13PAEXXTL
    CS20V10MJ0XCBM CS21T13PAVXXTL
    CS20V10MJ0XELE CS-21T20MA
    CS20V10MJ0XRCH CS21T20MAVXTAW
    CS20V10MJ0XSIG CS21T20MAWXAWE
    CS20V10MJ0XTAW CS21T20MG5XHAC
    CS20V10MJ0XXSE CS-21T20MH
    CS20V10MJS / CBM CS21T20MHVXFAT
    CS-20V10MK CS21T20MHVXTAW
    CS20V10MK0XAWE CS-21T20MQ
    CS20V10MK0XTRI CS-21T20MQQ
    CS20V10MKC / ABS CS21T20MQVXXSE
    CS-20V10ML CS-21T20PH
    CS20V10ML0XRCH CS21T20PHVXXSV
    CS20V10ML0XTRI CS-21T20PQ
    CS20V10ML0XXSV CS21T20PQVCDWP
    CS-20V2 CS-21T3MA
    CS-20V2S CS21T3MADX / ELE
    CS20V2SEX / XSE CS21T3MAVX / XTL
    CS-20V2V CS-21T3PA
    CS20V2V5X / XSE CS21T3PAVX / XTL
    CS-20V5MJ CS-21T40MA
    CS20V5MJ0C / DWP CS21T40MAEXELE
    CS20V5MJ0C / HIM CS21T40MAEXXTL
    CS20V5MJ0S / CBM CS-21T40MV
    CS20V5MJ0X / AWE CS21T40MVEXXTL
    CS20V5MJ0X / CBM CS-21T4MA
    CS20V5MJ0X / RCH CS21T4MAEX / XTL
    CS20V5MJ0X / TAW ​​ CS21T4MAVX / ELE
    CS20V5MJS / CBM CS21T4MAVX / HIM
    CS-20V5MK CS21T4MAVX / SIG
    CS20V5MK0XAWE CS21T4MAVX / XTL
    CS20V5MKC / ABS CS-21T4MC
    CS-20V5Z CS21T4MCDX / XSE
    CS20V5ZX / UMG CS21T4MH7X / BWT
    CS-20V6 CS-21T4Q
    CS-2109R CS-21V10MG
    CS-2139R CS21V10MG0SCBM
    CS2139S / BWT CS21V10MG0SSEN
    CS-2139TR CS21V10MG0XHAC
    CS2139TS / BWT CS21V10MGC / ABS
    CS2139TX / BWT CS-21V10MJ
    CS2139TX / VWT CS21V10MJ0XTAW
    CS2139X / BWT КС-21В10МК
    CS2139X / NWT CS21V10MK0XANB
    CS2139X / VWT CS21V10MK0XAWE
    CS-2148R CS-21V10ML
    CS2148X / BWT CS21V10ML0CHIM
    CS2148X / NWT CS21V10ML0SGAR
    CS2148X / VWT CS21V10ML0SMUR
    CS-2173R CS21V10ML0XAWE
    CS2173S / AST CS21V10ML0XELE
    CS2173S / BWT CS21V10ML0XMUR
    CS2173S / NWT CS21V10ML0XRCH
    CS2173S / VWT CS21V10ML0XSIG
    CS-2185R CS21V10ML0XTAW
    CS2185S / AST CS21V10ML0XUMG
    CS21A0MQ5X / BWT CS21V10ML0XXSG
    CS-21A0MQQ CS21V10ML0XXSV
    CS21A0WT7X / BWT CS-21V10MQ
    CS21A0WT7X / NWT CS21V10MQ0XXSE
    CS21A0WT7X / VWT CS-21V2
    CS21A0WTPX / BWT CS21V50S / BWT
    CS-21A0WTQ CS21V50S / NWT
    CS21A11EHVXHAC КС-21В53НСР
    CS-21A11EN CS-21V5R
    CS21A11ENAXXST CS-21Z30MA
    CS-21A11MA CS21Z30MALXELE
    CS21A11MALXXSV CS21Z30MALXSHI
    CS-21A11MH CS21Z30MALXXTL
    CS21A11Mh4SCBM CS-21Z30MG
    CS21A11Mh5XUMG CS21Z30MGMXSAP
    CS21A11MH6XRCH CS-21Z30MH
    CS21A11MH6XUMG CS21Z30MHLXNGC
    CS-21A11MQ CS21Z30MHLXTAW
    CS21A11MQ6XELE CS-21Z30ML
    CS-21A330XL CS21Z30MLULXTL
    CS21A330XLAXER CS21Z30MLUXXTL
    CS21A330XLAXXL CS-21Z30MQ
    CS21A330XLBXXL CS21Z30MQLXSAP
    CS-21A530FJ CS-21Z30SN
    CS21A530FJMXXT CS21Z30SNULXTL
    CS-21A530FL CS21Z30SNUXXTL
    CS21A530FL4XMR CS-21Z40MA
    CS21A530FL4XUM CS21Z40MALXSHI
    CS21A530FLALXL CS-21Z40MH
    CS21A530 FLAXER CS21Z40MHLXNGC
    CS21A530FLAXXL CS21Z40MHLXSHI
    CS21A530FLKLXL CS21Z40MHLXTAW
    CS21A530FLKXSV CS-21Z40ML
    CS21A530FLKXXL CS21Z40MLUXUMG
    CS21A530FLULXL CS-21Z40MQ
    CS21A530FLUXXL CS21Z40MQLXXSV
    CS-21A550ML CS-21Z43MA
    CS21A550ML4XXT CS21Z43MALXXTL
    CS21A550MLAXXL CS-21Z43ML
    CS21A550MLMXXT CS21Z43MLULXTL
    CS-21A551ML CS21Z43MLUXXTL
    CS21A551MLALXL CS-21Z43SN
    CS21A551MLAXER CS21Z43SNALSIG
    CS21A551MLAXXL CS21Z43SNALXTL
    CS21A551MLKLXL CS21Z43SNAXELE
    CS21A551MLKXXL CS21Z43SNAXXTL
    CS-21A552ML CS21Z43SNKLXTL
    CS21A552MLALXL CS21Z43SNKXELE
    CS21A552MLAXXL CS21Z43SNKXXTL
    CS-21A730EL CS21Z43SNULXTL
    CS21A 730ELAXER CS21Z43SNUXXTL
    CS21A730ELAXXL CS-21Z45M5
    CS21A730ELBXXL CS21Z45M54XSAP
    CS21A730ELKXXL CS-21Z45MH
    CS-21A750J6 CS21Z45MHLXUMG
    CS21A750J64XXV CS-21Z45MJ
    CS-21A750JG CS21Z45MJ4XXST
    CS21A750JG4XSV CS-21Z45ML
    CS-21A750JL CS21Z45MLKXXSV
    CS21A750JL4XUM CS21Z45MLUXSHI
    CS21A750JLAXXL CS21Z45MLUXUMG
    CS-21A751JL CS-21Z45MQ
    CS21A751JLKXXV CS21Z45MQLXXSV
    CS-21A760SL CS-21Z45SN
    CS21A760SL4XMR CS21Z45SNALXTL
    CS-21A8 CS-21Z45SNU
    CS-21A860AL CS21Z45SNULXTL
    CS21A87X / BWT CS-21Z50M6
    CS21A87X / NWT CS21Z50M64XXSV
    CS-21A8G CS-21Z50MG
    CS-21A8MC CS21Z50MGUXSHI
    CS21A8MCQX / XST CS-21Z50MH
    CS-21A8N CS21Z50MHLXSHI
    CS21A8N7C / XTL CS-21Z50ML
    CS21A8N7X / XSE CS21Z50MLULXTL
    CS21A8NAC / HIM CS21Z50MLUXXTL
    CS-21A8NT CS-21Z50MN
    CS21A8NT7C / JMG CS21Z50MN7XXSV
    CS21A8NT7X / SAP CS-21Z50MQ
    CS21A8NT7X / SIG CS21Z50MQLXSAP
    CS21A8NTAC / SMA CS-21Z50SN
    CS21A8NTAX / SAP CS21Z50SNALXTL
    CS21A8NTAX / SIG CS21Z50SNAXELE
    CS-21A8NV CS21Z50SNAXXTL
    CS21A8NV6X / XTL CS21Z50SNKLXTL
    CS-21A8Q CS21Z50SNKXELE
    CS-21A8S CS21Z50SNKXXTL
    CS21A8S7C / SMA CS21Z50SNULXTL
    CS-21A8ST CS21Z50SNUXXTL
    CS21A8STDX / AWE CS-21Z51MA
    CS21A8STDX / HAC CS21Z51MA3LXTL
    CS-21A8W CS21Z51MA3XXTL
    CS-21A8W1B CS-21Z57M6
    CS21A8W1BX / XST CS21Z57M64XXSV
    CS-21A8W1G CS-21Z57MG
    CS21A8W1GX / XST CS21Z57MGUXTAW
    CS-21A8W2 CS-21Z57ML
    CS21A8W2QX / XST CS21Z57MLUXXTL
    CS21A8W7X / AWE CS-21Z57MN
    CS21A8W7X / ELT CS21Z57MNLXXSV
    CS21A8W7X / MUR CS-21Z57MQ
    CS21A8W7X / STC CS21Z57MQLXSAP
    CS21A8W7X / UMG CS-21Z57SN
    CS-21A8WB CS21Z57SNAXELE
    CS21A8WBQX / XST CS21Z57SNAXXTL
    CS-21A8WD CS21Z57SNKXXTL
    CS-21A8WD2 CS-21Z58M5
    CS21A8WDQX / XST CS21Z58M54XSAP
    CS-21A8WG CS21Z58M5KXSAP
    CS21A8WGQX / XST CS-21Z58M6
    CS-21A8WT CS21Z58M64XXSV
    CS21A8WT7C / ALG CS-21Z58ML
    CS21A8WT7C / DWP CS21Z58MLKXXSV
    CS21A8WT7S / CBM CS-21Z58MN
    CS21A8WT7X / ANB CS21Z58MNLXXSV
    CS21A8WT7X / HAC CS-21Z58MQ
    CS21A8WT7X / TAW ​​ CS21Z58MQLXSAP

    simple простое руководство (списки деталей + схема), correc руководство по исправлению, suppl дополнение (доп. ) Руководство, sm сервис мануал на английском языке PDF СКАЧАТЬ, smR сервис мануал на русском языке, smD руководство по обслуживанию на немецком языке, sh руководство по обслуживанию на английском языке, tr учебное руководство, rm справочное руководство, pc каталог запчастей / список запчастей на английском языке, cd / sd электрическая схема / электрическая схема, сервисный бюллетень sb , drv драйвер, fw прошивка, um руководство пользователя на английском языке, umR руководство пользователя на русском языке, ug руководство пользователя / владельца, inst Процедура установки на английском языке.

    Samsung CS 15K2Q Схема телевизора. Телевизоры SAMSUNG на базе шасси KS1A. Ajuste y ajuste del chasis KS1A

    Это изображение, телевизор на экране Samsung CS-14F2R, полностью созданный для неизменно высокого качества. Al Principio, causó una sensación de alegría: se comportó de manera desagradable durante mucho tiempo y, a menudo, había un deseo de arrojarlo desde el segundo piso, reemplazándolo por uno nuevo. Sin embargo, el bloqueo económico y, como resultado, los precios inadecuados para los electrodomésticos en nuestra área, declaron a tomar las herramientas.

    La primera inspección después de la apertura mostró que el TDKS se quemó. Выберите транзистор линии D2499, чтобы узнать, как это сделать.

    Como los transistores rara vez llegan a tal estado por sí solos, se hizo evidente que había algún tipo de razón oculta que lo hacía inaceptablemente abierto y fallaba por Completeto. Tuve que recurrir a los servicios de Internet en busca de un esquema. Результат — серьезный разный контраст по су номбре, я ке лос фабрикантес, основа разного образа де модел, производят разные модели диспозитивов с разными диагональными диагональными диагональными движениями, а также меню отдельных клонов отросших фабрикантов.Por lo tanto, lo común a todos ellos no es el circuito, sino el número de chasis. Encontré la inscripción KS1A en la pizarra. Después de descargar el archivo con un diagrama de chasis similar y documentación técnica, comencé a estudiar el diagrama. Al igual que la electrónica, decidí comenzar con una fuente de alimentación, o más bien, ejecutarla. Habiendo consumido el TDKS y el транзисторный горизонтальный, pensé en cómo hacer que la fuente de alimentación funcione sin estos detalles. Вероятно, что нет груза в форме ТДКС.El diagrama muestra que la fuente de alimentación conmutada genera dos voltajes: 13 y 125 voltios.

    Введено 125 напряжений преобразователя питания в систему питания TDKS, и 13 напряжений включены в управление транзистором по горизонтали, после чего выполняется переход на другой уровень.

    Soldando el cátodo del diodo D805 (sirve para rectificar 125 voltios), le solda una lámpara ordinaria con una Potencia de 100 vatios.Por lo tanto, después de encender, la parte de alto voltaje del circuito se desenergizará y será posible verificar en la lámpara qué voltaje Produce la fuente de alimentación.

    Encendido mostró que la fuente de alimentación se puso en marcha. Sin embargo, en lugar de 125 voltios, ¡hay 150! En lugar de 13 — 15. 5 вольт. Comprobar los diodos zener en el fleje PWM en el microcircuito KA5Q0765 no reveló un delito. Конденсатор C802 на 33 микрофарадио на 50 оборотов в секунду и против (TV 13 дней в функции) в состоянии.Como no había nada para comprobarlo además de un multímetro, decidí reemplazarlo. Мано устанавливает 33 микрофарадио 63 вольта.

    Después de reemplazarlo, el voltaje en la salida de la fuente de alimentación cayó, 13 y 127 voltios, lo cual es absolutamente приемлемо. Для получения дополнительных сведений о электролитах в составе сети: C812, C813, C815, C827, C304, C306.

    Установка для TDKS Samsung FSA 38032M с китайской 14A004C (S) и транзисторной горизонтальной разверткой.Para el reaseguro, debido al modo de funcionamiento bastante duro del transistor horizontal, lo instalé en un radiador de Dimensions adecuadas a través de grasa térmica.

    Encendió el dispositivo y se aseguró de que funcionara, después de una hora de funcionamiento, procedure a elislar las viejas dolencias.

    Este televisor sufrió dos problemas más:

    1. sonido desagradable (La Impresión es que las voiceales se quedaron sin palabras) y para escuchar algo más o menos bueno, tuve que aumentar el volumen.Cuando surgió tal mal funcionamiento, es diffícil de decir, pero recordar si sonaba bien era aún más Difícil;
    2. la segunda falla fue que el cambio conceptual de canales, incluso con el control remoto, incluso con los botones en el panel frontal, solo Condujo al hecho de que solo cambió el número de canal, y la imagen y el sonido permanecieron igual.

    La lucha contra el primer mal funcionamiento comenzó con la conexión de altavoces externos desde la computadora; el sonido resultó ser bastante decente.Аси, кон эль процесадор, де донде провиен ла сеньаль де сонидо, тодо результато эн орден. Y la razón debe buscarse en la ULF y la dinámica regular. Reemplazar la dinámica de los resultados no produjo. Por lo tanto, valió la pena prestar mucha atención al ULF, que en este televisor se basa en el TDA8943SF. Vale la pena señalar que para differentes televisores en el chasis KS1A, los ULF están construidos en Diferentes microcircuitos. El poder del microcircuito resultó ser normal: 12 вольт.

    Руководство по обслуживанию, схемам и установке телевизоров Samsung LA20S51BP , LA27S71B, LA27S71B1, LA32R71W, LA46F71B, LA46N71B, LA52F71B
    Esquema de TV TFT-LCD SAMSUNG chasis38, LEB15EO1 LE19, LE19E, LE19, LE198
    LE23R71B , LE23R71BH, LE23R71W, LE23R86BD, LE23R86BCX, LE23R87BD, LE23R88BD, LE23R86WD LE26B350, LE26R71B, LE26R86BD, LE26R87BD, LE26R88BD, LE26R86WD, LE26S8127XX Circuito де телевизор Samsung

    LE32B350, LE32N71B, LE32N73BD, LE32R32B, LE32R71B, LE32R81BX, LE32R86BD , LE32S71BX, LE32S81BX, LE32S86BD, LE37M86BDX, LE37R81BX, LE37R86BD, LE37S73BD, LE37S71BX, LE37S81BX, LE40F86BD, LE40M71B, LE40M71B, LE40M86BDX, LE40M91BX, LE40N73BD, LE40R81B, LE40R82B, LE40R81BHX, LE40R86BD, LE40S71BX, LE40S81BX,
    LE46F86BD , LE46M53BD, LE46M86BDX, LE46N71B, LE46S81BX LE52F96BD, LE52M86BDX LE70F96BD
    Руководство по обслуживанию LSD TV SAMSUNG LN-S5296D , LN26R71B, LN46N71B, LT-P 1745U, LT-P227W, LT15M23C
    Esquema де Televisión Samsung LW-15E23 , ЛМ-15E23CR, LW15E33C (Chasis AS15E), LW15M13C, LW15M23C, LW15N13WX, LW15S13C
    LW17E24CB , LW17E34C, LW17M24C, LW17M24CU, LW17N13WR LW20M11C, LW20M22CP LW22A13WX LW29A13W
    Esquema de televisión Samsung LW32A23W LW40A13WDX, LW40A23WDX, LW40A23W
    TV LCD Samsung N74A шасси UE-xxBxxxx SP403JHLA 37, SPNXLHL / GT43, SPN32, SP403JHA3

    Seha agregado una descripción depossible issuesas y métodos para resolverlos a algunos esquemas. BN44-00134A
    BN44-00159A (Fuente de alimentación y circuito inversor BN44-00159A VIPer22A; L4981A; MC33067)
    BN44-00161A BN44-00191A PSU Samsung BN44-00209A BN44-00213A BN44-00209A BN44-00213A BN44-00213A BN44-00213A -00340b BN44-00369B BN44-00439A Блок питания и инвертор

    PS42B430P2W , PS-42C7HX (S42AX-YB02), PS-42C91HR, PS42D4SX, PS-42Q92HR
    Samung PLK405WX XAC SLK407WX XAC

    SP403JHAX , SP43J6HDR, SP43L2H, SP43T7HLX * SP-43T8HFKR, SP50L2HX

    Схема к телевизору Samsung 1438-20E3
    Esquema a la TV Samsung ci5061a , ci5361a, ci3351a, ci5052at
    Circuito de televisión Samsung CK-3338ZR шасси SCT-11D , CK33K50, ck3385ZA, CK33K50, CK333Z85 5073ZR, CK5339ZR, CS21K3DX, CL21M6WKX, CL21Z58MLM, CL25M6WKX шасси K57, CL29M6P8X
    Полное руководство по обслуживанию, эскемы для телевизоров Samsung CS761 , CS-15K30MJQ, CS321A21S.KSCB (CL21A551MLMXZX, CL21B501HLMXZP, CS21A530FJ, CS21B501HU), CS25M20, CS29A6NPT, CS29A6MTRX, CS-29A11SSQ, CS-29K3WTQ, CS29K10, CS-29Z57HPQ, CS29Z57HYWXBWT, CS29Z30ZQ, CS6202NX, CS6277PT, CS7202NX, SC7277PT
    Esquema пункт TV Samsung CW21M063N , CW29M064, CW-5083V, CW5102, CX5935T, 6835
    Esquema для телевизоров Samsung PC04A, SCT57C, SPM5288 SPM4388, WS32A116, WS-32Z30HEQ

    La tabla proporciona información sobre el modelo y el chasis.

    Сборник и инструкции для Samsung, требующий ремонта и ремонта

    El televisor no se enciende, la pantalla está negra, el relé hace clic constantemente después de dos o tres segundos, el indicador rojo se ilumina y response al control remoto.

    Después de abrir el dispositivo, обнаружьте конденсаторные электролитические hinchados 2200 x 10v в 5-ти фазных источниках питания. Después de reemplazar los Concondadores, el проблема no desapareció.
    Después de profundizar en los archivos de los foros de telemasters, descubrí que lo más вероятно es que se trate de daños en el firmware de la memoria EEPROM. Por lo tanto, чип EEPROM Atmel 24c256 en la carcasa soic 8 fue soldado desde la placa del sistema.El chip fue soldado y restablecido a cero con códigos FF. El búfer se llenó con códigos FF y luego se escribió. Después de limpiarlo y sellarlo nuevamente, el televisor se inició y comenzó a reiniciarse constantemente después de 15-20 segundos y al mismo tiempo el relé hizo clic.
    Para solucionar este problem, debe ir al menú de servicio, para lo cual debe apagar el televisor con el botón de Encendido en el control remote y luego presionar los botones Info-Menu-Mute-Power , después de lo cual el televisor se encenderá y se abrirá el menú de servicio.Он выбрал следующий элемент Табла параметров и включен параметр READY de OFF и ON. Después de eso, el televisor debería comenzar a funcionar normalmente, pero con la configuración preterminada.

    Antes de esto, todo se activaba normalmente, pero a veces el formato de imagen cambiaba espontáneamente y aparecía el menú, el formato cambiado funcionaba normalmente durante durante 15-30 минут, luego el menú nuevamente y cambiaba, и т. Д. 9000

    Tan pronto como quité la cubierta, vi Condenseadores hinchados en el módulo de alimentación, después de reemplazarlos, se restableció el rendimiento del televisor

    Después de desconectar la «ventosa» de alto voltaje del kinescopio y colocarla en un «vidrio» limpio y aislado, se midió el voltaje del ánodo con un dispositivo especial y resultó ser 25 kV. La escucha cuidadosa permissionió notar silbidos en el transformador horizontal. Al Adquirir el transformador necesario FFA61012L, no había posibilidad, porlo tanto, se utilizó el transformador FSV-14A004C con parámetros cercanos. Su conexión al chasis del televisor se realizó de acuerdo con el esquema en el que la disición de los pines Соответствует al chasis del televisor, y los números de los pines корреспондент al circuito del nuevo transformador. Дебидо на основе схемы основного телевидения, в которой используется схема на часах KS1A, и на ней следует указать неправильный индикатор поляризации конденсатора C304.

    Модели: CS-1439C , CS-1448X , CS-14E3WX , CS-14F1S , CS-14h2X , CS-14R1S , CS-14R1X , CS-14Y52X , CS-2039C , CS-2039X , CS-2039X , CS-2085S , CS-2085TX , CS-20C8X , CS-20h2X , CS-20E1C , CS-20E3WX , CS-20F1S , CS-20R1X , CS-2139TX , CS-2139X , CS-2148X , CS-2173S , CS-2185S

    Los televisores SAMSUNG не требует постоянного действия в соответствии с требованиями, предъявляемыми к качеству обслуживания в традиционной группе, в которой используется продукт, который является лучшим продуктом. Los televisores modernos de Precio medio con tamaños de tubo de 14 и 21 pulgadas se basan mainmente en el chasis KS1A. Dependiendo de la región en la que se entregan los televisores, Sus Modelos Están Disñados para recibir señales de ciertos estándares y sistemas de transmisión de televisión. En la mesa La Figura 1 muestra la consformidad de la designación de los modelos de TV SAMSUNG (las dos primeras letras de la designación) с установками и одобренными системами.

    Табла 1

    Designación de modelo Estándar El sistema
    Ci Йо (УВЧ) PAL
    Cii Йо (VHF / UHF) PAL
    Сх Б / г PAL, SECAM
    СК Б / Г, З / К PAL, SECAM
    Cw Б / Г, З / К PAL, SECAM, NTSC 4.43 МГц
    CS Б / Г, Д / К Л, И, М PAL, SECAM, NTSC 4,43 МГц, NTSC 3,58 МГц
    Чешская Республика Б / Г, Д / К, И PAL, SECAM, NTSC 4,43 МГц
    CT M NTSC
    CL М, N PAL, NTSC

    Características del chasis KS1A

    Основание конструкции KS1A является конструктивно-конструктивным элементом, на котором расположены основные площади и трубчатые конструкции. Dependiendo de la modificación del chasis base, los televisores basadosen él pueden recibir y process señales de televisión de todos los estándares y sistemas analógicos. Это основа нового чипа TDA935x Ultimate One Chip (UOC) от Philips Semiconductors. Эта микросхема — это совокупность поколений микросхем, интегрированных с телевидением, с семьей One Chip Television. Микросхема UOC использует комбинацию технологий Bi CMOS и CMOS, которая позволяет комбинировать и обрабатывать видео с детектором видео и демодулятором звука, и декодировать телетекст, который принимает международные стандарты передачи и основывается на микропроцессах. un concunto ampiado de funciones.

    Описание схемы блоков шасси KS1A

    Диаграмма блоков канала KS1A и осциллограммы на рис. 1. Сила сигнала IF (форма TP07) от канала выбора канала усилителя RF, que компенсируемая la atenuación de la señal en los filros SAW, se alimenta a los filleros de paso de banda SAW conmutables. Фильтр SF101S выбирает изображение IF, llegando más allá del pin. 23, 24 микросхемы видеопроцессора IC201S. Сигнал демодуляции видеосигнала (форма TP10) снимается с контакта. 38 процесса обработки видео по внешней схеме фильтрации звука, которая находится на верхнем уровне подчиненного канала аудио. Генеральная видеосигнал на трассе канала-де-фильтро-де-муэска (форма TP11) с питанием на булавке. 40 processador de video, así como a través del nodo de entrada / salida a dispositivos externos. La señal de video de dispositivos externos se alimenta al pin.42 IC201S. Партийный поток видео, обработчик видео, родившийся по цвету, примарион, que son pin. 51, 52, 53 (форма TP04, TP05, TP06) соединительный элемент CN501 проходит через микросхему IC501 усилителя RGB на синей площади киноскопической площади. A su vez, la señal para installizar la corriente oscura del kinescopio (forma de onda TP12), tomada de la placa del kinescopio, se alimenta al pin. 50 просмотров видео.

    Фильтр SF102S выбирает сигнал IF-сигнала, который используется для питания IC101: микросхема преобразователя IF и звуковой демодулятор FM (вывод 1, 2 микросхемы). El uso de filters conmutables permite la Recepción de señales de varios estándares. Señal de audio demodulada con pin. Se alimentan 12 микросхем IC101 al pin. 32 процесса обработки видео (с TP14). Con vyv. 28 процесса обработки видео, звуковой сигнал, который устраняется в соответствии с единой антрада / салида для suministrarla a dispositivos externos. A su vez, la señal de sonido de dispositivos externos a través del nodo de entrada / salida se alimenta al pin. 35 процессоров видео (с TP15).Un VLF IC601 externo получает una señal de sonido ajustable desde el pin. 44 IC201S. Усилительный сигнал звука VLF (форма TP16) на пути к коннекторам CN601-CN603, который питается к альтернативному телевидению.

    Для управления электронными кинематографическими эффектами, процессами обработки видео родных фильмов и изображений по горизонтали. Los pulsos bipolares del cuadro con forma de diente de sierra se ellemen del pasador. 21, 22 (форма TP17) микросхемы IC201S и питается от концевой части каскада по вертикали (RC): микросхема IC301. Las Bobinas de cuadro del sistema de desviación se conectan a su salida a través del conector CN603. Una señal de retroalimentación (forma de onda TP13) для создания el tamaño y generar una señal para la protección del kinescopio proviene de la etapa de salida de la República Kirguisa hasta el pin. 49 просмотров видео.

    Dispare impulsos (forma de onda TP09) exploración горизонтальный (SR) контакт. 33 процесса обработки видеоизображения по схеме управления и этапа салида SR (формы TP18, TP19, TP20).La etapa de salida CP (Q401, Q402, T444S) genera las corrientes de deflexión de las bobinas en minúsculas, el voltaje de suministro de los ampificadores de video y la etapa de salida del KR, así como los voltajes queterminan el modo de funcion дель Тубо. Los pulsos de la carrera inversa (forma de onda TP08) для sincronización del SR se alimentan al pin. 34 процесса просмотра видео.

    Микроконтроллер, который является частью обработки видео IC201S, управляет функциями телевизора. Внешние узлы и микросхемы представляют собой кабель, использующий шину управления I 2 C — pin. 2, 3 микросхемы обработки видео. Las señales en estos pines se muestran en las formas de onda TP01 y TP02. La configuración y los valores de los ajustes operativos se almacenan en la memoria no volátil de IC902. А выв. 6, 7 кнопок управления conectados IC201S, y al pin. 62 conectado a la salida del fotodetector. Внешняя схема создания синхронизирующего сообщения о процессе обработки видео является соединением с контактом.57, 58, 59. El tipo de señal en el pin. 59 сейчас в форме в форме TP03.

    Питание, необходимое для питания, реализовано на микросхеме IC801S, в которую включен эффективный транзистор. Las señales en los puntos de control Principales, se presentan en las formas de onda TP21, TP22. La fuente de alimentación genera un voltaje para alimentar la etapa de salida del SR y un voltaje de 13 V, partir del cual se genera una serie de voltajes con la ayuda de un createdizador en el IC802 para alimentar varias unidades de chasis.

    Описание схемы цепи шасси KS1A

    Характеристики схемы цепи шасси KS1A (рис. 2) включают в себя функции обработки сигнала и управления телевизором, реализованным на микросхеме IC201S в качестве UOC-процесса обработки видео TDA935x.

    На диаграмме структурного узла управления микросхемой TDA935x (рис. 3), узел узла управления является основанием микроконтроллера и процессором 80C51. Además de esto, el nodo include un dispositivo de decodificación de señal de teletexto y una memoria de programa no volátil.Нуклео микроконтроллера включает в себя пуэртос-де-E / S, конфигурация которого определена в программе, загруженной на чип (память программы). Tradicionalmente, el puerto del microcontrolador es de 8 pines, por el número de bits en un byte. Los puertos parciales используются для восстановления сосновых кантидад на чипе TDA935x. Al mismo tiempo, se guarda el direccionamiento del dispositivo, como el núcleo del microcontrolador estándar. En este sentido, algunos puertos del chip TDA935x carecen de una serie de finales.

    Эль-Пуэрто 0 является представителем Эль-Пин. 10 и 11 (P0,5 y P0,6) с мэром Capacidad de Carga. Estas resultses tienen tres estados estables, lo que permite la formación de señales de tres niveles. En este pin de configuración de software. 10 está destinado a cambiar los dispositivos externos a los modos de recpción de señales con modulación positiva o negativa, así como a controlar el modo «monitor», cuando las señales externas (VIDEO, AUDIO) recibidas en las entradas del televisor se салидас (ВИДЕО, АУДИО).Выв. 11 Está Definido Para Conmutar Dispositivos externos (Filters de muesca y Filters SAW) al recibir señales PAL o NTSC.

    La configuración del pin para el puerto 1 setermina de forma independiente para cada uno de ellos, ya sea conectando directamente el pin a la interfaz de E / S o utilizando un dispositivo adicional (временный, детектор прерывания, интерфейс I 2 C) . Микроконтроллер принимает дистанционное управление фотодетектором на канале. 62 (P1.0) и детектор прерывания 1, формирующий полосу прерывания в присутствии удаленного управления. Эль bucle de desmagnetización se controla mediante una señal tomada del pin. 63 (P1.1). En el momento en que se enciende el televisor, se forma una señal de alto nivel a corto plazo en esta salida. Выв. 64 (P1.2) в этой конфигурации используется для управления напряжением питания основных узлов микроконтроллера. La señal destroyada del pin. 1 (P1.3), se utiliza para encender y apagar (poner en espera) el televisor. Выв. 2 y 3 (P1.6 y P1.7) — это конфигурация для внешнего управления шиной I 2 C.

    Эль-Пуэрто 2 представляет собой чип на штифте. 4 (P2.0), cuya salida se utiliza para bloquear el sonido. El bloqueo del sonido se lleva a cabo reduciendo el voltaje del nivel de referencia (aproximadamente 5,6 V) en el pin. 6 терминалов микросхемы ULF IC601. Los circuitos de bloqueo de sonido se muestran en la fig. 4. Reducción de latensión en el pin. 6 IC601 производят транзистор Q904 (микроконтроллер, который передает команду блока звукового сигнала), в цепи питания напряжения 13 В, находящейся в состоянии напряжения (базовый потенциал на контакте 1 TDA935x).

    А выв. 5 (P3.0) Относительная микросхема с пуэрто 3 микроконтроллера, транзистор Q901 соединен, он контролирует светодиод LD901. Индикация светодиодной индикации функциональной программы микроконтроллера. Además, estaclusionión se utiliza con fines tecnológicos. Для conectar los botones de los controles используйте булавку. 6 и 7 (P3.1 y P3.2). Están conectados a las entradas de los ADC internos, y los circuitos de botón forman divisores (рис. 5). El reconocimiento de los comandos de control se realiza midiendo el voltaje en la entrada del ADC.Выв. 8 (P3.3) — это конфигурация для подключения внешнего устройства, подключенного к телевизору с разъемом SCART.

    Демодуляция сигнала видео и сигнал звукового сигнала, который находится в кабине на узле демодуляторов и канале звукового сигнала микросхемы TDA935x. Функциональная диаграмма узла на рис. 6. Сенсорный экран IF de las salidas del filter SF101 se alimenta al pin. 23 y 24, la entrada del ampificador inversor. Полное демодулируемое видео выглядит так, как будто оно на шине.38. La señal de sonido demodulada se asigna al pin. 28. Неправильное использование звука, которое используется в качестве источника звука, является дополнительным демодулятором внешнего звука (микросхема IC101). La señal de sonido de los dispositivos externos se envía al pin. 35 микрочипов. Канал звукового сигнала микросхемы IC201S выбирает один звуковой сигнал, а затем настраивает (управление объемом) и автоматически настраивает объект. Сеньаль де Сонидо может регулировать травес дель пин. 44 микросхема питается от ULF, реализована на микросхеме IC601.

    Демодуляция синей цветовой гаммы и формирование синей диференции цветовой селекции и кабина-эль-узел демодуляции синей цветовой схемы микросхемы IC201S (рис. 7). En el mismo nodo, la señal de video complete se extrae de la señal de brillo. En выв. 40 микроконтроллеров получают из видеосигнала, подаваемого на поверхность канала, фильтро-де-муэска-де-лас-сеньалес-де-сонидо Z201, Z202, Z203 (версия рис. 2). Выв. 42 видео от внешнего вида.

    La formación de las Principales Señales RGB (vyv. 51, 52, 53), el ajuste del nivel de las corrientes oscuras, la инсерсьон де señales de información se lleva a cabo en el nodo para generar señales RGB chip TDA935x. Функциональная диаграмма узлового изображения на рис. 8. Сезонная диаграмма демодуляции узлового рисунка цвета соответствует селектору праймеров сенала YUV. Las señales RGB de dispositivos externos se alimentan al pin. 46, 47 и 48 микросхем. El voltaje de conmutación de señal se suministra al pin.45. En выв. 49, se suministra una señal para limitar el nivel de las señales de salida (corriente del haz del kinescopio), así como una señal de protección desde la etapa de salida del KR IC301. Una señal proporcional a la corriente del haz del kinescopio y utilizada para ajustar el nivel de corrientes oscuras se alimenta al pin. 50

    El nodo de escaneo en el diagrama funcional del nodo de escaneo del microcircuito TDA935x (рис. 9) genera señales bipolares Raman, pulsos de activación SR, pulsos de compuerta SC и una señal de corrección de corrección de distorsrión de distorsrición de distorsrición de distorsrición de distorsrición de distorsrición de distorsriciót para de desviación del haz de 110 ° (los tubos de imagen solo con un ángulo de desviación del haz se utilizan con este chasis 90 °). Las cascadas de salida de los escaneos Horizontales y de personal no tienen ninguna característica de circuito (см. Рис. 2). Cabe señalar que la etapa de salida del KR (IC301) es suministrada por voltaje bipolar.

    La fuente de alimentación del chasis base tampoco tiene características de circuito. Этот преобразователь микросхемы содержит дефектный транзистор, встроенный в микросхему IC801S (KA5Q0765). La fuente de alimentación genera dos voltajes secundarios 110… 125 V — para alimentar la etapa de salida del SR y 13 V — para alimentar los nodos restantes. El nivel de voltaje de salida, котор нужно установить utilizando un circuito de retroalimentación del optoacoplador (PC801S). Схема демагничивания, которая контролируется, может быть установлена ​​на RL801S для управления системой.

    El nodo de E / S, зависит от модификации телевизионных каналов, включает различные версии (см. Рис. 2).

    Ajuste y ajuste del chasis KS1A

    Los ajustes de fábrica que defined las condiciones de funcionamiento del kinescopio, así como los valores de los parámetros de ajuste se almacenan en la memoria no volátil de IC902. por lo tanto, en caso de su reemplazo o reemplazo del kinescope, se Requiere llevar a cabo un ajuste Repetido de los parámetros y guardarlos. Если восстановить IC902, телевизор будет работать примерно на 10 секунд (время инициализации чипа). En caso de reemplazar el kinescopio en modo de servicio, es necesario, después de ajustar la pureza del color y mezclar los haces del kinescopio, configurar secuencialmente los siguientes parámetros: Balance de blancosama, brillo preestablecódosido, вертикальный, горизонтальный.

    El televisor se pone en modo de servicio enviando una cierta secuencia de comandos desde el control remote:

    * ПАНТАЛЛА> ФАБРИКА.

    * EN ESPERA> PANTALLA> MENÚ> SILENCIO> ENCENDIDO.

    Cuando el televisor se cambia al modo de servicio, se muestra el mensaje «SERVICIO (FÁBRICA)» en la pantalla. En este modo, las opciones son AJUSTE, OPCIÓN y Restablecer. La selección de parámetros en la opción AJUSTE se lleva a cabo utilizando los botones «VOLUMEN» (arriba o abajo) en la secuencia:

    SCT> SBT> BLR> BLB> RG> GG> BG> VSL> VS> VA> HS> SC> SDL> SSP> STT> STT> > PSR> NSR> AGC> VOL> LCO> TXP. Los valores de los parámetros establecidos al salir del modo de servicio se registran en la memoria no volátil. Продажа модо обслуживания presionando los botones «FACTORY» o «Power OFF». El rango de funciones ajustables y sus valores establecidos durante la inicialización se dan en la tabla. 2)

    Табла 2

    Parámetro Función Доблесть Valor de inicialización
    SCT Contraste preestablecido 0 ~ 23 13
    SBT Brillo preestablecido 0 ~ 23 9
    BLR Ajuste del Canal Negro R 0 ~ 15 9
    BLB Ajuste del nivel de negro, канал B 0 ~ 15 7
    Rg Канал Ганансия 0 ~ 63 32
    Гг Ganancia del canal G 0 ~ 63 25
    BG Ganancia del canal B 0 ~ 63 31
    VSL Linealidad вертикальный 0 ~ 63 19
    VS Alineación вертикальный 0 ~ 63 38
    VA Tamaño вертикальный 0 ~ 63 40
    HS Tamaño горизонтальный 0 ~ 63 30
    SC Corrección S 0 ~ 63 9
    Cdl Nivel актуальный oscuro 0 ~ 15 9
    STT Тоно цвет preestablecido 0 ~ 7 3
    SSP Claridad preestablecida 0 ~ 7 0
    PDL Ajuste de retraso PAL 0 ~ 15 15
    Ndl Ajuste de retraso NTSC 0 ~ 15 10
    PSR Saturación de PAL preestablecida 0 ~ 23 2
    Nsr Предварительное насыщение в соответствии с требованиями стандарта NTSC 0 ~ 23 5
    AGC Ajuste de AGC 0 ~ 63 23
    Том Ajuste previo de volumen 0 ~ 63 10
    л CO SECAM IF 0 ~ 1 0
    Txp Posicionamiento de teletexto 0 ~ 15 9

    En el modo OPCIÓN, se configuran los parametros del chasis para este modelo de TV. Настраиваемые параметры и способы настройки, указанные в таблице. 3)

    Табла 3

    Posición Описание Modo de opción
    1 Lna НА
    2 Система Чехия
    3 АУДИО МОНО
    4 Джек RCA
    5 ZOOM NOR / ZOOM / 16: 9
    6 АВТО МОЩНОСТЬ НА
    7 SBL Апагадо
    8 2º SIF НА
    9 ОТЕЛЬ MODO Апагадо
    10 БКС НА

    El modo de restablecimiento preestablecido le permite configurar ciertas Funciones en estados predfinidos (Табла 4).

    Табла 4

    Posición Función Condición
    1 Изображение (конфигурация изображения) Фактическое
    2 Volumen automático APAGADO (дезинфекция)
    3 Цветная система AUTO (автоматический)
    4 Sistema de sonido D / K (иждивенец опциона)
    5 Pantalla azul APAGADO (дезинфекция)
    6 AMP de bajo ruido (circuito de reducción de ruido) APAGADO (дезинфекция)
    7 Объем (контроль объема) 10
    8 CH.Салтар (canales omitidos) Боррадо (исключая)
    9 CH. Bloquear (prohibir ver el canal) APAGADO (дезинфекция)
    10 Temporizador APAGADO (дезинфекция)

    Решение проблем телевидения в часах KS1A

    Все телевизоры можно отремонтировать, особенно с использованием современных элементов. Dichos components son proporcionados por la tienda en línea Dalincom, en las secciones transistores y otros…

    No hay imagen ni sonido, hay una trama

    La ausencia de imagen y sonido en presencia de una trama indica un mal funcionamiento de la parte de alta frecuencia del chasis o del ensamblaje del demodulador de video. En primer lugar, un selector de canales está sujeto a verificación, cuya Capacidad de servicio es diffícil determinar sin un generador de señal de televisión.

    Параметр, определяющий использование функции генерации сигнала телевидения, необходим для связи с передачей информации, если она не используется, C105 y C106.La salida del selector de canal, para ellear su influencia, se Recomienda desactivarlo. Si la imagen aparece después de que aparece una señal del generador en la pantalla del televisor, se debe buscar el mal funcionamiento en el selector de canales o en sus circuitos de alimentación y control, así como en el filter SAW. Индикация индикации изображения является функциональной на узле демодулятора видео микросхемы IC201S.

    Es posible llegar an unaclusion acerca de la Capicidad de servicio del selector de canales sin un generador de señal de televisión por la presencia del voltaje del inversor, el voltaje de alimentación y las señales de control en su salida.

    Параметр проверки узла демодуляции видео микросхемы IC201S, требует проверки состояния внешних компонентов микросхемы, связанной с узлом, конечными значениями напряжения и окончательными формами. Se debe prestar especial atención a la presencia de señales en el pin. 40, 49 и 50.

    Sin sonido, sin raster

    En este caso, debe comenzar a buscar problemsas comprobando los voltajes de salida de la fuente de alimentación de 125 V y 13 V (Condensadores C812, C815).La ausencia de voltaje indica un mal funcionamiento de los siguientes elementos: FP801, D801 … D804, IC801 или Sus circuitos de alimentación. en presencia de voltajes de salida, se deben monitorear los voltajes de suministro generados por los creatilizadores en el IC802. Напряжение питания 8 В pin. 8 микрочипов, вывод 9 В 9 и 5 выводов 10. Неисправность напряжения с напряжением 13 В указывает на функциональность микросхемы IC802.

    Если напряжение питания на микросхеме IC802, требуется управление напряжением на контакте.1 микросхема IC201. En modo de espera, el voltaje en este pin es de 0 V, en el modo de funcionamiento (el televisor está encendido), el voltaje en este pin debe ser de aproximadamente 3.3 V. La ausencia de un voltaje de control puede indicar un mal funcionamiento de IC201. En este caso, debe verificar adicionalmente la capidad de servicio de los elements externos del nodo del microcontrolador del microcircuito.

    En el caso de que el voltaje de control en el pin. 1 es, es necesario verificar la presencia de pulsos del lanzamiento del SR en el pin.33 IC201. Su ausencia indica un mal funcionamiento del microcircuito y, si соответствует, la etapa de salida del CP Q402, T401, Q401 debe verificarse.

    Нет изображения сена, сено sonido

    La resolución de issuesas debe comenzar con una señal de control en el pin. 40 микросхем IC201. En ausencia de una señal, es necesario verificar la presencia de una señal en el pin. 38 y cadenas de filterro de muesca. En el caso de que la señal en el pin. 38 está ausente, es necesario verificar presencia de latensión de alimentación de chip IC201 y la capacity servicio de sus elementos externos.La Capicidad de servicio de elementos externos y la presencia de unatensión de alimentación en ausencia de una señal de video en el pin. 38 indican un mal funcionamiento del chip.

    En el caso de que la señal de video en el pin. Hay 40 microcircuitos presentes, pero no hay image en la pantalla, es necesario verificar la presencia de señales en el pin. 51, 52, 53 y el nivel de protección de voltaje en el pin. 49. La ausencia de señales indica un mal funcionamiento del microcircuito y, si están presentes, es necesario verificar la capacity de servicio del circuito ampificador de video IC501 y sus elementos externos. También es necesario verificar el circuito de filamento del tubo y los contactos de los conectores del circuito de filamento.

    Hay una imagen, no hay sonido

    La resolución de issuesas en ausencia de sonido en una imagen normal debe comenzar monitoreando la señal en el pin. 44 микросхемы IC201. Su ausencia puede indicar un mal funcionamiento del chip. Если у вас есть сигнал, он не требует управления напряжением и сигналом на терминале микросхемы IC601.En primer lugar, es necesario controlar el voltaje de bloqueo en el pin. 6 IC601. Si el valor de voltaje en este pin es de aproximadamente 0 V, debe verificar el estado de Q904 e IC201. En el caso de que la señal de bloqueo en el pin. 6 IC601 no llega, es necesario verificar el voltaje de alimentación del microcircuito al pin. 3 года 13. La ausencia de voltaje en el pin. 3 и 13 индикаторов по функциям питания (R814, R815). Если у вас есть напряжение питания, проверьте контактные данные соединителя альтавозов, удалите локальные данные, которые необходимо восстановить для микросхемы IC601.

    La configuración y los ajustes no se recuerdan

    En este caso, es necesario monitorear las señales y el voltaje de suministro en los terminales del chip IC902. Su presencia indica un mal funcionamiento del chip. Después de reemplazar el IC902, se Recomienda establecer los siguientes valores de parámetros: VA-40 (ajuste de fábrica), SC — зависит от диагонали кино (0 пара 14 дюймов и 9 пара 20 дюймов 21 дюймов). los mismos parámetros al cambiar el kinescopio.

    А. Коннов

    Модели: CS-1439C, CS-1448X, CS-14E3WX, CS-14F1S, CS-14h2X, CS-14R1S, CS-14R1X, CS-14Y52X, CS-2039C CS-2039X, CS-2039X , CS-2085S, CS -2085TX, CS-20C8X, CS-20h2X, CS-20E1C, CS-20E3WX, CS-20F1S, CS-20R1X, CS-2139TX, CS-2139X, CS-2148X, CS-2173S, CS -2185S
    Los televisores SAMSUNG tienen una require a constante en nuestro mercado debido al hecho de que tradicionalmente ocupan el grupo de Precios promedio, a la vez que mantienen un producto de bastante alta calidad.Los televisores modernos de Precio medio con tamaños de tubo de 14 и 21 pulgadas se basan mainmente en el chasis KS1A. Dependiendo de la región en la que se entregan los televisores, Sus Modelos Están Disñados para recibir señales de ciertos estándares y sistemas de transmisión de televisión. En la mesa La Figura 1 muestra la consformidad de la designación de los modelos de TV SAMSUNG (las dos primeras letras de la designación) с установками и одобренными системами.


    Характеристики шасси KS1A

    Основание конструкции KS1A является конструктивно-конструктивным элементом, на котором расположены основные площади и трубчатые конструкции.Dependiendo de la modificación del chasis base, los televisores basadosen él pueden recibir y process señales de televisión de todos los estándares y sistemas analógicos. Это основа нового чипа TDA935x Ultimate One Chip (UOC) от Philips Semiconductors. Этот микрочип представляет собой первое поколение микрочипов, интегрированных в семейство One Chip Television. Микросхема UOC использует комбинацию технологий Bi CMOS и CMOS, которая позволяет комбинировать и обрабатывать видео с детектором видео и демодулятором звука, и декодировать телетекст, который принимает международные стандарты передачи и основывается на микропроцессах. un concunto ampiado de funciones.

    Описание диаграммы блоков корпуса KS1A
    Диаграмма блоков корпуса KS1A и осциллограммы в соответствии с принципами управления на рис. 1)


    Señal IF (форма TP07) селектора канала на пути усилителя RF, который компенсирует аттенюацию señal на фильтрах SAW, питается заменяемыми фильтрами переходов SAW. Фильтр SF101S выбирает изображение IF, llegando más allá del pin.23, 24 микросхемы видеопроцессора IC201S. Сигнал демодуляции видеосигнала (форма TP10) снимается с контакта. 38 процесса обработки видео по внешней схеме фильтрации звука, которая находится на верхнем уровне подчиненного канала аудио. Генеральная видеосигнал на трассе канала-де-фильтро-де-муэска (форма TP11) с питанием на булавке. 40 processador de video, así como a través del nodo de entrada / salida a dispositivos externos. La señal de video de dispositivos externos se alimenta al pin.42 IC201S. Партийный поток видео, обработчик видео, родившийся по цвету, примарион, que son pin. 51, 52, 53 (форма TP04, TP05, TP06) соединительный элемент CN501 проходит через микросхему IC501 усилителя RGB на синей площади киноскопической площади. A su vez, la señal para installizar la corriente oscura del kinescopio (forma de onda TP12), tomada de la placa del kinescopio, se alimenta al pin. 50 просмотров видео.

    Фильтр SF102S, выбранный для сигнала IF-сигнала, который питается от IC101: микросхема преобразователя IF и FM-демодулятор звука (контакт 1, 2 микросхемы).El uso de filters conmutables permite la Recepción de señales de varios estándares. Señal de audio demodulada con pin. Se alimentan 12 микросхем IC101 al pin. 32 процесса обработки видео (с TP14). Con vyv. 28 процесса обработки видео, звуковой сигнал, который устраняется в соответствии с единой антрада / салида для suministrarla a dispositivos externos. A su vez, la señal de sonido de dispositivos externos a través del nodo de entrada / salida se alimenta al pin. Обработка видео 35 (с TP15).Un VLF IC601 externo получает una señal de sonido ajustable desde el pin. 44 IC201S. Усилительный сигнал звука VLF (форма TP16) на пути к коннекторам CN601-CN603, который питается к альтернативному телевидению.

    Для управления электронными кинематографическими изображениями, процессами обработки видео родных фильмов и горизонтальными различиями. Los pulsos bipolares del cuadro con forma de diente de sierra se ellemen del pasador. 21, 22 (форма TP17) микросхемы IC201S и питается от концевой части каскада по вертикали (RC): микросхема IC301.Las Bobinas de cuadro del sistema de desviación se conectan a su salida a través del conector CN603. Una señal de retroalimentación (forma de onda TP13) для создания el tamaño y generar una señal para la protección del kinescopio proviene de la etapa de salida de la República Kirguisa hasta el pin. 49 просмотров видео.

    Dispare impulsos (forma de onda TP09) exploración горизонтальный (SR) контакт. 33 процесса обработки видеоизображения по схеме управления и этапа салида SR (формы TP18, TP19, TP20).La etapa de salida CP (Q401, Q402, T444S) genera las corrientes de deflexión de las bobinas en minúsculas, el voltaje de suministro de los ampificadores de video y la etapa de salida del KR, así como los voltajes queterminan el modo de funcion дель Тубо. Los pulsos de la carrera inversa (forma de onda TP08) для sincronización del SR se alimentan al pin. 34 процесса просмотра видео.

    Микроконтроллер, который является частью процесса обработки видео IC201S, управляет функциями телевизора.Внешние узлы и микрочипы управляются с помощью шины управления I2C. 2, 3 микросхемы обработки видео. Las señales en estos pines se muestran en las formas de onda TP01 y TP02. La configuración y los valores de los ajustes operativos se almacenan en la memoria no volátil de IC902. А выв. 6, 7 кнопок управления conectados IC201S, y al pin. 62 conectado a la salida del fotodetector. Внешняя схема создания синхронизирующего сообщения о процессе обработки видео является соединением с контактом.57, 58, 59. El tipo de señal en el pin. 59 сейчас в форме в форме TP03.

    Питание, необходимое для работы с микросхемой IC801S, включает в себя потенциальный транзистор, который не работает. Las señales en los puntos de control Principales, se presentan en las formas de onda TP21, TP22. La fuente de alimentación genera un voltaje para alimentar la etapa de salida del SR y un voltaje de 13 V, partir del cual se genera una serie de voltajes con la ayuda de un createdizador en el IC802 para alimentar varias unidades de chasis.

    Описание схемы цепи KS1A
    Схема цепи корпуса KS1A (Рис. 2, vea la parte inferior del artículo) es que casi todas las funciones de processing por el realizad y control de TV Микросхема IC201S базируется на UOC процессора видео TDA935x.
    Строительная диаграмма узла управления микросхемой TDA935x (рис. 3)


    Нуклео узла управления — это ядро ​​базового микроконтроллера и процессорный процессор 80C51.Además de esto, el nodo include un dispositivo de decodificación de señal de teletexto y una memoria de programa no volátil. Нуклео микроконтроллера включает в себя пуэртос-де-E / S, конфигурация которого определена в программе, загруженной на чип (память программы). Tradicionalmente, el puerto del microcontrolador es de 8 pines, por el número de bits en un byte. Los puertos parciales используются для восстановления сосновых кантидад на чипе TDA935x. Al mismo tiempo, se guarda el direccionamiento del dispositivo, como el núcleo del microcontrolador estándar.En este sentido, algunos puertos del chip TDA935x carecen de una serie de finales.
    Эль-Пуэрто 0 является представителем на Эль-Пин. 10 и 11 (P0,5 y P0,6) с мэром Capacidad de Carga. Estas resultses tienen tres estados estables, lo que permite la formación de señales de tres niveles. En este pin de configuración de software. 10 está destinado a cambiar los dispositivos externos a los modos de recpción de señales con modulación positiva o negativa, así como a controlar el modo «monitor», cuando las señales externas (VIDEO, AUDIO) recibidas en las entradas del televisor se салидас (ВИДЕО, АУДИО).Выв. 11 Está Definido Para Conmutar Dispositivos externos (Filters de muesca y Filters SAW) al recibir señales PAL o NTSC.
    La configuración del pin para el puerto 1 setermina independientemente para cada uno de ellos, ya sea conectando directamente el pin a la interfaz de E / S o utilizando un dispositivo adicional (временный, детектор прерывания, интерфейс I2C). Микроконтроллер принимает дистанционное управление фотодетектором на канале. 62 (P1.0) и детектор прерывания 1, формирующий полосу прерывания в присутствии удаленного управления.Эль bucle de desmagnetización se controla mediante una señal tomada del pin. 63 (P1.1). En el momento en que se enciende el televisor, se forma una señal de alto nivel a corto plazo en esta salida. Выв. 64 (P1.2) в этой конфигурации используется для управления напряжением питания основных узлов микроконтроллера. La señal destroyada del pin. 1 (P1.3), se utiliza para encender y apagar (poner en espera) el televisor. Выв. 2 и 3 (P1.6 и P1.7) настраиваются для внешнего управления шиной I2C.
    El puerto 2 является представителем чипа на штыре. 4 (P2.0), cuya salida se utiliza para bloquear el sonido. El bloqueo del sonido se lleva a cabo reduciendo el voltaje del nivel de referencia (aproximadamente 5,6 V) en el pin. 6 терминалов микросхемы ULF IC601. Los circuitos de bloqueo de sonido se muestran en la fig. 4)


    Reducción de latensión en el pin. 6 IC601 производят транзистор Q904, который отключен (микроконтроллер выводит команду на блокировку звука), в цепи питания 13 В и в напряжении 13 В, и находится в состоянии эсперы (базовый потенциал на контакте 1 TDA935x). ).
    А выв. 5 (P3.0) Относительная микросхема с пуэрто 3 микроконтроллера, транзистор Q901 соединен, он контролирует светодиод LD901. Индикация светодиодной индикации функциональной программы микроконтроллера. Además, estaclusionión se utiliza con fines tecnológicos. Для conectar los botones de los controles используйте булавку. 6 и 7 (P3.1 y P3.2). Están conectados a las entradas de los ADC internos, y los circuitos de botón forman divisores (рис. 5).


    El reconocimiento de los comandos de control se realiza midiendo el voltaje en la entrada del ADC.Выв. 8 (P3.3) — это конфигурация для подключения внешнего устройства, подключенного к телевизору с разъемом SCART.
    Демодуляция сигнала видео и сигнал звукового сигнала, который находится в кабине на узлах демодуляторов и канале звукового сигнала микросхемы TDA935x. Функциональная диаграмма узла на рис. 6. Сенсорный экран IF de las salidas del filter SF101 se alimenta al pin. 23 y 24, la entrada del ampificador inversor. Полное демодулируемое видео выглядит так, как будто оно на шине. 38.La señal de sonido demodulada se asigna al pin. 28. Неправильное использование звука, которое используется в качестве источника звука, является дополнительным демодулятором внешнего звука (микросхема IC101). La señal de sonido de los dispositivos externos se envía al pin. 35 микрочипов. Канал звукового сигнала микросхемы IC201S выбирает один звуковой сигнал, а затем настраивает (управление объемом) и автоматически настраивает объект. Сеньаль де Сонидо может регулировать травес дель пин. 44 микросхема питается от ULF, реализована на микросхеме IC601.
    Демодуляция синей цветовой гаммы и формирование синей цветовой гаммы отличается от цветовой схемы, которая находится в кабине и на узлах демодуляции цветных микросхем IC201S (рис. 7).


    En el mismo nodo, la señal de video complete se extrae de la señal de brillo. En выв. 40 микроконтроллеров получают из видеосигнала, подаваемого на поверхность канала, фильтро-де-муэска-де-лас-сеньалес-де-сонидо Z201, Z202, Z203 (версия рис. 2). Выв. 42 видео от внешнего вида.
    La formación de las Principales señales RGB (vyv. 51, 52, 53), el ajuste del nivel de las corrientes oscuras, la инсерсьон де señales de información se lleva a cabo en el nodo para generar señales RGB chip TDA935x. Функциональная диаграмма узла на рис. 8)


    Las señales de la demodulación del nodo de las señales de color se envían al primer selector de señal YUV. Las señales RGB de dispositivos externos se alimentan al pin. 46, 47 и 48 микросхем.El voltaje de conmutación de señal se suministra al pin. 45. En выв. 49, se suministra una señal para limitar el nivel de las señales de salida (corriente del haz del kinescopio), así como una señal de protección desde la etapa de salida del KR IC301. Una señal proporcional a la corriente del haz del kinescopio y utilizada para ajustar el nivel de corrientes oscuras se alimenta al pin. 50
    Узел управления микросхемой TDA935x (рис. 9)


    Genera señales bipolares Raman, pulsos de activación SR, Pulsos de compuerta SC и una señal de corrección de distorsión geométrica para tubos de imagen con un ángulo de desviación del haz de 110 ° (con este chasis de utilizan de utilizan desviación del haz de 90 °).Las cascadas de salida de los escaneos Horizontales y de personal no tienen ninguna característica de circuito (см. Рис. 2). Cabe señalar que la etapa de salida del KR (IC301) es suministrada por voltaje bipolar.
    La fuente de alimentación del chasis base tampoco tiene características de circuito. Этот преобразователь микросхемы содержит дефектный транзистор, встроенный в микросхему IC801S (KA5Q0765). La fuente de alimentación genera dos voltajes secundarios 110 … 125 V — para alimentar la etapa de salida del SR y 13 V — para alimentar los nodos restantes.El nivel de voltaje de salida, котор нужно установить utilizando un circuito de retroalimentación del optoacoplador (PC801S). Схема демагничивания, которая контролируется, может быть установлена ​​на RL801S для управления системой.
    El nodo de E / S, зависит от модификации телевизионных каналов, включает различные версии (см. Рис. 2).

    Ajuste y ajuste del chasis KS1A
    Los ajustes de fábrica que defined las condiciones de funcionamiento del kinescopio, así como los valores de los parámetros de ajuste se almacenan en la memoria no volátil de IC902.Por lo tanto, en caso de su reemplazo o reemplazo del tubo, es necesario reajustar los parámetros y guardarlos. Если восстановить IC902, телевизор будет работать примерно на 10 секунд (время инициализации чипа). En caso de reemplazar el kinescopio en modo de servicio, es necesario, después de ajustar la pureza del color y mezclar los haces del kinescopio, configurar secuencialmente los siguientes parámetros: Balance de blancosama, brillo preestablecódosido, вертикальный, горизонтальный.

    El televisor se pone en modo de servicio enviando una cierta secuencia de comandos desde el control remote:
    * PANTALLA> FÁBRICA.
    * EN ESPERA> PANTALLA> MENÚ> SILENCIO> ENCENDIDO.
    Cuando el televisor se cambia al modo de servicio, aparece el mensaje «SERVICIO (FÁBRICA). En este modo, las opciones son AJUSTE, OPCIÓN y RESTABLECER. La selección de parámetros en la opción de la opción, использующем AJUSTE COOLES» ARRIBA o ABAJO) en la secuencia:
    SCT> SBT> BLR> BLB> RG> GG> BG> VSL> VS> VA> HS> SCL> SC u003e SSP> PDL> NDL> PSR> NSR> AGC> VOL> LCO> TXP.
    Los valores establecidos de los parámetros al salir del modo de servicio se registran en la memoria no volátil. Режим работы с ботами «FACTORY» o «POWER OFF». El rango de funciones ajustables y sus valores establecidos durante la inicialización se dan en la tabla. 2)

    En el modo OPCIÓN, который конфигурирует параметры часов для этого модельного телевидения. Настраиваемые параметры и способы настройки, указанные в таблице. 3)


    El modo preestablecido RESET le permite configurar ciertas funciones en estados predfinidos (Tabla 4).

    Решение проблем телевидения в часах KS1A
    No hay imagen ni sonido, hay una trama
    La ausencia de imagen y sonido en presencia de una trama indica un mal funcionamiento de la parte de alta frecuencia del chasis o del ensamblaje del demodulador de video. En primer lugar, un selector de canales está sujeto a verificación, cuya Capacidad de servicio es diffícil determinar sin un generador de señal de televisión.
    Параметр, определяющий использование функции генерации сигнала телевидения, необходим для связи с передачей информации IF al punto de conexión de los columnsadores C105 y C106.La salida del selector de canal, para ellear su influencia, se Recomienda desactivarlo. Si la imagen aparece después de que aparece una señal del generador en la pantalla del televisor, se debe buscar el mal funcionamiento en el selector de canales o en sus circuitos de alimentación y control, así como en el filter SAW. Индикация индикации изображения является функциональной на узле демодулятора видео микросхемы IC201S. Esposible llegar a unaclusion acerca de la Capicidad de servicio del selector de canales sin un generador de señal de televisión por la presencia del voltaje del inversor, el voltaje de alimentación y las señales de control en su salida.
    Параметр проверки узла демодуляции видео микросхемы IC201S, требует проверки состояния внешних компонентов микросхемы, связанной с узлом, конечными значениями напряжения и окончательными формами. Se debe prestar especial atención a la presencia de señales en el pin. 40, 49 y 50.
    Sin sonido, sin raster
    En este caso, debe comenzar a buscar problemsas comprobando los voltajes de salida de la fuente de alimentación de 125 V y 13 V (Condensadores C812, C815).La ausencia de voltaje indica un mal funcionamiento de los siguientes elementos: FP801, D801 … D804, IC801 или Sus circuitos de alimentación. En presencia de voltajes de salida, se deben monitorear los voltajes de suministro generados por los creatilizadores en el IC802. Напряжение питания 8 В pin. 8 микрочипов, вывод 9 В 9 и 5 выводов 10. Неисправность напряжения с напряжением 13 В указывает на функциональность микросхемы IC802.
    Если напряжение питания на микросхеме IC802, то требуется управление напряжением на контакте.1 микросхема IC201. En modo de espera, el voltaje en este pin es de 0 V, en el modo de funcionamiento (el televisor está encendido), el voltaje en este pin debe ser de aproximadamente 3.3 V. La ausencia de un voltaje de control puede indicar un mal funcionamiento de IC201. En este caso, debe verificar adicionalmente la capidad de servicio de los elements externos del nodo del microcontrolador del microcircuito.
    En el caso de que el voltaje de control en el pin. 1 es, es necesario verificar la presencia de pulsos del lanzamiento del SR en el pin.33 IC201. Su ausencia indica un mal funcionamiento del microcircuito y, si соответствует, la etapa de salida del CP Q402, T401, Q401 debe verificarse.
    No hay image, hay sonido
    La resolución de issuesas debe comenzar con una señal de control en el pin. 40 микросхем IC201. En ausencia de una señal, es necesario verificar la presencia de una señal en el pin. 38 y cadenas de filterro de muesca. En el caso de que la señal en el pin. 38 está ausente, es necesario verificar presencia de latensión de alimentación de chip IC201 y la capacity servicio de sus elementos externos.La Capicidad de servicio de elementos externos y la presencia de unatensión de alimentación en ausencia de una señal de video en el pin. 38 indican un mal funcionamiento del chip. En el caso de que la señal de video en el pin. Hay 40 microcircuitos presentes, pero no hay image en la pantalla, es necesario verificar la presencia de señales en el pin. 51, 52, 53 y el nivel de protección de voltaje en el pin. 49. La ausencia de señales indica un mal funcionamiento del microcircuito y, si están presentes, es necesario verificar la capacity de servicio del circuito ampificador de video IC501 y sus elementos externos.También es necesario verificar el circuito de filamento del tubo y los contactos de los conectores del circuito de filamento.
    Hay una image, no hay sonido
    La resolución de issuesas en ausencia de sonido en una imagen normal debe comenzar monitoreando la señal en el pin. 44 микросхемы IC201. Su ausencia puede indicar un mal funcionamiento del chip. Если у вас есть сигнал, он не требует управления напряжением и сигналом на терминале микросхемы IC601. En primer lugar, es necesario controlar el voltaje de bloqueo en el pin.6 IC601. Si el valor de voltaje en este pin es de aproximadamente 0 V, debe verificar el estado de Q904 e IC201. En el caso de que la señal de bloqueo en el pin. 6 IC601 no llega, es necesario verificar el voltaje de alimentación del microcircuito al pin. 3 года 13. La ausencia de voltaje en el pin. 3 и 13 индикаторов по функциям питания (R814, R815). Если у вас есть напряжение питания, проверьте контактные данные соединителя альтавозов, удалите локальные данные, которые необходимо восстановить для микросхемы IC601.
    La configuración y los ajustes no se recuerdan
    En este caso, es necesario monitorear las señales y el voltaje de suministro en los terminales del IC902.

    No related posts.

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
