Условные обозначения в электрических схемах: 7 норм изображения


Что такое обозначения на электрических схемах

Каждый человек, старше 7 лет умеет читать. И вы, наверное, знаете, что чтобы прочитать текст нужно обязательно знать буквы, и правила, по которым их следует между собой совмещать. Чтение электрических схем для начинающих может оказаться настоящей проблемой, так как для этого тоже нужно знать значение символов и правила их совмещения.

В электрических схемах, условные значения описывают состав и работу электрооборудования, благодаря таким символам можно вкратце описать всю полезную информацию.

Все электросхемы имеют условные графические (УГО), буквенные или буквенно-цифровые обозначения. Эти символы обозначают элементы и связи деталей электроприборов. Существуют таблицы для чайников, в которых обозначается расшифровка каждого символа.

На чертежах УГО обозначаются в виде линей, квадратов, треугольников, кружков, овалов, пунктира и точек.

Они сочетаются между собой по системе, которая предусмотрена стандартами ГОСТ. С помощью условных буквенных и графических изображений можно изобразить розетки, батареи, кнопки различных устройств и так далее.

Кроме обозначений самих устройств, на изделия наносятся знаки, поясняющие работу элементов. Так графические обозначения отмечают только основную функцию контакта. А специальные знаки, нанесенные на детали вроде кнопок и фотореле, помогают найти на схеме все необходимые части изделия.

Количество условных обозначений постоянно увеличивается. Их составляют для новых деталей с учетом основных правил и нормативов, по примеру уже существующих устройств.

Итак, условные обозначения – это знаки позволяющие производителю кратко описать строение, работу и предназначение своего изделия. Полный обзор УГО, вы найдете в специальных таблицах.

Обозначения по ГОСТ электрических элементов на схемах

Условные обозначения в электрике обязательно согласуются с нормами ГОСТ. Благодаря такой стандартизации вы сможете по одному принципу прочитать схемы разных производителей.

Данные стандарты обозначения элементов электроприборов и линий электроснабжения были разработаны российским научно-исследовательским институтом машиностроения. Однако их приняли для себя и другие страны бывшего СССР.

Страны, которые рисуют обозначения на схемах согласно российскому ГОСТ:

  • Россия;
  • Украина;
  • Азербайджан;
  • Беларусь;
  • Армения;
  • Молдова;
  • Кыргызстан;
  • Казахстан;
  • Узбекистан;
  • Таджикистан.

Таким образом, изображение предохранителя, рубильника, аккумулятора, счетчика электроэнергии, розеток, выключателей, кабелей, светильников и других электроприборов у вышеперечисленных стран одинаково. Это облегчает чтение схем электроприборов, которые были изготовлены в соседних странах.

Если вы самостоятельно рисуете обозначения на схемах по ГОСТ, то сначала проверьте, действителен ли в данное время выбранный вами документ, так, например, ГОСТ 7624-62 для графических условных обозначений уже недействителен.

В документах ГОСТ описаны правила составления различных схем по ним вы сможете самостоятельно изобразить работу того или иного устройства.

Какие бывают нормы изображения электросхем:

  1. Правила выполнения функциональных схем устройства;
  2. Нормы выполнения структурных схем прибора;
  3. Как выполняется принципиальная схема.
  4. Требования к выполнению схем соединения;
  5. Правила выполнения схем подключения;
  6. Способ выполнения общих схем;
  7. Нормы выполнения схем расположения.

Изучив эти нормы и требования, вы сможете правильно самостоятельно изображать схемы. К сожалению, данная документация достаточно объемна, поэтому ее сложно уместить в одной статье. Вы сможете скачать ее или найти в специализированных книгах.

Как читать электрические схемы

Если вы решили собрать какой-либо прибор в домашних условиях, используя готовую схему, то вам сначала нужно будет научиться ее читать. Сложно ли это? Конечно да, но потратив время на изучения норм и правил, по которым производится расшифровка электросхем, вы откроете для себя невиданные горизонты.

Обычно схематические изображения электронных изделий имеют компоненты, которые облегчают их изучение. Такие УГО могут иметь разные размеры, и несколько приложений с пояснениями.

Из каких компонентов состоят схемы в электротехнике:

  • Обозначения на планах какого-либо функционального узла в системе автоматизации;
  • Описание с объяснением;
  • Части отдельных электроэлементов, которые используются как в этой электросхеме, так и в других;
  • Изображения диаграмм переключателя и пускателя устройств, имеющих множество функций;
  • Список используемых в схеме изделий и приборов;
  • Список чертежей, которые относятся к схеме и пояснения к ним.

Чтобы прочитать электрическую схему нужно не только знать, как выглядит то, или иное условное обозначение, но и разбираться в устройстве изучаемого вами прибора. Также очень важно учитывать правила чтения схем.

Краткий курс чтения схем:

  1. Ознакомьтесь со схемой. Прочитайте все пояснения к ней. Перечитайте перечень документов.
  2. Определите систему питания реле, радиоэлементов и других элементов электроприборов. Чтобы это сделать отыщите на схеме источники питания, определите род тока, число номинального напряжения, также выясняют какую фазу, имеют цепи переменного тока и полярность в цепях постоянного тока. Также на схеме нужно найти коммуникационные и защитные аппараты: стабилизатор напряжения, предохранитель, приборы заземления и дифавтомата, УЗО, и т.д. Определить где на приборе они установлены, и выяснить зону защиты каждого из них.
  3. Изучите схемные обозначения цепей электроприемника: магнитный пускатель и его обмотку, устройство оптопары, контактора и автомата, распределительной коробки и т.д.

Это основные позиции чтения электросхем. Стоит обозначить, что нельзя изучать сразу несколько цепей.

Так вы запутаетесь и потратите много времени. При чтении схем, очень важно иметь под рукой таблицу обозначений различных элементов электроприборов.

Обозначение предохранителя на схеме

Практически во всех электроустановках, например, в устройстве электродвигателя стиральной машины, в электросчетчиках, в строении сервера компьютера, а также в сборке видеокамеры и вентилятора стоят специальные предохранители. Если сила тока превышает допустимые нормы, предохранитель срабатывает, и устройство выключается. Без этого элемента техника быстро приходила бы в негодность.

Предохранитель представляет собой стеклянную трубку, по бокам которой установлены металлические стержни. Эти стержни изготавливаются из металла с определенным уровнем плавкости, если тепловое значение в устройстве превысит допустимое значение, то предохранитель расплавиться (перегорит) и устройство отключится.

Практически все условные обозначения очень легко узнать, так как они по своему внешнему виду очень напоминают прибор, который обозначают. Так вы сразу узнаете схематичное обозначение витой пары, автоматического трансформатора, лампочки, термопары, кабельной линии, дифференциального реле, диммера, генератора, и какого-либо двигателя.

Такие предохранители изображаются на схеме в виде горизонтально расположенного прямоугольника по центру которого проходит горизонтальная линия. Его несложно разгадать на схеме, так как по внешнему виду рисунок очень напоминает предохранитель.

Посмотреть на устройство самого простого предохранителя, вы сможете в лампах накаливания. Также такие устройства в избытке имеются на компьютерных платах.

Условные обозначения розеток и выключателей на чертежах

Планирование чертежей электропроводки при строительстве дома имеет большое значение. От ее правильности ее подключения зависит безопасность проживающих в здании людей. Чтобы правильно сделать проводку электричества, нужно составить точную схему.

Огромное значение в планировании электропроводки имеют розетки и выключатели.

От этого зависит, где будет установлен разъединитель, и куда нужно будет вести основной кабель.

В электропроводке редко встречается необходимость в концевой муфте, или в таком устройстве, как перекидной провод. Однако их обозначения, все же нужно знать.

Итак, давайте сначала определимся с изображением розеток:

  1. Половинка полукруга по центру круглой линии которой расположены одна или две вертикальных линии обозначает однополюсные (однолинейные) или двухполюсные розетки открытого типа.
  2. Полукруг с горизонтальной и несколькими вертикальными линиями обозначают полюсную розетку с устройством «земли». При этом, значок земли – это горизонтальная линия, а обозначения количества полюсов – вертикальные черточки.
  3. Обозначения, вертикальная линия которых начинается от горизонтального края полукруга и выходит из его закругленного края обозначают скрытые розетки.
  4. Скрытые влагостойкие двухполюсные розетки обозначаются, как закрашенный полукруг с горизонтальными и вертикальными линиями.

Выключатели изображаются в виде ключика, на конце которого расположены горизонтальные отметины. При этом, если они расположены с одной стороны «ключика», то устройство проходного выключателя открытого типа. Если по центру на конце «ключика», то закрытого.

Какие условные обозначения в электрических схемах (видео)

Электротехнические схемы ЭРЭ и электроприборов читать довольно сложно. Для этого нужно знать не только правила и нормы расшифровки, но и помнить, как выглядит тот или иной элемент. Чтобы разобраться в данном деле, вы можете использовать интернет, но лучше обратиться к документации ГОСТ. Там вы сможете найти все необходимые данные. Однако и здесь, имеются таблицы с изображением различных элементов и обозначений в электронике.

ГОСТ 2.727-68 Единая система конструкторской документации. Обозначения условные графические в схемах. Разрядники, предохранители

Текст ГОСТ 2.

727-68 Единая система конструкторской документации. Обозначения условные графические в схемах. Разрядники, предохранители

ГОСТ 2.727-68

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ЕДИНАЯ СИСТЕМА КОНСТРУКТОРСКОЙ ДОКУМЕНТАЦИИ

ОБОЗНАЧЕНИЯ УСЛОВНЫЕ ГРАФИЧЕСКИЕ В СХЕМАХ

РАЗРЯДНИКИ, ПРЕДОХРАНИТЕЛИ

Издание официальное

Москва

Стандартинформ

2010

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

Единая система конструкторской документации

ОБОЗНАЧЕНИЯ УСЛОВНЫЕ ГРАФИЧЕСКИЕ В СХЕМАХ

Разрядники, предохранители

Unified system for design documentation.

Graphic identifications in schemes. Yaps, arresters and vases

MKC 01.080.40

29.240.10_

ГОСТ

2.727-68

Дата введения 01.01.71

Настоящий стандарт распространяется на схемы, выполняемые вручную или автоматизированным способом, изделий всех отраслей промышленности и строительства и устанавливает условные графические обозначения разрядников и предохранителей.

(Измененная редакция, Изм. № 1, 2).

1. Обозначения элементов электровакуумных приборов — по ГОСТ 2.731—81.

2. Обозначения защитных и испытательных разрядников приведены в табл. 1.

3. Обозначения высокочастотных разрядников приведены в табл. 2.

2, 3. (Измененная редакция, Изм. № 1).

4. Обозначения предохранителей приведены в табл. 3.

(Измененная редакция, Изм. № 2).

Издание официальное

Перепечатка воспрещена

© СТАНДАРТИНФОРМ, 2010

28

2 ГОСТ 2.727-68

бг

Наименование

1. Разрядник узкополосный:

а) с внешним резонатором

б) с внутренним резонатором

Примечание. При обозначении перенастраиваемою разрядника обозначение настройки (стрелку) указывают на изображении того элемента, которым осуществляется настройка, например:

перестройка осуществляется изменением размера разрядного промежутка разрядника

перестройка осуществляется резонатором

2. Включение узкополосного разрядника в волновод:

а) связь через отверстие связи

б) связь через петлю связи

Обозначение

Наименование

3. Разрядник широкополосный: а) защиты приемника

б) блокировка передатчика

в) предварительной защиты при-

4. Разрядник сдвоенный: а) защиты приемника

б) блокировки передатчика

Обозначение

ГОСТ 2.727-68 С

30

4 ГОСТ 2.727-68

31

Продолжение так 3

ГОСТ 2.727-68 С

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Комитетом стандартов, мер и измерительных приборов при Совете Министров СССР

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Комитета стандартов, мер и измерительных приборов при Совете Министров СССР от 13.08.68 № 1289

3. ВЗАМЕН ГОСТ 7624-62 в части разд. 7

4. ИЗДАНИЕ (апрель 2010 г.) с Изменениями № 1, 2, утвержденными в декабре 1980 г., октябре 1993 г. (ИУС 3-81, 5-94), Поправкой (ИУС 3-91)

Плавкий предохранитель. Что это такое?

Плавкий предохранитель (плавкая вставка, фьюз и т.д.) — это прибор представляет собой отрезок проволоки, толщина которой рассчитана на пропускание тока некоторого определенного значения, например 0,25 А. Он предохраняет источник тока от перегрузки. Предохранители имеют все электросети, иногда штепсельные розетки, радиоконструкции, питающиеся от электроосветительной сети.

Плавкий предохранитель вставляют в разрыв электрической цепи, чтобы через него проходил весь ток, потребляемый цепью. Пока ток не превышает допустимой нормы, проволока предохранителя чуть теплая или совсем холодная. Но как только в цепи появится недопустимо большая нагрузка или произойдет короткое замыкание, ток резко возрастет, расплавит проволоку и цепь автоматически разорвется. Патрон плавкого предохранителя, используемого в осветительной электросети, устроен так же, как патрон электролампы. В него ввертывают фарфоровую «пробку», внутри которой имеется свинцовая проволока. Один конец ее припаян к металлическому донышку пробки, а другой — к металлическому цилиндру с резьбой, которым предохранитель ввертывают в патрон.

Рис. 1. Плавкие предохранители

Проволока плавкого предохранителя радиоконструкции заключена в стеклянную трубочку и концами припаяна к металлическим колпачкам, выполняющим роль контактов. Этими контактами предохранитель вставляют в специальный патрон (держатель) или между двумя металлическими стоечками, к которым подведены провода защищаемой от перегрузок сети.

Причину, вызвавшую перегорание предохранителя, надо найти, устранить, и только после этого, соблюдая осторожность, можно вставлять в электрическую цепь новый предохранитель.

Условное графическое обозначение плавкого предохранителя на схемах похоже на обозначения сопротивления, и отличается только тем, что через середину прямоугольника линия проходит не разрываясь. Рядом с условным обозначением обычно пишется и буквенное обозначение Пр. или F. Иногда на схемах просто пишут thermal fuse или fuse. После буквы часто указывают ток защиты предохранителя, например F 1 А, обозначает, что в схеме установлен предохранитель на ток защиты 1 ампер.

Расчет диаметра проволоки плавкого предохранителя

Расчет диаметра проволоки плавкого предохранителя

Для ремонта предохранителя необходимо заменить перегоревшую проволоку. При производстве предохранителей на заводах используют, в зависимости от величины тока и быстродействия, калиброванные серебряные, медные, алюминиевые, никелиновые, оловянные, свинцовые и проволоки из других металлов. Для изготовления предохранителя в домашних условиях доступна только красная медь калиброванного диаметра, поэтому в таблице приведены данные только для медных проводов

Ток, AДиаметр, мм
0.50.03
10,05
20,09
30,11
40,14
50,16
60,18
70,2
80,22
90,24
100,25
150,32
200,39
300,46
400,77

ГОСТ 2.

727-68 ЕСКД. Обозначения условные графические в схемах. Разрядники, предохранители

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

Единая система конструкторской документации

ОБОЗНАЧЕНИЯ УСЛОВНЫЕ ГРАФИЧЕСКИЕ В СХЕМАХ

Разрядники; предохранители

Unified system for design documentation.
Graphic identifications in schemes. Yaps, arresters and vases

ГОСТ
2.727-68

Дата введения 01.01.71

Настоящий стандарт распространяется на схемы, выполняемые вручную или автоматизированным способом, изделий всех отраслей промышленности и строительства и устанавливает условные графические обозначения разрядников и предохранителей.

(Измененная редакция, Изм. № 1, 2).

1. Обозначения элементов электровакуумных приборов — по ГОСТ 2.731-81.

2. Обозначения защитных и испытательных разрядников приведены в табл. 1.

3. Обозначения высокочастотных разрядников приведены в табл. 2.

2, 3. (Измененная редакция, Изм. № 1).

4. Обозначения предохранителей приведены в табл. 3.

(Измененная редакция, Изм. № 2).

Таблица 1

Наименование

Обозначение

1. Промежуток искровой:



а) двухэлектродный. Общее обозначение

б) двухэлектродный симметричный

в) трехэлектродный

2. Разрядник. Общее обозначение.

Примечание. Если необходимо уточнить тип разрядника, то применяют следующие обозначения:

а) разрядник трубчатый

б) разрядники вентильный и магнитовентильный

в) разрядник шаровой

г) разрядник роговой

д) разрядник угольный

е) разрядник электрохимический

Примечание к пп. ве. Допускается обозначения заключать в прямоугольник.

ж) разрядник вакуумный

з) разрядник двухэлектродный ионный с газовым наполнением

и) разрядник ионный управляемый

к) разрядник шаровой с зажигающим электродом

л) разрядник симметричный с газовым наполнением

м) разрядник трехэлектродный с газовым наполнением

Таблица 2

Наименование

Обозначение

1. Разрядник узкополосный:

а) с внешним резонатором

б) с внутренним резонатором

Примечание. При обозначении перенастраиваемого разрядника обозначение настройки (стрелку) указывают на изображении того элемента, которым осуществляется настройка, например:

перестройка осуществляется изменением размера разрядного промежутка разрядника

перестройка осуществляется резонатором

2. Включение узкополосного разрядника в волновод:

а) связь через отверстие связи

б) связь через петлю связи

3. Разрядник широкополосный:

а) защиты приемника

б) блокировка передатчика

в) предварительной защиты приемника

4. Разрядник сдвоенный:

а) защиты приемника

б) блокировки передатчика

Таблица 3

Наименование

Обозначение

1. Предохранитель пробивной

2. Предохранитель плавкий

Общее обозначение

Примечание. Допускается в обозначении предохранителя указывать утолщенной линией сторону, которая остается под напряжением.

3. Предохранитель плавкий:

а) инерционно-плавкий

б) тугоплавкий

в) быстродействующий

4. Катушка термическая (предохранительная)

5. Предохранитель с сигнализирующим устройством:

а) с самостоятельной цепью сигнализации

б) с общей цепью сигнализации

в) без указания цепи сигнализации

6. Выключатель-предохранитель

7. Разъединитель-предохранитель

8. Выключатель трехфазный с автоматическим отключением любым из плавких предохранителей ударного действия

9. Выключатель-разъединитель (с плавким предохранителем)

10. Предохранитель плавкий ударного действия

а) общее обозначение

б) с трехвыводным контактом сигнализации

в) с самостоятельной схемой сигнализации

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Комитетом стандартов, мер и измерительных приборов при Совете Министров СССР

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Комитета стандартов, мер и измерительных приборов при Совете Министров СССР от 13.08.68 № 1289

3. ВЗАМЕН ГОСТ 7624-62 в части разд. 7

4. ИЗДАНИЕ (май 2002 г.) с Изменениями № 1, 2, утвержденными в декабре 1980 г., октябре 1993 г.

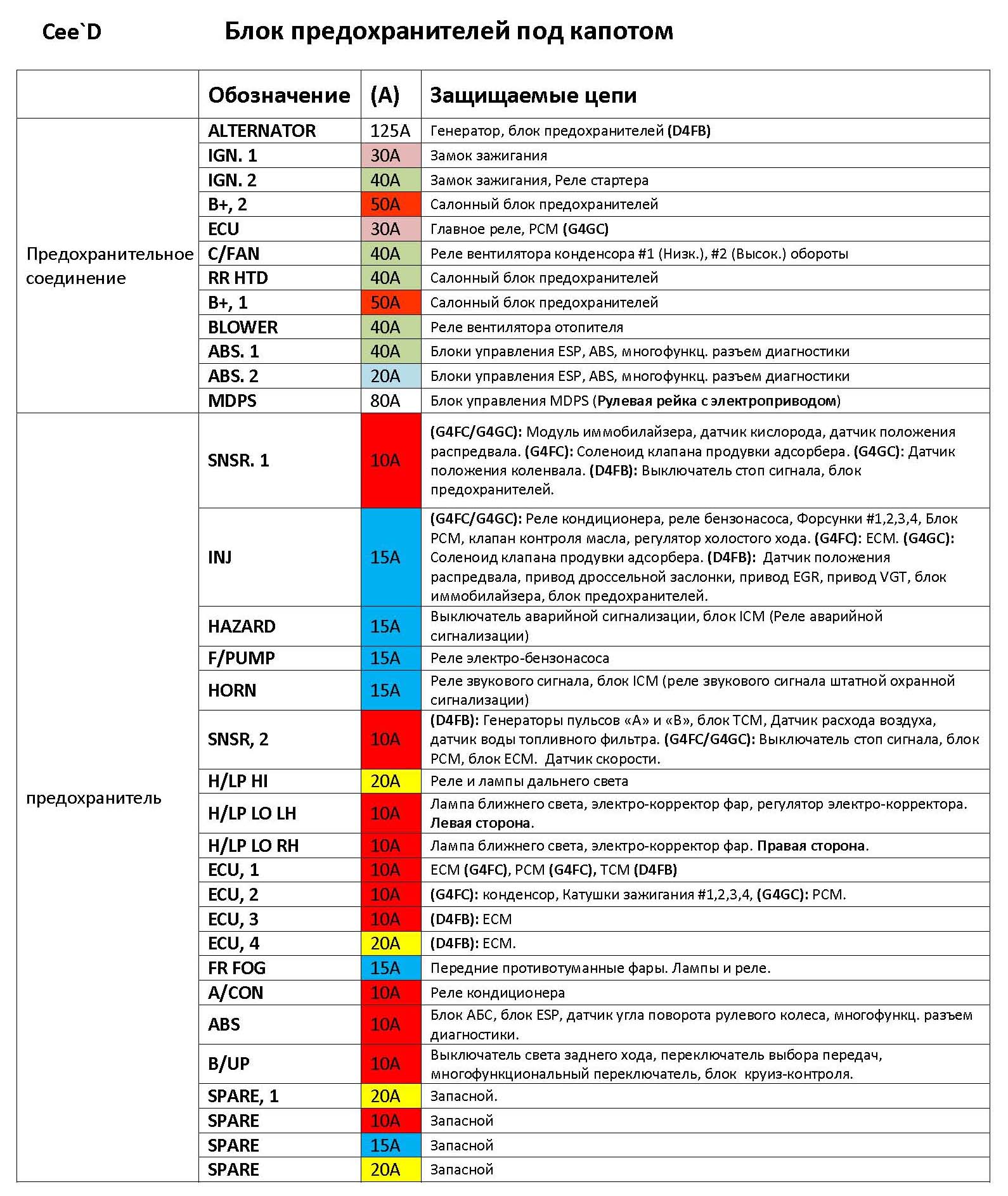

Обозначение предохранителей и реле на схемах

Во многих автомобилях на крышках блоков предохранителей и реле представлено их описание и зачастую на английском языке. Для тех у кого это вызывает трудности, мы подготовили подробную расшифровку обозначений (перевод на русский язык). В первой таблице наиболее часто встречающиеся, а далее более подробный список.

Пример схемы

Таблица с обозначением

A/CКондиционер
ABSABS
FLTГенератор
ALT-SГенератор
FVПереключатель двигателя
DEFОбогрев окон
DOMEОсвещение салона
DOOR, ROOMДверь
ECUКонтрольный (управляющий) модуль двигателя
EDUКонтроль впрыска
EFIСистема электронного контроля впрыска в а/м TOYOTA
ENG MAINГлавный двигатель
FANВентилятор
FOGПротивотуманка
FrПередний
R-TAILЗадние фонари
GAUGEПриборная доска, спидометр
HAZARDАварийные сигналы
HAZ-TRNАварийные — повороты.
HEADПередние фары
HEAD-LHПередние фары левые
HEAD-RHПередние фары правые
HORNЗвуковой сигнал
HTRОбогреватель
I/UPХолостой ход
IGЗажигание
IGNЗажигание
MAINГлавный
P/WРадио
POWERПитание
RADРадио
RrЗадний
SIGПрикуривать
SPAREЗапасной
STСтартер
STOPСтоп — сигнал
TAILФонари / Габариты
TURNПоворотники
WASHСтеклоомыватель
WIPСтеклоочиститель
WIPERСтеклоочиститель

Предохранитель прикуривателя обычно обозначается как C-LIGHT, CIGARE, POWER OUTLET.

полное описание

4F (4 floor manual transmission) — 4-ступенчатая МКПП
4А/Т — 4-скоростная АКПП
5F (5 floor manual transmission) — 5-ступенчатая МКПП
ABS — anti-lock braking system — антиблокировочная система тормозов
AC (A/C) — air conditioner — кондиционер
ACL (air cleaner) — воздухоочиститель
ANT (antenna) — антенна
AR (air bag) — воздушная подушка безопасности
AT — automatic transmission — АКПП
AW (A/W) — alloy wheels — литые диски
CD — compact disk player — проигрыватель компакт-дисков
CL (C/L) — central locking — центральный замок
CS — cassette stereo — магнитола
D — diesel — дизель
DM (door mirror) — зеркало на двери
DR — door — дверь (например, 5DR — пятидверный автомобиль, 3DR — трехдверный автомобиль)
EW (E/W) — electric windows — электрические стеклоподъемники
F5 (floor manual 5 speed) — 5-ступенчатая МКПП
FL — fuel — топливо
FL (F/L) — fog lamps — противотуманные фары
FS (F/S) — front spoiler — передний спойлер
G — gasoline — бензин
GG (G/G) — grille guard — дуга
H/B — hatch back — хэтчбэк
KE (K/E) — keyless entry — открытие дверей без ключей
LB — log book — технический паспорт (сервисная книжка)
MT — manual transmission — МКПП
P/U — pick up — пикап
PM (P/M) — power mirror — электрорегулировка зеркал
PPS (progressive power steering) — система управления усилия на руле
PS (P/S) — power steering — гидроусилитель руля
PW (P/W) — power window — электрические стеклоподъемники
RC (R/C) — radio/cassette — магнитола
RS (R/S) — rear spoiler — задний спойлер
RW (R/W) — rear wiper — задний стеклоочиститель, «метла»
S/D — sedan — седан
S/H — seat heater — подогрев сидений
S/P — sports — спортивный автомобиль
SKR — skylite roof — «стеклянная» крыша (много люков, «аквариум»)
SR (S/R) — sun roof — люк
SS (S/S) — side spoiler — боковой спойлер
ST — stereo — стерео
STR — stereo cassette player & radio — магнитола
T/R = truck — грузовик
TM (T/M) — transmission — трансмиссия
TR — transmission — трансмиссия
W/G = wagon — универсал
WS (wheel steer) — управляемые колеса
YR — year — год

А — ampere(s) — ампер
ABS — антиблокировочная система тормозов
А/С (air conditioner) — воздушный кондиционер
АСС — положение замка зажигания (включен стеклоочиститель, радио, прикуриватель)
АСС (accessary) — добавочное питание
ACCEL (accelerator) — педаль газа
ACL (air cleaner) — воздухоочиститель
ADJ —ADJUST — регулировка
A/F (air fuel ratio) — состав топливно-воздушной смеси
AIR FLOW METER — датчик расхода воздуха
ALB — антиблокировочная система
ALT (alternator) — генератор
ALT (altitude) — высота
AM 1 — питание первой группы контактов замка зажигания
AM 2 — питание второй группы контактов замка зажигания
АМР — см. А
ANT (antenna) — антенна
APS — режим перемотки «автопоиск паузы» в магнитофоне
ASM (assembly) — сборка
А/Т — автоматическая трансмиссия
ATDC — после верхней мертвой точки
ATF (automatic transmission fluid) — жидкость для автоматической трансмиссии
ALTO (automatic) — автоматический
В (battery)- батарея
BACK UP — задний ход
BAND — диапазон (у радиоприемника)
BARO (barometric pressure) — атмосферное давление
ВАТ — см. В
BEAM — дальний свет
BELT — ремень
BLOWER MOTOR — мотор отопителя салона (он же -кондиционера)
BOOST — величина вакуума во впускном коллекторе
BRAKE — тормоз
BREAKER — тепловой размыкатель (предохранитель многократного действия)
BTDS — до верхней мертвой точки
С — см. CONTROL
САС (charge air coder) — охладитель всасываемого воздуха
CAM-CAMSHAFT — распределительный вал
СС — кубический сантиметр
CDS FAN (condenser fan motor) — мотор вентилятора, охлаждение конденсора (радиатора кондиционера)
CHECK — проверка
CHECK CONNECTOR — проверочный разъем
CHG — CHARGE — зарядка
CHOKE — воздушная заслонка
CI — центральный впрыск
CIG FUSE — предохранитель прикуривателя
СКР (crankshaft position) — положение коленчатого вала
СМН (cold mixture heater) — нагреватель топливной смеси
СМР (camshaft position) — положение распредвала
СО (carbon monoxide) — окись углерода
COLD — холод
CONTROL — управление
CRANK (crankshaft) — коленчатый вал
D — DRIVE — движение
DEF (defogger) — размораживатель , подогрев заднего (переднего) стекла
DI (distributor ignition) — распределить зажигания
DITRIBUTOR — трамблер
DOHC (double overhead camshaft) — двойной распредвал в головке блока
DOME — панель приборов, салон
DOOR CONTROL — управление дверью
DOWN — вниз
DTS (diagnostic trouble code) — коды самодиагностики
DTM (diagnostic tast mode) — режим диагностики
E — END — конец (топлива)
Е — EARTH — «земля» (корпус)
EAI — подача воздуха в выпускную систему
ЕВСМ (electronic brake control module) — электронный блок управления тормозами
ЕСС ( emission control computer) — блок управления выбросами (испарениями) двигателя
ECI — электронный центральный впрыск (тоже CI)
ЕСМ (engine control module) — см. circulation) — возврат выхлопных газов
ENG — ENGINE — двигатель
EPS — электронное управление амортизаторами
EST-S — см. ЕСТ
EVAP (evaporative) — система отсоса паров (из бензобака)
F (front)- перед
F (full) — полный (уровень топлива)
F (или FF). FORWARD — вперед
FAST — быстро
FAN MOTOR — мотор вентилятора
FAN I/UP RELAY — реле повышения оборотов холостого хода при включении вентилятора
FC (FCUT) — FUEL CUT — отсечка топлива
FL (fusible link) — предохранительная вставка
FLUID — жидкость
FOG LIGHTS — противотуманные фары
FP — см. FUEL PAMP
FREE — свободно
FUEL — топливо
FUEL PAMP — топливный насос
FUSE — предохранитель
FUSIBLE LINK — предохранительная линия
FWD (front wheel drive) — передний привод
GAUGE — датчик
GLOG PLUG — свеча накаливания
Н (hard) — жестко (режим подвески)
Н (hocr) — час
Н или Hi (high) — высокие (обороты), высокая (передача, температура)
НАС (high altitude compensation) — система компенсации атмосферного давления
HAI (hot air system) — система подачи горячего воздуха во впускной коллектор (при работе двигателя на сильном морозе)
HAZ (hazard) — аварийная сигнализация
HEAD LN — левая фара
HEAD RH — правая фара
HEAD RH LWR — правая фара ближнего света
HEAD RH UPR — правая фара дальнего света
HORN — сигнал
НОТ — горячий
HTR (heater) — нагреватель
IAC (idle air control) — управление воздухом в режиме холостого хода
IDL (idle) — холостой ход
IDL/UP — см. I/UP
IG (IGN) — igniter — коммутатор
IG (IGN) — ignition — зажигание
IGNITION COIL — катушка зажигания
НА — ignition integral assemble — интегральная сборка зажигания
INJECTOR — инжектор
INT — interval — интервал
I/UP — idle up — увеличение оборотов холостого хода
L (low) — низкие (обороты), низкая (передача, температура)
L (left) — левое (зеркало, положение)
LEVEL — уровень
LF (left front) — левый передний
LH (left hand) — левая рука
LO — см. L
LOCK — блокировка
LR (left rear) — левый задний
LS (left side) — левый боковой
М (medium) — середина
М (memory) — память
М (minute) — минута
М см. MANU
MAP (mass air flow) — измеритель объема воздуха
MAIN RELAY — главное реле
MAN — см. MANU
MANU — ручное (управление, регулировка)
МС (mixture control) — управление составом смеси
MIL (malfunction indicator lamp) — лампа неисправности («check»)
MIRROR — зеркало заднего вида
MODE — выбор режима
MPI — многоточечный впрыск
М/Т — механическая трансмиссия
N — neutral — нейтральное (положение)
N — normal — нормальное (состояние)
O/D — over drive — повышенная передача
2 WAY 0/D — автоматическое отключение повышенной передачи
ОНС — (overhead camshaft) — распредвал в головке блока цилиндров
OFF — выключено
OIL — масло
ON — включено
OX SENSOR — датчик кислорода
Р — PARKING — стоянка
РСВ (POWER CB) — power control block — силовой блок управления (обычно блок управления дверьми, стеклами)
PCV (positive crancase ventilation) — система вентиляции картера
PPS (progressive power steering) — система управления усилия на руле
PRE HEATING TIMER — реле времени предварительного нагрева (обычно свечей накаливания)
PUMP — насос
PULL — потянуть
PUSH — нажать
PWR (power) — мощностной режим
QUICK — быстро
R (return) — возвращение, назад
R (right) — правое (зеркало, положение)
RDI FAN (radiator fan motor) — мотор вентилятора радиатора охлаждения двигателя
REAR DOOR — задняя дверь
REAR WASHER MOTOR — мотор заднего отмывателя стекла
REAR WINDOW DEFOGGER — обогреватель заднего стекла
RELAY — реле
RESET — установка
REV (reversal) — изменение направления
RICH — богатая (смесь)
R. P.M. — обороты в минуту
RR — REAR — задний (например, RRDEF — задний размораживатель)
RTR MOTOR — retract motor — мотор открытия-закрытия фар S (soft) — мягкий
SAE (Society of Automotive Engineers) — общество автомобильных инженеров
SEAT HTR — seat heater — подогрев сидений
SEEK — поиск
SELECT — выбор (режима)
SENSOR — датчик
SET — установка
SLOW — медленно
SOHC (single overhead camshaft) — один распредвал в головке блока
SPD — SPEED — скорость
SPORT (S) — спортивный (режим)
ST — STARTER — стартер
SUN ROOF — люк в крыше автомобиля
S/W (switch) — выключатель
TAIL — габаритные (огни)
ТВ (throttle body) — блок дроссельной заслонки
TEMS (Toyota electronic modolated suspension) — см. EPS
TDS (top dead center) — верхняя мертвая точка
TEMP (temperature) — температура
THROTTLE POSITION SENSOR — датчик положения дроссельной заслонки
THA — temperature heat air — температура воздуха
TGH — температура выхлопных газов
THW — temperature heat water — температура воды («Тосола»)
TRN — TURN — поворот
TURN RELAY — реле поворотов
UP — вверх
VACUUM SENSOR — датчик вакуума
VALVE — клапан
VSV (vacum solenoid valve)- электромагнитный клапан на вакуумной магистрали
WARMER — нагреватель
W (warning) — предупреждение
WASHER — омыватель
WATER — вода
WD (wheel drive) — ведущие колеса
WIPER — стеклоочиститель
WINDOW стекло
WS (wheel steer) — управляемые колеса
4WD (four wheel drive) — полный привод
4А/Т — четырехскоростная автоматическая коробка передач

Не наши что что искали? Пишите в комментарии.

ГОСТ 2.747-68 ЕСКД. Обозначения условные графические в схемах. Размеры условных графических обозначений

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

Единая система конструкторской документации

ОБОЗНАЧЕНИЯ УСЛОВНЫЕ
ГРАФИЧЕСКИЕ В СХЕМАХ

РАЗМЕРЫ УСЛОВНЫХ ГРАФИЧЕСКИХ ОБОЗНАЧЕНИЙ

ГОСТ 2.747-68*

ИЗДАТЕЛЬСТВО СТАНДАРТОВ

мОСКВА

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

Единая система конструкторской документации

ОБОЗНАЧЕНИЯ УСЛОВНЫЕ ГРАФИЧЕСКИЕ В СХЕМАХ.

РАЗМЕРЫ УСЛОВНЫХ ГРАФИЧЕСКИХ ОБОЗНАЧЕНИЙ

Unified system for design documentation.

Graphic identifications in schemes.

Dimensions of graphical symbols

ГОСТ
2.747-68*

Утвержден Комитетом стандартов, мер и измерительных приборов при Совете Министров СССР в декабре 1967 г. Срок введения установлен

с 01.01.71

1 . Настоящий стандарт устанавливает размеры условных графических обозначений электрических элементов.

2 . Размеры условных графических обозначений приведены в таблице.

Наименование

Обозначение

1, 2. (Исключены, Изм. № 1)

3. По ГОСТ 2.755-87

4. (Исключен, Изм. № 1).

5. Элемент нагревательный

6-9. (Исключены, Изм. № 1).

10. Прибор измерительный

11. Промежуток искровой

12. Предохранитель плавкий

13. По ГОСТ 2.756-87

14. Контакт телефонного гнезда и телефонного ключа без фиксации

15. Контакт телефонного гнезда с фиксацией

16. По ГОСТ 2.756-87

17. Гнездо телефонное

пп. 18-21 по ГОСТ 2.755-87

пп. 22-23 по ГОСТ 2.756-76

пп. 24-25 по ГОСТ 2.728-74

26. (Исключен, Изм. № 1).

27. Обмотка трансформатора

28- 32 (Исключены, Изм. 1).

Пп 33, 34 по ГОСТ 2 730-73

35-40 (Исключены. Изм. №1).

41. Устройство квантовое

42. (Исключен, Изм.1).

43. Противовес

44. Аппарат телефонный. Общее обозначение

45. Коммутатор телефонный и факсимильный. Общее обозначение

46. Телефон

47. Микрофон

48. Громкоговоритель (репродуктор)

49. Головка акустическая

50. Звонок электрический

51. (Исключен, Изм. № 1).

52. Электрозапал (пиропатрон)

53-55. (Исключены, Изм. № 1).

Как обозначается предохранитель поворотников — Все о Лада Гранта

Многие Кулибины, наверно, и так шарят)) А вот у меня вчера вечером вдруг отказал климат и часы на приборке) вот нашёл сохраняю для себя, конечно, больше… Но может ещё кому пригодится))Обозначения на схемах предохранителей на японских автомобилях
Приведенные ниже сокращения и обозначения часто можно встретить на схемах предохранителей японских автомобилей:

A/C кондиционер
ABS АБС
ALT генератор
ALT-S генератор
AM переключатель двигателя
DEF обогреватель окон
DOME освещение салона
DOOR дверь
ECU контрольный (управляющий ) модуль двигателя
EDU контроль впрыска
EFI система электронного контроля впрыска в а/м TOYOTA
ENG MAIN главный двигателя
FAN вентилятор
FOG противотуманка
Fr передний
F-TAIL задние фонари
GAUGE приборная доска, спидометр
HAZARD аварийные сигналы
HAZ-TRN аварийка-повороты
HEAD передние фары
HEAD LH передние фары левые
HEAD RH передние фары правые
HORN звуковой сигнал
HTR обогреватель
I/UP холостой ход
IG зажигание
IGN зажигание
MAIN главный
P/W стеклоподъемник
POWER питание
PWR питание
RAD радио
Rr задний
SIG прикуриватель
SPARE запасной
ST стартер
STOP стоп-сигнал
TAIL задние фонари
TURN поворотники
WASH стеклоомыватель
WIP стеклоочиститель
WIPER стеклоочиститель

и картиночка)

Обозначение на схемах предохранителей иномарок: таблица

22. 08.2017 227 Просмотров

A/CКондиционер
ABSABS
FLTГенератор
ALT-SГенератор
FVПереключатель двигателя
DEFОбогрев окон
DOMEОсвещение салона
DOORДверь
ECUКонтрольный (управляющий) модуль двигателя
EDUКонтроль впрыскаEFIСистема электронного контроля впрыска в а/м TOYOTAENG MAINГлавный двигательFANВентиляторFOGПротивотуманкаFrПереднийF-TAILЗадние фонариGAUGEПриборная доска, спидометрHAZARDАварийные сигналыHAZ-TRNАварийные — повороты.HEADПередние фарыHEAD-LHПередние фары левыеHEAD-RHПередние фары правыеHORNЗвуковой сигналHTRОбогревательI/UPХолостой ходIGЗажиганиеIGNЗажиганиеMAINГлавныйP/WРадиоPOWER ПитаниеRADРадиоRrЗаднийSIGПрикуриватьSPAREЗапаснойSTСтартерSTOPСтоп — сигналTAILЗадние фонариTURNПоворотникиWASHСтеклоомывательWIPСтеклоочистительWIPERСтеклоочиститель

2017-08-22

предохранитель и элементы, ГОСТ, как читать чертежи, розетки

Правильно разбираться в электрических схемах можно, если сперва ознакомиться с условными обозначениями Все мы пользуемся разного рода электротехникой и радиотехникой. Мы покупаем ее в магазинах, на рынках, заказываем в интернете и даже изготавливаем самостоятельно. Каждый электроприбор состоит из ряда различных деталей, схем, резисторов и так далее. И каждая из этих деталей имеет свое условное обозначение. Конечно, если вы рядовой обыватель, не интересующийся строением ваших домашних помощников, вам эти символы вряд ли когда-нибудь понадобится, однако если вы увлекаетесь ремонтом и усовершенствованием электроприборов, то основные обозначения вам знать обязательно.

Что такое обозначения на электрических схемах

Каждый человек, старше 7 лет умеет читать. И вы, наверное, знаете, что чтобы прочитать текст нужно обязательно знать буквы, и правила, по которым их следует между собой совмещать. Чтение электрических схем для начинающих может оказаться настоящей проблемой, так как для этого тоже нужно знать значение символов и правила их совмещения.

В электрических схемах, условные значения описывают состав и работу электрооборудования, благодаря таким символам можно вкратце описать всю полезную информацию.

Все электросхемы имеют условные графические (УГО), буквенные или буквенно-цифровые обозначения. Эти символы обозначают элементы и связи деталей электроприборов. Существуют таблицы для чайников, в которых обозначается расшифровка каждого символа.

На чертежах УГО обозначаются в виде линей, квадратов, треугольников, кружков, овалов, пунктира и точек. Они сочетаются между собой по системе, которая предусмотрена стандартами ГОСТ. С помощью условных буквенных и графических изображений можно изобразить розетки, батареи, кнопки различных устройств и так далее.

Кроме обозначений самих устройств, на изделия наносятся знаки, поясняющие работу элементов. Так графические обозначения отмечают только основную функцию контакта. А специальные знаки, нанесенные на детали вроде кнопок и фотореле, помогают найти на схеме все необходимые части изделия.

Количество условных обозначений постоянно увеличивается. Их составляют для новых деталей с учетом основных правил и нормативов, по примеру уже существующих устройств.

Итак, условные обозначения – это знаки позволяющие производителю кратко описать строение, работу и предназначение своего изделия. Полный обзор УГО, вы найдете в специальных таблицах.

Обозначения по ГОСТ электрических элементов на схемах

Условные обозначения в электрике обязательно согласуются с нормами ГОСТ. Благодаря такой стандартизации вы сможете по одному принципу прочитать схемы разных производителей.

Как правило, все условные обозначения в схемах должны соответствовать стандартам ГОСТ

Данные стандарты обозначения элементов электроприборов и линий электроснабжения были разработаны российским научно-исследовательским институтом машиностроения. Однако их приняли для себя и другие страны бывшего СССР.

Страны, которые рисуют обозначения на схемах согласно российскому ГОСТ:

  • Россия;
  • Украина;
  • Азербайджан;
  • Беларусь;
  • Армения;
  • Молдова;
  • Кыргызстан;
  • Казахстан;
  • Узбекистан;
  • Таджикистан.

Таким образом, изображение предохранителя, рубильника, аккумулятора, счетчика электроэнергии, розеток, выключателей, кабелей, светильников и других электроприборов у вышеперечисленных стран одинаково. Это облегчает чтение схем электроприборов, которые были изготовлены в соседних странах.

Если вы самостоятельно рисуете обозначения на схемах по ГОСТ, то сначала проверьте, действителен ли в данное время выбранный вами документ, так, например, ГОСТ 7624-62 для графических условных обозначений уже недействителен.

В документах ГОСТ описаны правила составления различных схем по ним вы сможете самостоятельно изобразить работу того или иного устройства.

Какие бывают нормы изображения электросхем:

  1. Правила выполнения функциональных схем устройства;
  2. Нормы выполнения структурных схем прибора;
  3. Как выполняется принципиальная схема.
  4. Требования к выполнению схем соединения;
  5. Правила выполнения схем подключения;
  6. Способ выполнения общих схем;
  7. Нормы выполнения схем расположения.

Изучив эти нормы и требования, вы сможете правильно самостоятельно изображать схемы. К сожалению, данная документация достаточно объемна, поэтому ее сложно уместить в одной статье. Вы сможете скачать ее или найти в специализированных книгах.

Как читать электрические схемы

Если вы решили собрать какой-либо прибор в домашних условиях, используя готовую схему, то вам сначала нужно будет научиться ее читать. Сложно ли это? Конечно да, но потратив время на изучения норм и правил, по которым производится расшифровка электросхем, вы откроете для себя невиданные горизонты.

Обычно схематические изображения электронных изделий имеют компоненты, которые облегчают их изучение. Такие УГО могут иметь разные размеры, и несколько приложений с пояснениями.

Из каких компонентов состоят схемы в электротехнике:

  • Обозначения на планах какого-либо функционального узла в системе автоматизации;
  • Описание с объяснением;
  • Части отдельных электроэлементов, которые используются как в этой электросхеме, так и в других;
  • Изображения диаграмм переключателя и пускателя устройств, имеющих множество функций;
  • Список используемых в схеме изделий и приборов;
  • Список чертежей, которые относятся к схеме и пояснения к ним.

Чтобы прочитать электрическую схему нужно не только знать, как выглядит то, или иное условное обозначение, но и разбираться в устройстве изучаемого вами прибора. Также очень важно учитывать правила чтения схем.

Краткий курс чтения схем:

  1. Ознакомьтесь со схемой. Прочитайте все пояснения к ней. Перечитайте перечень документов.
  2. Определите систему питания реле, радиоэлементов и других элементов электроприборов. Чтобы это сделать отыщите на схеме источники питания, определите род тока, число номинального напряжения, также выясняют какую фазу, имеют цепи переменного тока и полярность в цепях постоянного тока. Также на схеме нужно найти коммуникационные и защитные аппараты: стабилизатор напряжения, предохранитель, приборы заземления и дифавтомата, УЗО, и т.д. Определить где на приборе они установлены, и выяснить зону защиты каждого из них.
  3. Изучите схемные обозначения цепей электроприемника: магнитный пускатель и его обмотку, устройство оптопары, контактора и автомата, распределительной коробки и т. д.

Это основные позиции чтения электросхем. Стоит обозначить, что нельзя изучать сразу несколько цепей. Так вы запутаетесь и потратите много времени. При чтении схем, очень важно иметь под рукой таблицу обозначений различных элементов электроприборов.

Обозначение предохранителя на схеме

Практически во всех электроустановках, например, в устройстве электродвигателя стиральной машины, в электросчетчиках, в строении сервера компьютера, а также в сборке видеокамеры и вентилятора стоят специальные предохранители. Если сила тока превышает допустимые нормы, предохранитель срабатывает, и устройство выключается. Без этого элемента техника быстро приходила бы в негодность.

Используя подробную инструкцию, можно узнать об обозначении предохранителя на схеме

Предохранитель представляет собой стеклянную трубку, по бокам которой установлены металлические стержни. Эти стержни изготавливаются из металла с определенным уровнем плавкости, если тепловое значение в устройстве превысит допустимое значение, то предохранитель расплавиться (перегорит) и устройство отключится.

Практически все условные обозначения очень легко узнать, так как они по своему внешнему виду очень напоминают прибор, который обозначают. Так вы сразу узнаете схематичное обозначение витой пары, автоматического трансформатора, лампочки, термопары, кабельной линии, дифференциального реле, диммера, генератора, и какого-либо двигателя.

Такие предохранители изображаются на схеме в виде горизонтально расположенного прямоугольника по центру которого проходит горизонтальная линия. Его несложно разгадать на схеме, так как по внешнему виду рисунок очень напоминает предохранитель.

Посмотреть на устройство самого простого предохранителя, вы сможете в лампах накаливания. Также такие устройства в избытке имеются на компьютерных платах.

Условные обозначения розеток и выключателей на чертежах

Планирование чертежей электропроводки при строительстве дома имеет большое значение. От ее правильности ее подключения зависит безопасность проживающих в здании людей. Чтобы правильно сделать проводку электричества, нужно составить точную схему.

Огромное значение в планировании электропроводки имеют розетки и выключатели. От этого зависит, где будет установлен разъединитель, и куда нужно будет вести основной кабель.

В электропроводке редко встречается необходимость в концевой муфте, или в таком устройстве, как перекидной провод. Однако их обозначения, все же нужно знать.

Итак, давайте сначала определимся с изображением розеток:

  1. Половинка полукруга по центру круглой линии которой расположены одна или две вертикальных линии обозначает однополюсные (однолинейные) или двухполюсные розетки открытого типа.
  2. Полукруг с горизонтальной и несколькими вертикальными линиями обозначают полюсную розетку с устройством «земли». При этом, значок земли – это горизонтальная линия, а обозначения количества полюсов – вертикальные черточки.
  3. Обозначения, вертикальная линия которых начинается от горизонтального края полукруга и выходит из его закругленного края обозначают скрытые розетки.
  4. Скрытые влагостойкие двухполюсные розетки обозначаются, как закрашенный полукруг с горизонтальными и вертикальными линиями.

Выключатели изображаются в виде ключика, на конце которого расположены горизонтальные отметины. При этом, если они расположены с одной стороны «ключика», то устройство проходного выключателя открытого типа. Если по центру на конце «ключика», то закрытого.

Какие условные обозначения в электрических схемах (видео)

Электротехнические схемы ЭРЭ и электроприборов читать довольно сложно. Для этого нужно знать не только правила и нормы расшифровки, но и помнить, как выглядит тот или иной элемент. Чтобы разобраться в данном деле, вы можете использовать интернет, но лучше обратиться к документации ГОСТ. Там вы сможете найти все необходимые данные. Однако и здесь, имеются таблицы с изображением различных элементов и обозначений в электронике.

Добавить комментарий

Блок предохранителей и реле (YB). Расшифровка

Предохранители в основном блоке (за маленьким бардачком в районе левого колена водителя).

Блок предохранителей и реле – на схемах он обозначается как (YB)

F1- Регулятор подсветки приборов F2-Датчик кислорода (лямда зонд), клапан бензобака, спидометр. F3- Питание форсунок двигателя. F4- Кнопка кондиционера F5-Прикуриватель F6-Питание ламп панели приборов F7-Магнитолла постоянное питание F8-Диагностический разъём Клемма 16 F9-Питание панели приборов F10-Задний стеклоочиститель F11-Передний стеклоочиститель F12-Реле ближнего и дальнего света (обмотка) F13-Подушка безопастности F14-Магнитолла (управление АСС) F15-Зеркала заднего вида F16-Подогрев сидений F17-Питание блока управления двигателем (1й контакт) F18-Модуль сигнализации и управления замками F19-Стеклоподъёмники F20- Питание модуля люка (мотор) F21-Кнопка выключения (смотрите блок сигнализации, я незнаю где и для чего она) F22-Внутреннее освещение, лампа подсветки в двери, индикатор открытия двери F23-Кнопка управления люком F24-Питание звукового сигнала (Гуделки) F25-Заслонка рециркуляции воздуха в салоне (кнопка и мотор) F26-Реле кондиционера (обмотка) F27-Зеркала заднего вида F28-АМ1 (через замок зажигания идёт на линии АСС и IG1) F29-АМ2 (через замок зажигания идёт на линию IG2 и обмотку реле стартера) F30-Резервный

Реле К1-Реле вентилятора К2-Запасное К5-Реле звукового сигнала (гуделки) К6-Реле поворотников К7-Реле кондиционера

Предохранители во втором блоке (в моторном отсеке справа под пластиковой отделкой около лобового стекла)

Предохранители 1-Ближний свет (левая лампа) 2-Ближний свет (правая лампа) 3-Бензонасос (контакты реле) 4-Дальний свет (левая лампа) 5-Мотор вентилятора салона 6-Дальний свет (правая лампа) 7-Реле моторов охлаждения двигателя и кондиционера №2 (контакты) 8-Реле моторов охлаждения двигателя и кондиционера №3 (контакты) 9-запасной 10- 11-запасной 12-Стартер (контакты реле) 13-Блок сигнализации и управления замками дверей. 14-Лампа заднего хода 15-Модуль зажигания 16-Генератор (обмотка возбуждения) 17-Габаритные огни правая сторона 18-Передние противотуманки 19-Реле №1, №2, №3 моторов охлаждения двигателя и кондиционера (обмотка) 20-Габаритные огни левая сторона 21-Задние противотуманки 22-резерв 23-Стоп сигналы 24-Реле стартера (обмотка) 25-Компрессор кондиционера 26-АБС контроллер 27Блок управления двигателем (контакты 17,1Cool

Реле К1 Реле мотора вентиляции салона К2 Реле бензонасоса К3 Реле №3 моторов охлаждения двигателя К4 Реле стартера К5 Реле Ближнего света К6 Реле дальнего света К7 Реле №2 моторов охлаждения двигателя К8 Резерв К9 Реле передних противотуманок К10 Реле задних противотуманок К11 Реле №1 моторов охлаждения двигателя К12 Реле повышения скорости моторов охлаждения двигателя К13 Резерв

Блоки предохранителей, устанавливаемые на старые и обновленные версии автомобилей ВАЗ 2109, служат для объединения всей электрической проводки.

Основная задача БП — предотвращение поломок электрооборудования, установленного в машине.

Схемы

Всю линейку автомобилей ВАЗ 2109 можно условно поделить на две ветви — выпущенные до 1998 года и производимые после 1998 года.

Старые автомобили оснащаются блоками предохранителей, маркировка которых — 17.3722. Данный БП состоит из корпуса и инженерной платы. К плате припаяны контакты проводов, предохранители и реле.

Более новые версии девяток, старт выпуска которых произошел с 1998 года, то здесь БП имеет маркировку 2114-3722010-60. Здесь мы наблюдаем уже плавкие предохранители.

Располагается искомый монтажный блок также везде одинаково — в подкапотном пространстве напротив места водителя практически под самым лобовым стеклом.

Расположение

Отличия

Существуют ли между старыми и новыми версиями БП отличия? Разумеется. Заключаются они в следующем:

  • Детали монтажного блока маркируются по-разному;
  • Номинал у предохранителей отличается;
  • У нового БП отсутствует реле мотора вентилятора системы охлаждения и реле времени устройства омывателя заднего стекла.

БП старого образца

Рассмотрим первым делом БП старого образца, которые до сих пор достаточно часто встречаются на автомобилях ВАЗ 2109. Причем, как мы уже говорили, и с инжекторными, и с карбюраторными двигателями.

Номер предохранителя

Сила тока

Цепь, которую он защищает

Указатели поворотников, прерыватель аварийного сигнала (в режиме аварийки), контрольная лампочка аварийки

Задние фары стоп-сигнала, плафон подсветки салона

Элемент подогрева заднего стекла, контакты включения обогрева заднего стекла, розетка для переноски, прикуриватель

Звуковой сигнал (клаксон), выключатель клаксона

Электромотор вентилятора печки, электромотор омывателя лобового стекла, реле включения электрического вентилятора радиатора, реле включения обогрева заднего стекла, контрольная лампа включения обогрева на заднем стекле, плафон подсветки бардачка

Левая габаритная фара

Правая габаритная фара

Правая фара ближнего света

Левая фара ближнего света

Левая фара дальнего света, контрольная лампа включения дальнего света

Правая фара дальнего света

Указатели поворотников и реле-прерыватель аварийки (в режиме указания поворотников), контрольная лампа указателей поворотников, задние фонари заднего хода, моторедуктор и реле включения стеклоочистителей лобового стекла, контрольная лампа давления масла, контрольная лампа ручного тормоза, указатель температуры ОЖ, указатель уровня топлива, контрольная лампа резерва топлива, вольтметр

БП 17. 3722

Помимо обозначений предохранителей, вам не лишним будет знать, какой номер реле в монтажном блоке за какие функции несет ответственность.

Номер реле

Функции

Работоспособность элементов очистки передней оптики

Работоспособность двигателя омывателя заднего стекла

Защита от поломки лампы поворотных сигналов и световой сигнализации

Защита от выхода из строя моторчика стеклоочистителей лобового стекла

Позволяет определить работоспособность лампы

Защита от перенапряжения системы обогрева заднего стекла

Лампы дальних фар

Лампы ближних фар

Отвечает за работу вентилятора охлаждения двигателя. Если данное реле выходит из строя, увеличивается риск перегрева двигателя

Старый БП

БП нового образца

Здесь схема монтажного блока устроена немного иначе, но она более актуальна для владельцев ВАЗ 2109, поскольку большая часть девяток, сохранившихся в эксплуатации до наших дней, являются модернизированными версиями.

Схема актуальна как для карбюраторных, так и инжекторных типов двигателей.

Номер предохранителя

Номинальный ток

Электрическая цепь, за которую отвечает

Обмотка реле вентилятора радиатора, электрическая цепь переключателя и электродвигателя печки

Выключатель аварийки в режиме поворотных указателей, прерыватель поворотных сигналов, переключатель поворотных сигналов, сигнальная лампа поворотников, контрольная лампа поворотников, выключатель оптики заднего хода, лампы заднего хода, тахометр, вольтметр, указатель уровня бензина, датчик уровня бензина, контрольная лампа уровня бензина, указатель температуры ОЖ, датчик температуры, контрольная лампа и датчик аварийного давления масла, лампа аварийного состояния тормозов, выключатель гидропривода тормозной системы, выключатель ручного тормоза

Выключатель и лампочки стоп-сигнала, плафон подсветки салона

Лампы освещения номеров, контрольная лампа включения габаритов, лампа подсветки ручек отопителя и прикуривателя, плафон подсветки бардачка, выключатель и лампа подсветки приборного щитка

Клаксон, выключатель клаксона, электромотор вентилятора радиатора

Лампа левых габаритов, лампа левых задних габаритов

Лампа правого габарита, лампа правого заднего габарита, выключатель противотуманок, контрольная лампа противотуманок

Выключатель и прерыватель указателей поворотников, лампы указателей поворотников, контрольная лампа в режиме аварийки

Прикуриватель, розетка для лампы переноски

Дальний свет правой фары

Дальний свет левой фары, контрольная лампа дальней оптики

Ближний свет правой фары

Ближний свет левой фары

Новый БП

Что касается реле в монтажном блоке нового образца для ВАЗ 2109, то здесь распиновка следующая.

Номер реле

Его функции

Без него двигатель омывателя заднего стекла работать не будет

Отвечает за работу ламп поворотников и световую сигнализацию

Обеспечивает работы стеклоочистителя лобового стекла

Защищает лампы стоп сигналов и габариты автомобиля

Обеспечивает работу фонарей дальнего света

Гарантирует работу устройства омывателя оптики

Защищает мотор электростеклоподъемников, если таковые установлены на вашем автомобиле

Звуковой сигнал или просто клаксон

Защищает от повышенного напряжения, идущего на вентилятор системы охлаждения двигателя

Отвечает за работу устройства обогрева заднего стекла

Обеспечивает работу фонарей ближнего света

Необходимо не просто понимать расположение того или иного предохранителя, реле, но также знать, как заменить вышедший из строя элемент.

Демонтаж и замена

Если у вас вышло из строя то или иное оборудование, необходимо первым делом проверить состояние предохранителя, отвечающего за него.

На практике снять и удалить непригодный более предохранитель или реле не сложно. Для этого вам нужно:

  • Поднять капот и отключить минус от аккумуляторной батареи. Поскольку вы работаете с блоком предохранителей, отвечающим за электрооборудование, под напряжением автомобиль в этот момент быть не должен;
  • Отыскать монтажный блок. Располагается он в подкапотном пространстве напротив места водителя прямо под лобовым стеклом. Сверху блок закрыт пластиковой крышкой. Чтобы ее снять, просто отожмите фиксаторы по бокам;
  • Снять крышку и посмотреть на обратную ее сторону. Там нанесена электросхема, где обозначено место расположения того или иного предохранителя, реле. Просто найдите тот элемент, который отвечает за вышедшее из строя оборудование согласно таблицам, приведенным выше;
  • Удалите предохранитель. Во всех монтажных блоках предусмотрено наличие специальных щипцов. Вручную удалять предохранители не рекомендуется. Реле удаляются небольшими покачиваниями вверх и вниз;
  • Замените вышедший из строя компонент.

Выход из строя предохранителя определяется по расплавленной нити. Это плавкие элементы, которые плавятся и замыкают контакты, не позволяя оборудованию пострадать от чрезмерного напряжения.

Все, осталось только заменить элемент блока предохранителей, закрыть крышку, вернуть на место клемму от аккумулятора и проверить работоспособность оборудования.

Электрическая система автомобиля

: что такое предохранитель?

Вы едете по 101, слушая радио, слегка постукивая пальцами в такт, как вдруг радио просто выключается. Вы нажимаете кнопку «Вкл», но не получаете ответа. Возможно, вы также заметили, что плафон больше не включается, когда вы открываете двери. Прежде чем запаниковать и предположить, что ваша батарея разряжается или электрическая система вашего автомобиля вышла из строя, проверьте предохранители. Предохранители используются для ограничения электрического тока, протекающего по проводам, для защиты определенных компонентов.В вашем автомобиле блок предохранителей используется для защиты электроники в вашем автомобиле. Ремонт блока предохранителей в автомобиле может потребоваться, если в вашем автомобиле временно потеряли работоспособность определенных электрических компонентов в результате сгорания предохранителей.

Что такое предохранитель?

Предохранители

бывают всех форм, размеров и цветов и используются для выравнивания и уменьшения электрического тока , протекающего по проводам, чтобы предотвратить повреждение электроники от слишком большого количества электричества. Часто предохранители бывают прямоугольной или трубчатой ​​формы.Прямоугольный предохранитель состоит из двух вставных соединителей, соединенных плавким проводом в защитном кожухе, обычно сделанном из пластика, который при перегрузке может прожечь или перегореть, как это часто называют. Трубчатые предохранители похожи на люминесцентные лампочки, но в гораздо меньшем масштабе, где часть трубки длинная, а на обоих концах между ними находится защитный кожух из стекла. Между металлическими концами, защищенными стеклом, проходит тонкий плавкий провод, который перегорает и перегорает при перегрузке.

Без предохранителей сильный перегрузочный электрический ток может вызвать перегрев проводов, оплавление изоляции и привести к возгоранию. Сильный ток любого компонента означает мгновенный отказ, поэтому предохранитель гарантирует, что ток остается на разумном уровне для продолжения работы компонента. Тем не менее, если сила тока слишком высока, предохранитель перегорит. Водители заметят неисправность предохранителей, когда не работают дворники, фары, внутреннее освещение, обогреватели сидений или радио.В некоторых случаях автомобиль может также испытывать трудности с запуском.

Что такое блок предохранителей?

Большинство автомобилей оборудовано двумя блоками предохранителей. Один расположен в моторном отсеке и используется для защиты компонентов двигателя, таких как система охлаждения, антиблокировочный тормозной насос и блок управления двигателем. Другой часто находится в салоне на приборной панели или под ней со стороны водителя, чтобы защитить электрические элементы в салоне. В блоке предохранителей размещены различные предохранители и реле в одном удобном месте, защищенном от внешних воздействий.Замена блока предохранителей в автомобиле не требуется, если автомобиль не получил серьезных физических повреждений или проблем с электричеством.

Замена предохранителей

Обратитесь к руководству пользователя, чтобы найти блок (-ы) предохранителей вашего автомобиля. Мало того, что ваше руководство подскажет вам, где находится блок предохранителей, диаграмма также укажет назначенный предохранитель для каждого компонента. Эта диаграмма очень полезна для определения того, какой предохранитель перегорел. При замене предохранителей настоятельно рекомендуется использовать только оригинальные устройства и одинаковые усилители. Не заменяйте предохранитель на 10 ампер на предохранитель на 30 ампер. 10-амперный разряд рассчитан на более низкий ток, тогда как 30-амперный позволяет пропускать более высокий ток. Использование более высокого тока, чем рекомендовано, может повредить компонент.

Хотя большинство блоков предохранителей прослужат в течение всего срока службы автомобиля, существует вероятность того, что они могут потребовать замены, если клеммы, в которые вставлены предохранители, перегреются и вызовут плавление пластмассы.

Предохранители, по сути, охраняют электрические компоненты вашего автомобиля. Реле внутри панели предохранителей помогают защитить драйвер, удерживая источник высокого напряжения вдали от переключателей привода. В блоке предохранителей находятся предохранители и реле, чтобы предотвратить повреждение от воды, погоды и других условий вождения. Блоки предохранителей в транспортных средствах часто выходят из строя из-за перегрева по нескольким причинам, включая добавленные послепродажные электрические аксессуары или компоненты или соединения и провода неправильного размера, установленные производителем, что обычно приводит к отзыву автомобиля.

Каждый раз, когда вы работаете с электрической системой вашего автомобиля, будьте предельно осторожны. . Неправильное обращение с блоком предохранителей или предохранителями может привести к необратимому повреждению автомобиля или причинить вред себе.

Новое военное обозначение — Engineer-Educators.com

На рис. 9 показан пример взрывателя, закодированного в новом военном обозначении. Предохранитель, указанный в примере на рисунке 9, относится к тому же типу, что и предохранитель, используемый в качестве примера на рисунке 8.

Рисунок 9.- Обозначение военного взрывателя нового типа.

Новое военное обозначение всегда начинается с буквы «F», что означает предохранитель. Набор чисел (02) рядом с ним указывает на стиль. Номера стилей идентичны тем, которые использовались в старом военном обозначении, и указывают на конструкцию и размеры взрывателя. За обозначением стиля следует одна буква (A), которая указывает номинальную выдержку времени предохранителя. Это тот же код номинальной выдержки времени, который указан в старом военном обозначении, но положение этой буквы в кодировке изменено, чтобы не путать «A» для стандартной выдержки времени с «A» для ампера.После номинального значения выдержки времени следует номинальное напряжение предохранителя (250) В. В старом военном обозначении для обозначения номинального напряжения использовалась буква. В новом военном обозначении напряжение обозначается цифрами, за которыми следует буква «V», что означает вольт или меньше. После номинального напряжения номинальный ток указывается цифрами, за которыми следует буква «А». Текущий рейтинг может быть целым числом (1 А), дробью (1/500 А), целым числом и дробью (1 1/2 А), десятичным числом (0,250 А) или целым числом и десятичным числом (1 .50А). Если наконечники предохранителя посеребренные, после номинального тока будет стоять буква «S». Если используется любое другое покрытие, номинальный ток будет последней частью идентификации предохранителя.

Рис. 10. — Торговые обозначения предохранителей:

Как видите, новое военное обозначение легче понять, чем старое военное обозначение.

Вы можете найти предохранитель с одним из коммерческих обозначений. Коммерческие обозначения довольно легко понять, и на рисунке 10 показаны старые и новые коммерческие обозначения для того же типа предохранителя, который использовался на рисунках 8 и 9.

Серия тренингов по электричеству и электронике ВМС (NEETS), Модуль 3, 2-11 — 2-20

Модуль 3 — Введение в защиту цепей, управление и измерения
Страницы i — ix, От 1-1 до 1-10, С 1-11 по 1-20, 1-21–1-30, С 1-31 по 1-40, С 1-41 по 1-50, От 1-51 до 1-60, От 1-61 до 1-70, С 1-71 по 1-73, От 2-1 до 2-10, От 2-11 до 2-20, 1-21–2-30, От 2-31 до 2-40, С 2-41 по 2-42, С 3-1 по 3-10, С 3-11 до 3-20, С 3–21 до 3–30, С 33-31 по 3-39, От AI-1 до AI-3, От AII-1 до AII-2, От AIII-1 до AIII-10, IV − 1, Индекс



что означает предохранитель следует использовать в цепи с напряжением 250 вольт или меньше. После этого идет набор из трех чисел и буква «R», обозначающая текущий номинал предохранителя. «R» обозначает десятичную точку. В примере Как показано, номинальный ток составляет 1R00 или 1,00 ампер. Некоторые другие примеры текущего рейтинга показаны в текущая кодовая таблица на рисунке 2-8. Последняя буква в старом военном обозначении (A) указывает время задержки. номинал предохранителя.
Хотя старое военное обозначение все еще встречается на некоторых предохранителях, напряжение и ток рейтинги должны быть «переведены», поскольку они используют буквы для обозначения числовых значений.Военные разработали новый военные обозначения, чтобы упростить идентификацию взрывателя.

НОВОЕ ВОЕННОЕ ОБОЗНАЧЕНИЕ

На рис. 2-9 показан пример предохранителя с новым военным обозначением. Взрыватель идентифицирован в примере на рис. 2-9 предохранитель того же типа, что и предохранитель, использованный в примере на рис. 2-8.


Рисунок 2-9. — Обозначение военного взрывателя нового типа.


Новое военное обозначение всегда начинается с буквы «F», что означает предохранитель. Набор чисел (02) рядом с этим указывает стиль. Номера стилей идентичны тем, которые использовались в старых военных. обозначение и указать конструкцию и размеры предохранителя. За обозначением стиля следует единый буква (A), обозначающая номинальную выдержку предохранителя. Это то же самое время код рейтинга задержки
, что и указано в старом военном обозначении, но положение этой буквы в кодировке изменено во избежание путают «А» для стандартной выдержки времени с «А» для ампера.За номиналом выдержки времени следует напряжение номинал предохранителя (250) В. В старом военном обозначении использовалась буква для обозначения номинального напряжения. В В новом военном обозначении напряжение обозначается цифрами, за которыми следует буква «V», что означает вольт или меньше. После номинального напряжения номинальный ток указывается цифрами, за которыми следует буква «А». Электрический ток рейтинг может быть целым числом (1A), дробью (1/500 A), целым числом и дробью (1 1 / 2A), десятичной дробью. (0.250A) или целым числом с десятичной дробью (1,50A). Если наконечники предохранителя посеребрены, ток После рейтинга будет стоять буква «S». Если используется какое-либо другое покрытие, текущий рейтинг будет последней частью. идентификации предохранителя.

2-11


Как видите, новое военное обозначение понять намного проще, чем старое военное обозначение. обозначение.
Вы можете найти предохранитель с одним из коммерческих обозначений.Коммерческие обозначения довольно просты чтобы понять, а на рис. 2-10 показаны старые и новые коммерческие обозначения для одного и того же типа предохранителя, который был используется на рисунках 2-8 и 2-9.

Рисунок 2-10. — Товарные обозначения предохранителей


СТАРЫЕ КОММЕРЧЕСКОЕ ОБОЗНАЧЕНИЕ

На Рисунке 2-10, вид A, показан старый товарный знак. обозначение предохранителя. Первая часть обозначения представляет собой сочетание букв и цифр (всего три) что указывает на стиль и характеристики задержки.Эта часть обозначения (3AG) является информацией содержится в частях стиля и времени задержки военных обозначений.
В показанном примере код 3AG представляет ту же информацию, что и подчеркнутые части F02 G 1R00 A на рис. 2-8 (Old Military Обозначение) и F02A 250VIAS с рис. 2-9 (Новое военное обозначение). Единственный способ узнать время задержки номинал этого предохранителя, чтобы найти его в каталоге производителя или в списке перекрестных ссылок, чтобы найти военное обозначение.В каталоге вы узнаете физический размер, материал, из которого изготовлен предохранитель. конструкции и номинальной выдержки времени предохранителя. Предохранитель 3AG представляет собой предохранитель в стеклянном корпусе размером 1/4 дюйма x 1 1/4 дюйма. (6,35 мм x 31,8 мм) и имеет стандартную выдержку времени.

2-12


За обозначением стиля следует число, которое представляет собой номинальный ток предохранителя (1). Это могло, это может быть целым числом, дробью, целым числом и дробью, десятичной дробью или целым числом и десятичной дробью.После номинального тока следует номинальное напряжение; за которой, в свою очередь, следует буква «V», обозначающая для вольт или меньше (250В).

НОВОЕ КОММЕРЧЕСКОЕ ОБОЗНАЧЕНИЕ

Рисунок 2-10, вид B, показывает новое коммерческое обозначение предохранителей. Это то же самое, что и старое коммерческое обозначение, за исключением часть стиля кодирования. В старой коммерческой системе стиль представлял собой комбинацию букв и цифр.В в новой коммерческой системе используются только буквы. В показанном примере 3AG в старой системе становится AGC в новая система. Поскольку «C» — третья буква алфавита, она используется вместо «3» в старой системе. Опять же, единственный способ узнать рейтинг выдержки времени — это поискать эту кодировку в каталоге производителя. или использовать список перекрестных ссылок. Остальная часть нового коммерческого обозначения точно такая же, как у старое торговое обозначение.

Q16. Каковы номинальные значения напряжения, тока и выдержки времени для предохранителя с обозначение


Q17. Каковы номинальные значения напряжения и тока для предохранитель обозначен


Q18. Какое новое военное обозначение у предохранитель со старым военным обозначением F05A20ROB?

ДЕРЖАТЕЛИ ПРЕДОХРАНИТЕЛЯ

Чтобы предохранитель был полезным, он должен быть подключен к цепи, которую он будет защищать.Некоторые предохранители «подключены» или припаяны к проводке цепей, но в большинстве цепей используются держатели предохранителей. Держатель предохранителя — это устройство, которое подключен к цепи и позволяет легко заменить предохранитель. Держатели предохранителей
бывают разных форм и размеры, но большинство держателей предохранителей в основном либо зажимного, либо стержневого типа. На рис. 2-11 показан типичный зажим зажимного типа. и держатель предохранителя пост-типа.

2-13


Рисунок 2-11.- Типовые держатели предохранителей.


ЗАЖИМНЫЙ ДЕРЖАТЕЛЬ ПРЕДОХРАНИТЕЛЯ

Держатель предохранителя зажимного типа используется для патронных предохранителей. Манжеты или лезвие ножа предохранителя удерживаются пружинным натяжением зажимов. Эти клипы обеспечивают электрическое соединение между предохранителем и цепью. Если используется предохранитель в стеклянном корпусе, его можно проверить. визуально на обрыв, не вынимая предохранитель из патрона. Держатели предохранителей зажимного типа изготавливаются в нескольких вариантах. размеры для хранения многих типов предохранителей.Зажимы могут быть сделаны для предохранителей втулочных наконечников или лезвий ножа. Пока основание держателя предохранителя зажимного типа выполнено из изоляционного материала, сами зажимы являются проводниками. В ток через предохранитель проходит через зажимы, и необходимо соблюдать осторожность, чтобы не прикасаться к зажимам при включении питания. применяемый. Если прикоснуться к зажимам при включенном питании, произойдет сильный удар или короткое замыкание.

ДЕРЖАТЕЛЬ ПРЕДОХРАНИТЕЛЕЙ ПОСТОЯННЫЙ

Держатели вставных предохранителей предназначены для патронных предохранителей.Пост типовой предохранитель Держатель намного безопаснее, потому что предохранители и соединения предохранителей покрыты изоляционным материалом. Недостаток держателя предохранителя типа post-type состоит в том, что предохранитель должен быть удален, чтобы визуально проверить на обрыв. Пост типовой предохранитель Держатель имеет колпачок, который навинчивается на корпус держателя предохранителя. В этом колпачке предохранитель удерживается пружинным разъем и, когда крышка навинчивается, предохранитель входит в контакт с корпусом держателя предохранителя. Когда шапка и предохранитель извлекается из корпуса держателя предохранителя, предохранитель извлекается из цепи и нет опасности удар или короткое замыкание от прикосновения к предохранителю.
Держатели предохранителей типа Post обычно устанавливаются на шасси оборудование, в котором они используются. После подсоединения проводов к держателю предохранителя устанавливаются изолирующие гильзы. над соединениями, чтобы снизить вероятность короткого замыкания. Обратите внимание на два соединения на типе столба. Патрон предохранителя, показанный на рисунке 2-11. Правое соединение называется центральным разъемом. Другой разъем — это внешний разъем. Внешний разъем будет ближе к шасси оборудования.(Показанные резьба и гайка используется для крепления держателя предохранителя к шасси.) Возможность контакта внешнего разъема с шасси (вызывающее короткое замыкание) намного выше, чем вероятность контакта центрального проводника с шасси. Источник питания всегда должен быть подключен к центральному разъему, чтобы предохранитель сработал, если снаружи разъем контактирует с шасси. Если источник питания был подключен к внешнему разъему, а внешний соединитель контактировал с шасси, было бы прямое замыкание, но предохранитель не сработал.

2-14


Q19. Пометьте держатели предохранителей, как показано на рисунке 2-12.

Q20. Какой разъем использовать для подключения (a) источник питания и (b) нагрузка держателя предохранителя, показанного на рисунке 2-12 (A)?

Рисунок 2-12. — Идентификация держателя предохранителя.

ПРОВЕРКА И ЗАМЕНА ПРЕДОХРАНИТЕЛЕЙ


Плавкий предохранитель при правильном использовании не должен открываться, если что-то не в порядке в цепи. защита.При обнаружении срабатывания предохранителя необходимо определить причину срабатывания предохранителя. Замена предохранителя недостаточно.
Прежде чем искать причину срабатывания предохранителя, вы должны определить, сработал ли предохранитель.

ПРОВЕРКА ОТКРЫТОГО ПРЕДОХРАНИТЕЛЯ

Есть несколько способов проверки на обрыв предохранителя. Некоторый предохранители и держатели предохранителей имеют встроенные индикаторы, помогающие найти перегоревший предохранитель; также мультиметр можно использовать для проверьте предохранители.Самый простой способ проверить предохранители в стеклянном корпусе, и метод, который вы должны использовать в первую очередь, — это визуальный осмотр.

Визуальный осмотр

Открытый предохранитель в стеклянном корпусе обычно можно обнаружить визуально. осмотр. Ранее в этой главе на рисунках
2-4 и 2-5 было показано, как открытый тип плагина и открытый стеклянный предохранитель патронного типа. Если элемент предохранителя не укомплектован или элемент был расплавлен на стеклянную трубку, предохранитель открыт.
Не всегда можно определить, сработал ли предохранитель, визуально. осмотр. В предохранителях с низким номинальным током есть элементы, которые настолько малы, что иногда невозможно узнать если плавкая вставка готова, просто взглянув на нее. Если предохранитель не стеклянный, его невозможно будет визуально проверьте предохранитель. Кроме того, иногда предохранитель выглядит хорошо, но на самом деле он открыт. Поэтому пока это иногда
можно узнать, перегорел ли предохранитель, путем визуального осмотра, невозможно убедиться, что предохранитель исправен. просто взглянув на это.

Индикаторы предохранителей

Некоторые предохранители и держатели предохранителей имеют встроенные индикаторы, показывающие, когда предохранитель открыт. Примеры этих индикаторов срабатывания предохранителей показаны на рис. 2-13. Рисунок 2-13, вид A, показывает предохранитель патронного типа с индикатором перерыва. Индикатор подпружинен и удерживается плавкой вставкой. Если плавкая вставка размыкается, пружина выталкивает индикатор. Некоторые производители раскрашивают индикатор, чтобы его было легче см. положение открытого предохранителя
.

2-15


Рисунок 2-13. — Индикаторы открытого предохранителя: держатель предохранителя зажимного типа с контрольной лампой.


На Рисунке 2-13, вид B показан патрон вставного предохранителя с индикаторной лампой в крышке предохранителя. Если предохранитель откроется, загорится лампа в цоколе предохранителя. На рис. 2-13, вид C показан держатель предохранителя зажимного типа с индикатором. фонарь.
Как и при визуальном контроле, индикатор может показывать перерыв предохранителя.Поскольку индикатор не всегда может работы, вы не можете быть уверены в исправности предохранителя только потому, что нет индикации срабатывания предохранителя.

Проверка Предохранители с измерителем

Единственный надежный способ определить, открыт ли предохранитель, — это использовать измеритель. An Омметр можно использовать для проверки открытого предохранителя, удалив предохранитель из цепи и проверив целостность цепи. через предохранитель (0 Ом). Если предохранитель не вынуть из цепи, а предохранитель открыт, омметр может измерить сопротивление цепи.Это значение сопротивления может заставить вас подумать, что предохранитель исправен. Ты должен быть Будьте осторожны при использовании омметра для проверки предохранителей с малым номинальным током (например, 1/32 ампера или меньше), потому что ток омметра может быть больше номинального тока предохранителя. Для большинства практических применений небольшой токовую нагрузку предохранителя можно проверить вне цепи с помощью резистора. Омическое значение резистор сначала измеряется, а затем включается последовательно с предохранителем.Показание обрыва на омметре должно иметь такое же или близкое к нему значение, что и исходное значение резистора. Этот метод обеспечивает защиту предохранитель, снизив напряжение на резисторе. Это, в свою очередь, снижает мощность в виде тепла на предохранитель. Помните, что плавкий элемент плавится при нагревании.
Вольтметр также можно использовать для проверки предохранителя. Измерение проводится между каждым концом предохранителя. и общая или заземленная сторона линии.Если напряжение присутствует с обеих сторон предохранителя (от напряжения источник и к нагрузке) предохранитель не открыт. Другой часто используемый метод — это измерение поперек предохранителя с помощью вольтметр. Если на индикаторе НЕТ напряжения, предохранитель исправен (не разомкнут).

2-16


Помните, что на прямом проводе нет падения напряжения. Некоторые держатели предохранителей штекерного типа иметь встроенные контрольные точки, позволяющие проверять напряжение.Чтобы проверить напряжение на держателе предохранителя зажимного типа, проверьте каждый из зажимов. Преимущество использования вольтметра для проверки предохранителя заключается в том, что цепь не работает. должны быть обесточены, и предохранитель не нужно снимать.

ПРЕДУПРЕЖДЕНИЕ

ПЕРСОНАЛ МОЖЕТ БЫТЬ ПОДВЕРЖЕН ОПАСНОМУ НАПРЯЖЕНИЮ

Меры предосторожности при проверке a Предохранитель

Поскольку предохранитель проходит через него, вы должны быть очень осторожны при проверке на обрыв предохранитель, чтобы избежать поражения электрическим током или повреждения цепи.Следующие меры предосторожности защитят вас и оборудование, которое вы используете.
• Выключите питание и разрядите цепь перед извлечением предохранителя.
• Используйте предохранитель (изолированный инструмент) при извлечении предохранителя из держателя предохранителя зажимного типа.
• При проверке предохранителя с вольтметром будьте осторожны, избегайте ударов и коротких замыканий.
• Когда вы используете омметр для проверки предохранителей при низких номинальных токах будьте осторожны, чтобы не вскрыть предохранитель из-за чрезмерного тока омметра.

В21. Какие три метода определить, перегорел ли предохранитель?

Q22. Вы только что проверили предохранитель омметром и обнаружите, что предохранитель закорочен. Что вы должны сделать?

Q23. Вы только что проверили 1/500-амперный предохранитель с помощью омметра и обнаруживаем, что он открыт. Проверка сменного предохранителя показывает новый предохранитель. открыт также. Почему новый предохранитель показывает обрыв?

Q24. Как можно было проверить предохранитель на 1/500 ампер с омметром?

Q25.Перечислите меры безопасности, которые необходимо соблюдать при проверке предохранителей. ЗАМЕНА ПРЕДОХРАНИТЕЛИ
После обнаружения открытого предохранителя и устранения неисправности, вызвавшей срабатывание предохранителя, предохранитель необходимо заменить. Перед заменой предохранителя убедитесь, что заменяемый предохранитель соответствует типу и подходит правильно.

Правильный тип сменного предохранителя

Чтобы убедиться, что предохранитель надлежащего типа, обратитесь к техническому руководству на оборудование.Список деталей покажет вам подходящий предохранитель. идентификация заменяемого предохранителя. По возможности приобретите предохранитель, указанный в спецификации, и проверьте идентификацию. номер заменяемого предохранителя по списку деталей.
Если вы не можете получить прямую замену, воспользуйтесь следующими рекомендациями:
• Никогда не используйте предохранитель с более высокой номинальный ток, более низкое номинальное напряжение или более медленное время задержки, чем указанный предохранитель.

2-17


• Лучшим предохранителем для замены является предохранитель с такими же номиналами тока и выдержки времени и более высоким уровень напряжения.

• Если используется более низкий номинальный ток или более быстрое время задержки, предохранитель может сработать. при нормальных условиях цепи.

• Запасные предохранители должны иметь тот же вид (физические размеры), что и указанный предохранитель.

Правильная установка сменных предохранителей

Когда вы получите При замене предохранителя необходимо убедиться, что он правильно вставлен в патрон. Если патрон предохранителя ржавчина, предохранитель не поместится должным образом.Кроме того, коррозия может вызвать повышенное сопротивление или нагрев. Очистите корродированные клеммы мелкой наждачной бумагой, чтобы удалить всю коррозию. НЕ смазывайте клеммы. Если клеммы сильно изъедены, замените патрон предохранителя. Убедитесь, что сменный патрон предохранителя правильный. размер и тип, сверяясь со списком деталей в техническом руководстве для оборудования.
После проверки и устраните любые проблемы с коррозией, убедитесь, что предохранитель плотно вставлен в патрон.Когда вы вставляете предохранитель в колпачок штекерного патрона предохранителя, предохранитель должен плотно прилегать. Для вставьте предохранитель и колпачок в корпус держателя предохранителя.
В держателях предохранителей зажимного типа зажимы легко деформируются. Это вызывает неправильную посадку, которая в время может вызвать неисправность оборудования. На Рис. 2-14 показаны примеры правильных и неправильных контактов предохранителей для держатели предохранителей зажимного типа, используемые с предохранителями с лезвиями ножа и наконечниками.Клипы, показанные на левом изображении каждая строка имеет правильный контакт. Три изображения справа в каждой строке показывают неправильный контакт. Обратите внимание, как зажимы не полностью соприкасаются с лезвием ножа или обжимными кольцами. Может это неполный контакт. причина коррозия на контактах, которая, в свою очередь, может создать высокое сопротивление и при этом снизить напряжение в цепи. точка.

Рисунок 2-14.- Контакт между зажимами и предохранителями.


Если зажимы предохранителя не полностью соприкасаются с предохранителем, попробуйте снова согнуть зажимы. Если Зажимы нельзя отремонтировать путем сгибания, замены держателя предохранителя или использования зажимов. Зажимы показаны на рисунок 2-15.

2-18


Рисунок 2-15. — Зажимы зажимы.


Меры предосторожности при замене предохранителей
Следующие меры безопасности будут предотвратить травмы персонала и повреждение оборудования.Это МИНИМАЛЬНЫЕ меры предосторожности при замене предохранителей.
• Перед заменой предохранителя убедитесь, что в цепи отключено питание и она разряжена.
• Используйте идентичный сменный предохранитель, если это возможно.
• Удалите следы коррозии с держателя предохранителя перед заменой предохранителя.
• Убедитесь, что предохранитель правильно вставлен в патрон.

ПРОФИЛАКТИЧЕСКОЕ ОБСЛУЖИВАНИЕ ПРЕДОХРАНИТЕЛЕЙ

Профилактическое обслуживание предохранителей состоит из проверки следующих условий и исправление неточностей.

1. НЕПРАВИЛЬНЫЙ ПРЕДОХРАНИТЕЛЬ. Проверьте установленный предохранитель на соответствие рекомендованному в техническое руководство на оборудование. Если установлен неподходящий предохранитель, замените его подходящим предохранителем.

2. КОРРОЗИЯ. Проверьте наличие коррозии на клеммах держателя предохранителя или на самом предохранителе. Если присутствует коррозия, удалите это с мелкой наждачной бумагой.

3. НЕПРАВИЛЬНАЯ ПОДГОТОВКА. Проверьте контакт между предохранителем и держателем предохранителя. Если кусок между предохранителем и зажимами на держателе предохранителя с зажимом поместится бумага, контакт неправильный.Если предохранитель не удерживается в крышке штекерного патрона предохранителя, контакты слишком ослаблены.

4. ОТКРЫТЫЕ ПРЕДОХРАНИТЕЛИ. Проверять предохранители открываются. Если какой-либо предохранитель перегорел, устраните неисправность, которая вызвала его перерыв, и замените предохранитель.

2-19


Q26. Вы удалили перегоревший предохранитель из держателя предохранителя и устранили причину срабатывания предохранителя. В списке деталей указан предохранитель с кодом F02BI25VñA. Нет никаких предохранителей с таким обозначением.
В В следующем списке укажите, является ли предохранитель прямой заменой, хорошей заменой или неприемлемым
. Для плавкие предохранители, которые являются хорошими заменителями, пронумеруйте их в порядке предпочтения и объясните, почему они пронумерованы именно так. Если предохранитель неприемлем, объясните почему.

(а) F03BI25V½A
(б) F02BI25V⅜
(в) F02GR500B
(d) F02B32V½A
(e) F02DR500B
(f) F02A250V⅝
(g) F02AI25V½A

Q27.Какие две вещи следует проверить перед заменой предохранителя?

Q28. Перечислите меры безопасности, чтобы соблюдать при замене предохранителя.

Q29. На какие условия следует обратить внимание при проведении профилактических мероприятий. обслуживание предохранителей?

ВЫКЛЮЧАТЕЛИ

Автоматический выключатель — это цепь устройство защиты, которое, как предохранитель, остановит ток в цепи в случае прямого короткого замыкания, чрезмерного ток или чрезмерное нагревание.В отличие от предохранителя, автоматический выключатель многоразового использования. Автоматический выключатель не обязательно заменен после того, как он разомкнул или разорвал цепь. Вместо того, чтобы заменять автоматический выключатель, вы сбрасываете его.
Автоматические выключатели также могут использоваться в качестве устройств управления цепями. Вручную открывая и закрывая контакты выключатель, вы можете включать и выключать питание. Более подробно устройства управления цепями будут рассмотрены в следующая глава. Автоматические выключатели
доступны в большом количестве размеров и типов.Не было бы можно описать все типы автоматических выключателей, используемых сегодня, но в этой главе будут описаны основные типы автоматические выключатели и принципы их действия. Автоматические выключатели
состоят из пяти основных компонентов, как показано на рисунке 2-16. Компоненты — это рама, привод, гасители дуги и контакты, концевые соединители и элементы отключения.

2-20



NEETS Содержание

  • Введение в материю, энергию, и постоянного тока
  • Введение в переменный ток и трансформаторы
  • Введение в защиту цепей, Контроль и измерение
  • Введение в электрические проводники, электромонтаж Методы и схемы чтения
  • Введение в генераторы и двигатели
  • Введение в электронную эмиссию, трубки, и блоки питания
  • Введение в твердотельные устройства и Блоки питания
  • Введение в усилители
  • Введение в генерацию волн и формирование волн Схемы
  • Введение в распространение и передачу волн Линии и антенны
  • Принципы СВЧ
  • Принципы модуляции
  • Введение в системы счисления и логические схемы
  • Введение в микроэлектронику
  • Принципы синхронизаторов, сервоприводов и гироскопов
  • Введение в испытательное оборудование
  • Принципы радиочастотной связи
  • Принципы работы радара
  • Справочник техника, Главный глоссарий
  • Методы и практика испытаний
  • Введение в цифровые компьютеры
  • Магнитная запись
  • Введение в волоконную оптику

Блок предохранителей CLA Схема расположения Схема Обозначение Mercedes Benz C117 — MB Medic

Предохранители для Mercedes Benz CLA с 2013 г. по настоящее время для всех моделей.Схема расположения блока предохранителей и обозначений предохранителей.

Если вы заменяете какие-либо предохранители, убедитесь, что они заменены предохранителями того же цвета. Если есть проблема с подкладкой, вы можете перегрузить провода или даже вызвать более серьезные проблемы в этой цепи, если вы используете предохранитель с более высоким током. Убедитесь, что новый предохранитель, который вы устанавливаете, того же цвета и того же номинала, что и старый. Если вы устанавливаете новый предохранитель, он перегорает вскоре после того, как вы его устанавливаете, то у вас может быть короткое замыкание или проблема с этой цепью, и вам необходимо ее диагностировать.При замене предохранителей убедитесь, что зажигание выключено.

Блоки предохранителей расположены в двух местах CLA.
Предохранители в сравнении двигателей

  1. Один из блоков предохранителей находится под капотом. Вы увидите коробку, как только откроете капот. Посмотрите со стороны водителей.
  2. Есть предохранители также на стороне пассажира, где пассажир ставит ноги, иначе говоря, в пространстве для ног пассажира. Там же должна быть таблица распределения предохранителей. Чтобы получить доступ к этой панели, сначала снимите коврик со стороны пассажира.Откиньте напольное покрытие по направлению к задней части автомобиля. Теперь вы должны увидеть коробку с крышкой. С правой стороны вы увидите зажим, удерживающий крышку на месте. Нажмите на крышку и потяните ее назад.

На Amazon можно дешево купить много предохранителей, например, вот эти. Убедитесь, что заменили предохранители правильного цвета и номинала.

Вы можете получить коробку с большим количеством предохранителей на Amazon примерно за 10 долларов. См. Список Amazon здесь.

Система кондиционирования / обогреватель 34,81,102,202
Системы подушек безопасности 38,44,45,46,94,95
Противоугонная сигнализация 85,201
CBC / SAM 25,80,98
Центральная консольная розетка 70
прикуриватель / гнездо спереди 72
Регулировка демпфера 55
Диагностика 54,87,221,225
Дистроник / FCW 224
Автошкола 66,91
Электрический стояночный тормоз 73,74,93
Электронное зажигание Loc 83
Система экстренного вызова 103
ESP 27,204,218,230,237
Считыватель карт ETC / DSRC Япония 64
Наружное освещение 79,232,236
Рог для фанфар 205
Топливный насос 63,92
Подсветка перчаточного ящика 65
Сигнальная лампа аварийной сигнализации ECO 84
Обогрев заднего стекла 35
Комбинация приборов 88,106
Лампа передняя левая 229
Лампы передние правые 231
Электрооборудование двигателя 27,28,40,206,207
Электрооборудование двигателя 208,211,212,213,214
Электрооборудование двигателя 215 216 226 234 235
Многофункциональное рулевое колесо 32,56
Верхняя панель управления 39,82
Система парктроники 43,50,90,108
Стеклоподъемник передний 23,24
Радиосистемы 33,37,42,47,49,61
Радиосистемы 86,105,107,110
Дистанционное открытие багажника 78
Поворотный переключатель света 89
Сиденье переднее левое 36,60,69,84
Сиденье переднее правое 59,69,84
Розетка, грузовое отделение 71
Стартер 26,240A, 240B
Замок рулевого управления 62
Такси 57,58
Телефонная система 97
Люк с подъемно-сдвижной крышей 41
Контроль давления в шинах 99
Сцепное устройство 29,30,75,76,77
Универсальный коммуникационный интерфейс UCI 104
Стеклоочиститель передний 239
Стеклоочистители задние 96

Цвет предохранителя Ампер
Черный 1
бежевый 5
Коричневый 7.5
Красный 10
Синий 15
Желтый 20
Белый 25
зеленый 30
Янтарь 40
Красный 50
Синий 60

Модель шасси для приложений C117

Годы: 2013 2014 2015 2016

Модели: CLA180, CLA200, CLA250, CLA45 AMG CLA CDI

Номер предохранителя Ампер
23 30
24 30
25 30
26 10
27 30
28 5
29 15
30 5
31 5
32 5
33 5
34 7.5
35 30
36 7,5
37 7,5
38 7,5
39 10
40 15
41 30
42 5
43 5
44 40
45 40
46 7.5
47 7,5
48
49 7,5
50 7,5
51
52
53
54 7,5
55 15
56 10
57 30
58 30
59 30
60 30
61 40
62 20
63 25
64 1
65 5
66 25
67
68
69 5
70 25
71 25
72 25
73 30
74 30
75 20
76 25
77 25
78 40
79 40
80 40
81 40

Номер предохранителя Ампер
201 5
202 20
203
204 25
205 15
206 5
207 5
208 5
209
210
211 5
212 15
213 15
214 10
215 20
216 5
217
218 10
219 40
220
221
222 7.5
223
224 7,5
225 10
226 5
227
228
229 5
230 5
231 5
232 15
233
234 5
235 7.5 Дизель / 15 Бензин
236 40
237 40
238
239 30
240 25
241

Обязательно замените старый предохранитель новым того же цвета и того же номинала в амперах. Номинальный ток — это число, указанное на предохранителе.

E Class (1996-2002) Схема расположения блока предохранителей W210 Схема обозначений — MB Medic

Предохранители на Mercedes Benz E Class W210 расположены в нескольких местах. Сначала мы покажем вам, где находится блок предохранителей на вашем E-классе. Вы также можете увидеть список всех предохранителей, их обозначение и расположение. Блоки предохранителей, показанные ниже, применимы к моделям E320 E420 E430 E55 AMG 1996 1997 1998 1999 2000 2001 2002.

Главный блок предохранителей в моторном отсеке

Главный блок предохранителей расположен с левой стороны в моторном отсеке возле лобового стекла.Вот схема предохранителей в главном блоке предохранителей.

Функция Номер предохранителя
АБС / ESP 19, (11) *
Зеркало регулируемое со стороны водителя 16, (3) *
Регулируемое зеркало со стороны пассажира (1,3) *
Регулируемая рулевая колонка (8,9,13,14) *
ADS (SE) 4
Системы подушек безопасности 10,13
Противоугонная сигнализация (SE) 41, (5,11,19) *
Автом.ремень безопасности повышенной комфортности (SE) 12
Автом. затемнение доп. зеркало (SE) (4) *
Автом. затемнение внутр. зеркало (SE) (4) *
Автом. контроль температуры 4,7
Электродвигатель вентилятора переменного тока 4,7
Центральный замок 16,41, (1,4,5,19) *
Зажигалка для сигар 2 или 5
КОМАНДА (SE) (5) *
Блокировка конвектора 16,41, (1,4,19) *
Охладитель (SE) (10) *
Фары Coutesy 16,18, (1,2,19) *
Купольные фары (3,4,19) *
Стеклоподъемник водителя 16, (3) *
Электронный звонок (15) *
Вентилятор двигателя 20
Система остаточного тепла двигателя 4,7, (5,19) *
Фанфары 40,41
Складывающееся наружное зеркало (SE) 14
Топливный насос (6) *
Устройство открывания гаражных ворот (4) *
Освещение вещевого ящика 3
Сигнальная лампа аварийной сигнализации 41
Указатель фар 3,41
Диапазон фар Ксеноновые (SE) 15
Омыватель фар (SE) 41,45
Зеркало с подогревом на стороне водителя 16
Зеркало с подогревом, сторона пассажира (1) *
Обогрев заднего стекла 41, (19) *
Бустер с подогревом (SE) 15
Комбинация приборов 4,7
Система языкового контроля 4,7,10 (15) *
Замок чек — задний 41, (5,19) *
Зеркала для макияжа (4) *
Многофункциональное рулевое колесо 10
Парктроник (SE) 15
Электрический стеклоподъемник со стороны пассажира (1,3) *
Электрический стеклоподъемник задний левый 18, (3) *
Электрический стеклоподъемник задний правый (2,3) *
Радио (5) *
Датчик дождя (SE) (4) *
Разблокировка задней головки 41, (5,19) *
Розетка задняя (модель Т) 11
Фонарь для чтения задний (SE) 11, (3) *
Стеклоочиститель заднего стекла (модель Т) 12,41,44, (19) *
Дистанционный выпуск багажника (3,5,19) *
Распознавание задней передачи (3) *
Регулировка сиденья Память 16, (1,8,9,13,14) *
Обогрев сиденья (SE) 12, (17,18) *
Вентиляция сиденья (SE) (3) *
Звуковая система (16) *
Замок рулевого управления 9
Солнцезащитная шторка заднего стекла (SE) 12
Ассистент закрытия задней двери (модель T) (5,7,19) *
Tekephone systems (SE) (15) *
Наклонно-сдвижная крыша (SE) 41, (4) *
Датчик давления в шинах (SE) 14, (15) *
Электропитание прицепа (SE) (12) *
Фонарь багажника (3,19) *
Указатель поворота, т.с. контрольная лампа 3,41
ТВ / видео (SE) (10) *
Водонагреватель омывателя 42
Омыватель лобового стекла 41,43, (5,19) *
Стеклоочиститель 3,41,44

Предохранители в блоке дополнительных предохранителей, расположенном сбоку на приборной панели.

Чтобы получить доступ к этим предохранителям, откройте дверь водителя и снимите крышку боковой панели приборов.

Вот фото блока предохранителей

Предохранитель Номинальный ток Функция
1 Не присвоен
2 15 Brakelamp / (Темпомат-круиз-контроль)
3 7,5 Дальний свет правый
4 15 Фонарь заднего хода / указатель поворота _ (Управление, стеклоочиститель / зеркало заднего вида с подсветкой, управление парковкой)
5 7,5 Левый дальний свет
6 15 Ближний свет правый
7 7,5 Боковой производитель правого парковочного / заднего фонаря
8 15 Левый ближний свет
9 15 Противотуманная фара
10 7,5 Левый стояночный / задний габаритный фонарь, габаритный фонарь
11 7,5 Номерной знак / освещение комбинации приборов / символьное освещение
12 7,5 Фонарь противотуманный задний

Предохранители под задним сиденьем.

Третье место расположения предохранителей — под задним сиденьем вашего E-класса. Чтобы получить доступ к предохранителям, вам придется снять заднее сиденье. Под задним сиденьем по обоим углам автомобиля вам нужно будет нажать на это:

Или вы можете посмотреть UrbanBoondocker, который разместил на YouTube видео, в котором показано, как снимать заднее сиденье.

Вот увеличенное изображение, на котором показано расположение предохранителей в блоке предохранителей под задним сиденьем.

Список предохранителей в блоке предохранителей под сиденьем приведен ниже.

Функция Номер предохранителя
Зеркала регулируемые 1,3, (16) *
Регулируемая рулевая колонка 8,9,13,14
ADS (SE) (4) *
Противоугонная сигнализация (SE) 5,11,19, (41) *
Автом.затемнение доп. зеркало (SE) 4
Автом. затемнение внутр. зеркало (SE) 4
Центральный замок 1,4,5,19, (16,41) *
КОМАНДА (SE) 5
Блокировка конвектора 1,4,19, (16,41) *
Подсветка 1,2,19, (16,18) *
Купольные фары 3,4,19
Электронный звонок 15
Топливный насос 6
Устройство открывания гаражных ворот 4
Зеркало с подогревом, сторона пассажира 1
Обогрев заднего стекла 19, (41) *
Система языкового контроля 15, (4,7,10) *
Блокировка обратного отсчета 5,19, (41) *
Зеркала для макияжа 4
Электрические стеклоподъемники 1,2,3, (16,18) *
Радио 5
Датчик дождя (SE) 4
Разблокировка задней головки 5,19, (41) *
Фонарь для чтения задний (SE) 3, (11) *
Стеклоочиститель заднего стекла (модель Т) 19, (12,41,44) *
Дистанционный выпуск багажника 3,5,19
Распознавание задней передачи 3
Регулировка сиденья Память 1,8,9,13,14, (16) *
Обогрев сиденья (SE) 17,18, (12) *
Вентиляция сиденья (SE) 3
Звуковая система 16
Ассистент закрытия задней двери (модель T) 5,7,19
Телефонные системы (SE) 15
Наклонно-сдвижная крыша (SE) 4, (41) *
Датчик давления в шинах (SE) 15, (14) *
Электропитание прицепа (SE) 12
Фонарь багажника 3,19
ТВ / видео (SE) 10
Омыватель лобового стекла 5,19, (41,43) *

При замене предохранителей убедитесь, что заменили их предохранителями той же силы тока.

5 бежевый
7,5 коричневый
10 красный
15 синий
20 желтый
25 белый
30 зеленый
40 янтарный
50 красный
60 синий

Если вам нужно заказать запасные предохранители, вы можете получить коробку предохранителей, в которой будут все предохранители, которые вам когда-либо понадобятся, менее чем за 20 долларов.

Как определить тип предохранителя вашего автомобиля при установке видеорегистратора

Знаете ли вы, что мы написали серию статей, чтобы помочь вам узнать, как установить собственный видеорегистратор? Это первая из трех статей из серии «Как идентифицировать». Вы можете использовать ссылки ниже, чтобы перейти к другим статьям. Часть 2: Как определить постоянные и переключаемые предохранители . Часть 3: Как определить правильную точку заземления .

Как определить тип предохранителя вашего автомобиля

Вы уже нашли лучшую марку и модель видеорегистратора, соответствующую вашим потребностям вождения, и решили, что хотите установить видеорегистратор в свой автомобиль. Независимо от того, хотите ли вы аккуратно вставить кабель питания видеорегистратора в обшивку потолка вашего автомобиля из эстетических соображений, вы хотите улучшить видимость лобового стекла, скрывая отвлекающие провода, или вы просто хотите освободить розетку на 12 В, использование установочного комплекта сделает Быстрая и легкая установка видеорегистратора в автомобиль.

Если вы просматривали наш веб-сайт в поисках комплектов для установки видеорегистратора, вы, возможно, заметили, что мы предлагаем несколько комплектов для установки, которые различаются в зависимости от наиболее распространенных типов предохранителей, используемых сегодня в автомобилях.

Но как узнать, какой тип предохранителя используется в вашей машине?

В нашем обучающем видео и в этих инструкциях вы шаг за шагом научитесь определять тип предохранителя в вашем автомобиле и объясним, почему это важно.


Для начала мы хотим объяснить, почему для вас так важно в первую очередь заглянуть в блок предохранителей.

Что такое предохранитель и зачем мне знать, какой у меня есть?

Как и в вашем доме, блок предохранителей контролирует электрический ток или мощность во всем автомобиле. В каждом автомобиле используются предохранители для защиты проводки и компонентов электрической системы автомобиля.

Сегодня в автомобилях используются четыре основных типа предохранителей: низкопрофильный Mini, Mini, Micro2 и ATO. По нашим наблюдениям, Mini — наиболее распространенный тип предохранителей.

Чтобы использовать комплект для установки видеорегистратора, вам необходимо извлечь один из предохранителей из блока предохранителей и заменить его предохранителем, входящим в комплект для установки.Это свяжет видеорегистратор с блоком предохранителей и обеспечит включение видеорегистратора при включении автомобиля и выключение при выключении автомобиля. Блоки предохранителей и типы предохранителей различаются не только от автомобиля к автомобилю, но также от года выпуска и модели. Поэтому важно знать, какой тип предохранителя используется в вашем автомобиле, чтобы убедиться, что комплект для установки видеорегистратора можно подключить к блоку предохранителей.

Если вы хотите сэкономить время и деньги и убедиться, что приобретаете правильный монтажный комплект для своих нужд, лучший способ узнать точный тип предохранителя, который вам нужен, — это открыть блок предохранителей и посмотреть.


Готовы найти блок предохранителей и узнать, какой тип предохранителя установлен в вашем автомобиле? Давайте начнем!

Заявление об ограничении ответственности

Перед тем, как вытащить какие-либо предохранители, важно помнить, что этот вид работы должен выполняться только квалифицированным лицом или квалифицированным бизнесом. Работа с электрической системой вашего автомобиля может быть опасной как для вас, так и для вашего автомобиля. Если все это для вас в новинку и вы не уверены, что работаете с блоком предохранителей вашего автомобиля, мы рекомендуем вам проконсультироваться со специалистом!

Если вы находитесь в Центральном Техасе, мы будем рады установить для вас видеорегистратор здесь, в магазине Dashcam Store.Вот ссылка на нашу фотогалерею, чтобы увидеть, как будет выглядеть готовый продукт, и ссылка, чтобы запланировать установку видеорегистратора в нашем офисе в Остине, штат Техас.

Если вы находитесь за пределами Остина, вот список рекомендованных нами установщиков видеорегистраторов в других частях США.

Шаг 1. Выключите машину

Перед выполнением любых электромонтажных работ убедитесь, что двигатель вашего автомобиля выключен, а ключ полностью вынут из замка зажигания.Вы не хотите стать жертвой предотвратимой аварии.

Шаг 2. Найдите руководство пользователя

Чтобы найти блок предохранителей, обратитесь к руководству пользователя. Не можете вспомнить, где находится инструкция по эксплуатации? Как правило, руководство по эксплуатации можно найти в перчаточном ящике, багажнике или даже вместе с запасным колесом.

Если вы не можете найти или не имеете копию своего руководства, быстрый поиск в Google по запросу «( ваш автомобиль ) руководство по эксплуатации» почти гарантированно найдет вам PDF-файл.

Получив руководство, проверьте в указателе «предохранители», «блок предохранителей» или даже «замену перегоревшего предохранителя».

Руководство должно направлять вас к иллюстрированной схеме вашего автомобиля, показывающей расположение всех ваших блоков предохранителей.

Важное примечание: Если вы видите изображение определенного типа предохранителя в руководстве по эксплуатации, вы, к сожалению, не можете предположить, что поиск окончен и это именно тот тип предохранителя, который есть в блоке предохранителей вашего автомобиля. Иногда производители используют в руководстве общее изображение, которое может совпадать, а может и не совпадать с тем, что на самом деле находится в вашем автомобиле!

Шаг 3. Найдите блок предохранителей

Многие автомобили имеют более одного блока предохранителей, и они часто расположены под капотом, в багажнике или где-то внутри кабины транспортного средства.Для некоторых автомобилей в салоне может быть даже несколько блоков предохранителей. Если в вашем автомобиле несколько блоков предохранителей, вам будет проще работать с блоком предохранителей, ближайшим к месту установки видеорегистратора.

Ссылаясь на руководство пользователя, найдите область, в которой находится блок предохранителей, и, если у вас более одного блока предохранителей, блок, ближайший к тому месту, где вы хотите разместить видеорегистратор. В большинстве автомобилей ящик расположен за легко снимаемой панелью или крышкой, однако он может находиться за перчаточным ящиком, за откидной панелью в нише для ног водителя или пассажира, или под ковром или половицей некоторых автомобилей. .

Чтобы помочь вам идентифицировать блок предохранителей, на крышке может быть символ предохранителя или молнии. Как только вы найдете блок предохранителей, снимите крышку, чтобы открыть предохранители внутри.

Шаг 4. Помните предохранитель, который вы удалите

Теперь, когда мы нашли наши предохранители, мы готовы их вытащить. Но сначала обратите внимание на предохранитель или предохранители, которые вы собираетесь снимать.

Ключ в том, чтобы знать, где заменить предохранитель после того, как вы его вытащили и идентифицировали. Сделать фото «до» на телефон действительно хорошо!

Шаг 5. Осторожно извлеките предохранитель

Осторожно извлеките один из предохранителей из блока предохранителей с помощью небольшого набора плоскогубцев.На многих автомобилях внутри крышки блока предохранителей имеется небольшой пластиковый инструмент, называемый съемником предохранителей. Как вы уже догадались, он разработан, чтобы помочь вам вытащить предохранители в подобных ситуациях!

Шаг 6: Сравните предохранитель с нашей таблицей типов предохранителей

Теперь, когда вы вытащили предохранитель и держите его в руке, сравните его с нашей таблицей типов предохранителей, чтобы узнать, какой из них установлен в вашей машине! Наша таблица типов предохранителей была разработана с возможностью масштабирования, поэтому, если вам сложно определить, какой тип предохранителя установлен в вашем автомобиле, вы можете поместить свой предохранитель поверх таблицы предохранителей и сдвинуть ее, чтобы увидеть, какой тип предохранителя подходит!

Щелкните изображение выше, чтобы загрузить и распечатать в формате PDF схему типов предохранителей.

Шаг 7. Не забудьте тип предохранителя!

После того, как вы определили свой предохранитель, не забывайте, какой у вас есть! Напишите заметку в руководстве пользователя, сфотографируйте свой тип предохранителя на свой телефон, отправьте себе электронное письмо… все, что вам подходит!

Шаг 8: Установите предохранитель на место

Вынутый предохранитель защищал блок предохранителей, поэтому важно установить его в исходное положение. Вернитесь к изображению, которое вы сделали на своем телефоне во время шага 4, и замените крышку предохранителя.

Теперь вы узнали, как определить, где находится блок предохранителей вашего автомобиля, и успешно определили, какой тип предохранителя установлен в вашем автомобиле!

Готовы купить комплект для установки видеорегистратора, соответствующий типу предохранителя вашего автомобиля? Как насчет полного комплекта для самостоятельной установки? Перейдите по одной из следующих ссылок ниже:


Заявление об отказе от ответственности

Инструкции Dashcam Store ™ являются собственностью The Dashcam Store LLC. («Dashcam Store ™»), и никакие права собственности настоящим не передаются.Никакая часть этих Инструкций не может быть использована, воспроизведена, переведена, преобразована, адаптирована, сохранена в поисковой системе, передана или передана любыми средствами в любых коммерческих целях, включая, помимо прочего, продажу, перепродажу, лицензию, аренду или аренду, без предварительное письменное согласие Dashcam Store ™.

Dashcam Store ™ не делает никаких заявлений, гарантий или гарантий, явных или подразумеваемых, в отношении точности или полноты этих инструкций.Пользователи должны знать, что в эти инструкции время от времени будут вноситься обновления и поправки. Пользователь несет ответственность за определение наличия таких обновлений или поправок. Ни Dashcam Store ™, ни какие-либо из его директоров, должностных лиц, сотрудников или агентов не несут ответственности по контракту, правонарушению или иным образом перед любым лицом за любые убытки, ущерб, травмы, ответственность, затраты или расходы любого характера, включая без ограничения случайный, особый, прямой или косвенный ущерб, возникший в результате или в связи с использованием этих инструкций.

Идентификатор автомобильного предохранителя: Таблица цветов предохранителей для легковых и грузовых автомобилей

Поскольку их физический размер и форма идентичны, использование цвета для различения значений предохранителей очень помогает. (Изображение / Summit Racing)

Предохранители являются неотъемлемой частью любой электрической системы.

Они спроектированы так, чтобы автоматически выходить из строя в случае электрической перегрузки или короткого замыкания, жертвуя собой ради сохранения жгута проводов.

Учитывая характер того, как работают предохранители , очень важно, чтобы вы использовали правильный ток для схемы.Слишком низкое значение приведет к преждевременному срабатыванию предохранителей, а использование слишком высокого значения в первую очередь нарушает назначение предохранителя.

Существует несколько типов автомобильных предохранителей, но сегодня мы говорим о плавких предохранителях типа лезвий, которые можно найти в большинстве современных автомобилей, выпущенных после 1980 года. Имейте в виду, что существует несколько различных типов плавких предохранителей, выходящих за рамки стандартного размера ATC, в том числе Micro , Мини и макси.

(изображение / на всех цилиндрах)

Независимо от типа плавкого предохранителя, эти предохранители, используемые в автомобилях (и других электрических компонентах), обычно имеют стандартную схему цветовой кодировки, которая упрощает определение соответствующих номинальных значений электрического тока.

Сначала вы можете подумать: «Черт возьми, их легко идентифицировать, на них написан номер. Мне не нужно знать цвет ».

И это в некоторой степени правильно, хотя на некоторых предохранителях номер просто выбит на пластике, а не раскрашен. Что еще более важно, блоки предохранителей часто расположены в темных нишах под приборной панелью или в грязном моторном отсеке, где их трудно прочитать.

Вот почему возможность идентифицировать их по цвету очень помогает.Мы обратились к специалистам по предохранителям из Bussman , чтобы они помогли составить эти удобные руководства.

Вы можете использовать виртуальную таблицу ниже или НАЖМИТЕ ЗДЕСЬ , чтобы получить удобную загружаемую диаграмму, на которой отображаются как цвета, так и названия цветов. Таким образом, вы можете использовать его независимо от того, распечатываете ли вы его на цветном принтере или нет.

Цветовые коды предохранителей

от Amp

Цвет Номинальный ток
Черный 1
Серый 2
Фиолетовый 3
Розовый 4
Желто-коричневый 5
Коричневый 7-1⁄2
Красный 10
Синий 15
Желтый 20
Прозрачный 25
Зеленый 30
Аква-синий 35
Оранжевый 40
Автор: Пол Сакалас Пол — редактор OnAllCylinders.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
