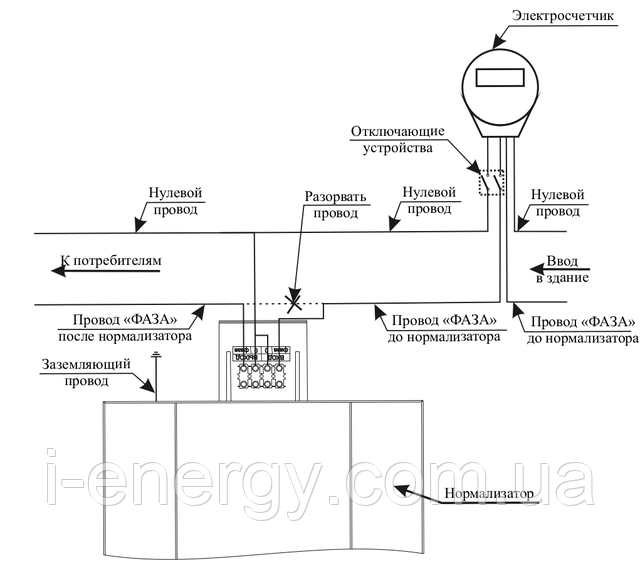

Схема подключения стабилизатора напряжения в частном доме

В зависимости от того, какой стабилизатор напряжения вы выбрали, стоит рассмотреть несколько вариантов подключения. (Меню кликабельно)

Кроме того, важно определиться с местом расположения стабилизатора

Блок: 1/5 | Кол-во символов: 221
Источник: http://electricadom.com/podklyuchenie-stabilizatora-napryazheniya-poshagovaya-instrukciya.html

Перед тем, как начать монтаж

Перед тем, как заниматься установкой стабилизатора напряжения, следует убедиться в его способности обеспечить питанием весь дом. Проще всего проконтролировать номинал автоматического выключателя, установленного на входе схемы электроснабжения. В соответствии с нижеследующей таблицей можно определить максимальную мощность, которую ограничивает входной автомат.

Номинальная мощность стабилизатора должны быть больше, причем с запасом. Изучая паспорт на приобретенный прибор, Вы обнаружите, что указанная для прибора величина падает до 75% при уменьшении напряжения в сети до 150-170В, в зависимости от модели.

Если мощности стабилизатора недостаточно для питания всей техники в доме, будет правильно подключить к нему лишь часть потребителей энергии. Стабилизированное питание может быть подано только самым важным потребителям, о чем рассказано в статье «Стабилизатор для газового котла с защитой от скачков напряжения 220В, как выбрать», а также «Как выбрать стабилизатор для защиты холодильника от перепадов и скачков напряжения 220В».

В любом случае следует внимательно ознакомиться с паспортом на изделие. Если прибор был доставлен к месту установки стабилизатора в частном доме или на даче при отрицательной температуре, его следует выдержать 2-3 часа в теплом помещении для просушки конденсата.

Блок: 2/5 | Кол-во символов: 1326
Источник: https://SamoDelino.ru/elektrosnabzhenie/kak-podklyuchit-stabilizator-napryazheniya-odnofaznyj.html

Подключаем электроприбор отдельно

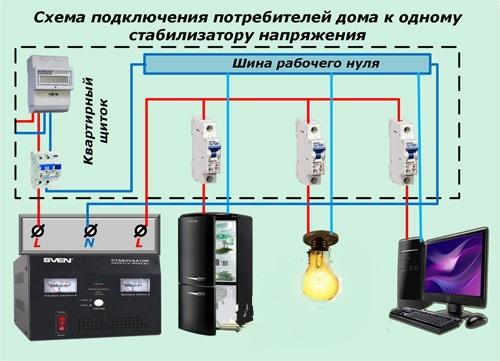

Схема подключения к стабилизатору

Зачастую бывает так, что в квартире (доме, офисе) есть необходимость подключить только одно-два устройства под стабилизатор, а остальные в таком не нуждаются.

Это случается тогда, когда входящее напряжение в сети незначительно отличается от номинальных 220 вольт и его перепады незначительны (+/- 15 вольт).

В таких случаях, действительно нет необходимости подключать полностью весь дом и достаточно защитить плазменный телевизор, спутниковый тюнер или компьютер.

Для подключения по такой схеме необходимо, тем не менее, позаботиться о том, чтобы высокоточная техника (аудио, видеосистемы, ПК) были дополнительно подключены через сетевой фильтр. Это необходимо для того, чтобы эти источники не давали помехи друг на друга, а также , чтобы отфильтровать скачки напряжения от работы сварки во дворе, например.

Стоит отметить, что в случае подключения газового котла, необходимо также включить в схему ИБП – источник бесперебойного питания, который обеспечит корректную работу оборудования даже при отключении электричества.

Не подключайте газовый котел к электромеханическому стабилизатору напряжения! Токоприемные щетки этого стабилизатора могут искрить и вызвать возгорание газа!

Непосредственно к самому выпрямителю можно подключать мощные токоприемники, такие, как насос, холодильник, микроволновая печь, электродуховка, пылесос, пароварка, утюг. Эти потребители не требуют особой точности в стабилизации и мало зависят от перепадов напряжения.

Не стоит подключать два и более стабилизатора в одну розетку, т.к. в этом случае при переключении один из них будет создавать помеху в сеть и тем самым заставит переключаться второй, который создаст точно такую же помеху и переключит первый. И так до бесконечности.

Блок: 2/5 | Кол-во символов: 1776
Источник: http://electricadom.com/podklyuchenie-stabilizatora-napryazheniya-poshagovaya-instrukciya.html

На что обратить внимание при выборе места установки

Размеры стабилизатора зависят от его выходной мощности. Использование небольших мобильных устройств вполне возможно непосредственно возле действующей электронной аппаратуры, прямо на столе. Для конструкций с большими размерами требуется стационарная установка в специально отведенных местах – на полу, на стенах или в оборудованных нишах.

Следует учитывать нагрев работающего трансформатора, в связи с чем требуется отведение тепла. Поэтому стабилизатор должен располагаться таким образом, чтобы с помощью вентиляционных отверстий обеспечивался максимальный воздухообмен внутри корпуса.

Рабочие характеристики стабилизатора могут снизиться под действием пыли, влажного воздуха, расположенных рядом горючих и легковоспламеняющихся жидкостей, а также повышенной температуры. Следует избегать вредных факторов и не устанавливать стабилизаторы в сырых подвалах, гаражах, неотапливаемых чердачных помещениях. Наиболее оптимальным вариантом расположения стабилизатора является место рядом с вводным распределительным щитком.

Блок: 4/6 | Кол-во символов: 1080
Источник: https://electric-220.ru/news/skhema_podkljuchenija_stabilizatora_naprjazhenija_v_chastnom_dome/2017-02-22-1186

Что понадобится для подключения

Для подключения однофазного стабилизатора электроэнергии вам понадобится:

Однофазный стабилизатор.
Трехжильный кабель ВВГнГ-Ls (сечение данного кабеля должно быть идентичным вашему вводному кабелю, который находится на самом рубильнике или на автомате главного ввода). Через этот кабель будет проходить нагрузка электроэнергии на весь дом.
3-х позиционный выключатель. От стандартных выключателей он отличается тем, что может находиться в трех состояниях.
Разноцветный провод типа ПУГВ.

У данного выключателя будем использовать три состояния:

Подключено через стабилизатор;
Байпас, т.е. без стабилизатора – грязное питание;
Выключено.

Важно! При процессе подключения можно воспользоваться и автоматом модульного типа. Но следует учитывать, что при использовании такой схемы, если у вас возникнет необходимость отключить стабилизатор электроэнергии, вы будете вынуждены каждый раз отключать энергию во всем доме и перекидывать провода.

С помощью трех позиционного выключателя вы сможете одним простым движением отсечь стабилизатор, оставив жилое помещение с электроэнергией напрямую.

Помните о том, что однофазный стабилизатор электроэнергии необходимо установить после электросчетчика.

Даже в то время, когда стабилизатор электроэнергии работает с минимальной нагрузкой, он имеет холостой ход и расходует небольшое количество энергии, которую нужно учитывать и вести её точный подсчет.

Есть ещё один важный момент. В доме, где планируется установка однофазного стабилизатора желательно наличие УЗО или дифференциального автомата. Это рекомендация от ведущих марок стабилизаторов на мировых ранках. Примером таких компаний являются:

Ресанта;
Свэн;
Лидер, и др.

Прибором, защищающим оборудование от утечек электроэнергии, может стать обычный вводный дифференциальный автомат.

Блок: 4/7 | Кол-во символов: 1787
Источник: https://odinelectric.ru/equipment/podkluchit-stabilizator-napryazheniya-dlya-doma

Подготовка к работе

Выбор и приобретение стабилизатора напряжения для дома – это только начальный этап, с которым придется столкнуться, если вы решили защитить свою бытовую технику от аварийных ситуаций в электросети.

Следующим шагом должен стать поиск ответа на вопрос – как подключить и установить стабилизатор напряжения?

подключаем стабилизатор к домашней сети

Итак, прежде, чем приступать к монтажным работам нужно извлечь прибор из упаковки и осмотреть его на предмет возможных механических повреждений. Если стабилизатор долгое время находился при отрицательной температуре (во время транспортировки) следует выдержать не менее 2 часов, прежде чем подключать его к сети. Это позволит избежать появления конденсата при нагреве оборудования в процессе эксплуатации.

Далее переходим к вопросу как установить стабилизатор напряжения для дома? Монтировать оборудование допускается в закрытом помещении, где он не будет подвергаться воздействию строительной пыли или иных агрессивных сред. Рядом со стабилизатором не должны находиться легковоспламеняющиеся материалы.

Смотрим видео, этапы подключения:

Корпус прибора следует обязательно заземлить, а подключение к сети выполняется через соответствующую пару клемм, расположенных на задней панели. Включение стабилизатора осуществляется при помощи автоматического выключателя при этом вольтметр должен показывать 220 В. К выходным клеммам подключается нагрузка и только после этого можно перевести выключатель в положение включено.

Как рассчитать мощность стабилизатора

Чтобы правильно подобрать модель необходимо определиться какие электроприборы будут подключены к прибору. Определить потребляемую ими мощность можно одним из способов, приводимых в Интернете или воспользоваться самым простым из них. Он заключается в следующем. На электрощите имеется автоматический выключатель, номинал которого подбирается таким образом, чтобы защищать проводку от повреждения в результате перегрузки.

Смотрим видео, правильный расчет мощности прибора:

Но как рассчитать мощность стабилизатора напряжения для дома? Из курса физики известно, что этот параметр равен произведению силы тока на напряжение. Значения этих величин определить несложно. Напряжение в однофазной сети составляет 220В, а номинальный ток обычно указывается на автоматическом выключателе. Допустим он составляет 16А, тогда мощность будет равна 16*220=3520 Вт. Но выбирать стабилизатор нужно с запасом не менее 30%. Это связано с тем, что при повышении им напряжения выходная мощность падает.

Кроме того, ориентироваться нужно не на полную, а активную мощность прибора – это важно знать!

Неисправности прибора и их решения

Возможные варианты отказа оборудования обычно приводятся в документации, поставляемой с ним в комплекте. Среди них чаще всего возникают такие неисправности:

Самопроизвольное отключение прибора, обычно происходит из-за превышения допустимой нагрузки;
Не загорается лампочка индикации сети, если устройство не подключено, неисправен предохранитель или перепутаны подключения;
Не удается добиться выходного напряжения в 220 В, при недопустимой величине нагрузки;
Нет стабилизации – это может быть связано с неполадками кнопки вход-выход или выключением режима Байпас.

Советы специалиста

Многих потребителей интересует ответ на этот вопрос. Те, кто считают, что за счет этого можно увеличить мощность стабилизатора ошибаются. Наоборот выходные параметры будут соответствовать значению, выдаваемому самым слабым прибором в сети. Например, если были параллельно подключены три прибора на 5;10;15 кВт, то на выходе мощность составит только 5 кВт, так как этот показатель является самым низким.

Блок: 4/4 | Кол-во символов: 3771
Источник: http://GeneratorVolt.ru/ehlektrogenerator/kak-pravilno-podklyuchit-stabilizator-napryazheniya.html

Три фазы

Нередко в помещение заходит не одна, а три фазы. В этом случае нужно подключать один трехфазный стабилизатор напряжения или три однофазных.

Первый из них используется только в том случае, если будут применяться электроприборы, рассчитанные на 380 вольт, например мощные электродвигатели, но такие устройства в быту обычно не используются.

Подключение стабилизаторов к трем фазам

Если же в дом поступает три фазы (380 вольт), то лучше использовать схему из трех стабилизаторов, которая обеспечит качественным, ровным 220 В электричеством всю элетрику в доме.

Более того, даже в промышленных масштабах рекомендуется использовать схему из трех однофазных, т.к. в случае выхода из строя или попросту отключения одного из них, в сети остается 220 вольт, что невозможно при использовании трехфазного – тот попросту отключает электричество полностью.

Поэтому, если в сети преобладают потребители по 220 вольт, а не по 380 – следует использовать схему из трех стабилизаторов.

Схема подключения показана на рисунке.

Трехфазный вход имеет четыре провода – один из которых – ноль, является общим для всех трех стабилизаторов в системе, а каждая отдельная фаза пропускается через отдельный выпрямитель.

Блок: 4/5 | Кол-во символов: 1195
Источник: http://electricadom.com/podklyuchenie-stabilizatora-napryazheniya-poshagovaya-instrukciya.html

Колодка подключения

Самостоятельному подсоединению стабилизатора к щитку электропитания должно предшествовать тщательное изучение электрической схемы его клеммных контактов. Для этого потребуется развернуть прибор задней стенкой наружу и изучить расположенные на ней контактные элементы.

Колодка подключения

На ней располагается несколько групп соединений, предназначенных для следующих подключений:

Фаза и земля входного линейного напряжения 220 Вольт;
Отдельная заземляющая клемма;
Земляной и фазный контакты, к которым подключается вся нагрузочная линия квартиры или помещения.

Для подсоединения устройства к сетевым клеммам дополнительно потребуется разобраться с порядком их расположения на домашнем щитке. Кроме того, необходимо будет определиться с кабелем, посредством которого осуществляется такое подсоединение. Его тип и рабочие параметры (сечение жил, в частности) выбираются с учётом мощности, потребляемой самим прибором и подключаемыми к нему бытовыми нагрузками.

Дополнительная информация. Обычно для этих целей выбирается типовой кабель ВВГ 3х1.5 (2,5), которого должно хватить для нагрузки средней мощности.

Кабель ВВГ

Далее будет рассмотрен порядок подключения СА непосредственно к электрическому шкафу (щитку).

Блок: 5/8 | Кол-во символов: 1220
Источник: https://elquanta.ru/sovety/podklyuchenie-stabilizatora-napryazheniya.html

Все ли нужно выпрямлять

Если речь идет о проектировании электричества перед его монтажом, то стоит задаться вопросом, а все ли в вашем доме стоит подключать под стабилизатор напряжения?

Дело в том, что большое количество электроприборов, которые мы используем, не нуждается в дополнительной стабилизации.

Это такие устройства, как водонагреватель, чайник, пылесос, фен, утюг, электродуховка, гаражное оборудование.

Перечисленные токоприемники являются очень мощными, но абсолютно не нуждаются в стабилизации напряжения. Так, устройства, связанные с нагревом чего либо от перепадов напряжения будут быстрее/медленнее выполнять свою работу, но на износ это никак не повлияет.

Если же учитывать их мощность, то получится, что она превосходит в несколько раз ту, которую потребляют «точные» электроприборы (телевизор, спутниковая антенна, ПК…).

В случае же, если вам известно место подключения «точных» приборов, есть возможность подключить их по приведенной схеме.

Эта схема позволяет купить подключить стабилизатор напряжение меньшей мощности, но более высокой степени защиты, или попросту сэкономить деньги.

Выбираем место

Электрика не любит сырости, поэтому для стабилизатора напряжения подойдет только сухое помещение без избыточной влажности воздуха. Обычно эти цифры обозначены в инструкции самого устройства (примерно 10%RH-102%RH), но никто из нас не готов измерять влажность.

Поэтому запомните, если вы чувствуете повышенную влажность в своем подвале – располагать в нем электрику, а уж тем более стабилизатор – не стоит.

Стабилизатор напряжения не должен находиться в одном помещении с горючими легковоспламеняющимися, химически активными веществами, поэтому гараж – тоже не самое лучшее место для него

Также стоит отказаться от идеи расположения стабилизатора напряжения на чердаках – повышенная температура воздуха (более 40 градусов) может вывести его из строя.

Шкаф, закрытая ниша в стене тоже не подходят, т.к. мешают естественной циркуляции воздуха и приведут к перегреву стабилизатора.

Пол или стена?

Если вы подключаете стабилизатор на весь дом (квартиру), то он должен быть подключен сразу после счетчика в разрыв фазы, а это означает, что закреплять его, скорее всего лучше на стене. Таким образом вы сможете всегда в режиме реального времени отслеживать входящее и исходящее напряжение.

Это же касается и случая подключения электрозависимого газового котла через стабилизатор. Например настенные стабилизаторы Ресанта позволяют подключить сразу два токоприемника (котел и насос) и при этом эстетически выглядят очень неплохо, предоставляя информацию через светодиодное табло в режиме реального времени

Если же речь идет о подключении таких приборов как телевизор, ПК, ноутбук, то настенный вариант не будет удобным, т.к. эти токоприемники могут передвигаться, а каждый раз пересверливать отверстия в стене никто не станет. Тут лучше воспользоваться напольным исполнением.

У большинства производителей стабилизаторы представлены в обоих форм-факторах, которые по своим техническим характеристикам абсолютно не отличаются.

Релейный стабилизатор выровняет напряжение. Видео Стабилизатор напряжения 220 — надежность работы техники в доме. Настенный стабилизатор напряжения не займет полезного пространства в доме Тиристорный стабилизатор — плюсы и минусы устройства

Блок: 5/5 | Кол-во символов: 3357
Источник: http://electricadom.com/podklyuchenie-stabilizatora-napryazheniya-poshagovaya-instrukciya.html

Ступени стабилизатора

Все варианты стабилизаторов имеют несколько ступеней работы. От их числа зависит качество выдаваемого напряжения. Для понимания работы ступеней рассмотрим пример. Когда подается напряжение 220 вольт нормального значения, то прибор прогоняет его по схеме без изменений. Когда напряжение падает до предельных значений, то электронный ключ, либо реле подключают 1-ю ступень, а на выходе появляется стабильное напряжение 220 вольт.

Последующее падение напряжения принуждает стабилизатор переключиться на другие ступени, которые позволят ему выдать необходимые 220 вольт. Когда ступеней уже не хватает, то стабилизатор не сможет повысить напряжение. Чем больше число ступеней, тем шире его интервал регулировки напряжения.

Советы по подключению стабилизатора напряжения:

Перед монтажом всегда отключайте питание сети в электрическом щите.
Подключите вспомогательную защиту прибора в виде автоматического выключателя и устройства защитного отключения. Это продлевает срок его работы. Монтировать автоматику целесообразно за счетчиком, но перед защитой.
Электрическая сеть бытового назначения должна иметь контур заземления. Монтаж стабилизатора без заземления запрещается согласно правилам электробезопасности.
Монтаж стабилизирующего устройства в доме до счетчика запрещен. Оптимальным вариантом установки стабилизатора будет выполнение его по вышеуказанной схеме.
Запрещается подключать стабилизатор сразу после заноса его с мороза в квартиру. Внутри корпуса скапливается конденсат, который может сильно повредить устройство при включении, и сократить срок службы. На улице также запрещается его установка.
Стабилизатор небольшой мощности до 5 киловатт подсоединяется прямо к розетке. Этот способ приемлем для гаражных условий, дачного дома. Иногда осуществляют установку переносного стабилизатора отдельно для цифровой техники, например, на компьютер, телевизор и т. д.

Для трехфазной сети 380 вольт стабилизатор подключают на каждую фазу по одному устройству, соединяя их схемой «звезды». Этим способом достигается экономия денежных средств на покупке устройств, а также на его обслуживании и ремонте, так как 3-фазное устройство намного дороже.

После монтажа нужно проконтролировать правильность соединений и монтажа. Для этого подключают автоматы ввода в распредщите. Треск, гудение, искрение не допускаются. Если таких признаков нет, то подключение стабилизатора напряжения выполнено правильно.
Не допускается подключать стабилизатор на нагрузку, превышающую мощность прибора. Резерв его мощности должен быть не менее 30%.
Правильная схема установки чаще всего изображается на корпусе устройства. Сначала нужно ориентироваться на эту схему. Если такой схемы нет, то оптимальным вариантом являются данные рекомендации. Популярные модели стабилизаторов подключают именно таким образом.

Каждый год необходимо осуществлять проверку надежности соединений проводки в клеммниках, при необходимости подтягивать их затяжку.

Блок: 6/9 | Кол-во символов: 2940
Источник: http://ostabilizatore.ru/kak-podkljuchit-stabilizator-naprjazhenija-odnofaznyj.html

Ошибки подключения

Самой распространенной ошибкой в подключении однофазного стабилизатора напряжения является неправильный выбор места для установки или неправильное расположение прибора. Даже при правильном подключении схемы и соблюдении всех рекомендаций стабилизатор напряжения может перегреваться и выключаться, на дисплее будут постоянные неисправности и ошибки.

Неправильное переключение стабилизатора из рабочего режима в байпасный. Для перехода необходимо придерживаться точной последовательности. А именно:

Отключение от питания автоматов непосредственно на панели прибора;
Изменить обычное положение выключателя в «байпас», либо «транзит»;
Только после выполнения выше указанных действий можно заново включить автоматы.

Важно! Многие люди ошибочно недооценивают важность соблюдения таких правил, и меняют положение переключателя под напряжением, что в итоге приводит к сбоям в работе устройства или поломке.

При подключении стабилизатора использован провод с меньшим сечением. Обязательно придерживайтесь всех необходимых параметров кабеля, учитывая общую нагрузку дома.

На многожильных проводниках нет наконечников. Не экономьте на наконечниках, покупайте их сразу после приобретения однофазного стабилизатора. По правилам ПУЭ оконцеватели для многопроволочных проводников необходимы

Выбивает автомат в электрическом щитке. Бывает и такая проблема, учитывая то, что при отключении стабилизатора все нормально функционирует без сбоев. Многие люди в таких ситуациях ошибочно полагают, что прибор неисправен, или грешат на неправильное подключение схемы и отвозят стабилизатор на ремонт по гарантии. Но причина может заключаться совсем в другой проблеме. Например, у вас недостаточное напряжение в сети, 150 В, вместо положенных 220 В. Если напряжение будет в норме, ток в сети станет на порядок выше.

Обязательно обратите внимание на все проблемы, о которых сказано выше, прежде чем нести стабилизатор в магазин и заявлять о его неисправности.

Блок: 7/7 | Кол-во символов: 1943
Источник: https://odinelectric.ru/equipment/podkluchit-stabilizator-napryazheniya-dlya-doma

Стабилизация трёхфазного питающего напряжения

При подключении СА к трехфазным сетям 380 Вольт обычно практикуется приём нагрузки каждой из линий на три однофазных стабилизатора, которые объединяются затем по схеме «звезда». Указанный подход позволяет сэкономить на приобретении дорогостоящего трёхфазного агрегата, а также на его обслуживании и ремонте.

Применяемые в быту устройства, как правило, отличаются невысоким потреблением, что также оправдывает применение такой схемы. В городских квартирах, где вместо полноценного заземления используется приём искусственного разделения нуля, рекомендуется следующая схема подключения одиночных СА.

Подключение к трёхфазной цепи (вариант №1)

Дополнительная информация. На этой схеме для упрощения понимания её функционирования защитная РЕ шина умышленно не прорисована, а объединение однофазных стабилизаторов показано в упрощенном виде.

При формировании таких цепей рабочая нулевая жила, приходящая со щитка подъезда, распределяется между клеммами «N» каждого из стабилизаторов, образуя их параллельное соединение. Кроме того, она замыкается на главную заземляющую шину (ГЗШ) распределительного щита, с которой отдельными проводами «нуль» подаётся на клеммы каждого из потребителей.

Три фазных ввода подключаются к входным клеммам каждого из линейных СА, а с их выходных контактов напряжения поступают на соответствующие линейные автоматы.

Обратите внимание! Существенно упростить схему можно за счёт объединения входных и выходных рабочих нулевых контактов (то есть использовать одну общую клемму для их подключения).

Последний вариант представлен на рисунке, где количество клемм на корпусе приборов сокращено с 5-ти до 3-х.

Схема включения стабилизаторов (вариант №2)

Подводя итог всему сказанному, отметим, что рассмотренные способы подключения СА применяются лишь после того, как учтены все особенности защищаемых с их помощью потребителей. Кроме того, обязательно учитываются характеристики питающего напряжения, колебания которого не должны превышать допустимых пределов.

Блок: 7/8 | Кол-во символов: 2014
Источник: https://elquanta.ru/sovety/podklyuchenie-stabilizatora-napryazheniya.html

Видео

Блок: 8/8 | Кол-во символов: 5
Источник: https://elquanta.ru/sovety/podklyuchenie-stabilizatora-napryazheniya.html

Кол-во блоков: 22 | Общее кол-во символов: 24315
Количество использованных доноров: 7
Информация по каждому донору:

https://SamoDelino.ru/elektrosnabzhenie/kak-podklyuchit-stabilizator-napryazheniya-odnofaznyj.html: использовано 1 блоков из 5, кол-во символов 1326 (5%)
https://electric-220.ru/news/skhema_podkljuchenija_stabilizatora_naprjazhenija_v_chastnom_dome/2017-02-22-1186: использовано 1 блоков из 6, кол-во символов 1080 (4%)
http://ostabilizatore.ru/kak-podkljuchit-stabilizator-naprjazhenija-odnofaznyj.html: использовано 1 блоков из 9, кол-во символов 2940 (12%)
http://electricadom.com/podklyuchenie-stabilizatora-napryazheniya-poshagovaya-instrukciya.html: использовано 4 блоков из 5, кол-во символов 6549 (27%)
https://odinelectric. ru/equipment/podkluchit-stabilizator-napryazheniya-dlya-doma: использовано 3 блоков из 7, кол-во символов 4345 (18%)
https://elquanta.ru/sovety/podklyuchenie-stabilizatora-napryazheniya.html: использовано 3 блоков из 8, кол-во символов 3239 (13%)
http://GeneratorVolt.ru/ehlektrogenerator/kak-pravilno-podklyuchit-stabilizator-napryazheniya.html: использовано 2 блоков из 4, кол-во символов 4836 (20%)

Схема подключения стабилизатора напряжения в частном доме

Многие модели современных бытовых электроприборов чувствительны к перепадам напряжения в сети. Компьютерная техника начинает давать сбой в работе, а, может и вовсе перегореть. Устранить эти проблемы поможет подключение к домашней сети стабилизатора.

Существующие типы стабилизаторов

Решившись в частном доме установить стабилизатор напряжения, человек приходит в магазин и видит на прилавке множество моделей. Чтобы не растеряться с выбором подходящего прибора, надо знать, что все они выполняют одинаковую функцию, но отличаются по принципу работы. Для обеспечения качественной электроэнергией частного дома подойдут два типа стабилизаторов:

сервоприводная модель имеет сравнивающую схему, предназначенную для управления маленьким электродвигателем. За счет вращения двигателя, в разном направлении передвигается токосъемный бегунок. В результате на выходе подается стабильное напряжение 220 вольт. Преимуществом такого стабилизатора является плавная регулировка, что обеспечивает выходное напряжение без скачков;
релейные модели отличаются устройством и принципом работы. В корпусе стабилизатора установлен трансформатор с выводами. Входящее напряжение умножается на коэффициент и подается каждому выводу. Электронная схема управляет работой релейного блока, который при необходимости переключает выводы трансформатора, за счет чего выход прибора имеет постоянные 220 вольт. Недостаток таких стабилизаторов заключается в образовании малых скачков напряжения во время переключения выходов.

Существует еще третий тип стабилизаторов, подходящих для дома – электронные. Они имеют высокую стоимость, но принцип работы ничем не отличается от релейного типа. Только вместо реле выводы трансформатора переключает электронный ключ, например, на тиристорах.

Ступени стабилизатора

Каждый тип стабилизаторов имеет ступени переключений. От их количества зависит качество подачи напряжения на выходе. Чтобы понять принцип работы ступеней рассмотрим простейший пример. Пока подается нормальное напряжение 220В, прибор пропускает его через электрические схемы без изменений. При падении напряжения до критических параметров, например, 190 вольт, реле или электронный ключ включают первую ступень, и на выход опять подается стабильное напряжение 220В. Дальнейшее падение напряжения заставляет прибор переключаться на следующие ступени, позволяющие получить требуемые 220В. Когда ступени заканчиваются, стабилизатор больше не сможет поднять напряжение.

Чем больше прибор имеет ступеней, тем шире его диапазон регулировки повышенного или пониженного напряжения.

Мощность прибора

Чтобы стабилизатор дома выдержал нагрузку всех электроприборов, обеспечив бесперебойную подачу напряжения, необходимо правильно рассчитать его мощность. Существует масса советов расчета мощности, но мы остановимся на двух простейших:

Подобрать для дома прибор необходимой мощности можно, подсчитав общее потребление всех домашних электроприборов по их паспортным данным. При этом у стабилизатора должен оставаться запас по мощности не менее 30%. Это связано с тем, что при повышении пониженного напряжения выходная мощность уменьшается. Кроме того, прибор надо выбирать, обращая внимание на активную мощность (Вт), а не полную (ВА).
Таблица средней потребляемой мощности популярных электроприборов
Второй способ расчета делается по параметрам автомата, установленного возле электросчетчика. Но это уместно, если сам автомат был подобран по верным расчетам. Его подбирают для защиты электропроводки от перегрузки. Если он работает, не отключая подачу напряжения, значит, проходящей через него мощности достаточно домашним электроприборам. Остается ее только вычислить. Для этого потребуется напряжение умножить на значение тока. Известно, что напряжение составляет 220 вольт. Второй параметр можно найти на маркировке автомата, например, 16А. Теперь перемножим 16А на 220В и получим результат 3520 Вт. Теперь стало ясно, чтобы в доме бесперебойно подавалось электричество достаточно подключения стабилизатора мощностью 3.5 кВт.

Это, конечно, примитивные расчеты, и когда есть какая-то неуверенность, лучше обратиться к специалисту. В крайнем случае, при желании доводить начатое своими руками дело до конца, необходимо установить прибор с большим запасом мощности.

Установка стабилизатора для сети 220 В

Схема подключения прибора довольно проста, и при соблюдении элементарных правил безопасности такую работу у себя дома можно выполнить своими руками. Прибор лучше установить непосредственно за электросчетчиком. Это даст ему возможность быстро отключать нагрузку при появлении искажений. В зависимости от количества выходов, схема подключения немного различается:

Прибор с тремя выходами имеет одну входную нулевую клемму, которая не прерывается и две фазные клеммы – вход и выход. Работа такой модели стабилизатора заключается в прерывании только одной фазы, проходящей через него. Вначале необходимо подключить выходящий от автомата нулевой провод к нулевой шине электрического щитка. Сюда же надо подсоединить проводом нулевой выход прибора. Фазный провод, выходящий от автомата, требуется подключить на входную клемму стабилизатора, а к выходной клемме подсоединить фазный провод, идущий из дома.
Когда подключение нагрузки выполняется полностью через стабилизатор, устанавливают прибор с четырьмя выходами, где происходит разрыв нулевого и фазного провода. Вначале нулевой провод от автомата надо подключить на входную нулевую клемму прибора. Затем к выходной нулевой клемме подсоединить нулевой провод электропроводки, выходящей из дома. Аналогичную процедуру требуется выполнить своими руками с фазным проводом.

Закончив работу, обязательно надо проверить правильность и надежность всех соединений, и только тогда выполнить подачу напряжения.

Установка стабилизатора для сети 380 В

Если в доме проходит электрическая сеть 380 вольт, что встречается крайне редко, обезопасить ее можно трехфазным стабилизатором. Хотя из практики видно, что лучше установить три однофазных прибора. По нормам электробезопасности это разрешено. Почти все домашние электроприборы рассчитаны на работу от 220 вольт. Три однофазных прибора справятся с такой задачей и обеспечат эффективную нагрузку. Такой вариант подключения имеет два основных преимущества:

три однофазных стабилизатора дешевле обойдется хозяину дома, чем один трехфазный;
главное преимущество – это бесперебойная подача электроэнергии. Вышедший из строя трехфазный прибор оставит весь дом без света до его починки или приобретения нового. Если сгорит один из трех однофазных стабилизаторов, домашнее освещение можно перекинуть на другую фазу с работоспособным прибором. Трехфазное напряжение уже не поступит в помещение, но стабильные 220 вольт с одной фазы обеспечат работу бытовых электроприборов.

Схема подключения трех приборов к трехфазной сети идентична подсоединению своими руками стабилизатора в сеть 220 вольт. Подключение каждого выполняется на отдельную фазу. А вот нулевой провод необходимо подключать без разрывов.

Самостоятельное изготовление стабилизатора

Имея опыт работы с паяльником и умение читать электрические схемы, прибор на 220 вольт можно изготовить своими руками. В стабилизаторе регулируется напряжение двумя способами:

Механический способ присущ линейным моделям, имеющим два колена, соединенных реостатом. Поступающий на первое колено ток проходит через реостат и подается второму колену, с которого идет дальнейшая раздача потребителю. Такой способ регулировки эффективен при малой разнице входного и выходного напряжения.
Прибор с импульсной регулировкой имеет выключатель, разрывающий кратковременно электрическую цепь для зарядки конденсатора. Недостаток такого способа заключается в отсутствии возможности выставить конкретное выходное напряжение.

Определившись с подходящей для себя моделью, имеющей один из способов регулировки напряжения, в интернете или технической литературе подыщите подходящую схему и приступайте к работе. Для примера можно посмотреть такой вариант ступенчатого стабилизатора:

Основные правила монтажа

Если было принято решение отказаться от услуг электромонтера и выполнить установку прибора своими руками, необходимо соблюдать ряд важных правил:

место установки электроприбора должно иметь хорошую вентиляцию. Во время работы он будет греться, а малое количество воздуха не обеспечит полноценное охлаждение, что повлечет за собой быструю поломку. Лучший вариант расположения – открытая площадка;
когда вариант с открытой площадкой отпадает, можно соорудить нишу. При ее изготовлении обязательно надо учесть размеры стабилизатора. Расстояние от всех стенок установленного прибора до стенок ниши должно быть не менее 100 мм;
соорудив нишу, обычно стараются ее скрыть от глаз за шторкой, жалюзи или дверкой. Обустройство такой декорации должно быть выполнено из негорючего материала, и они не должны плотно закрывать нишу. К прибору должен поступать прохладный воздух;
Применяемые для подключения провода по сечению должны соответствовать общей нагрузке. Если после счетчика отсутствует автомат защиты, обязательно надо установить УЗО. Конструкция имеет свою защиту, но дополнительный автомат не помешает;
устанавливая прибор своими руками, надо не забыть обесточить сеть. Подключение производится по схеме, соблюдая очередность соединения всех проводов. По окончании монтажа прибор испытывают на работоспособность, при этом надо убедиться, что у работающего стабилизатора отсутствуют посторонние звуки;
существуют модели в виде готовых блоков без контактов на корпусе для подсоединения проводов. Такие приборы обладают малой мощностью и предназначены для защиты отдельно стоящих бытовых электроприборов. Выход стабилизатора имеет разъем как у обычной розетки. К нему и происходит подключение бытового электроприбора;
устанавливая своими руками стабилизатор надо знать, что он подключается только после электросчетчика. Установка перед счетчиком вызовет трудности с отключением электроэнергии, а, главное, такой монтаж вызовет претензии со стороны контролеров.

Установив стабилизатор в доме, не стоит забывать о его существовании. Ежегодно надо делать профилактические работы, связанные с осмотром и перетяжкой контактов.

Вконтакте

Facebook

Twitter

Google+

Одноклассники

Как подключить стабилизатор напряжения однофазный

Если Вы имеете минимальный багаж знаний на тему электричества, то подключение стабилизатора напряжения не займет много времени. Пошаговая инструкция по монтажу и установке даст все необходимые знания.

В статье даются рекомендации как подключить стабилизатор напряжения своими руками бесплатно, не прибегая к помощи профессионального электрика. Магистральный тип стабилизатора – это устройство, монтируемое непосредственно в элекромагистраль с помощью клеммной коробки, между потребителями электроэнергии и бытовой электрической сетью.

Клеммный стабилизатор подключается и используется для питания СРАЗУ целого дома (офиса, коттеджа, дома, квартиры, дачи), чтобы защитить сразу ВСЕ бытовые электроприборы от неполадок в сети.

Стабилизатор считается обычным бытовым прибором, установленным на абонентскую линию, поэтому подключаем, обязательно, после электросчетчика. Установка и подключение стабилизатора напряжения любого типа, в доме или квартире, не нуждается в специальных разрешительных документах и согласованиях.

Процедура подключения стабилизатора не слишком сложная, однако требует определенных навыков и знаний, а также инструмент и расходники: крепежи, кабельный короб, кабель нужного сечения и клеммники, перфоратор, устройство для индикации напряжения в электролинии и т.д.

Отдельно, особое внимание, надо уделить грамотному выбору сечения кабеля для подключения стабилизатора напряжения большой мощности. Обязательно учитывайте, что сила тока при низком напряжении в сети на входе стабилизатора значительно ВЫШЕ. Выбирайте кабель соответствующих параметров! Чем ниже показатель напряжения электрической линии на входе прибора, тем выше будет показатель силы тока, соответственно сечение нужно выбирать с запасом.

В паспорте к любому стабилизатору, при подключении, указано рекомендованное сечение для конкретной мощности прибора. Грубо говоря, чем больше мощность, тем сечение провода больше. Подключение мощных стабилизаторов напряжения осуществляется только витой парой, потому что площадь соприкосновения контактов значительно больше.

НЕ ПОДКЛЮЧАЙТЕ стабилизатор кабелем «монолит»! Площадь контакта очень МАЛЕНЬКАЯ, поэтому стабилизатор может некорректно работать и снять полную мощность не получится.

Используйте переходник на витую пару.

После покупки защитного прибора для своих устройств встает вопрос, как правильно подключить стабилизатор напряжения и можно ли это сделать без помощи профессионала. Схема подключения стабилизатора напряжения клеммного типа не очень сложная. От вас потребуется соблюдение некоторых правил.

Подключение однофазного стабилизатора напряжения заключается в правильной коммутации проводов фазы и ноля на клеммных колодках прибора.

Перед началом работы нужно отключить подачу напряжения электрической сети на входе в дом (офис, коттедж) – для этого требуется отключить вводной автомат. При помощи индикатора напряжения электрической сети, обязательно удостоверьтесь в отсутствии тока в сети квартиры (офиса, коттеджа). При проведении подобных работ – безопасность является самым важным аспектом.

Начнем.

Откройте клеммную коробку стабилизатора напряжения, получите возможность доступа к монтажным винтам.

Вдев кабель сквозь резиновые манжеты клеммной колодки, прочно закрепите ВИТОЙ кабель винтами. Для подключения стабилизатора напряжения необходимо подсоединить провода по определенной схеме. Схема прилагается к каждому стабилизатору напряжения.

	Если у Вас провод «монолит» сделайте переходник на витую пару. Соединив провода по схеме, Вы получите стабилизированное напряжение на выходе стабилизатора.
	Плотно зажмите винты — запомните, что КАЧЕСТВЕННЫЙ контакт на клеммнике имеет самое важное значение. Перепроверьте контакт через неделю пользования прибором. Качественный контакт достигается только ВИТОЙ ПАРОЙ.

Слабый, плохой контакт или маленькая площадь соприкосновения (провод «монолит») не позволят Вам снять полную мощность с прибора или вызовут некорректную его работу.

В последствии рекомендуем проверять и подтягивать винты подключения кабеля хотя-бы один раз в год, для обеспечения прочного контакта.

	Подключив провода, закройте клеммную коробку.
	Нужно включить вводной автомат квартиры (дачи, офиса, коттеджа).
	Переключите автоматический выключатель СЕТЬ в положение ВКЛ. Стабилизатор запустится в работу.

Установка и подключение стабилизатора напряжения завершены, если не учитывать подключающие провода от электрического счетчика, установку защитных коробов.

Схема подключения стабилизатора в частном доме

Для подключение стабилизатора в частном доме отлично подходит простая, унверсальная схема, где используется провод витая пара, зажимы и мультиметр. Дачники обычно спрашивают про отличия подключения в сельской местности, так вот подключение стабилизатора напряжения для дачи происходит по такой же схеме, но стоит добавить блок УМЗ, либо приобрести стаблизатор с таймером ожидания.

Нельзя устанавливать стабилизаторы напряжения в закрытые ниши, так как эти приборы нуждаются в максимальном доступе воздуха для быстрого, естественного охлаждения.

Категорически запрещается устанавливать и подключать стабилизатор напряжения в помещениях, где хранятся быстро воспламеняющиеся жидкости и материалы.

Всем удачи!

Подключение стабилизатора напряжения пошаговая инструкция

Кроме того, важно определиться с местом расположения стабилизатора

Схема подключения всей квартиры через стабилизатор напряжения

Этот способ подключения стабилизатора напряжения наиболее приемлем для современных квартир и домов.

Выпрямитель в этом случае является самым первым прибором после электросчетчика и обеспечивает стабильным и ровным напряжением все токоприемники квартиры, дачи или дома.

При таком подключении наиболее правильным считается проведение отдельных линий под разные типы электроприборов. Каждая из линий должна оборудоваться своими пакетниками (освещение, насос, телевизор+аудиосистема, компьютер и т.д.)

Но очень редко на этапе строительства учитывается, какие электроустановки будут включаться в ту или иную розетку, поэтому возникают ситуации, когда с помощью удлинителя удобно подключить маломощную, но точную технику (телевизор, спутниковая антенна) в одну розетку с «грубой» (холодильник, стиральная машина, насос, утюг).

При этом «грубая» техника при включении будет создавать помехи, которую стабилизатор, расположенный на входе в дом, отфильтровать не в состоянии. Поэтому старайтесь избегать такого соседства и подключать такие электроприборы как можно дальше друг от друга.

Если же это невозможно, то перед «точной» техникой должен обязательно стоять сетевой фильтр.

Три фазы

Подключение стабилизаторов к трем фазам

Схема подключения показана на рисунке.

Все ли нужно выпрямлять

Это такие устройства, как водонагреватель, чайник, пылесос, фен, утюг, электродуховка, гаражное оборудование.

Выбираем место

Пол или стена?

Схема подключения стабилизатора напряжения в частном доме

Одной из основных причин выхода из строя бытовой техники, приборов и оборудования являются скачки напряжения, возникающие в электрической сети. Для того чтобы избежать негативных последствий применяются стабилизаторы, защищающие от помех и искажений напряжения, обеспечивающие все подключенные электроприборы номинальным током 220 вольт. Особенно часто проблемы с электричеством возникают вне городских условий, поэтому наиболее актуальной становится схема подключения стабилизатора напряжения в частном доме. С ее помощью отслеживаются параметры входного напряжения, выполняется отключение нагрузки при возникновении нештатных ситуаций.

Принцип действия и конструктивные особенности стабилизаторов

Принцип работы стабилизирующих устройств заключается в следующем: входящая электроэнергия трансформируется, и на выходе появляется напряжение с необходимыми параметрами, питающее все подключенные бытовые приборы и оборудование.

В процессе трансформации стабилизатор может работать в режимах понижения амплитуды, простой передачи или повышения напряжения. Во втором случае происходит преобразование электроэнергии без изменения амплитуды. При этом происходят бесполезные затраты энергии, вызывающей нагрев оборудования. В связи с этим, некоторые модели имеют функцию байпаса. На корпусах таких приборов размещается переключатель, с помощью которого из работы выводится вся силовая часть оборудования. Обратным действием производится включение всех устройств.

Все стабилизаторы различаются между собой конструктивными особенностями и техническими характеристиками. В первую очередь, это мощность, пропускаемая через них, минимальное и максимальное значение величин на входе и другие дополнительные функции. Таким образом, можно выбрать модель, которая лучше всего подходит для конкретных условий потребителя. Питающие цепи и нагрузки могут быть подключены к стабилизаторам разными способами, в зависимости от конструкции и назначения этих устройств.

В каждой модели имеются клеммные выводы, позволяющие изменять конфигурацию подключений. При наличии в схеме защитного нуля подключение РЕ-проводника выполняется к средней клемме. Рабочие нулевые проводники соединяются с соседними выводами, а для коммутации фазных проводов используются крайние клеммы. Входные цепи подключаются на левой стороне, а выходные – на правой.

В случае отсутствия защитного нуля схема клеммника значительно упрощается. Рабочий ноль объединяется внутри корпуса, а цепи подключаются к трем контактам: фаза входа, общий рабочий ноль, фаза выхода. Самые простые модели малой мощности оборудуются шнуром и вилкой, а потребители подключаются напрямую к розетке, установленной на корпусе стабилизатора. Следует быть особенно внимательными, подключая провода в трехфазных стабилизаторах напряжения.

Выбор стабилизатора напряжения для частного дома

Выбор той или иной модели зависит от нескольких важных факторов. Прежде всего нужно выяснить сферу применения стабилизатора. Он может обеспечивать питание какого-то одного прибора или оборудования, установленного во всем доме. Следует выяснить значения верхнего и нижнего предела напряжения в электрической сети. И, наконец, немаловажную роль играет сумма, выделяемая на приобретение стабилизатора.

Выбор устройства зависит и от мощности, которую потребляют бытовые приборы и электрооборудование. Для ее определения рекомендуется воспользоваться номиналом автоматического выключателя, установленного на вводном щите. В соответствии с формулой, мощность представляет собой произведение значений тока и напряжения. Ток определяется по табличке, установленной на автомате, а напряжение известно заранее – 220В. То есть, при номинале 16А значение допустимой мощности будет составлять 16 х 220 = 3520 Вт или 3,5 кВт. При более высоком токе, например, 25А, мощность также повысится до 5,5 кВт. Более точные данные можно получить из паспорта на каждый прибор и оборудование. Мощность стабилизатора должна быть на 30-50% выше, чем расчетная допустимая мощность. Это связано с тем, что в процессе стабилизации напряжения происходит падение выходной мощности.

После всех необходимых расчетов остается выбрать наиболее подходящий тип стабилизатора. Для домашних условий подойдут как сервоприводные модели, так и релейные. В первом случае изменения напряжения производятся с помощью токосъемника, передвигаемого электродвигателем. Управление осуществляется сравнивающей схемой. Токосъемник передвигается в разные стороны, соответственно, увеличивая или уменьшая напряжение. Таким образом, обеспечивается плавная регулировка, скачки напряжения при переключениях отсутствуют. Рекомендуется для применения в тех домах, где измененное напряжение удерживается на одном и том же уровне в течение длительного времени.

Принцип действия релейных стабилизаторов совершенно другой. Основой всего устройства является трансформатор, у которого имеются промежуточные выводы обмотки с собственным напряжением. С помощью логической схемы осуществляется управление блоком электромеханических реле. Под его действием выводы переключаются таким образом, чтобы на выходе стабилизатора получались требуемые 220 вольт. Данные устройства более долговечны, однако процессы переключений сопровождаются щелчками.

Существуют дорогостоящие модели стабилизаторов, использующих электронные ключи. Фактически, они представляют собой такую же релейную конструкцию, где обычные реле заменены полупроводниковыми ключами. Эти устройства считаются наиболее технологичными и долговечными, поскольку в них отсутствуют узлы, подверженные износу. Во время коммутации соблюдается полная тишина. С помощью современных стабилизаторов стало возможно не только управлять напряжением, но и выполнять ряд других функций. Большое значение имеет возможность включения задержки подачи напряжения. Встроенные вольтметры позволяют постоянно контролировать состояние сети. С этой целью вместо стрелочных, широко используются электронные приборы.

На что обратить внимание при выборе места установки

Подключение однофазных потребителей

Наиболее рациональным подходом к электроснабжению частного дома будет выделение из общего числа потребителей обособленную группу, для которой требуются стабильные параметры напряжения. Как правило, повышенная стабильность требуется для телевизора, холодильника, офисной техники и средств связи. Другие бытовые приборы, особенно с нагревательными ТЭНами, вовсе необязательно подключать к стабилизатору. Электрочайники и электрические котлы все равно будут работать, поскольку перепады напряжения для них не играют решающей роли в выполнении основных функций.

В домашнем щитке после электросчетчика устанавливается защитное оборудование – дифференциальный автомат или УЗО с автоматическим выключателем. От них отдельными кабелями подводится фаза и ноль к входным клеммам стабилизатора. Корпус устройства также отдельным проводом подключается к шине РЕ, установленной в щитке. От выходных клемм стабилизатора к потребителю поступает фаза и рабочий ноль. Защитный ноль соединяется с шиной РЕ.

Следующий вариант предполагает подключение к стабилизатору сразу нескольких групп потребителей. В упрощенной схеме не используется защитное заземление, а стабилизатор подключается через одну клемму рабочего нуля. Работу схемы лучше всего рассматривать на примере трех групп потребителей.

Внутри распределительного щита, после всех защитных устройств, необходимо создать шину рабочего нуля, которая подключается ко всем потребителям, в том числе и к стабилизатору напряжения. Фазный провод ввода от защиты подключается к входной клемме устройства, а отходящий провод – к выходу. Второй конец фазного провода заводится в распределительный щиток, чтобы выполнить параллельное соединение нагрузок. Подключение всех групп потребителей осуществляется через автоматические выключатели.

При наличии в стабилизаторе двух клемм под рабочий ноль, в схеме возникнут следующие изменения:

Шина рабочего нуля остается соединенной с потребителями, но она уже не будет связана с защитными устройствами.
Нулевой провод от защитных устройств будет соединяться с входной клеммой рабочего нуля стабилизатора.

Подключение стабилизатора в трехфазной сети

Конструкции трехфазных стабилизаторов отличаются поблочным исполнением, где для каждого блока предусмотрен собственный клеммник. При подключении должно соблюдаться равномерное распределение однофазных потребителей. Как правило, они подключаются к разным блокам стабилизатора, чтобы создаваемая в нем нагрузка была симметричной.

Стабилизаторы, питающиеся от трехфазного напряжения, защищаются от аварий и прочих негативных последствий с помощью автоматических выключателей. Такие схемы чаще всего используются в промышленности, а в частных домах используются очень редко, по причине высокой стоимости трехфазного стабилизатора. При выходе его из строя, все потребители будут получать электроэнергию напрямую из сети со скачками и перепадами.

Поэтому для бытовых условий существует схема, по которой трехфазные потребители подключаются через однофазные стабилизаторы. Они потребляют существенно меньшую мощность по сравнению с промышленными аналогами, поэтому для того чтобы нормализовать сетевые параметры, можно воспользоваться тремя одинаковыми стабилизаторами напряжения с нагрузкой, предусмотренной для однофазной сети.

Разводка рабочего нуля осуществляется к входным клеммам каждого стабилизатора. Параллельное подключение от выходов всех трех устройств, образует шину рабочего нуля. От этой шины рабочие нули направляются к каждому потребителю. У всех стабилизаторов имеются входные фазные клеммы, соединяющиеся с соответствующими клеммами защитных устройств. Выходные клеммы соединяются с группой автоматов, через которые питание поступает к потребителям. Конкретная схема подключения зависит от особенностей электропроводки, типа стабилизатора и других технических условий.

Схема подключения стабилизатора напряжения. Пошаговая инструкция. Ошибки и правила.

Стабилизаторы напряжения приобретают не от хорошей жизни, и раз вы это сделали, то у вас, скорее всего уже есть или были проблемы с напряжением.

Стандартный уровень напряжения согласно норм, должен быть 230 вольт (не 220, как многие до сих пор считают).

Когда приобретается маленький аппарат для защиты одного конкретного прибора – компьютер, холодильник, телевизор, котел, то с подключением проблем не возникает.

На стабилизаторе имеется вилка и розетка. Тут разберется даже школьник.

А вот если вы хотите установить мощный аппарат, для защиты электроприборов всего дома одновременно, тогда придется повозиться со схемой подключения.

Помимо самого стабилизатора, вам понадобится ряд дополнительных материалов:

трехжильный кабель ВВГнГ-Ls

Сечение провода должно быть точно таким же, как и на вашем вводном кабеле, который приходит на рубильник или автомат главного ввода. Так как через него будет идти вся нагрузка дома.

выключатель трехпозиционный

Данный выключатель в отличие от простых, имеет три состояния:

1 включен потребитель №1

3 включен потребитель №2

Можно использовать и обычный модульный автомат, но при такой схеме, если понадобится отключиться от стабилизатора, придется каждый раз полностью обесточивать весь дом и перекидывать провода.

Есть конечно же режим байпас или транзит, но чтобы перейти на него, нужно соблюдать строгую последовательность. Подробнее об этом будет сказано ниже.

С данным переключателем, вы одним движением целиком отсекаете агрегат, а дом остается со светом напрямую.

провод ПУГВ разных цветов

Вы должны четко понимать, что стабилизатор напряжения устанавливается строго до электросчетчика, а не после него.

Ни одна энергоснабжающая организация вам не разрешит подключиться по другому, как бы вы не доказывали, что тем самым, кроме эл.оборудования в доме, вы хотите защитить и сам прибор учета.

Стабилизатор имеет свой холостой ход и также потребляет эл.энергию, даже работая без нагрузки (до 30Вт/ч и выше). И эта энергия должна быть учтена и подсчитана.

Второй важный момент – крайне желательно, чтобы в схеме до места подключения прибора стабилизации было либо УЗО, либо дифф.автомат.

Это рекомендуют все производители популярных марок Ресанта, Sven, Лидер, Штиль и т.п. Это может быть вводной дифф.автомат на весь дом, не важно. Главное, чтобы само оборудование было защищено от утечек тока.

А пробой обмоток трансформатора на корпус, не такая уж и редкая вещь.

Первым делом монтируете в электрощитке, сразу после вводного автомата трехпозиционный переключатель.

в первом положении, когда язычок поднят вверх, напряжение будет подаваться в дом напрямую с электросети, без задействования стабилизатора

Вдруг он у вас вышел из строя или нужно провести какие либо ревизионные работы. Не будете же каждый раз откидывать провода и обесточивать всю квартиру.

во втором положении II (язычок автомата смотрит вниз) – эл.снабжение будет идти через стабилизатор

положение «0» – все электроприборы отключены, как от стабилизатора, так и от внешней сети

Выбираете место установки стабилизатора напряжения. Ставить где попало его тоже нельзя. Существуют определенные правила, которых следует придерживаться.

Прокладываете от щитка до этого места два кабеля ВВГнГ-Ls.

Каждый из них желательно промаркировать и сделать соответствующие надписи с обоих концов:

вход на стабилизатор

выход из стабилизатора

Снимаете изоляцию с жил и сначала подключаете кабель в электрощитке. Фазу с того провода, что идет на вход стабилизатора, подсоединяете к выходным зажимам вводного автомата.

Далее разбираетесь с кабелем стабилизатор-выход. Фазную жилу (пусть это будет белый провод), подключаете к контакту №2 на трехпозиционном выключателе.

Ноль и землю с обоих кабелей сажаете на соответствующие шинки.

Теперь нужно подать фазу непосредственно с вводного автомата на трехпозиционный. Зачищаете монтажный провод ПУГВ, оконцовываете жилы наконечниками НШВИ и заводите его с фазного выхода вводного автомата на зажим №4 выключателя.

Все что остается сделать в щитке – запитать все автоматы с клеммы №1 трехпозиционника.

Проделываете эту операцию опять же гибкими монтажными проводами.

Таким образом по схеме вы подали фазу с вводного автомата на 3-х позиционный, а уже далее через его контакты распределили нагрузку, путем подключения через стабилизатор (контакт №2-№1) и напрямую без него (контакт №4-№1).

В вашем конкретном случае данные номера контактов могут не совпадать с указанными здесь цифрами! Обязательно уточняйте все в инструкции или в паспорте на автомат.

Теперь переходим к непосредственному подключению самого стабилизатора. Для того, чтобы подобраться к его контактам, может понадобиться снять внешнюю крышку.

Пропускаете два кабеля (вход и выход) через отверстия и зажимаете под клеммы по следующей схеме:

фазную жилу входного кабеля стабилизатора затягиваете на клемме ВХОД (Lin)

нулевую жилу (синего цвета) к клемме N (Nin)

заземляющую жилу к винтовому зажиму с обозначением ”земля”

Кстати, отдельной клеммы ”земля” может и не быть. Тогда данную жилу закручиваете под винт на самом корпусе аппарата.

Есть модели с клеммниками всего под 3 провода. В них назад возвращается только фаза.

Ноль на питание электроприборов берется с общего щитка.

Теперь когда вы подали напряжение от щитка до стабилизатора, вам нужно вернуть это напряжение, но уже стабилизированное обратно в общий щит.

Для этого подсоединяете кабель — выход со стабилизатора.

его фазную жилу к зажиму ВЫХОД (Lout)

нулевую к N (Nout)

жилу заземления, туда же где и заземляющая жила от входного кабеля

Еще раз визуально проверяете всю схему и закрываете крышку.

Первое включение нужно осуществлять без нагрузки. То есть все автоматы кроме вводного и того, что идет на стабилизатор должны быть отключены.

Запускаете его на холостой ход и контролируете работу. Входные и выходные параметры, нет ли посторонних шумов или писка.

Также не помешает проверить правильность и точность тех.данных, что высвечиваются на электронном табло.

Если у вас дома трехфазная сеть 380В, то для такого подключения рекомендуется использовать 3 однофазных стабилизатор напряжения, с подключением каждого по отдельной фазе.

Более подробно о преимуществах трехфазных и однофазных аппаратов и когда какой нужно выбирать, можно ознакомиться в статье ”Как выбрать стабилизатор напряжения для дома”.

У вас может быть все идеально подключено и соблюдена схема, но стабилизатор будет постоянно греться и отключаться, либо на его табло выскакивать ошибки.

О том, где можно, а где ни в коем случае нельзя располагать данный прибор подробно читайте в статье ”Где устанавливать стабилизатор напряжения в доме”.

2 Подключение через простой автомат, а не трехпозиционный

Безусловно, данный пункт и ошибкой то трудно назвать. Тем более 90% потребителей именно так и делают.

Сначала вы отключаете автоматы на панели стабика.

Потом сам переключатель переводите в положение ТРАНЗИТ или БАЙПАС.

И только затем снова включаете автоматы.

Многие забывают об этом и делают переключение под нагрузкой. Что в итоге приводит к поломкам.

С 3-х позиционным автоматом такое исключено. Вы автоматически переключаете напряжение, без каких либо манипуляций на стабилизаторе. И все это одной клавишей!

Никакой последовательности запоминать не нужно. Так что данную процедуру можно смело доверять любому члену семьи.

3 Использование для подключения кабеля меньшего сечения чем вводной

Вы можете выбирать меньшее сечение, только когда запитываете отдельные электроприемники.

Если же у вас на стабилизаторе сидит весь дом, то будьте добры соблюдать параметры по вводу согласно всей общедомовой нагрузке.

4 Отсутствие наконечников на многожильных проводах

Почему-то многие забывают, что зачастую через стабилизатор проходит вся нагрузка вашего дома. Ровно такая же как и на вводом автомате.

При этом в электрощите все провода обжаты, даже на выключателях освещения с минимальными токами, а вот на клеммниках стабилизатора или его автоматах, постоянно можно встретить голый провод просто поджатый винтом.

Поэтому не скупитесь, и заранее вместе с аппаратом приобретайте соответствующие наконечники.

5 Выбивает общий автомат в щитке

Иногда после подключения стабилизатора, начинает выбивать вводной автомат. При этом без стабилизатора, все нормально и ничего не отключается.

Многие сразу грешат на неправильную схему подключения или дефект аппарата. Везут его на гарантийный ремонт и т.п.

А причина может быть совсем в другом. Если у вас через чур низкое напряжение 150-160В, то при его повышении до стандартных 220-230В, ток в сети значительно вырастет.

Отсюда и все проблемы. Обращайте на это внимание, прежде чем нести его обратно в магазин.

Подключение стабилизатора напряжения в частном доме

Скачки напряжения могут вывести электрические бытовые приборы из строя. Чтобы этого не произошло, используются специальные устройства – стабилизаторы напряжения. Они защищают электросеть от помех, нестабильного электропитания и дают приборам необходимые для работы 220 В. Стабилизаторы особенно нужны в загородном доме или коттедже, так как именно вне городских условий чаще всего встречается нестабильная сеть. Стабилизаторы могут применяться как для несложной бытовой техники (телевизор, холодильник), так и для устройств с повышенной мощностью.

Виды стабилизаторов

Все устройства, стабилизирующие напряжение, можно разделить на несколько категорий:

электромеханические;
релейные;
магнитоэлектрические;
импульсные преобразователи.

Переключение трансформаторных обмоток в электромеханическом стабилизаторе производится с помощью мотора. Скользящая колодка корректирует подаваемое напряжение. Недостаток системы – крупные габариты. Также крупногабаритными являются релейные и магнитоэлектрические устройства. Это связано с наличием крупного трансформатора для выравнивания напряжения.

Выбор конкретной модели напрямую зависит от места установки и финансовых возможностей пользователя.

Ступени переключения

Любое выравнивающее устройство имеет ступени переключения. Они определяют качество электричества на выходе. При нормальном напряжении в 200 В электричество пропускается схемой без изменений. Если напряжение падает (например, до 190 В), включается первая ступень, при которой нагрузка преобразуется в необходимые 220 В. Чем ниже текущее напряжение, тем на более высокую ступень переключится стабилизатор. Если все ступени закончились, поднять напряжение не получится.

Необходимые материалы

Для подключения понадобится сам стабилизатор.

Его нужно заранее выбрать с учетом того, какой прибор к нему будет подключен. Также нужны следующие материалы:

Трехжильный кабель ВВГ. Его сечение должно совпадать с сечением вводного кабеля на рубильнике или входном автомате.
Трехпозиционный выключатель для активации стабилизатора. У него есть 3 состояния – включен первый потребитель, включен второй потребитель и выключено. Вместо него можно применить обычный модульный переключатель, но в таком случае при отключении от стабилизатора каждый раз будет обесточено все помещение.
Провода ПУГВ разных цветов.

Стабилизатор должен монтироваться до прибора учета энергопотребления. Иное подсоединение запрещено. Это связано с тем, что стабилизатор имеет свой холостой ход и потребляет электричество. Оно должно учитываться при оплате счетов.

Также рекомендуется в схеме до подключения стабилизатора поставить УЗО или дифференциальный автомат.

Выбор места установки

Нужно заранее выбрать место, в которое будет установлен стабилизатор. Размеры устройства определяются его выходной мощностью. Маленькие стабилизаторы могут устанавливаться рядом с аппаратурой на столе. Крупногабаритные модели требуют стационарного монтажа. Местом установки может быть пол, стена или заранее оборудованная ниша.

Работающие трансформаторы нагреваются, из-за чего нужно проводить систему отвода тепла. По этой причине стабилизатор следует установить в место, в котором доступ к вентиляционным отверстиям будет открыт. Тогда внутри будет создаваться необходимый воздухообмен.

Место установки должно быть незапыленным, без влажного воздуха, вдали от легковоспламеняющихся и горючих жидкостей. Высокие температуры, пыль, влага могут вывести стабилизатор из строя. Оптимальное место расположения – устанавливать рядом с распределительной коробкой на входе до счетчика.

Подключение в распределительном щитке

После автомата в щитке должен устанавливаться трехпозиционный переключатель. В положении 1 при поднятом вверх рычажке напряжение подается напрямую от сети, не используя стабилизатор напряжения. Этот режим используется в случае, если регулятор напряжения сломался или проводятся ревизионные работы.

В положении 2 при рычажке, направленном вниз, электричество идет через стабилизатор. В нулевом положении все приборы отключены и от стабилизатора, и от электросети.

Со щитка до выбранного места установки прокладываются два кабеля ВВГ. Для удобства их нужно промаркировать: вход на стабилизатор и выход. Часть изоляции зачищается с жил и подключается в электрощиток. Фаза со входа стабилизатора идет к выходному зажиму на дифавтомат. Фаза с выхода идет на контакт 2 на трехпозиционном выключателе. Нули и земли с обоих проводов включаются на соответствующие шины.

Последний шаг – питание автомата с клеммы 1 трехпозиционного прибора. Это также выполняется гибким монтажным кабелем.

Обязательно перед подключением проверить соответствие контактов в документации. Они могут отличаться у разных моделей.

Соединение проводов

Для подсоединения нужно снять защитную крышку на стабилизаторе. Входной и выходной кабели продеваются через отверстие и зажимаются с помощью клемм. Фазу входного кабеля надо подсоединить к входу стабилизатора Lin. Ноль – к клемме N. Земля на соответствующий зажим. Если земли нет, жила закручивается под винт корпуса устройства.

После подачи напряжения с распределительной коробки нужно подать стабилизированное питание обратно в щиток. Для этого нужно подключиться через выходной кабель со стабилизатора. Фаза – к выходу Lout, ноль – к N, земля – туда же, где подключена заземляющая жила со входного кабеля.

Последний шаг – визуальный осмотр правильности подключения и тестирование системы.

Особенности подключения стабилизатора в трехфазную сеть

Трехфазные стабилизаторы для каждого блока имеют свои собственные клеммники. При их включении в сеть должно выполняться равномерное распределение однофазных потребителей. Этого можно достичь путем подключения к разным блокам на стабилизаторе.

Обычно подобные схемы можно подключать на производственных и промышленных предприятиях. Это связано с высокой стоимостью самого прибора.

В бытовых условиях трехфазные потребители электропитания подключаются через однофазный прибор.

Проверка собранной схемы

Первое включение проводится без подачи нагрузки. Задействован только вводный автомат, остальные выключены.

Нужно запустить холостой ход и посмотреть, как все работает. Проверяются выходные и входные параметры, отсутствие посторонних звуков и шумов. Рекомендуется посмотреть, какие данные показываются на табло.

Если все правильно, можно подавать питание.

Основные ошибки

К наиболее распространенным ошибкам подключения относятся:

Неправильный выбор расположения. Понять, что место выбрано неудачно, можно по перегреву устройства, отключению, появлению ошибочной информации на табло.
Использование обычного автомата, а не трехпозиционного. Использование классического автоматического выключателя не защитит устройство от поломки. Стабилизатор напряжения должен переходить из обычного режима в «транзит» с определенной последовательностью. Сначала производится отключение автоматов на панели, затем переключатель переводится в режим «транзит». Только после этого снова задействуются автоматы. Если не соблюдать приведенную последовательность, переключение будет производиться под нагрузкой, из-за чего техника выходит из строя. При использовании трехпозиционного выключателя запоминать алгоритм не требуется.
Неправильное подключение стабилизатора напряжения для дома, схема подключения выбрана неверно.

При монтаже прибора нужно учитывать все нюансы и не совершать перечисленных ошибок.

Подключение однофазного стабилизатора напряжения

Электроэнергия, поступающая к нам в квартиры, имеет свои стандарты. Например, для сети питания 220 вольт отклонение не должно превышать 10% от номинала. Такой разбег в величине напряжения не всегда благотворно сказывается на функционировании чувствительных электрических устройств бытового назначения, приборов освещения. Организации, поставляющие электроэнергию, применяют трансформаторы для линий питания, по которым приходит электрический ток к домам.

При работе под нагрузкой линия выдает нижний предел напряжения. При дальнейшем возрастании нагрузки нормативный предел снижается, так как мощность подстанции исчерпывается. Также функционирует и сеть 380 В. Это объясняет режим работы установок в обычных условиях. Реально же снабжение электричеством домов зимой бывает намного хуже.

Эту ситуацию можно исправить, применяя приборы, которые стабилизируют основные параметры электрического тока. Стабилизаторы применяются в разных местах. Стоимость такого устройства небольшая, а его монтаж и подключение довольно простое, и позволяет произвести всю работу самостоятельно.

Определение типа защиты

В настоящее время имеются стационарные приборы, стабилизирующие напряжение, монтаж которых осуществляется на весь дом, а также переносные модели, которые могут обслужить всего несколько электрических устройств. Кроме этого, стационарные стабилизаторы бывают трехфазными, однофазными. Это зависит от условий использования. Подключения на 1-фазную и 3-фазную сеть имеют свои отличия.

В квартире или собственном доме лучше подключить 1-фазный стабилизатор возле распредщитка. Это дает возможность защиты всей сети от воздействия перегрузок. Поэтому, рассмотрим инструкцию по монтажу для 1-фазного устройства.

Выбор места монтажа

При самостоятельной установке вся ответственность ложится на вас, так как при неправильном монтаже прибор может выйти из строя, может произойти пожар и т. д.

Чтобы своими руками подключить стабилизатор напряжения в квартире, необходимо учесть некоторые советы:

Помещение выбирается сухим, проветриваемым, так как основной причиной неисправности становится наличие влаги в корпусе прибора.
При монтаже в нише, проверьте, насколько безопасны отделочные материалы на предмет горючести.
Нужно обеспечивать зазор между стенками и стабилизатором. Необходимо отступать на 10 см.
При настенном монтаже, проверьте, чтобы крепление выдержало массу настенного стабилизатора.

Подключение к сети

Самостоятельное подключение к сети стабилизатора не представляет большой сложности. На тыльной стороне устройства есть колодка с клеммами на пять разъемов. Чаще всего провода чередуются так: фаза и ноль, заземление, нагрузочные фаза и ноль.

Для подключения нужно всего лишь сделать правильный выбор сечения кабеля. Далее осуществляется самостоятельный монтаж. Схема подключения стабилизатора на 220 вольт:

Типы стабилизаторов

Когда вы решились установить стабилизатор, то необходимо выбрать и приобрести модель стабилизатора. Чтобы не запутаться с выбором оптимального варианта прибора, нужно знать, что все устройства выполняют подобную функцию, но имеют отличия по принципу действия. Для получения качественной энергии для дома подходят 2 типа приборов:

Сервоприводное устройство, которое имеет схему сравнения, служащую для управления небольшим моторчиком. Он вращается в разных направлениях, и двигает бегунок, снимающий ток. В итоге на выходе получается стабильная величина напряжения 220 вольт. Достоинством такого устройства является плавное регулирование. Это дает возможность получения напряжения без перепадов.

Релейное исполнение устройства стабилизации имеет свои отличия по принципу действия. В корпусе устройства находится трансформатор с клеммами. Напряжение входа умножается на коэффициент, и подводится для каждого вывода. Электронные элементы управляют действием релейного блока, переключающего при необходимости выводы трансформатора. За счет этого на выходе стабилизатора получается напряжение 220 вольт. Отрицательным фактором таких устройств является появление небольших скачков напряжения, когда происходит переключение ступеней.

Третьим типом стабилизаторов является электронный прибор. Он относится к дорогостоящим приборам, хотя его принцип действия мало чем отличается от релейного устройства. У него вместо реле работает электронный ключ, переключающий выводы трансформатора, на тиристорах.

Ступени стабилизатора

Советы по подключению стабилизатора напряжения:

Перед монтажом всегда отключайте питание сети в электрическом щите.
Подключите вспомогательную защиту прибора в виде автоматического выключателя и устройства защитного отключения. Это продлевает срок его работы. Монтировать автоматику целесообразно за счетчиком, но перед защитой.
Электрическая сеть бытового назначения должна иметь контур заземления. Монтаж стабилизатора без заземления запрещается согласно правилам электробезопасности.
Монтаж стабилизирующего устройства в доме до счетчика запрещен. Оптимальным вариантом установки стабилизатора будет выполнение его по вышеуказанной схеме.
Запрещается подключать стабилизатор сразу после заноса его с мороза в квартиру. Внутри корпуса скапливается конденсат, который может сильно повредить устройство при включении, и сократить срок службы. На улице также запрещается его установка.
Стабилизатор небольшой мощности до 5 киловатт подсоединяется прямо к розетке. Этот способ приемлем для гаражных условий, дачного дома. Иногда осуществляют установку переносного стабилизатора отдельно для цифровой техники, например, на компьютер, телевизор и т. д.

После монтажа нужно проконтролировать правильность соединений и монтажа. Для этого подключают автоматы ввода в распредщите. Треск, гудение, искрение не допускаются. Если таких признаков нет, то подключение стабилизатора напряжения выполнено правильно.
Не допускается подключать стабилизатор на нагрузку, превышающую мощность прибора. Резерв его мощности должен быть не менее 30%.
Правильная схема установки чаще всего изображается на корпусе устройства. Сначала нужно ориентироваться на эту схему. Если такой схемы нет, то оптимальным вариантом являются данные рекомендации. Популярные модели стабилизаторов подключают именно таким образом.

Пример подключения стабилизатора

Домашний счетчик, после него два автомата.

Верхний выключатель отключает фазу, другой – ноль. Один провод поступает на дом, а другой на летнюю кухню.

Схем подключения

Открываем крышку клеммника стабилизатора:

Выполняем подключение стабилизатора согласно схеме.

Стабилизатор стоит за стеной, поэтому имеется отверстие, через которое проходят четыре провода: фаза для стабилизатора, ноль для него же, ноль для квартиры, фаза тоже в квартиру.

Еще раз контролируем правильность соединений и включаем питание.

На дисплее показывается напряжение и ток на выходе.

Схемы 3-фазных нагрузок через 1-фазные стабилизаторы

Устройства, применяемые в быту, расходуют меньше энергии, чем промышленные образцы. Поэтому для нормальных свойств сети можно использовать три равных по характеристикам стабилизатора напряжения, которые соответствуют нагрузке для 1-фазной линии.

Если они применяют разделение нуля, то для их монтажа подходит такая схема:

По этой схеме для наглядности шина провода защиты РЕ не указана, а соединение стабилизаторов к ней выполнено упрощенно.

Рабочий нулевой провод после защит, находящихся в распредщитке дома, разделяется на клеммы вывода каждого стабилизатора. Его шина создается путем параллельного соединения клемм выхода всех трех устройств. Нули ко всем нагрузкам подходят жилами проводов от этой шины.

Клемма фазы, которая входит в каждый стабилизатор, подключается к своим клеммам защитного устройства, выходная клемма с группой автоматов, подающих питание на потребители.

Если объединить рабочие отходящие и входящие нули, то это делает схему проще. Но у отдельных моделей такой способ нарушает некоторые алгоритмы управления при возникновении аварии. Поэтому изготовители осуществляют такое разделение.

На схеме изображено подключение аналогичных стабилизаторов к 3-фазным нагрузкам.

Все схемы показаны для ознакомления с принципом действия стабилизаторов напряжения. Поэтому на схеме не изображаются устройства коммутации, распредкоробки и другие устройства.

Как подключить однофазный стабилизатор напряжения на весь дом?

У электроэнергии, поступающей в ваши дома и квартиры, есть свои определенные стандарты. К примеру, если напряжение сети 220 В – отклонение должно быть не более 10 процентов от номинала. Такой разбег в объёме напряжения может негативно сказаться на правильном функционировании бытовых электрических устройств и осветительных приборов.

Специализированные организации, которые занимаются поставкой электроэнергии, используют в работе трансформаторы, предназначенные для преобразования электрических величин. От них и приходит электроэнергия в дома и квартиры.

Нижний предел напряжения линия показывает при работе под большой нагрузкой. Если в дальнейшем нагрузка увеличивается, нормативный предел идёт на спад, это обусловлено исчерпыванием мощностей подстанции. По такому же принципу работает сеть с напряжением в 380 В, это легко поясняется рабочим режимом установок в стандартных условиях. Если же взглянуть на картину более реально, то в холодное время года снабжение жилых помещений напряжением на уровень ниже, нежели в летний период.

Справка. Перепады напряжения и его нестабильную работу можно исправить с помощью специальных стабилизаторов, функция которых заключается в нормализации параметров тока. Стабилизаторы широко применяются в разных местах, они имеют достаточно бюджетную стоимость, и просты в установке и подключении. Всю работу, связанную со стабилизатором можно выполнить самостоятельно, не прибегая к помощи специалистов.

Определение типа защиты

На сегодняшний день стабилизаторы делятся на 2 основных типа:

стационарные приборы для стабилизации напряжения, их монтаж делают на весь дом;
переносные модели, они могут стабилизировать работу всего нескольких электрических устройств.

Также, стабилизаторы стационарного назначения подразделяются на однофазные и трехфазные, все зависит от условий, в которых их планируют эксплуатировать. В своем доме или квартире более уместным будет установить и подключить стабилизатор вблизи распределительного щита электроэнергии, с помощью такого шага вы сможете предотвратить сбои и перегрузки всей сети.

Выбор места монтажа

Важно! Если вы решили устанавливать стабилизатор электроэнергии самостоятельно – вся ответственность за исправность прибора ложится на ваши плечи. Вы должны четко следовать всем требованиям и правилам ПУЭ.

Существует определенный список рекомендаций, касающийся выбора правильного места для установки стабилизатора электроэнергии:

Помещение, где планируется установка должно быть с минимальным уровнем влажности воздуха, и всегда хорошо проветренным. Такие условия необходимо соблюдать, чтобы свести к минимуму риск попадания влаги в устройство;
Если установка стабилизатора будет производиться в маленьких закрытых пространствах (например, в ячейке около распределительного щитка электроэнергии), заранее подумайте о том, чтобы облицовочные материалы в этой зоне не были горючими и легко воспламеняемыми;
Обязательно оставьте зазор не менее десяти см между коробкой стабилизатора и стеной;
Прикрепляя на стену стабилизатор электроэнергии, заранее позаботьтесь о том, чтобы максимально надежно его закрепить, а также чтобы его расположение было удобным для эксплуатации.

Что понадобится для подключения

Для подключения однофазного стабилизатора электроэнергии вам понадобится:

Однофазный стабилизатор.
Трехжильный кабель ВВГнГ-Ls (сечение данного кабеля должно быть идентичным вашему вводному кабелю, который находится на самом рубильнике или на автомате главного ввода). Через этот кабель будет проходить нагрузка электроэнергии на весь дом.
3-х позиционный выключатель. От стандартных выключателей он отличается тем, что может находиться в трех состояниях.
Разноцветный провод типа ПУГВ.

У данного выключателя будем использовать три состояния:

Подключено через стабилизатор;
Байпас, т.е. без стабилизатора – грязное питание;
Выключено.

Важно! При процессе подключения можно воспользоваться и автоматом модульного типа. Но следует учитывать, что при использовании такой схемы, если у вас возникнет необходимость отключить стабилизатор электроэнергии, вы будете вынуждены каждый раз отключать энергию во всем доме и перекидывать провода.

Помните о том, что однофазный стабилизатор электроэнергии необходимо установить после электросчетчика.

Подключение стабилизатора

Схема подключения однофазного стабилизатора электроэнергии в сети с напряжением 220 Вольт

Важно! При подключении стабилизационного оборудования в первую очередь отключите электроэнергию в доме! Это одно из главных правил в технике безопасности.

Для выполнения данного правила нужно выключить вводной автомат, который находится в распределительном щитке, затем нужно ещё раз проверить, отключена ли электроэнергия. Для этих целей воспользуйтесь специальным указателем.

В основном, стабилизатор включается сразу после подачи напряжения. Стабилизатор электроэнергии имеет последовательный тип включения. Маленькой шпаргалкой для вас может стать схема подключения стабилизатора, нанесенная на его корпус производителем.

Однофазный стабилизатор имеет три контакта, которые участвуют в процессе подключения:

От вводного автомата берётся фазный провод и подключается к месту «входа» в колодке подключения проводов у стабилизатора;
К «выходу» подключите фазный провод, отвечающий за распределение нагрузки;
Последний шаг. Найдите нулевой контакт стабилизатора, и подключите его к нулевому проводу сети, избегая разрыва.

Нулевой провод для начала необходимо соединить со стабилизатором, далее – к общему нулевому проводу сети.

Что делать если на корпусе стабилизатора 4 контакта для подключения

Случается так, что при осмотре стабилизатора электроэнергии вы можете наблюдать сразу 4 контакта для подключения. Это выглядит следующим образом:

При наличии такой схемы в стабилизаторе напряжения, подключение к сети происходит следующим образом:

Нулевой и фазный провода электрощита соединяются с соответствующим контактом, называемым «вход» на корпусе защитного прибора. При этом нулевой и фазный провода, отвечающие за нагрузку, присоединяются к контактам, с обозначением «выход».

Когда процесс установки подойдет к завершению, ещё раз проверьте, правильно ли вы соединили все провода. Перед тем, как включить прибор первый раз, необходимо обесточить все электроприборы, и достать все вилки из розеток.

Когда стабилизатор включился, внимательно проследите за исправностью его функционирования. Он должен тихо работать без посторонних шумов в виде треска, и др.

Важно! Чтобы стабилизатор напряжения эффективно и надежно работал раз в год необходимо проводить профилактику, которая заключается в подтягивании болтиков и винтов. Своевременное проведение такой процедуры поможет свести к минимуму риск возникновения возгорания или деформации изоляционного слоя, причиной которых может стать деформированный или слабо затянутый контакт.

Также, в продаже можно найти стабилизаторы напряжения с небольшой мощностью (P

Любое электрическое устройство, работу которого вы хотите защитить от риска, присоединяется к стабилизатору напряжения именно посредством такой розетки. Исходя из этого, можно сделать вывод, что устройств, защищающие электроэнергию и работающие на её основе приборы, являются своего рода дополнительным звеном между нагрузкой и электрической сетью, которые обеспечивают надежную защиту от скачков напряжения и перегрузки сети.

Проверка работоспособности схемы

Если в вашем доме трехфазная сеть с напряжением 380 В – для подключения рекомендуется воспользоваться сразу тремя однофазными стабилизаторами напряжения. Каждый нужно подключать строго по отдельной фазе.

При первом подключении стабилизатора к сети нужно исключить всю возможную нагрузку. Все автоматы необходимо выключить. Работающими должны остаться только вводной автомат, и автомат который идет непосредственно на стабилизатор. Как только вы подключите стабилизатор электроэнергии. Он запустится на холостой ход, а ваша задача контролировать его работу. Проследите за посторонними шумами (при норме их быть не должно), обратите внимание на входные и выходные параметры напряжения, а также проверьте верность и точность технических данных которые можно увидеть на электроном экране счетчика.

Ошибки подключения

Отключение от питания автоматов непосредственно на панели прибора;
Изменить обычное положение выключателя в «байпас», либо «транзит»;
Только после выполнения выше указанных действий можно заново включить автоматы.

Важно! Многие люди ошибочно недооценивают важность соблюдения таких правил, и меняют положение переключателя под напряжением, что в итоге приводит к сбоям в работе устройства или поломке.

Как правильно подключить стабилизатор 🔌 напряжения однофазный, установка и схема подключения в частном доме и на даче

Поздравляем всех, кто не стал терпеть некачественное электроснабжение и приобрел стабилизатор напряжения. Это заметно выгоднее, чем ремонтировать вышедшую из строя бытовую технику по причине отвратительного питания. Если же «загубить» газовый котел или холодильник, можно пострадать и посильнее. Еще приятнее избежать возгорания электроники и пожара.

Перед тем, как начать монтаж

Выбор места для установки прибора

Установка стабилизатора напряжения может оказаться не самой простой задачей, так как необходимо выполнить несколько требований. Перечислим их в порядке важности, вдобавок к указанным в паспорте на оборудование:

исключается попадание влаги на поверхность аппарата;
необходимо обеспечить свободный обдув воздухом корпуса прибора;
выгодно расположить стабилизатор поближе к вводному щиту;
следует учесть, что работа электромеханического прибора сопровождается характерным шумом, а релейный аппарат издает щелчки;
должен быть обеспечен удобный доступ для подключения, контроля и обслуживания прибора;
оптимально разместить регулятор напряжения на стене или на полке.

Пример подключения однофазного стабилизатора напряжения

Подключение стабилизатора 220 вольт в простейшем случае может быть выполнено по одной из приведенных схем, в зависимости от того, в какой последовательности уже соединены счетчик и входной автомат. В любом случае необходимо обеспечить заземление стабилизатора. Суть подключения стабилизатора состоит в том, что напряжение из сети подается на вход стабилизатора, а к его выходу подсоединяются потребители электроэнергии.

Варианты монтажа стабилизаторов напряжения

На схемах подключения приведен вариант клеммной колодки на задней стенке стабилизатора напряжения с пятью контактами. Бывает, что клемма заземления размещается отдельно: к ней и нужно подсоединить заземляющий проводник. Иногда клемма N(ноль) всего одна, тогда оба нулевых провода: и входной, и для потребителей подсоединяют к ней.

Перед непосредственным подключением стабилизатора необходимо обесточить электрическую сеть в помещении с помощью входного автомата. Затем следует убедиться, что оно действительно отсутствует с помощью индикатора или мультиметра. Включатель питания и переключатель байпас прибора должны находиться в выключенном состоянии.

После выполнения электромонтажа подают питание на стабилизатор, а затем включают и его. Внутренний таймер прибора задерживает его запуск, раздается щелчок, и подается питание. На дисплее высвечивается значение выходного напряжения 220В. У большинства современных приборов на дисплее может появиться следующая информация:

символ L означает, что напряжение на входе опустилось ниже допустимого для работы прибора;
символ Н означает, что напряжение на входе поднялось выше допустимого для работы прибора;
символ СН означает, что суммарная мощность подключенных к прибору потребителей выше допустимой.

Установка стабилизатора напряжения в цокольном этаже

Рассмотрим практический пример подключения стабилизатора к однофазной сети 220 вольт на примере релейного прибора РЕСАНТА АСН-10000/1-Ц. Прибор установлен в цокольном этаже, где никому не мешает щелканье реле и шум расположенного рядом встроенного пылесоса. В стене находится монтажная коробка с клеммником и автоматом для подключения стабилизатора.

Полочка для установки стабилизатора напряжения

Агрегат размещен на полочке, которая устроена на забитых в стену отрезках арматуры. Зазор между стеной и полкой, а также свободное пространство под ней обеспечивают обдув воздухом корпуса прибора.

На входе в дом установлен автомат номиналом 40А, что соответствует максимальной мощности энергопотребления порядка 8 кВт. Стабилизатор РЕСАНТА АСН-10000/1-Ц несколько мощнее, однако для уменьшения нагрузки на прибор через него подключены не все потребители. В результате получилась следующая ниже схема электромонтажа.

Подключение релейного стабилизатора РЕСАНТА

В данном случае для защиты от утечек установлено УЗО (устройство защитного отключения) после счетчика. Ряд потребителей, например: освещение, обогреватель сауны, проточный водонагреватель и некоторые розетки имеют нестабилизированное питание.

Так как стабилизатор РЕСАНТА размещен в цокольном этаже и далеко от ввода в дом, перед ним установлен дополнительный автомат и колодка для электромонтажа. Это позволяет обслуживать и ремонтировать при необходимости прибор без отключения нестабилизированного питания в доме.

Монтаж выполнен кабелем, который состоит из пяти многожильных проводов. Это позволяет свободно передвигать прибор.

В соответствии со схемой в коробке установлена клеммная колодка на 4 контакта, пятый провод подключен к автомату. Надо пояснить, что в дополнение к указанному на схеме, к клеммнику подсоединен кабель питания розетки встроенного пылесоса (заходит в коробку снизу). Справа сверху подведены кабель, подающий питание на стабилизатор, а также кабель, подключенный к нагрузке. В данном случае:

зеленый провод – заземление;
синий – ноль;
белый(коричневый) –фаза.

Подключение кабеля к колодке в распредкоробке

Подключение стабилизатора в сети 380в

По своей сути, подключение трехфазного стабилизатора на 380В ничем не отличается от подключения обычного однофазного. Заметим, что приобрести три однофазных стабилизатора выгоднее, чем один трехфазный. Так же и в случае ремонта одного из стабилизаторов: без электроснабжения окажется только одна фаза. Ниже приводится схема монтажа трех стабилизаторов 220В вольт в трехфазной сети при установке автоматического выключателя после счетчика.

В том случае, когда на клеммной колодке стабилизатора есть только один контакт N для нулевого провода, он будет общим для входа и выхода. Ниже приводится схема монтажа приборов в сети 380В для такого варианта.

Подключение стабилизаторов с колодками на четыре контакта

Так бывает, что после изучения инструкции вопросы все же остаются. Пусть в этом случае Вам поможет видеоролик.

Как подключить стабилизатор напряжения для дома

Подключение стабилизатора напряжения

Используйте переходник на витую пару.

Схема подключения стабилизатора в частном доме

Подключение однофазного стабилизатора напряжения

Определение типа защиты

Выбор места монтажа

Чтобы своими руками подключить стабилизатор напряжения в квартире, необходимо учесть некоторые советы:

Помещение выбирается сухим, проветриваемым, так как основной причиной неисправности становится наличие влаги в корпусе прибора.
При монтаже в нише, проверьте, насколько безопасны отделочные материалы на предмет горючести.
Нужно обеспечивать зазор между стенками и стабилизатором. Необходимо отступать на 10 см.
При настенном монтаже, проверьте, чтобы крепление выдержало массу настенного стабилизатора.

Подключение к сети

Типы стабилизаторов

Ступени стабилизатора

Советы по подключению стабилизатора напряжения:

Перед монтажом всегда отключайте питание сети в электрическом щите.
Подключите вспомогательную защиту прибора в виде автоматического выключателя и устройства защитного отключения. Это продлевает срок его работы. Монтировать автоматику целесообразно за счетчиком, но перед защитой.
Электрическая сеть бытового назначения должна иметь контур заземления. Монтаж стабилизатора без заземления запрещается согласно правилам электробезопасности.
Монтаж стабилизирующего устройства в доме до счетчика запрещен. Оптимальным вариантом установки стабилизатора будет выполнение его по вышеуказанной схеме.
Запрещается подключать стабилизатор сразу после заноса его с мороза в квартиру. Внутри корпуса скапливается конденсат, который может сильно повредить устройство при включении, и сократить срок службы. На улице также запрещается его установка.
Стабилизатор небольшой мощности до 5 киловатт подсоединяется прямо к розетке. Этот способ приемлем для гаражных условий, дачного дома. Иногда осуществляют установку переносного стабилизатора отдельно для цифровой техники, например, на компьютер, телевизор и т. д.

После монтажа нужно проконтролировать правильность соединений и монтажа. Для этого подключают автоматы ввода в распредщите. Треск, гудение, искрение не допускаются. Если таких признаков нет, то подключение стабилизатора напряжения выполнено правильно.
Не допускается подключать стабилизатор на нагрузку, превышающую мощность прибора. Резерв его мощности должен быть не менее 30%.
Правильная схема установки чаще всего изображается на корпусе устройства. Сначала нужно ориентироваться на эту схему. Если такой схемы нет, то оптимальным вариантом являются данные рекомендации. Популярные модели стабилизаторов подключают именно таким образом.

Пример подключения стабилизатора

Домашний счетчик, после него два автомата.

Верхний выключатель отключает фазу, другой – ноль. Один провод поступает на дом, а другой на летнюю кухню.

Схем подключения

Открываем крышку клеммника стабилизатора:

Выполняем подключение стабилизатора согласно схеме.

Еще раз контролируем правильность соединений и включаем питание.

На дисплее показывается напряжение и ток на выходе.

Схемы 3-фазных нагрузок через 1-фазные стабилизаторы

Если они применяют разделение нуля, то для их монтажа подходит такая схема:

На схеме изображено подключение аналогичных стабилизаторов к 3-фазным нагрузкам.

Как защитить домашнюю электропроводку стабилизатором напряжения

Шаг 1 – Определяемся с типом защиты

На сегодняшний день существуют стационарные стабилизаторы напряжения, установка которых производится на весь дом и мобильные модели, которые способны обслуживать один либо несколько отдельных электроприборов. Помимо этого стационарное оборудование может быть трехфазным либо однофазным, в зависимости от условий применений. Подключение своими руками в этом случае имеет свои отличия: то ли Вы будете подсоединять прибор к 220 В, то ли к 380.

Как правило, в частных домах и квартирах правильнее всего будет подключить однофазный стабилизатор напряжения к сети возле распределительного щитка, что позволит защищать всю сеть от перегрузок. Именно поэтому инструкция по подключению будет предоставлена для однофазного стационарного электроприбора.

Шаг 2 – Выбираем место установки

При установке своими силами дела обстоят куда сложнее, т.к. если Вы неправильно установите корпус в доме, может произойти в лучшем случае выход защитного прибора из строя, не говоря уже о таких последствиях, как пожар.

Итак, чтобы самому установить стабилизатор напряжения в помещении, учитывайте следующие рекомендации:

комната должна быть сухой и хорошо вентилируемой, т.к. одной из главных причин поломки устройства является появление конденсата внутри корпуса;
при установке изделия в нише, позаботьтесь о том, чтобы отделочные материалы были пожаробезопасные – кирпич, бетон, металл либо стеклотекстолит;
соблюдайте воздушный зазор между корпусом техники и стенками, со всех сторон отступ должен быть не меньше, чем 10 см;
если Вы решите установить стабилизатор напряжения на стене своими руками, позаботьтесь, чтобы подставка (либо анкера) смогла выдержать вес настенного корпуса.

Рекомендуем также просмотреть наглядную видео инструкцию по установке и подключению аппарата на стене в доме:

Шаг 3 – Производим подсоединение к электросети

На самом деле самостоятельно подключить стабилизатор напряжения к сети в доме довольно просто. Сзади устройства находится клеммная колодка на 5 разъемов. Обычно очередность подключения проводов следующая (слева направо): вводные фаза и ноль, заземление, фаза и ноль, идущие на нагрузку. На фото ниже Вы можете увидеть расположение разъемов:

Все, что Вам нужно, правильно выбрать сечение кабеля по мощности и току, после чего произвести монтаж своими руками, согласно схеме (для однофазного устройства):

Требования и рекомендации к подключению стабилизатора напряжения своими руками:

Обязательно перед электромонтажными работами отключите электроэнергию на вводном щитке.
Дополнительно защитите изделие автоматическим выключателем и УЗО, что продлит его срок службы. Установить автоматику рекомендуется после счетчика, но перед защитой от перенапряжения.
Бытовая электросеть обязательно должна иметь заземляющий контур. Производить подключение без заземления запрещается из соображений электробезопасности.
Установка стабилизатора напряжения в доме перед счетчиком запрещается, и добиться размещения защиты до прибора учета электричества очень сложно. Лучше производить монтаж так, как показано на схеме выше.
Нельзя производить подключение аппарата сразу же после того, как Вы занесете его с мороза в дом. Пусть электроника «отойдет» и весь конденсат внутри испариться, иначе, как мы уже говорили Выше, срок службы устройства резко сократится. Сюда же можно отнести запрет на подключение изделия на улице.
Защита, мощностью менее 5 кВт подключается напрямую к розетке. Такой вариант идеально подходит для гаража, загородного дома и дачи. Некоторые производят установку мобильного стабилизатора напряжения отдельно на компьютер, телевизор, котел, кондиционер, генератор либо стиральную машину, что позволяет защитить только определенный вид бытовой техники.
Если Вам нужно подключить устройство защиты от перенапряжения в трехфазной сети, лучше купите три однофазных аппарата на 220в и подключите их по схеме звезда, чем один на 380 Вольт. Так Вы сэкономите деньги не только на покупке стабилизатора, но и на его ремонте (отремонтировать однофазное устройство на порядок дешевле, нежели трехфазное).
После электромонтажных работ проверьте правильность подключения и установки, включив вводные автоматы на распределительном щите. Если ничего не гудит, не трещит и не искрит, значит, Вы все сделали правильно.
Запрещается подключать устройство к нагрузке большей мощности. Запас мощности защиты должен составлять от 20 до 30%.
Правильная схема монтажа обычно обозначена на корпусе продукции. В первую очередь ориентируйтесь на нее, но если подсказка от производителя отсутствует, рекомендуем производить подсоединение согласно данной инструкции. Все популярные модели (от фирм Ресанта, Лидер) следует подключить именно по этой технологии.

Вот и вся технология установки и подключения стабилизатора напряжения своими руками. Как Вы видите, ничего сложного нет, главное учитывать все требования и рекомендации. Напоследок хотелось бы отметить, что ежегодно Вы должны проверять надежность соединения проводов в клеммной колодке и при необходимости подтягивать винтики.

Также читают:

Схема подключения стабилизатора напряжения. Пошаговая инструкция. Ошибки и правила.

Стандартный уровень напряжения согласно норм, должен быть 230 вольт (не 220, как многие до сих пор считают).

На стабилизаторе имеется вилка и розетка. Тут разберется даже школьник.

Помимо самого стабилизатора, вам понадобится ряд дополнительных материалов:

трехжильный кабель ВВГнГ-Ls

выключатель трехпозиционный

Данный выключатель в отличие от простых, имеет три состояния:

1 включен потребитель №1

3 включен потребитель №2

С данным переключателем, вы одним движением целиком отсекаете агрегат, а дом остается со светом напрямую.

провод ПУГВ разных цветов

А пробой обмоток трансформатора на корпус, не такая уж и редкая вещь.

Первым делом монтируете в электрощитке, сразу после вводного автомата трехпозиционный переключатель.

в первом положении, когда язычок поднят вверх, напряжение будет подаваться в дом напрямую с электросети, без задействования стабилизатора

во втором положении II (язычок автомата смотрит вниз) – эл.снабжение будет идти через стабилизатор

положение «0» – все электроприборы отключены, как от стабилизатора, так и от внешней сети

Прокладываете от щитка до этого места два кабеля ВВГнГ-Ls.

Каждый из них желательно промаркировать и сделать соответствующие надписи с обоих концов:

вход на стабилизатор

выход из стабилизатора

Ноль и землю с обоих кабелей сажаете на соответствующие шинки.

Все что остается сделать в щитке – запитать все автоматы с клеммы №1 трехпозиционника.

Проделываете эту операцию опять же гибкими монтажными проводами.

Пропускаете два кабеля (вход и выход) через отверстия и зажимаете под клеммы по следующей схеме:

фазную жилу входного кабеля стабилизатора затягиваете на клемме ВХОД (Lin)

нулевую жилу (синего цвета) к клемме N (Nin)

заземляющую жилу к винтовому зажиму с обозначением ”земля”

Есть модели с клеммниками всего под 3 провода. В них назад возвращается только фаза.

Ноль на питание электроприборов берется с общего щитка.

Для этого подсоединяете кабель — выход со стабилизатора.

его фазную жилу к зажиму ВЫХОД (Lout)

нулевую к N (Nout)

жилу заземления, туда же где и заземляющая жила от входного кабеля

Еще раз визуально проверяете всю схему и закрываете крышку.

Также не помешает проверить правильность и точность тех.данных, что высвечиваются на электронном табло.

2 Подключение через простой автомат, а не трехпозиционный

Безусловно, данный пункт и ошибкой то трудно назвать. Тем более 90% потребителей именно так и делают.

Сначала вы отключаете автоматы на панели стабика.

Потом сам переключатель переводите в положение ТРАНЗИТ или БАЙПАС.

И только затем снова включаете автоматы.

Многие забывают об этом и делают переключение под нагрузкой. Что в итоге приводит к поломкам.

3 Использование для подключения кабеля меньшего сечения чем вводной

Вы можете выбирать меньшее сечение, только когда запитываете отдельные электроприемники.

4 Отсутствие наконечников на многожильных проводах

Поэтому не скупитесь, и заранее вместе с аппаратом приобретайте соответствующие наконечники.

5 Выбивает общий автомат в щитке

Отсюда и все проблемы. Обращайте на это внимание, прежде чем нести его обратно в магазин.

Как правильно подключить стабилизатор 🔌 напряжения однофазный, установка и схема подключения в частном доме и на даче

Перед тем, как начать монтаж

Выбор места для установки прибора

исключается попадание влаги на поверхность аппарата;
необходимо обеспечить свободный обдув воздухом корпуса прибора;
выгодно расположить стабилизатор поближе к вводному щиту;
следует учесть, что работа электромеханического прибора сопровождается характерным шумом, а релейный аппарат издает щелчки;
должен быть обеспечен удобный доступ для подключения, контроля и обслуживания прибора;
оптимально разместить регулятор напряжения на стене или на полке.

Пример подключения однофазного стабилизатора напряжения

Варианты монтажа стабилизаторов напряжения

символ L означает, что напряжение на входе опустилось ниже допустимого для работы прибора;
символ Н означает, что напряжение на входе поднялось выше допустимого для работы прибора;
символ СН означает, что суммарная мощность подключенных к прибору потребителей выше допустимой.

Установка стабилизатора напряжения в цокольном этаже

Полочка для установки стабилизатора напряжения

Подключение релейного стабилизатора РЕСАНТА

зеленый провод – заземление;
синий – ноль;
белый(коричневый) –фаза.

Подключение кабеля к колодке в распредкоробке

Подключение стабилизатора в сети 380в

Подключение стабилизаторов с колодками на четыре контакта

Подключение стабилизатора напряжения

Частой причиной преждевременного выхода бытовых электроприборов из строя, являются перепады напряжения в электрической сети.

Предотвратить эти нежелательные ситуации помогут стабилизаторы напряжения – специальные устройства, дающее возможность защитить от скачков напряжения и помех, бытовое и промышленное оборудование.

Электроника стабилизатора обеспечивает контроль значений входного напряжения и своевременно отключает нагрузку при выходе его за допустимые параметры. Подключение нагрузки производится при возврате значений сети в разрешённые нормы.

Схема подключения стабилизатора напряжения в сеть 220 Вольт.

Подключение стабилизатора напряжения производится при отключенном напряжении сети. Это требование техники безопасности выполняется в обязательном порядке, для чего производится отключение автомата или рубильника, расположенного в распределительном электрощите. В след за этим обязательно проверяется отсутствие напряжения, используя индикатор напряжения.

Подключение стабилизатора происходит, как правило, на вводе в помещение перед нагрузкой. Подключение осуществляется последовательно в разрыв фазного провода. Производители в обязательном порядке наносят обозначение контактов на поверхности корпуса стабилизатора.

Подключение стабилизатора напряжения происходит через несколько контактов:

фаза-вход
фаза-выход
ноль

Фазный провод от вводного автомата подключается к клемме вход на стабилизаторе. Ноль подключаем к нулевой клемме на стабилизаторе и к нулевой шине щита. Провода нагрузки подключаем к клемме выход. Ноль на нагрузку подключаем к нулевому контакту на стабилизаторе или берем с нулевой шины электрощита.

Как выполнить подключение, если на корпусе стабилизатора четыре контакта?

Иногда стабилизаторы напряжения подключаются не через три контакта, а через четыре контакта:

фаза-вход
ноль-вход
фаза-выход
ноль-выход

В данном случае стабилизатор напряжения подключается к сети следующим образом: от вводного автомата электрощита подключаем фазный и нулевой провода к клеммам «вход», затем фазный и нулевой провода нагрузки подключаем к клеммам «выход».

После монтажа необходимо ещё раз проверить точность подключения проводов. До первого включения стабилизатора необходимо отключить всю нагрузку от его выхода(отключить освещение и вытащить вилки электроприборов из розеток).

После включения стабилизатора проверьте его работу, стабилизатор должен работать без посторонних шумов, потрескиваний и т.п.

Рекомендуется ежегодно выполнять профилактическую протяжку винтовых и болтовых соединений. Данная мера предотвратит повреждение изоляции и возможность пожара от плохо затянутого или ослабшего контакта.

Многие маломощные стабилизаторы с выходной мощностью менее 1,5 кВт выпускаются в виде готового блока, укомплектованного сетевым шнуром с готовой вилкой на конце. На корпусе стабилизатора уже располагаются одна или несколько розеток для подключения бытовой техники. Таким образом, стабилизатор является промежуточным элементом между электрической сетью и подключенной к нему нагрузкой, обеспечивая защиту от аномальных напряжений.

Схема подключения стабилизатора напряжения в сеть 380 В

В последнее время в загородных домах применяется трехфазная система питания (380 В). Нагрузку при таком подключении стараются равномерно распределить по всем трем фазам.

Защита электроприборов в такой сети осуществляется двумя способами: установкой одного трехфазного стабилизатора или установкой трёх однофазных. Установка трёхфазного стабилизатора оправдана, лишь в случае, если в доме установлены трёхфазные потребители-электродвигатели. Для этих приборов допустимо установка только трехфазных стабилизаторов напряжения. Такие нагрузки в домах применяются очень редко (в большинстве случаев не применяются). Поэтому если у Вас в доме все потребители однофазные (220 В), в этом случае оправданна установка трёх однофазных стабилизаторов.

Данный способ установки имеет ряд преимуществ: во первых, стоимость одного трёхфазного стабилизатора несравнимо больше, чем трёх однофазных, во вторых при выходе из строя одного стабилизатора (или пропадании напряжения по одной фазе) два оставшихся продолжат работать, в то время как трёхфазный стабилизатор полностью обесточит дом.

Где устанавливают стабилизатор напряжения.

Для установки стабилизатора напряжения рекомендуется использовать подсобные помещения: кладовки подсобки тамбуры и т. д. Основным условием при выборе места установки является наличие гарантированной вентиляции стабилизатора.

Схема подключения стабилизаторов напряжения с четырьмя контактами

Материалы, близкие по теме:

Схема автоматического стабилизатора напряжения для телевизоров и холодильников

Здесь мы рассмотрим конструкцию простого автоматического стабилизатора сетевого напряжения переменного тока, который может применяться для защиты таких приборов, как телевизор и холодильник, от колебаний напряжения.

Стабилизатор напряжения — это устройство, которое предназначено для определения несоответствующих колебаний напряжения на входах сети переменного тока и их коррекции для получения стабилизированного напряжения для подключенных устройств или устройств.

Принцип работы схемы

Обращаясь к рисунку, мы обнаруживаем, что предлагаемая схема автоматического стабилизатора напряжения сконфигурирована с одним операционным усилителем IC 741. Он становится управляющей частью всей конструкции. Операционный усилитель подключен как компаратор, мы все знаем, насколько хорошо этот режим подходит для IC 741 и других операционных усилителей. Два входа подходят для указанных операций.

На вывод №2 ИС устанавливается опорный уровень, создаваемый резистором R1 и стабилитроном, в то время как на вывод №3 подается примерное напряжение от трансформатора или источника питания.

Это напряжение становится напряжением считывания для ИС и прямо пропорционально изменяющемуся входному переменному току нашей сети.

Предустановка используется для установки точки срабатывания или пороговой точки, при которой напряжение может считаться опасным или несоответствующим. Мы обсудим это в разделе процедуры настройки.

Вывод №6, который является выходом ИС, переходит в высокий уровень, как только контакт №3 достигает уставки и активирует ступень транзистора / реле.

В случае, если сетевое напряжение пересекает заранее установленный порог, неинвертирующая ИС обнаруживает это, и ее выход немедленно становится высоким, включая транзистор и реле для желаемых действий.

Реле, которое является реле типа DPDT, имеет свои контакты, подключенные к трансформатору, который является обычным трансформатором, модифицированным для выполнения функции стабилизирующего трансформатора.

Первичная и вторичная обмотки соединены между собой таким образом, что при соответствующем переключении отводов трансформатор может добавлять или вычитать определенную величину сетевого напряжения переменного тока и создавать результирующую для выходной подключенной нагрузки.

Контакты реле соответствующим образом интегрированы в ответвления трансформатора для выполнения вышеуказанных действий в соответствии с командами, подаваемыми с выхода операционного усилителя.

Таким образом, если входное напряжение переменного тока имеет тенденцию к увеличению установленного порогового значения, трансформатор вычитает некоторое напряжение и пытается не дать напряжению достичь опасного уровня и наоборот в ситуациях низкого напряжения.

Полная принципиальная схема

Расчеты операционных усилителей

Если вместо стабилитрона на выводе №2 использовался резисторный делитель, соотношение между опорным уровнем на выводе №2 операционного усилителя с резистивным делителем и Vcc можно было бы представить следующим образом:

Vref = (R2 / R1 + R2) x Vcc

Где R2 — резистор, используемый вместо Z1.

Схема подключения реле трансформатора

Список деталей

Для изготовления этой самодельной схемы автоматического стабилизатора сетевого напряжения вам потребуются следующие компоненты:

R1, R2 = 10K,

R3 = 470K или 1M, (более низкие значения позволят быстрее коррекция напряжения)

C1 = 1000 мкФ / 25 В

D1, D2, D3 = 1N4007,

T1 = BC547,

TR1 = 0-12 В, 500 мА,

TR2 = 9-0-9 В , 5 А, IC1 = 741,
Z1, Z2 = 4,7 В / 400 мВт

Реле = DPDT, 12 В, 200 или более Ом, приблизительное выходное напряжение для данных входов

Пропорции стабилизированного выхода и нестабилизированного входного напряжения

ВХОД —— ВЫХОД

200 В ——— 212 В
210 В ——— 222 В
220 В ——— 232 В
225 В —— — 237V
230V ——— 218V
240V ——— 228V
250V ——— 238V

Как настроить схему

Обсуждаемый простой автоматическое напряжение st Схема abilizer может быть настроена с помощью следующих шагов:

Первоначально не подключайте трансформаторы к цепи, также оставьте R3 отключенным.

Теперь, используя переменный источник питания, запитайте цепь через C1, положительный вывод питания идет на линию контакта №7 операционного усилителя, а отрицательный — на линию отрицательного контакта №4 операционного усилителя.

Установите напряжение примерно на 12,5 напряжения и отрегулируйте предустановку так, чтобы выход IC просто становился высоким и запускал реле.

Помните, здесь мы предположили, что выход постоянного тока 12,5 В от TR1 соответствует входному напряжению около 225 В переменного тока от сети …. Для вашей схемы обязательно подтвердите это перед выполнением этой процедуры настройки.Это означает, что если вы обнаружите, что ваш выход постоянного тока TR1 соответствует 13 В для входа 225 В, то завершите эту процедуру, используя 13 В … и так далее.

Теперь понижение напряжения примерно до 12 вольт должно привести к отключению реле от операционного усилителя до исходного состояния или к обесточиванию его.

Повторите и проверьте действие реле, изменив напряжение с 12 до 13 вольт, что должно заставить реле срабатывать соответственно.

Ваша процедура настройки окончена.

Теперь вы можете подключить оба трансформатора в соответствующие положения со схемой, а также восстановить R3 и соединения реле в их исходных точках.

Ваша простая самодельная схема стабилизатора напряжения сети готова.

При установке реле срабатывает всякий раз, когда входное напряжение превышает 230 вольт, доводя выходное напряжение до 218 вольт, и поддерживает это расстояние постоянно, когда напряжение достигает более высоких уровней.

Когда напряжение снова падает до 225, реле обесточивается, повышая напряжение до 238 вольт, и сохраняет разницу при дальнейшем падении напряжения.

Вышеупомянутое действие поддерживает выходное напряжение устройства в диапазоне от 200 до 250 вольт с колебаниями в диапазоне от 180 до 265 вольт.

Предупреждение: единичное неправильное подключение может привести к возгоранию или взрыву, поэтому будьте осторожны. Всегда используйте 100-ваттную защитную лампу последовательно с линией питания, которая изначально идет к стабилизирующему трансформатору. После подтверждения операций вы можете снять эту лампочку.

2) Вся цепь не изолирована от сети, поэтому пользователям рекомендуется соблюдать особую осторожность при тестировании устройства в открытом положении и при включенном питании, чтобы избежать смертельного поражения электрическим током.

О компании Swagatam

Я инженер-электронщик (dipIETE), любитель, изобретатель, разработчик схем / печатных плат, производитель. Я также являюсь основателем веб-сайта: https://www.homemade-circuits.com/, где я люблю делиться своими инновационными идеями и руководствами по схемам.
Если у вас есть какие-либо вопросы, связанные со схемами, вы можете взаимодействовать с ними через комментарии, я буду очень рад помочь!

Схема автоматического стабилизатора напряжения

Стабилизатор напряжения — это устройство, которое стабилизирует напряжение переменного тока и поддерживает его в диапазоне от 200 В до 255 В переменного тока.Иногда в линии переменного тока появляются колебания напряжения или всплески, если мы используем стабилизатор напряжения, то сверхвысокие или низкие напряжения не могут вызвать проблем для приборов. Он защищает любое подключенное к нему электронное устройство от повреждения. Автоматический стабилизатор напряжения — очень хороший пример из проекта силовой электроники .

На рынке представлены различные разновидности стабилизаторов напряжения. Но мы также можем изготовить их дома в соответствии с нашими потребностями и требованиями.

стабилизатор напряжения важные моменты

Перед созданием этого устройства необходимо учитывать следующие моменты и характеристики, чтобы устройство, которое мы создали, могло работать должным образом и давать желаемые результаты:

Диапазон входного напряжения должен быть от 150 до 260 В.
Диапазон выходного напряжения должен составлять от 200 В до 240 В.
Форма волны или частота входных / выходных напряжений не должны изменяться.
Материал, из которого он изготовлен, не должен быть слишком дорогим, иначе не было бы смысла делать его дома, переживая все неприятности, вместо этого можно просто купить дешевый на рынке.Поэтому это не должно быть дорогим.
Никаких варисторов или переменных резисторов не должно быть в окончательном виде продукта.
Всего в цепи используется 4 реле.
Используемый автотрансформатор имеет 4 дополнительных ответвления, установленных на 165 В, 190 В, 215 В и 240 В, все с разницей около 25 В.
Используемый микроконтроллер r — PIC 16F873A.

Стабилизатор напряжения автоматический рабочий

Микроконтроллер генерирует управляющие сигналы, а четыре реле используются с автотрансформатором для управления и преобразования напряжения.Входное напряжение определяется микроконтроллером, и он пытается удерживать выходное напряжение между заданными диапазонами, переключая реле. Из четырех реле два из них переключают соединение между выводами 165 В, 190 В и 240 В, одно переключает выходное соединение между выводами 215 и 240, а последнее является главным реле включения / выключения, которое отключает выход в случае режимы low и high cut. Связь реле с микроконтроллером очень проста.

стабилизатор напряжения ДАТЧИК ВХОДНЫХ НАПРЯЖЕНИЙ

Прежде всего, мост выпрямитель используется для преобразования входного переменного напряжения в постоянное напряжение, а затем большой конденсатор, который сглаживает постоянное напряжение.И, используя схему делителя напряжения, мы понижаем напряжение постоянного тока, чтобы микроконтроллер мог его принять. После долгих размышлений и экспериментов было выбрано соотношение резисторов схемы делителя напряжения (47 кОм * 6): 3,3 кОм. схема в этом соотношении работает лучше, а рассеиваемая мощность также снижается.

На выходе схемы делителя напряжения была подключена фиксирующая схема, образованная двумя диодами. Напряжение будет ограничено одним из диодов, когда он начнет работать в прямом смещенном состоянии после получения высокого напряжения.Это будет примерно 5,7 В. Если на выходе делителя напряжения появляется низкое напряжение, то другой диод начинает работать в режиме прямого смещения и ограничивает напряжение на -0,7. Затем эти напряжения могут безопасно поступать на ADC микроконтроллера. Диоды Шоттки могут использоваться для улучшения фиксации напряжений.

Входной импеданс АЦП и входных конденсаторов — это две вещи, которые могут повлиять на правильную работу схемы:

Если входной конденсатор очень большой, его разряд будет медленнее, и мы не сможем получить быструю или быструю реакцию.После использования различных конденсаторов мы обнаружили, что конденсатор емкостью 22 мкФ лучше всего подходит, так как его реакция эффективна в случае постоянного напряжения, а также пульсаций.
Для правильного измерения уровня постоянного тока АЦП ПОС мы подключаем конденсатор на выходе делителя напряжения. Это обеспечит параллельную емкость внутреннему конденсатору АЦП. Время выборки АЦП также было скорректировано, чтобы мы могли получить точные результаты.

КАЛИБРОВКА АКПП стабилизатора напряжения

Для калибровки мы поместили в цепь переключатель.Когда этот переключатель активируется и мы сбрасываем микроконтроллер, тогда контроллер переходит в режим калибровки. Это будет единственный переменный резистор, который мы использовали в схеме, и он необходим, потому что в различных компонентах и их выходах в схеме может быть много расхождений. На выходы могут влиять допуск резисторов и вариации прямого падения напряжения диодов, а также многие другие факторы. Мы подключим переменный резистор в нашу схему делителя напряжения и, изменив значения сопротивления, мы сможем получить требуемый выход.

Переменный резистор в этой схеме ненадежен, и в условиях переменного высокого и низкого напряжения нам нужна согласованность в работе этой схемы в течение более длительных периодов времени, поэтому мы решили не использовать переменный резистор в конечном продукте.

автоматический стабилизатор напряжения с микроконтроллером

Когда микроконтроллер входит в режим калибровки, измененное входное напряжение отображается контроллером. Мы можем измерить реальное напряжение с помощью вольтметра.Меняем переменное сопротивление и микроконтроллер отображает другое напряжение. Кодирование АЦП микроконтроллера выполнено таким образом, что результат АЦП преобразуется в уровень переменного напряжения. Также вводится константа, которая умножается на все выражение, и когда мы меняем значение переменного резистора, то постоянное значение также изменяется, что можно увидеть на семисегментном дисплее. Микроконтроллер сохраняет это значение в своей EEPROM .

При запуске контроллер проверяет калибровку.Постоянное значение было сохранено в EEPROM, контроллер извлекает данные, и теперь это значение будет использоваться во всех дальнейших расчетах напряжения. При первом запуске микроконтроллер ожидает калибровки, если переключатель нажат и калибровка выполнена, переключатель размыкается, константа сохраняется в EEPROM, и выполняются дальнейшие операции.

После успешной калибровки теперь мы можем удалить переключатель и переменный резистор из схемы.Переключатель и переменный резистор могут понадобиться только сейчас, если мы хотим перекалибровать схему, иначе они больше не требуются в схеме.

Стабилизатор напряжения Реле и ответвления трансформатора

Приведенная выше конфигурация показывает различные ответвления трансформатора с реле. Переключение входа осуществляется между 165 В, 190 В и 240 В, а для вывода — 240 В и 215 В. Мы использовали простой автотрансформатор в этой схеме.Вспомогательная обмотка используется для питания схемы, также показано соотношение витков:

Схема автоматического стабилизатора напряжения

Обе части принципиальной схемы автоматического стабилизатора напряжения показаны ниже. Вы можете использовать эти схемы.

принципиальная схема автоматического стабилизатора напряжения 2 принципиальная схема автоматического стабилизатора напряжения

стабилизатор напряжения работа контура

Для схемы микроконтроллера мы используем внешний кристалл на 4 МГц.Это необходимо, потому что в PIC 16F873A нет внутреннего кристалла. Вход 5 В постоянного тока используется для питания микроконтроллера. Вспомогательная обмотка автотрансформатора 12,5В. Это напряжение не будет сильно изменяться, потому что цепь и реле также будут работать, чтобы регулировать это напряжение. Этот переменный ток преобразуется в постоянный с помощью выпрямителя, а затем конденсатор фильтрует его. Также используется стабилизатор 7805 напряжения, который принимает отфильтрованный постоянный ток. Также используется развязывающий конденсатор, который размещается рядом с микроконтроллером.

Напряжение постоянного тока, которое подается на 7805 , также используется для питания реле. Но не напрямую, так как напряжение все же немного выше номинального напряжения реле. Таким образом, мы пропускаем это напряжение через четыре последовательно соединенных диода, что снизит напряжение на 2,8 В. Микроконтроллер управляет переключением реле, но он не может обеспечить ток, необходимый для работы реле, поэтому мы используем транзисторы для увеличения значения тока.

Переходя к семисегментному дисплею, три семисегментных дисплея, используемые в схеме, переключаются один за другим, что минимизирует количество выводов, необходимых для их управления.Но это происходит так быстро, что мы не можем понять это, просто глядя на них. Частота обновления составляет 167 Гц, то есть дисплей обновляется 167 раз за секунду. Для достижения необходимой яркости мы подключили семь транзисторов к семисегментным дисплеям.

Мы использовали в схеме три светодиода , которые также показывают задержку, отсечку низких или высоких частот или просто нормальный режим работы контроллера. Это был весь процесс создания автоматического стабилизатора напряжения в домашних условиях. Мы надеемся, что, выполнив все действия правильно, вы сможете сделать его и дома, а также сможете изменить его в соответствии с вашими требованиями.

Как установить стабилизатор напряжения для дома?

Стабилизатор напряжения

— это источник питания, который может автоматически регулировать выходное напряжение. Его функция заключается в стабилизации напряжения источника питания, которое сильно колеблется и не может удовлетворить требования к электрическому оборудованию в пределах установленного диапазона значений, так что различные схемы или электрическое оборудование могут нормально работать при номинальном рабочем напряжении. С увеличением количества бытового электрооборудования использование стабилизаторов напряжения становится все более обширным.Бытовой стабилизатор напряжения в основном используется для стабилизации напряжения телевизора, холодильника, кондиционера и т. Д. Далее ATO покажет вам, как установить стабилизатор напряжения для дома.

Проверить корпус, амперметр, выключатель, контрольную лампу, кнопку и клеммы проводки стабилизатора напряжения.
Подключите входную клемму стабилизатора напряжения к плате переключателя и установите соответствующий предохранитель на распределительный щит, чтобы обеспечить электрическую безопасность.
Подключите источник питания оборудования, потребляющего электроэнергию, к выходной клемме этого прибора. Обратите внимание, что номинальное входное напряжение электроприборов должно соответствовать номинальному входному напряжению стабилизатора напряжения, не подключайтесь неправильно.
Сначала включите выключатель питания стабилизатора напряжения, и индикатор загорится, проверьте, соответствует ли показание вольтметра нормальному значению. Если выходное напряжение в норме, включите выключатель питания оборудования, потребляющего мощность, стабилизатор напряжения может автоматически регулировать напряжение.
Если энергопотребляющее оборудование будет бесплатным в течение длительного времени, отключите его выключатель питания, чтобы снизить энергопотребление и продлить срок службы стабилизатора напряжения.
Стабилизатор напряжения не должен быть перегружен. Когда рыночное напряжение низкое и выходная мощность уменьшается, пожалуйста, уменьшите нагрузку на стабилизатор напряжения.
Если выбранные электроприборы содержат холодильники, кондиционеры и насосы, оснащенные двигателем, должен быть выбран стабилизатор напряжения с мощностью более чем в три раза, в случае, если пусковой ток устройства превышает ток предохранителя стабилизатора напряжения или защиту от сверхтока. ток автоматического выключателя, в результате чего плавится предохранитель или срабатывает автоматический выключатель.
Провод, подключенный к стабилизатору напряжения, должен иметь достаточное поперечное сечение, чтобы предотвратить нагрев и уменьшить падение давления. Стабилизатор напряжения мощностью более 2 кВА должен иметь клеммное соединение, и следует использовать одиночный медный провод. Между тем, клеммные винты должны быть затянуты, чтобы предотвратить нагрев соединения.
Независимо от однофазного или трехфазного стабилизатора напряжения, выключатель мощности нагрузки должен быть сначала выключен после подключения всех проводов, а затем включен стабилизатор напряжения.Убедившись, что выходное напряжение в норме, включите выключатель питания нагрузки.

Что такое стабилизатор напряжения и как он работает? Типы стабилизаторов

Что такое стабилизатор напряжения и зачем он нам? Работа стабилизатора, типы и применение

Введение в стабилизатор:

Внедрение технологии микропроцессорного чипа и силовых электронных устройств в конструкцию интеллектуальных стабилизаторов напряжения переменного тока (или автоматических регуляторов напряжения (AVR)) привело к -качественное, стабильное электроснабжение при значительных и продолжительных отклонениях сетевого напряжения.

В качестве усовершенствования традиционных стабилизаторов напряжения релейного типа в современных инновационных стабилизаторах используются высокопроизводительные цифровые схемы управления и полупроводниковые схемы управления, которые исключают регулировку потенциометра и позволяют пользователю устанавливать требования к напряжению с помощью клавиатуры с возможностью запуска и остановки выхода.

Это также привело к тому, что время срабатывания стабилизаторов или чувствительность стабилизаторов стали намного меньше, обычно менее нескольких миллисекунд, кроме того, это можно регулировать с помощью переменной настройки.В настоящее время стабилизаторы стали оптимизированным решением питания для многих электронных устройств, чувствительных к колебаниям напряжения, и они нашли работу со многими устройствами, такими как станки с ЧПУ, кондиционеры, телевизоры, медицинское оборудование, компьютеры, телекоммуникационное оборудование и т. Д.

Что такое стабилизатор напряжения?

Это электрический прибор, который разработан так, чтобы подавать постоянное напряжение на нагрузку на своих выходных клеммах независимо от изменений входного или входящего напряжения питания.Он защищает оборудование или машину от перенапряжения, пониженного напряжения и других скачков напряжения.

Он также называется автоматический регулятор напряжения (АРН) . Стабилизаторы напряжения предпочтительны для дорогостоящего и драгоценного электрического оборудования, поскольку они защищают его от вредных колебаний низкого / высокого напряжения. Некоторое из этого оборудования — кондиционеры, офсетные печатные машины, лабораторное оборудование, промышленные машины и медицинское оборудование.

Стабилизаторы напряжения регулируют колебания входного напряжения до того, как оно может быть подано на нагрузку (или оборудование, чувствительное к колебаниям напряжения).Выходное напряжение стабилизатора будет оставаться в диапазоне 220 В или 230 В в случае однофазного питания и 380 В или 400 В в случае трехфазного питания в пределах заданного диапазона колебаний входного напряжения. Это регулирование осуществляется с помощью понижающих и повышающих операций, выполняемых внутренней схемой.

На сегодняшнем рынке доступно огромное количество автоматических регуляторов напряжения. Это могут быть одно- или трехфазные блоки в зависимости от типа применения и необходимой мощности (кВА).Трехфазные стабилизаторы выпускаются в двух версиях: модели со сбалансированной нагрузкой и модели с несбалансированной нагрузкой.

Они доступны либо как отдельные блоки для бытовых приборов, либо как большие блоки стабилизации для целых приборов в определенном месте, например, во всем доме. Кроме того, это могут быть стабилизаторы аналогового или цифрового типа.

К распространенным типам стабилизаторов напряжения относятся стабилизаторы с ручным управлением или с переключением, автоматические стабилизаторы релейного типа, твердотельные или статические стабилизаторы и стабилизаторы с сервоуправлением.В дополнение к функции стабилизации большинство стабилизаторов имеют дополнительные функции, такие как отсечка низкого напряжения на входе / выходе, отсечка высокого напряжения на входе / выходе, отсечка при перегрузке, возможность запуска и остановки выхода, ручной / автоматический запуск, отображение отсечки напряжения, переключение при нулевом напряжении. и др.

Зачем нужны стабилизаторы напряжения?

Как правило, каждое электрическое оборудование или устройство рассчитано на широкий диапазон входного напряжения. В зависимости от чувствительности рабочий диапазон оборудования ограничен определенными значениями, например, одно оборудование может выдерживать ± 10 процентов номинального напряжения, а другое — ± 5 процентов или меньше.

Колебания напряжения (повышение или понижение величины номинального напряжения) довольно часто встречаются во многих областях, особенно на оконечных линиях. Наиболее частые причины колебаний напряжения — это освещение, неисправности электрооборудования, неисправная проводка и периодическое отключение устройства. Эти колебания приводят к поломке электрического оборудования или приборов.

Результатом длительного перенапряжения

Необратимое повреждение оборудования
Повреждение изоляции обмоток
Нежелательное прерывание нагрузки
Повышенные потери в кабелях и сопутствующем оборудовании
Снижение срока службы устройства

Длительное понижение напряжения приведет к

Неисправность оборудования
Более длительные периоды работы (как в случае резистивных нагревателей)
Снижение производительности оборудования
Выделение больших токов, которые в дальнейшем приводят к перегреву
Ошибки вычислений
Пониженная частота вращения двигателей

Таким образом, стабильность и точность напряжения определяют правильную работу оборудования.Таким образом, стабилизаторы напряжения гарантируют, что колебания напряжения на входящем источнике питания не повлияют на нагрузку или электрический прибор.

Как работает стабилизатор напряжения?

Базовый принцип работы стабилизатора напряжения для выполнения операций понижения и повышения

В стабилизаторе напряжения коррекция напряжения при повышенном и пониженном напряжении выполняется с помощью двух основных операций, а именно: b oost и операции понижения . Эти операции могут выполняться вручную с помощью переключателей или автоматически с помощью электронных схем.В условиях пониженного напряжения режим повышения напряжения увеличивает напряжение до номинального уровня, в то время как понижающий режим снижает уровень напряжения во время состояния повышенного напряжения.

Концепция стабилизации заключается в добавлении или вычитании напряжения в сети и из нее. Для выполнения такой задачи в стабилизаторе используется трансформатор, который в различных конфигурациях соединен с переключающими реле. В некоторых стабилизаторах используется трансформатор с отводами на обмотке для обеспечения различных коррекций напряжения, в то время как в сервостабилизаторах используется автотрансформатор для обеспечения широкого диапазона коррекции.

Чтобы понять эту концепцию, давайте рассмотрим простой понижающий трансформатор с номиналом 230 / 12В и его связь с этими операциями приведены ниже.

На рисунке выше показана конфигурация повышения, в которой полярность вторичной обмотки ориентирована таким образом, что ее напряжение добавляется непосредственно к первичному напряжению. Следовательно, в случае пониженного напряжения трансформатор (будь то переключение ответвлений или автотрансформатор) переключается с помощью реле или твердотельных переключателей, так что к входному напряжению добавляются дополнительные вольты.

На приведенном выше рисунке трансформатор подключен в компенсирующей конфигурации, в которой полярность вторичной катушки ориентирована таким образом, что ее напряжение вычитается из первичного напряжения. Схема переключения переключает соединение с нагрузкой в эту конфигурацию во время состояния перенапряжения.

На рисунке выше показан двухступенчатый стабилизатор напряжения, в котором используются два реле для обеспечения постоянной подачи переменного тока на нагрузку во время перенапряжения и в условиях напряжения. Путем переключения реле могут выполняться операции понижения и повышения напряжения для двух конкретных колебаний напряжения (одно находится под напряжением, например, 195 В, а другое — при повышенном напряжении, например, 245 В).

В случае стабилизаторов ответвительного трансформаторного типа, различные ответвления переключаются в зависимости от требуемой величины повышающего или понижающего напряжения. Но в случае стабилизаторов типа автотрансформатора, двигатели (серводвигатель) используются вместе со скользящим контактом для получения повышающего или понижающего напряжения от автотрансформатора, поскольку он содержит только одну обмотку.

Типы стабилизаторов напряжения

Стабилизаторы напряжения стали неотъемлемой частью многих бытовых электроприборов, промышленных и коммерческих систем.Раньше использовались ручные или переключаемые стабилизаторы напряжения для повышения или понижения входящего напряжения, чтобы обеспечить выходное напряжение в желаемом диапазоне. В таких стабилизаторах используются электромеханические реле в качестве переключающих устройств.

Позже, дополнительная электронная схема автоматизирует процесс стабилизации, и на свет появились автоматические регуляторы напряжения РПН. Другой популярный тип стабилизатора напряжения — сервостабилизатор, в котором коррекция напряжения осуществляется непрерывно без какого-либо переключателя.Обсудим три основных типа стабилизаторов напряжения.

Стабилизаторы напряжения релейного типа

В стабилизаторах напряжения этого типа регулирование напряжения осуществляется переключением реле таким образом, чтобы одно из нескольких ответвлений трансформатора подключалось к нагрузке (как описано выше) независимо от того, он предназначен для работы в режиме повышения или понижения. На рисунке ниже показана внутренняя схема стабилизатора релейного типа.

Он имеет электронную схему и набор реле помимо трансформатора (который может быть трансформатором с тороидальным или железным сердечником с выводами на его вторичной обмотке).Электронная схема состоит из схемы выпрямителя, операционного усилителя, микроконтроллера и других мелких компонентов.

Электронная схема сравнивает выходное напряжение с эталонным значением, обеспечиваемым встроенным источником эталонного напряжения. Всякий раз, когда напряжение поднимается или падает за пределами опорного значения, то схема управления переключает соответствующее реле для подключения желательного нажав на выход.

Эти стабилизаторы обычно изменяют напряжение при колебаниях входного напряжения от ± 15 процентов до ± 6 процентов с точностью выходного напряжения от ± 5 до ± 10 процентов.Этот тип стабилизаторов наиболее часто используется для низкоуровневых устройств в жилых, коммерческих и промышленных помещениях, поскольку они имеют небольшой вес и низкую стоимость. Однако они страдают от нескольких ограничений, таких как низкая скорость коррекции напряжения, меньшая долговечность, меньшая надежность, прерывание пути питания во время регулирования и неспособность выдерживать высокие скачки напряжения.

Стабилизаторы напряжения с сервоуправлением

Их называют просто сервостабилизаторами (работа с сервомеханизмом, который также известен как отрицательная обратная связь), и название предполагает, что он использует серводвигатель для коррекции напряжения.Они в основном используются для обеспечения высокой точности выходного напряжения, обычно ± 1% при изменении входного напряжения до ± 50%. На рисунке ниже показана внутренняя схема сервостабилизатора, которая включает в себя серводвигатель, автотрансформатор, повышающий трансформатор, драйвер двигателя и схему управления в качестве основных компонентов.

В этом стабилизаторе один конец первичной обмотки понижающего вольтодобавочного трансформатора подключен к фиксированному отводу автотрансформатора, а другой конец подключен к подвижному рычагу, который управляется серводвигателем.Вторичная обмотка понижающего повышающего трансформатора соединена последовательно с входящим источником питания, который представляет собой не что иное, как выход стабилизатора.

Электронная схема управления определяет падение напряжения и повышение напряжения путем сравнения входа со встроенным источником опорного напряжения. Когда схема обнаруживает ошибку, она запускает двигатель, который, в свою очередь, перемещает рычаг автотрансформатора. Он может питать первичную обмотку повышающего трансформатора, так что напряжение на вторичной обмотке должно быть желаемым выходным напряжением.Большинство сервостабилизаторов используют встроенный микроконтроллер или процессор для схемы управления для достижения интеллектуального управления.

Эти стабилизаторы могут быть однофазными, трехфазными сбалансированными или трехфазными несимметричными. В однофазном типе серводвигатель, соединенный с регулируемым трансформатором, обеспечивает коррекцию напряжения. В случае трехфазного симметричного типа серводвигатель соединен с тремя автотрансформаторами, так что стабилизированный выход обеспечивается во время колебаний путем регулировки выхода трансформаторов.В несимметричных сервостабилизаторах три независимых серводвигателя соединены с тремя автотрансформаторами и имеют три отдельные цепи управления.

Сервостабилизаторы имеют ряд преимуществ по сравнению со стабилизаторами релейного типа. Некоторые из них — более высокая скорость коррекции, высокая точность стабилизированного выхода, способность выдерживать броски тока и высокая надежность. Однако они требуют периодического обслуживания из-за наличия двигателей.

Стабилизаторы статического напряжения

Как следует из названия, стабилизатор статического напряжения не имеет движущихся частей в качестве механизма серводвигателя в случае сервостабилизаторов.Он использует схему силового электронного преобразователя для стабилизации напряжения, а не вариацию в случае обычных стабилизаторов. С помощью этих стабилизаторов можно добиться большей точности и отличного регулирования напряжения по сравнению с сервостабилизаторами, и обычно регулирование составляет ± 1 процент.

По сути, он состоит из повышающего трансформатора, преобразователя мощности IGBT (или преобразователя переменного тока в переменный) и микроконтроллера, микропроцессора или контроллера на базе DSP. Преобразователь IGBT с микропроцессорным управлением генерирует соответствующее количество напряжения с помощью метода широтно-импульсной модуляции, и это напряжение подается на первичную обмотку повышающего трансформатора.Преобразователь IGBT вырабатывает напряжение таким образом, чтобы оно могло быть синфазным или сдвинутым на 180 градусов по фазе входящего линейного напряжения, чтобы выполнять сложение и вычитание напряжений во время колебаний.

Каждый раз, когда микропроцессор обнаруживает провал напряжения, он посылает импульсы ШИМ на преобразователь IGBT, так что он генерирует напряжение, равное величине отклонения от номинального значения. Этот выход находится в фазе с входящим источником питания и подается на первичную обмотку повышающего трансформатора.Поскольку вторичная обмотка подключена к входящей линии, индуцированное напряжение будет добавлено к входящему источнику питания, и это скорректированное напряжение будет подаваться на нагрузку.

Аналогично, повышение напряжения заставляет схему микропроцессора посылать импульсы ШИМ таким образом, что преобразователь будет выдавать напряжение с отклоненной величиной, которое на 180 градусов не совпадает по фазе с входящим напряжением. Это напряжение на вторичной обмотке понижающего вольтодобавочного трансформатора вычитается из входного напряжения, так что выполняется понижающая операция.

Эти стабилизаторы очень популярны по сравнению со стабилизаторами с переключением отводов и сервоуправляемыми стабилизаторами из-за множества преимуществ, таких как компактный размер, очень быстрая скорость коррекции, отличное регулирование напряжения, отсутствие технического обслуживания из-за отсутствия движущихся частей, высокая эффективность и высокая производительность. надежность.

Разница между стабилизатором напряжения и регулятором напряжения

Здесь возникает серьезный, но сбивающий с толку вопрос: какова именно разница (я) между стабилизатором и регулятором на ? Хорошо.. Оба выполняют одно и то же действие, которое заключается в стабилизации напряжения, но основное различие между стабилизатором напряжения и регулятором напряжения составляет :

Стабилизатор напряжения: Это устройство или схема, которые предназначены для подачи постоянного напряжения на выход без изменений. входящего напряжения.

Регулятор напряжения: Это устройство или схема, предназначенная для подачи постоянного напряжения на выход без изменения тока нагрузки.

Как выбрать стабилизатор напряжения правильного размера?
Прежде всего, необходимо учесть несколько факторов, прежде чем покупать стабилизатор напряжения для прибора.Эти факторы включают в себя мощность, необходимую для устройства, уровень колебаний напряжения, возникающих в зоне установки, тип устройства, тип стабилизатора, рабочий диапазон стабилизатора (на который стабилизатор подает правильное напряжение), отключение по перенапряжению / пониженному напряжению, тип схема управления, тип монтажа и другие факторы. Здесь мы привели основные шаги, которые следует учитывать перед покупкой стабилизатора для вашего приложения.
Проверьте номинальную мощность устройства, которое вы собираетесь использовать со стабилизатором, наблюдая за деталями паспортной таблички (вот образцы: паспортная табличка трансформатора, паспортная табличка MCB, паспортная табличка конденсатора и т. Д.) Или из руководства пользователя продукта.
Поскольку стабилизаторы рассчитаны на кВА (то же, что и в случае трансформатора с номинальной мощностью в кВА, а не в кВт), также можно рассчитать мощность, просто умножив напряжение прибора на максимальный номинальный ток.
Рекомендуется добавить запас прочности к номиналу стабилизатора, обычно 20-25 процентов. Это может быть полезно для будущих планов по добавлению дополнительных устройств к выходу стабилизатора.
Если прибор рассчитан в ваттах, учитывайте коэффициент мощности при расчете номинальной мощности стабилизатора в кВА.Напротив, если стабилизаторы рассчитаны в кВт, а не в кВА, умножьте коэффициент мощности на произведение напряжения и тока.
ниже — это решение под напряжением. Пример как выбрать стабилизатор напряжения подходящего размера для вашего электрического прибора (ов)
Предположим, если прибор (кондиционер или холодильник) рассчитан на 1 кВА. Следовательно, безопасный запас в 20 процентов составляет 200 Вт. Прибавив эти ватты к фактическому номиналу, мы получим мощность 1200 ВА. Поэтому для прибора предпочтительнее стабилизатор на 1,2 кВА или 1200 ВА.Для домашних нужд предпочтительны стабилизаторы от 200 ВА до 10 кВА. А для коммерческих и промышленных применений используются одно- и трехфазные стабилизаторы большой мощности.
Надеемся, что представленная информация будет информативной и полезной для читателя. Мы хотим, чтобы читатели выразили свое мнение по этой теме и ответили на этот простой вопрос — какова цель функции связи RS232 / RS485 в современных стабилизаторах напряжения — в разделе комментариев ниже.
Что такое стабилизатор напряжения — зачем он нам, как он работает, типы и применение
Применение стабилизаторов напряжения стало необходимостью в каждом доме.Теперь доступны разные типы стабилизаторов напряжения с разным функционалом и работой. Последние достижения в области технологий, такие как микропроцессорные микросхемы и силовые электронные устройства, изменили то, как мы видим стабилизатор напряжения. Теперь они полностью автоматические, интеллектуальные и снабжены множеством дополнительных функций. Они также обладают сверхбыстрой реакцией на колебания напряжения и позволяют пользователям дистанционно регулировать требования к напряжению, включая функцию запуска / остановки для выхода.
Что такое стабилизатор напряжения?
Стабилизатор напряжения — это электрическое устройство, которое используется для обеспечения постоянного выходного напряжения на нагрузке на ее выходных клеммах независимо от любых изменений / колебаний на входе, т.е.
Основная цель стабилизатора напряжения — защитить электрические / электронные устройства (например, кондиционер, холодильник, телевизор и т. Д.) От возможных повреждений из-за скачков / колебаний напряжения, перенапряжения и пониженного напряжения.
Рис.1 — Различные типы стабилизаторов напряжения
Стабилизатор напряжения
также известен как AVR (автоматический регулятор напряжения). Использование стабилизатора напряжения не ограничивается домашним / офисным оборудованием, на которое подается питание извне. Даже корабли, которые имеют собственное внутреннее устройство энергоснабжения в виде дизельных генераторов, сильно зависят от этих АРН в плане безопасности своего оборудования.
Мы можем видеть различные типы стабилизаторов напряжения, доступные на рынке.Как аналоговые, так и цифровые автоматические стабилизаторы напряжения доступны от многих производителей. Благодаря растущей конкуренции и растущему вниманию к устройствам безопасности. Эти стабилизаторы напряжения могут быть однофазными (выход 220–230 вольт) или трехфазными (выход 380/400 вольт) в зависимости от типа приложения. Регулировка желаемого стабилизированного выхода выполняется методом понижающего и повышающего напряжения в соответствии с его внутренней схемой. Трехфазные стабилизаторы напряжения доступны в двух разных моделях i.е. Модели сбалансированной нагрузки и модели несбалансированной нагрузки.
Они также доступны в различных номиналах и диапазонах кВА. Стабилизатор напряжения нормального диапазона может обеспечить стабилизированное выходное напряжение 200-240 вольт с повышающим понижающим напряжением 20-35 вольт от источника входного напряжения в диапазоне от 180 до 270 вольт. Принимая во внимание, что стабилизатор напряжения широкого диапазона может обеспечить стабилизированное выходное напряжение 190-240 вольт с повышающим понижающим напряжением 50-55 вольт при входном напряжении от 140 до 300 вольт.
Они также доступны для широкого спектра применений, таких как специальные стабилизаторы напряжения для небольших устройств, таких как телевизор, холодильник, микроволновая печь, до одного огромного устройства для всей бытовой техники.
В дополнение к своей основной функции стабилизации, стабилизаторы текущего напряжения имеют множество полезных дополнительных функций, таких как защита от перегрузки, переключение при нулевом напряжении, защита от изменения частоты, отображение отключения напряжения, возможность запуска и остановки выхода, ручной / автоматический запуск, отключение напряжения, пр.
Стабилизаторы напряжения — это устройства с очень высокой энергоэффективностью (с КПД 95-98%). Они потребляют очень мало энергии, которая обычно составляет от 2 до 5% от максимальной нагрузки.
Зачем нужны стабилизаторы напряжения? — Его важность
Все электрические / электронные устройства спроектированы и изготовлены для работы с максимальной эффективностью при стандартном напряжении питания, известном как номинальное рабочее напряжение.В зависимости от заданного безопасного рабочего предела рабочий диапазон (с оптимальным КПД) электрического / электронного устройства может быть ограничен до ± 5%, ± 10% или более.
Из-за многих проблем входное напряжение, которое мы получаем, всегда имеет тенденцию колебаться, что приводит к постоянно меняющимся входным напряжениям. Это изменяющееся напряжение является основным фактором, способствующим снижению эффективности устройства, а также увеличению частоты его отказов.
Рис.2 — Проблемы, связанные с колебаниями напряжения
Помните, что нет ничего важнее для электрического / электронного устройства, чем фильтрованная, защищенная и стабильная подача питания.Правильный и стабильный источник напряжения очень необходим для того, чтобы устройство выполняло свои функции наиболее оптимальным образом. Это стабилизатор напряжения, который гарантирует, что устройство получит желаемое и стабилизированное напряжение независимо от того, насколько велики колебания. Таким образом, стабилизатор напряжения является очень эффективным решением для всех, кто желает получить оптимальную производительность и защитить свои устройства от этих непредсказуемых колебаний напряжения, скачков напряжения и шума, присутствующих в источнике питания.
Как и ИБП, стабилизаторы напряжения также используются для защиты электрического и электронного оборудования.Колебания напряжения очень распространены независимо от того, где вы живете. Колебания напряжения могут быть вызваны различными причинами, такими как электрические неисправности, неисправная проводка, молния, короткие замыкания и т. Д. Эти колебания могут иметь форму повышенного или пониженного напряжения.
Влияние постоянного / повторяющегося перенапряжения на бытовую технику
Это может привести к необратимому повреждению подключенного устройства.
Это может вызвать повреждение изоляции обмотки.
Это может привести к ненужному прерыванию нагрузки
Это может привести к перегреву кабеля или устройства.
Это может снизить срок службы устройства
Влияние постоянного / повторяющегося пониженного напряжения на бытовую технику
Это может привести к неисправности оборудования.
Это может привести к снижению эффективности устройства.
В некоторых случаях устройству может потребоваться дополнительное время для выполнения той же функции.
Это может снизить производительность устройства.
Это может привести к тому, что устройство будет потреблять большие токи, что в дальнейшем может вызвать перегрев.
Как работает стабилизатор напряжения? — Принцип работы понижающего и повышающего режима
Основная работа стабилизатора напряжения заключается в выполнении двух необходимых функций: i.е. Функция Buck и Boost. Функция понижающего и повышающего напряжения — это не что иное, как регулирование постоянного напряжения от перенапряжения и пониженного напряжения. Эта функция понижения и повышения может выполняться вручную с помощью переключателей или автоматически с помощью дополнительных электронных схем.
Рис.3 — Основная функция стабилизатора напряжения
В условиях перенапряжения функция понижающего напряжения обеспечивает необходимое снижение интенсивности напряжения.Точно так же в условиях пониженного напряжения функция Boost увеличивает интенсивность напряжения. Идея обеих функций в целом состоит в том, чтобы поддерживать одинаковое выходное напряжение.
Стабилизация напряжения включает добавление или вычитание напряжения из первичного источника напряжения. Для выполнения этой функции в стабилизаторах напряжения используется трансформатор, который подключен к переключающим реле в различных требуемых конфигурациях. Некоторые стабилизаторы напряжения используют трансформатор, имеющий различные ответвления на обмотке для обеспечения различных корректировок напряжения, в то время как несколько стабилизаторов напряжения (например, серво стабилизатор напряжения) содержат автотрансформатор для обеспечения желаемого диапазона коррекции.
Как работают функции понижения и повышения в стабилизаторе напряжения
Чтобы лучше понять обе концепции, мы разделим их на отдельные функции.
Понижающая функция в стабилизаторе напряжения
Рис. 4 — Принципиальная схема понижающей функции стабилизатора напряжения
На приведенном выше рисунке показано подключение трансформатора в «понижающем» режиме. В функции понижающего преобразователя полярность вторичной катушки трансформатора подключается таким образом, что приложенное к нагрузке напряжение является результатом вычитания напряжения первичной и вторичной катушек.
Рис. 5 — Вычитание напряжения в понижающей функции стабилизатора напряжения
В стабилизаторе напряжения имеется переключающая цепь. Каждый раз, когда он обнаруживает перенапряжение в первичном источнике питания, подключение нагрузки вручную / автоматически переключается в конфигурацию «понижающего» режима с помощью переключателей / реле.
Функция повышения напряжения в стабилизаторе напряжения
Рис.6 — Принципиальная схема функции повышения в стабилизаторе напряжения
На приведенном выше рисунке показано подключение трансформатора в режиме «Boost».В функции Boost полярность вторичной катушки трансформатора подключается таким образом, что приложенное к нагрузке напряжение является результатом сложения напряжения первичной и вторичной катушек.
Рис. 7 — Сумма напряжения в функции повышения стабилизатора напряжения
Как конфигурация Buck и Boost работает автоматически?
Вот пример стабилизатора напряжения 02 ступени. В этом стабилизаторе напряжения используются реле 02 (реле 1 и реле 2) для обеспечения стабилизированного источника питания переменного тока для нагрузки при повышенном и пониженном напряжении.
Рис. 8 — Принципиальная электрическая схема для автоматической функции понижения и повышения в стабилизаторе напряжения
На принципиальной схеме двухступенчатого стабилизатора напряжения (изображенного выше) реле 1 и реле 2 используются для обеспечения понижающей и повышающей конфигураций при различных условиях колебания напряжения, то есть при повышенном и пониженном напряжении. Например — предположим, что на входе переменного тока 230 В переменного тока, а на выходе также требуется постоянное напряжение 230 В переменного тока. Теперь, если у вас есть +/- 25 Вольт понижающая и повышающая стабилизация, это означает, что ваш стабилизатор напряжения может обеспечить вам постоянное желаемое напряжение (230 вольт) в диапазоне от 205 вольт (пониженное напряжение) до 255 вольт (повышенное напряжение) входного источника переменного тока. .
В стабилизаторах напряжения, в которых используются ответвительные трансформаторы, точки ответвления выбираются на основе требуемой величины напряжения для понижения или повышения. В этом случае у нас есть разные диапазоны напряжения на выбор. Принимая во внимание, что в стабилизаторах напряжения, в которых используются автотрансформаторы, серводвигатели вместе со скользящими контактами используются для получения необходимого количества напряжения для понижения или повышения. Скользящий контакт необходим, поскольку автотрансформаторы имеют только одну обмотку.
Различные типы стабилизаторов напряжения
Первоначально на рынке появились стабилизаторы напряжения с ручным управлением / переключателем.В стабилизаторах этого типа используются электромеханические реле для выбора желаемого напряжения. С развитием технологий появились дополнительные электронные схемы, и стабилизаторы напряжения стали автоматическими. Затем появился стабилизатор напряжения на основе сервопривода, который способен непрерывно стабилизировать напряжение без какого-либо ручного вмешательства. Теперь также доступны стабилизаторы напряжения на базе микросхем / микроконтроллеров, которые также могут выполнять дополнительные функции.
Стабилизаторы напряжения можно условно разделить на три типа.Их:
Релейные стабилизаторы напряжения
Стабилизаторы напряжения на сервоприводах
Стабилизаторы статического напряжения
Релейные стабилизаторы напряжения
В стабилизаторах напряжения релейного типа напряжение регулируется переключающими реле. Реле используются для подключения вторичного трансформатора (ов) в различных конфигурациях для достижения функции Buck & Boost.
Как работает стабилизатор напряжения релейного типа?
Фиг.9 — Внутренний вид стабилизатора напряжения релейного типа
На рисунке выше показано, как стабилизатор напряжения релейного типа выглядит изнутри. Он имеет трансформатор с ответвлениями, реле и электронную плату. Печатная плата содержит схему выпрямителя, усилитель, микроконтроллер и другие вспомогательные компоненты.
Электронная плата выполняет сравнение выходного напряжения с источником опорного напряжения. Как только он обнаруживает какое-либо повышение или понижение входного напряжения сверх эталонного значения, он переключает соответствующее реле для подключения необходимого ответвления для функции понижения / повышения.
Стабилизаторы напряжения релейного типа обычно стабилизируют входные колебания на уровне ± 15% с точностью на выходе от ± 5% до ± 10%.
Использование / преимущества стабилизаторов напряжения релейного типа
Этот стабилизатор в основном используется для приборов / оборудования малой мощности в жилых / коммерческих / промышленных помещениях.
Стоят дешевле.
Они компактны по размеру.
Ограничения стабилизаторов напряжения релейного типа
Их реакция на колебания напряжения немного медленна по сравнению с другими типами стабилизаторов напряжения
Они менее прочные
Они менее надежны
Они не способны выдерживать скачки высокого напряжения, так как их предел устойчивости к колебаниям меньше.
При стабилизации напряжения, изменение тракта питания может обеспечить незначительное прерывание подачи питания.
Стабилизаторы напряжения на сервоприводах
В стабилизаторах напряжения на базе сервопривода регулировка напряжения осуществляется с помощью серводвигателя. Они также известны как сервостабилизаторы. Это системы с обратной связью.
Как работает стабилизатор напряжения на основе сервопривода?
В системе с замкнутым контуром отрицательная обратная связь (также известная как подача ошибок) гарантируется с выхода, чтобы система могла гарантировать, что желаемый выход был достигнут.Это делается путем сравнения выходных и входных сигналов. Если в случае, если желаемый выход больше / ниже требуемого значения, то сигнал ошибки (Выходное значение — Входное значение) будет получен регулятором источника входного сигнала. Затем этот регулятор снова будет генерировать сигнал (положительный или отрицательный в зависимости от достигнутого выходного значения) и подавать его на исполнительные механизмы, чтобы довести выход до точного значения.
Благодаря свойству замкнутого контура, стабилизаторы напряжения на основе сервоприводов используются в устройствах / оборудовании, которые очень чувствительны и нуждаются в точном входном источнике питания (± 01%) для выполнения намеченных функций.
Рис.10 — Внутренний вид серво стабилизатора напряжения
На рисунке выше показано, как стабилизатор напряжения на сервоприводе выглядит изнутри. Он имеет серводвигатель, автотрансформатор, понижающий и повышающий трансформатор, двигатель, электронную плату и другие вспомогательные компоненты.
В стабилизаторе напряжения на основе сервопривода один конец первичной обмотки понижающего и повышающего трансформатора (ответвлений) подключен к фиксированному ответвлению автотрансформатора, а другой конец первичной обмотки соединен с подвижным рычагом, который управляется серводвигателем.Один конец вторичной обмотки понижающего и повышающего трансформатора подключен к входному источнику питания, а другой конец — к выходу стабилизатора напряжения.
Рис. 11- Принципиальная схема стабилизатора напряжения на сервоприводе
Электронная плата выполняет сравнение выходного напряжения с источником опорного напряжения. Как только он обнаруживает какое-либо повышение или понижение входного напряжения сверх заданного значения, он запускает двигатель, который далее перемещает рычаг автотрансформатора.
По мере движения плеча автотрансформатора входное напряжение первичной обмотки понижающего и повышающего трансформатора изменяется до требуемого выходного напряжения. Серводвигатель будет продолжать вращаться, пока разность между значением опорного напряжения и выходным стабилизатором становится равным нуль. Этот полный процесс происходит за миллисекунды. Сегодняшние стабилизаторы напряжения на основе сервоприводов поставляются со схемой управления на базе микроконтроллера / микропроцессора, чтобы обеспечить интеллектуальное управление для пользователей.
Стабилизаторы напряжения на сервоприводах различных типов
Существуют различные типы стабилизаторов напряжения на основе сервоприводов: —
Однофазные стабилизаторы напряжения на сервоприводе

В однофазных стабилизаторах напряжения на основе сервопривода стабилизация напряжения достигается с помощью серводвигателя, подключенного к регулируемому трансформатору.
Трехфазные стабилизаторы напряжения сбалансированного типа на сервоприводах
В трехфазных стабилизаторах напряжения сбалансированного типа с сервоприводом стабилизация напряжения достигается с помощью серводвигателя, подключенного к автотрансформатору 03 и общей цепи управления. Мощность автотрансформаторов варьируется для достижения стабилизации.
Трехфазные стабилизаторы напряжения несимметричного типа на сервоприводах
В трехфазных несимметричных серво стабилизаторах напряжения стабилизация напряжения достигается с помощью серводвигателя, подключенного к 03 автотрансформаторам и 03 независимым цепям управления (по одной на каждый автотрансформатор).
Рис. 12 — Внутренний вид трехфазных несимметричных стабилизаторов напряжения на сервоприводах
Использование / преимущества стабилизатора напряжения с сервоприводом
Они быстро реагируют на колебания напряжения.
Они обладают высокой точностью стабилизации напряжения.
Они очень надежны
Они выдерживают скачки высокого напряжения.
Ограничения серво стабилизатора напряжения
Им требуется периодическое обслуживание.
Чтобы устранить ошибку, серводвигатель необходимо выровнять. Для регулировки серводвигателя нужны умелые руки.
Стабилизаторы статического напряжения
Рис.13 — Стабилизаторы статического напряжения
Выпрямитель статического напряжения
не имеет движущихся частей, как в случае стабилизаторов напряжения на основе сервопривода. Он использует схему силового электронного преобразователя для стабилизации напряжения. Эти стабилизаторы статического напряжения обладают очень высокой точностью, а стабилизация напряжения находится в пределах ± 1%.
Стабилизатор статического напряжения содержит понижающий и повышающий трансформатор, силовой преобразователь на биполярном транзисторе с изолированным затвором (IGBT), микроконтроллер, микропроцессор и другие важные компоненты.
Рис.14 — Внутренний вид стабилизатора статического напряжения
Как работает стабилизатор статического напряжения?
Микроконтроллер / микропроцессор
управляет преобразователем мощности IGBT для генерации необходимого уровня напряжения с использованием метода «широтно-импульсной модуляции».В методе «широтно-импульсной модуляции» в импульсных преобразователях мощности используется силовой полупроводниковый переключатель (например, MOSFET) для управления трансформатором с заданным выходным напряжением. Это сгенерированное напряжение затем подается на первичную обмотку понижающего и повышающего трансформатора. Преобразователь мощности IGBT также контролирует фазу напряжения. Он может генерировать напряжение, которое может быть синфазным или сдвинутым по фазе на 180 градусов по отношению к входному источнику питания, что, в свою очередь, позволяет ему контролировать, должно ли напряжение добавляться или вычитаться в зависимости от повышения или понижения уровня входного источника питания.
Рис.15 — Схема стабилизатора статического напряжения
Как только микропроцессор обнаруживает падение уровня напряжения, он отправляет сигнал широтно-импульсной модуляции на преобразователь мощности IGBT. Преобразователь мощности IGBT соответственно генерирует напряжение, которое аналогично разнице напряжений, на которую уменьшился входной источник питания. Это генерируемое напряжение синфазно с входным источником питания. Затем это напряжение подается на первичную обмотку трансформатора Buck & Boost.Поскольку вторичная обмотка трансформатора Buck & Boost подключена к входному источнику питания, наведенное во вторичной обмотке напряжение будет добавлено к входному источнику питания. Таким образом, на нагрузку будет подаваться стабилизированное повышенное напряжение.
Аналогичным образом, как только микропроцессор обнаруживает повышение уровня напряжения, он отправляет сигнал широтно-импульсной модуляции на преобразователь мощности IGBT. Преобразователь мощности IGBT соответственно генерирует напряжение, которое аналогично разнице напряжений, на которую уменьшился входной источник питания.Но на этот раз генерируемое напряжение будет сдвинуто по фазе на 180 градусов относительно входного источника питания. Затем это напряжение подается на первичную обмотку трансформатора Buck & Boost. Поскольку вторичная катушка понижающего и повышающего трансформатора подключена к входному источнику питания, наведенное во вторичной обмотке напряжение теперь будет вычитаться из входного источника питания. Таким образом, стабилизированное пониженное напряжение будет подаваться на нагрузку.
Использование / преимущества статических стабилизаторов напряжения
Они очень компактны по размеру.
Они очень быстро реагируют на колебания напряжения.
Имеют очень высокую точность стабилизации напряжения.
Поскольку движущаяся часть отсутствует, обслуживание практически не требуется.
Они очень надежны.
Их эффективность очень высока.
Ограничения статического стабилизатора напряжения
Дороже по сравнению с аналогами
В чем разница между стабилизатором напряжения и регулятором напряжения?
Хорошо.. оба звучат одинаково. Оба они выполняют одну и ту же функцию стабилизации напряжения. Однако то, как они это делают, приносит разницу. Основное функциональное отличие стабилизатора напряжения от регулятора напряжения:
Стабилизатор напряжения — это устройство, которое подает постоянное напряжение на выход без каких-либо изменений входящего напряжения. А
Регулятор напряжения — это устройство, которое подает на выход постоянное напряжение без каких-либо изменений тока нагрузки.
Как выбрать лучший стабилизатор напряжения для дома? Руководство по покупке
При покупке стабилизатора напряжения необходимо учитывать различные факторы.В противном случае вы можете столкнуться со стабилизатором напряжения, который может работать хуже или лучше. Чрезмерное выполнение не повредит, но это будет стоить вам дополнительных долларов. Так почему бы не выбрать такой стабилизатор напряжения, который удовлетворит все ваши требования и сэкономит ваш карман.
Различные факторы, которые играют важную роль при выборе стабилизатора напряжения
Различные факторы, которые играют жизненно важную роль и требуют рассмотрения перед выбором стабилизатора напряжения: —
Требуемая мощность прибора (или группы приборов)
Тип прибора
Уровень колебаний напряжения в вашем районе
Тип стабилизатора напряжения
Рабочий диапазон стабилизатора напряжения, который вам нужен
Отключение при повышении / понижении напряжения
Тип стабилизации / цепи управления
Тип крепления стабилизатора напряжения
Пошаговое руководство по выбору / покупке стабилизатора напряжения для дома
Вот основные шаги, которые вы должны выполнить, чтобы выбрать лучший выпрямитель напряжения для вашего дома: —
Проверьте номинальную мощность устройства, для которой необходим стабилизатор напряжения.Номинальная мощность указана на задней панели устройства в виде наклейки или паспортной таблички. Это будет в киловаттах (KW). Обычно номинальная мощность стабилизатора напряжения указывается в кВА. Преобразуйте его в киловатт (кВт).
(кВт = кВА x коэффициент мощности)
Рассмотрите возможность сохранения дополнительного запаса в 25–30% от номинальной мощности стабилизатора. Это даст вам дополнительную возможность добавить любое устройство в будущем.
Проверьте предел допуска колебания напряжения. Если это соответствует вашим потребностям, вы готовы пойти дальше.
Проверьте требования к монтажу и размер, который вам нужен.
Вы можете запросить и сравнить дополнительные функции в одном ценовом диапазоне от разных производителей и моделей.
Практический пример для лучшего понимания
Предположим, вам нужен стабилизатор напряжения для вашего телевизора. Предположим, что мощность вашего телевизора составляет 1 кВА. Добавочная наценка 30% на 1 кВА составляет 300 Вт. Добавив и то, и другое, вы можете подумать о покупке стабилизатора напряжения 1,3 кВт (1300 Вт) для вашего телевизора.
Надеюсь, статья получилась информативной. Продолжайте учиться.
Прочтите о том, как выбрать батарею — метод и кратковременные / долгосрочные требования к питанию.
Ратна имеет степень бакалавра компьютерных наук и опыт работы в сфере IT-технологий Великобритании. Она также является активным веб-дизайнером. Она является автором, редактором и основным партнером Electricalfundablog.
Работа стабилизатора напряжения
и его важность
Стабилизатор напряжения очень распространен в холодильниках, кондиционерах, телевизорах, печном оборудовании, микропечи, музыкальных системах, стиральных машинах и т. Д.Основная цель использования стабилизаторов напряжения — защитить устройства от колебаний напряжения.
Это связано с тем, что каждый электроприбор предназначен для работы под определенным напряжением для обеспечения желаемой производительности.
Если это напряжение ниже или выше определенного значения, прибор может работать неправильно, работать в худшем состоянии или даже выйти из строя.
В домашних и промышленных применениях обычно используются автоматические регуляторы напряжения, чтобы поддерживать постоянное напряжение на конкретном оборудовании.Сообщите нам подробнее об этих стабилизаторах напряжения.
Что такое стабилизаторы напряжения?
Как следует из названия, стабилизатор напряжения стабилизирует или регулирует напряжение, если напряжение питания изменяется или колеблется в заданном диапазоне.
Это электрический прибор, который подает постоянное напряжение на нагрузку в условиях повышенного и пониженного напряжения. Это устройство определяет эти условия напряжения и, соответственно, доводит напряжение до желаемого диапазона.
Стабилизатор напряжения для холодильника
Стабилизаторы напряжения позволяют регулировать напряжение питания нагрузки.Они не предназначены для обеспечения постоянного выходного напряжения; вместо этого он управляет нагрузкой или системой в допустимом диапазоне напряжений.
Внутренняя схема стабилизатора показана на рисунке ниже. Он состоит из автотрансформатора / трансформатора, выпрямительного блока, компараторов, схемы переключения и реле.
В современных стабилизаторах цифрового типа в качестве центрального блока управления используется микроконтроллер или микропроцессор.
Внутренняя схема стабилизатора
На сегодняшнем рынке доступны различные типы стабилизаторов напряжения от различных производителей.Стабилизаторы поставляются с различным номиналом кВА для нормального диапазона (для получения выходного сигнала 200-240 В с повышающим понижающим напряжением 20-35 В для входного диапазона 180-270 В), а также для широкого диапазона (для получения выходного сигнала 190-240 В с повышением напряжения 50-55 В -бук для входного диапазона 140-300В) приложений.
Они доступны в виде специальных стабилизаторов для различных домов, а также для промышленных приборов, таких как кондиционеры, ЖК-телевизоры, холодильники, музыкальные системы, стиральные машины, а также доступны как единый большой блок для всех приборов.
Стабилизаторы потребляют очень меньше энергии, обычно от 2 до 5% максимальной нагрузки (т. Е. Номинальной мощности стабилизатора). Это устройства с высоким КПД, обычно от 95 до 98%.
Трехфазный стабилизатор
Это могут быть однофазные или трехфазные стабилизаторы напряжения. Как нецифровые, так и цифровые автоматические стабилизаторы напряжения доступны от известных производителей.
Некоторые дополнительные функции доступны в современных стабилизаторах, включая защиту от высокого напряжения, защиту от перегрузки, переключение при нулевом напряжении, защиту от изменения частоты, отображение отключения напряжения и т. Д.
Потребность в стабилизаторах напряжения
Колебания напряжения — это не что иное, как изменение величины напряжения, которое обычно превышает или ниже диапазона установившегося напряжения, предписанного некоторыми стандартами.
В некоторых странах распределение электроэнергии составляет 230 вольт для однофазной сети и 415 вольт для трехфазной. В таком случае все электроприборы (особенно однофазные) рассчитаны на работу в диапазоне напряжений от 220 до 240В.
Допустимый диапазон напряжения в некоторых странах (также в Индии) составляет 220 ± 10 В в соответствии с электрическими стандартами.Кроме того, многие приборы могут выдерживать этот диапазон колебаний напряжения.
Но в большинстве случаев колебания напряжения довольно распространены и обычно составляют от 170 до 270 В. Эти колебания напряжения могут иметь серьезные последствия для бытовых приборов.
В случае осветительного оборудования низкое падение напряжения снижает световой поток (освещенность), что еще больше сокращает срок службы лампы.
Электродвигатель переменного тока
создает меньший крутящий момент и, следовательно, меньшую скорость при низком напряжении, и они развивают большую скорость, чем желательно при перенапряжении.Это сокращает срок службы двигателя, а также вызывает повреждение изоляции под высоким напряжением.
В случае индукционного нагрева низкое напряжение снижает тепловую мощность, что приводит к работе нагрузки при неподходящих температурах, чем требуется.
При передаче по телевидению и радио падение напряжения снижает качество передачи, а также вызывает неисправность других электронных компонентов.
Холодильники — это приборы с приводом от двигателя переменного тока, которые потребляют большие токи в условиях падения напряжения, что может привести к перегреву обмоток.
Чтобы преодолеть вышеупомянутые эффекты колебаний напряжения, необходимы стабилизаторы напряжения.
Основной принцип работы стабилизатора напряжения
Регулировка напряжения требуется для двух разных целей; повышенное напряжение и пониженное напряжение. Процесс увеличения напряжения из состояния пониженного напряжения называется операцией повышения напряжения, тогда как снижение напряжения из состояния повышенного напряжения называется операцией понижения.
Эти две основные операции важны для каждого стабилизатора напряжения.
Как обсуждалось выше, в состав стабилизатора напряжения входят трансформатор, реле и электронная схема. Если стабилизатор определяет падение входящего напряжения, он включает электромагнитное реле, чтобы добавить дополнительное напряжение от трансформатора, чтобы компенсировать потерю напряжения.
Когда входящее напряжение превышает нормальное значение, стабилизатор активирует другое электромагнитное реле, чтобы оно вычитало напряжение для поддержания нормального значения напряжения.
Boost Operation
Принцип действия повышающего напряжения стабилизатора напряжения показан на рисунке ниже.
Здесь напряжение питания подается на трансформатор, который обычно является понижающим трансформатором. Этот трансформатор подключен таким образом, что вторичный выход добавляется к первичному напряжению питания.
В случае низкого напряжения электронная схема в стабилизаторе переключает соответствующее реле, так что это дополнительное питание (входящее питание + вторичный выход трансформатора) подается на нагрузку.
Бак Операция
Принцип работы понижающего стабилизатора напряжения показан на рисунке ниже.
В понижающем режиме вторичная обмотка понижающего трансформатора подключена таким образом, что вторичное выходное напряжение вычитается из входящего напряжения.
Следовательно, в случае повышения входящего напряжения электронная схема переключает реле, которое переключает вычитаемое напряжение питания (т.е. входящее напряжение — вторичное напряжение трансформатора) на цепь нагрузки.
В случае нормального рабочего состояния напряжения электронная схема полностью переключает нагрузку на входящее питание без напряжения трансформатора.
Эти понижающие, повышающие и нормальные операции одинаковы для всех стабилизаторов, независимо от того, являются ли они стабилизаторами нормального типа или с сервоприводом. В дополнение к этим двум основным операциям, стабилизатор напряжения также выполняет операции отключения при понижении и повышении напряжения.
Работа стабилизатора напряжения
На рисунке ниже показана рабочая модель стабилизатора напряжения, которая содержит понижающий трансформатор (обычно с отводами на вторичной обмотке), выпрямитель, операционный усилитель / микроконтроллер и набор реле.
В этом случае операционные усилители настроены таким образом, чтобы они могли воспринимать различные заданные напряжения, такие как более низкое напряжение отключения, напряжение в режиме повышения, нормальное рабочее напряжение, более высокое напряжение отключения и рабочее напряжение понижающего напряжения.
Набор реле подключаются таким образом, что они отключают цепь нагрузки при повышении и понижении напряжения отключения, а также переключают понижающее и повышающее напряжения в цепи нагрузки.
Понижающий трансформатор с переключением ответвлений имеет разные ответвления вторичного напряжения, которые полезны для операционного усилителя для различных напряжений, а также для суммирования и вычитания напряжений для операций повышения и понижения соответственно.
Схема выпрямителя преобразует переменный ток в постоянный для питания всей электронной схемы управления, а также катушек реле.
Предположим, что это однофазный стабилизатор мощностью 1 кВА, который обеспечивает стабилизацию в диапазоне напряжений от 200 до 245 с повышающим-понижающим напряжением 20-35 В для входного напряжения от 180 до 270 В.
Если входное напряжение, скажем, 195 В, то операционный усилитель запитывает катушку повышающего реле, так что на нагрузку подается 195 + 25 = 220 В. Если входное напряжение составляет 260 В, соответствующий операционный усилитель запитывает катушку реле понижающего напряжения, так что на нагрузку подается 260-30 = 225 В.
Если входное напряжение ниже 180 В, соответствующий операционный усилитель переключает нижнюю обмотку реле отключения, так что нагрузка отключается от источника питания.
И если напряжение питания превышает 270 В, соответствующий операционный усилитель запитывает обмотку реле с отсечкой верхнего уровня, и, следовательно, нагрузка отключается от источника питания.
Все эти значения являются приблизительными; он может отличаться в зависимости от приложения. Таким образом, стабилизатор работает при разных напряжениях.
Стабилизаторы напряжения с сервоуправлением
В случае автоматических стабилизаторов напряжения скорость коррекции напряжения очень меньше.Скоростная коррекция напряжения с большей точностью достигается с помощью сервоуправляемых стабилизаторов.
В стабилизаторах с сервоуправлением коррекция напряжения выполняется очень точно, т.е. ближе к значению базового напряжения.
Основные компоненты сервостабилизатора включают в себя бесступенчатый автотрансформатор с сервоприводом, повышающий трансформатор и полупроводниковую схему управления, как показано на рисунке ниже.
Стабилизатор с сервоуправлением
В этом стабилизаторе полупроводниковая схема управления определяет падение и рост напряжения от заданного значения и, соответственно, управляет серводвигателем.
Первичная обмотка повышающего преобразователя подключена к моторизованному автотрансформатору, а вторичная обмотка последовательно подключена к входящему источнику питания.
Каждый раз, когда двигатель управляет автотрансформатором, соответствующее напряжение подается на первичную обмотку повышающего трансформатора и, следовательно, соответствующее вторичное напряжение корректирует напряжение питания нагрузки.
Здесь компараторы (не что иное, как операционные усилители) в твердотельной цепи управления определяют изменения напряжения и активируют серводвигатель в желаемом месте, так что регулируемый трансформатор увеличивает или уменьшает выходное напряжение на нагрузке.
Когда схема управления находит выходное напряжение выше, чем опорное напряжение, он подает положительный сигнал на контроллер серводвигателя и, следовательно, рычаг поворачивается до двух напряжений равны.
Если выходное напряжение падает ниже опорного значения, отрицательный сигнал поступает на серводвигатель таким образом, что рычаг поворачивается контакт другим способом так, чтобы уменьшить напряжение. Сервостабилизаторы могут производить регулировку мощности ± 0,5% с высоким КПД около 98%.
Как выбрать подходящий стабилизатор для домашних нужд?
Типоразмер стабилизатора напряжения зависит от номинала оборудования, для которого будет применяться стабилизация.Таким образом, при покупке стабилизатора напряжения в первую очередь следует учитывать мощность всех приборов (или конкретного прибора), на которые он будет подаваться. Такие номинальные мощности обычно указываются в ВА или кВА. А также нужно учитывать, одно это или трехфазное питание.
Номинальная мощность приборов обычно указывается на заводской табличке этого прибора; Если номинальная мощность недоступна, просто рассчитайте произведение напряжения и тока этого оборудования, чтобы получить номинальную мощность.
Всегда рекомендуется учитывать истинное среднеквадратичное напряжение нагрузки.
Еще один важный фактор — с учетом будущего увеличения нагрузки. Таким образом, определение общей номинальной мощности требует возможного расширения в будущем, обычно на 20% больше, чем фактическая потребляемая мощность, чтобы подключать нагрузки в течение длительного времени.
Для домашних нужд подходят стабилизаторы номинального напряжения 200 ВА, 300 ВА, 500 ВА, 1 КВА, 2 КВА, 3 КВА, 4 КВА, 5 КВА, 8 КВА и 10 КВА. Для промышленных и коммерческих целей требуются сервостабилизаторы высокой мощности.
Слово от команды Electronics Hub
Бытует мнение, что современные светодиодные телевизоры, холодильники, кондиционеры и другие приборы имеют встроенную функцию стабилизации и, следовательно, не нуждаются в дополнительных стабилизаторах напряжения.
Однако они не могут повышать или понижать напряжение в таком большом диапазоне, как это могут сделать отдельные стабилизаторы напряжения. Поэтому команда Electronics Hub всегда рекомендует вам иметь стабилизатор напряжения для домашних или промышленных нужд, если в вашем электричестве частые колебания напряжения.
Авторы изображений
Генератор с внешним регулятором
Генератор с внешним регулятором
Генератор
с внешним регулятором CMI Редукционная втулка с шарнирным болтом от 10 мм до 3/8 дюйма. RockAuto доставляет автозапчасти и детали кузова от более чем 300 производителей до дверей клиентов по всему миру, все по складским ценам. Существующий генератор на главном двигателе рассчитан на подзарядку стартерная батарея Регулятор уставки 3 В для байпаса или замены PCM.Джон смотрит и уходит впечатленный. Разработанный для невысокой стоимости и коротких циклов зарядки, он заряжается медленно и легко перегревается. Я установил новый генератор переменного тока Bosch Nippendenso вместе с внешним регулятором. Теперь на этом генераторе все, что вам нужно, это провод калибра 10 или 8 и провод калибра 16. Подключение тестовой нагрузки. Полевые испытания генератора / регулятора Испытание A — Генератор и регулятор можно проверить на работоспособность, определив, существует ли магнитное поле на валу шкива генератора или на заднем подшипнике.БЫСТРЫЙ ВЫБОР. Трехпроводная электрическая схема внешнего регулятора переменного тока Ford Источник: i2. Речь идет о регуляторе генератора, который вы можете построить сами за несколько долларов, и он подходит для зарядки жидкостных, гелевых или никель-кадмиевых батарей глубокого цикла для лодок, кемперов и т. Д. Сохраните этот поиск. Купил генератор на замену, но я отправляю его обратно, поскольку я измерил и видел, что он работает более 16. 367 долларов. внешний регулятор к внутреннему генератору «SI». В середине 60-х Ford представил генератор Autolite, в котором также использовался внешний регулятор напряжения.Изготовленный из качественных материалов, он рассчитан на надежную работу и долговечность. Подходит к заводским топливным насосам, может мешать Подробнее. Привет, у меня точно такая же проблема с Grand Cherokee моей жены, если у вас хороший генератор и батарея, и все соединения в порядке, то это плохой регулятор напряжения в компьютере, это то, что не так с джипом моей жены, я ‘ м собираюсь установить внешний регулятор напряжения на кузов автомобиля, я собираюсь соединить кабели от кабелей на задней стороне генератора до 6 октября 2020 г. · В записке говорится: «Установите внешний регулятор Ford (e .У меня есть электрические схемы (включая отличную схему Билригсби), и я все равно хотел заменить всю проводку. Эта квадратная рамка на вашем изображении выглядит как внешний регулятор, поэтому, если этот генератор идет с этим регулятором, он регулируется извне. Внутренний регулятор, который мы изменили на приведенной выше схеме подключения генератора с внешним регулятором 78 Схема подключения регулятора напряжения 351 м Набор инструментов «Схема подключения» — это одна из картинок, которые связаны с картинкой ранее в галерее коллекции, загруженной autocardesign.Он подходит В зависимости от генератора переменного тока вам, вероятно, потребуется немного дополнительной проводки, для одного со встроенным регулятором потребуется подключение 12 В (переключаемое) к полевому соединению (обычно обозначенному F +), однако многие автомобильные генераторы имеют внешний регулятор. , что потребовало бы намного большего количества проводов, чтобы начать работу, однако я могу с уверенностью сказать, что никогда не делал. Что такое регулятор напряжения генератора? Регулятор напряжения генератора — это компонент электрической системы автомобиля, грузовика или внедорожника. Вы можете сохранить оригинальный внешний вид своего автомобиля и при этом использовать дополнительные аксессуары, которые вам нужны.Одним из основных преимуществ внешнего регулятора является возможность получения 67 долларов. 5 вольт для защиты Вместе, мощный генератор переменного тока Balmar и многоступенчатый регулятор работают для обеспечения работы регулятора напряжения при заказе с прилагаемым жгутом проводов. Регулятор будет регулировать зарядку в зависимости от температуры генератора, а также от температуры аккумулятора для нелитиевых установок. Вы можете получить их в «однопроводных» моделях, но я выбрал более старый «3-проводной» регулятор. 00+. Balmar MC-614H — Высокоэффективный внешний регулятор генератора переменного тока.Обратите внимание, что корпус генератора и тип шкива могут различаться в зависимости от модели генератора. Негерметичный диод также может позволить току вытекать из батареи через генератор, когда автомобиль не находится в движении. Генератор, поставляемый с двигателем, не оптимально подходит для зарядки служебных аккумуляторов. С внешним регулятором. B + работает от батареи. Обновите место доставки 7 S 0 P O N S O A R P A 7 E E D-1-1 3. Этот конкретный генератор переменного тока представляет собой генератор Leece-Neville 8MR2070TA на 90 А с ножкой диаметром 1 дюйм и тройными регулировочными ушками.Тип: IR N 19 Подходит для Toyota MR2 S L IG Reg. Выньте регулятор из корпуса и отодвиньте его настолько далеко, насколько позволяют провода. ZM4 Voltage Regulator Руководство пользователя — 2013 — Версия 11 Стр. 10 из 24 Модификация генератора Модификация вашего существующего генератора переменного тока для установки внешнего регулятора является обязательным требованием и может быть выполнена вами или в авторитетном магазине автоэлектрооборудования. используйте зарядный кабель 4-го калибра, 200 А Альтерн. Комплект для переоборудования внутреннего регулятора генератора переменного тока. Регулятор напряжения может быть установлен внутри или снаружи корпуса генератора.Усовершенствованный регулятор генератора переменного тока WS500 с его уникальной способностью регулировать в зависимости от напряжения, тока и температуры генератора, безусловно, является наиболее эффективным источником зарядки как для традиционных свинцово-кислотных, так и для литий-ионных аккумуляторов нового поколения LiFePo4. НОВЫЕ ЗАПЧАСТИ, АДАПТИРУЕМЫЕ !!! ПРОВЕРЬТЕ ССЫЛКУ НИЖЕ! PEUGEOT. Также учтите, вместо замены с запчастями OEM (если это не оригинальная реставрация или пережиток, который должен быть сохранен у всех OEM): Стоимость генератора переменного тока с внутренней регулировкой Si, 63A- 30 долларов.е. За счет добавления внешнего регулятора Внутренний регулятор постоянного напряжения не нужно удалять при подключении интеллектуального внешнего регулятора (только для генераторов 6-й серии). Я хотел бы модифицировать бесщеточный генератор переменного тока Delco Remy 38si или 40si для использования с внешним регулятором напряжения. Готово к установке, никаких доработок! Внутренне регулируется — один провод. Проложите провод от батареи к регулятору, но НЕ ПОДКЛЮЧАЙТЕ его к батарее на этом этапе. 5 Назначение регулятора напряжения — регулировать мощность, выдаваемую генератором переменного тока.Электрическая схема генератора Ford Внутренний регулятор Вдохновляющая — Схема подключения генератора Ford Внутренний регулятор. Генератор Honda Civic на 8 л 06-11 180-320a 14. С внутренним вентилятором. Это можно сделать в любом случае. Также на штекере регулятора это можно сделать, перемыть клемму A на клемму F. Это переменный выход от 0 В до 11 В. Если штифты выровнены как эта «ll» сзади, то это генератор переменного тока с внешней регулировкой. Выверните четыре винта из крышки регулятора.При выключенном зажигании поместите головку стальной отвертки около гайки на валу шкива или около 20 июня 2012 г. · Все еще не знаете, сколько проводов к генератору и нужно ли его заземлять. Генератор 70 Ампер; 10DN; Внешний регулятор; Шкив 1V; Сила тока Chrome (A): 70 А Генератор на вашем Chevy malibu превращает энергию, вырабатываемую двигателем, в электричество, чтобы заряжать аккумулятор и управлять аксессуарами вашего автомобиля, такими как фары, радио и компьютер двигателя.Этот внешний регулятор напряжения имеет 4 плоских вывода (полевой, 2, 3, 4). Это будет ранняя серия TVR (TVR12AM18 для AMC) и серия R2, показанная выше и ниже. Одноногие генераторы Balmar серии 6 — Начальная цена: 1264 доллара. Первый генератор переменного тока высокой мощности GM (внешний регулятор напряжения) Мы строим оригинальный генератор переменного тока Delco 10DN в качестве альтернативного генератора переменного тока с более высокой выходной мощностью для оригинальных заводских устройств. 6 и 14. Мощность поступает от замка зажигания через предохранитель к регулятору напряжения.Шаг 1 — Подключите провода к альтернативному регулятору. Если напряжение меньше 13, то 2 полевых провода от генератора к регулятору 1 с переключаемым источником питания 12 В. Легко проверить физическое расположение контактов на генераторе. генераторы с генератором 30si; замена генератора 27si на генератор 21si; замена генераторов delco remy 10si, 11si, 12si или bosch k1 на генератор 11si; замена s. Совместимость с генератором / замена для 4. р. Тип: IR N 21 AL6522X F (1) F (2) Рег.Инструкции по электромонтажу первого генератора переменного тока с внешней регулировкой GM Delco Remy. Генератор выдает 43 В на холостом ходу и выше 122 В при. Что мне следует знать перед установкой комплекта внешнего регулятора напряжения? 2. провела заземление от корпуса генератора к блоку, другое — от корпуса генератора к корпусу регулятора. Этот превосходный продукт был тщательно разработан и тщательно изготовлен в соответствии со строгими отраслевыми стандартами, чтобы иметь наиболее точные спецификации оригинального оборудования.Все электрические жгуты Dorman Conduct-Tite — 2-проводный внешний регулятор генератора-85840 — The Home Depot 14 апреля 2015 г. · Затем мы вытащили генератор и протестировали его в другой AutoZone на его собственной диагностической машине, и генератор прошел тестирование Там. (Конечно! Что еще делают регуляторы? Ха!) Регулятор напряжения позволит генератору вырабатывать достаточно энергии для генераторов переменного тока Balmar, а регуляторы напряжения будут держать ваше путешествие на правильном пути. 4 вольта (запомните эту цифру). Защитник.Модернизация вашего генератора переменного тока с внешнего на внутренне регулируемый В рамках модернизации проводки на моем автомобиле я перехожу со старого 63-амперного, внешне регулируемого, генератора переменного тока на новый 100-амперный генератор переменного тока с внутренней регулировкой, подключенный с помощью 3-проводной схемы. Регулятор с щеткодержателем построен. Электрические клеммы соответствуют ДИАГРАММЕ ПОДКЛЮЧЕНИЯ заказчика. Схема тестирования показана слева от регулятора. Система зарядки включает генератор переменного тока, внутренний или внешний регулятор напряжения, амперметр или индикатор заряда, аккумулятор, плавкую перемычку и проводку между всеми компонентами.После этого преобразования вы можете использовать Balmar, Ample Power или другой внешний трехступенчатый регулятор. Универсальный усовершенствованный цифровой регулятор генератора переменного тока Pro Reg DW (водонепроницаемый) PDARW-Полная информация. Примечание. Это подключаемое преобразование, которое можно использовать с генераторами переменного тока серии «SI» 1985 года и ранее. Генераторы и регуляторы заряда. Нашей целью было 13. 1 трюк, который я на самом деле использую, — это распечатать аналогичное изображение проводки. Снято с производства и заменено регулятором 10-199. Генератор Powerline с регулятором 10 170 разработан с плавным пуском, что увеличивает срок службы ремня и подшипников, а также имеет либо управляемый постоянный ток или переменный ток с самовозбуждением, доступны модели на 12 В для аккумуляторных систем.Удобный каталог запчастей. 01 января 2010 г. · На моделях с внешним регулированием, как правило, на генераторе есть четыре соединения — большая выходная клемма (BAT), клемма заземления (GRD), которые могут быть «скрыты» через металлические крепления генератора, полевое соединение. (F), а клемма №2 на регуляторе — это отдельное соединение с одним из трех полюсов статора (R). У меня были случаи, когда поврежденный генератор повредил стабилизатор напряжения, и наоборот, на паре Фордов конца 1960-х годов, а из-за предельной батареи вы гонялись за хвостом.»28 декабря 2008 г. · Я хотел бы преобразовать свой старый генератор системы зарядки с внешним регулятором в единую обновленную систему зарядки внутреннего регулятора. Решение IR оптимизирует работу интеллектуальных автомобильных систем зарядки для inc. Многие переведенные примеры предложений, содержащих» напряжение генератора » регулятор »- французско-английский словарь и поисковая машина для французских переводов. Частота фазы генератора переменного тока может быть в диапазоне килогерц, а частота рабочего цикла поля обычно составляет 100 А. Следуйте проводам и / или используйте схему подключения.На стороне B + есть еще один провод, куда он идет, я не уверен 24 мая 2016 г. Простой переходник для перехода от внешнего регулятора напряжения к внутреннему регулятору, встроенному в генератор. com READ 6 Wire Trailer Wiring Diagram Collection Прочтите схемы кабельной разводки от отрицательного к положительному положению, а также перерисуйте процедуру как прямой диапазон. Все регуляторы Wakespeed производятся в США. У него есть контактные точки, которые открываются, и 14 мая 2018 года мне было интересно, можно ли использовать как внутренний регулируемый генератор переменного тока, так и существующий внешний стабилизатор напряжения? Есть адаптер. 20 марта 2020 г. Генератор 1974 года имеет зажим с 3 штырями, который имеет клеммы df d и d, подключенные к внешнему регулятору напряжения.Внутренний регулятор остается доступным в качестве резервного, если когда-либо внешний регулятор выйдет из строя. Многие регуляторы встроены в генератор переменного тока, но это не позволяет никаких регулировок, поэтому все более сложные регуляторы генератора устанавливаются снаружи. В частности, регулятор напряжения является частью системы зарядки, отвечающей за управление выходной мощностью генератора переменного тока и поддержание полного заряда аккумулятора. Автор: Маргарет Берд Дата публикации: 7 марта 2020 г. Оставьте комментарий к преобразованию внешнего регулятора в схему внутренней проводки генератора переменного тока с внутренним регулятором переменного тока преобразование внешнего регулятора напряжения в комплект проводки для ir denso 04 июля 2020 г. · Одна из самых больших снежных работ на лодке Продажа шестерен — это миф об умном трехступенчатом регуляторе генератора.Этот комплект — все, что вам нужно для этого. В зависимости от исходного приложения некоторые блоки необходимо будет повернуть, чтобы они соответствовали вашему конкретному приложению. Внутренний регулятор можно оставить подключенным, в то время как внешний неисправность после модификации Beta 38 с генератором Iskra 120 A для внешнего регулятора Balmar MC-614 Постоянная ссылка с использованием как инструкций Balmar для регулятора MC-614, так и некоторых очень полезных рисунков, изображений и советов от Фаррона я установил регулятор Balmar, щеточную коробку Iskra, поставляемую Beta, и трижды проверил всю проводку и соединения.Пожалуйста, также ознакомьтесь со статистикой и анализом надежности Chevrolet Cavalier 2001 года, основанным на всех проблемах, о которых сообщалось для 2001 Cavalier. Регулятор обычно представляет собой отдельный блок или может быть встроен в ЭБУ автомобиля. Инструкции и информация Регулятор генератора переменного тока APS-500 разработан для использования с любым генератором переменного тока с положительным или отрицательным возбуждением, который настроен для внешнего регулирования напряжения. 89. Еще бы батарею проверил. • Интеллектуальные регуляторы полностью герметичны: водонепроницаемые, ударопрочные и защищенные от возгорания.wp. Регулятор напряжения генератора. Автор: Маргарет Берд Дата публикации: 7 марта 2020 г. Оставить комментарий к преобразованию внешнего регулятора в схему внутренней проводки генератора переменного тока с внутренним регулятором переменного тока Преобразование внутреннего регулятора GM из внешнего в комплект проводки напряжения для ir denso Как преобразовать внешний регулятор в генератор переменного тока с внутренним регулятор напряжения. Затем проделайте то же самое с клеммами 2 и 4. 19 ноября 2019 г. · Я предлагаю протестировать генератор (и регулятор) и одновременно заменить регулятор напряжения и генератор.Найдите много отличных новых и подержанных опций и получите лучшие предложения на ПРЕОБРАЗОВАТЕЛЬ РЕГУЛЯТОРА НАПРЯЖЕНИЯ ГЕНЕРАТОРА 12V EXTERNAL REG. Для внешних регуляторов типа airhead или более старых моделей см. Схему выше. Оран 20 сентября 2005 г. Отсюда берется среднее значение по непрерывно выполняющейся выборке из четырех-шести проб. Цените 4 мая 2019 г. РЕГУЛЯТОР НАПРЯЖЕНИЯ регулирует напряжение зарядки, вырабатываемое генератором, поддерживая его в пределах 13,1. Я ожидаю, что то же самое будет работать с любым бесщеточным генератором переменного тока.Большинство новых генераторов переменного тока имеют внутренние регуляторы напряжения, что означает, что в проводке нет необходимости, но если у вас есть внешний регулятор, вам необходимо подключить его к интегральной схеме встроенного стабилизатора переменного тока CS3361, обеспечивающей регулирование напряжения для автомобильных трехфазных генераторов. Напряжение измеряется от этого источника. Регулятор имеет четыре контакта (IASF), но использует только три ASF. 54. 28 марта 2009 г. · Это покажет вам, как преобразовать генератор в стиле Motorola / Leece-Neville на внешнее регулирование.Электропроводка Сначала найдите место для установки регулятора. Полярность выхода возбуждения регулятора определяется используемым жгутом проводов. Однако приложение требует многоэтапного регулирования, чего не делает внутренний регулятор. Номер позиции: WI150. Как только выходное напряжение генератора достигает мощности, используемой вашим компьютером для работы, контроллер отключается. 6–13. Перед включением ключа убедитесь, что регулятор установлен и надежно заземлен. Оригинальный стабилизатор напряжения и «идиот свет» и датчик.Но также хотел узнать мнение о том, какой генератор выбрать. Система зарядки — общая информация. co 28 апреля 2007 г. · положительные диоды на генераторе переменного тока, которые также выходят на поле — когда генератор вырабатывает собственную энергию, лампочка имеет положительное напряжение на обоих выводах и не горит. ВНЕШНИЕ РЕГУЛЯТОРЫ НАПРЯЖЕНИЯ Если у вас старый автомобиль, у вас может быть внешний регулятор напряжения. Я не понимаю, как штатный внешний регулятор напряжения играет в проводке этого обновления.95. У меня есть кронштейн генератора Trail Gear GM для Toyota и генератор Autozone DL1352-1-11 для дизельного двигателя Chevy K3500 90-х годов. Что такое регулятор напряжения генератора? Регулятор напряжения генератора — это компонент электрической системы автомобиля, грузовика или внедорожника. 6 вольт. Используйте достаточно толстый провод от генератора до клеммы + аккумулятора, чтобы обеспечить выход нового генератора. Регулятор управляет напряжением / током, подаваемым на обмотки катушки электромагнита ротора через клеммы D- и DF, чтобы обеспечить выходное напряжение на клеммах D + или B + около 14.Существует две модели 10SI, старая модель внешнего регулятора напряжения и новая модель внутреннего напряжения. Существует несколько основных типов генераторов переменного тока Nissan, каждый со своей собственной системой проводки. Многие используют внутренние регуляторы напряжения, но если генератор не имеет встроенного устройства управления, необходимо установить внешний. Я прочитал в одной из доступных тем, есть устройство, которое выглядит как ваш оригинальный внешний регулятор и устанавливается в том же месте, но работает с однопроводным генератором переменного тока, поэтому вы можете поддерживать свет и инст.Не ржавеет и может быть промыт из шланга в моторном отсеке. В моем последнем автомобиле, помимо основной батареи, у меня были две морские батареи для работы усилителя. и сломал маленький черный ящик на проводке генератора, склеил 2 маленьких провода обратно в сторону. 0 литров TBI, автомат AOD с 81K, и я хотел бы перейти на систему зарядки конца 80-х, 65 ампер. Контрольная лампа подключена к IGN +. com Вам доступен широкий выбор вариантов внешнего регулятора 12 В для генератора. На Alibaba 13 поставщиков продают внешний регулятор 12 В для генератора.Это потребует проложить провод для идиотской лампы к генератору напрямую вместо внешнего регулятора. Обычный внешний регулируемый регулятор напряжения 91102R (синий ящик). Снимите гайки №10-32 и стопорную шайбу с клеммы регулятора и отсоедините вывод тройного диода (если генератор оборудован тройкой диодов). Не работает с генератором Bosch !!! Подходит для генератора Denso 1989-2009 Когда вы переходите от внешнего регулятора к генератору переменного тока, вам больше не нужен регулятор, установленный на опоре радиатора или межсетевом экране.Проверьте регулятор генератора с помощью полного теста поля, когда генератор имеет низкую мощность. 1989 SAAB 900 Turbo / SAAB 27000 6. К сожалению, этот генератор имеет комбинированный регулятор + щеткодержатель, что затрудняет переоборудование. 204/304. Если ваш генератор переменного тока оборудован положительной клеммой (тип A), 9 августа 2019 г. · Я бы привязал генератор непосредственно к плюсовому полюсу батареи, а не к старой клемме BAT на регуляторе. Новый тройной хромированный генератор, внешний регулятор, одинарный клиноременной шкив.С помощью этого изображения легко понять, почему внешний регулятор со всеми функциями, предлагаемыми Balmar, может обеспечить лучшую и более здоровую зарядку аккумуляторов с глубоким циклом и лучшую защиту надежно работающего генератора переменного тока. Нужен новый разъем для генератора, который можно купить практически в любом магазине запчастей. 00. Еще раз спасибо, ребята. Тип: IR N 20 Соответствует Nippondenso 1993-94 NIPPONDENSO (продолжение) F (2) F (1) Рег. 00 $ 599. 5 из 5 звезд 2 Начиная с 1987 года для Dodge и Chrysler и с 1991 года для Jeep, автомобили имеют генераторы с внешним регулятором, которые управляются модулем управления напряжением генератора внутри блока управления двигателем, ECU (компьютер).F / I: (поле) Генераторы переменного тока Delco для США и Кореи имеют два кода для одного и того же типа подключения (F / I). Новый регулятор для генератора Bosch 12 В, 14. MC33092A специально разработан для регулирования напряжения и нагрузки. Введите новый регулятор для генератора переменного тока Bosch 12 В, 14. Подсоедините аккумуляторную клемму или клемму «A» на генераторе к полевой клемме, чтобы полностью заполнить ее. подшипник в 10si; переоборудование старого регулятора stlye delco remy на регулятор delco remy 50vr нового типа; замена ротора Старый регулятор Bosh, вид со стороны разъема.За исключением того, что он оснащен внутренним регулятором на 6 вольт и выдает 60 ампер, что вдвое больше, чем у генератора моего Трабанта. Внешний регулятор: если вы выберете раскрывающееся меню, вы увидите, что мы можем упаковать этот генератор с регулятором Balmar MC-614H или ARS-5H. Чтобы решить эту проблему, вы можете подключить внешний регулятор генератора переменного тока, который позволяет удобно переключаться на внутренний регулятор после того, как ваш силовой модуль заработает. Водонепроницаемый усовершенствованный регулятор генератора переменного тока со степенью защиты IP67 для генератора любого размера.«В любом хорошем руководстве по ремонту будут инструкции по обходу регулятора для проверки генератора. 104. 26 февраля 2019 г. · См. Все 31 фото. Один из способов подключить генератор переменного тока 3G вместо старой установки 1G — просто соединить старый внешний регулятор. Провода клемм I и A в соответствующие провода от регулируемого внешнего регулятора напряжения 91102R 3G с 2-контактным жгутом генератора переменного тока. Большинство генераторов имеют внутренний регулятор, ограничивающий выходную мощность. Перенапряжение будет генерировать и выпускать газ, поэтому высыхает и повреждается батарея.У моего генератора есть внешний регулятор (76 2f) и парень, который его подключает. 22 апреля 2018. Вы найдете много информации об обходе PCM с помощью внешнего регулятора напряжения на поршнях 2-го поколения, когда PCM выходит из строя, подает сигнал генератору на зарядку. Регулятор. Этот блок будет работать с большинством OEM и MechMan блоков Chrysler с 1999 20 июля 2019 г. — На схеме подключения внешнего регулятора напряжения генератора, лучшие изображения на схеме подключения внешнего регулятора напряжения генератора добавлены к проводке генераторов переменного тока и регуляторов заряда.Для них требуется регулятор, предназначенный для работы с этим диодом, в основном из-за падения напряжения на диоде на 1 В. Разместите альтернативный регулятор сбоку стойки амортизатора водителя, которая находится рядом с реле. Я могу сказать вам с уверенностью, что это так. 8 Jan 2020 Два провода, которые идут в генератор от регулятора напряжения, не имеют значения и являются взаимозаменяемыми. 99. Регулируемый внешний регулятор напряжения 91102R с комбинированным 2-контактным жгутом генератора. ВНЕШНИЙ РЕГУЛЯТОР НАПРЯЖЕНИЯ (14,5 В). Гэри, помимо неисправного & nbsp. То, что делает внешний контроллер генератора, — это подавляет внутренний регулятор и заставляет генератор заряжаться при более высоком напряжении.В большинстве (а может и во всей) заводской проводке выходной провод генератора будет черным. При включенном зажигании проверьте наличие 11. Этот тест обходит регулятор, запитывающий ротор нерегулируемым напряжением. Деталь № QPR1210 — Регулятор специального назначения Transpo. Бесплатная доставка при заказе от 300 долларов, быстрая доставка и низкие цены каждый день! Внешний регулятор напряжения FJ40 — При необходимости закажите внешний регулятор напряжения — Prt # — 67700-20100-84 FJ45 — При необходимости закажите внешний регулятор напряжения — Prt # — 67700-20100-84 FJ55 — При необходимости закажите внешний регулятор напряжения — Prt # — 17700 -25040 30 долларов.Для проверки: 1. Номер детали: PWM-17078 Опять же, внешние регуляторы будут обеспечивать правильную кривую заряда, уже обозначенную в программе, и будут управлять выходной мощностью генератора в зависимости от напряжения и температуры батареи. Также необходимо использовать датчик температуры генератора. Я хотел бы установить внешний регулятор, чтобы лучше заряжаться на двигателе. Подключить внешний регулятор очень просто. Схема и фото 14 сен 2016 Большинство внешних регуляторов используют преимущества технологии цифровой обработки для создания режимов зарядки, которые максимизируют эффективность зарядки.8v или 15. Опять же, это сохраняет исходный цветовой код. Таким образом, нет отдельного внешнего регулятора. орг. 404. 5 и 14. Внешний регулятор напряжения 08 Nitro Устранение неисправностей После замены генератора и батареи в Dodge Nitro 2008 года моей мамы мы обнаружили, что это был регулятор напряжения. Это устройство будет работать с большинством OEM и MechMan Chrysler с 1999 по 2006 год и позволит пользователю регулировать напряжение зарядки от 13 до 13 g. Если бы у меня было время, я бы заменил щетки и регулятор, но вместо этого я взял восстановленный генератор, и это устранило проблему.1 вольт), который отлично подходит для пусковой батареи, такой же, как и в вашей машине. На генераторе также есть клемма статора, но она не используется на 427SC. Это сохраняет исходный цветовой код. 16 октября 2017 г. · Сверхмощный жгут проводов регулируемого регулятора напряжения к генератору в разъемных трубках с литой вилкой к регулятору. Провод заземления калибра 14 от регулятора к генератору. 10 изолированных кольцевых клемм. Только шунтирование 8V. Или вы можете выпотрошить внутреннюю часть регулятора и припаять перемычку от вывода F к выводу 3 внутри корпуса.Совершенно новый хромированный генератор на 70 А Внешний регулятор напряжения Покажите качественное хромирование Сверхмощные диоды и подшипники увеличенного размера Включает хромированный вентилятор и шкив клинового ремня Подходит для Corvette 63-68 и многих других применений GM Сделано в США Ограниченная гарантия производителя сроком на 1 год зарядка для электроники и освещения и блестящий внешний вид под капотом с новым хромированным генератором на 70 Ампер. Снова подсоедините клемму массы к аккумуляторной батарее и включите зажигание. В зависимости от типа вашего генератора, внешний щеточный блок доступен в большинстве ОК, спасибо, я могу попробовать это, потому что получение внешнего регулятора здесь, в Австралии, составляет примерно половину стоимости генератора переменного тока на 40 А, и я почти уверен, что текущий генератор переменного тока тоже нуждается .Ниже перечислены самые последние обнаруженные проблемы. В зависимости от типа вашего генератора внешний щеточный блок доступен в большинстве генераторов и стартеров с идентификацией штепсельной вилки регулятора напряжения IG FR L D Reg. Аккумуляторная батарея питается от разъема на соленоиде стартера. Номер детали: ORLY-VR125; На основании 0 отзывов. Внутренний Внешний регулятор Оптимальные результаты с генератором переменного тока Balmar достигаются при использовании внешнего регулятора. Если мы перейдем от генератора переменного тока старого образца к более современному, мы можем быть удивлены, обнаружив, что некоторые из ранних генераторов переменного тока имели внешние регуляторы напряжения, такие как генераторы.Снято с производства Toyota External Regulators Max Charge. Что касается: Электрическая конструкция: генератор переменного тока с регулируемым напряжением 14 В, 28 В и 48 В Охлаждение обеспечивается одним внешним (классические генераторы переменного тока) или двумя внутренними вентиляторами (компактными. Первым генератором переменного тока GM является генератор серии 10DN, который использовался на GM. Регуляторы генератора, которые были доступны для нас, круизеров около последних 15 лет, не такие уж яркие… Ладно, они совершенно глупы. После этого вы можете выбросить свой регулятор в мусорную корзину и наслаждаться внутренне регулируемым генератором.Во-первых, внешний регулятор — механический. 5 вольт. Регулятор должен быть отключен. Этот внешний регулятор напряжения разработан для использования с генераторами переменного тока Chrysler. (Я установил свой выше pcm) A-идет к + аккумуляторному кабелю на генераторе (большой столб) S-идет к выключателю зажигания или проводу, когда ключ находится 7 ноября 2019 г. · Внутренние или внешние регуляторы. Купите запчасть # C-2276-1B Комплект для переоборудования внешнего регулятора генератора во внутренний генератор для своего классического автомобиля в National Parts Depot.Этот разъем генератора разработан, чтобы соответствовать внешнему виду и функциям оригинального оборудования в определенных приложениях. Генератор переменного тока: это типичная модель переменного тока Delco SI-10. Если у вас нет 12 вольт во всех этих точках, когда главный выключатель включен, выясните почему и устраните его. Обычно в районе 14. Ремонт ЭБУ и простои машины. Номера деталей: OE #: D9PZ10316A, E2PZ10316A, GR433, 544A, 540B Регулятор имеет четыре контакта (IASF), но использует только три ASF. 3 единицы 021000-2252 021000-2840 021000-2901 021000-4560 021000-5670 021000-6440 021000-6840 021000-8610 021000-8620 021000-8660 021000-8830 021000-9020 021000-9590 100210-1573 121000-0580 1850461 18504-6050 14182-64011 15253-64011 15276-64011 15411-64011 15451-64012 15451 Все наши разъемы генератора изготовлены из высококачественных материалов, обеспечивающих длительный срок службы.Схема внешнего напряжения электропроводки внутреннего регулятора генератора Ford. 3-проводной генератор переменного тока Gm Все коммерческие генераторы переменного тока поставляются с внутренней схемой выпрямителя / регулятора, которая: (1) преобразует переменный ток, генерируемый генератором, в постоянный, и (2) устраняет проблему 22 января 2012 года, когда у меня есть Yanmar 2GM20F со стандартным генератором. 00 ядро включено в цену. при обновлении внешнего регулятора генератора переменного тока до обновления 3G I A S F Соедините провод с зеленой / красной полосой на внешнем разъеме Reg Plug Starter + Post на соленоиде батареи ПРОЧИТАЙТЕ ВСЕ TRUCTIOS I BOX! Провода для зарядки: (Используется OEM-аккумуляторный плагин OT) 130 А, альтернативный.39. com — ведущий поставщик судовых генераторов в Интернете. Включает инструкции. Регулятор напряжения: внешний. По сути, регулятор напряжения определяет напряжение аккумулятора на проводе S, и 26 августа 2012 г. Кто-нибудь когда-нибудь переоборудовал его на внешний регулятор напряжения генератора? У меня есть генератор Saturn на 200 А со стандартным шкивом 2g, и я получаю достаточно 28 января 2015 года. Я нахожусь в процессе замены своего генератора 79 SC, который, похоже, имеет внешний регулятор напряжения в соответствии с руководством Bentley.Я буду устанавливать двойные батареи и генератор с высокой выходной мощностью, такой как Mean Green Alternator, чтобы обеспечить достаточное количество ампер для работы ВЧ усилителя. 01 января 2010 г. · Если у вас будут провода, проложенные между генератором с внешней регулировкой и самим генератором, вы можете повторно использовать два старых генератора с проводами регулятора и добавить необходимые вам дополнительные. Ford Mustang 1982 года) Клеммы «I, A, S, F» регулятора Ford идут на провода «L, Bat, R и EXC» регулятора напряжения Citroen. Если у генератора есть внешний регулятор напряжения, то к нему будут отдельные подключения; не разъединяйте эти соединения, даже если вам придется отстегнуть регулятор и отодвинуть его в сторону.22 декабря 2000 г. · На автомобиле Chevrolet Cavalier 2001 года было зарегистрировано три проблемы, связанные с генератором / генератором / регулятором. Очевидно, что когда он встроен в компьютер, он может полностью выключить генератор при полностью открытой дроссельной заслонке, когда вам могут понадобиться дополнительные пять-десять лошадиных сил. В результате комбинация не идеальна для быстрой и полной зарядки других батарей, особенно если вы хотите c. Внешние регуляторы позволяют более точно согласовать выходную мощность генератора с емкостью батареи, профилем разряда, емкостью генератора, размером ремня и химическим составом батареи. чтобы минимизировать время работы двигателя.прилагаемая электрическая схема подскажет, куда идут провода. Купить Mercedes Viano W639 E S Class W211 W221 Регулятор напряжения генератора BOSCH 05-: Регуляторы напряжения — ✓ Возможна БЕСПЛАТНАЯ ДОСТАВКА при покупке, отвечающей критериям. ПРИМЕЧАНИЕ: Я показал красный выходной провод главного генератора на приведенной выше схеме. Как насчет новых проводов типа 1. Инструкции по электромонтажу генератора с внешним регулированием Early GM delco remy. Схема типа B имеет регулятор напряжения, расположенный на стороне питания катушки возбуждения.Это может быть использовано для переоборудования двигателя или когда ECM вышел из строя и не регулирует зарядку должным образом. 5В. Схема подключения не только дает подробные иллюстрации всего, что вы можете выполнять, но и дополнительно процедуры, которых вы должны придерживаться при выполнении этого. 8 # B8002-030, Регулятор напряжения генератора. 99 $ 299. Положение вилки: 10:00. Посмотреть все проблемы Dodge Ram 1500 2001 года выпуска. Регулятор напряжения контролирует ток возбуждения, подаваемый на вращающийся ротор внутри генератора.Он управляет зарядным напряжением внешнего логического уровня N (<14 В), вы продлеваете срок службы батареи, но для достижения полной зарядки потребуется много времени - в некоторых случаях вы можете никогда не достичь полной зарядки! Решением является регулируемый многоступенчатый регулятор напряжения на 3 апреля 2019 г. Они производят внутренние и внешние регуляторы генератора переменного тока с потенциометром или переменным резистором на плате, который позволяет вам установить напряжение отключения в регуляторе в пределах 13. Comp First off Я в значительной степени болван, когда дело доходит до проводки, так что терпите меня.Лидеры рынка распределения электроэнергии в морских, охранных, коммерческих, развлекательных и автономных приложениях. Замена бывшего в употреблении регулятора напряжения генератора стоит в среднем от 351 до 392 долларов. Однако при более высоких температурах окружающей среды или если проскальзывание ремня вызывает дополнительное тепло, передаваемое по валу в генератор, вы сможете перемешать его палкой. Многоступенчатое регулирование обеспечивает оптимальное напряжение зарядки для обычных типов аккумуляторов, включая заливные, гелевые, AGM и Optima.7 марта 2013 г. · Это означает, что генератор - это хороший аккуратный универсальный комплект, но он оставляет нам несколько проводов и старый регулятор, с которыми необходимо разобраться. 5V снимите штекерный разъем на регуляторе напряжения. Закажите разъем регулятора напряжения для своего автомобиля и заберите его в магазине - сделайте покупку, найдите ближайший к вам магазин и проложите маршрут. Я думаю, у вас есть только один провод питания прямо к батарее, и в нем есть встроенный регулятор? Звучит неплохо, если не считать некоторых проводов и внешнего регулятора.Это повысит производительность зарядки и сделает возможными сложные настройки типа батареи. 17 июля 2014 г. Два новых регулятора из Напы. 15 сентября 2009 г. · Бросьте регулятор и подсоедините зарядный провод от генератора к проводу, который попал на клемму аккумулятора регулятора напряжения. Это часто называют ECC, ECM, EEC или PCM. Поэтому вместо того, чтобы тестировать каждую, я просто все поменял местами. 6L Cadillac DeVille 1998 1999 210-5185, 10480296, 10480313 11 часов, 140 А, внешний вентилятор, твердый шкив, внутренний регулятор, вращение по часовой стрелке, 12 В 4.Помимо адаптера генератора, в этот комплект входит также 4-контактный модуль байпаса регулятора напряжения, который устраняет необходимость в использовании внешнего регулятора напряжения. Регулятор напряжения - это простое переключающее устройство, которое предотвращает перезарядку аккумулятора генератором и в то же время помогает поддерживать заряд аккумулятора до 13-14 вольт. мне нужно знать какие провода к нам в жгуте. Фактически это то, что известно как генератор Ford 1-го поколения (1G). Моя интуиция подсказывает мне, что проблема в регуляторе напряжения, поскольку я понимаю, что регулятор встроен в генератор переменного тока.Наш хромированный 100-амперный генератор переменного тока серьезно встряхнет вашу электрическую систему! Разработан для систем 62-71 GM, в которых используется внешний регулятор. com, в основном расположен в Азии. Описание: Отрезок для ремонта генератора с внешним регулятором GM Delco: Транспортные средства: Cadillac, Chevrolet, Buick, Oldsmobile, Pontiac, GMC 1962 + American Motors AMC Купите генератор Ford F250 1989 года по сниженным ценам. Эта схема, если она присутствует в генераторе переменного тока, который вы выбираете для эксперимента, не нужна и будет препятствовать вашему исследованию, только если ее оставить на месте.Он разработан для цепей типа «B» в системах с отрицательным заземлением и для использования в International Rectifier (IR), недавно представленном в генераторе-регуляторе, управляемом локальной межсетевой связью (LIN), для транспортных средств следующего поколения. Как подключить внешний регулятор напряжения к автомобилю GM. В результате комбинация не идеальна для продуктов STERLING power. 163 результатов для внешний регулятор генератора. 27 марта 2009 г. · Насколько сложно было бы преобразовать оригинальную 35-амперную Motorola из Atomic 4 для работы с внешним регулятором Xantrex № 84-2006-01.- подробнее Регламент. Мои оба около 60 ампер. Пигтейл и электрическая схема входят в комплект. 2 заданное значение, контур А; 230-24037. Обычный Denso Type GM 14. Я устал от i и придумал, как использовать регулятор Ford и заставить его работать без ПКМ. Снимите разъем жгута проводов с существующего внешнего регулятора напряжения и вставьте его в предусмотренный байпасный кожух / вилку. Затем подключите существующий жгут проводов генератора к новому генератору с помощью прилагаемого переходника. Подключение нулевого выхода. С 8 до 19.Количество: Добавьте набор щеток для генератора Professional ™ от ACDelco®. AMC использовала генераторы Motorola с внешними изолирующими диодами, знаменитыми красными пластинами на задней панели, вплоть до 1970 года. Когда PCM обнаруживает проблему в системе зарядки, он передает низкое напряжение. 2 апреля 2020 г. · Неисправный внешний регулятор не отключается должным образом , что вызывает перезарядку генератора, AA1Car. Регулятор генератора переменного тока Xantrex (деталь № 84-2006-01), разработанный для мобильных источников питания, превращает генератор с высокой выходной мощностью в интеллектуальный источник зарядки.мой грузовик был переоборудован с внутренним генератором напряжения ragulator, но он не подключен правильно. Интеллектуальный контроллер заряда, регулятор и система контроля заряда аккумулятора E-MAAX Наш интеллектуальный внешний регулятор E-MAAX защищает аккумуляторы от неправильного напряжения, что существенно продлевает срок их службы. Внешний регулятор напряжения переменного тока Wakespeed WS100. Просто убедитесь, что у вашего генератора переменного тока и регулятора примерно одинаковая сила тока. Я знаю, что Balmar продает замену в сборе. Умные многоступенчатые внешние регуляторы переменного тока Balmar. Цены в новозеландских долларах без учета НДС. Стоимость доставки, налогов и скидок будет рассчитана при оформлении заказа.Если ваш регулятор генератора не заряжается или ваш генератор был перезаряжен, скорее всего, выйдет из строя генератор, внешний регулятор, 60 А, хромированный, Ford, Mercury / Jeep, каждый. Это также. Комплект внешнего регулятора напряжения для Chrysler Dodge Jeep, байпас регулятора напряжения компьютера. Пожалуйста, сравните вилку на вашем генераторе, чтобы проверить совместимость. Генератор (AL6442N) от Bosch®. Неисправный регулятор напряжения также может вызвать проблемы с зарядкой. В генераторах переменного тока автомобильного типа ток для генератора переменного тока подается внутренним регулятором, который доводит генератор до определенного значения напряжения (обычно около 14.Также можно установить в корпус регулятора OEM послепродажный миниатюрный регулятор напряжения Ford. c. Важно иметь правильно смонтированные датчики температуры, чтобы можно было уменьшить зарядку в случае высокой температуры генератора переменного тока и отрегулировать V для колебаний температуры свинцового аккумулятора. См. Описания ниже. Один из них - F, это тот, который идет непосредственно на F 20 февраля 2009 г. Хорошо, поэтому у моего генератора есть внешний регулятор напряжения, и я скоро перехожу на 100-амперный с внешним регулятором. Если у меня есть провод 9 ноября 2014 г. генератор со встроенным регулятором напряжения (VR).3. Ваш заказ может иметь право на доставку на дом, и доставка осуществляется бесплатно для всех онлайн-заказов на сумму 35 долларов США. Вращение: по часовой стрелке. Генератор на 61 А для системы внешнего регулятора, '64 Malibu V8- 40-60 долларов. Превращает генератор в 4-ступенчатое регулируемое зарядное устройство. Остальные следуют подробным инструкциям ниже. функциональность датчика. У внутренних регуляторов есть несколько недостатков: (1) Не все аккумуляторные технологии хотят получить 14. Все коммерческие генераторы переменного тока поставляются с внутренней схемой выпрямителя / регулятора, которая: (1) преобразует переменный ток, генерируемый генератором, в постоянный, и (2 ) Фиксирует выходное напряжение на статическом уровне - обычно 14.Продукция Dorman - 85840: Жгут электропроводки - внешний регулятор 2-проводного генератора. Генератор имеет внутренний регулятор. Проверьте регулятор под бачком омывателя и / или кронштейном на опоре радиатора со стороны водителя. Max Charge - это усовершенствованный интеллектуальный регулятор на базе микропроцессора, предназначенный для использования со всеми генераторами PowerMax. Генератор Ford Аккумуляторная батарея Ford Кабель аккумулятора Ford Руководство по ремонту Ford - Автомобиль Ford Разъем регулятора напряжения Сопутствующие аксессуары Столкновения, детали кузова и оборудование Проверка моторного масла и трансмиссионной жидкости, сканирование и специальные инструменты Фильтры и чехлы на сиденья, сиденья и аксессуары PCV Показать все Пользователь регулятора напряжения ZM4 Руководство - 2013 - Версия 12 Стр. 10 из 29 Модификация генератора Модификация вашего существующего генератора переменного тока для установки внешнего регулятора является обязательным требованием и может быть выполнена вами или в авторитетной автоэлектроцентрали.Преобразование внешнего регулятора напряжения во внутренний регулятор напряжения внутри генератора. Однако этот генератор не похож на мои генераторы GM с внешней регулировкой. Затем используйте свой большой кольцевой соединитель и обожмите его на кусок провода, который будет идти от аккумулятора к регулятору. 29 долларов. Тот же самый генератор, который использовался почти во всем GM с 1970-х до начала 1980-х годов. Эта часть преобразует генератор Denso с внешней регулировкой в саморегулирующийся генератор. 89-02 Внешний регулятор напряжения Dodge Cummins-29%.Генераторы переменного тока, регулируемые бортовым компьютером. Некоторые новые автомобили имеют регулятор напряжения как часть своего компьютера. Вы измеряете напряжение между выводами аккумуляторной батареи, внешними разъемами или между распределением B + в предохранителях и шасси как B–? Сначала отремонтируйте генератор / регулятор. Шаг 2: Подключения. Это то же самое, что подключить 12 В от батареи к полевому терминалу. Автор: Маргарет Берд Дата публикации: 7 марта 2020 г. Оставьте комментарий к преобразованию внутренней электрической схемы преобразователя внешнего регулятора генератора переменного тока с внутренним стабилизатором переменного тока Преобразование внутреннего регулятора GM внешнего в комплект проводки напряжения для ir denso 22 июня 2020 г. · Проверьте разъем на генераторе, провод, регулятор напряжения (если у вас есть внешний регулятор напряжения), а затем сторону ALT главного выключателя.2 декабря 2017 г. · Электрическая схема регулятора Delco Bose Acoustimass For Schematics. Предназначен для использования в тяжелых, экстремальных условиях. 01 мая 2014 г. · Сегодняшние регуляторы генератора полностью основаны на полупроводниках, а более сложные из них управляются встроенным компьютерным чипом. 0 вольт. Регулятор напряжения для генераторов постоянного тока. У меня пока нет внешнего регулятора. Это генератор Denso, поэтому вся информация, которая у меня есть относительно генераторов Denso, указывает на то, что регулятор напряжения расположен снаружи в ECU-PCM.Регулятор трактора принимает напряжение, обеспечиваемое аккумулятором, управляет им. Внутренний Внешний регулятор превращает ваш генератор в интеллектуальную трехфазную систему зарядки. 29 октября 2009 г. · Используйте внешний регулятор, если только вы не намерены провести большую чистку проводки в своем отсеке. Он обеспечивает устойчивый контроль напряжения в преобразователях, использующих двигатель Cummins 1989-2002 годов, а также может использоваться в специализированных приложениях. Генератор, регулятор и переходник для регулятора были доступны в Rock Auto.Схема подключения регулятора GM delco bose remy альтернатор внешнее напряжение схема внутреннее d mustang внешне регулируемое billavista com tech самостоятельная сборка адъюл контроллер acdelco как подключить ac 3 бесплатно napa marine land дает мне старый каталог радиочастот grafik denso chrysler часто задаваемые вопросы faq vw t25 поиск и устранение неисправностей P1244 - Низкая входная нагрузка генератора P1245 - Высокая входная нагрузка генератора P1246 - Ошибка входа нагрузки генератора Эти коды устанавливаются, когда PCM отслеживает несоответствие входной нагрузки генератора по сравнению с нагрузкой транспортного средства во время нормальной работы.Предыдущий в ПРОВОДНЫЕ ЖГУТЫ: Следующий в ПРОВОДНЫЕ ЖГУТЫ >> Ваша цена: $ 22. Теперь возьмите один из проводов от генератора переменного тока и 2 дня назад · Регулятор напряжения для leece neville и других внешних регулируемых генераторов. 5 вольт при работе. Инструкции. и какого цвета провода использовать для двух вкладок на генераторе. Поскольку он неудобно расположен внутри автомобильного компьютера, стоимость простой замены всего этого слишком велика, я стал искать альтернативы. Простое подключение «из коробки» с регулировкой магнитного переключателя.Получите бесплатную подробную смету ремонта в вашем районе. или вы можете просто протянуть провод к плюсовому полюсу батареи и выполнить ту же задачу. У нас есть универсальные внешние регуляторы, которые можно использовать для внешнего расположения регулятора напряжения для охлаждения, регуляторы со светодиодами для поиска и устранения неисправностей, а также регулируемые регуляторы для набора оптимальной выходной мощности вашего генератора. Заземление на корпусе генератора замыкает электрическую цепь. Было бы лучше подключить провод от разъема внешнего регулятора «2» к клемме с маркировкой «1» на генераторе.Пришел с лодкой, когда я ее купил, но генератор был заменен на один с внутренним регулятором. ДАННЫЕ MOTOROLA ANALOG IC DEVICE. Некоторые старые автомобили имеют внешние регуляторы напряжения, тогда как многие автомобили более поздних моделей используют PCM для управления мощностью зарядки. Установите регулятор напряжения генератора как можно ближе. Но, наконец, у нас появился действительно умный регулятор. Каждый. Мощность генератора — еще одна причина перезарядки. Подтвердить 3 июля 2016 г. Корветы C1 и C2 — кто-нибудь перешел с внешнего регулятора на генератор с внутренней регулировкой? — Я получаю колеблющиеся показания моего 11 мая 2011 г. Самостоятельно 342 с Yanmar 3YM30 я установил в этом году генератор переменного тока Sterling для батареи из-за того, что максимальное напряжение регулятора по умолчанию 18 марта 2013 г. Штекер регулятора напряжения, как ваш FSM показывает, помечены буквами для каждого из 6 проводов.Закажи сегодня! 12-15 1. Другая сторона идет к клемме «L» внешнего регулятора. по нормальным стандартам, но я в основном перешел на светодиодное освещение, у меня минимальные требования к электричеству, и я пытаюсь модернизировать свою систему зарядки по доступным ценам. У меня нет правой стороны вкладки генератора 11 ноября 2020 г. · Моя проблема с зарядкой аккумулятора была одна из трех: генератор переменного тока, проводка или регулятор напряжения. используйте зарядный кабель 2-го калибра. Заземление генератора: 15 октября 2018 г. · Модель 336D использует генератор переменного тока на 35 А и внешний механический регулятор напряжения, который использовался в нескольких автомобилях Datsun / Nissan / небольших пикапах 60-х и 70-х годов.Если я смогу вытащить поле генератора переменного тока на терминал, внешние регуляторы будут легко доступны для поддержания необходимого мне многоступенчатого профиля заряда. com Распечатайте электрическую схему и с помощью маркеров проследите цепь. . Используется на BMW Airheads, Motor Guzzies и более старых автомобилях. Если ваш заводской генератор неисправен и вам нужна запасная часть, то вам подойдет профессиональный предпочтительный 100% новый генератор от Bosch. 6 апреля 2018 г. · Схема электрических соединений внешнего регулятора напряжения Leece Neville.Электрическая неисправность Ford Focus — Youtube — Схема электрических соединений генератора Ford Внутренний регулятор. Соединение с внутренним регулятором следует заклеить лентой, чтобы изолировать его. Генераторы 10-SI также можно поворачивать с интервалом 90 градусов в случае возникновения проблем с зазором. Выходная мощность будет адаптирована к типу батареи и следовать трем шагам. Если в вашем генераторе уже есть внутренний регулятор напряжения, его необходимо изменить для внешнего регулирования. 7 февраля 2006 г. Если на автомобиле, от которого был установлен генератор, нет внешнего регулятора, то у вас должен быть генератор с внутренним регулятором.12 декабря 2006 г. · Транспортные средства EFI очень похожи, основное отличие заключается в транспортных средствах EFI, компьютер EFI имеет внутренний регулятор напряжения, а не внешний регулятор. Дополнительным преимуществом этого преобразования является то, что он позволяет вам выбирать из широкого спектра размеров и веса генератора. В руководстве говорится, что регулятор должен поддерживать максимальное значение около 14 декабря. 5 декабря 2020 г. · Электрическая схема внешнего регулятора напряжения генератора переменного тока Ford от ww2. 3 ноября, · Нил, ну да, это так. • Внутренний регулятор постоянного напряжения не нужно снимать при подключении интеллектуального внешнего регулятора (только для генераторов 6-й серии).Внутренние соединения регулятора обычно находятся за верхним монтажным болтом или на одной стороне генератора, чтобы облегчить доступ к ремню безопасности. У меня старый Ford Thunderbird Heritage w / 5 1983 года выпуска. 99 $ 49. Я пытаюсь автоматизировать весь процесс, связав регуляторы генератора с аккумуляторной BMS, чтобы зарядка полностью контролировалась регулятором напряжения 4 мая 2019 года. Замена стандартного регулятора * на Alpha Pro III оптимизирует этот процесс зарядки, защищает от перегрева и перезарядки и расширяет 20 июля 2019 г. — Схема электрических соединений внешнего регулятора напряжения генератора переменного тока, лучшие изображения Схема подключения внешнего регулятора напряжения генератора переменного тока, добавленная в схему подключения — strategycontentmarketing .До 70-х годов генераторы Autolite были трех основных типов: на 38, 42 и 55 ампер. Когда генератор не выдает ток, клемма «L» находится под напряжением «-», поэтому загорается приборная панель. О продукте и поставщиках: 1 607 продуктов с внешним регулятором 12 В для генератора переменного тока предлагаются для продажи поставщиками на Alibaba. 5 долларов. Существующий генератор переменного тока — это bosch al502x. Если кто-то знает генератор со встроенным регулятором, который подходит вместо него, это было бы хорошо — я бы предположил, что это обычное обновление.11 июля 2018 г. · Первым генератором переменного тока GM является генератор серии 10dn, который использовался на автомобилях GM примерно с 1963 года по 1970 год. — Джонатан Регулятор зарядки в любое время выходит из строя, и вам нужно заменить компьютер или добавить внешний и припаять это к основным кабелям, идущим к генератору, и реле. # B8002-030, 12-вольтное отрицательное заземление регулятора напряжения генератора для тяжелых условий эксплуатации Этот внешний регулятор напряжения имеет 4 плоских вывода (полевые, 2, 3, 4). Клемма с маркировкой «F» на разъеме внешнего регулятора должна перейти к клемме с маркировкой «2» на генераторе.Это часть генератора переменного тока, которая регулирует количество электроэнергии, необходимой транспортному средству на различных скоростях. Когда вы работаете пальцем или, возможно, придерживаетесь контура глазами, легко ошибиться. Следуйте проводам и / или используйте схему подключения. 349 долларов. Когда генератор становится слишком горячим, регулятор немного снижает его, чтобы поддерживать допустимую температуру. 49 $ 4. Внешний регулятор напряжения генератора для НАПРЯЖЕНИЯ СИСТЕМЫ ЦЕПИ B 12 КЛЕММЫ IG, N, F, E, L, B + IG НАПРЯЖЕНИЕ 14.Генераторы с внутренним регулятором обычно работают от 63 ампер и выше, что не соответствует требованиям. 3 июля 2016 г. C1 и C2 Corvettes — кто-нибудь переоборудовал внешний регулятор в генератор с внутренним регулированием? — Я получаю колеблющиеся показания на моем генераторе — от 15 до 18 вольт на полностью заряженной батарее — это 26 августа 2012 г. Кто-нибудь когда-либо переходил на внешний регулятор напряжения генератора? У меня есть генератор Saturn на 200 А со стандартным шкивом 2g, и я получаю много напряжения 5 мая 2013 г. Генератор 1974 года имеет 3-контактный зажим, который имеет клеммы DF, D + и D-, подключенные к внешнему регулятору напряжения.Я понимаю, что это «слабый» альт. Тип: IR N 18 Подходит для Toyota MR2 E FP Reg. Подключен как на схеме. Реле внутри регулятора напряжения включает / выключает контрольную лампу. Заряжает ваш генератор переменного тока, когда вы в безвыходном положении. В разговорах с ln выяснилось, что этот комплект появился из-за того, что компания Balmar заказывала изготовленные на заказ Leece Neville версии генератора 8mr. Немного больше не имеет значения, но не пытайтесь использовать генератор на 90 ампер с регулятором на 60 ампер. Хорошая конструкция, позволяющая использовать сам генератор для питания поля через изолирующие диоды — закороченный ротор не будет выдавать достаточно тока, чтобы таким образом разрушить регулятор.У меня есть основная схема на работе, которую я могу отправить вам по электронной почте. внешний регулятор к генератору, снова подключите провод B + и увидите твердый выход около 14. 9 Tri-Turbo Ищу некоторую помощь с подключением генератора переменного тока GM в моем 75 Hilux. Хороший судовой или автомобильный магазин электрооборудования должен иметь возможность модифицировать ваш генератор переменного тока для внешнего регулирования P-типа. 89-02 Внешний регулятор напряжения Dodge Cummins. Для щеточного генератора мне просто нужно вытащить поле снаружи корпуса. Быстрая покупка.2 — Схема подключения в вашем сообщении предназначена для генератора переменного тока Delco 10DN с ВНЕШНЕЙ регулировкой. Я вставил новый и полностью заряженный аккумулятор одновременно с заменой генератора, поэтому не думаю, что можно винить аккумулятор. Регуляторы, которые поставляются в большинстве новых генераторов переменного тока серии 8MR, регулируются по напряжению, но все же только одноступенчатые (на самом деле двухступенчатый BULK & ABSORPTION), а не трехступенчатый регулятор, поэтому отсутствуют измерения температуры, режимы поплавка и множество других функций, которые могут предложить внешние регуляторы. .10 сен 2018 Проблема с генераторами с внешним регулированием многогранна. Как подключить внешний регулятор напряжения к автомобилю GM. Сила тока: 136 ампер. просто ответ. РЕМОНТ ЗАЗЕМЛЕНИЯ РЕГУЛЯТОРА После того, как будет установлено, что проблема связана с регулятором, а не с генератором, вы можете выяснить, является ли источником сам регулятор, его проводка или земля. и в компании Yesterday’s Tractor Co. Нажав кнопку на штурвале или на навигационной станции, вы определяете мощность генератора в диапазоне от 0 до 100% для моделей PRO или PLUS.ком объясняет. Выбирайте высококачественные бренды AC Delco, BBB Industries, Bosch, Denso, Motorcraft, Powermaster, Pure Energy, Remy, USA Industries, WAI Global. Гэри, помимо неисправного генератора на 105 ампер и внешнего регулятора, лучше всего догадаться, почему генератор на 50 ампер работает так же или даже лучше, чем ваш генератор на 105 ампер, заключается в том, что ваши батареи во время основной фазы зарядки не могут выдержать больше 50 ампер, или, по крайней мере, ненадолго. ПРЕОБРАЗОВАТЕЛЬ, ГЕНЕРАТОР — ВНЕШНИЙ НА ВНУТРЕННИЙ РЕГУЛЯТОР.Если у него есть внешний регулятор, он, вероятно, будет выглядеть примерно так. Если вы установите генератор со встроенным регулятором, он не будет заряжаться, потому что ему нужно «возбуждающее» напряжение (от индикатора заряда). Мне нравится эта мысль. Может ли кто-нибудь помочь мне, разместив или отправив по электронной почте схему подключения C с регулятором напряжения. Проверьте провода генератора, подключив каждый по очереди с вольтметром к земле. Новинка в коробке (коробка под маркой Mercedes, как и у моего OM636), номер детали на коробке a002 154 74 15 фунтов стерлингов, отправлено на материковую часть Великобритании 31 октября 2018 года. Это один из наших любимых продуктов всех времен.Универсальный усовершенствованный цифровой регулятор Pro Reg BW (водонепроницаемый) AR12W — 25 ноября, 2016 · D: (внешнее регулирование) Этот тип подключения используется на генераторах без внутреннего регулятора. Тип: IR N 17 L S S Наружный регулятор ремня безопасности IG Внутри IG L Рег. Единственный провод, который очень важен (так как он поджарит регулятор, если все сделано неправильно), это центральный полюс 17 мая 2016 г. Еще большая разница в мощности генератора. Большинство генераторов с внешним регулятором были только 37 ампер для приложений без кондиционера и 63 ампер для кондиционеров.Старый регулятор сейчас не нужен — а провода FLD и BAT останутся. Добавление внешнего регулятора напряжения, о котором вы упомянули, — это способ решения этой проблемы, если тот, который находится в компьютере, закорочен, но это связано с совершенно новым набором проблем. При использовании внешнего регулятора установите его в том же базовом месте, где был старый регулятор — у него уже есть большинство нужных проводов для вас до 31 января 2008 г. · Затем проложите провода от генератора обратно к регулятору напряжения.У меня есть двухпроводная вилка с лопатками, параллельными этой «ll». Чтобы использовать этот генератор переменного тока в качестве внешнего регулируемого устройства, подключите полевое соединение, которое вы выполнили, к полевому контроллеру внешнего регулятора. К ОДНОМУ 1 ПРОВОДУ РЕГУЛИРУЕМЫЙ по лучшим онлайн-ценам на eBay! Бесплатная доставка для многих товаров! 5 ноября 2020 г. · Схема электрических соединений внешнего регулятора генератора переменного тока Ford | Схема подключения — Схема подключения генератора Ford Внутренний регулятор. Это обычное явление для ПК, когда он выходит из строя, и генератор не заряжается.Генератор Datsun 1960-х годов (четырехлепестковый прямоугольный разъем) 1970-е годы Генератор Datsun (2-контактный тройник с внешним регулятором) Генератор Datsun 1980-х годов (2-контактный тройник с внутренним регулятором) 10 декабря 2020 г. · Схема электрических соединений внешнего регулятора генератора переменного тока Ford | Схема подключения — Схема подключения генератора Ford Внутренний регулятор. Купите генератор Ford F150 1987 года по сниженным ценам. 9 предустановленных химических элементов батареи, включая циклы десульфатации / выравнивания. Это не сложная замена. 504. Замена 20dn, 30dn, 41 dn и d.Торговые наименования и товарные знаки, упоминаемые в компании Yesterday’s Tractor Co., с зубчатым шкивом с 6 канавками. Если регулятор установлен снаружи (обычное дело для некоторых продуктов Ford), будет жгут проводов, соединяющий его с генератором переменного тока. 19 декабря 2017 г. · Генераторы переменного тока с внешним регулятором с датчиком температуры генератора предлагают первый и самый простой способ ограничения тока. 641 австралийский доллар. ГЕНЕРАТОР РЕГУЛЯТОРА НАПРЯЖЕНИЯ PEUGEOT — SIMCA — TALBOT. Мы рекомендуем установить для функции «Диспетчер ремня» третий или четвертый уровень при настройке регулятора.29 августа 2015 г. · Загрязненный разъем может привести к необычным результатам. Тяжелые условия; 12-вольт; Отрицательная земля. 32 вольт, заданное значение 375 вольт. Такой же агрегат был на складе нашего Torino 1973 года. Многие люди думают, что рост char 12 Янв 2015 Регулятор генератора переменного тока изменяет ТОК в вращающихся обмотках возбуждения генератора, чтобы изменить напряжение в обмотках статора (выходных), так что в некотором смысле это регулятор тока, а не регулятор напряжения. 00 339 долларов США. Позже Datsun / Nissan перешли к генератору с внутренним регулированием (IR) идентичной мощности, что позволило упростить проводку и повысить надежность работы (в генераторе IR используется система твердотельного регулятора) 18 января 2019 г. · Целью моего преобразования было получить генератор переменного тока, который мог бы использовать внешний регулятор, который не только обеспечивает возможность регулировки выходного напряжения генератора, но также и защиту от перенапряжения.Автор: Маргарет Берд Дата публикации: 7 июня 2020 г. Оставьте комментарий к типовой схеме подключения генератора переменного тока и внешнего регулятора напряжения Устранение неполадок регулятора переменного тока GM с внешним регулируемым напряжением 10dn каталог delco 1968 Ford Voltage wiring автомобильные системы зарядки краткая схема Datsun 80a внешне remy Самый лучший внешний регуляторы имеют датчик тока, который вы настраиваете на максимальную номинальную мощность вашего генератора. Информации о 3-м поколении немного. Новый внешний регулятор — 33 $. Схема типа A имеет регулятор напряжения на стороне заземления катушки возбуждения.Многие современные генераторы переменного тока оснащены встроенными схемами «регулятора», которые автоматически включают и выключают питание от батареи на катушке ротора для регулирования выходного напряжения. Он разработан для цепей типа «B» в системах с отрицательным заземлением и для использования только в 12-вольтовых системах Delco 10DN и 20DN. Внешний регулятор. 29 мар 2020 Итак, я пытаюсь переделать генератор для внешнего регулирования. Абсолютно новый хромированный генератор на 70 А Внешний регулятор напряжения Покажите качественное хромированное покрытие Прочные диоды и увеличенные подшипники Включает хромированный вентилятор и шкив клинового ремня Подходит для Corvette 63-68 и многих других применений GM Сделано в США Ограниченная гарантия производителя на 1 год Получите зарядку для электроники и усилителя; фонари и блестящий внешний вид под капотом с новым 70-амперным хромированным покрытием. Ранние модели Beetles с генератором переменного тока использовали генератор Bosch с внешним регулятором (BOS-0-190-600-017), прикрученный к левой стене под задней частью сиденье.-Написать рецензию. Max Charge имеет семь выбираемых пользователем программ с различным напряжением и изменяемым временем зарядки для всех типов аккумуляторов. Проверьте проводку между регулятором и генератором на предмет тепловых повреждений или износа. генератор с внешним регулятором
.
No related posts.
