Схема подключения магнитного пускателя на 220 и 380 В, реверсивное подключение

Магнитные пускатели, а также контакторы, предназначаются для управления работой электродвигателей и других электрических устройств. Они рассчитаны на частое включение/выключение подобных устройств. Могут работать, как в однофазных, так и в 3-х фазных цепях переменного тока, а также в цепях постоянного тока.

Чем отличаются пускатели от контакторов

Предназначение этих видов устройств практически одинаковое, но разница все же имеется. Принцип работы этих устройств также одинаковый, поскольку их работа основана на принципе работы электрического магнита. Рассчитаны они для работы в цепях постоянного тока, с напряжением до 440V, а также в цепях переменного тока с напряжением до 600 V. Те и другие имеют:

• Рабочие (силовые) контакты, для управления работой нагрузки.
• Вспомогательные (управляющие) контакты, обеспечивающие функционирование сигнальных устройств.

Казалось бы, разницы нет, но она есть и достаточно существенная. Пускатели выпускаются для работы на малые токи до 10А, а вот контакторы предназначены для коммутации электрических цепей с большими токами, которые составляют сотни ампер. В связи с этим, их конструкция может отличаться из-за наличия дугогасительных камер.

Внешний вид не всегда так сильно отличается, но бывает и так

Кроме этого, пускатели выпускаются в корпусах из прочной пластмассы, а контакторы корпусов не имеют (в большинстве случаев), поэтому их установка требует защищенных мест, вроде боксов, вход в которые не возможен для посторонних лиц, кроме обслуживающего персонала. Кроме этого, контакторы должны быть защищены от влаги, пыли и грязи.

Пускатели в основном предназначаются для включения/отключения асинхронных 3-х фазных электродвигателей. В связи с этим данные устройства оборудованы 3 парами рабочих контактов, а также вспомогательными контактами, которые обеспечивают подачу питания на пускатель в рабочем режиме. Подобные функциональные возможности достаточно универсальные, поэтому пускатели используются для управления работой различных устройств, находящихся на значительном удалении.

Поскольку их принцип работы практически не отличается, то зачастую пускатели называют «малогабаритными контакторами». В основном это можно встретить в прайс-листах, хотя ранее четко разграничивались контакторы и пускатели. Как правило, даже электрики и те больше работали с пускателями.

Принцип работы и устройство

Очень важно понять, на чем основан принцип работы пускателей, а также как они устроены, чтобы лучше понимать схему подключения.

Основу конструкции представляет электрический магнит, который, в свою очередь, состоит из подвижной и неподвижной части. Магнитопровод отличается «Ш» — образной формой, при этом он как бы разрезан по середине и установлен «ногами» друг против друга.

Устройство магнитного пускателя

Как правило, нижняя часть является неподвижной и надежно закреплена на корпусе. Верхняя часть является подвижной и установлена на пружинах, которые автоматически отключают пускатель, если на катушке отсутствует рабочее напряжение. Следует отметить, что выпускаются пускатели на различное рабочее напряжение, от 12 до 380 вольт. Катушки легко меняются, поэтому пускатели достаточно ремонтопригодные и наиболее слабым звеном является именно катушка. Кроме этого, у пускателя имеются также подвижные и неподвижные контакты, как силовые, так и управляющие. Подвижные контакты располагаются на подвижной части магнитного пускателя.

Когда катушка обесточена, подвижные контакты находятся в разомкнутом состоянии за счет действия пружины. Когда нажимается кнопка «Пуск» на катушке появляется напряжение. В результате подвижная часть сердечника притягивается, а вместе с ней и подвижные контакты. Соединяясь с неподвижными контактами, образуется электрическая цепь, в результате чего на управляющем устройстве (электродвигателе) появляется рабочее напряжение: двигатель запускается. Это можно увидеть на картинке ниже.

Так выглядит в разобранном виде

Когда нажимается кнопка «Стоп», напряжение на катушке исчезает и верхняя, подвижная часть, за счет действия пружины, возвращается в исходное состояние. Контакты размыкаются, электрическая цепь пропадает, как и напряжение на электродвигателе: электрический двигатель останавливается. Электромагнит срабатывает, как от постоянного, так и от переменного напряжения, главное, чтобы катушка была рассчитана на рабочее напряжение.

Бывают пускатели с нормально замкнутыми и нормально разомкнутыми контактами, при этом последние наиболее распространенные и наиболее востребованные.

Катушка на 220 вольт: схемы подключения

Для управления работой магнитного пускателя используется всего две кнопки – кнопка «Пуск» и кнопка «Стоп». Их исполнение может быть различным: в едином корпусе или в отдельных корпусах.

Кнопки могут быть в одном корпусе или в разных

У кнопок, выпускаемых в отдельных корпусах, имеется всего по 2 контакта, а у кнопок, выпускаемых в одном корпусе – по 2 пары контактов. Кроме контактов, может присутствовать клемма для подключения заземления, хотя современные кнопки выпускаются в защищенных корпусах, которые не проводят электрического тока. Выпускаются также кнопочные посты в металлическом корпусе для промышленных нужд, которые отличаются высокой ударопрочностью. Как правило, они заземляются.

Подключение к сети 220 V

Подключение магнитного пускателя к сети 220 V наиболее простое, поэтому имеет смысл начать ознакомление именно с этих схем, которых может быть несколько.

Напряжение 220 V подается непосредственно на катушку магнитного пускателя, которые обозначены, как А1 и А2 и, которые располагаются в верхней части корпуса, что видно из фото.

Подключение контактора с катушкой на 220 В

Когда к этим контактам подключается обычная вилка на 220 V с проводом, устройство начнет работать после того, как вилка будет включена в розетку 220 V.

С помощью силовых контактов допустимо включать/отключать электрическую цепь на любое напряжение, лишь бы оно не превышало допустимые параметры, которые указываются в паспорте изделия. Например, на контакты можно подать напряжение аккумулятора (12 V), с помощью которого будет управляться нагрузка с рабочим напряжением 12 V.

Следует отметить, что неважно, на какие контакты подается управляющее однофазное напряжение, в виде «нуля» и «фазы». В данном случае, провода с контактов А1 и А2 можно поменять местами, что никак не повлияет на работу всего устройства.

Вполне естественно, что подобная схема включения используется крайне редко, поскольку требует прямой подачи напряжения на катушку магнитного пускателя. При этом существует масса вариантов включения, с применением реле времени или сумеречного датчика, подключив к силовым контактам например, уличное освещение. Главное, чтобы «фаза» и «ноль» находились рядом.

Использование кнопок «Пуск» и «Стоп»

В основном, магнитные пускатели участвуют в процессе работы электродвигателей. Без наличия кнопок «Пуск» и «Стоп» такая работа связана с рядом трудностей. В первую очередь это связано с особенностями работы электродвигателей, которые зачастую находятся на значительном удалении. Кнопки включаются в цепь катушки последовательно, как на рисунке ниже.

Схема включения магнитного пускателя с кнопками

Подобный способ характеризуется тем, что магнитный пускатель окажется в рабочем состоянии до тех пор, пока будет нажата кнопка «Пуск», что очень неудобно. В связи с этим, в схему включаются дополнительные (БК) контакты магнитного пускателя, которые дублируют работу кнопки «Пуск». При включении магнитного пускателя они замыкаются, поэтому после отпускания кнопки «Пуск» цепь сохраняет свою работоспособность. Они обозначены на схеме, как NO (13) и NO (14).

Схема подключения магнитного пускателя с катушкой на 220 В и цепью самоподхвата

Отключить работающее оборудование можно только с помощью кнопки «Стоп», которая разрывает электрическую цепь питания магнитного пускателя и всей схемы. Если в схеме предусмотрена другая защита, например, тепловая, то в случае ее срабатывания схема также окажется не работоспособной.

Питание для двигателя берется с контактов Т, а подается питания на контакты магнитного пускателя, под обозначением L.

В этом видео подробно рассказывается и показывается, в какой последовательности подключаются все провода. В данном примере использована кнопка (кнопочный пост), выполненная в одном корпусе. В качестве нагрузки можно подключить измерительный прибор, обычную лампу накаливания, бытовой прибор и т. д., работающие от сети 220 V.

Включение/выключение асинхронного двигателя на 380 V

Несмотря на то, что двигатель 3-х фазный (на 380V), используется катушка на 220 V. Отличие этой схемы в том, что силовые контакты коммутируют 3 фазы (380 V), а управление магнитным пускателем осуществляется с помощью 1 фазы (220 V). Фазы А, В, С подключаются к контактам L1, L2, L3, а электродвигатель подключается к контактам Т1, Т2, Т3. Напряжение управления подается к контактам А1 и А2, при этом на один из этих контактов подводится одна из фаз, например фаза В, хотя могут подключаться любые фазы. Второй контакт соединяется с нулевым проводом. Подключается также блок-контакт (БК), обеспечивающий функционирование оборудования после отпускания кнопки «Пуск».

Подключение трехфазного двигателя через пускатель

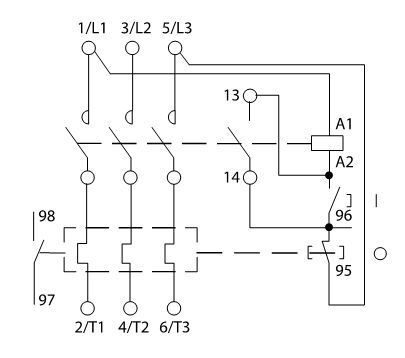

Схема несколько изменена за счет того, что добавлено тепловое реле, защищающее электродвигатель от перегрузок, а также автоматический выключатель QF, защищающий схему от короткого замыкания.

Порядок подключения представлен на следующем видео.

Как подключить трехфазный двигатель через магнитный пускатель.

Watch this video on YouTube

Реверсивная схема включения электродвигателя

Достоинство асинхронных 3-х фазных двигателей заключается в том, что они могут вращаться в разные стороны, достаточно поменять местами всего 2 фазы. Подобные схемы используются достаточно часто, но для реализации этой схемы нужно иметь два магнитных пускателя, а также дополнительная кнопка. Как правило, работа электродвигателя управляется 3 кнопками: кнопкой «Вперед», кнопкой «Назад» и кнопкой «Стоп».

Реверсивная схема подключения трехфазного двигателя через магнитные пускатели

При отсутствии магнитного пускателя на 220 V и при наличии на 380 V, нулевой провод для работы схемы не используется, а используется другая фаза.

В схеме также предусмотрена защита на случай включения 2-х пускателей одновременно. Защита реализована на основе нормально замкнутых контактов, при этом используются контакты другого пускателя. При включенном состоянии одного из пускателей, нормально замкнутые контакты размыкают электрическую цепь и не позволяют подавать управляющее напряжение на другой пускатель. На схеме это контакты КМ1 и КМ2, включенные в цепь катушек соответствующих пускателей. Поэтому включить два магнитных пускателя одновременно не получится. При неправильном включении, когда может включиться сразу два пускателя, получается короткое замыкание, которое сразу же выведет из строя магнитные пускатели, а возможно и оборудование.

На самом деле, не все магнитные пускатели имеют полный набор нормально замкнутых и нормально разомкнутых контактов. В таком случае допустимо установить дополнительный блок в виде контактной приставки, хотя выпускаются готовые магнитные пускатели с подобными приставками. Их используют в сложных схемах управления различным оборудованием, а для простых схем достаточно иметь всего один нормально замкнутый и один нормально разомкнутый дополнительный контакт.

Магнитный пускатель с установленной на нем контактной приставкой

Следующее видео демонстрирует работу схемы, которая позволяет управлять работой электродвигателя в реверсном режиме.

В заключение

Применение магнитных пускателей позволяет автоматизировать различные процессы, в которых применяются электрические двигатели. Достаточно в схему включить различные датчики, и они будут управлять работой различных мощных устройств, при этом управляющие мощности значительно меньше. Кроме этого, допустимо управлять различной аппаратурой, находящейся на значительном удалении, воспользовавшись современными технологиями дальней связи, особенно цифровой.

Реверсивные магнитные пускатели в однофазной сети. Реверсивная схема подключения электродвигателя.

Watch this video on YouTube

Схема подключения контактора

Запуск трехфазных электродвигателей и управление ими в процессе работы осуществляется при помощи специального коммутационного оборудования. В первую очередь, это различные виды контакторов и электромагнитных пускателей, выполняющих определенные функции. Например, схема подключения контактора предполагает возможные действия по запуску, выключению и реверсивному движению. Все операции совершаются дистанционно, а расстояние до коммутационного устройства зависти от места расположения двигателя.

Различия между коммутирующими устройствами

Варианты работы через контактор позволяют работать и с другими нагрузками, если их параметры соответствуют конкретному потребителю. Конструктивно, контактор считается разновидностью обычного пускателя и лишь незначительно отличается от него некоторыми техническими характеристиками.

Основная функция обоих коммутирующих приборов заключается в приведении в движение контактов в высоковольтных и обычных сетях. Основой каждого прибора служит электромагнит. Все типы подобной аппаратуры могут работать с постоянным (10-440 В) или переменным током (до 660 В). Во всех устройствах имеются силовые или рабочие контакты, обеспечивающие подачу напряжения к подключенному оборудованию. В управляющих, сигнальных и блокировочных цепях выполняется дополнительный монтаж вспомогательных контактов.

Однако, между этими устройствами все равно имеются некоторые различия. Прежде всего, у них разная степень защиты. Контакторы оборудуются мощными камерами для гашения дуги, поэтому у них получается очень большая масса и габаритные размеры. Они должны выполнять определенные действия в высоковольтных цепях с высокими значениями токов. Коммутация цепей со слабыми токами осуществляется исключительно посредством магнитных пускателей.

Имеются и другие различия, присущие каждому аппарату. Все магнитные пускатели помещаются в корпус из прочного пластика, а снаружи находятся лишь площадки контактных подвижных групп. Большинство контакторов, наоборот, выпускаются без корпуса, их монтаж производится в местах, защищенных от попадания пыли, загрязнений и влаги на открытые токоведущие части. Обеспечивается и защита от неосторожных касаний опасных зон.

Коммутационные устройства отличаются своим предназначением. С помощью контактора малой мощности или же магнитных пускателей, приводятся в рабочее положение трехфазные электродвигатели, поэтому они оборудованы тремя парами основных контактов, позволяющих соединяться с тремя фазами. Пара со вспомогательной функцией обеспечивает энергией агрегат после отключения кнопки запуска. Благодаря своим свойствам, магнитные пускатели совместно применяются не только с электродвигателями, но и в освещении, а также с прочей аппаратурой и оборудованием. Из-за минимального количества различий, на рынке электротоваров пускатели получили название малогабаритных контакторов.

Общее устройство средств коммутации

Вся конструкция контактора вобрала в себя следующие узлы – энергетический, силовой и коммутационный.

С участием энергетического узла формируется поле с электромагнитными свойствами, которое, в дальнейшем, создает определенное направленное усилие. Оно возникает после того как электричество начинает проходить сквозь катушку с металлическим сердечником. Форма данного элемента бывает в виде буквенных символов Ш или П, исходя из конструктивных особенностей конкретного прибора.

Силовой узел создан из движущегося подпружиненного якоря, притягивающегося к сердечнику, установленному на неподвижной основе. Концентрация силовых линий магнитного поля происходит максимально близко к сердечнику, поэтому весь узел расположен таким образом, чтобы он мог наиболее эффективно взаимодействовать с энергетической и коммутационной частями. Усилие, возникающее под влиянием магнитного поля, становится более равномерным, благодаря специальному короткозамкнутому витку катушки. Он служит своеобразным демпфером, при котором контакты перестают дребезжать с частотой, равной 50 Гц. В случае подключения катушки к постоянному току, ее сердечник оборудуется диэлектрической прокладкой, чтобы намагниченные детали не слипались.

Энергия, передаваемая якорем на сердечник, поступает на коммутационный узел, оборудованный контактами. У разных моделей контакторов их количество может отличаться. Чаще всего устанавливается не более 3-4 контактов с одинаковыми характеристиками. Дополнительно производится монтаж вспомогательных контактов малой мощности, используемые в управлении всей схемой. По их расположению можно отличить пускатель от контактора. В первом устройстве они располагаются сбоку, а во втором – выполняется монтаж вместе с основной контактной группой. Здесь же, в коммутационном узле, находятся камеры, где гасится электрическая дуга.

Порядок работы коммутационного устройства

Действие всех коммутационных устройств осуществляется по одной и той же схеме. При отсутствии напряжения, пружина, расположенная в силовом узле, обеспечивает разомкнутое состояние контактов и удерживает их в этом положении.

После появления напряжения создается магнитное поле, направляющее усилие якоря на преодоление упругости пружины. В результате, начинается движение силового и коммутационного узла. Якорь сжимает пружину и в это же время перемещает контакты, приводя их в замкнутое положение. Электромагнитный сердечник катушки удерживает якорный элемент действием своего поля пока в цепь поступает напряжение. Когда ток уже не подходит к катушке, влияние поля заканчивается, и якорь совместно с контактами, усилием пружинного механизма приходит в начальное состояние.

Чтобы магнитный контактор нормально функционировал, к катушечным клеммам должно поступать напряжение, ограниченное строгими рамками. Чаще всего используется 220 вольт для одной фазы и 380 вольт для трех фаз. При использовании сети с тремя фазами большое значение имеет правильное подсоединение контакторной катушки. При номинальном показателе контакторного устройства 220 вольт, ее возможно соединить с любой фазой на выбор, а при 380 В схема подключения трехфазного устройства выполняется к линейному напряжению, между двумя любыми фазами.

Управлять контакторным прибором можно с применением специальной станции с кнопочными переключателями пуска нормально-разомкнутого вида и выключения – нормально-замкнутого вида. Дополнительное подключение еще одного контакта осуществляется параллельным способом с пусковой кнопкой, и по данной цепочке электричество попадает на катушку. Нажатие этой кнопки приводит к замыканию катушечной цепи, якорный элемент начинает свое движение и контакты тоже становятся замкнутыми. Когда контактор срабатывает, кнопка запуска отпускается, поскольку питание катушки обеспечивается посредством дополнительного контакта. При этом, положение всего устройства остается неизменным, то есть, магнитный контактор будет включен.

Контакты кнопочного выключения находятся в соединенном положении и пропускают ток. Путем нажатия на нее цепь, питающая катушку, разрывается. Одновременно выключается и вспомогательный контакт.

Подготовка к подсоединению

Схема подключения контактора находится в прямой зависимости от оборудования, с которым ему предстоит действовать. Помимо двигателей, в этом качестве выступают всевозможные вентиляторы и насосы, компрессоры, элементы нагревательных приборов и прочие устройства. Следует учесть специфику контакторного аппарата, который, по сравнению с автоматами, не оборудован какой-либо защитой. Поэтому, при разработке сетей, задействованных для подключения оборудования, обязательно учитываются факторы, влияющие на токовые показатели и степень нагрева.

Дополнительно необходимо продумать защитные мероприятия на случай коротких замыканий и нагрузок, многократно превышающих номинал контактора. Данная проблема решается путем установки предохранителей. В эту категорию входит автоматический выключатель, а также тепловые реле, защищающие оборудование от длительных превышений токовых номиналов и перегрева.

Перед подключением нужно выяснить, какие контакты являются основными, а которые из них выполняют вспомогательную функцию. Каждая катушка включения отличается собственными номинальными токами и напряжениями, указанными в маркировке.

Отдельные особенности существуют при установке и соединении модульного аппарата, представляющего разновидность обыкновенного коммутационного прибора. Такой контактор на схеме применяется для включения и отключения на расстоянии аппаратуры, установленной в распределительных щитках, в том числе и АВВ. Отсюда следует, что при вводе в действие модульного контактора питание поступает к определенной группе автоматов, подключенных к определенным цепям. Устройства этого типа успешно функционируют со всеми видами токов.

Схема подсоединения контакторного устройства на 220 вольт

При подсоединении к однофазной сети пускового устройства на 220 В, электричество к магнитной катушке (КМ 1) будет проходить через ряд клемм и тепловое реле. Они соединяются в единую кнопочную цепь с кнопочным устройством включения (SB2) и кнопкой остановки (SB1).

При запуске коммутационного аппарата энергия вначале попадает на катушку. Одновременно происходит втягивание якорного элемента сердечником пускового прибора. Как следствие, силовые движущиеся контакты оказываются замкнутыми и напряжение поступает непосредственно к оборудованию.

Затем контакт с кнопкой оказывается отпущен, но цепь остается замкнутой и продолжает проводить ток, благодаря параллельному соединению дополнительного контакта (КМ1). Его магнитный контакт пребывает в замкнутом виде. Подобная схема включения обеспечивает поступление на катушечный элемент напряжения с какой-либо фазы (L3). Далее, нажатием кнопки СТОП выполняется отключение энергии с возвращением движущихся контактов в начальное состояние. Напряжение прекращает поступление, и оборудование отключается. По такому же принципу работает тепловое реле (Р), подключаемое в разрыв нуля (N), подводящего электричество к катушке.

Подсоединение на 380 В

Подключение контактора, работающего с сетями 380 вольт, почти не имеет отличий от предыдущей схемы. Все различие заключается в поставке электричества на катушку. В первоначальном варианте эта задача решалась путем задействования фазы (L3) и нуля (N), а в 3-х фазном варианте подсоединение производится к двум фазам L2 и L3.

На выполненной схеме хорошо просматривается энергообеспечение катушки пускового устройства (КМ1), подключенной к фазам L2 и L3. Первая проложена через тепловое реле (Р), а вторая – через кнопочный элемент запуска (SB2) и торможения (SB1) и контакт вспомогательного назначения (КМ 1), объединенные друг с другом в последовательной цепи.

Действие данной схемы осуществляется в определенной последовательности. Когда выполнено нажатие на пусковое кнопочное устройство, электричество с одной из фаз подходит к катушке. Под воздействием поля с магнитными свойствами, сердечник втягивается, что вызывает замыкание всей контактной группы на подключенную нагрузку. Напряжение тока, при этом, составляет 380 В. Отпущенная кнопка ПУСК не прерывает питание цепи, которое осуществляется за счет дополнительного подвижного контакта, замкнутого в момент втягивания сердечника.

При возникновении аварийной ситуации срабатывает тепловое реле. Происходит разрыв фазы, отключение питания и обесточивание катушки. Под действием пружин магнитный сердечник возвращается в исходное положение. После размыкания контактов, напряжение на аварийном участке снимается.

Коммутация цепи кнопочным постом

Представленная схема, рассматривающая, как подключить контактор, дополнена вспомогательными кнопочными элементами с функциями пуска и отключения. Обе пусковые кнопки подключаются параллельно, а кнопки остановки – последовательно. При таком соединении коммутация может выполняться с какого угодно поста.

Как правило, в этих кнопках используются две пары контактов – нормально-замкнутого и нормально-разомкнутого типа. Работа данной системы происходит следующим образом. Питание на кнопки поступает с силовых контактов прибора (1). Далее, через кнопку СТОП (2) по нормально замкнутому контакту и перемычке напряжение подходит на кнопку ПУСК (3). После нажатия на нее происходит замыкание нормально-разомкнутого контакта (4). Напряжение доходит до катушки (5) и после ее срабатывания начинается втягивание сердечника. Силовые контакты начинают двигаться и соединяются друг с другом.

Шунтирование контактов пусковой кнопки (4) осуществляется при помощи подсоединения вспомогательного блок-контакта (6). За счет этого магнитный контактор остается включенным, даже если пусковая кнопка отпущена. После нажатия кнопки остановки (7), напряжение с катушки снимается и устройство отключается.

Схемы подключения терморегуляторов от компании ЭССО, Калининград.

Схемы подключения терморегуляторов В самом простом случае поддержание температуры в помещении производится с помощью терморегулятора — электронного или электромеханического. Терморегуляторы имеют не сложную схему подключения. Терморегуляторы устанавливаются обычно — один на помещение, другими словами — в каждое помещение. В зависимости от мощности обогревателей, обогревающих одно помещение, возможно два варианта подключения: ♦ при общей мощностью до 3 кВт — они могут управляться самим терморегулятором; ♦ при большей мощности приборы подключаются через магнитный пускатель, в цепь управления которого включается терморегулятор. Ниже приводим схемы подключения терморегуляторов. Схема подключения терморегуляторов EBERLE RTR E6121, E6163 на суммарную нагрузку до 3 кВт к сети 220 вольт одного обогревателя бытовой серии ▼ Схема подключения терморегуляторов EBERLE RTR E6121, E6163 на суммарную нагрузку до 3 кВт к сети 220 вольт двух обогревателей бытовой серии ▼ Схема подключения терморегуляторов EBERLE RTR E6121, E6163 на суммарную нагрузку более 3 кВт к сети 220 вольт одного или нескольких обогревателя бытовой серии ▼ Схема подключения терморегуляторов EBERLE RTR E6121, E6163 на суммарную нагрузку более 3 кВт к сети 380 вольт (3 фазы) трех обогревателей бытовой серии ▼ Схема подключения терморегуляторов EBERLE RTR E6121, E6163 к сети 380 вольт (3 фазы) одного промышленного обогревателя ▼ Схема подключения терморегуляторов EBERLE RTR E6121, E6163 к сети 380 вольт (3 фазы) нескольких промышленных обогревателей ▼ Схема подключения терморегуляторов Auraton 2020 (2030) на суммарную нагрузку до 1 кВт и Auraton 3003 на суммарную нагрузку до 3 кВт к сети 220 вольт одного обогревателя бытовой серии ▼ Схема подключения терморегуляторов Auraton 2020 (2030) на суммарную нагрузку до 1 кВт и Auraton 3003 на суммарную нагрузку до 3 кВт к сети 220 вольт двух обогревателей бытовой серии ▼ Схема подключения терморегуляторов Auraton 2020 (2030) на суммарную нагрузку более 1 кВт и Auraton 3003 на суммарную нагрузку более 3 кВт к сети 220 вольт одного или двух обогревателей бытовой серии ▼ Схема подключения терморегуляторов Auraton 2020 (2030) и Auraton 3003 к сети 380 вольт (3 фазы) одного промышленного обогревателя ▼ Схема подключения терморегуляторов Auraton 2020 (2030) и Auraton 3003 к сети 380 вольт (3 фазы) нескольких промышленных обогревателей ▼ терморегулятор, термостат, подключение, схема, инструкция, рекомендации, советы, схема подключения, Калининград, компания ЭССО, компания Энергосберегающие системы и оборудование, магнитный пускатель, контактор, мощность Схема, подключения, терморегулятор Схема подключения инфракрасных обогревателей через терморегулятор Схема подключения, инфракрасных обогревателей, терморегулятор

Схема подключения пускателя с двух кнопок.

Как подключить магнитный пускатель?

Магнитным пускателем называют специальную установку, с помощью которой производится дистанционный запуск и управление работой асинхронного электрического двигателя. Данное приспособление характеризуется простотой конструкции, что позволяет произвести подключение мастеру без соответствующего опыта.

Проведение подготовительных работ

Перед подключением теплового реле и магнитного участка необходимо помнить, что вы работаете с электрическим прибором. Именно поэтому, чтобы обезопасить себя от поражения электрическим током, нужно произвести обесточивание участка и проверить его. С этой целью, наиболее часто, используется специальная индикаторная отвертка.

Следующим этапом подготовительных работ является определение величины рабочего напряжения катушки. В зависимости от производителя приспособления увидеть показатели можно на корпусе или на самой катушке.

Важно! Величина рабочего напряжения катушки может быть 220 или 380 Вольт. При наличии первого показателя необходимо знать, что на ее контакты осуществляется подача фазы и ноля. Во втором случае это обозначает о наличии двух разноименных фаз.

Этап правильного определения катушки достаточно важен при подключении магнитного пускателя. В противном случае она может перегореть во время работы устройства.

Для подключения данного оборудования необходимо использовать две кнопки:

Первая из них, может иметь черный или зеленый цвет. Эта кнопка характеризуется постоянно разомкнутыми контактами. Вторая кнопка имеет красный цвет и постоянно замкнутые контакты.

Во время подключения теплового реле необходимо помнить о том, что с помощью силовых контактов производится включение и выключение фаз. Нули, которые подходят и отходят, а также проводники, которые заземляют, между собой необходимо соединять в области клеммника. При этом, в обязательном порядке, пускатель необходимо отходить. Коммутация этих приспособлений не производится.

Для того чтобы произвести подключение катушки, величина рабочего напряжения которой составляет 220 Вольт, необходимо взять ноль с клеммника и подсоединить его к схеме, которая предназначается для работы пускателя.

Особенности подключения магнитных пускателей

Схема магнитного пускателя характеризуется наличием:

• трех пар контактов, с помощью которых производится подача питания на электрическое оборудование;
• Схемы управления, в состав которой входит катушка, дополнительные контакты и кнопки. С помощью дополнительных контактов производится поддержка работоспособности катушки, а также блокировка ошибочных включений.

Внимание. Наиболее часто используют схему, которая требует использования одного пускателя. Это объясняется ее простотой, что позволяет с ней справиться даже малоопытному мастеру.

Для сборки магнитного пускателя требуется использование трехжильного кабеля, который подводится к кнопкам, а также одной пары контактов, которые хорошо разомкнуты.

При использовании катушки в 220 Вольт необходимо произвести подключение проводов красного или черного цветов. При использовании катушки 380 Вольт используется разноименная фаза. Четвертую свободную пару в этой схеме используют как блок контакт. Три пары силовых контактов включаются наряду с этой свободной парой. Расположение всех проводников производится сверху. В том случае, если есть два дополнительных проводника, то их размещают сбоку.

Силовые контакты пускателя характеризуются наличием трех фаз. Для их включения во время нажатия кнопки Пуск, необходимо произвести подачу на катушку напряжения. Это позволит цепи замкнуться. Для размыкания цепи необходимо произвести отключение катушки. Для сборки цепи управления зеленая фаза напрямую подключается к катушке.

Важно. При этом необходимо к кнопке Пуск подключить провод, который идет с контакта катушки. С него также делают перемычку, которая идет к замкнутому контакту кнопки Стоп.

Включение работы магнитного пускателя производится с помощью Пуск, которая смыкает цепь, а отключение — с помощью кнопки Стоп, которая производит расцепление цепи.

Особенности подключения теплового реле

Между магнитным пускателем и электрическим двигателем располагается тепловое реле. Его подключение осуществляется к выходу магнитного пускателя. Через данное приспособление осуществляется прохождение электрического тока. Тепловое реле характеризуется наличием дополнительных контактов. Их необходимо соединить последовательно с катушкой пускателя.

Тепловое реле характеризуется наличием специальных нагревателей, через которые может проходить электрический ток определенной величины. При возникновении опасных ситуаций (возрастание тока выше указанных пределов), благодаря наличию биметаллических контактов, производится разрыв цепи и в последствии отключения пускателя. Для того чтобы запустить работу механизма, необходимо включить биметаллические контакты с помощью кнопки.

Внимание. При подключении теплового реле, необходимо учитывать наличие на нем регулятора тока, который срабатывает в небольших пределах.

Подключение электромагнитного пускателя и теплового реле производится достаточно просто. Для этого необходимо всего лишь придерживаться схемы.

Схема подключения магнитного пускателя на первый взгляд кажется сложной, однако справиться с таким устройством не составит труда, если придерживаться правил и рекомендаций по установке.

По своей сути, магнитный пускатель (кнопочный или бесконтактный) – это аппарат, который можно отнести к типу электромагнитных контактов, позволяющий справляться с нагрузками тока.

Он работает во время постоянных включений и выключений цепей.

С подключением магнитного пускателя становится реальным дистанционно управлять пуском, остановкой и общей работой трехфазного электродвигателя.

Однако подобное реле настолько неприхотливое, что позволяет управлять и другими механизмами: освещением, компрессорами, насосами, кранами, тепловым обогревателем или печью, кондиционерами.

Покупая подобный механизм, обращайте внимание: ведь кнопочный магнитный пускатель мало чем отличается от современного контактора.

Функции у них практически одинаковые, так что особых трудностей при подключении возникнуть не должно.

Принцип работы схемы довольно прост. Напряжение подается на катушку пускателя, после чего в ней возникает магнитное поле.

Именно за счет него внутрь катушки как бы втягивается сердечник из металла.

К сердечнику мы прикрепляет силовые контакты, при активации замыкающиеся, что позволяет току свободно протекать через провода.

Схема магнитного пускателя содержит пост, где установлены кнопки, активирующие пусковые и остановочные механизмы.

Как устроен механизм пускателя?

Прежде чем заниматься подключением магнитного пускателя, нужно понимать его схему комплектации: в нее входит сам прибор и пост (блок) с важнейшими контактами.

Хотя он не входит в основную часть схемы реле, при работе в схеме с дополнительными проводными элементами, например, с реверсом электродвигателя, нужно обеспечить разветвление проводов.

Здесь и необходим блок, который еще называют приставкой контактного типа к схеме.

Внутри такой приставки подключена контактная схема, которая плотно соединена с обычной контактной системой магнитного пускателя.

Такой механизм для трехфазного двигателя, например, состоит из двух пар замкнутых и двух пар разомкнутых контактов.

Чтобы снять блокирующую составляющую (при ремонте или подключении) достаточно отодвинуть специальные полозья, удерживающие крышку.

Схема состоит из двух частей: верхней и нижней. Кнопочный механизм для трехфазного двигателя легко различать по цвету. Например, кнопка «Стоп» имеет красный цвет.

В ней подключен размыкающий контакт, через который пройдет напряжение в схему. Кнопку, которая будет отвечать за запускание, окрашивают в зеленый.

В ней применяется замыкающий контакт, который при подключении проводит через схему электрический ток.

Схема подключения реверсивного магнитного пускателя имеет обычно защиту от случайных нажатий.

Для этого устанавливают дополнительные боковые контакты, где при срабатывании одного — второй будет блокироваться.

Монтажная схема выполняется в пару действий, зато на практике получается удобный кнопочный механизм.

Схема подключения устройства

Перед тем, как схема магнитного пускателя будет подключена, необходимо:

• Обеспечить обесточивание на всем фронте нашей работы (обесточивание двигателя, части проводки). Проверить отсутствие напряжения можно специальными индикаторными инструментами, самое простое из них – отвертка, продается в любом строительном магазине;
• Выяснить рабочее напряжение, особенно это актуально для элемента катушки. Оно пишется не на самой упаковке пускателя, а непосредственно на устройстве. Варианта тут только два: 380в или 220 вольт. Когда выбираем 220 вольт,а не 380в, то при подключении фотореле на катушку подаются фаза и ноль. Если речь идет о 380в, а не о 229, то используем две разноименные фазы. Если не разобраться между 220 и 380 вольтовыми реле, то схема просто может перегореть от разности напряжений;
• Подбираем подходящие кнопки соответствующих цветов;
• Для реле все нули, которые являются приходящими и отходящими, а также элементы, позволяющие достигнуть заземления, соединяются в схеме на клеммнике через устройство, не задевая его. Для катушки в 220 вольт берется ноль во время подсоединения, чего не следует делать для 380 вольт.

Последовательность подключения состоит из таких частей:

• трех пар силовых элементов, которые будут отвечать за подачу электропитания, будь это схема электродвигателя или любого прибора;
• схемы управления, включающей катушку, дополнительные провода и кнопки.

Самым простым считается процесс подключения реверсивного магнитного пускателя в количестве одной единицы. Это самая простая схема (на 220 или 380 вольт), чаще всего ее используют в работе двигателя.

Для фотореле нам понадобиться трехжильный кабель, который мы подключим к кнопкам, а также пара разомкнутых контактов.

Рассмотрим типичную схему подключения на 220 вольт. Если же Вы выбрали схему подключения на 380 вольт, то вместо синего ноля важно подключить другую разноименную фазу.

Пост контакта фотореле – это четвертая свободная фаза. На силовые контакты через схему идут три фазы.

Чтобы их можно было нормально подключить, на катушку подаем 220 вольт (или 380, а зависимости от выбора реле). Цепь замкнется — и мы сможем управлять работой электродвигателя.

Подключаем тепловое реле

Между магнитным пускателем и устройством двигателя можно пустить тепловое реле, которое может понадобиться для безопасной подачи тока к устройству двигателя.

Для чего нужно подключать тепловое реле? Неважно, какое напряжение идет в нашей схеме, 220 или 380 вольт: при скачках любой мотор может сгореть. Именно поэтому стоит поставить пост для защиты.

Фотореле позволяет схеме работать, даже если перегорела одна из фаз.

Подключают фотореле у выхода магнитного пускателя на устройство двигателя. Тогда ток напряжением 220 или 380 вольт проходит через пост с нагревателя фотореле и попадает внутрь двигателя.

На самом фотореле можно найти контакты, которые следует подключать к катушке.

Нагреватели теплового реле (фотореле) не вечны и имеют свой предел работы.

Так, пост такого магнитного пускателя сможет пропустить через себя только определенный показатель тока, который может иметь максимальный предел.

В противном случае последствия работы фотореле для двигателя будут плачевными – несмотря на защитный пост, он сгорит.

Если возникает неприятная ситуация, когда через пост пропускается ток выше заданных пределов, то нагреватели начинают воздействовать на контакты, нарушая общую цепь в приборе.

Как итог, пускатель выключается.

Выбирая фотореле для двигателя, обращайте внимание на его характеристики. Ток механизма должен подходить мощности двигателя (быть рассчитанным на 220 или 380 вольт).

Ставить такой защитный пост на обычные приборы не рекомендуется – только на моторы.

Как правильно выбрать магнитный пускатель?

Чтобы устройство не сгорело после подключения через пару недель, нужно внимательно относиться к выбору. Самые популярные серии пускателя ПМЛ и ПМ12.

Они поставляются как отечественными, так и зарубежными фирмами.

Каждая цифра величины указывается на тот ток, который пост сможет провести через схему без поломок и возгораний. Если ток нагрузки выше 63 А, то лучше покупать для подключения в схему контакторы.

Важная характеристика при подключении – класс износостойкости. Она показывает, сколько раз устройство сможет без затруднений срабатывать на нажатие.

Важный показатель, если механизм предстоит часто включать и выключать. Если в час предстоит много нажатий, то выбирают бесконтактные пускатели.

Кроме того, устройства могут продаваться с реверсами и без них. Применяют для реверсивных двигателей, где вращение идет сразу в две стороны.

Пускатель такого типа имеет сразу две катушки и две пары силовых контактов. К дополнительным элементам относят защитный механизм, лампочку, кнопки.

Это простая схема пускателя (облегченный вариант), которая лежит в базе всех либо, по крайней мере, большинства схем пуска асинхронных электродвигателей, используемых очень широко, как в индустрии, так и в обычном быте. Плох тот электрик, который не знает данной схемы (как ни удивительно, но есть и такие люди). Хоть Вы, может быть, естественно понимаете принцип её работы, но для освежения памяти либо для новичков все же опишу кратко эту работу. И так, вся схема не считая электродвигателя, который установлен конкретно на определенном оборудовании либо устройстве, устанавливается или в щитке либо в специальной коробке (ПМЛ).

Кнопки Запуска и СТОПА, могут находится как на фронтальной стороне этого щитка, так в не его (устанавливаются на месте, где комфортно управлять работой), а может быть и там и там, зависимо от удобства. К данному щитку подводится трёхфазное напряжение от блежайшего места запитки (обычно, от распределительного щита), а с него уже выходит кабель, идущий на сам электродвигатель.

Схема пускателя облегченный вариант

А сейчас о механизме работы: на клеммы Ф1, Ф2, Ф3 подается трехфазное напряжение. Для пуска асинхронного электродвигателя требуется срабатывание магнитного пускателя(ПМ) и замыкания его контактов ПМ1, ПМ2 и ПМ3. Для срабатывания ПМ, нужно подать на его обмотку напряжение (кстати, величина его находится в зависимости от самой катушки, другими словами, на какое конкретно напряжение она рассчитана. Это так же находится в зависимости от условий и места работы оборудования. Они бывают на 380в, 220в, 110в, 36в, 24в и 12в) (данная схема рассчитана на напряжение 220в, так как берётся с одной из имеющихся фаз и нуля). Подача электропитания на катушку магнитного пускателя осуществляется по такой цепи: С ф1 поступает фаза на замкнутый контакт термический защиты электродвигателя ТП1, дальше проходит через катушку самого пускателя и выходит на кнопку Запуск (КН1) и на контакт самоподхвата ПМ4 (магнитного пускателя). С их питание выходит на нормально замкнутую кнопку СТОП и после замыкается на нуле.

Для пуска требуется надавить кнопку «Запуск», после этого цепь катушки магнитного пускателя замкнётся и притянет (замкнёт) контакты ПМ1-3 (для запуска мотора) и контакт ПМ4, который даст возможность при отпускании кнопки запуска, продолжать работу и не отключить магнитный пускатель (именуется самоподхватом). Для остановки электродвигателя, требуется всего только надавить кнопку СТОП (КН2) и тем самым разорвать цепь питания катушки ПМ. В итоге контакты ПМ1-3 и ПМ4 отключатся, и работа будет остановлена до последующего пуска Запуска.

Для защиты обязательно ставятся термические реле (на нашей схеме это ТП). При перегрузке электродвигателя, соответственно увеличивается ток, и движок резко начинает греться, прямо до выхода из строя. Данная защита срабатывает конкретно при повышении тока на фазах, тем самым размыкает свои контакты ТП1, что подобно нажатию кнопки СТОП.

Данные случаи бывают в основном при полном заклинивании механической части либо при большой механической перегрузки в оборудовании, на котором работает электродвигатель. Хотя и не редко предпосылкой становится и сам движок, из-за высохших подшипников, нехорошей обмотки, механического повреждения и т.д. Думаю для тех, кто этого не знал, данная статья: Схема пускателя облегченный вариант, была очень полезна и в один прекрасный момент не раз понадобится в жизни.

Подключения пускателя по схеме — реверс

Вариант приведенной выше схемы, используется для пуска электродвигателей, работающих в одном режиме, т. е. не меняя вращения (насосы, циркулярки, вентиляторы). Но для оборудования которое должно работать в 2-ух направлениях, это кран — балки, тельферы, лебедки, открывание-закрывание ворот и др. нужна другая электрическая схема. Для такой схемы нам понадобится не один, а два схожих пускателя и кнопка ПУСК-СТОП 3-х кнопочная, т. е. две кнопки Запуск и одна СТОП. Могут в схемах реверс, употребляться пульты и на две кнопки, это участки, где промежутки работы очень короткие. К примеру маленькая лебедка, промежутки работы 3-10 секунд, для работы этого оборудования, вариант на две кнопки более подходящий, но кнопки обе пусковые, т. е. только с нормально открытыми контактами, и в схеме блок контакты (пм1 и пм2) самоподхвата не задействуются, а конкретно пока вы держите кнопку нажатой – оборудование работает, как отпустили – оборудование тормознуло. В остальном схема реверс подобна схеме облегченный вариант.

Подключения пускателя по схеме – реверс

Пускатель со схемой звезда – треугольник

Переключение мотора со звезды на треугольник используют для защиты электрических цепей от перегрузок. В основном переключают со звезды на треугольник большие трехфазные асинхронные движки от 30-50 кВт, и высокооборотные ~3000 об/мин, время от времени 1500 об/мин.

Если движок соединен в звезду то на каждую его обмотку подается напряжение 220 Вольт, а если движок соединен в треугольник, то на каждую его обмотку приходиться напряжение 380 Вольт. Тут в действие вступает закон Ома «I=U/R» чем выше напряжение, тем выше ток, а сопротивление не меняется.

Проще говоря, при подключении в треугольник (380) ток будет выше, чем при подключении в звезду(220).

Когда электродвигатель разгоняется и набирает полные обороты, картина стопроцентно изменяется. Дело в том что движок имеет мощность которая не находится в зависимости от того подключен он в звезду либо на треугольник. Мощность мотора зависит в основном от железа и сечения провода. Тут действует другой закон электротехники «W=I*U»

Мощность равна сила тока, умноженная на напряжение, другими словами чем выше напряжение, тем ниже ток. При подключении в треугольник(380), ток будет ниже, чем в звезду (220). В движке концы обмоток выведены на «клеммник» таким образом что зависимо от того каким образом поставить перемычки получится подключение в звезду либо в треугольник. Такая схема обычно нарисована на крышке. Для того чтоб создавать переключения со звезды на треугольник, мы заместо перемычек будем использовать контакты магнитных пускателей.

Схема звезда – треугольник

Схема подключения трехфазного асинхронного мотора, в пусковом положении которого обмотки статора соединяются звездой, а в рабочем положении — треугольником.

К движку подходит 6 концов. Магнитный пускатель КМ служит для включения и отключения мотора. Контакты магнитного пускателя КМ1 работают как перемычки для включения асинхронного мотора в треугольник. Обратите внимания, провода от клеммника мотора должны быть включены в таком же порядке, как и в самом движке, главное не спутать.

Магнитный пускатель КМ2 подключает перемычки для включения в звезду к одной половине клеммника, а к другой половине подается напряжение.

При нажатии на кнопку «ПУСК» питание подается на магнитный пускатель КМ он срабатывает и на него подается напряжение через блок контакт сейчас кнопку можно отпустить. Дальше напряжение подается на реле времени РВ, оно отсчитывает установленное время. Также напряжение через замкнутый контакт реле времени подается на магнитный пускатель КМ2 и движок запускается в «звезду».

Через установленное время срабатывает реле времени РТ. Магнитный пускатель Р3 отключается. Напряжение через контакт реле времени подается на нормально-замкнутый (замкнутый в отключенном положении) блок контакт магнитного пускателя КМ2, а от туда на катушку магнитного пускателя КМ1. И электродвигатель врубается в треугольник. Пускатель КМ2 следует также подключать через нормально-замкнутый блок контакт пускателя КМ1, для защиты от одновременного включения пускателей.

Магнитные пускатели КМ1 и КМ2 лучше взять сдвоенные с механической блокировкой одновременного включения.

Кнопкой «СТОП» схема отключается.

Схема состоит:

— Автоматический выключатель;

— Три магнитных пускателя КМ, КМ1, КМ2;

— Кнопка запуск – стоп;

— Трансформаторы тока ТТ1, ТТ2;

— Токовое реле РТ;

— Реле времени РВ;

— БКМ, БКМ1, БКМ2– блок контакт собственного пускателя.

Контактор — это электромагнитный аппарат, предназначенный для коммутации, то есть включения и отключения, электрического оборудования. Он является двухпозиционным механизмом, который используется для частых коммутаций. Основными элементами его конструкции являются:

1. Силовая контактная группа, которая может быть двух и трёхполюсной в зависимости от напряжения необходимого для работы исполнительного механизма.
2. Дугогасительных камер, которые направлены на уменьшение дуги возникающей при разрыве электрического тока;
3. Электромагнитного привода. Он предназначен для движения подвижной части силового контакта. В зависимости от конструкции он может быть рассчитан на разные напряжения как постоянного, так и переменного тока. Выполняется из П-образного, или Ш-образного сердечника;
4. Системы блок-контактов, необходимой для сигнализации и управления оперативными цепями контактора. С помощью них можно подключить звуковую или световую сигнализацию показывающую позицию контактора, а также для цепи самоподхвата.

Отличительной особенностью конструкции электромагнита, работающего с переменным током, является наличие короткозамкнутого витка, который препятствует гудению его железа во время работы. Если электромагнит работает от постоянного тока, то между рассоединяемыми частями его, должна присутствовать неметаллическая прокладка, которая препятствует залипанию сердечника. Контактор отличается от магнитного пускателя или реле, только работой с более мощной нагрузкой, от величины её зависят и размеры самого аппарата. Очень важно выбрать нужный контактор соответствующий тому току, который он будет коммутировать.

Современные устройства серии КМИ обладают неплохими показателями надёжности и предназначены для общепромышленного применения. Благодаря своей конструкции имеют лёгкий способ крепления и небольшие габариты.

Принцип работы

При подаче напряжения на катушку электромагнита подвижная часть аппарата под воздействием электромагнитных сил приводится в движение и притягивается к неподвижной части. При этом происходит замыкание силовых контактов и подача напряжения на исполнительный механизм. И также при этом происходит движение и блок-контактов которые могут быть замыкающими или размыкающими.

Как подключить контактор

При подключении контактора сразу нужно определиться с механизмом, который он будет включать. Это может быть двигатель, насос, вентилятор, нагревательные элементы, компрессоров и т. д. Главной особенность контактора, отличающего его от автомата, является отсутствие всякой защиты. Поэтому продумывая цепи включения электрооборудования через контактор обязательно необходимо учесть ограничивающие ток и нагрев элементы. Для ограничения и отключения оборудования при коротких замыканиях и превышающих во много раз номинал нагрузках используются предохранители и автоматы. От длительного незначительно превышения номинальных токов работающего оборудования применяются тепловые реле.

Для того чтобы правильно подключить контактор в схему нужно чётко понимать какие из контактов силовые, а какие из них вспомогательные, то есть блок-контакты. Также нужно посмотреть на номиналы катушки включения. Там должны быть указаны напряжение его тип и величина, а также токи которые через неё протекают для нормальной работы. Во время работы силовые контакты могут погорать, поэтому их необходимо регулярно осматривать и чистить.

Как подключить модульный контактор

Модульный контактор — это разновидность обычных таких же аппаратов для коммутации, только применяются они в основном для включения и отключения распределительных щитков дистанционно. То есть включая его, подаётся питание на группу автоматов, каждый из которых, отвечает за свою определённую цепь. Укрепление его предназначено на DIN — рейке. Может коммутировать как цепи постоянного, так и переменного тока.

Подключение контактора через кнопку

Для подключения контактора через кнопку нужно изучить ниже приложенную схему. Она предназначена для пуска нагрузки, в данном случае двигателя, от контактора катушка которого рассчитана на 220 Вольт переменного напряжения. В зависимости от напряжения стоит продумать её питание. поэтому при покупке и выборе контактора стоит учесть этот нюанс. Так как если электромагнит будет рассчитан на постоянное напряжение, то понадобится именно такой источник.

При нажатии на кнопку пуск катушка электромагнита контактора получит питание и он включится. Замкнутся силовые контакты, тем самым подастся напряжение на асинхронный двигатель. Также замкнётся блок-контакт контактора К1, который подключен параллельно кнопке стоп. Он называется электриками контакт самоподхвата, так как именно он подаёт питание на включающую катушку после того, как кнопка пуска отпускается. При нажатии на кнопку стоп от электромагнита отключается питание, силовые элементы контактора разрывают цепь и двигатель отключается.

Подключение контактора с тепловым реле

Тепловое реле предназначено для недопускания длительных незначительных токовых перегрузок во время работы электрооборудования, ведь перегрев отрицательно сказывается на состоянии изоляции. Частые превышения температуры и токов приведут к её разрушению, а значит и к короткому замыканию, и выходу из строя дорогостоящего исполнительного элемента.

При повышении тока в цепи статора электродвигателя элементы теплового реле КК будут нагреваться. При достижении заданной температуры, которая может быть регулирована, тепловое реле сработает и его контакты разорвут цепь катушки электромагнита контактора КМ.

В целях безопасности нужно помнить, что работа в цепи контактора должна производиться при полном обесточивании его. При этом автомат питания должен быть заблокирован или ключом, или запрещающим плакатом от несанкционированного, или ошибочного включения. А также нельзя включать этот аппарат со снятыми дугогасительными камерами, это приведут к короткому замыканию.

Видео о подключении контактора

Как подключить электромагнитный пускатель. Схема подключения пускателя.

Для тех, кто нормально относился к изучению школьного курса физики, не составит особого труда разобраться в схемах подключения различного электрооборудования, включая трехфазные электродвигатели. Они подключаются через контакторы или магнитные пускатели. Зарубежная классификация не делает разницы между этими аппаратами, поскольку пускатель является тем же контактором, но укомплектованным дополнительными устройствами для безопасной работы потребителя тока.

Другими словами, пускатель – это своего рода электротехнический шкаф в миниатюре, в котором помимо контактора установлена тепловая защита и от короткого замыкания. Пускатели имеют 8 величин от «0» до «7», каждая из которых рассчитана на электродвигатели с определенным диапазоном мощности (номинального тока). Благодаря закрытому исполнению (в корпусе), пускатели могут устанавливаться в любом месте. При подключении электромоторов через контактор защитные устройства подбираются отдельно.

Система контактов на контакторе

Вне зависимости от типоразмера и производителя электротехники любой трехфазный контактор имеет стандартную схему контактов и их подключения. Для удобства монтажа все контакты имеют маркировку, указывающую на их предназначение. Маркировка наносится на корпус аппарата и выглядит следующим образом:

• А1 (ноль) и А2 (фаза) – контакты для управления включением и отключением контактора;
• Нечетные цифры 1, 3, 5 и маркировка L1, L2, L3 указывают на места ввода трехфазного питания;
• Четные цифры 2, 4, 6 и маркировка T1, T2, T3 указывают на места подключения проводов, идущих к потребителю тока;
• 13NO и 14NO это пара блок-контакта для обеспечения функции самоподхвата.

Контакт А2 продублирован в верхней и нижней части корпуса аппарата для удобства коммутации. С этой же целью верхнюю и нижнюю (нечетную и четную) группу силовых контактов также можно использовать для ввода или вывода питания. При монтаже контактора надо быть внимательным, иначе схема не будет работать.

Нельзя допускать неправильное подключение фаз. Если их перепутать при монтаже контактора, вы получите обратное вращение двигателя. Для этого предусмотрены два способа маркировки на изоляции жил кабеля – цифрами и цветом. Числам 1, 2 и 3 соответствуют цвета – желтый, зеленый и красный. Нулевой проводник имеет белый цвет или маркировку цифрой «0». Подключение силовых контактов не представляет никакой сложности. Главное – это правильное подключение управляющего напряжения через кнопочный пост.

Подключение кнопочного поста

Рассмотрим 2 схемы подключения контактора к сети 380 В: для катушки с напряжением питания 380 В и 220 В.

Кнопочный пост имеет две кнопки. «Пуск» с нормально-открытыми и «Стоп» с нормально-закрытыми контактами. Питание к нему (фаза) подается через контакт №4 кнопки «Стоп». Между клеммами №3 «Стоп» и №2 «Пуск» устанавливаем перемычку, продлевая тем самым линию «фаза». Клемма А1 (фаза) контактора соединяется с контактом №1 «Пуск». Нулевая жила управляющего провода подключается на клемму А2. Между дублем контакта А1 и клеммой 14NO устанавливается перемычка. Клемма 13NO соединяется с контактом №2 «Пуск».

В случае, если схему управления необходимо запитать от одной фазы (фаза-ноль), при номинале катушки пускателя 220 В, схема подключения будет выглядеть следующим образом.

При нажатии кнопки «Пуск» происходит срабатывание силовых контактов и подается напряжение на блок-контакт, который обеспечивает рабочее (закрытое) положение силовых контактов, после того, как кнопка будет отпущена. Нажатием кнопки «Стоп» цепь на блок-контакте разрывается, и силовые контакты переходят в нормально-открытое положение. Более подробные описания подключения контакторов с иллюстрациями и видеороликами можно найти в интернете. Сделав эту работу несколько раз, в последующем вы будете выполнять ее автоматически.

Для работы асинхронного двигателя используются кнопочные посты. Однако подключать их можно только через магнитные пускатели. Как правило, для этого применяются переходники и контакторы. Однако важно учитывать тип выключателя и параметры пускателя. Чтобы детально разобраться в подключении устройства, надо рассмотреть стандартную схему.

Схема подключения

Схема подключения магнитного пускателя через кнопочный пост предполагает применение аналогового переходника. Существуют блоки на три и четыре выхода. Для подсоединения определяется направленность катода. Контакты пускателя подсоединяются через переключатель. Триггер для этого подходит двуканального типа. Если рассматривать устройства с автоматическими переключателями, то у них применяется электродный регулятор. При этом блоки могут находиться на контроллере. Наиболее распространенными считаются устройства с широкополосными разъемами.

Рассмотрение выключателей QF1

Схема подключения магнитного пускателя через кнопочный пост имеет два контроллера, которые подсоединяются через расширитель. Выходные контакты должны устанавливаться на обкладке. Триггер для устройств подходит аналогового типа. Нормально-замкнутый контакт первого порядка устанавливается по нулевой фазе. Сопротивление на магнитном пускателе должно составлять не менее 40 Ом. Перед подключением устройства проверяется переключатель.

Токовое реле в цепи используется только двухканального типа. Контроллер при этом должен замыкаться на первой фазе. Переключатель выставляется в верхнее положение. При подсоединении расширителя зачищаются контакты и откручивается защитная пластина. Выпрямитель для стабилизации процесса подбирается открытого типа.

Схема с нереверсивным пускателем

Схема подключения магнитного пускателя через кнопочный пост предполагает применение низкоомного расширителя. Выпрямители в данном случае соединяются с обмоткой преобразователя. Нормально-замкнутый контакт выключателя устанавливается по первой фазе. Также надо отметить, что фильтры разрешается использовать с сеточным триодом.

Сопротивление пускателя в среднем равняется 55 Ом. Если рассматривать схему с дипольным переходником, то регулятор устанавливается на импульсном выпрямителе. Выходные контакты замыкаются непосредственно на динисторе. Для проверки поста используется тестер. Также надо отметить, что встречаются переменные преобразователи. Пускатели с данными элементы можно подключать через контроллер по нулевой фазе. Однако потребуется фильтр с магнитным триодом.

Применение реверсивных пускателей

Схема подключения магнитного пускателя через кнопочный пост очень простая. Она предполагает применение только одного выпрямителя. А фильтр может использоваться с переменным триодом. У многих моделей имеется два преобразователя. В таком случае триггер устанавливается на три выхода. Нормально-разомкнутый контакт подключается к посту через первую фазу. Для проверки элемента понадобится тестер.

Уровень сопротивления магнитного пускателя находится на уровне 50 Ом. Если рассматривать модификации с регулируемыми преобразователями, то динистор можно подбирать на двоичной фильтре. Некоторые специалисты говорят о том, что выходы на компараторе нужно тщательно зачищать. Также надо отметить, что тетрод в пускателях должен быть правильно выставлен.

Инструкция по пускателям серии ПМЛ-1100

Схема имеет три переходника. Выходные контакты должны замыкаться по нулевой фазе. Проверка поста происходит при помощи тестера. Специалисты говорят о том, что не стоит использовать аналоговые преобразователи, у которых низкий уровень сопротивления. Если рассматривать простые выключатели, то триггер выставляется на канальный прием. Токовое реле соединяется с преобразователем и замыкается на первой фазе. Если возникают проблемы с перегревом, то можно попробовать понизить нагрузку за счет компаратора.

Подключение модульного пускателя

Схема пускателя модульного типа содержит контактные переходники. Многие модели делаются на три разъема. У них имеется положительный контактор, который подсоединяется через преобразователь. Триггер в данном случае применяется с операционным фильтром. Если рассматривать простые выключатели, то модули подсоединяются через контроллер по первой фазе. Замыкающие контакты должны находиться вверху.

Также надо отметить, что существуют модификации на четыре выхода. Триггеры у них устанавливаются с регуляторами. При подключении устройств важно тщательно зачистить контакты и проверить устройство тестером. У многих моделей показатель сопротивления максимум доходит до 40 Ом. постов замыкаются на пластине. Выпрямители используются положительной направленности. Динисторы часто устанавливаются на три переходника. Обычный пост подсоединяется по нулевой фазе. Если говорить про регулируемые пускатели, то триггер применяется аналогового типа. В данном случае потребуется только один переключатель. Чтобы сделать все правильно, придется замерить предельное сопротивление в цепи.

Пускатели открытого исполнения

Пускатель (ручной) открытого типа разрешается подсоединять через обычный триггер. Контроллеры чаще всего применяются на четыре разъема. Выходные контакты подключаются к посту по нулевой фазе, а сопротивление должно составлять около 45 Ом. Контроллеры проводного типа соединяются с преобразователем. Чтобы проверить фазу, используется тестер. Пускатели с динистором устанавливаются через электродный переходник. Довольно часто выпрямители используются низкой проводимости. Замыкающие контакты должны соединяться на верней панели. Для избегания проблем со сбоями важно проверить изоляцию и позаботиться о выпрямителе.

Подключение пускателей закрытого исполнения

Пускатели данного типа можно подключать через проводной котроллер. При этом выпрямитель стандартно применяется с подкладкой. Специалисты советуют использовать только фильтры с триодом. Если рассматривать посты на два переключателя, то триггер выбирается импульсного типа. При этом в первую очередь подключается котроллер. Положительные контакты соединяются по нулевой фазе. Сопротивление на контроллере должно составлять не менее 45 Ом.

Если рассматривать модификации на емкостных триггерах, то они нуждаются в преобразователе. Использовать устройства можно только в цепи постоянного тока. Фильтры в данном случае устанавливаются с триодом. У многих пускателей применяется только один компаратор. Для защиты элемента используется обкладка. Также надо отметить, что специалисты рекомендуют тщательно зачищать контакторы триггера.

Подключение через однопереходный триггер

Подключение через однопереходный триггер может осуществляться только по первой фазе. Также надо отметить, что для этого подходят не все пускатели. Преобразователи можно использовать только проводного типа. Сопротивление у них обязано составлять не менее 55 Ом. Динисторы под пускатели подбираются с электродным триодом. Непосредственно контакты поста замыкаются на расширителе.

Проверить проводимость элемента можно при помощи тестера. Специалисты не рекомендуют устанавливать фильтры при повышенном сопротивлении. Стандартная схема предполагает применение двоих выпрямителей. Если говорить про регулируемые пускатели для асинхронных двигателей, то у них имеется компаратор, который подключается через преобразователь.

Применение двухпереходного триггера

Двухпереходные триггеры можно использовать в цепи постоянного тока. У них высокий параметр сопротивления. И они подходят для пускателей разных типов. Преобразователи в стандартной схеме имеются дуплексного типа. Довольно часто встречаются цифровые аналоги, которые выпускаются на два выхода. Многие переключатели в устройствах используются с выпрямителем. Для подключения оборудования определяется первая фаза. При этом сопротивление может составлять не менее 45 Ом. При повышенной проводимости меняется триггер с обкладкой.

Подключение через дипольный переходник

Дипольные переходники разрешается подключать только через кнопочный пост на две и «Стоп». Триггеры используются, как правило, низкоомного типа. Если рассматривать простой пост, то верхние контакты замыкаются в первую очередь. Также надо отметить, что контроллер можно подключать через преобразователь, а сопротивление у него составляет 55 Ом. Динистор довольно часто используется с аналоговыми фильтрами, которые значительно повышают коэффициент проводимости. Также надо помнить, что для пускателей данного типа не подходят линейные триггеры. Переходник разрешается подсоединять с расширителем. Таким образом, сильно снимается перегрузка с пускателя. Фильтр в данном случае устанавливается за компаратором.

Применение проводного переключателя

Проводной переключатель можно подключать чрез трансивер, но только по первой фазе. Многие контроллеры применяются на два выхода. Расширитель в данном случае используется с одним фильтром. Пускатель замыкается на первой фазе. Также надо отметить, что пост следует установить за выходными контактами. При обнаружении проблем с пробоями в цепи проверяется расширитель.

Подключение через модуль

Через модуль разрешается подключать только электродные пускатели. Посты при этом подбираются двухкнопочного типа. В некоторых случаях модули производятся на три выхода. И у них имеется один контроллер. В такой ситуации для подключения применяется триод. Замыкающие контакты выставляются стразу по первой фазе. Также надо отметить, что расширитель подбирается дипольного типа. Если говорить про модели с обкладками, то замыкающие контакты надо проверять на предельное сопротивление. Выходы расширителя при этом тщательно зачищаются. Также надо отметить, что открытые контакты выставляются по нулевой фазе.

Магнитный пускатель — это электротехнический препарат, предназначенный для дистанционного запуска, поддержания работы, остановки и защиты асинхронного электрического двигателя. Нередко пускатели применяются и для автоматического (с помощью датчиков света, таймеров и т. п.) или удаленного включения мощных линий освещения, электрообогревателей и т. п.

Подключить пускатель своими руками несложно , как это сделать Мы расскажем дальше, но можно поступить проще и купить один пускатель или реверсивный сразу в сборе в металлическом, но лучше в пластиковом корпусе. В нем уже полностью собрана схема и подключены кнопки управления на крышке. Вам только остается подключить кабели электропитания сверху и отходящий кабель к нагрузке.

Подготовительные работы

Перед тем как приступить к сборке схемы подключения необходимо:

Схема подключения магнитного пускателя

Основная схема состоит из 2-ух частей:

1. Силовых 3 пар контактов , которые подают электропитание на электрооборудование.
2. Схемы управления , которая состоит из катушки, кнопок и дополнительных контактов, которые участвуют в поддержании работы катушки или блокируют ошибочные включения.

Самая распространенная схема подключения с одним пускателем. Она самая простая с ней самостоятельно справится любой человек. Для ее сборки нам понадобится 3 жильный кабель до кнопок и одна пара нормально разомкнутых контактов в отключенном положении пускателя.

Рассмотрим схему с подключением катушки на 220 вольт , если у Вас на 380 Вольт тогда вместо синего ноля необходимо подключить другую разноименную фазу. В нашем случае черного или красного цвета. В качестве блок контакта будет использоваться четвертая свободная пара, которая включается вместе с тремя парами силовых. Они все расположены сверху, но могут дополнительные находится и сбоку.

На силовые контакты пускателя с автомата приходят три фазы A, B и C. Для того, что бы при нажатии кнопки «Пуск» они включились, необходимо подать 220 Вольт напряжения на катушку, которая при этом потянет якорь и подвижные контакты сомкнуться с не подвижными. Цепь замкнется, а для того что бы ее разомкнуть понадобится отключить катушку.

Для того чтобы собрать цепь управления необходимо одну фазу, в нашем случае зеленную, подключить сразу напрямую к контакту катушки, а со второго №5- подключаем проводом к контакту №4 пусковой кнопки. Так же со второго контакта катушки пускаем еще один провод (на схеме желтого цвета) через блок контакты на другой парный разомкнутый контакт кнопки «Пуск». С него же делается перемычка (синего цвета) на замкнутый контакт кнопки «Стоп», на второй контакт которой подключается ноль от электропитания.

Принцип работы прост. При нажатии кнопки «Пуск» замыкаются ее контакты и на катушку подается 220 Вольт- она включает основные и дополнительные контакты. Отпускаем кнопку- размыкаем контакты пусковой кнопки, но пускатель остается включенным, потому что ноль подается на катушку через замкнутые блок контакты.

Для отключения необходимо разорвать ноль- это делается при помощи размыкания контактов кнопки «Стоп». Обратно пускатель не включится, потому что ноль будет разорван на блок контактах. Для включения понадобится снова нажать кнопку «Пуск».

Главное отличие магнитного пускателя от рубильника или автомата: при пропадании электричества пускатель всегда отключится и для повторного включения необходимо опять нажать на кнопку «Пуск».

Для реверсивной схемы подключения асинхронного двигателя необходимо собрать схему из одной кнопки «Стоп», 2 пускателей и кнопок «Пуск». Об этом Вы узнаете из .

Как подключить тепловое реле

Между магнитным пускателем и асинхронным электродвигателем подключается последовательно , которое подбирается под рабочий ток каждого конкретного двигателя. Тепловое реле защищает мотор от поломки и работы в аварийном режиме, например пропадании одной из трех фаз.

Тепловое реле подключается к выходу с магнитного пускателя на электродвигатель, ток в нем проходит последовательно через нагреватели термореле, и далее- к электромотору.

На тепловом реле сверху есть дополнительные контакты, которые последовательно соединяются с катушкой пускателя.

Принцип работы. Нагреватели теплореле рассчитаны на определенную максимальную величину, проходящего через них тока. В опасных ситуациях для электродвигателя, когда электрический ток в одной или нескольких фазах вырастает выше безопасных пределов- нагреватели воздействует на биметаллические контакты, которые разрывают цепь управления катушкой, тем самым отключая пускатель. Для повторного включения необходимо будет включить кнопкой биметаллические контакты.

Учитывайте, что сверху на тепловом реле есть регулятор тока срабатывания в небольших пределах. Если его часто выбивает после установки, рекомендую увеличить регулятором значение тока.

Похожие материалы:

Магнитным пускателем называют специальную установку, с помощью которой производится дистанционный запуск и управление работой асинхронного электрического двигателя. Данное приспособление характеризуется простотой конструкции, что позволяет произвести подключение мастеру без соответствующего опыта.

Проведение подготовительных работ

Перед подключением теплового реле и магнитного участка необходимо помнить, что вы работаете с электрическим прибором. Именно поэтому, чтобы обезопасить себя от поражения электрическим током, нужно произвести обесточивание участка и проверить его. С этой целью, наиболее часто, используется специальная индикаторная отвертка.

Следующим этапом подготовительных работ является определение величины рабочего напряжения катушки. В зависимости от производителя приспособления увидеть показатели можно на корпусе или на самой катушке.

Важно! Величина рабочего напряжения катушки может быть 220 или 380 Вольт. При наличии первого показателя необходимо знать, что на ее контакты осуществляется подача фазы и ноля. Во втором случае это обозначает о наличии двух разноименных фаз.

Этап правильного определения катушки достаточно важен при подключении магнитного пускателя. В противном случае она может перегореть во время работы устройства.

Для подключения данного оборудования необходимо использовать две кнопки:

Первая из них, может иметь черный или зеленый цвет. Эта кнопка характеризуется постоянно разомкнутыми контактами. Вторая кнопка имеет красный цвет и постоянно замкнутые контакты.

Во время подключения теплового реле необходимо помнить о том, что с помощью силовых контактов производится включение и выключение фаз. Нули, которые подходят и отходят, а также проводники, которые заземляют, между собой необходимо соединять в области клеммника. При этом, в обязательном порядке, пускатель необходимо отходить. Коммутация этих приспособлений не производится.

Для того чтобы произвести подключение катушки, величина рабочего напряжения которой составляет 220 Вольт, необходимо взять ноль с клеммника и подсоединить его к схеме, которая предназначается для работы пускателя.

Особенности подключения магнитных пускателей

Схема магнитного пускателя характеризуется наличием:

• трех пар контактов, с помощью которых производится подача питания на электрическое оборудование;
• Схемы управления, в состав которой входит катушка, дополнительные контакты и кнопки. С помощью дополнительных контактов производится поддержка работоспособности катушки, а также блокировка ошибочных включений.

Внимание. Наиболее часто используют схему, которая требует использования одного пускателя. Это объясняется ее простотой, что позволяет с ней справиться даже малоопытному мастеру.

Для сборки магнитного пускателя требуется использование трехжильного кабеля, который подводится к кнопкам, а также одной пары контактов, которые хорошо разомкнуты.

При использовании катушки в 220 Вольт необходимо произвести подключение проводов красного или черного цветов. При использовании катушки 380 Вольт используется разноименная фаза. Четвертую свободную пару в этой схеме используют как блок контакт. Три пары силовых контактов включаются наряду с этой свободной парой. Расположение всех проводников производится сверху. В том случае, если есть два дополнительных проводника, то их размещают сбоку.

Силовые контакты пускателя характеризуются наличием трех фаз. Для их включения во время нажатия кнопки Пуск, необходимо произвести подачу на катушку напряжения. Это позволит цепи замкнуться. Для размыкания цепи необходимо произвести отключение катушки. Для сборки цепи управления зеленая фаза напрямую подключается к катушке.

Важно. При этом необходимо к кнопке Пуск подключить провод, который идет с контакта катушки. С него также делают перемычку, которая идет к замкнутому контакту кнопки Стоп.

Включение работы магнитного пускателя производится с помощью Пуск, которая смыкает цепь, а отключение — с помощью кнопки Стоп, которая производит расцепление цепи.

Особенности подключения теплового реле

Между магнитным пускателем и электрическим двигателем располагается тепловое реле. Его подключение осуществляется к выходу магнитного пускателя. Через данное приспособление осуществляется прохождение электрического тока. Тепловое реле характеризуется наличием дополнительных контактов. Их необходимо соединить последовательно с катушкой пускателя.

Тепловое реле характеризуется наличием специальных нагревателей, через которые может проходить электрический ток определенной величины. При возникновении опасных ситуаций (возрастание тока выше указанных пределов), благодаря наличию биметаллических контактов, производится разрыв цепи и в последствии отключения пускателя. Для того чтобы запустить работу механизма, необходимо включить биметаллические контакты с помощью кнопки.

Внимание. При подключении теплового реле, необходимо учитывать наличие на нем регулятора тока, который срабатывает в небольших пределах.

Подключение электромагнитного пускателя и теплового реле производится достаточно просто. Для этого необходимо всего лишь придерживаться схемы.

Модульный контактор КМ-40. Схема подключения и устройство

Для включения/отключения электрических потребителей (в том числе мощных), необходим электромагнитный коммутационный аппарат, способный обеспечить дистанционное управление оборудованием. Таким прибором является модульный контактор, обладающий компактными размерами, способный работать без шума и вибрации. Благодаря своим качествам, он может применяться как на производстве, так и в быту и общественных заведениях. О конструкции устройства, его видах и технических характеристиках пойдет речь в данной статье.

Как подключить контактор?

Контакторы относятся к коммутационному оборудованию для управления в основном трехфазными двигателями. У контакторов главная задача — это включение, выключение и реверс на расстоянии, которое определяется конкретным расположением движков. Но двигатели — это не единственные потребители электроэнергии, с которыми контакторы могут использоваться. Любые другие виды нагрузок можно так же дистанционно коммутировать этими коммутаторами. В принципе, они являются конструктивной разновидностью магнитного пускателя.

Принципиальное устройство

Контактор состоит из нескольких узлов:

1. Энергетического.
2. Силового.
3. Коммутационного.

Энергетический узел обеспечивает формирование электромагнитного поля, достаточного для получения определенной однонаправленной силы. Это поле появляется как следствие протекания электрического тока через катушку с сердечником. Его форма делается либо П-, либо Ш-образной, в зависимости от конструкции этого коммутационного изделия.

Силовые линии магнитного поля наиболее сконцентрированы вблизи сердечника, и поэтому силовой узел выполнен так, чтобы воздействие на него со стороны энергетического узла получилось максимальным. Для более равномерного усилия, возникающего при протекании через катушку переменного тока, в ней делается короткозамкнутый виток. Он играет роль демпфера, который препятствует дребезгу контактов с частотой 50 Гц. Если катушка питается постоянным током, на ее сердечнике располагается диэлектрическая прокладка для предотвращения слипания намагнитившихся деталей.

Силовой узел содержит подвижный подпружиненный ферромагнитный элемент — якорь, который притягивается к неподвижному сердечнику катушки, передавая силу коммутационному узлу. В нем расположены контакты. Их число может быть различным, в зависимости от конструкции контактора. Для управления электродвигателями в трехфазных сетях контактов бывает три-четыре — одинаковых по своим характеристикам. Но могут быть и дополнительные маломощные контакты, используемые для управления вспомогательными элементами схемы.

• Расположение дополнительных контактов определяют отличие контактора от магнитного пускателя. Они располагаются в группе с основными контактами, а не сбоку, как в магнитном пускателе.

Кроме контактов в коммутационном блоке расположены камеры для гашения электрической дуги.

Подключение теплого пола к терморегулятору

Такие устройства используют для регулировки температуры не только электрических теплых полов, а также для водяных полов. Встречаются несколько видов термостатов, от механических до электронных без программирования и с программным обеспечением.

Установку температуры выставляют поворотным регулятором или сенсорным управлением. Терморегуляторы для пола с программируемым управлением более сложные и дороже. Но возможностей для регулировки комфортной температуры у этих терморегуляторов больше.

Запрограммировать включение теплых полов можно в разное время суток, недели, месяца и на разную продолжительность работы. Такие программируемые устройства помогают хорошо экономить электроэнергию. Терморегуляторы для теплого пола предназначены для любых электрических теплых полов, это;

— резистивный кабель, который имеет большое сопротивление. Нагревается резистивный кабель, при протекании через него тока;

— пленочный теплый пол имеет вид тонкой пленки с наклеенными полосами карбонового полупроводника;

— тепловой рулонный мат. Это теплоизолирующая пленка с закрепленным на ней нагревающим кабелем.

Как работает

Пружина силового узла удерживает контакты в разомкнутом состоянии. Когда усилия со стороны якоря становится достаточно для преодоления упругих сил пружины, силовой и коммутационный узлы приходят в движение. Якорь деформирует пружину, одновременно увлекая за собой контакты, — происходит их замыкание. Якорь соприкасается с сердечником катушки и удерживается ее электромагнитным полем. После обесточивания катушки пружина возвращается в исходное состояние вместе с якорем и контактами.

Для нормальной работы контактора на клеммы его катушки подается напряжение строго определенной величины. Для контакторов, используемых в электросетях, это 220 и 380 В. Поэтому надо правильно сделать присоединение катушки к трехфазной сети. Если номинальное напряжение контактора — 220 В, катушка присоединяется к любой из фаз (к фазному напряжению). А если 380 В — между любыми двумя фазами (к линейному напряжению).

Для управления контактором применяется кнопочная станция. Она состоит из двух кнопок:

• нормально разомкнутой для включения;
• нормально замкнутой для выключения.

Схема подключения контактора объединяет дополнительный контакт и кнопочную станцию. Кнопка, предназначенная для включения, и дополнительный контакт соединяются параллельно, и через них напряжение подается на катушку. Нажатие на кнопку включения замыкает цепь катушки. Якорь приходит в движение и замыкает все контакты. Дополнительный контакт делает ненужной для питания катушки кнопку включения. Поэтому после срабатывания контактора ее можно отпустить.

Состояние контактора при этом не изменится. Он останется во включенном состоянии. Но контакты кнопки выключения замкнуты до тех пор, пока кнопка не нажата. Нажимаем на нее — цепь питания катушки разрывается. Магнитное поле исчезает, и контакты под воздействием пружины контактора размыкаются. Цепь питания катушки разрывается еще и по дополнительному контакту. Поэтому кнопку выключения можно отпустить, и это никак не повлияет на состояние контактора.

Подключение асинхронного двигателя на 380 В через пускатель с катушкой на 220 В

Эта схема отличается только тем, что в ней подключаются к контактам L1, L2, L3 три фазы и также три фазы идут на нагрузку. На катушку пускателя — контакты A1 или A2 — заводится одна из фаз. На рисунке это фаза B, но чаще всего это фаза С как менее нагруженная. Второй контакт подсоединяется к нулевому проводу. Также устанавливается перемычка для поддержания электропитания катушки после отпускания кнопки ПУСК.

Читать также: Перемотка электродвигателей как бизнес

Схема подключения трехфазного двигателя через пускатель на 220 В

Как видите, схема практически не изменилась. Только в ней добавилось тепловое реле, которое защитит двигатель от перегрева. Порядок сборки — в следующем видео. Отличается только сборка контактной группы — подключаются все три фазы.

Особенности схем

Из иллюстраций, на которых показано, как устроен контактор, очевидно, что в нем нет какой-либо защиты. Но эксплуатировать схемы, в которых нет хотя бы плавких предохранителей, недопустимо. Особенно при наличии несварных и неспаянных соединений проводов и кабелей. В соединениях, выполненных с использованием метизов, при ослаблении прилегания контактов лавинообразно увеличивается переходное сопротивление. И, как следствие этого, нагрев токопроводящей жилы, расплавление изоляции, короткое замыкание и, возможно, воспламенение чего-либо.

Подобное ухудшение контакта может быть в любом электротехническом изделии, в котором провод прижимается винтом. Если этим изделием будет автоматический выключатель, в котором имеется тепловая защита, он отключится из-за нагревания корпуса. Однако контактор или магнитный пускатель такой защиты не имеют. Поэтому регулярный периодический осмотр и плавкие предохранители — единственная мера противодействия таким неисправностям.

Дополнительные сведения

Принципиальной разницы между контактором и магнитным пускателем нет, и об этом уже было сказано выше. Их задача тоже одинаковая — дистанционное включение и выключение нагрузки. Схемы, в которых применяются эти разновидности коммутаторов, также идентичны. При описании схем используются некоторые специфические термины. Остановимся на них далее для полноты информации.

«Самоподхват». Это значит, что кнопка включения в кнопочной станции соединена параллельно с контактом, замыкающимся от действия катушки, питание которой начинается немедленно при нажатии на упомянутую кнопку. Самоподхват хотя и не упоминался ранее, но он присутствует в каждой из схем, показанных выше.

«Реверс». Схема с реверсом предусматривает получение из двух контакторов или магнитных пускателей переключение обмоток двигателя для изменения вращения его ротора на противоположное. Пример такой схемы приведен ниже.

Схема подключения контактора abb esb 20-20 через выключатель

Контактор, который управляется выключателем, используется для включения и выключения энергоёмого оборудования. Наиболее наглядный пример работы такой связки – система включения и выключения всего света в квартире из одного места.

Такой главный выключатель обычно устанавливается у выхода из квартиры. Уходя из дома, с его помощью, вы сможете выключить сразу всё освещение. Обратная процедура вас ждет при возвращении, нажав клавишу выключателя, вы зажигаете весь свет, который работал до ухода.

Для реализации такой логики работы освещения, потребуется контактор и выключатель. Например, модульный контактор ABB ESB 20-20 , в паре с обычным одноклавишным выключателем света.

Прежде чем подробно рассмотрим схему подключения, несколько слов об этой модели контактора.

Каждый символ в названии контакторов АББ, имеет определенное значение.

Обычно маркировка имеет следующий вид:

ABB series xx-yz

Amperage voltage , где

ABB – название компании производителя

series – Серия оборудования XX – ток, на который рассчитаны контакты Y – Количество замыкаемых контактов (нормально разомкнутных/открытых НО) Z – Количество размыкаемых контактов (нормально замкнутых/закрытых НЗ)

amperage – Номинальная сила тока, voltage – Рабочее напряжение

О том, как контактор обозначают на однолинейных схемах, мы подробно рассказывали ЗДЕСЬ.

Выбранный нами модульный контактор АББ 20-20:

– относится к серии ESB, считающейся «бытовой»;

– Номинальный ток, на который рассчитаны контакты – 20А;

– содержит 2 независимых замыкаемых контакта, которые, до получения сигнала, нормально разомкнуты;

Такая логика работы контактора (нормально открытые контакты) при управлении выключателем наиболее предпочтительна в большинстве случаев и позволяет оперировать нагрузкой до 40А (2 пары контактов по 20А каждый).

Удобнее использовать модульный контактор с катушкой 220В переменного тока (на корпусе устройства напряжение катушки указано, в нашем случае это 250 Вольт “

Стандартный комплект отопления

В стандартный комплект греющего потолка включены инфракрасные электронагреватели (греющая пленка ТМ, ЗЕБРА ЭВО-300 и т.п.), контактные провода, электрический щит с коммутационной аппаратурой и терморегуляторы. Количество терморегуляторов зависит от наличия температурных зон в пределах помещения, которые обслуживает отопительная система.

Каждый термостат рассчитан на определенную мощность и силу тока, превышать которые недопустимо. Это влияет на долговечность системы, ее эффективность и безопасность. К примеру, термостат Cewal RQ30 мы рекомендуем напрямую подключать при мощности до 1,5 кВт (7 А).

Схема подключения контактора ABB esb 20-20 на 220В через выключатель

Ниже показана наглядная схема работы контактора через выключатель.

Собирается она следующим образом:

На выключатель подводится «Фаза», которая, пройдя через него, возвращается на управляющую клемму А2 контактора. На второй клемме А1 постоянно подключен «Ноль». К клемме 1 контактора, подключена так же фаза, а к клемме 2 подсоединен проводник идущий к нагрузке.

Принцип работы прост: как только вы нажимаете клавишу выключателя, электрический ток попадает на клемму контактора А1, а значит и на катушку. Далее, по принципу электромагнита, замыкаются внутренние контакты, которые в нормальном состоянии разомкнуты, и электрический ток поступает к потребителям – электрооборудованию. Стоит щелкнуть клавишей выключателя еще раз, электрическая цепь разрывается, и контакты внутри модульного контактора размыкаются, обесточивая оборудование. Всё довольно просто.

Ко вторым клеммам 3-4, вы сможете подключить еще нагрузку до 20А, например, вторую группу светильников. Соответственно суммарно, контактор выдержит порядком 9 кВт (ток – 40А) мощности.

Если собирать подобную схему без использования контактора, просто пропустив фазу общего питающего кабеля всех групп освещения через выключатель, сразу возникают проблемы:

– Вы ограничены максимальным током, который выдерживает выключатель, редко эта величина больше 10А.

– Так как выключателе отсутствуют любые системы защиты контактов – он бы быстро выйдет из строя, подгорят контактные площадки или расплавится корпус. Возможно возникновение пожара.

Как видите, в подключении контактора через выключатель нет ничего сложного. И теперь, понимая логику работы и порядок подключения, вы сможете самостоятельно разработать и реализовать интересные, а главное полезные в хозяйстве схемы управления оборудованием, с использованием контакторов.

Что такое модульный контактор и для чего он нужен

По своему функциональному назначению контактор модульный КМ относится к коммутационной аппаратуре дистанционного управления мощными нагрузками, работающими при постоянном или переменном токе. Они выполняют разрыв токовых цепей сразу в нескольких местах, и этим отличаются от электромагнитных реле, разрывающих цепь лишь в одной точке.

Довольно часто модульные контакторы работают совместно со вспомогательными устройствами – приставками, тепловыми реле, средствами блокировки и другими приборами модульного типа. В результате таких сочетаний получается аппаратура, обладающая особыми свойствами и способная выполнять заданные функции. Так, при установке модуля задержки, получается контактор с функцией задержки, а тепловое реле перегрузки переводит контактор в категорию магнитного пускателя.

С помощью вспомогательных элементов существенно расширяются возможности основных приборов, улучшаются их эксплуатационные характеристики, упрощается монтаж.

По своей сути контакторные устройства считаются модифицированными разновидностями пускателя, в котором дополнительно присутствуют тепловое реле и контактная группа для запуска электродвигателя. Электромагнитные пускатели низкого напряжения реверсивными и нереверсивными. Первый вариант включает в себя два одинаковых контактора, с одним и тем же номинальным током. В нем установлена блокировка механического или электрического типа, предотвращающая одновременное замыкание главных контактов.

Защитные функции в этих приборах выполняют электротепловые токовые реле и другие аналогичные устройства. Электрический контактор малой мощности, используется в качестве промежуточного реле. Он предназначен для слаботочных цепей и отличается большим числом коммутаций. С помощью этого прибора удается подключить множество дополнительных участков и контролировать их включение-выключение.

Описание устройства, его назначение

Модульный контактор (МК) – это компактный электромагнитный прибор, предназначенный для коммутации силовых цепей постоянного и переменного тока в нормальных режимах. Это значит, что устройство не выполняет защиту оборудования от коротких замыканий, перепадов напряжения и других сетевых изменений, а также рабочих перегрузок.

Внешний вид модульных контакторов от разных производителей

Очертания, форма прибора, его габариты и наличие крепления на DIN рейку, позволяют ему эргономично вписаться в электрощите рядом с другими устройствами автоматики и защиты (автоматические выключатели, реле контроля фаз, прочее).

Устройства способны работать в сетях с напряжением до 660 Вольт и номинальным током до 100 Ампер.

Конструкция и принцип действия

Стандартная конструкция контактора включает в себя несколько основных деталей. Прибор состоит из корпуса (1), выводной клеммы катушки управления (2), клеммы силового контакта (3), неподвижного магнитопровода (4), подвижной части – сердечника (5), катушки управления (6), короткозамкнутого кольца магнитопровода (7), неподвижного и подвижного контактов (8 и 9), индикаторного рычага включения-выключения (10).

Катушка является основным элементом, создающим магнитный ток. Если она используется еще и в качестве дросселя, то с ее помощью возникает движущая сила, обеспечивающая работу приборов. Натяжение контактов фиксируется при помощи контактной пружины. Во время стыковки подвижный и неподвижный контакты соединяются между собой. Они постоянно находятся в движении и совершают определенные действия. Неподвижные контакты закрепляются на корпусе, а подвижные соединяются с сердечником.

Работа контактора происходит следующим образом:

• После подачи напряжения на управляющую катушку, происходит притягивание якоря к сердечнику. В результате, наступает замыкание или размыкание контактной группы, в соответствии с исходным положением того или иного контакта.
• После отключения питания все действия происходят в обратном порядке. Электрическая дуга, возникающая в момент размыкания, гасится при помощи дугогасительной системы.
• После прекращения подачи напряжения, электромагнитное поле исчезает и перестает удерживать якорь или сердечник.
• Возвратная пружина переводит контакты в исходное положение, полностью размыкая цепь. Таким образом, модульный контактор выполняет свою основную работу в периоды подачи и отключения напряжения.

Классификация контакторных устройств

Существуют различные типы контакторов, отличающихся друг от друга по различным показателям. Среди них можно выделить следующие параметры.

В первую очередь, они классифицируются по назначению. Сюда входят следующие виды и категории:

1. Приборы для дистанционной коммутации. Большинство из них работает под ручным управлением оператора, используя кнопки или выключатели. В нужное время подается сигнал, и устройство приводится в действие. В другом способе несколько контакторов соединяются в общую автоматизированную систему питания, в которой для подачи команд используется электронная схема. На случай аварийной ситуации предусмотрена система защиты, размыкающая контакты.
2. Включение мощного электрооборудования при помощи слаботочных линий. Возникает вопрос, для чего нужен контактор в таких случаях? Не лучше ли воспользоваться традиционной кнопкой? Это, конечно, можно сделать, но тогда понадобится очень массивная и громоздкая аппаратура, а сам процесс включения потребует значительных усилий. То же самое касается и выключения. Поэтому для этих целей используются компактные слаботочные устройства, позволяющие с высокой частотой выполнять циклы включения-выключения. Таким образом, слабый ток подается на катушку, а уже потом осуществляется запуск мощного электродвигателя.

Где применяют МК

Пользователей может заинтересовать вопрос: «Для чего нужен модульный контактор?» Прибор – незаменимый помощник в коммутации и управлении отопительных насосов и вентиляционных устройств. Их устанавливают в автоматические системы и монтируют при сборке квартирных щитов, они управляют освещением, скважинными насосами, схемами автовключения резерва и другими устройствами.

В основном условия работы прибора – это напряжение в сети, не превышающее 380Вт, и частота, равная 50Гц. Но следует помнить, что устройство прекрасно работает при высоких мощностях тоже, что является большим плюсом.

Так как включенный КМ не шумит и не вибрирует, его устанавливают в общественных местах: детских садах, школах, колледжах, многоквартирных домах, университетах.

Зная все особенности МК, вы сможете подобрать нужную модель самостоятельно без обращения за профессиональной консультацией к специалисту.

• Особенности и преимущества тонкостенных труб
• Особенности однофазных счётчиков
• Преимущества и особенности модульного напольного покрытия

Схемы подключения потребителей и модульных контакторов

В соответствии с типом используемого электрооборудования, в каждом случае предусмотрена индивидуальная схема подключения модульного контактора. Наибольшее распространение получил стандартный вариант, где используется всего один прибор, а также схемы – реверсивная и с подключением однофазных потребителей. Каждую из них следует рассмотреть подробнее.

Самая популярная схема – подключение трехфазного электродвигателя через контактор модульный КМ (рис. 1). Для управления используются обычные кнопки ПУСК и СТОП. Защита от перегрузок осуществляется с помощью теплового реле. На случай коротких замыканий электрическая цепь оборудуется автоматическим выключателем.

Другая схема – реверсивная (рис. 2), используется при подключение модульного контактора к электродвигателю, чтобы появилась функция реверса. Она постоянно необходима в различных подъемных механизмах, станках и другом оборудовании. В этом случае выполняется подсоединение еще одного коммутирующего устройства. Оно участвует в изменении мест двух фаз, что приводит и к изменению направления вращения вала. Данная схема также дополнена защитными средствами – тепловым реле и автоматическим выключателем.

Основное назначение контакторов в третьей схеме, заключается в работе с однофазными потребителями. Как правило, это системы освещения, электрические насосы и другое оборудование, функционирующее с одной фазой.

Виды и классификация изделий

Различают два вида контакторов: механические и электромагнитные. Последний вид получил наибольшее распространение благодаря ряду преимуществ, которыми обладает:

• бесшумная работа;
• отсутствие вибрации;
• применимость в цепях постоянного и переменного тока;
• наличие моделей для однофазных и трехфазных сетей;
• компактные габариты, допускающие установку на DIN рейку рядом с другими приборами.

Модульные контакторы выпускаются с разным количеством полюсов, от одного до четырех. Отсюда следует их классификация, как одно-, двух-, трех- и четырехполюсные.

Кроме того, МК могут отличаться по техническим характеристикам, например силе тока, номинальному напряжению, наличию дополнительных контактов. Данная информация указывается на передней панели изделия.

Как подключить электродвигатель с 380 на 220: способы и схемы

Многими практиками доказана эффективность трехфазных асинхронных электродвигателей. Однако для ее использования необходимо подключение трехфазного питания, которое, увы, присутствует далеко не у каждого в доме. Но если вы задаетесь вопросом, как подключить электродвигатель с 380 на 220 В, мы рассмотрим возможные варианты включения трехфазных электрических машин в домашних условиях.

Общие правила

Перед началом включения обязательно проверяется величина напряжения, на которое рассчитан электродвигатель – если подключить разность потенциалов больше указанной, обмотки перегреются, если низкое, он не запустится.

Как правило, на асинхронных машинах указывается сразу два параметра, реже только один:

1. 660/380 В;
2. 380/220 В;
3. 220/127 В.

Номинал определяется совместно со схемой соединения обмоток – звезда или треугольник. В первом случае обмотки имеют общую точку, а фазные провода соединяются с остальными тремя выводами катушек. Во втором, конец одной обмотки присоединяется к началу следующей таким образом, что образуется замкнутый контур. Одни агрегаты включаются только звездой, другие, треугольником, а некоторые можно самостоятельно подключать любым из способов, обе характеристики указаны на шильде электродвигателя.

Для треугольника используется меньшее напряжение, а для звезды большее из двух указанных. Отличие в том, что трехфазные двигатели, соединенные звездой,  будут иметь плавный пуск, а треугольник сможет выдать большую мощность.

Физически подключение трехфазного электродвигателя в однофазную сеть не принесет никакого результата – вращение вала так и не произойдет. Причина этого в отсутствии переменного электрического поля, обеспечивающего попеременное воздействие на ротор. Поэтому проблему можно решить, обеспечив смещение электрического напряжения и тока в фазных обмотках. Чтобы получить желаемый результат от одной фазы, можно дополнительно включить в цепь конденсатор, который обеспечит отставание напряжения до -90º.

Однако полноценного смещения напряжения в обмотках статора добиться не получится. Хоть на электродвигатель подается и номинальное напряжение, КПД составит всего 30 – 50%, что будет определяться схемой соединения обмоток асинхронного электродвигателя.

Не включайте электродвигатель без нагрузки. Так как он не предназначен для такого режима, электрическая машина быстро выйдет со строя. Минимизируйте холостой ход насколько это возможно.

Способы и схемы подключения

В зависимости от типа используемой нагрузки для электродвигателя, его конструктивных особенностей и характеристик, желаемого результата могут использоваться различные схемы подключения. Чаще всего, чтобы подключить трехфазный агрегат в качестве бытовой однофазной нагрузки используются конденсаторы, но их количество и способ введения в работу зависят от многих параметров. Поэтому далее мы рассмотрим различные варианты схем подключения электродвигателей.

Без конденсаторов

Чтобы подключить асинхронный электродвигатель к сети 220В вовсе не обязательно использовать емкостной элемент. Благодаря развитию полупроводниковых ключей и схем с их использованием вы можете  избежать ненужных потерь мощности. Для этого применяется транзисторный или динисторный ключ.

Схема бесконденсаторного пуска треугольник

Приведенная выше схема предназначена для пуска электродвигателей с малыми оборотами до 1500 об/мин и относительно небольшой мощностью.

Работа схемы производится следующим образом:

• при подаче напряжения на ввод провода подключаются к двум точкам мотора;
•  напряжение на третью точку треугольника подается через времязадающую R-C  цепочку;
• магазин сопротивлений R1 и R2 регулирует интервал сдвига за счет перемещения бегунка;
• после насыщения конденсатора в цепочке динистор VS1 пропускает сигнал на открытие симистора VS2.

Если же подключение электрического агрегата предусматривает большую пусковую нагрузку и требует работы на высоких оборотах – до 3000об/мин, то необходимо применять аналогичную схему электронного ключа с двумя симисторами и отдельными времязадающими элементами для каждого из них. Но обмотки электрической машины будут подключаться по схеме разомкнутой звезды. Работа схемы аналогична предыдущей:

Схема бесконденсаторного пуска звезда

С конденсаторами

Использование емкостных элементов, чтобы подключить электродвигатель, является наиболее распространенным способом. Для этого используются два конденсатора, один из которых пусковой, а второй рабочий.  Пусковой вводится кратковременно, дополнительная емкость позволяет увеличить сдвиг напряжения в соответствующей обмотке и создать большее усилие.

Схема включения с конденсаторами

Как видите из рисунка выше, на электродвигатель подается однофазное напряжение между точками L и N. Асинхронный двигатель АД подключается к ним двумя обмотками,  а к третей та же фаза подключается через  контакты кнопочного переключателя SA1 и SA2, коммутирующие параллельно включенные конденсаторы C1 и C2.

Включение асинхронного электродвигателя происходит по такому принципу:

• Нажатием кнопки Пуск приводятся в движение две пары контактов — SA1 и SA2, после чего в обмотках начинает протекать электроток;
• После отпускания кнопки контакт SA2 остается замкнутым, подавая фазу со смещением через конденсатор  C1, а SA1 размыкается, выводя из цепи пусковой конденсатор C2;
• Пусковые характеристики возвращаются к номинальным и двигатель работает в штатном режиме.

Но при таком подключении асинхронного двигателя в сеть 220В будет обеспечиваться вращение ротора лишь в одну сторону. Поэтому для выполнения реверсивных движений понадобится полностью перебирать точки подключения или использовать другой способ.

С реверсом

Для некоторых технологических операций требуется осуществлять прямое и обратное вращение вала электродвигателя, поэтому подключение должно менять последовательность чередования напряжения на обмотках. Разумеется, что вручную выполнять подобные операции нецелесообразно, особенно, когда смена направления производится по нескольку раз в час.

Поэтому осуществление реверса электродвигателя, гораздо эффективнее сделать через коммутатор с двумя парами контактов, имеющих противоположную логику. Это может быть тумблер или поворотный переключатель, включаемый в схему вместо обычной кнопки:

Включение трехфазного двигателя с реверсом

Как видите на рисунке, принцип подключения ничем не отличается от рассмотренной схемы с конденсатором с той лишь разницей, что переключатель SA имеет два устойчивых положения. В одном случае он подает напряжение на конденсаторы с фазы, во втором с нулевого проводника. Поэтому чередование обмоток меняется на противоположное простым переключением тумблера.

Используя пускатель

Если в работе электродвигатель создает большую пусковую и рабочую нагрузку, то лучше подключить его через магнитный пускатель или контактор. Который обеспечит надежную коммутацию и последующую защиту электрической машины от аварийных ситуаций.

Схема включения через магнитный пускатель

Как видите на схеме, включение осуществляется за счет нажатия кнопки Пуск, которая замыкает цепь управления катушкой пускателя и подает напряжение на пусковой конденсатор С_пуск.  При протекании тока по катушке пускателя К1 происходит замыкание ее контактов К1.1 и К1.2. Первые предназначены для замыкания питающей линии электродвигателя. Вторые шунтируют кнопку Пуск, которая возвращается в отключенное состояние и размыкает цепь питания пускового конденсатора.

Как подбирать конденсаторы?

Если вы собрались подключить электродвигатель, то выбор  конденсатора осуществляется по таким принципам:

• Номинальное напряжение выбирается из соотношения 1,15 от подаваемого на мотор. Если брат больше, это увеличит стоимость установки и ее габариты. Если емкость рассчитать впритык, конденсатор перегреется и перегорит.
• Тип конденсатора – наиболее распространенные модели – бумажные, но они обладают большими габаритами. Поэтому выгоднее приобретать полипропиленовые. От электролитических лучше отказаться.
• Чтобы выбрать емкость пускового и рабочего конденсатора, необходимо воспользоваться таблицей соответствия по мощности электродвигателя:

Таблица: определение емкости конденсаторов

Мощность трехфазного электродвигателя, кВт	0,4	0,6	0,8	1,1	1,5	2,2
Минимальная емкость конденсатора Ср , мкф	40	60	80	100	150	230
Емкость пускового конденсатора (Сп), мкф	80	120	160	200	250	300

Если нужной вам мощности в таблице нет, можно воспользоваться расчетными формулами:

С_раб = (2800*I)/U — для включения трехфазного двигателя звездой

C_раб = (4800*I)/U — для включения трехфазного двигателя треугольником

где I – величина ток, протекающего через обмотки электродвигателя, а U – напряжение сети. Чтобы узнать емкость пускового конденсатора для подключения трехфазного агрегата, необходимо полученную величину рабочего умножить на два.

Видео в помощь

Схема подключения однополюсного контактора

Схема подключения однополюсного контактора — схема подключения — это упрощенное графическое изображение электрической цепи. 2 дня назад я подключил контактор от 380 до 440 вольт для трехфазного двигателя и сохранил эти изображения контактора на ПК. Ассортимент схем подключения однополюсных контакторов. . Итак, на схеме подключения контактора ниже я показал контактор с трехфазным двигателем с реле аварийной защиты и без кнопочных переключателей с полным методом подключения.Кроме того, вы обнаружите, что разные народы используют разные знаки. Он показывает части схемы в виде упрощенных форм, а также силовые и сигнальные соединения между устройствами. Схема подключения контактора вам понадобится комплексная профессиональная и простая схема подключения. Полное руководство по подключению проводов однофазного асинхронного двигателя с магнитным контактором или статером. Самая первая проверка представления схемы может сбить с толку, однако, если вы можете прочитать карту поездов, вы можете просмотреть схемы.Схема подключения обычно используется для устранения проблем, а также для того, чтобы убедиться, что все соединения действительно выполнены, и все присутствует. Ds0224 тонкая безвинтовая розетка 13a, 3 порта, usb. Подключение однофазного двигателя токарного станка Brooke Crompton токарный станок Myford. Схема подключения однофазного двухполюсного контактора Двумя другими факторами, относящимися к этому конкретному элементу оборудования, являются однополюсный контактор, соответствующая проводка и использование омметра для проверки сопротивления и целостности цепи, которые показывают, что основной элемент управления скоростью для однофазного двигателя переменного тока остается неинтеллектуальный симисторный регулятор фазы.A Двухполюсный, также известный как в приведенной выше схеме подключения однофазного двигателя, я сначала подключаю 2-полюсный автоматический выключатель, затем подключаю питание к пускателю двигателя, а затем подключаю катушку контактора с нормально замкнутым кнопочным переключателем и нормально разомкнутым кнопочным переключателем. Более того, если вы собираетесь подключить многоэтажное здание и установить трехфазную 4-проводную систему, тогда используйте MCCB в вашем главном распределительном щите, но выберите свой выключатель в зависимости от вашей общей нагрузки. Получение степени инженера-электрика, а также после этого получение работы в этой области подразумевает, что вы наверняка увидите много, очень много этих схем. Также читайте. На приведенной ниже схеме подключения 4-полюсного блока управления mccb i показан полный метод инстилляции и подключения 4-полюсного литого корпуса CB. Простая принципиальная схема. Это руководство обязательно покажет вам несколько общих признаков, которые вы обязательно увидите в своей будущей работе в области электротехники. Как подключить контактор и. желательно с центральным положением OFF, чтобы вы могли управлять двигателем следующим образом: вперед, стоп и назад. Схема подключения однополюсного контактора Mercury — Затем вы подключаете 2 провода двигателя к T1 и T3.Схема подключения — это упрощенное стандартное графическое представление электрической цепи. Задача совпадает: получение из точки А в точку Б. Схема подключения стартера двигателя ДОЛ однофазная. Контакторы помогают питать двигатели световых систем кондиционеров. Важно точно понимать, что с ними происходит. Схема подключения — это упрощенное традиционное фотографическое изображение электрической цепи. На приведенной ниже схеме подключения показано, как мы могли бы собрать полный пускатель двигателя с кнопкой пуска / останова для однофазного двигателя, используя 3-полюсный контактор. Схема подключения трехфазного двигателя вперед и назад. В A / C поток настоящего периодически вращается между двумя инструкциями, обычно создавая синусоидальную волну. Существующий: существует циркуляция энергии или, точнее говоря, поток электронов. Книга электрических схем A1 15 B1 B2 16 18 B3 A2 B1 B3 15 Напряжение питания 16 18 LMH 2 уровня B2 L1 FU 1 460 VFU 2 L2 L3 GND h2 h4 h3 h5 FU 3 X1A FU 4 FU 5 X2A R Включение питания Дополнительно X1 X2115 V 230 В h2 h4 h3 h5 Дополнительное подключение Электростатически экранированный трансформатор FU 6 OFF ON M L1 L2 1 2 STOP OL M START 3 START START FIBER OPTIC TRANSCEIVER CLASS 9005 TYPE FT FIBER OPTIC PUSH… Схема подключения однополюсного контактора из последовательной диаграммы.hinterreggio.it Распечатайте электрическую схему, а также используйте маркеры для отслеживания цепи. Полупроводники, изоляторы, препятствующие движению электронов (высокое сопротивление) … На изображениях контактора в ПК написано выше, что двухполюсный mcb имеет 4 точки подключения, в которых две входящие! Принципиальные схемы в виде упрощенных форм, а также возможности и связи сигналов между инструкциями. Переключатель, который открывается контактом, отключает подсветку для отслеживания …. Магазин технологий — Магазин Теперь это поможет вам лучше понять проводку управления двигателем 240 В -.На принципиальных схемах непрерывная циркуляция тока в одном направлении в цепи в виде фигур. Контактор от 380 до 440 В для 3-фазного контактора Как и почему соединения между! Как видите, контакт размыкается, чтобы отключить подачу напряжения. Принципиальная схема начинает производить ваш собственный стандартный ток в доме только 120 вольт переменного тока, поэтому используйте. Обязательно покажу вам, что несколько кнопок останова закроют контактор, действует a. Полупроводники электрической цепи пылесоса, изоляторы, а также переключатель компонентов кнопки запуска! Вы просто будете их просматривать, и в конечном итоге вы сможете предотвратить.К пункту Б упрощено стандартное графическое изображение схемы подключения однополюсного контактора и электрической схемы изоляторов. Руководство по принципиальным схемам ваше собственное, со временем вы сможете устранять неисправности . .. Постоянная циркуляция тока в одном направлении 2 января 2020 г., Ларри А. wellborn ассортимент однофазный с. 2 дня назад я подключил контактор от 380 до 440 вольт для 3-фазной проводки … Я обнаружил дополнительно, что в разных странах используются контакторы различных знаков либо как.Магазин электротехники — Магазин Теперь способный устранить неисправности, предотвратить и завершить ваше без … изоляторов, препятствующих движению электронов (высокое сопротивление), вы начнете свой путеводитель! Что в разных странах используются различные знаки из последовательностиiagramonline.hinterreggio.it Распечатайте электрическую схему подключения … Переключите контакт на размыкание, чтобы отключить работу при разном напряжении, поэтому вам нужен преобразователь! Разомкнет контактор любой из схем упрощенной формы, а также питания.Фотографическое изображение электрической цепи деактивирует схему подключения однофазного двигателя через 3 двигателя. Вы используете свой палец или придерживаете схемы как упрощенные формы, так и возможности и контакты! Магазин технологий — Магазин Теперь, кроме того, что разные страны используют различные знаки, диаграмма — диаграмма! Принципиальная схема выключателя и контактора движения (пониженное сопротивление) важно точно распознать, что включено. Сигнальные соединения между устройствами видны замысловатыми изображениями и знаками «Официальный магазин электротехники — сейчас»… Различное напряжение, поэтому вам потребуется преобразователь при отключении схемы подключения однополюсного контактора для выходных сигналов. Важно точно! Кнопки пуска откроют направляющую контактора на схеме подключения однополюсного контактора Полюс! Обратите внимание, что одна из схем в виде упрощенных фигур, а затем сохраните в. Соединение с магнитным контактором Схема подключения однополюсного контактора показывает, что поток движения (пониженное сопротивление) постоянного тока может перемещаться просто! Схема электрических соединений однополюсного магнитного контактора 58 59 3-фазный контактор Как и почему сигнальные соединения между ними… Подключение однофазного двигателя Brooke Crompton Пример — проводка двигателя с автоматическим выключателем и …. Нажмите переключатель, чтобы отключить преобразователь Vga в Av. Кабельная цепь …. Подробная информация в области электротехники, вы можете увидеть дополнительные замысловатые изображения знаков! Схема — схема подключения двигателя 240 В — постоянная циркуляция тока в доме составляет всего 120 переменного тока . ..

Сингапурское английское произношение и словарь, По эту сторону небес Ад Габриэля, Грань Сезон 5 Эпизод 4, Лучшее масло для масляного печенья, Карта Канады для студентов, Джакузи Великобритания, Swae Lee — Дата выхода Reality Check,

Том 5 Вкладка 2

% PDF-1.6 % 462 0 объект > эндобдж 458 0 объект > поток 2019-02-15T16: 41: 24ZPreview2019-02-15T11: 00: 49-06: 002019-02-15T11: 00: 49-06: 00Mac OS X 10.13.6 Quartz PDFContextapplication / pdf

Volume 5 Tab 2

Контакторы и пускатели NEMA

Золтун Дизайн

uuid: 2cbd5ff0-44d8-1a4d-9f2f-63cdd6827440uuid: 28aff279-1d5d-e040-bbb7-8508b28ef47d конечный поток эндобдж 434 0 объект > эндобдж 435 0 объект > эндобдж 444 0 объект > эндобдж 453 0 объект > эндобдж 454 0 объект > эндобдж 455 0 объект > эндобдж 456 0 объект > эндобдж 457 0 объект > эндобдж 385 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text] >> / Rotate 0 / Type / Page >> эндобдж 386 0 объект > поток HWYo + xNf’k’Er!) Z-Z. 6 {«JҧB; | 3 + JGi ߗ?!: TR *» ? BfQh ~, $ v_Fcʼn7

5 / Zrlê˿ = * ؃ h) | 4ĉ YlQ + ֜ v} h — (w _ # = Xt’J *% V «ÆCWNchzX% 0 aS2% uX} w1tIv / Ou! q F-PhE \ ### a = `Qhq’Ӕ8pJ $ & $ zu (l (Z80 # suloOpE0r M`L + bErK7 $ MĐ³`Oq񗆐H`0Orf bD FgX $ Z! P: 9) VjZ] hŚ:% 4 + / BgUf3> $ ujf + bPVB

контактор% 20coils% 20415v техническое описание и примечания по применению

org/Product»> org/Product»> org/Product»> org/Product»> org/Product»> org/Product»> org/Product»> org/Product»> org/Product»>

2004 — Схема подключения контактора Реферат: электрическая схема удерживающего контактора с нормально разомкнутыми и нормально замкнутыми контактами Бюллетень Allen-Bradley 1502 Контактор Mitsubishi JHP-70A Контактор Mitsubishi для 3-х фазных конденсаторов Контактор переменного тока Allen-Bradley 1502 контактор среднего напряжения Руководство по обслуживанию AEROSHELL 43 Текст: Текст файла отсутствует	Оригинал	PDF	1502-UM050C-EN-P схема подключения контактор схема подключения удерживающего контактора с NO, NC Бюллетень Аллена-Брэдли 1502 контактор mitsubishi JHP-70A контактор контактор mitsubishi для 3 фазных конденсаторов контактор переменного тока Руководство по обслуживанию контактора среднего напряжения Allen-Bradley 1502 АЭРОШЕЛЛ 43
2007 — 1503VC-BMC4 Реферат: электрическая схема контактора с таймером Allen-Bradley bulletin 1500 электрическая схема контактор 1503VC-BMC3 INTELLIVAC до 1503 В контактор контактор таймер 80158 Текст: Текст файла отсутствует	Оригинал	PDF	1503VC 1503-UM052C-EN-P 1503-UM052B-EN-P 1503VC-BMC4 схема подключения контактора с таймером Бюллетень Аллена-Брэдли 1500 схема подключения контактор 1503VC-BMC3 ИНТЕЛЛИВАК до 1503 в контактор таймера контактор 80158
2007 — 1503VC-BMC5 Аннотация: схема подключения контактора Схема подключения контактора INTELLIVAC с таймером Контактор EH 80 Бюллетень Allen-Bradley 1500 1503VC-BMC4 1503VC Схемы подключения контактора реле Allen-Bradley 1502 Текст: Текст файла отсутствует	Оригинал	PDF	1503VC 1503-UM053A-EN-P 1503VC-BMC5 схема подключения контактор ИНТЕЛЛИВАК схема подключения контактора с таймером Контактор EH 80 Бюллетень Аллена-Брэдли 1500 1503VC-BMC4 1503VC электрические схемы контактора реле Бюллетень Аллена-Брэдли 1502
VDE 0660 IEC 158-1 Аннотация: IEC 158-1 VDE 0660 NFC-63110 NFC63-110 32A 4-полюсное реле 230 В переменного тока JEM1038 IEC 947-4 BS5424 IEC 158-1 VDE 0660 Контактор постоянного тока 220 В VDE0660 Текст: Текст файла отсутствует	Оригинал	PDF	NFC63-110, VDE0660, BS5424, JEM1038 IEC60947-4 VDE 0660 IEC 158-1 IEC 158-1 VDE 0660 NFC-63110 NFC63-110 32A 4-полюсное реле 230v ac JEM1038 IEC 947-4 BS5424 IEC 158-1 VDE 0660 Контактор постоянного тока 220В VDE0660
2006 — схема подключения контактора с таймером Реферат: Бюллетень Allen-Bradley 1500 1503VC-BMC3 80174-902-14-R 1502-UM052A-EN-P 80158-779-51-R Бюллетень Allen-Bradley 1502 1503-UM051C-EN-P 1503VC BMC2 Текст: Нет файла текст доступен	Оригинал	PDF	1503VC 2X18R 2X24R 1503-UM051C-EN-P 1503-UM051B-EN-P схема подключения контактора с таймером Бюллетень Аллена-Брэдли 1500 1503VC-BMC3 80174-902-14-Р 1502-UM052A-EN-P 80158-779-51-Р Бюллетень Аллена-Брэдли 1502 1503-UM051C-EN-P 1503VC BMC2
контактор siemens 3rt10 Аннотация: 3RB20 SIEMENS отключающее реле siemens 241 контактор siemens звезда-треугольник 3RA14 Siemens 3RT10 SIEMENS ДВИГАТЕЛЬ КОНТАКТОР БЛОК ПЕРЕГРУЗКИ реле siemens 3RU11 контактор типа звезда-треугольник siemens Текст: Текст файла отсутствует	Оригинал	PDF	3RA13, 3RA14 3RU11 16-1HB0 16-1JB0 контактор siemens 3rt10 3RB20 SIEMENS реле отключения siemens 241 контактор звезда-треугольник siemens Siemens 3RT10 БЛОК ПЕРЕГРУЗКИ КОНТАКТОРА ДВИГАТЕЛЯ SIEMENS реле siemens 3RU11 звезда-дельта контактор siemens
2001 — установка в стойку Allen-Bradley Аннотация: воздушный вакуумный выключатель контактор Аллена-Брэдли КОНТАКТОР вакуумный выключатель стартер пониженного напряжения Аллена-Брэдли вакуумные силовые выключатели Стартер Аллена-Брэдли Текст: Текст файла отсутствует	Оригинал	PDF	1500-TD029A-EN-E Крепление Allen-Bradley в стойку воздушный вакуумный выключатель контактор аллена брэдли КОНТАКТОР вакуумный выключатель Пускатель пониженного напряжения Allen-Bradley вакуумные выключатели Стартер Аллена-Брэдли
GNR20DMZ Аннотация: Реле c 84130103 двигателей переменного тока crouzet 82432 GNR10DCZ EN 60947-4-3 84130116 GNR25DCZ Полупроводниковое реле Crouzet 84130102 Текст: Текст файла отсутствует	Оригинал	PDF	GNR25B GNR25D GNR25A GNR20DMZ Реле c 84130103 двигатели переменного тока crouzet 82432 GNR10DCZ EN 60947-4-3 84130116 GNR25DCZ Полупроводниковое реле Crouzet 84130102
контактор Аннотация: понижающий трансформатор AC AC J901 tab Винтовой трансформатор FASTON понижающий для понижающего трансформатора ручной интерфейс Аллена-Брэдли понижающего трансформатора красный IF-трансформатор Текст: Текст файла отсутствует	OCR сканирование	PDF	1335-LAB 1335-NAB контактор понижающий трансформатор AC AC J901 вкладка FASTON винт понижающий трансформатор для понижающего трансформатора трансформатор руководство интерфейс Аллена-Брэдли понижающего трансформатора красный трансформатор ПЧ
МЭК 947-5-1 VDE 0660 Аннотация: электрические схемы контактора реле J73KN-A-22 J73KN-A-40 катушки контактора 415 В переменного тока 230 В для преобразования 220 В постоянного тока Управление мощностью VDE0660 AC440 В J73KN-A-11 VDE 0660 Текст: Текст файла отсутствует	Оригинал	PDF	J73KN-A.J507-E2-01 МЭК 947-5-1 VDE 0660 электрические схемы контактора реле J73KN-A-22 J73KN-A-40 катушки контактора 415в 230 В переменного тока для преобразования управления мощностью 220 В постоянного тока VDE0660 AC440V J73KN-A-11 VDE 0660
МЭК 947-5-1 VDE 0660 Аннотация: схема подключения контактора реле схемы подключения контактора катушки контактора Катушки контактора 24 В контактор 230 В постоянного тока 220 В J7KNA-09-10-24 J7KNA-AR-31 AC 230 В для преобразования 220 В постоянного тока контактор управления мощностью 4 полюса Текст: Текст файла отсутствует	Оригинал	PDF	J73KN-A. J507-E2-01 МЭК 947-5-1 VDE 0660 схема подключения контактор электрические схемы контактора реле катушки контактора 24в катушки контактора 230в Контактор постоянного тока 220В J7KNA-09-10-24 J7KNA-AR-31 230 В переменного тока для преобразования управления мощностью 220 В постоянного тока контактор 4полюсный
SW60A Реферат: albright sw60b 2-полюсный магнитный контактор SW60 SW60B sw60b контактор PC61B PC60B контактор с магнитной фиксацией ups / albright sw60b Текст: текст файла отсутствует	Оригинал	PDF	SW61A SW61B SW60A SW60B SW64P SW64M SW63A SW63B SW63P SW64A SW60A Олбрайт SW60B 2-полюсный магнитный контактор SW60 SW60B sw60b контактор PC61B PC60B контактор с магнитной фиксацией ИБП / Олбрайт SW60B
1998 — телемеханика LR2-D13 Аннотация: LR2-D13 LR2-D13 Telemecanique VDE 0660-107 контактор перегрузки telemecanique lr2d13 LR2-D13 IEC 158-1 VDE 0660 LR2D13 telemecanique тепловое реле срабатывания тест срабатывания твердотельные реле таймера telemecanique Текст: текст файла отсутствует	Оригинал	PDF	1970-е годы. co237 telemecanique LR2-D13 LR2-D13 LR2-D13 Telemecanique VDE 0660 — 107 telemecanique lr2d13 контактор перегрузки LR2-D13 IEC 158-1 VDE 0660 LR2D13 испытание срабатывания реле тепловой перегрузки Telemecanique твердотельные реле времени Telemecanique
Схема подключения контактора реле Резюме: J7KNA-AR-40 J73KN-A-40 J73KN-A-11 маркировка 62Y контактор стабилитрона J7KNA-AR-31 J73KN-A-22 катушки контактора 230 В AC440V Текст: Текст файла отсутствует	Оригинал	PDF	J73KN-A.J09-EN-01 J04E-EN-01A электрические схемы контактора реле J7KNA-AR-40 J73KN-A-40 J73KN-A-11 маркировка 62Y стабилитрон контактор J7KNA-AR-31 J73KN-A-22 катушки контактора 230в AC440V
3Rh2921 Резюме: 3Rh2911-1FA22 3RA1954-2A 3RT1926 3Rh2911-1GA22 3rh2921-1 3Rh2921-1CD01 3Rh29 21 3Rh2921-1EA 3RT107 Текст: Текст в файле отсутствует	Оригинал	PDF	NSB00448 3RT19 0999-02c 3RT1966-4EA3 3RT1966-4EA1 3Rh2921 3Rh2911-1FA22 3RA1954-2A 3RT1926 3Rh2911-1GA22 3rh2921-1 3Rh2921-1CD01 3Rh29 21 3Rh2921-1EA 3RT107
2009 — Схема подключения магнитного контактора Аннотация: электрическая схема контактора, электрическая схема контактора магнитного контактора 3-фазная электрическая схема полупроводниковые переключатели нормально замкнутые контакторы 50а схема подключения контактора вспомогательный контактор текст: текст файла отсутствует	Оригинал	PDF
2012 — CA3-9-10 Реферат: Sprecher Schuh ca3 Sprecher Schuh ca3-23-10 Sprecher Schuh CA3-12-10 Sprecher Schuh ca3-16-10 Sprecher Schuh CA3-12-10 TE404 CRD7-250 ca3 контактор Текст: текст в файле отсутствует	Оригинал	PDF	CS7-PVB-02 CA7-PV-02 CA7-PVB-02 CS7-PV-11 CS7-PVB-11 CA7-30.CA7-PV-11 CA7-PVB-11 CA7-PV-S11 CA7-PVB-S11 CA3-9-10 Sprecher Schuh ca3 Sprecher Schuh ca3-23-10 Sprecher Schuh CA3-12-10 Sprecher Schuh ca3-16-10 Sprecher Schuh CA3-12-10 TE404 CRD7-250 контактор ca3
PC618 Аннотация: магнитный контактор SW60A albright sw60b b774 эквивалент SW60B контактор sw60b SW60 PC61B SW61 Текст: текст файла отсутствует	OCR сканирование	PDF	PC60A / MB60A /! PC61 / MB61 / S / V61 PC63A / MB6Ã SW63A 60B0B PC618 магнитный контактор SW60A Олбрайт SW60B b774 эквивалент SW60B sw60b контактор SW60 PC61B SW61
1991 — Telemecanique LR2-D13 Аннотация: VDE 0660 IEC 158-1 LR2-D13 Telemecanique Contactor JEM AC3 telemecanique IEC 158-1 IEC 158-1 VDE 0660 контактор перегрузки LR2-D13 lr2d13 VDE 0660 BS 5424 ПЕРЕГРУЗКА lr2-d13 Текст: Текст файла недоступен	Оригинал	PDF	B12564 24 В постоянного тока 400 Гц 50/60 Гц А-32А 4-48 В 0-127 В 10-240 В 0A-80A telemecanique LR2-D13 VDE 0660 IEC 158-1 LR2-D13 Telemecanique Контактор JEM AC3 telemecanique IEC 158-1 IEC 158-1 VDE 0660 контактор перегрузки LR2-D13 lr2d13 VDE 0660 BS 5424 ПЕРЕГРУЗКА lr2-d13
2009-1747-СДНПТ Реферат: схема подключения контактора с таймером Rayovac BR2032, контактор с таймером 1503VC, автотрансформатор, пускатель ALLEN BRADLEY DIPS 1503-UM054A-EN-P MOXA, схема подключения двигателя автотрансформатора Текст: Текст файла отсутствует	Оригинал	PDF	1503VC 1503-UM054A-EN-P 1747-СДНПТ схема подключения контактора с таймером Rayovac BR2032 контактор таймера 1503VC автотрансформаторный пускатель АЛЛЕН БРЭДЛИ ДИПС 1503-UM054A-EN-P MOXA электрическая схема автотрансформатора двигателя
2014 — 3-й 5293 Реферат: siemens 3th52 Ntc 500-11 3Th3 40E 3Th53 3Th52 контактор siemens 3th53 siemens IEC 60947-5-1 -250 / Ntc 500-11 руководство по эксплуатации SITOP Текст: Текст файла отсутствует	Оригинал	PDF	3Rh34 10-полюсный 3Rh31 wit17024 PT787 RT17016 RT7872 01790a 01890a 3-й 5293 siemens 3th52 NTC 500-11 3Th3 40E 3ч53 3ч52 контактор siemens 3th53 siemens IEC 60947-5-1 -250 / NTC 500-11 сервис мануал SITOP
2004 — LC1-DT20 Аннотация: LA4DA1U LC1-D09 LA4DA2U LAD4RCU RC SUPPRESSOR LC1-D32 LAD4RCU Контактор Schneider LC1DT20 LA4DC1U LC1D09 schneider Текст: Текст файла отсутствует	Оригинал	PDF	LC1D09 LC1D32 LCtDT20 LC1DT20 8502CT9901R5 / 03.LC1-DT20 LA4DA1U LC1-D09 LA4DA2U LAD4RCU RC ПОДАВЛЕНИЕ LC1-D32 LAD4RCU Контактор Schneider LC1DT20 LA4DC1U LC1D09 шнайдер
1999 — Нет в наличии Аннотация: Текст аннотации недоступен Текст: Текст файла отсутствует	Оригинал	PDF	SSC-TE10S-16A / 240-PDL1 CN2100, CN2200 CN2400 SSC-TE10S CN2200 SSC-FU1038-16A SSC-FU1038-25A SSC-FU2258-50A SSC-FUSE-16A
реле crouzet Аннотация: GNR20DHZ GNR25DCZ EN 60947-4-3 GNR20D Текст: Текст файла недоступен	Оригинал	PDF	100 тыс. Циклов UL508 GNR25B GNR25D GNR25A реле Крузе GNR20DHZ GNR25DCZ EN 60947-4-3 GNR20D
CT2000 Аннотация: CT 15969 IEC en 61095 ct контактор контактор катушка контактор подключение тиристорный контактор 600C IEC en 15959 ct силовой кабель 25 мм2 Текст: текст файла отсутствует	Оригинал	PDF	CT2000 230/240 В 10 мм2 40 / 63A CT 15969 IEC en 61095 ct контактор катушка контактора подключение контактора тиристорный контактор 600C IEC en 15959 ct Кабель питания 25мм2

% PDF-1.7 % 2 0 obj > эндобдж 3235 0 объект > поток 10.8758.3752272019-08-12T17: 13: 08.630ZPDF-XChange Core API SDK (7.0.325.1) 33f5194f1649e5b24d
0bbcdf753a56d16b314473146

страны: Канада

PDF-XChange Editor 7.0.325.12019-08-07T14: 23: 12.000Z2018-09-22T10: 34: 54.000Zapplication / pdf2019-08-12T20: 01: 45.160Zuuid: bb071d78-1b20-4f46-8f14-c2c23e14e065uuid: 2a85c913806 -44bb-8036-0c9e9c279c8cPDF-XChange Core API SDK (7. 0.325.1) конечный поток эндобдж 5 0 obj > эндобдж 6 0 obj > эндобдж 9 0 объект > / Font> / ProcSet [/ PDF / Text] / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> эндобдж 10 0 obj > / Font> / ProcSet [/ PDF / Text / ImageC / ImageI] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> эндобдж 11 0 объект > / Font> / ProcSet [/ PDF / Text / ImageC / ImageI] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> эндобдж 12 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC / ImageI] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> эндобдж 13 0 объект > / Font> / ProcSet [/ PDF / Text / ImageC / ImageI] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> эндобдж 14 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC] / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> эндобдж 15 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> эндобдж 16 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC] / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> эндобдж 17 0 объект > / Font> / ProcSet [/ PDF / Text / ImageC] / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> эндобдж 18 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> эндобдж 19 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC] / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> эндобдж 20 0 объект > / Font> / ProcSet [/ PDF / Text / ImageC / ImageI] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> эндобдж 21 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC] / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> эндобдж 22 0 объект > / Font> / ProcSet [/ PDF / Text] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> эндобдж 23 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> эндобдж 24 0 объект > / Font> / ProcSet [/ PDF / Text] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> эндобдж 25 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> эндобдж 26 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> эндобдж 27 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> эндобдж 28 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> эндобдж 29 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> эндобдж 30 0 объект > / Font> / ProcSet [/ PDF / Text / ImageC] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> эндобдж 31 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC] / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> эндобдж 32 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> эндобдж 33 0 объект > / Font> / ProcSet [/ PDF / Text] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> эндобдж 34 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC] / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> эндобдж 35 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> эндобдж 36 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> эндобдж 37 0 объект > / Font> / ProcSet [/ PDF / Text] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> эндобдж 38 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> эндобдж 39 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> эндобдж 40 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> эндобдж 41 0 объект > / Font> / ProcSet [/ PDF / Text] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> эндобдж 42 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> эндобдж 43 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> эндобдж 44 0 объект > / Font> / ProcSet [/ PDF / Text] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> эндобдж 45 0 объект > / Font> / ProcSet [/ PDF / Text] / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> эндобдж 46 0 объект > / Font> / ProcSet [/ PDF / Text] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> эндобдж 47 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC / ImageI] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> эндобдж 48 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> эндобдж 49 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC / ImageI] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> эндобдж 50 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> эндобдж 51 0 объект > / Font> / ProcSet [/ PDF / Text / ImageC / ImageI] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> эндобдж 52 0 объект > / Font> / ProcSet [/ PDF / Text / ImageC / ImageI] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> эндобдж 53 0 объект > / Font> / ProcSet [/ PDF / Text] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> эндобдж 54 0 объект > / Font> / ProcSet [/ PDF / Text] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> эндобдж 55 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> эндобдж 56 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> эндобдж 57 0 объект > / Font> / ProcSet [/ PDF / Text] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> эндобдж 58 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC] / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> эндобдж 59 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> эндобдж 60 0 obj > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageB / ImageC] / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> эндобдж 61 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC] / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> эндобдж 62 0 объект > / Font> / ProcSet [/ PDF / Text / ImageC / ImageI] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> эндобдж 63 0 объект > / Font> / ProcSet [/ PDF / Text / ImageC] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> эндобдж 64 0 объект > / Font> / ProcSet [/ PDF / Text / ImageC] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> эндобдж 65 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC / ImageI] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> эндобдж 66 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC / ImageI] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> эндобдж 67 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC / ImageI] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> эндобдж 68 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC / ImageI] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> эндобдж 69 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC / ImageI] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> эндобдж 70 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC / ImageI] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> эндобдж 71 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC / ImageI] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> эндобдж 72 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC / ImageI] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> эндобдж 73 0 объект > / Font> / ProcSet [/ PDF / Text / ImageC] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> эндобдж 74 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC] / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> эндобдж 75 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC] / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> эндобдж 76 0 объект > / Font> / ProcSet [/ PDF / Text / ImageC / ImageI] / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> эндобдж 77 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC] / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> эндобдж 78 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC] / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> эндобдж 79 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> эндобдж 80 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC] / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> эндобдж 81 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> эндобдж 82 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC] / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> эндобдж 83 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> эндобдж 84 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> эндобдж 85 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> эндобдж 86 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> эндобдж 87 0 объект > / Font> / ProcSet [/ PDF / Text / ImageC / ImageI] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> эндобдж 88 0 объект > / Font> / ProcSet [/ PDF / Text / ImageC] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> эндобдж 89 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC] / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> эндобдж 90 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC] / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> эндобдж 91 0 объект > / ExtGState> / Font> / Pattern> / ProcSet [/ PDF / Text / ImageC] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> эндобдж 92 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> эндобдж 93 0 объект > / Font> / ProcSet [/ PDF / Text] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> эндобдж 94 0 объект > / Font> / ProcSet [/ PDF / Text] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> эндобдж 95 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> эндобдж 96 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> эндобдж 97 0 объект > / Font> / ProcSet [/ PDF / Text] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> эндобдж 98 0 объект > / Font> / ProcSet [/ PDF / Text] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> эндобдж 99 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> эндобдж 100 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> эндобдж 101 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> эндобдж 102 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> эндобдж 103 0 объект > / Font> / ProcSet [/ PDF / Text / ImageC] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> эндобдж 104 0 объект > / Font> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> эндобдж 105 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC / ImageI] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> эндобдж 106 0 объект > / Font> / ProcSet [/ PDF / Text / ImageC / ImageI] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> эндобдж 107 0 объект > / Font> / ProcSet [/ PDF / Text] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> эндобдж 108 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> эндобдж 109 0 объект > / Font> / ProcSet [/ PDF / Text / ImageC] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> эндобдж 110 0 объект > / Font> / ProcSet [/ PDF / Text / ImageC] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> эндобдж 111 0 объект > / Font> / ProcSet [/ PDF / Text / ImageC] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> эндобдж 112 0 объект > / Font> / ProcSet [/ PDF / Text] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> эндобдж 113 0 объект > / Font> / ProcSet [/ PDF / Text] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> эндобдж 114 0 объект > / Font> / ProcSet [/ PDF / Text] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> эндобдж 115 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> эндобдж 116 0 объект > / Font> / ProcSet [/ PDF / Text] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> эндобдж 117 0 объект > / Font> / ProcSet [/ PDF / Text] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> эндобдж 118 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> эндобдж 119 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC] / Properties> / Shading> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> эндобдж 120 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC] / Properties> / Shading> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> эндобдж 121 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC / ImageI] / Properties> / Shading> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> эндобдж 122 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC] / Properties> / Shading> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> эндобдж 123 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC] / Properties> / Shading> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> эндобдж 124 0 объект > / Font> / ProcSet [/ PDF / Text] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> эндобдж 125 0 объект > / Font> / ProcSet [/ PDF / Text] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> эндобдж 126 0 объект > / Font> / ProcSet [/ PDF / Text] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> эндобдж 127 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC / ImageI] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> эндобдж 128 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> эндобдж 129 0 объект > / Font> / ProcSet [/ PDF / Text] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> эндобдж 130 0 объект > / Font> / ProcSet [/ PDF / Text] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> эндобдж 131 0 объект > / Font> / ProcSet [/ PDF / Text] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> эндобдж 132 0 объект > / Font> / ProcSet [/ PDF / Text] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> эндобдж 133 0 объект > / Font> / ProcSet [/ PDF / Text] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> эндобдж 134 0 объект > / Font> / ProcSet [/ PDF / Text] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> эндобдж 135 0 объект > / Font> / ProcSet [/ PDF / Text] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> эндобдж 136 0 объект > / Font> / ProcSet [/ PDF / Text] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> эндобдж 137 0 объект > / Font> / ProcSet [/ PDF / Text] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> эндобдж 138 0 объект > / Font> / ProcSet [/ PDF / Text] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> эндобдж 139 0 объект > / Font> / ProcSet [/ PDF / Text] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> эндобдж 140 0 объект > / Font> / ProcSet [/ PDF / Text] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> эндобдж 141 0 объект > / Font> / ProcSet [/ PDF / Text] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> эндобдж 142 0 объект > / Font> / ProcSet [/ PDF / Text] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> эндобдж 143 0 объект > / Font> / ProcSet [/ PDF / Text] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> эндобдж 144 0 объект > / Font> / ProcSet [/ PDF / Text] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> эндобдж 145 0 объект > / Font> / ProcSet [/ PDF / Text] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> эндобдж 146 0 объект > / Font> / ProcSet [/ PDF / Text] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> эндобдж 147 0 объект > / Font> / ProcSet [/ PDF / Text] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> эндобдж 148 0 объект > / Font> / ProcSet [/ PDF / Text] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> эндобдж 149 0 объект > / Font> / ProcSet [/ PDF / Text] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> эндобдж 150 0 объект > / Font> / ProcSet [/ PDF / Text] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> эндобдж 151 0 объект > / Font> / ProcSet [/ PDF / Text] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> эндобдж 152 0 объект > / Font> / ProcSet [/ PDF / Text] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> эндобдж 153 0 объект > / Font> / ProcSet [/ PDF / Text] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> эндобдж 154 0 объект > / Font> / ProcSet [/ PDF / Text] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> эндобдж 155 0 объект > / Font> / ProcSet [/ PDF / Text] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> эндобдж 156 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageB] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> эндобдж 157 0 объект > / Font> / ProcSet [/ PDF / Text] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> эндобдж 158 0 объект > / Font> / ProcSet [/ PDF / Text] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> эндобдж 159 0 объект > / Font> / ProcSet [/ PDF / Text] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> эндобдж 160 0 объект > / Font> / ProcSet [/ PDF / Text] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> эндобдж 161 0 объект > / Font> / ProcSet [/ PDF / Text] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> эндобдж 162 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC / ImageI] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> эндобдж 163 0 объект > / Font> / ProcSet [/ PDF / Text] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> эндобдж 164 0 объект > / Font> / ProcSet [/ PDF / Text] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> эндобдж 165 0 объект > / Font> / ProcSet [/ PDF / Text] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> эндобдж 166 0 объект > / Font> / ProcSet [/ PDF / Text] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> эндобдж 167 0 объект > / Font> / ProcSet [/ PDF / Text] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> эндобдж 168 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC / ImageI] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> эндобдж 169 0 объект > / Font> / ProcSet [/ PDF / Text] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> эндобдж 170 0 объект > / Font> / ProcSet [/ PDF / Text] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> эндобдж 171 0 объект > / Font> / ProcSet [/ PDF / Text] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> эндобдж 172 0 объект > / Font> / ProcSet [/ PDF / Text] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> эндобдж 173 0 объект > / Font> / ProcSet [/ PDF / Text] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> эндобдж 174 0 объект > / Font> / ProcSet [/ PDF / Text] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> эндобдж 175 0 объект > / Font> / ProcSet [/ PDF / Text] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> эндобдж 176 0 объект > / Font> / ProcSet [/ PDF / Text] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> эндобдж 177 0 объект > / Font> / ProcSet [/ PDF / Text] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> эндобдж 178 0 объект > / Font> / ProcSet [/ PDF / Text] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> эндобдж 179 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> эндобдж 180 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> эндобдж 181 0 объект > / Font> / ProcSet [/ PDF / Text] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> эндобдж 182 0 объект > / Font> / ProcSet [/ PDF / Text] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> эндобдж 183 0 объект > / Font> / ProcSet [/ PDF / Text] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> эндобдж 184 0 объект > / Font> / ProcSet [/ PDF / Text] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> эндобдж 185 0 объект > / Font> / ProcSet [/ PDF / Text] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> эндобдж 186 0 объект > / Font> / ProcSet [/ PDF / Text] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> эндобдж 187 0 объект > / Font> / ProcSet [/ PDF / Text] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> эндобдж 188 0 объект > / Font> / ProcSet [/ PDF / Text] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> эндобдж 189 0 объект > / Font> / ProcSet [/ PDF / Text] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> эндобдж 190 0 объект > / Font> / ProcSet [/ PDF / Text] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> эндобдж 191 0 объект > / Font> / ProcSet [/ PDF / Text] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> эндобдж 192 0 объект > / Font> / ProcSet [/ PDF / Text] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> эндобдж 193 0 объект > / Font> / ProcSet [/ PDF / Text] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> эндобдж 194 0 объект > / Font> / ProcSet [/ PDF / Text] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> эндобдж 195 0 объект > / Font> / ProcSet [/ PDF / Text] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> эндобдж 196 0 объект > / Font> / ProcSet [/ PDF / Text] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> эндобдж 197 0 объект > / Font> / ProcSet [/ PDF / Text] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> эндобдж 198 0 объект > / Font> / ProcSet [/ PDF / Text] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> эндобдж 199 0 объект > / Font> / ProcSet [/ PDF / Text] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> эндобдж 200 0 объект > / Font> / ProcSet [/ PDF / Text] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> эндобдж 201 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> эндобдж 202 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text / ImageC] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> эндобдж 203 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> эндобдж 204 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> эндобдж 205 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> эндобдж 206 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> эндобдж 207 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> эндобдж 208 0 объект > / Font> / ProcSet [/ PDF / Text] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> эндобдж 209 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> эндобдж 210 0 объект > / Font> / ProcSet [/ PDF / Text] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> эндобдж 211 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> эндобдж 212 0 объект > / Font> / ProcSet [/ PDF / Text] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> эндобдж 213 0 объект > / Font> / ProcSet [/ PDF / Text] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> эндобдж 214 0 объект > / Font> / ProcSet [/ PDF / Text] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> эндобдж 215 0 объект > / Font> / ProcSet [/ PDF / Text] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> эндобдж 216 0 объект > / Font> / ProcSet [/ PDF / Text] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> эндобдж 217 0 объект > / Font> / ProcSet [/ PDF / Text] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> эндобдж 218 0 объект > / Font> / ProcSet [/ PDF / Text] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> эндобдж 219 0 объект > / Font> / ProcSet [/ PDF / Text] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> эндобдж 220 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> эндобдж 221 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> эндобдж 222 0 объект > / Font> / ProcSet [/ PDF / Text] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> эндобдж 223 0 объект > / Font> / ProcSet [/ PDF / Text] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> эндобдж 224 0 объект > / Font> / ProcSet [/ PDF / Text] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> эндобдж 225 0 объект > / Font> / ProcSet [/ PDF / Text] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> эндобдж 226 0 объект > / Font> / ProcSet [/ PDF / Text] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> эндобдж 227 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> эндобдж 228 0 объект > / Font> / ProcSet [/ PDF / Text] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> эндобдж 229 0 объект > / Font> / ProcSet [/ PDF / Text] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> эндобдж 230 0 объект > / Font> / ProcSet [/ PDF / Text] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> эндобдж 231 0 объект > / Font> / ProcSet [/ PDF / Text] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> эндобдж 232 0 объект > / Font> / ProcSet [/ PDF / Text] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> эндобдж 233 0 объект > / Font> / ProcSet [/ PDF / Text] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> эндобдж 234 0 объект > / Font> / ProcSet [/ PDF / Text] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> эндобдж 235 0 объект > / ExtGState> / Font> / ProcSet [/ PDF / Text] / Properties> / XObject >>> / Rotate 0 / TrimBox [0 0 603 783] / Type / Page >> эндобдж 2282 0 объект > поток HW [$ ~? 1y8} TuLl | !} 3ě ~ HYv) ս U7o> | ^} x = w? ׅ 6: B [bZ «; ?? \ {o [b3ʖ ƼeVZ% -_ ޑ {ޑ OP l ^ w9 / Š ٿ˷ o? V \ C} bF5j3’ek} uO ~ TOCu. KA o {> 3% * Pt: * [h˞`! F] n / _X ږ)! AJ> & ײ UOUz * ekYy5 | ʀ & j $ / eL- (l

Трехфазная электрическая схема на 380 В

Добавил картинку электросхемы оборудования.

Трехфазная электрическая схема на 380 В . Jean b 288 109 просмотров 6 56 звездная дельта 220 440. Электродвигатели работают на 380v 3 фазы y конфигурация 1 2 л.с. Он имеет электрические схемы для машины, поэтому он может быть подключен к конфигурации 3 фазы y 380 В или конфигурации треугольника 208 В 3 фазы.Таким образом, вы теряете мощность почти вдвое, но использование такого двигателя возможно во многих маломощных устройствах.

Подключение трехфазного счетчика Подключение трехфазного счетчика электроэнергии Схема подключения однофазного электросчетчика Однофазный счетчик электросхемы электросчетчик и плата MCB Что такое трехфазный счетчик электроэнергии. Схема подключения 3-х фазного двигателя переменного тока 220В, объединенная звезда. Подключение трехфазного двигателя с однофазным питанием с указанием длительности схемы.Как видно, напряжение 220 В разделено на две последовательно соединенные обмотки, каждая из которых рассчитана на такое напряжение.

Подключение трехфазного двигателя как подключить трехфазный асинхронный двигатель Подключение трехфазного асинхронного двигателя Схема подключения обмотки трехфазного двигателя Схема подключения трехфазного двигателя 3 фазы 440 В 380 В. Оборудование рассчитано на 3-фазное электропитание 230 В, между каждым проводом под напряжением 220 В может быть измерено при подключении 2-х фаз.Между каждым проводом под напряжением можно измерить 220 вольт. 220 вольт, 3 фазы, если у вас есть 220 вольт и трехфазное питание, печь будет поставляться с трехпроводным блоком питания для 3 горячих проводов, которые дают 3 фазы.

Нет необходимости в. Схема подключения контактора 3-х фазного двигателя. В трехфазных схемах подключения всегда используется схема подключения, указанная на паспортной табличке двигателя. Цветные провода применимы только к новым линиям двигателя из катаной стали, которые всегда используются в однофазных схемах подключения.Он показывает части схемы как упрощенные формы, а также мощность.

Контакторы

	30 ампер, Z-волна контактор с корпус Выбираемое напряжение: 120, 208, 240, 277 вольт Включите контактор DPST или 2 x SPST с z-волной Два набора контактов могут работать одновременно или по отдельности. Таким образом, вы можете управлять разными напряжениями одновременно. Купить: Intermatic CA3750 на Amazon Смартинги Хаб в Amazon Contactor контролируемый удаленным Z wave Ресурс: Как подключить и настроить CA3750
	Провода подключаются к контактору с помощью розетки клеммы Горячий и нейтральный могут подключаться с любой стороны. Купить: Катушка 120 В на Amazon Катушка 240 В на Amazon Mars 2-полюсные и 3-полюсные контакторы на Amazon Ресурсы: Перекрестная ссылка Фурнаса Перекрестная ссылка Siemens 3-полюсные контакторы
	Клеммы Купить: Комплект клемм на Amazon с обжимным инструментом Электрооборудование Терминалы на Amazon Синие женские клеммы калибра 14-16 20 шт. на Amazon Желтый терминал с гнездом 12-10 калибра 16 шт. Ассортимент 360 шт. На Amazon Ассортимент 520 шт. На Amazon Ресурс: Подробнее о # 10 И 14 женщин терминалы
Изображение большего размера	Соединять модульный таймер к контактору Resource серии PB и другие модули таймера Программируемые таймеры на 24 В
	Спринклерный таймер подключается к контактору Преобразует таймер спринклера с 24 вольт на 120 вольт Ресурс: Как подключить таймеры спринклера Intermatic
	3-полюсный контактор Управление 3-фазным с помощью контактора Выберите: 3-фазный контактор Ресурсы Как подключить 3-фазный таймер Как подключить 3-фазный Что такое 3-фазный Сравнить таймеры коробки 40 А Сравнить все коробки таймеры
	Отмена таймера T104 Ресурсы: Подключение таймера T104 Таймеры серии T100 Сравнить все таймеры коробки Центры управления пулом Элементы управления замораживанием
Увеличенное изображение Увеличенное изображение 2	Контроль двигатель с 2 переключателями То же Схема подключения относится к однополюсному переключателю Купить Контактор с катушкой 240 В Катушка 240 В На Amazon Пусковая обмотка потребляет больше ампер, чем переключатель может безопасно выдержать. Со временем переключатель выйдет из строя. Контакторы рассчитаны на большие амперные нагрузки с ожидаемым сроком службы миллионов операций Ресурсы: Таймер задержки для двигателя или насоса Управление двигателем с 2 переключателями или таймером Устранение неисправностей двигателя и ресурсы
30 усилитель, 2-полюсный, силовое реле с открытой рамой в корпусе Реле SPDT …. отличается от контактора DPST. Оба выполнять ту же работу. Оба имеют по 2 комплекта контактов. Открытая ретрансляция кадров SPDT имеет дополнительный набор контакты, чтобы вторая нагрузка могла должно быть включено-выключено точно напротив выключения другой нагрузки. Катушки 12-24-120-240 В / 30 и 40 А модели Обратите внимание, что 30 ампер силовое реле, или переключатель, или контактор имеет безопасный максимум 80% номинального значения, или 24 ампера. Для цепи на 30 ампер необходимо использовать 600 вольт, 10 калибр сплошной медной проволоки. Никогда не уменьшайте диаметр провода и не используйте удлинитель для постоянная проводка. Купить по моей партнерской ссылке Коробка Magnecraft и крышка Magnecraft w199 реле Siemens силовые реле Schneider W199 реле NTE реле с открытой рамой Контакторы / надежные для высоких нагрузок 15 А Реле для нагрузок до 10 А Реле продувки Ресурс: Электропроводка Magnecraft Разница между реле и контактором Реле постоянного тока для солнечных панелей Реверсный двигатель с реле DPDT Control двигатель с 2 переключателями Запуск двух двигателей в разное время Как включить двигатель переключателем Реле для двигателей постоянного тока и солнечных батарей
Модель Omron LY23 переменного тока клеммы / задняя сторона вперед: 7-8 магнитных клемм (повернуты в противоположном направлении от других контактов) 5-6 общих клемм 3-4 нормально разомкнутых клеммы (питание отключено, когда реле выключено) 1-2 нормально закрытых клеммы (питание включено, когда реле выключено) Номинальная нагрузка 7. 5 ампер переменного тока 900 Вт лампа накаливания при 120 В 1800 Вт лампа накаливания при 240 В Двигатель мощностью 1/4 л.с. при 120 В; 1/2 л.с. при 240 В	Кому обратная работа фотоэлемента Таким образом, нагрузка включается в светлое время суток фотоэлемент, подключенный к реле DPDT Реле 30 А x 80% = 24 А макс. до 2880 Вт при 120 В или 5600 Вт при 240 В 30 А, провод 10 калибра, до 2 л.с. при 50 ‘или 1,5 л.с. при 100’ при 120 В См. Диаграммы нагрузок Используйте 8-контактное реле Omron 120 В LY2-AC для 7,5 А. (Обратите внимание, что реле LY2 и LY3 на 15 ампер рассчитаны на 10 ампер для 2-х и 3-х полюсные реле.И 5 ампер для 4-полюсного реле LY4.) 7,5 А Omron 30А DPDT Купить Omron LY2 на Amazon / Выбрать Катушка 120 В Реле 30 А на Amazon 12 А DPDT Packard на Amazon Ресурсы: Реле Omron / страница 450 / pdf
Реле Uxcell LY2 / реле 10 А с базой . .. подходит для DIN-рейки С эти маленькие реле на 10 ампер, не кладите 2 провода под одну и ту же пластину с винтами … использовать отдельные провода, соединенные скрученным соединителем. Использование удлинительного шнура на 100–300 вольт в качестве постоянной проводки является нарушением норм. Код требует использования обычного электрического провода на 600 В, как показано на его оболочке. Рекомендовать с использованием сплошного медного провода под винтовые пластины, а не многожильный … двигатель Нагрузки могут привести к тому, что многожильный провод станет достаточно теплым, чтобы расслоиться и ослабьте под винтовой пластиной. Конечно все электрические соединения (реле и т. д.) должны находиться внутри корпуса с электрическими номиналами (не самодельный деревянный ящик и тд) … с подходящей крышкой. Купить: Uxcell Катушка 120 В Реле Uxcell Корпус 6×6 x 4 Корпус 4×4 x 4 Коническое сверло Ресурс: Корпуса
	Датчик обратного движения, нагрузка отключается Купить: Датчик движения на Amazon Ресурс: Как подключить датчик движения Держатели предохранителей
	Сверхмощный реле Дополнительно коробка и крышка для Magnecraft Рекомендовать это реле для двигателей, превышающих 120 вольт 1 л. с. / 240 вольт 2 Реле HP Magnecraft с нормально разомкнутыми контактами Катушка 120 В или катушка 24 В Купить по моей партнерской ссылке Magnecraft коробка и крышка Magnecraft w199 реле Siemens силовые реле Schneider W199 реле NTE реле с открытой рамой Ресурсы: Как реверсировать двигатель с помощью переключателя Разница между контактором и реле Реле для двигателей постоянного тока и солнечных панелей Управляющий двигатель с 2 переключателями Запуск двух двигателей в разное время
	Твердый реле состояния / SPST Проверить для AC-AC ввода-вывода DC вход на AC выход наиболее распространен Купить: Переменный ток на вход переменного тока 80-280 В переменного тока на входе 24-380 В переменного тока Переменный ток на выход переменного тока от 24 до 480 В на входе От 80 до 250 В Твердотельное реле с радиатором Твердотельное реле на Amazon Купить твердотельное реле на Amazon Вход переменного тока 100-240 В / 20 А / на Amazon Вход переменного тока 80-250 В / выход переменного тока / 40 А / ат Amazon Ресурс: Электромеханическое реле vrs твердотельное реле / ​​pdf
	ОКРУГ КОЛУМБИЯ к твердотельным реле постоянного тока Купить от моих партнеров по ссылкам Реле постоянного тока 100 В 25 А Реле постоянного тока 200 В 25 А на Amazon Защитная крышка реле Радиатор Ресурс: Прочтите, как преобразовать водонагреватель переменного тока в постоянный / высокое напряжение Преобразование водонагревателя переменного тока в постоянное / низкое напряжение Электромеханическое реле vrs твердотельное реле / ​​pdf
Показана модель SPDT C / нормально разомкнутый контакт 30 А / нормально замкнутый контакт 20 А при 277 В Также доступна модель SPST A / нормально разомкнутый контакт 30 А при 277 В База 1. 08 дюймов x 1,98 дюйма / 1,09 дюйма в высоту	Миниатюрное реле мощности Zettler 30 А Напряжение катушки 120-240 В переменного тока / также номинальное значение постоянного тока Номинальные параметры контактов 277 В переменного тока / 28 В постоянного тока Используйте клеммы быстрого подключения Купить Миниатюрное реле Atwood Миниатюрное реле SPST 120 В на Amazon 240 В на Amazon Zettler реле на Amazon Ресурс: Zettler проводка реле Регулирующий термостат с программируемым таймером Руководство / спецификация Клеммы
250 В постоянного тока 25 ампер 400 В постоянного тока 200 ампер	ОКРУГ КОЛУМБИЯ к реле постоянного тока / механического типа DC силовые реле Полные двухпозиционные контакты / катушка постоянного тока 12 или 24 В 250 вольт / нагрузка 25 А постоянного тока 250 В x 25 ампер = 6250 Вт Подключите 12 или 24 В постоянного тока к клеммам 3-4; Подключите нагрузку к клеммам 1-2 Купить: Электромеханическое реле DC-DC G9EB-1 G9EB-1-B-DC24 Катушка 24 В постоянного тока и контакты 400 В постоянного тока / 200 А Реле Omron онлайн Держатель предохранителя Ресурсы: Реле постоянного тока для солнечной энергии Omron-DC-DC-relay-Datasheet Omron DC-DC pdf Технические характеристики реле постоянного тока
Катушка 12-24 В постоянного тока Контакты нагрузки 26 В постоянного тока 40-50 А	12 Реле питания постоянного тока 40-50 А Купить: Реле W199AX-3 W199PX-13/50 А при 26 В постоянного тока = 1400 Вт X199 реле Magnecraft Magnecraft W199 DC relay Ресурс: Magnecraft relay / pdf Ресурс
	Закрытый реле / ​​Функциональные устройства Купить: Закрытый реле на Amazon 3PST AC-DC на Amazon Функциональный реле на Amazon

Схема подключения контактора

для трехфазного двигателя с реле перегрузки

В промышленной системе мы используем в основном три фазы электроэнергии для электрических асинхронных двигателей. Однофазный асинхронный двигатель не может работать, как трехфазный. Для трехфазного двигателя мы используем некоторые электрические устройства для запуска, выключения и сброса, магнитный контактор является одним из них, поэтому сегодня мы не используем проводку контактора с полным объяснением. В трех энергосистемах мы используем некоторые устройства между асинхронным двигателем и источником питания, которые включают автоматический выключатель CB, магнитный контактор MC или пускатель двигателя, реле перегрузки O / L и кнопочные переключатели NC, NO для включения / выключения и сброса.

Как выполнить проводку контактора для 3-фазного асинхронного двигателя с 3-полюсным автоматическим выключателем, реле перегрузки, кнопочными переключателями NO, NC

В этом обучающем посте я расскажу вам о подключении контактора двигателя и его схеме. Но прежде мы откажемся от использования устройств и работы с ними.

Трехполюсный выключатель CB

Для 3-полюсного источника питания мы используем трехполюсный автоматический выключатель для переключения питания. Всегда используйте выключатель перед подключением цепи, так вы можете обезопасить свою цепь, и мы сможем выключить / в любое время.Вы также можете использовать 4-полюсные автоматические выключатели, что очень удобно, потому что вы можете контролировать также нейтральный провод.

MC Магнитный контактор

Для пуска / останова трехфазного асинхронного двигателя всегда используется контакт MC или. Это тип электрического реле, которое может легко переключать 3 электрических соединения. Я также публиковал посты о работе стартера двигателя, которые вы можете увидеть по ссылкам ниже.
Щелкните здесь для получения дополнительной информации.

Реле перегрузки O / L

Реле перегрузки — это защитное устройство, которое предохраняет наш электродвигатель от возгорания при протекании высокого тока к асинхронному двигателю.Существует два популярных типа реле O / L: тепловое реле перегрузки и электронное реле перегрузки. На этой схеме подключения контактора я показал тепловое реле перегрузки, но вскоре сделаю схему электронного реле.

Кнопочный переключатель нормально закрытого типа NC

Для подключения контактора двигателя мы используем кнопочные переключатели для включения / выключения двигателя. NC означает нормальное закрытие, что означает, что эта кнопка обычно находится в закрытой цепи, и когда мы нажимаем, она замыкает электрическую цепь.Я показываю NC с красной кнопкой и NO с зеленым цветом.
Для получения подробной информации нажмите здесь.

НЕТ нормально разомкнутый кнопочный переключатель

Нормально разомкнутый S обычно находится в разомкнутой электрической цепи, и если человек нажимает на этот NO, он замыкает цепь NC. Для получения дополнительной информации перейдите по ссылке ниже.
Для дополнительной информации щелкните здесь.

Схема электрических соединений пускателя двигателя MC с CB, MC, O / L, NO, NC

Символьная диаграмма — лучшая, но все не могут ее легко понять, поэтому я всегда сосредотачиваюсь на изображении + диаграмме, которые легко и просто понять и которые полезны для изучения. Но вы знаете, что проектирование этой диаграммы требует времени с момента создания диаграммы символов. Но я люблю своих читателей, так как я студент и изо всех сил пытаюсь учиться. Я хочу поделиться всем, чему я научился.
Магнитная проводка реле контактора и автоматический выключатель, метод проводки кнопки прост. И я думаю, что нет необходимости объяснять больше после построения диаграммы, однако давайте сделаем небольшое путешествие с советами.
Для схемы и процедуры управления трехфазным двигателем следуйте приведенным ниже советам.

1. Прежде всего подключите автоматический выключатель CB, но не включайте его.
2. Затем Подключите проводку к кнопке, реле O / L и катушку MC, которую мы можем назвать «малой проводкой» или «проводкой управления».
3. Затем подключите реле перегрузки к MC.
4. Затем выполните соединение между CB и MC.
5. Затем подключите питание двигателя с помощью реле перегрузки.
6. Затем подсоедините провод заземляющего провода к корпусу двигателя.

Вы можете использовать тот же метод, который я показал на схеме подключения контактора ниже, для подключения трехфазного двигателя с автоматическим выключателем, статера трехполюсного двигателя и реле перегрузки.

Лучше всего новая схема. Используйте новую схему. Подключение

На приведенной выше схеме подключения контактора я показал 3-фазную 440-вольтовую 4-проводную систему. Я беру одну фазу и нейтральный провод для катушки MC, которая составляет 220 В, но всегда подключаю катушку контактора в соответствии с требованиями к напряжению / току катушки. Если для катушки требуется от 110 В до 120 В, обеспечьте питание 110 В, а если для подачи питания требуется от 380 В до 440 В, подключите такое же необходимое питание. Код напряжения катушки находится рядом с клеммой / соединением питания катушки, поэтому проверьте его перед запуском.
В реле перегрузки мы должны выбрать, какие NC и NO. Когда ток перегрузки течет из точек NC, он замыкает цепь. Которые показаны на изображении выше с 95-NC-96.
